Плиты перекрытия для частного дома. Размеры и правила монтажа?

Плиты перекрытия (ПП) пустотные из железобетона являются наиболее распространенным элементом междуэтажных горизонтальных конструкций. Они отделяют цокольный (подвальный) этаж от первого и, в случае многоэтажного строительства, каждый последующий этаж от нижележащего. Железобетонные конструкции используют в капитальных строениях по причине значительного веса перекрытий и необходимости установки плиты на опорную часть длиной не менее 90 мм. Это возможно при толщине стен не менее 200-250 мм.

Использование ПП при возведении дома ускоряет процесс, но требует знаний при их монтаже. Обычно основные правила укладки плит прописаны в рабочих чертежах проекта здания. Если вы наняли грамотных строителей-монтажников, то беспокоиться не о чем. Но при самостоятельной постройке дома нужно знать некоторые правила.

Размеры плит перекрытия ПК

Размеры железобетонных многопустотных типа ПК могут варьироваться в пределах от 2,4 до 12 метров в длину и от 1,0м до 3,6м в ширину, но шире, чем 1,8 метра в частном домостроении используются крайне редко.

Исходя их размеров вашего здания, отдельных помещений, подбираются размеры плит. В идеале весь комплект перекрытия должен быть просчитан на стадии проекта. Наличие пустот удобно использовать для прокладки электропроводки и других сетей.

Местные заводы по изготовлении ЖБИ могут выпускать свои типоразмеры продукции по ТУ, поэтому нужно все тщательно просчитать. Опорные части конструкций нужно соблюсти для их правильной работы и несущей способности.

Опорные части ПП

Требования к плитам перекрытия

Плита перекрытия — это несущий элемент конструкции дома и самая нагруженная деталь после фундамента. От нее зависит надежность всего сооружения. Плита должна соответствовать нормам строительства и ГОСТ по прочности, жесткости на прогиб, огнестойкости.

Ребристые плиты перекрытия

Ребристые плиты перекрытия разработаны для промышленных и общественных зданий. Но они тоже могут использоваться в возведении частных домов.  Имея малый вес и высокую прочность они при этом покрывают большую площадь. Единственный их недостаток ребристая нижняя поверхность, которую придется закрывать навесным или натяжным потолком. Этот недостаток можно превратить в преимущество использовав интерьер стиля «лофт» (чердак).

Ребристая плита состоят из гладкой верхней панели и усиленных продольных ребер жесткости снизу. Иногда для усиления жесткости она может иметь поперечные ребра.

Установка плит перекрытия

Установка ПП должно производиться на подготовленное основание, которое должно быть предварительно выровнено по горизонтальному уровню согласно проекта. После затвердевания основания по периметру опорной части наносится слой цементно-песчаного раствора толщиной 20мм и укладывается плита. Щели между боковыми гранями ПП заполняются раствором.

После затвердевания раствора можно продолжить дальнейшее возведение стен и подготовить перекрытие под производство чистовых полов. Если вы хотите использовать модный интерьер с использованием полов из бетона –

читайте статью.

Плиты перекрытия: особенности и характеристики материала

Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал. С их укладкой можно завершить строительство гаража, отделить подвал от основного корпуса здания, вывести этажи или использовать, как часть общей конструкции крыши. Как и другой подобный строительный материал из железобетона, применяемый в разных сферах строительства и укладки подземных газовых магистралей, у плит перекрытия есть несколько своих разновидностей. Они отличаются по нескольким параметрам, имеющим свои характеристики.

Оглавление:

1. Применение плит перекрытия в монтажных работах
2. Основные преимущества стройматериала
3. Разновидности плит перекрытия
4. Основные технических параметры и маркировка изделий
5. Особенности пустотных плит перекрытия и маркировка
6. Основные технические параметры плит перекрытия
7. Плиты перекрытия в качестве фундамента
8. Хранение и транспортировка плит перекрытия
9. Особенности укладки плит перекрытия

Применение плит перекрытия в монтажных работах

Обширная сфера применения плит перекрытия вполне объяснима – это отличный материал для типового строительства, для скоростного возведения торговых площадей, сооружения промышленных предприятий и других объектов. Изредка используются и для частного домовладения, например, для укладки на фундамент поверх подвального или цокольного уровня. Они отлично подходят для быстрого возведения блочных, каменных и кирпичных строений, при крупнопанельном монтаже, а также для основания под дома быстрой сборки из древесины.

Также существуют нестандартные разновидности плит перекрытия, например, шатровые – нередко отливают для перекрытия по всему размеру помещения в виде купола или пирамидальной формы. Однако их себестоимость может в разы превышать стоимость стандартных плит, а размеры зависят от архитектурного проекта.

Основные преимущества стройматериала

1. Благодаря системе перекрещивающихся балок и армированию с заполнением бетона, такие железобетонные конструкции способны выдерживать довольно внушительную нагрузку.

2. Сегодня плиты делают из высокопрочного бетона по новейшим технологиям – для получения высококачественного материала. Например, они нашли широкое использование в зоне сейсмической активности.

3. Пустотелый строительный материал имеет отличные теплоизоляционные свойства, он морозоустойчив и способствует противопожарной безопасности.

4. При грамотном монтаже стандартизированный стройматериал обеспечивает водонепроницаемость в здании и выполняет другие изоляционные задачи. Например, препятствует проникновению, шума, пара, газа в другие части строения.

5. Плиты перекрытия способны обеспечить абсолютную горизонтальность поверхностей, особенно при грамотной корректировке опор.

6. Материал отличается прочностью и долговечностью, не требует дополнительного ухода и облегчает отделку финишными покрытиями, становясь основой.

7. Некоторые пустотные разновидности содержат пористые материалы для дополнительной морозоустойчивости или противодействия перепадам температур.

Разновидности плит перекрытия

Универсальный стройматериал выпускается разного размера, но у всех них есть общее – их форма. Плиты выпускаются 2-х видов – полнотелые и пустотелые.

1. Полнотелая монолитная плита перекрытия не имеет внутренних пустот, используются на нижних этажах и в строительстве производственных площадей. Этот строительный материал имеет 3 подвида:

• безбалочные плиты, монолитный гладкий материал для потолков;
• кессонные плиты, которые напоминают ячеечную сетку из одинаковых балок с небольшим слоем бетона, применяемые  для промышленного строительства;
• наибольшую нагрузку выдерживают плиты перекрытия ребристые, например, в основании при высотном строительстве.

Изготовление монолитной плиты перекрытия – довольно  простой процесс, который нередко производится по месту монтажа. Каркас из арматуры загружается в горизонтальную опалубку, после чего заливается бетоном. Размеры таких плит могут варьироваться.



Основные технических параметры и маркировка изделий

Важный фактор для расчетов в архитектуре и монтаже соблюдение требований по стандартизации выпуска плит перекрытия.

Они должны соответствовать ГОСТу не только по габаритам, но и по прочности, трещиностойкости, жесткости и другим параметрам, чтобы выдерживать проектную нагрузку.

По ГОСТу плиты перекрытия размеры имеют разные, но обязательно имеют свои стандарты. Это удобно для проектирования строений и их монтажа.

Буквы – марка изделия, 2 цифры – длина измеряемая в дециметрах, следующие  цифры – ширина также в дециметрах, последняя цифра в маркировке обозначает ее общую расчетную нагрузку, без учета самого веса плиты перекрытия, то есть ее несущую способность в конструкции перекрытий. Например, при маркировке ПК 53-12-8т это значит, что плита круглопустотная, то есть параллельные отверстия в ней имеют цилиндрическую форму. Ее габариты, длина и ширина указаны в дециметрах, а т — означает, что она сделана из плотного бетона М200.

Стандартная толщина плиты перекрытия железобетонной – порядка 220 мм, но есть облегченный вариант, на 16 мм. Этот стройматериал также имеет важный показатель – третья категория трещиностойкости, то есть, в их эксплуатации допустимо возникновение трещин, но это не может влиять на основные несущие характеристики строения.

Некоторые плиты выпускаются с дополнительным армированием класса АтV. Считается, что наибольшая несущая способность – у монолитных перекрытий, при заливке этих плит применяется профнастил марки Н.

Маркировка также предполагает и другие характеристики:

• 1ПК – многопустотная на 220 мм, диаметром округлых пустот 159 мм;
• 2ПК – многопустотная плиты на 220 мм, диаметром округлых пустот 140 мм;
• 1П – плита 1-слойная сплошная, выпуск на 120 мм;
• 2П – сплошная плита на 160 мм;
• ПБ – многопустотная плита формирования без опалубки на 220 мм.

При маркировке 1П в миллиметрах стандартные размеры для плит перекрытия:

• 3000х4800, 3000х5400, 3000х6000 и 3000х6600;
• 3600х4800, 3600х5400, 3600х6000 и 3600х6600.

При маркировке 2П в миллиметрах стандартные размеры для плит перекрытия:

• 2400х6000,
• 3000х4800, 3000х 5400, 3000х 6000;
• 3600х2400, 3600х3000, 3600х3600, 3600х4800, 3600х5400 и 3600х6000;
• 6000х1200, 6000х2400, 6000х3000 т 6000х3600.

Такие варианты по размерам дают возможность наиболее точной подгонки на объектах индивидуальной планировки любой конфигурации. Пустоты могут иметь разную форму и интервал между ними.

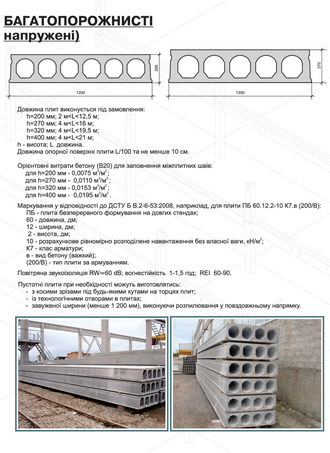

Особенности пустотных плит перекрытия и маркировка

Плита перекрытия пустотная имеет внутри параллельные отверстия, круглой, овальной или квадратной формы. По сути, большинство пустот имеет цилиндрическую форму. Есть плиты армированные и безарматурные. Хотя арматура и утяжелят изделия, они имеют наибольший запас прочности, поэтому используются в нижней части конструкций.

Каждая маркировка плиты перекрытия говорит не только о ее основных характеристиках, но учитывает особенности для выбора в том или ином месте монтажа.

• ПБ – плита с округлыми пустотами 159 мм в диаметре, нарезается лазером любой длины во время непрерывной формовки. Стандарт: длина 6-12 м, ширина 1, 1,2 и 1,8 м, толщина 260 мм. Устанавливается на оба торца на стену;
• ПГ – плита с овальными пустотами для монтажа на оба торца, стандарт толщины 260 мм;
• 1ПК – плита с округлыми пустотами диаметром 159 мм, толщина 220 мм, монтаж на оба торца;
• 2ПК – плита с округлыми пустотами меньшего диаметра, 140 мм, стандарт  толщины 260 мм, монтаж на 2 торца;
• 2ПКТ – плита с пустотами диаметра 140 мм, но толщина 220 мм, монтаж с опорой на 3 стороны;
• 2ПКК – плита с теми же параметрами (220 мм  140 мм), опора на 4 стены;

• 3ПК – плита толщиной 220 мм с округлыми пустотами 127 мм, опора на 2 торца;
• 3ПКТ – плита с теми же параметрами и опорой на 3 стороны, где 2 торцевые и одна открыта длинная;
• 3ПКК – плита с пустотами 127 мм, толщина 220 мм, монтаж с опорой по 4-м сторонам;
• 4ПК – плита с пустотами диаметром 159 мм, толщиной 260 мм, для установки по 2-м торцам;
• 5ПК – плита толщиной 260 мм с отверстиями 180 мм, монтаж с опорой по обоим торцам;
• 6ПК – плита с округлыми пустотами 203 мм, толщина в 300 мм, опора по 2-м торцам;
• 7ПК – толщина плиты 160 мм с диаметром пустот 114 мм, монтаж с опорой на 2 торца;
• 1ПКТ – плита с такими же параметрами, как предыдущая, но на стены укладывается с опорой по 3-м сторонам;
• 1ПКК – плита с такими же параметрами, монтаж по 4-м сторонам.

По типу армирования плиты НВ имею такие разновидности:

• в плитах НВ применяется бетон марки В40 и одноярдовое армирование;
• в НВК – бетон той же марки и армирование двухярдовое;
• в НВКУ – армирование двухярдовое, применяется бетон марки В45.

Основные технические параметры плит перекрытия

1. В ЖБИ используется бетон, имеющий на сжатие показатель по прочности порядка В22,5.

2. Марка бетона для плит, используемых в условиях сурового климата – F200, с учетом запаса морозостойкости.

3. Показатель плотности бетона – порядка 2000-2400 кг/м3.

4. Показатель прочности бетон должен отвечать параметрам 261,9 кг/см2.

5. Марка бетона для укладки плит внизу, с учетом влагостойкости – W4.

6. Длина плит перекрытия колеблется по стандарту – в пределах 2,1-9,2 м.

7. Стандарты ширины изделий – порядка 1м, 1,2м, 1,5м, 1,8м.

8. Плиты НВ и ПБ также делают шириной от 0,55 м.

Плиты перекрытия в качестве фундамента

Отечественное домостроение широко применяет плитную разновидность укладки фундамента. Для этого подходят монолитные, ребристые и пустотные ЖБИ, все зависит от этажности и общей нагрузки строения. Такой фундамент имеет небольшое давление на грунт, поэтому здание легче переносит сезонные колебания в почве. Монтаж такого фундамента наименее трудоемкий и подходит для быстрого монтажа домов сборной конструкции – за 1 сезон.

Перед началом укладки выравнивают котлован и отсыпают дно щебнем, гравием или песком под укладку плит перекрытия. В малоэтажном доме фундамент с пустотелыми плитами будет надежен, обойдется дешевле, такие плиты дают лучшую звуко- и теплоизоляцию. Швы между плитами необходимо перекрывать, чтобы сборная конструкция фундамента получилась наиболее цельной. Для такой конструкции подойдут плиты толщиной 100-120 мм, а для более основательного строения нужны плиты на 200-250 мм с ребрами жесткости. В их пустотах также очень удобно прокладывать различные коммуникации.

Хранение и транспортировка плит перекрытия

От правильности хранения и транспортировки плит перекрытия в дальнейшем будет зависеть качество стройки, соответственно и безопасность всего объекта. Перевозят плиты только спецтранспортом, гарантирующим их целостность, а также он обеспечивает грамотную выгрузку и складирование. Плиты одинакового размера складируются штабелями, осторожно укладываясь друг на друга, но не выше 2,5 м. Между ними желательно уложить прокладки около 30 мм. Штабеля можно накрыть защитной пленкой – от разрушительного действия осадков и агрессивной внешней среды. Годами храниться на открытом воздухе и при существенных перепадах температур плиты перекрытия не должны, они отсыревают и теряют свойства.

Особенности укладки плит перекрытия

Любые виды ЖБИ достаточно тяжелы, и плиты перекрытия в том числе. Но это их единственный недостаток при монтаже, который сам по себе вполне удобен. Основное требование при укладке – горизонтальная и ровная плоскость опоры, на которые будут монтироваться плиты. Когда стена пенобетонная, кирпичная или уложенная из крошистого ракушечника, то нужен дополнительный бетонный армопояс.

Другой момент – площадь опоры плит перекрытия при укладке. Наилучший вариант, когда она будет не менее 120 мм с каждой торцевой стороны. Раствор, который будет уложен под плитами, используется в полусухом виде. В использовании плит перекрытия с пустотами важно соблюдать такие условия, где температурный режим и общий уровень влажности не будет выше  нормы. Анкеровка, или связка плит, делается сваркой – для соединения плит между собой с помощью прута в 12 мм. Открытые пустоты при качественной укладке должны быть по краям заделаны минеральным утеплителем и закрыты цементной смесью. Это предохраняет промерзание плит в морозное время.

Длина плит перекрытия для частного дома

Хозяин в доме

Строим дом своими руками

Плиты перекрытия ПК.

Как правильно выбирать и раскладывать?

При строительстве любого дома, встаёт вопрос выбора материала перекрытия. Чаще всего выбирают деревянные или железобетонные. Что касается последних, то такие перекрытия намного прочнее, долговечнее и, что немаловажно, монтируются в короткие сроки. Если Вы остановили свой выбор на жлезобетонных перекрытиях, то следует немного разобраться в этой теме. Прежде всего, следует иметь ввиду, что существует два основных типа перекрытия: монолитное и плитное, с использованием плиты перекрытия ПК и ПБ.

Виды железобетонных перекрытий

Монолитное перекрытие потребует большего количества времени. Это связано с технологическим процессом: сначала необходимо подготовить опалубку, затем связать арматуру и только потом залить бетон. Но и, естественно, выждать некоторое время, чтобы бетон затвердел.
Перекрытие плитами происходит намного быстрее. Заранее, ещё на стадии проектирования, в эскизе, плиты необходимо разложить. Тем самым, рассчитать количество и соответствующий размер плит. Далее, Вы заказываете материал на заводе. Желательно, сразу после доставки разложить плиты. Для этого нанимаете грамотных рабочих (которые выполнят свою работу с учётом всех строительных норм) и спецтехнику. Раскладка происходит, буквально, за считанные часы.

Марки плит перекрытия

Чтобы грамотно подобрать железобетонные перекрытия следует немного подробнее о них узнать. Плиты перекрытия имеют две основные стандартные марки, принципиально отличающиеся технологией изготовления (не считая ПНО, это, так называемые, облегчённые плиты, они более тонкие и редко применяются в частном домостроении):

1. ПК — плиты круглопустотные. Изготавливаются на производстве, в опалубку специальной формы, соответствующей длине готовой плиты, на связанную арматуру заливается бетон.
2. ПБ — плиты безопалубочного изготовления. Используется немного другая технология производства. На всю территорию огромного цеха натягиваются канаты (арматура), заливается бетон. И потом нарезаются плиты соответствующего размера.

Заводская маркировка

Чтобы не ошибиться при заказе на заводе плит перекрытия, нужно уметь расшифровывать маркировку. Технологию изготовления, размеры, характеристики плиты перекрытия можно выяснить по её маркировке. Как известно, плита имеет длину и ширину. Стандартная длина плит от двух до девяти метров, выпускается с шагом 100 мм. Ширина плит перекрытия нормируется и бывает 1,2 м или 1,5 м. Иногда выпускаются плиты шириной 1 метр. Можно также заказать плиты ненормированной ширины, на своё усмотрение. Однако, изготовление нестандартных плит по индивидуальному заказу, естественно, будет стоить намного дороже.

Есть ещё один важный показатель, который входит в маркировку. Это нагрузка, которую в состоянии выдержать данная плита перекрытия. К примеру, расшифруем маркировку 1ПК 46-15-8

• 1ПК или 2ПК — цифры перед буквами ПК (плита круглопустотная, изготовленная по технологии опалубочного формования). Кстати, такие полые отверстия не только облегчают железобетонную конструкцию, но и позволяют улучшить тепловые и шумоизоляционные свойства будущего строения.
• 46 -длина плиты, 46 дм или 4,6 м
• 15 — ширина плиты, 15 дм или 1,5 м
• 8 — нагрузка, предельно-допустимая, 8 кПа или 800 кг/кв. м

Как правильно разложить плиты перекрытия ПК?

Предположим, что Вы уже определились с маркой плиты прекрытия ПК. Заказали на заводе железобетонных изделий подходящие под Ваш проект плиты, соответствующего размера. Осталось грамотно разложить доставленные материалы. Чтобы не допустить ошибок при раскладке, упомянем некоторые стандарты строительных норм.

Положить плиту на всю толщину стены считается грубой ошибкой!

Стандартные размеры опирания пустотных плит:

• на кирпичную стену: 110-120 мм
• на бетон и металл: 90-120 мм
• на блоки: не менее 150 мм, но не более 250 м

Максимальное опирание плиты по боковой стороне (боковое опирание): 50 мм и Важно! только в нижней части плиты, где расположена арматура. Важно! Опирать плиты допускается только по двум сторонам! Если опереть плиту на три стены, то в центре плита может треснуть. Так ка плита, это балка и нагрузка арматуры рассчитана на опирание по двум сторонам.

Выбираем: дёшево или качеcтвенно?

Выбирая стройматериалы, в частности, железобетонные изделия, можно, конечно, сэкономить пару тысяч, приобретая плиты перекрытия у кустарного производителя. Но следует понимать, что только заводское производство гарантирует соблюдение технологического процесса. Начиная от качественного бетона, ведь бетоноведение, это целая наука, с соблюдением пропорций, технологии заливки и сушки (а на больших производствах ещё и отпаривания). Важную роль играет также металл, из которого выполнена внутренняя арматурная связка плиты перекрытия. Марка стали должна соответствовать определённым характеристикам, чтобы выдерживать заявленную нагрузку. Из этого следует, что только грамотный специалист-технолог на крупном, проверенном времени, заводе может проконтролитровать всю технологическую цепочку, соблюдая все стандарты. Поэтому, если Вы хотите получить отличный материал, изготовленный по ГОСТу, с ровной поверхностью, из качественного бетона, выбирайте плиты перекрытия, выполненные в заводских условиях на современном оборудовании. Это позволит Вам избежать дополнительных вложений при дальнейшем строительстве Вашего дома. И помните: Скупой платит дважды!

Основные правила устройства монолитных перекрытий

Самым надежным (но не всегда целесообразным) вариантом междуэтажного перекрытия является монолитное перекрытие. Оно выполняется из бетона и арматуры. О правилах устройства монолитных перекрытий читайте в этой статье. Разбор характеристик видов и применения, устройства монолитных перекрытий.

В каких случаях нужно именно устройство монолитных перекрытий

Монолитное железобетонное перекрытие является самым надежным, но и самым дорогим из всех существующих вариантов. Следовательно, необходимо определить критерии целесообразности его устройства. В каких же случаях целесообразно устройство монолитных перекрытий?

1. Невозможность доставки/монтажа сборных железобетонных плит. При условии осознанного отказа от других вариантов (деревянное, облегченное Terriva и т.п.).
2. Сложная конфигурация в плане с «неудачным» расположением внутренних стен. Она в свою очередь не позволяет разложить достаточное количество серийных плит перекрытия. То есть требуется большое количество монолитных участков. Затраты на подъемный кран, и на опалубку не рациональны. В этом случае лучше сразу переходить к монолиту.
3. Неблагоприятные условия эксплуатации. Очень большие нагрузки, крайне высокие значения влажности, не решаемые полностью гидроизоляцией (автомойки, бассейны и т.д.). Современные плиты перекрытия обычно выполняют предварительно напряженными. В качестве армирования применяют натянутые стальные тросы. Их сечение в виду очень высокой прочности на растяжение очень небольшое. Такие плиты крайне уязвимы для коррозионных процессов и характерны хрупким, а не пластичным характером разрушения.
4. Совмещение функций перекрытия с функцией монолитного пояса. Опирание сборных железобетонных плит непосредственно на кладку из легких блоков, как правило, не допускается. Необходимо устройство монолитного пояса. В тех случаях, когда стоимость пояса и сборного перекрытия идентична или превышает цену монолита, целесообразно остановиться именно на нем. При опирании его на кладку с глубиной, равной ширине пояса, устройство последнего обычно не требуется. Исключение могут составить сложные грунтовые условия: просадочность 2-го типа сейсмическая активность закарстованность и т.д.

Определение требуемой толщины монолитного перекрытия

Для изгибаемых плитных элементов, за десятилетия опыта применения железобетонных конструкций, опытным путем определено значение — отношения толщины к пролету. Для плит перекрытия оно составляет 1/30. То есть при пролете 6м оптимальная толщина составит 200мм, для 4,5мм — 150мм.

Занижение или наоборот, увеличение принимаемой толщины возможно исходя из требуемых нагрузок на перекрытие. При низких нагрузках (к нему относится частное строительство) возможно уменьшение толщины на 10-15%.

НДС перекрытий

Для определения общих принципов армирования монолитного перекрытия необходимо понять типологию его работы посредством анализа напряженно-деформированного состояния (НДС). Удобнее всего это сделать с помощью современных программных комплексов.

Рассмотрим два случая — свободное (шарнирное) опирание плиты на стену, и защемленное. Толщина плиты 150мм, нагрузка 600кг/м2, размер плит 4,5х4,5м.

Прогиб в одинаковых условиях для защемленной плиты (слева) и шарнирно опертой (справа).

Разница в моментах Мх.

Разница в моментах Му.

Разница в подборе верхнего армирования по Х.

Разница в подборе верхнего армирования по У.

Разница в подборе нижнего армирования по Х.

Разница в подборе нижнего армирования по У.

Граничные условия (характер опирания) смоделированы наложением соответствующих связей в опорных узлах (отмечены синим цветом). Для шарнирного опирания запрещены линейные перемещения, для защемления — ещё и поворот.

Как видно из диаграмм, при защемлении работа приопорного участка и средней области плиты существенно отличается. В реальной жизни любое железобетонное (сборное или монолитное) является как минимум частично защемленным в теле кладки. Этот нюанс важен при определении характера армирования конструкции.

Армирование монолитного перекрытия. Продольное и поперечное армирование

Бетон отлично работает на сжатие. Арматура — на растяжение. Объединяя два этих элемента, мы получаем композитный материал. Железобетон, в котором задействуются сильные стороны каждой составляющей. Очевидно, что арматура должна быть установлена в растянутой зоне бетона и воспринять собой растягивающие усилия. Такую арматуру называют продольной или рабочей. Она должна иметь хорошее сцепление с бетоном, в противном случае он не сможет передать на неё нагрузку. Для рабочего армирования применяют стержни периодического профиля. Обозначаются они A-III (по старому ГОСТу) или А400 (по новому).

Расстояние между арматурными стержнями — это шаг армирования. Для перекрытий его обычно принимают равным 150 или 200 мм.
В случае защемления в приопорной зоне возникает опорный момент. Он формирует растягивающее усилие в верхней зоне. Поэтому рабочую арматуру в монолитных перекрытиях располагают как в верхней, так и в нижней зоне бетона. Особое внимание следует обратить на нижнее армирование в центре плиты, и верхнее у её краев. А также в области опирания на внутренние, промежуточные стены/колонны, если они есть — именно здесь возникают наибольшие напряжения.

Для обеспечения требуемого положения верхнего армирования при бетонировании применяют поперечное армирование. Оно располагается вертикально. Может быть в виде поддерживающих каркасов или специальным образом согнутых деталей. В несильно нагруженных плитах они выполняют конструктивную функцию. При больших нагрузках поперечное армирование вовлекается в работу, препятствуя расслаиванию (растрескиванию плиты).

В частном строительстве в плитах перекрытия поперечная арматура обычно выполняет сугубо конструктивную функцию. Опорная поперечная сила (сила «среза») воспринимается бетоном. Исключением является наличие точечных опор — стоек (колонн). В этом случае понадобится расчет поперечного армирования в опорной зоне. Поперечная арматура, как правило, предусматривается с гладким профилем. Обозначается он A-I или А240.

Для поддержания верхнего армирования при бетонировании наибольшее распространение получили гнутые П-образные детали.

Монтаж арматуры перекрытия.

Заливка перекрытия бетоном.

Расчет монолитного перекрытия пример

Ручной расчёт требуемого армирования несколько громоздок. Особенно это касается определения прогиба с учетом раскрытия трещин. Нормы допускают образование в растянутой зоне бетона трещины с жестко регламентируемой шириной раскрытия. На глаз они совершенно не заметны, речь о долях миллиметра. Проще смоделировать несколько типичных ситуаций в программном комплексе, выполняющем расчёты строго в соответствии с действующими строительными нормами. Как же произвести расчет устройства монолитных перекрытий?

В расчёте приняты следующие нагрузки:

1. Собственный вес железобетона с расчётным значением 2750кг/м3 (при нормативном весе 2500кг/м3).
2. Вес конструкции пола 150 кг/м2.
3. Полезная нагрузка 300 кг/м2.
4. Вес перегородок (усредненный) 150 кг/м2.

Общий вид расчетной схемы.

Схема деформации плит под нагрузкой.

Эпюра моментов Му.

Эпюра моментов Мх.

Подбор верхнего армирования по Х.

Подбор верхнего армирования по У.

Подбор нижнего армирования по Х.

Подбор нижнего армирования по У.

Пролеты принимались равными 4,5 и 6 м. Продольное армирование задано:

Так как площадь опирания плиты на стены не моделировалась, результаты подбора арматуры в крайних пластинах допускается проигнорировать. Это стандартный нюанс программ, использующих метод конечных элементов для расчёта.

Обратите внимание на строгое соответствие всплесков значений моментов со всплесками требуемого армирования.

Толщина монолитного перекрытия

В соответствии с выполненными расчетами можно порекомендовать, для устройства монолитных перекрытий, в частных домах толщину перекрытия 150мм, для пролетов до 4,5м и 200мм до 6м. Превышать пролет в 6м нежелательно. Диаметр арматуры зависит не только от нагрузки и пролета, но и от толщины плиты. Устанавливаемая зачастую арматура диаметром 12мм и шагом 200мм сформирует существенный запас. Обычно можно обойтись 8мм при шаге 150мм или 10мм с шагом 200мм. Даже это армирование едва ли будет работать на пределе. Полезная нагрузка принята на уровне 300кг/м2 – в жилье её может сформировать, разве что, крупный шкаф полностью заполненный книгами. Реально действующая нагрузка в жилых домах, как правило, существенно меньше.

Общее требуемое количество арматуры легко определить исходя из усредненного весового коэффициента армирования 80кг/м3. То есть для устройства перекрытия площадью 50м2 при толщине 20см (0,2м) понадобится 50*0,2*80=800кг арматуры (примерно).

При наличии сосредоточенных или более существенных нагрузок и пролетов, применять указанные в данной статье диаметр и шаг арматуры для устройства монолитного перекрытия нельзя. Потребуется расчет для соответствующих значений.

Видео: Основные правила устройства монолитных перекрытий

Чем перекрыть здание. Какие должны быть размеры плит перекрытия для частного дома

Перекрытие — горизонтальная несущая конструкция, которую создают между двумя вертикальными помещениями, разделяя их по высоте. При этом верхняя часть перекрытия обычно выступает в качестве пола для верхнего помещения, а нижняя часть перекрытия — в качестве потолка для нижнего помещения.

Условно перекрытия можно разделить на:

• Цокольные — конструкция, разделяющая между собой цокольный и первый этажи.
• Междуэтажные — конструкция, расположенная между двумя этажами.
• Мансардные — отделяет этаж от мансардного помещения.
• Чердачные — отделяет этаж от чердака.

В качестве перекрытия может выступать горизонтально расположенная конструкция, выполненная из таких строительных материалов, как дерево, металл, бетон, железобетон, и отвечающая определенным инженерно-строительным требованиям. К таким требованиям обычно относят способность перекрытия выдерживать постоянные и временные нагрузки, т.е. обладать повышенной прочностью, а также обладать звуко, тепло и гидроизоляционными функциями.

Виды перекрытий и их технологические особенности

В зависимости от используемого материала перекрытия делятся на:

• Деревянные
• Железобетонные

Вышеперечисленные виды перекрытий могут использоваться в зависимости от их назначений и конструктивных особенностей зданий.

Деревянные перекрытия

Установка балок
Балочные или деревянные перекрытия часто используются при строительстве деревянных или традиционных частных домов. При этом балки перекрытия должны быть выполнены из лиственных или хвойных пород древесины.

Суть деревянных перекрытий проста. Берутся деревянные балки или клееная древесина со следующими размерами:

• высотой 150-300 мм;
• шириной 100-250 мм,

срезают концы под углом — 60-80 о, обрабатывают антисептиком и просмаливают. После этого концы балок оборачивают рубероидом и укладывают в ниши глубиной от 150 мм, оставляя зазор в 30-50 мм между стеной и балкой. Образовавшийся зазор заполняют минеральной ватой.

Следует помнить, что балки устанавливаются на несущие стены конструкции на расстоянии от 600 мм и до 1,5 м друг от друга.

При монтаже, балки устанавливают, начиная с крайних, предварительно отступив минимум 50 мм от стен конструкции. Затем в оставшееся пространство равномерно устанавливаются промежуточные балки.

После распределения всех балок по поверхности, необходимо проверить их на горизонтальность расположения. Для выравнивания обычно применяют просмоленные доски необходимых толщин. Необходимо помнить при выравнивании, что все балки в горизонтальной плоскости должны быть на одном уровне.

Для создания дополнительной жесткости будущего перекрытия, балки можно укрепить с помощью специальных стальных анкеров, гвоздей и стальных пластин. Подобное в кирпичных домах делается крайне редко, поэтому не будем заострять на этом внимание. А вот в деревянных домах крепление балок происходит с помощью специальных соединительных скоб.

После подготовки основания перекрытия, можно переходить к его покрытию.

Монтаж деревянных перекрытий
В качестве настила для деревянных перекрытий обычно выступают строганные доски (25-45 мм толщиной), ОSB-панели или толстая фанера.

Монтаж происходит следующим образом. Сначала на балки приделывают черепные бруски с сечением 50х50 мм на которые настилают черновой пол*. Поверх чернового пола стелют последовательно слои паро и теплоизоляции, а уже после чистовой пол*. Такой метод используют когда монтируют цокольное перекрытие.

Монтаж междуэтажных перекрытий происходит несколько иначе. Крепятся черепные бруски, к которым снизу прикрепляют слой пароизоляции, а затем материал потолка для нижнего этажа. Далее, с внутренней стороны черепных брусков, между балками, укладывается шумо и теплоизоляционный материал. В роли такого материала может выступать минвата или керамзит.

После этого, поверх балок, укладывается еще один слой пароизоляции, а поверх него либо оструганные доски, либо плиты OSB или толстой фанеры.

В редких случаях, когда расстояние между балками большое, то прежде чем укладывать доски или плиты, перпендикулярно балкам сначала кладут лаги, располагая их ближе друг от друга, чем балки.

Монтаж мансардных и чердачных перекрытий примерно такой же, как и монтаж междуэтажных перекрытий. Во всех трех случаях толщина балки должна быть не менее 1/24 длины самой балки.

Поверхность пола, образовавшуюся в результате монтажа деревянного перекрытия, в зависимости от настилочного материала, покрывают финишным покрытием*. Если в качестве материала использовали оструганные доски, то оптимальным вариантом будет покрыть их лакокрасочными составами, а не укладывать поверх них что-либо.

Достоинства
Плюсами деревянного перекрытия являются:

• Значительно небольшой вес деревянного перекрытия по сравнению с железобетонным, что снижает нагрузку на стены и фундамент конструкции здания.
• Сравнительная простота и быстрота монтажа.
• Монтаж деревянного перекрытия можно сделать своими силами.
• Низкая стоимость такого перекрытия по сравнению с монолитным или железобетонным.

Недостатки
Существуют минусы деревянного перекрытия. К ним относятся:

• Легкая воспламеняемость материала.
• Регулярная обработка дерева перекрытия огнезащитными пропитками и лакокрасочными составами.
• Зыбкость деревянных перекрытий.
• Дерево нуждается в циркуляции воздуха.
• Недолговечность.

• Делайте деревянные перекрытия там, где это необходимо, а не там, где Вам хочется.
• Все деревянные элементы перекрытия должны располагаться от дымовых вентиляционных каналов на расстоянии минимум 250 мм.
• Все дерево перекрытия необходимо обработать огне и биозащитными средствами.
• Балки в местах соприкосновения с кирпичом или бетоном необходимо обработать защитными составами и обернуть рубероидом.
• Не делайте расстояние между балками более 1000 мм.
• Не превышайте ширину между опорами балки более чем 6 м.

Железобетонные перекрытия

Железобетонные перекрытия — перекрытия, обладающие надежностью, долговечностью, а также хорошей прочностью и огнеупорностью. Наверное, самым существенным недостатком этого вида перекрытий является его большой вес.

Железобетонные перекрытия условно можно разделить на монолитные железобетонные и сборные железобетонные плиты.

Монолитные железобетонные перекрытия

Монолитные железобетонные перекрытия представляют собой перекрытия, в которых в качестве основания используют каркас из арматуры залитый бетонной смесью.

Армирование перекрытия
Армирование междуэтажных перекрытий начинается с того, что арматуру приваривают к выпущенным из армпояся концам арматуры или проволоки катанки диаметром не менее 10 мм. Конечно, лучше сразу рассчитать и выпустить концы арматуры диаметром от 14 мм. При этом концы арматуры выпускаются так, чтобы впоследствии привариваемая арматура по всей поверхности образовала сетку с ячейками 200х200 мм.

Приваренную арматуру связывают или приваривают между собой в местах соединения. В конечном результате должна образоваться сетка.

Диаметр используемой арматуры просчитывают исходя из расчетных нагрузок. Для этих целей есть специальные таблицы, по которым можно просчитать, какую арматуру необходимо применять для перекрытий с теми или иными параметрами. Однако, из личного опыта скажу, лучше перестраховаться и взять арматуру большего диаметра, чем необходимо. Ведь все сейчас существующие таблицы и строительные нормы трактуются исходя из материала, качество которых приравнивается к качеству Советского Союза. Но все должны понимать, что качество нынешних материалов далеко от идеалов.

Как говаривал мой дед: «Лучше перестраховаться и спать спокойно, чем сэкономить и плохо спать. «

Так вот, заливая перекрытие с толщиной плиты до 150 мм, рекомендуется использовать арматуру диаметром не менее 14 мм, и с размерами ячейки сетки не более чем 200х200 мм. Если ширина пролета более 4,5 м, тогда арматуру лучше брать диаметром в 20 мм и более, а ячейки оставить такими же.

Еще один важный момент. Для армирования междуэтажных перекрытий желательно использовать цельные пруты арматуры. Если пролеты большие, тогда арматуру лучше сваривать между собой.

После того, как было выполнено армирование, можно приступать к монтажу опалубки.

Монтаж опалубки для перекрытия
Правильный монтаж опалубки — это залог качественного перекрытия.

Для опалубных работ можно использовать доски или щиты из досок, OSB-плиты или металлические листы. Доски, щиты или OSB-плиты лучше обернуть полиэтиленом и прикрепить его степлером, а металлические листы можно смазать маслом или отработкой. Это в дальнейшем обеспечит легкое отделение опалубки от бетона, и не даст материалу испортиться от влаги.

Подготовленную опалубку или материал для опалубки прикрепляем с помощью проволоки к арматурной сетке. Рекомендуется установка опалубки на всю поверхность заливаемого перекрытия.

На этом этапе стоит не забыть, что прикрепляемая опалубка должна быть подвешена на 30-50 мм ниже арматурного каркаса. Для этих целей между опалубкой и арматурой на расстоянии 1-1,2 м устанавливаются специальные фиксаторы или фрагменты кирпича одинаковых размеров. Эти фиксаторы необходимо устанавливать именно на пересечениях арматурных стержней.

Прикрепив всю опалубку и установив таким образом фиксаторы, проверяем, чтобы проволока была затянута хорошо, не давая провиса опалубки. Для подстраховки, установленную опалубку можно дополнительно подпереть снизу распорками. После данных действий можно переходить непосредственно к бетонированию перекрытия.

Бетонирование перекрытия
Для заливки перекрытия бетонной смесью необходимо сначала просчитать толщину будущего перекрытия. Согласно документации толщина плиты рассчитывается исходя из величины пролета, и берется в соотношении 1:30. Например, на ширину пролета размерами в 6 м, толщина перекрытия будет — 200 мм.

Толщину перекрытия можно определить, отмерив от опалубки кверху необходимые 200 мм, после чего с помощью водяного уровня сделать разметку по периметру стен, а затем выделить ее с помощью отбивки и синьки.

Определившись с толщиной и сделав нужную разметку, можно приступать к бетонированию. При этом весь процесс должен быть выполнен за один раз. Если за один раз забетонировать не получается, тогда в месте разрыва укладывается металлическая сетка из проволоки диаметром 2-3 мм с ячейкой 10х20 или 20х20 мм. Однако это крайний случай.

Во время укладки бетона, его нужно очень хорошо провибрировать, чтобы бетон заполнил все пустоты и улегся максимально плотно. От этого будет зависеть качество бетонируемого перекрытия.

Для вибрации можно использовать палку в виде черенка от лопаты, либо, по возможности специальные вибраторы. Для разравнивания бетона лучше использовать длинное правило, либо ровный, ошлифованный брус.

Залив таким образом всю поверхность перекрытия, оставляем ее на 28 суток до полного застывания и приобретения необходимой бетонной прочности. Можно, конечно снять опалубку и раньше, это зависит от температуры окружающей среды.

По истечении этого времени снимаем опалубку, убрав сначала опоры, а затем, перекусывая проволоку, снимаем опалубные щиты. Образовавшиеся неровности на нижней части перекрытия устраняются с помощью кирки.

Достоинства
Плюсами монолитного железобетонного перекрытия являются:

• Возможность изготовить перекрытие различных форм и размеров.
• У этих перекрытий отсутствуют прогибы, или в редких случаях они минимальные, незаметные для глаз.

Недостатки
Существуют минусы монолитного железобетонного перекрытия. К ним относятся:

• Трудоемкость процесса.
• Необходимый уход за перекрытием во время приобретения бетоном нужной проектной прочности.
• Для заливки требуется минимум три человека.
• Требуется специальный инвентарь, возможно и механизмы.
• Высокая стоимость работ относительно деревянных перекрытий.
• Необходимость покупать готовую бетонную смесь, либо приготавливать ее самому.

• Для армирования используйте арматуру не того диаметра, который Вам советуют, а на один — два размера толще.
• Для связывания арматуры лучше применять специальную обвязочную проволоку.
• В качестве опалубки лучше применять сбитые деревянные щиты толщиной от 25 мм, или металлические листы, которые снизу подпираются досками для более надежного крепления.
• Деревянные части опалубки можно упаковать в полиэтиленовую пленку, а металлические — смазать маслом или отработкой. Это позволит не испортить строительный материал, да и проще будет отделить опалубку от раствора перекрытия.
• Устанавливать опалубку лучше сразу на всю заливаемую поверхность.
• Заливку перекрытия рекомендуется выполнить за один раз.
• В жаркую погоду перекрытие необходимо поливать водой (не заливать) во избежание появления трещит, а в зимнее время — такому перекрытию необходим прогрев, а в бетонный раствор лучше добавить специальные противоморозные добавки.

Сборные железобетонные плиты

Заводские железобетонные плиты, пожалуй, самый распространенный строительный материал, используемый для перекрытии. Эти плиты имеют разные размеры и состоят из арматурного каркаса, сверху залитого бетоном. В большинстве случаев данные плиты пустотелые.

Суть монтажа перекрытий из ж/б плит сводится к нескольким пунктам:

• Произвести замеры поверхности будущего перекрытия (длину и ширину).
• Найти оптимальное решение по размерам плит, их расположению и количеству.
• Найти компанию по производству, доставке и монтажу плит.
• Заплатить за привезенный материал и монтаж изделия.

Вот собственно и все, что необходимо для монтажа перекрытия из заводских железобетонных плит.

Достоинства
Плюсы сборных железобетонных плит:

• Высокие несущие способности плит, которые сразу после монтажа можно подвергать расчетным нагрузкам.
• Данные перекрытия обладают высокой несущей способностью.
• Отсутствие прогибов.
• Высокая скорость монтажных работ.

Недостатки
Минусы сборного железобетонного перекрытия:

• Необходимость наличия монолитного пояса в местах опирания плит на стены.
• Невозможность монтажа своими силами.
• Наличие квалифицированных монтажников.
• Наличие специальной техники для доставки и монтажа плит.
• Высокая себестоимость плит.
• Денежные затраты на сами плиты, их доставку и монтаж.

• Делая перекрытие из заводских железобетонных плит посоветуйтесь с специалистами.
• Укладывайте плиты перекрытия только на заранее созданный армпояс.
• Не укладывайте ж/б плиты перекрытия на стены толщиной менее 200 мм.
• Решив использовать сборные железобетонные плиты для перекрытия, найдите и обратитесь в компанию с толковыми специалистами.

Подводя итоги

Каждый вид перекрытия хорош для определенных конструкций. В ходе обзора выяснилось, что наиболее дешевыми и наименее трудоемкими по монтажу являются деревянные перекрытия. Однако такой вид перекрытий можно использовать не во всех видах сооружений, а только в деревянных строениях и традиционных частных домах. Перекрытие из дерева можно применять для любого из четырех видов перекрытий — цокольного, междуэтажного, мансардного и чердачного.

Монолитное железобетонное перекрытие можно использовать при строительстве строений практически любой конструкции, кроме деревянных сооружений. Такие перекрытия обходятся дороже, чем деревянные, требуют определенных материальных и физических затрат. Однако они более выносливые и имеют больше преимуществ, по сравнению с деревянными перекрытиями. В зависимости от вида сыпучих наполнителей в бетонной смеси, данное перекрытие может использоваться для всех видов перекрытий.

Сборные железобетонные плиты — самый простой, но самый дорогой вид перекрытия, который к тому же имеет ограничения по установке на некоторые виды конструкции (деревянные, с толщиной стен менее 200 мм). Устанавливаются в основном в качестве перекрытия между 0-м и 1-м этажом, а также между 1-м и 2-м этажами.

* Черновой пол — горизонтально ровная плоскость, которая служит основанием для чистового покрытия, и изготовленная из досок, ДСП, OSB или толстой фанеры.
* Чистовой пол — финишное покрытие пола, такого как плитка, паркет, ламинат, линолеум и т.д.

Обязательным элементом конструкции любого дома или сооружения является перекрытие. На этот компонент строительного каркаса возлагаются и несущие нагрузки, и функция разделения этажей. Собственно, благодаря перекрытию и обеспечивается формирование многоэтажного сооружения или же разделение основного пространства здания и чердака. Строители используют разные материалы, чтобы получить подходящие для конкретных задач перекрытия. Виды перекрытий также различаются по типу назначения, конструкции и другим эксплуатационным параметрам. Для определения конструкции, наиболее соответствующей запросам проекта, необходимо знать характеристики существующих разновидностей перекрытий, а также требования к силовым нагрузкам данного элемента.

Классификация по назначению

При выборе типа перекрытия следует в первую очередь отталкиваться от его будущего применения. Как правило, специалисты выделяют три направления использования таких элементов.

1. Цоколь. В эту группу можно отнести виды перекрытий дома, которые обеспечивают разделение помещений в нижней части здания. В данном случае конструкция используется, например, для отделения первого этажа от подвального помещения.
2. Межэтажная зона. Самый распространенный вариант, при котором перекрытие устраивается между этажами.
3. Чердак. Обеспечивается разделение чердачного помещения или мансарды и жилой комнаты.

В каждом случае на перекрытия накладываются свои функциональные задачи, которые могут зависеть и от места расположения конструкции, и от материалов, из которых выполнены другие элементы здания. Исходя из этих параметров, подбираются конкретные виды перекрытий, способные наделить «скелет» дома прочностью и долговечностью. Например, в частном деревянном коттедже для обустройства чердака может использоваться облегченная система перекрытий, а в многоэтажном кирпичном здании не обойтись без высокопрочных железобетонных конструкций.

Перекрытия монолитного типа

Одно из самых сложных в исполнении перекрытий, которое также обеспечивает и наиболее высокую прочность зданию. Такие конструкции создают на основе железобетона по заливной технологии. Первым делом формируется опалубка, для которой предварительно подбираются соответствующие проектным требованиям арматурные стержни. Далее заливается бетонная основа, толщина которой может варьироваться от 8 до 14 см. Главное достоинство, которым обладают практически все виды монолитных перекрытий, это возможность наделения будущей конструкции любой формой. Это относится и к традиционным вариантам железобетонных перекрытий, и к монолитно-сборным системам, которые, впрочем, имеют некоторые ограничения.

Разновидности железобетонных перекрытий

Благодаря своим техническим качествам и эксплуатационным характеристикам, железобетонные конструкции довольно популярны в строительстве. Также их распространенности способствует несложная, хотя и трудоемкая, техника изготовления. Рассматривая виды железобетонных перекрытий, сразу стоит отметить, что все они делятся на заводские и выполненные прямо на стройплощадке изделия.

Готовые перекрытия чаще используются в строительстве коттеджей. Поскольку железобетон как таковой обладает довольно значительной массой, без применения автокранов его монтаж просто невозможен. По этой причине рекомендуется осуществлять монтирование прямо «с колес». То есть спецтехника доставляет плиты и устанавливает их на месте. Если же выбран способ самостоятельного изготовления таких плит, то следует позаботиться о рабочем месте (сплошная металлическая или дощатая поверхность) и расходных материалах, которые обычно тоже имеют заводское происхождение.

Современную плиту типа «филигран» также включают в свою группу железобетонные перекрытия. Виды перекрытий этого семейства отличаются наличием в структуре металлических заводских плит, толщина которых не превышает 6 см. В подготовленную опалубку интегрируется основа из арматурных стержней, после чего ее заливают бетонной смесью.

Часторебристые перекрытия

Данный вариант чаще используется при сооружении небольших частных домов. Конструкция часторебристого перекрытия основывается на балках и пустотелых блоках, которые заполняют собой свободное место между элементами каркаса. Наиболее распространены сборные виды перекрытий, установка которых заключается в монтаже элементов на ранее подготовленной площадке и создании бетонной стяжки. Среди достоинств часторебристых моделей выделяют их огнеупорные свойства, довольно высокую надежность, шумопоглощение, а также возможность установки без применения специальной техники.

Стоит отметить, что аналогичными качествами обладают перекрытия, выполняемые из сборного типа. Их установка обычно не доставляет особых сложностей, но в некоторых случаях все же требуется задействование грузовых автомобилей и подъемных кранов.

Балочные перекрытия

Обычно используются деревянные балки. С их помощью создают перекрытия в кирпичных и деревянных сооружениях. Конструкция представляет собой основу из выложенных балок и дощатого пола, который в дальнейшем будет использоваться для декоративного покрытия. Традиционные виды деревянных перекрытий предусматривают схему формирования соединений между досками посредством пазов. Используемые балки могут иметь следующие размеры: 10-20 см по ширине, до 40 см по высоте и до 15 см по длине.

Несмотря на то, что конструкция выполняется из дерева, шаг между несущими может достигать 150 см. Гибкая в конструкционном плане система балок позволяет закладывать в нее и Деревянные перекрытия также удобны в декоративном оформлении. С верхней стороны на них можно стелить практически любое покрытие, а с нижней — устанавливать подвесной потолок.

Виды балок

Для деревянных перекрытий могут применяться балки двух видов. Это элементы из цельного древесного массива или клееные изделия. В производстве первых обычно применяются жесткие сорта деревьев. Важно учитывать, что в межэтажных системах цельные элементы могут использоваться только при условии, если длина помещения составляет не более 5 м. Клееные виды балок перекрытия дают возможность более широкого применения, так как технология их изготовления наделяет материал более высокой прочностью.

Помимо этого, клееные балки могут выпускаться с длиной, превышающей любые аналоги из цельного древесного массива. На практике элементы такого типа способны выдерживать большие нагрузки и перекрывать пролеты до 20 м длиной. Важно отметить и эстетичный клееных балок, за счет которого отпадает необходимость их специальной обработки после монтажа.

Плиты перекрытия

Для обеспечения межэтажной перегородки это идеальный вариант — главное, определиться с выбором конкретного типа конструкции. На данный момент распространены следующие виды плит перекрытия, подходящие для разных строительных целей.

1. Ребристые. Благодаря своеобразному профилю, хорошо справляются с нагрузками на изгиб. Обычно используются в обустройстве чердаков и подвалов.
2. Пустотные. К достоинствам таких перекрытий относятся высокая тепло- и звукоизоляция, а также небольшой вес, позволяющий их использовать в зданиях разного назначения.
3. Монолитные. Обладают наибольшей прочностью, что и определило их основное направление использования — в высотных домах.
4. Сплошные. Благодаря высокой несущей способности такие перекрытия успешно применяются при сооружении промышленных объектов.

Перекрытие Клейна

Этот вид перекрытий не так распространен в России, как те же монолитные железобетонные плиты, но раньше его представители пользовались популярностью среди застройщиков, и сегодня немало остается приверженцев этой технологии. Конструкцию Кейна можно включить в виды перекрытий зданий на основе балок. Только в этом случае используются не деревянные, а стальные двутавровые элементы, высота которых может составлять от 8 до 24 см. Укладка балок осуществляется на расстоянии друг от друга приблизительно до 160 см. На нижнем ярусе предполагается создание опоры для плиты, сформированной керамическим кирпичом. Плиту также армируют металлическими полосками или прутьями, толщина которых варьируется от 0,6 до 0,8 см. При необходимости несущий потенциал такой конструкции увеличивается посредством укрепления кирпичного наполнения или двутавровых балок.

Установка монолитного перекрытия

Готовые перекрытия на основе ЖБИ имеют вид цельной плиты до 15 см толщиной. В качестве несущих компонентов конструкции выступают те же швеллерные элементы или двутавровые. С их помощью можно покрывать пролеты с большими расстояниями — даже в них будет обеспечена высокая прочность, а также защита от пожара и процессов гниения, которой обладают почти все бетонные перекрытия. Виды перекрытий на деревянной основе в этом проигрывают железобетонным аналогам, хотя при надлежащей обработке служат довольно долго.

По всему периметру площадки для перекрытия необходимо устроить деревянную опалубку. Она в дальнейшем выступит своеобразным «дном» конструкции. Опалубка изготавливается из фанерных листов, которые подкладываются под стойки, треноги, железные и деревянные балки. На металлическую основу необходимо уложить армированный каркас, в котором использовались прутья, приблизительной толщиной в 1 см. Затем подготовленную конструкцию необходимо залить бетоном. Предпочтительнее использовать марку М200. Изготовленное таким образом перекрытие будет отличаться высокой степенью прочности и долговечностью.

Монтаж сборно-монолитных перекрытий

Сборно-монолитную конструкцию формируют соответствующие по характеристикам виды плит перекрытия и Для устройства такого перекрытия необходимо выстелить на пролете дощатое покрытие, которое выполнит функцию опорной конструкции для балок. Установка осуществляется на стены, при этом между балками необходимо заложить пустотелые блоки. Далее созданный каркас армируется и заливается цементным раствором. Бетонное молоко начнет пропитывать поры блоков и сформирует цельную конструкцию из пустотелых элементов и металлических балок. Такие перекрытия отвечают современным нормативам, в соответствии с которыми сооружаются дома. В частности, они обеспечивают прочность, звукоизоляцию и долговечность, при этом оставаясь недорогим способом устройства перекрытия.

Ремонт и усиление перекрытия

В данном случае под ремонтными операциями подразумевается замена или укрепление отдельных фрагментов перекрытия. Виды перекрытий, основанные на балках, наиболее расположены к возможностям технического усиления конструкции. Работы начинаются с монтажа стоек, которые в дальнейшем выступают опорами. Укрепление деревянных перекрытий обычно предполагает замену балок на аналоги с большим сечением или же увеличение их количества. Необходимость ремонта железобетонных конструкций, как правило, возникает из-за появления следов ржавчины. Вокруг пораженных участков отбивается бетон, после чего оголенную арматуру красят Далее следует восстановление прежнего состояния перекрытия.

Тенденция повышения числа этажей частных домов заставляет решать задачу, связанную со строительством перекрытий. Уровень современных строительных технологий позволяет не привязываться к определенным условиям, которые связаны с конфигурацией и размерами помещений дома. Это расширяет возможности при реализации замыслов и облегчает ведение работ. Перед тем, как начать строительство перекрытий, необходимо досконально разобраться, как это делается. В данной статье подробно расскажем, как и из чего сделать перекрытия между этажами.

Основные требования к перекрытиям между этажами

Перекрытия образуют этажность здания

Перекрытие – это конструкционный элемент здания, который производит деление здания в горизонтальной плоскости с образованием этажей, а также отделяет их от чердака и подвала. Доля затрат на сооружение этой конструкции составляет порядка 20% от сметы строительства. Перекрытие относится к ответственным конструкциям, поэтому на этапе проектирования следует придерживаться основных требований, которые к ним предъявляются:

1. Прочностные показатели должны находиться на уровне, который позволяет выдерживать нагрузку, складывающуюся из собственного веса и массы элементов строения, предметов и людей. Прочность перекрытия увеличивается с понижением уровня его расположения.
2. Параметры жесткости находятся в прямой зависимости от прочности и ширины конструкции. Для деревянных конструкций допускается изгиб в пределах 0,5-0,7% от их ширины, для балок из стали – 0,25%.
3. Перекрытие должно обеспечивать достаточную звукоизоляцию, при которой уровень шума находиться в пределах санитарных норм. Улучшение этого показателя достигается повышением герметичности стыков.
4. Конструкция должна обладать достаточной теплоизоляцией. В случае, если она находится между помещениями, имеющими температурную разницу более 10 градусов по Цельсию, требуется реализовать дополнительные мероприятия по сохранению тепла.
5. Для достижения требуемой пожаробезопасности материал перекрытий должен иметь определенную огнестойкость. Под этим понятием подразумевается степень защиты помещений от воздействия огня на протяжении определенного времени.
6. Сочетание массы и толщины конструкции должно быть оптимальным.

Как классифицируются перекрытия?

В зависимости от уровня, на котором расположено перекрытия, отличаются предъявляемые требования к ним.

Перекрытие бывает:

Строительство перекрытий – серьезное дело

Межэтажные перекрытия: варианты изготовления

В строительстве существует большое разнообразие решений по организации перекрытий. Они могут быть:

1. Безбалочными : сборными, монолитными и сборно-монолитными.

2. Балочными : деревянными, металлическими, железобетонными.
3. Деревянными.
   Деревянные перекрытия

   Такая конструкция является наиболее распространенной в строительстве загородных домов. Это связано с возможностью создание перекрытия самостоятельно. Кроме этого материал является доступным и обладает хорошими звуко- и теплоизоляционными свойствами.

4. Металлическими.
   Этот вариант перекрытия, как правило, используются при организации цоколя и подвала. Металлические конструкции имеют высокую надежность и длительный срок эксплуатации, а также их габариты меньше при одинаковой несущей способности.
   Металлические изделия не обладают достаточной теплоизоляцией и подвержены воздействию коррозии. Конструкция может быть сооружена из швеллеров или двутавров, которые укладывают на расстоянии 500-1500 мм друг от друга. На них производится монтаж плиты из железобетона мелких типоразмеров.
5. Железобетонными.
   Использование этого варианта обуславливает необходимость использования грузоподъемной техники, так как масса конструктивных элементов значительна. Кроме того фундамент подвергается большим нагрузкам, что следует учесть при проектировании.
   Железобетонные перекрытия

   Показатели звуко- и теплоизоляции материала находятся на среднем уровне, железобетон плохо поддается обработке и имеет повышенные затраты труда при установке.

6. Кессонными, арочными и шатровыми.
   Перекрытия кессонного и шатрового типов являются разновидностью ребристых панелей. Их применяют в строительстве объектов, имеющих большие размеры, со сложными архитектурными формами. Такие конструкции перекрытий не актуальны при возведении частных домов, как и перекрытия арочного типа.

Перекрытие по деревянным балкам: особенности

Сооружение межэтажного перекрытия из дерева обладает рядом преимуществ:

• конструкция проста в исполнении, ее под силу сделать собственными руками. Монтаж ее не занимает много времени. Стоимость работ существенно снижается, в связи с отсутствием необходимости использования специальной техники, а мероприятия по подъему и перемещению материала можно осуществить, имея одного или двух помощников;
• доступность древесины. Для изготовления балок используется хвойные породы деревьев, которые имеют широкое распространение;
• относительно малый вес, что дает возможность значительно уменьшить массу конструкции в целом. Таким образом, стоимость строительства снижается;
• простота монтажа звукоизоляции улучшает комфортность проживания в доме;
• деревянные конструкции имеют меньшую стоимость, что в целом дает существенную экономию средств;
• скорость создания перекрытия сопоставима с монтажом перекрытия плитами и осуществляется за день. При этом автокран не нужен.

Перекрытия по деревянным балкам

К недостаткам деревянных перекрытий можно отнести:

• существующее ограничение по длине (4,5 м) не дает возможности сооружать перекрытия над помещениями большей протяженностью без дополнительной опоры;
• высокая пожароопасность дерева требует специальной обработки деталей;
• дерево подвержено воздействию ряда биологических факторов, что предупреждается соответствующей обработкой;
• сравнительно небольшая прочность.

Монолитное перекрытие по профнастилу: на что обратить внимание

Отличием создания перекрытия по профнастилу от бетонного является тот факт, что в первом случае специальная опалубка не требуется, и в итоге имеют готовый потолок. Кроме этого технология с использованием профнастила не нуждается в отделке или доработке.

Профилированная конфигурация материала создает необходимую прочность и жесткость перекрытия, тем самым сокращается потребность в арматуре и бетоне. Это возможно за счет того, что раствор заполняет только пустоты ребер, а не занимает всю поверхность листа.

Для создания такого перекрытия важно использовать исключительно листы, предназначенные для кровли.
Суть технологии заключается в использовании профнастила в качестве опалубки, которую не демонтируют после заливки бетоном. Полученная конструкция имеет в качестве несущих опор специальное сооружение, состоящее из металлических колонн, балок, лаг. В результате происходит перераспределение нагрузки с перекрытия на опоры, при этом стены не нагружаются. Такое конструктивное решение дает возможность выполнять облегченные стены.

Перекрытие по профнастилу

Кроме этого организация системы опор позволяет вместо дорогостоящего ленточного фундамента применить опору стаканного типа. Это существенно сократит смету на строительство.

Перекрытие плитами между первым и вторым этажом: железобетон

Широкое распространение получили плиты, изготовленные из железобетона. По некоторым параметрам, если сравнить с монолитным исполнением перекрытия между первым и вторым этажом, они имеют лучшие показатели.

Организация такого перекрытия требует мощного фундамента и подразумевает возведение стен из прочных материалов. Как правило, плиты перекрытия применяют для зданий большой этажности.

Конструкции из железобетонных плит обладают надежностью, прочностью и длительным сроком эксплуатации. Величина нагрузок, которые может выдержать бетон – колоссальна. Для него характерно свойство со временем увеличивать прочностные характеристики. Кроме этого материал полностью удовлетворяет требованиям по тепло- и звукоизоляции, а также имеют достаточную пожаробезопасность. Процесс монтажа перекрытия из плит не требует много времени при использовании специальной техники и не отличается сложностью.

К основным недостаткам железобетонных изделий можно отнести их существенную массу и необходимость использования при монтаже спецтехники. Кроме этого такие перекрытия требуют создания стяжки, чтобы нагрузка не них была равномерной.

При всех недостатках железобетонные плиты перекрытия успешно применяются при возведении частных домов.

Комментариев:

Любое здание и сооружение имеет перекрытие. Устройство перекрытий может быть различным, в зависимости от их функциональной направленности. Но в любом случае этот элемент является важнейшим во всей конструкции и во многом определяет надежность и безопасность.

Устройство перекрытий — это, может быть, не всегда сложная система, но оно должно отвечать всем строительным нормам и требованиям. Даже тогда, когда они монтируются в частном доме своими силами, их конструкцию в части прочности и безопасности необходимо согласовывать со специалистами.

Понятие перекрытия

Перекрытие представляет собой систему, расположенную в горизонтальной плоскости и предназначенную для ограничения помещения по высоте или зонирования сооружения по вертикали. В общем случае перекрытие формирует потолок для нижнего помещения и пол — для верхнего. Оно выполняет несущую функцию, так как все, что находится выше этой границы, создает нагрузку на его конструкцию. Кроме того, перекрытие, соединяя опоры (стены), обеспечивает горизонтальную жесткость всего сооружения.

В зависимости от расположения и назначения перекрытия подразделяются на три основных типа. Цокольное, или подвальное, перекрытие отделяет помещение от цокольного пространства, подвала или цокольного полуэтажа, а также является полом помещения на первом этаже. Чердачное, или мансардное, перекрытие разделяет помещение (верхний этаж) и чердак или мансарду. Выше его формируется крыша здания. Наконец, разделяет этажи здания друг от друга. Разные типы перекрытий имеют свои специфические особенности.

Вернуться к оглавлению

Требования, предъявляемые к конструкции

Устройство перекрытий должно удовлетворять достаточно высоким требованиям по функциональному назначению и общим для всего сооружения. Прежде всего, перекрытие должно обладать высокой механической прочностью на изгиб, разрыв и сжатие. Так, цокольные системы должны выдерживать нагрузку до 2,1 кН/кв. м, а чердачные — до 1,1 кН/кв.м. Межэтажные и чердачные конструкции должны иметь достаточную звукоизоляцию. Высокие требования по гидроизоляционным свойствам предъявляются к цокольным и чердачным системам, что должно защитить помещение от осадков сверху и воды снизу. Все перекрытия (особенно цокольные и чердачные) должны иметь высокие теплоизоляционные характеристики. Общим для всех элементов здания является требование пожарной и сейсмической безопасности.

Монтаж перекрытий вызывает дополнительные условия в направлении надежности крепления к опорным элементам, технологичности, доступности изготовления и транспортировки в конкретных обстоятельствах.

Кроме того, имеются требования в части размещения коммуникационных систем.

Вернуться к оглавлению

Виды конструкций

Прежде всего, все перекрытия классифицируются по типу соединения с несущими опорными элементами и способами монтажа. Выделяется два типа — балочные и безбалочные системы. Балочная конструкция подразумевает, что перекрывающие пролет элементы располагаются на балках, которые крепятся на опоры. Балки исполняют роль несущего элемента и воспринимают основную часть нагрузки на себя. Безбалочное устройство предусматривает размещение перекрытия непосредственно на опорах через различные виды крепления.

По технологии монтажа или изготовления перекрывающих деталей перекрытия делятся на следующие основные виды:

• монолитные;
• сборно-монолитные;
• сборные системы.

Помимо основных классификационных признаков, принято выделять перекрытия по используемому материалу. Основные виды:

• деревянные;
• бетонные;
• железобетонные;
• с использованием металлических конструкций;
• комбинированные.

Вернуться к оглавлению

Балочные системы

Балки в конструкции перекрытий предназначены для принятия на себя нагрузки, они изготавливаются из дерева, железобетона и металла. Железобетонные балки монтируются при ширине пролета от 3 до 7,5 м. Их собственный вес колеблется в пределах 175-400 кг. Балки устанавливаются параллельно друг другу на стены или колонны с шагом 60-100 см. Обычно поверх таких балок укладываются облегченные плиты.

В частном строительстве наиболее широкое применение находят деревянные балки. Нормами установлены следующие максимальные пролеты: между этажами — 5 м; для чердака — 6 м. Поверх таких балок обычно делается деревянный настил. Размеры самой балки зависят от ширины пролета. Например, для чердачных балок принято условие, что их толщина должна быть не менее 1/24 от ширины пролета. Балка может представлять собой доску или брус.

Металлические балки имеют повышенную прочность и используются при пролетах 6 и более метров. Такие элементы изготавливаются из разного металлического профиля — двутавр, швеллер, уголок. Верхнее покрытие — облегченные плиты.

Вернуться к оглавлению

Монолитные перекрытия

Как правило, относятся к безбалочным системам. Они могут изготавливаться непосредственно на месте или путем установки стандартной монолитной плиты. Наибольшее распространение находит изготовление монолитного бетонного перекрытия путем заливки раствора на месте формирования конструкции. В этом случае в качестве опалубки используются ровные щиты, установленные на сборной решетке, которая, в свою очередь, закреплена на вертикальных стойках (подпорках). В толще конструкции располагается два армирующих слоя.

При необходимости сверху и снизу размещается теплоизоляция, гидроизоляция и звукоизоляция.

Толщина монолитного слоя составляет от 10 до 40 см в зависимости от назначения перекрытия.

К монолитным безбалочным системам относятся также кессонные и ребристые системы. В них за счет формирования ребер жесткости обеспечена облегченная конструкция.

Вернуться к оглавлению

Конструкция сборных систем

Сборное устройство в основном базируется на элементах деревянных и железобетонных перекрытий. Деревянная конструкция включает в себя балки, которые крепятся на стенах, и два настила из досок. Вначале крепится нижний настил (потолок для нижнего помещения), затем пространство между балками заполняется гидроизоляцией, защитой от пара, звукоизоляцией и теплоизоляционным материалом. Поверх балок закрепляется верхний настил (черновой пол для верхнего помещения).

Устройство железобетонных перекрытий может быть как балочным, так и безбалочным, в зависимости от ширины пролета. Безбалочная система основана на использовании железобетонных пустотелых или монолитных плит, которые устанавливаются непосредственно на стены здания через систему крепления. При перекрытии кирпичных стен в качестве подушки под плиты применяется слой бетонной смеси, который делает нагрузку равномерной. Для монтажа на стены из пористых бетонных блоков предусмотрено создание армирующего пояса сверху стены. Крепление плит осуществляется с помощью анкеров.

Устройство такого перекрытия представляет собой параллельно установленные плиты вплотную друг к другу. Серийно выпускаемые монолитные плиты типа ПРТм реализуются длиной от 117 до 359 см, шириной 39 см и толщиной 9-15 см (вес от 65 до 240 кг). Можно приобрести пенобетонные плиты, которые несколько легче. Пустотелые бетонные плиты типа ПК производятся со сквозными отверстиями диаметром 159 мм. Обычные размеры: длина 479-695 см, ширина 104-242 см, толщина 22 см. В конструкциях обоих типов плит заложены продольно расположенные армирующие элементы.

Верхняя поверхность перекрытия должна обеспечивать устройство пола по плитам для верхнего помещения. Для этого накладываются слои гидрозащиты и теплоизоляции. Сверху производится заливка бетонной стяжки — чернового пола. Стяжка производится цементно-песчаным раствором или готовой строительной смесью на основе цемента.

Перекрытия являются важным элементом любой строительной конструкции.

Схема устройства кровли.

Они служат для разделения здания на этажи и отделения чердачного и подвального помещения. Перекрытия бывают трех видов — цокольные, чердачные и междуэтажные. Существует множество классификаций перекрытий. В частности, по технологии возведения они разделяются на сборные, монолитные и сборно-монолитные. Но независимо от типа, они должны иметь определенные характеристики, основные из которых — звуко- , тепло -, и водонепроницаемость, пожаробезопасность, прочность и жесткость. Устройство перекрытий различного вида коренным образом отличается друг от друга.

Конструкции перекрытий

Схема устройства перекрытий межэтажного и чердачного вида.

По своим конструктивным особенностям перекрытия бывают балочными и безбалочными. По виду материалов, из которых изготовлены перекрытия, они разделяются на два вида — балочные и плитные. Балочные перекрытия состоят из несущей конструкции (балки) и ее заполнения (наката). Используемый строительный материал, из которого может быть изготовлена балка, различен. Это может быть металл либо дерево. Последнее, конечно, дешевле, но менее долговечно. Дерево по сравнению со сталью не так прочно. Оно легко воспламеняется и подвержено влиянию влажности.

Накат выполняет ряд функций. Во-первых, он должен быть выполнен из материала, который обеспечит такие свойства перекрытию, как шумо — и теплоизоляция. От него напрямую зависит, насколько ровной будет поверхность потолка. Как правило, выполняется он в несколько слоев, каждый из которых выполняет свое предназначение.

Виды плит

Схема железобетонного перекрытия.

При строительстве крупных зданий и сооружений применяют железобетонные перекрытия. Они имеют длительный срок эксплуатации и способны выдерживать значительные нагрузки. Плита перекрытия может быть монолитной и изготавливаться по месту прямо на строительной площадке и сборной, которая производится в промышленных условиях.

Применение железобетонных монолитных перекрытий целесообразно в зданиях сложной формы, в которых невозможно использовать типовые конструкции. Изготовление плиты на строительной площадке — сложный и трудоемкий процесс, требующий наличия особой техники. Из-за сложности строительный процесс движется медленнее, чем при монтаже типового сооружения.

При массовом строительстве в качестве перекрытий используют сборные плиты и железобетонные панели. Их применение вполне оправдано. Ведь состоят из элементов различных размеров. Крупнопанельные перекрытия устанавливаются в жилых комнатах и соответствуют их размерам. При этом большого числа монтажных деталей не требуется. Отсутствие стыков делает отделку потолков значительно проще и повышает .

Деревянные перекрытия

Схема деревянного перекрытия.

При строительстве домов так же, как и раньше, довольно популярными являются деревянные перекрытия. Дерево обладает рядом преимуществ по сравнению с другими материалами. Оно экологически безопасно для здоровья. Изготовить деревянные перекрытия гораздо проще, чем железобетонные. Выполняются они их деревьев хвойных пород, так как этот материал лучше, чем древесина лиственных пород, работает на изгиб. Деревянные перекрытия гораздо дешевле. Значительная экономия при их применении достигается за счет невысокой стоимости работ по их монтажу и отсутствия необходимости в использовании сложных грузоподъемных машин. Однако деревянные перекрытия обладают и рядом недостатков. Основной из них — частый ремонт. Обусловлено это свойствами материала, ведь древесина может рассыхаться и подвергаться гниению. Ремонт балок из дерева предполагает либо усиление перекрытий, либо полную их замену. В связи с этим деревянные перекрытия — не лучший вариант.

На современном строительном рынке появляются все новые материалы, обладающие соответствующими характеристиками, для изготовления перекрытий. К ним, в частности, относятся пенобетон и полистиролбетон. Плиты, выполненные из них, обладают малым весом, а монтаж настолько прост, что не требует рабочих высокой квалификации.

Ремонт конструкции

Схема балочного перекрытия.

Когда находятся в критическом состоянии, представляя собой угрозу здоровью или жизни людей, живущих или работающих в здании, необходимо производить их ремонт. Деревянные перекрытия, как правило, меняют, а железобетонные балки усиливают, обходясь без их демонтажа.

При реконструкции или капитальном ремонте здания в смете нужно обязательно учитывать такую работу, как смена балок перекрытия. позволяет при реконструкции производственного здания расширить его площадь, устраивая дополнительные перекрытия в цехах. Замена балок перекрытия и устройство дополнительных перекрытий предусматриваются проектом.

Неоспоримыми достоинствами обладают перекрытия из железобетонных плит. Они жесткие и прочные. Такие плиты пожаробезопасны и не подвержены гниению. Благодаря своим качествам, они широко применяются в строительстве. В отличие от деревянных, их используют не только при возведении частных домов, но и при строительстве крупных сооружений различного назначения. Плиты перекрытий по своему размеру бывают крупно- и мелкоразмерными. Первые применяются при строительстве многоэтажных построек, а вторые — в малоэтажном строительстве. Плиты из железобетона могут быть пустотными, сплошными или ребристыми.

Не обходится без применения грузоподъемной техники. После того как на несущие стены или колонны уложены плиты, необходимо выполнить усиливающий и связывающий бетонный пояс, залитый строго горизонтально. Монтаж нужно выполнить так, чтобы край плиты не доходил приблизительно на 5 см до края стены со стороны улицы. В этой зоне впоследствии будет располагаться утеплитель. При невозможности уложить плиты перекрытия выполняют опалубку, укладывая арматуру таким образом, чтобы она либо была засверлена, либо опиралась на них, и заливают бетон.

Особенности ремонта

Схема чердачного перекрытия.

Металлическим балкам требуется ремонт, когда они теряют устойчивость по причине возникновения коррозии, которая образуется на их полках и стенках.

Самый простой ремонт металлических перекрытий заключается в наваривании металлических пластин, для того чтобы перекрыть зону коррозии. Толщина пластины соответствует размерам усиливаемого элемента.

Ремонт деревянных перекрытий выполняется тогда, когда по несущим балкам, накату или каким-либо другим элементам происходит гниение или разрушение под воздействием грибка. Иногда это происходит потому, что балки для перекрытий при его устройстве уже были поражены грибком, в доме отсыревал потолок или, к примеру, линолеум был постелен на невысохший пол. Выявляют данные дефекты, производя ежегодный осмотр балок.

При обнаружении грибка такие потолки необходимо полностью разрушить, балки и все деревянные конструкции сжечь, а насыпку убрать как можно дальше от постройки. Поверхность кладки, контактирующую с пораженным деревом, нужно обжечь и обработать специальным защитным составом. Для этих целей хорошо подходит креозол.

Ремонт потолочных балок заключается либо в их замене, либо в применении новых дополнительных балок для усиления конструкции. Для этого с одной стороны стены выполняют отверстие-«гнездо» размером 20-25 см. С другой стороны стены «гнездо» должно быть приблизительно в два раза глубже и расположено немного выше первого. Это нужно для того, чтобы балкой можно было легко манипулировать. Устанавливая, балку сначала вставляют в глубокое гнездо, а затем в более мелкое.

Иногда ремонт деревянной балки заключается в усилении ее накладками. Можно использовать и такой способ: отрезать поврежденную часть — оголовок, — а саму балку посредством шипа соединить с новым оголовком. Деревянную балку можно расположить на кирпичной или бетонной консоли. Производя ремонт деревянных перекрытий в старом доме, целесообразно заменить подшивку, выполненную из фанеры или какого-либо другого материала на гипсокартон.

Реконструкция жб перекрытия

Конечно, железобетонные плиты отличаются большой долговечностью, но и они со временем нуждаются в ремонте. Основная их проблема — это коррозия арматуры, которая появляется на металлических стержнях по причине слишком тонкого слоя бетона вокруг них. Ржавчину легко обнаружить, так как ее следы становятся заметны на поверхности плиты.

Заключается в удалении бетона вокруг стержня, подвергшегося коррозии, обработки его антикоррозионным средством и восполнении слоя бетона новой смесью после предварительной грунтовки поверхности. Далее плиту штукатурят раствором на основе цемента.

Усилить железобетонную плиту можно, создав «набетонку» сверху и снизу нее. Толщина и метод ее армирования разрабатываются профессиональным конструктором.

Технологический процесс

Накат любого перекрытия, будь то чердачное, цокольное или межэтажное, выполняется по балкам. Сам процесс при использовании балок из различных материалов одинаков.

В первую очередь балкам необходимо закрепление6 их концы заводят в «гнезда» — специально предназначенные для этого отверстия в стенах. Размеры балок зависят от размеров пролета и от частоты их расположения. Перед заделкой деревянным балкам требуется обработка их концов битумом, для того чтобы предотвратить процесс гниения дерева.

Далее, на следующем этапе работы, выполняют накат. К балкам для его крепления прибивают черепные бруски размером сечения (5х5) см 2 , на которые и укладываются доски. Затем выполняется утепляющий слой. В качестве материала используют опилки, минеральную вату или шлак. Вверху по балкам настилают рубероид и только потом в случае с деревянными перекрытиями накладываются лаги.

При выполнении сборных перекрытий из железобетона их опорой служит , выполняемый посредством блоков П-образной формы. Они заполняются бетоном определенной марки и армируются металлическими стержнями. Размер зоны, на которую опирается балка, не должен быть менее 12 см. Нижняя поверхность плиты служит потолком здания.

Рекомендуем также

описание, характеристики, размеры и цены

Плиты перекрытия — железобетонные изделия, которые используют в частном и профессиональном строительстве для разделения этажей подземных или надземных коробов жилых зданий, общественных, производственных построек с фундаментом, обладающим высокой несущей способностью. Их изготавливают из высокопрочного бетона и качественной обычной или предварительно напряженной стальной арматуры.

Оглавление:

1. Технические параметры
2. Особенности маркировки
3. Разновидности ЖБИ
4. Стандартные габариты
5. Стоимость и от чего она зависит

Пустотные плиты — это элементы прямоугольной формы, внутри них расположены сквозные круглые воздушные камеры. За счет такого устройства имеют сравнительно небольшой вес, что помогает снизить общую нагрузку на фундамент и стены. Для перемещения с помощью техники на одной из сторон находятся стальные монтажные петли.

Характеристики плит

Достоинства:

• прочность, долговечность;
• водостойкость;
• огнестойкость до 180 мин;
• простой быстрый монтаж;
• возможность применения в качестве несущих стен;
• допустимая нагрузка до 1,5 т на кв. м по отношению к вертикально направленным нагрузкам.

Преимущества пустотелых ЖБИ по сравнению с полнотелыми:

• повышенные звуко- и теплоизоляционные характеристики за счет воздуха внутри;
• сквозь пустоты проще проводить коммуникации, это помогает сократить стоимость отделочных работ;
• применение в сейсмоопасных зонах;
• высокая несущая способность;
• проще транспортировка, монтаж;
• увеличенный полезный объем помещений;
• возможность нагружать перекрытие сразу после установки, не стягивая бетоном;
• сравнительно низкая цена, расход бетона на производство пустотелой плиты на 50% ниже, арматуры требуется на 30% меньше.

При покупке необходимо внимательно осмотреть изделие. Дефекты, при наличии которых оно непригодно для применения:

• трещины шириной более 0,3 мм;
• имеются участки с обнаженной арматурой;
• не соответствует размер;
• уклон поверхности более 8 мм;
• раковины и размывы диаметром более 15 мм;
• сколы на ребрах глубиной от 1 см и длиной от 5 см;
• недостаточная толщина слоя бетона между стержнями и стенками.

Вес пустотных плит перекрытия — не менее 700 кг. Для транспортировки их укладывают штабелями высотой до 2,5 м, прокладывая между ними деревянные бруски. Перевозить можно в горизонтальном, вертикальном и наклонном положении при условии надежной фиксации. Для выгрузки потребуется кран. Если есть необходимость продолжительного хранения, то элементы складывают стопками высотой не более 2,5 м, снова помещая деревянные прокладки. Сверху каждую стопку накрыть гидроизолирующим материалом — проще всего обычной полиэтиленовой пленкой.

Маркировка

На торце находятся:

• маркировка;
• дата изготовления;
• масса;
• штамп ОТК.

Стандартная состоит из нескольких букв, обозначающих серию, и трех групп цифр, по которым определяют размеры и несущую способность. Первая и вторая группа представлены двумя цифрами, обозначающими длину и ширину в дециметрах с округлением до целого числа в большую сторону. Последняя группа состоит из одной цифры, которая указывает на расчетную равномерно распределенную нагрузку в кПа, тоже с округлением. Пример: ПК 23-5-8 — плита с круглыми пустотами длиной 2280, шириной 490 мм, несущей способностью 7,85 кПа (800кгс/м3).

Обозначение некоторых изделий в конце дополняет код из латинских букв и цифр, обозначающий тип прутьев. Пример: ПК 80-15-12,5АтV — каркас выполнен из предварительно напряженной арматуры класса АтV.

Дополнительно могут быть указаны: вид бетона (т — тяжелый), обозначено наличие уплотняющих вкладышей у отверстий (а), способ производства (э — экструзионный метод формовки). Пример: ПК 26-15-12,5та.

Виды и маркировка

Разновидности (серии):

• ПК — стандартная толщиной 22 см со сквозными полостями цилиндрической формы, изготовленные из железобетона класса не ниже В15;
• ПБ — изделие, полученное безопалубочным методом в конвейерных формах, с особым способом армирования, за счет которого возможна его резка вдоль и поперек без потери прочности, поверхность более ровная, упрощающая отделку полов или потолков;
• ПНО — облегченная плита, изготовленная безопалубочным способом, отличается от ПБ меньшей толщиной — 16 см;
• НВ — настил внутренний из железобетона класса В40 с однорядным предварительно напряженным армированием;
• НВК — класса В40 с двурядным предварительно напряженным армированием, толщина — 265 мм;
• НВКУ — то же, что и НВК, но из железобетона В45;
• 4НВК — с четырехрядным армированием, толщина — 400 мм.

Напрягаемая (предварительно напряженная) арматура при производстве ЖБИ до заливки бетона подвергается сжимающему напряжению в точках, где каркас будет предположительно испытывать наибольшее растяжение. После такой обработки повышаются прочность, устойчивость к появлению трещин, снижается расход стали. В характеристиках указывают: «предварительно напряженная плита» или «с напрягаемой арматурой».

Стандартные размеры

Длина плит толщиной 22 см (серии ПК, ПБ, НВ) и 16 (серия ПНО): от 980 до 8980 мм (в маркировке указывают соответственно от 10 до 90). Шаг между соседними габаритами составляет 10-20 см. Ширина полноразмерных изделий может быть 990 (10), 1190 (12), 1490 (15) мм. Для того, чтобы избежать необходимости резки, используют доборные элементы. Их ширина: 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) мм.

ПБ могут иметь длину до 12 м. Если этот параметр более 9 м, то либо толщина должна быть больше 22 см, либо несущая способность будет ниже. Серии НВК, НВКУ, 4НВК могут иметь длину и ширину, не входящую в стандартную сетку.

При необходимости применения конструкций нестандартного габарита можно заказать их по индивидуальным чертежам. Но это существенно повышает стоимость ЖБИ.

Стоимость

Чем больше изделие, тем выше его цена. Технические характеристики, влияющие на расценки:

• способ производства;
• тип армирования;
• количество арматурных прутьев в каркасе — минимальное, среднее, максимальное;
• класс прочности бетона;
• масса бетонного раствора.

Цены на железобетонные перекрытия ПК (выборочно):

Марка	Цена за штуку, рубли
24-10-8	2400
24-12-8	2800
24-15-8	3400
25-10-8	2600
25-12-8	3100
25-15-8	3600
35-10-8	3600
35-12-8	4300
35-15-8	5100
50-10-8	4900
50-12-8	5900
50-15-8	7400
70-10-8	8800
70-12-8	9700
70-15-8	11700
90-10-8	17400
90-12-8	17400
90-15-8	20700

Примерная цена на ПБ, ПНО:

Марка, длина	Цена за штуку, рубли
ПБ (1,6 — 8,4 м)	1800 — 11700
ПНО (1,6 — 6,3 м)	1950 — 8500

Стоимость пустотных плит НВ, НВК, НВКУ, 4НВК шириной 1190 мм:

Марка	Армирование	Цена за пог. м
НВ	минимальное	1600
	среднее	1800
	максимальное	1900
НВК	минимальное	1750
	среднее	1850
	максимальное	1950
НВКУ	минимальное	2150
	среднее	2250
	максимальное	2500
4НВК	минимальное	2650
	среднее	2800
	максимальное	2900

Многие производители делают скидки до 20% на крупные партии. Пустотные плиты перекрытия используют для частного или промышленного многоэтажного строительства. Этот вид ЖБИ обладает сравнительно небольшим весом при высокой несущей способности. Существует несколько их разновидностей. Они отличаются способом изготовления, типом, количеством рядов армирования, прочими характеристиками. Большой выбор стандартных размеров дает возможность подобрать нужное изделие для любых строений. При необходимости производители выпускают ЖБИ нестандартных габаритов с наценкой. Ограничения — соблюдение требований к минимальной величине допустимой расчетной нагрузки.

Сборное железобетонное перекрытие из пустотных плит: нюансы выбора и монтажа

При строительстве дома перед любым застройщиком возникает вопрос выбора междуэтажного перекрытия. Наиболее распространены три типа перекрытий – деревянное, монолитное железобетонное и сборное железобетонное, смонтированное из плоских пустотных плит. Именно об этом виде перекрытия, как наиболее популярном и практичном для малоэтажного строительства, пойдёт речь в этом материале. Из этой про межэтажные перекрытия в частном доме вы узнаете:

• Чем отличаются плиты перекрытий многопустотные (ПК) от плит перекрытий, изготовленных методом безопалубочного формования (ПБ).
• Как правильно укладывать перекрытия.
• Как избежать ошибок при монтаже.
• Как складировать плиты перекрытия.

Как выбрать пустотную плиту перекрытия

При первом взгляде на пустотные перекрытия может показаться, что они отличаются между собой только по длине, толщине и ширине. Но технические характеристики пустотных плит перекрытия гораздо шире и подробно расписываются в ГОСТ 9561-91.

Пустотные межэтажные плиты отличаются между собой по способу армирования. Причём, армирование (в зависимости от типа плит) может быть выполнено с использованием предварительно напряжённой арматуры или без напрягаемой арматуры. Чаще используются перекрытия с предварительно напряжённой рабочей арматурой.

Выбирая плиты перекрытия, следует обратить внимание на такой важный момент, как допустимое количество сторон, на которые можно их опереть. . Обычно опирать можно только на две короткие стороны, но некоторые виды плит допускают опирания на три и на четыре стороны.

• ПБ. Предусматривает опирание по двум сторонам;
• 1ПК. Толщина – 220 мм. Диаметр круглых пустот – 159 мм. Допускает опирание только на две стороны;
• 1ПКТ. Имея аналогичные размеры, допускает опирание на три стороны;
• 1ПКК. Можно опирать на четыре стороны.

Также плиты перекрытия различаются между собой по способу изготовления. Часто возникает спор, что предпочесть –  ПК или ПБ.

ПК (толщиной от 160 до 260 мм и типовой несущей способностью в 800 кг/кв.м.) отливают в опалубке. Панели марки ПБ (толщиной от 160 мм до 330 мм и типовой несущей способностью от 800 кг/кв.м) изготавливаются методом безопалубочного непрерывного литья (это позволяет получить более гладкую и ровную поверхность, чем у панелей ПК). ПБ ещё называют экструдерными.

ПБ, за счёт предварительного напряжения сжатой и растянутых зон (преднапряжение арматуры делается при любой длине плиты), меньше подвержены растрескиванию, чем ПК. ПК при длине до 4. 2 метров могут выпускаться без преднапряжённой арматуры и имеют больший свободный прогиб, чем ПБ.

По желанию заказчика, ПБ можно нарезать под индивидуальные заданные размеры (от 1.8 до 9 метров и т.д.). Их также можно резать вдоль и на отдельные продольные элементы, а также делать косой рез под углом в 30-90 градусов, без потери её несущей способности. Это значительно упрощает раскладку таких плит перекрытия на строительном объекте и предоставляет большую свободу проектировщику, т.к. размеры коробки здания и несущих стен не привязаны к стандартным размерам ПК.

При выборе межэтажных плит ПК (длиной более 4.2 метра) важно запомнить такую особенность – они являются преднапряженными со специальными упорами на концах плиты. Если срезать торец у ПК, то упор (отрезанный вместе с концом ПК и вертикальной арматурой) не будет работать. Соответственно – рабочая арматура станет цепляться за бетон только своей боковой поверхностью. Это значительно уменьшит несущую способность плиты.

Несмотря на более качественную гладкую поверхность, хорошую геометрию, меньший вес и высокую несущую способность, при выборе ПБ следует учесть такой момент. Пустотные отверстия в  ПК (в зависимости от ширины плиты, диаметром от 114 до 203 мм) позволяют без труда пробить в ней отверстие под канализационный стояк, диаметром в 100 мм. В то время как размер пустотного отверстия в ПБ  –  60 мм. Поэтому, для пробития сквозного отверстия в панели марки ПБ (чтобы не повредить арматуру), следует заранее уточнить у завода-изготовителя, как это лучше сделать.

Плиты перекрытия для частного дома: особенности монтажа

У ПБ (в отличие от ПК) отсутствуют монтажные петли (либо приходится доплачивать за их установку), что может усложнить их погрузку, выгрузку и монтаж.

Не рекомендуется использовать «народный» метод установки ПБ, когда крепёжные крюки цепляются за торец пустотного отверстия. В этом случае велика вероятность, что крюк вырвет из отверстия из-за разрушения торца плиты, либо крюк просто соскользнёт. Это приведёт к падению плиты. Также на свой страх и риск можно применить метод, при котором в пустотные отверстия ПБ вставляется лом (по два лома на одну сторону плиты) и за них цепляются крюки.

Также при монтаже плит перекрытия необходимо соблюдать расчётные величины минимальной глубины опирания плиты. Для ориентира можно использовать следующие цифры:

• кирпичная стена, минимальная глубина опирания составляет 8 см, максимальная глубина опирания – 16 см;
• железобетон – 7 см, максимальная глубина опирания – 12 см;
• газо- и пенобетонные блоки – минимум 10-12 см, оптимальная глубина опирания – 15 см;
• стальные конструкции – 7 см.

Не рекомендуется опирать плиту перекрытия более чем на 20 см, т.к. при увеличении глубины опирания она начинает «работать», как защемлённая балка. При укладке панелей перекрытия на стены, построенные их газо- и пенобетонных блоков, необходимо устройство армированного железобетонного армопояса, о чём подробно рассказывается в статье: «Делаем армопояс в доме из газобетона».  Прочитайте также нашу статью, которая подробно рассказывает, какие балки лучше использовать в частном строительстве. Желаем успешно применять полученные знания на своих стройках!

Перед началом монтажа плит рекомендуется заделать торцы пустотных отверстий. Пустоты заделываются, чтобы вода не попала  внутрь панели. Также это увеличивает прочность у торцов плит (это в большей степени относится к ПК, чем к ПБ) в случае опирания на них несущих перегородок. Пустоты можно заделать, если вставить в них половинку кирпича и «закидать» промежуток слоем бетона. Обычно пустоты заделываются на глубину не менее 12-15 см.

В случае, если вода всё же попала внутрь плит, её необходимо удалить. Для этого в панели, в «пустотке», снизу высверливается отверстие, через которое вода может вытечь наружу. Это особенно важно сделать, если перекрытия уже уложены, а дом ушёл в зиму без кровли. Вода в мороз может замёрзнуть внутри пустотного отверстия (т.к. вытечь ей некуда) и разорвать плиту.

Перед укладкой плит перекрытия необходимо выбрать автокран необходимой грузоподъёмности. Важно учесть доступность подъездных путей, максимально возможный вылет стрелы у автокрана и допустимую массу груза. А также просчитать возможность укладывать панели перекрытия не с одной точки, а с двух сторон дома.

Поверхность, на которую укладывается плита перекрытия, должна быть ровной, очищенной от мусора. Перед укладкой панели «расстилается» цементная смесь, т.н. растворная «постель», толщиной 2 см. Это обеспечит ее надёжное сцепление со стенами или армопоясом. Также перед монтажом панелей и до нанесения раствора на стену можно уложить арматурный прут диаметром 10-12 мм.

Подобный метод позволит строго контролировать вертикальность смешения всех плит при их укладке (т.к. ниже стержня панель уже не опустится). Стержень не даст ей полностью выдавить из-под себя цементный раствор и лечь «на сухую». Не допускается ставить плиты «ступеньками». В зависимости от длины плит, расхождение торцов не должно превышать 8-12 мм.

Серьёзной ошибкой при укладке является перекрытие одной плитой сразу двух пролётов, т.е. она опирается на три стены. Из-за этого в ней возникают непредусмотренные схемой армирования нагрузки, и при определённых, неблагоприятных обстоятельствах, она может треснуть.

Если же подобной раскладки избежать не удаётся, для снятия напряжения, по верхней поверхности панелей, точно над средней перегородкой (стеной) делается пропил болгаркой.

После монтажа плит осуществляется их анкеровка и заливка рустов (щелей, оставшихся после стыкования панелей друг с другом) цементом.

У ПК анкер цепляется за монтажную проушину, после чего пустота также заделывается цементом. Это позволит избежать попадания в неё воды и строительного мусора.

Ещё один момент, на котором следует заострить внимание – как перекрыть лестничный пролёт между плитами перекрытия, если их не на что опереть. В этом случае параллельно плитам можно пустить два швеллера, а один поставить поперёк, по краю проёма, связать арматурный каркас в виде сетки с ячейкой 20 см и диаметром прутка 8 мм и т.д. Поставить опалубку и залить монолитный участок. Привязывать швеллер к плитам перекрытия не надо. В этом случае они опираются на две короткие стороны и не подвергаются нагрузкам от узла опирания лестничного пролёта.

Как правильно складировать плиты перекрытия на участке

В идеале, если панели привезли на участок, их сразу нужно монтировать. Если по каким-либо причинам это сделать невозможно, возникает вопрос: как их правильно складировать.

Для складирования плит необходимо заранее подготовить твёрдую и ровную площадку. Нельзя класть их просто на землю. В этом случае нижняя плита может опереться на грунт, и, из-за неравномерной нагрузки, под весом верхних плит она переломится.

Изделия должны укладываться штабелем не более 8-10 шт. Причём под нижний ряд ставятся прокладки (из бруса 200х200 мм и т.п.), а все последующие ряды ставятся через прокладки – доску-дюймовку толщиной 25 мм. Прокладки должны располагаться не далее, чем в 30-45 см от торцов плит, и выставляться они должны строго по вертикали друг над другом. Это обеспечит равномерное перераспределение нагрузки.

Источник: forumhouse.ru

Плиты перекрытия

Плиты перекрытия

Технология строительства из сборных ЖБИ изделий была прежде всего разработана для возведения многоэтажных зданий, однако со временем такие ЖБИ изделия, как плиты перекрытия, стали довольно популярны и в сфере частного домостроения. Перекрытие из сборных железобетонных плит считается наиболее выгодным решением, так как изделия обладают высокими прочностными характеристиками и не требуют каких-либо дополнительных мер в процессе укладки. Плиты перекрытия являются одновременно потолком нижнего этажа и полом верхнего этажа. Благодаря продольным пустотам внутри, железобетонные плиты обладают хорошей звуко- и теплоизоляцией. Перекрытие из ЖБИ плит может устанавливаться совместно с балками или без них, с укладкой на поперечные либо продольные железобетонные ригели. Монтаж плит перекрытия рекомендуется производить на несущие стены из кирпича, блоков или бетона.

Конструкция небольшого частного дома подразумевает использование плит перекрытия как минимум в двух частях здания: для отделения подвального (цокольного) этажа от основного помещения; и для отделения основного помещения от чердачного. Наиболее подходящим перекрытием для подвального помещения являются именно железобетонные плиты перекрытия, так как они отличаются достаточной прочностью и жесткостью, что способствует равномерному распределению нагрузки от мебели и людей на стены и фундамент дома. Для создания чердачного перекрытия можно использовать как сплошные, так и пустотные железобетонные плиты. Изделия укладываются вплотную друг к другу, выполняя функцию несущей и ограждающей конструкции одновременно. Железобетонные плиты перекрытия имеют довольно обширный размерный диапазон по длине, однако шире, чем 1800 мм, в частном домостроении применяются крайне редко.

Чтобы выдерживать нагрузки целого здания с людьми и мебелью, ЖБИ плиты перекрытия должны иметь размеры и характеристики, соответствующие расчетным чертежам, поэтому в зависимости от места расположения ЖБИ изделий, составляется точный чертеж с размерами и нагрузкой, которую должны выдержать изделия. Возведение собственного дома дело важное и ответственное, поэтому требует особого внимания к деталям уже на стадии проектирования.

Обращаем Ваше внимание, что в нашей компании можно совершенно бесплатно заказать раскладку плит перекрытия. Для этого позвоните нам по телефону, указанному в шапке сайта, либо напишите в чат или на почту: [email protected]

Конструкционно железобетонные плиты перекрытия можно разделить на сплошные (полнотелые) и пустотные. Все они обладают разными эксплуатационными характеристиками и подходят для конкретных типов строений. Заводы ЖБИ выпускают широкий ассортимент плит перекрытия всех типоразмеров, среди стандартных параметров выбора которых можно выделить длину (от 1.6 до 10.8 метров), ширину (от 1 до 1.8 метра), толщину (220 мм для стандартных плит, 160 мм для облегченных и 265 мм для утолщенных) и несущую способность (от 300 до 1600 кг/м2).

Если для Вашего проекта необходимы плиты перекрытия нестандартных размеров, смело обращайтесь к нашим менеджерам, они помогут решить эту проблему и подобрать необходимые ЖБИ изделия. Для заказа звоните +7 (495) 648-55-57

Разновидности плит перекрытия

Полнотелые железобетонные плиты перекрытия представляют собой сплошное монолитное изделие без пустот, которое можно устанавливать как на несущие стены здания, так и на колонны. Это прочные и массивные железобетонные плиты, лучше других защищенные от трещин и нежелательных прогибов, однако обладающие низким уровнем звуко- и теплоизоляции. В основном, полнотелые плиты используются при возведении небольших малоэтажных построек. Поверхность у изделий достаточно ровная, что позволяет сократить временные затраты на отделку потолка. К полнотелым плитам относится такой вид ЖБИ изделий, как ребристые плиты. Они оснащены боковыми и вспомогательными продольными ребрами жесткости, которые позволяют выдерживать значительные нагрузки и обеспечивают высокую несущую способность изделий. Основная сфера применения ребристых плит — промышленные объекты, торговые комплексы, площадки для размещения тяжелого оборудования или техники. Ребристыми плитами удобно перекрывать проемы большой длины.

Пустотные железобетонные плиты перекрытия наиболее универсальный и распространенный вид ЖБИ изделий, не ограниченный в использовании типом сооружения. Пустотные плиты обладают повышенной звуко- и теплоизоляцией благодаря продольным сквозным отверстиям (пустотам). Вес у пустотных плит меньше, чем у сплошных, однако по прочностным характеристикам они ни чуть не уступают. Через пустоты внутри плит удобно проводить различные кабели и инженерные коммуникации. Среди многопустотных плит перекрытия можно выделить:

• Плиты ПК, которые изготавливаются в специальных металлических формах (опалубках) с последующим виброуплотнением. Ширина у плит ПК варьируется от 1000 до 1500 мм, длина от 1500 до 9000 мм, а коэффициент нагрузки от 600 до 1200 кг/м2. Толщина у изделий стандартная и равна 220 мм
• Плиты ПБ, изготовленные более современным методом безопалубочного формования, который позволяет создавать изделия с максимально точными линейными размерами и монтажными петлями, что значительно облегчает процесс укладки плит. Изделия имеют стандартную ширину 1200 мм и толщину 220 мм. Нарезать по длине плиты ПБ можно как в поперечном сечении, так и вдоль, или под углом в сорок пять градусов, исходя из требований проекта
• Плиты ПНО (или ПБО, 3.1ПБ) толщиной 160 мм относятся к типу облегченных железобетонных многопустотных плит. Они отличаются меньшим весом и толщиной, в сравнении со стандартными пустотными плитами, и обычно используются при малоэтажном строительстве
• Плиты НВ, НВК, НВКУ, 4НВК изготавливаются из тяжелого бетона с применением предварительно напряженной арматуры, однако не предусматривают наличие монтажных петель и закладных деталей. Монтаж изделий производится с помощью канатных строп. В зависимости от количества рядов армирования, веса, длины и нагрузки, плиты перекрытия подразделяются на:
  • Плиты НВ — с одним рядом армирования, длиной до 7000 мм и максимальной нагрузкой до 2200 кг/м2
  • Плиты НВК — с двумя рядами армирования, длиной до 9000 мм и максимальной нагрузкой 2200 кг/м2
  • Плиты НВКУ — с двумя рядами армирования, длиной до 12000 мм и максимальной нагрузкой 1250 кг/м2
  • Плиты 4НВК — с двумя рядами армирования, длиной до 16200 мм и максимальной нагрузкой 2500 кг/м2

Стандарты маркировки плит перекрытия

Чтобы разобраться, какая именно плита перекрытия Вам подойдет по размерам и характеристикам, рассмотрим детально маркировку данных ЖБИ изделий. Согласно ГОСТ 9561-2016, маркировка плит перекрытия состоит из двух буквенно-цифровых групп. Первая группа начинается с буквенного обозначения типа изделия, например ПК, ПБ, ПНО, НВ. Еще одна буква после типа изделия говорит о наличии дополнительной стороны для опирания, например «Т» — опирание плиты осуществляется на три стороны, или «К» — опирание плиты осуществляется на четыре стороны. Далее следуют две цифры, обозначающие длину плиты в дециметрах. После длины идут еще две цифры, обозначающие ширину (этот параметр завышают на 10-20 мм). Последняя цифра характеризует расчетную нагрузку изделия. Во второй группе может содержаться информация о классе арматуры (например AtVt), левой или правой стороне изделия (Л или П), особых климатических условиях использования (С — сейсмическая устойчивость), стойкости бетона в условиях воздействия агрессивных сред (Н — нормальная проницаемость бетона; П — пониженная; О- особо низкая), типе бетона (Я — ячеистый; Л — легкий; С — плотный силикатный; М — мелкозернистый; П — пескобетонный; Ж — жаростойкий), наличии монтажных петель (П — петли обычные; А — анкерные петли) и так далее.

У некоторых плит перекрытия в маркировке перед буквенными обозначениями можно встретить начальные цифры, обозначающие толщину изделия:

• 1 — 100 миллиметров
• 2 — 120 миллиметров
• 3 — 140 миллиметров
• 4 — 160 миллиметров
• 5 — 180 миллиметров
• 6 — 200 миллиметров

Существует также разделение маркировки плит перекрытия по способу опирания:

• Плиты маркировки 2ПД — 6ПД опирают на две стороны
• Плиты маркировки 3ПТ — 6ПТ опирают на три стороны
• Плиты маркировки 1П — 6П опирают на четыре стороны



Если у Вас остались вопросы или Вы сомневаетесь с выбором плит перекрытия — звоните или пишите нам! Мы проконсультируем по чертежам, бесплатно сделаем раскладку плит и ответим на все интересующие вопросы 🙂



Основные характеристики плит перекрытия

Стандартные плиты перекрытия производятся на ЖБИ заводах преимущественно из тяжелого силикатного бетона, либо из легкого конструкционного бетона с уплотненной структурой. Изделия рассчитаны на применение в неагрессивной среде, однако если плиты необходимо устанавливать в условиях критических температур или повышенной влажности, при изготовлении будет использоваться бетон специальных марок и немного другое армирование. В зонах с высокой сейсмической активностью применяются изделия с повышенным классом прочности. Практически все железобетонные плиты перекрытия имеют готовую к отделке поверхность как снизу, для потолка помещения, так и сверху, для последующей укладки пола. Перед установкой плит крайне важно просчитать схему опирания с учетом всех весовых нагрузок.

В силу того, что плита перекрытия является несущим элементом конструкции дома, к ней предъявляют особые требования, которые должны соответствовать нормам строительства и регламентам ГОСТ. Наши заводы-производители ЖБИ строго следят за соблюдением контроля качества при изготовлении всех железобетонных изделий. Среди основных таких требований можно выделить:

• Прочность ЖБИ изделий. Плита перекрытия является одним из наиболее нагруженных элементов конструкции, поэтому её прочность рассчитывается с максимальным запасом, включающим постоянные нагрузки от веса самого здания и динамические нагрузки от веса мебели и людей
• Жесткость ЖБИ изделий. Плиты перекрытия должны выдерживать нагрузки на сжатие и растяжение (изгиб), поскольку любая деформация может привести со временем не только к разрушению перекрытия, но и к обрушению всего здания
• Огнестойкость ЖБИ изделий. Немаловажный фактор для плит перекрытия, позволяющий в случае ЧП покинуть здание до того, как произойдет обвал перекрытия. Железобетонные изделия в среднем выдерживают воздействие открытого огня на протяжении 60 — 120 минут

При выборе пустотных плит перекрытия стоит обращать внимание еще и на такие характеристики, как гидроизоляция, звукоизоляция и теплопроводность.

Если Вы сомневаетесь с выбором и не знаете, какие именно плиты перекрытия подойдут для Вашего проекта — звоните нам! Мы всегда проконсультируем Вас по любому интересующему вопросу и поможем выбрать самый оптимальный вариант по цене и скорости доставки.

Звоните: +7 (495) 648-55-57

Как выбрать плиты перекрытия для частного дома?

При выборе междуэтажного перекрытия довольно часто возникает вопрос, какой именно материал будет наиболее подходящим по качественным характеристикам и ценовым параметрам. Прежде всего стоит отметить, что существует три типа междуэтажных перекрытий: из дерева, из монолитного железобетона и из сборного железобетона. В данной статье речь пойдет о перекрытии именно из сборных железобетонных изделий, изготовленных на заводах ЖБИ.

На первый взгляд, все ЖБИ плиты перекрытия довольно сильно схожи между собой и отличаются разве что параметрами длины, ширины и толщины. Но в действительности железобетонные плиты обладают целым рядом отличительных характеристик, которые подробно перечислены в ГОСТ 9561-91. Одной из таких отличительных характеристик является способ армирования ЖБИ изделий. В зависимости от типа плиты перекрытия, армирование может быть выполнено из предварительно напряженной либо обычной, ненапряженной, арматурной стали. Предварительно напряженное армирование ЖБИ изделий используется чаще, так как позволяет плитам перекрытия выдерживать повышенные нагрузки.

К следующему, не менее важному параметру, относится допустимое количество сторон опирания плиты перекрытия. Как правило, большинство железобетонных плит опирается только на две короткие стороны, но существуют плиты с допустимым опиранием на три и четыре стороны. Для примера, плиты перекрытия ПК и ПБ можно опирать только на две стороны; у плит перекрытия 1ПКТ допускается опирание на три стороны; а у плит перекрытия 1ПКК возможно опирание на четыре стороны.

Способ производства ЖБИ плит перекрытия тоже имеет свои отличия, которые заключаются в технологии изготовления. Плиты ПК отливают в металлической форме (опалубке) с закрепленным внутри стальным арматурным каркасом. Плиты ПБ изготавливают более современным методом непрерывного безопалубочного формования на специальным стендах-дорожках. Такой метод производства ЖБИ позволяет изготавливать изделия с ровной, гладкой поверхностью. Плиты ПБ меньше подвержены растрескиванию и имеют более высокий свободный прогиб. Кроме того, изделия можно нарезать любой необходимой длины в соответствии с требованиями заказчика.

Допускается разрезка плит вдоль и под углом от 30 до 90 градусов. Несущая способность ЖБИ изделий при этом сохраняется. Возможность нарезать плиты по индивидуальным размерам значительно упрощает их установку, а, главное, дает свободу при проектировании дома, ведь размеры коробок здания и несущие стены могут быть не привязаны к стандартным размерам тех же плит ПК.

При покупке плит перекрытия ПК длиной более 4200 мм с предварительно напряженной арматурой, важно знать, что заводские изделия оснащены специальными упорами, которые расположены по обеим сторонам плиты. Если сделать торцевой срез, отсекающий один конец плиты вместе с вертикальной арматурой, упор потеряет свою функциональность и перестанет работать, а цепляться за бетон будет только боковая поверхность рабочей арматуры внутри плиты. У плит ПБ тоже есть свой нюанс: хоть они и имеют ровную, гладкую поверхность, хорошую геометрию и высокую несущую способность, диаметр пустотного отверстия у этих изделий составляет всего 60 мм. У плит перекрытия ПК пустоты варьируются от 114 до 203 мм в диаметре, что позволяет без какого-либо труда пробивать отверстия для канализационного стояка, диаметр которого равен 100 мм. Поэтому, если Вы остановили свой выбор на плитах ПБ, следует сразу выяснить у персонального менеджера, каким образом будет лучше создать отверстие у плиты, чтобы не повредить арматуру внутри изделия.

Случаются ситуации, когда плиты перекрытия приходится складировать на участке из-за того, что монтировать изделия сразу же нет возможности. В такой ситуации самое главное соблюдать несколько простых правил, которые помогут сохранить плиты перекрытия в первозданном виде. Прежде всего необходимо подготовить место с твердой и ровной поверхностью для складирования плит. Ни в коем случае нельзя оставлять изделия на голой земле, так как это может привести к их деформации, трещинам и переломам, которые возникают в следствие неравномерных нагрузок. Укладывать плиты друг на друга необходимо штабелями, но не более десяти штук в один ряд. Под самую нижнюю плиту устанавливают деревянные бруски толщиной примерно 200 на 200 мм, а последующие ряды прокладывают дощечками толщиной 25 мм. Дощечки должны располагаться строго друг над другом для обеспечения равномерной нагрузки на плиты. При установке деревянных прокладок со стороны торцов, необходимо отступать от края на 300 — 450 мм.



Наша компания бесплатно предоставляет услугу по раскладке плит перекрытия с учетом всех особенностей изделий и требований заказчика. Мы умеем читать чертежи и всегда готовы помочь с поиском плит перекрытия нестандартных размеров!

Звоните: +7 (495) 648-55-57



Применение плит перекрытия в промышленном строительстве

В промышленном строительстве особой популярностью пользуются такие железобетонные изделия, как плиты перекрытия, балки, ригели, колонны и сваи. Именно благодаря высокой прочности ЖБИ изделий, застройщики могут возводить надежные, устойчивые постройки любой этажности. Для создания междуэтажных перекрытий в промышленных зданиях используют железобетонные плиты, способствующие отличной звуко- и теплоизоляции помещений. Плиты перекрытия являются одними из базовых конструктивных элементов, разделяющих пространство внутри здания на этажи и воспринимающих нагрузки от собственного веса, веса людей, тяжелых предметов (мебели) и технического оборудования, равномерно распределяя его на стены здания. Высокие прочностные характеристики ЖБИ плит перекрытия делают их устойчивыми к деформации и механическому воздействию. Кроме того, изделия связывают между собой отдельные стены, повышая пространственную жесткость всей конструкции.

Для плит перекрытия не существует ограничений по температурному режиму, поэтому их можно устанавливать как в отапливаемых, так и неотапливаемых промышленных помещениях. Применение морозостойких марок бетона позволяет использовать ЖБИ изделия в различных климатических условиях, а дополнительная гидроизоляция — в помещениях с повышенным уровнем влажности. Для районов с сейсмической активностью до девяти баллов по шкале Рихтера изготавливаются плиты с дополнительным защитный поясом из арматуры.

На заводах ЖБИ производят ребристые плиты перекрытия, основным преимуществом которых является повышенная прочность за счет наличия продольных ребер жесткости, а также устойчивость к значительным механическим нагрузкам. Изделие представляет собой сплошную цельную плиту с продольными элементами по бокам, которые выполняют роль балок, работающих на изгиб. Выпускаемые заводом ЖБИ плиты отличаются устойчивостью к появлению трещин, огнестойкостью, шумоизоляцией, точностью геометрических размеров и высокой несущей способностью. Такой уровень технических характеристик возможен благодаря использованию современных методов производства ЖБИ изделий, строгому контролю качества изготовляемой продукции, соблюдению строительных норм и правил, требований ГОСТ. Ребристыми плитами перекрывают не только промышленные здания, но и чердачные помещения в жилых домах, при условии что шаг несущих конструкций не будет превышать шести метров.

Помимо ребристых плит в промышленном строительстве можно встретить длинномерные плиты внутреннего настила от девяти до двенадцати метров, которые используются при обустройстве перекрытий различных крупных сооружений. Маркируются эти изделия как НВ (настил внутренний с нижним однорядным армированием), НВК (с двухрядным армированием), НВКУ и 4НВК. Дополнительный индекс «К» в маркировке длинномерных плит НВ обозначает, что было установлено двухрядное армирование (сверху и снизу плиты). Длинномерные плиты настила производятся на заводах ЖБИ методом непрерывного безопалубочного формования с применением предварительно напряженной арматуры одного из трех типов (минимального, среднего или усиленного). В качестве основного материала используется тяжелый, плотный бетон с высокой степенью трещиностойкости. Плиты имеют продольные пустоты круглого сечения, однако не предусматривают наличие закладных деталей. Монтаж изделий осуществляется с помощью двухпетлевых канатных строп.

Преимущества использования плит перекрытия:

• Сокращение не только денежных затрат, но и сроков на строительство
• Разнообразие типоразмеров позволяет подобрать изделия для любого проекта
• Плиты перекрытия можно использовать в зданиях любой этажности
• Благодаря пустотам внутри, изделия обладают повышенной звуко- и теплоизоляцией
• Плиты не деформируются в процессе эксплуатации
• Арматура внутри плит перекрытия обеспечивает надежность и долговечность всей конструкции
• Использование ЖБИ плит позволяет заново обустраивать перекрытия при реконструкции или ремонте уже готового здания

Компания «ДСК-Столица» предлагает покупателям огромный выбор железобетонных плит перекрытия с быстрой доставкой. В нашем каталоге представлен широкий ассортимент изделий всех типоразмеров. Мы всегда обеспечиваем своим клиентам самые выгодные цены, быструю доставку и точное соответствие изделий действующим стандартам ГОСТ.

Срочно нужны ЖБИ? Звони! +7 (495) 648-55-57

Руководство по строительству жилых домов для одной семьи

Руководство по строительству жилых домов для одной семьи — Basic Fndn. И 1-й Этаж

ОСНОВНЫЕ ТРЕБОВАНИЯ К ФУНДАМЕНТУ И КОНСТРУКЦИИ ПЕРВОГО ЭТАЖА

---

Быстрый указатель

Выдержки из Единого строительного кодекса 1994 г. TM, авторское право © 1994, включены в это руководство с разрешения издателя Международная конференция строителей.

---

Опоры и фундаменты

В городе Пало-Альто установлены минимальные требования к основанию для всех жилых домов. постройка одно-двухэтажная высотой.Опора должна быть 14 дюймов. в ширину на 20 дюймов в глубину (ниже уровня земли), сплошной бетон с № 4 (минимум) стальные арматурные стержни (1/2 дюйма). Он должен выступать как минимум на 6 дюймов выше оценка. Он может быть сформирован как основа типа «тройник» или «тесто» или залит плита. Рисунки, на которых изображены эти два типа, соответствуют схеме «Плита на уровне». раздел. Одноэтажные отдельно стоящие вспомогательные постройки, такие как гаражи и навесы для автомобилей, может иметь меньшую непрерывную опору, шириной 12 дюймов на 12 дюймов глубоко ниже уровня земли с одной штангой №4 (1/2 дюйма).

Перед заливкой бетона необходимо очистить основание фундаментов. из; удаление рыхлой почвы, дерева или мусора. Корни тоже нужно удалить. Вся арматурная сталь должна быть защищена от контакта с почвой или формами. (Примечание: использование стальных стержней, вбитых в землю, для поддержки арматурных стержней является недопустимым. запрещено.) От арматурных стержней требуется зазор в три дюйма. по бокам и низу несформированных опор (отливать прямо в грязь поверхность), и требуется зазор 2 дюйма со сторон, где используются формы.

Арматурная сталь при сращивании должна иметь минимальный нахлест 12 дюймов для № 4. стержней и 15 дюймов для стержней №5 (5/8 дюйма). Где пересекается новая основа существующее основание, новая арматура должна быть закреплена шпонками минимум на 6 дюймов в существующую основу.

Блоки опор из сборных балок должны быть установлены в бетонное основание площадью 18 дюймов. на 6 дюймов в глубину. Раскопки пирса должны присутствовать во время осмотр фундамента.

Деревянные опалубки, расположенные в земле или между подоконниками и грунт, необходимо удалить после заливки бетона.

---

Плиты марки

Бетонные плиты, опирающиеся непосредственно на землю, не могут быть меньше 3 1/2 дюймов толщиной. Требуется сплошная опора по периметру, как описано выше. Любой трубопровод (например, трубопровод лучистого тепла) должен иметь минимальное покрытие 1 1/2 дюйма. дюймы. Электрический кабелепровод, если он используется в плите, должен иметь длину не менее 2 дюймов. крышка. Для этого потребуется плита толщиной 5 дюймов или больше. Любой арматура в плитах на уклоне должна иметь зазор 2 дюйма от почвы.Если для межкомнатных перегородок будут использоваться еловые подоконники, то пароизоляция не менее 6 мил висквины.

---

Балки перекрытия, фермы и стойки

Деревянные балки, нижняя часть деревянных полов размером менее 18 дюймов или древесина фермы ближе 12 дюймов к земле в области под полом, должны быть секвойи или пиломатериалами, обработанными под давлением. Балки, входящие в кладку или бетон стены должны иметь минимальную опору 3 дюйма и не менее 1/2 дюйма воздушное пространство сверху, по бокам и по краям, если они не сделаны из красного дерева или обработаны давлением пиломатериалы.Стойки, поддерживающие балки, должны полностью опираться на пластины из красного дерева, установленные в или на блоке мол. Нижняя часть стоек должна быть минимум на 6 дюймов выше. оценка.

Стыки балок должны происходить над стойками и должны быть снабжены стыковочной вставкой. из дерева или стали, чтобы соединить их концы.

Требуется прочная 2-кратная номинальная блокировка на концах балок и по всей опоре. точки. Блокировка может быть опущена, если концы балок прибиты к заголовку. или балка обода. Балки размером 2 x 12 или более должны быть заблокированы через определенные промежутки времени, чтобы превышают 8′-0 «.Под параллельными несущими стенами наверху балки необходимо сложить вдвое.

Триммерные балки и балки на проемах должны быть удвоены, когда превышает 4’0 «.

Таблицы пролета включены в этот буклет для традиционных методов обрамления, на основе равномерных нагрузок. Таблицы следуют за разделом «Крыша и потолок». Обрамление.

Балочный каркас с противоположных сторон балки, балки или перегородки должен быть притерты не менее чем на 3 дюйма, или противоположные балки должны быть связаны друг с другом. утвержденным образом.

---

Пазы и отверстия

сек. 2326.12.4. Насечки и отверстия. Надрез на концах стропил потолочные балки не должны превышать одной шестой глубины и не должны располагаться в середине одной трети пролета, за исключением того, что надрез не более одного треть глубины допускается в верхней части стропильной или потолочной балки не дальше от поверхности опоры, чем на глубину элемента.

Просверленные отверстия в стропилах или потолочных балках не должны быть ближе 2 дюймов (51 мм) верха и низа, а их диаметр не должен превышать одной трети глубина члена.

---

Напольная вентиляция

Подпольные помещения должны вентилироваться либо механическими средствами, либо через отверстия. в стенах наружного фундамента. Отверстия должны иметь чистую площадь 1 квадратный фут на каждые 150 квадратных футов площади под полом и должен располагаться для обеспечения поперечной вентиляции. Отверстия должны быть защищены от коррозии. прочная проволочная сетка с отверстиями размером 1/4 дюйма.

---

Черновой пол из фанеры

Прибивка фанерного пола должна быть 6 дюймов по центру по всем краям и 10 дюймов по центру на промежуточных опорах.Толщина фанеры будет определяться расстоянием между балками и индексом идентификации панели фанера, выбранная для использования. Все кромки фанерного пола должны быть шип-паз. суставы или должны поддерживаться блокировкой.

---

Как построить плиту на основе

Строительство плиты на грунте — Техническое руководство

Решение построить свой дом с фундаментным фундаментом вместо обычного подвала или приподнятого фундамента может значительно снизить воздействие на окружающую среду во время строительства , а также может обеспечить значительную экономию финансовых средств.

Заменяя бетон на менее ударопрочные и более эффективные строительные материалы, такие как высокоэффективная изоляция, вы можете устранить многие тонны выбросов парниковых газов из ваших строительных материалов, а также во время будущей эксплуатации дома.

Строительство перекрытия на грунте — это несколько необычный метод домашнего строительства, который заменяет обычную фундаментную стену и подвал или пространство для подполья бетонной плитой, которая опирается непосредственно на грунт. Этот метод подходит для большинства типов местности, за исключением участков с большим уклоном, и повышение эффективности перекрытия на перекрытиях уровня пола просто достигается путем добавления изоляции — да, у нас есть руководство, как изолировать перекрытие на перекрытиях первого этажа при строительстве. , здесь.

Зачем строить на плите вместо фундамента?

Для экономии денег и выбросов углекислого газа, а также для более здорового и долговечного дома. Подробное руководство по выбору между перекрытием на уровне грунта или цоколем для фундамента дома см. Здесь, но мы сделаем выводы ниже.

Как правило, строительство дома на одну семью в Канаде и Северной Америке начинается с бетонного фундамента, за которым следует фундаментная стена толщиной 8 дюймов, обычно от 8 до 10 футов в высоту.

В зоне с холодным климатом фундамент подвала может быть заглублен на глубину от четырех до пяти футов, чтобы защитить основание и пол подвала от отрицательных температур. Поскольку это создает дополнительную площадь пола под землей, возникает естественное желание претендовать на это пространство, и таким образом родилась комната отдыха в подвале или пещера для людей — и важно также понимать, как выбирать между подпольем или плиточным фундаментом.

Независимо от того, начинаете ли вы строительство с плиты на грунте или с фундамента, при отсутствии коренной породы и то, и другое будет опираться на землю.Таким образом, один из них не более «стабилен», чем другой, и не более подвержен морозному пучению, чем другой, если он должным образом изолирован по периметру.

В случае «открытого подвала» у вас фактически есть плита, только с очень дорогой и плохо изолированной стеной. Представьте себе плиту на уровне пола как четырехсторонний подвал с гораздо более дешевыми и качественными стенами, хотя, если вам действительно нужно построить подвал, чтобы оптимизировать площадь в квадратных футах на вашем участке застройки, изучите передовой метод изоляции при строительстве новый подвал здесь, или если у вас есть подвал и вам нужно научиться отделывать подвал и правильно утеплять его, чтобы избежать плесени, см. здесь.

В холодном климате плита на грунте может легко избежать морозного пучения с помощью простого добавления изоляции юбки, которая защищает периметр основания, так что она никогда не будет подвергаться циклу замораживания / оттаивания, а вместо этого остается близкой к относительно постоянные температуры земли 8-10 градусов по Цельсию. Вы можете найти пошаговое подробное руководство по строительству защищенной от мороза плиты на фундаментном фундаменте здесь.

Изоляция юбки вокруг плит и фундамента предотвращает замерзание бетона © CMHC

Изоляция юбки — очень простое и экономичное решение, которое может (и должно) применяться также и на фундаменте подвала, так как оно поможет снизить теплопотери, поддерживая в стенах подвала гораздо более высокую температуру.

В дополнение к значительной экономии затрат во время строительства, плита на грунте снизит риск проблем, вызванных влажностью и проникновением воды, которые являются типичными проблемами, с которыми сталкиваются подвалы.

Что не так с подвалами?

Затраты — экологические и финансовые :

Бетон очень дорого обходится и требует больших затрат энергии при производстве. Процесс строительства подвала требует 3 дорогостоящих визитов бригады автобетоносмесителей; один раз залить фундамент, снова залить стены, в третий раз залить цокольный этаж.На каждую тонну произведенного бетона в атмосферу выбрасывается одна тонна парниковых газов.

После завершения фундамента подвала необходимо надстроить черный пол. Это еще одна стоимость, которая будет понесена для создания поверхности, на которой будет построено жилое пространство, по сравнению с плитой, готовой к строительству.

* Дом, построенный на плите-на-уровне, имеет меньший риск ущерба от наводнения, что положительно оценивается страховыми компаниями и может быть отражено в ваших страховых взносах.Подвалы также могут быть восприимчивы к проникновению газа радона, поэтому, чтобы узнать, как предотвратить высокий уровень газа радон в домах, см. Здесь — или, в частности, узнать, как удалить газ радон из подвалов и помещений для подполья, см. Здесь.

Здоровье, прочность и комфорт:

Несмотря на то, насколько распространены законченные подвалы, в целом отсутствует понимание дополнительных проблем, связанных со строительством под землей. Это может означать, что во многих случаях не соблюдаются надлежащие строительные методы в соответствии с принципами строительной науки.

Плохо построенные подвалы подвержены гниению и плесени.

Показательный пример: стены должны высыхать хотя бы в одном направлении. В холодном климате наземные стены должны высыхать преимущественно снаружи. Но, поскольку почва фактически является «водой», стены подвала должны высохнуть изнутри.

Обычная строительная практика не учитывает этого, и тревожно большое количество домов повреждено влагой и плесенью, что частично является причиной увеличения респираторных заболеваний.

Это происходит по ряду причин, первая из которых заключается в том, что мы слишком рано достраиваем подвалы. Бетон в значительной степени состоит из воды, а при наличии почвы снаружи фундаменту требуется как минимум 2 года, чтобы полностью высохнуть изнутри.

Во-вторых, поскольку Национальный строительный кодекс теперь требует, чтобы подвалы были изолированы, а покупатели новых домов обычно хотят, чтобы пространство было закончено, самый дешевый способ для разработчиков сделать это — относиться к ним так, как они делают над землей. Таким образом, подвалы обычно изолируются изнутри, задолго до того, как уходит нежелательная влага, и так же, как мы строим над землей, где стены могут высыхать снаружи.

Герметизируя влагочувствительные материалы (изоляция из дерева и стекловолокна) между мокрой бетонной стеной и полиэтиленовым пароизоляционным слоем, мы вызываем появление плесени. Фундамент «плита на грунте» позволяет избежать всего этого.

Почему нам нравится монолитное строительство

Качество жизни:

Полированная бетонная плита на ровном полу © Bala Structures

Преимущество наземного здания по сравнению с подвалом состоит в том, что оно дает больше естественного света. Это также помогает поддерживать чистоту воздуха в салоне, поскольку снижает вероятность образования плесени.

Более того, монолитная конструкция может сделать ваше жилое пространство более комфортным. Тепловая масса в кондиционируемом жилом помещении обладает способностью поглощать и накапливать тепло, что значительно помогает регулировать внутреннюю температуру. В домах со значительной тепловой массой внутри оболочки летом также легче сохранять прохладу.

Доступность:

Довести проект здания до состояния готовности к обрамлению основного этажа можно гораздо дешевле, используя монолитную плиту, чем подвал.С плитами тот же рубеж достигается без необходимости возводить 8-футовую бетонную стену, и вам не нужно строить деревянный черновой пол сверху.

Комфорт и эффективность:

При отсутствии 5 футов грязи плита на грунте в зонах с холодным климатом требует дополнительных мер, чтобы избежать морозного пучения, поэтому она включает уровни изоляции, которые в противном случае, казалось бы, не учитывались при строительстве подвала. За эту изоляцию можно заплатить тысячами долларов, которые пошли бы на покупку бетона для фундаментной стены.

Полы из плит

также легко приспособлены для лучистого теплого пола, который предлагает очень сбалансированную и комфортную среду, превращая бетонную массу в один большой радиатор.

Одно из самых больших преимуществ лучистого теплого пола состоит в том, что чем дальше вы находитесь от всего, излучающего тепло (представьте дровяную печь), тем холоднее становится. Таким образом, тепло концентрируется на уровне земли, где мы находимся, а не в самых высоких точках нашего дома, где нас нет. Это способствует снижению общей температуры без ущерба для комфорта.Горячие ноги — счастливые ноги!

Снижение воздействия на окружающую среду:

Метод строительства плиты на уровне грунта снижает ваше воздействие на окружающую среду двумя способами: за счет значительного уменьшения количества CO2, образующегося при производстве и транспортировке материалов, и за счет предоставления — доллар за доллар — стены с гораздо лучшей изоляцией. .

Строя монолитный дом, вы заменяете фундаментные стены надземными стенами. Другими словами, вы заменяете бетонные стены гораздо более доступными и энергоэффективными стеновыми конструкциями.

Вот почему фундамент «плита на уровне» часто выбирается для сертификации пассивных домов в Северной Америке, , пассивных домов на солнечных батареях и домов с сертификатом LEED.

Плита на ровном основании © Янни Милон для Ecohome

Жертвы, проблемы и решения:

Чтобы принять обоснованное решение о фундаменте этого типа, необходимо предпринять несколько мер предосторожности и решить проблемы.

В вашем штате или муниципалитете могут потребоваться планы, одобренные инженером, а некоторые могут быть не знакомы с домами из плит на уровне пола. Обязательно проконсультируйтесь с вашим муниципалитетом или штатом перед началом строительства и даже прежде, чем вдаваться в планы строительства.

Хотя мы твердо поддерживаем концепцию строительства плит на грунте, мы рекомендуем внимательно рассмотреть ваши варианты, прежде чем приступать к каким-либо планам. Есть много законных причин для начала строительства с фундамента подвала:

• Плита на уровне земли потребует больше надземного пространства, поэтому для того, чтобы иметь такой же размер дома, вам нужно будет построить либо надстройку, либо надстройку.Вы можете столкнуться с ограничениями по высоте там, где вы решите строить, что означает, что вам, возможно, придется строить, а не наращивать. Это не всегда возможно, особенно если ваш участок представляет собой городскую застройку, поэтому у вас остается два варианта: дом меньшего размера или подвал.
• Несмотря на свои недостатки, подвалы часто бывают очень практичными, поскольку в них есть много места для хранения вещей. Без подвала все, что там было, должно уместиться в остальной части дома, в гараже или сарае.
• В подвальных помещениях обычно находятся механические помещения. Помните об этом на этапе проектирования, если вы выберете плиту, так как механические системы теперь необходимо разместить на основном этаже. И не скупитесь на это пространство — подумайте обо всем, что потенциально может понадобиться там: печь, бойлер, водонагреватель, воздухообменник, смягчитель воды, септический насос, резервуар для серы, центральный пылесос и т. Д.

Планка на грунте:

Учитывая, что вы передаете определенную часть основного этажа механическим системам, сейчас самое подходящее время, чтобы спланировать хранение и максимизировать эффективность этого помещения.Наряду с местом для хранения вещей вы можете рассмотреть возможность включения в это пространство прачечной или даже кладовой.

Из-за большого количества действий, происходящих в механической комнате, будет немного шумно. Чтобы смягчить это, на этих стенах должны быть предусмотрены меры по снижению шума.

Сантехнические системы обычно доступны из подвала или из подвального помещения, но не с плиты. По своей природе плита на уровне грунта означает, что водопроводные системы будут постоянно фиксироваться в бетоне и их нелегко модифицировать.

Установить второй унитаз на имеющуюся сливную трубу в этой ситуации практически невозможно, поэтому планируйте заранее. Стоит исследовать концепцию «гибкого жилищного строительства», предполагающую будущие изменения, позволяющие создать необходимую инфраструктуру во время первоначального строительства.

Изолированная плита на земле в ожидании установки пароизоляции © Ecohome

Плавающая плита / Монолитная плита:

Термин «плавающая плита» относится к двухступенчатой ​​конструкции плиты, в которой опоры индивидуальны.

Заливается

, а центральный пол плиты заливается после отверждения опор.Формы монолитной плиты разработаны таким образом, чтобы одновременно заливать фундамент и перекрытие.

Мы не обнаружили большого преимущества для поддержки любого метода — основной причиной заливки монолитной плиты было бы сокращение посещений бетонных грузовиков до одного.

Чтобы узнать больше о фундаменте перекрытия на уровне грунта, посмотрите видео-руководство EcoHome для фундамента перекрытия уровня

с солнечным лучистым отоплением ниже или откройте для себя множество других статей о проектировании, изоляции, формовании, нагреве и заливке перекрытия на уровне грунта Нажав ЗДЕСЬ все из Руководства по экологическому строительству EcoHome

Или вы можете посмотреть все видео EcoHome Slab On Grade в этом плейлисте

Глава 14.05 СТРОИТЕЛЬНЫЙ КОДЕКС КАЛИФОРНИИ

Раздел 14.05

СТРОИТЕЛЬНЫЙ КОД КАЛИФОРНИИ ¹

Ячейки:

14.05.010 Принятие Кодекса строительных стандартов Калифорнии посредством ссылки.

14.05.020 Принятие иных кодексов по ссылке.

14.05.030 Разрешительные сборы.

14.05.040 Поправки к Строительному кодексу Калифорнии.

14.05.050 признана недействительной.

14.05.060 признана недействительной.

14.05.070 признана недействительной.

14.05.080 Поправки к Кодексу пожарной безопасности Калифорнии.

14.05.010 Принятие Кодекса строительных норм Калифорнии путем ссылки.

A. Свод строительных норм Калифорнии, издание 2019 г., Свод правил Калифорнии, раздел 24, опубликованный Советом по международным кодексам, принимается посредством ссылки, включая все тома, перечисленные ниже. Настоящие коды принимаются и включаются в полной мере, как если бы они были подробно изложены в настоящем документе, за исключением тех частей, которые удалены, изменены или дополнены в этой главе.

Часть 1: Административный кодекс Калифорнии.

Часть 2: Строительные нормы и правила Калифорнии — Тома 1 и 2, включая Раздел II главы 1.

, часть 2.5: Жилищный кодекс штата Калифорния, включая раздел II главы 1.

Часть 3: Электротехнические нормы Калифорнии, включая статью 89.

, часть 4: Механический кодекс Калифорнии, включая раздел II главы 1.

, часть 5: Санитарный кодекс Калифорнии, включая раздел II главы 1.

Часть 6: Энергетический кодекс Калифорнии.

, часть 9: Кодекс пожарной безопасности Калифорнии, включая раздел II главы 1.

Часть 10: Существующие строительные нормы и правила Калифорнии.

Часть 11: Калифорнийский кодекс стандартов экологического строительства.

, часть 12: Кодекс стандартов, на которые ссылаются Калифорния.

B. Копия Кодекса строительных норм Калифорнии находится в архиве строительного подразделения для использования и проверки общественностью.(Приказ 936 § 1, 2019; Приказ 905 § 1, 2016; Приказ 877 § 1, 2013; Приказ 859 § 1, 2011; Приказ 852 § 1, 2010; Приказ 843 § 1, 2009; Приказ 841 § 1, 2009; Постановление 826 § 1, 2007; Постановление 773 § 1, 2003; Постановление 746 § 1, 2000; Постановление 722 § 1, 1998; 1991 Кодекс § 10-1.1)

14.05.020 Принятие иных кодексов по ссылке.

В качестве ссылки принимаются следующий дополнительный код и руководство:

A. Единый жилищный кодекс, издание 1997 года.

B. Руководство по проектированию огнестойкости (2018 г.), опубликовано Gypsum Association.

В случае любого противоречия между этими другими нормами и Кодексом строительных стандартов Калифорнии, принятым и измененным данной главой, преимущественную силу имеет Кодекс строительных стандартов Калифорнии с внесенными в него поправками. (Приказ 936 § 2, 2019; Приказ 905 § 2, 2016; Приказ 877 § 1, 2013; Приказ 852 § 1, 2010; Приказ 826 § 1, 2007; Приказ 773 § 1, 2003; Приказ . 746 § 1, 2000; Ord.722 § 1, 1998; 1991 код § 10-1.2)

14.05.030 Разрешительные сборы.

Размер платы за разрешение устанавливается постановлением городского совета в соответствии с положениями раздела 109 главы 1 Строительного кодекса Калифорнии.(Приказ 936 § 3, 2019; Приказ 905 § 3, 2016; Приказ 877 § 1, 2013; Приказ 852 § 1, 2010; Приказ 826 § 1, 2007; Приказ 773 § 1, 2003; Приказ . 746 § 1, 2000; Ord.722 § 1, 1998; 1991 код § 10-1.3)

14.05.040 Поправки к Строительному кодексу Калифорнии.

А. Минимальная толщина плиты. Раздел 1910.1 изменен следующим образом:

Раздел 1910.1 — Минимальная толщина перекрытия и армирование. Минимальная толщина бетонных плит перекрытия, опирающихся непосредственно на землю, должна быть не менее 3 1/2 дюймов (89 мм).Бетонные плиты, размещенные на ровном или расширяющемся грунте, должны быть усилены арматурой не менее 1/2 дюйма с шагом 24 дюйма по центру или 3/8 дюйма с шагом 18 дюймов по центру в каждую сторону. Все плиты в жилых или жилых помещениях должны быть защищены пароизоляцией толщиной 6 мил между землей и плитой.

(Приказ 936 § 4, 2019; Приказ 905 § 4, 2016; Приказ 877 § 1, 2013; Приказ 852 § 1, 2010; Приказ 826 § 1, 2007; Приказ 773 § 1, 2003; Приказ 746 § 1, 2000; Приказ 722 § 1, 1998; Кодекс 1991 года § 10-1.4)

14.05.050 Дренаж.

признана недействительной ордером. 852. (Приказ 826 § 1, 2007; Приказ 773 § 1, 2003; Приказ 746 § 1, 2000; Приказ 722 § 1, 1998; Кодекс 1991 г. § 10-1.5)

14.05.060 Соответствие стандартам уклона, тротуаров и бордюров.

признана недействительной ордером. 852. (Приказ 826 § 1, 2007; Приказ 773 § 1, 2003; Приказ 746 § 1, 2000; Приказ 722 § 1, 1998; 1991 Кодекс § 10-1.7)

14.05.070 Барьеры для бассейнов, СПА и джакузи.

признана недействительной ордером. 852. (Приказ 826 § 1, 2007; Приказ 773 § 1, 2003; Приказ 746 § 1, 2000; Приказ 722 § 1, 1998; 1991 Кодекс § 10-1.8)

14.05.080 Поправки к Кодексу пожарной безопасности Калифорнии.

В Кодекс пожарной безопасности Калифорнии 2019 г. внесены изменения, дополнения и исключения, указанные в этом разделе. Номера глав и разделов, используемые в этом разделе, соответствуют Пожарному кодексу Калифорнии 2019 года.

Глава 1. Объем и администрирование.

Раздел 101.1 изменен следующим образом:

101.1 Заголовок. Этот кодекс является Пожарным кодексом округа Контра-Коста, округа противопожарной защиты Крокетт-Каркинес и округа противопожарной защиты округа Контра-Коста, и далее именуется «этот кодекс».

Раздел 102.1 дополнен пунктом 5 следующего содержания:

5. Если иное не ограничено законом, положения настоящего Кодекса применяются к транспортным средствам, судам и лодкам, которые постоянно прикреплены к определенному месту в границах этой юрисдикции.

Раздел 105.6 изменен следующим образом:

105,6 Необходимые разрешения на эксплуатацию. Должностное лицо пожарного кодекса уполномочено выдавать эксплуатационные разрешения на операции, указанные в разделах с 105.6.1 по 105.6.62 Главы 1.

Раздел 105.6.4 изменен следующим образом:

105.6.4 Карнавалы, ярмарки, фестивали и выставки. Разрешение требуется для проведения карнавала, ярмарки, фестиваля или выставки.

Раздел 105.6.31 изменяется следующим образом:

105.6.31 Установки для заправки моторным топливом. Разрешение на эксплуатацию требуется для эксплуатации автомобильных, морских и транспортных средств заправки моторным топливом, в том числе для объектов, которые позволяют заправлять горючее от поставщика услуг населению.

В раздел 105.6 внесены поправки путем добавления подразделов с 105.6.52 по 105.6.62 следующего содержания:

105.6.52 Удаление асбеста. Разрешение требуется для проведения операций по удалению асбеста, регулируемых Разделом 3318.

105.6.53 Площадка для ремонта и разборки автомобилей. Разрешение на эксплуатацию требуется для всех автосервисов, операций по демонтажу автомобилей и аналогичных операций.

105.6.54 Аккумуляторные системы. Требуется разрешение на эксплуатацию стационарных свинцово-кислотных аккумуляторных систем емкостью более 50 галлонов (189 л) в соответствии с Разделом 608.

105.6.55 Продажа елок. Требуется разрешение на использование собственности для продажи срезанных рождественских елок.

105.6.56 Радиопокрытие аварийно-спасательных служб. Разрешение требуется для объектов с системами радиопокрытия аварийно-спасательных служб.

105.6.57 Воздушный фейерверк. Требуется разрешение на проведение фейерверка в соответствии с Кодексом правил Калифорнии, разделом 19 и главой 56 этого кодекса.

105.6.58 Ракетные модели. Для продажи моделей ракетных двигателей или запуска моделей ракет (более 3 запусков на мероприятие) требуется разрешение в соответствии с Калифорнийским кодексом правил, раздел 19, раздел 1, статья 17.Разрешения, выданные в соответствии с этим разделом, предназначены для сайта и действуют до тех пор, пока условия на сайте не изменились.

105.6.59 Временное водоснабжение. Требуется разрешение на использование временного водопровода для строительства жилых объектов или подразделений в соответствии с разделом 3312.1.

105.6.60 Хранение шин. Для хранения более 1000 кубических футов (28,3 м3) шин внутри зданий в соответствии с главой 34 требуется разрешение.

105.6.61 Процесс добычи нефти. Разрешение требуется для эксплуатации процесса, в котором используется летучий растворитель или жидкий углекислый газ для извлечения нефти из органического материала.

105.6.62 Выращивание в закрытом грунте. Разрешение требуется для проведения операции по выращиванию в помещении.

Исключение: Сельскохозяйственные теплицы в сельскохозяйственной зоне.

Раздел 105.7 изменен следующим образом:

105,7 Необходимые разрешения на строительство. Должностное лицо пожарного кодекса уполномочено выдавать разрешения на строительство для операций, указанных в главе 1, разделах 105.С 7.1 по 105.7.31.

В раздел 105.7 внесены поправки путем добавления разделов с 105.7.26 по 105.7.31 следующего содержания:

105.7.26 Доступ для пожарной техники. Планы должны быть представлены, и требуется разрешение на установку, улучшение, изменение или удаление государственных или частных дорог, проездов и мостов, доступ к которым требуется в пожарном кодексе. Для установки ворот на подъездной дороге к пожарным приборам требуется разрешение в соответствии с разделом 503.

105.7.27 Строительство, перестройка или реконструкция здания, для которого требуется разрешение на строительство. Планы должны быть представлены должностному лицу пожарного кодекса для всех земельных разработок или для строительства, изменения или ремонта здания в пределах юрисдикции, где требуется разрешение на строительство.

Исключение: Незаполненные помещения группы R-3, где работа не связана с существенным добавлением или расширением.

105.7.28 Медицинские газовые системы. Разрешение на строительство требуется для установки или модификации системы медицинского газа в соответствии с разделом 5306.

105.7.29 Холодильное оборудование. Для установки механической холодильной установки или системы, регулируемой Главой 6 и / или Калифорнийским механическим кодексом, требуется разрешение.

105.7.30 Застройка, Подразделения. Планы должны быть представлены должностному лицу пожарного кодекса для всех предлагаемых земельных разработок или улучшений в пределах юрисдикции, которые включают подразделение земли.

105.7.31 Водоснабжение для противопожарной защиты. Планы должны быть представлены должностному лицу пожарного кодекса с целью определения, имеются ли соответствующие системы водоснабжения, пожарные гидранты и связанные с ними системы для всех объектов, зданий или частей зданий, построенных или перемещенных в Округ в соответствии с Разделом 507.

Дополнен раздел 105.8 следующего содержания:

105.8 Ответственность получателя разрешения. Разрешения на строительство должны рассматриваться Пожарным округом как включающие в себя всю работу, которую должны выполнить заявитель или его агент, сотрудники или подрядчики. Выполняемая работа должна осуществляться в соответствии с утвержденными планами и всеми требованиями настоящего Кодекса и любых других применимых к ним законов или правил. Никакое одобрение Fire District не освобождает или освобождает какое-либо лицо от ответственности за соблюдение положений этого кодекса, а также не создаются какие-либо права на любую работу, выполняемую с нарушением этого кодекса.

Раздел 109.1 изменен следующим образом:

109.1 Создана апелляционная коллегия. Для рассмотрения и принятия решения по апелляциям на приказы, решения или определения, сделанные должностным лицом пожарной безопасности в отношении применения и толкования этого кодекса, настоящим создается апелляционная комиссия. Апелляционная коллегия состоит из Совета директоров.

Раздел 109.3 удален.

Раздел 110.4 изменен следующим образом:

110.4 Штрафы за нарушение. Каждый человек, нарушивший какое-либо положение настоящего пожарного кодекса, виновен в правонарушении или проступке в соответствии с разделом 13871 Кодекса здравоохранения и безопасности и разделом 53069.4 Правительственного кодекса. Наложение одного штрафа за любое нарушение не освобождает от ответственности и не позволяет ему продолжаться; и все такие лица должны исправить или исправить такие нарушения или дефекты в разумные сроки; и если не указано иное, каждые десять (10) дней, в течение которых поддерживаются запрещенные условия, считаются отдельным правонарушением.Применение вышеупомянутого штрафа не должно препятствовать принудительному удалению запрещенных условий.

Раздел 112.4 изменен следующим образом:

112.4 Несоблюдение. Любое лицо, продолжающее какую-либо работу после того, как ему было вручено распоряжение о прекращении работы, подлежит цитированию, за исключением любой работы, которую лицо направлено должностным лицом пожарной безопасности для устранения нарушения или небезопасного состояния.

Глава 2. Определения.

В раздел 202 внесены поправки путем добавления в этот раздел следующих определений:

Администратор. Начальник пожарной бригады.

Всепогодное ездовое покрытие. Дорожное полотно с минимальной поверхностной отделкой из одного слоя асфальта или бетона, предназначенное для выдерживания весовых нагрузок от пожарной техники.

Разборка автомобиля. Операция по разборке или снятию деталей с утилизированных транспортных средств, включая двигатели или детали двигателей.

Автосервис. Площадка, где хранятся или разбираются аварийные автомобили.

Совет директоров. Наблюдательный совет округа Контра-Коста в качестве руководящего органа округа противопожарной защиты Крокетт-Каркинез и округа Контра-Коста.

Совет пожарных комиссаров. Консультативная комиссия, назначаемая Советом директоров, чтобы действовать в соответствии с настоящим постановлением и решениями Совета директоров.

Стоимость снижения выбросов. Включает все расходы, понесенные юрисдикцией в связи с ее работой по борьбе с выбросами, и административные расходы в соответствии с Разделом 319.5 настоящего Кодекса.

Защитное пространство. Область в пределах периметра земельного участка, обеспечивающая ключевую точку защиты от приближающегося дикой местности или ускользающего огня строений.

Проезд. Частная дорога, которая обеспечивает доступ не более чем к двум (2) одноквартирным домам.

Официальный кодекс пожарной безопасности.В районе противопожарной защиты округа Контра-Коста должностным лицом пожарного кодекса является начальник пожарной охраны. В округе противопожарной защиты Крокетт-Каркинез должностное лицо пожарного кодекса является начальником пожарной службы.

Противопожарный. Сплошная полоса земли, на которой весь мусор, сорняки, трава или другие наросты, которые, как можно было ожидать, загорелись, были убраны или удалены иным образом, чтобы предотвратить распространение огня с одной области на другую.

Огненный след. Градиентная противопожарная преграда достаточной ширины, поверхности и конструкции для обеспечения доступа персонала и оборудования для тушения и предотвращения распространения пожаров на поверхность.

Мешающая пожарная тревога. Активация любой системы противопожарной защиты или сигнализации, которая приводит к ответу пожарной службы и вызвана неисправностью, ненадлежащим обслуживанием, небрежностью или неправильным использованием системы владельцем, жильцом, сотрудником или агентом, или любой другой активацией, не вызвано чрезмерным нагревом, дымом, огнем или аналогичным срабатыванием.

человек. Включает физических лиц, фирмы, товарищества и корпорации.

Зона приоритетной опасности.Район, где угроза лесных пожаров является серьезной из-за близости к открытому пространству, топографии, степени пространства, плотности домов и / или количества растительности (естественной и декоративной) и / или других условий, благоприятных для быстро распространяющихся пожаров.

Пониженная топливная зона. Площадь, которая простирается от тридцати (30) футов до ста (100) футов от строения или до границы участка, в зависимости от того, что ближе к строению.

Время отклика. Время, прошедшее с момента получения вызова до прибытия первого подразделения на место происшествия.

Мусор. Отходы, мусор, мусор, мусор, мусор и грязь на улицах или в частной собственности в юрисдикции, которые являются или когда высыхают, могут стать пожароопасными.

Сельская местность. Территория, обычно предназначенная для использования в сельском хозяйстве или на открытом пространстве с участками размером более 10 акров (4,046873 га).

Сельский поселок. Территория, обычно предназначенная для проживания одной семьи с участками от трех (1,2140619 га) до 10 (4.046873ha) соток.

Продолжительность. Расчетная разница во времени между выездом со станции первой очереди и прибытием на место происшествия.

Спринклерная система сигнализации и контроля (SASS). Специальная система пожарной сигнализации, расположенная в защищаемом помещении, и установленная специально для мониторинга сигнализации расхода воды спринклера, контроля клапанов и общих аварийных ситуаций, когда сигнализация пожара в здании не требуется.

Ул.Включает аллеи, бульвары, проезды, тротуары и области между тротуарами и бордюрами, автомагистрали, общественные полосы проезда, частные дороги, тропы, сервитуты и пожарные тропы.

Существенное дополнение или расширение. Добавление, расширение, реконструкция или реконструкция любой конструкции, где добавление новой площади пожара превышает пятьдесят процентов существующей площади пожара. Для целей этого определения области здания, в которых элементы конструкции, включая стены и конструкции крыши, были снесены и перестроены, считаются новой зоной пожара.

Строительство временного подъезда к пожарной части. Утвержденная временная проезжая часть для использования аварийно-транспортными средствами при строительстве объектов жилого квартала.

Временный подъезд к пожарной части для строительства 1 (одного) жилого дома (R3). Временная проезжая часть для использования аварийными автомобилями во время строительства индивидуального жилого (R3) строения, где в рамках проекта требуется подъезд к пожарной части.

Временное водоснабжение.Вода для пожаротушения хранится в утвержденном надземном резервуаре при строительстве из горючего материала.

Подстилка. Любые конечности, кора, ветви и / или листья, соприкасающиеся с другой растительностью или оставленные для сбора на земле.

Сорняки. Все сорняки, растущие на улицах или в частной собственности в юрисдикции, включая любые из следующих:

1. Сорняки, несущие пушистые или летающие семена.

2.Полынь, чапараль (включая Chamise, Coyote Brush / Greasewood, Brooms и Гречиху) и любые другие кусты или сорняки, которые достигают такого большого роста, что при высыхании становятся угрозой пожара для соседнего улучшенного участка.

3. Ядовитые или опасные сорняки.

4. Дуб ядовитый и сумах ядовитый, когда условия произрастания представляют угрозу для здоровья населения.

5. Сухая трава, кусты, подстилка, подстилка или другие легковоспламеняющиеся материалы, которые создают угрозу общественной безопасности, создавая опасность пожара.

Глава 3. Общие меры предосторожности при пожаре.

Раздел 304.1.2 изменен следующим образом:

304.1.2 Растительность. Опасности, создаваемые ростом сорняков, травы, виноградных лоз, деревьев или других растений, которые могут воспламениться и поставить под угрозу имущество, должны быть уменьшены в соответствии с разделом 321.

Добавлен раздел 304.3.5 следующего содержания:

304.3.5 Сушилки для одежды. Сушилки для одежды необходимо часто чистить, чтобы в ловушке для ворса, механических и нагревательных компонентах, вентиляционном канале и соответствующем оборудовании не было скоплений ворса и горючих материалов.

Раздел 308.1.4, исключение 1 изменен следующим образом:

Исключение 1. Жилые помещения.

Раздел 321 добавлен к главе 3, чтобы читать:

РАЗДЕЛ 321 Контроль внешней пожарной опасности.

321.1 Общие.

321.1.1 Юрисдикционные власти. Совет директоров, как надзорный, законодательный и исполнительный орган юрисдикции, настоящим делегирует Совету пожарных комиссаров юрисдикции все свои полномочия, обязанности и права действовать в соответствии с Частью 5 (начиная с Раздела 14875), Раздел 12 Кодекса здоровья и безопасности, чтобы очистить или отдать приказ об удалении мусора, мусора или других легковоспламеняющихся материалов, если такой легковоспламеняющийся материал угрожает безопасности населения, создавая опасность пожара.Снижение пожарной опасности будет проводиться в соответствии с положениями упомянутой части 5 и настоящего постановления. При применении положений упомянутой Части 5 к процедурам по снижению пожарной опасности в соответствии с этим постановлением и Законом Округа о противопожарной защите 1987 года термины «Совет директоров» или «Совет» при использовании в Части 5 означают Совет по пожарной безопасности. Уполномоченные этой юрисдикции в соответствии с этим разделом; и должностные лица, указанные в Разделе 14890 Кодекса здоровья и безопасности, являются сотрудниками юрисдикции.

321.1.2 Сохранение юрисдикционных полномочий. Если Совет пожарных комиссаров не был назначен для данной юрисдикции, то Совет директоров сохраняет свои полномочия и права действовать в соответствии с указанной Частью 5.

321.1.3 Договор на оказание услуг. Совет директоров оставляет за собой право заключать контракт на выполнение работ по снижению пожарной опасности, когда сотрудники юрисдикции не используются для выполнения работ по снижению пожарной опасности.

321.2 Определения. В главе 2 определены следующие термины:

Стоимость борьбы с загрязнением

Защитное пространство

Человек

Зона приоритетной опасности

Зона пониженного горючего

Мусор

Улицы

Сорняки

321.3 Сорняки и мусор — общественное неудобство. Совет настоящим заявляет, что все сорняки, растущие на частной собственности или улицах в этой юрисдикции, и весь мусор на частной собственности или улицах в этой юрисдикции являются общественными неудобствами.Такое раздражение, вызванное сорняками, носит сезонный и повторяющийся характер.

321.4 Снижение опасности.

321.4.1 Запрет. Ни одно лицо, которое имеет какое-либо право собственности или владение или контроль над земельным участком, не должно допускать наличия на нем какого-либо опасного мусора, сорняков, деревьев или другой растительности, которые представляют собой пожарную опасность. Уничтожение путем сжигания в пределах этой юрисдикции является незаконным, если сначала не получено письменное разрешение начальника пожарной охраны, а все другие применимые разрешения получены от соответствующих руководящих органов или юрисдикций.

321.4.2 Особые требования. Округ должен разработать минимальные стандарты борьбы с загрязнением для земель в жилых, сельских и / или сельских жилых, деловых, промышленных районах или земель, которые не используются или свободны. Такие стандарты могут периодически изменяться в зависимости от обстоятельств.

321.4.2.1 Очистка улиц от сорняков. Должностное лицо Кодекса пожарной безопасности уполномочено очищать участки в пределах 10 футов (3048 мм) от участков улиц, которые модернизируются, спроектированы или обычно используются для движения транспортных средств, от легковоспламеняющейся растительности и других горючих растений.Должностное лицо пожарного кодекса имеет право вступать в частную собственность, чтобы сделать это, в пределах, разрешенных законом.

321.5 Процедуры борьбы с загрязнением.

321.5.1 Приказ о сокращении выбросов. Должностное лицо пожарного кодекса может приказать устранить сорняки и мусор, описанные в Разделах 304.1.2 и этом Разделе 321. При оформлении заказа сотрудник пожарного кодекса отправит копию уведомления владельцам пострадавшего имущества с указанием их имен. и адреса появляются в последнем списке уравниваемых оценок округа, или поскольку их имена и адреса известны должностному лицу пожарного кодекса.В качестве альтернативы рассылке по почте уведомление может быть размещено на затронутом имуществе и опубликовано в юрисдикции не менее чем за 15 дней до даты слушания по вопросам сокращения выбросов. Копии уведомления будут озаглавлены словами «Уведомление о борьбе с сорняками и мусором» буквами высотой не менее одного дюйма. Уведомление будет иметь следующий вид:

УВЕДОМЛЕНИЕ ПО БОРЬБЕ С СОРЬЯМИ И МУСОРОМ

Настоящим уведомляем вас о том, что сорняки и мусор представляют собой опасность возгорания на следующей описанной собственности, принадлежащей вам:

(Опишите имущество по общепринятому обозначению улиц, по метрам и границам, по кодовому участку Оценщика и номеру участка или со ссылкой на прилагаемую карту).

Вы должны удалить сорняки и мусор в течение пятнадцати (15) дней с даты этого уведомления. Если вы этого не сделаете, район противопожарной защиты (юрисдикции) отменит его, а стоимость снижения выбросов, включая административные расходы, будет взиматься в качестве налога на имущество и будет удерживаться в отношении вашей собственности до тех пор, пока не будет оплачена.

Далее вас уведомляют о том, что Наблюдательный совет заявил, что такие сорняки и мусор представляют собой общественное неудобство и что такие сорняки также представляют собой сезонные и повторяющиеся неприятности.

Вы можете предстать перед Комиссией по пожарной безопасности данной юрисдикции (время и дата) по адресу (место, улица, адрес и город), чтобы показать причину, по которой этот приказ не должен быть приведен в исполнение.

(Подпись): (Имя должностного лица пожарного кодекса или юрисдикции)

321.5.2 Дата слушания. Дата слушания уведомления будет отправлена ​​по крайней мере через 15 дней после даты уведомления. Датой уведомления считается дата его отправки по почте США или дата его размещения на объекте.На слушании может показаться, что владелец собственности или его агент укажут причину, по которой приказ не должен быть исполнен. При наличии уважительной причины Совет пожарных комиссаров может продлить срок выполнения приказа или может отменить приказ.

321.5.3 Присуждение контракта. Если владелец не выполняет приказ, должностное лицо пожарного кодекса может приказать уничтожить сорняки и мусор либо сотрудниками этой юрисдикции, либо по контракту. Если контракт будет присужден, это будет публичная заявка, присужденная наименее ответственной стороне.Контракт может включать работы более чем на одной посылке. Что касается любого контракта, ранее заключенного, как предусмотрено в этом подразделе, и который был полностью продлен, как предусмотрено в этом контракте, он может впоследствии быть продлен на тех же условиях на дополнительный период (не более одного года) по соглашению Совета Супервайзеры и привлеченный подрядчик.

321.5.4 Отчет о затратах на борьбу с загрязнением. Должностное лицо пожарного кодекса или его или ее уполномоченное лицо, устраняющее неудобства, будет вести учет стоимости уменьшения выбросов перед каждым отдельным участком земли или на каждом отдельном участке земли и представляет подробный отчет в письменной форме Совету пожарных комиссаров с указанием стоимости удаления. сорняки и мусор на или перед каждым отдельным участком или участком земли, или и тем, и другим.Перед тем, как отчет будет представлен Совету комиссаров по пожарной безопасности, его копия будет вывешена в течение не менее трех дней на двери камеры или рядом с ней с уведомлением о времени и когда отчет будет представлен Совету для подтверждение. Во время, установленное для получения и рассмотрения отчета, Совет пожарных комиссаров заслушает его и любые возражения любого из владельцев собственности, подлежащих оценке в отношении работы по борьбе с выбросами. После этого Совет пожарных комиссаров может внести в отчет такие изменения, которые сочтет необходимыми, после чего отчет будет подтвержден.Сумма затрат, включая административные расходы, по устранению неудобств перед или на различных участках земли, упомянутых в отчете, как подтверждено, будет представлять собой специальную оценку в отношении соответствующих участков земли и является залогом собственности на размер соответствующих взносов. Такое право удержания прилагается после регистрации в офисе регистратора округа заверенной копии Подтверждающего решения.

321.5.5 Оценка затрат.После подтверждения отчета о стоимости Комиссией по пожарной безопасности и записи Подтверждения, копия отчета о стоимости будет отправлена ​​Окружному аудитору, который внесет сумму оценки для посылок. После этого сумма начисленных взносов будет взиматься одновременно и таким же образом, как и налоги округа. Владельцы подлежат тем же штрафам и той же процедуре продажи в случае просрочки платежа, что и обычные уездные налоги.К этим оценочным налогам применимы все законы, применимые к взиманию, сбору и обеспечению соблюдения окружных налогов.

321.6 Альтернативное смягчение последствий. Вместо распоряжения о сокращении выбросов, как это предусмотрено в Разделе 321.5.1, должностное лицо пожарного кодекса этой юрисдикции может приказать подготовить противопожарные / топливозаправочные станции вокруг участков собственности, на которых присутствуют горючие сорняки, посевы или кусты. При определении надлежащей ширины противопожарных / топливных перекрытий должностное лицо пожарного кодекса будет учитывать высоту надстройки, погодные условия, топографию и доступность объекта для противопожарного оборудования.Процедура, изложенная в Разделе 321.5.1 для борьбы с сорняками и мусором, должна применяться к подготовке противопожарных затворов / перекрытий для горючего.

321.7 Подземные пожары.

321.7.1 Торфяной пожар. Обязанностью каждого человека, фирмы, корпорации или ассоциации является недопущение того, чтобы торфяной пожар или пожар, связанный с горючими растительными веществами под поверхностью естественного грунта, оставались на участке. Настоящим заявляется, что любое лицо, как определено в настоящем документе, обязано принимать все необходимые меры предосторожности для тушения любого подземного пожара, связанного с торфом или растительным материалом, за собственный счет и за счет владельца.

321.7.2 Затраты на пожаротушение. Если на землях или собственности какого-либо лица, как здесь определено, существует подземный пожар, связанный с сжиганием или сжиганием торфа, растительного материала или растительности, и его владелец или владелец не принял разумных мер предосторожности в разумные сроки для тушения или сведения к минимуму такой пожар или возгорание, эта юрисдикция может, в дополнение к своим обычным обязанностям по тушению или минимизации такого пожара или возгорания, проникать на земли любого лица, как определено здесь, и тушить такой огонь или возгорание.Любые расходы, понесенные пожарной службой при тушении пожара, а также расходы на оказание спасательных или неотложных медицинских услуг, оплачиваются владельцем собственности. Плата представляет собой долг владельца собственности и подлежит взысканию юрисдикцией, понесшей эти расходы, таким же образом, как и в случае обязательства по контракту, явному или подразумеваемому. (См. Кодекс здоровья и безопасности, §13009.)

Раздел 322 добавлен к главе 3, чтобы читать:

322 Автосервис.

322.1 Общие. Эксплуатация автосервисов осуществляется в соответствии с настоящим разделом.

322.2 Определения. В главе 2 определены следующие термины:

Разборка автомобиля

Автосервис

322.3 Требования.

322.3.1 Разрешения. Требуется действующее разрешение пожарной безопасности, как указано в Разделе 105.6.53.

322.3.2 Подъездные пути к пожарным средствам. Подъездные пути к пожарным машинам должны быть построены на всей площадке в соответствии с настоящим Кодексом, и на них не должно быть никаких транспортных средств и хранимых предметов.

322.3.3 Сварка и резка. Сварка и резка должны проводиться в утвержденном месте, свободном от всех легковоспламеняющихся жидкостей и горючих материалов, включая сорняки, шины и весь другой мусор.

322.3.4 Уборка. Накопленный на объекте горючий мусор должен собираться и храниться в утвержденных контейнерах, помещениях или хранилищах из негорючих материалов.Горючая растительность, срезанная или необрезанная, должна быть удалена, если должностное лицо пожарного кодекса определит, что она представляет собой пожарную опасность.

322.3.5 Противопожарная защита. Офисы, складские помещения и транспортные средства, используемые для работы на объекте, должны быть оснащены по крайней мере одним переносным огнетушителем с рейтингом не ниже 4-A: 40-B-C. По требованию должностного лица пожарного кодекса должны быть предоставлены дополнительные огнетушители.

322.3.6 Хранение шин. Шины должны храниться в стеллаже или в порядке, утвержденном должностным лицом пожарной безопасности.

322.3.6.1 Удаленность от водопровода. Хранение шин должно быть расположено на месте и не далее 500 футов от пожарного крана или утвержденного источника воды, как определено должностным лицом пожарного кодекса.

322.3.7 Складские сваи. Складские сваи должны располагаться на расстоянии не менее 20 футов от границ земельных участков и иметь беспрепятственный доступ со всех сторон длиной не менее 20 футов.

322.3.8 Горящие операции. Запрещается сжигание утилизированных транспортных средств, а также утилизированных или использованных материалов.

322.3.9 Автомобильные жидкости. Жидкость автотранспортных средств должна сливаться из утилизированных транспортных средств, когда такие жидкости протекают на землю, и до разборки или снятия двигателя / частей двигателя.

322.3.9.1 Устранение утечки жидкостей. Должны быть приняты меры для предотвращения утечки жидкостей из аварийных транспортных средств на землю. Принадлежности или оборудование, способные уменьшить утечки из топливных баков, картеров, тормозных систем и трансмиссий, должны быть доступны на месте.Одноразовые заглушки, обвалы и абсорбирующие материалы следует утилизировать как опасные отходы и вывозить с территории в соответствии с федеральными, государственными и местными требованиями.

322.3.10 Топливные баки. Топливные баки утилизированных транспортных средств должны быть опорожнены от всех горючих (бензин, дизельное топливо) топлива утвержденным способом и храниться в утвержденных баках.

322.3.10.1 Ремонт топливных баков транспортных средств. Ремонт топливных баков, включая резку, сварку или сверление любого вида, запрещен.

322.3.11 Свинцово-кислотные батареи. Свинцово-кислотные батареи должны быть удалены из всех утилизированных транспортных средств и храниться утвержденным образом в месте, утвержденном должностным лицом пожарной безопасности.

Глава 4. Планирование и готовность к чрезвычайным ситуациям.

Добавлен раздел 401.5.1 следующего содержания:

401.5.1 Сбор за причинение вреда пожарной тревоге. За ложные и / или ложные срабатывания пожарной сигнализации может взиматься плата в соответствии с тарифом, утвержденным Советом директоров.

Раздел 403.12.1 изменен следующим образом:

403.12.1 Резервный персонал. Если, по мнению должностного лица пожарного кодекса или начальника пожарной охраны, это важно для общественной безопасности в месте собрания или в любом другом месте, где собираются люди, из-за количества людей или характера представления, выставки, демонстрации, соревнования или активности, владелец, агент или арендатор должны предоставить резервный персонал в соответствии с требованиями и с согласия должностного лица пожарной безопасности или начальника пожарной охраны.Если деятельность требует пожарного дежурства, пожарное дежурство должно быть обеспечено в соответствии с разделами 403.12.1.1 и 403.12.1.2. Дежурный персонал, необходимый для дежурной службы EMS, должен быть предоставлен в соответствии с протоколами EMS округа Контра-Коста.

Глава 5. Особенности пожарной службы.

Добавлен раздел 503.1.4 следующего содержания:

503.1.4 Доступ к открытым пространствам. Когда существующий доступ к открытой земле или пространству, или к системам пожарных троп, поддерживаемых для общественного или частного использования, затруднен из-за новой застройки любого рода, разработчик должен предоставить альтернативные средства доступа в зону, достаточную для доступа к пожару. персонал и аппаратура.Альтернативные средства доступа должны быть одобрены должностным лицом пожарной безопасности.

Раздел 503.2.1 изменен путем добавления следующего исключения:

Исключение: подъездная дорога шириной не менее 16 футов приемлема для доступа к одному или двум домам на одну семью.

Добавлен раздел 505.3 следующего содержания:

505.3 Названия улиц и адресация. Названия улиц и адреса должны быть представлены на рассмотрение и утверждение должностному лицу пожарного кодекса, в утверждении которого не будет необоснованно отказано.Цель проверки — убедиться, что новые названия улиц и адресация не будут дублировать существующие названия улиц и адресацию.

Добавлен раздел 507.2.3 следующего содержания:

507.2.3 Пригородное и сельское водоснабжение. Плавательные бассейны и пруды не считаются хранилищами воды для целей Раздела 507.1.

Глава 6. Строительные услуги и системы.

Добавлен раздел 603.6.6 следующего содержания:

603.6.6 Искры из дымоходов. Дымоход, который используется либо с камином, либо с нагревательными приборами, в которых используется твердое или жидкое топливо, должен быть снабжен искрогасителями, которые требуются для мусоросжигательных заводов в соответствии с Механическим кодексом Калифорнии 2019 года.

Глава 8. Внутренняя отделка, декоративные материалы и предметы интерьера.

Добавлен раздел 806.1.4 следующего содержания:

806.1.4 Огнезащитные составы. Срубленные деревья должны обрабатываться специалистами по нанесению огнезащитных составов штата Калифорния, имеющими лицензию Маршала пожарной безопасности.Деревья должны быть обработаны одобренным антипиреном.

Добавлен раздел 806.1.5 следующего содержания:

806.1.5 Теги. Деревья должны иметь бирку с указанием даты размещения в общественном здании, типа используемой огнезащитной обработки, имени лица, применившего антипирен, имени человека, прикрепившего бирку, даты истечения срока действия разрешения и имени назначенное лицо, проводящее ежедневные тесты.

Раздел 806.1.6 добавлен, читать:

806.1.6 Ежедневные тесты. Деревья должны ежедневно проверяться назначенным лицом. Испытание должно включать проверку на сухость в соответствии с Разделом 806.1.3 и адекватный полив.

Глава 9. Системы противопожарной защиты.

Раздел 901.6.2 изменен следующим образом:

901.6.2 Записи. Записи всех проверок, испытаний и технического обслуживания системы, требуемые эталонными стандартами, должны вестись в бумажной форме или с помощью сторонней службы электронного учета, выбранной пожарным отделом.

Раздел 902 дополнен:

Существенное добавление или расширение

Раздел 903.2.1.1 изменен следующим образом:

903.2.1.1 Группа А-1. Автоматическая спринклерная система должна быть предусмотрена для пожарных зон, содержащих помещения группы A-1, и промежуточных этажей здания, где существует одно из следующих условий:

1. Площадь пожара превышает 5 000 квадратных футов.

2.В зоне пожара находится не менее 300 человек.

3. Пожарная зона расположена на этаже, отличном от уровня выхода разряда, обслуживающего такие помещения.

4. В зоне пожара находится мультитеатральный комплекс.

Раздел 903.2.1.3 изменен следующим образом:

903.2.1.3 Группа А-3. Автоматическая спринклерная система должна быть предусмотрена для пожарных зон, содержащих помещения группы A-3 и промежуточных этажей здания, где существует одно из следующих условий:

1.Площадь пожара превышает 5000 квадратных футов.

2. В зоне пожара находится не менее 300 человек.

3. Пожарная зона расположена на этаже, отличном от уровня выхода разряда, обслуживающего такие помещения.

4. Строение превышает 10 000 квадратных футов, содержит более одной пожарной зоны с выставочными и выставочными залами и разделено на два или более здания противопожарными стенами без отверстий с показателем огнестойкости менее четырех часов.

Раздел 903.2.1.4 изменен следующим образом:

903.2.1.4 Группа А-4. Автоматическая спринклерная система должна быть предусмотрена для пожарных зон, содержащих помещения группы A-4 и промежуточных этажей здания, где существует одно из следующих условий:

1. Площадь пожара превышает 5000 квадратных футов

2. В зоне пожара находится не менее 300 человек.

3. Пожарная зона расположена на этаже, отличном от уровня выхода разряда, обслуживающего такие помещения.

Добавлен раздел 903.2.1.8 следующего содержания:

903.2.1.8 Группа B. Автоматическая спринклерная система должна быть предусмотрена для помещений группы B, где площадь пожара превышает 5000 квадратных футов.

Раздел 903.2.3 изменен следующим образом:

903.2.3 Группа E. Автоматическая спринклерная система должна быть предусмотрена для новых помещений Группы E следующим образом:

1. Во всех зонах пожаров Группы E площадью более 2000 квадратных футов.

Исключение: автоматическая спринклерная система не требуется ни в одном учреждении дневного ухода за детьми группы E площадью менее 5 000 квадратных футов.

2. Во всех частях учебных корпусов ниже самого низкого уровня выхода, обслуживающего эту часть здания.

Исключение: автоматическая спринклерная система не требуется ни в какой области ниже самого низкого уровня выходного выброса, обслуживающей эту зону, где в каждой классной комнате во всем здании есть по крайней мере одна внешняя выходная дверь на уровне земли.

3. В зоне пожара группы E находится не менее 300 человек.

4. В помещениях или зонах с особыми опасностями, таких как лаборатории, профессиональные мастерские и другие подобные места, где используются или хранятся опасные материалы в количествах, не превышающих максимально допустимое количество.

5. Во всех сооружениях Группы E площадью более 4000 квадратных футов, которые содержат более одной зоны пожара и которые разделены на два или более здания противопожарными стенами без отверстий с показателем огнестойкости менее четырех часов.

6. О строительных проектах государственных школ, финансируемых государством, см. Раздел 903.2.19.

7. Информацию о кампусах государственных школ от детского сада до 12 класса см. В Разделе 903.2.20.

В раздел 903.2.4 вносятся изменения в следующей редакции:

903.2.4 Группа F

903.2.4.1 Группа F-1. Автоматическая спринклерная система должна быть предусмотрена во всех зданиях, в которых проживает группа F-1, при наличии одного из следующих условий:

1.Площадь возгорания группы F-1 превышает 5000 квадратных футов.

2. Пожар группы F-1 расположен более чем на три этажа над уровнем земли.

3. Общая площадь всех пожарных зон Группы F-1 на всех этажах, включая антресоли, превышает 10 000 квадратных футов.

4. Помещение группы F-1, используемое для производства мягкой мебели или матрасов площадью более 2 500 квадратных футов (232 м2).

903.2.4.1.1 Деревообработка.Автоматическая спринклерная система должна быть предусмотрена во всех пожарных зонах Группы F-1, в которых проводятся работы по деревообработке площадью более 2500 квадратных футов (232 м2), которые образуют мелкодисперсные горючие отходы или используют мелкодисперсные горючие материалы. Противопожарная стена без отверстий с показателем огнестойкости менее 4 часов или любая противопожарная стена с отверстиями не должны использоваться для создания отдельных очагов пожара.

903.2.4.2 Группа F-2. Автоматическая спринклерная система должна быть предусмотрена во всех зданиях, в которых проживает группа F-2, площадь которой превышает 5000 квадратных футов.

Раздел 903.2.7 изменен следующим образом:

903.2.7 Группа М. Автоматическая спринклерная система должна быть предусмотрена во всех зданиях, в которых проживает группа М, при наличии одного из следующих условий:

1. Площадь пожара группы M превышает 5 000 квадратных футов.

2. Пожар группы M расположен более чем на три этажа над уровнем земли.

3. Общая площадь всех пожарных зон Группы M на всех этажах, включая антресоли, превышает 10 000 квадратных футов.

4. Площадь помещений Группы M, используемых для демонстрации и продажи мягкой мебели или матрасов, превышает 5 000 квадратных футов (464 м2).

5. Строение превышает 10 000 квадратных футов, содержит более одной пожарной зоны, в которой проживает группа M, и разделено на два или более здания противопожарными стенами без отверстий с показателем огнестойкости менее 4 часов.

Раздел 903.2.8 изменен следующим образом:

903.2.8 Группа R. Автоматическая спринклерная система, установленная в соответствии с Разделом 903.3, должна быть предусмотрена во всех помещениях Группы R, включая промышленные и мобильные дома, в том числе расположенные в парках передвижных домов.

Добавлен раздел 903.2.8.1.1 следующего содержания:

903.2.8.1.1 Существенное добавление или расширение группы R-3. Автоматическая спринклерная система должна быть предусмотрена во всех существующих жилых помещениях Группы R-3, где происходит существенное добавление или расширение, а новая общая пожарная площадь конструкции превышает 3600 квадратных футов.

Исключение: Если местное строительное управление требует спринклерную систему, независимо от размера надстройки или расширения, спринклерная система должна быть установлена ​​в соответствии с соответствующим стандартом.

Раздел 903.2.9 изменен следующим образом:

903.2.9 Группа С-1. Автоматическая спринклерная система должна быть предусмотрена во всех зданиях, в которых проживает группа S-1, при наличии одного из следующих условий:

1.Площадь пожара группы S-1 превышает 5000 квадратных футов.

2. Пожар группы S-1 расположен более чем на три этажа над уровнем земли.

3. Общая площадь всех пожарных зон Группы S-1 на всех этажах, включая антресоли, превышает 10 000 квадратных футов.

4. Помещение группы S-1, используемое для хранения мягкой мебели или матрасов площадью более 2 500 квадратных футов (232 м2).

Раздел 903.2.9.1 изменен на:

903.2.9.1 Ремонтные мастерские. Автоматическая спринклерная система должна быть предусмотрена во всех зданиях, используемых в качестве ремонтных мастерских, в соответствии с разделом 406.8 Строительного кодекса Калифорнии, как показано:

1. Здания, имеющие два или более этажа над уровнем земли, включая подвалы, с пожарной зоной и ремонтным гаражом площадью более 5 000 квадратных футов.

2. Здания высотой не более одного этажа над уровнем земли, с пожароопасной зоной и ремонтным гаражом площадью более 5 000 квадратных футов.

3. Здания с ремонтными мастерскими, обслуживающими автомобили, припаркованные в подвалах.

4. Пожарная зона группы S-1, используемая для ремонта грузовых автомобилей, где площадь пожара превышает 5 000 квадратных футов (464 м2).

В раздел 903.2.10 вносятся поправки в следующей редакции:

903.2.10 Группа С-2.

903.2.10.1 Гаражи закрытые группы С-2. Автоматическая спринклерная система должна быть предусмотрена во всех зданиях, классифицируемых как закрытые автостоянки в соответствии с разделом 406.6 Строительного кодекса Калифорнии, если существует одно из следующих условий:

1. Если площадь пожара в закрытой автостоянке превышает 5 000 квадратных футов.

2. Если закрытая автостоянка расположена ниже других групп проживания.

903.2.10.2 Коммерческие гаражи-стоянки. Автоматическая спринклерная система должна быть предусмотрена во всех зданиях, используемых для хранения коммерческих автомобилей, где площадь пожара превышает 5000 квадратных футов.

903.3.10.3 Хранилище малоопасной группы С-2. Автоматическая спринклерная система должна быть предусмотрена во всех зданиях, в которых жилые помещения Группы S-2 превышают 5000 квадратных футов.

Исключение: открытые гаражи, включая навесы и системы фотоэлектрических панелей с открытой парковкой под ними, должны соответствовать требованиям к автоматическим спринклерным системам в соответствии со Строительным кодексом штата Калифорния 2019 года и Кодексом пожарной безопасности Калифорнии 2019 года без местных поправок.

Добавлен раздел 903.3.1.1.3 следующего содержания:

903.3.1.1.3 Незаявленное использование. В зданиях незадекларированного использования с высотой от пола до конструкции более 14 футов (4256 мм) спринклерная система пожаротушения должна быть спроектирована в соответствии с проектной плотностью для группы повышенной опасности I. В зданиях незадекларированного использования с высотой от пола до конструкции менее 14 футов (4256 мм) система пожаротушения должна быть спроектирована в соответствии с расчетной плотностью Обычной группы II. Если для последующего занятия требуется система с большей производительностью, ответственность за обновление системы возлагается на владельца и / или пользователя.

Раздел 903.3.1.3 изменен следующим образом:

903.3.1.3 Спринклерные системы для одно- и двухквартирных домов. Разрешается установка автоматических спринклерных систем для одно- и двухквартирных домов в соответствии с разделами 903.3.1.3.1–903.3.1.3.3.

Разделы 903.3.1.3.1, 903.3.1.3.2 и 903.3.1.3.3 добавлены, чтобы читать

.

903.3.1.3.1 Спринклерные системы NFPA 13D. Автоматические спринклерные системы, установленные в одно- и двухквартирных домах, зданиях Группы R-3 и таунхаусах, должны быть разрешены для установки повсюду в соответствии с NFPA 13D с поправками, внесенными в Главу 80.

903.3.1.3.2 Жилой кодекс штата Калифорния, раздел R313. Разрешается установка автоматических спринклерных систем в соответствии с разделом R313 жилищного кодекса Калифорнии.

903.3.1.3.3 Ограничения трубы. Если труба из ХПВХ проложена над изоляцией или иным образом расположена в не кондиционируемом помещении, например, на чердаке или в гараже без кондиционируемого жилого помещения наверху, труба из ХПВХ должна быть надлежащим образом изолирована до минимального значения R-19 или его эквивалента. или трубы должны быть ограничены медными или железными трубами типа K или L.

Добавлен раздел 903.3.5.3 следующего содержания:

903.3.5.3 Недопустимое хранение воды. Плавательные бассейны и пруды не считаются хранилищами воды для целей статьи 903.3.5.

Раздел 903.3.9 изменен следующим образом:

903.3.9. Напольные регулирующие клапаны. Отдельные напольные регулирующие клапаны и узлы обнаружения потока воды должны быть предусмотрены для каждого этажа в многоэтажных зданиях в утвержденном месте.

Исключение: группы R-3 и R-3.1.

Раздел 903.4.2 изменен следующим образом:

903.4.2 Тревоги. Одно утвержденное звуковое и визуальное устройство должно быть подключено к каждой автоматической спринклерной системе в утвержденном месте. Такие устройства сигнализации потока воды спринклера должны активироваться потоком воды, эквивалентным потоку одного спринклера с наименьшим размером отверстия, установленного в системе. Устройства звуковой и визуальной сигнализации должны быть предусмотрены снаружи здания в утвержденном месте.Если установлена ​​система пожарной сигнализации, срабатывание автоматической спринклерной системы должно активировать систему пожарной сигнализации здания.

Добавлены разделы 903.6.1 и 903.6.2 следующего содержания:

903.6.1 Существенное дополнение или расширение. Автоматическая спринклерная система должна быть предусмотрена во всех существующих зданиях, где происходит существенное добавление или расширение, а общая площадь возгорания конструкции превышает 5000 квадратных футов. Существенные дополнения или расширения Группы R-3 должны соответствовать Разделу 903.2.8.1.1.

903.6.2 Изменение классификации занятости. Любое существующее здание, класс занятости которого изменяется на более высокую категорию опасности, должно соответствовать требованиям Раздела 903.2. Относительные категории опасности групп размещения должны устанавливаться на основе категорий опасности по высоте и площадям, указанным в таблице 1012.4 действующей редакции существующих международных строительных норм и правил, опубликованных Советом по международным кодексам. Требования раздела 903.2 не требуется при изменении классификации занятости на равную или меньшую категорию опасности. Занятия группы L считаются относительной опасностью 1 (высшая опасность). Занятия группы R-3 считаются относительной опасностью 4 (наименьшая опасность).

Добавлен раздел 907.4.4 следующего содержания:

907.4.4 Мониторинг других противопожарных систем. В зданиях, оборудованных системой пожарной сигнализации или спринклерной системой сигнализации и надзора (SASS), где в здании установлены другие системы пожаротушения (включая, но не ограничиваясь, коммерческие системы пожаротушения, системы предупредительного пожаротушения, сухие системы пожаротушения). химические системы и системы чистых агентов), эти другие системы подавления должны контролироваться специальной системой пожарной сигнализации SASS и передаваться в виде специального сигнала на центральную станцию.Система должна контролироваться в соответствии с Разделом 907.6.6.

Раздел 907.5.2.3.1 изменен следующим образом:

907.5.2.3.1 Общественные и общие зоны. В местах общего пользования и в местах общего пользования должны быть предусмотрены устройства визуального оповещения о тревоге, включая, но не ограничиваясь:

1. Санитарно-технические помещения, включая туалеты, ванные, душевые и раздевалки.

2. Коридоры, коридоры и проходы со стеллажами и / или светильниками, препятствующими необходимой интенсивности света для этой зоны.

3. Залы музыкальных практик.

4. Группа оркестров.

5. Гимназии.

6. Многофункциональные помещения.

7. Профессиональные магазины.

8. Жилые помещения, в которых посторонний шум ухудшает слух пожарной сигнализации.

9. Вестибюли.

10. Конференц-залы.

11. Учебные классы.

12.Кабинеты медицинского осмотра.

13. Открытые офисные помещения.

14. Торговые площади.

15. Комнаты для перерывов и обедов

16. Копировальные или рабочие кабинеты.

17. Компьютерные серверные помещения площадью более 200 кв. Футов

18. Папки или складские помещения площадью более 200 кв. Футов

Раздел 907.6.6 изменен следующим образом:

907.6.6 Мониторинг систем пожарной сигнализации.Система пожарной сигнализации, требуемая этой главой или Строительным кодексом Калифорнии, должна контролироваться службой центральной станции, внесенной в список UL, в соответствии с NFPA 72 и настоящим кодексом.

Исключение: мониторинг с центральной станции, внесенной в список UL, не требуется для:

1. Одно- и многопозиционные дымовые извещатели, требуемые Разделом 907.2.10.

2. Занятость группы I-3 должна контролироваться в соответствии с разделом 907.2.6.3.

3.Дома дневного пребывания с проживанием (14 и менее человек).

4. Жилые дома на одну и две семьи.

5. Учреждения по уходу за жильем, лицензированные государством, с количеством жильцов не более 6 человек.

6. Занятость местной системой пожарной сигнализации, которая подает звуковой и видимый сигнал в постоянно обслуживаемом месте, как это одобрено должностным лицом пожарного кодекса.

Дополнен раздел 907.8.6 следующего содержания:

907.8.6 Сертификация. Новые системы пожарной сигнализации должны пройти сертификацию UL. Свидетельство о завершении работ и другая документация, перечисленная в NFPA 72, должны быть предоставлены для всех новых установок системы пожарной сигнализации. Владелец здания или его представитель несет ответственность за получение и поддержание действующего сертификата.

Добавлен раздел 907.8.6.1 следующего содержания:

907.8.6.1 Размещение сертификата. Сертификат UL должен быть вывешен в прочной прозрачной обложке в пределах трех футов от панели управления пожарной сигнализацией в течение 45 дней после окончательного приемочного испытания / проверки.

Глава 10. Средства выхода.

Добавлен раздел 1028.5.1 следующего содержания:

1028.5.1 Выходная напорная поверхность. Поверхности внешних выходов должны быть пригодны для пешеходов в ненастную погоду и должны заканчиваться у дороги общего пользования, как это определено в Строительном кодексе Калифорнии.

Глава 33. Пожарная безопасность при строительстве и сносе.

Добавлен раздел 3301.3 следующего содержания:

3301.3 разрешения. Разрешения должны быть получены на операции по удалению асбеста, временные подъездные пути к пожарным для строительства и временное водоснабжение, как указано в разделах 105.6 и 105.7.

Раздел 3318 дополнен читать:

Раздел 3318 Удаление асбеста.

3318.1 Общие. Операции по удалению асбеста или асбестосодержащих материалов из зданий должны соответствовать разделу 3318.

Исключение: Раздел 3318 не применяется к удалению асбеста из:

1.Насосы, клапаны, прокладки и подобное оборудование.

2. Трубы, воздуховоды, балки или балки длиной менее 21 погонного фута (6400 мм).

3. Стеновые или потолочные панели площадью менее 10 квадратных футов (0,93 м2) или размером менее 10 погонных футов (3048 мм).

4. Напольная плитка, когда ее снятие можно завершить менее чем за четыре часа.

5. Занятия группы Р-3.

3318.2 Уведомление. Должностное лицо пожарного кодекса должно быть уведомлено за 24 часа до начала и завершения операций по удалению асбеста. Соискатель разрешения должен уведомить должностное лицо здания, когда борьба с выбросами асбеста включает удаление материалов, которые использовались в качестве элемента огнестойкости здания.

3318.3 Пленка полиэтиленовая. Пластиковая пленка, устанавливаемая на элементы здания, должна быть огнестойкой, как требуется для горючих декоративных материалов, в соответствии с Разделом 807.

3318,4 Знаки. Утвержденные знаки должны быть вывешены на входных, выходных и выходных дверях, в зонах дезактивации и в местах размещения отходов для операций по удалению асбеста. На знаках должно быть указано, что асбест удаляется с территории, что асбест является предполагаемым канцерогеном и что требуется надлежащая защита органов дыхания. Знаки должны иметь отражающую поверхность. Высота надписи должна быть не менее 2 дюймов (51 мм).

Глава 50. Опасные материалы — Общие положения.

Добавлен раздел 5001.5.3 следующего содержания:

5001.5.3 Информация о поддержке аварийного реагирования. Планы этажей, паспорта безопасности материалов, планы управления опасными материалами (HMMP), отчеты об инвентаризации опасных материалов (HMIS) и другая информация должна храниться в легкодоступном месте, как определено должностным лицом пожарного кодекса. Это место может быть в шкафах, расположенных вне помещений или зданий. Может потребоваться хранение информации в определенном электронном формате для облегчения диспетчеризации с помощью компьютера.

Добавлен раздел 5003.9.1.2 следующего содержания:

5003.9.1.2 Документация. Доказательства соблюдения положений данной главы, а также государственных и федеральных нормативных актов по опасным материалам должны храниться на объекте и быть доступны для проверки персоналом пожарной охраны.

Глава 56. Взрывчатые вещества и фейерверки.

Раздел 5601.1.3 изменен следующим образом:

5601.1.3 Фейерверк.Владение, изготовление, хранение, продажа, обращение и использование фейерверков запрещено в пределах юрисдикции Округа.

Исключений:

1. Использование фейерверков для показа фейерверков, пиротехники перед ближайшей аудиторией, пиротехнических спецэффектов в кино, телевидении, театральных или групповых развлекательных постановках, как это разрешено Разделом 19 Раздела 1, Главой 6 Фейерверк, перепечатанным в Разделе 5608 и Отдел Кодекса здоровья и безопасности 11.

2. Защелкивающиеся колпачки и кнопки для вечеринок, классифицированные Государственным пожарным комиссаром как пиротехнические устройства.

Раздел 5601.2.2 изменен следующим образом:

5601.9 Продажа и розничная торговля. Никто не должен строить розничную торговую площадку или предлагать на продажу какие-либо взрывчатые вещества, взрывчатые материалы или фейерверки в пределах юрисдикции.

Исключение: колпачки и кнопки для вечеринок, классифицированные начальником пожарной охраны штата как пиротехнические устройства.

В раздел 5601.2.4 внесены следующие изменения:

5601.2.4 Финансовая ответственность. Перед выдачей разрешения в соответствии с разделом 5601.2 заявитель должен подать в юрисдикцию корпоративный гарантийный залог на основную сумму в 2000000 долларов или полис страхования гражданской ответственности на ту же сумму с целью выплаты всех убытков лицам или имущество, возникшее в результате или вызванное совершением какого-либо действия, санкционированного разрешением, на основании которого принимается судебное решение.Должностное лицо пожарного кодекса имеет право указывать большее или меньшее количество, когда, по его или ее мнению, условия в месте использования указывают на то, что требуется большее или меньшее количество. Государственные учреждения освобождаются от этого требования по облигациям.

Исключение: фейерверки в соответствии с Сводом правил Калифорнии, раздел 19, раздел 1, глава 6. См. Раздел 5608.

Добавлен раздел 5601.9 следующего содержания:

5601.9 Запрещенные и ограниченные действия.Хранение взрывчатых материалов запрещено во всех районах зонирования, за исключением районов, зонированных для промышленного или сельскохозяйственного использования. В районах, где разрешено хранение взрывчатых материалов, количество взрывчатых веществ и расстояния должны соответствовать разделу 5601.8 Калифорнийского пожарного кодекса.

Глава 57. Легковоспламеняющиеся и горючие жидкости.

Раздел 5704.2.9.6.1 изменен следующим образом:

5704.2.9.6.1 В местах, где использование наземных резервуаров запрещено.Хранение жидкостей класса I и II в надземных резервуарах вне зданий запрещено во всех районах зонирования, за исключением районов, зонированных для коммерческого, промышленного или сельскохозяйственного использования.

Исключение: Защищенные надземные резервуары для установки аварийных генераторов в зонах коммерческого, промышленного, сельскохозяйственного, центрального делового района, сельской или сельской местности, а также для объектов на индивидуальной основе в соответствии с целью этого положения.Размер бака не должен превышать 500 галлонов (1892,706 л) для жидкостей класса I или II или 1000 галлонов (3785,412 л) для жидкостей класса III.

Раздел 5706.2.4.4 изменен следующим образом:

5706.2.4.4 В местах, где использование наземных резервуаров запрещено. Хранение жидкостей классов I и II в надземных резервуарах запрещено во всех районах зонирования, за исключением районов, предназначенных для коммерческого, промышленного или сельскохозяйственного использования.

Глава 58. Горючие газы и легковоспламеняющиеся криогенные жидкости.

Раздел 5806.2 изменен следующим образом:

5806.2 Ограничение. Хранение легковоспламеняющихся криогенных жидкостей в стационарных контейнерах вне зданий запрещено в любой зоне, которая зонирована не для промышленного использования.

Исключение: Системы жидкого водородного топлива в соответствии с Разделом 5806.3 или 5806.4.

Глава 61. Сжиженные углеводородные газы.

Раздел 6103.2.1.7 изменен следующим образом:

6103.2.1.7 Использование для приготовления пищи. Отдельные переносные контейнеры LP, используемые, хранящиеся или обрабатываемые внутри здания, классифицируемого как помещение группы A, группы B или группы M для приготовления пищи, демонстрации еды или аналогичного использования, должны быть ограничены по размеру до одной кварты и должно быть утвержденного типа. Разрешенное количество переносных контейнеров будет на усмотрение должностного лица пожарного кодекса. Приборы, работающие на сжиженном нефтяном газе, используемые для приготовления пищи, должны быть указаны для такого использования в соответствии с Калифорнийским механическим кодексом и NFPA 58.

Раздел 6104.2 изменен следующим образом:

6104.2 Максимальная вместимость в установленных пределах. Хранение сжиженного нефтяного газа запрещено в любом центральном деловом районе и во всех районах зонирования, за исключением районов, зонированных для коммерческого, промышленного, сельского или сельскохозяйственного использования. Общая вместимость любой одной установки, используемой для хранения сжиженного нефтяного газа, не должна превышать 2 000 галлонов (7570 л) по воде.

Глава 80.Ссылочные стандарты.

В главу 80 добавлены следующие стандарты:

NFPA 3 (2015): Рекомендуемая практика ввода в эксплуатацию систем противопожарной защиты и безопасности жизнедеятельности

NFPA 850 (2015): Рекомендуемая практика противопожарной защиты для электростанций и высоковольтных преобразовательных станций постоянного тока

В главу 80 дополнительно вносятся поправки в стандарт NFPA 13D (2016) (Стандарт для установки спринклерных систем в одно- и двухквартирных жилых и промышленных домах) следующим образом:

Раздел 7.7.1 добавлен, читать:

7.7.1 Если труба из ХПВХ устанавливается над нормальной изоляцией в не кондиционируемом помещении, например, на чердаке или в гараже без кондиционируемого жилого помещения наверху, труба из ХПВХ должна быть надлежащим образом изолирована до минимального значения R-19 или эквивалентного , или труба должна быть ограничена медными или железными трубами типа K или L.

Раздел 8.3.5.1.2 изменен следующим образом:

8.3.5.1.2 Если оборудование, работающее на топливе, находится ниже или на том же уровне, что и жилые помещения жилой единицы, по крайней мере один быстродействующий спринклер промежуточной температуры должен быть установлен над оборудованием или у стены, разделяющей пространство с жилым помещением. топливная аппаратура из занимаемого помещения.В некондиционных помещениях труба из ХПВХ должна быть должным образом изолирована до минимального значения R-19 или его эквивалента, либо труба должна быть ограничена медными или железными трубами типа K или L.

Приложение Б. Требования к противопожарному потоку в зданиях.

Таблица B105.2 изменена на:

В раздел B105.2 внесены поправки, изменяющие исключение следующим образом:

Исключений:

1. Жилые помещения групп B, S-2 и U, имеющие площадь пола не более 1000 квадратных футов, в основном построенные из негорючих наружных стен с деревянным или стальным каркасом крыши, имеющие сборку крыши класса A, с использованием, ограниченным следующим или аналогичные виды использования:

1.1. Парки штата Калифорния здания вспомогательного характера (туалеты).

1.2. Безопасные придорожные зоны отдыха (SRRA), общественные туалеты.

1.3. Пункты досмотра грузовых автомобилей (TIF), офисные помещения ТЭЦ и площадки для техосмотра автомобилей

1,4. Хранилища песка / соли, хранилища песка и соли.

2. Снижение требуемого противопожарного потока на 50 процентов, как утверждено должностным лицом пожарного кодекса, когда здание оснащено одобренной автоматической спринклерной системой и установлено в соответствии с Разделом 903.3.1.1. Результирующий поток огня должен составлять не менее 1500 галлонов в минуту (5678 л / мин) в течение предписанной продолжительности, указанной в таблице B105.1.

Приложение C. Расположение и распределение пожарных гидрантов.

В таблицу C102.1 вносятся следующие изменения:

Заголовок таблицы C102.1 изменен на:

ТАБЛИЦА C102.1j

Заголовок четвертого столбца таблицы C102.1 изменен на:

МАКСИМАЛЬНОЕ РАССТОЯНИЕ ОТ ЛЮБОЙ ТОЧКИ НА УЛИЦЕ ИЛИ ДОРОГЕ ДО ГИДРАНТА d, f, g, i

Сноски «i» и «j» добавлены к таблице C102.1, читать:

и. Пожарный гидрант должен быть установлен в пределах 250 футов от точки доступа к пожарной тропе на общественной или частной улице.

Дж. Для проектов заполнения в существующих односемейных жилых комплексах применяется Раздел 507.5.1.

Приложение D. Подъездные пути к пожарным средствам.

Раздел D102.1 изменен следующим образом:

D102.1 Доступ и загрузка. Сооружения, здания или части зданий, построенные в дальнейшем, должны быть доступны для аппаратов пожарной части через утвержденную подъездную дорогу для пожарных аппаратов с асфальтовым, бетонным или другим утвержденным всепогодным покрытием, способным выдержать нагрузку от пожарных аппаратов, вес которых составляет не менее 74 000 фунтов (33 566 кг) в соответствии со стандартом проектирования CalTrans HS-20-44.

Исключение: Подъездные пути, обслуживающие одно или два односемейных дома, могут быть построены из другого материала поверхности при условии соблюдения минимальных проектных нагрузок по весу и уклона не выше 10 процентов.

Раздел D103.1 удален.

Раздел D103.2 изменен следующим образом:

Марка Д103.2. Подъездные дороги для пожарных служб с уклоном от 16 до 20 процентов должны быть спроектированы так, чтобы иметь готовую поверхность из рифленого бетона, достаточную для выдерживания тягового усилия 44 000 фунтов (19 958 кг).Канавки в бетонной поверхности должны иметь ширину ½ дюйма (13 мм), глубину ½ дюйма (13 мм) и 1 ½ дюйма (38 мм) в центре и располагаться под углом от 30 до 45 градусов по ширине дорожного полотна. Ни один уклон не должен превышать 20 процентов, а поперечный уклон не должен превышать 8%, если это не разрешено в письменной форме должностным лицом пожарной безопасности.

Добавлен раздел D103.2.1 следующего содержания:

D103.2.1 Углы въезда и съезда. Углы въезда и выезда для любых средств доступа не должны превышать 10 процентов на расстоянии 10 футов от уровня крутизны.

Раздел D103.3 изменен следующим образом:

D103.3 Радиус поворота. Исходя из минимальной беспрепятственной ширины 20 футов проезжая часть для доступа к пожарной технике должна обеспечивать минимальный стандартный радиус поворота 25 футов (7620 мм) внутри и 45 футов (13 716 мм) снаружи.

Таблица D103.4 изменена следующим образом:

Рисунок D103.1 изменен на:

Рисунок D103.1

Тупиковый пожарный аппарат Подъездная дорога Оборот

В раздел D103.5 внесены следующие изменения:

Критерий 1 раздела D103.5 изменен следующим образом:

1. Минимальная ширина в свету должна составлять 20 футов (6096 мм).

Исключение: для доступа к одному или двум домам на одну семью допустима ширина в 16 футов.

Критерий 9 добавлен в Раздел D103.5, чтобы читать:

9.Все ворота должны быть установлены и расположены на расстоянии не менее 30 футов от улицы.

Раздел D103.6.1 изменен следующим образом:

D103.6.1 Дороги шириной менее 28 футов. Подъездные пути к пожарным машинам шириной менее 28 футов должны быть размещены с обеих сторон как пожарные полосы.

Раздел D103.6.2 изменен следующим образом:

D103.6.2 Дороги шириной 28 футов или более, но менее 36 футов шириной. Подъездные пути к пожарным машинам шириной 28 футов или более, но менее 36 футов шириной должны быть размещены на одной стороне дороги в качестве пожарной полосы.

Раздел D106.1 изменен путем удаления исключения и следующего содержания:

D106.1 Проекты с более чем 100 жилищными единицами. Многосемейные жилые проекты, в которых насчитывается более 100 жилых единиц, должны быть обеспечены двумя отдельными и утвержденными подъездными путями для противопожарных устройств и должны соответствовать требованиям Раздела D104.3.

Раздел D106.2 удален полностью. (Приказ 939 § 2, 2020; Приказ 913 § 1 (Исх. A), 2017; Приказ 884 § 1 (Исх.А), 2014 г .; Ord. 859 § 2 (Исх. A), 2011; Ord. 841 § 1 (Исх. A), 2009)

---

Принадлежности / складское здание | Гирлянда, Техас

Ресурсы для аксессуаров / складских помещений

• Разрешение на строительство аксессуаров / хранилищ (PDF)
• До 144 квадратных футов (12 на 12 футов): 45 долларов (30 долларов плюс 15 долларов за обработку)
• От 145 квадратных футов до 399 квадратных футов: 70 долларов (55 долларов плюс 15 долларов за обработку)
• 400 квадратных футов (20 на 20 футов) и больше: 0 долларов.41 за квадратный фут, но ни в коем случае не менее 120 долларов. Плюс 25% комиссии за обработку, но ни в коем случае не менее 30 долларов.

Вспомогательные постройки включают складские постройки, отдельные гаражи, беседки, отдельные патио, кабинки для переодевания и т. Д. Или любые другие постройки, которые используются как вспомогательные по отношению к основному строению на участке для одной семьи.

Склады

Разрешение на строительство требуется для любого вспомогательного здания (гаража, складского сарая и т. Д.), Размер которого превышает 20 квадратных футов.Во многих кварталах есть свои собственные правила для дополнительных построек. Некоторые из этих правил являются городскими постановлениями, а некоторые — частными актами / HOA ограничениями. Городские власти будут обеспечивать соблюдение Городских постановлений, но домовладелец обязан знать и соблюдать ограничения частного акта / ТСЖ .

• Складские постройки нельзя использовать как жилые помещения (в складском здании никто не может проживать).
• Здание должно быть построено из типовых строительных материалов.Неокрашенное дерево, олово, пластик, простые бетонные блоки, гофрированный металл, пластмассы, холст, винил или подобные материалы не допускаются.
• Крыша вспомогательного здания не может быть гофрированной из металла, пластика или брезента. Кровля должна быть либо композитной черепицей (если уклон кровли не менее 2:12), рулонной кровлей, сборной кровлей, металлическими панелями типа R, U, S-36, 72 или A, или другим материалом, разрешенным Зданием. Официально.
• Вспомогательные постройки на угловых участках должны соответствовать тем же требованиям к отступлению, что и основное строение (дом).В большинстве случаев требуется минимум 20-футовый отступ от боковой линии собственности.
• Вспомогательные постройки, расположенные за домом, должны находиться на расстоянии не менее 3 футов от границ участка земли и заднего двора.
• Вспомогательные постройки, которые находятся между домом и боковой линией собственности, должны соответствовать требованиям отступления, изложенным в стандартах комплексного зонирования или планового застройки, установленных для вашего подразделения; однако в большинстве случаев это будет 6 футов от боковой линии собственности.
• Здания площадью более 144 квадратных футов должны находиться на расстоянии 6 футов от дома.
• Здания не могут иметь высоту стен выше 10 1/2 футов и не могут иметь среднюю высоту выше 15 футов (если здание не превышает 500 квадратных футов).
• Здания площадью более 200 квадратных футов не могут иметь внешний материал из металла.
• Здания площадью более 500 квадратных футов должны иметь внешнюю отделку, аналогичную основной конструкции; они не могут иметь высоту стен выше 12 1/2 футов и не могут иметь среднюю высоту выше 25 футов.Также им не разрешается быть выше дома.
• Строения площадью более 600 квадратных футов разрешены только в том случае, если размер дома и участка соответствуют определенным стандартам размера.
• Фундаменты (перекрытия или опоры и балки) требуются для вспомогательных зданий площадью 400 квадратных футов и более.
• Если здание не прикреплено пластинами к обычному фундаменту, в каждом углу должны быть анкеровки.

Требования к фундаменту

Хозяйственные и складские здания площадью 144 квадратных фута или менее, разрешенные как нежилые помещения, могут быть построены на любом типе плиты, желоба или другого устройства, которое переносит вес здания на земля.Здания площадью более 144 квадратных футов должны соответствовать следующим требованиям:

• Вся необработанная древесина в плитах, направляющих и т. Д. Должна располагаться на высоте не менее шести дюймов от земли. Деревянные столбы или столбы, вделанные в землю, должны быть обработаны деревом.
• Все опоры, будь то из обработанного дерева, бетона или кирпичного блока, должны располагаться на расстоянии не более восьми футов по центру.
• Если здание не прикреплено пластинами к обычному фундаменту, на каждом углу должны быть анкерные крепления.
• Когда балки перекрытия перекрывают расстояние, превышающее допустимое для размера используемой балки, под балками требуются промежуточные балки.

Одноэтажное здание с деревянным или металлическим каркасом, не используемое для проживания людей, и площадь пола не превышает 400 квадратных футов, может быть построено со стенами, опирающимися на деревянную фундаментную плиту.

Вспомогательные здания, которые прикреплены к основному строению или зданиям площадью 400 квадратных футов и более, должны иметь фундамент, который соответствует требованиям к опорам, балкам или плитам, установленным Департаментом строительной инспекции города Гарланд. .

Взгляд на различные типы жилищных фондов

3. Фонд Crawl Space

Еще один из наиболее популярных типов фундаментов — это подвесное пространство . Как следует из названия, дома с фундаментом для подполья строятся на небольших конструкциях, которые, по сути, действуют как миниатюрные подвалы. Пространства для обхода обычно используются, когда почва труднопроходима. Вообще говоря, пространство для лазания не превышает трех или четырех футов в высоту, а бетонные столбы размещаются по периметру, чтобы поддерживать вышеупомянутую конструкцию.

Pros of Crawl Space Foundation

Подъемник , пожалуй, один из самых прочных фундаментов в районах с высоким уровнем грунтовых вод. Подземное пространство обеспечивает лучшую защиту от воды и рыхлой почвы, одновременно обеспечивая лучший поток воздуха под домом в жаркие месяцы. Ползунки также можно использовать для хранения уличных предметов.

Минусы фонда Crawl Space

Хорошая вентиляция, которую обеспечивает ползун в летние месяцы, в холодные месяцы превращается в отрицательную, что немного затрудняет обогрев дома.Кроме того, застойная вода и влага могут застрять в пространстве для обхода и вызвать проблемы со здоровьем. А если подполье не изолировано и не запечатано, возможно, у вас возникнут проблемы.

4. Фундамент пирса

Последний тип фундамента, который мы рассмотрим, — это фундамент опоры . Фундамент пирса строится с использованием небольших круглых или квадратных бетонных подушек, которые расположены в стратегических точках по внешнему периметру дома. Эти подушки вставляются и закрепляются в земле с помощью обработанных деревянных столбов или стальных стержней.Эти стойки или стержни затем подключаются к дому для поддержки.

Плюсы Фонда Пирса

Фундамент для опор идеально подходит для земельных участков, на которых сложно заложить традиционный фундамент. Хотя это не всегда первый выбор, фундамент для пирса — одно из самых прочных и долговечных решений. Он обеспечивает отличную поддержку и не имеет некоторых потенциальных недостатков, связанных с подвалами и подпольями.

Минусы фундамента пирса

Возможно, самый большой недостаток фундамента опоры — это стоимость.Хотя фундамент для пирса может быть хорошей идеей для небольших навесов и отдельно стоящих построек, строительство дома на земле почти всегда обходится дороже. Если вы покупаете дом с фундаментом для пирса, будьте осторожны. Фундамент пирса часто приводит к скрипу и провисанию пола, а также к симптомам, связанным с плохой вентиляцией.

Свяжитесь с Edens Structural Solutions сегодня

В Edens Structural Solutions мы специализируемся на ремонте фундаментов в Оклахоме, Техасе, Арканзасе, Миссури и Канзасе.Если у вас возникли проблемы с бетонной плитой, подвалом, канализацией или чем-либо еще, мы можем помочь. Обладая более чем 30-летним опытом выравнивания и ремонта фундаментов, мы — команда, на которую вы можете рассчитывать, сделав работу правильно с первого раза. Чтобы получить бесплатную консультацию , не стесняйтесь обращаться к нам сегодня!

Требования жилищного кодекса

| Anne Arundel County, MD

В этом разделе содержатся общие требования норм жилищного строительства. Пожалуйста, обратитесь к Строительным нормам и правилам для получения более подробной информации.Эта информация предназначена в качестве руководства и не освобождает заявителя от соблюдения всех применимых требований кодекса.

Для установки спринклеров для жилых домов типа NFPA 13D требуются новые дома и существующие дома, в которых ведется пристройка, в результате чего площадь увеличивается более чем на 50%.

** Изменения вступают в силу 02.11.2020 **

Расчетные нагрузки — Международный жилищный кодекс 2018 г.

• Снеговая нагрузка на грунт — 25 фунтов на кв. складские помещения — 20 фунтов на квадратный фут
• Палубы — 40 фунтов на квадратный фут
• Балконы — 40 фунтов на квадратный фут
• Комнаты (кроме спальных) — 40 фунтов на квадратный фут
• Спальные зоны — 30 фунтов на квадратный фут
• Гаражи для легковых автомобилей — 50 фунтов на квадратный фут .на площади)
• Поручни — сосредоточенная боковая нагрузка 200 фунтов
• Несущая способность грунта — 2000 фунтов на квадратный фут

Стены фундамента

• Требуется непрерывная опора стен, за исключением того, что в одноэтажных зданиях могут использоваться опоры
• Опоры фундамента могут быть каменными, кирпич или бетонный блок
• Вспомогательные здания менее 400 SF требуют опор минимум на 12 дюймов ниже уровня
• Более 400 SF требуют опор минимум на 30 дюймов ниже уровня
• Опоры и все другие опоры должны быть размещены ниже поверхности поверхность должна быть не менее 30 дюймов (нижняя часть основания), и все стыки должны быть надежно скреплены между собой

Раствор

• Не слабее 1-2-3 ½ и вся смесь влажная, но не более 6 -3/4 галлона воды на один мешок с цементом 94 фунта

Дерево

• Не должно лежать на кирпичной кладке в пределах 8 дюймов от земли
• Должны быть вставлены Между деревом и кладкой сплошной сплошной слой твердого блока или цементного раствора толщиной не менее 4 дюймов или вытяжка по краям кладки
• Ни одна древесина в пределах 4 футов от земли не должна соприкасаться с трубами , или другие предметы, если они не были снабжены металлическими щитами, блокирующими трубы убежища термитов

Деревянный каркас

• Должен располагаться на расстоянии 16 дюймов по центрам
• Должен быть прикреплен к фундаменту болтами не менее одного — полдюйма в диаметре при максимальном расстоянии между центрами 6 футов
• Минимум, заделанный на глубину не менее 8 дюймов в уложенном бетоне
• Ширина всей стены, опирающейся на нее, составляет менее 15 дюймов
• Балки, обработанные давлением <18 дюймов относительно земли
• Обеспечьте двойные балки под большие ванны для ванной комнаты
• Обеспечьте пятку 15 ½ на опорах стропильной фермы для установки изоляции R-49
• Обеспечьте хомутные стяжки или конструкционный выступ на каркасные крыши менее 3 ½ дюйма с шагом 12
• Конструкция настила должна соответствовать всем спецификациям, приведенным в Руководстве по конструкции настилов

Дерево и дверные проемы

• Должны быть двойные шпильки
• Должны быть двойные коллекторы
• Все коллекторы должны быть
• Для всех одинарных оконных и дверных проемов, не превышающих 48 дюймов, коллекторы не должны быть меньше, чем двойные 2×4, поддерживающие один пол или крышу
• Для всех двойных проемов, не превышающих 72 дюйма, коллекторы не должны быть меньше, чем двойные 2×6, поддерживающие один пол или крышу
• Все тройные отверстия, не превышающие 8 футов, коллекторы должны быть не менее двойных 2×8 и не более 10 футов, не менее двойных 2×10 поддерживающих. пол или крыша.Все коллекторы должны быть закреплены наверху.

Каркас крыши

• Номинальная толщина панели обшивки крыши от 3/8 дюйма до 7/8 дюйма. Ссылка: 2018 IRC Table R503.2.1.1 (1)
• Свес свеса не должен превышать 24 дюймов
• Вылет граблей не должен превышать 12 дюймов
• Должно быть предусмотрено легкодоступное отверстие для доступа на чердак размером не менее 22 на 30 дюймов в любую чердачную зону, имеющую чистую высоту более 30 дюймов
• Доступ к чердачным проемам с приборами должен быть обеспечен по постоянной или спусковой лестнице во всех новых постройках

Защита от влаги (фундамент)

• Подземные стоки требуются для всех жилищ с подвалами, подвалами, подпольями или этажами ниже уровня земли и должны располагаться внутри и снаружи фундамента.Для полого блока требуются дренажные отверстия, расстояние между которыми не превышает 48 дюймов
• Фундаментные стены жилых помещений, расположенных ниже уровня земли, должны быть гидроизолированы мембранами, проходящими от края основания до финишной линии уклона. Мембрана должна состоять из двухслойного войлока толщиной 6 мил. Поливинилхлорид, 55-фунтовая рулонная кровля или аналогичный материал. Перехлесты гидроизоляционной мембраны должны быть герметизированы и надежно прикреплены к стене.
• В подпольном пространстве должно быть предусмотрено отверстие для доступа 18 «на 24».Вентиляционные отверстия должны быть расположены в соответствии с IRC 2018, раздел 408
• Сайдинг минимум на 6 дюймов выше уровня отделки.

Защита от влаги (Крыша)

• Ледяной барьер требуется для установки новых строительных и ремонтных работ с использованием битумной черепицы, металлической черепицы, рулонной кровли с минеральным покрытием, черепицы и черепицы, дерева черепица и тряска. Ссылка: 2018 IRC R905.1.2
• Для нового строительства и работ по ремонту кровли требуется отводная кромка, она должна быть предусмотрена на карнизах и граблях черепичной кровли.Ссылка: 2018 IRC R905.2.8.5

Огнестойкая конструкция стен за один (1) час

• Конструкции менее 5 футов 0 дюймов от границы собственности
• Жилые дома, оборудованные спринклерной системой, но менее 3 футов 0 дюймов от границы собственности
• Один (1) час сборки огнестойкой стены;
• Гипсокартон 5/8 дюйма типа «X» с каждой стороны каркасной стены или эквивалент
• Устанавливается от фундамента до нижней стороны обшивки крыши

Спринклерная система

• Новое строительство, демонстрация и восстановление конструкций
• Пристройки, составляющие увеличение площади более чем на 50%, включая недостроенный подвал

Дополнительное жилище (ADU)

• ADU без свободного доступа (т.е. проем корпуса) от пристроенного основного жилища должен иметь разделение стен с минимальной огнестойкостью конструкции за один (1) час
• Дверь доступа между ними должна иметь огнестойкую конструкцию не менее 45 минут
• Сборка огнестойкой стены за один (1) час;
• Гипсокартон 5/8 дюйма типа X с каждой стороны каркасной стены или эквивалент
• Должен быть установлен от фундамента до нижней стороны обшивки крыши

Планы в файле (POF)

• Требуется регистрация в Мэриленде Строительные чертежи, подписанные и запечатанные инженером или архитектором

Требования Кодекса для одно- и двухквартирных домов

75

Окно спальни	Минимальное необходимое окно — Минимальный чистый проем — Минимальная чистая высота проема — Минимум чистая ширина проема в свету — Максимальная высота кадра —	Один 5.7 кв. Футов 24 дюйма 20 дюймов 44 дюйма
Коридоры	Минимальная ширина —	3 фута
Лестницы	Минимальная Минимальная ширина в свету — Минимальная высота над головой проступь — Максимальный подступенок —	3 фута 6 футов 8 дюймов 10 дюймов 7 3/4 дюйм
Поручень	Минимальная высота + требуется на поверхностях ходьбы более 30 дюймов над уровнем земли или лестницей с 4 или более подступенками	36 дюймов
Перила	Минимальная высота (требуется хотя бы одна сторона лестницы)	34–38 дюймов
Пикеты	Максимальное расстояние между пикетами	4 дюйма
Рабочее пространство вокруг электрооборудования	Минимальная ширина — Минимум спереди —	30 дюймов 36 дюймов es
Высота потолка	Жилые помещения — Прочие помещения — Под балками и воздуховодами —	7 футов, 0 дюймов 6 футов, 8 дюймов 6 футов, 4 дюйма
Ванные комнаты	Неабсорбирующий гипсовый плинтус вокруг душевых и ванных комнат
Аварийный выход и аварийно-спасательные отверстия	Для подвала и жилого чердака требуется как минимум одно аварийное выходное отверстие и аварийное отверстие
Все желоба воздуховодов, перегородки, желоба для белья, металлические дымоходы, сифоны и все шахты на каждом этаже
Блок предохранителей	Не размещайте блок предохранителей в шкафах для одежды		9012 Детекторы дыма	Требуется один (1) на каждом уровне, плюс один (1) в каждой спальне и один (1) за пределами каждой спальной зоны.Каждый должен иметь внутреннюю резервную батарею и быть подключенным.
Наружные каркасные стены	2×4 или 2×6, P.T. подошвы, контактирующие с каменной кладкой или бетоном
Стеновые покрытия	Гипсокартон — ½ дюйма Панели — (максимальная плотность дыма — 450 Максимальное распространение пламени — 200
Жилые помещения	Минимальная площадь — Минимальный размер по горизонтали —	70 кв.футов 7 футов
Разделение гаража	Пристроенный гараж, отделенный от жилого помещения и чердака, минимум 1/2 «гипсокартон. Жилые комнаты над гаражом минимум 5/8» Гипсокартон типа «X». Негорючий пол с уклоном к потолочной двери с минимальной высотой 4 дюйма до этажа жилого дома. Минимум 20 минут или 1-3 / 8-дюймовая дверь из массива дерева с самозакрыванием. Никаких выходов в спальные зоны.

Таблица требований к ограждающим конструкциям здания *

Окно и изоляция 9017 Faq35
Потолок	R-49 (или R-38 без сжатия)
Наружные стены	R-20 со стенкой на стойках 2×6 R-13 + R-5 со стенкой на стойках 2×4
Пол над неотапливаемым пространством (например, ползком или над гаражом)	R-19
Стена подвала	Непрерывная изоляция R-10 (горизонтальная + вертикальная), нанесенная на внешние или внутренние стены, или изоляция R-13, необходимая для всех стен с каркасом
Периметр плиты	R-10, 2-х футовая бетонная плита / фундамент (горизонтальный или вертикальный) или по внешнему периметру фундамента (вертикальный)
Стена для ползания	R-10 или R-13

* Примечания

1. Эта таблица основана на Международном кодексе энергосбережения, опубликованном Советом Международного кодекса.
2. U-факторы — МАКСИМАЛЬНО допустимые уровни.
3. R-значения изоляции являются МИНИМАЛЬНЫМИ допустимыми уровнями.
4. Эта таблица относится к односемейному жилому строительству с деревянным каркасом. Для конструкции стен со стальным каркасом или для строительства стен большой массы. См. Главу 5 IECC.
5. «Окно» относится к любому полупрозрачному или прозрачному материалу (например, остеклению) в наружных проемах зданий, включая световые люки, раздвижные стеклянные двери, остекление непрозрачных дверей и стеклянный блок.
6. U-фактор окна должен определяться по этикетке Национального совета по рейтингу окон (NFRC) на продукте.
7. Площадь окна% — это отношение грубого открывания окон к общей площади стены, выраженное в процентах. До одного процента общей площади окна может быть освобождено от требования U-фактора.
8. Непрозрачные двери не считаются остеклением (или окнами) и должны иметь максимальный коэффициент U 0,35. Допускается одна свободная дверь.
9. Кодекс требует, чтобы окна были помечены таким образом, чтобы определять их соответствие требованиям IECC по проникновению воздуха; в частности, равно или лучше 0.30 кубических футов в минуту на квадратный фут оконной площади (распашные двери ниже 0,50 кубических футов в минуту), как определено в соответствии с AAMA / WDMA 101 / I.S.2 (ASTM E 283).
10. R-2 дополнить требованиями к обогреваемым плитам.
11. Полы над наружным воздухом должны соответствовать требованиям к потолку.
12. R-значения для стен представляют собой сумму изоляции полости плюс изолированной обшивки, если таковая имеется.
13. Предписательные пакеты основаны на нормальном КПД оборудования HVAC.

Все электрические, механические и сантехнические работы должны быть выполнены в соответствии с принятыми Кодексами округа Анн Арундел и подлежат полевой проверке.

GreenSpec: Модернизация корпуса: Изоляция первого этажа

GreenSpec: Модернизация корпуса: Изоляция первого этажа

• главная> проектирование экологически чистых зданий> ремонт / модернизация жилья> изоляция первого этажа
• Почему мы выбираем экологически чистые строительные материалыСтроительные материалы: сравнение воздействия на окружающую средуДревесные материалы и дизайнЗемля и глина: материалы и дизайнШтукатурка: штукатурка, строительный раствор и плитыСложные материалы и компоненты: производство и дизайнМеталлы: добыча, производство и воздействие на окружающую средуБетон: производство, воздействие и дизайнЗеленые крыши и растенияТоксичный химический состав : Химические вещества в строительстве Строительство физикиPassivhaus Возобновляемые источники энергии и экологически чистые технологии Модернизация жилья Модернизация корпуса: Разработка стратегии Модернизация корпуса: Изоляция: Изолированная штукатурка Модернизация корпуса: Изоляция: Облицовка из дерева, шифера и черепицы Модернизация корпуса: Изоляция: Облицовка от дождя Модернизация: Изоляция скатной непроветриваемой кровли Модернизация корпуса: Изоляция «Холодная крыша» (чердак) Модернизация корпуса: Изоляция плоской крыши из дерева Модернизация корпуса: Изоляция бетонной плоской крыши Модернизация корпуса: Изоляция первого этажа t: Энергоэффективные / низкоэнергетические окна Модернизация корпуса: Вентиляция всего дома Модернизация корпуса: Герметичность Модернизация корпуса: Помещение, работающее на газе, и водяное отопление Модернизация корпуса: Дровяное топливо и водяное отопление Модернизация корпуса: Радиаторы и полы с подогревом (ufh) Модернизация корпуса: Солнечное водяное отопление Модернизация: воздушные и наземные тепловые насосы Модернизация корпуса: возобновляемые источники электроэнергии Модернизация Пример 1: террасный дом 1930-х годов Примеры модернизации пассивного дома Примеры модернизации домовладельцев / арендаторов Старые здания Демонтаж, снос, повторное использование и переработка зданий обнаружение Greenwash Переработанное содержание в строительных изделиях Благополучие в застроенной среде — Введение Материалы: расчет стоимости всего жизненного цикла Реализованные строительные материалы Примеры использования Перегрев: Введение и причины

.
