Кирпичная кладка представляет собой конструкцию из кирпичей, которые положены в определенном порядке и скреплены друг с другом раствором. Для достижения максимальной прочности и целостности строительных сооружений необходимо строго соблюдать основные правила кладки.

Название граней кирпича.

Главные правила

Есть три основных правила, которые должны быть обязательно соблюдены в процессе работы. Этот строительный материал хорошо переносит почти все нагрузки на сжатие, но на изгиб выдерживает очень плохо.

Потому кирпичная кладка должна выполняться с сохранением параллельного расположения плоскостей всех рядов. Важное условие — нужно, чтобы нагрузки материалом ощущались лишь на сжатие.

Основные виды однорядной системы перевязки швов: ложковая и цепная.

Вторым правилом является образование боковыми гранями каждого ряда строго поперечных и продольных швов. Все расположенные вертикально швы непременно должны быть прямыми и располагаться параллельно друг другу.

Таким образом формируется общий шов. Каждый ряд должен быть обязательно строго горизонтальным. Его нужно укладывать на непрерывный слой строительного раствора.

Обязательным условием является наличие правильной перевязки. Кирпичная кладка, выполненная по этим правилам, будет качественной и прослужит долгое время.

Нужные инструменты

Для кладки понадобятся такие инструменты:

• кельма, так называется стальная лопатка, которая необходима, чтобы разравнивать раствор, заполнять им вертикальные швы и подрезать лишнее;
• расшивка;
• молоток-кирочка — этот инструмент понадобится в случае необходимости разрубки кирпича на части.

Чтобы горизонтальная кладка была ровной, используют уровень.

Порядок работы

Инструменты для кладки кирпичной перегородки.

Кладка кирпича должна быть выполнена согласно технологии. Это объясняется тем, что в дальнейшем ей придется нести на себе два вида нагрузок:

• собственный вес;
• массу опирающегося строения.

Для монтажа кирпичной кладки стен используются разные виды строительного кирпича, а именно:

• керамический;
• огнеупорный — шамотный;
• клинкерный;
• силикатный;
• лицевой.

Между собой они скрепляются при помощи специального строительного раствора, который изготавливается из цемента и песка.

Толщина кирпичной кладки.

Процесс кладки кирпича не является простым и легким. Эта работа выполняется с помощью точной схемы — перевязей. Во всех случаях перевязи в нижнем ряду закрывают швы между кирпичами. Перевязки кирпичной кладки способствуют:

• уменьшению оттока тепла;
• повышению надежности и крепости стен.

Для того чтобы работа была выполнена качественно, необходимо равномерное распределение строительного раствора. От этого будут зависеть плотность и крепость швов.

Перед кладкой кирпичи надо замочить в воде на небольшое время. Сухие из раствора заберут всю жидкость, в результате его прочность и качество станут намного ниже.

Первый ряд кладется непосредственно на фундамент.

При наличии у данного строительного материала неровного основания этот дефект легко можно поправить с помощью строительной смеси.

Основные способы кладки кирпича.

Рабочий процесс начинается с выкладывания приготовленного раствора горкой. Перед укладкой на торцевую часть делают мазок смесью. Потом туда прижимается следующий кирпич.

Необходимо держать под наблюдением совпадение вертикальных швов. Это позволит сохранить эстетичность стены. Выравнивать можно рукояткой кельмы. Раствор, который выступает за края материала, ей же и убирается.

С торца строительную смесь не стоит размазывать, ее оставляют в виде холмика. В процессе работы необходимо следить, чтобы не было зазоров по лицевым сторонам и торцевым частям.

Конструкция приобретет хороший эстетичный вид, если будет сделана расшивка швов. Эту работу выполняют при помощи особого инструмента — расшивки — либо отрезком трубы нужного диаметра. Так получатся качественные прочные швы и восхитительная кирпичная кладка.

Виды кирпичной укладки

Виды кирпичной кладки получили свое название от поверхности этого строительного материала, длинная грань которого именуется ложком, торцевая часть — тычком. Поэтому выделяют следующие виды кладки:

• тычковая, состоящая только из одних тычков на фасаде;
• ложковая, в ней после 4 рядов ложковых следует 1 тычковый.

Есть еще другие варианты кладки:

Схема кирпичной кладки.

• старорусский;
• крестовый;
• рельефный.

Самая простая кладка кирпича формируется в том случае, когда выполняется полная перевязка поперечных и продольных швов через 3-5 рядов.

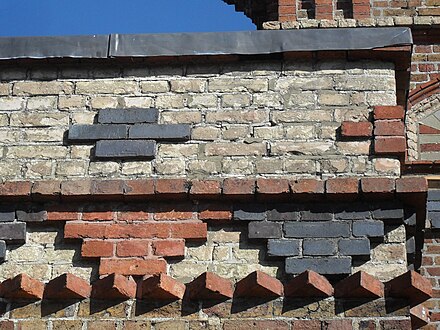

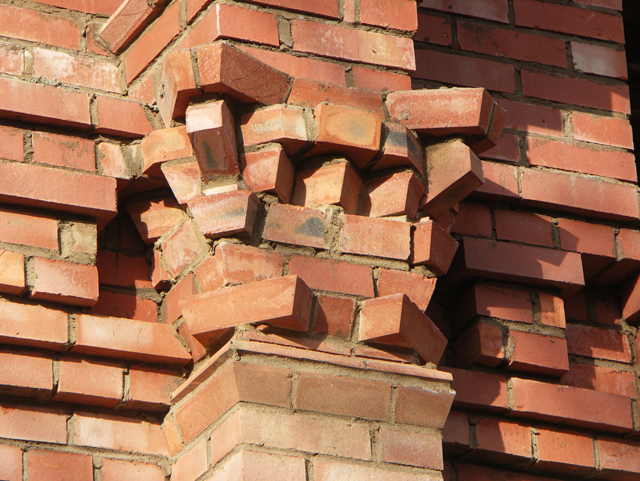

Такие виды кирпичной кладки, как декоративная, баварская и укладка с облицовкой, приобретают все большую популярность. Очень распространенным вариантом является такой, когда с внешней стороны постройки идут три ряда ложковых с перемыкающимися двумя тычковыми.

В этом случае можно чередовать кирпичи из разных материалов — силикатный с облицовочным керамическим.

Виды перевязки

Есть три вида перевязки швов:

• продольный;
• поперечный;
• вертикальный.

Схема многорядной системы перевязки швов.

В случае если стену не будут отделывать облицовочным кирпичом, применяют цепную перевязку (когда ложковый ряд чередуется с тычковым).

Когда в планы входит облицовка, используется перевязка многорядная (на 6 рядов ложковых 1 тычковый).

Трехрядную применяют при строительстве перегородок, подпорной стены либо столбов длиной до 1 м. Она предполагает уменьшение количества ложковых рядов в 2 раза.

Виды перевязки не влияют на условия укладки верхнего и нижнего рядов стены. Это необходимо делать лишь в тычковой кладке.

Перевязка кладки

Кладка должна быть качественной и прочной. Для этих целей используется принцип перевязки швов. Он заключается в следующем: кирпич, который находится в верхнем ряду, должен лежать на шве между двумя либо тремя нижними.

Это надо соблюдать по всей длине стены.

Принципиально важно, чтобы верхний кирпич перекрывал минимум 1/4 часть площади каждого нижнего. Только в этом случае будет достигнуто равномерное рассредоточение нагрузки.

Наилучшим вариантом является укладка верхнего на два нижних, тогда шов, оказывающийся между ними, располагается посередине верхнего. Этот вид кирпичной укладки строительной конструкции гарантирует прочность и надежность.

//www.youtube.com/watch?v=Z9RqFikr7no

Сооружения, построенные из этого строительного материала, обладают массой достоинств. Так, они:

• огне-, сейсмоустойчивы;
• обладают отличными теплоизоляционными свойствами;
• устойчивы к химическим воздействиям.

Они весьма привлекательны и могут прослужить длительное время.

Существуют еще и такие варианты, как сплошная и облегченная кладки. Первая применяется в случаях, когда для конструкции необходима повышенная прочность. Она обладает огромным весом, так как для нее используется много кирпичей.

При облегченной вес стены существенно уменьшается. Этот вид имеет хорошие теплотехнические свойства в отличие от сплошной, а также не очень нагружает фундамент.

//www.youtube.com/watch?v=LF2L4p0E4rU

Вне зависимости от того, какая укладка выполняется, главное требование к ней — это безукоризненно ровные горизонтальная и вертикальная поверхности. С помощью кирпичной кладки сооружаются стены домов, возводятся опоры мостов. Строительство таких домов — это оптимальный вариант, так как данный материал обладает качественными эксплуатационными и эстетическими характеристиками.

Виды кирпичной кладки | Какую кирпичную кладку использовать? Пошаговая инструкция

Система перевязки кладки

Система перевязки — это порядок укладки кирпичей (камней) в кладке относительно друг друга в соответствии с правилами разрезки кладки.

Различают перевязку:

• вертикальных,
• продольных,
• поперечных швов.

Продольные швы перевязывают для того, чтобы кладка не расслаивалась вдоль стены на более тонкие стенки и чтобы напряжения в кладке от нагрузки равномерно распределялись по ширине стены.

Например, если стену толщиной в 11/2 кирпича выложить только ложками, она будет состоять из трех, не связанных между собой отдельных стенок толщиной в 1/2 кирпича и нагрузка между ними будет распределяться неравномерно.

Перевязка поперечных швов необходима для продольной связи между отдельными кирпичами, обеспечивающей распределение нагрузки на соседние участки кладки и монолитность стен при неравномерных осадках, температурных деформациях и т. п. Перевязку поперечных швов выполняют ложковыми и тычковыми рядами, а продольных — тычковыми.

Основные системы перевязки кирпичной кладки стен:

• однорядная (цепная),
• многорядная,
• трехрядная.

При однорядной (цепной) перевязке ложковые и тычковые ряды в кладке чередуются. Поперечные швы в смежных рядах сдвинуты относительно друг друга на 1/4 кирпича, а продольные — на полкирпича. Все вертикальные швы нижнего ряда перекрываются кирпичами вышележащего ряда.

Цепную перевязку применяют при кладке стен. Если лицевой слой стен выкладывают из облицовочного или другого эффективного кирпича, цепную перевязку используют только при соответствующем указании в проекте.

При многорядной перевязке кладка состоит из отдельных стенок толщиной в 1/2 кирпича (120 мм), сложенных из ложков и перевязанных через несколько рядов по высоте тычковым рядом. В зависимости от размеров кирпича установлена максимальная высота ложковой кладки между тычковыми рядами для различных видов кладки: из одинарного кирпича толщиной 65 мм — один тычковый ряд на шесть рядов кладки; из утолщенного кирпича толщиной 88 мм — один тычковый ряд на пять рядов кладки.

При многорядной перевязке кладки из одинарного кирпича продольные вертикальные швы через каждые пять ложковых рядов перекрываются тычковым. При этом тычки могут располагаться как в отдельных рядах, так и в других рядах в чередовании с ложковыми кирпичами. Поперечные вертикальные швы в четырех ложковых рядах перекрываются ложками каждого смежного ряда на 1/2 кирпича, а швы пятого ложкового ряда — тычками шестого ряда на 1/4 кирпича. Иногда с целью усиления перевязки тычковые ряды укладывают через три ложковых.

При многорядной системе перевязки не полностью соблюдается третье правило разрезки кладки. Однако отсутствие перевязки продольных швов на высоту пяти рядов кладки практически не снижает ее прочности, в то же время вследствие большого термического сопротивления этих швов, расположенных на пути теплового потока, улучшаются теплотехнические показатели кладки.

Кладка наружных и внутренних верст — наиболее трудоемкая операция.

Производительность труда при укладке кирпича в конструкцию зависит от соотношения количества кирпича в верстах и забутке, т. е. от системы перевязки кладки. При многорядной перевязке стен, например толщиной два кирпича, в версты укладывают в 1,3 раза меньше кирпичей, чем при цепной (однорядной). Это значительно облегчает работу каменщика, так как укладка ложковых кирпичей по шнуру-причалке производительнее, чем тычковых; проще обеспечивается точность перевязки, сокращается число более трудоемких поперечных швов. При цепной перевязке требуется большее количество трехчетвертных кирпичей для торцов стен.

Многорядная система перевязки рекомендуется как основная при возведении стен, в том числе и облицовываемых другими видами кирпича. Многорядную систему перевязки не допускается применять для кладки столбов, так как из-за неполной перевязки швов они будут недостаточно прочными. Столбы и простенки шириной до 1 м следует выкладывать по трехрядной системе.

Последовательность операций кладки

Инструменты и приспособления

Процесс кладки состоит из рабочих операций, выполняемых в следующем порядке:

• установка порядовок;
• натягивание причалок для обеспечения правильности укладки кирпичей и рядов;
• подача и раскладка кирпичей на стене;
• перемешивание лопатой раствора в ящике;
• подача раствора на стену и расстилание его под наружную версту;
• укладка наружной версты;
• расстилание раствора под внутреннюю версту;
• укладка внутренней версты;
• расстилание раствора под забутку;
• укладка забутки;
• проверка правильности выложенного ряда кладки.

Последовательность укладки верст может быть и другой в зависимости от системы перевязки и метода организации труда.

Каждую рабочую операцию в процессе кладки выполняют определенными инструментами:

• кельма,
• растворная лопата,
• расшивка,
• молоток-кирочка.

Качество кладки проверяют контрольно-измерительным инструментом:

• отвесом,
• рулеткой,
• складным метром,
• уровнем, правилом,
• угольником,
• шнуром-причалкой.

Порядовки применяют для разметки рядов кладки, фиксирования отметок низа и верха оконных и дверных проемов, перемычек, прогонов, плит перекрытий и других элементов здания.

К наружной поверхности стен порядовки устанавливают таким образом, чтобы стороны, на которых размечены ряды кладки, были обращены внутрь здания (в сторону каменщика). Порядовку крепят к кладке П-образными стальными держателями, в виде скоб с поперечной планкой. Делают это следующим образом. В горизонтальные швы по ходу кладки через каждые 6…8 рядов по высоте вводят скобы-держатели, располагая их один над другим. Скобы должны войти в стену своими концами и поперечной Уложив над вторым держателем один-два ряда кирпичей, в скобы вставляют порядовку и закрепляют ее деревянными клиньями.

К порядовкам зачаливают шнур-причалку, по которому ведут кладку. Шнур-причалку устанавливают и переставляют с помощью двойной скобы которая удерживается на рейке порядовки натяжением шнура-причалки и в результате трения между скобой и порядовкой; шнур крепят к зачалочной части скобы.

Порядовку снимает каменщик, находящийся на подмостях, вместе с держателями, не вынимая клиньев. Для этого ее осторожно раскачивают в плоскости, перпендикулярной поверхности стены. Держатели, преодолевая сопротивление раствора, выходят из горизонтальных швов кладки и порядовку поднимают вверх вместе с ними.

Раскладка кирпича

Кирпич размещают на возводимой стене как можно ближе к месту укладки и в следующем порядке:

• для ложковых рядов — параллельно стене или под небольшим углом к ней,
• для тычковых — перпендикулярно оси стены.
• для наружной версты кирпич расклады вают на внутренней половине стены,
• для внутренней — на наружной.

При этом постель, предназначенная для укладки версты или забутки, не должна быть занята кирпичом.

Для стен толщиной от 2 кирпичей и более кирпичи для тычковых наружных верст размещают на внутренней стороне стены стопками по два кирпича перпендикулярно оси стены с расстоянием между стопками в 1/2 кирпича или под углом 45° к оси стены; для кладки ложковых наружных верст — стопками по 2 кирпича параллельно оси стены или под углом 45° к ней с расстоянием между стопками в один кирпич.

Для стен толщиной в 11/2, кирпича для тычкового ряда кирпичи укладывают стопками по 2 кирпича, одна вплотную к другой параллельно оси стены; для ложкового ряда так же, но с расстоянием между стопками в 1 кирпич.

Для стен толщиной в 1 кирпич для кладки ложкового ряда кирпичи располагают стопками по 2 кирпича, размещаемыми посередине стены параллельно ее оси с расстоянием между стопками в 1 кирпич; для кладки тычкового ряда — на середине стены перпендикулярно ее оси с расстоянием между стопками в 1/2 кирпича.

Для стен и перегородок толщиной в 1/2 кирпича кирпич раскладывают параллельно оси стены по одному друг за другом.

Кирпич на стене должен находиться на 50…60 см от последнего кирпича укладываемой версты, чтобы оставалось место для расстилания раствора. В этом случае раскладываемый кирпич не мешает каменщику разравнивать раствор на постели и укладка требует минимального количества движений.

Расстилание и разравнивание раствора

Непосредственно перед подачей на стену раствор перемешивают, так как тяжелые частицы (песок) оседают, происходит расслоение раствора и он становится неоднородным.

Раствор расстилают равномерным по толщине слоем, так как от этого зависит, будут ли одинаковыми обжатие и плотность раствора в кладке.

Качество кирпичной кладки зависит не только от правильности расстилания и разравнивания раствора на постели, но и от свойства раствора. Например, известковые или смешанные цементно-известковые или цементно-глиняные растворы, обладающие большой пластичностью, легко расстилаются, разравниваются по кладке и равномерно уплотняются при укладке кирпича. Цементные растворы менее пластичны. Для повышения пластичности цементных растворов в них добавляют пластифицирующие добавки в процессе приготовления на растворосмесительной установке. Пластифицированные растворы медленнее расслаиваются и после нанесения на пористое основание слабо отдают воду, что обеспечивает твердение вяжущего вещества в растворах в нормальные сроки.

Подвижность раствора для кирпичной кладки стен и столбов из керамического или силикатного кирпича в зависимости от способа кладки, вида и состояния кирпича характеризуется погружением эталонного конуса на 9…13 см.

При кладке стен из пористо-пустотелого и пустотелого кирпича применяют раствор подвижностью не более 7…8 см, чтобы предотвратить потери его при затекании в дыры и пустоты кирпича и избежать ухудшения теплотехнических свойств кладки.

При кладке в жаркую погоду из сухого кирпича подвижность растворов следует повышать за счет введения пластифицирующих добавок до погружения конуса на 12. ..14 см.

При кладке стен раствор расстилают под ложковые ряды через боковую грань лопаты, а под тычковые — через ее передний край; растворную грядку разравнивают тыльной стороной лопаты.

При кладке забутки раствор набрасывают лопатой в корыто, образованное между верстами, и разравнивают также тыльной стороной лопаты.

При кладке отдельно стоящих столбов небольшого сечения (до 3×4 кирпича) раствор подают на середину столба, а затем расстилают и разравнивают кельмой по всему ряду в процессе укладки кирпича.

При кладке столбов большого сечения раствор расстилают так же, как и при возведении стен.

На участках стен с большим количеством дымовых и вентиляционных каналов раствор между каналами расстилают кельмой, причем его берут со сплошной части стены или же с внутренней версты, куда раствор подают заранее.

Способы и последовательность кладки

Кладку верст ведут тремя способами:

1. вприжим;
2. вприсык;
3. вприсык с подрезкой раствора

Кладку забутки ведут в полуприсык. Выбор способа зависит от пластичности раствора, состояния кирпича (сухой или влажный), времени года и требований к чистоте лицевой стороны кладки.

Способом вприжим выкладывают стены из кирпича на жестком растворе (осадка конуса 7…9 см) с полным заполнением и расшивкой швов. Этот способ применяют для кладки как ложковых, так и тычковых верст. Раствор расстилают с отступом от лицевой стены на 10…15 мм. Каменщик разравнивает раствор тыльной стороной кельмы, перемещая ее от уложенного кирпича и устраивая растворную постель одновременно для трех ложковых или пяти тычковых кирпичей.

Кладку каменщик выполняет в следующем порядке:

Держа в правой руке кельму, разравнивает ею растворную постель, затем ребром кельмы подгребает часть раствора и прижимает его к вертикальной грани ранее уложенного кирпича, а левой рукой доносит новый кирпич к месту укладки. После этого опускает кирпич на подготовленную постель и, двигая его левой рукой к ранее уложенному кирпичу, прижимает к полотну кельмы. Движением вверх правой руки вынимает кельму, а кирпичом, придвигаемым левой рукой, зажимает раствор между вертикальными гранями укладываемого и ранее уложенного кирпича. Нажимом руки осаживает уложенный кирпич на растворной постели. Избыток раствора, выжатый из наружного шва, подрезает кельмой за один прием после укладки тычками каждых трех — пяти кирпичей или после укладки ложками двух кирпичей. Подрезанный раствор каменщик набрасывает на растворную постель.

Кладка получается прочной с заполненными раствором швами, плотной и чистой. Однако этот способ считается наиболее трудоемким, так как рабочий выполняет большее количество движений, чем при других способах.

Способом вприсык ведут кладку на пластичных растворах (осадка конуса 12…13 см) с неполным заполнением швов раствором по лицевой стороне стены, т. е. впустошовку.

Ложковый ряд укладывают в следующем порядке:

Взяв кирпич и держа его наклонно, каменщик, начиная на расстоянии 8…12 см от ранее уложенного кирпича, загребает тычковой гранью кирпича часть раствора предварительно разостланного на постели. Придвигая кирпич к ранее уложенному, каменщик постепенно выправляет его положение и прижимает к постели При этом часть раствора, снятая с постели, заполняет вертикальный поперечный шов. Уложив кирпич, каменщик осаживает его рукой на растворной постели.

При укладке тычкового ряда процесс выполняют в той же последовательности, только раствор для образования вертикального поперечного шва подгребают не тычковой, а ложковой гранью

Этим способом кирпич можно укладывать как левой, так и правой рукой. Для укладки кирпича способом вприсык раствор расстилают грядкой с отступом от наружной вертикальной поверхности стены на 20…30 мм, чтобы при кладке раствор не выжимался на лицевую поверхность кладки.

В сейсмических районах укладка кирпичей в верстовых рядах способом вприсык не допускается.

Способ вприсык с подрезкой раствора применяют при возведении стен с полным заполнением горизонтальных и вертикальных швов и с расшивкой швов. При этом раствор расстилают так же, как и при кладке вприжим, т.  е. с отступом от стены на 10…15 мм, а кирпич укладывают на постель так же, как при кладке вприсык. Избыток раствора, выжатый из шва на лицо стены, подрезают кельмой, как при кладке вприжим. Раствор применяют более жесткий, чем для кладки без подрезки подвижностью 10…12 см. При чрезмерной пластичности раствора каменщик не будет успевать срезать его при выдавливании из швов кладки.

На укладку вприсык с подрезкой раствора затрачивается больше времени и труда, чем на кладку вприсык, но меньше, чем на кладку вприжим.

Способом вполуприсык выкладывают забутку. Для этого сначала между внутренней и наружной верстами расстилают раствор. Затем разравнивают его, после чего каменщик укладывает кирпич в забутку. При этом он работает двумя руками, укладывая одновременно по два кирпича.

Процесс кладки забутки несложен, его выполняют обычно каменщики 2-го разряда. Кирпич при кладке держат почти плашмя, на расстоянии 6…8 см от ранее уложенного, постепенно опуская кирпич на растворную постель, загребают ребром незначительное количество раствора придвигают кирпич вплотную к ранее уложенному и нажимом рук осаживают на место.

Вертикальные швы остаются при этом частично незаполненными. Их заполняют при расстилании раствора для кладки следующего по высоте ряда, причем каменщик следит за тем, чтобы поперечные швы между кирпичами заполнялись целиком. Плохое заполнение вертикальных поперечных швов раствором не только снижает прочность кладки, но и уменьшает теплозащитные свойства сте н.

Кирпичи забутки плотно прижимают к постели, чтобы их верхняя поверхность была на одном уровне с верстовыми.

Виды расшивки швов

Для придания наружной поверхности кладки четкого рисунка и уплотнения раствора в швах их расшивают. В этом случае кладку ведут с подрезкой раствора, а швам придают различную форму — прямоугольную заглубленную, с выпуклостью наружу или вогнутую внутрь, треугольную двухсрезную, применяя расшивки с рабочей частью различных очертаний. Вогнутыми расшивками швам придают выпуклую форму, расшивками круглого сечения — вогнутую.

Швы расшивают до схватывания раствора, так как в этом случае процесс менее трудоемок, а качество швов лучше. Предварительно поверхность кладки протирают ветошью или щеткой от набрызгов раствора, затем расшивают вертикальные швы (6…8 тычков или 3…4 ложка), после чего — горизонтальные.

Последовательность кладки

Укладку рядов кирпича начинают с наружной версты. Кладку любых конструкций и их элементов (стен, столбов, обрезов, напусков), а также укладку кирпича под опорными частями конструкций независимо от системы перевязки начинают и заканчивают тычковым рядом.

Применяют:

• порядный,
• ступенчатый,
• смешанный способы кладки.

а) Порядный способ — простой, но трудоемкий; к кладке каждого следующего ряда приступают после укладки верст и забутки предыдущего. Этот способ применяют преимущественно при однорядной системе перевязки. Однако чтобы облегчить труд каменщика рекомендуется следующий порядок: после тычковых кирпичей наружной версты укладывают ложковые кирпичи второго ряда наружной версты, затем — внутренние версты 3, 4 и забутку стены. Соблюдая такую последовательность, каменщик реже переключается с наружных верст на внутренние, чем при кладке сначала полностью одного ряда, а затем дружого.

б) Ступенчатый способ рекомендуется при многорядной перевязке и состоит в том, что сначала выкладывают тычковую версту первого ряда и на ней наружные ложковые версты от второго до шестого ряда: затем внутреннюю тычковую версту ряда 7 и порядно пять рядов внутренней версты (8, 10, 12, 14, 16) и забутки (9, 11, 13, 15 и 17). Максимальная высота ступени при этой последовательности — шесть рядов.

в) Смешанным способом выкладывают стены при многорядной перевязке. Первые 7…10 рядов кладки выполняют порядно. При высоте кладки 0,6…0,8 м, начиная с 8…10 рядов, рекомендуется применять ступенчатый способ кладки, так как продолжать кладку порядным способом, особенно при толщине стен в 2 кирпича и больше, трудно. В этом случае каменщик, выкладывая верхние ряды наружных верст, может опираться на нижние ступени кладки, что значительно облегчает его труд.

Кладка стен и углов

Для перевязки швов кладки вертикальных ограничений, мест примыкания и пересечения стен, при кладке столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трехчетвертки. Их заготовляют каменщики. Для четверток, трехчетверток и половинок в целях экономии необходимо использовать кирпичи с отбитыми углами или другими дефектами.

Чтобы правильно отмерить длину неполномерного кирпича, на ручке молотка делают зарубки, соответствующие длинам частей кирпича. Линию обрубки кирпича отмечают лезвием молотка. Затем делают насечку ударом молотка сначала по ложку одной стороны, потом по ложку другой стороны и, наконец, сильным ударом перерубают кирпич по отмеченной линии.

При рубке кирпича удар молотка должен быть направлен перпендикулярно ложку, в противном случае линия обрубки может оказаться неправильной и получится неполномерный кирпич с косым торцом. Если кирпич надо расколоть вдоль, то сначала наносят легкие удары по четырем его плоскостям, а затем сильным и коротким ударом по линии обрубки на торце кирпича раскалывают его на требуемые части. Кирпич рубят и ребром кельмы.

Общие правила кладки стен

Кладку начинают с закрепления угловых и промежуточных порядовок. Их устанавливают по периметру стен и выверяют по отвесу и уровню или нивелиру так, чтобы засечки для каждого ряда на всех порядовках находились в одной горизонтальной плоскости.

Порядовки располагают на углах, в местах пересечения и примыкания стен, а также на прямых участках стен на расстоянии 10…15 м друг от друга.

После закрепления и выверки порядовок выкладывают маяки в виде убежной штрабы, располагая их на углах и на границе возводимого участка.

Затем к порядовкам зачаливают шнуры-причалки. При кладке наружных верст шнур-причалку устанавливают для каждого ряда, натягивая его на уровне верха укладываемого ряда с отступом от вертикальной плоскости кладки на 3…4 мм. Шнур-причалку у маяков можно укреплять и с помощью причальной скобы, острый конец которой вставляют в шов кладки, а к тупому, более длинному концу, опирающемуся на маячный кирпич, привязывают причалку. Свободную часть шнура наматывают на ручку скобы. Поворотом скобы в новое положение шнур-причалку натягивают для следующего ряда. Чтобы шнур причалка не провисала между маяками, под шнур подкладывают деревянный маячный клин, толщина которого равна высоте ряда кладки, а поверх него кладут кирпич, которым прижимают шнур. Маячные клинья укладывают через 4…5 м с выступом за вертикальную плоскость стены на 3…4 мм. Шнур-причалку можно укреплять также, привязывая его за гвозди, закрепляемые в швах кладки.

После того как будут установлены порядовки, выложены маяки и натянуты шнуры-причалки, процесс кладки выполняют в такой последовательности: раскладывают кирпичи на стене, расстилают раствор под наружную версту и укладывают наружную версту. Дальнейшие операции зависят от принятого порядка кладки: порядного, ступенчатого или смешанного.

В процессе кладки соблюдают следующие общие правила:

Стены и простенки выполняют по единой системе перевязки швов — многорядной или однорядной (цепной). Для кладки столбов, а также узких простенков (шириной до 1 м) внутри здания или скрываемых отделкой применяют трехрядную систему перевязки швов.

Тычковые ряды в кладке укладывают из целых кирпичей. Независимо от принятой системы перевязки швов тычковые ряды укладывают обязательно в нижнем (первом) и верхнем (последнем) рядах возводимых конструкций, на уровне обрезов стен и столбов, в выступающих рядах кладки (карнизах, поясах и т. д.).

При многорядной перевязке швов обязательно укладывают тычковые ряды под опорные части прогонов, плит перекрытий, балконов, под мауерлаты и другие конструкции. При однорядной (цепной) перевязке швов допускается опирание сборных конструкций на ложковые ряды кладки.

Применение половинок кирпича допускается только в кладке забутовочных рядов и мало нагруженных каменных конструкций (участки стен под окнами и т. п.).

Горизонтальные и поперечные вертикальные швы кладки стен, а также все швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и в столбах должны быть заполнены раствором, за исключением швов при кладке впустошовку.

Трехчетвертки и другие неполномерные кирпичи укладывают отколотой стороной внутрь кладки, а целой — наружу.

При однорядной (цепной) перевязке прямых стен, имеющих по толщине нечетное число полукирпичей, например полтора, первую наружную версту первого ряда укладывают тычковыми кирпичами, а вторую — ложковыми.

При кладке стен, имеющих по толщине четное число полукирпичей, например два, первый ряд начинают с укладки тычков по всей ширине стены, во втором ряду верстовые кирпичи кладут ложками, забутку — тычками.

При кладке стен большей толщины в верстовых рядах во втором ряду над тычками кладут ложки, а над ложками — тычки. Забутку во всех рядах выполняют тычками.

Вертикальное ограничение (ровный обрез стены по вертикальной плоскости) при кладке при однорядной системе перевязки получают, укладывая вначале стены трехчетвертки. При возведении стены в 1/2 кирпича в ее начале ставят через один ряд половинки. Для закладки вертикального ограничения стены в 1 кирпич в ложковом ряду в ее начале располагают в продольном направлении две трехчетвертки, а в тычковом, как обычно — целый кирпич.

В вертикальном ограничении стены в полтора кирпича в тычковом ряду в начале стены в углах располагают трехчетвертки в поперечном направлении, в ложковом — три трехчетвертки в продольном направлении стены.

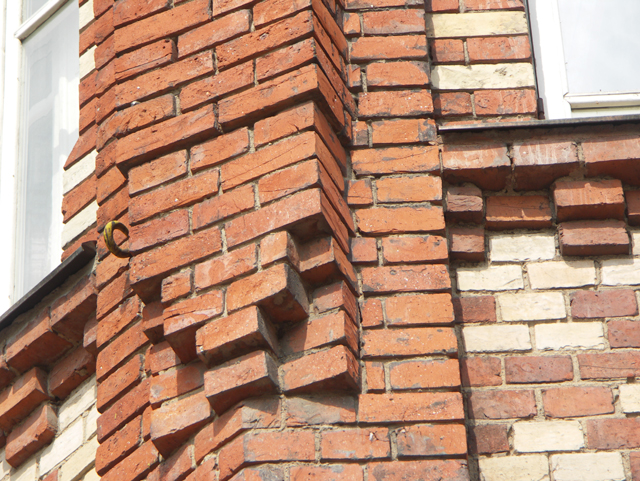

Кладка углов стен

Прямые углы при однорядной системе выкладывают в такой последовательности:

первый тычковый ряд каждой из стен прямого угла начинают от наружной поверхности двумя трехчетвертками. Второй ряд наружной версты вкладывают ложками. Для соблюдения перевязки швов во внутренней версте в забутке укладывают четвертки кирпича.

В первом ряду кладку примыкающей стены пропускают через основную стену до ее лицевой поверхности и заканчивают тычками и трехчетвертками, если для соблюдения перевязки применяются трехчетвертки и четвертки, либо пропускаемую кладку заканчивают одними трехчетвертками. Во втором ряду к ложкам основной стены примыкает ряд примыкающей стены.

Пересечение стен при цепной системе перевязки выполняют попеременно пропуская ряды кладки одной стены через другую.

При кладке стен многорядной перевязкой первый ряд выполняют так же, как и при однорядной перевязке тычками. При толщине стены, кратной целому кирпичу, во втором ряду наружную и внутреннюю версты выкладывают ложками, а забутку — тычками. При толщине стены, кратной нечетному числу кирпичей, первый ряд выкладывают тычками на фасад, а ложками внутрь помещения; второй ряд, наоборот, ложками на фасад, а тычками внутрь. Последующие 3…6-й ряды возводят только ложками с перевязкой вертикальных поперечных швов на половину или четверть кирпича.

При кладке малонагруженных участков под окнами, при заполнении каркасных стен допускается использовать в забутке половняк и кирпичный бой.

Вертикальное ограничение стены получают, выкладывая первые два ряда с трехчетвертками в начале. В остальных ложковых рядах неполномерные кирпичи у ограничений чередуют с целыми. Кирпич располагают так, чтобы ложки перекрывали друг друга на полкирпича.

Прямые углы выкладывают с применением трехчетверток или четверток. Начинают кладку с двух трехчетверток, из которых каждую помещают ложком в наружную версту соответствующей сопрягаемой стены.

Промежуток, образующийся между трехчетвертками и тычковыми кирпичами, заполняют четвертками (см. первый ряд кладки). Во втором ряду версты выполняют ложками, а забутку — тычками. Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов..

При пересечении стен тычковые ряды одной стены отодвинуты на четверть кирпича от лица другой стены и в этом промежутке уложены четвертки. Последующими ложковыми рядами тычковые ряды обеих пересекающихся стен перевязывают на 1/4 или 1/2 кирпича. В этом случае при взаимной перевязке ложковых рядов пересекающиеся стены как бы не проходят через основную стену, а только углубляются в нее на 1/2 кирпича.

Примыкания стен при неодновременном возведении их можно выполнять в виде вертикальной многорядной или однорядной штрабы. В этих случаях в наружные стены закладывают три стальных стержня диаметром 8 мм, которые по три стержня в ряд располагают не реже чем через 2 м по высоте кладки, а также в уровне каждого перекрытия. Стержни должны иметь длину не менее 1 м от угла примыкания и заканчиваться анкером.

Часто кладку наружных 138 мм, а кладку внутренних стен выполняют из керамического кирпича толщиной 65 мм или кирпича (камней) толщиной 138 мм, а кладку внутренних стен — из утолщенного кирпича толщиной 88 мм. При этом примыкание внутренних стен к наружным перевязывают через каждые три ряда кирпичей толщиной 88 мм.

Тонкие, в 1/2 кирпича или в 1 кирпич, стены внутри зданий возводят после наружных. Для этого в наружной стене устраивают паз глубиной в 1/2 кирпича и в него заводят тонкую стену. Существует и иной способ сопряжения, когда швы наружной стены в процессе кладки закладывают стержни арматуры.

Кладка выступа стен

Выступы стен (пилястры) выкладывают по однорядной или многорядной системе перевязки, если ширина пилястры 4 кирпича и более, а при ширине пилястры до 31/2 кирпича — по трехрядной системе перевязки.

Для перевязки выступа с основной стеной в зависимости от размера пилястры используют неполномерные или целые кирпичи, применяя приемы раскладки кирпичей, рекомендуемые для перевязки примыканий (пересечений) стен.

Кладка стен с нишами

Стены с нишами выкладывают с применением тех же систем перевязки, что и сплошные участки. При этом ниши (для приборов отопления) образуют, прерывая внутреннюю версту, а в углы ниши для связи их со стеной укладывают неполномерные и тычковые кирпичи.

Кладка стен с каналами

Газоходы, вентиляционные и другие каналы размещают, как правило, во внутренних стенах здания: в стенах толщиной 38 см — в один ряд, толщиной 64 см — в два ряда. Сечение каналов обычно бывает 140×140 мм (1/2×1/2 кирпича), дымовых каналов больших печей и плит — 270X140 мм (1/2×1/2 кирпича) или 270×270 мм (1×1 кирпич).

Газовые и вентиляционные каналы в стенах из кирпича, полнотелых и пустотелых бетонных камней выкладывают из керамического полнотелого кирпича с соответствующей перевязкой кладки канала с кладкой стены. Толщина стенок каналов и перегородок (рассечек) между ними — не менее 1/2 кирпича.

Каналы делают вертикальными. Допускаются отводы каналов на расстояние не более 1 м под углом не менее 60° к горизонту. Сечение канала на участке увода, измеряемое перпендикулярно оси канала, должно быть такое же, как сечение вертикального канала. Наклонные участки выкладывают из отесанных под определенным углом кирпичей, остальные участки — из целых кирпичей.

Для кладки каналов применяют те же растворы, что и для внутренних стен здания. В малоэтажных зданиях дымовые трубы выкладывают на глинопесчаном растворе.

В местах, где деревянные конструкции (балки перекрытий, мауерлаты) подходят близко к дымовым каналам (дымовым трубам), устраивают разделки из несгораемых материалов (кирпича, асбеста) и увеличивают толщину стенок канала. Такую же разделку делают в местах, где конструкции приближены к вентиляционным каналам, проходящим рядом с дымовыми. Разделки между деревянными конструкциями здания и дымовым каналом, т. е. внутренней поверхностью газохода, должны быть не менее 38 см, если конструкции не защищены от возгорания, и не менее 25 см, если они защищены.

Участки кирпичных стен с каналами выкладывают с предварительной разметкой их на стене по шаблону — доске с вырезами, соответствующими расположению и размерам каналов на стене. Этим же шаблоном проверяют в роцесс кладки правильность размещения каналов.

При кладке в каналы вставляют инвентарные буйки в виде пустотелых коробок из досок или другого материала. Сечение буйка равно размерам канала, а высота его — 8…10 рядам кладки. Применение буйков обеспечивает правильную форму каналов и предохраняет их от засорения, при этом полнее заполняются швы. Буйки переставляют через 6…7 рядов кладки.

Швы кладки каналов должны быть хорошо заполнены раствором. По ходу кладки их затирают швабровкой при перестановке буйков. Смачивая поверхности каналов водой, растирают шваброй наплывы раствора и заглаживают швы, устраняя шероховатости, где может оседать сажа.

После окончания кладки каналы проверяют, пропуская через них шар диаметром 80…100 мм, привязанный на шнуре. Место засорения канала определяют по длине опущенного в него шнура с шаром.

Кладка столбиков под лаги

При устройстве дощатых полов первых этажей доски пола настилают по лагам, укладываемым на кирпичные столбики сечением в 1 кирпич. Применение для столбиков силикатного кирпича и искусственных камней, прочность которых уменьшается при увлажнении, не допускается.

Столбики устанавливают на плотный грунт или на бетонное основание. Они должны возвышаться над уровнем грунта на два ряда кладки.

До начала кладки размечают места установки столбиков, причем крайние ряды столбиков, по которым будут уложены лаги вдоль стен, устанавливают к ним вплотную, а крайние столбики каждого ряда — с отступом на 1/2 кирпича.

Столбики выкладывают по однорядной перевязке швов. Один каменщик подготавливает место, раскладывает кирпич и подает раствор, другой ведет кладку. Верх столбиков должен располагаться на одном уровне соответственно заданной отметке. Кладку проверяют двухметровой рейкой и уровнем, которую прикладывают к столбикам во всех направлениях

Кладка столбов и простенков

Столбы. Столбы выкладывают по трехрядной системе перевязки из целых кирпичей с добавлением половинок.

Допускается совпадение наружных вертикальных швов в трех рядах кладки по высоте. Тычковый ряд кладут через три ложковых ряда. Для такой кладки требуется наименьшее количество неполномерного кирпича. Например, при кладке столбов сечением 2×2 кирпича перевязку делают то лько целыми кирпичами, а при кладке столбов сечением 1 1/2 или 2×2 1/2 кирпича в каждые четыре ряда кладки укладывают только две половинки.

Простенки. Простенки шириной до 1 м выкладывают по трехрядной системе перевязки, шириной более 4 кирпичей допускается выкладывать и по многорядной системе. При трехрядной перевязке для образования в простенках четвертей в первом тычковом ряду укладывают четвертки, а в ложковых рядах — половинки.

Ввиду того что столбы и простенки обычно нагружены больше, чем другие конструкции, выкладывать их впусто-шовку не разрешается. Допускается неполное заполнение только вертикальных швов на глубину до 10 мм от лицевой поверхности. Столбы и простенки шириной 2 1/2 кирпича и менее выкладывают только из отборного целого кирпича.

Если к столбам примыкают тонкие стенки, их соединяют выпущенной из столба штрабой или стальными стержнями, закладываемыми в кладку.

Армированная кирпичная кладка

Армированные кирпичные конструкции представляют собой кладку, усиленную стальной арматурой, которую укладывают на растворе в швы между кирпичами. Под действием сжимающих сил арматура зажимается в швах благодаря силам трения и сцепления с раствором работает как одно целое с кладкой. Армирование может быть поперечное и продольное.

Поперечное армирование выполняют сетками или отдельными стержнями. Стержни воспринимают поперечные растягивающие усилия, возникающие при сжатии кладки, препятствуют разрушению кирпича при изгибе и растяжении и этим увеличивают несущую способность сжатого элемента.

Столбы, стены и простенки армируют поперечной сетчатой арматурой, прямоугольной или зигзагообразной («зигзаг»). Диаметр стержней для поперечного армирования кладки допускается не менее 2,5 мм и не более 8 мм. Вместе с тем диаметр арматуры в прямоугольных сетках должен быть не более 5 мм, а в зигзагообразных — не более 8 мм. Применение арматуры больших диаметров вызвало бы недопустимое увеличение толщины горизонтальных швов и снижение прочности кладки.

Для предохранения от коррозии арматурные сетки сверху и снизу защищают слоем раствора толщиной не менее 2 мм. В связи с этим общая толщина шва, в котором расположена прямоугольная сетка из стержней диаметром 5 мм, должна быть не менее 14 мм.

Стержни сеток сваривают или связывают между собой вязальной проволокой. Расстояние между стержнями в сетках должно быть не менее 30 и не более 120 мм. Сетки должны иметь такие размеры, чтобы концы стержней выступали на 2…3 мм за одну из внутренних поверхностей простенка или столба. По этим концам проверяют наличие арматуры в кладке.

Арматурные прямоугольные сетки укладывают не реже чем через пять рядов кладки, а при утолщенном кирпиче — через четыре ряда, зигзагообразные — попарно в двух смежных рядах, так чтобы направление стержней в них было взаимно перпендикулярным. За расстояние между зигзагообразными сетками принимают расстояние между сетками одного направления.

Продольное и вертикальное армирование кладки применяют для восприятия растягивающих усилий в изгибаемых и внецентренно сжатых конструкциях (столбах, тонких стенах и перегородках) для повышения их устойчивости, а также в конструкциях, подверженных сейсмическим воздействиям.

Сечение стержней и их расположение указывают в проекте. Стержни арматуры соединяют между собой, как правило, сваркой.

Кладка стен облегченных конструкций

Наряду с кладкой из легких каменных материалов (пустотелого и пустотелого эффективного кирпича, керамических и легкобетонных пустотелых камней, пеносиликатных камней) применяют облегченные кладки, в которых часть камней заменяют легким бетоном, засыпками или воздушными прослойками.

Применяют также кладки на теплых растворах, приготовленных на перлитовом или другом пористом песке. Такие растворы позволяют уменьшить толщину стен благодаря их повышенной теплостойкости. Наиболее распространены кирпичные стены облегченных конструкций с горизонтальными кирпичными диафрагмами, а также стены колодцевой кладки.

Иногда используют другие типы облегченных кирпичных кладок, например с облицовкой теплоизоляционными плитами, с уширенными швами.

Кладку стен облегченной конструкции выполняют с расшивкой швов с фасадной стороны. В подоконных участках наружных стен, на участках у обреза цоколя для защиты их от увлажнения верхние два ряда выкладывают сплошной кирпичной кладкой.

Облегченная кирпично-бетонная кладка состоит из двух стенок толщиной 1/2 кирпича и легкого бетона, укладываемого между ними. Стенки связывают тычковыми рядами, заходящими в бетон на 1/2 кирпича и располагаемыми через каждые три или пять ложковых рядов кладки. Тычковые ряды (диафрагмы) можно размещать в одной плоскости и вразбежку в шахматном порядке в зависимости от принятой толщины стены, которая может быть от 380 до 680 мм. Вместо сплошных тычковых рядов связь между продольными стенками допускается осуществлять отдельными кирпичами, укладываемыми в продольных стенках тычками не реже чем через два ряда по высоте и не реже чем через два кирпича, уложенных ложками по длине продольных стенок.

Кирпично-бетонную кладку применяют при строительстве зданий высотой до четырех этажей.

Стены возводят поясами, высота которых определяется поперечной перевязкой кладки тычковыми рядами. В стенах, перевязываемых тычковыми рядами, расположенными в одной плоскости, кладку начинают с тычкового ряда. Уложив его, выкладывают наружную версту стены на высоту двух ложковых рядов и вслед за ней — внутреннюю версту стены на ту же высоту. Затем заполняют промежуток между стенками легким бетоном и снова кладут стенки до тычкового ряда. Дальнейший процесс кладки продолжают в той же последовательности.

Если тычковые ряды располагают вразбежку, то выкладывают сначала наружную тычковую и внутреннюю ложковую версты, затем два наружных и два внутренних ложковых ряда, после чего заполняют пространство между выложенными рядами бетоном. Закончив укладку бетона в этот пояс, вновь выводят по три ряда кладки, причем сначала наружную ложковую версту, в потом внутреннюю, в котором первым кладут тычковый ряд, а затем два ложковых.

Облегченная кладка колодцев состоит из двух продольных стенок толщиной 1/2 кирпича каждая, расположенных друг от друга на расстоянии 140…340 мм и соединенных между собой через 650. ..1200 мм по длине поперечными стенками толщиной 1/2 кирпича. Кладку поперечных стенок перевязывают с продольными стенками через один ряд по высоте. Образующиеся колодцы между продольными и поперечными стенками заполняют легким бетоном, засыпными минеральными теплоизолирующими материалами (щебень и песок легких горных пород, керамзит, шлак) и легкобетонными вкладышами в виде камней и плит. При толщине стен, не кратной 1/2 кирпича, поперечные стенки выкладывают с уширенными вертикальными швами.

Чтобы термоизолирующая засыпка не осела, ее укладывают слоями толщиной 100… 150 мм, а уплотняют послойным трамбованием и поливают раствором через каждые 300…500 мм по высоте. Противоосадочные растворные диафрагмы при необходимости армируют прутками или скобами из проволоки. Благодаря жесткости контура кладки термоизолирующую засыпку можно выполнить сразу же после возведения стенок на высоту пяти рядов, т. е. такими ярусами, в уровне которых устраивают противоосадочные растворные диафрагмы.

Кирпичная кладка с облицовкой теплоизоляционными плитами имеет толщину; 11/2 и 2 кирпича. Стену с внутренней стороны утепляют пеносиликатными и другими плитными теплоизолирующими материалами, которые устанавливают либо вплотную к кладке, либо с отступом от нее на 30 мм, создавая возушную прослойку между кладками и плитами. Способы крепления плитного утеплителя к кирпичной кладке зависят от материала плит и их размеров.

Кладку с уширенными швами применяют при возведении стен из кирпича или легкобетонных камней. Уширенный шов располагается ближе к. наружной поверхности стены. Размеры его, как и общая толщина стены, назначаются проектом. Уширенный шов заполняют неорганическими теплоизоляционными материалами или раствором (если кладку выполняют на легких растворах, приготовляемых на пористых заполнителях).

Кладка перемычек, арок, колодцев

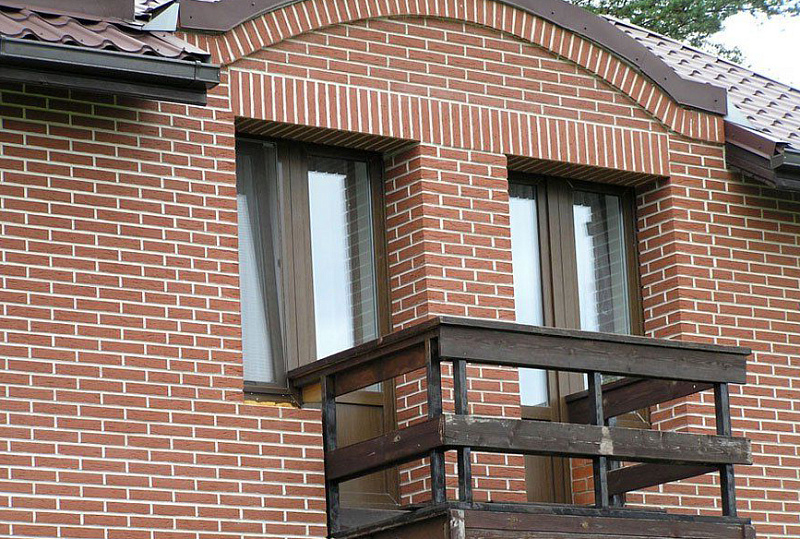

Типы перемычек. Часть стены, перекрывающая оконный или дверной проем, называется перемычкой. Если нагрузка от перекрытий передается на стену непосредственно над проемом, применяют несущие сборные железобетонные перемычки. При отсутствии такой нагрузки для перекрытия проемов шириной менее 2 м применяют железобетонные несущие или рядовые кирпичные перемычки в виде кладки на растворах повышенной прочности с арматурными стержнями для поддержания кирпичей нижнего ряда.

Вместо рядовых иногда делают клинчатые перемычки, которые служат в то же время архитектурными деталями фасада. С этой же целью при пролетах до 3,5…4 м часто возводят арочные перемычки. Кладку арочного типа используют также для устройства перекрытий в зданиях; такие перекрытия называют сводчатыми (сводами).

При кладке перемычек все продольные и поперечные швы обязательно целиком заполняют раствором, так как такая кладка работает не только на сжатие, но и на изгиб. При слабом заполнении раствором вертикальных швов под влиянием нагрузок сначала происходит сдвиг отдельных кирпичей, а затем разрушение кладки.

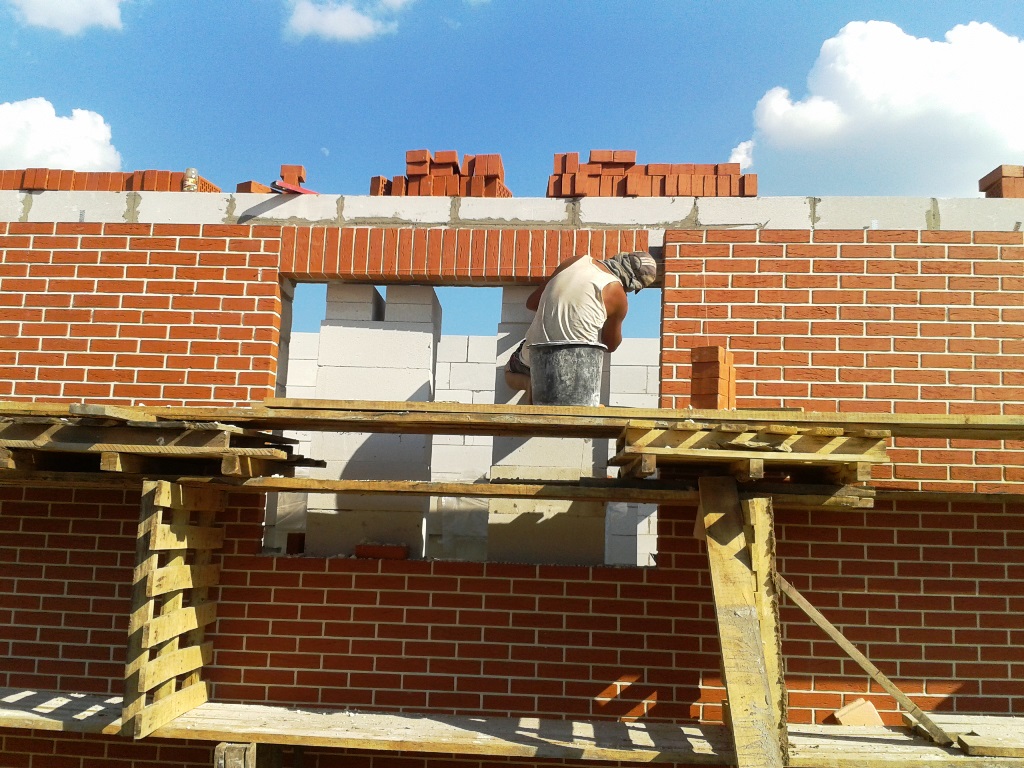

Рядовые перемычки. Рядовые перемычки выкладывают из отборного целого кирпича с соблюдением горизонтальности рядов и правил перевязки обычной кладки. Высота рядовой перемычки 4…6 рядов кладки, а длина — на 50 см больше ширины проема. Для кладки перемычек применяют раствор марки не ниже 25.

Под нижний ряд кирпича в перемычке в слое раствора толщиной 2…3 см укладывают не менее трех стержней арматуры из круглой стали диаметром не менее 6 мм (по одному стержню с сечением 0,2 см2 на каждые 1/2 кирпича толщины стены). Арматура воспринимает растягивающие усилия, возникающие в кладке. Концы круглых стержней пропускают за грани проема на 25 см и загибают вокруг кирпича, т. е. заанкеривают в кладке. Концы стержней периодического профиля заанкеривать не требуется.

Рядовые перемычки делают с применением временной опалубки из досок толщиной 40…50 мм. По ней расстилают раствор, в который затем втапливают арматурные стержни. Концы опалубки опирают на кирпичи, выпущенные из кладки; после снятия опалубки их срубают. Иногда концы опалубки вставляют в борозды на откосах проемов, которые закладывают после снятия опалубки.

Клинчатые и лучковые перемычки. Клинчатые и лучковые перемычки выкладывают из керамического кирпича путем образования клинообразных швов, толщина которых внизу перемычки не менее 5 мм, вверху не более 25 мм. Кладку ведут поперечными рядами по опалубке, удерживаемой кружалами.

До начала кладки перемычки возводят стену до уровня перемычки, выкладывая одновременно опорную ее часть (пяту) из подтесанного кирпича (шаблоном определяют направление опорной плоскости, т. е. угол ее отклонения от вертикали). Затем на опалубке размечают ряды кладки с таким расчетом, чтобы число их было нечетным, учитывая при этом толщину шва. Ряды кладки в данном случае считают не по вертикали, а по горизонтали. Центральный нечетный ряд кирпича называют замковым. Он должен находиться в центре перемычки в вертикальном положении.

Кладку клинчатых и лучковых перемычек ведут равномерно с двух сторон от пяты к замку таким образом, чтобы в замке она заклинивалась центральным нечетным кирпичом.

Правильность направления швов проверяют шнуром, укрепленным в точке пересечения сопрягающихся линий опорных частей (пят). При пролетах более 2 м кладка клинчатых перемычек не допускается.

Арочные перемычки и своды. Арочные перемычки, а также арки и своды выкладывают в той же последовательности, как и клинчатые перемычки. Швы между рядами должны быть перпендикулярны кривой линии, образующей нижнюю поверхность арки, и наружной поверхности кладки. Швам кладки придают клинчатую форму с уширением наверху и сужением внизу. Такое расположение рядов кладки и разделяющих их постелей соответствует первому правилу разрезки кладки, так как в арках и сводах усилие от нагрузки меняет свое направление, действуя по касательной к кривой арки. Постели рядов оказываются перпендикулярными направлению давлений.

Кладку арочных перемычек ведут по опалубке соответствующей формы в такой же последовательности, как и кладку клинчатых перемычек. Направление радиальных швов и правильность укладки каждого ряда проверяют по шнуру, закрепленному в центре арки. Шнуром и шаблоном-угольником, одна из сторон которого имеет очертание, соответствующее кривизне арки, определяют и проверяют положение каждого ряда кладки.

Конструкция опалубки для кладки сводов и арок должна быть такой, чтобы она могла обеспечить равномерное опускание ее при распалубливании. Для этого под кружалами ставят клинья, при постепенном ослаблении которых опалубка опускается.

Сроки выдерживания арочных и клинчатых перемычек на опалубке в зависимости от температуры наружного воздуха в летних условиях и марки раствора могут быть от 5 до 20 сут, а рядовых перемычек — от 5 до 24 сут.

Устройство осадочных и температурных швов

Осадочными швами разделяют здание по длине на части для предупреждения неравномерной осадки. Вертикальными осадочными швами отделяют одну часть здания от другой по всей ширине и высоте от карниза до подошвы фундаментов. Расположение их указывают в проекте.

Осадочные швы в стенах делают в виде шпунта толщиной, как правило, 1/2 кирпича, с прокладкой двух слоев толя, а в фундаментах — без шпунта. Над верхним обрезом фундамента под шпунтом стены оставляют пустое пространство — зазор на 1. ..2 кирпича кладки, чтобы при осадке шпунт не упирался в кладку фундамента, иначе в этом месте кладка может разрушиться.

Осадочные швы в фундаментах и стенах законопачивают просмоленной паклей. Чтобы поверхностные и грунтовые воды не проникли в подвал через осадочные швы, с наружной стороны фундамента устраивают глиняный замок или принимают другие меры, предусмотренные проектом.

Температурные швы предохраняют стены от появления трещин при температурных деформациях. Насколько велики эти деформации, можно судить, например, по следующим данным: каменные здания, имеющие летом при температуре 20°С длину 20 м, зимой при температуре −20°С становятся короче на 10 мм.

Температурные швы делают в виде шпунта, однако в отличие от осадочных их устраивают только в пределах высоты стен здания. Толщину осадочных и температурных швов в стенах при кладке назначают 10…20 мм, меньшую — при температуре наружного воздуха во время кладки 10°С и выше.

Кладка из искусственных и природных камней правильной формы

Стены из керамических пустотелых камней При кладке стен из керамических пустотелых камней (250X120X138 мм) с семью или большим числом щелевых пустот соблюдают те же правила перевязки, что и при кладке из керамического кирпича. Кладку из керамических пустотелых модульных камней и укрупненных (288Х138Х XI38; 250X250X138) выполняют по цепной системе перевязки.

Высота камней (138 мм) не позволяет укладывать забутку в обычном порядке. Поэтому версты из керамических камней выкладывают в несколько иной последовательности, чем обычно: после наружной версты сначала кладут забутовоч-ный ряд, а затем уже внутреннюю версту.

Каждую версту ряда (наружную, затем забутку и внутреннюю версту) укладывают особым способом, при котором достигается полное заполнение раствором поперечных швов и повышаются как теплозащитные свойства кладки, так и ее прочность.

Тычковую внутреннюю версту выкладывают в такой последовательности:

на обрез стены у внутреннего края камни, раскладывая их на постель на расстоянии 5…6 см один от другого. Чтобы камни удобно было захватывать, их укладывают с небольшим свесом. Расстояние между последним, уложенным в наружную версту камнем и первым наверстанным должно быть не менее 35. ..40 см.

Затем расстилают на стене под наружную версту грядку раствора на длину 70…80 см, отступив от края стены на 1,5… 2 см

Разравнивают кельмой раствор на постели, берут камень рукой за ложковые грани, наклоняют его и в то же время набрасывает кельмой Г-образно раствор на ложковую грань камня.

Затем, поддерживая камень кельмой, подносят его к месту укладки, поворачивает постелью вниз и плотно прижимают к ранее уложенному, осаживая нажимом руки.

Раствор, выжатый 3…4 тычками, подрезает кельмой и сбрасывает на кладку.

Тычковую внутреннюю версту выкладывают следующим образом:

Камни вплотную один к другому наверстывают тычками, укладывая их на ложки (на внутренней версте стены) с небольшим свесом, затем расстилают на стене под внутреннюю версту грядку раствора и такую же грядку на наверстанные камни).

Разравнивают раствор кельмой на кладке и подготовленных камнях. Берут обеими руками за торцовые грани камень, поднимают его и подносят к месту укладки, постепенно поворачивая так, чтобы его грань с раствором заняла вертикальное положение.

Раствор не будет сползать, если окончательный поворот осуществляют в момент осаживания камня на постель. Укладывая камень на место, каменщик передвигает левую руку вверх по тычковой грани для того, чтобы его пальцы не оказались зажатыми между камнями наружной и внутренней верст, затем он плотно прижимает укладываемый камень к ранее уложенным и осаживает его нажимом руки.

Способы кладки кирпича | завод ИЗКМ

Облегченная колодцевая кладка

Облегченная колодцевая кладка (рис. 1, а) состоит из двух продольных стенок толщиной ½ кирпича каждая, расположенная друг от друга на расстоянии 140…340 мм и соединенных между собой через 650… 1200 мм по длине поперечными стенками 2 толщиной ½ кирпича. Кладку поперечных стенок перевязывают с продольными стенками через один ряд по высоте. Образующиеся колодцы между продольными и поперечными стенками заполняют керамзитом. При толщине стен, не кратной 0,5 кирпича, поперечные стенки выкладывают с уширенными вертикальными швами (рис.  1, б).



рис. 1 а — общий вид
рис. 1 б — поперечные стенки с уширенными швами		рис. 1 в — кладка с армированными растворными диафрагмами

Чтобы гравий керамзитовый не осел, его укладывают слоями 100… 150 мм, уплотняют послойным трамбованием и поливают раствором через каждые 100…500 мм по высоте. Противоосадочные растворные диафрагмы при необходимости армируют прутками или скобами из проволоки (рис. 1, в). Благодаря жесткости контура кладки гравий керамзитовый можно засыпать сразу же после возведения стенок на высоту пяти рядов, т. е.такими ярусами, в уровне которых устраивают противоосадочные растворные диафрагмы.

Схема колодцевой кладки в процессе возведения показана на рис.  2.

Колодцевая кладка с трехрядными горизонтальными кирпичными диафрагмами

Колодцевая кладка с трехрядными горизонтальными кирпичными диафрагмами (рис. 3) состоит из двух продольных стенок толщиной ½ и 1 кирпич каждая, расположенная друг от друга на расстоянии 140…270 мм. Продольные кирпичные стенки, кладки через пять рядов по высоте перевязывают тремя горизонтальными рядами — диафрагмой. Пространство между, наружной и внутренней верстами заполняют гравием керамзитовым.

Кладка с трехрядными диафрагмами в углах выполняется сплошной кладкой, что повышает прочность и устойчивость стен.

Кирпично-бетонная анкерная кладка

Она представляет собой две параллельные кирпичные стены толщиной 0,5 кирпича, в пространстве между которыми укладывают керамзитобетон. Тычковые кирпичи выступают внутрь кладки в бетон в шахматном порядке через 2 ряда и являются своего рода анкерами, соединяющими бетон и кирпич в единую конструкцию (рис. 4).

Сплошная кирпичная кладка

1. Однорядная (цепная) система перевязки кирпичных стен

При кладке с однорядной системой перевязки стен, имеющих по толщине нечетное число полукирпичей, например 1,5, первую наружную версту первого ряда кладут тычками, вторую — ложками.

При четном числе полукирпичей, например 2, первый ряд начинают с укладки тычков по всей ширине стены, во втором ряду верстовые кирпичи кладут ложками. В стенах большей толщины в верстах во втором ряду над тычками кладут ложки, над ложками тычки. Забутку во всех рядах выполняют тычками.

2. Многорядная система перевязки при кладке кирпичных стен

При многорядной перевязке первый ряд выкладывают так же, как и при однорядной — тычками.

При толщине стены, кратной нечетному числу кирпичей (1,5 и 2,5 кирпичей) первый ряд выкладывают тычками на фасад, а ложками внутрь помещения; второй ряд, наоборот, ложками на фасад, а тычками внутрь; последующие 3-6-е ряды — только ложками с перевязкой вертикальных поперечных швов на половину или четверть кирпича.

При толщине стены, кратной целому кирпичу, первый ряд выкладывают тычками, а во втором ряду наружную и внутреннюю версты выкладывают ложками, забутку — тычками.

Кладку прямых углов при многорядной системе перевязки выкладывают с применением трехчетверток и четверток.
Первый ряд начинают с двух трехчетверток, из которых каждую устанавливают ложками в наружную версту соответствующей сопрягаемой стены. Промежуток, образующийся между трехчетвертками и тычковыми кирпичами, заполняют четвертками; во втором ряду версты выполняют ложками, а забутку — тычками. Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов на 0,5 или (местами) на 0,25 кирпича.

1. Кладка стены толщиной в один кирпич (250 мм)

Цепная перевязка	Многорядная перевязка

2. Кладка стены толщиной в полтора кирпича (380мм)

Цепная перевязка	Многорядная перевязка

3. Кладка стены толщиной два кирпича (510мм)

Цепная перевязка	Многорядная перевязка

Фасадная система Конер — «Гален» гибкие связи, «Конер» фасадная система

Хомуты для горизонтальной кладки

Горизонтальная перемычка. Самым простым типом кладки для перемычек является горизонтальная кладка. Она ничем не отличается от остального фасада. Основным условием является то, что кирпич первого ряда должен быть полнотелым. Выполнение этого условия обеспечит красоту, законченность перемычки со всех сторон и с фасада, и снизу. При монтаже горизонтальной перемычки используются хомуты СХГ-50-40/50 и СХП-50-45/65 в сочетании кладочной сеткой КС-3. Схема монтажа горизонтальной перемычки.

При расчете комплектов для проемов 1, 1,5 и 2 метра были использованы ОЦИНКОВАННАЯ кладочная сетка Конер КС-3 и хомуты из нержавеющей стали. Проёмы более 2 метров расчитываются индивидуально, так как для устройства таких проёмов используются подвесные консоли с разными вылетами от стены.

Хомуты для вертикальной кладки

Вертикальная перемычка. Самым распространенным типом кладки перемычек является вертикальная кладка. В этом случае кирпич может быть как полнотелым, так и пустотелым. Иногда, для достижения большего эффекта, первые 2 ряда кладки над проемом выполняются вертикально. Сочетание горизонтальной кладки фасада с вертикальной — один из излюбленных архитектурных приемов. Часто кладка перемычек в один, два или три ряда служит началом целого пояса вертикальной кладки. Разновидностью вертикальной кладки является кладка перемычки в полтора кирпича. Чередование горизонтальных швов в перемычке создает интересный, запоминающийся рисунок. При монтаже вертикальной перемычки используются хомуты СХВ-50-165/10 и СХП-50-45/65 в сочетании с кладочной сеткой КС-3. Схема монтажа вертикальной перемычки.

При расчете комплектов для проемов 1, 1,5 и 2 метра были использованы ОЦИНКОВАННАЯ кладочная сетка Конер КС-3 и хомуты из нержавеющей стали. Проёмы более 2 метров расчитываются индивидуально, так как для устройства таких проёмов используются подвесные консоли с разными вылетами от стены.

Хомуты для кладки на ребро внутрь

Данный вид перемычки позволяет решить несколько моментов: скрыть утеплитель и сделать более красивые откосы толщиной в кирпич. Также возможно выдвинуть кирпич вокруг проема вперед и придать объем обрамлению. При монтаже перемычки с кладкой на ребро используются хомуты СХР-50-65/155 и СХП-50-45/65 в сочетании с кладочной сеткой КС-3. Продольное армирование арматурной сеткой КС-3 применяют при действии горизонтальных и вертикальных нагрузок, а также в конструкциях, подверженных сейсмическим воздействиям. Армирование каменных конструкций значительно повышает их несущую способность и монолитность, обеспечивает совместную работу отдельных частей зданий. Такое армирование необходимо в наружных слоях многослойных стеновых конструкциях, так как они, в первую очередь, подвержены атмосферным воздействиям, ветровым нагрузкам и температурным перепадам. Схема монтажа перемычки на ребро внутрь.

При расчете комплектов для проемов 1, 1,5 и 2 метра были использованы ОЦИНКОВАННАЯ кладочная сетка Конер КС-3 и хомуты из нержавеющей стали. Проёмы более 2 метров расчитываются индивидуально, так как для устройства таких проёмов используются подвесные консоли с разными вылетами от стены.

Хомуты для комбинированной кладки

Комбинированная кладка позволяет объединить все преимущества предыдущих двух типов перемычек. При монтаже перемычки с комбинированной кладкой используются хомуты СХК-50-185/155 и СХП-50-45/65 в сочетании с кладочной сеткой КС-3. Схема монтажа комбинированной перемычки.

При расчете комплектов для проемов 1, 1,5 и 2 метра были использованы ОЦИНКОВАННАЯ кладочная сетка Конер КС-3 и хомуты из нержавеющей стали. Проёмы более 2 метров расчитываются индивидуально, так как для устройства таких проёмов используются подвесные консоли с разными вылетами от стены.

Кронштейны регулируемые по вылету для устройства кирпичных перемычек КР

Кронштейн КР-П предназначен для устройства кирпичных перемычек над проемами шириной более 2 метров, а также при усилении проемов, когда высота кладки над окном меньше требуемой. Конструкция кронштейна позволяет осуществлять регулировку вылета. За счет этого всего тремя типоразмерами можно перекрыть вылет от 70 мм до 310 мм. При монтаже излишне выступающая часть кронштейна подрезается. Расчетная несущая способность кронштейна обеспечивается при креплении в бетонном основании класса В20.

Кронштейны для тяжелого навесного фасада КН

Система тяжелого навесного фасада «КОНЕР» позволяет воплотить любые архитектурные формы и решения для фасадов из облицовочного кирпича. Гибкая конструктивная схема с возможностью адаптации под ваш о

Требования к кирпичной (каменной) кладки и её приёмка

Требования к кирпичной (каменной) кладки и её приёмка

Автор:

 Андрей Валерьевич (Доцент кафедры «Строительные конструкции»)

Многими специалистами кирпичная (каменная) кладка считается лучшим материалов для стен жилых зданий. Стены, или другие элементы, выполненные из кирпичной (каменной) кладки обладают хорошей несущей способностью, долговечностью, относительно хорошими теплотехническими свойствами и прекрасной надежностью. Но все описанные выше достоинства возможны только при правильной и качественной кладке, что в последнее время становится большой проблемой.

Следует понимать, что выполненная некачественно кирпичная (каменная) кладка не только не теряет все свои достоинства, но и может представлять опасность или привести к полному демонтажу уже построенного дома.

---

Пример: Совсем недавно, нашими специалистами производилось обследование кирпичного дома в пригороде Хабаровска, в результате которого было установлено, что в кладке наружных стен отсутствует заполнение вертикальных швов кладки цементно-песчаным раствором. Фактически стены не выполняют своих теплотехнических функций и в данном случае (по ряду факторов) требовалась полная перекладка стен, что фактически приводит к полному демонтажу здания.

Конечно, проверку качества кирпичной (каменной) кладки лучше поручить профессионалам, но если такая возможность отсутствует, вы можете осуществить проверку основных требований самостоятельно, с помощью подручных материалов.

Требования к кирпичной (каменной) кладке

1. Требования перевязки швов кладки

Кирпичная (каменная) кладка должна выполняться с перевязкой швов. Существует большое количество различных видов перевязки швов кладки. Они зависят от используемого кирпича (камня), толщины стен и т.п., но важно одно – шов кладки предыдущего ряда ни в коем случае не должны совпадать со швом кладки последующего ряда.

Проверить выполнение данного требования вы сможете визуально, если отделка стен ещё не выполнена, в противном случае потребуется вскрытие отделки. \

На рисунке слева показана кладка без перевязки швов, на рисунке справа пример правильной кладки стен.

2. Требования точности вертикального, горизонтального и прямолинейного положение поверхностей и углов кладки.

Названия данного требования говорит само за себя. Для контроля данных параметров Вам потребуется уровень, если же он отсутствует можно воспользоваться любым ровным длинным элементом (труба, доска и т. п.), а также отвес, который возможно изготовить из нитки и любого груза.

Произведите измерения каменной кладки как показано на рисунке ниже и сравните полученные данные с данными представленными в таблице

Для проверки вертикальности кладки закрепите отвес верхней части (у потолка) кладки и замерьте отклонения от нитки в наиболее характерных местах. Далее сравните данные с нормативными значениями (указанными в таблице).

3. Требования к швам каменной кладки

Первое и главное требование к швам каменной кладки – любой шов кладки (горизонтальный, вертикальный) заполняется цементно-песчаным раствором. Это аксиома, именно цементно-песчаный раствор обеспечивает соединение кирпичей, между собой образуя единую целую конструкцию. Образование глубоких вмятин и отверстий (более 20мм) в шве не допускается.Проверить данный параметр возможно визуально , при осмотре внутренней поверхности кладки возможно проверить горизонтальные швы. Контроль вертикальных швов можно произвести в местах оконных и дверных проёмах.

4. Требования к толщине швов кладки

После проверки швов кладки на заполнение цементно-песчаным раствором необходимо проверить соответствия требований к ширине швов.

Для проверки данного параметра вам потребуется рулетка.Измерения производятся следующим образом: Рулеткой измеряются 5-6 рядов кирпичной кладки (разом вместе со швами), после чего находят среднюю толщину шва, для этого: полученную величину 5 (или 6) рядов делят на 5 (или 6), и вычитают толщину кирпича (элемента). Полученные значения необходимо сравнить с установленными СП 15.13330.2012 «Каменные и армокаменные конструкции».

Ниже представлена схема кладки с размерами швов для различных элементов

Помимо вышеизложенных требований, которые возможно измерить самостоятельно, не менее важно также осуществлять проверку марки используемого кирпича кладки и марки раствора для кладки.

Важно также знать, что для кладки цоколя не допускается использование силикатного кирпича, а для кладки столбов – битого кирпича.

Если у вас возникли вопросы вы можете задать их в разделе «консультация» или в нашей в группе вконтакте.

Также вы можете пригласить наших специалистов для проверки качества вашей кирпичной (каменной) кладки заказав услугу «выезд специалиста» в разделе услуги, или позвонив по телефону.

Дорогие друзья, просим вас поддержать наш проект и поделиться ссылкой на даннуюстатью в социальных сетях. Большое спасибо!

Перевязка швов в кирпичной кладке

С целью придания кирпичной кладке прочности и монолитности используется система перевязок. Это определенный порядок укладки кирпича относительно друг друга. Различаются перевязки вертикальных, продольных и поперечных швов.

Перевязка продольных швов необходима для предотвращения расслаивания стены по вертикали и для более равномерного распределения нагрузок по длине стены. Перевязка поперечных швов выполняется для создания продольной связи между кирпичами. Кроме того, поперечная перевязка служит для распределения нагрузки по всей толщине кирпичной кладки.

Наиболее часто встречающиеся системы перевязки-однорядная (цепная) и многорядная. Однорядная перевязка характеризуется чередованием ложковых и тычковых рядов кирпичной кладки (Рис.1).

На рисунке мы видим, что первый ряд тычковый с различными видами пересечений и примыканий; второй ряд ложковый. При этом поперечные швы в соседних рядах сдвинуты на четверть кирпича относительно друг друга, а продольные-на полкирпича. Вертикальные швы нижележащего ряда перекрываются кирпичами верхнего ряда. При многорядной перевязке кирпичной кладки тычковые ряды кладутся через несколько ложковых рядов.

Существуют ограничения по количеству ложковых рядов между  тычковыми в зависимости от толщины кирпича. Для кладки из одинарного кирпича (65 мм) — один тычковый ряд на шесть ложковых рядов кирпичной кладки. Для кладки из утолщенного кирпича (88 мм) — один тычковый ряд на пять ложковых рядов кирпичной кладки. Для кладки из двойного кирпича (140 мм) – один тычковый ряд на четыре ложковых ряда.

При этом вертикальные швы, к примеру для кладки из одинарного кирпича выполняются: в шести ложковых рядах перекрываются ложками смежных рядов на полкирпича, а швы верхнего ряда перекрываются  тычками шестого ряда на четверть кирпича. Подобная кирпичная кладка называется пятирядной. Однако такая перевязка осуществима лишь при толщине стены, не менее,  чем в кирпич.

Если кладка будет в половину  или в четверть кирпича, ее армируют. Для этого используют металлическую сетку или арматурную проволоку, которые укладываются в швы через  4-6 рядов.
Для разрыва кирпичной кладки, также используют армирование вертикальных швов арматурой диаметром до 8 мм. В зависимости от высоты кирпичной кладки, выбирают количество и диаметр стержней арматуры.

Если в проектируемом сооружении  запланированы металлоконструкции, то в кирпичную кладку закладывают прутковою арматуру и к ней приваривают металлоконструкцию.

При дальнейшем возведении кирпичной кладки возможен только при наличии несущих стен. При кладке кирпича в открытых рядах (карнизы, цокольные пояски) используют полнотелый кирпич; если использовать пустотелый, то его нужно защитить от попадания атмосферных осадков.

Согласно СНиПу существуют определенные требования для кирпичной кладки стен:

• антикоррозийная защита металлических связок;
• кладочные швы фасада здания должны быть расшиты;
• выше открытых участков кладки (подоконные) должны располагаться водоотливы;
• утеплители должны укладываться впритык к кладке и в стыках;
• засыпной утеплитель укладывают плотно слоями;
• все швы и пустоты кирпичной кладки должны заполняться раствором;
• толщина швов согласно СНиПу для горизонтальных швов кирпичной кладки должна быть в пределах от 10 мм до 15 мм;
• толщина вертикальных швов согласно СНиПу должна быть от 8 мм до 15 мм.

Во время длительного прекращения работ, открытые ряды кирпичной кладки необходимо защищать от атмосферных осадков.

Ещё статьи по теме:

Каменная кладка.

Все о каменной кладке — Наши статьи — Каталог статей



Поговорим о каменной кладке?





Кирпичная кладка очень популярна во многих странах мира, в том числе в России. Она позволяет создавать надежные, износостойкие и долговечные дома. Основой кирпичной кладки является кирпич, который имеет две большие по площади грани – верхнюю и нижнюю постель. Длинная боковая грань кирпича – это ложок, а короткая – тычок.



Кладку кирпича проводят горизонтальными рядами и делают это на постель, проще говоря плашмя. В некоторых случаях кирпич кладут на ложок, то есть ребро. Крайние ряды кирпича именуются верстами. Как правило между внутренней и наружной верстами укладываются забутовочные кирпичи, также именуемые забуткой. Сами кладочные ряды соответственно бывают ложковыми (это когда длинные боковые стороны камней обращены к наружной поверхности стены) и тычковыми (это когда кирпичи обращены короткими сторонами).



При кладке промежутки между кирпичами (швы) заполняются раствором. Обычно средняя толщина горизонтального шва, который образуется между рядами, равна 12 мм. Средняя длина вертикального шва, который уже образуется между кирпичами, равна 11 мм. Высота рядов как правило равна высоте кирпича и толщине горизонтального шва. Ширина кладки либо толщина стен должна равняться 0,5 кирпича с обязательным учетом вертикальных швов.



Одно из самых главных преимуществ кирпичной стены – это то, что ей можно придать любую геометрическую форму. Такая особенность позволяет возводить дома, которые обладают различными архитектурными модификациями.



Сами кирпичные стены бывают либо глухими, либо с проемами. Если они с проемами, то проемы делаются с выступающими элементами – поясками, обрезами, напусками или пилястрами.



Рассмотрим подробнее такие элементы:

• Обрез – отступ от лицевой части кладки, который образуется, когда цоколь переходит в стену;
• Штраба – своеобразный «маяк», который сигнализирует, что кладка в данном месте временно прерывается;
• Уступ – кладка, которая смещена по вертикали основной плоскости стены;
• Пилястра – плоский вертикальный выступ прямоугольного сечения на поверхности стены или столба, который членит плоскость;
• Простенок – участок кладки в конструкции стены, находящийся между двумя соседними оконными или дверными проемами;
• Ниша – углубление в стене, необходимое для того, чтобы оборудовать встроенные приспособления.



Что необходимо для работы с кирпичом?

• Растворная лопата – с ее помощью можно перемешать, подать и расстелить на стене раствор, а потом разровнять его под забутку между верстами;
• Молоток-кирочка – с его помощью можно обтесать кирпич, затем нарубить его пополам или на четвертинки;
• Кельма – представляет собой отточенную и отшлифованную с обеих сторон стальную лопатку с деревянной ручкой, с помощью которой можно разравнять раствор по кладке, заполнить раствором вертикальные швы и подрезать излишки раствора;
• Расшивки – с их помощью можно обработать и оформить швы;
• Отвес с грузиком – с его помощью можно сделать проверку на вертикальность поверхностей и линий;
• Ватерпас строительный или плотничный уровень – представляет собой 1-2 изогнутые стеклянные трубки-ампулы, имеющие подкрашенную незамерзающую жидкость, внутри которой плавает пузырек воздуха; с его помощью можно проверить уровень вертикальности;
• Правило – представляет собой деревянную или алюминиевую рейку, с помощью которой можно контролировать лицевую поверхность кладки;
• Угольник деревянный – с его помощью можно измерить углы и проверить соединения деталей под прямым углом;
• Порядовка деревянная – представляет собой рейку определенного сечения и определенной длины – 1,8-2 м, к которой зачаливается шнур-причалка;
• Шнур-причалка – представляет собой крученый шнур, толщина которого составляет 3 мм и который нужен в качестве ориентира для того, чтобы обеспечить прямолинейность и горизонтальность рядов, а также одинаковую толщину горизонтальных швов.



Какие используют растворы для кладки кирпича?

• Известковое тесто – получается, если погасить комовую или молотую известь водой, затем добавить немного молотого шлака и пемзовой выли, а потом тщательно перемешать и процедить;
• Глиняное тесто – получается, если куски глины замочить в воде и оставить на несколько суток до того момента, как они полностью размокнут; далее необходимо добавить воду, перемешать, процедить и слить отстойную воду.



Кстати, в СтройОпт СПб продается качественный кирпич от известного на рынке строительных материалов производителя МАГМА. Он поставляется в различных цветовых вариантах и хорош для многих архитектурных стилей и дизайна интерьера из-за своего красивого внешнего вида.



Заказывайте кирпич МАГМА на сайте stroyopt.spb.ru или звоните для этого по телефону 8 (800) 200 75 58.

Проектирование по размерам кирпичной кладки | Джеймс Карни Architects

Объем кирпичной кладки блог

Не самая привлекательная тема для блога, но, тем не менее, очень удобная, чтобы знать, как архитектор, будь то геодезия, проектирование или установка вашего кирпичного здания! Успешное проектирование и строительство кирпичной кладки требует от дизайнера учитывать материал при изложении как в плане, так и на фасаде.

Сегодня у нас есть огромный выбор различных типов и размеров кирпича на выбор, но мы остановимся только на некоторых ключевых характеристиках кирпича британского стандарта и согласовании размеров кирпича на этапе проектирования и строительства.

С самого начала стоит отметить, что при использовании кирпичей в вашем дизайне рекомендуется использовать для этого вертикальные и горизонтальные размеры кирпича. Если нет, то каменщик на месте не поблагодарит вас, если ему придется резать кирпичи каждый второй ход, и посоветует не носить привет-визу с вашим логотипом при следующем посещении объекта, если вы это сделали !!

Координатный размер кирпича

Британский стандартный размер обычного кирпича в Великобритании — 215 мм x 102.5 мм x 65 мм (длина x глубина x высота). Стандартный координационный размер для кирпичной кладки составляет 225 мм x 112,5 мм x 75 мм (длина x глубина x высота), включая 10-миллиметровые стыки раствора. При выборе кирпича также важно учитывать допуски и значения диапазона, указанные производителем кирпича в соответствии с EN771-1.

Стандартный размер кирпича BS дает соотношение 3: 2: 1, что означает, что при проектировании и строительстве с использованием кирпичной кладки это:

• При стандартном шве 10 мм повторяющаяся единица кирпича, уложенная в подрамник, будет иметь длину 225 мм и высоту 75 мм.
• Если кирпичи уложены крест-накрест, две толщины 102,5 мм плюс два шва из раствора дают такую ​​же повторяющуюся единицу, как длина одного кирпича плюс один шов из раствора 10 мм, т.е. 225 мм.
• Если они уложены по высоте, три высоты по 65 мм плюс три шва из раствора дают ту же повторяющуюся единицу, что и длина одного кирпича плюс один шов 10 мм, т.е. 225 мм.

Не забудьте о стыках минометов

Для точного определения размеров кирпичной кладки как в горизонтальной, так и в вертикальной плоскости необходимо сделать припуск на 10-миллиметровый растворный шов, который изменяет координационный размер стандартного кирпича на 225 x 112. 5 x 75 мм соответственно, но не во всех случаях, например, для проемов в кирпичной кладке и в конце стены.

Следовательно, есть три различных комбинации при выкладывании или измерении кирпича и раствора следующим образом;

• CO + кирпич + швы 2×10мм
• CO Кирпич + шовный раствор 1×10 мм
• CO- Только кирпич размер

Все важные таблицы размеров кирпича

Приведенные ниже таблицы размеров кирпича основаны на следующих трех условиях при проектировании и разметке кирпичных стен в фасаде и в плане (вертикальном и горизонтальном):

После того, как вы ознакомитесь с условиями, для которых вы проектируете, обратитесь к таблицам размеров кирпича, чтобы определить свои планы и высоты, как показано ниже.В этих таблицах указаны исходные размеры кирпича как по горизонтали, так и по вертикали, для стен и проемов больших размеров. Для получения дополнительной информации обратитесь к таблицам размеров кирпича Ibstock.

Все архитектуры, большие и малые | Единственный практикующий

Объяснение таблиц размеров кирпича

Вы можете загрузить этот пост в виде удобного файла в формате pdf, щелкнув ссылку ниже:

Загрузите руководство прямо сейчас!

При проектировании зданий из каменной кладки проектировщик должен по возможности разложить элементы каменной кладки на всю длину или половину кирпича.Это позволит избежать некрасивого и ненужного обрезания кирпичей на месте. Кирпичи будут правильно склеены, если они спроектированы с согласованными размерами.

На следующем рисунке показана разница между использованием правильной координации и нескоординированным подходом.

На изображении выше показано, как при неправильной координации вы можете остаться с обрезанными кирпичами и плохо обработанными отверстиями. Все синие кирпичи в приведенном выше примере представляют собой кирпичи, которые не являются целыми или половинными, и их необходимо разрезать по размеру на месте.

На приведенном выше изображении показаны согласованные размеры кирпича, чтобы все проемы соответствовали размеру 1 или 1/2 кирпича.

Часто на ранних стадиях проектирования размеры кирпича не учитываются, в результате чего необходимо заново откорректировать или перерисовать всю внешнюю оболочку на стадии детального проектирования. Если учесть размеры кирпича на ранних этапах, это поможет сэкономить время и деньги!

Как пользоваться таблицами размеров кирпичной кладки

Существуют разные коэффициенты согласования в зависимости от конфигурации стены, которую вы проектируете.

CO + Это согласованный размер плюс стык с каждой стороны. Итак, это высота или длина кирпича плюс 2 шва.

CO Это согласованный размер плюс одно соединение. Итак, высота или длина кирпича плюс 1 стык.

CO- Это согласованный размер без стыков. Итак, высота или длина кирпича.

После того, как вы решили, какой коэффициент координации вам нужно использовать, вы находите требуемый размер и считываете соответствующее количество кирпичей.

Все размеры кирпичной кладки в таблице определяются одним из трех вариантов, которые относятся к конкретной конфигурации стен.

1: CO +

Согласованный размер плюс стык с каждой стороны.

Дверные и оконные проемы

2: CO

Согласованный размер с одним шарниром.

Обратный конец (внешний по отношению к внутреннему углу)

3: CO-

Согласованный размер — без стыка.

кирпичных простенков или панелей между проемами.

Ширина кирпичной кладки Таблица размеров

Вертикальный ход кирпичной кладки и таблица размеров

Не забудьте, что вы можете скачать этот пост в виде удобного файла в формате pdf, нажав на ссылку ниже:

Загрузите руководство прямо сейчас!

Диагностика проблем кирпичной кладки стен

Диагностика проблем кирпичной кладки стен

13 марта 2015 г.

Эрин Коллинз-Сесил

Кирпич — прочный материал для кладки стен, который при правильном строительстве и обслуживании может прослужить столько же, сколько и здание. Однако некачественные методы строительства могут привести к дефектам в виде трещин, высолов и отслаивания, а дефекты могут возникнуть как в старом, так и в новом строительстве. К счастью, визуальная оценка кирпичных стен может предоставить ценную предварительную информацию о целостности кладки и структуры, стоящей за ней. В этой статье будут рассмотрены характеристики кирпича, типичные дефекты и их причины.

1. Характеристики кирпича

Кирпич, как материал, со временем естественным образом расширяется.Взятые непосредственно из печи и помещенные в контролируемую среду без колебаний влажности и температуры, испытательные кирпичи показали наибольшее расширение в течение первого месяца установки, после чего через пять лет последовала постоянная скорость примерно 0,0006% в год (см. . 5). Кроме того, кирпич расширяется и сжимается при изменении температуры и влажности. Следующие элементы существенно повлияют на величину изменения размеров, которую кирпич и сборка кирпичной стены испытают в течение срока службы:

• Тип глины, из которой изготовлен кирпич. Производители должны иметь возможность указать коэффициент расширения для своей продукции.
• Расположение кирпичной стены. Ориентация и расположение кирпичных стен по сторонам света повлияет на количество солнечного света (тепла), которое будет поглощаться стеной. Стены, находящиеся на открытом воздухе, имеют больше шансов на тепловое расширение и сжатие и удержание влаги, чем стены, расположенные в помещении или на защищенных территориях.
• Удержание влаги. Кирпичные стены пористые и впитывают влагу как через кирпичи, так и через стыки раствора.В отличие от теплового расширения и сжатия, изменение размеров кирпича из-за влаги необратимо.

Кирпичные стены относительно жесткие по сравнению со всем зданием, которое движется из-за ряда факторов. Изменение размеров стен из-за используемых глиняных материалов, температурных изменений, удержания влаги и способности стены двигаться вместе с конструкцией или независимо от нее требует тщательного проектирования и монтажа. Расширительные и регулирующие швы, разделительные швы между разнородными материалами и специальные системы анкеровки обеспечивают механизмы для предотвращения дефектов кирпичной стены из-за расширения, сжатия и незначительного движения здания.Кроме того, каменные стены должны включать систему дренажа, гидроизоляции и дренажных дренажных систем, чтобы вода, которая проникает через поверхность кирпича, выходит наружу.

2. Образцы дефектов

2,1 Растрескивание

В кирпичных стенах могут образовываться различные трещины. Возраст здания и его тип конструкции, например, полость или каменная стена, деревянный каркас, бетонный каркас или стальной каркас, помогут диагностировать причины трещин в кирпиче.В приведенном ниже списке описаны несколько распространенных моделей трещин и причины трещин:

• Вертикальные трещины во внутренних углах здания: Вертикальные трещины во внутренних углах часто возникают в результате теплового расширения прилегающих стен по направлению друг к другу. Этот тип растрескивания обычно указывает на то, что при строительстве здания не было предусмотрено условий расширения.
• Вертикальные трещины на внешних углах здания и горизонтальные трещины на линиях пола : Вертикальные трещины на внешних углах, характерные для старых массовых каменных конструкций, указывают на подвижность конструкции.В более старом строительстве стальные колонны, расположенные по углам зданий, часто облицовывались кирпичом. Вода, которая мигрирует через кирпич, попадает в сталь, которая затем начинает окисляться (ржаветь). Давление, оказываемое сталью, называют подъемным механизмом окисления. Давление может достигать уровней, способных оттолкнуть кладку от здания, вызывая вертикальное растрескивание кирпича. Это явление также может происходить по горизонтали вдоль линий пола, когда окисленные подъемные механизмы стальных перемычек выталкивают кирпич из плоскости.

( Left Photo ) Кирпич, ранее замененный по углу этого здания, имел новую форму вертикальной трещины. ( Фотография справа ) Окисленный домкрат из стальной колонны, заключенной в кирпичную кладку в углу, заставил кирпич отойти от конструкции

В более новых конструкциях с полыми стенами вертикальные трещины на внешних углах здания могут указывать на отсутствие установленных компенсаторов. Как и в случае вертикального растрескивания внутренних углов, две пересекающиеся стены будут расширяться и сжиматься с разной скоростью, вызывая вращение кирпича и возможное растрескивание.Исследования показали, что для стен без установки контрольных швов минимальное расширение кирпича от 2 до 4 мм вызывает вертикальные трещины в углах здания (см. П. 5).

• Вертикальное растрескивание над оконными перемычками: Прогиб, вызванный перемычкой меньшего размера, может вызвать прогиб кладки в центре оконного проема и образование вертикальной трещины. Трещины, скорее всего, будут сужаться, так как трещина будет шире у перемычки, но будет уменьшаться по ширине, когда трещина будет двигаться вверх от окна.
• Диагональные трещины и трещины в области кирпичной стены : Неравномерная осадка фундамента здания может вызвать диагональные трещины (иногда называемые ступенчатыми трещинами из-за трещин, следующих по пути швов раствора по горизонтали и вертикали) в оконных проемах (окнах). и двери), и в области кирпичной стены.

Ступенчатое растрескивание кирпича из-за неравномерной осадки здания.

• Трещины в бетонном фундаменте: Бетонная и кирпичная кладка расширяется и сужается с разной скоростью.Если между бетоном и кирпичом не установлены средства разделения, такие как разрыв соединения или гидроизоляция, трещины, возникающие в бетонном фундаменте, могут продолжаться сквозь кирпич или трещины могут возникнуть на стыке кирпича и бетона.

2.2 Выцветание:

Выцветание — образование белого кристаллического вещества на лицевой стороне кирпича. Это вызвано чрезмерным количеством влаги в стене, которая просачивается через кладку и выходит из нее. Когда вода проходит через швы раствора, соли собираются и транспортируются к поверхности кирпича, где затем кристаллизуются. Выцветание часто бывает у кирпича новостроек. Выцветание в таком состоянии часто можно легко удалить, протерев пораженные участки водой. Тем не менее, высолы, которые возникают после завершения строительства, обычно указывают на то, что большое количество влаги проникло за кирпич и не может эффективно стекать обратно наружу.Это является следствием многих факторов, которые могут включать засорение дренажных дренажных каналов или закупорку стен кирпичных полостей осадками строительного раствора. Оба эти условия препятствуют или ограничивают способность влаги стекать наружу.

Выцветание, указывающее на неправильный отвод влаги за кирпичом.

2.3 Выкрашивание:

Отслаивание — это отслаивание части кирпича от основной части кирпича. Иногда сколы могут быть очень большими частями исходного кирпича.Существует несколько причин, по которым может происходить растрескивание кирпича. Выкрашивание может быть вызвано укладкой кирпичных покрытий, не позволяющих кирпичу «дышать» (влага в виде пара не может проникать через кирпич наружу). Когда это происходит и усугубляется отсутствием дренажа, влага, задержанная за внешней поверхностью кирпича, замерзнет и окажет давление в материале кирпича, достаточное для того, чтобы отломить часть от остальной части кирпича (скол).Выкрашивание может также происходить из-за того, что кирпичи изготовлены из мягкого глиняного материала, который легко впитывает влагу, которая может замерзнуть внутри кирпича, что приведет к растрескиванию. Третья причина выкрашивания может быть связана с движением конструкции. Движение может оказывать достаточное давление на отдельный кирпич, который разрушает кирпич. Последнее явление наиболее часто встречается у структурных перемычек в зданиях.

3. Заключение

Визуальная оценка кирпичной кладки стен на предмет трещин, высолов и отслаивания может дать полезную информацию о структуре и установке кирпичной стены. Наблюдение за этими типами проблем может дать наблюдателю хорошее представление о том, как работает конструкция и кирпич. Визуальная оценка также определит необходимость дальнейшего тестирования.

Образцы трещин, указывающие на движение здания, требуют определения причины, чтобы определить, продолжает ли здание двигаться или неподвижно. Простой способ определить, продолжается ли движение здания, — это наложить штукатурку на трещину. Если трещина снова появляется в штукатурке, движение здания все еще происходит, и его следует исследовать на предмет причины движения.Другой способ исследования трещин — использование электронных или ручных измерителей трещин. Измерители трещин точно измерят величину изменения ширины трещины за длительный период времени. Возможно, потребуется провести инвазивное тестирование, включающее удаление кирпича, чтобы выявить нижележащую структуру, чтобы определить, является ли нижележащая структура прочной.

Компания Berman & Wright наблюдала, документировала и диагностировала проблемы с кирпичной кладкой стен в старом и новом строительстве. Часто выяснялось, что причиной проблем были неправильная конструкция компенсаторов, деформации конструкции и отсутствие отвода воды.Сочетание визуальной оценки, установки измерителей трещин и инвазивных испытаний позволило нам определить точные причины проблем и их влияние на соседние элементы здания.

Дополнительную информацию о кирпичных стенах и рекомендации по правильному строительству можно найти на веб-сайте Ассоциации кирпичной промышленности www.gobrick.com. Кроме того, Международный Строительный кодекс ссылается на ACI 530 / ASCE 5 / TMS 402 Требования Строительного кодекса для каменных конструкций.Перед проектированием и строительством кирпичных стен следует проконсультироваться с обоими источниками, чтобы убедиться, что стены сохранят свою целостность в течение всего срока службы здания.

Артикул:

1. Almherigh, Mohamed Abdalla. (2014). Распространенные причины трещин в кладке стен. Диагностика и устранение. Международный научный журнал: фундаментальные и прикладные исследования. (том 14), стр. 25-33.
2. Suprenant, Брюс А. «Оценка трещин» Строительство кладки: N.стр., 1990. Web. 05 марта 2015.

3. «Технические примечания к кирпичному строительству 18: изменения объема — анализ и влияние движения». Дом ассоциации производителей кирпича. Ассоциация кирпичной промышленности, октябрь 2006 г.
4. «Технические примечания к кирпичному строительству 18A: расширение кирпичной кладки». Дом ассоциации производителей кирпича. Ассоциация кирпичной промышленности, ноябрь 2006 г.
5. Тейлор, Питер Дж. Расширение глиняного кирпича Taylor Lauder Bersten Pty Ltd.Март 2009 г.

Проектирование + строительство. «39 способов предотвратить образование трещин в кирпичной кладке» — Shade & Wise

За советом экспертов по этой проблеме мы обратились к Брайану Тримблу, старшему директору инженерных услуг и архитектурной пропаганды Ассоциации кирпичной промышленности, Рестон, Вирджиния, и Джеймсу Танну, президент Американского института кирпича — Ближний Восток, Кантон, Огайо. Мы также в значительной степени полагались на технические примечания 18 Ассоциации производителей кирпича («Изменения объемов — анализ и влияние движения») и 18A («Обеспечение расширения кирпичной кладки»).

ОБЯЗАТЕЛЬНО понимаю, что кирпич может незначительно изменяться в объеме в зависимости от возраста и цвета кирпича, направления стены и температуры при укладке.

ДЕЙСТВИТЕЛЬНО предполагаю, что кирпичи немного увеличатся в размерах с течением времени. Это происходит в первую очередь из-за расширения влаги и, по словам Тримбла, «это часть процесса изготовления кирпичей». Существуют полезные формулы для расчета движения кирпичных стен (см. Техническое примечание 18).

ОБЯЗАТЕЛЬНО используйте компенсационные швы в кирпичной кладке.Деформационные швы разделяют кирпичную кладку на сегменты, чтобы предотвратить растрескивание, вызванное изменением температуры, расширением под действием влаги, упругой деформацией, осадкой или ползучестью. Они могут быть горизонтальными или вертикальными.

НЕ путайте компенсаторы с компенсаторами. Согласно Техническому примечанию 18A, термин «контрольный шов» используется по отношению к бетонной или бетонной кладке. Также существует «строительный компенсатор», сквозной шов, который разделяет здание на отдельные секции для снятия напряжения, в то время как «строительный шов» (или «холодный шов») используется в основном в бетонных работах, когда строительство прерывается. .

DO формируют компенсатор, оставляя непрерывное открытое отверстие в кирпичной стене и заполняя его сильно сжимаемым материалом, предпочтительно предварительно отформованной пеной или неопреновой подушкой. Снаружи для защиты стыка от атмосферных воздействий используются опорный стержень и герметик (рис. 1).

ОБЯЗАТЕЛЬНО убедитесь, что все материалы компенсационного шва проходят на всю толщину шва, чтобы строительный раствор и другой мусор не забивали шов, а вода не проникала в шов в максимально возможной степени.

НЕ используйте ДВП или аналогичные материалы в компенсаторах; они не сжимаются.

ЗАПРЕЩАЕТСЯ допускать, чтобы раствор, стяжки или арматура из проволоки заходили в компенсатор или перекрывали его, поскольку это может ограничить движение и свести на нет преимущества компенсатора.

ИСПОЛЬЗОВАНИЕ ВЕРТИКАЛЬНЫХ РАЗЪЕМНЫХ СОЕДИНЕНИЙ

ОБЯЗАТЕЛЬНО имейте в виду, что расположение и расстояние между компенсационными швами в кирпичной кладке будет варьироваться от конструкции к конструкции, в зависимости от множества факторов: величины ожидаемого движения, размера компенсационного шва, сжимаемости материалов компенсационного шва, ограничения условий, упругой деформации из-за нагрузок, усадки и ползучести раствора, строительных допусков и ориентации стен.«В том, чтобы делать все правильно, — это искусство, — говорит Тримбл.

НЕ проходите более 25 футов без вертикального компенсационного шва для кирпичной кладки в фанерованной или полой стене без отверстий, например окон. «Это общепринятое практическое правило в отрасли, — говорит Танн. Совет: Чтобы определить оптимальное расстояние между компенсационными швами для вашего проекта, обратитесь к формулам в Технических примечаниях 18 (стр. 1) и 18A (стр. 3).

НЕ позволяйте каменщикам устанавливать компенсационные швы.«Профессиональный дизайнер должен нести ответственность за определение размещения и расстояния между стыками», — говорит Тримбл.

ОБЯЗАТЕЛЬНО размещайте вертикальные компенсаторы в углах, смещениях и отступах, проемах, пересечениях стен, изменениях высоты стен, парапетах и, конечно же, вдоль длинных стен в соответствии с рекомендациями BIA.

НЕОБХОДИМО размещать компенсационные швы на стыках стен с различным воздействием окружающей среды или климата или условиями поддержки. Подсказка:

Используйте компенсационные швы для разделения смежных кирпичных стен разной высоты, чтобы избежать растрескивания, вызванного дифференциальным перемещением.Соединение может быть размещено во внутреннем углу или, при необходимости, на расстоянии примерно 30 см от угла, чтобы обеспечить стабильность склеенного угла. Стеновые стяжки должны быть на месте, чтобы правильно поддерживать кирпичи, прилегающие к внутреннему углу.

УХОД ЗА ГОРИЗОНТАЛЬНЫМИ РАСШИРИТЕЛЬНЫМИ СОЕДИНЕНИЯМИ

Согласно Техническому примечанию 18A, «Горизонтальные компенсационные швы обычно необходимы, если кирпичная стена поддерживается на уголке полки, прикрепленном к раме, или используется в качестве заполнения внутри рамы.Размещение горизонтальных компенсаторов ниже углов полок обеспечивает пространство для вертикального расширения кирпичной кладки под ними и деформации угла полки и конструкции, к которой она крепится ».

DO обеспечивает горизонтальные компенсационные швы под каждым углом полки в конструкциях, которые поддерживают кирпич на углах полки.

НЕОБХОДИМО удалить временные прокладки, которые могли использоваться для поддержки угла полки во время строительства

НЕОБХОДИМО рассмотреть возможность использования кирпичной кладки с выступом в случаях, когда вы видите необходимость в большом горизонтальном компенсаторе. Кирпичи с выступами (см. Рис. 3) позволяют двигаться, уменьшая при этом потенциальное негативное эстетическое воздействие на сустав. Совет: чтобы избежать поломки, высота и глубина выступающей части кирпича должны быть не менее полдюйма (13 мм). Осторожно: Для гарантии качества сделайте кирпич с выступом у производителя кирпича. «Каменщики могут распилить губчатый кирпич из стандартного блока, но это не так точно, как могут сделать производители. Перерез, часто выполняемый при производстве кирпича с кромкой, может привести к выходу из строя режущих блоков », — предупреждает Танн.

ОБЯЗАТЕЛЬНО учитывает допуски на перемещение смежных материалов, включая сам каркас здания.

НЕ допускайте контакта в любое время между кирпичом с кромкой и кирпичной кладкой ниже угла полки или между кромкой кирпича и углом полки.

ПРОЧИЕ ДЕТАЛИ, КОТОРЫЕ СЛЕДУЕТ УЧИТАТЬ

НЕОБХОДИМО рассмотреть способы сделать деформационные швы менее заметными, особенно на длинных плоских стенах. Совет: попробуйте использовать архитектурные элементы, такие как квоты, утопленные панели кирпичной кладки или изменение рисунка скрепления, чтобы уменьшить любой негативный эффект.Или вы можете пойти дальше и привлечь внимание к компенсационному шву, углубив кирпичную кладку в шве или используя кирпичи особой формы.

НЕОБХОДИМО размещать компенсаторы во внутренних углах, где они менее заметны.

НЕ прячьте компенсаторы за водосточными трубами или другими ключевыми элементами здания, если только вы не хотите получать много неприятных звонков из отдела технического обслуживания здания.

ЗАПРЕЩАЕТСЯ использовать компенсационные швы зубьев по схеме соединения кладки.Это затрудняет удаление мусора из стыка во время строительства, мусора, который может мешать правильному перемещению стыка.

Нарушение суставов при движении кладки

Архитектурные инновации

Деформационные швы для каменной кладки — одна из самых недооцененных и недооцененных технических проблем в каменной промышленности. Отсутствие правильно расположенных, детализированных, заданных и установленных деформационных швов кладки может привести к «провалам кладки». Однако большинство недостатков кладки из-за проблем с движением не связаны с эксплуатационными характеристиками блоков или систем кладки, а скорее могут быть отнесены к «сбоям в конструкции».«

Кто несет ответственность?

В соответствии с национальным кодексом модели каменной кладки, на который ссылаются Международные строительные нормы и правила, обязательный контрольный список требований для проектировщиков в разделе спецификаций TMS 602 «Требования строительных норм и спецификации для каменных конструкций» (TMS 402 / ACI 530 / ASCE 5 и TMS 602 / ACI 530.1 / ASCE 6), стр. S-31, часть 3.3 F.7, проектировщики должны «указывать тип и расположение деформационных швов на чертежах проекта». Кроме того, TMS 402, раздел 6.1.6.3 гласит, что проектировщик здания обязан «спроектировать и детализировать облицовку, чтобы учесть дифференциальное движение».

Управляющие сочленения и компенсирующие сочленения

Существует много типов деформационных швов кладки и стратегий управления движением, но два наиболее распространенных — это управляющие швы в стенах бетонных блоков (CMU) и деформационные швы в облицовке из глиняного кирпича. В прошлом, когда CMU и кирпичные стены строились как стены из клееного композитного материала, контрольные швы и компенсационные швы необходимо было согласовывать и выравнивать как в блоке, так и в кирпиче.В современных стенах каменной кладки полости, эти два различных wythes кладок соединены с гибкими соединениями, так контрольные стыки в задней стенке вверх ЕЙ могут быть расположены независимо друг от друга из швов в кирпичной облицовке. Рекомендуется, чтобы инженеры-строители располагали контрольные швы в несущей кирпичной стене по структурным соображениям, в то время как архитекторы могут свободно определять деформационные швы в облицовке для решения как функциональных, так и эстетических задач.

Распространенные ошибки

Когда структурные стены, перегородки или облицовка кладки растрескиваются из-за отсутствия деформационных швов кладки, недостаточного количества деформационных швов кладки или неправильного размещения деформационных швов кладки, это является ошибкой конструкции, а не разрушением кладки.Когда трещины в кладке возникают из-за плохого качества изготовления, причиной поломки может быть каменщик, но это случается редко.

Основные ошибки, которые допускают проектировщики при локализации подвижных суставов:

• полагаясь на общий язык спецификаций для определения местоположения деформационных швов, вместо того, чтобы показывать их на планах и фасадах зданий,
• Расположение контрольных швов на концах перемычек кирпичной кладки в вертикально армированных каменных стенах,
• не понимает стратегии контроля движения для облицовки CMU,
• не понимает отраслевых рекомендаций по размещению деформационных швов облицовки по отношению к внешним углам,
• без фиксации деформационных швов на внутренних углах,
• не разбирается в использовании изоляционных соединений,
• не понимает, как тип перемычки из шпона влияет на размещение вертикальных деформационных швов в оконных проемах или вблизи них,
• без указания надлежащей ширины компенсационного шва в облицовке из глиняного кирпича,
• без горизонтальных деформационных швов между различными видами облицовочного материала,
• и не имеющие деформационных швов на оконных и дверных коробках.

Отказ суставов движения

Ошибка № 1: Спецификации Подход к локализации деформационных швов
«Определение» деформационных швов каменной кладки с помощью общего языка спецификаций не дает каменщикам достаточно информации для принятия решения о том, где разместить деформационные швы. Например, общий язык спецификаций обычно не обращается к различным отраслевым рекомендациям по размещению деформационных швов на более близком расстоянии в облицовке из глиняного кирпича с несколькими отверстиями, в отличие от стен без каких-либо отверстий.Кроме того, общий подход спецификаций к управлению движением может ошибочно отрицать структурную способность кладки, если каменщик неосознанно сегментирует стену сдвига CMU. Следовательно, для инженера-строителя имеет смысл размещать деформационные швы в стенах из каменной кладки, а для архитектора — стратегически размещать деформационные швы в облицовке как по функциональным, так и по эстетическим причинам.

Отказ № 2: Вертикальные контрольные швы на концах перемычек кладки
Когда перемычки кладки используются для перекрытия проемов в вертикально армированных стенах кладки, вертикальные контрольные швы не должны располагаться на конце перемычки кладки при расположении вертикального армирования при косяках проемов.В этом сценарии вертикальная арматура на открывающихся косяках скреплена как одно целое с горизонтальной арматурой и раствором перемычки кладки, поэтому контрольный шов в этом месте не может двигаться должным образом. В вертикально армированных каменных стенах с каменными перемычками вертикальные контрольные швы должны располагаться между проемами или на расстоянии не менее 24 дюймов от проема — не более 25 футов по центру (Рисунок 1).

Ошибка № 3: Непонимание облицовки бетонной кладки
Когда облицовка каменной кладки состоит из бетонных блоков, необходимо учитывать особые рекомендации по контролю движения, изложенные в Национальной ассоциации бетонных кладок (NCMA) TEK 10-4 (2001). ) «Контроль трещин в бетонном кирпиче и других облицовках из бетонной кладки.«Эти рекомендации могут сильно отличаться от стратегий управления перемещением облицовки из глиняного кирпича в некоторых средах (рис. 2).

Отказ № 4: подвижные швы на внешних углах
Вертикальные деформационные швы в каменной кладке должны располагаться с обеих сторон от внешних углов стены, чтобы расстояние между ними не превышало соответствующего расстояния между деформационными швами для данного конкретного проекта. Кроме того, при размещении деформационного шва рядом с дверью или окном, то есть рядом с углом, деформационный шов должен располагаться на угловой стороне проема (рис. 3a и 3b).Деформационные швы необязательно располагать на внешнем углу кладки стен. Фактически, это сделает каменную стену панельной, что повлияет на эстетику здания (рис. 4).

Отказ № 5: Деформационный шов не обнаруживается во внутренних углах
Если нет особых обстоятельств, хорошим общим практическим правилом является размещение вертикальных деформационных швов во внутреннем углу кирпичной стены (рис. 5). Это хорошее место для начала определения деформационных швов на планах зданий или на фасадах.Затем можно рассчитать расстояние между ними и принять решение о сегментировании оставшейся длины стены.

Отказ № 6: Изоляционные швы
Изоляционные швы в кирпичных стенах разделяют части стен, которые имеют разную высоту, объем, нагрузки и условия опоры (рис. 6).

Отказ № 7: перемычки из шпона
Есть два типа перемычек кладки: неплотные и фиксированные. Фиксированные Перемычки являются те, которые связаны с перемычкой в ​​резервной стене — как это характерно для больших пролетов.Когда облицовка каменной кладкой поддерживается фиксированными перемычками, часть облицовки будет опираться на конструкционную сталь, а соседняя часть стены будет опираться на фундамент или какую-либо другую точку опоры. Поэтому, когда части шпона имеют разные точки опоры, эти части шпона часто разделяются вертикальным подвижным швом (рис. 7). Могут быть исключения из этой рекомендации при наличии многоэтажных проемов с фиксированными перемычками.

Отказ № 8: Ширина деформационного шва
Деформационный шов — это деформационный шов, проходящий через материалы, обладающие свойствами расширения, например глиняный кирпич.При использовании расширяющихся глиняных кирпичей с обеих сторон компенсационного шва, эти швы должны быть установлены шириной ½ дюйма, чтобы они могли уменьшиться до 3/8 дюйма, чтобы соответствовать стандартной ширине швов раствора. В отличие от контрольных швов, компенсационные швы должны быть очищены от остатков раствора и иметь соответствующий размер, чтобы шов мог сжиматься без чрезмерной нагрузки на задний стержень, полоски заполнителя швов или создание точек давления на кирпич. 8 ).С одной конечно полосой кладки, следует позаботиться, чтобы прикрепить кладочную полосу к зданию либо подключить группу к опорной стене с фанерными коннекторами в головных стыках полосы, или только разрыв связи в верхнем стыке группа. Еще одна стратегия для этого состояния — добиться эстетики полос с помощью одинаково движущихся каменных материалов разного размера, цвета или текстуры, чтобы не возникало различий в движении.

Отказ № 10: Зазоры в окнах и дверях
Проектировщики должны проиллюстрировать и определить размеры зазоров на стыке облицовки кладки с оконными и дверными рамами.Без этого размерного зазора каменщики могут слишком плотно прижаться к раме, что приведет к неадекватному пространству для установки соответствующего стержня-опоры и герметизирующего соединения для правильно подобранного герметизирующего шва (Рисунок 9a).

Заключение

Большинство трещин в кирпичных стенах — это не «разрушения кирпичной кладки», а, скорее, неспособность строительного проектировщика должным образом указать, детализировать и определить местонахождение деформационных швов в строительной документации. В кодексе четко указано, что поиск деформационных швов несет проектировщик, а не каменщик.У каменщиков нет достаточной информации о нагрузках на здание, условиях окружающей среды, технических характеристиках продукта и эстетических намерениях проектировщика для определения местоположения деформационных швов.

Примечание. Эта статья впервые появилась в RCI Spring 2016.

Пэт Конвей, Международный институт масонства

Кирпичная кладка | Викидвеллинг | Fandom

Разобранная стена с кирпичной кладкой

Кирпичная кладка — это кладка, производимая каменщиком с использованием кирпича и раствора для возведения кирпичных структур, таких как стены.Кирпичная кладка также используется для отделки углов, дверных и оконных проемов и т. Д. В зданиях из других материалов.

Если кирпичи должны оставаться полностью видимыми, а не быть покрытыми штукатуркой или штукатуркой, это называется облицовкой или облицовочной кладкой.

Стена, построенная из фламандских бонд.

Размеры кирпича обычно согласованы так, что два ряда кирпичей, уложенных рядом, с швом между ними, имеют такую ​​же ширину, как длина одного кирпича, уложенного поперек двух рядов.Это позволяет встраивать коллекторы, кирпичи, уложенные под углом 90 градусов к направлению стены, и связывать вместе два или более слоев кирпича. Толщина кирпичной стены измеряется длиной кирпича, поэтому стена толщиной в один кирпич будет содержать два слоя кирпича, полтора кирпича — три слоя и т. Д. Обычный метрический координационный размер составляет 215 x 102,5 x 65 мм, который предназначен для работы с 10-миллиметровым строительным швом: высота слоя 75 мм, толщина стенки 215 мм и т. д. Это основано на более ранних дюймовых размерах.Во всем мире существует множество различных стандартных размеров кирпича, большинство из которых имеют какой-то согласованный принцип.

Толщина стены и конструкция [править | править источник]

Сплошная кирпичная кладка [править | править источник]

Самый простой тип стены строится из сплошной кирпичной кладки, как правило, толщиной не менее одного кирпича, а различные образцы кирпичной кладки представляют собой способы включения коллекторов, чтобы связать вместе слои кирпича.

Стены полостей [править | править источник]

В полой стене два слоя (или листа) кирпичной кладки связаны между собой металлическими стяжками, с полостью от 2 до 4 дюймов, которую можно заполнить изоляцией.

Кирпич облицовочный [править | править источник]

Неструктурная внешняя облицовка из кирпича связана с внутренней структурой: слоем блоков, деревянных или металлических каркасов и т. Д.

Позиции :
Носилки : кирпич, уложенный горизонтально, ровно, с длинной стороной кирпича, выступающей на внешней стороне стены.
Заголовок : плоский уложенный кирпич с открытым коротким концом.
Солдат : кирпич, положенный вертикально, с открытой узкой («подрамник») стороной.
Sailor : кирпич, уложенный вертикально с открытой широкой стороной.
Rowlock : кирпич, уложенный на длинной узкой стороне с открытой стороной маленькой или «верхней».
Shiner : кирпич, уложенный на длинной узкой стороне с открытой широкой стороной

^{[1] [2]}

Шесть позиций

Типы кирпича. Есть два основных типа глиняных кирпичей: прессованный и проволочный. Прессованные кирпичи обычно имеют глубокую лягушку на одной поверхности и мелкую лягушку на другой. Кирпичи, вырезанные из проволоки, обычно имеют 3 или 4 сквозных отверстия, что составляет до 25% от общего объема кирпича. В некоторых «перфорированных» кирпичах есть много отверстий меньшего размера.

Использование кирпича. Существуют три основные категории использования, и во всех трех категориях используются как прессованный кирпич, так и кирпич проволочной резки.

Облицовочная кладка — это видимые декоративные работы.

Инженерная кирпичная кладка, часто встречается на мостах и ​​в крупных промышленных сооружениях, но также может быть скрыта при земляных работах, где требуется максимальная долговечность. E.грамм. строительство люков.

Обычная кирпичная кладка обычно не видна и используется там, где инженерные качества не требуются; например, под землей в жилых домах и внутренних стенах.

Лягушка вверх / вниз. Лягушка — это углубленная часть поверхности кирпича. Прессованные кирпичи кладут «лягушкой вверх», когда требуется максимальная прочность, особенно при инженерных работах. Этот метод также увеличивает массу стены и снижает коэффициент пропускания звука.Прессованные кирпичи можно укладывать лягушкой; Каменщики предпочитают этот метод, поскольку для укладки требуется меньше раствора. Также может наблюдаться незначительное увеличение теплоизоляции из-за захваченных воздушных карманов. Недостатком этого метода является то, что у кирпичей с очень глубокой V-образной лягушкой могут возникнуть трудности с надежным креплением к стене, когда крепление попадает в воздушный карман.

Проволока кирпичей можно уложить в любую сторону, но некоторые типы обрезков проволоки имеют текстурированную (зачесанную) поверхность, создающую складки на лицевой стороне кирпича, которые являются направленными.Эти кирпичи желательно укладывать так, чтобы складки свисали вниз, чтобы максимально улучшить погодостойкость кирпича.

Стяжки или пустотелые стяжки используются для связывания слоев кирпичной кладки друг с другом, чтобы сформировать структурное целое. Распространенный тип — восьмерка из скрученной проволоки, обычно из нержавеющей стали, чтобы избежать поломки из-за коррозии. Петля с обоих концов зарывается в слой раствора по мере возведения стены.

Раствор представляет собой смесь песка, извести и портландцемента, смешанную с водой до рабочей консистенции.Наносится мастером каменщика и затвердевает в течение нескольких часов. Существует множество различных смесей и добавок, используемых для изготовления строительных растворов с разными эксплуатационными характеристиками.

Термины, обычно известные в Великобритании: ^[3]

Bat — обрезной кирпич. Четверть летучей мыши — это четверть длины носилок. Половина летучей мыши — это половина.
Closer — разрезанный кирпич, используемый для замены облигации по цене. Обычно четверть летучей мыши.
Доводчик Queens — кирпич, разрезанный по всей длине, длиной в подрамник и глубиной в четверть летучей мыши.Обычно используется для склеивания одной кирпичной стены под прямым углом.
Kings close — кирпич, разрезанный по диагонали по всей длине, так что на одном конце видна половина летучей мыши, а на другом — ничего.
Snapped Header — половина летучей мыши, предназначенная для отображения в качестве заголовка. Обычно используется для возведения полукирпичных стен с коротким радиусом или декоративных элементов.
Squint — кирпич, специально созданный для склеивания внешних углов тупых углов. Обычно 60 или 45 градусов.
Dog Leg — кирпич, специально созданный для склеивания внутренних острых углов.Обычно 60 или 45 градусов.
Corbel — кирпич, блок или камень, выступающий за главную стену.
Cant — жатка, наклоненная под углом менее 90 градусов.
Плинтус — подрамник с углом наклона менее 90 градусов.
Voussoir — несущий кирпич в арке, обычно такой формы, чтобы стыки были ровными.
Плитка для биговки — плоская глиняная плитка, уложенная в виде кирпича для создания декоративных элементов или гидроизоляции верха садовой стены.
Скоба — скоба, используемая для крепления оконной или дверной рамы.
Движущийся шарнир — прямой стык, образованный в стене для содержания сжимаемого материала, чтобы предотвратить растрескивание при сжатии или расширении стены.
Воздушный кирпич — кирпич с отверстиями для прохождения воздуха через стену. Обычно используется для вентиляции помещений под полом.
Пирс — отдельно стоящая секция кладки, такая как столб или панель.
Quoin — уголок в кладке.
Остановленный конец — конец стены, не упирающийся ни в какой другой компонент.
Собачий зуб — ряд коллекторов, из которых выступают чередующиеся кирпичи.
Зуб пилы — ряд жаток, уложенных под углом 45 градусов к основной поверхности.
Спальная стенка — низкая стена, функция которой заключается в поддержке, как правило, балок перекрытия.
Сотовая стенка — стена, обычно связующая подрамником, в которой вертикальные швы открыты до размера четверти летучей мыши, чтобы обеспечить циркуляцию воздуха. Обычно используется в спальных стенах.
Стена для вечеринок — стена, разделяемая двумя владениями или сторонами.
Стена со сдвигом — стена, спроектированная так, чтобы уступить место в случае разрушения конструкции, чтобы сохранить целостность оставшегося здания.
Противопожарная стена — стена, специально построенная для разделения здания и предотвращения распространения огня.
С — центральная стенка, разделяющая два вала. Чаще всего для разделения дымохода внутри дымохода.
Зубчатый элемент — формирование временно приостановленного конца таким образом, чтобы обеспечить продолжение закрепления в более поздний срок по мере продолжения работы.
Отступ — отверстие, оставленное в стене для размещения прилегающей стены в будущем. Их часто оставляют для временного доступа к рабочей зоне.
Кувырок в — прикрепление поврежденного контрфорса или груди к горизонтальной стене.
Стеллажи назад — отступление связи по мере увеличения высоты стены, чтобы можно было продолжить работу в будущем.

Фламандская облигация [править | править источник]

Руины плантации Розуэлл, графство Глостер, Вирджиния, одна из самых ранних работ в Америке на фламандских облигациях. Кирпичи были импортированы из Англии.

Фламандская облигация , также известная как Голландская облигация , исторически всегда считалась самой декоративной облигацией и по этой причине широко использовалась для жилищ до принятия полых стен. Он создается путем попеременной укладки жаток и носилок в один ход.Следующий ряд укладывается таким образом, чтобы жатка лежала в середине носилок на курс ниже. Эта связь составляет один кирпич толщиной. Правильно уложить фламандскую связку довольно сложно, так как для наилучшего результата все перпендикуляры (вертикальные швы раствора) должны быть выровнены по вертикали. Если обнажена только одна поверхность фламандской стены, одна треть кирпичей не видна и, следовательно, может иметь низкое визуальное качество. Это лучшее соотношение, чем для английской облигации, основного конкурента фламандской облигации для несущих стен.

Распространенной разновидностью, часто встречающейся в зданиях начала 18 века, является фламандская облигация с глазурованной головой, при которой открытые коллекторы обжигаются до тех пор, пока они не остекловываются с черной стеклянной поверхностью. Monk bond представляет собой вариант фламандской облигации, с двумя подрамниками между заголовками в каждой строке, а заголовки расположены по центру соединения между двумя подрамниками в строке ниже.

Связка носилок [править | править источник]

Растяжка — это самый простой повторяющийся узор, но он подходит только для стены толщиной в половину кирпича, самой тонкой из возможных стен.Такая тонкая стена недостаточно устойчива, чтобы стоять отдельно, и ее необходимо привязать к несущей конструкции. Это обычное явление в современных зданиях, особенно как внешняя поверхность полой стены или как облицовка деревянного каркаса.

американских облигаций [править | править источник]

Согласно одному определению, Обычная , Американская или Шотландская облигация имеет один ряд заголовков до пяти подрамников. ^[4] Количество растяжек может отличаться от того, которое используется на практике.Например, кирпичный дом Кларка-Палмора в округе Хенрико, штат Вирджиния, имеет нижний уровень, построенный в 1819 году, описанный как американская связь от 3 до 5 носилок между каждым курсом заголовка, и верхний уровень, построенный в 1855 году с американской облигацией 6. до 7 рядов носилок между каждым курсом жатки. ^[5]

Облицовка стен сада [править | править источник]

Английская кладка для садовых стен — английская облигация, в которой три или пять рядов носилок укладываются на каждый ряд коллекторов.
Фламандская облигация стены сада — фламандская облигация, в которой между жатками кладут три или пять носилок.
Water Bond — 9-дюймовое соединение стенок, при котором обе оболочки скреплены подрамником, но стыки кровати расположены в шахматном порядке, чтобы не совпадать. Эта связь часто указывается местными советами на севере Англии для люков.

Узы крысоловки [править | править источник]

Крысоловка , также известная как Китайская облигация , представляет собой тип облигации для садовых стен, похожий на фламандский, но состоящий из уключин и шин вместо коллекторов и носилок (носилки и коллекторы укладываются на бок, с основание носилок обращено наружу).Это дает стену с внутренней полостью, перекрытой коллектором, отсюда и название. Основным преимуществом этой укладки является экономия на использовании кирпича, позволяющая получить стену толщиной в один кирпич с меньшим количеством кирпичей, чем сплошная кладка. Соединение «крысиная ловушка» широко использовалось в Англии для строительства домов менее трех этажей до начала 20-го века и сегодня все еще используется в Индии в качестве экономичного соединения, а также для обеспечения изоляционных свойств, обеспечиваемых воздушной полостью. Кроме того, многие кирпичные стены, окружающие огороды, были спроектированы с полостями, чтобы горячий воздух мог циркулировать зимой, согревая фруктовые деревья или другие продукты, растекающиеся по стенам, заставляя их раньше цвести и вызывать раннее плодоношение. ^{[6] [7]}

Что делать, если в дымоходе отслаивается кирпич

Независимо от того, используете ли вы камин для эстетики, согрева или и того, и другого, вы должны быть уверены, что он в хорошем состоянии. Неспособность сделать это может стоить вам больше, чем просто денег. Неисправные камины и дымоходы могут быть смертельными.

Что такое отслаивающийся кирпич?

Когда вода попадает в кирпич, она может заставить поверхность отслаиваться, выскакивать и отслаиваться. В конце концов, это может даже заставить кирпич рассыпаться.

Что вызывает растрескивание кирпича?

Как правило, отслаивание кирпича происходит, когда раствор, изготовленный с неправильной степенью сжатия, используется при нагревании. Строительный раствор предназначен для поглощения расширения кирпичей в таких тяжелых условиях, как процесс замораживания и оттаивания. Если раствор не держится, он не впитывает влагу во время циклов замораживания и оттаивания. Это означает, что он может буквально сдавливать кирпич, а не наоборот (как обычно должно быть).

Наряду с тем, что раствор может быть не самого лучшего качества или просто слишком старым, вот некоторые вещи, которые могут вызвать растрескивание кирпичей или, по крайней мере, могут ускорить процесс, когда раствор низкого качества:

• Архитектурная конструкция вашего дома снаружи может способствовать растрескиванию. Если он слабый или заставляет кирпич подвергаться воздействию погодных условий, это, безусловно, может вызвать нагрузку как на раствор, так и на кирпичи.
• Состояние кирпичей снаружи вашего дома может способствовать растрескиванию кирпичей в дымоходе.Вся конструкция вашего дома зависит друг от друга, поэтому любая слабость может вызвать проблему, которая может привести к растрескиванию.
• Климат играет огромную роль в растрескивании. Влажная или морозная погода вызывает разбухание и высыхание раствора. Этот компромисс может вызвать нагрузку на кирпичи и очень легко вызвать проблемы. Это наиболее частая причина сколов во влажном и холодном климате.
• Утилизированный кирпич более подвержен воздействию влаги, чем кирпич высшего качества.
• Конструкция дымохода может стать причиной растрескивания кирпича. Плохая конструкция не позволит раствору и кирпичам работать должным образом.
• Мойки высокого давления часто используются для хорошей очистки кирпича. Но они также могут повредить их, что приведет к их растрескиванию. Пескоструйная очистка может иметь такой же негативный эффект.
• Если ваша крыша не поддерживает надлежащий дренаж, это может привести к ухудшению состояния кладки из-за того, что раствор и кирпичи остаются влажными слишком долго.
• Трещины в короне дымохода довольно распространены и могут легко привести к растрескиванию кирпича, потому что это приводит к насыщению кирпича и раствора.

Проблема со скошенным кирпичом

Когда дело доходит до дымохода, регулярное техническое обслуживание жизненно важно для поддержания его хорошего вида и правильной работы. Треснувший кирпич — один из первых признаков того, что дымоход нуждается в нежном заботливом внимании. Взломанные кирпичи обнажают пористую внутреннюю часть, что приводит к повреждению водой, что в конечном итоге может разрушить вашу кладку.

Другие повреждения, которые могут возникнуть из-за растрескивания кирпича:

• Задержка воды может вызвать плесень. Плесень — серьезная опасность для здоровья, а также неприглядный вид.
• Может нарушиться конструкция вокруг кирпичей. Гипсокартон, доски и каркас могут быть повреждены.
• Вся дымовая труба может прогнуться, если кирпичи станут очень слабыми. Такое событие могло быть опасным и даже смертельным.
• Сколотые кирпичи могут стать причиной ослабления других кирпичей вокруг них, потому что они не выполняют свою работу.Это похоже на эффект домино.

Что делать, если раскололи кирпич?

Что вообще можно сделать с растрескиванием кирпича, обычно определяется масштабом проблемы. Всего несколько кирпичей или большинство? Решение проблемы — это первое, что вам нужно сделать.

Если у вас не так много отслоившихся кирпичей, вот как вы можете заменить их самостоятельно:

Для начала вам понадобятся:

• Долото холодное
• Сверло
• Отбойный молоток
• Острый шпатель
• сверло по камню 6-8 мм
• Кирпич сменный
• Миномет
• Вода

Шаг 1. Проанализируйте проблему

Первое, что вам нужно сделать, это хорошенько и внимательно осмотреть кирпичи.Определите, почему существует проблема, и постарайтесь устранить корень проблемы. У вас есть утечка? Если да, устраните утечку, иначе она, скорее всего, повторится снова.

Кроме того, проверьте, сколько кирпичей вам нужно заменить. Не забывайте снимать со стены не более 3–4 кирпичей за один раз. Если вы обнаружите, что поврежденных кирпичей больше, чем вы думали, обратитесь к специалисту.

Шаг 2. Замена на правильный кирпич или кирпичи

Конечно, вы захотите убедиться, что кирпичи, которые будут использоваться при замене, совпадают с теми, которые вы кладете рядом.Вы также захотите использовать тот же стиль наведения. Это практика фиксации стыков раствора между кирпичами.

Велика вероятность, что оставшиеся кирпичи изношены и обесцвечиваются, поэтому не всегда легко подобрать новые, поэтому просто постарайтесь.

Шаг 3. Вырезание отслоенного кирпича

Используйте долото и молоток, чтобы вытащить кирпич после того, как вы соскоблили раствор вокруг кирпича. Если это не поможет, просверлите в кирпиче отверстия сверлом по камню.

Затем с помощью молотка и зубила раскрошите кирпич, чтобы вы могли легко его удалить.

Шаг 4: Работа с минометом

Раствор, скорее всего, является виновником того, что кирпич, который вы заменяете, в первую очередь раскололся, поэтому убедитесь, что вы правильно применили новый раствор. Вы можете использовать раствор на основе портландцемента или смесь песка и извести, с чем вам может помочь местный магазин товаров для дома.

Шаг 5: Фактическая замена

После того, как раствор будет готов к работе, вам нужно смочить ремонтируемый участок чистой водой.Острым шпателем нанесите раствор на соответствующие стороны и основание по горизонтали.

Толщина слоя должна быть около 10 мм. С большой осторожностью вставьте кирпич в отверстие. Делайте это до тех пор, пока он не совпадет с кирпичной кладкой вокруг. Используйте ручку шпателя, чтобы стык раствора, который вы фиксируете, выглядел как можно ближе к оригиналу, чтобы в итоге получился однородный вид.

Избавьтесь от отслаивающегося кирпича на дымоходе

Если у вас есть камин с дымоходом, вы несете ответственность за его обслуживание.Это означает, что когда вы замечаете, что кирпичи трескаются, вы должны немедленно найти решение, иначе вы подвергнете опасности всех.
