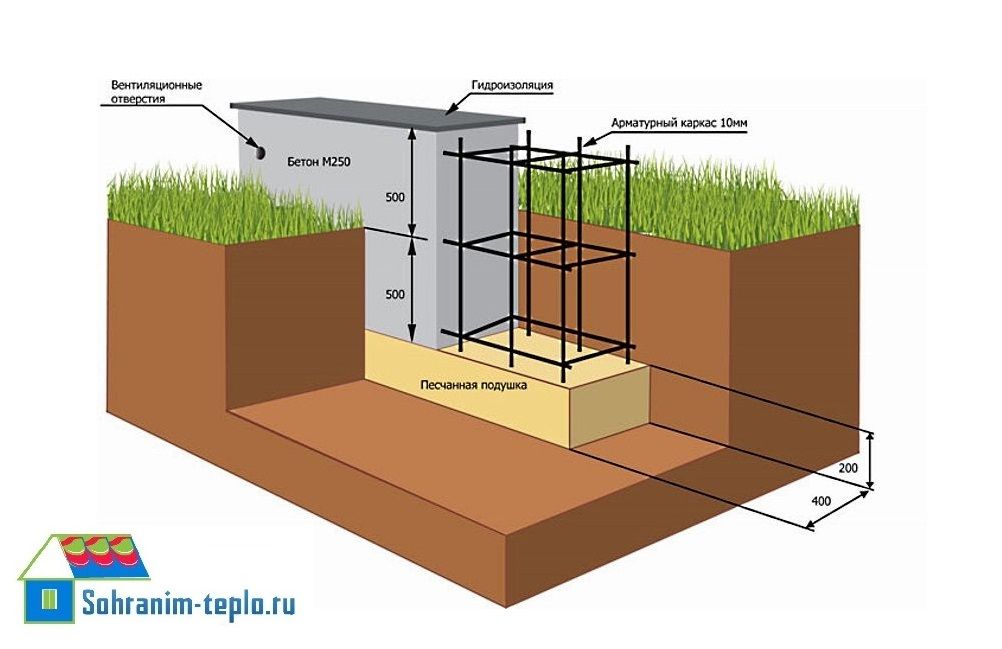

Глубина ленточного фундамента для дома из пеноблоков: Глубина фундамента для дома из пеноблоков

обычно проектируются таким образом, чтобы иметь достаточную прочность, чтобы выдерживать нагрузки на пол без армирования при заливке на ненарушенный или уплотненный грунт.Использование сварной проволочной сетки и бетона с низким водоцементным соотношением может уменьшить растрескивание при усадке, что является важной проблемой для внешнего вида и для снижения потенциальной инфильтрации радона. Плиту следует вылить на материал контрольного шва, чтобы он мог двигаться независимо от фундаментной стены. При наличии обширных грунтов или в районах с высокой сейсмической активностью могут потребоваться специальные методы строительства фундамента. В этих случаях рекомендуется проконсультироваться с местными строителями и инженером-строителем.

УПРАВЛЕНИЕ ВОДОЙ / ВЛАЖНОСТЬЮ

В общем, схемы управления влажностью должны контролировать воду в двух состояниях. Во-первых, поскольку почва, контактирующая со стеной фундамента, всегда имеет относительную влажность 100%, стены фундамента должны иметь дело с водяным паром, который будет иметь тенденцию мигрировать внутрь в большинстве условий. Во-вторых, необходимо предотвратить попадание жидкой воды. Жидкая вода может поступать из таких источников, как:

• Неконтролируемые потоки поверхностных вод
• Высокий уровень грунтовых вод
• Капиллярный поток через конструкции подземного фундамента

Методы контроля накопления влаги в конструкциях стен подвала являются важным компонентом всей конструкции.Неправильное управление влажностью может привести к повреждению конструкции, отделке или содержимому подвала, а также к росту плесени, ремонт которой может быть очень дорогостоящим и опасным для здоровья.

Следующие методы строительства предотвратят попадание лишней воды в виде жидкой воды и пара в подвал. Это достигается за счет использования соответствующего дренажа и использования замедлителей образования пара, как показано на рисунках 2-3F и 2-3S.

Рисунок 2-3F. Компоненты системы дренажа и гидроизоляции в подвале, деталь основания

Рисунок 2-3S.Компоненты системы водоотведения и гидроизоляции подвала, деталь подоконника

• Управляйте внешней почвой и дождевой водой, используя водосточные желоба и водосточные трубы, а также выравнивая поверхность по периметру не менее чем на шесть дюймов при падении на десять футов пути. Установите дренаж в фундамент, окруженный гравием и обнесенный фильтровальной тканью. Нанесите на стены фундамента либо гидроизоляцию, либо гидроизоляцию (Дастур и др., 2005).
• Добавьте материал обратной засыпки или дренажную доску вокруг фундамента, который свободно дренирует, чтобы земля или дождевая вода стекали в дренаж по периметру, установленный у основания фундамента. Существует множество подходов к проектированию дренажа фундамента, которые обсуждаются в следующем разделе.
• Добавьте капиллярный разрыв (герметик для поролона с закрытыми порами или прокладка) между верхней частью бетона и пластиной подоконника, чтобы предотвратить миграцию влаги между бетонным фундаментом и конструкцией пола выше. Аналогичным образом, чтобы ограничить количество грунтовых вод, поглощаемых через основание, установите капиллярный разрыв между основанием и стеной фундамента (BSC 2006).
• Предотвратите диффузию влаги из земли в плиту, покрыв всю землю антипаром.Рекомендуется, чтобы замедлитель образования пара находился в непосредственном контакте с бетонной плитой и не помещал между ними песок или гравий (Lstiburek 2008).
• Включите каменную подушку глубиной четыре дюйма и диаметром 3/4 дюйма (без мелочи) над землей и прямо под замедлителем образования пара. Он функционирует как гранулированный капиллярный разрыв под пароохладителем, дренажная подушка и расширитель поля давления воздуха для системы вентиляции почвенного газа.

Бетонные фундаментные стены содержат воду, оставшуюся после заливки, которую необходимо отвести, дав им высохнуть.В случаях, когда большая часть стены находится ниже уровня земли, высыхать можно только внутри. Изоляционный материал и настенные покрытия, размещенные на стенах во время строительства подвесного пространства, действуют как замедлители парообразования, не позволяя стенам высыхать изнутри. По этой причине рекомендуется устанавливать эти настенные покрытия ближе к концу строительства, чтобы обеспечить максимально возможное высыхание бетона (BSC 2006).

В подвальных помещениях важно не только иметь эффективный замедлитель паров, но и иметь полный воздушный барьер.По этой причине все зазоры между фундаментной стеной и пластиной порога, пластиной порога и ленточной балкой, а также ленточной балкой и черным полом должны быть заделаны. Все щели и отверстия в фундаментной стене также должны быть должным образом заделаны.

Рисунок 2-4. Компоненты системы дренажа и гидроизоляции в подвале (дренажная система по одному периметру), деталь основания

ДРЕНАЖ И ГИДРОИЗОЛЯЦИЯ

Не допускать попадания воды в подвалы — серьезная проблема во многих регионах. Источником воды в основном являются осадки, таяние снега, а иногда и орошение на поверхности. В некоторых случаях уровень грунтовых вод иногда в течение года находится около или выше уровня цокольного этажа. Существует три основных линии защиты от проблем с водой в подвалах: (1) поверхностный дренаж, (2) подземный дренаж и (3) гидроизоляция на поверхности стены (см. Рисунки 2-3F, 2-3S и 2-4). .

Цель поверхностного дренажа — удерживать воду из поверхностных источников подальше от фундамента за счет уклона поверхности земли и использования водостоков и водостоков для водостока с крыши.Системы подземного дренажа улавливают, собирают и уносят любую воду из земли, окружающей подвал. Компоненты подземной системы могут включать пористую засыпку, материалы дренажных матов или изолированные дренажные плиты, а также перфорированные дренажные трубы в защищенном гравийном слое вдоль основания или под плитой, которые стекают в отстойник или к дневному свету. Местные условия будут определять, какие из этих компонентов подземной дренажной системы, если таковые имеются, рекомендуются для конкретного участка.

На рис. 2-3F показана система с двойным сливом, которая является наиболее надежным вариантом.На рис. 2-4 показана конфигурация с одним стоком. В обоих случаях предусматривается отвод воды с поверхности, которая стекает вдоль фундамента, а также воды, которая может скапливаться под плитой. На Рисунке 2-3F показана передовая система дренажа по периметру фундамента. Он состоит из двух независимых петель перфорированного дренажа фундамента, один внутри фундамента, а другой снаружи. Они сливаются независимо, либо на дневной свет, либо во внутренний отстойник. На рис. 2-4 показан другой вариант, который подходит при хороших дренажных условиях.Это также позволяет дренировать гравийный слой под плитами через каналы, проходящие через основание фундамента. Эти воздуховоды следует размещать как можно ближе к основанию основания, чтобы избежать скопления воды на внутренней стороне основания. Его единственная петля отвода фундамента находится на внешней стороне основания и отводится на дневной свет или во внутренний отстойник. Следует отметить, что соединение воздуховода с внешней стороной фундамента может снизить эффективность систем снижения давления радона внутри плиты за счет снижения способности системы поддерживать достаточно низкие давления под плитой.

Последняя линия защиты — гидроизоляция — предназначена для защиты от попадания воды на стены конструкции. Во-первых, важно различать необходимость в гидроизоляции и гидроизоляции. В большинстве случаев рекомендуется использовать гидроизоляционное покрытие, покрытое слоем полиэтилена толщиной 4 мил, чтобы уменьшить передачу пара и капиллярной тяги из почвы через стену подвала. Однако влагонепроницаемое покрытие не эффективно предотвращает попадание воды под гидростатическим давлением через стену.Гидроизоляция рекомендуется (1) на участках с ожидаемыми водными проблемами или плохим дренажем, (2) когда планируется законченное пространство подвала, или (3) на любом фундаменте, построенном там, где периодически возникает гидростатическое давление на стену подвала из-за дождя, орошения или снег тает. За исключением очень сухих участков, обычно рекомендуется использовать гидроизоляцию. На участках, где цокольный этаж может находиться ниже уровня грунтовых вод, рекомендуется использовать подполье или фундамент в виде плиты на уровне грунта.

МЕСТО ИЗОЛЯЦИИ

Рисунок 2-5. Возможные места для изоляции подвала

Ключевым вопросом при проектировании фундамента является размещение изоляции на внутренней или внешней поверхности стены подвала (рис. 2-5). С точки зрения использования энергии, нет существенной разницы между одинаковым количеством полной изоляции стены, нанесенной на внешнюю поверхность, и на внутреннюю часть бетонной или кирпичной стены. Однако стоимость установки, простота применения, внешний вид и различные технические аспекты могут быть совершенно разными.Индивидуальные дизайнерские решения, а также местные затраты и практика определяют наилучший подход к каждому проекту.

Жесткая изоляция, размещенная на внешней поверхности бетонной или каменной стены подвала, имеет некоторые преимущества по сравнению с внутренним размещением в том, что она (1) может обеспечивать непрерывную изоляцию без тепловых мостов, (2) защищает и поддерживает гидроизоляцию и структурную стену при умеренных температурах. , (3) сводит к минимуму проблемы конденсации влаги, и (4) не уменьшает внутреннюю площадь пола подвала (рис. 2-6).Если внешняя изоляция расширяется, чтобы покрыть обод, а ее коэффициент сопротивления R достаточно высок, балки и подоконники можно оставить открытыми для осмотра изнутри на предмет термитов и гниения. С другой стороны, внешняя изоляция стены может обеспечить путь термитам, если с ней не обращаться должным образом, и может предотвратить осмотр стены снаружи. Изоляция, выходящая за пределы допустимого класса, должна быть защищена покрытием для предотвращения физического повреждения и ухудшения качества. Такие покрытия включают фиброцементную плиту, обрезки (материал типа штукатурки), обработанную фанеру или мембранный материал (Baechler et al.2005). Наружная изоляция помещает фундаментную стену в тепловую оболочку. Это означает, что зимой стена будет теплее, а влага не будет высыхать внутри. По этой причине непроницаемые материалы, такие как масляная краска, полиэтилен или виниловые обои, не должны использоваться в качестве внутренней отделки.

Рисунок 2-6. Подвал с внешней изоляцией XPS или EPS

Изоляция наружных стен должна быть одобрена для использования ниже уровня земли. Как правило, используются три продукта ниже сорта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна.(Baechler et al. 2005). Экструдированный полистирол (номинальное R-5 на дюйм) является обычным выбором. Пенополистирол (номинальное R-4 на дюйм) дешевле, но имеет более низкие изоляционные свойства. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективное значение R на 35% -44%. Исследования, проведенные в Национальных лабораториях Ок-Ридж, изучали содержание влаги и термическое сопротивление пенопластовой изоляции, находящейся ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики после пятнадцатилетнего периода исследования. Это потенциальное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell 2010).

Жесткие панели из стекловолокна и жесткой минеральной ваты (R-4 на дюйм) не изолируют так же хорошо, как экструдированный полистирол, но являются единственными изоляционными материалами, которые могут обеспечить дренажное пространство для фундаментных стен из-за их пористой структуры. Использование этих материалов в качестве дренажного пространства работает только при наличии эффективного дренажа по периметру фундамента.

К сожалению, внешняя изоляция сложнее и дороже, чем внутренняя изоляция фундамента; это особенно верно при модернизации. По этой причине чаще всего используется внутренняя изоляция. Однако фактические затраты могут быть выше, если требуется готовая прочная поверхность. Кроме того, изоляционные материалы из пенопласта потребуют огнестойкого слоя для соответствия нормам. Экономия энергии может быть уменьшена с некоторыми системами и деталями из-за тепловых мостов. Изоляцию можно разместить на внутренней стороне балки обода, но с большим риском проблем с конденсацией и меньшим доступом к деревянным балкам и подоконникам для осмотра термитов изнутри. Системы внутренней изоляции не рекомендуются для бетонных фундаментов без полностью заполненных заполнителей из-за повышенного риска накопления влаги в стене. Системы внутренней изоляции также не рекомендуются в подвалах, которые имеют риск проникновения влаги, будь то из-за неадекватного дренажа, плохой почвы, высокого уровня грунтовых вод или других факторов, из-за ограниченной способности этих систем высыхать внутрь.Не следует использовать внутреннюю изоляцию, если отсутствует положительный разрыв капилляров между верхней частью фундаментной стены и системой деревянного каркаса из-за возможности накопления влаги в материалах деревянного каркаса.

Если будет использоваться внутренняя изоляция, она должна соответствовать следующим требованиям (Baechler et al. 2005):

• Внутренняя изоляция не должна применяться к бетонным стенам из кирпичной кладки ниже уровня земли, если только ядра блока не заполнены полностью.
• Применение внутренней изоляции поверх стен, где присутствует влага, вероятно, увеличит содержание влаги в стене из-за того, что она более холодная, и из-за ограничения возможности высыхания внутри.
• Стена подвала должна сохранять некоторую способность к сушке изнутри, если происходит намокание, так как нижняя часть стены не может высохнуть снаружи. Это означает, что внутренние пароизоляционные материалы или любые непроницаемые внутренние покрытия стен, такие как виниловые покрытия для стен или системы масляной / алкидной / эпоксидной краски, должны быть установлены , а не .
• Стеновая система должна быть герметично закрыта, чтобы влагосодержащий подвальный воздух не попадал в холодную фундаментную стену из-за переноса воздуха и конденсации.
• Материал, контактирующий с фундаментной стеной и бетонной плитой, должен быть влагостойким. Необходимо использовать разрывы капилляров для предотвращения попадания влаги в материалы, чувствительные к влаге.

Рисунок 2-7. Подвал с внутренней полупроницаемой изоляцией XPS или EPS

Есть два хороших подхода к внутренней изоляции подвала: панели из жесткого пенопласта и аэрозольная пена.Системы жесткого пенопласта состоят из пенополистирольных панелей или плит из экструдированного пенополистирола, нанесенных на всю фундаментную стену, как показано на Рисунке 2-7 (BSC 2002). Применение распыляемой пены обычно включает распыление всей фундаментной стены и обычно краевой балки до соответствующей толщины. При желании к каркасной стене, возведенной внутри пенопласта, может быть добавлен дополнительный утеплитель из необработанного войлока. Изоляционные материалы из пенопласта горючие и должны быть защищены от возгорания.Если дополнительная изоляция не требуется, поверх пенопласта можно прикрепить деревянные планки обшивки, а к полосам обшивки можно прикрепить гипсокартон. Во всех низкосортных зданиях рекомендуется использовать гипсокартон без бумажной облицовки, чтобы снизить риск повреждения из-за влаги. Гипсокартон следует держать не менее чем на полдюйма выше пола подвала, чтобы избежать намокания (Baechler et al. 2005). Никакие замедлители образования пара, такие как полиэтилен, виниловые обои или краска на масляной основе, не должны использоваться где-либо в системе для обеспечения высыхания внутри.

Можно отказаться от использования гипсокартона в качестве барьера воспламенения. Это было сделано с помощью изоляционных панелей из полиизоцианурата, облицованных фольгой, некоторые из которых рассчитаны на использование в подвалах и подвалах в некоторых юрисдикциях. Однако обратите внимание, что неперфорированная фольговая облицовка полностью паронепроницаема, и через нее будет происходить очень небольшое высыхание. Многие юрисдикции также разрешают пенополиуритан высокой плотности покрывать обод и подоконник (но не всю стену) без дополнительной противопожарной защиты.

Модернизация внутренней изоляции сопряжена с дополнительными рисками: между фундаментом и каркасом может отсутствовать разрыв капилляров; изоляция внутри будет способствовать накоплению влаги в каркасе. Между основанием и стеной может не быть разрыва капилляров, что потенциально увеличивает присутствие влаги из-за капиллярного капиллярного капилляра. Поскольку в старых домах гидроизоляционные и дренажные системы часто отсутствуют или не работают, возможно проникновение воды в большом объеме.Описание надежной стратегии модернизации внутренней изоляции см. В Ueno (2011).

В дополнение к более традиционному внутреннему или внешнему размещению, описанному в этом справочнике, существует несколько систем, которые включают изоляцию в конструкцию бетонных или кирпичных стен. К ним относятся (1) изоляция из жесткого пенопласта, залитая внутри бетонной стены (рис. 2-5c), (2) шарики из полистирола, гранулированные изоляционные материалы или распыляемая пена, залитые в полости обычных каменных стен, (3) системы из бетонных блоков. со вставками из изоляционной пены, (4) сформированные, взаимосвязанные блоки из жесткой пены, которые служат в качестве постоянной изолирующей формы для монолитного бетона (изолированные бетонные опалубки, или ICF, Рисунок 2-5d), и (5) изготовленные каменные блоки с полистироловыми шариками вместо заполнителя в бетонной смеси, что приводит к значительно более высоким R-значениям. Однако эффективность систем, которые изолируют только часть площади стены, следует тщательно оценивать, поскольку тепловые мосты вокруг изоляции могут значительно повлиять на общую производительность.

И, наконец, еще одна технология строительства подвала в новостройках — использование сборных бетонных фундаментных стен. Допустимы два типа. Первый — это бетонные стены со встроенными нижними колонтитулами, которые опираются на гравийную основу, которая позволяет осушать всю сборку.Это означает, что до тех пор, пока панели будут правильно заделаны во время строительства, эти стены останутся теплыми и сухими. Эти стены предназначены для изоляции снаружи. Вторые — это сборные бетонные стены, которые имеют один дюйм твердой пенопластовой изоляции, прикрепленной к внутренней части. Эти стены сконструированы так, чтобы можно было установить дополнительную изоляцию между отсеками стоек, и поставляются со встроенными деревянными гвоздями для крепления гипсокартона или обшивки (BSC 2002).

МЕТОДЫ КОНТРОЛЯ ТЕРМИТА И ДРЕВЕСИНЫ

Рисунок 2-8F.Методы борьбы с термитами в подвалах, деталь опор

Рисунок 2-8S. Методы борьбы с термитами в подвалах, деталь подоконника

Методы контроля проникновения термитов через жилые фонды рекомендуются на большей части территории Соединенных Штатов (см. Рисунки 2-8F и 2-8S). Следующие рекомендации применимы в тех случаях, когда термиты представляют собой потенциальную проблему. Для получения дополнительной информации проконсультируйтесь с местными строительными органами и правилами.

1. Сведите к минимуму влажность почвы вокруг подвала, используя желоба, водосточные трубы и водостоки для удаления воды с крыши, а также установив полную систему дренажа вокруг фундамента.
2. Удалите с участка все корни, пни и обрезки древесины до, во время и после строительства, включая деревянные колья и опалубку с участка фундамента.
3. Обработайте почву термитицидом или разместите на всех участках, уязвимых для термитов, правильно обслуживаемые приманки.
4. Поместите соединительную балку или ряд заглушек поверх всех бетонных стен фундамента, чтобы убедиться, что не осталось открытых стержней. В качестве альтернативы, заполните все стержни верхнего слоя строительным раствором и укрепите строительный шов под ним.
5. Поместите порог на высоте не менее 8 дюймов над уровнем земли; это должно быть обработано консервантом давления, чтобы сопротивляться гниению. Подоконник должен быть виден изнутри. Поскольку термитные щиты часто повреждаются или устанавливаются недостаточно тщательно, сами по себе они не могут считаться достаточной защитой.
6. Убедитесь, что внешний деревянный сайдинг и отделка находятся на высоте не менее 6 дюймов над уровнем земли.
7. Постройте подъезды и внешние плиты так, чтобы они отклонялись от стены фундамента и находились не менее чем на 2 дюйма ниже наружной сайдинга.Кроме того, подъезды и внешние плиты должны быть отделены от всех деревянных элементов 2-дюймовым зазором, видимым для осмотра, или непрерывным металлическим слоем, припаянным ко всем швам.
8. Заполните стык между плиточным полом и фундаментной стеной уретановым герметиком или каменноугольной смолой, чтобы сформировать термитный барьер.
9. Используйте деревянные стойки, обработанные консервантом, на плите пола в подвале или поместите столбы на гидроизоляцию или бетонную подставку, приподнятую на 1 дюйм над полом.
10. Стальные пустотелые колонны наверху для остановки термитов.Твердые стальные несущие пластины также могут служить защитой от термитов наверху деревянного столба или полой стальной колонны.

Пенопласт и изоляционные материалы из минеральной ваты не имеют пищевой ценности для термитов, но они могут обеспечить защитное покрытие и облегчить проходку туннелей. Изоляционные установки могут быть детализированы для облегчения осмотра, хотя часто за счет снижения тепловой эффективности.

В принципе, щитки от термитов обеспечивают защиту, но на них не следует полагаться как на барьер.Термитные экраны показаны в этом документе как компонент систем внешней изоляции. Их цель — вытеснить любых насекомых, пролезающих через стену, наружу, где их можно будет увидеть. По этой причине щитки от термитов должны быть сплошными, а все швы должны быть герметизированы, чтобы не допустить обхода насекомыми.

Эти опасения по поводу изоляции и ненадежности защиты от термитов привели к выводу, что обработка почвы является наиболее эффективным методом борьбы с термитами с помощью изолированного фундамента.Однако ограничения на широко применяемые термитициды могут сделать этот вариант недоступным или вызвать замену более дорогими и, возможно, менее эффективными продуктами. Эта ситуация должна стимулировать использование методов изоляции, улучшающих визуальный осмотр и обеспечивающих эффективные барьеры для термитов. Для получения дополнительной информации о методах борьбы с термитами см. NAHB (2006).

МЕТОДЫ УПРАВЛЕНИЯ РАДОНОМ

Рисунок 2-9F. Методы контроля радона для подвалов, деталь опор

Рисунок 2-9S. Методы контроля радона для подвалов, деталь подоконника

Строительные методы минимизации проникновения радона в подвал подходят там, где есть разумная вероятность присутствия радона (см. Рисунки 2-9s, 2-9f и 2-10). Чтобы определить это, свяжитесь с государственным радоновым персоналом. Общие подходы к минимизации радона включают (1) удаление газа из почвы, окружающего фундамент, и (2) герметизацию стыков, трещин и проникновений в фундаменте.

Герметизация цокольного этажа

1. Используйте сплошные трубы для отвода сточных вод в пол к дневному свету или механические ловушки, отводящие в подземные стоки.
2. Используйте полиэтиленовую пленку толщиной не менее 6 мил (минимум) под плитой поверх гравийного дренажного слоя. Эта пленка служит замедлителем радона и влаги, а также предотвращает проникновение бетона в основание заполнителя под плитой во время ее заливки. Прорежьте «x» в полиэтиленовой мембране, чтобы получить проходы. Поднимите язычки и заклейте их до места проникновения герметиком или лентой. Следует соблюдать осторожность, чтобы случайно не пробить барьер; по возможности рассмотрите возможность использования окатанного руслового гравия.Гравий русла реки обеспечивает более свободное движение почвенного газа, а также не имеет острых краев, которые могли бы проникнуть в полиэтилен. Края пленки должны быть притерты не менее 12 дюймов. Полиэтилен должен выступать за верхнюю часть фундамента или быть уплотненным к стене фундамента.
3. Обработайте стык между стеной и плиточным полом и заделайте полиуретановым герметиком, который хорошо прилегает к бетону и является долговечным.
4. Избегайте создания желобов по периметру плиты, которые обеспечивают прямой выход в почву под плитой.
5. Сведите к минимуму растрескивание при усадке, сохраняя содержание воды в бетоне как можно более низким. При необходимости используйте пластификаторы, а не воду, чтобы улучшить удобоукладываемость.
6. Укрепите плиту проволочной сеткой или волокнами, чтобы уменьшить растрескивание при усадке, особенно возле внутреннего угла плит L-образной формы.
7. Если используются, обработайте контрольные швы с углублением на 1/2 дюйма и полностью заполните это углубление полиуретановым или аналогичным герметиком.
8. Сведите к минимуму количество заливок, чтобы стыки не замерзли.Начните отверждение бетона сразу после заливки в соответствии с рекомендациями Американского института бетона (1980; 1983). При 70F требуется не менее трех дней, а при более низких температурах — больше. Используйте непроницаемый покровный лист или влажную мешковину для облегчения отверждения. Национальная ассоциация производителей готовых смесей предлагает также использовать пигментированный отвердитель.
9. Создайте зазор шириной не менее 1/2 дюйма вокруг всех вводов водопровода и инженерных сетей через плиту на глубину не менее 1/2 дюйма.Заполните полиуретаном или аналогичным герметиком.
10. Не устанавливайте отстойники в подвалах в радоноопасных зонах без крайней необходимости. Если используется, накройте поддон герметичной крышкой и выпустите наружу. Используйте погружные насосы.
11. Установите механические ловушки на все необходимые стоки в полу, выходящие через гравий под плитой.
12. Разместите отводы конденсата HVAC таким образом, чтобы они стекали на дневной свет за пределы ограждающей конструкции или в герметичные отстойники в подвале.Отводы конденсата, которые соединяются с сухими колодцами или другой почвой, могут стать прямыми путями для почвенного газа и могут быть основным источником поступления радона. По крайней мере, убедитесь, что эти отводы конденсата правильно закрыты, чтобы всегда был заполнен полный диаметр хотя бы части колена.
13. Закройте отверстия вокруг унитазов, сифонов для ванн и других сантехнических устройств (используйте безусадочный раствор).

Герметизация стен подвала

1. Укрепите стены и опоры, чтобы свести к минимуму растрескивание при усадке и растрескивание из-за неравномерной осадки.
2. Для замедления движения радона через пустотные стены из кирпичной кладки верхний и нижний ряды пустотелых стен должны быть сплошными блоками или сплошным заполнением. Если верхняя сторона нижнего ряда ниже уровня плиты, следует заполнить ряд блока на пересечении низа плиты. Если устанавливается облицовка из кирпича или другой уступ из каменной кладки, ряд непосредственно под этим выступом также должен быть сплошным блоком.
3. Очистите и заделайте внешнюю поверхность бетонных стен ниже уровня земли, контактирующих с почвой.Установите дренажные доски, чтобы почвенный газ попадал на поверхность за пределами стены, а не через стену.
4. Установите сплошную гидроизоляционную или гидроизоляционную мембрану на внешней стороне стены. Полиэтилен толщиной 6 мил, наклеенный, заклеенный лентой и размещенный на внешней стороне поверхности стены подвала, будет препятствовать проникновению радона через трещины в стенах.
5. Герметизируйте проходы в стене вокруг сантехнических и других инженерных и служебных отверстий полиуретаном или аналогичным герметиком. Как снаружи, так и изнутри бетонные стены должны быть загерметизированы в местах проникновения.
6. Установите герметичные уплотнения на дверях и других проемах между подвалом и прилегающим к нему подлым помещением.
7. Уплотнение каналов, водопровода и других служебных соединений между подвалом и подвальным помещением.
8. Не размещайте воздуховоды для подачи или возврата воздуха под плитой или в основании.

Улавливание почвенного газа

Рисунок 2-10.Методы сбора и сброса почвенного газа

Самый эффективный способ ограничить проникновение радона и других газов в почву — это использовать активную разгерметизацию почвы (ASD). ASD работает за счет снижения давления воздуха в почве по сравнению с внутренним. Избегать проемов фундамента в почву или герметизировать эти проемы, а также ограничивать источники разгерметизации помещений вспомогательными системами ASD. Иногда используется система пассивной разгерметизации грунта (PSD, без вентилятора). Если радоновое обследование после заселения показывает, что желательно дальнейшее снижение содержания радона, в вентиляционную трубу можно установить вентилятор (см. Рисунок 2-10).

Подземная разгерметизация зарекомендовала себя как эффективный метод снижения концентрации радона до приемлемых уровней даже в домах с чрезвычайно высокими концентрациями (Dudney 1988). Этот метод снижает давление вокруг оболочки фундамента, в результате чего почвенный газ направляется в систему сбора, избегая внутренних пространств и выбрасывая наружу.

В фундаменте с хорошим подземным дренажем уже есть система сбора. Дренажный слой из гравия под плитами можно использовать для сбора почвенного газа.Он должен быть не менее 4 дюймов в толщину и из чистого заполнителя не менее 1/2 дюйма в диаметре. Гравий должен быть покрыт слоем полиэтиленового радона толщиной 6 мил и замедлителем влажности.

Вентиляционная труба из ПВХ диаметром 3 или 4 дюйма должна быть проложена от подкладочного гравийного слоя через кондиционированную часть здания и через самую высокую плоскость крыши. Труба должна заканчиваться под плитой тройником. Чтобы предотвратить засорение трубы гравием, к ножкам тройника можно прикрепить отрезки перфорированного дренажа длиной десять футов и загерметизировать его концы.В качестве альтернативы вентиляционная труба может быть подключена к дренажной системе по периметру, если эта система не подключена к внешней среде. Горизонтальные вентиляционные трубы могут соединять вентиляционную трубу через стены ниже уровня земли с проницаемыми областями под прилегающими плитами. Одной вентиляционной трубы достаточно для большинства домов с площадью плиты менее 2500 квадратных футов, которая также включает проницаемый подслой. Вентиляционная труба выводится на крышу через желоба, внутренние стены или туалеты.

Система PSD требует, чтобы плита перекрытия была почти воздухонепроницаемой, чтобы усилия по сбору не прерывались коротким замыканием из-за втягивания избыточного воздуха из помещения вниз через плиту в систему.Трещины, проникновения в плиты и контрольные швы должны быть заделаны. Крышки отстойников должны быть спроектированы и установлены герметично. Следует избегать сточных вод в полу, которые выходят на гравий под плитой, но при их использовании следует оборудовать механическую ловушку, способную обеспечить герметичное уплотнение.

Еще одно потенциальное короткое замыкание может произойти, если в дренажной системе имеется самотечный сброс в подземный водосток. Эта напорная линия может нуждаться в механическом уплотнении.Линия отвода подземного дренажа, если она не входит в герметичный отстойник, должна быть построена с прочно приклеенной дренажной трубой, которая выходит на дневной свет. Напорная труба должна быть расположена на противоположной стороне от этого дренажного слива.

В то время как правильно установленная система пассивной разгерметизации почвы (PSD) может снизить концентрацию радона внутри помещений примерно на 50%, системы активной разгерметизации почвы (ASD) могут снизить концентрацию радона в помещениях на 99%. Система PSD более ограничена с точки зрения вариантов прокладки вентиляционных труб и менее прощает дефекты конструкции, чем системы ASD. Кроме того, в новом строительстве можно использовать небольшие вентиляторы ASD (25-40 Вт) с минимальным энергетическим воздействием. В активных системах используются бесшумные прямые канальные вентиляторы для забора газа из почвы. Вентилятор должен располагаться снаружи, а в идеале над кондиционируемым помещением, чтобы любые утечки воздуха со стороны положительного давления вентилятора или вентиляционной трубы не попадали в жилое пространство. Вентилятор должен быть ориентирован так, чтобы в корпусе вентилятора не скапливался конденсат. Стек ASD должен быть проложен через здание, пристроенный гараж или навес и выступать на двенадцать дюймов над крышей.Его также можно провести через ленточную балку и вверх по внешней стороне стены до точки, достаточно высокой, чтобы не было опасности перенаправления выхлопных газов в здание через вентиляционные отверстия чердака или другие проходы. Поскольку системы PSD полагаются на естественную плавучесть для работы, стек PSD должен быть проложен через кондиционированную часть дома.

Вентилятор, способный поддерживать всасывание воды на 0,2 дюйма в условиях установки, подходит для обслуживания подсобных систем сбора в большинстве домов (Labs 1988).Это часто достигается с помощью центробежного вентилятора мощностью 0,03 л.с. (25 Вт), 160 куб. Футов в минуту (максимальная мощность), способного всасывать до 1 дюйма воды перед остановкой. В полевых условиях на глубине 0,2 дюйма воды такой вентилятор работает со скоростью около 80 кубических футов в минуту.

Можно проверить всасывание подсистемы, просверлив небольшое (1/4 дюйма) отверстие в участках плиты, удаленных от точки всасывания, и измерив всасывание через отверстие с помощью микроманометра или наклонного манометра. Целью подсистемы сброса давления внутри плиты является создание отрицательного давления воздуха под плитой по сравнению с давлением воздуха в прилегающем внутреннем пространстве.Всасывание в 5 Па считается удовлетворительным, когда дом находится в наихудшем состоянии разгерметизации (т. Е. Дом закрыт, все вытяжные вентиляторы и устройства работают, а система HVAC работает с закрытыми внутренними дверями). После испытания отверстие необходимо закрыть.

PSD требуют почти идеальной герметизации проемов в почве, поскольку система использует 3- или 4-дюймовую трубу для более эффективной вентиляции, чем весь дом. Герметизация отверстий в почве менее критична для борьбы с радоном с помощью систем ASD, хотя это очень желательно для ограничения потерь энергии, связанных с утечкой кондиционированного воздуха внутри помещения в подслаб с пониженным давлением, а оттуда на улицу.Срок службы вентиляторов ASD составляет в среднем около десяти лет, причем ожидаемый срок службы выше, если вентилятор защищен от непогоды. Поскольку система ASD может быть отключена жильцами, сервисные выключатели обычно расположены в зонах с ограниченным доступом.

Сохранение тепла — Глава 6: Изоляция подвала

На подвалы могут приходиться около 20 процентов общих потерь тепла в доме. Это связано с большой неизолированной площадью поверхности как выше, так и ниже уровня земли.Вопреки распространенному мнению, земля — ​​плохой изолятор. Также существует значительная утечка воздуха через окна и проходы подвала (включая трещины в этих областях) и в верхней части стены фундамента (область подоконника). Многие подвалы практически не имеют теплоизоляции, поэтому есть большой потенциал для улучшения. Изоляция часто может быть связана с другими ремонтными или ремонтными работами, такими как гидроизоляция, очистка от радона или отделка подвала.

Виды цокольного строительства

Самым распространенным типом строительства является цокольный этаж со сплошным фундаментом, в основном со стенами ниже уровня земли, поддерживающими конструкцию дома.Многие дома были построены с фундаментными стенами неполной глубины, которые создают под домом пространство для обхода. Некоторые старые дома, коттеджи или передвижные дома строятся на столбах и опорах, оставляя пространство под домом открытым или огороженным стеной. Другие дома строятся на одноэтажном перекрытии, где совсем нет подвала и подполья.

i) Бетонные фундаменты

Фундаменты из заливных или бетонных блоков строятся с 1920-х годов, обычно с наружной отделкой, гидроизоляцией и дренажной плиткой.Однако все, что старше 20 лет, может нуждаться в ремонте. Этот тип фундамента можно изолировать снаружи или изнутри, если нет серьезных проблем с водой или конструкцией.

ii) Новые дома или новые фундаменты под старыми домами

Если дом новый или в нем был построен новый подвал, дайте ему просохнуть в течение года перед изоляцией или ремонтом. Поскольку бетон содержит большое количество влаги, лучше всего дать ему высохнуть перед изоляцией и отделкой, если только используемый метод ремонта не может справиться с этой увлеченной влагой.

iii) Фундамент из старого щебня, кирпича или камня

Более старые фундаменты часто бывают неровными и могут различаться по глубине и толщине. Эти основания редко подвергались гидроизоляции; некоторые имеют внутренний дренажный канал, и все они имеют высокое содержание строительного раствора, который может поглощать воду из почвы. Их лучше всего изолировать снаружи, но возможна внутренняя изоляция. Всегда обращайтесь за консультацией к специалисту до

в производстве по реабилитации.

iv) Другие типы фондов

Многие новые дома построены на фундаменте из консервированной древесины.Они влагонепроницаемы и, как правило, полностью изолированы.

Оценка фундамента

Прежде чем планировать работу, оцените состояние вашего подвала. Вот некоторые из проблем, на которые следует обратить внимание:

i) Утечки воды

Основные утечки воды, такие как постоянные утечки и наводнения весной и во время дождя, должны быть устранены. Часто решение требует земляных работ, гидроизоляции или гидроизоляции подвала, добавления дренажной системы и изоляции снаружи.

Незначительные утечки воды иногда можно исправить, отводя воду от фундамента, наклоняя уклон, направляя водосточные трубы в сторону от дома и заделывая фундамент внутри.

Устраните любые проблемы с отстойниками или резервной канализацией перед началом изоляционных работ.

ii) Сырость

Симптомы сырости на основе и отделке включают появление пятен или рост плесени, образование пузырей и отслаивание краски, высолы (беловатый минеральный налет на поверхности), растрескивание (ухудшение качества поверхности), а также затхлый запах.Небольшую сырость можно исправить изнутри; более серьезные проблемы следует устранять извне. Конденсат также может образовываться на стенах фундамента летом, когда воздух очень влажный, а фундамент прохладный.

Проверка на влажность

Если фундаментные стены, плиты и земляные полы кажутся сухими, а пространство кажется влажным, это может указывать на то, что влага просачивается через фундамент и испаряется быстрее, чем может накапливаться.

Чтобы проверить это, отрежьте лист пластика примерно 1 м (40 дюймов.) квадрат и приклейте его к бетонным стенам и плите. Для земляных полов прижмите края песком или палками. Через день-два проверьте пластик. Если на его поверхности образовался конденсат, это указывает на высокий уровень внутренней влажности. (См. Подробности в Разделе 2.4, Контроль потока влаги и Разделе 9.4, Вентиляция и воздух для горения.)

Осторожно снимите пластик и обратите внимание на конденсат на дне пластика, на смачивание бетона или почвы. Конденсат, образующийся под пластиком, указывает на перемещение влаги из земли в дом, а также на возможность выделения радона.

Чтобы уменьшить проникновение влаги в дом от фундамента, установите влагозащитный барьер (см. Раздел 6.3, Подземные пространства) или сделайте внутренний или внешний бетон герметичным или гидроизоляционным.

iii) Трещины

Если в подвале есть активная трещина (то есть трещина, которая становится больше или меньше), обратитесь за профессиональной помощью, чтобы определить, требует ли ситуация структурного ремонта.

iv) Радон

Радон может присутствовать во всех домах, с проблемами влажности и влажности и без них (см. Раздел 1.4, Соображения, касающиеся здоровья и безопасности, для получения дополнительной информации).

Изолировать внутри или снаружи?

Изоляция снаружи лучше всего, но часто бывает необходимо изолировать изнутри по экономическим и практическим причинам. Иногда требуется сочетание подходов. Внимательно изучите преимущества каждого подхода.

i) Изоляция внутри

Это может включать установку жесткой теплоизоляционной плиты и гипсокартона, деревянного каркаса стены и изоляции или других комбинаций изоляции.Ваш выбор метода будет зависеть от ряда факторов, в том числе от наличия проблем с влажностью, необходимости учета влаги и барьеров для воздуха / пара, того, как вы планируете использовать пространство и, наконец, от стоимости.

Преимущества внутренней изоляции

• Может быть включен в план отделки подвала.
• Работу можно выполнять в любое время года, по одной секции за раз. Часто работа целиком или частично может быть сделана своими руками.
• Часто бывает проще и дешевле изолировать всю стену и добиться высоких показателей теплоизоляции.
• Озеленение и подъездная дорожка не будут нарушены.

Недостатки внутренней изоляции

• Запрещается утеплять подвал с проблемами влажности изнутри (протечки, сырость, высолы и вздутие краски). При необходимости примите меры по устранению влаги перед установкой изоляции, иначе ваши новые стены сгниют.
• Если утеплить внутреннее пространство, стены фундамента станут еще холоднее. Любой влажный воздух, соприкасающийся с этими холодными стенами, будет конденсироваться.Внутренняя отделка скрывает или скрывает проблемы с влажностью по мере их развития. Это может привести к длительному воздействию плесени, поскольку люди с меньшей вероятностью решат проблему влажности, если им придется удалить возведенную отделку.
• Такие препятствия, как электрические панели, проводка, сантехника, лестницы и перегородки, усложняют работу, а изоляция и воздушный барьер менее эффективны. Если часть стены подвала уже закончена, это тоже может оказаться проблематичным, хотя стеновые панели легко удалить и установить заново.

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Некоторые органы власти выразили обеспокоенность возможностью воздействия мороза и повреждения конструкций при изоляции фундаментов изнутри. Беспокоит то, что иней будет проникать глубже снаружи фундаментной стены. Исследования показали, что это не проблема. При некоторых обстоятельствах, например, в почвах, которые особенно чувствительны к морозам в экстремальных климатических условиях, могут возникнуть проблемы, вызванные некоторыми методами строительства.Обратитесь к местным строительным властям или узнайте, испытывали ли ваши соседи какие-либо трудности с воздействием мороза на их фундамент.

ii) Изоляция снаружи

Это включает в себя земляные работы вокруг фундамента, гидроизоляцию и установку изоляции, как показано на Рисунке 6-3. Необходимо установить гидроизоляцию для предотвращения попадания воды за изоляцию и установить защитное покрытие на открытых участках изоляции.

Преимущества внешней изоляции

• Наружная стена, как правило, более сплошная и ее легче изолировать.
• Вы можете эффективно увидеть и исправить любые проблемы, связанные с влагой или структурой (высолы, трещины, отслаивание и эрозия раствора). Фундаменты из щебня или кирпича, а также фундаменты с протечкой воды, сыростью или другими проблемами влажности должны быть изолированы снаружи. Ремонт фундамента, обшивка, гидроизоляция и установка дренажной системы могут выполняться одновременно.
• В доме нет перебоев, внутренних работ и потери внутреннего пространства.
• Устранены напряжения замерзания-оттаивания, и маловероятно проникновение мороза до подошвы.
• Масса фундамента находится в пределах изолированной части дома и имеет тенденцию сглаживать колебания температуры.

Недостатки внешней изоляции

• Выкопать траншею вокруг дома вручную может быть сложно и рискованно в зависимости от типа почвы и глубины. Гораздо проще использовать технику, но доступ к ней может быть проблемой.
• Хранение грязи может быть проблемой.
• Земляные работы нельзя проводить зимой, и они могут стать проблемой весной или в течение года, если на участке высокий уровень грунтовых вод.
• Такие элементы, как несъемные ступеньки, мощеные навесы для автомобилей, кусты, деревья или заборы, могут затруднить работу.
• Фундаменты из щебня или кирпича могут частично поддерживаться почвой. Перед началом работы посоветуйтесь с экспертом.
• Высокие уровни изоляции дороги, и модернизация может ухудшить внешний вид дома.

6.1 ИЗОЛЯЦИЯ ПОДВАЛА СНАРУЖИ

Наружная изоляция включает

1. раскопки
2. гидроизоляция
3. изоляция
4. водоотвод и засыпка
5. защитное покрытие и оклад

Рисунок 6-3 Компоненты внешней изоляции

Изображение большего размера

В дополнение к предыдущему введению перед началом работы оцените следующее:

• внешние элементы, такие как подземные и наземные услуги, линии доступа и участки, препятствующие выемке грунта
• требования к изоляции (тип и толщина, высота и глубина) детали отделки (защитное покрытие, гидроизоляция)
• необходимых инструментов и оборудования (для земляных работ, гидроизоляции, изоляции и т. Д.)

6.1.1 Особые меры безопасности

Общие рекомендации по безопасным рабочим процедурам см. В разделе 1.4 «Соображения, касающиеся здоровья и безопасности».

Для всех подземных коммуникаций, которые входят в ваш дом (например, газ, электричество, телефон, вода и канализация), выясните, где они расположены, прежде чем начать копать. Коммунальные предприятия предоставляют эту услугу бесплатно.

Как утеплить снаружи подвала

Работа может потребовать нескольких недель усилий.Запланируйте дополнительное время, если вам нужно провести земляные работы, отремонтировать трещины, гидроизолировать наружные фундаментные стены и установить дренажную систему.

Изоляция подвала снаружи включает следующие шаги:

i) Выкопайте траншею

В идеале выемка должна идти до основания, но никогда не ниже. Траншея должна быть достаточно широкой, чтобы в ней можно было работать. Это большая работа, поэтому не увеличивайте ее, используя траншею слишком большого размера. Копать можно вручную или с помощью соответствующей техники.Вынутую землю можно хранить на брезенте или листе полиэтилена на расстоянии не менее 610 мм (24 дюйма) от выемки.

В некоторых случаях может оказаться целесообразным установить изоляцию минимум на 610 мм (24 дюйма) ниже уровня земли, особенно когда фундаментные стены и дренажная система находятся в хорошем состоянии. Это снизит затраты на земляные работы, но при этом обеспечит значительную тепловую защиту и может быть дополнено дополнительной внутренней изоляцией. Также может быть добавлена ​​дополнительная горизонтальная жесткая изоляционная юбка для уменьшения потерь тепла на поверхность, что может уменьшить проблемы, связанные с морозом (см. Рисунок 6-4).

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

В частности, соблюдайте безопасные методы рытья траншей, чтобы избежать случайного захоронения и обрушения траншеи. Защищайте траншею от проточной воды и непогоды и убедитесь, что люди и животные не могут упасть в нее. Некоторые почвы нестабильны, и для предотвращения обрушения могут потребоваться распорки. Если вы делаете это самостоятельно, проконсультируйтесь с местными строительными властями для получения рекомендаций по правильной опалубке и рытью траншей.

Рисунок 6-4 Наружная изоляция подвала

Изображение большего размера

Рисунок 6-4 Наружная изоляция подвала

А) Минимум

• мигающий
• Защитное покрытие
• Маркировка
• Минимум 600 мм (24 дюйма.) ниже отметки
• Сливная плитка
• Дополнительно — удлините изоляцию на 600 мм (24 дюйма) по горизонтали с уклоном от дома
• Балка перекрытия
• Жесткая изоляция
• Песчаный слой, при необходимости
• Стена подвала
• Стойка

B) Полная глубина

• мигающий
• Защитное покрытие
• Сливная плитка
• Дополнительно — удлините изоляцию на 600 мм (24 дюйма) по горизонтали с уклоном от дома
• Балка перекрытия
• Жесткая изоляция
• Стена подвала
• Стойка
• Песчаный слой, при необходимости

ii) Подготовка поверхности и площадки

Сначала очистите поверхность фундамента металлической щеткой и скребком или используйте мойку высокого давления, если вода легко удаляется.Осмотрите и отремонтируйте все крупные отверстия, трещины или повреждения, а затем заделайте все отверстия. Выровняйте или замените изношенные поверхности и старую чистку новым подходящим типом. Дайте ремонту высохнуть.

Рисунок 6-5 Изоляция дренажного типа должна быть установлена ​​вертикально до основания

Изображение большего размера

Проверьте состояние дренажной плитки и при необходимости отремонтируйте. Установите дренажную систему, если ее нет, но только если это можно сделать правильно (т.е.е. тот, который может сливаться в соответствующий слив). Лучше всего выполнять эту задачу после завершения работ с фундаментной стеной. Перед продолжением проконсультируйтесь со специалистом по дренажным системам.

Попросите подрядчика нанести гидроизоляционный материал от уровня грунта до и поверх опор, а затем заделать все отверстия и перекрытия. Доступны листовые материалы, спреи и шпатлевки. Следуйте указаниям всех производителей.

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Некоторые специалисты предлагают использовать два слоя утеплителя с перекрытием стыков.Изоляция удерживается на месте по верхнему краю за счет гидроизоляции, а также с помощью коррозионно-стойких креплений и шайб. Нижняя часть изоляции будет удерживаться на месте засыпкой, но может потребоваться некоторый крепеж, чтобы удерживать ее на месте во время процесса.

iii) Нанесите изоляцию

На внешней стороне стен подвала используются три типа изоляции: жесткие плиты из минеральной ваты, полистирол высокой плотности (тип IV) и плиты из полиуретана / полиизоцианурата.(Для получения дополнительной информации см. Раздел 4.2, Конопатия и другие герметизирующие материалы.)

Тип IV — это материал, который чаще всего используется для наружных работ в грунтовых условиях (см. Рисунок 6-3 и Рисунок 6-4).

Изоляция с дренажной способностью (см. Рисунок 6-5), такая как плита из минеральной ваты, должна использоваться, только если:

• Наносится на всю глубину фундаментной стены.
• Имеется дренажная система.
• Изоляция не имеет горизонтальных швов, прерывающих дренажный путь.

Измерьте и отрежьте изоляцию до желаемой высоты (обычно от верха опор до наружной стены). Начните устанавливать изоляцию с одного угла, перекрывая углы и прижимая изоляционные листы к стене как можно плотнее (см. Рисунок 6-6).

Может быть удобно (хотя и дороже) приобрести специальную систему блокировки из профилированных пенополистирольных плит со стальными швеллерами. Их следует использовать в надземной части только на глубину 305 мм (12 дюймов).). Также есть специальные зажимы и крепления для крепления жесткой доски к стене; проверить строительные магазины.

Рисунок 6-6 Изоляция должна перекрывать углы

Изображение большего размера

После завершения всех ремонтных работ на щебеночные и кирпичные фундаменты нанесите штукатурку, чтобы выровнять стены. Тип и гибкость изоляции будут определять требуемую гладкость обрезки. Правильный обрезной материал также будет действовать как жертвенный поверхностный материал, помогая защитить строительный раствор в стене фундамента.Сделайте изоляцию водонепроницаемой, изолируйте и действуйте, как указано выше.

iv) Нанесите оклейку

Гидроизоляция помогает удерживать изоляцию на месте, предотвращает попадание воды за нее и обеспечивает чистое и аккуратное соединение. Необходимо учитывать два основных момента: расположение гидроизоляции, которое определяет, насколько далеко от стены заходит изоляция, и тип используемого гидроизоляции.

Если сайдинг можно частично снять или загрунтовать, используйте стандартную Z-образную планку, вставленную минимум на 50 мм (2 дюйма.) за сайдингом и строительной бумагой (т.е. за плоскостью дренажа). Если вы не можете вставить гидроизоляцию за сайдингом (например, с помощью кирпича), тогда необходимо установить металлический J-образный канал до утепления или установить деревянную гидроизоляцию после утепления.

Гидроизоляционный слой должен соответствовать ширине изоляционного и защитного покрытия. Деревянный оклад должен иметь наклон с вылетом не менее 20 мм (¾ дюйма) и иметь отвод на нижней стороне.

Для деревянного гидроизоляции или J-образного профиля заделайте стык между гидроизоляцией и домом подходящей герметиком.

В случае кирпичного сайдинга держите открытыми дренажные отверстия, чтобы вода могла выходить из-за кирпича.

Рисунок 6-7 Типы гидроизоляции фундамента — переход первого этажа

Изображение большего размера

В идеале протяните изоляцию выше области коллектора не менее чем на 150 мм (6 дюймов), как показано на Рисунке 6-8. Часто это невозможно сделать по практическим или эстетическим причинам. Если изоляция проводится только до области коллектора или ниже, тогда необходимо произвести герметизацию и изолировать область коллектора от внутренней части.Это описано далее в этой главе.

Изображение 6-8 Изоляция области коллектора снаружи

Изображение большего размера

v) Защитите снаружи, закрыв открытую изоляцию

Защитите изоляцию от солнечных лучей и физических повреждений с помощью покрытия, нанесенного от верхней части изоляции до точки примерно на 300 мм (12 дюймов) ниже уровня земли.

Варианты покрытия включают следующее:

• планка металлическая просечно-вытяжная с цементной стяжкой
• модифицированные полимером детали, которые устанавливаются непосредственно на некоторые типы изоляции без металлической планки — см. Документацию производителя
• фанера, обработанная давлением, установленная с использованием крепежа из нержавеющей стали, винила или другого сайдинга, подходящего к сайдингу дома

vi) Засыпьте выемку

Сначала накройте сливную плитку (т.е.е. перфорированная пластиковая труба) с 150 мм (6 дюймов) чистого гравия — 4 мм? дюймов) или больше — и полосу фильтровальной ткани. Если используется изоляция дренажа, гравий должен выступать как минимум на 100 мм (4 дюйма) вверх по стороне изоляции.

Засыпьте выкопанный участок поэтапно, удаляя крупные предметы из засыпки, а затем уплотняя или утрамбовывая землю. В почвах с плохим дренированием, таких как экспансивная глина, лучше использовать самодренажную засыпку. Когда котлован будет засыпан, убедитесь, что земля имеет уклон от дома.Обычно уклон составляет 10 процентов (т. Е. 200 мм [8 дюймов] для первых 2 м [6 футов]), чтобы обеспечить возможность осадки. Это будет стимулировать дренаж от изоляции, а также добавление карнизов и водосточных труб, которые направляют избыточную поверхностную воду от фундамента как минимум на 2 м (6 футов).

Покройте засыпанный котлован любым типом поверхности — садовыми камнями, травой или садом. Может произойти дополнительное оседание, поэтому лучше подождать, прежде чем предпринимать какие-либо дорогостоящие процедуры, такие как мощение.

Рисунок 6-9 Наружная защита должна быть ниже уровня

Изображение большего размера

vii) Завершите отделочные детали

Окна обычно можно закончить, обернув изоляцией фундамент, чтобы он соответствовал оконной раме. Сверху утеплителя на край оконной рамы накладываем рейку и обрезку. Закупорите стык между рамой и обрезкой и периодически проверяйте его, чтобы убедиться, что он все еще герметичен.

Двери должны быть обведены J-образным каналом или аналогичным элементом.Возможно, вам придется расширить порог, чтобы защитить мигание под дверью.

Герметизирует проникновение сквозь изоляцию и покрытие для предотвращения попадания ветра, воды и паразитов. Некоторые проходы (газопроводы, электрические кабели) следует закрыть совместимым и гибким герметиком.

viii) Изолируйте внешнюю часть перекрытия балки

Если внешняя изоляция не выступает над областью коллектора как минимум на 150 мм (6 дюймов), герметизируйте и изолируйте область коллектора изнутри подвала.(См. Раздел 6.2, Изоляция подвала изнутри.)

Рисунок 6-10 Подоконник должен отклоняться от окна

Изображение большего размера

6.1.2 Осложнения

Если часть стены подвала окружает холодный подвал или неотапливаемый гараж, нанесите изоляцию внутри подвала, на стены холодного подвала или гаража, обращаясь с ними как с внешними стенами подвала. Уплотнитель и утеплить дверной проем из подвала. Наконец, утеплите потолок холодного подвала или гаража.(См. Раздел 6.4 «Открытые фундаменты» для получения информации об открытых полах.)

Расширьте внешнюю изоляцию вокруг остальной части подвала как минимум на 610 мм (24 дюйма) за пределы стыка внутренней стены, чтобы минимизировать потери тепла в этих точках. (Информацию об утеплении холодного подвала см. В Разделе 6.2 «Утепление подвала изнутри»).

Если бетонная веранда упирается в стену подвала, мощеную подъездную дорожку или какое-либо другое препятствие, изоляция должна переключиться на внутреннюю часть вокруг этих препятствий.Оставьте не менее 610 мм (24 дюйма) нахлеста, чтобы обеспечить непрерывное покрытие и уменьшить потери тепла через тепловой мост.

6.2 ИЗОЛЯЦИЯ ПОДВАЛА ИЗНУТРИ

Поскольку тип и состояние подвала будут влиять на то, как вы будете утеплять, не забудьте также принять во внимание следующие факторы:

• признаки структурных проблем (например, трещины и вздутия)
• требования к изоляции (например, тип, значение RSI (R) и расположение)
• модернизация электропроводки и сантехники
• детали отделки

Проконсультируйтесь с местными строительными властями, чтобы убедиться, что предлагаемый вами проект соответствует требованиям норм.Кроме того, в некоторых регионах есть особые проблемы, такие как морозное пучение из-за обширных глинистых почв, которые следует учитывать перед началом работ.

Общие типы изоляции, используемые в качестве внутренней изоляции подвала, включают войлок или одеяло, неплотный наполнитель из стекловолокна, полиуретановый спрей и жесткую пластиковую панель.

Пенополиуритан с закрытыми порами, наносить который должен только сертифицированный монтажник, — это высококачественный метод изоляции для всех типов стен, в том числе неровных.Распылительная пена с закрытыми ячейками также может помочь контролировать сырость на стенах подвала.

Рисунок 6-11 Утепление фундамента внахлест в местах, где изоляция не может быть нанесена снаружи

Изображение большего размера

Жесткая изоляция из пластиковой плиты обычно имеет более высокое значение RSI на миллиметр, чем изоляция из войлока, и требует меньше места в подвале и более тонкого несущего каркаса. (Для получения дополнительной информации см. Раздел 3.1, Изоляция.)

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

При работе в подвалах см. Раздел 1.4, Соображения, касающиеся здоровья и безопасности, и следуйте этим рекомендациям. Кроме того, поскольку крепежные инструменты для порошкового бетона часто используются при ремонте подвала, внимательно следуйте инструкциям по применению.

6.2.1 Как утеплить подвал, используя только изоляцию из жестких плит

Жесткая изоляция из плит включает

1. воздушное уплотнение старых стен
2. установка утеплителя
3. отделка

Рисунок 6-12 Изоляция жесткой внутренней изоляцией

Изображение большего размера

Этот метод лучше всего работает, если стена подвала ровная и вертикальная (т.е.е. заливной бетон или бетонный блок), так как материал плиты достаточно жесткий. Прикрепите жесткие и влагонепроницаемые изоляционные панели к бетону с помощью механически прикрепленных крепежных лент, а затем защитите сборку, прикрепив гипсокартон толщиной 12,7 мм (½ дюйма) к крепежным полосам (подробности см. На Рисунке 6-12). Электрические розетки и выключатели обычно устанавливаются на поверхности.

Подготовка

После проверки стены и выполнения необходимого ремонта, герметизируйте все пути утечки, например, на подоконнике и вокруг проходов.Этот важный шаг обеспечивает первичную систему воздушного барьера.

Поскольку изоляционная плита действует как барьер для влаги, используйте вспененные плиты средней и высокой плотности с хорошими влагостойкими свойствами, такие как экструдированный полистирол и пенополистирол типа IV. Изоляционная плита, облицованная фольгой, может испортиться при контакте с цементом и раствором, поэтому перед использованием проконсультируйтесь с производителем.

Установка

Изоляцию можно прикрепить к фундаменту, нанеся пенопластовый клей по периметру пенопласта перед его креплением к стене.Если за изоляцией образовалась плесень, ее можно было бы локализовать. Воздух, прижимающий пенопласт к стене, создает барьер для воздуха и влаги, в некоторой степени эквивалентный аэрозольной пене.

Поскольку для крепления гипсокартона к стене необходимы механические крепежные детали, используйте деревянные крепежные ленты поверх изоляции. В качестве альтернативы изоляция может удерживаться на месте с помощью специальных деревянных или металлических крепежных лент, которые входят в пазы или выемки, вырезанные на заводе-изготовителе в изоляционных панелях. В любом случае прикрутите или прибейте гипсокартон к полосе, которая была прикреплена к бетону с помощью коррозионно-стойких бетонных креплений.

Установите как минимум RSI 2.1 (R-12), если местные строительные нормы не требуют большего. Рассмотрите возможность установки изоляции в перекрывающихся слоях, чтобы минимизировать потери тепла через любые крепежные ленты. Плотно установите изоляцию, чтобы исключить циркуляцию воздуха по краям, и используйте пенопласт и техническую ленту, чтобы заделать все стыки и пересечения.

Чистовая

Изолируйте и герметизируйте область балок (если балки не заделаны бетоном). См. Пространство заголовка балки позже в этой части.Защитите всю стену гипсокартоном толщиной 12,7 мм (1/2 дюйма) или аналогичной противопожарной защитой. Сюда входит пространство балок, если новый потолок не устанавливается.

6.2.2 Как оформить и утеплить подвал

Существует три распространенных метода изолирования интерьера подвала, включающего каркасную стену. Каждый метод следует оценивать по основным принципам практичности: способность выполнять работу самостоятельно, стоимость материалов и рабочей силы, если он был заключен по контракту, и ожидаемый результат (например,грамм. это будет готовый подвал или просто складское помещение?).

Три текущих подхода:

• каркасная стена с одинарным или двойным слоем утеплителя
• каркасная стена, заполненная изоляционным войлоком и жесткой изоляционной основой из плит
• каркасная стена заполнена изоляционным войлоком и подложкой из распыляемой пены

Подготовка

После проверки стены и выполнения необходимого ремонта, герметизируйте все пути утечки, например, на подоконнике и вокруг проходов.Этот важный шаг обеспечивает первичную систему воздушного барьера.

Для получения информации о материалах и методах см. Главу 3 «Материалы» и главу 4 «Комплексный контроль утечки воздуха».

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Для обрамления используйте сухой брус. Если пиломатериалы не высохли, дайте каркасу высохнуть не менее двух недель, прежде чем добавлять утеплитель и покрывать стену воздухо- и пароизоляцией. К каркасу можно прикрепить временные распорки, чтобы влажные стойки не перекручивались при высыхании.

6.2.3 Каркасная стена с одинарным или двойным слоем утеплителя

Чтобы защитить изоляцию, каркас и отделку стен от возможного повреждения водой, стены подвала накройте домашней пленкой. Когда-то предпочтительным материалом был пластик, но в некоторых случаях, когда воздух и влага проникали в утепленную стену, на пластике образовывался конденсат, вызывающий смачивание и проблемы с плесенью внутри стены.

При использовании домашней пленки влага (не чрезмерная и не протекающая), которая проникает в новую стену, высыхает либо внутри дома, либо к верхней части фундамента, который находится выше уровня земли.Строительная бумага должна начинаться на уровне или чуть выше линии уклона и доходить до цокольного этажа и под нижней пластиной каркасной стены. Механически закрепите его обвязкой, например бревном размером 1 x 3.

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

Не используйте внутри дома асфальтовую строительную бумагу (гудрон), так как она может выделять токсичные пары.

Обрамление

Можно использовать два слоя изоляции:

1. горизонтально между фундаментной стеной и стойками
2. вертикально между шпильками

Рисунок 6-14 Двухслойная изоляция из войлока в каркасной стене

Изображение большего размера

Следующим этапом будет установка каркасной стены.Вы можете использовать один из двух подходов:

• Установите стену близко к обшивке дома, но не касаясь ее (расстояние 12 мм [½ дюйма]), используя брус 2 x 4 или 2 x 6.
• Расположите каркас подальше от фундаментной стены, чтобы между каркасом и стеной оставался слой войлочной изоляции.

Оставьте достаточно места для плотной посадки без сжатия изоляции.

Второй подход занимает больше внутреннего пространства, но обеспечивает большую изоляцию, меньше тепловых мостиков через шпильки и лучшую защиту от влаги.Нижняя пластина должна располагаться над продолжением обертки дома и на непрерывной непроницаемой мембране, такой как прокладка порога (см. Рисунок 6-14).

Затем прикрепите верхнюю пластину к нижней части балок. Там, где стена проходит параллельно балкам, вам нужно будет встроить опору для гвоздей для верхней плиты (подход, который вы будете использовать, будет зависеть от вашего конкретного дома). Пришло время выровнять стены.

Если ваш дом находится в зоне обширных глинистых почв, вам, возможно, придется добавить 25 мм (1 дюйм.) зазор между верхней пластиной и нижней частью балок перекрытия, позволяющий вертикальное перемещение плиты подвала / пола. Поговорите с местными строительными властями о том, как лучше всего справиться с этой ситуацией.

Затем установите шпильки на 610 мм (24 дюйма) по центру (т. Е. Измеряется от центра одной стойки до центра другой). Убедитесь, что этот интервал обеспечит структурную поддержку для ваших отделочных нужд. Убедитесь, что стойки расположены идеально вертикально и расположены на точном расстоянии, чтобы изоляция плотно прилегала, а отделку можно было установить без проблем.Измерьте каждую шпильку отдельно. Вокруг дверей в фундаменте требуется дополнительное обрамление, а для оконных проемов нужна только одна стойка, так как стена не несет нагрузки.

Если все трассы идеально ровные и квадратные и нет препятствий, вы можете построить стену на полу, наклонить ее на место, установить прокладку на нижнюю пластину и закрепить каркас стены на месте. Затем установите необходимую проводку и прокладку сантехники.

Рисунок 6-15 Деталь верхней панели, где балки проходят параллельно стене

Изображение большего размера

Изоляция

Если вы оставили за рамой пространство для утеплителя, теперь вы можете добавить утеплитель между стойками и стеной горизонтальным слоем.Изоляция должна плотно прилегать к стене фундамента. Затем заполните каркасную стену вертикальным слоем войлочной изоляции, плотно прилегая к стойкам, не допуская зазоров, воздушных пространств или чрезмерного сжатия. В качестве альтернативы, если вы используете изоляцию из выдувного стекловолокна, заполните все полости до рекомендованной производителем плотности и уровня RSI.

Чистовая

Установите пароизоляцию на шпильки и изоляцию. В подвалах, которые оказались сухими, подойдет полиэтиленовая пароизоляция.Однако, если у вас есть какие-либо сомнения или есть риск сырости в подвале, есть два альтернативных метода, которые могут лучше подойти.

Первый альтернативный метод — использовать полиамидную пленку, дышащую мембрану, также известную как пленка-замедлитель парообразования нейлон-6 или интеллектуальный барьер. При установке на теплой стороне внешней стены интеллектуальный барьер имеет проницаемость для водяного пара, которая изменяется в зависимости от условий внутри стены. Если относительная влажность в полости стены увеличивается, интеллектуальный барьер позволит стене высохнуть по направлению к внутренней части, в отличие от других пароизоляционных материалов листового типа.Если вы используете интеллектуальный барьер, внимательно следуйте инструкциям производителя и требованиям к установке, хотя его применение похоже на полиэтиленовый лист с некоторыми важными исключениями.

Оставьте достаточно полиэтилена или интеллектуального барьера наверху для соединения с воздушным барьером в пространстве коллектора балки. Закройте все края, швы и проникновения акустическим герметиком или другими одобренными материалами. Все стыки должны перекрывать шпильку и герметизироваться непрерывным валиком герметика, который наносится между слоями материала на стыках внахлест.Прикрепите барьер к шпильке через полоску герметика (см. Детали на Рисунке 4-3).

Второй альтернативный метод — использовать систему воздухо- и пароизоляции, известную как подход к герметизации гипсокартона (ADA). В методе ADA используются жесткие материалы, обычно гипсокартон, которые очень тщательно и тщательно герметизируются с каркасом и всеми другими соединениями компонентов с помощью клейкой ленты из вспененного материала и гибкого уплотнения.

Внимание к деталям очень важно. Метод ADA работает только в том случае, если он полностью герметичен и привязан к системе воздухо- и пароизоляции в остальной части дома.Ниже приводится неполный список рекомендаций по герметизации ADA:

• Обрамляйте герметичные коробки для проходов трубопровода, водопровода и канализации с прокладкой на лицевой стороне коробки и заделайте проходы труб (см. Рисунок 3-6 и Рисунок 6-16).
• Используйте специальные герметичные электрические выключатели и коробки вилок с прокладкой на лицевой стороне коробки и заделайте все отверстия для проводов.
• Не прокладывайте проводку или водопровод от внешних стен к внутренним стенам, если не заделаны все отверстия (см. Рисунок 6-16).
• Герметизируйте все оконные и дверные рамы, используя расширяющуюся пену и соответствующую герметизацию (см. Рисунок 7-7).
• Установите прокладки из пенопласта и заделайте верхний край верхней пластины и всех других элементов каркаса, которые находятся в непосредственном контакте с полом, плитой, внутренними стенами и потолком.
• Герметизируйте все края и отверстия препятствий, например лестниц, прилегающих к внешней стене.
• Обрамляйте и герметизируйте отдельно любые электрические панели, которые не устанавливаются на поверхность на отделке, а затем герметизируют все проходы.
• Не забудьте изолировать и герметизировать пространство заголовка балки (поясняется позже в Разделе 6.2.6, Пространство заголовка балки) перед прикреплением отделочной поверхности. Эта зона особенно подвержена утечке воздуха и должна быть должным образом герметизирована и изолирована в рамках любой модернизации подвала.
• Отделка должна включать пароизоляционную грунтовку или краску.

6.2.4 Каркасная стена с изоляцией из войлока и изоляцией из жестких плит

Этот метод включает приклеивание жесткой теплоизоляции из плит к фундаментной стене с последующим покрытием ее каркасной стеной с изоляцией из войлока.Результатом являются более высокие значения теплоизоляции с меньшими потерями внутреннего пространства, очень хорошее сокращение тепловых мостиков и отсутствие необходимости в дополнительном барьере для влаги. Лучше всего, если стена подвала будет ровной и вертикальной (например, залитый бетон или бетонный блок), поскольку плита достаточно жесткая. Используйте только влагостойкую изоляцию из плит, например, экструдированный полистирол или пенополистирол IV типа.

Подготовка

Выполните приготовления, указанные в Разделе 6.2.1. Как утеплить подвал с помощью только жесткой теплоизоляции.

Установка

Используя изоляцию из жестких плит с показателем RSI не менее 1,76 (R-10), закрепите и закрепите ее на фундаменте, нанеся пенопластовый клей по периметру пенопласта, прежде чем прикреплять его к стене. Если за изоляцией образовалась плесень, ее можно было бы локализовать. Воздух, прижимающий пенопласт к стене, создает барьер для воздуха и влаги, в некоторой степени эквивалентный аэрозольной пене.Если у вас есть чувствительность к клею, можно использовать специальные механические крепления. Установите изоляцию плотно, чтобы исключить циркуляцию воздуха по краям. Используйте герметик из пенополиуретана и технический скотч для герметизации всех стыков и пересечений пенопласта.

Затем установите деревянную каркасную стену в непосредственном контакте с изоляцией из жестких плит. Следуйте методам, описанным в разделе 6.2.3 «Каркасная стена с одинарным или двойным слоем утеплителя».

Добавление дополнительной изоляции

Теперь каркасную стену можно обработать грубой обработкой для любой проводки и водопровода, а также изолировать, как указано ранее в Разделе 6.2.3, Каркасная стена с одинарным или двойным слоем утеплителя. Для получения подробной информации об обработке области балки см. Раздел 6.2.6, Пространство заголовка балки.

Чистовая

Не используйте полиэтиленовый воздухо- и пароизоляцию при таком подходе, так как существует риск создания двойной пароизоляции с пенопластом. Вместо этого используйте интеллектуальный барьер или метод ADA.

Если вы используете интеллектуальный барьер, оставьте достаточно пленки вверху для соединения с воздушным барьером в пространстве балок.

Если вы используете метод ADA, обратите особое внимание на надлежащую герметизацию воздуха и пара, включая слой пароизоляционной краски. Любая открытая пенная изоляция может потребовать противопожарной защиты в соответствии с требованиями норм.

6.2.5 Каркасная стена с изоляционным войлоком и подложкой из распыляемой пены

Это становится популярным гибридным методом изоляции. Он включает в себя строительство каркасной стены на расстоянии 25-50 мм (1-2 дюйма) от фундамента, а затем привлечение профессионального подрядчика по монтажу пены на расстоянии около 50 мм (2 дюйма) от фундамента.) из пенополиуритана средней или высокой плотности у стены. Распыляемая пена заполняет и приклеивается непосредственно к элементам каркаса и стене, обеспечивая высокий коэффициент изоляции (около RSI 0,98 [R-5,6 / дюйм]), уменьшая тепловые мостики и обеспечивая барьер для влаги. Затем каркасная стена заполняется утеплителем.

Основным ограничением этого подхода является более высокая стоимость, хотя его использование снижает потребность в дополнительных материалах и рабочей силе (см. Рисунок 6-17).

Подготовка

Обсудите с контактором пены для распыления на месте, что следует сделать перед началом распыления.В первую очередь необходимо решить такие серьезные проблемы, как активные структурные трещины и частые и крупные утечки воды.

Установите деревянную каркасную стену на расстоянии от фундамента в соответствии с указаниями подрядчика, включая обе стороны угловых стоек. Следуйте методам обрамления, описанным в Разделе 6.2.3 «Каркасная стена с однослойной или двухслойной изоляцией».

Рисунок 6-17 Вид сверху каркасной стены с изоляцией из войлока и пеной для распыления

Изображение большего размера

Добавление дополнительной изоляции

После того, как подрядчик установит пену, каркасную стену можно обработать для прокладки проводки и водопровода и изолировать.Опять же, использование полиэтиленовой пароизоляции не рекомендуется.

Подробнее об обработке области балки см. Раздел 6.2.6, Пространство заголовка балки. Для отделки см. Предыдущий метод каркасной стены в Разделе 6.2.3, Каркасная стена с однослойной или двухслойной изоляцией.

6.2.6 Пространство заголовка балки

Пространство заголовка балок также называется пространством балок обода, пространством заголовка фундамента или просто пространством балок. Это зона, где перекрытия перекрытий пересекаются и поддерживаются фундаментными стенами как в подвалах, так и в подпольях.Проще говоря, это место, где конструкция дома опирается на фундамент. Эта зона подвержена утечке воздуха и редко бывает должным образом изолирована, что приводит к нежелательным сквознякам, проникновению пыли и пыльцы и доступу паразитов.

Существует три основных конфигурации соединений, каждая из которых определяет, как лучше всего герметизировать и изолировать:

• балки перекрытия на пороге (Рисунок 6-18, Часть A и Рисунок 6-19, Часть A)
• балки перекрытия, частично встроенные в фундамент (Рисунок 6-18, Часть B и Рисунок 6-19, Часть B)
• балки перекрытия, полностью встроенные в фундамент (Рисунок 6-18, Часть C и Рисунок 6-19, Часть C)

Если невозможно расширить внешнюю изоляцию фундамента, чтобы покрыть всю площадь балок коллектора, пространство необходимо изолировать и герметизировать изнутри.

Если фундаментные стены изолированы от внутренней части, воздухо- и пароизоляция должна быть непрерывной для стены и пространства коллектора.

На рис. 6-19 показано, как герметизировать и изолировать три общих типа пространств коллектора балок.

Для полностью заделанных балок не превышайте 25 мм (1 дюйм) теплоизоляции из пенопласта, так как бетон под полом может сделать пол над полом неприятно холодным и склонным к повреждению.

Для всех подходов, показанных на Рис. 6-18 и Рис. 6-19, строительные нормы и правила могут предписывать уровни изоляции, поэтому уточняйте у своих местных властей рекомендуемые уровни и методы.

, установленный сертифицированным подрядчиком, обеспечивает отличную герметизацию и изоляцию этого пространства. Однако пенопласт необходимо покрыть огнестойким материалом, если он не перекрыт потолком подвала.

Рисунок 6-18 Уменьшение утечки воздуха в зоне коллектора балок

Изображение большего размера

Рисунок 6-18 Уменьшение утечки воздуха в области заголовка балки

A) Балки перекрытия на пороге

• Накладка на порог
• Стена подвала
• Черный пол
• Балки перекрытия
• Герметик вдоль подоконника, балок и под черным полом

B) Балки перекрытия частично монолитные

• Заполнить большие зазоры расширяющейся пеной
• Черный пол
• Балки перекрытия
• Закупоривание балок
• Стена подвала

C) Балки перекрытия цельнолитые

• Черновой пол
• Балки перекрытия
• Герметик вокруг балок и под черным полом
• Стена подвала

Рисунок 6-19 Изоляция области заголовка балки

Изображение большего размера

Рисунок 6-19 Изоляция области заголовка балки

A) Балки перекрытия на пороге

• Изоляционный батон
• Накладка на порог
• Стена подвала
• Жесткая изоляция
  • 25 мм (1 дюйм.) толстая
  • Обрезать плотно
  • Покрытие гипсокартоном
• Черный пол
• Балка перекрытия
• Закупорка вокруг балок, вдоль стены и под черным полом

B) Балки перекрытия частично монолитные

• Изоляционный батон
• Стена подвала
• Жесткая изоляция
  • Толщина 25 мм (1 дюйм)
  • Обрезать плотно
  • Покрытие гипсокартоном
• Черный пол
• Балка перекрытия
• Закупорка вокруг балок, вдоль стены и под черным полом
• Блокировка 2х4

C) Балки перекрытия цельнолитые

• Стена подвала
• Жесткая изоляция
  • 25 мм (1 дюйм.) толстая
  • Обрезать плотно
  • Покрытие гипсокартоном
• Черный пол
• Балка перекрытия
• Закупорка вокруг балок, вдоль стены и под черным полом

6.2.7 Осложнения

Следующие факторы могут усложнить процесс установки изоляции:

Пространство стены прервано трубами, воздуховодами или электрической панелью

• Отодвиньте водопроводы от стены или установите изоляцию и пароизоляцию за трубами так, чтобы они находились на теплой стороне.Никогда не кладите изоляцию перед трубами. Любые трубы, проходящие через воздухо- и пароизоляцию, должны проходить через фанерную коробку, герметизированную по отношению к основной воздухо- и пароизоляции, а зазоры вокруг труб должны быть заделаны.
• Не изолируйте дымоходные трубы. В зависимости от типа дымохода требуются разные зазоры. Проконсультируйтесь с производителями или специалистом по отопительным системам. Точно так же не делайте теплоизоляцию, если вы не можете поддерживать надлежащие зазоры между топками, дровяными печами и стеной.
• Будьте осторожны при работе с электрическими панелями. Даже когда остальная часть дома отключена, панель все равно будет под напряжением. Попросите электрика запечатать или переместить панель, чтобы она соответствовала новой стене.

Стена подвала прервана окном

• Используя герметик из распыляемой пены с низкой кратностью, заделайте место, где оконная рама примыкает к стене. Затем закройте рамы к системе пароизоляции.

6.2.8 Щебень и стены подвалов и подползников неправильной формы

Подвал неправильной формы обычно строится из камня или щебня и редко бывает гидроизолирован снаружи (см. Рисунок 6-2).Хотя всегда рекомендуется внешняя модернизация, возможно, можно будет утеплить изнутри, если нет проблем с водой или влажностью.

Рисунок 6-20 Изоляция стены пони — это двухэтапный процесс, в ходе которого образуется небольшой выступ

Изображение большего размера

Сначала покройте внутреннюю стену половицей на цементной основе, чтобы выровнять поверхность и защитить существующий раствор. Затем постройте каркасную стену, добавьте максимум изоляционного материала RSI 2.1 (R-12) и закончите, как описано ранее в Разделе 6.2.3, Каркасная стена с одинарным или двойным слоем утеплителя.

Как правило, не используйте изоляцию с более высокими показателями, поскольку существует риск того, что стена может подвергнуться разрушительным циклам замораживания-оттаивания. Для получения дополнительной информации о том, как решить эту потенциальную проблему, обратитесь к местным строительным органам.

с закрытыми порами успешно используется для уменьшения проблем с влажностью стен из щебня, обеспечивая при этом некоторую термозащиту. Не превышайте RSI 2.1 (Р-12). Этот продукт должен быть установлен сертифицированным установщиком и быть покрыт соответствующим огнестойким материалом.

Для очень влажных подвалов, склонных к затоплению и проблемам с высокой влажностью, лучше не утеплять стены подвала. Вместо этого проконсультируйтесь с вашими строительными властями и опытным генеральным подрядчиком о возможности обработки пространства балок пола как открытого и изолированного пола.

Потребуются дополнительные модификации по уходу за водопроводом и системой отопления.

6.2.9 Часть подвала — холодный подвал или неотапливаемый гараж

Нанесите изоляцию на холодный подвал или стену гаража, отделяя отапливаемый подвал от неотапливаемого помещения, как если бы это была внешняя стена. Уплотнитель и утеплить дверной проем из подвала. Изолируйте потолок, как описано в Разделе 6.4, Открытые фундаменты, а также на Рисунке 6-11.

Если вы изолируете холодный подвал, проверьте зимнюю температуру, чтобы вы могли внести коррективы для предотвращения замерзания.Если в комнате все еще слишком тепло или верхний этаж холодный, вы можете утеплить потолок в холодной комнате (см. Раздел 6.4, Открытые фундаменты).

6.2.10 Подвальные стены пони

Стена пони представляет собой короткую деревянную каркасную стену, установленную на обычном бетонном фундаменте. В этом случае секция деревянного каркаса изолирована между стойками, а бетонная секция изолируется внутри (при условии отсутствия проблем с влажностью). Изоляция на бетоне увеличена примерно на 200 мм (8 дюймов).), чтобы перекрыть сечение рамы. На этом этапе создается выступ (см. Рисунок 6-20). Чтобы избежать выступа, установите каркасную стену от пола до потолка и заполните полость утеплителем.

Этот метод обеспечивает более высокие тепловые характеристики, но создает глубокую оконную раму.

6.2.11 Свесы

Герметизируйте и изолируйте перекрытия, выступающие над фундаментом. Обычно можно удалить отделку под свесом и герметизировать пространство между балками над фундаментом с помощью пенополиуретана или герметичной жесткой изоляции с низкой проницаемостью.Изолируйте пространство балок с помощью войлока или одеяла и добавьте воздушный барьер перед повторной установкой отделки.

Рисунок 6-21 Свесы должны быть герметизированы перед изоляцией

Изображение большего размера

В некоторых случаях слой жесткой теплоизоляции из плит с защитной внешней отделкой может быть нанесен на нижнюю сторону свеса, но пространство все же должно быть герметичным и изолированным. В качестве альтернативы подрядчик может распылить пену в полости или вдувать плотную волокнистую изоляцию через отверстия, просверленные на нижней стороне.

6.2.12 Цокольные этажи

Поскольку большая часть тепла теряется через верхнюю часть стен фундамента, плиты перекрытия подвала редко изолируются. Для повышения комфорта, контроля влажности и уменьшения содержания радона нанесите на пол влагозащитный слой или герметизируйте пол, чтобы предотвратить скопление влаги между изоляцией и плитой. Как вариант, под новым полом можно установить дренажную систему.

Если вы устанавливаете или заменяете пол из бетонных плит, это дает прекрасную возможность установить внутрипольное отопление или сделать его готовым к использованию излучающих материалов .Готовность к лучистому излучению — это место, где перед заливкой новой плиты устанавливаются изоляция и линии обогрева, что позволяет в будущем использовать лучистое тепло (в том числе солнечное) в этой области. Проконсультируйтесь с подрядчиком по отоплению, имеющим опыт в области водяного теплого пола.

6.2.13 Нежилые подвалы и подвалы

Пенополиуретан средней и высокой плотности иногда используется в подвалах и подвальных помещениях с залитыми бетонными стенами, бетонными блоками, кирпичными или каменными стенами и не предназначен для использования в жилых помещениях.В этих случаях аэрозольная пена укладывается непосредственно на фундаментную стену, а затем покрывается негорючим покрытием в соответствии с местными нормативными требованиями.

6,3 РАССТОЯНИЕ ПРОЦЕССА

Подольское пространство можно изолировать двумя способами:

• Стены подвесного помещения можно изолировать как изнутри, так и снаружи, в результате чего получается обогреваемая зона.
• Пол дома над ним можно утеплить, чтобы в первую очередь не допустить попадания тепла в ползунки.

Как правило, относитесь к отапливаемым подвальным помещениям как к коротким — иногда очень коротким — подвалам и обновляйте их, как описано ранее в этой главе.

Устраните любые утечки воды и удалите источники проникновения воды, как указано в Разделе 2.4, Контроль потока влаги.

Помните, как и в случае с подвалом, никогда не выпускайте сушилку для белья в подвал.

Изоляция стен рекомендуется, чтобы избежать необходимости изолировать и защитить все водопроводные трубы и системы распределения тепла. Стены можно изолировать снаружи, чтобы уменьшить проблемы с внутренней влажностью, которые могут возникать во влажных подпольях, и сохранить теплоту почвы под фундаментом.Стены также обычно легче изолировать, чем потолок, расположенный выше, особенно в тесноте или там, где расстояние между балками неравномерно. Стены, как правило, требуют меньше материалов, чем потолки.

Если на полу подполья нет барьера для влаги, добавьте его. Минимальный барьер должен составлять 0,10 мм (4 мил) прозрачного или непрозрачного полиэтилена с нахлестом, заделкой и заклеиванием швов. Хотя его труднее найти, белый непрозрачный полиэтилен осветляет пространство, легче показывает участки утечки или проникновения паразитов и скрывает влагу или плесень, которые могут быть на другой стороне пластика.

Прикрепите влагобарьер к стенам и всем препятствиям, через которые он не может пройти, например, опорным стойкам пола, механически. Он также должен быть герметизирован для любого барьера влаги, добавленного к стенам. Чтобы пластик не вздулся, что иногда случается, удерживайте его несколькими старыми досками или каким-нибудь гладким обрезком. Если есть вероятность движения транспорта, защитите полиэтилен длинным пластиковым ковриком. Не используйте песок или гравий.

6.3.1 Как утеплить отапливаемое подвальное помещение

Снаружи

Рисунок 6-22 Изоляция за пределами подвального помещения аналогична изоляции всего подвала

Изображение большего размера

• Изолируйте внешнюю стену точно так же, как описано ранее для внешней стены подвала (см. Рисунок 6-22 и Раздел 6.1, утепление подвала снаружи).
• Если внешние препятствия (например, крыльцо или мощеная подъездная дорожка) не позволяют полностью окружить пространство для обхода снаружи дома, то изолируйте внутреннюю часть стены в этих точках. Перекрывайте внутреннюю и внешнюю изоляцию как минимум на 610 мм (24 дюйма). См. Рисунок 6-11.
• Если подвал не переходит в полноценный подвал, в нем должна быть вентиляция. Как правило, не используйте вентиляционные отверстия, которые открываются наружу, поскольку летом существует риск увеличения конденсации.Вместо этого попробуйте объединить пространство для обхода с подходом к вентиляции всего дома или подумайте об использовании осушителя. Любые существующие вентиляционные отверстия должны быть окончательно закрыты, если вы выполняете полный ремонт, в котором будет отапливаться пространство.
• Если фундаментные опоры находятся выше линии промерзания, изолируйте внешнюю сторону стен подвесного пространства. За счет утепления снаружи стены будут оставаться более теплыми, избегая возможности мороза. Неглубокие опоры можно сохранить теплее, поместив слой горизонтальной изоляции с уклоном от фундамента.

Изнутри

• При использовании теплоизоляции из жестких досок или пенопласта, следуйте подходу, описанному для внутренней части подвала (см. Раздел 6.2, Изоляция подвала изнутри). Обработайте пространство между балками, как описано в Разделе 6.2.2, Как оформить каркас и утеплить внутри подвала. Если используется пенная изоляция, спросите своего строительного инспектора, требуются ли противопожарные покрытия в вашем конкретном подвальном помещении.
• Приложите полиэтиленовый барьер для влаги к полу в подвесном помещении и убедитесь, что пространство достаточно вентилируется, как указано в третьем пункте Раздела 6.3.1, Как утеплить отапливаемое подлётное пространство снаружи.

6.3.2 Как изолировать частично обогреваемое подвальное помещение

Можно утеплить между балками и под балками и создать неотапливаемое пространство для подполья. Однако это может привести к замерзанию труб, промерзшей земле и возможной гнили на концах балок. По этим причинам используйте изоляцию пола только в сочетании с изоляцией фундамента и стены, чтобы создать частично обогреваемое пространство для лазания.

Пункты общего значения

Рисунок 6-23 Изоляция стен и пола создает частично обогреваемое пространство для доступа

Изображение большего размера

• Воздухопароизоляция должна быть нанесена с теплой (верхней) стороны утеплителя.Если пол над проходом уже покрыт непроницаемым материалом (например, виниловым покрытием, линолеумом или фанерой), у вас уже есть воздухо- и пароизоляция там, где вы хотите. Твердые материалы пола могут служить воздухо- и пароизоляцией, но обязательно найдите и загерметизируйте любые утечки воздуха (например, отверстия для трубопроводов и проводов). Воздухонепроницаемость в области балок по краю имеет решающее значение и может быть герметизирована пенополиуретаном.
• Изоляция из войлока может удерживаться на месте с помощью воздухопроницаемой строительной пленки, прикрепленной скобами к балкам, проволочной сеткой, листами полистирольных бортов (тип I или II) или имеющейся в продаже системой поддержки изоляции.
• Поместите изоляции плотно к нижней стороне выше пола, заполняя полость балки к системе поддержки изоляции.
• Заклейте швы всех каналов отопления лентой и изолируйте все каналы и водопроводные трубы в подвесном пространстве. Помните, что даже изолированные водопроводные трубы могут замерзнуть, если температура в подвесном помещении опустится ниже нуля. Рассмотрите возможность установки энергосберегающих, саморегулирующихся электрических обогревателей для защиты водопроводных труб.
• Убедитесь, что пространство для подполья достаточно вентилируется весной.Вентиляционные отверстия должны устанавливаться в соотношении от 1 до 500 (площадь вентиляции к площади пола). Не проветривайте зимой; вентиляционные отверстия должны быть закрыты и изолированы. Проверяйте и контролируйте уровень влажности и состояние подвесного помещения как минимум ежемесячно.
• На полу подполья должен быть барьер для влаги. Для полных подвалов с частью подвала, где часть верхнего этажа была изолирована, изолируйте стену, отделяющую подвал от подвального помещения.
• Если уровень земли внутри подполья ниже уровня земли снаружи, существует риск того, что морозное пучение может повредить стены, толкнув их внутрь.Сделайте все возможное, чтобы вода не попала в фундаментные стены.
• В качестве дополнительной меры предосторожности вы можете установить термостат, прикрепленный к небольшому обогревателю в подвальном помещении. Этот блок может автоматически предотвращать замерзание ползунка.

6.4 ОТКРЫТЫЕ ФОНДЫ

Рисунок 6-24 Наклонная жесткая изоляция, заглубленная в грунт, обеспечивает защиту плиты от замерзания

Изображение большего размера

Некоторые старые дома, коттеджи и модульные / мобильные дома имеют открытый фундамент и открытые полы.Они должны быть изолированы между балками таким же образом, как и рабочие пространства, с пароизоляцией, расположенной над изоляцией (всегда на теплой стороне), а не снизу. Должна быть хорошая герметичность, а изоляция должна быть защищена от ветра, насекомых и животных. Можно построить изолированную юбку вокруг фундамента, чтобы создать обогреваемое пространство для обхода.

В модульных / передвижных домах пол может содержать изоляционную систему с мешками. Очень важно закрыть любые перфорационные отверстия или отверстия в системе.Обратите особое внимание на герметизацию мешка вокруг водопровода, канализации, газового или нефтяного трубопровода и входа воздуха для горения в топку.

Если пространство балок уже покрыто, подумайте о том, чтобы обдувать пространство пола плотной волокнистой изоляцией, чтобы не было воздушного пространства между изоляцией и полом над ней. В качестве альтернативы пену средней или высокой плотности можно использовать в качестве пароизоляции, воздушного барьера и первичного изоляционного слоя.

Ни в коем случае не выпускайте сушилку для одежды на пол.

6.5 БЕТОННАЯ ПЛИТА МАРКИ

применяется к домам с фундаментным фундаментом из плит точно так же, как если бы вы изолировали снаружи цельный подвал (см. Раздел 6.1, Изоляция подвала снаружи). Если фундамент находится на морозостойких почвах, установите слой непроницаемой изоляции в грунте горизонтально с уклоном 1: 5 на расстояние не менее 1 м (3 фута). Для получения более конкретной информации обратитесь в местную строительную администрацию.

— Как я могу найти места, где можно прибить / вкрутить стены дома из изоляционного бетона?

Я не эксперт, но похоже, что у вас есть то, что есть у нас дома, поэтому я скажу то, что знаю (и / или могу сослаться).

Из Википедии: «Формы представляют собой взаимосвязанные модульные блоки, которые складываются в сухую штабель (без раствора) и заполняются бетоном. Формы сцепляются вместе, как кирпичи Lego, и служат для создания формы для структурных стен или полов здания».

Другими словами, никаких деревянных шпилек. Просто старый пенополистирол.

Если вы можете посмотреть на верхнюю часть стены, вы действительно сможете увидеть выступающую верхнюю часть блокирующей конструкции, похожую на кирпич Lego.Это также скажет вам, насколько толстая форма.

В то время как Википедия говорит, что формовые кирпичи укладываются в сухой штабель, меня не удивило бы, если бы между ними было немного клея (это вроде как хорошая идея, но, возможно, производители форм не рекомендуют этого по какой-то причине) .

По поводу того, как крепили гипсокартон: в нашем случае просто шурупами. Также разумно использовать дополнительно клей, если, конечно, он не будет разъедать пенополистирол (или другой материал).На самом деле пенополистирол оказался на удивление прочным, когда я сверлял в него шурупы. Учитывая, что они использовали где-то около 20 шурупов на листе гипсокартона шириной 4 фута от пола до потолка, у меня нет опасений по поводу его падения.

На стенах нашего ICF есть электрические розетки и телефонные гнезда, а линии и коробки размещаются путем вырезания соответствующих полостей. Это создает еще один фактор, который следует учитывать при сверлении в стене ICF. В частности: насколько прямые каналы были вырезаны и в каком направлении они были вырезаны? Использовали ли на маршруте ногтевые пластины?

Теперь что касается крепления вещей к стене , то это … Я сомневаюсь, что с точки зрения возможностей поддержки он был бы эквивалентен шпильке, и у меня проблемы с поиском информации по этой теме в Интернете. Если гипсокартон прикреплен непосредственно к ICF, у вас не будет полости за стеной для размещения анкера раздвижного типа, поэтому они исключены. Конечно, если вы сделаете предположение, что стена сама по себе не менее прочна, чем гипсокартон (на самом деле, я бы предположил, что она хотя бы немного прочнее), вы можете использовать самосверлящий анкер для гипсокартона (у Lowe есть один фирменный «ТОГГЛЕР») и получите много места.
