Болты анкерные (фундаментные) — Союз ДСК

Болты фундаментные представляют из себя комплект крепежа, состоящий из шпильки с гайками, шайбами, а также, в отдельных случаях, с анкерной плитой. Шпилька изготавливается из металлического круга, на концах которого, впоследствии, нарезают резьбу, а геометрия шпильки, в зависимости от типа болта, имеет различную форму. Фундаментные болты используются для укрепления различных конструкций и машин на фундаментах. Болты фундаментные используются следующим образом: фундаментный болт вставляют через основание конструкции или машины в землю и заливают бетоном. Для более сильного укрепления, концы фундаментных болтов разгибают в стороны или заворачивают петлей, в которую впоследствии устанавливают стержень. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят болты фундаментные:

Болты фундаментные:

Болты фундаментные во многих случаях используются в комплекте с анкерной плитой, поэтому фундаментные болты еще иногда называют анкерные болты или просто анкера.

В зависимости от потребности и пожелания заказчика, Наша компания поставляет фундаментные болты (анкерные болты) в различных комплектах, т.е. это может быть просто шпилька, или шпилька с любым количеством гаек, шайб и анкерных плит, а также гайки, шайбы и анкерные плиты в отдельности. Анкерные болты (анкера) изготавливаются по ГОСТ 24379.1-80. Болты по ГОСТ 24379.1-80 могут быть изготовлены в 6-ти различных типах. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит каждый из 6-ти типов фундаментных болтов по ГОСТ 24379.1-80:

Тип 1
Болты фундаментные изогнутые		Тип 2
Болты фундаментные с анкерной плитой		Тип 3
Болты фундаментные составные
Исполнение 1 Исполнение 2 Исполнение 1 Исполнение 2 Исполнение 3 Исполнение 1 Исполнение 2

Тип 4
Болты фундаментные съемные		Тип 5
Болт фундаментный прямой		Тип 6
Болты фундаментные с коническим концом
Исполнение 1 Исполнение 2 Исполнение 3 Исполнение 1 Исполнение 1 Исполнение 2 Исполнение 3

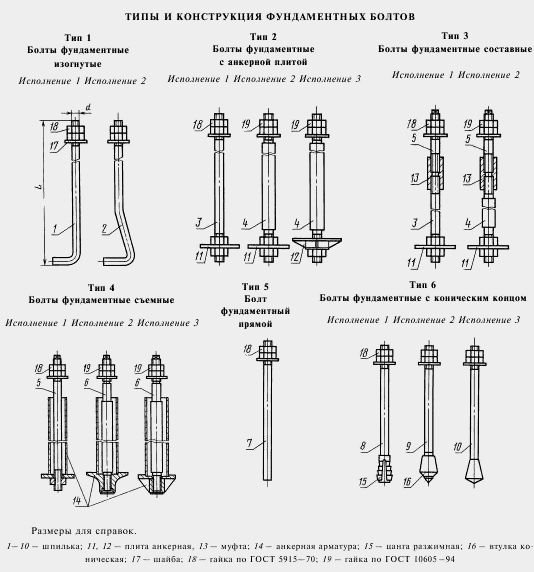

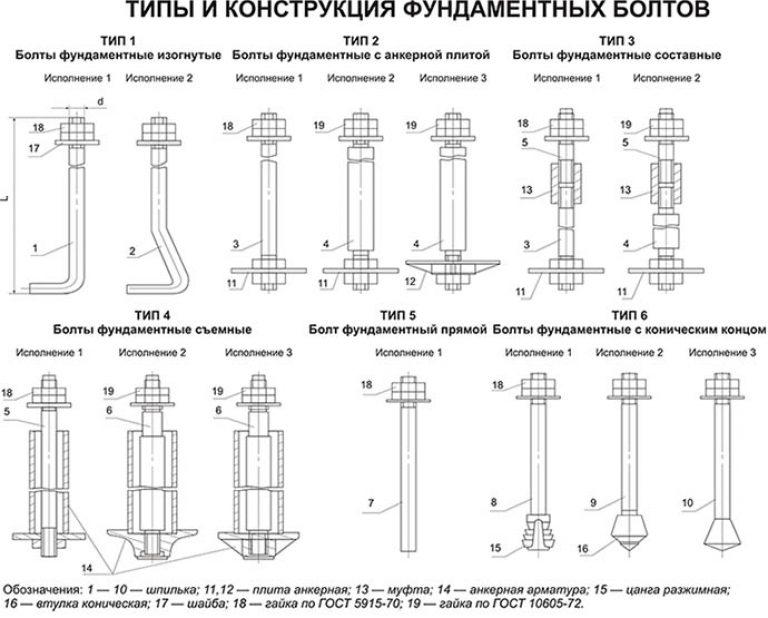

Из схематичного изображения, приведенного выше, видно, что:

  • Болты фундаментные по типу 1 – это болты фундаментные изогнутые
  • Болты фундаментные по типу 2 – это болты фундаментные с анкерной плитой
  • Болты фундаментные по типу 3 – это болты фундаментные составные
  • Болты фундаментные по типу 4 – это болты фундаментные съемные
  • Болты фундаментные по типу 5 – это болты фундаментные прямые
  • Болты фундаментные по типу 6 – это болты фундаментные с коническим концом.

Каждый из шести вышеприведенных типов анкерных болтов, за исключением болтов анкерных по типу 5, в свою очередь, может быть изготовлен в нескольких исполнениях. Болты фундаментные по ГОСТ 24379.1-80 имеют диаметр от 12 мм, до 140 мм, а их длина варьируется от 150 мм до 5000 мм.

Ниже приведен пример условного обозначения болтов фундаментных:

Болт фундаментный (анкерный болт) типа 1, исполнения 1, диаметром резьбы d=20 мм, длиной L=800 мм со шпилькой из стали марки 09г2с:

Болт 1.1М20х800 ст.09г2с ГОСТ 24379.1-80

Болт фундаментный (анкерный болт) типа 4, исполнения 2, диаметром резьбы d=100 мм, с мелким шагом резьбы 6мм, длиной 1900 мм из стали марки 20:

Болт 4.2М100х6х1900 ст.20 ГОСТ 24379.1-80

Фундаментные болты могут быть изготовлены с различными покрытиями. Наиболее популярное покрытие анкерных болтов — это оцинковка. Болты фундаментные оцинкованные меньше подвержены коррозии и дольше остаются в хорошем состоянии. Оцинковка может быть различной толщины, но, наша компания поставляет фундаментные болты оцинкованные с толщиной оцинковки в двух вариантах — 6мкм и 9мкм. Болты анкерные оцинкованные стоят немного дороже чем болты анкерные черные, но они могут эксплуатироваться в более жестких условиях. Процесс оцинковки очень прост и быстр, в тоже время оцинкованные фундаментные болты ничем не уступают болтам фундаментным с различными другими покрытиями, поэтому болты фундаментные оцинкованные получили широкое применение среди потребителей, использующих такие болты во влажной среде, или среде, не защищенной от влияния погодных условий.

Ниже приведен пример условного обозначения болтов фундаментных оцинкованных по ГОСТ 24379.1-80:

Болт фундаментный оцинкованный типа 3, исполнения 2, диаметром резьбы d=24мм, длиной L=800мм со шпилькой из стали марки 20:

Болт 3.2М24х800.019 ст.20 ГОСТ 24379.1-80

Т.е. из примера условного обозначения видно, что оцинковка обозначается комбинацией цифр – 01, плюс ее толщина.

Если Вам требуются остальные характеристики болтов фундаментных, изготовленных по ГОСТ 24379.1-80, такие как: вес, шаг резьбы и др., то вы можете посмотреть их, скачав ГОСТ 24379.1-80 с нашего сайта.

Пользуясь ГОСТ 24379.1-80 на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в них указан вес всех существующих болтов фундаментных по ГОСТ 24379.1-80.

Наша компания может поставлять фундаментные болты (анкерные болты) из различных марок стали, таких как: сталь 20, 35, 40х и 09г2с (болты фундаментные стальные, болты фундаментные оцинкованные и д.р.

На все болты фундаментные (болты анкерные), поставляемые нашей компанией, выдаются паспорта качества.

Возможно изготовление болтов фундаментных других диаметров и из других марок стали, а также по чертежам и эскизам заказчика (нестандартные фундаментные болты).

Нестандартные фундаментные болты – это болты не попадающие под ГОСТ 24379.1-80. Для того, чтобы заказать нестандартные фундаментные болты Вам потребуется выслать чертеж или эскиз такого болта со всеми необходимыми размерами.

Если у вас остались вопросы, связанные с болтами фундаментными, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343) 361 2377

Изготавливаемая продукция: Болты анкерные (фундаментные) ГОСТ 24379.1-80

Разница между анкерными и фундаментными болтами

Разница между анкерными и фундаментными болтами, сферы их использования. Изготовление нестандартных фундаментных болтов.

Болты фундаментные являют собой специализированного типа крепежные детали, в основе которых двухсторонний прут. Это дает возможность с одной стороны мощно фиксировать болты в фундаменте, а с другой стороны прута, есть резьба для соединения. Данные болты распространенно используются для крепления на фундаменте строительных конструкций и оборудования. Что бы укрепить средней производительности компрессоры и насосы, используют анкерные и фундаментные болты, а для укрепления агрегатов большой компрессорной производительности выбирают анкерные болты.

В чем заключается различие между анкерными и фундаментными болтами?

Фундаментный болт – состоит из металлического стержня который в бетоне фундамента крепиться с помощью закладной части. Для надежного крепления закладную часть изготавливают или разветвленной или изогнутою. При строительстве, для закладки фундаментных болтов, в  фундаменте оставляют специальные гнезда, к которым потом и прикрепляют болты.

Анкерные болты по строению не отличаются от фундаментных болтов, но чтобы их прикрепить в фундаменте используют специальные закладные детали, анкерные плиты. В процессе строительства фундамента эти плиты вставляются  в него. Анкерные болты прикрепляются к  плите при помощи резьбового соединения. Еще один способ фиксации анкерных болтов Т-  поворот образный головки болта.

Анкерные и фундаментные болты распространенно используются в строительстве обычных зданий, а так же  при строительстве атомных электростанций , дамб.

Анкерные и фундаментные болты имеют классификацию. Они подразделяются по:

— монтажу в фундаменте;

— способу установки в бетон фундамента;

— конструктивному исполнению;

— условиям эксплуатации.

Фундаментные болты на данном этапе пользуются повышенным спросом. Связано это с их надежностью при креплении различных строительных конструкций. Производство анкерных и фундаментных болтов отличается высокой технологичностью и сложностью. Их изготовляют на дорогостоящем специализированом оборудовании, которое наносит резьбу с высокой точностью, производством таких фундаментных болтов занимаются известные на данном рынке компании которые снабжены качественным оборудованием и высококвалифицированными специалистами.

Анкерные и фундаментные болты на сегодняшний день можно купить в компании Машкомплект. Наша компания занимается изготовлением нестандартных фундаментных болтов, заказать их можно по заранее составленному техническому заданию. Изготовление таких нестандартных болтов отличается повышенной стоимостью.

Вес фундаментных болтов — ООО «ПТК-Крепеж» Москва, Россия, СНГ

Наименование ГОСТ Исп. Тип Длина Ед. изм. Вес, кг.,изделие.
Анкерный болт ГОСТ 24379-80  1.1 М12 х300 комплект 0,35
Анкерный болт ГОСТ 24379-80  1.1 М12 х400 комплект 0,44
Анкерный болт ГОСТ 24379-80  1.1 М12 х500 комплект 0,52
Анкерный болт ГОСТ 24379-80  1.1 М12 х600 комплект 0,61
Анкерный болт ГОСТ 24379-80  1. 1 М12 х710 комплект 0,71
Анкерный болт ГОСТ 24379-80  1.1 М12 х800 комплект 0,79
Анкерный болт ГОСТ 24379-80  1.1 М12 х900 комплект 0,88
Анкерный болт ГОСТ 24379-80  1.1 М12 х1000 комплект 0,97
Анкерный болт ГОСТ 24379-80  1.1 М16 х300 комплект 0,66
Анкерный болт ГОСТ 24379-80  1.1 М16 х400 комплект 0,82
Анкерный болт ГОСТ 24379-80  1. 1 М16 х500 комплект 0,97
Анкерный болт ГОСТ 24379-80  1.1 М16 х600 комплект 1,13
Анкерный болт ГОСТ 24379-80  1.1 М16 х710 комплект 1,31
Анкерный болт ГОСТ 24379-80  1.1 М16 х800 комплект 1,45
Анкерный болт ГОСТ 24379-80  1.1 М16 х900 комплект 1,6
Анкерный болт ГОСТ 24379-80  1.1 М16 х1000 комплект 1,77
Анкерный болт ГОСТ 24379-80  1. 1 М16 х1120 комплект 1,95
Анкерный болт ГОСТ 24379-80  1.1 М16 х1250 комплект 2,15
Анкерный болт ГОСТ 24379-80  1.1 М20 х400 комплект 1,32
Анкерный болт ГОСТ 24379-80  1.1 М20 х500 комплект 1,57
Анкерный болт ГОСТ 24379-80  1.1 М20 х600 комплект 1,81
Анкерный болт ГОСТ 24379-80  1.1 М20 х710 комплект 2,09
Анкерный болт ГОСТ 24379-80  1. 1 М20 х800 комплект 2,31
Анкерный болт ГОСТ 24379-80  1.1 М20 х900 комплект 2,55
Анкерный болт ГОСТ 24379-80  1.1 М20 х1000 комплект 2,8
Анкерный болт ГОСТ 24379-80  1.1 М20 х1120 комплект 3,1
Анкерный болт ГОСТ 24379-80  1.1 М20 х1250 комплект 3,43
Анкерный болт ГОСТ 24379-80  1.1 М20 х1320 комплект 3,6
Анкерный болт ГОСТ 24379-80  1. 1 М20 х1400 комплект 3,79
Анкерный болт ГОСТ 24379-80  1.1 М24 х500 комплект 2,35
Анкерный болт ГОСТ 24379-80  1.1 М24 х600 комплект 2,71
Анкерный болт ГОСТ 24379-80  1.1 М24 х710 комплект 3,1
Анкерный болт ГОСТ 24379-80  1.1 М24 х800 комплект 3,42
Анкерный болт ГОСТ 24379-80  1.1 М24 х900 комплект 3,77
Анкерный болт ГОСТ 24379-80  1. 1 М24 х1000 комплект 4,13
Анкерный болт ГОСТ 24379-80  1.1 М24 х1120 комплект 4,56
Анкерный болт ГОСТ 24379-80  1.1 М24 х1250 комплект 5,03
Анкерный болт ГОСТ 24379-80  1.1 М24 х1320 комплект 5,28
Анкерный болт ГОСТ 24379-80  1.1 М24 х1400 комплект 5,55
Анкерный болт ГОСТ 24379-80  1.1 М24 х1500 комплект 5,9
Анкерный болт ГОСТ 24379-80  1. 1 М24 х1600 комплект 6,26
Анкерный болт ГОСТ 24379-80  1.1 М24 х1700 комплект 6,61
Анкерный болт ГОСТ 24379-80  1.1 М30 х600 комплект 4,55
Анкерный болт ГОСТ 24379-80  1.1 М30 х710 комплект 5,16
Анкерный болт ГОСТ 24379-80  1.1 М30 х800 комплект 5,66
Анкерный болт ГОСТ 24379-80  1.1 М30 х900 комплект 6,22
Анкерный болт ГОСТ 24379-80  1. 1 М30 х1000 комплект 6,77
Анкерный болт ГОСТ 24379-80  1.1 М30 х1120 комплект 7,43
Анкерный болт ГОСТ 24379-80  1.1 М30 х1250 комплект 8,15
Анкерный болт ГОСТ 24379-80  1.1 М30 х1320 комплект 8,53
Анкерный болт ГОСТ 24379-80  1.1 М30 х1400 комплект 8,99
Анкерный болт ГОСТ 24379-80  1.1 М30 х1500 комплект 9,54
Анкерный болт ГОСТ 24379-80  1. 1 М30 х1600 комплект 10,1
Анкерный болт ГОСТ 24379-80  1.1 М30 х1700 комплект 10,65
Анкерный болт ГОСТ 24379-80  1.1 М30 х1800 комплект 11,21
Анкерный болт ГОСТ 24379-80  1.1 М30 х1900 комплект 11,76
Анкерный болт ГОСТ 24379-80  1.1 М30 х2000 комплект 12,32
Анкерный болт ГОСТ 24379-80  1.1 М36 х710 комплект 7,59
Анкерный болт ГОСТ 24379-80  1. 1 М36 х800 комплект 8,31
Анкерный болт ГОСТ 24379-80  1.1 М36 х900 комплект 9,1
Анкерный болт ГОСТ 24379-80  1.1 М36 х1000 комплект 9,91
Анкерный болт ГОСТ 24379-80  1.1 М36 х1120 комплект 10,85
Анкерный болт ГОСТ 24379-80  1.1 М36 х1250 комплект 11,88
Анкерный болт ГОСТ 24379-80  1.1 М36 х1320 комплект 12,43
Анкерный болт ГОСТ 24379-80  1. 1 М36 х1400 комплект 13,1
Анкерный болт ГОСТ 24379-80  1.1 М36 х1500 комплект 13,9
Анкерный болт ГОСТ 24379-80  1.1 М36 х1600 комплект 14,7
Анкерный болт ГОСТ 24379-80  1.1 М36 х1700 комплект 15,5
Анкерный болт ГОСТ 24379-80  1.1 М36 х1800 комплект 16,29
Анкерный болт ГОСТ 24379-80  1.1 М36 х1900 комплект 17,09
Анкерный болт ГОСТ 24379-80  1. 1 М36 х2000 комплект 17,89
Анкерный болт ГОСТ 24379-80  1.1 М36 х2120 комплект 18,85
Анкерный болт ГОСТ 24379-80  1.1 М36 х2240 комплект 19,81
Анкерный болт ГОСТ 24379-80  1.1 М36 х2300 комплект 20,29
Анкерный болт ГОСТ 24379-80  1.1 М42 х800 комплект 11,81
Анкерный болт ГОСТ 24379-80  1.1 М42 х900 комплект 12,89
Анкерный болт ГОСТ 24379-80  1. 1 М42 х1000 комплект 13,98
Анкерный болт ГОСТ 24379-80  1.1 М42 х1120 комплект 15,29
Анкерный болт ГОСТ 24379-80  1.1 М42 х1250 комплект 16,71
Анкерный болт ГОСТ 24379-80  1.1 М42 х1320 комплект 17,47
Анкерный болт ГОСТ 24379-80  1.1 М42 х1400 комплект 18,33
Анкерный болт ГОСТ 24379-80  1.1 М42 х1500 комплект 19,42
Анкерный болт ГОСТ 24379-80  1. 1 М42 х1600 комплект 20,5
Анкерный болт ГОСТ 24379-80  1.1 М42 х1700 комплект 21,59
Анкерный болт ГОСТ 24379-80  1.1 М42 х1800 комплект 22,68
Анкерный болт ГОСТ 24379-80  1.1 М42 х1900 комплект 23,76
Анкерный болт ГОСТ 24379-80  1.1 М42 х2000 комплект 24,85
Анкерный болт ГОСТ 24379-80  1.1 М42 х2120 комплект 26,16
Анкерный болт ГОСТ 24379-80  1. 1 М42 х2240 комплект 27,47
Анкерный болт ГОСТ 24379-80  1.1 М42 х2300 комплект 28,11
Анкерный болт ГОСТ 24379-80  1.1 М42 х2360 комплект 28,76
Анкерный болт ГОСТ 24379-80  1.1 М42 х2500 комплект 30,29
Анкерный болт ГОСТ 24379-80  1.1 М48 х900 комплект 17,41
Анкерный болт ГОСТ 24379-80  1.1 М48 х1000 комплект 18,83
Анкерный болт ГОСТ 24379-80  1. 1 М48 х1120 комплект 20,53
Анкерный болт ГОСТ 24379-80  1.1 М48 х1250 комплект 22,38
Анкерный болт ГОСТ 24379-80  1.1 М48 х1320 комплект 23,37
Анкерный болт ГОСТ 24379-80  1.1 М48 х1400 комплект 24,51
Анкерный болт ГОСТ 24379-80  1.1 М48 х1500 комплект 25,93
Анкерный болт ГОСТ 24379-80  1.1 М48 х1600 комплект 27,35
Анкерный болт ГОСТ 24379-80  1. 1 М48 х1700 комплект 28,77
Анкерный болт ГОСТ 24379-80  1.1 М48 х1800 комплект 30,19
Анкерный болт ГОСТ 24379-80  1.1 М48 х1900 комплект 31,61
Анкерный болт ГОСТ 24379-80  1.1 М48 х2000 комплект 33,03
Анкерный болт ГОСТ 24379-80  1.1 М48 х2120 комплект 34,73
Анкерный болт ГОСТ 24379-80  1.1 М48 х2240 комплект 36,44
Анкерный болт ГОСТ 24379-80  1. 1 М48 х2300 комплект 37,29
Анкерный болт ГОСТ 24379-80  1.1 М48 х2360 комплект 38,07
Анкерный болт ГОСТ 24379-80  1.1 М48 х2500 комплект 40,13
Анкерный болт ГОСТ 24379-80  1.1 М48 х2650 комплект 42,26
Анкерный болт ГОСТ 24379-80  1.1 М48 х2800 комплект 44,39
Анкерный болт ГОСТ 24379-80  1.2 М12 х300 комплект 0,35
Анкерный болт ГОСТ 24379-80  1. 2 М12 х400 комплект 0,44
Анкерный болт ГОСТ 24379-80  1.2 М12 х500 комплект 0,52
Анкерный болт ГОСТ 24379-80  1.2 М12 х600 комплект 0,61
Анкерный болт ГОСТ 24379-80  1.2 М12 х710 комплект 0,71
Анкерный болт ГОСТ 24379-80  1.2 М12 х800 комплект 0,79
Анкерный болт ГОСТ 24379-80  1.2 М12 х900 комплект 0,88
Анкерный болт ГОСТ 24379-80  1. 2 М12 х1000 комплект 0,97
Анкерный болт ГОСТ 24379-80  1.2 М16 х300 комплект 0,66
Анкерный болт ГОСТ 24379-80  1.2 М16 х400 комплект 0,82
Анкерный болт ГОСТ 24379-80  1.2 М16 х500 комплект 0,97
Анкерный болт ГОСТ 24379-80  1.2 М16 х600 комплект 1,13
Анкерный болт ГОСТ 24379-80  1.2 М16 х710 комплект 1,31
Анкерный болт ГОСТ 24379-80  1. 2 М16 х800 комплект 1,45
Анкерный болт ГОСТ 24379-80  1.2 М16 х900 комплект 1,6
Анкерный болт ГОСТ 24379-80  1.2 М16 х1000 комплект 1,77
Анкерный болт ГОСТ 24379-80  1.2 М16 х1120 комплект 1,95
Анкерный болт ГОСТ 24379-80  1.2 М16 х1250 комплект 2,15
Анкерный болт ГОСТ 24379-80  1.2 М20 х400 комплект 1,32
Анкерный болт ГОСТ 24379-80  1. 2 М20 х500 комплект 1,57
Анкерный болт ГОСТ 24379-80  1.2 М20 х600 комплект 1,81
Анкерный болт ГОСТ 24379-80  1.2 М20 х710 комплект 2,09
Анкерный болт ГОСТ 24379-80  1.2 М20 х800 комплект 2,31
Анкерный болт ГОСТ 24379-80  1.2 М20 х900 комплект 2,55
Анкерный болт ГОСТ 24379-80  1.2 М20 х1000 комплект 2,8
Анкерный болт ГОСТ 24379-80  1. 2 М20 х1120 комплект 3,1
Анкерный болт ГОСТ 24379-80  1.2 М20 х1250 комплект 3,43
Анкерный болт ГОСТ 24379-80  1.2 М20 х1320 комплект 3,6
Анкерный болт ГОСТ 24379-80  1.2 М20 х1400 комплект 3,79
Анкерный болт ГОСТ 24379-80  1.2 М24 х500 комплект 2,35
Анкерный болт ГОСТ 24379-80  1.2 М24 х600 комплект 2,71
Анкерный болт ГОСТ 24379-80  1. 2 М24 х710 комплект 3,1
Анкерный болт ГОСТ 24379-80  1.2 М24 х800 комплект 3,42
Анкерный болт ГОСТ 24379-80  1.2 М24 х900 комплект 3,77
Анкерный болт ГОСТ 24379-80  1.2 М24 х1000 комплект 4,13
Анкерный болт ГОСТ 24379-80  1.2 М24 х1120 комплект 4,56
Анкерный болт ГОСТ 24379-80  1.2 М24 х1250 комплект 5,03
Анкерный болт ГОСТ 24379-80  1. 2 М24 х1320 комплект 5,28
Анкерный болт ГОСТ 24379-80  1.2 М24 х1400 комплект 5,55
Анкерный болт ГОСТ 24379-80  1.2 М24 х1500 комплект 5,9
Анкерный болт ГОСТ 24379-80  1.2 М24 х1600 комплект 6,26
Анкерный болт ГОСТ 24379-80  1.2 М24 х1700 комплект 6,61
Анкерный болт ГОСТ 24379-80  1.2 М30 х600 комплект 4,55
Анкерный болт ГОСТ 24379-80  1. 2 М30 х710 комплект 5,16
Анкерный болт ГОСТ 24379-80  1.2 М30 х800 комплект 5,66
Анкерный болт ГОСТ 24379-80  1.2 М30 х900 комплект 6,22
Анкерный болт ГОСТ 24379-80  1.2 М30 х1000 комплект 6,77
Анкерный болт ГОСТ 24379-80  1.2 М30 х1120 комплект 7,43
Анкерный болт ГОСТ 24379-80  1.2 М30 х1250 комплект 8,15
Анкерный болт ГОСТ 24379-80  1. 2 М30 х1320 комплект 8,53
Анкерный болт ГОСТ 24379-80  1.2 М30 х1400 комплект 8,99
Анкерный болт ГОСТ 24379-80  1.2 М30 х1500 комплект 9,54
Анкерный болт ГОСТ 24379-80  1.2 М30 х1600 комплект 10,1
Анкерный болт ГОСТ 24379-80  1.2 М30 х1700 комплект 10,65
Анкерный болт ГОСТ 24379-80  1.2 М30 х1800 комплект 11,21
Анкерный болт ГОСТ 24379-80  1. 2 М30 х1900 комплект 11,76
Анкерный болт ГОСТ 24379-80  1.2 М30 х2000 комплект 12,32
Анкерный болт ГОСТ 24379-80  1.2 М36 х710 комплект 7,59
Анкерный болт ГОСТ 24379-80  1.2 М36 х800 комплект 8,31
Анкерный болт ГОСТ 24379-80  1.2 М36 х900 комплект 9,1
Анкерный болт ГОСТ 24379-80  1.2 М36 х1000 комплект 9,91
Анкерный болт ГОСТ 24379-80  1. 2 М36 х1120 комплект 10,85
Анкерный болт ГОСТ 24379-80  1.2 М36 х1250 комплект 11,88
Анкерный болт ГОСТ 24379-80  1.2 М36 х1320 комплект 12,43
Анкерный болт ГОСТ 24379-80  1.2 М36 х1400 комплект 13,1
Анкерный болт ГОСТ 24379-80  1.2 М36 х1500 комплект 13,9
Анкерный болт ГОСТ 24379-80  1.2 М36 х1600 комплект 14,7
Анкерный болт ГОСТ 24379-80  1. 2 М36 х1700 комплект 15,5
Анкерный болт ГОСТ 24379-80  1.2 М36 х1800 комплект 16,29
Анкерный болт ГОСТ 24379-80  1.2 М36 х1900 комплект 17,09
Анкерный болт ГОСТ 24379-80  1.2 М36 х2000 комплект 17,89
Анкерный болт ГОСТ 24379-80  1.2 М36 х2120 комплект 18,85
Анкерный болт ГОСТ 24379-80  1.2 М36 х2240 комплект 19,81
Анкерный болт ГОСТ 24379-80  1. 2 М36 х2300 комплект 20,29
Анкерный болт ГОСТ 24379-80  1.2 М42 х800 комплект 11,81
Анкерный болт ГОСТ 24379-80  1.2 М42 х900 комплект 12,89
Анкерный болт ГОСТ 24379-80  1.2 М42 х1000 комплект 13,98
Анкерный болт ГОСТ 24379-80  1.2 М42 х1120 комплект 15,29
Анкерный болт ГОСТ 24379-80  1.2 М42 х1250 комплект 16,71
Анкерный болт ГОСТ 24379-80  1. 2 М42 х1320 комплект 17,47
Анкерный болт ГОСТ 24379-80  1.2 М42 х1400 комплект 18,33
Анкерный болт ГОСТ 24379-80  1.2 М42 х1500 комплект 19,42
Анкерный болт ГОСТ 24379-80  1.2 М42 х1600 комплект 20,5
Анкерный болт ГОСТ 24379-80  1.2 М42 х1700 комплект 21,59
Анкерный болт ГОСТ 24379-80  1.2 М42 х1800 комплект 22,68
Анкерный болт ГОСТ 24379-80  1. 2 М42 х1900 комплект 23,76
Анкерный болт ГОСТ 24379-80  1.2 М42 х2000 комплект 24,85
Анкерный болт ГОСТ 24379-80  1.2 М42 х2120 комплект 26,16
Анкерный болт ГОСТ 24379-80  1.2 М42 х2240 комплект 27,47
Анкерный болт ГОСТ 24379-80  1.2 М42 х2300 комплект 28,11
Анкерный болт ГОСТ 24379-80  1.2 М42 х2360 комплект 28,76
Анкерный болт ГОСТ 24379-80  1. 2 М42 х2500 комплект 30,29
Анкерный болт ГОСТ 24379-80  1.2 М48 х900 комплект 17,41
Анкерный болт ГОСТ 24379-80  1.2 М48 х1000 комплект 18,83
Анкерный болт ГОСТ 24379-80  1.2 М48 х1120 комплект 20,53
Анкерный болт ГОСТ 24379-80  1.2 М48 х1250 комплект 22,38
Анкерный болт ГОСТ 24379-80  1.2 М48 х1320 комплект 23,37
Анкерный болт ГОСТ 24379-80  1. 2 М48 х1400 комплект 24,51
Анкерный болт ГОСТ 24379-80  1.2 М48 х1500 комплект 25,93
Анкерный болт ГОСТ 24379-80  1.2 М48 х1600 комплект 27,35
Анкерный болт ГОСТ 24379-80  1.2 М48 х1700 комплект 28,77
Анкерный болт ГОСТ 24379-80  1.2 М48 х1800 комплект 30,19
Анкерный болт ГОСТ 24379-80  1.2 М48 х1900 комплект 31,61
Анкерный болт ГОСТ 24379-80  1. 2 М48 х2000 комплект 33,03
Анкерный болт ГОСТ 24379-80  1.2 М48 х2120 комплект 34,73
Анкерный болт ГОСТ 24379-80  1.2 М48 х2240 комплект 36,44
Анкерный болт ГОСТ 24379-80  1.2 М48 х2300 комплект 37,29
Анкерный болт ГОСТ 24379-80  1.2 М48 х2360 комплект 38,07
Анкерный болт ГОСТ 24379-80  1.2 М48 х2500 комплект 40,13
Анкерный болт ГОСТ 24379-80  1. 2 М48 х2650 комплект 42,26
Анкерный болт ГОСТ 24379-80  1.2 М48 х2800 комплект 44,39
Анкерный болт ГОСТ 24379-80  2.1 М16 х200 комплект 0,92
Анкерный болт ГОСТ 24379-80  2.1 М16 х250 комплект 0,99
Анкерный болт ГОСТ 24379-80  2.1 М16 х300 комплект 1,07
Анкерный болт ГОСТ 24379-80  2.1 М16 х350 комплект 1,15
Анкерный болт ГОСТ 24379-80  2. 1 М16 х400 комплект 1,23
Анкерный болт ГОСТ 24379-80  2.1 М16 х450 комплект 1,31
Анкерный болт ГОСТ 24379-80  2.1 М16 х500 комплект 1,39
Анкерный болт ГОСТ 24379-80  2.1 М16 х600 комплект 1,55
Анкерный болт ГОСТ 24379-80  2.1 М16 х710 комплект 1,72
Анкерный болт ГОСТ 24379-80  2.1 М16 х800 комплект 1,86
Анкерный болт ГОСТ 24379-80  2. 1 М16 х900 комплект 2,02
Анкерный болт ГОСТ 24379-80  2.1 М16 х1000 комплект 2,18
Анкерный болт ГОСТ 24379-80  2.1 М16 х1120 комплект 2,37
Анкерный болт ГОСТ 24379-80  2.1 М16 х1250 комплект 2,57
Анкерный болт ГОСТ 24379-80  2.1 М20 х200 комплект 1,56
Анкерный болт ГОСТ 24379-80  2.1 М20 х250 комплект 1,69
Анкерный болт ГОСТ 24379-80  2. 1 М20 х300 комплект 1,81
Анкерный болт ГОСТ 24379-80  2.1 М20 х350 комплект 1,93
Анкерный болт ГОСТ 24379-80  2.1 М20 х400 комплект 2,06
Анкерный болт ГОСТ 24379-80  2.1 М20 х450 комплект 2,18
Анкерный болт ГОСТ 24379-80  2.1 М20 х500 комплект 2,3
Анкерный болт ГОСТ 24379-80  2.1 М20 х600 комплект 2,55
Анкерный болт ГОСТ 24379-80  2. 1 М20 х710 комплект 2,82
Анкерный болт ГОСТ 24379-80  2.1 М20 х800 комплект 3,04
Анкерный болт ГОСТ 24379-80  2.1 М20 х900 комплект 3,29
Анкерный болт ГОСТ 24379-80  2.1 М20 х1000 комплект 3,53
Анкерный болт ГОСТ 24379-80  2.1 М20 х1120 комплект 3,84
Анкерный болт ГОСТ 24379-80  2.1 М20 х1250 комплект 4,15
Анкерный болт ГОСТ 24379-80  2. 1 М20 х1320 комплект 4,32
Анкерный болт ГОСТ 24379-80  2.1 М20 х1400 комплект 4,52
Анкерный болт ГОСТ 24379-80  2.1 М24 х250 комплект 2,74
Анкерный болт ГОСТ 24379-80  2.1 М24 х300 комплект 2,91
Анкерный болт ГОСТ 24379-80  2.1 М24 х350 комплект 3,09
Анкерный болт ГОСТ 24379-80  2.1 М24 х400 комплект 3,27
Анкерный болт ГОСТ 24379-80  2. 1 М24 х450 комплект 3,35
Анкерный болт ГОСТ 24379-80  2.1 М24 х500 комплект 3,62
Анкерный болт ГОСТ 24379-80  2.1 М24 х600 комплект 3,98
Анкерный болт ГОСТ 24379-80  2.1 М24 х710 комплект 4,37
Анкерный болт ГОСТ 24379-80  2.1 М24 х800 комплект 4,69
Анкерный болт ГОСТ 24379-80  2.1 М24 х900 комплект 5,04
Анкерный болт ГОСТ 24379-80  2. 1 М24 х1000 комплект 5,4
Анкерный болт ГОСТ 24379-80  2.1 М24 х1120 комплект 5,83
Анкерный болт ГОСТ 24379-80  2.1 М24 х1250 комплект 6,29
Анкерный болт ГОСТ 24379-80  2.1 М24 х1320 комплект 6,54
Анкерный болт ГОСТ 24379-80  2.1 М24 х1400 комплект 6,82
Анкерный болт ГОСТ 24379-80  2.1 М24 х1500 комплект 7,1
Анкерный болт ГОСТ 24379-80  2. 1 М24 х1600 комплект 7,53
Анкерный болт ГОСТ 24379-80  2.1 М24 х1700 комплект 7,88
Анкерный болт ГОСТ 24379-80  2.1 М30 х250 комплект 4,7
Анкерный болт ГОСТ 24379-80  2.1 М30 х300 комплект 4,98
Анкерный болт ГОСТ 24379-80  2.1 М30 х350 комплект 5,25
Анкерный болт ГОСТ 24379-80  2.1 М30 х400 комплект 5,53
Анкерный болт ГОСТ 24379-80  2. 1 М30 х450 комплект 5,81
Анкерный болт ГОСТ 24379-80  2.1 М30 х500 комплект 6,08
Анкерный болт ГОСТ 24379-80  2.1 М30 х600 комплект 6,64
Анкерный болт ГОСТ 24379-80  2.1 М30 х710 комплект 7,25
Анкерный болт ГОСТ 24379-80  2.1 М30 х800 комплект 7,75
Анкерный болт ГОСТ 24379-80  2.1 М30 х900 комплект 8,3
Анкерный болт ГОСТ 24379-80  2. 1 М30 х1000 комплект 8,86
Анкерный болт ГОСТ 24379-80  2.1 М30 х1120 комплект 9,53
Анкерный болт ГОСТ 24379-80  2.1 М30 х1250 комплект 10,25
Анкерный болт ГОСТ 24379-80  2.1 М30 х1320 комплект 10,64
Анкерный болт ГОСТ 24379-80  2.1 М30 х1400 комплект 11,07
Анкерный болт ГОСТ 24379-80  2.1 М30 х1500 комплект 11,63
Анкерный болт ГОСТ 24379-80  2. 1 М30 х1600 комплект 12,18
Анкерный болт ГОСТ 24379-80  2.1 М30 х1700 комплект 12,74
Анкерный болт ГОСТ 24379-80  2.1 М30 х1800 комплект 13,29
Анкерный болт ГОСТ 24379-80  2.1 М30 х1900 комплект 13,85
Анкерный болт ГОСТ 24379-80  2.1 М36 х300 комплект 7,6
Анкерный болт ГОСТ 24379-80  2.1 М36 х350 комплект 7,99
Анкерный болт ГОСТ 24379-80  2. 1 М36 х400 комплект 8,39
Анкерный болт ГОСТ 24379-80  2.1 М36 х450 комплект 8,79
Анкерный болт ГОСТ 24379-80  2.1 М36 х500 комплект 9,19
Анкерный болт ГОСТ 24379-80  2.1 М36 х600 комплект 9,99
Анкерный болт ГОСТ 24379-80  2.1 М36 х710 комплект 10,87
Анкерный болт ГОСТ 24379-80  2.1 М36 х800 комплект 11,59
Анкерный болт ГОСТ 24379-80  2. 1 М36 х900 комплект 12,39
Анкерный болт ГОСТ 24379-80  2.1 М36 х1000 комплект 13,18
Анкерный болт ГОСТ 24379-80  2.1 М36 х1120 комплект 14,14
Анкерный болт ГОСТ 24379-80  2.1 М36 х1250 комплект 15,19
Анкерный болт ГОСТ 24379-80  2.1 М36 х1320 комплект 15,75
Анкерный болт ГОСТ 24379-80  2.1 М36 х1400 комплект 16,38
Анкерный болт ГОСТ 24379-80  2. 1 М36 х1500 комплект 17,18
Анкерный болт ГОСТ 24379-80  2.1 М36 х1600 комплект 17,98
Анкерный болт ГОСТ 24379-80  2.1 М36 х1700 комплект 18,77
Анкерный болт ГОСТ 24379-80  2.1 М36 х1800 комплект 19,57
Анкерный болт ГОСТ 24379-80  2.1 М36 х1900 комплект 20,57
Анкерный болт ГОСТ 24379-80  2.1 М36 х2000 комплект 21,17
Анкерный болт ГОСТ 24379-80  2. 1 М36 х2120 комплект 22,13
Анкерный болт ГОСТ 24379-80  2.1 М36 х2240 комплект 23,09
Анкерный болт ГОСТ 24379-80  2.1 М42 х350 комплект 12,21
Анкерный болт ГОСТ 24379-80  2.1 М42 х400 комплект 12,75
Анкерный болт ГОСТ 24379-80  2.1 М42 х450 комплект 13,29
Анкерный болт ГОСТ 24379-80  2.1 М42 х500 комплект 13,84
Анкерный болт ГОСТ 24379-80  2. 1 М42 х600 комплект 14,92
Анкерный болт ГОСТ 24379-80  2.1 М42 х710 комплект 16,12
Анкерный болт ГОСТ 24379-80  2.1 М42 х800 комплект 17,1
Анкерный болт ГОСТ 24379-80  2.1 М42 х900 комплект 18,18
Анкерный болт ГОСТ 24379-80  2.1 М42 х1000 комплект 19,27
Анкерный болт ГОСТ 24379-80  2.1 М42 х1120 комплект 20,57
Анкерный болт ГОСТ 24379-80  2. 1 М42 х1250 комплект 21,99
Анкерный болт ГОСТ 24379-80  2.1 М42 х1320 комплект 22,75
Анкерный болт ГОСТ 24379-80  2.1 М42 х1400 комплект 23,62
Анкерный болт ГОСТ 24379-80  2.1 М42 х1500 комплект 24,71
Анкерный болт ГОСТ 24379-80  2.1 М42 х1600 комплект 25,79
Анкерный болт ГОСТ 24379-80  2.1 М42 х1700 комплект 26,88
Анкерный болт ГОСТ 24379-80  2. 1 М42 х1800 комплект 27,97
Анкерный болт ГОСТ 24379-80  2.1 М42 х1900 комплект 29,05
Анкерный болт ГОСТ 24379-80  2.1 М42 х2000 комплект 30,14
Анкерный болт ГОСТ 24379-80  2.1 М42 х2120 комплект 31,44
Анкерный болт ГОСТ 24379-80  2.1 М42 х2240 комплект 32,75
Анкерный болт ГОСТ 24379-80  2.1 М42 х2500 комплект 35,57
Анкерный болт ГОСТ 24379-80  2. 1 М48 х400 комплект 17,56
Анкерный болт ГОСТ 24379-80  2.1 М48 х450 комплект 18,27
Анкерный болт ГОСТ 24379-80  2.1 М48 х500 комплект 18,98
Анкерный болт ГОСТ 24379-80  2.1 М48 х600 комплект 20,39
Анкерный болт ГОСТ 24379-80  2.1 М48 х710 комплект 21,95
Анкерный болт ГОСТ 24379-80  2.1 М48 х800 комплект 23,23
Анкерный болт ГОСТ 24379-80  2. 1 М48 х900 комплект 24,66
Анкерный болт ГОСТ 24379-80  2.1 М48 х1000 комплект 26,07
Анкерный болт ГОСТ 24379-80  2.1 М48 х1120 комплект 27,79
Анкерный болт ГОСТ 24379-80  2.1 М48 х1250 комплект 29,63
Анкерный болт ГОСТ 24379-80  2.1 М48 х1320 комплект 30,63
Анкерный болт ГОСТ 24379-80  2.1 М48 х1400 комплект 31,75
Анкерный болт ГОСТ 24379-80  2. 1 М48 х1500 комплект 33,17
Анкерный болт ГОСТ 24379-80  2.1 М48 х1600 комплект 34,59
Анкерный болт ГОСТ 24379-80  2.1 М48 х1700 комплект 36,17
Анкерный болт ГОСТ 24379-80  2.1 М48 х1800 комплект 37,42
Анкерный болт ГОСТ 24379-80  2.1 М48 х1900 комплект 38,84
Анкерный болт ГОСТ 24379-80  2.1 М48 х2000 комплект 40,26
Анкерный болт ГОСТ 24379-80  2. 1 М48 х2120 комплект 41,98
Анкерный болт ГОСТ 24379-80  2.1 М48 х2240 комплект 43,68
Анкерный болт ГОСТ 24379-80  2.1 М48 х2500 комплект 47,37
Анкерный болт ГОСТ 24379-80  2.1 М48 х2800 комплект 51,63
Анкерный болт ГОСТ 24379-80  2.2 М56 х800 комплект 33,99
Анкерный болт ГОСТ 24379-80  2.2 М56 х900 комплект 35,26
Анкерный болт ГОСТ 24379-80  2. 2 М56 х1000 комплект 38,43
Анкерный болт ГОСТ 24379-80  2.2 М56 х1120 комплект 40,14
Анкерный болт ГОСТ 24379-80  2.2 М56 х1250 комплект 43,98
Анкерный болт ГОСТ 24379-80  2.2 М56 х1320 комплект 44,58
Анкерный болт ГОСТ 24379-80  2.2 М56 х1400 комплект 47,3
Анкерный болт ГОСТ 24379-80  2.2 М56 х1500 комплект 48,57
Анкерный болт ГОСТ 24379-80  2. 2 М56 х1600 комплект 51,74
Анкерный болт ГОСТ 24379-80  2.2 М56 х1700 комплект 53,96
Анкерный болт ГОСТ 24379-80  2.2 М56 х1800 комплект 56,18
Анкерный болт ГОСТ 24379-80  2.2 М56 х1900 комплект 58,4
Анкерный болт ГОСТ 24379-80  2.2 М56 х2000 комплект 60,61
Анкерный болт ГОСТ 24379-80  2.2 М56 х2120 комплект 63,11
Анкерный болт ГОСТ 24379-80  2. 2 М56 х2240 комплект 65,69
Анкерный болт ГОСТ 24379-80  2.2 М56 х2500 комплект 71,71
Анкерный болт ГОСТ 24379-80  2.2 М56 х2800 комплект 78,36
Анкерный болт ГОСТ 24379-80  2.2 М56 х3150 комплект 86,02
Анкерный болт ГОСТ 24379-80  2.2 М64 х1000 комплект 53,6
Анкерный болт ГОСТ 24379-80  2.2 М64 х1120 комплект 56,52
Анкерный болт ГОСТ 24379-80  2. 2 М64 х1250 комплект 59,2
Анкерный болт ГОСТ 24379-80  2.2 М64 х1320 комплект 62,56
Анкерный болт ГОСТ 24379-80  2.2 М64 х1400 комплект 65,58
Анкерный болт ГОСТ 24379-80  2.2 М64 х1500 комплект 67,58
Анкерный болт ГОСТ 24379-80  2.2 М64 х1600 комплект 71,71
Анкерный болт ГОСТ 24379-80  2.2 М64 х1700 комплект 75,48
Анкерный болт ГОСТ 24379-80  2. 2 М64 х1800 комплект 77,75
Анкерный болт ГОСТ 24379-80  2.2 М64 х1900 комплект 81,52
Анкерный болт ГОСТ 24379-80  2.2 М64 х2000 комплект 83,79
Анкерный болт ГОСТ 24379-80  2.2 М64 х2120 комплект 87,25
Анкерный болт ГОСТ 24379-80  2.2 М64 х2240 комплект 91,7
Анкерный болт ГОСТ 24379-80  2.2 М64 х2500 комплект 98,9
Анкерный болт ГОСТ 24379-80  2. 2 М64 х2800 комплект 108
Анкерный болт ГОСТ 24379-80  2.2 М64 х3150 комплект 118,5
Анкерный болт ГОСТ 24379-80  2.2 М72 х1000 комплект 71,35
Анкерный болт ГОСТ 24379-80  2.2 М72 х1120 комплект 74,66
Анкерный болт ГОСТ 24379-80  2.2 М72 х1250 комплект 79,16
Анкерный болт ГОСТ 24379-80  2.2 М72 х1320 комплект 80,92
Анкерный болт ГОСТ 24379-80  2. 2 М72 х1400 комплект 85,22
Анкерный болт ГОСТ 24379-80  2.2 М72 х1500 комплект 87,16
Анкерный болт ГОСТ 24379-80  2.2 М72 х1600 комплект 92,1
Анкерный болт ГОСТ 24379-80  2.2 М72 х1700 комплект 95,6
Анкерный болт ГОСТ 24379-80  2.2 М72 х1800 комплект 99
Анкерный болт ГОСТ 24379-80  2.2 М72 х1900 комплект 102,5
Анкерный болт ГОСТ 24379-80  2. 2 М72 х2000 комплект 106
Анкерный болт ГОСТ 24379-80  2.2 М72 х2120 комплект 109,6
Анкерный болт ГОСТ 24379-80  2.2 М72 х2240 комплект 114,3
Анкерный болт ГОСТ 24379-80  2.2 М72 х2500 комплект 123,3
Анкерный болт ГОСТ 24379-80  2.2 М72 х2800 комплект 133,7
Анкерный болт ГОСТ 24379-80  2.2 М72 х3150 комплект 145,9
Анкерный болт ГОСТ 24379-80  2. 2 М72 х3350 комплект 159,2
Анкерный болт ГОСТ 24379-80  2.2 М80 х1250 комплект 98,8
Анкерный болт ГОСТ 24379-80  2.2 М80 х1320 комплект 101,9
Анкерный болт ГОСТ 24379-80  2.2 М80 х1400 комплект 107,7
Анкерный болт ГОСТ 24379-80  2.2 М80 х1500 комплект 109,4
Анкерный болт ГОСТ 24379-80  2.2 М80 х1600 комплект 116,7
Анкерный болт ГОСТ 24379-80  2. 2 М80 х1700 комплект 121,1
Анкерный болт ГОСТ 24379-80  2.2 М80 х1800 комплект 125,6
Анкерный болт ГОСТ 24379-80  2.2 М80 х1900 комплект 130
Анкерный болт ГОСТ 24379-80  2.2 М80 х2000 комплект 134,5
Анкерный болт ГОСТ 24379-80  2.2 М80 х2120 комплект 139,3
Анкерный болт ГОСТ 24379-80  2.2 М80 х2240 комплект 145,2
Анкерный болт ГОСТ 24379-80  2. 2 М80 х2500 комплект 156,7
Анкерный болт ГОСТ 24379-80  2.2 М80 х2800 комплект 170,1
Анкерный болт ГОСТ 24379-80  2.2 М80 х3150 комплект 185,7
Анкерный болт ГОСТ 24379-80  2.2 М80 х3350 комплект 203,5
Анкерный болт ГОСТ 24379-80  2.2 М90 х1400 комплект 141,9
Анкерный болт ГОСТ 24379-80  2.2 М90 х1500 комплект 144,6
Анкерный болт ГОСТ 24379-80  2. 2 М90 х1600 комплект 153
Анкерный болт ГОСТ 24379-80  2.2 М90 х1700 комплект 158,6
Анкерный болт ГОСТ 24379-80  2.2 М90 х1800 комплект 164,1
Анкерный болт ГОСТ 24379-80  2.2 М90 х1900 комплект 169,6
Анкерный болт ГОСТ 24379-80  2.2 М90 х2000 комплект 175,3
Анкерный болт ГОСТ 24379-80  2.2 М90 х2120 комплект 181,3
Анкерный болт ГОСТ 24379-80  2. 2 М90 х2240 комплект 188,6
Анкерный болт ГОСТ 24379-80  2.2 М90 х2500 комплект 203,1
Анкерный болт ГОСТ 24379-80  2.2 М90 х2800 комплект 219,8
Анкерный болт ГОСТ 24379-80  2.2 М90 х3150 комплект 242
Анкерный болт ГОСТ 24379-80  2.2 М90 х3350 комплект 261,4
Анкерный болт ГОСТ 24379-80  2.2 М90 х4000 комплект 286,5
Анкерный болт ГОСТ 24379-80 5 М12 х150 комплект 0,18
Анкерный болт ГОСТ 24379-80 5 М12 х200 комплект 0,23
Анкерный болт ГОСТ 24379-80 5 М12 х250 комплект 0,27
Анкерный болт ГОСТ 24379-80 5 М12 х300 комплект 0,32
Анкерный болт ГОСТ 24379-80 5 М12 х350 комплект 0,36
Анкерный болт ГОСТ 24379-80 5 М12 х400 комплект 0,4
Анкерный болт ГОСТ 24379-80 5 М12 х450 комплект 0,45
Анкерный болт ГОСТ 24379-80 5 М16 х150 комплект 0,36
Анкерный болт ГОСТ 24379-80 5 М16 х200 комплект 0,44
Анкерный болт ГОСТ 24379-80 5 М16 х250 комплект 0,51
Анкерный болт ГОСТ 24379-80 5 М16 х300 комплект 0,59
Анкерный болт ГОСТ 24379-80 5 М16 х350 комплект 0,67
Анкерный болт ГОСТ 24379-80 5 М16 х400 комплект 0,75
Анкерный болт ГОСТ 24379-80 5 М16 х450 комплект 0,83
Анкерный болт ГОСТ 24379-80 5 М16 х500 комплект 0,91
Анкерный болт ГОСТ 24379-80 5 М16 х600 комплект 1,07
Анкерный болт ГОСТ 24379-80 5 М20 х150 комплект 0,57
Анкерный болт ГОСТ 24379-80 5 М20 х200 комплект 0,69
Анкерный болт ГОСТ 24379-80 5 М20 х250 комплект 0,82
Анкерный болт ГОСТ 24379-80 5 М20 х300 комплект 0,94
Анкерный болт ГОСТ 24379-80 5 М20 х350 комплект 1,06
Анкерный болт ГОСТ 24379-80 5 М20 х400 комплект 1,19
Анкерный болт ГОСТ 24379-80 5 М20 х450 комплект 1,31
Анкерный болт ГОСТ 24379-80 5 М20 х500 комплект 1,43
Анкерный болт ГОСТ 24379-80 5 М20 х600 комплект 1,68
Анкерный болт ГОСТ 24379-80 5 М20 х710 комплект 1,95
Анкерный болт ГОСТ 24379-80 5 М20 х800 комплект 2,17
Анкерный болт ГОСТ 24379-80 5 М24 х200 комплект 1,04
Анкерный болт ГОСТ 24379-80 5 М24 х250 комплект 1,22
Анкерный болт ГОСТ 24379-80 5 М24 х300 комплект 1,39
Анкерный болт ГОСТ 24379-80 5 М24 х350 комплект 1,57
Анкерный болт ГОСТ 24379-80 5 М24 х400 комплект 1,75
Анкерный болт ГОСТ 24379-80 5 М24 х450 комплект 1,93
Анкерный болт ГОСТ 24379-80 5 М24 х500 комплект 2,1
Анкерный болт ГОСТ 24379-80 5 М24 х600 комплект 2,46
Анкерный болт ГОСТ 24379-80 5 М24 х710 комплект 2,85
Анкерный болт ГОСТ 24379-80 5 М24 х800 комплект 3,17
Анкерный болт ГОСТ 24379-80 5 М24 х900 комплект 3,52
Анкерный болт ГОСТ 24379-80 5 М30 х250 комплект 2,17
Анкерный болт ГОСТ 24379-80 5 М30 х300 комплект 2,44
Анкерный болт ГОСТ 24379-80 5 М30 х350 комплект 2,72
Анкерный болт ГОСТ 24379-80 5 М30 х400 комплект 3
Анкерный болт ГОСТ 24379-80 5 М30 х450 комплект 3,28
Анкерный болт ГОСТ 24379-80 5 М30 х500 комплект 3,55
Анкерный болт ГОСТ 24379-80 5 М30 х600 комплект 4,11
Анкерный болт ГОСТ 24379-80 5 М30 х710 комплект 4,72
Анкерный болт ГОСТ 24379-80 5 М30 х800 комплект 5,22
Анкерный болт ГОСТ 24379-80 5 М30 х900 комплект 5,77
Анкерный болт ГОСТ 24379-80 5 М30 х1000 комплект 6,33
Анкерный болт ГОСТ 24379-80 5 М30 х1120 комплект 6,99
Анкерный болт ГОСТ 24379-80 5 М36 х300 комплект 3,56
Анкерный болт ГОСТ 24379-80 5 М36 х350 комплект 3,96
Анкерный болт ГОСТ 24379-80 5 М36 х400 комплект 4,35
Анкерный болт ГОСТ 24379-80 5 М36 х450 комплект 4,75
Анкерный болт ГОСТ 24379-80 5 М36 х500 комплект 5,15
Анкерный болт ГОСТ 24379-80 5 М36 х600 комплект 5,95
Анкерный болт ГОСТ 24379-80 5 М36 х710 комплект 6,83
Анкерный болт ГОСТ 24379-80 5 М36 х800 комплект 7,55
Анкерный болт ГОСТ 24379-80 5 М36 х900 комплект 8,35
Анкерный болт ГОСТ 24379-80 5 М36 х1000 комплект 9,15
Анкерный болт ГОСТ 24379-80 5 М36 х1120 комплект 10,11
Анкерный болт ГОСТ 24379-80 5 М36 х1250 комплект 11,14
Анкерный болт ГОСТ 24379-80 5 М42 х350 комплект 5,66
Анкерный болт ГОСТ 24379-80 5 М42 х400 комплект 6,21
Анкерный болт ГОСТ 24379-80 5 М42 х450 комплект 6,75
Анкерный болт ГОСТ 24379-80 5 М42 х500 комплект 7,3
Анкерный болт ГОСТ 24379-80 5 М42 х600 комплект 8,38
Анкерный болт ГОСТ 24379-80 5 М42 х710 комплект 9,54
Анкерный болт ГОСТ 24379-80 5 М42 х800 комплект 10,56
Анкерный болт ГОСТ 24379-80 5 М42 х900 комплект 11,64
Анкерный болт ГОСТ 24379-80 5 М42 х1000 комплект 12,73
Анкерный болт ГОСТ 24379-80 5 М42 х1120 комплект 14,04
Анкерный болт ГОСТ 24379-80 5 М42 х1250 комплект 15,45
Анкерный болт ГОСТ 24379-80 5 М42 х1320 комплект 16,21
Анкерный болт ГОСТ 24379-80 5 М48 х400 комплект 8,33
Анкерный болт ГОСТ 24379-80 5 М48 х450 комплект 9,04
Анкерный болт ГОСТ 24379-80 5 М48 х500 комплект 9,75
Анкерный болт ГОСТ 24379-80 5 М48 х600 комплект 11,17
Анкерный болт ГОСТ 24379-80 5 М48 х710 комплект 12,73
Анкерный болт ГОСТ 24379-80 5 М48 х800 комплект 13,98
Анкерный болт ГОСТ 24379-80 5 М48 х900 комплект 15,43
Анкерный болт ГОСТ 24379-80 5 М48 х1000 комплект 16,85
Анкерный болт ГОСТ 24379-80 5 М48 х1120 комплект 18,55
Анкерный болт ГОСТ 24379-80 5 М48 х1250 комплект 20,4
Анкерный болт ГОСТ 24379-80 5 М48 х1320 комплект 21,39
Анкерный болт ГОСТ 24379-80 5 М48 х1400 комплект 22,53

Анкерный болт | Компания Невские Ресурсы



Анкерные фундаментные болты – надежность инженерно-строительных конструкций

При реализации масштабных строительно-монтажных проектов одним из основных видов соединения отдельных блоков, узлов и оборудования являются анкерные фундаментные болты. Благодаря простоте конструкции, высокой степени надежности и относительно низкой себестоимости они остаются востребованы во многих инженерных проектах. Компания «Невские Ресурсы», обладая необходимой технической базой и квалифицированным кадровым потенциалом, способна выполнить заказы по изготовлению высококачественных анкерных болтов любой сложности и в необходимом количестве.


Особенности конструкции и предназначение изделий


Анкерный болт – это стержень из металла, на часть которого нанесена резьба для того, чтобы можно было закрутить на ней крепежные гайки. Другими словами, это своеобразный дюбель, только намного прочнее и больше. Анкерный болт фундаментный – это особая разновидность данного изделия, применяемая в качестве крепежных элементов для соединения фундамента с другими конструкциями: стенами, металлическими каркасами и т. д. Исключительно крепкий крепеж в виде шпильки с резьбой. Каким бы простым ни казалось определение термина «анкерный болт», этот важный строительный материал изготавливается по строгим стандартам (в частности, ГОСТ 24379. 1-80, который определяет не только толщину и длину стержня, но и длину самой резьбы). Якорь в океане строительства несомненно назвали бы — анкерный болт. Настоящий держатель всей металлической конструкции, важное связующее звено всей системы связок и строения! Мы изготавливаем фундаментные болты тип 4 исполнение 3 (4.3) выполненные по ГОСТ 24379.1-80.


Сфера применения фундаментных болтов


Наибольшее распространение анкерные фундаментные болты получили в строительстве. Современной архитектуре свойственно сочетание конструкций из железобетона, стали и стекла. Наиболее эффективным и надежным способом соединения этих компонентов являются крепежные элементы на основе резьбовых соединений. Как правило, не все компоненты сооружения изготавливаются на стройплощадке, часть из них доставляют уже в собранном виде и монтируют при помощи фундаментных болтов. Наиболее широкое распространение такая схема получила при возведении мостов. Классическим примером является возведение опор из бетона и перекрытий из металлоконструкций. Монтажные работы, связанные с установкой различного оборудования, уже выходят за рамки компетенции строительства и осуществляются отдельно в каждой сфере промышленности или хозяйства. Тем не менее, все виды стационарного оборудования устанавливаются на фундаментах при помощи анкерных болтов.

Использование анкерных болтов предъявляет к ним особые требования по качеству и надежности, ведь их замена в случае обнаружения дефекта практически невозможна. Именно поэтому доверять производство анкерных фундаментных болтов стоит только производителям, имеющим достаточный опыт в их изготовлении. Компания «Невские Ресурсы» не только обеспечивает строгое соблюдение всех технологических операций, но и осуществляет тщательный контроль материалов, самого процесса и конечного результата. При этом используются самые современные методы тестирования.


Разнообразие конструкций и функциональные особенности анкерных болтов


Наша компания изготавливает различные модификации анкерных фундаментных болтов в соответствии с ГОСТ 24379. 1-80:

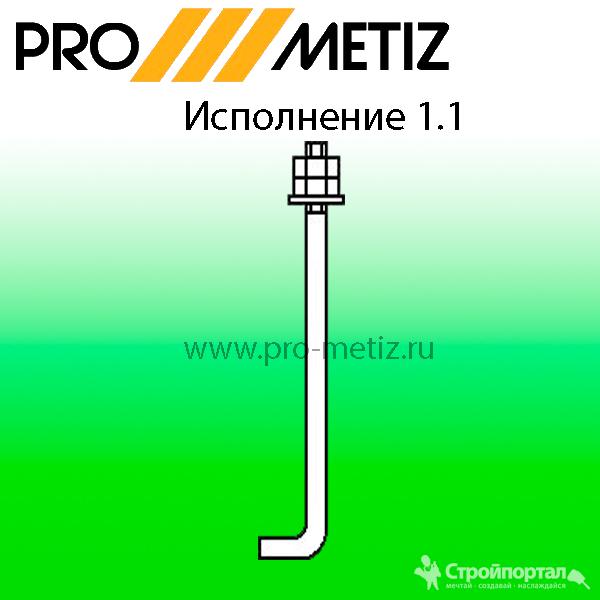

  • Самый простой фундаментный болт изготавливается в виде шпильки с резьбой только на наружном конце. Внутренняя часть удерживается в фундаменте за счет приваривания к несущим элементам стальной армировки. Это наиболее простой в изготовлении анкерный болт, соответственно, имеющий и самую низкую цену.Анкерные болты для фундамента имеют разные формы и любые диаметры.
  • Болт с Г-образно загнутой концевой частью. Изготавливается путем простого изгибания в местах, определенных стандартом. Используется в заливаемом бетонном фундаменте. Загнутый конец выполняет две функции: не дает проворачиваться и препятствует извлечению болта при воздействии осевых нагрузок. Основным достоинством такой конструкции является относительная простота изготовления. Возможным ограничением по применению такой модели могут быть малые размеры фундамента и высокая плотность установки болтов.
  • Если требуется установить фундаментные болты на достаточно близком расстоянии друг к другу, то лучше использовать вариант с загибом концевой части в виде цифры «7». Такая форма позволяет совместить ось болта с центром загнутого плеча и в определенных условиях ограниченного размера фундамента является оптимальным решением. К тому же такие анкерные фундаментные болты способны выдерживать более сильные осевые нагрузки.
  • Болты с опорной пятой (пластиной) не требуют изгиба. Пята представляет собой квадратную металлическую пластину с отверстием посередине. Для крепления пяты на фундаментном конце болта нарезается резьба и используется фиксация с помощью гайки с шайбы. Удержание такого анкера в массиве фундамента осуществляется за счет площади контакта пяты и ее толщины. В некоторых моделях пята имеет сложную форму с втулкой и ребрами жесткости. В таком случае крепление пяты можно осуществлять с помощью резьбы внутри втулки. Наиболее широкое распространение такие болты получили для удержания массивных плоскостей. На них может удерживаться подвесная платформа или две противоположные стены.
  • В случаях когда фундамент уже существует и на нем необходимо закрепить определенную конструкцию, используют анкерные фундаментные болты с конической концевой частью. В массиве бурится шпур, в него закладывается анкер и заливается бетонным фиксирующим раствором. Коническая часть надежно фиксирует болт от осевых смещений. Такая конструкция применяется при ремонте уже готовых сооружений или при строительстве на оголенных скальных массивах породы.
  • Классическим примером анкерного болта является саморасклинивающаяся конструкция. Специальная торцевая насадка расширяется при внедрении в нее тела болта. Это может происходить с помощью ударного воздействия или путем вкручивания по резьбовому соединению. Наиболее широкое распространение такая конструкция получила в горном деле, когда анкер необходимо закрепить на нависающем массиве.


Производственные возможности нашей компании

Несмотря не внешнюю простоту процесс изготовления анкерных фундаментных болтов требует четкого и строгого соблюдения всех технологических операций. Ведь любое нарушение может отразиться на прочностных характеристиках изделия. Изучая техническое задание, мы всегда уточняем характер и параметры нагрузок (на которые рассчитан фундаментный болт) и климатические условия, в которых он будет работать. Это влияет на выбор материала. Мы учитываем пожелания заказчика, но при возможности можем предложить ему готовые решения уже прошедшие проверку в аналогичных условиях. «Невские Ресурсы» приобретают прокат только у поставщиков с безукоризненной репутацией. Ведь дальше ответственность за изготовленную продукцию мы берем на себя.

Анкерные фундаментные болты при необходимости проходят дополнительную термообработку. Эта операция позволяет улучшить их прочностные параметры, а в некоторых случаях такая мера может обеспечить существенную экономию металла и снижение общей массы конструкции. Для защиты от коррозии при работе в сложных климатических условиях мы используем метод горячего цинкования.

Вы всегда можете направить нам свою заявку и техническую документацию на изготовление требуемых анкерных болтов. Работа с индивидуальными заказами – сильная сторона нашей компании, ведь наше оборудование позволяет осуществлять широкий спектр технологических операций. При желании вы можете проконтролировать процесс изготовления и убедиться в профессиональном подходе на всех уровнях производства. Долгосрочное сотрудничество с постоянными клиентами является обоюдовыгодным, ведь мы предоставляем существенные скидки на крупные партии заказанных болтов и можем осуществить их доставку. Заказывая анкерные фундаментные болты в компании «Невские Ресурсы», вы можете быть спокойны за сроки и качество выполнения заказа и всегда можете рассчитывать на дальнейшее взаимовыгодное сотрудничество.


Некоторые особенности по изготовлению анкерного болта — описаны опираясь на многолетний опыт нашей компании.


Наши контактные телефоны: (812) 603-27-55, (812) 603-27-58, (812) 603-27-70

В техническом отделе вы сможете получить консультацию по всем вопросам, включая стоимость изделий.

Для оформления заказа достаточно связаться с нашими менеджерами по указанным телефонам или электронной почте : info@nevres. spb.ru



Компания «Невские Ресурсы» предлагает купить болт анкерный фундаментный и другие закладные элементы и детали по действительно демократичным ценам! Взаимовыгодные условия в приоритете!

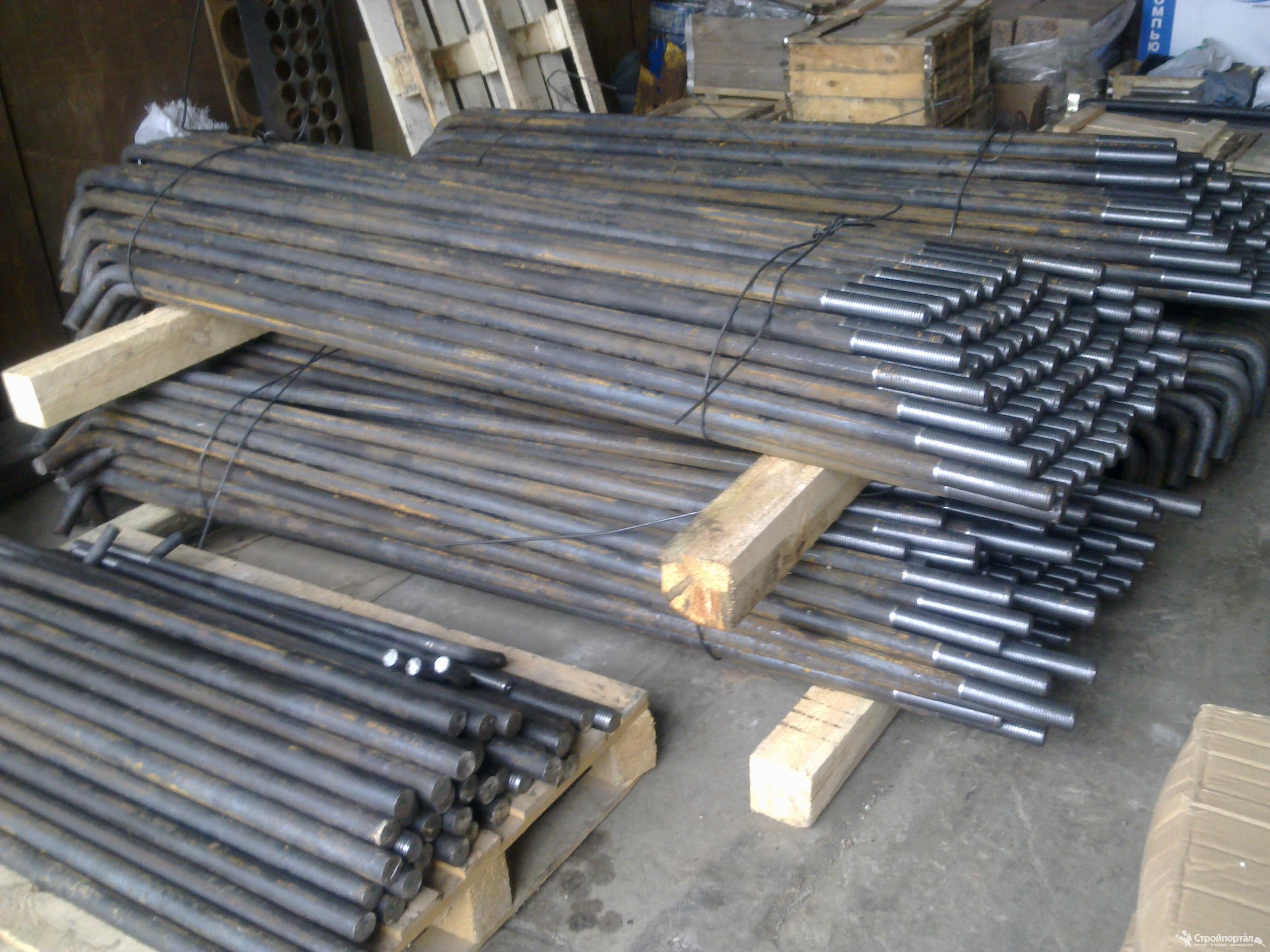

Болт анкерный фундаментный

Фундаментный (анкерный)  болт —  предназначен для крепления строительных конструкций и оборудования. Фундаментные болты используются на всех типах строительства. Обеспечивают надёжное крепление только к прочным, нехрупким и неэластичным основаниям.
Анкерные болты:





На торце шпилек наносится маркировка с обозначением номинального диаметра резьбы и длины шпильки в сантиметрах. Для шпилек М12 марка наносится на бирку, прикрепляемую к комплекту шпилек. На шпильках, предназначенных для болтов, эксплуатируемых при расчётной зимней температуре наружного воздуха ниже −40°С, в марке дополнительно указываются буквы ХЛ.




 Фундаментные болты по ГОСТ 24379.1 2012



Фундаментный болт — крепёжное изделие в виде прута с резьбовой частью на одном конце, и специального приспособления, удерживающего фундаментный болт внутри фундамента, предназначенное для крепления строительных конструкций и оборудования по принципу анкерного болта. Фундаментные болты в значительной степени используются на всех типах строительства, от стандартного здания до дамб и атомных электростанций. Обеспечивают надёжное крепление только к прочным, нехрупким и неэластичным основаниям.



Анкер (нем. Anker — якорь) — крепёжное изделие, которое закрепляется в несущем основании и удерживает какую-либо конструкцию.



Технология устройства и основные виды разрушения анкеров

Анкер удерживается в материале основания за счёт трёх основных рабочих принципов:



Трение — нагрузки, воспринимаемые анкером, передаются на материал основания посредством трения тела анкера о материал основания. Для этого необходимо наличие распирающей силы. Эта сила может создаваться, например, за счёт распора металлической цанги или пластикового дюбеля.

Упор — нагрузки, воспринимаемые анкером, компенсируются внутренними силами сопротивления материала излому/смятию, возникающими, как правило, на глубине анкеровки. По такому принципу работают цанговые металлические анкера, фундаментные болты и т. п.

Замоноличивание (Склеивание) — нагрузки, воспринимаемые анкером, компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Такой принцип работы характерен для клеевых анкеров, закладных деталей без упорных приспособлений и уширений (заделок) и т. п.

Многие виды анкеров удерживаются в материале основания посредством комбинации описанных выше принципов.



Разрушение анкерного крепления происходит в самом слабом его месте. Различают следующие характерные виды разрушения:



Вырыв анкера — полный или частичный вылет анкера из материала основания, как правило, с сохранением конструктивной целостности основания.

Срез анкера — полное разрушение анкера по границе основание-закрепляемый элемент под воздействием превышающих допустимые сдвигающих сил.

Излом или пластический изгиб анкера — полное или частичное разрушение анкера под воздействием превышающих допустимые изгибающих сил при дистанционном монтаже закрепляемого элемента.

Вырыв материала основания анкером — полное разрушение анкерного соединения, связанное с нарушением конструктивной целости материала основания под воздействием нагрузок, превышающих предел прочности материала основания. Существует два наиболее частых вида вырыва — вырыв конуса материала основания и излом кромки материала основания (при установке анкера вблизи края базового материала).

Коррозия материала анкера — полное или частичное разрушение анкера, связанное с коррозией материала анкера или его отдельных частей.

Плавление или выгорание анкера — нарушение конструктивной целостности анкера, связанное с разрушением материала анкера или его отдельных частей, вызванным воздействием высоких температур, нехарактерных для данного анкерного соединения.

Максимальная нагрузка на вырывание зависит от прочности бетона и размера анкера. Для анкера 8 мм вырывающая сила в зависимости от типа — 1-15 кН (100-1500 кгс) для бетона марки B25, но рабочая нагрузка не должна превышать 25% от вырывающей силы. Для бетона с трещинами необходимо нагрузку на вырывание умножить на коэффициент 0,6.





Анкерные фундаментные болты. Разновидности и установка.

Фундаментные болты для строительных работ

При производстве строительных работ используется огромное количество различных видов крепежных элементов, выполняющих те или иные функции. Особое место занимают резьбовые стержни различной формы, получившие общее название фундаментные болты. Об устройстве этих крепежей, их видах и использовании расскажем в данной статье.

Назначение крепежа

Болты, называемые иногда анкер фундаментный предназначены для крепления к опоре строения нижнего венца рубленных конструкций, а также связки с другими материалами наружных стен или монтажа различных станков и механизмов в промышленных предприятиях. Кроме этого, для усиления основания дома на него часто крепят стальные профильные детали П-образной или Н-образной формы, называемые соответственно швеллерами и двутаврами.

Назначение фундаментных крепежей

На гладкий ленточный железобетонный или плитный фундамент присоединить строительные блоки или брус без опасения всевозможных деформаций и смещения конструкции невозможно. Для решения этой задачи и применяют длинные стержни той или иной формы, именуемые анкерными болтами.

к оглавлению ↑

Виды анкерных болтов для фундамента

В настоящее время производство данного вида крепежей осуществляется в соответствии с ГОСТ 24379, который был выпущен еще в далеком 1980 году. Под тем же номером в 2012 году был выпущен современный стандарт, регламентирующий основные виды, размеры и форму анкерных болтов.

Основные виды анкерных болтов

По указанным выше документам все анкерные болты для фундаментов изготавливаются в следующих модификациях:

  1. Болт изогнутый в исполнении 1. 1 и 1.2 представляет собой стальной стержень, имеющий в нижней части загиб соответственно под углом 90о или в виде нижней половины буквы Z. Минимальный диаметр крепежа составляет 16 мм, максимальный – 48. Длина стержня может варьироваться от 500 до 2500 мм и более. Для крепления тех или иных деталей к фундаменту верхняя часть стержня имеет метрическую резьбу соответствующего размера на длине стержня не менее 100 мм, на которую навинчиваются две гайки с шайбой между ними.
  2. Болт прямой с резьбой на обоих концах изготавливается в исполнении 2.1 и 2.2. его особенностью является наличие анкерной плиты – стальной площадки прямоугольной формы с отверстием в центре, через которое свободно проходит резьбовая часть болтов анкерных. Различные модификации этого вида различаются формой и диаметром стержней, а также самих стальных квадратных шайб.
  3. Болты в исполнении 3.1. и 3.2 наименее распространенные. Они представляют собой составные стержни, соединяемые между собой длинными втулками с внутренней резьбой соответствующего диаметра.
  4. Анкерные болты для фундамента четвертого типа относятся к группе извлекаемых. Они имеют сложное строение, представленное прямым резьбовым стержнем и соответствующей анкерной арматурой.
  5. Наиболее просты в изготовлении анкерные фундаментные болты пятого типа, представленные гладкими стальными стержнями с резьбовой частью.
  6. Изделия, изготавливаемые по ГОСТ 24379 типа 6.1, 6.2 и 6.3 с полным правом можно отнести к действительно анкерным болтам в полном смысле. Они представляют собой стержни с верхней резьбовой частью, имеющие в нижней части утолщение. Для их фиксации применяют дополнительные элементы – разжимную цангу и коническую втулку. Особенностью этого вида крепежей является возможность их установки уже после заливки и затвердения бетонного фундамента.
к оглавлению ↑

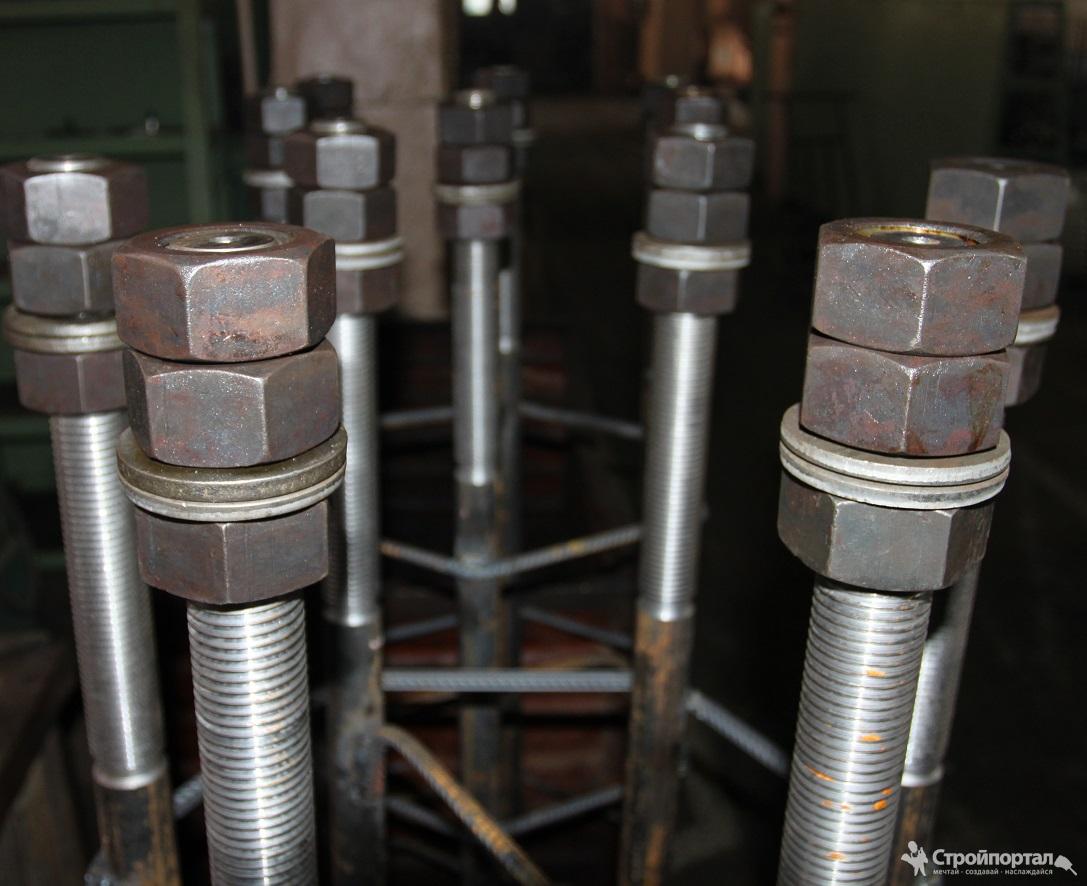

Установка фундаментных болтов

Как было отмечено выше, установка анкерных болтов в фундамент может выполняться как в процессе заливки бетонной смеси, так и после этого, и даже после того, как плита или лента полностью застынет. При выполнении этой операции следует знать и соблюдать некоторые особенности:

  • В соответствие с рекомендациями упоминавшегося выше ГОСТ 24379 болты исполнения 1.1 и с анкерной плитой рекомендуется устанавливать в бетонное основание до заливки смеси;
  • Изделия типа 1.2 монтируют в предварительно подготовленные колодцы в готовом фундаменте с последующим их бетонированием смесью того же состава, что использовалась для изготовления основания строения;
  • Фундаментный анкерный болт с расширенной нижней частью устанавливают в готовое основание, предварительно просверлив отверстия по диаметру уширения;
  • Стержень крепежа любого из описанных выше видов должен располагаться строго вертикально;
  • Шаг установки болтов в анкерный фундамент должен составлять не более двух величин их заглубления;
  • Располагаться стержни должны строго посередине ленточного основания при использовании их для связки с материалом наружных стен. Под перегородки анкерные фундаментные болты, как правило, не устанавливают. Так же нецелесообразно использовать их при монтаже полых кирпичей и блоков во избежание раскалывания последних.

Таким образом, в рамках небольшого обзора мы постарались максимально кратко раскрыть особенности такого крепежного элемента, как фундаментный болт, рассмотрели их основные виды и технологию монтажа для решения тех или иных задач.



Болты фундаментные (анкерные) Тип 1.1 по ГОСТ 24379.1-80 изогнутые (M12 — М48, L = 300 — 2800 мм) — Сибирь-Промкомплект

    Наименование Исп. Диаметр Длина Ед. изм. Вес, кг



 1. Болт фундаментный (анкерный) 1.1 М-12 300 комплект 0,35
2. Болт фундаментный (анкерный) 1.1 М-12 400 комплект 0,44
3. Болт фундаментный (анкерный) 1.1 М-12 500 комплект 0,52
4. Болт фундаментный (анкерный) 1.1 М-12 600 комплект 0,61
5. Болт фундаментный (анкерный) 1.1 М-12 710 комплект 0,71
6. Болт фундаментный (анкерный) 1.1 М-12 800 комплект 0,79
7. Болт фундаментный (анкерный) 1.1 М-12 900 комплект 0,88
8. Болт фундаментный (анкерный) 1. 1 М-12 1000 комплект 0,97
9. Болт фундаментный (анкерный) 1.1 М-16 300 комплект 0,66
10. Болт фундаментный (анкерный) 1.1 М-16 400 комплект 0,82
11. Болт фундаментный (анкерный) 1.1 М-16 500 комплект 0,97
12. Болт фундаментный (анкерный) 1.1 М-16 600 комплект 1,13
13. Болт фундаментный (анкерный) 1.1 М-16 710 комплект 1,31
14. Болт фундаментный (анкерный) 1. 1 М-16 800 комплект 1,45
15. Болт фундаментный (анкерный) 1.1 М-16 900 комплект 1,6
16. Болт фундаментный (анкерный) 1.1 М-16 1000 комплект 1,77
17. Болт фундаментный (анкерный) 1.1 М-16 1120 комплект 1,95
18. Болт фундаментный (анкерный) 1.1 М-16 1250 комплект 2,15
19. Болт фундаментный (анкерный) 1.1 М-20 400 комплект 1,32
20. Болт фундаментный (анкерный) 1. 1 М-20 500 комплект 1,57
21. Болт фундаментный (анкерный) 1.1 М-20 600 комплект 1,81
22. Болт фундаментный (анкерный) 1.1 М-20 710 комплект 2,09
23. Болт фундаментный (анкерный) 1.1 М-20 800 комплект 2,31
24. Болт фундаментный (анкерный) 1.1 М-20 900 комплект 2,55
25. Болт фундаментный (анкерный) 1.1 М-20 1000 комплект 2,8
26. Болт фундаментный (анкерный) 1. 1 М-20 1120 комплект 3,1
27. Болт фундаментный (анкерный) 1.1 М-20 1250 комплект 3,43
28. Болт фундаментный (анкерный) 1.1 М-20 1320 комплект 3,6
29. Болт фундаментный (анкерный) 1.1 М-20 1400 комплект 3,79
30. Болт фундаментный (анкерный) 1.1 М-24 500 комплект 2,35
31. Болт фундаментный (анкерный) 1.1 М-24 600 комплект 2,71
32. Болт фундаментный (анкерный) 1. 1 М-24 710 комплект 3,1
33. Болт фундаментный (анкерный) 1.1 М-24 800 комплект 3,42
34. Болт фундаментный (анкерный) 1.1 М-24 900 комплект 3,77
35. Болт фундаментный (анкерный) 1.1 М-24 1000 комплект 4,13
36. Болт фундаментный (анкерный) 1.1 М-24 1120 комплект 4,56
37. Болт фундаментный (анкерный) 1.1 М-24 1250 комплект 5,03
38. Болт фундаментный (анкерный) 1. 1 М-24 1320 комплект 5,28
39. Болт фундаментный (анкерный) 1.1 М-24 1400 комплект 5,55
40. Болт фундаментный (анкерный) 1.1 М-24 1500 комплект 5,9
41. Болт фундаментный (анкерный) 1.1 М-24 1600 комплект 6,26
42. Болт фундаментный (анкерный) 1.1 М-24 1700 комплект 6,61
43. Болт фундаментный (анкерный) 1.1 М-30 600 комплект 4,55
44. Болт фундаментный (анкерный) 1. 1 М-30 710 комплект 5,16
45. Болт фундаментный (анкерный) 1.1 М-30 800 комплект 5,66
46. Болт фундаментный (анкерный) 1.1 М-30 900 комплект 6,22
47. Болт фундаментный (анкерный) 1.1 М-30 1000 комплект 6,77
48. Болт фундаментный (анкерный) 1.1 М-30 1120 комплект 7,43
49. Болт фундаментный (анкерный) 1.1 М-30 1250 комплект 8,15
50. Болт фундаментный (анкерный) 1. 1 М-30 1320 комплект 8,53
51. Болт фундаментный (анкерный) 1.1 М-30 1400 комплект 8,99
52. Болт фундаментный (анкерный) 1.1 М-30 1500 комплект 9,54
53. Болт фундаментный (анкерный) 1.1 М-30 1600 комплект 10,1
54. Болт фундаментный (анкерный) 1.1 М-30 1700 комплект 10,65
55. Болт фундаментный (анкерный) 1.1 М-30 1800 комплект 11,21
56. Болт фундаментный (анкерный) 1. 1 М-30 1900 комплект 11,76
57. Болт фундаментный (анкерный) 1.1 М-30 2000 комплект 12,32
58. Болт фундаментный (анкерный) 1.1 М-36 710 комплект 7,59
59. Болт фундаментный (анкерный) 1.1 М-36 800 комплект 8,31
60. Болт фундаментный (анкерный) 1.1 М-36 900 комплект 9,1
61. Болт фундаментный (анкерный) 1.1 М-36 1000 комплект 9,91
62. Болт фундаментный (анкерный) 1. 1 М-36 1120 комплект 10,85
63. Болт фундаментный (анкерный) 1.1 М-36 1250 комплект 11,88
64. Болт фундаментный (анкерный) 1.1 М-36 1320 комплект 12,43
65. Болт фундаментный (анкерный) 1.1 М-36 1400 комплект 13,1
66. Болт фундаментный (анкерный) 1.1 М-36 1500 комплект 13,9
67. Болт фундаментный (анкерный) 1.1 М-36 1600 комплект 14,7
68. Болт фундаментный (анкерный) 1. 1 М-36 1700 комплект 15,5
69. Болт фундаментный (анкерный) 1.1 М-36 1800 комплект 16,29
70. Болт фундаментный (анкерный) 1.1 М-36 1900 комплект 17,09
71. Болт фундаментный (анкерный) 1.1 М-36 2000 комплект 17,89
72. Болт фундаментный (анкерный) 1.1 М-36 2120 комплект 18,85
73. Болт фундаментный (анкерный) 1.1 М-36 2240 комплект 19,81
74. Болт фундаментный (анкерный) 1. 1 М-36 2300 комплект 20,29
75. Болт фундаментный (анкерный) 1.1 М-42 800 комплект 11,81
76. Болт фундаментный (анкерный) 1.1 М-42 900 комплект 12,89
77. Болт фундаментный (анкерный) 1.1 М-42 1000 комплект 13,98
78. Болт фундаментный (анкерный) 1.1 М-42 1120 комплект 15,29
79. Болт фундаментный (анкерный) 1.1 М-42 1250 комплект 16,71
80. Болт фундаментный (анкерный) 1. 1 М-42 1320 комплект 17,47
81. Болт фундаментный (анкерный) 1.1 М-42 1400 комплект 18,33
82. Болт фундаментный (анкерный) 1.1 М-42 1500 комплект 19,42
83. Болт фундаментный (анкерный) 1.1 М-42 1600 комплект 20,5
84. Болт фундаментный (анкерный) 1.1 М-42 1700 комплект 21,59
85. Болт фундаментный (анкерный) 1.1 М-42 1800 комплект 22,68
86. Болт фундаментный (анкерный) 1. 1 М-42 1900 комплект 23,76
87. Болт фундаментный (анкерный) 1.1 М-42 2000 комплект 24,85
88. Болт фундаментный (анкерный) 1.1 М-42 2120 комплект 26,16
89. Болт фундаментный (анкерный) 1.1 М-42 2240 комплект 27,47
90. Болт фундаментный (анкерный) 1.1 М-42 2300 комплект 28,11
91. Болт фундаментный (анкерный) 1.1 М-42 2360 комплект 28,76
92. Болт фундаментный (анкерный) 1. 1 М-42 2500 комплект 30,29
93. Болт фундаментный (анкерный) 1.1 М-48 900 комплект 17,41
94. Болт фундаментный (анкерный) 1.1 М-48 1000 комплект 18,83
95. Болт фундаментный (анкерный) 1.1 М-48 1120 комплект 20,53
96. Болт фундаментный (анкерный) 1.1 М-48 1250 комплект 22,38
97. Болт фундаментный (анкерный) 1.1 М-48 1320 комплект 23,37
98. Болт фундаментный (анкерный) 1. 1 М-48 1400 комплект 24,51
99. Болт фундаментный (анкерный) 1.1 М-48 1500 комплект 25,93
100. Болт фундаментный (анкерный) 1.1 М-48 1600 комплект 27,35
101. Болт фундаментный (анкерный) 1.1 М-48 1700 комплект 28,77
102. Болт фундаментный (анкерный) 1.1 М-48 1800 комплект 30,19
103. Болт фундаментный (анкерный) 1.1 М-48 1900 комплект 31,61
104. Болт фундаментный (анкерный) 1. 1 М-48 2000 комплект 33,03
105. Болт фундаментный (анкерный) 1.1 М-48 2120 комплект 34,73
106. Болт фундаментный (анкерный) 1.1 М-48 2240 комплект 36,44
107. Болт фундаментный (анкерный) 1.1 М-48 2300 комплект 37,29
108. Болт фундаментный (анкерный) 1.1 М-48 2360 комплект 38,07
109. Болт фундаментный (анкерный) 1.1 М-48 2500 комплект 40,13
110. Болт фундаментный (анкерный) 1. 1 М-48 2650 комплект 42,26
111. Болт фундаментный (анкерный) 1.1 М-48 2800 комплект 44,39

Факты об анкерных болтах фундамента

Автор Марк Робинс Главный редактор Опубликовано: 01 апреля, 2019

Фотография любезно предоставлена ​​Portland Bolt & Manufacturing

Прочность и прочность металлического здания зависит от прочности фундамента, на котором оно покоится. Фундамент обеспечивает устойчивость и предотвращает экстремальное движение здания, чтобы защитить здание и его содержимое от повреждений или разрушения.Для этой устойчивости колонны из конструкционной стали поддерживаются высокопрочными анкерными болтами, заделанными в бетон фундамента.

«Анкерные болты выполняют две функции», — говорит Александр Ньюман, PE, судебный инженер-строитель из Бостона и автор книги под названием «Металлические строительные системы», вышедшей в третьем издании. «Они помогают стабилизировать стальной каркас во время монтажа и могут помочь передать горизонтальные и вертикальные нагрузки с каркаса на фундамент.”

Обычно люди думают, что фундамент или нижний колонтитул поддерживают здание. «В какой-то степени они это делают, но основная причина использования больших подножек и опор пирса заключается в том, что они действуют как противовес, прижимая здание и удерживая его на земле», — говорит Роберт Дж. Куартюр-младший, внешний менеджер по продажам Mohawk. Construction and Supply Co. Inc., Мак-Мюррей, Пенсильвания. «Металлические здания действуют как большие воздушные змеи при сильном ветре, и нижний колонтитул / фундамент — основная причина, по которой они остаются на земле / на земле. Опоры и анкерные болты также служат для связывания всей конструкции здания.Опоры и анкерные болты работают со стальной конструкцией, панелями и крышей, образуя единую конструкцию и систему ».

Типы анкерных болтов

Майк Штайбер, старший менеджер по продукции механических анкерных систем, Simpson Strong-Tie, Плезантон, Калифорния, утверждает, что наиболее распространенным типом бетонных анкерных систем являются неразъемные J-болты. «[Они] позволяют устанавливать анкер после затвердевания бетона и обеспечивают большую гибкость при установке анкера. Определить правильное расположение монолитных анкеров сложно.Преимущество анкеров, устанавливаемых после установки, в том, что место крепления можно определить после того, как рама будет установлена. Часто положение анкерного болта может смещаться во время заливки бетона или может быть трудно сохранить его положение. Хорошее решение — использовать анкеры после установки ».

Фото любезно предоставлено Portland Bolt & Manufacturing

Ньюман считает, что в прошлом наиболее распространенными типами были анкерные болты L- или J-образной формы, но сегодня предпочтительным анкерным болтом является анкер с головкой, сделанный из стального стержня с полной или частичной резьбой как минимум по одной тяжелой шестигранной гайке, размещенной сверху и снизу.«Анкеры с головками лучше всего подходят для поддержки основных каркасов в металлических строительных системах, которые обычно оказывают на их фундамент значительные горизонтальные и подъемные силы. L- и J-образные болты по-прежнему могут использоваться в менее требовательных приложениях. Строительные нормы и правила по-прежнему разрешают использование L- и J-образных болтов для крепления колонны. Тем не менее, эти типы болтов оказались проблематичными при высоких подъемных нагрузках, которые могут возникнуть во время сильного урагана. Американский институт стальных конструкций (AISC) рекомендует в своем руководстве не использовать L- и J-образные болты «при наличии расчетного напряжения».”

Портленд, штат Орегон, Portland Bolt & Manufacturing — специализированный производитель, способный изготавливать анкерные болты практически любого размера / сорта / конфигурации. «Наиболее распространенными типами являются гнутые анкеры, анкеры с головкой и анкерные стержни с гайками на обоих концах», — говорит Дэйн Маккиннон, менеджер по контролю качества Portland Bolt & Manufacturing. «Для меньших диаметров наиболее распространены анкеры с головкой и изгибом, но с увеличением диаметра возможность изгиба и загиба становится меньше, поэтому стержни с резьбой на каждом конце становятся более популярными. Кроме того, изогнутые и головные типы более распространены для более низких марок стали, в то время как высокопрочные материалы чаще производятся в виде резьб на каждом конце стержня ».

Фото любезно предоставлено Александром Ньюманом.

Анкерные болты вынуты из бетона. (Фото любезно предоставлено Александром Ньюманом, ЧП; источник: OSHA, «Расследование системного обрушения металлического здания 27 июля 2011 г. в Сан-Маркосе, штат Техас», январь 2012 г.)

Фундамент и болты

Установка болтов

оптимизируется на этапе предварительного планирования, чтобы помочь определить конструкцию фундамента.Quarture рекомендует провести тщательный анализ типа здания, географического положения (для определения погодных условий и почвы) и провести геотехнические исследования для определения возможного наличия скальных образований.

«В полевых условиях компоновка фундамента и анкерных болтов начинается с грубого наброска, необходимого для выкопки фундамента и расположения опор / площадок», — добавляет он. «Более точная планировка происходит, когда нижний колонтитул и фундамент находятся ниже линии промерзания в северных регионах. Это предохраняет землю от холода и мороза от вспучивания — вздутия земли под бетоном и возникновения проблем с бетоном и самим зданием.При проектировании больших зданий могут потребоваться дополнительные приставки фундаментов с использованием кессонов. Их обычно пробуривают и заливают перед выемкой, чтобы буровая установка могла получить доступ к точному местоположению кессона ».

После завершения кессонов и земляных работ вместе с планировкой завершается формирование нижнего колонтитула и опор. «Точное расположение анкерных болтов теперь размечено с точностью до 1/8 дюйма», — сообщает Quarture. «Тесное сотрудничество с производителем здания имеет решающее значение для правильной компоновки.Затем бетон заливают, дают ему затвердеть. Формы разобраны, и теперь можно закончить морозостойкую стену или перекладину, если они не были выполнены с заливкой опоры / нижнего колонтитула. Бетон обычно требуется для отверждения не менее семи дней, но разрывы образцов от бетонных заливок иногда показывают, что бетон затвердел до своей проектной прочности ».

Источники в Peikko USA Inc., Ливан, Пенсильвания. Наиболее распространенной ошибкой является неправильная установка анкерных болтов, будь то неправильная установка, слишком низкая или слишком высокая.Когда это происходит, существует множество различных средств правовой защиты, одобренных AISC. Неправильные болты можно переставить путем просверливания и добавления эпоксидных анкеров. Болты, залитые слишком низко, можно удлинить с помощью муфт или приварных удлинителей, а болты, залитые слишком низко, можно срезать и затянуть заново. или отрезать и добавить новые эпоксидные анкеры. В худшем случае, но иногда это необходимо, — это отбойным молотком существующий бетон и его повторная заливка с помощью правильно установленных болтов. Конкретное исправление в конечном итоге будет зависеть от потребностей и специфики работы.

Дэйн Маккиннон, менеджер по контролю качества, Portland Bolt & Manufacturing, Портленд, штат Орегон, сообщает, что в США для установки анкерных болтов на фундамент рекомендуется использовать шаблон. «Когда стальная конструкция изготовлена, она имеет точную схему расположения болтов на нижних плитах, с которыми анкерные болты должны соответствовать на этапе установки. Для обеспечения правильной посадки используйте шаблон с таким же расположением болтов, что и на нижних пластинах стальной конструкции. Проверьте расположение группы болтов перед ее креплением к опалубке фундамента, после фиксации шаблонов и сразу после заливки бетона.Ситуация усложняется, если бетон затвердевает до того, как будет замечено смещение группы болтов. Шаблон может быть изготовлен из листовой стали или фанеры. Peikko использует 4-миллиметровую стальную пластину, которая резана плазменной резкой и снабжена отверстиями для гвоздей, а также отметками местоположения ».

Фото любезно предоставлено Peikko USA Inc.

Фото любезно предоставлено Portland Bolt & Manufacturing

Точность и ошибки

Поскольку точность очень важна при установке фундаментных болтов, необходимо нанять зарегистрированного землеустроителя для наблюдения за размещением болтов или для фактического размещения анкерных болтов.«Хороший сюрвейер стоит каждой копейки, которую ему платят», — говорит Куартюр.

Ньюман говорит, что Кодекс стандартной практики AISC требует, чтобы перед доставкой стали было проведено полевое обследование установленных мест расположения анкерных болтов. «Если по какой-то причине это невозможно, установку анкерных болтов следует поручить наиболее технически подготовленному человеку на строительной площадке: суперинтенданту или полевому инженеру. Предоставление этой работы чернорабочим часто приводит к перекосам и дорогостоящим ремонтным работам.”

Peikko USA создает напряжение, чтобы обеспечить точность и правильную конфигурацию болтов, используйте шаблон. «Проверьте расположение группы болтов перед ее креплением к опалубке фундамента, после закрепления шаблонов и сразу после заливки бетона. Если подрядчик использует два на четыре в качестве шаблона и прибивает болты примерно в нужное положение, а затем проходит по болтам во время литья, проблемы наверняка возникнут ».

Ньюман предупреждает, что, хотя правильно изготовленный шаблон обеспечит правильное положение анкеров по отношению друг к другу, вся группа анкерных болтов все же может быть размещена неправильно.«Есть определенные допуски на их размещение, и если они будут превышены, колонны не поместятся на болтах. Лучшая профилактика — это воспользоваться услугами технически грамотного персонала для установки якорей. Другая распространенная ошибка — установка анкеров слишком низко, что также требует ремонтных работ ».

Фотография любезно предоставлена ​​Simpson Strong-Tie

Хорошие исходные показатели

В обеспечении успешного фундамента с использованием болтов участвуют производитель болтов, Международный строительный кодекс (IBC), монтажник и подрядчик по фундаменту. «Как и все строительство, все начинается с хороших исходных тестов, по которым все работают», — говорит Куартюр. «IBC регулирует требования. Связь между монтажником фундамента и производителем здания должна быть кристально чистой. Прочность и глубина болта являются частью предварительного анализа и проектирования. Здесь и происходит тяжелая атлетика. Если дизайн скоординирован и соблюдается, работа становится легкой ».

Ньюман утверждает, что существует план установки анкерных болтов, который производитель металлических строительных систем обычно предоставляет для рассмотрения и утверждения зарегистрированным инженером-строителем (SER), если таковой существует.«Иногда проектное расположение анкерных болтов указывается на контрактных чертежах, подготовленных ГЭР. Предполагая, что производитель металлических строительных систем работает с этими контрактными чертежами, расположение анкерных болтов должно быть таким же. Проблемы, как правило, возникают, когда потенциальный владелец здания не пользуется услугами инженера-строителя и имеет дело напрямую с подрядчиком. В этом случае SER отсутствует ».

Маккиннон считает, что четкое и краткое сообщение, а также полная информация помогут убедиться, что все стороны получат то, что хотят, и когда они этого хотят.«[Также] послушайте своего инженера», — добавляет он. «Я не могу сказать вам, сколько раз к нам обращались люди, которые не хотели платить за нужный продукт или ждать его и заменяли его чем-то более дешевым или быстрым. Затем они расстраиваются, когда продукт отклоняется. Если вы сделаете несанкционированную замену, на карту будет поставлена ​​огромная ответственность. Многие пользователи просто считают, что чем сильнее, тем лучше, но это не так. Чтобы получить больше прочности, вы обычно отказываетесь от пластичности, и это не тот вариант, на который вы хотите пойти без расчетов конструкции.”

Проектирование анкерных болтов для бетонного фундамента

| Инженеры Edge

Связанные ресурсы: гражданское строительство

Конструкция анкерных болтов для бетонного фундамента

Проектирование и выбор анкерных болтов для бетонного фундамента:

Анкерный болт используется для прикрепления объектов или конструкций к бетону. Существует много типов анкерных болтов, конструкции которых в основном являются собственностью компаний-производителей.Все они состоят из конца с резьбой, к которому можно прикрепить гайку и шайбу для внешней нагрузки. Анкерные болты широко используются во всех типах проектов, от типовых зданий до плотин и атомных электростанций. Они также могут использоваться для прочного крепления закладных плит к бетонному фундаменту при использовании с конструкционным стальным элементом.

Самый простой анкерный болт — это монтируемый анкер. Как видно на рисунке 1, большинство конструкций состоит из стандартного болта с шестигранной головкой, который заливается в мокрый бетон до его схватывания.Существуют и другие конструкции, некоторые из которых состоят из изогнутого болта с зацепом на конце или другого типа изгиба. Монтируемые анкерные болты — это самый прочный тип крепежа, но отливка затруднена, и они обычно используются только для тяжелых машин, установленных на заливных бетонных полах. Другой вариант использования этого анкерного болта — соединение бетонного фундамента здания со стеной. Благодаря этому здание более устойчиво к землетрясениям. В настоящее время существует несколько устройств, помогающих удерживать и устанавливать анкерный болт в бетон.Эти устройства в основном сделаны из композитного пластика. После заливки и схватывания бетона единственными другими типами болтов, которые можно использовать, являются механические и эпоксидные болты. Эпоксидные болты являются самыми прочными, но их установка может быть очень сложной, поскольку эпоксидная смола должна быть смешана в соответствии с точными спецификациями, отверстие должно быть очень чистым, и необходимо соблюдать установленное время. Кроме того, должна быть строгая программа тестирования. В проекте Big Dig Dig в Бостоне эти процедуры не были выполнены должным образом, в результате большая бетонная плита раздавила автомобилиста.

Анкерные болты являются важным связующим звеном между оборудованием и фундаментом. К сожалению, дизайнеры часто упускают из виду важные моменты, касающиеся анкерных болтов, такие как их длина и прочность, а также величина предварительного натяга. Анкерные болты, а также другие части системы поддержки, такие как подошвы и подкладки, могут быть один из основных точек отказа на новых строительных проектах. Выход из строя обычно происходит в течение первого года эксплуатации. Хотя количество и размер анкерных болтов устанавливаются производителем оборудования, их длина, конфигурация и материал конструкции находятся в руках проектировщика фундамента.На рисунке 1 показаны хорошие и плохие конструкции.

Рисунок 1

Эволюция анкерных болтовых конструкций. (Иллюстрация любезно предоставлена ​​Robt. L. Rowan & Assoc., Inc.)


Длина: короткие анкерные болты исторически вызывали проблемы в фундаментах компрессоров. Часто возникают горизонтальные трещины в фундаменте. Лучшая практика сегодня — сделать их как можно более длинными, заделав их в бетонный мат под бетонным фундаментом.Таким образом, они не способствуют горизонтальному растрескиванию и имеют дополнительное преимущество, заключающееся в добавлении эффекта пост-напряжения.

Материал: Анкерные болты для любой динамической машины не могут быть слишком прочными. Сегодня анкерные болты из стали, соответствующие стандарту ASTM A-193 с пределом текучести 105 000 фунтов на квадратный дюйм, не намного дороже стали, наполовину меньшей прочности. Поскольку потребность в высоких усилиях зажима для компрессоров признается, болты из легированной стали по ASTM A-193 обеспечивают необходимую нагрузку без использования анкерных болтов большего размера.

Предварительная нагрузка: хотя некоторые производители компрессоров указывают начальное значение крутящего момента для первоначальной установки, зачастую практический опыт показывает, что для снижения перемещения / вибрации рамы требуется гораздо более высокое (возможно, в два-три раза) усилие зажима. Если анкерные болты, заложенные в фундамент, не имеют дополнительной мощности, машина не будет работать должным образом, или придется провести дорогостоящую модернизацию.

Системы поддержки:

На рис. 2 показан ряд вариантов поддержки газового компрессора — от старого метода заливки цементным раствором до новейших технологий регулируемых опорных систем.

Рисунок 2

Типы систем опор каркаса компрессоров. (Иллюстрации любезно предоставлены Robt. L. Rowan & Assoc., Inc.)

Регулируемые опоры сегодня являются предпочтительной системой, поскольку они устраняют потенциальную проблему плохого начального выравнивания, которая время от времени случается при заполнении цементным раствором. Регулируемые системы также позволяют достичь оптимальных условий работы в горячем состоянии, поскольку раму можно повторно выровнять для корректировки изменений центровки, которые происходят при нагревании оборудования в течение первых 100 часов работы.

Раствор:

С момента появления в 1957 году эпоксидных растворов для затирки газовых компрессоров использование цементных растворов, смешанных с водой, практически прекратилось. Эпоксидные растворы прочнее, устойчивы к маслам и многим химическим веществам и хорошо работают в условиях динамических нагрузок.

Хотя цементный раствор не обязательно должен иметь более высокую прочность на сжатие, чем бетон под ним, хороший раствор будет достаточно прочным, чтобы выдерживать ударные и циклические нагрузки от динамической машины, которую он поддерживает.По этой причине прочность на сжатие выше 5000 фунтов на квадратный дюйм и предел прочности на разрыв выше 1000 фунтов на квадратный дюйм — все, что требуется. Более высокая прочность на сжатие не обязательно лучше, если продукт является хрупким и чрезмерно трескается при эксплуатации. Почти все хорошие растворы для машинного оборудования могут треснуть, поэтому требуются компенсаторы. Компенсаторы должны быть расположены так, чтобы в зоне передачи основной нагрузки, прилегающей к анкерным болтам, не образовывались трещины.

Рисунок 3

Вид в разрезе со стороны маховика в сторону масляного насоса.(Иллюстрация любезно предоставлена ​​Robt. L. Rowan & Assoc., Inc.)

Ремонт фундаментов

Почти каждый фундамент возрастом 20-20 лет, спроектированный с минимальным армированием стали, подлежит замене или ремонту. Общие методы ремонта включают удаление верхних от 24 дюймов до 30 дюймов раствора и бетона, обрезку и обновление анкерных болтов, добавление тяжелой арматуры в вырытой области и последующее натяжение ремонта к старому оставшемуся бетону.

Чрезвычайно важно, что использовать для ремонта с последующим напряжением, описанного выше. Если график работ позволяет от 21 до 28 дней, портландцементный бетон — лучший выбор. Если требуется продукт, отверждаемый за 24 часа, следует использовать бетон, модифицированный полимером. Любой продукт будет иметь модуль упругости не менее 4 000 000 фунтов на кв. Дюйм и будет иметь незначительную ползучесть при типичных температурах основания компрессора.

То, что не следует использовать в качестве ремонтного материала для глубокой заливки для замены удаленного бетона, — это эпоксидный раствор, который используется в качестве окончательной заглушки поверх фундамента.Эпоксидные растворы — это всего лишь раствор, предназначенный для использования с толщиной от 2 до 4 дюймов. Эпоксидные растворы, как класс материалов, имеют модуль упругости в диапазоне от менее 1000000 фунтов на квадратный дюйм до 2500000 фунтов на квадратный дюйм, причем нижний диапазон является наиболее распространенным. Это означает, что эпоксидный раствор будет сжиматься под нагрузкой в ​​два-пять раз больше, чем бетон. Кроме того, некоторые эпоксидные растворы обладают достаточной ползучестью при типичных температурах фундамента, чтобы вызвать смещение оборудования. Произошли катастрофические отказы машин в результате глубоких заливок эпоксидного раствора.Новый фундамент компрессора не должен быть спроектирован с использованием верхнего слоя эпоксидного раствора толщиной 14 дюймов, и старый бетонный фундамент не должен ремонтироваться таким образом.

Помимо модернизации анкерных болтов, также добавлена ​​регулируемая опорная система для облегчения переналадки. На рисунке 3 показан типовой проект ремонта фундамента.

Артикул:

1. Пракаск, Шамшер и Виджай К. Пури, Основы машин: анализ и проектирование, Серия Wiley в геотехнической инженерии.
2. Rowan, Robert L. & Associates, Inc., Повторная заливка поршневых газовых компрессоров, 5-летний ремонт по сравнению с 20-летними критериями надежности, Информационный бюллетень по технологии цементации 1:12.

© Copyright 2000-2021, Engineers Edge, LLC www.engineersedge.com
Все права защищены
Отказ от ответственности | Обратная связь | Реклама | Контакты

Дата / Время:

Точное расположение фундаментных болтов

Вопрос:

Как лучше всего разместить анкерные болты фундамента в точных местах бетонной фундаментной стены?

Скотт Мэтьюз, по электронной почте, нет

А:

Джон Спайер, строитель домов по индивидуальному заказу на Блок-Айленде, Род-Айленд, отвечает: Во время заливки бетона сложно определить точное расположение анкерных болтов. Следовательно, анкерные болты часто оказываются повсюду: слишком высоко, слишком низко, слишком глубоко внутрь или наружу, часто под балками или шпильками. Если вам повезет, болты будут соответствовать коду для размещения и встраивания. Ключ к точной установке болтов — сделать это до начала заливки.

Я использовал несколько методов для установки болтов. Старый резервный — это небольшой отрезок материала 1x или 2x с отверстием в нем. Проденьте болт в брус, навинтите гайку и прибейте доску к форме.(Я часто использую этот метод для установки болтов в плиты с 2-мя формами.)

Этот метод установки анкерных болтов является быстрым и эффективным, но поскольку доска прибита к вершинам форм, этот метод лучше всего работает, если формы заполняются близко к верху. Хотя эта система более точна, чем простое введение болтов в бетон, что технически не соответствует нормативам, это все же не самый точный способ действовать.

Другой распространенный подход — это крепление фундаментных болтов к арматуре. По возможности я стараюсь прикрепить болты к вертикальным частям арматуры. Этот метод устанавливает правильную высоту, но болты по-прежнему имеют тенденцию шлепаться во время заливки и должны быть выпрямлены до схватывания бетона.

Когда установка болтов должна быть более точной, чем сама опалубка, как, например, при установке прижимной арматуры или оснований колонн, я часто устанавливаю дощечки и тросы, чтобы определить точное размещение болтов. Затем простые деревянные планки удерживают болты на месте для заливки.

Еще один изящный метод, который я использовал на небольших проектах, — это предварительно вырезать и просверлить подоконники перед заливкой бетона.Креплю анкерные болты к плитам и опускаю готовые сборки на мокрый бетон. В результате получается идеальное размещение, простота выравнивания и отделки, отсутствие пустот или уплотнения порогов и значительная экономия времени.

Наконец, Simpson Strong-Tie (800-999-5099; www.strongtie.com) производит устройство под названием MKP Monkey Paw Anchor Bolt Holder. Эти устройства представляют собой многоразовые зажимы, которые прибивают к формам и удерживают фундаментные болты в точном месте и под определенным углом. Они разработаны для больших прижимных болтов Simpson SSTB, но я использовал MKP и для других типов болтов.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Какое максимальное расстояние для анкерных болтов?

Обычно информация о расстоянии между анкерными болтами содержится в вашем наборе строительных чертежей.Если у вас нет набора чертежей для работы, обратитесь к местным строительным нормам для получения информации.

В соответствии с Международным строительным кодексом (IBC), максимально допустимое расстояние составляет 6 футов (1829 мм) по центру для деревянной подошвы наружной стены и подоконников, опирающихся непосредственно на каменную кладку или бетонный фундамент. Для зданий высотой более двух этажей максимальное расстояние уменьшается до 4 футов по центру (1219 мм).

Для каждой секции пластины требуется два болта.Один болт должен располагаться на расстоянии не более 12 дюймов (305 мм) или менее 4 дюймов (102 мм) от каждого конца секции пластины. Кроме того, болты следует размещать в пределах средней трети ширины пластины.

Имейте в виду, что это минимальные требования, то есть интервал не должен превышать. Как правило, рекомендуется допускать некоторую погрешность и увеличивать количество используемых анкерных болтов (уменьшать расстояние) по сравнению с этими цифрами. Это особенно верно в сейсмических регионах.

Как работают анкерные болты

Анкерные болты используются при прикреплении элементов конструкций к бетону или раствору для каменной кладки. Их можно установить на место перед заливкой бетона или после того, как бетон затвердеет до не менее 60 процентов своей проектной прочности.

Если они устанавливаются после заливки бетона, они обычно устанавливаются в отверстие, просверленное в цементном растворе в бетоне или каменной кладке. Затем их устанавливают, забивая их в отверстия.

После того, как анкерные болты вставлены в отверстия, они затягиваются путем поворота гайки на верхнем конце, чтобы зафиксировать их на месте.Они работают за счет трения между анкерным болтом и поверхностью стены отверстия, просверленного в бетонном или кладочном растворе.

Как долго бетон должен застыть перед установкой анкерных болтов?

Время, необходимое для отверждения бетона, будет зависеть от нескольких факторов, включая тип используемого бетона, регион, в котором вы находитесь, температуру окружающей среды и относительную влажность. Кроме того, добавки, добавленные в бетон, также могут повлиять на время отверждения.

В целом, однако, бетон должен затвердеть в течение 3-7 дней.На этом этапе бетон должен иметь примерно 60 процентов расчетной прочности. Просверлить бетон, чтобы установить анкерные болты на место по истечении этого времени, должно быть нормально.

Насколько глубоко должны быть анкерные болты в бетоне?

Болты также требуются для продления не менее 7 дюймов (178 мм) в бетонные или залитые раствором ячейки бетонных блоков. Эта минимальная длина должна быть полностью заделана в бетонные или залитые раствором ячейки.

Помимо глубины заделки, минимальный диаметр, необходимый для анкерных болтов, составляет 1/2 дюйма (12.7 мм) в соответствии с Международным строительным кодексом (IBC). Как и в случае с максимальным интервалом, это минимальное требование. Увеличение диаметра до 5/8 дюймов обычно является хорошим способом допустить некоторую погрешность, особенно в сейсмических регионах.

Типы анкерных болтов

Анкерные болты бывают разных форм и размеров. Они также различаются по способу крепления структурных элементов к бетонному или кладочному раствору. Некоторые из наиболее часто используемых типов анкерных болтов включают:

  • Клиновые анкеры
  • Анкерные гильзы
  • Винтовые анкеры по бетону
  • Забивной анкер
  • Расширительные анкеры
  • Анкеры с подрезкой
  • Анкерные анкерные анкеры

Тип используемого анкера зависит от того, залит ли он на месте во время заливки бетона или раствора, или от того, закреплен ли он после затвердевания бетона. Например, J-образные болты с изгибом на 90 градусов снизу можно устанавливать только в мокрый бетон.

Кроме того, материал, на который он устанавливается, может определять используемый тип. Бетон — самый прочный и универсальный материал. То есть подойдет большинство типов анкерных болтов. С другой стороны, в кладке, блоке или строительном растворе нельзя использовать клиновые и забивные анкеры.

Как установить анкерные болты в мокрый бетон

При установке анкерных болтов в мокрый бетон обычно используются монтируемые анкерные болты.Перед заливкой бетона на бетонных формах можно отметить расстояние между ними с помощью карандаша и рулетки.

Затем прибейте держатели анкерных болтов к бетонным формам в отмеченных местах. Вкрутите анкерные болты в держатели с помощью гаечного ключа. Установите их на необходимую высоту и глубину.

После того, как все анкерные болты установлены на свои места, залейте бетон в бетонную форму. Позвольте бетону течь в анкерные болты, останавливаясь на нужном уровне, установленном бетонной формой.

После затвердевания бетона держатели анкерных болтов и бетонную форму можно снять.Перед снятием важно дать бетону высохнуть, чтобы анкерные болты не сместились. Держатели можно снять, открутив крышку бетонного болта.

Как установить анкерные болты в существующий бетон

Самый эффективный способ просверлить отверстие в затвердевшем бетоне — использовать перфоратор. Обязательно установите дрель в ударный режим. Диаметр отверстия должен соответствовать диаметру застежки. Например, при использовании анкерного болта 5/8 ″ используйте сверло диаметром 5/8 ″.

Глубина просверленного отверстия должна быть немного больше, чем длина анкерного болта, чтобы обеспечить некоторую свободу действий. Используйте ограничитель глубины перфоратора, чтобы установить правильную длину отверстия. В качестве альтернативы вы можете обернуть сверло лентой для справки.

Обязательно используйте защиту для ушей и глаз во время сверления. После сверления отверстия удалите пыль со всего мусора, образующегося во время сверления. Кроме того, важно, чтобы в отверстии не было пыли. Вы можете использовать металлическую щетку или пылесос, чтобы удалить мусор, застрявший внутри отверстия.

Когда это будет завершено, прикрепите гайку и шайбу к головке анкерного болта и с помощью молотка вставьте анкерный болт в отверстие. Завершите установку, затянув гайку от руки, а затем еще на 3 или 4 оборота с помощью гаечного ключа.

Заключительные примечания

Расстояние между анкерными болтами обычно указывается в чертежных документах и ​​/ или спецификациях. Максимально допустимое расстояние, диаметр и требуемая глубина заделки определяются местными строительными нормами.

Используя Международные строительные нормы и правила (IBC) в качестве ориентира, максимальное расстояние для двухэтажного здания или меньше составляет 6 футов (1829 мм) по центру между анкерными болтами.Минимальная глубина заделки составляет 7 дюймов (178 мм), а минимальный требуемый диаметр — 1/2 дюйма (12,7 мм).

Однако это минимальные требования, поэтому проектировщики часто уменьшают требования к расстоянию или увеличивают диаметр болта, чтобы допустить погрешность. Это особенно верно в сейсмических регионах.

В то же время слишком близкое расположение анкерных болтов может повредить бетон или раствор, к которому крепятся анкеры. Поэтому важно не отклоняться слишком далеко от требований к максимальному интервалу, установленных в коде.

Ссылки:

Международный Строительный Кодекс (IBC) 23-1, 2308.3.1, 2308.3.2, Международный Совет Кодекса, Inc.

Foundation Анкоридж — Ассоциация Строителей Дома Орегона

Отдел строительных норм

готовится к печати следующей редакции жилищных норм, которая должна вступить в силу 1 октября st этого года. Одно из изменений касается анкеровки фундамента при использовании анкерных болтов.

Деревянные подоконники на всех внешних стенах и опорные плиты на внутренних стенах с подпорками на плиточном фундаменте должны быть прикреплены к фундаменту с помощью анкерных болтов диаметром не менее ½ дюйма, расположенных на расстоянии не более 6 футов друг от друга.На сечение пластины требуется не менее 2 болтов; и болты должны быть размещены на расстоянии не более 12 дюймов или менее 7 диаметров болта от конца. Стена длиной менее 12 дюймов не требует анкерного болта; а для стены длиной менее 24 дюймов допускается установка одного анкерного болта в центре.

Код теперь будет содержать дополнительное требование для размещения анкерного болта в средней трети пластины порога. Это потребует большей точности при установке болтов во время заливки.

Раньше не существовало требований норм относительно того, насколько близко болт может находиться к краю порога. Стандартной отраслевой практикой было держать их на расстоянии не менее 2 диаметров болта от края. Изготовители анкерных болтов указывают в своих инструкциях по установке, чтобы болты находились на расстоянии не менее 1–3 / 4 дюйма от края пластины. Испытания показали, что анкерный болт теряет часть своей прочности при размещении ближе, чем на 1-3 / 4 дюйма от края.

В соответствии с новым правилом, анкерный болт в пластине 2 x 4 не должен находиться на расстоянии менее 1-1 / 8 дюйма от края; а в пластине 2 x 6 не может быть ближе, чем 1-3 / 4 дюйма.

Было бы разумно убедиться, что ваш конкретный субподрядчик осведомлен о требовании до того, как правило вступит в силу.

Другие методы анкеровки фундамента по-прежнему разрешены, такие как анкеры для фундамента, клиновые анкеры, распорные анкеры, клеевые анкеры и другие методы, одобренные строительным чиновником. Эти методы должны быть установлены в соответствии со спецификациями производителя.

L-образный дистрибьютор анкерных болтов — поставщик гнутых анкерных болтов Houston

Анкерные болты

L-образной формы закладываются в бетон и используются для поддержки колонн из конструкционной стали, фонарных столбов, дорожных знаков, тяжелого оборудования и многих других применений.Крюк анкерного болта служит для создания сопротивления, так что болт не выскакивает из бетонного основания при приложении силы.

Базовая спецификация, касающаяся анкерных болтов фундамента, — это ASTM F1554, который охватывает анкерные болты, предназначенные для крепления структурных опор к бетонному фундаменту. Эти анкерные болты могут быть болтами с головками, прямыми стержнями или гнутыми анкерными болтами. Три класса 36, 55 и 105 обозначают минимальный предел текучести анкерного болта.

F1554 Марка 36 Анкерные болты из низкоуглеродистой стали с текучестью 36 тыс. Фунтов на квадратный дюйм — низкоуглеродистая сталь
F1554 Класс 55 Высокопрочные, низколегированные стальные анкерные болты с текучестью 55 тыс. Фунтов на квадратный дюйм — модифицированная низкоуглеродистая сталь
F1554 Марка 105 Термообработанный сплав, высокопрочный анкерный болт из стали с текучестью 105 тыс. Фунтов / кв. Дюйм — среднеуглеродистая легированная сталь

Г-образные анкерные болты

Диаметр Длина Крючок Длина резьбы
3 / 8-16 6 1 2
3 / 8-16 8 1 2
3 / 8-16 10 1 2
3 / 8-16 12 1 2
1 / 2-13 6 1 1/2 2
1 / 2-13 8 1 1/2 2
1 / 2-13 10 1 1/2 2
1 / 2-13 12 1 1/2 2
1 / 2-13 18 1 1/2 2
5 / 8-11 6 2 4
5 / 8-11 8 2 4
5 / 8-11 10 2 4
5 / 8-11 12 2 4
5 / 8-11 14 2 4
5 / 8-11 15 2 4
5 / 8-11 16 2 4
5 / 8-11 18 2 4
5 / 8-11 21 2 4
5 / 8-11 24 2 4
3 / 4-10 6 3 4
3 / 4-10 8 3 4
3 / 4-10 10 3 4
3 / 4-10 12 3 4
3 / 4-10 14 3 4
3 / 4-10 15 3 4
3 / 4-10 16 3 4
3 / 4-10 18 3 4
3 / 4-10 21 3 4
3 / 4-10 24 3 4
3 / 4-10 30 3 4
3 / 4-10 36 3 4
7 / 8-9 10 3 4
7 / 8-9 12 3 4
7 / 8-9 15 3 4
7 / 8-9 18 3 4
7 / 8-9 21 3 4
7 / 8-9 24 3 4
1-8 10 3 1/2 4
1-8 12 3 1/2 4
1-8 15 3 1/2 4
1-8 18 3 1/2 4
1-8 21 3 1/2 4
1-8 24 3 1/2 4
1-8 30 3 1/2 4
1-8 36 3 1/2 4
1 1 / 8-7 18 4 4
1 1 / 8-7 24 4 4
1 1 / 4-7 18 4 4
1 1 / 4-7 24 4 4
1 1 / 4-7 36 4 4

L-образные анкерные болты — механические требования

Марка Размер Мин. Растяжение, тыс. Фунтов / кв. Дюйм Мин. Текучесть
36 1/4 — 4 58–80 36
55 1/4 — 4 75–95 55
105 1/4 — 3 125–150 105

Анкерные стержни | На базе Portland Bolt

Анкерные стержни — это резьбовые крепежные детали, встраиваемые в бетонные основания с целью поддержки световых столбов, столбов светофоров, конструкционных стальных колонн, конструкций дорожных знаков, стальных опор, промышленного оборудования и многих других конструкций.Анкерные стержни можно монтировать на месте или устанавливать после этого в существующую бетонную плиту. Все анкерные стержни имеют такой элемент, как гайка, пластина, гайка с пластиной, кованая головка, эпоксидная смола с резьбовым стержнем или стержень, который фиксирует стержень в бетонном фундаменте. Резьбовой конец выступает из бетона и используется с гайками и шайбами ​​для крепления конструкции к фундаменту.

Анкерные стержни также называют анкерными болтами или фундаментными болтами. Анкерные стержни доступны на складе или изготавливаются в соответствии с различными классами и конфигурациями ASTM в зависимости от области применения.

Этот веб-сайт распространяется только на прямые анкерные стержни с резьбой. Анкерные болты с изогнутым под углом 90 ° см. На сайте www.portlandbolt.com.

Существует множество спецификаций ASTM, применимых к анкерным стержням. Хотя F1554 является наиболее часто используемым классом анкерных стержней, для анкерных стержней можно использовать многие другие спецификации ASTM.

  • ASTM F1554 : Спецификация ASTM, разработанная исключительно для анкерных болтов, в которых марка определяет минимальный предел текучести (тыс. Фунтов на квадратный дюйм) анкерного болта.
    • Марка 36 : анкерный болт из мягкой стали с минимальным пределом текучести 36 тысяч фунтов на квадратный дюйм.
    • Grade 55 : Анкерный болт из высокопрочной низколегированной стали с минимальным пределом текучести 55 тысяч фунтов на квадратный дюйм.
    • Марка 105 : Анкерный болт из высокопрочной закаленной и отпущенной легированной стали с минимальным пределом текучести 105 тысяч фунтов на квадратный дюйм.
  • ASTM A307 : Болты из низкоуглеродистой стали, как правило, изготавливаются из стали A36 или аналогичной. Версия этой спецификации с анкерной шпилькой, класс C, была исключена в 2007 году.
    • Класс A : Предназначен для общего применения, включая анкерные стержни.
    • Марка B : Тяжелые болты с шестигранной головкой и шпильки с полной резьбой, предназначенные для чугунных фланцев. Однако некоторые инженеры указывают A307 Grade B для использования в качестве анкерных стержней.
    • , класс C *: Эта версия спецификации A307, касающаяся анкерных болтов без головки, как изогнутых, так и прямых, была исключена в 2007 году и заменена на F1554 Grade 36.
  • ASTM A449 : Болты из среднеуглеродистой, закаленной и отпущенной стали общего назначения, включая анкерные стержни.
  • ASTM A354 : Болты из среднеуглеродистой легированной стали, закаленные и отпущенные. Обе марки предназначены для общего применения.
    • Марка BC : Прочность ниже, чем марка BD.
    • Марка BD : Прочность выше, чем у марки BC.
  • ASTM A193 : Болты из легированной и нержавеющей стали для работы в условиях высоких температур или высокого давления. Хотя иногда их называют анкерными стержнями, этот сорт болтов обычно используется для сосудов высокого давления, клапанов, фланцев и фитингов.
    • Марка B7 : легированная сталь, подвергнутая закалке и отпуску.
    • Марка B8 : нержавеющая сталь марки 304.
    • Марка B8M : нержавеющая сталь марки 316.
  • ASTM A320 : Болты из легированной и нержавеющей стали для работы при низких температурах, часто рекомендуемые для проектов на Аляске, в Канаде, и в других холодных средах.
    • Марка L7 : легированная сталь, прошедшая закалку и отпуск, включая испытание на ударную вязкость по Шарпи.
    • Марка B8 : нержавеющая сталь марки 304.
    • Марка B8M : нержавеющая сталь марки 316.
  • F593 : Стандартная спецификация нержавеющей стали, используемой для общего назначения, включая анкерные стержни. В этой спецификации существует множество групп сплавов и условий.
    • Группа сплавов 1 : Нержавеющая сталь марки 304.
    • Группа сплавов 2 : Нержавеющая сталь типа 316.
  • A36 *: Это спецификация стального круглого прутка в отличие от спецификации крепежа.Инженерам следует рассмотреть возможность использования анкерных стержней F1554 Grade 36 вместо A36.
  • A572 *: это спецификация стального круглого прутка, а не крепежа. Инженеры должны рассмотреть возможность использования анкерных стержней F1554 Grade 55 вместо A572 Grade 50.
    • Марка 50 : Анкерные стержни с минимальным пределом текучести 50 тысяч фунтов на квадратный дюйм.

Анкерные стержни могут быть изготовлены в различных конфигурациях, все из которых характеризуются прямым стержнем в отличие от анкерного болта, согнутого на 90 °.Для анкерных стержней, устанавливаемых в бетонный фундамент, потребуется гайка, кованая головка болта и / или пластина на заделанном конце, чтобы анкерный стержень не вырывался из бетона. Все резьбовые стержни и стержни с обжимными кольцами часто используются с эпоксидной смолой и устанавливаются в уже существующие бетонные основания.

Анкерные стержни

изготавливаются путем отрезания стального круглого стержня по длине, наложения резьбы на один или оба конца, а иногда и добавления рабочих операций к заделанному концу, которые включают ковку, обточку или сварку.

Анкерные стержни поставляются с гайками и шайбами ​​для выступающего конца, а иногда и для заглубленного.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
