Как сделать деревянные двутавровые балки перекрытия своими руками

Просмотров 3k. Обновлено

Такие опорные элементы широко применяются в строительной сфере, особенно при обустройстве различных перекрытий. В продаже имеется несколько вариантов двутавровых балок, в производстве которых используется «чистая» древесина и материалы на ее основе. Средняя цена – 230 руб/п.м. – довольно приемлемая для большинства индивидуальных застройщиков.

Но есть ряд вопросов, которые наводят на мысль – а не проще ли изготовить деревянный двутавр своими руками? Во-первых, не возникнет проблемы с его транспортировкой, во-вторых, с подгонкой по месту установки. Ведь придется довольствоваться лишь тем, что предлагает рынок.

Как организовать самостоятельное «производство» деревянных двутавровых балок, что учесть – тема предлагаемой статьи.

Объяснять читателю отдельные нюансы изготовления балок двутавровых бессмысленно. Например, как сделать своими руками пазы для установки стоек. У каждого хозяина свой инструмент (цепная пила, фрезы или иное) и методика.

Но несколько замечаний общего плана лишними не будут:

  • Даже для перекрытий один и тот же двутавр использовать не стоит. Необходимо сделать точный расчет нагрузок. Деревянные балки имеют небольшой вес, но вот какой они сами способны выдержать? Поэтому если сборка и ведется своими руками, то определение оптимальных параметров двутавровой опоры лучше доверить профессионалу.
  • Перед началом «конструирования» все образцы из древесины следует высушить. Еще неизвестно, где и при каких условиях материал хранился до того, как был куплен. Несоблюдение этой рекомендации может привести к тому, что смонтированная двутавровая балка через некоторое время деформируется.

Выбор материала

Понятие древесина – общее. Что именно целесообразно использовать при изготовлении своими руками двутавровых балок?

Брус

Практика показывает, что лучше, если он будет клееный (о его характеристиках и преимуществах читайте здесь). Такие заготовки менее всего подвержены деформации. Если почитать различные описания готовой продукции, то практически все производители уверяют потенциального покупателя, что их строй/материал (наряду с другими достоинствами) не впитывает жидкости, следовательно, не разбухает и не гниет. Хотя даже далекий от этой сферы человек прекрасно понимает, что как ни обрабатывай древесину, полностью исключить влагопоглощение невозможно.

Немаловажен и вопрос о породе. Автор не собирается заниматься агитацией, а предлагает лишь вспомнить, как строили наши предки. Наиболее проблемная часть любого сруба – нижний венец. Его нужно было максимально оградить от воздействия влаги. Поэтому для него всегда брали лиственницу. Это дерево, в отличие от других хвойных пород, содержит не просто смолу, а особую. Она придает материалу уникальные свойства. Например, при намокании древесина становится только прочнее. Ну а что именно использовать – на усмотрение домашнего мастера.

Практика малоэтажного строительства показывает, что наиболее используемые типоразмеры двутавровых балок следующие:

Остается добавить, что минимально допустимое сечение бруса (мм) – 35 х 25. И это лишь для опалубки. Если использовать такой двутавр в качестве перекрытия, то заготовки придется монтировать как можно плотнее, а это – повышенный расход древесины. Следовательно, брус необходимо брать большего сечения.

Стойка

Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и других исполнений, для изготовления своими силами лучше ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они обеспечат большую прочность и долговечность конструкции благодаря особому структурному составу и технологии производства.

Клей

Как правило, на это мало кто обращает внимание. Хотя все клеи отличаются друг от друга, в том числе, и токсичностью. Вот это и следует учесть. При выборе средства нужно ознакомиться с его составом, особенно если предполагается монтаж перекрытий из двутавровых балок в жилом строении. Рекомендация простая – чем меньше «химии», тем лучше.

Особенности изготовления двутавровой деревянной балки

  1. После подготовки брусьев в них делаются выпилы для последующей установки стойки. Она должна располагаться строго вертикально, поэтому особое внимание – точности разметки (ведется от продольной оси заготовок).
  2. Каждая плита перед использованием тщательно осматривается. Малейший дефект (а он скажется на несущей способности двутавровой балки) – причина для отбраковки. Кромки отобранных плит немного скашиваются, чтобы образцы лучше входили в пазы.
  3. Выпилы в брусьях промазываются клеящим составом; в нижний вставляется стойка, после чего накладывается верхний и прижимается.
  4. Сборка оставляется в таком положении до полного просыхания клея. Это время указывается в инструкции по применению состава.

Качественную стыковку всех элементов двутавровой балки можно обеспечить отрезками швеллера аналогичной длины. Они накладываются на бруски и стягиваются импровизированными хомутами (веревка, ремни с карабинами и тому подобное), до полного отвердевания клея. И только после этого деревянную балку-двутавр  можно использовать для обустройства перекрытия.

Процесс изготовления опор из древесины, как и выбор материалов, особых сложностей не представляет. Работа, выполненная своими руками, экономит и время, и деньги. Но это оправдано лишь в том случае, если расчеты нагрузок проведены на профессиональном уровне. Если нет полной уверенности, что это получится сделать самостоятельно, рисковать не стоит. Перекрытие – ответственная часть любой конструкции, и никакая экономия не может служить оправданием нарушению проектных параметров.

Двутавровая балка своими руками | Строительный портал

В последнее время в строительной отрасли достаточно популярными стали постройки, возведенные по методу каркасной технологии. Подобный вид строительства считается относительно недорогим и позволяет сократить сроки возведения за счет использования  отдельных каркасных элементов, изготовленных в заводских условиях и доставленных на объект строительства уже в готовом виде.

Будучи незаменимым помощником в строительстве зданий и сооружений различного назначения, двутавровая балка или двутавр получила свое название за свой специфический профиль в виде 2 соединенных букв «т». Отсюда Т-образный профиль носит название тавр, а балка считается двутавровой.



Содержание

  1. Деревянные двутавровые балки: характеристика и особенности конструкции
  2. Классификация деревянных двутавровых балок
  3. Несколько советов при создании полового покрытия с использование двутавровых балок
  4. Двутавровые балки металлические: сфера применения и особенности конструкции
  5. Классификация металлических двутавровых балок
  6. Технология изготовления двутавровой балки

Деревянные двутавровые балки: характеристика и особенности конструкции

      Деревянная каркасная технология предполагает использование двутавровых балок перекрытия из клееного бруса с повышенными характеристиками к несущим нагрузкам. Благодаря относительно малой высоте сечения, Вы можете более экономно расходовать древесные ресурсы. Применение двутавровых балок, к примеру, для изготовления перекрытий позволяет увеличить нагрузку на конструкцию и существенно сократить сроки возведения. Если Вам предстоит перекрыть пролеты более 5 м, то оптимальным вариантом станет использование подобных  двутавровых балок.

      Что представляет собой двутавровая балка в разрезе? Прежде всего, это заготовка из ОСБ или фанеры, выступающая в роли ребра жесткости, вклеенной между брусками, в которых заранее отфрезерован паз. Высота балки определяется величиной максимальной нагрузки и может варьироваться от 140 мм до 470 мм.

Чем еще привлекательны двутавровые балки из дерева?

      Помимо повышенной прочности при эксплуатации двутавровые балки превосходно сохраняют свою первоначальную геометрию и не гнутся при изменении влажности воздуха, а их особое строение позволяет производить монтаж даже в условиях отрицательных температур.

      В качестве основы изготовления балок используются калиброванные сухие материалы. Следует отметить, что правильное хранение полностью исключает возникновение в заготовках «вертолетов» и «сабель», столь часто встречающихся при изготовлении перекрытий из бруса или досок.

В чем преимущество балок от пиломатериалов?

      Прежде всего, отсутствием растрескиваний и кручений, которые могут быть вызваны усушкой пиломатериалов из-за высокого содержания в них влаги. В дальнейшем это приведет к появлению неровностей пола и раздражающим скрипам. Двутавровые балки обладают повышенной нагрузочной способностью и могут быть установлены на достаточно больших площадях без каких-либо возможных дефектов: трещин, усадки, изгибов. Конструкция балки позволяет легко прорезать отверстия для электропроводки, газа и воды, канализации и вентиляции.

По сравнению с конструкциями из традиционных пиломатериалов, балки имеют следующие преимущества:

  1. полное отсутствие изгибов и точные размеры двутавровой балки;
  2. прочность – возможность применения балок в пролетах больших дверей;
  3. бесшумность – правильная установка обеспечивает полное отсутствие скрипа полов;
  4. универсальность – балки можно использовать в конструкциях пола, стен и потолка;
  5. стабильность и износоустойчивость – не подвержены усадке и деформации;
  6. невысокая стоимость двутавровой балки и экономичность – обеспечивают значительную экономию материальных ресурсов;
  7. легкость производства деревянной двутавровой балки с помощью обычных плотницких инструментов;
  8. наличие гарантии на весь срок эксплуатации;
  9. экологическая безопасность.



Классификация деревянных двутавровых балок

     Специалисты различают 2 типа двутавровых балок.

1. Балки опалубки.

      Выступают в качестве элемента перекрытий опалубки и предназначены для оптимального распределения  нагрузки от бетона и арматуры на стойки.

В данном случае поверх накладывается  палуба из фанеры ламинированной. Балка опалубки может быть изготовлена из березовой фанеры, ЛВЛ и хвойной древесины, обработанной специальным водонепроницаемым составом, который защищает балку от негативных воздействий внешней среды.

2. Балки перекрытий.

      Используя двутавровые балки, Вы сможете облегчить технологию изготовления «черных» полов, поскольку процесс подшивания черепных брусов к лагам становится излишним, да и правильные формы значительно упрощают работы по настилу для дальнейшего обустройства чистовых полов.

      Сегодня рынок строительных материалов представляет двутавровые деревянные балки длиной до 15 м, при этом некоторые фирмы предоставляют возможность изготовления балок нужной Вам длины под заказ,  ускоряя тем самым сборку перекрытий на строительном объекте. Выбирая подходящую по высоте балку, Вы сумеете заложить необходимую толщину утеплителя.

      Итак, подводя итоги, необходимо отметить, что деревянные двутавровые балки, цена которых весьма конкурентоспособна, считаются современным и наиболее эффективным строительным материалом, поскольку по техническим и эксплуатационным характеристикам во многом превосходят перекрытия из натурального массива, а по конструкционным характеристикам их можно поставить в один ряд с железобетонными и бетонными перекрытиями.

Несколько советов при создании полового покрытия с использованием двутавровых балок

      Чтобы получить качественное половое покрытие следует соблюдать большую высоту деревянных балок при меньшем прогибе и более высокой жесткости полового покрытия. Используя сплошные блокировки в перекрытиях и подшивки потолков, минуя опосредующие элементы, Вы снизите до минимума уровень вибрации пола и улучшите общие характеристики.

На качество пола при использовании балок оказывают влияние следующие факторы:

  1. большая высота балки позволяет получить высокую жесткость пола и меньший прогиб;
  2. наличие чернового пола, который приклеивается к балкам или прибивается гвоздями, обеспечит Вам более высокую жесткость пола и уменьшит вероятность появления неприятного скрипа;
  3. чем больше высота двутавровой балки, тем более оптимальным и в то же время экономичным будет вариант обустройства пола.



      Соблюдая все процедуры: верный расчет нагрузки, правильную установку, выбор опоры и рациональное использование крепежных деталей, в том числе и приклеивание, Вы гарантированно получите пол высокого качества.

      Необходимо отметить, что для изготовления двутавровых балок своими руками, Вам придется воспользоваться обыкновенным плотницким инструментом. Относительно небольшой вес двутавровых балок и специфика конструкции позволяют удобно и экономично прокладывать коммуникации, причем это вовсе не повлияет на несущую способность готового сооружения. Поскольку изготовление балок осуществляется в заводских условиях на современном оборудовании, то качество готовой продукции контролируется специалистами и соответствует всем техническим нормам и требованиям.

Видеоролик youtube

      Видеоролик наглядно показывает, что двутавровая балка — это идеальный вариант для создания надежного и долговечного полового покрытия.

Двутавровые балки металлические: сфера применения и особенности конструкции

      Двутавровая балка представляет собой вид фасонного проката в форме горизонтального или наклонного бруса, выполненного из низколегированной или углеродистой стали высокого качества.

      Габариты двутавровой балки определяются исходя из номеров, обозначающих расстояние между внешними гранями, которые могут располагаться под наклоном (У) или параллельно друг другу (П). Значения представлены в сантиметрах.

      Сфера применения металлической двутавровой балки весьма обширна: строительство жилых домов (для армирования лифтовых шахт), промышленных зданий и сооружений, возведение мостов, колонн, тоннелей, шахт – то есть в тех местах, где необходимо противостоять повышенным нагрузкам. Повсеместное использование двутавра позволяет сократить вес несущих конструкций, а значит, снизить общие затраты на строительство объекта. В сфере машиностроения балки применяются для разработки и создания  сложного и тяжёлого оборудования и машин.

      С точки зрения инженерных особенностей, балка успешно перераспределяет вертикальные и горизонтальные нагрузки, работая на изгиб, Этот процесс успешно реализуется, благодаря жёсткости профиля балки. В качестве материала для изготовления металлической балки выступают  различные сорта стали и всевозможные сплавы, в частности нержавеющие, которые достаточно распространены в строительстве зданий в условиях, благоприятных для возникновения коррозии.

Классификация металлических двутавровых балок

      Сортамент двутавровых балок, представленный на рынке металлоконструкций, огромен: кроме многообразия размеров, балки отличаются обозначениями и видами. Для распознавания балки следует пользоваться следующими обозначениями: К1, К2, К3, К4, К5, Б1, Б2, Б3, Ш1, Ш2, Ш3, Ш4.

      Буквой «К» обозначены колонные балки, выдерживающие огромные нагрузки. Если балка предназначена для меньших нагрузок, то лучше использовать широкополочные конструкции, маркируемые литерой «Ш». Для создания несущих конструкций такие балки играют роль опорных направляющих. Все обозначенные выше изделия отличаются наличием параллельно расположенных полок. Технология изготовления двутавровых балок строго регламентируется ГОСТом.

      Балки с наклонными полками подразделяются на традиционные (Б) и специальные (М, С), которые могут применяться для создания подвесных путей и укрепления шахтных стволов. Балки с маркировкой «Б» изготавливаются строго в соответствии с ГОСТом 19425-74.

      Вес балки можно узнать в специальной таблице. Для удобства покупателя указывается вес 1 метра балки.

      Прочность металлического профиля зависит от длины балки, формы поперечного профиля, сырьевой базы и способа изготовления данного вида металлопроката.

      Материалом изготовления сварных балок служит легированный и низколегированный стальной лист. Для получения двутавровой балки может быть сварной или горячекатаный метод изготовления. Для качественной сварки балок посредством сварочных аппаратов используется слой флюса, что позволяет создавать металлические конструкции нестандартной высоты и длины.

Технология изготовления двутавровой балки

      Конструктивно двутавр состоит из двух поясов и стенки, которые присоединяются друг к другу с помощью угловых и стыковых швов. Процесс сварки стыковых швов является сложной и ответственной задачей, которая выполняется в первую очередь, когда отсутствуют закрепления в свариваемых листах.

     Затем происходит сборка конструкции, согласно выбранного метода сварки поясных швов. Чаще всего она осуществляется с помощью одного или двух автоматов, когда вертикальная стенка расположена в горизонтальном состоянии. Соединив все конструктивные элементы, к балке крепятся ребра жесткости.

     Для создания балки может быть использован метод ручной сварки поясных швов. Такой способ кардинально меняет последовательность сборки конструкции. К примеру,  после установки вертикальной стенки на нижний пояс следует закрепить ребра жесткости, а затем установить верхний вес и зажать балку хомутами.

      Значительно упрощают сборку двутавровой балки кондукторы — кантователи, которые избавят Вас от необходимости использовать прихватки,  поскольку в этом случае элементы  монтируются с помощью фиксирующего оборудования быстрого действия.  Такой метод сборки позволяет организовать серийное и массовое производство конструкций.

      Наиболее востребована сварная балка, поскольку она обладает неоспоримыми преимуществами.

      Так, по сравнению с прокатной балкой, ее прочностные параметры значительно выше, а масса ниже на 30% — это достигается благодаря оптимальному расчету сечения, который, впрочем, оказывает влияние и на цену двутавровой балки, — делая ее, безусловно, дороже.

Изготовление деревянных двутавровых балок своими руками — Про дизайн и ремонт частного дома

Двутавровые деревянные балки своими руками

В строительстве зачастую требуется не столько создать довольно прочную опору для конструкций, сколько скрепить последнюю и сделать ее более жесткой. Для этого нередко применяют балочную конструкцию с сечением в форме буквы «H». Такие изделия выполняются из металла, дерева и железобетона. Деревянная двутавровая балка для перекрытий применяется при сооружении цокольных межэтажных чердачных перекрытий в деревянных и кирпичных домах. Изготовить ее можно своими руками.

Что такое двутавр

Двутавр – стандартный конструктивный элемент, в сечении напоминающий букву «Н». Столь необычная форма является результатом длительных инженерных экспериментов, направленных на получение опорной балки, способной выдерживать очень высокие нагрузки, но не столь массивной и дорогостоящей, как цельнометаллическое изделие.

Двутавровая балка в 7 раз прочнее и в 30 раз жестче, чем цельный металлический профиль квадратного сечения такого же размера. Но при этом металла для нее требуется намного меньше. То же самое относится и к деревянным конструкциям. На фото представлена двутавровая деревянная балка.

Оптимальной формой для балки является прямоугольное сечение. При укладке длинную сторону размещают вертикально, а короткую горизонтально, так как для увеличения прочности важнее увеличение высоты, а не ширины. На этом наблюдении и основана форма двутавра. Более широкие элементы в нижней и верхней части создают достаточную опору – ширину, а должную высоту обеспечивает средний элемент, который при большой высоте можно сделать максимально тонким.

Производство деревянной двутавровой балки – процесс довольно сложный, поэтому такое изделие на рынке встречается редко. В то же время в частном строительстве деревянный двутавр является прекрасной альтернативой железобетонным конструкциям, так как намного легче и проще в монтаже.

Виды деревянных двутавровых балок

Для изготовления двутавровой балки используется брус, а для перегородки – плиты OSB или фанера. Детали изделия склеивают специальным клеящим раствором для несущих конструкций. В зависимости от характера используемого материала различают следующие виды изделий:

  1. Двутавровые балки из фанеры и цельного бруса – для них в основном применяют древесину хвойных пород, так как она более устойчива к гниению и грибкам. Брус обязательно высушивают, так как влажная древесина со временем сильно деформируется. Доска, как правило, не достигает длины более 4–6 м. Однако прямо на месте строительства можно удлинять элементы, скрепляя двутавры между собой на болты с гайками.
  2. Двутавровые фанеродеревянные клееные балки выполняются из клееного бруса. Преимущество этого материала состоит в полном отсутствии усадки. Такую доску склеивают из фрагментов, уложенных в разном направлении. Это не позволяет изделию отводить влагу, как цельный брус, но зато обеспечивает сохранность формы и точность геометрических размеров. Кроме того, длина готового изделия для перекрытия может достигать 12 м. Сохраняют все свойства древесного материала: балки прекрасно подвергаются резке, распилу, обеспечивают надежное крепление.

Помимо материала, пользовательские характеристики деревянных двутавровых балок обеспечивают и размеры, и конструкция. По этим признакам изделия разделяют на несколько серий:

  • серия БДК – клееные деревянные двутавровые балки, используются при сооружении коротких пролетов;
  • БДКУ – усиленная конструкция для перекрытий, здесь используется более широкая полочка, балка выдерживает более высокие нагрузки и используется на длинных пролетах;
  • БДКШ – это деревянные двутавровые балки перекрытия и стропильной системы с очень длинными пролетами, в изделии ширина полки достигает 89 мм, что обеспечивает способность выдерживать очень высокие нагрузки;
  • СДКУ – усиленная стойка, она используется не для перекрытий, а для сооружения стенового каркаса;
  • СДКШ – стойка с более широкой полкой, двутавровую конструкцию применяют для стеновых панелей.

Все варианты относятся к конструктивным материалам, то есть могут быть использованы для строительства несущих конструкций. Чаще всего они находят применение при сооружении каркасных домов, где важно не увеличивать нагрузку на стены и фундамент.

Плюсы и минусы двутавровых балок из дерева

Главное достоинство изделия – сочетание небольшое веса с прочностью. Эта комбинация обеспечивает преимущества использования двутавровых балок для перекрытий:

  1. Вес деревянной конструкции длиной до 6 м составляет всего 8 кг. Монтаж такой балки не требует специального оборудования и не занимает много времени, а это сокращает расходы на строительство.
  2. Малый вес полученного перекрытия не создает большой нагрузки на фундамент и стены, что тоже снижает расходы.
  3. К плюсам относится и простота транспортировки. Перевозка двутавровой деревянной балки обойдется намного дешевле.
  4. При легкости материала он обладает высокой прочностью и используется для перекрытия с прогонами до 6 до 12 м. Использовать промежуточные элементы нет нужды.
  5. Конструкция двутавра позволяет использовать деревянную балку как своего рода нишу при прокладке коммуникаций.
  6. Дерево обладает низкой теплопроводностью, что исключает создание холодовых мостиков и позволяет экономить на отоплении дома.
  7. Двутавровые конструкции из дерева сохраняют геометрическую форму и свойства на протяжении всего срока эксплуатации. Но только в том случае, если для их изготовления использовался качественный материал.
  8. Выпускаются деревянные двутавры для перекрытий в очень широком ассортименте, что позволяет расширить область применения.

Недостатки у конструкций следующие:

  • велик риск приобрести некачественные изделия, невысушенная древесина деформируется, «садится», что приводит к перекосам перекрытия;
  • древесину пропитывают антипиренами, однако это не делает материал пожаростойким.

Деревянные двутавры не рекомендуется использовать в случаях, когда нужно выполнить частую обрешетку или когда каркасная конструкция нуждается в усилении большим числом опорных элементов. В этом случае экономия на стоимости материала будет ничтожной.

Характеристики деревянных двутавровых балок

Технические характеристики двутавра для перекрытий обеспечиваются материалом изготовления и формой. Сочетание дерева и стружечной плиты исключает такие недостатки древесины как склонность к усадке, но при этом обеспечивает прочность, превышающую жесткость и прочность цельного бруса такого же размера.

Конструкционные особенности изделий следующие:

  1. Перегородки двутавровой балки выполняются из многослойной фанеры. Этот материал стоек к влаге и температурным воздействиям. Кроме этого, он же обеспечивает неизменную высоту балки, так как при изготовлении фанеры ее составляющие наклеивают так, чтобы волокна были перпендикулярны друг другу. Толщина перегородки варьируется от 24 до 27 мм.
  2. Полки балки выполняют из древесины, обработанной антисептическими пропитками. Это гарантирует неподверженность гниению и грибкам.
  3. Перегородка устанавливается в пазы, сделанные в полках. Такое крепление обеспечивает механическую прочность основания.
  4. Все детали склеивают клеем – водостойким и термостойким. Деревянные двутавровые балки перекрытий очень долговечны, так как нечувствительны к высокой влажности или нагреву.
  5. Готовую деревянную балку обрабатывают водоотталкивающей краской, чтобы увеличить ее стойкость к действию воды.

Размеры деревянных двутавровых балок

Размеры и вес деревянной двутавровой балки регламентируются ГОСТ 30244-94 и 8486-86Е, а также некоторыми нормативами СНиП. К нормируемым показателям относится высота изделия, толщина и ширина полки и толщина перегородки;

  • высота деревянной двутавровой балки варьируется от 117,6 до 1013 мм;
  • ширина полки находится в диапазоне 64-320 мм;
  • толщина стенки варьируется от 3,8 до 19,5 мм;
  • вес изделия колеблется от 8,7 до 314,5 кг.

Расчет нагрузки на деревянные двутавровые балки

Определять сечение двутавровой балки для перекрытия приблизительно недопустимо. Рекомендуется для расчетов обратиться к специалисту. Полагаться на готовую документацию не следует: она включает множество поправок и обновлений, которые далеко не всегда имеются в свободном доступе.

Рассчитать самостоятельно габариты разрешается только в том случае, когда речь идет, например, о деревянной двутавровой балке для опалубки или перекрытия подсобного помещения, причем небольшой площади. В этих случаях риск обрушения и деформации невелик.

При этом нужно выполнять следующие рекомендации:

  • если речь идет о нежилом чердаке, то постоянную нагрузку определяют в пределах 50 кг/кв. м, а эксплуатационную – в пределах 90 кг/кв, отсюда общая нагрузка на перекрытие составляет порядка 130 кг/кв. м, а учитывая необходимый запас прочности, ее увеличивают до 150 кг/кв. м;
  • если чердак будет часто использоваться, например, в качестве мастерской, то эксплуатационная нагрузка перекрытия возрастает до 195 кг/кв. м, а общая достигает 245 кг/кв. м, с учетом запаса прочности – до 250 кг/кв. м;
  • если чердак преобразуется в мансарду, это предполагает больший вес пола и перегородок за счет отделки, кроме этого, в жилой комнате появляется мебель, соответственно, суммарная нагрузка увеличивается до 300 кг/кв. м;
  • если речь идет о межэтажном перекрытии, нагрузку для него считают максимальную – не менее 420 кг/кв. м.

Затем следует определить длину балки для перекрытия и необходимую частоту расположения. Как правило, для межэтажного перекрытия или чердачного показатель составляет 50 см. В таблице подбора сечения двутавровой балки находят величину пролета и выбирают изделие допустимого сечения.

Как сделать двутавровую деревянную балку своими руками

Деревянные двутавровые балки можно сделать своими руками. Материалы для изготовления вполне доступны: брус хвойных пород, фанера или плита OSB толщиной в 24–27 мм, а также казеиновый или полиуретановый клей. Из инструментов понадобится циркулярная пила, измерительные инструменты, хомуты и швеллер. В идеале следует использовать гидравлический пресс, но если его нет, то его и заменяет швеллер.

  1. Выбирают сухой брус, обрабатывают антисептиком. Размечают пазы с максимальной точностью.
  2. По разметке с помощью пилы или даже на фрезерном станке делают углубление. Ширина и глубина паза составляет около 10%. Паз должен выполняться точно по осевой линии.
  3. Перед сборкой двутавровой деревянной балки своими руками из досок кромки плиты или фанеры обтесывают с тем, чтобы обеспечить максимально плотное соединение. Паз промазывают выбранным клеем. Затем вставляют в него перегородку и выполняют прессовку на гидравлическом прессе. Вместо последнего можно использовать хомуты и швеллер. Изделие удерживают под прессом до полного высыхания клея.

Монтаж двутавровой деревянной балки

Перед монтажом изделие обрабатывают антипиренами и антисептиком. Для установки двутавра в перекрытиях подсобных построек особым умением обладать не нужно. Если же предполагается строительство деревянного здания в несколько этажей, лучше обратиться к специалистам.

Монтаж двутавровых балок имеет некоторые особенности:

  • для заведения балки в стену в ней нужно сделать отверстия – в деревянных или бревенчатых стенах их вырубают, в кирпичных или бетонных во время кладки образуют специальные ниши для них;
  • ниши выстилают рубероидом, чтобы обеспечить гидроизоляцию, балку при укладке в гнездо обмазывают любым водоотталкивающим составом – битумной мастикой, например;
  • опорные концы балки для перекрытий должны составлять не менее 150 мм, это нужно учитывать при вычислении длины изделия;
  • монтаж начинают от края одной стены, лишь затем закрепляют промежуточные двутавры;
  • важно добиться получения горизонтальной поверхности для выравнивания двутавровых балок допускается использовать деревянные плашки, которые подкладывают в ниши при монтаже;
  • каждый третий двутавр фиксируют анкерами или распорками;
  • свободное пространство в нишах утепляют минватой или заливают цементным составом.

Потолочные балки после возведения крыши подшивают гипсокартоном, вагонкой, досками. Форма двутавра очень удобная для крепления утеплителя.

Советы и рекомендации

Чтобы двутавровая балка из дерева своими руками выполняла свои задачи и прослужила долго, нужно выполнять такие рекомендации:

  • при изготовлении своими руками заменять фанеру или плиту OSB доской нельзя, это снижает ее прочность и увеличивает риск деформации;
  • перед сборкой материал обязательно нужно высушить, показатель влажности не должен превышать 12%;
  • при работах внутри дома стоит использовать клей на водной основе;
  • если в помещении предполагается высокая влажность, балки перекрытия оставляют открытыми;
  • хранят изделия под навесом или на закрытом складе, оставлять под открытым небом деревянные двутавровые балки нельзя, так как древесина впитывает влагу.

В домашних условиях изготавливают двутавры небольшого сечения. При возведении длинных перекрытий требуется продукция промышленного изготовления.

Заключение

Деревянная двутавровая балка для перекрытий – отличная альтернатива металлическому изделию. Такой вариант намного легче и проще в монтаже, поэтому часто используется при сооружении легких каркасных зданий. Кроме того, двутавры небольшого сечения вполне можно изготовить своими руками.

Изготовление деревянных двутавровых балок своими руками

Отечественные строители совсем недавно открыли для себя каркасное строительство, которое давно и с успехом практикуется в зарубежной архитектуре. В частности, двутавровые деревянные элементы широко применяются теперь и у нас, и в Канаде, потому что климатические условия идентичны, и подобные балки отлично подходят для перекрытий. На рынке продаются разные вариации подобных балок, но не всегда их цена радует, хотя и является приемлемой в средних значениях, и многие застройщики предпочитают закупать балки у производителей.

А разве не было бы интереснее сделать балки перекрытия самому? Отпадут все проблемы с транспортировкой и не нужно будет подгонять материал по месту установки.

Не всегда нужно быть благодарным только тому, что есть на рынке, если самостоятельно можно сделать гораздо более интересный конечный продукт.

Глубокие детали производства самих балок описывать нет смысла, так как каждый строитель, даже при установке обычных стоек, имеет свою методику и способы постройки, свой набор инструментов и понимание вопроса. Статья дает общее представление об изготовлении деревянных двутавровых балок своими руками.

Выбор материала

Это один из ключевых моментов в работе. Дерево дереву рознь, и очень многое будет зависеть от того, какие балки получатся и что рациональнее использовать в строительстве.

  • Брус. Лучший брус – клееный, так он меньше всего деформируется и реже подвержен подгниванию и разбуханию. Этот стройматериал – фаворит производителей, которые в многочисленных рекламах хвалят его свойства и долговечность. Но всегда стоит помнить, что даже самый прочный материал не может исключить поглощение жидкости со временем.
  • Лиственница. Порода избираемого дерева тоже имеет немаловажное значение. Очень тяжело работать с нижним венцом любого сруба, поэтому тут, как делали ранее до нас наши предки, просто идеально подойдет лиственница. Хоть это и хвойное дерево, у него особенная смола, которая наделяет древесину отличительными свойствами – при намокании она прочнеет. А ведь венец важно максимально оградить от влаги.

Стоит заметить, что минимальное сечение бруса для опалубки, которое можно позволить, будет составлять 35 мм. Брус должен быть больших сечений, чтобы избежать лишнего расхода дерева.

Какие инструменты нужны?

Помимо стандартных инструментов, необходимых в строительстве, для данной работы следует сделать акцент на двух составляющих.

  • Стойка. Тут выбора не очень много – можно брать как фанеру, так и основные варианты – листы ДСП или ОСБ, которые значительно превосходят ДВП по техническим характеристикам. На рынке представлено множество альтернативных вариантов, но тут лучше именно старая школа. Желательно ориентироваться на стружечные плиты – они надежнее и долговечнее.
  • Клей. Как правило, мало кто берет в расчет, что выбор клея тоже играет существенную роль, особенно при работе с деревом. Токсичность тут крайне нежелательна, а поэтому чем натуральнее и безопаснее клеевой состав, тем лучше, особенно при строительстве дома или другого жилого комплекса (коттедж, дача).

Изготовление

Когда бруски будут готовы, нужно заняться выпилом, чтобы впоследствии сделать ровную вертикальную стойку.

Осмотрите внимательно каждую плиту, не должно быть даже малейшего дефекта, иначе балка не сможет держать вес. Не бойтесь браковать. Да, денег, потраченных на плиту, может быть жалко, но гораздо больше денег придется выкинуть, если вся конструкция будет испорчена.

Отобранные плиты надо немного скосить у кромки, чтобы они ровно входили в паз.

Смазать спилы клеем и прижать верхний к нижнему. Подождать, пока клей полностью высохнет: время ожидания должно быть описано в инструкции.

Качественную стыковку всех элементов двутавровой балки можно обеспечить подрезкой прогонов из швеллера той же длины. Их надо наложить на брусья, и стянуть веревкой или обрезками плотной ткани, если хватит соответствующей длины, и дождаться, когда клей полностью станет твердым. Только после готовности клея балка готова к использованию.

При изготовлении самих опор не должно возникнуть никаких проблем.

Самое главное – производить все необходимые расчеты, не стесняться просить совета, и если не получается – обращаться к профессиональным строителям, даже с расчетами. Тут нельзя рисковать, так как перекрытие – начало начал любой конструкции, и нарушение верных параметров чревато травмами и крушением дома.

Типичные ошибки

Разберемся, что нужно учесть, чтобы не сделать опасные оплошности, и что может пойти не так при производстве балок.

Ошибка №1

Приобретение неподготовленного сырья. Если вы решили самостоятельно сделать двутавровые деревянные балки для перекрытия, то нужно не забывать о том, что в условиях производства все изготавливается по особой технологии, и применяется калиброванная сухая фурнитура, что не дает балкам и доскам перекручиваться и приобретать неправильные формы.

Ошибка №2

Приобретение и использования неподходящего или чересчур дешевого клея. Например, как бы ни был привлекателен выбор смоляного клеевого состава, это абсолютное нет при работе с двутавровыми балками. У эпоксидной смолы очень плохие клеящие свойства, и для ее затвердевания нужно слишком большое количество времени.

Лучшим выбором клея остается полиуретановый. Он термически активный, но сам не возгорается, а при работе с деревом это очень важно.

Конечно же, стоит отметить, что не подойдет клей ПВА, какими бы волшебными клейкими свойствами он ни обладал. Клей «Момент» тоже неуместен в данном случае.

Ошибка №3

Неверное сопряжение самих балок. Здесь надо понимать, что это не простые деревянные, но двутавровые балки, и крепить их внахлест – большая ошибка. Их необходимо приложить встык и закрепить пластинами.

Нельзя использовать перфорированную ленту, чтобы впоследствии балки не опрокинулись. Нужно использовать точные расчеты по калькулятору.

Ошибка №4

Использование неправильных крепежей. Самым несуразным кажется использование строителями монтажной пены для заделывания отверстий. Закладка должна быть строго специальная. Возбраняется использовать неправильный доугун, это нарушит несущую способность перекрытия, и вся конструкция может обрушиться.

Не используются также в отношении двутавровых балок обыкновенные шурупы, так как сами по себе они не выдерживают серьезные нагрузки. Следует помнить, что шурупы не являются конструкционными деталями – они могут лишь прикрепить что-то легкое по весу. Обратите также внимание на доугун – если его высота недостаточна, то использовать нельзя. Размер тоже имеет значение – маленький кронштейн недопустим.

Ошибка №5

Использование сторонних деталей, не предусмотренных конструкцией. Не нужно ничего дополнительно подкреплять просто «для страховки». Обычное крепление двутавровых балок и так плотное и не требует излишних деталей. На рисунке показаны типичные ошибки при монтаже.

Полезные рекомендации

Не стоит пренебрегать общими рекомендациями, советами и замечаниями.

  • Не используйте одинаковый двутавр для перекрытий, меняйте его.
  • Точно рассчитайте нагрузки. Для этого можно использовать разные калькуляторы онлайн или сделать расчет самостоятельно.
  • Если сомневаетесь, будет лучше обратиться за советом к профессионалам. Нельзя допустить, чтобы балки были поставлены криво – это может остановить всю стройку и в конечном итоге опасно для конструкции.
  • Все дерево подлежит качественной просушке. Это поможет избежать возможной деформации в будущем, ведь неизвестно, как продукция хранилась до того, как попала к вам в руки, на каких складах была.

Конечно же, можно просто использовать брус в разных частях каркаса, но это не всегда выгодно с точки зрения экономии. Изготовление двутавровой балки своими руками и её применение технологически более рационально.

Именно когда мы комбинируем листы ОСБ и брус, то получается наиболее прочная и долговечная конструкция, оптимальная по своим строительным характеристикам:

  • жаро- и морозостойкость;
  • сопротивляемость нагрузкам и погодным условиям;
  • относительно легкий вес.

Хотя всегда можно комбинировать различные элементы самодельного двутавра и конфигурации для самых разных каркасных нужд. Поэтому, и особенно это касается строительства, всегда нужно пробовать и не бояться ошибиться. Принять решение построить что-то своими руками – повод для большой гордости, ведь долгие годы вы будете любоваться плодами своего труда.

Но если вы решились строить что-то самостоятельно, нужно подходить к этому ответственно с самого основания, потому что именно с него и будет дальше начинаться всё строение, и уже с базы все должно быть идеально, чтобы конструкция была прочной и ровной.

О том, как производят деревянные двутавровые балки, смотрите далее.

Как сделать деревянные двутавровые балки перекрытия своими руками — пошаговая инструкция

Такие опорные элементы широко применяются в строительной сфере, особенно при обустройстве различных перекрытий. В продаже имеется несколько вариантов двутавровых балок, в производстве которых используется «чистая» древесина и материалы на ее основе. Средняя цена – 230 руб/п.м. – довольно приемлемая для большинства индивидуальных застройщиков.

Но есть ряд вопросов, которые наводят на мысль – а не проще ли изготовить деревянный двутавр своими руками? Во-первых, не возникнет проблемы с его транспортировкой, во-вторых, с подгонкой по месту установки. Ведь придется довольствоваться лишь тем, что предлагает рынок.

Как организовать самостоятельное «производство» деревянных двутавровых балок, что учесть – тема предлагаемой статьи.

Объяснять читателю отдельные нюансы изготовления балок двутавровых бессмысленно. Например, как сделать своими руками пазы для установки стоек. У каждого хозяина свой инструмент (цепная пила, фрезы или иное) и методика.

Но несколько замечаний общего плана лишними не будут:

  • Даже для перекрытий один и тот же двутавр использовать не стоит. Необходимо сделать точный расчет нагрузок. Деревянные балки имеют небольшой вес, но вот какой они сами способны выдержать? Поэтому если сборка и ведется своими руками, то определение оптимальных параметров двутавровой опоры лучше доверить профессионалу.
  • Перед началом «конструирования» все образцы из древесины следует высушить. Еще неизвестно, где и при каких условиях материал хранился до того, как был куплен. Несоблюдение этой рекомендации может привести к тому, что смонтированная двутавровая балка через некоторое время деформируется.

Выбор материала

Понятие древесина – общее. Что именно целесообразно использовать при изготовлении своими руками двутавровых балок?

Практика показывает, что лучше, если он будет клееный (о его характеристиках и преимуществах читайте здесь). Такие заготовки менее всего подвержены деформации. Если почитать различные описания готовой продукции, то практически все производители уверяют потенциального покупателя, что их строй/материал (наряду с другими достоинствами) не впитывает жидкости, следовательно, не разбухает и не гниет. Хотя даже далекий от этой сферы человек прекрасно понимает, что как ни обрабатывай древесину, полностью исключить влагопоглощение невозможно.

Немаловажен и вопрос о породе. Автор не собирается заниматься агитацией, а предлагает лишь вспомнить, как строили наши предки. Наиболее проблемная часть любого сруба – нижний венец. Его нужно было максимально оградить от воздействия влаги. Поэтому для него всегда брали лиственницу. Это дерево, в отличие от других хвойных пород, содержит не просто смолу, а особую. Она придает материалу уникальные свойства. Например, при намокании древесина становится только прочнее. Ну а что именно использовать – на усмотрение домашнего мастера.

Практика малоэтажного строительства показывает, что наиболее используемые типоразмеры двутавровых балок следующие:

Остается добавить, что минимально допустимое сечение бруса (мм) – 35 х 25. И это лишь для опалубки. Если использовать такой двутавр в качестве перекрытия, то заготовки придется монтировать как можно плотнее, а это – повышенный расход древесины. Следовательно, брус необходимо брать большего сечения.

Стойка

Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и других исполнений, для изготовления своими силами лучше ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они обеспечат большую прочность и долговечность конструкции благодаря особому структурному составу и технологии производства.

Как правило, на это мало кто обращает внимание. Хотя все клеи отличаются друг от друга, в том числе, и токсичностью. Вот это и следует учесть. При выборе средства нужно ознакомиться с его составом, особенно если предполагается монтаж перекрытий из двутавровых балок в жилом строении. Рекомендация простая – чем меньше «химии», тем лучше.

Особенности изготовления двутавровой деревянной балки

  1. После подготовки брусьев в них делаются выпилы для последующей установки стойки. Она должна располагаться строго вертикально, поэтому особое внимание – точности разметки (ведется от продольной оси заготовок).

Качественную стыковку всех элементов двутавровой балки можно обеспечить отрезками швеллера аналогичной длины. Они накладываются на бруски и стягиваются импровизированными хомутами (веревка, ремни с карабинами и тому подобное), до полного отвердевания клея. И только после этого деревянную балку-двутавр можно использовать для обустройства перекрытия.

Процесс изготовления опор из древесины, как и выбор материалов, особых сложностей не представляет. Работа, выполненная своими руками, экономит и время, и деньги. Но это оправдано лишь в том случае, если расчеты нагрузок проведены на профессиональном уровне. Если нет полной уверенности, что это получится сделать самостоятельно, рисковать не стоит. Перекрытие – ответственная часть любой конструкции, и никакая экономия не может служить оправданием нарушению проектных параметров.

Деревянная двутавровая балка своими руками

Двутавровая балка, как вид фасонного проката, с момента своего появления признана одним из самых крепких конструкционных элементов, поэтому ее применение в строительстве и машиностроении так распространено. Изначально двутавр выполнен из низколегированной стали, иногда из углеродистой, но прочность ему обеспечивает совсем не материал, а специфическая, до мелочей продуманная форма профиля.

Инженерные особенности двутавровой балки

применяя деревянный двутавр, можно одновременно решить сразу несколько задач

Применение двутавровой балки из металла определяется ее габаритами и способом изготовления, но спектр использования того инженерного элемента чрезвычайно широк — от строительства жилищного, до крепления шахтных тоннелей, строительства мостов, колонн, даже космических пусковых установок.

Двутавр обладает высочайшей прочностью на изгиб, кручение и сжатие, благодаря чему может выдерживать огромные нагрузки как вертикальные, так и горизонтальные.

Огромные возможность каркасного жилищного домостроения позволили наладить устройство недорогих и надежных домов, выполненных полностью из дерева и древесных материалов. Но двутавровая балка и здесь нашла себе место, правда уже не в металле, а в дереве. Практика и расчеты показали, что двутавр имеет большую стойкость к кручению, чем брус прямоугольного или квадратного сечения, а к тому же позволяет экономить дорогую древесину. Но при этом здание остается таким же экологически чистым, а двутавровая деревянная балка легкой, прочной и доступной.

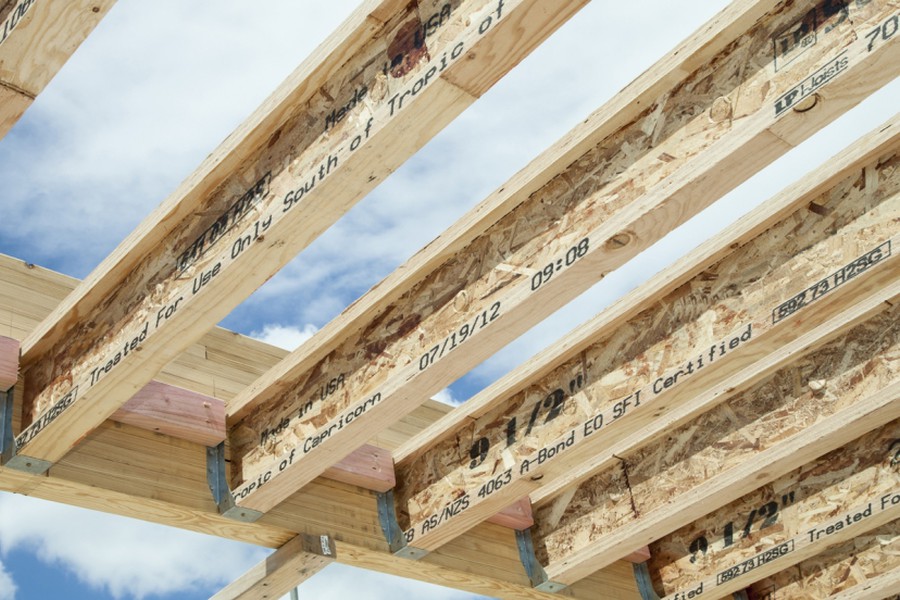

Двутавровая деревянная балка для перекрытия

Деревянное строительство становится популярнее год от года и все чаще инженеры-строители применяют в разработках именно деревянную двутавровую балку. Она отлично вписывается в технические требования по прочности, а по легкости и стабильности ей равных практически нет. По крайней мере, среди натуральных материалов. Применяют деревянный профиль во многих случаях, но по ряду причин самыми популярными стали:

  1. Деревянная балка для опалубки.
  2. Деревянный двутавр для устройства кровли.
  3. Для устройства перегородок и полов.
  4. Балки для устройства перекрытий.

В принципе, конструктивно эти виды балок мало чем отличаются, разница только в размерах и, как следствие, в принимаемой нагрузке. Двутавровые балки для устройства перекрытий имеют самое большое сечение, поскольку им предстоит выдерживать довольно высокие нагрузки. Принцип изготовления фасонного деревянного силового элемента всегда один, и сейчас мы коснемся некоторых особенностей изготовления и технологий, по которым изготавливается деревянная двутавровая балка своими руками.

Производство и размеры двутавровой балки из дерева

Деревянная двутавровая балка выполняется совершенно по другому принципу, чем металлическая, поскольку металлические двутавры, как правило, литые и только в редких случаях имеют сварную конструкцию. Деревянные балки состоят из трех частей:

  • Верхней планки.
  • Нижней планки.
  • Стенки.

Каждая из этих деталей изготовлена отдельно, а только потом они собираются в единую конструкцию. Стенкой может служить либо ориентированно-стружечная плита, либо фанера, а планки могут быть выполнены из клееного бруса, из цельного массива дерева. Между собой три элемента соединяются при помощи системы пазов, а фиксируются клеем.

Для изготовления двутавра своими руками или на производстве применяют несколько станков или многофункциональных насадок, в зависимости от размера балки.

  1. Станок фрезеровочный. На производстве фрезер используют для выполнения канавки под крепление стенки (не более 10% от длины балки), но в домашних условиях для этих целей вполне подойдет даже небольшая циркулярная дисковая пила или ручная дисковая пила. Главное — подобрать пильной диск в соответствии с толщиной стенки.
  2. Станок для порезки фанеры или OSB-плиты. Кроме непосредственно точной порезки плиты или фанеры по размерам, необходимо выполнить точные срезы к краю полосы под углом 45 градусов.
  3. Установка для склейки. Она наносит клей на дно паза в брусе и на стенку. После этого конструкция собирается
  4. Пресс для склейки. После сборки и склейки готовое изделие подается на сушку под прессом. Обычно под нагрузкой двутавр проводит около 5 минут, в зависимости от типа клея.
  5. При таком промышленном способе сборки, балка двутавровая деревянная цена которой при сборке самостоятельно, ниже, производится с пристойной производительностью, поэтому крупные строительные организации все чаще прибегают не к изготовлению двутавра своими силами, а к покупке готового изделия. Для частных застройщиков, конечно, выгоднее собирать деревянную двутавровую балку своими руками.

Двутавровая усиленная балка, облегченная, их преимущества

Деревянная двутавровая балка имеет массу преимуществ перед другими силовыми конструкциями в первую очередь тем, что она лишена таких недостатков бруса из дерева, как кручение и прогиб. Никакая усушка или повышенное содержание влаги не сможет повлиять на линейные размеры и форму готового изделия. Поэтому полы всегда будут идеально ровными и без скрипов, а кровельные конструкции не подвержены деформации.

К тому же, с точки зрения конструктивной целесообразности применения деревянных двутавров стоит отметить их отличную адаптацию под любые коммуникационные сети, под любые нагрузки, главное — все правильно просчитать. Балка может быть как усиленной, если ей предстоит выдерживать нагрузки определенного характера, так и наоборот, облегченной, что позволит легко манипулировать параметрами конструкции.

А это в свою очередь, даст несомненный экономический эффект, кроме того, оптимальный расчет нагрузки и надежную конструкцию. Поэтому, применяя деревянный двутавр, можно одновременно решить сразу несколько задач, при этом сэкономив неплохую сумму.

Балки двутавровые как сделать своими руками. Как сделать деревянные двутавровые балки перекрытия своими руками — пошаговая инструкция

Изготовление деревянных двутавровых балок своими руками

Отечественные строители совсем недавно открыли для себя каркасное строительство, которое давно и с успехом практикуется в зарубежной архитектуре. В частности, двутавровые деревянные элементы широко применяются теперь и у нас, и в Канаде, потому что климатические условия идентичны, и подобные балки отлично подходят для перекрытий. На рынке продаются разные вариации подобных балок, но не всегда их цена радует, хотя и является приемлемой в средних значениях, и многие застройщики предпочитают закупать балки у производителей.

А разве не было бы интереснее сделать балки перекрытия самому? Отпадут все проблемы с транспортировкой и не нужно будет подгонять материал по месту установки.

Не всегда нужно быть благодарным только тому, что есть на рынке, если самостоятельно можно сделать гораздо более интересный конечный продукт.

Глубокие детали производства самих балок описывать нет смысла, так как каждый строитель, даже при установке обычных стоек, имеет свою методику и способы постройки, свой набор инструментов и понимание вопроса. Статья дает общее представление об изготовлении деревянных двутавровых балок своими руками.

Выбор материала

Это один из ключевых моментов в работе. Дерево дереву рознь, и очень многое будет зависеть от того, какие балки получатся и что рациональнее использовать в строительстве.

  • Брус. Лучший брус – клееный, так он меньше всего деформируется и реже подвержен подгниванию и разбуханию. Этот стройматериал – фаворит производителей, которые в многочисленных рекламах хвалят его свойства и долговечность. Но всегда стоит помнить, что даже самый прочный материал не может исключить поглощение жидкости со временем.
  • Лиственница. Порода избираемого дерева тоже имеет немаловажное значение. Очень тяжело работать с нижним венцом любого сруба, поэтому тут, как делали ранее до нас наши предки, просто идеально подойдет лиственница. Хоть это и хвойное дерево, у него особенная смола, которая наделяет древесину отличительными свойствами – при намокании она прочнеет. А ведь венец важно максимально оградить от влаги.

Стоит заметить, что минимальное сечение бруса для опалубки, которое можно позволить, будет составлять 35 мм. Брус должен быть больших сечений, чтобы избежать лишнего расхода дерева.

Какие инструменты нужны?

Помимо стандартных инструментов, необходимых в строительстве, для данной работы следует сделать акцент на двух составляющих.

  • Стойка. Тут выбора не очень много – можно брать как фанеру, так и основные варианты – листы ДСП или ОСБ, которые значительно превосходят ДВП по техническим характеристикам. На рынке представлено множество альтернативных вариантов, но тут лучше именно старая школа. Желательно ориентироваться на стружечные плиты – они надежнее и долговечнее.
  • Клей. Как правило, мало кто берет в расчет, что выбор клея тоже играет существенную роль, особенно при работе с деревом. Токсичность тут крайне нежелательна, а поэтому чем натуральнее и безопаснее клеевой состав, тем лучше, особенно при строительстве дома или другого жилого комплекса (коттедж, дача).

Изготовление

Когда бруски будут готовы, нужно заняться выпилом, чтобы впоследствии сделать ровную вертикальную стойку.

Осмотрите внимательно каждую плиту, не должно быть даже малейшего дефекта, иначе балка не сможет держать вес. Не бойтесь браковать. Да, денег, потраченных на плиту, может быть жалко, но гораздо больше денег придется выкинуть, если вся конструкция будет испорчена.

Отобранные плиты надо немного скосить у кромки, чтобы они ровно входили в паз.

Смазать спилы клеем и прижать верхний к нижнему. Подождать, пока клей полностью высохнет: время ожидания должно быть описано в инструкции.

Качественную стыковку всех элементов двутавровой балки можно обеспечить подрезкой прогонов из швеллера той же длины. Их надо наложить на брусья, и стянуть веревкой или обрезками плотной ткани, если хватит соответствующей длины, и дождаться, когда клей полностью станет твердым. Только после готовности клея балка готова к использованию.

При изготовлении самих опор не должно возникнуть никаких проблем.

Самое главное – производить все необходимые расчеты, не стесняться просить совета, и если не получается – обращаться к профессиональным строителям, даже с расчетами. Тут нельзя рисковать, так как перекрытие – начало начал любой конструкции, и нарушение верных параметров чревато травмами и крушением дома.

Типичные ошибки

Разберемся, что нужно учесть, чтобы не сделать опасные оплошности, и что может пойти не так при производстве балок.

Ошибка №1

Приобретение неподготовленного сырья. Если вы решили самостоятельно сделать двутавровые деревянные балки для перекрытия, то нужно не забывать о том, что в условиях производства все изготавливается по особой технологии, и применяется калиброванная сухая фурнитура, что не дает балкам и доскам перекручиваться и приобретать неправильные формы.

Ошибка №2

Приобретение и использования неподходящего или чересчур дешевого клея. Например, как бы ни был привлекателен выбор смоляного клеевого состава, это абсолютное нет при работе с двутавровыми балками. У эпоксидной смолы очень плохие клеящие свойства, и для ее затвердевания нужно слишком большое количество времени.

Лучшим выбором клея остается полиуретановый. Он термически активный, но сам не возгорается, а при работе с деревом это очень важно.

Конечно же, стоит отметить, что не подойдет клей ПВА, какими бы волшебными клейкими свойствами он ни обладал. Клей «Момент» тоже неуместен в данном случае.

Ошибка №3

Неверное сопряжение самих балок. Здесь надо понимать, что это не простые деревянные, но двутавровые балки, и крепить их внахлест – большая ошибка. Их необходимо приложить встык и закрепить пластинами.

Нельзя использовать перфорированную ленту, чтобы впоследствии балки не опрокинулись. Нужно использовать точные расчеты по калькулятору.

Ошибка №4

Использование неправильных крепежей. Самым несуразным кажется использование строителями монтажной пены для заделывания отверстий. Закладка должна быть строго специальная. Возбраняется использовать неправильный доугун, это нарушит несущую способность перекрытия, и вся конструкция может обрушиться.

Не используются также в отношении двутавровых балок обыкновенные шурупы, так как сами по себе они не выдерживают серьезные нагрузки. Следует помнить, что шурупы не являются конструкционными деталями – они могут лишь прикрепить что-то легкое по весу. Обратите также внимание на доугун – если его высота недостаточна, то использовать нельзя. Размер тоже имеет значение – маленький кронштейн недопустим.

Ошибка №5

Использование сторонних деталей, не предусмотренных конструкцией. Не нужно ничего дополнительно подкреплять просто «для страховки». Обычное крепление двутавровых балок и так плотное и не требует излишних деталей. На рисунке показаны типичные ошибки при монтаже.

Полезные рекомендации

Не стоит пренебрегать общими рекомендациями, советами и замечаниями.

  • Не используйте одинаковый двутавр для перекрытий, меняйте его.
  • Точно рассчитайте нагрузки. Для этого можно использовать разные калькуляторы онлайн или сделать расчет самостоятельно.
  • Если сомневаетесь, будет лучше обратиться за советом к профессионалам. Нельзя допустить, чтобы балки были поставлены криво – это может остановить всю стройку и в конечном итоге опасно для конструкции.
  • Все дерево подлежит качественной просушке. Это поможет избежать возможной деформации в будущем, ведь неизвестно, как продукция хранилась до того, как попала к вам в руки, на каких складах была.

Конечно же, можно просто использовать брус в разных частях каркаса, но это не всегда выгодно с точки зрения экономии. Изготовление двутавровой балки своими руками и её применение технологически более рационально.

Именно когда мы комбинируем листы ОСБ и брус, то получается наиболее прочная и долговечная конструкция, оптимальная по своим строительным характеристикам:

  • жаро- и морозостойкость;
  • сопротивляемость нагрузкам и погодным условиям;
  • относительно легкий вес.

Хотя всегда можно комбинировать различные элементы самодельного двутавра и конфигурации для самых разных каркасных нужд. Поэтому, и особенно это касается строительства, всегда нужно пробовать и не бояться ошибиться. Принять решение построить что-то своими руками – повод для большой гордости, ведь долгие годы вы будете любоваться плодами своего труда.

Но если вы решились строить что-то самостоятельно, нужно подходить к этому ответственно с самого основания, потому что именно с него и будет дальше начинаться всё строение, и уже с базы все должно быть идеально, чтобы конструкция была прочной и ровной.

О том, как производят деревянные двутавровые балки, смотрите далее.


Как сделать деревянные двутавровые балки перекрытия своими руками

Подобные опорные элементы широко используются в строительной области, в особенности при обустройстве разных перекрытий. В продаже существует ряд альтернатив двутавровых балок, в изготовлении которых применяется «чистая» древесина и материалы на её основе. Средняя стоимость – 500 руб/п.м. – достаточно приемлемая для многих индивидуальных застройщиков.

Но есть несколько задач, которые наводят на мысль – а не легче ли сделать древесный профиль собственными руками? Во-первых, не возникнет проблемы с его перевозкой, во-вторых, с подгонкой по месту монтажа. Ведь придется ограничиваться только тем, что дает рынок.

Как осуществить самостоятельное «производство» деревянных двутавровых балок, что учесть – тема предлагаемой статьи.

Объяснять читателю отдельные аспекты производства балок двутавровых бессмысленно. К примеру, как сделать собственными руками пазы для установки стоек. У любого хозяина собственный инструмент (цепная пила, фрезы либо иное) и методика.

Но ряд замечаний общего плана лишними не станут:

На нашем сайте Вы можете ознакомиться с различными технологиями строительства:

– I-STRONG
– Дома из СИП панелей
– Каменные дома

Даже для перекрытий один и тот же двутавр использовать не стоит. Следует сделать точный расчет нагрузок. Древесные балки обладают небольшой массой, но вот какой они сами готовы выдержать? По этой причине в случае если монтаж и проводится собственными руками, то определение оптимальных характеристик двутавровой опоры правильнее поручить специалисту.

Перед началом «конструирования» все образцы из древесины необходимо высушить. Ещё неизвестно, в каком месте и при каких обстоятельствах использованный материал хранился до этого, как был приобретен. Нарушение данной рекомендации может послужить причиной к тому, что установленная двутавровая опора через определенное время деформируется.

Выбор материала

Понятие древесина – общее. Что непосредственно рационально применять при производстве собственными руками двутавровых балок?

Практика показывает, что правильнее, если он будет клееный. Подобные заготовки менее всего подвергаются деформации. Если прочесть разнообразные описания готовой продукции, то почти все без исключения изготовители заверяют потенциального покупателя, что их строй/материал (наравне с другими плюсами) не впитывает жидкость, следовательно, не разбухает и не гниет.

Практика малоэтажного строительства показывает, что наиболее применяемые типоразмеры двутавровых балок следующие:

Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и иных исполнений, для производства собственными мощностями правильнее ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они гарантируют значительную надежность и долговечность конструкции благодаря особому структурному составу и технологии изготовления.

Как правило, на это мало кто акцентирует внимание. Хотя все клеи отличаются друг от друга, в том числе, и токсичностью. Вот это и необходимо учитывать. При выборе средства необходимо ознакомиться с его составом, особенно если подразумевается монтаж перекрытий из двутавровых балок в жилом строении. Рекомендация элементарная – чем меньше «химии», тем правильнее.

Особенности производства двутавровой деревянной балки

  1. После подготовки брусьев в них делаются выпилы с целью последующей установки стойки. Она должна располагаться строго в вертикальном положении, поэтому особое внимание – точности разметки (ведется от продольной оси заготовок).
  2. Каждая плита перед применением основательно осматривается. Незначительный недостаток (а он отразится на несущей способности двутавровой балки) – причина для отбраковки. Кромки отобранных плит немного скашиваются, чтобы образцы лучше входили в пазы.
  3. Выпилы в брусьях промазываются клеящим составом; в нижний вставляется стойка, после чего накладывается верхний и прижимается.
  4. Сборка оставляется в таком состоянии до абсолютного просыхания клея. Это время указывается в инструкции по использованию состава.

Качественную стыковку всех элементов двутавровой балки можно гарантировать отрезками швеллера аналогичной длины. Они накладываются на бруски и стягиваются импровизированными хомутами (веревка, ремни с карабинами и тому подобное), вплоть до абсолютного отвердевания клея.

И только лишь после этого древесную балку-двутавр можно применять для обустройства перекрытия.

Процесс производства опор из древесины, как и выбор материалов, особых сложностей не предполагает. Работа, сделанная собственными руками, экономит и время, и средства. Однако это целесообразно только в том случае, если расчеты нагрузок проведены на профессиональном уровне. В случае если нет полной уверенности, что это удастся совершить самостоятельно, подвергать себя риску не нужно. Перекрытие – ответственная часть любой конструкции, и никакая экономия не может быть оправданием нарушению проектных характеристик.

Назначение

Двутавровая балка получила свое название за счет уникальной конструкции. Вид, имеющий Т-образную конфигурацию, называется тавром. Поскольку сечение рассматриваемой конструкции похоже на 2 буквы Т, она приобрела название двутавровой. Её сечение можно сравнить и с буквой Н. Подобные двутавры обладают увеличенной прочностью. При сравнении с обычным профилем можно понять, насколько двутавровые балки оказываются более надежными. Они обладают прочностью, в 7 раз большей обычного профиля. При этом их прочность выше в 30 раз.

Благодаря большому количеству положительных характеристик материал достаточно широко используется в области строительства. Он особенно популярен при создании конструкций каркасного типа. Помимо изделий из металла, при создании различных конструкций могут использоваться и двутавры из бревна.

Даже под большой нагрузкой эти пиломатериалы не будут прогибаться. Они не станут изменять форму, что считается значимым превосходством при возведении разных систем. В ходе постройки частного здания древесные двутавры укладывают для монтажа перекрытий. Их стоимость не очень высокая, по этой причине такие элементы пользуются популярностью среди частных застройщиков. Главное – грамотно подготовить элементы конструкции. Это даст возможность сделать ее долговечной и надежной.

Двутавры отличаются по конструкции. Они могут быть стандартными и с широкой полкой. Первые имеют полку 64х39 мм. Вторые – 89х39 мм.

Самыми прочными из представленных считаются двутавры, серии L (клееный шпон). В их изготовлении используется LVL-брус. Благодаря LVL-брусу можно выполнить элементы до 12 метров в длину. При этом это не отражается на стоимость.

В независимости от того, какой материал применялся для изготовления балок, они характеризуются достаточно высоким уровнем жесткости и прочности. По этой причине конкурентов у подобных изделий достаточно мало. Помимо этого, такие элементы отличаются легкостью. Его транспортировка не составляет сложностей. Балки стоят относительно недорого, что привлекает большинство потребителей. Работы с материалом проводятся весьма просто.

Деревянные двутавровые балки перекрытия: технические нюансы технологии строительства

Если вы слышали об инновационном методе легкого, и, в то же время, прочного и надежного строительства из балок необычного вида и заинтересовались им, значит, эта статья как раз для вас! Давно используемые за рубежом деревянные двутавровые балки перекрытия пока еще в новинку на отечественном рынке, хотя у них куда больше преимуществ, чем у любого другого материала.

А, самое приятное во всем этом то, что их совершенно реально изготовить прямо в домашних условиях при помощи стандартных подручных инструментов. Строите дом своими силами? Тогда познакомьтесь еще с одной технологией, которая облегчит вам жизнь!

Содержание

Для начала предлагаем вам посмотреть интересное видео про основные характеристики двутавровых балок:

Что такое двутавр, и в чем суть новой технологии строительства?

Двутавровые балки особенно популярны за рубежом: в Канаде и европейских странах, а в России они только набирают свою популярность. Причем в некоторых регионах их даже не найти в продаже! Почему? Если мировой опыт показывает, что такой строительный материал действительно качественный и надежный, как так получилось, что двутавровые балки не заняли лидирующие позиции на отечественном рынке?

Дело в том, что истинная русская душа мастера привыкла работать с крепкими и надежными материалами: массивными, которые тяжело поднять и которые внушают уважение одним своим только видом.

И перекрытие издавна привыкли строить из прочных больших и тяжелых деревянных балок или даже цельных бревен, но уж точно не из «хитрых» инновационных конструкций с тонкой перегородкой. А то, что здесь надежность обеспечивают все те же законы физики, без которых не обойтись ни в строительстве, ни в архитектуре – это уже другой вопрос.

И до сих пор большинство российских застройщиков готовы сделать балки перекрытия даже из металла, чем из двух планок и OSB. Хотя на самом деле такие балки обладают целым рядом преимуществ!

Чем хорош канадский метод строительства перекрытия?

Давайте рассмотрим все преимущества двутавровых балок как материала для строительства перекрытия:

Преимущество №1. Удивительная прочность

Благодаря такой гениально продуманной конструкции довольно хрупкие на вид балки оказываются во много раз прочнее и надежнее обычных. Верхняя часть балки работает на изгиб, а нижняя – на растяжение. Т.е. здесь уже речь идет не об одном монолитном элементе, которому приходится принимать на себя оба вида нагрузки одновременно:

Преимущество №2. Точная геометрия

Второй очень важный момент: идеальная геометрия самих балок. Даже со временем они не прогибаются, не выкручиваются, не рассыхаются и не изменяют свои своих параметров. Как утверждают производители, даже через 100 лет такие балки будут вести себя все также, как через год после постройки.

Что это дает? Для начала – безупречно ровное перекрытие, на которое легко монтировать любое половое покрытие, особенно паркет и ламинат. Дело в том, что когда вы имеете дело с брусьями и обычными деревянными балками, то должны знать, что согласно стандартам нормам их прогиб может достигать 3 см! И, поверьте даже это уже ощутимо: пол будет просто «ходить» под вашими ногами. И подобное точно хорошо не скажется ни на одном половом покрытии (кроме дешевого линолеума, пожалуй).

И это нормально: натуральная древесина – материал живой, и для нее свойственно сжиматься, усыхать или, наоборот, набирать в себя влагу. А вот двутавровые балки уже изготавливается из клееной древесины, с применением особо прочного соединяющего состава, и своих размеров они не изменяют.

Преимущество №3. Комфортный вес

Следующий важный аспект: двутавровые балки достаточно легкие, чтобы поднять одну из них самостоятельно, а потому с подобной работой без проблем справляются два обычных рабочих. Что это дает?

Во-первых, вам не понадобится тяжелая техника, которая должна будет поднимать обычные деревянные балки или металлические.

Во-вторых, работы на высоте станут более безопасными, ведь никому на голову не свалится слишком тяжелая балка.

В-третьих, применение двутавровых балок позволят немало сэкономить на фундаменте, ведь нагрузка на него уже будет на порядок меньше. И, если брать во внимание, что до 50% бюджета строительства обычно идет на надежный, крепкий фундамент, который выдержит не только стены, но и не менее тяжелые балки, тогда экономия получается существенной.

Преимущество №4. Изготовление в домашних условиях

Двутавровые балки вы можете изготовить самостоятельно, если будете знать, какими должны быть их параметры и узлы соединения. И в итоге у вас будет не только уверенность в качестве перекрытия, но и немало сэкономленный бюджет.

Преимущество №5. Практичность в утеплении

И, наконец, последний приятный момент: двутавровые балки особенно удобны для утепления междуэтажного перекрытия и последующей отделки потолка:

Единственный неприятный момент заключается в том, что в России качественные двутавровые балки поставляют единицы компаний, и если уж их приобретать, то важно уметь правильно рассмотреть все технологические недочеты. Речь ведь идет о будущем перекрытии!

Каких параметров должна быть деревянная двутавровая балка перекрытия?

Вам наверняка интересно узнать, почему двутавровая балка называется именно так? Дело в том, что она состоит из двух основных элементов, которые напоминают соединенные буквы Т. А балка Т-образной формы, в свою очередь, называется тавром. Вот откуда произошло это необычное название.

Что представляет собой такая балка в разрезе? Прежде всего, это заготовка из OSB или фанеры, которые выступают в роли ребер жесткости. А для этого в балках предварительно фрезеруют паз нужной формы. Высота балки получается от 140 до 470 миллиметров, и на практике та оказывается достаточно жесткой на прогиб. Если говорить о выборе проекта балок для стандартного коттеджного строительства с самыми популярными пролетами до 6 м, наиболее выгодной будет балка высотой 302 мм.

Самыми первыми в России стали выпускаться наскоровские балки, и их обозначениями современные производители пользуются до сих пор. Их делят на серии в зависимости от толщины полок: на тонкие балки и широкополочные:

  • Тонкие окантовочные балки серии NJ. Это балки с толщиной полок 38 мм. Такие заготавливают для обустройства периметра внешнего контура перекрытия, там, где необходим проем под лестницу или для других нагруженных мест. Они бывают однослойным и многослойными.
  • Широкополочные балки серии NJH и NJU. Это балки с толщиной полок 64 мм или 89 мм, конкретно для несущих пролетов. Как вы понимаете, в таких местах нагрузка на балки наиболее сильна.

Вот как отличаются обе серии:

Отметим такой важный момент. В интернете часто можно встретить опасное заблуждение, согласно которому изготавливают деревянные двутавровые балки перекрытия: расчет производится по старой таблице наскоровских балок. Хотя на самом деле на то время еще не существовало СНиПов для двутавров, и эта таблица предполагала снеговую нагрузку около 90 кг/м, которые соответствуют как раз Ростовской области.

Но сегодня использовать такие данные неправильно, так как вы понимаете, что снеговая нагрузка может быть намного выше в более северных районах РФ. А поэтому руководствуйтесь только такой таблицей, которую составили уже современные производители:

Помните также, что не все виды двутавровых балок, которые сегодня применяются при строительстве, пригодны для устройства перекрытия. Например, двутавровые балки опалубки.

Как приобрести качественный двутавр для своего дома?

В заводских условиях двутавры изготавливают из ценной древесины хвойных пород: лиственницы или сосны. Если вы решили приобрести готовые двутавровые деревянные балки, дадим вам пару ценных советов:

  • Пункт 1. Обратите внимание на шов: должен быть заметен небольшой выход клея. Это нормально.
  • Пункт 2. По всей полке вырез должен быть конической формы, а сама OSB должна быть фрезерирована и вставлена правильно.
  • Пункт 3. OSB должна быть через каждые полметра пристрелена скобами прямо в полку. Это помогает сохранять давление до того, как полностью застынет клей.
  • Пункт 4. Вы имеете право попросить сертификат качества продукта и посмотреть, применяется ли нужный тип клея – тот, который допущен для клееных несущих конструкций.
  • Пункт 5. Проверьте, есть ли в сопутствующей документации протокол испытания образцов балок, их номер технических условий и выпуска.

Выглядеть качественные двутавровые балки должны так:

Здесь секрет кроется в том, такие балки предварительно хорошо высушены, тогда как обычная древесина все еще содержит определенный процент влажности. Да и сама конструкция балки позволяет легко прорезать отверстия в перекрытии для проведения канализации, вентиляции газа и воды, а в условиях строительства частного дома или коттеджа это – важный момент.

Что касается клеевого соединения заметим, что некоторые российские застройщики уже давно отказались от заказа сырья от более мелких фирм и приобретают заграничные двутавровые балки, т.к. отечественное производство двутавровых деревянных балок и его итоговое качество не всегда радует. Да и опыта мало, канадская технология пока еще слишком непривычна и не находит в нашей стране большого количества последователей. Вот поэтому порой проще изготовить двутавровую деревянную балку своими руками – здесь нет ничего сложного. А мы расскажем, что и как.

Как изготовить самостоятельно двутавровую балку?

Когда вы приступите к самостоятельному изготовлению заморской балки для строительства своего дома, то у вас уйдет около суток для первого образца, зато на второй день работа пойдет намного быстрее. Все делайте согласно такой пошаговой инструкции:

  • Шаг 1. Приобретите листы OSB толщиной 12 мм и нарежьте их на равные части.
  • Шаг 2. Далее вам понадобятся доски, в которых нужно сделать фрезу «ласточкин хвост» посередине доски, глубиной около 12-14 мм.
  • Шаг 3. Залейте специальный клей в отверстие и вставьте лист OSB.
  • Шаг 4. Чтобы быстро просушить участок, достаточно использовать обогреватель.

Главное при этом ни в коем случае не приобретать свежеспиленные или непросушенные доски, так как они могут непрогнозируемо повести себя в долгосрочной перспективе.

Высоту балки рассчитывайте по такому принципу:

  • Для листа с размерами 2440 мм оптимальным шагом балок будет 305, 406, 488 и 610 мм.
  • Для листа в 2500 мм рациональный шагом будет 312, 417 и 500 мм. А вот двутавровыебалки с шагом более 6 метров уже не применяют.

В заводских условиях двутавровые балки всегда фрезируются так, что прорезь у них получается как бы зауженой книзу, и лист OSB вклеивается в полку внатяг. Так лист и дерево прилегают наиболее плотно.

Для этого используется полиуретановый или меламиновый клей, а сам лист зажимают струбцинами и забивают еще дополнительно под углом 45 градусов по длине через каждые 20 см. На каждую такую балку уходит не более 2 часов, и уже через 6 часов ее можно устанавливать:

Соединяйте балки между собой при помощи специальных блок-вставок:

Вот небольшой видео-урок, как вставлять лист в древесину:

Как подготовить балки к монтажу?

И наконец, самый ответственный этап! Изготавливая деревянные двутавровые балки для строительства своего дома, еще задолго до их монтажа вам нужно точно просчитать пустоты в перекрытиях – для будущей прокладки инженерных коммуникаций. Конечно вы будете проводить сантехнические трубы, электрические кабеля и инженерные системы. И здесь важно определеть все изначально правильно, чтобы потом не допустить ослабление перекрытия.

Сверление отверстий для коммуникаций

А теперь также подойдем вплотную к такому важному вопросу, как правильно сверлить двутавровые деревянные балки. Дело в том, что это необходимо делать еще на земле – до монтажа. И здесь важно соблюсти все правила, иначе даже небольшие отверстия способны ослабить балку по всей длине. Где именно могут располагаться сквозные отверстия в балках перекрытия зависит от того, по какой технологии они были произведены.

Так, у двутавровых балок отверстия должны быть не более 40 мм. Располагать их разрешено практически в любом месте между таврами, но только не ближе 150 мм к торцу балки или опоры на несущий элемент. Идеально, если такие отверстия будут располагаться прямо по центру относительно полок, а не выше или ниже. А максимально допустимый диаметр отверстия 10 см.

Кроме того следите за тем чтобы расстояние между соседними отверстиями было в 2 раза больше диаметра самого большого из них.

Узлы крепления балок со стеной

Если вы подготовили балки правильно, можете смело приступать их монтажу:

Вот основные узлы крепление двутавровых деревянных балок к стене:

В готовое перекрытие из деревянных двутавров вставьте утеплитель:

Как избежать в процессе опасных ошибок?

А теперь давайте разберем главные ошибки при изготовлении таких балок.

Ошибка №1. Покупка неподготовленной древесины

Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал. Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.

Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:

Ошибка №2. Использование неподходящего клеевого состава

Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.

И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.

Ошибка №3. Неправильное сопряжение балок

Речь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.

Ошибка №4. Применение не тех крепежных элементов

Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.

Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.

Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.

Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым. Чем меньше кронштейн – тем хуже.

Ошибка №5. Задействование посторонних элементов

Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.

Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:

Следуйте нашим советам – и у вас все получится!

Двутавровые деревянные балки своими руками

В строительстве зачастую требуется не столько создать довольно прочную опору для конструкций, сколько скрепить последнюю и сделать ее более жесткой. Для этого нередко применяют балочную конструкцию с сечением в форме буквы «H». Такие изделия выполняются из металла, дерева и железобетона. Деревянная двутавровая балка для перекрытий применяется при сооружении цокольных межэтажных чердачных перекрытий в деревянных и кирпичных домах. Изготовить ее можно своими руками.

Что такое двутавр

Двутавр – стандартный конструктивный элемент, в сечении напоминающий букву «Н». Столь необычная форма является результатом длительных инженерных экспериментов, направленных на получение опорной балки, способной выдерживать очень высокие нагрузки, но не столь массивной и дорогостоящей, как цельнометаллическое изделие.

Двутавровая балка в 7 раз прочнее и в 30 раз жестче, чем цельный металлический профиль квадратного сечения такого же размера. Но при этом металла для нее требуется намного меньше. То же самое относится и к деревянным конструкциям. На фото представлена двутавровая деревянная балка.

Оптимальной формой для балки является прямоугольное сечение. При укладке длинную сторону размещают вертикально, а короткую горизонтально, так как для увеличения прочности важнее увеличение высоты, а не ширины. На этом наблюдении и основана форма двутавра. Более широкие элементы в нижней и верхней части создают достаточную опору – ширину, а должную высоту обеспечивает средний элемент, который при большой высоте можно сделать максимально тонким.

Производство деревянной двутавровой балки – процесс довольно сложный, поэтому такое изделие на рынке встречается редко. В то же время в частном строительстве деревянный двутавр является прекрасной альтернативой железобетонным конструкциям, так как намного легче и проще в монтаже.

Виды деревянных двутавровых балок

Для изготовления двутавровой балки используется брус, а для перегородки – плиты OSB или фанера. Детали изделия склеивают специальным клеящим раствором для несущих конструкций. В зависимости от характера используемого материала различают следующие виды изделий:

  1. Двутавровые балки из фанеры и цельного бруса – для них в основном применяют древесину хвойных пород, так как она более устойчива к гниению и грибкам. Брус обязательно высушивают, так как влажная древесина со временем сильно деформируется. Доска, как правило, не достигает длины более 4–6 м. Однако прямо на месте строительства можно удлинять элементы, скрепляя двутавры между собой на болты с гайками.
  2. Двутавровые фанеродеревянные клееные балки выполняются из клееного бруса. Преимущество этого материала состоит в полном отсутствии усадки. Такую доску склеивают из фрагментов, уложенных в разном направлении. Это не позволяет изделию отводить влагу, как цельный брус, но зато обеспечивает сохранность формы и точность геометрических размеров. Кроме того, длина готового изделия для перекрытия может достигать 12 м. Сохраняют все свойства древесного материала: балки прекрасно подвергаются резке, распилу, обеспечивают надежное крепление.

Помимо материала, пользовательские характеристики деревянных двутавровых балок обеспечивают и размеры, и конструкция. По этим признакам изделия разделяют на несколько серий:

  • серия БДК – клееные деревянные двутавровые балки, используются при сооружении коротких пролетов;
  • БДКУ – усиленная конструкция для перекрытий, здесь используется более широкая полочка, балка выдерживает более высокие нагрузки и используется на длинных пролетах;
  • БДКШ – это деревянные двутавровые балки перекрытия и стропильной системы с очень длинными пролетами, в изделии ширина полки достигает 89 мм, что обеспечивает способность выдерживать очень высокие нагрузки;
  • СДКУ – усиленная стойка, она используется не для перекрытий, а для сооружения стенового каркаса;
  • СДКШ – стойка с более широкой полкой, двутавровую конструкцию применяют для стеновых панелей.

Все варианты относятся к конструктивным материалам, то есть могут быть использованы для строительства несущих конструкций. Чаще всего они находят применение при сооружении каркасных домов, где важно не увеличивать нагрузку на стены и фундамент.

Плюсы и минусы двутавровых балок из дерева

Главное достоинство изделия – сочетание небольшое веса с прочностью. Эта комбинация обеспечивает преимущества использования двутавровых балок для перекрытий:

  1. Вес деревянной конструкции длиной до 6 м составляет всего 8 кг. Монтаж такой балки не требует специального оборудования и не занимает много времени, а это сокращает расходы на строительство.
  2. Малый вес полученного перекрытия не создает большой нагрузки на фундамент и стены, что тоже снижает расходы.
  3. К плюсам относится и простота транспортировки. Перевозка двутавровой деревянной балки обойдется намного дешевле.
  4. При легкости материала он обладает высокой прочностью и используется для перекрытия с прогонами до 6 до 12 м. Использовать промежуточные элементы нет нужды.
  5. Конструкция двутавра позволяет использовать деревянную балку как своего рода нишу при прокладке коммуникаций.
  6. Дерево обладает низкой теплопроводностью, что исключает создание холодовых мостиков и позволяет экономить на отоплении дома.
  7. Двутавровые конструкции из дерева сохраняют геометрическую форму и свойства на протяжении всего срока эксплуатации. Но только в том случае, если для их изготовления использовался качественный материал.
  8. Выпускаются деревянные двутавры для перекрытий в очень широком ассортименте, что позволяет расширить область применения.

Недостатки у конструкций следующие:

  • велик риск приобрести некачественные изделия, невысушенная древесина деформируется, «садится», что приводит к перекосам перекрытия;
  • древесину пропитывают антипиренами, однако это не делает материал пожаростойким.

Деревянные двутавры не рекомендуется использовать в случаях, когда нужно выполнить частую обрешетку или когда каркасная конструкция нуждается в усилении большим числом опорных элементов. В этом случае экономия на стоимости материала будет ничтожной.

Характеристики деревянных двутавровых балок

Технические характеристики двутавра для перекрытий обеспечиваются материалом изготовления и формой. Сочетание дерева и стружечной плиты исключает такие недостатки древесины как склонность к усадке, но при этом обеспечивает прочность, превышающую жесткость и прочность цельного бруса такого же размера.

Конструкционные особенности изделий следующие:

  1. Перегородки двутавровой балки выполняются из многослойной фанеры. Этот материал стоек к влаге и температурным воздействиям. Кроме этого, он же обеспечивает неизменную высоту балки, так как при изготовлении фанеры ее составляющие наклеивают так, чтобы волокна были перпендикулярны друг другу. Толщина перегородки варьируется от 24 до 27 мм.
  2. Полки балки выполняют из древесины, обработанной антисептическими пропитками. Это гарантирует неподверженность гниению и грибкам.
  3. Перегородка устанавливается в пазы, сделанные в полках. Такое крепление обеспечивает механическую прочность основания.
  4. Все детали склеивают клеем – водостойким и термостойким. Деревянные двутавровые балки перекрытий очень долговечны, так как нечувствительны к высокой влажности или нагреву.
  5. Готовую деревянную балку обрабатывают водоотталкивающей краской, чтобы увеличить ее стойкость к действию воды.

Размеры деревянных двутавровых балок

Размеры и вес деревянной двутавровой балки регламентируются ГОСТ 30244-94 и 8486-86Е, а также некоторыми нормативами СНиП. К нормируемым показателям относится высота изделия, толщина и ширина полки и толщина перегородки;

  • высота деревянной двутавровой балки варьируется от 117,6 до 1013 мм;
  • ширина полки находится в диапазоне 64-320 мм;
  • толщина стенки варьируется от 3,8 до 19,5 мм;
  • вес изделия колеблется от 8,7 до 314,5 кг.

Расчет нагрузки на деревянные двутавровые балки

Определять сечение двутавровой балки для перекрытия приблизительно недопустимо. Рекомендуется для расчетов обратиться к специалисту. Полагаться на готовую документацию не следует: она включает множество поправок и обновлений, которые далеко не всегда имеются в свободном доступе.

Рассчитать самостоятельно габариты разрешается только в том случае, когда речь идет, например, о деревянной двутавровой балке для опалубки или перекрытия подсобного помещения, причем небольшой площади. В этих случаях риск обрушения и деформации невелик.

При этом нужно выполнять следующие рекомендации:

  • если речь идет о нежилом чердаке, то постоянную нагрузку определяют в пределах 50 кг/кв. м, а эксплуатационную – в пределах 90 кг/кв, отсюда общая нагрузка на перекрытие составляет порядка 130 кг/кв. м, а учитывая необходимый запас прочности, ее увеличивают до 150 кг/кв. м;
  • если чердак будет часто использоваться, например, в качестве мастерской, то эксплуатационная нагрузка перекрытия возрастает до 195 кг/кв. м, а общая достигает 245 кг/кв. м, с учетом запаса прочности – до 250 кг/кв. м;
  • если чердак преобразуется в мансарду, это предполагает больший вес пола и перегородок за счет отделки, кроме этого, в жилой комнате появляется мебель, соответственно, суммарная нагрузка увеличивается до 300 кг/кв. м;
  • если речь идет о межэтажном перекрытии, нагрузку для него считают максимальную – не менее 420 кг/кв. м.

Затем следует определить длину балки для перекрытия и необходимую частоту расположения. Как правило, для межэтажного перекрытия или чердачного показатель составляет 50 см. В таблице подбора сечения двутавровой балки находят величину пролета и выбирают изделие допустимого сечения.

Как сделать двутавровую деревянную балку своими руками

Деревянные двутавровые балки можно сделать своими руками. Материалы для изготовления вполне доступны: брус хвойных пород, фанера или плита OSB толщиной в 24–27 мм, а также казеиновый или полиуретановый клей. Из инструментов понадобится циркулярная пила, измерительные инструменты, хомуты и швеллер. В идеале следует использовать гидравлический пресс, но если его нет, то его и заменяет швеллер.

  1. Выбирают сухой брус, обрабатывают антисептиком. Размечают пазы с максимальной точностью.
  2. По разметке с помощью пилы или даже на фрезерном станке делают углубление. Ширина и глубина паза составляет около 10%. Паз должен выполняться точно по осевой линии.
  3. Перед сборкой двутавровой деревянной балки своими руками из досок кромки плиты или фанеры обтесывают с тем, чтобы обеспечить максимально плотное соединение. Паз промазывают выбранным клеем. Затем вставляют в него перегородку и выполняют прессовку на гидравлическом прессе. Вместо последнего можно использовать хомуты и швеллер. Изделие удерживают под прессом до полного высыхания клея.

Монтаж двутавровой деревянной балки

Перед монтажом изделие обрабатывают антипиренами и антисептиком. Для установки двутавра в перекрытиях подсобных построек особым умением обладать не нужно. Если же предполагается строительство деревянного здания в несколько этажей, лучше обратиться к специалистам.

Монтаж двутавровых балок имеет некоторые особенности:

  • для заведения балки в стену в ней нужно сделать отверстия – в деревянных или бревенчатых стенах их вырубают, в кирпичных или бетонных во время кладки образуют специальные ниши для них;
  • ниши выстилают рубероидом, чтобы обеспечить гидроизоляцию, балку при укладке в гнездо обмазывают любым водоотталкивающим составом – битумной мастикой, например;
  • опорные концы балки для перекрытий должны составлять не менее 150 мм, это нужно учитывать при вычислении длины изделия;
  • монтаж начинают от края одной стены, лишь затем закрепляют промежуточные двутавры;
  • важно добиться получения горизонтальной поверхности для выравнивания двутавровых балок допускается использовать деревянные плашки, которые подкладывают в ниши при монтаже;
  • каждый третий двутавр фиксируют анкерами или распорками;
  • свободное пространство в нишах утепляют минватой или заливают цементным составом.

Потолочные балки после возведения крыши подшивают гипсокартоном, вагонкой, досками. Форма двутавра очень удобная для крепления утеплителя.

Советы и рекомендации

Чтобы двутавровая балка из дерева своими руками выполняла свои задачи и прослужила долго, нужно выполнять такие рекомендации:

  • при изготовлении своими руками заменять фанеру или плиту OSB доской нельзя, это снижает ее прочность и увеличивает риск деформации;
  • перед сборкой материал обязательно нужно высушить, показатель влажности не должен превышать 12%;
  • при работах внутри дома стоит использовать клей на водной основе;
  • если в помещении предполагается высокая влажность, балки перекрытия оставляют открытыми;
  • хранят изделия под навесом или на закрытом складе, оставлять под открытым небом деревянные двутавровые балки нельзя, так как древесина впитывает влагу.

В домашних условиях изготавливают двутавры небольшого сечения. При возведении длинных перекрытий требуется продукция промышленного изготовления.

Заключение

Деревянная двутавровая балка для перекрытий – отличная альтернатива металлическому изделию. Такой вариант намного легче и проще в монтаже, поэтому часто используется при сооружении легких каркасных зданий. Кроме того, двутавры небольшого сечения вполне можно изготовить своими руками.

Двутавровые балки своими руками – это просто!

Постройки, которые возводятся каркасным методом, становятся все более популярными. Каркасный метод позволяет сэкономить на строительстве, так как считается недорогим. Сроки работы тоже сокращаются. Двутавровая балка или двутавр – это незаменимый помощник в сфере строительства. Благодаря данной статье, вы получите полезную информацию о технологии изготовления, а также узнаете, как сделать балки двутавровые деревянные без посторонней помощи.

Даже с учетом приемлемой цены, многие пользователи задаются вопросом: а не лучше ли изготовить двутавр самостоятельно? Во-первых, вам не нужно будет платить деньги за его транспортировку, во-вторых, с подгонкой в месте установки тоже не возникнет проблем. Давайте подробнее рассмотрим, как выглядит производство деревянных двутавровых балок в домашних условиях.

Какой материал выбрать?

Тот факт, что балки делаются из дерева, известен всем. Но какая именно древесина подойдет? Как показывает практика, лучше всего брать деревянный клееный брус. Он хорош тем, что меньше всего подвержен деформации. Конечно, исключить влагопоглощение невозможно. Однако по сравнению с другими видами деревянных заготовок, брус действительно почти не впитывает жидкость.

Вопрос выбора породы также остается открытым. Чтобы ответить на него, достаточно вспомнить, как сооружали дома наши предки. Особое внимание уделяли нижнему венцу, который нужно было оградить от воздействия влаги. Чаще всего для сруба брали лиственницу. В отличие от других пород (в том числе хвойных), лиственница содержит особую смолу, придающую уникальные свойства материалу. При намокании прочность дерева только повышается.

Стойку можно сделать из осб либо фанеры. В продаже встречается двутавровая деревянная балка в другом исполнении. Но если работы по изготовлению будут проводиться в домашних условиях, ориентируйтесь на указанные выше материалы. ОСБ несколько прочнее и долговечнее, так как имеют особый структурный состав.

Как ни странно, но мало кто обращает внимание на такой материал, как клей. А зря. Разновидности этого вещества отличаются друг от друга не только качеством, но и токсичностью. Обязательно учитывайте этот факт, когда будете покупать клей. Перед приобретением ознакомьтесь с его составом, особенно если монтаж будет проводиться в жилом строении. Чем меньше в составе «химии», тем лучше.

Технология производства балок

В отличие от металлических балок, двутавр выполняется по совершенно другому принципу. Ни сварка, ни литье не применяются. Деревянные балки собираются подобно конструктору из таких элементов: верхняя планка, нижняя планка, стенка. Каждый элемент изготавливается отдельно. Наличие пазов упрощает процесс сборки, для дополнительной фиксации используется клей.

Практически все производители в процессе изготовления используют следующие виды станков и насадок:

  1. Фрезеровочный станок. Позволяет выполнить канавку под крепление (до 10% длины балки). Естественно, позволить себе фрезер может далеко не каждый частный пользователь. Заменить его можно циркулярной либо ручной дисковой пилой.
  2. Станок для нарезки. Важно не только нарезать заготовки по размерам, но и выполнить максимально точные срезы под углом 45 градусов.
  3. Установка для склейки. Упрощает и существенно ускоряет процесс нанесения клея перед сборкой.
  4. Пресс для склейки. Когда сборка закончена, готовое изделие сушится под прессом. 5 минут будет вполне достаточно.

Сборка двутавровой балки

Производство начинается с отбраковки и тщательной просушки древесины. Когда материал готов к использованию, можно приступать:

  1. Изготовление планок. Пожалуй, важнейший технологический этап. От точности разметки будет зависеть надежность и долговечность балок, их способность выдерживать расчетную нагрузку. Нельзя допускать даже минимального перекоса стенки. Выборка ведется строго по осевой линии заготовки. Этот нюанс нужно учитывать и при разметке деталей под двутавровую балку, независимо от параметров самой планки.

Многие пользователи интересуются: какой должна быть глубина паза? Наш совет – ориентируйтесь на габариты стенки. Рекомендованная выборка – около 10% длины двутавровой балки.

  1. Стенка. Поскольку она монтируется в пазы бруса, соответствующие кромки необходимо стесать. Процесс сборки достаточно простой и сводится к промазке пазов клеем, установке в заготовку и накладке бруса сверху. Прижали, выровняли – готово!

В чем особенность работы?

Важно не только добиться прилегания всех элементов друг к другу, но и исключить любые перекосы, пока клей будет подсыхать. Советуем взять любое «железо» с подходящим профилем. Например, швеллер под размер планок. Листовой металл сгибается, ему придается нужная форма. Остается только наложить детали на двутавровую балку снизу, а сверху зафиксировать веревкой или хомутом.

В завершение – несколько практических рекомендаций:

  1. Мы специально обошли стороной расчет параметров двутавровой балки. Собрать ее самостоятельно действительно несложно, а вот рассчитать нагрузку под силу только профессионалам. Определить требуемую толщину, ширину сможет только опытный специалист.
  2. Всегда выполняйте осушку древесины перед сборкой. Если этого не сделать, после монтажа опорный элемент может «повести», а с ним и всю конструкцию.
  3. Использовать доску вместо фанеры или OSB не рекомендуется. Упомянутые выше материалы поддаются горячему прессованию, а значит, они гораздо плотнее.

Таким образом, нет ничего сложного ни в подготовке, ни в сборке двутавровых балок своими руками. Главное – сделать грамотные инженерные расчеты, учесть все особенности эксплуатации.

Качественная деревянная двутавровая балка своими руками

Время не стоит на месте, поэтому на смену старым технологиям приходят новые — легкие, практичные и экологически чистые. Деревянная балка была популярна всегда, но лишь в XXI веке пришли к изготовлению двутавра из древесины, что позволило существенно доработать каркасное строительство.

Схема двутавровой балки.

Основные параметры изделия

С каждым новым сезоном этот материал повышает свою популярность. Используется он обычно для каркасного строительства, монтажа полов, перекрытий и перегородок, а также кровли. Специфический вид латинской буквы «I» с брусьями вверху и внизу позволяет осуществлять монтаж достаточно просто и быстро.

Есть несколько преимуществ, благодаря которым двутавровая балка приобрела свою популярность: не гнется, износостойкость, отсутствие реакции на влагу (не гниет), низкая масса и при этом сравнительно невысокая цена, обусловленная пониженным расходом древесины.

Если рассмотреть изделие детально, то можно увидеть, что оно не цельное, а состоит из нескольких элементов. За основу берется ОСП (ориентировано-стружечная плита) либо фанера, блоки снизу и сверху делаются из клееного бруса, а соединено все это при помощи клея по дереву на водной основе. В клееном брусе есть специальные углубления нужной ширины, которые позволяют погрузить в них ОСП, благодаря чему конструкция и приобретает свою высочайшую надежность.

Чертеж двутавровой балки.

В фабричных условиях для такого процесса используется 4 станка:

  1. Фрезеровочный. На таком станке в брусе не только делается продольная траншея, но и производится шлифовка, чтобы потом не ранить кожу при эксплуатации.
  2. Резка ОСП. Работает параллельно фрезеровочному, чтобы к сроку нарезать нужное количество плиты с идеально точными параметрами. Срезы делаются под углом в 45°.
  3. Склейка. На дно траншеи в брусках наносится тонкий слой клея, после чего между 2 брусками вставляется плита, и вся конструкция на выходе прижимается.
  4. Пресс. В зависимости от используемого клея станок удерживает заготовку (0,5-2 мин.) под давлением, после чего прокатывает дальше на окончательную сушку.

Работа проходит с очень большой скоростью, но приобретать такие изделия решаются не все, т. к. при ручном изготовлении цена получается в 1,5-3 раза ниже.

Собственноручная проработка

Инструменты и материалы:

  • брус;
  • рулетка;
  • циркулярная пила;
  • ОСП;
  • клей по дереву;
  • швеллер;
  • хомуты;
  • наждачная бумага.

Тут весь процесс проходит гораздо медленнее, зато и цена существенно падает. Двутавровая балка своими руками изготавливается поэтапно:

Двутавровые балки изготавливаются из из бруса, ОСП и швеллера.

  1. Выбираются бруски. Сечение зависит от предпочтений мастера, но не меньше 35*25 мм. Чем крупнее брусок, тем надежнее конструкция, но и шаг на 2 двутавра при работе придется значительно повышать.
  2. Тут следует выбрать, что использовать — электропилу, бензопилу или стационарную циркулярку. Преимущество цепных пил в том, что они изначально могут проделать траншею в 10-12 мм, но их нужно дополнительно закреплять. К тому же их работа стоит гораздо дороже, чем у циркулярки. При особом желании можно найти фрезы нужной толщины и для циркулярной пилы (стоят немного дороже обычных), после чего можно продолжать работу.
  3. Выставляется глубина борозды (10% от суммарной длины ОСП). При суммарной потере 15 длины можно добиться идеальной фиксации.
  4. Нарезаются брусья. На этом же этапе их нужно зашлифовать при помощи шлифмашинки или наждачной бумаги.
  5. На дно траншеи наносится клей, после чего в нее погружается плита. Тут же аналогичный процесс проделывается с еще 1 бруском, и можно прессовать двутавр.
  6. Далеко не в каждом доме есть гидравлический пресс, поэтому можно воспользоваться швеллером, который стягивается при помощи 2 ремней и карабинов (импровизированные хомуты). Такая стяжка двутавра не менее эффективная, чем пресс, хоть и более хлопотная.

Суммарно на изготовление 1 двутавра уходит до 30 мин. но если делать на поток, то скорость возрастет в несколько раз. Т. е. сначала нарезается, к примеру, 100 балок, которые шлифуются, затем нарезается 50 плит, после чего все это подлежит склеиванию. При такой работе средняя скорость изготовления 1 двутавра может упасть до 8-10 мин. но ни в коем случае не стоит торопиться, чтобы не допустить ошибку.

Подобную работу сможет проделать любой желающий, если есть специальная техника и базовые навыки работы с ней.

Очень важно не забывать про ТБ, чтобы потом экономия на стройматериалах не превратилась в больничные расходы.

Производство деревянной двутавровой балки в домашних условиях

Двутавровая балка, как вид фасонного проката, с момента своего появления признана одним из самых крепких конструкционных элементов, поэтому ее применение в строительстве и машиностроении так распространено. Изначально двутавр выполнен из низколегированной стали, иногда из углеродистой, но прочность ему обеспечивает совсем не материал, а специфическая, до мелочей продуманная форма профиля.

Блок: 1/5 | Кол-во символов: 391
Источник: https://stroydetali.com/derevyannaya-dvutavrovaya-balka-svoimi_/

Что такое двутавр

Двутавр – стандартный конструктивный элемент, в сечении напоминающий букву «Н». Столь необычная форма является результатом длительных инженерных экспериментов, направленных на получение опорной балки, способной выдерживать очень высокие нагрузки, но не столь массивной и дорогостоящей, как цельнометаллическое изделие.

Двутавровая балка в 7 раз прочнее и в 30 раз жестче, чем цельный металлический профиль квадратного сечения такого же размера. Но при этом металла для нее требуется намного меньше. То же самое относится и к деревянным конструкциям. На фото представлена двутавровая деревянная балка.

Оптимальной формой для балки является прямоугольное сечение. При укладке длинную сторону размещают вертикально, а короткую горизонтально, так как для увеличения прочности важнее увеличение высоты, а не ширины. На этом наблюдении и основана форма двутавра. Более широкие элементы в нижней и верхней части создают достаточную опору – ширину, а должную высоту обеспечивает средний элемент, который при большой высоте можно сделать максимально тонким.

Производство деревянной двутавровой балки – процесс довольно сложный, поэтому такое изделие на рынке встречается редко. В то же время в частном строительстве деревянный двутавр является прекрасной альтернативой железобетонным конструкциям, так как намного легче и проще в монтаже.

Блок: 2/12 | Кол-во символов: 1343
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Деревянная двутавровая балка технические характеристики нагрузки

Какую нагрузку может выдержать двутавровая балка? По своим техническим характеристикам, деревянная двутавровая балка ничем не уступает металлическим и бетонным конструкциям, но при этом стоит в разы меньше.

Стоит так же отметить о том, как с помощью размещения двутавров можно увеличивать прочность перекрытий. Например:

  1. Расположенные рядом (по горизонтали) 2 двутавровые балки суммируют свою прочность к нагрузкам. То есть если одна балка выдерживает 300 кг, то в паре с такой же балкой перекрытие будет выдерживать 600кг.
  2. Расположенные балки одна на другую (по вертикали) способны выдерживать в 4 раза большую нагрузку. То есть если положить одну балку с прочностью в 300 кг, а сверху такую же и закрепить их между собой, то в паре они уже выдерживают вес в 1200кг.

Нагрузка на двутавровую балку таблица:

Размер пролетаРасстояние между балкамиСечение балки
(высота x ширина) в мм.
3м.1м.
0,5 м.
150×10
150×50
4м.1 м.
0,5 м.
200×100
150×100
5м.1 м.
0,5 м.
250×150
200×150
6м.1 м.
0,5 м.
250×180
200×150
7м.1 м.
0,5 м.
300×200
250×150

Примечание. Все данные приведены из расчета нагрузки на перекрытие около 400 кг/м2.

Конечно, при расчетах нужно еще учитывать:

  • качество материалов;
  • частота укладки балок;
  • отклонения размеров.

Если вы хотите несколько сэкономить на строительстве собственного дома или же заняться бизнесом по продаже двутавровых балок, тогда следует помнить, что ничего особо сложного в изготовлении этого вида перекрытий в домашних условиях нет. Деревянные двутавровые балки для междуэтажного и чердачного перекрытия позволяют выполнить весь процесс своими руками. Ведь перекрытия по деревянным балкам выполняется без использования подъемных кранов и другого вспомогательного оборудования. Весь процесс может выполнить один мастер самостоятельно. Такое перекроите – не скрепит и имеет массу других преимуществ.

Блок: 2/5 | Кол-во символов: 1898
Источник: https://businessideas.com.ua/business-ideas/proizvodstvo-derevyannoy-dvutavrovoy-balki

Виды деревянных двутавровых балок

Для начала ознакомимся с разнообразием ассортимента этого стройматериала. Различают следующие серии двутавровых балок:

  1. БДК (балка двутавровая клееная). Используется в строительстве домов с короткими пролетами.
  2. БДКУ, БДКУ-Л. Такие балки имеют широкие ребра жесткости, отличаются высокой прочностью и наличием большой площади для гвоздевых креплений.
  3. СДКУ, СДКУ-Л. Эта двутавровая стойка является основой каркаса стен.
  4. БДКШ, БДКШ-Л. Широкая балка применяется в постройках с очень длинными пролетами. Также ее можно использовать в качестве стропил.
  5. СДКШ, СДКШ-Л. Балка применима для изготовления стеновых панелей.

Блок: 3/5 | Кол-во символов: 653
Источник: https://businessideas.com.ua/business-ideas/proizvodstvo-derevyannoy-dvutavrovoy-balki

Двутавровая деревянная балка для перекрытия

Деревянное строительство становится популярнее год от года и все чаще инженеры-строители применяют в разработках именно деревянную двутавровую балку. Она отлично вписывается в технические требования по прочности, а по легкости и стабильности ей равных практически нет. По крайней мере, среди натуральных материалов. Применяют деревянный профиль во многих случаях, но по ряду причин самыми популярными стали:

  1. Деревянная балка для опалубки.
  2.  Деревянный двутавр для устройства кровли.
  3.  Для устройства перегородок и полов.
  4.  Балки для устройства перекрытий.

В принципе, конструктивно эти виды балок мало чем отличаются, разница только в размерах и, как следствие, в принимаемой нагрузке. Двутавровые балки для устройства перекрытий имеют самое большое сечение, поскольку им предстоит выдерживать довольно высокие нагрузки. Принцип изготовления фасонного деревянного силового элемента всегда один, и сейчас мы коснемся некоторых особенностей изготовления и технологий, по которым изготавливается деревянная двутавровая балка своими руками.

Блок: 3/5 | Кол-во символов: 1071
Источник: https://stroydetali.com/derevyannaya-dvutavrovaya-balka-svoimi_/

Характеристики двутавровой балки

Технико-эксплуатационные качества и размерные параметры традиционного двутавра рассчитываются на включение в конструкцию перекрытия из ОСБ-плит. Это межэтажное перекрытие дома или чердачного помещения, которое отличается прочностью и высокой теплоизоляцией. Собственно, балки выполняют функцию ребер жесткости, обеспечивая несущую функцию. Непосредственно двутавр имеет Т-образный профиль, но для перекрытий используют и модифицированные элементы с другими конфигурациями сечения. Как правило, своими руками деревянные двутавровые балки для перекрытия изготавливаются из монолитных брусков длиной до 5 м. Высота балки зависит от расчетной нагрузки на конструкцию и варьируется от 140 мм до 410 мм в среднем. Толщина промежуточной стойки двутавра составляет не более 10 мм, а брусок имеет параметры 64х38 мм в соответствии с нормативом.

Блок: 2/8 | Кол-во символов: 870
Источник: https://the-master.ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami

Плюсы и минусы двутавровых балок из дерева

Главное достоинство изделия – сочетание небольшое веса с прочностью. Эта комбинация обеспечивает преимущества использования двутавровых балок для перекрытий:

  1. Вес деревянной конструкции длиной до 6 м составляет всего 8 кг. Монтаж такой балки не требует специального оборудования и не занимает много времени, а это сокращает расходы на строительство.
  2. Малый вес полученного перекрытия не создает большой нагрузки на фундамент и стены, что тоже снижает расходы.
  3. К плюсам относится и простота транспортировки. Перевозка двутавровой деревянной балки обойдется намного дешевле.
  4. При легкости материала он обладает высокой прочностью и используется для перекрытия с прогонами до 6 до 12 м. Использовать промежуточные элементы нет нужды.
  5. Конструкция двутавра позволяет использовать деревянную балку как своего рода нишу при прокладке коммуникаций.
  6. Дерево обладает низкой теплопроводностью, что исключает создание холодовых мостиков и позволяет экономить на отоплении дома.
  7. Двутавровые конструкции из дерева сохраняют геометрическую форму и свойства на протяжении всего срока эксплуатации. Но только в том случае, если для их изготовления использовался качественный материал.
  8. Выпускаются деревянные двутавры для перекрытий в очень широком ассортименте, что позволяет расширить область применения.

Недостатки у конструкций следующие:

  • велик риск приобрести некачественные изделия, невысушенная древесина деформируется, «садится», что приводит к перекосам перекрытия;
  • древесину пропитывают антипиренами, однако это не делает материал пожаростойким.

Деревянные двутавры не рекомендуется использовать в случаях, когда нужно выполнить частую обрешетку или когда каркасная конструкция нуждается в усилении большим числом опорных элементов. В этом случае экономия на стоимости материала будет ничтожной.

Блок: 4/12 | Кол-во символов: 1814
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Подготовка элементов к сборке

Изначально выполняется разметка балки с точным определением ее параметров. На основе схемы компоновки должна быть выполнена финальная доработка частей конструкции на столярном инструменте. Оптимально использовать для таких целей токарный станок по дереву, но можно обойтись циркулярной пилой с электролобзиком и шлифовальным инструментом. При изготовлении деревянных двутавровых балок своими руками в части бруса может выполняться выборка лишнего массива. Ее производят строго по осевой линии заготовки, выдерживая контур специальным разметочным приспособлением или направляющей планкой.

Блок: 4/8 | Кол-во символов: 619
Источник: https://the-master.ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami

Особенности производства двутавровой деревянной балки

  1. После подготовки брусьев в них делаются выпилы с целью последующей установки стойки. Она должна располагаться строго в вертикальном положении, поэтому особое внимание – точности разметки (ведется от продольной оси заготовок).
  2. Каждая плита перед применением основательно осматривается. Незначительный недостаток (а он отразится на несущей способности двутавровой балки) – причина для отбраковки. Кромки отобранных плит немного скашиваются, чтобы образцы лучше входили в пазы.
  3. Выпилы в брусьях промазываются клеящим составом; в нижний вставляется стойка, после чего накладывается верхний и прижимается.
  4. Сборка оставляется в таком состоянии до абсолютного просыхания клея. Это время указывается в инструкции по использованию состава.

Качественную стыковку всех элементов двутавровой балки можно гарантировать отрезками швеллера аналогичной длины. Они накладываются на бруски и стягиваются импровизированными хомутами (веревка, ремни с карабинами и тому подобное), вплоть до абсолютного отвердевания клея.

И только лишь после этого древесную балку-двутавр можно применять для обустройства перекрытия.

Процесс производства опор из древесины, как и выбор материалов, особых сложностей не предполагает. Работа, сделанная собственными руками, экономит и время, и средства. Однако это целесообразно только в том случае, если расчеты нагрузок проведены на профессиональном уровне. В случае если нет полной уверенности, что это удастся совершить самостоятельно, подвергать себя риску не нужно. Перекрытие – ответственная часть любой конструкции, и никакая экономия не может быть оправданием нарушению проектных характеристик.

Назначение

Двутавровая балка получила свое название за счет уникальной конструкции. Вид, имеющий Т-образную конфигурацию, называется тавром. Поскольку сечение рассматриваемой конструкции похоже на 2 буквы Т, она приобрела название двутавровой. Её сечение можно сравнить и с буквой Н. Подобные двутавры обладают увеличенной прочностью. При сравнении с обычным профилем можно понять, насколько двутавровые балки оказываются более надежными. Они обладают прочностью, в 7 раз большей обычного профиля. При этом их прочность выше в 30 раз.

Благодаря большому количеству положительных характеристик материал достаточно широко используется в области строительства. Он особенно популярен при создании конструкций каркасного типа. Помимо изделий из металла, при создании различных конструкций могут использоваться и двутавры из бревна.

Даже под большой нагрузкой эти пиломатериалы не будут прогибаться. Они не станут изменять форму, что считается значимым превосходством при возведении разных систем. В ходе постройки частного здания древесные двутавры укладывают для монтажа перекрытий. Их стоимость не очень высокая, по этой причине такие элементы пользуются популярностью среди частных застройщиков. Главное – грамотно подготовить элементы конструкции. Это даст возможность сделать ее долговечной и надежной.

Двутавры отличаются по конструкции. Они могут быть стандартными и с широкой полкой. Первые имеют полку 64х39 мм. Вторые — 89х39 мм.

Самыми прочными из представленных считаются двутавры, серии L (клееный шпон). В их изготовлении используется LVL-брус. Благодаря LVL-брусу можно выполнить элементы до 12 метров в длину. При этом это не отражается на стоимость.

В независимости от того, какой материал применялся для изготовления балок, они характеризуются достаточно высоким уровнем жесткости и прочности. По этой причине конкурентов у подобных изделий достаточно мало. Помимо этого, такие элементы отличаются легкостью. Его транспортировка не составляет сложностей. Балки стоят относительно недорого, что привлекает большинство потребителей. Работы с материалом проводятся весьма просто.

Блок: 3/3 | Кол-во символов: 3847
Источник: https://enter-city.ru/articles/kak_sdelat_derevyannye_dvutavrovye_balki_perekrytiya_svoimi_rukami/

Стойка

Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и других исполнений, для изготовления своими силами лучше ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они обеспечат большую прочность и долговечность конструкции благодаря особому структурному составу и технологии производства.

Блок: 5/6 | Кол-во символов: 357
Источник: https://masterim.guru/strojmaterialy/derevyannye-dvutavrovye-balki-svoimi-rukami/

Сборка двутавра

Два бруса к моменту сборки должны быть доработаны до оптимальных параметров, подходящих для монтажа стойки. Последняя утапливается в подготовленные пазы с двух сторон (верх и низ) и фиксируются на клеевую основу. Здесь важно ответить на вопрос о том, как сделать двутавровую деревянную балку своими руками с минимальным количеством зазоров и выступов? Что касается первого, то в принципе наличие пустот в местах сопряжения зависит от качества первичной обработки материала. Чем ровнее поверхности в пазах, тем выше вероятность плотного монтажа стойки. С выступами ситуация проще. С одной стороны, их можно подбить киянкой пока клей не высох, корректируя тем самым грани конструкции. Если же наличие выступа обуславливается ошибками в расчетах, то ситуация исправляется только абразивным крупнофракционным материалом с последующей чистовой шлифовкой.

Блок: 5/8 | Кол-во символов: 866
Источник: https://the-master.ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami

Размеры деревянных двутавровых балок

Размеры и вес деревянной двутавровой балки регламентируются ГОСТ 30244-94 и 8486-86Е, а также некоторыми нормативами СНиП. К нормируемым показателям относится высота изделия, толщина и ширина полки и толщина перегородки;

  • высота деревянной двутавровой балки варьируется от 117,6 до 1013 мм;
  • ширина полки находится в диапазоне 64-320 мм;
  • толщина стенки варьируется от 3,8 до 19,5 мм;
  • вес изделия колеблется от 8,7 до 314,5 кг.

Важно! По нормам ГОСТ при изготовлении двутавра для перекрытия можно использовать доски хвойных пород не ниже 2 сорта.

Блок: 6/12 | Кол-во символов: 574
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Оценка качества двутавровой балки

Изначально материал для балки должен пройти дефектовку с отбраковкой. Особенно брус не должен иметь изъянов наподобие сучков, трещин, признаков коробления, порезов и сколов. Если даже дефект не повлияет на конструкционные свойства балки, открытость структуры в дальнейшем может стать причиной биологического поражения древесины. Но и это не все условия изготовления качественной двутавровой балки. Своими руками деревянную конструкцию необходимо зачищать и в процессе сборки, убирая и мелкие абразивные частицы на поверхности, которые могут повредить поверхность элемента. Механическая обработка также становится причиной повреждений, поэтому после каждой операции следует проверять внешний вид изделия. На завершающем этапе производится замер балки и определяется соответствие ее параметров требованиям.

Блок: 6/8 | Кол-во символов: 842
Источник: https://the-master.ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami

Расчет нагрузки на деревянные двутавровые балки

Определять сечение двутавровой балки для перекрытия приблизительно недопустимо. Рекомендуется для расчетов обратиться к специалисту. Полагаться на готовую документацию не следует: она включает множество поправок и обновлений, которые далеко не всегда имеются в свободном доступе.

Рассчитать самостоятельно габариты разрешается только в том случае, когда речь идет, например, о деревянной двутавровой балке для опалубки или перекрытия подсобного помещения, причем небольшой площади. В этих случаях риск обрушения и деформации невелик.

При этом нужно выполнять следующие рекомендации:

  • если речь идет о нежилом чердаке, то постоянную нагрузку определяют в пределах 50 кг/кв. м, а эксплуатационную – в пределах 90 кг/кв, отсюда общая нагрузка на перекрытие составляет порядка 130 кг/кв. м, а учитывая необходимый запас прочности, ее увеличивают до 150 кг/кв. м;
  • если чердак будет часто использоваться, например, в качестве мастерской, то эксплуатационная нагрузка перекрытия возрастает до 195 кг/кв. м, а общая достигает 245 кг/кв. м, с учетом запаса прочности – до 250 кг/кв. м;
  • если чердак преобразуется в мансарду, это предполагает больший вес пола и перегородок за счет отделки, кроме этого, в жилой комнате появляется мебель, соответственно, суммарная нагрузка увеличивается до 300 кг/кв. м;
  • если речь идет о межэтажном перекрытии, нагрузку для него считают максимальную – не менее 420 кг/кв. м.

Затем следует определить длину балки для перекрытия и необходимую частоту расположения. Как правило, для межэтажного перекрытия или чердачного показатель составляет 50 см. В таблице подбора сечения двутавровой балки находят величину пролета и выбирают изделие допустимого сечения.

Важно! Такое определение является приблизительным, так как таблица не учитывает особенностей конкретного здания и используемых материалов.

Блок: 7/12 | Кол-во символов: 1855
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Общие советы по изготовлению деревянного двутавра

Жестких рамок в создании данной конструкции все равно не существует, поскольку различаются сферы и направления ее использования. И все же опытные строители дают несколько универсальных рекомендаций тем, кто хочет сделать своими руками двутавровую деревянную балку высокого качества:

  • Разметочные операции желательно выполнять с помощью современных лазерных нивелиров – особенно если речь идет о проектировании крупных перекрытий.
  • Не всегда уместно применение жестких и плотных материалов, поскольку они утяжеляют конструкции, что ограничивает использование балки как в перекрытии, так и в стропильных фермах.
  • Обработку антипиренами или антисептиками желательно выполнять после сборки. Это позволит создать сплошное защитное покрытие.
  • После удачного изготовления балки по индивидуальным параметрам стоит сохранить ее характеристики в шаблонах на случай необходимости изготовления аналогичной конструкции.

Блок: 7/8 | Кол-во символов: 953
Источник: https://the-master.ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami

Как подготовить балки к монтажу?

И наконец, самый ответственный этап! Изготавливая деревянные двутавровые балки для строительства своего дома, еще задолго до их монтажа вам нужно точно просчитать пустоты в перекрытиях – для будущей прокладки инженерных коммуникаций. Конечно вы будете проводить сантехнические трубы, электрические кабеля и инженерные системы. И здесь важно определеть все изначально правильно, чтобы потом не допустить ослабление перекрытия.

Сверление отверстий для коммуникаций

А теперь также подойдем вплотную к такому важному вопросу, как правильно сверлить двутавровые деревянные балки. Дело в том, что это необходимо делать еще на земле – до монтажа. И здесь важно соблюсти все правила, иначе даже небольшие отверстия способны ослабить балку по всей длине.  Где именно могут располагаться сквозные отверстия в балках перекрытия зависит от того, по какой технологии они были произведены.

Так, у двутавровых балок отверстия должны быть не более 40 мм. Располагать их разрешено практически в любом месте между таврами, но только не ближе 150 мм к торцу балки или опоры на несущий элемент. Идеально, если такие отверстия будут располагаться прямо по центру относительно полок, а не выше или ниже. А максимально допустимый диаметр отверстия 10 см.

Кроме того следите за тем чтобы расстояние между соседними отверстиями было в 2 раза больше диаметра самого большого из них.

Узлы крепления балок со стеной

Если вы подготовили балки правильно, можете смело приступать их монтажу:

Вот основные узлы крепление двутавровых деревянных балок к стене:

В готовое перекрытие из деревянных двутавров вставьте утеплитель:

Блок: 7/8 | Кол-во символов: 1632
Источник: https://KrovGid.com/krovlya/derevyannye-dvutavrovye-balki.html

Как избежать в процессе опасных ошибок?

А теперь давайте разберем главные ошибки при изготовлении таких балок.

Ошибка №1. Покупка неподготовленной древесины

Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал. Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.

Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:

Ошибка №2.  Использование неподходящего клеевого состава

Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.

И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.

Ошибка №3. Неправильное сопряжение балок

Речь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.

Ошибка №4. Применение не тех крепежных элементов

Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.

Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.

Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.

Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым. Чем меньше кронштейн – тем хуже.

Ошибка №5. Задействование посторонних элементов

Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.

Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:

Следуйте нашим советам – и у вас все получится!

Блок: 8/8 | Кол-во символов: 2918
Источник: https://KrovGid.com/krovlya/derevyannye-dvutavrovye-balki.html

Советы и рекомендации

Чтобы двутавровая балка из дерева своими руками выполняла свои задачи и прослужила долго, нужно выполнять такие рекомендации:

  • при изготовлении своими руками заменять фанеру или плиту OSB доской нельзя, это снижает ее прочность и увеличивает риск деформации;
  • перед сборкой материал обязательно нужно высушить, показатель влажности не должен превышать 12%;
  • при работах внутри дома стоит использовать клей на водной основе;
  • если в помещении предполагается высокая влажность, балки перекрытия оставляют открытыми;
  • хранят изделия под навесом или на закрытом складе, оставлять под открытым небом деревянные двутавровые балки нельзя, так как древесина впитывает влагу.

В домашних условиях изготавливают двутавры небольшого сечения. При возведении длинных перекрытий требуется продукция промышленного изготовления.

Блок: 10/12 | Кол-во символов: 821
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Отзывы о деревянных двутавровых балках

Александр Нечипоренко, 43 года, г. Брянск.

Деревянные двутавровые балки использовали при сооружении небольших гостиниц. Здания строились на склонах, так что нужно было максимально уменьшить вес. Стены первого этажа возводили из камня, а два следующих – из дерева. Двутавры отлично себя показали.

Строили дачу. Думали, что жить здесь будем только летом. По совету соседей посмотрели здание из двутавров. Отличная идея оказалась. Свой дом тоже из двутавров собрали и третий год в нем живем.

Ольга Каримова, 38 лет, г. Белгород.

Дом с мансардной строили на склоне. В качестве материала для каркаса использовали деревянные двутавры. Здание получилось легким, так что обустроили простой столбчатый фундамент. Дом добротный, а затраты минимальные.

Блок: 12/12 | Кол-во символов: 775
Источник: https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami

Кол-во блоков: 33 | Общее кол-во символов: 42092
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://bouw.ru/article/dvutavrovye-derevyannye-balki-svoimi-rukami: использовано 6 блоков из 12, кол-во символов 7182 (17%)
  2. https://businessideas.com.ua/business-ideas/proizvodstvo-derevyannoy-dvutavrovoy-balki: использовано 3 блоков из 5, кол-во символов 4106 (10%)
  3. https://the-master.ru/dvutavry/derevyannye-dvutavrovye-balki-svoimi-rukami: использовано 5 блоков из 8, кол-во символов 4150 (10%)
  4. https://KrovGid.com/krovlya/derevyannye-dvutavrovye-balki.html: использовано 7 блоков из 8, кол-во символов 14694 (35%)
  5. https://masterim.guru/strojmaterialy/derevyannye-dvutavrovye-balki-svoimi-rukami/: использовано 4 блоков из 6, кол-во символов 3572 (8%)
  6. https://enter-city.ru/articles/kak_sdelat_derevyannye_dvutavrovye_balki_perekrytiya_svoimi_rukami/: использовано 1 блоков из 3, кол-во символов 3847 (9%)
  7. https://stroydetali.com/derevyannaya-dvutavrovaya-balka-svoimi_/: использовано 4 блоков из 5, кол-во символов 4541 (11%)

Деревянные балки перекрытия и их размеры, виды и свойства

Перед возведением прочного строения требуется выполнить расчет балок перекрытия деревянных, которые задают параметры будущей конструкции.При расчете определяются оптимальные размеры сечения балок и расстояние между ними. Перекрытия из дерева получили широкое распространение при возведении частных домов и могут использоваться для брусовых, бревенчатых или каркасных конструкций.

Основное назначение балок перекрытия — принять на себя и распределить равномерно нагрузку по поверхности. Качественные показатели материала характеризуют прочность и устойчивость будущего дома. При выборе материала нужно учитывать его особенности. Поскольку дерево подвержено воздействию плесени и огня, то балки перед монтажом требуется обработать специальными защитными средствами.

Виды деревянных балок и их свойства

Прежде всего, стоит выяснить, что же представляет собой перекрытие и для чего оно используется. Перекрытиями принято называть конструкцию, которая разделяет следующие части строения:

  • жилые этажи, в том числе и мансардный этаж;
  • подвал или цокольный этаж от жилых помещений;
  • холодное чердачное помещение от пространства жилых комнат.

В результате верхняя часть перекрытия представляет собой основу, на которой будет монтироваться пол, а нижняя является основой для потолка. Деревянные балки используют при строительстве домов из бруса, поскольку нагрузку от железобетонных плит ни одна деревянная конструкция не выдержит.

Рассматриваемый материал может иметь разные размеры и виды, для него характерны свои плюсы и минусы. В первую очередь следует рассмотреть балки перекрытия из непрерывного массива. Для монтажа межэтажного перекрытия с применением данного материала используются только цельные изделия при длине пролета не более 6 м. Так достигаются высокие прочностные характеристики и в целом положительный эффект.

Если используются клееные балки перекрытия, то с их помощью можно перекрывать большие пролеты, что обусловлено технологией их изготовления. Для такого материала характерна высокая прочность. Используют их в ситуациях, когда на перекрытие будет воздействовать высокая нагрузка. Клееные балки имеют следующие положительные свойства:

  • высокие показатели прочности;
  • возможность перекрывать большие пролеты;
  • простой монтаж;
  • малый вес;
  • длительный срок эксплуатации.

Клееная балка может достигать 20 м погонных в длину. Нет необходимости зашивать их снизу, так как изначально они имеют гладкую поверхность. Это придает особый стиль в дизайне интерьера. Обшивку выполняют только сверху.

Как определить длину деревянных балок?

Размеры, в частности длина балок, зависят от параметров будущего строения. В процессе расчета длина балки соответствует ширине перекрываемого пролета, также учитывается запас для заделки в стены, чтобы можно было закрепить конструкцию.

В зависимости от материалов, которые используются для возведения стен, и от пиломатериалов для перекрытия, будет отличаться и глубина заделки балок в стену. Если стена выполняется из бетона или кирпича, то глубина заделывания балок составляет 100 мм при использовании в качестве перекрытия досок. В случае применения бруса этот параметр увеличивается до 150 мм.

Если планируется перекрывать пролет в деревянном доме, то монтаж балок производится в специальные зарубки в стенах, глубина которых должна составлять минимум 70 мм. При монтаже балок с применением соответствующих крепежных элементов длина принимается равной ширине перекрываемого пролета. Для этого потребуется выполнить замер расстояния между двумя противоположными стенами, на которые будет выполняться крепление балок.

В зависимости от конструкции, балки могут выходить через стену наружу. К ним выполняют крепление стропильных ног, формируя скат крыши. Балка при такой конструкции может выступать на 300-500 мм. Брусом перекрывают балочный пролет шириной от 2,5 до 4 м. При этом максимально возможная величина перекрытия доской либо брусом составляет 6 м. Если требуется перекрытие пролетов большей длины (от 6 до 12 м), то применяется клееный брус, который, как уже было отмечено, отличается своей высокой прочностью. Из этого материала можно изготовить прямоугольные либо двутавровые балки. В случае использования обычного бруса либо досок требуется установка дополнительных опор для балок. Таковыми могут служить стены помещения или колонны.

Как рассчитать нагрузки на перекрытие?

Деревянные балки перекрытия, помимо собственного веса, испытывают нагрузку в процессе эксплуатации, состоящую из веса самого пола, мебели и передвигающихся людей. Данная нагрузка имеет непосредственную зависимость от типа перекрытия. Исходя из этого, рассчитывают возлагаемые на него нагрузки. Данный расчет выполняется на этапе проектирования, при этом его можно осуществить как при помощи специалистов, так и своими руками.

В первую очередь следует учесть вес материалов, которые используются для изготовления перекрытия. В качестве примера можно рассмотреть чердачное перекрытие, где в качестве утеплителя будет использоваться минеральная вата: такая конструкция способна выдержать нагрузку от собственного веса в пределах 50 кг/м².

Для вычисления эксплуатационной нагрузки необходимо обратиться к нормативной документации. Если чердачное перекрытие выполняется при помощи дерева, используется минеральная вата или пенопласт в качестве утеплителя и подшивка, то данный тип нагрузки согласно СНиП 2.01.07-85 рассчитывается следующим образом: 70*1,3=90 кг/м², где 70 — это нагрузка, соответствующая нормативам, в кг/м², а 1,3 — коэффициент запаса.

Чтобы определить общую нагрузку, производят суммирование: 50+90=140 кг/м². Для увеличения надежности значение округляют в большую сторону. В рассмотренном примере следует принять значение общей нагрузки за 150 кг/м². В случае интенсивной эксплуатации чердачного перекрытия при расчетах необходимо значение нормативной нагрузки увеличить до 150 кг/м². Итоговое значение составит 245 кг/м², округлив, получим 250 кг/м². Если в планах сделать чердачное помещение жилым, следует учесть вес мебели и пола. При расчетах значение общей нагрузки может составлять 400 кг/м².

Как выбрать сечение и шаг между балками?

Измерив длину балок и ширину пролета, можно выполнять расчет шага укладки и сечения. Поскольку обозначенные величины связаны друг с другом, расчеты производятся при помощи одинаковых математических действий. Форма сечения может быть как прямоугольной, так и круглой. Оптимальной принято считать прямоугольную форму. Соотношение сторон прямоугольника должно быть следующим: 1:4:1, при этом высота должна быть больших размеров, чем ширина. Высота в большинстве случаев определяется толщиной применяемого утеплителя. Размеры балок по высоте могут находиться в пределах 10-30 см, по ширине — 4-20 см. Если перекрытия монтируются из круглого бревна, то его диаметр должен быть 11-30 см.

Что касается расстояния между балками, то минимальное значение должно составлять 30 см, максимальное — 1,2 м. При расчетах необходимо учесть ширину подшивки и применяемого утеплителя. Если есть необходимость, выполняют подгонку, чтобы обеспечить более простой монтаж. В случае возведения каркасного дома шаг между балками приравнивают к расстоянию между стойками каркаса.

Итак, расчет балок для перекрытия (деревянных) является важным и ответственным этапом, от правильности которого будет зависеть надежность конструкции. Расчеты должны проводиться с учетом существующих и утвержденных норм.

Если возникают сомнения в точности полученных значений, то их следует округлить в большую сторону. Таким образом удастся избежать аварийных ситуаций при эксплуатации строения. Если есть сомнения в полученных значениях при самостоятельных расчетах, рекомендуется обратиться к специалистам, которые сделают работу правильно и с учетом всех нюансов.

Видео: установка деревянных балок

Деревянные двутавровые балки перекрытия своими руками

Как сделать деревянные двутавровые балки перекрытия своими руками — пошаговая инструкция

Такие опорные элементы широко применяются в строительной сфере, особенно при обустройстве различных перекрытий. В продаже имеется несколько вариантов двутавровых балок, в производстве которых используется «чистая» древесина и материалы на ее основе. Средняя цена – 230 руб/п.м. – довольно приемлемая для большинства индивидуальных застройщиков.

Но есть ряд вопросов, которые наводят на мысль – а не проще ли изготовить деревянный двутавр своими руками? Во-первых, не возникнет проблемы с его транспортировкой, во-вторых, с подгонкой по месту установки. Ведь придется довольствоваться лишь тем, что предлагает рынок.

Как организовать самостоятельное «производство» деревянных двутавровых балок, что учесть – тема предлагаемой статьи.

Объяснять читателю отдельные нюансы изготовления балок двутавровых бессмысленно. Например, как сделать своими руками пазы для установки стоек. У каждого хозяина свой инструмент (цепная пила, фрезы или иное) и методика.

Но несколько замечаний общего плана лишними не будут:

  • Даже для перекрытий один и тот же двутавр использовать не стоит. Необходимо сделать точный расчет нагрузок. Деревянные балки имеют небольшой вес, но вот какой они сами способны выдержать? Поэтому если сборка и ведется своими руками, то определение оптимальных параметров двутавровой опоры лучше доверить профессионалу.
  • Перед началом «конструирования» все образцы из древесины следует высушить. Еще неизвестно, где и при каких условиях материал хранился до того, как был куплен. Несоблюдение этой рекомендации может привести к тому, что смонтированная двутавровая балка через некоторое время деформируется.

Выбор материала

Понятие древесина – общее. Что именно целесообразно использовать при изготовлении своими руками двутавровых балок?

Практика показывает, что лучше, если он будет клееный (о его характеристиках и преимуществах читайте здесь). Такие заготовки менее всего подвержены деформации. Если почитать различные описания готовой продукции, то практически все производители уверяют потенциального покупателя, что их строй/материал (наряду с другими достоинствами) не впитывает жидкости, следовательно, не разбухает и не гниет. Хотя даже далекий от этой сферы человек прекрасно понимает, что как ни обрабатывай древесину, полностью исключить влагопоглощение невозможно.

Немаловажен и вопрос о породе. Автор не собирается заниматься агитацией, а предлагает лишь вспомнить, как строили наши предки. Наиболее проблемная часть любого сруба – нижний венец. Его нужно было максимально оградить от воздействия влаги. Поэтому для него всегда брали лиственницу. Это дерево, в отличие от других хвойных пород, содержит не просто смолу, а особую. Она придает материалу уникальные свойства. Например, при намокании древесина становится только прочнее. Ну а что именно использовать – на усмотрение домашнего мастера.

Практика малоэтажного строительства показывает, что наиболее используемые типоразмеры двутавровых балок следующие:

Остается добавить, что минимально допустимое сечение бруса (мм) – 35 х 25. И это лишь для опалубки. Если использовать такой двутавр в качестве перекрытия, то заготовки придется монтировать как можно плотнее, а это – повышенный расход древесины. Следовательно, брус необходимо брать большего сечения.

Стойка

Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и других исполнений, для изготовления своими силами лучше ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они обеспечат большую прочность и долговечность конструкции благодаря особому структурному составу и технологии производства.

Как правило, на это мало кто обращает внимание. Хотя все клеи отличаются друг от друга, в том числе, и токсичностью. Вот это и следует учесть. При выборе средства нужно ознакомиться с его составом, особенно если предполагается монтаж перекрытий из двутавровых балок в жилом строении. Рекомендация простая – чем меньше «химии», тем лучше.

Особенности изготовления двутавровой деревянной балки

  1. После подготовки брусьев в них делаются выпилы для последующей установки стойки. Она должна располагаться строго вертикально, поэтому особое внимание – точности разметки (ведется от продольной оси заготовок).
  2. Каждая плита перед использованием тщательно осматривается. Малейший дефект (а он скажется на несущей способности двутавровой балки) – причина для отбраковки. Кромки отобранных плит немного скашиваются, чтобы образцы лучше входили в пазы.
  3. Выпилы в брусьях промазываются клеящим составом; в нижний вставляется стойка, после чего накладывается верхний и прижимается.
  4. Сборка оставляется в таком положении до полного просыхания клея. Это время указывается в инструкции по применению состава.

Качественную стыковку всех элементов двутавровой балки можно обеспечить отрезками швеллера аналогичной длины. Они накладываются на бруски и стягиваются импровизированными хомутами (веревка, ремни с карабинами и тому подобное), до полного отвердевания клея. И только после этого деревянную балку-двутавр можно использовать для обустройства перекрытия.

Процесс изготовления опор из древесины, как и выбор материалов, особых сложностей не представляет. Работа, выполненная своими руками, экономит и время, и деньги. Но это оправдано лишь в том случае, если расчеты нагрузок проведены на профессиональном уровне. Если нет полной уверенности, что это получится сделать самостоятельно, рисковать не стоит. Перекрытие – ответственная часть любой конструкции, и никакая экономия не может служить оправданием нарушению проектных параметров.

Изготовление деревянных двутавровых балок своими руками

Отечественные строители совсем недавно открыли для себя каркасное строительство, которое давно и с успехом практикуется в зарубежной архитектуре. В частности, двутавровые деревянные элементы широко применяются теперь и у нас, и в Канаде, потому что климатические условия идентичны, и подобные балки отлично подходят для перекрытий. На рынке продаются разные вариации подобных балок, но не всегда их цена радует, хотя и является приемлемой в средних значениях, и многие застройщики предпочитают закупать балки у производителей.

А разве не было бы интереснее сделать балки перекрытия самому? Отпадут все проблемы с транспортировкой и не нужно будет подгонять материал по месту установки.

Не всегда нужно быть благодарным только тому, что есть на рынке, если самостоятельно можно сделать гораздо более интересный конечный продукт.

Глубокие детали производства самих балок описывать нет смысла, так как каждый строитель, даже при установке обычных стоек, имеет свою методику и способы постройки, свой набор инструментов и понимание вопроса. Статья дает общее представление об изготовлении деревянных двутавровых балок своими руками.

Выбор материала

Это один из ключевых моментов в работе. Дерево дереву рознь, и очень многое будет зависеть от того, какие балки получатся и что рациональнее использовать в строительстве.

  • Брус. Лучший брус – клееный, так он меньше всего деформируется и реже подвержен подгниванию и разбуханию. Этот стройматериал – фаворит производителей, которые в многочисленных рекламах хвалят его свойства и долговечность. Но всегда стоит помнить, что даже самый прочный материал не может исключить поглощение жидкости со временем.
  • Лиственница. Порода избираемого дерева тоже имеет немаловажное значение. Очень тяжело работать с нижним венцом любого сруба, поэтому тут, как делали ранее до нас наши предки, просто идеально подойдет лиственница. Хоть это и хвойное дерево, у него особенная смола, которая наделяет древесину отличительными свойствами – при намокании она прочнеет. А ведь венец важно максимально оградить от влаги.

Стоит заметить, что минимальное сечение бруса для опалубки, которое можно позволить, будет составлять 35 мм. Брус должен быть больших сечений, чтобы избежать лишнего расхода дерева.

Какие инструменты нужны?

Помимо стандартных инструментов, необходимых в строительстве, для данной работы следует сделать акцент на двух составляющих.

  • Стойка. Тут выбора не очень много – можно брать как фанеру, так и основные варианты – листы ДСП или ОСБ, которые значительно превосходят ДВП по техническим характеристикам. На рынке представлено множество альтернативных вариантов, но тут лучше именно старая школа. Желательно ориентироваться на стружечные плиты – они надежнее и долговечнее.
  • Клей. Как правило, мало кто берет в расчет, что выбор клея тоже играет существенную роль, особенно при работе с деревом. Токсичность тут крайне нежелательна, а поэтому чем натуральнее и безопаснее клеевой состав, тем лучше, особенно при строительстве дома или другого жилого комплекса (коттедж, дача).

Изготовление

Когда бруски будут готовы, нужно заняться выпилом, чтобы впоследствии сделать ровную вертикальную стойку.

Осмотрите внимательно каждую плиту, не должно быть даже малейшего дефекта, иначе балка не сможет держать вес. Не бойтесь браковать. Да, денег, потраченных на плиту, может быть жалко, но гораздо больше денег придется выкинуть, если вся конструкция будет испорчена.

Отобранные плиты надо немного скосить у кромки, чтобы они ровно входили в паз.

Смазать спилы клеем и прижать верхний к нижнему. Подождать, пока клей полностью высохнет: время ожидания должно быть описано в инструкции.

Качественную стыковку всех элементов двутавровой балки можно обеспечить подрезкой прогонов из швеллера той же длины. Их надо наложить на брусья, и стянуть веревкой или обрезками плотной ткани, если хватит соответствующей длины, и дождаться, когда клей полностью станет твердым. Только после готовности клея балка готова к использованию.

При изготовлении самих опор не должно возникнуть никаких проблем.

Самое главное – производить все необходимые расчеты, не стесняться просить совета, и если не получается – обращаться к профессиональным строителям, даже с расчетами. Тут нельзя рисковать, так как перекрытие – начало начал любой конструкции, и нарушение верных параметров чревато травмами и крушением дома.

Типичные ошибки

Разберемся, что нужно учесть, чтобы не сделать опасные оплошности, и что может пойти не так при производстве балок.

Ошибка №1

Приобретение неподготовленного сырья. Если вы решили самостоятельно сделать двутавровые деревянные балки для перекрытия, то нужно не забывать о том, что в условиях производства все изготавливается по особой технологии, и применяется калиброванная сухая фурнитура, что не дает балкам и доскам перекручиваться и приобретать неправильные формы.

Ошибка №2

Приобретение и использования неподходящего или чересчур дешевого клея. Например, как бы ни был привлекателен выбор смоляного клеевого состава, это абсолютное нет при работе с двутавровыми балками. У эпоксидной смолы очень плохие клеящие свойства, и для ее затвердевания нужно слишком большое количество времени.

Лучшим выбором клея остается полиуретановый. Он термически активный, но сам не возгорается, а при работе с деревом это очень важно.

Конечно же, стоит отметить, что не подойдет клей ПВА, какими бы волшебными клейкими свойствами он ни обладал. Клей «Момент» тоже неуместен в данном случае.

Ошибка №3

Неверное сопряжение самих балок. Здесь надо понимать, что это не простые деревянные, но двутавровые балки, и крепить их внахлест – большая ошибка. Их необходимо приложить встык и закрепить пластинами.

Нельзя использовать перфорированную ленту, чтобы впоследствии балки не опрокинулись. Нужно использовать точные расчеты по калькулятору.

Ошибка №4

Использование неправильных крепежей. Самым несуразным кажется использование строителями монтажной пены для заделывания отверстий. Закладка должна быть строго специальная. Возбраняется использовать неправильный доугун, это нарушит несущую способность перекрытия, и вся конструкция может обрушиться.

Не используются также в отношении двутавровых балок обыкновенные шурупы, так как сами по себе они не выдерживают серьезные нагрузки. Следует помнить, что шурупы не являются конструкционными деталями – они могут лишь прикрепить что-то легкое по весу. Обратите также внимание на доугун – если его высота недостаточна, то использовать нельзя. Размер тоже имеет значение – маленький кронштейн недопустим.

Ошибка №5

Использование сторонних деталей, не предусмотренных конструкцией. Не нужно ничего дополнительно подкреплять просто «для страховки». Обычное крепление двутавровых балок и так плотное и не требует излишних деталей. На рисунке показаны типичные ошибки при монтаже.

Полезные рекомендации

Не стоит пренебрегать общими рекомендациями, советами и замечаниями.

  • Не используйте одинаковый двутавр для перекрытий, меняйте его.
  • Точно рассчитайте нагрузки. Для этого можно использовать разные калькуляторы онлайн или сделать расчет самостоятельно.
  • Если сомневаетесь, будет лучше обратиться за советом к профессионалам. Нельзя допустить, чтобы балки были поставлены криво – это может остановить всю стройку и в конечном итоге опасно для конструкции.
  • Все дерево подлежит качественной просушке. Это поможет избежать возможной деформации в будущем, ведь неизвестно, как продукция хранилась до того, как попала к вам в руки, на каких складах была.

Конечно же, можно просто использовать брус в разных частях каркаса, но это не всегда выгодно с точки зрения экономии. Изготовление двутавровой балки своими руками и её применение технологически более рационально.

Именно когда мы комбинируем листы ОСБ и брус, то получается наиболее прочная и долговечная конструкция, оптимальная по своим строительным характеристикам:

  • жаро- и морозостойкость;
  • сопротивляемость нагрузкам и погодным условиям;
  • относительно легкий вес.

Хотя всегда можно комбинировать различные элементы самодельного двутавра и конфигурации для самых разных каркасных нужд. Поэтому, и особенно это касается строительства, всегда нужно пробовать и не бояться ошибиться. Принять решение построить что-то своими руками – повод для большой гордости, ведь долгие годы вы будете любоваться плодами своего труда.

Но если вы решились строить что-то самостоятельно, нужно подходить к этому ответственно с самого основания, потому что именно с него и будет дальше начинаться всё строение, и уже с базы все должно быть идеально, чтобы конструкция была прочной и ровной.

О том, как производят деревянные двутавровые балки, смотрите далее.

Как сделать деревянные двутавровые балки перекрытия своими руками

Подобные опорные элементы широко используются в строительной области, в особенности при обустройстве разных перекрытий. В продаже существует ряд альтернатив двутавровых балок, в изготовлении которых применяется «чистая» древесина и материалы на её основе. Средняя стоимость – 500 руб/п.м. – достаточно приемлемая для многих индивидуальных застройщиков.

Но есть несколько задач, которые наводят на мысль – а не легче ли сделать древесный профиль собственными руками? Во-первых, не возникнет проблемы с его перевозкой, во-вторых, с подгонкой по месту монтажа. Ведь придется ограничиваться только тем, что дает рынок.

Как осуществить самостоятельное «производство» деревянных двутавровых балок, что учесть – тема предлагаемой статьи.

Объяснять читателю отдельные аспекты производства балок двутавровых бессмысленно. К примеру, как сделать собственными руками пазы для установки стоек. У любого хозяина собственный инструмент (цепная пила, фрезы либо иное) и методика.

Но ряд замечаний общего плана лишними не станут:

На нашем сайте Вы можете ознакомиться с различными технологиями строительства:

– I-STRONG
– Дома из СИП панелей
– Каменные дома

Даже для перекрытий один и тот же двутавр использовать не стоит. Следует сделать точный расчет нагрузок. Древесные балки обладают небольшой массой, но вот какой они сами готовы выдержать? По этой причине в случае если монтаж и проводится собственными руками, то определение оптимальных характеристик двутавровой опоры правильнее поручить специалисту.

Перед началом «конструирования» все образцы из древесины необходимо высушить. Ещё неизвестно, в каком месте и при каких обстоятельствах использованный материал хранился до этого, как был приобретен. Нарушение данной рекомендации может послужить причиной к тому, что установленная двутавровая опора через определенное время деформируется.

Выбор материала

Понятие древесина – общее. Что непосредственно рационально применять при производстве собственными руками двутавровых балок?

Практика показывает, что правильнее, если он будет клееный. Подобные заготовки менее всего подвергаются деформации. Если прочесть разнообразные описания готовой продукции, то почти все без исключения изготовители заверяют потенциального покупателя, что их строй/материал (наравне с другими плюсами) не впитывает жидкость, следовательно, не разбухает и не гниет.

Практика малоэтажного строительства показывает, что наиболее применяемые типоразмеры двутавровых балок следующие:

Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и иных исполнений, для производства собственными мощностями правильнее ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они гарантируют значительную надежность и долговечность конструкции благодаря особому структурному составу и технологии изготовления.

Как правило, на это мало кто акцентирует внимание. Хотя все клеи отличаются друг от друга, в том числе, и токсичностью. Вот это и необходимо учитывать. При выборе средства необходимо ознакомиться с его составом, особенно если подразумевается монтаж перекрытий из двутавровых балок в жилом строении. Рекомендация элементарная – чем меньше «химии», тем правильнее.

Особенности производства двутавровой деревянной балки

  1. После подготовки брусьев в них делаются выпилы с целью последующей установки стойки. Она должна располагаться строго в вертикальном положении, поэтому особое внимание – точности разметки (ведется от продольной оси заготовок).
  2. Каждая плита перед применением основательно осматривается. Незначительный недостаток (а он отразится на несущей способности двутавровой балки) – причина для отбраковки. Кромки отобранных плит немного скашиваются, чтобы образцы лучше входили в пазы.
  3. Выпилы в брусьях промазываются клеящим составом; в нижний вставляется стойка, после чего накладывается верхний и прижимается.
  4. Сборка оставляется в таком состоянии до абсолютного просыхания клея. Это время указывается в инструкции по использованию состава.

Качественную стыковку всех элементов двутавровой балки можно гарантировать отрезками швеллера аналогичной длины. Они накладываются на бруски и стягиваются импровизированными хомутами (веревка, ремни с карабинами и тому подобное), вплоть до абсолютного отвердевания клея.

И только лишь после этого древесную балку-двутавр можно применять для обустройства перекрытия.

Процесс производства опор из древесины, как и выбор материалов, особых сложностей не предполагает. Работа, сделанная собственными руками, экономит и время, и средства. Однако это целесообразно только в том случае, если расчеты нагрузок проведены на профессиональном уровне. В случае если нет полной уверенности, что это удастся совершить самостоятельно, подвергать себя риску не нужно. Перекрытие – ответственная часть любой конструкции, и никакая экономия не может быть оправданием нарушению проектных характеристик.

Назначение

Двутавровая балка получила свое название за счет уникальной конструкции. Вид, имеющий Т-образную конфигурацию, называется тавром. Поскольку сечение рассматриваемой конструкции похоже на 2 буквы Т, она приобрела название двутавровой. Её сечение можно сравнить и с буквой Н. Подобные двутавры обладают увеличенной прочностью. При сравнении с обычным профилем можно понять, насколько двутавровые балки оказываются более надежными. Они обладают прочностью, в 7 раз большей обычного профиля. При этом их прочность выше в 30 раз.

Благодаря большому количеству положительных характеристик материал достаточно широко используется в области строительства. Он особенно популярен при создании конструкций каркасного типа. Помимо изделий из металла, при создании различных конструкций могут использоваться и двутавры из бревна.

Даже под большой нагрузкой эти пиломатериалы не будут прогибаться. Они не станут изменять форму, что считается значимым превосходством при возведении разных систем. В ходе постройки частного здания древесные двутавры укладывают для монтажа перекрытий. Их стоимость не очень высокая, по этой причине такие элементы пользуются популярностью среди частных застройщиков. Главное – грамотно подготовить элементы конструкции. Это даст возможность сделать ее долговечной и надежной.

Двутавры отличаются по конструкции. Они могут быть стандартными и с широкой полкой. Первые имеют полку 64х39 мм. Вторые – 89х39 мм.

Самыми прочными из представленных считаются двутавры, серии L (клееный шпон). В их изготовлении используется LVL-брус. Благодаря LVL-брусу можно выполнить элементы до 12 метров в длину. При этом это не отражается на стоимость.

В независимости от того, какой материал применялся для изготовления балок, они характеризуются достаточно высоким уровнем жесткости и прочности. По этой причине конкурентов у подобных изделий достаточно мало. Помимо этого, такие элементы отличаются легкостью. Его транспортировка не составляет сложностей. Балки стоят относительно недорого, что привлекает большинство потребителей. Работы с материалом проводятся весьма просто.

Как построить сарай [Пошаговое руководство]

Навес необходим для любого заднего двора, где вы хотите максимально увеличить пространство для хранения. Независимо от того, строите ли вы его самостоятельно или вам доставят заранее построенный сарай, вам нужно будет построить прочный пол сарая там, где в конечном итоге будет стоять ваш сарай.

Я уверен, что вам интересно , как построить пол под навес ? Вот как выглядит процесс:

  • Измерьте и отрежьте доски для балок по краю и перекрытия из пиломатериалов, обработанных 2 × 6
  • Установить балки на фундамент навеса
  • Гвоздь для наружных балок перекрытия к бортикам
  • Прикрепите подвески балок к балкам обода
  • Установить остальные балки перекрытия
  • Убедитесь, что каркас пола квадратный
  • Установить фанеру 3/4 дюйма

Если вы впервые строите сарай, это относительно простой процесс.Вам не нужно быть лучшим плотником в мире или даже иметь множество инструментов, чтобы сделать отличный черновой пол для вашего сарая. Прочитав это руководство, вы получите всю необходимую информацию, чтобы построить прочный пол сарая, который прослужит вам всю жизнь.


Как построить сарай — пошаговое руководство

Материалы

  • Пиломатериалы, обработанные под давлением 2 x 6
  • дюймовая фанера, обработанная давлением
  • Подвески балочные
  • Крепежные детали — 3 «обрамляющие гвозди 16d и 3» внешние винты Simpson
  • Шурупы для дерева 2 дюйма (для фанеры)

Рекомендуемые инструменты (доступны на Amazon)

Шаг 1. Разложите блоки палубы и выровняйте площадку

Я обнаружил, что большинство навесов можно легко установить на блоках настила вместо того, чтобы заливать фундамент из бетонной плиты.Они намного дешевле и удобнее, особенно если вы новичок в строительстве сараев.

Разложите блоки вашей колоды и выровняйте землю вокруг них. Их следует размещать на равном расстоянии друг от друга, через каждые 4-6 футов, чтобы обеспечить устойчивость на концах и в середине.

Самый простой способ сделать это — взять ваш 2 × 6 и положить его в пазы блоков настила. Утрамбуйте или перекопайте землю так, чтобы у вас была хорошая ровная поверхность, на которой будет держаться каркас вашего пола. Пока не беспокойтесь о том, чтобы что-нибудь сколотить; вы можете создать макет своей рамы, чтобы получить уровень блоков.

Шаг 2: Постройте внешнюю раму

Некоторые люди скажут, что вы можете построить каркас из бруса 2 x 4, но я предпочитаю вместо этого использовать пиломатериал 2 x 6, обработанный давлением. Дополнительная стабильность от 2 x 6 по сравнению с 2 x 4 будет заметна, особенно если вы хотите хранить более тяжелые предметы.

Я не собираюсь давать вам точные размеры разрезов, потому что каждый сарай индивидуален, и вы должны знать размеры сарая, прежде чем покупать материалы для пола сарая.

Измерьте все четыре стороны и соответственно отрежьте пиломатериал. Мне нравится использовать скоростной угольник для разметки разрезов и в качестве ориентира для циркулярной пилы. Вы также можете использовать торцовочную или отрезную пилу, если она у вас есть. Не забудьте закрыть все пропилы на концах волокон антисептиком для древесины.

Убедитесь, что ваши измерения точны. Есть старая поговорка: дважды отмерь и один раз отрежь. Здесь нельзя быть слишком точным. Пришло время задействовать то ОКР, о котором все говорят, что это плохо.

Когда вы сделаете надрезы, прибейте раму вместе с 3-дюймовыми гвоздями 16d. Не забудьте вставить три гвоздя, чтобы соединить каждую доску: один сверху, один посередине и один снизу. На этом этапе четыре доски должны образовать коробку.

Шаг 3. Убедитесь, что рама вашего пола квадратная

Это шаг, о котором часто забывают, особенно новички. Вам нужно убедиться, что построенный вами каркас квадратный.

Это относительно простой процесс.Просто возьмите рулетку и измерьте по диагонали от одного угла до другого. Измерение должно быть таким же. Если это не так, попробуйте молотком в более длинном углу, чтобы сделать его квадратным, в противном случае вам может потребоваться немного сдвинуть блок деки.

Обычно он отклоняется только на дюйма или около того, и это не требует больших усилий. Помните, что вы работаете с пиломатериалом, поэтому не нужно быть слишком осторожным. Измерьте еще раз и повторите процесс, пока не получите квадратную рамку.

Шаг 4: Добавьте балки

Мне нравится ставить первую балку прямо посередине рамы.Если ваша рама квадратная (из шага выше), вы сможете отрезать каждую балку одинаковой длины.

Измерьте балки и, как указано выше, используйте скоростной угольник, чтобы сделать пропилы с помощью циркулярной пилы.

После того, как вы разрежете все балки, создайте макет рамы, поместив балки внутрь рамы. Вы хотите, чтобы ваши балки располагались на 12 дюймов по центру. Некоторые люди скажут вам, что 16 дюймов — это нормально, но мне нравится делать пол под навесом особо прочным. В конечном итоге это не будет стоить вам намного дороже.

Отметьте 12-дюймовые интервалы по длине рамы. Когда я делаю это, я хочу убедиться, что мои измерения с обеих сторон точны. Отметьте, где центр каждой балки должен располагаться на верхней части деревянного каркаса. Это упростит задачу, если вы повесите балки на каркас.

Прикрепите балочные подвески к раме с помощью винтов Simpson. Мне нравится использовать отрезной блок от балки, чтобы выровнять каждую так, чтобы она была по центру моей отметки и заподлицо с верхом.

На этом этапе важно убедиться, что балки находятся заподлицо с верхней частью рамы.Здесь приятно, когда кто-то помогает вам, держа отрезной блок и вешалку.

Бросьте балки в вешалки, возможно, вам придется постучать по ним молотком. Используйте 3-дюймовые гвозди, чтобы прикрепить вешалки к балкам. Наклоните гвозди так, чтобы они прошли через балку и вошли в раму.

Гвоздезабиватель для пальм (доступен на Amazon)

Если ваш сарай будет больше, вам нужно будет поставить среднюю опорную балку, которая будет идти в противоположном направлении относительно того, как висят ваши балки.Хотя 2 × 6 может пролетать 11–10 дюймов, пролет 8 футов или более должен иметь центральную опорную балку.

После того, как все балки подвешены, вырежьте и вставьте блоки 2 × 6, используя 3-дюймовые гвозди, на расстоянии 4 и 8 футов от внешнего края рамы. Это предотвратит скручивание балок, а также поддержит край фанерного пола. У вас должен получиться прочный каркас.

На этом этапе вам следует подумать о закреплении рамы пола.

Шаг 5: Укладка фанеры

Если ваш сарай больше 4х8 футов, рекомендуется сместить швы на фанере, чтобы повысить устойчивость пола сарая.Мне нравится делать надрезы и раскладывать фанеру, чтобы она была ровной на раме, прежде чем я начну ее прикручивать. Фанера имеет квадратную фрезеровку, поэтому она также поможет сделать вашу раму квадратной.

После того, как обработанная фанера толщиной 3/4 дюйма уложена там, где вы хотите, я всегда делаю меловую линию, чтобы обозначить балки. Это значительно упростит прикручивание фанеры и вы не пропустите центр балки.

Саморезы здесь работают лучше, чем гвозди. Почему? Это просто. Шурупы сделают пол более надежным, а шурупы не выскочат из дерева, как это обычно бывает с гвоздями.

Еще одним преимуществом шурупов для дерева является то, что они помогают предотвратить скрипы и удары по полу. Мне нравится размещать винты на расстоянии около 8 дюймов друг от друга, чтобы придать единообразный вид и стабильность.

Там, где два куска фанеры упираются друг в друга, я вворачиваю по два винта на каждый кусок фанеры, вплотную друг к другу, чтобы предотвратить подъем.

На этом этапе пол вашего сарая закончен и готов к установке сарая. Кроме того, вы можете окрасить пол, обработать его каким-либо герметиком или оставить его незавершенным.

Заключение

Строительство сарая — относительно простой процесс, который под силу любому. Вам нужно запастись терпением. Помните, что медленные и методичные измерения (дважды отмерьте, один раз отрежьте) и отрежьте лучше, чем пытаться быстро собрать все вместе.

Ваша конечная цель должна заключаться в том, чтобы пол под навесом прослужил вам всю жизнь. Хороший пол будет иметь решающее значение, когда придет время устанавливать сарай.Удачи, я знаю, у тебя все будет хорошо.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

5 идей для балок из искусственного дерева

Открытые потолочные балки — это архитектурная особенность, позволяющая иметь более высокие потолки, или декоративный элемент, который добавляет шарма. Мы заметили, что балки из состаренного дерева — одна из самых популярных характеристик домовладельцев в настоящее время.Однако старые балки из утилизированной древесины обычно очень тяжелые, дорогостоящие и часто выходят из строя из-за деформации или повреждения насекомыми. Если вы просто пытаетесь выглядеть как открытые балки и не нуждаетесь в опоре, хорошим вариантом будет установка балок из искусственного дерева.

Что такое балки из искусственного дерева?

Фото предоставлено «Вересковым гнездом»

Искусственные балки, обычно изготавливаемые из полиуретана высокой плотности, выглядят как настоящие.Они широко доступны и доступны в сотнях стилей и текстур. Они также легкие, что упрощает их установку, чем настоящие деревянные балки. Мы попросили пять домашних блоггеров поделиться своими идеями о том, как сделать внешний вид более доступным. Вот пять идей, которые помогут вам решить, что использовать и где разместить потолочные балки.

Основная ванна в старинном стиле

Фото любезно предоставлено Трейси из Beneath My Heart

Трейси из Beneath My Heart влюбилась в внешний вид потолочных балок, просматривая страницы Pinterest.Она добавила искусственные балки в свою главную ванную комнату, чтобы дополнить обновленную ванну на ножках и старинный комод, превращенный в тщеславие. Она была впечатлена простотой установки; она говорит, что она и ее маленькие сыновья могли бы сделать эту работу сами, хотя ее муж помогал.

Посмотрите, как они завершили проект: Установка балок из искусственного дерева в главной ванной комнате

Семейный номер Fake-Out

Фото предоставлено «Вересковым гнездом»

Цена на состаренные деревянные балки отпугивала Хизер из «Верескового гнезда», пока она не обнаружила, как подделать внешний вид.Они с мужем использовали их, чтобы добавить деревенские блики и архитектурные детали к высокому соборному потолку своей семейной комнаты. Они нашли балки в The Home Depot.

Подробнее о проекте Хизер здесь.

Спальня в фермерском стиле

Фото любезно предоставлено Ларисой из блудных произведений

В ходе капитального ремонта своей спальни Лариса из «Блудных кусочков», которая длилась год, перекрашивала старый узорчатый потолок.Вместо искусственного дерева, она купила простые сосновые балки и обработала их, чтобы придать им деревенский вид, который она желала.

Посмотреть больше фотографий и как они закончили потолок: Farmhouse Master Bedroom Grand Finale

Дверной проем с деревянной рамой

Фото любезно предоставлено The White Buffalo Styling Co.

Линдси из The White Buffalo Styling Co.использовал пиломатериал для создания и скрытия меньших опорных балок. Их подрядчик смог прибить пиломатериал для каркаса прямо к существующей балке. Для колонн использовали три доски, прибитые к гипсокартону. Они добавили морилку для темного дерева, чтобы завершить образ.

Посмотрите, как она это сделала: Создание балок из искусственного дерева

Деревенский потолок для кухни по бюджету

Фото предоставлено Jenna Sue Design Co.

Деревянные балки были в списке желаний Дженны из Jenna Sue Design Co., когда она искала дом. Когда в доме, в котором она оказалась, их не оказалось, она решила изучить варианты их добавления. Она была удивлена, обнаружив, что даже искусственное дерево обойдется ей в копеечку. Вместо этого она построила желаемые декоративные балки из недорогой белой древесины.

См. Руководство «Сделай сам»: Кухонные хроники: деревянные балки своими руками

Сделай сам для полов из искусственной древесины с использованием оберточной бумаги

  • Pinterest
  • Facebook
  • Твиттер

Уложите дешевый пол из искусственного дерева самостоятельно, используя оберточную бумагу и покрасьте.Да, вы можете покрасить свой пол так, чтобы он выглядел как дерево, используя этот поворот на полу из бумажных пакетов своими руками!

Чтобы узнать больше об альтернативных покрытиях из искусственной древесины, прочитайте больше о напольных покрытиях из фанеры своими руками и наших водонепроницаемых полах под дерево.

У вас когда-нибудь была идея, которая была настолько безумной, что вы знали, что она будет либо блестящей, либо большой жирный провал?

Наш гость сегодня здесь, чтобы поделиться большой безумной БРИЛЛИАНТНОЙ идеей, которая сработала и прекрасно выглядит: пол из искусственной древесины своими руками, сделанный с использованием оберточной бумаги и краски.

Поворот Криса на полу из коричневых бумажных пакетов своими руками выглядит как твёрдое дерево! Просто полюбуйтесь великолепным напольным покрытием из искусственного дерева:

Этот пост содержит несколько партнерских ссылок для вашего удобства. Щелкните здесь, чтобы прочитать нашу политику полного раскрытия информации.

Сказочно, правда? Он выглядит как дерево, но стоит намного дешевле, чем древесина твердых пород, ламинат или винил — просто коричневая бумага, краска и морилка!

Хотите узнать о других вариантах напольного покрытия? Узнайте больше о том, почему нам нравятся настоящие паркетные полы, здесь (а также советы по установке собственных полов).Мы также установили роскошную виниловую плитку и виниловые доски под дерево для дополнительной защиты от воды, при этом сохраняя вид древесины твердых пород.

Этот пол из искусственной древесины своими руками — отличный вариант сэкономить деньги, будь то экономичное долгосрочное решение или часть поэтапного ремонта после того, как вы вырвите грубый ковер, пока вы ждете, чтобы установить более традиционный пол.

Я так рад, что Крис сегодня здесь, чтобы поделиться учебным пособием исключительно с нашим сообществом ремоделоголиков.Тепло поприветствуйте ее!

DIY Искусственная деревянная доска Коричневый бумажный пол


от Chris of Freckle Face Girl Получите PDF-файл для печати этого руководства
Привет, ребята, ремоделоголики! Я Крис, и я веду блог в Freckle Face Girl и публикую больше проектов на моей странице в Facebook. Я так рада быть сегодня гостем в Remodelaholic!

Я веснушчатая мама 4 лет и любитель проектов. Я думаю, что я проектный холик. Они помогают мне оставаться в здравом уме в моей загруженной жизни, и они — то, как я провожу свое «я» время.Если я не работаю над проектом, я думаю о работе над ним!

Некоторые из моих недавних любимых проектов — это отделка DIY Black Rubbed Pottery Barn Finish в общей спальне моих мальчиков и мой хак Ikea Chandelier с Rub ‘n Buff.

Но мне больше всего нравится то, почему я здесь сегодня. Это должен быть мой самый сумасшедший!

Это наш офис. И это мой пол из коричневой бумаги, сделанный своими руками, он выглядит как дерево! Полы из искусственной древесины, на копейке!

Это не первая трансформация комнаты (помните, что я сказал о симпатиях к проектам?).

Это после того, как мы въехали и бросили все, чего не было в другом месте, здесь.

Для первого преобразования я перекрасил комнату в полоски, покрасил потолок в синий цвет, добавил немного поделок, новый подвесной фонарь и убрал беспорядок.

Но что я действительно хотел полностью отделать комнату, так это темный пол.

Я смотрел на ламинат, винил и дерево. Но действительно не было причин тратить столько денег на одну комнату только потому, что у меня было желание измениться.

И вот это случилось.

Я увидел идею, в которой другие разрывали строительную бумагу или коричневые бумажные пакеты и приклеивали их к полу, а в некоторых случаях окрашивали, чтобы добиться более насыщенного цвета, как в этом уроке по коричневому бумажному пакету на полу, приведенном на сайте «Ремоделоголик из коттеджа в Орегоне».

Хотя они были красивы, мне действительно не хотелось, чтобы моя комната выглядела из кожи или лоскутного шитья. Я действительно хотел получить вид деревянного пола, используя ту же концепцию DIY из коричневых бумажных пакетов.

Как использовать коричневую бумагу для изготовления полов из искусственного дерева своими руками

Я решил попробовать создать планку из искусственного дерева, нарезав полоски коричневой бумаги, добавив технику искусственного буа, а затем окрашивая и герметизируя пол.

Цель заключалась в том, чтобы создать вид старой переработанной древесины сараев с дефектами и унынием.

Материалы для пола из коричневой бумаги из искусственного дерева

** Замечание о ремоделаголике: поликрил не рекомендуется использовать на полах, так как он потребует более частого повторного покрытия в зонах с интенсивным движением.Вместо этого мы рекомендуем Minwax Super Fast-Drying Polyurethane for Floors (доступен в вашем местном магазине или на Amazon) или Minwax Water-Based Polyurethane for Floors (также доступен в вашем местном магазине или на Amazon).

Где найти большой рулон оберточной бумаги для пола?
Хотя этот тип напольного покрытия часто называют полом из коричневых бумажных пакетов, вы можете купить целый рулон напольного покрытия из коричневой бумаги вместо того, чтобы собирать бумажные пакеты. Эта коричневая бумага называется строительной бумагой или бумажной салфеткой, и ее можно купить в больших рулонах в Lowe’s, Home Depot, Amazon или в большинстве магазинов товаров для дома.

Я использовал морилку Dark Walnut, но вы можете настроить морилку на любой цвет или составить свою комбинацию.

Я выбрал сатиновый поликрил, потому что чем выше блеск, тем заметнее становятся пятнышки грязи или дефекты.

Доски из искусственной древесины DIY для коричневого бумажного пола

Шаг 1. Нарежьте полоски бумаги.

Эти толстые полоски бумаги станут вашими досками из искусственного дерева.

Я использовал кусок дерева шириной 5 дюймов (5 дюймов) по ширине доски, которую я хотел создать.Я раскатал бумагу примерно на 5 футов за раз, положил доску на бумагу по ширине (так, чтобы хотя бы концы моих досок были прямыми).

Затем я нарисовал линию, используя доску в качестве ориентира. Я делал это снова и снова и резал, когда было сделано около 10 досок.

Затем разрежьте по линии.

Повторите этот процесс, пока у вас не будет достаточно досок.

Включите ваш любимый фильм (или 2) и начните монтаж. Я вошел в ритм и просто отключился.Прежде чем я осознал это, я нарезал достаточно полос для всей комнаты.

Я хранил их в мешках для мусора, пока не был готов их использовать. Чем больше мятится бумага, тем сильнее выглядит доска из-за пятен.

Шаг 2: Нарисуйте узор с текстурой искусственного дерева.

Я действительно хотел, чтобы дерево выглядело как мелиорированное, поэтому требовалось окрашенное волокно.

Вам понадобится гараж или специальное место для этой детали, потому что вы собираетесь использовать инструмент для шлифования древесины, чтобы нанести на ваши доски технику окраски имитационного буа, и им нужно место для высыхания.

Faux bois просто означает «искусственное дерево» или «искусственное дерево». Обратите внимание на эту расписанную вручную стену из искусственного буа, кувшин и кружку из искусственного леса.

У меня осталась темно-коричневая краска, которую я использовал для этого проекта (Sealskin от Sherwin Williams).

  1. Поместите краску в пластиковый контейнер с крышкой, чтобы можно было остановить / начать, не добавляя больше смеси.
  2. Добавьте краску в емкость, а затем налейте столько воды, чтобы, когда вы красите доску, краска скользила легко и быстро без сопротивления.Она не должна быть полностью водянистой, но не такой густой, как обычная краска.
  3. Быстро покрасьте доску сверху вниз достаточным количеством краски, чтобы покрыть бумагу, но не настолько, чтобы она покрыла лужу или капала. Достаточно тонкого слоя, чтобы покрыть бумагу.
  4. Теперь быстро возьмите инструмент для шлифования древесины и, используя заднюю сторону с мелкими зубьями, потяните инструмент сверху вниз, чтобы получить эти тонкие линии.
    Обратите внимание, что на моей бумаге есть небольшие пятна без краски, это нормально, здесь нет необходимости в совершенстве.Краска быстро высохнет, поэтому двигаться нужно будет быстро.
  5. Теперь потяните другую сторону инструмента для текстуры древесины вниз по линиям, которые вы только что сделали, слегка покачивая при движении. Чем больше вы раскачиваетесь, тем больше у вас будет узлов.

Опять же, не нужно беспокоиться о совершенстве. Этот процесс идет очень быстро. Думаю, я закончил всю свою работу примерно за час.

Я разложил все свои доски на полу в гараже, и они высохли примерно за полчаса.

Шаг 3: Подготовьте существующую стяжку пола.

Вырвите ковер, подкладку, липкую ленту и миллион скоб. Очень хорошо вымыть пол. Почувствуйте отвращение к той куче грязи, которая пряталась под ковровым покрытием! Фу!

Поскольку у меня была фанера OSB вместо обычной фанеры, я не мог укладывать доски на этом этапе. Я попробовал его в шкафу, и он выглядел странно, потому что на бумаге заметны любые изъяны, рябь или неровности на полу.

Я пробовал тренировочную доску с обычным листом фанеры, с бумагой прямо поверх нее, и это получилось великолепно.

Итак, пришлось покрыть OSB чем-то гладким, а фанера стоит дорого.

Вместо этого я создал плавающий пол, очень похожий на ламинат. Я прикрутил ДВП к OSB. Швы и отверстия для шурупов зашпаклевать шпатлевкой для дерева и отшлифовать до гладкости.

Шаг 4: Приклейте коричневые бумажные доски.

Когда вы будете готовы начать приклеивать бумагу, вам понадобится ведро (что-то достаточно большое, чтобы удержать клеевую смесь и несколько листов бумаги во время работы).

  1. Добавьте 1 стакан Elmer’s Glue-All на каждые 3 стакана воды и тщательно перемешайте. Сделайте ровно столько, чтобы использовать эту смесь во время работы: бумага должна быть полностью погружена в воду, но вы не сможете сохранять ее между сеансами склеивания.
  2. Смешайте 1 стакан клея и 3/4 стакана воды в небольшой ванночке для краски.
  3. Окуните бумажную доску в ведро со смесью клея и воды, пока она не станет достаточно влажной, чтобы бумага стала мягкой и расслабленной.
  4. Только достаточно влажная бумага, чтобы работать с ней примерно через 10 минут.Положите бумагу на полотенце или на край ведра, пока не будете готовы.
  5. С помощью кисти нанесите клеевую смесь из ванночки для краски на пол, где будет идти доска. Подойдет тонкий слой, потому что на вашей бумаге еще есть клей.
  6. Положите доску и с помощью ракеля аккуратно выдавите излишки клея или воды под бумагой, вытрите и продолжите этот процесс. Это обеспечит полное приклеивание планки, без складок и пузырей.

Это сложный процесс, поэтому не используйте слишком много смеси клея и воды и позволяйте воде капать с доски на полотенце по ходу движения.Иначе будут большие лужи.

Едет очень быстро. Я беспокоился о том, чтобы доски были прямыми, поэтому я использовал Т-образный квадрат плотников, чтобы время от времени проверять. Я смог закончить эту часть примерно за полчаса.

При укладке досок скрепите доски встык как можно ближе.

Вы можете увидеть небольшие зазоры между моими досками, потому что так сложно вырезать идеально прямую линию. Не беспокойтесь об этом. Вы позаботитесь об этом позже.

Не опирайтесь рукой на бумагу после того, как приклеите ее, иначе бумага выйдет из-под руки!

Включите вентилятор и дайте полу высохнуть в течение нескольких часов или на ночь.

Если у вас есть какие-либо зазоры между досками, самое время взять смесь краски / воды и тонкую кисть для краски и промокнуть ею трещины.

Шаг 5: Покрасьте коричневые бумажные доски пола.

Теперь можно наносить морилку! Я носила носки, чтобы обувь не рвала влажную бумагу.

Используя тряпку или старую малярную кисть, я начал окрашивать угол и начал свой путь оттуда. Я осторожно и быстро вытащила свое пятно и вытерла чистой тряпкой, если оно выглядело слишком тяжелым.

Продолжайте, пока не закончите с комнатой. Он не высохнет, он останется немного липким, пока вы его не закроете.

Шаг 6: Запечатайте пол из коричневой бумаги из искусственного дерева.

Я нанес свой поликрил кистью, потому что мне больше нравился контроль, который он давал мне.Я попробовал аппликатор из овечьей шерсти, и у меня всегда появлялись маленькие пузырьки, и было трудно контролировать наносимое количество.

Не кладите его слишком толстым, иначе он станет мутным. Вам нужно будет нанести около 7 или более слоев в зависимости от пешеходной активности в вашей комнате и выбранного вами герметика для пола (см. Примечание выше).

Но поликрил сохнет ОЧЕНЬ быстро. Я смогла скинуть все пальто за 1 день! Поскольку в этой комнате много людей, я накинул 10 пальто.

Я решил прибить небольшие мебельные гвозди от Lowes, которые имеют квадратную форму и напоминают винтажные гвозди, чтобы добавить им вид мелиорированного дерева.

Сколько времени ушло на укладку пола из искусственного дерева?

Я уже разрезал бумагу на полоски, когда у меня было время кое-где.

Покраска бумаги заняла около часа или немного больше.

Остальная часть процесса, от вырывания ковра до укладки последнего слоя полиуретана, заняла целые выходные.

Чем пол из коричневой бумаги из искусственного дерева по сравнению с ламинатом?

Красивый пол, по внешнему виду напоминающий ламинат.

По ощущениям он похож на ламинат, но без звука полого типа, который есть у всех.

Этим паркетом из коричневой бумаги из искусственного дерева каждый день злоупотребляют игрушками-толкателями, поделками, детьми и собаками. Все идет нормально. Я накинул на всю мебель войлочные прокладки.

Если вы получили царапину, вы можете стереть пятно с царапины и снова запечатать.

Мне это нравится. Мне нравится, что я это создал. Мне нравится, что это красиво. Насколько это красиво?

Надеюсь, он вам тоже понравится! Обязательно загляните к Freckle Face Girl, поздоровайтесь и подпишитесь на меня в Facebook, чтобы увидеть, какие еще безумные проекты я мечтаю.

Спасибо Remodelaholic и Cassity за то, что позволили мне быть вашим гостем! Мечта сбылась!

xo-Крис

————————————–

Большое спасибо за то, что был нашим гостем, Крис — так рад, что ваша идея реализовалась, и ВАУ, мне она нравится!

Посетите Крис в «Девушке с веснушками» и ознакомьтесь с ее забавными и творческими идеями, такими как винтажная индустриальная спальня ее мальчика и ее «Путеводитель занятой мамы» по простым проектам, которые «сразу приносят удовлетворение», например, к быстрой солнечной люстре своими руками.

Ищете более недорогие варианты отделки пола своими руками? Попробуйте одно из этих:

  • Pinterest
  • Facebook
  • Твиттер
Remodelaholic является участником партнерской программы Amazon Services LLC Associates, предназначенной для предоставления сайтам возможности зарабатывать рекламные сборы за счет рекламы и ссылок на amazon.com. Пожалуйста, ознакомьтесь с нашим полным раскрытием здесь.Нам нравится слышать от коллег-ремоделахоликов, поэтому дайте нам знать, что вам нравится в этом, и оставляйте любые вопросы ниже в комментариях. Если вы следовали руководству или были вдохновлены чем-то, что видели здесь, мы будем рады увидеть фотографии! Отправьте фотографии здесь или отправьте нам сообщение на Facebook.

В рубриках: Гостевые блоггеры, Инструкции, Учебники с метками: Полы, Гостевые блоггеры, Деревянные полы

О Cass
