Чем крепить провода к стене: Способы крепления кабеля к стене

Содержание

Как закрепить кабель к стене рассматриваем способы и технологии | Энергофиксик

Все в мире стремительно развивается и мы уже давно привыкли к всевозможным электрогаджетам. А они, в свою очередь, требуют надежного питания по сети. Для того, чтобы не знать проблем во время работы вашей проводки, нужно грамотно подойти к ее постройке и в частности качественно зафиксировать провода на стенах дома. В этой статье я вам расскажу про современные и проверенные временем способы крепления провода.

Самый удобный способ крепежа

В зависимости от того, какой способ монтажа вы изберете в своем собственном доме и будет зависеть вид крепежа провода.

В случае выбора скрытого способа прокладки кабеля необходимо качественно закрепить провод для того, чтобы он не мешал дальнейшему ремонту.

При открытом способе прокладки стараются избирать фиксаторы максимально незаметные, чтобы собой не привлекать внимание.

Еще выбор крепежа напрямую следует от дальнейшего ремонта. Допустим, если вы избрали потолок системы армстронг, а трассы кабелей проходят по нему, то нет совсем никакой нужды укладывать провода в штробы, ведь он и так будет скрыт отделкой.

Готовим инвентарь

Итак, для прокладки кабелей нам может понадобиться: перфоратор, шуруповерт, дрель и, возможно, молоток.

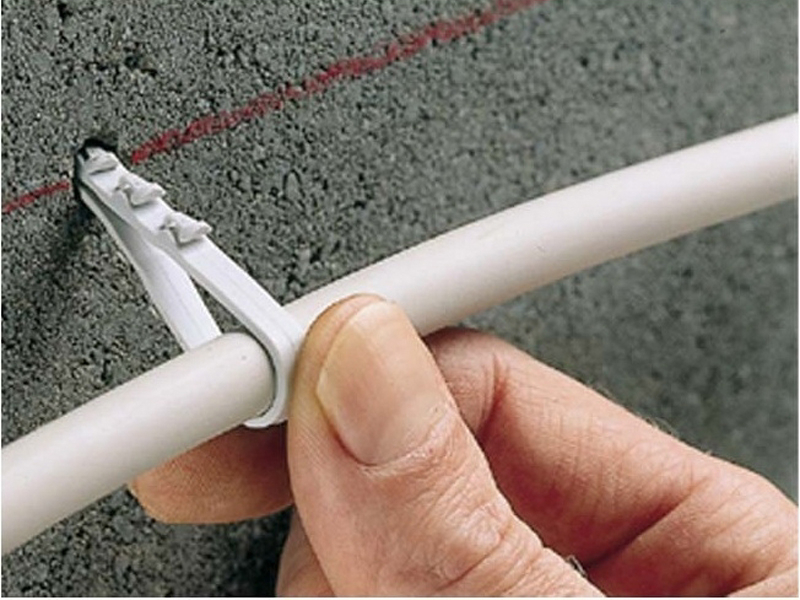

Дюбель хомут

Теперь давайте пройдемся по конкретным видам крепежа и начнем с дюбель хомута. Работать с ним довольно легко. Для уверенного фиксирования провода нам необходимо просверлить в стене перфоратором отверстие сверлом на 6 мм, далее разворачиваем хомут, кладем туда кабель и уже закрытый хомут втискиваем в просверленное отверстие.

Все провод закреплен. Такие хомуты встречаются двух видов: под круглый провод и под плоский провод. Идеально приспособлен для удерживания одиночного проводника, как в штробе, так и просто на бетонной стене и еще он довольно дешев.

Монтажная площадка

Этот вид крепежа представляет из себя компактную платформу прямоугольной или квадратной формы с проушинами для хомутов и центральным отверстием для дюбель гвоздя.

Данные формочки легко фиксируются как на бетоне, так и на дереве (с помощью саморезов), так же большим преимуществом считается доступность крепления сразу группы проводов, что значительно увеличивает скорость укладки всей проводки. Но они не подходят для штроб.

Специальный дюбель для хомутов

Данный вид крепежа является своеобразным гибридом обычного дюбеля и самореза, при этом выполнен из пластика. Крепится так же в просверленное перфоратором отверстие, а далее в проушину вдеваем обычный хомут и фиксируем проводник.

Ничем особенным и примечательным не выделяется на фоне вышерассмотренных приспособлений.

Дюбель стяжка для фиксации кабеля

Это поистине универсальное средство крепежа, которое мастера именуют: хомут с дюбелем.

Данный гаджет выполнен из двух составных частей : непосредственно из дюбеля и самой стяжки.

Собирается он очень просто: сжимается две составные части, оные потом фиксируются специализированной скрепой. Готовая стяжка выглядит вот так:

Монтаж таков: высверливаем перфоратором отверстие, вставляем зафиксированный дюбель, загоняем пластиковый колышек и закрепляем хомутом кабель.

Стяжка кабельная с отверстием

Кроме самых стандартных стяжек в магазинах вполне возможно приобрести вот такие модернизированные хомутики. Крепеж осуществляется так же очень легко: проделываем отверстие, загоняем туда дюбель и фиксируем стяжку саморезом. Недостатком такого способа является одноразовость крепления, то есть если вам нужно будет переделать крепеж, то придется использовать новый хомут

Скоба для крепления

Теперь давайте рассмотрим крепеж оный, как нельзя кстати подойдет для укладки кабеля по уже сделанному ремонту.

Этот вид крепежа очень любят кабельщики, так как такая пластина легко фиксирует провод на дереве пластике. Но стоит помнить, что скоба не подойдет для фиксации провода на бетоне.

Скоба металлическая

А вот этим крепежом обычно фиксируют кабеля уложенные в металлической гофре. Так же они считаются многоразовыми, ведь можно просто выкрутить фиксатор и использовать скобу в другом месте.

Пластмассовые клипсы

Предназначены для фиксирования проводов уложенных в пластмассовые гофры. Легко крепятся на бетоне или дереве и с помощью их достаточно просто формировать трассы рядом идущих кабелей

Самодельный крепеж

И последним рассмотренным видом крепежа будут старые добрые самоделки. Ведь если нет ни одного вида магазинного исполнения, то крепеж всегда можно сделать собственноручно. Для этого нам понадобится: наша смекалистость, куски проводов и дюбель саморезы.

Нарезаем провод на куски по 3-10 см (длина зависит от толщины и количества фиксируемых проводов) и если провод двойной, то пробиваем его посередине саморезом

Если же он одинарный, то формируем петлю вокруг головки самореза.

Рис

Такой крепеж ничем не будет уступать магазинным образцам, только помните, лучше использовать одножильные провода. Так как многожильный не даст такой фиксации удерживаемому проводу.

Помимо кусков проводов допускают применять абсолютно любой подручный материал, например, металлическая лента вполне сойдет в качестве крепежа.

Это все что я вам хотел рассказать о способах крепежа провода на стенах или потолках вашего дома. Спасибо за внимание.

Уважаемый Читатель, моя статья оказалась полезна и интересна?! Тогда обязательно ставь палец вверх, подписывайся на мой канал ЭНЕРГОФИКСИК и делись статьей в соц. сетях. Мне очень важно чувствовать вашу поддержку. Ведь она позволит создавать еще больше качественных материалов. Если у Вас есть вопросы или предложения, то вот моя почта: [email protected]

виды креплений кабеля к стенам в гофре или на скобах

На сегодняшний день любое помещение (жилое, офисное либо другого назначения) немыслимо без прокладки в ограждениях коммуникаций. Это проводные электросети, телевизионные и интернет кабели. Давно минули те времена, когда крепление кабеля к стене, в том числе электропроводки, выполняли только снаружи ограждений. Это делали по причине несовершенства изоляционных покрытий проводников.

Крепление кабеля к стене

Современные полимерные покрытия разрешают «прятать» кабельно-проводные коммуникации в массиве ограждений помещений. В некоторых случаях делают проводку открытой или прокладывают кабели в пластиковых коробах. Самые распространённые способы креплений проводов и кабелей к стенам и к потолкам рассмотрены в статье.

Виды крепления кабельно-проводных коммуникаций

Известна масса способов и видов крепления проводов и кабелей к стенам. Среди них часто встречаются следующие.

Открытая проводка

Включает:

  • быстросохнущий раствор;
  • дюбель-хомут;
  • дюбель-стяжка;
  • клипсы;
  • монтажная площадка;
  • гвоздевые скобы.
Быстросохнущий раствор

Фиксация быстросохнущим раствором – это самый простой способ крепежа для провода. Закрепить провод к неоштукатуренной кирпичной кладке можно алебастром или другим быстросохнущим раствором с помощью шпателя. Делают это так:

  1. Один или несколько проводов протягивают вдоль цементных швов кладки из кирпичей или шлакоблоков;
  2. Разводят водой алебастр, гипс или быстросохнущую специальную смесь;
  3. Учитывая удельный вес кабеля или проводов, работник шпателем с алебастром прикрепляет коммуникации к кирпичной кладке;
  4. Монтаж кабеля или проводов производят постепенно по мере застывания нанесённых лепёшек из раствора.

Важно! Нужно добиваться того, чтобы алебастр был наиболее связан со швом кладки. Это обеспечивает высокую адгезию крепления на стенах.

Таким способом проводят коммуникации в нежилых и подсобных помещениях. Как правило, такой крепеж носит временный характер.

Дюбель-хомут

Возникают такие ситуации, когда крепёж для кабеля быстросохнущим раствором к кирпичной или бетонной стене будет малоэффективным и не выдержит нужную нагрузку. Тогда лучше воспользоваться дюбель-хомутами. Кабельный крепёж представляет собой пластиковую петлю с окончанием в виде дюбеля с ребристыми краями. Внешне хомут напоминает скобу. Крепят проводку дюбелями в таком порядке:

  • в стене по размеченной линии перфоратором делают отверстия глубиной 30-40 мм и диаметром 6 мм;
  • отверстия делают на расстоянии друг от друга в 30-40 см;
  • кабель продевают через петли, усилием руки или несильным ударом молотка дюбели вставляют зазубренным концом в монтажное отверстие.

Дюбель-хомут

Монтаж проводки осуществляется в короткие сроки, обеспечивает надёжное крепление проводников к стене.

Дюбель-стяжка

Дюбель-стяжка схожа с дюбель-хомутом. Отличие от «собрата» состоит в том, что петля способна затягиваться. Это обеспечивает надёжное скрепление нескольких проводников в плотный пучок.

Установка дюбель-стяжек производится точно так же, как и монтаж дюбель-хомутов. После прокладки проводки конец петли, выступающий из замка, затягивают с помощью пассатижей.

Дюбель-стяжка

Клипсы

Крепёж сделан из прочного пластика. Клипса представляют собой площадку с монтажными отверстиями и двумя скобами.

Скобы для крепления кабелей в виде клипс монтируют таким образом:

  • по линии разметки трассы кабеля с помощью перфоратора делают монтажные отверстия ø 4 мм;
  • в отверстия забивают пластиковые дюбели;
  • клипсы устанавливают на стене, вбивая шурупы через отверстия крепежа в дюбели;
  • кабель или ряд проводов вдавливают в клипсы, верхняя и нижняя скоба крепежа зажимает проводку, надёжно удерживая её на стене.

Клипсы и дюбели для крепления кабеля

Обратите внимание! Клипсы подбирают по размеру поперечного сечения проводки. Размер крепежа должен быть таким, чтобы ни одна скоба не сломалась, и в то же время пучок проводов должен быть достаточно плотным.

Клипсы служат надёжной опорой для крепления гофры. Внутрь гофры протягивают кабель и провода. Шланги защёлкивают клипсами. Преимущество гофрированных шлангов состоит в том, что они легко изгибаются под углом.

Проводка в гофре

Сначала выбирают гофру нужного диаметра, а затем выбирают клипсы с подходящим внутренним размером скоб.

Монтажная площадка

Это простое крепление использует эффект самоклейки. С внешней стороны площадки снимают защитную плёнку. Площадку прижимают к стене. Крепёж надёжно приклеивается к поверхности вертикального ограждения. На площадке есть специальный крючок, который зажимает кабель.

Недостатком такого крепежа является слабая несущая способность. Площадки предназначены в основном для прокладки одиночного интернет или телевизионного кабеля. В крайнем случае, можно протягивать через площадки несколько тонких проводов.

Монтажная площадка

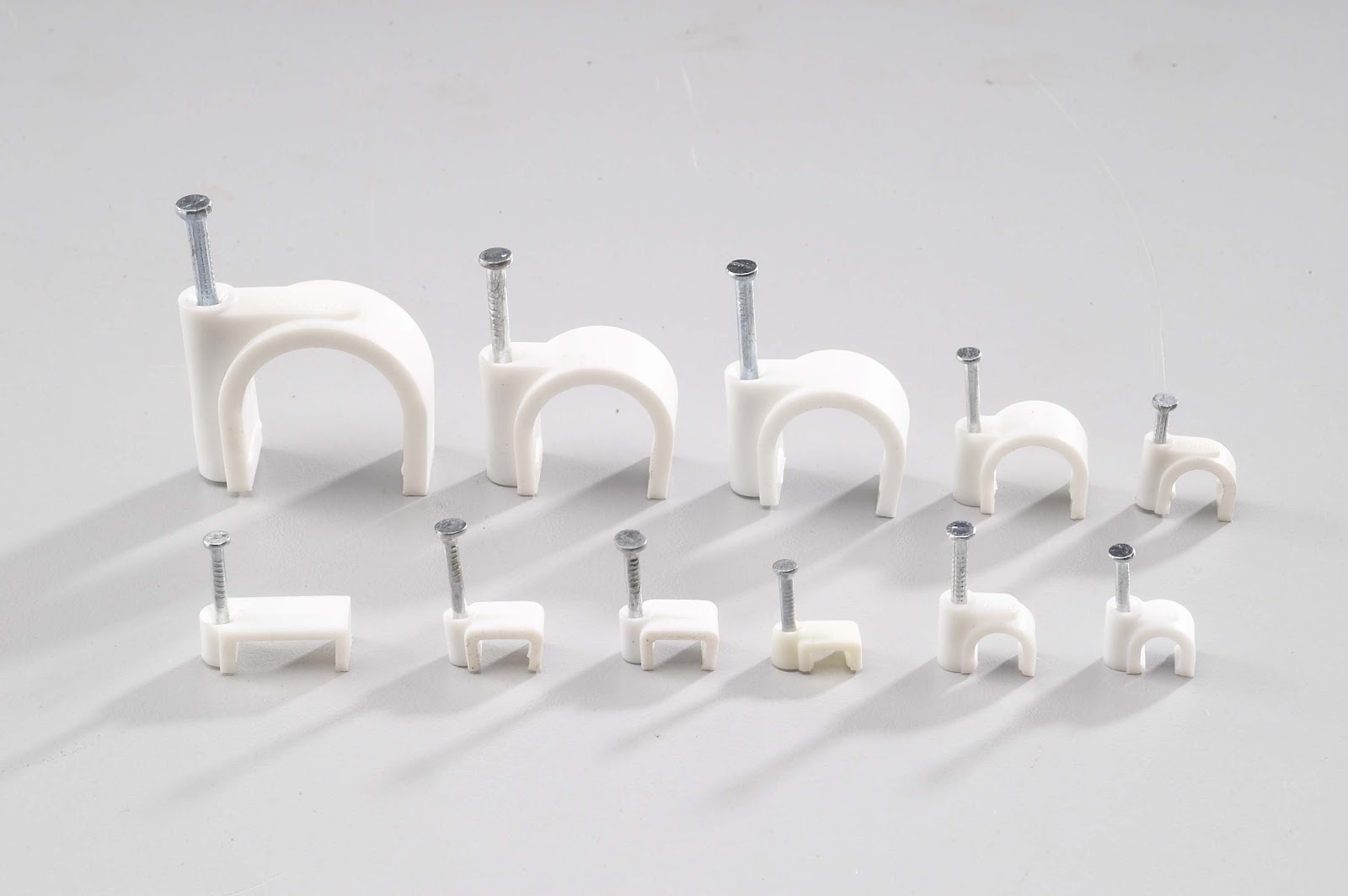

Гвоздевые скобы

Таким видом крепежа пользуются для фиксации слаботочных проводов (телефонные провода, ТВ кабели и прочее). Гвоздевая скоба надёжно держится в деревянной стене.

Гвоздевые скобы

Иногда их забивают в оштукатуренную стену, но держатся они там плохо. В штукатурку скобы нужно забивать в гораздо большем количестве, чем это делают в деревянных стенах. Если под штукатуркой есть реечная обрешётка, то нужно попадать гвоздиком в дерево.

Скрытая проводка

Универсальный способ прокладки коммуникаций – это скрытая проводка. Метод имеет ряд преимуществ и недостатков.

Преимущества
  • Отсутствие технических деталей на поверхности ограждений помещений;
  • Интерьер комнат не «страдает» от наличия проводки на стенах, портящих внешний вид стен;
  • Простой и надёжный монтаж электропроводки не вызывает особых затруднений.
Недостатки

К недостаткам скрытой проводки относят то, что при смене или добавлении проводников приходится вскрывать штробы. Производство работ связано с возникновением в большом количестве пыли и последующими мокрыми процессами.

Во время ремонта приходится заниматься поиском старых проводов под слоем штукатурки и финишного покрытия.

Устройство скрытой проводки в стене
  1. На стены и потолок наносят разметку точек установки электрической арматуры;
  2. Затем проводят маркером или карандашом линии для пробивки штроб. Ширина и глубина штробы зависит от количества проводов, диаметра кабеля;
  3. Перфоратором пробивают штробы вдоль линий разметки;
  4. В ином случае абразивным кругом делают два параллельных пропила вдоль линии разметки;
  5. Зубилом и молотком выбивают бетон или кирпич в зоне пропилов. Если материал стены поддаётся с трудом, то пробивают штробу перфоратором, с установленным наконечником-зубилом;
  6. В каналы укладывают кабель и провода;
  7. Проводку фиксируют алебастром с шагом 300-400 мм;
  8. Уложенные коммуникации закрывают слоем цементного раствора с помощью шпателя, но не вровень с поверхностью стены;
  9. Затем шпаклюют стартовым составом;
  10. Окончательно наносят финишную шпаклёвку;
  11. Высохшую шпаклёвку шлифуют наждаком, доводя до гладкого состояния;
  12. Окончательно производят финишную отделку стен.

Дополнительная информация. С целью устройства надёжной защиты проводку помещают в полимерную оболочку – гофру.

Гофрированные шланги производят разного диаметра, которые предназначены для прокладки от одного кабеля до целого пучка различных проводников. Гофра позволяет заменить тот или иной провод, не нарушая внешнее покрытие канала. При прокладке коммуникаций в гофре стараются избегать создания прямых углов путей прокладки.

При замене отдельного кабеля к его концу прикрепляют шнур. Затем вытягивают проводник из гофры. К шнуру привязывают новый кабель и в обратном порядке протягивают новый кабель.

Пластиковые короба

Чтобы не пробивать в стенах штробы, можно обойтись менее трудоёмким способом крепления кабелей и электропроводки к стенам. Промышленность строительных материалов изготавливает большой ассортимент пластиковых коробов. Изделия можно подобрать нужного поперечного сечения и цвета.

Монтаж кабель-канала

Крепёж состоит из двух частей: короба и крышки. Крышка плотно защёлкивается на корпусе короба. Крепится кабель-канал к стене дюбелями. Коммуникации вкладывают в пластиковые изделия. Затем каналы закрывают наружными панелями.

В последнее время в продаже можно встретить мягкие ПВХ короба. Достоинство заключается в их чрезвычайной гибкости. Благодаря этому качеству, можно обходить любые углы, как внутренние, так и наружные, одной полосой канала. Не нужно соединять специальной фурнитурой жёсткие панели между собой в углах. Достаточно изогнуть короб в нужном направлении, уложить в него кабели и закрыть канал такой же гибкой крышкой.

Плинтус

Конструкторы в своё время сообразили, что внутреннее пространство плинтуса можно использовать для прокладки кабельно-проводных коммуникаций. В настоящее время рынок строительных материалов предлагает широкий выбор моделей плинтусов с возможностью размещения внутри них закрепляемых кабелей и проводов.

Конструкция некоторых плинтусов состоит из канала прямоугольного сечения, разделённого упором. Упор делит внутреннее пространство плинтуса на два канала. Каналы закрывает фигурная полоса, имеющая продольную защёлку. Защёлка плотно входит в продольный паз упора.

Плинтус с двойным каналом

Основание плинтуса крепят дюбелями к стене. Дюбеля устанавливают на расстоянии 30-40 см друг от друга. Для образования внутренних и внешних углов устанавливают специальную фурнитуру. После укладки кабеля и проводов ставят верхнюю панель, защёлкивая замок.

Другая конструкция напольного крепежа состоит из основного корпуса плинтуса и съёмного продольного сердечника. Сердечник имеет П-образную форму в сечении. После монтажа корпуса в канал вкладывают кабель и защелкивают продольный вкладыш. Линии соединения частей плинтуса практически на заметны, и создаётся впечатление цельности внешней поверхности изделия.

Существуют иные способы крепления кабелей к стене. В основном конструкция их примитивная, и изготавливается крепёж из подсобного материала, что не всегда безопасно.

Видео

Оцените статью:

Как закрепить провода: различные способы крепления на стене: особенности, достоинства и недостатки

Сегодня мы уже не можем представить свою жизнь без большого количества электроприборов. Они проникли в каждый уголок и стали неотъемлемой частью повседневной активности. Именно поэтому качественная прокладка и крепление проводов стали насущной проблемой не только для производственных площадок и офисных помещений, но и для жилых помещений.

Существует две разновидности крепления: открытого и скрытого типа. Далее, мы подробно рассмотрим каждый из вариантов и найдём оптимальное решение для всех возможных ситуаций.

Скрытый тип

Естественно, что во время строительства или капитального ремонта, крепление электропроводки производится скрытым способом в специально подготовленных каналах — штробах. Отсутствие необходимости соблюдения эстетичности при электромонтаже расширяет возможности крепления. Далее, будет рассмотрен ряд эффективных и практичных способов.

Дюбель-хомуты и дюбель-стяжки

Достоинством этого вида крепления является его невысокая стоимость и очевидная практичность. Для крепления провода при помощи хомута или стяжки необходимо при помощи перфоратора просверлить в стене или на потолке отверстия на расстоянии 30–35 сантиметров друг от друга. Проследить, чтобы кабель плотно прилегал к стене, не было перегибов и заломов. Если вы выбрали дюбель-хомут, то его достаточно просто вставить в отверстие. Последний не требует дополнительных усилий, но и надёжность крепления будет невысокой.

В случае с дюбель-стяжками, потребуется дополнительно вбить разжимной колышек, что значительно повысит качество крепления

В случае с гипсокартоном настоятельно советуем использовать так называемую дюбель-бабочку.

Быстросохнущий раствор

Этот способ является наиболее быстрым и достаточно надёжным. Но его применение требует некоторой сноровки, так как подготовленные алебастр или гипс — быстросохнущие. Следовательно, существует риск не успеть прикрепить весь провод к стене. Как и в вышерассмотренном случае, кабель укладывается в заранее подготовленной канаве (штробе) и приклеивается раствором через каждые 40–50 сантиметров. Очевидное преимущество этого способа заключается в отсутствии необходимости сверлить стены и покупать дополнительные материалы. Но и закрепить более трёх проводов будет довольно затруднительно.

Самодельные скобы

Если бюджет на ремонт ограничен и каждая копейка на счету, скобы для крепления можно изготовить самостоятельно. Для этого потребуются тонкие стальные полоски или стандартный двухжильный кабель, нарезанный кусками по 6–7 сантиметров. Далее, все просто: по центру каждой полосы делается отверстие, в которое вставляется дюбель. Последний забивается в заранее подготовленное отверстие в стене. Если поверхность крепления деревянная, можно вполне обойтись простыми гвоздями.

Очевидным недостатком этого способа является продолжительное время подготовки самих скоб. А также если скобы останутся непокрытыми, впоследствии на обоях могут проступить пятна от ржавчины.

Второй тип крепления, который мы рассмотрим, будет:

Открытый

Обычно, такой тип крепления электропроводки востребован в деревянных домах, сараях и хозяйственных блоках. При этом отпадает потребность в штробах, что значительно ускоряет сам процесс.

Кабель-каналы

Кабель-каналы – это современный и наиболее практичный способ открытого крепления проводов. Особую роль при этом играет как довольно привлекательный внешний вид, так и низкая цена. Практическое же преимущество заключается в том, что можно без проблем закрепить группу проводов. Монтаж канала довольно прост. Необходимо снять крышку, закрепить канал на стене при помощи саморезов, уложить кабель и вновь установить крышку просто защёлкнув её в специальных фиксаторах.

Клипсы

Подобный способ крепления допустим только, если провода расположены в пластиковых или гофрированных трубах. Важно подобрать клипсы по размеру трубы! Далее, действуем по стандартному плану:

  • к деревянной поверхности клипсы крепим при помощи саморезов;
  • в бетонной или кирпичной стене потребуется заранее просверлить отверстия, в которые вбиваются дюбеля и уже на них закрепляются клипсы.

Чаще всего такой вид крепления используют когда есть необходимость провести наружную электропроводку.

Изоляторы

Для такого вида крепления, провода нужно предварительно скрутить в тугой жгут. Далее, фарфоровые бочонки врезаются в стену и становятся основой для закрепления проводки. Совет: чтобы не тратить время на скрутку и её фиксацию, в специализированных магазинах можно приобрести уже подготовленные жгуты.

Гвоздевые и другие скобы

Этот способ крепления широко известен даже среди непрофессионалов.

Подобный вид крепления используется для прокладки как телефонных, так и телевизионных кабелей. Существует две разновидности скоб: плоские и арочные. Все подобные скобы в своём комплекте имеют гвозди, поэтому с их креплением не должно возникнуть особой проблемы. Довольно практичный вариант для монтажа над плинтусом. Недостатком является довольно низкая прочность самих гвоздей, поэтому подобные скобы всегда нужно иметь про запас, чтобы в любой момент заменить повреждённую.

Для крепления тонких проводов специалисты рекомендуют использовать дриву. Внешне, она подобна шурупу и точно так же вкручивается в стену, а на непосредственно выступающую резьбу накручивается кабель.

Монтажная площадка

Этот способ применяется, когда провод необходимо проложить по кафелю. Монтажная площадка не требует сверления каких-либо дыр или забивания гвоздей. Крепится она самоклеющейся стороной и держится довольно прочно. Не рекомендуется использование этого вида крепления в помещениях с повышенной влажностью.

Отдельно стоит рассмотреть вопрос проводки кабеля сквозь стену. Для этого необходимо высверлить дыру, по размерам превышающую устанавливаемую в неё гильзу. При этом нужно придерживаться нескольких правил:

  1. Если стена из огнеупорного материала, то провода должны быть заключены в коробку или отрезок трубы.
  2. Если же стена, например, деревянная, то в отверстие необходимо уложить стальную трубу (или коробку из любого негорючего материала).

Выше были рассмотрены оптимальные и эффективные современные способы крепления проводов на стене, которые не должны вызывать особого затруднения даже у неподготовленного человека. Тем не менее будьте аккуратны и перед прокладкой кабеля убедитесь, что он не подключён к токопроводящей линии!

Как крепить провод к стене

Если при креплении провода в штробе, от крепежа и проводки не требуется эстетичности.

Все равно штроба будет заделана раствором и провод спрятан. Однако при открытой проводке требования к ее внешнему виду играют немаловажную роль. При этом, проводка может как испортить интерьер, так и стать дополнительным его элементом.

Как крепить провод к стене? Какие крепежи лучше использовать.

Металлорукав и клипсы

Внутри жилого помещения такая проводка вряд ли будет эстетичной. Другое дело — снаружи дома, в подсобных помещениях. Например, от счетчика электроэнергии до ввода в дом. В гараже, сарае, мастерской проводка в металлорукаве по клипсам будет оптимальным решением.

Метод крепления не отличается особой сложностью.Сначала размечаются точки крепления клипс. Дюбелями-гвоздями клипсы крепятся к бетонному, кирпичному, каменному основанию. Для крепления к дереву используются саморезы. Затем металлорукав с предварительно втянутым проводом защелкивается в клипы и проводка готова. Следует учесть что размер клипсы должен соответствовать диаметру металлорукава. Если она большая, рукав будет просто выпадать. Если маленькая, защелкнуть металлорукав не получится. Рекомендуемое расстояние между держателями около 50 см. Аналогичным способом, с помощью клипс, можно делать проводку в специальных трубах из ПВХ, полиэтилена, в пластиковой гофре.

Гвоздевые скобы

Обычно гвоздевые скобы применяются для крепления кабелей интернет, антенного, телефонного. Используются на основаниях в которые можно вбить гвоздь: дерево, глиняная и цементная штукатурка, гипсокартон, газобетон. Стоят очень дешево. Монтаж максимально простой. Скоба накладывается на провод и забивается гвоздь. В продаже есть скобы как для круглого, так и для плоского кабеля.

Монтажные площадки

Для простого крепления провода на уже готовую стену, элементы отделки или даже мебель целесообразно использовать монтажные площадки в липким слоем. Они изготавливаются как под крепление одиночного провода, так и под жмут проводов. В первом варианте, площадка имеет специальную скобу куда вставляется провод.

Во втором, присоединение кабелей производится при помощи кабельной стяжки. На случай, если липкий слой не справляется с удержанием проводов, в монтажной площадке может быть предусмотрено специальное отверстие под дюбель-гвоздь или саморез.

Керамические и пластиковые изоляторы

Внутренняя проводка на изоляторах сегодня относится к стилю “ретро”. И действительно, в старых домах ее можно встретить достаточно часто. В таком варианте, витой провод проводится по керамическим изоляторам (роликам), которые крепятся к стене. Кроме стиля, к преимуществам такой проводки относится большая пожаробезопасность. Провод не в закрытом пространстве, хорошо охлаждается и находится на расстоянии от стены.

Способы крепления     Обновлено: 07.12.2020 13:38:24

Источник: http://krepcom.ru:443/blog/sposoby-krepleniya/kak-krepit-provod-k-stene/

Наши контакты:
E-mail: zakaz@krepcom. ru
Телефон: 8 (800) 333-21-68

Крепление электрокабеля к стене дома


скоба, дюбель хомут, клипсы, самодельный крепеж

При монтаже кабеля используются различные способы крепежа. Все зависит от конкретных условий, финансовых возможностей и вкусов хозяев помещений. При выполнении этих работ все должно быть надежно зафиксировано, изоляция не нарушена, а внешний вид соответствовал окружающей обстановке и был благоприятным.

Виды крепления кабеля и проводов к стене

Материалы, из которых изготовлены стены и потолки, могут иметь различную плотность и структуру. Кабель, в зависимости от поставленной задачи, полностью или частично можно «спрятать» в штробах (канавочные углубления), пластиковых трубах, гофрах или специальных лотках. А если в этом нет большой необходимости, следует закрепить его более аккуратно.

Все это можно выполнить с помощью самых разнообразных приспособлений. Постараемся более подробно рассмотреть наиболее распространенные виды крепления.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

  • При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
  • Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
  • Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
  • Если предусматривается запас, следует сделать его менее заметным.
  • При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
  • Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
  • Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Методы крепления к стенам из различных материалов

В зависимости от вида поверхности выбирается и способ крепления.

  • Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
  • Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
  • Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).

Кабель каналы различных размеров

Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали,  не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию. В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой. Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:

  • напольные;
  • магистральные;
  • плинтусный;
  • парапетные.

Виды кабель каналов

При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей». На видео показано как правильно проводить монтаж ПВХ короба.



Крепление с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо  сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

 Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.

Скоба металлическая

Используют для монтажа кабеля в рукавах из металла. Имеют одно или два ушка, в которых имеется отверстие для крепления. Размеры могут быть разными. Их подбирают ориентируясь на диаметр металлического рукава. Скобы хорошо подходят для удержания массивных кабелей. Они легко устанавливаются и снимаются. На фото выше.

Дюбеля

Использование дюбелей оправдано простотой установки, универсальностью применения и невысокой ценой. Ими можно проводить, как скрытый, так и открытый монтаж на стенах и потолках из твердых материалов.

Дюбель-стяжка

Изготавливается из негорючего пластика. Является удобным элементом крепления. Используют для оперативного монтажа открытой или скрытой прокладки.

Стяжка может иметь разъемный или неразъемный замок. Первый вариант позволяет, если есть такая необходимость, изменить количество жил. Установка такая же, как и у обычных дюбелей.

Стяжки с площадкой

Представляет собой дюбель с резьбой и площадкой (квадратной или прямоугольной), к которой прикреплена стяжка. Эти крепежные элементы (КСП) удобны для быстрой установки. Изготавливают из негорючего пластика.

КСП — стяжка с монтажной площадкой под дюбель

Первоначально устанавливают дюбель, на который и накручивают площадку со стяжкой. После этого крепят и провода. Монтаж годится для деревянных, кирпичных и бетонных стен и потолка. С помощью таких площадок можно крепить сразу несколько кабелей.



Дюбель-хомут

Применяют для оперативного крепления одного кабеля. Хомутик очень прост в установке. Перфоратором (если стена бетонная) высверливается отверстие необходимой длины и диаметра. После этого хомут аккуратно раскрывают, укладывают в него кабель и острым концом засовывают в отверстие. Хомут не выпадет из него благодаря двусторонним насечкам на его боковинах.

Форма хомутика должна соответствовать форме поперечного сечения кабеля. В основном она или круглая или прямоугольная. Эти установочные элементы имеют небольшую стоимость и надежны в креплении.

Базы дюбельного типа

База дюбельного (БД) типа под стяжки, сделана из пластика. «Два в одном» — как бы и саморез и дюбель. В головке имеется отверстие, в которое просовывается стяжка для затягивания кабеля.

Установка очень простая. В подготовленное отверстие забивается бандаж. Устанавливается стяжка и в нее закладывают проводку. Затем осуществляют затяжку.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Изоляторы

В большинстве случаев крепление провода на изоляторы используется как ретро или декоративный. Этот способ открытой прокладки используется для монтажа электропроводки как в доме так и в бане.

Ретро проводка, крепление на изоляторы

Бочонок крепиться шурупом или гвоздем к стене и на него закрепляется скрученный предварительно провод. Скрутить его можно самостоятельно или купить уже скрученный.

Самодельные крепежи

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому. Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу.

Самодельный крепеж для проводов

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

  • Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.
  • Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
  • Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:

  • простота в изготовлении и монтаже;
  • нет необходимости поиска крепежа и его покупки в магазинах;
  • возможность использовать (установка и замена) самоделок многократно;
  • можно крепить, как один, так и несколько проводов одновременно.

domashnysvet.ru

Способы крепления проводов и кабелей к стене

В зависимости от того, как Вы решите проводить электропроводку по комнатам: открытым либо скрытым способом, выбирается способ крепления проводов к стене. Далее мы рассмотрим все существующие варианты крепежа, а также предоставим преимущества и недостатки каждой технологии.

Открытый электромонтаж

Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.

Кабель-каналы

На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что кабель-каналы имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.

Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье.

Видео инструкция по монтажу кабельного канала своими руками

Клипсы

Крепление проводов и кабелей клипсами используется только при монтаже электропроводки в трубах, а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.

Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:

Правильное закрепление внутри дома

Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.

Как прикрепить гофру на улице

Если же вы хотите закрепить кабель

Изоляторы

Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:

Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, как сделать ретро проводку своими руками, читайте в соответствующей статье.

Гвоздевые скобы

Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте. Очень удобный вариант монтажа, который применяют для того, чтобы незаметно провести кабель над плинтусом в доме либо квартире.

Скрытый электромонтаж

При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

Дюбель-хомуты

Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).

Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Технология закрепления специальных скоб

Использование специальных стяжек

Быстросохнущий раствор

Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

Самодельные скобы

Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.

Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.

Монтажная площадка

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:

Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.

Также читают:

samelectrik.ru

виды креплений кабеля к стенам в гофре или на скобах

Крепление провода к стене внутри зданий и сооружений – это скрытая или открытая прокладка одиночного кабеля или группы проводников. Стены – это своеобразный плацдарм для размещения на нём электропроводной продукции. Надёжность фиксации кабельных линий зависит от правильного выбора крепежа для проводов.

Установка крепежа для кабеля

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

  • дюбель-стяжка для одиночного кабеля;
  • стяжка с отверстием под дюбель;
  • монтажная площадка;
  • полимерный дюбель со сквозной головкой;
  • клипса для гофры;
  • скоба;
  • самоклеящаяся площадка;
  • гвозди для монтажа.
Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Дюбель-стяжка под плоский кабель

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

Монтажная площадка

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Монтажные площадки

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

Дюбель со сквозной головкой

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

Клипса под гофру

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Металлическая скоба

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

Использование монтажных пистолетов

Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

Монтажный пистолет в разрезе

Крепление кабеля своими руками

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

Крепление строительной смесью

Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

Крепление дюбель-хомутом (UW или увешка)

Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

Крепление кабеля к стене скобами

Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

Крепление гофры скобами

Как закрепить кабель к бетону без сверления

Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

О других способах крепления

Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

Несколько замечаний по прокладке
  1. Промежуток между точками опоры электропроводки должен быть такой, чтобы провис кабеля был не более 5-10 мм.
  2. Открытый монтаж пластикового крепежа делают в тех местах, где нет воздействия ультрафиолета, агрессивной среды и перепадов температуры.
  3. Если проводка может быть подвержена случайным механическим воздействиям, то её прячут в кабель-каналы или укладывают в штробы.
  4. Нельзя крепить силовой кабель, который находится под напряжением.

Обратите внимание! Домашняя проводка имеет небольшую площадь поперечного сечения, поэтому её прокладка не вызывает особых затруднений. Потребуется минимальный опыт владения строительным электроинструментом (это перфоратор, шуруповёрт и дрель).

Варианты, как крепить провод внутри жилья
Создание скрытой электропроводки

Закрытую проводку осуществляют несколькими способами.

В кирпичных стенах

В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.

В железобетонных панелях

Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.

В монолитной стене

Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.

Создание открытой электропроводки

Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).

Крепление провода на липучке

Липучки применяют в тех местах, где сверление стены нежелательно или недопустимо. Площадки клеят на поверхность ограждений, предварительно сняв защитную плёнку. Провод или антенный кабель зажимают нейлоновой стяжкой, продетой в пазы площадки.

Чем крепить провод в штробе
  • Алебастр – быстро и надёжно;
  • Дюбель-хомуты применяют, когда нужно отделить один кабель из всей группы проводников;
  • Дюбель-стяжками в штробе группируют провода в отдельные ветви;
  • Кабельные стяжки под дюбель применяют в вертикальных каналах для удержания тяжеловесной электропроводки;
  • Пластиковый дюбель под стяжку в штробах практически не используется по причине малой несущей способности;
  • Алюминиевыми пластинами укрепляют группы проводов на участках, где штроба меняет своё направление.

Крепление кабель-канала дюбель-гвоздями
Инструмент и оборудование

Для установки кабель-каналов потребуются отвёртки, резиновый молоток, шуруповёрт и перфоратор. Для подгонки полимерных секций и лотков из оцинкованной стали в узлах соединений понадобятся ножовка и ножницы по металлу.

Технология крепления кабель-канала
  1. Перед монтажом коробов с поверхности стен и потолков убирают все выступы, очищают от пыли и грязи.
  2. Согласно схеме прокладки электропроводки, короба нарезают на нужные отрезки, готовят угловую фурнитуру.
  3. На ограждениях маркером отмечают центральную ось прокладки. Прикладывая секции, перфоратором просверливают в ограждении отверстия, затем молотком вбивают дюбель-гвозди.
  4. В короба укладывают кабели или провода.
  5. Кабель-каналы закрывают крышками.

Прокладка проводки по потолку

Перед монтажом подвесного потолка кабель крепят к перекрытию скобами, фиксаторами с консолями. Электропроводку прокладывают внутри металлического профиля потолочного каркаса или крепят к подвесам нейлоновыми стяжками.

Часто совершают ошибку, подвешивая провода на дюбелях-хомутах и других фиксаторах из пластика. Со временем под действием силы тяжести кабель может вырвать полимерные фиксаторы из своих гнёзд.

Прокладка гофры внутри подвесного потолка

Дополнительная информация. Чтобы избежать нарушений и ошибок при потолочной прокладке кабелей, нужно ознакомиться с характеристиками того или иного вида крепежа и его пригодностью для монтажа в таких условиях. Если всё же возникают сомнения в выборе фиксаторов, то совсем не помешает консультация специалиста. Профессионал подскажет, как лучше закрепить провод на потолке и стене.

Крепление кабеля к деревянной стене

Древесина – мягкий материал. Крепление к ней проводов не вызывает особых затруднений. Тут не нужен перфоратор, достаточно обзавестись шуруповёртом или дрелью. Несмотря на свою податливость, дерево обладает хорошей несущей способностью. Для крепления кабеля к деревянной стене можно применить несколько способов открытой фиксации электропроводки.

Крепление строительной смесью

К этому методу редко прибегают. В основном строительной смесью крепят провода между брёвнами сруба в подсобных помещениях. Об эстетичности интерьера тут нечего говорить.

Дюбель-хомут

Крепёж требует заглубления минимум на 30 мм, это не всегда возможно по причине небольшой толщины деревянной облицовки. Однако при желании можно воспользоваться таким способом.

Скобы

Это самый приемлемый вариант. Скобы крепят шурупами, которые древесина хорошо удерживает.

Иные способы

Домашние мастера придумывают различные самодельные фиксаторы, порой не заботясь о безопасности крепежа. Лучше всего пользоваться изделиями заводского изготовления.

Несмотря на разнообразие видов фиксаторов для крепления кабеля к стене и потолку, каждая модель предназначена для определённых условий прокладки силовых линий внутри зданий и сооружений. При покупке креплений стоит посоветоваться с продавцом-консультантом.

Видео

amperof.ru

Способы крепления кабеля, проводов, кабель каналов к стене

После разметки трасс кабельной проводки, приходит время проложить и закрепить кабеля по стенам, потолку или полу. Без специального инструмента в этом деле не обойтись. Можно использовать два варианта:



Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля


Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.
Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

Кабельная стяжка с отверстием под дюбель

Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

Монтажная квадратная площадка

Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

Пластиковый дюбель с отверстием в головке под нейлоновую стяжку

Принцип крепления аналогичный предыдущим

Клипсы под гофру

Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Металлические скобы

Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

Самоклеющаяся площадка

Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

Крепление кабеля с помощью монтажных пистолетов

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.
Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Расходка для пистолетов Hilti GX120 и Hilti BX3

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB

  • одевается непосредственно в направляющую, благодаря чему обеспечивается удобный монтаж. Свободной рукой не нужно придерживать площадку.
  • диаметр закрепляемого материала от 8мм до 40мм
Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.

  • выполнен из негорючего материала
  • подходят все кабельные стяжки шириной включительно до 9мм
  • одевается непосредственно на “носик” пистолета
Держатель для кабелей, без хомутов и стяжки X-EKB MX

  • очень удобен для применения на потолке
  • не требует наличия дополнительных стяжек
  • можно крепить одновременно несколько кабелей под один держатель
Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.
Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Двойной фиксатор X-DFB MX
  • применяется при параллельной прокладке кабелей или труб
  • подходит для гофры и труб d=16-28мм
  • при монтаже не раскалывает бетон под основанием фиксатора
Подвесной элемент под электрику X-EHS MX, X-HS CC MX

  • подвес производится на резьбовую шпильку
  • широко применим для крепежа по потолку кабельных лотков, проволочных конструкций
  • не предназначен для длительной работы на улице, только в помещении
  • для организации одного подвеса требуется не менее 5 элементов подобного крепежа
  • один элемент выдерживает нагрузку до 10кг
Текстильная крепежная лента X-TT
  • изготовлена из прочного материала полиэстера
  • ширина ленты 19мм, толщина 1,2мм
  • в основном распространен при крепеже по полу
  • забивается непосредственно гвоздями в закрепляемую поверхность
  • подходит для крепления любого материала – кабель, гофра, трубы как пластиковые, так и металлические. Самое простое, дешевое и универсальное крепление.
Держатель пучка кабелей X-ECH
  • позволяет организовать аккуратное групповое крепление пучка кабелей на одном элементе
  • простая разборная конструкция с защелкой
  • применима как на потолке, так и на стенах
  • максимальное количество кабелей в держателе до 30шт
Разъемный хомут под трубы X-EMTSC MX (СКРИН С ХИЛТИ USA)
  • оцинкованный с антикоррозийной защитой
  • рекомендованная нагрузка для одиночного зажима до 5кг
  • рассчитан на диаметры закрепляемого материала от 13 до 25мм
Одиночный гвоздь шпилька X-M6-7 B3 P7

Новинка от компании Хилти. Усовершенствование технологии DX Kwik применяемой на пороховых пистолетах. Для них при вбивании шпильки в материал, предварительно требовалось засверливаться ограничительным сверлом. Тратилось лишнее время и дополнительные аксессуары.

Данная же шпилька при наличии аккумуляторного пистолета Hilti BX3 загоняется в бетон или металл простым одиночным выстрелом. А уже дальнейшее решение, что закрепить на этой резьбе, зависит от ваших фантазий и потребностей.

  • длина хвостовика шпильки от 7мм до 14мм для металлических поверхностей и от 7мм до 24мм для бетона
  • оцинкованная поверхность защищающая от коррозии
  • скорость монтажа в 10 раз быстрее по сравнении с предварительным засверливанием
  • диаметр резьбы 6мм
  • рекомендуемая нагрузка для одиночной шпильки – 5кг для бетона и 20кг при креплении в стали
  • для того чтобы шпилька не провернулась, затягивать гайку на ней можно с усилием не более 3Нм.

И в конце приведем обобщенную таблицу для облегчения выбора крепежа при использовании монтажного пистолета Hilti BX3:

Статьи по теме

domikelectrica.ru

80 фото способов укладки и основы электромонтажа

Если вам необходимо организовать какие-либо строительные работы, тогда не стоит беспокоиться о выборе, подходящих материалов или инструментов, поскольку современный рынок наполнен всем необходимым для такой цели. Это касается и крепежных элементов для различных проводов, образующих схему электрической проводки.

Но не все знают, какой крепеж для проводов лучше, и мы постараемся помочь в этом разобраться любителям самостоятельного выполнения различных монтажных работ. Хотя, более, продвинутым мастерам тоже будет интересно ознакомиться с некоторыми способами создания качественного закрепления проводов.

Теперь разберемся, как выгодно проложить и закрепить электрические провода в помещении, чтобы можно было легко создать штукатурку стен, заделать, использованные штробы без помех со стороны коммуникаций.

Для этого необходимо запомнить лишь два правила:

  • Необходимо прокладывать провода в оптимальных местах помещения, чтобы к ним был доступ и они не мешали проводить любые строительные работы;
  • Потребуются качественные крепления для различных видов проводки, чтобы обеспечить длительность эксплуатации созданных коммуникаций.

Далее рассмотрим различные виды крепежных элементов, обеспечивающих долговечную проводку в любом помещении. Монтажный процесс, может, показаться очень простым, и это действительно — так! Но только в том случае, когда все делается правильно на основе знаний об электрике.

Вам стоит посмотреть на фото крепежа проводов, чтобы ориентироваться в их внешнем виде, поскольку это сведет к минимуму возможность ошибочного приобретения не того крепежного элемента.

Дело в том, что многие из них очень похожи, но предназначены для различных целей. И они могут не подойти для задуманного варианта проводки, если предназначены не для этого варианта.

Какие крепежи можно использовать для электрической проводки?

Их перечень достаточно обширен, но мы выделим самые популярные виды крепежа для проводов, относящиеся к версиям для открытого и закрытого монтажа. Начнем со скрытого монтажа:

Дюбель-хомуты

Самыми популярными считаются дюбель хомуты, поскольку они отличаются упрощенным использованием и небольшой ценой.

Но в них не сложно запутаться из-за обилия различных видов, отличающихся функциональными особенностями и внешней формой.

Наиболее простой версией считается — «скоба». Она предложена на основе пластика и имеет зазубрины на концах, обладающие шириной около 8 мм. Размер наряду с формой можно выбрать с учетом необходимости для создания качественного крепления.

Но фиксация не отличается слишком большой надежностью, поскольку у этого крепежного элемента нет распорной части. Из-за этого для проводки на потолке такие виды не используются.

А вот дюбель хомуты для крепежа обладают распорной частью и считаются более надежным изделием для формирования качественной проводки. Конструкция базируется на основе пластикового стержня для использования молотка, чтобы можно было забить крепеж глубоко в предварительно созданное гнездо.

Чем отличается:

  • Выдерживают нагрузку до 8 кг чего достаточно для домашней электрической проводки;
  • За счет фиксатора можно закреплять силовые кабели, гладкостенные версии труб и гофры на основе диаметра не более 32 мм.

Важно: Этот вид крепежного элемента можно использовать лишь однажды поэтому рекомендуем правильно размечать точки для его установки.

Установочная площадка

Версия с названием — «установочная площадка» считается гибридным вариантом, поскольку включает в себя возможности двух рассмотренных крепежных элементов. Внешне предлагается в виде дюбеля на основе монтажной головки, обладающей входом для создания пластиковой либо металлической стяжки. Создается с помощью нейлона либо полипропилена

Если было использовано крепкое основание, тогда отличается надежной фиксацией в стене, что обусловлено особой формой стержня. За счет этого можно качественно закрепить один кабель либо несколько линий проводки.

Важно: Если будет использоваться на улице необходимо убедиться в наличии защиты от воздействия ультрафиолета. Об этом будет написано в инструкции к изделию.

Чем отличаются крепежные элементы для открытого монтажа?

Они применяются после созданного ремонта, если электрика не была проведена до его завершения. Подобный монтажный крепеж отличается простотой, но потребует повышенный уровень внимания и аккуратности, поскольку провода останутся открытыми для глаз и могут испортить дизайн. Рассмотрим основные виды:

Провода спрятанные в каналы используются чаще всего, поскольку этот вариант отличается надежностью, эстетической красотой и маленькой стоимостью. Внешне предлагается в виде трубы, обладающей прямоугольной формой и съемной наружной частью. К стене можно закрепить с помощью различных крепежных элементов: шурупов, саморезов либо гвоздей.

После качественного монтирования во внутреннюю полость помещаются провода, которые покрываются крышкой. На рынке предлагается множество различных цветов поверхности изделия, позволяющих вписывать его в любые интерьеры.

Клипсы используется, если проводка покрывается полимерной гофрой. Но этот вид отличается неряшливой формой и редко применяется в жилых помещениях, а вот на основе предприятий, магазинов и других учреждений подобного типа используется часто. За счет особых качеств дополнительной изоляции отлично подходит для монтирования на улице.

Но иногда бывает, что на основе помещения сложно использовать один из популярных видов крепления. В этом случае необходимо опираться на специальные крепежные элементы. К ним можно отнести металлическую ленту и алюминиевый скотч.

Фото крепежа проводов


Также рекомендуем посетить:

materialyinfo.ru

как закрепить, все способы, чем крепить провода на стене

Крепление кабеля к стене производится разными способами: хомутами, скобами и т. д. Выбор подходящего варианта делается с учетом целевого назначения помещения, условий эксплуатации. Принимают во внимание и вид материала, из которого построена стена. Разные крепежные элементы предназначены для фиксации кабеля, который отличается по характеристикам (с изоляцией, без короба, многожильный и т. д.).

Методы крепления к стенам из различных материалов

Ошибочно полагать, что проводку можно закрепить на любой ровной поверхности. Несущие конструкции и перегородки возводятся из материалов, отличных по свойствам:

  • тонкие, мягкие;
  • плотные;
  • твердые.

Мягкими считаются поверхности стен из пористых материалов (пено-, газобетон). К данной группе относится и гипсокартон, пластик, ДВП. Эти материалы способны выдерживать умеренную нагрузку, деформируются под воздействием сильного давления. Чтобы предотвратить разрушение всей конструкции, следует выбирать способы крепления кабеля к стене, основанные на использовании крепежных элементов, которые имеют расширенную среднюю/торцовую часть. Это могут быть дюбели разных типов.

К группе плотных материалов относится ДСП, дерево, гипс. Поверхности, покрытые штукатуркой, тоже отличаются прочностью. Верхний слой материала имеет плотную структуру. Если решается вопрос, как закрепить кабель на такой стене, рассматривают 2 варианта: гвозди, саморезы.

Первый из них менее надежен. Таким крепежом можно обойтись, если он используется в качестве временной меры или же данный участок не будет эксплуатироваться в дальнейшем. Из-за подвижности уменьшается прочность фиксации гвоздя в стене. Чтобы закрепить саморезы, предварительно делают отверстия меньшего диаметра. Однако эта мера используется, только если крепеж устанавливается с трудом.

Твердые материалы: бетон, кирпич. На таких стенах крепятся дюбеля, а затем уже держатели на винтах (скобы, хомуты, стяжки и т. д.). Когда нужно установить кабель на кирпичной, бетонной стене, диаметр отверстия должен соответствовать размеру дюбеля. В остальных случаях разница должна составить 1 мм.

Кабель в гофре, трубе или кабель-канале

Если выполняется открытый электромонтаж, данный способ является предпочтительным. Это обусловлено тем, что провода прячутся в гофре или трубе, специальном канале, выполненном в виде короба. Благодаря использованию закрытой конструкции повышается безопасность эксплуатации кабеля. Однако данный метод намного реже применяется для прокладки больших пучков провода.

Кабель-каналы

Существующие разновидности изготавливаются из:

  • оцинкованной стали;
  • пластика;
  • алюминия.

Кабель-канал может быть выполнен в виде короба прямоугольного сечения, наружная поверхность некоторых изделий имеет радиус. Такие разновидности часто устанавливаются вдоль стены: на полу или вместо плинтуса. Другие виды кабель-канала:

  • магистральные;
  • парапетные.

Первый из вариантов предназначен для прокладки провода на существенные расстояния. Такие короба отличаются более крупными размерами. Парапетные аналоги устанавливаются в офисах с целью защиты от повреждений. Они имеют уплощенную форму, благодаря чему такие короба реже задеваются при перемещении. Для установки кабель-канала используют дюбели и саморезы, а еще жидкие гвозди.

Крепление с помощью клипс

Этот метод часто применяется при открытом электромонтаже. Он предназначен для быстрого крепления кабеля. Провода фиксируются клипсами с небольшим шагом. Такой крепеж устанавливается чаще на стене, чем потолке, т. к. некоторые разновидности характеризуются открытой конструкцией. Провода не будут держаться в них. Крепеж данного вида имеет форму дужек, замкнутый или разомкнутый контур, устанавливается с помощью гвоздей, саморезов.

Клипсы подбираются по типу материала: металлические, пластиковые. На дужках есть отверстия, благодаря которым крепежные элементы фиксируются на стене. При этом используются дюбели-клипсы или вариант с отверстием под гвоздь. Такие элементы больше всего подходят для монтажа пучков проводов.

Существует еще вариант фиксации этого изделия с помощью клеящей односторонней ленты. Крепление провода к стене в данном случае не требует сверления поверхности. Разновидность клипс подбирается с учетом вида материала основы.

Открытые провода

Крепеж кабеля выполняется с некоторым шагом. Проводка остается открытой. Для сравнения, если кабель закладывают в штробу, можно полностью скрыть его. Однако обслуживать намного легче открытый провод. В этом случае используют разъемные и неразъемные элементы крепления. Если планируется увеличивать количество жил, применяют первый из видов.

Скоба металлическая

Такой крепеж для кабеля может иметь 1 или 2 ушка. Фиксируется на стене с помощью гвоздей, саморезов. Данный вид изделий используется при закладке кабеля в металлический рукав. Выдерживает тяжеловесные провода. Скоба подбирается с учетом диаметра металлического рукава.

Дюбель-стяжка

Если интересует вопрос, как крепить кабель, используя такие изделия, следует знать, что сначала в стену вводится дюбель. Он оснащен специальным замком на гибкой пластиковой ленте. Для крепления могут применяться разъемные и неразъемные крепежные элементы. Недостатком этого метода является отсутствие жесткой фиксации конструкции, т. к. дюбель просто соединяется с гибкой лентой.

Стяжки с площадкой

Данный вариант внешне сходен с ранее рассмотренным аналогом. Однако в этом случае дюбель имеет площадку, благодаря чему такой элемент прочно фиксируется в стене. Если для крепления используется гибкая кабельная стяжка с отверстием под саморез, отдельно применять дюбель не нужно. Такой способ предполагает необходимость установки саморезов с некоторым шагом.

Дюбель-хомут

Внешне одновременно напоминает дюбель и хомут. Для фиксации в стене предусмотрены насечки, расположенные на концах крепежного элемента. Сначала кабель привязывают, а прикрепить провод на стене можно, заложив своеобразный дюбель в предварительно выполненное отверстие. Удерживается изделие благодаря насечкам — они не позволяют хомуту выскользнуть.

Базы дюбельного типа

Внешне напоминают дюбель и саморез, имеют отверстие для установки пластиковой стяжки. Приобретаются гибкие элементы отдельно. Сначала в стене делается отверстие. Затем устанавливается крепежный элемент, причем головка с отверстием должна располагаться на поверхности стены. На последнем этапе с помощью съемной стяжки выполняется крепление кабеля.

Изоляторы

Этот вариант крепления используется при прокладке кабеля в деревянном доме. Также иногда его применяют в качестве декора. Сначала на поверхности стены устанавливается изолятор (керамический бочонок с отверстием под гвоздь или шуруп по центру). Затем между такими элементами протягивается скрученный провод.

Самодельные крепежи

Если кабель прокладывается на скрытых участках, можно использовать самостоятельно изготовленные элементы: они создаются с помощью саморезов и дюбелей, а в качестве площадки для фиксации проводов применяют старую проводку или металлические гибкие пластины. После установки крепежа производится обвязка. При этом свободные концы гибкой площадки или старого провода соединяются между собой после закладки в петлю кабеля.

Строительная смесь

Используется асбест, но может применяться и смесь гипса, штукатурки. Такой вариант часто подходит для крепления кабеля в штробе. Смесью фиксируют провод с некоторым шагом. Данный метод может использоваться в качестве основной или вспомогательной меры.

odinelectric.ru

Монтаж СИП кабеля от столба к дому

Для подключения дома от опоры ЛЭП все чаще стали использовать так называемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия. В советское время ввод в дом чаще всего выполнялся голыми проводами на изоляторы закрепленные на фронтоне. После чего уже от них подключался кабель до счетчика.

Такой способ сопровождался массой недостатков:

  • схлесты проводов при ветре
  • возможный обрыв провода
  • окисление в местах соединений
  • проблемы с изоляторами и крюками, которые со временем выскакивали со своих мест
  • большая занимаемая площадь на фасаде
  • возможные короткие замыкания с последующим выходом из строя бытовой техники или отключение эл.энергии по всей улице

Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия. Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!

Материал

Перед монтажом необходимо приобрести весь материал, а именно:

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.

СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.

Для подключения к основной магистральной линии эл.передач потребуются покалывающие зажимы. Выбор их очень велик, есть даже такие, которыми можно работать без снятия напряжения с ЛЭП. Срывная головка болта у них изолирована от контактов. В первую очередь обращайте внимание на сечение провода и подбирайте под него марку зажима.

Важно сделать одно замечание.

Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими. Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов.

зажим для подключения к голым проводам

На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.

Источник — Кабель.РФ

Монтаж ввода внутрь дома

Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.

Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.

Как СИП поддерживает горение можно увидеть в этом ролике:

Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.

На что еще стоит обратить внимание при данном монтаже СИП:

  • если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
  • перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).
Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

Статьи по теме

domikelectrica.ru

Как закрепить провода: различные способы крепления на стене: особенности, достоинства и недостатки

Сегодня мы уже не можем представить свою жизнь без большого количества электроприборов. Они проникли в каждый уголок и стали неотъемлемой частью повседневной активности. Именно поэтому качественная прокладка и крепление проводов стали насущной проблемой не только для производственных площадок и офисных помещений, но и для жилых помещений.

Существует две разновидности крепления: открытого и скрытого типа. Далее, мы подробно рассмотрим каждый из вариантов и найдём оптимальное решение для всех возможных ситуаций.

Скрытый тип

Естественно, что во время строительства или капитального ремонта, крепление электропроводки производится скрытым способом в специально подготовленных каналах — штробах. Отсутствие необходимости соблюдения эстетичности при электромонтаже расширяет возможности крепления. Далее, будет рассмотрен ряд эффективных и практичных способов.

Дюбель-хомуты и дюбель-стяжки

Достоинством этого вида крепления является его невысокая стоимость и очевидная практичность. Для крепления провода при помощи хомута или стяжки необходимо при помощи перфоратора просверлить в стене или на потолке отверстия на расстоянии 30–35 сантиметров друг от друга. Проследить, чтобы кабель плотно прилегал к стене, не было перегибов и заломов. Если вы выбрали дюбель-хомут, то его достаточно просто вставить в отверстие. Последний не требует дополнительных усилий, но и надёжность крепления будет невысокой.

В случае с дюбель-стяжками, потребуется дополнительно вбить разжимной колышек, что значительно повысит качество крепления

В случае с гипсокартоном настоятельно советуем использовать так называемую дюбель-бабочку.

Быстросохнущий раствор

Этот способ является наиболее быстрым и достаточно надёжным. Но его применение требует некоторой сноровки, так как подготовленные алебастр или гипс — быстросохнущие. Следовательно, существует риск не успеть прикрепить весь провод к стене. Как и в вышерассмотренном случае, кабель укладывается в заранее подготовленной канаве (штробе) и приклеивается раствором через каждые 40–50 сантиметров. Очевидное преимущество этого способа заключается в отсутствии необходимости сверлить стены и покупать дополнительные материалы. Но и закрепить более трёх проводов будет довольно затруднительно.

Самодельные скобы

Если бюджет на ремонт ограничен и каждая копейка на счету, скобы для крепления можно изготовить самостоятельно. Для этого потребуются тонкие стальные полоски или стандартный двухжильный кабель, нарезанный кусками по 6–7 сантиметров. Далее, все просто: по центру каждой полосы делается отверстие, в которое вставляется дюбель. Последний забивается в заранее подготовленное отверстие в стене. Если поверхность крепления деревянная, можно вполне обойтись простыми гвоздями.

Очевидным недостатком этого способа является продолжительное время подготовки самих скоб. А также если скобы останутся непокрытыми, впоследствии на обоях могут проступить пятна от ржавчины.

Второй тип крепления, который мы рассмотрим, будет:

Открытый

Обычно, такой тип крепления электропроводки востребован в деревянных домах, сараях и хозяйственных блоках. При этом отпадает потребность в штробах, что значительно ускоряет сам процесс.

Кабель-каналы

Кабель-каналы – это современный и наиболее практичный способ открытого крепления проводов. Особую роль при этом играет как довольно привлекательный внешний вид, так и низкая цена. Практическое же преимущество заключается в том, что можно без проблем закрепить группу проводов. Монтаж канала довольно прост. Необходимо снять крышку, закрепить канал на стене при помощи саморезов, уложить кабель и вновь установить крышку просто защёлкнув её в специальных фиксаторах.

Клипсы

Подобный способ крепления допустим только, если провода расположены в пластиковых или гофрированных трубах. Важно подобрать клипсы по размеру трубы! Далее, действуем по стандартному плану:

  • к деревянной поверхности клипсы крепим при помощи саморезов;
  • в бетонной или кирпичной стене потребуется заранее просверлить отверстия, в которые вбиваются дюбеля и уже на них закрепляются клипсы.

Чаще всего такой вид крепления используют когда есть необходимость провести наружную электропроводку.

Изоляторы

Для такого вида крепления, провода нужно предварительно скрутить в тугой жгут. Далее, фарфоровые бочонки врезаются в стену и становятся основой для закрепления проводки. Совет: чтобы не тратить время на скрутку и её фиксацию, в специализированных магазинах можно приобрести уже подготовленные жгуты.

Гвоздевые и другие скобы

Этот способ крепления широко известен даже среди непрофессионалов. Подобный вид крепления используется для прокладки как телефонных, так и телевизионных кабелей. Существует две разновидности скоб: плоские и арочные. Все подобные скобы в своём комплекте имеют гвозди, поэтому с их креплением не должно возникнуть особой проблемы. Довольно практичный вариант для монтажа над плинтусом. Недостатком является довольно низкая прочность самих гвоздей, поэтому подобные скобы всегда нужно иметь про запас, чтобы в любой момент заменить повреждённую.

Для крепления тонких проводов специалисты рекомендуют использовать дриву. Внешне, она подобна шурупу и точно так же вкручивается в стену, а на непосредственно выступающую резьбу накручивается кабель.

Монтажная площадка

Этот способ применяется, когда провод необходимо проложить по кафелю. Монтажная площадка не требует сверления каких-либо дыр или забивания гвоздей. Крепится она самоклеющейся стороной и держится довольно прочно. Не рекомендуется использование этого вида крепления в помещениях с повышенной влажностью.

Отдельно стоит рассмотреть вопрос проводки кабеля сквозь стену. Для этого необходимо высверлить дыру, по размерам превышающую устанавливаемую в неё гильзу. При этом нужно придерживаться нескольких правил:

  1. Если стена из огнеупорного материала, то провода должны быть заключены в коробку или отрезок трубы.
  2. Если же стена, например, деревянная, то в отверстие необходимо уложить стальную трубу (или коробку из любого негорючего материала).

Выше были рассмотрены оптимальные и эффективные современные способы крепления проводов на стене, которые не должны вызывать особого затруднения даже у неподготовленного человека. Тем не менее будьте аккуратны и перед прокладкой кабеля убедитесь, что он не подключён к токопроводящей линии!

bane.guru

крепление к стене, ПУЭ, видео

Сама по себе задача выглядит несколько странно. Зачем тянуть проводку по фасаду? Для начала разберемся с терминами. Если вдаваться в подробности ГОСТ: «провод, это проволока в оболочке или без…», а «кабель, это несколько проводов…» и так далее, можно окончательно запутаться. Тем более, что монтаж провода по стене здания, нецелесообразен в принципе. Он должен быть внутри. А если это силовой ввод — прокладка кабеля по фасаду здания вообще запрещена, сразу после точки подвеса он должен быть заведен в помещение.

Все это действительно так, но речь пойдет про относительно новый кабель (или провод, по определению ГОСТ) — СИП.

Самонесущий Изолированный Провод (все-таки провод!) в последнее время активно приходит на смену неизолированным силовым проводам. Жители частных домов отлично знают, что это такое. Так вот, СИП разрешено прокладывать по фасадам зданий, причем норма прописана в Правилах устройства электроустановок. При организации подключения домовладений, это может принести существенную экономию для владельца.

В каких случаях требуется прокладка силового кабеля по фасаду

Самый очевидный вариант: если на пути воздушной линии электропередач возникло препятствие в виде здания. Его можно обойти, организовав маршрутную петлю в ЛЭП. Но это будет стоить дополнительных денег на проектирование, и лишний провод, не говоря уже о столбах. Раньше так и делали (когда линии электропередач строились только на оголенных проводах). А поскольку Правила устройства электроустановок (ПУЭ) допускают прокладку СИП по фасаду (или любым другим стенам), можно провести силовую линию прямо через препятствие.

Но это касается энергетиков. Нас с вами интересует применимость разрешения ПУЭ на частных домах, в зоне ответственности владельца объекта.

  • Если щитовая в доме находится с одной стороны, а магистральная линия электропередач с другой, приходилось устанавливать еще один столб (протяженность воздушной линии имеет ограничения по длине). Зачастую прямо на участке. Самонесущий изолированный провод прокладывается по воздуху до ближайшей точки здания, а до щитовой он может идти по стене.
  • Точка крепления от столба слишком высоко на стене, а щиток расположен у поверхности земли. Необходимо организовать так называемый опуск кабеля. СИП крепится к стене до входа в щит.

В качестве альтернативы выполняется переход с алюминиевых жил самонесущего провода, на медные проводники входного силового.

И тогда уже обычный кабель прокладывается по фасаду.

Информация: зачем выполнять переходы с алюминиевого СИП на обычный ВВГ?

Казалось бы, проще затянуть вводной провод сразу в щиток, не покупая обжимные гильзы или прокалывающие муфты. Но подключение СИП к прибору учета (счетчику) настолько проблематично, что проще выполнить переход, и проложить кабель ВВГ по стене здания.

Что по этому поводу говорится в Правилах устройства электроустановок

  • Прокладываемый кабель не должен испытывать нагрузок натяжения, передавливания.
  • В местах перехода (муфты, прокалывающие соединения и прочее) должна быть организована изоляция, свойства которой соответствуют характеристикам основного провода.
  • Все точки отвода и соединения должны быть доступны для осмотра и ремонта без механического вмешательства в конструкцию здания.
  • Все соединения жил проводов и кабелей производиться в соответствии с ПУЭ: опрессовка, сварка, пайка или обжим.
  • В случае, когда кабель по фасаду прокладывается с применением труб, гибких рукавов, замкнутых коробов — предусматривается возможность оперативной замены проводки.
  • Конструктивные элементы, изоляция, точки перехода, должны выбираться исходя из среды применения: погодные условия, воздействие ультрафиолетовых лучей, температурный режим.
  • Металлические части конструкции должны иметь защиту от коррозии.
  • Длина кабеля, прокладываемого по стене здания, рассчитывается с учетом температурных зазоров на сжатие — растяжение. Перемещение провода под влиянием температуры не должно создавать условий для механических усилий тяжения.
  • В местах соединения, разветвления, переходов, предусматривается слабина (запас кабеля на случай перекоммутации или ремонта).

Прокладка кабеля по фасаду здания без выполнения перехода

Общие правила наружной прокладки по стене здания:

Минимальные расстояния до элементов при горизонтальной прокладке:

  • над наличниками окон или дверей — 30 см;
  • под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
  • над грунтом — 275 см.

Минимальные расстояния до элементов при вертикальной прокладке:

  • до наличников окон — 50 см;
  • до края балконов или дверей — 100 см.

Минимальное расстояние от СИП до стены — 6 см.

Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.

По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.

Важно! Если после прокладки кабеля, на стену будут монтироваться изоляционные панели — расстояние до СИП рассчитывается по новой наружной плоскости, увеличиваясь на толщину панелей.

Начинаем плясать от фасадной стенки

В первую очередь необходимо выбрать точку на стене, от которой будет начинаться ответвление. Правила устройства электроустановок не регламентируют выбор стены: она может быть фасадной или боковой. Но на практике, в наших широтах выбирается именно фасад. На боковые стены зданий обычно выходят скаты крыши, с которых может срываться лед (сосульки) или снег.

Местом начала прокладки по стене, считается точка выхода кабеля из анкерного зажима. Основные элементы конструкции есть на иллюстрации:

  1. Анкерный кронштейн.
  2. Анкерный зажим, после которого провод не удерживается на трассе воздушной линии.
  3. Фасадное крепление — первый элемент системы прокладки по стене.

Кронштейн устанавливается на высоте не менее 2.75 метра. Расстояние до ближайшего угла несущей стены (без учета толщины изоляционного материала) не менее 10 см.

Совет: Если сечение силового кабеля позволяет выбрать между разными анкерами, следует выбирать подвес с меньшей нагрузкой. В таком случае, при механическом воздействии на СИП (например, зацепило фурой на дороге, или упал столб), стена не будет разрушена, просто сорвет анкер.

Прокладка по стене

Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены.

Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.

Важно! Если используется именно СИП, необходимо учитывать требования по геометрии прокладки. Радиус изгиба составляет не менее 10 диаметров кабеля.

Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.

Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см.

Важно! Запрещается формирование свободных петель кабеля возле металлических конструкций.

При ветровой нагрузке, кабель может перетереть изоляцию, и произойдет замыкание проводов.

Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.

Альтернатива открытой прокладке кабеля по фасаду

Причины, по которым не следует монтировать СИП или другой провод открытым способом по стене:

  1. Дом обшит пожароопасным утеплителем, декоративной обивкой: сайдингом, деревянной вагонкой.
  2. Имеется опасность механического воздействия на кабель: открывающиеся ставни, ветки деревьев, и другое.
  3. Просто из эстетических соображений: не хочется, чтобы по фасаду был проложен кабель на расстоянии 6 см от стены.
  4. Используемый кабель по характеристикам не предназначен для открытого монтажа на внешних стенах зданий.

В таком случае применяется закрытый кабельный короб, или металлорукав. Он может быть закреплен непосредственно на стене. Если поверхность покрыта пожароопасным материалом — рукав не должен поддерживать горение.

Специальных требований нет, принцип монтажа аналогичен кабелю СИП. Единственное обязательное условие — при заведении рукава (короба) в коммутационные или распределительные щитки, обеспечивается защита от попадания влаги во внутреннюю полость.

Итог

При соблюдении всех перечисленных правил, вы можете проложить кабель в зоне ответственности владельца, не прибегая к помощи электриков.

Видео по теме

Хорошая реклама



profazu.ru

Крепление кабеля к стене и потолку. Делаем монтаж самостоятельно

Занимаясь в квартире или доме электромонтажными работами, нужно всегда помнить про крепление кабеля и не забыть купить кабельный крепеж. Это специальные электромонтажные изделия для крепления на кирпичных или бетонных стенах и перекрытиях без защитных коробов (кабельных каналов) и труб (пластиковых гофр или металлорукавов).

В настоящее время существует множество способов крепления кабелей и проводов к стенам и потолку. Остановимся подробнее на некоторых из них:

Крепление строительной смесью

В качестве смеси, можно выбрать гипсовый раствор. Такой способ еще называют «приморозкой». Здесь нет ничего сложного – делается замес и кабель прихватывается к стене через определенное расстояние. Однако этот способ требует сноровки – гипс (алебастр) схватывается очень быстро, поэтому много кабеля за один раз не закрепишь.

«Примораживание» гипсом хорошо подходит для крепления одиночного кабеля в штробе, но чаще всего — как дополнительный способ при креплении пучков проводов и кабелей, например, с помощью скоб, дюбель-хомутов и др.

При больших объемах прокладки возня с частым замешиванием раствора и фиксацией кабеля значительно снижает скорость работы.

Крепление дюбель-хомутом (UW, увешка)

При креплении кабеля или провода к стене (кирпич, бетон) дюбель-хомуты являются весьма эффективными. Размер дюбель-хомута необходимо выбирать, исходя из номинального сечения кабеля. Чтобы прикрепить кабель или провод к стене, необходимо проделать в ней перфоратором отверстие под дюбель-хомут, затем захватить кабель (провод) хомутом, и поместить дюбель в отверстие до упора. При этом пластиковые усики хомута расклинятся в отверстии, и провод будет закреплен.

Это хороший способ для крепления одиночного кабеля. Если же по стене проходит трасса, состоящая из нескольких кабелей (групп), то для каждого отдельного кабеля потребуется сверлить свое отверстие для дюбель-хомута. К сожалению, крепление хомутами весьма ненадежно — при укладке (натяжке) кабеля увешки часто выскакивают из своего места, к тому же хомуты очень слабо прижимают кабель к поверхности.

Крепление кабеля к стене скобами

Традиционный способ крепления проводки, при котором фиксация кабеля (провода) к поверхностям происходит при помощи предварительно подготовленных крепежных конструкций.

У данного способа есть два достоинства, которые недостижимы для других способов крепления:

  • Надежный прихват (фиксация) — благодаря этому провода и кабели можно очень плотно пригладить к поверхности
  • Возможность фиксации нескольких параллельно идущих кабелей. Это очень удобно — не нужно сверлить кучу отверстий, длинная скоба-крепеж может захватить и зафиксировать сразу 3-4 (и более) кабеля

В качестве скоб обычно используется нарезанная двухжильная алюминиевая лапша или более жесткий провод – ПТПЖ. Крепление самой скобы к стене выполняется с помощью «быстрого монтажа» (6 х 40 или 6 х 60), либо при помощи строительных гвоздей – в случае, если стены выложены, например, из газосиликата.

   Крепление кабеля к стене скобами



   Крепление кабеля к стене жестью
Готовится такой крепеж элементарно

Провод шинкуется бокорезами на отрезки, их длина примерно 6 — 7 см. В середине отрезка прокалывается отверстие под шуруп «быстрого монтажа». Далее в стене сверлится перфоратором отверстие и в него забивается «быстрый монтаж» со скобой. Фиксация провода выполняется простым загибанием усиков скобы и несильным пристукиванием молотком.

В качестве материала для скоб иногда используют тонкую (0,5 мм) оцинкованную сталь. Скобы нарезаются ножницами по металлу на пластинки шириной 10 – 12 мм, и длиной 6 – 7 см. По центру делается отверстие пробойником (или сверлом) для установки «быстрого монтажа». Отверстие пробивается на деревянной поверхности (доска, брус). Если будут использоваться гвозди, то пластинки оцинковки пробиваются этими гвоздями. При этом гвозди остаются зафиксированными в пластинке, и делать больше ничего не требуется.

Данный крепеж на стройке почему-то называют «петушками». У этой конструкции есть существенные минусы:

  • Требуется много времени для подготовки такого крепежа
  • Существует высокая вероятность пробить изоляцию кабеля острыми кромками (заусенцами) пластинки
  • После оштукатуривания стен возможна коррозия пластинок. Это может проявиться после оклейки обоев – на них появляются рыжие (ржавчина) пятна

Кратко о других способах крепления

Эти способы больше относятся к открытой электропроводке:

  • Крепление кабеля с помощью дюбелей-стяжек

Ими можно крепить кабель любого сечения: и круглого, и плоского. Удобно крепить кабели разных диаметров, можно крепить несколько кабелей сразу.

  • Крепление с помощью клипс

Для крепления провода в гофрированной трубе к поверхности идеально подойдут клипсы, которые крепятся к стене посредством «быстрого монтажа» или саморезов – если стена из гипсокартона. Размер клипс при этом подбирается в соответствии с диаметром гофры.

  • Крепление кабеля с помощью гвоздевых скоб

Слаботочные кабели (телефонный, антенный, оптоволоконный кабель и кабель для интернета) можно крепить к стене посредством гвоздевых скоб. Скобки для крепления кабеля могут применяться как для кабелей круглого, так и для кабеля плоского сечений.

Несколько замечаний по прокладке

При любом способе крепления проводки нужно соблюдать аккуратность и внимательность. Что это значит?

В первую очередь необходимо сделать осмотр провода (кабеля) на предмет повреждений (порезы, задиры). Все дело в том, что перед тем, как попасть на объект, провода и кабели (да и не только они) проходят множество испытаний – их могут кидать и пинать ногами, держать какое-то время под дождем или на морозе. Иногда встречается производственный брак – в каком-либо месте бухты попадаются видимые утолщения кабеля.

Очень важно следить за тем, чтобы провод (кабель) плотно прилегал к поверхностям стен. Неприглаженные провода (горбы) – это лишний расход штукатурки. Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть.

Нашим монтажникам приходилось видеть, как на отштукатуренных стенах местами проглядывал кабель. Потом на стены начинали наносить финишную шпатлевку, и изоляцию торчащего из стены кабеля сдирали шпателем. Поэтому при прокладке проводов и кабелей нужно соблюдать их достаточную натяжку, а приглаживание выполнять деревянным предметом (например, торцом ручки молотка), с разумным усилием.

При монтаже скоб шляпки гвоздей и шурупов «быстрого монтажа» необходимо утапливать на достаточную глубину. Иначе при приглаживании провода эти шляпки легко смогут пробить изоляцию провода.

Перед тем, как крепить провод (кабель) к стене, его нужно смотать с бухты хотя бы метров 10 – 15, и не полениться — выпрямить кольца руками в перчатках. Монтировать перекрученный провод – плохо и неудобно.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

powercoup.by

Подключение отвлетвления электропитания частного дома к воздушной линии



Общий принцип электропитания частного дома

От трансформаторной подстанции или общественного понижающего трансформатора электропитание по проводам воздушной линии (ВЛ) распределяется по поселку, где стоит ваш частный дом. От воздушной линии делается ответвление (ввод) к частному дому.

Отвлетвление к дому можно сделать по воздуху, так называемая, «воздушка» или по траншее в земле. Выбор типа ответвления электропитания к дому зависит от геодезии местности, удаленности дома от распределительных линий ВЛ., от наличия лесопосадок вокруг дома, от прохождения рядом с домом трасс подземных коммуникаций и т.д. Но какой бы вид ответвления электропитания к дому вы не выбрали, предстоит сделать подключение кабеля (поводов) ответвления к проводам воздушной линии (ВЛ). Разберем это подробнее.

Важно! Подключение ответвления электропитания к частному дому от ВЛ должны делать специалисты энергоснабжающей организации. Однако, понимать, что вам предлагают рачительному хозяину не помешает.

Подключение воздушного ответвления электропитания к частному дому

Воздушное ответвление электропитания к дому осуществляется изолированными проводами СИП или электрическими кабелями ВВГнг, АВВГ др. на несущем тросе.

Воздушные распределительные линии могут быть выполнены неизолированными проводами 4×70+35 мм2 (обозначается ВЛ) или изолированными проводами СИП 3×70+95+25 мм2 (обозначается ВЛИ).

Подключение ответвления по воздушной линии должно осуществляться на ближайшей к дому опоре воздушной линии. Если ближайшая опора от дома находится на расстоянии больше 25 метров, то нужно установить свою дополнительную опору на расстоянии не более 15 метров от ВЛ и не более 10 метров от дома.

Если воздушная линия проложена на изоляторах, соединение и ответвление проводов нужно выполнять непосредственно у изоляторов или на них. Подключение ответвления самонесущими проводами СИП и электрокабелями на несущем тросе немного отличаются.

Подключение проводов СИП к воздушной распределительной линии

Провода СИП не требуют несущих тросов и являются самонесущими. Подключение проводов СИП к ВЛ можно разбить на четыре этапа.

  1. Закрепить провода на доме анкерным зажимом;
  2. Натянуть провода между домом и опорой;
  3. Закрепить провода СИП на опоре анкерным зажимом;
  4. Подключить провода ответвления к проводам ВЛ.

Крепление проводов СИП к дому

Для крепления проводов к несущим конструкциям (стенам, столбам) осуществляется анкерными креплениями или натяжными зажимами. (Смотри фото)

По сути это зажим для провода, с петлей для крепления к крюку. Крюк крепится к стене дома или к столбу опоры. Весь процесс подключения ответвления к дому по воздушной линии можно описать так.

  1. Два крюка или анкерные кронштейны крепятся:один к стене дома и второй к столбу опоры.
  2. При помощи натяжного зажима провода закрепляются к крюку на стене дома.
  3. При помощи роликового полиспаст(роликового блока) провод СИП натягивается между домом и опорой до нужного натяжения.
  4. Конец провода крепится в анкерном (натяжном) зажиме с петлей.
  5. Петля надевается на крюк, установленный на опоре. Вместо крюка может быть применен анкерный кронштейн.

Важно! Крюки для крепления анкерных зажимов должны быть закреплены в основной конструкции дома, а не в обшивки или штукатурке.

Подключение провода СИП к «голым» проводам воздушной линии (ВЛ)

Для подключения провода СИП к неизолированным проводам воздушной линии (ВЛ.) понадобиться специальный отвлетвительный зажим для подсоединения провода СИП к оголенным проводам. С помощью этих зажимов провода СИП подсоединяются к ВЛ.

Подключение провода СИП к изолированным проводам воздушной линии (ВЛИ)

Для подключения провода СИП к изолированным проводам воздушной распределительной линии (ВЛИ) понадобиться специальный прокалывающий отвлетвительный зажим для подсоединения провода СИП к изолированным проводам. Прокалывающий зажим не требует зачистки изоляции проводов ВЛ. С помощью такого зажима провода СИП легко подсоединяются к ВЛ.

Подключение ответвления к дому кабелями на несущем тросе

Шаги по подключению кабеля на несущем тросе, такие же, как и при подключении проводов СИП. Только между домом и опорой натягивается несущий стальной трос. Для крепления троса к стене дома и к столбу применяются анкеры с петлями для тросов или натяжные муфты, которые крепятся к анкерам муфтовыми соединительными планками (смотри фото).

Сами провода подключаются к проводам магистральной линии специальными плашечными зажимами к неизолированным проводам или прокалывающими зажимами к изолированным проводам.А на тросе кабели крепяться кабельными бандажными ремешками.

Остановлюсь подробнее на креплении анкеров к стене дома и к столбу.

Крепление анкеров к стене дома и к столбу

В зависимости от сечения, а соответственно массе, проводов (кабеля) используемых для ответвления применяются несколько вариантов крепления анкеров к стене или опоре.

Болтовой крюк. Вворачивается в специальный дюбель, который забивается в заранее сделанное отверстие в стене или опоре. Крюк должен быть вкручен в основную конструкцию дома, а не в обшивку. Подходит к нетяжелым проводам отвлетвления. Для деревянных конструкций используется крюк с шурупным наконечником.

Крепление анкеров сквозными болтовыми соединениями к стене. Это более надежные крепления анкеров к стене (смотри рисунок A и B).

Крепление анкеров к стене раскрывающим Т-образным креплением. В стене сверлиться отверстие. В закрытом состоянии Т-образное крепление это прямая планка. После вставления в отверстие крепление раскрывается и верхней планкой крепления держится о стену. (Смотри рисунок C)

Крепление анкеров к столбу обжимающими обхватами. Это самый надежный способ крепления анкеров к столбу опоры. На рисунке хорошо понятна технология крепления обхватом. Добавлю только, что вместо уголков и шпилек можно применить металлическую полосу с приваренным крюком для анкера.(На рисунке «Установка анкеров на обхватах колон»)

Подключение ответвления к дому кабеля, спускающегося в траншею по опоре

При спуске кабеля ответвления в траншею, идущую к дому, нужно защитить кабель на опоре металлической трубой или металлическим кожухом. От земли защита кабеля должна заканчиваться на высоте не ниже 2 метров.

Соединение кабеля ответвления с распределительными проводами ВЛ нужно сделать делать пайкой, применяя для изоляции термоусаживающие трубки, а место снятия изоляции защитить специальной термоусаживающей перчаткой.

Иногда приходится делать поворот при ответвлении электропитания к дому. Ниже на рисунке показано поворотное соединение проводов СИП или кабеля на несущем тросе.

©Elesant.ru

Другие статьи по теме





elesant.ru

Как крепить кабель-канал к стене?

Основным условием стабильного электроснабжения и безопасной эксплуатации электроприборов является правильная прокладка и надежное закрепление проводов. Поэтому, мы подробно рассмотрим, как крепить кабель канал к стене и применять другие способы фиксации проводов. На практике применяется открытая и скрытая технология прокладки электропроводки с использованием различных средств.

Для скрытой проводки в бетонной или кирпичной стене предварительно нарезают штробы такого размера, чтобы провода в них поместились без образования выступов над поверхностью.

Для открытого монтажа используют крепления, которые незаметны. При креплении проводов к потолку, который закрывается натяжной или подвесной конструкцией, штробление не потребуется.

Типы прокладок проводки

Выбор способа монтажа зависит от материала стен, условий в помещении, особенностей его эксплуатации. Для каждого метода существуют определенные нормы монтажа и правила безопасности, которые нужно соблюдать при проведении работ.

Открытая прокладка

В домах из деревянного бруса, дачных постройках применяют открытый метод, при котором провода крепятся к стене поверх обоев и другой декоративной отделки. Для этого используют различные типы крепежей.

К основным «плюсам» способа относится:

  • возможность оценки состояние проводов путем осмотра;
  • простой монтаж новой линии.

Среди недостатков – наличие лишних конструкций, которые могут не вписываться в интерьер, необходимость использования дополнительных защитных конструкций.

Клипсы

Если проектом предусмотрен монтаж кабелей в коробе или трубке, применяют клипсы. С их помощью можно быстро и легко прикрепить кабельную линию к вертикальной и горизонтальной поверхности:

  • к деревянному основанию клипсы крепят с помощью саморезов;
  • в бетонной поверхности предварительно сверлят отверстия, помещают в них дюбеля и фиксируют коммуникации.

Клипсы можно использовать как для внутренних, так и для наружных работ. Их размер подбирается с учетом диаметра трубы. «Плюсом» данного способа является то, что крепежи можно соединять в секции.

На их боковой части есть пазы, с помощью которых несколько элементов можно собрать в один блок. Это позволяет быстро и аккуратно уложить несколько жил.

Изоляторы

В домах из бруса, деревянных банях и других постройках используют изоляторы. Фарфоровый крепеж предварительно фиксируют саморезом. Провода в изоляции скручивают в жгут и надевают на крепление. Получается электропроводка, которая может стать частью дизайна помещения в ретро-стиле.

Хомут-стяжки

Этот крепеж представляет собой полосу из полипропилена с замком разъемного или неразъемного типа. Его используют для фиксации электрокабеля снаружи и внутри зданий. Преимущественной стороной изделий является:

  • универсальность – подходят для открытой и скрытой прокладки, внутренних и наружных работ;
  • возможность надежно закрепить кабель любой формы – круглой, плоской, в гофрированной оболочке;
  • при использовании дополнительных элементов – дюбелей из ПВХ, линию можно проложить по любой поверхности.
Кабель-каналы

Кабель канал представляет собой короб, который крепится к поверхности, и крышки, закрывающей провода. Стандартная длина такого изделия составляет два метра. При необходимости, два короба можно состыковать. Способ монтажа такой конструкции зависит от стройматериала:

  • для крепления к деревянному основанию подходят саморезы;
  • в кирпичной или бетонной стене сверлят отверстия;
  • на гипсокартон или ПВХ-панели крепления производят «бабочкой»;
  • если поверхность нельзя сверлить, используют клей.

Положительной стороной данного способа является:

  • стойкость к воздействию механических факторов;
  • надежная защита кабельной трассы;
  • большой выбор моделей – плинтус, магистральный, парапетный;
  • возможность быстрого ремонта.

В комплекте идут заглушки, переходники, накладки. Готовая конструкция эстетично выглядит и обеспечивает быстрый доступ к линии.

Пластиковые и металлические скобы

Самый распространенный способ монтажа производится с помощью скоб. Скоба представляет собой изделие с углублением под круглый проводник и отверстием под крепежный элемент. Пластиковые скобы выпускаются с монтажным винтом, что упрощает работу. Металлические скобы имеют разжимную или зажимную конструкцию.

Скрытая прокладка

В квартирах, офисах, общественных заведениях электропроводку прокладывают скрытым способом. Работы выполняются на этапе строительства или в рамках ремонта. Обязательной подготовкой является штробление основания. К основным «плюсам» относится:

  • отсутствие в интерьере лишних элементов;
  • не мешает обновлять декоративную отделку;
  • повреждение извне практически невозможно.

Основными «минусами» является невозможность визуального осмотра, при потере плана могут возникнуть сложности с определением маршрута линии, для ремонта и замены потребуется вскрывать отделку стен.

Зажимы

Зажим обеспечивает прочное крепление за счет металлического дюбеля. Фиксация производится одновременно с прокладкой. При этом размеры диаметра крепежа и провода должны соответствовать друг другу. Это позволяет избежать деформации кабеля или его провисания.

Скоростынущий раствор

При прокладке электрокабеля в штробах, проделанных в потолке или стенах, используют строительную смесь. Раствор готовят на основе гипса и после укладки проводников закрепляют их через одинаковые промежутки, примерно через 30 – 40 см. Гипсовая смесь достаточно быстро застывает и фиксирует кабель в штробе.

Этот метод подходит для прокладки одиночного провода. Если нужно закрепить линию из нескольких жил, то вместе с «прихваткой» раствором следует дополнительно использовать хомуты и другие крепежные изделия. После фиксации участок заделывают штукатуркой, поверх которой можно наносить декоративную отделку.

Дюбель-хомут

Этот вид крепления широко используется при проведении монтажных работ. Он недорого стоит, быстро и легко монтируется и надежно фиксирует все элементы. На практике применяется несколько разновидностей дюбелей, которые различаются конструкцией и функциональностью:

  • Скоба. Пластиковая полоса шириной 6,0 – 8,0 мм с зубцами, которая подбирается по размеру и форме кабеля. Не имеет распора, поэтому обеспечивает среднюю прочность фиксации и используется для крепления в стене.
  • С распором. Имеет пластиковый стержень, который забивается в подготовленное отверстие. Застегивающийся фиксатор позволяет удерживать проводники, гофрированные и гладкие трубы диаметром до 32,0 мм.
Площадка с монтажными отверстиями

Этот вид крепежей подходит для быстрого монтажа. Он представляет собой дюбель с нарезанной резьбой и прямоугольное или квадратное основание. Все элементы выполнены из негорючего полимера. Установка проводится в таком порядке:

  • монтируется дюбель;
  • накручивается платформа;
  • фиксируются проводники.

Метод подходит для работы с бетонным, кирпичным или деревянным основанием и позволяет крепить несколько жил.

Особенности применения

Выбор технологии зависит от стройматериала стен, сечения и количества кабелей, условий эксплуатации, напряжения в сети – 220 В или 380 В. Каждый крепежный элемент имеет нюансы применения, которые следует учитывать при проведении монтажных работ:

  • «Бабочки», «зонтики», крепежи со сверлом и другие элементы с широкой серединой или торцом подходят для прикрепления к тонким и пористым материалам – гипсокартону, пеноблоку, древесно-стружечной плите.
  • Саморезы разных видов используются для фиксации к гипсовым, деревянным и другим плотным основаниям.
  • Дюбеля с пластинами или хомутами применяются, если конструкцию нужно закрепить к кирпичной или бетонной поверхности.



особенности крепления, дюбель-хомуты и дюбель стяжки

На чтение 7 мин Просмотров 1.1к. Опубликовано Обновлено

Штробы представляют собой канавки, проделанные в стенах. В них осуществляется укладка электрических и инженерных сетей. Закрепить провод в штробе необходимо с целью его защиты от механических повреждений, сохранения эстетики интерьера. В полнотелых и пустотелых поверхностях отверстия проделывают специальными инструментами, а кабель крепят несколькими способами.

Общие правила крепления кабеля в штробе

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

Правила безопасности отмечают, что в жилых, общественных зданиях и на производстве необходимо устанавливать проводку с негорючей изоляцией или в коробе из цельного металла. Эксперты предоставляют несколько универсальных рекомендаций:

  • основная задача крепления – обеспечение надежности фиксации без провисаний;
  • на поворотах трассы крепежные элементы можно отдалять на 5-10 см от точки сгиба;
  • винты, саморезы и дюбели закручиваются для упора – так выступающая шляпка не повредит изоляционный слой;
  • крепление производится с максимальным расстоянием между точками 50 см;
  • укладку делают строго по вертикальной или горизонтальной линии, запас маскируют;
  • провод перед отделкой штукатуркой располагают так, чтобы он не мешал нанесению покрытий;
  • при наличии натяжного или подвесного потолка штробление не производится;
  • для монтажа используют дрель, перфоратор, молоток и шуруповерт.

Запас кабеля можно свернуть в кольцо.

Чем крепить провод в штробе

После подготовительных работ понадобится продумать, как надежно закрепить провод, проложенный в штробе. Существует несколько методов.

Алебастр

Подготовка провода к креплению алебастром

Строительная гипсовая смесь применяется, если необходимо закреплять проводку в бороздах. Алебастр будет хорошо держать минимальное количество кабелей с мягкой изоляцией. Состав накладывается небольшими порциями. Недостаток способа заключается в быстрой схватывании смеси, поэтому ее невозможно приготовить в большом объеме.

Дюбель-хомуты

Дюбель-хомуты

Изделия выпускаются в черном и белом цвете под диаметр кабеля 19-15 мм, 5-10 мм и 11-18 мм. Полиамидный крепеж имеет 6 мм в диаметре и представляет собой петлю с фиксаторами на нижних кончиках. Перед использованием дюбель-хомутов понадобится проделать канавку перфоратором, поставить крепеж и зафиксировать проводку. Минус технологии – строгий подбор диаметра кабеля под размер дюбель-хомутов.

Дюбель-стяжки

Изделие выглядит как дюбель-гвоздь, совмещенный с кабельной стяжкой, производится из пластификатов самозатухающего типа. Дюбель-стяжки оснащаются разъемными и неразъемными замками. В первом случае мастер может добавлять или убирать провода. Используется для открытого и скрытого монтажа одиночной или жгутовой кабельной линии на кирпич, бетон и другие поверхности.

Чтобы прикрепить провод дюбель-стяжкой, понадобится в просверленные штробы поставить стяжку и зафиксировать ее разжимной колышек. В открытое изделие укладывается кабель. Стяжка прижимается.

Дюбель-клипсы

Подходят для открытой укладки коммуникаций на гипсокартон или при выполнении ретро-отделки. Крепеж представляет собой изогнутую пластиковую полосу с упругими ответвлениями на концах. Эти элементы придерживают фиксатор. Клипсы подходят для монтажа плоского или круглого проводника с небольшим сечением (телевизионного, телефонного, для подключения Интернета).

Установить дюбель-клипсу несложно. Понадобится просверлить нишу нужного диаметра, завести в клипсу жгут, заправив его концы в отверстие. Элемент вставляется в отверстие с усилием. Электрические коммуникации выглядят аккуратно и не мешают при эксплуатации.

Кабельные стяжки под дюбель

Кабельная стяжка под дюбель

Модификации в виде дюбеля с резьбой и площадкой-стяжкой. Элемент из негорючего пластификата или нейлона легко крепиться на газобетон, деревянные, кирпичные или бетонные стены. Совместим с шурупами, винтами, саморезами, стандартными и дюбель-гвоздями.

Перед установкой необходимо проделать отверстие под диаметр крепежа. Вначале ставится дюбель, затем совмещается полость в стяжке и основании. Потом забивается и накручивается стяжка-площадка, а провода укладывают на готовую трассу.

Пластиковый дюбель под стяжку

Пластиковый дюбель под стяжку

Полиамидные дюбели под стяжку с прямоугольной головкой-отверстием позволяют без проблем зафиксировать провод. Элемент понадобится забить, а затем протянуть через головку провод. Он надежно и прочно закрепится в штробе.

Алюминиевые пластины

Чаще всего используют нарезанные полосы из тонкого металла. Несколько кабелей обкручиваются пластинкой, которая затем просверливается насквозь и прикрепляется на дно штробы на дюбель-гвозди.

Полосу пробивают исключительно по центру, а полосы кабеля укладывают поверх нее. После размещения проводки концы короба загибают.

Крепеж для упорядочивания пучка проводников

Кабельные трассы, выполненные на основе вертикального металлического лотка

Не все виды проводов закрепляются стационарно. Проблемы возникают при оборудовании рабочего места, куда необходимо провести освещение, интернет, подключить ПК. Специальные держатели провода исключают отверстия от гвоздей и шурупов, позволяют быстро перенести коммуникации. Существует несколько видов:

  • Кабельная клипса с двусторонней липкой лентой на тыльной части. Подходит для установки проводов на мебель или панели из пластика.
  • Монтажная площадка. Чтобы зафиксировать провод, сначала закрепляют площадку при помощи липкой части. Пучок прикрепляют к отверстиям стандартной стяжкой.
  • Кабельные лотки. Изготавливаются из оцинкованной проволоки или перфорированного металла. Применяются, если нужно зафиксировать провода на потолок.

Лотки можно использовать при контакте с горючими материалами.

Самодельные приспособления

Самодельные приспособления для крепления проводов

Если под рукой не оказалось специализированного крепежа, домашние мастера применяют подручный материал:

  • Дюбели или гвозди. Крепление производится до начала укладки проводов. Дюбелем или гвоздем пробивают по центру отрезок телефонного кабеля и прикручивают другой.
  • Гофрошланг. Понадобится кусочек длиннее, чем ширина штрофы. Гофрированный шланг немного сжимают и ставят в канавку. Крепеж допускается извлекать по мере того как наносится штукатурный слой.
  • Перфорированные полосы. Технология подходит для хрущевок и предусматривает фиксацию отрезков с перфорацией дюбелями поперек трубы. Таким способом можно крепить пучки проводов.
  • Скобы из оцинкованных листов. Материал нужно нарезать на полосы 1 см в толщину и согнуть скобы. Изделия подходят для крепежа кабеля на стенках, потолке. Они располагаются с шагом 50-80 см и прихватываются гвоздями.

Самодельный крепеж прост в изготовлении, позволяет сэкономить средства на покупке специальных расходников, устанавливается многократно, качественно фиксирует одиночный провод и пучок.

Как укладывать провод

Штробление поверхности производится перед укладкой кабеля. Работают перфоратором со специальной насадкой-штроберов в виде изогнутой лопаты с желобком. Стандартная насадка-лопатка также позволяет получить глубокое покрытие. Надрезы на нужную глубину можно проделать болгаркой, а центральные части выбить перфоратором.

Закрытая технология

Крепление кабеля способом закрытой проводки

Чаще всего укладка проводки в штробу осуществляется скрытым способом. Штроба организуется, если в помещении еще не произвелась чистовая отделка.

Кабельную продукцию можно закреплять:

  • стяжками – дюбельными или монтажными площадками;
  • клипсами под размер сечения;
  • на подвесы или внутрь профилей потолка из ГКЛ;
  • в лотках при укладке нескольких пучков.

На этапе ремонтных работ провод можно уложить внутрь стен, пола или потолка.

Использование открытого способа

Открытая проводка в кабель-канале

Крепить проводники следует так, чтобы сохранить эстетичный вид отделки. Для этого существует несколько приемов:

  • кабель-каналы – лотки из пластика, закрепленные вдоль поверхности стены;
  • специальные плинтусы – фактура «под дерево» отлично впишется в интерьер;
  • скобы и клипсы – устанавливаются степлером, окрашиваются в тон проводки.

Открытая проводка подходит для помещений в стиле лофт, ретро или прованс.

После укладки кабеля из штроб полностью убирается пыль и мусор, проходятся по ним специальной грунтовкой. Дождавшись, когда средство полностью просохнет, штробы нужно заштукатурить, а еще через некоторое время зашпаклевать. Соблюдение техники безопасности и правильный подбор крепежа исключают повреждение проводки в процессе отделки и эксплуатации.

Как проложить электрические провода в готовой стене

Добавление или расширение электрической цепи — это работа, которая кажется пугающей для многих домашних мастеров, но на самом деле соединения проводов довольно просты, если у вас есть базовые представления об электромонтажных работах. Однако гораздо сложнее провести кабели через готовые стены. Прокладывать кабели через недостроенные подвалы или чердаки достаточно легко, но проложить их внутри готовых стен — другое дело.

Во время крупных проектов реконструкции вы можете сделать это, удалив гипсокартон и пропустив кабели через стойки и полости потолка, но в других ситуациях удалять гипсокартон непрактично и нежелательно — это грязный и дорогостоящий процесс, которого лучше избегать, если может.Существует также возможность прокладки проводки с дорожками качения (например, для изделий Wiremold) на поверхности стен, но это может выглядеть непрофессионально — и это может быть запрещено электрическими правилами в некоторых областях.

Но можно добавлять или расширять контуры в готовых стенах, не разрушая стены и не подвергая себя огромным испытаниям. Этот же процесс используется, когда старая проводка заменяется новым кабелем во время обновления системы.

Есть несколько методов прокладки кабеля через готовые стены, и подход, который вы выберете, будет зависеть от обстоятельств и объема работ.Включает ли это простое расширение цепи от существующей розетки до новой точки? Вы управляете совершенно новым контуром от главной сервисной панели до нескольких мест? Или вы заменяете весь дом, полный трубчатой ​​проводки, новым кабелем NM? Подход электрика будет зависеть от объема работы, но все работы по модернизации проводки используют аналогичные методы. Узнайте, как эту работу выполняют профессиональные электрики.

В примере, описанном здесь, мы проводим простую петлю из одного места новой стенной коробки в другое, как вы могли бы сделать при расширении цепи.Предполагается, что кабельная трасса будет проложена петлей из одного места коробки вниз или вверх в подвал / пространство для подполья или чердак, затем через балки пола перед входом в полость стойки, где находится следующая коробка.

Проблемы с кодом

Не забудьте проконсультироваться с местным законодательством о требованиях к кабелю. Например, в открытых местах, таких как открытые подвалы или чердаки, кабель NM обычно необходимо пропустить через отверстия или выемки, вырезанные в балках, а не прикреплять скобами к лицевой стороне балок.Таким образом, при протягивании отрезка кабеля NM между новыми стеновыми коробками процесс может включать пропускание его через отверстия, просверленные в балках пола, чтобы добраться до полости стойки.

Также убедитесь, что калибр провода соответствует силе тока цепи. Для стандартных 120-вольтных ответвленных цепей используется провод 12 калибра для цепей на 20 ампер и провод 14 калибра для цепей на 15 ампер.

Я случайно порезался на провод, могу ли я что-нибудь сделать?

Я разрезал электрический провод в стене.Как я могу это исправить? Как соединить или отремонтировать электрический провод или кабель. Избегайте потенциальной опасности возгорания и будущих проблем с поврежденными электрическими проводами или кабелями.

Сращивание или ремонт электрического провода или кабеля
[ad # block] Электрический вопрос: Я порезал электрический провод в стене. Как я могу это исправить?
Я вырезал кусок гипсокартона, когда случайно разрезал проволоку в стене.

  • Я думаю, что он электрический, он толстый и белый, а внутри похоже, что я сломал желтоватый слой.
  • У меня есть изолента, но я беспокоюсь, что это может привести к пожару.
  • Могу я что-нибудь сделать, чтобы убедиться, что это не опасно?

Этот вопрос по электропроводке поступил от Скотта из Сидар-Рапидс, штат Айова.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Скотт.

Как соединить или отремонтировать электрический провод или кабель

Применение: Соединение электропроводки.
Уровень квалификации: от среднего до продвинутого — лучше всего выполняется сертифицированным электриком или подрядчиком по электрике.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта и способности работать с инструментами.
Меры предосторожности: Определите цепь, выключите ее и пометьте примечанием перед работой с проводкой.
Важно: сгоревшие или поврежденные компоненты проводки и схемы следует заменить новыми электрическими материалами того же напряжения и силы тока.
Уведомление: Ремонт домашней электропроводки должен выполняться в соответствии с местными и национальными электротехническими нормами и правилами, а для установки новых или заменяемых электрических частей или оборудования может потребоваться разрешение и проверка.

Избегайте потенциальной опасности возгорания и будущих проблем из-за поврежденных электрических проводов
  • Наружное защитное покрытие многопроволочного кабеля называется оболочкой. Если кабель находится внутри стены и оболочка порезана, тогда осторожно оберните снаружи изолентой.
  • Если повреждение вышло за пределы внешней оболочки и повреждена изоляция закрытого провода, возможно, кабель необходимо правильно сращивать.
    • Лучше всего это выполнит квалифицированный электрик, который сможет идентифицировать провод, исследовать повреждения и принять решение о том, что необходимо сделать.
  • В случаях, когда кабели имеют значительные повреждения
    • Кабель необходимо разрезать.
    • Поместите кабель в одобренную доступную распределительную коробку.
    • Провод новой длины будет проложен от новой распределительной коробки, которая заменит исходную оставшуюся длину провода до места назначения или существующей распределительной коробки.
    • В некоторых случаях и в зависимости от доступа может потребоваться вторая доступная распределительная коробка.
  • Если невозможно заменить оставшуюся длину кабеля, то между двумя распределительными коробками устанавливается петля кабеля.
  • Если в проводе имеется достаточное провисание, можно установить утвержденный линейный стык с использованием только одной доступной распределительной коробки.
    • Это то, что должен проверить опытный электрик, который проведет профессиональную оценку и необходимый ремонт.

ПРИМЕЧАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ и СООТВЕТСТВИЕ КОДЕКСАМ

Все соединительные коробки и электрические соединения должны быть доступны.

Подробнее о сращивании электропроводки

Соединение электрических проводов
Соединение электрической распределительной коробки

Для получения дополнительной информации об электробезопасности:
Соединения электрических распределительных коробок можно выполнять безопасно, если вы понимаете метод.Этот пример покажет вам, как это делается шаг за шагом, и покажет, как сделать соединение распределительной коробки и соответствующие электрические коды.
Аварийные электрические соединения
Электробезопасность
Электробезопасность

Для получения наилучших результатов проконсультируйтесь с лицензированным подрядчиком по электротехнике.
Найдите электрического подрядчика в вашем районе



» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу.

Отлично подходит для любого проекта домашней электропроводки.


Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки 120 и 240 В
Электропроводка выключателей света
Электропроводка 3-проводного и 4-проводного электрического диапазона
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Будьте осторожны и безопасны — никогда не работайте с электрическими цепями!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Розетка

— обрыв провода в стене?

Я должен тебя остановить.

Вы делаете огромное предположение, что мертвые розетки и находящиеся под напряжением должны быть «частью одной цепи», и что между ними есть провод в стене, и что этот провод оборван.Это совсем не то, что происходит.

Во-первых, обрыв проводов в стенах случается редко. И во-вторых, дом — особенно дом 20-летней давности — представляет собой множество цепей, 20, 30 или даже 40. Почти наверняка верно, что «активная» цепь, из которой вы сращиваете, и «мертвая» цепь вы выполняете стыковку, — это совершенно разные схемы .

Выполнение сценариев внутри черного и белого цвета, подключенных к панели — 0 В на другом конце. Внешний черный и белый внутри 120В .Снаружи и снаружи 120В конечно.

Подождите. Если это была одна цепь, как «внутренняя» (вы говорите, что питает , ниже) нейтраль может возвращать питание обратно на панель ???? Он отключен, верно? Нет, если он выдал 120 В, его нужно снова подключить к панели. Ответ таков: возвращает на главную панель, потому что это отдельная схема с собственным переходом на панель . Тогда вы говорите

Итак, закрутил провод Jump на панель / рабочую сторону и подключил к следующей розетке.Свет и розетки работали по всей трассе.

Да, потому что вы использовали , возвращая .

Вы сами сказали: примерно половина вашего дома мертва. Примерно половина твоего дома. А в вашем доме , много цепей. Интересно, что вызывает это? Читайте здесь о домах с двумя полюсами питания.

Ага. Все цепи на одном полюсе мертвы.

Что на самом деле происходит здесь: ваш красный столб мертв от энергетической компании .Вы понятия не имели, что делаете. Что вы на самом деле сделали, так это подключили горячий ток от «черной» цепи к горячему от «красной» цепи, подавая не только эту цепь, но и всю «красную» шину! Делая их все горячими (но синфазные, когда они должны быть не синфазны, нагрузкам на 120 В все равно). Так что мертвая половина вашего дома снова засветилась.

Это не сработает, если вы потянете более 15-20А на красной стороне, потому что вы подключаетесь через прерыватели 15-20А, и они сработают.

Если энергокомпания восстановит ваше питание, ваша перемычка будет соединять противоположные полюса, и КАБУМ! Мертвый короткий, и выключатели отключатся.

У вас слишком мало знаний. Если вы хотите научиться искусству, возьмите книгу в библиотеке и начните читать о домашней электротехнике, а затем возьмите другую, а затем задержитесь здесь некоторое время, почитайте и задайте вопросы. В конце концов вы наберете скорость. А пока не надо больше играть с электричеством, К?

Что касается того, что половина вашего дома мертва, позвоните в энергетическую компанию и сообщите о сбое, потому что это то, что у вас есть. Они исправят это бесплатно в течение нескольких часов, как правило (или скажут, что это не они, и тогда настало время электрика).Не забудьте откатить все эти временные подключения с до , когда энергетическая компания снова включит вас.

электрических проблем: решено 10 наиболее распространенных проблем

Устарела не только национальная электросеть. Электропроводка во многих домах также устарела, что не позволяет питать нашу постоянно растущую коллекцию энергоемких бытовых приборов, освещения и электроники.

«Электрические цепи в этих старых домах не были предназначены для питания многих устройств в современной жизни», — говорит электрик Аллен Галлант, который подключил шесть домов для телепроекта This Old House .

Признаки напряжения могут быть очевидными — путаница удлинительных шнуров и удлинителей, выходящих из одной розетки, — или незаметно прячущихся за стенами, потолками и накладками.

Защита блока предохранителей

Коробки предохранителей

, подобные приведенному выше, в наши дни встречаются реже, чем панели автоматических выключателей, но они работают нормально — если только кто-то не установит предохранители с большей силой тока, чем провода могут безопасно выдержать. Это может привести к перегреву проводов, повреждению их защитной изоляции и увеличению риска возгорания.

Если изоляция повреждена, опасность сохраняется, даже если неисправный предохранитель заменен на предохранитель соответствующей силы тока. Чтобы исправить это, старую схему нужно перепроводить.

Нанять профессионал и избегать опасностей пожара

Некоторые проблемы с проводкой — это просто неудобства. Но другие могут представлять серьезную опасность пожара или поражения электрическим током. Если вы покупаете дом (особенно тот, которому больше 50 лет), или если вы никогда не проверяли свою проводку, рекомендуется нанять лицензированного электрика, чтобы провести тщательный осмотр дома.

«Он осмотрит изоляцию проводов, чтобы увидеть, не высохла ли она и не изнашивается, он будет искать коррозию в сервисной панели, и он будет смотреть, не сделал ли предыдущий владелец что-нибудь опасное», — говорит Галлант. . После этого он рекомендует проходить быстрый контрольный осмотр каждые пять лет.

Не пугайтесь, если проверка обнаружит нарушения кода. Каждый раз, когда изменяются электрические правила, старая проводка «устаревшая» при условии, что она была установлена ​​правильно. Код требует только обновить проводку в комнатах, где проводится ремонт.

Чтобы помочь вам оценить состояние вашей собственной электрической системы, мы попросили Галланта определить 10 наиболее распространенных проблем с электропроводкой, которые он видит, опасности, которые они представляют, и рекомендуемые им решения.

Помните: Каждый раз, когда вы работаете с электропроводкой, обязательно отключите цепь на панели главного выключателя.

Общие электрические проблемы

1. Зажим

Иллюстрация Яна Варпола

Что это означает: Светильник имеет лампочку с большей мощностью, чем рассчитан на светильник.

Нарушение кода? Да.

Уровень опасности: Высокий. Сильный нагрев лампы может опалить или оплавить патрон и изоляцию на проводах светильника, что увеличивает риск возникновения дуги — искры, которые переходят по воздуху от одного провода к другому, что является основной причиной электрических возгораний. Повреждение патрона и проводов остается даже после снятия лампы.

Решение: Не превышайте допустимую мощность, указанную для всех светильников, произведенных с 1985 года.Для более старых, немаркированных светильников используйте только лампы мощностью 60 Вт или меньше.

2. Открытые распределительные коробки

Иллюстрация Яна Варпола

Что это означает: Поскольку в распределительной коробке находятся стыки, в которых провода соединяются друг с другом, человек может случайно повредить провода или получить удар током.

Нарушение кода? Да.

Уровень опасности: Минимальный, если провода находятся вне досягаемости.

Решение: Потратьте несколько центов на покупку новой крышки и установите ее с помощью прилагаемых винтов.

3. Мерцающие огни в ветреную погоду

Иллюстрация Яна Варпола

Что это означает: Изношенная проводка в флюгере (наружная арматура, через которую подвесные кабели от линии электропередачи входят в дом) вызывает короткое замыкание всякий раз, когда кабели перемещаются.

Нарушение кода?

Уровень опасности: Высокий. Помимо раздражения, изношенная проводка может вызвать дугу и вызвать пожар.

Решение: Обратитесь в электрическую сеть, которая может бесплатно заменить поглотитель.

4. Слишком мало торговых точек

Иллюстрация Яна Варпола

Что это означает: Сильная зависимость от удлинителей и удлинителей.

Нарушение кода? Нет; дедушка в.(Сегодняшние нормы требуют, чтобы сосуды находились в пределах 4 футов от дверного проема и каждые 12 футов после этого.)

Уровень опасности: Минимальный при использовании удлинительных шнуров для тяжелых условий эксплуатации, калибра 14 или толще. (Чем толще провод, тем ниже номер калибра.) Удлинители меньшего размера (калибр 16 и меньше) могут перегреться и вызвать возгорание, если нагрузка будет слишком большой.

Решение: Добавьте больше розеток. Будьте готовы заплатить электрику около 100 долларов за розетку на первом этаже и вдвое больше за работу на втором этаже.(Скорее всего, это будет минимальная плата.) Эта работа требует вырезания отверстий в стенах и потолке, чтобы продеть провода. Некоторые электрики залатают дыры; другие оставляют исправление на вас.

5. Нет GFCI

Иллюстрация Яна Варпола

Что это означает: Повышенный риск поражения электрическим током во влажных помещениях, таких как ванны и кухни. GFCI (прерыватели цепи замыкания на землю) отключают цепи за 4 миллисекунды, прежде чем ток может вызвать смертельный ток.

Нарушение кода? Нет; (Сегодня коды требуют наличия GFCI в пределах 4 футов от любой раковины и во всех гаражах, подвалах и наружных розетках).

Уровень опасности: Высокий.

Решение: Замените старые розетки на GFCI (около 12 долларов каждая). Это простая работа, которую многие домовладельцы выполняют сами. Электрики берут около 20 долларов за розетку. (Вероятно, это будет минимальная плата за выполнение работ.) Примечание. В качестве альтернативы можно установить автоматические выключатели GFCI (25 долларов США) на главной электрической панели.Но потом каждый раз, когда кто-то спотыкается, вам нужно спускаться в подвал, чтобы сбросить его.

6. Панель с замком

Ян Варпол

Что это означает: Панель содержит больше цепей, чем она рассчитана на обработку, потому что слишком много однополюсных выключателей (одна цепь) было заменено тандемными выключателями (две цепи) в одном слоте. (Тандемные выключатели — это не то же самое, что двухполюсные выключатели с высоким усилителем, которые занимают два слота в одной цепи.) Метка на каждой панели указывает, сколько цепей она может разместить.

Нарушение кода? Да.

Уровень опасности: Минимальный. Это может стать проблемой, когда дом продается, и инспектор заглядывает внутрь панели.

Решение: Добавьте дополнительную панель с несколькими дополнительными слотами (250 долларов США) или, если вы планируете капитальный ремонт дома, замените существующую панель на более крупную модель (от 500 до 800 долларов США).

7. Алюминиевая проводка

Ян Варпол

Что это означает: У вас есть тип проводки, который использовался в 1960-х и 1970-х годах как дешевый заменитель меди, который больше не считается безопасным.

Нарушение кода? Нет; дедушка в.

Уровень опасности: Высокий. Алюминий подвергается коррозии при контакте с медью, поэтому соединения ослабляются, что может привести к искрению и возгоранию.

Решение: Установите диэлектрическую гайку для алюминиевого провода (пара продается менее чем за 1 доллар) на каждое соединение медь / алюминий в осветительной арматуре. Эти гайки имеют специальную смазку, которая останавливает коррозию, сохраняя при этом проводимость. Убедитесь, что все заменяемые переключатели и розетки имеют маркировку «AL-совместимость».

8. Провода с проколом в спину

Иллюстрация Яна Варпола

Что это означает: На более новых выключателях и розетках провода, проталкиваемые сзади, с большей вероятностью отсоединятся, чем провода, закрепленные вокруг винтовых клемм.

Нарушение кода? Нет. Практика разрешена даже для нового строительства.

Уровень опасности: Зависит от обстоятельств. Как минимум ослабленные провода могут привести к прекращению работы розетки или переключателя.В худшем случае они могут разжечь пожар.

Решение: Проверьте соединения с обратной прокладкой, вынув выключатель или розетку из выходной коробки. Если один получит удар в спину, вероятно, будет больше. Освободите провода и прикрепите их к соответствующим винтовым клеммам на розетке.

9. Незаземленные (2-контактные) розетки

Иллюстрация Яна Варпола

Что это означает: В проводке вашего дома нет возможности безопасно проводить блуждающий ток, выходящий за пределы проводов.

Нарушение кода? Нет; (Сегодняшний кодекс требует заземленных цепей и розеток.) ​​

Уровень опасности: Минимальный, если вы не используете адаптер для установки трехконтактной вилки в двухконтактную розетку. Это может вывести из строя устройство, которое вы подключаете, и повысить вероятность поражения электрическим током.

Решение: Замените двухконтактные розетки на правильно заземленные трехконтактные, если это позволяет проводка (Кроме того, проверьте все существующие трехконтактные розетки с помощью тестера цепей GFCI, чтобы убедиться, что они заземлены.Перепрограммируйте все, что не так.

10. Заглушка выпадает из розетки

Иллюстрация Яна Варпола

Что это означает: Изношенные контакты в гнезде больше не сжимают штыри.

Нарушение кода?

Уровень опасности: Высокий. Плохие контакты могут вызвать искрение, которое может воспламенить сухую древесину и пыль.

Решение: Как можно скорее замените старые емкости.(Новый стоит около 2 долларов.) Многие домовладельцы чувствуют себя комфортно, делая это сами. Электрики будут брать около 8 или 10 долларов за розетку, хотя, вероятно, это будет минимальная плата за небольшие работы.

Старая электропроводка: это безопасно?

Сегодняшняя стандартная бытовая электропроводка представляет собой изолированный трехжильный кабель с пластиковой оболочкой, широко известный под торговой маркой Romex. Но старинная медная проводка во многих старых домах работает так же хорошо, как и новая, при условии, что она находится в хорошем состоянии и не была изменена таким образом, чтобы нарушать правила.Вот несколько систем электропроводки, которые вы найдете в старых домах.

Ручка и трубка

Самая ранняя система электропроводки в жилых помещениях имела обтянутый тканью провод под напряжением и нейтральный провод, которые проходили параллельно на расстоянии примерно 30 см друг от друга. Керамические ручки закрепляют провода на каркасе дома; керамические трубки используются там, где провода пересекаются или проникают в рамку.

Предостережения: Нельзя заземлять или включать в заземленную цепь. Его паяные соединения могут расплавиться, если через них будет протекать слишком большой ток.Заменить или отключить любые цепи, покрытые изоляцией здания; это вызывает перегрев этой проводки.

Бронированный кабель (Bx)

Преемник ручки и трубки. Гибкая стальная оболочка закрывает токоведущие и нейтральные провода, которые изолированы резиной, покрытой тканью. Оболочка обеспечивает заземление, поэтому заземленные розетки легко модернизировать.

Предостережения: Оболочка должна быть надежно прикреплена к металлической выпускной коробке. Проверяйте состояние изоляции примерно каждые пять лет; он ухудшается со временем, как показано выше, или если через цепь пропускается слишком большой ток.

Двухжильный кабель в пластиковой оболочке

Первый провод с ПВХ изоляцией (Romex).

Предостережения: Пластик легко повредить. Заземленные розетки не могут быть подключены к этому проводу.

Где найти

Электрик: Allen Gallant
Gallant Electric
Waltham, MA
781-862-4636

Разъем алюминий-медь:
Twister # 65
Ideal Industries
Sycamore, IL
800-435-0705
www.idealindustries.com

Ищете дополнительную помощь с ремонтом дома? Гарантия на дом может помочь. Ознакомьтесь с подробными обзорами команды This Old Houses Reviews по адресу:

8 советов, как спрятать телевизионные провода и другие шнуры

Фото: istockphoto.com

Ваш энтузиазм в отношении электроники заставляет вас жить в джунглях проводов? Учитывая огромное количество проводов, которые обитают в современном доме, выяснение того, как спрятать телевизионные провода, шнуры и кабели для других необходимых гаджетов, может быть неприятным.Но прежде чем вы решите полностью отказаться от технологий, ознакомьтесь с решениями для управления шнуром, представленными ниже. Вы можете купить или сделать самодельный, чтобы замаскировать или спрятать каждую проводку в поле зрения и навсегда улучшить организацию вашего дома.

Фото: istockphoto.com

1. Прикрепите шнуры к задней части мебели

Свисающие шнуры быстро исчезают, когда вы прикрепляете их к силуэту ближайшей мебели. Для этого приклейте прозрачные зажимы для командного шнура (доступны в средних и больших размерах на Amazon) вдоль задних краев вашей мебели.Как и в большинстве решений 3M, удобных для арендаторов, вам нужно будет прижать зажимы на месте в течение 30 секунд, а через час вы можете зацепить один или несколько шнуров, чтобы они аккуратно спускались по ногам вашего приставка. (Эти крючки также помогают скрыть зарядные шнуры и кабели на вашем столе!)

2. Проведите провода через подставку под телевизор

Если вы чувствуете себя немного хитрее, вы можете спрятать путаницу кабелей позади телевизора, установленного на подставке, благодаря встроенному хранилищу для шнура в конструкцию подставки для телевизора своими руками.Этот, разработанный Хайди из Kruse’s Workshop (и представленный на Tatertots & Jello), удерживает кабели в выемке, которая проходит по средней ножке в задней части устройства. Вы можете воссоздать подставку с нуля из вторичного дерева: следуйте подробным инструкциям блоггера о том, как использовать настольную пилу, чтобы создать углубление на задней ножке, затем протяните шнуры для телевизора и других предметов первой необходимости по канавке на ножке чтобы держать их вне поля зрения.

Фото: istockphoto.com

3. Спрячьте телевизионные провода на видном месте

Если шнуры, свисающие с настенного телевизора, отвлекают вас от изображения на экране, закройте их кожухами для кабелей (например, комплект консилера SimpleCord Cable Concealer Kit, доступный на Amazon) . Такие пластиковые направляющие крепятся непосредственно к стене поверх проводов.

Чтобы проложить и эффективно скрыть телевизионные провода, измерьте расстояние в стене между основанием экрана и полом — именно так вам понадобится длина кабеля, который вам нужен, и его часто можно обрезать по размеру.В случае с комплектом консилера для кабеля вы отрежете основание и верх крышки кабеля с помощью ножовки. Затем прикрепите основание кабельного канала к стене с помощью шурупов в соответствии с инструкциями производителя, проложите кабели телевизора внутри канала и защелкните крышку сверху. Чехлы для шнуров обычно продаются в нейтральных цветах, таких как белый или серый металлик, которые могут выделяться, если ваша стена другого цвета. Но когда они окрашены в тот же цвет, что и ваша стена (с использованием латексной краски), они легко вписываются в пространство.

Фото: istockphoto.com

4. Проложить телевизионные провода за стеной

Лучшее решение для того, чтобы убрать шнуры настенного телевизора из поля зрения, — спрятать их за стеной с помощью утопленных кабельных пластин. (например, Datacomm Cable Organizer Kit, доступный на Amazon). Снимите телевизор со стены (или отодвиньте его в сторону, если у вашего телевизора есть регулируемый кронштейн), а затем с помощью прибора для поиска стоек найдите две части стены без гвоздей: одну позади того места, где будет располагаться экран, а другую — ниже. стена возле розетки.Здесь вы будете делать надрезы с помощью универсального ножа, вставлять две пластины для кабелей и вводить и выводить кабели телевизора в стену. Ваши гости могут ошибочно принять вашу новую мультимедийную систему за беспроводную развлекательную систему!

Фото: amazon.com

5. Заправьте хаос шнура в трубку

Не можете управлять множеством шнуров в домашнем офисе для ПК, мониторов, телефонов, принтеров и других устройств, используемых ежедневно? Обмотка кабеля (например, Cable Slinky, доступная на Amazon) обеспечивает простой способ закрепить все незакрепленные шнуры, свисающие с вашего стола.Просто свяжите их вместе в руках и оберните два фута длиной куски гибкой трубки из пеноматериала вокруг проводов, чтобы загнать их в одну большую и свести к минимуму хаос. Благодаря обтекаемой форме вы можете разорвать и перенаправить провода из группы в любое место на участке, чтобы они могли добраться именно туда, куда им нужно.

6. Поместите их в ящик

Внесите несколько творческих изменений в ящик стола, чтобы избавиться от неприятного ощущения от неуклюжего удлинителя, припаркованного на полу и переполненного шнурами.С помощью коронки, прикрепленной к вашей дрели, просверлите отверстие в задней панели ящика стола, расположенного рядом с розеткой. Затем пропустите кабель удлинителя через отверстие и с помощью двустороннего клея прикрепите заднюю часть удлинителя к той же панели ящика. Когда вы подключаете электронику к удлинителю, создайте место для каждого гаджета, чтобы он мог отдыхать, пока он заряжается, в ящике, как это делает домашний блоггер Дженни Стеффенс Хобик в своей кухонной мебели.

Фото: homedepot.com

7. Змейка через аксессуары плинтуса

Устраните опасность споткнуться о сетевой кабель, проложенный по всей длине домашнего офиса, гостиной или спальни, украсив существующие плинтусы в комнате с помощью каналов для плинтусов (например, CE Tech Round Baseboard Cord Channels, можно приобрести в магазине Home Depot). Самоклеящиеся, ударопрочные каналы для шнура представляют собой не что иное, как выдолбленные секции пластикового карниза. Чтобы прикрепить каналы к плинтусам, снимите клейкую основу канала, прижмите заднюю часть канала к плинтусу, а затем пропустите кабель Ethernet — или любой другой шнур, если на то пошло — через отверстие в канале, чтобы одновременно скрыть и защитить кабели от повреждений.Каналы для шнуров плинтуса можно окрашивать и окрашивать, их можно оформить так, чтобы они соответствовали эстетике любого интерьера.

8. Спрятать провода и маршрутизаторы в «Книгу»

Ваш маршрутизатор или модем (или комбинация маршрутизатор-модем) может казаться неуместным почти везде, где вы их поместите, но особенно на ваших полках. Подумайте о том, чтобы оформить свою домашнюю библиотеку крышкой для маршрутизатора, сделанной своими руками, используя это руководство от команды Nifty BuzzFeed. Возьмите скоросшиватель, достаточно широкий, чтобы уместиться на маршрутизаторе, и с помощью горячего клея покройте заднюю, переднюю и корешок переплета разноцветными обрезками ткани или, что еще лучше, настоящей обложкой старой книги.Вставьте маршрутизатор вертикально внутрь скоросшивателя, затем поместите его вертикально между несколькими книгами на торцевом столе, столе или полке так, чтобы кабели маршрутизатора незаметно проходили вдоль стены за мебелью. Вуаля! Мгновенная классика, избавляющая от лишних проводов.

Что делать, если электрический провод попадает в стену | Руководства по дому

Автор: Даниэль Смит Обновлено 28 января 2021 г.

Ремонт дома своими руками может сэкономить деньги и доставить много удовольствия после завершения проекта.Однако есть одно главное предостережение, которому следует уделять приоритетное внимание при работе над такими проектами: безопасность превыше всего. Даже если вы делаете что-то столь же простое, как развешивание картинки, у вас могут возникнуть проблемы, если вы не примете определенных мер предосторожности. Новички, которые тратят время на изучение своих проектов перед тем, как начать, будут знать, что делать, если произойдет что-то неожиданное, например, обнаружив электрический провод внутри стены.

Предотвращение — ключ к успеху

Говоря о развешивании картин, компания Electrical Connection делится некоторыми полезными советами по вбиванию гвоздей в стену.Электрические провода обычно проходят горизонтально или вертикально рядом со стойками, которые представляют собой доски, поддерживающие стены. Стойки расположены на расстоянии 16 или 24 дюймов в стене между полом и потолком. Забивая гвозди, лучше всего вбивать их в стенную стойку.

По данным Realtor.com, в большинстве домов за стенами проложены провода и трубы, и нет никаких гарантий относительно их местоположения. Никогда — никогда — не забивайте и не просверливайте стену, если вы точно не знаете, что находится за ней.Удар по проволоке или трубе может привести к серьезным травмам человека, держащего дрель, а также к повреждению дома. Помимо удара током и попадания в отделение неотложной помощи, может начаться пожар или ваш дом может быть затоплен.

Как правило, не работайте молотком или сверлом рядом с выключателями или розетками света, так как электрические провода часто проходят вертикально и горизонтально вокруг них. Вы также можете заглянуть в свой чердак и в подвал, где вы можете увидеть часть каркаса дома.Это может дать некоторое представление о том, где расположены провода и трубы. Самый безопасный вариант — купить прибор для поиска шпилек с режимом отслеживания проводов, который можно найти в хозяйственных магазинах. При использовании средства поиска шпилек включите режим «AC», и он покажет, где расположены провода.

Удар по электрическому проводу

Если вы ударяете молотком или сверляете стену и слышите треск или видите мерцающие огни, вам следует немедленно убрать руки с инструментов и отступить. Не трогайте ничего в рабочей зоне и выключите выключатель, который управляет цепью.Если вы не уверены, какой это прерыватель, просто отключите основной.

Еще раз проверьте, что питание полностью отключено, попробовав один или два выключателя света. Бесконтактный тестер напряжения — лучший способ проверить электрические токи под напряжением, и они есть у всех электриков. Он определенно может пригодиться в такой ситуации, но вызовите электрика, если у вас дома нет этого инструмента. Когда вы на 100 процентов уверены, что питание отключено, вытащите гвоздь.

Если вы не знаете, как действовать, и думаете, что задел провод, вам следует покинуть это место и вызвать электрика.Не пытайтесь произвести дальнейший ремонт и проинструктируйте кого-либо дома, чтобы они ни к чему не прикасались на рабочем месте.

Как оставаться в безопасности

Ремонт поврежденного электрического провода лучше всего доверить профессионалу. Поврежденный участок может состоять из одного провода или нескольких проводов в оболочке. Провод нужно будет отремонтировать с заменой кабеля, и это не то, что делать любителям дома.

Тем временем вы все еще можете использовать питание, если заизолируете два конца разорванного провода.Прежде чем делать что-либо еще, отключите питание выключателем. Рон Хазелтон объясняет, что вам понадобится пила для стеновых панелей или гипсокартона, карандаш, плоскогубцы и изолента, чтобы вырезать небольшое отверстие в стене. Нарисуйте круг вокруг области, из которой был выдернут гвоздь, и просверлите его пилой.

Вырежьте поврежденный участок провода и вытащите его из каркаса. Оберните концы изолентой. Это защитит провода до прибытия электрика. Если вы вообще не знаете, как продолжить такой ремонт, не пытайтесь его выполнить.

Как спрятать шнуры на настенном телевизоре

Ищете идеи, как спрятать шнуры на настенном телевизоре? У меня для вас есть две идеи. Для одного требуется дрель и набор шнура. Это лучший способ. Если вы снимаетесь в доме или квартире и не можете просверлить стену, другая идея, которую я использую для скрытия шнура, использует ткань, ее легко сделать и снять.

Я превратил спальню в тренажерный зал. Одной из особенностей комнаты, которую я хотел, был телевизор для просмотра во время тренировки и видеорегистратор, чтобы следить за онлайн-уроками фитнеса.

Как спрятать шнуры на настенном телевизоре

В моем последнем посте о трансформации комнаты я оставил вам изображение настенного телевизора с оголенными шнурами, свисающими с него. Не очень красиво. Я рад сообщить вам, что теперь они вошли в историю.

Ну, собственно не история, но шнуры сейчас тянутся за стеной.

Как спрятать шнуры на настенном телевизоре

Я использовал упакованный комплект , чтобы безопасно проложить провода телевизора за стеной.

Примечание: Когда я впервые проложил шнуры за стеной, я сделал это без комплекта и получил много комментариев, в которых говорилось, насколько это небезопасно. Я удалил исходный пост и переписал его, указав этот правильный и безопасный способ. Все примерно так же, но теперь провода проходят внутри трубы, которую вы вставляете в стену.

Магазины товаров для дома продают плоские настенные покрытия и комплекты Power . Я использовал этот комплект In Wall и Power Cable, чтобы проложить телевизионные провода «для кодирования» за стеной.В комплекте идут розетки. Наборы стоят около 50 долларов и представляют собой лучший и самый безопасный способ спрятать телевизионные шнуры за стенами.

Что входит в комплект для скрытия шнура телевизора?

  • гофрированная пластиковая трубка с подключенными розетками, крышка, длинный удлинитель, коронка для дрели, проволочная змейка, бумажный шаблон

Обзор установки скрытия телевизионного шнура

Розетка подключена к пластиковой трубке, которую вы размещаете за стеной через два отверстия, которые вы просверливаете в стене за телевизором. (одно отверстие в стене, другое выше в стене за телевизором). Шнуры телевизора проходят через пластиковую трубку.

В верхней розетке есть вилка. Сюда вы подключаете телевизор. В комплект входит шнур питания, который необходимо затем подключить к существующей розетке, расположенной ниже на стене. (Я поставил перед этой розеткой мебель, чтобы она была скрыта от глаз, но до нее было легко добраться в случае необходимости.)

Шаги по установке комплекта для скрытия телевизионного шнура в стене

  1. После размещения монтажного кронштейна для телевизора (приобретается отдельно) на стене, вам нужно выяснить, где должны быть два отверстия, чтобы верхнее было скрыто за телевизором, а нижнее — ближе к полу и рядом с существующая розетка, к которой будут подключены шнуры и источник питания комплекта, выходящие из стены.

2. Просверлите отверстия круглым сверлом.

3. Следуя инструкциям набора, протолкните трубку и шнур через верхнее отверстие. Это выглядит сложно, но было довольно легко. Видите этот белый шнур вдоль черной трубки? Это часть шнура питания в комплекте и то, как вы подключите питание к телевизору.

4. В верхней части шнура питания комплекта имеется розетка. Вы подключаете телевизор к нему за телевизором. В нижнем отверстии вам нужно подключить питание к существующей розетке.

СОВЕТ ПО УСТАНОВКЕ: Попросите члена семьи дать второй комплект рук, чтобы помочь схватить и вытащить трубку / шнур, когда он достигнет просверленного отверстия в нижней части стены.

5. С помощью винтов из комплекта прикрепите розетку к стене за телевизором. Сюда вы подключаете телевизор, остальные шнуры проходят через трубку.

6. Пропустите кабели через трубку и выведите их из нижнего отверстия и подключите к задней панели телевизора на стене и кабельной коробке / DVR ниже.

Когда вы решите, где разместить отверстия в стене, вам следует расположить нижнее отверстие как можно ближе к существующей розетке. После того, как трубка и шнуры вынуты из нижнего отверстия, в зависимости от того, насколько близко находится настенная розетка, вы просто вставляете вилки в розетку. Розетка в моей комнате была низко на стене и скрыта за столом.

Если у вас более двух вилок (обычная розетка), вы можете подключить удлинитель с несколькими розетками. Это у меня на столе.

Готово! От старта до финиша ушло около 2 часов.

ВАЖНО : Самым сложным было выяснить, где разместить отверстия в стене. Убедитесь, что все шнуры, которые подключаются к вашей электронике, достаточно длинные, чтобы их можно было продеть через стену в заднюю часть телевизора. Возможно, вам придется приобрести более длинные кабели HDMI и т. Д.

*** ВАРИАНТЫ ***

Если вы не хотите прятать шнуры за стену, чтобы скрыть их при подвешивании телевизора с плоским экраном на стене, прочтите этот пост:

Как я спрятал шнуры на настенном телевизоре с плоским экраном в моей семейной комнате, не проложив их за стену.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
