Что такое пиролизная печь: Виды пиролизных печей, их принцип работы и устройство, преимущества и недостатки

Содержание

Виды пиролизных печей, их принцип работы и устройство, преимущества и недостатки

Одним из вариантов экономии топлива является применение печей или котлов длительного горения. На одной заправке топливом они работают гораздо дольше других видов отопительных устройств. К печам длительного горения относятся пиролизные печи. Рассмотрим их принцип действия пиролизных печей, их устройство, а так же преимущества и недостатки использования этих агрегатов для обогрева помещения и устройство.

Что такое пиролиз

В основе действия таких печей лежит принцип пиролиза— термического разложения органических веществ (в нашем случае топлива) на твердые остатки и пиролизные газы при недостатке кислорода. После чего полученный пиролизный газ при высокой температуре смешивается с воздухом (кислородом), что способствует почти полному сгоранию топлива и самого газа.

Если на промежуточном этапе отделить твердые остатки, то получится готовое производство угля (кокса) — углевыжигательная печь. Но нам это не нужно, мы рассмотрим данный процесс с точки зрения обогрева помещений.

А основной обогрев получается за счет выделения тепла при сгорании полученного газа, смешанного с воздухом. Далее рассмотрим, как достигается это конструктивно.

Устройство пиролизных печей

Классическое устройство пиролизной печи выглядит следующим образом. Имеется общий корпус. В него встроена топка с горелкой для закладки дров. Топка выполняется так, чтобы можно было обеспечить очень малый приток воздуха (герметичная, с плотной дверкой и хорошо работающей задвижкой, оборудованная приточно-вытяжным вентилятором). В нее закладываются дрова, поджигаются горелкой или вручную. После того, как они немного разгорятся, топка ограничивается в доступе кислорода.

Дрова обугливаются, получившийся при этом газ (наполовину азот и на половину — смесь водорода, угарного газа, метана и углекислого газа) снизу вверх по отдельному воздуховоду поступает во вторую камеру сгорания, где смешивается с воздухом (приток вторичного воздуха) в нужной пропорции и сгорает, выделяя тепло. Вторая камера сгорания конструктивно может быть совмещена с самим воздуховодом, или же с началом дымохода. Она может обслуживаться все тем же приточно-вытяжным вентилятором, может быть смонтирован отдельный вентилятор, а может работать только с помощью одних герметичных заслонок на естественной тяге (при хорошо продуманной системе дымохода).

Если твердые остатки от сгорания дров нужны — предусмотрено устройство для их извлечения. В кустарных или промышленных печах его роль, как правило, выполняет поворотная «реторта».

Реторта — это обычно круглая часть корпуса, в которую закладываются дрова, а потом снизу извлекается кокс, уголь.

От обычных печей пиролизная отличается тем, что фактически топливо в ней сгорает не сразу, а в два этапа, разлагаясь при этом на твердые остатки и газ.

Твердые остатки затем тоже сжигаются, тепло от них тоже используется для поддержания постоянства нужной температуры в первичной топке. Практически, дрова сжигаются полностью, от них остается очень мало золы — это еще одна особенность пиролизных печей. Обычно такие печи и котлы требуют удаления золы раз в несколько дней, а то и раз в неделю.

Достоинства и недостатки

У печей такого типа имеется ряд преимуществ. Перечислим основные.

Высокая экономичность печи за счет более полного и длительного сгорания топлива.
Экологически безопасная. В выходящих из дымохода продуктах сгорания очень мала доля вредных и грязных веществ. Практически, это небольшая доля CO и остальное — пар. Данные печи называются бездымные именно по этой причине. Как следствие — чистый дымоход и отсутствие сажи. Конечно, все это верно при использовании обычных дров или угля.
Достаточно быстрый нагрев топлива.
Более высокий КПД (до 85%), чем у обычных печей.
Большой интервал тепловой мощности— печь может работать в диапазоне от 5 до 100% мощности.
Возможность подключения любого контура отопления (с естественной и принудительной циркуляцией, для отопления и для отбора горячей воды для хозяйственных нужд).
Возможно применение различных видов топлива, как твердого (вплоть до сырых дров, мусора и автомобильных покрышек), так и жидкого (существуют модели для сжигания машинного масла — отработки).
Минимальный контроль человека — загрузка топливом раз в сутки и редкая выгрузка золы без останова печи.

Несмотря на многочисленные достоинства, у данных печей есть и ряд недостатков.

Достаточно большие по размерам.
Необходимо наличие площадки для складирования топлива.
При сжигании мусора, различных отходов, все-таки присутствуют запахи и примеси при сжигании. Поэтому при планировании сжигания отходов следует продумать систему вентиляции в помещении с печью.
Для наличия хорошо работающей системы желательна установка вентиляторов в печь (котел) и насосов (в систему отопления), а это влечет за собой зависимость от электросети.
Скапливание конденсата в выходном канале и дымоходе. Обусловлено это низкой температурой выходящих отходящих газов. Как правило, для сбора конденсата в конструкции предусматривают накопитель. Из-за конденсата выходная труба с дымоходом должны быть большого диаметра или сечения, и утеплены на улице — во избежание застывания конденсата при морозах.

Общие выводы

Из перечисления сильных и слабых сторон видно, что печи данного типа могут вполне составить конкуренцию другим источникам тепла. После газа, «пиролиз» будет, пожалуй на втором месте по экономичности, наравне с пеллетным отоплением.

Нужно заметить, котлы обычно меньше по размерам, чем печи. Некоторые котлы и печи заводского изготовления могут работать как в обмуровке кирпичами, так и без нее. Единственное требование при любом варианте — обеспечение хорошего «теплого» дымохода.

Проведем краткий обзор одной из печей заводского изготовления.

Из отечественных серийных моделей популярностью пользуется пиролизная печь марки «Самогрейка». Это довольно функциональная конструкция. Ее можно использовать для обогрева помещений площадью от 100 до 400 кв. метров, отбора горячей бытовой воды (печь двухконтурная и оборудована накопительным 100-литровым баком), и для горячего копчения продуктов.

Данная печь работает с любым видом контура циркуляции. В качестве топлива используется любое твердое. Мало того, что она требует обслуживания раз в несколько суток, так еще имеет запасной электрический котел, что значительно увеличивает ее удобство и универсальность в пользовании. В ее электрической части смонтировано два ТЭНа (по 2,5 кВт каждый) для отопительного контура и один ТЭН (1,2 кВт) в накопительном баке для бытовых нужд. Диапазон работы печи на одной загрузке топливом колеблется от 16 до 82 часов (при максимальном режиме и при минимальном режиме). Внешне выглядит как прямоугольник с размерами 1800*900*600 мм и полным весом 276 кг.

От автора

В настоящее время выбор пиролизных печей и котлов все больше растет. Основные их функции такие же, как у вышеприведенной «Самогрейки». Можно сделать такую печь и самостоятельно. Существует множество самодельных кирпичных и металлических печей. Например, наша инструкция по самостоятельной постройке печи длительного горения.

Пиролизные устройства известны давно, но долгое время использовались в основном в промышленности для получения кокса. В довоенное и военное время прошлого века они даже на грузовые автомобили устанавливались, именуясь газогенераторными установками (это их второе название). Сейчас они начинают выходить из тени, и все чаще и чаще приходят для обогрева частных помещений. Там, где нет возможности подвести газ или задействовать пеллеты, они порой являются самым экономичным вариантом. По своей сути они являются источником своего, «местного» газа, который сразу же сжигается. Кстати, в качестве топлива для пиролизных печей, вполне можно использовать и разные пеллеты и брикеты. Конечно, при их использовании срок работы на одной заправке изменится, в какую сторону — зависит от топлива.

Оцените статью: Поделитесь с друзьями!

чертежи, устройство, действие бездымной установки длительного горения

Особенности установок для отопления, фотогалерея

Важно разделить конструкции по методу распределения тепловой энергии. Это облегчит подбор конкретной пиролизной печи длительного горения:

Аппарат с водяным контуром обогрева – универсальный прибор для организации сохранения тепла внутри жилого помещения. Он работает как котел для нагрева воды. Оптимальный вариант для загородного дома. Характеризуются высокой производительностью, доступной стоимостью и возможностью функционирования без источника электричества.
Устройство с вариативностью размещения теплообменника. Если отсек для сгорания расположен в верхней части конструкции, а емкость для переработки газа находится внизу, тогда необходимо создать систему принудительного вытягивания посредством вентилятора или дымососа. Если топка расположена внизу, то тяга будет создаваться естественным образом.

В случае возникновения вопросов рекомендуется обратиться к профессионалам.

Выбор конкретного вида

У покупателя есть два пути: проконсультироваться у специалиста или провести самостоятельное исследование. Важно ответить на три вопроса:

Цель приобретения агрегата.
Место его нахождения.
Какое топливо будет использовать владелец для сжигания.

В процессе приобретения установки для собственноручного монтажа принимайте во внимание габариты устройства. Отведите достаточное количество площади. Все зависит от параметров помещения. Если хотите обойтись без дополнительных трат времени, выбирайте металлическую альтернативу, которая отличается мобильностью. Кирпичная конструкция устанавливается на постоянное место для долгосрочного использования, что делает ее идеальной для жилого дома.

Каждый производитель рассчитывает показатель соотношения кислорода и газа, важно учесть этот параметр.

Конструктивные компоненты

Для производства пиролизной бездымной печи применяются прочные прямоугольные листы из высоколегированной стали. Для большинства моделей создаются двойные стены, а пустое место наполняется песком или водой (в случае установки с водяным контуром). В процессе сооружения системы можно взять обыкновенную металлическую бочку с толстыми стенками, которые способны на протяжении долгого времени выдерживать высокую температуру.

Внутри устройства расположены две камеры сгорания. В первой емкости происходит сжигание топлива, а во второй осуществляется смешивание продуктов пиролиза с кислородом. Если топка размещается вверху, то необходимо установить колосниковую решетку между отсеками. В металлической конструкции в качестве перегородки применяются специальные пластины.

Неотъемлемой частью аппарата является вентилятор для создания тяги. Этот компонент способствует транспортировке газов в отделение для дожига. Альтернативой служит дымосос, присоединяемый к отводящему каналу. Каждый элемент связан со всей системой, которая обеспечивает функционирование агрегата.

Пиролизная печь – чертежи и принцип работы

Чтобы создать механизм для отопления помещения любого характера, важно правильно составить чертеж с указанием всех параметров и собрать подручные материалы. Следует определиться с формой корпуса и расположением камер и провести расчет мощности для конкретных апартаментов. Как определить габариты:

Допустим, что для нагрева воздуха внутри комнаты при условии низкой температуры в зимний период требуется устройство с мощностью 10 кВт. Необходимо учитывать возможности установки в стандартном режиме функционирования. Мы знаем, что в механизме генерации летучих веществ показатель мощности составляет до 30% от интенсивности процесса горения. Поэтому для получения энергии в 10 кВт при генерации газа важно, чтобы печь выдавала 34 кВт (10*0.3).
Для подсчета лучше выбирать топливо с наименьшей энергоемкостью. Самым распространенным вариантом является сухой бук. Подсчитаем размер одной закладки, которая способна обеспечить 34 кВт. Порция горючего сжигается за 75 минут. Это значит, что она должна генерировать около 150 Мегаджоулей энергии. Для подсчета необходимой массы продукта с учетом, что оно перерабатывается только на 80% и КПД самодельного устройства составляет 50%, нужно использовать формулу: масса=150 МДЖ/(15.5*0.8*0.5)=24.17 кг. Напоминаем, что плотность сухого бука 620 кг/м3. Чтобы перевести полученный показатель в объем, делаем следующее: 24.17/620=0.039 или 39 л.

Расчет вместительности камеры для сжигания дров с коэффициентом загрузки около 0.6, решаем выражение: 39/0.63=61.9 литра.

Создавая чертеж или схему со всеми обязательными показателями, учитывайте форму и особенности комнаты, где будет установлена печь.

Какие инструменты и материалы понадобятся

Для воплощения проекта следует приобрести:

Стальной лист литого вида марки Ст20 толщиной не менее 4 мм.
Равнополочный уголок с параметрами 4х50 мм.
Трубу из стали диаметром до 60 мм.
Прочную арматуру с сечением до 8 мм.
Несколько цилиндров калибром до 120 мм для создания системы отвода продуктов горения.
Аппарат для сварки всей конструкции воедино и расходные материалы.
Дрель и сверло, способное пробить лист вышеописанной толщины, а также пилу-болгарку.

Строительный уровень, линейку, карандаш и молоток.

Приобретайте качественные инструменты в специализированном магазине, так как придется работать со стальными компонентами. Покупка надежных элементов позволит создать долговечную установку.

Готовим место для осуществления монтажа пиролизной печки

Собирать конструкцию необходимо внутри помещения, где она будет функционировать. Раскройку листа согласно параметрам на чертеже лучше заказать у стороннего исполнителя в целях экономии времени. Это позволит получить изделие отличного качества.

Этапы:

Сооружаем фундамент из бетона или другого прочного и негорючего сырья. Площадь основания должна быть немного больше, чем размеры будущего изделия.
Соблюдаем расстояние от стены до установки – не менее 80 см.
Пол покрываем несгораемым и слабо нагреваемым материалом на расстоянии в 1.2 метра.

Для создания защиты напольного покрытия лучше всего подойдут листы из негорючего материала.

Процесс сооружения

Устройство пиролизной печи сложное и требует профессионального подхода. Отопительный прибор выполняется в форме цилиндра или прямоугольника, поэтому сначала необходимо сделать заготовки из равнополочного уголка. Нужно изготовить элементы вертикальных и горизонтальных стоек высотой в 1 метр и сварить их в каркас.

Затем создаем стенки, и для этого в передней панели делаем два проема для камеры горения и золы. На готовые компоненты привариваем крепления для создания навесной дверцы. К внутренней стороне присоединяем по одному уголку – они нужны для монтажа решетки и поддона, который будет изолировать отсек сгорания от емкости для дожигания газов.

После выполняем следующий алгоритм:

Выбираем боковую стенку на уровне отделения для сжигания топлива и врезаем поддувало с заслонкой, которая создается из части металлической трубы диаметром не более 60 мм. Далее делаем отверстие под топкой калибром в 0.85 см и вставляем туда ось для задвижки (выполняется из арматуры), которая должна выступать с одной стороны, чтобы вы смогли сделать хвостовик (ручку для удобства использования). После крепим стальной диск, который соответствует протяжению поддувала. Чтобы зафиксировать положение заслонки, приделайте пружинную рукоять.
Создаем днище и поддон с решеткой. К этой конструкции крепим крышку. Перегородка, что отделяет камеру сжигания, должна иметь несколько проемов, общий объем которых не превышает 8% от площади всей детали. Также между краем и стенкой установки оставляем свободное пространство в ¼ длины отсека.
Подключаем печь к дымоходу, а к отверстию привариваем отвод с диаметром около 120 мм. К нему необходимо горизонтально приделать лист, который будет задерживать выход газа из камеры переработки.
Добавляем затвор, который выполняется по тому же алгоритму.

Готовую конструкцию можно улучшить, превратив ее в конвектор. Для этого внутри устанавливаются трубы или изогнутые детали.

Как правильно использовать и очищать аппарат

Когда будете запускать устройство в первый раз, откройте заслонку и на решетку положите сухой бук и подожгите. После полного сжигания добавьте еще топлива и закройте дверцу. Интенсивность горения регулируйте поддувалом.

Из-за особенностей функционирования чистка производится нечасто. Поленья выгорают практически полностью, что препятствует образованию сажи.

В случае возникновения неполадок требуется произвести ремонт – дальнейшая эксплуатация сломанной конструкции не рекомендована. Самой распространенной поломкой является изменение формы дверцы, которую лучше сразу заменить. Иногда сварной шов расходится – следует срочно устранить неисправность.

Установку данного типа достаточно легко собрать, однако необходимо точно рассчитать все параметры и правильно нарисовать чертеж. Система отопления должна создаваться из качественных материалов, которые характеризуются долговечностью. Только в этом случае аппарат будет выполнять свою функцию на протяжении многих лет. Если у вас возникают проблемы с сооружением агрегата, рекомендуется заручиться поддержкой профессионала. Обратитесь за помощью к специалисту или просто купите готовую пиролизную печь.

Пиролизная печь длительного горения — принцип работы, плюсы и минусы

Хотя в последнее время стали появляться новые способы отопления, многие жители разных уголков России, Западной Европы и стран СНГ, в особенности те, кому не доступен природный газ, продолжают обогревать свои жилища наиболее распространённым топливом, а именно углём, дровами и торфом. На смену классическим печкам на твёрдом топливе приходят современные пиролизные печи, которые отличаются большей эффективностью и оснащением автоматикой. Новые высокомощные модели функционируют на практически целиком сгораемом твёрдом топливе, имеют высокий коэффициент полезного действия и в силах выдерживать круглосуточную работу на одной или двух загрузках.

Особенности и устройство пиролизной печи

Стоит разобраться, в чём отличие конструкции стандартной печи, работающей на твёрдом топливе, и благодаря чему происходит длительное горение топлива. Если вы когда-нибудь сталкивались с классическими устройствами, то, наверняка, в курсе, что дрова горят очень интенсивно. Чтобы сделать процесс медленнее, нужно либо добавлять больше дров, либо применять уголь, что будет отдавать намного больше теплоэнергии и при этом продлит время работы оборудования.

Принцип работы пиролизной печи длительного горения существенно отличается. Это обусловлено следующими параметрами:

Имеют полностью герметичную топочную камеру, из-за которой подача кислорода становится намного медленнее и тем самым обеспечивается низкая интенсивность горения топлива.
При контакте с высокими температурами древесный материал распадается сразу на две составляющих: кокс и пирогаз. В период работы отопительного оборудования они также сгорают и почти без отходов. Таким образом, пиролизная печь может функционировать от 6 до 36 часов на единичной топливной закладке (многое зависит от размера камеры cгорания).

Пиролиз – это разложение веществ органики (т.е. топлива) под воздействием температур на твёрдые остатки и пирогазы при нехватке воздуха.

Что касается конструктивных особенностей, пиролизная печь современного типа имеет верхнюю и нижнюю камеры. Камера сверху предусмотрена для топливной закладки и первичного горения, камера снизу необходима для сбора газа, который выделяется из тлеющего материала.

Принцип работы пиролизных печей с камерой сбора газа сверху

Скопленные газы в процессе горения отдают энергию теплообменнику оборудования. Горение в автоматическом режиме корректируется автоматикой – вентилятором, в функции которого входит нагнетание воздуха.

Поленья или другой вид топлива загружают чаще всего в верхнюю топку.

Виды печей пиролизного типа

Можно выделить следующие виды пиролизных печей:

Одноконтурные устройства. Печи с одним контуром имеют две камеры сгорания, что разделены огнеупорной перегородкой.
Двухконтурные устройства. Данные газогенераторные печи имеют такую же конструкцию, однако у них имеется дополнительный контур, который нагревает жидкость для горячего водоснабжения.

Также, исходя из материала изготовления теплового обменника, выделяют такие типы пиролизных печей:

Устройства с теплообменником из чугуна. Срок эксплуатации — минимум два десятка лет, однако агрегат чувствителен в резким температурным перепадам в топочной камере. В таких агрессивных условиях чугунная пиролизная печь постепенно приходит в негодность.
Устройства с теплообменником из стали. Срок службы — минимум 13 лет. Оборудование поддаётся процессам коррозии, однако не боится перепадов температур.

Пиролизная печь с водяным контуром в силах подогреть небольшой объём жидкости за короткий промежуток времени.

Владельцам недвижимости, желающим не приобретать печь пиролизного горения в специализированных магазинах, а сконструировать устройство своими руками, кстати станет мини пиролизная печь. Это та же печка, но небольших размеров, устанавливаемая в гаражах, банях или других помещений небольшого размера.

Особенности работы мини пиролизной печи представлено в видео.

Плюсы и минусы использования пиролизной печи

Пиролизная печь – это универсальное оборудование, имеющее ряд преимуществ, которые заслуживают рассмотрения:

Экономность. С применением пиролиза можно добиться довольно экономного расходования топлива. Устройство функционирует на единичной закладке очень долгое время, что говорит о небольшом расходе топлива.
Высокий КПД. Коэффициент полезного действия дровяной печи на пиролизе достигает 80 %. Это значение можно корректировать.
Неприхотливость к топливу. В качестве топлива можно применять даже влажные поленья, однако содержание воды должно быть не более 20 %
Высокая рабочая температура. Дерево перерабатывается при температуре +500 °C (сравните: пиролизное состояние нефти наступает при +800 °C!).
Данная газогенераторная печь – это, наконец, прекрасный способ избавиться от различного мусора. В качестве топлива могут выступать древесные отходы и даже резина и полимеры!
Экологичность – не менее важный параметр. Дым, поступающий в атмосферу в процессе горения, почти не содержит вредных веществ.
Безопасность. Этот пункт обусловлен конструкцией пиролизной печи. Оборудование пожаробезопасно.
Автономность процесса горения. Не требуется постоянно следить за конструкцией, устройство её простое, потому ей легко пользоваться.
Минимальные отходы переработки. От функционирования пиролизной печи практически не остаётся копоти, также не требуется очень часто проводить чистку оборудования от сажи и золы.
Долговечность. Печь пиролизного типа – это надёжная конструкция с долгим сроком службы.

Недостатки у пиролизных печей, как и у других отопительных оборудований, тоже имеются. Можно сказать, это даже скорее не недостатки, а особенности устройства:

Главное требование к пиролизной печи является обустройство дымоходной трубы. Дымоход должен быть выполнен по строгим правилам, труба должна быть гладкой и прямой, достаточно высокой, с теплоизоляцией. Утепление дымоходной трубы требуется для того, чтобы дымоход не замерзал из-за образования конденсата при пониженных температурах в окружающей среде.
Пиролизные устройства зависят от электрической энергии. Для их стабильного функционирования потребуется монтаж блока питания ИБП.
Оборудование, безусловно, может работать на влажных поленьях, однако содержание в древесине воды более определённого значения способно снизить коэффициент полезного действия отопительной пиролизной печи.
Из-за скопления паров воды процессы коррозии атакуют агрегат, поэтому обратную температуру жидкости не стоит опускать ниже 60 °C.
Невозможность загрузки топлива в автоматическом режиме. Однако этот минус является не столь существенным для многих владельцев отопительных агрегатов.
Высокая стоимость. Относительно высокая цена на пиролизную печь, по сравнению с классическими конструкциями обогрева, обусловлена положительными улучшенными характеристиками оборудования и наличием дополнительных функций.

Пиролизная печь на дровах – это оборудование современного типа, способное вырабатывать и одновременно сжигать печной газ при горении твёрдого топлива. Она не прихотлива к топливу, это могут быть дрова, уголь, пеллетные гранулы, опилки, в том числе различные отходы и мусор.

Пиролизная печь способна обеспечить вас и вашу семью надёжным и долговечным источником полноценного обогрева.

Схема и принцип работы пиролизной печи длительного горения

Жители отдаленных жилмассивов или дачных участков, где все еще недоступны цивилизованные блага в виде газовой магистрали, задаются вопросом эффективного и экономично выгодного отопления.

Процесс длительного горения, воспроизводимый пиролизным котлом, позволяет существенно экономить при малом расходе топлива. Сравнивая ее с другими представителями отопительного сегмента, отмечается более длительное функционирование из расчета одной заправки. Именно такая особенность и делает эти устройства столь популярными.

Принцип пиролиза

Пиролиз – термическое расщепление органических или неорганических соединений (уголь, древесина и т.д.) в условиях недостатка кислорода. Это значит, что топливные материалы не сгорают до тла, а начинают разлагаться на твердые осадки при этом, выделяя пиролизные газы. После, газовая субстанция смешивается с кислородом, что приводит к полному сгоранию и топливных остатков, и газа.

Фото 1 Заводские печи пиролизного вида выглядят компактно и разнообразно.

Важно знать! Выходит, что для сжигания продуктов горения в технологии используется два этапа. Таким образом первая стадия (пирогенетическая переработка древесины) предполагает расщепление топлива на твердые остатки, в результате чего воспроизводится процесс получения кокса. Однако этот этап не является основным. Наибольшая теплоотдача обоснована соединением газа и воздуха, происходящее на второй стадии.

Устройство пиролизной печи

Для лучшего понимания опционального устройства такого рода конструкции, рассмотрим подробнее принцип ее функционирования и работу каждого элемента по отдельности. Стоит отметить, что эти приборы для отопления имеют нестандартное расположение отсеков за счет чего и удалось достичь высокого КПД и высоких экономичных показателей. Алгоритм работы печи, работающей по принципу пиролиза, выглядит следующим образом:

Как и у других представителей, в корпусе прибора есть топка встроенного типа, в которую закладывают древесину. К особенностям этого отсека относится ограничения притока воздуха. Все детали здесь герметичны — дверца плотно закрывается. Также есть и вентилирующий аппарат, выполняющий приточно-вытяжную функции.
После закладывания дров, поджиг осуществляется либо вручную, либо посредством специальной горелки.

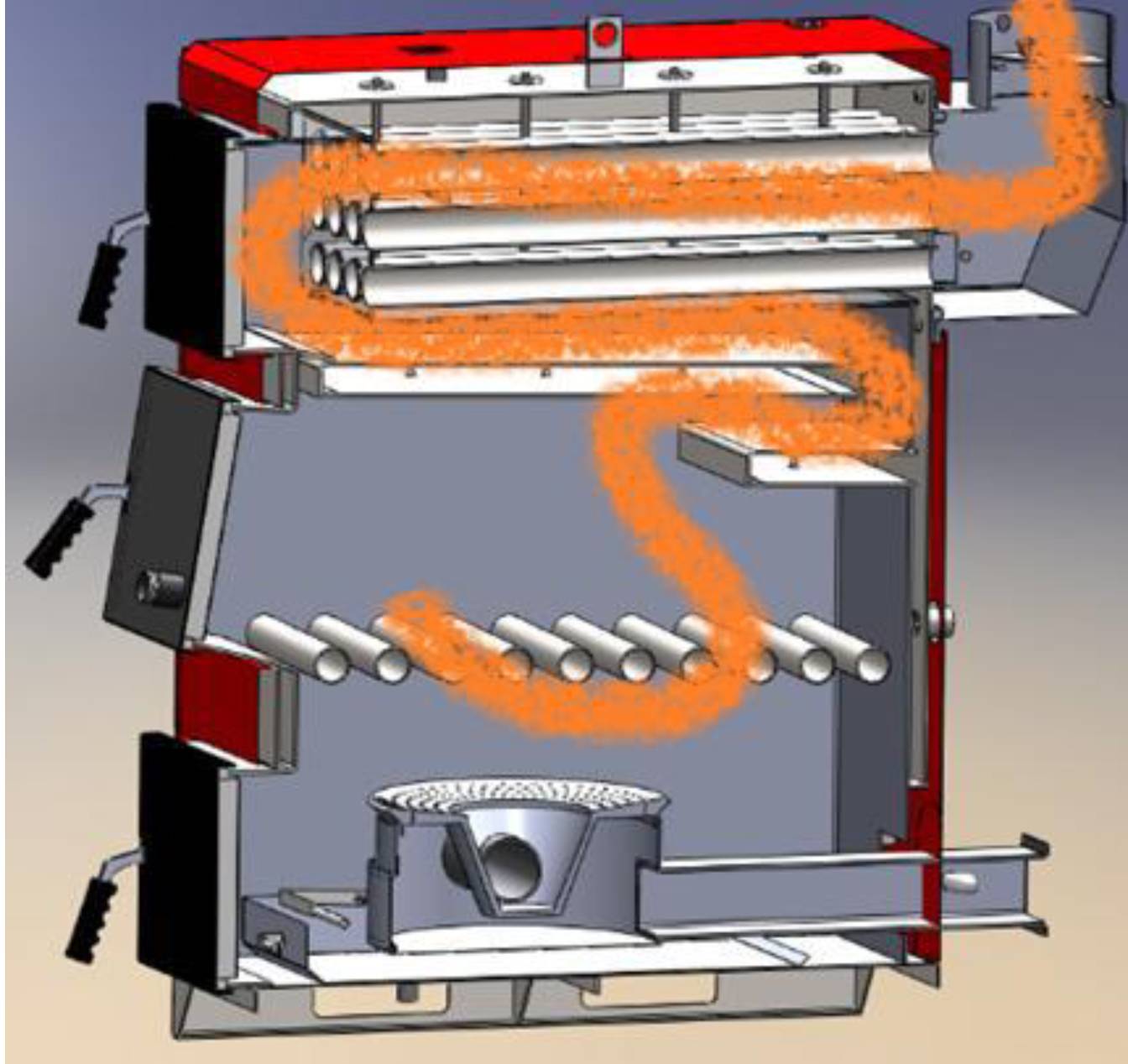

Фото 2 Схема работы пиролизной печной конструкции.

Для того, чтобы разгорелись дрова потребуется какое-то время. После этого доступ кислорода в этот блок ограничивают.
Недостаток воздуха провоцирует не горение, а обугливание, из-за чего происходит выделение газов. Посредством воздушного канала летучая смесь поступает в следующую камеру. На этом уровне газ смешивается с кислородом, смесь которых и подлежит горению. В этот момент образуется больший процент теплоотдачи.

Важно знать! Пиролизные печи представленышироким разнообразием модельного ряда. Существенное отличие заключается в типе второго блока. В некоторых модификациях есть дополнительное вентилирующее устройство, в других – этот участок обслуживает вентилятор топочного отсека. Есть образцы, функционирующие на естественной тяге. В этом случае, дымоотводный механизм оснащен несколькими заслонками для герметизации устройства.

Для выгрузки угля и в промышленных, и в бытовых приборах используется вращающаяся реторта. Чаще всего она представлена прибором круглой формы, опускающимся на печные опоры.
Если не производить извлечение угля, он также будет подлежать горению, при этом поддерживаются необходимые температурные показатели в первом топочном отделе. В результате все процессы практически безотходные – топливные материалы сжигаются до тла, с минимальным количеством остаточной золы.

Важно знать! Пиролизную печь требуется очищать от золы не чаще одного раза в неделю, при условии постоянного использования. Если эксплуатация проводится не ежедневно, тогда реже.

Достоинства и недостатки

Прибор пиролизного типа обладает обширным списком преимущественных характеристик. Остановимся на ключевых:

высокая экономичность достигается благодаря полному выгоранию топлива. Один цикл загрузки позволяет намного дольше обеспечивать теплоотдачу, в сравнении с аналогами.
Быстрый прогрев прибора. За счет этого обеспечивается эффективный обогрев комнаты в короткие сроки.
Уровень КПД достигает 85%.
Использование экологически чистых материалов при производстве, а также для обеспечения работы, не выделяющих при нагревании вредоносных для здоровья человека и экологии веществ. Печь практически бездымная.
Диапазон мощности регулируется в зависимости от потребностей пользователя — 5-100 %.
Обзорное устройство может работать в паре с контуром отопления.
Пиролизный прибор не требует постоянного контроля. Загрузка био-топлива осуществляется один раз в день, а процесс очистки выполняется единожды в неделю, при этом не требуется выключения аппарата.
Прибор является универсальным, что позволяет использовать разные виды топлива – жидкого или твердого состава. Представлены также образцы, функционирующие на отработанном масле.

Фото 3 Поэтапность процессов теплообразования.

Несмотря на преобладание положительных сторон, подобные конструкции обладают и рядом недостатков:

для обеспечения достаточного уровня прогрева требуются печи больших габаритов;

Фото 4 Опциональное устройство конструкции, работающей на принципе пиролиза.

требуется обустройства площадки под размещение топливных материалов;
любой процесс горения сопровождается выделением примесей и запахов. Несмотря на то, что особенность этой печи в том, что дыма практически не образуется, все же в помещении, где размещено устройство, требуется организовывать систему вентиляции.
Выделяющиеся газы имеют достаточно низкую температуру, поэтому на выходе скапливается конденсат. Его присутствие отмечается в дымоотводе и в выходном канале. В некоторых заводских моделях для его сбора предусмотрен накопитель, требующий периодического очищения.

Совет! При самостоятельном воспроизведении печного устройства необходимо выбирать дымоотвод с большим диаметром. По такому же принципу организуется и система выхода, обязательно утепленная на участке, выходящем на улицу. Таким образом удается устранить проблему замерзания, при понижении внешних температурных показателей.

Для обеспечения максимально эффективной работы требуется монтировать в прибор нагнетатель, а для отопительной системы встраивается насос. Все эти приборы привели к зависимости всей печи от электропитания.

Методы производства маломощной пиролизной печи своими руками

Несмотря на то, что конструкционно печь имеет сложное устройство, возможен вариант и самостоятельного воспроизведения отопительного механизма. Самые простые модели выполняются методом кирпичной кладки или с использование баллона из-под газа, однако эстетически привлекательной можно назвать только прибор, выполненный из листов металла.

Фото 5 Схема-чертеж пиролизного котла.

Обзорные конструкции, обладающие небольшой мощностью (25 кВт) подойдут для обогрева дачного дома или любых подсобных помещений, с общей кубатурой не более 100 м². Небольшое устройство будет иметь отличительные особенности в сравнении с классическим вариантом исполнения:

не подсоединяется к центральной системе обогрева;
не требуется устанавливать нагнетатель, т.к. в этом случае топочный отсек размещается выше уровня газифицирующей камеры. Это позволяет создать естественную тягу.
Поскольку устройство не является автоматическим, потребуется периодически регулировать режим горения и контролировать работу аппарата.

Важно знать! Качественная работа печи основана на следующих принципах: кислород в газифицирующий отсек подается в небольших дозах. Для этого обустраивается регулирующая система – заслонка. Также здесь делается воздухоотвод, через который в устройство подается нужный объем воздушных масс.

Фото 6 Конструкционные детали маломощного пиролизного прибора.

Процесс самостоятельного производства обзорного прибора состоит из таких этапов:

Используя выбранную схему из стальных листов оборудуется корпус печи. С помощью сварочного аппарата свариваются все элементы короба. Делаются два отверстия для последующего оборудования дверцами зольника и топки. Обязательно учитывается размещение – топочный блок находится над поддувалом. Их разделяет колосниковая решетка из чугуна.

Совет! Роль простейшей регулировочной системы подачи воздуха может выполнять дверца зольника.

Блок сжигания газовразмещается прямо над первичной газифицирующей камерой. Они разделены посредством отсекающей пластины, произведенный из термостойкого стального листа. В топке оборудуется канал подачи кислорода, в котором роль регулятора выполняет заслонка.
Дверцы изготавливаются из того же листового металла. Усилить конструкцию помогают уголки. Чтобы обеспечить должный уровень пожаробезопасности на дверцах обязательно делают защелки.

Важно знать! В продаже представлен широкий ассортимент готовых деталей для печных устройств, в том числе и дверцы с защелками.

Внутри печного блока ведется укладка шамотного огнестойкого кирпича. Таким образом конструкция защищается от прогорания, а также обеспечивается равномерное распределение тепла.

Совет! Поскольку кирпич обладает хорошей теплопроводимостью, а также может долго удерживать тепло на поверхности им можно облицовывать и сам камин. Дымоотводная труба обязательно подлежит теплоизоляции с наружной стороны, выходящей на улицу. Тяга в конструкции регулируется с помощью шибера.

Фото 7 Вид самодельного котла, работающего по принципу пиролиза.

Среди ряда теплообразующих устройств печь пиролизного типа имеет ряд существенных преимуществ, благодаря чему и пользуется популярностью.

Полезная информация? Сохраните ссылку:

Остались вопросы? С радостью поможем!

Пиролизные печи — принцип работы и особенности конструкции, преимущества и недостатки пиролизных печей, фото и видео.

При отсутствии централизованной подачи такого удобного энергоресурса, как природный газ, проблема отопления зачастую решается с помощью электроэнергии или угля.

Однако высокая стоимость этих энергоносителей всё чаще становиться причиной использования более дешёвого вида топлива – любых древесных отходов.

Определение! Пиролизные (газогенераторные) печи являются отопительными агрегатами, дающими возможность добиться наиболее полного сгорания древесины или иного вида топлива с получением максимально возможного количества тепла для отопления.

Принцип работы пиролизных печей

Принцип действия отопительных агрегатов данного типа основан на использовании эффекта пиролиза.

Определение! Пиролизом называют процесс разложения топлива на твёрдый компонент и летучую часть, называемую пиролизным газом. Этот газ отличается прекрасной горючестью и высоким коэффициентом теплоотдачи. Пиролиз осуществляется в особых условиях, подразумевающих наличие высоких температур в сочетании с недостатком воздуха.

Основные этапы работы пиролизных печей:

Топливо загружают в камеру загрузки, поджигают, дверцы закрывают.
В первой камере топливо обугливается с выделением древесного газа.
Все выделяемые топливом продукты сгорания направляются в камеру сгорания. В эту камеру подаётся воздух, способствующий эффективному сгоранию летучих газообразных веществ. Часть тепла уходящих газов передаётся к нижнему слою дров или иного топлива и способствует поддержанию процесса пиролиза.

Внимание! Пиролизные печи иначе называют отопительными агрегатами длительного горения и могут работать на одной закладке древесины – до суток, угля – до нескольких суток.

Особенности конструкции пиролизных печей

Основной особенностью устройства печей, использующих процесс пиролиза, является разделение топки на две части. Эти пространства разделены колосником, на который загружают топливо. Первичный воздух поступает сверху вниз и проходит через слой загруженного топлива.

Внимание! Топкам, имеющим такую конструкцию, характерно высокое аэродинамическое сопротивление, поэтому в большинстве случаев необходимо организация принудительной тяги. Для небольших отопительных агрегатов используется дутьевой вентилятор, иногда целесообразно устанавливать дымосос.

Преимущества и недостатки пиролизных агрегатов длительного горения

Время работы газогенераторной печи на одной закладке топлива зависит от многих параметров – наружных климатических условий, требуемой температуры в помещении, утепления строения, вида и влажности топлива, точности проекта отопительной системы. Но, согласно отзывам, пиролизные печи на одной закладке топлива в любом случае работают гораздо дольше, по сравнению с печами классической конструкции.

Можно отметить дополнительные достоинства таких печей:

В отработанных газах после пиролизных агрегатов присутствует уменьшенное количество канцерогенных веществ. Это обеспечивается взаимодействием при горении пиролизного газа с активным углеродом. В итоге этого процесса отработанные выходящие газы представляют собой, по большей части, смесь углекислого газа и водяного пара. Поэтому в таких печах можно утилизировать без вреда для природы даже резину и полимеры.
При обычном сжигании дров, особенно влажных, не удаётся достичь таких высоких температур, которые возможны при сгорании древесного газа, полученного в результате пиролиза.
Данное оборудование – идеальный вариант для местностей, в которых трудно найти подходящее топливо для обогрева жилья.

К недостаткам пиролизных агрегатов можно отнести следующие факторы:

Пиролизные печи на дровах требовательны к влажности топлива.
Необходимо постоянное присутствие электропитания.

Топливо для пиролизных агрегатов

Газогенераторные печи для отопления могут работать на дровах, любых отходах пиломатериалов, пеллетах, угле, коксе, опилках и даже шелухе от семечек.

Если для работы агрегата используется сухая древесина, то печь работает с максимальной мощностью, а период её службы увеличивается. 1 кг древесины, содержащей 20% влаги, имеет теплоту сгорания 4 кВт/час, при содержании 50% влаги – теплота сгорания снижается в два раза.

Об эффективности работы печей длительного горения говорит следующий факт. При сгорании в них 1 кг опилок, влажность которых не более 16%, выделяется тепла в четыре раза больше, чем при сжигании в обычной печи 1 кг берёзовых дров.

Дровяные печи длительного горения для отопления дома: пошаговая инструкция по изготовлению

В наше время эффективное и экономичное использование топлива является весьма актуальным.

Дровяные печи длительного горения для отопления дома

Ведь в холодное время года зачастую приходится самостоятельно отапливать частные дома, дачи, гаражи, теплицы и другие помещения.

Многие из нас задумываются о том, как сделать это качественно и с минимальными финансовыми затратами. С одним из таких простых и действенных решений мы ознакомимся ниже.

Что такое «пиролиз»? Использование эффекта пиролиза в печах

Перед тем, как мы перейдем к непосредственному рассмотрению предмета нашей статьи, необходимо познакомиться с таким термином, как пиролиз. Это процесс, во время которого происходит разложение любых сложных химических соединений на более простые составляющие. Обязательным условием для этого является воздействие на вещество высокой температуры, о чем нам однозначно говорит приставка «пиро», присутствующая в термине.

В более узком смысле под пиролизом подразумевают разложение топливных элементов, таких как древесина, уголь, пеллеты (гранулированное топливо из отходов древесного либо органического производства) и некоторых других. Наверное, многие удивятся, но при горении дров воспламеняется не древесина, а газообразные продукты, выделяемые во время ее нагрева. Фактически, разжигая обычный костер мы все равно сталкиваемся с процессом пиролиза. Но в обычных условиях горение происходит при наличии достаточного количества кислорода, что, в конечном итоге, негативно сказывается на общей эффективности нашего костра либо печи. Полноценный же пиролиз требует ограничения подачи окислителя и сжигания газов отдельно от тлеющих дров либо иного горючего, для более полного и экономичного использования топлива.

Общая схема процесса горения

На сегодняшний день существует множество вариаций и конструкционных решений, позволяющих создать печь длительного горения. Однако, несмотря на все технические различия, принцип действия таких отопительных приспособлений остается одинаковым. Для обеспечения более качественного и эффективного расхода топлива дровяная печь длительного горения использует рассмотренный выше эффект пиролиза. Таким образом, основная часть тепловой энергии вырабатывается благодаря сгоранию газов, выделяемых в процессе тления деревянных поленьев: метана, водорода и прочих веществ. Тление дров вызывают специально дозируя подачу кислорода в печь с помощью регулятора. Сначала дают топливу возможность качественно разгореться в течении примерно получаса, а затем минимизируют доступ окислителя в топку. Тлеющие дрова в таких условиях выделяют максимально возможное количество легко воспламеняемых газов, которые, сгорая в отдельной камере, и обеспечивают нагрев корпуса пиролизной печи и качественное отопление помещения.

Не стоит пытаться увеличить эффективность обычной дровяной печки, добиваясь ее перехода в режим тления. Пиролизная печь должна быть полностью герметичной! Обычная же в режиме тления просто безрезультатно выпустит горючие газы сквозь дымоход. А возможен и вариант похуже: угарный газ и другие продукты тления проникнут в дом сквозь негерметичные створки печной дверцы, создавая серьезную угрозу вашей жизни.

Зачастую в конструкции пиролизной печи предусматривают наличие контура водяного охлаждения, превращая ее в полноценный котел для отопительной системы. Пример схемы такого котла вы можете увидеть на рисунке ниже.

Принципиальная схема пиролизного котла

Преимущества и недостатки печей длительного горения

Собственно, начнем с преимуществ пиролизных печей, благо их в данной конструкции предостаточно:

Практически полное сгорание топлива. Вследствие этого котлы длительного горения имеют прекрасные показатели КПД, достигающие уровня в 85%

Сравнение эффективности котлов разных типов

Чистка и обслуживание печей длительного горения делается достаточно просто, поскольку после прогорания топлива золы практически не остается.
Экологичность. При полном сгораниии любых органических соединений продуктами окисления являются лишь водяной пар и углекислота. Неприятный запах, выделяемый при горении отходов органического производства – это следствие неполного сгорания топлива, когда в результате остаются токсичные недоокисленные соединения. В пиролизной печи горючие материалы разлагаются полностью, поэтому в качестве энергоносителя для нее можно спокойно использовать различные производственные отходы, сжигание которых в обычных условиях допускается лишь в значительном удалении от жилых массивов на специальных полигонах.
Загрузку новой партии дров либо иного топлива необходимо выполнять гораздо реже, примерно раз в 10-15 часов, что в два раза превосходит показатели обычных буржуек и печей. Некоторые промышленные модели пиролизных котлов могут проработать на одной порции горючего еще дольше.
Высокая скорость нагрева теплоносителя при наличии контура теплообмена для отопления дома.
Возможность качественной и точной регулировки мощности работы котла. В обычных условиях управлять работой нагревательных установок на твердом топливе довольно сложно, в отличие от аналогов, использующих жидкое либо газообразное горючее. Но поскольку в пиролизной печи газ, выделяемый твердым топливом, дожигается в отдельном отсеке, эта проблема также вполне эффективно решается.

К недостаткам пиролизных установок можно отнести:

Высокую стоимость готовых пиролизных котлов. Самостоятельное изготовление позволяет компенсировать данный недостаток.
Более серьезные требования к влажности топлива. Если вы используете недосушенные дрова и попробуете перевести установку в рабочий режим до того, как они высохнут, огонь может погаснуть и полноценный пиролиз не начнется.
Достаточно внушительные габариты. Кроме того, у вас возникнет необходимость обеспечить дополнительное место для складирования дров либо иного топлива.
Невозможность полностью автономной работы. Горючее необходимо будет загружать в печь руками.
Промышленные модели пиролизных котлов зачастую используют дополнительный поддув камеры сгорания и насосы для перекачки теплоносителя в отопительном контуре. Таким образом, установке необходимо будет обеспечивать бесперебойную подачу электроэнергии.
Риск гашения пиролизной камеры под действием слишком сильно остывшего теплоносителя из контура отопления. Данная ситуация носит название «обрат». Для предотвращения подобной оказии в конструкции дополнительно монтируют обходную трубу-байпас, через которую к остывшей воде подмешивают уже нагретую. Как следствие, устройство котла усложняется, а стоимость – увеличивается. Впрочем, самодельная пиролизная печь без подключенной системы отопления лишена данного недостатка.

Как сделать печь длительного горения самостоятельно?

Конечно, проще всего приобрести готовую печь, благо ассортимент доступных моделей весьма широк. Однако, если вы хотите сэкономить, и вам интересно сделать пиролизный котел своими руками, то, безусловно, следует продолжить чтение данной статьи. Изготовить печь длительного горения можно из старого газового баллона, металлической бочки, листовой стали или же других подходящих подручных материалов. И сейчас мы узнаем, как это сделать.

Видео: пиролизный котел из старого газового баллона

Подготовка материалов и инструментов

Итак, из материалов нам понадобится:

Что касается инструментов, то их список достаточно невелик. В работе нам пригодятся:

Топор с молотком;
Электросварочная переносная (либо стационарная) установка;
Болгарка либо ее заменитель в виде автогена;
Стандартный набор разметочных и измерительных инструментов в виде уровня, отвеса и рулетки;

Немаловажен также выбор помещения, в котором будут производиться монтажные работы. У вас должен быть постоянный доступ к электрическому току, хорошее освещение и вентиляция. Следует выбирать просторные помещения с качественной звукоизоляцией, которые будут защищены от воздействия осадков и где можно будет безопасно хранить все изготовленные элементы пиролизной печи.

Инструкция по сборке дровяной печи

Алгоритм монтажа пиролизной печи длительного горения состоит из следующих шагов:

Бочка со снятой крышкой	Снимаем крышку с бочки. Если в качестве основы используется огнетушитель либо баллон, то его верх необходимо аккуратно срезать с помощью болгарки (либо автогена). Распил баллона следует производить, предварительно открыв вентиль и залив внутрь воду. Помните, что верхняя деталь нам еще пригодится потом, не спешите ее выбрасывать.
Печи квадратной формы устойчивее	Делая печь из листовой стали учтите, что большей устойчивостью будет обладать корпус квадратной, а не округлой формы.
Пиролизная печь из бочки с ножками	На круглое дно основы нашей печи привариваем опорные ножки из трубок, арматуры либо швеллера.
Общая схема печи длительного горения	Делаем прижимной круг. Он вырезается из стального листа таким образом, чтобы свободно проходить внутрь бочки.
Прижимной круг, приваренный к трубе	Соединяем круг с трубой. Для этого по центру прижимного круга вырезаем отверстие диаметром 10 см и привариваем ее к кругу так, чтобы при размещении получившейся детали внутри бочки труба выступала над ее уровнем на 15 см.
Швеллеры, приваренные к кругу	На обратную сторону круга крест-накрест навариваем швеллеры, которые будут способствовать более качественному прижатию тлеющих дров.
Крышка для печи из бочки	Делаем для нашей печи крышку. Ею может стать как отрезанная на первом этапе верхняя часть, так и второй стальной круг. В крышке также делаем круглое отверстие с таким расчетом, чтобы внутренняя труба с прижимным кругом свободно двигалась под своим весом и при этом плотно прилегала к его краям.
Дверца печи	Монтируем дверцу. В нижней части основы нашей пиролизной печи вырезаем отверстие под дверцу и закрепляем ее так, чтобы после прогорания дров можно было легко доставать золу.
Монтаж дымохода	Крепим дымоход. Вырезаем в верхней части корпуса печки круг диаметром 15 сантиметров и с помощью сварки закрепляем трубу дымохода. Помните, что минимальная длина трубы должна быть больше поперечного сечения бочки или иной основы.
Желательно предусмотреть для дымохода задвижку, которая позволит дополнительно регулировать уровень тяги. Чтобы его можно было чистить, многие делают данный элемент конструкции печи разборным либо монтируют специальную дверцу для проведения очистки. В дымоходе пиролизных печей активнее собирается конденсат, поэтому желательно его утеплить. Например, можно покрыть трубу теплоизолирующим материалом и надеть сверху еще одну большего диаметра. Кроме того, теплоизоляцию следует также обеспечить в тех местах, где дымоход проходит через стены, потолок и кровлю дома. Конец трубы, во избежание попадания атмосферных осадков внутрь, дополнительно необходимо защитить отражателем.

После сборки пиролизной печи желательно обложить ее вокруг кирпичом, который будет аккумулировать тепло и поможет защитить от избыточного жара окружающие предметы интерьера.

Особенности эксплуатации и технического обслуживания

Дровяная печь длительного горения, в виду своих конструкционных отличий, имеет ряд индивидуальных особенностей, связанных с эксплуатацией и обслуживанием готового изделия. Давайте рассмотрим их подробнее.

Растопка печи длительного горения

Растапливать пиролизную печь необходимо следующим образом:

Снимаем крышку и достаем изнутри бочки прижимающий круг с приваренной трубой.
Загружаем дрова (или альтернативное топливо). Максимальный уровень загрузки дровами будет находиться на нижнем крае дымоходной трубы. Укладывать поленья нужно максимально плотно друг к другу, с минимальными зазорами. Сверху на слой дров бросаем немного мелких сухих веток, которые накрываем смоченной в керосине (или иной жидкости для растопки) ветошью. Если же тряпки под рукой нету, ее может заменить обычная бумага.

Розжиг пиролизной печи

Устанавливаем прижимной круг и закрываем бочку крышкой. После этого поджигаем кусок тряпки либо бумаги и забрасываем внутрь трубы с прижимным кругом.
Для розжига пиролизной печки длительного горения вам не подойдут спички, поскольку за то время, пока они будут лететь внутри трубы, огонь на их конце потухнет.

Примерно через полчаса, после того, как дрова хорошо разгорятся, ограничиваем доступ воздуха в печь с помощью заслонки и долгие часы наслаждаемся теплом и уютом.

Нюансы эксплуатации пиролизной печи

Устанавливая печь в комнате, соблюдайте следующие правила:

Поскольку печь длительного горения очень сильно нагревается, следует класть подальше от нее любые легкоплавкие и горючие материалы.
Вокруг пиролизной печи должно быть много свободного места. Ставьте ее на расстоянии от стен и предметов мебели, чтобы избежать их повреждения из-за избыточного нагрева. Впрочем, как уже было написано выше, данная и предыдущая проблемы частично решаются установкой кирпичной кладки по периметру печи.
После чистки печи всегда оставляйте небольшой слой пепла. Это убережет наш агрегат от преждевременного прогорания днища и выхода котла из строя.

Альтернативное топливо для печи длительного горения

Конечно же наилучшим топливом для пиролизного котла будут сухие поленья. Но, поскольку одна из главных целей установки печи – экономия на обогреве помещения, то вполне подойдут и некоторые другие горючие материалы, постоянно находящиеся под рукой.

Альтернативное топливо для печей длительного горения

Заменить дрова смогут недорогие пеллеты (топливные гранулы), изготовленные из прессованных древесных и сельскохозяйственных отходов, например из шишек, опилок, щепок, шелухи от семечек или лука, а также других экологичных материалов. Уголь также подойдет, однако необходимо учитывать тот факт, что данный вид топлива отдает очень мощный жар. Его можно загружать в печи с толстым стальным корпусом, иначе пиролизная печь быстро придет в негодность.

Видео: Пиролизная печь из бочки

Видео: Самодельная пиролизная печь

Видео: Печь длительного горения из баллона

принцип работы, как сделать своими руками

Отличной альтернативой твердотопливным котлам является пиролизная печь. Это печь длительного горения, которая работает по особому принципу и позволяет значительно экономить топливо. В сравнении с другими видами отопительных устройств на заправке дровами такая печь может проработать гораздо дольше, при этом ничем не уступая в эффективности подачи тепла. Рассмотрим подробнее, как работает такая печь, а также о каких особенностях её эксплуатации и постройки нужно знать.

Что такое пиролизная печь

Такая печь работает по принципу пиролиза — органические вещества в процессе термической обработки при отсутствии достаточного количества кислорода раскладываются на твердые остатки и газы, которые в обычной печи выходят через дымоход, а в пиролизной становятся главным источником тепла. Чем сильнее нагревается топливо с минимальным количеством кислорода, тем идет больший процент выделения газа.

Эта технология разработана специально для нефтеперерабатывающей промышленности. Таким образом добывается топливо для автомобилей через переработку нефтепродуктов. В бытовых условиях процесс пиролиза для обогрева жилых помещений начал применяться недавно, однако его эффективность и экономичность уже успели подтвердить многие пользователи. Отличием является необходимая для переработки температура. Обработка нефтепродуктов происходит при 800-900 С, тогда как для дерева достаточно 500 С.

Схема подключения пиролизной печи к сети отопления

Добытый из дровяного топлива газ обладает отличной горючестью, и в процессе длительного сжигания выделяет достаточное количество тепла для обогрева.

Как устроена печь

Пиролизные печи длительного горения устроены по особому принципу. В корпус встраивается топочная камера с горелкой, куда закладываются дрова. Главное условие для топочной камеры — герметичность. Она устроена так, чтобы приток воздуха внутрь был минимальным. У топки должна быть плотная дверца и надежная задвижка, также должен присутствовать приточно-вытяжный вентилятор. После закладки и розжига дров топочную камеру ограничивают в доступе кислорода.

После того, как дрова обуглились и выделили газ, он поднимается по отдельному воздуховоду во вторую камеру сгорания, где в нужной пропорции смешивается с вторичным воздухом и сгорает. В процессе этого выделяется тепло.

Вторую камеру, как правило, совмещают с воздуховодом или началом дымохода. Воздух обеспечивается приточно-вытяжным вентилятором или отдельным вентилятором. Если система дымохода хорошо продумана, то будет достаточно и обычной тяги при герметичных заслонках.

Схема и размеры печи

Также в корпусе предусматривается реторта — округлая часть для извлечения твердых остатков прогоревших поленьев. Особенностью пиролизной печи является и то, что топливо сжигается практически полностью, лишь с небольшим остатком золы, которая удаляется раз в несколько дней.

Плюсы и минусы

Исходя из особенностей функционала, пиролизные печи для отопления дома обладают множеством преимуществ, однако и минусы у них тоже имеются. Рассмотрим подробнее, на чем базируется принцип работы пиролизной печи.

Преимущества:

Экономия. Топливо сгорает дольше и качественнее, поэтому отопительное устройство, работающее на принципе пиролиза, требует меньшего расхода топливных материалов, чем обычная печка.
Экология. Пиролизные печи не приносят вреда окружающей среде, потому что практически не выделяют вредных канцерогенов и других химических веществ. В выходящих из дымохода продуктах сгорания содержится совсем небольшой процент CO.
Быстрый нагрев. Из-за отсутствия кислорода процесс горения начинает осуществляться достаточно быстро.
КПД. Высокая температура долго держится в автономном режиме благодаря массивному объему топливника. Коэффициент полезного действия в правильно сконструированной пиролизной печи может достигать 85%.
Мощность. Диапазон интервала тепловой мощности может варьироваться в пределах от 5 до 100%.
Возможности. Позволяет подключать практически любой контур. Можно использовать не только для отопления, но и для отбора горячей воды, а также устанавливать контуры с естественной и принудительной циркуляцией.
Топливо. Даже несмотря на то, что рекомендуется использовать не менее 70% древесины от общей массы топливных материалов, можно сжигать практически любые отходы, начиная от резины и строительного мусора, заканчивая полимерными пластмассами.
Простота в эксплуатации. Работа печи нуждается в минимальном контроле человека, достаточно раз в сутки загружать топливо и раз в несколько дней выгружать золу.
Сажа. Вырабатывается в минимальных количествах, из-за того что топливо перерабатывает материал несколько раз. Можно не переживать о загрязнениях и необходимости постоянной чистки дымохода.

Принцип работы пиролизной печи

Недостатки:

Цена. Несмотря на последующую экономию в расходе топлива, покупка такого агрегата обойдется в кругленькую сумму, поэтому намного выгоднее обойдется пиролизная печь своими руками.
Массивность. У таких печей довольно крупные габариты по сравнению с другими отопительными конструкциями, поэтому для маленького помещения агрегат не подойдет. К тому же не следует забывать о площадке для хранения топлива.
Запахи. Даже с учетом отсутствия вредных веществ, запахи при сжигании отходов будут присутствовать, поэтому нужно предусмотреть хорошую систему вентиляции.
Электричество. Для осуществления корректной работы вентилятора необходимо беспрерывное энергоснабжение. Если устанавливается пиролизная печь для бани или другого нежилого помещения, нужно предусмотреть доступ для подключения к сети.
Конденсат. На выходе отходящие газы имеют довольно низкую температуру, поэтому в дымоходе и выходном канале будет скапливаться конденсат. В конструкции должен быть предусмотрен накопитель, а выходная труба с дымоходом должна быть большого размера с утеплением снаружи помещения, иначе при морозах конденсат может застывать.
Влажность. Топливо для печи должно быть сухим, иначе процесс пиролиза не будет осуществляться. Под тепловым воздействием влага будет испаряться и разбавлять пиролизные газы.

Примерная схема пиролизной печи

Какие бывают пиролизные печи

На основе пиролиза могут работать довольно разнообразные конструкции, их построение в большей степени зависит от типа топлива, которое будет использоваться в дальнейшем. Поэтому прежде, чем планировать конструкцию для своих нужд, нужно разобраться, какие их виды существуют.

Материал

Пиролизная печь из кирпича
Пиролизная печь из металла

Назначение и способ использования

Периодическое действие. Печь строится с учетом накапливающих тепло материалов и может долго отдавать энергию после окончания процесса топки.
Постоянное действие. Конструкция отличается сравнительной легкостью и тонкими стенами, массив для накопления тепла отсутствует, а топливо сжигается непрерывно.

Способ передачи тепла:

Присутствует водяной контур.
Теплообменники для нагрева воздуха.
Без теплообменников. Отопление будет осуществляться через тепловое излучение и конвективного нагрева воздуха при соприкосновении с горячими поверхностями устройства.

Взаимное расположение камер и тип тяги:

Сверху располагается камера газификации, а снизу — камера дожига пиролизных газов. Такая печь работает на принудительной тяге, поэтому используются дутьевые вентиляторы и дымососы.
На естественной тяге работают печи с расположением камер наоборот, газификация происходит снизу, а дожиг — сверху.

Составляющие печи

Топливо

Оптимальным сырьём для пиролиза является древесина твёрдых лиственных пород, но успешно в качестве топлива используются и другие виды органического сырья.

древесная стружка и щепы;
пеллетные гранулы;
солома или жмых;
топливные брикеты;
уголь, кокс.

Если в пиролизной печи проводится утилизация горючих отходов, важно, чтобы в закладке присутствовало не менее 70% органического топлива.

Схема устройства пиролизной печи

Также важны и физически характеристики древесины. Толстая кора или гнильможет оказать негативный эффект на пиролизный процесс, в несколько раз снижая выход газовыделений. Крупные бревна значительно увеличат длительность процесса, но и снизят энергоэффективность.

Делаем своими руками

Сделать самостоятельно пиролизную печь, работающую на дровах,также довольно затратное мероприятие, потому как нужны только дорогостоящие материалы. Несмотря на дороговизну, такой метод обойдется значительно дешевле, если сравнивать с покупкой готового пиролизного котла.

Печь из металла

Корпус будущей конструкции должен быть выполнен из особо прочного материала, идеальным выбором в данном случае будет легированная сталь. Также потребуются инструменты:

сварочный аппарат;
огнеупорные кирпичи —15 шт;
электроды — 5 упаковок;
дрель;
угловая шлифовальная машинка — диаметр 230;
лист метала — толщина — 4мм, размер — 7.5 кв. м;
датчик для измерения температуры;
колосники;
круги для шлифовальной машинки — 10шт;
вентилятор;
дверцы —2 шт;
трубы: сечение 57×3,5 мм, длина — 8 м, сечение — 15,9×4,5 мм, длина — 0,5м, сечение — сечение —32×3,2 мм и длина — 1 м;
профилированные трубы: сечение — 2,0×30×60 мм 1,5 м, сечение —2,0×40×80 мм и длина — 1 м;
стальные полосы: сечение 80×5 мм 1 м, сечение 20×4 мм 7,5 м, сечение 30×4 мм 1,5 м.

Схемы для металлических пиролизных печей разрабатываются с учетом индивидуальных характеристик помещения и потребностей владельцев, но общие положения одинаковы для всех.

Тонкости и полезные советы:

Необходимо сварить корпус из легированной стали. Если используется другой металл, лучше делать конструкцию двухслойной.
На местах расположения зольной и топочной камеры вырезаются проемы для дверей.
Зольник необходимо отделить чугунным колосником.
В камеру газификации устанавливается отдел подачи воздуха с заслонкой. Канал прохода пиролизных газов и систему подачи воздуха нужно делать на максимальном расстоянии друг от друга.
В проделанные ранее проемы устанавливаются двери из жаропрочной стали, усиленные уголком или чугунные.
Камеры изнутри выкладываются шамотным кирпичом.
Для регулировки тяги в дымовой трубе устанавливается шибер. Дымоход нужно делать из утепленной трубы.

Кирпичная печь

Для печи мощностью в 30 кВт потребуется:

керамический кирпич — 400шт;
шамотный кирпич — 100шт;
стальной лист размером 6×1,5 м., с толщиной стенки не менее 4мм;
чугунные колосники — 3шт;
вентилятор — мощность не менее 300 Вт;
рычажный терморегулятор;
дверцы для поддува и топочной — 2шт;
сварочный аппарат;
дрель;
болгарки с разными диаметрами круга;
трубы разного диаметра;
профильная труба — 80×40;
электроды;
температурный датчик.

Подготовка

В первую очередь подготавливается место для установки. На выбранной площади необходимо демонтировать полы и вырыть яму для закладки фундамента, глубиной не менее метра. Чтобы избежать перекоса конструкции, фундамент должен быть с большей площадью, чем печь. Сначала укладываются слои из песка и щебня по 10 см каждый. Они плотно утрамбовываются и разравниваются, заливаются бетоном. Высота фундамента — на 8-10 см выше уровня пола.

Проводится разводка системы обогрева по комнатам. Если в качестве теплоносителя будет использоваться вода, то в проекте предусматривается наличие резервуара.

Кирпичи тоже необходимо подготовить, заранее замочив в воде на пару часов. Это исключит деформацию скрепляющего раствора в будущем. Швы будут затираться раствором сметанообразной консистенции из глины, разбавленной водой. Если в глину будет добавляться песок, то его нужно предварительно просеять, так в раствор не попадут крупные фракции. Доля песка в растворе не должна быть выше 30%.

Порядовка

Периметр печи выкладывается керамическим кирпичом, внутренние перегородки — шамотным.

Первый ряд укладывается по всей площади фундамента.
Следующий ряд укладывается под площадь печки.
Дальше ряды выкладываются согласно подготовленному чертежу. После каждых 2-3 рядов делаются суточные перерывы для закрепления раствора.
Металлические детали устанавливаются сразу при кладке соответствующего ряда. Между кладкой и деталями нужно хорошо заделывать щели, потому что при нагревании металл будет расширяться и может повредить швы.
В топливник устанавливается колосниковая чугунная решетка, которая размещается с небольшим зазором.
Топка укомплектовывается вентилятором.
После обустройства топки печь выкладывается до конца, согласно выбранной схеме.
Особое внимание необходимо уделить выкладке дымохода. Он просчитывается заранее и выкладывается с соблюдением параметров. Нарушение может привести к ухудшению тяги.

Единого механизма для выкладки пиролизных печей не существует, все пропорции должны быть рассчитаны с учетом пространства конкретного помещения. Мы подготовили несколько схем разных печей, однако лучше при проектировании будущей конструкции и проведении расчетов обратиться к специалисту печного дела.

ответы на ваши часто задаваемые вопросы «Интернет-блог по бытовой технике

Что такое пиролитическая печь?

Пиролитическая духовка оснащена функцией «автоматической» очистки, которая значительно сокращает время очистки духовки. Пиролитическая очистка нагревает внутреннюю часть духовки до температуры выше 400 ° C, превращая жир и остатки пищи в пепел. Как только духовка вернется к безопасной температуре и разблокируется, этот пепел можно просто стереть.

Настенная электрическая печь Fisher & Paykel OB76SDEPX2

Как чистится духовой шкаф с пиролитической очисткой?

В режиме самоочистки пиролитическая печь нагревается до чрезвычайно высокой температуры (примерно 500 ° C) и использует комбинацию тепла и давления, чтобы уменьшить любые брызги пищи на ее внутренней части до мелкой золы, которую можно легко удалить. вытираются, как только духовка остынет, без использования агрессивных химикатов для чистки духовки или интенсивной чистки.

Сколько времени нужно для очистки пиролитической печи?

Это зависит от того, насколько грязная духовка, но средний цикл пиролитической очистки длится 1-2 часа, плюс время, необходимое духовке, чтобы снова остыть.

Нагреет ли мою кухню пиролитическая печь?

Чтобы компенсировать сверхвысокие температуры, используемые в цикле пиролитической очистки, большинство пиролитических печей изготавливаются с множеством дополнительных слоев изоляции.Это означает, что даже в разгар пиролитического цикла сверхгорячая дверца духовки должна быть такой же горячей на ощупь, как обычная дверца духовки во время использования.

Настенная электрическая печь Smeg 600 мм / 60 см SAP399X8

Это не только обеспечивает безопасность ваших близких, но и дополнительная изоляция сохраняет тепло снаружи пиролитической печи во время повседневного приготовления пищи, хотя определенное количество отработанного тепла по-прежнему отводится духовкой как в нормальном, так и в пиролитическом режимах.

А как насчет дыма и дыма? Требуется ли внешняя вентиляция в пиролитических печах?

Пиролитические печи устанавливаются в доме так же, как обычные печи, без внешней вентиляции.

Количество дыма и дыма, выделяемого пиролитической печью, зависит от того, сколько материала необходимо сжечь — чем грязнее внутри духовки, тем больше дыма и дыма будет образовываться. Вы можете свести к минимуму количество дыма и паров, образующихся во время цикла пиролитической очистки, если сначала быстро протереть внутреннюю часть духовки, чтобы удалить лишний беспорядок, такой как лужи соуса и большие брызги жира.

Если в пиролитической печи не слишком много материала, чтобы сгореть, должно быть очень мало дыма или дыма. Некоторые пиролитические печи содержат катализаторы для фильтрации выхлопных газов, чтобы воздух на вашей кухне оставался более чистым, но мы все же рекомендуем запускать кухонную вытяжку во время пиролитического цикла, чтобы обеспечить хорошую вентиляцию вашего дома.

Безопасна ли пиролитическая печь?

600 мм / 60 см Westinghouse Electric Настенная печь POR881S

Поскольку современные пиролитические печи нагреваются до температуры до 500 градусов по Цельсию, они спроектированы таким образом, чтобы вы могли их использовать.Большинство пиролитических печей изготавливаются с множеством дополнительных слоев изоляции, обеспечивающих удержание остаточного тепла. Дверца духовки будет горячей на ощупь, как обычная дверца духовки.

Во время цикла пиролитической самоочистки дверь автоматически запирается, поэтому вы можете чувствовать себя в безопасности, используя ее в кругу семьи и детей. Как только температура вернется к безопасному уровню, двери автоматически откроются.

Духовки с самоочисткой выключаются сами по себе?

Когда полный цикл пиролитической очистки завершится и духовка вернется к безопасной температуре, дверца разблокируется, и духовка выключится.

Пиролитические печи потребляют больше энергии, чем обычные?

В большинстве случаев духовые шкафы с пиролитической обработкой работают так же, как обычные электрические духовки, с такими же потребностями энергии для приготовления пищи.

Электрическая духовка Electrolux, 600 мм / 60 см EPEE63CS

Цикл высокотемпературной пиролитической очистки требует немного больше энергии, чем ежедневное приготовление пищи. Однако мы подсчитали, что каждый цикл пиролитической очистки должен потреблять около 1 доллара электроэнергии, что намного меньше, чем цена средней банки чистящего средства для духовки.Некоторые пиролитические печи даже оснащены пиролитическим циклом ECO, что помогает снизить ваши затраты на электроэнергию.

В чем разница между пиролитическим и каталитическим?

Каталитический — Каталитическая печь (также известная как печь непрерывной очистки) оснащена каталитической футеровкой печи. Эти пористые керамические панели покрыты химикатом с высокой абсорбирующей способностью и улавливают повседневный жир и брызги пищи из духовки. Когда они подвергаются воздействию температур выше 200 ° C, любой абсорбированный жир или жир следует превратить в пепел, который падает на дно духовки, откуда вы можете легко смести его.Важно, чтобы вы использовали или нагревали

Каталитические прокладки не обязательно должны быть вокруг духовки, поэтому они не так эффективны, как полный цикл пиролитической самоочистки. Вам также нужно будет заменять их каждые 3-6 месяцев, в зависимости от того, как часто вы используете духовку.

Пиролитическая — В отличие от непрерывной очистки каталитического нейтрализатора, пиролитическая печь имеет по крайней мере одну специальную программу самоочистки духовки. Он нагревает внутреннюю часть духовки до температуры, превышающей 400 градусов по Цельсию, и превращает жир и остатки пищи в мелкую золу.Когда пиролитический цикл завершится, вы просто протрите его мыльной водой.

Хотя пиролитическая очистка может занять 2-3 часа, это самый эффективный вариант самоочистки, поскольку тепло проникает во все части духовки, а не в более общие области. Это избавит вас от необходимости чистить каждый дюйм вашего прибора. Еще одно преимущество состоит в том, что цикл пиролиза можно удобно установить в непиковое время (в течение ночи), чтобы использовать меньше энергии.

Какие еще существуют варианты самоочищающихся духовок?

Помимо пиролитической или каталитической очистки, вашим следующим лучшим вариантом для самоочищающейся духовки будет модель с функцией очистки паром, такая как система очистки паром SMEG автономная печь / плита с двумя видами топлива Smeg C6GMXA8 .

Помещая немного воды на дно камеры духового шкафа и нагревая ее до образования пара, эти системы смягчают и разрушают любые застывшие пищевые вещества внутри печи, что значительно упрощает их удаление. Это также одно из многих преимуществ приготовления пищи в пароварке .

Есть еще вопросы?

Сообщите нам , и мы постараемся ответить на них!

Печи для очистки с контролируемым пиролизом — Печи для термической очистки

Контролируемый пиролиз

^TM Духовки

Для деталей с содержанием горючих веществ до 15%
Максимум 800 ° F (427 ° C)

Модели PCPC Controlled Pyrolysis ^® имеют высокоэффективную запатентованную систему, которая предупреждает и предотвращает перегрев.Печь пиролиза оснащена высокочувствительной системой управления, обеспечивающей дополнительную защиту и гибкость эксплуатации. Эти печи могут удалять те же горючие материалы, что и модели химчисток, но в больших количествах: от 2% до 15% по весу.

В духовки включены основные и резервные устройства для распыления воды с множеством встроенных функций безопасности.

Эта чувствительная система (патент США 4270898), расположенная в дымовой трубе камеры дожигания, контролирует скорость выброса дыма от деталей путем измерения температуры дымовой трубы.Когда температура дымовой трубы достигает заданного значения, контроллер дымовой трубы включает водяной туман для охлаждения деталей, снижая скорость выделения дыма до того, как он достигнет состояния воспламенения. Распыление воды также активируется, если температура духового шкафа превышает заданное значение на 30 °. Резервное распыление воды активируется, если форсунки для распыления воды засоряются или выходят из строя. Кроме того, регулятор температуры верхнего предела с ручным сбросом отключает основную горелку, если регулятор температуры духовки выйдет из строя.

Преимущества печи для термической зачистки

Печи для очистки с контролируемым пиролизом — это безопасный процесс, который помогает очистить и продлить срок службы ваших промышленных деталей методом, который не загрязняет и не наносит вреда окружающей среде.
Наши печи для пиролиза с регулируемым контролем исключают выбросы углеводородов и использование опасных химикатов и абразивов.
Система управления проста в эксплуатации и помогает обеспечить безопасную и тщательную очистку с меньшими затратами на рабочую силу.

Области применения печи для термической зачистки

Стандартные характеристики контролируемого пиролиза

^® Духовки

Запатентованный контролируемый пиролиз ^® Система распыления воды контролирует скорость выделения дыма, предотвращая повреждение из-за возгорания или перегрева в печи.
Основная горелка нагревает камеру очистки до 800 ° F (427 ° C). Летучие материалы уносятся в виде дыма. Пламя горелки ограничено камерой сгорания, никогда не касаясь деталей.
Резервное распыление воды , если форсунки забиты.
Концевой выключатель верхнего предела с ручным возвратом
Панель диагностики Индикаторы отражают рабочее состояние печи и ее органов управления. Неисправность светового индикатора указывает на проблему
См. Все характеристики и характеристики наших моделей с контролируемым пиролизом ^®

Пиролитическая печь / высокотемпературная лабораторная печь

Пиролитическая печь

— это высокотемпературная печь второго поколения, которая заменяет устаревшую модель Pyro-Clean ™.Пиролитическая печь используется для безопасной очистки без растворителей асфальта и других органических остатков с лабораторного оборудования и стеклянной посуды. Этот рентабельный, полностью автоматический метод экономит время и создает более безопасную и эффективную лабораторную среду. Затраты и риски, связанные с обработкой и удалением опасных отходов, разбитием стекла и трудозатратами, сокращаются или устраняются. Удаляются даже следы органических загрязнителей от асфальта, литья под давлением и органических химикатов, оставляя лабораторное оборудование сверхчистым для критических испытаний.

Температура камеры до 482 ° C (900 ° F) сжигает органические загрязнения, оставляя только карбонизированные остатки. Полки, заполненные катализатором, снижают содержание кислорода в камере до уровня, необходимого для поддержания горения. Затем поверхности безопасно очищаются с помощью реакции пиролиза. После запрограммированного периода выдержки в камеру вводится воздух для быстрого окисления остатков. Выхлопной дым и газы потребляются в расположенном ниже по потоку окислителе при температуре 1300–1500 ° F (704–816 ° C), что гарантирует отсутствие запаха и дыма в выбросах.

Обе модели духовок оснащены современным контроллером с сенсорным экраном. Удобное для пользователя программирование через меню позволяет полностью автоматизировать работу, а диагностика системы мониторинга предупреждает операторов, когда требуется техническое обслуживание. Предварительно запрограммированные языковые опции включают английский, немецкий, французский, итальянский, китайский, испанский и арабский языки. Чистый матово-черный дизайн соответствует физическим размерам и точкам подключения выхлопных газов более старых моделей Pyro-Clean.

Конструкция камеры сварена из нержавеющей стали и имеет дверь для сброса давления с системой двойных прокладок.Полностью изолированные камеры означают, что внешние стены остаются прохладными во время работы, а автоматический дверной замок и датчик перегрева объединяются для обеспечения безопасной работы. Духовки поставляются в полностью собранном виде, и во время установки их необходимо вентилировать с помощью поставляемой пользователем вентиляционной трубы с двойными стенками диаметром 6 дюймов (152 мм).

MO-39 имеет камеру объемом 2,5 фута ³ (71 л) и может вместить до 70 бутылок RTFO.

MO-40 имеет камеру объемом 4,9 фута ³ (139 л) и может вместить до 100 бутылок RTFO.

Характеристики:

Быстрая, безопасная и удобная очистка лабораторного оборудования и стеклянной посуды
Отсутствие опасных чистящих материалов
Отсутствие опасных паров
Полностью автоматические циклы очистки
Экономичная эксплуатация

Позиции в комплекте :

Пиролитическая или каталитическая очистка печи

Пиролитическая и каталитическая очистка духовки: в чем разница?

Если есть одна работа, которую ненавидит весь народ, это чистка духовки.Тем не менее, самоочищающиеся духовые шкафы предлагают простой способ очистить духовку, не беспокоясь о ручной чистке и агрессивных продуктах. Духовки с самоочисткой обычно делятся на два типа: пиролитические и каталитические. Но в чем разница?

Ниже мы обсуждаем различия между пиролитическими и каталитическими самоочищающимися печами.

Пиролитическая очистка духовки

Пиролитическая очистка духовки обычно более жесткая очистка пищевой грязи, чем каталитическая очистка.Во время цикла пиролитической очистки духовка нагревается до экстремальных температур, превышающих 400 ºC. Эти высокие температуры означают, что все остатки пищи превращаются в пепел и могут быть сметены.

Пиролитическая очистка занимает несколько часов по сравнению с 30 минутами на каталитической очистке. Однако в большинстве духовок с пиролитической очисткой вы можете запрограммировать цикл так, чтобы он начинался в то время, когда духовка не используется. Также рекомендуется не выходить из дома, когда активна функция самоочистки.Если вы беспокоитесь об опасностях режима самоочистки духовки, почему бы не получить расценки на профессиональную очистку духового шкафа от Ovenclean?

* Получите бесплатное предложение

Безопасна ли духовка с пиролитической самоочисткой?

Когда активирован режим пиролитической самоочистки, духовка нагревается до очень высоких температур. Это может беспокоить семьи с маленькими детьми, однако во время цикла уборки дверь останется заблокированной.

Для получения дополнительной информации о безопасности прочтите наш блог «Чем опасна самоочищающаяся духовка».

Плюсы пиролитических печей:

Самый эффективный тип самоочищающейся духовки, так как он обеспечивает более глубокую очистку, чем другие функции самоочистки.
Простота использования — после завершения цикла грязь можно просто стереть влажной тканью.
После установки программы очистки духового шкафа дверца заблокируется. Это предотвратит случайное нанесение вреда себе во время уборки.

Минусы пиролитических печей:

Пиролитические печи обычно дороже каталитических из-за технических характеристик, необходимых для работы при экстремальных температурах.
Если кто-то случайно переведет духовку в режим самоочистки, дверца будет заблокирована примерно на 3 часа.

Каталитические самоочищающиеся печи

Каталитические печи содержат специальные каталитические прокладки внутри камеры. Эти специальные покрытия для духовки быстро впитываются, поэтому удаляют жир и грязь из духовки. Основное отличие каталитических печей заключается в том, что им не нужно нагреваться до экстремальных температур для очистки.Во время цикла очистки каталитическая печь нагревается примерно до 200 ºC, поэтому она может сжечь жир и остатки пищи. Затем излишки смазки можно удалить влажной тряпкой. Однако может потребоваться дополнительная смазка для удаления этого беспорядка по сравнению с пиролитической печью, которая сжигает остатки пищи до пепла.

Плюсы каталитических печей:

Быстрее пиролитической — Очистка духовки занимает около 20-30 минут.
Как правило, каталитические печи дешевле покупать, чем пиролитические печи.
Простота использования — подготовка не требуется, просто переведите духовку в режим самоочистки и наблюдайте, как происходит волшебство!

Минусы каталитических печей:

Каталитическая печь не даст вам выполнить глубокую чистку духовки. Скорее всего, вам придется вручную очистить духовку после того, как процесс будет завершен.
Не все поверхности в духовом шкафу покрыты специальным покрытием. Это означает, что вам, возможно, придется почистить верх и низ духовки самостоятельно.
Наконец, это может быть не идеальный духовой шкаф для тех, кто любит печь. Каталитические печи не могут очистить духовку от сахара из-за низких температур.

Профессиональная глубокая очистка духовки

Альтернативой самоочищающимся духовым шкафам является профессиональная чистка духовок. Специалисты Ovenclean избавят вас от стресса, связанного с чисткой духовки, с помощью уникальной системы, которая является идеальным решением для восстановления вашей духовки. Специалисты Ovenclean используют наш уникальный ассортимент без добавления щелочей, поэтому ваш дом будет свободным от дыма и безопасным.

Получите БЕСПЛАТНУЮ расценку здесь!

Печь для пиролитической очистки асфальта

Эта модель является улучшенной по сравнению с предыдущими версиями и включает в себя новейшую технологию сенсорного экрана, автоматическое управление и чистый матово-черный дизайн. Лаборантам больше не нужно полагаться на соскабливание, чистку проволочной щеткой или нагрев рук для очистки оборудования. Операторы могут просто поместить все в свою пиролитическую печь, нажать кнопку «Пуск» и позволить машине выполнить работу.Это не только уменьшает беспорядок, но и экономит время и создает более безопасную и эффективную лабораторную среду.

Контроллер с сенсорным экраном пиролитической печи обеспечивает удобную работу с программированием через меню, что позволяет полностью автоматизировать работу. Диагностика системного мониторинга предупреждает операторов о необходимости технического обслуживания. Предварительно запрограммированные языковые опции включают английский, немецкий, французский, итальянский, китайский, испанский и арабский языки. Чистый, матово-черный дизайн соответствует физическим размерам и точкам подключения выхлопных газов более старых моделей Pyro-Clean.

Максимальная температура печи составляет 900 ° F (482 ° C), а температура очистки составляет от 800 ° до 900 ° F, чтобы сжечь органические загрязнения, оставив только карбонизированные остатки, которые можно легко удалить.

Низкие эксплуатационные расходы — всегда экономия времени и денег.
Удобный сенсорный экран и улучшенное программное обеспечение ATS.
Устраняет необходимость ручной чистки оборудования
Уничтожает даже следы органических загрязнителей, оставляя лабораторное оборудование сверхчистым для проведения критических испытаний.
Снижает или устраняет затраты на утилизацию опасных отходов, опасность разбивания стекла и общий беспорядок, связанный с ручной очисткой оборудования.
Предварительно запрограммированные языковые опции включают английский, немецкий, французский, итальянский, китайский, испанский и арабский языки.
Разработано с использованием более чем 50-летнего опыта в области технологического нагрева и испытаний материалов.
Встроенная система диагностики для мониторинга, предупреждающая операторов о необходимости технического обслуживания.
Подходит для установки на место установки и вывода выхлопных газов предыдущих устаревших моделей пиролитических печей.

Типы самоочищающихся духовок — как работают самоочищающиеся духовки

Термин «самоочищающиеся духовки» обычно относится к методу пиролитической очистки . Этот тип духовки имеет гладкое эмалевое покрытие на внутренних стенках, которое облегчает удаление грязи после того, как она превратилась в пепел при сильном нагревании.

Пиролитические печи имеют цикл очистки по времени, обычно от двух до четырех часов.Во время цикла духовка нагревается до температуры от 900 до 1000 градусов по Фаренгейту (от 482 до 537,8 градусов по Цельсию) [источник: Болдуин и др.]. При нагревании прикипевшая корочка и жир превращаются в порошок, который легко удалить. Поскольку в процессе образуются дым и пары, некоторые печи с пиролитической самоочисткой используют каталитический нейтрализатор в выпускном отверстии для устранения выбросов [источник: Consumer Reports].

Вы также найдете печи с функцией паровой очистки . На них нанесено фирменное эмалевое покрытие.При активации паром и слабым нагревом стенки духовки выделяют грязь. Все, что вам нужно сделать, это стереть его. Очистка паром происходит быстрее, чем пиролитическая очистка — обычно это занимает менее часа. Духовки не нуждаются в высоких температурах и не выделяют дым. Но они не очищают так тщательно, как пиролитические печи, особенно когда речь идет о запекшейся слизи. Некоторые духовые шкафы оснащены как пиролитической, так и паровой очисткой. Вы можете выбрать, какой метод вы предпочитаете, в зависимости от того, насколько грязная духовка.

Другая технология, известная как непрерывная очистка , использовалась в старых печах, хотя сегодня она менее популярна.Идея состоит в том, чтобы распределить брызги жира и пятна по широкой поверхности. Таким образом, внутренние стенки печи непрерывной очистки покрыты грубой пористой эмалью. Эта эмаль содержит каталитические вещества, такие как оксиды металлов, которые помогают отложениям превращаться в золу при нормальной температуре выпечки [источник: Болдуин и др.].

Духовки с непрерывной очисткой наиболее эффективны для удаления легких брызг, но они не очень хорошо справляются с более крупными разливами. Если он у вас есть, примите меры предосторожности, например положите слой фольги на дно духовки при выпечке всего, что может пролиться.И как можно скорее сотрите всю значительную грязь.

Использовать самоочищающуюся духовку так же просто, как нажать кнопку, но следует помнить о нескольких вещах. Читайте дальше, чтобы узнать, что они из себя представляют.

Самоочищение с пиролизом — BSH Wiki

Печь Siemens с пиролизом, 1972 г. (Источник: Корпоративный архив Siemens)

Siemens Elektrogeräte GmbH 30 мая 1973 года получила патент на «Электрический духовой шкаф с пиролитической самоочисткой», изобретенный Йозефом Аккерманом.^[1] Аналогичная технология существовала в США около десяти лет, с 1963 года General Electric продавала самоочищающиеся печи, работающие по принципу пиролиза. Однако нововведение было введено в Германии Siemens и Neff at at. начало 1970-х гг. ^[2]

Химический процесс пиролиза известен людям еще с каменного века. Этот процесс относится к термохимическому разрушению органических соединений при высоких температурах без добавления кислорода.Пиролиз используется, например, для извлечения смолы из древесины. Вещества полностью карбонизируются при очень высоких температурах, то есть превращаются в угольную пыль. Этот процесс также можно использовать для самоочистки духовок. Инженеры фабрики по производству плит в Траунройте разработали для этой цели печь, которая может нагреваться до более чем 500 градусов по Цельсию. ^[3] Духовке потребовалось несколько часов для этого процесса очистки. «Автоматический принцип работы пиролитической самоочистки основан на трех этапах: духовку сначала нагревают до 290 ° C в течение часа (чтобы высушить пищевые отходы), затем температуру повышают до 500 ° C и сжигают остатки. в течение двух часов с решеткой большой площади, действующей как дожигатель, и, в-третьих, понижается температура.^[4] Тем временем печь нагревается до 465 ° C, а через два часа охлаждается в течение часа. Все загрязнения обугливаются при нагревании духовки, другими словами, превращаются в золу, которую можно легко удалить из плиты. Это избавляет от необходимости сложной механической очистки труднодоступных участков печи и использования агрессивных чистящих средств.

Основным недостатком самоочистки является высокое потребление энергии, которое удалось снизить благодаря постоянным усовершенствованиям, таким как двойные дверные уплотнения, отражающие внутренние стекла, двери с четырьмя стеклами, новое электронное управление и снижение температуры пиролиза до 465 ° C.

BSH ^[5] до сих пор производит плиты с пиролизом. Например, компания Bosch рекламировала свои компактные духовые шкафы Series 8 как «не требующие очистки благодаря автоматической самоочистке». ^[6]

Примечания

↑ Немецкое ведомство по патентам и товарным знакам (Deutsches Patent- und Markenamt; сокращение: DPMA), документ DE000002166227A «Back- und Bratofen mit einer Einrichtung zur pyrolytischen Selbstreinigung, зарегистрированная на 9äte Siemens Electroger GmbH.03.1971, опубликовано 30.05.1973. https://depatisnet.dpma.de/DepatisNet/depatisnet?action=bibdat&docid=DE000002166227A (последняя загрузка 17.11.2016)
↑ Корпоративный архив BSH, A05-0023, информ, май 2000 г.

Что такое пиролизная печь: Виды пиролизных печей, их принцип работы и устройство, преимущества и недостатки

Виды пиролизных печей, их принцип работы и устройство, преимущества и недостатки

Что такое пиролиз

Устройство пиролизных печей

Достоинства и недостатки

Общие выводы

чертежи, устройство, действие бездымной установки длительного горения

Особенности установок для отопления, фотогалерея

Выбор конкретного вида

Конструктивные компоненты

Пиролизная печь – чертежи и принцип работы

Какие инструменты и материалы понадобятся

Готовим место для осуществления монтажа пиролизной печки

Процесс сооружения

Как правильно использовать и очищать аппарат

Пиролизная печь длительного горения — принцип работы, плюсы и минусы

Особенности и устройство пиролизной печи

Виды печей пиролизного типа

Плюсы и минусы использования пиролизной печи

Схема и принцип работы пиролизной печи длительного горения

Принцип пиролиза

Устройство пиролизной печи

Достоинства и недостатки

Методы производства маломощной пиролизной печи своими руками

Остались вопросы? С радостью поможем!

Пиролизные печи — принцип работы и особенности конструкции, преимущества и недостатки пиролизных печей, фото и видео.

Принцип работы пиролизных печей

Особенности конструкции пиролизных печей

Преимущества и недостатки пиролизных агрегатов длительного горения

Топливо для пиролизных агрегатов

Дровяные печи длительного горения для отопления дома: пошаговая инструкция по изготовлению

Что такое «пиролиз»? Использование эффекта пиролиза в печах

Преимущества и недостатки печей длительного горения

Как сделать печь длительного горения самостоятельно?

Видео: пиролизный котел из старого газового баллона

Подготовка материалов и инструментов

Инструкция по сборке дровяной печи

Особенности эксплуатации и технического обслуживания

Растопка печи длительного горения

Нюансы эксплуатации пиролизной печи

Альтернативное топливо для печи длительного горения

Видео: Пиролизная печь из бочки

Видео: Самодельная пиролизная печь

Видео: Печь длительного горения из баллона

принцип работы, как сделать своими руками

Что такое пиролизная печь

Как устроена печь

Плюсы и минусы

Какие бывают пиролизные печи

Материал

Назначение и способ использования

Топливо

Делаем своими руками

Печь из металла

Кирпичная печь

Подготовка

Порядовка

ответы на ваши часто задаваемые вопросы «Интернет-блог по бытовой технике

Что такое пиролитическая печь?

Как чистится духовой шкаф с пиролитической очисткой?

Сколько времени нужно для очистки пиролитической печи?

Нагреет ли мою кухню пиролитическая печь?

А как насчет дыма и дыма? Требуется ли внешняя вентиляция в пиролитических печах?

Безопасна ли пиролитическая печь?

Пиролитические печи потребляют больше энергии, чем обычные?

Какие еще существуют варианты самоочищающихся духовок?

Есть еще вопросы?

Печи для очистки с контролируемым пиролизом — Печи для термической очистки

Контролируемый пиролиз

Преимущества печи для термической зачистки

Области применения печи для термической зачистки

Стандартные характеристики контролируемого пиролиза

Пиролитическая печь / высокотемпературная лабораторная печь

Пиролитическая или каталитическая очистка печи

Пиролитическая и каталитическая очистка духовки: в чем разница?

Печь для пиролитической очистки асфальта

Типы самоочищающихся духовок — как работают самоочищающиеся духовки

Самоочищение с пиролизом — BSH Wiki

Примечания

Добавить комментарий Отменить ответ
