Блок управления циркуляционным насосом отопления своими руками

Cхема подключения циркуляционного насоса к электросети

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Обратите внимание , обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме – ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения , думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат , с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания .

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий , питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел.

Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

А какие схемы подключения циркуляционных насосов используете вы, какие используете компоненты для автоматизации и автономности системы отопления с циркуляционными насосами, обязательно пишите в комментариях к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!

Система отопления на основе теплового насоса своими руками

Все чаще люди, интересующиеся альтернативными источниками отопления, задаются вопросом — можно ли сделать систему отопления на основе теплового насоса своими руками? Форумы заполнены различными вариантами такого исполнения для различных типов тепловых насосов.

Мы предлагаем таким умельцам набор для сборки системы отопления на основе теплового насоса воздух-вода своими руками.

Состав этого комплекта, исходя из принципа работы теплового насоса, следующий:

– наружный блок теплового насоса Mitsubishi Electric;

– бак-акумулятор;
– паяный пластинчатый теплообменник с параметрами, подходящими под параметры внешнего блока;

– циркуляционный насос;
– реле протока для контроля циркуляции воды в системе ;

– блок автоматики и управления, состоящий из: контроллера управления внешним блоком, циркуляционным насосом и дополнительным оборудованием; щита автоматики для контроля и управления дополнительным оборудованием.

Кроме этого, понадобятся медные трубы, различные фитинги, запорная и предохранительная арматура, термоизоляция.

Каждую из составляющих частей узлов системы для сборки теплового насоса своими руками вы можете приобрести у нас.

Подводные камни конструирования системы отопления на основе теплового насоса воздух-вода своими руками

Параметры теплообменника, насоса и других узлов должны быть обязательно согласованы. Для этого необходимы расчеты, самостоятельный экспериментальный их подбор проблематичен. Оперируя понятиями «не тянет» и «работает, но неэффективно», очень сложно попасть в область оптимальных параметров.

Отсутствие правильных термодинамических расчетов приводит к тому, что система имеет недостаточную мощность или неоправданно растут затраты на чрезмерно мощное оборудование. Чтобы подобрать систему с подходящей мощностью, следует учесть теплопотери здания, а также множество других характеристик. Поручать такие расчеты следует инженеру-проектировщику.
В отопительных системах с тепловым насосом, где исчезновение напряжения может быть не обнаружено своевременно, также необходимо предусмотреть защиту от замораживания.
Воздушно-водяным тепловым насосам необходимо обеспечить минимальный 10-минутный выбег в режиме оттаивания. Для этого нужно правильно подобрать буферный накопитель сетевой воды, а также предусмотреть возможность оттаивания в блоке управления

Таким образом, реализация самого принципа работы системы отопления на основе теплового насоса и приобретение необходимого при этом оборудования не представляют трудностей. Однако согласование параметров отдельных частей, их увязка в единую систему может быть затруднительна даже для тех, кто уже имел дело с подобными устройствами. Ведь речь идет о проектировании и изготовлении технически сложного оборудования. Поэтому удачная (эффективная) работа самостоятельно изготовленного теплового насоса относится больше к области везения, чем точного инженерного расчета: никто не может дать гарантии, что такой аппарат будет хорошо функционировать с пятой, десятой или сотой попытки модернизации и радовать владельца длительным сроком эксплуатации, экономичностью работы и обеспечением требуемых параметров.

ремонт своими руками неисправностей, не работает, как почистить и отремонтировать устройство

Для успешного ремонта любого оборудования необходимо знать его внутреннее устройство.

Циркуляционный насос состоит из множества деталей.

Существуют различные типы поломок

, которые предполагают разные способы их ремонта.

Устройство циркуляционного насоса для отопления

Основные детали:

Металлический корпус, внутри которого размещаются действующие узлы. При изготовлении корпуса применяется нержавеющая сталь, алюминий или различные сплавы.
Электродвигатель — главная часть насоса.
Крыльчатка, представляющая собой колесо с лопастями. Она устанавливается на роторе и обеспечивает перекачку теплонесущей жидкости. Чаще всего крыльчатка изготавливается полимерной.

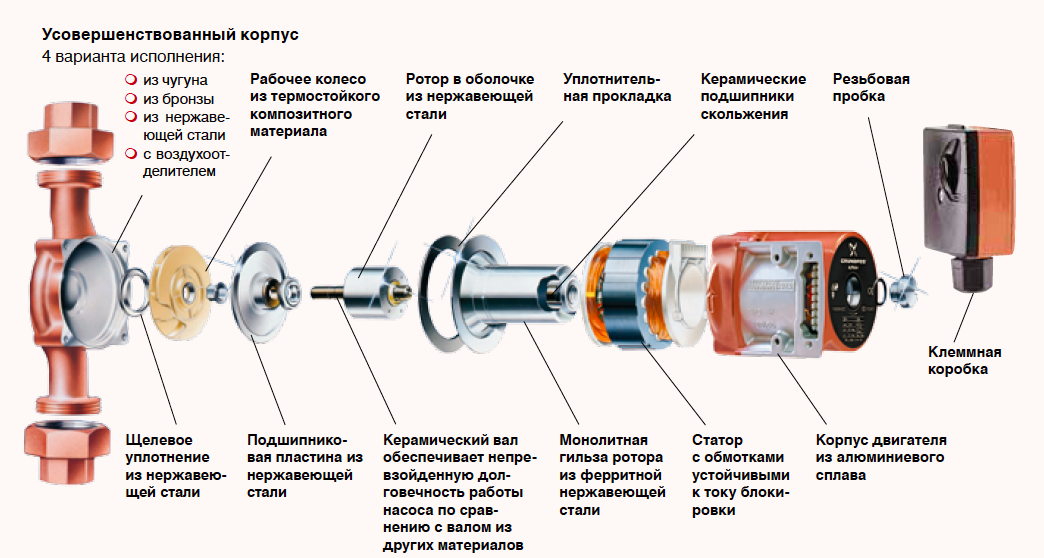

Фото 1. На схеме показано устройство циркуляционного насоса: указаны все самые важные детали.

Циркуляция в контуре возникает при вращении ротора с помощью электродвигателя. Вращающиеся лопасти выталкивают поступающую жидкость внутрь насоса дальше, в нагнетательный парубок. Широко распространены два типа насосов:

Мокрые — применяются для бытовых отопительных систем. При работе их ротор пребывает в жидкости, что обеспечивает постоянную смазку и своевременное охлаждение движущихся элементов.
Сухие — встречаются в больших и средних котельных, а также используются для обогрева значительных площадей. Двигатель с ротором сухой конструкции размещаются в отдельном блоке, и вращение передаётся на лопасти с помощью специальной муфты.

Основные неисправности и их ремонт своими руками

Многие неполадки насоса относятся к типовым, и для их устранения понадобятся минимальные знания. Ремонтные работы нужно проводить при выключенном электропитании.

Важно! Если насос ещё находится на гарантии, постарайтесь обратиться для устранения неисправности в специализированные сервисцентры.

Ниже приведены признаки наиболее часто возникающих проблем и способы их устранения своими руками.

Насос гудит и плохо качает: как отремонтировать?

Если после долгого простоя при включении теплооборудования слышится гудение, то причиной неполадки стало окисление вала.

Для восстановления работоспособности:

отключите питание;
удалите воду из оборудования;
демонтируйте двигатель;
проверните ротор любым доступным способом.

Иногда причиной неполадки может оказаться застрявший внутри посторонний предмет. Для его извлечения после отключения питания и удаления воды снимите фиксирующие корпус винты. Избежать повторения аварийной ситуации поможет установка сетчатого фильтра на входе насоса.

Почему отсутствует гудение и вращение

Проверьте электропитание, для этого воспользуйтесь тестером. Замените перегоревший предохранитель. Проверьте правильность подключения клемм.

Не запускается или останавливается после старта

К остановкам приводит известковая накипь, скопившаяся внутри прибора, понадобится её удаление.

Включение сопровождается сильным шумом

Скопившийся воздух в отопительной системе проявляется в виде сильных шумов.

Спустите воздух из отопительного контура.

Для предотвращения проблемы в последующем — предусмотрите в трубопроводе специальный узел.

Сильная вибрация

Износ подшипника крыльчатки проявляется в виде вибраций. Требуется заменить деталь.

Недостаточный напор

К такой проблеме может привести несколько причин:

Неправильное направление вращения лопастей из-за нарушенной фазировки. Для устранения неполадки проверьте фазовое подключение и исправьте его.
Повышенная вязкость жидкости-теплоносителя. Чтобы усилить напор, обратите внимание на чистоту входных фильтров. Проверьте, соответствуют ли параметры входа трубопровода настройкам насоса.

Вам также будет интересно:

Остановка после старта

Убедитесь в правильности фазового подключения, контактах предохранителя, чистоте зажимов. Устраните обнаруженные недостатки.

Как разобрать устройство

Подготовительный этап разбора насоса — демонтаж:

Обязательно отключите электропитание.
При удалении помпы из теплового контура воспользуйтесь предусмотренной обходной трубой отопления.
Если ожидается длительный ремонт, подключите запасной насосный агрегат.
Снять насос можно после откручивания запорных вентилей.

Этапы разбора оборудования:

Снимается крышка насоса. Если фиксирующие её болты «прикипели», то открутить их поможет специальный аэрозоль. Приобрести его можно в специализированных магазинах.
Из корпуса достаётся ротор с крыльчаткой. Чтобы его демонтировать, отвинтите крепящие болты или фиксаторы.
Замените неисправный узел.

Как почистить детали

Засор насоса образуется из-за скопившихся известковых отложений. Чрезмерные загрязнения могут привести теплоагрегат к полному выходу из строя. Небольшие отложения на валу можно устранить самостоятельно с помощью обычной уксусной эссенции.

Чтобы очистить внутренности помпы от загрязнений, разбавьте её водой 1:1. Полученный раствор залейте внутрь насоса через одно из крепёжных соединений.

Через сутки известковые отложения частично растворятся, а для удаления остатков разберите агрегат и основательно его почистьте.

Чистку внутренностей насоса проводите бережно, удаляя остатки отложений со всех поверхностей, при этом воспользуйтесь деревянным шпателем. Завершите обработку шлифовкой, которую можно сделать с помощью кусочка ткани или специальной пасты.

Как смазать насос

Герметичность обязательна для правильной работы оборудования. Избежать рассыхания деталей при перерыве в эксплуатации поможет консервирующая смазка, которая наносится на прокладки и патрубки входа и выхода.

Профилактика и диагностика поломок

Увеличить срок службы теплооборудования помогут несложные профилактические меры:

Запрещается включение насоса без воды.
Для предупреждения окисления деталей во время бездействия включайте оборудование раз в месяц на 15—20 минут.
Регулярно проводите визуальный осмотр, будьте внимательны к появившимся шумам, чрезмерному нагреву приборов, течам.

Перед началом нового отопительного сезона проводится технический осмотр оборудования. Проведите тестовый запуск и проверьте состояние важнейших узлов:

правильность подключения к трубопроводу;
герметичность соединительных элементов;
состояние фильтров.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как разобрать насос с мокрым ротором от производителя «Wilo».

Итоги: если ничего не работает

Старайтесь быстро удалять неисправности при их появлении. Если оборудованию понадобился капитальный ремонт, проведите предварительный финансовый расчёт.

Внимание! Торговая политика многих производителей оборудования нацелена на активное поддержание продаж, и оригинальные детали для ремонта трудно приобрести.

Поэтому иногда дешевле купить новый насос, чем ремонтировать старый.

Неисправности циркуляционного насоса отопления и ремонт своими руками

Владельцы загородных домов обустраивают индивидуальное отопление. Это обусловлено рядом причин: отсутствует централизованная магистраль, поиск наиболее экономичного варианта, удобство отопления (т.

е. возможность включать отопительную систему вне зависимости от времени года).

Ключевым звеном в подобной системе является циркуляционный насос отопления. Он отвечает за создание принудительной циркуляции горячей жидкости для обогрева дома. Очень часто в работе циркуляционного насоса наблюдаются сбои и дефекты, которые срочно нужно устранять, иначе вся система может просто выйти из строя. В статье мы рассмотрим причины поломки циркуляционного насоса.

Насосы циркуляции

Устройство и принцип работы циркуляционного насоса

Если не знать, в чем заключается принцип работы циркуляционного насоса, то вам трудно будет как производить ремонт, так и заниматься техническим обслуживанием.

Циркуляционный насос сконструирован из следующих элементов:

корпус, который выполнен из нержавеющей стали или цветных сплавов;
электрический двигатель, вал которого соединен с ротором;
ротор, на котором крепится колесо с лопатками — крыльчатка (ее лопасти находятся в постоянном контакте с перекачиваемой средой, выполняются они из металла либо полимерных материалов).

Циркуляционные насосы бывают двух видов:

с мокрым ротором;
с сухим ротором.

У агрегатов с мокрым ротором эта деталь все время помещена в жидкую среду. Такими насосами обычно снабжаются бытовые отопительные системы. За счет того, что ротор располагается в жидкости, все движущиеся детали не только смазываются, но и эффективно охлаждаются.

Главные плюсы такого типа циркуляционного насоса:

В процессе работы они практически не издают шума, поскольку вода, в которой располагаются все детали устройства, хорошо поглощают вибрации.
В установке они просты, достаточно их врезать в трубопровод, также ремонт и техобслуживание не отнимет много времени и сил.

В качестве недостатков насосов с мокрым ротором стоит отнести небольшую производительность, монтировать их следует исключительно в горизонтальном положении. Также, если в отопительной системе будет отсутствовать жидкость, то такие устройства могут дать сбой.

Циркуляционный насос и помпа

Приводной двигатель насосов с сухим ротором выделен в отдельную группу. Вращение от вала электродвигателя передается крыльчатке при помощи специальной муфты. По сравнению с предыдущим видом, этот отличается более высокой производительностью, КПД доходит до 80 %. Также конструкция агрегатов с сухим ротором — более сложная, в связи с этим обслуживать и ремонтировать тоже несколько труднее.

Наиболее частые неисправности, их причины и способы устранения

Бывают ситуации, когда циркуляционный насос для отопления не работает. Многие из неполадок можно устранить самостоятельно. Узнать неисправности можно по ряду отличительных для них характеристик.

Циркуляционный насос гудит, но крыльчатка не вращается

Пользователи часто задаются вопросом: почему гудит циркуляционный насос отопления и что делать в этой ситуации? Зачастую, шум насоса и при этом полная неподвижность крыльчатки возникают из-за окисления вала приводного двигателя.

Такая ситуация может случиться из-за того, что гидромашина на протяжении длительного времени не функционировала. Для того, чтобы отремонтировать насос своими руками, нужно выполнить последовательность действий:

изначально вы должны отключить электрическое питание;
затем необходимо слить из насоса и прилегающего к нему трубопровода всю жидкость;
после этого надо открутить винты и произвести демонтаж приводного двигателя совместно с ротором;
и последнее, что вы должны сделать — это сдвинуть насос с мертвой точки, для этого вам необходимо упереться рукой или отверткой в рабочую насечку ротора.

Составные части насоса циркуляции

Насос будет издавать шум, но не функционировать и в том случае, если внутрь конструкции попадет какой-то посторонний предмет, который будет препятствием для вращения колеса. Здесь нужно осуществить проверку циркуляционного насоса отопления, найти лишнюю деталь и прибегнуть к ремонту циркуляционной помпы:

изначально отключается электропитание;
далее производится слив воды из насоса и трубопровода,
после чего нужно разобрать циркуляционный насос как показано на схеме на рисунке;
далее вам нужно убрать инородный предмет;
и на заключительном этапе — на входной патрубок устанавливается сетчатый фильтр.

Греется циркуляционный насос

Важно, чтобы температурный режим устройства был идентичен температурному режиму труб теплоносителя. Если он повысился, то значит были допущены недочеты в процессе монтажа или вы просто пользуетесь им неправильно. Причины, по которым может греться устройство, следующие:

Монтаж был произведен неверно. Выявить неполадку просто: если насос греется сразу после установки, то причина явно кроется в этом.
Засорение системы. При длительной эксплуатации в трубах скапливаются различные отложения и образуется ржавчина, что затрудняет прохождение жидкости. Следовательно, насос перегружается для того, чтобы обеспечить нормальную циркуляцию теплоносителя. При этом происходит перегревание двигателя, однако решить проблему может внеплановое техническое обслуживание.
Инородный предмет. Когда в коммуникациях от труб и радиаторов находится слишком много шлака, начинают отслаиваться кусочки ржавчины или налета. Их попадание в устройство заклинивает электрический двигатель. Если вовремя не разобрать и не почистить прибор, то возникнет высокая вероятность поломки катушки электродвигателя и вы столкнетесь с проблемой, что циркуляционный насос для отопления вовсе не будет включаться.
Подшипникам недостаточно смазки. Когда не хватает смазывающего материала, то подшипники очень быстро начинают стираться, что негативно сказывается на сроке эксплуатации устройства в целом.
Невысокое напряжение в сети. При напряжении ниже 220 В, электродвигатель очень быстро перегревается, что влечет за собой выход из строя.

Включенный насос не гудит и не работает

Если включенный насос не издает никаких шумов, но и не функционирует, то возможны какие-то неполадки с электрическим питанием. Важно знать, как проверить циркуляционный насос отопления в этом случае.

Для этого не обязательно прибегать к разборке агрегата. Вам необходимо взять тестер и проверить уровень и наличие напряжения на клеммах прибора. Чаще всего для решения этой проблемы достаточно всего лишь произвести правильное подключение помпы к электропитанию.

Если в конструкции циркуляционной помпы присутствует плавкий предохранитель, то он мог попросту перегореть в процессе передачи напряжения в электрические сети.

Для того, чтобы привести насос в действие, нужно произвести замену перегоревшего предохранителя.

Схема электропитания насоса циркуляции

Как отремонтировать циркуляционный насос отопления, если он отключается сам по себе

Если вы столкнулись с ситуацией, когда на внутренних стенках прибора появился слой известковых отложений и функционирующий насос периодически отключается, то вам необходимо срочно решить эту проблему.

Вам нужно разобрать устройство и очистить все его внутренние детали. Выполнять процедуру надо как можно скорее. Опоздание чревато окончательным выходом из строя циркуляционного насоса.

Почему шумит циркуляционный насос отопления

Выпуск воздуха из насоса циркуляции

Зачастую сильный шум появляется из-за слишком большого количества воздуха в трубопроводе. Для того, чтобы решить проблему, вам нужно знать как спустить воздух с циркуляционного насоса отопления.

Чтобы решить эту проблему раз и навсегда, вы можете установить в верхнем участке контура системы отопления специальный узел, который будет самостоятельно производить выпуск воздуха из трубопровода.

Стук в циркуляционном насосе отопления или сильная вибрация

Здесь скорее всего проблема заключается в износе подшипника. Все, что вам нужно сделать — это произвести замену этой детали.

Подшипник циркуляционного насоса

Как разобрать циркуляционный насос отопления своими руками

Чтобы отремонтировать циркуляционный насос, необходимо произвести его демонтаж и качественную разборку.

Изначально устройство нужно отключить от электрической сети. Для отсоединения кабеля от клеммной коробки необходимо снять корпус с блока питания прибора. Затем нужно осуществить перекрытие подачи воды посредством боковых вентилей и слить остаток в системе. Далее насос нужно открутить отверткой-шестигранником.

Вы можете столкнуться с проблемой, когда болты прикипели. Их нужно смочить жидкостью WD-40 и через 20-30 минут попробовать открутить вновь.

После того, как будет выполнен демонтаж, необходимо снять крышку устройства. Под ней располагается ротор с колесом и лопастями. Вам нужно снять ротор, который обычно зафиксирован при помощи болтов. Так вы получите свободный доступ к внутренним деталям насоса. Затем следует тщательно осмотреть устройство и устранить неполадки.

Подводя итог всего вышеописанного, стоит еще раз отметить, что циркуляционный насос — это очень важный элемент отопительной системы, на которого возложены серьезные функции. Именно поэтому очень важно контролировать его работу и проводить регулярное обслуживание. В случае возникновения сбоев в работе и неполадок, нужно сразу принимать необходимые меры, иначе можно запустить и ваш агрегат просто выйдет из строя.

обвязка, подготовка, инструкция монтажа своими руками, советы от специалистов

Установка циркуляционного насоса способна сделать работу отопительной системы заметно эффективнее. Разбираемся, как выполнить ее своими руками, и какой необходим инструмент.

Путем установки циркуляционного насоса разрешаются сразу несколько задач. Повышается эффект от функционирования отопительной системы, лучше регулируется микроклимат в здании, повышается комфортность проживания в доме с таким обогревом. Если иметь некоторые навыки, с монтированием и настройкой циркуляционного насоса вполне можно справиться самому. Выясним, как провести монтаж своими руками, и какой инструмент потребуется для работы.

Что это такое

До недавнего времени циркуляционные насосы монтировались в систему отопления только при крупных масштабах, например, в многоквартирных домах. В индивидуальных домовладениях системы отопления строились на гравитационной циркуляции жидкости, что приводило к гораздо меньшей эффективности их работы. С появлением компактных и доступных по стоимости моделей стало возможным установить такой агрегат и в коттедже или деревенском доме.

Циркуляционный насос призван повысить скорость движения жидкости в отопительном контуре. При этом не происходит повышения давления, поэтому работа насоса не ведет к повышенному износу труб или радиаторов. Зато благодаря большей скорости движения теплоносителя растет количество тепла, поступающего в батареи.

Современные модели имеют несколько скоростных режимов. Это позволяет менять скорость движения воды в батареях, ориентируясь на температуру на улице. В студеный мороз можно повысить скорость отдачи тепла в комнату, а в оттепель – снизить ее. Так достигается комфортный микроклимат в помещениях на всем протяжении отопительного сезона.

Насосы, применяющиеся в системах подачи тепла, можно разделить на две группы:

Агрегаты с сухим ротором. Их КПД достигает 80%. Но присутствуют и недостатки: довольно ощутимый шум и необходимость в регулярном обслуживании.
Устройства, оснащенные мокрым ротором, почти не шумят при работе. Если теплоноситель достаточно качественный, они могут работать без ремонта по 10 лет и более. За такие преимущества пришлось заплатить снижением КПД. Он составляет у этой группы насосов порядка 50%.

Несмотря на относительно низкий КПД, мощности агрегатов с мокрым ротором в большинстве случаев вполне хватит для решения задачи по обеспечению циркуляции воды в отопительной системе коттеджа. Поэтому наиболее часто монтируют насосы, относящиеся именно к этой группе.

Куда ставить

Монтировать насос, обеспечивающий принудительное движение жидкости в отопительном контуре, стоит до первого разветвления. Есть мнение, что осуществлять монтаж нужно только на магистрали, по которой теплоноситель возвращается в котел. Но это неверно по двум причинам:

Материалы, которые используются в конструкции насоса, вполне способны выдержать температуру в 100-110C. До более высокой температуры теплоноситель не нагревается практически никогда.
С точки зрения гидравлических закономерностей также нет обоснований, почему стоит ставить насос на «обратку» и нельзя – на «подачу».

Поэтому для большего спокойствия за насос можно прислушаться к рекомендациям, но на самом деле особой разницы нет. Единственный важный момент – не перепутать входной и выходной патрубок насоса.

Если отопительная система имеет более одного контура, лучше установить не один общий насос, а два: по одному на каждый контур. Это даст возможность раздельного управления температурой в помещениях, отапливаемых по разным линиям.

Особенно выгодно устанавливать два раздельных насоса в двухэтажных домах. Второй этаж в таких зданиях частично обогревается теплым воздухом, поднимающимся с первого этажа. А значит, можно понизить скорость течения теплоносителя в контуре второго этажа и сэкономить на топливе, используемом для нагрева.

Как правильно выполнить обвязку

Технология сооружения обвязки для насоса зависит от того, как осуществляется циркуляция в системе:

Только в принудительном порядке. Такие системы проще в устройстве, но не работают без насоса в принципе. Наиболее часто такие схемы применяются при создании в доме системы «теплый пол», поскольку через настолько длинный контур протекание теплоносителя самотеком невозможно.
Под действием силы тяжести (самотеком) или принудительно. Такие системы проектируются с тем, чтобы дать возможность теплоносителю циркулировать даже при отключении насоса. Естественно, в режиме самотека эффективность будет очень низкой. Однако для мест, где часто происходят перебои с электричеством, этот вариант более предпочтителен, поскольку чуть теплые батареи лучше, чем совсем холодные.

В первом случае обвязка чрезвычайно проста. Труба (неважно, подающая или возвращающая) разрезается в месте монтажа, и насос устанавливается в разрез. Перед и после насоса устанавливается два отсечных крана (шарового типа). Это позволяет перекрыть воду с двух сторон и вынуть насос для ревизии или ремонта. При этом вода не будет слита из всего контура.

Системы с мокрым ротором очень чувствительны к грязи в теплоносителе. Песчинки и другие твердые частички могут заклинить насос. Поэтому перед насосом надо установить фильтр-грязевик и не пренебрегать его регулярной очисткой.

Если в системе отопления реализуем гравитационный самотек, обвязку придется усложнить. В разрезе сооружается разветвление. На одну ветвь устанавливается насос (так же, как и в предыдущем случае – с отсечкой с двух сторон и фильтром перед агрегатом). Во второй ветви ставится байпас. При этом в разрыв перемычки также установлен шаровый кран.

Пока насос работает, кран на байпасе закрыт, вся вода в системе идет через насос.

Если насос перестал работать (поломка или перебои с электричеством), его отсекают кранами, на байпасе кран переводят в открытое положение.

Теперь вода идет через перемычку, и система работает по гравитационному принципу.

Подготовительные работы, или пару слов об электропитании

Перед тем, как устанавливать циркуляционный насос, нужно подготовить все необходимое. И первый вопрос, о котором нужно позаботиться – это электропитание. Большинство насосов работают от бытовой электросети с напряжением в 220 вольт. Значит, нужно обеспечить подачу фазы и ноля. Для безопасной работы насос также необходимо заземлить.

Большинство производителей требует наличия заземления как обязательное условие для гарантийного обслуживания.

Подключить насос лучше на отдельную линию, снабженную собственным защитным автоматом. Три провода подключают к клеммной коробке или непосредственно к клеммам на корпусе устройства в следующем порядке:

Для провода, соединяющего насос с «землей» клемма обозначается интернациональным значком.
Клемма для фазного провода обозначается буквой «L».
Нулевой провод прикручивается к клемме с буквой «N».

Возможен и вариант с установкой трехпроводной вилки. Тогда насос просто включается в трехпроводную розетку соответствующего стандарта.

Для систем с обязательной принудительной циркуляцией будет не лишним продумать вопрос о резервном питании. Наиболее часто применяется вариант с подключением стабилизатора с присоединенным аккумулятором. Поскольку насос потребляет мощность порядка 0,25-0,3 кВт, такое резервное питание вполне способно обеспечить работу насоса на протяжении нескольких часов до восстановления подачи электроэнергии.

Чтобы резервное питание надежно работало, необходимо позаботиться о том, чтобы аккумуляторы имели достаточную емкость. Также нужно периодически заряжать их и проверять на работоспособность.

Своевременное выполнение всех процедур, конечно, требует аккуратности и отнимает время. Но возможность не терять тепла в комнатах при отключении электроэнергии стоит таких усилий.

Особенности монтажа

Хотя в установке циркуляционного насоса и нет ничего хитрого, при монтаже необходимо учесть две особенности:

Насос должен быть правильно расположен относительно направления потока воды в отопительном контуре. Большинство моделей снабжено стрелкой на корпусе, которая показывает, в каком направлении должна двигаться вода.
Положение насоса должно соответствовать его конструктивным особенностям. Часть моделей работают в горизонтальном положении, часть – при размещении в вертикали. Есть и универсальные образцы. Но при размещении в вертикальном положении мощность уменьшается примерно на 1/3, так что стоит учитывать этот факт при подборе модели.

Если эти особенности не учитывать, насос не будет работать правильно, и придется все переделывать.

Как установить циркуляционный насос своими руками. Пошаговая инструкция

Порядок работы таков:

Собираем вокруг насоса обвязку выбранного типа. Важно установить ротор строго горизонтально, а крышку с клеммами – на верхней стороне обвязки. Монтируем фильтр—грязевик, все краны изначально ставим в закрытое положение.
Тщательно герметизируем все соединения. Для этого берем специальные герметики.
Подключаем насос в разрез трубы.
Подводим электропитание. Также подключаем резервное питание.

Останется только проверить все элементы подключения и провести пробный запуск.

Советы профессионалов

Мы рекомендуем посмотреть видео, посвященное проблеме выбора и установки насоса, чтобы лучше понять все моменты, связные с выполнением этой работы:

Если разобраться с технологией, в установке насоса на место нет никаких сложностей. Важно только делать все максимально аккуратно и не экономить на комплектующих сверх разумных пределов. И тогда отопительная система будет работать без перебоев долгие годы.

Ремонт циркуляционного насоса — устройство, причины неисправности

При наличии в помпе плавкого предохранителя, есть риск его перегорания от скачков напряжения. Если такое происходит, предохранитель заменяют. Желательно установить надежный стабилизатор.

Насос включается, но через пару минут останавливается

Причинами могут быть:

Накипь между движущимися частями устройства.
Неправильное подключение насоса в районе клемм.

Помпа может включаться, но и сразу останавливаться при наличии накипи. Известковый налет удалить и смазать стыки между статором и ротором.

Во втором случае проверяют плотность предохранителя на устройстве. Его снимают и чистят все зажимы. В клеммной коробке должны быть правильно подключены все провода.

При включении насос шумит

Если насос шумит, это может свидетельствовать о присутствии воздуха в системе. Необходимо спустить воздух из труб, в верхней части контура смонтировать узел для того, чтобы воздух выпускался автоматически.

Шуметь помпа может также из-за износа подшипника крыльчатки. Требуется разобрать корпус аппарата, и при необходимости подшипник заменить.

Насос вибрирует и шумит

Если включение насоса сопровождается вибрацией и шумом, то причина в недостаточном напоре в замкнутом контуре. Решить можно, добавив воды в трубы или повысив давление у входного патрубка насоса.

Слабый напор

При слабом напоре или когда помпа почти не качает теплоноситель, проверяют направление вращения крыльчатки в корпусе аппарата. Если рабочее колесо крутится неправильно, то допустили ошибку при подключении насоса к клеммам по фазам, если используют трехфазную сеть.

Снижение напора может стать следствием высокой вязкости теплоносителя. Крыльчатка при этом испытывает повышенное сопротивление и плохо работает, не в полную силу. Надо проверить сетчатый фильтр и прочистить его. Желательно проверить также сечение труб отверстий. После этого потребуется регулировка правильных параметров работы помпы.

Оборудование не включается

Помпа не включается при проблемах в электропитании. Надо проверить фазы и предохранители. Если они в порядке, значит, сгорела обмотка привода. В таком случае придется обратиться за помощью к специалистам.

Ремонт циркуляционного насоса отопления – как восстановить его работоспособность?

Оборудование для отопления

Ремонт циркуляционного насоса отопления своими руками – это достаточно сложная задача. Чтобы правильно выполнить его, необходимо разобраться с конструкцией и особенностями такого оборудования.

Устройство насоса отопления – простая ли это конструкция?

Насосные циркуляционные приспособления, нередко называемые помпами, пользуются популярностью среди собственников дач, частных домостроений, квартир с автономным отоплением, загородных коттеджей. Выбор подобных аппаратов в наши дни довольно большой. Циркуляционные насосы отличаются друг от друга техническими характеристиками. При этом их общая конструкция остается неизменной.

Устройство циркуляционного насоса таково: прибор располагает корпусом, который изготавливается из углеродистой стали, нержавейки либо прочных сплавов на основе алюминия. По горизонтали насос делается вытянутым. В корпусе устанавливается электродвигатель с ротором. Мощность мотора достаточно высокая. Она варьируется в зависимости от модели оборудования. На роторе монтируется рабочее колесо из сверхпрочных полимерных составов или стали. Его оснащают специальными лопастями. Они изгибаются в направлении, противоположном вращению колеса.

В корпусе насоса устанавливается электродвигатель с ротором

В некоторых случаях узлы насосного оборудования заключаются не в один корпус, а в несколько отдельных блоков. Такие помпы для двух- и однотрубных систем отопления называют консольными. Насосы бывают двух типов – мокрого и сухого. Первые из указанных аппаратов выполняются в виде моноблока. Они имеют доступную стоимость, работают почти бесшумно. Сухие помпы в большинстве случаев изготавливаются консольными. Электрический мотор в них устанавливается в отдельный блок. Ротор двигателя получает вращение через специальную муфту. Сухие насосы конструктивно более сложные за счет наличия в них приводного механизма.

Принцип работы описываемых устройств:

После запуска электромотор начинает вращать крыльчатку на роторе.
Жидкость поступает в центральную часть помпового устройства.
Лопасти на крыльчатке отбрасывают к внешней стороне корпуса используемый теплоноситель (масло, воду).
На жидкость начинает действовать центробежная сила. За счет этого теплоноситель попадает в выходной патрубок.

После всех этих операций в камере наблюдается падение давления, благодаря чему помпа получает очередную порцию нагнетаемой жидкости. Тем самым обеспечивается непрерывность функционирования помпы.

Разборка оборудования – выполним своими руками!

Ремонт циркуляционных помп требует их демонтажа и (как правило) разборки. Снять насос несложно. Потребуется обесточить устройство, перекрыть обходную отопительную трубу – байпас, если таковой монтировался, а затем аккуратно отвинтить все фиксирующие помпу запорные вентили. После этого можете смело демонтировать насос.

С разборкой приспособления придется повозиться подольше. Но и эта операция вполне осуществима. Запаситесь заранее шестигранником, крестовой отверткой, жидким ключом – специальным аэрозольным составом, который наносится на прикипевшие в процессе эксплуатации крепежные элементы и позволяет без затруднений выкрутить последние. Если помпа не разбиралась очень давно, применение указанного аэрозоля является обязательным. Как разобрать циркуляционный насос?

Руководствуйтесь следующей инструкцией:

1. Откручиваете болты, которые фиксируют крышку механизма. Не забывайте об использовании жидкого ключа!
2. Демонтируете крышку. Под ней располагается ротор. Его крепление чаще всего выполняется болтами. Реже используются специальные фиксаторы.
3. Выкручиваете болты (освобождаете фиксирующие элементы).

Разборка насоса завершена. Под ротором расположены все узлы и отдельные детали циркуляционного устройства. Разбирать насос до болтиков не нужно. Сначала следует определиться, какой его элемент вышел из строя, и только после этого снимать конкретную деталь, которая нуждается в замене либо ремонте. Если требуется замена всего насоса, достаточно просто демонтировать его. Полностью разбирать механизм не нужно. Снимаете вышедшее из строя оборудование. Устанавливаете на его место новое.

Распространенные неисправности помп – как устранить самому?

Насосы разных производителей, как было указано, имеют одну и ту же конструкцию. Поэтому и неисправности у них, как правило, одинаковые. Многие пользователи сталкиваются с тем, что циркуляционное устройство при запуске начинает гудеть, но вращения ротора не происходит. Подобная проблема возникает из-за:

Неправильного подключения электрической проводки либо отсутствия на клеммах помпы питания. Проблема решается проверкой наличия электропитания тестером и переподключением (правильным!) кабелей.
Окисления вала двигателя. Это явление чаще всего отмечается в случаях, когда насос не использовался продолжительное (несколько лет) время. Ремонт своими руками в такой ситуации будет следующим – отключим питание, сольем воду из трубопровода и самой помпы, разберем электродвигатель (снимем крышку и ротор). Теперь главное. Нужно взять отвертку и провернуть ротор до упора в рабочую насечку. Операцию допускается выполнять и рукой, если механизм крутится без затруднений.
Попадания в механизм посторонних предметов. Вам нужно произвести разборку крышки и ротора. Убрать инородное тело. После этого обязательно произведите замену сетчатого фильтра. Как правило, посторонний предмет выводит его из строя.

Циркуляционное устройство в системе отопления

Если помпа запускается в обычном режиме, а затем останавливается, вероятнее всего, ее неправильно подключили к клеммам. Проверьте. При необходимости выполните грамотное подключение. Другая причина описываемой поломки – появление накипи между вращающимися узлами механизма. Следует разобрать агрегат, удалить имеющийся налет извести, смазать маслом стыки всех деталей. Иногда насос останавливается из-за неплотного прилегания предохранителя. Нужно демонтировать этот элемент и зачистить крепящие его зажимы.

Неисправность предохранителя зачастую является причиной того, что насосное оборудование не включается.

Проверьте зажимы, замерьте мультиметром величину напряжения на клеммах. Если предохранитель вышел из строя, замените его. Подобные ситуации встречаются нередко из-за скачков напряжения в электросети. Если вы не хотите постоянно ставить новый предохранитель, подключите к оборудованию стабилизатор. Он надежно защитит систему от перепадов напряжения.

Насос может издавать при запуске сильный шум. Это сигнализирует о попадании в замкнутый контур циркуляционной системы воздуха. Предупреждают подобное явление посредством монтажа спец. узла в трубопроводе. Такой небольшой элемент исключает вероятность образования воздушных пробок в системе. Если специальный узел не был установлен, придется выполнять продувку трубопровода. Сильный шум, а также ощутимая вибрация иногда возникают и из-за износа подшипника, который ставится на колесо с крыльчаткой. Разбираете корпус агрегата, анализируете состояние подшипника, меняете его на новый в случае необходимости.

Ремонт циркуляционного насоса

Когда помпа не обеспечивает требуемого напора теплоносителя, причина кроется в неправильном (в обратную сторону) вращении рабочего колеса. Эта проблема встречается только при подключении насосного оборудования к 380-вольтной электросети. Решение – подсоединение провода к нужной фазе. Также напор снижается при увеличении показателя вязкости теплоносителя. В подобных ситуациях колесо сталкивается с высоким сопротивлением и не может выполнить свои функции. Нужно будет достать сетчатый фильтр из насоса, прочистить его либо заменить.

Как видим, циркуляционный насос отремонтировать своими руками вполне реально. Конечно, если речь идет о распространенных поломках. В остальных случаях лучше доверить восстановление работоспособности помпы специалистам сервисных центров.

Грамотная эксплуатация насоса – чтобы экстренный ремонт не понадобился

Правильное обращение с насосным оборудованием и регулярное проведение его техобслуживания исключает необходимость ремонтных работ на долгие годы. При эксплуатации помпы учитывайте следующее:

Не запускайте насос, если трубопровод не заполнен теплоносителем.
Включайте циркуляционное оборудование хотя бы раз в месяц на 15–20 минут. Длительный простой насоса гарантированно приведет к появлению неисправностей его отдельных узлов и механизмов.
Следите за рекомендованным производителем объемом перекачиваемой жидкости. Если устройство рассчитано на 100 л теплоносителя в час, запрещено перекачивать через него большее количество воды.
Перед началом отопительного сезона проверяйте систему на герметичность, правильность подключения циркуляционного агрегата к электросети. Проводите пробные запуски насоса, чтобы удостовериться в отсутствии вибрации и посторонних шумов.

Большое значение для стабильной работы циркуляционного насоса имеет и его регулярное техобслуживание. Эту процедуру можно выполнить самостоятельно. Нужно удостовериться в надежной фиксации проводов, ведущих к клеммам, отсутствии течей в агрегате, наличии заземления между клеммой и корпусом помпы. Также нужно раз в 1–3 месяца смазывать резьбовые фланцы и подтягивать все болты насоса. Не забывайте об описанных профилактических мероприятиях, и тогда циркуляционный агрегат будет служить вам без аварий десятилетиями.

устройство, разборка, как разобрать, неисправности, почему не работает, как проверить

Как работает циркуляционный механизм?

В момент включения насоса вода в системе отопления (в замкнутом контуре) втягивается во входное отверстие под воздействием вращения колеса с лопастями. Попавшая в камеру вода благодаря действию центробежной силы прижимается к стенкам рабочей камеры и выталкивается наружу (в выходное отверстие). Следом за этим давление в камере падает, что способствует новому нагнетанию воды в резервуар помпы.

Таким образом, в процессе непрерывного цикла работы насоса система отопления может находиться в состоянии постоянной заданной температуры, что существенно снижает затраты на расход топлива или электрической энергии для подогрева воды.

Элементарные правила безопасности

Хотя устройство циркуляционного насоса достаточно простое, для устранения возникших поломок потребуется определенная квалификация. Поэтому проще предотвратить проблему, чем потом героически ее устранять. Одним из признаков того, что с оборудованием что-то не так, является его излишнее нагревание во время работы.

Предотвратить это поможет соблюдение простейших правил эксплуатации:

Проводка ни в коем случае не должна соприкасаться со влагой.
Особенно тщательно следует проверять герметичность соединения насосного оборудования и трубопровода. При наличии протечек следует поменять прокладки.
Запрещается включать аппарат, предварительно не заземлив его. Устройство насоса отопления включает в себя специальные клеммы.
Сила внутреннего напора не должна превышать эксплуатационные нормы.

Чтобы разобраться, почему не работает насос для отопления, рекомендуется обратиться за помощью к профессиональному мастеру. Простейшие неполадки можно попытаться устранить самостоятельно.

Способы устранения неполадок

Возможность не обращаться для ремонта циркуляционного насоса в мастерскую позволит сэкономить деньги и время. Но только при условии, если хозяин прибора способен сам определить причину поломки и знает, как разобрать насос и поменять неисправную деталь.

Наши рекомендации рассчитаны на устранение простых проблем. Попытки отремонтировать насос своими руками при серьезной поломке, требующей квалифицированного вмешательства, могут окончательно вывести оборудование из строя.

Внимание! Двигатель может быть демонтирован только после отключения электропитания и слива воды из агрегата

Заблокирован вал

Выполняют демонтаж двигателя и осматривают поверхность вала. Если она окислилась, то вал следует провернуть, упершись отверткой в специальную насечку ротора.

Вибрирует корпус

Для прекращения сильной вибрации меняют подшипники. Изношенную деталь удаляют, на посадочное место при помощи деревянного молотка аккуратно вбивают новый подшипник. Размер запчасти можно уточнить в технической документации, прилагающейся к прибору.

Шумит насос

Металлическую сеточку, смонтированную на входе в насос, вытаскивают и тщательно промывают под проточной водой. Затем, не включая прибор, открывают краны. На корпусе находят гайку, предназначенную для отвода воздуха, и откручивают ее. После того, как излишки воздуха стравлены, и пошла вода, гайку закручивают.

Внимание! Для бесперебойной работы системы необходимо, чтобы воздух вовремя удалялся на каждом участке. Рекомендуется смонтировать воздухоотводы, которые будут выполнять эту задачу автоматически

Сброс воздуха из циркуляционного насоса

Слабый напор

В трехфазном насосе проверяют в первую очередь, правильно ли подключены фазы

Если вращение лопастей выполняется в нужном направлении, то обращают внимание на чистоту фильтра. Забитый фильтр вытаскивают и промывают

Нагрев корпуса насоса

Проблема устраняется, если соблюдать правила эксплуатации прибора и не превышать указанную в документации предельную нагрузку.

Отключение агрегата после запуска

Известковые отложения, затрудняющие движение вала, удаляют. Если поверхность чистая, то проверяют, правильно ли подключены фазные провода. Окислившиеся контакты зачищают.

Как уберечь насос от неисправности?

Желательно всегда поддерживать в трубах необходимый объем воды-теплоносителя. В противном случае помпа будет работать на износ, причём как в случае превышения объема воды, так и в случае его нехватки

Чтобы подстраховаться и избежать поломки достаточно дорогого насосного оборудования, рекомендуется придерживаться некоторых основных правил по эксплуатации техники подобного типа:

Не допускайте включения помпы без наличия теплоносителя в замкнутом контуре. То есть, если в трубах системы отопления воды нет, то не стоит «мучить» насос. Так вы спровоцируете скорую поломку техники.
Желательно всегда поддерживать в трубах необходимый объем воды-теплоносителя. В противном случае помпа будет работать на износ, причём как в случае превышения объема воды, так и в случае его нехватки. К примеру, если помпа может перегонять количество воды от 5 и до 105 литров, то необходимость работать с объемами от 3 до 103 литров уже будут сильно изнашивать рабочие узлы агрегата, что приведет к его выходу из строя.
В случае длительного простоя насоса (в период несезона отопления) необходимо раз в один месяц прогонять агрегат в рабочем положении хотя бы 15 минут. Это позволит избежать окисления всех движимых элементов насосного агрегата.
Старайтесь не превышать температуру теплоносителя выше 65 градусов по Цельсию. Более высокий показатель будет негативно воздействовать на рабочие и движимые части конструкции.
При этом чаще проверяйте корпус насоса на герметичность. Если где-то наблюдается хоть малейшая течь, следует сразу выявить неисправность и провести техническое обслуживание помпы.

Устройство и принцип работы циркуляционного насоса

Циркуляционный насос сконструирован из следующих элементов:

корпус, который выполнен из нержавеющей стали или цветных сплавов;
электрический двигатель, вал которого соединен с ротором;
ротор, на котором крепится колесо с лопатками — крыльчатка (ее лопасти находятся в постоянном контакте с перекачиваемой средой, выполняются они из металла либо полимерных материалов).

Циркуляционные насосы бывают двух видов:

с мокрым ротором;
с сухим ротором.

Главные плюсы такого типа циркуляционного насоса:

В процессе работы они практически не издают шума, поскольку вода, в которой располагаются все детали устройства, хорошо поглощают вибрации.
В установке они просты, достаточно их врезать в трубопровод, также ремонт и техобслуживание не отнимет много времени и сил.

Циркуляционный насос и помпа

Устройство и принцип работы циркуляционного насоса

Циркуляционный насос сконструирован из следующих элементов:

корпус, который выполнен из нержавеющей стали или цветных сплавов;
электрический двигатель, вал которого соединен с ротором
;
ротор
, на котором крепится колесо с лопатками — крыльчатка
(ее лопасти находятся в постоянном контакте с перекачиваемой средой, выполняются они из металла либо полимерных материалов).

Циркуляционные насосы
бывают двух видов:

с мокрым ротором;
с сухим ротором.

Главные плюсы такого типа циркуляционного насоса:

В процессе работы они практически не издают шума, поскольку вода, в которой располагаются все детали устройства, хорошо поглощают вибрации.
В установке они просты, достаточно их врезать в трубопровод, также ремонт и техобслуживание не отнимет много времени и сил.

Циркуляционный насос и помпа

Приводной двигатель насосов с сухим ротором выделен в отдельную группу. Вращение от вала электродвигателя передается крыльчатке
при помощи специальной муфты
. По сравнению с предыдущим видом, этот отличается более высокой производительностью, КПД
доходит до 80 %. Также конструкция агрегатов с сухим ротором — более сложная, в связи с этим обслуживать и ремонтировать тоже несколько труднее.

Элементы конструкции насоса

корпус. Представляет собой изделие цилиндрической формы, для изготовления которого может быть использована латунь, бронза, нержавеющая сталь или чугун

Любой из этих металлов отлично противостоит коррозийным процессам, что крайне важно, учитывая близость жидкости к прибору. Кроме того, долговечность этих материалов также на высоте

Особенное уважение, в плане длительности срока эксплуатации, вызывает чугун — он может служить более полувека. Но его проблема заключается в неустойчивости к перепадам температур. В принципе, учитывая автономность отопительной системы частного дома, можно понадеяться на их отсутствие, поскольку режим работы контролируется хозяевами жилища. Но все же случаются форс-мажоры, и они могут привести к растрескиванию чугуна. У других вышеперечисленных металлов такой проблемы нет. Конечно, их стоимость немного выше, зато можно не опасаться внезапного возникновения трещин на корпусе насоса;

электродвигатель с ротором. Он располагается внутри цилиндрического корпуса и является, по сути, сердцем прибора. Мощность двигателя у разных моделей различается. Вообще, она является главным критерием подбора циркуляционного насоса. Показатель мощности прибора должен соответствовать потребностям конкретной отопительной системы, в которую будет установлено устройство. В противном случае, оно может не справиться с возложенными на него обязанностями. Говоря о роторе, следует отметить, что он может быть «сухим» или «мокрым». Разница заключается в его расположении. «Сухой» ротор помещен в отдельный блок насоса, где он надежно защищен от прямого воздействия жидкости. «Мокрый», напротив, помещается прямо в теплоноситель. При выборе конкретного устройства важно знать, что «сухие» разновидности обладают гораздо более высокой производительностью, их КПД примерно на треть выше, чем у «мокрых». Но у них есть очень важный недостаток — высокий уровень шума. Гул, издаваемый в процессе работы такого ротора, может доставлять людям значительные неудобства даже в дневное время. Что уж говорить о ночи, когда звуки разносятся в разы лучше. В общем, такой прибор не рекомендуется размещать рядом с жилыми комнатами, поскольку дискомфорт людей будет очень уж велик. Циркуляционные насосы с «сухим» ротором могут быть установлены в отдельной котельной, которая размещается подальше от спален. Если же нет возможности обустроить такое помещение, или габариты дома не позволяют серьезно разграничить расстоянием жилую и нежилую часть здания, то лучше установить в систему насос с «мокрым» ротором. Он будет потреблять больше ресурсов в связи с меньшим КПД, зато не будет действовать на нервы постоянным сильным шумом;

рабочее колесо с лопастями. Именно за счет последних и происходит движение теплоносителя. Колесо, расположенное на роторе и изготовленное из прочных нержавеющих материалов, при включении электромотора начинает вращаться. При этом лопасти раскидывают жидкость по стенкам цилиндра, откуда она затем уходит в трубопровод под воздействием центробежной силы. При этом резко снижается уровень давления, следствием чего является поступление новой порции жидкости.

Устройство типового дренажного насоса

Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков – весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.

Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.

Всасывающее отверстие насосного узла может иметь различное расположение: у погружных моделей оно находится в нижней части и снабжено фильтрующей сеткой

Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.

Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.

Регулирует периодичность работы поплавковый выключатель. Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.

Схема, объясняющая принцип работы поплавкового выключателя: поплавок в силу действия физических законов держится на поверхности воды, которая опускается в процессе откачки вместе с ним. При достижении нижнего предела поплавок отдает команду на отключение агрегата

Как видите, устройство дренажного насоса достаточно простое, и если вы когда-нибудь разбирали и чистили погружной колодезный насос, то справитесь и с этой категорией оборудования. Немного отличается фекальный агрегат, имеющий дополнительный узел для размельчения слишком крупных частиц.

Ремонтные работы своими руками

Ремонт насоса циркуляционного Грундфос UPS32-1.

Если проблема в том, что агрегат не функционировал длительное время, тогда потребуется:

разобрать циркуляционный насос, но прежде чем это делать, отключите электричество;
затем отключите насос от труб, к которым он был подсоединен;
снимите винты и двигатель, которые выполняли функцию фиксации;
разбираем ротор и электронный двигатель;
требуется повернуть ротор, можно для этого упереться в функциональную насечку.

В том случае если проблема заключается в том, что мешает посторонний предмет, тогда:

отключите прибор отопительный;
затем удалите теплоноситель из насоса и труб, которые к нему прилегают;
снимите винты и мотор;
после того как провели разборку, достаньте инородный предмет;
затем вставьте фильтр, который будет оберегать от попадания пыли, грязи и прочих предметов.

В том случае если причина – отсутствие вращения, тогда рекомендуем проверить электропитание и напряжение. Желательно, чтобы было устройство правильно подсоединено к питанию. Есть модели, у которых предохранитель перегорает из-за перепадов напряжения. Если проблема все-таки в этом, тогда решение – замена детали новой.

Если во время включения отопительная система шумит, тогда причина этого − скопление воздуха. Для этого нужно просто удалить из труб воздух. Потребуется установить специальный автоматический узел, с его помощью воздух просто будет выпускаться в автоматическом режиме.

Кроме этого, проблемой может стать и внезапное отключение устройства. Для избавления от проблемы следует осуществить ремонт. Проверьте клеммную коробку и соединения проводов. Если предохранитель слабый, придется разобрать все и прочистить загрязненные элементы.

Также проблемой может стать маленький напор. Происходит это, потому что лопасти и колесо неправильно функционирует. Для решения этой проблемы нужно просто проверить, насколько правильно подключены фазы. Кроме этого, причиной поломки может стать и вязкость воды. В данном случае нужно очистить фильтры и удалять грязь, пыль.

Особенное внимание нужно уделять циркуляционному устройству перед периодом отопления, так как нежелательно проводить ремонт зимой, для этого лучше всего проверять его состояние до того, как приходят холода. Рекомендуем придерживаться некоторой последовательности:

проверить подключение оборудования к трубам;
затем осмотрите наличие смазки на прокладке. Если ее уже нет, нужно смазать заново;
также необходимо осмотреть фильтр;
перед включением проведите тестирование агрегата.

Как проверить циркуляционный насос отопления на исправность

Проверить можно следующими способами.

Лёгкость включения

Для обследования работоспособности оборудования, рекомендуется проверить: легко ли его включить. После сезонного простоя обязательно проверяется состояние агрегата.

Для этого советуют после включения прислушаться к звукам, которые издаёт оборудование при работе. При отсутствии повреждений агрегат работает тихо.

Если слышны различные звуки, то придётся проверить загрязнённость деталей, количество воды в системе и т. д.

Наличие шумов при работе

Если циркулярный насос издаёт шумы, то он требует диагностики или полной замены. Звуки возникают из-за нарушения работы ротора или крыльчатки, что может привести в негодность всю отопительную систему.

Иногда шум появляется из-за перепада напряжения. Происходит это по причине разбалансировки и нарушения синхронизации, что ведёт к неравномерному передвижению теплоносителя.

Внимание! Диагностику проводит только специалист. Если работа стабильна, но устройство все равно издаётся шумы, то рекомендовано проверить:

Если работа стабильна, но устройство все равно издаётся шумы, то рекомендовано проверить:

Равна ли мощность работы агрегата первоначальным значениям. Если расчёты схожи, то теплоноситель передвигается слишком быстро или медленно, что и приводит к шумам.
Расположен ли ротор мотора в горизонтальном положении.

Работа подшипников

Подшипники имеют свойство изнашиваться и сильно вибрировать.

Они отвечают за вращение крыльчатки, поэтому если деталь уже непригодна к использованию, то требуется её замена.

А также подшипники иногда повреждаются и издают стуки или писк. Для устранения проблемы проводится разборка и промывание. Занимается этим специальный работник.

Возможные причины неполадок

отсутствие вращения ротора при включенном в сеть насосе. Как правило, это говорит о каком-то сбое в доставке электропитания к оборудованию. Первым делом вам нужно осмотреть все элементы, напрямую отвечающие за эту функцию: электрический провод, выключатель устройства и т. д. Если вы обнаружили любой дефект — например, даже мельчайшее нарушение изоляции — необходимо безотлагательно заменить поврежденную деталь на новую. Пока дефект не будет устранен, использовать устройство нельзя, так как это чревато замыканиями и прочими неприятностями. После проверки внешних элементов осмотрите пластиковый предохранитель. При частых перепадах напряжения в электросети он начинает плавиться и постоянно размыкает цепь. Если вы видите, что он уже откровенно деформировался, его нужно заменить. Следующий элемент, который необходимо проверить — это обмотка электрического мотора. Для этого вам пригодится мультиметр, с помощью которого измеряется уровень сопротивления. При нормальном состоянии обмотки показатель может варьироваться от 10 до 15 Ом или же от 35 до 40 Ом, в зависимости от конкретной модели ротора. Если мультиметр выдает бесконечность или значение, близкое к нулю, то это свидетельствует о необходимости замены обмотки;
перегрев насоса. Обычно это происходит в тех случаях, когда циркуляционное оборудование по какой-то причине вынуждено работать с повышенной нагрузкой. Обнаружить перегрев довольно просто — если насос горячее, чем труба, то это явно свидетельствует о неполадках. В случае, когда это происходит с только что установленным новым оборудованием, есть смысл проверить правильность проведенного монтажа. Неправильное размещение прибора может провоцировать его неправильную работу. Если вы обнаружили какие-то недочеты, то необходимо заново произвести установочные процедуры, внеся соответствующие корректировки. Еще одной частой причиной перегрева является забивание элементов конструкции грязью. Большую роль в этом играют ржавчина и накипь. Они образуются в каких-либо участках трубопровода, а затем по кусочкам отваливаются и идут вместе с теплоносителем, засоряя все оборудование, куда попадают. Так происходит и с циркуляционным насосом. Наличие посторонних частиц внутри конструкции сужает путь, по которому идет теплоноситель. Таким образом, для продвижения жидкости насосу приходится применять больше усилий. Поэтому и происходит перегрев. Решением проблемы в данном случае служит очистка засоренных элементов. Про третью причину перегрева уже говорилось выше — в качестве нее может послужить недостаточное количество смазки на подшипниках, расположенных внутри насоса. Четвертой причиной может быть слишком низкое — ниже 220 В — напряжение в сети. Этот показатель вам необходимо проверить с помощью вольтметра и при обнаружении проблем исправить их;
плохой ток теплоносителя. Имеются в виду ситуации, когда жидкость циркулирует с недостаточной скоростью. Причиной этому может послужить неправильное подключение, если в вашем доме используется сеть с напряжением 380 В. Проверьте правильность подсоединения электропровода к фазе — вполне возможно, что его нужно подключить к другой. Второй причиной плохого тока может послужить все то же засорение внутренних элементов конструкции, о котором говорилось выше. Это решаемо путем очистки элементов.

Профилактические меры и регулярное обслуживание

Как видите, причиной износа деталей может стать и неминуемый износ, и нарушение правил эксплуатации оборудования. Чтобы аппарат служил дольше, старайтесь следовать рекомендациям производителя. Например, располагайте корпус так, чтобы всасывающее устройство находилось на определенном расстоянии от основания резервуара и не захватывало частички крупной фракции.

Хотя бы раз в году проверяйте исправность кабеля и внутренних частей, разобрав корпус насколько это возможно. Производите профилактическую чистку, которая увеличит срок службы деталей в несколько раз. Не путайте дренажное устройство с фекальным – оно не имеет специального измельчителя и не справляется с перемещением крупных включений.

Насосы рециркуляции горячей воды

Сэкономьте более 10 000 галлонов в год (производитель заявляет до 17 000), установив циркуляционный насос для горячей воды. Этот насос делает горячую воду более доступной повсюду в доме, тем самым сокращая время ожидания горячей воды (и, следовательно, экономию, поскольку вся эта холодная и теплая вода не спускается в канализацию во время ожидания горячей воды).

Насосы рециркуляции горячей воды могут быть расположены либо на самом водонагревателе, либо в месте использования (арматуре) в здании, и либо с таймером с аквастатом, либо по запросу и с аквастатом

Насос на водонагревателе (выделенная обратная линия)

Насосы, расположенные у водонагревателя, подходят для установок с предварительно смонтированной возвратной линией горячей воды. Основная линия горячей воды в здании всегда заполнена горячей водой без подачи горячей или теплой воды в систему холодного водоснабжения. Однако ответвления подачи горячей воды от основной линии подачи к отдельным приборам не поддерживаются горячими, и при открытии крана горячей воды на продувку этой воды будет небольшая задержка. Этот тип установки чаще встречается в новостройках.

Насос на месте использования

Насосы, расположенные в месте использования (например, под раковиной), не требуют и не используют выделенную линию возврата горячей воды.Они возвращают негорячую воду в линию подачи холодной воды до тех пор, пока горячая вода не будет обнаружена в арматуре (вода возвращается в водонагреватель через линию холодной воды). Поскольку насос расположен прямо у приспособления, горячая вода поступает в приспособление очень быстро. Другие приспособления в здании должны будут удалить негорячую воду между основной линией горячей воды и индивидуальной арматурой, прежде чем станет доступна горячая вода. Этот тип установки доступен для любого здания, особенно если выделенная обратная линия не установлена.

В любой из двух вышеперечисленных конфигураций струи рециркуляционные насосы используют либо механизм таймера и термостата, либо работают «по запросу».

Системы, управляемые таймером / аквастатом

Конструкция с таймером и термостатом (аквастатом) поддерживает горячую воду во внутренней системе водопровода в течение того времени, пока на это настроен таймер устройства. Таймер и аквастат работают вместе для эффективной и действенной работы. Таймер легко настраивается потребителем и обычно настраивается на работу в те периоды дня, когда ожидается использование горячей воды.В течение активного времени насос работает, чтобы поддерживать горячую воду в трубах — выключая и включая, если необходимо, для поддержания подачи горячей воды в месте расположения термостатического датчика. Важно понимать, что насос на самом деле не работает постоянно, а только по мере необходимости, когда аквастат определяет, что вода ниже порога температуры, и только в течение времени, установленного на таймере. Таким образом, горячая вода быстро становится доступной в то время, когда вы ожидаете в ней необходимости, но при этом эффективно.

Дополнительным преимуществом этого типа является то, что горячая вода не только быстрее (как и во всех рециркуляционных насосных установках), но и становится еще горячее! Это связано с тем, что трубы предварительно нагреваются рециркуляционной горячей водой. Обычно в первые минуты горячей воды теряется тепло из-за прогрева самой линии горячего водоснабжения. Когда эта линия поддерживается горячей водой, она будет меньше терять тепла на трубе на пути к вашему приспособлению.

Системы по запросу

Системы по запросу требуют, чтобы пользователь включил насос, который быстро забирает горячую воду из водонагревателя, направляя холодную воду, которая все еще находится в трубопроводе горячей воды, в сторону холодной воды.Органы управления активацией насоса могут находиться в нескольких местах по всему зданию, а не только там, где находится насос. Когда в насосе обнаруживается горячая вода, циркуляция отключается до того, как горячая вода заполняет линию холодной воды. Дистанционное управление может быть расположено по всему зданию, чтобы инициировать поток. Переключатели дистанционного управления также могут иметь форму детекторов движения, поэтому, например, когда вы заходите в ванную комнату, горячая вода будет готовиться автоматически. Этот тип системы очень эффективен тем, что насос не работает, кроме случаев, когда это необходимо, и потери тепла меньше, поскольку основная линия горячей воды не поддерживается горячей в выбранное время дня.

Я лично рекомендую ACT D’MAND для удаленной системы на дальнем конце (вдали от водонагревателя) — хотя и не самый дешевый, я думаю, что он лучший. http://www.gothotwater.com/ Посмотрите видео ниже об установке одного из них.

Самостоятельная установка

Установка с таймером под раковину

Я устанавливаю этот под раковиной в ванной, в самой дальней от водонагревателя точке. Это лучшее место. В зависимости от фактической конфигурации сантехники на месте установки (т.е.е., расстояние от других светильников до основного водопровода), может быть небольшая задержка подачи горячей воды в другие приспособления, в то время как вода между основной линией горячей воды и приспособлением используется. Тем не менее, это будет по-прежнему более быстрая доставка и изначально более горячая вода во всех приспособлениях, чем без установленного насоса.

Насос, установленный в этом видео, произведен компанией LAING в США. http://completewatersystems.com/brands/laing-thermotech/
Существуют другие бренды и варианты.

Система по запросу под мойку

Это видео, снятое ACT Inc. D’MAND Systems (http://www.gothotwater.com/), объясняет особенности и преимущества рециркуляционного насоса ACT D’MAND System, а также включает пошаговые инструкции по как установить помпу.

Дополнительные ресурсы по установке насосов этой серии (серия STS) см. В информации по установке производителя по адресу: http: //www.gothotwater.com / установка-сантехника / установка-стс-серия

Замена рециркуляционного насоса

В этом видео Грег демонстрирует удаление старого вышедшего из строя рециркуляционного насоса и его замену современным насосом Grundfos COMFORT. http://www.grundfos.com/products/find-product/comfort.html

Вы узнаете, как работает насос, его преимущества в конструкции и пошаговые инструкции, начиная с слива воды из водонагревателя, снятия старого насоса и типичной установки нового водопровода для замены насоса.

Наконец-то! Достойная альтернатива контурам рециркуляции горячей воды

Я никогда не был поклонником контуров рециркуляции горячей воды. Мне кажется, что они были перепроданы как «зеленая особенность», а несколько особенно плохих привели к действительно разочаровывающим жалобам на энергию для моих клиентов. Хотя они действительно обеспечивают некоторую экономию воды, они больше удобны и позволяют решить проблему слепой конструкции в большом доме.

Моя самая большая проблема с контурами рециркуляции заключается в том, что они по своей сути потребляют больше энергии, чем компактные традиционные системы.Все способы, которыми они потребляют больше энергии, могут быть выполнены плохо и ухудшить систему, но даже хороший дизайн потребует большего.
• Энергия насоса: в худших системах используется постоянно работающий насос. Системы с управлением по потребности (с кнопками или датчиками присутствия) значительно улучшают это, но энергия насоса никогда не бывает нулевой.
• Больше / больше трубопроводов: вы часто получаете воду, проходящую через большее количество труб большего размера, чем она могла бы попасть в приспособление. Лучшие системы ограничивают размер трубопроводов в системе.
• Изоляция трубы: даже если труба изолирована, вероятно, это только R-2 (в лучшем случае, возможно, R-5). Учитывая малый диаметр трубопровода и низкое значение R, вода в контуре будет терять тепло намного быстрее, чем если бы она находилась в водонагревателе. Худшие системы (с постоянной рециркуляцией) действуют как небольшая система отопления для дома. Это прискорбно, потому что водонагреватель обычно не так эффективен, как основная система отопления дома. Он также борется с системой кондиционирования летом, поэтому вы платите и за отопление, и за охлаждение.

В течение многих лет я призывал своих клиентов проектировать дома, в которых нет «необходимости» в этих системах. Компактная сантехническая конструкция — лучший выход: светильники, использующие горячую воду, сгруппированы рядом с водонагревателем, чтобы трубы были короткими, и никому не приходилось слишком долго ждать горячей воды. В большом доме может быть несколько «групп» компактной сантехники, каждая из которых имеет свой собственный (желательно безбаковый) водонагреватель. Почему этого не происходит? Две причины. Дизайнеры, которые недостаточно думают о близости водопровода, и строители, которые пытаются сократить расходы так, чтобы домовладельцы не заметили.Кстати, строителей это не касается. Домовладельцы хотят, чтобы они сократили расходы, но не на визуальный эффект. Их не волнует, сколько времени потребуется, чтобы получить горячую воду, и большинство из них не понимают, как это влияет на энергию.

Также могут помочь водопроводные системы

. В этих системах каждое приспособление имеет свой собственный ход. В домах, где наиболее часто используемые светильники могут быть расположены рядом с водонагревателем, может не иметь большого значения, что гостевая спальня должна ждать горячей воды.

К счастью, теперь есть достойная альтернатива для тех случаев, когда вы застряли в доме, который нуждается в горячей воде по запросу, и где ни одна из этих других стратегий не решит проблему. Он называется D’Mand Kontrol и работает во многом как система рециркуляции для домовладельца. Удобно, его можно легко модернизировать в существующих домах.

С D’Mand Kontrol вы устанавливаете сантехнику как обычно. В систему входит небольшой насос, который устанавливается под раковиной в ванной, наиболее удаленной от водонагревателя.У вас есть кнопки для нажатия горячей воды в каждой комнате с горячей водой (они могут быть проводными или беспроводными). Когда домовладельцу нужна горячая вода, он нажимает кнопку, и насос перекачивает воду из линии горячей воды в линию холодной воды под раковиной в ванной. Когда температура воды в самом дальнем приспособлении находится в пределах нескольких градусов от заданного значения горячей воды, насос останавливается (потому что в этот момент трубопроводы горячей воды заполнены горячей или почти горячей водой). Вы получаете всю экономию воды за счет контура рециркуляции, при этом не расходуется больше энергии, чем необходимо для питания дальних приборов без контура.

Системы довольно доступны (менее 1000 долларов США) и хорошо согласуются с новыми энергетическими нормами. Это действительно хорошее решение. Единственная жалоба, которую я услышал, — это один домовладелец, который сказал, что ему не нужно нажимать кнопку включения горячей воды. Представьте, как я смотрю на него поверх очков и говорю: «Тогда давайте определим 3 водонагревателя без бака. Куда бы вы их хотели положить? »

Авторские права 2015. Эми Массер.

Установка рециркуляционного насоса быстрой горячей воды

Насос рециркуляции горячей воды можно использовать для подачи горячей воды в душевые и смесители, когда это больше всего необходимо, без потери воды в канализацию, пока вы ждете, пока горячая вода поступит из водонагревателя.Если у вас есть ванная комната и душ, расположенные на некотором расстоянии от водонагревателя, вы можете обнаружить, что вам нужно включить душ в течение 30 секунд или более, прежде чем горячая вода из водонагревателя потечет по трубам и достигнет душа.

При установленном рециркуляционном насосе вода в трубопроводе горячей воды постоянно рециркулирует обратно в водонагреватель, а это значит, что она всегда теплая и готова к использованию. Существует несколько различных конструкций таких систем, но систему рециркуляции горячей воды, которую мы вам здесь покажем, довольно легко установить в существующую систему.

Механизм

В отличие от некоторых других систем, эта система не требует специального контура горячей воды и работает с помощью циркуляционного насоса, установленного на водонагревателе, и обратного клапана, установленного на раковине, наиболее удаленной от водонагревателя. Обратный клапан — это термочувствительный клапан, который направляет воду обратно в водонагреватель, пока она не станет достаточно теплой, а затем отключается, когда вода в трубах горячей воды становится достаточно теплой для использования. В результате вода в трубах с горячей водой всегда теплая, когда вам это нужно, и вам никогда не придется сливать воду в канализацию, пока вы ждете, пока она нагреется.

Хотя рециркуляционный насос потребляет небольшое количество электроэнергии, эта стоимость энергии компенсируется экономией воды. В качестве функции энергосбережения большинство рециркуляционных насосов имеют встроенный таймер, который позволяет настроить насос на работу в то время дня, когда вам, скорее всего, понадобится горячая вода. Вы можете выключить насос на ночь, например, когда горячая вода не нужна.

Инструменты и материалы

В комплект рециркуляционного насоса входит большая часть того, что вам понадобится, включая обратный клапан и подающие трубки, которые устанавливаются под раковиной.

Для подключения вашего рециркуляционного насоса потребуется розетка на 120 В. Убедитесь, что рядом с водонагревателем есть доступная розетка. Кроме того, в зависимости от конфигурации водопроводных труб водонагревателя могут потребоваться некоторые сантехнические работы и дополнительные детали для установки рециркуляционного насоса на выпускной трубе горячей воды на водонагревателе. Это наиболее вероятно, когда водонагреватель подключен к жесткому медному трубопроводу, а не гибкому трубопроводу.

Инструкции

Начните с перекрытия воды на запорных клапанах на трубопроводе холодной воды, идущей в водонагреватель.Этот клапан обычно находится в верхней части нагревателя. Убедитесь, что поток горячей воды полностью остановлен, открыв кран горячей воды где-нибудь в доме и проверив, течет ли горячая вода. Если запорный вентиль не полностью остановил поток, возможно, вам придется перекрыть подачу воды в дом.
Отсоедините гибкий водопровод на горячей стороне водонагревателя, где он входит в водонагреватель. Держите поблизости тряпку, чтобы уловить остатки воды, которая выйдет при отсоединении гибкой трубы.Примечание. Вы можете обнаружить, что эти соединения труб не являются гибкими, а представляют собой жесткие трубы. В этом случае процесс сварки в рециркуляционном насосе будет немного сложнее, но все же возможен.
Наверните насос на горячую сторону водонагревателя. Когда вы затягиваете его, убедитесь, что циферблат таймера повернут в сторону, где его можно легко отрегулировать. Ленту сантехника можно использовать на резьбе ниппеля водонагревателя, но обычно в этом нет необходимости, если внутри внутренней гайки штуцера насоса есть резиновая прокладка.
Подсоедините линию горячей воды к верхней части рециркуляционного насоса и затяните плоскогубцами. При необходимости можно сделать петлю гибкой лески, но убедитесь, что нет перегибов, которые могут ограничить поток воды.
Теперь подойдите к раковине, которая находится дальше всего от водонагревателя, чтобы установить обратный клапан. Перекройте подачу воды в краны, закрыв оба клапана подачи, управляющие трубами подачи горячей и холодной воды.
Отсоедините кран трубки питания от запорной арматуры под раковиной.Подготовьте полотенце и емкость для сбора воды, которая может вытечь при отсоединении трубок. Теперь вы подсоедините обратный клапан к трубкам подачи крана.
Прикрутите существующие подводящие трубки, идущие вниз от патрубков смесителя, к двум верхним выпускным отверстиям на обратном клапане, при этом линия горячей воды расположена слева, а линия холодной воды — справа.
Теперь проложите новые трубы подачи воды от обратного клапана к запорным клапанам горячей и холодной воды. Убедитесь, что они подключены к правильным клапанам.Обычно труба для горячей воды находится слева, а труба для холодной воды — справа, когда они выходят из стены или поднимаются через пол.
Плотно подключив новые подающие трубки, вы можете прикрепить обратный клапан к стене с помощью винтов, входящих в комплект.
Включите подачу воды как в смеситель для раковины, так и в водонагреватель. Налейте воду в дальнюю раковину, пока весь воздух не выйдет из линий. Перед подключением источника питания к рециркуляционному насосу убедитесь в отсутствии утечек в любом из соединений.
Настройте насос, запрограммировав время, в которое насос должен работать. Таймер позволяет настроить работу таким образом, чтобы насос работал, когда больше всего требуется горячая вода.

Если вам когда-нибудь придется перекрыть подачу воды в дом, обязательно отключите насос от сети, чтобы он не сгорел. Когда насос работает, через него должна циркулировать вода. В случае отключения электроэнергии таймер на рециркуляционном насосе необходимо будет сбросить, чтобы он запускался и останавливался в нужное время.

Вт горячей воды быстрого приготовления | Парень из умного дома DIY

Циркуляционный насос горячей воды Watts Premier 500800 — это устройство, которое гарантирует, что у вас всегда будет горячая вода в ваших кранах. Это оригинальный гаджет, который поможет вам как в домашнем комфорте, так и в снижении счета за воду. Я знаю, что очень устаю ждать горячей воды, когда пытаюсь вымыть руки или принять душ. Особенно в зимние месяцы, когда из-под крана льется ледяная вода.И, на мой взгляд, сброс галлонов воды в канализацию не является эффективной стратегией экономии воды в районах, пострадавших от засухи.

Общий рейтинг

Даже если вас не интересует какая-либо продвинутая автоматизация, это круто. Мгновенный доступ к горячей воде в любое время — это очень удобно, поскольку я знаю, что мне не нужно оставлять душ включенным на несколько минут в зимние месяцы. Честно говоря, не знаю, как я прожил без этого так долго.

Именно этот насос (и насосы ему подобные) устанавливают на водонагреватель. Это беспроигрышный вариант, поскольку поблизости, вероятно, уже есть электрическая розетка. Если вы этого не сделаете, это станет проблемой, и вам, возможно, придется вызвать электрика, чтобы он установил для вас розетку. Есть и другие насосы, которые устанавливают прямо под самой дальней раковиной. Это лучше, чем метод «насос на нагревателе», поскольку сам агрегат имеет прямое управление насосом и водяным клапаном.

Проблема с насосом на раковине заключается в том, что а) он занимает много места, которое обычно используется для хранения, и б) у вас обычно нет питания под раковиной.Для того, чтобы пойти по этому пути, необходимо установить розетку GFI, что очень неудобно.

Так что, на мой взгляд, метод «накачать обогреватель» — это самый простой и доступный метод для установщика своими руками.

Как это работает

Система состоит из двух компонентов: 1) насос; и 2) клапан. Когда все краны закрыты, возникает замкнутая петля между горячей и холодной стороной водонагревателя. Система использует этот замкнутый контур для проталкивания горячей воды из водонагревателя через клапан и обратно к водонагревателю.

Насос либо работает, либо не работает (вне зависимости от значения), а клапан либо открыт, либо закрыт (независимо от работы насоса). Это означает, что если насос работает, а клапан закрыт, циркуляции нет.

Когда клапан обнаруживает, что вода на горячей стороне клапана слишком холодная, клапан открывается. Затем насос проталкивает воду вниз по горячим трубам, через клапан, а она возвращается по трубам с холодной водой. Поскольку в резервуаре нет (своего рода) вакуума, вода с холодной стороны втягивается в резервуар (в отличие от пополнения из основного водопровода).Когда клапан чувствует, что вода нагревается, клапан закрывается.

Насос имеет встроенный таймер, чтобы отключать его в определенное время в течение дня, или вы можете оставить его включенным все время. Как показано в видео, я использую домашнюю автоматику для управления насосом, чтобы лучше контролировать его включение и выключение. Это означает, что я оставляю таймер на «Всегда включен», а затем использую интеллектуальный переключатель Zooz ZEN15 Z-Wave Plus с мониторингом энергии для управления включением и выключением помпы. Вы можете использовать любой тип интеллектуального коммутатора с некоторыми правилами и / или автоматизацией, чтобы добиться того же.

Насос имеет внутренний байпас, поэтому при закрытии клапана вода никуда не уходит (остается в вашем водонагревателе).

Энергопотребление

Как я уже упоминал, я использую Zooz ZEN15 для управления и контроля помпы. Во время работы насос потребляет около 0,2 А (26 Вт). Это примерно эквивалентно трем светодиодным лампочкам мощностью 8 Вт. На мой взгляд, не так уж много, несмотря на то, что вы выходите из сделки.

Экономия воды

Конечно, все дома разные по тому, как долго нужно ждать, пока вода прогреется.Я оставлю это на ваше усмотрение. Вот несколько полезных чисел, которые помогут вам начать работу.

Современная душевая лейка со стандартным потоком обеспечивает скорость 2,5 галлона в минуту
Современная душевая лейка с низким расходом обеспечивает скорость 2 галлона в минуту
Медная труба диаметром 3/4 дюйма вмещает 2,295 галлона на каждые 100 футов
Медная труба 1/2 ″ вмещает 1,02 галлона на каждые 100 футов

Итак, предположим, что у вас есть распределительные линии 1/2 дюйма и ваш душ находится в 50 футах от водонагревателя, вам нужно будет очистить около 1/2 галлона воды из ваших труб (в канализацию), что потребует около 12 секунд.Если вы делаете это каждый день, вы каждый год выбрасываете в канализацию 182 галлона. Умножьте это на количество людей в вашем доме. Семья из четырех человек сбросит всего 744 галлона в канализацию.

Но математика не так проста. Вам нужно добавить еще несколько соображений. Как долго вы ждете, пока вода в кране нагреется, зимой при мытье рук? Мы предполагаем, что вы моете руки чаще, чем принимаете душ. Может быть, умножь это число на три или четыре.Кроме того, большинство людей, которые ждут, пока вода нагреется, не просто стоят и ждут (по крайней мере, я этого не делал). Я включаю воду, занимаюсь другими делами, а затем прыгаю в душ. Я мог бы потратить две или три минуты, пока был включен душ. Рисунок я ждал две минуты. Вместо 0,501 галлона я сбросил 2,5 галлона. Если бы моя семья из четырех человек сделала то же самое, мое количество 774 в год внезапно превратилось бы в 3650 (2,5 x 365 x 4) галлонов в год, только для душа. Я читал статью, в которой говорилось, что семья из четырех человек выбрасывает в среднем 2920 галлонов в год, просто ожидая душа.Мои цифры не так уж и далека. Опять же, если вы добавите средства для мытья рук, вы легко увидите, где это число приближается к 10 000 галлонов в год.

Калькулятор объема трубы

Общие вопросы

Что мне делать, если в моем доме более одного водопровода?

Вы можете купить дополнительные клапаны и установить их у самой дальней раковины от водонагревателя на каждом ответвлении.

Куда уходит вода, если краны закрыты?

Насос имеет внутренний байпас, поэтому вода никуда не уходит.Он остается в вашем водонагревателе, ожидая запроса от крана.

Как вода возвращается в водонагреватель?

См. Рисунки выше. Он проходит от водонагревателя по трубам с горячей водой, через клапан, обратно по трубопроводу холодной воды, а затем обратно в ваш водонагреватель.

Могу ли я использовать это с системой без резервуара?

Я видел противоречивую информацию по этой теме. Лучшим советом было бы связаться с производителем безрезервуарной системы и узнать, что они скажут.Теоретически это возможно, но производители говорят, что не делают этого по разным причинам.

Вам приходилось опорожнять резервуар для воды при установке насоса?

Вы знаете, что мой единственный ответ — следовать инструкциям производителя. Тем не менее, я могу вам сказать, что когда я установил свой, я не слил его полностью. Я сделал 1) отключил водопровод, 2) закрывал впускной клапан нагревателя, 3) открыл все краны, 4) слил несколько галлонов из нагревателя. Это гарантировало, что вода не будет подниматься из нагревателя, и вода не будет выходить из обратной линии, когда я его снимаю.Я забыл упомянуть, что отключил газ и выключатель. Я лично не сливала до нуля. Но вы должны, поскольку производитель сказал вам об этом.

КОНЕЦ

Как установить систему рециркуляции без резервуара

Устанавливается на линию холодной воды
Расширение танки на Амазонке

Почему расширение танк на линия холодной воды?
Расширительный бак устанавливается на подводящем трубопроводе холодной воды.
На некоторых чертежах рециркуляции без резервуара расширительный бак расположен на магистрали горячей воды рециркуляционного контура.
Однако, как правило, рециркуляционный контур не требует расширительного бачка.
Однако, если небольшой водонагреватель настроен на очень высокую температуру (135+), то это может вызвать тепловое расширение на «закрытых» контур рециркуляции.
Помните, контур рециркуляции «закрыт» из-за обратного клапана. между контуром безбака и рециркуляции. Любая закрытая система опасна для тепловое расширение, особенно если водонагреватель настроен на очень высокую температура. Температура бака для 20 галлонов должна быть 120F или меньше. поскольку типичная ручная стирка будет 110.Поза с температурой выше 140F серьезный риск ожога и никогда не должен присутствовать в жилых система водяного отопления, если не требуется стерилизация. Используйте смесительный клапан и отдельные линии горячей воды для безопасности.
В большинстве случаев расширительный бак на линии холодной воды гарантирует, что водопроводные линии не подвержены тепловому расширению или высокому давление, которое может вызвать повреждение труб, арматуры и водонагревателей.
Купить:
Расширение резервуары на Amazon

Resources
Тепловое расширение и закрытая система
Установка расширительного бака pdf
Смесительный клапан «Преимущества»

Закрыто система: потребность в расширительный бак.
-Вода расширяется при нагревании. Когда водонагреватель работает, ‘тепловое расширение приводит к уменьшению объема воды увеличиваются, вызывая увеличение давления воды, оказывая давление на бак, трубы и фитинги.
Ресурсы
Тепловое расширение и закрытая система

-‘В открытой системе увеличение давления воды течет обратно в городской водопровод ». В водопроводной скважине, давление возвращается в напорный бак, расположенный у скважины.

-‘In закрытая система, повышение давления заблокировано от обратного потока в городское водоснабжение.Результирующее тепловое расширение может создать быстрое и опасное повышение давления в водонагревателе и системный трубопровод ». Симптомы включают выпуск воды из клапана TP, выпуклый водонагреватель или трубы, а также преждевременный выход из строя бака.
Расширительный бак правильного размера на входящей линии ХОЛОДНОЙ воды решает проблему проблема теплового расширения.

-Ваш водная система, вероятно, не имеет проблем с давлением, если у вас нет редукционный клапан на входящем трубопроводе холодной воды, высокий входящий давление воды более 80 фунтов на квадратный дюйм от городского водопровода (установите манометр наружный патрубок для проверки), обратный клапан на входящей холодной воде, или очень высокая установка термостата на водонагревателе.
— Часто местные нормы требуют наличия расширительного бачка в качестве ссылки на водопровод. промышленность и не особо по необходимости.

с установка прямой обратной линии, сделайте Обратные клапаны на горячих трубках рециркуляционной системы вызывают ‘закрытая система?’
Точно не знаю. Но давайте посмотрим на некоторые факторы:
1) Обратный клапан рециркуляции из бака открыт, когда без танка поставляет горячую воду конечному потребителю …. поэтому мы точно знаем, что расширительный бак защитит при безтанковом режиме работы.
2) Расширительные баки обычно устанавливаются на входящую холодную воду. линия, но с небольшим баком, входящая линия подачи холодной воды отсекается обратным клапаном при отключении безбака и рециркуляции насос работает, значит технически это могло привести к закрытой системе.
3) Нет возможности знать, вызовут ли обратные клапаны проблемы с давлением, пока танк в операции, и тогда симптомом будет выпуск клапана TP на небольшом бак, либо взрыв горячей воды при открытии крана.
4) Маленький резервуар может не вызывать большого расширения. Если в системе прямая обратная линия, термостат на небольшом резервуаре не обязательно настраивать такую же температуру как без танка. Поскольку средний горячая температура на кране составляет 104, термостат небольшого бака может быть установлен на 110 (для компенсации теплопотерь в трубе) … и отсутствие очень горячего вода будет минимизировать (или исключить) тепловое расширение … чем больше циркулирующий насос работает тем больше тепла будет рассеиваться, и тем меньше расширение на линия.
5) Большинство, но не все На диаграммах рециркуляции без бака показаны обратные клапаны.Новее на всех схемах показаны обратные клапаны для прямой обратной линии установка.
6) На одном старом чертеже рециркуляции без резервуара расширительный бак расположен на магистрали горячей воды рециркуляционного контура. Ресурс: Nortiz .pdf
Однако каждый новый чертеж, доступный от производителя, показывает расширительный бак на входящем трубопроводе холодной воды, как на рисунках на эту веб-страницу.
Начиная с .pdf файлы, размещенные на этой веб-странице, преимущественно показывают обратные клапаны, и показать единственный расширительный бак на входящей линии холодной воды, мое лучшее предположение заключается в том, что тепловое расширение контура рециркуляции не является проблемой.

«Водосберегающий» циркуляционный насос для горячей воды действительно сэкономит мне деньги?

Уважаемый Пабло! Я подумываю о приобретении циркуляционного насоса для горячей воды. Они утверждают, что экономят много воды, и мне интересно, компенсирует ли это их потребление энергии. Стоит ли покупать циркуляционный насос горячей воды?
Насосы рециркуляции горячей воды — это удобный способ обеспечить немедленную подачу горячей воды из-под крана. Эти системы медленно перекачивают горячую воду по вашим трубам с горячей водой и обратно к водонагревателю либо через выделенную линию, либо через линию холодной воды.Доступно несколько моделей, и некоторые утверждают, что экономят «10 000 галлонов или более воды в год» и «до 15 000 галлонов в год» при использовании «меньшего количества энергии, чем лампа накаливания на 25 Вт». Сначала я рассмотрю эти утверждения, затем сопоставлю сэкономленную воду с затраченной энергией и, наконец, рассмотрю некоторые альтернативы.

Сколько реально экономит насос рециркуляции горячей воды?

Посмотрим на расчеты на одном сайте:

В среднем в доме имеется трубопровод длиной примерно 125 футов 3/4 дюйма.
125 футов трубы 3/4 дюйма вмещают 3,14 галлона воды.
10 заливок в день тратят более 31 галлона воды, ожидая, пока вода нагреется.
За год потраченная впустую вода равняется 11 461 галлону.

Это может быть правдой, что в среднем доме имеется 125 футов трубопровода диаметром 3/4 дюйма, хотя источник этого факта предоставлен не был. Но когда вы открываете кран, вода не проходит через все 125 футов. Вода течет из водонагревателя в ваш кран самым прямым путем. Кроме того, я думаю, что половина этой трубы предназначена для холодной воды.В моем доме расстояние от водонагревателя до дальнего крана меньше 50 футов. Согласно их предположениям, количество воды в трубе составляет не 3,14 галлона, а 2,8687 галлона.

Следующее предположение — вы набираете воду десять раз в день. Это предполагает, что вода в трубах полностью остывает между каждой раздачей. Однако в большинстве домашних хозяйств горячая вода заправляется в два периода дня; для утреннего душа и вечерней посуды.В эти периоды вода в трубах, вероятно, не будет сильно остывать, поэтому вам реально нужно будет ждать горячей воды только два или три раза в день.

Используя предположения и расчеты из нашего источника, мы можем подтвердить, что 11 461 галлон будет потрачен впустую каждый год. Используя мои исправленные предположения, я бы приблизил это число к 838 галлонам. Конечно, некоторые дома заняты весь день, имеют более обширную планировку и нужно мыть гораздо больше рук. Тем не менее, сэкономленные 11 461 галлон — это очень оптимистичных .Сколько денег насос экономит на счетах за воду? Используя их сбережения и высокие цены на воду в Калифорнии, вы сэкономите около 50 долларов в год, но в реальности, вероятно, ближе к 4 долларам.

Сколько на самом деле стоит циркуляционный насос горячей воды?

Ценник рециркуляционного насоса горячей воды составляет около 200 долларов, и большинство из них может быть установлено потребителем, но для некоторых требуется сантехник. В дополнение к этой фиксированной стоимости необходимо учитывать две переменные затраты: энергию, используемую насосом, и требуемый дополнительный нагрев воды.Насос на 25 Вт потребляет 219 кВтч в год, что стоит около 32 долларов (в зависимости от ваших местных тарифов на электроэнергию). Многие модели оснащены таймерами, поэтому они работают только в определенное время дня. Установка таймера насоса на два часа утром и два часа ночью сократит потребление электроэнергии до 36 кВтч, или 5,50 доллара в год.

Затем нам нужно оценить потери тепла из трубы при циркуляции горячей воды. Предполагая, что ваша горячая вода имеет температуру 120 ° F, а воздух вокруг трубы — 52 ° F, вы потеряете 45 британских тепловых единиц в час на фут.Если вы используете допущение о 125-футовой высоте, это означает, что вы потеряете 49 275 000 британских тепловых единиц, тогда как, используя мое предположение о 50-футовой высоте, вы потеряете всего 19 710 000 британских тепловых единиц. Одна термальная единица измерения природного газа в США эквивалентна 100000 британских тепловых единиц, поэтому вы потратите дополнительные 493 терма (или 197, используя мои предположения), что будет стоить вам дополнительных 400 долларов в год (или 160 долларов, если использовать мои предположения). предположения).

Стоит ли покупать циркуляционный насос для горячей воды?

Установка насоса будет стоить 200 долларов, 5 долларов.50-32 доллара на эксплуатацию, вы потратите 160-400 долларов в год и сэкономите вам 4-50 долларов на счетах за воду. Это дает вам отрицательную рентабельность инвестиций (ROI), поэтому это определенно не имеет смысла с точки зрения экономии затрат или защиты окружающей среды. Но не верьте мне на слово, существуют реальные примеры с эмпирическими данными.

Зачем кому-то нужен циркуляционный насос горячей воды

Причина установки циркуляционного насоса горячей воды — чистое удобство. Если вы не можете выдержать минуту, пока из крана потечет горячая вода, и эксплуатационные расходы вас не беспокоят, то это решение для вас.Для остальных из нас есть несколько простых вещей, которые мы можем сделать, чтобы получить некоторое удобство. и сэкономили деньги.

Изоляция: Изолируя трубы с горячей водой, вы сократите тепло, теряемое водой, пока она поступает к крану, и вода в трубах будет оставаться горячей намного дольше, когда она вам понадобится в следующий раз. Если у вас уже есть рециркуляционный насос, изоляция ваших труб значительно снизит потери тепла и принесет немедленный возврат инвестиций.
ShowerStart Technology: Душевые лейки с технологией ShowerStart оснащены термочувствительным переключателем, который отключает подачу горячей воды. Хотя это не мешает холодной воде из трубы стекать в канализацию, вы можете легко собрать ее в ведро для полива растений или наполнения бачка унитаза.
Go Tankless: Бесконтактные или проточные водонагреватели создают горячую воду по запросу. Поскольку они обычно располагаются очень близко к крану, горячей воды почти не ждать.Это решение хорошо работает в домах, где очень мало кранов или где все краны расположены в непосредственной близости.

Циркуляционные насосы

— советы по замене

Фото: supplyhouse.com

Более низкие температуры означают одно: зима уже не за горами, поэтому пришло время убедиться, что ваша система отопления остается в хорошем рабочем состоянии. Для гидравлической системы обслуживание должно включать циркуляционный насос, поскольку он, по сути, является «двигателем» всего и, возможно, самым важным компонентом.

Хотя другие детали более уязвимы к поломке, циркулярные насосы ни в коем случае не непобедимы. «Ряд вещей может пойти не так, — объясняет Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com. На какие типы проблем следует обращать внимание? Ну, это зависит от конструкции насоса.

Основными типами насосов являются трехкомпонентные циркуляционные насосы и картриджные циркуляторы. Из двух, трехкомпонентные циркуляторы проблематичнее. О’Брайан говорит: «Трехкомпонентные циркуляционные насосы больше напоминают« олдскульный »стиль и имеют больше заменяемых частей, которые необходимо регулярно смазывать, особенно в начале каждого отопительного сезона.”Домовладельцы должны выслушать на предмет признаков проблемы. «Если он вдруг начнет издавать странные или раздражающие звуки, возможно, что-то не так, — говорит О’Брайан.

Сменный картридж для насосов серии Taco 1600. Фото: supplyhouse.com

Циркуляционные насосы с картриджем имеют водяную смазку. «Они не требуют масла и имеют очень мало заменяемых деталей», — говорит О’Брайан. «Картриджным циркуляционным насосам время от времени может потребоваться новый картридж», но не часто возникает причина для замены самого насоса.По этой причине циркуляторы картриджного типа стали стандартом.

Если домовладелец видит день, когда его циркуляционный насос, наконец, нужно будет заменить, это может быть простой DIY. Но выбор подходящего насоса для замены требует понимания нескольких факторов:

• Различные насосы имеют разную производительность. Скорость потока насоса, измеряемая в галлонах в минуту (GPM), относится к максимальному объему воды, который он может циркулировать при заданном диапазоне напора.

• Диапазон напора — это количество футов, на которое насос может поднять или опустить столб воды при атмосферном давлении.

• В гидравлической системе с замкнутым контуром циркуляционный насос может быть чугунным, поскольку используемая вода обезврежена кислородом для предотвращения коррозии. Напротив, в гидравлической системе с открытым контуром, где имеется постоянный поток насыщенной кислородом воды, циркуляционный насос должен быть изготовлен из бронзы или нержавеющей стали для предотвращения коррозии.

• Некоторые насосы предлагают функции переменной скорости, которые учитывают изменения тепловой нагрузки дома в течение дня. Используйте насосы с регулируемой скоростью в системе зонных клапанов или с лучистым теплом, которое зависит от одного коллектора для нескольких зон.

Интернет-магазин SupplyHouse.com предлагает большой выбор циркуляционных насосов от лидеров отрасли Taco, Bell & Gossett, Grundfos, Wilo и Armstrong, а также предлагает множество информационных инструментов на своем веб-сайте, включая это полезное видео:
