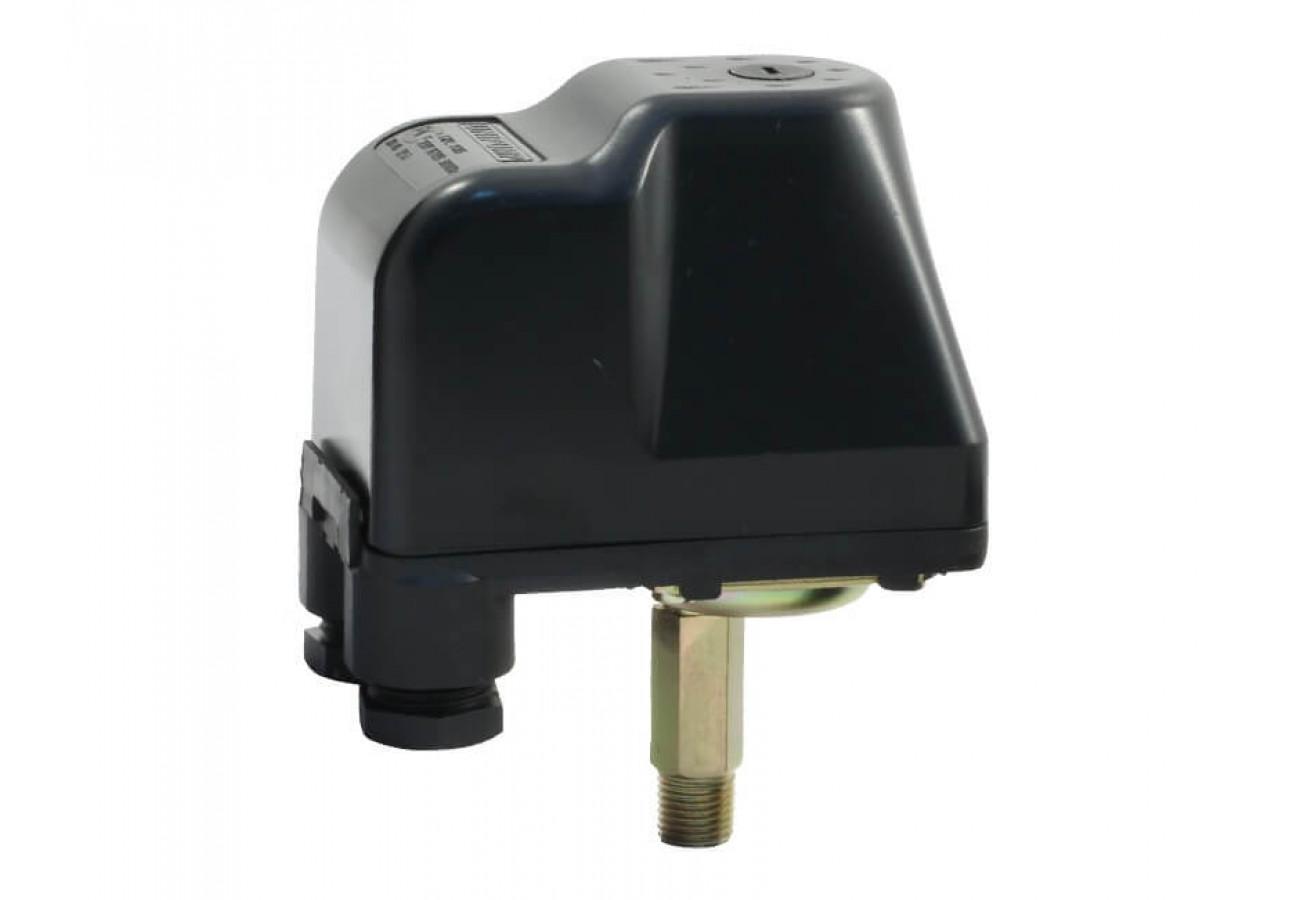

Реле сухого хода Belamos PS-7 по цене 590 руб.

Датчик сухого хода предназначен для автоматического выключения поверхностных, скважинных насосов, автоматических станций водоснабжения при отсутствии воды в системах водозабора. Выключение насосов и станций обеспечивает их защиту от поломок в результате работы без воды (режим сухого хода). И служат для управления любыми электрическими насосами, работающими от однофазной сети 220 В, мощностью до 1,5 кВт

В системах автоматического водоснабжения реле сухого хода работает в паре с реле давления.

Принцип работы

Реле сухого хода Belamos PS7 состоит из корпуса, внутри которого расположена нормально разомкнутая контактная группа, управляемая мембраной. Внутри корпуса расположена кнопка(выведена наружу) для принудительного запуска насоса и винт регулировки давления выключения (на большой пружине). При нормальной работе насоса вода под давлением воздействует на мембрану, которая обеспечивает замыкание контактной группы и подачу электроэнергии на электродвигатель.

При падении давления воды до величины давления выключения (0,01 — 0,5 МПа) контактная группа размыкается и отключает насос.

Запуск системы

• Откройте все клапаны и краны во всасывающих и раздаточных магистралях.
• Нажмите и удерживайте кнопку принудительного запуска. Через некоторое время при достижении максимального давления, когда остатки воздуха будут удалены из системы, можно отпустить кнопку и закрыть краны.
• Если система подключена неправильно и в магистралях отсутствует вода, насос будет отключаться при отпускании кнопки.
• После исправления причин отключения повторите запуск.
• В дальнейшем, в ситуациях срабатывания защиты при отсутствии воды, следует повторить вышеописанную процедуру.

Технические характеристики:

• Давление отключения: 0.05-0.5 bar
• Ток: 16 A
• Напряжение сети: 220 В/50 Гц
• Макс. температура воды: 55° C
• Класс защиты: IP 44
• Присоединительный размер: G 1/4′ (трубная резьба)

Реле давления и сухого хода

Реле давления и сухого хода насоса являются важными составляющими автоматизированной системы водоснабжения. Они обеспечивают правильное функционирование всех элементов и бесперебойную работу всей установки.

Реле давления для насоса используется в системах, которые обладают жидкой или газообразной средой. Его применяют для поддержания заданных параметров давления на насосном оборудовании.

Реле для защиты от сухого хода насоса незаменим в системах водоснабжения для предотвращения работы устройства без воды. Аппарат применяется также в поливочных установках, системах пожаротушения и кондиционирования, а его рабочей средой должна являться жидкость.

Цена на реле для измерения давления для насоса зависит от технических характеристик. Также на стоимость влияет производитель.

В нашем интернет-магазине представлены реле давления воды и сухого хода следующих фирм:

• Danfoss;
• Grundfos;
• Verpat;
• Watts;
• ACR;
• Italtechnica.

Компания «СанТех-Сити» гарантирует продолжительный срок эксплуатации изделий и их высокое качество. Мы предлагаем купить функциональные и надежные реле давления и сухого хода насоса по приемлемой цене. Также на сайте представлены автоматические блоки, датчики, манометры и другие важные составляющие для организации автономной системы водоснабжения.

Покупка реле давления и сухого хода

Если вы решили купить реле давления в Екатеринбурге, выгоднее и удобнее всего это можно сделать в компании «СанТех-Сити». Мы имеем широкий ассортимент моделей отличного качества от разных поставщиков.

Вы можете оформить заказ на товар прямо сейчас, воспользовавшись функцией интернет-магазина и отправить нам заявку со своими контактными данными. Для получения консультации звоните по указанным телефонам и наши специалисты ответят на интересующие вопросы.

Реле защиты насоса от сухого хода Italtecnica LP/3

Реле защиты насоса по давлению для насосных станций, насосных установок LP/3, производство компании «Italtecnica» Италия, применяется в автоматических системах водоснабжения, поливочных установках, установках пожаротушения, системах кондиционирования, размыкает электрическое соединение между электропитанием и нагрузкой, когда давление падает ниже установленного значения (давление выключения). При помощи реле ЛП/3 предотвращается поломка оборудования при работе без воды (режим «сухого хода»).

Принцип работы датчика LP 3:

— Реле используется в системах автоматического водоснабжения для защиты и отключения смонтированных на базе водяных электрических насосов.

— По принципу действия устройство представляет собой двух контактное реле коммутации электрических цепей, срабатывающее при отсутствии воды. В момент пуска контакты реле разомкнуты и для включения насос необходимо нажать и удерживать красную кнопку в нажатом состоянии до тех пор, пока давление в системе не подымится выше, чем задано.

— При снижении давления в системе ниже, чем задано на реле, происходит размыкание контактов и устройство отключает насос по режиму «сухой ход». В продажу реле поступают с заводскими значениями давления включения ниже или таблицу 1.

— Перезагрузка прибора происходит автоматически, когда давление снова становится выше, чем установленное стартовое давление, или при нажатии красной кнопки перезагрузки.

— Заводская настройка LP-3:

 включение — 0,5 бар;

 отключение – 0,1 бар.

— Реле «сухого хода» LP3 в насосной установке необходимо использовать в паре с реле давления РМ/5 (PT/5) производства итальянской фирмы Italtecnica.

Конструкция:

— Электрические контакты: нормально разомкнутые, медные, с покрытием Ag-Ni.

— Клеммы с четырьмя болтами М4 и одной прижимной гайкой 8х8 мм, регулирующее давления отключения.

— Каучуковая мембрана NBR с текстильной вставкой.

— Гидравлическое соединение с внутренней резьбой ¼» выполнено из оцинкованной стали.

— Высокопрочные кабельные клеммы.

— Крышка: пластик.

Технические данные:

 — Тип реле: LP/3

 — Напряжение электросети: 220 В.

 — Номинальное напряжение: 250 В.

 — Класс защиты: IP44.

 — Максимальный ток потребления: 16 А.

 — Максимальный индуктивный ток: 10 А.

 — Максимальная мощность насоса: 2,2 кВт (3HP).

 — Максимальная температура окружающей среды: +55ºС.

 — Максимальное рабочее давление: 5,0 бар.

 — Диапазон настройки выключения давления: 0,1 ÷ 0,4 бар.

 — Диапазон настройки включения давления: 0,5 ÷ 0,9 бар.

 — Заводская настройка: 0,1 ÷ 0,5 бар.

 — Соединение внутреннее: G1/4″.

 — Вес: 0,5 кг.

Регулировка (рис.1):

— Изменение заводских настроек осуществляется с помощью регулировочного винта (6), расположенных под крышкой реле.

— При сжатии пружины (гайку закручиваем) давление отключения будет увеличиваться. Когда пружину разжимаем (гайку откручиваем) давление отключения уменьшатся.









Датчик сухого хода — Построй свой дом



В предыдущей статье мы рассмотрели элементы автоматики водопровода. Самым дорогим в системе водопровода является насос. По стоимости он равен, а за частую и больше, чем все основные элементы. Поэтому, при сборке водопровода необходимо по заботиться о его защите и установить датчик сухого хода. О том, как работает датчик сухого хода насоса мы и поговорим в этой статье.



Датчик сухого хода для насоса



Причин, по которой может выйти из строя водяной насос очень много. Но существует причина, которая значительно сокращает срок службы насоса, это сухой ход. Если сказать проще, работа насоса без воды. Это может произойти, если в скважине или колодце понизится уровень воды.



 Почему же так вредна работа насоса без воды? Во-первых, вода является охладителем насоса. Отсутствие воды ведет к перегреву насоса. Во-вторых, при периодическом отсутствии в скважине воды, в системе водопровода образуются пробки, и чтобы их прокачать, насосу приходится затрачивать значительно больше усилий. Если запас по мощности у насоса небольшой, он так же может сгореть или повредить рабочие лопатки.



Для того, чтобы защитить насос от сухого хода, в систему водопровода ставится датчик сухого хода для насоса. Основной задачей, которую выполняет датчик сухого хода для насоса, это обнаружить сухой ход насоса и выключить его, прежде, чем насос выйдет из строя. В электрическую цепь датчик сухого хода включается последовательно с насосом и при обнаружении сухого хода размыкает цепь, отключая питание.



Датчик сухого хода для насоса бывает нескольких типов. Основное различие по тому, что они измеряют:

• Уровень воды в емкости, откуда происходит откачка;
• Давление воды в напорном патрубке насоса;
• Поток воды в напорном патрубке насоса.



Реле сухого хода



Реле сухого хода (иногда его называют датчик потока) позволяет контролировать уровень воды в скважине и управляет питанием скважинного насоса для исключения его работы без жидкости. Контроль необходимого уровня воды осуществляется электрической микро токовой цепью датчик уровня – корпус насоса. Принцип работы реле сухого хода следующий.



При монтаже насоса в скважину или в емкость дополнительно монтируется датчик уровня, который соединяется с реле сухого хода при помощи одножильного кабеля сечением не более 2,5 мм². Сигнальный кабель крепится к электрическому кабелю или трубопроводу, идущему к насосу. В качестве второго электрода используется корпус насоса. Если датчик уровня находится в погруженном состоянии, то между ним и корпусом насоса протекает микроток.



При этом контакты управления работой насоса замкнуты, и насос перекачивает воду. В случае, когда датчик уровня выходит из воды, (насос откачал воду) микротоковая цепь разрывается и включается таймер на отсчет времени задержки, заданной при настройке. Время задержки отключения устанавливается при помощи потенциометра, выведенного на переднюю панель реле сухого хода. По истечении этого времени контакты реле управляющего работой насоса отключаются. Включение насоса происходит, когда датчик уровня снова оказывается в воде.



Реле сухого хода можно использовать с однофазными скважинными насосами малой мощности (до 1,5 кВт, 11 А). При необходимости подключения более мощного однофазного насоса, либо трехфазного насоса, необходимо использовать магнитный пускатель или контактор соответствующей мощности. Существует огромное количество разновидностей реле сухого хода с датчиками уровня. Я рассмотрел самый простой вариант, когда используется один датчик уровня и корпус насоса. Существуют схемы с двумя и тремя датчиками уровня. Принцип их работы аналогичен рассмотренному выше варианту.



Реле давления с защитой от сухого хода



Реле давления с защитой от сухого хода, это обычное реле давления с дополнительной функцией защиты от режима «сухого хода». Иногда, в простонародье, его называют «реле давления с сухим ходом». Реле давления с защитой от сухого хода контролирует минимальное давление в системе, которое устанавливается производителем в пределах 0,4-0,6 атмосферы.



В случае падения давления воды в системе до этого уровня, реле выключает насос. Для повторного запуска его в работу необходимо сначала причину отключения насоса, а затем нажать на кнопку для включения насоса. Подключить реле давления с защитой от сухого хода и реле сухого хода не представляет труда. Схема подключения та же, что у обычного реле давления.



Но у этого реле есть один существенный недостаток, оно выключит насос только при разборе воды в доме. Если вода в скважине закончилась, а давление в системе не дошло до критической отметки, насос будет продолжать работать. Поэтому, этот прибор необходимо использовать в комплексе с другими приборами.



Реле потока



Для защиты насосного оборудования от работы без протока жидкости или, проще говоря, от сухого хода используется реле потока или его более совершенная модификация Spin. Устройство контролирует, проходящий через него поток воды. Рассмотрим работу устройства на примере реле потока Spin.



Когда поток воды прекращается, в реле потока включается таймер, который обеспечивает задержку отключения насоса на определенный интервал времени, предварительно заданный при настройке прибора.

По истечении этого времени насос отключается.



В процессе запуска реле потока в эксплуатацию необходимо выставить время задержки на отключение реле потока по отсутствию протока жидкости. Время задержки на отключение зависит от объема гидроаккумулятора и типа используемого насоса.



Насос включается в работу, когда обратный клапан с магнитом внутри устройства, перемещается под действием протока воды, магнит замыкает контакты и автоматика дает команду на включения насоса. Электрическое подключение должно быть выполнено в следующей последовательности: розетка → реле давления с защитой от сухого хода → реле потока → насос. У реле потока имеется функция автоматического перезапуска, которая включает насос через равные промежутки времени после перехода в режим сухого хода из-за отсутствия протока жидкости. После осуществления этих попыток устройство окончательно выключается. Для перевода его в рабочий режим необходимо нажать на кнопку перезапуска.



Регулятор давления



Отличие этого прибора от описанного выше в том, что при использовании регулятор давления не требуется использовать в системе водопровода гидроаккумулятор. При включении, регулятор давления запускает насосное оборудование в работу и поддерживает это состояние до тех пор, пока есть потребление воды. Когда потребление воды полностью прекращается (закрыли кран), происходит отключение насосного оборудования. Регулятор давления не имеет ограничения по верхнему пределу давления отключения.



Давление в системе равняется максимальному напору насоса, а отключение происходит только по отсутствию протока. При уменьшении давления в системе водоснабжения до значения 1,5 бара происходит включение насосного оборудования в работу. Основное преимущество регулятора давления – малые габариты и вес. Для того, чтобы в системе не было гидравлических ударов, необходимо использовать компенсирующие устройства.



Конечно же система водоснабжения может работать и без защиты. Но если вы хотите, чтобы она безотказно работала долгие годы, я рекомендую поставить датчик сухого хода и другие описанные в статье приборы.



В следующей статье я расскажу о вентиляции в частном доме.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Что такое и как используется датчик сухого хода для насоса

Насосное оборудование любого типа нуждается в специфической защите. Для изделий данной группы отсутствие жидкости или ее недостаточное количество в подающем трубопроводе (это и называется сухим ходом) – аварийная ситуация. Она чревата перегревом деталей, а те, которые находятся в динамике, деформируются. Как результат, их повышенный износ и поломка образца.

Причина простая – вода выполняет комплексную функцию, так как одновременно и смазывает, и охлаждает конструктивные элементы насоса. При ее отсутствии в магистрали эксплуатация перекачивающего устройства запрещается. Именно поэтому поломки, вызванные сухим ходом, не подпадают под определение «гарантийный ремонт».

Назначение датчика

При форс-мажорных обстоятельствах, связанных с недостаточным уровнем воды, чтобы насос не вышел из строя, его необходимо своевременно выключать. В системах водоснабжения за это отвечает автоматика, одним из обязательных элементов которой и является датчик, предохраняющий перекачивающее устройство от работы при отсутствии в магистрали жидкости. В некоторых моделях насосов уже имеется соответствующая встроенная защита. Но они стоят достаточно дорого, и в частном секторе, в автономных системах практически не используются. Большинство собственников предпочитает приобретать перекачивающие устройства более простые, а в процессе монтажа самостоятельно включать датчик в эл/схему как ее составную часть.

Ситуации, когда вероятен сухой ход:

• Засорение донного фильтра.
• Неправильная установка насоса.
• Сильная протечка в магистрали водопровода.
• Временное осушение скважины (например, при сезонном снижении дебита).

Принцип работы

Функционирование датчика сухого хода аналогично реле давления, к тому же и по конструктивному исполнению они во многом схожи.

На чувствительный элемент (подпружиненную мембрану) действует напор воды. Но если он в норме, устройство, благодаря настройке на минимальное давление, не реагирует. Еще при регулировке датчика силы, действующие на мембрану с обеих сторон (напора по min и пружины) уравновешиваются. А так как измерительная пластина не смещается, то и жестко связанная с ней контактная группа не разрывает цепь эл/питания насоса.

Другое дело – снижение давления в трубе ниже критического значения, выставленного пользователем. Мембрана, подталкиваемая пружиной, заставляет контакты разорвать цепь. Как результат – насос отключается.

Практические советы

• Датчик сухого хода располагается в гидравлической схеме после реле давления. Как правило, между ним и фильтром тонкой очистки. Хотя прибор выпускается в двух исполнениях – для поверхностного крепления и погружного типа (в герметичном корпусе).
• На заводе-изготовителе устанавливаются усредненные значения минимального давления (атм). Как правило, оно лежит в пределах 0,1 – 0,6. Но при монтаже датчика сухого хода по месту установки насоса необходимо производить его настройку под конкретную систему.
• По мнению специалистов, такая защита наиболее эффективна при работе с поверхностными насосами, хотя это априори не означает, что она не может применяться для схем включения других перекачивающих устройств.

Датчик – понятие обобщенное. Так называются все чувствительные элементы, реагирующие на изменение того или иного параметра и подающие соответствующий сигнал на блок управления или исполнительный механизм. Защита перекачивающего прибора от сухого хода может быть обеспечена включением в схему водоснабжения и других технических устройств – реле протока, датчика уровня (более известного как поплавковый выключатель). Что именно выбрать, решать придется самостоятельно. Но консультация профессионала лишней не будет; только он может учесть все особенности эксплуатации насоса (в зависимости от его типа и характеристик) в конкретной системе.

Дело в том, что датчик сухого хода в ряде случаев не обеспечивает полноценную защиту перекачивающего устройства. К примеру, если это станция или в схеме смонтирован гидроаккумулятор, то лучше установить прибор иного типа. ГА по определению, даже при временном отсутствии воды в источнике, создает некоторый напор. Если он выше порога срабатывания датчика, то насос попросту не отключится. И так будет до тех пор, пока давление жидкости, по мере опустошения бака гидроаккумулятора, не опустится до нужного значения. А за это время перекачивающий прибор может сгореть. Следовательно, придется искать другое решение – то же проточное реле или датчик уровня. Здесь многое зависит и от места расположения обратного клапана. Нюансов хватает, а потому грамотная рекомендация специалиста однозначно не помешает.

Интернет-магазин «alfatep.ru» предлагает различные устройства защиты от сухого хода. Достаточно зайти на соответствующую страничку сайта, чтобы ознакомиться с характеристиками изделий и их стоимостью. Жителей Подмосковья, затрудняющихся с выбором оптимального варианта, сотрудники компании могут проконсультировать по контактному телефону 8 (495) 109 00 95, а практическую помощь готовы оказать квалифицированные мастера. По желанию заказчика они сами установят прибор в систему и произведут настройку предела срабатывания для отключения насоса.

Новая технология защищает насосы от работы всухую во взрывоопасных зонах

Новая технология обнаружения от Siemens защищает центробежные насосы от работы всухую во взрывоопасных зонах. С этой целью корпорация разработала специальные модули определения тока / напряжения для своей системы управления двигателем Simocode pro. Принципы и практическая применимость этой технологии были исследованы в рамках исследовательского проекта сотрудничества с Physikalisch-Technische Bundesanstalt (Национальным метрологическим институтом Германии) для того, чтобы она была сертифицирована как устройство контроля источника возгорания, соответствующее типу b1 система защиты от воспламенения согласно ATEX и IEC Ex.

Simocode pro использует измерительные модули для контроля активной электроэнергии, потребляемой двигателем насоса, для обнаружения уменьшения расхода и своевременного отключения насоса при определенных предельных значениях для предотвращения возможного сухого хода. Дополнительная сенсорная технология, которая в противном случае требовалась бы для контроля насоса на предмет сухого хода, может быть исключена. Процедура обучения с помощью меню в программном обеспечении для проектирования помогает пользователю установить предельные значения. Преимущества нового типа активной защиты от сухого хода на основе мощности от Siemens заключаются не только в меньшем количестве оборудования, раннем обнаружении неисправностей и предотвращении повреждения насоса, но также в безопасной и надежной защите от взрыва, экономии времени и денег, затрачиваемых на техническое обслуживание. , а также более высокая доступность и экономическая эффективность системы.

Справочная информация:

Безопасность имеет высший приоритет везде, где в промышленности используются легковоспламеняющиеся среды. Это, в частности, относится к химической промышленности, где легковоспламеняющиеся жидкости производятся, обрабатываются и транспортируются насосами во взрывоопасных зонах. Если насосы начинают работать всухую, внутри и снаружи насосов могут возникать опасные условия, такие как воздушно-газовые смеси, искрение и высокие температуры, вызванные трением. Энергопотребление центробежных насосов с электрическим приводом падает в случае работы всухую, поэтому Simocode pro отключает насосы, когда потребление падает ниже минимального значения.Это исключает установку обычных устройств контроля, таких как датчики уровня. Система управления двигателями Simocode pro предлагает комплексные функции защиты, мониторинга и управления для безопасного отключения двигателей, интеграцию в системы управления технологическим процессом, такие как Simatic PCS 7, и большое количество интерфейсов для общесистемной связи. Simocode pro предоставляет подробные эксплуатационные, сервисные и диагностические данные, а также технологические и измеренные значения для систем более высокого уровня и облачных решений.

Датчик сухого хода — Польский перевод — Linguee

T h e Датчик сухого хода i s a доступно [. ..] в качестве аксессуара для всех моделей. lowara.com	Czujnik Dry Run jes t dos tę pny na […] życzenie we wszystkich modelach. lowara.pl
Другие уникальные особенности e-SV включают интеграцию производительности […] диагностических устройств, таких как i-Alert ™ […] датчик вибрации a n d Датчик сухого хода . i -A lert ™ предоставляется […] в стандартной комплектации на ≥7,5 кВт и как […] аксессуар для всех остальных моделей. lowara.com	Do innych specjalnych cech charakterystycznych e-SV należą diagnostyczne urządzenia osiągów, wśród […] których urządzenie monitorowania […] wibracji i-A le rt ™ или az czujnik Dry Run . I -Al ert ™ j est dostępny […] серийные с моделями ≥7,5кВт […] в yczenie we wszystkich innych modelach. lowara.pl
Существующий ETS X4 […] (электронный d r y работающий p r ot ection system), в котором используется вибрирующий fo r k датчик p r ev ents t h e сухой ход o f t he slide […] кольцевое уплотнение. herborner-pumpen.de	Dostępny moduł ETS X4 (elektroniczne zabezpieczenie […] przed pracą na suc ho) z czu jnik ie m widełkowym drgań zapobiega pracy uszczelnienia pierścienia ś lizg owe go чо . herborner-pumpen.de
С.в то время как новые центры очистки сточных вод, которые предназначены для удаления загрязняющих стоков, которые в настоящее время обнаруживаются в нижнем течении реки Иордан, должны начать работу в конце 2011 года; тогда как, если рациональные и устойчивые методы управления водными ресурсами не развиты, а ресурсы пресной воды не достигают […] выделено в низовья реки Иордан на […] совпадают с работой этих центров, протяженные участки реки составляют y t o сухой ход b y t he конец 2011 eur-lex.europa.eu	C. mając na uwadze, że nowe oczyszczalnie ścieków, których celem jest oczyszczanie wody w Jordanie, w jego dolnym odcinku, ze ścieków zaczną wedługługie planaw dzzów; mając na uwadze, że jeżeli wraz z rozpoczęciem pracy oczyszczalni nie zostaną opracowane zrównowaone sposoby […] postępowania z zakresu gospodarki [. ..] wodnej, a J ordan w jego do lnym bi egu nie będzie zasilany wod słodką, znac zn e od cink i r rawd opod ob nie wyschną […] do końca 2011 r. eur-lex.europa.eu
Электрический отказ e o r датчик a n om aly, который влияет на t h e run — f л на система предупреждения, в том числе неисправности […] источника, питания или передачи электроэнергии […] выходного сигнала, указывается водителю оптическим желтым сигналом неисправности «пробежка плоская». eur-lex.europa.eu	O awarii elektrycznej lub […] nieprawidłow ym dzia ła niu czujnika maj ąc ym wp ły w na system ostrz eg awcz ym awcz y ”, w tym awarii [. ..] ródła zasilania elektrycznego, […] dostarczania lub przekazu sygnału wyjściowego, informuje kierowcę optyczny żółty sygnał nieprawidłowego działania systemu ostrzegawczego «run-flat». eur-lex.europa.eu
датчик уровня, le a k датчик , h ea t in g , всухую p r от ection, максимальное […] сигнализация уровня и т. Д. environmental.kingspan.pl	czujnik poz iomu , przec ie ku, ogrzewanie , za be zpieczenie przed suchobiegiem, […] сигнализация максимального положения итп. environmental.kingspan.pl
Лампы […] с мо ti o n датчик a r e с дополнительным оборудованием на a l сухой c o nt действовать нормально [. ..] открыт с максимальной мощностью 3А. ledix.pl	Оправа y z cz ujni kiem ruchu wypo saż on e są w dodatkowy sty k zwierny beznapięciowy [… o maksymalnej obciążalności 3 A. Umoliwia […] to łatwą budowę prostych układów sterowania oświetleniem w cigach komunikacyjnych. ledix.pl
Когда обе ручки отпущены, машина безопасно останавливается […] в то время как двигатель продолжает с t o запустить ( датчик h a nd les). brielmaier.com	W razie puszczenia obydwu rączek maszyna zatrzyma się w bezpiecznym połoeniu, podczas gdy silnik […] będz ie nadal pracował (czujniki do tyku w r ąc zkach). brielmaier.com
Ход t h e датчик / h o me проложить кабели через […] кабельные зажимы 3 в нижней части монтажной коробки. fardata.eu	Ułó ż kab le czujnika / pr zedł uż acza w zaciskach […] на podstawie 3 skrzynki instalacyjnej. fardata.pl
Дайте датчику ra i n высохнуть o u t или отключите […] от клеммной колодки контроллера и замените ее перемычкой, соединяющей две клеммы SENS. rainbird.com	P oz ost aw czujnik de szczu do wyschnięcia l ub […] odłącz go od bloku zacisków sterownika i włóż na jego miejsce przewód połączeniowy [. ..] podłączony do dwóch zacisków SENS. rainbird.com
Поршневые диафрагменные насосы особенно […] надежный, защищенный wh e n работа всухую a n d безопасны для жидкости […] удобрения. info.amazone.de	Pompy tłokowombranowe są wyjątkowo bezpieczne w działaniu, […] odporne n a pra cę na sucho or z n a pł yn ne nawozy. info.amazone.de
Никогда не допускайте работы колонны n t o всухую . eur-lex.europa.eu	Nie dopuśc ić do osuszenia kolu mn г. eur-lex.europa.eu
I f датчик a n d BUS l in e s run p a ra llel with 230 [. ..] Кабели В на длину более 10 м, их необходимо прокладывать отдельно. vaillant.co.uk	W miejscach, w których […] długość p rzew odó w czujnika i szy ny u kł adanych […] równolegle z przewodami 230 V przekracza 10 m należy układać ich osobno. vaillant.pl
Если грязь не может […] be cleane d i n сухой s t при us опт ic a l сенсор h a s необходимо очистить […] водой с жидкостью для мытья посуды. mueller-elektronik.de	Jeśli zanieczyszczeń nie można u suną ć na sucho , o czy ścić o ptoczujnik wodą […] z dodatkiem płynu do mycia. mueller-elektronik.de
Чтобы максимизировать […] батарея l если e , сухой a n d отсоединить Пульс Мон it o r сенсор f r ом сундук […] ремешок после использования. topeak.com	Aby wydłużyć czas pr acy b ate rii , osusz i odłcz c zuj nik m on itora od opaski […] po każdym użyciu. topeak.com
Сухой ход м a y , например, быть закрепленным в конструкции трубы, на входе на всасывающей стороне насоса, чтобы гарантировать постоянное наличие жидкости в насосе и в то же время может быть обеспечено, чтобы бак для жидкости системы на стороне всасывания выполнял n o t сухой ход f o r жидкость. desmi.com	Suchobieg mo żn a uwz gl ędnić na przykład w konstrukcji rurociągu na wlocie od strony ssącej pompy, co pozwoli zapewnić stałą n ncroniecnoj » desmi.com
Торцевое уплотнение из карбида кремния […] независимо от направления вращения, масляной камеры и сдвоенного радиального уплотнения вала по направлению к […] моторный отсек, сейф e t o работать всухую . jung-pumpen.de	Uszczelnianie na pierścianiach […] ślizgowych z węglika krzemu, komora olejowa i podwójne uszczenienie wału po stronie […] Коморы Сильн ИК А, Допу СЗЧ Аль на практике С учо . jung-pumpen.de
Наблюдать и помнить […] напряжение на T P S датчик a t l ow revolut io n s run i n t Окно визуализации. lecholpg.pl	W oknie wizualizacji […] Наблюдатели № ap ięci ru a czujniku T PS na wo ln ych obrotach […] i zapamiętujemy. lecholpg.pl
В то же время другие источники финансирования базового […] исследования имели практику al l y работать всухую . iopan.gda.pl	Jednocześnie inne źródła środków na badania […] podstawowe prak ty cznie nie funkc jo nowały. water.iopan.gda.pl
В конце августа 2009 г., незадолго до […] Кампания должна была стартовать, завод […] провели неделю г ‘ пробный запуск ’ , , во время которого команды […] от сахарного завода и Rockwell […] Автоматика провела наладки и проверила нагрузки. rockwellautomation.com.tr	Pod koniec sierpnia 2009 roku, na chwilę przed […] rozpoczęciem kampanii, zakład przeprowadził […] tygodniową „ pró beę na sucho” , po dczas k tórej zespoły […] przedsiębiorstwa oraz Rockwell Automation […] przeprowadziły regacje i testy obciążenia. rockwellautomation.pl
Шариковые подшипники га v e работать всухую m u st необходимо немедленно заменить! collomix.de	oyska kulkowe, […] które pr acowa ły na sucho nal eż y nat yc hmiast wymienić! collomix.de
Я просто хочу добавить сюда три вещи: это наихудший кризис ликвидности, который я когда-либо знал, и я переживаю за последние годы; нет навигационных карт или дорожных карт для этого кризиса; и, в-третьих, мы хорошо понимаем, что финансовый кризис продолжается и рынки га v e работают всухую . europarl.europa.eu	Chcę w tym miejscu dodać trzy elementy: jest to najgorszy kryzys płynności, jaki w ogóle znam, a przybywa mi lat, brak jest jakichkolwiek map nawigacyjnych lub drogowych dla tego kryzysu; a po trzecie — doskona le zdajemy so bie sprawę, że kryzys finansowy trwa i e rynki «wyschły». europarl.europa.eu
Носить сердце ra t e сенсор w h en ваши лыжи n i s сухой o r o n верх […] Ваша майка может давать ошибки измерения. cateye.com	Zakładanie pasa […] pomiaru rytmu prac y na s kór ę suchą lu b na pod ko szulek, może […] spowodować błędy pomiaru. cateye.com
Иначе котлов не будет [. ..] долил и помпа wi l l работать всухую . cafitessesupport.com	W przeciwnym razie bojlery nie zostaną napełnione […] i pompa będzi e praco wać „ na s uch o” . cafitessesupport.com
Любой производитель агрегатов может запросить […] для утверждения типа компонента […] с любым типом mo ti o n sensor , a nd наоборот, при условии […] , каждый компонент соответствует требованию 001a ’. eur-lex.europa.eu	Producent przyrządów rejestrujących […] może zwrócić się o homologację typu […] jego czę ś ci z każdym typem czujnika ruch u, i odwrotnie, […] pod warunkiem że każda część jest zgodna z wymaganiem 001a ». eur-lex.europa.eu
Температура tu r e датчик i s t o быть размещенным […] в месте, где измеренная температура является репрезентативной для температуры […] в колее, не мешая измерению звука. eur-lex.europa.eu	Czujnik t emp era tury ma się znajdować […] w miejscu gdzie mierzona temperatura jest repzentatywna dla temperatury w śladach […] koła bez zakłócania pomiaru dźwięku. eur-lex.europa.eu
Возможно подключение до 16 CAN датчиков […] или / или дополнительные блоки расширения, GSM-модем, один al o g датчик a n d 1 6 сухой c o nt акты. skycontrol. com	Do jednostki można […] dołączyć 16 czujników cy fr owych , czujnik a nalog ow y, модем GSM и 16 модулей, камера USB. skycontrol.com
Противопожарный термостат должен быть установлен рядом с воздуходувкой в ​​ […] позиция, где будет выставлен i t s сенсор c e rt […] к воздушному потоку. antti-teollisuus.fi	Термостат pożarowy powinien być […] zamontowany w pobliżu dmuchawy, w […] miejscu, w kt óry m j ego czujnik bę dzi e wy st awiony […] na strumień przepływającego powietrza. antti-teollisuus.fi

Датчик сухого хода — Купить качественные семена рыбы в Интернете | Купить Fish Feeds

Обзор:

Датчик работы всухую — это датчик жидкости контактного типа, устанавливаемый на трубу, для определения потока воды, когда вода течет по трубе. Он используется как индикаторный переключатель, а также как датчик обнаружения потока, который подает сигнал на блок управления, чтобы избежать работы двигателей всухую.

Технические характеристики:

Размеры продукта: 4,4 x 4,4 x 2,6 см
Номер модели позиции: SSPWLS-02
Вес изделия: 100 г — 200 г
Материал: полипропилен

Примечание. Стоимость доставки зависит от веса приобретенного товара.Стоимость доставки будет сообщена до отправки продукта.

• 5 звезд
• 4 звезды
• 3 звезды
• 2 звезды
• 1 Звезды

Средний звездный рейтинг: 0. 0 из 5 (0 голосов)

Если вы завершите оплату сегодня, ваш заказ будет доставлен в расчетные сроки.

Finelux — Детектор сухого хода

FineLux Dry — работает детектор для пятивалковых рафинеров для шоколада типов SFG, SFL, SFLN, SFLE, SFLA. Дополнительные преимущества 2 • Прочный и надежный : Все рецепты — от белого до темного шоколада — можно обрабатывать за одну настройку.• Высокая доступность: минимальное загрязнение благодаря большому зазору между зондом и рулоном (до 200 мм). • Легко чистится благодаря отвинчиваемой защитной трубке. 1 Buhler — ваш партнер по передовым решениям в шоколадной промышленности. Fit & Fine Новое решение FineLux для предотвращения сухого хода рулонов заменяет предыдущие модели SET, SEL и SELA. Булочки — это сердце каждого пятивалкового рафинера для шоколада, и только их идеальное состояние обеспечивает максимальную пропускную способность для требуемой степени измельчения продукта.Следовательно, следы пригорания, вызванные сухим ходом валков, должны быть предотвращены любой ценой, поскольку они значительно сокращают срок службы валков и приводят к плохому покрытию валков продуктом. FineLux — это наилучший ответ на соответствующие потребности с точки зрения надежности и прочности, основанный на многолетнем опыте и ноу-хау Buhler. 1 FineLux с держателем (200 мм от рулона) 2 оценочные блоки FineLux для обеих оптических систем Модульность концепции позволяет применять систему на всех поколениях машин.Минимальное загрязнение оптики и простая настройка для всех рецептов продуктов — два из многих преимуществ FineLux. «Детектор сухого хода FineLux эффективно защитит ваши рулоны». • Простая настройка параметров. • Модульная концепция: оценка в системе управления (с ПЛК) или в отдельном блоке оценки. • Держатель, соответствующий требованиям GMP: кабели защищены. • Простота обслуживания: оптический датчик легко заменяется.

Схема подключения, принцип работы, настройка.Назначение реле сухого хода

Насосное оборудование, обслуживающее трубопроводные системы, по которым транспортируется жидкая среда, особенно нуждается в защите в момент, когда давление жидкости падает или она перестает течь. Для обеспечения такой защиты в ситуациях, когда перекачиваемая в насос жидкость не подается, он оборудован автоматическими датчиками — реле сухого хода. Для насосной станции могут использоваться разные типы таких устройств.

Зачем нужно защищать насосное оборудование от сухого хода

Из какого источника перекачивается электронасос, это оборудование может оказаться в ситуации, когда жидкость перестанет поступать в него.Такие ситуации приводят к тому, что насосная станция начинает работать на холостом ходу (или, как чаще говорят, на сухом) ходу. Негативным последствием работы насоса в таком режиме является даже не бесполезная трата электроэнергии, а интенсивный нагрев оборудования, что в конечном итоге приводит к деформации элементов его конструкции и быстрому выходу из строя. Вода одновременно действует как смазка и охлаждающая жидкость, поэтому ее присутствие внутри насоса просто необходимо.

По указанной причине наличие реле, защищающего от работы насоса всухую (или циркуляционного), практически обязательно.Большинство современных моделей насосного оборудования имеют встроенные реле. Однако такие насосы очень дороги. По этой причине пользователи часто приобретают реле защиты от сухого удара отдельно.

Основные средства защиты

Для обеспечения защиты насоса от всухую или холостого хода используются устройства различных типов, основная задача которых — остановить работу оборудования в момент, когда в него перестанет поступать вода. Это, в частности, принадлежит:

Реле защиты насоса
• от сухого хода;
• датчик расхода воды;
Реле давления
• с опцией защиты сухого привода;
Датчики
• , контролирующие уровень жидкости в источнике воды, в качестве которых могут использоваться поплавковые выключатели или реле контроля уровня.

Отличия всех вышеперечисленных устройств заключаются как в их конструктивном исполнении и принципе действия, так и в областях их применения. Для того, чтобы понять, в каких ситуациях наиболее целесообразно использование типа реле, предохраняющего насосное оборудование от сухого хода, следует более подробно ознакомиться с каждой из них.

Характеристики реле защиты насоса от сухого хода

Датчик сухого хода для насоса относится к устройствам электромеханического типа, контролирующим, переносится ли вода и давление в системе.Если уровень давления ниже нормативного порога, такое реле автоматически прекращает работу насосного оборудования, эрозию цепи его электропитания.

Реле сухого хода насоса состоит из:

мембраны
• , которая является одной из стенок внутренней сенсорной камеры;
• контактная группа, обеспечивающая замыкание и размыкание цепи, по которой электрический ток поступает в двигатель насоса;
Пружины
• (степень ее сжатия регулируется давлением, при котором реле срабатывает).

Основные элементы реле «сухого хода»

Принцип работы реле защиты сухого конца следующий.

• Под давлением потока воды в системе, если ее уровень соответствует нормативному значению, мембрана прибора разрушается, воздействует на контакты и замыкает их. Электрический ток в этом случае поступает в двигатель насоса, и последний работает в штатном режиме.
• Если напора воды не хватает или она вообще не попадает в систему, мембрана возвращается в исходное состояние, эрозия цепи электропитания насосной установки и, соответственно, отключение ее.

Ситуации, когда давление жидкости в системах водоснабжения резко снижается (а значит, требуется защита насоса от сухого хода), вызваны разными причинами. Среди таких причин можно назвать истощение естественного источника воды, засорение фильтров, слишком высокое расположение самовсасывающей части системы и т. Д.

Реле защиты от сухого хода насоса обычно устанавливают на поверхности Земли, в сухом месте, хотя есть модели, выполненные в влагозащищенном корпусе, которые можно монтировать вместе с насосным оборудованием в колодце.

Более эффективно реле, предотвращающие «сухой ход» насоса, работают в тех случаях, когда они установлены в системах, не оборудованных гидроаккумулятором, обслуживающим поверхностный циркуляционный насос. Установить такое реле в системе с гидроаккумулятором, конечно, можно, но в этом случае обеспечить стопроцентную защиту насосного агрегата от сухого хода не удастся. Схема подключения реле следующая: его ставят перед датчиком давления воды и гидроаккумулятором, а сразу после насосной станции устанавливается обратный клапан, не дающий воде двигаться в обратном направлении.При таком подключении мембраны реле сухого хода постоянно находится под давлением воды, создаваемой гидроаккумулятором. Это может привести к тому, что насос, который не потечет из источника, не выключится.

Эффективная защита насоса от сухого хода в тех случаях, когда он обслуживает системы, в которых установлен гидроаккумулятор, тоже возможна, но для решения этой задачи используются устройства других типов.

Датчики контроля расхода воды

В ситуациях, когда возникает такое нежелательное явление, как сухой ход, поток жидкости, который поступает в насос, либо имеет недостаточное давление, либо отсутствует вовсе.Для контроля наличия струи и ее рабочих параметров используются специальные устройства, которые называются датчиками расхода воды. По конструктивному исполнению и принципу действия они могут быть электромеханическими (датчики) или электронными (контроллеры).

Релейные или водоводные датчики

Различают две разновидности электромеханических датчиков расхода воды:

Основным рабочим элементом датчиков первого типа является гибкая пластина, установленная в их внутренней полости, имеющая цилиндрическое поперечное сечение.В том случае, если поток жидкости в системе присутствует и имеет достаточное давление, такая пластина, снабженная магнитным элементом, находится как можно ближе к ротатору родового типа, а ее контакты находятся в замкнутом состоянии. При уменьшении давления потока жидкости или его отсутствии гибкая пластина отходит от переключателя, ее контакты блокируются, что приводит к остановке насосного агрегата.

Канальные датчики турбинного типа отличаются более сложной конструкцией.Его основа — небольшая турбина, во вращающейся части которой установлен электромагнит. Принцип работы такого датчика, который также способен обеспечить защиту насоса от холостого хода, заключается в следующем. Поток жидкости вращает турбину, в роторе которой создается электромагнитное поле, преобразованное в электромагнитные импульсы, считываемые специальным датчиком. Решение о включении или отключении насосного оборудования, обслуживающего систему, принимает датчик в зависимости от того, какое количество импульсов в единицу времени ему посылает турбина.

Датчик автоматического управления Турбинный насос

Электронные контроллеры расхода воды

Еще более сложной конструкцией отличаются электронные контроллеры водоводов, сочетающие в себе функции и реле давления, и устройства, защищающие насосное оборудование от сухого хода. Такие контроллеры, также называемые электронными реле давления, хотя и не подходят, заменяют сразу несколько устройств управления и контроля. Установленные в системах водоснабжения электронные реле давления не только обеспечивают защиту насосной системы от сухого хода, но и позволяют контролировать параметры давления и расхода жидкости.Когда такие параметры работы системы не соответствуют нормативным значениям, электронный датчик автоматически отключает насосное оборудование.

Если для обслуживания систем водоснабжения используется насос с небольшим подачей давления, то они могут быть оснащены только электронным реле. Когда в системе используется насос с большим запасом по создаваемому им давлению, необходим гидроаккумулятор и отдельный датчик давления, так как электронное реле не регулируется по предельному давлению отключения насосного агрегата.Использование только электронного реле в таких случаях может привести к тому, что при создании в системе избыточного давления насосная станция просто не отключится.

Датчики контроля уровня воды в системе

Не допускать возникновения ситуаций, когда насос водопровода работает на холостом ходу, также способны контролировать датчики контроля уровня воды, которые устанавливаются в основном в источнике водоснабжения — колодце, колодце или резервуаре. Таким образом, посредством таких устройств обеспечивается защита скважинного насоса от сухого хода (или насосной установки, перекачивающей воду из скважины).По конструкции датчики контроля уровня могут быть поплавковыми и электронными.

Поплавковые датчики

Среди поплавковых датчиков выделяют два основных типа. Одни из них контролируют наполнение емкостей водой, не допуская ее перелива, а вторые, обеспечивающие защиту насоса от сухого хода, регулируют опорожнение емкостей с водой, колодцев и колодцев. Кроме того, существуют комбинированные модели, которые в зависимости от схемы подключения системы могут выполнять обе функции.

Принцип действия поплавкового реле контроля уровня воды довольно прост.Пока в источнике воды находится жидкость, поднимается поплавок, подключенный к контактной группе. Рабочий процесс не будет прерван до тех пор, пока уровень воды в источнике не упадет до такой степени, что поплавок опустится и тем самым разойдёт контакты, через которые электрический ток поступает в фазовый провод.

Следует отметить, что защита помп-насосов от сухого хода с помощью поплавкового датчика для контроля уровня воды является наиболее доступным по стоимости и наиболее распространенным способом.

Электронные реле

Электронные датчики контроля уровня воды способны одновременно решать две задачи: защищать насосное оборудование от сухого (холостого) хода при понижении уровня воды в источнике воды и предотвращать случаи перелива жидкости в резервуарах.

Сухой ход — работа насоса без жидкости. Для большинства моделей такой режим крайне нежелателен и может привести к выходу из строя. Мы понимаем, как защитить насос от сухого хода.

Насос — необходимая часть водопровода частного дома. Но чтобы насос работал долго, его необходимо периодически включать и выключать, не допуская работы без воды. Для защиты насоса от работы всухую придумано несколько технических решений. Мы познакомимся с их преимуществами и недостатками и выберем лучший способ защиты от влаги.

Что такое сухой курс

Большинство моделей не предназначены для работы в отсутствие воды.Такая работа называется «сухой» (иногда холостой ход, что не совсем корректно).

Большинство производителей прямо указывают в инструкции по эксплуатации о недопустимости сухого хода.

Мы разберемся, каковы причины этого явления и почему его нельзя допускать.

Там вода не идет, периодически случается ситуация, когда вода кончается. Например:

• Если бустер маленький, при большом анализе он может быть просто пустым. Пройдет некоторое время, чтобы колодец снова наполнился.
• Если насос расположен на поверхности, можно закрыть патрубок, по которому вода откачивается из колодца.
• Если вода поступает централизованно, она может вытечь на магистраль из-за прорыва трубы или проводить технические работы на линиях, сопряженных с временным прекращением подачи.

Почему сухой ход мешает работе помпы? Дело в том, что в большинстве моделей воду, пробуренную из колодца, играет роль теплоносителя. При отсутствии воды детали начинают интенсивнее тереться друг о друга, в результате нагреваются.Далее процесс развивается следующим образом:

• Нагревательные элементы расширены, увеличены в размерах. Нагрев осуществляется с помощью металла и смежных узлов.
• Детали начинают деформироваться.
• Механизм поощряется за счет изменения формы и размеров деталей.
• В электрической части из-за резкого скачка напряжения при остановке механической части перегорает обмотка двигателя.

Для того, чтобы помпа сломалась необратимо, достаточно пяти минут работы «на всухую».Поэтому защита от сухого удара — необходимая составляющая любой насосной станции.

При обращении в сервисную службу мастера легко диагностируется сухой ход как причина поломки — из-за этого в механизме возникает ряд характерных перекосов деталей.

Работа на сухом ходу в большинстве случаев является основанием для отказа в гарантийном обслуживании.

Как уберечь насосную станцию ​​от работы «на всухую»

На сегодняшний день разработано несколько решений, которые защитят насос от сухого хода, отключив его при прекращении подачи воды.Каждое из этих решений имеет свои сильные и слабые стороны, поэтому оптимальный эффект дает несколько систем защиты, объединенных вместе.

Но чтобы определить, как создать для вашего насоса эффективную защиту от сухого хода, вы должны сначала выяснить, какие особенности характерны для отдельных компонентов.

Релейная защита

Этого как раз хватит на конструкторский механизм. Реагирует на давление воды в системе. Как только давление упадет ниже допустимой нормы (это сигнал о том, что вода перестала поступать в насос), устройство замыкает электрический контакт, и цепь питания насоса разрывается.При восстановлении давления цепь снова замыкается.

В зависимости от модели и настроек, установленных производителем, реле способно работать от перепада давления от 0,6 (наибольшая чувствительность) до 0,1 (наименьшая чувствительность) атмосферы. Обычно такой чувствительности вполне достаточно, чтобы определить возникновение ситуации холостого хода и выключить насос.

Самый распространенный такой механизм для насосов, расположенных на поверхности, является наиболее распространенным. Но некоторые модели имеют корпус, защищенный от попадания в воду, и могут устанавливаться на глубинные насосы.

Такое устройство не рекомендуется устанавливать, если в системе предусмотрен гидроаккумулятор (ГА). Дело в том, что обычно в этом случае установка устройства защиты выглядит так: «Насос обратный клапан — реле защиты — реле давления воды — га». Такая схема не дает 100% уверенности в том, что насос отключается при сухом ходе, так как вода, содержащаяся в гидроаккумуляторе, может создать давление 1,4 — 1,6 атмосферы, что будет восприниматься как норма.

А потом, если, например, ночью кто-то опустил воду в бак и вымыл руки, то включит насос, но не опустошит га. А если вода из колодца по каким-то причинам не поступает, к утру насос уже горит из-за сухого хода. Поэтому для систем с гидроаккумулятором лучше поискать другие решения для обеспечения защиты.

Регулятор водопровода

Для определения наличия протока воды в системе используются датчики двух типов:

• Самые простые по конструкции лепестковые реле.В них поток воды гнет пластину, которая при отсутствии давления нагреется и контакты реле будут отчетливыми. Потом будет отключение цепи с электронасосом.
• Реле турбины более полно, но по конструкции сложнее. Его основной элемент — небольшая турбина, установленная на валу. Ход делает это прочно, а датчик считывает импульсы, создаваемые электромагнитом, прикрепленным к оси турбины. Если количество импульсов падает ниже эталонного значения, цепь отключается.

Есть также комбинированные регуляторы расхода воды. В их состав могут входить дополнительный манометр, обратный клапан, мембранное реле для защиты от перепада давления воды и другие узлы.

Такие блоки самые надежные, но из-за технической сложности стоимость такого блока может быть очень значительной.

Датчики уровня воды

Датчик уровня воды размещен в шахте. Чаще всего устанавливается в комплекте с погружным насосом, но есть модели, предназначенные для использования с наземными насосными станциями.

Конструкцию различают двух типов:

Помимо описанных механизмов существует множество других систем предотвращения «сухих ходов», например, преобразователи частоты. Но эти решения не применимы к домашнему водопроводу, потому что они слишком дороги, громоздки или потребляют слишком много электроэнергии.

Необходимые инструменты и материалы

Для подключения реле давления и реле защиты от сухого хода подготовлено:

• Сами реле.
• Инструмент для работы с электрическими проводами: нож для зачистки контактов, отвертка.
• Провода для создания электрической цепи.
• Ключи для монтажа реле на автомагистралях.
• Средства герметизации: герметики, резиновые прокладки (обычно идут в комплекте с реле).

Подготовьте все, что вам нужно, можно начинать.

Установка защиты от сухого удара своими руками. Пошаговая инструкция

Схема подключения реле давления и защиты от падения сухого хода представлена ​​на картинке:

Порядок установки следующий:

После этого остается только протестировать систему, убедиться, что реле не мешает нормальной работе помпы и регулярно отключает ее после выхода на сухой ход.

Несмотря на то, что подключение любого реле защиты сухого конца не представляет особой сложности, есть некоторые нюансы, понимание которых приходит с накоплением практического опыта. Поэтому особенно важно прислушиваться к рекомендациям специалистов в каждом конкретном случае. Вот что советуют профессионалы по выбору, установке и настройке механизмов от сухой эксплуатации:

• Перед покупкой внимательно изучите паспорт выбранного реле и убедитесь, что его чувствительность и другие характеристики находятся на должном уровне для вашей скважины и помпы.Вы можете изучить паспорт прямо в магазине или найти его на странице производителя защитного устройства и скачать в формате PDF.
• Убедитесь, что все провода и элементы созданных цепей достаточны для используемой мощности. В противном случае возникает опасность, что проводник или реле.
• Самая совершенная система защиты может оказаться бессильной при улучшении. Если какой-либо из компонентов сработал, не включайте насос снова, пока не выясните причину неисправности и не убедитесь, что она полностью устранена.
• Помните, что каждое реле требует периодической калибровки и замены. Своевременно заменяйте компоненты защитной системы с истекшим сроком годности.

Кроме того, мы предлагаем несколько видеороликов, чтобы вы могли увидеть соединения реле на своих дорожках:

Сухая защита — это мера предосторожности, которой нельзя пренебрегать при подключенном насосе.

Хотя покупка и установка нужных устройств и требует определенных временных затрат и денег, но эти затраты намного ниже тех потерь, которые придется нести в случае сгорания насоса.

Поэтому отказываться от установки защиты в большинстве случаев просто неразумно.

Сухая откачка насоса — работа агрегата при отсутствии необходимого количества перекачиваемой жидкости. Если закончится вода или другая жидкость, сработает защита насоса от сухого хода. Его можно представить в виде нескольких различных устройств, самым распространенным из которых считается реле сухого хода для насоса.

Датчик сухого поворота для насоса — Принцип действия и устройство

Существует несколько наиболее распространенных устройств, основная задача которых — защитить насосы от работы на сухом ходу.К ним относятся:

• Реле сухого хода;
• Датчик контроля объема перекачиваемой жидкости;
• Датчик количества воды — поплавок.

Каждое из перечисленных устройств используется в различных насосах с разными задачами и функциями. Чаще всего при производстве насосов используется реле сухого хода. Он имеет довольно простую конструкцию, однако показывает высокую эффективность при работе центробежного, вихревого и других видов оборудования.

Реле представляет собой простой электромеханический прибор, предназначенный для контроля давления внутри трубопровода. Как только давление станет меньше минимально допустимых пределов, электрическая цепь мгновенно разомкнется и выключит агрегат.

Чувствительная мембрана и группа контактов, находящихся в нормальном состоянии в разомкнутом положении, включена в реле флуктуирующего устройства. Давление мембраны начинает давить на контакты, что приводит к их замыканию и прекращению подачи электроэнергии на двигатель насоса.

Каждый датчик сухого хода насоса предназначен для работы в среде с определенным давлением. В зависимости от установок производителя оборудование может работать в пределах от 0,1 до 0,6 атмосферы. Как правило, реле устанавливают на поверхности вне корпуса насоса, но есть устройства, устанавливаемые внутри прибора.

Установка реле защиты в систему с гидроаккумулятором — стоит ли рисковать?

Реле защиты нормально работает с любым трубопроводом, в конструкции которого нет гидроаккумулятора.С другой стороны, можно поставить реле и в паре с гидроаккумулятором, однако полная защита от работы на сухом ходу такая установка не даст.

Причина этого кроется в принципе действия и особенностях конструкции датчика: защитное реле должно быть установлено перед гидроаккумулятором и реле давления жидкости. При этом между защитным устройством и насосной установкой устанавливается клапан сухого хода.

В этом случае мембрана реле будет находиться под воздействием постоянного давления, создаваемого гидроаккумулятором.Это довольно типичная схема, но в большинстве случаев она не может помочь защитить помпу. Например, рассмотрим такой случай: при включенном насосе, перекачивающем жидкость из почти пустой емкости, остатки жидкости остались в гидроаккумуляторе. Поскольку нижний порог давления выставлен производителем в пределах 0,1 атмосферы, то давление действительно есть, но в холодную погоду насос будет работать.

В итоге насос-мотор обнаружит только в тех случаях, когда гидроаккумулятор становится полностью пустым, или когда сам двигатель храбрый.В заключение можно сказать, что системы с гидроаккумуляторами лучше снабжают другие защитные устройства.

Как подключить датчик сухого хода — правильная процедура

Подключение реле сможет выполнить любой, кто хоть немного разбирается в работе электроприборов. Сначала необходимо будет снять защитную крышку устройства. Под ним 4 контакта — два на вход и два на выход. Схема подключения для входа «L1» и «L2» и выхода «M» непосредственно насоса представлена ​​на изображении ниже:

Следует помнить, что сечение проводов, питающих насос, должно соответствовать мощности агрегата.Розетка должна иметь заземление.

Настроить подключенное защитное реле

Реле сухого хода для насосной станции или бытового насоса необходимо не только подключить, но и правильно настроить. Под этим следует понимать регулировку зависимости и жесткости между включенными контактами и площадкой, поддающейся рабочему давлению. Вы можете отрегулировать эти характеристики, изменив жесткость пружины, которую вы хотите расслабить или сжать, поворачивая гайки.Ниже в качестве примера показано расположение этих гаек в реле РДМ-5. Большинство других современных защитных устройств имеют аналогичную конструкцию, и регулировочные гайки на них расположены точно так же.

По заводским настройкам минимальное давление для реле 1,4 атм. Максимальное давление при этом равно 2,8 атмосферы. Если вы хотите изменить порог минимального давления, то для этой гайки «2» нужно вращать по часовой стрелке. При этом повысится верхний порог давления.Разница между ними всегда будет 1,4 атмосферы.

Если вы хотите отрегулировать разницу между нижним и верхним порогом давления, то необходимо закрутить гайку «1». При вращении по часовой стрелке это значение будет увеличиваться, а против часовой стрелки — уменьшаться.

LP 3 Реле защиты — Описание и характеристики

Устройство данной модели типа Hydrostop применяется в системах водоснабжения и предназначено для автоматического отключения скважинных и поверхностных насосов.Отключающие устройства производят вскрытие сразу после падения уровня жидкости ниже допустимых пределов. К основным техническим характеристикам реле относится:

• Максимальный уровень коммутируемого тока — 16 А;
• Диапазон температур перекачиваемой воды от 1 до 40 ° С;
• Диапазон давления при эксплуатации — от 0,5 до 2,8 атмосфер;
• Класс электрозащиты IP44.

Типовая модель реле производителя дает гарантию сроком на 1 год.Устройство показывает надежность и эффективную защиту насосов во время работы.

Надежная работа любых устройств возможна только при соблюдении расширенных производителем условий. Особенно важно придерживаться этого правила тем, кто работает с устройствами, использующими механические узлы, например, с насосами. Работу большинства из них нежелательно вести «на сухую». В таком дорогостоящем промышленном и бытовом оборудовании его необходимо защищать от сухого удара.

Датчики сухого прохода

Причины установки защиты

При нормальной работе насоса вода проходит через его полость непрерывным потоком.Он выполняет одновременно несколько важных функций:

• происходит смазка трущихся поверхностей с уменьшением преодолеваемого усилия;
• при трении происходит нагрев, тепло улавливается потоками воды и уносится из зоны трения.

Чрезмерный перегрев без реле защиты от сухого хода насоса приводит к быстрому производству, истиранию сопряженных поверхностей. Возникающее при длительной работе тепло может деформировать рабочие детали, иногда безвозвратно.Электродвигатель также получает перегрев с перегревом, и при значительном перегреве или отсутствии реле защиты насоса от сухих ходов его удается преодолеть.

Невозможно использовать гидрооборудование с неисправными датчиками защиты от сухих ходов.

Конструктивные особенности

Рассмотрим датчик сухого хода для помпы, принцип работы его работы. Реле сухой защиты представляет собой блок с несколькими пружинами. Это ограничивает работу всего устройства.

Регулируемые все гайки. Сила давления воды измеряется мембраной. Он либо расслабляет пружину при небольшом усилии, либо сопротивляется ее сопротивлению при большой нагрузке. Принцип действия реле сухого хода сводится к силовой нагрузке на пружину, которая способна размывать контакты, питающие насос.

Такая защита от пересыхания насоса при снижении давления до минимума, запускаемого встроенным алгоритмом, закрыта.Напряжение на электромоторе при этом снижается, и он автоматически отключается. Насос остается чувствительным к повышению давления. Как только оно сработает, реле сухого хода по принципу работы своей цепи разомкнется и снова подаст напряжение на мотор.

Необходимо знать, что в большинстве случаев включение / выключение реле происходит от одной до девяти атмосфер.

Реле уровня воды

Часто насосы поставляются с заводской настройкой минимум на 1.2 атм и максимум 2,9 атм, когда они полностью выключены, не дожидаясь падения до 1 атм.

Проведение корректировок

Прямое взаимовлияние между полученными значениями:

• установка давления на реле;
Объем гидроаккумулятора
• ;
• водонепроницаемый давление.

Приступая к работе, необходимо проверить уровень давления в гидроаккумуляторе.

Установка должна быть отключена от сети, также необходимо подождать несколько минут до полного разряда конденсаторов.Вода из полости гидроаккумулятора обязательно удаляется. Также демонтируем крышку и измеряем показания манометра, которые должны быть порядка 1,4-1,6 атм. При необходимости увеличивают давление воздуха.

Видео: Автоматика защиты насосов от сухого хода

Проведение

Реле сухого хода насоса должно быть настроено на давление в рабочей системе. Предварительно запускается насос, чтобы накачать уровень до желаемого значения. Система самостоятельно отключит питание, так как сработает реле.

Регулировочные работы выполняются парой винтов, расположенных под крышкой станка. Для уточнения лимитов работ необходимо выполнить следующие действия:

• осуществить фиксацию давления включения;
• течь кабеля помпы от источника питания;
• снимите крышку датчика и слегка ослабьте зажимную гайку меньшей пружины;
• установка желаемого параметра давления осуществляется путем затягивания / ослабления пружины с маркировкой «P»;
• затем откройте кран, сбросив давление, чтобы контролировать запуск электродвигателя;
• фиксируем показания на манометре, повторяем операцию несколько раз и эмпирически выводим наиболее оптимальные значения давления.

При наладочных работах нужно будет учесть физические возможности помпы. При паспортизации со всеми потерями может стоять заводское ограничение в 3,5 бар, поэтому надо выходить из 3,0 бар, чтобы помпа не сгорела от перегрузок.

Высококачественная защита от высыхания

Работа насоса без воды — наиболее частая причина поломки данного оборудования при нормальном электроснабжении. Популярным материалом для изготовления насосов является термопласт, выдерживающий длительную эксплуатацию и имеющий доступную стоимость.

При нагрузке без воды поверхности топлива нагреваются. Это происходит тем сильнее, чем больше устройство работает без жидкости. Естественным следствием нагрева является пластическая деформация, и для нее почти обычное явление — толчки и ожоги двигателя от перегрузки.

Существуют определенные зоны риска, для которых вероятность сухого режима увеличивается:

• колодцы или колодцы со слабым течением воды. Также причиной может быть чрезмерная мощность аппарата, несоответствующий дебиту жидкости.В засушливые периоды приток в единицу времени также снижается;
• крупногабаритных контейнеров обслуживаются запасными цистернами для сбора технической воды. Необходимо внимательно следить за тем, чтобы помпа не работала в пустой полости без жидкости;
• сетевой трубопровод со встроенным насосом для выравнивания давления в системе. В засушливое время года могут быть перебои с подачей воды, что приведет к падению давления.

Внешние элементы защиты

Такие внешние элементы используются для защиты от сухих ударов:

1. Поплавковый выключатель

Элемент относится к бюджетным решениям.Применяется для откачки воды из доступных емкостей. Он только защищает от переливов.

1. Реле давления

Многие устройства имеют размыкание контактов при достижении пороговых значений давления. Большинство из них имеют низкий уровень отключения и регулировка во многих моделях недоступна.

1. Реле потока с функциями

При отсутствии прокачки воды на реле происходит автоматическое отключение электроэнергии. Небольшая задержка не оказывает существенного влияния на результат.

Перед приобретением дополнительной защиты стоит внимательно ознакомиться с их порогами.

Видео: Как защитить помпу от сухого хода

Насосное оборудование работает правильно только в том случае, если проход жидкости через него постоянно. Если подача жидкости прекращается, происходит сухое течение и, как следствие, поломка помпы.

Для предотвращения работы насоса в режиме сухого питания на водопроводе устанавливаются специальные устройства.

1 Реле «Сухой Сильный»: По назначению и устройству

Есть несколько типов устройств, которые отключат технику без подачи воды:

• реле сухого хода насоса;
• датчик контроля расхода жидкости;
• Датчик уровня воды.

Каждое из этих устройств имеет различный объем и принцип действия.

Реле защиты от сухой защиты — это простое электромеханическое устройство, контролирующее наличие давления в водопроводе: стоит падение давления ниже допустимого уровня, электрическая цепь разомкнется и отключит насос.

Релейное устройство содержит чувствительную мембрану, которая реагирует на давление, и контактная группа размыкается в нормальном состоянии. Как только давление падает, мембрана давит на контакты, они замыкаются, и отключается подача электричества.

Возможен перепад давления в том случае, когда в трубопровод прекращена подача воды, фильтр забит мусором или всасывающий патрубок оказывается выше уровня жидкости. В каждом из этих случаев происходит «сухой ход» насоса, который необходимо остановить, что составляет защитный элемент.

Рабочее давление среды, которая реагирует на реле сухого хода, устанавливается производителем и находится в диапазоне от 0,1 до 0,6 атмосферы. Реле холостого хода установлено на поверхность, Но есть модели для внутреннего размещения в герметичном корпусе.
в меню

1.1 Установка

Устройство нормально работает при любой конструкции трубопровода, не имеющей гидроаккумулятора. Возможна установка в комплексе с гидроаккумулятором, но такая схема не будет полной защитой от сухого насоса.

Причина в особенностях конструкции и принципа действия: защитный элемент установлен перед реле давления жидкости и гидроаккумулятором, а обратный клапан установлен между насосным агрегатом и защитным прибором.

При этом мембрана устройства постоянно находится под давлением, образует гидроаккумулятор. Это стандартная схема, но иногда бывают ситуации, когда насос не выключается при прекращении подачи воды и выходит из строя.

Например, произошла ситуация с сухим ходом: насос включен, емкость или колодец почти пуст, но в аккумуляторе в небольшом количестве есть жидкость. Поскольку нижний порог давления выставлен на работу 1,4-1,6 атмосферы — он есть, но мембрана будет прижата, и насос продолжит работу на холостом ходу.

Он прекратит свою работу, когда большая часть воды из гидроаккумулятора будет слита или когда двигатель будет перегружен. Это означает, что давление в трубопроводе упало до критически низкого уровня и сработало защитное реле. Исходя из этого, в системах с гидроаккумуляторами целесообразно устанавливать другие устройства защиты от сухого хода насоса.

Наиболее эффективно подключение реле сухого хода в паре с наземным насосным агрегатом при установке обратного клапана после насосного оборудования.
в меню

2 Поплавковый выключатель

Поплавковый выключатель — самый простой и дешевый способ защитить циркуляционный насос от перегрева и поломки при работе «всухую». Преимущество устройства в том, что его можно использовать как датчик уровня рабочей среды и как исполнительный механизм.

Устанавливают выключатели в резервуары, колодцы, резервуары и применяют в управлении бытовыми и промышленными насосами в системах водоснабжения, канализации магистралей. Требуемый переключатель переключателя настраивается на длину кабеля.

В одном контейнере можно разместить несколько поплавковых выключателей, каждый из которых будет выполнять отдельную функцию управления основным или резервным насосным оборудованием.

Плавающие датчики сушки бывают легкими и тяжелыми. Первые используются для подачи и отвода воды, вторые — в канализационных и дренажных трубопроводах.

Для правильной работы устройства нужен минимальный диаметр колодца — 40 см. Эта особенность не позволяет отнести поплавковые выключатели к универсальным средствам защиты помпы от работы «всухую».
в меню

2.1 Защитное реле давления

Устройство представляет собой обычное реле давления с дополнительной защитой от холостого хода при понижении давления ниже заводских настроек.

Реле давления управляет включением и отключением поверхностного или скважинного насоса, если контур трубопровода включает гидроаккумулятор или автоматическое соединение с насосной станцией. Реле срабатывает при 0,4-0,6 атмосфер. Этот параметр установлен на заводе, и изменить его невозможно.

Если колебания давления внутри трубопровода находятся в указанных пределах, реле давления не работает и насос работает в нормальном режиме. При падении давления до установленных значений, что происходит при отсутствии воды, срабатывает датчик сухого хода, размыкаются контакты, питающие контур, и устройство для перемещения давления отключается.

Процесс запуска насоса осуществляется только вручную нажатием на рычаг. Перед этим определите и устраните причину остановки двигателя.Обязательным условием при запуске является заполнение насоса водой.
в меню

2.2 Какое защитное устройство выбрать?

Выбор устройства защиты насоса от сухого хода обусловлен моделью самого насоса и задачами, с которыми ему нужно справляться. Оптимальным считается вариант, когда для насоса используется датчик сухого хода в виде поплавка и реле давления. Подключение к трубопроводу этих устройств полностью снизит риски поломки насосного оборудования.

Использование защитных элементов необязательно, если:

• глубина колодца или резервуара достаточно большая;
• обслуживание насосного агрегата проводится опытным мастером;
• уровень воды в системе не меняется — нет смысла подключаться к устройствам защиты.

Работа насоса требует повышенного внимания: как только пропадет вода или сработает тепловая стенка и двигатель выключится, сразу выясняйте причину и устраняйте ее, и только после этого возобновляйте работу насосного агрегата.
в меню

nasosovnet.ru.

Причины установки защиты

При нормальной работе насоса вода проходит через его полость непрерывным потоком. Он выполняет одновременно несколько важных функций:

• происходит смазка трущихся поверхностей с уменьшением преодолеваемого усилия;
• при трении происходит нагрев, тепло улавливается потоками воды и уносится из зоны трения.

Чрезмерный перегрев без реле защиты от сухого хода насоса приводит к быстрому производству, истиранию сопряженных поверхностей.Возникающее при длительной работе тепло может деформировать рабочие детали, иногда безвозвратно. Электродвигатель также получает перегрев с перегревом, и при значительном перегреве или отсутствии реле защиты насоса от сухих ходов его удается преодолеть.

Невозможно использовать гидрооборудование с неисправными датчиками защиты от сухих ходов.

Конструктивные особенности

Рассмотрим датчик сухого хода для помпы, принцип работы его работы.Реле сухой защиты представляет собой блок с несколькими пружинами. Это ограничивает работу всего устройства.

Регулируемые все гайки. Сила давления воды измеряется мембраной. Он либо расслабляет пружину при небольшом усилии, либо сопротивляется ее сопротивлению при большой нагрузке. Принцип действия реле сухого хода сводится к силовой нагрузке на пружину, которая способна размывать контакты, питающие насос.

Такая защита от пересыхания насоса при снижении давления до минимума, запускаемого встроенным алгоритмом, закрыта.Напряжение на электромоторе при этом снижается, и он автоматически отключается. Насос остается чувствительным к повышению давления. Как только оно сработает, реле сухого хода по принципу работы своей цепи разомкнется и снова подаст напряжение на мотор.

Необходимо знать, что в большинстве случаев включение / выключение реле происходит от одной до девяти атмосфер.

Реле уровня воды

Часто насосы поставляются с заводской настройкой минимум на 1.2 атм и максимум 2,9 атм, когда они полностью выключены, не дожидаясь падения до 1 атм.

Проведение корректировок

Прямое взаимовлияние между полученными значениями:

• установка давления на реле;
Объем гидроаккумулятора
• ;
• водонепроницаемый давление.

Приступая к работе, необходимо проверить уровень давления в гидроаккумуляторе.

Установка должна быть отключена от сети, также необходимо подождать несколько минут до полного разряда конденсаторов.Вода из полости гидроаккумулятора обязательно удаляется. Также демонтируем крышку и измеряем показания манометра, которые должны быть порядка 1,4-1,6 атм. При необходимости увеличивают давление воздуха.

Видео: Автоматика защиты насосов от сухого хода

Проведение

Реле сухого хода насоса должно быть настроено на давление в рабочей системе. Предварительно запускается насос, чтобы накачать уровень до желаемого значения. Система самостоятельно отключит питание, так как сработает реле.

Регулировочные работы выполняются парой винтов, расположенных под крышкой станка. Для уточнения лимитов работ необходимо выполнить следующие действия:

• осуществить фиксацию давления включения;
• течь кабеля помпы от источника питания;
• снимите крышку датчика и слегка ослабьте зажимную гайку меньшей пружины;
• установка желаемого параметра давления осуществляется путем затягивания / ослабления пружины с маркировкой «P»;
• затем откройте кран, сбросив давление, чтобы контролировать запуск электродвигателя;
• фиксируем показания на манометре, повторяем операцию несколько раз и эмпирически выводим наиболее оптимальные значения давления.

При наладочных работах нужно будет учесть физические возможности помпы. При паспортизации со всеми потерями может стоять заводское ограничение в 3,5 бар, поэтому надо выходить из 3,0 бар, чтобы помпа не сгорела от перегрузок.

Высококачественная защита от высыхания

Работа насоса без воды — наиболее частая причина поломки этого оборудования при нормальном электроснабжении. Популярным материалом для изготовления насосов является термопласт, выдерживающий длительную эксплуатацию и имеющий доступную стоимость.

При нагрузке без воды поверхности топлива нагреваются. Это происходит тем сильнее, чем больше устройство работает без жидкости. Естественным следствием нагрева является пластическая деформация, и для нее почти обычное явление — толчки и ожоги двигателя от перегрузки.

Существуют определенные зоны риска, для которых вероятность сухого режима увеличивается:

• колодцы или колодцы со слабым течением воды. Также причиной может быть чрезмерная мощность аппарата, несоответствующий дебиту жидкости.В засушливые периоды приток в единицу времени также снижается;
• крупногабаритных контейнеров обслуживаются запасными цистернами для сбора технической воды. Необходимо внимательно следить за тем, чтобы помпа не работала в пустой полости без жидкости;
• сетевой трубопровод со встроенным насосом для выравнивания давления в системе. В засушливое время года могут быть перебои с подачей воды, что приведет к падению давления.

Внешние элементы защиты

Такие внешние элементы используются для защиты от сухих ударов:

1. Поплавковый выключатель

Элемент относится к бюджетным решениям.Применяется для откачки воды из доступных емкостей. Он только защищает от переливов.

1. Реле давления

Многие устройства имеют размыкание контактов при достижении пороговых значений давления. Большинство из них имеют низкий уровень отключения и регулировка во многих моделях недоступна.

1. Реле потока с функциями

При отсутствии прокачки воды на реле происходит автоматическое отключение электроэнергии. Небольшая задержка не оказывает существенного влияния на результат.

Перед приобретением дополнительной защиты стоит внимательно ознакомиться с их порогами.

Видео: Как защитить помпу от сухого хода

www.portaltepla.ru.

Принцип работы модификации

Как работает реле сухого выключателя насоса? Когда давление внутри системы падает, контактор срабатывает. Через контакты проходит напряжение, которое поступает на обмотку. Винт играет роль держателя.Сжатие пружины осуществляется за счет пинты. При уменьшении давления контакты блокируются. Для отключения напряжения используется контактор.

Реле сухого выключателя для насоса: схема подключения

Подключить устройство необходимо через переходник. В этом случае выход подключается к трубке. Кабель замыкается на клемме. Непосредственно крышка закреплена на корпусе насоса. Для затяжки розетки понадобится гайка. Форсунку часто фиксируют с помощью хомута.Некоторые реле подключаются через переходной адаптер на два выхода. Если рассматривать цепь с несколькими насосами, используется расширитель контактов.

Реле регулировки

Для регулировки устройства используется винт, который находится в верхней части корпуса. Для настройки модели снимаются показания с датчика. Для повышения уровня допустимого давления винт поворачивается по часовой стрелке. При низком напряжении скорость контакта контактов замедляется. Также проблема может быть в контакторе с системой запуска.Чтобы снизить уровень давления, винт поворачивается против часовой стрелки. Многое в этом случае зависит от параметров реле и максимальной мощности насосов.

Типы устройств

Есть потоковые и плавающие устройства. Модели могут изготавливаться с одной или несколькими камерами. Модификации низкого давления Подходит для насосов малой мощности. Доступны потоковые устройства разных размеров. Для мощных насосов есть реле высокого давления.

Потоковые устройства

На гидростатах часто бывают поточные реле сухого питания для насоса.Принцип модификаций построен на изменении предельного давления. Этот процесс происходит за счет изменения положения пластины. Он расположен внизу корпуса. Также следует отметить, что реле указанного типа оснащено проводными контакторами. Есть одна кнопка запуска. Во многих моделях используются силовые контакты. Электросхема осуществляется прижимными пластинами. Подключение реле сухого хода для насоса происходит через переходник.

Поплавковые модели

Самым габаритным считается поплавковое реле сухого хода для насоса.Регулировка устройства происходит с помощью завинчивающегося винта. Принцип работы модификаций построен на изменении давления. Все модели в корпусе одноштырьковые. В этом случае сопло располагается кольцом внизу конструкции. В большинстве реле используется система ручной настройки. Есть устройства этого типа от сети 220 В. Каркас, как правило, изготавливается из пластика. Контактные пластины могут быть вертикальными. Большинство реле работают на низкой частоте. Модели подходят для насосов мощностью от 4 кВт.Рабочая частота в среднем 55 Гц. В верхней части модификации есть гайка. При этом зажимной винт находится на штифте.

Приборы с датчиком уровня

Реле сухого хода для насоса с датчиком уровня считается достаточно распространенным. Однако важно отметить, что у моделей есть ряд недостатков. Во-первых, специалисты предполагают, что модели сложно настраивать. Если он говорит о реле на контакторах, то они используют один вход.Так что сбои случаются часто. Также важно отметить, что модели не способны работать с насосами погружного типа. Подключение устройств осуществляется через кабель. Камера возле реле сделана на прочном основании.

Модели низкого давления

Реле сухого хода для насоса низкого давления выполняется только с одной камерой. Контакторы при модификации могут отличаться по конструкции. Большинство устройств работают от сети 220 В. При этом рабочая частота в их минимуме составляет 45 Гц.Следует сразу отметить, что модели подходят для насосов мощностью не более 3 кВт. Контакты на пластине находятся в горизонтальном положении. Штифты устанавливаются рядом с пластиной. У всех модификаций две гайки. Прижимной винт используется для регулировки давления. Нередко используются штифты небольшого диаметра. Модели указанного типа хорошо подходят для работы с погружными насосами. Рамки в устройствах имеют разную степень защиты, и в этом случае многое зависит от производителя.

Аппараты высокого давления

Реле сухого хода для насоса высокого давления очень популярно. В первую очередь используются модели на гидростатах. Они хорошо подходят для насосов, которые используются в системе водоснабжения. Они применяются к двум выходам. Рабочие гайки расположены в верхней части корпуса. Также стоит отметить, что есть модификации двух камер. Выходное сопло расположено в центре основания. Большинство моделей построено на базе дипольного контактора. Модификации используют несколько штифтов.Устройства хорошо подходят для погружных насосов. Насадки доступны диаметром 2,3 см. Реле минимально на частоту 40 Гц. Выходной кабель требуется для подключения к клеммной коробке. Для регулировки пластины есть зажимной винт. Для выравнивания давления внутри системы гайка поворачивается по часовой стрелке. Датчики очень редко встречаются в модификациях этого типа. Непосредственно кнопки пуска расположены на контакторах. Обслуживание модели очень простое.

Однокамерные модели

Однокамерные сухие силовые реле для насоса изготавливаются с одним или несколькими штырями.Большинство модификаций работают при низком давлении. Если рассматривать простое реле, то в нем используется проводной контактор от сети 220 В. Минимальная рабочая частота находится на уровне 45 Гц. Первая гайка находится на штифте. Для увеличения давления в системе винт поворачивается по часовой стрелке. Если рассматривать реле сухого хода для насоса «ГРАНТФОС» (с двойным контактором), то оно использует два выхода под кабель. Минимальная частота у модификации указанного типа равна 55 Гц.

Двухкамерные аппараты

Двухкамерные устройства изготавливаются с контакторами малой проводимости. Большинство моделей снабжено несколькими штифтами. Гайки, как правило, находятся в верхней части корпуса. Выходное сопло используется диаметром 4,4 см. Устройства подходят для насосов большой мощности. Работают модификации 220 В. Если рассматривать модели с приводными контактами, то в них используется пусковой механизм от модуля. Минимальная рабочая частота 30 Гц. Каркас нередко изготавливается из стали.Повышенное давление возникает из-за регулировки винта. Зажимная пластина в устройствах находится под контактором. База реле доступна с пломбой. Большинство устройств снабжено крышкой со штырями.

Модели на три камеры

Устройства на три камеры позволяют очень точно регулировать давление внутри системы. Большинство модификаций начинается с модуля. Для подключения устройства используются переходники с кольцом. Модели подходят для насосов мощностью от 4 кВт.Их минимальная рабочая частота равна 4 Гц. Некоторые реле сделаны на приводах. Крышки обычно устанавливаются над штифтом. Некоторые устройства выполнены с двумя прижимными пластинами. Выходной кабель выходит из контактора. Реле этого типа стандартное от сети 220 В.

2 кВт

Реле для насосов производятся, как правило, с одним выводом. Большинство модификаций комплектуются накладками. Если рассматривать устройства с проводными контакторами, то они имеют два выхода. Также стоит отметить, что есть модели с опорными стойками.Корпуса чаще всего изготавливаются из нержавеющей стали. Кабель реле выходит из контактора. В устройствах от сети 220 В. Подключение к насосам происходит через патрубок.

fB.ru.

Здравствуйте уважаемые читатели моего блога Nasos-pump.ru

В рубрике «Комплектующие» более подробно рассмотрим алгоритм работы и устройство реле давления с защитой от «сухого хода». Я уже вкратце упоминал этот продукт в статье о способах защиты насосов от «сухого хода».Это устройство сочетает в себе реле давления и защиты, а также защиту от «сухого удара». Реле контролирует заданные значения давления напора и включает как скважинные или скважинные, так и поверхностные насосы, когда они работают вместе с гидроаккумулятором. Эта автоматика также защищает насосное оборудование от работы без жидкостного тракта, что позволяет пользователю в автоматическом режиме более комфортно управлять им без постоянного контроля.

Заводская установка отключения изделия по режиму «сухой прогон» — 0.4 — 0,6 бар. Если давление в водопроводе меняется в заданных пределах, это напоминает срабатывание обычного реле давления. При снижении давления в системе до уровня 0,4 — 0,6 бар устройство отключает насосное оборудование по режиму «сухой ход». Для включения и дальнейшей работы помпы требуется вмешательство человека.

Технические характеристики изделия

Технические характеристики Реле давления с защитой от «сухого хода» Рассмотрим на примере FFSG2G.Технические характеристики обслуживания приведены в таблице 1.

Таблица 1

Устройство, устройство и принцип действия

Реле давления с защитой от «сухого хода» собрано на металлической пластине, служащей и закрыто пластиковой крышкой. На (Рис. 1) вы можете увидеть внутреннее устройство и основные элементы.

Корпус 1 Металлическая пластина — на которой расположены все элементы реле давления с «сухим ходом». Фланец 2 С — размер внутренней резьбы 1/4 «предназначен для подключения автоматики к водопроводу.Фланец с помощью шести винтов прикреплен к мембране 9 и Pynet 10 к корпусу автомата. Фланец для обновления мембраны и вход вместе составляют рабочую камеру. Гайка 3 и маленькая пружина, регулирующая перепад давления ΔP. В этом разница между давлением отключения и включения автоматики. Чем сильнее сжать пружину (затянуть гайку по часовой стрелке), тем больше будет разница Δp. Минимальная разница между давлением питания и давлением отключения составляет 1,2 бар.Гайка 4 и большая пружина предназначены для регулировки отключения по давлению. При сжатии пружины (затягивание гайки по часовой стрелке) давление автоматического отключения увеличивается, а при отпускании гайки давление отключения уменьшается. Клеммы 5 и 6 для подключения реле давления к источнику питания и насосному оборудованию. Болты 7 для подключения заземляющих проводов от питания и двигателя. Рычаг 8 запускает реле давления. Кабельные муфты 11 предназначены для крепления электрических кабелей.

Монтаж, подключение к электросети и принцип работы автоматики

Установка данного изделия в водопровод ничем не отличается от установки штатного реле давления ПМ-5. По гидравлической части автоматика имеет целую внутреннюю резьбу 1/4 дюйма. Реле может быть установлено как на самом трубопроводе, так и на водопроводе. Единственное условие для установки — рядом с автоматикой для предотвращения плавучести необходимо установить гидроаккумулятор.Бак гидроаккумулятора зависит от количества точек разбора и потребляемой воды.

Схема реле давления в электрической сети показана на (рис. 2).

Насос или насосная станция должны быть включены в розетку, подключенную через устройство защитного отключения (УЗО). Для защиты насосного оборудования необходимо обеспечить машину защиты двигателя с током, равным номинальному двигателю.

Принцип работы следующий. После выполнения всех монтажных работ.Система и насос должны быть заполнены водой и удалены воздух из насоса и всасывающего трубопровода. Подаем насос, но насос не запустился, так как реле разомкнуты. Чтобы насос включился, нажмите на рычаг автоматического запуска и удерживайте его, пока давление не поднимется выше 0,5 бар. После запуска насос выключится, когда давление в системе достигнет реле, указанного на реле. Отрегулировать давление отключения насосного оборудования можно с помощью гайки 4 (см. Рис.1). Закручивая гайку по часовой стрелке, увеличиваем давление выключения насоса. Если гайка откручивается против часовой стрелки, давление отключения насоса снижается. Следите за давлением отключения насоса по манометру. При заборе воды давление в системе снижается, при достижении нижнего уровня автоматика включает насос и поддерживает давление в системе. Регулировка перепада давления осуществляется гайкой 3 (рис. 1). При закручивании гайки разница между давлением и отключением увеличивается, а при откручивании гайки — уменьшается.Отслеживать давление на помпе необходимо по манометру. После остановки анализа воды и достижения заданного давления насос выключится. В случае, когда начался анализ воды и по какой-то причине (отсутствие воды, световое отключение и т. Д. И т. Д.) Давление в системе упадет ниже уровня 0,5 бар, контакты автоматики разомкнутся, и насос больше не включается, так как реле выключилось по режиму «сухой ход». Для последующего запуска автоматики в работу необходимо вмешательство человека.Перед тем, как запустить реле в работу, следует выяснить, по какой причине насос отключен на «холостом ходу». Если вода закончилась, необходимо заново наполнить всасывающий патрубок и насос водой, удалить воздух из насоса и трубопровода. Если проблема в блоке питания, вам нужно исправить ее, а затем снова запустить автоматику. Нажмите на пусковой рычаг и дождитесь, пока давление в системе не превысит 0,5 бар. Тогда реле давления с «сухим ходом» продолжит работу в автоматическом режиме.

Эксплуатация, обслуживание и ремонт

В целом автоматика очень простая и надежная. Если в условиях эксплуатации реле работает без проблем долго и надежно. Однако, внося коррективы в качество нашей воды, качество подачи энергии или повышенную влажность, могут возникнуть проблемы в работе. Проблемы с реле очень часто приводят к выходу из строя помпы. Чтобы этого не произошло, следует своевременно и каждый раз при перезапуске автоматизации проверять систему и автоматизацию.

Если вода в системе содержит твердые частицы жесткости или находится в воде, при большом содержании железа в процессе работы автоматики происходит постепенное «зарастание» рабочей камеры и фланцевых отложений жесткости или солей железа. Бывает момент, когда реле вообще перестает работать. Для устранения такого дефекта необходимо демонтировать реле и очистить камеру от солевых отложений, выполнив следующие действия:

1. Проявите автоматику и помпу, отключив шнур от источника питания.
2. Сбрасываем давление в водопроводе, открыв ближайший кран водоподготовки.
3. Отсоединить электрические кабели от автоматики. Для этого снимите пластиковую крышку с автоматики и отсоедините кабели от клемм 5, 6 и заземления (см. Рис. 1)
4. Отсоединить реле от водопровода с помощью рожкового ключа на 17.
5. Отверткой открутите 6 винтов и снимите фланец. Производим очистку камеры и фланца от солей.
6. Производим сборку автоматики в обратном порядке, перед монтажом необходимо заделать резьбу FMU или лентой-герметиком.

К перебоям в работе автоматики также приводит повышенная влажность (окисление контактов), колебания напряжения в питающей сети (обгорание контактов). В этих случаях необходимо заменить автоматику на новую. Как и любая эстафета, техника с «сухим ходом» требует внимания.

Спасибо за проявленный интерес.

стр.S. Не упускайте возможность сделать доброе дело: нажимайте на кнопки социальных сетей, расположенные вверху страниц, на которых вы зарегистрированы, и другие люди также извлекают выгоду из этого сообщения. Отлично СПАСИБО !

nasos-pump.ru.

Специфика работы

Покупка воды в бытовых системах подразумевает несколько параллельных процессов:

• транспортировка жидкости к потребителю;
• охлаждающее насосное оборудование;
• смазка упругих элементов насоса

Негативные последствия неправильной работы в вибрационном оборудовании, которое наиболее популярно в бытовых схемах водоснабжения.Также недопустимо явление для погружных, наземных и дренажных устройств.

Если он не обеспечивает защиты от сухого хода насоса, то результат будет следующим:

,
• подвижные элементы нагреваются и температура соседних узлов увеличивается;
• большинство деталей деформировано;
• в определенной ситуации происходит кодирование, которое приводит к выходу из строя электрической части.

При проектировании насосной станции защита должна выполняться своевременно, так как последствия «сухого хода» по гарантии не ремонтируются, работы придется проводить за свой счет.

При проверке состояния вышедшего из строя оборудования специалисту не составит труда определить причину такого состояния. Об этом свидетельствуют характерные признаки деформации элементов конструкции. В инструкции к оборудованию производитель четко указывает недопустимость работы насосов при отсутствии залитой жидкости в рабочих полостях.

Один пример сгоревшей обмотки — первый явный признак для мастера

Дополнительные «виновники» поломок

Существует несколько наиболее частых причин, которые приводят к экстремальному режиму работы POMP:

• Несбалансированная мощность насоса.В такой ситуации происходит быстрая перекачка жидкости из-за недостаточного дебита скважины или для насосов, которые имеют часть ограждения выше динамического уровня.
• Схема подключения имеет посадочную трубу, в которой происходит разгерметизация. Через отверстие будет поступать воздух внутрь.
• Засорение насосной трубки, что часто бывает у надводных моделей насосов.
• Работа гидравлики осуществляется при пониженном давлении.
• При перекачивании жидкости из любой емкости необходимо предотвратить захват воздуха.

Без установленных автоматических систем Справиться с профилактикой «сухого удара» довольно проблематично.

Видео: Разборка, ревизия и чистка глубинного насоса «Водолей»

Какая защита от сухого хода для насосной станции

Одним из основных факторов получения надежной схемы является установка автоматики. Такое оборудование включает в себя следующие комплектующие:

• датчик осушки насоса;
• реле сухого выключателя для станций или насосов;
• реле давления;
• поплавковый выключатель.

Отключение поплавка

Одним из универсальных блокираторов является поплавковый датчик осушки для погружного насоса. Этот элемент цепи — относительно недорогой помощник для защиты гидрооборудования. Благодаря монтажу установки этот датчик осушки для насоса используется во многих схемах, например, когда осуществляется откачка из классических колодцев или некоторых резервуаров.

Поплавок — Защита от перегрева и сухого хода

Датчик сухого хода для погружного насоса подключается к электрическому щиту одной из фаз электросети.Специальная атака внутри устройства разрывает соединение в определенном положении корпуса поплавка. Таким образом, откачка будет своевременно прекращена. Высота спускового крючка задается при настройке места установки. Кабель, к которому подключается датчик сухого хода для насоса, выставляют на определенном уровне, чтобы во время опускания поплавка не происходил абсолютно полный отбор жидкости. В момент размыкания контактов должно быть определенное количество жидкости.

При отборе воды с помощью надводных или погружных агрегатов крепление датчика осуществляется таким образом, чтобы даже после разрыва контакта уровень жидкости все равно был выше решетки ограждения или клапана.

Недостаток поплавка — нулевая универсальность — в узкой шахте не установишь.

В такой ситуации придется искать другие способы защиты от сухого хода скважинного насоса.

Реле давления воды

Используемое приводное реле выполнено конструктивно, что дает возможность разорвать контакт в цепи при критическом падении давления и, соответственно, уровне воды в источнике. Первоначальное минимальное значение устанавливает производитель.Обычно он колеблется в интервале 0,5-0,7 атмосферы.

Реле давления с работы «всухую»

Подавляющее большинство моделей реле сухого хода для бытовых нужд самостоятельная настройка Пороговое значение не предусматривает.

В нормальных условиях насосная станция в системе всегда превышает одну атмосферу. Уменьшение показателя говорит только об одном — во впускной патрубок проник воздух. Автоматика сразу размыкает контакт, помпу, не давая току пройти по кабелю.Запуск после взлома осуществляется исключительно в ручном режиме, что является дополнительной защитой.

Использование такого реле имеет смысл при соблюдении определенных условий:

• наличие замкнутого водного контура;
• навесной гидробаком;
• с помощью насосной станции с поверхностным или погружным насосом.

Принцип действия этого реле в настоящее время актуален для систем с глубинными насосами.

Датчик расхода воды

В схемах

используются специальные датчики сухого хода, которые фиксируют скорость воды, передаваемой насосом.В конструкции датчика предусмотрен клапан (лепесток) на участке воздуховода, и бронированный микровыключатель. На одной из сторон подпружиненного клапана находится магнит.

Алгоритм работы этого датчика следующий:

• вода толкает клапан;
• за счет удара пружина сжимается;
Замыкаются контакты
• и оборудование начинает работать.

Как только струя ослабевает или полностью заканчивается, давление на клапан прекращается, соответственно пружина ослабевает, магнит отходит от переключателя и контакт разрывается.Работа насоса прекращается. При появлении воды весь цикл повторяется в автоматическом режиме.

Датчик встроен в гидравлическое оборудование малой мощности. Его работа заключается в балансе между двумя величинами: расходом и уровнем давления. К положительным качествам относятся такие характеристики:

• компактные размеры;
• простота установки;
• быстрая реакция на отключение.

Благодаря высокой скорости отклика есть возможность своевременно отключать питание, что снижает риск безводной работы.

Видео: Какой тип автоматики выбрать для помпы?

При необходимости установки универсальной защиты специалисты рекомендуют использовать устройство для аварийного режима мини акне. В его основе лежит электронная защита самовсасывающего оборудования, которая реагирует на заданные параметры.

Достоинствами аппарата являются:

• минимальная потребляемая мощность;
• малых параметров;
• комплексная защита от экстремальных режимов;
• высокая степень надежности;
• простая установка.

Работа без установленной защиты

В некоторых случаях можно обойтись без установки дополнительных защитных узлов. Это возможно в следующих ситуациях:

• отбор жидкости осуществляется из источника, в котором постоянно находится вода;
• осуществляется прямой визуальный контроль за уровнем жидкости;
• высокий дебит в скважине.

Если вы услышали, что агрегат начинает останавливаться, точнее «рубить», его необходимо самостоятельно отключить от сети.Не рекомендуется запускать гидравлику.

ВИДЕО: Электрическая схема Подключение автоматического глубинного насоса

www.portalteplic.ru.

Защита от сухого хода водяного насоса

Здесь представлено устройство защиты от сухого хода водяного насоса, которое работает как эффективное решение для защиты бытовых погружных водяных насосов от сухого хода. Функция контроля минимального уровня воды в контуре реализуется с помощью подвешенных датчиков датчиков, чтобы гарантировать, что водяные насосы не будут работать в сухом состоянии.Кроме того, функции включения и задержки возврата предотвращают нежелательную непродолжительную работу насосов при работе с турбулентными подземными водами. На рис. 1 изображен авторский прототип.

Рис. 1 (а): Лицевая панель авторского прототипа Рис. 1 (b): прототип устройства защиты от сухого хода водяного насоса, смонтированный на монтажной плате.

Принципиальная схема устройства защиты от сухого хода водяного насоса показана на рис. 2. Он построен на 5-вольтовом регуляторе 7805 (IC1), таймере NE555 (IC2), транзисторах BC547 (T1) и SL100 (T2), 12В 1C / Реле O (RL1) и несколько других компонентов.

Рис. 2: Принципиальная схема устройства защиты от сухого хода водяного насоса

Чтобы понять, как работает эта схема, предположим, что выходной контакт 3 IC2 имеет высокий уровень во время первоначального включения и, следовательно, реле RL1 находится под напряжением. В этом случае конденсатор C4 на входе IC2 будет заряжаться через резистор R2 и потенциометр VR2.

После задержки в несколько секунд напряжение на C4 достигнет уровня, при котором схема инвертора (сформированная IC2) изменит состояние. Выход IC2 переключится на низкий уровень, и RL1 будет отключен транзистором T2 драйвера реле.Нажимной переключатель перезапуска S1 можно использовать для запуска этого процесса с самого начала.

Однако, если присутствие воды определяется датчиками аквасенсора (или датчиками уровня воды) AS1 и AS2, C4 будет бесконечно разряжаться T1, чтобы удерживать RL1 в активированном состоянии. Но когда возникает состояние сухого хода (когда AS1 и AS2 не обнаруживают влагу), инвертор меняет свое состояние после короткой задержки (от 10 до 13 секунд). Временной интервал (задержка) между изменениями состояния зависит, главным образом, от настройки предустановленного потенциометра VR2 с регулируемой задержкой.

Для питания всей цепи можно использовать источник постоянного тока 12 В, 1 А от любого трансформатора или источника питания SMPS. Обратите внимание, что для повышения стабильности системы здесь используется встроенный регулируемый источник питания постоянного тока напряжением 5 В. Схема регулятора 5 В постоянного тока реализована с использованием микросхем IC1, C1 и C2. Кроме того, VR1 включен в схему водного датчика, потому что расстояние между главной схемой и датчиками может быть довольно большим, поэтому он может компенсировать возможное сопротивление кабеля.

Два близко расположенных (примерно 10 мм друг от друга) болта из нержавеющей стали могут использоваться в качестве зондов для водных датчиков.Для соединения используйте любой низковольтный двухжильный провод / кабель длиной от 30 до 90 метров.

LED1 — это индикатор включения, а LED2 — индикатор включения двигателя. Так как выходная нагрузка представляет собой энергоемкий двигатель водяного насоса, для гибкой и надежной работы настоятельно рекомендуется силовое реле 12 В постоянного тока с коммутационной способностью 230 В / 30 А переменного тока. Электропитание выходной нагрузки должно подаваться через общий полюс и замыкающий контакт этого силового реле.

Схема односторонней печатной платы в натуральную величину для защиты от сухого хода водяного насоса показана на рис.3 и расположение его компонентов на рис. 4.

Рис. 3: Схема печатной платы защиты от сухого хода водяного насоса Рис. 4: Компоновка компонентов печатной платы

Загрузите компоновку печатной платы и компонентов в формате PDF:

щелкните здесь

После сборки схемы на печатной плате подключите всю систему, как показано на схеме электрических соединений на рис. 5. Обзор системы с погружным скважинным насосом показан на рис. 6. Подключите двигатель водяного насоса к разъему CON3 и Сеть 230 В переменного тока через CON4.

Рис. 5: Схема электрических соединений

Схема также может быть изготовлена ​​на перфорированной плате среднего размера.По механическим причинам и для упрощения конструкции электромагнитное реле следует держать на некотором расстоянии от печатной платы. После успешной сборки и начального тестирования поместите всю систему в жесткий пластиковый / металлический контейнер.

Рис. 6: Обзор системы с погружным скважинным насосом

Обратите внимание, что прототип был испытан с силовым реле 12 В / 100 Ом (230 В переменного тока / 30 А DPDT). В качестве источника питания использовался линейный источник питания 12 В / 1 А. Нагрузка на выходе представляла собой погружной скважинный насос мощностью 1,5 л.с.Тестовое значение VR2 составляло 0 Ом (с задержкой 10 секунд), а значение VR1 составляло 500 кОм. Длина провода датчиков аква-сенсора составляла около 30 метров.

[stextbox id = ”warning” caption = ”Внимание:”] Опасность поражения электрическим током! Строительство и подключение этой цепи должны выполняться только квалифицированным персоналом, при этом должны соблюдаться все правила электробезопасности. В частности, важно убедиться, что выбранное реле подходит для использования с мощными водяными насосами и имеет соответствующие характеристики, позволяющие выдерживать требуемые напряжение и ток.[/ stextbox]

---

Как преодолеть проблему сухого хода

Человеческий фактор — одна из основных причин сухого хода. Corepics VOF / Shutterstock Компания изобрела насос, устойчивый к кавитации и самовсасывающий.

Сухой ход происходит, когда насос работает без достаточного количества жидкости. Это приводит к скачку давления, расхода или перегреву, что приведет к отказу насоса. В результате насосные элементы заедают на валу. В этой статье объясняется, как можно избежать проблемы.

Кавитация насоса и отказы, связанные с сухим ходом, обходятся компаниям в миллионы долларов ежегодно, включая затраты на замену поврежденного оборудования и потерю продаж из-за низкой производительности. С улучшением экономики и ожидаемым увеличением производства топлива продажи насосов для перекачки жидкости, по прогнозам, вырастут на 5,5% в год до 84 миллиардов долларов в 2018 году.

Учитывая такое распространение, историческая картина показывает, что расходы, связанные с ремонтом или заменой, также резко возрастут.

При возникновении кавитации пузырьки пара образуются и расширяются в перекачиваемой жидкости на стороне всасывания насоса, прежде чем достичь стороны нагнетания с более высоким давлением насоса и резко схлопнуться у поверхности насосного элемента. Это вызывает ударные волны внутри насоса, которые вызывают значительное повреждение насосного элемента.

Если не лечить, кавитация со временем разрушит насосный элемент и другие компоненты, резко сократив срок службы насоса.Кавитация также может вызвать чрезмерную вибрацию, ведущую к преждевременному выходу из строя уплотнения и подшипника, в дополнение к немедленному увеличению потребляемой мощности и снижению выходного потока и давления.

В то время как кавитация является частой причиной ухудшения характеристик и отказов насоса, связанной с физикой работы насоса, сухой ход, с другой стороны, обычно связан с тем, как насосы активно эксплуатируются конечными пользователями. Сама кавитация также может быть настолько распространенной, что создает ситуацию сухого хода внутри насоса из-за чрезмерного парообразования.Насосы чаще всего зависят от самой перекачиваемой жидкости для смазывания опорных поверхностей насосного элемента. Если насос работает без этой жидкости, слабая или отсутствующая смазка на этих опорных поверхностях вызовет избыточное тепловыделение, повышенный износ и, возможно, даже выход из строя насоса, если насосный элемент заклинивает или ломается. Срок службы насоса, работающего всухую, значительно сократится или, в худшем случае, преждевременно закончится.

Самой непосредственной причиной сухого хода обычно является человеческий фактор.Компании полагаются на операторов для наблюдения за насосами, но проблемы возникают в тех случаях, когда операторы непреднамеренно оставляют насосы работающими в течение определенного периода времени после завершения операции откачки. Например, после завершения разгрузки водитель транспортного средства может оставить насос работающим без присмотра, не зная, что насос все еще работает. Продолжение этой работы после того, как вся перекачиваемая жидкость будет перекачана, создаст условия сухого хода внутри насоса, что приведет к повреждению из-за отсутствия смазки.Такая ситуация также может возникнуть во время заливки насоса, когда система трубопроводов и корпус насоса еще не заполнены жидкостью, и насос работает всухую до окончания периода заливки.

В ответ на это многие компании установили устройства защиты и управления различной конструкции, которые останавливают насос сразу после завершения работы насоса, предотвращая возникновение сухого хода. Инженеры также тратят много времени и усилий на то, чтобы насосы были правильно настроены для заливки, что увеличивает стоимость и сложность водопровода.Такой уровень защиты требует значительных затрат. Несмотря на все усилия оператора, опасные события могут произойти из-за неисправных систем мониторинга, неправильного использования контрольного оборудования или непредсказуемых событий. Владельцы насосов особенно желают получить технологию, предотвращающую разрушительные последствия работы всухую, чтобы они не зависели от операторов как единственной линии защиты. Помимо защиты от работы всухую, инженеры и обслуживающий персонал всегда находятся в поиске решения, позволяющего предотвратить постоянно присутствующую проблему кавитации в самых сложных насосных системах, с обнадеживающим результатом снижения затрат на техническое обслуживание и увеличения производительности.

Решение
Инженеры Parker разработали двухступенчатую гибридную технологию путем включения центробежного насоса в качестве первой ступени перед роторным трехлопастным насосом прямого вытеснения в качестве второй ступени. Этот двухступенчатый гибридный подход увеличивает поток через центробежное рабочее колесо, повышая давление заряда жидкости для трехлопастных роторов второй ступени. Фактически, центробежное рабочее колесо питает ступень с лопастями вращения, что практически устраняет проблемы кавитации, характерные для обычных поршневых насосов прямого вытеснения.

Запатентованные трехлопастные роторы и уплотнения щеток стеклоочистителя являются ключом к возможностям работы насоса всухую и всасывающей способности всухую. Они предварительно нагружены внутренними стенками корпуса насоса и создают вакуум до 27 дюймов ртутного столба. Это позволяет насосу самовсасывать, избегая любых проблем с сухой заливкой или паровых пробок, характерных для обычных центробежных насосов.

Операторы нефтегазовой отрасли заявили о необходимости решения основных видов отказов: чрезвычайно коротких или несуществующих ограничений по времени работы всухую и неприемлемых уровней кавитации при перекачивании очень легких жидкостей с высоким давлением пара.Приложения, для которых требовалось два или три разных насоса, теперь могут обслуживаться одним продуктом.

.
