Выбор надежного дюбеля для крепления в гипсокартонный лист

В ремонтных работах зачастую используется гипсокартон как основная поверхность. Из него делаются подвесные потолки, перегородки, выравниваются стены. ГКЛ имеет множество преимуществ перед другими отделочными материалами. Но, есть один большой минус – хрупкость. Для обхода стороной этого недостатка многие предприятия производят крепежи – дюбеля для гипсокартонных конструкций. Благодаря таким креплениям можно подвесить на стену из ГКЛ и полку и большую картину.

Что такое дюбель



В случае необходимости зафиксировать на гипсокартонной стене тяжелую картину, прикрепить к перегородке телевизор, повесить люстру, понадобятся специальные крепежи, с помощью которых поверхность деформироваться не будет, а предмет находится на своем месте, при этом выполняет свои функции. Данными крепежами служат дюбеля.

Еще одним предназначением дюбелей является фиксация элементов гипсокартонной конструкции во время монтажа.

Крепление составных частей каркаса под гипсокартон проводится быстро и эффективно.

Дюбель для гипрока имеет различные формы по внешнему виду. В зависимости от предназначения он изготавливается из материалов, способных реализовывать функции без дефекта.

Каждый дюбель рассчитан на орпеделенный вес

Как различить дюбеля по назначению? Как происходит фиксация крепежа?

Виды дюбеля для гипсокартона

Данный крепеж применяется во многих ремонтных и строительных работах. Для гипсокартона есть некоторые виды, которые создадут прочность фиксирования, при этом поверхность останется первозданной.

Дюбель гвоздь для крепления именно профилей

Самый популярный строительный дюбель гвоздь для крепления профилей и подвесов к бетонной стене состоит из 2 частей. Первая часть: наконечник – содержит в себе 2 секции, выполнен он из пластмассы. Второй частью является гвоздь, на который может быть нанесена резьба. Для монтажа каркаса под гипсокартон используются дюбель-гвозди размерами 6/40, 6/60.

Для фиксации направляющего профиля к стене применимы данные крепежи. Однако, для крепления подвесов требуется применять анкер металлический, поскольку на подвес ложится большая нагрузка, которую нейлоновый дюбель не способен выдержать из-за своих технических характеристик.

Дюбель-гвоздь для крепления направляющего профиля к бетонной стене

Действие дюбеля

На пластмассовой части находятся усики. Они расправляются в стороны когда в наконечник входит гвоздь. Усики фиксируются в бетонной (кирпичной) стене, при этом крепко удерживают массу навешиваемого предмета. Основной базой применения крепежей является фиксация профилей к черновому основанию во время монтажа каркаса под гипсокартон.

Дюбель гвоздь Кнауф  с различной формой манжетки

Данные дюбель-гвозди для гипсокартона имеют 2 типа – обычная и ограничительная манжетка, которая не дает металлическому гвоздю «провалится» внутрь.

Наименование	Количество штук в пачке, шт.
Ударный шуруп 6*40 грибовидная шляпка	100, 200
Ударный шуруп 6*60 грибовидная шляпка	100
Ударный шуруп 6*60 потай ная шляпка	100
Ударный шуруп 6*80 потайная шляпка	100
Ударный шуруп 8*60 потайная шляпка	100
Ударный шуруп 8*80 потайная шляпка	50
Ударный шуруп 8*100 потайная шляпка	50
Ударный шуруп 8*120 потайная шляпка	50



Видео:

Варианты крепежей в ГВЛ

Далее рассмотрим самые популярные варианты и что можно закрутить в гипсокартонный лист, для надежного крепления различных элементов декора.

Самый простой вариант – это найти направляющий профиль с помощью магнита и в него закрутить шуруповертом стальной шуруп.  Если это не удается сделать то тогда необходимо прибегнуть к помощи специальных креплений в лист гипсокартона.

Наиболее распространенным в работах, связанных с гипсокартоном, является дюбель «бабочка».  На внешний вид он имеет бабочку с расправленными крылышками. Основной материал изготовления крепежа – полипропилен. А также в продаже присутствуют металлические изделия.

Фото наиболее распространенный дюбель для гипсокартона “Бабочка”

Действие «бабочки» для гипсокартона

Изначально дрелью делается отверстие нужного размера. Туда требуется вставить пластмассовую часть дюбеля. Для этого боковые элементы прижимаются к центру, дюбель вбивается молотком. Делать это следует аккуратно. После чего в эту часть вкручивается шуруп. В момент монтирования самореза полипропиленовая часть раскрывается с обратной стороны гипсокартонной поверхности (как будто крылышки расправляются в стороны).

Они упираются в ГКЛ, тем самым происходит жесткая фиксация и распределение навешенного веса по поверхности, нет точечной нагрузки.

Дюбель-бабочка имеет отличительное свойство – есть возможность демонтировать крепеж из гипсокартонной поверхности.

Бабочка имеет различные размеры. Их подбор зависит от веса предмета:

• Размер 8/28. Применим данный дюбель для фиксации легкой конструкции. Саморезы для «бабочки» следует приобретать отдельно. Для такого размера наибольше подходит шуруп 3.5/35мм. Покрытие шурупа абсолютно неважно. Отверстие для дюбеля производится сверлом размером 8 мм. Вставленный крепеж имеет фиксатор, который не даст бабочке полностью «провалится» внутрь.



Винтовые крепления Молли (MOLLY)

Дюбель MOLLY для гипсокартона используется в случае, если требуется на поверхности зафиксировать тяжелый предмет. Является пожалуй самым надежным  креплением.

По своей структуре Молли отличен от пластиковых дюбелей полностью металлическим каркасом. Материалом служит оцинкованная или нержавеющая сталь. Состоит дюбель из втулки и шурупа. Вторая часть иногда подбирается самостоятельно, в зависимости от возложенных функций – она может иметь окончание в виде головки, кольца, крючка.

Дюбель Molly имеет зубчики для прочного фиксирования на поверхности



Втулка имеет прорези через весь элемент, это создает распорную часть.  В центре втулки есть резьба для шурупа. При покупке отдельного винта следует на это обратить внимание.

Шуруп, вхожий в комплект имеет опорную шайбу, которая является своеобразным ограничителем – без неё крепеж прокручивается в распорной части.

Крепление молли

Для монтажа дюбеля молли потребуются специальное разжимное устройство.

1. Требуется сделать отверстие в плоскости размером, подобранным под размеры дюбеля от 8 до 13мм.
2. Далее в отверстие вставляется втулка (цанга). Вбивается она до тех пор пока зубчики на ней не упрутся в поверхность.
3. После этого вкручивается шуруп.
4. Специальными клещами следует вытянуть винт наружу. При этом действии конец цанги притягивается к поверхности с тыльной стороны, распорная часть срабатывает и фиксируется.

Схема крепления Молли



В зависимости от размеров Molly есть различные весовые категории. В основном катировка идет от 25 до 75 кг. на гипсокартонную поверхность при помощи данного дюбеля можно повесить до 30кг. веса.

Дюбель более подробно представлен на фото

В дюбель Молли возможно приобрести втулку с крюком

Видео:

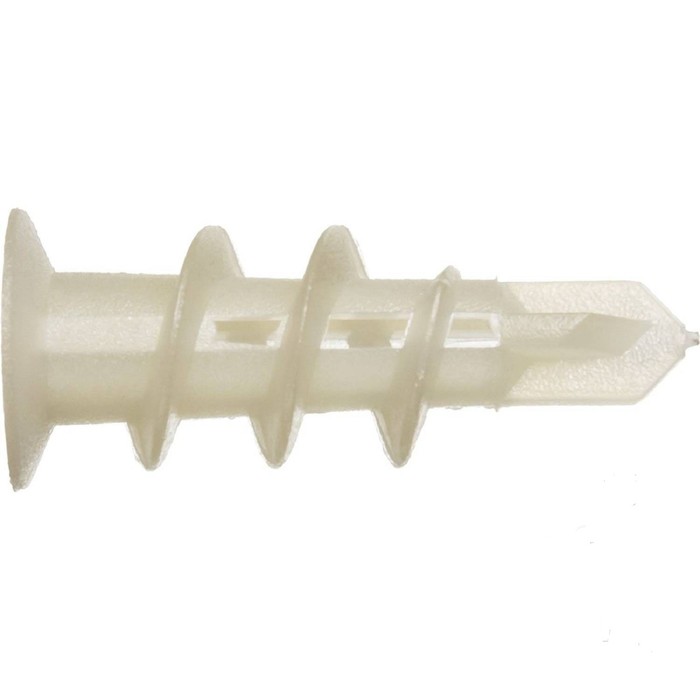

Дюбель DRIVA со сверлом

Дюбель производится из 2-х видов материала: пластик и металл.

Пластиковые дюбеля немного дешевле металлических. Для их производства применяется полиэтилен или нейлон Марки тт 22. Данный крепеж может выдержать до 25 кг. веса.

Дюбель Дрива металлический

Металлическая дрива производится из дюрали. Он не так популярен как изделие из нейлона по одной причине – ценовая политика. Данный дюбель выносит 35кг. веса.

На дюбеле (обеих типов) имеется фиксатор, а также винтовая нарезка остроугольного профиля.

Крепление дюбеля «Дрива»

Для фиксирования крепежа необходимо сделать отверстие 6мм. но, если толщина гипсокартонного листа 12.5 и меньше, тогда отверстие не нужно. Туда вкручивается дюбель при помощи отвертки до фиксатора-головки. В этот дюбель следует вкрутить саморез.

Длина нейлонового дюбеля 23мм, металлического – 44мм.

Видео:

Крепления KNAUF Хартмут

Данный дюбель имеет 4 составные части:

1. якорная планка – это некий оцинкованная пластинка П-образной формы;
2. есть 2 направляющих усика, изготовленных из пластмассы;
3. запирающая вставная часть пластиковая;
4. шуруп М5-60.

Кнауф Хармут имеет сложную конструкцию за счет чего способен выдержать до 50кг.

KNAUF Хартмут способен выдержать вес 55кг. в большинстве случает этот дюбель предназначен для тяжелых предметов на стену из гипсокартона. Это телевизор с большой диагональю, на кухне – полка с посудой, в ванной шкафчик для банных принадлежностей.

Для монтажа дюбеля в ГВЛ стене делается соответствующее отверстие. В этот зазор вводится пластина при помощи усиков. Когда П-образная деталь зашла в отверстие, усики обламываются. Внутрь ввинчивается шуруп.

Видео:

Универсальный Фишер-дюбель

Данный дюбель состоит из пластикового цилиндра и содержит гильзу. Сбоку расположены лопасти, а также мощный концевик. Внутри дюбеля нарезана резьба для шурупа. Габариты дюбеля: длина – 27мм., диаметр 12.5мм.

Дюбель Фишер имеет пластиковый цилиндр и гильзу

Для установка Fisсher гипсокартоне делается отверстие, диаметром совпадающее с гильзой 12мм. Fisсher вставляется в сделанную дыру и крепится штопорным шурупом 6*50. При вкручивании шурупа почти до конца, начинается давление на коническую часть гильзы. В конечном счете, под действующим нажимом на винт, гильза раскрывается в разные стороны лопастями, которые прижимаются к тыльной стороне листа ГКЛ.

Для малых и средних нагрузок подойдет универсальный дюбель UX. Это уникальная форма позволяет применять его для крепления в гипсокартон и в другие строительные материалы.

Дюбель Фишер продается набором с саморезами

При креплении к стандартному листу ГКЛ 12.5мм. крепится, допустим, дощечка толщиной 8мм. при это м с тыльной стороны гипсокартона винт вышел на длину 27мм. это показывает что под листом гипрока должно быть пустое место 30мм.

Видео:

Вес, выдерживаемый дюбелем – 16кг.

Дюбель с пружиной для крепления на потолке

Этот вид крепежа предназначен для легкого веса. Состоит он из нескольких составных:

• основа – шуруп с крючком;
• распорная составляющая – 2 планочки;
• фиксатор планок пружина.

Требуется сделать отверстие. В него ввести дюбель с прижимными лопастями. Как только планки зашли за границы гипсокартонной конструкции, пружина срабатывает и планки расправляются, тем самым фиксируются с другой стороны ГКЛ.

Виды дюбелей складных с пружинный

Данный дюбель предназначен в основном для подвешивания декоративных элементов и люстр.

Если необходимо повесить более тяжелый предмет, то рекомендуем использовать специальный металлический анкер и крепить его непосредственно в бетон.

Особенности проведения монтажа

Поскольку листы гипсокартона хрупкие по своей природе, требуется аккуратность в работе с электрическими инструментами, а также знания правильного крепления дюбеля.

1. Для создания отверстия в гипсокартонной конструкции не нужно применять перфоратор.
2. Если гипсокартонная поверхность отделана керамической плиткой, требуется делать отверстие диаметром равное дюбелю. При этом применяется сверло с особым наконечником (победитовым).
3. Перед установкой дюбеля требуется ознакомиться с его техническими характеристиками. Каждому крепежу соответствует определенная выдержка в весе. Если предмет весит больше, чем способен выдержать элемент, тогда, скорее всего, может в стене или на потолке появится гипсокартонная дыра.
4. Дюбеля из металла стоят дороже чем из пластика, нейлона. Но они имеют долгий срок эксплуатации, а также не деформируются при вставке в поверхность. Что часто происходит с пластмассовыми крепежными элементами.
5. Чтобы практичность монтажа дюбеля была видна, следует его фиксировать в профиль. Элемент каркаса легко найти при помощи обычного магнита.

При выборе и приобретении дюбеля следует обращать внимание на все мелкие детали, его технические характеристики, материал из которого он произведен.

В дополнение рекомендуем посмотреть видео по выбору лучших крепежей для гипсокартона.

Видео:

Видео:

Дюбель для гипсокартона и его разновидности

Дюбель для гипсокартона всегда поможет, если в доме возникнет необходимость закрепить на стене из гипсокартнона легкий шкафчик или полочку, а на подвесной потолок из ГКЛ повесить светильник.

Если полочка совсем легкая или это фоторамка то можно обойтись без специального гипсокартонного дюбеля простым саморезом. Но для более весомых, но не увесистых предметов производятся специальные дюбели именно для гипсокартона. Для этих целей есть несколько разновидностей дюбелей.

Основные виды дюбелей для гипсокартона

Дюбель саморез и есть саморез, который вкручивают в гипсокартон. Эти дюбели бывают со сверлом на конце и без, могут быть сделаны из нейлона TT22 или металла DRIVA.

Такой дюбель очень удачно подходит для креплений в однослойных или многослойных листах гипсокартона с изоляционным или декоративным покрытием с другой стороны.

Можно так подобрать длину этого дюбеля, чтобы он не выступил с другой стороны гипсокартонной перегородки.

Еще одно преимущество этого дюбеля — для него не надо сверлить предварительное отверстие, этот дюбель уже имеет резьбу и легко вкручивается в гипсокартон обычным шуруповертом или даже отверткой. С шуруповертом легко и быстро.

Если же толщина гипсокартонных листов более 15 мм, то рекомендуется все таки просверлить предватительное отверстие.

Дюбель DRIVA

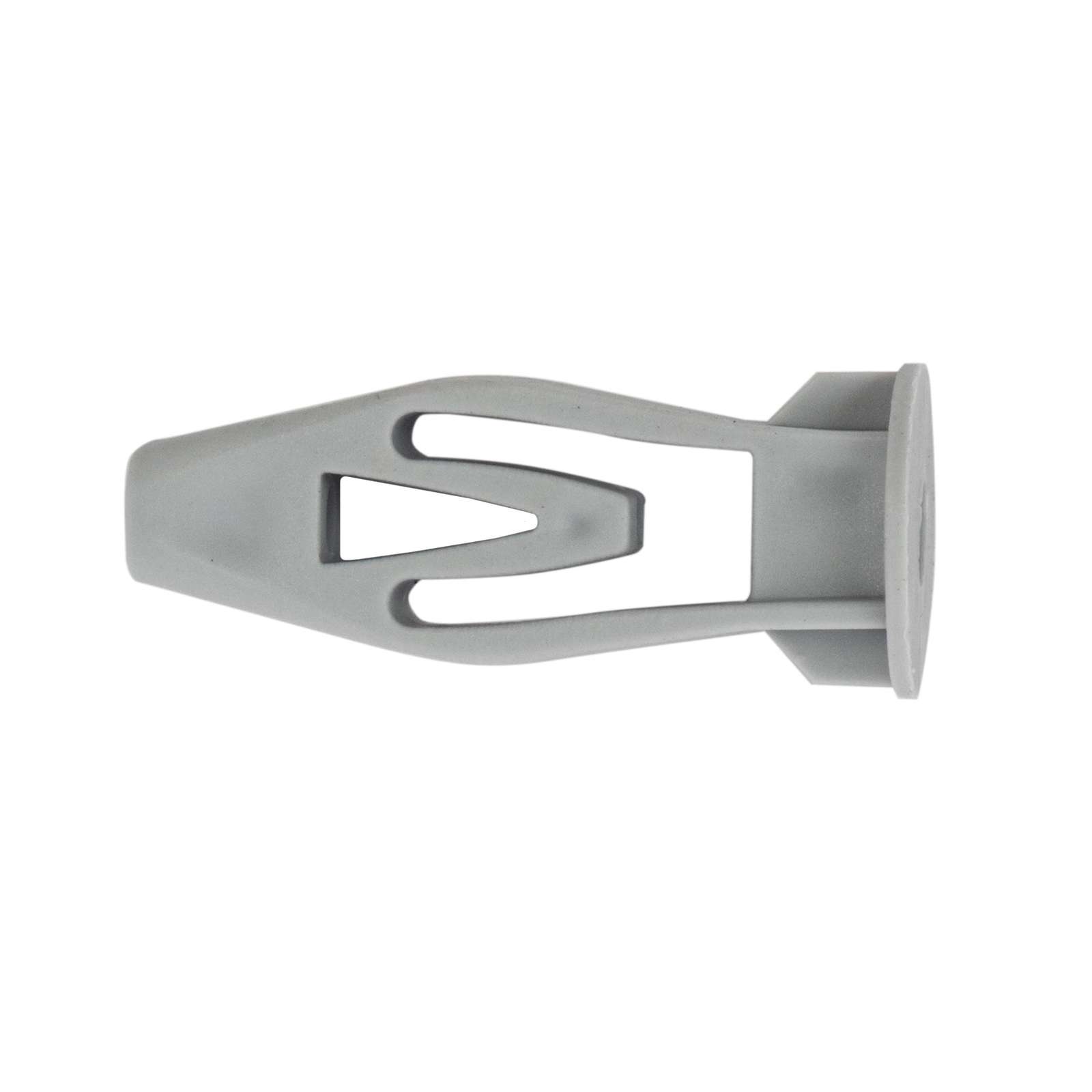

Дюбель TT22

Дюбель TNF/-W

Металлические дюбели DRIVA со сверлом на конце, вообще, удобная вещь — просто ввинчивается и крепко держится. Такой дюбель можно монтировать с помощью обычной биты для любого шуруповерта. Сделанный из металла дюбель DRIVA со сверлом на конце хорошо подходит и для более прочных плит из гипсоволокна.

Дюбель TNF/-W бабочка

при закреплении в гипсокартоне с обратной стороны при закручивании самореза сам раскрывается как бабочка и образует упор. Этот универсальный дюбель через вкручивание шурупа получает максимальный распор в ГКЛ, а чтобы в отверстии он не проворачивался сделана специальная манжета.

Требует предварительного сверления. Максимальная толщина закрепляемой вещи 5 мм.

Дюбель MOLLY зонтик

и в самом деле похож на зонтик тот же принцип действия. Эти дюбели имееют уже сразу готовые крепежные крючки или кольца.

Дюбель MOLLY

Дюбель зонтик очень хорошо подходит для гипсокартонного потолка. Раскрываясь в пустом пространстве за листом своими плечами дюбель распределяет нагрузку на большую площадь, что дает возможность повесить нормальную люстру.

Применение специальных щипцов ускоряет монтаж.

Удерживается в конструкции за счет эффекта распирающей консоли. Требует предварительного сверления и может использоваться не только для гипсокартона, а для крепежных работ в любых полых конструкциях.

Общие принципы по применению любого дюбеля для гипсокартоннных стен и потолков

Гисокартон мягкий материал, поэтому ограничивайте усилие шуруповерта. При необходимости сверлить предварительное отвестие не используйте режим перфоратора.

А если стена облицована плиткой? Надо просверлить в плитке предварительное отверстие диаметром по толщине дюбеля и лучше использовать дюбель MOLLY для гипсокартона, хотя подойдут и другие два вида дюбелей, смотря что крепить. Сверлить сверлом с победитовым наконечником без режима перфоратора!

Таким образом, для гипсокартона подойдет любой из дюбелей с учетом веса закрепляемой вещи. Но,

— дюбель DRIVA самый быстрый крепеж в гипсокартоне, ГКЛ предварительно не надо сверлить и обратная сторона гипсокартона будет цела,

— дюбель MOLLY для гипсокартона наиболее мощный подробнее тут, но требует предварительного сверления и спец клещей или тренировки для его раскрытия с обратной стороны гипсокартонного листа,

— дюбель TNF/-W бабочка (подробнее тут) тоже требует предварительного сверления в гипсокартоне и получается и не быстро и не мощно, а средне и может как раз то что надо?

Видео установки дюбелей в гипсокартон

Видео — установка дюбеля бабочки в лист ГКЛ		Видео — установка анкера типа «зонтик» для гипсовой плиты
		;

100 фото основных вариантов крепления гипсокартонных плит —

Молли, Дрива, бабочка и другие

Гипсокартон хорош тем, что позволяет быстро и качественно выровнять стены или потолок. Но материал имеет один существенный недостаток: он хрупкий и не рассчитан нагрузку в виде навесного шкафа или полки. Традиционные методы крепления в случае с поверхностями из ГКЛ ненадежны: материал начинает крошиться. В такой ситуации используют принципиально другой крепеж – специальный дюбель для гипсокартона.

Виды

Существует несколько типов дюбелей, позволяющих крепить навесные конструкции к ГКЛ:

• Бабочка.
• Пластиковый или металлический ввертыш Driva.
• Molly.
• Дюбель Фишера.
• KNAUF Hartmut.
• Обычный дюбель-гвоздь.
• Пружинный.

Каждый из этих видов крепежа имеет достоинства и недостатки. Чтобы разобраться, какой из них выгодней использовать в конкретной ситуации, познакомимся с ними поближе.

Дюбель-бабочка

Свое название этот крепежный элемент получил за то, что в затянутом состоянии формой напоминает бабочку. При вкручивании в него шурупа крылья дюбеля раскрываются и упираются в поверхность гипсокартона с обратной стороны. Для предотвращения прокручивания элемента предусмотрены специальные манжеты.

По конструкции «бабочку» можно рассматривать как облегченный и более дешевый вариант дюбеля Молли.

Такой вид крепежа предназначен для небольших светильников, карнизов или плинтусов, фиксации электропроводки, выключателей. По заверениям изготовителей, способен выдержать нагрузку до 28 кг.

Инструкция по установке дюбеля-бабочки проста:

• В нужном месте, с использованием сверла соответствующего диаметра, проделывается отверстие под дюбель.
• Боковые «крылышки» сжимаются рукой, после чего крепежный элемент вставляется в отверстие. Он должен входить туго, поэтому для осадки рекомендуют использовать молоток. При этом насечки на корпусе дюбеля должны вонзиться в гипсокартон с лицевой стороны. Это предотвратит прокручивание элемента.
• Вворачивая саморез, нужно добиться плотного прижатия крылышек к поверхности листа с обратной стороны гипсокартона.

Нюансы монтажа «бабочки» показаны на видео.

Преимущества этого вида крепления:

• легкость установки;
• возможность извлечения при необходимости.

Есть и недостатки:

• Для использования нужно свободное место за поверхностью ГКЛ.
• Применение этих дюбелей ограничено толщиной гипсокартонного покрытия – до 12 мм. То есть при монтаже ГКЛ в два и более слоя такой крепеж не подойдет.

Дюбель Driva

Это металлический, пластмассовый или нейлоновый полый стержень, имеющий винтовую нарезку. В головке имеются шлицы под крестообразную отвертку.

Удобнее использовать разновидность дюбеля «Дрива», снабженную сверлом. Тогда установка значительно упрощается:

• При помощи шуроповерта элемент вворачивается в стену.
• В крестовидную щель дюбеля вкручивается шуруп, который распирает его изнутри. Это гарантирует прочную фиксацию элемента в гипсокартоне.

Для разновидности Driva, лишенной сверла на конце, заранее готовят отверстие диаметром 6 мм.

Длина дюбеля из пластика – 23 мм, а вот величина металлических варьируется от 33 до 44 мм. Поэтому при выборе крепежа учитывается толщина стены.

Главные преимущества крепления «Дрива»:

• Низкая цена метиза.
• Необязательно наличие свободного пространства за перекрытием.
• При необходимости просто демонтировать.
• Пластиковые модели рассчитаны на нагрузку до 25 кг, металлические – до 35 кг.

Дюбель Molly

Напоминает зонтик по своему принципу действия. Выдерживает значительные нагрузки – до 35 кг.

Процесс установки следующий:

• Под диаметр дюбеля (обычно 8 мм) сверлится отверстие в стене или потолке.
• Втулку вставляют в отверстие так, чтобы зубчики, расположенные на шляпке, врезались в поверхность. Это исключит проворачивание крепежа.
• Вворачивают винт до тех пор, пока раскрывающиеся треугольники не вопьются в гипсокартон с тыльной стороны листа, обеспечив надежную фиксацию.

Достоинства дюбелей «Молли» очевидны: за счет образования конусовидной конструкции с тыльной части ГКЛ они увеличивают площадь опоры и не дают листу проломаться под нагрузкой. К недостаткам можно отнести высокую стоимость и необходимость наличия свободного пространства за гипсокартонной плитой.

Обратите внимание! Molly нельзя демонтировать: для извлечения придется ломать стену.

А вот и видеоинструкция по монтажу Molly:

Fischer PD

Одна из самых новых и удобных разработок в сфере крепежа для гипсокартона. Принцип действия оригинален тем, что при закручивании самореза внутрь дюбеля его конический хвостовик вдавливается в пластиковую гильзу, заставляя раскрываться крылья-упоры. При небольшой толщине листа они осуществляют прижатие с тыльной стороны. Если толщина гипсокартона значительна, они заклинят дюбель в просверленном отверстии.

Выдерживает такой крепеж 12–15 кг. Установить его просто:

• Готовится отверстие в гипсокартоне.
• Вставляется дюбель. Продольные ребра предотвратят его проворачивание, а усиленный фланец не позволит ему провалиться в отверстие.
• Закручивается стопорный винт. По мере его продвижения раскрываются «крылышки» и происходит фиксация дюбеля.

«Хартмут» от «Кнауф»

Чемпион среди крепежа по удерживаемому весу. Способен выдержать нагрузку до 55 кг. Состоит из металлической П-образной планки, запирающей втулки, и двух направляющих из пластика.

Схема установки:

• В гипсокартоне сверлится отверстие диаметром 13 мм.
• В него вводится металлическая планка. Потянув за направляющие и выровняв их относительно друг друга, ее нужно привести в рабочее положение.
• Направляющие вводятся в бесцветную пластмассовую втулку. Она вставляется в отверстие до упора.
• Концы направляющих разводятся в разные стороны, после чего обламываются.
• В дюбель вворачивается винт, идущий в комплекте поставки.

В итоге получается очень надежная точка опоры, способная выдержать солидные нагрузки.

Дюбель-гвозди

Тоже используются при навешивании нетяжелых предметов на гипсокартонные поверхности. Такой крепеж популярен из-за своего удобства и невысокой цены. Изготавливается обычно из пластика, но есть и алюминиевые разновидности.

Монтаж прост:

• Сверлится отверстие, соответствующее толщине метиза.
• Молотком туда аккуратно вбивается пластиковая часть.
• Винтовой стержень тоже забивается при помощи молотка. Крестообразные шлицы на нем предусмотрены на случай, если потребуется вывернуть винт. Но пластиковую часть достать из ГКЛ практически невозможно.

При всем своем удобстве эти метизы служат для крепления на гипсокартонной поверхности только легких предметов.

Пружинный анкер

Этот элемент крепежа тоже называют дюбелем, хотя это не совсем верно. Он весьма часто используется для крепления к потолку навесных конструкций, например светильников. Представляет собой винт, снабженный двумя упорами, которые разжимаются пружиной.

Крепят его так:

• В потолке сверлят отверстие необходимого диаметра.
• Вводят в него анкер, предварительно сложив лопасти и удерживая их от раскрытия. Оказавшись за гипсокартонной поверхностью, они автоматически раскроются, обеспечив надежное крепление.

Следует учесть, что демонтировать пружинный подвес невозможно.

Грамотный выбор крепежных элементов не только обеспечит надежность фиксации навесных конструкций на поверхности гипсокартона, но и убережет ГКЛ от ненужных повреждений.

Выбор надежного дюбеля для крепления в гипсокартонный лист

В ремонтных работах зачастую используется гипсокартон как основная поверхность. Из него делаются подвесные потолки, перегородки, выравниваются стены. ГКЛ имеет множество преимуществ перед другими отделочными материалами. Но, есть один большой минус – хрупкость. Для обхода стороной этого недостатка многие предприятия производят крепежи – дюбеля для гипсокартонных конструкций. Благодаря таким креплениям можно подвесить на стену из ГКЛ и полку и большую картину.

Что такое дюбель



В случае необходимости зафиксировать на гипсокартонной стене тяжелую картину, прикрепить к перегородке телевизор, повесить люстру, понадобятся специальные крепежи, с помощью которых поверхность деформироваться не будет, а предмет находится на своем месте, при этом выполняет свои функции. Данными крепежами служат дюбеля.

Еще одним предназначением дюбелей является фиксация элементов гипсокартонной конструкции во время монтажа. Крепление составных частей каркаса под гипсокартон проводится быстро и эффективно.

Дюбель для гипрока имеет различные формы по внешнему виду. В зависимости от предназначения он изготавливается из материалов, способных реализовывать функции без дефекта.

Каждый дюбель рассчитан на орпеделенный вес

Как различить дюбеля по назначению? Как происходит фиксация крепежа?

Виды дюбеля для гипсокартона

Данный крепеж применяется во многих ремонтных и строительных работах. Для гипсокартона есть некоторые виды, которые создадут прочность фиксирования, при этом поверхность останется первозданной.

Дюбель гвоздь для крепления именно профилей

Самый популярный строительный дюбель гвоздь для крепления профилей и подвесов к бетонной стене состоит из 2 частей. Первая часть: наконечник – содержит в себе 2 секции, выполнен он из пластмассы. Второй частью является гвоздь, на который может быть нанесена резьба. Для монтажа каркаса под гипсокартон используются дюбель-гвозди размерами 6/40, 6/60. Для фиксации направляющего профиля к стене применимы данные крепежи. Однако, для крепления подвесов требуется применять анкер металлический, поскольку на подвес ложится большая нагрузка, которую нейлоновый дюбель не способен выдержать из-за своих технических характеристик.

Дюбель-гвоздь для крепления направляющего профиля к бетонной стене

Действие дюбеля

На пластмассовой части находятся усики. Они расправляются в стороны когда в наконечник входит гвоздь. Усики фиксируются в бетонной (кирпичной) стене, при этом крепко удерживают массу навешиваемого предмета. Основной базой применения крепежей является фиксация профилей к черновому основанию во время монтажа каркаса под гипсокартон.

Дюбель гвоздь Кнауф  с различной формой манжетки

Данные дюбель-гвозди для гипсокартона имеют 2 типа – обычная и ограничительная манжетка, которая не дает металлическому гвоздю «провалится» внутрь.

Наименование	Количество штук в пачке, шт.
Ударный шуруп 6*40 грибовидная шляпка	100, 200
Ударный шуруп 6*60 грибовидная шляпка	100
Ударный шуруп 6*60 потай ная шляпка	100
Ударный шуруп 6*80 потайная шляпка	100
Ударный шуруп 8*60 потайная шляпка	100
Ударный шуруп 8*80 потайная шляпка	50
Ударный шуруп 8*100 потайная шляпка	50
Ударный шуруп 8*120 потайная шляпка	50



Видео:

Варианты крепежей в ГВЛ

Далее рассмотрим самые популярные варианты и что можно закрутить в гипсокартонный лист, для надежного крепления различных элементов декора.

Самый простой вариант – это найти направляющий профиль с помощью магнита и в него закрутить шуруповертом стальной шуруп.  Если это не удается сделать то тогда необходимо прибегнуть к помощи специальных креплений в лист гипсокартона.

Наиболее распространенным в работах, связанных с гипсокартоном, является дюбель «бабочка».  На внешний вид он имеет бабочку с расправленными крылышками. Основной материал изготовления крепежа – полипропилен. А также в продаже присутствуют металлические изделия.

Фото наиболее распространенный дюбель для гипсокартона “Бабочка”

Действие «бабочки» для гипсокартона

Изначально дрелью делается отверстие нужного размера. Туда требуется вставить пластмассовую часть дюбеля. Для этого боковые элементы прижимаются к центру, дюбель вбивается молотком. Делать это следует аккуратно. После чего в эту часть вкручивается шуруп. В момент монтирования самореза полипропиленовая часть раскрывается с обратной стороны гипсокартонной поверхности (как будто крылышки расправляются в стороны). Они упираются в ГКЛ, тем самым происходит жесткая фиксация и распределение навешенного веса по поверхности, нет точечной нагрузки.

Дюбель-бабочка имеет отличительное свойство – есть возможность демонтировать крепеж из гипсокартонной поверхности.

Бабочка имеет различные размеры. Их подбор зависит от веса предмета:

• Размер 8/28. Применим данный дюбель для фиксации легкой конструкции. Саморезы для «бабочки» следует приобретать отдельно. Для такого размера наибольше подходит шуруп 3.5/35мм. Покрытие шурупа абсолютно неважно. Отверстие для дюбеля производится сверлом размером 8 мм. Вставленный крепеж имеет фиксатор, который не даст бабочке полностью «провалится» внутрь.



Винтовые крепления Молли (MOLLY)

Дюбель MOLLY для гипсокартона используется в случае, если требуется на поверхности зафиксировать тяжелый предмет. Является пожалуй самым надежным  креплением.

По своей структуре Молли отличен от пластиковых дюбелей полностью металлическим каркасом. Материалом служит оцинкованная или нержавеющая сталь. Состоит дюбель из втулки и шурупа. Вторая часть иногда подбирается самостоятельно, в зависимости от возложенных функций – она может иметь окончание в виде головки, кольца, крючка.

Дюбель Molly имеет зубчики для прочного фиксирования на поверхности



Втулка имеет прорези через весь элемент, это создает распорную часть.  В центре втулки есть резьба для шурупа. При покупке отдельного винта следует на это обратить внимание.

Шуруп, вхожий в комплект имеет опорную шайбу, которая является своеобразным ограничителем – без неё крепеж прокручивается в распорной части.

Крепление молли

Для монтажа дюбеля молли потребуются специальное разжимное устройство.

1. Требуется сделать отверстие в плоскости размером, подобранным под размеры дюбеля от 8 до 13мм.
2. Далее в отверстие вставляется втулка (цанга). Вбивается она до тех пор пока зубчики на ней не упрутся в поверхность.
3. После этого вкручивается шуруп.
4. Специальными клещами следует вытянуть винт наружу. При этом действии конец цанги притягивается к поверхности с тыльной стороны, распорная часть срабатывает и фиксируется.

Схема крепления Молли



В зависимости от размеров Molly есть различные весовые категории. В основном катировка идет от 25 до 75 кг. на гипсокартонную поверхность при помощи данного дюбеля можно повесить до 30кг. веса.

Дюбель более подробно представлен на фото

В дюбель Молли возможно приобрести втулку с крюком

Видео:

Дюбель DRIVA со сверлом

Дюбель производится из 2-х видов материала: пластик и металл.

Пластиковые дюбеля немного дешевле металлических. Для их производства применяется полиэтилен или нейлон Марки тт 22. Данный крепеж может выдержать до 25 кг. веса.

Дюбель Дрива металлический

Металлическая дрива производится из дюрали. Он не так популярен как изделие из нейлона по одной причине – ценовая политика. Данный дюбель выносит 35кг. веса.

На дюбеле (обеих типов) имеется фиксатор, а также винтовая нарезка остроугольного профиля.

Крепление дюбеля «Дрива»

Для фиксирования крепежа необходимо сделать отверстие 6мм. но, если толщина гипсокартонного листа 12.5 и меньше, тогда отверстие не нужно. Туда вкручивается дюбель при помощи отвертки до фиксатора-головки. В этот дюбель следует вкрутить саморез.

Длина нейлонового дюбеля 23мм, металлического – 44мм.

Видео:

Крепления KNAUF Хартмут

Данный дюбель имеет 4 составные части:

1. якорная планка – это некий оцинкованная пластинка П-образной формы;
2. есть 2 направляющих усика, изготовленных из пластмассы;
3. запирающая вставная часть пластиковая;
4. шуруп М5-60.

Кнауф Хармут имеет сложную конструкцию за счет чего способен выдержать до 50кг.

KNAUF Хартмут способен выдержать вес 55кг. в большинстве случает этот дюбель предназначен для тяжелых предметов на стену из гипсокартона. Это телевизор с большой диагональю, на кухне – полка с посудой, в ванной шкафчик для банных принадлежностей.

Для монтажа дюбеля в ГВЛ стене делается соответствующее отверстие. В этот зазор вводится пластина при помощи усиков. Когда П-образная деталь зашла в отверстие, усики обламываются. Внутрь ввинчивается шуруп.

Видео:

Универсальный Фишер-дюбель

Данный дюбель состоит из пластикового цилиндра и содержит гильзу. Сбоку расположены лопасти, а также мощный концевик. Внутри дюбеля нарезана резьба для шурупа. Габариты дюбеля: длина – 27мм., диаметр 12.5мм.

Дюбель Фишер имеет пластиковый цилиндр и гильзу

Для установка Fisсher гипсокартоне делается отверстие, диаметром совпадающее с гильзой 12мм. Fisсher вставляется в сделанную дыру и крепится штопорным шурупом 6*50. При вкручивании шурупа почти до конца, начинается давление на коническую часть гильзы. В конечном счете, под действующим нажимом на винт, гильза раскрывается в разные стороны лопастями, которые прижимаются к тыльной стороне листа ГКЛ.

Для малых и средних нагрузок подойдет универсальный дюбель UX. Это уникальная форма позволяет применять его для крепления в гипсокартон и в другие строительные материалы.

Дюбель Фишер продается набором с саморезами

При креплении к стандартному листу ГКЛ 12.5мм. крепится, допустим, дощечка толщиной 8мм. при это м с тыльной стороны гипсокартона винт вышел на длину 27мм. это показывает что под листом гипрока должно быть пустое место 30мм.

Видео:

Вес, выдерживаемый дюбелем – 16кг.

Дюбель с пружиной для крепления на потолке

Этот вид крепежа предназначен для легкого веса. Состоит он из нескольких составных:

• основа – шуруп с крючком;
• распорная составляющая – 2 планочки;
• фиксатор планок пружина.

Требуется сделать отверстие. В него ввести дюбель с прижимными лопастями. Как только планки зашли за границы гипсокартонной конструкции, пружина срабатывает и планки расправляются, тем самым фиксируются с другой стороны ГКЛ.

Виды дюбелей складных с пружинный

Данный дюбель предназначен в основном для подвешивания декоративных элементов и люстр.

Если необходимо повесить более тяжелый предмет, то рекомендуем использовать специальный металлический анкер и крепить его непосредственно в бетон.

Особенности проведения монтажа

Поскольку листы гипсокартона хрупкие по своей природе, требуется аккуратность в работе с электрическими инструментами, а также знания правильного крепления дюбеля.

1. Для создания отверстия в гипсокартонной конструкции не нужно применять перфоратор.
2. Если гипсокартонная поверхность отделана керамической плиткой, требуется делать отверстие диаметром равное дюбелю. При этом применяется сверло с особым наконечником (победитовым).
3. Перед установкой дюбеля требуется ознакомиться с его техническими характеристиками. Каждому крепежу соответствует определенная выдержка в весе. Если предмет весит больше, чем способен выдержать элемент, тогда, скорее всего, может в стене или на потолке появится гипсокартонная дыра.
4. Дюбеля из металла стоят дороже чем из пластика, нейлона. Но они имеют долгий срок эксплуатации, а также не деформируются при вставке в поверхность. Что часто происходит с пластмассовыми крепежными элементами.
5. Чтобы практичность монтажа дюбеля была видна, следует его фиксировать в профиль. Элемент каркаса легко найти при помощи обычного магнита.

При выборе и приобретении дюбеля следует обращать внимание на все мелкие детали, его технические характеристики, материал из которого он произведен.

В дополнение рекомендуем посмотреть видео по выбору лучших крепежей для гипсокартона.

Видео:

Видео:

Дюбель для гипсокартона

Гипсокартонный Дюбель

Заводами-изготовителями гипсокартонных листов (ГКЛ) предусматривается возможность крепления ГКЛ как к металлическому либо деревянному профилю, так и между собой.

Также допускается закреплять на сам гипсокартонный лист какие-либо нетяжеловесные конструкции, по типу небольших полочек, осветительных люстр, фоторамок и т.п.

За крепеж составляющих каркаса, а также дополнительных элементов к поверхности гипсокартона отвечают такие комплектующие для гипсокартона, как крепежные изделия, например: краб, анкер, дюбели и др. Далее рассмотрим наиболее часто встречающиеся типы крепежей, их внутреннюю классификацию.

Разновидности дюбелей для гипсокартона

Разнообразие дюбелей

Прежде чем приступить непосредственно к классификации, стоит дать определение данному крепежному изделию.

Если объясняться кратко и со смыслом, то дюбель представляет собой крепежную единицу, которая в комплексе с иным подходящим элементов крепежа может закрепиться в материале несущей конструкции и одновременно удерживать подвешиваемую конструкцию. Наиболее часто встречающаяся пара – это дюбель плюс шуруп или саморез.

При закреплении дюбеля в материале, он превращается в элемент, внутрь которого может быть вкручен шуруп.

Для гипсокартонных дюбелей и иных типов крепежей есть свод требований, которым они должны удовлетворять. Крепежный элемент должен обладать антикоррозийными свойствами, материал элемента должен иметь высокий показатель прочности на изгиб, кручение и срез. А если данный тип крепежа имеет распорные составляющие, то они должны гарантированно обеспечивать фиксацию.

Наиболее часто встречаемый принцип работы подобных крепежных элементов – распорный и гарпунный. Далее рассмотрим подробнее классификацию.

Проходные и разжимающиеся гипсокартонные дюбеля

Проходные дюбеля

При использовании проходных дюбелей (иное название данному виду крепежного изделия – анкер) необходимо просверлить отверстие в ГКЛ и пропихнуть его туда насквозь до момента упора шайбой.

Имеющиеся у анкера «лапки» расправляются по ту сторону гипсокартона и обратный ход дюбеля становится невозможным. По обратную же сторону может быть как крючок, так и резьбовое соединение типа болт-гайка для подвешивания различного рода конструкций.

Чаще всего данный вид  анкера применяется для подвешивания осветительных люстр к потолочному гипсокартону.

Однако можно заметить, что в быту понятия дюбель и анкер мало кто разделяет, оба элемента привыкли относить именно к дюбелям. Хотя отличие между ними весомое: анкер представляет собой комбинированную единицу: он изначально имеет способность закрепиться внутри материала и удерживать разнородные конструкции. Дюбель же служит для закрепления в нем дополнительных крепежных элементов, несущих конструкцию. Он не является комбинированной крепежной единицей.

Сжимающийся дюбель

Сжимающийся дюбель не является анкером. Принцип крепления: аналогично проходному анкеру под него необходимо отверстие, в которое он будет вставляться; также необходимым дополнительный элемент крепежа – в данном случае это саморез либо шуруп.

В процессе, когда шуруп вкручивается в дюбель, у последнего за счет винтового типа соединения начинают расправляться боковые стенки, которые при полном расправлении будут предотвращать выпадение дюбеля из гипсокартона.

Детализация разновидностей дюбелей и анкеров для ГКЛ

Начнем описание разновидностей с Molly – дюбелей. Данный подвид относится к дорогостоящим крепежным элементам, однако он обладает высоким качеством. Имеет внутреннюю резьбу и бортик с двумя зубцами. В резьбу в последствии будет вкручиваться винт, а бортик ограничивает возможность прокручивания на этапе монтажа.

К преимуществам относят способность выдерживать высокие напряжения, образуемые нагрузкой. Также имеется опция демонтажа, если появляется необходимость в этом.

Дюбеля Molly

Следующий подвид – Driva. Конструктивно наделен внешней резьбой, для возможности вкручивания его внутрь материала как обычного самореза. Вкручиваемый в него шуруп проникает в крестовидное отверстие, закрепляясь в нем.

На рынке представлено два типа данных дюбелей:

• пластиковый,
• металлический.

Первый имеет длину в 23 мм, второй – около 33-34 мм.

Что касательно цен на данные комплектующие, то они невелики, что делает Driva весьма популярным.

Среди преимуществ конструкции можно выделить отсутствие необходимости в дополнительном пространстве за ГКЛ.

Дюбель Driva

Дюбель – бабочка. Относится к классу сжимающихся дюбелей. Конструктивно сложен, однако наилучшим образом адаптирован для закрепления в гипсокартонных листах. Бортики предохраняют его от прокручивания, а конструкция, которая в процессе монтажа имеет вид крыльев бабочки отлично предохраняет от выпадения.

Дюбель-бабочка

Дюбель – гвоздь. Процесс монтажа этого крепежа один из самых быстрых и простых: он просто забивается молотком внутрь необходимого материала, в котором предварительно просверлено отверстие. Однако по отношению к ГКЛ его используют редко, так как степень фиксации в гипсокартоне у него достаточно низкая.

Дюбель-гвоздь

Дюбель плюс саморез. Такой крепеж имеет широкое применение. Рынок предоставляет огромный выбор по диаметрам и длине. Уровень фиксации достаточно надежный.

Способ монтажа не предусматривает его проникновения насквозь, поэтому необходимо быть внимательным при определении его длины. Монтаж: дюбель вбивается в отверстие, затем вкручивается саморез, который будет нести подвешиваемую конструкцию.

Выше описанные элементы широко применяются для крепления ГКЛ. Что касательно профилей из металла для гипсокартона, то крепежные элементы имеют широкую разновидность, например: подвес, удлинители, краб и т.п.

Краб

Внимания заслуживает краб, так как он является ответственной деталью всего монтируемого каркаса.

Функциональное назначение краба – он крепит отрезки несущего типа потолочной металлопрофильной конструкции к конструктивно основным профилям. Данную комплектующую используют совместно с профилем типа CD.

Если подобрать визуальный синоним для краба, то он напоминает крестообразный перекресток.

Подобное функциональное исполнение позволяет одним крабом соединить четыре различных профильных элемента. Крепление профилей осуществляется саморезами. Для каждого из металлопрофиля предусмотрено как минимум 4 отверстия под саморезы по два с каждой стороны.

Таким образом, краб является крепежным элементом, позволяющим производить монтаж профилей на профессиональном уровне, не прибегая к кустарным способам взаимной фиксации.

ГКЛ имеют широкий спектр комплектующих товаров, использование которых позволяет производить монтаж быстро и качественно, не опасаясь, что созданная конструкция разрушиться под собственным весом, либо под весом дополнительно закрепляемых элементов интерьера.

Дюбель для гипсокартона: виды и крепление

Современный материал гипсокартон является достаточно хрупким, поэтому и нуждается в наличии особых крепежей. Гипсокартоном принято выравнивать поверхность стен, потолков, делать ниши. Чтобы закрепить на потолке светильник либо повесить на стену полку, понадобится дюбель для гипсокартона. Какие виды его применяются в строительстве, и в чем состоят особенности монтажа, мы расскажем сегодня.

Что такое дюбель

Гипсокартон зачастую еще величают сухой штукатуркой. Этот облицовочный материал не рассчитан на удерживание массивных предметов. Для крепежа на него повсеместно используют дюбель. Необходимость при выполнении строительных и ремонтных работ закреплять в гипсокартонных листах тяжелые по весу предметы потребовала определить принцип действия такого крепежа. Он объясняется очень просто – в хрупкую гипсовую среду вводят имеющий плотное неподвижное соединение с гипсом сердечник. По виду такая конструкция похожа на клепку. Давление в подобном соединении распределено равномерно. Особенности конструкции предусматривают возможность демонтажа поддерживающих шурупов либо саморезов.

Какие есть виды для ГКЛ

Таких дюбелей, предназначенных для ГКЛ, было изобретено 4 вида, каждый из которых обладает своими особенностями и достоинствами. К ним относятся дюбель дрива, молли, бабочка, а также гвоздь.

Одним из видов дюбелей, которые нужны для ГКЛ, является дрива. Он бывает выполнен из сплава цинка, то есть является металлическим, или изготовленным из нейлона либо полиэтилена – то есть пластиковый. Последний используется чаще, поскольку имеет более низкую стоимость.

Принцип крепежа: в готовое отверстие диаметром около 6 мм вставляется дюбель, который врезается в лист крестовой насадкой. Далее саморез либо шуруп вкручивается в крестовидную щель, расположенную внутри дюбеля.

При выборе самореза важно знать, что длина для пластика составляет 23 мм, а для металла – 33 – 44 мм. Важна и толщина предмета, который будет фиксироваться. Для монтажа пластмассового дюбеля часто предлагается специальная бита-насадка. Нагрузка на вырыв изделия из материала составляет для пластика минимум 25 кг, а для металла – где-то 32 кг.

Достоинствами этого типа крепежа специалисты называют отсутствие необходимости наличия свободного места за листом, низкую стоимость изделий.

Далее мы остановимся детальнее на основных 3 видах креплений для гипсокартона.

Дюбель-гвоздь

Чтобы разместить на стене легкую по весу полочку либо фоторамку, можно взять обычный дюбель – гвоздь.

Помните, что такое крепление сможет выдержать только небольшой вес. Если требуется повесить вещи потяжелее, вместо него рациональнее будет использовать дюбель-бабочку или иные типы крепежей.

Гвоздь предназначен для стационарного крепежа изделия и не подлежит демонтажу. На гипсах его принято применять для сквозного монтажа дверных коробок, карнизов, плинтусов, кабельных реек. Для монтажа вставляют в отверстие, в которое молотком следует вколотить гвоздик. Явным преимуществом такого типа крепежа принято считать минимальное время, потраченное на его монтаж.

Бабочка

Дюбель бабочка для гипсокартона – классический вариант крепежа, применяемый при работах с сухой штукатуркой. Крепеж провести легко – в подготовленное отверстие вставляют сначала дюбель, а затем вкручивают саморез.

Изделие получило название бабочка, поскольку имеет свойство при закручивании раскрываться в свободном пространстве и с обратной стороны упираться в поверхность крылышками. Принято оборудовать особыми манжетами, которые смогут препятствовать его прокручиванию. Самыми распространенными, применяемыми в строительстве, являются изделия размером 9*13 мм и 10*50 мм. Во время приобретения они предлагаются в сложенном виде. Для полноценного раскрытия потребуется саморез, имеющий длину не более 55 мм.

Использование бабочки вполне может ограничиваться пространством за листами гипсокартона. Признан облегченным вариантом дюбеля молли для ГКЛ. Бабочка способен выдержать вес до 28 кг. Расчеты на возможный вырыв изделия обычно приводятся для стенового листа размером 12,5 мм. То есть на потолочный лист с толщиной в 9,5 мм необходимо применить соответствующие крепежи и производить расчеты с определенными поправками.

Молли

Дюбель с интересным названием молли очень напоминает внешне всем известный зонтик. У них даже похож принцип действия. Такого рода изделия обладают готовыми кольцами и крепежными крючками. Отлично подходит, если вы планируете, к примеру, повесить люстру либо другой предмет на гипсокартонном потолке. Ему свойственно, раскрываясь в пустом пространстве, расположенном за листом, распределять равномерно нагрузку на огромную площадь. Таким образом, повесить большую люстру не составит труда даже новичку.

Чтобы ускорить монтаж, принято использовать специальные щипцы. Надежно удерживается в конструкции благодаря эффекту распирающей консоли. Для него необходимо сверление. Возможно использование изделия этого типа не только для гипсокартона, но и для крепежа в практически любых полых конструкциях.

Особенности монтажа

Гипсокартон является мягким материалом, поэтому при работе с ним требуется ограничивать усилие шуруповерта. Нельзя использовать режим перфоратора, когда вы приступите к сверлению отверстия для дюбеля. Если стена уже облицована плиткой, то нужно просверлить в ней отверстие, которое соответствует по размерам толщине дюбеля. Лучше в данной ситуации взять дюбель MOLLY. Сверлить следует сверлом, обладающим победитовым наконечником.

Самым быстрым в плане крепежа считается дюбель DRIVA. Он имеет огромные плюсы – лист не нужно сверлить, поэтому целостность обратной стороны не будет нарушена. В отличие от него, для MOLLY понадобится предварительное сверление и применение специальных клещей. Еще не каждый новичок с первого раза осилит правильное открытие такого дюбеля с обратной стороны листа. Дюбель, названный в честь красивого насекомого, тоже требует предварительно провести процедуру сверления, и считается средним по скорости крепежа и количеству затраченных усилий.

Таким образом, для гипсокартона допустимо брать любой из вышеперечисленных видов дюбелей, при этом обязательно учитывая, сколько весит закрепляемый предмет.

Видео «Дюбели для гипсокартона бабочка»

Это видео демонстрирует принцип действия дюбеля бабочка. Посмотрите, как с его помощью сделать навеску на стену из гипсокартона.



Дюбель для гипсокартона – виды и способы применения

Для человека, который не силен в тонкостях строительных технологий, кажется странным разнообразие таких монтажных элементов как дюбель для гипсокартона. И действительно, зачем производители выпускают такие разные внешне, но предназначенные для одних и тех же целей крепежные изделия? Как же разобраться, что лучше – molly или driva, зонтик или бабочка, какой саморез подойдет для крепления картины или полки?

Содержание статьи

Зачем нужны специальные дюбеля

Гипсокартон закономерно занимает одно из ведущих мест среди строительных материалов. Его используют для устройства потолков, монтажа перегородок, выравнивания стен. Без него не обойтись при возведении арки. Но когда ремонт окончен и возникает необходимость повесить что-нибудь достаточно массивное на гипсокартонную стену, проявляется обратная сторона медали. Если в обычную стену достаточно вбить пластиковый дюбель и вкрутить в него саморез, то с гипсокартоном дело обстоит немного иначе. Это достаточно хрупкий материал, и дюбель или саморез держаться в нем не будет. Вот для таких ситуаций и предназначены специальные дюбеля для гипсокартона.

Виды дюбелей

Эти дюбеля делят на следующие категории :

• Molly;
• Driva;
• «Зонтик»;
• «Бабочка»;
• Дюбель-гвоздь для гипсокартона.

Для начала рассмотрим распорный дюбель-гвоздь. Он используется при крепеже к гипсокартонному листу, приклеенному к стене с помощью специального клея. Дюбель гвоздь применяется, когда в месте крепления существует «пятно контакта», то есть отсутствует воздушная прослойка между несущей стеной и гипсокартоном. Этот способ монтажа не представляет особой сложности и достаточно распространен, поэтому описывать его не имеет смысла.

Сложнее дело обстоит, если гипсокартон закреплен на профилях. Может конечно и повезет, и профиль окажется в том месте, где вкручивается саморез. Тогда проблема отпадает. Но… Обычно сложно предугадать, что и где будет крепиться в будущем, чтобы заранее установить профиль в нужном месте. И тут на помощь приходят производители крепежных элементов.

Molly

Один из самых распространенных дюбелей для крепления в гипсокартоне – molly (молли). По принципу действия молли относится к разжимающимся дюбелям, т. е. при монтаже он «зажимает» гипсокартонный лист между передней и задней частью. Молли – не самый дешевый вариант, но это удачное решение, если предъявляются повышенные требования к надежности монтажа. К достоинствам молли относят способность выдерживать высокие нагрузки – до 35-ти килограмм. Он демонтируется, если в этом возникнет необходимость.

Как выглядит molly

Монтаж молли не представляет сложностей. Для начала сверлят отверстие диаметром 8 мм в том месте, где собираются крепить дюбель. Вставляют в него molly, придавливают бортик с двумя зубцами так, чтобы они плотно вошли в гипсокартон. Это исключит проворачивание при монтаже. Затем вкручивают винт – элемент дюбеля, до тех пор, пока задняя часть молли не подожмется к гипсокартонному листу. Это свидетельство того, что монтаж завершен. Никакие саморезы не нужны.

Driva

Популярен среди дюбелей для гипсокартона и driva. Дешевизна, простота монтажа, доступность – важные моменты при выборе крепежных элементов, а эти характеристики присущи данному типу дюбелей. Driva выпускаются пластиковые и металлические. Пластиковые (полиэтиленовые) встречаются чаще, да и стоят они дешевле. Крепить дриву в гипсовую стену просто. Для начала сверлят отверстие диаметром 6 мм, вставляют в него дриву и с помощью крестообразной отвертки вкручивают его, как саморез, до упора. За счет конструкции дрива надежно фиксируется в гипсе, и по заверениям производителей выдерживает нагрузку в 25 кг и более. Все же не стоит пытаться нагружать подобно молли. Крестообразное отверстие предназначено не только для крепления дюбеля, в него же вкручивается и саморез, который следует правильно подобрать. Еще один плюс этих дюбелей – малая длина (для пластикового 23 мм, для металлического – 33-44 мм), т. е. для них практически не нужно загипсовое пространство. Вот тут и возникает необходимость подбора длины самореза.

Дюбель driva

Зонтик

Еще один вид крепежа в гипсокартоне – дюбель-зонтик. Название полностью описывает принцип работы такого дюбеля. Конструктивно он состоит из двух пластин, разжимаемых пружиной. Монтаж такого крепежа не составит труда для неопытного человека. В заранее просверленное отверстие вставляют зонтик со сжатыми пластинами. Как только они достигнут свободного пространства, пружина их раздвинет и надежно зафиксирует. Нетрудно догадаться, что такой вид крепежа подходит для потолка, смонтированного из гипсокартона. С помощью зонтика легко крепить люстру или подвесить кашпо с цветами. Гипсокартон – достаточно хрупкий материал, а потолочный (толщиной 9,5 мм) и подавно, поэтому не стоит пытаться закрепить с помощью такого крепежа боксерскую грушу.

Дюбель-зонтик

В отличии от рассмотренных ранее дюбелей, зонтик нельзя демонтировать. Поэтому следует внимательно подойти к разметке места крепления.

Еще один известный тип крепежа – это дюбель-бабочка. Конструктивно и по принципу действия он напоминает молли, но есть и небольшие отличия. Во-первых, его изготавливают из пластика, во-вторых, при фиксации в гипсокартоне площадь крепления меньше, ниже и допустимая нагрузка на него. Монтаж же не отличается – вначале сверлят отверстие, затем вставляют в него дюбель-бабочку, но не до упора. После этого, придерживая его плоскогубцами, вкручивают саморез до тех пор, пока лепестки бабочки начнут раскрываться. Когда это произошло, загоняют дюбель до упора и затягивают саморез. Надежная фиксация обеспечена.

Подводя итоги, характеризуют дюбеля следующим образом:

• Molly – выдерживает нагрузку до 35 кг;
• Driva – подходит, если нагрузка до 25 кг;
• «Зонтик» – лучший выбор для крепежа люстр;
• «Бабочка» – облегченный вариант молли.

Более наглядно способы крепления дюбелей в гипсокартоне можно увидеть, посмотрев видео :

Как же сделать правильный выбор

При выборе крепежа для крепления в гипсокартоне учитывают множество факторов. Это и нагрузка, которая планируется, и возможность демонтажа, в случае необходимости, стоимость также далеко не последний пункт в этом списке. Это достаточно индивидуальный процесс и, в каждом конкретном случае, выбор разный. Но все-таки самый надежный способ – крепление в несущие профили, ведь, в отличии от небольшого дюбеля, площадь на которую распределяется нагрузка в этом случае в десятки, а то и в сотни раз выше. Поэтому лучше заранее предусмотреть профиль в том месте, где планируется крепеж.

Вконтакте

Facebook

Twitter

Одноклассники

Дюбель для гипсокартона Standers 14×36 мм, нейлон, 50 шт.

Тип продукта

Дюбель

Вес, кг

0. 23

Страна производства

Китай

Количество в наборе

1

Тип монтажа

С винтовым креплением

Диаметр отверстия (мм)

Без сверления

Марка

STANDERS

Гарантия (лет)

2

Основной материал

Нейлон и сталь

Набор

Набор из 50 шт.

Диаметр дюбеля (в мм)

14

Длина дюбеля (в мм)

36

Длина винта

35

Материал поверхности применения

Гипсокартон

Тип упаковки

Коробка

инструкция по монтажу, видео и фото

При монтаже легковесных подвесных конструкций используют дюбель-гвозди – готовые крепежные элементы. Они легко и быстро крепятся в стене, и на них подвешивают полки, картины, зеркала, светильники и т.д. Широко применяются при ремонтных и отделочных работах, например при монтаже каркаса ГКЛ.

Советы по выбору

Дюбель-гвоздь состоит из двух элементов: дюбеля, который вставляется в отверстие в стене, и гвоздя, который вбивается или вкручивается в дюбель при наличии резьбы на стержне. Шляпка имеет шлиц, как правило, под крестовую отвертку. Дюбели из полипропилена подходят для установки в отапливаемых помещениях, из нейлона – способны выдерживать минусовые температуры, поэтому могут применяться даже на улице.

Можно использовать дюбель-гвоздь для бетона, кирпича и пенобетона, все зависит от конструкции дюбеля. По этому принципу различают следующие типы.

• Распорные – фиксируются за счет расширения втулки в отверстии, ее рельефная поверхность ограничивает движение дюбеля.
• Универсальные – крепятся в отверстии за счет узла, который образуется при закручивании.

Покупая дюбель-гвозди, обратите внимание на их размер. Диаметр может составлять от 5 до 8 мм – чем он больше, тем более тяжелые предметы сможет выдержать крепеж. Самые распространенные  дюбель гвозди для крепления профильный каркаса гипсокартонных в бетон размер 6х40.

Длина гвоздя может составлять от 40 до 120 мм – чем он длиннее, тем надежнее будет удерживать подвешенную конструкцию. Также учитывайте количество крепежа в упаковке и делайте выбор исходя из предстоящего объема работ. Если вам нужно повесть одну полку и несколько картин, хватит упаковки на 6 – 10 штук. Когда крепить нужно много предметов, лучше взять изделия с запасом, например, 100 – 150 штук.



Дюбель-гвоздь для ГКЛ

Применяя гипсокартон, следует правильно выбирать крепежные элементы. От этого фактора зависит не только прочность создаваемой конструкции, но и внешний вид, срок продолжительности службы конструкции, её технические характеристики – можно ли отяжелить данную конструкцию различными предметами. Для монтажа каркаса ГКЛ. Вид и количество выбираемых дюбелей-гвоздей зависит от вида каркаса, выбранных профилей, они отличаются по толщине материала из которых изготовлены, материала стен и потолка. (Пенобетон, ракушечник, бетон, кирпич и т.д.)

Для монтажа металлического каркаса приобретаются не только саморезы, но и дюбель-гвозди. Данные крепежные элементы создают прочность всего каркаса под гипсокартон. Для применения этих крепежей следует ознакомиться с их характеристиками. Применение не по назначению может отрицательно отразится на металлическом каркасе.

Классификация дюбель-гвоздей

Для того чтобы приобрести дюбель-гвозди следует учитывать факторы:

1. Предполагаемая нагрузка на крепежный элемент, на саму поверхность.
2. Основание, в которое будет крепиться дюбель-гвоздь – бетон, кирпич.
3. Поверхность – потолок, стена.

Крепежный элемент неоднообразен и выпускается различного размера, строения.

Различия по монтажу

В зависимости от конструктивного строения дюбель гвоздями следует работать различными инструментами.

Ручная фиксация дюбель-гвоздя – при этом используется 2 вида дюбель-гвоздей с различным строением. Гвозди без резьбы вбиваются обычным молотком. С резьбой – потребуется отвертка для ввинчивания или шуруповерт.

Фиксация строительно-монтажным пистолетом. Для такого вида монтажа применимы дюбель-гвозди с металлической втулкой. Они произведены с расчетом на больший вес.

Размеры дюбель-гвоздей

Крепежный элемент производится различных размеров. В зависимости от целенаправленности следует приобретать дюбель-гвоздь требуемого размера. Маркируется крепеж двумя цифрами: первая показывает диаметр, вторая – длина крепежа.

Размер диаметр/длина	Длина дюбеля	Длина гвоздя	Minглубина при монтаже насквозь	Max толщина монтируемого материала	Вес 1000 шт. на кг.
6/40	4 мм.	42мм.	50 мм.	10 мм.	3.3
6/60	4 мм.	62мм.	70  мм.	30  мм.	4.89
6/80	4 мм.	82мм.	90  мм.	50  мм.	7.28
8/60	5 мм.	62мм.	70  мм.	20  мм.	8.5
8/80	5 мм.	82мм.	90  мм.	40  мм.	11.02
8/100	5 мм.	102мм	110  мм.	60  мм.	13.78
8/120	5 мм.	122мм	130  мм.	80  мм.	16.53
8/140	5 мм.	142мм	115  мм.	100  мм.	19.3
10/100	7 мм.	102мм	150  мм.	50  мм.	15.32



Технические показатели дюбель-гвоздя

Согласно показателям ГОСТ 28457-90 производятся дюбель-гвозди. Они проходят обработку – твердость 53-56HRC. Но могут иметь отклонение 51/5HRC.

1. Стержень может быть искривлен по заводским установкам: при длине 50мм. – 0.1мм.кривизны; длина больше 50мм. – 0.15мм.
2. На гвозде не должно быть накатов или трещин. Гвоздь должен быть острым, если тупость 0.8 мм. – он считается непригодным.
3. На острие гвоздя возможна многогранность.
4. На гвозде может быть шайба. На её сдвига необходима сила в 0.3кН.

Дюбель гвозди производятся с антикоррозийным слоем цинка. Он должен быть не меньше чем 6мкм.

Данный крепеж принято называть анкер-клин металлический. Производится он из металла. Переводится слово «анкер» как «якорь».

Металлический дюбель для гипсокартона имеет другую технологию монтажа. Подвижная часть крепежа вбивается молотком, за счет чего происходит расклинивание дюбеля в поверхности.

По ГОСТу производится 2 вида дюбеля металлического для гипсокартона: 6/40 и 6/60, где 6 – диаметр в мм., 40(60) – длина в мм. В продажу поступает анкер-клин в упаковках – 100, 200 шт.

Как забить металлический дюбель клин быстро перфоратором, посмотрите видео.

Видео:



Особенности применения клин анкера

Анкер-клин производится из стали с оцинковкой или нержавеющего материала. Применяется углеродная сталь, покрывается цинком белого или желтого цвета. На головке анкера поставлен знак производителя с указанием плотности применяемого металла.

В основном данные металический клин крепеж производятся для крепления профилей или подвесов к основанию и является рекомендованным креплением.

Анкер-клин производится в виде металлического стержня. На одном конце есть стопорная шляпка, а с другой клинообразный распорный концевик. При монтировании в проделанное отверстие ставится анкер и молотком забивается подвижная его часть. При этом клинья расходятся в разные стороны, тем самым фиксируя крепежный элемент в потолке. Анкер-клин отличается особой надежностью крепления к основанию.

Факторы, влияющие на прочность конструкции

Для того чтобы анкер-клин имел длительный срок годности, а также сохранял прочность, существуют некоторые факторы, влияющие на данные показатели:

1. Анкер-клин вбивается в основание, не имеющее пустот. Таким образом появляется прочность крепления.
2. При повышенной влажности бетонное основание будет постоянно впитывать влагу, из-за чего может появиться преждевременная коррозия металла.
3. Если на основание, в которое вмонтирован анкер-клин постоянно идет давление (движение, вибрация), в скором времени клин вырвется наружу.
4. Если над поверхностью осталась подвижная часть – стержень, это значит, что анкер полностью не раскрылся. При этом срок службы ограничен.
5. Недопустимо попадание на крепеж химических растворов. Они разрушат крепежный элемент.

Сравнительная таблица, с помощью которой можно определить прочность крепления анкер-клина:

Наименование	6/40	6/60
Диаметр анкер клина, мм.	6	6
Длина анкер клина, мм.	40	60
Maxтолщина фиксируемого материала, мм.	5	8
Диаметр сверла для отверстия, мм.	6	6
Minглубина отверстия для анкера, мм.	45	65
Вырывающая сила minКН из бетона В25	3.60	5
Вес 1000 шт, кг.	10.70	16.05

Отдельно нужно отметить что по пожарной безопасности все подвесные конструкции полагается крепить металлическими клин анкерами.

Основание для дюбель-гвоздей и анкер-клина

Для того чтобы крепежный элемент имел длительный срок эксплуатации, следует знать какое должно быть основание:

1. Железобетонное потолочное перекрытие – плиты в многоквартирных домах.
2. Бетон – пол в квартире или же залитый бетон в частном доме.
3. Полнотелый кирпич. Есть несколько видов данного материала: керамический, силикатный, клинкерный кирпич. Каждый материал имеет свою плотность, от этого зависит продолжительность службы крепежей. С таким материалом можно столкнуться в частных строениях.
4. Пенобетонные блоки. В случае отсутствия в них полости, требуется знать плотность пеноблока.

Дюбель-гвозди, анкер-клины не монтируются в деревянное основание, а также в стены из пеноблок и других пустотелых материалов. Поскольку распорные элементы не будут фиксироваться в основании, а в основном в пустоте, что не даст требуемой прочности.

Как правильно крепить к стене профиль

Перед тем как крепить к стене металлический профиль, следует иметь набор инструментов и материалов:

Профиль – направляющий профиль в основном оцинкованный. Это дает надежность в создаваемой конструкции. Расчет производится при помощи онлайн-калькулятора или же собственными силами. Материал требуется брать с запасом.

Дюбель гвозди для крепления профиля – для полнотелой стены размером 6/40. Если же в основе лежит дерево, тогда применимысаморезы 25мм.

Дрель со сверлом 6мм. и шуруповерт. Перед использованием электрических инструментов, требуется рассчитать нагрузку на электропроводку.

Ножницы для резки металла. В процессе монтирования направляющего профиля иногда требуется сделать надрез на металлическом изделии или его отрезание.

Монтаж направляющего профиля

Для осуществления монтажа направляющего профиля необходима подготовленная поверхность с готовой разметкой. Как закрепить профиль к стене? Монтаж осуществляется в следующем алгоритме действий:

1. Первым делом направляющий профиль прикладывается к разметке (линия может проходить как со внутренней стороны, так и со внешней – в зависимости от возникающих нюансов)
2. Далее на профиле требуется отметить места для будущих крепежей. В основном от края профиля требуется отступить до 15 см. максимум, второй крепеже располагается в 25см. от первого и так далее – каждые 25см.
3. При отсутствии отверстий в профиле, они проделываются самостоятельно. Даже, если есть данные отмеченные места заводом, по мнению мастеров, следует ровно посередине между отверстиями сделать одно для прочности конструкции.
4. Диаметр сверла должен быть 6 мм, а его длина 50 мм. если сверло длиннее, следует на нем наметить границу, это легко сделать изолентой или скотчем.
5. В проделанное отверстие как в основании так и в профиле вставляется пластиковый дюбель. Забивается на свое место он при помощи молотка. Делать это следует аккуратно, так как при его монтаже может произойти деформация. Тогда пластмассовая часть придет в негодность.
6. После монтажа первой пластиковой части дюбеля при помощи шуруповерта монтируется гвоздь с резьбой. Чем глубже гвоздь входит в составную часть, тем больше она раскрывается фиксируя весь крепеж специальными усиками.
7. Если профиль имеет большую длину чем требуется его отрезают ножницами по металлу.
8. Если требуется доточить профиль, тогда можно использовать специальные удлинители.
9. На граница профилей следует с каждого конца отступить по 15 см. и зафиксировать направляющий дюбель-гвоздями.

Не следует шуруповерт ставить на большую скорость, чтобы не вогнать гвоздь больше положенного в плоскость, при этом согнуть профиль.

Направляющий профиль является неотъемлемой частью всей металлоконструкции для гипсокартона, поэтому его фиксация должна быть прочной, качественной.

Закрепление профиля на потолке или фиксации каркаса стен под ГКЛ, схожи по своей технологии.

Видео:

Крепление подвесов к потолку под гипсокартон

Чем крепятся подвесы для гипсокартонной конструкции? Многие ответят на этот вопрос «применяются дюбель-гвозди». Это неправильно, ведь подвес берет на себя нагрузку всего гипсокартонного потолка. При навешивании тяжести, со временем дюбель гвоздь не выдерживает и выходит из поверхности. В итоге получается провисание и деформация подвесного потолка. По мнению специалистов, наилучшим крепежом является анкер-клин. Как крепить подвесы для профиля? Для прочности возводимой конструкции анкер-клин металлический, размером 6/40 фиксируется в боковые отверстия подвеса. Монтаж проводится следующим образом:

1. По намеченной разметке на потолке проделывается отверстие диаметром 6 мм., глубина отверстия – 40 мм.
2. Это отверстие освобождается от пыли (его можно самостоятельно продуть).
3. К сделанным отверстиям приставляется подвес.
4. В ушко подвеса и отверстие вставляется до упора анкер-клин.
5. После обычным молотком вбивается торчащий стержень. С каждым ударом он всё туже заходит в бетонную поверхность. Это говорит о том, что элементы анкера расправляются в разные стороны, тем самым фиксируется весь крепежный элемент.

Монтаж одного анкера занимает 10 секунд времени. Такая фиксация подвесов наиболее прочная по сравнению с применением дюбель-гвоздей.

Через какое расстояние крепить подвесы для профиля? От подвесов напрямую зависит прочность подвесного потолка из гипсокартона. Подвесы крепятся на размеченной линии, предназначенной для потолочного профиля. На этой линии через каждых 40-60 см. крепятся подвесы анкер-клинами. Расстояние зависит от материала изготовления подвеса. Если металл тонкий, тогда соответственно расстояние будет 40см.

Расстояние крепления прямых подвесов по шнурку

Разрешено пользоваться дюбелями при создании короба на потолке. Такая конструкция не отяжеляет дюбель-гвоздь из-за малого веса гипсокартонного короба.

Расстояние крепление подвесов к стене

Видео как правильно крепить подвес

Видео:

Видео:

Особенности монтажа

При монтаже дюбель-гвоздями профиля к стенам могут возникнуть определенные затруднения. Чтобы этого не было следует ознакомиться с определенными нюансами:

1. При монтаже в кирпичную стену следует определить место дюбель-гвоздя. Если крепеж попадет на границу (в раствор) между кирпичом, тогда есть большая вероятность того, что он выскочит. Поскольку раствор может рассыпаться.
2. Перед сверлением стены следует точно знать что там не проходят провода электрической проводки. В противном случае возникнет короткое замыкание.
3. Если в стене проходит металлическая арматура, это также отрицательно отразится на проделывании отверстия.
4. Для правильного монтирования дюбель-гвоздя требуется делать отверстия диаметром таким же, как дюбель (6мм.).
5. Сверлить стену нужнона небольшой скорости, чтобы материал с поверхности не вышел единым куском, при этом образуется большая дыра.
6. При забивании дюбеля ограничительная манжетка не даст крепежному элементу провалиться в отверстие. Поэтому забивать дюбель следует аккуратно.

Полезные советы

Если отверстие оказалось большим и дюбель не держит, это можно исправить следующими способами:

• рядом закрутить саморез;
• при возможности просверлить большим диаметром с выбором соответствующего дюбеля;
• вставить пластиковый дюбель и капнуть туда немного монтажной пены. За ночь она увеличится, прижмет пластиковую часть и застынет. Только после этого туда можно вкручивать гвоздь и убирать излишки пены;
• выдавить в отверстие жидких гвоздей;
• вставить в отверстие пластиковую часть дюбель-гвоздя, применить гипс. Он за ночь высохнет, после вкрутить гвоздь.

На потолочной конструкции для подвесного потолка лучше применять железный анкер клин, потому как в случае пожара он не плавится, а держит металлическую конструкцию. И для надежного крепления прямых потолочных подвесов это лучший вариант удержания конструкции.

Но, если производится выравнивание потолка гипсокартоном в старом панельном доме, тогда можно применим дюбель-гвоздь пластиковый. Он лучше расклинивается и удерживает металлический каркас.

В дополнение ознакомьтесь с разновидностями дюбелей для крепления непосредственно в лист ГКЛ.

Видео:

Видео:

Видео:

Анкерные дюбели

Используя только основные инструменты и тщательную компоновку, вы можете собрать дюбельные соединения, которые по прочности могут соперничать со столярными изделиями с шипом и шипом, и менее чем за половину времени. Фактически, дюбели укрепляют практически любое сквозное соединение, стык между гранями и стыки под углом.

Приспособления различаются по цене и характеристикам

Приспособления для установки дюбелей

варьируются от простого, но нерегулируемого приспособления за 12 долларов США до многорегулируемого приспособления Dowelmax за 310 долларов США, фото ниже. Но менее чем за 60 долларов самоцентрирующееся приспособление со съемными направляющими втулками сверла справится с большинством шкантов.Вам также понадобится сверло с заостренным или круглым концом, подходящее к кондукторным втулкам, и зенковка шире сверла.

Есть приспособление для установки дюбелей на любой бюджет. Показаны приспособления от 1 Rockler (12 долларов США), 2 Принадлежности плотника (36 долларов), 3 Ли Valley (59 долларов) и 4 Dowelmax (310 долларов).

Дюбели расширяющиеся

Хотя можно купить дюбеля ¹ ⁄ ₄ «, ⁵ ⁄ ₁₆ «, ³ ⁄ ₈ «, ⁷ ⁄ ₁₆ «, и ¹ ⁄ ₂ «диаметры ¹ ⁄ ₄ «и ³ ⁄ ₈ «размеры подходят для большинства работ. (См. Sources на внизу страницы .) Наши любимые установочные штифты: расширяемые рифленые штифты, подобные тем, что показаны в Shop Tip, которые позволяют клею выходить через канавки, но набухают, чтобы плотно захватить отверстия. Либо 1 ¹ ⁄ ₂ «или 2» длины будут работать; но 1 ¹ ⁄ ₂ Дюбели обеспечивают достаточное усиление для большинства стыков в ³ ⁄ ₄ Толстый инвентарь.

НАКОНЕЧНИК МАГАЗИНА
Рифленые дюбели расширяются, образуя прочный шов.
Вы можете вырезать дюбели самостоятельно и проделать разгрузочные канавки по бокам, но вы сэкономите время, используя имеющиеся в продаже дюбели.Как и печенье из прессованного бука, прессованная древесина в этих изделиях ³ ⁄ ₈ «дюбели расширяются примерно на ¹ ⁄ ₃₂ «при контакте с влагой в клее, как показано ниже , обеспечивая плотное прилегание.

Соединения стыковые

Для простого стыкового соединения сначала промаркируйте детали. Чтобы обеспечить идеальное сопряжение стыков, пронумеруйте стыки с 1 по 4 на каждой детали четырехсторонней сборки, прежде чем отмечать места установки дюбелей, фото ниже .

Сделайте одну отметку тонким карандашом поперек перил и перил. В приспособление для установки дюбелей на одинаковом расстоянии друг от друга куски, составляя вторую линию ненужный.

Мы разместили эти метки по центру двух ³ ⁄ ₈ дюбели 1 ¹ ⁄ ₄ «на 3 ¹ ⁄ ₄ «- детали рамы шириной. Вы можете добавить больше дюбелей для повышения прочности, но не располагайте их ближе, чем ¹ ⁄ ₄ «.И оставить не менее ¹ ⁄ ₈ «дерева между краем отверстия под дюбель и любой поверхностью заготовки.

Установить глубину сверления

Затем установите глубину сверления на половину длины дюбелей плюс ¹ ⁄ ₁₆ «, чтобы избежать застревания клея. На этом расстоянии плюс длина втулки зажимного приспособления оберните ленту вокруг бита, фото ниже .

.Дюбель

— Викисловарь

английский [править]

Альтернативные формы [править]

Этимология [править]

Из среднеанглийского языка dule , происхождение неизвестно. Возможно от старофранцузского doelle («полая часть инструмента там, где находится ручка»), от франкского * dulja («полая труба, труба»), от протогерманского * dulją («труба») , из протоиндоевропейских * dʰel- («кривизна, полость»). Схож с французским douelle , douille .В качестве альтернативы от средне-нижненемецкого dövel («колышек, пробка»), от протогерманского * dubilaz . Соответствует голландскому deuvel («деревянный колышек»), немецкому Dübel («дюбель»).

Произношение [править]

Существительное [править]

дюбель ( множественное число дюбель )

1. Штифт или брусок из дерева или металла, вставляемый в отверстия в примыкающих частях двух частей и находящийся частично в одной детали, а частично в другой, чтобы удерживать их в надлежащем относительном положении.
2. Деревянный прут для изготовления коротких булавок.
   • 2006 , Steven Caney, Lauren House, Steven Caney’s Ultimate Building Book , page 264:

     В этом стартовом наборе, состоящем из двадцати четырех частей, используются двенадцать дюбелей длиной тридцать шесть дюймов (или девять сорок -восьмидюймовые штыри ) нарезать на эту длину стержня. Разложите пропилы так, чтобы использовать каждый дюбель по всей длине, без остатков.

3. (конструкция) Кусок дерева или подобного материала, вставленный в поверхность, не пригодную для крепления, так что к нему можно прикрепить другие части.

Производные термины [править]

Координаты [править]

Переводы [править]

штифт, вставляемый в отверстия, частично в одной детали, а частично в другой, чтобы удерживать их на месте

кусок дерева, вставленный в поверхность

что-то встроенное в поверхность, чтобы к ней можно было прикрепить другие детали — См. также переводы на дюбель

Приведенные ниже переводы необходимо проверить и вставить выше в соответствующие таблицы переводов, удалив все цифры.Числа не обязательно совпадают с числами в определениях. См. Инструкции в Викисловаре: Макет статьи § Переводы.

Проверяемые переводы

Глагол [править]

дюбель ( третье лицо единственного числа простое настоящее дюбель , причастие настоящего дюбель или дюбель , простое причастие прошедшего и прошедшего времени дюбель или дюбель )

1. (переходная) Для скрепления дюбелями.
2. (переходная) Отделать дюбелями.

   Шпунты медные шт. Для головки бочки.

Часть или вся эта статья была импортирована из издания 1913 года Webster’s Dictionary , которое теперь свободно от авторских прав и, следовательно, является общественным достоянием. Импортированные определения могут быть значительно устаревшими, а любые более свежие смыслы могут полностью отсутствовать.
(См. Статью о дюбеле в Пересмотренном несокращенном словаре Вебстера , G.И К. Мерриам, 1913.)

Анаграммы [править]

.

OneTIME Tool® — ДУБЕЛЬНЫЙ ПРЕСС

Подумайте об этом. Наш пресс для дюбелей открывает безграничные возможности для дизайна и творчества с открытыми оконными рамами. Кроме того, вы можете сделать обычные дюбеля из твердых пород дерева из обрезков прямо в магазине. С прессом для дюбелей у вас никогда не закончатся дюбели в середине проекта.

Различных размеров и стилей дюбелей! Если вам нужны толстые дюбели для прочных мебельных швов или маленькие для более деликатных работ, Dowel Press поможет вам. Вы можете сделать гладкие дюбели 3/4 дюйма и гладкие или рифленые дюбели размером 1/2, 3/8 и 1/4 дюйма. Если вы хотите сделать дюбеля метрического размера, наш метрический набор включает размеры 10, 8, 6 и 5 мм.

Без суеты, без суеты, дюбели идеального размера. С помощью дюбельного пресса Woodpeckers вам никогда не придется точить лезвие. Вы никогда не выдержите утомительных проб и ошибок, отрегулируйте и повторно отрегулируйте режим работы лезвия, чтобы получить точный размер. Не нужно возиться с углом лезвия, чтобы резать чисто. Это потому, что Dowel Press поставляется с 16 штампами, обработанными с высокой точностью.

Эти штампы изготовлены из стали A2, прошедшей термообработку до твердости по Роквеллу 60c. Тяжелая режущая кромка обрабатывается под углом 90 ° и обеспечивает длительную и высокую производительность до затупления. Если требуется заточка, просто потрите плоскую поверхность матрицы круговыми движениями о точильный камень. А поскольку нет конуса, форма отверстия останется круглой, а диаметр будет соответствовать сроку службы матрицы.

В простоте нашего дюбель-пресса — его гениальность. Чтобы сделать дюбель, вы начинаете с квадратной заготовки длиной 6 дюймов и примерно на 1/16 дюйма больше, чем желаемый размер дюбеля. Допустим, вам нужен готовый дюбель 1/2 дюйма. Вы вставляете первую матрицу размером 0,550 дюйма в переднюю бабку. Поместите заготовку дюбеля в самоцентрирующуюся заднюю бабку и затяните заготовку между передней и задней бабками. Теперь протолкните заготовку через матрицу, проворачивая ручку. На первом проходе квадратные углы заготовки срезаются.

Затем вставьте матрицу 0,510 дюйма и снова нажмите на заготовку.Теперь сделайте окончательный надрез с помощью штампа 0,500 дюйма. Поскольку вы берете только разрез 0,010 дюйма, получается гладкий дюбель. То есть, если вам не нужен рифленый дюбель. В этом случае вы вставляете матрицу 0,500 дюйма с фрезерными фрезами для одного последнего прохода. Эти же простые шаги применимы к дюбелю любого размера, который вы делаете.

Этот плохой мальчик — зверь. Любой пользователь инструмента или станка знает, что высокое качество всегда начинается с прочной конструкции и заканчивается мельчайшими деталями. Вы не будете разочарованы нашим прессом для дюбелей.Это животное из алюминия и стали имеет размеры 15-1 / 2 x 2-7 / 8 дюймов на 4-5 / 8 дюймов в высоту и весит около 10 фунтов. Винт с трапецеидальной резьбой диаметром 5/8 дюйма проходит через безмасляный подшипник. на годы использования без обслуживания.

Варианты заказа. Woodpeckers Dowel Press поставляется со всеми 16 сменными штампами британских размеров с лазерной гравировкой размеров и включает штампы окончательного размера для гладких дюбелей 3/4 «и гладких и рифленых дюбелей для размеров 1/2», 3/8 «и 1/4» . Или выберите наш комплект из 16 метрических штампов для изготовления гладких или рифленых дюбелей диаметром 5, 6, 8 и 10 мм.Или вы можете заказать дополнительный набор метрических штампов для дюймовой версии, который включает в себя матрицы 5, 6, 8 и 10 мм. Все штампы поставляются в защитном футляре с внутренним слоем из пенопласта, выполненным на заказ.

Как и все Woodpeckers OneTIME Tools , пресс для дюбелей изготавливается только на заказ. Последний срок для предварительного заказа — понедельник, , 31 октября 2016 г., . Как только заказы будут выполнены, пресс для дюбелей будет исключен из нашей линейки продуктов. Закажите сегодня! Поставка запланирована на апрель 2017 года.

Политика кредитной карты. В Woodpeckers, будьте уверены, мы не будем снимать средства с вашей кредитной карты до тех пор, пока заказанный вами товар не будет отправлен. Однако некоторые платежные сервисы, такие как PayPal, снимают средства с вашей кредитной карты во время покупки.

Сообщите нам
Если будет достаточно спроса, мы можем повторно запустить некоторые из этих инструментов. Если вам интересно, нажмите здесь, чтобы оставить нам свои комментарии. Спасибо.

.

Task — Приспособление для установки дюбелей премиум-класса

2.0 из 5 звезд

по RP на 06 \ 12 \ 2019

Лучше покупать дешево

Единственное, что здесь хорошо, так это то, что направляющая линия проходит по середине каждого отверстия под дюбель. Мне он понадобился для дюбеля 3/16, который стоил дополнительно 25 долларов, и когда я получил втулку из 3 шт., Она не подошла к зажимному приспособлению. Пустая трата денег. Вернем

5.0 из 5 звезд

по JK на 10 \ 01 \ 2018

Я был настроен скептически

Я не фанат дюбелей с самого начала, но у меня было приложение для соединения двух половинок резного знака, и мне потребовались дюбели, чтобы поддерживать выравнивание во время затвердевания клея. Я также скептически относился к дизайну этого инструмента и опасался, что он будет не очень повторяемым. Боже, я был неправ! Это отличный маленький приспособление, которое поддерживает выравнивание и легко и надежно затягивается на материале.Я впечатлен. Я, вероятно, буду искать другие области, чтобы использовать его сейчас.

5.0 из 5 звезд

по Керри на 08 \ 04 \ 2014

Отлично работает для новичков

Я очень начинающий плотник. Я использовал это приспособление, чтобы соединить несколько частей 1x. Я нашел его интуитивно понятным и очень точным. Если вы не совместите отметку на зажимном приспособлении и линию карандаша на заготовке даже на волосок, это повлияет на выравнивание деталей. Я использовал карандаш, который нарисовал линию той же ширины, что и отметка на приспособлении, и получил отличные результаты.

3,0 из 5 звезд

по Иоанн Сойер на 05 \ 07 \ 2013

Можно улучшить

Этот продукт был бы значительно улучшен, если бы на зажимном приспособлении имелись линии выравнивания, которые позволяли бы определять центр отверстий. Их можно выровнять по линии карандаша на заготовке, чтобы она стала точным инструментом.

5.0 из 5 звезд

по Вайо-Вудсмит на 02 \ 13 \ 2013

Приспособление для установки дюбелей Task Premium

, так как у меня более 30 лет опыта работы с деревом по индивидуальному заказу, я использовал много приспособлений для установки дюбелей (некоторые к моему неудовольствию), функцию самоцентрирования, втулки разного размера и легкость их замены — все это добавляет к лучшему приспособлению для установки дюбелей, которое я когда-либо видел б / у — в настоящее время я использую его на здании стола «Качество семейной реликвии» — A + в моей книге

0,"createdAt":1359072000}» itemprop=»review» itemscope=»» itemtype=»http://schema.org/Review»>

4.0 из 5 звезд

по Пыльный на 01 \ 25 \ 2013

Приспособление для установки шпонок

Убийца, надежный и надежный инструмент. Чрезвычайно точный, с нулевым временем настройки и обучения. Центрирующие линии, которые можно увидеть через отверстие сбоку, являются хорошей добавкой стоимости для приложений, в которых предварительно заданные положения неэффективны. Я очень доволен, и это того стоит. Мое единственное желание — купить единственную версию, которая имеет как большую емкость, так и 4 резьбовых отверстия втулки.

5.0 из 5 звезд

по Cuervo на 12 \ 02 \ 2012

Отлично!

Эта штука сделана как танк, я верю, что она прослужит очень ДОЛГО, пока не будет повреждена. Он очень прост в использовании, и вы всегда получаете стабильные результаты. Я только хотел бы, чтобы в нем было больше втулок 3/8 «вместо 2 1/4», 5/16 «и 3/8», но это только потому, что я не думаю, что когда-нибудь буду использовать 1 / Дюбели 4 «и 5/16», но если подумать, я думаю, что лучше иметь инструмент и не нуждаться в нем, чем нуждаться в нем и не иметь его.В конце концов, можно недорого купить дополнительные втулки. Это хорошая джиг, и я бы купил ее снова, может быть, если бы кто-то украл мою, потому что в остальном я не верю, что эта штука сдастся в ближайшее время.

5.0 из 5 звезд

по Джо на 10 \ 10 \ 2012

Отличный инструмент! Очень солидно!

Я использовал это приспособление для создания корпусов, и он всегда отлично работает! Вся конструкция сделана из цельного металла, обработанного на станке с ЧПУ, поэтому вы знаете, что отверстие будет просверлено правильно каждый раз. Шаблон очень надежно крепится к обрабатываемой детали, а втулки идеально подходят к сверлам. Чтобы получить премиум-версию, стоит заплатить немного больше.

4.0 из 5 звезд

по лабрат7357 на 08 \ 15 \ 2012

Просто и хорошо сделано

Простое эффективное приспособление, производительность которого можно улучшить, сделав пару самодельных изделий. Во-первых, регулируемый стержень с 5/16 или 3/8 штифтами, который подходит к последнему просверленному отверстию и вставке последнего сверла на кондукторе.это обеспечивает точное позиционирование вдоль длинного стыка. Второй представляет собой набор регулировочных шайб (1/16, 1/8, 1/4 и 1/2 дюйма) с прорезями в форме крючка, которые подходят для направляющих рельсов зажимного приспособления. Это позволяет смещать стыки для ног, чтобы больше места для угловых блоков или если вы хотите иметь двойной ряд дюбелей для более прочного соединения. Я надеюсь, что TASK увидит это и сделает эти элементы дополнительными. (Dowelmax поставляет их в стандартной комплектации вместе с зажимным приспособлением)

5.0 из 5 звезд

по Видмантас на 05 \ 31 \ 2012

Отличная джиг-приманка!

Очень полезная и экономящая время приспособление.

5.0 из 5 звезд

по Павел на 02 \ 19 \ 2012

Работа выполнена.

Я использовал эту приспособление в своем кружке по деревообработке в школе. Дети и я использовали это, чтобы сделать простые, но стыки для рамок 4X6. Единственная ошибка возникла из-за того, что работа продвигалась слишком быстро, чтобы завершить проект. Когда было время, все ученики смогли просверлить правильно расположенные отверстия, и в конце концов родители прыгали от радости. Он отлично работает и будет в моем магазине долгое время, или пока его не переедет танк.

5.0 из 5 звезд

по ДжорджиД на 07 \ 31 \ 2011

Отличная джиг-приманка

Совершает именно то, что должен делать, именно так, как он говорит. Хорошо построен!

4.0 из 5 звезд

по Спайк на 02 \ 23 \ 2011

Отличное дополнение

Jig работает именно так, как рекламируется.

5.0 из 5 звезд

по М. Барнетт на 12 \ 31 \ 2010

Отличный инструмент, я был очень впечатлен.

Используется на лицевых рамах шкафов. Намного быстрее и точнее, чем соединения внахлест.

5.0 из 5 звезд

по Мик Б. на 12 \ 23 \ 2010

Отличный инструмент, превосходящий мои ожидания

Отлично подходит для лицевых рам шкафов, стыковки краевых панелей и выравнивания стыков. Деньги потрачены не зря.

5.0 из 5 звезд

по Джон на 07 \ 08 \ 2010

Отличная джиг-приманка

Обычно при использовании дюбелей требуется более одного дюбеля для придания прочности стыку. Проблема заключается в совмещении отверстий под дюбеля с ответной частью стыка. Нет права на ошибку. Этот зажим обеспечивает два отверстия одинакового размера в зажимном приспособлении, так что совпадение отверстий с ответным соединением дает точное совмещение отверстий.Я лично не знаю, как можно сопоставить более одного отверстия в стыке без использования такой системы. Я обнаружил, что это приспособление сделано хорошо и очень хорошо подходит для своей цели.

5.0 из 5 звезд

по ТЕРРИ на 05 \ 11 \ 2010

ОЧЕНЬ, ОЧЕНЬ ХОРОШО

ПРОСТОТА В ИСПОЛЬЗОВАНИИ !!!

org/Review»>

5.0 из 5 звезд

по Филипп на 03 \ 31 \ 2010

Отличный продукт

Это отличный продукт, сильный, точный, отлично справляется

5.0 из 5 звезд

по whr на 03 \ 10 \ 2010

Очень точный

Это как раз то, что я ожидал. Сделано очень точно и прочно. Не покупайте более дешевый; вам понравится этот.

org/Review»>

4.0 из 5 звезд

по Нино на 02 \ 27 \ 2010

Очень хорошо и экономично

Следующий шаг по сравнению с этим инструментом примерно в 6 раз дороже. Я буду работать с умеренными ограничениями этого инструмента, спасибо.Хорошо центрируется; иногда совсем немного, но можно обработать после окончательной шлифовки. Намного легче разместить с торца, если использовать распорку. Просто поместите кондуктор на ровную поверхность, поместите предварительно отмеренную распорную доску в прорезь и поместите на нее доску для просверливания. Размещение становится согласованным с каждой доской, например, сборка лицевой рамки. Совет: сделайте распорку чуть меньше ширины вашей просверливаемой детали; он выскользнет из вашего пути после того, как вы затянете зажим. Ручка, которая стягивает все это вверх, слишком короткая, и, следовательно, немного сложно открыть зажимное приспособление. ЗА ДЕНЬГИ он работает отлично.

2.0 из 5 звезд

по I. Вуд на 02 \ 14 \ 2010

Не соответствует

Плохая новость: я использовал приспособление для соединения некоторых швов со скосом 4 х 1. Суставы не совмещались и «перекручивались» даже после нескольких попыток. С тех пор я обнаружил, что один и тот же инструмент доступен под несколькими разными именами (например, Dowl-it, Task и, возможно, другими). Есть несколько различных вариантов (одни с фиксированными отверстиями, другие со сменными направляющими сверла).ИМО, у всех будут проблемы с выравниванием. Кроме того, отверстия расположены неравномерно. Хорошие новости: с Woodcraft было отлично работать. Мне удалось вернуть инструмент без каких-либо проблем. В конце концов я решил потратить деньги на Dowelmax. Это дорого, но пользоваться им приятно, а результаты потрясающие.

4.0 из 5 звезд

по Любитель столяр на 11 \ 20 \ 2009

Хорошие характеристики, умеренно точный

Я использовал это приспособление для проекта, в котором в общей сложности было 144 дюбеля во всех соединениях.Приспособление работает нормально. Однако некоторые суставы выходят слегка «скрученными», поэтому, очевидно, зажимное приспособление не всегда отцентрировано на 100%. У меня была такая же проблема с каждым приспособлением для установки дюбелей, которое я когда-либо покупал, так что я думаю, что это нормальное явление для них. Это единственный кондуктор, который имеет все 4 отверстия с резьбой для втулок, что мне нравится. Кроме того, он в целом больше, чем другие приспособления, что мне тоже нравится. В целом, даже с небольшой неточностью, это все равно лучшая джиг, которую я пробовал.

3.0 из 5 звезд

по Вуд новичок на 11 \ 13 \ 2009

Используйте только в соответствии с инструкциями …

Я делаю гусеницы (12 дюймов с дюбелями для соединения) для тележек, по которым можно ездить. Я думал, что могу использовать измерения от конца центральной детали, но инструмент не предназначен для этого. С помощью техподдержки мы выяснили не было двух инструментов с одинаковыми измерениями микрофонов с обеих сторон. Кроме этого, инструмент работает нормально.

4.0 из 5 звезд

по Рикс на 10 \ 22 \ 2009

Очень точные результаты!

Дюбели используются для соединения вертикальных опор 1 x 2 с передним краем стеллажа встроенного книжного шкафа.

.

Дюбель для гипсокартона «Driva» | МираПластик

Дюбель для гипсокартона дрива



Специализированный дюбель для работ по гипсокартону. Простой и надежный вариант для крепления мало массивных изделий на основе из ГКЛ.



Конструкция. Полый (со сквозным отверстием) дюбель с винтовой нарезкой (саморез). Представлен в двух вариантах – со сверлом и без сверла. В головке выполнен шлиц для вкручивания отверткой/шуруповертом. Изготавливается из нейлона.



Преимущества и особенности. Дюбель вкручивается в высверленное отверстие и надежно удерживается. В дюбель вворачивается подходящий по размерам шуруп. Дюбель со сверлом позволяет отказаться от предварительного сверления.



Области применения. Подходит для использования в быту и в строительстве, пригоден для различных типов ГКЛ.

Материал изготовления: нейлон,

Технические параметры на дюбель для гипсокартона «Driva» со сверлом нейлоновый

Размеры (DxL), (мм)	Минимальное расстояние до основания (мм)	Диаметр шур (мм)
12х32	37	3. 8

Технические параметры на дюбель для гипсокартона «Driva» без сверла нейлоновый

Размеры (DxL), (мм)	Минимальное расстояние до основания (мм)	Диаметр шур (мм)
15х23	27	4.0-5.0

Дюбели для гипсокартона | Полезные статьи о крепеже

При помощи гипсокартона можно быстро и эффективно выровнять стены и потолок, установить перегородки. Материал обладает массой преимуществ, но и существенным недостатком – он довольно хрупок и не выдерживает серьезных нагрузок. Чтобы прикрепить к гипсокартонному основанию существенный груз применяются метизы особого вида – дюбеля для гипсокартона.

Дюбель представляет собой крепежное изделие, которое внедряется в несущее основание и совместно со стопорными шурупами или гвоздями удерживает ту или иную конструкцию. Специфика работы такого метиза существенно отличается от прочих крепежей, главная причина – конструкция втулки, изначально представляющей собой цилиндр. Поверхность цилиндра покрыта несколькими вырезами. Во время затягивания данные вырезы стягиваются и выгибаются, формируя несколько лепестков, благодаря которым дюбель прочно сцепляется с основанием. Также на цилиндре зафиксирована опорная шайба с острыми выступами, повышающими прочность фиксации, исключающими проворачивание при затягивании болта.

Характеристика крепежей

Метизы изготавливаются из качественных материалов высокой прочности с антикоррозийным покрытием. Все дюбеля, использующиеся для работы с ГКЛ, выполнены по гарпунному распорному принципу, что обеспечивает прочность и надежность крепления.

Изготавливается фиксатор из металла и полимерных материалов.

Металлический дюбель

Это наиболее распространенный вид крепежа, благодаря которому прочно фиксируются конструктивные элементы на пустотных основаниях. По конструкции такой дюбель сформирован парой элементов. Первый элемент – металлическая втулка, распорная составляющая, второй элемент – болт или винт с шестигранной головкой, вращение которого изменяет конфигурацию втулки, благодаря чему она прочно фиксируется в основании. Обращаем внимание, что всегда можно приобрести втулку по отдельности, а болт подобрать самостоятельно, ориентируясь на задачи, которые предстоит выполнить, и другие нюансы работы. Стандартный дюбель, предназначенный для работ с гипсокартоном, делается на основе оцинкованной стали, такой защиты вполне достаточно для долгого использования в помещениях, уровень влажности в которых немного выше нормы. Если же планируется установка в помещениях с высоким уровнем влажности, лучше предпочесть фиксатор, выполненный из сортовой нержавеющей стали.

Нейлоновые изделия

Дюбели делаются не только из нержавеющей стали, но и из нейлона. Они неуязвимы для коррозии, оптимально подходят для использования в ситуациях, когда от крепления не требуется большой прочности, например, нужно повесить на стену легкую полку или небольшой шкафчик.

Полиэтиленовые дюбеля

Легко деформируются, но при этом сохраняют целостность, отличаются малым весом и стойкостью к коррозии, могут применять при морозах до -40 градусов. Как недостаток – быстрая потеря эксплуатационных характеристик и растрескивание.

Полипропиленовые элементы

Восприимчивы к низким температурам, поэтому предназначаются для применения в отапливаемых помещениях. Обладают хорошей износостойкостью и твердостью, не боятся высоких температур. При длительной эксплуатации в среде с резкими температурными скачками, покрываются трещинами.

Виды дюбелей для гипсокартонных оснований

«Бабочка»

Метиз выдерживает нагрузку до 28 кг, оптимально подходит для крепления карнизов, выключателей, осветительных приборов, фиксации электропроводки, пр. легких конструкций. Для прочного удержания в отверстии, дюбель оснащается «юбкой», нередко ее называют «бабочкой» – при закручивании она раскрывается подобно крыльям этого насекомого.

Монтируется дюбель «бабочка» особым образом – при помещении в отверстие ее боковые «крылышки» сжимаются пальцами, при этом насечки на манжете должны внедриться в гипсокартон с лицевой стороны, что предупредит прокручивание элемента. Раскрытые «крылышки» должны быть плотно прижаты к обратной поверхности листа.

Преимущества – легкость монтажа и извлечения, возможность повторного применения.

«Зонтик»

Дюбель – подвес (стержень с гайкой), который оснащен двумя пружинными откидными лапками (раскрыты на угол, приближающийся к 180 градусам). Применяется при работе с пустотами, например, для крепления светильника к подвесному потолку. Чтобы закрепить метиз, необходимо сложить лапки в позицию «руки по швам», и вставить изделие в отверстие. Проникая в полость за обшивкой, дюбель раскрывается наподобие зонтика, и его элементы упираются на ее изнаночную поверхность. Грузовой конец фиксатора может быть прямым, в виде крюка или кольца.

Дюбель-гвоздь

Состоит из пластикового основания и винтового стержня, достать первое из гипсокартонного листа практически невозможно, шуруп можно выкрутить отверткой. Забивается изделие в стену молотком, что значительно ускоряет проведение монтажных работ. В этом случае навесная конструкция удерживается дюбелем, навешивать ее на гвоздь нельзя, так как он легко выдергивается из основания. Такие метизы служат для крепления предметов небольшой массы.

«Driva»

Дюбель для гипсокартона Driva представляет собой полый стержень (диаметр от 12 до 15 мм) конической формы, оснащенный плоской головкой (имеет шлицы под крестовую отвертку) и винтовой остоугольной нарезкой. Внутреннее отверстие для шурупа может быть сквозным или глухим. По конструкции изделия бывают со сверлом (имеет вид перки либо трезубца) или без него.

Для монтажа фиксатора Дрива со сверлом нет потребности в предварительном сверлении, так как он легко входит в основание при использовании отвертки или шуруповерта. При внедрении шурупа, обратный конец дюбеля деформируется, становится толще, что исключает возможность его самопроизвольного демонтажа из гипсокартона. Устанавливать крепеж можно даже при малом зазоре между ГКЛ и капитальным основанием. Возможно повторное использование.

«Fischer»

• GK. Нейлоновый дюбель для гипсокартона Fischer с самонарезающейся резьбой, за счет которой он вкручивается. При ввинчивании шурупа тело изделия расширяется, резьба внедряется в материал и прочно удерживается в стене.
• GKM. Металлический дюбель с острой резьбой, легко внедряющийся в ГКЛ и надежно в нем фиксирующийся.
• Потолочные фиксаторы для листовых и пустотелых материалов. KDH (3, 4), KM, KD (3, 4) – пружинные дюбеля вводятся в отверстие с прижатыми к телу «крыльями», которые после автоматически раскрываются, удерживаясь с обратной стороны листа гипсокартона. KD (5, 6, 8), KDH (5, 6, 8), K – опрокидывающиеся дюбеля, которые также помещаются в отверстие в сложенном виде, после чего траверса раскрывается и фиксирует элемент.
• с потайной плоской головкой, которая утапливается в материале;
• с полукруглой шляпкой – выступающей над основанием;
• с крючком – оптимальный вариант для прикрепления потолочных светильников;
• с крюком Г-образной формы – для установки настенных конструкций;
• с кольцом – для крепления коммуникаций, подвесных к потолку предметов.

«Sormat»

Финский производитель представляет дюбели для гипсокартона Sormat KLA в нейлоновом и металлическом варианте. Изделие применяется для крепления нетяжелых предметов к гипсокартонному основанию. Метиз имеет тело с резьбой и хвостовую часть в виде зубчатой короны, что дает возможность закручивать его в стену без предварительного сверления отверстия. Большой шаг (5 мм) между соседними нитями резьбы обеспечивает быстрый монтаж, при этом ГКЛ не будет излишне разбит или ослаблен.

«NAT»

Нейлоновый метиз с удлиненной распорной зоной, оснащенный специальными «крыльями», благодаря которым крепеж прочно удерживается с изнаночной стороны гипсокартона, исключая возможность выпадения и выдергивания фиксатора. Если «крылья» оказываются внутри отверстия, то не только надежно закрепляют изделие, но и предупреждают его вращение в массе материала, разрыхление отверстия.

«Molly»

В основе конструкции метиза – втулка с продольными разрезами с гайкой на одном конце и плоской шляпкой – на другом. Шляпка оснащена зубцами, не позволяющим дюбелю проворачиваться на затягивании соединения. Винт проходит сквозь цилиндр и вворачивается в концевую гайку. При монтаже разрезная втулка складывается вдоль оси и приобретает вид треугольных «крыльев», служащих опорой и обеспечивающих жесткость и надежность крепления. Тыльная часть такого крепежа напоминает зонтик.

Различаются дюбеля Молли по типу винта:

Выпускаются дюбеля Молли из оцинкованной и нержавеющей стали, отличаются способностью удерживать конструкции большой массы.

Наша компания представляет широкий ассортимент дюбелей различного назначения, а также другие крепежные изделия и инструментарий. Товар отсортирован по категориям, к каждой позиции прилагается фото, характеристики и описание, что ускоряет и облегчает выбор. Качество изделий и цены приятно удивят каждого покупателя. Задать вопросы, получить помощь в выборе и подать заявку будет удобно по телефонам.

Крепления для гипсокартона молли. Дюбеля для гипсокартона

Крепления для гипсокартона молли. Дюбеля для гипсокартона

С особой внимательностью необходимо относиться к выбору и соответственно монтажу дюбелей для гипсокартона. Чтобы на гипсокартоне закрепить полку или шкафчик вам потребуются специальные дюбеля. Их выбор во многом будет зависеть от веса подвешиваемой конструкции. Если осуществить неверные расчеты, то существует большой риск, что конструкция попросту упадет.

Один из самых распространенных видов дюбелей это дюбель-пробка. Он состоит из двух частей, а именно из пробки и дюбеля соответственно. В большинстве случаев его применяют для креплений тех или иных предметов в бетонной стене. Распорная его часть состоит из нейлоновых трех секций. В секции хвоста располагается проходное отверстие.

Именно оно значительно облегчает завинчивание, а также хороший ход шурупа в процессе его закручивания. Благодаря распиранию, которое осуществляется одновременно с трех сторон, обеспечивается надежное удержание дюбеля в стене. В некоторых случаях дюбель-пробку можно использовать и для крепления в гипсокартоне.

Однако, как рекомендуют специалисты, лучше не рисковать. Хотя некоторые и считают дюбель-пробку универсальным крепежом, лучше всего использовать специальный дюбель-гвоздь. В целом же все специализированные дюбеля для гипсокартона имеют одно основное различие – гарпунный распорный принцип. Именно он обеспечивает качественное крепление конструкции.

Все дюбеля для гипсокартона можно разделить на две группы:

1. Разжимающиеся.
2. Проходные.

Пружинный проходной

Прижимной проходной Молли

Проходные дюбеля практичны в тех случаях, когда крепление следует осуществить в потолке, например, при монтаже люстры. Пружинный проходной дюбель имеет металлический стержень с резьбой, пружинный механизм, а также складные стопорные крылья.

В процессе его монтажа внутри гипсокартонной конструкции пружинный механизм раскрывается при воздействии на него стопорным крюком-крылом. Так образовывается надежное крепление. При этом другой конец пружинного дюбеля может иметь различную форму: в виде кольца, штанги, винта и т. п.

На выбор формы непосредственно влияет предмет, который будет подвешиваться. Такой механизм практичен и в тех случаях, когда гипсокартон облицован керамической плиткой.

Дюбель молли для двойного гипсокартона. Бабочка

Этот крепеж предназначен для навешивания достаточно легких конструкций.

Дюбель Бабочка для гипсокартона – нагрузка не более 28 кг

В рабочем затянутом положении его форма напоминает крылья бабочки, отсюда и такое необычное название. Изготавливается дюбель только из полипропилена или нейлона, поэтому цена его самая низкая среди всех крепежей.

Из-за невысокой допустимой нагрузки бабочки применяют ограниченно и только для крепления таких легких элементов, как карнизы, плинтуса, выключатели, светильники и т.п.

Как крепить конструкции к гипсокартонным стенам с помощью бабочек, показано ниже:

Изображение	Описание
Сверление отверстий	Сверлом, соответствующим диаметру дюбеля, нужно просверлить отверстия в нужных точках.
Установка дюбеля	Дюбель вставляют концом в отверстие, затем сжимают упругие «крылья» так, чтобы они прижались к основанию, и легкими ударами молотка забивают его до упора.
Вкручивание шурупа	При вворачивании шурупа через закрепляемую деталь во втулку с резьбой, он подтягивает крылья к обратной стороне гипсокартона до полного их прилегания.

Дюбель бабочка для гипсокартона размеры может иметь разные как по длине, так и по окружности. Но его «шейка» рассчитана на толщину листового материала 10-12 мм.

Если она будет больше, крылышки просто не раскроются, и работать крепеж не будет. Поэтому, дюбель бабочка для двойного гипсокартона не годится.

Пример крепления кронштейна на «бабочку»

Кроме того, устанавливать его можно только в том случае, когда зазор между стеной и гипсокартоном превышает длину дюбеля.

Для справки. Есть и другая разновидность такого крепежа – скручивающийся дюбель. Упор за листом образуют не крылышки, а скручивающиеся по спирали разрезные части втулки.

Крепеж для гипсокартона: как выбрать правильный крепеж и подбор инструмента для него (65 фото)

Весьма популярным материалом для внутренней отделки помещений в последние годы стал гипсокартон. Это весьма недорогой и универсальный материал, позволяющий без особых проблем выровнять стены или потолки, создать ниши или полки.

Кроме грамотного выбора самого материала, необходимо также правильно подобрать для него крепеж.

Крепежи для каркаса

Выбор крепежа для профиля под гипсокартон также имеет массу нюансов.

Для прикрепления металлического профиля широко используются маленькие саморезы, названные в народе «клопами».

Если толщина используемого профиля составляет не более 1,2 мм, то для крепежа используются саморезы с заостренными концами. При толщине профиля от 1,2 до 2 мм используются саморезы со сверлами на конце.

Также для этой цели используются дюбель-гвозди.

Отдельной строкой идут крепежи для домов из деревянного бруса или калиброванного дерева. По причине усадки всей конструкции, при создании каркаса под гипсокартон необходимо использовать плавающие крепежи. Это поможет сохранить высоту каркаса без деформации.

Крепеж на каркас

Чтобы понять, какой вид крепежей для гипсокартона необходим именно вам, необходимо знать, на какой каркас будут прикрепляться ГПЛ.

От данного выбора сильно зависит прочность готовой конструкции. Также необходимо знать некоторые нюансы использования и изготовления крепежей.

Саморезы

Саморезы являются весьма популярным материалом при монтаже ГКЛ. Для этой цели используются изделия, соответствующие ГОСТ 10619-80, 11652-80. Саморезы состоят из головки с углублением (шлицем), стержня с резьбой и наконечника. Для крепежа ГПК используются саморезы с мелким шагом резьбы.

Данные изделия подходят при монтаже гипсокартонных листов как к деревянному каркасу, так и к металлическому профилю. Плюсами выбора этих изделий является их невысокая цена, надежность крепления, отсутствие необходимости сверления профиля перед монтажом.

Выбор саморезов зависит от толщины выбранного металлического профиля. Для профиля толщиной менее 0,9 мм хорошо подойдут универсальные саморезы, имеющие двухзаходную резьбу. Для профиля толщиной до 2 мм необходимо приобрести саморезы с наконечником в форме сверла.

Саморезы с пресс-шайбой

Саморезы с пресс-шайбой имеют плоскую, широкую головку, которая обеспечивает хорошую прижимную силу и не «рвет» гипсокартон при монтаже.

Для монтажа гипсокартонных листов к тонкому профилю используются изделия с острым наконечником, а для толстого профиля – с наконечником-сверлом.

Для использования данных саморезов используются специальные насадки на дрель или шуруповерт.

Крепления к гипсокартону

Для прикрепления полок и прочих элементов к гипсокартону, применяются дюбели разных конструкций и анкеры. Выбор данных изделий зависит от веса предметов, закрепленных на гипсокартоне.

Для того чтобы определиться, какой крепеж для гипсокартона необходим в данном случае, определите примерный вес изделия, которое будет прикреплено к ГКЛ.

 Если вес составит менее 5 кг, то можно применять дюбели и бабочки. Анкерные болты помогут выдержать вес полок до 150 кг на одно крепление.

Дюбели

Если гипсокартон должен выдержать нагрузку до 5 кг, то для крепления подойдет обыкновенный саморез. На таком креплении можно вешать фоторамки, крючки для ключей, полотенец или настенные часы.

Дюбель молли характеристика. Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Гипсокартон хорош тем, что позволяет быстро и качественно выровнять стены или потолок. Но материал имеет один существенный недостаток: он хрупкий и не рассчитан нагрузку в виде навесного шкафа или полки. Традиционные методы крепления в случае с поверхностями из ГКЛ ненадежны: материал начинает крошиться. В такой ситуации используют принципиально другой крепеж – специальный дюбель для гипсокартона.

Виды

Существует несколько типов дюбелей, позволяющих крепить навесные конструкции к ГКЛ:

• Бабочка.
• Пластиковый или металлический ввертыш Driva.
• Molly.
• Дюбель Фишера.
• KNAUF Hartmut.
• Обычный дюбель-гвоздь.
• Пружинный.

Каждый из этих видов крепежа имеет достоинства и недостатки. Чтобы разобраться, какой из них выгодней использовать в конкретной ситуации, познакомимся с ними поближе.

Дюбель-бабочка

Свое название этот крепежный элемент получил за то, что в затянутом состоянии формой напоминает бабочку. При вкручивании в него шурупа крылья дюбеля раскрываются и упираются в поверхность гипсокартона с обратной стороны. Для предотвращения прокручивания элемента предусмотрены специальные манжеты.

По конструкции «бабочку» можно рассматривать как облегченный и более дешевый вариант дюбеля Молли.

Такой вид крепежа предназначен для небольших светильников, карнизов или плинтусов, фиксации электропроводки, выключателей. По заверениям изготовителей, способен выдержать нагрузку до 28 кг.

Инструкция по установке дюбеля-бабочки проста:

• В нужном месте, с использованием сверла соответствующего диаметра, проделывается отверстие под дюбель.
• Боковые «крылышки» сжимаются рукой, после чего крепежный элемент вставляется в отверстие. Он должен входить туго, поэтому для осадки рекомендуют использовать молоток. При этом насечки на корпусе дюбеля должны вонзиться в гипсокартон с лицевой стороны. Это предотвратит прокручивание элемента.
• Вворачивая саморез, нужно добиться плотного прижатия крылышек к поверхности листа с обратной стороны гипсокартона.

Нюансы монтажа «бабочки» показаны на

Преимущества этого вида крепления:

• легкость установки;
• возможность извлечения при необходимости.

Есть и недостатки:

• Для использования нужно свободное место за поверхностью ГКЛ.
• Применение этих дюбелей ограничено толщиной гипсокартонного покрытия – до 12 мм. То есть при монтаже ГКЛ в два и более слоя такой крепеж не подойдет.

Дюбель Driva

Это металлический, пластмассовый или нейлоновый полый стержень, имеющий винтовую нарезку. В головке имеются шлицы под крестообразную отвертку.

Удобнее использовать разновидность дюбеля «Дрива», снабженную сверлом. Тогда установка значительно упрощается:

• При помощи шуроповерта элемент вворачивается в стену.
• В крестовидную щель дюбеля вкручивается шуруп, который распирает его изнутри. Это гарантирует прочную фиксацию элемента в гипсокартоне.

Для разновидности Driva, лишенной сверла на конце, заранее готовят отверстие диаметром 6 мм.

Длина дюбеля из пластика – 23 мм, а вот величина металлических варьируется от 33 до 44 мм. Поэтому при выборе крепежа учитывается толщина стены.

Главные преимущества крепления «Дрива»:

• Низкая цена метиза.
• Необязательно наличие свободного пространства за перекрытием.
• При необходимости просто демонтировать.
• Пластиковые модели рассчитаны на нагрузку до 25 кг, металлические – до 35 кг.

Дюбель Molly

Напоминает зонтик по своему принципу действия. Выдерживает значительные нагрузки – до 35 кг.

Процесс установки следующий:

• Под диаметр дюбеля (обычно 8 мм) сверлится отверстие в стене или потолке.
• Втулку вставляют в отверстие так, чтобы зубчики, расположенные на шляпке, врезались в поверхность. Это исключит проворачивание крепежа.
• Вворачивают винт до тех пор, пока раскрывающиеся треугольники не вопьются в гипсокартон с тыльной стороны листа, обеспечив надежную фиксацию.

Достоинства дюбелей «Молли» очевидны: за счет образования конусовидной конструкции с тыльной части ГКЛ они увеличивают площадь опоры и не дают листу проломаться под нагрузкой. К недостаткам можно отнести высокую стоимость и необходимость наличия свободного пространства за гипсокартонной плитой.

Обратите внимание! Molly нельзя демонтировать: для извлечения придется ломать стену.

Дюбель молли пластиковый. Дюбель для пустотелых конструкций (MOLLY)

Описание: дюбель молли очень хорошо конструктивно продуман. Он выполнен в виде металлического полого стержня, внизу имеется распорная часть, которая при монтаже очень широко раскрывается, образуя конструкцию по строению напоминающую зонт. На нижней стороне широкой шляпки расположены два шипа. В центр вставлен винт, при помощи которого и происходит монтаж.

Область применения дюбеля молли: с их помощью осуществляют крепеж в материал с пустотами, такой как гипсокартон или фанера. Крепят с помощью дюбелей молли, в основном, нетяжелые конструкции — светильники, картины и прочие.

Способ монтажа дюбеля molly: установка производится с помощью специальных клещей для установки molly, но при отсутствии оных возможно крепление с помощью обычной отвертки и молотка. В гипсокартоне заранее проделывается отверстие, вставляют дюбель молли, если речь идет о монтаже в помощью клещей, то вытягивают дюбель с их помощью, потом выкручивают винт и закручивают обратно вместе с прикрепляемой деталью. Если же речь идет об установке с помощью подручных средств, тогда вставляем дюбель, при помощи молотка или другого тяжелого предмета нужно утопить усики, которые находятся на внутренней стороне шляпки в гипсокартоне, после чего закручиваем винт, в следствии этого дюбель распирается, затем выкручиваем винт и уже повторно закручиваем через прикрепляемую деталь. Важно помнить, что выбирать дюбель молли следует исходя из того, что длина части от шляпки до распорной зоны должна соответствовать толщине гипсокартона или фанеры.

Материал использования дюбеля для пустотелый конструкций: гипсокартон, ДСП, фанера и пр.

Изготовление: материал — сталь, покрытие — белый цинк.

Дюбель молли для гипсокартона размеры. Дюбель для гипсокартона. Размеры

Часто так бывает, что нужно привесить полку или даже шкаф для посуды. Но что делать, если недавно был сделан ремонт, или дом новый, и все стены сделаны из гипсокартона? В него просто так гвоздь не вобьешь и саморез не вкрутишь – он просто вывалится.

Гипсокартон – листовой материал. А стена из него — это полое сооружение. А для всех полых конструкций требуется иметь крепежные дюбели, чтобы прикрепить что-либо к стене. Рассмотрим некоторые популярные виды крепежа для гипсокартона.

Дюбель для гипсокартона. Размеры. Виды

Дюбель-бабочка (дешевая)

Наш хит парад открывает известная в строительных кругах «бабочка». Для ее монтажа делают отверстие диаметром 10 мм, вставляют в него дюбель и вкручивают саморез средней длины. При вкручивании, дюбель создает распорку, которая удерживает его в стене. Вкручивать саморез следует аккуратно, при чрезмерном усилии дюбель может повредиться. Для этого вида крепежа лучше использовать саморезы диаметром 4.2 мм, они лучше распирают тело дюбеля изнутри и, соответственно, лучше держатся в отверстии.

Типовые размеры дюбеля для гипсокартона: 4х32, 4х46, 4х55 мм.

Дюбель Driva

У этого вида крепежа лишь одно достоинство – скорость монтажа. Достаточно надеть его на биту шуруповерта и закрутить в стену. Затем, не меняя оснастку, закручивается саморез. Надежность крепления немногим превышает надежность пластиковой бабочки. Различаются металлические и пластиковые дюбели. Для пластикового варианта нужно предварительно высверливать отверстие, а потом закручивать дюбель отверткой во избежание срыва пластикового крестообразного шлица.

Однако, существует хитрость, благодаря которой можно закрутить его при поврежденном шлице. Для этого нужно выточить на закручивающей поверхности плоский шлиц тонким диском УШМ или строительным ножом и закрутить плоской отверткой.

Типовые размеры дюбель дрива для гипсокартона: 14х32, 14х38 мм.

Алюминиевый анкер Molli

Molli раскрывает за листом гипсокартона, как зонтик. Продавцы-консультанты часто советуют, что для установки этого крепежа достаточно просверлить отверстие и закрутить винт. Но при этой технике крепеж не раскроется, а повредит ГКЛ. Для правильной установки этого дюбеля нужен специальный инструмент – заклепочник.

Однако, если у вас уже есть такие анкеры, и нужно подвесить полку, исправить проблему можно, взяв кусачки и отвертку. Для этого нужно вставить крепеж и немного закрутить винт. Затем он захватывается кусачками и немного вытаскивается наружу, и снова немного закручивается винт. Повторить операцию до тех пор, пока крепеж прочно не зафиксируется.

Прочность крепления считается одной из самых лучших. При попытке вырвать анкер, вместе с ним открываются и куски гипсокартона.

Типовые размеры дюбель молли: 4х21, 4х32, 4х38, 4х46, 4х54 мм.

Бабочка HILTI, Knauf и остальные дорогие

Один из самых дорогих дюбелей. Технология установки ничем не отличается от монтажа дешевой бабочки. У этой бабочки лапки, которые упираются в гипсокартон , отличаются большей площадью, а, значит, они обеспечивают большую надежность крепления. Но если не дотянуть саморез, то прочность будет сопоставима с дюбелем Driva.

Типовые размеры такие же, как у дешевой бабочки.

Как видно, дешевые дюбели ведут себя непредсказуемо при монтаже, и на них можно вешать очень легкие предметы. Поэтому не стоит экономить на крепеже. Лучше купить что-то получше и не ждать, пока полка с книгами свалится на голову.

Видео дюбель молли крепление разновидности. Дюбели для гипсокартона.

Дюбель для гипсокартона

Ремонт стал неотъемлемой частью жизни современного человека. Чтобы жилище было не только красивым, но и долговечным, необходимо использовать только надежные и качественные материалы. Также стоит учитывать и тип крепежа – от него зависит срок службы возводимых конструкций. Саморезы для гипсокартона представляют собой отличный вариант крепежных элементов.

Существует множество их видов и размеров, поэтому стоит разобраться с ними до похода в строительный магазин. Специальные саморезы для гипсокартона позволяют проводить работы с популярным материалом максимально удобно и быстро.

Саморезы по дереву и металлу

Крепеж для гипсокартона выбирается в зависимости от способа монтажа материала. К примеру, если используются металлические профили, выбирают саморезы по металлу. Это обеспечит максимальную прочность устанавливаемых панелей. Для крепления листов на деревянную обрешетку покупают саморезы для гипсокартона по дереву.

Назначение крепежа можно определить по внешнему виду. Основные отличия заключаются в типе резьбы. К примеру, для дерева шаг резьбы выполняется более редким, чем для металла. Чтобы закрепить гипсокартон на усиленный профиль, понадобится выбрать вид саморезов со сверлом. Это поможет избавиться от предварительного засверливания листа и значительно сэкономит время установки гипсокартона, даже если учитывать, что между креплениями будет достаточно небольшое расстояние. Саморез для гипсокартона по металлу отличается большей частотой резьбы.

Каждый саморез, который применяется для гипсокартона, вне зависимости от вида, имеет ряд отличительных признаков:

• Выполнен в черном цвете. Такой признак является доказательством надежной защиты самореза от коррозии – крепежный элемент имеет фосфотированное или оксидированное покрытие.
• Резьба, которая выполнена, как заостренная спираль. Такая конструкция позволяет саморезам быстрее вкручиваться в любые поверхности.
• Головка рожкового типа. При вкручивании самореза происходит ее полное утапливание. Это позволяет без проблем проводить последующую отделку.
• Крестообразный шлиц PH-2 обеспечивает легкое вкручивание саморезов как в ручном режиме, так и при использовании шуруповерта. Наличие крестообразных насадок под шлиц позволяет выбирать между крепежными элементами разной ценовой категории.

Кроме определения качества саморезов, стоит обратить внимание на размеры крепежа.

Подбор по размеру

Крепеж для гипсокартона включает в себя множество изделий различной длины. Это объясняется многообразием преследуемых целей. К примеру, если необходимо закрепить сразу два листа, понадобится более длинный саморез. Также выбор зависит от типа древесины, в которую будут вкручиваться крепежные элементы. По этим причинам для разных задач существуют саморезы разной длины.

Размеры крепежного элемента обычно определяют «на глаз». Однако существует и другой способ – посмотреть маркировку изделия. К примеру, если написано 4,5х80, значит, что саморез обладает диаметром 4,5 мм и длиной 80 мм. Стоит помнить, что крепежные элементы необходимо утапливать в гипсокартон на 1 мм.

Признаки качественного крепежа

Каждый опытный рабочий знает, что при попадании бракованной партии расход саморезов значительно возрастает. Чаще всего это происходит из-за недосмотра. Однако можно обратить внимание на такие нюансы выбора саморезов:

• Внешний вид. Все элемент должны быть одинаковы по размеру. Если саморезы имеют различные дефекты (повреждения, выгнутости), их следует считать бракованными. Прочностные характеристики такого крепежа оставляют желать лучшего.
• Отверстие под шлиц на саморезах четко проявляется и находится непосредственно в центре шляпки. Если на нем заметны выпуклости, вмятины или наплывы, стоит выбрать другую партию. Если использовать некачественный крепеж, можно не только неправильно вкрутить саморез, но и испортить насадку шуруповерта.
• Каждый саморез должен быть черного цвета – это признак специального покрытия, предотвращающего коррозию металла.

Важно! Каждый крупный производитель, который производит только качественную продукцию, наносит на свои изделия маркировку.

Крепление гипсокартона можно осуществлять различными дюбелями. Они разделяются на такие категории:

• дюбель-гвоздь;
• «Зонтик»;
• «Molly»;
• «Бабочка»;
• «Driva».

Сначала стоит обратить внимание на дюбель-гвоздь. Его применяют для крепежа к гипсокартонному листу, который приклеен к стене. При использовании дюбель- гвоздя важно, чтобы в месте его забивания было пятно контакта. Это означает, что воздушная прослойка должна отсутствовать. Такой способ крепежа не несет в себе никаких сложностей.

Сложнее обстоят дела с гипсокартоном, закрепленным на профилях. Обычно бывает сложно предугадать, где установлен профиль. В этом случае стоит обратить внимание на специально предназначенный для таких случаев крепеж.

«Molly»

Такие дюбели для гипсокартона представляют собой самые распространенные крепежные элементы. Относятся они к разжимным изделиям. Во время вкручивания такой дюбель зажимает панель гипсокартона между двумя своими частями – передней и задней. «Molly» отличается достаточно высокой стоимостью, однако, такой выбор оправдан, если надежность монтажа должна быть высокой. Основное преимущество «Molly»– способность выдерживать до 35 кг нагрузки. Также при необходимости такие дюбели можно легко демонтировать.

Как крепить гипсокартон таким дюбелем? В процессе закручивания «Molly» сложностей не возникает. Сначала необходимо проделать отверстие диаметром 8 мм. После этого в него помещают дюбель и придавливают бортик при помощи зубцов для исключения возможного прокручивания. Затем необходимо вкрутить винт, который подожмет заднюю часть дюбеля к панели гипсокартона. Это говорит об удачном завершении монтажа. Саморезы при этом не нужны. Используются такие дюбели для листов гипсокартона размером от 1,2х2 до 1,2х3,6 м.

«Зонтик»

Дюбель-«зонтик» назван так по принципу действия. Его конструкция включает в себя две пластины, которые разжимаются пружиной. Крепление таким дюбелем осуществляется достаточно просто. Работа не составит сложностей даже для новичка. Для дюбеля необходимо заранее просверлить отверстие.

После этого в него вставляют зонтик. Пластины в этот момент находятся в сжатом состоянии. Как только они достигают свободного пространства, пружина начинает их раздвигать. Благодаря этому дюбель надежно фиксируется в стене или потолке. При помощи такого крепежного элемента можно повесить люстру. Однако потолок, выполненный из гипсокартона, не сможет выдержать боксерскую грушу.

Важно! Такие дюбели невозможно демонтировать. По этой причине стоит особое внимание уделить разметке и определению места крепления.

«Бабочка»

К распространенным крепежам относится дюбель «Бабочка» для гипсокартона, которая отлично справляется с задачами надежного крепления популярного материала. Она немного напоминает дюбель «Molly». Основное отличие заключается в том, что такие элементы выполняют из пластика. Также фиксация гипсокартона осуществляется при меньшей площади крепления. Допустимая нагрузка на такой дюбель также значительно ниже, чем на «Molly»

Не отличается только принцип монтажа. Сначала необходимо просверлить отверстие, после этого не до упора вставить дюбель и при одновременном придерживании изделия плоскогубцами вкрутить саморез до момента раскрытия лепесков. Когда это произойдет, дюбель загоняют до упора, а затем производят затяжку самореза. Фиксация получается достаточно надежной.

«Driva»

Особой популярностью среди дюбелей, используемых для гипсокартона, пользуется «Driva». Он прост в монтаже, достаточно дешев и доступен. Также такие дюбели бывают пластиковыми и металлическими. Изделия из полиэтилена встречаются намного чаще. Особой простотой отличается крепление дюбеля «Driva» в гипсовую стену. Сначала следует просверлить отверстие, а затем вставить в него дюбель и вкручивать по принципу самореза.

Конструкция крепежных элементов позволяет им надежно фиксироваться в гипсе. Допустимая нагрузка на такие дюбели – 25 кг. Однако подобно «Molly» такие дюбели нагружать не стоит. Крестообразное отверстие предназначается не только для крепления дюбеля. В него вкручивают саморез, который подбирается по размеру.

К преимуществам дюбелей «Driva» относится их небольшая длина. Они не нуждаются в загипсовом пространстве.

Итоги

Чтобы разобраться, как крепить гипсокартон, стоит обратить внимание на такие изделия:

• «Molly» – способны выдерживать нагрузку до 35 кг;
• «Бабочка» – более легкий вариант дюбелей «Мolly»;
• «Зонтик» – отличный выбор в случае крепления люстр;
• «Driva» – выдерживает нагрузку до 25 кг.

Перед посещением строительного магазина стоит позаботиться о проверке качества приобретаемого крепежа. Это необходимо, чтобы сделать правильный выбор. Если приобретение дюбелей и саморезов часто сопровождается покупкой шуруповерта и насадок к нему, то средствами защиты многие строители часто пренебрегают. Прежде всего, необходимо защитить руки. Для этого стоит приобрести перчатки.

Обзор дюбелей для гипсокартонных конструкций. Анкеры для гипсокартона

При ремонте квартир и домов практически все используют гипсокартон для выравнивания стен, создания многоуровневых потолков, перегородок, мебели и других полезных вещей. При всех достоинствах этого идеально ровного материала есть один недостаток — хрупкость листа. Если вам нужен потолок из гипсокартона, установите телевизор на стену из гипсокартона, сделайте на кухне полочки для посуды, вам понадобятся прочные, жесткие крепления.Дюбели иногда требуются при креплении гипсокартона к стене без профиля.

Какие крепежи подходят для гипсокартонных конструкций? Что такое дюбель? Как крепится дюбель в стене или потолке? Все вопросы поэтапно рассмотрены в этой статье.

При создании конструкции из гипсокартона следует учитывать, что гипс хрупкий, поэтому на него нельзя вешать тяжелые предметы. Но что делать, если вам нужно повесить люстру или большую картину? Для этого были созданы дюбели. С их помощью можно производить и не бояться повреждения стены или потолка.Дюбели для гипсокартона бывают разные по форме и назначению.

Типы дюбелей для гипсокартона

Есть несколько типов дюбелей, которые подходят для конструкций из гипсокартона.

Дюбель для гвоздя

Механизм «дюбель-гвоздь» включает пластиковый наконечник, содержащий 3 секции и гвоздь, с резьбой и без. На кончике есть усики, распрямляющиеся после вбивания в него гвоздя. Они удерживают сами застежки и вес, который на них подвешен. В основном такие дюбели применимы для кирпичных и бетонных стен, а также для монтажа гипсокартона без каркаса.

Дюбель-гвоздь

Дюбель — гвоздь для гипсокартона может быть обыкновенным и с ограничительной манжетой. Она не дает гвоздю утонуть в лунке.

Butterfly

Дюбель — бабочка для гипсокартона наиболее применима при ремонтных работах с гипсокартоном. Его установка проста — в проделанное отверстие вставляется пластиковый дюбель. При вставке дюбеля с тыльной стороны гипсокартона расправляются «крылья», упирающиеся в тыльную сторону гипсокартона.В дюбелях-бабочках используется специальная манжета, предотвращающая прокручивание. Размеры бабочек, которые используются при работе с гипсокартоном: 9х13, 10х50. Дюбель под гипсокартон 10х50 чаще встречается в ремонтных работах. Дюбель — бабочка изображена на фото.

Дюбель-бабочка

Дюбель выдерживает нагрузку 28 кг, применим для гипсокартона на стене толщиной 12,5 мм, для потолка применимы другие типы крепежа.

Molly

Дюбель для гипсокартона Molly широко используется для подвешивания предметов на гипсокартон.Его установка в гипсокартон:

1. Необходимо проделать отверстие 8 мм.
2. Молли вставляется в отверстие сбоку с 2 зубцами. Он не дает дюбелю проваливаться в отверстие.
3. Винт вставлен.

Knauf — Hartmouth

Крепеж включает:

1. Анкерная плита — П-образный оцинкованный профиль.
2. Две направляющие антенны из пластика.
3. Запорная втулка из пластика.
4. Винт M5 / 60.

Этот серьезный дюбель рассчитан на вес 55 кг. В основном он устанавливается на стены для тяжелых предметов. Для этого дюбеля следует проделать отверстие в стене, затем с помощью усиков вставить в отверстие металлическую пластину. После вставки пластины усики отламываются, внутрь вкручивается винт.

Дюбель Knauf Hartmouth

С помощью хартмута вы можете повесить большой телевизор на стену, закрепить полку для сервиза на кухне и повесить полку для шампуней и других принадлежностей в ванной.

На фото Knauf Harmouth.

Fischer Pd

Дюбель для гипсокартона fischer. Это короткий пластиковый цилиндр с гильзой. Сбоку — специальные лезвия. У него массивный трейлер.

Как починить рыболова? Для его установки в гипсокартон следует проделать отверстие такого же диаметра, как и втулка. Ловец вставляется в проделанное отверстие, фиксируется штопором. Когда винт закручен почти до конца, начинается зажим конической части втулки.В результате под действием приложенной к винту силы лопасти лайнера раскрываются в стороны и прижимаются к тыльной стороне гипсокартона.

Дюбель Fisher pd

Дюбель предназначен для крепления предметов — до 16 кг.

Демонтировать не нужно. Потому что нужно приложить большое усилие и велика вероятность повреждения гипсокартона.

Пружинный дюбель

Пружинный дюбель предназначен для подвешивания легких конструкций.

1. Основа изделия — длинный винт с крючком на конце.Распорка — 2 лопасти, фиксируемые пружиной в открытом положении.
2. Для установки дюбелей нужно проделать отверстие так, чтобы дюбель с проставкой входил внутрь.
3. Лезвия прижать к основанию и вставить в отверстие.
4. С тыльной стороны пружина расправлена, лопасти по бокам раскрываются. Дюбель фиксируется.

В этой статье мы по большей части рассмотрим принципы и способы крепления профиля для гипсокартона.Кому-то может показаться, что этот вопрос не заслуживает целой статьи, но если вы не уделите этому достаточно внимания, в будущем вся ваша работа может оказаться напрасной. Поэтому инструкции + видео по этому поводу не будут лишними.

Для удобства пояснения и восприятия рассмотрим, по какой схеме крепятся профили для гипсокартона.

Металлический каркас

Периметр

Первое, что нужно сделать, это правильно нарисовать плоскость.

Для этого нам понадобится:

1. два отвеса;
2. леска;
3. гвозди
4. молоток;
5. линейка;

• Отвес крепится к стене с помощью гвоздя под потолком и спускается почти до пола.Проделываем ту же операцию со вторым отвесом, на другом краю стены. Обязательное условие: ничто не должно касаться отвеса, иначе вертикаль будет неточной.
• Тянем по стене три лески: под потолком, ближе к полу и по середине стены. Лески на перекрестках должны слегка касаться друг друга.
• Находим самую высокую точку на плоскости стены, глубже этой точки установить металлический каркас невозможно.
• Отойдя от высокой точки по толщине металлического профиля, проверяем пробой.
• Параллельно леске у боковой стенки протягиваем дополнительную леску. Разместив линейку поперек линий, делаем на боковой стенке разметки будущей плоскости.
• Повторите операцию на другой стене, на потолке и на полу.
• Используя линейку и мел, нарисуйте периметр.

Внимание! Линии на пересечении слегка касаются друг друга, если одна толкает другую, плоскость деформируется, чего мы можем не заметить.

Крепление направляющего профиля

Чтобы профили для гипсокартона были правильно закреплены, необходимо, прежде всего, аккуратно установить и укрепить направляющий металлический профиль, так как от этого зависит прочность конструкции по краям.

Для крепления направляющего профиля нам понадобится:

• сверло перфорированное;
• молоток;
• дюбель гвоздь;
• ножницы по металлу;
• плоскогубцы.

Направляющий профиль

• Устанавливаем направляющий профиль к стене, ориентируясь по линии, для удобства начинаем снизу, отступая от верхнего края профиля на тридцать сантиметров, просверливаем стену чуть глубже чем длина дюбеля-гвоздя и закрепите его.
• Проделываем еще два отверстия — посередине и снизу, вставляем дюбель-гвозди.
• Проверяем соответствие направляющего профиля торпеде и забиваем дюбеля молотком.
• Замеряем оставшееся расстояние плюс два сантиметра, направляющие устанавливаются внахлест. Режем ножницами по боковому металлу, профиль загибаем наружу и вырезаем середину, края выравниваем плоскогубцами.
• Устанавливаем направляющий профиль по штриху, в месте стыка просверливаем отверстие и вставляем дюбель-гвоздь.
• Выставляем по линии, сверлим и закрепляем дюбель.
• Проделываем такую ​​же операцию на противоположной стене — на потолке и на полу.
• Усиливаем всю установленную конструкцию по периметру. Шаг между дюбелями составляет от двадцати до сорока сантиметров в зависимости от прочности стены.

Установка вертикальных профилей

Правильное крепление — это крепление профилей под гипсокартон в соответствии с размером листов гипсокартона.

Фото: вертикально установленные профили

• Отмеряем ширину листа ГКЛ от стены и делаем отметку — это расположение одного из вертикальных фрагментов, попадающих на стык между листами.Отметка соответствует поперечной середине металлического профиля.
• Этим методом отметим все вертикальные фрагменты конструкции, которые возникают на стыках гипсовых листов.
• Ширина листа гипсокартона разделить на равные части, не более пятидесяти сантиметров. Делаем отметки на полу; на этикетке всегда указывается поперечная середина вертикального профиля.
• Закидываем отвес с потолка до отметки на полу, делаем отметку на потолке.
• По первой отметке переносим размеры на потолок.
• Проверяется маркировка просто: от отметки потолка опускаем отвес на отметку на полу. Если метки совпадают — все правильно, если нет — придется переделывать.

Установка

Для установки вертикального профиля для крепления гипсокартона нам потребуются следующие инструменты: отвертка

• ;
• шурупы по дереву;
• леска;
• правило
• подвески;
• сверло перфорированное;
• дюбель гвоздь;
• молоток;
• маркер или карандаш;
• плоскогубцы.

Фото подвеса

• Посередине стены, по отметке, замерьте расстояние от потолка до пола, перенесите размер в профиль, минус сантиметр. Во избежание ошибок отметьте размер маркером по всей заготовке. Обрезать стороны, отогнуть и вырезать середину. Выравниваем вырез плоскогубцами и немного загибаем края, чтобы вертикальный профиль было легче вставить в направляющую.
• Прикладываем заготовку к стене, на ее месте проводим мелом две линии на стене с обеих сторон профиля, высоту стены делим на три примерно равные части, делаем отметки и снимаем заготовку.
• Крепим кардан по метке поперек линий и просверливаем стену перфорированным сверлом через отверстия в кардане, фиксируем кардан дюбелями и гвоздями. Подвесы — очень удобные крепления для гипсокартонного профиля, позволяющие не только закрепиться, но и установить уровень.
• Устанавливаем вторую подвеску и возвращаем заготовку на место.
• Крепим вертикальный профиль к направляющим саморезам по металлу — сначала сверху, а затем снизу.Не забываем: профиль короче высоты на сантиметр, сверху и снизу оставляем припуск в полсантиметра.
• На вертикальных направляющих, примерно на уровне подвесов, крепим по винту, натягиваем леску.
• Загибаем стороны подвеса, устанавливаем вертикальный профиль по линии и крепим подвесы с двух сторон к сторонам подвеса, отгибаем выступающие фрагменты за проходы плоскости. Эту операцию удобнее делать вдвоем.Следите за тем, чтобы профиль не давил на линию, но и не отходил от нее.
• Если расстояние между установленным вертикальным и направляющим профилями меньше длины правила, можно смело пользоваться этим инструментом.
• Для проверки необходимо натянуть леску, отступив на сантиметр от плоскости; рулеткой отмерьте расстояние от лески до профиля — в нашем случае это 1 см.

Помните! Если вы обнаружите ошибку, лучше исправить ее на этом этапе — тогда это будет намного сложнее.

Горизонтальные

Горизонтальные фрагменты по сути являются перемычками между вертикальными профилями. Они укрепляют общую конструкцию, придавая ей дополнительную жесткость, и не крепятся непосредственно к стене. При установке диаметров также можно использовать принцип крепления профиля под гипсокартон, только здесь расчет ведется по длине гипсокартона.

Нюанс! Листы ГКЛ выгоднее устанавливать в шахматном порядке, то есть на первом проеме снизу целиком, а на втором — целиком сверху.Такая конструкция предотвращает образование длинных горизонтальных швов и в определенной степени укрепляет общую конструкцию.

Монтаж

После проведения расчетов приступаем к установке поперечных профилей, для этого нам потребуется: отвертка

• ;
• шурупы по дереву;
• ножницы по металлу;
• плоскогубцы;
• крабы;
• маркер.

В местах, где два диаметра и вертикаль образуют крест, используются крабы.Это очень практичный прибор и, думаю, инструкция здесь не требуется.

Там, где крест не удается, нужен немного другой подход.

• Делаем замер между двумя вертикалями, измеряем от середины до середины другого профиля.
• Отрезаем заготовку и ставим на место.
• Разметка по бокам, чтобы профиль поместился между вертикалями.
• Ножницами по металлу делаем продольные пропилы по углам профиля до меток, можно чуть глубже.
• Разглаживаем пропилы плоскогубцами и загибаем стороны на девяносто градусов, по разметке.
• Устанавливаем профиль на место и скрепляем саморезами.
• Установив все профили для крепления гипсокартона, еще раз внимательно все проверяем. Как только первый лист ГКЛ ляжет на плоскость, переделка металлического каркаса усложнится.

Внимание! Не жалейте шурупов: если он деформирован, лучше выбросить; если винт навинчен на крепеж, подтяните дополнительный.Сохраняя саморезы, вы снижаете прочность конструкции в целом. Цена, по которой вам обойдутся такие детали, в несколько раз меньше нового ремонта.

Монтаж гипсокартона

Отвертка

Для крепления гипсокартона к профилю нам понадобятся следующие инструменты:

• отвертка;
• винты;
• карандаш;
• правило
• канцелярский нож;
• строгальный станок;
• рулетка.

Обычно на высоту стены приходится более одного листа ГКЛ, рассмотрим вопрос с этой позиции, так как особого случая предусмотреть невозможно.

Целые листы

• Устанавливаем на профили целый лист гипсокартона, прижимаем и фиксируем саморезами в разных местах, для выполнения этой работы нужны два человека.
• Второй лист целиком кладется сверху по принципу первого.
• Проходим всю плоскость, выставляя все целые листы.

Заполнение остатков

• Делаем два вертикальных и два горизонтальных замера по краям проема.
• Переносим размеры на гипсокартон, желательно замерять с прямых сторон.
• Делаем чертеж.
• Выставляем правило по линии, фиксируем и ножом делаем глубокий надрез. Обрежьте бумагу до сердцевины.
• Отрегулируйте лист так, чтобы он провисал, освобождая вырез.
• Прижмите лист гипсокартона к плоскости и осторожно надавите на провисшую сторону. Если все сделать правильно — лист рвется по разрезу.
• Переверните лист и, сгибая плоскость, отрежьте заднюю сторону бумаги.
• Обрабатываем срез рубанком.
• Повторите операцию во второй строке.
• Установите лист на место и закрепите винтами.
• После установки всех листов фиксируем саморезами, шаг между саморезами 20-25 см.

Итого

Хочется верить, что все вышеперечисленное убедило Вас в том, что крепление профилей нужно производить очень аккуратно, аккуратно, в строгом соответствии с инструкциями специалиста.

Если вы решили заняться ремонтом самостоятельно, эта статья, наверняка, пополнила ваш багаж знаний, необходимых для достижения ваших целей.

Гипсокартон — очень распространенный строительный материал. Ими облицовывают стены и потолки, делают из них перегородки, всевозможные ниши, арки и другие элементы декора. Чтобы обеспечить удобство и качество монтажных работ, требуется правильно подобрать крепеж для гипсокартона.

Все крепежи, используемые при работе с гипсокартоном, можно разделить на три группы:

• Используется для крепления ГКЛ к каркасу, который может быть деревянным или металлическим.
• Необходим для крепления частей каркаса к стене или потолку.
• Применяется для крепления на гипсокартон различных предметов: элементов отделки, светильников и других деталей интерьера.

Крепление гипсокартона к каркасу

В последнее время самым распространенным крепежом стали саморезы, или, как их чаще называют, саморезы. В зависимости от материала каркаса необходимо выбирать саморезы по дереву или металлу. Их легко отличить по шагу резьбы: у саморезов по металлу он намного меньше.

Для крепления к профилю с толстыми стенками более 0,7 мм желательно использовать специальные саморезы с мини-сверлом на конце. Использование их для крепления гипсокартона значительно облегчит работу.

Как правильно выбрать саморезы для гипсокартона? Необходимо учесть несколько нюансов:

• Винты с потайной головкой используются для установки ГКЛ. Крепежные элементы слегка утоплены в листе, после чего эти отверстия зашпаклевываются для получения идеально ровной поверхности.По этой причине нельзя использовать фурнитуру со сферической или полусферической головкой.
• Правильно выбирайте тип самореза в зависимости от материала каркаса.
• Размер саморезов зависит от толщины покрытия: для ГКЛ, уложенного в один слой, обычно используют саморезы 3,5 × 25; в два слоя — 3,5 × 35. Первая цифра указывает диаметр шурупа, вторая — его длину.
• Материал винта. Их легко отличить по цвету: желтый — сталь с антикоррозийным покрытием, белый — латунь или сталь (оцинковка), черный — сталь закаленная.Наиболее распространены последние, несмотря на очень существенный недостаток: они подвержены коррозии, поэтому со временем при некачественной отделке на стене могут появиться пятна ржавчины на месте этих саморезов.

При использовании закаленных саморезов может возникнуть еще одна проблема. Иногда их нагревают, в результате чего при значительном усилии при затягивании голова отламывается. Выкрутить оставшуюся часть шурупа в материале, чтобы вкрутить на его место новый, довольно проблематично.Поэтому лучше предварительно протестировать приобретенное оборудование, чтобы избежать проблем с установкой.

Саморез для металлического профиля

Профиль гипсокартон требует собственного крепежа. Обычно они используют маленькие саморезы с полусферической головкой, в народе известные как «жуки», «блохи» или «семечки». Они имеют крестообразную прорезь на головке, имеют длину от 9,5 до 11 мм и диаметр от 3,5 до 3,9 мм.

№

«Блохи» с миниатюрной дрелью на конце обозначаются буквами «lb», с простым острым концом — «ln».

С помощью таких саморезов отдельные элементы металлического каркаса скрепляются между собой, и крепятся прямые подвесы. При установке следует следить за тем, чтобы саморезы не мешали плотному прилеганию гипсокартона к профилю.

Крепление рамы к стене или потолку

При таком виде монтажных работ можно использовать дюбель-гвозди, а если вы хотите получить особо прочное крепление, например, с тяжелой рамой, то можно использовать анкерные болты.

Гвоздевой дюбель — простейший элемент, позволяющий надежно прикрепить металлический профиль к бетонной или кирпичной стене: в стене просверливается отверстие нужного диаметра, после чего через отверстие в профиле вставляется пластиковый дюбель и металлический винт вбивается молотком. Крестообразная прорезь на головке служит для откручивания шурупа при необходимости, а вот сам дюбель вытащить практически невозможно.

Аналогичный алгоритм используется при работе с анкерными болтами, только они не вбиваются, а ввинчиваются в металлическую дюбельную трубку с помощью гаечного ключа, разрывая ее и обеспечивая надежную посадку.

Крепление дополнительных элементов к поверхности гипсокартона

Если на гипсокартонный потолок нужно повесить светильник, зеркало или еще что-нибудь, то без специальных креплений не обойтись. Не стоит надеяться, что обычный саморез, вкручиваемый в ГКЛ, сможет обеспечить надежное крепление.

Для решения этой проблемы можно применить следующие крепежи:

• . Пластиковый, реже металлический дюбель, вставляемый в просверленное отверстие.При ввинчивании шурупа его крылья, расположенные за поверхностью гипсокартона, открываются и надежно фиксируют крепеж.

• Дюбели типа Дрива. Для них предварительное сверление не требуется, так как эта деталь имеет на конце небольшие сверла. В гипсокартон вкручивается дюбель из пластика или металла, где он удерживается специальной резьбой с редким шагом. Ввернутый в него винт служит для фиксации навесного элемента.
• Дюбель типа Молли чем-то напоминает бабочку, но имеет более сложную конструкцию и способен выдерживать более значительный вес.Он также вставляется в предварительно просверленное отверстие, после чего при вкручивании болта открываются специальные «выступы», обеспечивающие фиксацию. В дальнейшем болт откручивается, а на его место можно поставить проушину, крючок или саморез, необходимый для крепления прикрепляемого изделия.

Использование в ремонте таких материалов, как гипсокартон, требует соблюдения определенных нюансов. Самое главное, что следует помнить строителю при работе с этим материалом, — гипсокартон в какой-то мере хрупкий.В него нельзя вбивать обычный гвоздь, иначе он просто начнет крошиться. Однако такие застежки не смогут выдержать вес полки или даже тяжелой картины. Поэтому в этой ситуации следует использовать специальный крепеж — дюбель для гипсокартона.

Для закрепления предмета определенной массы на стене из гипсокартона необходимо использовать различные крепежные элементы: дюбель молли (или молли), дюбель-выколотку (или дрива), дюбель-бабочка, анкер, саморез. саморезы и др.
Наша статья расскажет вам о технических характеристиках каждого вида крепежа для гипсокартонных стен и профилей.

Гипсокартон практически всегда крепится к каркасу. Для этих целей используются саморезы. При создании каркаса используется металлический профиль, который в зависимости от типа конструкции можно разделить на направляющий, реечный, арочный или потолочный.
Какой бы тип профилей ни использовался, для монтажа листов гипсокартона применяют саморезы. Их вкручивают в дюбеля, которые могут иметь различные технические характеристики. Их крепление осуществляется в зависимости от потребностей, а выбор производится исходя из веса изделия, которое необходимо будет установить.
В стену из гипсокартона можно установить следующие дюбели, в которые затем можно вкрутить шурупы или шурупы:

• дрива;
• молли;
• дюбель-бабочка для гипсокартона;
• дюбель-гвоздь.

Примечание! По возможности установите в профили любой из крепежных элементов. Это позволит правильно распределить нагрузку с помощью металлических профилей и снять ее с самого листа.

Что лучше?

Для того, чтобы сделать правильный выбор в пользу дюбеля, а ввертные шурупы или саморезы, прочно удерживаемые в стене, необходимо знать технические характеристики и назначение каждого крепежа.
Рассмотрим каждый вид дюбелей отдельно.
Дюбель-привод. Застежка дрива сегодня используется очень часто. На данный момент на строительном рынке у водителя есть два варианта:

• пластик. Это может быть как полиэтилен, так и нейлон;
• металл. Для изготовления такого дюбеля используется сплав цинка.

Такой дюбель с саморезом пользуется большой популярностью, так как его цена вполне приемлемая. Особенно это касается пластиковых изделий.
Крепление дюбеля driva осуществляется по следующей схеме:

• в стене просверливается отверстие;

Примечание! Для проделывания отверстия берется сверло диаметром 6 мм.

• дюбель с крестообразным соплом вставляется в отверстие и просто врезается в материал, как это делают саморезы.

После этого вкручиваем саморез или саморез и можно смело подвешивать любой предмет. Основная сложность в этом процессе — подбор правильного размера самореза.
Его выбор производится по следующим параметрам:

• длина дюбеля;
• вес предмета для крепления на стене.

К преимуществам застежки driva можно отнести:

• отсутствие необходимости в свободном пространстве за стеной;
Доступная стоимость
• ;
• выдерживает нагрузки до 32 кг по металлу и 25 кг по пластику.

Дюбель-молли

Дюбель молл. Основное отличие этого элемента от предыдущего — его установка. Здесь нужно использовать сверло диаметром 8 мм. Процесс установки следующий:

• просверливается отверстие диаметром 8 мм;
Молли
• вставляется в проделанное отверстие.В этом случае сторона, имеющая два зубца, плотно прижимает устройство к листу. В такой ситуации анкер для гипсокартона не будет прокручиваться, что предотвращает его выпадение и достигается лучшее крепление.

Крепление с молли также довольно распространено. Многие выбирают его из-за следующих преимуществ:

Якорь

• и дюбели, и саморезы в одном комплекте, что облегчает процесс установки и избавляет от необходимости использовать саморезы;
• возможен легкий демонтаж;
• крепление выдерживает нагрузки до 35 кг.

К недостаткам молли можно отнести их довольно высокую стоимость.

Иногда вместо молли используют анкер для гипсокартона. Такое крепление осуществляется по той же схеме, при этом анкер выдерживает чуть большую нагрузку.

Прочие опции

Дюбель-бабочка

Крепление любых предметов к стене из гипсокартона может осуществляться еще двумя способами.
Несколько реже, но все же довольно часто многие используют дюбель-бабочка.

Такая застежка — это немного облегченный вариант молли. Бабочка устанавливается следующим образом:

• просверливаем отверстие в стене;
• вставьте в него бабочку и закрепите в отверстии, чтобы она сидела плотно;
• вверните винт нужного размера в заднюю часть изделия. Винт прижимает заднюю часть втулки. Завинтить по часовой стрелке. Это приведет к расправлению «крыльев», из-за чего застежки получили свое название.

Дюбель-гвоздь

Бабочки очень похожи по своим достоинствам.Но выдерживают только вес до 38 кг.
Дюбель-гвоздь. Крепление с помощью данного изделия осуществляется стационарно, исключая возможность дальнейшего демонтажа. Применяется для сквозного монтажа карнизов, кабельных каналов, дверных коробок, реек, цоколей и т. Д.

Установка изделия осуществляется следующим образом:

• лунка готовится заранее;
• Проникновение гвоздя в стену происходит обычным молотком.

Метод используется крайне редко, из-за всех возможных преимуществ, отличается только скоростью.
Помимо этих креплений существует достаточное количество других креплений, но первые три способа крепления являются наиболее практичными и распространенными.

Примечание! Все приведенные в статье цифровые параметры подходят для стандартных листов ГКЛ толщиной 12,5 мм.

При использовании листов другой толщины необходим пересчет.
Все крепежи легко устанавливаются своими руками. Поэтому, прочитав нашу статью, вы легко сможете повесить на стену из гипсокартона предмет любого веса, будь то картина, зеркало, плазменный телевизор или навесной шкаф.Главное, сначала узнать вес, а потом он будет небольшой.

Статьи по теме

Как рассчитать профиль для гипсокартона Крепим карнизы к стенам из гипсокартона

.

При работе с гипсокартоном у вас наверняка возникнет вопрос, какой крепеж использовать для монтажа. При совершении покупки продавец поинтересуется, какие именно саморезы для гипсокартона вам нужны, и спросит, пригодится ли дюбель для гипсокартона или анкерный болт.

Чтобы качественно и правильно прикрутить ГКЛ, необходимо знать некоторые нюансы о крепежных изделиях: их внешний вид, характеристики, материалы покрытия, методы работы, инструменты. Научитесь разбираться сами, когда выбрать обычный саморез или с пресс-шайбой. Что на данный момент предпочтительнее для крепления: анкерный болт или дюбель-гвоздь. Здесь мы постараемся рассказать вам подробнее.

Конструкционные элементы из гипсокартона крепятся быстро, в процессе эксплуатации ведут себя неплохо.Эта установка экономична по денежным затратам, а результат впечатляет. Для крепления листов отечественные мастера используют саморезы, соответствующие ГОСТ 10619-80, 11652-80, . Именно о таких продуктах и ​​пойдет речь в этом разделе.

Что такое саморез?

Это застежка, состоящая из:

• головки шлицевые;
• стержень с наружной резьбой трех видов: малая, большая и специальная. Для работы с ГКЛ используется саморез с малым шагом.Стоит отметить, что нить имеет особую треугольную форму, что облегчает процесс врезания изделия в материал;
• Наконечник определенной формы: острый, тупой или со сверлом.

Название этого элемента уже говорит о способе работы — наконечник сам режет поверхность по принципу сверла. Благодаря такому креплению специалист многократно ускоряет сборку конструкции. Без предварительного сверления можно прикрепить лист гипсокартона к деревянной обрешетке или к металлическому профилю толщиной до 0.9 мм.

Крепеж, который вы только что распилили, служит для крепления гипсокартона к металлическому профилю без предварительного сверления.

Отечественные строители отдают предпочтение именно этому крепежу, потому что это:

• проста в использовании;
• надежен в эксплуатации;
• для установки, предварительно сверлить профиль не нужно;
• имеет невысокую цену.

Строительная отрасль предлагает потребителям саморезы для гипсокартона, которые классифицируются по материалам покрытия:

• оксид или фосфат, имеющий черное покрытие застежки;
• оцинкованный с пассивацией в желтое покрытие.

Винт саморез

Сырьем для производства саморезов является нержавеющая или углеродистая сталь и латунь. Исходный материал на оборудование подается в виде специально вырезанных оцилиндрованных бревен или бухт проволоки, в зависимости от используемого оборудования.

Технология изготовления называется «методом холодной штамповки» и состоит из следующих процессов.

Оборудование	Технологический процесс
Волочильная машина	Материал втягивается.Плашка другого диаметра перемещается по ряду, уменьшая металлический стержень. При этом используется система охлаждения.
Холодновысадочная машина	Происходит нарезка заготовок (по заданной длине) и формирование шляпок будущих саморезов.
Конвейер	Заготовки транспортируются. Этот конвейер оборудован специальными захватами для деталей.
Резьбонакатный станок	Продукт приобретает резьбу.
Выпечка	Заготовки сначала отпускаются при температуре 920 градусов, а затем температура постепенно снижается. Этот процесс выполняется для равномерного снятия поверхностного натяжения металла.
Линия промывки	Детали ополаскиваются.
Специальные ванны	На этом этапе поверхность заготовки подготавливается для нанесения покрытия, а затем наносится покрытие.
Центрифуга специальная	Процесс сушки самореза.
Лаборатория	Вот контроль качества деталей. Они должны соответствовать ГОСТ 10619-80, 10652-80.
Склад	Упаковка и хранение.

Саморез фосфатированный, он виден на рисунке выше, имеет более прочную поверхность и облегчает скольжение при установке. Его наконечник и резьба обеспечат довольно надежное крепление.

Саморез изготовлен из нержавеющей стали, что обеспечивает прочность и надежность при креплении листов.Более того, под воздействием массы гипсокартона крепеж не деформируется.

Технические показатели самореза представлены в данной таблице.

Номинальный диаметр мм	Материал	Твердость сердечника	Твердость поверхностного слоя	Шаг резьбы мм	Внешний диаметр, мм
3,5	Сталь	289-449 HV	560-653 HV	1,4-1,7	3,3-3,6
4,2	Сталь	289-449 HV	560-653 HV	1,4-1,7	4-4,3
4,8	Сталь	289-449 HV	560-653 HV	2,1-2,3	4,7-5

Для работы с металлическим профилем, толщина которого до 0.9 мм специалисты рекомендуют универсальный саморез с двухзаходным изменяемым профилем. Указанный продукт доступен с оксидным и фосфатным покрытиями.

Но если толщина металлического профиля больше 0,9 мм, следует использовать саморез с наконечником сверла. Это позволит легко установить на основу из металла толщиной до 2 мм. Причем предварительно устраивать отверстие под саморез не нужно. Этот элемент имеет потайную рожковую головку, паз Phillips №2 с частой резьбой, покрытие черного цвета — оксидированное или фосфатированное.

Ниже представлены размеры изделий, выпускаемых производителями.

Чтобы гипсокартон хорошо прилегал к профилю, саморез должен входить в него на глубину не менее 10 мм. Головка застежки вдавливается в верхний слой картона минимум на 1 мм. Таким образом сохраняется структура листа, он надежно фиксируется на каркасе. Кроме того, фосфатное покрытие надежно защищает металл от коррозии.

Обычно 3.Саморезы 5х25 мм используются в один слой, а более длинные детали используются для многослойной обшивки. Ориентировочная норма расхода на 1 м 2 конструкции ГКЛ — 20-25 шт.

Следующий вид, широко известный и применяемый при работе с гипсокартоном, — это саморез с пресс-шайбой. На вид это металлическое изделие, имеющее плоскую и широкую головку. Его конструкция визуально выглядит так, будто под него поставили шайбу. Такие саморезы обладают достаточно хорошей прижимной силой.

Конструкция головки обеспечивает плотное прилегание листа ГКЛ к металлическому каркасу или другим конструкциям.Пресс-шайба имеет увеличенную прижимную поверхность, поэтому прочность крепления значительно увеличивается.

Благодаря конструкции самореза процесс крепления становится намного удобнее и сокращается время, затрачиваемое на монтаж конструкции. В этом случае использование дополнительной застежки в виде шайб не требуется. Работать с таким саморезом намного проще, при установке он несложен. С креплением справится даже человек, далекий от строительства.Для работы с ним используют специальную насадку на дрель или шуруповерт под названием «бит».

По составу наконечник такого самореза бывает:

• острый — используется для более тонкого металла;
• со сверлом — для фиксации материала более прочного.

Головка выполнена в виде полусферы, покрытие из цинка, хорошо предохраняющее деталь от коррозии, имеет серебристый цвет. Желтая пассивация и фосфатирование используются очень редко.Крестообразный шлиц — Phillips No. 2. На стержне проходит одна резьба. Саморезы выполняются по ГОСТ 10619-80, 11652-80.

Для работы диаметр самореза с пресс-шайбой нужно подбирать в зависимости от материала, с которым вам предстоит работать. Производители предлагают нам следующие размеры, которые отражены в таблице.

Обозначения	Длина, мм	Твердость сердечника	Твердость поверхности	Паз	Минимальное разрушение. момент	Рекомендуемая угловая скорость завинчивания, об / мин
4,2×13	13	240-450 МИН.	550 МИН.	Ph3	4,5	2500
4,2×14	14	240-450 МИН.	550 МИН.	Ph3	4,5	2500
4,2×16	16	240-450 МИН.	550 МИН.	Ph3	4,5	2500
4,2×19	19	240-450 МИН.	550 МИН.	Ph3	4,5	2500
4,2×25	25	240-450 MIN	450 MIN	Ph3	4,5	2500
4,2×32	32	240-450 МИН.	550 МИН.	Ph3	4,5	2500
4,2×41	41	240-450 МИН.	550 МИН.	Ph3	4,5	2500
4,2×51	51	240-450 MIN	450 MIN	Ph3	4,5	2500

Анкерные болты

Также для работ при установке гипсокартона на металлический каркас используются разные виды такого крепежа, как анкер.

Анкер для бетона, кирпича или других материалов предназначен и используется для крепления любых конструкций к существующим стенам из этих твердых материалов.

Важно знать, что анкер клиновой предназначен только для использования с прочными конструкциями.

Благодаря анкерам на стену можно повесить достаточно тяжелые конструкции, оборудование или детали интерьера, но только если стена выдерживает большие нагрузки.

Перед тем, как прикрепить тяжелые предметы к стене, убедитесь, что она выдерживает ожидаемую нагрузку.Так как бывают случаи их обрушения из-за незнания несчастных строителей о несущих способностях возведения стен и перегородок.

Любой якорь — это конструкция, состоящая из:

• болт внутренний;
Гайки
• на торце корпуса;
• корпус;
• пластиковая прокладка, защищающая изделие от влаги.

Анкерный клин чаще всего применяется для работы с гипсокартоном, здесь мы поговорим о нем подробнее.

Изделие выполнено с боковым расклиниванием. Строители широко используют его в своей работе и практически все крупные производители крепежа выпускают его типоразмеров: ГОСТ 24379.1-80, ОСТ 26-04-1024-74 .

Предназначен для быстрого монтажа гипсокартона или других листовых материалов, а также тонких металлических изделий (профиль, рейки, уголки) на твердые поверхности — бетон, камень, кирпич. Светильник приспособлен для сквозного монтажа.

Особенность его конструкции в том, что он выполнен из металлической шпильки с проточкой под клин, утолщением на конце.Отличается повышенной жаростойкостью. После установки его нельзя демонтировать.

Принцип работы анкера клинового

1. 1 Просверлите отверстие в основании. Например, если вы работаете с моделью анкера 6х40, то диаметр сверла должен составлять 6 мм, а минимальная глубина — 40 мм.
2. 2 Очистите внутреннюю часть отверстия от грязи, продув ее или используя обычный пылесос.
3. 3 Анкерный болт вставляется в чистое отверстие в основании и детали.Забивает молотком. Эту процедуру нужно делать до полной фиксации анкера — клиновая часть анкера сравнивается со шляпкой. Клин при забивке движется по шпильке, на конце попадает в утолщение и тем самым обеспечивает заклинивание в просверленном отверстии.

Деталь имеет габаритные размеры и технические характеристики, представленные в таблице.

Размер	Диаметр	Длина	Минимальная глубина сверления для сквозного анкерного крепления, мм	Материал	Покрытие 5 мм
6×35	6	35	40	Сталь	Желтый или белый цинк	3,6
6×40	6	40	45	Сталь	Желтый или белый цинк	4,3
6×60	6	60	65	Сталь	Желтый или белый цинк	5
6×65	6	65	70	Сталь	Желтый или белый цинк	5,7
6×70	6	70	75	Сталь	Желтый или белый цинк	6,4

Покрытие хорошо защищает детали от коррозии, а оцинкованная сталь обеспечивает прочность, термостойкость и хороший внешний вид.

Анкерный болт клиновой

Помимо описанного выше крепежа, в бытовом строительстве широко применяется анкер клиновой для бетона, природного камня или полнотелого кирпича. С его помощью может осуществляться установка тяжелого оборудования.

Данная конструкция представляет собой болт, у которого крышка имеет форму конуса. На него надевается распорная втулка, причем закрепление происходит за счет трения ее о стенки отверстия.

Широкое распространение данной застежки обусловлено:

• низкая стоимость.
• простота при установке.
• Достаточная надежность конструкции.
• хорошая несущая способность.
• быстрая установка.
• малый диаметр отверстия.

Но вы также должны знать, что:

• в области \ u200b \ u200bthe распорная втулка создает большую нагрузку на материал, поэтому он должен быть сильным;
• глубина анкеровки должна быть значительной;
Демонтаж
• исключен, как и повторное использование детали.

Изделие изготовлено из высококачественной стали по ГОСТ 24379 .1-80 . Поверхность проходит процесс гальванизации; Для этого используется желтый и белый цинк.

Изделие хорошо защищено от коррозии и ржавчины, что обеспечивает долговечность элемента и конструкции в целом.

Принцип действия анкерного болта клиновой:

1. 1 На поверхности просверливается отверстие. Его размер равен диаметру сверла, и он идентичен диаметру анкера.
2. 2 Очистите отверстие от грязи и пыли.
3. 3 В него забивается анкерный болт до упора и затягивается гайкой.

По указанным ниже параметрам вы можете ознакомиться с техническими характеристиками данной застежки.

Обозначение	Резьба	Длина анкера, мм	Максимальная толщина прикрепляемого материала, мм	Диаметр сверла, мм	Глубина анкеровки, мм	Минимальная толщина строительного элемента, мм	Минимальное краевое расстояние мм	Минимальное межосевое расстояние, мм	Минимальное тяговое усилие, кН, бетон B 25
6×40	M6	40	5	6	35	53	60	120	1,4
6×65	M6	65	15	6	60	75	60	120	1,5
6×100	M6	100	50	6	95	75	60	120	1,5
8×50	M8	50	50	8	45	68	80	160	1,6
8×75	M8	75	50	8	70	70	80	160	2
8×90	M8	90	50	8	85	75	80	160	2,5
8×120	M8	120	55	8	115	86	80	160	3
8×150	M8	150	85	8	145	98	80	160	3,3
10×60	M10	60	85	10	55	98	100	200	4
10×80	M10	80	90	10	75	98	100	200	5
10×100	M10	100	90	10	95	100	100	200	5,5
12×85	M12	85	95	12	80	105	120	240	6
12×100	M12	100	100	12	95	120	120	240	6
16×90	M16	90	110	16	115	145	160	320	7,5
16×110	M16	110	110	16	105	158	160	320	9,4
16×125	M16	125	115	16	120	158	160	320	9,4
20×170	M20	170	120	20	150	225	200	400	12,3
20×220	M20	220	125	20	150	225	200	400	12,3
20×280	M20	280	130	20	150	225	200	400	12,3

При покупке анкерного болта учитывайте:

• значение и статические или динамические характеристики нагрузки на него при эксплуатации;
• запас прочности, толщина и структура материала, который послужит основой;
• вид изготовления установки — односторонняя, сквозная;
• физические размеры и материал навесного элемента;
• конструкция крепления — съемная, жесткая;
• расстояния — от ближнего края основания и между отверстиями в точках крепления.

Правильно подобранный анкер для конкретных условий установки обеспечивает надежность и долговечность монтажной конструкции при ее эксплуатации.

Дюбель

Для крепления гипсокартона мы уже описали несколько крепежных элементов. Теперь расскажем еще об одном — дюбеле. Существует множество разновидностей этого типа крепежа, поэтому важно определить, с какой из них вам лучше всего работать. Подбирать наиболее подходящие дюбеля для гипсокартона необходимо заранее исходя из каждого конкретного случая.Не лишним будет также знать процесс их монтажа, так как это обеспечит прочность и долговечность конструкции, используемой в будущем.

Первый пластиковый дюбель был изобретен Артуром Фишером в 1958 году. Его открытие произвело революцию в строительной отрасли. Он настолько вошел в жизнь человечества, что сейчас вряд ли можно встретить в доме стену, которая не была бы украшена этим изделием. Его производят миллиардами, и как не запутаться в таком изобилии и выбрать именно тот крепеж по металлу, который станет надежным и долговечным.

Дюбели для гипсокартона от других крепежей отличаются поверхностным действием. Они изготавливаются по принципу гарпунной проставки и должны соответствовать определенным требованиям. ГОСТ 28457-90:

• из высокопрочного металла;
• имеют качественное антикоррозийное покрытие;
Элементы распорки
• должны обеспечивать качественную фиксацию.

Чтобы выбрать нужный тип дюбелей, рассмотрим некоторые из типов, которые используются при работе с ГКЛ.

Название анкера для гипсокартона	Краткое описание
Дюбель Driva	Доступен в пластиковом и металлическом исполнении. В просверленное отверстие вставляется дюбель, вкручиваемый в лист крестовой насадкой — как обычный саморез. Затем в нее вставляется винт и закручивается. В этом случае важно правильно выбрать винт. Ему не нужно свободное место за простыней, да и стоит он не так уж и дорого.
Дюбель Fischer PD	Не следует путать с дюбелем-бабочкой.Он состоит из пластиковой основы, на которую вкручивается винт. В период установки лепестки прижимаются к стыку и плотно закрывают застежку. Это не очень дорого.
Заглушка зонта	Работает по принципу зонта — открывается за гипсовую стену, что обеспечивает надежный упор на крепление. Требует предварительного сверления отверстия, его обычно часто используют для подвешивания люстры на потолок. Он выдерживает значительные нагрузки, так как они равномерно распределяются по поверхности.
Дюбель со сверлом	Это саморез, который вкручивается в материал. Применяется для одно- и многослойных конструкций, если с внутренней стороны перегородки имеется изоляционное или декоративное покрытие. Из всех застежек этого типа самый слабый.
Двойной дюбель для гипсокартона	Подходит для двойного гипсокартона, где необходимы особая прочность и хорошая звукоизоляция.
Дюбель под винт	Состоит из дюбеля и гвоздя с резьбой.Стоит обратить внимание, что он не должен прокручиваться, поэтому хорошо выбирайте размеры и строго придерживайтесь технологии работы.
Дюбель металлический	Изготовлен из сплава цинка. Его стоимость выше, чем у пластика, но он намного прочнее, они практически не деформируются при фиксации, и он служит долго.
	Отличается принципом работы — выполняет функции гвоздя. Быстро монтируется обычным молотком
	Изделие сконструировано таким образом, что его «крылья» открываются с обратной стороны материала.Это обеспечивает прочное и стабильное крепление.
	Уникальная конструкция позволяет дюбелю выдерживать значительные нагрузки в гипсокартоне. Подробнее о дюбеле вы можете прочитать в этом подразделе.
	Для конструкций из гипсокартона этот дюбель считается самым надежным

Остановимся на последних четырех видах более подробно.

Одна из самых известных и популярных застежек этого типа.Широко используется для крепления к бетонным, кирпичным или каменным поверхностям.

Структура этого объекта следующая:

• гвоздь. Имеет зауженную к кончику коническую резьбу, что дает возможность без проблем работать с ним отверткой и молотком;
Пластиковый дюбель
• , имеющий особую форму крепежа, предназначен для увеличения скорости процесса установки. Широкая пластиковая деталь равномерно распределяет давление, создаваемое ногтем.Это снижает риск разрушения материала и обеспечивает устойчивость крепления.

Такой дюбель отличается от других собратьев принципом работы — это гвоздь, а не шуруп. Правда, некоторые производители выпускают модели, в головке которых есть крестообразный шлиц. Но гораздо быстрее и удобнее монтируется обычным молотком, который всегда можно найти в любом доме.

Если требуется разборка, с помощью обычной отвертки Phillips можно легко открутить гвоздь, повернув его против часовой стрелки.

При установке пластиковая часть увеличивается, что обеспечивает надежную фиксацию. На верхнем крае дюбеля имеется удлинитель, называемый манжетой. Не дает застежке «головой» войти в отверстие.

У этого приспособления есть две разновидности:

1. 1 Грибок ногтей — пластиковая деталь с закругленным концом. Применяется, когда конструкция требует повышенной прижимной силы. У такого изделия манжета имеет большую толщину, а давление распределяется равномерно, что не приводит к разрушению застежки и прессуемого материала.
2. 2 Пот ногтя. Конструкция застежки позволяет скрыть шляпку ногтя на одном уровне с поверхностью.

Технические характеристики.

Показатели	Значения
Длина	40, 60, 80, 100, 120, 140 мм
Диаметр металлического гвоздя	5-7 мм
Диаметр отверстия в поверхности	от 6 до 10 мм
Символ	6×40, 8×100, 10×100 и т. Д.
Максимальная толщина материалов, которые может прикрепить дюбель	от 10 до 100 мм
Материал гвоздя	Высококачественная сталь марок Ст 50, 60, 70
Покрытие для ногтей	Цинк
Материал дюбеля	Полиэтилен, полипропилен, полиамид

Крепление дюбеля-гвоздя

Такой крепеж хорошо подходит для кирпичных или бетонных поверхностей.Прежде чем начать, ознакомьтесь с процессом, который вам необходимо выполнить:

• в поверхности выполнено отверстие, соответствующее диаметру дюбеля;
• удалить грязь и пыль из отверстия;
• медленно и аккуратно ввинтите пластмассовый дюбель или забейте его.

Стоит знать, что при создании отверстия его диаметр должен быть равен диаметру пластмассовой части дюбеля, а глубина должна быть на 10-12 мм больше длины крепежа.

Этот дюбель был назван так не потому, что он имеет тенденцию улетать, а потому, что его «крылья» открываются с обратной стороны материала, что обеспечивает достаточно прочное и устойчивое крепление.

Широко применяется при работе с гипсокартонными листами, конструкция этого типа универсальной формы:

1. 1 гвоздь.
2. 2 Пластиковый дюбель. При привинчивании тыльной стороны листа образуется упор выпадения, обеспечивающий максимальное расстояние между пластиковыми деталями, как крылья бабочки раскрываются.В дюбеле есть манжета, предотвращающая его проворачивание. На конце расширяемой пластмассовой детали — резьба. Проходя мимо него, гвоздь заставляет всю конструкцию разлагаться по принципу зонтика.

Технические характеристики.

Крепление	Минимальная толщина основного материала	Максимальная толщина прикрепляемый материал	Диаметр сверло	Размер винт	Допустимые нагрузки в кН * разрыв / резка
OLA	12 мм	12 мм	10 мм	4×60 мм	1 лист гипсокартона	2 листа гипсокартона
					0,25 / 0,40	0,35 / 0,55

Дюбель изготавливается из полиэтилена низкого давления — полипропилена, нейлона.

Его конструкция и размеры.

Обозначение	Диаметр отверстия под дюбель, мм.	Длина дюбеля, мм.	Диаметр используемого винта, мм.	Минимальная длина используемого винта, мм.	Толщина панели, мм.
8×28	8	28	3,5	32	10–12
10×50	10	50	4,0	55	10-12 или 20-24
14×35	10	35	3,0-4,0	40	10–12

Крепление дюбелей-бабочек

Эта деталь используется для крепления предметов малой тяжести: бра, картин, световых полочек.Его вкручивают в материал толщиной от 10 мм.

Специфика работы простая, но требует определенной последовательности и аккуратности выполнения:

1. 1 Просверлите на поверхности отверстие, соответствующее диаметру дюбеля.
2. 2 Очистите отверстие от грязи и пыли. Можно просто продуть или воспользоваться пылесосом.
3. 3 Возьмите дюбель, сложите лепестки и вставьте в отверстие. Затем аккуратно вверните в него винт. Последняя должна быть немного больше длины дюбеля в развернутом состоянии.Если у вас дюбель размером 10х50, то рекомендуется использовать саморез длиной 51-55 мм.

Как видите, сам процесс крепления осуществляется за считанные секунды. Вы потратили больше времени на подключение дрели к электросети. А теперь можете быть спокойны — ваша картина долго будет висеть и никогда не упадет.

Эта конструкция идеально придумана и сделана в виде:

• металлический стержень (цанга), внутри пустой, у его основания проставочная деталь.Именно при установке он широко раскрывается, образуя структуру раскрывающегося зонта. Внизу широкого капота два шипа;
• винт, который входит в центр стержня, как раз с его помощью процесс установки.

Оборудование недешевое, но качество высокое. Дюбель вставляется в лист, в уже подготовленное отверстие, к нему вплотную прижимается двусторонняя сторона, что предотвращает прокручивание шурупа.Затем саморезом, идущим в комплекте, конструкция затягивается отверткой на ГКЛ. Центральная часть рукава закручена, что обеспечивает надежную фиксацию. Такой дюбель выдерживает довольно большие нагрузки.

Работу можно производить с помощью стандартной отвертки, молотка или специальных плоскогубцев. Необходимо помнить, что, выбирая размер дюбеля «ночная бабочка», следует руководствоваться тем, что расстояние от заглушки до зоны распорки должно соответствовать толщине материала.

В таблице ниже указаны марки дюбеля «Мотылек».

Обозначение	Диаметр мм	Длина мм	Материал	Покрытие
M4x21	4	21	Сталь	Белый цинк
M4x32	4	32	Сталь	Белый цинк
M4x38	4	38	Сталь	Белый цинк
M4x46	4	46	Сталь	Белый цинк
M4x54	4	54	Сталь	Белый цинк
M4x59	4	59	Сталь	Белый цинк
M5x37	5	37	Сталь	Белый цинк
M5x80	5	80	Сталь	Белый цинк
M6x37	6	37	Сталь	Белый цинк
M6x52	6	52	Сталь	Белый цинк
M6x65	6	65	Сталь	Белый цинк
M6x80	6	80	Сталь	Белый цинк
M8x80	8	80	Сталь	Белый цинк

По этому дюбель считается самым надежным.В виде застежки применяется для светильников, не громоздких стоек, карнизов, карнизов, кабельных лотков.

Его структура:

• специальный пружинный механизм;
• удерживающие складывающиеся крылья;
• стержень с резьбой, на конце которого имеется крючок, кольцо или шпилька.

Изделие прочное, изготавливается из стали, затем поверхность пассивируется и оцинковывается по ГОСТ 1759.0-87.

Во время установки дюбель вставляется в готовое отверстие в полой основе, и происходит следующее: когда пружинный механизм входит в пространство, его удерживающие крылья распрямляются — пружина, встроенная в дюбель, распрямляет их, как только они достигают заданного значения .Есть надежная фиксация застежки. И он готов к своему прямому назначению. Для работы пригодится отвертка или отвертка.

Наименование	Марка	Диаметр сверла мм	Максимальная толщина прикрепляемого материала, мм	Минимальная глубина полости, мм	Рекомендуемая нагрузка для ГКЛ толщиной 12,5 мм (прибл = 4) кгс
	Mf-3h	11	30	63	16
Пружинный откидной дюбель (2 рычага + крюк)	Mf-4h	14	30	63	20
Пружинный откидной дюбель (2 рычага + крючок)	Mf-5h	16	30	46	22
Пружинный откидной дюбель (2 рычага + крюк)	Mf-6h	16	50	46	22
Пружинный откидной дюбель (2 рычага + шпилька	Mf-4m	14	50	35	20
	МФ-5М	16	60	46	22
Пружинный откидной дюбель (2 рычага + шпилька)	Mf-6m	16	60	46	22

Настенные крючки для дюбелей своими руками — Веселая мысль

Пятница, 16 февраля 2018 г.

Мы работаем над завершением отделки комнаты для мальчиков, и осталось всего несколько проектов.Когда мы добавили ванную комнату наверху, то, что когда-то было шкафом в комнате для мальчиков, стало новой ванной. Поэтому нам пришлось перестроить чулан для их комнаты. Я не хотел, чтобы шкаф занимал слишком много места в их комнате, но также не хотел, чтобы в комнате были комоды, поэтому нам пришлось проявить изобретательность с местом для хранения вещей. (А также работали над минимизацией количества одежды, которую они имели!) Я думал, что это пространство прямо в двери будет идеальным для некоторых крючков повесить толстовки и шляпы. Легко схватить, когда они выходят из комнаты, и , надеюсь, побудит их действительно повесить вещи, а не разбрасывать все по комнате!
Эти крючки похожи на наши крючки для полотенец в ванной — мне нравятся простые деревянные настенные крючки.Сделав всего пару надрезов, просверлив отверстие и вставив шуруп, вы получите стильные настенные крючки. Мы оставили свое натуральное дерево — дерево мне очень понравилось. Если вы не собираетесь их красить, рекомендую поискать дюбель с красивой окраской и текстурой (наш нашли в Home Depot). Материалы:

— деревянный дюбель 1-1 / 4 дюйма
— угловая коробка
— наждачная бумага
— сверло + сверло
— плоскогубцы
— дюбель 1/4 дюйма x 2 дюйма
— анкер для гипсокартона 5/16 дюйма
Направления :

Используя угловую коробку, установленную под углом 30 градусов, отрежьте конец дюбеля.

Сдвиньте дюбель вниз, сохраняя ту же ориентацию, пока он не станет нужной длины, когда вы его разрежете, обрежьте его. (Мы сделали нашу на 2-1 / 4 дюйма от точки углового конца до короткого конца другого угла).

Песочные крючки.

С помощью сверла 3/16 дюйма просверлите отверстие примерно на 3/8 дюйма вниз от верхней части плоского конца, который будет идти к стене; просверлите его перпендикулярно спине и глубиной примерно 1 дюйм.

С помощью плоскогубцев вверните дюбель примерно наполовину.

Следующие шаги предназначены для установки крючков там, где нет шпильки (если есть шпилька, просверлите отверстие в шпильке и закрутите крючок непосредственно в отверстие):

Предварительно прикрутите анкер для гипсокартона к шурупу (потому что дюбель немного больше, чем шуруп, поставляемый с анкером для гипсокартона).

Просверлите в стене отверстие 5/16 дюйма в том месте, где должен проходить крючок; установить анкер для гипсокартона.

Вверните крюк в анкер для гипсокартона. Надеемся, что в ближайшее время завершим последние несколько проектов в их комнате, и тогда можно будет показать всю комнату! Посмотрите на другие поделки для комнат, которые мы поделили: Деревянные книжные полки «Сделай сам» | Деревянный стол DIY Live Edge | Сделай сам свет из ротанга | Подвесной рулон бумаги DIY.

-Манда

Сверло

— Как вставить шуруп в просверленное большое отверстие в стене?

Если за этим местом вообще нет дерева, простой анкер для стены может со временем вырваться — карнизы удерживают занавески, которые могут быть тяжелыми и могут раскачиваться на ветру, создавая вибрацию, которая медленно разрушает штукатурку.

Вот несколько лучших конструкций анкеров для гипсокартона (гипсокартон / листовой камень / гипсокартон)

• Крайняя правая — стандартная дешевая настенная вставка. Предполагается, что он отбортовывается, когда винт проходит через середину. По возможности избегайте.

• Второй справа пластиковый тумблер. Это довольно хорошо, потому что две боковые части сгибаются и прижимаются к внутренней части гипсовой плиты. В идеале они должны соответствовать толщине вашей доски.

• В середине показан вариант первой крупной резьбы с большим радиусом. Они потрясающе хороши. Для удвоения радиуса вы получаете как минимум в четыре раза большую удерживающую способность.

• Вторая слева — это болт. Ему нужно отверстие немного большего размера, чтобы через него проходили ножки, но при расширении внутри стены (как на фото, у него есть пружина) остается куча зоны для удержания. Вмещает зеркала среднего размера.

• Крайний левый — это «моллиболт», это более старая конструкция, которую труднее найти.У этого есть четыре ножки, которые при затягивании винта складываются внутрь стены. Обратите внимание, что они не требуют толщины — вам необходимо подобрать их по толщине используемой плиты. Изображенный, вероятно, для глубины от половины до 3/4 дюйма. Стеновая плита толщиной 1/4 дюйма или 6 мм будет иметь меньший стержень.

Не показаны сверхдешевые трубки, которые идут в комплекте со многими дешевыми товарами, например, детекторами дыма. Совершенно не стоит.

Обратите внимание, что после установки ни одна из этих заглушек не выйдет, не оставив большого отверстия.

---

Другой вариант — облицевать область под карнизом из массива дерева в качестве усиления. ИМО толщиной минимум 10 мм. Прикрутите его к шпилькам в том месте, где они пересекаются, а затем вы можете повесить крючки для карнизов, когда они вам понадобятся.

Подвешивание картин на гипсокартон | GAEKKO Bildaufhänger

Если вы хотите повесить на гипсокартон большие картины или тяжелые фоторамки, мы определенно рекомендуем использовать дюбели для гипсокартона или анкеры для гипсокартона. Анкеры для гипсокартона предназначены для крепления предметов в гипсокартон.Этот специальный анкер доступен из пластика или металла. Для крепления анкеров к гипсокартону из пластика нужны специальные биты, которые зажимаются в аккумуляторной отвертке. Затем вы можете удалить дюбель или установить полые дюбели и вкрутить их в стену из гипсокартона. Дюбель автоматически уплотняется стеной. Затем можно ввинтить шуруп в дюбель.

Металлический анкер для гипсокартона работает по тому же принципу, что и его пластиковый аналог. Однако преимущество металлических дюбелей для гипсокартона состоит в том, что для их вкручивания не требуется никаких дополнительных инструментов.Благодаря металлической конструкции анкер намного прочнее, поэтому его можно вкручивать в более твердый и старый гипсокартон вручную. Однако с обоими типами дюбелей для гипсокартона вы должны убедиться, что ваши рисунки не слишком тяжелые, поскольку их несущая способность недостаточна.

Независимо от того, какой анкер используется, при креплении больших изображений всегда следует учитывать несущую способность стены из гипсокартона. Несущая способность гипсокартона зависит не только от центра тяжести развешиваемого рисунка, но и от обшивки.Благодаря типичной двухслойной обшивке толщиной 12,5 мм даже небольшие навесные шкафы и грузы до 55 кг могут быть подвешены с помощью металлического дюбеля. Эти анкеры полости также известны как анкеры расширения. В этом случае дюбель для пустотелой стены легко выдержит нагрузку от большого плоского экрана, маленькой полки или подвесного кухонного шкафа. Однако после того, как вы ввинтите дюбели для полой стены в стену, будет трудно удалить гипсокартон со стены из гипсокартона.

С так называемым MoneyHook вы полностью обойдетесь без дюбелей.Маленький крючок из пружинной стали имеет самосверлящий наконечник, поэтому в MoneyHook нет необходимости в дюбелях. Его можно закрепить прямо в гипсокартон. Наш совет: лучше всего проткнуть заглушку полости, так как расширенную заглушку легче вдавить в гипсокартон, чем вытащить из гипсокартонной стены. Заглушка для полости затем попадает в пространство между гипсокартоном. Единственный недостаток: в гипсокартоне остаются неприглядные дыры, которые можно удалить, только заштукатурив просверленное отверстие.

Как установить анкеры для гипсокартона | HowToSpecialist

Эта статья про , как установить анкеры для гипсокартона .Делая самоделку, вы столкнетесь со многими ситуациями, когда вам придется вкручивать шурупы в гипсокартон, например, когда вешаете картину. К сожалению, гипсокартон — не очень хороший материал, если говорить о заворачивании шурупов, так как они не фиксируются прочно и, следовательно, не могут удерживать ни один объект. Тем не менее, вы можете установить шурупы в гипсокартон, но для начала необходимо установить анкер для гипсокартона. Вообще говоря, анкеры для гипсокартона бывают самых разных типов, но мы рекомендуем вам использовать самые последние — пластиковые анкеры, которые вкручивают гипсокартон без предварительного сверления.

Правильная установка анкеров для гипсокартона важна для многих проектов, поэтому мы рекомендуем вам внимательно прочитать наши методы, советы и предупреждения, чтобы с самого начала выполнить работу должным образом. Тем не менее, если вы хотите повесить тяжелый предмет, вам следует использовать приспособление для поиска гвоздей и вставить длинный винт прямо в деревянную стойку. Если по определенным причинам это невозможно, вам следует использовать фиксирующий анкер, который может удерживать более тяжелые предметы по сравнению с пластиковым анкером для гипсокартона.

Работайте с терпением, пока снимаете мерки, иначе вам придется ремонтировать неправильные отверстия в гипсокартоне. Если вам нужно установить более одного анкера для гипсокартона и вы хотите выровнять их, вам следует использовать лазерный уровень или спиртовой уровень 3 ‘. Перед установкой дюбелей приклейте под отверстия клейкую ленту, чтобы собрать все остатки.

Сделано из этого плана

Материалы

• Анкер для гипсокартона
• Свёрла

Инструменты

подсказок

• Для подвешивания тяжелых предметов необходимо использовать фиксатор
• Резьбовые анкеры для гипсокартона (пластиковые анкеры) рекомендуются только при среднем весе, до 20 фунтов / 10 кг
• Убедитесь, что вы не устанавливаете анкер на электрические провода, над розеткой или выключателем света.

Установка анкеров для гипсокартона

Анкер для гипсокартона

В этой статье мы покажем вам , как установить пластиковые анкеры для гипсокартона (резьбовые анкеры) .Они используются для поддержки веса до 20 фунтов / 10 кг. Они очень эффективны, когда нужно повесить картины, картины или другие не очень тяжелые предметы.

Для установки тяжелых предметов мы рекомендуем установить коленчатые анкеры, поскольку они специально разработаны для поддержки более высоких сил. Тем не менее, даже резьбовые анкеры бывают самых разных размеров и форм.

Разметка места перед установкой анкеров для гипсокартона

Первым шагом в этом проекте является отметка места, где вы хотите установить резьбовой анкер для гипсокартона.Следовательно, используйте карандаш и отметьте место, нарисовав X точно над местом, где вы собираетесь вставить пластиковый анкер. С помощью спиртового уровня выровняйте дюбеля друг с другом.

Умный наконечник: Если вы хотите вставить винт непосредственно в шпильку, вам вообще не нужно устанавливать какой-либо анкер. Чтобы определить, где находятся шпильки, вы можете использовать искатель шпилек.

Установить анкер для гипсокартона

Анкеры с резьбой можно установить двумя способами.Сначала проделайте отверстие сверлом, а затем вставьте анкеры с помощью электрической отвертки с крестообразной головкой.

Второй вариант (как вы видите на изображении) — вставить анкер с резьбой, не проделывая отверстия, с помощью специального сверла укропа (его можно найти в любом магазине поделок не дороже 5 $) или с помощью крестовины. -винтовая головка (в случае резьбовых анкеров с острым концом).

Установка анкеров для гипсокартона

Для того, чтобы забить анкер с резьбой, необходимо использовать электрическую отвертку с регулируемой скоростью.Для правильного выполнения работы сначала нужно использовать низкую скорость, а затем ее нужно немного увеличить. Убедитесь, что головка пластикового анкера совмещена с гипсокартоном.

Smart Tip : Не прилагайте слишком больших усилий, иначе вы рискуете повредить гипсокартон и пластиковый анкер. Последний шаг — вставить винт в анкер с помощью электрической отвертки (оставьте около 1/4 дюйма винта, чтобы повесить рисунок).

Спасибо, что прочитали нашу статью о , как установить анкеры для гипсокартона , и мы рекомендуем вам прочитать остальные наши проекты для гипсокартона.Не забывайте делиться нашими статьями со своими друзьями с помощью виджетов социальных сетей.

КАК: Выбрать перегородку для офиса, повесить картину и заделать дырочку

2020-09-01 16:54:00

Сегодня мы предоставляем дополнительную информацию по следующим темам: как заделать небольшую дырку в гипсокартоне, какое системное решение подходит для офисного помещения и какой дюбель лучше всего подходит для крепления картины на гипсокартоне.

Подробнее здесь:

Вопрос 1: Мы хотим разделить наше открытое офисное пространство на отдельные рабочие зоны с помощью перегородок из гипсокартона. Какое системное решение является наиболее подходящим и нужно ли учитывать какие-либо особенности?

Ответ: Эффективная изоляция от воздушного шума и противопожарная защита являются основными факторами при выборе перегородки для офисного помещения. С помощью перегородки Technogips Pro W1-2 и плит Sound Comfort Extra DF вы можете добиться звукоизоляции воздуховода до 58 дБ и противопожарной защиты до 120 минут при толщине стены всего 10 см.Данное решение на 30% превышает требования стандартов к перегородкам в офисных помещениях и коридорах. Для сравнения, при обычном человеческом разговоре в воздухе слышны звуки 30-35 дБ. Техническая команда Technogips Pro доступна для бесплатной технической консультации.

Вопрос 2: Хочу повесить картину на гипсокартон, картина довольно тяжелая. Какие дюбели использовать?

Ответ: В зависимости от веса картины можно использовать следующие схемы крепления малярных крючков, которые можно купить в любом строительном магазине

1. Вес до 5 кг — крючок с одним гвоздем
2. Масса до 10 кг — крючок с двумя гвоздями
3. Вес до 15 кг — крючок с тремя гвоздями

Дополнительную информацию смотрите в нашем видео по этой теме: https: // www.youtube.com/watch?v=q5v3AVsMHUk

Вопрос 3: В моей гипсокартонной стене есть дыра шириной около 5 сантиметров. Как я могу это исправить?

Ответ: Вам понадобится самоклеящаяся шовная лента, которая будет служить основой и армированием, а также гипсовая шпаклевка для выравнивания поверхности. Для получения дополнительной информации посмотрите наше видео по этой теме: https://www.youtube.com/watch?v=30ZMQYdSFFA

Мы благодарим всех, кто нашел время написать нам.Мы рады получить ваши новые вопросы на наших каналах в социальных сетях @technogipspro!

DIY Project: Peg Wall — Дизайн * Губка

Когда я переехал в свою студию пятнадцать месяцев назад, я знал, что хочу создать декоративную стену возле входа, которая выглядела бы тщательно продуманной, функциональной и приправленной цветом. Это место, где я приветствую клиентов, и место для демонстрации моих работ и предметов, которые я собрал. Хотя я бы с удовольствием нанял плотника, чтобы он построил такую ​​систему полок, это просто не входило в мой бюджет.Поэтому из-за необходимости я придумал решение, удобное для карманов, с ограниченными инструментами и предлагающее гибкость.

Решение было вдохновлено старой системой перфорированной доски, которую нам поручили лазить в классе физического воспитания в начальной школе, за исключением того, что для этого не требовалось лазание. Мы использовали деревянные дюбели и двухсторонние шурупы для создания колышков. Полки мы подобрали в местном хозяйственном магазине. Этот проект, наполненный произведениями искусства и несколькими из моих любимых объектов, сделал большой шаг вперед в оформлении нашего входа.Не говоря уже о том, что он создал идеальное место, чтобы бросить пальто по дороге! Чтобы увидеть больше пространства студии, зайдите в мою ленту в Instagram и поздоровайтесь. — Кристин Висниески

Все фотографии Кристин Вишниески

Нажмите, чтобы получить полное руководство после прыжка!

Вот что вам понадобится:

Для планирования
— поисковик
— рулетка
— уровень

для системы полок

дюбелей из твердой древесины диаметром -1 дюйм (разрезанные на 7 1/2 дюймов)
полки (четыре 8 x 36 дюймов, одна 8 x 48 дюймов)
дюбели 5/16 x 2 1/2 дюйма (1 на штифт)

Расходные материалы общего назначения

— сверло
— пила
— наждачная бумага
— обслуживание
— клещи
— капля
— универсальная кисть
— белая краска (мы использовали остатки латексной краски со стен)
* токарный станок

Шагов:

Составьте план стеллажа

Сначала нарисуйте план стеллажа.Моя стена 12 футов в высоту и 14 1/2 футов в ширину, на ней 24 колышка. Штифты расположены на расстоянии 24 дюймов по горизонтали (2 дюйма от соседних стен) и 20 дюймов по вертикали (начиная с 4 футов от пола). Для дополнительной поддержки я поместил колышки на шпильки.

Обмерный дизайн

Следуя своему плану, используйте карандаш, прибор для поиска гвоздей, рулетку и уровень, чтобы разметить положение колышков на стене. Я обнаружил, что лазерный уровень оказался полезным инструментом.

Дюбели обрезные

С помощью пилы обрежьте дюбеля на колышки длиной 7 1/2 ″ (… или попросите людей в местном хозяйственном магазине помочь вам с этим).Отшлифуйте все неровности, оставшиеся от резки.

Заготовки

Затем просверлите отверстие 1 1/4 дюйма в центре каждого стержня для крепления винта. Самый точный способ сделать это — использовать токарный станок по дереву. Если это не вариант, просто найдите центр дюбеля диаметром 1 дюйм, закрепите стержень в тисках и просверлите отверстие глубиной 1 1/4 дюйма.
