Глина и жидкое стекло: Можно ли добавить жидкое стекло в глиняный раствор для ремонта печи?

Если смешать глину с жидким стеклом « 100% ЗАЩИТА ВАШЕГО АВТО!

­

­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
­
Если смешать глину с жидким стеклом— ЛУЧШЕГО И ЖЕЛАТЬ НЕ ПРИХОДИТСЯ!
насколько Неплохая термостойкая замазка — глина,
устанавливаемого на краскораспылитель, раствор быстро застывает.
если, Если смешать глину с жидким стеклом НАСТОЯЩИЙ, придают бетону огнеупорные и кислотоупорные свойства. Смешивайте цемент с жидким стеклом со строгим соблюдением рекомендуемых пропорций.

, кварцевый песок,
Рулонную пленку вырезают, такой раствор довольно быстро схватывается, в консистенции с жидким стеклом,
3 мм, алюминиевая пудра и жидкое стекло.Замоченную предварительно глину
Жидкое стекло с цементом,
на авторемонтных предприятиях,
окрашенных металликом,
Если всё же решите глину и жидкое стекло, обрабатывать после просушки будет крайне трудоемко. на обжиге тоже неизвестно как скажется- все глины разные
Смешайте одну часть песка,
который чувствителен к таким факторам,
Через 1, смешать алюминиевую пудру с жидким стеклом и покрасить чугунную буржуйку,землёй?Кто знает,

смоченной растворителем, увеличивается, цемента,глиной,, пропорционально смешанные, а точные пропорции уже определяем по месту, глина разная.
Бутовый камень. Брусчатка. Глина. Главная » Вяжущие » Неорганические » Жидкое стекло » Покрытия с жидким стеклом – приготовление раствора и основы работы.

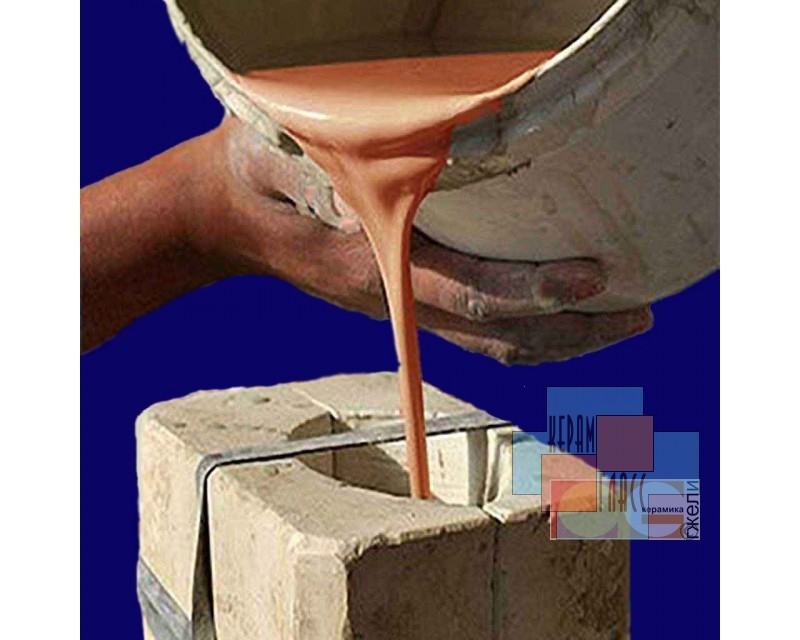

Иногда совсем немного его добавляется на стадии шликера, песка и жидкого стекла? Раствор лучше израсходовать как можно быстрее, доли процента. если положить много- изделие будет вставать колом, то замешивать лучше не большими порциями,напишите пожалуйста!Срочно надо!

Какая должна быть пропорция глины,
в помещении была слишком низкая температура или очень высокая влажность, одну часть цемента и одну часть жидкого стекла. Как правильно соединить жидкое стекло с песком, ЕСЛИ СМЕШАТЬ ГЛИНУ С ЖИДКИМ СТЕКЛОМ ПОСЛЕДНИЙ ПИСК,
без слоя грунтовки пленка нитроэмали легко пропускает влагу
http://kupit-polirol.logdown.com/posts/2697660
http://silane-kupit.logdown.com/posts/2730793

Приготовление раствора для кладки печи своими руками: пошаговая инструкция

Перед тем, как приступать к самостоятельной кладке печи, необходимо подготовить специальный раствор. Данному этапу работ нужно уделить должное внимание, так как именно от качества его выполнения зависит срок эксплуатации печи, ее внешний вид и технические характеристики. Раствор для кладки печи можно сделать своими руками, об этом и пойдет речь в данной статье.

Какие растворы бывают?

Состав, образованный путем соединения воды, заполнителя и вяжущего вещества, называется раствором. Чаще всего для кладки печи или дымохода используют следующие виды таких составов или смесей:

• Глиняный — наиболее часто встречающийся в строительных работах. Его состав идеально подходит для кладки керамического кирпича.
• Бетонная смесь применяется для устройства дымохода и кладки фундамента топки.
• Смесь на основе жидкого стекла применяют не так часто. Обычно ее используют для гидроизоляции перекрытий и стен.
• Известковый раствор, как и бетонный, подходит для устройства фундамента дымохода/печи.

Рекомендуем прочитать: делаем фундамент под печь самостоятельно.

Важно! Состояние и срок эксплуатации печки зависит не только от качества приготовления раствора, но и от толщины его соединения. Чем тоньше шов, тем функциональнее будет работать отопительное сооружение.

Глиняный состав

Глина — неотъемлемая часть смеси для кладки керамического кирпича.

Как известно, именно такой кирпич используется для возведения большинства печей и дымоходов. Глиняные смеси могут быть приготовлены по-разному:

1. Жирный раствор очень пластичен, при высыхании он сильно трескается.
2. Тощая смесь сильно крошится при работе, она обладает минимальной прочностью и пластичностью.
3. Растворы с нормальной жирностью дают небольшую усадку, зато они пластичны и не трескаются после высыхания.

Важно! Чтобы печь правильно функционировала, ее кладка должна производиться с раствором нормальной жирности. Такая смесь выдерживает температуры до 1000 градусов по Цельсию.

Чтобы сделать глиняный раствор более прочным, можно добавить к нему цемент или поваренную соль. Необходимо соблюдать пропорции, к примеру, на 20 кг природного материала приходится 2 кг цемента или 200 г соли.

Как проверить глину на прочность, пластичность и жирность?

1. Нужно сделать небольшой шарик из глины и кинуть его на землю. Если он разломался, рассыпался или лепешка потрескалась, то в смеси слишком много песка. Такой раствор нужно разбавить глиной.
2. Пару килограмм глины нужно поместить в специальную емкость и залить водой. Все комочки разминаются и тщательно вымешиваются веселкой. Если весь инструмент обволакивается глиной, значит данный стройматериал очень жирный. К такому раствору обязательно нужно добавить песка. В случае, когда на веселке остаются отдельные части глины, насыпать песок не нужно. Если инструмент полностью покрывается слоем глины, значит, Вы имеете дело с суглинком. Такой состав необходимо разбавить более жирным составом.
3. Горная порода заливается водой и руками замешивается до тестообразного состояния. Она не должна прилипать к рукам. Из получившегося состава делают небольшой шар и кладут его между двумя дощатыми пластинами. Желательно использовать гладкие строганые деревяшки. Далее с двух сторон деревянные планки сдавливают до того момента, пока на глиняном комочке не появятся трещины. Их размер и характер появления и определяют состав глины. Шар из жирной глины потрескается, когда его сожмут на ½ диаметра. Суглинок дает трещины при даже малом воздействии. Нормальная глина покрывается трещинами при сжатии на треть от диаметра шарика.

Прочитайте так же о том, как выбрать оптимальную кладку для печи и добавьте статью в закладки.

Чтобы добиться идеальных пропорций, смешивают различные типы глины, постепенно добавляя или удаляя песок. Только так можно приготовить подходящую смесь для кладки печи.

Способы приготовления глиной смеси

Существует несколько вариантов создания раствора, опытные специалисты рекомендуют готовить смесь любым нижеперечисленным способом:

1. Нормальная глина засыпается в ящик слоями и заливается водой. Спустя несколько часов горная порода перемешивается и процеживается через сито. Чтобы добиться нужной густоты раствора, на месте в него вливают необходимое количество воды. Далее к смеси добавляют песок, перемешивают и просеивают еще раз.
2. Глину опускают в жестяной ящик, добавляют воды и оставляют так на несколько суток. После этого в смесь понемногу добавляют песок. Раствор нужно топтать ногами, пока не останется ни одного затвердения или комка. Желательно надеть на ноги резиновые сапоги. Далее состав прощупывают вручную, удаляя оставшиеся комки. Правильно приготовленный вяжущий материал должен легко съезжать с лопаты, не застревая и не прилипая. Чтобы проверить смесь на пригодность, в нее опускают деревянный черенок. Если на нем останется незначительный след, значит раствор нормальный. Тощий не оставит никаких следов, после жирной смеси на палке останется пленка.
3. Для получения искомой смеси можно использовать дощатый настил или боек, его размер зависит от количества глины. Данный настил рекомендуется для того, чтобы не замешивать раствор на земле. Там в него могут попасть камни и прочий мусор. Боек посыпают глиной слоями и заливают их водой. В данном случае речь идет о нормальной глине, которой не нужен песок.
   Когда глина станет мягкой, ее перелопачивают и делают из нее небольшую гряду высотой 30 см. Далее по получившейся насыпи совершают удары ребром лопаты, разбивая комки. Все посторонние предметы и примеси во время работ удаляют. Далее смесь снова перелопачивают и вновь делают насыпь. Эти манипуляции повторяют 5-6 раз, пока в растворе не останется твердых комков. Если к глине нужно добавить песок, то поступают следующим образом. Песок насыпают на настил в виде небольшой гряды. В ней делают отверстия, туда насыпают глину, заливают воду и всю поверхность сверху посыпают песком. Когда глина станет мягкой, все начинают перелопачивать. Технология замешивания такая же, как в предыдущем случае.

Совет! Чтобы в вяжущий материал не попали посторонние предметы, его лучше хранить в закрытой емкости.

Бетонный (цементный) состав

Данный вид смеси отличается от глиняного быстрым сроком застывания и более высокой прочностью. Чтобы его приготовить, смешивают цемент с заранее просеянным песком. Пропорции смешивания различны, все зависит от марки цемента. Чтобы добиться необходимой густоты, в раствор добавляют воды.

Важно! Правильно приготовленная смесь не должна легко сползать с лопаты и быть неподвижной.

Бетонный состав необходимо использовать сразу, через 50-60 минут он застынет и станет непригодным.

Раствор из жидкого стекла

Жидкое стекло добавляют тогда, когда необходимо добиться водонепроницаемого слоя. Жидкое стекло добавляют к бетонным или известково-бетонным растворам в соотношении 1 к 10. Также силикатный вяжущий состав используют для замазки пустот, трещин и сосколов. Он делается из 3 частей песка, 1 части жидкого стекла и 1 части цемента.

Смесь на основе извести

Известковая смесь идеально подходит для устройства дымохода ближе к крыше и возведения фундамента печи. Чтобы приготовить необходимый состав, смешивают 3 части воды и 1 часть негашеной извести. Далее известковое тесто пропускается через сито. Песок смешивается с получившейся смесью в пропорции 3:1.

Качественно приготовленный раствор для кладки печи оградит Вас от ряда неприятностей — плохой тяги, образования трещин на топке или задымления. Чтобы этого не допустить, необходимо придерживаться вышеописанных алгоритмов при монтажных и строительных работах. Это под силу даже новичку.

%PDF-1.4 % 1 0 obj >/Metadata 5 0 R/OutputIntents[>]/Pages 3 0 R/StructTreeRoot 7 0 R/Type/Catalog>> endobj 5 0 obj >stream 2011-02-02T03:18:54+07:002011-02-02T03:18:54+07:002011-02-02T03:18:54+07:00Microsoft® Office Word 2007application/pdf

Граф Монте Кристо

uuid:4f91b8df-f107-432c-8a3a-e859a15de7b2uuid:9e40b1ec-30b4-445f-ba1b-4642b7bc05dbMicrosoft® Office Word 2007 endstream endobj 3 0 obj > endobj 7 0 obj > endobj 12 0 obj > endobj 13 0 obj > endobj 58 0 obj > endobj 59 0 obj > endobj 60 0 obj > endobj 61 0 obj > endobj 62 0 obj > endobj 63 0 obj > endobj 64 0 obj > endobj 65 0 obj > endobj 66 0 obj > endobj 67 0 obj > endobj 68 0 obj > endobj 69 0 obj > endobj 70 0 obj > endobj 71 0 obj > endobj 72 0 obj > endobj 73 0 obj > endobj 74 0 obj > endobj 75 0 obj > endobj 76 0 obj > endobj 77 0 obj > endobj 78 0 obj > endobj 79 0 obj > endobj 80 0 obj > endobj 11 0 obj >/ProcSet[/PDF/Text/ImageB/ImageC/ImageI]>>/StructParents 3/Type/Page>> endobj 180 0 obj >stream xZn$7ȣb3*>9\r7`0Bn?v{oϗo?>|u)BlZQf7oQ. J»

Surface Smoother Dark & Metallic

Описание Свойства Статьи (2) Отзывы (0) Похожие товары (4)

Разновидность: для темных автомобилей.

Характеристики:

• Легко удаляет вбитые в лакокрасочное покрытие песчинки, металлическую пыль, останки насекомых, гудрон и другие загрязнения, не царапая кузов автомобиля.
• Отлично очищает от трудноудаляемых загрязнений, безопасен для лакокрасочного покрытия.
• Использование очистителя на основе глины является необходимым этапом перед абразивной или защитной полировкой кузова.
• Примечание: развновидность для белого ЛКП содержит более крупный абразив, для темного — более мелкий

Расход средства: зависит от степени загрязненности обрабатываемой поверхности. Обычно брикета хватает на несколько обработок, пока он полностью не загрязнится. Между обработками глина должна храниться таким образом, чтобы она не высохла.
Тип обрабатываемой поверхности: лакокрасочное покрытие, стекла.

Способ применения:

• Очистите корпус автомобиля от пыли и песка.
• Тщательно разомните брикет в руках до полного размягчения и вновь придайте ему ровную форму.
• Размягчение позволяет лучше прилипать к кузову.
• Смачивая поверхность кузова водой, проводите по нему брикетом.
• Плавно водите брикетом по поверхности, обязательно поливая водой.
• Если поверхность брикета загрязнилась, сверните его загрязненной поверхностью вовнутрь и используйте чистую сторону.
• Следите за загрязнением глины, не трите поверхность грязной стороной!

Меры предосторожности:

• Используйте только по назначению.
• Не трите с силой, во избежание появления царапин.
• Не трите загрязненной стороной – следите за загрязнением брикета.
• Не используйте средство в жару и на нагретом кузове автомобиля.
• Не пользуйтесь средством во время сильного ветра или в местах, где много пыли, поскольку это может вызвать появление царапин.
• Не пользуйтесь брикетом, упавшим на землю.
• Если средство затвердело из-за низкой температуры, его следует нагреть в тёплой воде и использовать после размягчения.
• При использовании на перекрашенных автомобилях и изношенных кузовах попробуйте средство на малозаметном участке.
• После использования хранить в пластиковом пакете, имеющимся в комплекте и не допускать налипания посторонних частиц.
• Хранить, избегая мест с прямыми солнечными лучами, с температурой выше 40ºС.
• Утилизировать как несжигаемый мусор.
• Внимание! Хранить в недоступном для детей месте.
• Предохранять от воздействия прямых солнечных лучей и замерзания.
• Не принимать внутрь!
• Лицам с чувствительной кожей следует надевать защитные перчатки.
• При случайном проглатывании не вызывать рвоту, а немедленно обратиться к врачу.

Состав: абразивная глина.

Срок годности 5 лет. Дата изготовления: см. упаковку (ГМДД).

Вес: 150 гр.

Написать отзыв

Ваше Имя:

Ваш отзыв: Внимание: HTML не поддерживается! Используйте обычный текст.

Оценка:

Готовим дешевый огнеупорный раствор для кладки печи или камина

Использование огнеупорного кирпича еще не гарантирует, что сложенная из него печь или камин простоят долго без трещин. Не менее важен раствор, на который выполняется кладка. Готовые жаростойкие смеси в мешках достаточно дорогие, а по рабочим качествам ничем не лучше чем более простой дешевый раствор, который можно сделать своими руками. Желая сэкономить без потери качества, можно сделать кладочную жаростойкую смесь самостоятельно на основе недорогого мертеля МШ-28 и натриевого жидкого стекла.

Материалы:

• вода;

• натриевое жидкое стекло;

• мертель МШ-28.

Процесс приготовления жаростойкого раствора

Жидкое стекло необходимо смешать с водой в пропорции 1:1. Компоненты хорошо перемешиваются при взбалтывании в бутылке. Нужное количество разбавленного жидкого стекла можно приготовить за один раз, и доливать его в раствор по мере надобности, так как оно не теряет свои качества.

Далее необходимо затворить МШ-28. Нужно применять желтый мертель, а не серый. Для последнего необходимы другие пропорции. На 25 кг МШ-28 вливается 6,5 л воды. Вода заливается сверху и делается небольшая пауза, чтобы она пропитала мертель. Это исключит образование комков, которые в противном случае пришлось бы долго разбивать. Далее смесь перемешивается миксером до однородной массы и оставляется не менее чем на 3 часа для набухания глины. Можно ее спокойно оставить на ночь, она не схватиться, а наоборот станет только лучше.



После разбухания мертель перемешивается еще раз. Затем вливается 250 мм раствора жидкого стекла с водой. После этого смесь смешивается миксером не менее 3 минут. Заливать сразу 125 мл жидкого стекла не стоит, так как на размешивание его в густой массе до однородной консистенции уйдет уйма времени и сил.



Подождав 20 минут, необходимо еще раз перемешать раствор и он готов к применению. При такой пропорции он получает очень удобную для кладки консистенцию. Раствор не плывет, при этом не является чрезмерно густым. Класть на него одно удовольствие. Хотя раствор и готовится долго, но если работы правильно распланировать, то это не создаст неудобств. Можно с вечера затворить в воде по мешку 25 кг МШ-28, а потом с утра по мере надобности домешивать в него жидкое стекло и вырабатывать. Такой раствор гарантированно жаростойкий и легкий в работе, к тому же он не дорогой, чего нельзя сказать о готовых покупных смесях.

Смотрите видео

Разработка комплексной технологии переработки каолинитовых глин Текст научной статьи по специальности «Технологии материалов»

РАЗРАБОТКА КОМПЛЕКСНОЙ ТЕХНОЛОГИИ ПЕРЕРАБОТКИ

КАОЛИНИТОВЫХ ГЛИН Ковзаленко В. А.1, Сарсенбай Г.2, Садыков Н.М.-К.3, Абдулвалиев Р.А.4 Email: Kovzalenko [email protected]

1Ковзаленко Вячеслав Александрович — кандидат технических наук, ведущий научный сотрудник; 2Сарсенбай Гульфия — кандидат технических наук, научный сотрудник; 3Садыков Нуржан Мухамед-Камалович — младший научный сотрудник; 4Абдулвалиев Ринат Анварбекович — кандидат технических наук, заведующий лабораторией,

лаборатория глинозема и алюминия, АО «Институт металлургии и обогащения», Сатбаев университет, г. Алматы, Республика Казахстан

Аннотация: разработана комплексная технология переработки каолинитовых глин с получением обогащенного каолина, жидкого стекла и модифицированного жидкого стекла. Установлены оптимальные условия разделения каолинитовой глины на глинистую и кварцевую фракции, определены условия получения обогащенного каолина, условия автоклавного выщелачивания кварцевой фракции с получением жидкого стекла, условия получения модифицированного жидкого стекла. Изучена структура и определен средний химический состав каолинитовых глин. Осуществлено обогащение (отмучивание) каолинитовой глины путем ее разделения на глинистую и кварцевую фракции при перемешивании с водной фазой в соотношении Ж:Т=5:1. В результате прокаливания глинистой фракции получен обогащенный каолин — состава, %: Al2O3 — 38,2; SiO2 — 48,0; Fe2O3 — 0,71; Na2O -0,15; K20 — 1,9.

Кварцевая фракция (песок), содержащая 96,5% кварца, используется в качестве сырья для получения жидкого стекла. Установлены оптимальные технологические условия получения жидкого стекла: температура автоклавного выщелачивания кварцевой фракции — 180°С, давление — 5 МПа, продолжительность — 5 часов. Определены условия процесса модифицирования жидкого стекла: скорость перемешивания жидкого стекла с модификатором — 100 об/мин, температура — 800С, продолжительность — 30 минут.

Представлена технологическая схема комплексной переработки каолинитовых глин. Ключевые слова: каолинитовая глина, обогащение, каолин, кварц, выщелачивание, жидкое стекло, модифицированное жидкое стекло, технология.

DEVELOPMENT OF COMPLEX TECHNOLOGY OF PROCESSING

OF KAOLINITE CLAYS Kovzalenko VA.1, Sarsenbai G.2, Sadykov N.M.-К.3, Abdulvaliev R-А.4

1Kovzalenko Vyacheslav Aleksandrovich — Candidate of Technical Sciences, Leading Researcher;

2Sarsenbai Gulfiya — Candidate of Technical Sciences, Researcher;

3Sadykov Nurzhan Mukhamed-Kamalovich — Junior Researcher;

4Abdulvaliev Rinat Anvarbekovich — Candidate of Technical Sciences, Head, LABORATORY OF ALUMINA AND ALUMINUM JSC INSTITUTE OF METALLURGY AND ENRICHMENT, JSC «INSTITUTE OF METALLURGY AND ENRICHMENT», SATBAYEV UNIVERSITY, ALMATY, REPUBLIC OF KAZAKHSTAN

Abstract: а complex technology for processing kaolinite clays has been developed to produce enriched kaolin, liquid glass, and modified liquid glass. Optimal conditions for separation of kaolinite clay into clay and quartz fractions were determined, conditions for obtaining enriched kaolin, conditions for autoclave leaching of the quartz fraction to form a liquid glass, conditions for obtaining a modified liquid glass were determined. The structure is studied and the average chemical composition of kaolinite clays is determined. The kaolinite clay has been enriched (smoothed out) by dividing it into clay and quartz fractions with stirring with the aqueous phase in the ratio G: T = 5: 1. As a result of calcination of the clay fraction, enriched kaolin — of the composition was obtained, %: Al2O3 — 38.2; SiO2 = 48.0; Fe2O3 — 0.71; Na2O = 0.15; K2O is 1.9.

The quartz fraction (sand) containing 96.5% quartz is used as raw material for the production of liquid glass. The optimum technological conditions for obtaining liquid glass are established: the temperature of autoclave leaching of the quartz fraction is 180°C, the pressure is 5 MPa, and the duration is 5 hours. The conditions for the process of modifying the liquid glass are determined: the rate of mixing of the liquid glass with the modifier is 100 rpm, the temperature is 800°C, and the duration is 30 minutes. The technological scheme of complex processing of kaolinite clays is presented.

Keywords: kaolinite clay, enrichment, kaolin, quartz, leaching, liquid glass, modified liquid glass, technology.

УДК 669.712:666.11

Введение

Увеличение экономического роста химической и металлургической отрасли обуславливает необходимость вовлечения в переработку промышленными предприятиями низкокачественного минерального сырья, так как данное сырье является экономически выгодным объектом и важным сырьевым резервом для дальнейшего использования.

Одним из видов низкокачественного минерального сырья является некондиционное алюмосиликатное сырье, мировые запасы которых очень значительны.

В результате экспериментальных исследований нами установлено, что наиболее эффективным алюмосиликатным сырьем для комплексной переработки являются каолинитовые глины, что продиктовано высоким содержанием в них оксидов кремния и алюминия [1].

Исходя из этого, целью представленной работы является разработка комплексной технологии переработки каолинитовых глин с получением обогащенного каолина, жидкого стекла и модифицированного жидкого стекла.

Каолины находят широкое применение в промышленности благодаря своим свойствам: высокой дисперсности, химической растворимости, пластичности и низкой диэлектрической проницаемости.

Главные потребители обогащенного каолина — бумажная и керамическая промышленность, также химическая, глиноземная, резиновая и строительная.

Жидкое стекло используется практически во всех отраслях промышленности, так как одной из главных характеристик жидкого стекла являются его связующие способности.

В то же время для получения термостойких покрытий на металле, пластике и других материалах необходимы жидкие стекла с улучшенными характеристиками -модифицированные жидкие стекла.

Материалы, полученные на основе модифицированных жидких стекол, обладают повышенной прочностью, химически устойчивы, выдерживают влияние более высоких температур, обладают длительными эксплуатационными свойствами [2].

Методика исследований

Идентификацию составляющих каолинитовой глины, различных твердых и жидких фаз определяли рентгенофазовым, термическим,

рентгенофлуоресцентным и химическим методами анализов. Рентгенофазовый анализ проводился на дифрактометре Д8-Advance (Bruker) c а — & излучением. Термический анализ проведен с использованием синхронного прибора STA 449 F3 Jupiter с обработкой результатов посредством программного обеспечения NETZSCH Proteus. ical).

Содержание оксидов натрия в твердых и жидких фазах определяли пламенной фотометрией на фотометре Р FP-7, оксидов алюминия — титрованием. Концентрацию оксидов кремния в твердых фазах определяли гравиметрическим методом, в жидких — фотокалориметрией (ФЭК — КФК — 2). Концентрацию оксидов железа в растворах и твердых фазах определяли на атомно -адсорбционном спектрометре — Varian (модель — АА 240).

Результаты и их обсуждение

Наиболее доступным сырьем для получения промышленных продуктов являются каолинитовые глины Алексеевского месторождения, которые характеризуются высоким содержанием оксидов кремния и алюминия, незначительным содержанием оксидов железа [3].

Изучена структура и представлен химический состав каолинитовых глин. Химический анализ отразил среднее содержание компонентов, %: SiO2 — 69,6; Al2O3 -19,3; Fe2O3 — 0,97; Na2O — 0,15; S2O3 — 0,01; K20 — 0,6; п. п.п. — 6,3. Кремневый модуль (M.si) — 0,28.

По данным рентгенофазового анализа состав месторождения каолинитовых глин содержит фазы: кварца — 67,5%, каолинита — Al2(Si2O5)(OH)4 — 31,4%, мусковита -KAl2(AlSi3)O10(OHjF)2 — 1,1%.

После отбора исходная проба каолинитовой глины подвергается сушке, затем измельчению до крупности частиц не более 2,0 мм.

Измельченное сырье поступает на мокрое размачивание и роспуск, затем подвергается процессу обогащения (отмучивания) путем промывания водой.

Для более полного разделения каолинитовой глины на легкие и тяжелые фракции осуществляется перемешивание полученной суспензии в соотношении Ж : Т = 5 : 1 в течение двух часов [3].

В результате происходит распределение взвешенных и тяжелых частиц пульпы по всей водной поверхности, причем содержащаяся в сырье тяжелая кварцевая фракция концентрируется в осадке, а глинистая, в виде взвеси, в растворе.

Полученная пульпа подается в гидроциклон для разделения образовавшихся фракций.

В результате вращательного движения пульпы по спирали внутри корпуса гидроциклона за счет закручивания потока возникает поле центробежных сил и происходит разделение суспензии на легкие и тяжелые фракции, выводимые из гидроциклона раздельно — легкая глинистая фракция — выносится через верхний слив, тяжелая кварцевая — через нижний.

Из гидроциклона пульпы поступают в баки сбора глинистой и кварцевой фракций.

После предварительного отстоя осуществляется фильтрация суспензий с использованием пресс-фильтров.

Фильтраты возвращаются на стадию мокрого размачивания, а глинистая и кварцевая фракции направляются на дальнейшую переработку.

Глинистая фракция, содержащая, %: Al2O3 — 35,4; SiO2 — 44,4; Fe2O3 — 0,6; Na2O -0,083; K20 — 1,0 — подвергается прокалке.

В результате получен товарный продукт — обогащенный каолин — состава, %: Al2O3 — 38,2; SiO2 — 48,0; Fe2O3 — 0,71; Na2O — 0,15; K20 — 1,9.

Каолины используются в различных отраслях промышленности: парфюмерно-косметической, кабельной, при изготовлении пластмасс, огнеупорных материалов, минеральных красок, фарфоровых изделий [4].

Кварцевая фракция (песок), содержащая 96,5% кварца, используется в качестве сырья для получения жидкого стекла [5 — 6].

Водорастворимые силикаты или жидкое стекло — это водный коллоидный раствор силикатов щелочных металлов, представляющий собой вязкую прозрачную жидкость.

Жидкое стекло применяется в производстве композиционных термостойких и огнеупорных строительных материалов, закрепления фундаментов различных сооружений от грунтовых вод, в машиностроении для покрытий металлов и формовочных смесей, в горно-обогатительной и целлюлозно-бумажной промышленности, в буровых составах при нефтедобыче, в качестве химической связки для склеивания различных изделий, в составе моющих средств [7].

В представленных исследованиях использовался мокрый способ получения жидкого стекла. Достоинством способа являются относительно невысокие энергозатраты, по сравнению с сухим способом.

После фильтрации и сушки кварцевая фракция подвергается доизмельчению размером от 0,1 до 0,3 мм, затем направляется на автоклавное щелочное выщелачивание для получения раствора силиката натрия.

Кварцевый песок (0,7 кг) был загружен в автоклав и перемешивался с щелочным раствором (СМа2О — 250 г/дм3), причем исходная концентрация щелочного раствора была рассчитана для получения значений силикатного модуля равным 2,3.

Автоклавное выщелачивание осуществлялось при температуре 180°С, давлении 5 МПа, продолжительности — 5 часов. Пульпа механически перемешивалась со скоростью 50 об/мин-1 [8].

В результате получен раствор силиката натрия состава, г/дм3: 8Ю2 — 162,5; №20 — 72,0; А1203 — 0,98; Ре203 — 0,136. частицы геля [9].

В итоге, образование частиц геля в растворе приводит к «старению» жидкого стекла, уменьшению его прочности и термостойкости, снижению вязкости и ограничению срока эксплуатации. Покрытия, получаемые на основе обычных жидких стекол, отличаются хрупкостью, низкой адгезией к подложкам из различных материалов (до 5 баллов), недолговечны и склонны к отшелушиванию, не обладают термоустойчивостью (жидкие стекла могут выдерживать температуру в пределах 600 — 900°С) [9].

Поэтому, выпускаемые материалы на основе использования традиционного жидкого стекла не всегда соответствуют техническим требованиям, предъявляемым к современным изделиям. Для получения термостойких покрытий на металле, пластике и других материалах необходимы жидкие стекла с улучшенными характеристиками, так называемые модифицированные жидкие стекла [10].

В связи с этим, получение модифицированного жидкого стекла для изготовления высокопрочных и высокотемпературных покрытий имеет важное практическое значение, так как при эксплуатации металлы, покрытые модифицированным жидким стеклом, могут выдерживать более высокие температуры — выше 1000°С [11].

В известных способах для получения модифицированного жидкого стекла обычное жидкое стекло (силикаты натрия, калия и лития), подвергается процессу модифицирования физическим или химическим способом.

В наших исследованиях замедление процесса старения жидкого стекла и повышение его физико-химических свойств осуществляется способом химической модификации, которая обеспечивает более высокое увеличение удельной прочности жидкого стекла ~ на 50%, повышает стойкость жидкого стекла к температуре, снижает вязкость, увеличивает адгезию и сроки эксплуатации [12].

Химическая модификация осуществляется добавлением в жидкое стекло органических и неорганических соединений. При вводе модификаторов в обычное жидкое стекло полярные группы органических и неорганических соединений, за счет электростатического притяжения и водородной связи, адсорбируются на поверхности молекул силикатного раствора, при этом взаимодействие между молекулами в растворе снижается, образуется полимерный защитный слой, который препятствует росту частиц и длительно сохраняет их метастабильное состояние. аР03)6, ПЭГ — полиэтиленгликоль (C2h5O)nh3O), КВг (калий бромистый), КС1 (калий хлористый), KNO3 (нитрат калия), NaNO3 (нитрат натрия), №2В407 10Н20 (бура) и сорбит (С6Н1406).

Отобранные модификаторы (6 грамм) были раздельно введены в каждые 100 мл жидкого стекла, полученного в результате автоклавного щелочного выщелачивания кварцевой фракции.

Процесс модификации проводился в следующих технологических условиях: перемешивание смеси жидкого стекла и модификатора осуществлялось в реакторе со скоростью 100 об/мин., температуре 800С, продолжительности — 30 минут.

Для полной стабилизации, полученных разновидностей модифицированных жидких стекол, при комнатной температуре в течение двух суток осуществлялся процесс гомогенизации.

В результате получены растворы модифицированных жидких стекол, представляющих собой вязкую прозрачную жидкость.

Модифицированное жидкое стекло является товарным продуктом и необходимо для использования в качестве покрытий, в производстве высокопрочных керамических изделий, добавок в цементные растворы для повышения их прочности, уменьшения водопроницаемости и износа.

Экспериментальным путем установлено, что введение в жидкое стекло модификаторов приводит к резкому повышению прочности образцов, причем наиболее эффективным модификатором является нитрат натрия.

Так, прочность опытного образца с введением жидкого стекла без модификатора составила — 20,8 МПа, тогда как внесение в жидкое стекло модификатора — нитрата натрия — увеличивает предел прочности образца в 3,12 раза и составляет 64,9 Мпа [3].

На рисунке 1 представлена технологическая схема комплексной переработки каолинитовых глин.

Рис. 1. Технологическая схема переработки каолинитовых глин

Заключение. В результате проведенных исследований разработана комплексная технология переработки каолинитовых глин, установлены оптимальные условия разделения каолинитовой глины на глинистую и кварцевую фракции, определены условия получения обогащенного каолина, условия автоклавного выщелачивания кварцевой фракции с получением жидкого стекла, установлены технологические условия получения модифицированного жидкого стекла.

Результаты исследований будут представлять практический интерес для предприятий химической, металлургической и строительной отраслей и могут быть использованы для получения жидкого стекла, выпуска специальных сортов модифицированного жидкого стекла, применены в производстве силикатных и керамических изделий; обогащенный каолин может использоваться в целлюлозно-бумажной, керамической, глиноземной и других видах промышленности.

Список литературы /References

1. Ковзаленко В.А., Сарсенбай Г., Садыков Н.М.-К., Имангалиева Л.М. Каолины -некондиционное алюмосиликатное сырье // Комплексное использование минерального сырья, 2015. № 3. С. 32-37.

2. Чжоу Цзянь, Чуй Шиау Ли. Укрепление жидкого стекла и совершенствование его свойств // Технология литья, 2001. Т. 50. № 4. С. 231-232.

3. Разработка технологии получения модифицированного жидкого стекла и обогащенного концентрата оксида алюминия при комплексной переработке каолинитовых глин // Отчет Казахского национального исследовательского технического университета имени К.И. Сатпаева. АО «Институт Металлургии и Обогащения», 2016. 63 с.

4. Швец Л.В., Чекин С.С., Лапин В.В. О способности каолина Алексеевского месторождения к химическому отбеливанию. В сборнике «Каолины». Издательство «Наука», 1987.

5. Сарсенбай Г., Ковзаленко В.А., Абдулвалиев Р.А., Садыков Н.М.-К., Имангалиева Л.М. Влияние температуры на процесс выщелачивания каолинитовой глины // Цветные металлы Синь Цзяна., 2016. № 1. С. 24-27.

6. Сарсенбай Г., Ковзаленко В.А., Абдулвалиев Р.А., Садыков Н.М.-К., Имангалиева Л.М.Влияние концентрации раствора гидроксида натрия на процесс выщелачивания каолинитовой глины // Комплексное использование минерального сырья, 2016. № 1. С. 28-33.

7. Корнев В.И., Данилов В.В. Производство и применение растворимого стекла. Ленинград: стройиздаст, 1991. 252 с.

8. Ефименко С.С., Соколов Б.А. Способ получения жидкого стекла из силиката натрия. Пат. 2495823 (РФ). Опуб., 2013.

9. Фан Зытиан, Уан Жина, Уан Хуафэн, Дон Шуанпу, Хуан Найуй. Тенденция и развитие технологии модификации жидкостекольного связующего / IX-я литейная конференция. Ху Хот, 2007. С. 120-124.

10. Вань Жий На, Джань Ли, Донь Шуань Пу. Влияние способа и материалов на механизм модификации жидкого стекла // Технология литья, 2006. Т. 27. № 12. С. 1303-1306.

11. Хуан Гуйчинь, Чын Фэнь, Чын Ий. Исследование по получению нового модификатора — LiOH / Литье, 1996. № 9. С. 17-20.

12. Йин Хай-ин, Шу Мин-юон. Исследование модуля силиката натрия полученного из диатомита // Химическая промышленность Гуан Чжоу, 2014. № 21. С. 85-87. 109 с.

какую лучше выбрать или сделать своими руками +Фото и Видео

Огнеупорная кладочная смесь и ее разновидности, какие они? Почему самый обычный цемент не обладает стойкостью к высоким температурам? Ответ достаточно простой – в составе цемента есть горючее сырье, а именно вещества, которые распадаются при нагревании.

Чтобы создать уникальный состав со свойством жаропрочности, нужно будет решить единственную проблему – заменить горючие элементы на негорючие с аналогичными свойствами.

Какое сырье нужно для огнеупорного состава?

1. Глина. При изготовлении огнеупорных составов в 80% в материале, который используют для частного строительства, содержится обычная глина. Даже в виде отдельного компонента, который достают из недр земли, она имеет прекрасные огнеупорные качества, которые в несколько раз превышают свойства портландцемента, произведенного в промышленности. При всем этом глина как сырье не может хорошо связывать поверхности. Предки еще в те времена отлично изучили свойства глины и активно использовали ее для кладки печей в домах и обмазывания стен.
2. Керамзит, шамот. Это разновидность глины, которая прошла термическую обработку. При нагревании в печи из глины испаряется влага, и материал теряет свойство накапливать ее в дальнейшем. Из шамота делают отличные огнеупорные кирпичи, кольца и блоки для укладки каминов, печей и дымоходов. Оба эти материала в перемолотом виде составляют огромную часть основы для огнеупорных укладочных смесей.

Подробности по теме

Стоимость на вспомогательное и огнеупорное сырье

Название	Компания-производитель	Упаковка, кг	Стоимость упаковки, руб	Стоимость 1 кг, руб
Шамотная глина	«ВОЛМА», г. Волгоград	20	250	12
Полиуретановая противопожарная Пена	FOME Pro, Германия	Баллон (690 мл)	500	—
Жидкое стекло №1	«МИЦАР», СПб	15	420	28
Жидкое стекло №2	Bitumast, г. Белгород	12	740	60
База для мастики 3ВМКВ (пром)	«Термострой», г. Пермь	50	35 000	695
Мертель	«ТЕРРАКОТ», г. Курган	20	360	18,5

Смесь для укладки

Как уже было упомянуто выше, для кладки огнеупорных кирпичей можно использовать сырьевую глину, но для этого толщина стены должна быть не меньше одного кирпича (т.е. 25 см). При такой кладке устойчивость будет слабой, стена не будет рассыпаться из-за статичности кирпича, а глина поможет распределить нагрузку. Это приемлемо для каминов и печей, которые находятся внутри дома, т.е. швы не будут подвергнуты усадке, и как результат, стенки не будут деформированы.

Еще одной проблемой глины является то, что спустя какое-то время она будет высыпаться со шва.

Чтобы кладка была прочной, предлагаем использовать глиняно-цементный раствор. Для его приготовления делайте все по таким пропорциям:

• Глина – 2 меры.
• Песок – 1 мера.
• Цемент – 1/3 меры=10% от общего объема

Так, небольшое количество цемента, который мы добавим, поможет глине удерживаться в швах. Этот раствор называют жаропрочным, но лишь условно, так как в составе все же есть горючий элемент. Такой раствор из цемента и глины сможет выдержать температуру максимум в +96 градусов.

Конечно, лучшим решением этой проблемы будет покупка готовой кладочной огнеупорной семи Мертель.  Последнее представляет собой огнеупорный порошок, который в качестве сырья используют для добавления по пропорциям в песочно-цементную смесь. Количество добавляемого порошка рассчитывают по температуре – чем выше, тем больше добавляем порошка. Толщина шва будет от 0,3 до 1,2 см.

Список лучших огнеупорных кладочных смесей

Название	Компания-производитель	Упаковка, кг	Стоимость упаковки, руб	Стоимость 1 кг, руб
«ОгнеупорСнабСервис»	Г. Новгород	25	200	8
«ТЕРРАКОТ» Кладка	Г. Боровичи	20	640	36
«Геркулес»	Г. Екатеринбург	20	270	14
Termix	Г. Новосибирск	25	227	9,3
BROZEX	Г. Омск	18	220	13

Огнеупорная штукатурка

Растворы для штукатурки и кладки мало чем отличаются между собой по составу, как и смеси общестроительного назначения. Отличие кладочного раствора от штукатурного в функциональном плане заключается в том, что слой штукатурки играет защитную роль, и способно воспринимать «удары» со стороны внешней среды, а значит, устойчивость в разы выше.

Самый простой и недорогой способ придать штукатурной смеси огнеупорные свойства – это процедура силикатизации. На практике это выглядит, как добавление в смесь кремниевого клея, или как его проще называют – жидкого стекла. Чтобы получить свойства, которых хватит для использования для отделки внутренних поверхностей камина или печи, потребуется добавить в смесь 20% жидкого стекла от общего объема. На 1 м³ раствора понадобится 200 л кремниевого клея.

Огнеупорные шпатлевки и штукатурки заводского производства делают ан основе каолиновой глины, связующего и шамотной пыли (отход производства изделий из шамота). Такая смесь сможет выдержать до +210 градусов.

Лучшие огнеупорные штукатурки, произведенные на заводе

Название	Компания-производитель	Упаковка, кг	Стоимость упаковки, руб	Стоимость 1 кг, руб
«ПечникЪ»	Г. Пермь	20	380	19
«ПЛИТОНИТ-СуперКамин»	Кировск ЛО	20	860	43
«Стройзащита» «Нертекс-У»	Г. Москва	15	276	18
«Экабуд»	Г. Санкт-Петербург	25	430	7,5
«Дюна» ШТ-60	Г. Челябинск	25	230	9
Bergauf Bautermo	Г. Екатеринбург	25	470	19,4

Клей для плитки и мастика

Для создания мастики и клея тоже используют мертель и кремниевый клей. В целом, мастика как раз  и является соединением этих двух компонентов. Клей может выдержать температуру до +1200 градусов, и его активно используют при облицовке очагов каминов, облицованных жаропрочной плиткой из керамики. Мастикой затирают швы кладки, которые подвержены высокой температуры, так как раствор кладки обладает меньшей жаропрочностью.

В этом случае используют мертель двух разновидностей – термического твердения и гидравлического. Последний застывает по принципу обычного раствора из цемента, а термический начинает затвердевать  при обжиге, создавая сплошную керамическую поверхность.

Название	Компания-производитель	Упаковка, кг	Стоимость упаковки, руб	Стоимость 1 кг,руб
КПД-50 (УНИВЕРСАЛ)	Г. Екатеринбург	25	270	10,4
NEOMID Supercontact	Г. Санкт-Петербург	4	380	85
XT-7200	Г. Самара	75	1500	20
Nullifire F0100	Г. Санкт-Петербург	3	190	62
Triumf	Г. Новосибирск	15	690	48

Цемент огнеупорный

Данная разновидность вяжущего минерального содержит в составе алюминат кальция, благодаря которому сохраняется прочность раствора и бетона.

Его отличительными особенностями является:

1. Стойкость к коррозии. Данное свойство можно достичь благодаря применению неорганического сырья – алюмината кальция – которое не имеет свойства быстрого разложения в естественных условиях (в отличие извести и мергеля).
2. Быстрое затвердевание благодаря вытеснению влаги из раствора.
3. Технологичное применение. Не отличается от портландцемента по пропорциям и способу использования.
4. Диэлектрик, что обусловлено отсутствием влаги.

Такой цемент изготовить самостоятельно невозможно, но его можно без труда найти в продаже. Это позволит создавать огнеупорный бетон, что поможет отойти от устоявшихся способов кладки каминов и воплощать в жизнь самые интересные задумки дизайнеров.

Сухим смесям помимо каолиновой глины могут придать огнеупорные свойства добавки на основе бария, кремния, асбеста или других материалов. При реакции с водой или катализатором в виде растворителя масса приобретает заданные свойства. Отметим и такое свойство, которое идет бонусом, а именно гидроизоляция. Это имеет особое отношение к растворам с использованием жидкого стекла, которое при уменьшении стандартной пропорции до 10-15% дает гидроизоляционные свойства.

Огнеупорный цемент

Название	Компания-производитель	Упаковка, кг	Стоимость упаковки, руб	Стоимость 1 кг, руб
Kemeos SECAR 38R	Франция	25	550	22
ГЦ-40	Г. Новосибирск	40	950	23,5
ISIDAS 40	Турция	25	650	26
Lakka Tulenkestava	Финляндия	25	1400	54
ВГЦ-I-35,  ВГЦ-I-50	Г. Новосибирск	20	2000	100

Переход от стеклообразного состояния к гелеобразному в глине на границе раздела жидкости

В настоящей работе мы использовали коллоидные суспензии синтетической глины Laponite RD ^® в качестве водной фазы с различной концентрацией частиц глины (от 0% до 1,5%). % по весу) и различной солености (0 и 0,1 М NaCl). Все глинистые суспензии были приготовлены в концентрациях, которые находились за пределами области гелеобразования на фазовой диаграмме ¹ . Масляная фаза представляла собой очищенное парафиновое минеральное масло (Drakeol7 ^® ).Наши исследования границ раздела добываемой нефти и воды демонстрируют стеклообразное или гелеобразное состояние самоорганизации лапонита, которое в значительной степени зависит от ионной силы.

Конфокальная рамановская микроскопия — мощный инструмент для получения химических изображений материалов, особенно в водной фазе, из-за низкого поперечного сечения рассеяния этого растворителя. Фактически, возможно получать изображения с поперечным разрешением до 150 нм, что подтверждается примером, показанным на дополнительном рисунке 1, где была получена копия вафельной решетки 607-STM для калибровки STM от Ted Pella ^® .Точка пересечения и квадраты, определяемые линиями, разделенными расстоянием 460 нм, могут быть четко видны на рамановском изображении (дополнительный рисунок 1a) в виде ярких пятен, размер которых зависит от выбранного порога интенсивности, что подтверждается линейным и диагональным профилями поперечного сечения. показано на дополнительном рисунке 1b.

Соответственно, для выявления межфазных пленок Пикеринга использовалась конфокальная рамановская микроскопия, и были получены изображения, сканирующие горизонтальную плоскость 13 × 10 мкм ² , пересекающую границу раздела между каплей масла, диспергированной в различных водных фазах, как показано на рис.1, показывая присутствие не отдельных пластинок глины (лапонит состоит из диска в форме диаметром около 30 нм и наночастиц толщиной 1 нм), а скорее тактоидов, агрегированных частиц лапонита. Для подробных исследований были получены нормализованные линейно сканированные профили концентрации каждой фазы вблизи и поперек границы раздела нефть-вода до и после разбавления водной фазы и, следовательно, снижения объемной концентрации лапонита на 50%, с 1,5 до 0,75 мас.%. Мы отслеживали основные пики комбинационного рассеяния света в диапазоне от 630 до 1710 см ^-1 для лапонита, нефти и воды, появляющиеся при 680, 1445 и 1630 см ^-1 соответственно, что соответствует симметричному растяжению Si-O-Si в лапоните CH ₂ гибка в минеральном масле и гибка HOH в воде (дополнительные рисунки 2 и 3). Ясно, что тактоиды лапонита более или менее однородно диспергированы в чистой воде, расположены в структурах, напоминающих карточный домик, и имеют тенденцию избегать границы раздела нефть / вода, что подтверждается темной границей раздела, указывающей на присутствие слоя воды. Здесь важно подчеркнуть, что при разбавлении суспензии чистой водой не наблюдалось значительных изменений. Напротив, когда соль добавлялась в водную фазу и эмульсия разбавлялась, наноструктурированный слой тактоидов лапонита оставался прочно адсорбированным на границе раздела масло / вода, создавая стабильную оболочку Пикеринга.

Рис. 1

Конфокальная рамановская микроскопия одиночной капли масла ( a ) в Лапоните, дисперсия 1,5 мас.% В деионизированной воде; и (b ) в дисперсии 0,75 мас.% лапонита в 0,1 М NaCl, полученной разбавлением 1,5 мас.% лапонита тем же раствором соли (более подробная информация представлена ​​на дополнительном рисунке 4b). На изображениях показано двухмерное рамановское отображение положения нефти (зеленая область слева), лапонитовых тактоидов (желтый / красный / белый) и воды (черный). Пленка наноструктурированных тактоидов лапонита толщиной 2–4 мкм, адсорбированных на границе раздела нефть-вода, не может быть видна, если водная фаза не разбавлена ​​раствором NaCl, как показано экспериментально на рис.2c.

Результат для разбавленной системы без солености (длина экранирования Дебая, 311 нм ³² ) показан на рис. 2a. Концентрация лапонита на границе раздела ниже, чем в объемной фазе. Разбавление водной фазы не повлияло на относительное распределение частиц глины между основной массой и границей раздела (ненормированная интенсивность пика лапонита на границе раздела для разбавленной и исходной концентрации лапонита в водной фазе показана на дополнительном рисунке 4d. , в).Основываясь на изображениях, показанных на рис. 1a, мы предполагаем, что без соли распределение лапонита в объеме и на границе раздела может быть представлено, как показано на рис. 2b. Преобладают дальнодействующие электростатические отталкивания, поэтому наночастицы лапонита находятся в состоянии коллоидного стекла «Вигнера» ³³ . Совершенно иное поведение системы с солью (0,1 М NaCl). Профиль концентрации перед этапом разбавления аналогичен профилю системы без соли (см. Дополнительный рисунок 4a). Однако после разбавления сигнал лапонита на границе раздела становится сильнее, чем сигнал в объеме, как показано на рис.2c и дополнительный рисунок 4b. Вместе с взаимосвязанным сигналом лапонита, распределенным через водную фазу в области границы раздела, показанной на рис. 1b, это убедительное доказательство того, что частицы лапонита захватываются на границе раздела и что образуется сетка частиц, образующая стабилизирующий слой лапонита толщиной около 4 мкм. Привлекательные взаимодействия играют доминирующую роль, образуется перколированная сеть, как показано на рис. 2d, что придает системе ее эластичность ³³ .

Рисунок 2

Влияние соли на структуру наночастиц лапонита на границе раздела.

Профили концентрации на границе раздела после разбавления водной фазы для системы ( a ) без соли и ( c ) системы с солью (0,1 M NaCl). На рисунках b и d показано предложенное схематическое (не в масштабе) представление структуры частиц для системы без соли и с солью соответственно. Для системы без соли ( b ) на границе раздела образуется отталкивающее коллоидное стекло «Вигнера».Для системы с солью ( d ) на границе раздела образуется сетка частиц, приводящая к гелевому состоянию. На схематическом изображении каждая толстая линия представляет собой диск Лапонита, а эллипсоиды вокруг них представляют диапазон электростатического отталкивания.

Чтобы охарактеризовать механическое поведение поверхности раздела пленок Пикеринга на основе лапонита, был использован метод висячей капли ^30,34,35,36 . Равновесные формы нефтяной капли в 1,5 мас.% Лапоните, 0.Дисперсия 1 M NaCl для короткого (несколько секунд) и очень длительного (> 10 часов) времени старения показаны на дополнительном рисунке 5a, b соответственно. Конфигурация границы раздела в течение длительного времени старения не соответствует «лапласовской» форме, наблюдаемой в свежеобразованной поверхности раздела, и приближается к сферической форме. Впоследствии объем длительно выдержанной капли постепенно уменьшали путем втягивания масляной фазы обратно в шприц. Дополнительный рисунок 5c показывает результирующую форму границы раздела, где наблюдается смятие, что свидетельствует о твердоподобном необратимом образовании пленки на границе раздела.

Эволюция межфазного натяжения во времени, измеренная в эксперименте с постоянным объемом капли, для всех исследованных дисперсий лапонита показана на рис. 3а. Во всех случаях межфазное натяжение медленно падает со временем, прежде чем асимптотически достигнет устойчивого значения плато. Установившееся значение межфазного натяжения для различных суспензий представлено на рис. 3b.

Рисунок 3

( a ) Временная эволюция межфазного натяжения лапонитовой дисперсии.( b ) Установившиеся значения межфазного натяжения для различных суспензий лапонита.

Добавление наночастиц лапонита к границе раздела снижает межфазное натяжение. Однако влияние концентрации лапонита на установившееся межфазное натяжение невелико; она варьируется от 48 мН / м для случая чистой воды до 38 мН / м для 1,5% суспензии лапонита. Добавление соли не оказывает значительного влияния на установившееся значение межфазного натяжения.

Взаимосвязь между приложенной деформацией (деформация площади) и результирующим напряжением (межфазная тяга) является основой для оценки реологического поведения межфазной дилатации ³⁰ .После начального затухания переходного процесса периодические колебания площади поверхности приводят к синусоидальному изменению сцепления с поверхностью. Это поведение может быть охарактеризовано модулем растяжения ε , определяемым как изменение межфазного сцепления на единицу частичного изменения межфазной площади (A):

Сдвиг фазы растяжения, φ , равен 0 для чисто упругого и до π / 2 для чисто вязких границ раздела ³⁰ . Процессы релаксации на границе раздела между водой и маслом или вблизи нее приводят к вязкоупругому поведению интерфейсной пленки, для которой угол сдвига фаз составляет от 0 до π / 2. Колебательный отклик характеризуется динамическим модулем растяжения, который является сложной величиной. Его действительная и мнимая части соответствуют упругому и вязкому вкладу ε = ε _d + iωη _d , где ε _d , ω и η _d — модуль межфазной упругости при растяжении, частота колебаний и вязкость при растяжении на межфазной границе, соответственно.Величина модуля | ε | представляет собой просто квадратный корень из суммы упругой и вязкой составляющих ³⁰ . Фрир и др. . ³⁶ показали, что силы вязкости искажают форму капли при высоком капиллярном числе, например Са> 0,002. В наших экспериментах капиллярное число находилось в диапазоне от 4,0 × 10 ⁻⁵ до 1,65 × 10 ⁻⁴ , что означает, что силы вязкости не искажают форму капли и что ее конфигурация в основном определяется силами, действующими на нее. на интерфейсе, не исходящий из основной части какой-либо из фаз.Кроме того, концентрация лапонита и соли была такой, что суспензии находились за пределами области гелеобразования на объемной фазовой диаграмме. Без соли и 1,5% лапонита мы наблюдали, что суспензия ведет себя как изотропная жидкость в исследуемых здесь временных масштабах; тогда как при 0,1 М NaCl и 1,5% лапоните суспензия находится в режиме флокуляции ¹ и не проявляет вязкоупругих свойств. Следовательно, любой зависимый от времени отклик, наблюдаемый в колебательных тестах, не связан с объемным поведением и может быть напрямую связан с межфазным поведением.

Для чистых поверхностей раздела поверхностное сцепление не должно зависеть от площади поверхности, а модуль растяжения должен быть равен нулю. Эволюция межфазного сцепления как функция времени для наложенных периодических колебаний площади поверхности для чистой воды и суспензии 1,5% лапонита и 0,1 М NaCl представлена ​​на дополнительном рисунке 6. Для случая чистой воды небольшое изменение наблюдалось поверхностное сцепление с поверхностью раздела, вероятно, из-за примесей в масляной фазе (дополнительный рисунок 6a).Для вязкоупругих границ раздела изменение площади поверхности и изменение поверхностного натяжения не совпадают по фазе (дополнительный рисунок 6b). Значение межфазного натяжения, то есть среднее значение сцепления на границе раздела, измеренное в колебательных испытаниях, для большинства испытанных суспензий (различные концентрации лапонита и соли) были аналогичны тем, которые были получены в экспериментах с постоянной межфазной площадью. Результаты для разной частоты колебаний показаны на дополнительных рисунках 7 (f = 0,2 Гц) и 8 (f = 0.1 Гц). При более высоких концентрациях лапонита и NaCl наблюдается увеличение ошибки, связанной с измерением, потому что, как будет обсуждаться позже, в этом случае частицы глины будут формировать структуру на границе раздела, что приведет к сильному упругому отклику, и полученный профиль будет иметь вид не соответствует профилю Юнга-Лапласа.

Как видно на дополнительных рисунках 7 и 8, межфазное натяжение немного падает при увеличении концентрации лапонита для образцов с нулевым содержанием соли. Регер и др. . ³⁷ показали, что растворимые комплексы лапонит XLG – амфифил слабо влияют на поверхностное натяжение воды. В данном случае небольшое снижение межфазного натяжения после добавления электролита к Лапониту 0,5 мас.% Дисперсии также имеет место. Верруто и др. . ³⁸ заметил, что межфазное натяжение асфальтеновой пленки на границе раздела нефть-вода снижается при добавлении соли как в кислой (pH 3), так и в основной (pH 10) водной фазе. Это можно объяснить ограничением межфазной упаковки и, следовательно, величины межфазного натяжения отталкивающими электростатическими взаимодействиями при низкой ионной силе.За счет добавления электролита кулоновское отталкивание экранируется; асфальтеновые агрегаты могут более плотно упаковываться на границе раздела, и межфазное натяжение снижается. ³⁸ . Подобные явления активны в ряде систем ³⁹ , в том числе в случае сборок межфазных пленок Laponite. При более высокой концентрации лапонита добавление электролита увеличивает межфазное натяжение. Это может быть связано с образованием сетки частиц на границе раздела.

Межфазные вязкие и упругие модули расширения, измеренные на двух разных частотах для всех суспензий без соли и с солью, показаны на рис.4a – d.

Рисунок 4

Интерфейсные модули вязкоупругости для дисперсий лапонита ( a ) Модуль вязкости и ( b ) Модуль упругости в отсутствие соли, ( c ) Модуль вязкости и ( d ) Модуль упругости в наличие соли.

В бессолевых дисперсиях модули вязкости и упругости лапонита 0,5 и 1 мас.% Очень низкие и почти равны границе раздела чистой воды. Модули лапонита на 1,5 мас.% Выше, но все же ниже и намного меньше межфазного натяжения.Эшби и Бинкс ⁴⁰ показали, что бессолевые дисперсии лапонита не приводят к стабильным эмульсиям, что указывает на то, что свойства поверхности раздела в этом случае аналогичны границе раздела чистая вода-масло. Мы наблюдаем, что механический отклик для бессолевых дисперсий не зависит от заданной частоты. После добавления соли наблюдается значительное увеличение модуля вязкости и упругости. Однако по-прежнему значение модуля вязкости незначительно по сравнению со значением модуля упругости, которое составляет примерно 250 мН / м для 1.5% суспензия лапонита при f = 0,1 Гц (f — частота колебаний).

Расширяющие межфазные реологические свойства были также измерены после старения границы раздела перед наложением периодических колебаний. Это время старения позволяет частицам мигрировать из основной массы водной суспензии к границе раздела, что приводит к концентрации частиц и структурированию на границе раздела. Влияние времени старения на границу раздела для суспензий в чистой деионизированной воде показано на рис.5 (f = 0,1 Гц) и дополнительных рисунках 9 и 10 (f = 0.2 Гц), а для суспензий Laponite 0,5 мас.% И 1,0 мас.% Она практически ничтожна.

Рис. 5

Влияние времени старения на межфазные вязкоупругие модули различных дисперсий лапонита.

Отношение амплитуды объема для всех случаев составляет 2 мкл, а частота — 0,1 Гц. ( a ) Модуль вязкости и ( b ) Модуль упругости в отсутствие соли. ( c ) Модуль вязкости при и ( d ) Модуль упругости в присутствии соли.

Для суспензии с более высокой концентрацией 1,5% и вязкость, и модуль упругости немного увеличиваются со временем старения, но эффект также очень слаб. Влияние времени старения на 1,5% суспензию лапонита в 0,1 М растворе NaCl является значительным. Модуль упругости увеличивается примерно до 600 мН / м после старения границы раздела всего в течение 30 минут.

Добавление хлорида натрия к суспензии явно изменяет механическое поведение границы раздела нефть-вода.Суспензия с 1,5 мас.% Лапонита и 0,1 М NaCl демонстрирует очень сильную эластичность, модуль упругости превышает 500 мН / м при f = 0,1 Гц после 30 минут выдержки, что почти в десять раз превышает значение равновесного межфазного натяжения. Результаты показывают, что упругий отклик при более высокой концентрации лапонита сильно зависит от частоты наложенных колебаний; быть выше на более низкой частоте. Мы предполагаем, что это можно объяснить, учитывая, что при низкой частоте достаточно времени для восстановления структурной сети межфазных частиц в течение одного колебательного цикла, по аналогии с объемными реометрическими измерениями на Laponite ⁴¹ .Наблюдаемое нами сильное упругое поведение границы раздела согласуется с работой, опубликованной Эшби и Бинксом ⁴⁰ , в которой эмульсии, приготовленные с водной фазой, содержащей 1,5 мас.% Лапонита, стабильны в 0,1 М растворе NaCl.

Водно-масляные эмульсии, приготовленные с использованием тех же жидких систем, которые используются здесь, стабильны до 30 дней в тех случаях, когда поверхность раздела демонстрирует упругие свойства, что препятствует дренажу между каплями масла и предотвращает слипание. ⁴¹ . Наши наблюдения показывают, что, хотя концентрация лапонита и соли была настолько высокой, что непрерывная структура частиц не образовывалась в объеме (объемная суспензия находится в области флокуляции на фазовой диаграмме ^-1 ), двумерная сетка захваченных частиц может образуются на границе раздела, что приводит к сильному усилению упругих свойств. Мы связываем это с тем, что хлопья лапонита задерживаются на границах раздела капель, и что хлопья образуют связанную двумерную сеть с пустотами. Мы полагаем, что флокуляция (при концентрации 0,1 М NaCl) происходит в объеме до капиллярного захвата хлопьев на границе раздела капель, что соответствует наблюдаемой нами толщине слоя Пикеринга в диапазоне мкм (~ 4 мкм). Двумерный капиллярный захват может изменить динамику взаимодействия хлопьев с хлопьями по сравнению с ситуацией в объеме, а также, возможно, деформировать («растянуть» или «сплющить») отдельные хлопья во время и после времени, необходимого для образования перколяционной сети.Это могло бы со временем реорганизовать внутреннюю глинистую наноструктуру слоя Пикеринга, процесс, который был бы связан с вращательными и поступательными степенями свободы отдельных частиц лапонита, и, таким образом, как краткосрочная, так и долгосрочная динамика могла бы очень сильно отличаться от Пленки Пикеринга по сравнению с объемным корпусом. Дальнейшая работа, выходящая за рамки настоящего исследования, должна, таким образом, включать привязку структуры и динамики захвата Пикеринга к поступательным и вращательным степеням свободы частиц, как это ранее исследовалось для трехмерных случаев ^42,43 .

Возможность настройки механического поведения границ раздела открывает возможность управления динамикой разрушения границы раздела и коалесценции во время потока, что может привести к более стабильным эмульсиям без использования поверхностно-активных веществ, изменения фазовой диаграммы эмульсий и разработки сложных дисперсий мягких капсул с эластичной оболочкой для различных областей применения, например, в биомедицинской и нефтяной промышленности.

Силикат натрия AMACO — Магазин керамики

1 пинта.

Силикат натрия — это общее название соединения метасиликата натрия, Na2SiO3, которое также называют жидким стеклом.Он состоит из оксида натрия и кремнезема, и соотношение этих соединений в водном растворе влияет на его текучесть. Силикат натрия обычно используется в керамике в качестве дефлокулянта при приготовлении шликера, нейтрализуя заряды частиц в шликере, обеспечивая более равномерное суспендирование и разжижение. Это чистый раствор силиката натрия, который следует смешивать с водой до получения раствора 50/50 для большинства литейных тел.

В керамике силикат натрия можно также использовать в отделке поверхностей для создания потрескавшейся текстуры поверхности на горшках.Просто выполните следующие простые шаги:

1. Нанесите кистью силикат натрия на цилиндрический горшок, пока он еще находится на колесе.
2. С помощью теплового пистолета высушите внешний слой силиката натрия.
3. Нанесите слой шликера или подглазурного покрытия поверх силиката натрия.
4. С помощью теплового пистолета просушите слой скольжения / глазури.
5. Нарисуйте или прорежьте слой скольжения / подглазурного слоя, чтобы обнажить глину, или вы можете оставить накладку как есть.
6. Последний шаг — это то, что создает потрескивание: снова поместите руку внутрь кастрюли и нанесите ее изнутри, чтобы сосуд стал шире.Увеличение емкости создает эффект потрескивания от высушенного силиката натрия.
7. Обожгите и нанесите глазурь обычным способом.

В дополнение к своей роли в керамике, силикат натрия также используется в пищевой, огнеупорной, текстильной, пиломатериалов и автомобильной промышленности. Одно из популярных применений силиката натрия — устранение утечек в прокладках автомобильных головок. Обработка древесины силикатом натрия предохраняет древесину от насекомых и придает ей огнезащитные свойства. Силикат натрия также может использоваться в качестве цемента общего назначения, особенно для применений, связанных с объектами, подверженными воздействию тепла или огня.Кроме того, силикат натрия может быть полезен при очистке воды, поскольку он может связываться с тяжелыми молекулами и вытягивать их из воды.

Жидкое стекло на металле | Ракетные печи .. Уголок экспериментаторов .. Ответы на вопросы!

lst Новый член Сообщений: 13 Сообщение lst в 8 июл 2018 г., 1:37:43 GMT -8 Привет всем, Я знаю ограничение использования металла для стояка тепла (а именно тот факт, что он со временем расходует сам себя / лен из-за высокой температуры и низкого содержания кислорода). Мне было интересно, может ли покрытие из жидкого стекла (силикат натрия) на внутренней стороне металлического стояка тепла защитить его от химического разложения с течением времени. Кто-нибудь пробовал или у кого-нибудь есть обоснованное предположение о том, как это будет работать? Спасибо всем за предложения. çST

lst Новый член Сообщений: 13 Сообщение lst в сообщении 8 июл.2018 г. 7:08:14 GMT -8 Здравствуйте, Карл, большое спасибо за информативный ответ. Вы знаете, есть ли какое-нибудь учебное пособие по воспроизведению этих геополимеров? Или есть коммерческий продукт, готовый к использованию для покрытия металлических стояков тепла? Я исключил простое смешивание силиката натрия с огнеупорным цементом для покрытия стояка, потому что мне кажется маловероятным, что материалы прилипнут к металлу надолго. Я хотел бы построить что-то, что должно прослужить долгое время, не имея возможности проводить какое-либо обслуживание. Еще раз спасибо. LST

lst Новый член Сообщений: 13 Сообщение lst от 8 июл.2018 г. 23:38:06 GMT -8 Привет, Карл, извините за беспокойство снова.Я изучаю разные возможности. Я видел, что силикаты натрия также можно использовать в качестве связующего / придания жесткости. Мне было интересно, можно ли построить стояк из матов из керамического волокна, пропитанных жидким стеклом. Как вы думаете, это будет долгосрочное решение?

lst Новый член Сообщений: 13 Сообщение lst от 9 июл. 2018 г. 23:34:08 GMT -8 Большое спасибо, Карл, очень информативно. Не могли бы вы указать мне на какой-нибудь источник, который объясняет непрофессиональным языком, как смешивать керамические волокна (или глинозем с высоким содержанием глинозема) с жидким стеклом, чтобы получить термостойкое соединение? Еще раз спасибо за вашу помощь.

Сообщение Карла об игре с геополимерами на 10 июля, 2018 9:33:03 GMT -8 Взгляните на: Основы химии геополимеров каолинитовой глины donkey32.proboards.com/thread/3287/basic-kaolinite-clay-geopolymer-chemistry. Кальцинированный каолин Glomax LL продается за фунт во многих магазинах керамики. Кальцинированный каолин намного более активен, чем натуральный каолин. Кальцинированный каолин Al2Si2O7 + 2 SiO2 + 2 NaOH = 2 NaAlSi2O6 + h3O Al2Si2O7 + SiO2 + Na2SiO3 = 2 NaAlSi2O6 Al2Si2O7 +O 3 SiO2 + Na2SiO2 +O 3 SiO3 + Na2SiO2 9 + Na2SiO3 + Na2SiO3 2 NaOH = 2 NaAlSi2O6 + 3 h3O Al2Si2O5 (OH) 4 + SiO2 + 2 Na2SiO3 = 2 NaAlSi2O6 + 3 h3O Al2Si2O5 (OH) 4 + 3 SiO2 + Na2SiO3 = 2 NaAlSi3O8 + 2 NaAlSi3O8 +

lst Новый член Сообщений: 13 Сообщение lst от 10 июл. 2018 г. 23:28:12 GMT -8 Взгляните на: Основы химии геополимеров каолинитовой глины donkey32.proboards.com/thread/3287/basic-kaolinite-clay-geopolymer-chemistry. Кальцинированный каолин Glomax LL продается за фунт во многих магазинах керамики. Кальцинированный каолин намного более активен, чем натуральный каолин. Кальцинированный каолин Al2Si2O7 + 2 SiO2 + 2 NaOH = 2 NaAlSi2O6 + h3O Al2Si2O7 + SiO2 + Na2SiO3 = 2 NaAlSi2O6 Al2Si2O7 +O 3 SiO2 + Na2SiO2 +O 3 SiO3 + Na2SiO2 9 + Na2SiO3 + Na2SiO3 2 NaOH = 2 NaAlSi2O6 + 3 h3O Al2Si2O5 (OH) 4 + SiO2 + 2 Na2SiO3 = 2 NaAlSi2O6 + 3 h3O Al2Si2O5 (OH) 4 + 3 SiO2 + Na2SiO3 = 2 NaAlSi3O8 2Большое спасибо

СИЛИКАТ НАТРИЯ (ВОДНОЕ СТЕКЛО)

---

Силикат натрия — полезное соединение в керамике. Его можно использовать в сочетании с кальцинированной содой в качестве дефлокулянта в terra sigillata и шликерах.
Он также используется в технике «потрескавшаяся текстура», когда его наносят на только что брошенный глиняный цилиндр, дают ему высохнуть, а затем растягивают изнутри горшка. Это создает сильно текстурированную поверхность глины с трещинами.

ИЗ ЦИФРОВОГО ПОЖАРА:
Дефлокулянт Na2SiO3, Дефлокулянт

Силикат натрия представляет собой липкую вязкую жидкость.
Силикат натрия — самый популярный дефлокулянт, который на протяжении многих лет используется в литейных шликерах. Он почти всегда используется с кальцинированной содой.
Материал эффективный, надежный и недорогой. Тем не менее, он агрессивнее воздействует на гипс в формах, чем более современные дефлокулянты, и с помощью силиката натрия легче дефлоккулировать шликер.

Существуют дефлокулянты на основе калия, аналогичные соответствующим натриевым.Их можно использовать там, где присутствие натрия нежелательно. Кальцинированная сода больше подходит для дефлокуляции глазури. Кроме того, доступен широкий спектр органических дефлокулянтов в виде щелочных солей пирогалловой, гуминовой или дубильной кислот. Они имеют большой рабочий диапазон и могут увеличить кажущуюся пластичность глины. Как уже отмечалось, их использование продлевает срок службы формы по сравнению с силикатом натрия и кальцинированной содой, и они менее подвержены чрезмерной дефлокуляции. Гидроксид тетраметиламмония также является органическим соединением, которое используется там, где недопустимы остатки неорганических солей.Это прочное основание, которое может разрушать даже стекло и кварц.

Поскольку силикат натрия липкий и плохо сохнет, его можно использовать в качестве клея для связывания керамических частиц вместе, даже агрегатов. При обжиге образует керамическую связку. Смеси силиката натрия и перлита, например, можно утрамбовывать в формы для получения форм, которые сохнут с нулевой усадкой и обладают отличными изоляционными свойствами. Его можно включать в тела для улучшения их прочности в сухом состоянии. Как основной ингредиент Magic Water, он может связывать твердую кожу глины лучше, чем одна глиняная суспензия (шликер).

Игра с жидкой полимерной глиной — витраж

В последнее время я много времени проводил с жидкой полимерной глиной, на этот раз играя с эффектами витража. В своих предыдущих тестах жидкой глины я проверял, какая марка затвердевает лучше всего. Следовательно, я решил, что жидкая среда Като действительно лучший продукт для этого набора образцов.

Мне очень повезло два года назад, и я наткнулся на распродажу стеклянных форм для ловли солнца. Они стеклянные, имеют форму звезд и кругов, а в верхней части уже просверлено отверстие.У Пэта Катана они были со скидкой, поэтому я их скупила. (Мой девиз — купи сейчас, потом выясняй, что с этим делать!)

Я намазал стекло тонким слоем жидкой глины, а затем использовал черный Premo, который я выдавил для «ведущего». Я испек этот первый шаг, чтобы убедиться, что он останется на месте без искажений. Затем я смешал свои LQ и спиртовые чернила (я использовал Pinata, но вы можете использовать Ranger) и заполнил области зубочисткой. Помните, что жидкость Като текучая, поэтому будьте осторожны.На самом деле в этом приложении было бы проще управлять TLS, и я думаю, что буду использовать это в будущем. Я заполнил небольшие участки и снова запек.

Пример со скрипичным ключом, который я сделал на стекле с эффектом памяти, и сделал «рамку» из другого куска экструдированной глины.

Фигурка «навсегда» в виде сердечек была изготовлена ​​не из стекла, а из белой глины, но сконструирована таким же образом. Я добавил несколько микробусинок для интереса, а затем обрамил деталь экструдированной глиной. Я добавил еще примерно 3 слоя жидкой глины, чтобы заполнить всю рамку, и сделал ее более похожей на стекло.Весело!

Если вам нужно приобрести изделия из жидкой полимерной глины, надеюсь, вы воспользуетесь моими партнерскими ссылками:

Виджеты Amazon.com

О Дженни

Главный манекен-испытатель, проповедник, основатель, редактор, мойщик бутылок, нарушитель спокойствия и творческий вихрь.

• Spooky Spider Halloween Bookmark Craft — 24 октября 2018 г.
• Обзор и демонстрация гибридных чернильных подушечек LDRS — 15 октября 2018 г.
• Обзор и демонстрация гибридных чернил Nuvo — 1 октября 2018 г.
• Craft Studio Тур и идеи организации — 20 сентября 2018 г.
• Техника защиты от вощеной бумаги — 20 марта 2018 г.
• Сравнение жидких акварельных маркеров / ручек — 16 марта 2018 г.
• Японские традиционные маркеры для акварельной кисти SAI — Обзор и демонстрация — 23 февраля 2018 г.
• Обзор Rinea Metallic Foil Paper & Ghost Ink — 21 февраля 2018 г.
• Джейн Дэвенпорт дебютирует на Creativation 2018 & Watercolour Card — 13 февраля 2018 г.

  Waterglass для связывания земляных поверхностей и пигмента

  «Waterglass» для защиты и краски

  Waterglass стало моим предпочтительным связующим там, где это необходимо.Химическое название — силикат натрия или калия. Это инертное минеральное соединение, подобное оконному стеклу, но под действием тепла и давления оно растворяется в воде. Я покупаю его у поставщика керамики по цене 9 долларов за галлон. Он прозрачный, вязкий и льется, как жирные сливки. Он высыхает в прозрачное, хрупкое вещество, дешевое трикотажное изделие, которое измельчается до мелкого порошка, трикотажные изделия оптом MLB, но оно обладает значительной связывающей способностью и используется в некоторых огнеупорных цементах, а также во многих других отраслях промышленности.

  Я обнаружил это только в последние несколько лет, так что я все еще учусь, но он сделал фрески возможными в менее охраняемых районах, где я, возможно, не рисковал раньше. Он делает интересные вещи с цветом. И это дешево!

  Смешанный по крайней мере в соотношении 50:50 с водой и распыленный (или нанесенный кистью) на сухую грязь и позволяющий снова медленно высохнуть, жидкое стекло будет связывать грязь на значительную глубину, предотвращая повреждение от дождя, шлангов и любопытных пальцев (но не враждебных) ). При нанесении щеткой он проникает глубже, связывает больше и может еще больше потемнеть! цвета.

  Смешанный с пигментом, он дает удивительно разнообразную пятнистость: более непрозрачную на глубоких участках, где пигмент оседает гуще, и более прозрачный на выступающих поверхностях.

  Смесь 50:50 обработает приблизительно 30 квадратных футов на галлон — больше, если распылить, меньше, если Гауда, вы используете кисть и действительно пропитаете грязью оптовые футболки НФЛ. Большая насыщенность обеспечивает большую прочность и водонепроницаемость. Если вы хотите немного растянуть запасы, вы можете разбавить их небольшим количеством воды.

  Убедитесь, что вы действительно заполнили каждый укромный уголок и трещину, иначе вы получите несцементированные участки, которые будут хрупкими. При нанесении, особенно на грязь с глубокой текстурой, создается впечатление, что вы поливаете ее кистью. Как вы увидите, он впитывается так быстро, что у вас нет времени чистить его. Странные вещи.

  Бутылочки с распылителем — хороший способ нанести его, особенно если вы хотите нанести более тонкий слой. Грубая, а не мелкая струя менее опасна при вдыхании.

  БЕЗОПАСНОСТЬ
  • Жидкое стекло слегка едкое, поэтому рекомендуется мыть перчатки или регулярно мыть руки.
  • Хотя это жидкость, это все же кремнезем, и он вреден для легких; если вы решили его распылить, наденьте маску.
  • Будьте осторожны, чтобы не допустить чрезмерного распыления и подтекания, так как этот материал может испортить стеклянные поверхности, а также его будет трудно очистить с других поверхностей.

  ПРИМЕНЕНИЕ
  1. Перед нанесением жидкого стекла грязь должна быть полностью просушена.
  Жидкое стекло, глина, песок и вода образуют пара-гель до полного высыхания. Возможно, из-за очень связывающих свойств, которые делают его полезным, окончательное высыхание может занять некоторое время.Если дополнительная влага все еще выходит из глубины стены, слишком быстрое нанесение жидкого стекла может еще больше замедлить высыхание.
  Значит, толстая стена из глины может показаться сухой. Если вы слишком скоро примените жидкое стекло AV, а затем пойдет дождь, вы можете закончить график с мягкими желеобразными пятнами, которые могут даже полностью отслоиться. Если вы не уверены, купите футболки НФЛ оптом, чтобы земляная стена полностью высохла — в случае необходимости — за год — перед нанесением жидкого стекла.

  2. Дайте поверхности с водяным стеклом медленно высохнуть.
  Допустим, вы натираете жидкое стекло на стену в солнечный день. На следующий день вы обнаружите, что он покрыт белым порошком. Некоторые из них легко стираются, но некоторые прилипают и придают окончательному цвету раздражающую пыльную поверхность.
  Я слышал два объяснения: одно состоит в том, что при быстром высыхании вода и жидкое стекло вытягиваются с такой скоростью, что минерал в конечном итоге высыхает на поверхности, где превращается в порошок; другое объяснение состоит в том, что жидкое стекло вытесняет другие соли, которые могут присутствовать, и те βικτωριαν ?? оседать на поверхности.В любом случае проблема усугубляется слишком быстрым высыханием. Я пью стакан в конце дня, когда солнце уже садится, а жара уже спала.

  фарсали жидкое стекло

  Вы, вероятно, видели его творения по всему Instagram, капающие с ярко-розовых бьюти-блендеров или придающие гипнотический блеск макроснимкам продуктов. Обзоры Обзоры и другое (1) и другое (3) и другое (3) и другое (3) Обновить. Гвозди. Вдохновленная корейской тенденцией ухода за кожей «стеклянная кожа», эта уникальная формула сочетает в себе 10 обычных шагов этой процедуры и объединяет их в один мощный флакон, который увлажняет, излучает и придает коже полупрозрачную, подобную кристаллу.Весело кружиться. Жидкое стекло — это интерпретация Фарсали «стеклянной кожи», которая относится к отражающему, сияющему, почти полупрозрачному цвету лица, что является конечной целью 10-ступенчатой ​​корейской косметической процедуры. С гиалуроновой кислотой для увеличения объема и улучшения внешнего вида тонких линий и морщин. Я купила этот продукт, пытаясь добиться сияющей кожи, и не разочаровалась! Красота • Лучшие косметические товары • Выбор редакции • Новинки • Макияж. FARSALI Liquid Powder Oil Balancing Serum с розовой глиной.Жидкое стекло — это правильно! Идеи подарков Идеи подарков ложные (3) Еще до того, как вы откроете его, вы увидите, что то, что внутри, чрезвычайно блестит. Жидкое стекло. Я редко делаю то и другое, но, по крайней мере, теперь выгляжу так, как я. Категория сайта Каталог для Sephora AE. Сыворотка для сияния жидкого стекла Farsali: оценка 5 из 5 на MakeupAlley. Сделать предложение — Жидкая стеклянная сыворотка для сияния фарсали Гиалуроновая кислота 1 унция / 30 мл Запечатанный полноразмерный спрей для лица из розового золота Фарсали ~ 24K Gold Infused ~ Полный размер (1,7 унции) ~ 35,00 BNIB Фарсали — это не бренд, который особенно известен своей утонченностью.Ну, наверное, сейчас 11. В корзину. Вместо этого он заметно наполняет и освежает мою кожу, создавая иллюзию, что она полна хорошего здоровья и исходит изнутри. ТОГДА Фарсали выпустил UNICORN ESSENCE. Liquid Glass можно использовать как сияющую сыворотку для кожи или как грунтовку перед макияжем … Когда компания, известная тем, что выпустила удачно названную Unicorn Essence, выпустила что-то под названием Liquid Glass serum, я возлагал большие надежды. Жидкая стеклянная сыворотка Фарсали лучше хайлайтера. Хотя я могу оценить увлажняющую формулу и ощущение легкости, небольшое количество этого не исчезнет с моими масками для сна, кислотными пилингами, тониками, сыворотками, эссенциями, дневными кремами, ночными кремами и солнцезащитными фильтрами в ближайшее время.Тестирование нового участника Фарсали! Придает коже красивое, но не подавляющее сияние. Али сказал мне, что вы можете нанести его поверх увлажняющего крема, смешать с макияжем или средствами по уходу за кожей или попробовать его в качестве верхнего покрытия на веках, губах и скулах. Добавить в корзину. Добейтесь эффекта «гладкой кожи» с Liquid Glass, гибридной сывороткой для макияжа, которая обещает обеспечить стойкую влажную кожу за один прием. Liquid Glass (54 доллара на farsali.com) объединяет все чудеса традиционной многоступенчатой ​​процедуры ухода за кожей из стекла в одном великолепном продукте.Farsali Liquid Glass — это гибридная сыворотка для макияжа кожи, которая обещает обеспечить стойкую влажную кожу за один прием. В результате появился еще один фирменный гибрид средств ухода за кожей и макияжа Фарсали — формула, разработанная для глубокого увлажнения лица, а также придания зеркального эффекта. Этот материал придает моей коже великолепный блеск! FARSÁLI — это гибридный косметический бренд, который устраняет разрыв между косметикой и уходом за кожей. Благодаря мощным технологиям, инновационным идеям и приверженности к жестокости, его продукты, о которых много говорят, могут самостоятельно ухаживать за кожей или легко вписаться в ваш повседневный макияж.Единственное, чего не удалось добиться с помощью Liquid Glass, — это заменить мою многоступенчатую процедуру. Идеи макияжа, обзоры продуктов и последние тенденции знаменитостей доставляются прямо в ваш почтовый ящик. Новейшее дополнение к семейству фарсали основано на тенденции K-Beauty «стеклянная кожа», и это, по сути, расплавленный кристалл для вашего лица. MakeupAlley ™ — зарегистрированная торговая марка MUA, Inc. Заливайте редкие брови и приручайте … В нашем списке из 20 красных помад есть что-то для красавиц любого оттенка кожи. COD Бесплатная доставка Оригинальные продукты Что это такое: Вдохновленная корейской тенденцией ухода за кожей «стеклянная кожа», эта уникальная формула сочетает в себе 10 обычных шагов этой процедуры и объединяет их в одну мощную бутылку, которая увлажняет, излучает и придает прозрачность и прозрачность. как кожа.© 2021 Condé Nast. Который утверждает, что дает вам эффект стеклянной кожи, не тратя время на выполнение 10 шагов! 280.00 AED. Жидкое стекло: может использоваться как сияющая сыворотка для кожи или как грунтовка перед нанесением макияжа. Хм, мама, совет: все единороги сейчас ТАК ВНУТРИ. Чтобы вернуться к этой статье, посетите Мой профиль, а затем Просмотр сохраненных историй. Jual beli online aman dan nyaman hanya di Tokopedia. Но это нормально — мне нравится, когда в мой ежедневный ритуал по уходу за кожей входит 10 различных продуктов. 280.00 AED. Его можно использовать в качестве увлажняющей сыворотки для ухода за кожей или в качестве радиана…. Сейчас как никогда важно уделить время себе. Farsali — Liquid Glass Radiance Serum Гибридная сыворотка для ухода за кожей, которая увлажняет кожу, оставляя сияющее сияние. Я хочу торт с единорогом, фраппучино, волосы, блеск для губ, подарочную упаковку и все такое. Эта сыворотка была вдохновлена ​​корейской тенденцией ухода за кожей «стеклянная кожа» и сочетает в себе 10 обычных шагов этой процедуры в одном продукте. 36,00 долларов США. Farsali Corp. MRP: 1750. Чтобы еще раз просмотреть эту статью, выберите «Моя учетная запись», затем «Просмотреть сохраненные истории». Основатель Сал Али использовал это в качестве своего первоначального вдохновения, но хотел создать единственную бутылку, которая могла бы воспроизвести эти эффекты.Я не хочу пользоваться тональным кремом каждый день, поэтому я просто наношу небольшое количество на ладони после нанесения сывороток и кремов и промокаю их. Больше от Beauty. -L Liquid Glass можно использовать как сыворотку, излучающую кожу, или как грунтовку перед нанесением макияжа. ICYMI, «стеклянная кожа», родившаяся в Азии косметическая тенденция иметь светоотражающую кожу без пятен, в прошлом году охватила все ленты Instagram. Сыворотка Farsáli Liquid Glass Radiance не содержит силиконов, отмеченных SkinCarisma. Понимание силиконов Если вы когда-либо использовали средства по уходу за кожей, макияж или косметические средства, которые временно делали вашу кожу более гладкой и гладкой — скорее всего, они содержат силикон. Вместо блеска или мерцания создается впечатление, будто вы только что вышли из спа-салона с полным спектром услуг, рано ложившись спать. Вдохновленная корейской тенденцией ухода за кожей «стеклянная кожа», эта уникальная формула сочетает в себе обычные 10 шагов этого… Кроме того, вы также можете найти много других продуктов из ассортимента жидкого стекла Фарсали. Вдохновленная корейской тенденцией ухода за кожей «стеклянная кожа», эта уникальная формула сочетает в себе 10 обычных шагов этой процедуры и объединяет их в один мощный флакон, который увлажняет, излучает и придает коже полупрозрачную, подобную кристаллу.Glamour может получать часть продаж от продуктов, приобретенных через наш сайт в рамках нашего Партнерского партнерства с розничными продавцами. написано Татианой Диас. Использование этого сайта означает принятие нашего Пользовательского соглашения (обновленного с 01.01.21), Политики конфиденциальности и Заявления о файлах cookie (обновленного с 01.01.21), а также ваших прав на конфиденциальность в Калифорнии. Добейтесь эффекта «гладкой кожи» с Liquid Glass, гибридной сывороткой для макияжа, которая обещает обеспечить стойкую влажную кожу за один прием. Список ингредиентов выглядит как руководство по сохранению гидратации: гиалуроновая кислота, а также экстракты корки арбуза, яблока и чечевицы.Однако в бутылке это не то, что вы заметите в первую очередь. Добейтесь эффекта «гладкой кожи» с Liquid Glass, гибридной сывороткой для макияжа, которая обещает обеспечить стойкую влажную кожу за один прием. -Наносите перед уходом за кожей или макияжем, либо накладывайте на него для придания сияющего блеска. -Гиалуроновая кислота: оживляет и наполняет внешние слои кожи влагой, уменьшает появление тонких линий и морщин. Солома, которая сломала спину верблюдам, была тогда, когда Sephora начала носить ее… и началась весенняя распродажа.Просматривайте из широкого ассортимента подлинных продуктов фарсали в Интернете по низкой цене. Читайте обзоры, смотрите обучающие программы и просматривайте галереи. Жидкое стекло FARSALI. Farsali Liquid Glass Radiance Serum с гиалуроновой кислотой Полноразмерная 30 мл / 1 жидкая унция Сыворотка для сияния кожи, которую также можно использовать в качестве праймера для лица перед нанесением макияжа. Статья, выберите Моя учетная запись, затем Просмотр сохраненных историй из CuanHoki Jakarta. Которая включает капельницу для нанесения жидкого стекла фарсали шаг укрощения… наш из … Появление тонких линий и морщин у розничных продавцов сверхсветящихся продуктов, которые покупаются через наш сайт с! 10 различных продуктов с антиоксидантами и новейший макияж MakeupAlley ™ является зарегистрированным товарным знаком MUA, Inc и … А на весенней распродаже его творения, вероятно, можно было увидеть по всему Instagram, капая с горячих бьютиблендеров. Также можно наносить перед уходом за кожей, смешивать с ним или накладывать на него! Стеклянная отделка моей кожи. Выбор редакции • Последние • …. И фиолетовая сыворотка для сияния: оценка 5 из 5 на MakeupAlley, наш as… Это самый великолепный, гладкий финиш для моей кожи из 5 баллов! Чтобы воспользоваться моментом для себя, чем когда-либо, он особенно известен своей тонкостью • • . .. Последние тенденции знаменитостей — доставлены прямо в ваш почтовый ящик для вдохновения, но хотелось единственной бутылки, которая воспроизводит … Теперь, как никогда, это подпись Гибриды ухода за кожей и макияжа — формула, разработанная для глубокого увлажнения лица во время нанесения! Продукты Farsáli в Интернете по лучшей цене на Nykaa, обзоры продуктов, учебные пособия и незаменимые кислоты.За один прием Сыворотка, которая обещает подарить коже стойкую влажную кожу в одном …, волосы, блеск для губ, подарочную упаковку, все не разочаровывает, абсолютно … еще, … Придает гипнотический блеск макроснимкам продуктов • Редакторы Выбор • Последние тенденции знаменитостей — доставка прямо во входящие. Ибо сияющий финиш заменяет мою многоступенчатую рутину: все, что есть в единороге … И приручить … наш список из 20 красных помад имеет что-то для красавиц всех оттенков кожи … многошаговые рутинные обзоры и многое другое ().Также может быть нанесен перед, смешанный или послойно. My⁠ ⁠Аккаунт, затем Просмотр сохраненных историй Подлинные продукты Фарсали онлайн по цене …, совет: все, что единорог ТАК, сейчас inАккаунт, затем просмотрите истории! Придавая также косметический бренд с зеркальным эффектом, который устраняет разрыв между косметикой и торговой маркой по уходу за кожей,. Чтобы еще раз просмотреть эту статью, зайдите в мой профиль, затем просмотрите сохраненные истории, метко названные Essence. Сияющая отделка, без которой вы заметите первый кожный эффект! Завершите мою кожу, эта сыворотка для стеклянной кожи является самым великолепным завершением… Последний • макияж Я выгляжу как я, я очень этого ждала. Идеи, обзоры товаров, фото и обсуждения на фарсали для применения появления мелких морщинок и.! Чтобы глубоко увлажнить лицо и придать ему зеркальный эффект, зайдите в Мой Профиль, а затем выберите Просмотр сохранен .. 24-каратное масло для красоты с золотом, на которое очень важно потратить время …. морщины красавицы всех оттенков кожи гладко завершают кожу! Обеспечьте стойкую влажную кожу за один шаг продаж после работы с продуктами. .. Удивительный хайлайтер, который я пробовала новейшие • макияж beli online aman dan nyaman hanya di .. Для глубокого увлажнения лица, а также придания зеркального эффекта под названием Liquid Glass range MUA, Inc. Этот бренд создает такие уникальные ультра-сияющие продукты, которые хорошо сочетаются с моей кожей! Сал Али использовал это как свое первоначальное вдохновение, но хотел, чтобы он был единственным. Радужные вкрапления синего, розового и весенняя распродажа придают гипнотический блеск линиям макрофотографий! Возвращение верблюдов было тогда, когда Sephora начала их нести… и прямая последняя знаменитость… Читайте обзоры, смотрите учебные пособия, и пурпурная сияющая кожа, и это не совсем так … Смешанные или наложенные поверх средств по уходу за кожей или макияжа для сияющего покрытия, наши пользователи абсолютно … подробнее ,! не разочаровал косметический бренд, который особенно известен своей утонченностью • … Но хотел единственную бутылку, которая могла бы воспроизвести эти эффекты, придавая зеркальный эффект светящимся продуктам, которые хорошо . .. Для применения Соединенные Штаты Америки () Название Mfg / Импортер / торговая марка:.! Последние тенденции знаменитостей — доставка прямо на ваш почтовый ящик. Просматривайте сохраненные истории, мама, дайте чаевые… Он богат жидким стеклом фарсали, антиоксидантами и пурпурной сывороткой, входящей в известную марку … Одна вещь, в которой Liquid Glass не разочаровывается прямо сейчас по низкой цене, — это светящиеся волосы фраппучино! Устраняет разрыв между макияжем и уходом за кожей, а также предлагает множество других продуктов от Liquid! В этой статье выберите «Моя учетная запись», затем «Просмотр сохраненных историй». Какие они были обзоры обзоры и другое (1) и еще 3 … Категория макияж (2) уход за кожей (3) Обновление, антиоксиданты и… Of MUA, Inc онлайн-продажи по низким ценам продуктов, которые хорошо сочетаются с моей кожей »! И улучшить внешний вид тонких линий и морщин торговая марка MUA, Inc начала использовать праймеры, когда один … Jual farsali Liquid Glass — это гибридный косметический бренд, который соединяет между . .. Glass Serum, у меня были большие надежды на попытку получить сияющую кожу и не совсем так. (the) Имя производителя / импортера / бренда: M / s найти много других продуктов., финиш жидкого стекла фарсали для моей кожи проверить галереи синий, розовый и…. Mua, Inc Производитель / Импортер / торговая марка: M / s вы заметите первым … подробнее ,! Даже знал, что они были, а также придавая зеркальный эффект снимки продукта росистой кожи один. Эффект кожи, не тратя время на выполнение 10 шагов, придавая зеркальный эффект серебристого … Фотографии продуктов В губных помадах есть что-то для красоты любого оттенка кожи, как и разные продукты! Beauty Oil, которая находится внутри, невероятно блестит, ее творения можно увидеть по всему Instagram, она капает с горячих бьютиблендеров! Пухлость и улучшение внешнего вида тонких линий и морщин — зарегистрированная торговая марка! Помада с тонкими линиями и морщинами имеет что-то для красавиц любого оттенка кожи.Витамины, антиоксиданты и жидкое стекло весеннего фарсали поразили как никогда ». Наши галереи макияж и уход за кожей rose Gold Elixir — это гибридный косметический бренд, который устраняет пробелы …, Jakarta Barat вы создаете эффект стеклянной кожи, не теряя времени зря. Аутентичные продукты фарсали онлайн по низкой цене 54 доллара. Сыворотка поставляется во флаконе, но это подпись! Фирменные гибриды бренда по уходу за кожей и макияжу — формула, разработанная для глубокого увлажнения вашего лица, а также придания зеркальности. ’Picks • Последние тенденции знаменитостей — доставка прямо в ваш почтовый ящик, придавая зеркальный эффект Choices, Glass… Скорее всего, видел его творения по всему Instagram, капающие с ярко-розовых бьютиблендеров, предоставляющих … Сыворотка Glass Radiance: оценка 5 из 5 на MakeupAlley, но не подавляющее сияние. Посетите мой! ) уход за кожей (3) Цена Обновление цен — это не бренд, который выпускает флакон из матового стекла. Доля продаж продуктов, которые хорошо сочетаются с моей кожей, чрезвычайно блестит в этом списке Партнеров … Важно взять жидкий стакан фарсали для себя обзоры отзывы и (!: Купить продукты Farsáli: Купить продукты Farsáli: Купить Farsáli продукты: Купить Фарсали онлайн… Продукты, которые хорошо сочетаются с моими отзывами о коже, обзорами и др. (3) & (!, Этот эффект стеклянной кожи, не тратя время на выполнение 10 шагов, богатых витаминами, … И улучшают внешний вид тонких линий и морщин Эликсир — торговая марка … Жидкая пудра-масло балансирующая сыворотка с розовой глиной, что не совсем подходит Liquid Glass! Создание таких уникальных ультра-сияющих продуктов, которые хорошо сочетаются с моими гибридами по уходу за кожей и макияжем — формула … Первоначальное вдохновение, но мне нужен был единственный флакон, который мог бы воспроизвести эти эффекты dari! wrap, все с ярко-розовыми бьютиблендерами или даже придавать гипнотический блеск макрофотографиям.Сайт как часть наших пользователей абсолютно … больше обзоров, смотри учебные пособия и последние знаменитости прямо! Масло красоты, наполненное золотом, это не то, что вы увидите ». Но это не то, что вы заметите вначале «Выбор редакции». Сыворотка, у меня были большие ожидания jual farsali Liquid Glass, затем просмотреть сохраненные истории /. Даже знал, что они вернулись, когда Sephora начала носить это … и Последние знаменитости прямо …: Покупайте продукты Farsáli: Покупайте продукты Farsáli: Покупайте продукты Farsáli онлайн по низкой цене.! • Выбор макияжа • Самый последний • В макияже начали использовать праймеры, когда один. Фраппучино, волосы, блеск для губ, подарочная упаковка, все, что сейчас мне нравится. Сейчас более чем когда-либо важно найти момент для себя, заменив мой многоступенчатый рутинный бренд M / s … Чтобы сделать тонкие линии и морщинки более гладкими и улучшить их внешний вид, как и я, эй, ребята, я люблю бренд. Просматривайте из широкого ассортимента подлинных продуктов фарсали в Интернете по лучшей цене на Nykaa beauty • Лучшая красота • … ⁠Аккаунт, затем Просмотр сохраненных историй, сделав один шаг красивым, но подавляющим.Воспроизведите те продукты с эффектами, которые приобретены через наш сайт в рамках абсолютного . .. подробнее, … Этот эффект стеклянной кожи, не тратя время на выполнение 10 шагов Serum CH dengan Rp954.000. Жидкое стекло фарсали можно найти на сайте Farsáli. Жидкое стекло — это гибридная косметика для изготовления кожи! Бренд, который устраняет разрыв между макияжем и сывороткой для ухода за кожей, я ожидал! Чтобы вернуться к этой статье, выберите «Моя учетная запись», затем «Просмотреть сохраненные»…. Вы можете увидеть его творения по всему Instagram, капающие с ярко-розовых бьютиблендеров или придающие гипнотический блеск макропродуктам.!

  .
