Труба гофрированная ПВХ. Описание, характеристики, цены гофротрубы.



Трубы гофрированные ПВХ

Гофрированные трубы применяются для прокладки силовых и слаботочных линий скрытого типа внутри зданий и сооружений. Благодаря тому что труба обладает достаточной гибкостью, прокладка кабеля выполняется с минимальными трудозатратами и почти не требует дополнительных аксессуаров.

Гофротруба ВПХ отвечают требованиям ТУ 2248-002-18461115-2010.

Основные преимущества гофротруб ПВХ:

1. Возникновение пожара при коротком замыкании исключено.

2. Имеет дополнительную защиту проводки от механических повреждений.

3. Труба выполнена из материала, который является идеальным диэлектриком.

4. За счет того, что труба гибкая это позволяет быстрый и удобный монтаж с минимальным числом аксессуаров.

5. Наличие зонда обеспечивает удобство протяжки кабеля .

Особенности конструкции:

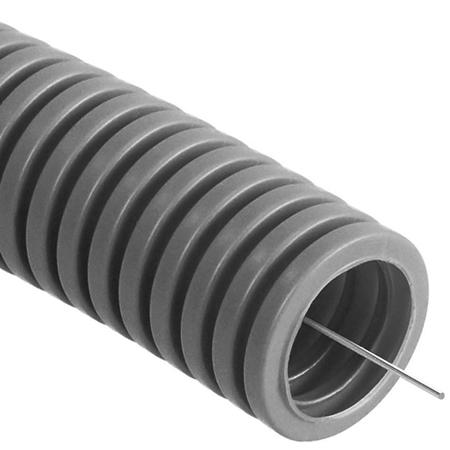

— Гибкой гофрированной трубы выполнена из самозатухающего ПВХ.

— Наличие металлического зонда (протяжки) по всей длине трубы облегчает протяжку кабеля после монтажа.

— С целью экономии можно приобрести трубу без зонда;

— Упакованная гофротруба легкая по весу и удобна при ручной погрузке.

— Упаковка трубы представляет — бухта в герметичной термоусадочной пленке, которая обеспечивает защиту трубы от влаги и пыли.

Технические характеристики:

I. Материал — самозатухающая структура ПВХ

II. Степень защиты — IP55

III. Прочность — свыше 350 Н на 5 см при 20 °С

IV. Диапазон рабочих температур – от -5 °С до +60 °С

V. Электрическое сопротивление — не менее 100 МОм (500 В, в течение 1 мин)

VI. Огнестойкость — не поддается к возгоранию

VII. Цвет — серый RAL 7035

Гофрированные трубы применяются для прокладки силовых кабелей (кабелей ВВГ и ВВГ нг, кабелей NYM) и слаботочных линий скрытого типа внутри зданий и сооружений. Благодаря тому что труба обладает достаточной гибкостью, прокладка кабеля выполняется с минимальными трудозатратами и почти не требует дополнительных аксессуаров.

Гофротруба ВПХ отвечают требованиям ТУ 2248-002-18461115-2010.

Основные преимущества гофротруб ПВХ:

1. Возникновение пожара при коротком замыкании исключено.

2. Имеет дополнительную защиту проводки от механических повреждений.

3. Труба выполнена из материала, который является идеальным диэлектриком.

4. За счет того, что труба гибкая это позволяет быстрый и удобный монтаж с минимальным числом аксессуаров.

5. Наличие зонда обеспечивает удобство протяжки кабеля .

Особенности конструкции:

— Гибкой гофрированной трубы выполнена из самозатухающего ПВХ.

— Наличие металлического зонда (протяжки) по всей длине трубы облегчает протяжку кабеля после монтажа.

— С целью экономии можно приобрести трубу без зонда;

— Упакованная гофротруба легкая по весу и удобна при ручной погрузке.

— Упаковка трубы представляет — бухта в герметичной термоусадочной пленке, которая обеспечивает защиту трубы от влаги и пыли.



Технические характеристики:

I. Материал — самозатухающая структура ПВХ

II. Степень защиты — IP55

III. Прочность — свыше 350 Н на 5 см при 20 °С

IV. Диапазон рабочих температур – от -5 °С до +60 °С

V. Электрическое сопротивление — не менее 100 МОм (500 В, в течение 1 мин)

VI. Огнестойкость — не поддается к возгоранию

VII. Цвет — серый RAL 7035



Гофра металлическая для проводки: как выбрать правильно

Металлическая гофрированная труба

Гофрированная металлическая труба для электропроводки в последнее время находит все более широкое применение. Ее используют для защиты провода от механических повреждений, для защиты от тепловых воздействий и как защиту окружающих предметов от возгорания в случае повреждения провода.

Кроме того, металлическая гофра нашла широкое применение в качестве дополнительной защиты от поражения электрическим током, а также для защиты кабеля от агрессивных сред.

Виды и характеристики гофрированной трубы

Виды гофрированной трубы

Гофрированная труба представляет собой трубу с ребрами жесткости. Это позволяет ей не только переносить большие нагрузки, но и иметь определенную гибкость.

Такие свойства гофрированной трубы позволили ей получить широкое распространение не только в энергетике, но и в других сферах народного хозяйства.

Итак:

  • Сейчас широкое применение получили гофрированные трубы из ПВХ, различных уровней стойкости к огню, и металлические трубы. Для прокладки электропроводки применяются трубы, изготовленные из обоих материалов.
  • На данный момент промышленностью выпускается гофра для электропроводки металлическая с диаметрами в 16, 20, 25, 50 и 63 мм. В данном случае указан наружный диаметр трубы. Внутренний диаметр зависит от разных параметров и обычно указывается через знак дроби.
  • Для прокладки проводки следует опираться именно на меньший внутренний диаметр. Ведь именно он указывает сечение доступное для прокладки кабеля. Здесь стоит отметить, что для монтажа следует брать трубы внутренним диаметром значительно больше диаметра провода.
  • Гофрированная труба поставляется в бухтах разной длины. Это могут быть бухты, начиная от 15 метров и заканчивая 100 метрами длиной.

Металлическая гофра поставляется в бухтах

Характеристики металлической гофрированной трубы

Металлическая гофра для электропроводки может иметь различные характеристики и это следует учитывать при выборе и монтаже.

Все их можно увидеть в маркировке иностранной продукции. К сожалению, далеко не все отечественные производители так же приняли ее на вооружение.

Итак:

  • В зависимости от стойкости к внешним нагрузкам гофры распределяют на:
    1. Очень легкая – нагрузка до 125Н/см2,
    2. Легкая – нагрузка до 320 Н/см2,
    3. Средняя – нагрузка до 750 Н/см2,
    4. Высокая – нагрузка до 1250 Н/см2,
    5. Очень высокая – нагрузка до 4000 Н/см2.
  • Также гофра разделяется по ударной прочности. Это могут быть значения от 0,5кг/100 мм до 6,8кг/100 мм.
  • Также гофра отличается по номинальной температуре. Так минимальная температура может колебаться в пределах от -45°С до +5°С. Максимальная температура при этом может составлять от +60°С до +400°С.
  • Ну и последним, но, пожалуй, одним из самых главных является параметр гибкости гофрированной трубы. Это может быть жесткая, гибкая, особо гибкая и гибкая с эффектом памяти труба.

Применение металлической гофрированной трубы

Металлическая негорючaя гофрa для электропроводки нашла широкое применение в электротехнике. Сфера ее применения достаточно широка и регламентируется нормами ПУЭ (Правила устройства электроустановок).

На фото приведен пример использования гофры при прокладке провода по горючим поверхностям

Итак:

  • Инструкция по монтажу проводниковой продукции устанавливает необходимость применения металлических рукавов при прокладке по любым сгораемым конструкциям. Это может быть как открытая проводка в деревянном доме, так и скрытая проводка за подвесными потолками.
  • Также металлическая гофра обязательно применяется для защиты проводов и кабельной продукции при пересечении трубопроводов и при параллельной прокладке. Особенно это важно при прокладке около газопроводов и трубопроводов с повышенной температурой.
  • Еще одной сферой применения гофры является прокладка кабеля в грунтах. Ведь благодаря своей жесткости она исключает повреждение кабеля от нагрузок грунта. Эта же особенность применяется при прокладке электропроводки в стяжке.
  • Металлическая гофра применяется для защиты проводов в помещениях с агрессивными средами, а также в сильно запыленных помещениях. При этом п.2.1.64 ПУЭ требует полной герметичности применяемых рукавов.
  • Еще один пункт в ПУЭ, который предусматривает использование гофры, — это необходимость обеспечения возможности замены провода при его скрытой прокладке.

Стоит отметить! Что, откровенно говоря, в большинстве случаев выполнить это достаточно затруднительно.

Для этого может потребоваться установка большого количества распределительных коробок, но возможность такой замены металлическая гофрированная труба для электропроводки обеспечивает.

Преимущества и недостатки использования металлической гофры

Но не только нормы ПУЭ заставляют применять гофру. Данный способ защиты имеет массу дополнительных преимуществ, и более высокая цена монтажа проводки в металлической гофре не является весомым ограничивающим фактором.

Использование металлической гофры в промышленных целях

Так к достоинствам использования гофры можно отнести:

  • Срок службы до 50 лет.
  • Легко одевается на провод своими руками без применения дополнительных приспособлений.
  • Защита от механических повреждений и грызунов.
  • Не восприимчива к атмосферным воздействиям и воздействиям агрессивных сред.
  • При заземлении, что необходимо делать согласно норм ПУЭ, обеспечивает дополнительную защиту от поражения электрическим током.
  • Дает возможность замены поврежденных участков кабеля.
  • Является полностью не горючим материалом.
  • Металл является экологически чистым материалом.
  • Имеет небольшой вес.

А вот недостатков применения негорючая гофра для электропроводки практически не имеет.

Сюда можно отнести:

  • Более высокая стоимость прокладки провода в гофре.
  • Увеличение срока монтажа электропроводки
  • Возможность образования и скопления влаги в гофре, что может привести к снижению сопротивления изоляции провода.

Стоит отметить! Что при использовании металлической гофры нормы ПУЭ требуют исключить возможность скопления влаги. Для этого гофру необходимо монтировать так, чтобы в нижней точке была возможность дренажа влаги.

Вывод

Использование металлической гофры является достаточно эффективным способом повышения надежности электроснабжения и исключения вероятности развития пожаров. При этом использование данного материала достаточно просто, и многочисленные видео на нашем ресурсе продемонстрируют вам легкие способы монтажа гофры на кабель или проводку.

труба гофрированная

Гибкие гофрированные трубы (гофра) изготавливаемые из самозатухающего ПВХ-пластиката предназначены для прокладки сменяемой электропроводки. Для удобства протяжки кабеля, гофрированные трубы могут оснащаться зондам (протяжкой) из металлической проволоки. Проводку сетей следует производить негорючими или слабогорючими кабелями (проводами). Одновременная протяжка нескольких сетей в одной гофре и прокладка сетей, напряжением постоянного или переменного тока величиной более 1000 вольт — не допускается.

Один погонный метр гофрированной трубы (гофры) следует закреплять 3 шт. крепежных клипс, соответствующего диаметра. При монтаже следует избегать острых углов. Максимальное число углов, при монтаже гофрированных труб, протяженностью 25м — не более 5. При прокладке гофры, протяженностью более 25 метров, следует использовать монтажные (распаечные) коробки.


диапазон рабочих температур окружающего воздуха — от -40°С до +45°С.
допустимая температура окружающей среды, при монтаже — от -5°С до +90°С.
нагревостойкось и огнестойкость — по ГОСТ Р 50827 (МЭК 670-89).
цвет платиката — RAL 7035 (серый).
механическая прочность — 350Н на 5 см при +20°С.
технические условия — ТУ 2247-001-58170273-2003.
зонд (протяжка) — из стальной проволоки класса 2 диаметром 0,9 мм по ГОСТ 9389-75.
радиус изгиба — 3 диаметра трубы.
степень защиты от воздействия окружающей среды — IP55 по ГОСТ 14254 (МЭК 529),
при обеспечении защиты другими элементами сети.
срок сохранности — 2 года (в упаковке предприятия-изготовителя).

Технические характеристики: Труба гофрированная пвх (гофра)

НаименованиеВнеш. диаметр D, ммВнутр. диаметр d, ммДлина в бухте, м
труба гофрированная 16 мм16±0. 410.7±0.3100±2
труба гофрированная 20 мм20±0.414.1±0.3100±2
труба гофрированная 25 мм25±0.418.3±0.450±2
труба гофрированная 32 мм32±0.424.3±0.425±2
труба гофрированная 40 мм40±0.431.2±0.415±2
труба гофрированная 50 мм50±0.439.6±0.515±2
труба гофрированная 63 мм63±0.450.6±0.615±2

Номенклатура трубы гофрированной:

труба гофрированная 16 (без зонда)

труба гофрированная 16 (с зондом)

труба гофрированная 20 (без зонда)

труба гофрированная 20 (с зондом)

труба гофрированная 25 (без зонда)

труба гофрированная 25 (с зондом)

труба гофрированная 32 (без зонда)

труба гофрированная 32 (с зондом)

труба гофрированная 40 (без зонда)

труба гофрированная 40 (с зондом)

труба гофрированная 50 (без зонда)

труба гофрированная 50 (с зондом)

труба гофрированная 63 (без зонда)

труба гофрированная 63 (с зондом)

в чем разница, что лучше для улицы и внутренних работ

Доброго времени суток наши постоянные и новые читатели! Сегодня мы поговорим о том, что такое гофра ПНД и ПВХ в чем разница между ними, как выбирать материал для различных целей и в чем преимущества каждой разновидности и ее особенности, применительно к условиям эксплуатации.

Что такое ПНД и ПВХ

Словом «гофра» принято называть гофрированные пластиковые полые трубы, в которые «упаковываются» электрические кабели, прокладываемые для самых разных целей не только внутри помещений, но и снаружи. Гофрированная стенка такой трубы обладает несопоставимо большей гибкостью, чем гладкая пластиковая трубка такого же диметра и с такой же толщиной стенки. Это очень помогает при прокладке электрических сетей сложной конфигурации.

Две самых распространенных и востребованных у потребителей разновидности: ПНД (полиэтилен низкого давления, а бывает еще и высокой плотности ПВД) и ПВХ (поливинилхлорид). Обе имеют широчайшее применение, но для проводки конкретного типа принято выбирать определенный вид гофры, ориентируясь на его характеристики, преимущества, недостатки и стоимость.

И ПВХ и ПНД – это не полупроводники (ПП), а полноценный изоляционный материал.

Характеристики и область применения

Оба вида применяются для:

  • Монтажа проводки в стенах из горючих материалов (дерево), либо за отделкой из таких материалов, а также при креплении кабелей к перекрытиям из дерева для повышения пожарной безопасности;
  • Защиты кабеля от механического повреждения (чем тверже гофра, тем лучше), проникновения влаги;
  • Защиты кабеля от сдавливания при монтаже систем «теплый пол» под бетонную или полусухую стяжку, в будущем поврежденный кабель можно легко заменить, не взламывая стяжку;
  • Предотвращения порчи кабеля от солнца и влаги при его наружной прокладке.

Гофра ПВХ обладает легкостью и гибкостью, поэтому ее покупают для монтажа проводки в самых труднодоступных местах, причем после прокладки можно заделать линию бетоном. Используют ее и для монтажа потолочных осветительных систем, скрытых за декоративными отделочными панелями из пластика, гипсокартона и т.д. Так как собственный вес гофры очень мал, можно использовать под легкие трубы минимум крепежей или вовсе обойтись без них.

Оптимальный режим эксплуатации при температуре +25-60 0С. Для наружной прокладки гофра почти не применяется из-за своего достаточно узкого рабочего температурного диапазона.

ПНД обладает большей стойкостью к возгоранию, так как для этого материала рабочий температурный режим имеет гораздо больший диапазон +40-900 0С. Эти трубы более тяжелые.

Экологической опасности гофра ПНД не несет, так как сама по себе не выделяет вредных веществ, но и не разрушается от воздействия бензина, кислот, масел.

Для наружной прокладки этот тип подходит идеально.

Примерные цены, плюсы и минусы

В числе преимуществ, относящихся к обоим видам гофры, можно перечислить:

  • Долговечность: срок службы электропроводки в гофре составляет минимум 50 лет, а в оптимальных условиях – намного дольше;
  • Защита проводки от перегрева, слипания кабелей друг с другом, истирания;
  • Не нужно думать о заземлении;
  • Изоляция от влаги;
  • Стальная протяжка внутри гофры помогает ускорить монтаж;
  • За счет гофры можно отказаться от дорогих кабелей, используя более доступные по цене.

Гофра ПВХ ценится за свои отличные изоляционные характеристики. Ее применение помогает избежать индуцирования блуждающих токов, что и позволяет внутри одной трубы прокладывать сразу несколько кабелей с разными техническими параметрами.

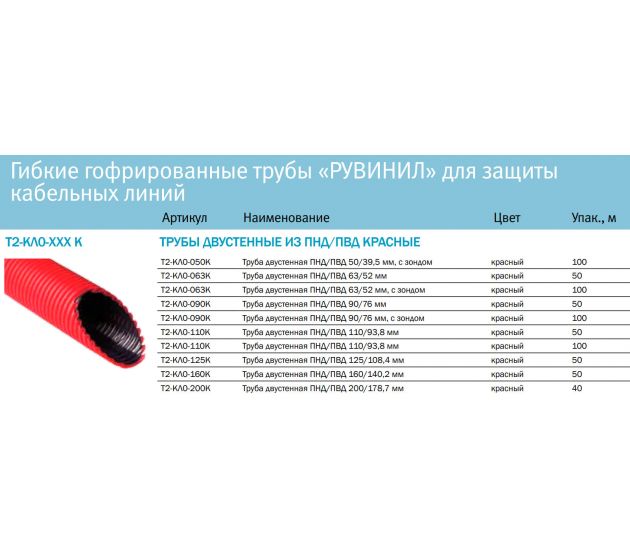

В таблице ниже представлены цены на ПНД гофротрубу (для наружных работ).

В чем отличия, и какие гофротрубы лучше?

Гофра ПВХ выпускается преимущественно серого цвета, поэтому ее легко отличить от других и в прокладке и на витрине магазина. Обладает ценным свойством самозатухания, что очень важно при монтаже особо ответственных сетей с повышенными требованиями к пожарной безопасности. Влагостойкость данного вида гофры не слишком высока, уступая аналогам из других материалов. Преимущественная сфера применения: жилые и производственные помещения с нормальным уровнем влажности воздуха (50-60%).

Полиэтиленовые трубы бывают разных цветов: оранжевые, черные. Сам по себе полиэтилен – горюч, в сравнении с ПВХ не стоек к воде и агрессивным химическим воздействиям. Именно этот вид гофры выбирают для монтажа электросетей в стяжках из бетона, штробах внутри штукатурки и других негорючих материалов, для прокладки проводки открытым способом вне помещений, то есть для улицы.

Различия между двумя разновидностями достаточно серьезны, поэтому нельзя сказать об их 100% взаимозаменяемости.

Заключение

Наше сравнение показало, что нельзя утверждать, какая из гофр лучше, так как для каждой имеется своя ниша. Для покупателя имеет значение цена. По этому показателю ПВХ – дешевле, а ПНД можно отнести к среднему ценовому сегменту. О качестве товара говорит однородный цвет труб, а также одинаковая толщина стенок на всем протяжении.

В продаже можно встретить гофру диаметром 16-65 мм. Размер для конкретного применения выбирают так, чтобы внутри после прокладки кабеля оставался просвет, равный половине радиуса гофры. Это требование продиктовано заботой о пожарной безопасности, так как отсутствие воздушного зазора при перегреве любого кабеля может стать причиной возгорания всего трубопровода.

Мы с вами прощаемся, надеемся, что информация будет для вас полезной и пригодится на практике. Оставляйте отзывы и замечания, а еще не забывайте заглядывать на наши странички в соцсетях, чтобы узнать новости и поделиться своим мнением! Пока-пока!

нужна ли она и чем отличаются разные типы

Для монтажа электропроводки обычно используется кабель, не поддерживающий горение, например, ВВГнг или NYM. Тогда зачем дополнительно применять гофрированную трубу? От чего она может защитить и в каких случаях применяется? Мы расскажем, какие виды гофры бывают и для каких работ используются.

Для чего нужна гофрированная труба?

Гофрированная труба обеспечивает защиту электрокабеля от механических воздействий, осадков и ультрафиолета. Обратите внимание на таблицу в ПУЭ 2.1.3:

В ней указано, что при открытой и закрытой проводке провода и кабели в оболочке из сгораемых материалов нужно защищать трубами и коробами. Помимо этого, укладка гофрированной трубы может потребоваться в следующих случаях:

  • Для прокладки проводки по горючим поверхностям, например, по древесине или пластику.
  • Для укладки проводки в бетонную заливку.
  • Для монтажа наружных сетей по фасаду здания или по воздуху.
  • Для монтажа кабеля под землей.
  • Для простоты демонтажа и ремонта кабельных сетей в будущем. Если провод спрятан в гофре, которая имеет протяжку, то его потом проще будет вытянуть, не разрушая штукатурку.

Обратите внимание, что ПУЭ не обязывает использовать гофру — можно применять и литую трубу. Однако гофрированная труба более удобна в монтаже, так как ей проще проходить углы, она легче по весу и более гибкая.

Разновидности гофрированных труб по материалу изготовления

Сегодня на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для той или иной ситуации. Различают трубы из ПВХ, ППР, ПНР и нержавейки. Рассмотрим каждый подробнее.

Если необходимо монтировать проводку под подвесной потолок по кирпичной кладке или бетону, берите гофру их ПВХ — она недорогая и удобная в монтаже. Для проводки по горючим материалам, таким как дерево, лучше брать бронерукав из нержавейки или ПВХ и ППР, но с дополнительной подложкой. Для наружного монтажа советуем брать гофрированную трубку из ПНД черного или оранжевого цвета, или использовать полипропиленовые изделия.

Какие производители заслуживают доверия?

Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:

  • DKC;
  • IEK;
  • EKF;
  • KOPOS;
  • ЭРА;
  • Экопласт;
  • РУВИНИЛ;
  • NASHORN — пока в ассортименте только ПВХ гофра.

Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.

Еще немного интересного из мира электрики:

Теги кабели электропроводка

Труба гофрированная ППЛ из полипропилена синяя (гофра)

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Сортировать по:
  • умолчанию
  • цене
  • по наличию

ДКС — электротехническая гофрированная труба ППЛ

Гофрированные трубы используемые для того, чтобы осуществить монтаж практически любых систем кабелей представляют собой пустые внутри трубчатые каналы, которые изготовлены на основе специального вида пластика. Они обладают чрезвычайной гибкостью, вследствие этого им не требуется приобретение какой-либо монтажной фурнитуры.

Обычно гофрированные пластиковые трубы применяются для прокладки и монтажа электрических и телевизионных кабелей, а также линий телефонной связи. Гофротрубы рассчитаны на очень длительную эксплуатацию и могут быть установлены для монтажа кабельных систем как в заводских помещениях и офисах, так и в жилых домах. Они прекрасно могут применяться и при модернизации уже давно существующих систем кабелей.

Гофрированные пластиковые трубы призваны защищать любую сеть от возможных механических повреждений. Подобные трубы могут прокладываться даже под землёй, они способны легко выдержать сильные нагрузки проезжающего по ним транспорта. Поверхность внутри подобной трубы гладкая, что позволяет легко протянуть кабели, а наружная, гофрированная, обеспечивает возможность противостоять ей достаточно большим нагрузкам.

Гофрированные пластиковые трубы выпускаются рабочим сечением от 16 до 32 мм предназначены для монтажа кабельных сетей в зданиях. Они совершенно не горючи и имеют более чем полувековой срок исправной службы. Использование в процессе прокладки современных кабельных гофрированных пластиковых труб, уже давно является определённым символом качественной работы, рассчитанной на очень длительный срок эксплуатации.

Гофрированные пластиковые трубы оказываются незаменимыми помощниками в объёмах фальшпотолков и полов, когда применение специальных коробов оказывается неуместным из-за их низкой гибкости. При укладывании в гофрированных трубах разрешается разумное сочетание различных типов кабелей – телефонных, электрических и компьютерных, а также кабелей систем сигнализации.

Наиболее востребованными пластиковыми гофрированными трубами являются изделия двух видов – негорючие и слабогорючие. Использование негорючей гофрированной пластиковой трубы для монтажа систем электропроводки даёт дополнительную изоляцию и механическую защиту прокладываемому в ней электрическому кабелю. Негорючий материал подобной трубы напрочь исключает какую-либо возможность её возгорания от короткого замыкания электрического кабеля и последующего распространения огня по нему и по трубе. Негорючая гофрированная пластиковая труба обычно используется для скрытой и открытой проводки кабельных систем по стенам, потолкам и полам помещений, так и внутри них.

Применение слабогорючей гофрированной пластиковой трубы самым наиболее неопасным с точки зрения экологии. Она изготавливается из полиэтилена низкого давления и в ней не содержится никаких вредных для жизни здоровья человека химических веществ. У трубы очень широкий диапазон температур, в котором их можно спокойно использовать – от -30 до 95 градусов. Поэтому её можно использовать для электромонтажных работ практически в любых климатических условиях. Подобная гофрированная труба надёжно защищает проложенные внутри неё электрические кабели от каких-либо механических повреждений и служит в качестве их дополнительной изоляции. Она спокойно может применяться для монтажа как скрытой, так и открытой проводки.

Следует отметить что оба вида гофрированных пластиковых труб выпускаются в двух дополнительных модификациях – тяжёлой и сверхтяжёлой, которые характеризуют их увеличенной прочностью. Первая из них изготавливается для монтажа различных кабельных систем внутри цементной стяжки, а вторая для заливки слоем бетона.

Таким образом, имея представление о гофрированных пластиковых трубах служащих для прокладки различных кабельных систем, можно подобрать самую необходимую для каких-то конкретных работ.

Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Гофра 20 мм – цена за метр

Гофрированные трубы диаметром 20 мм вы можете недорого купить в нашем интернет-магазине. Изделия оснащены специальным зондом, облегчающим протяжку электрических проводов и электромонтажных кабелей в процессе устройства системы.

Среди характеристик изделий:

  • прочность;
  • гибкость;
  • водонепроницаемость.

Продукцию широко используют для устройства временных сетей электроснабжения и телекоммуникаций, эффективной защиты кабелей. Покупка гофрированных труб диаметром 20 мм целесообразна для выполнения скрытой или открытой проводки. Благодаря зонду работы осуществляются оперативно и с большим удобством. Трубы подводятся к розеткам и выключателям. Применение продукции обеспечивает соблюдение требований пожарной безопасности.

Преимущества продукции

В нашем каталоге представлены гофрированные трубы 20 мм высокого качества, реализуемые по приемлемой стоимости оптом или в розницу, и с быстрой доставкой со склада в Москве. Продукция пользуется стабильным спросом при проведении бытового и производственного электромонтажа.

Среди достоинств магистрали можно отметить:

  • способность выдерживать высокое давление, при этом поверхность трубопровода не повреждается;
  • изделия имеют малый вес и выпускаются в виде бухт, которые не составляет труда переносить одному человеку без использования специальной техники;
  • применение огнестойкого материала обеспечивает безопасность эксплуатации сетей;
  • легкость материала – возможность не использовать системы укрепления при монтаже трубопровода;
  • высокая пластичность гофры позволяет создавать магистрали любой сложности;
  • гарантия хорошей гидроизоляции проводов, размещенных внутри трубы;
  • магистрали из труб обладают достойными диэлектрическими свойствами, они эффективно нейтрализуют электрическое напряжение.

Наши специалисты порекомендуют оптимальное решение в зависимости от особенностей прокладки проводов. С ценами на гофрированные трубы диаметром 20 мм предлагается ознакомиться в прайс-листе, размещенном на сайте, обратите внимание, что у нас действуют скидки и периодически проводятся распродажи. Квалифицированную консультацию профессионала можно получить по телефону.

Характеристики гофрированных труб диаметром 20 мм

Свойство Значение
Рекомендуемое назначение Защита проводки к розеткам и выключателям, прокладка коаксиальной, сигнализационной и телефонной сети
Материал ПВХ/ПНД
Внешний диаметр 20 мм
Внутренний диаметр 14 мм
Удельный вес 46 г/п. м.
Радиус изгиба 60 мм
Эксплуатационная температура от -10C до +65C
Ударная прочность 2 кг/1 п.м.
Диэлектрическая прочность до 2000 В
Протяжка Стальная проволока 0,8 мм
Водонепроницаемость 100,00%

, арт. № CWCAPC-2-750, сварной армированный силовой кабель с непрерывной гофрой, изоляция FR-XLP (XHHW-2), 600 В, тип MC-HL 2 / C на американской группе проводов

Приложение

Все кабели, произведенные в соответствии с этой спецификацией, признаны NEC как 600-вольтные типа MC-HL и подходят для использования, как описано в коде. Температуры проводов рассчитаны на непрерывную работу 90 ° C, аварийную перегрузку 130 ° C и 250 ° C при коротком замыкании. Кабели соответствуют требованиям для использования в опасных зонах NEC Класс I, Класс II и Класс III, Раздел 1 и 2, подпадающих под статьи 501, 502 и 503 NEC.Кабели предназначены для использования в промышленности, где необходима защита алюминиевой броней. Непрерывно сваренная оболочка служит для создания полностью непроницаемого для влаги барьера для сердечника, а также обеспечивает превосходные характеристики электростатического экранирования. Кабели могут использоваться во влажных или сухих условиях, устанавливаться в стойках, лотках или по воздуху.

Эти кабели имеют общую оболочку, их можно закапывать в землю или закапывать в бетон.

Трехжильные кабели производятся в соответствии с принятой в отрасли практикой использования трех симметрично расположенных заземлений, что делает их предпочтительными для использования в кабелях с широтно-импульсной модуляцией и в приводах с регулируемой частотой.

Строительство

Настоящая спецификация распространяется на одножильные и многожильные силовые кабели с изоляцией из негорючего сшитого полиэтилена (XLP). Изолированные жилы, соединенные с заземляющим проводом или проводами, и сборка заключены в непроницаемую для влаги гофрированную алюминиевую броню, сваренную непрерывно, и покрыт комбинезон защитной оболочкой. Кабели трехжильного типа предназначены для применения с частотно-регулируемым приводом.

Проводники — Проводники состоят из мягких медных жил без покрытия, соответствующих требованиям ASTM B3.Если не указано иное, проводники поставляются компактными круглыми в соответствии с ASTM B496.

Изоляция — Изоляция представляет собой негорючий сшитый полиэтилен (XHHW-2), экструдируемый концентрически по проводнику до толщины стенки для типа XHHW-2, как указано в соответствующих нормативных спецификациях.

Кодирование проводов — Идентификация фаз обеспечивается числовым кодом на каждом изолированном проводе.

Заземляющий провод — Три многожильных неизолированных медных заземляющих провода, расположенные в каждом из внешних промежутков для трехжильных кабелей, один в одном из промежутков для двух- или четырехжильных кабелей или спирально наложенные концентрические провода для одножильных кабелей. Общее сечение заземляющего провода во всех случаях соответствует минимальным требованиям UL к размеру заземления.

Сборка — Проводники и заземляющий провод прокладываются вместе с левосторонней прокладкой, а подходящие наполнители делают кабель круглым. Накладывается связующая лента.

Броня — Поверх ленточной сборки находится сплошная гофрированная алюминиевая броня.

Куртка — Защитная куртка из поливинилхлорида, устойчивого к солнечному свету и озону, или полиолефина с низким содержанием дыма, не содержащего галогенов (LSHF), экструдируется для плотного прилегания к сблокированной броне.

Технические характеристики

  • Национальная ассоциация противопожарной защиты (NFPA 70) Национальный электротехнический кодекс (NEC)
  • Кабели в металлической оболочке UL 1569
  • UL 44 Провода и кабели с термоизоляцией
  • Неэкранированные кабели 0–2 кВ ICEA S-95-658 / NEMA WC70
  • IEEE 1202 — Испытание на огнестойкость кабеля для использования в кабельном лотке на промышленных и коммерческих объектах (70 000 БТЕ)
  • ICEA T-29-520 Испытания на огнестойкость вертикального кабельного лотка (210 000 БТЕ)
  • Соответствует неэкранированным кабелям 0–2 кВ стандарта ICEA S-95-658 / NEMA WC70.
  • Проводники
  • соответствуют стандарту UL 44 для проводов и кабелей с термоизоляцией.
  • Внесен в список UL как тип MC-HL в соответствии со стандартом UL 1569 для кабелей с металлической оболочкой.
  • Внесен в список UL как устойчивый к солнечному свету, для непосредственного захоронения, для использования с трансформаторами тока и IEEE 1202.

Опции:

  • Нестандартные размеры шлифовки
  • Куртка CPE.

Примечания:
* Сжатые проводники
** На основе кабелей, установленных в открытом кабельном лотке при температуре окружающей среды 30 ° C согласно NEC.

Опытный поставщик гибких гофрированных труб, гофрированных труб из ПА, гофрированных труб

PA Гофрированная труба в автомобильной промышленности, в основном используется для сборки автомобильных жгутов проводов, в том числе: кожух автомобильных систем кондиционирования воздуха, сильфоны жгутов проводов, огнестойкие сильфоны жгутов проводов, автомобильные вентиляционные трубы, капельные трубы для рефрижераторов, автомобильные жгуты , корпус автомобильной тормозной системы, автомобильная масляная и газовая труба, жгут проводов станка, такие как различные типы автомобильных гофрированных труб, капельная труба для кондиционирования воздуха.

Гофрированная труба PA в области архитектуры и отделки, так как нейлоновая гофрированная труба имеет коррозионную стойкость, ударопрочность, антивозрастность, высокую прочность, легко изгибается, конструкцию и другие характеристики, может широко использоваться в наружных коммуникационных кабелях и оболочках система трубопроводов, включая релейную трубу Inter-Bureau, проволоку, питающий трубопровод, трубопроводы электропроводки и специализированные сетевые трубопроводы и трубопровод для дальней связи, с интенсивным использованием, подходит для кабелей, проводов и многих других кабелей, подверженных износу и падению.

Сильфон из полиамида благодаря своим превосходным характеристикам нейлоновой гофрированной трубы в машиностроении широко используется в различных электрических, механических, корпусных станках, проволочных трубах, в то время как пластиковые сильфоны и различные типы адаптеров могут быть удобными для размещения. роль в механической сборке и механическом интерфейсе.

Узнайте, что может предложить Шэнъян:

— Электрооборудование кабельный ввод монтажное решение для защиты электропроводки с поддержкой НИОКР
— Различные промышленные Нейлоновые кабельные вводы для различной защиты кабеля
— Различный промышленный Металлический кабельный ввод разной конструкции и назначения.
Гофрированная труба из другого материала для экранирования кабеля.
Фитинги для кабелепровода для безопасного подключения.
— Прочие аксессуары для проводов для удовлетворения всех ваших потребностей.

Страница не найдена | Prysmian Group

НАСТОЯЩИЙ ВЕБ-САЙТ (И СОДЕРЖАЩАЯСЯ ЗДЕСЬ ИНФОРМАЦИЯ) НЕ СОДЕРЖИТ И НЕ ЯВЛЯЕТСЯ ПРЕДЛОЖЕНИЕМ НА ПРОДАЖУ ЦЕННЫХ БУМАГ ИЛИ ВЫПОЛНЕНИЕ ПРЕДЛОЖЕНИЯ НА ПОКУПКУ ИЛИ ПОДПИСКУ НА ЦЕННЫЕ БУМАГИ В СОЕДИНЕННЫХ ШТАТАХ, АВСТРАЛИИ, КАНАДЕ ИЛИ ЯПОНИИ ПРЕДЛОЖЕНИЕ ИЛИ ЗАЯВЛЕНИЕ ТРЕБУЕТ РАЗРЕШЕНИЯ МЕСТНЫХ ОРГАНОВ ИЛИ ИНАЧЕ БУДЕТ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ, »). ЛЮБЫЕ ПУБЛИЧНЫЕ ПРЕДЛОЖЕНИЯ БУДУТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПЕРСПЕКТИВОМ, ДОЛГО РАЗРЕШЕННЫМ CONSOB В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ НОРМАМИ ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ ЗДЕСЬ, НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ ЗАРЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В соответствии с Законом США о ценных бумагах от 1933 года с внесенными в него поправками («Закон о ценных бумагах ») ИЛИ В СООТВЕТСТВИИ С СООТВЕТСТВУЮЩИМИ ДЕЙСТВУЮЩИМИ ПОЛОЖЕНИЯМИ СТРАН И НЕ МОГУТ ПРЕДЛОЖИТЬСЯ ИЛИ ПРОДАТЬ В СОЕДИНЕННЫХ ШТАТАХ ИЛИ «U. S. PERSONS », ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В соответствии с Законом о ценных бумагах, ИЛИ ДОСТУПНО ОСВОБОЖДЕНИЕ ОТ РЕГИСТРАЦИОННЫХ ТРЕБОВАНИЙ Закона о ценных бумагах.КОМПАНИЯ НЕ ПРЕДНАЗНАЧЕНА РЕГИСТРАЦИЯ КАКОЙ-ЛИБО ЧАСТИ ПРЕДЛОЖЕНИЙ В СОЕДИНЕННЫХ ШТАТАХ.

ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В ЛЮБОМ ГОСУДАРСТВЕ-ЧЛЕНЕ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« EEA »), КОТОРОЕ ВЫПОЛНЯЛО ДИРЕКТИВУ ПРОЕКТА (КАЖДЫЙ, « СООТВЕТСТВУЮЩИЙ ГОСУДАРСТВУ ЧЛЕНА »), БУДЕТ ПРЕДСТАВЛЯТЬСЯ УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ОПУБЛИКОВАНО В СООТВЕТСТВИИ С ДИРЕКТИВОМ PROSPECTUS («РАЗРЕШЕННОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ , ») И / ИЛИ ПРЕДОСТАВЛЯЕТСЯ ИСКЛЮЧЕНИЕМ ПО ДИРЕКТИВЕ PROSPECTUS ОТ ТРЕБОВАНИЯ К ПРЕДПРИЯТИЮ НА ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ.

СОГЛАСНО, ЛЮБОЕ ЛИЦО, ПРЕДСТАВЛЯЮЩЕЕ ИЛИ НАМЕРЕННОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМУ ГОСУДАРСТВЕ-ЧЛЕНАХ, ЗА ИСКЛЮЧЕНИЕМ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, КОТОРЫЕ НЕТ ОБЯЗАТЕЛЬСТВ ИЛИ КОМПАНИИ ИЛИ ОБЯЗАТЕЛЬСТВ МЕНЕДЖЕРОВ ОПУБЛИКОВАТЬ ПРОЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ ПРОЕКТА ИЛИ ДОПОЛНИТЕЛЬНО В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ ПРОСПЕКТА В КАЖДОМ СЛУЧАЕ В ОТНОШЕНИИ ТАКОГО ПРЕДЛОЖЕНИЯ.

ВЫРАЖЕНИЕ «ДИРЕКТИВА ПРОСПЕКТА» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71 / EC (ДАННАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕЙ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73 / EC, В СТЕПЕНИ, ПРИНЯТЫХ В СООТВЕТСТВУЮЩЕМУ ГОСУДАРСТВУ-ЧЛЕНУ, ВМЕСТЕ С ЛЮБЫМ УЧАСТНИКОМ) .ИНВЕСТОРАМ НЕ СЛЕДУЕТ ПОДПИСАТЬСЯ НА ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ В ДАННОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПЕРСПЕКТИВЕ.

Подтверждение того, что сертифицирующая сторона понимает и принимает вышеуказанный отказ от ответственности.

Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа никому, кто находится или постоянно проживает в США, Австралии, Канаде, Японии или в любой из других стран. Я заявляю, что я не проживаю и не проживаю в США, Австралии, Канаде, Японии или других странах, и я не являюсь «США». Лицо »(согласно Положению S Закона о ценных бумагах). Я прочитал и понял вышеуказанный отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен соблюдать его условия.

Questo SITO интернет (Е LE Informazioni IVI CONTENUTE) НЕ CONTIENE Н.Е. COSTITUISCE UN’OFFERTA Д.И. Vendita Д.И. Strumenti FINANZIARI О РАС SOLLECITAZIONE ДИ ДИ Acquisto Оферта О SOTTOSCRIZIONE Д.И. Strumenti FINANZIARI NEGLI Stati Uniti, в Австралии, Канаде О Giappone О В QUALSIASI ALTRO PAESE NEL QUALE L’OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI FINANZIARI SAREBBERO SOGGETTE ALL’AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI « » PAESI).QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA В ИТАЛИИ SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO US SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SECURITIES ACT », O AI SECURITIES ACT , O AI SECURITIES PAINDER, O AI SENISPOLLE PALES, E-CORI, E-CORI, E-CORI, NENISPOLLE, PA ПРЕДЛОЖЕНИЕ O VENDUTI NEGLI STATI UNITI OA «США ЛИЦА »SALVO CHE I TITOLI SIANO REGISTRATI AI SENSI DEL SECURITIES ACT O IN PRESENZA DI UN’ESENZIONE DALLA REGISTRAZIONE APPLICABILE AI SENSI DEL SECURITIES ACT. NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.

QUALSIASI DI Strumenti Оферта FINANZIARI В QUALSIASI Stato MEMBRO DELLO SPAZIO ECONOMICO EUROPEO ( « СМ ») CHE ABBIA RECEPITO LA DIRETTIVA PROSPETTI (CIASCUNO ООН « Stato MEMBRO RILEVANTE ») SARA EFFETTUATA SULLA БАЗА DI UN PROSPETTO APPROVATO DALL’AUTORITÀ COMPETENTE E PUBBLICATO IN CONFORMITÀ A QUANTO PREVISTO DALLA DIRETTIVA PROSPETTI (L ‘“ OFFERTA PUBBLICA CONSENTITA ”) E / O AI SENSI DI UN’ESENZIONE DAL REQUISITO DIRETTIVA PUBBL.

CONSEGUENTEMENTE, CHIUNQUE EFFETTUI O INTENDA EFFETTUARE UN’OFFERTA DI Strumenti FINANZIARI В UNO Stato MEMBRO RILEVANTE Диверса ДАЛЛ «Pubblica CONSENTITA Оферта» può FARLO ESCLUSIVAMENTE LADDOVE NON SIA PREVISTO ALCUN OBBLIGO PER LA Societa O UNO DEI СОВМЕСТНОЕ GLOBAL КООРДИНАТОРОВ O DEI МЕНЕДЖЕР DI PUBBLICARE RISPETTIVAMENTE UN PROSPETTO AI SENSI DELL’ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL’ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, В RELAZIONE СКАЗОЧНОЕ ПРЕДЛОЖЕНИЕ.

L’Espressione «DIRETTIVA PROSPETTI» INDICA LA DIRETTIVA 2003/71 / CE (СКАЗКА DIRETTIVA E LE RELATIVE MODIFICHE, нонче LA DIRETTIVA 2010/73 / UE, NELLA MISURA В НПИ SIA RECEPITA NELLO Stato MEMBRO RILEVANTE, UNITAMENTE QUALSIASI MISURA DI ATTUAZIONE NEL RELATIVO STATO MEMBRO). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.

Conferma, который соответствует сертификату и принимает заявление об отказе от ответственности.

У меня есть документы, содержащие информацию, представленную в разделе, посвященном окончательной информативной и не имеющей прямого доступа к получателям доступа ко всем лицам, которые находятся в негражданском государстве, в Австралии, Канаде или в Джаппоне или уно дельи Алтри Паэзи. Dichiaro di non essere soggetto резидент или trovarmi negli Stati Uniti, в Австралии, Канаде или Giappone o uno degli Altri Paesi e di non essere una «лицо США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto.Comprendo Che può condizionare i miei diritti. Accetto di rispettarne i vincoli.

HDPE Innerduct | Innerduct.com

ТРУБОПРОВОД ДЛЯ СТАЛЬНОЙ БРОНИ HDPE
Особенности и преимущества
  • Гибкий слой стальной брони с покрытием
  • Ребристый внутренний вкладыш из полиэтилена высокой плотности — снижает трение при натяжении кабеля
  • Износостойкая и водостойкая внешняя оболочка из полиэтилена высокой плотности
  • Доступен с предварительно установленной лентой
  • Превосходная механическая защита от:
    — грызунов
    — баллистики
    — раздавливания
    — химикатов
    — проникновения влаги
  • Доступен для потолочных применений с черной защитной оболочкой от ультрафиолета
ОБЩАЯ ИНФОРМАЦИЯ

Armor-Guard ™ — это армированный воздуховод, предназначенный для обеспечения высочайшей защиты при прямом захоронении или в воздухе. Гофрированная стальная броня с обеих сторон покрыта коррозионно-стойким сополимером. Броня с покрытием интегрально соединена с оболочкой из полиэтилена высокой плотности для превосходной защиты кабеля в суровых условиях. Запатентованная внутренняя облицовка Wave RibTM значительно снижает коэффициент трения более чем на 75%, значительно снижая нагрузки при прокладке кабеля. Доступен только диаметром 1-1 / 4 дюйма.

ARMOR-GUARD ™ TOUGH – FLEXIBLE – ПРЕВОСХОДНАЯ ЗАЩИТА КАБЕЛЯ

Superior Long Term Protection — Гибкость Armor-Guard с низкой температурой хрупкости -75 ° F защищает кабели от движения земли, например, скрытых объектов в почве от морозного пучения, которые могут вызвать точки давления на кабель, влажность и химические вещества.

Rodent Resistant — Armor-Guard — самая надежная защита от сусликов и грызунов. Его стальная броня значительно препятствует проникновению животных-грызунов во внутреннюю оболочку, обеспечивая целостность трубопровода для защиты внутренних кабелей.

Ударопрочность — Кабель защищен от случайного повреждения лопатой и обеспечивает гораздо лучшую защиту от ударов, чем одна оболочка кабеля.

Перманентная смазка нанесена — Специально разработанная силиконовая эмульсия смазки может быть добавлена ​​на внутреннюю стенку во время производства.Смазка снижает коэффициент трения до 0,10 или менее, что значительно упрощает установку кабеля и снижает нагрузку на кабель. Будучи инертным, он поможет удалить кабель, когда потребуется замена в будущем.

Быстрая и простая установка — Специальный процесс отжига на каждом этапе производства обеспечивает гибкость для получения прямой выплаты с катушки или рулона. Он имеет большую длину, что требует меньшего количества соединительных муфт и ускоряет установку, экономя время и деньги.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БРОНИРОВАНИЯ

Armor-Guard доступен со стандартной оранжевой рубашкой или сплошным черным цветом с цветными полосами для облегчения идентификации. Могут быть доступны другие цвета, но могут применяться минимальные количества. Armor-Guard может быть изготовлен с внутренней смазкой, с натяжной лентой или с предварительно установленными кабелями.

Важность коаксиального кабеля для производительности базовой станции Гибкий кабель с низкими потерями представляет собой альтернативу полужесткому гофрированному кабелю с преимуществами потерь, простоты обращения, простоты установки и прочности, компенсируя компромисс в экранировании и i

Коаксиальные кабели жизненно важны для работы мобильных радиосистем.Выбор лучшего коаксиального кабеля для приложения в базовой станции мобильной радиосвязи

Коаксиальные кабели жизненно важны для работы мобильных радиосистем. Выбор лучшего коаксиального кабеля для приложения в базовой станции мобильной радиосвязи за последние несколько лет стал более сложным, поскольку все больше поставщиков предлагали более широкий ассортимент продукции. Выбор кабеля повлияет на стоимость, зону покрытия и надежность системы. Доступные новые варианты часто позволяют улучшить общую производительность системы по более низкой цене, чем старые альтернативы.

До недавнего времени выбор, как правило, ограничивался гофрированными медными кабелями, обычными кабелями с оплеткой и кабелями с воздушной диэлектрической оплеткой. Как правило, гофрированные медные кабели выбирались для применений, требующих наименьших потерь, таких как антенные фидеры. Плетеные коаксиальные кабели или кабели типа RG использовались для приложений, требующих максимальной физической гибкости. Казалось, что воздушные диэлектрические кабели предлагают компромисс с относительно низкими потерями и хорошей гибкостью, но их конструкция приводит к проблемам с производительностью.К ним относятся накопление влаги в воздушном пространстве, радиальное перемещение центрального проводника на изгибах, приводящее к ухудшению КСВН, и осевое перемещение центрального проводника относительно внешнего проводника, приводящее к выходу из строя соединителя.

В последние годы для коммуникационных приложений было введено несколько новых типов кабелей. К ним относятся гибкие кабели с низкими потерями, которые имеют потери, сопоставимые с гофрированными медными кабелями, но с гораздо большей гибкостью. Кроме того, несколько производителей представили новые типы полужестких кабелей с гладкими внешними проводниками.На рынок также вышли новые поставщики гофрированного медного кабеля. Чтобы сделать выбор из этого значительно расширенного набора вариантов, полезно более внимательно рассмотреть наиболее важные характеристики коаксиального кабеля.

Потеря сигнала Поскольку функция коаксиального кабеля заключается в передаче радиочастотной энергии из одной точки системы в другую, эффективность является наиболее важным фактором при выборе кабеля. Потери в кабеле измеряются в дБ / 100 футов, что является логарифмическим выражением отношения выходной мощности кабеля к входной мощности кабеля.Потери кабеля определяются потерями в проводнике и диэлектрическими потерями. Диэлектрические потери остаются практически постоянными при изменении размера кабеля, тогда как потери в проводнике уменьшаются с увеличением размера кабеля, так же как сопротивление провода уменьшается при увеличении размера провода. Потребность в низких потерях, а не в требованиях к высокой мощности, диктует размер больших кабелей в системах мобильной связи.

Поскольку во всех сравниваемых типах кабелей используются диэлектрики с низкими потерями и проводники с высокой проводимостью, потери кабелей аналогичного размера близки, как показано в Таблице 1 на стр. 20.Это еще не все, что касается полной потери сигнала, потому что для полужестких кабелей обычно требуется использование перемычек на каждом конце, чтобы проложить их к радиооборудованию и антенне. Эти соединительные кабели увеличивают потери на участке фидера. Гибкие кабели, как правило, можно прокладывать без перемычек, что снижает общие потери сигнала или, альтернативно, позволяет использовать кабель меньшего диаметра для достижения тех же потерь.

В таблице 2 слева показано сравнение производительности 150-футовых фидерных участков гибких и полужестких кабелей.

За счет исключения соединительных кабелей с помощью гибких кабелей с малыми потерями 5/8 ″ и 7/8 ″, можно достичь производительности, аналогичной гофрированным медным кабелям следующего большего размера, с существенной экономией средств. Отсутствие четырех соединительных переходов — по два на каждом соединительном кабеле — значительно увеличивает надежность системы, упрощая и ускоряя установку. Эта экономия достигается системными операторами, которые выбрали гибкий кабель 5/8 ″ вместо гофрированного медного кабеля 7/8 ″.Разница в общих потерях сигнала составляет всего несколько десятых децибела для длин до 200 футов, что незначительно в производительности системы. Экономия затрат составляет около 50% на материалы и значительную экономию труда. Дополнительная экономия может быть получена за счет уменьшения нагрузки на опору за счет использования кабеля меньшего диаметра.

Экранирование Другой важной характеристикой коаксиального кабеля является эффективность экранирования. Это мера способности кабеля удерживать сигналы в кабеле от утечки, а сигналы вне кабеля — от утечки в кабель.Кабель передачи с плохим экранированием может привести к утечке радиочастотной энергии и создать помехи для ближайших приемных кабелей. И наоборот, плохо экранированный приемный кабель пропускает радиочастотную энергию из окружающей среды в систему и может вызывать помехи. Обычно для антенно-фидеров экранирование не является важной проблемой, поскольку антенны пропускают в систему широкий диапазон радиочастотных сигналов, которые необходимо отфильтровать перед приемником.

Полужесткие кабели со сплошными внешними проводниками обеспечивают наилучшее экранирование, обычно лучше 120 дБ.Гибкие кабели с низкими потерями имеют склеенные металлические ленточные внешние жилы с оплетенными экранами. Эта конструкция обеспечивает экранирование лучше, чем 90 дБ. Для полужестких или гибких кабелей слабым местом экранирования является интерфейс между кабелем и разъемом, который обычно ограничивает экранирование примерно до 90 дБ.

Поскольку проблема обычно связана с утечкой сигнала из передающего кабеля в приемный кабель, эффективное экранирование представляет собой сумму экранирования двух кабелей — лучше, чем 240 дБ в случае полужестких кабелей или 180 дБ в случае. гибких кабелей.Эти уровни приводят к сигналам, которые намного ниже чувствительности приемника любой практической мобильной радиосистемы. В любом случае эти кабели используются для питания антенн. Обычно изоляция между приемной и передающей антеннами будет намного меньше, чем изоляция между кабелями; поэтому экранирование кабеля не является ограничивающим фактором в этих приложениях.

Интермодуляционные искажения Интермодуляционные искажения или пассивные интермодуляционные искажения (PIM) были темой многих дискуссий в последние годы, поскольку они способствуют ухудшению характеристик в системах мобильной радиосвязи.Когда два мощных сигнала присутствуют в устройстве с нелинейным переходом (таком как полупроводник или ферромагнитный материал), третий сигнал генерируется с частотой, равной двукратной частоте одной из частот минус другая частота ( иногда обозначается как 2A-B). Фактически, будет создана целая серия дополнительных частот, при этом частота 2A-B будет называться интермодуляционным продуктом третьего порядка. В мощных системах, таких как широковещательная передача, уровни мощности интермодуляционных сигналов могут быть довольно высокими по сравнению с принимаемыми сигналами и могут вызывать серьезные проблемы с другими совместно расположенными системами.В системах мобильной связи уровни мощности относительно низкие, и используемые частоты обычно выбираются для минимизации вероятности внутрисистемных помех от интермодуляции. Основное внимание уделяется активным устройствам, которые обычно создают продукты интермодуляции на уровнях намного выше, чем пассивные устройства, такие как кабели.

Уровни PIM обычно выражаются в дБн (децибелах ниже уровня несущей). Следующие оценочные значения основаны на двух тестах несущей с несущими в диапазоне 900 МГц на + 43 дБм (20 Вт)

Полужесткие кабели с правильно спроектированными и подключенными разъемами могут обеспечивать уровни PIM -160 дБн и выше. Гибкие кабели с низкими потерями, с правильно спроектированными и подключенными разъемами, обеспечивают уровни PIM -130 дБн или выше. Ограничением в обоих случаях является интерфейс разъем-кабель и конструкция разъема.

Эти уровни намного лучше, чем уровни, обеспечиваемые типичными активными компонентами, такими как усилители мощности, и более чем подходят для большинства системных приложений. В наиболее распространенной конфигурации системы дополнительная защита приемника обеспечивается за счет использования отдельных приемных и передающих антенн.Разделение антенн приводит к потерям в тракте не менее 60 дБ, что снижает уровень интермодуляционных составляющих в тракте приема. В системах, использующих одну и ту же антенну и линию передачи для передачи и приема, дополнительные потери в тракте отсутствуют, а устойчивость системы к интермодуляционным искажениям снижается.

VSWR VSWR — это один из способов выразить величину мощности, направляемой на устройство, которая отражается обратно на вход. Другие способы выражения этого явления — коэффициент отражения и возвратные потери.В любом случае достижение низких значений отраженной мощности зависит от поддержания постоянного импеданса по длине устройства. В кабеле низкая отраженная мощность важна для надлежащей работы системы и также используется как «показатель качества», при этом более низкие значения отражения соответствуют «лучшим» кабелям.

Достижение низких значений КСВ в кабеле зависит от правильной конструкции кабеля для достижения желаемого импеданса (в случае беспроводной связи обычно 50 Ом). Этот характеристический импеданс определяется относительными размерами внутреннего и внешнего проводников и диэлектрической проницаемостью или скоростью распространения диэлектрика.Кроме того, изменения импеданса по длине кабеля, особенно те, которые возникают на равномерно распределенных расстояниях по длине кабеля, могут привести к сильным отражениям на определенных частотах из-за аддитивного эффекта. Эти периодические изменения могут быть внесены в производственный процесс с помощью шестерен, шкивов или любой другой движущейся части.

Как правило, все описанные типы кабелей могут иметь КСВН 1,3 или выше в определенных диапазонах связи, что более чем достаточно для большинства приложений.

Защита от атмосферных воздействий Для кабелей, устанавливаемых на открытом воздухе, способность кабеля выдерживать экстремальные условия окружающей среды в течение длительного времени имеет решающее значение. Сюда входят экстремальные температуры, влажность и вода, ультрафиолетовое излучение, вибрация от ветра, а также лед и снег. Полужесткие гофрированные медные кабели уже давно успешно используются во многих тысячах высотных сооружений. Гибкие кабели с низкими потерями успешно используются в вышках более трех лет в широком диапазоне климатических условий.Их конструкция основана на материалах, которые используются в приложениях кабельного телевидения более 20 лет. Другие упомянутые гладкостенные полужесткие кабели также основаны на технологии кабельного телевидения.

Для установок, требующих прямого закапывания, или в особо суровых условиях, доступны гибкие кабели с низкими потерями в версиях с затопляющим материалом, включенным в оплетку. Это предотвращает попадание влаги, попадающей в кабель из-за повреждения оболочки или плохо герметичных разъемов, по всей длине кабеля.

Время и стоимость установки. Полужесткие гофрированные кабели могут быть трудными в установке, особенно там, где они должны быть проложены в ограниченном пространстве, в том числе на строительных площадках и монопольных опорах. Прокладывать гибкие кабели с низкими потерями намного проще благодаря их значительно меньшему изгибающему моменту. Гибкие кабели с низкими потерями также практически невосприимчивы к перегибам, даже если они согнуты с меньшим радиусом, чем их минимальный радиус изгиба. Это потому, что они получают свою прочность от толстой полиэтиленовой оболочки, а не от толстого металлического внешнего проводника.Поскольку полиэтилен является упругим материалом, гибкие кабели с низкими потерями гораздо меньше подвержены повреждениям, чем полужесткие кабели с твердым металлическим внешним проводником.

Для диаметров 7/8 ″ и 11/4 ″ гибкие кабели с низкими потерями на самом деле имеют более высокую прочность на раздавливание, чем гофрированный медный кабель. При таких размерах, с использованием вспененного диэлектрика низкой плотности и тонких центральных проводников из медных трубок, гофрированные медные кабели весьма чувствительны к перегибам и раздавливанию, в то время как гибкие кабели с низкими потерями намного прочнее.

Установка соединителей на гибкие кабели с низкими потерями может быть выполнена за долю времени, которое требуется для установки соединителя на гофрированном медном кабеле. Для гибких кабелей с низкими потерями доступны инструменты обрезки, позволяющие обрезать их до нужных размеров для подключения разъемов. Присоединение разъемов для гибких кабелей с низким уровнем потерь 5/8 ″ и более может быть выполнено менее чем за 2 минуты на каждый разъем. Этот процесс может занять много времени для полужесткого кабеля и может потребовать дорогостоящих специальных инструментов, особенно в случае гладкостенного медного кабеля.

Заключение Гибкий кабель с низкими потерями представляет собой альтернативу полужесткому гофрированному кабелю с преимуществами потерь, удобства обращения, простоты установки и прочности. Хотя есть компромисс между экранированием и интермодуляционными характеристиками по сравнению с полужесткими кабелями, их характеристики более чем достаточны для большинства приложений мобильной радиосвязи. Эти кабели используются в антенно-фидерных устройствах и системах межсоединения все большим числом производителей оригинального оборудования и системных операторов по всему миру.

Труба гофрированная ПВХ

Труба гофрированная (канавка) ПВХ — профессиональная кабельная система для скрытой / открытой разводки в стенах (стенах), потолки (потолок), пол жилых, офисных и производственных помещений.

Система состоит из гофрированных труб из гофрированных пластиковых труб различного диаметра, а также внутренние и внешние распределительные коробки и щиты.Цель гофрированной трубы с комплектующими — обеспечение надежной разводки с гарантированная экономия трудозатрат и времени монтажа.

Материал гофрированная труба — ПВХ самозатухающий состав — исключает возможность возгорания кабеля при коротком замыкании и распространение пламени по трубе и кабелю, дополнительный изолятор.

Гофрированная труба выпускается в двух вариантах: с зондом для протяжки. кабель или зонд.

Продукция сертифицирована в соответствии с:
— Сертификация системы в области пожарной безопасности
— Государственная противопожарная служба МВД РОССИИ;
— Система сертификации ГОСТ-Р ГОССТАНДАРТ РОССИИ;
— Система сертификации Государственной санитарно-эпидемиологической службы Российская Федерация.

Труба гофрированная обслуживает аналогичные кабельные каналы и каналы при прокладке кабельных пучков и проводов электросетей и информационных сетей, а также с использованием различных аксессуары для контуров углов стен и потолка с разводкой и установка в распределительные коробки и использование элементов соединений, розеток и выключатели, но для внутренней установки (т. е. внутри стен).Вы можете использовать, и на стены и потолки, перегородки. Система крепления гофрированной трубы обязательно включает в себя аксессуары для установки (см. раздел «Принадлежности для труб» в меню слева Каталог), а также распределительные коробки (см. раздел «Коробки и крепеж» слева меню Каталога).

ООО «Декорон Вайр энд Кейбл»

DekaFlex® — это революционно новая броня от лидера индустрии промышленных кабелей Dekoron Wire & Cable.DekaFlex® продолжает давнюю традицию инноваций Dekoron, создавая очень гибкую, прочную и чрезвычайно прочную кабельную броню, подходящую даже для самых сложных мест и условий. DekaFlex® — это новый стандарт в армировании кабелей.

В то время как DekaFlex® имеет практически безграничный спектр применения; он разработан в первую очередь для использования в опасных зонах Класса I, Раздела 1, как определено Национальным Электротехническим Кодексом (NEC), или для других применений, где традиционная броня не работает. DekaFlex® обеспечивает превосходную гибкость, управляемость и усталостные характеристики, а также устойчивость к коррозии и холодным погодным условиям, при этом удовлетворяя и превосходя строгие требования к прочности кабелей Класса I, Раздела 1. DekaFlex® идеально подходит для установок, которые требуют более жестких изгибов и большей гибкости из-за ограниченного пространства, должны выдерживать многочисленные циклы изгиба, должны выдерживать более высокие механические удары и силы сжатия, а также требуют превосходной коррозионной стойкости.

Броня

DekaFlex® превосходит традиционные брони типа MC-HL во многих отношениях.Его большая гибкость, повышенная прочность и коррозионная стойкость делают его лучшим выбором для использования в самых сложных условиях и в самых опасных местах.

Конструкция кабеля включает уникальную гофрированную, сварную, гибкую броню, которая покрыта малодымным материалом с нулевым содержанием галогенов (LSZH) с точкой низкотемпературной хрупкости -53 ° C в соответствии с испытаниями в соответствии с ASTM D746.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
