Гофра для вытяжки: размеры и разновидности воздуховодов

Гофрированные трубы в силу своей гибкости являются прекрасной альтернативой жёстким трубам. С их помощью решаются вопросы, касающиеся различных коммуникационных сетей в квартире или доме, которые, в свою очередь, занимают непрямолинейные участки. В таких сетях предполагается наличие нескольких шлейфов, соединяемых фитингами. От последних и хотели первоначально отказаться. Но как оказалось, гофрированные трубы могут применяться и в других направлениях, например, для вытяжки.

Конструктивные особенности гофры

В основе гофрированной трубы лежит металлический каркас из стальной проволоки, которая скручена в спираль. С помощью спирали и формируется цилиндрическая форма изделия. Вокруг проволочной спирали с двух сторон накладывается материал, создающий форму трубы. В прижатом состоянии колец окладной материал складывается в гармошку. В растянутом положении материал выпрямляется, а сама гофра удлиняется.

Способность изделия уменьшаться и увеличиваться в размерах длины очень кстати, в случае, если трубный материал надо перевозить или складировать.

Спираль – каркас не жёсткий, а значит, гофра легко гнётся, что, несомненно, является одним из её положительных качеств. Существуют позиции в проектах зданий, когда коммуникации прокладываются в труднодоступных и неудобных местах. Именно на таких участках и рекомендуется укладывать гофрированный рукав. В этом плане с воздуховодом кухонной вытяжки проще, потому что его длина небольшая, и чаще в нём присутствует два или три отвода от прямолинейности. Поэтому для кухни это наилучший вариант для вытяжки.

Разновидности гофрированной трубы

В основе различий этого изделия лежит материал, из которого делается рукав. В качестве исходного материала производители предлагают: алюминиевый сплав, нержавеющую сталь и пластик, с алюминиевой фольгой на каркасе, с полиэфирной металлизированной лентой на каркасе.

  • Гофра из алюминия используется как для сооружения вентиляционных систем на производстве, так и на домашней кухне для вытяжки. Отличается высокой прочностью, алюминий – металл, поэтому он не горит, не изменяет своих технических и эксплуатационных характеристик под действием повышенной влажности и перепадов температур (-30С до +250С). Это цветной металл, поэтому алюминиевая гофра не покрывается ржавчиной, она инертна к агрессивным веществам и обладает прекрасными аэродинамическими характеристиками.
  • Гофра из пластика – дешёвая альтернатива всем видам, представленным на современном рынке. К плюсам можно отнести разнообразие расцветок, что позволяет при необходимости подобрать её к общему дизайну помещения. К достоинствам можно добавить небольшой вес изделий, стойкость к воде и влаге, химическую нейтральность, достаточную прочность. Но есть у пластика и несколько минусов. Первый из них – горючесть материала. Уже при незначительных температурах он начинает плавиться, искажая размеры трубы, что впоследствии скажется на эффективной работе вытяжки. Гофра из ПВХ не выдерживает и низких температур, под действием которых она становится хрупкой.
    Поэтому производители рекомендуют устанавливать этот вид гофрированной трубы только в помещениях, где температура воздуха не падает ниже +5С. Ко всему прочему пластик боится прямых солнечных лучей.

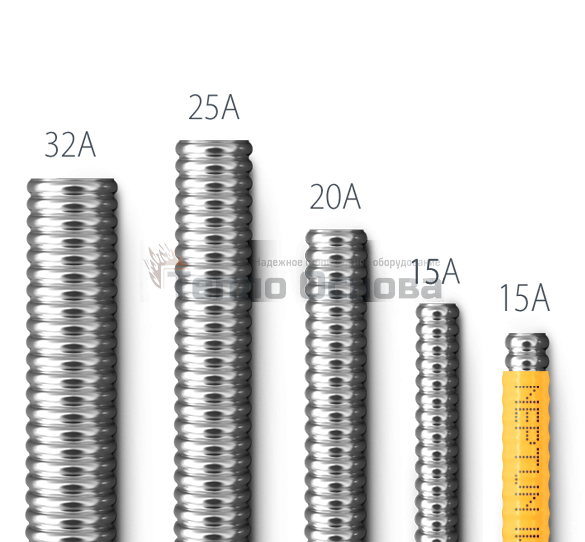

  • Гофра из нержавеющей стали. Такой вариант воздуховода ничем не отличается от алюминиевого. Но у него есть преимущества. Например, нержавейка выдерживает температуры до +900С. На кухне такой режим не предусматривается.
  • Гофра с алюминиевой фольгой на каркасе. Отличается невысокой прочностью покрываемого материала, но на кухнях для вытяжек применяется. В процессе монтажа и эксплуатации с такой гофрой надо обращаться осторожно, так как даже небольшое давление приведёт к разрыву фольги.
  • Гофра с полиэфирной металлизированной лентой на каркасе. Такой вариант воздуховода вытяжек её не используют. Она применяется только в системах кондиционирования и вентиляции зданий и является утеплённым материалом, вследствие чего внешний вид у неё непрезентабельный.

Гофра с полиэфирной металлизированной лентой на каркасе

Размерные характеристики

Гофрированная труба для вытяжки имеет один основной параметр – это внутренний диаметр.

Определяется он четырьмя размерами – 100; 120; 125 и 150 миллиметров. В домашних условиях обычно используются два из них — это 100 и 120 миллиметров.

Для того чтобы не ошибиться в размере, нужно прочесть инструкцию к вытяжке, где обозначен диаметр выходного патрубка, под который и выбирается вытяжной воздуховод. Но иногда может оказаться так, что в магазине нужного диаметра нет. Если такая ситуация возникнет, нужно приобрести гофру большего диаметра, например, вместо 120 миллиметров купить рукав с диаметром 125 миллиметров. Но, ни в коем случае не берите гофру меньшего размера, иначе при состыковке с патрубком снизится эффективность забора загрязнённого воздуха.

На что обратить внимание

Существует несколько нюансов, на которые надо обратить внимание, выбирая гофрированный рукав для кухонной вытяжки.

  • Гибкий рукав даёт возможность изгибать вентиляционную трассу в любом направлении. Но рекомендуется не делать изгибов больше трёх, к тому же придётся учитывать и то, что острый угол снижает эффективность работы вентилятора. Если возможности изменить схему прокладки не удаётся, и в ней присутствует большое количество отводов, находящихся под острым углом, то придётся заменить вытяжку на более мощную.
  • Не стоит выбирать гофру с меньшим диаметром, чем нужно. Если других вариантов нет, то придётся установить на патрубок кухонной вытяжки переходник с одного диаметра на другой. Но даже с переходником параметры системы меняются не в лучшую сторону.
  • Оптимальная длина воздуховода для вытяжки не должна превышать 3 метров. Каждый последующий метр снижает эффективность работы всей вытяжной вентиляции на 7-10%.
  • Гофрированный рукав при монтаже растягивается на всю длину. Таким образом, снизится количество рёбер и впадин между ними. А значит, при прохождении воздуха с большой скоростью внутри не будут образовываться завихрения, которые снижают скорость движения. При этом труба начинает раскачиваться и вибрировать, создавая шум.

Правила монтажа

Установка мягкой гофротрубы – процесс простой, не требующий специфических знаний, опыта и умения. Главное в этом деле – правильно подобрать изделие по параметрам кухонной вытяжки. Но для установки характерны некоторые особенности, о которых должен знать производитель работ.

  • В первую очередь на отверстие вентиляционной шахты дома монтируется декоративная решётка с патрубком, торчащим внутрь комнаты. Крепится она к поверхности четырьмя саморезами на дюбеля. То есть, надо сначала решётку приложить по месту установки, сделать через четыре монтажных отверстия отметки карандашом, высверлить по намеченным точкам отверстия, вставить туда пластмассовые дюбеля, установить решётку и прикрепить её винтами.
  • Гофрированный рукав распрямляется во всю длину.
  • Один её конец прикрепляется к патрубку кухонной вытяжки хомутом. Если его нет, используйте вязальную проволоку.
  • Гофра раскладывается по намеченной схеме прокладки.
  • Второй конец таким же способом крепится к патрубку декоративной решётки.

Если длина трассы вытяжной вентиляции недлинная, то дополнительных крепежей не потребуется.

Если длина значительная, то придётся через каждые 1-1,5 метра установить крепёжные детали. Например, специальные хомуты, которые крепятся к любой плоскости (вертикальной или горизонтальной).

Заключение по теме

Вопрос, что лучше – гофра для кухонной вытяжки или жёсткие трубы из пластика, звучит неправильно, потому что оба изделия выполняют одну функцию. Единственное существенное отличие — простота монтажа гофрированного рукава. В остальном это практически идентичные материалы для вентиляционных сетей.

как выбрать и установить манжет, размеры, монтаж (+ фото)

Самостоятельная установка или замена сантехники становится все популярнее. Кто-то таким образом пытается сократить свои расходы на ремонт, а кому-то хочется собственноручно обеспечить качество монтажа, чтобы не переделывать работу за неумелыми наемниками. Многие операции с сантехникой не требуют вмешательства профессионального сантехника.

С современными пластиковыми материалами работать проще, чем с металлическими изделиями. Например, если гофра для унитаза требует замены, решить проблему может даже начинающий мастер. Нужно лишь изучить особенности технологии работ этого типа и учесть ряд важных нюансов.

Содержание статьи:

Преимущества и недостатки

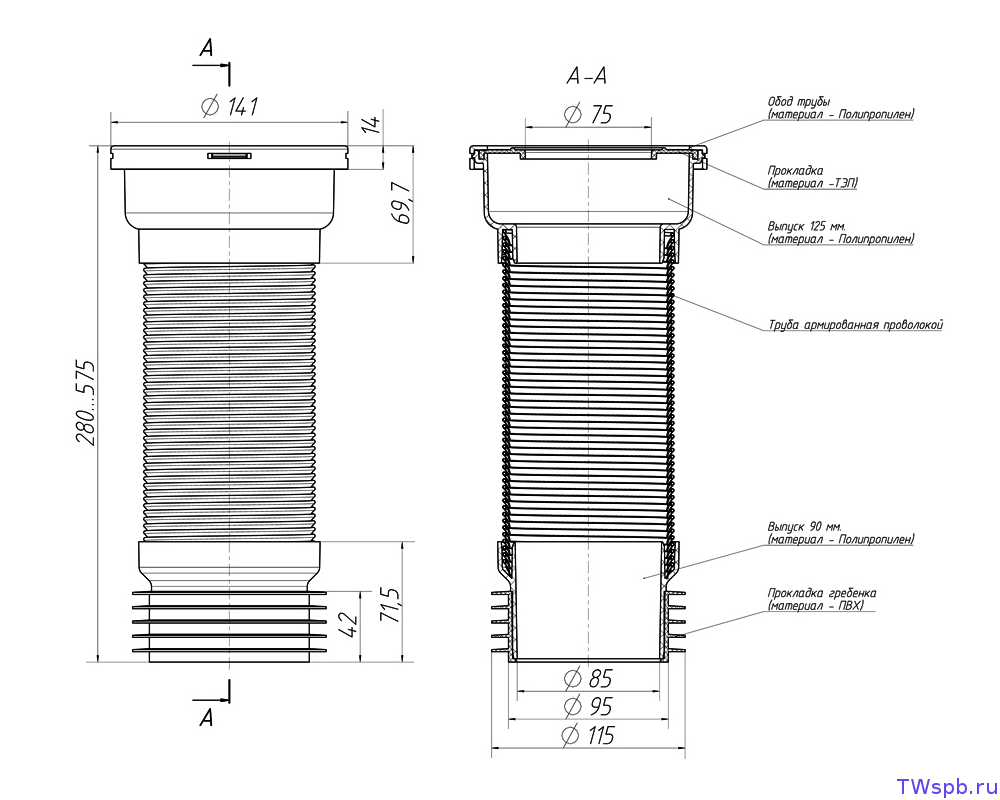

Гофра (манжет) – это переходный элемент сантехнической системы, предназначенный для соединения унитаза с канализационной системой. Она представляет собой довольно широкую трубу с гофрированными стенками, выполненную из современного термопластика.

Гофрированный соединитель для унитаза позволяет выполнить подключение сантехники к канализации быстро и качественно. Длительность его эксплуатации зависит от правильной установки

Край оформлен манжетой, которая облегчает процесс соединения с трубами и выпускным отверстием унитаза. Конструкция стенок, которая и дала название этому изделию, позволяет увеличивать размеры переходника до определенных пределов. Обычно длина рукава варьируется в пределах 23-50 см.

Диаметр манжеты, которую присоединяют к унитазу, составляет 13,4 см снаружи и 7,5 см внутри. Конец, который устанавливают на канализационную трубу, обычно имеет отверстие с диаметром 11 см.

Главные преимущества гофры, предназначенной для унитаза, это невысокая цена и простой монтаж. Этот элемент часто используют в тех случаях, когда диаметр выпускного отверстия унитаза и канализационной трубы не совпадает. Гофра очень удобна, если положение унитаза необходимо изменить, сместив его относительно места входа в канализацию.

Также ее часто используют как временный элемент, когда при ремонте унитаз еще не закреплен, но им необходимо пользоваться. Однако гофру нельзя назвать идеальным выбором, это не самый прочный элемент. Например, если в унитаз случайно упадет кусок керамической плитки или острый осколок стекла, гофрированное соединение может легко получить повреждения.

Если гофра расположена под слишком большим углом или неправильно изогнута, в ней часто возникают засоры, а слишком длинный элемент иногда провисает под воздействием своего содержимого. Никогда не следует размещать гофру внутри стены, она подходит только для открытого монтажа.

Когда стоит устанавливать гофрированный соединитель?

Гофру или манжету для унитаза используют при соединении с канализацией далеко не всегда. Пластиковая труба надежнее и прослужит значительно дольше. Но порой без гофрированного соединителя не обойтись.

Например, если нельзя установить унитаз прямо напротив выпускного отверстия канализации, или когда уровень пола после ремонта стал выше.

Гофру для унитаза можно довольно сильно растянуть, но следует помнить, что чрезмерное натяжение снижает прочность этого элемента

Так бывает, если новую напольную плитку укладывают без демонтажа старого покрытия. Иногда положение унитаза приходится изменять из-за перестановки, например, если в ванной комнате появляются дополнительные элементы: стиральная машина, душевая кабинка и т.п.

Гофра пригодится, если тип выпускного отверстия нового унитаза не соответствует существующей канализации. С этой проблемой сталкиваются владельцы новой сантехники, проживающие в квартирах еще советской постройки.

Старая канализация рассчитана на подключение к унитазу с косым выпускным отверстием, а в современной импортной сантехнике выпуск обычно делают прямым.

Как решить проблему выбора

Перед покупкой гофрированного соединителя следует уточнить размеры отверстий, которым он будет подключен. Вероятность ошибок будет меньше, если гофру покупать одновременно с унитазом. Второй важный показатель – длина трубы. Существуют модели разного типа и назначения.

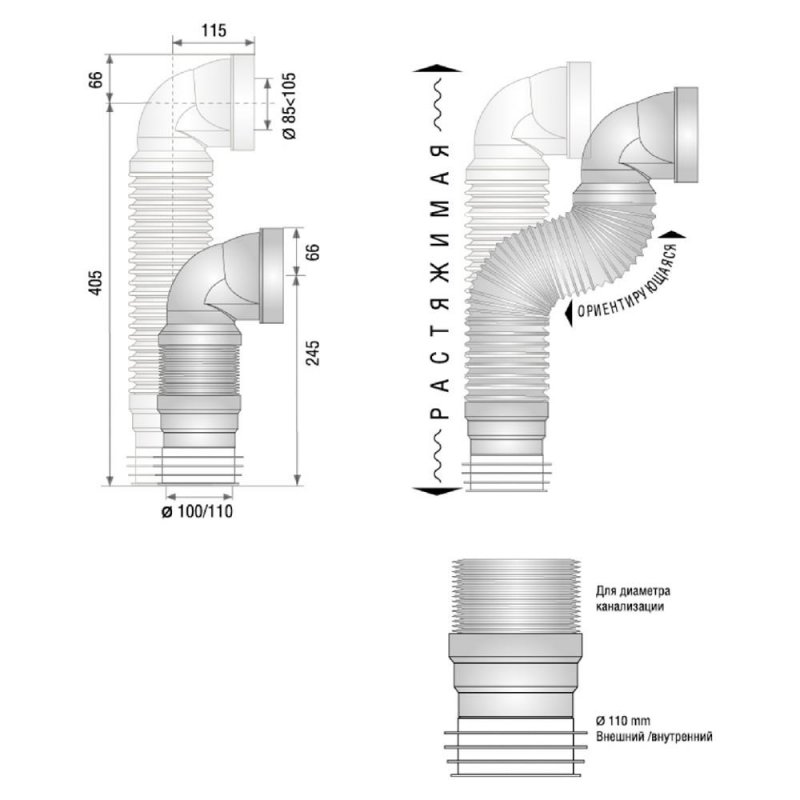

Например, для небольшого совмещенного санузла очень удобным вариантом может стать гофра с отводом, позволяющая подключить к одному канализационному выходу сразу два объекта. Иногда удобнее использовать специальную резиновую манжету для унитаза.

Для соединения унитаза с канализационной системой можно использовать не только гофру (2), но также специальную резиновую манжету (1) и пластиковый отвод (3)

Не имеет смысла приобретать гофру подешевле, поскольку стоимость даже самого дорогого варианта невелика. Пусть соединитель будет немного дороже, но соответствует ожидаемому уровню качества. Хорошими характеристиками по прочности и долговечности отличается импортная продукция.

Западные производители дополнительно укрепляют свои изделия армирующей металлической проволокой. Такие модели более жесткие, они меньше провисают и лучше сопротивляются механическому воздействию.

Для установки гофры могут также понадобиться следующие элементы:

  • муфта, прямая или эксцентриковая, для соединения с канализационной трубой унитаза, который расположен соврем рядом;
  • патрубок с манжетой или пластиковый отвод, предназначенный для установки унитаза, положение которого смещено относительно входа в канализационную систему;
  • гофра жесткая или мягкая, позволяющая обойти небольшие преграды, препятствующие прямому соединению унитаза с канализацией.

Выбирая подходящую гофру для унитаза, следует помнить, что проблемы могут возникнуть не только при использовании элемента, который слишком сильно растянут. Не рекомендуется также использовать чрезмерно короткую трубу.

Сильное сжатие или резкий изгиб вскоре приведут к поломкам.

При таком изгибе гофры, установленной на унитаз, внизу наверняка будет скапливаться жидкость. Необходимо изменить положение унитаза или выбрать другой способ подключения

Демонтаж старого соединителя

Если унитаз уже установлен, то перед монтажом новой гофры необходимо удалить старую. При этом необходимо учесть ряд важных моментов. Разумеется, перед началом демонтажа стоит спустить воду из бачка и перекрыть подачу воды в систему.

Прежде всего, следует помнить, что гофрированный соединитель повышенной жесткостью не отличается. Часть жидкости остается внутри.

Сначала обычно отсоединяют ту часть, которая закреплена на унитазе. Тогда жидкость, оставшаяся внутри гофры, можно будет слить в канализацию. Соблюдать эту последовательность особенно важно, если старый соединитель сильно растянут или унитаз установлен под углом к канализационной трубе.

Если наоборот, гофра находится в сжатом положении, для ее удаления может понадобиться предварительно демонтировать унитаз, т.е. снять его с креплений. Эти моменты необходимо учитывать и при подключении унитаза к канализации с помощью гофры, поскольку со временем ее все равно придется заменять.

Как выполнить монтаж гофры

После того, как старый соединительный элемент удален, следует внимательно осмотреть гофру. Нужно убедиться, что на стенках трубы в процессе транспортировки и хранения не появились трещины или другие повреждения. Также следует проверить соответствие длины соединителя расстоянию между унитазом и канализационной трубой.

А вот если гофру и новый унитаз устанавливают одновременно, имеет смысл сначала соединить трубу с выпускным отверстием унитаза, затем произвести установку унитаза, а затем подключить всю эту конструкцию к канализационной системе.

Такой порядок действий может оказаться менее сложным и трудоемким, чем порядок, при котором сначала ставят унитаз и потом присоединяют к нему гофрированный соединитель.

Если унитаз еще не установлен, возможно, стоит сначала присоединить к нему гофру, а потом выполнить установку изделия и его подключение к канализационной системе

Подготовительный этап также включает очистку выпускного отверстия унитаза от загрязнений после демонтажа старой гофры или трубы. Это могут быть как частички прежних коммуникаций, так и остатки цементного или герметизирующего состава.

Очищенную поверхность можно даже обезжирить, если это согласуется с инструкцией по применению нового герметика. Перед установкой гофры на выпускное отверстие нового унитаза следует надеть фановую трубу.

После этого можно приступать собственно к установке гофры. Сначала на край выпускного отверстия унитаза наносят нужное количество герметика. Для работы с сантехникой рекомендуется применять специальный санитарный герметик на основе акрила или силикона.

Такие составы хорошо расширяются и обеспечивают высокую герметичность соединения, они специально разработаны для условий повышенной влажности, предотвращают проникновение грибка и плесени на обработанных поверхностях.

Перед началом работы с герметиком следует внимательно изучить инструкции изготовителя и четко их выполнять.

Гофра крепится на отверстие унитаза вполне надежно, но использование санитарного герметика сведет вероятность протечек в местах соединения к минимуму

На край выпуска, обработанного герметизирующим составом, надевают гофрированную трубу. Ее следует повернуть к унитазу той стороной, на которой расположена внутренняя мембрана. Гофра должна перекрывать выход из унитаза примерно на пять-шесть сантиметров, такие размеры считаются оптимальными.

Очень важно, чтобы гофра была надета очень ровно, это обеспечит максимальную надежность соединения. Чтобы обеспечить надежное прилегание гофры в месте соединения, необходимо тщательно прижать отрезок трубы к поверхности выпуска унитаза.

После этого следует подождать, пока герметик полностью высохнет, сроки указаны в инструкции. В этот период не стоит смещать гофрированный соединитель, лучше всего оставить конструкцию в покое, чтобы предотвратить возможные протечки.

После этого новый унитаз можно установить на предназначенное для него место. Порядок соединения гофры с входом в канализацию примерно такой же. Часть трубы необходимо обработать герметиком и соединить в нужном месте. Следует отметить, что установку гофрированного соединителя можно выполнить и без использования герметика.

По краям трубы предусмотрены специальные внутренние мембраны, которые позволяют зафиксировать ее положение. Но на практике отсутствие герметизирующего состава часто приводит к протечкам и смещению гофры.

Это пример правильной установки гофры для унитаза: она не слишком растянута, не провисает и не изгибается, т.е. нет препятствий для свободного удаления нечистот

Основную работу по установке гофры на этом этапе можно считать оконченной, однако следует проверить надежность соединения, чтобы предотвратить возможные протечки. Сначала, конечно, следует дождаться высыхания герметика, который был нанесен на часть трубы, соединенной с канализацией.

После этого в систему подают воду, чтобы наполнить бачок, и производят смыв. Если по какой-то причине подключить воду не удается, достаточно просто вылить в унитаз несколько литров воды.

Теперь нужно понаблюдать за местами соединений. Если сквозь них просачивается или вытекает вода, значит, герметичность нарушена, требуется устранить недостатки. Для этого не нужно переделывать всю работу, достаточно нанести на проблемные участки один-два слоя герметика.

Если же протечек нет, повторно герметизировать соединения снаружи не обязательно. После ремонта протечек нужно дождаться высыхания состава и снова проверить соединения на протечки.

Важный нюанс при монтаже манжета, предназначенного для унитаза, это степень его растяжения по длине. Если расстояние от унитаза до канализационной системы слишком велико, со временем гофра начнет заметно провисать под воздействием содержимого.

Чем меньше это расстояние и провисание гофры, тем более долгий срок прослужит соединительный элемент. В натянутом состоянии гофра легко может сломаться, поэтому следует избегать любой дополнительной нагрузки на соединитель.

Подробные рекомендации по установке гофрированной трубы на унитаз представлены в следующем видеоматериале:


Несколько важных нюансов

Расстояние, которое разделяет унитаз и канализационную систему, следует сократить до разумных размеров, но это не всегда возможно. В таких случаях слишком длинную или растянутую гофру укрепляют с помощью специальных подпорок.

Не стоит ждать, когда на элементе появится заметное провисание, подпорки стоит установить еще на этапе монтажа гофры. Такие подпорки также помогают избежать засоров на этом отрезке канализационной системы.

Если при установке гофру нужно сильно изогнуть, лучше взять мягкий вариант. Изгиб не должен препятствовать удалению отходов

Вот еще несколько рекомендаций, которые помогут продлить срок службы этого изделия. Современная бытовая химия может быть довольно агрессивной. Не следует выливать в унитаз растворы химических веществ с таким составом, поскольку они могут вызвать повреждение стенок гофры.

Стенки истончаются постепенно, поэтому негативное влияние бытовой химии может обнаружиться только с течением времени.

Поскольку стенки гофры сами по себе тонкие, их следует беречь от случайного механического воздействия. Не следует ронять на трубу даже не слишком тяжелые предметы, поскольку разорвать трубу может даже слишком резкий толчок.

В процессе эксплуатации гофрированной трубы может выясниться, что она была установлена неправильно. Об этой проблеме свидетельствует вода, которая застаивается внутри трубы. В этом случае придется найти другой способ подключения унитаза к канализационной системе.

Если же гофрированная труба установлена правильно, она справляется со своими функциями, удаляя отходы и препятствуя проникновению неприятных запахов в жилые помещения.


виды, размеры, инструкция по монтажу гофры, рекомендации специалистов по выбору

При прокладке кабеля и проводки их рекомендуют упаковывать в специально предназначенную для этого гофру. Разбираемся, зачем она, какие бывают разновидности и как выбрать правильную.

Чтобы проводка дольше прослужила, не создавая аварийных ситуаций и не требуя ремонта, ее рекомендуют защищать специальными оболочками. Наиболее часто для этой задачи применяют шланг с гофрированной поверхностью, который по документам называется «Труба электротехническая гофрированная», а в обиходе обозначается словом «гофра». Разбираемся, как правильно выбрать разновидность гофры и для чего ее применяют.

Гофра: зачем она нужна, и можно ли справиться без нее

Специалисты в монтаже проводки рекомендуют пользоваться гофрами практически единодушно. У такого единства во мнениях есть причины. Применение гофрированных труб при монтаже проводки помогает решить сразу несколько задач:

  • Гофрированный шланг из негорючих полимеров помогает защитить стены в каркасных и деревянных домах от распространения огня, возникшего при коротком замыкании проводки. Актуально это соображение и при прокладке проводов за декоративными панелями (ПВХ, вагонкой).
  • Прочная гофра способна до некоторой степени защитить провод от механического повреждения. А значит, при попытке забить гвоздь в стену, покрытую вагонкой или пластиком, вы не повредите проводку.

    Даже самая прочная гофра все же не является достаточно надежной защитой. Поэтому, проводя капитальный ремонт, не поленитесь сфотографировать стену с проложенной проводкой или сделать чертеж, отражающий подробно местоположение каждого провода.

  • При закладывании кабеля или провода в бетонную стяжку гофра не только выступает в роли защиты от сдавливания жил массой бетона. После застывания бетона трубка поможет вынуть из пола вышедший из строя кабель. Извлеченный отрезок будет просто поменять на новый кусок, не разрушая стяжку.
  • Если кабель прокладывается на улице (по наружной стене, по воздуху или по земле), гофра выступает в роли защиты от целого набора факторов. Это и ультрафиолет, способный разрушать многие виды изоляции, и влажность, и силы, вызывающие механические повреждения.

При прокладывании кабеля под землей гофрированная труба защитит его от сдавливания массой грунта и контакта с влагой.

Разумеется, все эти защитные свойства гофра проявит лишь при условии, что разновидность оболочки подобрана правильно.

Таким образом, справиться с прокладкой проводки, не используя гофру, конечно, можно. Но смысла в таком походе не много. Стоимость гофрированной трубы невелика, и полученная экономия не покроет затрат на преждевременный ремонт проводки. Для того чтобы узнать как выполнить прокладку кабеля в земле своими руками читайте в этой статье.

Виды гофрированных оболочек

При попытке приобрести гофрированную оболочку в магазине покупатель, как правило, сталкивается с большим разнообразием этого электротехнического товара. Различные диаметры, цвета, материалы и маркировки позволяю насчитать несколько десятков разновидностей гофры. Чтобы выбрать нужную, надо четко представлять, чем они отличаются. Так легче понять, какая разновидность нужна именно вам.

По прочностным характеристикам выделяют четыре разновидности гофрированной трубы:

  • Легкая разновидность хорошо гнется благодаря очень тонким стенкам. Такую оболочку применяют для проводки, спрятанной за декоративной отделкой на потолках и стенах. От нее нельзя ждать хороших защитных свойств, поэтому применение этой разновидности ограничивается условиями, создающими минимальную нагрузку на провод.
  • Средняя версия толще, поэтому ее разрешается прокладывать как в стенах, так и в стяжке. Практический опыт показывает, что надежность защиты такой оболочкой при прокладке проводки в полу недостаточна, но в стенах она показывает хорошие результаты.
  • Тяжелая гофра имеет толстые стенки и хорошо защищает кабель и проводку от пыли и влаги. Гнется эта разновидность довольно плохо, поэтому при прокладке применяют специальные муфты.
  • У армированной проволокой версии максимальная прочность обеспечивается закладкой внутрь металлической проволоки, скрученной спиралью. Такая гофра предназначена для подземных и воздушных трасс.

Однако прочностные характеристики и толщина стенок – это не единственный параметр, который следует принимать во внимание при выборе гофры. Немаловажным является и тип материала, использованного при изготовлении. Труба может быть пластиковой, изготовленной из стали нержавеющих сортов или метало-полимерной, состоящей из стальной основы с пластиковым покрытием.

Для удобства монтажа часть гофры выпускается с проволокой, пропущенной внутри шланга. Все, что требуется в момент прокладки – размотать трубку, привязать проволоку к кабелю и вытянуть проволоку с противоположного конца гофрированной оболочки.

Гофра может иметь один или два слоя. Однослойная разновидность более доступна по цене. Но внутренняя ее поверхность такая же ребриста, как и наружная, что создает трудности при попытке протолкнуть кабель в уже проложенный шланг. У двухслойной гофры внутренний слой гладкий, что облегчает монтаж. Но за удобство пришлось расплачиваться повышенной жесткостью и более высокой ценой.

Размерный ряд и материалы, используемые для изготовления

Размерный ряд гофрированных труб для электротехнических работ достаточно широк. На сегодняшний день в продаже можно найти гофру с диаметром в 16, 20, 25, 32, 40, 50 и 63 мм. При этом следует помнить, что цифра отражает внешний диаметр трубы, внутренний будет  меньше.

Подбирают гофру так, чтобы проводники не находились в ней слишком плотно. Особенно это важно при прокладывании нескольких линий кабеля внутри одной трубы. Воздушный зазор (он в этом случае должен составлять порядка 65% общего объема внутри гофры) будет рассеивать тепло, выделяющееся при прохождении тока по кабелям. При совместной прокладке производство тепла идет особенно интенсивно.

Применение конкретного размера определяется не только тем, какой кабель или провод будет пропущен внутри трубы, но и общим назначением линии. Так, к розеткам или выключателям провода подводят в трубке с длиной в 20 мм, к промежуточной коробке от щитка – 25 мм и более, а для проведения кабеля через перекрытие между двумя этажами берут гофру с диаметром не менее 40 мм.

Материал, из которого изготовлена гофра, также влияет на сферу применения. Об этом может также сказать цвет:

  • Синий – полипропилен. Такая гофра не горит, обладает высокой стойкостью к влаге.
  • Серый – ПВХ. Применяется только в сухих помещениях, поскольку не обеспечивает стойкости к влаге.
  • Оранжевый или черный – полиэтилен (низкого давления). Хорошо переносит действие воды и химикатов, но способен гореть. Поэтому прокладывается только в стяжках, негорючих стенах или на улице.

Лучшими показателями стойкости к пламени обладают металлические гофры. Также они не боятся зубов крыс и мышей, хорошо переносят механические нагрузки. Недостаток – высокая стоимость и малая стойкость к воде.

Правила монтажа

Если гофрированный шланг закрепляется открыто, для присоединения его к стене используют пластиковые клипсы. С помощью саморезов клипсы прикручивают из расчета 3-5 шт. на 1 м. Гофра вставляется в клипсы до щелчка.

При закреплении гофры в штробе применяют пластиковые дюбель-стяжки. Иногда при отсутствии необходимого крепежа прибегают к самоделкам: из жести нарезают полоски нужного размера, в середине сверлят отверстие и вставляют саморез.

Перед прокладкой линии требуется тщательно проработать проект. Если гофра будет проложена неправильно, в нее просто не удастся затянуть кабель. Поэтому при проектировании за основу принимают следующие правила:

  • Каждый участок не должен быть слишком длинным. 25 м – максимально допустимая длина.
  • На один участок не допускается делать более 4 поворотов.
  • От одного поворота до другого делается не менее 4 м прямого участка. Если условия прокладывания проводки требуют разместить два поворота ближе, лучше поставить распределительную коробку.
  • Поворот делается на прямой или тупой угол, острые углы не допустимы. При этом, чем больше будет радиус поворота – тем лучше.
  • Если от одного объекта до другого нужно проложить 2 и более линии, они кладутся параллельно, с расстоянием порядка 20 см от одного рукава до другого.

Пересечение трасс выполняется только под прямым углом. Это обеспечивает минимальную площадь наложения, и как следствие, снижает вредное воздействие магистралей друг на друга.

Монтаж гофры своими руками. Пошаговая инструкция

Проводя работы по монтажу проводки в гофре, придерживаются следующего порядка действий:

  • Проектирование. На этом этапе определяют, как пойдет каждый рукав, где будут повороты, определяется потребность в материалах и проводятся закупки.
  • Подготовка штроб и креплений для прокладывания трасс.
  • Закрепление гофры, ввод ее в распределительные коробки.
  • Протягивание кабеля.

Кабель протягивают при помощи тросика или проволоки, пропущенной через рукав. Тянуть следует осторожно, не допуская резких рывков (иначе оторвется трос или кабель будет поврежден). Чтобы тросик не оторвался, его дополнительно крепят скотчем.

Если требуется прокладывать длинные концы, сначала можно затянуть кабель в гофру, а уже потом крепить ее к стенам или прокладывать в штробы и траншеи.

Советы профессионалов по выбору

Мы рекомендуем посмотреть несколько видеофрагментов, чтобы познакомиться с мнением профессиональных монтажников о выборе  и применении гофры:

Использование  гофрированных оболочек при создании электропроводки потребует некоторых затрат. Но это вложение существенно повышает безопасность проводки и срок ее службы. А значит, затраты явно оправданы и пренебрегать ими не стоит.

манжета размером 110 мм, замена эксцентрика и фановой трубы, как подключить гофрированный слив

Иногда только с помощью гофры можно установить унитаз в требуемое положение. При использовании стандартных жестких труб это не всегда возможно в той позиции, в которой хочется владельцу. В статье будут подробно рассмотрены все вопросы, связанные с использованием пластиковой гофры для демонтажа старой или установки новой трубы.

Особенности и назначение

Безнапорная гофра (манжета) для унитаза, изготовленная из пластика, делает ремонт в туалете намного проще. Раньше для того, чтобы подключить унитазную конструкцию к системе канализации, использовали трубы из чугуна, отличавшиеся тяжестью и трудностью монтажа. В настоящее время значительно легче и удобнее пользоваться для этих целей пластиковыми изделиями. А уж в условиях многих квартир, когда каждый квадратный сантиметр на счету, такая унитазная гофра – единственный возможный выход для того, чтобы установить писсуар.

Гофрой называется переходный элемент системы сантехники, который предназначен для того, чтобы соединить унитазный патрубок с канализационной трубой. Это широкая трубка с гофро-стенками, изготовленная из термического пластика. Ее край представляет собой соединительную манжету, благодаря которой проще состыковать трубу и выпускное отверстие унитаза. Длина гофры в среднем составляет 25-30 см, манжета имеет диаметр 13,4 см на внешней стороне, 7,5 см – на внутренней (со стороны унитаза). Тот конец, который присоединяют к канализационной трубе, имеет диаметр 11 см.

Особенность унитазной пластиковой гофры такова, что внутри нее есть слой, значительно повышающий ее технические характеристики. Особенно это заметно, если остановить выбор на продукции лидирующих мировых производителей, таких как SML или Duker.

Установить на унитаз гофру намного удобнее и выгоднее, чем чугунную трубу. Во-первых, пластик легкий, стоит меньше, а срок эксплуатации у него намного больше.

Чистить его несложно, можно это сделать самостоятельно. Перед тем, как устанавливать гофру, не требуется предварительная чеканка.

Используют гофру не всегда. В большинстве случаев предпочтительнее взять пластиковую трубу, она значительно прочнее.

Гофру для унитаза используют в ряде случаев.

  • В ситуации, когда унитаз смещен по оси относительно раструба канализации. Это может произойти, когда вследствие настила плитки на пол его уровень приподнимается, или когда владельцем принято решение переместить унитаз, установив его на другое место. В каждом подобном случае не будет точной стыковки выпускного отверстия унитаза и раструба канализации, то есть потребуется использовать специальный гофрированный слив. Если же производится замена унитаза и установка нового на другое место, гофра должна быть не короче 50 см. Если не использовать пластик, то придется перемещать канализационную трубу. Если же по окончании ремонта пол в санузле поднимется (и, соответственно, поднимется унитаз), замена гофры не требуется.
  • Другая ситуация – когда нетипичен сам выпуск. Унитаз бывает устроен таким образом, что тип существующей канализации не совпадает с выпускным отверстием. Например, иногда в квартиру старой планировки требуется поставить современную сантехнику. В ней выпуск обычно прямой, а в устаревших моделях унитазов – косой.

Поэтому в случае, когда оборудование имеет горизонтальный или вертикальный выпуск, для того чтобы подключить его, понадобится использование гофрированной трубы, которую можно изогнуть под нужным углом.

Преимущества и недостатки

Достоинств у пластиковой гофры много, и они довольно весомые:

  • Простота монтажа – человеку без специальных знаний вполне можно справиться с заменой трубы.
  • Бюджетность – пожалуй, основное преимущество наряду с легкостью установки.
  • Единственный доступный вариант в случае перемещения или сдвига унитаза.
  • В случае несовпадения выпускного отверстия на унитазе и канализационного раструба можно ставить только пластик.
  • Подойдет для временного унитаза, устанавливающегося до окончания ремонта.

Наряду с большим количеством преимуществ имеются и недостатки.

  • Хрупкость конструкции в связи с небольшой толщиной стенок трубы. Если в унитаз уронить что-то с острыми краями, например, осколок керамоплитки или стекла, гофротруба может быть повреждена, и ее придется заменить.
  • Если гофру расположить под неправильным углом или придать ей не тот изгиб, она может легко засориться.
  • Если же гофротруба слишком длинная, она может провиснуть под тяжестью содержимого.
  • Гофру нельзя размещать в стене, только снаружи.
  • По мнению многих пользователей, конструкция имеет малопривлекательный и громоздкий внешний вид.

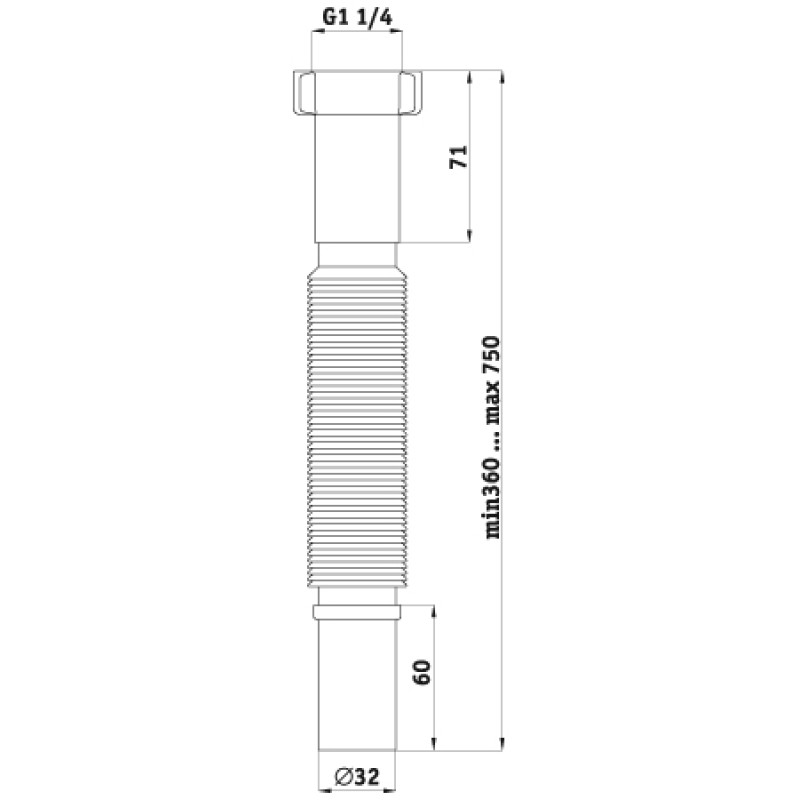

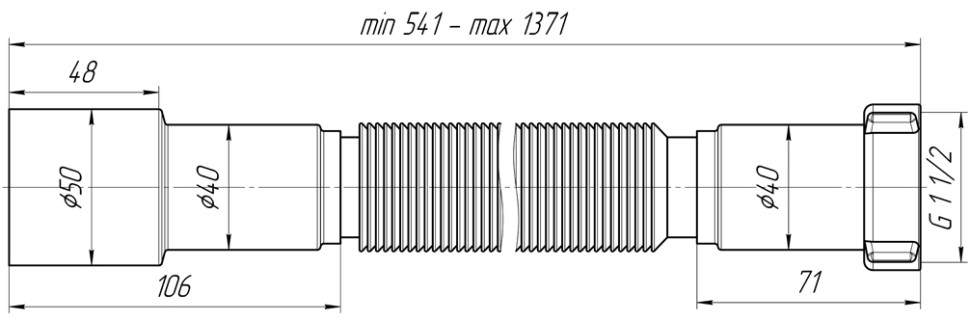

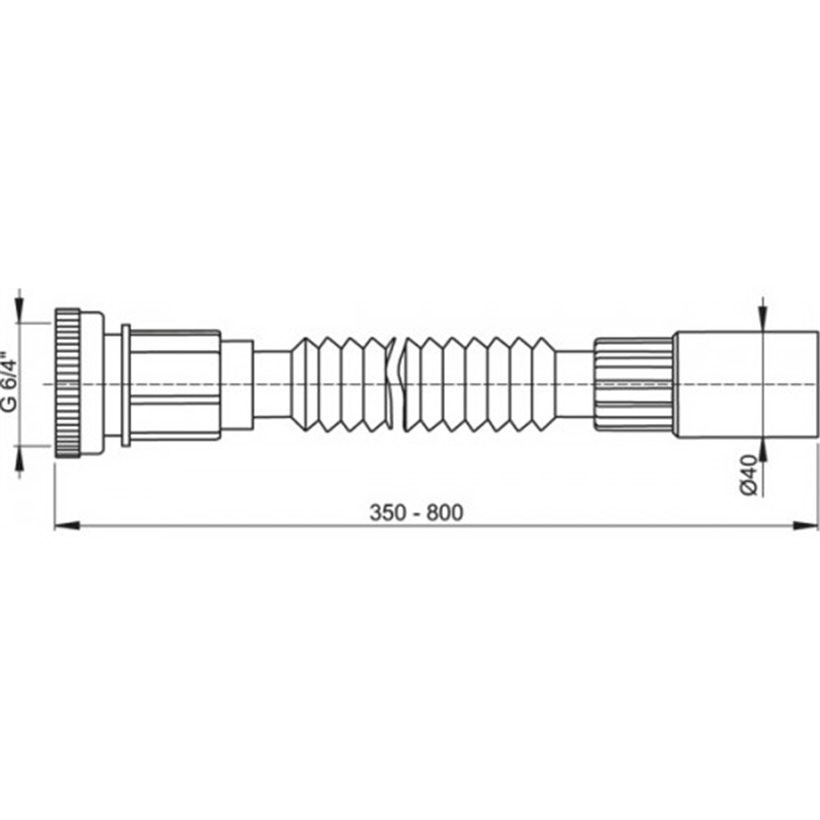

Виды и размеры

Унитазные гофры могут обладать такими параметрами.

  • Эластичность. В зависимости от нее они бывают мягкими и жесткими. Вторые обладают более высокой прочностью и износостойкостью. Мягкую гофру можно установить на унитаз любой конфигурации и с любым типом выпуска (вертикальным, косым или горизонтальным). Чем более эластична труба, тем проще ее монтировать.
  • Армирование. С его помощью пластиковые трубы укрепляют. Для этого используется стальная проволока. Армированная арматура служит дольше, но и стоит значительно дороже.
  • По длине гофротрубы также различаются. В среднем диапазон варьируется от 0,2 до 0,5 м. Приобретая арматуру, нужно учесть расстояние от унитаза до того места, где гофра врезается в трубу. Лучше всегда покупать чуть более длинный канал, примерно на 5 см больше требуемого. Так проще избежать протечки.

Диаметр гофры может быть 50, 100, 200 мм. Перед покупкой нужно произвести замеры диаметра отверстия унитаза, и, исходя из полученной цифры, приобрести трубу с соответствующим сечением. Купить ее можно в любом магазине строительных и отделочных материалов.

Манжетой называют деталь сантехники, которая отвечает за обеспечение герметичного соединения унитаза и канализационного выпуска. Для каждого напольного унитаза она является необходимой. Поэтому, приобретая сантехнику, в комплект следует купить и манжету.

Модели, представленные в магазинах, различны по многим параметрам: материалу, из которого они изготовлены, диаметру, форме. Стандартный диаметр манжеты – 110 мм, но могут быть иные варианты. Необходимо узнать, каким типом выпуска оснащен унитаз, и какой у него диаметр, потому что именно на него будет крепиться манжета вторым концом.

Если размеры не совпадают, то необходима покупка простой конусной модели (в случае, если подключение прямое), либо комбинированной с разными выходными размерами (если подключение со смещением).

Если классифицировать манжеты, можно выделить следующие разновидности:

  • прямые гладкие;
  • угловые гладкие;
  • конусные;
  • эксцентрические;
  • гофрированные.

Бывают также комбинированные модели: с одного конца они прямые и гладкие, а с другого гофрированные.

Фановая гофра подходит для подсоединения унитазов с горизонтальным или косым выпуском. Ее устанавливают в трубу 90 мм (безманжетную) либо в трубу со срезом 110 м.

Манжета эксцентрик состоит из двух цилиндрических поверхностей, соединенных вместе, но сдвинутых друг относительно друга по продольным осям. Стандартный диаметр выпускной бесшовной трубы – 72 мм.

В соответствии с материалом, из которого они изготовлены, манжеты делятся на резиновые и пластиковые. Если модель унитаза современная, а трубы сделаны из пластика, то используют полимерные виды. А для стыка с чугунной трубой подойдет традиционная плотная резина.

Обязательно учесть форму выпускного отверстия на унитазе. Она может быть:

  • вертикальной;
  • горизонтальной;
  • косой.

Обязательной деталью является муфта. Модели для пластиковых труб выпускаются в ограниченном количестве – всего пять видов:

  • Труба/труба – изделия с гладкими стенками зафиксированы друг относительно друга резьбой. Используется для жестких пластиковых труб, надевается по очереди на оба конца.
  • Коробка/труба – в трубе с одной стороны находится кабель, с другой – компрессионный зажим.
  • Фитинг с разъемным соединением.
  • Прозрачная труба подходит для мягких стыков гофротрубы, укрепляется посредством накручивания.

Если не хочется, чтобы беспокоили неприятные запахи, можно оснастить унитаз обратным клапаном. Он может быть установлен не только в унитазе, но и в иных сантехнических элементах, имеющих выход в канализацию.

Обратный клапан защищает каждый из предметов сантехники от возникновения засоров, и устраняет запахи, препятствуя их распространению по жилому помещению. Это актуально как для жильцов на верхних этажах, так и на нижних.

Как выбрать?

Каждое изделие можно отнести к своему типу, руководствуясь сочетанием таких параметров как:

  • длина и диаметр;
  • армирование;
  • эластичность.

Подобрать нужное изделие можно, исходя из нужных параметров, а также руководствуясь требованиями к качеству и прочности.

Желательно покупать сертифицированное изделие, а также перед приобретением тщательно изучить маркировку на нем. Не нужно поддаваться соблазну купить подозрительно дешевый товар, ведь, как известно, «скупой платит дважды», и велика вероятность, что, установив копеечную гофру, в скором времени придется идти в магазин за новой.

Демонтаж старой

Чтобы самостоятельно заменить гофру на унитазе, нужно демонтировать старую трубу. Это ступенчатая процедура, требующая определенной последовательности действий.

Чтобы правильно это сделать своими руками, нужно приготовить несколько ведер и ненужные тряпки. Сначала потребуется отключить подачу воды в сливе. Потом нужно открутить трубку, пропускающую воду. После вода сливается из бачка, а потом нужно снять бачок.

Процесс демонтажа начинается с унитаза. Если он установлен и эксплуатируется давно, то, вероятнее всего, он очень прочно закреплен в цементе. Вытащить его без повреждения невозможно. В этом случае нужно бить молотком в горловину унитаза. От вибрации воздействие на основание из цемента усилится, так процесс демонтажа пойдет легче.

По трубе бить нельзя ни в коем случае, особенно по чугунной, так как есть риск трещины или даже полного ее разрушения. Трещину в гофре заделать нельзя, а для установки новой придется полностью заменить трубу. Это повлечет дополнительные расходы средств и времени.

Когда горловина разбита, можно демонтировать конструкцию. Для начала нужно раскачивать ее. Если не получилось, при помощи молотка и зубила можно попробовать сбить основание из цемента. Часто после этого унитаз трескается или распадается на части, их нужно разобрать. Чтобы туалет не залило водой, следует обложить конструкцию тряпками.

После того, как унитаз демонтирован, нужно сбить с него все осколки и остатки цемента. Как только его нижний срез станет ровным, нужно очистить раструб и убрать из него куски унитаза. Как только канал очищен, его нужно заткнуть заглушкой, иначе неприятный запах распространится по всему дому. После этого можно менять гофротрубу.

Как установить?

Для того чтобы поменять гофру, понадобятся такие инструменты:

  • молоток;
  • кувалда;
  • рулетка;
  • клей «жидкие гвозди»;
  • фум-лента;
  • ключи;
  • шланг, чтобы сливать воду.

Сделать это очень просто. Сначала нужно примерить трубу, для этого гофра прикладывается к тому месту, где планируется ее подсоединить. Сразу будет видно, стыкуются ли горловина унитаза, сточная труба и непосредственно гофра. Тут же можно определить, является ли длина гофротрубы подходящей.

Если нужно, гофру обрезают и делают разметку. Точки, где будут дюбели, нужно отметить маркером. Основание для унитаза также нужно обозначить. На унитаз устанавливаются бачок и сливная труба. При помощи перфоратора нужно сделать дыры под дюбели, после этого начинается монтаж новой гофротрубы.

Сначала ее протирают сухой тряпкой, потом наносят герметик на прокладку. После чего труба вставляется в канализационное отверстие. С другой стороны трубу тоже нужно обработать герметиком, после чего следует одеть обработанный канал на унитаз в области горловины. Замеченные трещины и щели нужно заделать тем же герметиком или клеем «жидкие гвозди».

На место, отведенное под основание унитаза, нужно поставить прокладку из резины, после чего необходимо нанести силиконовый герметик на ее окружность. Теперь можно поставить унитаз и закрепить его.

Как только клей «схватился», нужно проверить качество работы конструкции. Для этого следует спустить воду в унитазе и проконтролировать, не течет ли из-под него.

Кроме такого способа, можно нагреть гофротрубу. Ее подвергают воздействию высоких температур до тех пор, пока ее конец не станет мягким. Потом нужно без промедлений надеть гофру на отвод унитаза. Далее вторым концом канализационный раструб стыкуют с гофрой и наносят герметик. Теперь подсоединение окончено.

Подключить унитаз с прямым выпуском к канализации с косым раструбом можно при помощи пластикового уголка. Современные магазины предлагают широкий ассортимент изделий из этого материала. Чтобы предотвратить протечку воды из-под унитаза, нужно воспользоваться, кроме уголка, резиновым уплотнителем.

Мастер-класс по установке гофры смотрите далее.

Полезные рекомендации

При приобретении специалисты рекомендуют учитывать длину гофры. Это особенно важно для тех санузлов или туалетных комнат, в которых унитаз отходит от стены довольно далеко. Гофротрубу можно вытянуть, но это действие имеет определенные ограничения. И чем больше подвергать ее растягиванию, тем тоньше будут становиться ее стенки, что крайне отрицательно влияет на ее прочность.

Перед монтажом на унитаз вытягивать арматуру нежелательно. Только при стыковке с канализацией можно растянуть ее. Если не следовать этому совету, конструкция может провиснуть, а это чревато образованием засора в системе.

Укоротить гофру можно после замера нужной длины, но и тогда не следует отрезать ее в точности на это расстояние. Нужно оставить небольшой запас длины.

Устанавливая гофротрубу, важно, чтобы канал был изогнут, не мешая воде беспрепятственно сливаться. Пережимать трубу нельзя, иначе возможно повреждение, и в дальнейшем она начнет подтекать.

Не следует забывать, что гофра – изделие хрупкое и не рассчитано на чрезмерную нагрузку. Сверху или сбоку на нее ничто не должно давить.

Труба протекает

Если в сантехнике обнаружилась неисправность, это становится источником многих проблем. Несвоевременное устранение поломки может повлечь как разлитие нечистот по квартире, так и затопление водой соседей снизу. Учитывая то, что запах, распространяемый содержимым текущего унитаза, обладает невероятной стойкостью и впитываемостью в предметы меблировки, стены, пол и потолок, необходимо бороться с протечкой как можно более оперативно.

Часто причиной того, что унитаз течет, может стать гофротруба, которую либо неправильно установили. Она также может быть изначально некачественной.

Гофра выглядит как гармошка, соединяющая выпускное отверстие унитаза с отверстием в канализации. Чтобы убедиться, что течет именно гофротруба, нужно слить всю воду из унитаза и увидеть, в каком месте образовалась протечка.

Если подтверждение получено, то трубу нужно либо отремонтировать, либо заменить. Перед тем, как приступить к ремонту, следует найти место протечки.

Может быть два варианта:

  • труба разорвалась либо треснула;
  • образовалась протечка на стыке с канализацией или отводе унитаза.

Ремонтируют гофру таким образом:

  • Трещину нужно высушить (можно посредством фена), после чего заклеить резиновой заплаткой. Клей должен быть только водостойким.
  • Пропитайте кусок чистой ветоши эпоксидной смолой и обмотайте ею дыру. Предварительно место ремонта нужно обезжирить.
  • Пропитайте бинт цементной смесью, после чего наденьте получившуюся конструкцию на трубу.
  • Замажьте бинт санитарным силиконом и обмотайте им отвод унитаза.

Важно отметить, что все эти способы смогут устранить негерметичную стыковку только на время. Ведь отремонтировать гофру и сделать ее вновь водонепроницаемой нельзя. Лучше всего приобрести новую трубу и переставить ее.

Почему происходит протечка?

Особенно часто это случается при приобретении дешевого оборудования. Гофра сомнительного качества недостаточно плотно прилегает к трубе (ее внутренней поверхности), и на ней образуются нежелательные складки. Появление протечки в данном случае – вопрос времени.

Также в некоторых некачественных видах гофротруб юбка на манжете не прямая, а конусообразная. Этого быть не должно. Более дорогие модели, особенно изготовленные фирмами, лидирующими на рынке, обладают лучшими качеством и прочностью.

Для проведения качественного ремонта целесообразно обратиться за помощью к специалистам. При этом оставлять сантехников без внимания не стоит, лучше следить за тем, что они делают.

Что касается материалов, лучше приобретать их самостоятельно, так как очень часто вызываемые специалисты пытаются сэкономить на гофре, а это неминуемо повлечет за собой новые протечки.

Образовался засор

Такая неприятная вещь, как засор в канализации, известна подавляющему большинству владельцев жилья. Особенно это актуально для квартир, где установлены старые трубы, а канализационная система используется неправильно. Появление засоров обусловлено попаданием в трубу волос, грязи, жира, а также нерастворенных моющих средств – шампуней, лосьонов, бальзамов, мыла и других.

Сначала лучше попробовать прочистить унитаз, используя вантуз. Нужно как можно более плотно установить его к сливу и нажать несколько раз. Этот способ эффективен, если засор невелик, а частицы в нем мелкие.

Если же все не так просто, и размер пробки достаточно велик, а сама она покрыта слоем жира, то вантуз бесполезен. Можно воспользоваться химическим веществом для прочистки слива. Таких средств в настоящее время довольно много в соответствующих магазинах. В их состав, как правило, входят кислоты и щелочи, которые растворяют засоры в трубе.

Такое средство просто заливают в трубу. Чтобы растворить пробку, нужно подождать не менее 4-5 часов. После этого в трубу вливают горячую воду. Лучше всего делать это на ночь, так как именно в это время сантехникой пользуются меньше всего, и у средства будет достаточно времени, чтобы прочистить засор.

Можно воспользоваться смесью соды и уксуса (на 1 пачку нужно взять 1 бутылку). Эффект от такой смеси будет аналогичным химическому средству. После использования как готового, так и сделанного самостоятельно раствора необходимо также применить вантуз.

Все перечисленные способы хороши для удаления свежих засоров. В случае образования окаменелостей в старых трубах они вряд ли помогут. Тогда может пригодиться металлический трос. Его помещают в трубу и вращают, постепенно двигаясь вглубь. Это может помочь при жировых или волосяных засорах, но, если в унитаз были слиты, например, испортившиеся соленые огурцы, или выброшена гигиеническая прокладка, трос также бессилен.

Если от засора избавиться не вышло, лучше попросить о помощи профессионалов. Нужно позвонить в жилищное управление и оставить заявку. Существуют также платные службы, которые, как правило, реагируют более оперативно и имеют при себе все необходимые инструменты для устранения проблем. В сложных случаях засоры прочищаются при помощи специального гидропневмоимпульсивного оборудования.

Важно помнить, что устранять засор сложнее, чем предотвратить его появление. Нужно своевременно производить прочистку химическим средством не реже раза в месяц, а также стараться не допускать попадания в трубы волос, жира, мыла и крупных предметов.

Коды и размеры гофр Bosal

22.09.2017

Наш магазин и интернет-магазин «Фокус» является авторизованным центром продажи и установки амортизаторов и пружин KYB (Каяба) в Туле

С правом предоставления гарантии до трех лет.

подробнее…

22.09.2017

Сертифицированный Гейтц (Gates) магазин и автосервис «Фокус» в Туле

Предоставляем гарантию на клиновые ремни, ремни ГРМ и термостаты Гейтц (Gates) в Туле

подробнее. ..

18.09.2017

Мы сертифицированные Liqui Moly (Ликви Моли) пункты продаж и сервисные центры по замене моторных масел и химии.

подробнее…

17.09.2017

Акция 5 литров масла Ликви Молли по цене 4 литров

подробнее…

Гибкие компенсаторы — гофры глушителя BOSAL (металлогофра)



Гибкие компенсаторы — гофры


Этот вид гибких компенсаторов с патрубками изготавливаются с внутренней защитой в виде оплетки из нержавеющей стали (innerbraid).
Bosal №ТипВнутренний диаметр, ммДлина гофрированной части, ммОбщая длина, ммЦена
265-709А38,0158272Посмотреть цену
265-711А42,0158272Посмотреть цену
265-713А42,0269383Посмотреть цену
265-715А45,0158272Посмотреть цену
265-701А45,0158372Посмотреть цену
265-703А45,0208322Посмотреть цену
265-705А45,0269383Посмотреть цену
265-731А48,0158272Посмотреть цену
265-387А48,0206408Посмотреть цену
265-319А49,0166200Посмотреть цену
265-717А50,0158272Посмотреть цену
265-719А50,0208322Посмотреть цену
265-721А50,0269383Посмотреть цену
265-707А51,5156270Посмотреть цену
265-723А52,0126240Посмотреть цену
265-725А52,0208322Посмотреть цену
265-727А54,0158272Посмотреть цену
739-137А54,0200345Посмотреть цену
265-729А60,0158272Посмотреть цену

Гофры без патрубков


Этот вид гибких компенсаторов с патрубками изготавливаются с внутренней защитой в виде оплетки из нержавеющей стали (innerbraid).
Bosal №ТипВнутренний диаметр, ммДлина гофрированной части, ммОбщая длина, ммЦена
265-561В45,09595Посмотреть цену
265-307В45,0153153Посмотреть цену
265-309В45,0200200Посмотреть цену
265-311В45,0230230Посмотреть цену
265-577В45,0250250Посмотреть цену
265-313В45,0260260Посмотреть цену
265-305В45,5102102Посмотреть цену
265-565В46,0190190Посмотреть цену
265-315В50,09595Посмотреть цену
265-321В50,0230230Посмотреть цену
265-325В50,0282282Посмотреть цену
265-579В50,5200200Посмотреть цену
265-581В50,5250250Посмотреть цену
265-567В51,0100100Посмотреть цену
265-317В51,0150150Посмотреть цену
265-573В51,0190190Посмотреть цену
265-323В51,0252252Посмотреть цену
265-331В54,0200200Посмотреть цену
265-329В55,0150150Посмотреть цену
265-333В55,0220220Посмотреть цену
265-335В55,0250250Посмотреть цену
265-337В55,0280280Посмотреть цену
265-571В55,5190190Посмотреть цену
265-585В55,7105105Посмотреть цену
265-327В56,5101101Посмотреть цену
265-587В60,0120120Посмотреть цену
265-339В63,0203203Посмотреть цену
265-341В63,0252252Посмотреть цену

Дистрибьюторы — Tixona

P45100Гофра 45/100 (AISI 304 with interlock)45*100
P45120Гофра 45/120 (AISI 304 with interlock)45*120
P45150Гофра 45/150 (AISI 304 with interlock)45*150
P45200Гофра 45/200 (AISI 304 with interlock)45*200
P45230Гофра 45/230 (AISI 304 with interlock)45*230
P45260Гофра 45/260 (AISI 304 with interlock)45*260
P45280Гофра 45/280 (AISI 304 with interlock)45*280
P50100Гофра 50/100 (AISI 304 with interlock)50*100
P50120Гофра 50/120 (AISI 304 with interlock)50*120
P50150Гофра 50/150 (AISI 304 with interlock)50*150
P50200Гофра 50/200 (AISI 304 with interlock)50*200
P50230Гофра 50/230 (AISI 304 with interlock)50*230
P50250Гофра 50/250 (AISI 304 with interlock)50*250
P50280Гофра 50/280 (AISI 304 with interlock)50*280
P50320Гофра 50/320 (AISI 304 with interlock)50*320
P55100Гофра 55/100 (AISI 304 with interlock)55*100
P55150Гофра 55/150 (AISI 304 with interlock)55*150
P55200Гофра 55/200 (AISI 304 with interlock)55*200
P55220Гофра 55/220 (AISI 304 with interlock)55*220
P55250Гофра 55/250 (AISI 304 with interlock)55*250
P55280Гофра 55/280 (AISI 304 with interlock)55*280
P55300Гофра 55/300 (AISI 304 with interlock)55*300
P60100Гофра 60/100 (AISI 304 with interlock)60*100
P60120Гофра 60/120 (AISI 304 with interlock)60*120
P60150Гофра 60/150 (AISI 304 with interlock)60*150
P60200Гофра 60/200 (AISI 304 with interlock)60*200
P60250Гофра 60/250 (AISI 304 with interlock)60*250
P64150Гофра 64/150 (AISI 304 with interlock)64*150
P64200Гофра 64/200 (AISI 304 with interlock)64*200
P64250Гофра 64/250 (AISI 304 with interlock)64*250

Гофра для унитаза: виды, размеры, преимущества, установка

Читайте в этой публикации:
Гофра для унитаза: преимущества и недостатки
Размеры и прочие характеристики гофры
Виды гофры для унитаза: их особенности и назначение
Установка гофры на унитаз: тонкости и нюансы

Как ни странно, но современный ремонт, а вернее проведение ремонтных работ, упирается не только в качество – немаловажное значение имеют и темпы, которые на руку как заказчику, так и исполнителю. Первые быстрее получают новую обстановку, а вторые свои заработанные деньги. Всем хорошо, но у такого подхода к делу имеется и свой недостаток. Из-за экономии времени может страдать и качество ремонта – чтобы этого не происходило, производители строительных материалов и оборудования для дома разработали ряд изделий с так называемой упрощенной установкой, которые позволяют увеличить темпы производства работ не в ущерб качеству. К таким изделиям смело можно отнести практически все современные сантехнические коммуникации, в том числе и их составляющие наподобие гофры для унитаза, о которой и пойдет разговор в данной статье. Вместе с сайтом vannaja.net мы разберемся с преимуществами и недостатками использования этого подключения унитаза к канализации, его разновидностями и тонкостями, без знания которых невозможно качественно установить гофру для унитаза.

Установка гофры на унитаз фото

Гофра для унитаза: преимущества и недостатки

Если сравнивать гофру для слива унитаза со старой технологией подключения этого сантехнического прибора к канализации, то здесь можно выделить как минимум парочку глобальных преимуществ.

  1. В первую очередь это скорость установки. Если раньше приходилось ждать, пока застынет герметик, то в случае с гибким отводом унитаз сразу же после подсоединения к канализации можно использовать.
  2. Универсальность. Гибкий гофрированный отвод позволяет повернуть унитаз относительно отверстия слива практически под 90 градусов в любую сторону. Для него существует только одно ограничение – отвод не позволяет приблизить унитаз вплотную к стене при прямой его установке. Что же, для этого существуют другие изделия этого типа.
  3. Надежность. Она обеспечивается грамотно продуманной системой резиновых уплотнителей. На таком соединении стык дает протечку только в двух случаях – когда гофра установлена неправильно и когда уплотнительная резина пересыхает от времени.

Посмотреть о том, что собой представляет гофра для подключения унитаза, можно в этом видео.

Есть у этого изделия и недостатки, которые обусловлены не самой идеей изделия, а качеством его изготовления – дешевая продукция этого типа может лопнуть еще до установки. Такое происходит в неумелых руках мастера, но также бывает и из-за качества пластика. В общем, не нужно покупать дешевых изделий, и все будет нормально.

Размеры и прочие характеристики гофры

Можно сказать, что гофра для подключения унитаза является стандартизированным изделием – в плане размеров она практически не отличается. Существует два типоразмера по длине изделия и один стандартный диаметр.

  1. Длина гофры для унитаза. Кроткая гофра для унитаза в сжатом виде имеет длину 212 мм и в растянутом состоянии – 320 мм. Так называемая большая гофра в сложенном виде составляет 285 мм, а в растянутом – 500 мм.
  2. Диаметр гофры для унитаза. Как и говорилось выше, этот размер является стандартным для всех видов данных приспособлений. Он составляет 134 мм снаружи раструба и 110 мм по уплотнителю, вставляемому в канализационную трубу. В общем, один конец соответствует выпуску унитаза, а второй раструбу канализации.

    Гофра для унитаза размеры фото

Именно по этой причине с приобретением гофры в магазине проблем, как правило, не возникает – в зависимости от расстояния, на которое необходимо отодвинуть унитаз, вы просто покупаете либо короткую, либо длинную гофру.

Виды гофры для унитаза: их особенности и назначение

Если не считать вариации с размерами, то классифицировать гофру для унитаза можно всего-навсего по трем признакам.

  1. По степени надежности. В этом отношении можно выделить армированную и не армированную гофру для унитаза. В чем между ними разница? Если говорить коротко, то в армированной гофре (в ее складках) дополнительно заложена металлическая проволока. Если говорить подробнее, то эта проволока не дает гофре перегибаться больше, чем нужно, и при этом переламываться в складках. Такая гофра служит в несколько раз дольше и при этом стоит ненамного дороже своего не армированного аналога.
  2. По степени жесткости – исходя из толщины используемого для изготовления гофры пластика. Несмотря на то, что жесткая гофра отличается надежностью и долговечностью, широкое распространение получила все же мягкая гофра, так как работать с ней намного проще и удобнее.

    Виды гофры для унитаза фото

  3. По направленности раструба. В этом отношении можно выделить еще три варианта изделий данного типа – гофра с прямым раструбом, изогнутым под 90 и 45 градусов. Первая считается универсальной. Вторая позволяет подсоединить унитаз с прямым выпуском к канализации, выходящей из пола. А третья в основном используется для подключения унитаза к горизонтальному раструбу канализации, расположенному низко над полом. В общем, эти разновидности разработаны для различных ситуаций и полностью универсальных среди их нет как бы этого ни хотелось.

Все эти моменты, а вернее разновидности, непременно должны учитываться при выборе гофры – вернее сказать, они должны быть соотнесены с местными обстоятельствами, на основе которых и делается выбор той или иной разновидности гофры. Особе внимание нужно уделить длине изделия – в смысле того, что не стоит приобретать короткую гофру в надежде на то, что она растянется. Может она и растянется, только потом она так же легко может и стянуться, образовав течь. Все должно быть в меру.

Установка гофры на унитаз: тонкости и нюансы

Процесс установки гофры очень тесно связан с монтажом унитаза – нельзя поставить унитаз, а потом подключить его гофрой к канализации. Все придется совмещать и делать в строго определенной последовательности.

  1. Для начала гофру необходимо натянуть на выпуск унитаза. Надевается она очень легко, но тем не менее неаккуратные движения могут привести к поломке изделия. Если уплотнительную резину в раструбе намазать мылом, гофра налезет на раструб вообще легко, с минимальными усилиями – в любом случае, натягивать ее нужно с проворотом.
  2. Дальше подвигаем унитаз к раструбу канализации и вставляем в него гофру, после чего позиционируем горшок в нужном положении и размечаем места его крепления.
  3. Вынимаем гофру из раструба канализации. Сверлим отверстия для крепежа в полу и возвращаем все на свои места, вставляя гофру в канализацию.

    Подключение унитаза к канализации гофрой фото

  4. Теперь, после пробного слива, когда вы убедитесь в отсутствии течей, унитаз можно основательно крепить к полу.
    В принципе, это и все, но есть одна тонкость – чтобы резина качественно уплотнила соединение гофры и старой чугунной канализации, раструб последней нужно очень хорошо очистить от ржавчины и старого уплотнителя. Других нюансов здесь нет, и никакого дополнительного уплотнения швов силиконом вам не потребуется. Он здесь и не нужен – силикон со временем портит резину, так что про него следует вообще забыть.

В заключение темы о том, для чего нужна гофра для унитаза и как она устанавливается, скажу несколько слов по поводу замены старой, прохудившейся гофры новой. Такой ремонт осуществляется весьма просто, даже не прибегая к снятию унитаза. Сначала, сжимая гофру как пружину, подводку нужно отсоединить от унитаза. Потом, соответственно, вытащить ее из раструба. Новая гофра ставится в обратной последовательности – сначала она вставляется в раструб, потом сжимается и натягивается на унитаз. В этом и заключается все превосходство гофры над жесткими подключениями для унитаза. Да, совсем забыл – такой фокус возможен только в том случае, если в установленном положении гофра растянута, а не сжата до предела. Этот момент не следует выпускать из виду в момент первоначального монтажа сантехнического прибора.

← Почему из холодного крана течет горячая вода: причины, последствия и способы устранения Двери для ванной экошпон: оптимальное и недорогое решение →

Как измерить гофрокороб

Когда дело доходит до упаковки, один размер не подходит всем. Сегодняшние потребители больше, чем когда-либо раньше, обращают внимание на отходы упаковки, что побуждает крупные торговые марки розничной торговли и электронной коммерции использовать коробки подходящего размера для упаковки и доставки. Итак, что значит подобрать размер коробки и почему это важно?

Коробка подходящего размера относится к индивидуальной упаковке, которая должным образом соответствует размеру и форме продукта, сводя к минимуму потребность в дополнительных материалах для заполнения пустот, таких как пена и пузырчатая пленка.Использование коробок подходящего размера может снизить расходы на транспортировку и повысить защиту продукта, одновременно улучшив вашу прибыль. За счет сокращения количества используемого материала это также поддерживает экологически рациональные методы упаковки и доставки.

Чтобы изготовить коробку подходящего размера для вашего продукта, вам необходимо сообщить желаемые размеры коробки вашему поставщику упаковки. Однако узнать, как точно измерить размер коробки, не так просто, как кажется. Простое неправильное измерение может привести к дорогостоящим и длительным сбоям в реализации вашего проекта упаковки.

Внутренние и внешние размеры гофрокороба

Гофроящики имеют два набора размеров: внутренние и внешние. Внутренние размеры являются отраслевым стандартом, используемым для определения подгонки изделия внутри . При заказе коробок размеры, которые вы видите, относятся к внутреннему размеру, если вашим поставщиком упаковки не указано иное. Тем не менее, может быть полезно знать внешние размеры коробки для целей транспортировки и инвентаризации.

Размер гофрокороба всегда выражается тремя измерениями: длиной, шириной и глубиной или Д x Ш x D. Длина — это всегда самая длинная сторона коробки, которая имеет клапан. По ширине тоже есть отворот, но эта сторона короче длины. Глубина относится к области между верхним и нижним счетами (складки в поле, используемом для складывания), которые создают высоту бокса.

Измерение внутренних размеров коробки

Когда вы измеряете внутренние размеры коробки, расположите несклеенную коробку перед собой внутренней стороной вверх.Нарисуйте линию на линиях счёта, где коробка складывается, чтобы образовать разные панели. Отметьте две отметки, которые составляют длину, ширину и глубину коробки.

Затем с помощью рулетки измерьте длину между каждым из этих значений с точностью до десятых долей дюйма. Эти измерения используются для расчета внутренних размеров коробки.

Измерение внешних размеров коробки

После упаковки и закрепления коробки с желаемым продуктом внутри, измерение внешних размеров очень похоже на внутренние — по формуле Д x Ш x D. Держа коробку перед собой, с помощью рулетки измерьте длину, ширину и глубину с точностью до десятых долей дюйма. Эти измерения используются для расчета внешних размеров коробки.

Рекомендации по измерениям коробки

Обязательно примите во внимание, что размеры, когда панели плоские, не соответствуют фактическому полезному пространству в коробке. После того, как коробка сложена и створки встали на свои места, часть этого пространства занята толщиной складываемого материала и образования углов.Откидным створкам также требуется немного места, когда они сложены. В упаковочной промышленности это называется «надбавками».

Поставщики нестандартной упаковки, такие как The BoxMaker, могут изготовить коробку нужного размера в зависимости от ограничений по размеру вашего продукта (с учетом амортизации и защиты). Для этого вам нужно будет точно измерить точные размеры вашего продукта и сообщить эту информацию производителю упаковки. Большинство поставщиков попросят вас прислать им образец вашего продукта (который они с радостью вернут вам в целости и сохранности) для надлежащего измерения.

Партнер с производителем нестандартных коробок в Тихоокеанском Северо-Западе

Чтобы произвести коробку нужного размера, важно сначала знать, как точно измерить коробку в соответствии с отраслевыми практиками. Если у вас есть какие-либо вопросы или проблемы, наши опытные и преданные делу консультанты по упаковке помогут вам шаг за шагом пройти весь производственный процесс — от идеи до конечного результата. В сотрудничестве с нашей отмеченной наградами командой конструкторов мы можем создать коробку нужного размера, оптимизированную для вашего продукта.

Загрузите Руководство BoxMaker по стилям коробок из гофрированного картона, чтобы узнать о широком диапазоне доступных стилей коробок. Когда вы будете готовы приступить к следующему проекту упаковки, назначьте консультацию сегодня.

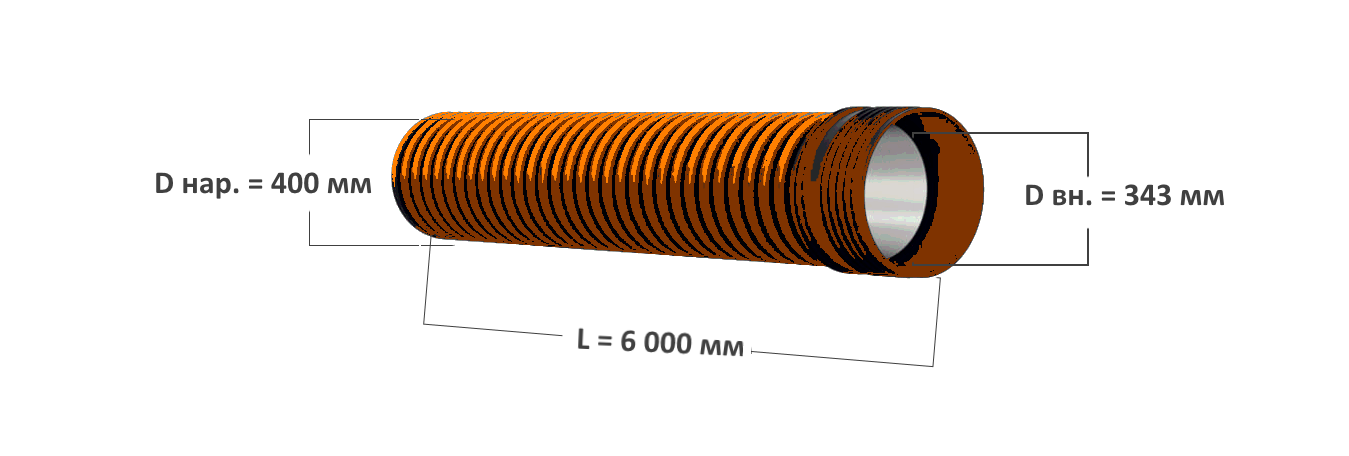

Гофрированные стальные трубы и арки для труб

Lane производит и хранит полный ассортимент гофрированных стальных труб из различных материалов, футеровок и покрытий для удовлетворения особых требований к прочности и гидравлических характеристик. Гофрированная стальная труба (CSP) доступна в круглых размерах от 6 дюймов до 144 дюймов и в трубных дугах до эквивалента 120 дюймов.CSP не имеет себе равных по своей способности изготавливаться для удовлетворения жестких требований площадки, особенно для больших диаметров.

Экономичный, прочный, эффективный

Размеры, формы, гофры и толщина металла:

(Только типичные диапазоны размеров. Проконсультируйтесь с представителем компании Lane по поводу наличия за этими пределами.)

Гофры Круглые Труба-арка (пролет x подъем)
1½ «x ¼» от 6 дюймов до 10 дюймов
2 ⅔ ”x ½” от 12 дюймов до 72 дюймов от 14 дюймов x 9 дюймов до 83 дюймов x 57 дюймов
3 дюйма x 1 дюйм от 48 дюймов до 102 дюймов от 53 дюймов x 41 дюймов до 117 дюймов x 79 дюймов
5 дюймов x 1 дюйм от 48 дюймов до 144 дюймов от 53 дюймов x 41 дюймов до 142 дюймов x 91 дюймов
18 калибр (0. 052 дюйма), калибр 16 (0,064 дюйма), калибр 14 (0,079 дюйма), калибр 12 (0,109 дюйма), калибр 10 (0,138 дюйма), калибр 8 (0,168 дюйма)
Варианты материалов для гофрированных стальных труб и трубных арок:

Алюминированная сталь типа 2 (минимальный срок службы 75-100 лет)
Алюминированная стальная труба сочетает в себе прочность стали с коррозионной стойкостью алюминия. Труба изготавливается из рулонной стали с алюминиевым покрытием плотностью одна унция на квадратный фут.

Оцинкованная сталь с асфальтовым покрытием
Равномерное покрытие наносится на внутреннюю и внешнюю часть трубы для увеличения срока службы оцинкованной CSP.

Оцинкованная сталь (минимальный срок службы 50 лет)
Традиционная оцинкованная сталь CSP производится из рулонной стали с цинковым покрытием в количестве двух унций на квадратный фут.

Сталь с полимерным покрытием (минимальный срок службы более 100 лет)
Полимерная пленка толщиной 10 мил ламинирована с каждой стороны рулона оцинкованной стали, чтобы создать лучшее покрытие, доступное сегодня.Защитная пленка представляет собой прочный, прочный полиолефиновый ламинат, который обеспечивает оцинкованный CSP прочным барьером, который превосходит коррозионную стойкость и стойкость к истиранию, чем все другие покрытия, с дополнительной функцией обеспечения 100-летнего срока службы.

Преимущества CSP включают:
  • Длительный срок службы — 100+ лет
  • Самый безвредный для окружающей среды и безопасный для окружающей среды продукт дренажа на рынке
  • Превосходная сила

Гофроящики различных типов, размеров и стилей

Интернет-магазин / Ресурсы общественного питания / Блог

В связи с действующими ограничениями из-за коронавируса многие потребители заказывают самое необходимое в Интернете. Если ваша компания занимается доставкой продуктов, готовой еды и других предметов первой необходимости, убедитесь, что у вас есть подходящие коробки и контейнеры из гофрированного картона для безопасной перевозки ваших товаров. Вы найдете гофроящики, используемые для многих целей в сфере общественного питания, от пищевых продуктов, до контейнеров на вынос. Продолжайте читать, чтобы узнать о различных типах гофрированного картона и их использовании.

Что такое гофрированный картон?

Гофрированный картон, иногда называемый просто гофрированный , представляет собой прочный упаковочный материал, состоящий из трех слоев крафт-бумаги.Он назван в честь внутреннего слоя волнистой бумаги, также называемой гофрированной бумагой, которая придает картону прочность. Во время изготовления внутренний лист проходит процесс гофрирования, чтобы на бумаге образовались бороздки или жесткие складки. Затем гофрированный материал приклеивается между двумя листами крафт-бумаги, которые образуют внешние подкладки. Благодаря трехслойной структуре гофрокартон намного прочнее обычного.

Что такое гофрокороб?

Гофроящики изготавливаются из листов гофрированного картона.Стопки гофрированного картона обрезаются, надрезаются и складываются для создания картонных коробок всех форм и размеров. Клей наносится на углы и складки для еще большей устойчивости.

Преимущества гофроящиков

Зажатые между двумя листами картона ребристые канавки из гофрированной бумаги рассчитаны на то, чтобы выдерживать большой вес. Это не только полезно для транспортировки, но также играет важную роль в поддержании веса продуктов в гофрированных одноразовых изделиях, таких как коробки для пиццы.

Эта картонная гофрированная конструкция также играет важную роль в защите предметов во время транспортировки и предотвращает повреждения . Изогнутые арки, создаваемые этими канавками, делают доски прочными и выдерживают давление под любым углом. Пустое пространство, расположенное между канавками и под арками, даже обеспечивает амортизацию, а также изоляцию в случае резких перепадов температуры.

Виды гофрированного картона

Весь гофрированный картон имеет гофрированный гофрированный картон и по крайней мере одну подкладку.Флютинг и лайнеры можно комбинировать в разных слоях для создания разных типов. Вот наиболее распространенные типы гофрированного картона, используемые при упаковке и транспортировке:



Односторонняя доска

Односторонняя плита состоит только из двух слоев: подкладочного и гофрированного. Он не такой прочный, как другие типы гофрированного картона, но часто используется внутри коробок для дополнительной амортизации.

  • Порядок слоев: Гофрирование, лайнер
  • Использование: Внутренняя упаковка

Одностенная плита

Однослойный картон — наиболее распространенный вид гофрированного картона.Если кто-то говорит о гофрокартоне, скорее всего, имеет в виду именно этот стиль. Он состоит из двух внешних вкладышей и среднего слоя гофрированного материала.


Двустенная доска

Двустенный картон имеет два слоя гофрированного рифленого гофра и три подкладки, что делает его чрезвычайно прочным.

  • Порядок слоев: Лайнер, флютинг, лайнер, флютинг, лайнер
  • Использование: Промышленные картонные коробки


Доска с тройными стенками

Тройная стеновая панель, достаточно прочная, чтобы ее можно было использовать вместо деревянных ящиков.Три слоя гофрирования делают этот гофрированный картон надежным выбором для транспортировки химикатов или предметов, требующих особого обращения.

  • Порядок слоев: Лайнер, флютинг, лайнер, флютинг, лайнер, флютинг, лайнер
  • Использование: Транспортные ящики, контейнеры для химикатов

Размеры гофрированной канавки

Различные типы гофроящиков обозначаются буквами A, B, C, E или F. Чаще всего используется гофра с канавкой C, при этом 80% картонов и коробок составляют это обозначение. Алфавитные обозначения канавок соответствуют не размерам гофрокоробов, а скорее порядку, в котором они были изобретены.

Примечание: Размеры являются приблизительными. Производители выпускают гофрированные канавки, которые могут незначительно отличаться по размеру.


A Картон для флейты

Картон

типа A обладает отличными характеристиками сжатия и амортизации, а также хорошей прочностью при штабелировании. Он отлично подходит для упаковки хрупких предметов и обычно используется для повышения прочности конструкции.

  • Количество канавок / линейной лапки: 36
  • Высота канавки: 1/4 ”

B Картон с флейтой

Картон

типа B обладает отличной устойчивостью к раздавливанию и проколам, а также имеет отличную поверхность для печати. Этот картон обычно используется для внутренних компонентов упаковки, таких как прокладки и перегородки.

  • Количество канавок / линейной лапки: 49
  • Высота канавки: 1/8 ”

C Флейта Картон

Картон

типа C обеспечивает хорошую поверхность для печати. Он также обладает свойствами сжатия и обеспечивает сопротивление раздавливанию. Чаще всего используется для транспортировочных ящиков и для защиты стекла, мебели, продуктов питания и т. Д.

  • Количество канавок / линейной лапки: 41
  • Высота канавки: 11/64 ”

E Картон с флейтой

Тонкая конструкция картона

типа E помогает уменьшить пространство для хранения. Обладает отличной устойчивостью к раздавливанию и исключительной поверхностью для печати. Он обычно используется для дисплеев, коробок для пиццы, урн для голосования и упаковки потребительских товаров, таких как стекло, керамика и косметика.

  • Количество канавок / линейной лапки: 90
  • Высота канавки: 1/16 ”

F Картон с канавками

Картон

типа F имеет отличную поверхность для печати и отличную устойчивость к раздавливанию. Его тонкая конструкция позволяет использовать более жесткие коробки с меньшим количеством волокон. Он обычно используется в контейнерах для фаст-фуда и упаковке потребительских товаров, таких как косметика, ювелирные изделия и обувь.

  • Количество канавок / линейной лапки: 128
  • Высота канавки: 1/32 ”

Переработка гофрированного картона

Рестораны, продуктовые магазины и мини-маркеты накапливают гофрированный картон с каждой партией продуктов и принадлежностей.Со временем количество картона быстро увеличивается. Чтобы утилизировать гофрированный картон наиболее эффективным способом, большинство предприятий работают с местной компанией по утилизации отходов, которая собирает и перерабатывает старые гофрированные контейнеры (OCC).

Чтобы подготовить картон к переработке , все упаковочные материалы должны быть удалены, а коробки должны быть сплющены. Картон с пятнами жира не подлежит переработке, поэтому все загрязненные части коробки необходимо вырезать. Ленту и этикетки можно оставить на месте, потому что они сортируются в процессе переработки. На складах и в промышленных помещениях, где производится большое количество OCC, использование картонного пресс-подборщика помогает сэкономить место.

Гофрированный картон — лучший выбор для тех, кому нужно отправлять или упаковывать продукты. Теперь, когда у вас есть представление о типах гофрокоробов и размерах гофрокартона, вы можете выбрать гофрокартон, который лучше всего подходит для вашего бизнеса.

Руководство по гофрокоробам для новичков — Джеймстаунский контейнер

Только начали бизнес и вам нужна упаковка для вашего продукта? Хотите освежить свои знания об упаковке? Мы здесь, чтобы помочь.Как производитель гофроупаковки, мы несколько раз посещали этот квартал и слышали ряд вопросов об упаковке. Вот обзор всего, что вам нужно знать о гофрокоробах и о том, какой тип подходит вам.

Во-первых, начнем с высокого уровня. Вы можете думать о своей упаковке как о картонной коробке, но картон и гофрированный картон — это не одно и то же. Картон — это прочная бумага, и на самом деле он , а не , используемый для прочных транспортных контейнеров. Хороший пример картонной коробки — коробка от хлопьев.

Гофрированный картон, с другой стороны, является гораздо более прочным картоном, который состоит из двух основных компонентов: лайнера и материала. Вкладыш — это плоский материал, который обычно находится на внешних поверхностях доски (но также может быть найден внутри некоторых более тяжелых комбинаций плит), и материал, который можно найти между вкладышами. Материал создает дугообразную форму или «канавки» между вкладышами и вносит большой вклад в прочность доски.После того, как эти листы бумаги склеиваются, они образуют гофрированный картон, который затем превращается в структуру, способную выдерживать длительные перевозки, удары и падения. (Многого может не выдержать ваша коробка с хлопьями.) Когда вы идете заказывать упаковку, важно понимать разницу, потому что, скорее всего, вы не захотите отправлять свои продукты в картонной коробке.

Изучите основы гофроящиков, прежде чем приступить к работе с новой упаковкой

Теперь, когда вы знаете, что вам, вероятно, понадобится гофрированная коробка, вам нужно выяснить, какой тип коробки вам понадобится. На создание гофрокороба влияет ряд факторов, и это одна из причин, по которой они так легко настраиваются. Независимо от того, нужна ли вам коробка для зажигалки, чтобы сократить расходы на транспортировку, или коробка, сделанная из более толстого картона для дополнительной защиты, для каждого продукта найдется свой стиль коробки.

Сначала вам нужно взглянуть на профили флейты. Сегодня наиболее распространены флейты A, B, C, E и F, причем A — самая большая. Размер канавки определяет толщину стенок гофрокороба, а также прочность при укладке.Канавка «А» была оригинальной рифленой канавкой и является самым толстым профилем канавки, который вы можете использовать. Канавка A имеет толщину примерно 5 мм и является отличным вариантом для продуктов, которым требуется немного больше амортизации или дополнительная прочность для штабелирования.

Струбцина

B была следующим профилем, который был разработан и изначально создавался для самонесущих продуктов, таких как консервы, для которых не требовалось, чтобы ящик выдерживал большую часть нагрузки. Канавка B имеет толщину примерно 3,2 мм и является очень популярным выбором для высечки.

Канавка

C толщиной примерно 4 мм и наиболее часто используемая универсальная канавка на сегодняшний день. Хотя канавка C была создана после канавки B, это немного более толстая доска с 38 канавками на фут по сравнению с 47 канавками на фут в канавке B.

Последние разрабатываемые профили канавок — E и F 1,6 мм и 0,8 мм соответственно. Эти профили часто используются для розничной упаковки из-за их возможности печати, которая обеспечивает превосходную четкость изображения.

Следующий аспект, на который вам нужно обратить внимание, — это тип платы.Есть четыре типа картона, которые можно использовать для гофроящиков. Чаще всего используются одностенные и двустенные. Вот описание каждого:

  • Односторонний: один лист лайнера приклеен к одному листу гофрированного материала. Доска такого типа обычно продается в рулонах и может использоваться для обертывания продуктов для защиты или амортизации.
  • Одностенная: один лист гофрированного материала приклеивается между двумя листами лайнера. Одностенные панели являются наиболее распространенным типом панелей на рынке и могут использоваться для всего, от транспортных ящиков до дисплеев для розничной торговли.
  • Двустенные: два листа гофрированного материала приклеиваются между тремя листами лайнера. Эта доска обычно используется для более тяжелых продуктов или продуктов, для транспортировки которых требуется более прочная коробка.
  • Triple-Wall: три листа гофрированного материала приклеиваются между четырьмя листами лайнера. Эта доска — самая прочная из всех стилей, и ее часто используют для промышленных деталей или мусорных баков.

Как только вы узнаете, какой тип флютинга и доски вы хотите для своего бокса, вам необходимо определить подходящий сорт доски.Для этого вы должны спросить себя: что важнее, чтобы мой ящик выдерживал давление штабелирования сверху вниз, не разрушаясь? Или повышенная устойчивость к проколам от внутренних и / или внешних факторов?

Гофрированный картон относится к категории Mullen и ECT. Хотя бывают ситуации, когда любой из них может быть успешно использован, оба имеют разные применения. Во-первых, это Edge Crush Test (ECT). ECT измеряет, сколько прочности при штабелировании или давления может выдержать коробка, прежде чем она будет раздавлена.Как упоминалось ранее, профиль канавки играет большую роль в прочности укладки вашей доски. Значения ECT варьируются от одностенных 23ECT до трехслойных 120ECT. Чем выше число, тем выше прочность на сжатие. Доска ECT удобна, когда коробки будут складываться друг на друга, будь то на поддоне или на складской полке.

Другой вариант гофрокартона — Mullen. Значение Маллена определяется величиной давления, которое коробка может выдержать перед тем, как ее разорвать или проколоть.Вес облицовки доски составляет основную часть прочности на разрыв. Значения Mullen даны в виде трехзначного числа, например 200 #, и чем выше значение, тем прочнее доска.

Наконец, вы захотите выбрать, какой стиль коробки вы хотите. Есть несколько разных типов, и каждый из них имеет разные особенности, которые могут понадобиться вашему продукту:

Хранилище CMP

Расчет складских помещений для гофрированных металлических труб

Фон

Трубопровод (транспортировка) обычно моделируется в HydroCAD путем ввода подходящей формы и внутренних размеров трубы. Это позволяет HydroCAD позволяет моделировать практически любую трубу, независимо от конструкции и производителя, без какой-либо специальной настройки программного обеспечения. Подробности здесь.

Многие изделия из труб также можно использовать для ливневой канализации. хранение, например, заявления о задержании или удержании. Для трубы с гладкий интерьер, опцию «Pipe Storage» можно использовать для моделирования точного объема в зависимости от формы трубы и внутренних размеров. Однако некоторые виды труба, такая как гофрированная металлическая или пластиковая, может обеспечить дополнительное хранение в гофры, моделировать которые сложнее.

В некоторых установках также можно использовать перфорированную трубу с дополнительными хранилище обеспечено каменной засыпкой. Для этих систем за пределами также должны быть известны размеры трубы, чтобы смещение камня и хранилище можно правильно рассчитать. Для труб с гладкой наружной поверхностью (например, как бетон), с этим можно справиться, установив соответствующую толщину стенки на экране хранения труб. Опять же трубы с гофрированной наружной представляют собой дополнительную проблему.

Чтобы обеспечить оптимальное моделирование для всех типов хранения труб, HydroCAD включает определений камер для многих общие трубные изделия и размеры. Каждое определение камеры обеспечивает полное детали для конкретного типа и размера трубы, в том числе точные внутренние хранение и внешнее перемещение. Каждое определение камеры также предусматривает основные параметры монтажа и компоновки, позволяющие автоматизировать укладку трубы системы хранения с помощью мастера камеры HydroCAD.

Гофрированная металлическая труба (CMP)

HydroCAD предоставляет полный набор определений камер для моделирования ОГТ, включая круглые и сечения арочных труб. Эти определения можно просмотреть и сравнить на экране отчета камеры, как показано здесь.

Каждое определение CMP определяет внутренние размеры и объем трубы. Из-за небольшой глубины гофры для CMP (обычно 1 дюйм или меньше) гофры не учитываются при оценке смещения, и внешние размеры и смещения устанавливаются равными внутренним значениям, что приводит к некоторой недооценке хранения и перемещения. Если для конкретного применения требуется более высокая точность, пожалуйста, свяжитесь с нами

Определения камер CMP были добавлены в HydroCAD 9.1. Для ранее версии, пожалуйста, получите обновление программы. Подробнее о моделировании камеры. и мастер камеры HydroCAD.

Размеры транспортного контейнера

— Откройте для себя контейнеры

Понимание размеров транспортных контейнеров — необходимое условие для их использования в качестве хранилища или даже дома для творчества. Множество форм и размеров контейнеров для хранения (Open-top, high cube, 48-футовые, плоские стеллажи и т. Д.) приводит к многочисленным конфигурациям, которые вы можете приобрести.

Хотя большинство людей знакомо с 40-футовыми стандартными транспортными контейнерами, доступны варианты длиннее, короче, шире и выше. Чтобы помочь вам быстрее найти то, что вы ищете, мы разделили эту статью на следующие разделы:

Основы

Прежде чем перейти к реальным измерениям, нам нужно установить уровень и убедиться, что вы понимаете ландшафт мира морских контейнеров. Начнем с нескольких технических терминов, с которыми вам нужно будет ознакомиться.

Терминология

  • ISO: Международная организация по стандартизации создает стандарты для огромного количества отраслей и применений, включая транспортные контейнеры. Существует несколько стандартов, относящихся к контейнерам, но ISO 668 и ISO 1496 охватывают требования к размеру и размерам, относящиеся к нашему обсуждению здесь.
  • High Cube: Транспортный контейнер на один фут выше обычного контейнера.
  • TEU: Двадцатифутовый эквивалент. Когда говорят о таких вещах, как вместимость контейнеровоза, размеры небольших контейнеров и т. Д., Единицей измерения является TEU. Один 20-футовый контейнер — это TEU, а 40-футовый контейнер — это два TEU.
  • Общего назначения (сухое хранение): Типичный транспортный контейнер, который вы привыкли видеть, и который обычно используется для изготовления контейнеров. Это по сравнению с контейнерами-цистернами (для жидкостей), контейнерами для массового хранения (для твердых частиц, таких как зерно) и контейнерами с плоскими стеллажами (для больших объектов, которые не помещаются в обычный контейнер.
  • Масса тары (пустой): Масса пустой транспортной тары.
  • Макс. Нагрузка (нетто): Максимальный вес или полезная нагрузка, которую можно безопасно перевозить в контейнере. Может называться чистым весом, поскольку он представляет собой разную (нетто) величину от максимального веса брутто за вычетом веса тары. Эта максимальная нагрузка должна распределяться достаточно равномерно по всей площади пола контейнера. Для небольших, но особенно тяжелых предметов могут потребоваться дополнительные обходные пути.
  • Максимальный вес брутто (MGW): Максимальный вес полностью загруженного контейнера.Это сумма веса тары и максимальной загрузки.

Есть также несколько небольших предостережений, связанных с размерами транспортных контейнеров, о которых вам нужно знать при изучении различных вариантов.

Предупреждения

  • Точность размеров: Стандарты ISO, регулирующие размеры транспортных контейнеров, обычно определяют минимальные или максимальные значения для определенного размера. Это фактически означает, что размеры транспортных контейнеров одного номинального размера и типа могут отличаться.В большинстве случаев разница не превышает ½ дюйма или около того, что довольно мало, учитывая большой размер контейнера. Тем не менее, рефрижераторные или рефрижераторные транспортные контейнеры имеют больше вариаций в своих размерах, поскольку не все они рассчитаны на одинаковые температурные требования и, следовательно, имеют разную степень изоляции. В общем, внешние размеры менее изменчивы, поскольку в конечном итоге все контейнеры должны иметь возможность соединяться вместе. Также обратите внимание, что есть контейнеры странного размера, которые не соответствуют стандартам размеров контейнеров ISO.
  • Точность веса: Еще одна область изменчивости — это веса. Например, некоторые производители контейнеров предпочитают превышать минимально необходимую прочность, и при этом их контейнеры ISO могут весить больше, чтобы учесть дополнительные материалы. Имея это в виду, вы можете встретить контейнеры с разной массой брутто, тары или полезной нагрузки, которые различаются на сотни или даже тысячи фунтов. Как мы обсуждали выше, ISO требует минимальных значений прочности, но производители могут их превышать.
  • Высота дверцы: Высота дверок контейнера, как правило, меньше внутренней высоты из-за перемычки дверцы, стального элемента, который проходит через верх дверного проема и добавляет емкости контейнеру. Это как пройти через дверной проем в обычном доме: прямо над дверью он немного короче, но в остальной части комнаты потолок выше.
  • Длина рефрижераторного контейнера: Рефрижераторные контейнеры обычно имеют длину около двух футов, предназначенную для хранения холодильного оборудования, которое поддерживает их охлаждение. По этой причине их внутренняя длина примерно на два фута короче, чем можно было бы ожидать.

Хорошее понимание этих основ прояснит возможности, которые связаны с транспортными контейнерами, поможет вам говорить на общем языке с поставщиками и специалистами в области строительства и гарантирует, что вы точно понимаете, что вам нужно для достижения ваших целей.

Как вы увидите ниже, существует МНОЖЕСТВО возможных конфигураций контейнера. Мы не можем охватить все варианты, поэтому сосредоточимся на наиболее часто используемых транспортных контейнерах.

Для каждого контейнера, который мы представляем, мы выделим внешние и внутренние размеры, размеры грузовой двери и вес. И мы всегда предоставляем нашим читателям по всему миру единицы измерения в США и метрические размеры транспортных контейнеров.

Наконец, если вам нужны характеристики небольших компонентов, из которых состоят контейнеры (например, угловые фитинги, гофрированные стальные панели и т. Д.), Перейдите к нашей статье «Стандарты, компоненты и классификации транспортных контейнеров».

Общие разновидности контейнеров

Начнем с наиболее распространенных разновидностей транспортных контейнеров. Это контейнеры, которые вы, скорее всего, увидите «в дикой природе» и выставите на продажу. После этого раздела мы рассмотрим другие транспортные контейнеры, которые менее известны.

Как правило, эти транспортные контейнеры достаточно универсальны и могут использоваться для самых разных целей. Большая часть транспортной инфраструктуры проектируется с учетом этого в первую очередь, и иногда может отсутствовать совместимость с менее известными типами.

Эта универсальность и совместимость, вероятно, в первую очередь сделали эти стандартные транспортные контейнеры такими популярными. Понимание этих распространенных вариантов морских контейнеров сформирует твердые фундаментальные знания, на которые вы сможете опираться: в прямом и переносном смысле.

20-футовый контейнер общего назначения

Размеры 20-футового контейнера общего назначения (щелкните изображение, чтобы развернуть)

Стандартный 20-футовый транспортный контейнер популярен благодаря своей простоте маневрирования и небольшому весу. Есть люди, которые делают крошечные домики из одного 20-футового контейнера, но чаще всего они используются как часть более крупной конструкции.

Хотя 20-футовые контейнеры в целом дешевле, чем соответствующие 40-футовые альтернативы, их цена за квадратный фут на самом деле выше. Для размера того же здания вам потребуется в два раза больше 20-футовых контейнеров, чем 40-футовых. Таким образом, вы сэкономите деньги на каждом контейнере, фактически потратив больше с точки зрения общих затрат на проект.

Таким образом, если ваша конструкция не требует 20-футовых контейнеров, использование 40-футовых коробок обычно является лучшим способом получить больше места на полу.

Иногда можно увидеть вместимость грузового судна или объемы торговли, указанные в TEU. Это означает двадцатифутовую эквивалентную единицу и просто означает объем груза, который может поместиться в такие контейнеры.

  • Внешние размеры: 19 футов 10 дюймов в длину; 8 футов шириной; 8 футов 6 дюймов в высоту [6,05 м в длину; 2,44 м шириной; Высота 2,59 м]
  • Внутренние размеры: 19 футов 4 дюйма в длину; 7 футов 8 дюймов в ширину; 7 футов 10 дюймов в высоту [5,90 м в длину; 2,35 м шириной; Высота 2,39 м]
  • Размеры дверного проема: 7 футов 8 дюймов в ширину; 7 футов 6 дюймов в высоту [2. 34 м шириной; Высота 2,29 м]
  • Масса: Тара 4 960 фунтов; 62 240 фунтов максимальная нагрузка [2250 кг тары; 28,230 кг максимальная нагрузка]

20-футовый контейнер High Cube — общего назначения

20-футовые универсальные высокие габариты куба (щелкните изображение, чтобы развернуть)

20-футовые транспортные контейнеры-кубы похожи на стандартные 20-футовые транспортные контейнеры, но с дополнительным пространством высотой 12 дюймов. Это упрощает внутреннюю изоляцию и осветительные приборы, сохраняя при этом нормальную высоту потолка.Это также открывает весь ваш дизайн, и часто более высокие потолки помогают сделать весь интерьер намного больше в целом.

  • Внешние размеры: 19 футов 10 дюймов в длину; 8 футов шириной; 9 футов 6 дюймов в высоту [6,05 м в длину; 2,44 м шириной; Высота 2,89 м]
  • Внутренние размеры: 19 футов 4 дюйма в длину; 7 футов 8 дюймов в ширину; 8 футов 10 дюймов в высоту [5,90 м в длину; 2,35 м шириной; Высота 2,70 м]
  • Размеры дверного проема: 7 футов 8 дюймов в ширину; 8 футов 6 дюймов в высоту [2. 34 м шириной; Высота 2,59 м]
  • Масса: Тара 5 070 фунтов; 62 130 фунтов максимальная нагрузка [2300 кг тары; 28,180 кг максимальная нагрузка]

20-футовый рефрижераторный контейнер

Размеры 20-футового рефрижераторного контейнера (щелкните изображение, чтобы развернуть)

20-футовый рефрижераторный транспортный контейнер, который иногда называют рефрижераторным контейнером, представляет собой обычный 20-футовый контейнер с дополнительным преимуществом изоляции. Если вы все равно планируете утеплить, это может быть ярлык в зависимости от некоторых других вариантов дизайна.Чтобы помочь вам, мы написали статью о том, о чем следует подумать с холодильными контейнерами.

В другой статье мы говорили о том, что изоляция обычно является неотъемлемой частью поддержания комфортной температуры в вашем доме. Если вы не живете в «идеальном» климате, возможно, вам понадобится изоляция. Поэтому, если вы можете найти выгодную сделку и обойти компромиссы, рефрижераторный контейнер может стать отличным способом сэкономить деньги, избавившись от необходимости самостоятельно изолировать транспортный контейнер.

  • Внешние размеры: 19 футов 10 дюймов в длину; 8 футов шириной; 8 футов 6 дюймов в высоту [6,05 м в длину; 2,44 м шириной; Высота 2,59 м]
  • Внутренние размеры: 17 футов 10 дюймов в длину; 7 футов 6 дюймов в ширину; 7 футов 5 дюймов в высоту [5,44 м в длину; 2,28 м шириной; Высота 2,26 м]
  • Размеры дверного проема: 7 футов 6 дюймов в ширину; 7 футов 5 дюймов в высоту [2,28 м в ширину; Высота 2,26 м]
  • Масса: тара 6 400 фунтов; Максимальная нагрузка 60 800 фунтов [тара 2 905 кг; 27,575 кг максимальная нагрузка]

Контейнер 40 футов — общего назначения

Размеры контейнера общего назначения 40 футов (щелкните изображение, чтобы развернуть)

Транспортные контейнеры 40 футов — самые распространенные контейнеры, которые вы найдете.Они достаточно большие, чтобы их можно было разделить на несколько комнат (например, дом с одной спальней), но их также можно объединить в дом любого размера. Как и в 20-футовых транспортных контейнерах общего назначения, их более низкая высота потолка может быть проблемой для тех, кому нужна внутренняя изоляция, при этом сохраняя разумную высоту потолка.

Если ваш дизайн требует более 20-футовых контейнеров, стоит более внимательно изучить ваши требования. Вы можете достичь тех же целей, купив вместо этого 40-футовые контейнеры и разделив их на две части.40-футовый контейнер — довольно идеальный размер для многих контейнерных домов, и он часто оказывается гораздо более экономичным выбором.

  • Внешние размеры: 40 футов в длину; 8 футов шириной; 8 футов 6 дюймов в высоту [12,19 м в длину; 2,44 м шириной; Высота 2,59 м]
  • Внутренние размеры: 39 футов 6 дюймов в длину; 7 футов 8 дюймов в ширину; 7 футов 10 дюймов в высоту [12,04 м в длину; 2,35 м шириной; Высота 2,39 м]
  • Размеры дверного проема: 7 футов 8 дюймов в ширину; 7 футов 6 дюймов в высоту [2. 34 м шириной; Высота 2,29 м]
  • Масса: тара 8 333 фунта; Максимальная нагрузка 58 863 фунта [3780 кг тары; Максимальная нагрузка 27 600 кг]

Контейнер High Cube 40 футов — общего назначения

40-футовые габариты высокого куба общего назначения (щелкните изображение, чтобы развернуть)

Если вам нравится размер 40-футового контейнера, но вам нужно немного больше вертикального пространства, кубический контейнер высотой 40 футов предлагает вам ту же площадь пола с дополнительным одним футом надземного помещения . Это дает вам дополнительный объем для изоляции, проводки и приспособлений, сохраняя при этом высоту внутреннего потолка 8 футов.

Один лишний фут вертикального пространства может показаться не таким уж большим, но в случае контейнерных домов это может иметь большое значение. Комнаты не только будут чувствовать себя лучше, но и на самом деле на больше и, следовательно, в них больше поместится ваше имущество.

  • Внешние размеры: 40 футов в длину; 8 футов шириной; 9 футов 6 дюймов в высоту [12,19 м в длину; 2,44 м шириной; Высота 2,89 м]
  • Внутренние размеры: 39 футов 6 дюймов в длину; 7 футов 8 дюймов в ширину; 8 футов 10 дюймов в высоту [12.Длина 04м; 2,35 м шириной; Высота 2,70 м]
  • Размеры дверного проема: 7 футов 8 дюймов в ширину; 8 футов 6 дюймов в высоту [2,34 м в ширину; Высота 2,59 м]
  • Масса: тара 8 750 фунтов; Максимальная нагрузка 58 450 фунтов [3968 кг тары; 26 512 кг максимальная нагрузка]

40-футовый рефрижераторный контейнер

Размеры 40-футового рефрижераторного контейнера (щелкните изображение, чтобы развернуть)

С 40-футовым рефрижераторным или рефрижераторным контейнером вы получаете преимущества вместимости 40-футового транспортного контейнера вместе со встроенной изоляцией.Однако в большинстве случаев сюда входит и промышленный холодильный агрегат, от которого вы захотите избавиться, и вам придется залатать оставшееся отверстие. По этой и другим причинам вам следует больше узнать о плюсах и минусах строительства холодильных контейнеров.

  • Внешние размеры: 40 футов в длину; 8 футов шириной; 8 футов 6 дюймов в высоту [12,19 м в длину; 2,44 м шириной; Высота 2,59 м]
  • Внутренние размеры: 38 футов в длину; 7 футов 6 дюймов в ширину; 7 футов 5 дюймов в высоту [11.58м в длину; 2,28 м шириной; Высота 2,26 м]
  • Размеры дверного проема: 7 футов 6 дюймов в ширину; 7 футов 5 дюймов в высоту [2,28 м в ширину; Высота 2,26 м]
  • Масса: тара 10 780 фунтов; Максимальная нагрузка 56 420 фунтов [4 900 кг тары; Максимальная нагрузка 25 645 кг]

40-футовый рефрижераторный контейнер High Cube

Размеры рефрижераторного контейнера High Cube 40 футов (щелкните изображение, чтобы развернуть)

Если вам нравится размер 40-футового контейнера и включенная изоляция рефрижераторного контейнера, но вам нужно немного больше места для головы, 40-футовый рефрижераторный высокий кубический контейнер может быть правильным выбором.Он не даст вам возможности легко проложить провода за потолком, как в обычном контейнере, куда вы добавите изоляцию позже. Но если вам нравится индустриальный вид с монтируемым на поверхность водоводом и высокими потолками в стиле лофт, он может отлично подойти.

Эти рефрижераторные транспортные контейнеры с высокой вместимостью куба — быстрый переход в просторное жилое пространство с умеренным климатом и минимальным объемом работы. Это говорит о том, что не всегда нужно жертвовать пространством и дизайном с открытой концепцией, когда вы строите с контейнерами для хранения.

  • Внешние размеры: 40 футов в длину; 8 футов шириной; 9 футов 6 дюймов в высоту [12,19 м в длину; 2,44 м шириной; Высота 2,89 м]
  • Внутренние размеры: 38 футов в длину; 7 футов 6 дюймов в ширину; 8 футов 5 дюймов в высоту [длина 11,58 м; 2,28 м шириной; Высота 2,57 м]
  • Размеры дверного проема: 7 футов 6 дюймов в ширину; 8 футов 5 дюймов в высоту [2,28 м в ширину; Высота 2,57 м]
  • Масса: тара 10 490 фунтов; 64 470 фунтов максимальная нагрузка [4 760 кг тары; Максимальная нагрузка 29 240 кг]

Контейнер High Cube 45 футов — общего назначения

Габаритные размеры 45-футового универсального контейнера High Cube (щелкните изображение, чтобы развернуть)

45-футовые контейнеры немного отличаются от того, что мы обсуждали ранее.У них есть обычные угловые отливки контейнера на расстоянии 40 футов друг от друга, но затем у них есть два одинаковых удлинения ~ 2,5 футов на каждом конце контейнера. Эти удлинители также имеют угловые отливки на фактических углах контейнера. Наличие нескольких наборов угловых отливок позволяет штабелировать 45-футовые контейнеры с 40-футовыми.

Большинство 45-футовых контейнеров, которые вы видите, представляют собой высокие кубы с дополнительными преимуществами, которые дает дополнительный фут высоты помещения. Благодаря увеличенной длине пяти футов 45-футовые контейнеры позволяют получить контейнерный дом с чуть большими комнатами.Можно даже сделать дом с двумя спальнями, если вы экономите пространство.

  • Внешние размеры: 45 футов в длину; 8 футов шириной; 9 футов 6 дюймов в высоту [13,72 м в длину; 2,44 м шириной; Высота 2,89 м]
  • Внутренние размеры: 44 фута 6 дюймов в длину; 7 футов 8 дюймов в ширину; 8 футов 10 дюймов в высоту [13,56 м в длину; 2,35 м шириной; Высота 2,70 м]
  • Размеры дверного проема: 7 футов 8 дюймов в ширину; 8 футов 6 дюймов в высоту [2,34 м в ширину; Высота 2,59 м]
  • Масса: тара 10 580 фунтов; Максимальная нагрузка 56 620 фунтов [тара 4800 кг; 30 480 кг максимальная нагрузка]

Менее распространенные контейнеры

Транспортные контейнеры в этой группе, безусловно, менее распространены, чем указанные выше, но по-прежнему довольно широко доступны в определенных регионах, как мы объясним ниже.Также может быть сложнее интегрировать их в ваш дизайн из-за их немного нестандартного размера, но они могут быть просто идеальными для более конкретных нужд.

48-футовый контейнер High Cube — общего назначения

Габаритные размеры 48-футового универсального контейнера High Cube (щелкните изображение, чтобы развернуть)

48-футовый контейнер — это первый контейнер, который мы обсудим, ширина которого отличается от ширины всех упомянутых ранее контейнеров. При дополнительной ширине на 6 дюймов 48-футовый контейнер на 6,25% шире 40-футового или 45-футового контейнера.Звучит не так уж и много, но эта дополнительная ширина дает вам немного больше пространства для изоляции, при этом не чувствуя, что ваши комнаты слишком узкие. Большинство 48-футовых контейнеров также являются высокими кубиками, поэтому у них также есть дополнительные 12 дюймов в высоту.

Как и 45-футовые контейнеры, 48-футовые транспортные контейнеры имеют несколько наборов угловых отливок контейнера: один установлен на фактических углах, а другой — на расстоянии 40 футов друг от друга. Это позволяет штабелировать его с 40-футовыми контейнерами. Два ~ 4-футовых удлинителя на каждом из 48-футовых транспортных контейнеров аналогичны по конструкции таковым у 45-футового контейнера, только немного длиннее.

С дополнительными 8 футами в длину и 6 дюймов в ширину, 48-футовый транспортный контейнер делает возможной вторую спальню или другие комнаты большего размера. Расширения на ~ 4 фута на каждом конце также являются возможными кандидатами на консольные участки на верхних этажах.

  • Внешние размеры: 48 футов в длину; 8 футов 6 дюймов в ширину; 9 футов 6 дюймов в высоту [14,63 м в длину; 2,59 м шириной; Высота 2,89 м]
  • Внутренние размеры: 47 футов 6 дюймов в длину; 8 футов 2 дюйма в ширину; 8 футов 10 дюймов в высоту [14.Длина 48м; 2,49 м шириной; Высота 2,70 м]
  • Размеры дверного проема: 8 футов 2 дюйма в ширину; 8 футов 6 дюймов в высоту [2,49 м в ширину; Высота 2,59 м]
  • Масса: тара 10 920 фунтов; 56 280 фунтов максимальная нагрузка [4 953 кг тары; Максимальная нагрузка 25 527 кг]

53-футовый контейнер High Cube — общего назначения

53-футовый универсальный контейнер повышенной вместимости (щелкните изображение, чтобы развернуть)

53-футовый контейнер — это самый крупный контейнер массового производства, который вы, вероятно, когда-либо увидите.Как и 48-футовый контейнер, он также на 6 дюймов в ширину, чем 40-футовый контейнер. И, как и 48-футовый контейнер, 53-футовый контейнер имеет угловые отливки на высоте 40 футов, за которыми следуют два равных удлинения, увеличивающих длину до 53 футов. Однако удлинители 53-футового контейнера имеют длину около 6,5 футов каждое. По сути, все 53-футовые контейнеры имеют высокий куб, что дает вам дополнительный фут внутреннего пространства.

Если вы хотите построить что-то, используя только один контейнер, 53-футовый контейнер даст вам больший возможный объем.Однако в зависимости от того, где вы находитесь, может быть дешевле купить несколько небольших контейнеров вместо одного большого 53-футового контейнера. Что еще более важно, 53-футовые контейнеры имеют ограниченную доступность и преимущественно используются в Северной Америке.

Изначально 53-футовые контейнеры не были достаточно прочными для морских путешествий, поскольку они предназначались только для внутренних перевозок в Соединенных Штатах. Тем не менее, некоторые компании в конечном итоге создали усиленные 53-футовые лодки, которые были способны совершать морские путешествия.Об этом следует помнить, совершая покупки, если вы думаете о структурно облагаемых налогом проектах, таких как мосты.

Как видно из этих больших 48-футовых и 53-футовых контейнеров, при строительстве из контейнеров не всегда приходится приносить столько жертв, как вы думаете. Существует тенденция считать, что дома-контейнеры тесные и голые, но это не обязательно! С творческим подходом к использованию этих массивных контейнеров с высоким кубом вы можете построить дом любого размера, который вам нужен, и при этом проявить свой творческий потенциал.

53-футовый транспортный контейнер (Источник: JOC)
  • Внешние размеры: Длина 53 фута; 8 футов 6 дюймов в ширину; 9 футов 6 дюймов в высоту [длина 16,15 м; 2,59 м шириной; Высота 2,89 м]
  • Внутренние размеры: 52 фута 6 дюймов в длину; 8 футов 2 дюйма в ширину; 8 футов 10 дюймов в высоту [16 м в длину; 2,49 м шириной; Высота 2,70 м]
  • Размеры дверного проема: 8 футов 2 дюйма в ширину; 8 футов 6 дюймов в высоту [2,49 м в ширину; Высота 2,59 м]
  • Масса: Тара 11 070 фунтов; 56 130 фунтов максимальная нагрузка [5 020 кг тары; 25 460 кг максимальная нагрузка]

Контейнер High Cube, 40 футов, широкий поддон — общего назначения

40-футовые универсальные контейнеры с высокой кубической шириной для поддонов (щелкните изображение, чтобы развернуть)

Контейнеры шириной для поддонов немного шире (примерно 2 дюйма), чем контейнеры стандартной ширины, но не такие широкие, как контейнеры 48 и 53 футов.Дополнительная ширина предназначена для размещения «европоддонов».

Стандартные поддоны в США и некоторых других странах имеют размер 48 дюймов (1219 мм) на 40 дюймов (1016 мм). Напротив, европейские поддоны имеют размеры 800 мм (2 фута 7,5 дюйма) на 1200 мм (3 фута 11,2 дюйма). Чуть больший размер 40-футового контейнера шириной поддона позволяет ему вмещать 30 евро-поддонов, в то время как обычный 40-футовый контейнер может вместить только 25.

Если вы не планируете хранить поддоны, эта дополнительная ширина дает вам немного больше места для внутренних стен, изоляции и т. Д.Стоит ли доплачивать за эту небольшую дополнительную ширину, зависит от вашего дизайна. Но для людей, если вы собираетесь доплачивать, вы можете также выбрать более длинный 48-футовый контейнер, где вы также получите более широкий на 6 дюймов ширину.

Скорее всего, вы найдете контейнеры шириной поддон в Европе, где преобладают европаллеты. Но они могут появляться и в других местах, торгующих с Европой.

  • Внешние размеры: 40 футов в длину; 8 футов 2 дюйма в ширину; 9 футов 6 дюймов в высоту [12.Длина 19м; 2,49 м шириной; Высота 2,89 м]
  • Внутренние размеры: 39 футов 6 дюймов в длину; 8 футов шириной; 8 футов 10 дюймов в высоту [12,04 м в длину; 2,44 м шириной; Высота 2,70 м]
  • Размеры дверного проема: ширина 8 футов; 8 футов 6 дюймов в высоту [2,44 м в ширину; Высота 2,59 м]
  • Масса: тара 8 636 фунтов; 63015 фунтов максимальная нагрузка [3917 кг тары; Максимальная нагрузка 28 583 кг]

Редкие контейнеры

Указанные ниже транспортные контейнеры довольно редки, но мы все равно признаем их существование на случай, если вы наткнетесь на один из них.Поймите, что это не 100% полный список всевозможных разновидностей транспортных контейнеров в мире.

Редкие размеры

  • Контейнеры шириной поддона разной длины, например, поддоны шириной 20 футов и 45 футов
  • Контейнеры половинной высоты, которые вдвое меньше обычных контейнеров, и бывают разной длины
  • Контейнеры сверхвысокого куба на 2 фута выше обычного контейнера и на 1 фут выше высокого куба и бывают разной длины и ширины
  • Контейнеры немного короче 8 футов высотой вместо 8 футов 6 дюймов
  • Короткие контейнеры, используемые вооруженными силами США и союзников
    • 5 футов длиной (позвоните в Quadcon, так как для изготовления TEU требуется четыре)
    • 6 футов 5.5 дюймов (называется Tricon, так как для получения TEU требуется три)
    • длиной 10 футов (называется Bicon, так как для изготовления TEU требуется два)

Редкие типы

  • Контейнеры с открытым верхом, которые не имеют металлической крыши и позволяют перевозить грузы, которые могут немного выступать над линией крыши контейнера. Контейнер с открытым верхом также упрощает загрузку некоторых типов грузов. Если вы планируете добавить чердак и построить еще одну крышу, эти контейнеры избавят вас от необходимости вырезать крышу контейнера.
  • Контейнеры со съемным верхом
  • имеют жесткую металлическую крышу, аналогичную стандартной, но съемную для загрузки тяжелых или негабаритных грузов, которые легче вставить вертикально через крышу.
  • Двусторонние контейнеры (иногда называемые туннелями) имеют дверцы контейнеров с обоих концов, а не только с одного конца, как в стандартных контейнерах.
  • Контейнеры с боковым открытием имеют два набора складывающихся вдвое дверей на одной из длинных сторон контейнера, что обеспечивает неограниченный боковой доступ.Эти контейнеры могут быть хорошими для людей, которые хотят обезопасить свой контейнер, когда они ушли, но имеют открытые стенки с большим количеством стекла, когда двери открыты.
  • Контейнеры-цистерны используются для хранения жидкостей и обычно представляют собой цистерны цилиндрической формы, окруженные знакомой прямоугольной формой традиционной рамы контейнера. Эти контейнеры не очень полезны для строительных целей.
  • Контейнеры для сыпучих грузов похожи на контейнеры общего назначения, но обычно имеют входные отверстия на крыше и выпускные отверстия в нижней части двери.Эти контейнеры используются для хранения зерна и других твердых частиц, чтобы их можно было вылить по месту назначения.
  • Изолированные контейнеры имеют изоляцию, аналогичную холодильным контейнерам, но без самого холодильного оборудования. Для большинства производителей контейнерных домов это на самом деле предпочтительнее, поскольку вы, скорее всего, в любом случае не будете использовать холодильное оборудование.

Редкие напольные покрытия

  • Контейнеры со стальным полом легче и прочнее традиционных контейнеров, а также их легче чистить.У них также нет пестицидов для полировки.
  • Напольные контейнеры из бамбука похожи на фанеру традиционных контейнеров, но в качестве исходного материала используется бамбук, а не деревья. Бамбук немного более устойчив к вредителям, чем древесина, и он гораздо более возобновляемый (бамбук можно собирать всего за 4-5 лет, а деревья должны расти десятилетиями).

Резюме

Теперь, когда мы предоставили вам массу новой информации о различных размерах, функциях, характеристиках и дизайне транспортных контейнеров, вам может быть интересно, что делать со всеми данными и деталями, которыми мы поделились.Наш совет номер один — просто ознакомьтесь с широким спектром вариантов грузовых контейнеров.

Вам необходимо знать, какие транспортные контейнеры доступны вам, и мы имеем в виду это двумя способами. Во-первых, нужно знать, какие транспортные контейнеры на самом деле производятся в мире. Во-вторых, необходимо определить, какие транспортные контейнеры можно экономично закупить в вашем географическом регионе.

Большой вывод из этой статьи — понимание того, что ваше местоположение оказывает большое влияние на доступность различных типов и размеров контейнеров.Тот факт, что кто-то где-то производит транспортные контейнеры определенного размера и типа, не означает, что вы действительно можете найти их поблизости от того места, где вы живете.

Еще раз помните, что ISO дает некоторую погрешность в измерениях, которые они определяют. И некоторые другие измерения зависят от производителя. Если вам нужно знать размер до миллиметрового уровня, лучше всего измерить его на месте на реальных контейнерах, которые вы покупаете.

Круговые гофрированные потери на изгиб и зазоры для широкополосных частот (Журнальная статья)

Лау, Корнуолл Х., Кауфман, Майкл К., Дойл, Э. Дж., Хэнсон, Грегори Р., Пиблз, В. А., Ван, Гайдинг, и Золфагари, Али. Изгибы и потери зазоров с гофрированной гофрированной кромкой для широкополосных частотных приложений . США: Н. П., 2018. Интернет. DOI: 10.1109 / TMTT.2018.2879808.

Лау, Корнуолл Х., Кауфман, Майкл К., Дойл, Э. Дж., Хэнсон, Грегори Р., Пиблз, У. А., Ван, Гайд, и Золфагари, Али. Изгибы и потери зазоров с гофрированной гофрированной кромкой для широкополосных частотных приложений . Соединенные Штаты. https://doi.org/10.1109/TMTT.2018.2879808

Лау, Корнуолл Х., Кауфман, Майкл К., Дойл, Э. Дж., Хэнсон, Грегори Р., Пиблс, У. А., Ван, Гайдинг, и Золфагари, Али. Мы б . "Круговые гофрированные потери изгиба и зазора для широкополосных частотных приложений".Соединенные Штаты. https://doi.org/10.1109/TMTT.2018.2879808. https://www.osti.gov/servlets/purl/1493154.

@article {osti_1493154,
title = {Изгибы и потери зазоров с гофрированной гофрированной кромкой для широкополосных частотных приложений},
автор = {Лау, Корнуолл Х. и Кауфман, Майкл К. и Дойл, Э. Дж. и Хэнсон, Грегори Р. и Пиблз, В.А. и Ван, Гайд и Зольфагари, Али},
abstractNote = {Круглые гофрированные волноводы часто используются в термоядерных приложениях на одиночных, множественных или широкополосных миллиметровых частотах из-за их низких омических потерь, ожидаемой большой ширины полосы частот и прямой связи с гауссовыми модами в свободном пространстве. Для одночастотных систем гофрированных волноводов компоненты линии передачи могут быть оптимизированы для работы с желаемой частотой. Для широкополосных или многочастотных приложений это невозможно.Цель данной статьи - продемонстрировать, что полоса частот круглых гофрированных волноводов может быть снижена из-за дифракционных потерь на изгибах под углом и в зазорах. Показано, что если глубина гофра значительно отличается от λ / 4, теория может существенно недооценить потери в зазоре и изгибе под углом. Также показано, что моделирование выгодно отличается от экспериментальных измерений. Следовательно, для улучшения характеристик линии передачи в системах с большой полосой пропускания, таких как рефлектометрия 33–165 ГГц, может потребоваться уменьшение количества угловых изгибов.Для улучшения характеристик в более узкой полосе частот или в многочастотных системах, особенно в системах с высокой мощностью, могут применяться методы, зависящие от длины волны. Кроме того, показано одно из таких применений метода брэгговского отражения для снижения тепловой нагрузки на изоляционные керамические кольца в компоненте прерывания постоянного тока для линий передачи многочастотного электронного циклотронного нагрева ИТЭР.},
doi = {10.1109 / TMTT.2018.2879808},
url = {https: // www.osti.gov/biblio/1493154}, journal = {IEEE Transactions on Microwave Theory and Techniques},
issn = {0018-9480},
число = 1,
объем = 67,
place = {United States},
год = {2018},
месяц = ​​{11}
}

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
