Расчет бетонного кольца — онлайн калькулятор

Инструкция к калькулятору по расчету бетонных колец

Размеры укажите в миллиметрах:

H – высота бетонного кольца, выбирается исходя из его назначения (для обустройства канализационного септика, водопроводных и газопроводных сетей) и варьируется в широких пределах от 70 до 1000 мм и больше. Размерные характеристики регламентируются ГОСТ 8020-90 (ДСТУ Б В.2.6-106:2010).

D – диаметр кольца (внешний) следует выбирать, учитывая варианты применения, руководствуясь, ГОСТ 8020-90 (700-2000 мм). Для канализационных коллекторов предпочтительнее диаметр больше, в таком случае ниже находится уровень влаги и лучше дренаж сточных вод. Для колец водоносного колодца стоит выбирать небольшой диаметр, поскольку в этом случае потребуется меньший объём земляных работ. В то же время слишком малый размер затруднит обслуживание и чистку колодца.

A – толщина кольца варьируется в пределах 70-140 мм.

С увеличением толщины стенок повышается расход бетона и масса изделия. Использование армирующей сетки позволяет уменьшить толщину до 60-80 мм, несколько снизить массу, количество используемого бетона для кольца и не ухудшить прочность. Снижение веса кольца дает возможность не использовать грузоподъемную технику для перемещения и монтажа.

Черно-белый чертеж:

Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать».

Результаты расчета:

Объем бетона – позволяет выяснить нужное количество раствора для отливки кольца заданных размеров и закупить компоненты для его приготовления: цемент (М-400), кварцевый песок и гранитный щебень (размер фракции – 1/4 толщины стенки изделия).

Внутренний диаметр определяет фактическую внутреннюю полость, позволяет оценить удобство проведения работ внутри кольца.

Расчет внутреннего объема бетонного кольца показывает вместительность кольца, такие данные пригодятся при вызове ассенизаторской машины необходимой емкости или приготовления реагентов для периодической обработки колодца, обеспечивающего водой.

Высота, ширина и площадь арматурной сетки

– необходимые параметры для приобретения армирующего каркаса, регламентированного ГОСТ 23279-2012 или его самостоятельного изготовления. Зная высоту, подготавливают 10-12 стержней из стали 8-10 мм и равномерно располагают по окружности формы (между стенками опалубки) вертикально. Исходя из рассчитанного значения ширины, нарезают стальной проволоки диаметром 5-8 мм, и обвивают ею вертикальные стержни с шагом 160-200 мм. Арматуру фиксируют между собой сваркой или вязальной проволокой. Перед заливкой арматурную сетку обязательно необходимо очистить от ржавчины.

Как рассчитать объем септика из бетонных колец

Категория: Блог.

Перед тем, как купить бетонные кольца, совершенно не лишним будет рассчитать необходимый объём септика из бетонных колец. Есть множество способов провести такой расчет, но необходимо понимать, что каждый из них позволяет получить результат с разной степенью приближенности.

Это связано, прежде всего, с тем, что каждый из них в качестве исходных данных принимает для расчета усредненное значение водопотребления на одного проживающего в доме человека, по вполне понятным причинам, это значение может серьёзно отличаться, как в меньшую, так и большую сторону. Тем не менее, нормой считается 300-350 литров стоков на одного проживающего в день, однако использовать эти значения напрямую в расчете мы не рекомендуем, по крайней мере, не проведя дополнительного анализа.

Давайте рассмотрим основные аспекты, влияющие на выбор необходимого объёма септика из бетонных колец, а также выберем кольца жби для строительства такого септика.

 Формула расчета септика из бетонных колец

V = n * Q * 3/1000
Значения элементов:
V – объем септика в м3;
n – количество потребителей, постоянно проживающих в доме;
Q – расход воды на одного проживающего, в сутки;
3 – длительность в днях цикла очистки сточных вод (согласно СНиП).

Это весьма упрощенный вариант, но его точности вполне достаточно для выбора объема септика для частного дома.

Например, исходя из наиболее частых случаев, для 3-х постоянно проживающих человек в доме вполне достаточно  септика из 3-х бетонных колец 1,5 м серии КС15-9, при потреблении 400 литров воды в сутки, и даже остается некоторый запас по емкости сооружения. К сожалению, из подобного расчета явно не видно, что речь идет только об объёме приемной камеры бетонного септика (которая герметична, изолирована от грунта, в частности — используется днище септика из бетонных колец ПН15). Этот расчет нельзя использовать для выгребных ям.  Ведь, во-первых — способность грунта под дном такой ямы отфильтровывать взвесь быстро снизится, во-вторых, не будет выполняться требование СанПин о минимум 3-х днях, для очистки стоков.

Поскольку производится расчет именно септика, в конструкцию которого обязательно включается несколько переливных емкостей и дренажный колодец, либо поле фильтрации. то полученный результат из расчета следует разбить минимум на две емкости. Этим Вы не только продлите срок службы строящегося септика и дренажного колодца, но и обеспечите более качественную очистку стоков, а также сократите до минимума необходимость откачки ила.



Метки: Бетонные кольца

Объем канализационного колодца и расчет объема калькулятором

Для того, чтобы канализационная система на придомовом участке функционировала правильно, прежде чем приступать к ее возведению, вам необходимо подготовить проект, в котором должен быть проведен  инженерный расчет. Это нужно для того, чтобы вычислить объем канализационного колодца. После расчета необходимого диаметра  трубопровода и объема колодца, уже можно будет ориентироваться, в каком месте участка и на какой глубине возможно  расположить данное инженерное сооружение.

Виды и особенности колодцев

Колодцы канализации для частного домостроения могут быть возведены из различных материалов: бетона, пластика, кирпича. Наиболее часто для их устройства используют кольца из бетона с армированием заводского производства.

Резервуар  из железобетона представляет собой конструкцию, собранную из готовых колец типовых размеров диаметром 0,7, 1, 1,5 либо 2 метра. Теоретически он может быть любой конфигурации, но на практике как правило применяют круглую.

По способу утилизации стоков, колодцы бывают с выпуском в общую сеть горкананализации (если диаметр сети достаточен для приема ваших стоков), с местной утилизацией (впитывающие), либо приспособленные под выкачку ассенизаторской машиной и вывоз за пределы участка. Сооружения второго типа применяются только в случае глубинного залегания грунтовых вод на территории (на уровне не менее 4 м по землей), а если почвенные воды расположены близко к поверхности, то нужно применять герметичный тип колодца с периодической откачкой нечистот. По нормативам канализационный колодец нужно размещать на расстоянии не менее 5м от фундамента  здания, а впитывающий тип конструкции – на расстоянии не менее 10м от жилых построек. При наличии на участке источника питьевой воды (скважина либо родник), расстояние от него до канализационного резервуара  должно быть не менее 50 м.

Важно! Нельзя сбрасывать канализацию в слой грунтовых вод, поскольку это приведет к их загрязнению и загрязнению почвы в целом.

Выпуски канализации от туалетов должны быть диаметром не менее 100мм, если же выпуск только от кухни, то достаточно диаметра 50мм.

Официальное приложение от букмекерской конторы 1xBet, абсолютно бесплатно и скачать 1хБет можно перейдя по ссылке и делать ставки на спорт.

Для вычисления объема колодца используют величины расхода воды. По нормам отведено 150-170 литров воды в сутки на 1 человека (при отсутствии ванны) и 230-250 л, если установлена ванна. При составе семьи из 4 человек (2 взрослых и 2 ребенка)  суточная норма расхода воды будет составлять ориентировочно 1 м3 (600 — 1000 л). На неглинистой почве рассасывающий колодец с дном площадью 1м2 способен поглотить 1 м3 сточной воды. Для обеспечения запаса  суточную норму надо умножить на 3, соответственно, для семьи из 4 человек объем котлована под колодец должен быть 3 м3. Рабочий объем емкости из бетона считается от низа сливной трубы, которая должна быть заглублена не менее, чем на 0,7 м. Также в канализацию можно подвести дренажную трубу на такой же глубине залегания.

Рекомендуем к прочтению:

При выкапывании котлована надо учитывать, что на дно необходимо насыпать песчано-щебеночную подушку толщиной слоя 30-40см для фильтрации канализации. Соответственно глубина выкапывания увеличится  на данную величину. Глубина установки резервуара должна быть ниже уровня промерзания грунта для того, чтобы стоки приходящие в колодец по трубе, не замерзали в холодный период года. Эта величина определяется из нормативов в зависимости от климатического района, в котором расположен объект строительства.

Методика расчета

По глубине канализационные колодцы делают обычно от 2,5 до 3м. С вычетом 70 см от низа сливной трубы, получаем в чистоте 2,3 м рабочей глубины.

Объем колодца равняется произведению площади его дна на высоту:

V= Sхh

Площадь круга вычисляется по формуле S = πR2, соответственно,

Рекомендуем к прочтению:

V=2,3 м х 3,14хR2= 3 м3

Из этого следует, что радиус (R)  в данном случае будет равняться 0,65м, соответственно требуемый диаметр будет в 2 раза больше – 1,3 м.

Затем округляем полученное число в большую сторону до ближайшего значения стандартного типового размера, получаем – 1,5м. Следовательно, для устройства колодца глубиной 2,3м и рабочим объемом 3 м3, понадобятся типовые кольца из железобетона заводского изготовления  диаметром 1,5м.

На сегодняшний день в интернете предостаточно сайтов, предоставляющих онлайн калькулятор для расчета диаметра трубопровода и  объема котлована  колодца канализации. Для того чтоб выполнить расчет,  в соответствующее поле калькулятора достаточно ввести значения внутреннего и внешнего диаметра бетонных колец, а также общую высоту тела колодца в метрах. Если вы решили остановиться на возведении кирпичного колодца, то в сети также можно найти сайты предоставляющие бесплатный калькулятор для расчета количества кирпича. Также на онлайн калькуляторе можно рассчитать объем бетонного кольца, расход на него бетона и арматуры, включая общую стоимость затрачиваемых материалов.

Подбор нужного диаметра колодца из пластика осуществляется по такой же методике,  как  было описано выше. Под емкость из пластика устраивают котлован нужного объема, дно которого застилается щебеночно-песчаной подушкой. Пластиковые резервуары можно приобрести в монолитном и сборном исполнении. Одним из преимуществ их перед бетонными является широкая линейка выпускаемых моделей различных диаметров.

Производителями предлагается большой выбор типоразмеров: диаметром от 400мм до 2,5м. Также их соединения более герметичные чем у бетонных, что позволяет защитить стыки от протекания канализации в почву. Гофрированная труба  тела колодца позволяет без проблем корректировать нужную его глубину. Система пластиковых  колец удлинителей также помогает в решении этой задачи.

Как посчитать объем колодца, чтобыы знать, сколько в нем воды?

Водоснабжение участка имеет большое значение. Подключение к центральному водопроводу – не всегда экономически выгодно, а иногда просто невозможно. Тогда на участке бурят скважину или копают колодец для добычи грунтовых вод. Для водоснабжения дома и полива участка нужно знать, сколько воды в скважине. Посчитать объем колодца не сложно, нужно знать лишь несложную формулу или просто воспользоваться нашим онлайн калькулятором.

Скважина или колодец – это углубление с укрепленными железобетонными кольцами стенками и механизмом для подъема воды (насос или ведро). Колодец отличается от скважины большей шириной, и может копаться как вручную, так и при помощи специальной техники. Скважину же бурят. Колодец может использоваться на протяжении десятков лет, а чистить его намного легче, чем узкую скважину. К тому же для рытья колодца не нужно специальное разрешение, однако перед началом работ стоит сделать предварительные расчеты.

Как посчитать объем колодца?

Объем воды колодца узнают по тому, сколько колец погружено в воду. Сколько воды в одном кольце можно рассчитать самостоятельно, вспомнив из учебника геометрии, что объем равен площади дна, умноженной на высоту. Площадь дна вычисляется по формуле S = πR2. Проведя расчеты, находим значение R и далее вычисляем площадь кольца и умножаем на высоту. В общем, не сложные расчеты, но отнимающие время.

Поэтому мы предлагаем вам воспользоваться нашим онлайн калькулятором расчета объема колодца, который не только посчитает, сколько воды может уместить ваша скважина, но и также поможет рассчитать стоимость копания и вывоза грунта. Все, что от вас нужно, это ввести в таблицу глубину колодца, его верхний и нижний диаметр, а также и стоимость земляных работ и вывоза грунта за кубический метр.

Программа даже посчитает общую стоимость всех работ.

Правила рытья скважины

Самое главное – выбрать место для рытья углубления. Нужно знать, что в радиусе 40-50 метров от колодца не должно быть компостных ям, хранилищ навоза и других отходов и нечистот, которые могут оказать негативное влияние на качество грунтовых вод. Также не стоит копать скважину слишком близко к дому, расстояние до фундамента должно быть не менее 4-5 метров, чтобы снизить риск обвала фундамента из-за вымывания грунта.

Не лишним будет узнать у соседей, какова глубина скважины у них на участке, чтобы иметь примерное представление, на какую глубину придется копать колодец, чтобы добраться до воды.

Кроме того, нужно позаботиться об укреплении стенок. Сделать это можно несколькими способами: при помощи деревянного сруба, кирпича или железобетонных колец. У каждого варианта – свои особенности:

  • древесина – дешевая, но не долговечная (до 15 лет) и требует ежегодного очищения от ила;
  • кирпич – самый дорогостоящий способ, который требует армирования и строительства фундамента, что могут сделать лишь специалисты, обладающие специальными навыками работ в данных условиях;
  • железобетонные кольца – оптимальный по цене и качеству вариант, который хорош тем, что, как и кирпич не пропускает в скважину посторонние поверхностные воды, при этом их приобретение и устройство обойдутся дешевле кирпичной кладки.

Время проведения земляных работ также имеет значение. Лучшее время для рытья колодца – с июня по сентябрь, так как в этот период водоносный слой грунтовых вод находится на низком уровне, а это значит, что весенний паводок, который находится намного выше, не сможет ввести вас в заблуждение.

Как ухаживать за колодцем на участке?

Какой бы способ укрепления стенок бы ни был выбран, колодец время от времени нужно чистить и дезинфицировать. Чистку необходимо делать не реже раза в год, а если в скважину регулярно попадают посторонние предметы, то минимум два раза в год.

Чтобы почистить колодец, из него выкачивают всю воду с помощью насосного оборудования, затем человек в специальном снаряжении опускается вниз и проводит все требуемые процедуры по очистке. После того, как песок, грязь, ил и посторонние предметы будут удалены со стенок и дна скважины и подняты наверх, проводятся работы по дезинфекции. Для этого внутренняя поверхность стенок углубления опрыскивают раствором хлора при помощи специальной щетки или обычным веником.

Когда вода снова заполнит колодец, в нее тоже нужно всыпать хлорный раствор из расчета 150 мг на 1 литр жидкости. Здесь вам тоже потребуется знать объем вашего колодца. Кода раствор хлора будет перемешан с жидкостью, скважину закрывают крышкой и оставляют на пару часов. Затем вода опять откачивается. Если после наполнения колодца водой все еще будет чувствоваться едкий запах хлора, то процедуру по откачиванию воды придется повторить.

Как рассчитать объем бетонного кольца: опорное КР 6 бетона

Этот вопрос чаще посещает тех, кто связан со стройкой, ремонтом или обустройством загородных участков, однако случается и такое, что и рядовому обывателю приходится искать на него ответ. В нашей статье мы постараемся помочь вам в этом, расскажем не только о самих формулах и расчетах, но немного поговорим о самих бетонных кольцах.

Яму под колодец делают после его окончательного проектирования

Кольца железобетонные

Железобетонные кольца — это специальные конструкции для устройства колодцев разного калибра, которые чаще всего используются на наружных сетях водоснабжения и водоотведения.

Производство стандартных изделий выполняется в заводских условиях из высококачественного бетона в строгом соблюдении ГОСТа «Железобетонные сантехнические сооружения».

Процесс производства колец из бетона не представляет особой сложности, для этого нужны:

  • Армированная сталь диаметром до 10 мм.
  • Бетон высокого качества.
  • Форма для отливки.

Железобетонные изделия для устройства колодцев выпускаются стандартных размеров с маркировкой, отражающей назначение кольца и его типоразмер. О разновидностях мы расскажем чуть ниже.

Что же касается того, как высчитывается цена каждого конкретного изделия то здесь необходимо понимать, сколько кубов в бетонном кольце, собственно, чем больше, тем и стоимость выше.

Расчет железобетонного опорного кольца

Зная размер изделия несложно подсчитать объем бетона в ж-б кольце, который необходим для его изготовления.

Но так как существует множество различных вариантов на строительном рынке, возьмем, к примеру, опорное кольцо КО 6 — объем бетона изделия рассчитывается так:

  • Для начала нам необходимо записать параметры (габариты), в данном случае они будут равны следующим показателям — 840 х 580 х 70 мм.
  • Вычислим площадь круга большего диаметра по формуле — ¼ П d2 = 1/4 х 3,14 х (0,84 х 0,84) = 0,553896 м2. Где П = 3,14, а d – это наружный диаметр (в нашем случае 840 мм). Переводим все в метры.
  • Теперь по этой же формуле высчитываем площадь круга с внутренним диаметром – ¼ х 3,14 х (0,58 х 0,58) = 0,264074 м2.
  • Узнаем площадь самого изделия, для этого нужно из площади круга с наружным диаметром вычесть площадь с внутренним диаметром 0,553896 — 0,264074 = 0,289822 м2.
  • Умножив площадь на высоту, узнаем его объем — 0,289822 х 0,07 = 0,02028754 м3.

Итак, на кольцо опорное КО 6 объем бетона мы рассчитали, как вы сами видите, ничего сложного в этом нет, главное – знать формулу и параметры изделия. Однако расчеты производить всегда проще, нежели возводить колодец своими руками, тут нужна специальная техника.

Как минимум, требуется кран, способный поднимать груз весом в полтонны или даже тонну (на фото)

Разновидности железобетонных изделий для колодцев

Приведем параметры всех типов выпускаемых колец для наглядности (параметры будут описаны в следующем порядке – высота, толщина стенки, внутренний диаметр и масса):

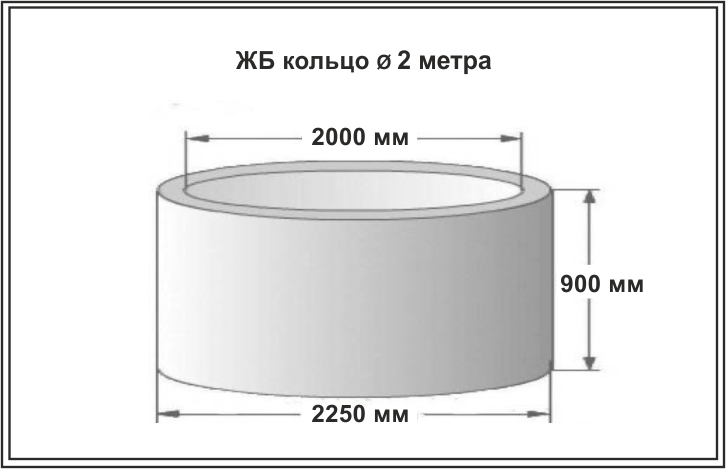

На рисунке указаны важные параметры, которые помогут производить расчеты

Примечание! Маркировка КС означает следующее – кольцо стеновое.

  • КС-7-1, 10 см, 8 см, 70 см, 46 кг.
  • КС-7-1,5; 15 см, 8 см, 70 см, 68 кг.
  • КС-7-3, 30 см, 8 см, 70 см, 140 кг.
  • КС-7-5, 50 см, 8 см, 70 см, 230 кг.
  • КС-7-6, 60 см, 8 см, 70 см, 250 кг.
  • КС-7-9, 90 см, 8 см, 70 см, 410 кг.

Изделия с небольшой высотой называются доборными

  • КС-7-10, 100 см, 8 см, 70 см, 457 кг.
  • КС-10-5, 50 см, 8 см, 100 см, 320 кг.
  • КС-10-6, 60 см, 8 см, 100 см, 340 кг.
  • КС-10-9, 90 см, 8 см, 100 см, 640 кг.
  • КС-12-10, 100 см, 8 см, 120 см, 1050 кг.
  • КС-15-6, 60 см, 9 см, 150 см, 900 кг.
  • КС-15-9, 90 см, 9 см, 150 см, 1350 кг.
  • КС-20-6, 60 см, 10 см, 200 см, 1550 кг.
  • КС-20-9, 90 см, 10 см, 200 см, 2300 кг.

Широкое разнообразие колец позволяет без труда обустроить колодец нужного габарита

Обратите внимание на наличие армированных ушек у изделий весом более 100 килограмм.

Изделие, маркированное, к примеру, КС-10-6 называется полностью кольцо стеновое с размерами:

  • Высота-60 см.
  • Внутренний диаметр-100 см.

Существуют изделия и с маркировкой КО (кольцо опорное), эти изделия встречаются в следующем варианте:

  • КО-6, высота-7 см, внутренний диаметр – 58 см, наружный диаметр – 84 см, масса – 60 кг.

Еще одна модификация – подкладка под люк колодцев (кольцо К 1а объем бетона которого рассчитывается по нижеуказанным параметрам):

  • К — 1а, высота -18 см, внутренний диаметр – 58 см, наружный диаметр – 100 см, масса – 160 кг.

Маркировка ПП означает — плита перекрытия

Доборные изделия позволяют более точно регулировать высоту колодца, в некоторых случаях выравнивания в уровень с землей, в других – делая их более заметными. Монтаж подкладочных бетонных элементов на плиту покрытия колодца поможет приподнять люк над ее поверхностью.

Благодаря этому исключается:

  • Затекание дождевых и талых вод в колодец.
  • Наезд транспортных средств на люк, если колодец расположен под проезжей частью.
  • Затопления самого люка.

Одним из важных параметров подобного изделия является объем бетонного кольца — 1 метр кубический, это единица измерения всех подобных расчетов.

Совет! Зачастую может наткнуться на объявления о продаже б/у бетонных изделий, в том числе и стеновых опор для колодца, вам наш совет – прежде чем покупать, изучите товар. В особенности осмотрите внутренние стенки, на которых могут быть видны неровности и разные оттенки бетона (так заделывают трещины недобросовестные продавцы).

Вывод

Надеемся, что вышеизложенная инструкция поможет вам найти правильный ответ на поставленный вопрос. Если же возникнут какие-либо затруднения в этом процессе, вы всегда можете воспользоваться бесплатным электронным калькулятором, который можно найти в интернете.

В представленных видео в этой статье вы найдете дополнительную информацию по данной теме.

Объем бетонного кольца


Разбираемся, как рассчитать объем бетонного кольца для обустройства колодца на участке

Этот вопрос чаще посещает тех, кто связан со стройкой, ремонтом или обустройством загородных участков, однако случается и такое, что и рядовому обывателю приходится искать на него ответ. В нашей статье мы постараемся помочь вам в этом, расскажем не только о самих формулах и расчетах, но немного поговорим о самих бетонных кольцах.

Яму под колодец делают после его окончательного проектирования

Кольца железобетонные

Железобетонные кольца — это специальные конструкции для устройства колодцев разного калибра, которые чаще всего используются на наружных сетях водоснабжения и водоотведения.

Производство стандартных изделий выполняется в заводских условиях из высококачественного бетона в строгом соблюдении ГОСТа «Железобетонные сантехнические сооружения».

Процесс производства колец из бетона не представляет особой сложности, для этого нужны:

  • Армированная сталь диаметром до 10 мм.
  • Бетон высокого качества.
  • Форма для отливки.

Железобетонные изделия для устройства колодцев выпускаются стандартных размеров с маркировкой, отражающей назначение кольца и его типоразмер. О разновидностях мы расскажем чуть ниже.

Что же касается того, как высчитывается цена каждого конкретного изделия то здесь необходимо понимать, сколько кубов в бетонном кольце, собственно, чем больше, тем и стоимость выше.

Расчет железобетонного опорного кольца

Зная размер изделия несложно подсчитать объем бетона в ж-б кольце, который необходим для его изготовления.

Но так как существует множество различных вариантов на строительном рынке, возьмем, к примеру, опорное кольцо КО 6 — объем бетона изделия рассчитывается так:

  • Для начала нам необходимо записать параметры (габариты), в данном случае они будут равны следующим показателям — 840 х 580 х 70 мм.
  • Вычислим площадь круга большего диаметра по формуле — ¼ П d2 = 1/4 х 3,14 х (0,84 х 0,84) = 0,553896 м2. Где П = 3,14, а d – это наружный диаметр (в нашем случае 840 мм). Переводим все в метры.
  • Теперь по этой же формуле высчитываем площадь круга с внутренним диаметром – ¼ х 3,14 х (0,58 х 0,58) = 0,264074 м2.
  • Узнаем площадь самого изделия, для этого нужно из площади круга с наружным диаметром вычесть площадь с внутренним диаметром 0,553896 — 0,264074 = 0,289822 м2.
  • Умножив площадь на высоту, узнаем его объем — 0,289822 х 0,07 = 0,02028754 м3.

Итак, на кольцо опорное КО 6 объем бетона мы рассчитали, как вы сами видите, ничего сложного в этом нет, главное – знать формулу и параметры изделия. Однако расчеты производить всегда проще, нежели возводить колодец своими руками, тут нужна специальная техника.

Как минимум, требуется кран, способный поднимать груз весом в полтонны или даже тонну (на фото)

Разновидности железобетонных изделий для колодцев

Приведем параметры всех типов выпускаемых колец для наглядности (параметры будут описаны в следующем порядке – высота, толщина стенки, внутренний диаметр и масса):

На рисунке указаны важные параметры, которые помогут производить расчеты

Примечание! Маркировка КС означает следующее – кольцо стеновое.

  • КС-7-1, 10 см, 8 см, 70 см, 46 кг.
  • КС-7-1,5; 15 см, 8 см, 70 см, 68 кг.
  • КС-7-3, 30 см, 8 см, 70 см, 140 кг.
  • КС-7-5, 50 см, 8 см, 70 см, 230 кг.
  • КС-7-6, 60 см, 8 см, 70 см, 250 кг.
  • КС-7-9, 90 см, 8 см, 70 см, 410 кг.

Изделия с небольшой высотой называются доборными

  • КС-7-10, 100 см, 8 см, 70 см, 457 кг.
  • КС-10-5, 50 см, 8 см, 100 см, 320 кг.
  • КС-10-6, 60 см, 8 см, 100 см, 340 кг.
  • КС-10-9, 90 см, 8 см, 100 см, 640 кг.
  • КС-12-10, 100 см, 8 см, 120 см, 1050 кг.
  • КС-15-6, 60 см, 9 см, 150 см, 900 кг.
  • КС-15-9, 90 см, 9 см, 150 см, 1350 кг.
  • КС-20-6, 60 см, 10 см, 200 см, 1550 кг.
  • КС-20-9, 90 см, 10 см, 200 см, 2300 кг.

Широкое разнообразие колец позволяет без труда обустроить колодец нужного габарита

Обратите внимание на наличие армированных ушек у изделий весом более 100 килограмм.

Изделие, маркированное, к примеру, КС-10-6 называется полностью кольцо стеновое с размерами:

  • Высота-60 см.
  • Внутренний диаметр-100 см.

Существуют изделия и с маркировкой КО (кольцо опорное), эти изделия встречаются в следующем варианте:

  • КО-6, высота-7 см, внутренний диаметр – 58 см, наружный диаметр – 84 см, масса – 60 кг.

Еще одна модификация – подкладка под люк колодцев (кольцо К 1а объем бетона которого рассчитывается по нижеуказанным параметрам):

  • К — 1а, высота -18 см, внутренний диаметр – 58 см, наружный диаметр – 100 см, масса – 160 кг.

Маркировка ПП означает — плита перекрытия

Доборные изделия позволяют более точно регулировать высоту колодца, в некоторых случаях выравнивания в уровень с землей, в других – делая их более заметными. Монтаж подкладочных бетонных элементов на плиту покрытия колодца поможет приподнять люк над ее поверхностью.

Благодаря этому исключается:

  • Затекание дождевых и талых вод в колодец.
  • Наезд транспортных средств на люк, если колодец расположен под проезжей частью.
  • Затопления самого люка.

Одним из важных параметров подобного изделия является объем бетонного кольца — 1 метр кубический, это единица измерения всех подобных расчетов.

Совет! Зачастую может наткнуться на объявления о продаже б/у бетонных изделий, в том числе и стеновых опор для колодца, вам наш совет – прежде чем покупать, изучите товар. В особенности осмотрите внутренние стенки, на которых могут быть видны неровности и разные оттенки бетона (так заделывают трещины недобросовестные продавцы).

Вывод

Надеемся, что вышеизложенная инструкция поможет вам найти правильный ответ на поставленный вопрос. Если же возникнут какие-либо затруднения в этом процессе, вы всегда можете воспользоваться бесплатным электронным калькулятором, который можно найти в интернете.

В представленных видео в этой статье вы найдете дополнительную информацию по данной теме.

загрузка…

masterabetona.ru

Объем кольца: 7 преимуществ железобетона

Выбирать бетонное кольцо следует в зависимости от целей, для которых оно будет применяться Правильно оборудованная система канализации – залог полноценного комфорта. Даже на небольшом дачном участке можно пользоваться всеми благами цивилизации, оборудовав на участке выгребную яму из бетонных колец разного диаметра.

Содержание:

Железобетонные кольца широко применяются для строительства канализационной системы – смотровых колодцев или выгребных ям. Использование колец считается самым простым и удобным способом обустройства системы канализации.

Кольца изготавливаются из арматуры и бетона, они весьма прочные и используются преимущественно для долговечных работ.

При выборе колец для выгребной ямы стоит учитывать количество людей, проживающих в доме

Канализационная система, оборудованная ЖБ-кольцами, надежно защищена от различных погодных условий и защищает грунтовые воды от утечки канализационных стоков.

Можно выделить два вида колец – еврокольца с замком и обычные железобетонные кольца. Второй тип колец соединяется между собой цементным раствором и железными скобами.

Преимущества использования ЖБ-колец:

  • Длительный срок эксплуатации изделия;
  • Устойчивы к нагрузкам;
  • Не пропускают влагу;
  • Простота монтажа и эксплуатации;
  • Невысокая стоимость;
  • Можно использовать для оборудования системы канализации, небольших тоннелей, линий электропередач и теплосетей;
  • Защищают от грунтовых вод.

К недостаткам можно отнести чисто технические аспекты – тяжелый вес ЖБ-колец предусматривает транспортировку в большом автомобиле, а их установка возможна лишь при использовании специальной техники.

Классификация и объем ЖБ-колец

Данные кольца изготавливаются из тяжелого бетона В25, морозоустойчивость которых F-100, водопроницаемость W4. ЖБ-кольца имеют маркировку, согласно которой можно определить классификацию кольца.

Железобетонные кольца подразделяются на сборные, доборные, с крышкой, с замком и с дном.

Вначале на маркировке указывается тип конструкции: КС – кольцо стеновое, КСД – кольцо стеновое с днищем. После типа прописывается размер кольца, первая группа цифр обозначает диаметр кольца, после дефиса – высота изделия. Например, КС-15 обозначает стеновое кольцо диаметром 1500 см.

Перед покупкой ЖБ-колец нужно проверить их на наличие трещин

При монтаже выгребной ямы на участке, прежде всего, учитывается размер будущих канализационных стоков. В зависимости от глубины сточной ямы высчитывается необходимое количество железобетонных колец и их виды.

Стандартная высота колец – 90 см, но при необходимости можно дополнить конструкцию кольцами других размеров. В зависимости от нужд выбирается и диаметр — от 70 до 200 см. Толщина бетонной стенки 7-14 см.

Прочность конструкции во многом зависит от нижнего колодезного кольца – специалисты рекомендуют устанавливать кольцо с дном. Далее идут стеновые кольца и закрывается выгребная яма крышкой с люком. Диаметр элементов септика везде должен быть одинаковым, в ином случае конструкция будет неустойчивой и возможно подтекание стоков в грунт.

Объем бетонного кольца 1 метр: нюансы постройки септиков

Однокамерный септик из железобетонных колец должен иметь дно и крышку. Такая выгребная яма считается малоэффективной, ее устанавливают чаще всего на даче.

Устанавливается стоковая яма на расстоянии не более 20 м от жилого дома. Чем дальше находится септик, тем больше труб придется прокладывать от канализации в доме до ЖБ септика. При этом минимальное расстояние до жилых построек – 5 м. При установке септика следует учитывать количество людей, которые будут пользоваться канализацией. В среднем человек использует примерно 200 л воды на канализацию за день.

При выборе колец из железобетона важно знать, сколько литров стоков сможет вместить в себя данная конструкция. Считается, что минимальный объем септика из колец – 6 кубов. Чтобы посчитать объем ЖБ-кольца нужно количество жильцов умножить на 200 л, полученную сумму умножить на 3 (промежуток времени, за который стоки перерабатываются в яме). Для получения объема кольца конечную сумму разделить на 1000. Исходя из таблиц в интернете выбрать подходящее по диаметру ЖБ-кольцо. В одном стандартном кольце 90 х 150 см помещается примерно 1,59 л воды или стоков.

Яму для бетонных колец лучше всего копать с помощью экскаватора

При монтаже септика из колец нужно помнить, что поверхность, на которую ставятся кольца, должна быть строго горизонтальная.

Если нет возможности установить нижнее кольцо с дном, можно засыпать плотный слой щебени и залить раствором цемента. Верх септика накрывается кольцом с герметично закрывающимся чугунным канализационным люком.

Выгребная яма из бетонных колец без дна: монтаж своими руками

Прежде чем приступать к укладке колец, нужно подготовить котлован глубиной 3 метра под выгребную яму. Его ширина должна быть немного больше диаметра выбранных для септика ЖБ-колец.

Вырыть яму под котлован можно самостоятельно лопатами, а можно нанять специальную технику для более быстрого выполнения работы.

Дно котлована должно быть выровнено песком, поверх которого устанавливается бетонное кольцо с дном или обычное стеновое кольцо.

Выгребную яму без дна можно устанавливать в тех местах, где нет подземных вод

Как монтировать септик из ЖБ-колец:

  1. Установить первое кольцо. Проверить, чтобы оно не клонилось в сторону.
  2. Установив следующее стеновое кольцо, засыпать пространство между септиком и ямой.
  3. Постепенно выстроить септик, не забывая проверять уровень установленных ЖБ-колец.
  4. Стыки между кольцами заделать раствором цемента с песком.
  5. С помощью перфоратора или болгарки сделать отверстия под трубы канализации. Сточная труба из дома устанавливается под небольшим углом.
  6. Если система канализации состоит из нескольких септиков, помимо трубы для отвода стоков, нужно проложить трубу, соединяющую септики. Эта труба располагается на 20-30 см ниже сточной.
  7. Чтобы стоки не попали в грунт, важно правильно выбрать гидроизоляцию. Для этого используется битумная или полимерная мастика.
  8. Завершающий этап – установка крышек на септик. После высыхания стыков можно приступать к пользованию выгребной ямы.

Септик из колец из железобетона не требует особых правил эксплуатации, однако важно вовремя чистить его и использовать специальные бактерии для лучшей переработки стоков.

Как посчитать объем кольца (видео)

Работа железобетонного септика во многом зависит от качества материалов, из которого он изготовлен. Все элементы в обязательном порядке должны иметь правильную маркировку. Соблюдая все нюансы и технологии монтажа, сточная яма прослужит довольно долго.

homeli.ru

Объем железобетонных колец

Кольца из железобетона чаще всего изготавливают при обустройстве земельных участков. Нередко владельцам загородной территории приходится делать кольцо своими руками. Для этого необходимо знать формулы, по которым производится расчет, особенности бетонных изделий. Продукцию, выпускаемую для колодца, маркируют согласно требованиям государственных стандартов. Маркировка представляет собой символы, указанные на кольцах, по которым можно идентифицировать информацию о размере и массе материалов.

Для каждого бетонного изделия, выпущенного по требованиям госстандартов, предусмотрены испытания, которые позволяют подтвердить качество, заявленные эксплуатационные характеристики и устойчивость продукции к воздействию негативных факторов. При подведении итогов специалисты учитывают водонепроницаемость, морозоустойчивость, влагопоглощение, прочность на сжатие.

Кольца из железобетона

Кольца из железобетона представляют собой специальные изделия, предназначенные для обустройства колодцев, применяемых в системах водоснабжения, а также отведения воды. Проще всего поручить работу над канализационной системой частного дома одной из фирм. Однако необходимо заранее посчитать, какая сумма на это уйдет. Если вы хотите сэкономить, то можно сделать канализацию, которая будет основана на бетонном кольце, самостоятельно. Производство таких изделий осуществляется на предприятиях с соблюдением государственных стандартов. При создании используются высококачественные материалы, КЦД. Изготовление продукции подразумевает применение специальной формы, бетона и арматуры, диаметр которой не должен превышать десяти миллиметров.

На железобетонных стройматериалах такого типа указана маркировка, определяющая их назначение, типоразмер. Если говорить о том, как рассчитать стоимость того или иного изделия, для этого важно учитывать объем колец. Чем этот показатель выше, тем дороже и материал.

Разновидности колодезных деталей

Колодезные днища КЦД 10а.

Колодезные днища КЦД 10а — необходимая деталь сборного септика. От качества их изготовления и правильности установки зависит долговечность изделия. Днище КЦД 10а выпускают в виде монолитной плиты из железобетона с несколькими специальными петлями. В продаже представлены днища разного диаметра. Донышко КЦД 10а производят согласно утвержденному стандарту. Габариты КЦД рассчитаны так, чтобы днище выдерживало нагрузки жидкости, которая скапливается в емкости. При этом производители принимают во внимание возможную подвижность почвы и воздействие подземных вод. КЦД подбираются по диаметру других колодезных деталей – колец КЦ, крышек и пр.

Примеры параметров нескольких видов колец КЦ (высота и вес изделий КС):

  • КС-7-1; десять сантиметров, сорок шесть килограммов;
  • КС-7-1,5; пятнадцать сантиметров, шестьдесят восемь килограммов;
  • КС-7-3; тридцать сантиметров, сто сорок килограммов;
  • КС-7-5; пятьдесят сантиметров, двести тридцать килограммов.

У материалов КС, КЦ, вес которых превышает сто килограммов, должны быть специальные ушки. Изделие, которое имеет маркировку, например, КС10-6, называют стеновым. В продаже также можно увидеть материалы с обозначением КО6 (опорное кольцо). Продукция, промаркированная КО6, имеет высоту в семь сантиметров, внутренний диаметр – пятьдесят восемь см, нар. диаметр – восемьдесят четыре см, вес – шестьдесят кг. Опорные изделия К06 также используются при проведении работ на участках.

Бетонные КЦ (КО6, КС10) позволяют точнее определять высоту емкости. Можно выравнивать ее с поверхностью земли или сделать так, чтобы кольца были выше уровня почвы. Монтаж бетонных деталей на специальную плиту позволит приподнять колодезный люк. За счет этого удастся исключить попадание талой, дождевой воды и затопление люка. Важными при проведении расчетов для КЦ являются объемы колец. Кубический метр является основной единицей измерения.

Расчет опорного элемента из железобетона

Параметры для расчета объема бетонных колец.

Чтобы определить параметры изготовления колодезных элементов и других деталей из железобетона, необходимо для начала вычислить себестоимость их производства. Для проведения подсчетов понадобятся исходные данные: показатель объема бетонной смеси на создание колец, колодезного днища, крышки; общий расход арматуры и количество армирующей сетки на каждый элемент. Расход бетонного раствора на колодезное кольцо определяют следующим образом:

  1. Прежде всего, следует выписать параметры.
  2. Затем вычисляют площадь окружности (наружный диаметр). Для этого используют формулу подсчета (¼ П d2). П обозначает 3,14, d – нар. диаметр. Необходимо перевести числа в значение метра.
  3. После этого при помощи вышеуказанной формулы высчитывают площадь окружности (внутренний диаметр).
  4. Площадь бетонного изделия определяют следующим образом: из значения площади окружности с нар. диаметром вычитают площадь окружности с внут. диаметром.
  5. Чтобы определить объем, нужно перемножить высоту и площадь.

Если у вас возникнут трудности при подсчете, вы можете прибегнуть к использованию калькулятора.

Заключение

Септики, тоннели, системы для отвода жидкостей – основные строительные объекты, при монтаже которых используются кольца из бетона. Широкое распространение эти элементы получили в области устройства колодезных емкостей разного назначения.

kladembeton.ru

Выгребная яма из бетонных колец: как соорудить двухкамерный отстойник

Выгребная яма без дна — простейшее канализационное сооружение, уместное на любой даче. Сделать такое устройство под силу даже самому зеленому новичку-строителю. Однако двухкамерная выгребная яма из бетонных колец, создание которой не намного сложнее, решает проблему удаления сточных вод несколько эффективнее.

Принцип устройства и работы такой конструкции

Для облицовки стен обычной выгребной ямы без дна готовые бетонные кольца подходят прекрасно. Их нужно просто опустить на дно, а затем заделать швы и провести гидроизоляционные работы. Это проще, чем бетонировать стены выгребной ямы или класть кирпич. Такие канализационные устройства превосходно подойдут для дачи, которая используется только летом, по выходным да в праздничные дни. Если же объем стоков превышает кубометр в сутки, стоит подумать о сооружении двухкамерного устройства.

При этом объем работ возрастет минимум в два раза, поскольку придется фактически выкопать две ямы, забетонировать дно в одной из них, в другой устроить дренаж и т. д.

В результате эффективность переработки сточных вод возрастет в несколько раз. Сначала отходы человеческой жизнедеятельности будут попадать в первую яму, дно которой тщательно забетонировано. В этом отделении твердые частицы осядут на дне, медленно перерабатываясь в процессе брожения и превращаясь в ил. Эту часть выгребной ямы из бетонных колец необходимо периодически чистить.

Совет: Чтобы улучшить переработку твердых отходов, в отстойник добавляют культуры специальных анаэробных бактерий. При этом нужно помнить, что такие организмы не переносят присутствия в воде хлорсодержащих компонентов.

Отстойник соединяется наклонной трубой со вторым отделением выгребной ямы, которая представляет собой дренажный колодец. Дно этой ямы не бетонируют, а засыпают слоем дренажа. Сточные воды, частично очищенные в первом отделении, проходят естественную доочистку и поступают в грунт. Такая выгребная яма нуждается в услугах ассенизаторов гораздо реже, чем обычная, при этом вероятность загрязнения грунта сточными водами существенно снижается.

Несколько слов о бетонных кольцах

Типовые бетонные кольца для выгребной ямы удобны еще и тем, что можно без труда рассчитать объем будущего септика, умножив площадь окружности кольца на его высоту. Первая цифра, указанная при маркировке бетонного изделия, означает диаметр кольца в дециметрах, а вторая — его высоту.

Например:

  • КС-10,9 — это кольцо диаметром 1 метр и высотой 90 см. Его объем равен 0,71 куб. м.;
  • КС-15,9 — это кольцо диаметром 1,5 метра и высотой 90 см. Его объем равен 1,59 куб. м.;
  • КС-20,9 — это кольцо диаметром 2 метра и высотой 90 см. Его объем равен 2,83 куб. м.

Отверстия для канализационных труб в бетонном кольце можно сделать перфоратором

Помимо бетонных колец следует приобрести перекрытие, поскольку выгребная яма должна быть надежно закрыта. Для двухкамерного септика понадобится два перекрытия. При их изготовлении делают круглое отверстие, чтобы обеспечить доступ для очистки. Закрывают отверстие специальным люком, который также следует приобрести.

Проведение монтажных работ

Перед началом строительных работ следует составить подробный план и выбрать подходящее место. Помимо желания сохранить эстетичный вид ландшафта следует учесть, что выгребная яма должна располагаться:

  • не менее, чем в пяти метрах от жилого дома;
  • не менее, чем в 30 метрах от источника питьевой воды;
  • в месте, доступном для въезда спецтранспорта ассенизаторов.

Обратите внимание: Выбирая подходящее место для выгребной ямы, следует учитывать не только расположение собственного дома, колодца или скважины, необходимо позаботиться, чтобы канализация находилась на достаточном расстоянии от соседних зданий и сооружений.

Чтобы сделать двухкамерную выгребную яму из бетонных колец, необходимо:

  • Выкопать в подходящем месте два котлована (иногда достаточно одного просторного котлована).
  • Забетонировать дно котлована, в котором будет сооружен отстойник. После высыхания в бетоне почти неизбежно образуются трещины, которые обязательно следует заделать, чтобы обеспечить достаточную герметичность. Этот этап займет примерно неделю или немного больше.

Совет: Чтобы избежать бетонирования дна ямы, следует купить бетонное кольцо, дно в котором уже устроено.

  • Установить бетонные кольца в яму.
  • Произвести тщательную заделку швов и гидроизоляцию сооружения, например, с помощью цементного раствора и жидкого стекла, битума и т. п.

Опускать бетонные кольца в котлован следует осторожно, чтобы не повредить конструкцию Места соединения бетонных колец нужно тщательно заделать и обработать слоем гидроизоляции
  • Установить бетонные кольца на дно второго котлована.
  • Уложить на дно слой дренажа: щебень, битый кирпич и т.п.
  • Проложить канализационные трубы, которые подведены к дому, а также соединяющие отделения выгребной ямы между собой.

Совет: Уклон, под которым прокладывают канализационные трубы, должен составлять примерно 2-3%, а глубина траншеи должна быть не менее 80 см, чтобы предотвратить промерзание конструкции в зимний период.

  • Провести проверку герметичности конструкции, исправить выявленные недочеты.
  • Установить перекрытия с люком и вентиляционным отверстием над каждым отделением выгребной ямы.
  • Произвести засыпку конструкции грунтом.

Выгребная яма такого типа гораздо удобнее обычной, повышенные затраты на ее сооружение вскоре окупятся.

aqua-rmnt.com

Объем воды в колодце. Сколько же в нем должно быть воды

Сколько воды в колодце?

Люди решившие обзавестись колодцем на своем участке, задумываются о том, сколько же в нем должно быть воды. Однозначного ответа на этот вопрос дать нельзя, и тому есть ряд объективных причин.

  • Во первых, необходимый вам объем воды в колодце зависит от уровня потребления. Принято считать, в сутки одному человеку необходимо 200 литров жидкости. Семье из трех человек понадобится 600 литров. Добавим сюда непредвиденные расходы, и будем считать, что такой семье необходимо, чтобы уровень воды был не менее одного куба*.
  • Помните, количество жидкости не является постоянной величиной — оно напрямую зависит от окружающей среды. Так зимой, уровень будет минимальным, а вот весной, при таянии снега, в вашем колодце будет стоять максимальный уровень воды. Поэтому лучше, чтобы ее было с запасом, то есть, ориентироваться необходимо на самое жаркое время года.

Сколько в одном кубе (кубическом метре — 1 м3) литров воды?

* — В 1 кубометре — 1000 литров воды.

Соответсвенно, литр воды весит килограм, а кубический метр весит тонну. Тонна — 1000 килограмм.

  • 1 литр = 0,001 кубуческих метром;
  • 1 кубический метр = 1000 литр.

Сколько литров в 1 кольце

В одном стандартном колодезном кольце КС 10-9 — 700 литров воды.

Для других размеров (используются редко) и ремонтных колец приводим таблицу с характеристиками.

Расчет объема воды в колодце

Как же рассчитать сколько воды в колодце? Да и для чего это нужно? Отвечаем — даже если вы не жалуетесь на уровень жидкости, рано или поздно вам придется ее дезинфицировать. Делается это при помощи раствора марганцовки, который добавляется в определенной пропорции. Без знания о том, каков объем жидкости в колодце, вы не сможете правильно рассчитать необходимое количество марганца.

Так вот, вернемся к расчетам. Для этого нам придется вспомнить школьный курс. Если колодец круглый, то нужно измерить его диаметр, и разделить на 2 — так мы получим радиус. Эту цифру умножаем на 3,14 и на высоту заполнения шахты. Если вы не можете ее измерить, не беда — помните, что высота одного кольца примерно равна одному метру. Искомое число и будет количеством воды.


Падения объема воды в колодце

Иногда люди жалуются на то, что объем воды в колодце резко упал. В таком случае мы рекомендуем обратиться к нашим специалистам. Дело в том, что снижение уровня вызвано различными причинами, поэтому прежде чем пытаться что-либо исправить, необходимо произвести тщательную диагностику.

Наши мастера прибудут на ваш участок, в какой бы точке Московской области он не находился, выяснят причину падения уровня воды, и примут необходимые меры для устранения этой проблемы, если такое возможно. Помните, что самостоятельная попытка углубить колодец не просто опасная для жизни человека процедура, но и ответственное дело, и неправильное ее проведение способно разрушить инженерное сооружение.


Смежные услуги

Расчет объема кольца

Важность объема кольца
Одним из факторов, который может повлиять на прочность паяного соединения, является глубина проникновения сплава в соединение. Если оператор не нанесет достаточное количество сплава на сборку, конечная деталь не будет иметь идеальных характеристик прочности и / или герметичности для паяного соединения.

Операторы могут иметь возможность рассчитать количество сплава, необходимое для заполнения их конкретных швов, но в приложениях с ручной подачей трудно постоянно наносить одно и то же количество сплава каждый раз.Группа операторов может иметь различный уровень квалификации, что может увеличить вероятность несоответствий в операции.

Для получения надлежащего паяного соединения объем используемого сплава должен соответствовать или превышать объем паяемого соединения. Избыток сплава увеличивает стоимость и может привести к дополнительной операции последующей обработки, если сплав выходит слишком далеко за пределы соединения. Lucas-Milhaupt разработала кольца из припоя предварительно отмеренных объемов для каждого конкретного применения. Они доступны в различных формах.

Расчет объема кольца
Чтобы определить надлежащий объем кольца для применения с трубкой и фитингом, сначала необходимо рассчитать объем соединения с максимально возможным зазором. Каждый компонент в узле пайки имеет отдельный допуск механической обработки. Вы должны убедиться, что припой может заполнить глубину сдвига, независимо от того, где компоненты входят в их допуски. Таким образом, важно определить наихудший сценарий.

Внутреннее измерение (I.D.) значение фитинга в этом расчете должно быть максимально возможным значением в пределах допуска, а значение внешнего размера (O. D.) трубы в этом приложении должно быть наименьшим возможным значением в пределах допуска. Это обеспечит максимально возможное значение радиального зазора. Объем соединения, как показано на рисунке 1, является произведением глубины сдвига, радиального зазора и окружности трубы. Ниже показан очень простой подход к вычислению объема.

Объем шва = SD * 2πRtube * Cm

Где:
SD = глубина сдвига
Rtube = Радиус трубки
2πRtube = Окружность трубки
Cm = Максимальный радиальный зазор = (IDmaxFitting — ODminTube) / 2

Объем кольца для этого применения будет равен объему соединения плюс пятнадцатипроцентный запас прочности с учетом углового шва и вариации шероховатости поверхности, как показано ниже.2) / 4 = Площадь поперечного сечения провода
Rtube = Радиус трубки
2π (Rtube) = Внешний диаметр трубки, включая радиус поперечного сечения провода

Для иллюстрации расчетов показан пример соединения трубы с фитингом со следующими данными:

SD = 0,500 дюйма Трубка с внешним диаметром
= 0,254 дюйма ± 0,002 дюйма Фитинг с внутренним диаметром
= 0,260 дюйма ± 0,002 дюйма

В уравнении используются размеры, обеспечивающие наибольший зазор в шарнире. Глядя на данные образца, IDmax фитинга составляет.262 дюйма, а ODmin трубки составляет 0,252 дюйма. Эти размеры обеспечивают большой зазор между стыками. Максимальный используемый радиальный зазор будет составлять половину IDmax фитинга за вычетом ODmin трубки. При расчете окружности трубы радиус используемой трубы составляет 0,127 дюйма без учета допуска. Расчет общего объема показан ниже.

SD = 0,500 дюйма
Cm = (0,262 дюйма — 252 дюйма) / 2 = 0,005 дюйма

Объем шва = SD * 2πRтрубка * см
Объем шва =.2
Dwire = 0,061 дюйма

Кольцо будет иметь диаметр проволоки 0,061 дюйма и внутренний диаметр 0,254 дюйма. Внутренний диаметр кольца будет равен внешнему диаметру трубы, вокруг которой оно проходит.

Заключение
Глубина проникновения сплава в соединение является одним из факторов, влияющих на ударную прочность и / или герметичность паяного соединения. Для получения надлежащего паяного соединения объем используемого сплава должен соответствовать объему паяемого соединения или превышать его. Расчет объема шарнирного зазора определит надлежащий объем кольца.Кольца из паяльного сплава Lucas-Milhaupt с предварительно измеренными объемами для каждого конкретного применения помогут обеспечить согласованность и сократить отходы материала.

Для получения дополнительной информации о лучших продуктах или услугах для пайки свяжитесь с Lucas-Milhaupt. Для получения дополнительной информации о конструкции преформ и различных типах преформ для пайки, пожалуйста, прочтите предыдущие сообщения в блоге: Проектирование преформ — Введение или Проектирование преформ — Выбор преформ для пайки.

Вычислитель объема полого цилиндра

[1] 2021/02/06 05:09 Мужчина / Уровень 20 лет / Инженер / Очень /

Цель использования
Рассчитать вес гильзы испытательного реактора, если производитель забыл отправить ее вместе с заказом.

[2] 2020/12/05 18:54 Мужчина / До 20 лет / Высшая школа / Университет / Аспирант / Полезно /

Цель использования
Расчет массы посылки, которую мне придется нести (состоит из металлических трубок)

[3] 2020/10/06 08:11 — / Уровень 20 лет / Начальная школа / Младший школьник / Полезно /

Цель использования
, чтобы помочь мне прояснить сомнения в том, что было найдено совместное вычисление

[4] 2020. 06.17 17:27 Мужчина / Уровень 50 лет / Учитель / Исследователь / Полезно /

Цель использования
расчет связующего

[5] 2020.06.16 15:40 Женский / До 20 лет / Начальная школа / Младшая средняя школа / Маленький /

Цель использования
Переуступка
Комментарий / запрос
Просто хотел сказать спасибо

[6] 2020/05/07 22:07 Мужчина / Уровень 20 лет / Инженер / Очень /

Цель использования
Используется для определения объема залитого резинового изолятора для котировки запасной части
Комментарий / запрос
Возможно, опция, которая увеличивает только десятичные разряды и не считает целые числа в уравнении

[7] 2020/03/21 02:32 — / 60 лет и старше / Начальная школа / Младший школьник / Немного /

Цель использования
Я явно тупой, меня сдерживали 47 лет, и это не помогает Я старый отсталый пердун, не понимающий математики

[8] 2020/02/06 06:23 Женщина / Уровень 20 лет / Инженер / Полезно /

Цель использования
сметный объем сложной геометрии

[9] 2019/12/16 08:03 Мужской / Уровень 30 лет / Средняя школа / Университет / Аспирант / Очень /

Цель использования
Расчет объема для дома своими руками проект

[10] 2019/12/04 00:00 Мужчина / Уровень 30 лет / Другое / Полезно /

Цель использования
РАБОЧИЙ МЕХАНИЧЕСКИЙ. ПРОВЕРКА МОЕЙ РАБОТЫ НА БУМАГЕ, ЧТОБЫ УЗНАТЬ ОБЪЕМ МОЕГО СВАДЕБНОГО КОЛЬЦА …..

Расчет объема | SkillsYouNeed

На этой странице объясняется, как рассчитать объем твердых объектов, то есть насколько вы можете поместиться в объекте, если, например, вы заполните его жидкостью.

Площадь — это мера того, сколько места находится внутри двухмерного объекта (подробнее см. Нашу страницу: Расчет площади).

Объем — это мера пространства внутри трехмерного объекта.Наша страница, посвященная трехмерным формам, объясняет основы таких форм.

В реальном мире вычисление объема, вероятно, не то, что вы будете использовать так часто, как вычисление площади.

Однако это все еще может быть важным. Возможность рассчитать объем позволит вам, например, определить, сколько у вас места для упаковки при переезде, сколько офисного пространства вам нужно или сколько варенья вы можете уместить в банку.

Это также может быть полезно для понимания того, что имеют в виду средства массовой информации, когда говорят о пропускной способности плотины или течении реки.


Примечание к единицам


Площадь выражается в квадратных единицах, потому что это два измерения, умноженные вместе.

Объем выражается в кубических единицах, потому что это сумма трех измерений (длина, ширина и глубина), умноженных вместе. Кубические единицы включают см 3 , м 3 и кубические футы.

ВНИМАНИЕ!

Объем также можно выразить как вместимость по жидкости.

Метрическая система

В метрической системе объем жидкости измеряется в литрах, что напрямую сопоставимо с кубическим размером, поскольку 1 мл = 1 см 3 .1 литр = 1000 мл = 1000 см 3 .

Британская / английская система

В британской / британской системе эквивалентными измерениями являются жидкие унции, пинты, кварты и галлоны, которые нелегко перевести в кубические футы. Поэтому лучше всего придерживаться жидких или твердых единиц объема.

Для получения дополнительной информации см. Нашу страницу Системы измерения


Основные формулы для расчета объема

Объем твердых тел на основе прямоугольников


В то время как основная формула для площади прямоугольной формы — длина × ширина, основная формула для объема — длина × ширина × высота.

То, как вы относитесь к различным размерам, не меняет расчет: вы можете, например, использовать «глубину» вместо «высоты». Важно то, что все три измерения умножаются. Вы можете умножать в любом порядке, поскольку это не изменит ответ (подробнее см. Нашу страницу о умножении ).

Коробка размером 15 см в ширину, 25 см в длину и 5 см в высоту имеет объем:
15 × 25 × 5 = 1875 см 3

Объем призм и цилиндров

Эту базовую формулу можно расширить, чтобы охватить объем цилиндров и призм .Вместо прямоугольного конца у вас просто другая форма: круг для цилиндров, треугольник, шестиугольник или любой другой многоугольник для призмы.

Фактически, для цилиндров и призм объем — это площадь одной стороны, умноженная на глубину или высоту формы.

Таким образом, основная формула для определения объема призм и цилиндров:

Площадь формы торца × высота / глубина призмы / цилиндра.


Объем конусов и пирамид

Тот же принцип, что и выше (ширина × длина × высота), выполняется для расчета объема конуса или пирамиды, за исключением того, что, поскольку они достигают точки, объем составляет лишь часть от общего количества, которое было бы, если бы они продолжались. в той же форме насквозь.

Объем конуса или пирамиды составляет ровно одну треть от объема коробки или цилиндра с таким же основанием.

Таким образом, формула:

Площадь основания или торца × высота конуса / пирамиды × 1 / 3

Вернитесь на нашу страницу Расчет площади , если вы не можете вспомнить, как рассчитать площадь круга или треугольника.

Например, чтобы вычислить объем конуса с радиусом 5 см и высотой 10 см:

Площадь внутри круга = πr2 (где π (pi) приблизительно равно 3.14 и r — радиус круга).

В этом примере площадь основания (круга) = πr 2 = 3,14 × 5 × 5 = 78,5 см 2 .

78,5 × 10 = 785

785 × 1/3 = 261,6667 см 3


Объем сферы

Как и в случае с кругом, вам нужно π (пи), чтобы вычислить объем сферы.

Формула: 4/3 × π × радиус 3 .

Вам может быть интересно, как определить радиус шара.Если не протыкать через него спицу (эффективный, но конечный для мяча!), Есть способ попроще.

Вы можете измерить расстояние вокруг самой широкой точки сферы напрямую, например, с помощью рулетки. Этот круг является окружностью и имеет тот же радиус, что и сама сфера.

Длина окружности рассчитывается как 2 x π x радиус.

Чтобы рассчитать радиус по окружности, вы:

Разделите окружность на (2 x π) .


Рабочие примеры: расчет объема

Пример 1

Вычислите объем цилиндра длиной 20 см, круговой конец которого имеет радиус 2,5 см.

Сначала определите площадь одного из круглых концов цилиндра.

Площадь круга равна πr 2 × радиус × радиус). π (пи) приблизительно равно 3,14.

Таким образом, площадь конца равна:

3.14 x 2,5 x 2,5 = 19,63 см 2

Объем — это площадь конца, умноженная на длину, и поэтому составляет:

19,63 см 2 x 20 см = 392,70 см 3




Пример 2

Что больше по объему: сфера радиусом 2 см или пирамида с основанием в квадрате 2,5 см и высотой 10 см?

Сначала определим объем сферы .

Объем сферы равен 4/3 × π × радиус 3 .

Таким образом, объем сферы:

4 ÷ 3 x 3,14 × 2 × 2 × 2 = 33,51 см 3

Затем вычислите объем пирамиды .

Объем пирамиды 1/3 × площадь основания × высота.

Площадь основания = длина × ширина = 2,5 см × 2,5 см = 6,25 см 2

Объем, следовательно, равен 1/3 x 6,25 × 10 = 20.83 см 3

Таким образом, сфера больше по объему, чем пирамида.



Расчет объема твердых тел неправильной формы

Так же, как вы можете вычислить площадь неправильных двухмерных форм, разбив их на правильные, вы можете сделать то же самое для вычисления объема неправильных твердых тел. Просто разделите твердое тело на более мелкие части, пока не получите только твердые тела, с которыми вы сможете легко работать.

Рабочий пример

Рассчитайте объем водяного баллона общей высотой 1 м, диаметром 40 см и полусферической верхней частью.

Сначала вы делите фигуру на две части: цилиндр и полусферу (полусферу).

Объем сферы равен 4/3 × π × радиус 3 . В этом примере радиус составляет 20 см (половина диаметра). Поскольку верхняя часть полусферической формы, ее объем будет вдвое меньше полной сферы. Таким образом, объем данного участка формы:

0,5 × 4/3 × π × 203 = 16,755,16 см 3

Объем цилиндра равен площади основания × высоте.Здесь высота цилиндра — это общая высота за вычетом радиуса сферы, которая составляет 1 м — 20 см = 80 см. Площадь цоколя πr 2 .

Таким образом, объем цилиндрического сечения данной формы равен:

80 × π × 20 × 20 = 100 530,96 см 3

Таким образом, общий объем емкости для воды составляет:
100 530,96 + 16 755,16 = 117 286,12 см 3 .

Это довольно большое число, поэтому вы можете преобразовать его в 117.19 литров путем деления на 1000 (поскольку в литре 1000 см 3 ). Однако вполне правильно выразить его как cm 3 , поскольку задача не требует, чтобы ответ был выражен в какой-либо конкретной форме.



В заключение…

Используя эти принципы, если необходимо, теперь вы сможете рассчитать объем практически всего в своей жизни, будь то упаковочный ящик, комната или водяной баллон.

Объем цилиндра

А цилиндр представляет собой твердое тело, состоящее из двух конгруэнтных окружностей в параллельных плоскостях, их внутренних частей и всех отрезков прямых, параллельных сегменту, содержащему центры обеих окружностей с концами на круговых областях.

В объем из 3 -размерное твердое тело — это объем занимаемого пространства. Объем измеряется в кубических единицах ( в 3 , футов 3 , см 3 , м 3 и так далее). Перед вычислением объема убедитесь, что все измерения относятся к одной и той же единице.

Громкость V цилиндра с радиус р это площадь основания B раз больше высоты час .

V знак равно B час или же V знак равно π р 2 час

Пример:

Найдите объем показанного цилиндра. Округлите до кубического сантиметра.

Решение

Формула объема цилиндра: V знак равно B час или же V знак равно π р 2 час .

Радиус цилиндра 8 см и высота 15 см.

Заменять 8 за р и 15 за час в формуле V знак равно π р 2 час .

V знак равно π ( 8 ) 2 ( 15 )

Упрощать.

V знак равно π ( 64 ) ( 15 ) ≈ 3016

Следовательно, объем цилиндра составляет около 3016 кубические сантиметры.

Как рассчитать плотность кольца? (в г / см 3)

Сеннетт Х.

задано • 13.11.17

Кольцо имеет массу 38,6 и объем 2

3

см.

Филип П.ответил • 13.11.17

Эффективный и терпеливый репетитор по математике

Плотность = Масса / Объем = (38,6 г) / (2 см 3 ) = ______ г / см 3

Все еще ищете помощь? Получите правильный ответ быстро.

ИЛИ
Найдите онлайн-репетитора сейчас

Выберите специалиста и познакомьтесь онлайн. Никаких пакетов или подписок, платите только за необходимое время.


¢ € £ ¥ ‰ µ · • § ¶ SS ‹ › « » < > ≤ ≥ — — ¯ ‾ ¤ ¦ ¨ ¡ ¿ ˆ ˜ ° — ± ÷ ⁄ × ƒ ∫ ∑ ∞ √ ∼ ≅ ≈ ≠ ≡ ∈ ∉ ∋ ∏ ∧ ∨ ¬ ∩ ∪ ∂ ∀ ∃ ∅ ∇ * ∝ ∠ ´ ¸ ª º † ‡ А Á Â Ã Ä Å Æ Ç È É Ê Ë Я Я Я Я Ð Ñ Ò Ó Ô Õ Ö Ø Œ Š Ù Ú Û Ü Ý Ÿ Þ à á â ã ä å æ ç è é ê ë я я я я ð ñ ò ó ô х ö ø œ š ù ú û ü ý þ ÿ Α Β Γ Δ Ε Ζ Η Θ Ι Κ Λ Μ Ν Ξ Ο Π Ρ Σ Τ Υ Φ Χ Ψ Ω α β γ δ ε ζ η θ ι κ λ μ ν ξ ο π ρ ς σ τ υ φ χ ψ ω ℵ ϖ ℜ ϒ ℘ ℑ ← ↑ → ↓ ↔ ↵ ⇐ ⇑ ⇒ ⇓ ⇔ ∴ ⊂ ⊃ ⊄ ⊆ ⊇ ⊕ ⊗ ⊥ ⋅ ⌈ ⌉ ⌊ ⌋ 〈 〉 ◊

Почему важен объем канавки под уплотнительное кольцо

14 февраля 2013 г.

Одним из ключей к созданию функционального уплотнительного кольца является оценка объема уплотнительного кольца и объема канавки.Экспериментальный анализ и опыт показали, что уплотнительные кольца из эластомера всегда должны быть меньше, чем канавки, в которые они входят. Если объем уплотнительного кольца приближается к объему канавки, силы возрастают и разрушения при сдвиге становятся очевидными. Чтобы минимизировать усилия, уплотнительное кольцо никогда не должно превышать 85% канавки.

Доступно несколько рекомендаций по канавке уплотнительного кольца. Наиболее справочная информация по рекомендациям SAE Aerospace (ARP) 1231 — Конструкция сальника, эластомерные кольцевые уплотнения, общие соображения.Эта и другие спецификации обычно рекомендуют отношение объема уплотнительного кольца к объему канавки приблизительно 65%. Это означает, что уплотнительное кольцо заполняет только 65% канавки. Хотя заполнение сальника на 65% может быть чрезмерно консервативным, это означает, что канавка будет больше, чем уплотнительное кольцо почти во всех ситуациях.

На рисунке 1 показано уплотнительное кольцо AS568C-010, сжатое в канавке, разработанное в соответствии с SAE ARP-1233; Конструкция сальника для динамических радиальных уплотнений. Обратите внимание, что уплотнительное кольцо намного меньше канавки.На рис. 2 показана канавка, ширина которой меньше рекомендованной. Уплотнительное кольцо в этой конфигурации заполняет примерно 90% канавки. Экспериментальные данные показывают, что по мере того, как уплотнительное кольцо заполняет большую часть канавки и начинает касаться канавки со всех 4 сторон, усилие, необходимое для приведения в действие уплотнения, увеличивается. Когда объем уплотнительного кольца приближается к объему канавки, уплотнительное кольцо начинает срезаться при установке, как показано на рисунке 4. Был проведен эксперимент для оценки этого явления с использованием приспособления «поршень и отверстие», показанного на рисунке 5.Это приспособление было помещено в универсальную испытательную машину для измерения усилий вставки и срабатывания, связанных с различным процентом заполнения канавки.

Рисунок 1: Рекомендуемая конструкция ARP-1233 Уплотнительное кольцо заполняет примерно 65% канавки

Рисунок 2: Канавка более узкой ширины с уплотнительным кольцом, которое касается уплотнительного кольца, заполняя примерно 85% канавки

Рисунок 3: Уплотнительное кольцо и канавка ARP-1233

Рисунок 4: Срезанное уплотнительное кольцо

Рисунок 5: Приспособление для испытания уплотнительного кольца на усилие

Рисунок 6: Усилия уплотнительного кольца в зависимости от% заполнения сальника

Калькулятор веса уплотнительного кольца

| O-Ring

* Обозначает обязательное поле.

Ваша информация не будет передана третьим лицам.

афганистан аландские острова албания алжир американское самоа андорра ангола ангилья антарктика антигуа и барбуда аргентина армения аруба австралия австрия азербайджан багамы бахрейн бангладеш барбадос беларусь бельгия белиз бенин бермудская республика, бермудия и британская республика буроватия боливия и британская республика боливия территория Британского Индийского океана Бруней Даруссалам Болгария Буркина-Фасо Бурунди Камбоджа Камерун Канада Кейп-Верде Каймановы Острова Центрально-Африканская Республика Чад Чили Китай Остров Рождества Кокосовые (Килинг) острова Колумбия Коморские Острова Конго Конго, Демократическая Республика Острова Кука Коста-Рика Кот-д’Ивуар Хорватия Куба Кюрасао Кипр Чешская Республика Дания Джибути Доминика Доминиканская Республика Эквадор Египет Сальвадор Экваториальная Гвинея Эритрея Эфиопия Эфиопия Фолклендские Острова (Мальвинские Острова) Фарерские Острова Фиджи Финляндия Франция Французская Гвиана Французская Полинезия Французские Южные территории Габон Гамбия Грузия Германия Гана гибралтар греция гренландия гренада гваделупа гуам гватемала гернси гвинея гвинея-бисау гайана гаити остров и макдональдские острова святой престол (ватикан-город-государство) гондурас гонконг венгрия исландия индонезия иран исламская республика ирак ирландия остров джордан джордан джордан италия кения кирибати корея, демократическая народная республика корея, республика кувейт, киргизия, лаосская народно-демократическая республика, латвия, ливан, лесото, либия, ливия, лихтенштейн, литва, люксембург, макао, македония, бывшая югославская республика, мадагаскар, малави, малайзия, мальдивы, мали, мальта, маршалловы острова, малайзия, мальдивы, мали, мальта, маршалловы острова, мэрия штаты молдова, республика монако монголия черногория монсеррат марокко мозамбик мьянма намибия науру непал нидерланды новая каледония новая зеландия никарагуа нигер нигерия ниуэ остров норфолк северные марианские острова норвегия оман пакистан палау палестинская территория, оккупированная панама папуа-новое Гвинея Парагвай Перу Филиппины Питкэрн Польша Португалия Пуэрто-Рико Катар Реюньон Румыния Российская Федерация Руанда Сен-Бартелеми Сент-Елена, Вознесение и Тристан-да-Кунья Сент-Китс и Невис Сент-Люсия Сен-Мартин (Французская часть) Сен-Пьер и Сан-Марино Саминтоа Том и Принсипи Саудовская Аравия Сенегал Сербия Сейшелы Сьерра-Леоне Сингапур Синт-Мартен (голландская часть) Словакия Словения Соломоновы Острова Сомали Южная Африка Южная Грузия и Южные Сандвичевы Острова Южный Судан Испания Шри-Ланка Судан Суринам Свальбард и Ян Майен Ван Свазиленд Швеция Швейцария Сирийская Республика Сирия провинция китая таджикистан танзания, объединенная республика таиланд тимор-лешти того токелау тонга тринидад и тобаго тунис турция туркменистан турки и острова кайкос тувалу уганда украина объединенные арабские эмираты соединенное королевство соединенные штаты малые штаты соединенные штаты отдаленные острова уругвай узбекистан вануату боливенесуэла республика, республика венесуэла нам Виргинские острова, британские виргинские острова, u.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
