Как сделать четырехскатную крышу: расчет проекта, монтаж пошаговый

Многих привлекает эффектный и нестандартный вид четырехскатной крыши. Поэтому вопрос, как правильно построить четырехскатную крышу, постоянно находится в центре внимания тех, кто затевает строительство крыши или ее ремонт. Но надо признать, чтобы соорудить подобную крышу придется приложить немного усилий.

Все в строительстве начинается с планирования необходимых действий, поэтому свои наметки, как сделать четырехскатную крышу, предают сначала бумаге.

Проект четырехскатной крыши: расчет всех параметров ↑

Прежде чем создать проект подобной крыши, понадобится определить ее форму, выполнить замеры и рассчитать все необходимые параметры. Непосредственно к строительству приступают, уже имея на руках чертеж конструкции будущей крыши, на котором в деталях будет отмечена вся требуемая информация – угол наклона четырехскатной крыши, конструкция, длина, шаг, порядок сборки стропил, расположение и количество дополнительных опорных деталей и другое.

Залог успеха строительства четырехскатной крыши в точном и детализированном плане, поэтому этот этап можно, скорее всего, считать одним из самым важных.

Расчет четырехскатной крыши можно провести с помощью специальных программ, выложенных в интернете. Но если вы еще не забыли азы школьной геометрии можно поступить по-другому – начертить на бумаге прообраз вашей будущей крыши и с помощью простейших геометрических форму провести расчеты стропил, бруса, количества материала для покрытия и много другого.

Начинаем с угла наклона четырехскатной крыши

Теоретический сначала определяют угол наклона четырехскатной крыши с учетом от особенностей климата данной зоны, тем более что от его значения зависит и высота четырехскатной крыши. Согласно правилам, для районов с обильными осадками уклон увеличивают (соответственно увеличится и расход всех материалов).

Определив уклон, следующим шагом математически выводят высоту конька, умножив половину ширины пролета строения на относительную величину (ее значение беру из специальных таблиц согласно углу наклона). Например, для 30° уклона значение относительной величины равна 0,59, при 25° – 0,47.

Стропила четырехскатной крыши – это система, состоящая из стропильных ферм двух типов: типичных ферм со скатами, соединенными в коньке, и боковых треугольных стропил, упирающихся верхней точкой в конек. Таким образом, в концевых точках конька стыкуются три стропила: одно центральное и два с основных скатов.

Довольно просто можно рассчитать центральное расположение конька четырехскатной крыши по центру: замеряют длину конька, длину стен, параллельно которым он будет расположен, и посчитать их разницу. Поделив разность пополам, откладывают полученный результат от краев параллельных стен.

Важно, чтобы был обеспечен прямой угол между коньком и рейками скатов, что автоматически обеспечивает правильность установки угловых коньков.

расположение конька в центре

Расчет этих параметров вальмовой крыши можно сделать проще, если предварительно выполнить разметку мест стыков стен и стропил. Места крепления боковых стропильных треугольников можно определять, поделив длину поперечной стены пополам.

Монтаж четырехскатной крыши: точность и прочность ↑

Установка крыши начинается с монтажа стропильных ног и ферм, согласно предварительно выполненным расчетам и отметкам. Фермы собирают по шаблону. Добиться жесткости каждой из них, как и в целом всей конструкции помогают различные дополнительные элементы: бабки, подкосы, ригели, шпренгели со стойкой, стойки.

Как сделать четырехскатную крышу не будет слишком сложно, если следовать готовому проекту и соблюдать правильный порядок выполняемых работ.

Работы начинают с укладки брусчатой или бревенчатой мауэрлатной конструкции (в случае стропил из древесины) – более распространенный вариант в частном строительстве. Если предполагается использовать металлические стропила, мауэрлат выполняют из профильного материала из металла. Мауэрлат надежно крепят к стенам, используя соответствующие анкеры.

Важно,чтобы между основой и стеной была обеспечена качественная гидроизоляция.

При необходимости устанавливается также поперечная балка, которая станет опорой для стоек и, соответственно, коньковому прогону, закрепленному на них. При установке конька необходимо строго выдержать его «горизонт» и высоту, поэтому при его монтаже обязательно использование отвеса и рейки. Стойки под конек закрепляют укосинами.

Установкой диагональных стропил формируют плоскости скатов будущей крыши. Главное требование при этом – точная одинаковая длина накосных стропил и идеально ровная плоскость каждого полученного ската. В это же время закладывается также размер свеса. Его средняя величина – порядка полуметра.

На открытых местностях, где возможен сильный порывистый боковой ветер, размер свеса целесообразно увеличить (вплоть до 1 м).

Далее, врубкой на мауэрлат и конек, параллельно устанавливают одинаковые по размеру центральные стропила.

Особого внимания требует врезка элементов в сложных узлах. Скажем, с концом конька стыкуются сразу три элемента: диагональные стропила (2 шт.) центральные стропила (2 шт.) и центральное (рядовое) стропило вальмы (1 шт.). Для выполнения этого узла на коньковом брусе делается специальный подрез (двойной скос).

На дальнейшем этапе, строго параллельно рядовым стропилам монтируются угловые (нарожники). При этом нарожники соседних, основного и вальмового, скатов должны стыковаться с накосным стропилом в разных местах. Для стыков «диагоналей» с нарожниками используют обычную врубку или опорный брус, который с двух сторон пришивают к диагональному стропилу.

Монтаж четырехскатной крыши включает также устройство обрешетки под кровельное покрытие. Будет ли она сплошной или разреженной из досок, брусков или жердей зависит от выбранного материала для кровли.

Как сделать четырехскатную крышу и рассчитать конструкцию

На завершающем этапе возведения здания необходимо обустроить крышу. Существует большое количество ее конструкционных решений, но среди многообразия владельцы частных коттеджей часто предпочитают строительство четырехскатной крыши. Отличается такой вид кровли сложностью монтажных работ, но результат превосходит все ожидания, поскольку конструкция имеет прекрасный внешний вид, благодаря множеству вариаций, в чем можно убедиться, посмотрев фото. Кроме этого четырехскатная крыша имеет длительный срок эксплуатации.

Решая вопрос относительно того, как сделать четырехскатную крышу дома, надо рассмотреть возможные варианты. Основные ее разновидности: шатровая, вальмовая, полувальмовая.

Крыша вальмовая четырехскатная. Строительство четырехскатной крыши своими руками такого типа кажется сложным, но при наличии навыков создания обычной кровли эта задача вполне выполнима. Когда основание дома имеет форму прямоугольника, то обычно используют вальмовую конструкцию. В ее торцах устраивают две треугольные плоскости, а два фасадных ската делают в виде трапеции. Эти две треугольной формы поверхности называют вальмами.

Расчеты конструкции четырехскатной крыши

Монтаж кровли такой формы невозможно реализовать, если нет проекта ее строительства.

Порядок, как рассчитать четырехскатную крышу правильно, знают только сотрудники специализированных проектных организаций. В технической документации, подготовленной специалистами, имеются чертежи стропильной конструкции, основных ее узлов соединения, схема кровельного «пирога» и других элементов для обустройства кровли.

При расчете прочностных показателей, учитывают, что на систему стропил оказываются постоянные (среди которых вес самой кровли) и временные нагрузки. К последним факторам относятся атмосферные осадки, сильные ветра, вес людей, осматривающих или ремонтирующих крышу.

Вес кровли определяют путем умножения удельного веса каждого используемого материала на площадь поверхности скатов. Для этого нужно знать, как посчитать площадь крыши дома. Прежде всего, для кровли рассчитывают угол наклона крыши, исходя из климатических особенностей конкретного региона. Среднее значение данного показателя составляет от 5 до 60 градусов. Если в районе расположения дома наблюдаются обильные осадки, специалисты настоятельно рекомендуют строить четырехскатные крыши с углом наклона в пределах от 45 до 60 градусов. Согласно СНиПу, снеговая нагрузка для средней полосы России равна 180 кг/м², если уклон составляет не более 60 градусов. С возрастанием угла наклона увеличивается количество материала для создания кровли, а соответственно стоимость ее строительства значительно возрастает.

Когда известен уклон скатов, требуется узнать высоту кровельного конька. Для этого величину, равную половине пролета дома, умножают на табличный коэффициент, который соответствует этому углу.

Например, для угла в 25 градусов коэффициент равен 0,47, а при 30 градусах – 0,59, таким образом, если дом имеет ширину 10 метров, тогда высота конька составит 2,35 и 2,95 метра.

Затем производятся расчеты относительно длины стропил и их рекомендуемого сечения. Такой параметр как сечение стропил зависит от угла наклона крыши и оказываемых нагрузок. Запас прочности элементов стропильной конструкции не может быть меньше коэффициента 1,4. При определении размеров крыши – ее высоты, ширины и длины учитывают угол постройки. До того, как посчитать площадь четырехскатной крыши, необходимо знать площадь каждого из кровельных скатов, которые, как говорилось ранее, могут иметь форму треугольника или трапеции. Так как рассчитать площадь крыши иногда без схемы весьма сложно, рекомендуем это выполнять по заранее составленному проекту.

Самостоятельный монтаж четырехскатной крыши

Наличие чертежей четырехскатной крыши и документации позволяет точно знать, как сделать четырехскатную крышу на конкретном здании.

Когда расчеты произведены, наступает очередь выбора кровельного материала и самостоятельного монтажа четырехскатной кровли. Жесткость будущей конструкции обеспечивают такие элементы как стропила, подкосы, затяжки и т.д. Читайте также: «Как сделать крышу дома».

Стропила, которые являются самой важной деталью стропильной системы, делают из прямоугольного бруса, имеющего сечение от 50 до 150 миллиметров. Благодаря этому элементу обеспечивается необходимая жесткость, поэтому пиломатериалы для него должны быть изготовлены из качественной древесины, без дефектов.

Технология как построить четырехскатную крышу предусматривает последовательность монтажа стропильной конструкции. Сначала необходимо установить на место мауэрлат (нижний каркас кровли дома), представляющий собой опору из бруса и бревен. Чтобы проверить правильность установки элементов системы стропил, используют строительный уровень (прочитайте также: «Как сделать четырехскатную крышу своими руками – пошаговая инструкция строительства»).

Мауэрлат при монтаже располагают так, чтобы нижний каркас выходил за наружные стены постройки минимум на 40 сантиметров вдоль периметра здания. Для того чтобы стены не промокали, между ними и мауэрлатом укладывают два слоя рубероида. В деревянных срубах нижним каркасом стропильных конструкций выступает верхний венец.

Когда мауэрлат уложен, приступают к установке каркасных стропильных ног, которые называются диагональными или накосными. Для придания дополнительной прочности их закрепляют стойками или подкосами и таким образом конструкция имеет большую жесткость и нагрузка распределяется равномерно. Если есть в этом необходимость, для опор стропил строят боковые прогоны. Также выполняют установку на трех подпорках центральной балки – по обе стороны и по центру. Затем собирают основной каркас, для этого закрепляют наклонные стропила к опорным балкам и одновременно к коньковому прогону. Шаг монтажа при этом не превышает 50 сантиметров, в противном случае конструкция получится непрочной и не сможет противостоять внешним нагрузкам.

Стропильная система четырехскатной крыши, подробная видео инструкция:

Чтобы избежать в ветреную погоду излишней вибрации и с целью увеличения прочностных характеристик системы кровли, можно скрепить между собой нарожные стропила на расстоянии одного метра от конькового прогона, для чего подойдут доски с сечением не меньше 40х120 миллиметров.

До того, как сделать четырехскатную крышу, необходимо убедиться, что материал для наклонных стропил не имеет меньшую длину, чем расчетная величина. Правда, абсолютно точного подбора относительно размера не требуется, поскольку стропильные ноги будут подрезаться. Специалисты рекомендуют при постройке четырехскатной крыши для обеспечения предельной надежности конструкции использовать много таких крепежных изделий как гвозди.

Когда завершена сборка каркаса, приступают к укладке кровельного пирога: пароизоляции, утеплителя, гидроизоляции и материала для покрытия. Выбор последнего зависит от угла наклона скатов, и его нужно выбрать прежде как построить крышу. Рулонное покрытие – идеальный вариант для плоских конструкций (5-18 градусов), а при 30-60 градусах используют асбестоцементный шифер, профлист или металлочерепицу.

Количество кровельного материала, которое необходимо приобрести, определяют, исходя из площади крыши. До момента, как рассчитать площадь четырехскатной крыши, вычисляют площадь каждого ската и полученный результат суммируют.

При создании четырехскатной кровли достойный результат можно получить только при наличии проекта и чертежей.

Четырехскатная крыша своими руками: обзор конструкций

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек. Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее конструкций + инструктаж по строительству

Виды четырехскатных крыш

Как построить полувальмовую крышу своими руками

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если жеa четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Как построить полувальмовую крышу своими руками

Шатровая крыша: идеальные пропорции

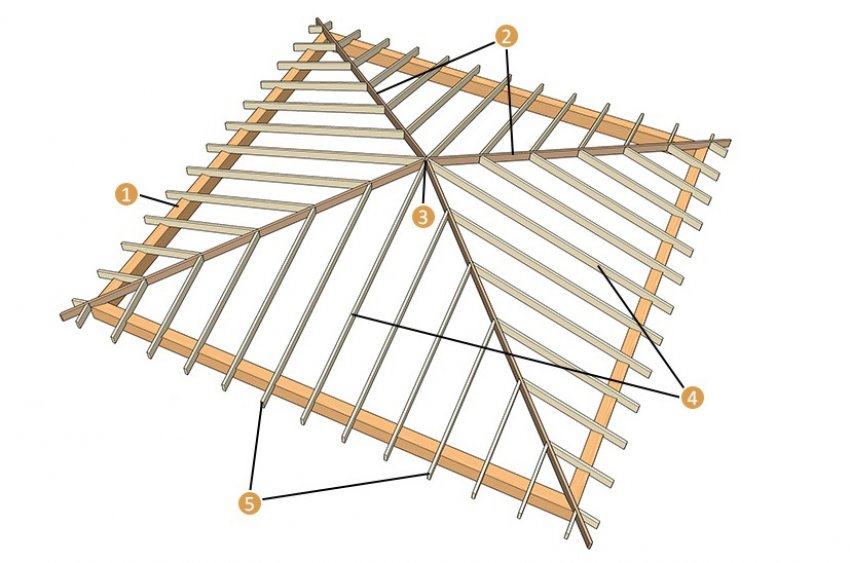

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Классическая шатровая крыша под укладку металлочерепицы

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Устройство вальмовой крыши для небольшого дачного домика

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Схема стропил стандартной вальмовой крыши с подпорками

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Постройка металлической вальмовой крыши над эркером

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат. Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Стропильная система вальмовой крыши для строительства своими руками

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

читать статью

Далее, важной деталью будет стойка – вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

Как сделать шпренгельную опору для вальмовой крыши

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Как опереть стропильные ноги в вальмовой крыше

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Строительство классической вальмовой крыши

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Мастер-класс по строительству вальмовой крыши шаг за шагом

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

Устройство вальмовой крыши сложной формы

устройство и как сделать своими руками

Скатные крышные конструкции очень часто используются в частных домах. Их четырехскатная разновидность идеально подходит высоким строениям, поскольку крыша смотрится более компактно и аккуратно без массивного фронтона. Конструкция четырехскатной крыши содержит множество составляющих элементов. Она может быть как сравнительно простой, так и более сложной за счет мансардных и слуховых окон. Но в последнем случае она смотрится более интересно и разнообразно.

Разновидности

Крыша четырехскатная в сравнении со своим двухскатным собратом лучше противостоит ветровым нагрузкам, осадкам и хорошо защищает стены постройки. Ее конструкция более сложная, но на небольшой дом или беседку такую крышу можно соорудить самостоятельно. На фото в сети можно увидеть, как красиво и гармонично смотрится 4-скатная крыша. Она украшает как одноэтажные дома, так и более высокие постройки.

Перед тем, как сделать четырехскатную крышу своими руками, необходимо определиться с ее разновидностью. Существуют следующие виды таких систем:

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Рекомендуем к прочтению:

Вальмовая конструкция имеет в своем составе два ската трапециевидной формы и два треугольных ската, называемых вальмами. Первые два ската стыкуются друг с другом в коньке. При монтаже используется прием обустройства наслонных стропил, как в двухскатной системе, и накосных стропильных ног из 4-х скатной системы.
Полувальмовая конструкция имеет такое же строение, только вальмовые скаты укорочены. Под ними располагается фронтон, в котором можно сделать большие окна для освещения чердака или мансардного этажа без потери прочности кровли.
Шатровые крыши своими руками вы также можете соорудить, если сделаете четыре ската в форме равнобедренного треугольника. Они сходятся в одной точке.
Сложнее всего самостоятельно построить четырехскатную крышу сложной конфигурации с множеством ендов, фронтонов, примыканий и чердачными окнами. В этом случае строительство лучше доверить специалистам, поскольку только они смогут правильно рассчитать конструкцию, выполнить ее план, схему и собрать на месте.

Внимание! Помимо несущего каркаса крыши необходимо определиться с кровельными, гидроизоляционными и теплоизоляционными материалами, поскольку разные конструкции крыш и уклон скатов требуют использования разных материалов.

Составляющие элементы

Поскольку устройство четырехскатной крыши практически не отличается от двухскатной системы, она состоит из тех же составляющих элементов, но с добавлением некоторых дополнительных деталей. 4-х скатная крыша имеет в своем составе такие детали:

Мауэрлат. Это деревянный брус квадратного или прямоугольного сечения, который укладывается по верху наружных несущих стен, на которые будут опираться стропила. Он воспринимает всю нагрузки и равномерно распределяет для передачи на стены. Дома с четырехскатной крышей делают с мауэрлатом сечением 100х100 мм или 150х100 мм.
Лежни – это внутренние опорные элементы, которые укладываются на несущие стены внутри дома или опоры. Материал и сечение лежней такой же, как у мауэрлата.
Стропила делятся на накосные и боковые. Последние из них образуют трапециевидный скат, а накосные нужны для вальмовых скатов. В шатровой крыше боковые стропила не используются. Боковые стропила собирают из бруса сечением 5х15 см, а диагональные – 10х15 см. Оптимальный шаг стропильной системы 800-900 мм, но он может быть меньше или больше в зависимости от выбранного кровельного покрытия и особенностей конструкции крыши.
Стойки нужны для поддержания каркаса четырехскатной конструкции.
Коньковый прогон – горизонтальный элемент, который одновременно соединяет стропила и служит для них опорой. Скатная конструкция шатровой крыши не имеет конька. Его лучше выполнить из бруса сечением 150х100 (50) мм.
Затяжки – горизонтальный элемент, который соединяет парные боковые стропила, не позволяя им разъезжаться в стороны. Материал – доска сечением 5х15 см.
Нарожники – это укороченные стропила, которые крепятся к диагональной ноге. Они делаются из доски размером 150х50 мм.
Подкосы – специальные распорки, которые позволяют увеличить прочность и несущую способность крыши.
Кобылка – это элементы, которые формируют свес кровли и крепятся к стропилам снизу. Ее делают из бруса сечением 120х50 мм.

При обустройстве более сложной 4-скатной крыши, чертеж и конструктивная схема могут содержать другие дополнительные элементы, например, карнизы, защитные планки, дополнительную обрешетку и т.п. Чтобы точно подсчитать требуемое количество материала, необходимо выполнить эскиз или чертеж в масштабе, и по нему провести все необходимые расчеты.

Рекомендуем к прочтению:

Важно: материал всех составляющих элементов крыши – древесина хвойных пород не ниже 2 сорта с влажность не более 15 %.

Последовательность монтажа

То, как делается четырехскатная крыша своими руками, мы изучим на примере самой простой вальмовой конструкции. Пошагово процесс установки составляющих элементов крыши выглядит так:

Для передачи и равномерного распределения нагрузки от каркаса крыши, снега и самого кровельного покрытия на несущие стены укладываются мауэрлаты. Брусья фиксируют к ограждающим конструкциям посредством анкерных шпилек, которые закладывают еще на этапе возведения стен. Если дом возводится из дерева, то роль мауэрлата выполняет последний венец сруба. Брус мауэрлата обязательно защищается от кирпичных, бетонных и каменных стен посредством гидроизоляции. Для этого его оборачивают двумя слоями рубероида.
Лежни укладывают на несущие внутренние стены. Они необходимы там, где в стропильной системе предусмотрены стойки. Если в доме нет внутренних несущих стен или они находятся не в том месте, то под стойки необходимо предусмотреть усиленные балки, которые выполняют функции перекрытий. Как правило, балки имеют сечение 20х5 см, поэтому несущие элементы увеличивают до сечения 20х10 см.
После этого приступают к установке стоек на несущие балки или лежни. Стойки выравнивают по уровню или отвесу и временно фиксируют посредством подпорок из досок. Для надежной фиксации стойки используют металлические уголки или стальные пластины. Для простой вальмовой системы вам понадобится один ряд стоек, установленных по центру прямо под коньком. Шаг стоек не больше 2 м. При обустройстве шатровой крыши стойки нужно устанавливать под диагональными ногами на одинаковом расстоянии от угла дома.
Далее на установленные стойки кладут прогоны. У обычной вальмовой системы этот прогон – конек. У шатровой крыши все прогоны образуют прямоугольник меньшего периметра, чем сам дом. Все прогоны в такой конструкции скрепляются металлическими уголками и саморезами.
Теперь можно начинать монтаж стропильных ног. При этом установку боковых стропил в простой вальмой системе выполняют в такой последовательности:

Доску (150х25 мм) по ширине стропил прикладывают к коньку в месте установки крайней стойки и делают шаблон. На нем отмечают верхний запил (то место, которым стропильная нога будет опираться на конек) и выпиливают его.
Далее шаблон прикладывают к коньку и выпиливают нижний запил (тот, которым стропильный элемент будет опираться на брус мауэрлата).
После этого готовый шаблон прикладывают к коньку в месте установки стропил и проверяют необходимость подгонки для каждого стропильного элемента.
Размечают стропила и выпиливают по шаблону выемку.
Теперь стропильные ноги можно устанавливать и крепить к мауэрлату и коньковому брусу. Для фиксации используют металлические уголки и саморезы либо скобы.

Более подробно про монтаж стропильной системы четырехскатной крыши можно узнать из предложенного видео:

Для изготовления диагональных усиленных стропил можно использовать две срощенные доски обычного бокового стропила. Шаблон под диагональные ноги делают аналогично. Верхней частью эти элементы опираются на стойку, а нижней – на угловую часть мауэрлата. Именно поэтому запилы нужно делать под 45 градусов.
Далее между двумя диагональными стропилами устанавливают нарожники. Шаг установки этих элементов равен шагу монтажа стропил. Верхней частью нарожник опирается на диагональную ногу, нижней – на мауэрлат. Запил на верхней части нарожников у половины элементов делается в зеркальном отражении. Нижний запил обычно выполняют по месту. После монтажа элемента образуется свес, который выравнивают по натянутому шнуру и подрезают.
Построенная стропильная система еще не гарантирует надежность крыши. Поскольку на диагональные ноги приходится максимальная нагрузка, под них необходимо установить дополнительные стойки – шпрегнели. Они должны опираться на усиленные балки перекрытия.
Под боковые стропильные ноги устанавливаются подкосы, которые нижним краем опираются на лежень или балку перекрытия, а их верхний край должен упираться в стропило под углом примерно в 45°.
Крыша четырехскатная своими руками может делаться с любым кровельным покрытием, например, из ондулина, профнастила, металлочерепицы, гибкой черепицы. Но стоит помнить, что под мягкое покрытие нужно делать сплошную обрешетку из влагостойкой фанеры или ОСП. Если вы планируете делать мансардный этаж, то необходимо между стропилами заложить утеплитель, а снизу подшить все пароизоляцией. Если чердак будет холодный, то утепляются только перекрытия. Под кровельное покрытие обязательно укладывается гидроизоляция и делается вентиляционный зазор.

Как построить четырехскатную крышу своими руками для беседки

Главная » Разное » Как построить четырехскатную крышу своими руками для беседки

обзор конструкций + выбор покрытия

В архитектурном мире хорошо известно: четырехскатная крыша отличается от других видов тем, что придает любому строению или постройке объем, завершенный образ, чувство монументальности. Это то, чего обычно так не хватает беседкам, особенно, если вы не возвышаете их на массивных фундаментах и не строите капитальные стены!

Тогда как обычная односкатная и двускатная крыша выглядят на таких малых архитектурных формах немного скудно, однообразно. А потому, если вы желаете построить действительно то, что будет потом радовать глаз, поверьте: четырехскатная крыша для беседки – идеальный вариант!

Сравните для начала два варианта самых популярных беседок – с двухскатной и четырехскатной крышей:

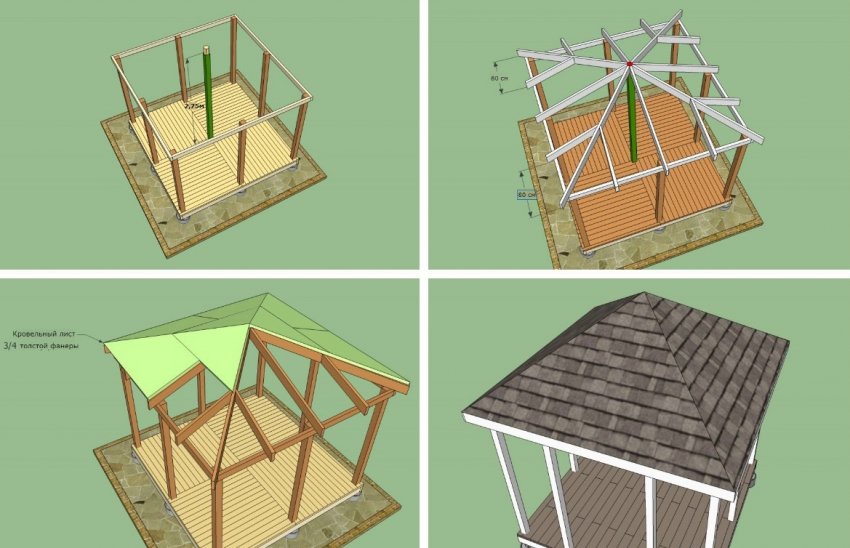

Для начала посмотрите на такой упрощенный вариант шатровой крыши, которая замечательно подходит для небольших беседок с легким кровельным покрытием:

А для самых маленьких беседок и вовсе такую:

Но, если в вашей местности снега бывает немало и вы переживаете, выдержит ли такая крыша все невзгоды, тогда лучше отдать предпочтение классической шатровой стропильной системе.

Итак, давайте определимся как построить стандартную шатровую крышу на беседке. Отталкиваемся от того, что каркас дома беседки у вас уже готов:

Шаг 1. Натяните шнур между угловыми стойками и определите центр беседки.
Шаг 2. Установите прямо в этот центр длинную доску, можно даже сшитую по длине, и закрепите ее любым удобным способом. Сильно натягивать не нужно, это ведь только ориентир.
Шаг 3. Далее натяните шнуры от верха центра центральной стойки к углам – так вы визуально определите, где будут находиться ваши диагональные стропила.
Шаг 4. Теперь установите сами стропила, лучше висячие, с приподнятой затяжкой. Для изготовления их возьмите доски 150 на 50 и запаситесь парой шаблонов из брусков 50 на 50 метров и длиной до 2 метров и 25 сантиметров.
Шаг 5. Переходим к установке второй пары диагональных стропил. При этом вы можете убрать временную стойку, если она мешает, или хотя бы сдвинуть. Главное – не сдвинуть при этом центр, на который опираются все стропила.
Шаг 6. Далее установите между диагональными стропилами третью и четвертую пару. Проверяйте все время шаблоном правильность разметки и установки.
Шаг 7. Теперь размечаем и устанавливаем нарожники. С каждой стороны нужно прикрепить доски при помощи коротких брусков.
Шаг 8. Отметьте на диагональных стропилах длину их выноса, например на 40 сантиметров, и натяните разметочный шнур.
Ш

Как построить беседку

Категории
- Автомобильная промышленность
- Практические инструкции по строительству
  - Подвал
  - Шкаф
  - Столешницы
  - Палубы
  - Снос
  - Двери
  - Гипсокартон
  - Гипсокартон Столярные изделия
  - Установка полов
  - Обрамление
  - Мебель
  - Водосточные желоба
  - Освещение
  - Молдинг
  - Сантехника — Справочник
    - Водонагреватели
  - Крыши и беседки
  - 000
  - 000
  - 00030006
Винтовые лестницы
Камень и бетон
Столярные изделия
Гидроизоляция

Палубы

Декорирование

Проекты «Сделай сам»

Покрытие вальмовой крыши

Самостоятельная укладка вальмовой крыши поможет вам сэкономить много времени и средств. Если вы точно знаете, как установить черепицу на вальмовую крышу, вы наверняка сможете добиться столь желанного профессионального вида.

Ремонт черепицы на вальмовой крыше не только сохранит ваш дом в отличной форме на долгие годы, но и защитит вашу крышу от всех погодных явлений.

Установка черепицы на вальмовую крышу занимает больше времени, чем ее установка на крышу любого другого типа.Это потому, что вам нужно обрезать и подрезать больше черепицы для этого типа крыши и уложить ее по углам.

Те из вас, кто задается вопросом, как рассчитать количество черепицы для вальмовой крыши, должны выполнить следующие несколько шагов, и вы узнаете, как самостоятельно покрыть шатровую крышу.

ПОДГОТОВКА ВОДНОЙ КРЫШИ К ПЕРЕМЕЩЕНИЮ

Первое, что вам нужно сделать, это закупить необходимое количество черепицы для работы. Обычно 3 пучка черепицы могут покрыть площадь около 9.29 квадратных метров.

Однако было бы разумно измерить вашу крышу, прежде чем покупать эту черепицу. Если вам интересно, как измерить вальмовую крышу на битумную черепицу, то сделайте следующее.

Сначала измерьте длину и ширину отдельных секций вашей крыши, и вы можете легко определить точную площадь крыши, умножив их.

Теперь вам нужно сложить площадь отдельных секций, а затем разделить ее на 100, чтобы узнать количество кровельных квадратов, которые вам понадобятся для работы.

Сметная черепица вальмовая кровля

Вам нужно определить длину черепицы, когда она лежит на крыше, чтобы определить, как они будут лежать по ширине крыши. Как правило, длина битумной черепицы составляет 3 фута. Поэтому, если ширина вашей крыши не кратна длине черепицы, вам нужно установить частичную деталь в конце каждого ряда.

Очистка крыши

Воспользуйтесь кровельной лопатой или садовой лопатой, чтобы быстро удалить старую черепицу.Удалите все металлические элементы в области дымохода, желобов и вентиляционных отверстий.

Однако вы можете сохранить некоторые долины, которые находятся в лучшей форме. Далее вам нужно очистить крышу. Удалите все гвозди, снова прикрепите незакрепленные доски, осмотрите обшивку и замените поврежденные участки.

Подготовка поверхности под черепицу — чрезвычайно важный аспект кровли. Правильная уборка и демонтаж крыши позволят вам увидеть любую потенциальную проблему, требующую внимания.

Например, если вы прибьете черепицу к гнилой доске, гвоздь не выдержит.

Теперь вам нужно уложить асфальт, водостойкую подкладку или фетровую бумагу на крышу. Основа прочной крыши — это правильная установка качественной защиты настила крыши.

Теперь, когда ваша крыша готова к укладке черепицы, давайте перейдем к самому важному разделу нашей статьи, а именно. как установить битумную черепицу на вальмовую крышу.

Как уже упоминалось ранее, замена черепицы вальмовой крыши потребует с вашей стороны гораздо больше времени и усилий.

Это связано с тем, что необходимо обрезать больше черепицы и подогнать ее по размеру для вашей вальмовой крыши. Причем укладка черепицы предполагает укладку ее по краям.

В идеале вы должны попытаться совместить черепицу на вальмовой крыше таким образом, чтобы она соответствовала естественному течению вашей крыши. Как покрыть конек вальмовой кровли черепицей, будем делать так:

Первый шаг: добавить защиту

Если вы хотите защитить свою крышу от возможного повреждения водой, вам нужно начать свой кровельный проект с добавления гидроизоляции к гребням и добавления полос жести по краям вальмовой крыши.

Второй шаг: первая черепица

Второй шаг включает укладку первой черепицы на крышу. Это должно быть сделано таким образом, чтобы дно черепицы могло прилегать к нижнему краю вальмовой крыши. Теперь нужно аккуратно обрезать края черепицы.

Опять же, вы должны сделать это так, чтобы он соответствовал углу конька вальмовой крыши, на которой она лежит.

Например, если вы начинаете с левой стороны, то нужно обрезать левый угол черепицы.Точно так же, если вы начнете с правой стороны, вам придется обрезать правую часть черепицы. Эту работу нужно делать очень аккуратно и точно.

Теперь, когда вы уверены, что ваша первая черепица правильно выровнена с краем и коньком вашей крыши, вы должны прибить эту первую черепицу к вальмовой крыше.

Гвоздь должен быть помещен на верхний край черепицы, который должен быть примерно в полутора дюймах от верха и по бокам.

После установки этого гвоздя вам нужно будет вставить еще один прямо в центр черепицы.Однако, если вы живете в ветреном регионе, вам нужно поместить 2 гвоздя в центр черепицы.

Продолжайте добавлять черепицу и прибивать ее гвоздями, пока не останется линия черепицы на нижнем крае вашей крыши. Затем вам нужно будет обрезать последнюю оставшуюся черепицу таким образом, чтобы вы могли подогнать ее под угол вальмовой крыши.

Третий шаг — продолжайте добавлять черепицу

Четвертый шаг — заглушки и клеи

На этом последнем этапе вам нужно прикрепить последнюю черепицу, которую вы положили на вальмовую крышу, с помощью кровельного цемента из асфальта.Эту последнюю черепицу также необходимо правильно прибить, чтобы она оставалась на месте.

Прибивание черепицы гвоздями гарантирует, что остальная часть черепицы будет закреплена.

работает над основанием краев вальмовой крыши, используя 2 уложенных друг на друга черепицы. Вам нужно обрезать эту черепицу, чтобы она подходила правильно.

Убедитесь, что вы начинаете с того, что первая крышка конька лежит на нижней части конька вальмовой крыши. Теперь, поднимаясь по гребню, используйте на каждой точке по одной крышке.

Несколько важных советов по кровле

Одна из самых частых причин выхода из строя вальмовой кровли — неправильная установка стартовой черепицы.

Стартовая черепица — ваша первая линия защиты от сильных ветров, поэтому вам нужно быть очень осторожным при ее установке.

Ошибки при установке гвоздей также могут привести к проблемам с черепицей в будущем. Следовательно, вам необходимо убедиться, что тип ногтя, его длина, сила приложения и угол наклона соответствуют правильному пути.

Всякий раз, когда поверхность вашей крыши пересекается, есть большая вероятность утечки воды. Поэтому гидроизоляция кровли является обязательной, если вы заинтересованы в гидроизоляции критических участков крыши.

Правильная вентиляция поможет сохранить на чердаке свежую и проветриваемую атмосферу, поэтому важно установить вентиляционные отверстия на коньке. Однако установка коньковых вентиляционных отверстий требует работы на самой высокой части вашей крыши, поэтому вы должны использовать надлежащие средства защиты, чтобы предотвратить падение.

Обязательно спланируйте проект заранее и постарайтесь найти хотя бы одного человека, который поможет вам с работой. Даже одна рука помощи может существенно изменить ситуацию и привести к более эффективному использованию времени.

У профессиональных кровельщиков есть собственное оборудование и техника для очистки строительной площадки. Однако, когда вы беретесь за этот проект самостоятельно, вам необходимо принять некоторые меры безопасности.

Защитите место вокруг вашего дома, которое может пострадать от падения материала во время работы. Поднесите магнит к зоне падения, чтобы собрать гвозди, которые могли упасть.

Садовая беседка / Пещера для мужчин / Планы постройки навеса I Вальмовая крыша 10

20 ‘x 10’ Частично закрытая беседка с вальмовой крышей. Эту структуру можно также использовать как садовый сарай, человеческую пещеру или сарай. С крытой террасой с одной стороны и закрытой комнатой с другой с окнами и дверями, пропускающими свет, это будет идеальное место для встреч круглый год. Размеры беседки: 20 футов в длину и 10 футов в ширину у основания, крыша имеет 12-дюймовый свес по всему периметру, поэтому общий размер крыши составляет 12 футов на 22 фута, а крыша имеет уклон 4-12, так что пик составляет 10 футов — 8 дюймов.Закрытая площадка размером 10 футов на 8 футов, а открытая палуба — 10 футов на 12 футов. Эти подробные планы профессионально составлены и просты для понимания. Они выложены на бумаге стандартного размера Letter и будут доступны для скачивания после получения оплаты. Все планы включают в себя список материалов, список окон и дверей, список инструментов и полный список резки с иллюстрациями и пошаговыми подробными чертежами. Такую беседку можно построить за один-два уик-энда, и она рассчитана на длительный срок службы. Эти планы покажут вам, как построить беседку точно такую, как на картинке.Эта беседка должна быть отдельно стоящей, но она должна располагаться на прочном и ровном основании. Просто создайте его и наслаждайтесь долгие годы. Эта продажа предоставляет план для строительства показанной беседки и НЕ включает в себя материалы или инструменты, необходимые для ее строительства или полной беседки, ЭТО ТОЛЬКО ПЛАНЫ, НЕ КОМПЛЕКТ.

Садовая беседка / Пещера для мужчин / Планы постройки навеса I Вальмовая крыша 14

20 ‘x 14’ Частично закрытая беседка с вальмовой крышей. Эту структуру можно также использовать как садовый сарай, человеческую пещеру или сарай. С крытой террасой с одной стороны и закрытой комнатой с другой с окнами и дверями, пропускающими свет, это будет идеальное место для встреч круглый год. Размеры беседки — 20 футов в длину и 14 футов в ширину у основания, крыша имеет 12-дюймовый свес по всему периметру, поэтому общий размер крыши составляет 14 футов на 16 футов, а крыша имеет уклон 4-12, так что пик составляет 11 футов — 3 1/2 дюйма.Эти подробные планы профессионально составлены и просты для понимания. Они выложены на бумаге стандартного размера Letter и будут доступны для скачивания после получения оплаты. Все планы включают в себя список материалов, список окон и дверей, список инструментов и полный список резки с иллюстрациями и пошаговыми подробными чертежами. Такую беседку можно построить за один-два уик-энда, и она рассчитана на длительный срок службы. Эти планы покажут вам, как построить беседку точно такую, как на картинке. Эта беседка должна быть отдельно стоящей, но она должна располагаться на прочном и ровном основании.Просто создайте его и наслаждайтесь долгие годы. Эта продажа предоставляет план для строительства показанной беседки и НЕ включает в себя материалы или инструменты, необходимые для ее строительства или полной беседки, ЭТО ТОЛЬКО ПЛАНЫ, НЕ КОМПЛЕКТ.

Четырехскатная крыша своими руками: система, проекты

Несмотря на более сложную конструкцию стропил, четырехскатная крыша своими руками – вполне осуществимая задача для постройки на небольшом собственном доме. Отсутствие фронтонов у такой кровли позволит владельцу сэкономить дополнительные финансовые ресурсы.

Виды четырехскатных крыш

Разновидностей четырехскатных крыш достаточно много. Они очень широко используются, популярны и что самое главное практичны. Мы же остановимся на двух основных ее типах.

Первый тип – это вальмовые кровли, использующиеся для различных зданий прямоугольной формы. Они состоят из четырех плоскостей разной геометрической формы -2 трапециевидных и 2 треугольных. Треугольные элементы-плоскости, заменяющие фронтоны четырехскатной крыши, называют вальмами. Благодаря отсутствию фронтонов в конструкции, вальмовые крыши помогут владельцу сэкономить средства при покупке стройматериалов для стен. Однако монтаж наклонных ребер на стыках вальмовых и фронтальных плоскостей требует установки сложной системы стропил и очень тщательной подгонки покрытия кровли. Поэтому-то стропильная конструкция вальмовой кровли — самая сложная среди четырехскатных крыш. Вальмовая кровля, в свою очередь, имеет несколько подвидов. Одним из них можно назвать ломаную вальмовую кровлю, которая состоит из трапециевидных скатных плоскостей с разными углами уклона. Для строительства мансардной вальмовой крыши используются ломаные скатные плоскости, иногда дополняемые над фасадами треугольными маленькими вальмами. Полувальмовая (датская) кровля отличается наличием усеченного поверху вальмой фронтона. Такой вид кровли отлично защищает от повышенной ветровой нагрузки конек.

Шатровая четырехскатная крыша

Второй основной тип таких крыш – шатровые. Их применяют для зданий, имеющих либо квадратную форму, либо правильного многоугольника. Шатер этой крыши фактически представляет собой пирамиду: в одну точку сходятся четыре плоскости его треугольных плоских скатов. У таких крыш тоже отсутствуют фронтоны, а чаще всего их обустраивают на небольших по площади строениях, форма которых четырехугольная (с одинаковыми сторонами) или квадратная. Главный недостаток этой кровельной конструкции – сложная система стропил.

Важно правильно выбрать подходящий для домостроения вид четырехскатной крыши еще на этапе планирования строительства.

Составляем проект кровли

Работы по возведению кровли начинают с тщательных и продуманных расчетов всех конструкций четырехскатной крыши и составления проекта кровли. Также подготавливают чертежи будущего дома. Процесс проведения расчетов четырёхскатной крыши – довольно сложный, он требует знаний тригонометрии и геометрии, но при взвешенном и вдумчивом подходе ничего невозможного в нем нет. Продумать следует все детали и мелочи. В процессе создания проекта определяется тип используемых стропил для такой кровли — наслонные или висячие. Также в проекте обосновывается и рассчитывается необходимость установки вспомогательных элементов: раскосов, уменьшающих нагрузку на стропила, или затяжек, обеспечивающих устойчивость всей системы.

Важно: самостоятельно проект кровли сделать непросто — если возникнут затруднения с составлением плана, разумнее будет привлечь специалистов с опытом.

Монтаж системы стропил четырехскатной крыши

Стропильная система четырехскатной крыши — ее основа основ — включает такие составляющие, как стропильные ноги, брусья, балки, распоры, стойки и множество других элементов и деталей, необходимых для создания жесткой и устойчивой конструкции.

Приобретаемый для изготовления стропильных ног пиломатериал должен быть высушенным, некрученым, без признаков гниения и не иметь других серьезных дефектов. Сечение профиля брусьев, используемых для стропил — не меньше 5×15 сантиметров. Такие параметры бруса позволяют получить в собранном виде очень надежную конструкцию.

Крепление стропил к мауэрлату

Работы по возведению кровли проводятся снизу вверх. Начинают их с монтажа мауэрлата (или опорных балок), к которому затем будут закреплены стропила. Обязательно проводят проверку установленных балок мауэрлата уровнем. Нижняя часть каркаса должна выходить за периметр стен дома на 40-50 сантиметров (для эффективной защиты стен от осадков). Если будущее задание имеет стены из дерева, то мауэрлат не устанавливают, так как его роль выполняет самый верхний ряд брусьев сруба.

После этого по углам устанавливаются каркасные основные стропила, называемые еще накосными (диагональными). Верх стропил, по необходимости, поддерживают обустроенной системой специальных элементов – раскосов и стоек. Последние при возведении многоскатных крыш как бы разгружают стропила, перераспределяя часть веса на внутридомовые капитальные стены или опоры. Эти элементы делают всю систему еще более жесткой. При отсутствии капитальных стен нижняя часть стропил опирается на продольные брусья (иначе еще — боковые прогоны), по центру размещается балка на 3 опорах (по краям и центру). Высоту будущей кровли и ее уклона определяет высота накосных стропильных ног, а также верхней балки (конькового прогона).

Схема возведения наслонных стропил

После монтажа направляющих стропил начинают возведение основного каркаса. К верхней и к опорным балкам крепятся нарожные (наклонные) стропила. Они монтируются с промежутком в 40-50 сантиметров — не более. Большие промежутки могут привести к разрушению стропильной конструкции в результате перегрузки, например, из-за значительного количества снега.

При монтаже четырехскатной кровли на расстоянии 1 м от верхней стропильной балки необходимо перекрепить друг с другом наклонные стропильные ноги. Можно сделать это досками, с поперечным сечением не менее чем 4×12 см. Такая операция нужна, что сделать конструкцию еще более жесткой (чтобы крыша выдерживала нагрузки от ветра), и исключить возникновение нежелательных вибраций.

Когда каркас кровли будет смонтирован, можно монтировать обрешетку, кровельный пирог и затем кровельное покрытие.

Важно четко соблюдать последовательность монтажа кровли, не экономя на крепежном материале.

устройство кровли и установка стропильной системы своими руками

Крыша оказывает большое влияние на функциональность и внешний вид здания. Существует несколько типов кровли, которые можно использовать при проектировании дома. Для качественного его строительства и красивого дизайна важно думать о кровле, как о ключевой дизайнерской функции. Одной из самых популярных крыш считается четырехскатная, она обеспечивает презентабельный внешний вид, надежность и долговечность. При строительстве важно знать особенности проектирования и технологии возведения таких крыш.

Особенности

Особенность четырехскатных крыш заключается в том, что они позволяют с легкостью построить мансардные этажи. Помещения с такими кровлями считаются наиболее комфортными, просторными и идеально подходят для проживания. Такую кровлю можно создать в частном доме, использовать ее для бани или гаража. Четырехскатные кровли могут быть покрыты практически любым типом материала, включая асфальтовую черепицу, металлические, глиняные или бетонные плитки.

Однако если такая крыша является частью мансарды, ее следует облицовывать либо покрыть металлической черепицей, стоячим швом, чтобы предотвратить любые протечки крыши.

Достоинства и недостатки

Четырехскатная кровля устойчива к воздействию влаги и весу снега. Она обеспечивает больше пространства для чердака или сводчатого потолка, позволяют создать больше вентиляции в частном доме. Ее простой дизайн позволяет построить такую кровлю самостоятельно. Такие конструкции гораздо дешевле, чем сложные типы крыш.

Но у такой кровли есть и свои недостатки. Четырехскатные крыши проблематичны в районах с сильным ветром и ураганом. Если рамы не имеют надлежащей конструкции с соответствующими опорами, крыша может разрушиться из-за сильных порывов ветра. Ветры могут вызывать повреждение материалов таких крыш.

Разновидности

Существует несколько видов четырехскатных крыш для частных и двухэтажных домов. Следует учитывать характеристики каждого типа, чтобы сделать правильный выбор.

Шатровая

Такие кровли имеют две наклонные стороны, которые создают торцевые стены с треугольным расширением, называемым фронтоном. Их легко конструировать, им не страшны вода и снег. Они экономичны и хороши для вентиляции. Этот тип кровли подходят для любых погодных условий.

Вальмовая

Это тип кровли, где все стороны наклоняются вниз к стенам, обычно с довольно мягким уклоном. Называется она так, потому что состоит из вальмовых скатов. Получается дом без фронтонов или вертикальных сторон крыши. Крыша имеет форму пирамиды. Ее сложнее построить, но она удобна в быту (на такой крыше можно построить отличный чердак).

Полувальмовая

Каждая область такой кровли имеет свою традицию или предпочтение используемым материалам для создания. В климате, где количество осадков меньше, замерзание вряд ли произойдет, полувальмовые крыши чаще построены из кирпича или бетона. Это хорошее изобретение для сохранения тепла солнца. Полувальмовый тип кровли дешево и легко построить.

Такую крышу называют ломаной: ее торцевые скаты короткие и не доходят до середины бокового ската.

Методы установки

Существует много видов кровельных покрытий и технологий их установки.

Асфальтовая

Убедитесь, что у вас есть все необходимые инструменты для установки кровли, а также оборудование для обеспечения безопасности. Понадобятся:

молоток;
кровельные гвозди;
мел;
оловянные ножницы;
рабочие перчатки;
правильная обувь;
ремни безопасности.

Определитесь, какой вид черепицы вы хотите выбрать. Убедитесь, что вы приобрели достаточно материала, чтобы его хватило на установку. Важно соблюдать пошаговую технологию.

Подготовьте крышу для установки кровельной черепицы. Удалите старый кровельный материал, а также все гвозди. Не устанавливайте новые материалы поверх существующей крыши.
Установите подстилку, водостойкий слой между установкой кровельной черепицы и крышей.
Установите «край капли» на внешних краях вашей кровли.
Затем вам нужно установить стартерную ленту или первый слой черепицы. Используйте мел, чтобы отметить точный центр крыши, идя вертикально.

Центрируйте стартовую галерею в середине линии мела и прикрепите ее на место. Продолжайте установку черепицы по всей длине крыши.
Продолжайте установку черепицы всей длины крыши в соответствии с инструкциями производителя.
Обрежьте черепицу до необходимого размера, когда достигнете края ряда.
Когда достигнете хребта крыши, установите хребтовую черепицу.
Выполните отверстия под дымоход, вентиляцию.
Очистите все обломки и проведите облицовку кровельной черепицы.

Установка черепицы

Установка глиняной черепицы не изменилась за столетия. Эта древняя форма кровли выглядит достаточно просто, но должна выполняться квалифицированным кровельщиком. Известно, что правильно установленные глиняные крыши выдерживают 100 лет, плохой монтаж быстро потребует ремонта. Существует 2 формы крепления кровельной черепицы.

Глиняная кровля снабжена гвоздями. Обычно в работе используют медные гвозди. Второй (наиболее распространенный) метод – использование наконечников, которые выступают из крыши. Сегодня эти стили часто также снабжают гвоздями для дополнительной гарантии.

Другие (менее распространенные) формы включают подвесную глиняную кровлю с проводами, зажимы или укладку их в клейкую пену. Эти методы обычно выполняются в районах с особыми погодными условиями.

Основные этапы установки кровельной черепицы выглядят следующим образом.

Оцените крышу, прежде чем передвигаться по ней. Зафиксируйте любые области, которые показывают признаки гниения или износа.
Установите гидроизоляцию. Это важно для глиняной черепицы, так как она существенно повышает водонепроницаемость крыш.
Используйте мел для разметки горизонтальных и вертикальных линий на крыше. Так появятся гарантии, что рисунок из составного кровельного материала не будет деформирован.
Установите проблесковый маячок и водосточные желоба.

Используйте качественный металл для водосточных желобов.
Начинайте прокладывать первый ряд вашей плитки. Следуйте инструкциям производителя, каждый тип и стиль глиняной кровли могут потребовать иного метода.
Используйте высококачественные металлические гвозди, которые устойчивы к коррозии, чтобы крыша из глинистой черепицы держалась долго.

Глиняная кровля может слегка различаться по цвету, поэтому перегруппируйте плитки, если вы недовольны цветовой схемой. Если вы довольны результатом, продолжайте проводить последовательно работу, пока крыша не будет закончена.

Металлическая

Металлическая кровля становится все более популярной за счет простоты установки, долговечности, безопасности и экологичности. Существует много стилей сооружения металлической кровли. Прежде чем приступить к установке, нужно ответить на несколько вопросов:

нужны ли вертикальные панели, стоячий шов или черепица, каковы их различия;
какого типа нужен металлический датчик с учетом бюджета и климата конкретного региона;
какой металл для крыши наиболее оптимален;
какой цвет кровельного материала будет смотреться выигрышно.

Зачастую металл в работе нужно обрезать или согнуть, чтобы он поместился прямо. Установка вентиляционных отверстий может показаться сложной задачей. Это основные шаги, которые входят в установку металлической кровли.

Определите шаг крыши, который поможет определить тип используемой металлической кровли.
При необходимости удалите старую кровлю, учитывая тип металлической крыши, местные строительные нормы и весовые ограничения дома.
Установите гидроизоляцию. Она убережет кровлю от протекания осадков.
Установите окантовку карниза. Затем надлежит установить металлическое кровельное покрытие в соответствии с инструкциями производителя.
Очистите любой мусор, образовавшийся в ходе проведения строительных работ.

Материалы

Построить кровлю можно из различных материалов. С недавнего времени популярными стали квадратные четырехскатные зеленые крыши. При строительстве крыши нужно учитывать особенности каждого материала. Кровельная черепица – важный аспект эстетики здания в узорах, текстурах и цветах.

Кровельная черепица обычно является материалом, доступным на местном уровне. Тип гальки учитывают до строительства, материал влияет на метод строительства.

Деревянная черепица

Наиболее часто используемый материал, устойчив к распаду. Делают ее из красного и белого кедра, красного дерева. Длина такой черепицы обычно не превышает 40, 45, 60 см. Толщина составляет 1-2 см в разрезе. Для улучшения долговечности деревянная черепица должна быть установлена с циркуляцией воздуха. Эксперты рекомендуют обшивать такую черепицу.

Можно это делать с помощью обычной фанеры (рекомендуется для зон, подверженных ветру). Необходим также ковш для дыхания – примерно 7/20 см (для обеспечения воздушного потока под черепицей). Древесная черепица склонна к распаду, но имеет уникальный естественный вид. Минимальные склоны составляют 4: 12 / 3: 12. Ожидаемая долговечность варьируется в пределах 15-25 лет.

Глиняная и бетонная плитка

Срок службы такого материала составляет 30-75 лет. Бывает высушенной в сушильном шкафу или это литой бетон. Бетон – достаточно тяжелый материал, но плюс его заключается в том, что он невоспламеняющийся, он безопасен. Минимальный склон составляет 4: 12.

Металлочерепица

Более дорогие металлы для кровли имеют самозащитные оксидные покрытия из меди, цинка и нержавеющей стали. Типичный размер составляет 45 x 60 см. Насадки материала прикреплены к настилу и свернуты в шов. Системы плоского шва обычно используют на крышах, которые имеют низкий шаг. Их также используют на криволинейных поверхностях (для купола и свода). Этот метод нельзя использовать в теплых странах.

Зеленые

Зеленые (экологические) крыши – кровля, покрытая растительностью. Эти крыши являются обязательными в некоторых частях Лондона. Они дороже в строительстве, их дорого содержать в отличие от обычного типа крыши. Однако зеленая кровля хорошо работает с орошением воды и является невероятным изолятором, сокращая расходы на отопление, делая дом более устойчивым. Она также является хорошим звукоизолятором, расширяет размер сада, создает эффект ценности дома.

Существует 2 вида зеленых крыш.

Обширная

Обширная зеленая крыша – вариант толщиной менее 6 дюймов. Из-за толщины растущей среды обширная зеленая крыша может поддерживать только засухоустойчивые небольшие растения. Причинами этого являются ограниченное корневое пространство и небольшое количество воды, которую может хранить почва. Из-за этого крыши не требуют технического обслуживания и могут выдерживать умеренные нагрузки.

Интенсивная

Интенсивная зеленая крыша имеет до 90 см земли, и поэтому может вырастить большее разнообразие растений (кустарников, трав и даже деревьев). Нередко она похожа на настоящий сад. Однако таким разновидностям нужно больше внимания в плане содержания.

Проектирование

Крыша с четырехскатной конструкцией проста в проектировании. Ее симметричная форма привлекательна, позволяет максимально использовать чердачное или мансардное пространство. Если у вас есть плотничные навыки, вы с легкостью можете создать такую крышу. Конструкция крыши с четырьмя наклонами нуждается в том, чтобы наклон сторон мог находиться в диапазоне от 5 до 60 градусов.

Это зависит от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов. В районах с частыми и сильными осадками наклон должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и случайными дождями наклон обычно намного меньше.

Если угол наклона составляет приблизительно 5-18 градусов, рекомендуется использовать рулонное покрытие, 14-60 – кровельный металл, 30-60 – черепицу.

Высота кровельного гребня вычисляется с использованием тригонометрического выражения для прямоугольных треугольников. Расчет стропила – начало составления проекта всего дома. Поперечное сечение определяется в зависимости от ожидаемой нагрузки (веса крыши, кровельного пирога, внешних воздействий) и степени наклона крыши. С помощью расчетов определяют шаг между стропилами и проверяют их несущую способность.

Основные элементы

Важно знать основные элементы четырехскатной кровли. Конструкция рамы или каркаса предназначена для поддержки кровельных материалов, поэтому сохраняет водонепроницаемость здания. Стропила – структурные элементы крыши, которые поддерживают обшивку. Обычные они перпендикулярны к стене, никогда ее не касаются.

Шаг крыши относится к количеству подъема крыши по сравнению с горизонтальным измерением крыши, называемой бегом. Как правило, оно состоит из 12 единиц. Если крыша поднимается на 4 единицы в длину двенадцати, высота составляет 4: 12. В градусах этот показатель равен 18,43. Опоясывающие листы представляют собой небольшие перекрывающие кровельные блоки со ступенчатыми вертикальными соединениями. Их изготавливают их дерева, асфальта, сланца, глины, бетона, металла или других материалов.

Расчет нагрузки

Стропы подвергаются постоянным и временным нагрузкам, поэтому важно правильно рассчитать нужный уровень предельно допустимого значения. Основной расчетный параметр снежной нагрузки, принятой в России для среднего пояса, составляет 180 кг / м3.

Если наклон крыши составляет более 60 градусов, снежная нагрузка не учитывается.
Стандартное расчетное значение ветровой нагрузки для центральной полосы России составляет 35 кг / м3.
Если наклон крыши составляет менее 30 градусов, поправка на ветер не учитывается на чертеже.

Параметры нагрузки корректируют для местных климатических условий из-за определенных коэффициентов. Общий вес крыши рассчитывается на основе количества используемых материалов и общей площади конструкции. При расчетах в систему вводят индикаторы полезной нагрузки (например, если установлены водонагревательные баки, вентиляционные).

Необходимо вычислить прочность стропила и степень возможной деформации при разных условиях. Чаще используются стропила в виде прямоугольной полосы с секцией, соответствующей расчетным нагрузкам, плиты с параметрами 5х15, 5х20 см. Выбор ограничивается пиломатериалами хвойных пород (например, ель, сосна) с содержанием влаги 18-22%, обработанными антисептическими средствами и антипиренами.

Установка вальмовой кровли

Вальмовая кровля – крыша, которая наклоняется вниз во всех точках и имеет равномерный угол шага. Такой вариант кровельного покрытия хорош для слива воды и предотвращения роста листьев. Хотя большинство людей строят такие крыши из ферм (предварительно изготовленных рам), можно построить свою собственную вальмовую крышу с нуля.

Кровельный пирог

Конструкция крыши состоит из целого комплекса сопутствующих материалов и элементов. К ним относятся слуховая гидроизоляция, пароизоляция, вентиляционные элементы. Из-за многослойности эта четырехслойная конструкция называется кровельным пирогом.

Разметка

Для создания разметки важно выполнить ряд определенных действий.

Измерьте длину общих, беговых стропил и хребтовой балки, используя хребет в конце самих стропил. Общие стропила – это те, которые бегут от верхней части стены до верхней части крыши.
Беговые бегут по стыкам, где встречаются две грани крыши. Измерьте их в соответствии с шагом. Гребневая доска проходит вдоль верхней части крыши и там, где встречаются общие и беговые стропила. Измерьте это в соответствии с длиной здания других стропил, которые будут соответствовать этому.
Измерьте общие стропила в соответствии с желаемым шагом или углом крыши.
Сократите стропила до соответствующего размера. У вас должно быть достаточно общих стропил, чтобы они располагались на расстоянии 20 дюймов (50 см) вдоль стен. На простой крыше над прямоугольным зданием будет четыре беговых стропила и одна доска с гребнем.

Последовательность работ

План установки конструкции вальмовой крыши для одноэтажной конструкции своими руками начинается с построения системы фермы крыши. Но в этом случае есть существенные различия. Перед началом всех работ должны быть предоставлены вспомогательные материалы, представляющие собой небольшое возвышение для работы мастера.

После этого можно приступить к установке первого элемента – хребтовой балки, которая прикреплена к ранее возведенным вертикальным опорам, расположенным с шагом 3-5 м.
Затем устанавливают мауэрлат, который необходим для равномерного распределения нагрузки крыши на структурные компоненты дома. Он расположен в центре внешней стены или смещен к внутренней кромке.
После того, как мауэрлат установлен и закреплен, можно начать установку диагональных стропильных ножек, которые соединяют с внешними углами и закрепленными внутри.
Впоследствии наклонные линии нужно прикрепить к склонам. Наружники или полуподножки отличаются тем, что установлены парами. Они закреплены с поддержкой мауэрлата и диагональной линии, крепление выполняют на разной высоте.

Следующим этапом является устройство распорок, которые крепят под диагональными опорами. Угол наклона составляет 45 градусов. Затем можно продолжить установку промежуточных линий, которые имеют две точки поддержки: вверху к гребню, нижний край – к мауэрлату. Их устанавливают с определенным равномерным коньком, который составляет в среднем от 1 до 1,2 м.

Для улучшения конструкции промежуточных стропил через 1 элемент дополнительно закрепляют на несущей стенке дома с помощью металлических прядей или скоб.

Советы и рекомендации

Стоит обратить внимание на несколько важных рекомендаций и хитростей, которые помогут правильно возвести четырехскатную кровлю.

Качество и долговечность материала. Убедитесь, что материалы, которые вы выбрали, долговечны. Качественный производитель будет изучать каждую плиту. Если у вашей партии большое количество сломанных плит, вы можете возложить вину на производителя.
Выбор подрядчика по установке. Выбирая подрядчика для установки кровли важно знать его послужной список. Если это возможно, посетите прошлые задания подрядчика и поговорите с домовладельцами. Важно, чтобы подрядчик был профессионалом своего дела. Ставить кровлю должен опытный мастер.

Помимо этого нельзя забывать про квадратуру строения. Без этого собрать качественную конструкцию не получится. Знание всех аспектов установки кровли, а также наиболее распространенных ошибок также поможет вам при выборе подрядчика по установке кровли.

Хорошо построенная кровля может прослужить 100 лет. Не спешите, тщательно подготовьтесь к проектированию крыши.

Удачные примеры и варианты

Оценить возможности дизайна четырехскатной кровли и ее преимущества помогут готовые примеры.

Самый простой вариант с четырехскатной кровлей.
Смешаный тип крыши. На изображении можно увидеть, как замечательно четырехскатный тип сочетается с остальными типами кровли.

Красивый вариант кровли с мансардой и чердаком.

В следующем ролике вы найдете пошаговую инструкцию строительства шатрово-вальмовой крыши.

Компоненты крыши, которые должен знать каждый домовладелец — DaVinci Roofscapes

Бад Дитрих, Houzz

После того, как вы установили фундамент, положили конструкцию пола и возвели стены, самое время построить крышу — один из самых важных архитектурных элементов. Фактически, от колониального дома с двускатной крышей до дома в стиле прерий с шатровой крышей, от современного дома с пологой крышей до элегантной мансарды в городском таунхаусе, мы не можем представить себе стиль дома, который не имеет соответствующей конфигурации крыши. Чтобы получить желаемый вид, необходимо согласовать форму и конфигурацию крыши с общей эстетикой, которую вы хотите.

Связанный: Словарь по дизайну: жаргон крыш

Крыша также влияет на интерьер. Проще говоря, если все внутренние помещения имеют плоский потолок одинаковой высоты, вы можете сэкономить время и деньги и построить крышу из промышленных ферм. Если вы ищете различную высоту потолка и сводчатый потолок в некоторых комнатах, вы, скорее всего, выберете решетчатую крышу, которая обеспечивает такую гибкость.Или вы можете объединить эти два подхода, чтобы сэкономить время и деньги, где это возможно, и получить те особые пространства, которые вам нужны.

Вот различные части простой конструкции крыши, как они соединяются и как влияют на внутреннее пространство.
