Самодельный гравер с гибким валом


В домашней мастерской периодически возникают случаи, когда при изготовлении детали появляется необходимость обработать или доработать поверхность, к которой не добраться на универсальном оборудовании. Так деталь может оказаться громоздкой, хрупкой или не жесткой, нет возможности закрепить деталь или требуется доработка поверхностей по месту.

Для такого случая, используется ручное приспособление с гибким валом и механическим вращением режущего инструмента. Называют приспособление по разному – гравер с гибким валом, мини-дрель, бормашина и др.

Это устройство, внешне напоминающее авторучку, с вращающимся сменным обрабатывающим инструментом, соединенную гибким валом с внешним электроприводом. Ручной гравер, используемый в комплекте с гибким валом, позволяет проводить обработку труднодоступных мест на любых изделиях.

Этот прибор является универсальным, поскольку, используя набор различного инструмента, им можно фрезеровать, шлифовать, полировать, гравировать и резать материал, сверлить отверстия небольшого диаметра, очищать поверхности. Оснащая прибор соответствующей рабочей насадкой, можно успешно использовать его для работ по черному и цветному металлу, дереву, кости, камню, стеклу, керамике, пластмассам и другим материалам.

Хотя приобрести такое устройство на современном рынке не сложно, многие поступают иначе и делают гравер своими руками. Самодельное устройство обойдется недорого и не вызовет особых проблем при изготовлении. Несмотря на простоту конструкции, самодельный гравер позволяет успешно выполнять такие же операции, что и гравер серийной модели.

Чтобы сделать простейший, но удобный в использовании функциональный гравер, вам потребуются комплектующие.
— Гибкий вал (находится в хозяйстве или приобретается).
— Рабочая насадка (изыскание или изготовление).
— Два шарикоподшипника диаметром 22 х 8 мм.
— Привод гравера.
— Набор инструментов, при помощи которых будет выполняться обработка. Для самодельной рабочей насадки подойдет любой инструмент с диаметром хвостовика от 1 до 3,5 мм.

Гибкий вал

Гибкий вал обладает повышенной жесткостью на кручение и малой на изгиб. К одному концу гибкого вала, присоединяется специальный патрон. Он оборудован простейшим цанговым зажимом, который применяется в качестве крепежного механизма для насадок, которые легко снимаются и устанавливаются. Другой конец гибкого вала соединяется с электроприводом посредством переходной муфты.
Гибкий вал возможно приобрести на AliExpress

Однако, в качестве гибкого вала для гравера, возможно использовать приводной вал от бормашины или вал для спидометра автомобиля или мотоцикла. Этот вариант мы и используем для нашей самоделки.



За счет гибкого вала прибор обладает преимуществом. Во время эксплуатации устройства отсутствует излишняя нагрузка на руки. Обусловлено это тем, что головка вала в несколько раз легче электроинструмента со встроенным приводом.

Изготовление рабочей насадки

Корпус рабочей насадки, в зажимном механизме которой будет фиксироваться режущий инструмент, также можно использовать от бормашины или изготовить самостоятельно. В нашем случае, он изготовлен из стали (воспользовался услугами токаря – соседа по гаражу). Такой вариант имеет свои плюсы — прочность и точность, но и минусы — больший вес. В связи с небольшими нагрузками, возможно изготовить корпус из цветного металла (например, более легких алюминиевых сплавов) или из бруска текстолита, просверлив в его внутренней части ступенчатое отверстие под подшипники и обработав наружный контур корпуса под свою руку для удобного удержания.


Резьбовая часть корпуса предназначена для его соединения с применяемым гибким валом спидометра и соответствует ему по резьбе. В нашем случае, это М18х1,5 длиной 10 мм. Корпус длиной 70 мм расточен под два шарикоподшипника диаметром 22 х 8 мм.
В качестве приводного вала с цанговым зажимом, который будет устанавливаться в корпус, применяем двухсторонний ручной инструмент со сменными цангами, используемый иногда для досверливания отверстий в платах. Пора этот инструмент механизировать.

Наружный диаметр трубки (рукоятки) корпуса инструмента — 8 мм, несколько увеличенный при выполнении операции накатки рифлений. Резьба цанг вворачиваемых в инструмент – М6. Разбираем инструмент и комплектуем сборку двумя шарикоподшипниками.

На ширину подшипника, для его плотной посадки, с краев трубки зачищаем рифления. Прессуем подшипник с одной стороны. Для фиксации вала при зажиме режущего инструмента в цанге, подбираем втулку подходящих размеров, устанавливаем ее на середине трубки и фиксируем штифтом. Сверлим через установленную втулку, по диаметру, сквозное отверстие 3,5 мм для установки стопора при зажиме.

В резьбовое отверстие трубки инструмента, с одной стороны (вместо цанги), вворачиваем отрезок медной трубки диаметром 6 мм. Для этого, на одном ее конце предварительно нарезаем резьбу М6, а другой конец аккуратно сжимаем до плотного вхождения квадрата на выходном конце гибкого вала спидометра. В итоге, полная длина приводного вала должна совпадать с длиной корпуса.


Прессуем второй подшипник с другой стороны.

Измеряем расстояние от переднего торца трубки до отверстия под стопор. Собранный вал устанавливаем в корпус, до упора в заднюю стенку. Отмечаем на корпусе расположение стопорного отверстия. Извлекаем приводной вал и сверлим стопорное отверстие в корпусе. Смазав подшипники собираем рабочую насадку. Проверяем соосность отверстий под стопор. Если подшипники оказались незащищенными, вырезаем и устанавливаем, со стороны цанги, защитную шайбу из пластика или фетра.

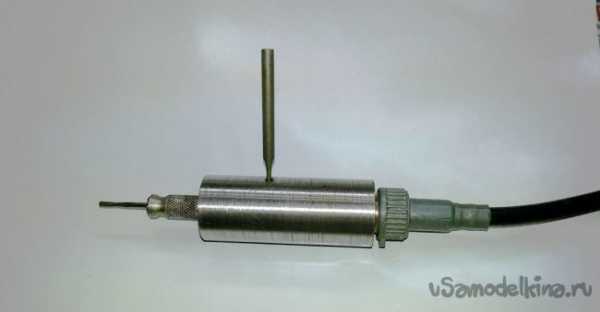

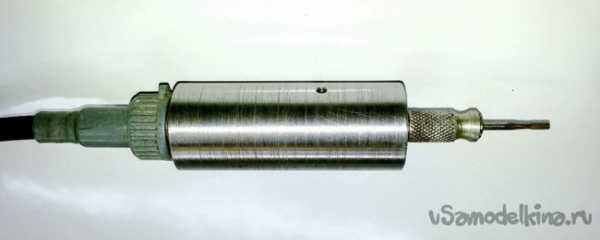

После полной сборки корпуса рабочей насадки, открытый торец приводного вала должен совпадать с торцем корпуса, а обжатый торец медной трубки быть вровень с резьбовым торцем.

Устанавливаем цангу нужного размера.

Закрепляем на корпусе гибкий вал.

Для закрепления режущего инструмента

используем выколотку в качестве стопора.

Инструмент
В качестве инструментов, превращающих компактное гравировальное устройство в многофункциональное обрабатывающее приспособление, применяются:
— сверла, при помощи которых гравер превращается в минидрель;
— фрезы различной конструкции, позволяющие выполнять обработку плоских и фасонных поверхностей, а также отверстий, пазов и углублений разной конфигурации;
— дисковые инструменты, используемые для выполнения отрезных операций по материалам небольшой толщины;
— металлические щетки, которые применяются для зачистки обрабатываемых поверхностей от следов коррозии и других загрязнений;

— абразивные инструменты с рабочими головками круглой, полукруглой, овальной и цилиндрической формы, используемые для шлифовки и полировки поверхностей;
— инструменты с рабочей головкой конической формы для нанесения на поверхность обрабатываемого изделия надписей и узоров;
— инструменты, рабочая головка которых выполнена из войлока, для выполнения полировочных операций.

Достаточно качественные фрезы для гравировальных установок можно сделать из поломанных сверл, если придать их рабочей части требуемую конфигурацию, используя обычный точильный станок.

Привод приспособления
Приводной электродвигатель, в качестве которого можно использовать любой мотор, работающий от электрического тока напряжением 220 вольт. Это может быть двигатель от стиральной машинки или другой не используемой вами бытовой техники.

Оптимальным для самодельного гравера является электродвигатель от швейной машины, так как там возможно, в достаточно широких пределах регулировать скорость вращения вала. Такие двигатели, как правило, способны развивать скорость вращения вала до 6 тыс. об/мин, чего вполне достаточно для бытового гравера. С мягкими материалами лучше работать на медленных оборотах, так как высокая скорость вращения повлечет за собой перегрев инструмента или оплавление краев у обрабатываемого изделия. На средней скорости рекомендуется работать с металлом. Обрабатывать твердый природный камень лучше всего на максимальных оборотах.

В качестве привода для гравера можно использовать болгарку с «полетевшим» редуктором, дрель или шуруповерт.
Возможен и такой временный вариант применения

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Гравер своими руками: делаем самодельную гравировальную машинку

Гравировальное оборудование, при помощи которого можно успешно выполнять различные технологические операции, сегодня активно используется как специалистами, так и домашними мастерами. Хотя приобрести такое устройство на современном рынке не представляет никаких проблем, многие из тех, кто хотел бы иметь его в оснащении своей мастерской, поступают иначе и изготавливают гравер своими руками.

Самодельный гравер с держателем от стоматологической бормашины

Несмотря на простоту конструкции, самодельный гравировальный аппарат позволяет успешно выполнять такие же технологические операции, что и гравер серийной модели. К таким операциям, в частности, относятся:

  • фрезеровка плоских и фасонных поверхностей, а также отверстий и пазов различной конфигурации;
  • сверление и растачивание отверстий небольшого диаметра;
  • резка тонколистового материала;
  • очистка изделия от следов коррозии и других стойких загрязнений;
  • нанесение на обрабатываемую поверхность надписей и узоров;
  • шлифовка и полировка.

Самодельный гравер с насадкой из шкурки отлично подходит для шлифовки поверхностей в труднодоступных местах

Материалами, с обработкой которых способен справиться самодельный электрический гравер, являются металл, древесина, пластик, керамика, стекло, кость, искусственный и натуральный камень.

Что потребуется

Функциональность, надежность и технические характеристики, которыми будет обладать самодельная гравировальная машинка, полностью зависят от того, какие именно материалы и механизмы вы будете использовать для ее изготовления.

Практически любой электродвигатель можно превратить в гравировальный станок, добавив к нему гибкий вал с держателем

Чтобы сделать простейший, но удобный в использовании и функциональный гравер, вам потребуются следующие комплектующие.

  1. Гибкий вал и рабочая насадка к нему, в зажимном механизме которой будет фиксироваться инструмент. В качестве гибкого вала для гравера можно использовать приводной вал от бормашины или тросик, приводящий в действие спидометр автомобиля или мотоцикла. Рабочую насадку также можно снять с бормашины или изготовить самостоятельно из бруска текстолита, обточив его до требуемого диаметра и просверлив в его внутренней части ступенчатое отверстие. Диаметр отверстия в рабочей насадке гравера должен быть подобран таким образом, чтобы его стенки надежно удерживали неподвижную часть приводного тросика, но в то же время не препятствовали вращению его подвижной сердцевины. В отверстие в передней части такой самодельной рабочей насадки вставляется трубка, внутри которой свободно вращается зажимной патрон из двух половинок, скрепляемых между собой винтом. В патрон, который должен быть обязательно отбалансирован, можно устанавливать инструмент с диаметром хвостовика в диапазоне 2–5 мм.
  2. Набор инструментов, при помощи которых будет выполняться обработка. Если в качестве рабочей насадки для самодельного гравера вы используете рукоятку от бормашины, то и инструменты должны быть от зубоврачебной техники, которые подходят к ней по диаметру хвостовиков. Для самодельной рабочей насадки, как уже говорилось выше, подойдет любой инструмент с диаметром хвостовика от 2 до 5 мм.
  3. Приводной электродвигатель, в качестве которого можно использовать любой мотор, работающий от электрического тока напряжением 220 вольт. Это может быть двигатель из DVD-проигрывателя или от старого катушечного магнитофона, стиральной машинки или от любой другой не используемой вами бытовой техники. Оптимальным для самодельного гравера является электродвигатель от швейной машины, потому что в его оснащении уже имеется реостат, позволяющий в достаточно широких пределах регулировать скорость вращения вала. Такие двигатели, как правило, способны развивать скорость вращения вала до 6 тыс. об/мин, чего вполне достаточно для бытового гравера.

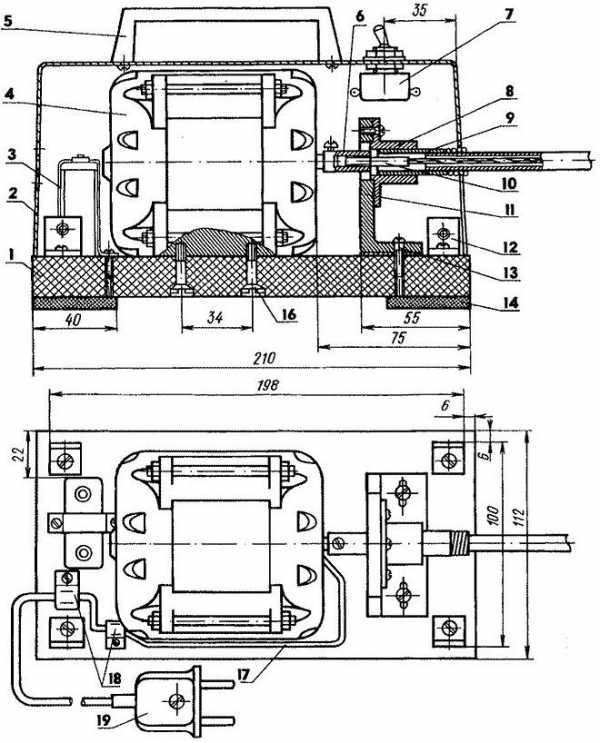

Конструкция самодельного станка для гравировки с гибким валом

Детали станка

Чертежи деталей гравера
Для изготовления гравера вам также понадобятся электродрель, точильный станок и стандартный набор слесарных инструментов.

Принцип работы самодельной гравировальной установки

Самодельный гравер предложенной конструкции работает по следующему принципу. Вращение от электродвигателя посредством шкивов и резинового пассика передается на гибкий вал, который, в свою очередь, сообщает его рабочей насадке и зафиксированному в ней инструменту.

Гравировальная машинка своими руками может быть изготовлена и в другом конструктивном исполнении, которое предполагает, что гибкий вал соединяется с электродвигателем посредством переходной муфты. Одним концом такая муфта насаживается на вал электродвигателя и надежно фиксируется на нем при помощи штифта, а в квадратное отверстие, выполненное на ее втором конце, вставляется подвижный сердечник гибкого вала.

Устройство простейшего самодельного гравера

После того как все конструктивные элементы будущего самодельного гравера подготовлены, приступают к его изготовлению.

  1. Для надежного и устойчивого крепления всех элементов конструкции гравера необходимо сделать простейшую станину-основание, для чего можно использовать лист текстолита или толстой фанеры, вырезав из него кусок требуемого размера. На заранее размеченных местах на поверхности такого основания крепятся электродвигатель и кронштейн с хомутом, в котором будет фиксироваться задний наконечник гибкого вала. После затягивания крепежной гайки на хомуте кронштейна конец гибкого вала должен надежно в нем зафиксироваться.
  2. Заранее подготовленные шкивы, которые также можно снять со старой бытовой техники, фиксируются на валу электродвигателя и на подвижном сердечнике гибкого вала. Чтобы выполнить такую фиксацию, необходимо во фланцевой части шкивов и на валах просверлить отверстия, в которые затем будут вставлены штифты. Обеспечить надежность соединения поможет обычная эпоксидная смола. Передача вращения от электродвигателя гибкому валу, осуществляемая при помощи шкивов и пассиков, удобна тем, что, изменяя диаметры используемых шкивов, можно регулировать частоту вращения, сообщаемого гроверу.
  3. Заключительными этапами изготовления гравера предложенной конструкции являются установка резинового пассика на шкивы гибкого вала и электродвигателя, подключение мотора к электрическому питанию, фиксация рабочей насадки с инструментом на переднем конце гибкого вала и тестирование готового устройства.

Чтобы сделать свой гравер более безопасным в эксплуатации, изготовьте для его электродвигателя и ременной передачи компактный кожух (можно использовать обычную фанеру). Поскольку руки при работе с устройством заняты удерживанием обрабатываемого изделия и рабочей насадки, можно оснастить гравер ножной педалью для его включения и выключения. Основным элементом такой педали, корпус которой также часто делают из фанеры, является обычная толчковая кнопка.

В качестве привода для гравера можно использовать болгарку с «полетевшим» редуктором.

Несколько полезных рекомендаций

Решая вопрос о том, какой гибкий вал использовать для оснащения своего самодельного гравера, лучше выбирать приводные элементы от стоматологических бормашин. Делать это рекомендуется по той причине, что такие валы, даже снятые со старых бормашин, уже оснащены рабочими насадками с зажимными механизмами цангового типа, в которых очень удобно и надежно фиксируется используемый инструмент.

Между тем у использования гибкого вала от стоматологической бормашины в качестве приводного элемента насадки гравера есть и определенные неудобства. Заключаются они в том, что для стоматологических насадок не всегда можно подобрать инструменты, требуемые при работе на гравировальной установке. Решается такая проблема достаточно просто: многие инструменты для гравера можно изготовить самостоятельно, используя для этого подручные материалы.

Самодельные насадки для гравера

Так, достаточно качественные фрезы для гравировальных установок можно сделать из поломанных сверл, если, используя обычный точильный станок, придать их рабочей части требуемую конфигурацию. Абразивные головки различной формы, которые активно используются при обработке с помощью гравера, можно изготовить из обломков точильного круга средней твердости.

Сначала такие обломки необходимо оснастить хвостовиком, который делается из стальной проволоки диаметром 2,6 мм. Затем такой хвостовик вставляют в предварительно выполненное отверстие в абразивном обломке и замоноличивают в нем при помощи эпоксидной смолы. Последнее, что останется сделать для превращения такой заготовки в полноценный инструмент для гравера, – это придать его абразивной части требуемую конфигурацию при помощи точильного станка, оснащенного кругом высокой твердости.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

От идеи до результата. Резьба по дереву с помощью гравера. Пауэркарвинг

Народ, всем привет!

  • Немного предыстории

Давным-давно, а именно полгода назад, решили мы заняться резьбой по дереву. Да не просто резьбой по старинке (ножичками, да стамесками), а пауэркарвингом (читать «мощное вырезание»)! Если по-русски, то это резьба по дереву при помощи инструментов (в нашем случае это гравер), питающихся от розетки, делающих большое количество оборотов рабочей насадки, ну и имеющих обильное количество этих самых съемных насадок. При поиске этой темы практически не было каких-то интересных обучающих видео или статей на русском языке, все на английском, но и на том спасибо, можно было посмотреть технику работы визуально, хоть и ничего не понятно, что они там говорят. Так вот и решили мы начать хотя б писать по этой теме, вдруг кому интересно Сразу просим заметить, что мы не супер профессионалы, делимся своим небольшим опытом, который, как надеемся, кому-то да пригодится. Ну, как говорится, разговаривать — это не пауэркарвингом заниматься, поэтому поехали.

P.S. Это статья вводная, много лирики, постарались написать все по делу, но без лишних подробностей. В дальнейшем сделаем больше публикаций, где подробно распишем каждый аспект производства.

Как и написано в теме публикации — все начинается с идеи. Идеи того, что вам все-таки это надо и стоит обзавестись кое-какими инструментами. А, ну и деревом, конечно. Делать же из чего-то надо ваши красивые штучки.

Инструменты

На первых порах вам нужен минимум:

— Карандаш с листочком — для эскиза;

— Лобзик — выпиливание заготовки из дерева. На первых порах хватит и простого ручного — они недорогие, просты в использовании, короче кайф. Единственный минус — все это выпиливание оооочень долго происходит и срез может не совсем ровным получится, но все это в навык упирается. Для начала — норм;

— Гравер — собственно сам виновник данной статьи. Этой штукой мы и придаем нашей заготовке форму. Есть разные варианты — от супер дешевых до дорогих. Основной принцип у всех одинаковый — вставляете нужную насадку, включаете, выставляете скорость и успех — она вращается. Начинающим можно взять и дешевый вариант, сами так делали, прекрасно справлялся с поставленными задачами. Сейчас этот гравер тусуется у мастеров-керамистов, они довольны (привет, Сорока). В довесок к граверу можно взять набор дешевых насадок, а потом, по мере надобности, покупать новые;

— Наждачка — приводим наше изделие к товарному виду. Есть свои тонкости, если интересно, то можем посвятить этому отдельную публикацию, как и по всем остальным вышеперечисленным пунктам;

— Средства защиты — для защиты органов дыхания, глаз и ваших умелых пальцев.

Дерево

Плюс гравера в том — что многие его насадки берут любую древесину. Например, наждачному барабану все равно на мягкие и твердые волокна — с одинаковым успехом режет все. Но какие-нибудь алмазные насадки будут «запинаться» об твердые волокна, поэтому если будете резать что-то супер высокохудожественное, то лучше выбирать либо мягкую древесину, либо без ярко выраженных твердых волокон.

Ну вот, вроде с инструментами и материалом разобрались. Что дальше? Ну а дальше начинаем работать.

Эскиз

Допустим, у вас уже есть какая-то идея изделия в голове. Советуем для начала перенести ее на бумагу. Тут сразу может встать вопрос — это че, мне рисовать надо? Такая жизнь, ребят — надо. Почему? Потому что так вам будет проще резать. Когда вы сами нарисовали эскиз, то вы понимаете форму своего изделия, вам становится проще его сделать. Так что просто вбиваете в интернетах запрос по вашей идее, открываете картинки и начинаете. Срисовываете что понравилось, да стилизуете. Конечно, если прям совсем тяжело с этим, то можно попросить друга или подругу нарисовать вам эскиз, но все-таки советуем делать это самим.

Вырезание заготовки

Допустим, у нас есть эскиз и деревяшка, из которой мы будем делать наше изделие. Нужно перенести наш эскиз на дерево, ну тут все просто: сканируете/фотографируете, распечатываете, приклеиваете; копировальная бумага, обводите контур, готово; можно просто перерисовать. Кто как хочет, так и переносит, как говорится.

Теперь берем лобзик, да начинаем выпиливать контур. Тут ничего сложного. Вот как примерно это выглядело у нас.

Работа гравером

Ну а теперь самое интересное — у нас есть заготовка и гравер с кучей (или не кучей насадок). Так как сейчас пишем без какого-то конкретного примера, то дадим вам просто несколько общих рекомендаций:

— Самая универсальная насадка — барабаны с наждачкой. Входят в комплект всех дешевых наборов, удобные, разнозернистые, разноразмерные, можно даже самим сделать при желании, короче, огонь. Обычно мы ими делаем общую форму заготовки. Закругляем, придаем рельеф, в общем, весь основной объем изделия на них. НО! Будьте аккуратны, сильно на заготовку не давите, когда резать будете — можете с непривычки снять слишком много материала или немного подпалить / пережечь изделие. Тише едешь — дальше будешь!

— Насадки с алмазным напылением — хорошо подходят для всякого рода детализации. После придания основного объема наждачными барабанами, если у вас на изделии есть какие-то небольшие детали, то можете смело пользоваться этими насадками. Так же по-тихоньку, без нажима и все у вас получится!

— Еще советуем попробовать насадки из скотч-брайта. Удаляют лишний ворс, да и шлифуют-полируют неплохо.

Это список насадок, которые идут в дешевых комплектах. Для нас это стало такой своеобразной «базой», которую мы используем. Иногда подключаются другие насадки, но это — прям основа.

И еще, не забудьте про защиту. Пылищи оооочень много. Поэтому если не хотите сморкаться буратинами, то обязательно — защита дыхания и глаз.

Главное — пробуйте, пытайтесь, учитесь в процессе и все получится!

P.S. Потом сделаем статейки с мастер-классами, там уже подробно расскажем как работаем с тем или иным изделием.

Шлифовка и обработка

Ну тут все просто, берете наждачку разной зернистости и начинаете приводить изделие к товарному виду. Мы, в основном, используем зернистости: 120, 240 и «нулевку». Времени займет много, поэтому просто наберитесь терпения и все получится. После шлифовки можете обработать изделие маслом или лаком.

Вроде все. Примерный сценарий создания изделия такой. Кое-где есть свои тонкости, но о них чуть позже. Будем рады ответить на ваши вопросы, если появятся, ждите подробных мастер-классов по созданию деревянных украшений.

www.livemaster.ru

Качественный и недорогой гравировщик — лазерный гравер своими руками

Я видел в сети много самодельных лазерных граверов и инструкций по их сборке, и захотел собрать свою собственную версию.

После многочисленных попыток, у меня получился лазерный гравер на Ардуино своими руками, надежный и приятный в использовании.

Максимальная мощность – 3 Вт, но обычно я работаю на 2 Вт, чтобы поберечь лазерный диод. Честно говоря, разница между 2 и 3 Вт практически не заметна.

Лазерный модуль с проводами и стеклянной линзой

В этой статье я покажу, что можно собрать, обходясь минимумом материалов и практически не тратясь.
Думаю, вы уже знакомы с GRBL (программа открытого проекта для Arduino, предназначенная для фрезерных — граверных станков и лазерных станков), с редактором Inkscape и с тем, как создавать файлы Gcode.

Я не буду подробно расписывать электронику, в этой статье не будет всеобъемлющей информации, возможно, в будущем я раскрою какие-то моменты более подробно — я вполне допускаю, что дал недостаточно информации, чтобы собрать гравировщик ЧПУ легко с первого раза.

Я добавляю:

  • STL-файлы, готовые для распечатки
  • GRBL-программу для моей конфигурации
  • плагин лазерного гравировщика, который я использую для Inkscape
  • файл с подсчетом стоимости деталей. Почти все их можно заказать на Aliexpress
  • файлы EAGLE для создания модуля с мосфет-диодом для индикации включения-выключения гравировщика

Для печати плат рекомендую сервис OSH Park.

Файлы

Шаг 1

Берем два линейных вала и четыре суппорта для них.

Шаг 2

  1. Закрепляем валы в двух суппортах
  2. Берем четыре закрытых линейных подшипника в корпусе

Шаг 3

Надеваем на валы по два подшипника и закрепляем валы в оставшихся двух суппортах

Шаг 4

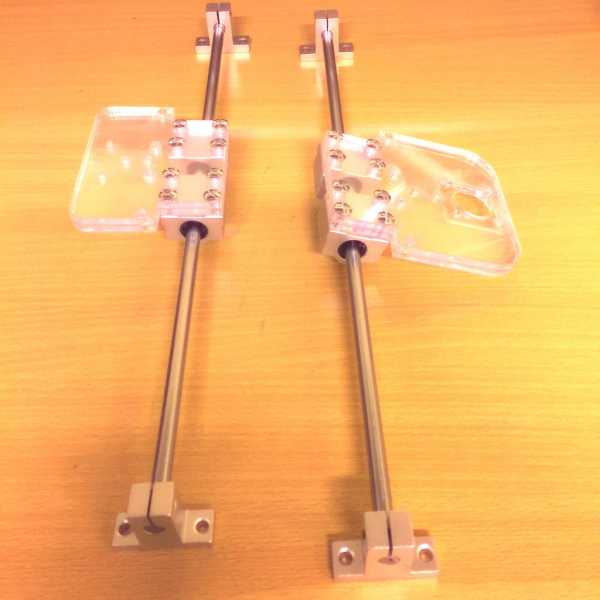

Подготавливаем пластины для лазерного резака (держатели каретки).

Шаг 5

Закрепляем пластины на подшипники.
Используем винты М4 16мм.

Шаг 6

Берем еще два линейных вала, суппорты к ним, винты М5 20 мм с гайками.
Монтируем суппорты на держатели каретки.

Шаг 7

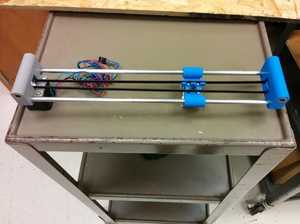

Монтируем линейные валы в суппорты на держателях, это ось Х, и проверяем ход подшипников по нижним валам, это ось Y.

Подготовьте два закрытых подшипника, 8 винтов М4 16 мм и каретку, напечатанную на 3Д принтере.
Разберите ось Х, наденьте на линейные валы подшипники и каретку, и закрепите суппорты снова.

Шаг 8

Теперь монтируем конструкцию на деревянную плиту. Движения должны быть точными и уверенными.
К этому этапу, к сожалению, не сделано фотографий.

Шаг 9

Закрепляем два электродвигателя на оси Y креплениями, напечатанными на 3Д-принтере.
Для этого используйте винты М3 10мм.
Закрутите винты, убедившись, что они выставлены ровно.

Шаг 10

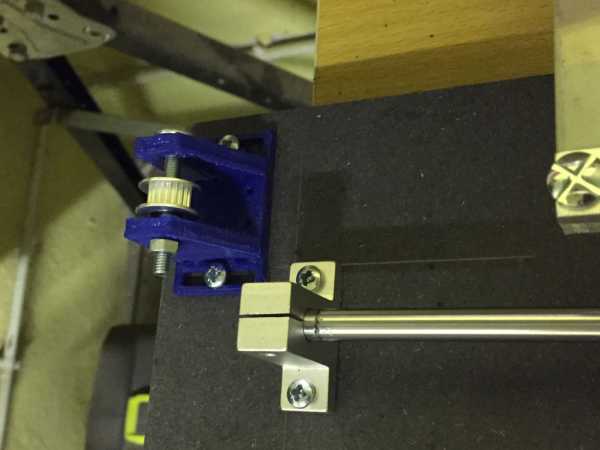

Ременная передача оси Y

Соберите натяжные механизмы и привинтите их на платформу (для этого возьмите винты 5 мм с гайками).

Шаг 11

Подготовьте крепления ремней и винты М3 25 мм.
Закрепляя ремни на оси Y будьте терпеливы, это достаточно сложная работа.

Шаг 12

Устанавливаем двигатель на ось Х

Вообще, это можно было сделать и раньше.

В нашем случае делаем следующее:

  • немного раскрутите винты, чтобы приподнять каретку
  • под кареткой установите двигатель
  • привинтите его винтами М3

Шаг 13

Ременная передача на оси Х

В отверстие детали, напечатанной на 3Д-принтере, вставьте винт М4, пластик достаточно мягкий для этого.
Наденьте шкив на винт М4 и закрепите натяжной механизм на приборе.
К этому этапу снова не сделано фотографий.

Шаг 14

Держатели ремня на оси Х

  1. Подготовьте составные части для держателя ремня.
  2. Вставьте винты М3 в отверстия деталей, как показано на картинке.
  3. В оставшиеся 2 отверстия также вставьте винты (фото следующего шага).
  4. Установите держатели ремней на место.

Шаг 15

Шаг 16

Держатель шнура

Установите держатель шнура.

Шаг 17

Электроника

Подготовьте:

  • 3 привода электродвигателя
  • шилд CNC
  • 11 перемычек (обычно идут в комплекте с шилдом)
  • Плата Arduino

Затем:

  1. установите перемычки так, как это показано на фотографии 2. Это позволит установить двигатели на микрошаг 16 и клонировать ось Y на А.
  2. подключите приводы к плате Arduino.

Шаг 18

Электроника: теплоотвод шагового двигателя

Вам нужен радиатор, без него двигатель будет пропускать шаги.

Шаг 19

Электроника: паяем коннекторы к проводам двигателей

Можно купить готовые коннекторы и соединить двигатели с шилдом CNC, но нужно будет ждать доставку и это не так просто.

Я предпочитаю купить готовые коннекторы мама-мама, разрезать их на две части и спаять с шилдом…

Шаг 20

Электроника: пробный запуск

Пришло время провести испытание:

  • подключите двигатели к шилду CNC
  • включите питание
  • загрузите GRBL на Arduino и заставьте механизм двигаться

Если механизм работает, пора приступать к следующему шагу.

Шаг 21

Устанавливаем крепление лазера

Подготовьте:

  • напечатанное на 3Д-принтере крепление для лазера
  • 4 винта М3 с гайками
  • радиатор
  • лазерный модуль

Радиатор не должен соприкасаться с креплением лазера, так как оно пластиковое, а радиатор сильно нагревается.

Шаг 22

Устанавливаем крепление вентилятора

Подготовьте:

  • напечатанное на 3Д-принтере крепление вентилятора
  • 4 винта М4
  • вентилятор

Теперь сделайте следующее:

  1. просверлите 4 отверстия в креплении
  2. вставьте винты в отверстия
  3. закрепите вентилятор

Шаг 23

Собранный прибор

Корпус с прорезями, сделанными лазером, я сделал с помощью он-лайн программы MakerCase.

Шаг 24

Образцы

Шаг 25

Дорабатываем вентилятор

Я доработал крепление вентилятора для лучшего охлаждения, файл STL приложен. Просто напечатайте крепление на 3Д-принтере и замените им старое крепление.

Файлы

Шаг 26

Доработка гравировщика

Я усилил ось Y, чтобы увеличить точность на ней. Также я заметил, что ось Х получилась более точной, и не могу найти этому причину.
Усиление не очень работает, но после него для нормальной работы по оси Y хватает одного мотора, поэтому левый мотор я снял.

Новое испытание показало, что после изменений работа по оси Y стала такой же точной, как и по оси Х.
Рекомендую такую доработку.

Файлы

masterclub.online

создание из принтера или DVD своими руками

Иногда бывает нужно красиво подписать подарок, но чем это сделать — непонятно. Краска расплывается и быстро стирается, маркер — не вариант. Лучше всего для этого подходит гравировка. Даже не придётся тратить на неё деньги, так как сделать лазерный гравёр своими руками из принтера сможет любой умеющий паять человек.

Устройство и принцип работы

Главным элементом гравёра является полупроводниковый лазер. Он испускает сфокусированный и очень яркий луч света, который прожигает обрабатываемый материал. Регулируя мощность излучения, можно изменять глубину и скорость прожига.

В основе лазерного диода лежит полупроводниковый кристалл, сверху и снизу которого находятся P и N области. К ним подсоединены электроды, по которым подводится ток. Между этими областями расположен P — N переход.

В сравнении с обычным лазерный диод выглядит великаном: его кристалл можно подробно рассмотреть невооружённым взглядом.

Расшифровать значения можно следующим образом:

  1. P (positive) область.
  2. P — N переход.
  3. N (negative) область.

Торцы кристалла отполированы до идеального состояния, поэтому он работает как оптический резонатор. Электроны, стекая из положительно заряженной области в отрицательную, возбуждают в P — N переходе фотоны. Отражаясь от стенок кристалла, каждый фотон порождает два себе подобных, те, в свою очередь, тоже делятся, и так до бесконечности. Цепная реакция, протекающая в кристалле полупроводникового лазера, называется процессом накачки. Чем больше энергии подаётся на кристалл, тем больше её накачивается в лазерный луч. В теории, насыщать его можно до бесконечности, но на практике все обстоит иначе.

При работе диод нагревается, и его приходится охлаждать. Если постоянно наращивать подаваемую на кристалл мощность, рано или поздно наступит момент, когда система охлаждения перестанет справляться с отводом тепла и диод сгорит.

Мощность лазерных диодов обычно не превышает 50 Ватт. При превышении этой величины становится сложно сделать эффективную систему охлаждения, поэтому мощные диоды чрезвычайно дороги в производстве.

Существуют полупроводниковые лазеры на 10 и более киловатт, но все они — составные. Их оптический резонатор накачивается маломощными диодами, количество которых может достигать нескольких сотен.

В гравёрах составные лазеры не используются, так как их мощность слишком велика.

Создание лазерного гравера

Для простых работ, вроде выжигания узоров на дереве, не нужны сложные и дорогие устройства. Достаточно будет самодельного лазерного гравёра, работающего от аккумулятора.

Прежде чем делать гравёр, необходимо приготовить для его сборки следующие детали:

  1. Лазерный диод из DVD-RW привода.
  2. Фокусирующая линза.
  3. Алюминиевый П-образный профиль или трубка из цветного металла со внутренним диаметром 15-20 мм.
  4. Электролитический конденсатор 50 В, 2200 мкФ.
  5. Резистор 5 Ом.
  6. Плёночный конденсатор 100 нФ.
  7. Тактовая кнопка.
  8. Выключатель.
  9. Теплопроводящий клей.
  10. Аккумулятор типа 18650 и холдер для него.
  11. Коробка из-под губки для обуви.
  12. Скотч, в том числе и двухсторонний.
  13. Клеевой термопистолет с расходниками.
  14. Контроллер заряда.
  15. Гнездо Jack 2,1 Х 5,5 мм.

Вытащите из DVD-привода пишущую головку.

Аккуратно извлеките фокусирующую линзу и разбирайте корпус головки до тех пор, пока не увидите 2 лазера, спрятанных в теплораспределяющие кожухи.

Один из них — инфракрасный, для считывания информации с диска. Второй, красный, — пишущий. Для того чтобы их отличить, подайте на их выводы напряжение в 3 вольта.

Распиновка выводов:

Перед проверкой обязательно наденьте тёмные очки. Ни в коем случае не проверяйте лазер, глядя на окошко диода. Смотреть нужно только на отражение луча.

Необходимо выбрать лазер, который засветился. Оставшийся можно выбросить, если не знаете, куда его применить. Для защиты от статики спаяйте все выводы диода вместе и отложите его в сторонку. Отпилите от профиля 15 см отрезок. Просверлите в нём отверстие под тактовую кнопку. Проделайте в коробке вырезы под профиль, гнездо для зарядки и выключатель.

Принципиальная схема лазерного гравёра из DVD своими руками выглядит следующим образом:

Залудите контактные площадки на плате контроля заряда и холдере:

С помощью проводов к контактам В+ и В- контроллера заряда припаяйте отсек для аккумулятора. Контакты + и — идут на гнездо, оставшиеся 2 — на лазерный диод. Сначала навесным монтажом спаяйте схему питания лазера и хорошо заизолируйте её скотчем.

Проследите, чтобы выводы радиодеталей не замыкались между собой. Припаяйте к питающей схеме лазерный диод и кнопку. Поместите собранное устройство в профиль и приклейте лазер теплопроводящим клеем. Остальные детали закрепите на двухсторонний скотч. Установите на своё место тактовую кнопку.

Вставьте профиль в коробку, выведите провода и закрепите его термоклеем. Припаяйте выключатель и установите его. Ту же процедуру проделайте с гнездом для зарядки. Термопистолетом приклейте на свои места аккумуляторный отсек и контроллер заряда. Вставьте в холдер батарею и закройте коробку крышкой.

Перед началом использования нужно настроить лазер. Для этого в 10 сантиметрах от него поставьте лист бумаги, который будет мишенью для лазерного луча. Разместите фокусирующую линзу перед диодом. Отдаляя и приближая её, добейтесь прожига мишени. Приклейте линзу к профилю в месте, где был достигнут наибольший эффект.

Собранный гравёр отлично подойдёт для мелких работ и развлекательных целей вроде поджигания спичек и прожига воздушных шариков.

Помните, что гравёр — это не игрушка, детям давать его нельзя. Лазерный луч при попадании в глаза вызывает необратимые последствия, поэтому храните устройство в недоступном для детей месте.

Изготовление прибора с ЧПУ

При больших объёмах работ обычный гравёр не справится с нагрузкой. Если вы собираетесь использовать его часто и много, вам понадобится устройство с числовым программным управлением.

Сборка внутренней части

Даже в домашних условиях можно сделать лазерный гравёр. Для этого из принтера нужно извлечь шаговые двигатели и направляющие. Они будут приводить в движение лазер.

Полный список необходимых деталей выглядит следующим образом:

  • Лазерный диод из пишущего привода.
  • Радиатор для диода.
  • 3 шаговых двигателя.
  • 6 направляющих круглого сечения.
  • Крепления для направляющих.
  • 3 двойных или 6 одинарных кареток скольжения.
  • Блок питания 5 В, 4 А.
  • Arduino UNO.
  • 2 драйвера шаговых двигателей.
  • 2 выключателя.
  • Лист металла 50 х 50 см и толщиной 2 мм (для основания).
  • Большой лист фанеры.
  • Уголки для скрепления фанеры.
  • Саморезы.
  • 2 мебельных петли.
  • Провода сечением 0,5 мм².
  • Подвижный кабель-канал.
  • Пластиковые стяжки для проводов.
  • Транзистор IRFZ44.
  • 2 прижимных ролика.
  • 5 шестерней.
  • Металлический стержень (ось для шестерней и роликов).
  • 4 подшипника.
  • Зубчатый ремень.
  • Понижающий DC-DC преобразователь на 2 А.
  • Четыре концевых выключателей.
  • Тактовая кнопка.
  • Гнездо Jack 2,1 х 5,5 мм.
  • 4 резиновые или силиконовые ножки.
  • Теплопроводящий клей.
  • Эпоксидная смола с отвердителем.

Схема подключения всех компонентов:

Вид сверху:

Расшифровка обозначений:

  1. Полупроводниковый лазер с радиатором.
  2. Каретка.
  3. Направляющие оси X.
  4. Прижимные ролики.
  5. Шаговый двигатель.
  6. Ведущая шестерня.
  7. Зубчатый ремень.
  8. Крепления направляющих.
  9. Шестерни.
  10. Шаговые электродвигатели.
  11. Основание из листа металла.
  12. Направляющие оси Y.
  13. Каретки оси X.
  14. Зубчатые ремни.
  15. Опоры креплений.
  16. Концевые выключатели.

Измерьте длину направляющих и разделите их на две группы. В первой окажутся 4 коротких, во второй — 2 длинных. Направляющие из одной группы должны быть одинаковой длины.

Добавьте к длине каждой группы направляющих по 10 сантиметров и вырежьте по полученным размерам основание. Из обрезков согните П-образные опоры для креплений и приварите их к основанию. Разметьте и просверлите в них отверстия для болтов.

Просверлите в радиаторе отверстие и вклейте туда лазер, используя теплопроводящий клей. К нему припаяйте провода и транзистор. Болтами прикрутите радиатор к каретке.

Установите на две опоры крепления для направляющих и зафиксируйте их болтами. Вставьте в крепления направляющие оси Y, на их свободные концы наденьте каретки оси X. В них вденьте оставшиеся направляющие с установленной на них лазерной головкой. Наденьте на направляющие оси Y крепления и прикрутите их к опорам.

Просверлите отверстия в местах крепления электромоторов и шестерёночных осей. Установите на свои места шаговые двигатели и на их валы наденьте ведущие шестерни. Вставьте в отверстия заранее нарезанные из металлического стержня оси и закрепите их эпоксидным клеем. После его застывания наденьте на оси шестерни и прижимные ролики со вставленными в них подшипниками.

Установите зубчатые ремни так, как это показано на схеме. Перед закреплением натяните их. Проверьте подвижность оси Х и лазерной головки. Они должны перемещаться с небольшим усилием, вращая через ремни все ролики и шестерни.

Подключите к лазеру, двигателям и концевикам провода и стяните их стяжками. Получившиеся пучки уложите в подвижные кабель-каналы и закрепите их на каретках.

Концы проводов выведите наружу.

Изготовление корпуса

Просверлите в основании отверстия для уголков. Отступите от его краёв 2 сантиметра и начертите прямоугольник.

Его ширина и длина повторяет размеры будущего корпуса. Высота у корпуса должна быть такой, чтобы в него помещались все внутренние механизмы.

Расшифровка обозначений:

  1. Петли.
  2. Тактовая кнопка (старт/стоп).
  3. Выключатель питания Arduino.
  4. Выключатель лазера.
  5. Гнездо 2,1 х 5,5 мм для подачи 5 В питания.
  6. Защитный короб DC-DC инвертора.
  7. Провода.
  8. Защитный короб Arduino.
  9. Крепления корпуса.
  10. Уголки.
  11. Основание.
  12. Ножки из нескользящего материала.
  13. Крышка.

Вырежьте из фанеры все детали корпуса и скрепите их уголками. С помощью петель установите на корпус крышку и прикрутите его к основанию. В передней стенке вырежьте отверстие и просуньте сквозь него провода.

Соберите из фанеры защитные кожухи и вырежьте в них отверстия под кнопку, выключатели и гнёзда. Установите Arduino в кожух так, чтобы USB разъём совпал с предназначенным для него отверстием. Настройте DC-DC преобразователь на напряжение 3 В при токе 2 А. Закрепите его в кожухе.

Установите на свои места кнопку, гнездо питания, выключатели и спаяйте электрическую схему гравёра воедино. После припаивания всех проводов установите кожухи на корпус и прикрутите их саморезами. Чтобы гравёр заработал, нужно залить прошивку в Arduino.

После прошивки включите гравёр и нажмите кнопку «Старт». Лазер оставьте выключенным. Нажатие кнопки запустит процесс калибровки, во время которого микроконтроллер измерит и запомнит длину всех осей и определит положение лазерной головки. После его завершения гравёр станет полностью готовым к работе.

Прежде чем начинать работать с гравёром, нужно перевести изображения в понятный для Arduino формат. Сделать это можно с помощью программы Inkscape Laserengraver. Переместите в неё выбранное изображение и нажмите на Convert. Полученный файл отправьте по кабелю на Arduino и запустите процесс печати, включив перед этим лазер.

Такой гравёр может обрабатывать только предметы, состоящие из органических веществ: дерево, пластик, ткани, лакокрасочные покрытия и прочие. Металлы, стекло и керамику гравировать на нем не получится.

Никогда не включайте гравёр с открытой крышкой. Лазерный луч, попадая в глаза, концентрируется на сетчатке, повреждая её. Рефлекторное закрытие век вас не спасёт — лазер успеет выжечь участок сетчатки ещё до того, как они захлопнутся. При этом вы можете ничего не почувствовать, но со временем сетчатка начнёт отслаиваться, что может привести к полной или частичной потере зрения.

Если вы поймали лазерный «зайчик», как можно скорее обратитесь к офтальмологу — это поможет избежать серьёзных проблем в дальнейшем.

tokar.guru

виды, гравировка в домашних условиях

Тысячи лет назад человечество освоило способ рисунка на металле. Способ основывался, как снятие верхнего слоя поверхности вещества подручными способами. Появление в обиходе человека металла, появилась необходимость освоении нового ремесла – гравировки.

Новейшее оборудование и технологический процесс позволяют создавать красивые, уникальные вещи. Станочный способ предполагает работу в автоматическом режиме, что существенно экономит время. Для домашнего вида работ, достаточно освоить способы художественного дела. Перенос рисунка возможно произвести лазером или специальной машинкой.

Гравировка на металле

Основные виды гравировки на металле

Ремесло под названием гравировка появилось множество столетий назад. Предметы и украшения, выполнение с индивидуальной гравировкой передаются поколениями. Гравировка на металле позволяет придать изделию индивидуальный вид и уникальность. На практике имеется несколько видов гравировки.

Ручная гравировка появилась самой первой, пользуется спросом при выполнении ювелирных украшение по сей день. Детали, имеющие неровную поверхность обработать машиной практически невозможно. Нанесение надписей на кольцах и других украшениях выполняется в основном ручным способом. Инструментом для работы служит штихель, небольшая стамеска с заостренным концом. Гравировка ручным способом делает приятным внешний вид, добавляет стоимости. Минусами данного способа стоит отметить высокую цену, выполнение работ требует необходимых профессиональных навыков и мастерства.

Ручная гравировка на металле

При механическом способе применяется специальный станок, используемый инструмент спец фреза, которая снимает часть верхнего слоя с поверхности изделия. Простая работа, а также невысокая ее стоимость сделали данный способ практически самым распространенным. Поверхность изделия должна быть максимально ровной и соответствовать размерам станины при оборудовании. Материалы повышенной прочности обрабатываются инструментом с алмазным напылением.

Лазерная гравировка на металле более новый способ обработки изделий. Быстрота работ, доступность технологий сделали метод наиболее используемым видом. Изделие принимает необходимый рисунок или надпись путем выжигания при гравировке лазером.

Процесс лазерной гравировки на металле

Данный вид имеет несколько минусов, одним из них является то, что надпись или рисунок быстро стираются с продукта. На ювелирных изделиях лазерная гравировка смотрится эстетично, качество работы зависит от инструмента и квалификации мастера.

Общая технология

Выполнение процессов гравировки предполагает множество видов техник. Основные способы это ручная и механическая, последняя подразделяется на категории оборонной и штриховой.

  1. Объемный рисунок возможно получить путем применения оборонной гравировки, более глубокая обработка подразумевает трехмерную гравировку.
  2. При выполнении поверхностных действий применяется штриховая техника. Процесс производится в несколько шагов, наносятся линии контура обработки, штриховыми движениями снимается часть металла с поверхности.
Оборонная техника гравировки
Штриховая гравировка

Самостоятельное выполнение резцовой гравировки выполняется штихелем. Специальный инструмент возможно приобрести в художественных магазинах. Принадлежности для ручного процесса подразделяются на типы:

  • Мессер — штихель необходим для изготовления тонких линий.
  • Гравировка, предусматривающая параллельные линии делается реп-штихелем.

Инструменты для гравировки по металлу невозможно использовать без качественной заточки штихеля. Для качественной работы нужно обточить инструмент мелкозернистым точильным камнем, после чего протереть кожаной тканью.

При работах мелкими предметами, понадобится специальная подушка. Изготовить данный инструмент можно своими руками, материал одинаковых размеров соединяется нитью по краям. Необходимо оставить промежуточное место для наполнения сыпучим материалом или песком. Заготовка выворачивается наизнанку, в образованное отверстие высыпается песок, после чего вся остальная часть подушки зашивается строчкой.

Использование инструмента потребует аккуратного отношения и предварительных навыков. Нужно использовать инструмент как обычную ручку при письме, большим пальцем рабочей руки придерживают инструмент сбоку.

Гравировка по металлу выполняется от себя, в случаях изменения направления рисунка или надписи, наилучшим вариантом остается разворачивать подушку в нужных направлениях.

Нанести рисунок на металл возможно путем лазерной гравировки. Уникальное изделие может использоваться в виде подарка или подписи фурнитуры. Изменение дизайна, надписи на металлических изделиях, доступны такой технологией, как лазерная гравировка.

Цветная гравировка

Нанесение рисунка в цветном виде происходит с использованием стеклографа, выполненного в форме карандаша или тушью. После гравировки, поверхность обрабатывается бесцветным лаком, чтобы сохранить максимально дольше результат. Четкий рисунок возможно получить с помощью красок на масляной основе, перед нанесением поверхность расцарапывается и обрабатывается краской.

Цветная гравировка

Чернение возможно получить без использования специального оборудования. Применяется смешанные вещества карбоната калия и серы, пропорции соблюдаются один к двум. Необходимо поместить смесь материалов на медленный огонь в удобной таре, процесс необходимо пристально контролировать и перемешивать состав. После почернения состава, огонь выключается, а смесь перетирается в ступе. Процесс чернения происходит несколькими шагами:

  • Состав смешивается водой в соотношении один к 9.
  • В специальную емкость опускается предмет, подготовленный к выполнению действий.
  • Нагрев детали происходит до того момента, пока не произойдет чернение, материал должен приобрести необходимый оттенок.

Перед нанесением надписи необходимо сделать сделать фон, такие случаи не требуют обработка лаком. Гравировка по металлу может быть выполнена с разными оттенками, достаточно смешать специальные вещества. Раствор из хлористого цинка и медного купороса придаст детали темно коричневый оттенок, смешивание производится 1 к 1 водой. Сероватый оттенок возможно получить из смеси 2 гр. поташи и серы, обычной поваренной соли к литру воды. Раствор сернистого калия в соотношении грамм к 250 гр. воды, придаст изделию красный оттенок.

Чернение гравировки

После окончания деятельности удаляется используемый лак. Существует техника черни, процесс не схож с чернением при гравировке по металлу. Процесс возможно произвести только механическими способами, из подручных предметов исполнение невозможно.

Способы гравировки в домашних условиях

Процесс гравирования по металлу выполняется несколькими известными способами. Все возможные варианты отличаются необходимым инструментом и навыками.

Лазерная гравировка, осуществляемая по металлу потребует наличие необходимого оборудования. При небольших объемах деятельности, затраты на покупку оборудования можно считать неприемлемыми. Гравировка лазером позволяет отображать малейшие детали при работе, рисунок выглядит четко, без помарок. Данный вид подходит для предпринимателей, ремесло у которых является основным видом дохода.

Ручное выполнение потребует всего нескольких инструментов, наличие химических составов. Высокое качество рисунка возможно получить только при наличие определенных навыков в данной сфере. Инструмент для работы должен быть отлично заточен и разнообразен, для выполнения деятельности на профессиональном уровне.

Использование специального прибора для нанесения рисунков и надписей

Получение качественного изделия по окончанию процесса – главный приоритет любого мастера. Для выполнения работ своими руками, в домашних условиях, наилучшим вариантом является приобретение инструмента под названием гравер. Наличие множества оснасток, приспособлений расширяют спектр применения и делают труд удобным. Механическая гравировка выполняется по технологии.

  1. Перед тем, как сделать гравировку необходимо подготовить узор или рисунок. Разметить изделие можно тонким маркером или заточенным карандашом, также можно воспользоваться копиркой.
  2. Использовать инструмент необходимо при достаточном освещении, работы производить в одном направлении, чтобы избежать отколов и заусенцев.
  3. По окончанию действий с металлом, область произведения покрывается бесцветным лаком. Для закрепления результата возможно использовать воск, наносимый тонким слоем на изделие.

Ручной гравер

Использование ручного гравера или бор машинки необходимо производить только со специальным инструментом. Выбор насадок настолько велик, что существует вероятность перепутать инструмент, что в конечном итоге приведет к порче изделия.

Нанесение рисунка, используя подручный набор материалов

Различные виды гравировки в домашних условиях возможно выполнить путем электрохимического воздействия. Для использования понадобится набор средств, которые имеются у каждого под рукой.

  1. Емкость соответствует полному размеру изделия. Деталь должна полностью помещаться, горлышко должно быть наиболее широким для удобной работы. Для небольших изделий подойдет граненый стакан, наилучшим вариантом остается стеклянная банка.
  2. Провода для соединения с зажимами. Возможно использовать бытовую прищепку с фольгированными зажимами, но лучше воспользоваться специальными «крокодилами».
  3. Источник напряжения. Достаточно зарядки от мобильного телефона выходом более 1 ампер. Возможно использование зарядного устройства для аккумулятора автомобиля или бытовых приборов мощностью до 12 вольт.
  4. Соль используется в необходимой концентрации, на 250 мл воды, примерно 2 чайные ложки.
  5. Лак для ногтей. В хозяйственных магазинах существует заменитель – цапон — лак. Состав идентичен, также легко оттирается ацетоном или спиртом.

Процесс происходит путем нанесения рисунка на металл зубочисткой либо иголкой. После наносится слой лака на поверхность. Плюсовой провод источника питания прикладывается к изделию, минус опускается в стакан с водой, металлическим предметом. Глубина травления металла зависит от времени процесса. По окончании процесса травления, слой лака удаляется ацетоном.

Гравирование по металлическому предмету бормашиной

Инструмент работает путем снятия слоя металла с поверхности изделия.

Цена бор машинки кусается, поэтому для использования несколько раз – покупка не целесообразна.

Для использования данного способа понадобится набор различных насадок. Сделать гравировку машинкой не отнимет множество времени на подготовку и процесс. Перед началом действий с металлом, следует протестировать станок обычным металлом, привыкнуть к работе, полностью изучить конструкцию.

Гравировка по металлу с использованием различного оборудования

Человечество обуздало ремесло работы по металлу более пяти тысячелетий назад. Совершенствующиеся каждым днем технологии позволяют производить работы различным оборудованием.

Гравировка лазером используется совместно с пастой-раствором. Наносится раствор на материал перед процессом, на обрабатываемый участок. Лазером выжигается рисунок или надпись, путем изменения температуры, химического процесса. Раствор сопутствует растворению лишнего материала. Гравировка лазером используется в различных направлениях, но цена очень высока, за счет использования дорогостоящего оборудования.

Алмазная гравировка

Алмазная гравировка выполняется фрезой со специальным напылением и конструкцией. Исполнение предполагает четырёхгранные выемки, которые переливаются при просмотре изделия под разным углом.

Работа с объемными деталями возможна на фрезерном станке. Оборудование можно изготовить при домашних условиях, а также приобрести в специализированных магазинах. Обработка материалов фрезерным станком используется при серийном производстве, подходит для сувенирных изделий, брелоков и других металлических материалов.

Гравировка на производстве

Процесс не отличается от работ в домашних условиях. Перед действиями полируется предмет, затем обезжиривается. Перед подготовкой к процессу изделие тонируется серным раствором, который распределяется равномерно по детали.

Обведение рисунка происходит с помощью металлической иглы по приклеенной кальке. Рисунок и тени выполняются максимально реалистично, для получения качественного результата.

Лазерная гравировка на производстве

Далее происходит основной процесс, специальным гравером выводиться рисунок и остальные штрихи.

После работ рисунок покрывается защитным слоем из бесцветного лака либо воска. Затем изделие протирается насухо, полируется для получения блеска.

Инструменты и материалы

При потребности в качественной гравировке следует обратиться к сотрудникам специальной мастерской. Качественное оборудование для гравировки по металлу позволяет выполнить более точную и красивую работу.

Уровень подготовки, опыт мастера играют не маловажную роль в процессе и конечном результате.

Работы с металлом требуют следующих материалов:

  • Изделие или металлический кусок.
  • Лак для защиты поверхности.
  • Производственная калька.
  • Гравер – инструмент, с металлическим бором.

Как выбрать оборудование

Каждый тип оборудования сделает процесс более быстрым и качественным. Современные технологии позволяют выписывать различные узоры, надписи высоких сложностей на металле.

К примеру, использование специальной пасты на станках ЧПУ позволяет выполнять на металле узоры с отличающимся контрастом. Качественные инструменты для гравировки помогут для воплощения на металле рисунков и других идей.

Советы перед гравировкой

Для выполнения качественной работы стоит приобрести профессиональный набор для ручной гравировки. Ручной инструмент позволит набить руку, изучить все тонкости работы. После получения необходимой практики и навыков, возможно перейти к более сложным методам, используя специализированное оборудования.

Советы по гравировке на металле

Вырезание по металлу производится только качественным инструментом. Оборудование, оснастки необходимо покупать в специальных магазинах с гарантией качества. Изготовка инструмента в домашних условиях потребует выбора надежных материалов. Штихель и граверы должны быть идеально наточены для получения необходимого конечного результата. Затупленный инструмент может испортить изделие, нанести увечья мастеру, при работах режущими поверхностями стоит соблюдать технику безопасности.

Для того, чтобы гравировать металл своими руками, существует достаточно способов и технологий. Большое количество металлов, которые подвергаются гравировке дают возможность воплотить в жизнь самые креативные идеи.

Технология гравировки на стали

Существует несколько видов обработки стали, подразумевающие механическую обработку и ручную. Технология нанесения подразделяется на оборонную и штриховую. Основным инструментов для выполнения тиснения по металлу является штихель. Его можно приобрести в хозяйственном магазине, либо изготовить в домашних условиях.

Гравировка на стали

При любом случае, стоит обратить внимание на состояние режущего элемента, произвести заточку. Технология гравировки происходит путем удаления верхнего слоя метала по направлению от себя.

Особенности гравировки на обручальных кольцах

С давних времен отличительной особенностью обручальных колец является гравировка. Подход к надписи либо рисунку происходит индивидуально, согласно предпочтению заказчика. Наиболее распространенными способами являются углубленный либо рифленый метод. Наиболее распространена работа ручным способом на ювелирных изделиях. Ювелирами предлагается множество вариантов написания текста, а также способов отображения. Сложность работы оценивается индивидуально с каждым заказчиком.

Гравировка на обручальных кольцах

Распространенным способом также является лазерная гравировка. Лучом выжигается верхний слой металла, скрепляется лаком. Важно помнить, что подгонка по размеру уже готового изделия практически невозможна, необходимо заранее определиться размером и типом продукта

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Инструкция — как правильно гравировать по металлу

В этом материале я хочу вам рассказать о гравировке на металле.  Этапы гравировки на металле почти ничем не отличаются от таких же на оргстекле, но всё-таки есть некоторые нюансы.

Инструменты и материалы

Для гравировки по металлу нам необходимо тоже самое, что и для гравировки по оргстеклу — всё тот же дремель и насадки, а именно: конусообразная и сферическая. В этом случае гибкий вал необходим, поскольку хоть металл и твёрже оргстекла, но работа с ним требует большей деликатности, а при работе с алюминием, так и вовсе без него не обойтись. Если хотите поэкспереметировать, то стоит взять полироль. Но берите защитную — никаких там паст ГОИ и тому подобнох. По этому пункту вроде всё.

Советы перед гравировкой

  • Во-первых, очистите рабочее место и выберите поверхность такого размера, чтобы можно было без проблем оборачивать заготовку. В гравировке по металлу вам не понадобится направленный свет — хватит просто обычного освещения.
  • Второе по важности — это комфорт. Сядьте так, дабы ваша рука могла свободно достать верха заготовки. Также уложите заготовку и проверьте её на прогиб. Может быть так, что в самый важный момент металл прогнётся и фрезу поведёт в ненужном направлении, запортачив при этом всю работу.
  • Протрите хорошо поверхность, уберите всю пыль и избавьтесь от жира.
  • Закрепите хорошо дремель. Если у вас есть штатив – хорошо, просто прекрасно. Но бывают случаи, что дремель лежит без фиксации, посему есть два выхода: или одним глазом гравировать, а другим посматривать на инструмент, или просто привязать его к столу чем-нибудь. К примеру, я держу дремель на коленке — так удобней всего для меня.

Итак, приступим к процессу. Сначала мы выбираем рисунок и печатаем один на самоклейке, а второй — на обыкновенной бумаге. Зачем второй я расскажу позже.

Отпечатанный рисунок для гравировки

Ко всему прочему, мне приходилось еще обводить дополнительно все линии, из чего я извлек дельную уловку. Дальше мы прикидуем расположение рисунка, а после этого клеим его. Желательно приклеивать, начиная с угла и продолжая по диагонали. Недопустимы никакие вздутия бумаги непосредственно на рисунке.

Для начала берём конусоидную насадку. На фотографии видно, как она потрепалась за время использования, но само жало ещё способно выдавать ровную линию.

Конусообразная насадка на гибком вале

Садимся за работу, крестимся трижды и начинаем. Во время работы не отвлекаться, не раздражаться и не задумываться. Самым оптимальным ход насадки будет, если вы расположите её под градусом и будете двигать её в сторону более острого угла. На рисунке, приведённом ниже, её нужно двигать в правый нижний угол.

Процесс нанесения гравировки на металл.

Вот несколько промежуточных фотографий работы.

На последней фотографии видно, как отодралась бумага. В основном, я снимаю её под горячей водой, но в этот раз в гараже не было ни капли жидкости, поэтому я в нетерпении просто содрал её. У кого получится аккуратней, тому стоит поэкспериментировать с этим делом. Можно, к примеру, всё это закрасить, получив оригинальный эффект. В итоге мы имеем неплохую, но незавершенную картинку, которая сама по себе одиноко смотрится на чёрном фоне.

Первый вариант гравировки на металле

А вот теперь берём тот самый неиспользованный рисунок и прикидываем на нём карандашом те места, где будем «заливать». После этого берём сферическую насадку и начинаем делать заливку. Итог таков:

Гравировка на металле с заливкой

Советы по гравировке на металле

  • Если нужно выгравировать длинную линию, начинайте снизу и ведите дремель от себя. Каким-то образом линия получается очень ровной. Как я говорю: «С душой».
  • Когда только начинайте гравировать, то возьмите ручку и прямо на рисунке наведите основные линии, исключая ненужные.
  • Очень часто бумага попадает под фрезу и зажёвывается, после чего чисто машинально фреза может пойти не в том направлении. Во избежание этого стоит начинать линию чуть дальше и заканчивать чуть раньше. Потом при финальной доработке вы её наведёте.
  • Если случилось так, что весь участок очень тяжелый, то просто на линиях поставьте точки, а в конце соедините их.
  • Во время заливки не стоит хаотично сошкрябывать краску. Если линия заливки очень большая, то не стоит её заливать поступательно. Лучше всего пройтись от начала и до конца, не останавливая фрезу на отдельном участке.
  • Опять-таки – не делайте очень маленьких деталей. Последствием может быть отшелушивание краски.

(Источник)


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

mozgochiny.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
