Как собрать стропила двускатной крыши: Стропила для двухскатной крыши своими руками + установка, крепление, шаг монтажа

В конструкции висячего типа используются поперечные балки, которые закрепляются на стену болтами и шпильками. Сами балки выступают за стены, так как стропила будут крепиться непосредственно к концам балок. Балки перекрытия также предварительно обрабатываются антисептиками.

Этап 3-й. Установка стропила и конька

Для того чтобы понять, как сделать стропильную систему, нужно выяснить, для чего она нужна. Стропила — опора всей двухскатной крыши. Именно они принимают на себя механическое воздействие со стороны погоды. Поэтому здесь важно сделать наверняка и без ошибок.

В наслонных типах: вырезаем согласно пометкам выемки для установки стропил. После этого сооружаем «скамью» — временно укреплённую опорную систему из леженя, нескольких стоек, конька с косыми прогонами между коньком и леженем. Эту конструкцию следуют усилить временными раскосами, которые крепятся к мауэрлату. Далее используем коньковый прогон и выемки в мауэрлате, чтобы установить стропила. Сначала последние на земле между собой соединяем встык, внахлёст или посредством пазов на обеих досках. Поднимаем готовые соединения и фиксируем на скамейке и мауэрлате с помощью болтов, стальных накладок, гвоздей или скоб. В конце формируют свес, прикрепляя накладками к концам стропил дополнительные доски соответствующего размера.

Установка стропил

К балкам перекрытия стропила присоединяются болтами и скобами: пазы тут лучше не выпиливать, ведь от этого конструкция будет не только делаться дольше, но и становиться более хрупкой. Стропила также соединяются между собой на земле, только уже исключительно крупными накладками, а затем поднимаются и фиксируются на поперечных балках. Опираются стропила друг на друга. Другой опоры нет, потому и используются накладки. Для того чтобы усилить конструкцию, устанавливают дополнительные стойки.

Этап 4-й. Гидроизоляция, утепление и обрешётка

Сделанный каркас покрываем гидроизоляционным материалом, крепим его к стропилам степлером. Гидроизоляция имеет два слоя: под стропилами и над ними. Между слоями должен быть утеплитель. Здесь для скрепления полосок используем строительный скотч. Если не проделать эти нехитрые операции, двухскатная крыша потеряет ряд своих свойств, быстро начнёт протекать и пропускать тепло.

Гидроизоляция и обрешетка двускатной крыши

Поверх этой мягкой структуры поперёк стропил закрепляем облицовочные доски и уплощённые балки. Тут важно оставить небольшой вентиляционный зазор между плёнкой и облицовкой. Достигнуть такого можно, если прибить к стропилам, скрытым под гидроизоляцией, небольшие рейки. В итоге мы самостоятельно получили каркас-сетку для конечных этапов создания нашей крыши.

Этап 5-й. Монтаж кровли

Материалов для кровли множество, но тут важно знать, какой именно больше всего подходит для сделанного каркаса. Или же изначально создавать стропильную систему и облицовку согласно тому или иному материалу. По сути, неправильный выбор сделать невозможно, так как каждый материал предназначен для решения конкретных задач. Выделяют:

• профнастил;
• черепицы: битумную, керамическую, композитную, металлочерепицу и др.;
• рубероид;
• ондулин.

Как правило, к каждому материалу свой подход, и тут важно самому разобраться в инструкциях, которые к ним прилагаются.

Монтаж металлочерепицы

Этап 6-й. Фронтоны, карнизы, водоотводы

Как правильно сделать фронтоны, зависит от их характера и надобности в них. Например, в деревянных домах фронтоны достаточно покрасить в общий цвет дома. А в более дорогих постройках можно использовать для украшения слюду или краску с породами. Это уже абсолютно дизайнерское решение.

Установка фронтона двухскатной крыши

Карнизы и водостоки используются для отведения воды от основания стен дома. Поэтому главное правило тут одно — эти конструкции следует закреплять вплотную к внешнему слою гидроизоляции, чтобы вода, попавшая под кровлю, не задерживалась под ней и не стала причиной заливания фундамента дома.

Итоги

Двускатная крыша по праву считается простой в установке, и сделать свой дом защищённым от ненастной погоды действительно возможно, если соблюдать все алгоритмы и рекомендации по этому поводу.

Техника создания каркаса двускатной крыши

После изучения того, как строить стены, каркасные полы и потолки, каркас двускатной крыши является следующим логическим шагом в изучении столярного дела. Некоторые крыши настолько сложны, что требуют знаний и терпения даже самые опытные кровельщики. Однако простая прямая двускатная крыша не относится к таким видам крыш.

Если вы умеете читать книгу стропил, нарисуйте прямоугольный треугольник, используйте квадрат для обрамления или скорость квадратной, а с помощью циркулярной пилы можно обрамить двускатную крышу.После вы освоили простую двускатную крышу, вы можете перейти к более сложные крыши.

Теория каркаса двускатной крыши

Основными частями являются коньковая доска, шпильки фронтона и общие стропила. Двускатная крыша наклонена вниз в двух направлениях, как два прямоугольных треугольника, соединенных вместе на вертикальной линии треугольника.

Коньковая доска проходит по пику крыши параллельно внешние стены. Верх общих стропил прибиваем к коньку. доску и наклоните вниз к наружным стенам, где они прибиты к потолочные балки и внешние стены.

Все стандартные стропила одинакового размера и длины для каждого пролета и ската крыши. Обрамление двускатной крыши похоже на обучение вождению, вам не нужно знать, как автомобиль работает, но вы станете лучшим водителем, если сделаете это. Ты не Чтобы хорошо резать крышу, нужно быть экспертом по теореме Пифагора, но чем лучше вы ее поймете, тем лучше вы станете строителем кровли.

Детали каркаса односкатной крыши

Обрамление двускатной крыши

Перед тем, как начать установку двускатной крыши, стены должны быть отремонтированы, облицованы, скреплены, обшиты, а балки потолка прибиты локации. После того, как все это будет сделано, вам нужно будет построить прочный платформа, с которой можно работать. Я обычно использую кровельную обшивку, уложенную плашмя верх потолка балки. После того, как кровля будет обрамлена, можно обшить затем будет передан наверх для установки на стропила.

Если скат крыши крутой или большой пролет стропил вам нужно будет построить своего рода строительные леса, чтобы прибить вершины общих стропила. Постройте эти леса в центре пролета и на высота, при которой ваше плечо будет на четыре-шесть дюймов ниже низа коньковой доски.Такая высота подмостей облегчит установку коньковая доска и маневр при заливке общих стропил.

После определения длины стропил и создания выкройки стропил. нужно вырезать еще два обычных стропила и проверить их соответствие деревянным блок для временного представления коньковой доски. Тем меньше опыта у вас иметь при резке крыш более важные испытания длина общих стропил становится. Вы, вероятно, будете прощены из-за неправильного срезания пары стропил, но вся нагрузка на крышу — это другая история.

Разметка коньковой доски

Коньковая доска должна быть на один размер больше обычных стропил. достичь полной опоры, стропила 2 x 4 = доска конька 2 x 6 и т. д. Всегда используйте красивый ровный брус для коньковой доски, это сделает установку стропила легче, а также сделать линию гребня более прямой.

Для облегчения работы плотников, возводящих крышу, коньковая доска должна быть разложена перед передачей. При кадрировании вмещает любую работу, которую можно выполнять, стоя на земле должно быть сделано, это намного эффективнее, безопаснее и точнее.

Раньше При раскладке коньковой доски убедитесь, что она ровная с обоих концов. отметка выступите за концевой выступ фронтона и разорвите коньковую доску до чуть меньшего чем ширина фасада, чтобы он не мешал потолку, когда применяется. Стропило фронтона должно быть выложено на внутренней стороне торцевая стенка, чтобы можно было прибить к ней шпильки без выемки шпильки по размеру.

Разложите остальные стропила до зеркального отражения. планировка балок перекрытия так, чтобы стропила можно было прибивать вдоль сторона.Если здание длиннее одной секции коньковой доски, вы нужно будет соединить еще один на конце.

Я обычно использую блок 14 1/2 дюйма или кусок OSB, старайтесь не прибивать его к тому месту, где будет уходить стропила. Его также нужно прижать сверху конька, чтобы не торчать над стропилами.

Установка коньковой доски

Я рекомендую по крайней мере трех плотников для установки коньковой доски, двух в центре и одного для обработки внешних стен. Обрамление двускатной крыши Техника, которую я опишу здесь, использует обычные стропила для установки конька доска в нужном положении, устраняя необходимость во временных подпорках и большом количестве угадай работу.

Начните с одного стропила от фронтальной стены с одним человеком в центре и одним на внешней стене.

Спуститесь на одно стропило от конца коньковой доски и повторите процесс.

отвес вверх по шпильке фронтона и гвоздь к скобе, чтобы удерживать квадрат конька, взять старайтесь не ставить его там, где в конечном итоге уйдет стропила. После хребта был закреплен, теперь вы можете прикрепить четыре стропила к потолку балки.

Вид с торца каркаса двускатной крыши

Ниже приведено изображение каркаса двускатной крыши с прибитой центральной шпилькой.

С помощью соединительного блока вы можете просто прибейте конец второго гребня к первому и сдвиньте другой конец вверх между двумя общими стропилами установить высоту.

Страницы, относящиеся к обрамлению двускатной крыши

Каркас крыши 101 — Extreme How To

EHT исследует некоторые основные методы устройства крыши, от макета до установки.

Обрамление крыши — одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыш являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Другой распространенный дизайн на северо-востоке — «соляная яма», представляющая собой двускатную крышу с одной длинной стороной.В наши дни все более популярными становятся «нарезки», или крыши с множеством впадин, слуховых окон и других элементов. Во многих случаях в приобретенные планы дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки.Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий. Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы разбираетесь в основах и немного разбираетесь в геометрии.

Крыши имеют пять основных конструкций: односкатную, двускатную, шатровую, двускатную и мансардную. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая впадины и слуховые окна.

Чтобы построить любую крышу, кроме односкатной, включая фермы, вам необходимо сначала определить несколько факторов; размах, подъем, пробег и длина линии.Для односкатной крыши вам нужно знать только подъем, пролет и длину линии. Span является измерением в пределах здания с внешней стороны опорной стенки к несущей стене снаружи. Пробег составляет половину расстояния пролета. Подъем — это измерение от средней линии пролета до вершины линии крыши. Длина линии является измерение с внешней стороны опорной стенки линии к осевой линии крыши в верхней части подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши на пике — это высота треугольника; прогон, или половина строительного пролета, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

Также необходимо знать желаемый уклон крыши. Шаг — это уклон или угол между стеновой плитой и линией конька крыши.Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов. Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами. Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. Для тех, кто живет в северных частях страны, обычно используется уклон 8 из 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12). Для более низких уклонов необходимо использовать монолитную или непрерывную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.

Шаг — это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в долях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки крыши и определения уклона.

Схема стропил

В этой статье речь пойдет о двускатной крыше без впадин и слуховых окон, потому что это самый распространенный и самый простой способ для начинающего строителя. После того, как вы определили подъем, пролет, пролет, длину линии и уклон, следующим шагом будет разметка стропил или разметка разрезов на стропилах с рисунком для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стеновой плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона — «спиной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг — положить квадрат на конец стропильной доски и разместить 8 дюймов на гребне (подъем) и 12 дюймов на лезвии (единица пробега). Измерьте расстояние от острия на лезвии до острия на язычке — это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. Итоговая цифра составляет 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

Квадрат обрамляющий используется для выкладки стропил.

Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена ​​вверх или от вас. Опыт показал, что вес крыши постепенно сглаживает этот венец. (Если бы корону нужно было расположить вниз, крыша могла бы в конечном итоге провиснуть.) Затем выложите стропило, как показано на следующей странице.

Схема стропил с угольником

Этот пример для крыши с уклоном 8/12

• Поместите квадрат в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас. Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
• Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропила минус ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите на этом этапе выступ. Удерживая квадрат в том же положении, что и раньше, отметьте сбоку язычка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой птичьей пастью), чтобы поместить стропило в стеновую плиту.
• Добавьте длину выступа за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
• Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку. Вырежьте выемку сначала с помощью ручной пилы или переносной циркулярной пилы, а затем закончите пропил ручной пилой.

Еще один способ выкладки стропила в угольник называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте движение вниз по стропилам и разметку отвесных разрезов, включая любые нечетные фигуры.

Один из способов выкладки стропил квадратом называется «схождение».

Вырезать выкройку

Сделайте дубликат стропила по выкройке.Затем положите стропила на гладкую ровную поверхность, оставив между ними 2-х метровую полосу по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании, прежде чем разрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

Убедитесь, что вы внимательно следуете выкройке стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел из-за сильной дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда был закончен каркас крыши и установлен настил, произошла встроенная прогиба. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

Метод вращающегося квадрата

Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад и несколько зданий назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с собственной поясной сумкой, разделителями для квадрата, инструкцией по эксплуатации и столярным карандашом.

У осевого квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до желаемого шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать пропилы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для разметки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других видов резки. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерить шаг существующих конструкций. Чтобы измерить шаг, сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что он не смещен из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9 на гипотенузе или регулируемой лопасти, должен быть на верхней или верхней стороне шага.Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка с уровнем на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать угол наклона и градусы на экране «Deg. Обычный рост »масштаб квадрата.

Чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на Градусе. Обычная шкала подъема. Расположите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька рядом с концом стропильной доски. Измерьте длину линии на стропиле (меньше 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите квадрат в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде пасти птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона с высотой совпадала с отвесом, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших дефектов вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

Сделайте второй вертикальный разрез по длине линии на стропиле. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

Чтобы начать раскладку коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый угол. Поместите квадрат на место и отметьте разрез.

Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

Поверните квадрат обратно на место, чтобы отрезок отвесом завершил пасть птицы и обозначил разрез хвоста.

Проблемы с кадрированием

В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается, чтобы получить более узкую и более подходящую облицовочную доску. Для этого требуется проложить ровную линию на хвостовой части стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

В некоторых случаях нижний край стропил также обрезан по ровной линии. Разложите их, как показано.

Для возведения стропил использовать временные распорки коньковой доски.

Перед началом обрамления определите расположение стропил на обеих верхних пластинах и отметьте их квадратом для обрамления. Маленькая или язычковая сторона квадрата имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы направлять установку.

Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

Самый простой способ возведения стропил — это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъем за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний вырез отвеса с коньковой доской и совместите заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как стяжки или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

Когда стропила установлены на место, в оконной раме фронтона используются вертикальные стойки, или «блокировка», которые располагаются непосредственно над стойками стены и поддерживаются торцевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

Обрамление крыши не должно быть сложной задачей, но если это ваша первая попытка, лучше всего подойдет простая двускатная крыша, например, садового сарая.

Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные завязки воротника.

Рекомендуемые статьи

Односкатная крыша, Строительство односкатной крыши, Строительство односкатной крыши

Двускатную односкатную крышу построить проще всего, и в зависимости от угла наклона крыши она предоставит вам место для хранения вещей на чердаке.Этот тип односкатной крыши является одним из наиболее распространенных и может использоваться для строительства домиков для игр, садовых навесов, хозяйственных навесов и многого другого.

Следующая информация предоставляется вам в качестве руководства и предназначена для использования в сочетании с проверкой пользователем у местных строительных властей, чтобы убедиться, что все методы строительства соответствуют местным строительным нормам. Используйте эту информацию на свой страх и риск.

Помните формулу Пифагора, которую вы выучили в школе?

A² + B² = C²

Используйте формулу Пифагора для расчета двускатной односкатной крыши

A — это половина ширины вашего сарая.

B — это расстояние от верхней части верхней плиты вашей стены до внутренней части козырька крыши.

C — расстояние между внешними концами A и B.

Помня эту формулу, мы можем построить ферму навеса или вычислить размеры стропила с коньковой доской, спускающейся по пику крыши.

Вот как это сделать.

Пример:

Допустим, ваш сарай имеет ширину 12 футов.

Учитывая это измерение, тогда A составляет 6 футов, или половину ширины вашего сарая.Это измерение ширины вашего пола. Это вызывает важную информацию. Если ваш сарай будет, скажем, 12 футов в ширину и 16 футов в длину. Тогда точные размеры вашего пола также будут 12×16 футов. Имея это в виду, как только вы построите пол по этим размерам и возведете стены, расстояние от внешней стороны одной стены до противоположной стены будет 12 футов. И 2 оставшиеся стены будут 16 футов снаружи и снаружи.

Уклон крыши на двускатной крыше важен!

Еще один важный фактор, о котором следует помнить, это то, что вы никогда, никогда не хотите, чтобы угол наклона вашей крыши был меньше 15 °, если только вы не планируете использовать металлическую крышу.Битумная черепица на любом уклоне ниже этого будет протекать и протечет плохо. Вода в виде дождя или тающего льда и снега будет очень легко пробираться вверх под черепицей и вниз через кровельное покрытие, нанося значительный ущерб. Учитывая тот факт, что A = 6 футов, и, допустим, вам нужно 5 футов от верха стен сарая до пика крыши (внутри). Это дает нам 5 футов для расстояния чердака, или B

Итак, A = 6 футов и B = 5 футов, поэтому A (в квадрате) + B (в квадрате) = c (в квадрате) 36 + 25 = C (в квадрате)

C (в квадрате) = 61

C = 7.81 ‘

.81 x 12 = 9,72 или 9 3/4

Итак, c = 7′ 9 3/4

Итак, теперь мы знаем все значения A, B и C.

Это не так уж и сложно!

Что нам теперь делать?

Исходя из того, что c = почти 8 футов, нам понадобится как минимум 8 футов 2×4, чтобы построить эти стропила двускатной односкатной крыши. Лучше использовать 10-футовую деталь, потому что мы хотим иметь стропильный хвост, который даст нам боковой свес для нашего навеса.

Возьмите этот 2×4 и проведите мелом по центру на плоской стороне.

Теперь на вашей плоской поверхности сделайте щелчок или нарисуйте линию длиной 12 футов. Ровно в середине этой линии (a = 6 ‘) проведите линию вверх, перпендикулярную расстоянию, равному’ b ‘или 5’. Теперь возьмите линию мелом и проведите линию от верха линии «b» до внешнего конца линии «a». Эта привязанная линия будет представлять «c». Измерьте это. Оно должно равняться числу, которое вы определили с помощью уравнения для формулы Пифагора.

Теперь отмерьте 1,5 дюйма по обе стороны от этой линии. Сделайте это сверху и снизу и закрепите линии.Это будет представлять собой ваше стропило 2х4. 12-футовая линия, которую вы сделали ранее, будет представлять верхнюю пластину вашего сарая, а внешние углы этой линии будут внешними краями верхней пластины ваших боковых стен.

Теперь мы можем точно измерить размеры вашего стропила двускатной односкатной крыши или половину фермы, которая будет охватывать ваш навес ровно на 12 футов и даст вам внутреннюю высоту 5 футов от верхней пластины до внутренней части верха фермы. шт.

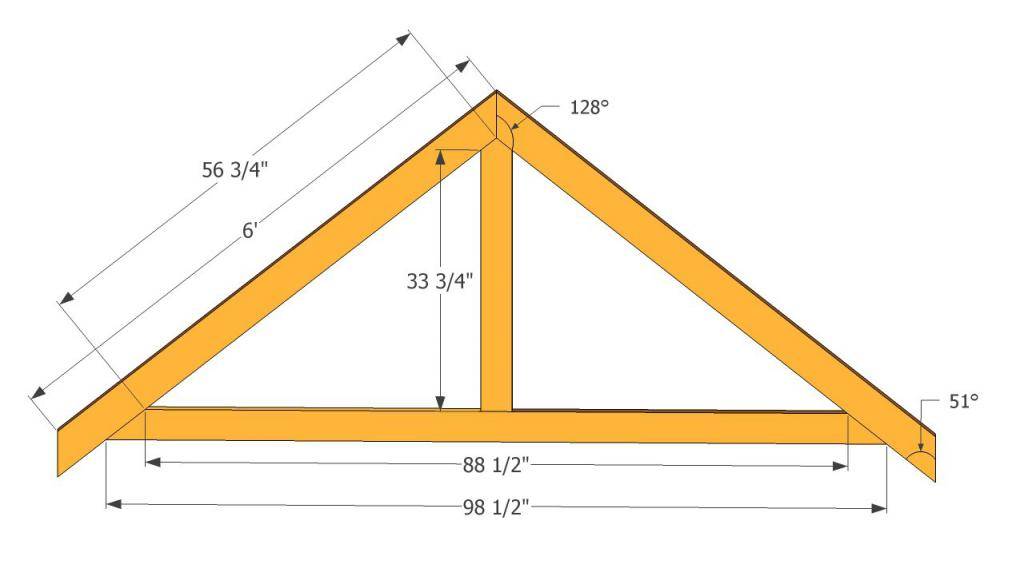

На следующем рисунке показаны все необходимые размеры, которые вам понадобятся для резки первого стропила или половины фермы.Вы должны иметь возможность перенести около 9 важных измерений на ваш 2×4 для резки. После того, как вы сделаете измерения, вы можете разрезать свою доску, скопировать на вторую доску, и тогда у вас будет полная ферма или 2 половинки стропил, которые можно прибить к коньковой доске.

Создание фермы для двускатной крыши

Сделайте ферму, соединив 2 части на линии, которую вы закрепили за верхней пластиной. Ферма должна подходить точно так, чтобы «птичий рот» находился именно там, где находится верхняя пластина.

Фермы прикрепляются к верхней пластине с помощью 3–16d обычных гвоздей, прибитых с ног на ногах от конца фермы к верхней пластине, 2 с одной стороны и один с другой. Ваши местные строительные нормы и правила могут также требовать использования ураганных стяжек для каждого элемента фермы, когда он опирается на верхнюю плиту.

Доска коньковая на односкатной односкатной крыше

На изображении односкатной крыши показаны стропила, прикрепленные к коньковой доске.Это может быть выполнено с помощью ферм, описанных ранее, отрезав 3/4 дюйма от верхнего конца фермы. Это дает вам место для коньковой доски шириной 1,5 дюйма. Концы стропил прибивают с носками к коньковой доске гвоздями 3-16d.

Оставить двускатную односкатную крышу для односкатной крыши.

Обрамление двускатной крыши

Строительство фронтона с концом баржи, распорками прогонов и хомутами

На рисунке выше показан вид в плане двускатной крыши .Лестничные фермы состоят из четырех выступов (перемычек) на каждом углу для поддержки стропила снаружи здания. Стропила снаружи образует свес, к которому можно прикрепить доски баржи, поэтому доски потолка и вентиляция непрерывны по всей конструкции.

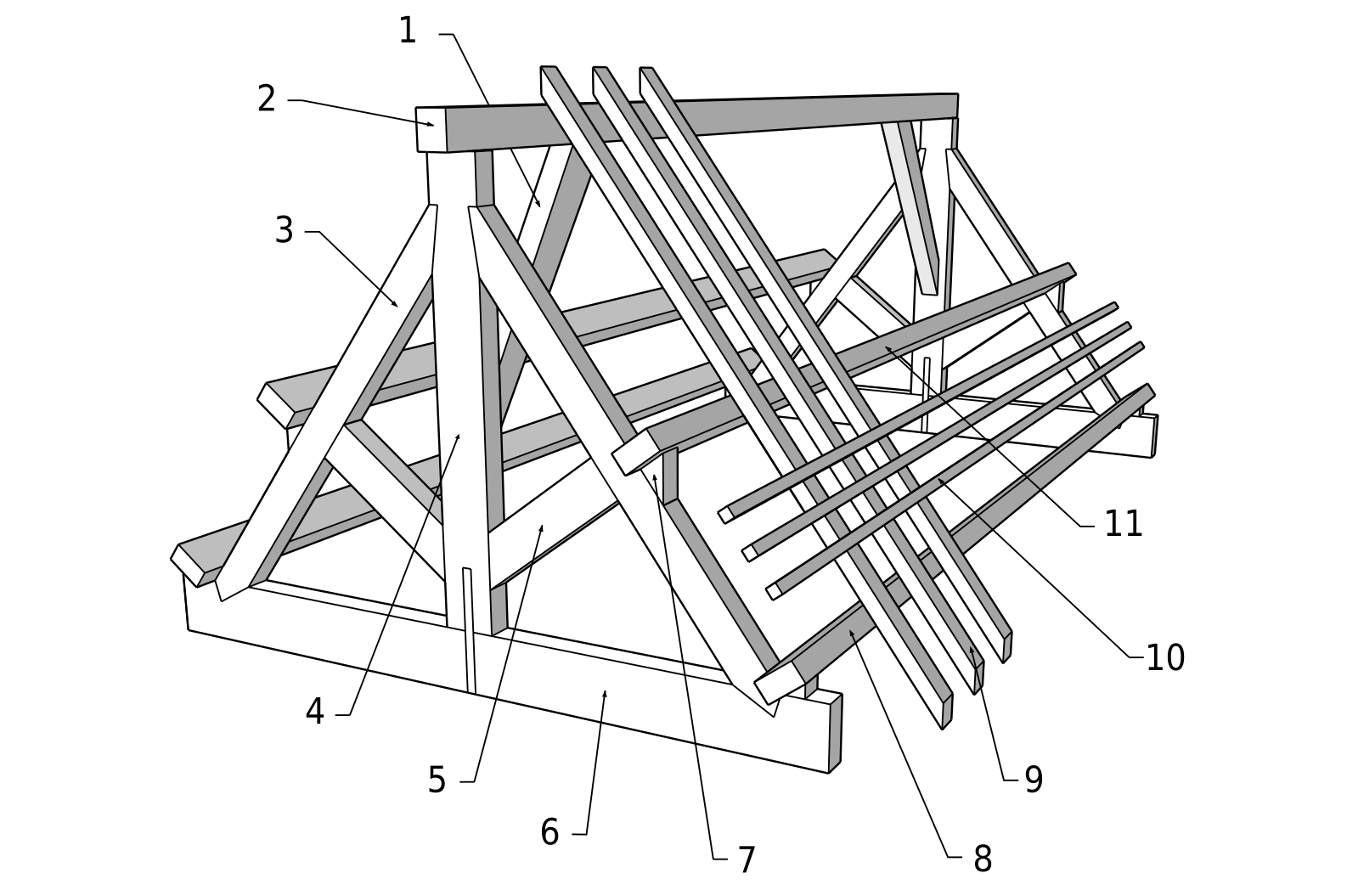

Элементы крыши

Обрамление фронтона включает не только балки, общие стропила и конек, как описано на предыдущих страницах. Ниже приведено изображение некоторых дополнительных элементов крыши, которые входят в конструкцию;

Дополнительные бруски в двускатной крыше:

Стяжка воротника: Хомуты представляют собой горизонтальные деревянные балки, прикрепленные болтами к стенкам стропил для образования прочной треугольной формы.

Двускатная крыша ступенчатая

Шаг 1: Стеновые плиты и балки

Разместите стеновые пластины в любых центрах, которые вам нужны для вашей двускатной крыши (400, 450, 600 или 900 в зависимости от веса кровельного покрытия, например, черепицы) и обрежьте / закрепите балки. так, чтобы они были параллельны друг другу и на одном уровне с задним краем стеновых панелей.

Шаг 2: Конек

Определите, какой ширины вы хотите, чтобы плиты перекрытия баржи. Измерьте общую длину здания и дважды прибавьте к ней размер свеса / потолка, по одному разу для каждого торца фронтона. Отрежьте прямой кусок материала конька до этой длины и поместите его на стеновые пластины с одинаковым выступом на каждом конце. Перенесите все положения стропил на конек, чтобы потом было быстрее и легче прибить стропила.

Шаг 3: Общие стропила

Для двускатной крыши используются только обычные стропила.Измерьте пролет и используйте его для расчета длины стропил, включая свес. Вырежьте пару и проверьте, подходят ли они друг другу, прежде чем разрезать остальные (сложите все отметки на настенной пластине, чтобы получить их количество). Отрежьте четыре дополнительных стропила до нужной длины, на этот раз без птичьего рта, чтобы использовать их для лестничных ферм (барж) снаружи.

Шаг 4: Поднимите стропила

Стропила, которые я поставил первыми для двускатной крыши, являются третьей парой от концов. Я оставляю два, которые будут составлять лестничную ферму, напоследок.Прибейте две пары к настенным пластинам и оставьте верхние части незакрепленными, упираясь друг в друга для поддержки. Вы должны иметь возможность протолкнуть доску конька между стропилами, они защемят ее и удержат на месте. Не повредит вырезать опору для поддержки конька, пока вы работаете на этом этапе или попросите кого-нибудь помочь. Прибейте стропила к коньку. Заполните также все остальные стропила, кроме концов, подпирая их по ходу движения.

Шаг 5: Лестничные фермы

Есть несколько способов сделать это.Вы можете просто прибить последние стропила к стеновой плите, а затем вырезать и закрепить башмаки на 400 центрах. Я предпочитаю положить башмаки и положить сверху стропила, разложить их и прибить гвоздем. Переверните его и уложите стропило спиной к спине, не создавая птичьего рта, затем перенесите на него положение выступов перед тем, как прибить его к ним, чтобы сформировать лестничную ферму. Тогда это довольно легко поднять и прибить за один раз, и я считаю это намного быстрее и безопаснее, чем возиться на крыше с башмаками и т. Д.На картинке ниже показано, как устроены башмаки, как если бы стропила без птичьего рта еще не прибивали.

Шаг 6: Закрепите фронтальный конец

Если конец фронтона не является кирпичной кладкой, вам нужно будет построить немного шипов, чтобы заполнить конец фронтона, а затем обшить его чем-то вроде фанеры или шпунтованной доски . Во-первых, положите вертикальный брус прямо под гребень, чтобы поддержать его. Затем поместите две пластины по диагонали от настенной пластины к той, которая была только что помещена под коньком, они также помогут удерживать башмаки, образующие ферму лестницы.Наконец, заделайте оставшуюся пустоту в 400 центрах, чтобы заполнить пробелы.

Шаг 7: Хомуты

Хомуты нуждаются в срезе седла на каждом конце, и они должны быть зафиксированы на уровне, чтобы получить преимущество. Сумма, которая вам понадобится, должна быть указана на техническом чертеже. Если стропила находятся в 900 центрах, я бы поставил хомут на каждую, если они 400, вам иногда может сойти с рук все остальные. Держите сиденье срезом примерно на 10 мм от внешнего края стропила. Иногда проще поставить по одной с каждого конца и по одной посередине, а затем протянуть веревочную леску, чтобы ускорить установку остальных.

Шаг 8: прогоны и распорки

Двускатная крыша должна иметь подкосы и опору, чтобы выдерживать вес кровельного покрытия.

Нажмите здесь, чтобы увидеть наконечники для облицовки и потолка

Есть вопрос или комментарий о строительстве двускатной крыши?

Как построить сарай с двускатной крышей или домик для игр

Схемы, планы и инструкции по строительству сарая с двускатной крышей 7 на 12 футов или домика для игр

Классические линии и простой дизайн делают этот сарай с двускатной крышей самым популярным среди стилей сарая. Дверь, идущая от карниза до нижней панели, открывается в прямоугольное внутреннее пространство, которое можно использовать в любом количестве: от хранения до рабочей или игровой зоны или просто уютного уединения.

Фронтальный навес перед фасадом

Сансетс навесы и гаражи предлагает множество планов для многих типов наружных конструкций. Просто нажмите, чтобы заказать на Amazon.

Конструкция сарая

Небольшой масштаб этого сарая требует только салазок или бетонных опор для фундамента, хотя заливные опоры придадут ему большую устойчивость и рекомендуются, если он будет использоваться в качестве офиса или детского игрового дома.

Показанный здесь сарай размером 7 на 12 футов, перед ним находится центрально расположенная дверь и симметрично расположенные окна с обеих сторон. Если ваш участок недостаточно велик, чтобы вместить эти размеры, дизайн можно легко адаптировать к меньшей занимаемой площади, сократив переднюю и заднюю стены и исключив одно из окон.

Крыша состоит из простых ферм, которые легко построить и сделать устойчивую конструкцию. Кровельные материалы могут состоять из асфальта или кедровой черепицы (в регионах, где разрешен кедр), уложенной поверх фанерной обшивки, и 15-фунтового рубероида или обрешетки соответственно.

Материалы

• Обработанные под давлением салазки, опоры из сборного железобетона или бетон для опор
• Балки перекрытия и обода (2×4)
• Направляемые под давлением (2×6)
• Верхние / нижние плиты и стеновые стойки (2x4s) )
• Потолочные балки, стропила и опоры ферм (2×4)
• Фанерные косынки (5/8 дюйма)
• Обшивка крыши (5/8 дюйма), 15 фунтов. рубероид, битумная черепица и кровельные покрытия или кедровая черепица и рейки
• Сайдинг из кедрового канала (1x6s)
• Кедровые потолки, фасции и торцевые заглушки
• Окно из кедра (1 × 3)
• Оцинкованные гвозди и наружные шурупы
• Анкерные болты
• Кронштейны и крепежные детали для металлических каркасов
• Окна и двери

Схема конструкции двускатного навеса

Конструкция навеса

Полозной фундамент можно сделать из трех балок, обработанных давлением 4 на 6, уложенных на расстоянии 3 фута друг от друга .

Сборные железобетонные опоры или заливные опоры должны быть установлены на расстоянии 6 дюймов вдоль передней и задней сторон сарая и на расстоянии 3 фута друг от друга. По длине сарая они установлены с шагом 16 дюймов и отстоят друг от друга на 56 дюймов. Опоры или опоры перекрываются 12-футовыми обработанными давлением 2 x 6s и прикрепляются анкерными болтами.

1 Чтобы построить каркас пола , сначала разрежьте балки обода и перекрытия с 2 на 4. Обрежьте балки обода длиной 7 футов, а балки пола — длиной 141 дюйм (12 футов минус 3 дюйма).

Уложите балки пола вдоль балок обода, на 16 дюймов по центру, и прикрепите их гвоздями 16d или скобами для балок.

Установите раму на направляющие 2 на 6, обработанные давлением, и отрегулируйте их с помощью прокладок, пока рама не выровняется. Также убедитесь, что рама расположена под прямым углом к ​​полозьям, а затем пригвоздите их вместе. Завершите пол слоем фанеры толщиной 3/4 дюйма.

2 Стены построены самостоятельно и затем возведены.

Начните с обрезания верхней и нижней пластин и стеновых стоек размером 2 на 4.Вам понадобится 10 королевских шпилек длиной 6 футов, расположенных на расстоянии 16 дюймов по центру.

Схема каркаса стены сарая

Когда рама будет собрана, сделайте вырезы для дверных и оконных проемов, добавив необходимые коллекторы, подрезанные шпильки и шпильки домкратов.

3 Чтобы прикрепить стены, поднимите первую стену , вбейте 3-дюймовые винты через нижнюю пластину в раму, закрепите ее на месте и повторите то же самое с тремя другими секциями стены.

После проверки по отвесу прикрепите стены по углам.Отметьте места для стропильных ферм на расстоянии 24 дюйма по центру на двойных верхних пластинах и прикрепите их. Вырежьте нижнюю пластину двери.

4 Каркас крыши состоит из семи ферм , расположенных на расстоянии 24 дюймов по центру, каждая из которых состоит из потолочной балки длиной 8 футов и двух стропил длиной 50 дюймов, которые соответствуют опоре фермы длиной 21 дюйм. ; элементы удерживаются вместе с помощью 5/8-дюймовой фанерной вставки.

Ферма, деталь сарая

5 Прикрепите каждую концевую ферму к двойным верхним пластинам так, чтобы они одинаково выступали спереди и сзади и были заподлицо со сторонами каркаса стены.Поместите остальные пять ферм на отметки, которые вы предварительно сделали на двойных пластинах, чтобы они совпали с концевыми фермами, а затем прикрепите их.

6 Если вы выполняете кровлю из битумной черепицы, положите 5/8-дюймовую фанерную обшивку поверх ферм снизу вверх, а затем покройте ее 15-фунтовой рубероидом, битумной черепицей и коньком. шапки. Если вы выполняете кровлю из кедровой черепицы, установите обрешетки размером 1 на 4 с интервалом для желаемой экспозиции, а затем, работая снизу вверх, прикрепите черепицу.

7 Чтобы отделать стены сайдингом из кедрового канала, начните на 3/4 дюйма ниже нижней пластины и установите сайдинг горизонтально, пока не дойдете до верхней пластины. Установите сайдинг вертикально на торцы фронтона над верхней пластиной. Закончите установкой всей внешней отделки.

Боковой фасад сарая

8 Установить окна и повесить дверь. Отделка окон кедром 1 на 3.

О Доне Вандерворте

Дон Вандерворт развивает свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Как построить двускатную крышу без потолка | Home Guides

Двускатная крыша — это тяжелая конструкция, и если вы хотите предотвратить обрушение крыши, вам необходимо правильно построить каркас. В традиционном каркасе элементы каркаса, образующие потолок здания, играют важную роль в поддержании устойчивости крыши. Когда эти потолочные элементы снимаются, их необходимо заменить чем-то другим, что выдержит вес крыши.

Стропила и коньковые доски

При обычном двускатном каркасе крыши скат крыши образован стропилами, идущими по диагонали вниз от вершины крыши к вершинам внешних стен здания. Верхние концы стропил упираются в коньковую доску — горизонтальный элемент каркаса, проходящий по пику крыши. Коньковая доска служит только как поверхность для крепления стропил и не выдерживает никакой вес крыши; вес вместо этого поддерживается стенами, на которые опираются нижние концы стропил.Вес оказывает внешнее горизонтальное усилие на стены, и в обычном каркасе этой силе противодействуют стропильные стяжки, которые представляют собой горизонтальные элементы, которые проходят между нижними концами стропил в верхней части стен и не дают стропилам расширяться наружу. . Стропильные шпалы также являются балками перекрытия в интерьере здания, а когда в интерьере есть собор или сводчатый потолок, стропильные связи отсутствуют.

Хомуты

Хомуты — альтернатива стропильным шпилькам в обрамлении, где использование обычного потолка нежелательно. Как и стропильные стропы, воротниковые стяжки представляют собой горизонтальные элементы, которые связывают стропила вместе и противостоят силе, которая пытается заставить основания стропил горизонтально растягиваться и выталкивать стены наружу. Однако воротниковые стяжки расположены выше по стропилам, так что они охватывают внутреннее пространство на более высоком уровне, чем верх стен. Если манжеты расположены выше одной трети высоты стропил, они не смогут противостоять горизонтальной силе.

Коньковая балка

Структурная коньковая балка может устранить необходимость в стропильных или воротниковых стяжках.Коньковая балка занимает то же положение, что и коньковая доска, но изготовлена ​​из более тяжелых пиломатериалов и, в отличие от коньковой доски, поддерживается на концах фронтона конструктивными колоннами. Опора позволяет балке выдерживать вес крыши, снимая нагрузку с нижней части стропил и устраняя горизонтальное воздействие на стены. При использовании конькового бруса нет необходимости в конструкционном перекрытии внутри здания.

Фермы крыши

Фермы крыши — это сборные элементы каркаса, которые точно спроектированы таким образом, чтобы они могли адекватно поддерживать крышу здания при использовании минимально возможного количества пиломатериалов.В некоторых типах ферм, называемых ножничными фермами, используются внутренние опорные элементы, которые связывают верхние части ферм вместе над уровнем верха стены. Нижние пояса фермы не горизонтальны; они наклонены вверх к пику крыши, поэтому внутренняя структура фермы кажется похожей на стропила в потолке собора.

Ссылки

Writer Bio

Эван Гиллеспи вырос в семейном хозяйстве, занимающемся оборудованием и ремонтом, и является опытным садовником.Он пишет на темы дома, сада и дизайна с 1996 года. Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и многих других изданиях.

Как сделать каркас односкатной крыши своими руками [Пошаговое руководство]

Готовы построить свой сарай? Просто интересно, какую крышу построить и как все это сочетается? Когда начать? Не волнуйтесь; мы все были там. Углы, длина, уклоны — все это часть конструкции и конструкции крыши.

Чтобы упростить задачу, мы составили практическое руководство по созданию каркаса односкатной крыши с пошаговыми инструкциями по наиболее популярным конструкциям односкатных крыш. Мы дадим вам несколько советов и приемов, которые упростят сборку, а также поможем понять некоторые термины сборки.

Итак, налейте себе любимый напиток, расслабьтесь и наслаждайтесь нашим маленьким гидом. Надеемся, мы ответим на все ваши вопросы.

Виды кровельных материалов

Фанера или OSB — наиболее распространенные материалы, используемые для обшивки кровли.Она должна соответствовать местным нормам по толщине (не менее 3/8 дюйма), которая также зависит от расстояния между стропилами или фермами.

Наклон крыши определяет кровельный материал, который вы можете использовать. Асфальтовую черепицу можно укладывать с шагом от 2 до 12 и более . Для 2/12 доступны специальные черепицы, но лучше использовать другие материалы. Если кровля меньше 2/12, она должна быть металлической или иметь покрывающую резиновую мембрану.

Вы вложили много пота и денег в постройку своего навеса, поэтому защитите свои вложения, используя войлочную бумагу, защиту от льда и кромку от капель.Они могут не понадобиться в сарае, но они продлят срок службы крыши и защитят все, что вы храните в сарае.

Климат

Место, где вы строите, влияет на наклон крыши и конструкцию. Снеговая нагрузка, сила ветра, дождь и жара — все это климатические факторы, влияющие на крышу. Большинство конструкций крыш можно заставить работать в любом климате, но имейте в виду, что их строительство может потребовать более высоких затрат.

Чем выше потенциальная снеговая нагрузка, тем выше должен быть уклон (4/12 или лучше).Дождь может скапливаться на крыше с низким уклоном и гнить кедр и битумную черепицу, а также находить или увеличивать щели, вызывая утечки. Влажная черепица может привести к образованию мха, который также разложит ее.

Сильный преобладающий ветер или порывы обычно означают более низкий уклон наветренной стороны, чтобы уменьшить силу ветра. Крыша солянки рассчитана на прибрежные ветры. В жарком и засушливом климате крыша с низким уклоном часто имеет хорошую вентиляцию и изоляцию.

Тип сарая

Крыши разных стилей сочетаются с определенными конструкциями.Если все стены имеют одинаковую высоту, хорошо подойдет крыша Gable, Hip и Gambrel. Если вам нужна высокая и низкая сторона, вам подойдет Saltbox, Skillion или односкатная крыша.

Если вам нужно много места на чердаке / складском помещении, лучше всего подойдет крыша Gambrel или амбар. Если вам нужна высота или место для хранения с одной стороны, но не с другой, Saltbox — идеальный вариант. Двускатная или шатровая крыша даст более высокий центр хранения или высоту.

Крыша Skillion или Shed представляет собой односкатный настил крыши, идущий от высокой стены к нижней стене. Наклон определяет, является ли это крышей Skillion (больше 6/12) или односкатной крышей. Это позволяет много места для хранения на одной стене и меньше — на другой.

• Наклон
  Измеряет подъем в дюймах на каждый фут расстояния по горизонтали: подъем на 3 дюйма для бега длиной 12 дюймов (3/12).

• Шаг
  Высота крыши по сравнению с общим пролетом крыши, обычно выражается как отношение в футах (6 футов к 18 футам или 8:16).Пролет расстояние от одной стропильной опорной стенки к другой стропильной несущей стене.

• Уголок
  Используется для распила стропила в месте стыка с коньковой балкой, а также для вырезания пасти птицы у стены. Он измеряется от горизонтальной линии стены до наклонного стропила с использованием подъема через пролет: угол 14 ° дает уклон 3/12, 4/12 — угол 18,2 °, а 6/12 — угол 26,6 °.

• Конек
  Верхний край, где сходятся два ската или настила крыши.

• Коньковая балка
  Передает нагрузку крыши на концы фронтона или стойки и поддерживает коньки стропил на коньке. Он может быть под стропилами для поддержки, или стропила могут быть привязаны к нему для поддержки.

• Коньковая доска
  Это доска, которая поддерживает верхний конец стропил, поддерживает расстояние и помогает конструкции крыши работать как соединенная система.

• Хомутовые стяжки
  Горизонтальная планка, которая помогает удерживать вместе два противоположных стропила и, таким образом, крышу; часто располагается на 1/3 — 1/2 стропила между коньком и потолком.

•
  Birdsmouth ли вырезать выемкой в ​​стропила, где она лежит на верхней плите опорной стенки; он помогает передавать усилие крыши на стену и упрощает надежное прикрепление стропила к стене.

• Длина стропил
  Расстояние от балки конька до стены, рассчитывается с использованием общего подъема по всей длине пролета (теорема Пифагора). Если у него есть свес, он добавляется после расчета длины стропила.

Как крыша выдерживает снеговые нагрузки
Кровля обычно может выдерживать снеговую нагрузку, превышающую ее номинальную, в зависимости от площади притока, продолжительности и инерции. Чем ближе стропила друг к другу, тем толще их глубина, используется воротниковая стяжка и чем больше уклон, тем лучше они выдерживают снеговую нагрузку. Кроме того, чем больше уклон, тем больше сила тяжести для крыши, чтобы сбрасывать снег.

Площадь притока — это максимальное расстояние между стропилами: 12 дюймов означает 6 дюймов площади притока, 16 дюймов — 8 дюймов, а 24 дюйма — 12 дюймов площади притока.Чем больше расстояние между стропилами, тем большую снеговую нагрузку несет каждое стропило.

Продолжительность — это время, в течение которого снег остается на крыше, прежде чем он тает, испаряется или соскальзывает; он обычно кратковременный, поэтому ущерб меньше, чем при круглогодичном накоплении.

Инерция основана на времени, за которое снег собирается на крыше. Момент инерции велик, так как снег собирается в течение нескольких часов, дней или даже недель. Так крыша успевает приспособиться к нагрузке.

Угол наклона измеряет высоту крыши, ее общий подъем по сравнению с общим расстоянием, которое крыша преодолевает из стороны в сторону или ее пролетом, в футах. Это соотношение. Если коньковая балка или козырёк на 6 футов выше горизонтальной высоты стены; это общий рост. Пролет общего расстояние от одного стропильной опорной стенки к другой опорной стенке стропила; обычно удваивают пробег стропила. Например, если высота подъема составляет 6 футов, а пролет — 24 фута, шаг будет 6/24 или 1/4.

Уклон — это коэффициент подъема стропила по длине, обычно измеряемый в дюймах или в долях. Расстояние по горизонтали от опорной стенки к осевой линии под коньковой балкой прогон. Расстояние по вертикали от верхней плиты до верха коньковой балки — это подъем. Он сравнивает расстояние в дюймах для каждой горизонтальной ноги или бега. Подъем на 6 дюймов по сравнению с 12-дюймовым бегом — это уклон 6/12.

Угол больше подходит для строительства здания и расчета потребности в материалах, а уклон — для конструкции крыши.

Есть 3 основных типа крыш; плоский, пологий склон и крутой спуск — Гамбрель представляет собой сочетание низкого и крутого склона.

Плоская крыша — имеет уклон 2/12 и менее, обычно покрывается металлом или мембраной. Очень слабый ветер или его отсутствие, но очень медленно проливается снег или дождевая вода; может потребоваться специальная дренажная система.

Низкий уклон — имеет уклон от 2/12 до 4/14, обычно покрывается черепицей или сталью.Меньше воздействия силы ветра, но снег, дождь и мусор проливаются медленно.

Крутой склон — имеет уклон более 4/12 и покрыт черепицей или сталью. Он должен противостоять большей силе ветра, но быстрее проливает дождь, снег и мусор.

В Строительном кодексе указаны приемлемые материалы для различных уклонов, стилей и климатических условий крыш. В нем подробно описаны все факторы конструкции крыши, даже вентиляция.Однако он не решает проблему подтекания.

Строительный кодекс также детализирует требования для районов со значительным снегопадом. Он часто включает требования к более крутому уклону крыши. Возможно, вам также потребуются штампованные чертежи фермы. Или вам может потребоваться более толстый деревянный материал для конструкции стропильных ферм. В некоторых областях также указаны требования к высоте от уровня земли до карниза. Также часто учитывается влияние на соседние строения или свойства.

Перед началом работы лучше всего проконсультироваться с местным строительным отделом.Убедитесь, что ваша структура соответствует требованиям кода.

Стропила и фермы используются для создания конструкции крыши. Основное отличие заключается в том, что ферма изготавливается на заводе в соответствии с установленными стандартами. Он часто использует меньшие элементы для формирования сети треугольников поддержки. Стропила обычно изготавливают на стройплощадке из пиломатериалов большей толщины. Разрезы для привязки к коньковой балке и птичьему рту к стене выполняются индивидуально, добавляются завязки-воротники.

Стропила с коньковой балкой

• Доски размером 2 × 6 или более, обрезанные под углом, чтобы прилегать заподлицо с коньковой балкой, проходящей по всей длине крыши, или над ней. У них также обычно есть выемка для птичьего рта, поэтому они крепятся к верхней пластине стены.

Стропила наклонные, наклонные или наклонные

• Протяните верхнюю пластину низкой стены над верхней пластиной высокой стены. Они часто имеют выемки на обеих стенах и выступают за несущие стены, образуя карниз.Обычно это доски 2 × 6, но они могут быть толще в зависимости от уклона, снеговой нагрузки и пролета.

Фермы

• Обычно изготавливаются в соответствии с техническими стандартами. У них есть диагональный верхний элемент, который образует скат крыши, а нижний элемент проходит по пролету крыши. Верх и низ соединены более мелкими деталями, которые образуют соединительные треугольники. Треугольники переносят нагрузку с настила крыши на стены или опоры.

Когда использовать фермы, а когда стропила?

• Используйте стропила для проектов с меньшими пролетами и фермы для проектов с большим пролетом.Стропила лучше подходят для открытого чердака или сводчатого потолка, и их не нужно заказывать заранее. Исторически стропила проходили на таком же расстоянии, что и современные фермы, но сегодня главным фактором является стоимость. Рассчитайте стоимость материала для постройки крыши с использованием стропил, затем позвоните в компанию, занимающуюся фермой (или две или три), и получите расценки на ту же крышу, сделанную из ферм. Не забудьте учесть стоимость доставки и использования крана для подъема ферм на крышу (при необходимости). Чем дальше вы находитесь от производителя ферм и крана, тем выше стоимость, поэтому стропила могут быть лучшим вариантом.

Что лучше, стропила или фермы?

• Зависит от того, что вы строите, поскольку структурная целостность правильно построенного стропила такая же, как у фермы. Фермы заменяют стропила, потому что они легче покрывают более широкие пролеты. Часто они стоят дешевле, так как изготавливаются из пиломатериалов меньшего размера, чем стропила. Поскольку фермы собираются на месте, они прибывают готовыми к установке, что экономит время. Однако заказывать их нужно за недели, а иногда и за месяцы.Стропила отлично подходят для сараев или гаражей или даже для небольших пристроек к дому, и их не нужно заказывать заранее.

Какой вариант быстрее и безопаснее?

• Стропила быстрее для небольших проектов. Однако для больших зданий предварительно заказанные фермы поступают в установленный срок и могут быть установлены за день или два. На строительство стропил для одного и того же проекта у квалифицированных плотников могут уйти недели или месяцы.
• И фермы, и стропила безопасны для строительства крыш.Однако безопасность — это вопрос человеческих знаний, планирования и ошибок. Длина и вес стропила могут быть легко перенесены одним человеком в сарае. Но для фермы для дома может потребоваться 2 или 3 рабочих или кран. Не укрепить стены и не поставить руку или ногу в неправильное место — это человеческая ошибка; знания и планирование предотвращают ошибки.

Двускатная крыша сарая может быть построена стропилами с коньковой доской 1х6 или с помощью ферм.Многое зависит от размеров конструкции и желаемого чердака, чердака или высоты над уровнем моря. Простая двускатная односкатная крыша часто строится из бруса 2х4 или 2х6 для стропил и 2х4 для воротниковых стяжек. Стропила угла срез на конце хребта и зубчатый с birdsmouth, где она соприкасается с верхней пластиной опорной стенки.

Строительство ферм на месте несложно для сарая. Стропила обрезаются под углом друг к другу вместо коньковой доски. Потолок балочных пролетов от опорной стены, чтобы поддержать стену и сидит на стенах.Это угол, вырезанный там, где он встречается со стропилами. Используйте треугольные или квадратные косынки, вырезанные из оболочки толщиной ½ дюйма, чтобы соединить 3 части фермы вместе. Не забудьте продлить стропила за стены для карниза и обрезать концы, чтобы они были параллельны стенам для крепления облицовки.

Односкатная крыша Gambrel имеет значительно больше угловых разрезов, чем двускатная крыша, но обеспечивает больше места для хранения вещей на чердаке. Сделать фермы своими руками намного проще, чем построить стропильную систему или даже купить готовые фермы.

Чтобы сделать угол ферм своими руками, отрежьте 2 × 4 части верхнего откоса до нужной длины. Затем отрежьте нижний откос 2 × 4 части, чтобы они соединились с верхней частью и сели на верхнюю пластину. Сделайте треугольные косынки, используя фанеру ½ дюйма, чтобы прикрепить 4 части, чтобы сформировать ферму. Балка потолка 2 × 4 или 2 × 6 (или более тяжелая) соединяет нижнюю часть фермы там, где она находится на верхней пластине. Размер потолочной балки зависит от пролета и того, что вы планируете хранить на чердаке.

Односкатная крыша Saltbox сконструирована аналогично двускатной крыше, за исключением того, что один скат крыши длиннее другого, поскольку опорные стены имеют разную высоту. Гребень смещен от центра и ближе к более высокой стене.

Стропила имеют разрез под углом, чтобы встретиться с гребневой доской, и вырезать «птичий рот» там, где они пересекаются с опорными стенками. Стяжка воротника часто соединяется с короткой частью на верхней пластине, а затем проходит горизонтально к длинной наклонной части.Большинство деталей изготавливаются из пиломатериалов 2 × 4 или 2 × 6.

Крыши в стиле Skillion и Shed обрамлены односкатными стропилами 2 × 4 или 2 × 6 (или толще), простирающимися от низкой стены до высокой стены. Если вы планируете использовать карниз для защиты стен сарая, не забудьте добавить дополнительную длину при измерении стропил.

Я предпочитаю вырезать «птичий рот» там, где стропила опираются на высокую и низкую стены и расширяют их с обоих концов, чтобы образовать карниз.Я также обрезаю каждый конец вертикально для облицовочной доски и блокирую или закрепляю стропила, чтобы предотвратить скручивание под снеговой нагрузкой.

Односкатная крыша означает, что она прикреплена к существующей конструкции. Верхний конец стропила устанавливается на пластину ригеля, прикрепленную к существующей стене, или прикрепляется к ней. Нижняя часть делается так же, как Skillion или односкатная крыша. Вырежьте птичий рот там, где он сидит на низкой стене, и вытяните его за стену для карниза.

Вальмовая крыша хорошо защищает от снега, дождя и листьев и может быть сделана с помощью стропил или стропил. При использовании стропил к укороченной коньковой доске, которая не проходит по всей длине здания, крепятся обычные стропила. Обрежьте конец гребня с углом срезом, а на опорной стенке верхней пластине с выемкой birdsmouth.

Обычные стропила обычно идут от каждого конца коньковой доски с одинаковым углом пропила и с пером, где она сидит на торцевых стенах.Четыре стропила вальмы срезаются под углом, чтобы поместиться между двумя перпендикулярными общими стропилами на конце коньковой доски. На нижнем конце сделана выемка, чтобы лучше сидеть на углу двух стен.

Более короткие стропила или домкраты обрезаются под углом для крепления к тазобедренным стропилам и имеют выемки для стены. Все стропила имеют одинаковое расстояние между центрами 12 дюймов, 16 дюймов или 24 дюймов. Несмотря на то, что нужно вырезать много углов и вырезов в виде птичьего рта, это довольно простая, но привлекательная крыша.

Плоская крыша имеет уклон от 1/8 дюйма на фут до 2/12.Он не идеален для снега или сильного дождя, но современные материалы и надлежащий дренаж помогли. Если вы строите плоскую крышу, постарайтесь сделать ее наклонной в разных направлениях к водостокам или водостокам; представьте себе плоскую шатровую крышу. Из-за нагрузки или веса рекомендуется проконсультироваться с местным строительным отделом. Также, если это рекомендовано, используйте более толстые строительные материалы.

Обрамление односкатной крыши аналогично обрамлению стены.Облицовочная доска — это нижняя пластина, а коньковая доска — это верхняя пластина. Будьте проще и помните; это сарай! Придерживайтесь основ упрощенного дизайна и используйте размеры, которые не вызывают отходов. Обшивка поставляется в виде листов 4 × 8, а размер пиломатериалов кратен 2 футам. Самые ровные навесы идеальны, даже если вам нужны карнизы со всех сторон. Возможно, вам придется разрезать лист размером 4 × 8 пополам, но минимальные отходы означают меньшие расходы.

Построить фермы или стропила для садового сарая довольно просто.Если это сарай или гараж, то стоить изготовленные фермы дешевле. Разложите конструкцию стропил или фермы и определите необходимые углы, пасть или косынки. Вырежьте кусок или части выкройки, проверьте соответствие, затем вырежьте, соберите и обрамите крышу.

Несчастные случаи на строительстве происходят тысячами ежегодно. Будь то наступление на гвоздь, скручивание при переноске груза, обрезание пальца специальной пилой, падение сломанных костей с лестницы или серфинг по крыше по мокрой обшивке, не выдержав удара.Большинство несчастных случаев можно избежать и, как правило, это просто человеческая небрежность.

• Лестницы упрощают и безопаснее достигают высоты стропил или ферм. Свяжите лестницу, используйте стойки, чтобы стабилизировать ее, убедитесь, что она стоит на твердой, ровной поверхности и не перегибается.
• Защитные очки необходимы на строительной площадке. Опилки, осколки гвоздей и летящие обломки — вот некоторые из опасностей, от которых вам нужно защищать глаза; дешевый способ минимизировать риск.
• Защитная обувь — это всегда хорошая идея.Сандалии или бегуны могут быть легкими и удобными, но наступите на гвоздь или наденьте ферму на место, и вы это почувствуете.
• Рабочие перчатки защищают от осколков и порезов, а некоторые даже улучшают сцепление с гвоздями и деревом.
• Страховочный трос и привязь — хорошая идея при работе на крыше. Убедитесь, что вы привязали его к чему-то, что не будет уезжать или к тому месту, где оно будет развязано, потому что мешает.

• Для строительства ферм используйте пиломатериалы 2 × 4, а косынки сделайте из фанеры ½ дюйма.
• Сделайте стропила из бруса размером 2 × 6 или больше, чтобы стропила не повредила стропило. Более толстая древесина также облегчает изоляцию, если вы захотите.

Умножьте рост в одном футе на общую длину склона.

Например :

Чтобы построить односкатную крышу на односкатном навесе 4х8 дюймов, мне нужно знать, где прикрепить пластину для балки. Пластина ригеля — это то, к чему стропила будут прикрепляться к существующему зданию.Используя наклон, я могу рассчитать, насколько высоко от вершины наклонных стенок должна быть бухгалтерская книга.

Для уклона 3/12 умножьте общий пробег в футах на подъем склона: 4 фута пробега X 3 дюйма подъема равны 12 дюймам. Доска бухгалтерской книги должна быть на 12 дюймов выше вершины приставных стен.

Прогона является расстоянием между одной опорной стенкой к осевой линии навеса для двускатной крыши с. Для Skillion или навеса, это расстояние от одной опорной стены к другим.

Для наклонной площадки 4х8 дюймов в примере с Определить высоту пролет — это ширина здания, или 4 фута.

Шага является общим повышением от вертикали в верхней части стенки к вершине хребта, по сравнению с общим пролетом от опорной стенки к опорной стенке.

Чтобы определить уклон нашего примера с навесом 4х8 дюймов, сравните общий подъем в футах с общим пролетом в футах или бегом в данном случае. Общий подъем составляет 12 дюймов или 1 фут, а пролет — 4 фута, поэтому уклон будет 1/4, или «крыша в четверть ската».

• Чем больше уклон крыши, тем лучше она будет проливать снег, лед и дождь. Также проще утеплить крышу с большим уклоном.
• Минимальный уклон крыши — подъем 1/8 дюйма на фут пролета
• Для битумной или композитной черепицы требуется уклон не менее 2/12, для стальной кровли — уклон 3/12 или выше, а для рулонной кровли — уклон 2/12 или более.
• Оптимальный шаг для черепицы — от 4/12 до 12/12. Однако чем выше шаг, тем большую силу ветра он должен выдерживать.С 4/12 по 8/12 — лучший вариант.
• Металлическая кровля — хороший выбор для снежного климата. Он более водонепроницаем, чем черепица, лучше распределяет снеговую нагрузку, металл служит дольше и часто проливает снег быстрее, поэтому могут потребоваться защитные устройства от льда / снега. Более темные цвета притягивают солнечную энергию и тепло, что помогает быстрее сбрасывать снег.

Под общим стропилом понимаются все стропила, одинаковые в конструкции конкретной крыши.После того, как вы сделаете образец стропила, все (или большая часть) обрезаются в тон. Чтобы найти длину обычного стропила, вы можете использовать строительный калькулятор, бесплатный онлайн-калькулятор или математику для младших классов с использованием формулы Пифагора.

Горизонтальное расстояние от хребта к наружной опорной стенки вводного, в ногах. Требуемый уклон — это подъем над пробегом, умножьте пробег в футах на желаемый пробег, и вы получите общий подъем в дюймах. Преобразуйте так, чтобы оба были либо в футах, либо в дюймах, и используйте формулу и выполните математические вычисления… дважды, чтобы убедиться.(подъем x подъем) + (бег x бег), затем найдите квадратный корень из комбинированных чисел, и вы получите длину стропил от конька до стены.

Для нашего примера с наклоном 4х8 дюймов общий подъем составляет 1 фут, а общий пробег — 4 фута. 1 × 1 + 4 × 4 = 17. Квадратный корень из 17 (√17) составляет 4,123 фута, или 49,477 дюйма, или 49-15 / 32 дюйма +/-.

Прибавьте длину карниза, если необходимо, к длине стропил, и вы получите общую длину обычного стропила.Помните, что при выборе длины используемого размерного бруса вам необходимо прибавить для среза конькового угла плюс толщину стены. Для определения размера пиломатериалов и O.C. Расстояния я использую Таблицы пролета стропил. Для большинства навесов шириной менее 20 футов с двускатной крышей 3/12 подходит вариант 2 × 6 с центром в 16 дюймов, и это с 40-фунтовой живой нагрузкой. Если длина вашего стропила меньше 5 футов, используйте стропило 2 × 4 с шагом 16 дюймов.

В примере с наклонной площадкой 4х8 дюймов можно использовать стропила 2х4 с центрами 16 дюймов, поскольку их длина составляет менее 5 футов.Длина материала будет определяться нависающим карнизом.

Птичья пасть не должна располагаться на стене, не превышая 1/3 глубины стропила, если она выходит за пределы стены. Согласно нормативам, как правило, требуется не менее 1½ дюйма стропил, прилегающих к стене заподлицо. Используйте угольник для обрамления, чтобы сделать выемку в соответствии с уклоном крыши. В стене 2 × 4 со стропилами 2 × 6 можно сделать выемку для сиденья размером 4 дюйма.

Для нашего примера с навесом 4х8 футов с использованием стропил 2х4 глубина птичьего рта ограничена 1/3 глубины стропильного правила: то есть примерно 1-3 / 16 дюйма.

Верхний отвес делается там, где стропила соприкасаются с коньковой доской или противоположным стропилом. Используйте угольник для обрамления, чтобы разметить вырез в соответствии с уклоном крыши. Для уклона 3/12 выровняйте квадрат так, чтобы внешняя сторона короткой стороны была напротив доски на 1/2 — 1 дюйм от конца. Поверните длинное плечо квадрата, пока отметка 12 дюймов на внешней стороне не окажется напротив доски. Дважды убедитесь, что отметки 3 ”и 12” находятся на краю и с одной и той же стороны доски.Проведите линию поперек доски в том месте, где внешняя сторона короткой руки пересекает доску. Возможно, вам придется продлить линию поперек доски. Используйте пилу и разрежьте линию.

От вершины угла измерьте длину стропила, определенную по формуле. Отметьте стропило такой длины. Используя квадрат в обрамлении, проведите отвес через доску на этой отметке; он должен быть параллелен верхней линии отвеса. Там, где отвес отмечает нижнюю сторону стропила, это место, где они будут встречаться с внешней стороной стены, и там будет заканчиваться «Птичий пасть» или сиденье.

Строительные нормы и правила обычно гласят, что вам понадобится не менее 1½ дюйма стропил, лежащих на стеновой плите. Совместите квадрат обрамления с нижней стороной стропил по уклону. Перемещайте 12-дюймовую балку квадрата до тех пор, пока на линии отвеса не будет достигнута желаемая глубина сиденья, т. Е. 12 дюймов — 1½ дюйма = 10½ дюймов, так что подъем и спуск должны быть привязаны к квадрату к нижней стороне стропила, отвес линия должна пересекать внешнюю сторону длинной руки на 10½ дюйма.Проведите линию от отвеса до 12-дюймовой отметки, и у вас получатся линии разреза для птичьего рта.

Хвост стропила также образует карниз. От линии отвеса по горизонтали расстояние до карниза. Используя квадрат для обрамления в контрольных точках уклона для подъема над пролетом на вершине стропила, измерьте расстояние от отвеса до желаемой меры. Нарисуйте еще один параллельный отвес, используя квадрат. Это конец вашего стропила.Размер фасада определяет глубину стропильного конца. С помощью квадрата измерьте толщину лицевой панели по конечной отвесу. Нарисуйте горизонтальную линию (90 °) от желаемой толщины лицевой панели к устью птицы. Отрежьте угол 90 °, чтобы сформировать конец стропила.

Теперь у вас есть образец для всех распространенных стропил.

Если стропила привязываются к коньковой доске, отметьте расстояние между ней и верхней пластиной опорных стен. Прибейте одно стропило к коньковой доске, а затем прибейте противоположное стропило на место.Продолжайте движение по коньку, устанавливая остальные пары стропил. Выровняйте птичий пасть по отметке и зафиксируйте ногтем на месте.

Pro Примечание:

Разместите стропила или фермы с шагом 16 дюймов, выровняйте их по стойкам опорных стен. Это поможет стене лучше выдерживать нагрузку на крышу.

Используйте гвозди 10d или 16d, чтобы пригвоздить стропила к верхней пластине. Я обычно также добавляю ураганные стяжки для дополнительной защиты от ветра.Это увеличивает стоимость, но может иметь значение при необходимости.

Коньковая балка толще коньковой доски, поэтому забивать ее гвоздями в конец стропила невозможно.

• Зацепление с обеих сторон стропила в балку является одним из вариантов, но затрудняет удержание стропила выровненным.
• Стропильные вешалки — еще один вариант крепления стропил к коньковой балке. Прикрепите к балке крючки на необходимом расстоянии, а затем прикрепите стропило к подвеске.Прибейте гвоздями 10d или 16d или используйте крепеж Simpson Strong-Tie, предназначенный для структурных скоб (мое предпочтение).

Обрамление крыши с использованием ферм вместо стропил — еще один вариант. Они могут быть изготовлены или изготовлены заранее, или вы можете сделать их самостоятельно.

• Для изготовления ферм составьте план ферм или найдите его в Интернете или в печати. Мне нравится задача его составить; Иногда бывает проще, если сарай необычного размера или формы.
• Вырежьте все компоненты одной фермы, включая косынки, чтобы скрепить ее. Скрепите части вместе и убедитесь, что они подходят — при необходимости отрегулируйте. Разберите и используйте детали выкройки, чтобы разложить и вырезать все компоненты для всех ферм.
• Соберите фермы, используя ½ ”фанерные косынки, используя гвозди со спиральными или кольцевыми стержнями 6d.
• Положите фермы друг на друга, чтобы убедиться, что все они одинаковы.
• Поднимите фермы на верхние плиты, разложите их, как планировалось, и прикрепите к стеновым плитам.
• Прибейте фермы к верхней пластине с помощью спиральных или кольцевых гвоздей 16d. Или прикрепите фермы к стеновым плитам с помощью ураганных кронштейнов с гвоздями 10d или крепежами Simpson Strong-Tie.
• Постройте концы фронтона так, чтобы верхняя пластина была на 1½ дюйма ниже, чем верх фермы. Отрежьте отрезки длины 2 × 4, чтобы прибить к последней ферме, пройтись по торцу фронтона и вытянуть его, чтобы сформировать карниз. Прибейте облицовочную доску к концам надстроек крыши 2 × 4.

На рынке представлены различные металлические кронштейны.Многие из них хороши, но некоторые лучше. Я предпочитаю крепежи Simpson Strong-Tie и структурные кронштейны. Они легко доступны и имеют хорошую гарантию.

Фанера или OSB подходят для обшивки крыши. Минимальные значения толщины указаны в строительных нормах и правилах. Я использую 5/8 дюйма для 16-дюймовых центров и 3/4 дюйма для 24-дюймовых центров . Заблокируйте или закрепите стропила, если они изгибаются вбок. Используйте шпунт и паз или H-образные зажимы между фермами / стропилами.

Начните с нижнего угла и работайте вдоль крыши с полными листами поперек стропил или ферм. Используйте обычные гвозди 8d или 10d. Второй ряд сместите на половину листа и отделайте крышу. Вырежьте лист, чтобы заполнить концы ряда. Не забудьте оставить на выступе место для вентиляции.

Обязательно ознакомьтесь с моим постом о том, какую фанеру использовать для односкатной крыши.

Раскатайте первый ряд войлока и скобы на месте или используйте самоклеящийся защитный кожух.Начните с края обшивки. Наложите следующий ряд и продолжайте, пока крыша не будет покрыта. Используйте скобу из нержавеющей стали или самоклеящуюся кровлю.

Кромка отлива прибивается гвоздями длиной 3/4 дюйма или более. Он проходит через войлок на фронтонах, чтобы предотвратить попадание переносимой ветром влаги под войлок. На конце «Птичьего рта» он проходит под войлоком. Также перекрывайте участки капельного края.

Начните с нижнего угла и следуйте инструкциям производителя.Первый ряд черепицы повернут так, чтобы выступы поднимались вверх по крыше и перекрывали край водостока на 3/8 дюйма. Используйте гвозди диаметром 1 ¼ дюйма на высоте 6 дюймов от края капель, чтобы закрепить их на месте. Второй ряд полностью покрывает первый ряд с выступами, закрывающими край оттока. Каждый ряд смещен на 1/3 черепицы.

Звучит как статья для другого дня!
