Керамические трубы для дымохода: Дымоходы AWT – Керамические дымоходы по низкой цене

плюсу и минусы, особенности монтажа

С давних времен дымоходы изготавливались из кирпича. Такая конструкция дымохода считается традиционной. А это косвенно подтверждает её надежность и функциональность. Тем не менее, в последнее время на смену кирпичным дымоходам пришли дымоходы, в которых используются керамические трубы.
Керамика имеет некоторые преимущества перед кирпичом.

Например, керамика незаменима при выводе из системы газов предельно высоких температур. Для монтажа дымохода можно привлечь специалистов, однако, можно сделать керамическую печную трубу и своими руками. Прежде, чем говорить о технологии и порядке действий, стоит более подробно рассмотреть все преимущества керамической печной трубы и её монтажа собственными силами.

Преимущества

Осуществить самостоятельное изготовление керамического дымохода не так уж сложно, как кажется. Для этого необходим определенный уровень теоретических знаний, небольшой практический опыт и хороший инструмент.

Керамическая труба абсолютно точно понадобится, если запланирована установка следующих приборов отопления:

• камины;
• установки, работающие на жидком топливе;
• котлы;
• печи на газовом топливе.

Стоит помнить, что некоторые керамические дымоходы способны работать только с газами низких температур. Но большинство из таких дымоходов, все же, универсальны.

Те керамические трубы, которые универсальны, характеризуются высокой устойчивостью к высоким температурам, нипочем им и температурные перепады. И это их главная особенность и главное преимущество. Кроме того, подобные дымоходы не подвержены воздействию коррозии.

Можно отметить, что керамические дымоходные конструкции очень надежны и долговечны. Использовать их можно достаточно долго, при этом работоспособность не теряется.

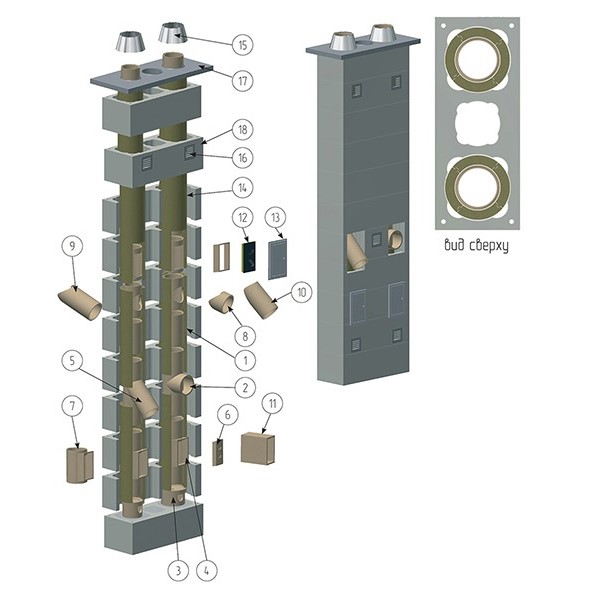

Конструкция системы

Для того, чтобы правильно смонтировать систему, необходимо ознакомиться с её конструкцией. Она такова:

1. в основе лежит керамическая труба, через которую проходят все газы;
2. труба окружена теплоизоляционным слоям;
3. внешняя оболочка выполняется из специального огнеупорного кирпича.

Особое внимание уделяется верхней части трубы, так как на неё могут воздействовать агрессивные внешние явления: дождь, снег, ветер. повышенная влажность и пр. Поэтому верхняя часть трубы покрывается специальным защитным веществом.

Тут же монтируется емкость, предназначенная для сбора конденсата, устанавливаются элементы, необходимые для обслуживания трубы.

Правила монтажа

Монтаж начинается с основания трубы. Далее, действует следующий принцип: трубы вставляются друг в друга по телескопическому принципу. Это необходимо, чтобы в дымоходе не собирался ненужный конденсат.

Важно помнить, что верхняя часть трубы должна довольно сильно возвышаться над поверхностью крыши, как минимум, на 500 миллиметров. В некоторых случаях, если есть конек, на 1500 миллиметров. Правило нельзя игнорировать особенно в том случае, когда кровельный материал характеризуется, как легковоспламеняющийся.

Этапы монтажа

Монтаж начинается с подготовки основания. Требование к основанию такое: оно должно быть идеально ровным. Далее, кладется цемент и монтируется сам дымоотвод, соединенный с котлом или камином. Модуль должен содержать канавку для отвода конденсата.

Швы дымоотвода обрабатываются раствором, изготавливаемым в таких пропорциях: 70% сухой смеси и 10% воды. Рекомендуется заниматься обработкой швов при температуре дымохода не менее +20 градусов по Цельсию. Если работы по обработке швов приостановлены более, чем на 1,5 часа, необходимо приготовить новый раствор, а старый утилизировать.

Швы замазываются, кроме прочего, с учетом следующих особенностей:

1. перед тем, как замазывать стык, необходимо установить на модуль тройник, дающий возможность
2. осматривать дымоход;
3. выравнивание стыков осуществляется при помощи влажной губки методом затирания;
4. дымоход необходимо монтировать так, чтобы стыки не попадали на места, где есть перекрытия. Если этого сделать не удалось, то необходимо обложить стыки дополнительным слоем теплоизоляционного материала. Понятно, что делается это для защиты от возникновения пожара. Возгорание может произойти из-за сильного нагрева дымоотвода, в связи с прохождением по нему газов высокой температуры.

Что советуют специалисты?

Понятно, что желание сделать керамическую дымоходную трубу собственными руками обусловлено, во многих случаях, не каким-то спортивным интересом или желанием доказать свою состоятельность в описываемой области, а банальным желанием сэкономить денежные средства. Их нехватка наблюдается у всех, кто занят индивидуальным жилищным строительством. А привлечение сторонних печников, очевидно и безвариативно повлечет за собой финансовые расходы, так как, чужой труд нужно оплачивать.

Если решено сделать керамическую печную трубу своими руками, то профессионалы рекомендуют следующее:

• обстоятельно изучить методику изготовления такой трубы;
• неукоснительно следовать мерам, способствующим предотвращению пожара;
• подготовить необходимый качественный инструмент;
• использовать в работе только качественные материалы.

Руководствуясь данными правилами можно соорудить надежный керамический дымоход своими руками.

специфика монтажа дымового канала из керамики

Среди систем для удаления дыма бесспорным лидером является керамический дымоход. Это современное и надежное устройство, с помощью которого можно эффективно организовать работу своего нагревательного прибора.

Монтаж такого дымохода не слишком сложен, хотя неопытным строителям лучше обратиться за консультацией к хорошему мастеру.

В этом материале мы расскажем о особенностях дымоходов из керамики, а также приведем пошаговую инструкцию по их самостоятельному монтажу.

Содержание статьи:

• Особенности керамических конструкций
• Устройство и нормативные предписания
• Порядок монтажа дымохода
  • Подготовка и монтаж основания
  • Установка тройника и трубы
  • Утеплитель и бетонные блоки
  • Закрепление и декорирование наружной части
• Полезные советы по монтажу
• Выводы и полезное видео по теме

Особенности керамических конструкций

Использование керамических составляющих для монтажа дымохода – решение по-своему гениальное.

Обожженная глина устойчива практически к любым температурам, поэтому такие дымоходы можно использовать для котлов, работающих на жидком или твердом топливе.

Эта особенность материала делает его универсальным в применении. Специально для низкотемпературных котлов разработан отдельный вариант такого дымохода.

Обожженная глина переносит резкие перепады температуры с изумительной стойкостью, сроки эксплуатации такого дымохода достигают трех десятилетий. Одно из главных преимуществ керамики – высокий уровень пожарной безопасности. На гладких стенках конструкции скапливается минимальное количество сажи и других посторонних продуктов, что существенно уменьшает опасность возгорания.

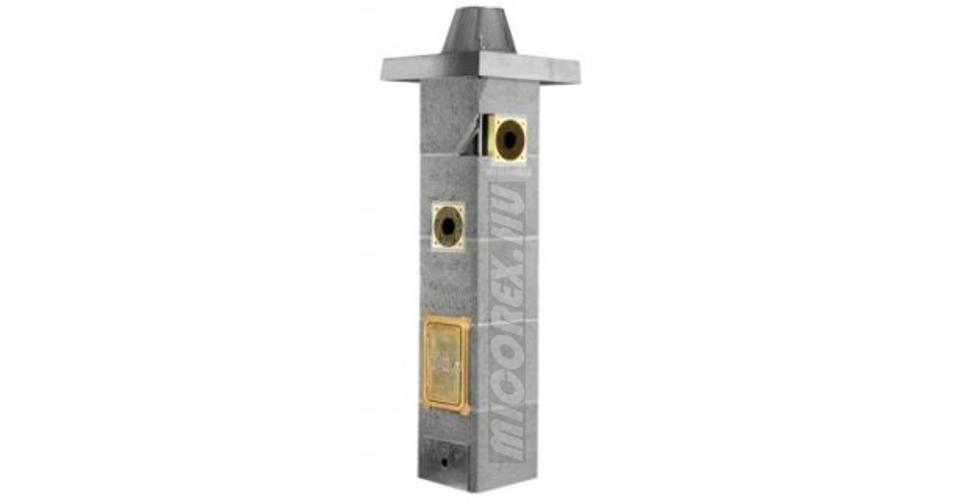

Керамический дымоход состоит из множества элементов. Помимо деталей керамической трубы с гильзой из утеплителя и бетонным каркасом, нужен переходник для подключения к печи, ревизионный люк, колпак и т.п.

Керамические стенки дымохода отлично удерживают тепло и сопротивляются воздействию сконденсировавшейся на стенках влаги, даже если эта влага содержит кислоты или другие разъедающие вещества.

При условии правильного монтажа продукты горения никогда не проникают в помещение через случайные щели. Дым удаляется полностью и с высокой степенью эффективности.

Керамика не только препятствует передаче тепла к окружающим объектам, но и аккумулирует часть тепловой энергии. Такие конструкции можно ставить и внутри здания и снаружи. В последнем случае необходимо позаботиться о дополнительном утеплении конструкции.

Частное жилищное строительство – практически единственная область применения керамических дымоходных систем. Их нельзя устанавливать в многоэтажных зданиях.

Керамическая дымоходная труба обернута в слой утеплителя, обладающего огнеупорными характеристиками, а снаружи укреплена бетонными блоками, которые дополнительно армируют металлическими прутьями

Стоит помнить, что такие устройства по сравнению с аналогами отличаются довольно высокой ценой.

Еще одна проблема, которая может возникнуть с керамическим дымоходом – это запрет на изгибы. Керамический дымоотвод следует устанавливать строго в вертикальном положении. Если это невозможно, то придется отдать предпочтение другому типу дымохода.

Весит керамическая дымоходная конструкция немало. Именно поэтому, если вес дымоотвода превышает 400 кг, придется для него установить отдельный фундамент, который не должен быть связан с общим основанием строения. Впрочем, на монолитных фундаментах такой монтаж допускается, но все же нужно соотнести возросшую нагрузку с общей несущей способностью фундамента.

Если предполагается установить керамический дымоотвод не на первом этаже, а выше, нужно просчитать нагрузку и сравнить с несущей способностью перекрытия.

Дымоход из керамических элементов подходит и для внутренней, и для наружной установки, но он должен располагаться только вертикально

Монтаж конструкции из керамики выглядит относительно несложным, но все же он требует усилий и очень внимательного отношения. Если стальную конструкцию можно собрать буквально за один день, то для монтажа керамики аналогичной длины понадобится дня два или три.

Кроме того, такой дымоход нельзя разобрать и установить в новом месте, а вот системы из стали пригодны для повторного использования.

Галерея изображенийФото из Основой керамического дымохода является круглая труба, выполненная из прошедшей высокотемпературную обработку глины. Гладкие стенки ее препятствуют отложению сажи, не деформируются от воздействия горячего газа Керамические дымоходные трубы собирают из готовых модулей. Внешняя часть их сделана из керамзитобетона, внутри, между внешним кожухом и трубой проложен невозгораемый утеплитель Модульный принцип сборки керамических труб предоставляет возможность наиболее простым и относительно легким способом построить систему дымоотведения для одно- и двухэтажного дома Керамические трубы выпускают как с вентиляционным каналом, предназначенным для притока охлаждающего канал воздуха, так и без него. Первый служит дольше и реже нуждается в чистке Керамическая труба — основная часть системыСтруктура керамической дымовой трубыСооружение системы дымоотведенияКерамическая труба без вентиляционного каналаУстройство и нормативные предписания

Дымоходы этого типа состоят из отдельных блоков, которые собирают как конструктор. Поверх керамики монтируют специальный теплоизоляционный слой, все это заключают в легкий бетонный каркас.

Помимо основных блоков для монтажа такой конструкции необходимы и другие элементы, без которых не обходится ни один дымоход:

• основание для дымоотвода;
• тройник для осмотра и очистки конструкции;
• переходник для подключения нагревательного прибора;
• приспособление для сбора конденсата.

Дымоход должен быть достаточно высоким, чтобы создавать хорошую тягу. Оптимальной считается высота пять метров или выше. Даже если труба получится значительно больше, о чрезмерном увеличении тяги беспокоиться не стоит. На большой высоте газы, которые перемещаются по трубе, уже немного остынут, а это увеличит их вес, и скорость движения замедлится.

Над коньком крыши или ее парапетом керамическая дымовая труба должна возвышаться не менее чем на 50 см. Чтобы точно определить предельную длину трубы, выступающей над кровлей, от ее конька проводят условную прямую линию под углом 10 градусов вниз от горизонтальной направляющей.

Дымоход должен быть выше этого условного уровня. Если же труба выходит на плоскую кровлю, она должна возвышаться на 120 см.

Существуют строгие технические нормы в отношении высоты дымоходной трубы над кровлей, чтобы предотвратить возгорание кровельного материала и обеспечить хорошую тягу

В отношении переходника, который соединяет дымоход и нагревательный котел, следует помнить, что его диаметр должен быть таким же, как и размеры дымохода или больше. Сужение конструкции в месте подключения недопустимо.

При установке емкости для конденсата следует помнить, что необходим сифон длиной около 15 см, чтобы создать десятисантиметровый водяной затвор.

Порядок монтажа дымохода

Высокая пожарная безопасность керамических дымоходов позволяет успешно использовать их в строениях из натуральной древесины. При этом необходимо считаться с возможностью усадки строения. Поэтому в таких зданиях, например, в жилых домах или банях, не нужно жестко крепить дымоход к кровле или перекрытиям.

Элементы керамического дымохода нужно последовательно соединить снизу вверх. Основание конструкции должно быть горизонтальным, а положение трубы – строго вертикальным

Если крепление будет жестким, в дальнейшем это может вызвать повреждение дымоходной конструкции. При монтаже любых дымоходов следует придерживаться рекомендация производителя, но особое внимание уделяют соблюдению правил пожарной безопасности.

В процессе установки конструкции придется выполнить следующие шаги:

• Провести ряд подготовительных мероприятий.
• Выполнить монтаж основания под дымоход.
• Установить переходник для подключения к котлу и тройник для обслуживания конструкции.
• Смонтировать дымоходную трубу.
• Выполнить обшивку конструкции теплоизолирующими материалами.
• Закрепить и задекорировать наружную часть дымоходной трубы.

Точное соблюдение технологии монтажа дымоходов из керамики сделает их надежными, безопасными и устойчивыми к постороннему воздействию. А вот небрежность и огрехи могут привести не только к повреждению конструкции, но и к возникновению пожара.

Оптимальное время для монтажа дымоходной конструкции – до начала декоративной отделки жилых помещений, а также до того, как будет окончена укладка кровельного пирога.

Галерея изображенийФото из Модульный принцип сборки дымовой керамической трубы позволяет с предельно высокой точностью рассчитать необходимое количество материалов для сооружения Монтаж и выравнивание конструкции существенно облегчают монтажные отверстия по углам кожуха, в которые устанавливаются металлические направляющие Проход дымоходной конструкции через кровлю должен обеспечивать безопасную дистанцию между ней и возгораемыми элементами крыши Открытое проходом пространство вокруг трубы обустраивается по стандартным технологиям: закрепленным на металлических уголках коробом с невозгораемым утеплителем. Сверху проход закрывают флеш-мастером Для установки вентиляционных решеток, устройства ревизионных камер с дверцами в дымоход устанавливаются тройники Для устройства вьюшки, позволяющей регулировать отток дыма и сопутствующего ему тепла, на дымоход монтируют тройник, снаружи устанавливают панель с шибером Керамические дымоходы устанавливают на отдельный от печи фундамент, печь подключают к нему рукавом. Не слишком привлекательную керамзитобетонную поверхность облицовывают камнем или кирпичом Устье дымохода закрывают покровной плитой, закрепленной анкерами. Снаружи устанавливается конусообразный элемент, стабилизирующий температуру внутри системы и защищающий от осадков Комплект модулей для сборки дымоходаНаправляющие стержни для облегчения монтажаФормирование прохода дымовой трубыОбустройство кровельного прохода изнутриУстройство вентиляции и мест прочисткиУстановка шибера для регулировки потока дымаОблицовка дымохода каменными плитамиОформление устья дымовой трубыПодготовка и монтаж основания

Перед началом работ нужно приобрести все необходимые элементы и материалы. Для этого необходимо рассчитать длину дымохода по изложенным выше правилам, а также определить параметры основания конструкции.

Место соединения патрубка котла и переходника должны точно совпадать. Если этот момент не продуман, возможно, в дальнейшем придется полностью переделывать всю работу.

Все комплектующие и материалы для возведения дымохода из керамики лучше всего приобретать в виде комплекта у одного производителя

Путаница в расчетах может возникнуть в том случае, когда чистовой пол в месте установки котла еще не уложен. Рассчитывая высоту подключения котла к дымоходу, необходимо точно определить высоту так называемого “напольного пирога”, чтобы учесть эти данные при определении высоты основания для дымохода.

Основание под дымоход выполняют из цементно-песчаной смеси, на которую и устанавливают переходник для подключения нагревательного прибора. Этот элемент имеет канавку, по которой будет в дальнейшем удаляться сконденсировавшаяся влага. Необходимо проявить внимание к этому моменту, чтобы не повредить важный узел в процессе установки.

Для керамического дымохода, который весит более 400 кг, понадобится сделать отдельный фундамент. Через ревизию выполняют обслуживание конструкции

Положение переходника должно быть строго выверено по горизонтали с помощью строительного уровня. Помимо емкости для конденсата внизу также расположена решетка приточного воздуха, через которую осуществляется проветривание конструкции.

Фундамент для керамического дымохода делают примерно так же, как и любой другой фундамент. Его заливают бетоном, сверху нужно покрыть конструкцию слоем гидроизоляции, например, рубероидом.

Установка тройника и трубы

Для дальнейшего монтажа керамических элементов дымохода понадобится специальный раствор, устойчивый к воздействию кислоты. Его готовят из особой сухой смеси, которую смешивают с водой в соотношении 7:1 и тщательно размешивают до однородного состояния. Раствор следует использовать в течение полутора часов, не более.

Для монтажа керамического дымохода замешивают специальный кислостойкий раствор, с помощью которого элементы конструкции надежно соединяют между собой

Добавление воды в уже подготовленную смесь категорически запрещено. Тройник, предназначенный для обслуживания конструкции, устанавливают на патрубок подключения к котлу, в места стыка тщательно промазывают этим раствором. Далее на тройник последовательно устанавливают остальные элементы дымохода.

Нижняя часть следующего элемента всегда вставляют в верхнюю часть предыдущей детали конструкции. Все стыки последовательно промазывают раствором. Излишки скрепляющего состава аккуратно удаляют влажной губкой. В ходе монтажных работ положение конструкции постоянно проверяют с помощью отвеса.

Керамические элементы устанавливают друг на друга и скрепляют раствором. Параллельно выполняют монтаж утеплителя и бетонного каркаса с арматурой

Важный момент пожарной безопасности при монтаже дымохода – положение стыков отдельных элементов. Крайне нежелательно, чтобы место соединения находилось в толще перекрытия. К сожалению, избежать такого расположения удается не всегда. В этой ситуации понадобятся дополнительные меры для предотвращения возможного возгорания.

Место соединения керамических элементов дымохода, которое попадает в перекрытие, следует дополнительно скрыть с помощью негорючих материалов. Особого внимания требует и та часть дымохода, которая проложена через чердак. Если отопление в этом помещении отсутствует, необходимо дополнительно утеплить этот участок дымоходной трубы.

Утеплитель и бетонные блоки

Для утепления керамической конструкции предназначены специальные гильзы из теплоизолирующего и устойчивого к огню материала. Следует устанавливать обшивку параллельно с установкой керамических элементов. Части материала соединяют с помощью герметика.

Для его нанесения удобнее всего использовать специальный пистолет. Герметизирующий состав наносят и на края изолирующего материала, и на верхний край керамического элемента. По мере установки излишки герметика будут выступать снаружи. Лучше всего удалить их, пока герметик окончательно не застыл.

Для дополнительного утепления керамической дымоходной трубы можно использовать цементно-стружечные плиты, огнестойкие плиты гипсокартона и т.п. При этом важно учесть особенности помещения, в котором расположена конструкция.

Например, некоторые материалы, такие как уже упомянутый огнеустойчивый гипсокартон или стекломагнезит, при нагреве могут выделять опасные для человека вещества. Применение подобных материалов не рекомендуется в банях, парных и других подобных помещениях.

Поверх керамического сердечника с гильзой из утеплителя устанавливают облегченные бетонные блоки. Легкий бетон, в который заключена керамическая труба с гильзой из утеплителя, нуждается в дополнительном укреплении.

Его выполняют с помощью металлических прутьев, которые вставляют в специальные отверстия внутри блоков и заливают жидким цементным раствором.

Отверстия под арматуру сделаны таким образом, чтобы внутри помещался не один, а сразу два прута. Один из них должен выступать из блока не менее, чем на 100 мм.

Эту выступающую часть монтируют в следующий блок, такой перехлест позволяет значительно повысить прочность конструкции. Прутья перед началом монтажа керамического дымохода нарезают отрезками по 150 см и вставляют по мере необходимости.

Закрепление и декорирование наружной части

Наружную часть трубы керамического дымохода следует армировать, особенно если конструкция возвышается над кровлей более чем на полтора метра. Некоторые производители таких дымоходов поставляют специальные стержни, под которые в конструкции, как уже упоминалось, предусмотрены отверстия.

Наружную часть дымохода из керамики нужно утеплить и заключить в специальный короб, чтобы укрепить конструкцию. Сверху выполняют декорирование трубы

Стержни просто вставляют в эти отверстия и заливают жидким раствором. Если такие стержни отсутствуют или нет возможности их приобрести, можно использовать для тех же целей стальной пруток на 10 мм.

В этом случае необходимо понаблюдать за качеством заливки раствором, чтобы внутри отверстий не было пустот.

Керамический дымоход должен возвышаться не менее чем на один метр над кровлей из негорючих материалов, для плоской кровли норма составляет 120 см

В качестве альтернативного варианта используют внешнее армирование. Для этого нужно сделать сварной “футляр” для дымохода из стального уголка и ленты. Наконец, можно выполнить укрепление слоем армированного бетона.

Наружную часть трубы нужно не только укрепить, но и утеплить. Для декорирования дымоходной трубы, которая возвышается над кровлей, можно использовать любые негорючие материалы: кирпичную кладку или ее имитацию, черепицу, сланец и т.п.

Полезные советы по монтажу

Одно из главных правил монтажа керамических дымоотводов: для установки годятся только целые элементы. Наличие сколов, трещин или любых других повреждений недопустимо. Не стоит пытаться заделать испорченное место с помощью герметика или чего-нибудь подобного.

Это опасное решение, поскольку скрытое внутри конструкции повреждение может выйти из строя в любой момент и стать причиной возгорания.

Поэтому каждый элемент нужно проверить во время покупки, а также непосредственно перед установкой. Если обнаружены даже небольшие повреждения, следует сделать замену. Основание под переходник должно быть идеально ровным и горизонтальным.

Чтобы этого добиться опытные строители используют уровень, а поверхность основания отделывают каким-нибудь ровным материалом, например, плиткой, керамогранитом и т.п.

Обслуживание керамического дымохода необходимо выполнять регулярно два раза в год: осматривать, очищать от сажи и проверять уровень тяги

Обслуживание дымоходов этого типа выполнить не сложно. Нужно проверять наличие тяги, очищать трубы от сажи, контролировать целостность всех элементов конструкции.

Обычно эти операции выполняют дважды в год, но если есть основания сомневаться в нормальном функционировании дымохода, обслуживающие мероприятия можно выполнить и внепланово. Хотя при правильном монтаже проблемы с такими конструкциями практически не возникают.

Выводы и полезное видео по теме

На этом видео наглядно представлен процесс установки дымохода из керамики: от распаковки заводского комплекта до отделки наружной части:

Если в уже готовую конструкцию нужно установить шибер, этот мастер-класс поможет правильно выполнить все операции:

Здесь имеется подробная видео-инструкция по монтажу от производителя систем TONA Tec Iso (Германия):

Качество и надежность керамических дымоходов объясняют растущую популярность конструкций этого типа. Однако не стоит забывать о том, что каждый этап монтажа такой системы должен быть выполнен правильно и максимально тщательно.

Начинающим самодеятельным печникам лучше перепоручить эту важную задачу специалистам, чтобы не испортить дорогостоящие комплектующие и не подвергать опасности свой дом.

Хотите рассказать о том, как самостоятельно устанавливали керамический дымоход в собственном доме? Вы можете сделать это оставив комментарий в расположенном ниже блоке. Там же можно задать интересующие вопросы по теме статьи.

Источник sovet-ingenera.com

устройство и правила пошагового монтажа

Мечтаете о надежной системе отопления в бане, которую не нужно постоянно проверять, чинить, осматривать, заменять? Которая никогда не даст сбой и ваши соседи не будут метаться в поисках ведер с водой, потому что ваш «сэндвич» или кирпичная труба оказались с проблемами? Тогда не жалейте средств и приобретайте керамический дымоход – надежный, огнеустойчивый и максимально идеальный для бани.

Чем славятся керамические трубы?

Современные керамические трубы подходят как для отвода газов с самой разной температурой, так и для твердотопливных и жидких котлов. Выпускаются специально и такие трубы из керамики для дымоходов, которые предназначены исключительно для низкотемпературных котлов, где дым не бывает горячее 200°С.

Вот чем отличаются керамические дымоходы:

• Универсальность;
• Устойчивость к частому изменению температуры;
• Легкая обработка;
• Противопожарность в случае возгорания сажи;
• Аккумуляция тепла;
• Абсолютная водонепроницаемость;
• Газоплотность – никакой дым в помещение парной не проникнет;
• Особая механическая прочность;
• Долговечность и гарантия до 30 лет.

Как устроен керамический дымоход?

Итак, давайте разберемся, из чего состоит такая конструкция:

• Керамические блоки, которые выпускаются специально для дымохода.
• Специальная тепловая изоляция.
• Несущий каркас из легкого бетона.

Сам дымоход визуально можно поделить на такие зоны: основание дымовой трубы, емкость для сбора конденсата, тройник прочистки и осмотра, и тройник для подключения печи или котла. У трубопровода для отвода конденсата сифон должен быть не менее 15 см в высоту и 10 см уровня запорной жидкости.

Общая высота керамического дымохода – не менее 5 метров. И чем выше она будет, тем сильнее будет тяга. Даже если переборщить – то может возникнуть аэродинамическое сопротивление, но газы, остывая, будут более тяжелыми в удельном весе, и в итоге тяга все-таки снизится.

Какие требования к дымоходам из керамики?

А вот здесь нужно помнить, что керамические дымоходы для печей должны:

• Возвышаться на 1,20 м над плоской кровлей.
• Не меньше, чем на 50 см над парапетом или коньком.
• Не ниже уровня конька.
• Не ниже линии от конька под углом 10˚ к горизонту.
• Не ниже 5 метров от колосниковой решетки до самого устья трубы.

Еще один важный момент: размер керамического дымового канала не должен быть меньше диаметра дымоотводящего патрубка печи или котла. Кроме того, есть еще специальный ГОСТ 9817-95 для этого.

Как правильно выбрать дымоход, можно узнать тут: http://stroy-banya.com/video/drugie_pechi/kak-pravilno-vybrat-dymoxod.html

Как установить в своей бане систему UNI?

Самый современная и перспективная дымоходная система – это керамический дымоход UNI. Давайте рассмотрим на примере, как происходит монтаж такого керамического дымохода, и какие нюансы могут быть в его установке. Естественно, не зависимо от страны-изготовителя, все должно осуществляться по Правилам пожарной безопасности РФ.

Сама установка керамического дымохода достаточно проста: начиная с основания и двигаясь кверху, вы ставите постепенно по каждой составляющей. И внутренняя труба верхней части всегда входит внутрь нижней.

Совет: если вы ставите керамический дымоход в деревянной бане, обязательно учитывайте возможность ее осадки – чтобы потом дымоход не оказался поврежден. А для этого не крепите его жестко к кровле или перекрытию.

Этап I. Готовимся к монтажу

Итак, первое, что нужно сделать – уточнить точку подключения печи. Основание, на котором будет ставиться керамический дымоход, должно быть идеально ровным и строго горизонтальным. На него кладут цементный раствор и устанавливают модуль с оводом для подключения печи или котла. Именно в нем находится специальная канава для отвода конденсата, обратите внимание.

Этап II. Соединяем дымоход

Готовим кислостойкий раствор для швов по такому рецепту: семь частей специального порошка и одна часть воды. Замешиваем все при температуре воздуха +20°С и в течение часа-полутора используем. Ни в коем случае не добавляйте воду в уже готовый раствор!

Применяется раствор так: ставим тройник на модуль с патрубком и место стыка хорошо промазываем готовой смесью. Тройник в керамическом дымоходе позволяет одновременно осматривать и чистить трубы.

Теперь ставим остальные простые элементы дымохода. Все стыки потом выравниваем влажной губкой, убираем излишки раствора – так внутренние швы будут гладкими и ровными, сажа не станет оседать и дополнительных чисток не понадобится.

Важно! Стыки двух прямых элементов не должны проходить в плите перекрытия – это самая частая причина пожаров в парных. Но, если уж у вас по-другому не получится, обязательно хорошо заизолируйте эти места негорючими материалами.

Если керамический дымоход проходит через чердачное помещение, которое не отапливается, его нужно дополнительно утеплить.

Этап III.

Обшиваем керамическую трубу

Опытные строители рекомендуют обшивать керамический дымоход в бане не ГВЛ или огнестойким гипсокартоном, а цементно-стружечными плитами (ЦПС). Также и стекломагнезит (СМЛ) эксперты считают далеко не самым безопасным материалом для парных – ведь в нем содержится значительная доля MgClO2, хлористого магния, а в особо влажной среде этот элемент подвержен гидролизу с выделением хлороводорода. Итог: раздаженные органы дыхания у отдыхающих в бане, разрушающиеся зубы и охриплость голоса. Вплоть до потери сознания – неспроста хлористый водород относится к третьему классу опасности. Вот почему ни в одной стране мира, кроме Китая, СМЛ не производится, а это о многом говорит.

Подробнее об отравлении угарным газом в бане рассказано тут: http://stroy-banya.com/banshikam/otravlenie-ugarnym-gazom.html

Сами изоляционные плиты обязательно ставьте до начала монтажа керамического элемента. А для удобства герметик из тубы лучше наносите с помощью монтажного пистолета – с обеих сторон гильзы, в канавку верхнего края керамической трубы. Смачивать ее не надо. Когда будете ставить очередной элемент – снимите излишки герметика.

Важно! Во время монтажа необходимо постоянно проверять строгую вертикальность дымохода.

Этап IV. Закрепляем дымоход

Если же дымоход будет выше кровли на 150 см и более, расстояние между точками раскрепления будет более 4 м, его нужно армировать. Первый и самый распространенный способ: стальными прутками по 10 мм диаметром, либо специальным комплексом арматурных стержней от компании-производителя. Такие закладывают в уже существующие отверстия и заливают жидким «цементным молочком». Если же вы используете то, что под рукой, тогда следите за тем, чтобы «цементное молочко» проливалось на всю длину армирования.

Второй популярный способ – это внешнее армирование, с помощью стальных уголков и стальной ленты. Для дымохода делают наружный сварной корсет, и сам дымоход в нем находится, как в скользящей опоре. Так его удобнее и утеплять.

И, наконец, третий способ – это армирование вентиляционного канала. Его бетонируют от основания и усиливают арматурными стержнями. Получается очень и очень надежно.

О том, как чистить дымоход от сажи, расскажет статья http://stroy-banya.com/delaem_pech/chistka-dymoxoda.html

Этап V. Декорируем верхнюю часть дымохода

Надкровельная часть керамической трубы в ее оболочке не очень-то и привлекательна. Поэтому ее прикрывают имитацией какого-либо материала:

• «Кирпичная» кладка из тяжелого бетона.
• Обмуровка облицовочным кирпичом.
• Облицовка черепицей или сланцем.
• Облицовка волокнистым бетоном, правда, поставки его в Россию временно прекращены.

В принципе, отделать наружную часть дымоходной трубы можно и другим любым материалом – лишь бы он был не горюч.

Уход за керамическим дымоходом достаточно прост: два раза в год у него нужно проверять тягу и герметичность стыков модулей, и по необходимости – чистить внутренние поверхности от сажи. Поверьте, у этого дымохода хлопот намного меньше, чем у других!

Керамические трубы для дымоходов: характеристики и монтаж

В современных домах используются дымоходы различных видов. Но сейчас, когда все более распространенными становятся котлы, работающие на газе либо жидком топливе, традиционные кирпичные дымоходы отходят на второй план. Лидирующие позиции занимают трубы для дымохода из керамики.

Керамический дымоход

В массовом строительстве керамическая труба для дымохода используется крайне редко. А вот при строительстве частных домов их используют все чаще. Объясняется растущая популярность труб из керамики тем, что конструкции из них обладают существенными преимуществами.

Варианты применения керамических труб

Наиболее часто керамические трубы используются для отвода газов различной температуры. Однако такие трубы подходят и для устройств, работающих на твердом топливе (на коксе, угле, пеллетах, крошке) и жидком топливе, а также каминов и газовых котлов. Некоторые виды керамических труб предназначены исключительно для низкотемпературных котлов.

Керамические трубы: преимущества и особенности

Популярность труб из керамики на современном рынке обусловлена их отличными техническими и эксплуатационными характеристиками. К основным преимуществам труб из керамики можно отнести:

1. Универсальность (керамическая труба для дымохода подходит для котлов разных типов, в том числе и для конденсационных).
2. Устойчивость к перепадам температуры.
3. Устойчивость к высоким температурам.
4. Простоту в обработке (они легко поддаются шлифовке, сверлению и резке).
5. Высокую газоплотность (которая исключает проникновение через стенки трубы дыма и продуктов сгорания).
6. Такие трубы не поддаются коррозии и воздействию других внешних факторов.
7. Обладают устойчивостью к соединениям фтора.
8. Не подвержены деформации.
9. Остывают медленно (хорошо аккумулируют тепло).
10. Трубы для дымохода керамические имеют высокую механическую прочность.
11. Обладают низкой шероховатостью.
12. Долговечны (гарантийный срок службы — 30 лет).

Структура керамического дымохода

Структура дымохода из керамики

Керамическая труба для дымохода имеет следующую структуру:

1. Внутренняя оболочка, выполненная из керамики.
2. Средний слой, состоящий из специального теплоизолятора.
3. Внешняя оболочка из каменных блоков.

Сверху дымохода, изготовленного с применением керамических труб, устанавливаются следующие элементы конструкции:

1. Элемент для накапливания жидкости и ее отвода.
2. Специальный элемент защиты от ветра и осадков.
3. Элемент для осуществления технического осмотра трубы и для ее чистки.
4. Элемент, служащий для подключения к оборудованию котла.

Монтаж дымохода с использованием керамических труб

Итак, современный дымоход состоит из трех основных частей: основания, основного и финального комплекта. Основание — это часть дымохода, состоящая из основания дымовой трубы, емкости, предназначенной для сбора конденсата, тройника прочистки и осмотра, тройника для подключения. Допускаются следующие значения возвышения дымовых труб над крышей здания:

1. Над плоской кровлей — не менее 1200 миллиметров.
2. При расположении трубы на расстоянии до полутора метров от парапета или конька — не менее 500 миллиметров.
3. При расположении дымовой трубы на расстоянии от полутора до трех метров от парапета или конька — не ниже уровня парапета или конька крыши.
4. При расположении трубы на расстоянии более трех метров от парапета или конька — не ниже линии, проведенной вниз от верхней точки конька к горизонту под углом 10 градусов.

   Монтаж керамического дымохода

Высота от колосниковой решетки до устья трубы должна быть не менее пяти метров. В противном случае не будет возникать необходимая разница давлений, а это ведет к отсутствию тяги. Следует учитывать, что диаметр дымового котла должен быть либо больше диаметра дымоотводящего патрубка, либо равен ему. Если прибор не сертифицирован, сечение дымового канала определяется согласно ГОСТ 9817–95. Непосредственно установка дымохода начинается с изготовления фундамента. Он не должен быть связан с основным фундаментом. Исключением является лишь случай, когда фундамент — это монолитная плита, обладающая достаточной несущей способностью. Желательно, чтобы печь и дымоход находились на одном фундаменте. К комплекту дымохода прилагается инструкция, в которой подробно описываются все этапы монтажных работ. Однако есть некоторые пункты, которым следует уделить особое внимание.

Наиболее важные этапы работ:

1. Точка подключения к отопительному оборудованию должна быть определена заранее, в противном случае при возникновении потребности в изменении угла подключения либо высоты выполнение работ может стать слишком затратным, трудоемким (а в некоторых случаях невозможным).
2. Изоляционные плиты должны быть установлены до начала монтажа керамических элементов.
3. На этапе монтажа внешних блоков дымохода следует внимательно следить за соблюдением вертикальности.
4. Герметик наносится на предварительно очищенную от пыли гильзу с обеих сторон (в канавку, расположенную на верхнем краю керамической трубы).
5. Перед установкой следующего элемента необходимо тщательно удалять излишки герметика.

   Дымоход с керамической трубой

6. Трубопровод, предназначенный для отвода скопившегося конденсата из дымоходной трубы, должен быть оснащен сифоном (не менее 15 сантиметров высотой).
7. Желательно проводить монтаж дымохода до начала работ по устройству кровли (это упростит и удешевит данный этап).
8. Если производится монтаж дымохода в деревянном доме, обязательно следует учитывать усадку дома, так как (если усадка будет неравномерной, дымоход может быть поврежден).

Если дымоход возвышается над уровнем крыши более чем на полтора метра, он нуждается в дополнительном армировании.

Есть три способа армирования:

1. Самый распространенный и одновременно самый простой способ армирования производится с использованием армированных стержней (диаметр 10 мм).
2. Также возможно внешнее армирование, которое производится при помощи стальной ленты и стальных уголков.
3. Третий способ — армирование непосредственно вентиляционного канала. Данный способ является самым надежным, так как основание канала сначала бетонируется, а затем усиливается при помощи арматуры.

Особенности установки дымоходов с использованием керамических труб

1. Если керамический дымоход проходит через неотапливаемое помещение (чердак), то он нуждается в утеплении (см. Утепление дымохода).
2. В основном помещении может быть установлена неизолированная труба для дымохода керамическая, но в таком случае не менее чем за 60 сантиметров до перекрытия должен быть установлен «сэндвич».
3. Высота дымохода должна быть не менее пяти метров.
4. Стыки всех элементов должны находиться вне перекрытий здания и быть доступными для осмотра.
5. Перед угловым отводом и после него керамическая труба должна быть закреплена хомутами (через каждые 150–200 см).
6. Трубы, имеющие высоту более 120 см, обязательно должны быть укреплены при помощи растяжек.

Для обеспечения длительного полноценного и безопасного функционирования керамического дымохода два раза в год необходимо выполнять следующие действия:

1. Проверять стыки модулей на герметичность.
2. Проверять тягу.
3. Очищать внутренние поверхности дымохода от сажи (см. Как прочистить дымоход).

Совет: не рекомендуется делать слишком длинный дымоход. В этом случае увеличивается аэродинамическое сопротивление, газы при снижении температуры будут увеличивать свой удельный вес и тяга снизится.

Чтобы избежать увлажнения керамического дымохода после монтажа в трубы, необходимо позаботиться об устройстве вентиляции. Системные дымоходы из керамики с внутренней теплоизоляцией, изготовленной из минеральной ваты, имеют заводские вентиляционные каналы и отверстия в пустотелых блоках, составляющих обстройку керамической трубы. Благодаря данной технологии находящаяся внутри трубы изоляция всегда надежно защищена от влаги, которая способна существенно снизить ее теплоизолирующую способность.

Рекомендации по выбору керамических труб

Трубы керамические для дымоходов очень долговечны, что обеспечивает стабильно высокий спрос на современном рынке. Данная разновидность труб выпускается многими производителями, которые обещают потребителю, как правило, одинаковый гарантийный срок службы. При выборе керамических труб следует обращать внимание на имя производителя, а также уделить (по возможности) некоторое внимание технологии производства и используемым материалам.

Комплект керамического дымохода AWT диаметр 200 мм

Керамические Дымоходы AWT — это качественные дымоходы по низкой цене.
Керамические трубы для дымоходов AWT делаются в Германии, а наружные блоки и изоляция отечественного производства. Благодаря этому цена на дымоходы AWT значительно ниже аналогов, а качество ни чем не уступает европейским производителям!

Цена на Дымоход AWT зависит от двух основополагающих параметров:

Диаметр керамической трубы:
Диаметр дымохода выбирается на основании оборудования, которое будет подключаться к дымоходу. Сечение трубы дымохода не должно быть меньше сечения патрубка оборудования.

Высота дымохода:
Высота дымохода зависит от разных параметров. Как правило, высота дымохода определяется высотой конька дома. В зависимости от удалённости от конька, дымоход делается чуть выше, вровень или чуть ниже конька дома.
Дымоходы не делают ниже, чем 4 метра от пода печи (места горения дров). Это связано с безопасностью — если дымоход будет слишком низким велика вероятность вылета искр и языков пламени из верхней части.

Керамика для дымоходов AWT на 100% сделана в Германии от добычи сырья до финальной упаковки.
Керамические трубы подходят для всех видов топлива, включая влажный режим и работу под давлением!

Негорючая изоляция AWT
Плотный формованный базальт, состоящий из трех с замковым соединением.
Изоляция AWT полностью облегает трубу дымохода и надежно фиксирует ее внутри шахты наружного блока.

Легкие и прочные дымоходные блоки обеспечивают дополнительную изоляцию дымохода и его устойчивость . Блоки имеют вентиляционные каналы, за счет которых проветривается изоляция и обеспечивается дополнительный теплосъем с керамики. По четырем углам расположены отверстия для армирования дымоход.

В основание Дымохода AWT входят:

Набор керамических труб для основания:
конденсатосборник, ревизионный тройник с затвором, тройник для подключения 90 градусов, 5 керамических труб, специальный клей для керамики;
Негорючая изоляция AWT;
Наружные блоки.

Плюсы и минусы керамического дымохода. Технология монтажа

Керамический дымоход используется для отвода дыма и продуктов горения из газового, жидкостного или твердотопливного отопительного котла. Кроме того, его можно использовать с каминами и печами для бани. Он имеет более высокие эксплуатационные свойства, чем трубы из кирпича, нержавейки или других материалов. Сейчас керамическая труба для дымохода является едва ли не наиболее популярным вариантом среди существующих на рынке.

Рассмотрим подробнее, какие преимущества и недостатки имеет эта труба и как производится монтаж керамического дымохода.

Особенности конструкции

Рассматриваемое изделие специалисты часто называют керамический сэндвич-дымоход. Связано это с тем, что оно имеет многослойную конструкцию и состоит из следующих элементов:

• Внутренний – непосредственно керамическая труба, которая служит каналом для вывода продуктов горения и дыма;

• Средний – теплоизоляционный материал, который уменьшает коэффициент теплопроводности стенок трубы. Благодаря теплоизоляции улучшается тяга дыма внутри и не образуется конденсат.

• Внешний – представляет собой защитный кожух, изготовленный из бетона или металла.

Сам дымоход можно условно разделить на три части: фундамент для удержания всей конструкции, основа, которая проходит по всему дому и оголовок, возвышающийся над кровельным покрытием дома.

В зависимости от производителя керамического дымохода конструкция может иметь дополнительные элементы, которые не влияют на эффективность выведения дыма, но улучшают эксплуатационные свойства конструкции. Чаще всего компании-производители продают комплекты керамических дымоходов со следующими элементами:

• Тройником для подключения к трубе отопительного котла;

• Части с ревизионным отверстием для осмотра дымохода и его очистки;

• Зонтом-оголовком или дефлектором, который защищает трубу от осадков, попадания посторонних предметов.

Наиболее популярная сфера использования – подключение мощных отопительных котлов на газе, а также нагревателей на солярке и разных видах твердого топлива. Кроме того, возможны такие способы использования:

Преимущества и недостатки

Материалом для производства керамических дымоходов служит огнеупорная глина. В зависимости от выбранной глины в продаже представлены модели для котлов с высокой и низкой температурой горения топлива.

Но независимо от разновидности изделий, они имеют следующие преимущества:

• Устойчивость к высокой температуре. В процессе работы материал не растрескивается и не изменяет своих технических характеристик в течение всего срока службы.

• Стойкость к температурным перепадам. Труба из керамики с утеплителем не трескается из-за постоянного нагрева и последующего охлаждения в процессе работы котла.

• Коррозийная стойкость. Керамика не подвержена ржавлению при контакте с водой и не разрушается агрессивными веществами.

• Прочность. Материал выдерживает значительные механические воздействия, дополнительно дымоход защищен внешним слоем из бетона.

• Плотность. Керамическая труба отличается низкой пористостью и не допускает инфильтрации дыма и ядовитых газов через стенки.

• Низкая теплопроводность. Использование утеплителя улучшает тягу в трубе и не дает образоваться конденсату.

• Низкая шероховатость. Гладкие внутренние стенки дымохода исключают образование турбулентных потоков, которые могут ухудшить тягу в трубе.

К минусам можно отнести только большой вес, что требует обустройства фундамента и невозможность разместить трубу под углом. А высокая цена, на которую ссылаются многие, полностью оправдана характеристиками.

Разновидности дымоходов

Конструкции для отведения дыма продаются в виде отдельных элементов, из которых формируется целостная труба. В зависимости от количества каналов и их назначения выделяют такие виды керамических дымоходов:

• Одноходовые без вентиляционного канала;

• Одноходовые с вентиляционной шахтой;

• Двухходовые без вентиляционного канала;

• Двухходовые с шахтой для вентиляции.

Требования к размерам конструкции

Диаметр трубы подбирается с учетом мощности нагревательного агрегата. Размеры керамического дымохода выбираются с учетом нескольких дополнительных правил:

• Расстояние от патрубка котла до устья трубы не должно превышать 5 м;

• Возвышение трубы над плоской крышей должно быть не менее 1,2 м;

• При размещении трубы на расстоянии 50 см от конька она должна быть выше крыши на 0,5 м;

• При размещении трубы на расстоянии от 1,5 до 3 м от конька срез трубы должен располагаться на уровне самой высокой точки крыши;

• При размещении трубы от конька на расстоянии более 3 см срез трубы должен находиться не ниже 10 градусов от линии конька относительно горизонтальной прямой.

Схема монтажа

Установка дымохода из керамики производится по следующей схеме:

1. Выравнивается площадка для обустройства дымохода.

2. Строится фундамент, на который устанавливается модуль с патрубком для подключения к котлу.

3. Устанавливается гильза керамического дымохода с устройством для отвода конденсата;

4. Устанавливается элемент с ревизионным отверстием;

5. Производится монтаж остальных модулей;

6. Соединение производится с помощью монтажного раствора с высокими кислотостойкими свойствами.

7. При проходе трубы через перекрытия используются теплоизолирующие негорючие материалы.

8. Нельзя производить стык гильз в перекрытиях.

9. Для вывода трубы через кровлю используются специальные монтажные элементы.

Где заказать

Отзывы о керамическом дымоходе, говорят о том, что эта конструкция отлично справляется со своими задачами, требует минимума обслуживания и служит в течение долгих лет. Однако, чтобы избежать деформации, обрушения и неправильной работы, необходимо, чтобы установка керамического дымохода была выполнена в строгом соответствии с технологией монтажа. Сделать это могут только специалисты с необходимыми знаниями и опытом работы.

Компания «Первый стройцентр Сатурн-Р» реализует дымоходы из керамики фирмы SCHIEDEL и комплектующие к ним. Мы гарантируем качество товара, для получения дополнительных консультаций и оформления заявки обращайтесь к менеджерам по указанным на сайте телефонам.

дымоходы со стажем » Вcероссийский отраслевой интернет-журнал «Строительство.RU»

Современный дымоход — это сложная система, находящаяся в эстетической гармонии с архитектурным обликом здания

Котлы и печи, используемые в системах отопления, способны отлично обогреть дом, но неизбежно наряду с теплом производят и продукты горения топлива. И если дымовые газы не вывести за пределы обитаемой среды, то они станут угрозой и людям, и строению. Издавна эту функцию выполняли дымоходы. И в наше время их «профессия» не поменялась.



Однако само семейство дымоходов значительно расширилось. Теперь кроме традиционных кирпичных шахт для дымоотвода используются стальные и керамические устройства из готовых модулей и даже стеклопластиковые дымоходы. В нашем материале речь пойдет о дымоотводных системах из керамики.



Аттестация на пригодность

Общая схема любого дымохода внешне проста: это труба, вытягивающая за счет естественной конвекции дымовые газы, образующиеся в теплогенераторе при сжигании топлива. Но требования к ней очень жесткие.

Дымоход должен обладать устойчивостью к высокотемпературному воздействию и сопротивляемостью при взаимодействии с конденсатом (если он образовался — в идеале свойства дымохода должны препятствовать его появлению). Кроме того, дымоход должен быть герметичен и не должен пропускать газы сквозь стенки трубы, а также через места сочленений и примыканий. Также ему следует быть удобным для проведения профилактики и ремонта конструкций, обладать высокой пожаробезопасностью, исключающей перегрев смежных с ним строительных деталей. Поверхность дымового канала должна быть гладкой и препятствовать собиранию сажи.

Важнейшим свойством дымохода является его тяга: она должна обеспечивать одностороннее движение дыма, не допуская возникновения так называемой обратной тяги (правда, это явление зависит не только от состояния дымохода, но и от вентиляции самого помещения и др.). Немаловажны и требования к внешнему виду: дымоход без копоти, подтеков, да еще и в эстетической гармонии с архитектурным обликом здания, — приятнее для глаза.

Уже только этот перечень требований показывает, что дымоход не может быть просто пассивным проводником направленного в него потока, это сложная система. Ведь он должен «позаботиться» о том, чтобы не только втянуть в себя газы, но и провести их до самой верхней части — оголовка.

Слишком низкая температура в дымоходе может стать причиной образования конденсата, а слишком высокая увеличит опасность возгорания в местах прохода через перекрытие (особенно в деревянном доме). Хорошая тяга обеспечивает интенсивное горение топлива, но способствует и сжиганию кислорода комнаты, а также выбросу тепла. Это потребует эффективной регулировки подачи воздуха, его восполнения в жилом пространстве или применения систем, использующих для сжигания наружный, а не комнатный воздух.

Влияет на работу дымохода и характер его расположения на крыше. Так, если оголовок окажется ниже определенного уровня по отношению к коньку, то возможно возникновение обратной тяги, когда вполне исправный дымоход просто не сможет противостоять холодным массам воздуха, движущимся вниз по скату и проникающим в трубу.

Дымоход должен иметь высокую надежность и соответствовать параметрам используемого теплогенератора, успешно противостоять осадкам и нормально функционировать при большой разности температур воздуха снаружи и в дымопроводящем канале.

Конструкция керамического дымохода — не исключение. Она позволяет учесть все обстоятельства и требования, предъявляемые ситуациями, в которых керамическому дымоходу предстоит трудиться. А по диапазону использования керамический дымоход специалисты называют самым универсальным, подходящим для любого котла. Керамические системы дымоудаления применяются как в частных, так и в многоквартирных домах.



От керамики — к… керамике

Строго говоря, кирпич — это тоже керамика, и старые кирпичные дымоходы прекрасно «дружили» с дровяными печами. Перемены потребовались, когда в качестве топлива стали использовать котлы, работающие на нефтепродуктах, да еще и с автоматическим управлением, что радикально меняло топочный режим, поскольку дымовые газы в этом случае имеют меньшую температуру, и, следовательно, возникает опасность образования конденсата.

Кирпичный дымоход, работая в паре с дровяной печью, не успевал остывать, что берегло его от образования конденсата. Автоматика же отключает и включает современные котлы совсем по другому «графику», и обычная кирпичная труба начинает покрываться разводами от конденсата.

Технический прогресс откликнулся на эти изменения созданием быстро монтируемых секционных труб, которые устанавливались в существующий кирпичный дымоход для его адаптации под новый теплогенератор. Сначала трубы были только металлическими и однослойными. В качестве альтернативы подобную санацию дымохода можно произвести с помощью эластичного стеклопластикового «чулка» — за счет его разогрева и надувания внутри шахты. Но это очень дорогая процедура, хотя она создает цельную гладкую поверхность и позволяет лучше противостоять кислотам, появляющимся при сгорании нефтепродуктов.

Более технологичным оказалось использование керамики — материала тоже химически нейтрального, что и привело к появлению в классификации дымоходов новой ветви — керамических систем дымоудаления в качестве самостоятельных агрегатов, а не только в виде оснастки для санации кирпичных каналов.

Все элементы современных устройств дымоудаления, в том числе и керамических, выпускаются серийно, отдельными модулями и фасонными деталями (креплениями, поворотными коленами, соединительными узлами и т.п.), позволяющими собрать на месте монтажа дымоход любой конфигурации.

Керамика обладает достаточным «стажем работы» в составе дымоходов. Развитие этого направления утилизации продуктов горения привело к появлению двухслойных (кислотоупорная труба плюс внешняя оболочка), а затем и трехслойных систем, в которых первый слой — это сама керамическая труба, второй — разрезной теплоизолятор, а третий — оболочка-кожух из легкого бетона или нержавеющей стали. Теплоизоляция, окружающая внутреннюю трубу, не позволяет газам в трубе сильно охлаждаться. Секции обладают необходимой подвижностью внутри теплоизолятора при их тепловом расширении.



За что боролись

Первое преимущество, которое дает гладкая внутренняя поверхность керамической труб — отсутствие рельефа, способствующего накоплению сажи, как, например, в дымоходе кирпичной кладки.

Среди неудобств использования керамики обычно называют ее вес. Но современные технологии идут по пути сокращения толщины стенок дымоходных труб до 15 мм. А при использовании мелкодисперсионных сортов глины вес секции окажется еще меньше, и толщина трубы может составить всего 4 мм. Это позволяет материалу быстро прогреваться (рабочая температура трубы — +450—500 °С), устраняя условия, благоприятные для образования конденсата. При более же толстых стенках превышение точки росы в канале происходит медленнее. Но даже появление конденсата не причинит вреда кислотоупорной керамике.

Шамотная труба способна выдержать температуру до +1200 °С, поэтому ей не страшно возгорание сажи (да-да, сажа — не конечный продукт горения, и она может возгореться в местах скопления!). Что касается металлических дымоходов (также прошедших в своей эволюции стадии одно-, двух- и трехслойных вариантов), то в подобных обстоятельствах их материал оказывается менее устойчивым. Но самым надежным способом защиты от этой напасти (любого вида дымохода!) все же остается своевременная профилактика, проводимая профессиональными трубочистами.



Для чистки керамического дымохода предусмотрены дверцы с уплотнением — так называемые «ревизии», а для отвода конденсата в канализацию или в нейтрализующий бокс со сменной кассетой в комплектации задействуются специальные узлы.

Кроме обеспечения термоизоляции и механической прочности короб трехслойного дымохода помогает снять избыточное тепло с теплоизоляционной прослойки. Для этого в коробе устраиваются технологические каналы, примыкающие к теплоизолятору, за счет чего температуру на внешней стороне оболочки удается держать в пределах 30 °С. К тому же такая система проветривания делает дымоход нечувствительным к влаге, не боящимся водяных паров.

Конечно, никто не вводил запрета на использование одно- и двухслойных керамических дымоходов, и они продолжают применяться — к примеру, для уже упоминавшейся санации существующих дымоходов традиционной конструкции (секции опускаются сверху, а сама шахта вскрывается лишь в местах прочистки и подключения). Но для теплогенераторов новых поколений, где борьба за КПД сопровождается понижением температуры продуктов сгорания, а для работы котла используется «забортный» воздух, наиболее подходящей является самая современная трехслойная керамическая система с интегрированным в нее каналом для подачи приточного воздуха (система «газ-воздух»).

В таких дымоходах внутренняя труба «омывается» в коробе потоком воздуха, поступающим сверху через приточные отверстия. Нагреваясь через трубу от уходящих дымовых газов, в топку воздух поступает уже теплым, что способствует дополнительной экономии энергии.

Керамический дымоход — далеко не самое дешевое устройство среди других своих «собратьев», но специалисты причисляют его к разряду элитных систем дымоудаления, способных универсально решать комплексные задачи.

Владимир БРЕУС

Вкладыш дымохода против дымохода

Когда дело доходит до внутренней части дымохода, все может немного запутаться. Термины, которые, кажется, означают одно и то же или выглядят очень похожими, заставили людей задавать мне много вопросов за годы моей работы в дымоходном бизнесе. Термин «облицовка дымохода» очень расплывчатый. В общих чертах, облицовка дымохода — это все, что используется для отвода выхлопных газов из прибора или камина через дымоход. В качестве облицовки дымохода может использоваться глиняная плитка, труба из нержавеющей стали (для дровяных приборов) или алюминиевая труба (для газа или масла).

На глиняные трубы не распространяется гарантия, и они обычно экструдируются на заводе из керамических материалов. Глиняные футеровки дымохода предназначены для удерживания продуктов горения (огня), но не самого огня. Возгорание в реальной системе дымохода из глины вызовет появление трещин, и они предназначены для использования в дымоходах жилых домов, температура которых не превышает 1000 градусов по Фаренгейту. Этот тип дымохода уникально оранжевого цвета, но выпечка может сделать его более коричневым. В Европе большинство лайнеров, будь то глиняные или металлические, круглые.Здесь, в Соединенных Штатах, мы используем модульную конструкцию квадратного размера, потому что квадратные глиняные футеровки дымохода легче хранить, изготавливать и отправлять. Круглые дымоходные трубы вентилируют намного лучше, чем квадратные, потому что продукты сгорания ружья или спирали поднимаются вверх по круглой трубе. Часто глиняная облицовка дымохода с квадратным краем даже не используется полностью, потому что газы по-прежнему будут подниматься вверх по трубе настолько, насколько это возможно.

Этот тип облицовки дымохода используется при выходе из строя глиняной плитки. Обычно используется, чтобы выразить сжигания твердого топлива приборов и камины

из нержавеющих стали дымоходов в основном используются в качестве проверяющей системы для поврежденных глинистой дымовой плитки.Обычно они используются для вентиляции твердотопливных приборов и каминов. В открытом камине (без дровяной печи или топки) NFPA 11 утверждает, что вытяжная система дымохода не должна составлять менее 10% от отверстия камина. Имейте это в виду, когда вы переходите с глиняной облицовки дымохода на дымоход из нержавеющей стали. Вы должны быть уверены, что не уменьшили квадратные дюймы поверхности при замене глиняной облицовки дымохода трубой из нержавеющей стали.

Дровяная печь Труба обычно черная, выходит из верхней части дровяной печи и входит в стену.Труба дровяной печи должна быть такого же размера, как и воротник прибора. Вы не можете уменьшить размер трубы. Такая черная труба может быть как одностенной, так и двустенной. Любая одностенная труба требует зазора 18 дюймов от горючих материалов, независимо от того, какой тип прибора или камина она выбрасывает. Двустенная труба дымохода может уменьшить необходимые зазоры примерно на 66%. Однако ОБЯЗАТЕЛЬНО следовать инструкциям производителя, потому что не все двустенные дымоходы подходят для этого.Двустенные трубы иногда называют «дымоходными системами заводского изготовления». Иногда трубы, которые проходят через стену, например, дровяная труба, проходящая от верхней части печи через стену, требуют изолированного наперстка в стене или прохода. Они устанавливаются вокруг трубы в том месте, где труба проходит через стену и рассеивает тепло, чтобы не загореться стеной.

Наконец, есть дымоходные трубы, которые называются дымоходными трубами класса А. Их устанавливают снаружи дома.В большинстве случаев эти дымоходные трубы расположены на расстоянии около 2 дюймов от горючих материалов. Дымоходные трубы класса A должны соответствовать требованиям норм и быть на два фута выше, чем что-либо в радиусе десяти футов. Это помогает обеспечить правильную прорисовку. Все дымоходные трубы и футеровки дымохода должны быть установлены в соответствии со стандартами производителей, которые могут потребовать распорок, распорок, определенных зазоров и заглушек.

Clay Lamb — подрядчик по трубочисту в Цинциннати и исполнительный продюсер канала YouTube, подкаста и блога «Спросите трубочиста».Он также является отмеченным наградами педагогом и оратором в области производства дымоходов и каминов.

AsktheChimneySweep.com… .обучающие видео
AmChimney.com… .American Chimney Cincinnati, OH

Мы участвуем в программе Amazon Services LLC Associates, партнерской рекламной программе, разработанной для того, чтобы мы могли зарабатывать деньги, перейдя по ссылке на Amazon.com и дочерние сайты.

Последние сообщения Клэя Лэмба (посмотреть все)

Объяснение вариантов облицовки дымохода для домовладельца

Автор — Мардж Пэджитт

Домовладельцы часто сбиваются с толку, когда слышат, что их дымоход необходимо заменить.

Первая мысль, которая может прийти в голову: «Что, черт возьми, это значит?» Этот автор попытается объяснить — в терминах непрофессионала — что такое замена облицовки, почему она может быть необходима, и все доступные варианты, чтобы вы могли принять осознанное решение о ремонте дымохода.

Проще говоря, замена футеровки означает установку новой футеровки дымохода. Однако этот процесс далеко не прост и требует, чтобы монтажные работы выполнял профессионал. Если вам сказали, что дымоход необходимо заменить, причина может заключаться в том, что облицовка дымохода повреждена, смещена, отсутствуют стыки раствора, ее размер неверен или что облицовка дымохода отсутствует вообще.

Вкладыши дымохода требуются с 1927 года по нормам для достижения двух целей: во-первых, для обеспечения беспрепятственного прохождения дыма и токсичных дымовых газов из дома, а во-вторых, для снижения внешней температуры дымохода во время использования. .

Повреждение футеровки дымохода может и часто происходит во время пожара в дымоходе, удара молнии, перемещения фундамента или прокола (перемещение дымохода на место и установка опор для удержания его на месте).

Со временем стыки дымовых растворов, подверженные воздействию дождя и кислых дымовых газов, портятся и полностью исчезают.Разрывы в лайнере из-за любого из этих повреждений могут представлять серьезную опасность. После того, как квалифицированный профессиональный подрядчик по дымоходу оценит вашу конкретную трубу, он / она предложит один из следующих методов замены облицовки:

Стекловолоконная плитка для дымохода

Они используются с 1900-х годов и являются легкодоступными и доступными. относительно недорогой строительный материал. Облицовка дымохода растрескивается при перепаде температур в 500 градусов (как при пожаре в дымоходе) и в конечном итоге размягчается и растрескивается, особенно если подвергается конденсации в дымоходе.

При первоначальном строительстве каменщик укладывает плитки перед кладкой, окружающей их, что позволяет ему следить за тем, чтобы плитки были прямыми, а швы — гладкими.

Замена облицовки плиткой трудна, если не невозможна, за исключением очень коротких участков. По этой причине очень немногие подрядчики предложат этот вариант. Если предлагается такая возможность, обязательно спросите, как они собираются выполнять установку, какое оборудование используется и сколько кладки необходимо удалить из дымохода, чтобы получить доступ к внутренней части.

В некоторых случаях невозможно заменить облицовку плиткой без разрушения всей или части дымохода, и поэтому большинство специалистов по дымоходам предлагают заменить облицовку сталью.

Вкладыш для дымохода из нержавеющей стали

Вкладыш для дымохода из нержавеющей стали — более современный продукт. Все вкладыши дымохода из нержавеющей стали имеют U.L. внесены в список или протестированы в U.L. 1777, что означает, что они прошли серию испытаний, включая три 10-минутных ожога 2100 градусов.

Стальные вкладыши дымохода выдерживают кратковременное воздействие дымохода, но могут быть повреждены в результате длительного пожара. Стальные футеровки бывают жесткими или гибкими и разных марок, например, нержавеющая сталь марки 304, которая очень тяжелая, или титан / нержавеющая сталь 361, которая легкая, но прочная. Ваш специалист по дымоходам будет знать, какой тип лучше всего подходит для вашего конкретного применения.

Большинство гибких стальных футеровок также могут иметь индивидуальную форму, подходящую для дымохода.

Для большинства из них также требуется дополнительная изоляция в виде покрытого фольгой керамической ваты или утеплителя Thermix. Это сохраняет теплоизоляцию лайнера и снижает передачу тепла окружающей кладке. При правильном количестве изоляции можно добиться установки «нулевого зазора». Это важно, если рядом с горючими материалами нет надлежащих зазоров.

Удаление оригинальной облицовки дымохода часто необходимо для того, чтобы получить необходимое пространство для облицовки дымохода надлежащего размера. Каждый раз, когда вкладыш вставляется внутрь старого вкладыша, он «уменьшается в размерах» или становится меньше старого вкладыша.

Внутренние размеры облицовки дымохода имеют решающее значение для работы камина, дровяного или газового прибора, и если они слишком маленькие или слишком большие, они не будут тянуть или работать должным образом.

Международный жилищный кодекс указывает конкретные размеры лайнера, которых необходимо придерживаться. К сожалению, не у всех специалистов по дымоходам есть оборудование, необходимое для удаления облицовки дымохода, поэтому важно проверить размер облицовки перед ее установкой.

Типичная облицовка дымохода для открытого дровяного камина должна составлять 1/10 размера отверстия камина. В большинстве случаев нержавеющая сталь будет первым или единственным вариантом, предлагаемым из-за ее популярности.

Монтируемые или керамические вкладыши дымохода

Монтируемые или керамические вкладыши дымохода являются лучшими и, следовательно, самыми дорогими вкладышами, доступными на сегодняшний день. Литые лайнеры перечислены или протестированы в U.L. Стандарты 1777 и для приложений с нулевым зазором.

Преимущества этого типа футеровки заключаются в том, что ее можно точно подобрать по размеру для прибора, который она будет обслуживать, можно использовать для нескольких дымоходов в одном дымоходе и фактически укрепить дымоход.

Литые футеровки устанавливаются с помощью тяжелой резиновой трубы, которая надувается внутри дымохода.Смесь заливается вокруг тюбика и оставляется на ночь для застывания. Пока смесь заливается, она просачивается в отверстия или трещины дымохода, укрепляя конструкцию. На следующий день трубу спускают и снимают, оставляя твердую керамическую футеровку дымохода.

Независимо от того, какой тип футеровки вы решите использовать, если вам не нравится вариант футеровки, предлагаемый вашим специалистом по дымоходу, обратитесь к другому специалисту.

Обязательно изучите компанию, у которой вы советуетесь, и посетите их веб-сайт, чтобы узнать о годах их работы в бизнесе, предлагаемых методах переналадки, а также об их обучении, сертификации и лицензировании.

Более подробную информацию о каждом типе футеровки дымохода можно найти в других моих статьях на сайте chimneys.com.

Примечание. Все графические изображения предоставлены с разрешения HearthMasters, Inc.

~ Оливер Бошемин

Типы дымоходов и дымоходных систем

Европейский стандарт BS EN 1443: 2003 Дымоходы — Общие требования разделяет дымоходы и дымоходы на три основных обозначения:

Дымоходы, изготовленные по индивидуальному заказу — Строятся на месте с использованием заводских футеровок дымохода.

Система дымоходов — Сборные дымоходные системы. Производится на заводе и собирается на месте. Основные преимущества дымоходных систем заключаются в их удаленном производстве и предварительно отформованной изоляции.

Соединение дымоходных труб — Труба, специально разработанная для подсоединения прибора к дымоходу или дымоходу.

Дымоходы и дымоходы также доступны из различных материалов — нержавеющей стали, бетона, пемзы, глины или керамики и пластика.Бетон, пемза, глина или керамика вместе называются каменными дымоходами. Пластиковые дымоходы разрешается использовать только при низких температурах конденсации.

Необходимо соблюдать осторожность при проверке обозначения дымоходных систем и гибких футеровок из нержавеющей стали, так как ограниченное их количество специально разработано для использования с газовыми приборами. Их нельзя использовать с дровяными или многотопливными приборами. Дымоходные системы и футеровки из глины и пемзы подходят для древесины, различных видов топлива, масла и газ.Бетонные блоки для газохода, как следует из названия, должны использоваться только при газовых пожарах и не должны использоваться при пожарах на дровах или твердом топливе.

Также доступны пемзовые и керамические дымоходные системы заводского производства. Хотя они могут быть модернизированы, системы дымоходов из пемзы и керамики, как правило, используются в новых домах, потому что они требуют фундамента, а их метод строительства лучше всего подходит для набора навыков каменщика.

Гибкие футеровки из нержавеющей стали сертифицированы по BS EN1856-2.Гибкие футеровки используются для замены облицовки существующего дымохода. Следует соблюдать осторожность при выборе гибкого лайнера.

Есть два типа гибких вкладышей:

• Вкладыши одинарные для использования с газовыми приборами и
• Вкладыши с двойной обшивкой, изготовленные из перекрывающихся полос из высококачественной нержавеющей стали, обеспечивающие гладкую герметизацию дымохода. Эти лайнеры следует использовать с деревом и многотопливная техника.

Однослойные лайнеры никогда не должны использоваться с древесиной или многотопливом.

Для сертификации в качестве системного дымохода компоненты, используемые с гибкой футеровкой, также должны иметь одобрение CE.

Глиняно-керамические футеровки дымоходов изготавливаются из специально подобранной смеси огнеупорных глин различных размеров, как круглых, так и квадратных, чтобы подходить к диапазону деревянных и твердотопливных приборов и открытого огня. BS EN 1457: 2012 часть 1 определяет технические требования к глиняным / керамическим футеровкам, которые должны использоваться в сухих условиях без конденсации.

Футеровка из пемзы и бетона сертифицирована по BS EN 1857: 2010.Разница между изделиями для дымоходов из бетона и пемзы заключается в количестве пемзы, используемой при их производстве. Прокладки из пемзы Schiedel, например, производятся из 100% заполнителя пемзы. Цемент используется для связывания заполнителя, в результате чего процентное содержание пемзы в готовом продукте все еще превышает 90%. Пемза изготавливается из вулканической породы, и ее важность в строительстве дымоходов объясняется тем фактом, что она является естественным изолятором.

Для образования дымохода облицовки должны быть окружены кирпичом, блоком или камнем толщиной не менее 100 мм с зазором между ними, заполненным подходящей изоляционной бетонной смесью.Глину, пемзу и бетонную облицовку можно использовать для замены облицовки существующего дымохода. Футеровки из бетона и пемзы не следует использовать при конденсации.

Для получения конкретной информации о продукте обращайтесь:

Дымоходы из нержавеющей стали состоят из двух концентрических металлических стенок из нержавеющей стали с изоляцией, заполняющей кольцевое пространство между ними. Некоторые системы имеют керамическую облицовку, которая может продлить срок службы. Системные дымоходы заводского изготовления просты в обращении и доступны с широким спектром фитингов, таких как отводы, клеммы и тройники, которые можно просто заблокировать или сдвинуть вместе.Они легко собираются и поддерживаются специальными опорными кронштейнами. Эти продукты, которые могут использоваться внутри и вне помещений, должны быть сертифицированы по BS EN 1856-1: 2009.

Системы из нержавеющей стали, как правило, используются в существующих зданиях, не имеющих дымохода и пристроек, поскольку они не требуют специального фундамента и могут быть легко модернизированы.

В соответствии с новым стандартом BS EN 15287-1 двустенные дымоходы теперь могут использоваться в качестве соединительной дымовой трубы, а также для замены футеровки существующей дымовой трубы.

Дымоходы из пемзы сертифицированы по BS EN1858: 2008. Системы дымоходов из пемзы с двойными стенками, известные как Double Module, могут использовать естественные изоляционные свойства пемзы и не требуют дополнительной изоляции. Системы пемзы легкие и поставляются с рядом аксессуаров, предназначенных для облегчения использования с плитами. Дымоходы из пемзы не должны использоваться в конденсационных системах.

Керамические дымоходные системы сертифицированы по BS EN13063-1: 2005.Керамические дымоходные системы и футеровки подходят для работы с деревом, разными видами топлива, нефти и газа, а также для конденсации. Внутренняя керамическая облицовка изолирована минеральной ватой и помещена в предварительно отформованный бетонный блок.

Для получения конкретной информации о продукте обращайтесь:

Блоки газохода

были специально разработаны для пожаротушения с газовым эффектом. Их нельзя использовать на дровяных или многотопливных приборах ни при каких обстоятельствах. Бетонные блоки имеют цельный узкий прямоугольный дымоход.Они имеют тот же модульный размер, что и строительный блок из каменной кладки, и обычно проектируются таким образом, чтобы они соединяются с соседними кирпичными или блочными работами. Блоки газохода сертифицированы по BS EN 1858: 2008

Для получения конкретной информации о продукте обращайтесь:

Соединительные трубы дымохода предназначены для подсоединения прибора к дымоходу. Труба обычно декоративная, потому что она видна в жилой зоне. Варианты исполнения — стекловидная эмаль или одностенная нержавеющая сталь.Стекловидная эмаль — наиболее часто используемый вариант. Одностенная нержавеющая сталь сертифицирована по стандарту EN1856-2. Стекловидное эмалевое покрытие должно соответствовать рекомендованным требованиям. для высокой термостойкости в BS1344 часть 1: 1994 часть 7: 1984 и кислотостойкости BSEN 14483-1: 2004. Европейский стандарт для дымоходных труб из низкоуглеродистой стали из стекловолокна — BS60009-1989.

В соответствии с новым стандартом BS EN 15287-1 двустенные дымовые трубы из нержавеющей стали, сертифицированные по BS EN 1856-1: 2009, также могут использоваться в качестве соединительной трубы для дымохода

Дымоходные вентиляторы — это механические вытяжные системы, предназначенные для решения проблем, связанных с тягой в дымоходе. Системы доступны для использования с широким спектром бытовой техники, включая дровяные и многотопливные печи, а также открытый огонь. При выборе подходящего чернового раствора всегда следует обращаться за консультацией к специалисту. Дымоходные вентиляторы должны работать в соответствии с требованиями BS EN 15287-1.

Для получения конкретной информации о продукте обращайтесь:

Клеммы из нержавеющей стали обычно устанавливаются по одной из двух причин:

• Защита от непогоды, птиц и мусора
  Терминал сконструирован таким образом, чтобы не ограничивать тягу дымохода.
• Решение проблем с понижением давления
  Если наблюдается нисходящий поток и другие факторы исключены, противовес из нержавеющей стали может улучшить воздушный поток и производительность дымохода. Клеммы с защитой от опускания из нержавеющей стали также предназначены для защиты дымохода от погодных условий, птиц и мусора.

Клеммы из нержавеющей стали могут устанавливаться на все типы дымоходов и дымоходов в системах дымоходов из нержавеющей стали, глины / керамики, бетона и пемзы.Они могут поставляться либо как часть дымоходной системы, либо отдельно от уважаемые производители дымоходов.

Нужен ли мне вкладыш для дымохода? Вот как сказать

Когда вы используете камин, вы хотите быть уверены, что он максимально безопасен. Если у вас его нет или вы не уверены в своем текущем, вы можете спросить себя: «Нужна ли мне облицовка дымохода?»

Облицовка дымохода может показаться не важной частью дымохода, но на самом деле она чрезвычайно важна и повышает безопасность вашего камина и дома.Кроме того, требуется наличие облицовки дымохода для прохождения проверки при передаче собственности.

В этой статье мы рассмотрим все, что вам нужно знать о вкладышах для дымохода и их преимуществах, чтобы вы могли решить, что лучше всего подходит для вашего дома.

Что такое вкладыш для дымохода?

Дымоходная облицовка — это именно то, на что она похожа — внутренняя облицовка дымохода. Вы можете спросить: «Зачем мне нужно облицовывать дымоход чем-то, разве не для этого изначально предназначен дымоход?» Хотя это может быть частично правильным, есть еще много причин, по которым они важны и необходимы.

Прежде чем объяснять, какую пользу вам может принести вкладыш для дымохода, вы должны сначала узнать типы вкладышей для дымохода и когда их использовать.

Большинство домов с дымоходом изначально были построены с облицовкой из глины или керамики . Они часто используются, когда дом только строится, потому что они недорогие и хорошо сочетаются с правильно ухоженным или совершенно новым дымоходом открытого камина.

Однако глиняные футеровки для дымоходов не являются самыми прочными и могут трескаться и разрушаться при экстремальных погодных изменениях и условиях.Живя в Чикаго, вы знаете, что погода непредсказуема.

Другой тип футеровки для дымохода — алюминиевая футеровка . Алюминиевые футеровки очень прочные, но подходят только для газовых печей и водонагревателей, но не для каминов. Они хорошо сохраняют тепло и защищают стенки дымохода от конденсата.

Вкладыши для дымохода из нержавеющей стали чрезвычайно прочны и идеально подходят для дровяных каминов, газовых печей и водонагревателей.Люди часто получают стальную футеровку, чтобы обновить старую глиняную или керамическую. Стальные облицовки дымохода обеспечат безопасность и защиту стен дымохода на долгие годы.

Преимущества вкладыша дымохода

Очевидно, что самым большим преимуществом облицовки дымохода является то, что она повышает безопасность вашего камина, бытовых приборов, дома и семьи. Здесь вы можете подумать: «У меня уже много лет камин без подкладки, и ничего плохого не произошло». Пока что. Пока ничего плохого не произошло. Всегда лучше перестраховаться, чем сожалеть.

Вкладыши дымохода создают чистый и прямой путь для безопасного и эффективного выхода дыма из дома. Без него стенки дымохода в конечном итоге разрушатся, и загрязнения смогут просочиться через любые трещины.

Когда дымоход не может эффективно выпускать побочные продукты сгорания наружу, это значительно увеличивает риск пожара в дымоходе. Кроме того, сажа и креозот могут легче образовываться на стенках дымохода, чем на облицовке дымохода, а это значит, что вам придется чаще чистить дымоход.

Когда вы используете камин, выделяется угарный газ, и вы хотите, чтобы он не попадал в ваш дом любой ценой. Правильно установленная в хорошем состоянии облицовка дымохода не даст ей выйти наружу.

Кроме того, если дымоход не имеет облицовки, это увеличивает вероятность того, что дымоход остынет. Что произойдет, если дымоход станет слишком холодным? Это заставит дым вернуться в ваш дом, потому что холодный воздух более густой. Когда у вас есть изоляция дымохода, этот риск почти снижается.

Как узнать, когда вам нужен дымоход

Самый простой способ решить, нужна ли вам облицовка для дымохода, — это сначала спросить себя: «А есть ли у меня вкладыш для дымохода?» Если вы ответили «нет», решение несложно. Приобретите вкладыш для дымохода.

В некоторых регионах даже требуется, чтобы у вас был лайнер, например, в Чикаго, в дымоходе, поэтому важно проконсультироваться с местным муниципалитетом, чтобы узнать, применимо ли это к вам.

Один из наиболее распространенных признаков того, что вам нужна облицовка дымохода, — это когда вы замечаете, что стенки дымохода изнашиваются быстрее, чем обычно.Когда ваша облицовка не в надлежащем рабочем состоянии, тепло или конденсация повреждают кирпич и раствор в большей степени. В таком случае вам понадобится вывернуть дымоход или заменить кирпич, чтобы восстановить поврежденный участок.

Если вы переезжаете в дом, в котором есть камин, обязательно проверьте, есть ли облицовка дымохода. Часто в доме все еще устанавливается оригинальная глиняная облицовка, и во многих случаях эта облицовка будет повреждена.

Еще один способ узнать, что вам нужна новая облицовка дымохода, — это когда вы заметите проблему конденсации.Всякий раз, когда в дымоходе попадает вода, это не лучший вариант. Влага — главный враг дымохода. Новая облицовка дымохода поможет изолировать дымоход и удерживать влагу наружу.

Вы также можете сделать дымоход водонепроницаемым, чтобы еще больше защитить дымоход от влаги.

Кроме того, вам следует приобрести новую облицовку дымохода, когда вы решите переделать камин. Независимо от того, переходите ли вы с газа на сжигание дров или наоборот, важно, чтобы у вас была обследована облицовка дымохода, чтобы убедиться, что она находится в хорошем состоянии и имеет размер для обеспечения надлежащей вентиляции.

Конечно, если вы не уверены в состоянии своей облицовки дымохода, как можно скорее проведите осмотр дымохода, чтобы сертифицированный профессионал мог определить, безопасно ли использовать дымоход.

Позвольте вертикальному уходу за дымоходом помочь вам решить, нужен ли вам вкладыш для дымохода

Очевидно, что многие домовладельцы не являются сертифицированными специалистами по дымоходу, поэтому самостоятельно диагностировать дымоход может быть затруднительно. Однако легко заметить резкие изменения в работе дымохода.

Если вы заметили конденсат в дымоходе или повреждение внешнего кирпича, проблема может заключаться в повреждении или отсутствии облицовки дымохода.

Если вы задаетесь вопросом: «Нужна ли мне облицовка дымохода?», Обратитесь в компанию Vertical Chimney Care, чтобы как можно скорее провести осмотр дымохода. Мы помогаем домовладельцам Чикаголенда поддерживать чистоту и безопасность в своих домах уже более 30 лет.

Свяжитесь с нами сегодня для любых наших услуг по дымоходам и каминам.

отличий дымоходных труб — какая марка лучше для меня?

Выбор дымохода может оказаться непростой задачей, позвольте нам помочь.

Вот несколько общих вопросов, которые мы получаем:

«Я устанавливаю полностью новую трубу дымохода. Какую марку выбрать?»

Самым популярным выбором покупателей для новых дымоходов является дымоходная труба DuraTech. DuraTech предлагает более широкий выбор труб и фитингов по разумной цене.

Еще одним популярным брендом среди клиентов является Shasta Vent Chimney Pipe, который является наиболее доступным решением для дымохода. Shasta Vent изготовлен из нержавеющей стали 304 и теплоизоляционного покрытия из тонковолокнистой керамики, которое обеспечивает превосходные тяговые характеристики.

«Я могу установить это профессионально или сделать это сам, какую марку мне следует использовать?»

Профессиональные установщики и домовладельцы предпочитают дымоходы DuraTech. Тем не менее, Shasta Vent — еще один отличный вариант для людей с ограниченным бюджетом, который также можно установить, не нанимая профессионала!

«Я живу в Канаде, дымоход какой марки я использую?»

DuraPlus HTC специально разработан для канадских дымоходов.

«У меня передвижной / промышленный дом, и я хочу поставить дровяную печь. Какой тип дымохода я использую?»

DuraTech и DuraPlus одобрены для использования в передвижных домах и промышленных домах. Мы рекомендуем использовать DuraPlus в передвижных / промышленных домах, так как он холоднее снаружи дымохода и добавляет дополнительный запас безопасности.

«Если у меня уже есть дымоход определенного типа и я хочу заменить пару отрезков, могу ли я использовать дымоход любой марки?»

К сожалению, каждый производитель использует разные способы соединения участков трубы.Они не взаимозаменяемы.

Информация о бренде

DuraVent® DuraPlus®

DuraPlus разработан, чтобы сохранять прохладу снаружи, обеспечивать горячий сквозняк внутри, повышать эффективность печи и обеспечивать пожаробезопасную конструкцию, защищающую как дымоход, так и здание. Этот дымоход с тройными стенками имеет два изоляционных слоя (керамическое одеяло и воздушное пространство). Изоляция керамического покрытия надежно удерживается на месте, устраняя горячие точки, характерные для изоляции с неплотным заполнением.В случае пожара креозота сжимаемая изоляция одеяла позволяет облицовке дымохода расширяться наружу в радиальном направлении.

Разработанный для нормальной непрерывной работы при температуре дымовых газов 1000 ° F, DuraPlus подвергается строгим и строгим требованиям HT стандарта UL, включая один час при 1400 ° F, плюс три десятиминутных испытания дымохода при 2100 ° F.

---

DuraVent® DuraTech®

Благодаря изоляционному покрытию Thermal Tech, заключенному между двойными стенками, DuraTech предлагает оптимальную безопасность и производительность.Он сохраняет внешнюю стенку дымохода прохладной, обеспечивая при этом высокую температуру дымовых газов для оптимальной тяги.

Внутренняя стенка на 25% толще, чем у конкурирующих дымоходов, что обеспечивает дополнительный запас прочности. Не требуются фиксирующие ленты или механические крепления. Изящная конструкция стены 1 «DuraTech обеспечивает легкую установку благодаря 16-дюймовому центральному обрамлению. Для плотной установки доступна квадратная потолочная опорная коробка с уменьшенным зазором (только DuraTech диаметром 6 дюймов).

Разработанный для нормальной непрерывной работы при температуре дымовых газов 1000 ° F, DuraTech подвергается строгим и строгим требованиям стандарта UL для высоких температур, включая один час при 1400 ° F и три десятиминутных испытания дымохода при 2100 ° F. .

Что говорят клиенты NorthlineExpress.com о дымоходной трубе DuraTech:

— Работает как рекламируется. Очень прост в установке и отлично поддерживает дымоход. Спасибо также за отличное обслуживание клиентов. Вы правильно ответили на все мои вопросы.

— Отличный продукт, который значительно облегчил мою работу. Очень крепкий. Я установил их на дымоход за несколько часов до первого предзимнего шторма с сильным ветром. Дымоход стоял твердый, как скала!

— Мы приобрели дровяную печь и удлиненный кронштейн для крыши Dura Tech и очень довольны качеством продукции, своевременной доставкой и простотой заказа.Заказал бы снова и рекомендовал NorthlineExpress семье и друзьям.

— Дымоходная система класса А работает безупречно. Мои сбережения стоили того, и товар бесплатно доставили к моей двери. Поэтому я могу настоятельно рекомендовать NorthlineExpress как профессиональный надежный онлайн-бизнес, работающий так, как должен бизнес. Таков мой опыт, и я довольный клиент.

— Я обнаружил, что труба соответствует изображению. Хотя у меня не было его достаточно долго, чтобы оценить его долговечность, я обнаружил, что он прост в установке и плотно при установке.

— Хорошо защищенная транспортировочная упаковка, проста в установке, хорошо подходит.

— Спасибо за отличный товар!

---

Shasta Vent ™

Shasta Vent Inc с гордостью предлагает свою систему дымоходов All-Fuel HT для рынка бытовой и строительной отопительной техники. Дымоход Shasta Vent All-Fuel HT Chimney, продаваемый в Европе в течение многих лет, а теперь предлагающийся в Америке, внесен в список ETL Intertek в соответствии с требованиями HT стандарта UL 103. All-Fuel HT Chimney Shasta Vent отвечает требованиям безопасности и производительности, необходимым для современных высокоэффективных устройств.

Shasta Vent All-Fuel HT Chimney — это двустенный, сплошной дымоход для жилых помещений с внутренними и внешними стенками из нержавеющей стали марки 304 0,020 дюйма с зазором 2 дюйма до горючих веществ. Дымоход All-Fuel HT также оснащен прецизионными концевыми кольцами с поворотным замком и быстрыми и легкими запорными лентами. Изоляция из высокотемпературного керамического покрытия заключена между стенками из нержавеющей стали, чтобы поддерживать сильную тягу и поддерживать относительно более низкую температуру на внешней стене. All-Fuel HT Chimney имеет ограниченную пожизненную гарантию.

---

Selkirk® SuperPro

SuperPro (SPR) разработан для всех видов топлива — с внешним кожухом из нержавеющей стали. Продается на рынках профессиональных установщиков. Размеры: 5 дюймов, 6 дюймов, 7 дюймов, 8 дюймов. Изоляция: 1 дюйм + Solid Pack, списки: UL-103 HT

---

Selkirk® Ultra Temp

Ultra Temp — это выбор установщиков для различных установок, от небольших жилых помещений до крупных проектов дымоходов по индивидуальному заказу. Характеристики: Доступны в диаметрах от 5 до 24 дюймов, 304 внутренних / 430 внешних, Нержавеющая сталь, 1-дюймовая сплошная изоляция из минеральной ваты и замковые швы.Соединительные системы малого диаметра легко скручиваются вместе для быстрой и легкой установки. Для дополнительной защиты узкая полоса замка аккуратно скрывает и защищает швы. Ultra-Temp малого диаметра используется на всех топливных приборах

.

Нержавеющая сталь против глиняной плитки — Миннеаполис, Миннесота,

Наши дымоходы представляют собой сложные конструкции с множеством различных компонентов, скрытых за кирпичом и раствором. Одна из самых важных и наименее узнаваемых частей дымохода — это облицовка дымохода.В то время как облицовка дымохода предназначена для защиты наших домов от теплопередачи, повреждений, смены источников топлива или простого износа, может потребоваться замена облицовки дымохода.

Что такое вкладыш для дымохода?

Американский институт безопасности дымоходов определяет облицовку дымохода как «глиняный, керамический или металлический канал, установленный внутри дымохода, предназначенный для удержания продуктов горения, их направления во внешнюю атмосферу и защиты стенок дымохода от тепла и коррозии. . »

Облицовка дымохода служит барьером между теплом и газом, производимым огнем, и остальной частью вашего дома.Если облицовка дымохода повреждена или отсутствует, ваш дом подвергается значительному риску возгорания дымохода; Национальное бюро стандартов обнаружило, что без теплоизоляции дымохода каркас и стены вокруг дымохода могут загореться всего за три с половиной часа.

Глиняная плитка VS Лайнер из нержавеющей стали

Глиняная плитка и нержавеющая сталь — два наиболее распространенных вида облицовки дымохода. У обоих есть свои преимущества и недостатки, понимание их различий может помочь домовладельцам определить лучший тип облицовки дымохода для своей каминной системы.

• Плитка глиняная. Глиняная плитка — самый распространенный вид облицовки дымохода. Большинство новых дымоходов строятся с использованием облицовки из глиняной плитки из-за их доступности и простоты установки. Футеровки из глиняной плитки рекомендуются для каминов, работающих на дровах или гранулах. Однако их не рекомендуется использовать с газовыми каминами; Кислая конденсация, производимая газом, может вызвать преждевременное повреждение глиняной плитки. Несмотря на то, что керамическая плитка выдерживает регулярный износ, она чрезвычайно восприимчива к повреждениям от влаги, протечек в дымоходе или пожара в дымоходе.Из-за способа установки отдельные глиняные плитки нельзя заменить без удаления частей окружающей кладки.
• Нержавеющая сталь. Вкладыши из нержавеющей стали нечасто используются при строительстве новых дымоходов. Вместо этого они используются при замене футеровки дымоходов как способ устранения повреждений или при смене источников топлива. Вкладыши из нержавеющей стали известны своей безопасностью и долговечностью. Точно так же их можно использовать с каминами, которые сжигают все источники топлива, включая древесину, газ, пеллеты и масло.Хотя футеровки из нержавеющей стали дороже, чем облицовки из глиняной плитки, они обеспечивают повышенную безопасность и долговечность. Поскольку футеровки из нержавеющей стали производятся, на большинство из них распространяется ограниченная или пожизненная гарантия после установки. Это может помочь предотвратить или значительно снизить любые будущие затраты на техническое обслуживание, связанные с футеровкой.

Позвоните нам сегодня

Компания Jack Pixley Sweeps рекомендует футеровки из нержавеющей стали всем нашим клиентам, которым необходимо выполнить замену футеровки дымоходов.Непревзойденная безопасность, доступность и долговечность футеровок из нержавеющей стали могут принести пользу вам и вашей семье на долгие годы. Для получения дополнительной информации о преимуществах замены футеровки дымохода футеровкой из нержавеющей стали свяжитесь с нашими специалистами сегодня!

Заглушка для дымохода, оклад дымохода, вкладыш для дымохода, крышка Chase и т. Д.

Различные типы крыш и способы их использования они влияют на работу дымохода развертка

Тип кровельного материала в вашем доме определяет способ работы вашего профессионального трубочиста.По дереву, шиферу, железобетону, керамической плитке или каменной черепице можно ходить в тяжелых ботинках и без повреждений. При необходимости легко установить строительные леса и расчистить мусор. Для более хрупких материалов, таких как асфальт, асбест или солнечные батареи, трубочисты должны соблюдать дополнительные меры предосторожности, чтобы они не сломались, не потрескались и не поцарапали кровельный материал. Имейте в виду, что цены на ремонтные работы на крыше дымохода сильно различаются в зависимости от материалов, типа повреждения дымохода и необходимых ремонтных работ.

Если вы заметили повреждения от воды на стенах или неприятный запах, исходящий от камина, обратитесь к специалисту по дымоходам или местному кровельцу, чтобы получить лучший совет о том, в чем проблема, и узнать цену. Трубочисты наверняка смогут отличить то, что потребует ремонта мигания дымохода и ремонта коронки дымохода, от полной замены или новой облицовки. Они хорошо разбираются в стандартах безопасности Национальной ассоциации противопожарной защиты Na (NFPA) и хотят обеспечить безопасность вас и вашей семьи в вашем доме.

Вкладыш дымохода (также известный как дымоход)

Неисправная или поврежденная облицовка дымохода является основной причиной возгорания дымохода. У некоторых старых дымоходов вообще нет футеровки, или та, которая у них есть, уже не безопасна и требует замены. Старые дома с небезопасной облицовкой необходимо полностью заменить, чтобы они соответствовали стандартам Национальной ассоциации противопожарной защиты (NFPA).NFPA требует, чтобы все дымоходы из каменной кладки имели облицовку, а также ежегодно ее проверяли и очищали. Регулярное обслуживание гарантирует, что смертельные газы, образующиеся при сгорании твердого топлива, такого как уголь и дрова, будут выходить из дома. Они также предотвращают возгорание дымохода из-за скопления креозота.

Вкладыши дымохода устанавливаются для поддержания нормального состояния дымохода, потому что вкладыш помогает выводить побочные продукты сгорания наружу и от дымохода.Для каждого дымохода нужна исправная облицовка, и во время ежегодной чистки дымохода ваш специалист по дымоходу может сказать вам, что вам нужен новый или что вам нужно отремонтировать существующий. Правила Национальной ассоциации противопожарной защиты (NFPA) предписывают замену футеровки дымохода, если в существующей футеровке обнаружены трещины, если она сломана или отсутствует. Сломанная или поврежденная облицовка может привести к тому, что газы потекут в дом через дымоход. Поврежденная или сломанная облицовка дымохода также может привести к чрезмерному нагреву горючего материала возле дымохода.Ущерб во всех случаях может привести к серьезным потерям. Учитывая опасность старых необлицованных или поврежденных дымоходов, а также множество экономически эффективных вариантов, которые сейчас доступны, чтобы сделать дымоходы безопасным компонентом системы отопления дома, мы можем предложить вам профессионально осмотреть дымоход, чтобы убедиться, что он соответствует современным стандартам безопасности.

Есть три типы вкладышей; глина, металл и монолитный.

1. Глиняная плитка Лайнер: Глиняная плитка — самая распространенный тип кладки дымохода лайнеры, потому что они недорогие, легко доступны. Они неплохо справляются с открытые дымоходы камина, которые правильно обслуживается каждый год. Там два недостатка глиняной плитки лайнеры. Потому что они керамические продукт, они не могут быстро впитаться и равномерно распределять тепло во время быстрое повышение температуры, которое возникает при возгорании дымохода.Этот неравномерный нагрев вызывает неравное расширение, которое, в свою очередь, приводит к растрескиванию плит дымохода и разделить на части. Это похоже на погружение холодного стакана в очень горячая вода. Это будет мгновенно разбить. если ты получить трещины в дымоходе, тебе понадобится дымоход профессионально отремонтировать их раньше используя его снова.Второй недостаток в том, что плитки не могут адекватно содержать жидкость побочные продукты сгорания, производимые современные газовые приборы.

2. Металл вкладыш дымохода: Эти вкладыши обычно из нержавеющей стали сплава или алюминия, и в основном используется для обновления и ремонта существующих дымоходы.Металлические вкладыши дымохода поставляются в двух разных формах; жесткий и гибкий. Жесткие лайнеры можно использовать, если вы дымоход полностью прямой, но если у вас есть смещения или изгибы должен быть установлен гибкий лайнер. Хотя оба лайнера обеспечивают надлежащая защита, одно из преимуществ гибкий вкладыш в том, что он может удерживать меньше накоплений, потому что он расширяется и сжимается с температурами дымохода, который затем сбивает любого креозота или других отложений, когда он движется.Эти системы лайнеров У.Л. протестировано и внесено в список, и если правильно установлен и обслуживается чрезвычайно безопасны и долговечны. Нержавеющая сталь подходит для дерева сжигание, газ или нефть, в то время как алюминий — недорогой альтернатива для определенной среды только эффективные газовые приложения. Это обычно требуется такой высокий температурная изоляция использоваться в в сочетании с вкладышами для безопасность.

3. Вкладыш для дымохода монтируемый: Эти вкладыши легкие, цементоподобные продукты, которые установлен внутри дымохода, формируя гладкая, бесшовная, изолированная проход для дымовых газов. Они может улучшить структурную целостность стареющих дымоходов, и являются постоянными вкладыши подходят для всех видов топлива.Следует укладывать футеровки шамотных дымоходов. в среднем режиме, не растворяется в воде огнеупорный раствор, ограничивающий воздушное пространство вокруг дымохода. Вам не нужно больше, чем дюйм или два пространства, особенно в районы зоны землетрясения из-за возможность смещения и разлива дымовые газы в дом. В дымовые газы имеют кислую природу и буквально разъедает ступку стыки изнутри дымохода.В качестве швы раствора размываются, нагреваются быстрее переходит к ближайшим горючие и опасные газы например, угарный газ может протекать в жилые помещения дома.

Всегда выбирайте профессиональная помощь в любое время отремонтирована облицовка дымохода. Они те, кто вооружены всеми необходимая информация о том, как сделать это, и как это сделать в соответствии с закон.Например, лайнер должен выступать на 8 дюймов или более от верха дымовой камеры камина и наклон не может быть больше чем 30 градусов. Это лишь один из многих кодов, которые должны быть выполнены. Сделать это самому может оказаться опасно, поскольку у вас может не быть необходимые инструменты или знания или опыт.

Обшивка дымохода

Дымоход оклад обычно представляет собой листовой металл это выстилает край дымохода и крыша для предотвращения попадания воды вход в дымоход и твой потолок.если ты есть негерметичный дымоход или вода пятна на потолке над твоим камин, вполне вероятно, что ваш перепрошивка отсутствует, проржавела, трещины или неуместны, или неправильно запечатанный кровельной смолой, которая скрывая большую проблему под. Вода повреждение вызовет дальнейшее растрескивание и представляет большую опасность пожара, когда его оставляют без лечения.В старые материалы должны быть сняты, а после ремонта повреждение водой, вам также потребуется установить новую прошивку, чтобы не допустить повреждение водой от повторения.

Дымоход оклад обычно делается из металла как алюминий и нержавеющая сталь. Медь обычно самый продолжительный из них. Медь самая популярная металл, когда дело касается дымохода мигает.Это из-за его долговечность. Податливые углы составляют водонепроницаемую оболочку. Некоторые люди предпочитают свинец меди. Что имеет значение, в конце концов, в том, что должна быть водонепроницаемая отсек. Если у вас есть асфальт или деревянная черепица, это все еще довольно сложный Проект «Сделай сам». Если у вас есть шифер или плитка крыша, есть особые приемы которые следует использовать, если требуется помощь профессионального подметания.

В ремонт испорченная прошивка, первый шаг будет очищать от грязи или мусор вокруг участка, предназначенного для отремонтировать. Трубочист бы отрежьте ткань достаточно большой, чтобы покрыть ремонтируемый участок. Он бы оставьте 3 дюйма ткани на каждом сторона, чтобы обернуть это все дымовая труба. Далее крыша и дымоход нужно накрыть Скотч.Использование мигающего герметика толщиной около 1/8 дюйма, он бы запечатать область внутри замаскированной площадь. Печать будет покрыт тканью. Концы ткани необходимо обрезать и завернутый в угол дымовая труба. Незначительный трещины между крышей и дымоход можно было отремонтировать и опломбировать с помощью герметика. Кирпич дымоходы могут быть повреждены в в течение нескольких лет и рекомендуется герметик на основе силикона использоваться как герметик.Это не единственный способ держать воду в страхе, но некоторые трубочисты используют это метод.

Если вы комфортно работать на крыше и думаю, вы можете оторвать существующие металл и цемент, а затем измерить, вырезать и согнуть новый листовой металл по размеру именно вокруг дымохода, и наконец, сложите все части так, чтобы они как следует проливать воду самостоятельно, вы удастся немного сэкономить. Однако есть много специализированные инструменты, которые нужно купить при работе с листовым металлом, поэтому если вы уже не владеете ими, обязательства по стоимости и времени не стоит, и это работа лучше оставлено профессиональному дымоходу подметать.
