Естественные пороки древесины (фото, описание)

При выборе древесных материалов обычный человек обращает внимание на породу древесины, ее размеры (как рассчитать кубатуру досок – мы говорили в предыдущей статье) и, разумеется, цену. Однако существует еще один критерий, на который не часто обращают внимание покупатели. Это пороки древесины.

На первый взгляд они или вовсе не видны, или не кажутся угрожающими. Но стоит ли ими пренебрегать?

Брак в древесине может возникать по нескольким причинам – либо ее неправильно хранили (трещины, грибки), либо это естественные пороки древесины, либо древесину неправильно обрабатывали (о дефектах обработки древесины читайте здесь). О том, как распознать некачественную древесину, какие пороки древесины существуют мы и поговорим сегодня.

Учимся прямо в лесу: как распознать дефекты растущего дерева

Таксацией леса, или таксацией отдельно растущего дерева, специалисты называют его оценку – от качества и роста до диаметра и годичных приростов.

Благодаря этому можно предварительно рассчитать такие показатели, как размеры и возможность применения отдельных срезов, выход сырья, высоту, на которой ствол можно распилить на отдельные части и тому подобное.

Но не обязательно быть лесоводом, чтобы суметь провести таксацию хотя бы примерно, на глаз. В следующий раз, когда будете прогуливаться в лесу, оцените по всем параметрам приглянувшееся вам дерево. Например, есть сосна (см. рисунок). Высота ее ствола – 28 метров. В 1 метре от земли у нее имеется комлевая гниль. Выше – в 1,7-5 метрах — сучьев на дереве нет, выглядит она здоровой. В 9,5 метрах имеется грибок – к примеру, сосновая губка, от которой расходится гниль на 1,5 метров вниз и 0,5 метров вверх. На оставшемся отрезке от 9,5 метров до 15,5 метров древесина здорова, но есть наружные мертвые сучья.

Что же можно сделать из такого дерева?

Пример таксации дерева

— участок, пораженный комлевой гнилью (1 м от земли) пускают на дрова

— из 6,5 метров последующей здоровой древесины получают первосортный пиловочник

— 2 метра гнили, в зависимости от степени поражения, уйдет на пересорт

— 6 оставшихся метров можно пустить как крепежный лес.

Дефекты древесины

Древесина – материал дорогой, поэтому при покупке не поленитесь обратить внимание на то, не поражены ли грибками или трещинами ваши бревна или брусья. Брак древесины может принести много хлопот, если обнаружиться в уже возведенном доме или бане.

Трещины и гнили не обязательно возникают по вине деревообработчиков, но какая вам разница, в естественной среде треснуло и загнило дерево, или постарались производители, если дефект имеется. Некачественной древесины очень много, и если в вас недобросовестный продавец увидит наивного простачка, есть шанс нарваться на гнилое или треснутое дерево. Поэтому – перебирайте, крутите носом и на все обращайте внимание.

Гнили древесины

Виды гнилей древесины

а — наружная трухлявая – поражает ядровую, заболонную и части дерева

б — твердая заболонная – вычислить ее крайне сложно, поскольку пораженная древесина имеет твердость нормального дерева

в — бурая трещиноватая – как понятно из названия, пораженная гнилью часть дерева имеет трещиноватую структуру, низкую твердость, окрашена в бурый цвет

г — пестрая ситовая – опасна тем, что со временем древесина становится мягкой и начинает разрушаться.

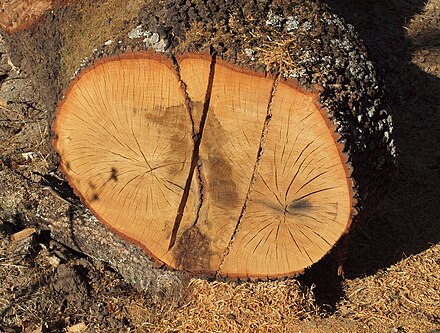

Трещины древесины

Какие виды трещины древесины бывают:

— трещины усушки – появляются при неправильных режимах сушки древесины

Трещины усушки могут быть: 1)круглых лесоматериалов, 2,3,4)пиломатериалов — пластевые, кромочные, торцевые

— кольцевые трещины – их можно заметить между годичными кольцами

Кольцевые трещины: 1)круглых лесоматериалов, 2,3,4)пиломатериалов — пластевые, кромочные, торцевые

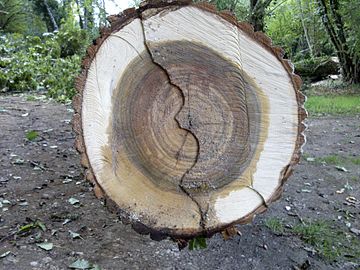

— сердцевинные трещины – заметны на торце спиленного ствола. Начинаются они от сердцевины, во время сушки размеры трещин увеличиваются. Такая древесина совершенно непригодна для строительства.

Сердцевинная трещина

Дефекты ствола дерева

Наросты на древесине

Сувель на дереве

Капы и сувели, коим посвящена отдельная статья на нашем сайте, очень ценятся в качестве декоративного материала. Но по факту это — брак древесины. Они представляют собой утолщения на стволе, образованные в результате механических, химических поражений, грибками или бактериями.

Это приводит к нарушению ростовых процессов, вследствие чего годичные слои, повторяя форму нароста, изгибаются, а структура и качество древесины падают.

Овальная форма ствола

Если ствол дерева имеет нехарактерную овальную форму, скорее всего при распиле обнаружится тяговая древесина или крень (о них читайте ниже).

Искривление ствола

Искривление ствола дерева

Кривизна ствола может быть вызвана рядом факторов: изменением освещения, ростом на склонах и холмах, потерей верхушки и заменой ее боковым побегом и пр. Кривизну рассчитывают в процентах.

Сбежистость ствола

Все деревья сужаются от комля к верхушке. Но если на 1 метр уменьшение диаметра ствола составляет более 1 см, явление называют сбежистостью. Чаще всего деревья с таким пороком встречаются в редких древостоях. Сбежистость ствола плоха тем, что при обработке образуется слишком много отходов. К тому же, такие стволы грешат еще одним недостатком древесины – радиальным наклоном волокон.

Закомелистость

1)Сбежистый ствол дерева 2)Закомелистый ствол дерева

Это та же сбежистость, но проявляющаяся в прикорневой зоне. У комеля диаметр ствола увеличен больше чем на 20% на расстоянии 1 м от расширения.

Дефекты древесины, вызванные механическими повреждениями

Сухобокость

Сухобокость древесины

Если из-за ожога, ушиба, обдира дерево лишается коры с одной стороны, и эта часть ствола отмирает, явление называют сухобокостью дерева. Вследствие этого дефекта древесины возникают наплывы, завитки, повышенная смоленистость, нарушается прочность древесины. Естественно, при обработке увеличивается объем отходов.

Рак

Рак дерева

Из-за деятельности бактерий и грибков у деревьев могут возникать закрытые или открытые раны с нехарактерными наплывами и утолщениями, именуемые раком дерева. При раке дерева форма бревна теряет свою округлость. Хвойные породы деревья становятся более смолистыми.

Прорость

Прорость древесины

Проростью называют затянувшуюся рану, которая внутри содержит мертвую древесину. Если повреждение относительно свежее, обнаружить его легко при визуальном осмотре. Старая рана имеет вид затянувшейся щели, заполненной остатками коры.

Дефекты строения древесины

Годичные слои или волокна расположены неправильно

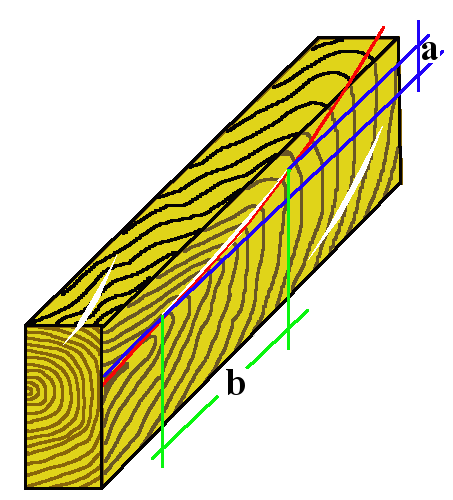

Косослой – когда волокна отделяются от продольной оси. Это становится заметно при распиле. Различают

радиальный косослой (отклонения выявляются в промежутках между кольцами) и тангенциальный (сердцевинные лучи направлены неправильно относительно продольной оси).

Этот недостаток древесины приводит к увеличению естественной усушки в продольном направлении, влечет за собой винтовое коробление пиломатериалов, усложняет механическую обработку и снижает гибкость. Чем больше угол отклонения волокон от оси, тем менее прочная древесина.

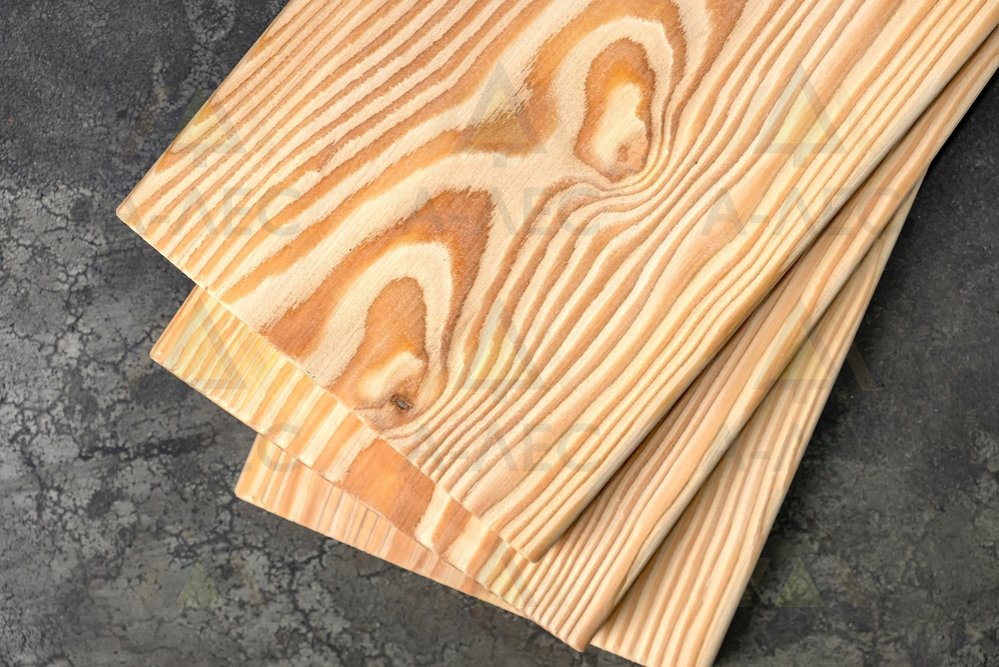

Глазки и завитки древесины — искривления годичных колец в местах проростей и сучков

Свилеватость древесины

Свилеватость древесины.

Хаотичным или волнообразным расположением волокон, чаще всего встречающимся возле капов или в комлевой части, именуют свилеватость. Чаще всего этот дефект древесины поражает не весь ствол, а некоторые участки. Как правило, свилеватость поражает лиственные, фруктовые породы деревьев.

Крень древесины: а)крень в прожилках, б)крень сплошная

Крень формируется у дерева, наклоненного к земле или изогнутого. В разрезе такой пиломатериал имеет темные тусклые полосы разной ширины. Чаще всего встречается у ели и пихты, менее выражена у кедры, лиственницы и сосны. При поперечном распиле такого дерева происходит зажим пил, а качество древесины — невысокое.

Тяговая древесина, в противоположность крени, формируется на растянутой зоне стволов и веток. При распиле такой порок древесины выделяется светлым, перламутровым оттенком. При воздействии ультрафиолета или сушки пораженный участок становится темно-коричневым. Тяговая древесина сложно обрабатывается: при распиле поверхности получаются ворсистыми, отдельные волокна отделяются и забивают зубья пил.

Внутрення заболонь древесины

Внутренняя заболонь древесины характеризуется образованием в зоне ядра годичных слоев, которые по своим свойствам идентичны заболони. Из-за этого древесина с ложным ядром не стойка к гнилям, легко пропускает влагу. Чаще всего этот порок древесины встречается у дуба и ясеня.

Ложное ядро древесины. Так называют темную внутреннюю зону, не совпадающую с годичными кольцами. Это случается из-за бактерий, грибков, сильных морозов, механических повреждений. Ложное ядро обладает низкими показателями гибкости, однако превосходит по прочности заболонь.

Сердцевина древесины

Сердцевина. Центральную часть ствола, у которой рыхлая древесина, именуют сердцевиной. Бревна с сердцевиной не считаются дефектными, однако для пиломатериала такой порок недопустим из-за подверженности к растрескиванию и гнилям.

Сучки древесины

Сучки являются следами от оснований веток. Могут иметь круглую, овальную, продолговатую форму. Сучки по-разному влияют на качество древесины. Самыми опасными считаются сучки с древесиной, которая легко растирается в порошок (табачные), и гнилые.

Пасынок древесины

Пасынком называют отставшую в росте вторую верхушку ствола, пронизывающую ствол дерева под небольшим углом к оси. Как правило, пасынки тянутся почти вдоль всего бревна, нарушая целостность, однородность, прочность лесоматериала.

Смоляной карман древесины

Смоляные карманы в древесины представляют собой пространство между годичными кольцами, заполненною камедями и смолами. Размер их варьируется от 1 мм до 15 см. Формируются при механических повреждениях, воздействии насекомых, нагревании солнцем в морозную погоду.

Водослой древесины

Водослой. В области ядра могут встречаться участки с высокой влажностью. Из-за этого во время сушки такая древесина растрескивается и деформируется. При продольном разрезе водослой выглядит как полосы, тянущиеся от комля к вершине, при торцевом – как темные участки по центру.

Засмолок древесины

Засмолки древесины. Так называют участки хвойной древесины, пропитанные смолой в зоне механического повреждения. Древесина с засмолками плохо клеится и обрабатывается, но очень плотная и устойчива к гниению.

Конечно, это не полная класиффикация естественных пороков и дефектов древесины. Более подробно с этим вопросом можно ознакомиться в ГОСТе 2140-81
Татьяна Кузьменко, член редколлегии Собкор интернет-издания «AtmWood. Дерево-промышленный вестник»

Насколько информация оказалась для Вас полезной? Loading …

как выбрать доски — ВикиСтрой

Отметим, что пороки пиломатериалов можно разделить на два основных вида — естественные, то есть относящиеся к дефектам самой древесины, и появившиеся во время обработки дерева, в процессе создания пиломатериалов, то есть зависящие от человеческого фактора. В России в настоящее время по-прежнему действует специальный ГОСТ 2140–81, разработанный ещё в 1981 году. Данный ГОСТ включает в себя все видимые пороки древесины.

Самым распространённым пороком пиломатериалов являются хорошо всем знакомые сучки. Собственно, это часть дерева, которая оказалась внутри ствола, что не самым лучшим образом сказалось на его качестве и внешнем виде. Хотя иногда сучки могут даже украсить спил дерева, но специалисты стараются избегать таких вариантов. Различают множество видов сучков, которые могут оказаться в пиломатериалах:

Круглые, овальные, продолговатые.

По расположению в распиленном дереве сучки могут быть кромочными, сшивными, ребровыми, пластевыми, торцовыми.

Есть сквозные, проходящие через весь пиломатериал, и односторонние сучки.

Разветвлённые, групповые и разбросанные по всей поверхности пиломатериала сучки.

Несросшиеся с окружающей древесиной, сросшиеся и частично сросшиеся сучки.

Гнилые, табачные, загнившие и здоровые сучки.

Стоит отметить, что далеко не все из вышеперечисленных видов сучков катастрофически влияют на качество пиломатериала. Например, если сучок вполне здоровый, сросшийся с остальной древесиной, то он выделяется лишь внешне и на качество пиломатериала не повлияет. А вот сшивной, то есть пронизывающий всю кромку или пласть, выходящий на два ребра сучок — это очень нехорошо. Эксперты также считают весьма вредными для качества пиломатериалов групповые сучки, то есть расположенные близко друг от друга.

Групповой сучок

Второй распространённый порок пиломатериалов — трещины. Представляют они собой разрыв древесины, намного чаще встречаются трещины вдоль волокон, а не поперёк. В мелких сортиментах нецелесообразно различать трещины по видам, они считаются единым пороком. В крупных же сортиментах можно выделить следующие виды разрывов древесины:

Метиковые трещины. Это радиальные трещины внутри стволов. Чаще всего встречаются у бука, лиственницы и сосны. Могут достигать 10 метров, зачастую трещина идёт от комля и до живой кроны. На боковой поверхности круглых деревозаготовок метиковые трещины не видны, а вот на торцах пиломатериалов могут быть заметны. Бывают простые метиковые трещины и сложные.

1 — простой метик; 2 — крестообразный метик

Отлупные трещины. Представляют собой разрывы по годичному слою древесины, встречаются у всех пород деревьев. Отлуп — дугообразная или кольцевая, не заполненная смолой трещина.

Морозные трещины. Как понятно из названия, появляются во время резкого понижения температуры зимой, распространяются в глубину ствола радиально.

Трещины усушки. Это тот случай, когда причиной появления трещины является вмешательство человека. Такие трещины возникают во время сушки древесины в результате возникновения сушильных напряжений. Они меньше по протяжённости и глубине, обычно появляются на торцах пиломатериалов из-за неравномерной просушки.

Также принято различать торцевые трещины, боковые, глубокие и нет, сквозные, сомкнутые и разошедшиеся. Появление трещин заметно снижает прочность древесины, кроме того, в пиломатериалы через трещины могут проникать грибы, плесень, влага. Поэтому разрывы, особенно глубокие и хорошо заметные, считаются серьёзным пороком.

ГОСТ указывает также на наличие пороков самого ствола дерева, что в итоге может сказаться на качестве пиломатериалов, сделать их заготовку более сложной, а расход — заметно более существенным. Различают следующие пороки ствола:

Сбежистость. Это уменьшение диаметра дерева от комля к верхушке. В целом, это нормальное явление, ведь ствол всегда тоньше именно вверху. Но если диаметр уменьшается более чем на сантиметр каждый метр высоты — это уже порок.

Закомелистость. Один из видов сбежистости — ствол заметно шире в нижней части. Закомелистость может быть округлой и ребристой.

Ребристая закомелистость

Овальность. Пороком считается также форма торца круглых пиломатериалов в виде эллипса.

Наросты, то есть утолщения ствола, могут быть бугристыми или гладкими.

Кривизна. С кривым стволом работать заметно труднее, причём изгибы могут быть простыми и сложными.

Указанные пороки стволов в итоге могут стать причиной радиального наклона волокон в уже подготовленных пиломатериалах и шпоне.

Пороков строения древесины тоже существует много:

Тангенальный наклон волокон, который неофициально называют природный косослой. Волокна древесины в таком случае располагаются или по наклону, или по спирали. Косослой может стать причиной коробления и повышенной продольной сушки.

Перерезание годовых слоёв или радиальный наклон волокон. Может возникнуть при неправильном распиле в целом нормального лесоматериала или же из-за кривизны ствола и закомелистости.

Крень. Это изменения в строении сучьев и ствола, характерно для хвойных пород. Выражается в потемнении и утолщении годичных слоёв, приводит к появлению трещин, снижает прочность древесины и мешает её обработке. Ухудшается также и внешний вид пиломатериалов.

Широкослойность. Слишком широкие годовые кольца, такая древесина мягче, она непрочная.

Тяговая древесина. Слишком толстые, резко увеличенные годовые кольца, выражаются в ворсистости, иногда древесина меняет цвет. Может привести к трещинам, короблению, мшистости.

Свилеватость. Волокна древесины расположены беспорядочно, извилисто. Такой материал непрочный, его сложнее обрабатывать. Но в отделочных пиломатериалах свилеватость даже ценится за необычный внешний вид и структуру дерева.

Волнистая свилеватость

Завитки на годичных слоях. Они уменьшают прочность древесины, завитки могут быть сквозными, то есть выходящими на обе стороны пиломатериала.
Глазки. Могут быть тёмными и светлыми, хорошо заметными и не очень, разбросанными и групповыми. В целом это следы спящих почек, которые так и не стали побегами. Глазки серьёзным пороком обычно не считаются.

Смоляной карман. Это полость, возникшая между годичных слоёв и заполненная смолой. Неудобно, что смола, вытекающая из таких кармашков, пачкает инструмент и портит поверхность деревянных изделий.

Неправильная сердцевина дерева, смещённая или двойная.

1 — смещённая сердцевина; 2 — двойная сердцевина

К ранам древесины относятся сухобокость, прорость, рак. Всё это серьёзные поражения, которые сказываются как на внешнем виде древесины, так и на её качестве.

Сухобокость

Прорость

1 — открытый рак; 2 — закрытый рак

Во время самой обработки древесины кроме трещин, о которых мы писали выше, могут возникнуть следующие пороки:

Изменение окраски древесины. Это может случиться, если лиственные породы сушить при слишком высокой температуре. Зачастую на дереве может возникнуть даже ожог.

Изменение формы. Конечно, во время сушки древесина форму всё равно изменит, но можно добиться того, что изменения будут минимальными. Для этого следует строго придерживаться технологии сушки, действовать осторожно.

Смолотечение. Если были смоляные кармашки или древесина сама по себе засмоленная, то смола при высокой температуре — выше 60 градусов — просто потечёт. В целом на технические свойства древесины смолотечение не повлияет.

Усушка клеток.

Вновь отметим, что сушить древесину при температуре выше 60 градусов не следует, это пагубно скажется на её свойствах.

Покоробленность. Может возникнуть не только во время сушки, но и в процессе неправильного хранения, выпиловки.

Кроме того, во время дубильных и химических процессов древесина может получить ненормальную окраску. Это явление называют химической окраской, физические свойства древесины не изменяются, но внешний вид серьёзно страдает.

Очень вредны грибные поражения древесины и биологические повреждения, например, червоточины. Кроме того, пороки пиломатериалов могут появиться уже во время транспортировки, в результате неосторожного обращения, неправильного распила и обработки. Это тоже человеческий фактор.

Поражение древесины грибком

Механические повреждения пиломатериалов, например, зарубы, царапины, наколы, сколы, вырывы, вмятины, выхваты, часто возникают при ручной обработке. Автоматизация процесса и использование специальных устройств при распиле и шлифовке древесины помогают избегать таких проблем.

рмнт.ру

:: Теория :: Материалы из органического сырья часть2 :: Древесина и материалы из нее :: Пороки древесины

Пороками называют недостатки древесины, появляющиеся во время роста дерева и хранения пиломатериалов на складе. Степень влияния пороков на пригодность древесины в строительстве зависит от их вида, места расположения, размеров, а также от назначения древесной продукции. Один и тот же порок в некоторых видах продукции делает древесину непригодной, а в других понижает ее сортность или не имеет существенного значения. Поэтому в стандартах на конкретные виды лесопродукции имеются указания о допустимых пороках.

Пороки древесины можно разделить на несколько групп:

пороки формы ствола,

пороки строения древесины, сучки, трещины, химические окраски и грибковые поражения и покоробленности. Рассмотрим основные виды пороков.

Пороки формы ствола

Пороки формы ствола легко определяются на растущем дереве, поэтому стволы таких деревьев могут быть отбракованы на лесосеке. К этой группе пороков относятся сбежистость, закомелистость и кривизна ствола.

Сбежистость – значительное уменьшение диаметра по длине ствола. Нормальным сбегом считается уменьшение диаметра на 1 см на 1 м длины ствола. Этот порок уменьшает выход обрезных пиломатериалов. Кроме того, в материале оказывается много перерезанных волокон, что снижает его прочность.

Закомелистость – резкое увеличение диаметра комлевой (нижней) части ствола. Закомелистость бывает круглой и ребристой. В любом случае она увеличивает количество отходов и искусственно вызывает косослой в готовой продукции.

Кривизна ствола – искривление ствола дерева в одном или нескольких местах. Сильная кривизна переводит древесину в разряд непригодной для строительных целей.

Пороки строения древесины

Пороки строения древесины представляют собой отклонения от нормального расположения волокон в стволе дерева: наклон волокон, свилеватость, крень, двойная сердцевина и др.

Наклон волокон (косослой) – непараллельность волокон древесины продольной оси пиломатериала. Это явление (особенно при больших углах наклона волокон) вызывает резкое снижение прочности древесины и затрудняет ее обработку. Пиломатериал, имеющий косослой, обладает повышенной склонностью к короблению при изменении влажности.

Свилеватость – крайнее проявление косослоя, когда волокна древесины расположены в виде волн или завитков.

Свилеватость в некоторых породах (орех, карельская береза) придает красивую текстуру древесине; такие породы используются в отделочных работах.

Крень – изменение строения древесины, когда годовые кольца имеют разную толщину и плотность по разные стороны от сердцевины. Крень нарушает однородность древесины.

Сучки – самый распространенный и неизбежный порок древесины, представляющий собой основание ветвей, заключенные в древесине. Они нарушают однородность строения древесины, вызывают искривление волокон (свилеватость). Сучки уменьшают рабочее сечение пиломатериалов, снижая их прочность в 1,5. .2 раза (а в тонких досках и брусках и более).

Трещины

Трещины могут появляться как на растущем дереве, так и при высыхании срубленного дерева и пиломатериалов. Они нарушают целостность лесоматериалов, уменьшают выход высокосортной продукции, снижают прочность и даже делают их непригодными для строительных целей. Кроме того, трещины способствуют гниению древесины.

Трещины усушки встречаются очень часто в древесине всех пород; они возникают в результате напряжений, вызванных неравномерной усадкой при быстрой сушке древесины на воздухе. Эти трещины направлены от периферии к центру вдоль волокон древесины.

Грибные поражения

Грибные поражения и химические окраски вызываются простейшими живыми организмами – грибами, развивающимися из спор и использующими древесину в качестве питательной среды, или микроорганизмами. Для развития грибов необходим кислород воздуха, определенная влажность и положительная температура. Различают грибы, поражающие деревья, растущие в лесу, и свежесрубленную древесину, и грибы, развивающиеся на деревянных конструкциях.

На растущих деревьях могут развиваться деревоокрашивающие грибы. Они питаются содержимым клеток, не затрагивая их стенки. Поэтому прочность такой древесины изменяется незначительно, но на древесине появляются цветные пятна и полосы. Изменение окраски древесины без изменения ее механических свойств может происходить из–за биохимического окисления дубильных веществ, провоцируемого микроорганизмами.

Значительно более опасны дереворазрушающие грибы. Они питаются материалом стенок клеток – целлюлозой, разлагая ее с помощью ферментов до глюкозы. Это возможно только при достаточной влажности древесины. Глюкоза в теле гриба используется в процессе его жизнедеятельности и, в конце концов, превращается в углекислый газ и воду.

Процесс гниения прекращается при снижении влажности древесины до 18–20 % (сухая древесина не гниет), снижении температуры ниже 0°С или исключении поступления кислорода.

Повреждения насекомыми (червоточины) представляют собой ходы и отверстия, проделанные в древесине насекомыми (жуками-короедами, точильщиками). Они живут в древесине и ею же и питаются. Жуки-точильщики могут развиваться в сухой древесине и даже в мебели.

Поверхностные червоточины не влияют на механические свойства древесины, так как при распиловке уходят в горбыль. Глубокие червоточины нарушают целостность древесины и снижают ее прочность.

Покоробленности – нарушение формы пиломатериалов при изменении ее влажности при сушке и хранении или под действием внутренних напряжений при продольной распиловке крупных элементов на более мелкие.

Пороки древесины – УчМет

Муниципальное бюджетное общеобразовательное учреждение Ярцевская средняя общеобразовательная школа№ 1
«Пороки древесины» 6 класс (урок с позиции сбережения здоровья)

Подготовил и провел учитель технологии Знароченков А. М.
Ярцево, 2012-2013 учебный год. Тема урока: «Пороки древесины» Цели урока:

Обучающие:
· изучить с учащимися определение пороков древесины, виды пороков, определять их по внешнему виду, причины возникновения, их отрицательное влияние на качество изготовляемых изделий.

Развивающие:
· способствовать развитию у школьников умений выделять главное в изучаемом объекте;
· способствовать развитию аналитического мышления, расширению технического кругозора.
· умение выбирать древесный материал для работы и использовать его качества.

Воспитательные:
· воспитывать у детей бережное отношение к природным ресурсам;
· воспитывать экологическую грамотность;
· воспитывать бережное отношение к своему здоровью;
· воспитывать эстетическую направленность в своём роде деятельности.
Тип урока: комбинированный (освоение новых знаний и систематизация изученного).

Инструменты и оборудование: образцы пород древесины с различными пороками, иллюстрации. Средства ИКТ. Рубанки – 3. Металлические молотки – 3. Металлические стержни высотой 120 мм, диаметром 6 – 8 мм.

Учебники Технология. Технический труд 6 класс. Самородский П. С., А. Т. Тищеко, В. Д. Симоненко; под ред В. Д. Симоненко.-4-е изд. переработанное,- М.: Вентана – Граф, 2010 год.- 144 с.; илл.
Оформление доски: тема урока, опорные понятия – сучки, косослой, свилеватость, трещины, рак, червоточина; домашнее задание.

План урока 1. Организационная часть (2 мин.).
Приветствие. Проверка готовности учащихся к занятию, сообщение темы, цели и задач урока.
*Манера ведения урока строится на живом неформальном общении учителя с учениками.
Учитель один из участников учебного и образовательного процесса. Как старший ведущий и одновременно, как понимающий и слушающий своих учеников. Всегда приходящий к ним на помощь, поддерживающий и направляющий. Старается организовать урок так, чтобы он был максимально успешным и для него самого и для его учеников. Учитель учитывает психическую, физиологическую и возрастную характеристику своих учеников.

2.Повторение пройденного материала. Определение уровня подготовки уч-ся к усвоению нового материала. (15 мин).
Рассказ о том, что занятия по технологии проходят в специально оборудованных школьных мастерских. Во время занятий следует особо соблюдать правила поведения, Чтобы избежать несчастных случаев. О свойствах древесины и основных древесных пиломатериалах применяемых в производстве. Даётся характеристика различным древесным пиломатериалам, рассказ о том, где они используются.
3. Изучение нового материала (28 минут).
Рассказ о том, что качество древесины не на всех участках древесного пиломатериала одинаково. Встречаются места, на которых строение древесины имеет отклонения от нормы.
4.Практическая работа (25 минут).
Практическое изучение образцов древесных пород с наличием различных пороков. Определение видов пороков по их внешним признакам.
5. Закрепление нового материала. (13 минут).
Проведение теста и подведение его итогов. Анализ ошибок и ответ на вопросы.
6. Подведение итогов урока (5 минут).
Подвести итоги занятия. Отметить наиболее активных учащихся. Выставить оценки за занятие, ответить на вопросы. Сообщить тему следующего занятия.
7. Домашнее задание.(2мин)
Ход урока 1. Организационный момент (2 мин).
Здравствуйте! Сегодня мы с вами поговорим о том, \что древесный материал, с которым нам с вами приходится сталкиваться при изготовлении изделий, не всегда бывает качественным и может иметь отклонения от нормального строения.
Прежде чем перейти к теме сегодняшнего урока, давайте вспомним. О чём у нас вами вёлся разговор на прошлом уроке.
* У учащихся развита интуитивная способность улавливать эмоциональный настрой учителя. Поэтому с первых минут урока, с приветствия нужно создать обстановку доброжелательности и сотрудничества. Создать ситуацию успеха.

2.Вводный опрос в виде тестирования. Определение уровня подготовки уч-ся к усвоению нового материала. (15 мин).
Вопросы по изученному материалу:
— Назовите правила безопасности на уроках технологии?
— Подумайте, почему необходимо соблюдать правила безопасности на уроках технологии?
— Какими свойствами обладает и где применяется древесина?
— Для производства, каких материалов, используется древесина?
* При ответах учащихся, если они затрудняются, я разрешаю найти и прочитать ответ в учебниках или в записях в тетрадях.

Ну что же. Очень хорошо. Ну, а теперь, прежде чем перейти к новому материалу. Давайте внимательно посмотрим на ряд рисунков из вашего учебника (рис. 4 а, б, в, г, д, е, ж). Для вашей учебной работы я стараюсь выбрать древесину хорошего качества, а здесь как видите, совсем неприятная картина, что же это такое? Это примеры отклонения древесины от нормального строения. Они называются…. Вот теперь запишем тему урока:
«ПОРОКИ ДРЕВЕСИНЫ» 3. Изучение нового материала (15 минут).
Вопрос учителя: Пороки это хорошо или плохо для дерева?
Ответ: Плохо, потому что, они ухудшают качество древесного материала.
— А для того, кто работает с таким материалом, есть трудности?
-Есть.
-А в чём эти трудности?
— Для того, чтобы понять, в чём трудности работы с таким материалом, давайте самостоятельно прочитаем учебник на странице 12-13 (учебник под ред. Симоненко В. Д.)
Беседа по прочитанному:
— Что называют пороками древесины?
— Недостатки отдельных участков древесины. Снижающие качество, затрудняющие обработку дерева и ограничивающие возможность использования.
— Какие пороки древесины считаются наиболее известными?
— Сучки. Косослой. Свилеватость. Трещины. Рак. Гниль. Червоточина.
При изучении примеров пороков дерева демонстрируем натуральные образцы древесины с наиболее распространёнными пороками. Ещё раз возвращаемся к рис 4. Стр. 13 (Симоненко).

Рассказ учителя:
— Для того, чтобы изготовить качественное изделие. Необходимо знать, какими свойствами обладает древесина с пороками. Места, где образуется большое количество здоровых сучков, затрудняют ручную и механическую обработку, однако, при определённых условиях обработки они могут оказаться с очень красивой текстурой. Загнившие сучки ухудшают внешний вид древесины, нарушают целостность и однородность. Механические и физические свойства такого древесного материала снижаются, и применить его невозможно.
Наклон волокон и свилеватость повышают прочность дерева при раскалывании, затрудняют обработку, особенно ручное строгание,
Засмолки позволяют проводить мягкое, и лёгкое строгание поверхности хвойных пород ели сосны, однако наличие большого количества смолы в смоляных кармашках, затрудняют склеивание и отделку поверхности.
Трещины, возникающие при сильных морозах, при засушливой погоде, нарушают целостность пиломатериалов. Прочность такой древесины очень низкая.
Различные насекомые и их личинки проделывают многочисленные ходы и отверстия, которые называются червоточинами. Глубокие червоточины нарушают целостность древесного материала, приводят дерево к преждевременной гибели.
Рак и гниль – результат жизнедеятельности болезнетворных бактерий. В таких местах древесина рыхлая, с низкими механическими свойствами.

Беседа с классом.
Почему возникают пороки у деревьев?
— Многие пороки возникают в растущем дереве, сучки, например. Они для дерева нормальное явление.
— От неправильного хранения, транспортировки, сушки. Так возникают трещины, гнили.
— От неправильного и небрежного отношения к зелёным насаждениям, надрезы на стволах, заломы веток, сдирание коры со стволов деревьев, разведение костров вблизи лесных посадок. Так возникают раковые заболевания деревьев.
— От ненормального роста деревьев из-за аномальных климатических явлений: сильных засух или от переувлажнения окружающей среды. При этом могут возникнуть косослой, свилеватость.
— От воздействия вредных бактерий и микроорганизмов, поселяющихся в заболевших деревьях. От жучков и их личинок появляются червоточины.
Где можно использовать некоторые древесные пороки?
Древесину с некоторыми пороками, не нарушающими её целостности применяют в декоративно-прикладном искусстве, при изготовлении оригинальных изделий быта и мебели. Это свилеватость, косослой, здоровые не гнилые пластевые сучки.

4.Практическая работа (25 минут)
*Практическая работа тщательно организуется учителем. Образцы древесины с пороками приготовлены ранее. Приготовлены материалы и инструменты для испытания твёрдости и обрабатываемости древесины с сучками. Инструменты: рубанки, молотки, металлические стержни. Учитель внимательно следит за ходом работы.
— Внимательно рассмотреть на натуральных образцах основные пороки изучить их и записать их в тетрадь.
— Описать причины возникновения пороков.
— Какие из них и где можно применить при изготовлении изделий и почему?
— Проверить участки древесины с наличием сучков на твёрдость и сравнить их с твёрдостью остальных участков. Нанести несколько углублений металлическим предметом на сучковых местах. И рядом, там, где сучков нет. По глубине ямок определить, где древесина твёрже.
— 2 – 3 учащимся простругать деревянные заготовки с сучками и проанализировать поверхность, которая при этом получается.
Ход практической работы:
*Здесь использую активные методы обучения — работа и обсуждение в парах.
1).Ученики изучают полученные образцы.По окончании 3 – 4 минут каждая пара учеников высказывает свое мнение и пытается его аргументировать. После оглашения всех мнений обращаю внимание учеников на демонстрационный стенд. На стенде фотографии и образцы наиболее распространённых пороков древесины. Обращаю внимание учеников на общие черты этих пороков. Выделяем пороки дерева, которые приводят этот материал в полную непригодность: гниль, рак, червоточина.
Отмечаем пороки пригодные к применению: косослой, свилеватость, сучки здоровые, не гнилые, не выпавшие.
2). Записываем в тетрадь краткие характеристики предложенных образцов пороков дерева.
Ранее выделенные учащиеся вместо записей пороков в тетрадь проводят испытание образцов со здоровыми сучками на твёрдость и на обрабатываемость.
После этого они делают вывод о том, что древесина на месте сучков более плотная и твёрдая, а строгать такую поверхность трудно, так как направление древесных волокон идёт «вкруговую», навстречу друг другу и поверхность получается «задиристая». Этот вывод совместно записываем в тетрадь.
3). После этого учитель предлагает учащимся посмотреть, подготовленную им компьютерную презентацию по данной теме.
*Использование на уроке компьютерной презентации позволяет уделить несколько минут оздоровительным моментам. Учитель предлагает учащимся расслабиться, принять удобную позу, и спокойно, в ритме музыкального оформления презентации, ещё раз для закрепления, просмотреть и прослушать изучаемый на уроке учебный материал.
5. Закрепление нового материала. (13 минут).
— Что называется пороками древесного материала?
— Недостатки отдельных участков древесины, снижающие качество и ограничивающие возможности её использования.
— Какие пороки древесины вы знаете?
— Сучки, косослой, свилеватость, трещины, рак, червоточина, гниль.
— Как влияют пороки древесины на качество изделия?
— Ухудшается внешний вид древесины. Нарушается целостность и однородность, что приводит к снижению механических свойств пиломатериала и делает невозможным еёприменение.
— Где возможно применить древесину с пороками?
— При изготовлении изделий декоративно – прикладного характера, при изготовлении оригинальных предметов быта и мебели.
— Почему в местах сучков древесина твёрже? (По результатам испытаний на твёрдость).
— Потому что в этих местах древесина плотнее.
Какая поверхность получилась при строгании сучков? И почему?
— Задиристая и неровная поверхность, так как в этих местах древесные волокна располагаются на встречу друг другу.

6. Подведение итогов (5 минут).
На сегодняшнем занятии мы с вами узнали о том, что древесный материал не везде и не всегда является однородным. На разных участках проявляет различные механические и физические свойства. О том, что существуют определённые отклонения от нормального строения дерева, которые играют как положительную, так и отрицательную роль в изготовлении изделий.
Выставляем оценки в журнал по итогам устных ответов на вопросы, за письменную практическую работу, за проведение практических испытаний древесины на твёрдость, на обрабатываемость строганием.
*При оценке выполненной работы на уроке я всегда учитываю не только полученный результат, но и то, как ученик относится к выполняемому заданию, поэтому я всегда стараюсь отметить каждого, дать рекомендации в форме «отеческого наставления». В конце нужно обсудить не только то, что усвоено, но выяснить, что понравилось на уроке, какие вопросы хотелось бы повторить, задания какого типа выполнить.

7. Домашнее задание.(2 мин).
1. Прочитать по учебнику (Симоненко В. Д.) параграф 3, страницы 12 – 14.
2. Подготовить устный развёрнутый ответ на вопрос: Какие вы знаете пороки древесины?
*Предлагая домашнее задание, всегда комментирую его, указываю, на что обратить внимание, предупредить возможные трудности, дать необходимые комментарии. Указываю критерии выставления оценки за домашнее задание.
Вывод для учителя.
Науроке использовались различные методы подачи учебного материала: словесный, наглядный, аудиовизуальный, самостоятельная работа, постановка опытнической деятельности и т.д., создавалась ситуация успеха, чередовались различные виды учебной деятельности, использовались активные методы обучения, положительный эмоциональный настрой.
На уроке использовались традиционные педагогические технологии, направленные на развитие личности ученика, на получение им личностных, предметных и метапредметных результатов в усвоении учебного материала.
Использование на уроке ИКТ, дают учащимся ещё большую наглядность, и возможность лучшего усвоения учебного материала.
Список используемой литературы:

Технология. Технический труд 6 класс. Самородский П. С., А. Т. Тищеко, В. Д. Симоненко; под ред В. Д. Симоненко.-4-е изд. переработанное,- М.: Вентана – Граф, 2010 год.- 144 с.; илл.
http://yandex.ru/yandsearch?text=%D0%BF%D0%BE%D1%80%D0%BE%D0%BA%D0%B8+%D0%B4%D1%80%D0%B5%D0%B2%D0%B5%D1%81%D0%B8%D0%BD%D1%8B+%D0%BA%D0%B0%D1%80%D1%82%D0%B8%D0%BD%D0%BA%D0%B8&lr=67

3. http://celinny.ucoz.ru/publ/novosti_shkoly/prezentacii_k_uroku/poroki_drevesiny_primenenie_porokov_pri_izgotovlenii_izdelij/27-1-0-29

Косослой древесины фото — Портал о стройке

В элементах деревянных конструкций приходится считаться с неизбежным наличием пороков и учитывать их влияние на прочность древесины. Наиболее распространенными пороками являются: косослой, сучки и трещины (рис. 29). Невозможно найти лесоматериал без пороков. Поэтому древесину необходимо применять с учетом отрицательного влияния допустимого количества пороков.

Древесные волокна, вытянутые по длине ствола, сравнительно редко направлены строго параллельно оси ствола. Чаще волокна имеют спиральное (вокруг оси ствола) направление и образуют поверхность, называемую косослоем (рис. 29, а, поз. 1). Волнистая поверхность (рис. 29, а, поз. 2) называется свилеватостью. Местные искривления при огибании волокнами древесины сучков называются завитками (рис. 29, в, поз. 1).

Естественные пороки древесины

Косослой — явление распространенное, косослойные стволы сосны составляют до 80% общего количества деревьев. Древесные волокна в ряде годичных слоев образуют спираль одного направления, а в других — спираль другого направления. Количественно косослой характеризуется углом закручивания спирали — углом между направлением волокон и осью ствола и редко для сосны превышает 10°

Наиболее отрицательно косослой влияет на прочность при растяжении вдоль волокон, так при содержании косослойной древесины до 10% от прямослойной предел прочности ее при растяжении составляет 80%, а при сжатии вдоль волокон — 97% от прочности целиком прямослойной древесины.

Косослой влечет за собой и другие отрицательные явления. Так, при высыхании косослойное бревно растрескивается сильнее, выпиленные из него доски при высыхании коробятся вдоль и перекручиваются, что объясняется неравномерной усушкой по длине ствола ввиду перерезывания волокон и вскрытия их полостей.

Сучковатость — наиболее распространенный, сильно снижающий качество древесины порок (рис. 29, в). Вред, причиняемый сучками, зависит от размеров, количества, расположения и состояния их, а также от размеров прилегающей к сучку зоны присучкового косослоя — завитков. Для элементов деревянных конструкций различной категории введены ограничения на наличие сучков в любом сечении элемента (напомним, что в сечение попадают все сучки на участке длиной 20 см вдоль длины элемента) и на расстояние между сечениями (рис. 30, а). Так, для элементов I категории суммарная сучковатость ∑d_t (здесь d_t — размер каждого сучка по ширине элемента) не должна превышать (1/4)b (b — ширина элемента) и расстояние между сечениями l≥50 см; для элементов II категории ∑d_t≤(1/3)b и l≥40 см; для элементов III категории ∑d_t≤(1/2)b, а l не ограничивается. На рис. 31 показана зависимость коэффициента снижения прочности элементов k_сн от отношения размеров сучков к ширине элемента ∑d_t/b.

В большей мере сучковатость понижает прочность растянутых элементов и растянутой зоны изгибаемых элементов, в меньшей — сжатых (рис. 31). Самыми опасными являются сучки, выходящие на кромку или на ребро элемента. Наличие таких сучков вызывает большое количество перерезанных волокон завитков, вследствие чего резко снижается несущая способность элемента. Пиленые сортименты относительно (на 15…20%) слабее круглых, не имеющих на своей поверхности перерезанных волокон. Мелкие элементы ослабляются сучками сильнее крупных. Несимметричное положение сучка при осевом усилии вызывает внецентренный изгиб, неучитываемый расчетом.

Трещины нарушают цельность древесины, создают опасность расслоения элементов. Наиболее опасны трещины по плоскостям скалывания и в соединениях. За развитием трещин должно быть установлено тщательное наблюдение. Вредное влияние трещин сказывается и в том, что сквозь них внутрь элемента проникают пыль, сырость и споры дереворазрушающих грибов.

При проектировании деревянных конструкций влияние пороков в расчетах учитывается при нахождении расчетного сопротивления материала коэффициентом /гпор, который при сопротивлении древесины сжатию равен 0,67, при изгибе — 0,44, при растяжении — 0,36.

Категории элементов деревянных конструкций

Для обеспечения надежной работы конструкций СНиП 11-25-80 ограничивает наличие пороков в соответствии с работой элементов, поскольку влияние пороков неодинаково для разных видов сопротивления древесины. Разделение элементов несущих конструкций на категории по их работе приведено в табл. 5. В соответствии с требованиями к лесоматериалам, предъявляемым к элементам различной категории, в них могут быть применены лесоматериалы определенного сорта. По ГОСТам кругляк разделяется на три сорта, брусья — на пять, доски — на шесть.

На рабочих чертежах конструкций обязательно указывается категория элементов.

Source: www.arhplan.ru

Радиальный и тангенциальный шпон

Радиальным называется распил, при котором плоскость разреза проходит через сердцевину ствола.

Древесина такого шпона довольно однородна по цвету и текстуре, межкольцевые размеры минимальны. Шпон радиального распила устойчив к внешним воздействиям, практически не подвергается деформации и обладает высокой износостойкостью. Шпон радиального распила имеет коэффициент усушки = 0,19%, а коэффициент разбухания = 0,2%. Эти показатели у шпона радиального распила вдвое лучше, чем у шпона тангенциального распила.

Поскольку выход досок радиального распила составляет 10 — 15% от общего объема, стоимость их довольно высока. Ламель радиального распила должна иметь угол наклона годовых колец к пласти 90 — 60 градусов, угол наклона для полурадиального распила должен составлять не менее 45 градусов.

Тангенциальным называется распил, при котором плоскость разреза проходит на расстоянии от сердцевины, по касательной к годичному слою ствола.

Такой шпон имеют ярко выраженную текстуру и насыщенный волнообразный рисунок годовых колец. Шпон тангенциального распила имеет более высокие коэффициенты усушки и разбухания, но более доступен по цене.

От вида распила зависит текстура шпона или готового изделия.

Текстура — это естественный рисунок, образованный волокнами и слоями древесины и обусловленный особенностями ее структуры.

Зависит от расположения древесных волокон, различимости годовых слоев, цветовой гаммы древесины, количества и размеров сердцевинных лучей.

Пороки древесины — это природные недостатки отдельных участков древесины, снижающие ее качество и ограничивающие ее использование.

Дефектами называют пороки древесины механического происхождения, возникающие в ней в процессе заготовки, транспортирования, сортировки, штабелевки и механической обработки.

Один из пороков древесины — наклон волокон — раньше называли косослоем. Как уже ясно из названия, данный дефект заключается в отклонении волокон от продольной оси ствола. Наклон волокон может быть как тангенциальным, так и радиальным.

Тяговая древесина характеризуется изменением строения в растянутой зоне стволов и сучьев, проявляющимся в резком увеличении ширины годичных слоев. Под действием света такие участки древесины окрашиваются в коричневый цвет. Как правило, тяговая древесина характерна для лиственных пород деревьев.

Свилеватость — извилистое или беспорядочное расположение волокон древесины. Встречается у всех древесных пород, чаще у лиственных.

Завиток — местное искривление годичных слоев около сучков или проростей. Бывает односторонний и сквозной, снижает прочность древесины.

Те же «побочные эффекты» дают и глазки — следы неразвившихся в побег спящих почек. Их диаметр не превышает 5мм. Глазка бывают разбросанные и групповые, светлые и темные.

Кармашек — плотность внутри или между годичными слоями, заполненная смолой или камедями.

Сердцевина — узкая центральная часть ствола, состоящая из рыхлой ткани бурого или более светлого, чем у окружающей древесины, цвета. На торцах сортимента наблюдаются пятна около 5мм различной формы, на радиальной поверхности — в виде узкой полосы. Смещенная сердцевина — эксцентричное расположение сердцевины, сопровождающееся свилеватостью. Двойная сердцевина — наличие в сортименте 2 и более сердцевин с самостоятельными системами годичных слоев, окруженных с периферии одной общей системой.

Сухобокость — участок поверхности ствола, омертвевший в процессе роста дерева как результат повреждения.

Прорость — зарастающая или заросшая рана.

Рак — углубление или вздутие на поверхности растущего дерева в результате деятельности грибов или бактерий.

Ложное ядро — темная, неравномерно окрашенная зона, граница которой не совпадает с годичными слоями, отделенная от заболони темной каймой.

Пятнистость древесины — окраска заболони лиственных пород в виде пятен и полос, близкая по цвету к окраске ядра.

Внутренняя заболонь — смежные годичные слои, расположенные в зоне ядра, окраска и свойства их близки к окраске и свойствам заболони.

Водослоем называют участки ядра или спелой древесины с повышенным содержанием воды.

Твердость древесины в первую очередь зависит от породы древесины, а также в большой степени от условий роста дерева, влажности и пр. В пределах одного вида разброс значений может быть весьма значительным. Обычно указываются средние относительные показатели твердости по Бринелю в процентах по отношению к дубу, относительная твердость дуба принимается за 100%.

Прочностью называется способность древесины сопротивляться разрушению под действием механических нагрузок. Она зависит от направления действующей нагрузки, породы дерева, плотности, влажности, наличия пороков и характеризуется пределом прочности — напряжением, при котором разрушается образец.
