надёжное крепление тяжёлых предметов к различным основаниям
При производстве ремонтных работ довольно часто возникают ситуации, когда необходимо закрепить на стене или потолке определённую конструкцию. Конечно, для подобной цели можно воспользоваться обычными дюбелями, которые забиваются в кирпич или бетон молотком, либо при помощи пистолета, однако подобный крепёж не будет достаточно надёжным. В основе его удерживающей силы будет лежать только сила трения, а её одной недостаточно для прочной фиксации. Вот здесь и приходят на помощь механические анкера, которые могут удерживать довольно массивные и тяжёлые конструкции.
Механические анкера выдерживают довольно массивные конструкцииЧитайте в статье

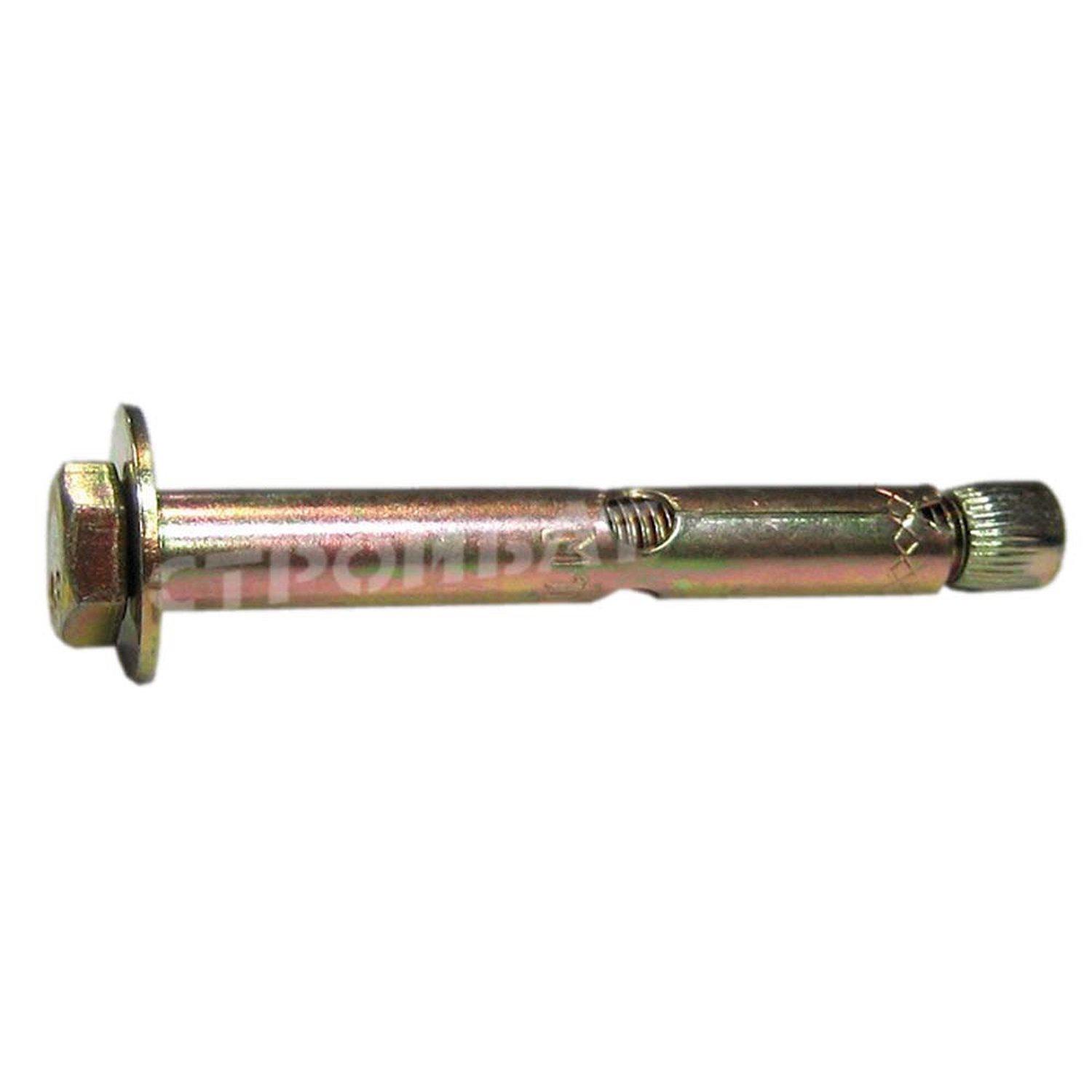

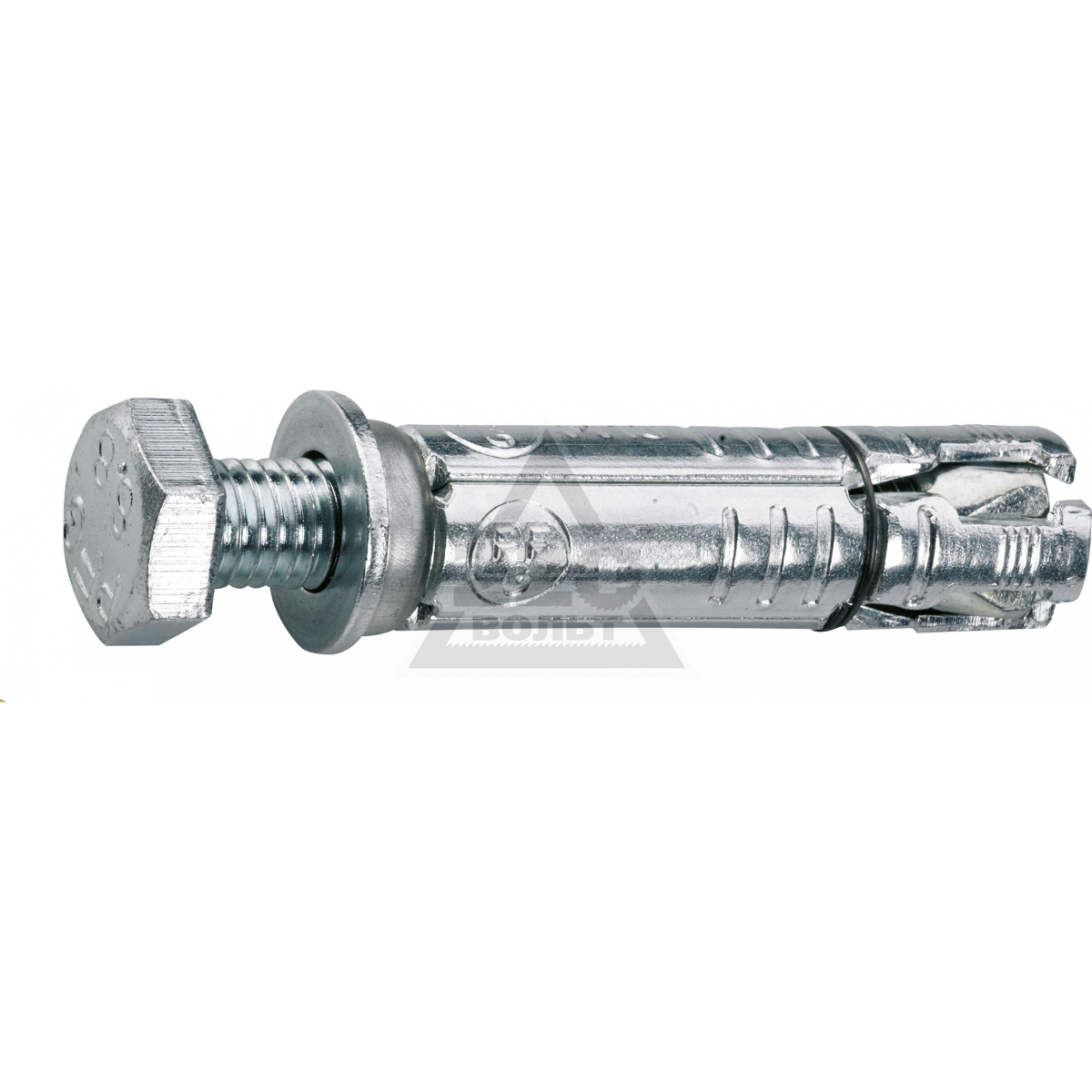

Что собой представляет механический анкер
Подобная крепёжная фурнитура используется повсеместно и для различных поверхностей. Механический анкер представляет собой распиленную вдоль до половины гильзу, с одной стороны которой вставлен болт, а с другой на резьбу наворачивается гайка.
После того, как гильза вставлена в просверленное отверстие, болт начинают крутить при помощи гаечного ключа. Конус с обратной стороны начинает продвигаться по резьбе и раздвигать в стороны лепестки гильзы, которые встают враспор стенкам отверстия. Тем самым обеспечивается надёжная фиксация любой конструкции на стене.
В роли болта может выступать обычная прямая шпилька с крюком или кольцом – здесь выбор будет зависеть от потребностей домашнего мастера.
Подъёмники в автосервисах тоже фиксируются подобными крепёжными элементамиПорядок установки анкерного крепления
Основная масса людей сталкивалась с подобной фурнитурой, однако не все знают, каким образом анкера фиксируются в стене. Попробуем подробно рассмотреть данный вопрос.
Для начала необходимо сделать разметку, определив, где будет находиться крепление. После этого устанавливаем в перфоратор бур нужного диаметра и сверлим отверстие на глубину, равную длине гильзы или немного больше.
Очень важно. Если неправильно подобрать диаметр бура, то гильза может не влезть в отверстие или наоборот – будет в нём болтаться.
Ни о каком креплении в этом случае уже и речи быть не может. Единственным вариантом в подобном случае будет использование химических анкеров, стоимость которых значительно выше.
Когда отверстие готово, выдуваем из него пыль и вставляем гильзу с болтом и накрученным конусом. Идеальным считается диаметр отверстия, в который анкер приходится загонять лёгким постукиванием молотка. Теперь остаётся взять гаечный ключ и проворачивать с его помощью болт до тех пор, пока это возможно. Как может убедиться Уважаемый читатель, работа эта довольно проста.
Дюбель-гвозди и их назначение
Многие домашние мастера так называют анкера с пластиковыми гильзами. Они предназначены для крепления карнизов, потолочных светильников, однако их прочность позволяет применение даже для фиксации навесных шкафчиков кухонного гарнитура. Стандартные размеры таких анкеров: длина – 4, 6, 8 или 10 см; диаметр – 6, 8 или 10 мм.
Такая фурнитура ещё более упрощает монтаж. После того как просверлено подходящее по размеру отверстие, в него вставляется пластмассовая пробка, прорезанная вдоль. Далее внутрь вкручивается специальный гвоздь с резьбой. Причём сама резьба выполнена таким образом, что внутрь загнать его можно даже молотком (это значительно ускоряет процесс), а вот вытащить назад без отвёртки уже не получится.
Какие виды механических анкеров существуют
Выделяют несколько видов подобной фурнитуры, каждый из которых имеет свою область применения. Дело в том, что, к примеру, для крепления тяжёлой люстры при потолках из пустотелых плит обычными анкерами не обойтись. Ведь тогда крепёж, попав в пустоту перегородки, никак не сможет выполнить то, для чего он предназначен. Здесь требуется другой вид крепежа. Рассмотрим немного подробнее каждый из них.

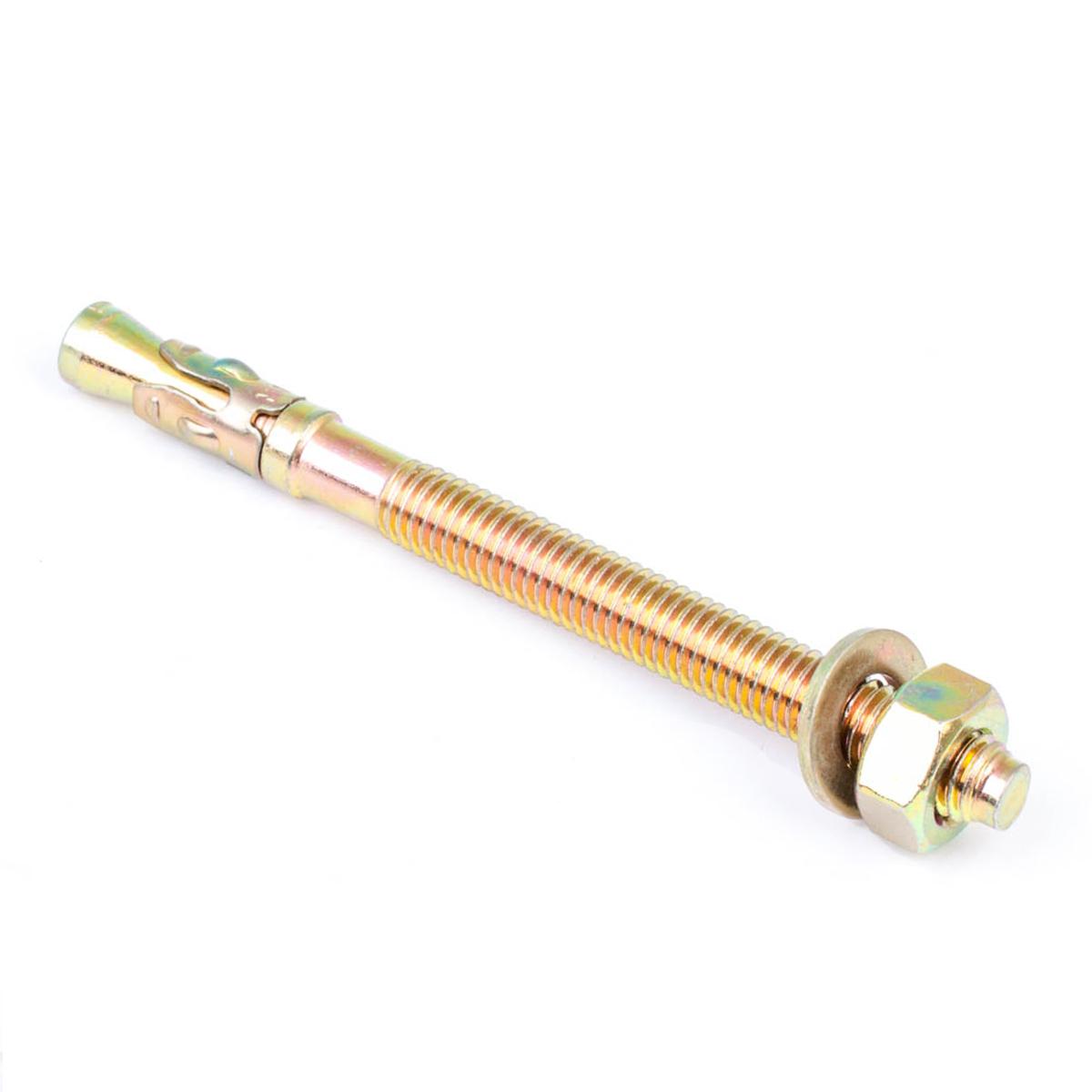

Клиновой и винтовой механический анкер
Это самый популярный среди домашних мастеров механизм распора.
При закручивании болта или гайки конус на конце шпильки разжимает лепестки гильзы, в результате чего демонтаж подобной фурнитуры без повреждения стены становится невозможен. Основная задача при использовании – чёткая разметка и внимательность при сверлении.
Анкера пружинные складные: в чём их особенность
Эта фурнитура подойдёт для подвешивания люстр к пустотелым плитам или их крепежа на подвесные потолки. Такой анкер вставляется в широкое отверстие, после чего шпилька начинает проворачиваться по часовой стрелке. Внутри пустоты раскрываются широкие лепестки анкера, что не даёт ему возможности вылезти обратно.
Пружинные болты помогут подвесить люстру на пустотелую плитуПолезная информация! Плотной фиксации при помощи подобного анкера добиться сложно, хотя и возможно, однако подобного от него и не требуется. Его задача – обеспечить возможность подвешивания конструкции.
Рамная крепёжная фурнитура
Рамные анкера отличаются от клиновых тем, что продольные надрезы на гильзе есть с обеих сторон.
Это позволяет закрутить распорный болт так, чтобы он был практически вровень с поверхностью. Часто используется для крепления к стенам из дерева, пластика или щелевого кирпича.
Такая фурнитура используется домашними мастерами довольно редко. Больше она популярна у профессионалов, занимающихся установкой деревянных или пластиковых окон, дверей, балконов и лоджий.
Рамный анкер используют в основном специалистыАнкера-крюки и кольца: области применения
Здесь механизм может быть довольно разнообразен. Основной особенностью таких анкеров является использование в роли шпильки крюка или кольца. Подобная фурнитура часто используется при необходимости подвешивания чего-либо. Часто домашние мастера применяют подобные анкера в качестве крепления для бельевых верёвок на лоджиях.
Анкер-крюк удобен для крепления бельевых верёвокВажно! При крепеже детских качелей в многоквартирных домах следует быть осторожным. Если попасть в пустоту, анкер держать не будет. Но даже при нормальной фиксации не следует перетягивать шпильку.
Если перешагнуть предел прочности, долго она держать не будет и уже через короткое время может отломиться.
Если перешагнуть предел прочности, долго она держать не будет и уже через короткое время может отломиться.Закладные крепежи: чем они отличаются
Такой анкер монтируется на этапе строительства. Он устанавливается в определённом месте будущей поверхности, после чего заливается бетон. Когда раствор высыхает, анкер оказывается замурованным в него. Такой крепёж считается самым надёжным и используется для фиксации наиболее тяжёлых конструкций (швеллеров, балок).
Закладные анкера редко применяются в быту. Ведь при строительстве частного дома владелец не задумывается, где будет размещено то или иное оборудование конкретно, с точностью до сантиметра. Поэтому тот же водонагревательный котёл проще повесить после окончания отделки на клиновые или винтовые анкера. Подобные крепежи больше применимы при промышленном строительстве, когда работы идут чётко в соответствии с разработанным проектом.
Закладные анкера чаще используются при промышленном строительствеОтличия механического крепежа от химического
Если в процессе подготовки отверстий случилась ситуация, когда были перепутаны буры и диаметр получился больше, чем это необходимо, можно приобрести в магазине специальный двухкомпонентный состав, называемый химическим анкером.
Алгоритм работы с ним следующий.
Из отверстия удаляется вся пыль, после чего через специальную конусную трубку в него закачивается определённый объём клея. Теперь погружаем в отверстие обычный анкер и ждём, пока состав затвердеет. Время может быть разным, в зависимости от марки и производителя химического анкера. После полного засыхания состава крепежом можно пользоваться, не опасаясь за его прочность.
Химические анкера создают довольно прочный крепёжПодведём итог вышесказанному
Без анкерного крепежа не обходится ни один ремонт. С помощью подобных болтов или гвоздей крепятся люстры, карнизы, телевизоры на стену или подвесные шкафчики кухонного гарнитура. Но, несмотря на надёжность подобной фурнитуры, многое зависит от того, как выполнена работа. Ведь даже самый надёжный крепёж может не выдержать, если его установка произведена неправильно.
А вот так проходят испытания анкеров на разрывНадеемся, что изложенная в сегодняшней статье информация поможет начинающим домашним мастерам выполнить все необходимые работы правильно.
Возможно, не всё в ней было полностью понятно. В этом случае Уважаемый читатель может смело задавать свои вопросы в обсуждении ниже – редакция HouseChief.ru с радостью на них ответит в максимально сжатые сроки. Если Вы не начинающий домашний мастер и у Вас есть опыт использования анкерных креплений, просим поделиться им с другими читателями – эта информация будет для них весьма полезной. А напоследок предлагаем посмотреть довольно интересное видео по сегодняшней теме, которое расскажет о принципе работы механического анкера.
ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями
Химический анкер, его свойства и использование
Анкеровка представляет собой процесс закрепления различных конструкций на твердом основании — фундаменте, стенах или несущих опорах.
Анкер — это крепёжное изделие для фиксации различных конструкций, деталей, механизмов к несущему основанию. В зависимости от физики процесса различают два принципиально разных типа анкеров — механический и химический.
Механический анкер
Традиционные механические анкерные соединения работают за счёт сил трения, возникающих между телом анкера и внутренней поверхностью крепежного отверстия в основании, после того как металлические цанги или пластиковый дюбель встают враспор. Отдельный подвид анкеров работает за счёт упора на внутреннюю сторону пустотелых материалов или гипсокартона.
Подобные крепления получается чрезвычайно крепким — сила вырывания металлических анкеров, закрепленных в бетоне, может достигать 10-15 кН или 1000-1500 кгс.
Несмотря на ряд очевидных преимуществ — быстрый монтаж, отсутствие погодных и температурных ограничений при работе, механическая анкеровка имеет несколько существенных ограничений. Она создает высокое напряжение внутри материала и поэтому не подходит для использования в слабых и пористых основаниях — дереве, газо- и пенобетоне, а также в краевых зонах прочных бетонных конструкций.
Химический анкер
В отличие от механического химический анкер работает за счёт сил адгезии и трения, возникающих в точках контакта с микронеровностями отверстия. А также за счёт своей формы при применении в материалах с пустотами, например, в керамзитобетоне или щелевом кирпиче. В отдельных случаях, когда требуется закрепить конструкцию к ячеистому бетону, химический анкер — единственное доступное решение.
Химический анкер для бетона, кирпича, дерева или металла представляет собой жидкий двухкомпонентный состав, который выдавливается в отверстие основания и твердеет под воздействием воздуха.
|
Производители строительных смесей выпускают два основных вида химических анкеров — на основе полиэфиров, например, Sika® AnchorFix® -1, и на основе эпоксидных смол, например, Sika® AnchorFix® -3+. |
Максимальная нагрузка на вырыв в бетоне при химической анкеровке достигает 70-75 кН или 7000-7500 кгс.
Что в несколько раз превышает возможности механических анкеров.
Из-за того, что внутри основания не возникает дополнительных напряжений, такие анкеры позволяют эффективно закреплять конструкции в деревянных и пористых материалах, натуральном камне, газосиликатных кирпичах. И что немаловажно, химические анкеры отлично работают на краях основания и в тонких деталях — балках, перилах, свесах или карнизах. Поэтому данный вид крепления становится все более популярным среди строительных компаний.
Преимущества химического анкера перед традиционным
-
Выдерживает большие нагрузки благодаря увеличению глубины анкеровки и диаметра анкера.
-
Не создает дополнительного напряжения в бетоне и позволяет закреплять конструкции близко к кромкам основания.
-
Подходит для применения на материалах с низкой прочностью.
-
Подходит для крепления к кладке из пустотелого кирпича.
-
Защита крепежа и основания от коррозии и воздействия агрессивных химикатов за счёт герметизации соединения.
-
Закрепление арматурных выпусков для последующего замоноличивания или заливки железобетонных конструкций.
Как пользоваться химическим анкером
Подготовка основания
В материале основания сверлятся отверстия необходимого диаметра и глубины. После сверления необходимо выполнить трёхкратную очистку отверстия с помощью сжатого воздуха и круглой металлической щётки.
Важно! Нельзя применять для продувки масляные компрессоры. Частички масла, содержащиеся в струе воздуха, при попадании на внутреннюю поверхность отверстия ухудшат адгезию анкеровочного состава.
Так как время жизни рабочего состава химического анкера имеет ограниченный срок — от 4 до 30 минут в зависимости от температуры окружающей среды, рекомендуется заранее спланировать систему крепления и подготовить все отверстия в основании одновременно.
Нанесение анкеровочного состава
Химические анкеры выпускаются в форме капсул и картриджей или в наливном формате в вёдрах для анкеровки отверстий увеличенного диаметра — Sikadur®-42 HE.
|
Перед установкой химического анкера для пустотелого кирпича в проделанное отверстие вставляется специальная сетчатая гильза, препятствующая растеканию смеси внутри основания и повышенному расходу состава. |
Составы картриджного и наливного типа не имеют ограничений и подходят для отверстий любого диаметра и глубины.
Компоненты химического анкера картриджного типа находятся в двух независимых контейнерах и смешиваются при выдавливании внутри носика-смесителя особой спиралевидной формы. Носик-смеситель вставляется на всю глубину отверстия, и с помощью пистолета-дозатора состав закачивается в направлении изнутри наружу, чтобы не образовывались воздушные пузыри.
Затем в заполненное отверстие вставляется или вкручивается закладная деталь.
При использовании наливных химических анкеров компоненты смешиваются заранее в отдельной ёмкости.
Набор полной прочности
Эпоксидные анкеровочные составы твердеют в течение 7-70 часов. Быстротвердеющие полиэфирные составы твердеют заметно быстрее от 35 минут до 24 часов.
Время отверждения хим. анкера зависит от температуры окружающей среды, чем она выше, тем быстрее состав набирает прочность.
После полного отверждения можно приступать к монтажу строительных конструкций.
Компания Sika выпускает несколько видов анкеровочных составов на основе полиэфиров и эпоксидных смол, отличающихся высоким качеством для проведения работ по химической анкеровке. На выбор доступны составы картриджного типа — Sika® AnchorFix® -1 и Sika® AnchorFix® -3+, и наливного — Sikadur-12 Pronto и Sikadur®-42 HE.
Дополнительно, все крепёжные элементы компании RAWLPLUG® обязательно подвергаются испытаниям в условиях атмосферы с высоким содержанием солей. Все наши металлические анкеры, предназначенные для использования в слабоагрессивной среде (с низким уровнем коррозии), поддаются процессу электролитической оцинковки или пассивации. В случаях, когда анкеры предназначаются для использования в более агрессивных средах, мы рекомендуем применение горячеоцинкованных, оцинкованных чешуйчатым способом материалов или изделий, выполненных из нержавеющей стали. Нагрузки Статическaя нагрузкa Пульсирующие (переменные) нагрузки
| Все четыре вышеописанные виды нагрузок могут действовать, как в течение короткого, так и длительного промежутка времени. Действие кратковременных нагрузок может быть единичным или повторяющимся в течение ограниченного периода времени. Длительные нагрузки являются нагрузками постоянного действия. Направления действия нагрузок
При проектировании конструкции анкеров, следует при- нимать в расчет следующие коэффициенты надежности: | Принципы расчета общего коэффициента надежности
| Принципы расчета частного коэффициента надежности Применение соответствующего принципа расчета частного коэффициента надежности должно гарантировать усло- |
Данные испытания являются основой процесса разработки продукта в тесном взаимодействии с нашими заказчиками.
Переменные нагрузки, действующие в течение опре- деленного периода времени, со средней или высокой амплитудой; как с, так и без действия противонагрузки (например, ветровая нагрузка).
Комбинированная (суммарная) нагрузка — нагрузка, возникающая при одновременном действии сдвига- ющей и осевой нагрузки.
Химический анкер — механизм работы жидкого дюбеля
Если механический анкер – крепление, знакомое даже самым неискушенным мастерам, то с химическим дело обстоит сложнее. Что это такое, насколько прочна строительная новинка, каковы области применения клеящего состава, какие существуют разновидности – ответы на эти и другие вопросы мы постараемся получить в данном обзоре.
Содержание:
- Механизм работы как основное преимущество жидкого дюбеля
-
Фиксатор в виде картриджей и ампул – компоненты вещества и этапы работы
- Химический анкер своими руками: возможно ли это?
Механизм работы как основное преимущество химического анкера
Химический анкер – для простоты понимания, это двухкомпонентный мощнейший клей, способный максимально надежно зафиксировать металлический элемент в любом минеральном основании. Согласно европейской организации технических стандартов субстанцию можно именовать «вклеивающий анкер»; в среде профессиональных строителей и мастеров-самоучек распространены словосочетания: «система вклеиваемых анкеров», «химический дюбель», «жидкий анкер», «инжекционная масса».
Рассмотрим механизм действия крепежного приспособления принципиально нового типа.
Отверстие, проделанное в основании, наполняют химическим составом, затем внутрь помещают металлический элемент (резьбовая шпилька, арматура).
Постепенно состав твердеет, закрепляя стержень. Формирующееся монолитное соединение обладает максимально высокой прочностью: определенные типы конструкций, монтаж которых, выполнен со строгим соблюдением технологии и применением качественных смесей, выдерживают многотонные нагрузки.
Химические анкеры широко используются для фиксирования крепежных элементов в основном из кирпича, бетона, дерева, камня, металла, востребованы в строительстве сверхустойчивых несущих конструкций (козырьков зданий, балконов или мостов). Фиксация химическим анкером гораздо прочнее, чем обычным (механическим): застывшая инжекционная масса выдерживает в два с половиной раза большую нагрузку.
Отметим основные достоинства химических анкеров:
· распространенность использования и способность создавать надежные крепления даже в низкопрочных основах, таких как газо- и пенобетон, некоторые виды пустотелого кирпича;
· повышенная прочность, в разы превосходящая механические анкеры;
· устойчивость к агрессивному и разрушающему воздействию воды или щелочей, что дает возможность использовать инновационный материал во влажной среде;
· абсолютная герметичность швов;
· внутренняя поверхность отверстий не подвергается давлению (по сравнению с распорными анкерными крепежами), за счет чего химический анкер применим для фиксации парапетов, перил;
· долговечность креплений (срок службы – более полувека).
Химический анкер в виде картриджей и ампул – компоненты вещества и этапы работы
Соотношение основных компонентов химического анкера изготовители держат в секрете. Но, чтобы хоть приблизительно представлять, с чем приходится иметь дело, обозначим составляющие вязкой массы. В ее составе присутствуют, прежде всего, смолы, изготовленные из синтетических веществ, таких как винилэстер , эпоксиакрилат, метакрил , полиуретан и полиэфир; цемент и песок, а также отвердитель. Доподлинно известно только то, что многообразие продуктов сводится к сути химического анкера – наличию клеевой субстанции и отвердителя.
Химический анкер выпускают упакованным в картриджи и ампулы. Картриджи идут в разных фасовках. Если ампулы – однократное применение для единичного отверстия, а картриджи используются многократно, сразу для значительного количества креплений.
youtube.com/embed/BMFbfbfgvfw» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Химический анкер в виде ампул
Изделия классифицируют и по температурам, при которых возможно их использование: существует летняя, смешанная, зимняя продукция. Погодные условия применения летних анкеров +5 до +40 тепла; весенне-летне-осенних – от –10 до +40°C. Зимние составы схватываются при температурах до — 26–20°C ниже нуля. Поскольку срок годности инжекционной массы ограничен, удобно подбирать средство, привязываясь к климатическому режиму во время строительных работ.
Независимо от фасовки массы, до начала ее использования требуется подготовить и тщательным образом очистить отверстие. Перфоратором в монтажной основе создаем углубление, диаметр которого на 2 мм превышает диаметр вставляемого металлического стержня. Затем тщательно удаляем сверлильную крошку, влагу, пыль с внутренней поверхности: это обеспечит клеящей массе образовать максимальную адгезию и образует устойчивое соединение с базовым основанием.
Для устранения загрязнений используем поочередно продувочный насос и щетку-ерш из металла. Процедуру повторяем несколько раз, добиваемся визуально полного очищения полости. Если работы ведутся с пустотелым материалом, во избежание слишком сильного растекания клея по пористому пространству, после продувки в отверстие вставляется пластиковая или металлическая гильза с перфорацией для формирования каркаса отверстия.
Последующие процедуры связаны с той конфигурацией анкера, которую мы собираемся использовать. Если это химсостав в ампуле, помещаем его в углубление, потом вставляем шпильку вращая и разбивая капсулу. Когда клеящее вещество застынет, фиксация станет монолитной.
Хим анкер в картриджах
Химический анкер в картриджах требует применения специального пистолета, предназначенного для введения состава вручную. Пистолеты, применяемые для герметиков, тоже подойдут, но они достаточно слабые и не вполне удобные для манипуляций с густым составом.
Насадки для смешивания компонентов химического анкера обычно идут в наборе с картриджами. Каждое новое введение состава сопровождается заменой миксера, поэтому для многоэтапных работ дополнительная насадка не будет лишней. В процессе монтажа можно сделать перерыв, но не открутив при этом насадку. Перед повторным применением установить новую.
Химанкер эффективен лишь в случае качественного перемешивания содержимого. Чтобы удостовериться в однородности состава, нужно выдавливать массу на любую пробную поверхность, пока оттенок смеси не станет равномерно-серым. Когда это произошло, можно начинать монтаж. Вводим химический состав и помещаем стержень в отверстие. Глубину установленного металлического элемента и его наклон можно корректировать до момента застывания массы. Избыток затвердевшего вещества легко удалить.
Работать с химанкером настоятельно предписывается в защитных средствах – маске, перчатках: смола может стать причиной аллергии или раздражения кожи и слизистой глаза.
Варьируясь по составляющим компонентам и опираясь на показатели окружающей среды, при которых происходит монтаж, жидкий дюбель затвердевает от одного до пяти часов. При 20°С тепла состав схватывается уже через 30–40 минут; при –5°С не ранее, чем через пять–шесть часов. При еще более низких температурных значениях способны полимеризироваться только зимние инжекционные массы.
Минусы химического крепежа.
Во-первых, стоит отметить ограниченное время хранения: закрытый картридж годен к употреблению не больше полутора года, вскрытый же требуется использовать в течение 14 дней.
Второй недостаток – не слишком высокая скорость схватывания химической массы зависима от факторов окружающей среды, однако, это как недостаток, так и достоинство. А вот расхожее мнение, о том, что химический анкер недешев – неправда. Цена на химический анкер HIMTEX абсолютно сравнима с механическими (клиновыми), а при диаметре отверстия 24 мм и более, даже дешевле.
Также химанкеры экономически интереснее по сравнению с металлическими анкерами из нержавеющей стали.
Механические анкеры Фишер (Fisher & Upat) ООО МаннКауф Москва
Сегодня на рынке крепежных и соединительных приспособлений появилось огромное число инструментов. Однако, несомненно, старый добрый механический анкер не утратил своей популярности. Чаще всего механический анкер представляет из себя стержень и крепление. Огромное количество разнообразных исполнении механического анкера позволяет использовать его в любых ситуациях. К тому же механический анкер достаточно прост в использовании, что позволяет значительно сокращать время на установку анкера в несущий материал.
Механический анкер fischer FBN-II Анкерный болт
монтаж в: бетон, природный камень.
Механический анкер fischer FAZ-II Анкерный болт
монтаж в: бетон, природный камень.
Механический анкер Upat-Bolt Анкерный болт
монтаж в: бетон, природный камень.
Механический анкер fischer FBN Анкерный болт
монтаж в: бетон, природный камень.
Механический анкер Upat-EXA Анкерный болт c двойной распорной зоной
монтаж в: бетон, природный камень.
Механический анкер fischer FHII-B Тяжёлый втулочный анкер с гайкой
монтаж в: бетон, природный камень.
Механический анкер fischer FHII-S Тяжёлый втулочный анкер с болтом
монтаж в: бетон, природный камень.
Механический анкер fischer FZA-Zykon Высокоэффективный нераспорный анкер
монтаж в: бетон.
Механический анкер fischer FZEA-Zykon Высокоэффективный забиваемый нераспорный анкер
монтаж в: бетон.
Механический анкер fischer FZUB Бур для анкеров Zykon
монтаж в: бетон.
Механический анкер fischer FZE Установочный инструмент для анкеров Zykon
монтаж в: бетон.
Механический анкер fischer FSA-B Лёгкий втулочный анкер с гайкой
монтаж в: бетон, природный камень, полнотелый кирпич.
Механический анкер fischer FSA-S Лёгкий втулочный анкер с болтом
монтаж в: бетон, природный камень, полнотелый кирпич.
Механический анкер fischer EAN Забиваемый анкер
монтаж в: бетон, природный камень.
Механический анкер fischer EA Забиваемый анкер
монтаж в: бетон, природный камень.
Механический анкер fischer EAW Установочный инструмент для забиваемых анкеров EA/EAN
монтаж в: бетон, природный камень.
Механический анкер fischer TAM Анкер для больших нагрузок
монтаж в: бетон, природный камень.
Механический анкер fischer TAM-S Анкер для больших нагрузок с болтом
монтаж в: бетон, природный камень.
Механический анкер fischer MS Разжимной латунный анкер
монтаж в: бетон, природный камень, полнотелый кирпич.
Механический анкер fischer FHY Анкер для потолочных перекрытий с пустотами
монтаж в: бетон, предварительно напряженные плиты перекрытия.
Механический анкер fischer FDN Потолочный анкер-клин
монтаж в: бетон, природный камень, полнотелый кирпич, предварительно напряженные плиты перекрытий.
Механический анкер fischer FNA-II Анкер-гвоздь
монтаж в: бетон, природный камень, полнотелый кирпич.
Механический анкер fischer FNA-II Анкер-гвоздь с крюком
монтаж в: бетон, природный камень, полнотелый кирпич.
Механический анкер fischer FNA-II Анкер-гвоздь с кольцом
монтаж в: бетон, природный камень, полнотелый кирпич.
Механический анкер fischer FBS Анкер-шуруп
монтаж в: бетон, природный камень, полнотелый кирпич.
Механический анкер fischer M Анкер в полимерной оплётке
монтаж в: бетон, природный камень, полнотелый кирпич.
Механический анкер fischer FDBB Крепёж для установок алмазного бурения
монтаж в: бетон, природный камень.
В компании «МаннКауф» можно купить механический анкер Fisher & Upat по доступной цене.
Химические и механические анкера для газобетона
При монтаже следует использовать анкер для газобетона. Газобетонные блоки являются пористым и хрупким материалом, что приводит к сложностям установки воздуховодных систем, вентиляторов, кондиционеров.
При использовании крепежа, который подходит для применения в газоблоке, можно сделать конструкцию прочной, сформировать вспомогательное армирование.
Анкерный болт — это механизм, созданный, чтобы закрепить его в однородном массиве основания. Модель работы с ним вполне простая: он взаимодействует с материалом, а элемент крепежа, соответственно, с анкером.
Модель «крепеж-анкер-материал» считается более крепкой, чем просто «крепеж-материал» или «крепеж-анкер». Чаще всего прочность достигается путем того, что крепление, которое вкручивается или вбивается в пустой внутри анкер, раздвигает в стороны его стенки. А у стенок есть внешняя насечка, фиксирующая крепеж и анкер в материале. Крепление бывает двух видов: механическим и химическим.
Механический крепеж для газобетона
Саморезы, анкеры и дюбели входят в группу механического газобетонного крепежа. Рассмотрим первый тип крепления анкера — механический.
Конструкция становится устойчивой благодаря разным диаметрам элементов: крепежного и распорного. Модель использования следующая: после завершения установки металлического стержня, находящегося внутри, усилие, которое передается через резьбу в процессе выкручивания или клин в процессе забивания, создает необходимое условие, чтобы дюбель был устойчив в блоке. Устанавливая механическое крепление для газобетона, не стоит забывать о таком преимуществе, как возможность его демонтировать.
Лучше всего выбирать крепеж для газобетона от компаний Fisher GB, HILTI, HPD. Выбирая данные фирмы, вы можете не сомневаться в качестве изделий, которые они производят из нержавеющей прочной стали. Единственным недостатком при использовании здесь будет высокая вероятность окисления.
В процессе создания строений из газоблоков, когда используется облицовочный кирпич для фасада, стоит выбирать анкеры — гибкие связи. Крепление облицовочного кирпича к газобетону при использовании анкеров будет крепким и надежным. Анкер — незаменимая вещь, если вы решили заняться облицовкой здания. Изделия российской фирмы «Гален» созданы из стержней из базальтопластика с песчаным напылением, что улучшает адгезию с раствором. Гибкие связи немецкого производителя Bever выполнены из нержавеющей стали. Металлические анкеры DA Welle предназначены для фиксации лицевой кладки с несущей стеной.
Анкеры-бабочки для газобетонных блоков надежно крепятся в пористом материале с помощью сегментов в виде лепестков.
Чтобы установить крепление такого типа, не требуется заранее сверлить отверстия. Оцинкованное изделие производит фирма MUPRO.
Рассмотрим, каких видов бывают механические крепежи.
Закладной анкерный болт нужно устанавливать в каркасе сооружения до того, как зальете бетон или возведете каменную стену. Крепеж данного типа надежен, выдерживает большие нагрузки, но имеет высокую цену. Распорный анкер производит соединение благодаря силе трения конического элемента, который распирается поступательным движением болта. Его используют, чтобы закрепить крупную конструкцию на бетон или кирпич. Клиновой крепеж устанавливают в отверстие путем забивания и вкручивания болта с металлической муфтой. Он может выдерживать большие нагрузки.
Химический крепеж для газобетона
Химический анкер — это химическая масса, обладающая клеящим эффектом, представляющая собой элемент связи между крепежным элементом из металла и материалом основания.
Принцип работы элементов крепления такого вида базируется на том, что оно проникает в пористый материал связующего вещества, в дальнейшем твердеющего и обеспечивающего соединение, представляющее собой монолит. Капсула включает в себя смолы и органические полимеры. Нужно заранее приготовить отверстие, чтобы потом одновременно ввести в него связующий и металлический элементы. Химические анкера для газобетона обладают широким рядом преимуществ. Прежде всего, делают фиксацию максимально прочной по сравнению с металлическими анкерами.
Они просто незаменимы для такого пористого основания, как газобетон. Можно использовать в минеральных основаниях, в том числе мокрых, и даже под водой. Химический крепеж в газобетонный блок не влечет за собой механического напряжения на стенки отверстия, исключает распирание, хорошо подходит для монтажа в перилах и парапетах. Имеет свойство высокой химической стойкости даже к щелочам. Идеальная герметизация соединения — важный плюс. Анкеры химического типа можно применять для закрепления даже простых арматурных стержней.
Крепление с использованием химического крепежа более долговечно по сравнению с остальными типами. Эксплуатировать такой крепеж можно более 50 лет. Но есть и недостаток при работе с химическим анкером — это невозможность демонтажа. Наиболее известными производителями на рынке стали Massa-Henke, HILTI, HIMTEX.
Анкерный крепеж в газобетон такого типа по качествам намного лучше традиционных распорных креплений, а в работе с высокими нагрузками вообще не имеет аналогов. Это основная характеристика, ставшая причиной возрастания популярности химических анкеров. С их помощью образуются очень прочные и надежные соединения. Химические крепления используют в строительстве мостов, балконов и козырьков зданий. Составы разного вида схватываются за различное время, но обычно этот процесс занимает от 12 часов до суток.
Не знайдено — Hilti Україна
Не знайдено — Hilti Україна Skip to main contentСторінка, яку ви шукаєте, не існує
Можливо, це трапилось тому, що
- Сторінка була видалена.
Якщо ви використовували закладку браузера, будь ласка, оновіть сторінку. - У посиланні є помилка.
Будь ласка, спробуйте виконати наступні кроки:
- Скористайтесь пошуком на сайті, щоб знайти необхідну інформацію.
- Використовуйте основну навігацію на сайті, щоб отримати доступ до інформації про нашу продукти та послуги.
- Перейти до перегляду головної сторінки.
Зареєструватись
Реєстрація дозволяє отримати доступ до цін з врахуванням персональної знижки
Увійдіть, щоб продовжити
Зареєструватись
Реєстрація дозволяє отримати доступ до цін з врахуванням персональної знижки
Оберіть наступний крок, щоб продовжити
Помилка входу
На жаль, ви не можете увійти до системи.
E-mail адреса, яку ви використовуєте, не зареєстрована на{0}, проте вона була зареєстрована на іншому веб-сайті Hilti.
Кількість оновлена
Зверніть увагу: кількість автоматично змінена відповідно до кратності упаковки.
Зверніть увагу: кількість автоматично змінена на відповідно до кратності упаковки.
COVID 19: Безкоштовна доставка онлайн-замовлень у період карантину Графік роботи
Химические анкеры и механические анкеры
Химические анкеры против механических анкеров 13 января 2020 г.Андреас Кардинал, инженер по применению в fischer Deutschland Vertriebs GmbH
Любой, кто знаком с выбором подходящих креплений, знает, что предлагается большой выбор различных систем, что может сбивать с толку.
Это немалый подвиг, особенно когда речь идет о приложениях безопасности. Одно из первых решений, которое должны принять пользователи, — это выбор между механическими и химическими системами.
Одна часть механического анкера приводится в действие крутящим моментом, прилагаемым во время установки, так называемый распорный анкер с контролируемым крутящим моментом. В эту группу входят классические анкерные болты, а также анкеры-гильзы. Другие анкеры расширяются за счет забивания молотком, это так называемые анкеры с контролируемой деформацией. В эту группу входят классические ударные анкеры.
Еще одна категория, которую следует упомянуть, — это система поднутрения, в которую также входит бетонный анкер.Одним из недостатков механических креплений является их способность к расширению при установке. Чтобы получить максимальную отдачу от их действия, эти анкеры должны эффективно прижиматься к стенке скважины, что может привести к образованию углублений в бетоне.
Это приводит к высоким силам расширения во время активации анкера, что требует достаточного объема компонента вокруг ствола скважины, чтобы бетон мог без повреждений поглощать возникающее растягивающее напряжение.
Это требует больших краевых расстояний. С этой целью анкеры в последние годы претерпели значительную оптимизацию, так что теперь механические анкеры могут использоваться в бетоне с более короткими краевыми расстояниями.
В заключение, следует внимательно изучить возможность использования механических анкеров в кладке в дополнение к типу анкеров, которые будут использоваться. Использование этих анкеров в пустотелых блоках или вертикально перфорированных кирпичах довольно проблематично. Крепления рам являются исключением, поскольку fischer SXRL подходит практически для любого типа анкерного основания.В большинстве случаев SXRL превышает значения нагрузки сопоставимых креплений рамы. Две его зоны расширения создают силу, не повреждая основание. Две зоны объединяются в один длинный расширительный элемент в твердых строительных материалах и ячеистом бетоне, равномерно распределяя нагрузки на поверхность. Использование классических механических анкеров в твердых строительных материалах связано с риском раскола камня.
Шурупы для бетона, такие как ULTRACUT FBS II от fischer, являются безопасным решением для полнотелого кирпича, однако они требуют профессиональной установки с учетом всех инструкций производителя.
Одним из преимуществ механических анкеров является то, что они более экономичны. Важную роль играет сам анкер, а также способ очистки просверленного отверстия. Как правило, механические анкеры не так сильно реагируют на просверливание недостаточно очищенных отверстий. Тем не менее, просверленные отверстия всегда следует очищать в соответствии с инструкциями, изложенными в ETA, поскольку это существенно влияет на несущую способность.
Еще одним преимуществом механических анкеров является тот факт, что отверстие с зазором, необходимое для сквозной установки, меньше, чем у сопоставимых химических систем.Шурупы по бетону можно использовать повторно, однако это относится только к временным соединениям на строительных площадках, например, при анкеровке опор опалубки. Сколько раз можно использовать фиксатор повторно, зависит от износа винта, который можно легко проверить с помощью испытательной втулки.
Ни при каких обстоятельствах не следует вставлять винт по бетону в одно и то же отверстие более одного раза.
В то время как первые механические анкеры можно было использовать только при заданной заранее заданной глубине анкеровки, теперь доступны анкеры, которые допускают множественную или даже гибкую глубину анкеровки.В первую очередь это касается анкерных болтов и шурупов по бетону.
Химические анкеры в последние годы приобретают все большее значение. Первыми запущенными системами были анкерные стержни и стеклянные капсулы. Первые ETA применялись только к бетону без трещин. Внедрение специальных анкерных стержней с геометрией конуса дало возможность дополнительных применений в бетоне с трещинами. Те же расчеты, которые использовались для механических анкеров, первоначально были применены к этим первым системам.
В дополнение к капсульным системам на рынке в конечном итоге появились менее деликатные пленочные пакеты и системы картриджей. У каждой из этих систем есть свои преимущества и недостатки.
Как правило, системы стеклянных капсул более устойчивы к плохо очищенным просверленным отверстиям, поскольку стекло разрушается, когда оно вставляется в отверстие, тем самым очищая стенку просверленного отверстия. По этой же причине капсульные системы лучше подходят для скважин с алмазным бурением. Как и у многих механических анкеров, недостатком этих систем является то, что их можно использовать только при установленной глубине анкеровки.Теперь также доступны системы, которые позволяют закреплять на несколько глубин за счет комбинации различных капсул.
Системы впрыска более гибкие, они обеспечивают глубину анкеровки от 4 до 20 диаметров анкера. Для вставки анкерного стержня в раствор не требуются дополнительные инструменты. Капсульные системы, с другой стороны, требуют установки достаточно тяжелого перфоратора, что требует дополнительных переходников.
Возможность использования обычных резьбовых стержней в бетоне с трещинами расширила диапазон применения для более экономичного крепления.
Еще одним преимуществом этих систем является то, что они не требуют приложения дополнительного крутящего момента при установке. Это позволяет выполнять крепления, которые в противном случае потребовали бы больших усилий. Сюда входят установки в системе EWI, а также на другие основания, которые не выдерживают давления.
Все химические системы обладают одним главным преимуществом: при установке анкеров отсутствует растягивающая сила. Однако все системы создают расширяющую силу, когда они подвергаются нагрузкам.Однако эта расширяющая сила ниже, когда речь идет о химических системах, поскольку нагрузка передается на строительную основу из-за большой длины соединения, что означает, что она распределяется по большей площади.
Один из недостатков этих систем, о котором следует упомянуть, заключается в том, что их долговечность снижается в случае большой постоянной растягивающей нагрузки. Поэтому для расчетов был введен понижающий коэффициент, что означает, что разница между растягивающей нагрузкой механического анкера немного меньше даже при одинаковых краевых условиях.
Более высокие требования предъявляются также к очистке скважины, хотя в последние годы был достигнут значительный прогресс. Химические системы также имеют тенденцию быть более дорогими и требуют дополнительных мер по заполнению кольцевых зазоров при использовании методов сквозной установки. Поэтому в капсульных системах часто можно использовать только предустановленные методы установки.
— лучший выбор для анкеровки в каменной кладке и единственный выбор, когда речь идет о разрешениях для конкретных применений.Капсульные системы в этом случае не подходят. Чтобы обеспечить безопасное размещение, анкерные стержни помещаются в кладку, которая может содержать полости, или в перфорированный кирпич с использованием анкерных гильз. Затем раствор вводится в гильзу, которая помещается в камень, после чего стержень с резьбой вставляется в свежий раствор. Это гарантирует, что раствор равномерно распределится в камне через отверстия в рукаве. В полнотелом кирпиче втулка не требуется.
В соответствующих допусках указано, какие комбинации подходят для какого типа камня.
Температура играет важную роль для всех химических систем, независимо от того, используются они в бетоне или кирпичной кладке. В то время как химические анкеры раньше можно было использовать только при температурах выше нуля, теперь их можно производить при температурах до минус 30 градусов благодаря высокопроизводительным системам.
Механические анкеры когда-то были единственными системами, которые предлагали немедленную нагрузочную способность, но современные химические системы теперь также могут предложить это преимущество. Химические системы на основе эпоксидных смол могут обеспечивать лучшую несущую способность, но их время отверждения больше и может занимать до целого дня при низких температурах.
Механические анкеры для бетона — Concrete Fasteners, Inc.
Закупка анкеров
Механические анкеры — это анкеры, которые механически закрепляются в основном материале за счет трения и некоторого типа движения внутри механического анкера для достижения удерживающих значений.
Механические анкеры состоят более чем из одной части, что позволяет частям механического анкера двигаться независимо и создавать расширение механического анкера.После установки в отверстие в основном материале механический анкер расширяется. Это оказывает давление на стенку отверстия, создавая трение и удерживающую способность. Механические анкеры предназначены для ввода в отверстие в основном материале, но не выходят.
Различные типы механических анкеров
Механические анкеры могут быть каменными анкерами с наружной или внутренней резьбой. Некоторые механические анкеры можно использовать только в твердом бетоне, в то время как другие можно использовать в различных базовых материалах, таких как бетон, кирпич или блок.Способ установки механических анкеров в основной материал также различается. Для механических анкеров требуется молоток, установочный инструмент или гаечный ключ. Все эти различные типы механических анкеров были разработаны для использования в приложениях с особыми требованиями.
Анкер клиновой
Клиновой анкер — это механический анкер, для установки которого требуется гаечный ключ. Он предназначен для использования только в твердом бетоне. При повороте гайки по часовой стрелке клиновой зажим на рабочем конце клинового анкера расширяется.Это подтягивает шпильку вверх, расширяя или заклинивая зажим в корпусе анкера и внутренней стенке отверстия в бетоне. Зажим имеет выступы, которые выступают для предотвращения вращения зажима в отверстии при повороте гайки.
Анкер-гильза
Гильзовый анкер представляет собой четырехкомпонентный механический анкер, который может использоваться в различных основных материалах. Механический анкер с гильзой, состоящий из четырех частей, поставляется предварительно собранным и состоит из корпуса анкера, гайки анкера и шайбы.Тело анкера входит в анкерную втулку с гайкой и шайбой, прикрепленными к резьбовому концу тела анкера. Напротив резьбового конца корпуса анкера он имеет конусную форму наружу.
После того, как механический анкер втулки вставлен в отверстие в основном материале, гайка поворачивается по часовой стрелке. Это подтянет тело якоря вверх. Затем конусообразный конец расширяет анкерную втулку к стенке отверстия в основных материалах. Анкер с муфтой — очень универсальный анкер, который может использоваться в большинстве основных материалов, таких как бетон, кирпич или блоки.
Анкерные болты
Анкеры с механическими винтами — это анкеры для кладки с внутренней резьбой, для которых требуется установочный инструмент для механического расширения анкера в основном материале. Анкер с механическим винтом представляет собой анкер из двух частей, состоящий из внешней анкерной втулки и корпуса анкера конической формы с внутренней резьбой. Поставляется в собранном виде. Анкер с механическим винтом вставляется в предварительно просверленное отверстие в основном материале конусом с внутренней резьбой. Затем установочный инструмент помещается внутрь корпуса анкера.
Удар по установочному инструменту молотком толкает анкерную втулку вниз, расширяясь при выталкивании наружу и повторяя контуры конусообразного корпуса анкера. Машинные анкерные болты подходят для большинства основных материалов и могут использоваться в бетоне, кирпиче или блоке.
Забивной анкер
Молоток привод якоря из двух частей механического якоря из якорного тела и гвоздя расширения, который поставляется предварительно собранным вид. Половина корпуса анкера удерживает гвоздь перед расширением. Расширительная половина корпуса анкера разделена по его длине.Отверстие по длине внутренней части корпуса анкера немного меньше диаметра на рабочем конце анкера. Молотком ударяют по гвоздю, вдавливая его в корпус анкера и расширяя рабочий конец корпуса анкера относительно стенок отверстия в основном материале. Якорь для привода молота устанавливается, когда головка гвоздя находится на одном уровне с головкой корпуса якоря.
Анкеры одинарные распорные
Одинарный распорный анкер — это анкер с внутренней резьбой, который можно использовать в бетонной, кирпичной или блочной основе.
Он состоит из трех частей: одной конической гайки с внутренней резьбой и двух половин корпуса анкера, которые предварительно собраны в единый блок. Вставьте одинарный распорный винт в предварительно просверленное отверстие, сначала конусообразную часть с внутренней резьбой, а затем вставьте винт или болт с крупной резьбой национального стандарта. При повороте по часовой стрелке коническая гайка поднимается вверх по корпусу анкера, расширяя их наружу. Механический анкер одинарного расширения может использоваться в бетоне, кирпиче или блоке.
Анкеры двойного растяжения
Двойной распорный анкер — это анкер с внутренней резьбой, который можно использовать в различных базовых материалах, таких как бетон, кирпич или блоки.Он состоит из пяти частей: двух половин корпуса якоря, двух конусов расширителя и одной проволоки. Двойной распорный анкер поставляется в собранном виде и вставляется в основной материал сначала резьбовым конусом расширителя. После того, как установлено в базовом материале, машина с резьбой болт или винт вставлен в корпус якоря двойного расширения.
При повороте болта по часовой стрелке конус расширителя с резьбой поднимается вверх по болту. Это также позволяет конусу расширителя без резьбы перемещаться вниз по резьбе, расширяя корпус анкера по всей его длине.Эта система с двойным конусом расширения делает анкер двойного расширения желательным анкером для использования в основном материале сомнительной прочности.
Закупка анкеров
Механические анкеры — это анкеры, которые механически закрепляются в основном материале за счет трения и некоторого движения внутри механического анкера для достижения удерживающих значений. Механические анкеры состоят более чем из одной части, что позволяет частям механического анкера двигаться независимо и создавать расширение механического анкера.После установки в отверстие в основном материале механический анкер расширяется. Это оказывает давление на стенку отверстия, создавая трение и удерживающую способность. Механические анкеры предназначены для ввода в отверстие в основном материале, но не выходят.
Эффективность механических анкеров при усилении каменной кладки из углепластика: экспериментальный анализ
Реферат
Армированные волокном композитные материалы широко используются для восстановления конструкций и модернизации существующих зданий.Разрушение не закрепленных арматур углепластика, применяемых как к бетону, так и к каменной кладке, в основном происходит в основании или на склеиваемой поверхности при значениях нагрузки ниже предела прочности композита на растяжение. Механические анкеры могут эффективно увеличить максимальную нагрузку этого типа арматуры. Особое внимание следует уделять конструкции и размерам механических анкеров, чтобы они могли обеспечить адекватное увеличение как прочности, так и пластичности арматуры. На данный момент не существует конкретных правил или надежных формул прогнозирования, которые адекватно помогли бы дизайнерам в выборе конструкции и размеров якорей.Конечно, их можно определить только после сбора обширной экспериментальной базы данных, которая подчеркивает особые характеристики этих арматурных материалов также в отношении материала основы.
В этом контексте в настоящей работе описываются результаты экспериментальной кампании, проведенной на образцах кирпича, армированных полосами из углепластика, прикрепленных к основанию шипами из углепластика. Практически все исследования в литературе по этой теме относятся к использованию этого метода армирования для бетонных конструктивных элементов.Исследования, касающиеся кладки, ограничены: эта работа способствует устранению части этого разрыва. Плоские арматурные полосы из углепластика обычно демонстрируют режим хрупкого разрушения. Экспериментальная кампания, описанная в этой статье, показывает, что правильно спроектированные механические анкеры увеличивают разрушающую нагрузку и пластичность арматуры.
Ключевые слова
A. Углеродное волокно
B. Разрыв
B. Механические свойства
D. Механические испытания
Механический анкер
Рекомендуемые статьи Цитирующие статьи (0)
Полный текст Copyright © 2014 Elsevier Ltd.Все права защищены.
Рекомендуемые статьи
Ссылки на статьи
Бетонные анкеры Spin-Lock — Williams Form Engineering Corp.
Анкеры по бетону Spin-Lock
Якоря Williams Spin-Lock были впервые использованы в 1950-х годах для крепления анкеров скальной породы / кровли в таких проектах, как NORAD и австралийская электростанция Snowy Mountain. С тех пор многие инженеры, подрядчики и владельцы признали преимущества анкерной системы Spin-Lock как бетонного анкера высокой прочности.Spin-Locks успешно использовались на стартовых площадках ракет, атомных электростанциях, больших плотинах и водосбросах, якорях башен, американских горках и в некоторых других областях, где требуются бетонные анкерные системы с высокой грузоподъемностью и устойчивостью к динамическим нагрузкам. Анкеры Williams Spin-Lock обладают такими преимуществами, как немедленное закрепление, возможность предварительного напряжения / пост-напряжения, резервирование анкеровки (механическое закрепление с цементным раствором), изготовление на заказ и высочайшая грузоподъемность среди существующих сегодня механических анкеров.
Чтобы удовлетворить потребность в анкерах, которые могут использоваться в различных областях применения с широким диапазоном нагрузочных возможностей… Williams разработала полное семейство анкерных болтов для бетона с простой и эффективной системой установки. Williams также предлагает линейку арендного оборудования для установки, тестирования и заливки бетонных анкеров Spin-Lock высокой прочности.
Прежде чем приступить к следующему проекту, проконсультируйтесь с дизайнерским агентством, знакомым с анкерными системами Williams, или свяжитесь с ближайшим представителем Williams. Компания Williams будет рада порекомендовать идеальную систему для удовлетворения потребностей вашего следующего приложения.
Преимущества Spin Lock
- Механическая головка позволяет использовать предварительно напряженный анкер, который предотвращает усталостное разрушение анкера при циклических или динамических нагрузках.
- Анкеры могут быть изготовлены по индивидуальному заказу или механически присоединены к любой длине.
- Каждый анкер испытывается на требуемую рабочую нагрузку. Анкеры
- можно заливать раствором, обеспечивая избыточное крепление и защиту от коррозии, а раствор помогает зафиксировать значения предварительного напряжения.
- Механическая головка обеспечивает полную опорную поверхность 300 ° и открывается параллельно просверленному отверстию, избегая точечной нагрузки.
- Анкеры могут быть спроектированы с непрерывной резьбой для адаптации в полевых условиях
- Williams располагает испытательным оборудованием и персоналом, который может работать с инженером для проектирования с уникальными приложениями, местоположениями или шаблонами.
- Ассортимент анкерных стержней подходит практически для любой конструкции.
- Williams Form может порекомендовать нескольких подрядчиков по установке в области установки анкера.
- Высокая степень надежности обеспечивает коэффициент безопасности в соответствии с ACI 318.
- Spin-Lock используется в строительстве более 50 лет.
Предварительно напряженные анкеры для опор башни или колонны
В течение нескольких десятилетий инженеры основывали свои конструкции Spin-Lock на методе конуса 45 °, который был представлен в приложении B ACI 349 (1985).С недавними изменениями в публикации ACI, касающейся бетонных анкеров, в ACI 318-14: Анкеровка к бетону, был установлен стандартизированный метод анализа бетонных анкеров. Это рекомендуемый метод анализа несущей способности анкера, глубины заделки, прочности бетона на разрыв и других параметров для сценариев растяжения, сдвига и комбинированной нагрузки.
Иногда условия работы могут диктовать необходимость размещения соседних анкеров ближе, чем минимальный интервал (S), указанный в следующей таблице.Когда желательно уменьшить расстояние, рекомендуется установить анкеры, изменив их глубину залегания или установив анкеры на эквивалентной глубине, при этом убедитесь, что ограничивающее давление прикладывается с обеих сторон от одного анкера перед тем, как усилить анкеры.
механическая головка на анкерах с обеих сторон предварительно напряженного анкера. При смещении анкеров соседние анкеры должны быть смещены, как показано на рисунке ниже. После того, как самые глубокие анкеры были просверлены, установлены, залиты раствором и затвердел; соседние анкеры можно просверлить и установить.Эта процедура позволит уменьшить значения (S) вдвое без опасности разрушения между отверстиями во время установки.
Идеальное расстояние должно быть достаточно большим, чтобы предотвратить выброс от анкерного отверстия к анкерному отверстию и обеспечить полную комбинированную анкерную способность. Основываясь на методе конуса 35 ° в ACI318, расстояние от центра до центра для создания полного конуса сдвига должно быть в 3 раза больше рекомендуемой глубины заделки. Близко расположенные анкеры могут быть спроектированы с более глубоким заделыванием, чем указано в списке, для разработки комбинированные анкерные емкости.
Для достижения наилучших результатов анкеры Williams Spin-Lock следует использовать в высокопрочном железобетоне.
Предварительное напряжение нового бетона в старый бетон
Tomahawk Chief Sammys ™ 590-4421 Горизонтальный механический анкер 540, стержень 3/8 дюйма
/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}
Выберите варианты, чтобы получить полное описание продукта и информацию о покупке.
{{section.sectionName}}:
{{option.
description}}
{{section.sectionName}} Выберите {{section.sectionName}}
{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}
{{спецификация.nameDisplay}}
Характеристики
| {{attributeValue.valueDisplay}} {{$ last? »: ‘,’}} |
product.attributeTypes | orderBy : [‘label’, ‘name’]»>{{спецификация.nameDisplay}}
доля
Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.
×Механический анкер с подвеской стержня Винт 3/8 «, 3/8» X 2-1 / 2 «, оцинкованный, цементированный, углеродистая сталь, самосверлящий
/ {{vm.product.unitOfMeasureDescription || vm.
product.unitOfMeasureDisplay}}
{{section.sectionName}}:
{{option.description}}
{{section.sectionName}} Выберите {{section.sectionName}}
{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}
- Документы
- {{спецификация.nameDisplay}}
- Атрибуты
settings.displayAttributesInTabs && vm.settings.attributesTabSortOrder === ‘DisplayFirst’ && (vm.product.attributeTypes.length > 0 || vm.product.brand.name)»> Атрибуты
length > 0″> Документы| Марка | |
| {{attributeValue.valueDisplay}} {{$ last? »: ‘,’}} |
| Марка | |
{{attributeValue. valueDisplay}} {{$ last? »: ‘,’}} |
доля
Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.
×KELKEN ANCHORING SYSTEMS & ACCESSORIES Используется для: мостов и автомагистралей, очистки канализации, железной дороги, туннелей / плотин, Морской транспорт, аэропорт, промышленные предприятия и оборудование, механическое / электрическое оборудование, Коммерческий.
| |
высокоэнергетические ветряные мельницы, турбины, бумагоделательное оборудование и системы автоматического извлечения стеллажей. Keligrout одобрен FHWA для установки временных и постоянных барьеров из сборного железобетона на конструкции.
ULTRABOND 1 — это
в качестве анкерного крепления
Мы обработаем ваши заказы, обучим ваших сотрудников и окажем техническую помощь. Kelken будет выступать в роли «линии продаж», однако ATC не будет далеко позади и будет легко доступна для всех сторон.
