На какой высоте вешать бойлер: На какой высоте вешать водонагреватель накопительный?

Как повесить водонагреватель правильно

Решив обзавестись водонагревателем, человек задается вопросом: как повесить бойлер и куда лучше его повесить?

Схема установки накопительного водонагревателя.

Куда повесить водонагреватель: рекомендации специалистов

Как правило, водонагреватели устанавливают в защищенных от замерзания воды местах, поблизости от водоразборных точек. Если эти точки расположены на определенном удалении друг от друга, то предусматривают установку нескольких водонагревателей. Выбирая место установки бойлера, следует учитывать возможность доступа горячей и холодной воды к водопроводной арматуре. Также необходимо предусмотреть свободное пространство для последующего обслуживания бойлера. Выбирая стену, куда повесить бойлер, следует учитывать ее прочность. Зачастую водонагреватель устанавливается в санузлах на задней стенке туалета. Перед тем как принять окончательное решение, рекомендуется “простучать” стенку. Если выяснится, что она тонкая и за ней находится вентшахта, на нее можно повесить бойлер до 100 л объемом, водонагреватель до 200 л рекомендуется вешать только на несущие стены.

В случае малой несущей способности стены правильно будет установить на ней бойлер не более 50 л объемом или изготовить специальный металлический каркас для надежности.

Перед тем как установить бойлер, стоит выяснить ряд некоторых важных моментов, а именно:

Схема устройства накопительного водонагревателя.

• определиться с выбором водонагревателя путем анализа его технической характеристики и дизайна;
• выяснить, есть ли возможность перекрытия воды на период установки и доступ к коммуникациям;
• куда и на какой высоте можно вешать водонагреватель: вертикально или горизонтально, на кухню, в туалет или в ванную. Перед тем как повесить устройство в ванной комнате, следует знать, что водонагреватель, как и другая бытовая техника, должен устанавливаться в определенных зонах. Согласно правилам безопасности, в ванной существует четыре зоны опасности. Поэтому важно правильно распланировать местоположение каждого бытового прибора и подобрать самое безопасное для бойлера;

• запланировать место прокладки кабеля с учетом особенностей помещения;
• продумать, какое количество смесителей будет функционировать от бойлера: несколько или один;
• потребуются ли дополнительные работы: долбление капитальных стен, установка коробов, штробление и т. д.;
• куда выполнить отвод воды в случае необходимости постоянного слива из системы избыточного давления;
• продумать, какой вариант подойдет для вашей квартиры: гибкая подводка воды для сохранения эстетичности или надежные трубы;
• куда установить розетку.

Вернуться к оглавлению

Виды водонагревателей

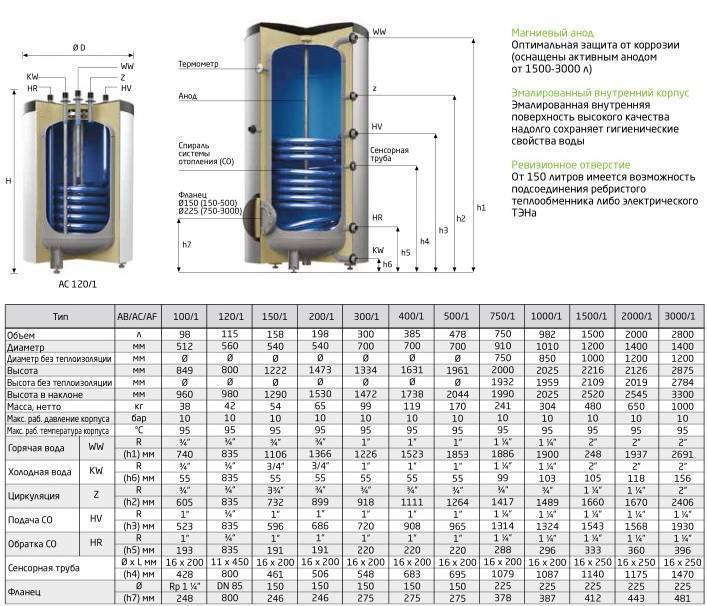

Устройство накопительного водонагревателя

Как известно, существуют водонагреватели проточные и накопительные. Перед тем как сделать свой выбор, стоит изучить краткую характеристику каждого типа и условия их эксплуатации.

Итак, проточный водонагреватель. Оптимальным вариантом его установки являются места с небольшим потреблением воды, то есть дача, квартира или маленький дом. Поскольку такой бойлер предусматривает моментальный нагрев протекающей воды, следует быть готовым к большим затратам электроэнергии. Водонагреватели такого типа разделяются на безнапорные и напорные. Местом установки первых является душевая кабина, в то время как напорные могут устанавливаться на всю сантехническую систему.

Читайте также: Узел нижнего подключения радиатора

Подробнее о признаках неисправности термостата
Утепление стен снаружи пенополистиролом – читайте здесь.

Различают проточные бойлеры с различной степенью защиты от попадания воды на основание корпуса. Бойлер с самой высокой степенью защиты – от струй воды – можно вешать даже в душевой кабине. Более того, проточный бойлер может быть оборудован переключателем мощности, защитной системой от воздушных пробок, системой защиты от жесткой воды, от перегрева и многими другими дополнительными функциями.

Накопительный бойлер или водонагреватель более популярен, поскольку именно этот тип бойлера как нельзя лучше подходит для малогабаритных квартир, его установка не требует замены электропроводки. Такой бойлер способен нагреть от 10-150 и более литров воды. Примечательным в них является и тот факт, что они достаточно компактны, надежны, экономичны и занимают относительно небольшую площадь полезного пространства помещения.

Обязательным элементом накопительного обогревателя является бак, в котором бойлер накапливает горячую воду, поступившую под давлением из водопровода.

Накопительные водонагреватели различают по типу установки:

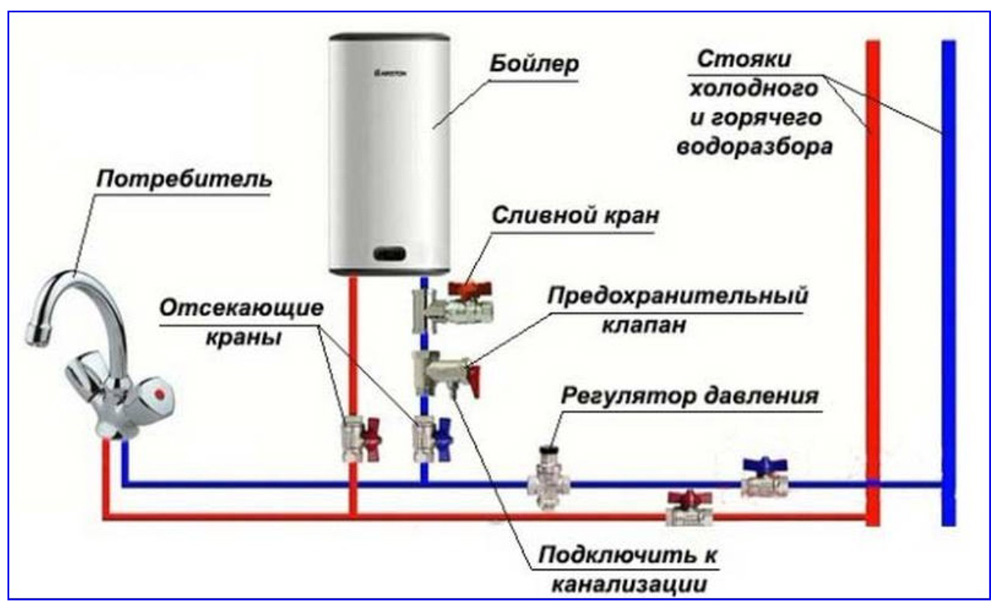

Схема подключения накопительного водонагревателя.

• напольные – вмещают объем воды от 150 до 1000 л, поэтому в состоянии обеспечить горячей водой коттедж или загородный дом;
• встраиваемые – предназначены для установки на кухне или в ванной комнате наряду со стиральной машиной;
• настенные водонагреватели – устанавливаются на определенной высоте, вмещают от 30 до 150 л воды, считаются оптимальным вариантом для временного снабжения квартиры горячей водой и частичного снабжения горячей водой дачи, коттеджа или загородного дома.

Чтобы правильно установить водонагреватель, следует учитывать некоторые особенности:

• поскольку практически все модели водонагревателя предусматривают наличие защитного клапана от избыточного давления, потребуется доступ к трубам канализации для осуществления отвода воды;
• необходимо определиться с выбором подходящего места, куда можно установить водонагреватель и все дополнительные коммуникации;
• в связи с тем, что стена должна будет выдерживать нагрузку от веса обогревателя, монтаж необходимо выполнять на прочную бетонную или кирпичную стену;
• накопительный водонагреватель рассчитан как на одну водоразборную, так и на всю систему;
• во избежание потерь тепла желательно устанавливать водонагреватель ближе к месту подачи горячей воды;
• правильно в процессе монтажа устанавливать запорные краны в систему горячей и холодной воды и к ним подключать гибкие шланги;
• в период электромонтажных работ, подключая водонагреватель к сети, в распределительном щите необходимо установить автомат или УЗО соответствующий номиналу мощности подключаемого устройства; от распределительного устройства к водонагревателю необходимо проложить отдельный кабель соответствующего сечения.

Вернуться к оглавлению

Установка бойлера

Схема установки электрических водонагревателей своими руками.

Изучив все нюансы монтажных работ по установке бойлера, можно приступить к его установке. Для работы потребуются:

• электроинструменты и инструменты для сантехники;
• арматура: краны, муфты, тройники и т.п.;
• рулетка;
• пластмассовые 12 мм дюбели и крепления;
• электроперфоратор с победитовым сверлом на 12 мм диаметра.

В первую очередь необходимо подвести к месту будущего крепления бойлера все коммуникации и убедиться, что имеется автоматический выключатель для предотвращения перегрузок во время эксплуатации аппарата.

Затем с помощью сверла в стене на определенной высоте сделать отверстие глубиной на 5 мм больше, чем используемый дюбель или глубиной в дюбель для крючка. Вбить дюбель и вкрутить крючок. В связи с тем, что стены ванной комнаты или туалета зачастую делаются из гипсовой армированной конструкции, они могут не выдержать веса водонагревателя.

Во избежание подобных неприятностей отверстия необходимо делать более глубокими, чтобы они достигали капитальной стены, в которую встроена санкабина. Это же правило относится и к стенам, облицованным регипсом или доской.

После того как выполнены подготовительные процедуры, бойлер можно вешать на крючок. Если все сделано правильно, то крепление сможет выдержать до 200 кг веса и бойлер можно спокойно вешать на крючок.

На следующем этапе, удерживая водонагреватель на высоте в нужной позиции, необходимо отметить все остальные места креплений и снять бойлер. Затем просверлить отверстия для намеченных креплений.

Дальше необходимо накрутить предохранительный клапан избыточного давления до 4-х оборотов, но не более, на вводный патрубок. В случае отсутствия счетчика на холодную воду, следует установить фильтр грубой очистки непосредственно перед вводным патрубком.

Необходимо подключить водонагреватель к системе водоснабжения. Здесь понадобятся вентили и диэлектрические муфты. Если вы планируете вешать только один водонагреватель, то перед тем как вешать бойлер, необходимо заготовить один вентиль для холодной воды. Только не нужно устанавливать вентиль на предохранительный клапан. Такие действия могут привести к быстрому выходу системы из строя.

Еще раз убедившись, что все сделано правильно, можно включать бойлер в сеть!

Вернуться к оглавлению

Правила эксплуатации водонагревательной техники

Стоит отметить, что залогом успешной эксплуатации водонагревательной техники длительное время является соблюдение правил использования водонагревателей. Вот основные из них:

• специалисты советуют не реже раза в год извлекать ТЭН и проверять его на наличие наслоения накипи, а связано это с тем, что при максимальной температуре нагрева жесткой водопроводной воды в ТЭНе образуется накипь, вследствие чего уменьшается теплоотдача, система перегревается и прекращает функционировать; в таком случае приходится менять ТЭН;
• запрещается вешать ТЭН при отсутствии в помещении заземления, поскольку попадающие на корпус капли воды могут вывести аппарат из строя, вследствие чего не исключается возможность удара человека током,
• запрещается подключать к электросети пустой накопительный бойлер;
• если в городской водопроводной сети наблюдается превышение давления свыше 6 Атм, то необходима установка понижающего давление редуктора;
• не разрешается подключение нагревателя к водопроводной сети без установки предохранительного клапана, который идет в комплекте с водонагревателем;
• из подключенного к сети накопительного нагревателя не разрешается выпускать воду;
• исключается потребление воды из водонагревателя в качестве питьевой.

Итак, досконально изучив всю информацию о правильной установке водонагревательных приборов и условиях их эксплуатации, можно приступать непосредственно к самому монтажному процессу. Удачи и успехов!

≋ Где лучше всего разместить бойлер • Где можно устанавливать, вешать, ставить водонагреватель

Одна из ключевых составляющих комфорта – это наличие горячего водоснабжения. Но к сожалению, в некоторых населенных пунктах, наличие горячей воды зависит от особенностей работы коммунальных служб.

Оптимальное решение для этой ситуации – это организация автономного независимого снабжения горячей водой, а именно – покупка бойлера. Следующим вопросом, после приобретения становиться «Где лучше разместить бойлер?»

Где лучше установить бойлер и как это сделать?

Ассортимент магазинов предлагает широкий выбор форм бойлеров: круглые, квадратные, овальные и т.д. Вы можете выбрать не только технические характеристики прибора, но и ту форму, которая органично впишется в интерьер места установки.

Процесс установки водонагревателя может быть двух видов: временная установка и постоянная. Временное подключение – это установка водонагревателя для душа при отсутствии центрального водоснабжения. В этом случае устанавливается проточный водонагреватель, укомплектованный лейкой и краном-гусаком. Где вешать бойлер проточного типа? – на стену над ванной. Особенностью такой установки является небольшой вес водонагревателя и, следовательно, минимальные требования к поверхности, на которую установят водонагреватель настенный. Монтируется прибор с помощью шурупов и дюбелей.

Постоянное подключение рассчитано на использование нагревателя в качестве основного источника горячей воды. Такой нагреватель подключается в систему водоснабжения помещения. После чего горячая вода будет поступать через смеситель.

Особенности монтажа: на что обратить внимание при навешивании

Важный вопрос в процессе установки бойлера – определение места, которое максимально подойдет с технической и эстетической точек зрения. Итак, где можно устанавливать бойлер?

При выборе места важно учесть, что:

• на устройство не должны воздействовать низкие температуры т.е. бойлер устанавливают внутри помещения;
• расстояние между водонагревателем и точкой поступления воды должно быть минимальным;
• бойлер должен размещаться рядом с трубами горячей и холодной воды, чтобы организовать его подключение в систему;
• чтобы улучшить доступ к прибору для выполнения работ по техническому обслуживанию – необходимо оставить вокруг него свободное пространство;
• стена, на которую проводят монтаж должна быть несущей.

Следует помнить, что водонагреватель будет довольно тяжелым объектом, и стена должна выдержать вес. А внутренние стены, образующие перегородки между комнатами могут быть выполнены из материалов, которые не рассчитаны на вес около 100 кг. Теперь, зная где разместить бойлер, стоит остановиться еще на некоторых особенностях.

Особенности модельного ряда бойлеров — какой поставить

В классификации водонагревателей выделяют некоторые разновидности, которые отличаются как формой, так и способом размещения. Отдельно выделяют водонагреватели, устанавливаемые в горизонтальной или вертикальной форме.

Горизонтальный водонагреватель чаще всего имеет плоскую форму. Размещается на стене сверху или снизу, в зависимости от того, откуда удобнее его подсоединить к системе снабжения холодной водой. Бесспорное преимущество горизонтального варианта в том, что его можно разместить в нише стены.

До недавнего времени, наибольшей популярностью пользовался бойлер вертикальный. Поэтому каждый знает ответ на вопрос, где установить бойлер вертикального типа. Обычно такой прибор устанавливался над мойкой или в ванной комнате, на одной из стен. Например, над стиральной машиной. Вертикальная установка также имеет различные формы, и если вы не фанат округлого цилиндрического объекта – всегда можно выбрать бойлер прямоугольный или квадратный.

Горизонтальные модели отличаются от вертикальных характеристикой движения воды. Холодная вода, поступающая в горизонтальный бойлер, смешивается с имеющейся горячей, тем самым понижая ее температуру. Оптимальное состояние воды регулируется с помощью смесителя. Поэтому этот вариант установки рекомендуют для помещений, в которых высота потолков недостаточная, для установки вертикальной модели.

Бойлер напольный на 200-300 л воды редко покупают для дома. Чаще всего – это выбор различных организаций и предприятий. Где лучше поставить бойлер напольный? Основное требование размещения – установка поблизости от котла и нагревательной системы.

Возможна установка:

• в котельной;
• на кухне;
• в прачечной;
• или другом подходящем помещении.

Такие агрегаты подключаются к сети питания на 220 или 380 V и работают в однофазном или трехфазном режиме. Установка и подключение производятся специалистами.

Водонагреватель slim – это колоновидные установки, тонкие и изящные, предназначенные для монтажа в небольших помещениях. По эффективности и другим показателям, эти приборы, ничуть не уступают более крупным моделям. Водонагреватель slim отлично впишется в кухонный шкаф, что сделает кухню более элегантной. Бойлер может размещаться прямо над или под смесителем в кухне.

Водонагреватель под мойку – это такое же устройство, как и другие модели. Он может быть проточного или накопительного типа, с баком от 10 до 25 литров. Чаще всего под мойку устанавливают некрупные модели. Чтобы понять какой водонагреватель нужен под мойку – достаточно понять каким будет расход воды и как часто он будет нужен.

Выяснив, где ставить бойлер, не лишним будет вспомнить о технических характеристиках бойлеров. Наиболее значимые параметры – это объем бака и мощность прибора.

На каком бы бойлере вы не остановили свой выбор и куда бы его не устанавливали – немаловажным фактором станет цена бойлера. Как и с любым другим оборудованием, самая дорогая модель – еще не означает, что она самая нужная. Подбирая модель, постарайтесь соблюсти наилучшее соотношение параметров цена/полезность для выбранного устройства.

Установка накопительного водонагревателя

Водонагреватели на сегодня – востребованное оборудование. Они просты в эксплуатации, стоят относительно недорого, экономичны. Кроме того, можно установить водонагреватель своими руками, что позволит дополнительно сэкономить.

На рынке представлено несколько типов водонагревателей – накопительные и проточные. Оба прибора имеют ряд положительных аспектов и недостатков. Поэтому выбор основывается на том, в каком количестве необходима горячая вода. Если ее нужно много, стоит отдать предпочтение аппарату с накопительным баком, или бойлеру. Он отличается малым потреблением электроэнергии, вода накапливается в специальном баке и долго остается горячей.

Монтаж накопительного водонагревателя

У специалиста  установка и ремонт накопительного водонагревателя отнимает немного времени – порядка полутора часов. Если вы впервые будете монтировать аппарат, потребуется больше времени. Но справиться с подобной задачей самостоятельно вполне возможно. Перед установкой бойлера необходимо его осмотреть на предмет отсутствия дефектов или недостатков.

Бойлеры можно вешать на стену или устанавливать на пол. Это зависит от емкости оборудования. Водонагреватели емкостью до 100 литров, как правило, навесные. Бойлеры с баком большей вместительности – 150 и более литров крепить на стене не рекомендуется, их лучше монтировать на полу. Чтобы аппарат было удобно обслуживать, стоит располагать его на расстоянии в 30-40 см от пола.

В городских квартирах установка накопительного водонагревателя на стену производится чаще в санузле, над унитазом. Располагать бойлер нужно на расстоянии от 1 метра и более от электроприборов, розеток. Одновременно прибор должен находиться как можно ближе к месту, где будет потребляться горячая вода. Соблюдение этого условия необходимо. Иначе вода по мере поступления по трубам будет остывать. А это – лишние траты электроэнергии. Для удобства обслуживания лучше так располагать прибор, чтобы от крышки до стены было расстояние в 30 см.

Производители комплектуют прибор анкерными болтами. В зависимости от емкости в набор входит2 или 4 болта «L»-образной формы.Начинается установка водонагревателя именно с крепления болтов к стене. Здесь важно правильно разметить, где будут крепиться болты, поскольку между ними должно быть строго определенное расстояние. К некоторым бойлерам прилагается специальная бумажная метка, с помощью которой легче разметить стену. При отсутствии такой метки расстояние нужно измерить рулеткой, сделать пометки простым карандашом в местах, где впоследствии с помощью перфоратора нужно просверлить отверстия под крючки.

Устройство стоит вешать только на прочную стену. В идеале – на бетонную, капитальную. Если стена крошится при сверлении, стоит усомниться в ее прочности. В таком случае, чтобы обеспечить надежность крепления, нужно выбрать анкерные болты с большей длиной. Просверлив отверстия по разметке, в них первоначально необходимо вставить пластмассовые пробки (дюбеля), в которые затем вкрутить анкера. Когда болты установлены, на них подвешивается пустой бак. На этом этапе важно проверить, насколько устойчива конструкция: бак должен плотно «сидеть» на анкерах.

Следующий этап установки водонагревателя – врезка труб и подключение электроэнергии.

Подключение прибора к водопроводу

В нижней части аппарата располагаются два выхода, которые помечены синим и красным цветом. Синий выход – для подключения холодной воды, красный – соответственно, для горячей. Подключение к водопроводу идет по определенной схеме:

• 1.К синему выходу нужно прикрутить предохранительный клапан. Он поставляется в комплекте. Если клапан отсутствует, его обязательно нужно приобрести, поскольку он выполняет важную функцию – стравливает лишнее давление воды в емкости изделия. Без предохранительного клапана использовать бойлер запрещено.
• 2.Бронзовый обратный клапан накручивается на защитный. Роль обратного клапана – исключить обратный слив воды из бойлера в водопровод.
• 3.Необходимо герметично закрепить шаровые запорные вентили, которые устанавливаются на оба выхода (синий и красный) обратного клапана. Добиться лучшей герметичности можно при использовании пакли либо специальных фум-лент.

Следующий этап – соединение смесителя электрического водонагревателя с трубами.

Здесь возможно два варианта соединения: гибкими подводками и металлопластиковыми трубами. Каждый из этих типов имеет свои особенности. С гибкими подводками проще работать, их можно легко согнуть и при этом не нужно использовать фитинги. Однако такие подводки даже самого высокого качества по характеристикам значительно уступают трубам металлическим или металлопластиковым, поскольку не всегда способны выдержать высокое давление.

Металлопластиковые трубы отличаются большей прочностью, однако их нельзя гнуть. Поскольку в месте изгиба обязательно появится течь. Чтобы соединить разные отрезки трубы, необходимо использовать специальные фитинги. Они, как и трубы, могут быть разного сечения, поэтому не составит труда подобрать соответствующие. При помощи фитингов можно стыковать трубы, как это необходимо: под углом или прямолинейно.

При выборе труб из металла или металлопластика важно знать определенный нюанс: для горячей воды необходимо выбирать исключительно бесшовные трубы. Для подачи воды холодной они также подходят, в отличие от труб шовных – они пригодны только для подведения холодного водоснабжения.

Для обеспечения большей безопасности в помещениях, которые располагаются на высоких этажах, где постоянно большое давление, специалисты рекомендуют устанавливать дополнительно редуктор давления.

Подключение накопительного водонагревателя к электросети

После того, как закончены работы по соединению водонагревателя электрического к водопроводу, можно переходить к подключению прибора к электросети. Если в своих силах есть сомнения, стоит доверить эту работу специалистам, чтобы не нанести вреда своему здоровью.

Мощные аппараты требуют отдельной проводки. Это позволяет избежать перепадов в квартире электроэнергии и перегрева проводки, что обеспечивает комфортную работу бака. В этом случае кабель, соединяющий прибор с источником питания, нужно с двух сторон зачистить. Лучше использовать кабель сечением 2*2,5.При его прокладке стоит позаботиться о гидроизоляции в санузле, или ванной комнате, где установлен бак.

Провода на одной стороне кабеля нужно разделить таким образом, чтобы подключить их через специальный автомат к клеммам бака. На автомате и клеммах имеются специальные пометки: для фазы, для заземления и для ноля коричневого, желтого и голубого цвета соответственно. Вторая часть кабеля без разделения проводов подключается в коробке к источнику питания. Все соединения необходимо заизолировать.

Водонагреватели небольшой мощности, не более 3 кВт, к розетке можно подключать сразу. Здесь только важно помнить: прибор работает от сети с заземлением, по этой причине нельзя использовать удлинители, переходники, включать прибор напрямую через защитный автомат. Также нельзя допускать, чтобы к одной розетке с бойлером были подключены другие электроприборы.  В сеть нагреватель можно включать только после наполнения его водой.

После того, как завершены все работы по подключению устройства к системе водоснабжения и электросети, можно начинать использование бойлера. Главное – после установки обязательно протестировать бак, пропустить воду через него. Если где-то будет обнаружена неполадка, ошибку надо обязательно устранить, прежде чем начинать использование устройства. Качественный аппарат прослужит долго и обеспечит всю семью необходимым количеством горячей воды вне зависимости от работы коммунальных служб, сезона, погодных условий.

Особенности установки водонагревателей различных производителей

Аппараты от различных производителей имеют свои особенности, которые стоит учитывать при их установке. Например, оборудование фирмы Термекс выполнено из нержавеющей полированной стали. Такое покрытие очень неустойчиво к механическим воздействиям – полировку легко повредить брезентом, ногтями. Соответственно, при установке с таким прибором нужно обращаться максимально осторожно.

При выборе водонагревателя электрического от компании Ariston или Electrolux следует обеспечить отвод от сливного отверстия воды в канализацию. Однако поддон и дренажная трубка в комплект не входят, поэтому их нужно подобрать и приобрести самостоятельно.

Как правило, производители комплектуют свое оборудование подробной инструкцией, а также прилагают схему подключения прибора. Благодаря этому установка водонагревателя своими руками – посильная задача практически для любого обывателя. Таким образом, при грамотном подходе можно значительно сэкономить на услугах специалистов и установить водонагревательное оборудование в своем загородном доме или в квартире самостоятельно.

Подключение и установка накопительного водонагревателя в городских квартирах и загородных домах не имеет существенных различий. Единственное, при монтаже прибора на даче или в коттедже важно емкость, откуда холодная вода будет поступать в аппарат, расположить выше, чем бойлер. Оптимально – в 5 метрах над прибором. Также стоит запастись вентилем либо сливным устройством, чтобы обезопасить оборудование от замерзания в зимний период.

07 июля 2017Профф Сервис

285

Ванная своими руками — ТаВанная.ру Инструкция самостоятельной установки водонагревателей — Ванная своими руками

Установка водонагревателя своими руками проста. Имея схемы и инструкцию произвести монтаж самостоятельно можно за полтора часа. По сути, схема подключения идентична для всех водонагревателей. В результате установки вашей семье станет намного комфортнее. Даже мытье посуды будет доставлять удовольствие. Особенно в холодную пору года.

Содержание статьи

• 1 Какими могут быть водонагреватели
• 2 Куда монтировать
• 3 Установка электроводонагревателя проточного типа
• 4 Монтаж нагревателя накопительного типа

Какими могут быть водонагреватели

Правильная схема подключения водонагревателя

Их делят на накопительные и проточные.

1. Проточные. Такие устройства пропускают через себя воду, в результате чего она нагревается 30-60 секунд. Применяется такой тип нагревателей при необходимости получить быстро горячую воду в достаточно большом количестве. Их размеры компактные, в результате чего с местом выбора их установки проблем не возникает. Проточный тип имеет серьезный недостаток — потребность в большой мощности. Чтобы обеспечить нормальную струю горячей воды, нагреватель должен иметь мощность в 6 кВт. Платить за его работу в доме придется много.
2. Накопительные. Выполнены в виде большого бака, внутри которого происходит нагрев воды. Уровень потребления электроэнергии значительно ниже, потому устанавливать их в домах и квартирах намного практичнее. Этот водонагреватель обеспечит горячей водой все семейство. В зависимости от численности членов семьи, следует выбирать баки от 50 до 150 литров. Так, 150 литров — это оптимальный объем для семьи из четырех человек.

Сейчас многие отдают предпочтение электрическим или газовым нагревателям. Газовые работают от трубы, подающей в дом газ. Разумеется, при возможности лучше осуществлять именно установку такого нагревателя, поскольку оплата за газ значительно ниже, нежели за электроэнергию. Подключать его должны лишь специалисты. Своими руками браться за работу ни в коем случае нельзя.

Учитывая все плюсы и минусы, а также особенности установки, многие отдают предпочтение именно электрическим моделям. Установить их своими руками достаточно просто. При этом схема не сложная, и все сделать правильно не составит труда. Но перед тем как установить водонагреватель, следует выбрать место.

Куда монтировать

Наиболее распространенное решение — это туалет, непосредственно над бачком унитаза. При совмещенном санузле также лучше монтировать над унитазом, поскольку в ванной он будет мешать. Важно учесть, если нагреватель имеет объем от 100 литров, тогда установку можно производить только на несущую стену. При этом применять следует лишь анкерные болты для крепления.

Учтите расстояние бака до выходных кранов. Чем оно меньше, тем проще вам будет устанавливать. Более того, это минимизирует потери тепла при подаче горячей воды от нагревателя к кранам в ванной или на кухне. Что касается высоты, то тут уже ориентируйтесь сами на особенности помещения и ваш рост. В любом случае, вам должно быть комфортно добираться до регулятора температуры.

Установка электроводонагревателя проточного типа

Схема монтажа водонагревателя, с описанием всех элементов

Монтаж данного типа нагревателя воды может быть выполнен стационарно и временно. Оба способа осуществить правильно своими руками можно без проблем.

1. Временный монтаж. Его делают при помощи шланга от душа, который при подаче горячей воды его можно перекрыть. Очень важно, чтобы холодная вода при этом была подведена. Потому в трубу, которая подает холодную воду, врезают тройник, ставят запорную арматуру и соединяют с нагревателем при помощи гибкого шланга. Потом открывается холодная вода и вывод подогретой воды, в результате чего образуется поток воды нужной температуры.
2. Стационарный монтаж. При таком способе идет параллельный забор и подача подогретой воды. Тут потребуется два тройника. Их врезают в трубу с горячей и холодной водой. Устанавливаются краны, герметизируются. Потому идет соединение трубы с холодной водок, которая обозначена синим, и вводов на нагреватель. Вывод подогретой воды при помощи шланга или трубы соединяют с запорным краном горячей воды. Обязательно следует проверить, насколько герметично установлен смеситель и кран. После этого устройство подключают в сеть, и идет подача воды. Не забывайте перекрыть стоят горячей воды. В противном случае вся подогретая жидкость отправится в кран к вашим соседям.

Монтаж нагревателя накопительного типа

Подробная схема установки, с помощью которой, его можно установить своими руками

1. Для начала его следует закрепить на стене. Для этого следует взять анкеры с длиной 100 миллиметров и диаметром 10 миллиметров. Он рассчитан на выдержку 300 килограммов, потому даже ваш бак на 150 литров они выдержат без проблем.
2. Надеемся, все умеют орудовать рулеткой и карандашом, чтобы отметить места для сверления отверстий под анкеры и дюбели. Потому делайте это, сверлите входы для креплений и устанавливайте на стену свой водонагреватель. Хотя своими руками установить на стене устройство не сложно, лучше заручиться помощью товарища. Все же бак далеко не легкий, а поднять и повесить его на стену — проблематичная задача для одного человека.
3. Подготовьте заранее выводы для воды. Желательно, чтобы это были металлопластиковые трубы, поскольку из металлических делать вывод намного сложнее. С помощью гибкого шланга соединяется ввод и выход с водонагревателя. Тут схема простая, ведь горячая вода помечается красным, а холодная — синим. Перепутать сложно. Кстати, использование гибких шлангов не потребует дополнительной герметизации, поскольку за это будут отвечать резиновые уплотнители.
4. На вводе холодной воды в водонагреватель следует установить специальный клапан, который будет отвечать за сброс давления. Как правило, его предоставляют в комплекте с нагревателем. Даже если его нет, обязательно купите. Наличие клапана отвода давления обязательно.
5. Перед запорным краном не лишним будет монтировать тройник, и подключить к нему кран. Это не обязательно, однако при техобслуживании с его помощью вам будет легче удалить всю воду из бака.
6. Когда холодная вода подключена, следует соединить горячую воду. Соответствующий кран соединяют с выходом на нагревателе, который отмечен красным цветом. Ничего дополнительно делать не потребуется. Как видите, установка водонагревателя своими руками осуществляется довольно просто. Поскольку схема всегда примерно одинаковая, процесс установки не отнимает много времени и не требует серьезного опыта, навыков.
7. Как только вы подключили водопровод, следует открыть кран холодной и горячей воды. Так вы выпустите воздух. Дождитесь, пока не пойдет вода. Также параллельно следите, нет ли где течей, не нарушена ли герметизация.
8. Течи нет, воздух вышел из бака? Значит можно подключать питание. Осуществляется это через розетку или отдельно выведенный автоматический выключатель. На бойлере все клеммы обозначены:

• L — это фаза и обычно является коричневым проводом;
• N — ноль, обратный провод. Как правило, синего цвета;
• Заземление — желтый или любой другой третий провод.

Их соединяют, подают напряжение. Если удалось установить все правильно, водонагреватель включит индикатор. Теперь установка водонагревателя своими руками почти завершена. Вам остается только настроить регулятор температуры и ждать, пока прогреется первая порция воды.

Учтите, ни в коем случае не включайте в работу водонагреватель, если бак не наполнился водой. Так ваш новенький бойлер быстро выйдет из строя. Это чревато коротким замыканиям и невозможности восстановить работу устройства. Будьте внимательны, не торопитесь. Хотя схема довольно проста, бдительность никто не отменял. Как вы поняли, водонагреватель вполне можно установить своими руками. Это дело не сложное, но требующее осторожности и соблюдения правил безопасности.

Если вы решили, что будете монтировать все именно своими руками, дабы выполнить работу правильно, перед вами обязательно должна быть схема и инструкция. Каждый производитель предлагает соответствующие документы к каждому бойлеру. Не торопитесь приступать к установке, даже если вы уверены в собственных силах и навыках. Почитайте инструкцию. Это займет немного времени, зато вы удостоверитесь, что каждый этап делаете верно, и не допустите ошибок, которые могут стоить вам новенького нагревателя для воды.

Куда повесить водонагреватель в ванной?

В отличие от проточных моделей, накопительные водонагреватели имеют большие размеры из-за наличия бака. Прежде чем покупать себе бойлер, нужно продумать, куда лучше повесить водонагреватель в ванной комнате. Распространенный вариант виден на фото.

При выборе будущего места важно учитывать несколько факторов:

• Стена, к которой крепится водонагреватель, должна быть несущей. Разрешено монтировать на бетонные и кирпичные простенки. Запрещено вешать бойлеры на гипсокартонные перегородки.
• Нужно продумать удобство подвода воды. Выбирается место, находящееся как можно ближе к водным коммуникациям.
• Распланировать, как будут располагаться провода и электрическая розетка. Даже если в санузле уже есть электричество, желательно провести новый медный кабель и подключить его на отдельный автомат. Провод обязательно должен быть заземлен. Запрещено устанавливать розетки над ванной и душем.
• В дальнейшем должен остаться доступ к месту подключения бойлера для ремонта в случае необходимости. Для профилактики следует время от времени проверять состояние ТЭНа. Должно быть пространство для его извлечения.
• Надо продумать доступ к канализации, чтобы выводить воду из клапана избыточного давления.

При выборе оптимального месторасположения, следует стремиться, чтобы корпус не мешал передвигаться и занимал минимальное количество объема помещения. Для этого его стремятся повесить как можно выше.

Самые распространенные места для водонагревателя:

• Над унитазом. Сюда хорошо подойдут плоские прямоугольные модели. Даже большой по объему бойлер поместится здесь, и не будет мешать.

• Сверху стиральной машинки. Если в ванной комнате стоит стиральная машинка, обычно место над ней никак не используется.

• У края ванной возле крана и переключателя на душ. Удобство этого варианта в том, что очень близко находятся водопроводные трубы.

• Ниша с канализационными трубами. Спрятать бойлер можно сюда. Плюсом будет то, что часть нагревателя скроется, и он будет занимать меньше места. Трудности возникнут с креплением, так как в нише находятся трубы, нужно будет сделать своими руками конструкцию, которая будет крепить бойлер. При необходимости можно установить дополнительные крепления на боковых стенках.

• Под ванной. Для этого нужно установить ее немного выше и оставить небольшое пространство вокруг бака. Можно специально сделать углубление в полу в толщину стяжки. Для этого места лучше всего подойдут плоские модели. Надо правильно герметизировать все щели, в которые попадает вода, так как она приведет к коррозии корпуса.


Компактные вертикальные модели можно повесить практически в любом месте. Они очень компактные и не будут мешать, даже если их монтировать сбоку от ванной.

Проще всего установить напольную модель. Такие водонагреватели занимают меньше места и не требуют монтажа на стенах. Подвод воды осуществляется сзади. Такие бойлеры можно ставить под раковину или в любое свободное место.

Проточные водонагреватели имеют меньшие размеры и обычно помещаются под ванной или в тумбочке для раковины.

Проточный водонагреватель под раковиной

Ниже на видео вы сможете посмотреть про оригинальный люк невидимку, который позволяет скрывать водонагреватель, если вы разместили его в нише, или в стене с канализационными трубами:

Как повесить водонагреватель на гипсокартон

После завершения строительства и внутренней отделки помещений нужно переходить к следующему этапу – обустройству внутреннего убранства. Именно на этом этапе могут возникнуть некоторые трудности связанные с выбором строительного материала.
Сейчас практически любой современный ремонт не обходится без гипсокартона. Им обшивают стены, создают уникальные потолочные конструкции и монтируют различные элементы декора (ниши, арки, полки и т.д.).
Но на такие стены очень проблематично повесить тяжелые предметы, так как они будут крошиться или деформироваться. Если с декоративными элементами еще можно подобрать более легкий вариант, то с водонагревателем могут возникнуть большие сложности.

Бойлер в частном доме, да и в квартире, уже не редкое явление, особенно при росте платы за коммунальные услуги. Поэтому очень актуален вопрос касательно того, как повесить такой тяжелый прибор, как водонагреватель на гипсокартонную стену.

Выбираем электроприбор

Сегодня рынок электроприборов представлен огромным ассортиментом различных моделей. Водонагреватель бывает самых всевозможных видов, моделей и размеров. Поэтому перед походом на рынок вы должны хотя бы ориентировочно уже иметь на примете пару моделей и знать их параметры.

Обратите внимание! Каждая модель бойлера подходит под установку в конкретное помещение.

На сегодняшний день водонагреватель может быть:

• газовый. Устанавливают всегда на кухне, так как только здесь имеется доступ к газовой трубе;
• электрический проточного типа. Можно крепить на гипсокартон, как в ванной, так и на кухне.

Электрический бойлер

Изображение 1 из 2

Электрический водонагреватель

Эти модели пользуются наибольшей популярностью, так как они удобны в эксплуатации для нагревания воды в течение суток.
При выборе прибора можно посоветоваться с продавцом для того, чтобы выбрать более качественную и практичную модель.
Поскольку бойлер будет устанавливаться на гипсокартон, то при выборе модели следует уделить особое внимание его весу. Не стоит выбирать очень тяжелую модель, иначе нормально установить прибор у вас может и не получиться.

Выбираем место монтажа

Выбирать место установки электроприбора следует по его функциональному назначению. Чаще всего бойлер крепят в ванной или кухне.
Перед выбором места размещения необходимо учесть следующие параметры:

• доступность. Водонагреватель должен иметь к себе достаточно легкий доступ;
• практичность. Бойлер не должен мешать свободному перемещению по комнате;
• наличие свободного пространства вблизи прибора. При поломке водонагреватель должен быть окружен достаточным свободным пространством, чтобы его можно было легко снять или добраться до места поломки.

Учитывая эти параметры, вы сможете выбрать наиболее подходящее место размещения, которое будет и функциональным и практичным.

Что понадобится из инструментов

Чтобы повесить на гипсокартон любую модель водонагревателя, вам понадобятся такие инструменты:

• электрическая дрель;
• строительный уровень и рулетка;
• обычный карандаш и линейка;
• магниты.

Кроме инструментов необходимо будет приобрести следующие материалы:

Кронштейны для бойлера

• дюбеля;
• строительный скотч.

Только после того как вы купили все из этих списков, можно вешать бойлер на стену из гипсокартона.

Готовимся к работе правильно

Некоторые люди, собрав необходимый перечень инструментов и материалов не знают, как начинать установку электроприбора. Чтобы приступить к монтажу бойлера на стену, нужно сначала расчистить место будущей установки и нанести разметку на стену.
Чтобы разметка соответствовала действительности и помогла правильно повесить любой водонагреватель, следует провести определенные расчеты.

Обратите внимание! Каждый бойлер имеет свои размеры, поэтому приобретать кронштейны следует только те, что соответствуют модели прибора.

Перед нанесением разметки нужно найти металлические профиля или деревянный каркас. Рекомендуется в качестве опоры использовать именно их, так как вариант с установкой анкера в гипсокартон здесь не поможет. Применение анкера будет не уместно без профиля, так как расстояние между стартовой стеной и гипсокартоном составляет минимум 5 см, а толщина листа всего 12,5 мм. Такая установка будет просто вырвана с «мясом».
С помощью магнитов можно очень легко определить расположение металлического каркаса.
Если вы планируете повесить на металлический каркас водонагреватель, то ограничения по весу здесь отсутствуют. Если же гипсокартон крепился к деревянным рейкам, тогда ограничения по весу модели имеются из-за гораздо меньшей прочности и долговечности дерева.
Очень важно, чтобы элементы креплений попали именно на профиля. Поэтому расчеты нужно проводить с учетом этого требования.
Разметка делается следующим образом:



• измеряем длину и ширину электроприбора;
• замеряем расстояние между крепежными элементами системы кронштейнов;
• наносим расчеты на стену.

Все вышеприведенные расчеты сделать правильно поможет детальное рассмотрение задней стенки водонагревателя. Здесь вы обнаружите два отверстия, которые и должны крепиться к системе кронштейнов. Далее можно взять обычную линейку или рулетку и легко замерить расстояние между отверстиями.

Обратите внимание! Каждый бойлер в зависимости от своего размера и веса будет иметь разное расстояние между крепежными отверстиями.
Теперь подготовка завершена и можно смело брать в руки дрель и приступать к монтажу.

Как вешаем

Бойлер – достаточно весомый электроприбор. Поэтому здесь уместен способ навешивания на гипсокартонную стену для самых тяжелых вещей. Лучшим и единственно верным вариантом будет использование специальной системы кронштейнов, купленных под конкретную модель.
Существует несколько вариантов повесить водонагреватель на стену.

Первый способ предполагает следующие действия:

Просверливание отверстия

• наклеиваем вблизи разметок по их периметру строительный скотч. Он позволит уменьшить количество строительного мусора на полу и пыли в воздухе;
• аккуратно просверливаем по пометкам гипсокартон и профиль. Выбираем ширину сверла исходя из применяемого дюбеля;
• в получившиеся отверстия вставляем дюбели;
• после чего устанавливаем крючки или систему кронштейнов. В данной ситуации более надежным будет использование именно кронштейнов.

Если каркас был деревянным, тогда можно дополнительно вбить в них два крепких гвоздя или клина.

Второй способ. Здесь необходимо установить в стену один кронштейн из системы на уровне каркаса. Предпочтительнее, чтобы он был сделан из деревянных реек. Второй кронштейн также можно закрепить на каркасе, или в непосредственной близости от него. Все остальные действия осуществляются по аналогии с первым способом.

Такой метод применим для навешивания не очень габаритных и весомых моделей на гипсокартон.
В целом оба этих методов подходят только для прибора с не очень большим весом. Если же нужно повесить очень габаритный и тяжелый бойлер, тогда под него нужно будет смонтировать специальную полку. Именно на нее будет приходиться основной вес водонагревателя, а не на стену.
Для этого мы делаем следующее:

• формируем полку под прибор. Здесь можно использовать как готовые навесные полки, так и самостоятельно ее изготовить из остатков гипсокартонных листов;
• если используем покупную полку, тогда устанавливаем ее на той высоте, на которой должен находиться бойлер;

Дюбеля в отверстии

• просверливаем дрелью отверстия на расстоянии, необходимом для ее установки;
• вставляем в отверстия дюбеля;
• далее навешиваем полку на дюбеля с помощью шурупов и устанавливаем сверху электроприбор.

Все, теперь осталось только подключить водонагреватель к водопроводным трубам и электричеству (или газу) и начать пользоваться благами цивилизации – горячей водой в любое время суток и пору года.

Обратите внимание! Полку также нужно крепить на металлические профили. Так получившая конструкция сможет выдержать необходимый вес и распределить его на жесткие элементы металлического каркаса.

Поскольку в последнее время наблюдается тенденция к покупке более объемных водонагревателей, то метод с полкой будет самым верным решением проблемы с установкой.

Какие существуют нюансы

Процедура навешивания бойлера на гипсокартонные стены имеет определенные нюансы. В нашей подборке мы собрали все моменты, на которые необходимо обратить внимание:

• на этапе обшивки каркаса гипсокартонными листами при наличии намерения в дальнейшем установить водонагреватель, следует использовать листы с большей толщиной. Тонкие плиты могут повредиться или деформироваться при навешивании прибора даже незначительного веса;
• в месте будущей локализации электроприбора можно сделать заготовку в виде деревянного бруса или лишнего профиля. Также не лишним будет дополнительное усиление каркаса в этом месте поперечными перемычками;
• используйте только длинные и прочные кронштейны и гвозди;
• выбор модели прибора определяйте на основании объемов потребляемой горячей воды. Не стоит брать бойлер большого объема и веса на одного или двух человек. Здесь вполне хватит небольшого объема воды. Это позволит сэкономить не только время и деньги, но и даст возможность провести установку намного проще;

Дюбель-бабочка

• в качестве креплений можно использовать анкерные болты или дюбель-бабочки;
• полка, применяемая в качестве основы под водонагреватель, должна быть прочной и не содержать дефектов или трещин. В противном случае она может просто развалиться под тяжестью прибора;
• так как бойлер может быть газовым или электрическим, то при его установке необходимо учитывать меры безопасности. Устанавливайте его на достаточной высоте, чтобы дети до него не могли дотянуться;
• можно в конкретном месте стены использовать под бойлер специальное покрытие, предотвращающее возгорание. Допускается применение гипсокартона с высокими пожаростойкими свойствами. Такие листы имеют красный оттенок и помогут предотвратить возгорание материала при замыкании прибора;
• под водонагреватель можно дополнительно соорудить или купить напольную тумбу. Она будет страховать электроприбор от падения с большой высоты. Кроме того в ней можно будет хранить необходимые в повседневной жизни вещи.

Помимо этого, особенно если эксплуатируется газовая модель, периодически проверяйте исправность всех систем прибора. Не рекомендуется использовать его сверх меры и в неподобающих для этого условиях.
Подключение системы прибора к средствам коммуникации, особенно газовой трубе, должен производить только профессионал

– работник коммунальной службы. Помните, что именно от правильности подключения будет завесить ваша безопасность и продолжительность работы прибора.
Из всего вышесказанного можно сделать вывод, что если следовать определенным правилам и рекомендациям, то красота и комфорт будут всегда у вас в доме. Даже такой сложный, как казалось на первый взгляд, вопрос, как установка водонагревателя на гипсокартонную стену, пройдет легко и без лишних проблем.

Подключение бойлера к электросети — 4 ошибки, водонагреватели накопительные электрическая схема

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.

На что следует обратить особое внимание при подключении бойлера:

• выбор сечения питающего кабеля (зависит от мощности бойлера)

• выбор автоматического выключателя для питания эл.сети бойлера

• выбор розетки

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

• и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Установка УЗО

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант — это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.

Схемы подключения

Схема подключения бойлера через розетку:

Электрическая схема водонагревателя:

Условная схема без розетки напрямую с щитка:

Ошибки при подключении и эксплуатации

• установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть «выбита».

• частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

Поэтому всегда, прежде чем вытащить вилку отключайте нагрузку штатными приборами управления на самом бойлере.

• нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

• подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

Статьи по теме

советов по успешной замене парового котла

В службу технической поддержки U. S. Boiler в течение года поступает много звонков от подрядчиков, дистрибьюторов и торговых представителей наших заводов, касающихся различных сценариев установки котла. Фактически, некоторые из советов Бека, о которых я пишу, являются результатом этих звонков и вопросов. В этом месяце я отвечу на звонки, которые мы получаем много раз. Разговор идет примерно так…

«Завтра я заменю паровой котел, и у меня нет такого опыта, как с гидроникой.Я ищу советы по установке. Что ты предлагаешь?»

Я предлагаю начать с простой стратегии, которая применима к стандартным одно- и двухтрубным системам:

Продажа и планирование

1. Мы всегда должны начинать с правильного размера котла . Не выполняйте расчет теплопотерь для парового котла или просто подбирайте старый размер котла. Размер котла должен соответствовать требуемым квадратным футам пара. Для этого вам нужно будет произвести подсчет и измерение радиаторов.Если вы измеряете высоту каждого радиатора, подсчитываете общее количество секций и подсчитываете, сколько колонн или трубок у радиаторов, будет довольно легко выбрать правильный размер котла. Информацию о типах радиаторов и определении потребности в паре для радиаторов см. В нашей книге «Помощник по отоплению».

Это хорошее время, чтобы убедиться, что радиаторы выровнены или имеют небольшой наклон к сливной стороне радиатора и что все они имеют вентиляционные отверстия радиатора одинакового типа. Это также хорошее время, чтобы предложить заменить все вентиляционные отверстия радиатора.

2. Только типоразмер подключенной нагрузки. Если основной трубопровод в подвале изолирован, не проходит через холодные подвесные пространства, не проложен под землей в другие области, не добавляйте ничего к тепловой нагрузке в качестве повышающего фактора. Если основной трубопровод не изолирован, и домовладелец не хочет изолировать, вам придется рассчитывать паропровод как радиатор. Это увеличит стоимость установки котла. Если у вас есть вопросы по этому поводу, позвоните нам по телефону 866-659-3927.

3. Проверить изоляцию всех основных трубопроводов . Вы должны включить изоляцию трубы. Паровые котлы никогда не должны работать без изоляции основного трубопровода. Основные паропроводы должны быть изолированы как минимум 1 дюймовой изоляцией. Неизолированные магистральные трубы вызывают более высокие счета за топливо, больше воды в системе из-за повышенной конденсации в паропроводах, более медленного нагрева и возможных проблем с шумом в системе.

4. Измерьте высоту уровня воды. Я обычно измеряю высоту уровня воды от потолка вниз из-за неровности подвальных этажей. Вам нужно будет попытаться поддерживать этот уровень воды с помощью нового бойлера.

5. Проверьте размер «А». Измерьте расстояние от потолка до самого нижнего паропровода. Вычтите измерение самой нижней паропроводящей магистрали из измерения уровня воды, чтобы получить размер «А». Этот размер «A» должен составлять минимум 28 дюймов.В противном случае котел может иметь проблемы в работе и шумы.

6. План по перетяжке обвязки около котла. Перетяжку трубопровода около котла следует выполнить на железную трубу. Любой трубопровод, установленный ниже линии воды, может быть медным. Обязательно поинтересуйтесь у домовладельца о качестве тепла и равномерно ли отапливаются помещения. Если вы устанавливаете котел MegaSteam, доступен комплект для трубопровода рядом с котлом.

7. Однотрубные паровые системы. Убедитесь, что есть работающая большая быстрая магистраль, отводимая минимум на 6 дюймов от конца паропровода. Это отверстие должно быть максимально высоким.

8. Мокрый возврат. Влажные возвратные трубы, расположенные рядом с котлом, обычно очень грязные. Предложите вариант замены по крайней мере 10 футов мокрого обратного трубопровода от котла. Покупатель может не захотеть этого делать, но когда вы снимете старый бойлер и покажете ему состояние мокрого возврата, большинство домовладельцев предпочтут его заменить.

9. Рассмотрим анодный стержень. Анодный стержень увеличивает срок службы котла.

Установка

1. Установите котел достаточно высоко. Убедитесь, что котел установлен достаточно высоко, чтобы новый уровень воды был близок к старому, и обратите внимание на размер «A».

2. Подсоедините котел к трубопроводу согласно руководству по монтажу и подключению. Используйте трубы правильного размера из таблицы размеров котла.

3. Коллектор котла должен иметь небольшой уклон. Жатка должна наклоняться к уравнительному контуру.

4. Трубопровод Hartford Loop. Трубопровод петли Хартфорда должен иметь тройник или закрытый ниппель, чтобы избежать шума.

5. Петля Хартфорда не требуется при использовании обратной перекачки. Насос в обратку котла, установив обратный клапан и квадратный кран для ограничения потока.

6. Использовать необходимое количество стояков котла . Некоторые котлы меньшего размера могут быть подключены к коллектору с одним стояком котла, но для более крупных котлов требуется больше. Практическое правило: два стояка котла всегда лучше, чем один.

7. Пар всегда должен течь в одном направлении в коллекторе . Это означает, что между двумя стояками котла никогда не должно быть системного стояка. Все стояки системы следует прокладывать после всех стояков котла.

8. Каждый системный стояк должен быть независимым . Многие магистрали системы соединены одним тройником с одним стояком пара. Очень важно, чтобы каждая магистраль системы была возвращена в коллектор со своим собственным тройником. Кроме коллектора котла, ни в коем случае нельзя вставлять паровой стояк в желоб (боковой выход) тройника. См. Рисунок 1.

Рисунок 1.

9. Опущенный коллектор производит пар сушилки. . Хотя опущенный коллектор не является обязательным требованием, пар сушилки движется быстрее, дольше остается в состоянии пара и имеет меньше шансов на шум системы, вызванный чрезмерным количеством воды в паропроводе.См. Рис. 2. Если вы устанавливаете котел MegaSteam, опускаемый коллектор входит в комплект трубопровода рядом с котлом.

Рисунок 2.

10. Установить водомер. Счетчик воды позволит вам определить, сколько воды добавляется в паровой котел. Это также даст вам предупреждение в случае каких-либо утечек в системе. Счетчики воды иногда встраивают в автоподатчик воды.

Ввод в эксплуатацию

1. Отопительный котел ап. Избегайте образования пара.

2. Обезжиренный котел . Для получения инструкций по правильному обезжириванию прочтите мои советы Бека в отчете по котлам США от июля 2015 года.

3. Настройте регулятор давления на правильные настройки. Отрезок обычно должен составлять 2 фунта на квадратный дюйм или меньше. Включение обычно должно составлять ½ фунта на квадратный дюйм или меньше. В некоторых паровых котлах используются элементы управления, измеряющие давление в унциях.

4. Проверьте давление газа согласно этикетке котла и руководству по монтажу и подключению.

5. Нанесите отметку на измерительное стекло. Отметьте место, где должен поддерживаться новый уровень воды, даже при использовании автоматической системы подачи воды. Ничто не заменяет проверку и поддержание уровня воды домовладельцем.

6. См. Предлагаемое качество воды. См. Рисунок 3.

Рисунок 3.

---

Рон Бек — внешний технический советник и менеджер по обучению в американской котельной компании, где он работает с 1998 года.За 34-летний опыт работы Рона в отопительной отрасли он поднялся по карьерной лестнице в компании по производству систем кондиционирования, вентиляции и кондиционирования, от ученика до менеджера по обслуживанию. С Роном можно связаться по адресу: [email protected]

.

---

Установка комбинированного котла

: видео, этапы, стоимость

Комбинированный бойлер и водонагреватель, также известный как комбинированный бойлер, представляет собой систему отопления, которая обеспечивает теплом и горячей водой дом малого и среднего размера. Он объединяет в себе функции бойлера и водонагревателя в один компактный блок, который намного эффективнее. В этом видео эксперт по сантехнике и отоплению Ричард Третеви рассказывает, как это работает и как установить его, чтобы заменить существующую систему.

Можно ли установить комбинированный котел самостоятельно?

По соображениям безопасности лучше всего привлечь профессионального подрядчика по отоплению, который поможет вам установить новый комбинированный котел. Этот процесс требует прокладки нового газа, электричества и водопровода, а также сверления отверстий в стене дома для вентиляционных отверстий, что требует точности и технических знаний.

Описание проекта

Навык

5 из 5 Жесткий Это работа для опытного подрядчика по отоплению.

Стоимость

От 3000 до 4000 долларов плюс установка

Расчетное время

От 6 до 8 часов

Установка комбинированного котла за 10 шагов:

1. Прикрепите фанерную панель к стене подвала, чтобы она служила монтажной панелью для нового комбинированного котла.
2. Подвести новые газовые, электрические и водопроводные линии к фанерной панели.
3. Прикрутите металлические монтажные кронштейны к фанерной панели, затем повесьте комбинированный обогреватель на кронштейны.
4. Просверлите в стене дома два отверстия диаметром 4 дюйма для вытяжного и воздухозаборного отверстий. Убедитесь, что воздухозаборник находится выше линии снега, а выпускное отверстие находится в 12 дюймах от окна и в 12 дюймах от воздухозаборника.
5. Используйте трубы и фитинги из ПВХ для создания отверстий для выпуска и забора воздуха.Пропустите трубопровод от котла через внешнюю стену.
6. Подсоедините линии горячей и холодной воды к комбинированному котлу для подачи воды в систему отопления и водопроводную арматуру.
7. Подсоедините газовую линию и новый электрический кабель к комбинированному котлу.
8. Установите датчик наружной температуры на северной стороне дома, чтобы регулировать выработку горячей воды.
9. Проведите линию конденсата из ПВХ с нейтрализатором известняка от комбинированного обогревателя до ближайшего слива в раковину или в слив в полу. Используйте конденсатный насос, чтобы слить лишний конденсат.
10. Включите комбинированный котел, и он должен сразу начать готовить горячую воду.
11. Снимите и утилизируйте старый бойлер и водонагреватель.

---

Инструменты, которые вам понадобятся

Расширительные баки 101: напорные и вентиляционные отверстия

2021 год для меня стал важным годом. В этом году я буду заниматься водопроводом и водопроводом 50 лет. Моя первая работа в отрасли пришла в 1971 году в компанию по водоснабжению и отоплению, которая занималась очень большими многоквартирными домами.Эта отрасль обеспечила потрясающую жизнь моей семье и позволила мне встретить действительно умных, знающих торговцев и подрядчиков по всей территории Соединенных Штатов, которые стали друзьями на всю жизнь.

В течение этих пяти десятилетий я был вице-президентом предприятия по водоснабжению и теплоснабжению в течение 20 лет, где я путешествовал по большей части США, проводя курсы по пару и гидронике. Я также в течение 15 лет преподавал в штате Миннесота по лицензированию котлов, а последние 12 лет я был инструктором по работе с клиентами в Uponor.Лучшая часть всего путешествия — это удивительные люди, которых я встретил, которые сделали это место лучшим местом на земле для жизни.

Вдобавок ко всему у меня есть несколько удивительных историй! В обучении не бывает ошибок, и я сделал несколько действительно хороших. Напомни мне когда-нибудь рассказать тебе историю с канализационной машиной. Однажды я чуть не разобрал всю квартиру с помощью канализационной машины. Это было потрясающе. Бьюсь об заклад, этой даме все еще снятся кошмары. Боже, она могла кричать.

Я тоже старею, и пока я этим занимаюсь, меня постоянно удивляет, что сегодня используются элементы оборудования, которые старше меня и все еще не очень хорошо изучены и не используются в полной мере.Вы могли подумать, что мы уже во всем разобрались. Но мы этого не сделали.

Итак, сегодня я хотел бы поговорить только об одном из этих поистине удивительных устройств, которое вы, возможно, уже используете, но даже не знаете о нем или не используете его на полную мощность. Я говорю о почтенном регуляторе коэффициента сброса (также называемом регулятором сброса на открытом воздухе или регулятором сброса котла, или как вы его называете в своей лесной шее).

Элементы управления сбросом ни в коем случае не новы. Контроллер сброса наружного воздуха Honeywell T475 существует дольше меня, и он до сих пор контролирует температуру котловой воды в сотнях тысяч котлов только в Северной Америке.И сегодняшние средства управления сбросом имеют возможности, которые заставят вашу гидронную систему отправить вам благодарственную открытку.

Итак, что такое элемент управления сбросом и для чего он нужен? Или даже лучше, на что он способен? В своей простейшей форме он повышает и понижает температуру котловой воды в зависимости от температуры наружного воздуха. Чем холоднее становится на улице, тем теплее становится котельная вода. И наоборот, чем теплее становится снаружи, тем холоднее становится котловая вода. Просто, да?

Вы, вероятно, думаете: «Итак, если я установил свой термостат на 72 градуса, а он остается на 72 градусах независимо от температуры наружного воздуха, какое это имеет значение?» Хорошо, я вам покажу.

Размер котла определяется исходя из так называемой «расчетной наружной температуры». Расчетная температура вне помещения зависит от того, где вы живете. Это температура наружного воздуха, при которой в вашей части света 99,6% времени или выше. Проще говоря: «Как холодно там, где вы живете?» Здесь, в Миннеаполисе, расчетная температура наружного воздуха составляет -14,9 ° F, что сразу должно вызвать вопрос: «Почему кто-то там живет?»

Может и становится холоднее.Однако предполагается, что это будет ненадолго, и тепловая масса дома вас пронесет. Вот почему вы не рассчитываете котел на самый холодный день, который он может получить. В противном случае каждый котел к северу от линии Мейсон-Диксон был бы слишком негабаритным.

Ниже приведена диаграмма, предоставленная ASHRAE. Он показывает процент времени для отопительного сезона и какой процент из них котел работает на 100%.

Из диаграммы видно, что котел работает на полную мощность только 2% времени. В остальных 98% случаев котел слишком большой. Фактически, 30% всего сезона котел работает на 60% своей мощности. Если установить наивысшую температуру воды, он будет работать на короткий цикл более половины всего отопительного сезона, особенно в межсезонье весной и осенью. Ему может потребоваться вода при температуре 180 ° F на несколько дней в январе, но, разумеется, это не нужно, когда на улице 40 ° F. Котел будет отключаться и выполнять короткий цикл каждый раз, когда он получает запрос на тепло (только для немодулирующих котлов).

Модулирующие конденсационные котлы могут сделать еще один трюк, когда они регулируют размер пламени в зависимости от температуры подаваемой и обратной воды. Это похоже на то, когда вы нажимаете на педаль газа, чтобы тронуть машину. Сначала вы интенсивно нажимаете ногой, когда загорается зеленый свет, чтобы машина тронулась. Но когда вы набираете желаемую скорость, вы немного сбрасываетесь. Вы «модулируете». Понимаете, что я имею в виду? В сочетании с контролем сброса вы можете получить действительно эффективную систему.

Итак, мы устанавливаем на котле регулятор сброса для повышения и понижения температуры подаваемой воды в зависимости от температуры наружного воздуха. Существуют различные виды элементов управления сбросом. Некоторые имеют фиксированный коэффициент сброса. В контроллере соотношения сброса 1: 1 (произносится как «один к одному») на каждый 1 ° F падение температуры наружного воздуха повышает температуру подаваемой воды в бойлер на 1 ° F. При коэффициенте перенастройки 1: 2 на каждые 1 ° F падения температуры наружного воздуха температура воды на подаче котла повышается на 2 ° F.В контроллере коэффициента сброса 2: 1 на каждые 2 ° F падение температуры наружного воздуха повышает температуру воды в бойлере на 1 ° F. Оба вида вам нужны для очень холодного климата (1: 2) и для более мягкого климата (2: 1). Кроме того, существуют цифровые версии, которые позволяют выбирать множество коэффициентов сброса.

А теперь самое интересное. Именно здесь мы отделяем плюсы комфорта от остального набора. Также существует три различных стратегии управления сбросом. Существует «полный сброс», «частичный сброс» и «сброс нагрузки» (или «сброс теплового излучателя»).Имена этих троих могут меняться в разных частях Северной Америки, но идея одна и та же.

Полный сброс — это когда регулятор сброса, обычно установленный на котле, рядом с котлом или в котле, полностью сбрасывает температуру нагрузки. С помощью этого регулятора сброса регулируется вся температура подаваемой воды. Другие смесительные клапаны могут находиться ниже по потоку, но температура подаваемой воды такая же. Обычно они используются для модельных котлов и низкотемпературных систем отопления, таких как лучистые.Их диапазон может составлять, например, от 180 ° F до 80 ° F. Это хорошо работает с большинством современных домов, построенных сегодня.

Частичный сброс используется, когда вы не хотите, чтобы температура подаваемой воды опускалась ниже фиксированной температуры, например 140 ° F. Они будут повышать и понижать температуру от 200 ° F до 140 ° F. Обычно они используются для котлов без конденсации, чтобы они не превратились в конденсационные котлы.

И, наконец, сброс нагрузки или сброс теплового излучателя.Здесь только конкретный излучатель тепла, такой как отдельная зона 10-зонной излучающей системы, имеет подачу вверх или вниз в зависимости от температуры наружного воздуха. Это для профессионалов комфорта. Вот как это используется.

Сброс нагрузки — это тип смесительного клапана, в котором смесительное устройство обеспечивает различные температуры воды в зависимости от температуры наружного воздуха, а не только температуры обратной воды, которую используют другие смесительные клапаны. Самое приятное то, что она не ограничивается минимальной рекомендованной производителем температуры рабочей температуры.Эта возможность обеспечивает гораздо более точные настройки комфорта за счет уменьшения колебаний температуры в помещении и повышает эффективность системы за счет снижения потерь при распределении системы из-за более высокой температуры, особенно в больших, нестандартных домах.

Одним из больших преимуществ этого сброса является то, что он позволяет старым чугунным котлам без конденсации работать до максимального предела, когда у вас могут быть некоторые высокотемпературные излучатели тепла и некоторые низкотемпературные излучатели тепла. та же система.

На этом чертеже у вас есть высокотемпературный контур и два низкотемпературных контура.Смесительный клапан сброса нагрузки обеспечивает первичный контур с высокими температурами для плинтуса и двух отдельных низкотемпературных излучающих контуров, а сброс защищает котел от падения ниже 140 ° F, чтобы предотвратить его конденсацию. В этой конструкции низкотемпературные петли повышаются и понижаются в зависимости от температуры наружного воздуха. Это отличное решение для ремонта старых домов на заказ.

Большинство этих новых цифровых устройств управления имеют температуру отключения в теплую погоду (WWSD), которая отключает все тепло при предварительно установленной температуре наружного воздуха, например 60 ° F. У некоторых даже есть настройки незанятости / занятости, которые можно изменить, если в комнате никого нет в течение определенного периода времени. Разве это не здорово ?!

Важно помнить, что все эти элементы управления сбросом не заменяют элементы управления предельными значениями. Управление сбросом — это строго рабочий контроль. У вас также должны быть средства контроля верхнего предела, чтобы защитить систему от перегрева.

Надеюсь, это объяснение поможет вам увидеть свежую картину очень полезного старого продукта. Вроде как я!

Буду благодарен выслушать ваши мысли, идеи и истории.Вы можете связаться со мной по адресу [email protected].

А пока, с наилучшими пожеланиями и удачного отопления.

Стив Свонсон — инструктор по работе с клиентами в Академии Uponor в Эппл-Вэлли, Миннесота. Он активно приветствует комментарии и вопросы читателей по адресу [email protected] .

Размещение сигнализаций | Kidde

Дымовая сигнализация

Дымовые извещатели следует устанавливать в спальнях и жилых помещениях или рядом с ними, на потолке или стене. Потолочный монтаж, как правило, предпочтительнее, так как он позволяет размещать дымовую пожарную сигнализацию в центре помещения. Если используется настенный монтаж, лучше всего использовать внутреннюю стену, чтобы избежать тепловых воздушных потоков, которые могут возникать вдоль горячих или холодных стен. Наши устройства прошли испытания и будут работать при температуре от 40 до 100 градусов по Фаренгейту.

Сигнализаторы окиси углерода и комбинированные сигналы

Сигнализаторы угарного газа (CO) и комбинированные сигнализаторы следует устанавливать в спальнях и жилых помещениях или рядом с ними, на стене на высоте шести дюймов от потолка до шести дюймов над полом. При установке на потолке убедитесь, что он находится на расстоянии не менее шести дюймов от стены. Поскольку оксид углерода почти такой же плотности, как воздух, он равномерно рассеивается по воздуху в помещении. Наши устройства прошли испытания и будут работать при температуре от 40 до 100 градусов по Фаренгейту.

Если в вашем доме есть водонагревательная система или бойлер, то для наиболее быстрого реагирования рекомендуется установить сигнализацию CO в котельной, а также в комнате над котельной или рядом с ней.

Мы рекомендуем установить сигнализацию угарного газа или комбинированную сигнализацию на каждом уровне многоэтажного дома. Вы можете использовать количество и расположение дымовых извещателей, установленных в вашем доме, в соответствии с текущими требованиями строительных норм и правил, в качестве ориентира для определения местоположения вашей системы дымовой сигнализации или комбинированной сигнализации.

Если в доме есть только одна сигнализация для угарного газа или комбинированная сигнализация, ее следует установить в главной спальне или в коридоре за пределами спальной зоны.

См. Следующие инструкции по установке одиночного или комбинированного сигнализатора окиси углерода:

• Разместите сигнализацию на расстоянии не менее 5-15 футов от топливных приборов.

• Убедитесь, что ничто не закрывает и не препятствует устройству.

• Не устанавливайте блок в мертвых воздушных пространствах, рядом с окном или дверью.

ВНИМАНИЕ: Сигнализация угарного газа будет указывать только на присутствие окиси углерода на датчике. Окись углерода может присутствовать в других частях вашего дома.

Тепловая сигнализация

Тепловые извещатели следует монтировать либо на потолке, либо на стене. Мы рекомендуем устанавливать тепловую сигнализацию в местах с экстремальными температурами; например, на чердаке или в гараже.

ПРИМЕЧАНИЕ: Тревоги с температурой 135 градусов обычно не подходят для использования на чердаке, так как большинство недостроенных чердаков будет превышать рабочую температуру срабатывания сигнализации. Номер модели теплового оповещателя HD200F подходит для этого использования с релейным модулем SM120X для дыма и реле CO120X для угарного газа.

Размещение всех сигналов тревоги

Мы рекомендуем вам руководствоваться вашими текущими требованиями строительных норм в качестве руководства по размещению ваших сигнализаций.

ВАЖНО: Неправильное расположение может повлиять на работу чувствительных электронных компонентов при срабатывании сигнализации.

ПРИМЕЧАНИЕ. Для получения дополнительной информации о вашем конкретном будильнике см. Руководство пользователя.

Статьи по теме: Выберите подходящие средства безопасности для вашего дома

Steam — chapter_chimneys

Steam — chapter_chimneys

Steam: его создание и использование

Содержание Предыдущая Глава

---

[Pg 237]

ДЫМОХОДЫ И ТЯГА

Высота и диаметр правильно спроектированного дымохода зависят от количество сжигаемого топлива, его характер, конструкция дымохода, с его расположение относительно котла или котлов и высота над уровнем моря растение над уровнем моря.Здесь так много факторов, что однако не было получено ни одной формулы, которая позволяла бы принимать их все во внимание, а методы, используемые для определения стека размеры во многом являются эмпирическими. В этой главе метод достаточно всеобъемлющий и точный, охватывающий все практические случаи, будет разработан и иллюстрирован.

Осадка — это разница в давлении, необходимая для создания потока газы. Если газы в дымовой трубе нагреваются, каждый кубический фут будет расширяться, и вес расширенного газа на кубический фут будет меньше чем кубический фут холодного воздуха за пределами дымохода.Следовательно, удельное давление на основание штабеля из-за веса столба нагретого газа будет меньше, чем столба холодного воздуха. Эта разница в давлении, как и разница в напоре воды, будет вызвать поток газов в основание трубы. При переходе к дымовой трубы холодный воздух должен проходить через топку или топки к нему подключены котлы, а он в свою очередь нагревается. Это недавно нагретый газ также поднимется в дымовой трубе, и действие будет непрерывный.

Интенсивность тяги или перепад давления обычно составляет измеряется в дюймах водяного столба. При температуре воздуха 62 градусов по Фаренгейту и температуры газов в дымоходе как 500 градусов по Фаренгейту, и, если сейчас не учитывать разницу в плотность дымовых газов и воздуха, разница между вес наружного воздуха и внутренних дымовых газов на кубический метр фут составляет 0,0347 фунта, получается следующим образом:

904–77 –––

Вес кубического фута воздуха при	62 градусах	Фаренгейта	=	. 0761	фунтов
Вес кубического фута воздуха при	500 градусах	по Фаренгейту	=	0,0414	фунт
		–
		Разница	=	0,0347	фунтов

Таким образом, дымоход высотой 100 футов, предполагаемый для целей иллюстрация, чтобы быть подвешенной в воздухе, имела бы давление на каждый квадратный фут его площади поперечного сечения в его основании.0347 × 100 = 3,47 фунта. Как кубический фут воды при 62 градусах по Фаренгейту весит 62,32 фунта, дюйм воды оказывает давление 62,32 ÷ 12 = 5,193 фунта на квадратный фут. Следовательно, 100-футовый стек будет при указанных выше температурных условиях показать осадку 3,47 ÷ 5,193 или примерно 0,67 дюйма воды.

Метод, наиболее подходящий для определения правильной пропорции штабелей и дымоходов зависит от принципа, что если поперечное сечение площадь дымовой трубы достаточно велика для того, чтобы объем газов обработанный, интенсивность тяги будет напрямую зависеть от высота; следовательно, метод процедуры следующий:

1-й.Выберите штабель такой высоты, чтобы обеспечить тягу, необходимую для особый характер топлива и количество сжигаемого квадратный фут поверхности решетки.

2-й. Определите площадь поперечного сечения, необходимую для обработки газов. без чрезмерных потерь на трение.

[Pg 238]

Данные правила применяются следующим образом:

Формула осадки — сила или интенсивность осадки без учета разница в плотности воздуха и дымовых газов, определяется как формула:

D = 0. 52 H × P ( — ) ( 24 )

, в котором

D	=	создаваемая осадка, измеренная в дюймах вод. давление в фунтах на квадратный дюйм,
T	=	абсолютная температура воздуха,
T 1	=	абсолютная температура дымовых газов.

В этой формуле не учитывается плотность дымовых газов, она предполагается, что он такой же, как у воздуха. Любая ошибка, возникающая из-за на практике это предположение незначительно, так как поправочный коэффициент равен применяется при использовании формулы, чтобы покрыть разницу между теоретические цифры и соответствующие фактическим условия.

Сила осадки на уровне моря (что соответствует атмосферному давление 14.7 фунтов на квадратный дюйм), производимого дымоходом 100 футов высокая, с температурой воздуха 60 градусов по Фаренгейту и дымовых газов при температуре 500 градусов по Фаренгейту составляет

D = 0,52 × 100 × 14,7 ( — 9048 9048 904 904 При тех же температурных условиях дымоход при атмосферном давление 10 фунтов на квадратный дюйм (что соответствует высоте примерно 10 000 футов над уровнем моря) будет производить осадку D = 0. 52 × 100 × 10 ( — ) = 0,45 Для использования этой формулы удобно свести в таблицу значения товар , который мы будем называть K, для различных значений T 1 . С этими ценностями рассчитанный для предполагаемой атмосферной температуры и давления ( 24 ) становится D = K H ( 25 ) Для средних условий можно рассматривать атмосферное давление 14. 7 фунтов на квадратный дюйм, а температура 60 градусов по Фаренгейту. За эти значения и различные температуры дымовой трубы K становятся: Температурный стек газа Константа K 750 .0084 700 .0081 650477 .0081 6504 .00948 9044 550 .0071 500 .0067 450 .0063 400 .0058 350 .0053 [Pg 239] Убыток от осадки — интенсивность осадки, как определено выше формула является теоретической и никогда не может быть соблюдена с помощью измерителя тяги или любое записывающее устройство. Однако, если дверцы зольника котла закрыт и нет заметной утечки воздуха через котел установка или дымоход, тяга, измеренная в основании дымовой трубы, будет примерно так же, как теоретический проект. Существующая разница в других случаях представляет собой давление, необходимое, чтобы заставить газы через стек против своей инерции и трения о стороны. Эта разница будет увеличиваться с увеличением скорости газов. При закрытых дверях зольника объем газов, поступающих в дымовую трубу являются минимальными, а максимальную силу тяги покажет датчик. Поскольку измерения тяги выполняются на пути прохождения газов, показания становятся меньше по мере удаления точек, в которых они снимаются из дымовой трубы до зольника котла с открытыми дверцами зольника для свободного впуска воздуха, нет заметного подъема вода манометра.Проход, заслонка котла, перегородки и трубы, и уголь на решетках задерживают прохождение газов, а тяга из дымохода необходима для преодоления сопротивление, оказываемое различными факторами. Осадка в задней части настройка котла при подключении к дымовой трубе или дымоходу может быть 0,5 дюйм, при этом в топке прямо над огнем он не может закончиться, скажем, 0,15 дюйма, разница в осадке, необходимом для преодоления сопротивление, оказываемое при вытеснении газов через трубки и вокруг сбивает с толку. Один из наиболее важных факторов, которые следует учитывать при проектировании стека давление, необходимое для проталкивания воздуха для горения через слой топлива на решетках. Это давление будет варьироваться в зависимости от характера использованное топливо, и во многих случаях будет составлять большой процент от общего проект. В случае естественной тяги ее размер определяется непосредственно отмечая сквозняк в топке, так как дверцы зольника правильно спроектированы видно, что давление под решетками не будет отличаться разумно от атмосферного давления. Потеря в стеке — разница между теоретической осадкой как определяется по формуле ( 24 ) и сумма потерь на трение в штабеле правильным является имеющаяся осадка или то, что показывает датчик осадки при подключении к основанию стека. Сумма потерь тяги в дымоходе, котле и топке должны быть эквивалентны имеющимся осадка, и поскольку эти количества могут быть определены из записи экспериментов, проблема проектирования стека становится одной из пропорционально его для получения определенной доступной тяги. Потери в штабеле из-за трения газов можно рассчитать по следующей формуле: ΔD = f W² CH ––––––––––––––––– ( 26 ) , в котором . 0015 ΔD = потеря тяги в дюймах водяного столба, W = вес газа в фунтах, проходящих в секунду, C = футов по периметру трубы , H = высота штабеля в футах, f = константа со следующими значениями на уровне моря: для стальных штабелей, температура газов 600 градусов по Фаренгейту. .0011 для стальных труб, температура газов 350 градусов по Фаренгейту. .0020 для кирпичных или облицованных кирпичом штабелей, температура газов 600 градусов по Фаренгейту. .0015 для кирпичных или облицованных кирпичом штабелей, температура газов 350 градусов по Фаренгейту. A = Площадь стопки в квадратных футах. [Pg 240] [Pl 240] [Pg 241] Эту формулу также можно использовать для расчета потерь на трение для дымохода, в этом случае C = периметр дымохода в футах, H = длина дымохода в футах, остальные значения такие же, как для стеки. Имеющаяся осадка равна разнице теоретических осадка по формуле ( 25 ) и убыток по формуле ( 26 ), следовательно: d 1 = доступная тяга = KH — f 904–9 CH 904 ––––––––– A³ ( 27 ) В Таблице 53 приведена доступная осадка в дюймах при высоте стопки 100 футов. будет производить при обслуживании котлов различной мощности с методы расчета для других высот. 907 904 904 904 904 904 904 . 42 904 904 904 904 904 9048 904 904 904 904 .29 904 12004 9048 12004 904 9048 904 904 2300 904 2600 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 ТАБЛИЦА 53 ДОСТУПНАЯ ОСАДКА , РАСЧЕТНАЯ ДЛЯ 100-ФУТОВОЙ СТЕКИ РАЗНЫХ ДИАМЕТРОВ 100 Лошадь Мощность Диаметр стопки в дюймах 36 42 48 54 60 66 72 78 84 108 114 120 132 144 100 . 64 904 904 904 904 904 904 904 904 300 41 .55 .61 .56 .61 34 .50 .57 .61 .53 .59 34 .48 .56 .60 .63 .43 .52 .58 .61 .63 .36 .49 .56 .60 .62 , 64 .45 .53 .58 .61 .63 .64 . 40 , 50 , 56 , 60 , 62 , 63 , 64, .35 .47 .54 .58 .61 .63 .64 .65 .29 .44 .52 .57 .60 .62 .63 .64 .65 .40 .49 .55 .59 .61 .63 .64 .65 .654 .65 .654 1500 .36 .47 . 53 .58 .60 .62 .63 .64 .65 .65 .31 .43 .52 .56 , 59 , 62 , 63 , 64 .65 .64 .65 1700 .41 .50 .55 .58 .61 .62 .64 .64 .65 1800 1800 .37 .47 .54 .57 .60 , 62 .63 .64 , 65 .34 .45 .52 . 56 .59 .61 .63 .64 .64 2000 .43 .50 .55 .59 .61 , 62 , 63 , 64 .40 .49 .54 .58 .60 .62 .63 .64 2200 .38 .47 .53 .57 .59 .61 ,62 .64 .35 .45 .52 .56 .59 .61 .62 .63 2400 . 32 .43 .50 .55 .58 .60 ,62 .63 .41 .49 .54 .57 .60 .61 .63 Лошадь Мощность Диаметр стопки в дюймах 36712 42 48 54 60 66 72 78 84 90 96 102 108 114 132 120 114 132 120 .47 .53 .56 .59 .61 .62 .64 .65 2700 . 45 .52 .55 .58 .60 .62 .64 .65 2800 .44 .59 .55 .58 .60 .61 .64 .65 2900 .42 .49 .54 .57 .59 , 61 , 63 .65 3000 3000 .40 .48 .53 .56 .59 .61 .63 .64 3100 .38 .47 .52 .56 . 58 .60 .63 .64 3200 .45 .51 .55 .58 .60 .63 .64 3300 .44 .50 .54 .57 .59 , 62 .64 3400 .42 .49 .53 .56 .59 , 62 .64 3500 .40 .48 .52 .56 .58 .62 .64 3600 9048 . 47 .52 .55 .58 .61 .63 3700 904 904 904 9048 904 904 904 .45 .51 .55 .57 .61 .63 3800 .44 .50 .54 .57 .61 .63 3900 904 904 904 904 904 904 .43 .49 .53 .56 .60 .63 4000 904 .42 .48 .52 .56 .60 , 62 4100 904 904 9048 904 904 904 . 40 .47 .52 .55 .60 .62 4200 904 904 904 904 904 904 904 .39 .46 .51 .55 .59 .62 4300 904 904 904 904 904 904 904 .45 .50 .54 .59 .62 4400 904 904 904 9048 904 .44 .49 .53 .59 .62 4500 .49 .53 .58 .61 4600 . 48 .52 .58 .61 4700 904 .47 .51 .57 .61 4800 , 46 , 51 , 57 .60 0,5744 .49 .56 .60 ДЛЯ ДРУГИХ ТЕМПЕРАТУР СТЕКЛА ДОБАВИТЬ ИЛИ ВЫЧИТАЙТЕ ПЕРЕД УМНОЖЕНИЕМ ПО ВЫСОТЕ ÷ 100, КАК СЛЕДУЕТ [52] Для 750 градусов F. Добавьте 0,17 дюйма. Для 650 градусов F. Добавьте 0,11 дюйма. Для 550 градусов F. Добавьте 0,04 дюйма. Для 400 градусов F. Вычитается 0,09 дюйма. Для 700 градусов F. Добавьте 0,14 дюйма. Для 600 градусов F. Добавьте 0,08 дюйма. Для 450 градусов F. Вычет 0,04 дюйма. Для 350 градусов F. Вычесть 0,14 дюйма. [Pg 242] Рис. 33. Диаметр стеков и мощность, которую они будут обслуживать Вычислено по формуле ( 28 ). Для кирпичных или облицованных кирпичом штабелей увеличьте диаметр 6 процентов [Pg 243] Высота и диаметр штабелей — из этой формулы ( 27 ) становится очевидным что штабель определенного диаметра, если он будет увеличен в высоту, будет производят ту же доступную тягу, что и более крупный диаметр дополнительная высота требуется для преодоления дополнительных потерь на трение.Отсюда следует, что среди различных стеков, которые встретят требований конкретного случая должен быть такой, который может быть построены дешевле, чем другие. Это было определено из отношение стоимости штабелей к их диаметру и высоте, в связь с формулой имеющейся тяги, что минимальная стоимость штабель имеет диаметр, зависящий исключительно от мощности в лошадиных силах котлов он обслуживает, а высота пропорциональна имеющейся осадке требуется. Принимая 120 фунтов дымовых газов в час на каждую мощность котла, который предусматривает обычные перегрузки и использование плохого угля, вышеизложенный метод дает: Для стальной стопки без футеровки — диаметр в дюймах = 4,68 (H. P.) 2 ⁄ 5 ( 28 ) Для штабеля, облицованного каменной кладкой — диаметр в дюймах = 4,92 (H. P.) 2 ⁄ 5 ( 29 ) В обеих этих формулах H.P. = номинальная мощность котла в лошадиных силах. По этой формуле была рассчитана кривая на рис. диаметр дымовой трубы можно выбрать под любую мощность котла. Для кочегарки, когда большая дымовая труба обслуживает несколько котлов, площадь обычно делается примерно на треть больше, чем требуют приведенные выше правила, что допускает утечку воздуха из-за настройки любых неработающих котлов, нарушения в условиях эксплуатации и др. Стеки с диаметрами, определенными, как указано выше, дают доступную осадку который имеет постоянное соотношение теоретической тяги и учитывает охлаждение газов при их прохождении вверх по дымовой трубе, это соотношение равно 8. Используя этот коэффициент в формуле ( 25 ) и транспонируя, высота дымохода становится, H = .8 К d 1 ––––––– ( 30 ) 12 903 K 9348 = Где H = высота штабеля в футах над уровнем решетки, d 1 = требуемый осадок константа как в формуле. Потери в дымоходах — потеря тяги в прямых дымоходах из-за трения и инерцию можно приблизительно рассчитать по формуле ( 26 ), которая была отдано за потерю в стопках.Следует иметь в виду, что C в этом формула — это фактический периметр дымохода, наименьший по отношению к площадь поперечного сечения, когда сечение представляет собой круг, больше для квадратного сечения, а наибольшее для прямоугольного сечения. Замедляющий эффект квадратного дымохода на 12% больше, чем у круглого дымоход той же площади и прямоугольного сечения со сторонами 1 и 1½, На 15 процентов больше. Большее сопротивление более или менее неравномерно кирпичный или бетонный дымоход предусмотрен в значении постоянных дано для формулы ( 26 ).И стальные, и кирпичные дымоходы должны быть короткими и должно иметь как можно более круглое или квадратное сечение. Следует избегать резких поворотов, но поскольку длинные легкие развороты требуют ценных пространство, часто желательно увеличить высоту стека, а не чем занимать дополнительное место в котельной. Короткие повороты под прямым углом уменьшите осадку на величину, которая может быть приблизительно равна до 0,05 дюйма на каждый оборот. Повороты, которые делают газы при выходе заслонка котла при входе в горизонтальный дымоход и повороте всегда следует учитывать.Площадь поперечного сечения проходов от котлов к дымовой трубе должно быть достаточно размер для защиты от чрезмерных потерь на трение. Плохая экономика ограничить размер дымохода и тем самым увеличить высоту дымовой трубы [Pg 244] [Pl 244] [Pg 245] необходимо преодолеть дополнительное трение. Общая практика заключается в сделать участки дымохода такими же или немного больше, чем у дымовой трубы; они должны быть, желательно, по крайней мере, на 20 процентов больше, а безопасная Правило, которому следует следовать при расчете площади дымохода, — разрешить 35 квадратных футов на 1000 лошадиных сил.Нет необходимости поддерживать дымоход одинакового размера. все расстояние за рядом котлов и площади в любой точке можно сделать пропорциональным объему газов, которые пройдут через точка. То есть площади могут быть уменьшены как подключения к различным котлы сданы. С круглыми стальными дымоходами примерно такого же размера, как и трубы, или уменьшаются пропорционально объему газов, с которыми они будут работать, удобное правило — разрешить 0.Потеря тяги 1 дюйм на 100 футов дымохода длина и 0,05 дюйма на каждый поворот под прямым углом. Эти цифры также подходит для квадратных или прямоугольных стальных дымоходов с достаточно большой площадью для предотвращения чрезмерных потерь на трение. На потери в кирпиче или бетонные дымоходы, эти цифры следует увеличить вдвое. Подземные дымоходы менее желательны, чем верхние или задние дымоходы для причина того, что в большинстве случаев газам придется делать больше оборотов где используются подземные дымоходы и потому что площадь поперечного сечения такие дымоходы часто уменьшаются из-за накопления грязь или вода, которые невозможно удалить. В высотных зданиях, таких как офисные здания, часто требуется чтобы отвести отработанные газы над кровлями, установить дымовую трубу. высота которых не соответствует требованиям котлы. В таких случаях допускается уменьшение диаметра стек, но необходимо следить за тем, чтобы этого уменьшения было недостаточно для вызывают потери на трение в штабеле, такие же большие, как добавленная тяга интенсивность из-за увеличения высоты, что делают местные условия необходимо. В таких случаях также допустимый диаметр штабеля. уменьшение не является причиной, по которой размеры дымохода, подсоединяемого к дымовой трубе, должны быть уменьшилось. Они все равно должны быть рассчитаны пропорционально площади стек, который был бы снабжен при обычных условиях или с пособие 35 квадратных футов на 1000 лошадиных сил, даже если крест площадь сечения непропорциональна площади стека. Потери в котле — При расчете имеющейся тяги дымовой трубы 120 фунтов в час использовалось как вес газов на котел Лошадиные силы.Это покрывает перегрузку котла до 50. процентов и предусматривает использование бедного угля. Потеря тяги через котел будет зависеть от его типа и перегородки и будет увеличивается с процентом рейтинга, на котором он запущен. Никакие цифры не могут будут даны, которые будут охватывать все условия, но для приблизительного использования в подсчитывая имеющуюся осадку необходимым, можно предположить, что убыток через котел будет 0,25 дюйма, если котел работает на номинальной мощности, 0.40 дюймов, где он работает на 150% своей номинальной мощности, и 0,70 дюйма, когда он работает на 200% своей номинальной мощности. Потери в печи — потеря тяги в печи или через топливный слой. варьируется в широких пределах. Необходимый для горения воздух должен проходить сквозь пустоты угля на решетке. Где они большие, как в случае с дробленым углем, но требуется небольшое давление для прогнать воздух через кровать; но если они маленькие, как у битумных слабина или небольшие размеры антрацита, требуется гораздо большее давление.Если тяга недостаточна, уголь будет скапливаться на решетках и тухлый дымный огонь приведет к плохому сгоранию; если осадка слишком велика, уголь может быстро расходоваться на определенных части решетки, оставляя огонь тонким местами, а часть решетки открыты с возникшими потерями из-за чрезмерного количество воздуха. [Pg 246] Рис. 34. Необходимая тяга при разной скорости сгорания для разных типов. угля [Pg 247] Осадка для разных видов топлива — для каждого вида топлива и расхода сгорание есть определенная тяга, при которой лучшие общие результаты получены.Сравнительно легкая тяга лучше всего при свободном горении битуминозные угли, и их количество увеличивается в процентах от количество летучих веществ уменьшается, а количество связанного углерода увеличивается, что является самым высоким для небольших размеров антрацитов. Многие другие факторы, такие как мощность пожаров, процентное содержание золы и воздушных пространств в решетки непосредственно касаются вопроса о том, насколько лучше всего подходит сквозняк. заданная скорость горения. Влияние этих факторов может быть обнаружено только эксперимент.Практически невозможно показать одним набором кривых тяга печи требуется при различных скоростях сгорания для всех различные условия топлива и т. д., которые могут быть выполнены. Кривые на рис. 34, однако, дает тягу печи, необходимую для сжигания различных видов угля при скоростях горения, указанных абсциссами, для общего набор условий. Эти кривые построены по записям многочисленные испытания и обеспечивают безопасный запас для экономичного сжигания углей отмеченные виды. Скорость горения — количество угля, которое можно сжечь в час за квадратный фут поверхности решетки определяется характером угля и проект доступен. Когда котел и решетка правильно пропорционально, эффективность будет практически такой же, в пределах разумные пределы для разных скоростей сгорания. Площадь решетки, и соотношение этой площади к поверхности нагрева котла будет зависит от типа сжигаемого топлива, и дымовая труба должна быть так сконструирован, чтобы обеспечить тягу, достаточную для сжигания максимального количества топлива на квадратный фут поверхности решетки соответствует максимальному испарительные требования котла. Решение проблемы — диаметр штабеля можно определить по кривая, рис. 33. Высоту можно определить, сложив тяговые потери в топке, через котел и дымоходы, и вычисляя по формуле ( 30 ) высота, необходимая для придания этой тяги. Пример: пропорция дымовой трубы для котлов мощностью 2000 л.с., снабжены топками и сжигают битуминозный уголь, который испаряется 8 фунты воды при температуре 212 градусов по Фаренгейту на фунт топлива; соотношение поверхности нагрева котла к поверхности решетки 50: 1; то дымоходы длиной 100 футов с двумя поворотами под прямым углом; то стек, чтобы выдерживать 50-процентную перегрузку; и номинальная лошадь мощность котлов из расчета 10 квадратных футов поверхности нагрева на Лошадиные силы. Температура воздуха может быть принята равной 60 градусов по Фаренгейту и температура дымовых газов при максимальной перегрузке 550 градусов по Фаренгейту. Площадь решетки составляет 400 квадратных футов. Общее количество сожженного угля рейтинг = 2000 × 34½ ⁄ 8 = 8624 фунта. Уголь на квадратный фут решетки поверхности в час при рейтинге = 8624 ⁄ 400 = 22 фунта. Температура воздуха может быть принята равной 60 градусов по Фаренгейту и температура дымовых газов при максимальной перегрузке 550 градусов по Фаренгейту.Площадь решетки составляет 400 квадратных футов. При 50-процентной перегрузке скорость сгорания будет примерно 60 процентов больше, чем это, или 1,60 × 22 = 35 фунтов на квадратный фут поверхность решетки в час. Тяга топки, необходимая для горения скорость, по кривой на рис. 34, составляет 0,6 дюйма. Потери в котле будут быть 0,4 дюйма, в дымоходе 0,1 дюйма, а в витках 2 × 0,05 = 0,1 дюйма. Таким образом, доступная осадка, необходимая для основания штабеля, составляет . Дюймы Котел 0.4 Печь 0,6 Дымоходы 0,1 Обороты 0,1 –4–904 904 904 904 904 904 904 [Pg 248] Поскольку имеющаяся осадка составляет 80% от теоретической, это осадка из-за необходимой высоты составляет 1,2 ÷ 0,8 = 1,5 дюйма. Постоянная дымохода для температур от 60 до 550 градусов по Фаренгейту. градусов по Фаренгейту.0071 и из формулы ( 30 ), H = 9020 21448 футов 1,5 –––––––– .0071 Его диаметр по кривой на рис. 33 составляет 96 дюймов без подкладки и 102 дюйма. дюймов внутри, если выложен кладкой. Площадь поперечного сечения площадь дымохода должна составлять примерно 70 квадратных футов в точке, где количество газа должно быть уменьшено до котла, наиболее удаленного от штабель до размера, который будет зависеть от размера котельных использовал. Корректировка размеров штабеля для высот — обычно предполагалось что высота штабеля для высоты будет увеличиваться обратно пропорционально отношение атмосферного давления на высоте к атмосферному давлению на уровне моря, и что диаметр стопки будет увеличиваться обратно пропорционально двум пятым мощность этого соотношения. Такое соотношение было основано на предположении постоянная осадка, измеряемая в дюймах водяного столба у основания трубы для заданный темп работы котлов вне зависимости от высоты над уровнем моря. Если предположить, что котлы, дымоходы и топки остаются то же самое, и, кроме того, что увеличенная скорость данного веса воздуха прохождение через топку на большей высоте не повлияет на горения, была выдвинута теория [53], что другой закон применяется. Согласно приведенным выше предположениям, всякий раз, когда стек работает на максимуме вместимость на любой высоте, вся тяга используется для преодоления различные сопротивления, каждое из которых пропорционально квадрату скорость газов.Поскольку площади котла фиксированы, все скорости могут относиться к общей скорости, скажем, внутри стека, и все Следовательно, сопротивления могут быть выражены как пропорциональные квадрату скорости дымохода. Общее сопротивление потоку, выраженное в скоростной напор, может быть выражен через вес колонны наружный воздух, численное значение такого напора не зависит от барометрическое давление. Аналогично осадка штабеля, выраженная в высоте столба наружного воздуха, численно не зависит от барометрическое давление.Следовательно, очевидно, что если данный котел растения, штабель которых работает на фиксированном топливе, пересаживать из от уровня моря до высоты, при условии, что температура остается постоянной, общий тяговой напор, измеренный по высоте столба наружного воздуха, составит численно постоянная. Следовательно, скорость дымовых газов будет остаются такими же на высоте, как и на уровне моря, и вес газов поток в секунду с фиксированной скоростью будет пропорционален плотность атмосферы или обратно пропорциональна нормальной барометрической давление. Для развития заданной мощности требуется постоянный вес дымоходного газа. и воздух для горения. Следовательно, с увеличением высоты плотность уменьшается, и для сделанных выше предположений скорость через топка, проходы котла, патрубки и дымоходы должны быть соответственно больше на высоте, чем на уровне моря. Значение скорость, следовательно, для данной мощности котла и постоянного веса количества газов будет обратно пропорционально барометрическому давлению и скорость напора, измеренная в столбе внешнего воздуха, будет обратно пропорциональна пропорционально квадрату барометрического давления. Для работы штабелей на высоте необходимо не только увеличивать не только по высоте, но и по диаметру, так как внутри есть дополнительное сопротивление. штабель из-за дополнительного трения [Pg 249] от дополнительной высоты. Этот потери на трение могут быть компенсированы подходящим увеличением диаметра и при такой компенсации очевидно, что исходя из допущений как указано, высоту дымохода необходимо увеличить в соотношении обратно пропорционально квадрату нормального барометрического давления. При проектировании котла для больших высот, как уже говорилось, обычно делается предположение, что для данного сорта топлива потребуется такая же осадка в дюймах водяного столба у заслонки котла, как и на море уровень, и это приводит к тому, что высота стопки обратно пропорциональна высоте атмосферного давления, а не обратно пропорционально квадрату барометрическое давление. Правильная высота, несомненно, где-то падает между двумя значениями, поскольку дымоходы большего размера обычно используются при более высоких высоты, тогда как для получения соотношения площадей дымоходы должны быть тот же размер в каждом случае, и снова эффект увеличенного скорость заданного веса воздуха через огонь на большой высоте, на горение следует пренебречь.При проведении испытаний мощности с углем топлива, разницы в скоростях сгорания для заданная тяга всасывания, измеренная водяным столбом при высоком и низком высоты, и это может показаться, что правильная высота для использования более близок к тому, который получается при обратной пропорции барометрического показаний, чем на обратное соотношение квадратов барометрического чтения. Если предполагается, что значение находится посередине между две формулы, ошибка использования стека вычисляется обычным образом сделав высоту обратно пропорциональной барометрическим показаниям будет отличаться примерно на 10 процентов по емкости на высоте 10 000 стопы, разница в которых находится в пределах возможной вариации размера определяется разными методами. Следовательно, может показаться, что точность достигается во всех случаях, просто делая высоту обратно пропорциональной пропорционально барометрическим показаниям и увеличивая диаметр, чтобы что стеки, используемые на больших высотах, имеют одинаковые фрикционные сопротивление, как те, которые используются на малых высотах, хотя, при желании, стек может быть несколько выше на больших высотах, чем требует это правило для того, чтобы быть в безопасности. 2 ⁄ 909 в стопке Диаметр4 904 904 904 904 9048 904 ТАБЛИЦА 54 ЕМКОСТИ СТЕКА, КОРРЕКЦИОННЫЕ ФАКТОРЫ ДЛЯ ВЫСОТЫ Высота Высота в футах Выше Уровня моря Нормальный Барометр R Коэффициент барометра Показания От уровня моря до Высота R² R 0 30. 00 1.000 1.000 1.000 1000 28,88 1.039 1.079 1.015 2000 26,76 1,121 1,257 1,047 4000 25,76 1,165 1,356 1,063 5000 24.79 1,210 1,464 1,079 6000 23,87 1,257 1,580 1,096 7000 904 904 904 904 9048 9048 904 904 904 904 9048 904 22,11 1,357 1,841 1,130 9000 21,28 1,410 1,988 1,147 10000 20.49 1,464 2,144 1,165 Увеличение диаметра штабеля, необходимое для поддержания того же трения потеря обратно пропорциональна двум пятым степени барометрического давления. В таблице 54 приведены отношения барометрических показаний на различных высотах к уровня моря, значения квадрата этого отношения и значения две пятых степени этого отношения. Эти цифры показывают, что высота сильно влияет на высоту. больше диаметра и что практически не увеличивается диаметр необходим для высот до 3000 футов. Для больших высот необходимо увеличение высоты штабеля, в некоторых футляры, [Pg 250] такие, чтобы отношение высоты к диаметру невыполнимо. Метод, который следует рекомендовать для преодоления, по крайней мере, частично, большое увеличение высоты, необходимое на больших высотах, является увеличение колосниковой поверхности котлов, которые обслуживает дымовая труба, таким образом снижая скорость горения, необходимую для развития заданного мощность и, следовательно, тяга, необходимая для такой скорости горения. ТАБЛИЦА 55 РАЗМЕРЫ ПАКЕТОВ ПО ФОРМУЛЕ КЕНТА ПРИ ПРИНЯТИИ 5 ФУНТОВ УГЛЯ НА ЛОШАДЬ Диаметр — метров дюймов Площадь Квадрат футов Высота стопки в футах Сторона Equiva- lent Квадрат Стек дюймов Диаметр метров 50916 дюймов 60 70 80 90 100 110 125 150 175 Коммерческая мощность в лошадиных силах 33 5 94 106 115 125 133 141 149 … … … … 30 33 9 7 9 36494 2008 34864 904 904 904 90486 9348 938 175 70446 2685 9348 3637 5618 904 9484 9484 9484 5974 129 141 152 163 173 182 … … … … 32 36 39 8. 30 155 169 183 196 208 219 229 245 … … 35 35 9 216 231 245 258 271 289 316 … 38 42 48 57 246 269 290 311 330 348 365 389 426 460 43 460 43 376 402 427 449 472 503 551 595 48 54 60 400 437 473 505 536 565 593 632 692 748 54 748 54 7 537 580 620 658 694 728 776 849 918 59 66 72 2844827 591 646 698 747 792 835 876 934 023 1105 64 9348 9048 766 828 885 939 990 1038 1107 1212 1310 70 78 84 3844848 818 896 968 1035 1098 1157 1214 1294 1418 1531 75 9034 9034 Квадратный футов Высота стопки в футах Сторона Equiva- lent Квадрат стопка дюймов Диаметр- метров дюймов 10038 110 110 200 225 250 Коммерческая мощность в лошадиных силах 90 44. 18 1338 1403 1496 1639 1770 1893 2008 2116 80 90 96 1876 ​​ 2027 2167 2298 2423 86 96 102 56,75 1739 56,75 1739 4 924 924 944 944 944 944 944 9449 2750 91 102 108 63.62 1959 2054 2190 2392 2592 2770 2939 3098 98 108 4 114 8 2900 3100 3288 3466 101 114 120 78,54 2438 2438 2557 9248 924 9248 924 9248 924 924 924 83948 3855 107 120 126 86. 59 2697 2829 3016 3303 3568 3814 4046 4265 112 126 132 3929 4200 4455 4696 117 132 144 113.10 3554 3726 9244 9244 3726 4 9244 9244 9244 9244 128 144 156 132.73 4190 4393 4684 5131 5542 5925 6285 6624 138 156 156 168 6454 6899 7318 7713 150 168 Таблицы стека Кента. В таблице 55 в удобной форме приведены приблизительные работу, размеры штабелей и мощность котлов, которые они будут обслуживать.Эта таблица является модификацией таблицы стека г-на Уильяма Кента. и рассчитывается по его формуле. При условии отсутствия необычных условий встречается, он надежен для обычных скоростей горения с каменные угли. Это рассчитано на потребление 5 фунтов угля. сжигается в час на выработанную мощность котла в лошадиных силах, что дает довольно либеральное допущение к использованию плохого угля и разумной перегрузка. Когда используемый уголь является низкосортным битумом среднего или В западных штатах настоятельно рекомендуется увеличить эти размеры. материально такое увеличение составляет с 25 [Pg 251] до 60 процентов, в зависимости от от природы угля и желаемой мощности.Для угля сожженных за час для стопки любого размера, указанного в таблице, значения должны умножить на 5. Удобное правило для больших штабелей высотой 200 футов и более: обеспечить 30 квадратных футов площади поперечного сечения на 1000 лошадиных сил мощность. Стеклянные трубы для жидкого топлива — требования к дымоходам, подключенным к котлам. в которых сжигается мазут, полностью отличаются от тех, в которых используется уголь. Хотя больше внимания уделялось вопросу стека размеры для мазута в последние годы, пока не собраны большой объем экспериментальных данных, доступных для использования при проектировании угольные штабеля. В случае котлов, работающих на жидком топливе, потеря тяги через топливный слой частично устраняется. Хотя потерь через любые насадки, пропускающие воздух в топку, когда котел новый, участки для прохождения воздуха в этой насадке в короткие сроки будут снижается из-за ила, который присутствует практически во всем жидком топливе. Потеря тяги через сам котел при заданной мощности будет меньше, чем в случае угольных котлов, это связано с уменьшение объема газов.Далее действие масла Сама горелка в некоторой степени является нагнетательной. Чтобы компенсировать это снижение тягового усилия, температуры газов попадание в штабель будет несколько ниже там, где используется масло, чем там, где используется уголь, а осадка, которую может дать штабель заданной высоты, следовательно, уменьшается. Факторы, указанные выше, как они влияют интенсивность тяги, напрямую влияет на высоту штабеля до использоваться. Как уже говорилось, количество газов от мазутных котлов меньше чем в случае угля, очевидно, что площадь штабелей для мазута будет меньше, чем угля.Предполагается, что эти области будут напрямую зависит от объема обрабатываемых газов, и этот объем для нефти можно принять примерно 60% от угля. При проектировании дымовых труб для жидкого топлива есть две особенности, которые не должны быть упущенным из виду. В практике сжигания угля редко бывает слишком большая опасность. большая тяга. Однако при сжигании масла это может сыграть важную роль. участие в снижении экономики завода, влияние чрезмерной тяги более очевидно, где можно снизить нагрузку на установку при интервалы.Причина этого в том, что, помимо небольшого снижения температура при пониженных нагрузках тенденция из-за неосторожного обжига к постоянному расходу газа через котел независимо от скорости эксплуатации, с соответствующим увеличением избытка воздуха при малых нагрузках. При слишком большой высоте штабеля экономичная работа при различных нагрузках практически невозможно с ручным управлением. Однако при автоматическом управлении где стеки обязательно высокие, чтобы позаботиться об известных пиках, под При меньших нагрузках эта экономичная операция становится менее сложной.За это Обосновать вопрос о проектировании стека для завода, где нагрузка быть почти постоянной, проще, чем для завода, где нагрузка будет варьироваться в широком диапазоне. Хотя следует проявлять большую осторожность, чтобы избежать чрезмерная тяга, следует уделять больше внимания обеспечению всасывания тяги во всех частях настройки при любых условиях операция. Очень легко можно более чем компенсировать экономию за счет низкой тяги, потерь из-за ухудшения схватывания, в результате такого отсутствия всасывания.В условиях, когда всасывание недостаточно для уноса продуктов сгорания, действие высокая температура укладки кирпичной кладки приведет к ее быстрому разрушению. [Pg 252] [Pl 252] [Pg 253] 904 904 904 904 904 904 904 904 2293 904 904 9048 904 904 9048 12048 ТАБЛИЦА 56 РАЗМЕРЫ ПАКЕТА ДЛЯ МАСЛЯНОГО ТОПЛИВА АДАПТИРОВАНО ИЗ ТАБЛИЦЫ C. R. WEYMOUTH (TRANS. A. S. M. E. VOL. 34) Диаметр дюймов Высота в футах над полом котельной 80 90 100 120 140 160 33 904 904 904 904 270 306 315 ​​ 36 208 253 295 331 363 387 394 904 904 904 394 904 904 904 467 42 295 359 403 474 521 557 48 39960 904 904 904 904 777 48 9048 39960 904 904 904 904 777 48 54 519 90 448 634 720 847 933 1000 60 657 800 913 1073 1193 1073 1193 1133 1333 1480 1593 72 980 1206 1373 1620 1807 1940 1807 1940 2560 2767 96 1833 2260 2587 9044 8 3087 3453 3740 108 2367 2920 3347 4000 4483 4867 4867 5660 6160 Таким образом, становится очевидным, что вопрос о высоте стопки для котлы, работающие на жидком топливе, являются одними из самых больших забота. Дизайнер, с одной стороны, должен остерегаться зла чрезмерная тяга с целью экономии растений, и, с другой стороны, против недостатка тяги с точки зрения затрат на содержание. Стеки для этой работы должны быть пропорциональны, чтобы обеспечить достаточную тягу для максимальная перегрузка, которую растение будет нести, все условия перегрузки тщательно продуманы. В то же время, где эта максимальная перегрузка рассчитана достаточно широко, чтобы обеспечить сквозняк всасывание в любых условиях, необходимо соблюдать осторожность против установки стека, который дал бы больше, чем это максимальная осадка. Цифры представляют собой номинальную номинальную мощность в лошадиных силах. Размеры даны на 50 процентов перегрузок. На основе центрально расположенных дымоходов, коротких прямых дымоходов и обычных операционная эффективность. В Таблице 56 указаны размеры штабелей и мощность в лошадиных силах. служат для мазута. Эта таблица в измененном виде рассчитана Г-н К. Р. Веймут после исчерпывающего исследования данных, относящихся к предмет, и обычно дает удовлетворительные результаты. Стыки для работы с доменным газом — для котлов, работающих на доменной печи газ, как и в случае котлов на жидком топливе, размеры дымовой трубы подходят для угля стрельбу придется модифицировать. Диаметр стопок для этой работы должно быть примерно таким же, как у угольных котлов. Громкость газов будет немного больше, чем от угольного пожара, и уменьшить осадку с заданным стеком, но такое уменьшение из-за объема почти компенсируется увеличением из-за несколько более высоких температур в случай доменных газов. Рекорды показывают, что с этим классом топлива 175 процентов номинального мощность котла можно развивать с помощью тяги на заслонке котла от 0,75 дюйма до 1,0 дюйма, и хорошо ограничить высоту складывается в одну, которая дает этот осадок как максимум. Стек правильных диаметр, 130 футов над землей, создаст такую ​​тягу и эта высота обычно не должна превышаться. До недавнего времени вопрос экономии в котлах на доменном газе не ставился считается, но, помимо экономической точки зрения, чрезмерная тяга следует остерегаться, чтобы снизить затраты на содержание. Штабеля должны быть достаточной высоты для создания тяги, развивать максимальную требуемую мощность, и эта тяга уменьшилась пропорционально для нагрузок ниже максимума за счет регулирования заслонки. В количество газа, подаваемого в котел для любого заданного рейтинга, является фиксированным количеством и если осадка, превышающая требуемую для этого [Pg 254], определенная ставка эксплуатация, экономия снижена, а износ настройка существенно увеличена.Избыточный всасываемый воздух через газовые горелки или вокруг них из-за чрезмерной тяги, уменьшится экономия, как и в любом другом классе работы. Опять же, как и в практике сжигания нефти, с другой стороны, важно поддерживать всасывание внутри все части настройки, в этом случае не только для защиты от ухудшение настройки, но для защиты операторов от утечки газа что неприятно и может быть опасно. Помимо интенсивности сквозняк, плохая смесь газа и воздуха или движение по коридору могут привести к вторичному возгоранию с возможностью опасного взрывы внутри установки могут вызвать пульсацию внутри установка, может повысить температуру на выходе до точки, при которой опасность выгорания коробок с заслонками и, в целом, параметр.Поэтому очень важно, чтобы печь была правильно построен в соответствии с проектом, который будет доступен. Стопки для котлов на дровах. Для котлов, использующих древесину в качестве топлива, есть но мало данных, на которых основываются размеры стека. Потеря тяги через слой топлива будет меняться в пределах даже шире, чем в в случае угля, поскольку в этом классе топлива влага может вытекать из практически от 0,0% до более 60%, а методы обращение и стрельба радикально отличаются для разных классов древесина (см. главу о дровяных печах).Поскольку экономия обычно не имеет большого значения, можно ожидать высоких температур дымовой трубы, и часто неизбежно поступление большого количества избыточного воздуха из-за способ стрельбы. В целом можно сказать, что для этого класса Топливо диаметр штабелей должен быть не меньше, чем у угольных котлов, при этом высоту можно немного уменьшить. Это далеко не лучший план проектирования дымовой трубы для котлов, работающих на древесном топливе, с учетом каждого индивидуальный набор существующих условий, а не пытаться следовать каким-либо общее правило. Один фактор, который нельзя упускать из виду в штабелях для сжигания дров, — это их место расположения. Мелкие частицы этого топлива часто уносятся неизрасходованными. через котел и там, где дымовая труба не находится сверху котла, эти частицы могут накапливаться в основании стопки ниже точки в который входит дымоход. Если есть утечка воздуха через основание такой стопки, это топливо может воспламениться, и стопка сгорит. Там, где есть возможность такого действия, хорошо выложите стопку огнеупорным кирпичом на часть ее высоты. Рис. 35. U-образная трубка Манометр Рис. 36. Barrus Манометр Осадочные манометры — Обычная форма осадкомера, рис. 35, который состоит из U-образной трубки, содержащей воду, недостаточно чувствителен к измерению таких небольшие перепады давления, как обычно, и по этой причине манометры которые многократно увеличивают показания тяги, удобнее и намного использовал. Инструмент, дающий отличные результаты, представлен г-ном.Г. Х. Баррус, который умножает обычные показания во столько раз, сколько желанный. Это показано на Рис. 36 и состоит из U-образной трубки, выполненной из стекла в полдюйма, увенчанного двумя большими трубками или камерами, каждая имеет диаметр 2½ дюйма. Две разные жидкости, которые будут используются не смешанные, разного цвета, обычно спиртовые красного цвета и смазочного масла определенного сорта. [Pg 255] Движение демаркационная линия пропорциональна разнице площадей камеры и соединяющая их U-образная трубка.Инструмент откалиброван по сравнению с обычным манометром с U-образной трубкой. В форме манометра Эллисона нижняя часть обычной U-образной трубки был заменен трубкой, слегка наклоненной к горизонтали, так как показано на рис. 37. При таком расположении любое вертикальное движение в правая вертикальная трубка приводит к гораздо большему перемещению жидкости в наклонной трубе, что позволяет очень мало изменять интенсивность тяги читается легко. Рис. 37. Тяговый манометр Эллисона Датчик сначала выравнивают с помощью прикрепленного к нему маленького уровня, обе ноги открыты для атмосферы. Затем жидкость регулируется пока его мениск не достигнет нулевой точки слева. Правая затем ногу соединяют с источником тяги с помощью куска резиновая трубка. В этих условиях подъем уровня на один дюйм в правая вертикальная трубка заставляет мениск в наклонной трубке перейти из точки 0 в 1.0. Шкала делится на десятые доли дюйм, а деления — сотые доли дюйма. Рис. 38. Peabody Датчик тяги Производители поставляют невысыхающее масло для жидкости, обычно 300 градусов тест очищенной нефти. Очень удобная форма обычного U-образного манометра известна как Датчик Пибоди, и он показан на рис. 38. Это небольшой модифицированный U-образная трубка со скользящей шкалой между двумя ножками U-образной формы и с такие соединения, что либо тяга всасывания, либо тяговое давление может быть взятый.Верхние части скользящих деталей, проходящие поперек трубок, имеют размещен в нижней части мениска и точные показания в сотых долях дюйма получаются нониусом. Содержание Следующая Глава СНОСКИ Содержание Следующая Глава Открытый дровяной котел | Wisconsin DNR Наружные дровяные котлы (OWB) стали более популярными в Соединенных Штатах, особенно в сельской местности, по мере роста цен на мазут, пропан и природный газ.В отчете Северо-восточных штатов по скоординированному управлению использованием воздуха (NESCAUM) за 2006 год [exit DNR] Висконсин занял второе место по объему продаж OWB с 1990 года. На этой странице содержится информация об основных принципах использования этих печей, потенциальном воздействии на здоровье и способах их устранения. и уменьшить количество жалоб. Основы Основы Дровяной котел на открытом воздухе — это любая печь, плита или котел, предназначенная для сжигания дров, причем установка не находится внутри здания, предназначенного для проживания людей или домашних животных.Они также известны как водяные печи и водяные обогреватели на дровах и обычно выглядят как небольшие хозяйственные постройки с дымовой трубой. Дровяные котлы на открытом воздухе обеспечивают отопление и / или горячую воду в одном доме. Как работают OWB Базовая конструкция OWB включает топку, заключенную в водяную рубашку, окруженную изоляцией и вентилируемую через дымовую трубу. Сгорание дров нагревает воду в резервуаре. Нагретая вода проходит по подземным трубам для обогрева дома, хозяйственного здания, бассейна, гидромассажной ванны или для производства горячей воды. Стоимость установки большинства OWB составляет от 3000 до 10 000 долларов. Типичная конструкция OWB способствует медленному, более прохладному горению, чтобы максимально увеличить количество тепла, передаваемого от огня к воде. Однако медленные и более холодные пожары горят неэффективно и создают больше дыма и креозота, чем пожары с более высокой температурой. Наиболее эффективные дровяные печи работают при очень высоких температурах, имеют теплоаккумулятор в несколько сотен галлонов воды и огнеупорные туннели, в которых может происходить высокотемпературное вторичное горение.Эти устройства обычно устанавливаются внутри дома, имеют очень низкий уровень выбросов, чтобы соответствовать стандартам Агентства по охране окружающей среды США, и имеют высоту стека 20-30 футов. У уличных моделей часто отсутствуют эти важные функции. Здоровье Возможное воздействие на здоровье Уличные дровяные котлы (OWB) могут усугубить или вызвать проблемы со здоровьем. Древесный дым содержит множество загрязняющих веществ, которые могут повлиять на жителей близлежащих районов. Когда уведомления о качестве воздуха DNR предупреждают о вредном для здоровья уровне содержания твердых частиц, сжигание древесины может способствовать загрязнению воздуха на большой территории.Выбросы от сжигания мусора и других неподходящих материалов в OWB обычно представляют большую опасность для здоровья, чем сжигание чистой древесины. Древесный дым При относительно низких температурах, при которых работают OWB, печи могут выделять густой дым и креозот. Этот дым может содержать вредные для здоровья уровни токсичных загрязнителей воздуха, включая известные канцерогены. Симптомы Люди, подвергшиеся воздействию древесного дыма от OWB, могут столкнуться с: раздражение глаз и носа; затрудненное дыхание; хрипы; кашель; и головных болей. Особенно чувствительны люди с сердечными заболеваниями, астмой, эмфиземой или другими респираторными заболеваниями. В частности, древесный дым может быть вредным для пожилых людей, младенцев, детей и беременных женщин. Вероятность того, что человек испытает воздействие на здоровье в результате воздействия дыма, зависит от концентрации загрязнителей воздуха, которыми он дышит, и продолжительности их воздействия. Поскольку большинство OWB имеют очень короткие стеки и расположены близко к домам, существует большая вероятность того, что выбросы будут представлять опасность для здоровья людей, живущих рядом с блоком, включая соседей.В районах, где дома не расположены близко друг к другу и где дым не задерживается окружающими холмами, использование OWB может не представлять опасности для здоровья соседей. Загрязняющие вещества в древесном дыме Древесный дым содержит смесь не менее 100 различных соединений в виде газов и мелких частиц сажи. Мелкие частицы (PM2,5) настолько малы, что ведут себя как газы. Они могут проникать в дома, даже если окна и двери закрыты. Мелкие частицы могут оседать глубоко в легких, и их нелегко удалить. Некоторые из основных компонентов древесного дыма включены в список критериев загрязняющих веществ Агентства по охране окружающей среды США (EPA), регулируемых Национальными стандартами качества окружающего воздуха, в том числе: окись углерода; оксидов азота; диоксид серы; и твердые частицы. Озон, еще один важный загрязнитель, не выбрасывается напрямую, но его химические компоненты-прекурсоры находятся в древесном дыме. Критерии загрязнителей были выделены EPA из-за их негативного воздействия на здоровье человека, в том числе: кашель и затрудненное или болезненное дыхание; повышенная восприимчивость к респираторным заболеваниям, таким как пневмония и бронхит; раздражение глаз и носа; госпитализация по поводу болезней сердца или легких; и преждевременная смерть. Сжигание мусора и других несоответствующих материалов Древесно-стружечные плиты обработанные, окрашенные, окрашенные или влажные, а также мусор никогда не должны сжигаться в OWB. Сжигание большинства твердых отходов, включая обработанную древесину, пластмассу, резину и асфальт, запрещено в Висконсине. При сжигании обработанной древесины, сельскохозяйственных пластмасс и другого мусора выделяются тяжелые металлы и токсичные химические вещества, такие как полициклические ароматические углеводороды [выход DNR] и диоксины. Воздействие диоксинов связано с проблемами кожи, репродуктивными проблемами или проблемами развития и повышенным риском рака.Сжигание мусора [выход из DNR] особенно вредно, потому что оно выделяет химические вещества, которые являются стойкими в окружающей среде, загрязняя наш воздух, продукты питания, озера и ручьи. Жалобы, постановления и постановления Жалобы, постановления и постановления DNR и Департамент здравоохранения имеют ограниченные возможности для решения проблем, связанных с дровяными котлами (OWB), поскольку жилые OWB не регулируются государством. Жалобы Жалобы граждан рассматриваются в индивидуальном порядке, в зависимости от сообщества, в котором находится OWB, и характера жалобы. В качестве первого шага граждане должны связаться с представителями местного самоуправления, чтобы узнать, есть ли в их районе постановление OWB. Если нет местного постановления, прямые жалобы на сжигание таких материалов, как мусор, пластик и вторсырье в OWBs, направляются в DNR. В случае проблем со здоровьем из-за вдыхания дыма (например, если в доме постоянно идет дым или астма вызвана использованием OWB), обратитесь в местный отдел здравоохранения. Государственные органы могут способствовать добровольному соблюдению требований: обращение к оператору OWB по поводу жалобы; рассмотрение с оператором надлежащей практики сжигания древесины; или проверяет правильность высоты штабеля, чтобы дым не попадал на соседей. В общинах, в которых есть действующие постановления OWB, должностным лицам легче обрабатывать жалобы, поскольку они могут писать исполнительные письма, ссылаясь на нарушенные разделы постановлений. Постановления Принимая постановления, местные власти могут проактивно управлять OWB. DNR разработало руководящий документ и типовое постановление для местных сообществ, заинтересованных в регулировании установки и использования OWB, а также сжигания на открытом воздухе и сжигания мусора. Федеральные постановления С 15 мая 2015 года новые дровяные котлы, работающие внутри и вне помещений, стали предметом ограничений по загрязнению частицами в соответствии со Стандартами эффективности новых источников (NSPS) Агентства по охране окружающей среды США для жилых дровяных обогревателей. Эти стандарты регулируют производство, продажу и эксплуатацию новых дровяных отопительных приборов. Все устройства, произведенные после 15 мая 2015 года, должны соответствовать новым ограничениям загрязнения. Стандарты не распространяются на устройства, уже используемые в домах.EPA призывает домовладельцев заменять старые дровяные обогреватели на новые, более чистые и эффективные. Дополнительную информацию можно получить в Управлении по контролю за загрязнением воздуха от бытовых деревянных обогревателей Агентства по охране окружающей среды [выход DNR]. Рекомендации Рекомендации для операторов уличных дровяных котлов Государство не регулирует наружные дровяные котлы (OWB). Приведенные ниже предложения основаны на информации из различных источников, включая Министерство здравоохранения штата Висконсин (DHS) и U.S. Агентство по охране окружающей среды (EPA) и может помочь уменьшить количество жалоб на загрязнение. Перед покупкой OWB Узнайте у местного правительства о любых ограничениях на использование OWB в вашем районе. В некоторых областях действуют постановления, запрещающие или ограничивающие их использование. Поговорите с соседями о своих планах. Это снизит вероятность усугубления проблем со здоровьем или создания неудобств. Купите более чистую печь для сжигания , выбрав одну с бирками EPA [exit DNR].Белые навесные печи примерно на 90% чище, чем неквалифицированные печи. Любая дровяная или пеллетная печь, которая соответствует 75% рейтингу эффективности EPA, может претендовать на налоговый кредит. Обеспечьте подходящее расположение . Запланируйте размещение дровяных котлов на открытом воздухе на расстоянии не менее 300-500 футов от ближайшего здания, которое не находится на том же участке, что и блок. Используйте дымоходы высотой не менее 15 футов, а лучше — до крыш ближайших зданий, чтобы дым мог рассеиваться. Лучшие методы сжигания Сжигайте только сухую необработанную древесину. Не сжигайте мокрую древесину, обработанную древесину или мусор. Сжигание твердых отходов, таких как обработанная древесина, пластик, резина и асфальт, запрещено на всей территории штата. При сжигании обработанной древесины и пластика выделяются токсичные химические вещества [выход из DNR], такие как тяжелые металлы и диоксины, которые могут вызывать ряд проблем со здоровьем, включая проблемы с кожей, репродуктивной функцией и развитием, а также повышать риск рака. Не используйте жидкость для зажигалок, бензин или другие химические вещества для разжигания огня. Их пары способствуют образованию приземного озона, загрязнителя воздуха, который особенно опасен для людей с респираторными и сердечными заболеваниями. Вместо этого используйте чистую сухую растопку, чтобы разжечь огонь. Следуйте письменным инструкциям производителя по загрузке древесины. Это поможет печи эффективно гореть, уменьшая как потребление древесины, так и выбросы в атмосферу. Помните, что даже сухая необработанная древесина выделяет некоторые загрязнители при горении. Подробнее DNR ресурсы Дополнительная информация Различные организации предлагают информацию о дровяных котлах для установки вне помещений, их потенциальном воздействии на здоровье и способах обработки и уменьшения количества жалоб. Департамент здравоохранения штата Висконсин (DHS) Агентство по охране окружающей среды США Wood Smoke и COVID-19 — на веб-странице EPA о связи между древесным дымом в жилых помещениях и COVID-19 есть информация, которая поможет общественности определить разницу между симптомами воздействия дыма и COVID-19, а также шаги, которые необходимо предпринять для уменьшения воздействия древесины дым. Burn Wise — Программа добровольного партнерства между EPA, государственными агентствами, производителями и потребителями, призванная подчеркнуть важность правильного сжигания правильной древесины в правильных приборах. Выбор устройств для сжигания древесины Прочие государства и организации Эта единственная дизайнерская ошибка может снизить стоимость вашего дома на 5 000 фунтов стерлингов Это работа выходных, и она может сэкономить вам тысячи, так почему бы вам не скрыть эту неприглядную особенность, если вы пытаетесь продать свой дом? Это может быть одна из самых важных бытовых приборов в наших домах, но многие из нас не задумываются о своем котле, когда мы переходим к перепланировке наших жилых помещений. ПОДРОБНЕЕ: 25 простых вещей, которые вы можете сделать, чтобы значительно повысить стоимость вашего дома Однако исследование показало, что игнорирование вашего котла может серьезно подорвать стоимость вашей собственности, поэтому, если вы планируете в ближайшее время поднять палки, вы можете захотеть дать этой неуклюжей металлической коробке на стене немного TLC. Данные от поставщика энергии npower показали, что открытый бойлер может заставить потенциальных покупателей снизить запрашиваемую цену недвижимости на сумму около 5 000 фунтов стерлингов. Еще более тревожно то, что две трети покупателей жилья признаются, что наличие бойлера на выставке заставит их полностью пересмотреть свой выбор, считая его большим бельмом на глазу, чем устаревшая кухонная техника и неуклюжие радиаторы. Несмотря на потенциальное влияние на рыночную стоимость дома, 70% из 2 000 участников опроса готовы потратить лишь 500 фунтов стерлингов на то, чтобы сделать территорию вокруг своего котла более привлекательной. Обычно устанавливаемые с учетом вентиляционных отверстий и трубопроводов, а не эстетики, большинство котлов не имеют элегантной привлекательности нового яркого холодильника или изящной бытовой техники. Но есть способы их замаскировать, даже если вы работаете с ограниченным бюджетом, и, более того, об этой домашней работе можно позаботиться за выходные. Прежде чем вы начнете треснуть, не забудьте посоветоваться со специалистом о том, сколько свободного пространства для вентиляции вам потребуется вокруг корпуса. Вы можете найти квалифицированных инженеров-газовиков, которые могут помочь в Реестре газовой безопасности. Вдохновляйтесь этими восемью творческими идеями, которые помогут вам защитить ценность вашей собственности … 1.Создаем шкаф для котла своими руками Изображение: Instagram / @_diyaddict_ Идеальная работа, чтобы не мешать на выходных, и простая, если у вас есть столярные навыки и электроинструменты. В этом потрясающем решении используется обрезка подходящего винилового кухонного напольного покрытия в качестве очень удобного места для хранения. Эта работа больше связана с использованием каждого драгоценного дюйма в шкафу котла, создавая пространство для хранения важных, но нестандартных предметов домашнего обихода вне поля зрения. 2. Маска с кухонным шкафом Для бесшовного внешнего вида, полностью скрывающего бойлер, подумайте о сделанном на заказ шкафу, гармонирующем с остальной частью вашей кухни. Изображение: Jen Stanford / Love Chic Living Большинство дизайнерских компаний предлагают кожух, который подходит для современных котлов, но если вы работаете со старой моделью, обязательно проверьте размеры. Две ручки и скошенные края этой гладкой темной передней дверцы маскируют котел, вместо этого он выглядит как два небольших блока, в то время как вся панель находится на магнитах, что обеспечивает легкий доступ к настройкам котла.Очень умный! 3. Обложка с классной доской «Для тех, кто уверен в себе, вы можете создать собственное покрытие котла на классной доске из доступных материалов, таких как МДФ, петли и немного краски для классной доски», — говорит блогер по дизайну интерьера Фифи Макги. Внешний вид становится удобным способом поделиться списками покупок и дел со всей семьей. Изображение: Эмма Скотт-Чайлд / This Is Lady Land 4. Постройте книжные полки Если ваш котел находится в неудобном месте, например, в запасной комнате или коридоре, подумайте о том, чтобы превратить шкаф в удобное решение для хранения. Изображение: Instagram / @bespoke_carpentry_ltd Вы можете сконфигурировать шкафы, как хотите; с открытыми полками для книг, журналов или пластинок, или сделайте нижние полки практичным местом для хранения игрушек. Не забудьте включить сигнализацию угарного газа и много вентиляции где-нибудь в устройстве! Если у вас есть профессионалы, они также могут обойти существующие розетки и придумать продуманный дизайн, позволяющий экономить место, например, эта книжная полка, которая мельче, чем шкаф котла. 5. Прячьтесь на виду Если вокруг котла нет места для его размещения, почему бы не добавить немного декоративных работ, чтобы оживить его? Этот кухонный бойлер был замаскирован удивительной фреской от Cole & Son, которая согласуется с существующей вспышкой чирка, заполняющей пустое пространство чем-то декоративным, но не подавляющим. Эмма Митчелл / Дом сейчас, Джоанна Торнхилл (Cico Books, 2014) 6.Постройте простой шкаф «Если вам сложно найти подходящую кухонную гарнитуру, подходящую для вашего котла, или если ваш котел находится в ванной, гараже или навесе, и вы хотите, чтобы он был встроен в коробку, создайте простые качели. дверь, изготовленная из доступных материалов, таких как МДФ, — идеальное решение », — говорит Фифи. «Покрасьте дверь в цвет, который скроет ее в комнате, и купите соответствующие ручки, чтобы она выглядела такой же, как окружающие шкафы». Изображение: Fifi McGee 7.Оживите свою жизнь Даже в самом уютном шкафу между дверцей и крышкой бойлера обычно остается изящность в пару дюймов, чего достаточно, чтобы поместиться на очень тонкую полку, которая идеально подходит для хранения специй. Вы будете удивлены, сколько места на стене вы сэкономите с помощью этого изящного устройства для хранения данных! Изображение: Instagram / @ our.chisley.new.build 8. Постройте индивидуальный кухонный шкаф Максимально увеличьте пространство вокруг настенного котла с помощью подсобного устройства.Это означает, что вы можете аккуратно убрать другие предметы домашнего обихода. «Спросите у местного плотника расценки и рекомендации по наиболее доступному огнестойкому материалу для работы», — говорит Фифи. Изображение: Davonport Итак, вот оно, небольшое, продуманное усовершенствование, чтобы замаскировать котел, может принести вам лишние килограммы по продажной цене, а также сделать ваш дом еще более привлекательным. ПОДРОБНЕЕ: 25 улучшений дома, которые являются пустой тратой денег Изображение: npower / Design Hunter . No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * ➤
