Печь лежанка своими руками: Как выложить печь с лежанкой своими руками: мастер класс с фото.

отопительная печка с лежанкой, детали на фото и видео

Кладка — основная схема и этапы

На сегодняшний день существует достаточно много вариантов исполнения русской печи с лежанкой и варочной поверхностью. Но далее будет рассмотрен вариант, строительство которого возможно своими руками даже начинающему печнику .

Итак, первый ряд образовывает очертание печи, а за ним, используя половинки и четвертинки, ложится внутренняя сторона печи. Второй ряд имеет разную толщину с выстроенным колодцем. Третий и четвертый предполагает монтаж дверцы поддувала и сооружение зольника. имеющего канал. Пятый ряд перекладывает смонтированные приборы. Уложенные набок кирпичи должны быть стесаны со стороны обращенной к колодцу, чтобы обеспечить скругление свода. Шестой ряд — начало свода, доходящее до восьмого. Седьмой перекрывает горизонтальный отвод и является началом для кладки стен.

В этом ряду оставляются два отверстия для оборудования вертикальных каналов, идущих от щитка отопления. Третье отверстие необходимо для подогрева воды. Восьмой ряд располагается над зольником и состоит из кирпичей, имеющих стесанные кромки. 9-ый благодаря левостороннему монтажу дверцы топки создает топливник плиты и щитка .10-ый ряд состоит из стесанных со всех сторон кирпичей и является перекрытием для короба с водой. Данное место очищается и оставляется 3 отвода .

Еще один отвод располагается в 11- м ряду. над которым в дальнейшем обустраиваются 3-и отвода, которые идут от щитка. 12-й имеет вид сплошной кладки перекрытия печи. В этот же момент по завершению возведения стенок печи, сделанной своими руками, укладываются плиты из чугуна оборудованные конфорками. Чтобы избежать разрушения данной поверхности, для укрепления передней части используется металлический уголок .

Порядовые схемы печей с лежанками

Современные печники изучили секреты далеких предков и внесли в классические схемы полезные изменения, увеличивающие КПД и помогающие экономно расходовать топливо. Выбирать есть из чего: простые печи с лежанкой, отопительно-варочные устройства, комбинированные модели с лежанкой и камином. Лежанку можно использовать не только для отдыха, она отлично подходит для сушки грибов и ягод, также может служить сушилкой для обуви и одежды.

Русская печь с лежанкой – неумирающая классика

Печь с камином – максимум комфорта

В интерьер современных домов лучше всего вписывается печь-камин с лежанкой, наполняющая комнату не только теплом, но и великолепным зрелищем живого пламени. Благодаря увеличенной площади нагрева, существенно повышается теплоэффективность камина. Все чаще предпочтение отдают закрытым топкам длительного горения – это повышает безопасность печного оборудования, облегчает эксплуатацию и помогает экономно расходовать топливо.

Современная печь-камин с топчаном

Усовершенствованная печь с камином и лежанкой работает в летнем и зимнем режимах. Регулировку движения газов осуществляют при помощи задвижек. В летнем режиме открывают 7, 6 и 9 задвижки, при этом горячие газы выходят в дымовую трубу, а массив печи не нагревается.

Общая схема печи с камином и лежанкой

Зимой печь полностью прогревается при открытой 7 задвижке. Для прогрева лежанки и варочной камеры открывают заслонки 7 и 9. Камин работает при открытой 5 задвижке. Для подготовки топки к выпечке сначала открывают 7 и 9 заслонки, после выгорания топлива их закрывают, очищают топливник от золы, ставят хлеб в духовку и задвигают 11 заслонку.

Для строительства каминной печи с лежанкой своими руками необходимо приобрести 3000 штук шамотного кирпича, около 1000 кг глины, 2000 кг карьерного песка и 300 кг мертеля.

Первые ряды укладывают в перевязку

3 и 4 ряды, установка дверки

Монтаж колосниковой решетки

Кладка 7 и 8 рядов

Правила кладки 9 и 10 рядов

Установка чугунной плиты

Последующий этап кладки, установка заслонок

Крепление стального листа

Кладка 35 и 36 рядов

Шведка с топчаном – вариант для небольшого домика

Отопительно-варочная печь “Шведка” популярна у поклонников печного отопления благодаря компактности и простоте кладки. Современные мастера дополнили излюбленную модель загородных жителей удобной лежанкой. Эту функциональную конструкцию рекомендуется устанавливать между кухней-столовой и спальней. Она легко справляется с отоплением помещения площадью 25 квадратных метров.

В летнем режиме во время топки печи открывают обе дымовые задвижки, а зимой закрывают вторую (маркировка на схеме «2»), благодаря чему горячие газы устремляются по длинному дымоходу, нагревая основание очага и место для отдыха. Размер основания: 114,8*76,5 см, габариты топчана: 178,5*63,8 см. Построить эту печь-лежанку своими руками, используя приведенную ниже порядовку, сможет печник, имеющий начальные навыки кладки печного оборудования.

Для сооружения этой конструкции требуется 900 штук красного кирпича и 200 штук шамотного. Также будут нужны дверцы (поддувальная, топочная, прочистная), колосниковая решетка, варочная плита, стальной уголок.

Пояснения к схеме:

• 1 — главная дымовая задвижка;
• 2 — задвижка для летнего использования;
• 3 —потолочная противопожарная разделка;
• 4 — варочная плита из чугуна;
• 5 — колосниковая решетка;
• 6 — топочная дверца;
• 7 — поддувальная дверца;
• 8 — прочистные дверцы;
• 9 — стальные уголки и полоски;
• 10 — ниша для варки;
• 11 — печурки;
• 12 — глухая камера;
• 13 — колпаки;
• 14 — горизонтальные дымоходы для зимы;
• 15 — вертикальные дымоходы варочного режима;
• 16 — вентиляционное отверстие;
• 17 — вход разогретых газов в вертикальные дымоходы для зимнего режима;
• 18 — вход газов в дымовую трубу;
• 19 — входное отверстие;
• 20 — байпас;
• 21 — температурные щели.

Причины популярности современной русских печей с лежанкой

Русские печки с лежанкой имеют немало достоинств, среди которых:

1. Высокий КПД. Кирпичи, из которых выстраивают конструкции, способны аккумулировать тепло и постепенно отдавать его. Благодаря этому их свойству, помещение продолжительное время остается теплым даже, когда печь лежанка не топится.
2. Если отопительная конструкция выложена правильно, она полностью пожаробезопасна и ее можно эксплуатировать на протяжении 30 и более лет.
3. Когда расположение агрегата рассчитано безошибочно, можно обеспечить качественный обогрев дома, состоящего из нескольких жилых комнат, при минимальном потреблении топлива.
4. При обустройстве многофункциональной печки она будет не только источником тепла, но и станет местом приготовления горячей пищи, сушки мокрого белья, нагрева воды. Считается, что данный тип отопительных конструкций обладает терапевтическим эффектом.

Строительство

Сначала находят место расположения будущего устройства. Обычно конструкцию возводят в самом большом помещении, располагают ее на расстоянии полутора-двух метров от наружных стен.

Для строительства печки нужен мощный фундамент, наличие лежанки и возможность приготовления пищи на его толщину не влияют. Фундамент заливают ниже уровня промерзания почвы в данном регионе.

Внимание! Фундамент печи не связывают с основным фундаментом дома

Выбор проекта, из чего можно построить печку

В интернете можно найти множество схем русской печи, но в вопросах строительства лучше довериться приглашенному мастеру.

Печка с лежанкой состоит из следующих элементов:

• Тело. Выполняется из кирпича, и включает в себя систему дымовых каналов.
• Основная топка или камера, где сгорают дрова и их заменители.
• Горнило.
• Камера для сбора оседающей золы.
• Место для хранения посуды и иных вещей.
• Лежанка.
• Дымоход.

Есть несколько видов кирпича, которые могут использоваться во время строительства прибора:

• обычный глиняный кирпич;
• глиняный полнотелый кирпич;
• огнеупорный кирпич из шамотной глины.

Кладется кирпич на тело печи на глиняно-песчаный раствор, для облицовки и трубы может применяться обычный цементный раствор с добавлением извести.

Общее количество кирпичей при стандартных размерах печи — 650—800 штук. Расход раствора примерно 20—25 ведер.

После окончания строительства печку просушивают, далее 2—3 дня устройство топят. После сгорания первой маленькой партии дров открывают дверцы, затем количество топочного материала увеличивают вплоть до полной загрузки топки. В это время надо следить за целостностью стен, появление мельчайших трещин на корпусе конструкции — признак некачественной работы.

Техника безопасности

Чтобы приготовить в русской печи и не устроить пожар, или не обжечься, достаточно уметь правильно топить печь и соблюдать правила приготовления в печи.

Как топить русскую печь:

1. Укладывать дрова в топливнике необходимо максимально плотно друг к другу, подкидывают дрова после того, как прогорит первая партия.
2. Во время растопки заслонка должна быть закрыта, задвижка печи приоткрыта, а вентиляционная задвижка – прикрыта.
3. Не забывать обеспечивать в печи доступ кислорода – для этого достаточно ворошить дрова кочергой.
4. Во время горения дверца поддувала должна быть открыта примерно на 7 см.

Как готовить в русской печи:

Печь необходимо хорошо протопить и дать прогореть дровам, должны остаться лишь угли без открытого огня и хорошо прогретые стенки.
Первые блюда готовят в чугунках или горшках из керамики без ручек.
Так как еда в печи томится, а не кипит, воды наливать в ёмкости немного, не более одной четверти.
Все блюда, кроме хлеба можно готовить вместе

Хлеб готовится отдельно при закрытой заслонке до тех пор, пока не испечется.
Во время приготовления блюд в печи важно пользоваться прихватами, полотенцами или перчатками, чтобы не обжечь руки. Закладывать и доставать блюда лучше специальной деревянной лопатой или ухватом.

Завершаем свод варочного устройства

18-й ряд является завершением кладки свода варочного устройство. Обустройство перекрытия для самоварника выполняется из стесанного кирпича в 19-м ряду. Два последующих — образуют дно самоварника. 22-й ряд выравнивает вершину конструкции под свод .

23-я линия устраивается согласно порядовке. а следующие три удлиняют перетрубье, которое перекрывается 27-м и образуется горизонтальный отвод, после чего монтируются две задвижки в отводах трубы и щитка. В 28-м монтируются дверцы и вьюшки, которые необходимы для перекрывания трубы послерастопки варочного устройства. 29-й перекрывает сеть отводов, которые расположены вертикально. Два протяжных отвода образуются в 30-м ряду. 31-й сужает горизонтальный отвод от самоварника. 32-й перекрывает все отводы и кладка завершается. Чтобы полностью понять весь процесс, желательно просмотреть видео .

Шведская печь: особенности и изготовление Русская печь на улице Особенности банных кирпичных печей Особенности использования газовых печей в бане и сауне

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

Полнотелый красный кирпич – 107 шт;
Поддувальную дверку – 1 шт;
Колосниковую решетку – 1 шт;
Одноконфорочную чугунную плиту – 1 шт;
Топочную дверку – 1 шт;
Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Печь Шведка с лежанкой Резника

Построить шведку сможет домашний мастер, имеющий опыт работы каменщиком и знающий технологию построения печей. Конструкции шведки достаточно сложна, поэтому она не годится для первичного обучения такого технологического процесса. В этой статье мы рассмотрим и сделаем «Шведку» с лежанкой своими руками. Печь выполняет одновременно две функции, поэтому относится к категории отопительно-варочных.

Среди населения нашей страны найдется много людей, желающих полежать и погреться на печке. Чтобы эта мечта осуществилась, не нужно заниматься строительством классической русской печи. Она занимает в доме много места, а ее КПД слишком низок.

Печка с лежанкой своими руками

Тогда можно приступать непосредственно к постройке печи:

Сначала выкладываются шанцы – кирпичные стенки, которые занимают два параллельных ряда основания печки. Укладывать их нужно, соблюдая небольшой интервал. Желательно использовать уровень для создания ровной кладки. Это продлит затраты времени, но окупится в дальнейшем.
Второй ряд тоже занимают шанцы

Очень важно соблюдать правильную кирпичную перевязку. При установке зольника необходимо соблюдать правила его установки.
При закладке третьего ряда можно устанавливать дверцу поддувала

Необходимо выдержать небольшой зазор между самой дверцей и кладкой, чтобы предотвратить разрушение печки при нагреве металла.
Четвертый ряд идентичен третьему. Перевязка швов должна соблюдаться на всех рядах. На этом этапе верхняя часть дверцы сравнивается с уровнем кирпича.
Кирпичи пятого ряда накрывают короб дверцы поддувала. Этот пункт предусматривает установку дверец для прочистки. Начинается прокладка горизонтальных каналов и формирование топливного отдела. Кроме того, на этом же этапе устанавливается футеровка.
Шестой ряд выполняется так же, как и пятый. Футеровка еще не закончена, поэтому работы по ее установке следует продолжить. На шестом ряду будет уложена решетка колосника.
При закладке седьмого ряда перекрываются дверцы для прочистки. Футеровка продолжается. Осуществляется кладка глухих, вертикальных каналов. Также монтируется дверца топки.
Восьмой ряд идентичен предыдущему, но не полностью: на этом этапе начинается формирование опускного и подъемного каналов.
При кладке десятого ряда верхняя часть дверцы топки сравнивается с уровнем кирпича. Теперь можно начинать устройство хайла (переход между топкой и дымоотводом) и подсосного канала.
Закладка одиннадцатого ряда позволит завершить перекрытие дверцы топочной камеры. При создании этого ряда нужно обязательно создать четыре канала для подсоса. Первый канал должен создавать проход между топкой и подъемным каналом, а еще два канала должны разделять глухие камеры. В этом ряду формируется хайло топливника, поэтому последний канал будет соединять хайло с глухим боковым каналом.
Формирование хайла и создание футеровки продолжается. Подсосные каналы в этом ряду полностью перекрываются. Устройство глухих каналов завершено. Сужающаяся футеровка создает купол. Ее устройство на данном этапе близится к завершению, а печь можно перекрывать.
Тринадцатый ряд кладки перекрывает колпаки и топливник, причем перекрывать последний будут кирпичи, завершающие устройство футеровки.
При укладке четырнадцатого ряда важно соблюдать те же правила, что и для всех предыдущих. Перекрытие еще не завершено. К этому пункту можно отнести и начало создания «песочного» ограждения.
В пятнадцатом ряду продолжается создание вертикального выходного канала и кладка бортика. Это ограждение в дальнейшем может стать местом для засыпки очищенного и просеянного песка, который при нагревании оказывает невероятное целебное воздействие. Песок засыпается при желании, но печь стоит подготовить к этому заранее.
С шестнадцатого по двадцатый ряда устанавливается вертикальный дымоотвод и защитная перегородка. Все кирпичи должны быть выставлены по уровню и очень точно перевязаны.
При закладке двадцать первого ряда на выходной канал встраивается печная задвижка.
Кладка двадцать второго ряда является завершающей. На этом этапе перекрывается задвижка выходного канала и полностью формируется защитная перегородка.
С двадцать третьего ряда устанавливается печной дымоход. Данный аспект возведения печи был рассмотрен ранее, поэтому в подробном описании нет необходимости. Чтобы понять, как выглядит готовая конструкция, можно посмотреть на фото.

Порядовка и фундамент

Схема-порядовка печки с лежанкой

Основной этап строительства занимает правильный расчет необходимых инструментов, стройматериалов и фурнитуры. От точности чертежа будет зависеть срок службы печи и её экологическая безопасность.

Фундамент, используемый при возведении русской печи, может быть нескольких типов:

бутобетонным, кирпичным, состоящим из железобетонных блоков габаритами 40 см /20 cм / 20 cм – или же может быть монолитно-армированным.

Поэтапное возведение фундамента русской печи выглядит следующим образом:

• Правильное рытье котлована под фундамент печи габаритами, соответствующими размеру основания печи, с прибавлением запаса в 20 см с каждой из сторон;
• Фильтрующая подушка, необходимая для правильного функционирования печи, создается путем укладки на дно ямы слоя влажного песка. Песок трамбуется до ого момента, пока не перестанет оседать;
• Сверху на него укладывается три последовательно трамбующихся слоя – щебёнки и среднего размера куски битого кирпича, тонкий слой песка. Вся подушка покрывается 10-сантиметровым горизонтом щебня, также максимально сильно трамбующимся.
• Щебень обязательно покрывается слоем гидроизоляции, состоящим из брезента или рубероида;
• Фанерная опалубка устанавливается в сам котлован. Здесь пригодится «запасное» расстояние между опалубкой и котлованом шириной около 10 см. Чтобы дерево или фанера не вытянули влагу из раствора, доски увлажняют и укрепляют подпорками;
• В опалубку заливается 5 см цементного раствора, во время высыхания которого происходит вязка металлической сети под строгой геометрической ровностью. При этом концы прутьев не должны доставать до опалубки 1 – 2 см;
• Происходит замешивание стандартного бетонного раствора, в котором участвуют цемент, песок и щебень в пропорциях 1 : 3 : 5 — в несколько слоев. Каждый слой трамбуют с помощью вибропресса или вручную. Здесь требуется идеальная ровность заливки, проверяющаяся и контролирующаяся по строительному уровню, от которой зависит долговечность будущей печи.
• Залитый печной фундамент покрывается слоем гидроизоляции и оставляется до полного высыхания.

Следующим этапом идёт самый трудный процесс возведения русской печи с лежанкой – специфическая порядовая кладка. С нею легко справляется профессиональный печник, но у новичка-строителя могут возникнуть определённые трудности, поэтому стоит вкратце рассмотреть все уровни кирпичной порядовой кладки.

Общие размеры печки с лежанкой

Выкладывание первого ряда является самым ответственным этапом возведения печи, от него зависят устойчивость и прочность будущей конструкции. Укладывание шанцов – двухрядных кирпичных стен – происходит с маленьким интервалом под непрерывным контролем строительного уровня. Аналогично выкладывается второй ряд, а в следующем – третьем – происходит монтаж дверцы поддувала.

Четвёртый ряд укладывается аналогично третьему, с соблюдением правильной перевязки швов – на этом ряду уровень кладки сравнивается с высотой дверцы. Здесь же происходит установка  трех дверок, используемых для прочистки  печи.

В пятом ряду дверца поддувала перекрывается, происходит закладка горизонтальных каналов топливника и футеровки.  Следующим рядом также происходит возведение футеровки, уровень кладки сравнивается высотой прочистных дверок. Теперь происходит установка колосниковой решётки.

Собственно, возведение футеровки продолжается до тринадцатого ряда. На седьмом ряду производится создание опускных, подъёмных и глухих каналов (колпаков). В 10-11 ряду происходит и перекрывается установка дверки топочной камеры. Здесь также формируются четыре канала для подсоса воздуха, хайло и его глухой канал.

На 12 ряду футеровка начинает образовывать свод, продолжается формирование хайла топки, и закрываются глухие каналы и перекрываются подсосные.

13 ряд окончательно перекрывает все каналы и топливную камеру.

14 ряд продолжает создавать перекрытие, 15 ряд формирует входной вертикальный канал, устраивается бортик. С 16 по 20 ряд набирается вертикальная труба дымохода, на 21 ряду устраивается задвижка.

Теперь следует ознакомиться с хорошими советами по вопросу о том, как построить печь с лежанкой своими руками.

Элементы устройства, чертежи

• Устье — отверстие перед топочной камерой.
• Горнило — камера, где сгорает топливо (дрова).
• Под — основание горнила, туда закладывают топливо, там же готовятся некоторые блюда.

Фото 1. Чертёж русской печи с лежанкой и варочной плитой. Наглядно показано устройство печки с разных сторон.

• Заслонка — обязательный элемент, плотно закрывающий вход в горнило, перекрывающий поступление воздуха.
• Шесток — площадка перед устьем, удобная для того чтобы ставить тяжёлые горячие горшки, вынимаемые из печи.
• Лежанка — полати, расположенные традиционно на высоте человеческого роста.
• Дымоход — вертикальная труба, которая выводит дым и горячий воздух наружу.
• Задвижка — частично перекрывает дымоход при необходимости, усиливая тягу.
• Щиток — дымосборник, ведущий к трубе. Его также используют для дополнительного увеличения теплоёмкости печи.

Фото 2. Чертёж русской печи с лежанкой из кирпича. Устройство представлено сбоку и спереди, указаны его размеры.

Чтобы выстроить традиционный вариант печи с соблюдением всех правил, понадобится помощь профессионального печника. Современные модели нередко строятся по упрощённым схемам, делаются меньших размеров для облегчения работ — такой вариант доступен для постройки своими руками.

Схема и чертеж

Чертеж:

Если есть желание сделать русскую печь своими руками, сначала придется изучить схему и чертеж порядовки (кирпичной кладки), обустройства внутренних отсеков и внешней отделки. О конструкции системы уже было сказано в предыдущей главе статьи. Остановимся на особенностях укладки.

Наиболее практичным вариантом порядовки для русской печки с камином является конструкция из 40 рядов, крайние два будут являться основанием печной трубы. В этом случае получится печка высотой примерно 2,75 м, длиной – 2,05 м, шириной 2,05 м.

Примерный вид будущей русской печи с камином

Укладка кирпичей производится строго с соблюдением правил для каждого ряда. Только так русская печь будет работать, как надо. Вот краткое описание одного из возможного проекта печки с камином:

• На 18-й ряду – устанавливается задвижка на дымоотводный канал летнего хода (сзади горнила). Необходимое количество кирпичей: 9 шамотных и 55 обычных красных кирпичей.

  18

• 19-22 слой делается сплошным покрывалом, оставляются только отверстия под дымоотводные каналы.

  19

  20

  21

  22

• На 23 слое выкладываются кирпичи вокруг отверстий дымоходов. Ставятся 3 задвижки.

  23

На этом этапе завершается подготовка широкой основы. И вот что получается в итоге:

Половина работы сделана

Дальше делается верхняя, трубообразная кладка.

• На 24 слое задвижки фиксируются.

  24

• 25-29 ряды делаются идентичными, они формируют вертикальный канал печи с дымоотводами.

  25

  26

  27-28

29-36 ряды перекрывают горизонтальный канал, выполняются по единому рисунку.

29-30

31

На 32 ряду закряпляется очистная дверца.

32

33

34-35-36

На 37 слое завершается дымоотводный канал, ставятся задвижки.

37

На 38 слое задвижки перекрываются.

38

39-40 ряды – готовится основание трубы печи. Делается обычно из 10 кирпичей для каждого слоя.

Пример порядовки русской печи – как сложить своими руками

Поможет разобраться с процессом, как сложить русскую печь из кирпича, ее схематическое изображение. Все ряды нужно будет выложить насухо.

Последовательность действий при этом следующая:

1-й ряд. Его нужно выложить идеально, поскольку от этого зависит аккуратность, верное направление и ровность будущей конструкции. До начала кладки, пользуясь угольником, длинной линейкой и мелом прочерчивают места нахождения внешних стен агрегата. Сначала на распланированную поверхность помещают кирпичи внешних стенок, а потом заполняют внутреннюю часть между ними.

2-й ряд. Приступают к кладке печной стены и оформлению внутренних каналов прочистки.

3-й ряд. Монтируют дверцы прочистной и поддувальной камер. Для их крепления пользуются стальной проволокой путем прикручивания ее к ушкам, находящимся на чугунных дверцах. Концы убирают в швы.

4-й ряд. Кладкой перекрывают входы во внутренние каналы, создавая потолок подового канала.

5-ряд. Для большого топливника монтируют колосниковую решетку, а топку изнутри выкладывают шамотным кирпичом, который делят по толщине пополам. Над подовым каналом ставят дверцу малого топливника.

6-й ряд. Размещают бак для подогрева воды.

7-й ряд. Колосниковую решетку монтируют в малый топливник, а на большую топку крепят дверцу. Правую стену стягивают проволокой, уложенной в шов, и закрепляют на стенах особыми зацепками. Заднюю стенку в большой топке кладут без раствора.

8-й и 9-й ряды. Устанавливают и крепят дверцу малой топки и продолжают трудиться над  внутренними каналами.

10-й ряд. Строят дно горнила и объединяют своды обоих топок. Отверстия каналов в задней части конструкции оставляют открытыми для передвижения горячего воздуха и выводят в варочную камеру. Бак для воды перекрывают.

11-й ряд. Над обеими топками на край кладки прикрепляют металлический уголок 50х50 миллиметров, создавая основание под плиту для варки. Незакрытое пространство большей топки, находящееся позади плиты, прикрывают колосниковой решеткой и ее не фиксируют.

14-й ряд. Выстраивают вход для дымохода и отверстие для заслонки. Выводят стены горнила.

15-й ряд. Начинают сужать кладку, которая перекроет варочную камеру, и выводить трубу дымохода.

16-й ряд. Повторение 15-го ряда. Потом металлическими полосами со стопорами скрепляют боковые стенки и выводят на внешнюю сторону стен.

17-й ряд. Продолжают работать над сужением свода у варочной камеры и кладут дымоход. Над нишей плиты помещают уголок и полосу из металла – основание для кирпичей для создания потолка над плитой.

18-й ряд. Над горнилом размещают шаблон. Согласно ему выкладывают куполообразно свод варочной камеры, укладывая кирпичи на торец. На металлическом уголке и полосе их размещают широкой частью.

19-й и 20-й ряды. Металлической полосой укрепляют стену над местом входа в варочную камеру. Около свода горнила делают стенки, создающие зону, куда засыпают песок и уплотняют его с целью повышения теплоемкости горнила.

21-й ряд. Перекрывают кладкой место, наполненное песком, и стенки.

22-й ряд. Начинают сужение перетрубья и устанавливают металлический элемент с круглым отверстием. Это нужно, чтобы перенаправлять поток дыма для удержания тепла.

23-й ряд. Устанавливают дверцу, помогающую прочищать дымоход.

24-й ряд. Монтируют задвижку на перетрубье для регулировки тяги в топке и горниле.

25-й и 26-й ряд. Перекрывают кладкой пространство над задвижкой.

27 – 29-й ряд. Перетрубье объединяют с дымоходом.

Далее сооружают дымовыводящую трубу и проводят ее через чердак. Кладка печи завершена.

Надо заметить, что современные русские печные конструкции отличаются от традиционных вариантов. Например, мини русская печь с плитой и лежанкой компактна и проста (прочитайте: “Как сложить мини печь из кирпича своими руками – пошаговое руководство”). Правильно созданная конструкция способна радовать домовладельцев многие годы.

Конструкция и функциональные возможности

В древние времена подобная конструкция использовалась в каждом доме, но даже тогда одинаковые печки найти было очень сложно. В зависимости от желания хозяев, печные мастера изготавливали индивидуальные образцы. Но принцип действия оставался неизменным:

1. Внутрь помещали твердые виды топлива.
2. Тепло перемещалось в дом.
3. Отведение дыма – через трубу.

Это по-прежнему основные составляющие традиционной русской печи с лежанкой.

Чтобы понять, каким образом функционирует этот обогреватель, необходимо изучить его устройство.

Пример печи с лежанкой

Современные модели претерпели некоторые усовершенствования и доработки, но основные компоненты конструкции остались неизменными:

1. Подпечье – это пространство, находящееся под подом сооружения. Обычно его приспосабливают для складирования древесины. В современных моделях это пространство используется в качестве жилища для домашних питомцев.
2. Подшесток – емкость для хранения различной посуды. Кладка изготавливалась из дерева.
3. Шесток – это небольшая площадка, расположенная около устья. На нее можно поставить посуду, которая вытаскивается из горнила. Иными словами, это место для совершения последующих действий с горячей посудой.
4. Печурка – углубление в стенках, выполненное из кирпича. Необходимо для лучшего теплообмена. В это углубление также можно ставить различную посуду или кухонные инструменты, которые находятся под руками.
5. Устье представляет собой отверстие между щеками, через которое внутрь печи помещается сгораемое топливо.
6. Щеки – фасадная стенка горнила.
7. Горнило – топка.
8. Порожек представляет собой часть устья. Располагается сверху до свода. Предназначается для удерживания газов под сводом, таким образом распространяя большое количество тепла.
9. Свод – это основная часть горнила. Этот компонент печи очень часто раскаляется, а потому разрушается. На свод можно класть различные материалы с большой теплоемкостью. Располагается сразу под лежанкой.
10. Под – это часть горнила (его дно) – место, куда кладутся дрова.
11. Перекрышка – последний слой кирпичной кладки. Именно на этом месте делают лежанку.
12. Хайло предназначено для выпускания газов через трубу. В него желательно поставить качественный засов, который можно перекрывать в любое время.

Основное правило сооружения печи – конструкцию необходимо поставить на хороший фундамент, а также удостовериться, что расстояние между печью и стеной было не меньше 17 см.

Примерные габариты печи:

1. Ширина – 142 см.
2. Длина – 213 см.
3. Высота – 178 см.

Размеры могут варьироваться по желанию мастера.

Нижняя часть конструкции, называемая опечьем, должна быть полная внутри. Обычно ее делали из дерева, а сейчас используют кирпич – для большей надёжности и долговечности. Чтобы доступ в это пространство был свободным, устанавливается проем под названием подпечек. Изготавливается в форме арки из кирпича. Сверху засыпается теплоемкий материал. В большинстве случаев используется песок.

Сверху засыпки кладется под и горнило. Они изготавливаются из кирпичей без применения цемента – кладутся вплотную. Свод и дно горнила делают под небольшим уклоном в сторону устья.

Печурки устанавливаются на усмотрение хозяев. Такие проемы размещаются рядом с горнилом через стенку с расстоянием в половину кирпича. С помощью печурки, помещения быстрее прогреется. Также это позволяет ускорить процесс сушки вещей. Над печурками выкладывается еще несколько рядов из кирпича, а уже после устанавливают саму лежанку, располагающуюся над горнилом.

Печь с лежанкой своими руками |

Существует огромное количество разновидностей печей, использующихся для обогрева, но различающихся своей внутренней конфигурацией, внешним видом, отделкой и типом используемого топлива.

Печь с лежанкой выполняет сразу несколько функций – по мере обогрева помещения, несёт в себе эстетическое и физическое удовольствие.

Единственным условием правильного возведения русской печи с лежанкой является использование в качестве материала постройки исключительно кирпича. Ни чугун, ни сталь невозможно эксплуатировать в качестве стройматериала для печи такого типа.

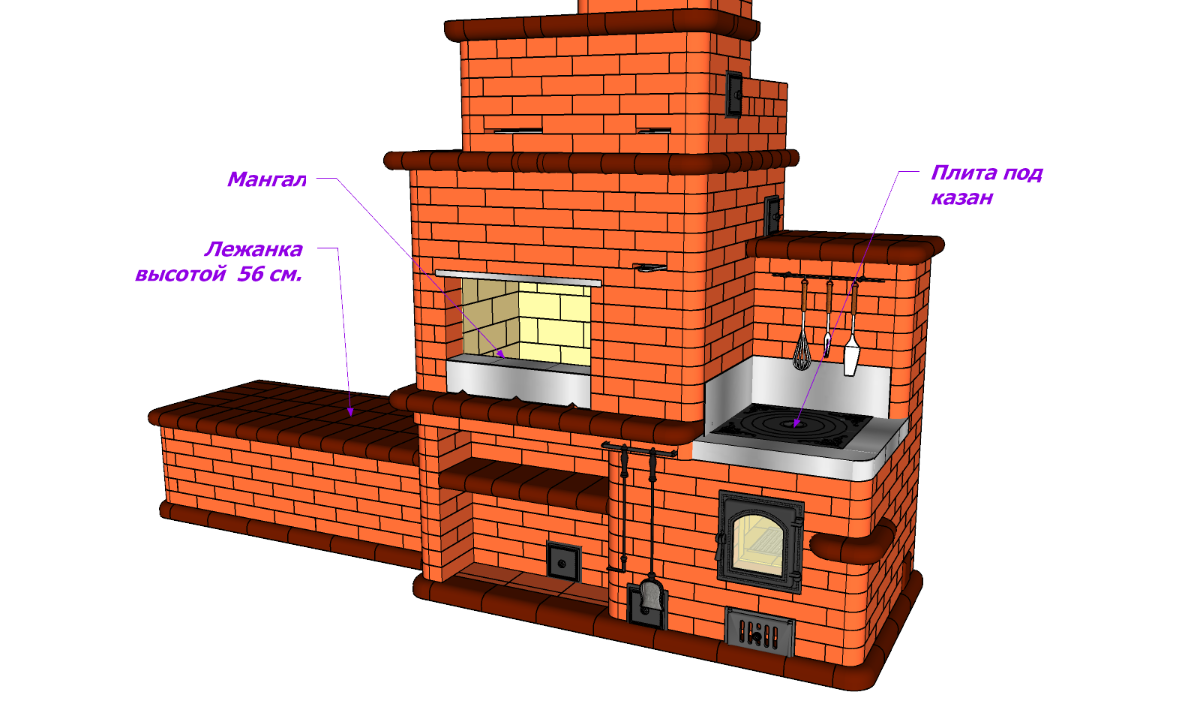

Интересная конструкция печи с лежанкой

Полезные свойства печей с лежанкой

Проспав несколько ночей подряд на такой печи, можно было избавиться от простуды или боли в суставах, и даже серьезные заболевания зачастую отступали, не сумев побороть спасительное тепло.

Русская печь с лежанкой является многофункциональной постройкой

.

1. Во-первых, помимо релаксирующего и расслабляющего воздействия на отдыхающего на лежанке человека, она также благотворно влияет на состояние кровеносной и опорно-двигательной систем организма.
2. Во-вторых, печь мо же использоваться по прямому назначению – для приготовления пищи.
3. Третьим немаловажным аспектом назначения печи с лежанкой является наличие на ней горизонтальной площади для просушивания одежды практически круглогодично, и сушки лекарственных прав – в холодное время года.

Лежанки также могли иметь несколько ярусов – на нижнем уровне обустраивались взрослые члены семьи, а на верхнем спали дети.

Русская печь, обладающая большой нишей топки, после предварительной чистки и выстилания соломой использовалась вместо бани.



Современная отопительная печь с лежанкой

Если в прошлые времена к печке приставлялась лестница для подъема на высокую лежанку, то согласно новейшим конструктивным особенностям, лежанка делается на высоте не более метра над уровнем пола, что позволяет без труда забираться на неё как  маленьким детям, так и пожилым людям.

Современная печь с лежанкой гармонично вписывается в ваш интерьер

Классическая конструкция подразумевала нагревание только средней и верней частей печи, в том время как нижняя продолжала оставаться холодной.

Отопительная печь с лежанкой имеет целый ряд практических плюсов:

•  обладает высоким КПД, превосходно аккумулируя и равномерно отдавая тепло;
•  безопасна и проста в эксплуатации, обладает огромным сроком службы более 30 лет;
•  грамотное расположение печи в доме позволит сократить занимаемое ею пространство и обогревать разу несколько помещений.

Однако, как и у любой другой крупногабаритной постройки, у русской печи с лежанкой есть и свои минусы

:

• высокий профессионализм и практические умения строителя, выполняющего кладку;
•   использование дров как крупногабаритного твёрдого топлива влечет за собой скопление в доме мусора, а также требует отведения особого места под их хранение.



Русская печка с лежанкой своими руками

Устройство русской печи с лежанкой

Классическая русская печь имеет ширину в 1,5 м, длину – 2м, а лежанки – 1,8 м

Высота пода примерно совпала с высотой обеденного стола, а высоту очага определяли на уровне 45 см

Стандартным материалом для возведения фундамента печи являлся битый кирпич;  гораздо реже печь была деревянной. Изначально все дымовые трубы русских печей делались из дерева – ввиду своей нестойкости к огню, дерево было заменено на камень.

Печь представляет собой чрезвычайно тяжёлый элемент печной конструкции, весящий от 4-х до 7-ми тонн, а потому имеющий отдельный фундамент, в современном виде чаще всего представленный армированной сеткой.

Стоит рассмотреть строительный план «Что же такое русская печь», схема которого довольно проста.

Самое главное место внутри печи, топка, где происходит горение топлива, называется «горнило». Дно топливника носит название «под». Некоторое количество дыма выпускается обратно в избу через специальное отверстие, называемое хайлом.

Поверхность, приспособленная для хранения дров, называется «подпечье» — их закладка происходит через устье, закрывающееся заслонкой.

Русская печь также имеет приспособительные нишу и стол для посуды – «шест» и «подшесток».

Принцип работы печи заключается в отведении угарных паров через дымовую трубу, минующих хайло и устье, возникающих в результате горения дров в дальнем сегменте топки, путём подпуска в горнило холодного воздуха из нижней части печи. Таким образом, достигается эффект максимальной экономии тепла – печь медленно разогревается – и также медленно тает.

Порядовка и фундамент

Схема-порядовка печки с лежанкой

Основной этап строительства занимает правильный расчет необходимых инструментов, стройматериалов и фурнитуры.

От точности чертежа будет зависеть срок службы печи и её экологическая безопасность.

Фундамент, используемый при возведении русской печи, может быть нескольких типов:

бутобетонным, кирпичным, состоящим из железобетонных блоков габаритами 40 см /20 cм / 20 cм – или же может быть монолитно-армированным.

Поэтапное возведение фундамента русской печи выглядит следующим образом:

• Правильное рытье котлована под фундамент печи габаритами, соответствующими размеру основания печи, с прибавлением запаса в 20 см с каждой из сторон;
• Фильтрующая подушка, необходимая для правильного функционирования печи, создается путем укладки на дно ямы слоя влажного песка. Песок трамбуется до ого момента, пока не перестанет оседать;
• Сверху на него укладывается три последовательно трамбующихся слоя – щебёнки и среднего размера куски битого кирпича, тонкий слой песка. Вся подушка покрывается 10-сантиметровым горизонтом щебня, также максимально сильно трамбующимся.
• Щебень обязательно покрывается слоем гидроизоляции, состоящим из брезента или рубероида;
• Фанерная опалубка устанавливается в сам котлован. Здесь пригодится «запасное» расстояние между опалубкой и котлованом шириной около 10 см. Чтобы дерево или фанера не вытянули влагу из раствора, доски увлажняют и укрепляют подпорками;
• В опалубку заливается 5 см цементного раствора, во время высыхания которого происходит вязка металлической сети под строгой геометрической ровностью. При этом концы прутьев не должны доставать до опалубки 1 – 2 см;
• Происходит замешивание стандартного бетонного раствора, в котором участвуют цемент, песок и щебень в пропорциях 1 : 3 : 5 — в несколько слоев. Каждый слой трамбуют с помощью вибропресса или вручную. Здесь требуется идеальная ровность заливки, проверяющаяся и контролирующаяся по строительному уровню, от которой зависит долговечность будущей печи.
• Залитый печной фундамент покрывается слоем гидроизоляции и оставляется до полного высыхания.

Следующим этапом идёт самый трудный процесс возведения русской печи с лежанкой – специфическая порядовая кладка. С нею легко справляется профессиональный печник, но у новичка-строителя могут возникнуть определённые трудности, поэтому стоит вкратце рассмотреть все уровни кирпичной порядовой кладки.

Общие размеры печки с лежанкой

Выкладывание первого ряда является самым ответственным этапом возведения печи, от него зависят устойчивость и прочность будущей конструкции. Укладывание шанцов – двухрядных кирпичных стен – происходит с маленьким интервалом под непрерывным контролем строительного уровня. Аналогично выкладывается второй ряд, а в следующем – третьем – происходит монтаж дверцы поддувала.

Четвёртый ряд укладывается аналогично третьему, с соблюдением правильной перевязки швов – на этом ряду уровень кладки сравнивается с высотой дверцы. Здесь же происходит установка  трех дверок, используемых для прочистки  печи.

В пятом ряду дверца поддувала перекрывается, происходит закладка горизонтальных каналов топливника и футеровки.

 Следующим рядом также происходит возведение футеровки, уровень кладки сравнивается высотой прочистных дверок. Теперь происходит установка колосниковой решётки.

Собственно, возведение футеровки продолжается до тринадцатого ряда. На седьмом ряду производится создание опускных, подъёмных и глухих каналов (колпаков). В 10-11 ряду происходит и перекрывается установка дверки топочной камеры. Здесь также формируются четыре канала для подсоса воздуха, хайло и его глухой канал.

На 12 ряду футеровка начинает образовывать свод, продолжается формирование хайла топки, и закрываются глухие каналы и перекрываются подсосные.

13 ряд окончательно перекрывает все каналы и топливную камеру.

14 ряд продолжает создавать перекрытие, 15 ряд формирует входной вертикальный канал, устраивается бортик. С 16 по 20 ряд набирается вертикальная труба дымохода, на 21 ряду устраивается задвижка.

Теперь следует ознакомиться с хорошими советами по вопросу о том, как построить печь с лежанкой своими руками.

Советы по возведению и работе печи

• Непременным элементом русской печи являются заслонки, обеспечивающие ей работу в зимний и летний периоды.
• В силу нестойкости к высокой температуре в кладке печи не используются цементные растворы. Кирпичи кладутся на раствор из глины.
• Дверцы сажаются на проволоку, монтируемую в процессе кирпичной кладки и заворачивающуюся на концах.
• Под лежанкой создаются именно колпаки, дольше поддерживающие температуру горизонтальной поверхности. Она создаётся на высоте около 90 см от пола.
• В возведении русской печки используется только огнеупорный кирпич, гарантирующий её долговременность и прочность.



Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Загрузка. ..

Подписывайся на наши новости Вконтакте!

как сложить, размеры, порядовка, пошаговая кладка, строительство своими руками, фото

Традиционная русская печь с лежанкой — это уникальное устройство, которое помогает не только в обогреве дома, но и в приготовлении пищи, а лежанка служит уютным и теплым спальным местом.

Подобные печи пользуются популярностью и в настоящее время, мало кто отказывается от такого замечательного устройства в своем жилище.

Преимущества русской печи с лежанкой для деревенского дома

Полноценная русская печка многофункциональна, она используется:

• для обогрева дома;
• для приготовления пищи;
• в качестве спального места;
• для эффективного лечения ряда заболеваний.

Теплоотдача прибора достигает 75—80%, по этому показателю устройство может сравниться лишь с газовыми котлами, работающими на магистральном топливе.

Тепло, выделяемое русской печью, не сушит воздух, не сжигает кислород и равномерно распределяется по всем помещениям. За счет высокой теплоемкости материалов комфортная температура в доме держится до 12 часов после последней закладки дров.

Крепкий и спокойный сон на печной лежанке придает сил, помогает бороться с простудой. При ревматизме, радикулите и иных заболеваниях опорно-двигательного аппарата боль отступает практически сразу. Устройство не только кормит и греет, она еще и лечит!

Прибор легко использовать. Топить его можно как дровами, древесными отходами, углем, так и прессованными материалами в брикетах, стоимость которых, как правило, невысока.

Срок эксплуатации устройства практически неограничен. Русская печка добавляет колорит в интерьер любого дома, даже в современном коттедже она станет центром внимания и местом, вокруг которого будет собираться компания для приятного времяпровождения.

Важно! Постройка имеет и свои недостатки, к ним можно отнести необходимость заготовки сырья для отопления.

Виды устройств, размеры

Конструкция с нижним обогревом может отапливать только одно помещение, боковой обогрев способен отдавать тепло и в смежные комнаты.

Размеры печек бывают разными:

• длина 1,7—2,5 метров;
• ширина 1,5—1,8 метров;
• высота 1,2—1,5 метров.

Фото 1. Русская печь с лежанкой. Устройство расположено в углу дома, украшено декоративной керамической плиткой.

Выбор проекта зависит от площади дома и конкретных требований хозяина. Отделка может сводиться к банальной побелке, иногда устройство обкладывают лицевым декоративным кирпичом или выбирают любой другой доступный дизайн.

Строительство

Сначала находят место расположения будущего устройства. Обычно конструкцию возводят в самом большом помещении, располагают ее на расстоянии полутора-двух метров от наружных стен.

Для строительства печки нужен мощный фундамент, наличие лежанки и возможность приготовления пищи на его толщину не влияют. Фундамент заливают ниже уровня промерзания почвы в данном регионе.

Внимание! Фундамент печи не связывают с основным фундаментом дома.

Выбор проекта, из чего можно построить печку

В интернете можно найти множество схем русской печи, но в вопросах строительства лучше довериться приглашенному мастеру.

Печка с лежанкой состоит из следующих элементов:

• Тело. Выполняется из кирпича, и включает в себя систему дымовых каналов.
• Основная топка или камера, где сгорают дрова и их заменители.
• Горнило.
• Камера для сбора оседающей золы.
• Место для хранения посуды и иных вещей.
• Лежанка.
• Дымоход.

Есть несколько видов кирпича, которые могут использоваться во время строительства прибора:

• обычный глиняный кирпич;
• глиняный полнотелый кирпич;
• огнеупорный кирпич из шамотной глины.

Кладется кирпич на тело печи на глиняно-песчаный раствор, для облицовки и трубы может применяться обычный цементный раствор с добавлением извести.

Общее количество кирпичей при стандартных размерах печи — 650—800 штук. Расход раствора примерно 20—25 ведер.

После окончания строительства печку просушивают, далее 2—3 дня устройство топят. После сгорания первой маленькой партии дров открывают дверцы, затем количество топочного материала увеличивают вплоть до полной загрузки топки. В это время надо следить за целостностью стен, появление мельчайших трещин на корпусе конструкции — признак некачественной работы.

Фото готовых проектов

Фото 2. Русская печь с лежанкой в традиционном стиле. Устройство побелено, расписано узорами.

Фото 3. Русская печка, украшенная изразцами. К лежанке ведёт небольшая деревянная лесенка.

Фото 4. Русская печь с двумя лежанками, одна из которых декорирована под диван. Облицовка выполнена при помощи побелки.

Полезное видео

Посмотрите небольшой видеообзор на русскую печь с лежанкой, сложенную изкирпичей двух видов.

Как сложить русскую печь своими руками: порядовка и пошаговая кладка

Если вы ранее не сталкивались с кладкой кирпича, и имеете лишь теоретические представления о строительстве, начинать создавать прибор не стоит.

Для работы понадобятся — уровень, отвес, мастерок, правило и угольник с рулеткой.

Фото 5. Вариант порядовки русской печи с лежанкой и плиткой для приготовления пищи. Содержит 24 этапа.

Сперва кладут слой гидроизоляции, на нем выкладывают периметр основания устройства с проверкой всех параметров, выполняют порядовку, согласно схеме, начерченной на бумаге.

Справка. Каждый кирпич нужно немного подержать в ведре с водой для лучшего сцепления с раствором. Во время работы надо постоянно проверять соблюдение геометрических пропорций. Торопиться не стоит, при возникновении сложностей можно привлечь знающего человека, мнение опытного печника всегда пригодится.

Выкладывают первый сплошной ряд, в углах размещают колотые кирпичи, чтобы обеспечить перевязку рядов. Следом идут внутренние стенки, а также проем подпечка арочной формы. С 5 ряда формируют полукруглую арку, здесь потребуется опалубка.

Дальнейшие ряды боковин состоят из половинок кирпича. 11 и 12 ряды заканчивают формирование основы. Вплоть до 20 ряда идет свод. 21 и последующие ряды — основа лежанки. В 26 ряду устанавливается дверца, в 32 — задвижка, выше обозначают место для стыковки с дымоходом.

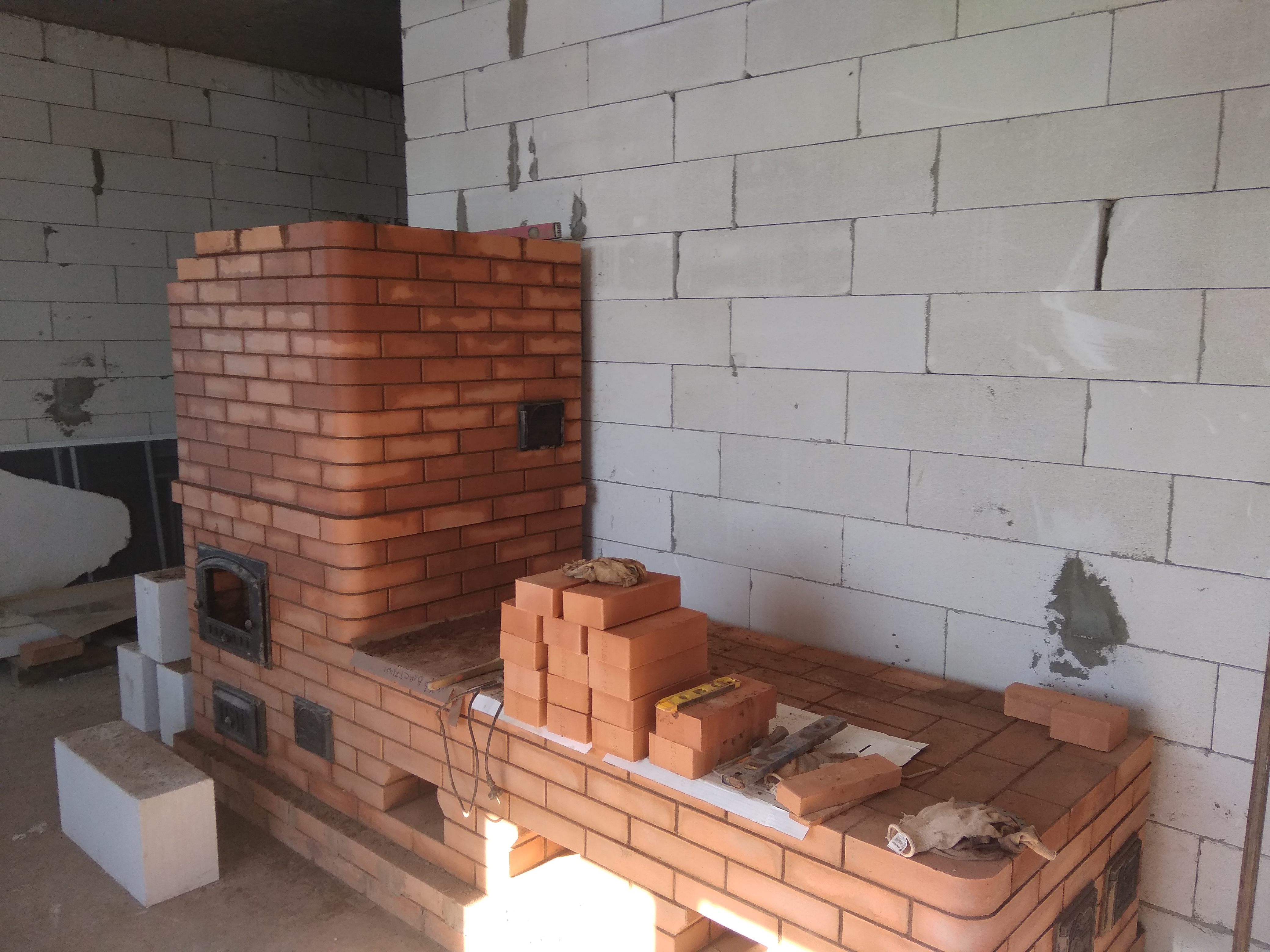

Как сделать печь с лежанкой своими руками

Даже сегодня, отдавая дань традициям, среди банных, отопительных или варочных агрегатов особенно выделяют печь с лежанкой. Такие приспособления помогают не только эффективно прогревать помещение, но и предоставляют возможность комфортно отдохнуть в тепле с пользой для организма.

Лежанка для печи

Печка с лежанкой делается по тому же принципу, что и другие кирпичные печи. Для начала нужно определиться с габаритами и местом расположения, подготовить соответствующие чертежи, по которым будет осуществляться возведение конструкции. За основной материал лучше взять огнеупорный керамический кирпич высокой пробы, его количество необходимо рассчитывать, исходя из порядовки.

При планировании лежанки нужно учитывать, что её оптимальная высота — 90см. Так будет происходить качественный прогрев нижней зоны помещения, к тому же людям разного роста будет комфортно располагаться на лежанке. При конструировании лучше отдать предпочтение колпаку, а не канальному дымоходу — это будет способствовать увеличению длительности остывания конструкции.

Добавляем плиту

Отопительная печь с лежанкой дополняется варочной поверхностью — так конструкцию можно будет использовать с максимальной эффективностью. Лежанка хоть и увеличивает немного расход топлива, но при этом заметно расширяет возможности отопительной конструкции, а варочная плита — практичная и достойная замена газовому или электрическому аналогу.

Такая многофункциональная печь с лежанкой и плитой получается довольно массивной по габаритам и требует большего количества кирпича, однако польза в будущем с лихвой окупит все затраты. Современные комбинированные агрегаты способны не только очень экономично использовать топливный запас и служить на протяжении долгого времени, но также очень хорошо генерируют тепло.

Пример конструкции

Построить отопительно-варочную печь с лежанкой, которая подойдет для дома или любого пространства площадью не более 30кв.м., сможет даже новичок.

Преимуществом конструкции является удобно встроенная чугунная плита, которая находится на таком уровне, что для использования не нужно низко наклоняться и использовать ухват. Также у конструкции предусмотрены летний и зимний режимы работы.

Лежанка нагревается спустя 3 часа, длительное время хранит тепло. Ею также можно пользоваться как местом просушки различных плодов и грибов, а при наличии стальной сушилки даже высушивать предметы гардероба.

Как устроена и работает печь с лежанкой

В независимости от вида и наполнения конструкции, функционирует она по традиционной для таких печей системе.

• Все сооружение располагается на крепком фундаменте, с зазором от ближайшей стенки в 20 см.
• Зона внизу — полая, выполняется из кирпича, впереди оснащена подпечником для доступа внутрь и использования для хранения инвентаря или топлива для печи. Верх выкладывается аркой, которую засыпают песком.
• Сверху без раствора формируется под и горнило. Последнее делается из кирпичей, которые располагаются под наклоном до 80 мм к устью. Многие хозяева предпочитают формировать дополнительные отсеки, которые отделяются тонкой стеной от горнила — печурки. Они нужны для более быстрого прогрева комнаты и высушивания маленьких вещей.
• Над этими отсеками выкладывается еще пара кирпичных рядов и формируется топчан. Горнило, над которым он располагается, должно иметь выходное отверстие к устью. Перед ним находится хайло — раструб, который делается с расширением к низу, в него уходит дым в процессе работы печи. Выше строится труба дымоотвода, которая перекрывается задвижкой и вьюшкой.

Внутреннее устройство печи с лежанкой

Как работает

Газы в такой печи движутся не только с помощью естественной тяги, которая создается в дымоходе, но и в силу особенностей процесса горения. Поток дымовых газов в устье встречается с холодным воздухом. При этом их смешения не происходит, дым занимает нижнюю часть проема, воздух — верхнюю. Когда оба потока встречаются — в устье и в загнетке происходит теплообмен.

Процессы в топливнике в то же время проходят по своей схеме. В зону горения поступает нагретый воздух, а дымовые газы выходят через верхнюю зону топки, проходят в устье, хайло и после в дымоходную трубу. При этом продукты сгорания несколько раз оборачиваются в топливнике и дожигаются, обеспечивая максимальную теплоотдачу стенкам печи.

Как укладывать основу

Печь с лежанкой, даже самая компактная — это массивная конструкция, габаритные модели могут весить до трех тонн, поэтому особое внимание следует уделить закладке фундамента.

Для этого потребуется вырыть котлован глубиной 80см — 1м. Фундамент будущей конструкции не следует перевязывать с фундаментом здания — у них разная осадка, а сам очаг деформируется при неправильной закладке его основы. Следите за тем, чтобы между фундаментом дома и печи был зазор как минимум в 5см. Дно выравнивается по уровню.

После подготовки ямы необходимо:

• Засыпать дно песком.
• Залить водой в большом объеме.
• Когда песок уплотнится и осядет, на него насыпается щебень. Толщина слоя — 10-15см.
• Щебень также нужно утрамбовать, сверху выложить армирующий каркас. К этому вопросу нужно подойти ответственно, обычной сетки будет недостаточно из-за большого веса печи — устанавливаются специальные вертикальные стойки, которые укрепляются несколькими уровнями армирования. Арматуру не следует заваривать, она должна быть связана.
• Всё заливается бетоном до уровня пола. Фундаменту нужно дать время (около месяца), чтобы он качественно застыл.
• По готовности основание необходимо гидроизолировать толем или рубероидом.

Печь шведка с лежанкой

Альтернативой массивной русской печи станет компактная и стильная печь шведка с лежанкой. Для постройки используйте:

• глину;
• красные кирпичи;
• огнеупорные шамотные кирпичи;
• дверцу для поддува;
• топочную дверцу;
• задвижку;
• прочистную дверцу;
• стальную полосу;
• шамотный мертель;
• чугунную плиту;
• решетку для колосника;
• стальной уголок.

Из сопутствующих инструментов понадобится:

• ведро;
• кельма;
• черпак;
• молоток;
• уровень;
• лопата.

Порядовка

1-2 ряды. Кладка на фундамент с взаимной перевязкой швов.

3 ряд. Закладываются прочистная и поддувальная дверцы.

4 ряд. Выкладывается зольник.

5 ряд. Перекрытие дверцы поддува и прочистной.

6 ряд. Перекрываются газоходы топчана, устанавливается колосниковая решетка, при этом оставляется зазор, который засыпается песком. При нагреве решетка будет расширяться, что приведет к деформации.

7 ряд. Устанавливается дверка топки. Предварительно рамку нужно обмотать 5-ти миллиметровым слоем асбеста.

8 ряд. Завершается кладка топчана, необходимо внимательно осуществлять перевязку швов.

9 ряд. Устанавливается прочистная дверца.

10 ряд. Стесать кирпич для топочной камеры нужно так, чтобы у неё получилась форма воронки.

11 ряд. Пазы по периметру плиты вытесываются с учетом зазора. Устанавливать саму варочную поверхность необходимо на раствор из глины, смешанной с алебастром. При установке используйте уровень.

12 ряд. Перекрываются газоходы, которые проходя через топку и варочную плиту, направляются в отопительный щиток.

13 — 22 ряды. Выкладываются со строгим соблюдением перевязки швов. В последнем ряду устанавливается задвижка для зимнего хода.

23-26 ряды. Выкладывается отопительный щиток.

27 ряд. При использовании раствора из асбеста и глины устанавливается общая задвижка. Для этого в кирпичах необходимо высечь углубление для рамки с расчетом на расширение.

28 ряд. Перекрывается один из двух газоходов, размер второго должен быть 12×18 см.

29 ряд. Необходимо сделать напуск в 5 см по всей площади.

30 ряд. Выкладывается дымовой канал 12×19 см.

31 ряд. Из 5 кирпичей нужно создать дымовой канал площадью 13×26 см. Кирпичи можно слегка стесать для плавного выхода отходящих газов.

31. Возводится дымовая труба.

Строим печь голландку

Если хочется чтобы печь занимала еще меньше места, то стоит обратить внимание на такое устройство, как печь голландка. Это самая компактная и простая в сооружении конструкция, которая может устанавливаться практически в любом интерьере. Здесь мы опишем, как сделать стандартный тип такой конструкции, а лежанка достраивается с учетом изложенных выше рекомендаций, предварительно её нужно учесть в чертеже.

Потребуется:

• керамический кирпич;
• огнеупорный кирпич;
• глина;
• песок;
• поддувальная дверца;
• дверца топки;
• колосниковая решетка;
• металлическая проволока;
• асбест;
• прочистная дверца;
• задвижки;

Порядовка

1 ряд. Выкладывается из 12-ти кирпичей. Уровнем необходимо проверить ровность кладки, далее поверхность заливается глиняным раствором. С помощью стальной проволоки устанавливается поддувальная дверца. Для этого вставляем проволоку в коробку и дважды скручиваем. В верхней кромке кирпича делается прорез, в него вставляется проволока, загибается и переплетается с кладкой.

2 ряд. Выкладывается по порядовке.

3 ряд. С третьего ряда для кладки используется огнеупорный кирпич, укладывается колосниковая решетка.

4 ряд. Кирпичи кладутся ребром. Укладывается внутренняя перегородка в дымоходе. Задний кирпич укладывается без раствора (он «вышибной»), чтобы вынимался для прочистки печи.

5 ряд. Укладывается поверх предыдущего, кирпичи кладутся плашмя.

6 ряд. Выкладывается ребром, согласно порядовке.

7 ряд. Все кирпичи, кроме задних, выкладываются плашмя, остальные на ребро.

8 ряд. Перекрывается топочная дверца. Внутри кладка производится огнеупорными кирпичами, их необходимо немного скосить.

9 ряд. Выкладывается со смещением назад. Сверху на него кладется асбестовый картон и чугунная плита, если она будет предусмотрена в конструкции. Между варочной плитой и кирпичом необходимо заполнить стыки асбестом.

10 ряд. Выкладывается начало дымохода.

11 ряд. Устанавливается задвижка, обмотанная асбестом.

12 ряд. Оформляется стык между стальной трубой и дымоходом, который нужно вывести из дома через крышу. Пересечение во всех местах нужно обложить теплоизоляцией. Высота может находиться не более чем на 50см над самой высокой точкой крыши.

Отделка печи выполняется на своё усмотрение — для голландки характерно использование изразцов. Печь можно также побелить или выкрасить в соответствующий интерьеру цвет. Можно не использовать отделку, кирпичная печь тоже красиво смотрится.

Печь из кирпича с лежанкой своими руками: схема кладки, современные варианты

Содержание статьи:

Русская печка с лежанкой и плитой — это классическое сооружение, история использования которого насчитывает столетия. Данное устройство отличается практичностью и многофункциональностью. Является одновременно средством для обогрева дачного дома, приготовления пищи, уютного и комфортного отдыха.

История печи

Русская печь с лежанкой

Традиционный домашний быт крестьянина в любой стране мира в прямом смысле строился вокруг печи. Учитывая уровень развития технологий времен средневековья, это сооружение было единственным доступным средством для обогрева здания, приготовления еды, сушки вещей. А учитывая стесненные условия, являлась и местом для сна нескольких человек. За многовековую историю эксплуатации было разработано множество конструкций домашнего очага, но у всех имеется общее принципиальное устройство — большая сводчатая топочная камера, толстые стенки, кирпичный дымоход.

Печь шведка с лежанкой и варочной плитой отлично вписывается в современный интерьер деревенского дома.

Основные виды

За длительный период эксплуатации домашние печи неоднократно модернизировались применительно к обстановке и архитектурным традициям той или иной местности. Их описание в изобилии встречается в литературных произведениях.

Печь-шведка с лежанкой

По конструкции устройства подразделяются на такие типы:

• Русская. Представляет собой крупное сооружение, внутри которого расположены дымоходные каналы, через которые продукты горения выходят в трубу, обогревая стенки и лежак. По способу отвода газов бывают полыми внутри и с канальной системой. В первом случае греется только верх. Во втором — генерируемое тепло концентрируется внизу, обеспечивая комфортный микроклимат в комнате.
• Шведка. Данная технология появилась в России еще в начале 18 века. Сооружение отличается компактностью, презентабельностью, функциональностью и высокой производительностью. Строение имеет вертикальную ориентацию с площадью опоры до одного квадратного метра. Сложная система дымоходов обеспечивает поступления тепла по всей высоте очага. Благодаря этому удается расположить на разных уровнях варочную панель, камин, духовку и сушку для зелени.
• Чугунная. Сооружение простое, надежное и эффективное. Представляет собой металлический котел обычного или длительного горения, обложенный шамотным кирпичом и изразцами. Не требует особого умения при установке, но за металл придется заплатить немало.

Выделяют отдельностоящие и совмещенные печи, крупные, средние и маленькие, простой и сложной геометрии. Стены сооружения оставляют как есть, белят, штукатурят, отделывают декоративной плиткой.

Преимущества печи-лежанки

Печь-лежанка лучше держит тепло за счет объема кирпича

Пользователи отмечают такие достоинства домашней печи с лежаком:

• многофункциональность;
• высокая теплоотдача;
• экологическая и пожарная безопасность;
• выделение дополнительных спальных мест или кладовки;
• теплоемкость, как следствие экономичность;
• успокаивающий и лечебный эффект от пребывания на лежанке;
• простота эксплуатации;
• применимость любого вида твердого топлива;
• долговечность;
• презентабельность;
• возможность построить и выполнить ремонт своими руками.

К недостаткам относится зависимость хозяев от постоянной поставки горючего, необходимость сооружения отдельного фундамента и большие финансовые вложения даже на самый простой проект.

Устройство и принцип работы

При наличии места в комнате можно сложить многофункциональную печь

Вариант с лежанкой предполагает выделение дополнительных 2-4 квадратных метров полезной площади, но издержкой такое решение назвать нельзя, так как положительных моментов в нем намного больше.

Владельцы получают в свое распоряжение конструкцию, обладающую такими опциями:

• отопление;
• приготовление еды;
• сушка обуви и одежды;
• спальное место;
• лечение множества заболеваний;
• зона релаксации;
• оригинальный элемент интерьера.

Печь ставится на мощный отдельный фундамент. Кирпичный корпус содержит такие элементы:

• основная топка;
• горнило;
• стенки;
• лежак;
• система дымоходов с подпорками;
• зольник;
• варочная панель;
• дымовая труба;
• место хранения кухонного инвентаря;
• ниша для дров.

Принцип работы современной печи с полатями заключается в следующем:

• протапливание, вместе с обеспечением высокой температуры горнила также разогревает и самый низ печи;
• дрова сжигаются в топливнике на колосниковой решетке;
• к горнилу снизу примыкает под, а сверху — свод;
• дымовые газы сквозь под попадают в горнило, разогревая его, а затем проходят по периметру в нижнюю и верхнюю камеры отопления, покидая печь через трубу.

Средняя тепловая мощность составляет до 4,0 кВт в день.

Как соорудить русскую печку самостоятельно

Чертеж и порядовка печи с лежанкой и варочной поверхностью

Первым этапом является определение места, размера и конфигурации очага. Определяется порядовка корпуса и дымохода. После этого делается детальный чертеж, смета, проводится закупка материалов и подготовка инструментов.

Пошаговая инструкция:

1. Проведение замеров и нанесение разметки. При необходимости вскрываются половицы.
2. Обустройство фундамента. Делается железобетонная плита, заглубленная ниже точки промерзания грунта. Ждать отвердения бетона нужно 21-28 дней.
3. Укладка кирпича на слой гидроизоляции. Первые 5 рядов идут на подтопок, затем формируется арка (6-10). Попутно формируются каналы, по которым горячий воздух будет греть нижнюю и верхнюю часть печи. Начиная с 11 ряда выкладывается зев, загнеток, устье, горнило, шесток. После этого делаются различные ниши и над 32 уровнем делается лежанка. Кирпичи ставятся на подпорки, сверху кладка накрывается дощатым щитом.
4. Вывод дымохода. Делается квадратная труба со стороной в 2 кирпича. Одновременно вставляются заслонки и задвижки. Сверху прикрепляется защитный зонтик с сеткой для искр.

Готовое изделие просушивается не менее недели, постоянно подбрасывается в топку и горнило бумага с лучиной. После проведения пробной топки можно заниматься отделочными работами.

Печь лежанка своими руками — Плантатор онлайн

Традиционные русские печи пришли из далёкого прошлого, когда в них и готовили, и дома отапливали, и грелись на лежанках. Многие герои народного фольклора любили полежать на печи. Илья Муромец вот 33 года так время проводил.

Современные люди, слегка подустав от цивилизации, возвращаются к истокам, и такие печки появляются в дачных, охотничьих домах.

Полезные свойства печей с лежанкой

Многие хозяева пробуют сделать печку с удобной лежанкой своими руками по нескольким причинам:

• Прекрасное дополнение интерьера. Видовое разнообразие, отделки и сама конструкция печи позволяют ей гармонично вписываться в атмосферу уютных загородных домиков, выполненных в аутентичном русском народном стиле.
• С чисто практической точки зрения печь-лежанка требует немного топлива и отлично аккумулирует тепло, равномерно его отдавая. За счёт медленного остывания, тепло дольше сохраняется и обогревает дом.
• В печи готовят еду (раньше ведь хозяйки именно так и поступали), а на ней – сушат вещи.
• И, наконец, не случайно в конструкции предусмотрена лежанка, чтобы поваляться или прогреть больные суставы (после длинного непрерывного рабочего дня лучшего средства просто не существует).

Современная отопительная печь с лежанкой

Во времена наших предков печи могли позволить себе зажиточные крестьяне – обладатели этих полезных хозяйственных атрибутом пользовались заслуженным уважением среди остального населения.

В современном мире не много приборов, способных потягаться с русской печкой в вопросе эффективности обогрева и длительности эксплуатации, а те, что могут, стоят слишком дорого.

Классическая конструкция русской печи с лежанкой получалась громоздкой, прогревая среднюю и верхнюю части, оставив нижнюю холодной. Лежанка располагалась на высоте 1,5 -2,5 метра, поэтому к ней приставлялась лестница. Некоторые хозяева специально выкладывали лежанки низко, что облегчить использование, но классическая печь представлена выше.

Нынешние печки решают указанные выше проблемы, поэтому владельцы частных домов частенько строят печки с лежанками: своими руками или прибегая к помощи специалистов.

Русская печка с лежанкой своими руками

Классическая русская «лежанка-печка» будет весить 4-7 тонн, поэтому необходим отдельный фундамент с использованием армированной сетки. Для строительства фундамента чаще всего использовался битый кирпич, а материалом для дымовых труб был камень.

Когда-то названия составных частей печи были в ходу, а сейчас эти слова кажутся странными и непонятными.

Дрова хранятся на поверхности под названием «подплечье». Через «устье» печи топливо попадает в «горнило», где и сгорает, осыпаясь пеплом на дно топливника. Небольшое количество дыма попадет обратно в дом через отверстие под названием «хайло».

«Шест» и «подшесток» служат для хранения посуды.

Секрет эффективности печки с лежанкой, сделанной своими руками прост. Необходимо отвести угарные пары, образующиеся в результате горения дров, по дымовой трубе, минуя хайло и устье. Достигается это за счёт подпускания холодного воздуха из низа печки. Если сделать работу правильно – печь медленно разгорается и так же медленно остывает.

Необходимые материалы и схема кладки

У владельцев взгляды на будущую печь разнятся: с наворотами или без, дизайнерскую или классическую, из широкого ассортимента материалов и с индивидуальным подбором отделки. Расход материалов будет зависеть от выбранного типа печи, как и схема кладки.

Примерный расход материалов для печки 180х130 см с лежанкой 180х60:

• Кирпич — 800 шт.
• Задвижки — 2 шт.
• Дверка для топки.
• Плита для варки из чугуна.
• Дверка для поддувала.
• Колосник.
• Асбестовый шнур.
• Духовка.
• 20 вёдер глиняного раствора.
• Проволока.

В качестве примера приведём следующую схему возведения печки-лежанки, выполненную в условиях готовности фундамента.

Порядовка

Чтобы не запутаться в строительных дебрях, выпускают специальные схемы, на которых детально изображено, как ложить каждый ряд печи – порядовка.

Как правило, специалисты разбираются с кладкой без дополнительных чертежей – на то они и специалисты. Новичкам схемы жизненно необходимы, поскольку, если выложить печь другим способом без учёта порядовки, она может работать совершенно не так, как ожидалось: дымить, быстро прогорать или плохо греться, или не работать вообще.

Фундамент

Фундамент русской печи складывают из кирпичей, бетона, железобетона; он бывает монолитно-армированным.

• Котлован под фундамент должен соответствовать размерам основания + 20 сантиметров со всех сторон.
• На дно ямы укладывается слой влажного песка для создания фильтрующей подушки. Трамбовать его необходимо до завершения осадки.
• Следом укладывают слой щебня, битые кирпичи средних размеров, снова слой песка и трамбуют их.
• Щебёнку нужно покрыть гидроизоляцией – брезентом или рубероидом.
• Опалубку из фанеры устанавливают непосредственно в котлован на расстоянии 10 см от краёв и заливают цементным раствором так, чтобы высота заливки доходила до 5 см.
• Пока сохнет раствор, нужно геометрически ровно связать металлическую сеть, чтобы концы прутьев не доходили до опалубки на 1-2 сантиметра.
• В несколько слоёв заливается и трамбуется бетонный раствор. Ровность проверяется с помощью строительного уровня.
• Полностью залитый фундамент печи покрывают гидроизолирующими материалами и оставляют высыхать.

Кладка печи

Строительство каменной печи с лежанкой – кропотливый и трудоёмкий процесс, требующий правильности и чёткости выполнения, поэтому предлагаем Вашему вниманию схему кладки шамотных кирпичей, использующихся для постройки.

Кладка печи – процесс не на один день, поэтому не пытайтесь объять необъятное. После завершения работ дайте печи просохнуть, а потом смело тестируйте.

Надеемся, что приведённые схемы и подробные описания процесса помогут самостоятельно создать произведение искусства – иначе русскую печь не назовёшь. Это сложная в построении конструкция, поэтому если не уверены в своих силах, советуем прибегнуть к помощи печника, разбирающегося в кладке. Лучше, если это будет проверенный человек, в профессионализме которого вы уверены.

порядовка, схема и пошаговая инструкция

Классическая кирпичная печь с лежанкой является привычным предметом быта для многих еще с детства. Сейчас это не столько необходимость, сколько роскошь. Большие кирпичные печи встречаются в просторных загородных домах, дачах, усадьбах, коттеджах и несут в дом тепло, уют, красоту и здоровый микроклимат. А печь с лежаком — это еще и место для отдыха.

Печь с лежанкой непременно понравится вашим детям

Продолжая традиции

Традиционная печь с лежанкой из кирпича — это сложный отопительный прибор с элементом для отдыха или использования в хозяйстве — лежаком.

Такая современная печь разнообразит ваш интерьер

Польза лежанки:

1. Отдых и согревание. После прогулок на холодном воздухе зимой такая теплая «кровать» деликатно восстановит температуру тела, устранит озноб, предотвратит простудные заболевания.
2. Здоровье. Тепло, исходящее от кирпичей, расслабляет мышцы, благотворно действует на опорно-двигательный аппарат, успокаивает нервную систему. Релаксирующее действие невозможно переоценить. Еще предки использовали очаг с лежанкой в оздоровительных целях. На ней лечили все известные болезни — от простуд до радикулита.
3. Сушение ягод, трав, грибов. Лежак обеспечивает медленную отдачу тепла, благодаря чему припасы теряют влагу постепенно, сохраняя максимум полезных свойств.
4. Повышение КПД. Дополнительный конструктивный элемент в виде лежака нагревается от печи и медленно отдает помещению дополнительное тепло.

Классическая конструкция

Топливная камера (топка) — основной элемент традиционной кирпичной печи. Она соединяется с системой внутренних каналов и дымоходом, через который наружу выходят горячие газы и дым. Часто ставят готовые чугунные топки с глухой дверью или каминные с панорамными стеклами. Это имеет смысл, так как сокращает срок и трудозатраты на выкладку очага, существенно продлевает срок службы, увеличивает КПД и улучшает внешний вид готовой конструкции.

Русская печь с лежанкой из кирпича

Поддувало — оно находится под топкой и отделено решеткой. В него ссыпается зола и пепел. Из названия понятно, что через этот отсек в очаг попадает воздух, обеспечивая тягу.

Духовка и варочная панель, каминные камеры — дополнительные элементы разных форм, размеров и материалов. Может присутствовать бак для воды и прочие полезные для хозяйства дополнения, не нарушающие функциональности печки.

Очистительные каналы с окошками предназначены для того, чтобы удалять из дымохода сажу и копоть. Если этого не делать, то проходы со временем забьются совсем, и печка не будет работать.

Дымоходные каналы соединяют топку с трубой и пронизывают все тело печи. Имеют сложную конфигурацию и длину в зависимости от модели агрегата. Воздух и газы, двигающиеся по каналам, отдают свое тепло кирпичу, а тот обогревает помещение. В русской печи дымоходный канал всего один.

В этом видео вы узнаете как сделать печь из кирпича с лежанкой:

Тело печи — это все остальное, что выложено из кирпича. Лежанка — это тоже часть тела печки.

Смотреть так же: как выложить печь своими руками.

Расположение лежанки зависит от традиций и выбора хозяина. Самый удобный вариант — на уровне колен взрослого человека или чуть выше. На такую конструкцию легко забираться детям.

В старину лежаки устраивали прямо под потолком, возле трубы. Такая локализация сохраняет максимум тепла, но без лестницы туда не забраться. Были и варианты в несколько ярусов — для детей и взрослых.

Различается в таких печах и расположение топок. Камера может быть только одна (под основной конструкцией) или две — основная и под лежанкой.

Что касается расположения в доме, то логичнее всего установить отопительную конструкцию между кухней и гостиной. Это позволит обогревать сразу два помещения.

Кирпичную печь с лежанкой вполне по силам сложить самому, если соблюдать советы опытных каменщиков и делать все строго по схеме. Чертежи печи-лежанки своими руками называют порядовкой.

Фундамент и дымоход

Кирпичная печь может весить несколько тонн, и деревянный пол в доме ее просто не выдержит, поэтому для печки с лежанкой потребуется соорудить отдельную, независимую от дома основу. Между фундаментами дома и печки оставляют зазор в несколько миллиметров. Глубина фундамента — 85-100 см. Раствор заливается на подушку из щебня и гравия на высоту чуть выше пола. После высыхания основу покрывают изоляцией и без раствора выкладывают первый ряд. Второй ряд уже кладут с раствором. Далее — по схеме.

Перед началом работ необходимо определиться с расположением будущей трубы, подготовить место вхождения в конструкцию перекрытий и потолка.

Как сделать дровяную печь с лежанкой:

Термозащита обеспечит безопасную эксплуатацию печи. Для этого используют современные теплоизоляционные материалы, например, базальтовые плиты. Толщину выбирают максимальную — чем больше, тем лучше.

Материалы и чертежи

Для печей применяют красный кирпич и белый. Красный бывает полнотелым или пустотелым (с полыми каналами). Белый кирпич (огнеупорный) также называют шамотным.

Чем выше марка кирпича, тем он плотнее, а значит, лучше выглядит лицевая сторона. Внутреннюю поверхность топочной камеры выкладывают шамотным кирпичом. Это значительно увеличивает срок службы изделия. Облицовку печей и каминов делают полнотелым кирпичом высокой марки. Форма облицовочного кирпича может быть прямоугольной или фигурной. Из фигурного выкладывают углы печки и декоративные элементы.

Для получения хорошего результата необходимо заложить крепкое основание

Печку с лежанкой своими руками можно сделать самостоятельно. Профессиональные каменщики и печники ловко разбираются в чертежах и схемах кирпичной кладки. Неопытному же строителю непросто разобраться в порядовке русской печи с лежанкой, поэтому следует выбрать простой вариант с понятной схемой и комментариями к каждому ряду.

Для нормального функционирования печи необходимо, чтобы каждый кирпич лежал на своем месте в соответствии со схемой. Во время работы порядовку следует все время держать рядом и сверять каждый ряд.

Подробнее о внутреннем устройстве печи с лежанкой:

23 Дровяные печи «сделай сам», чтобы согреться

Любите ли вы разбить лагерь, хотите, чтобы ваш крошечный дом был поджареным, или просто хотите печь для собственного двора, самодельная дровяная печь — это интересный проект с большим вознаграждением.

Дровяные печи помогут вам сэкономить электроэнергию и придадут еде восхитительный аромат дровяной печи (если вы используете ее для приготовления пищи). Они могут показаться устрашающими, но хорошая дровяная печь, сделанная своими руками, стоит потраченного времени и усилий.

Бюджетный

Источник

На первый взгляд вы не подумаете, что эта плита будет легкой в ​​кошельке, но на самом деле это так.

Этот блоггер обнаружил, что он смог сделать свою печь по значительно меньшей цене, чем средняя дровяная печь, которую продают в розницу (он обнаружил, что она стоит около 300 долларов).

Как построить дровяную печь недорого по утрам

Переработанный бензобак

Источник

Если у вас есть старый баллон с пропаном, у вас есть все необходимое для дровяной печи своими руками.

Ознакомьтесь с инструкциями, чтобы получить пошаговые инструкции по воссозданию этого профессионально выглядящего проекта DIY.

DIY Wood Burner Pot Belly Stove от Instructables

Scrap Pieces

Source

По словам этого мастера, он смог создать красивую маленькую дровяную печь на открытом воздухе примерно за 20 долларов!

Он использовал металлолом, который нашел возле своего гаража, много которого, вероятно, есть и у вас дома.

Дровяная печь, сделанная из металлолома от Instructables

Обода шин

Источник

Кто знал, что можно сделать дровяную печь из выброшенных ободов шин?

Блогер, который сделал эту печь, использует ее на открытом воздухе, но говорит, что она лучше всего подходит для постоянного места (а не для кемпинга), потому что она довольно тяжелая.

Дровяная печь своими руками из колесных дисков от Подготовленной страницы

Для DIY Pro

Источник

Нет никакого способа приукрашивать это, вы будете довольно опытны в DIY, чтобы сделать эту дровяную печь.

Но если у вас есть навыки, оно того стоит! Конечный результат не только великолепно выглядит, но также эффективен и надежен.

Сделайте свою собственную дровяную печь от Hill People Gear

Small & Mighty

Source

Самое лучшее в маленьком обогревателе — это то, что, если он построен правильно, он может обогреть действительно большое пространство, несмотря на его размер.

Этот блоггер создал небольшой обогреватель, который нанес серьезный удар. Его проект послужит хорошим вдохновением для начинающего мастера по дому.

Дровяные печи своими руками от Manta Bushcraft Blog

Массовый обогреватель

Источник

Суровая правда об этом самодельном дровяном обогревателе состоит в том, что это проект не для всех. Чтобы получить результат ручной работы, требуется много навыков.

Если вы готовы принять вызов, этот блоггер сделал этот обогреватель примерно за 600 долларов, но он сохраняет в семье уют даже в холодные 20-градусные ночи.

Самодельный нагреватель массы от Permies

Печь из листовой стали

Source

Эта печь сделана из листовой стали и выглядит красиво.Сделавший это человек говорит, что он не профессионал, а просто человек с мастерской.

Неясно, насколько легко сделать эту дровяную печь, но попробовать стоит, потому что она эффективна и отлично выглядит.

Дровяная печь из листовой стали от Instructables

Планы дровяной печи

Источник

Если у вас уже есть идея сделать свою собственную печь, но вам просто нужны некоторые планы, как это сделать — готово!

Следуя этому пути, вы можете проявить немного творчества и придать дизайну свой собственный стиль.

Самодельная дровяная печь от MOTHER

Высокое качество

Источник

Это не хлипкая небольшая дровяная печь, работающая своими руками. Это серьезный бизнес!

Блогер, создавший эту печь, изложил все шаги, которые он предпринял, чтобы построить ее. Вы можете ознакомиться с его руководством и посмотреть, справитесь ли вы с задачей создать свой собственный.

Постройте дровяную печь от Purple Sage Trading Post

Газовый баллон

Источник

Для этой дровяной печи вам понадобится старый газовый баллон и несколько других небольших материалов.

По большей части, это довольно простая работа, сделанная своими руками, и вы сразу же сможете приступить к работе со своей новой дровяной печью!

Дровяная горелка с газовым баллоном от Instructables

Компактная дровяная печь

Source

Это не маленькая самодельная печь в этом списке, но она все же компактна и выделяет много тепла!

Для его изготовления вам понадобится газовый баллон, который нужно поставить на бок, а не вертикально. Блогер столкнулся с некоторыми проблемами с воздушным потоком во время начальной сборки, но если вы прочитаете комментарии сообщества, вы сможете извлечь уроки из его ошибок, чтобы исправить свои с первого раза.

Дровяная горелка для газовых баллонов от Instructables

Красивая и вневременная

Source

Трудно поверить, что эта печь была построена менее чем за 200 долларов! Он великолепный, функциональный и даже из него получается хороший торт!

Нет никаких пошаговых инструкций по воссозданию этой модели, но она может послужить отличным источником вдохновения для тех, кто хочет немного подработать своей дровяной печью.

Самодельная дровяная печь от Natural Building Blog

DIY Rocket Stove

Source

Этот дровяной обогреватель не только отлично работает, но и выглядит действительно круто.

Это дровяная печь «ракетного» типа, и ее легко изготовить в домашних условиях.

Самодельная самодельная дровяная печь на ракете от Sia Magazin

Резервуар с переработанным пропаном

Источник

Вот еще несколько примеров дровяных печей, которые можно сделать из выброшенного пропанового бензобака.

Техника у всех может быть схожей, но дизайн немного отличается. Это проект, в который вы можете внести что-то свое, чтобы сделать его своим.

Пропановый бак, сделанный из дровяной печи от Expo Cafe Peru

Гаражная дровяная печь

Source

Если вы никогда не просматривали обучающее видео на YouTube, чтобы помочь вам в реализации проекта, вы когда-нибудь делали проект своими руками?

Это видео не содержит пошаговых инструкций по воссозданию гаражной дровяной печи, но дает обзор, который поможет вам начать работу.

Моя супер дешевая горелка для дров для гаража — YouTube

Camp Stove

Source

Вам все равно нужно есть, когда вы в кемпинге, верно? Вы можете сделать саму дровяную печь, чтобы готовить вкусные блюда, пока вы готовите их.

Требуется небольшая электромонтажная работа, но он портативный и позволит вам хорошо поесть даже в лесу!

Doc’s Smity Camp Stove — Самодельная дровяная печь от Backpacking

Дровяная печь для почтового ящика

Source

У вас есть старый почтовый ящик, который вы больше не используете, но не хотите выбрасывать?

Из него можно сделать самодельную дровяную печь! Просто поверните ее на бок, прикрепите к ней какой-нибудь трубопровод для вентиляции, и у вас есть функциональная дровяная печь, сделанная своими руками.

Постройте самодельную дровяную печь с почтовым ящиком с помощью знаний ничего не весит

Дровяной гриль

Источник

Так что технически это не печь, но дровяной гриль определенно стоит иметь!

Вы можете приготовить хот-доги, гамбургеры, пиццу, кебаб и многое другое на гриле. Этот проект — простая задача.

Как сделать барбекю / гриль из старых колесных дисков от Eco Snippets

Cook Top Stove

Source

Эта дровяная печь имеет верхнюю часть, которая позволяет легко готовить на ней, так что дело не только в тепле.

Подумайте обо всех блюдах, которые вы можете приготовить, используя это! Кроме того, он достаточно большой, чтобы вы могли готовить для себя и некоторых гостей.

DIY 55-галлонная дровяная печь на плите от дома и садоводства

Easy As It Gets

Source

Хорошо, это не самый эстетичный дровяной обогреватель в этом списке, но он, вероятно, один из самых простых.

Все, что вам нужно, это старая банка из-под кофе, веточки и немного воображения, и у вас есть все необходимое для этого небольшого проекта.

Дровяная печь «сделай сам» от DIY Idea Center

Perfect Outdoor Stove

Source

В этой дровяной печи «сделай сам» замечательно то, что с ее помощью можно готовить или просто согревать вас, если вы хотите провести время на свежем воздухе в холодную ночь.

У него плоская верхняя часть, что позволяет легко готовить, и отверстие, предназначенное для согрева (которое также оказывается достаточно большим, чтобы приготовить зефир, просто говоря).

Дровяная печь DIY от Brilliant DIY

Электрический водонагреватель

Источник

По общему признанию, не у всех есть старый резервуар для воды, лежащий вокруг их дома, который они могут превратить в дровяную печь, но вы никогда не знаете, что вы можете найти в утильсырье двор!

Поскольку она такая большая, человек, который изначально создал модель, в конечном итоге модифицировал ее, превратив в уличную печь для пиццы на дровах.

Превратите электрический резервуар для воды в уличный дровяной обогреватель от Instructables

Заключение

Создание дровяной печи своими руками, вероятно, не будет одним из тех проектов, в которых у вас есть все необходимые материалы, просто лежащие вокруг дома. Это не значит, что не стоит пытаться. Если вы начинающий домашний мастер, это отличная возможность перейти на следующий уровень мастерства.

Вне зависимости от масштаба и назначения дровяная печь обеспечит вам тепло и, если не что иное, место, где можно приготовить действительно хороший зефир.

24 Дровяные печи своими руками — Thehomesteadingboards.com

Вот 24 дровяных печи своими руками, которые может построить каждый. Некоторые проекты имеют более высокий рейтинг сложности, чем другие; но все они могут быть выполнены с небольшим изменением дизайна, бартером или платой за помощь. Сделай сам не всегда означает, что все сделай сам.

Когда мы построили нашу коптильню почти шесть лет назад, мы обсуждали, что мы хотим использовать в качестве источника дыма.Мы с друзьями говорили об этом за пивом; когда вдруг один из них сказал, можно использовать пропановую печь!

Источник

Моя немедленная реакция лучше всего описана слева. Использование ископаемого топлива для наших курильщиков не соответствует нашей долгосрочной цели энергетической независимости. Когда он сказал пропановая печь, я подумал, что он имел в виду пропановую печь. Он быстро исправил мое недоразумение и рассказал мне о ледяной лачуге, которую видел раньше. Владелец переделал старый баллон с пропаном в дровяную печь для своей хижины и даже добавил к ней кухонную поверхность.Эта мысль меня заинтриговала; это было то, из чего я мог получить двойное использование. Поэтому следующие несколько часов мы потратили на наброски различных идей того, как это должно выглядеть, и это был наш окончательный результат несколько недель спустя.

Фотография слева после шестичасового обжига, чтобы удалить всю старую краску с резервуара, прежде чем я перекрасил его с помощью hi-temp rustoleum. Я называю это своим маленьким коричневым бомбардировщиком. В качестве дымовой трубы мы использовали кусок трехдюймовой трубы глушителя, которая затем соединялась с печной трубой, идущей в нашу коптильную камеру.Но достаточно о нашем проекте; перейдем к 24 другим дизайнам.

Некоторые из них — не более чем водонагреватели; в то время как другие могут эффективно отапливать целые дома, используя принципы конструкции ракетных печей.

24Mini Camping Stove

CC Автор: 2.5

Lazyman’s Mini Camping Brazier от воблера.

Мини-кемпинг-мангал горит около 15-20 минут, прежде чем за одну загрузку останется немного пепла. Учитывая его размер, при запуске он выделял много тепла и лишь немного дыма.Поскольку пламя гаснет, его будет легко поддерживать.

23Rocket Stove

CC Автор: 2.5

Rocket Stove by Andytompkins

Я люблю ракетные печи… Для тех, кто не знает, что это отличный способ готовить на дровах. Основной принцип — сжигать дрова горячим и быстрым способом, что более эффективно. Таким образом, вы изолируете огонь и направите тепло туда, где оно нужно… Кастрюлю! Рабочие перчатки важны, поскольку это предполагает частую обрезку листового металла.

22Hack A Weber

CC Автор: 2.5

Взломайте Weber Rapidfire® от markyb

За эти годы я сделал несколько таких печей, вырезанных из консервных банок и прочего лома. Когда я увидел Weber Rapidfire в моем местном хозяйственном магазине, он был по разумной цене (20 фунтов стерлингов в B&Q) и выглядел так, как будто он был готов для взлома действительно красивой дровяной печи.

21 Дровяная печь

CC Автор: 2.5

Дровяная печь от carsten888

Не используйте алюминий. он загорится, когда температура станет достаточно высокой для самовозгорания, плавления или действительно агрессивного горения с летящими вокруг горячими искрами.Положите внутрь немного картона или бумаги и сложите сверху маленькие палочки, чтобы поджечь.

20 Дровяная печь с резервуаром горячей воды

Public Domain

Водонагреватель в дровяной печи от ShutterBugger

Около 6 лет назад, когда стоимость отопления моего дома росла, я начал искать проекты дровяных печей. В «Новостях Матери-Земли» (выпуск № 49, январь / февраль 1978 г.) я нашел многообещающую статью об использовании выброшенных нагревателей горячей воды. Я использовал эту статью в качестве руководства.

19Миниатюрная походная плита

CC Автор: 2.5

Миниатюрная походная плита от Random_Canadian

Глядя на походные печи, я подумал, что мне нужна маленькая. Это миниатюрная походная печь на дровах (альтернатива чайному свету). Печка сделана из медных трубок лома и около 3х часов моего времени. Я использовал медную трубку 2 5/8 и основную медную водопроводную трубку.

Дровяная горелка для газовых баллонов

CC By: 2.5

Дровяная горелка для газовых баллонов от btop

Дровяные горелки для газовых баллонов очень просты в изготовлении, эффективны и идеально подходят для ночных вечеринок.Если вы перевернете их вправо, середина может начать светиться красным, вы можете поставить чайник сверху или срезать верх и добавить конфорку. Их действительно легко сделать.

17 Пограничная плита из газового баллона

CC Автор: 2.5

Сделайте Пограничную плиту из газового баллона от Beenay25

Недавно я увидел в сети печку пограничного типа и подумал, насколько она хороша для кемпинга. Я также думал, что цена была глупой, и что я мог сделать такой же хороший почти за бесценок. Не могу не подчеркнуть, насколько важно безопасно пройти этот этап. В газовом баллоне не должно быть газа.

16 Ракетная печь космического корабля «Шаттл»

CC Автор: 2.5

Ракетная печь космического корабля «Шаттл» автор: msel

Намного проще круглой и практичной, здесь нет изоляционного материала. Если не использовать внешний стальной корпус, он очень быстро остывает. На ее создание у меня ушел один день. Если вы хотите построить, изгибая внешний стальной корпус, вы можете сделать это без особой сварки.

15 Подогреватель массы с ракетной печью

CC Автор: 2.5

Подогреватель массы с ракетной печью от Seniortrader

Через Google Translate: Топливо подвергается сильному нагреву.Тепло увеличивается в изолированном внутреннем дымоходе, завершая сгорание. Когда ракета достигает своего нормального рабочего тепла, дым не выходит из трубы. Я воспользовался опытом других.

14CNG Tube Salamander

CC By: 2,5

CNG трубчатая печь Salamander от Rimar2000

Около двух месяцев назад я обнаружил на свалке (вид с большой надписью «ЗАПРЕЩАЕТСЯ ЗАГРУЗИТЬ») баллон со сжатым природным газом, который, несомненно, принадлежал одной из нескольких угнанных машин, которые там сгорели. С трудом поднял, загрузил в багажник машины и привез домой.

13 Дровяная печь из листовой стали

CC By: 2.5

Дровяная печь из листовой стали от GarlicCharge

Я не профессиональный слесарь, а парень с инструментами и мастерской. Конечный результат оказался очень успешным … Плоская поверхность нагревается достаточно, чтобы готовить и / или кипятить чайник, и выдает примерно 4-5 кВт, когда он полностью нагреется до температуры.

12Ракетный массонагреватель

CC Автор: 2.5

Как построить подогреватель ракетной массы с помощью велакреации

Если вы используете дрова для отопления дома, вам обязательно стоит подумать о создании RMH. Это будет иметь огромное значение для вашего дома и вашей поленницы. Этот дизайн можно изменить в соответствии с вашим пространством и потребностями. Или вы можете использовать изложенные нами принципы для создания своих собственных.

11Бочковая печь

CC Автор: 2.5

Бочковая печь Строится с помощью Falling_stone

У меня есть несколько бочек из нержавеющей стали. Я решил, что возьму самую красивую и сделаю из нее печь. Это почти завершенный первый этап сборки барабанной печи. Я собираюсь добавить дополнительный барабан радиатора.

10 Горелка для баллонов с газом

CC By: 2.5

Горелка для баллонов с газом от Dw-fabriation

Я специализируюсь на сварке и производстве, поэтому мне повезло, что у меня под рукой есть инструменты. Но если честно, основным инструментом для этой работы была болгарка. Я должен добавить, что я довольно привередливый и перфекционист, и затраченные часы могут выдать это.

9Pot Belly Stove

CC Автор: 2.5

Pot Belly Stove / Открытый дровяной обогреватель qakaos

Вот моя версия типичного «уличного дровяного обогревателя», построенного на каникулах и подготовленного к зиме в Австралии. Это был отличный маленький проект, в котором я мог потратить 4 дня, сваривая все вместе! В моей сборке используются 3 старых тормозных барабана для грузовиков, стальной лом и обрезки водопроводных труб.

8 Горшочная печь из баллона с пропаном

Public Domain

Горшочная печь.Сделано из бензобака доктором Куи

Моя цель: построить дровяную печь для обогрева моего сарая, чтобы я мог возиться в холодные зимние месяцы и не замерзнуть насмерть. Я оценил профессионально построенные дровяные печи и нашел очень мало менее 400 фунтов стерлингов, в большинстве случаев около 600 фунтов стерлингов, поэтому я решил построить свою собственную печь.

7 Печь из лома

CC Автор: 2.5

Дровяная печь из лома от NutandBolt

Мой план состоял в том, чтобы сделать лучшую печь для плавления алюминия, но, обсуждая этот вопрос с моей женой, она хорошо отметила, сколько раз я буду использовать печь по сравнению с тем, сколько раз мы будем сидеть холодным днем ​​в саду с теплая дровяная печь.

6Minion Log Burner

CC Автор: 2.5

Minion Log Burner by doddieszoomer

Найдите пустой газовый баллон. Если он не совсем пустой, вы можете использовать гвоздь, чтобы удалить оставшийся газ. Когда он опустеет, я срезаю кран сверху. Затем заполните его водой, чтобы удалить оставшийся газ. Используйте волшебный маркер, чтобы выделить свой рисунок.

Газовая баллонная печь 5Vader

CC Автор: 2.5

Газовая баллонная горелка Vader от doddieszoomer

Мне нравится использовать малярную ленту, чтобы удерживать биты на месте.Я отметил, где будет идти петля, просверлил и нарезал метчиком 4 мм и прикрепил петлю с помощью крепежных винтов 4×10 мм. Мне легче просверлить, постучать и прикрепить петлю, пока бутылка цела.

Газовая горелка для баллонов

CC By: 2.5

Газовая баллонная горелка для бревен от doddieszoomer

Чтобы поднять конфорку над землей, я приварил три ножки, 3 ножки не качаются. Распыление краской для печки и барбекю. Что ж, первый огонь — это ошеломляющий успех, я действительно впечатлен тем, сколько тепла он выделяет… если бы я снова зажег огонь, я бы сделал дверь меньше.

Горелка в форме поросенка

CC By: 2. 5

Горелка в форме поросенка. автор: RuudvandeLooij

Добро пожаловать на создание моей версии газовой горелки на дровах. Я надеюсь, что вам всем это понравится, и что я дал некоторым из вас хорошую идею сделать оригинальную версию самостоятельно. В этом руководстве я не буду подробно описывать, как правильно выполнять сварку.

2Babe BBQ

CC От: 2.5

Babe-BQ от abitdifferent

Я смотрел на несколько газовых плит, которые вдохновили меня, в основном это дровяная горелка с закрытой крышкой, дроссельная заслонка в носу предназначена для регулирования тепла, с открытой крышкой это барбекю, работающее на древесном угле, это не все еще готово, но для его завершения требуются только гриль и пепельница.

1 Дровяная печь Боббы Фетта

CC Автор: 2.5

Дровяная печь Бобы Фетта РушНафиков

Основным элементом шлема был старый баллон с пропаном. Остальные детали лицевой панели, основания, козырька и антенны представляли собой случайные металлические отходы. Краска представляла собой высокотемпературную краску для решетки из строительного магазина (серебряную и черную) и краску двигателя (красный и зеленый).

Одно слово предостережения, многие проекты используют старые баллоны с пропаном в качестве основного материала для их конструкции.Они дешевы, их много на свалках, и они достаточно прочные, чтобы выдерживать высокие температуры, вызванные дровами. Проявите должную осмотрительность и убедитесь, что вы соблюдаете все рекомендуемые правила безопасности при резке баллона со сжатым газом. Это была одна из частей нашей сборки, с которой я не чувствовал себя комфортно; Я заплатил кому-то, чтобы тот разрезал для меня бак. Я даже зашел так далеко, что купил совершенно новый пустой баллон с пропаном за тридцать пять долларов; вместо того, чтобы рисковать использовать списанный бак. Будьте осторожны, люди.

Предыдущая статьяСамодостаточность равняется бедности? Следующая статья10 дней рождественских подарков

Наша семья переехала в штат Мэн 17 лет назад, чтобы перейти к более простому образу жизни после рождения дочери. Мы решили задокументировать все, что мы делаем около шести лет назад, чтобы мы могли поделиться своими проектами с людьми, которые также хотят немного сбавить обороты. Этот сайт был создан с целью обмена знаниями.

Создайте дешевую и простую духовку с плитой — Сделай сам

Когда мы впервые переехали на наше ранчо здесь, в Мексике, мы были настолько бедны, что не могли позволить себе даже плиту с печь. Ой, у нас была печка … старая добрая стойка, дровяная модель.И с ревущим огнем внутри его верх был хорош для жарки и отлично подходит для варки … чего угодно что можно было жарить или варить. Но для хлебопекарной породы Эшли была ничтожна. И после более чем года ничего, кроме сковорода, я наконец поумнел.

«В конце концов, — спросил я себя однажды, — что такое духовка в любом случае, но изолированный контейнер, в котором воздух может быть нагревается? »

«Почему ничего. «Я ответил.» На самом деле, если забрать такие технологические навороты как автоматические зуммеры, встроенные термометры и циклы самоочистки. . . это все что это такое! »

Как только я обнаружил, что согласен по этому поводу, все остальное было легко. Настолько легко, что через час я уже построил и был готов испытать нашу теперь печь. Не очень модный, чтобы быть конечно … но печь все же. И чего ему не хватает «красиво», это более чем компенсирует экономию (поскольку примерно только деньги, которые я потратил на изготовление наших, по общему признанию, домашних «Коробка для выпечки» была за бензин на несколько центов. используется при подборе материалов для маленькой красавицы).

Корпус духового шкафа представляет собой канистру на пять галлонов, которую мы забрать бесплатно в дружелюбной стойке с гамбургерами. Я отпилил один конец контейнера с помощью ножовки, затем снова прикрепил его с парой пружинных петель и несколькими листами винты. Вуаля! Подпружиненные петли всегда закрывают дверь автоматически … тем самым устраняя необходимость даже самая простая защелка.

Затем я поехал на уездную свалку и через несколько минут поисков, нашел именно то, что мне нужно утеплить коробку для выпечки: большой лист толщиной в один дюйм стеклопластик, в комплекте с провалом, земля абсолютно бесплатно для взятия).

Через несколько минут после возвращения домой я отрезал изоляция, подходящая для верхней и боковых сторон (но не дно!) банки (мой единственный инструмент: ножницы) и закрепил стекловолокно на месте (фольгой внутрь) с несколькими кусочки проволоки, которые у меня были повсюду. Мы были готовы для домашнего хлеба!

Духовку можно «включить», просто поставив ее на нашу старый обогреватель Ashley в любое время печь содержит живой огонь.И эта изолированная коробка когда-нибудь нагревается! Мы жгли в нем много хлеба, пока не научились хранить низко горят в Ashley и , чтобы проскользнуть достаточно металлические опоры под контейнер, чтобы держать его дно приподнята примерно на полдюйма над плитой. Теперь с немного внимательного наблюдения (примерно столько же, сколько духовка на любой дровяной горелке, которая требуется), у нас получится идеальный выпечка почти каждый раз.

Мы используем самодельную духовку самым тяжелым во время зима. . когда у нас есть самое сильное желание большего провизии, и когда старая Эшли все равно загорится. (Мы просто откиньтесь на спинку кресла, согрейте пальцы ног и испеките печенье на то же время.)

Людям, которые обычно заходят сюда, нравится элегантно деревенский простота нашего короба для выпечки своими руками. И нам нравится факт, что после целого года почти ежедневного использования мы не выпал первый кусок хрома «прибор».. . нет ни одной тиристорной схемы закорочен в любом из регуляторов температуры (нас)!

Руководство по экономии денег при изготовлении дровяных печей своими руками

В связи с недавним скачком и повышением цен на нефть и газ такие потребители, как вы, возможно, находят способы построить дровяную печь, чтобы вы могли сэкономить деньги и энергию. Без сомнения, это может быть одним из лучших шагов, которые вы собираетесь сделать, потому что вы не только сэкономите кучу денег на постройку дровяных печей, но также сможете сэкономить топливо и газ, что мы обязаны матушке природе.

И с учетом всей этой огромной суммы денег, которую мы тратим на ежемесячные коммунальные услуги, включая газ для приготовления пищи, было бы разумно позволить нашему творчеству и находчивости проявить себя и помочь нам разработать самодельные печи, которые мы можем использовать для приготовления пищи. и, возможно, отопление наших домов.

Настолько, что эти самодельные печи очень просты в изготовлении, они еще и энергоэффективны, и мы поделимся некоторыми советами о том, как это сделать, в последней части этого руководства.

См. Также: Обзор печи горячего пепла: безопасно сжигать дрова для быстрой еды в дороге

Знаете ли вы, что на самом деле можно построить дровяные печи из отходов, включая газовый баллон, резервуар для воды, электрический водонагреватель, стальные бочки, стальные пластины и баллончики с краской, и многие другие? Что ж, нам не нужно акцентировать внимание на этом, но те материалы, которые, по вашему мнению, бесполезны, на самом деле могут быть вашим решением для экономии топлива, в конечном итоге снижая ежемесячные расходы, которые вы могли бы потратить на газ для приготовления пищи.

Изображение предоставлено: diybarrelstoveoutdoorfurnace.wordpress.com

Определенно, есть больше преимуществ, чем одно для изготовления дровяной печи, и, помимо упомянутого, можно также работать для отопления вашего дома, что поможет вам еще больше сэкономить на энергии, особенно зимой, если вы выберете правильную древесину для сжигания, о чем мы поговорим позже в этом руководстве.

Строительные дровяные горелки

Определенно одна из самых простых в изготовлении, а также самая эффективная, газовый баллон, который годами стоит в вашем гараже или на заднем дворе, может иметь свое предназначение, лучшее назначение, кроме накопления ржавчины.А сделать самодельную дровяную печь своими руками совсем не сложно; возможно, это был один из самых популярных проектов DIY, о чем свидетельствуют многочисленные онлайн-руководства, в которых рассказывается, как его сделать. Вы даже можете проверить такой очень простой проект, как походная печь своими руками, чтобы поделиться со своими старшими детьми.

По крайней мере, вам не понадобится много инструментов, которые вы можете себе представить, а некоторые из этих печей даже не требуют использования каких-либо сварочных инструментов. Однако первое, что нужно сделать, это вооружиться самыми основными инструментами, которые могут понадобиться для этого проекта.Некоторые люди используют схемы, которые они распечатывают из онлайн-источников и которые содержат конкретный дизайн для постройки дровяной печи. Не так уж и много беспокоиться о какой-либо диаграмме, потому что вы можете использовать свое творчество в разработке своей собственной самодельной печи.

По большей части вам понадобятся пила, дрель, шлифовальный станок, отвертка, молоток, набор плоскогубцев и напильник, некоторые из инструментов, которые обычно используются при ремонте вещей в вашем доме и вокруг него. Что касается сварочного оборудования, оно может вам понадобиться в зависимости от материала фундамента, который вы собираетесь использовать для своей печи.

Что касается сырья, которое будет определять инструменты для использования, выбирайте правильные при изготовлении дровяной печи, и самым основным из всех является бывшая в употреблении стальная бочка со съемной крышкой или крышкой, которая позволяет зажимать обратно и запереть для вашей безопасности. Подумайте, что хранилось, например, горючие материалы, в бочке, прежде чем использовать ее для этого проекта. И из соображений безопасности многие люди выбирают использованные водонагреватели, а не газовые баллоны.

Что бы вы ни выбрали, убедитесь, что у него есть крышка для открывания и закрывания.Тогда, как правило, стоит использовать схему или нет, но что бы вы ни выбрали, убедитесь, что эта конструкция имеет хороший выхлоп и надлежащий воздухозаборник, а также может обеспечить пожарную безопасность.

Изготовление дровяной печи из металлического листа

Подготовка материалов

Подготовьте лист мягкой стали, предпочтительно толщиной не менее 3 миллиметров, но не толще 6 миллиметров, только если у вас нет промышленного оборудования для более толстые. В идеале такая толщина будет хороша для хорошего нагрева, пока не деформируется.

Тем не менее, не опускайтесь ниже идеальной толщины стального листа 3 мм. Также понадобится угловая шлифовальная машина, лобзик, напильник и наждачная бумага. Самое главное, вам понадобится много терпения и настойчивости, потому что изучение способов постройки дровяной печи на может стать проблемой.

Конструирование дровяной печи

Используйте программу для создания эскизов, такую ​​как Google SketchUp, для конструирования печи. Он бесплатный и простой в использовании даже для новичков.Подумайте, насколько большим вы хотели бы сделать свою. Например, для этой печи можно использовать низкоуглеродистую сталь толщиной 4 мм с размерами 1200 мм на 625 мм. Вы можете начать с самого простого, сделать переднюю, боковые и заднюю часть вашей печи, создать своего рода сетку из куба, а затем сложить их, чтобы получились хорошие углы, что-то, что работает лучше, чем сварка пластин и затем час шлифование, чтобы закончить гладко.

Приварите ее верх, а затем установите перегородку внутри нее для улучшения ожога перед установкой нижней части печи с помощью болтов (* для легкой очистки).Затем вы можете начать работу над ножками, добавив больше листов стали, чтобы сделать ножки под небольшим углом. Если у вас когда-нибудь закончится сталь, вы также можете использовать ножки старого стула.

Шлифовка или резка вашей дровяной печи

Следующая остановка — резка или шлифовка. Начните шлифовать канавку на ее внутренней стороне, а затем начните вырезать полосу из металлического листа. Когда вы закончите коробку, вы получите ее 500 x 200 x 250 миллиметров (LWH). Воспользуйтесь угловой шлифовальной машиной, чтобы согнуть печь по углам.Сначала используйте 2-миллиметровый отрезной диск для тонкой резки канавки, а затем используйте отрезной диск нормальной толщины примерно 4 мм, чтобы создать широкую прорезь.

Получите хороший фальц, отрезав примерно три четверти толщины стали. Затем для проема дверцы печи вы можете отметить ее изогнутую верхнюю часть, а затем с помощью тонкой шлифовальной машины и лобзика сделайте надрез в углах печи.

Сварка / складывание дровяной печи

Что касается корпуса основного блока, вы можете просто провести валик сварного шва прямо под его внутренними углами, как только ваша коробка будет сформирована, но это не должно быть слишком аккуратно.Приварите его переднюю часть изнутри и снаружи, а затем отшлифуйте ровно и гладко. Эта часть должна хорошо выглядеть, потому что она видна.

Изображение предоставлено: написаноinconcrete.info

Для перегородки вырежьте кусок металла, который может проходить по всей длине корпуса коробки с ее задней стороны, оставляя крошечное пространство спереди, в идеале всего около 30 миллиметров что горячий воздух можно нагнетать, поддерживая постоянный вторичный нагрев и горение. Затем вам нужно будет вырезать верхнюю часть и начать приваривать ее, начиная с внешней части.Учтите, что он должен быть прочным и при этом красиво выглядеть.

Вы можете не торопиться с закруглением углов, чтобы не заставлять себя их ловить. Затем увеличьте верхнюю часть примерно на 50 миллиметров, чтобы сделать ее более удобной, создав размер 600 x 300 миллиметров (Д x Ш). Теперь вы можете вырезать отверстие в верхней части плиты, просверлив несколько точек вокруг этого круга, прежде чем вырезать их, чтобы сформировать отверстия лобзиком. Вы можете оставить эту деталь заслонки в дымоходе.

Внутри и снизу вы можете начать приваривать маленькие выступы, чтобы зафиксировать основание. Просверлите их и заклейте лентой, чтобы они могли позволить себе небольшие потайные болты с шестигранным ключом, если они у вас есть. Это основание должно располагаться заподлицо с дном плиты.

Создание двери, петель и вентиляционных отверстий

Что касается двери, вы можете начать вырезать еще несколько металлических листов, увеличив его на 10 миллиметров по всему периметру, чтобы можно было сделать хорошее уплотнение с помощью веревки. Чтобы закрыть дверь, используйте веревку и подходящий клей, чтобы полностью прикрепить ее.А затем для петель вы можете вырезать небольшие выступы с помощью плоского стержня, а затем просверлить их, чтобы они могли принять круглый стержень диаметром шесть миллиметров.

Вы можете использовать шестимиллиметровый стержень с резьбой на обоих шарнирах, прежде чем выровнять их для сварки, а затем снять его, прежде чем полностью приварить круглый стержень к стержням внизу. В этом случае дверца может оторваться от петель, оставив штифт печи на коробке.

Отметьте форму вентиляционного отверстия, просверлите углы, а затем вырежьте их лобзиком.Используйте молоток, чтобы немного подразнить, и пилку для щекотки. Наденьте на него тонкое вентиляционное отверстие, чтобы оно вращалось, а затем обнажите отверстия, но при этом у него должна быть проволочная ручка, чтобы не было слишком жарко. Вы также можете установить вентиляционное отверстие вверху прямо над дверцей печи, чтобы обеспечить вторичное горение.

Вы не должны волноваться, потому что это очень просто сделать, и вы можете просто положить плоский стержень на его переднюю часть, а затем просверлить обе детали, чтобы совместить отверстия. А затем начните приваривать маленькие кронштейны, чтобы они могли скользить, прежде чем сделать кольцо на его передней части.

Изготовление дымохода и опор

Возьмите трубу из мягкой стали толщиной около четырех дюймов (с толщиной стенки два миллиметра). Он не должен быть слишком толстым, потому что большая часть тепла поглощается корпусом печи. Отрежьте 1000 миллиметров и 500 миллиметров, чтобы создать механизм язычка для их соединения с помощью булавки. Вам нужно всего лишь 1,5 метра над верхом печи, то есть примерно на два метра от земли, что составляет достаточную высоту головы.

Вставьте заслонку дымохода в более короткую часть печи через кусок, который вы вырезали из верхней части печи, а затем приварите два болта, проходя через отверстия, расположенные по бокам.Вам нужно будет приварить болты, убедившись, что они находятся внутри дымохода. Затем вам нужно будет приварить небольшой рычаг, чтобы можно было управлять заслонкой снаружи печи. Вы можете использовать 24-дюймовую стальную линейку, чтобы создать воротник, в который можно вставить дымоход, а затем свернуть его, чтобы создать хороший круг, который вы можете приварить вокруг отверстия, которое вы найдете наверху.

В качестве ножек вы можете использовать ножки старого школьного стула, а затем приварить несколько гаек внутри печи перед тем, как отправить болт сбоку, чтобы вы могли легко снять плиту для облегчения транспортировки.

Покраска и отделка печи

Обрызгайте дровяную печь термостойкой краской, которой хватит на несколько лет. Однако следите за тем, чтобы вы запилили шероховатые края, а также неровные сварные швы. Вы также должны отшлифовать поверхность печи наждачной бумагой для получения гладкой поверхности перед распылением краски. После распыления необходимо некоторое приготовление, чтобы краска прослужила дольше. Зажгите на плите слабый огонь на пару часов.

Затем сделайте простую решетку из толстой проволочной сетки, хотя вы можете изменить ее позже, потому что она имеет тенденцию сгибаться посередине, и вам придется сглаживать ее каждый раз, когда вы собираетесь использовать печь.

Изображение предоставлено: thehomesteadingboards.com

Изучение эффективных советов по сжиганию древесины

1. Помните, что чистая дровяная печь — это теплая дровяная печь, поэтому всегда держите ее в чистоте. Вы должны удалить сажу с плиты, чтобы нагревание было более эффективным. В противном случае это повлияет на тепловую эффективность, поскольку тепло не будет хорошо отводиться. Очищайте его чаще, если вы пользуетесь им каждый день.
2. Обратите внимание, что разные породы дерева также могут обеспечивать разный уровень нагрева.Как вы, возможно, уже знаете, древесина твердых пород может выделять больше тепла, чем древесина хвойных пород, хотя последнее намного дешевле. Хвойные породы дерева могут быть хорошей альтернативой дровам только в начале и в конце зимы, когда температура не такая низкая. Они также могут дать более чистый ожог, не превращая ваш дом в сауну. Однако он горит быстро, поэтому при сжигании вы можете комбинировать древесину твердых пород.
3. Думаете, где разместить дровяную печь? Определите место расположения дымохода, если только вы не собираетесь делать новый для размещения этой новой дровяной печи.Помните, что может быть неразумно иметь более семи футов печной трубы, к которой вы будете подключать печь, идущую к дымоходу, из-за чрезмерного накопления креозота.
4. Разместите дровяную печь на расстоянии около 36 дюймов от любых горючих материалов, включая мебель, стены и двери. Вы также можете уменьшить зазор печи с 36 до 12 дюймов, используя тепловой экран, в котором можно использовать листовой металл 28-го калибра. Этот тип экрана следует устанавливать над землей, обеспечивая циркуляцию воздуха на дюйм между стеной и печью.
5. Если вы хотите отапливать свою собственность с помощью дровяной печи, вы можете разместить ее ближе к центру вашего дома или там, где вы проводите большую часть времени бодрствования, потому что дровяные печи не являются центральными обогревателями для циркуляции тепла даже в удаленных комнатах или углах.
6. Есть потребители, сжигающие дизайнерские бревна, которые обладают низким энергопотреблением. Они могут нормально работать, если вы хотите, чтобы поленья горели просто для окружающей среды, но недостаточно для обогрева.
7. Посмотрите, есть ли в дымоходе правильный поток воздуха и проходит ли воздух через него, а не возвращается ли обратно через дровяную печь. Если вы чувствуете сквозняк, значит, поток воздуха входит через дымоход, а не выходит наружу. Чтобы решить эту проблему, скомкайте несколько старых газетных страниц и затем поднимите их так высоко, чтобы они попали в печь, идущую к дымоходу. Вы можете начать зажигать газету, пока воздух начинает всасывать мяч, идущий в дымоход, изменяя направление воздушного потока.

Как видите, для постройки дровяной печи не требуется ракетостроение, и вам также не понадобятся какие-либо причудливые материалы или инструменты, чтобы их создать.Изучив этот навык, вы наверняка будете гордиться собой, так как сможете сэкономить деньги на приобретение серийно сделанного. Так что, если у вас есть металлические отходы или использованный резервуар для воды, обогреватель или газовый баллон, возьмите его и соберите оставшиеся материалы, чтобы построить дровяную печь прямо сейчас. Наконец, вы также должны изучить несколько советов, которые мы упомянули выше, чтобы получить максимальную отдачу от дровяной печи, сделанной своими руками.

Уроки YouTube:

Не стесняйтесь поделиться этой статьей с друзьями, которые, возможно, тоже думают построить себе дровяную печь.

Чтобы предоставить больше возможностей для выбора, ознакомьтесь с нашими информативными обзорами лучшей походной печи, которые помогут вам.

Создайте сверхэффективную дровяную печь своими руками для походов

BCoutdoorsurvival / Захват экрана видео

Мы уже рассказывали о дровяных газификаторах своими руками, но это видео с практическими рекомендациями, созданное экспертом по выживанию и на открытом воздухе Полом Осборном из BCoutdoorsurvival, по созданию миниатюрной печи для туристических походов примерно так же хорошо, как и видеоролики «Сделай сам». Используя чуть больше двух консервных банок и несколько подручных средств, вы можете построить печь, которая почти бесплатно кипятит воду за считанные минуты.

Изготовление дровяной печи

BC Выживание на открытом воздухе / снимок экрана с видео Снимая крышку с большой банки и превращая ее в ободок, который надевается на меньшую банку, конструкция обеспечивает плотное прилегание внутренних и внешних частей печи.

BC Выживание на открытом воздухе / Захват экрана видео Затем пробивается и просверливается серия отверстий вокруг дна большой банки, а также вокруг дна и верха, а также через основание меньшей банки.(Кольцо верхних отверстий нагнетает горячий воздух в верхнюю часть печи, по существу, повторно зажигая газы, которые в противном случае были бы потрачены впустую.)

BCoutdoorsurvival / Захват экрана видео Когда все отверстия выполнены, вы просто собираете печь.

BC Выживание на открытом воздухе / Захват экрана видео Затем вы складываете его вместе с небольшими кусками дров, кладете сверху бумагу или ворс, а затем немного растопите. Древесина сгорает, образуя горячее горение за считанные минуты.

Разжигание огня

Захват экрана видео. BCвыживание на открытом воздухе

BCoutdoorsurvival / Захват экрана видео

Добавление подставки для кастрюли, также сделанной из старой банки, позволяет поставить сверху кастрюлю с водой (или что-то еще), и, согласно видео, вы можете вскипятить несколько чашек воды за 8 минут или около того. Чертовски аккуратно. Я хотел бы получить известие от всех, кто пробовал это.

Вот полное видео (можно найти в превосходном журнале Permaculture Magazine), которое вам действительно нужно посмотреть, чтобы получить полную информацию о том, как строить.Не забудьте также ознакомиться с другими нашими статьями о том, как построить ракетную печь и водонагреватель ракетной печи.

А посетите канал и веб-сайт BCoutdoorsurvival на YouTube (The Outdoor Adventure), чтобы узнать о других проектах DIY для энтузиастов на открытом воздухе, начиная от изготовления собственных снегоступов и заканчивая планированием поездки на выживание. Для меня это все немного хардкорно, но с этим парнем все выглядит просто …

Крышка для плиты DIY / Доска для лапши

Алоха!

Сегодня мы сделаем покрытие для печи своими руками (также называемое доской для лапши)! Включая ручки, этот проект должен стоить всего 20 долларов.

Это очень простой проект для начинающих плотников, которому для распиливания пиломатериалов требуются только дрель и пила.

Я веду здесь, на острове, уроки местной деревообработки и ремесел, и мы сделали это для двух классов. Дамы любили их делать!

Этот пост содержит партнерские ссылки. Пожалуйста, посетите мои раскрытия для получения дополнительной информации. Спасибо за поддержку моего блога.

Эти крышки печки предназначены только для декоративного использования.Благодаря плоскому дну они лучше всего подходят для стеклянной варочной панели и подходят для стандартных поверхностей 30 ″ x 22 ″. Измените планы, если у вашей варочной панели другие размеры

Принадлежности для сборки кожуха печи:

Вы можете посетить мою страницу на Amazon, чтобы узнать, что я обычно использую, и что я использую.

Доска обрезная (я использовала сосну):

— 1 х 6 х 6 (2)
— 1 х 4 х 4 (1)

Оборудование:

— винты 1 ″
— 2 ручки

инструментов:

— Сверло
— Сверло с зенковкой
— Сверло с крестообразной головкой
— Пила (я использовал торцовочную пилу)
— Наждачная бумага (зернистость 100 и 220 должно быть достаточно для этого проекта)
— Клей для дерева

Шаг 1. Распилите пиломатериалы

Перед использованием этих схем, пожалуйста, измерьте плиту, чтобы убедиться, что она подходит.Окончательные размеры этой крышки печи будут 30 дюймов в ширину и 22 дюйма в глубину.

Вам понадобятся четыре куска 1 x 6, разрезанных по 30 дюймов каждый. Как только они будут отрезаны, положите их рядом друг с другом и измерьте ширину всех четырех. Она должна быть 22 дюйма, но я обнаружил, что разные фрезы могут незначительно изменять ширину пиломатериалов, поэтому всегда лучше сначала измерить.

Затем отрежьте кусочки 1 × 4 до только что измеренной длины. Опять же, это «должно» быть 22 ″.

Шаг 2: Отшлифуйте и подготовьте пиломатериал

Я предпочитаю шлифовать детали перед сборкой, а затем снова после сборки.Это личное предпочтение, но оно действительно поможет встать между досками. Для начального шлифования я использую более крупную зернистость, поэтому начните с зернистости 80 или 100 в зависимости от формы вашего пиломатериала.

Шаг 3. Просверлите отверстия под зенковку

Разложите части так, как вы хотите. Проверьте, нет ли узлов и где они должны быть на ваших досках и т. Д. Как только вы получите то, что вам нужно, переверните все это вверх дном, чтобы 1 × 4 были перевернуты внизу, а 1 × Шестерки перевернуты поверх них.

Теперь просверлите отверстия под зенковку. Вам нужно только, чтобы они вошли в древесину примерно на половину пути, поэтому будьте осторожны, не заходите слишком глубоко. Если вы не знакомы с фрезой для зенковки или с ее назначением, ее используют, чтобы вырезать небольшое место для головки винта. Таким образом, он не окажется над деревом и не поцарапает варочную панель.

Я просверлил четыре отверстия на каждой доске (по два с каждой стороны). Просто убедитесь, что они поймают доску размером 1 × 4 ниже.

Шаг 4: Приклейте и соберите крышку печки

Теперь удалите детали 1 × 6 и убедитесь, что вы держите их в правильном порядке, чтобы вы знали, как их снова поставить, когда закончите склеивание.

Для приклеивания:

Нанесите столярный клей на заднюю часть 1 × 4. Не приближайтесь слишком близко к краям, так как клей немного расширится.

Закрепите винтами:

Поместите детали 1 × 6 обратно на 1 × 4 отверстиями с зенковкой вверх. Хорошо выровняйте углы.

Я использую шурупы для гипсокартона, потому что они недорогие и хорошо держатся. Они отлично подходят для такого простого проекта, как этот. Я обнаружил, что проще всего сохранить квадратную форму, ввинтив первые два винта в два передних отверстия на передней панели.Затем сзади две дырочки на задней доске. Тогда можете просто заполнить остальное!

Шаг 5: прикрепите ручки к крышке плиты

Если вы приобрели ручки, которые я рекомендовал выше, прикрепить ручки совсем несложно. Поскольку винты вставляются спереди, вам просто нужно убедиться, что они выровнены по центру сверху вниз и слева направо. Точное измерение, которое я получил для ручек марки Liberty, составляло 9,25 дюйма от вершины 1 × 4 до центра верхнего отверстия в ручке.Затем 1,75 дюйма со стороны доски до того же отверстия.

Если вы устанавливаете другую ручку, которая работает как выдвижной ящик с болтом, входящим в заднюю часть, вам необходимо снова зенковать отверстия, чтобы ваша плита была в безопасности.

И все! Теперь вы можете красить или отделывать его как хотите. Это декоративные предметы, которые не предназначены для обработки продуктов питания, поэтому мы не использовали безопасные для пищевых продуктов морилки для нашего класса.

Некоторые дамы решили рисовать мелом (как я!) В качестве декоративного элемента.Просто будьте осторожны, кладя на них горячие кастрюли и сковороды, так как меловую краску нельзя запечатать.

И я должен поблагодарить одну из моих учениц за то, что она поделилась фотографиями крышки печи, которую она собрала в моем классе. Разве в ее доме не выглядит потрясающе ?! Вы можете посетить ленту Instagram Мэгги здесь. 🙂

И, как всегда, не стесняйтесь отмечать меня в Instagram, если вы делаете какой-либо из моих проектов. Я хотел бы включить ваши сборки в свои истории!

Алоха,

Шарли

DIY: Как установить газовую плиту | Домашние дела

Идеи и советы по ремонту и обслуживанию дома

Не пора ли заменить газовую плиту или установить новую духовку? Вы можете установить свою газовую плиту самостоятельно, следуя советам экспертов по установке DIY.

Если вы ремонтировали газовую плиту слишком много раз, возможно, пора ее заменить. Наем профессионала для установки газовой духовки может стоить вам несколько сотен долларов, но вы можете сэкономить на этих расходах, сделав это самостоятельно. Следуйте приведенным ниже инструкциям, чтобы безопасно заменить и установить газовую плиту, и вы быстро вернетесь к жарке бекона.

СТОП: Перед тем, как начать замену газовой плиты, ознакомьтесь с местными правилами и постановлениями, чтобы убедиться, что установка домовладельца разрешена.

Материалы:

• Гибкий гофрированный газовый патрубок
• Гаечный ключ
• Желтая тефлоновая соединительная лента
• Детектор утечки газа или жидкое мыло

Шаг 1: Купите правильный разъем газовой плиты

Совет по безопасности: Когда вы устанавливаете газовую плиту, вы никогда не захотите повторно использовать разъем. Поэтому прежде чем начать, сходите в домашний центр или хозяйственный магазин и купите новый разъем. Покупка подходящего разъема — самый важный шаг к безопасной установке.Ищите эти вещи:

• Убедитесь, что на нем четко обозначен «диапазон».

• Купите соединитель с необходимыми концевыми фитингами. Обычно газовая линия имеет диаметр 1/2 дюйма. труба с черной резьбой, и соединение с печью будет наружным (внешняя резьба) или внутренней резьбой (внутренняя резьба) 1/2 дюйма. примерка. Если вы не можете найти соединитель с необходимыми концевыми фитингами, используйте черный газовый патрубок на линии, чтобы установить концевые фитинги.

• Купите соединитель достаточной длины, чтобы у вас было место для работы между плитой и стеной.

Шаг 2: Вытяните диапазон

Вытяните диапазон и закройте газовый кран (он отключается, когда рычаг находится под прямым углом к ​​трубе). Запорная арматура будет расположена либо за полигоном, либо в подвале чуть ниже. Если у вас нет выключателя, это лучшее время, чтобы добавить его в целях безопасности.

Шаг 3: Намотайте трубную резьбу

Оберните желтую тефлоновую ленту для стыков труб дважды вокруг резьбы по часовой стрелке. 1/2 дюйма. x 3/4 дюйма муфта вмещает 3/4 дюйма.концевой фитинг соединителя, так как соединители с 1/2 дюйма. концевые фитинги на обоих концах не всегда доступны.

Шаг 4. Присоедините соединитель к газовой линии

Снимите концевой соединительный элемент, оберните нескошенный конец тефлоновой лентой и прикрутите его к газовой линии. Предохранительный совет: ВСЕГДА используйте оба концевых фитинга и НИКОГДА не привинчивайте соединительные гайки к черным газовым фитингам или трубам, иначе утечка будет гарантирована. Кроме того, будьте осторожны, чтобы не перегибать разъем и не допускать резких изгибов.

Шаг 5. Используйте колено для улицы

Винт 1/2 дюйма. x 1/2 дюйма уличный локоть в газовый порт дальности. Затем ввинтите другой концевой фитинг соединителя в уличный колено. Используйте тефлоновую ленту на каждом фитинге и будьте осторожны, чтобы не перетянуть.

Шаг 6: Затяните гайки

Затяните гайки соединителя на двух концевых фитингах соединителя, удерживая трубку прямо напротив фитинга. Предохранительный совет: НЕ используйте тефлоновую ленту для этой резьбы, так как она может повлиять на уплотнение.

Шаг 7. Проверьте герметичность

ВАЖНАЯ ИНФОРМАЦИЯ: Всегда проверяйте свою работу на предмет утечек. Включите газовый кран (вертикальное положение) и зажгите конфорки плиты примерно на минуту, чтобы выпустить воздух из газовой линии. Затем опрыскайте все стыки детектором утечки газа (продается в домашних центрах). Вы также можете использовать теплую мыльную воду. Если вокруг стыка есть пузырьки, это указывает на утечку. Для дополнительной безопасности вы можете позвонить в местную газовую компанию, чтобы проверить свою работу.

Шаг 8: Установите новую плиту на место

Если утечек не обнаружено, вставьте новую печь на место и убедитесь, что все выровнено.
