Характеристики П-образных плит перекрытия и их использование в строительстве

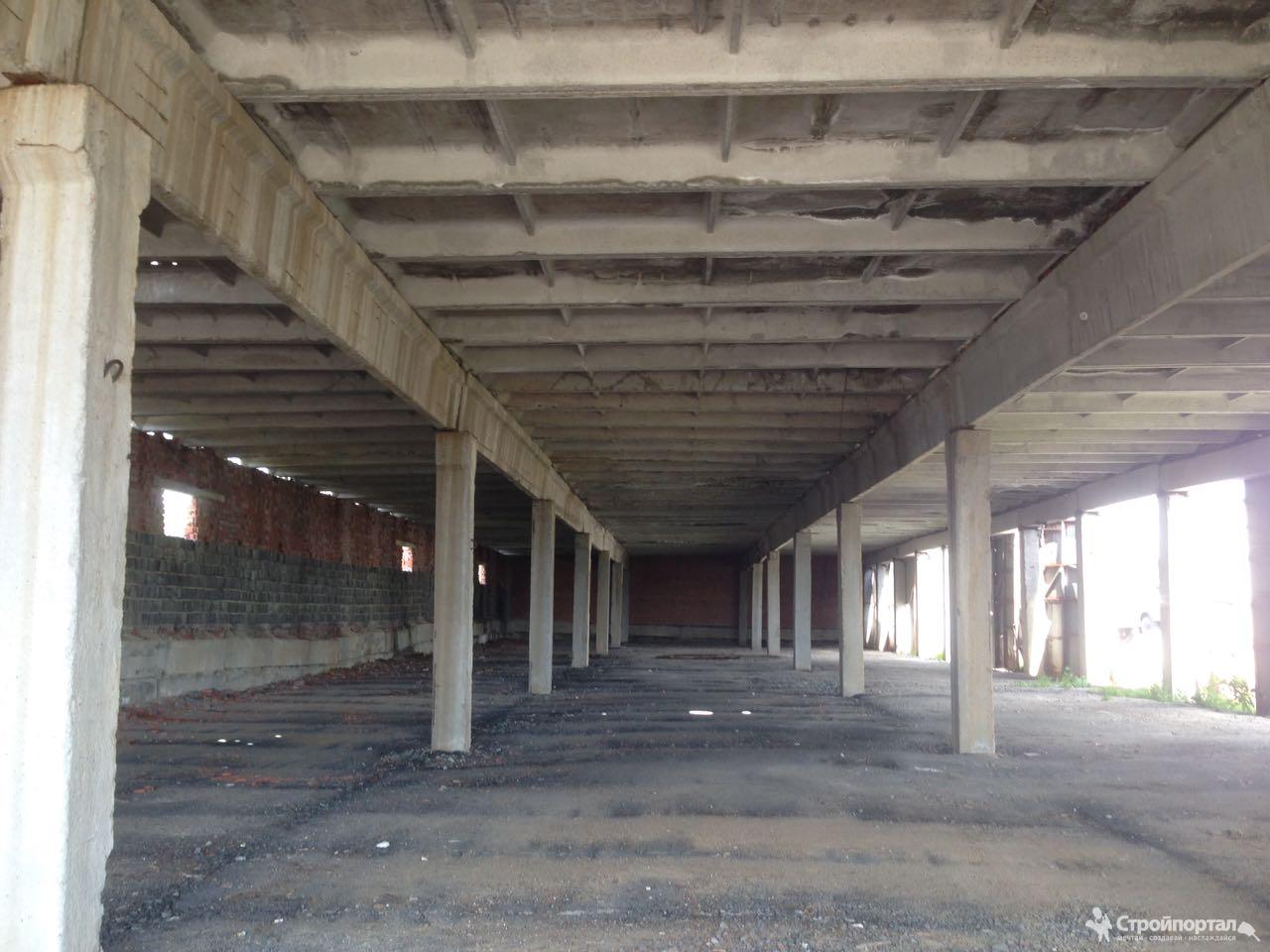

П-образные плиты перекрытия (их еще называют ребристыми, так как в них есть ребро жесткости) сегодня активно используются в строительстве наряду с другими видами ЖБИ. Плиты П-образные демонстрируют прекрасные характеристики и небольшой вес, используются в прокладке водопроводов, теплосетей, возведении производственных зданий, объектов частного домостроения.

В соответствии с назначением плиты и требованиями покупателей производители выпускают на рынок самые разные виды ребристых перекрытий – тех или иных размеров, конструкционных особенностей. Вес и размер плиты перекрытия П-образной зависят от класса арматуры и марки бетона, а также указанных в ГОСТе параметров.

Стандартная плита обладает таким размерами (длина и ширина): 1.5 х 6, 3 х 12, 3 х 6. Высота ребер составляет 30-40 сантиметров, вес находится в диапазоне от 1370 до 2400 килограммов.

Читайте также: про строительство и ремонт.

Особенности

Содержание статьи:

П-образная плита перекрытия производится в формате цельного бетонного монолита с арматурой внутри и вспомогательным продольным элементом, который призван выполнять функцию балки, работающей на изгиб.

Для минимизации воздействия поперечной нагрузки в конструкции используют поперечные ребра. Благодаря объединению двух материалов (бетон и металл) удается достичь максимальной прочности и компенсировать, перераспределить, воспринять разные типы нагрузок.

Разные задачи предполагают использование разных типов плит. Так, в индивидуальном строительстве чаще всего используют сплошные, плоские либо пустотные плиты, в возведении промышленных зданий актуальны ребристые.

Процесс изготовления плит простой: в специальной металлической форме собирают каркас из стальной арматуры, монтажных петель, потом заливают приготовленную по правилам (чтобы добиться максимальной прочности) бетонную смесь. Далее раствор вибрируется и подвергается температурно-влажностной обработке, в течение 4 недель сохнет и набирает прочность.

Особенность конструкций описываемого типа – наличие ребер, которые обычно располагаются в одном/двух направлениях по плоской поверхности. Благодаря П-образной форме удается добиться максимальной прочности при воздействии изгибающей нагрузки, но значительно уменьшить вес. Правда, неровная форма ограничивает использование изделия – в частном строительстве плиты выбирают только для обустройства подвалов и чердаков, часто – гаражей.

Основное условие в процессе работы – соблюдение шага несущей стены, не превышающего 6 метров. Вся конструкция перекрытия рассчитывается заранее, вручную либо по специальной программе. Если говорить о производстве в промышленных масштабах, то плиты могут быть сделаны из бетона разного типа – тяжелого, легкого, силикатного.

Расшифровка маркировки

П-образные плиты перекрытия характеристики (вес, размер, нагрузки и т.д.) предполагают разные. Поэтому до покупки нужно все тщательно просчитать, а в процессе выбора изделий обращать внимание на маркировку с основными данными.

Что включает маркировка П-образной плиты:

Обозначения в виде цифр и букв, которые расшифровывают вес и размеры
Характеристики арматуры (тип, класс)
Коэффициент несущей способности
Тип и марка бетона
Дополнительные характеристики и свойства (если есть)

Так, если на изделии указана такая информация 2П1 – 3, Ат – VI П-1, то это говорит о следующем. Первые три обозначения (2П1) указывают на типоразмер панели. Тройка говорит о разделении элементов перекрытия в соответствии с несущей способностью. Потом идет расшифровка класса арматуры (напряженной предварительно). Символ П – использовался легкий бетон, Т – тяжелый.

Последний символ обозначает конструктивные особенности панели: 1 – в плите есть дополнительные закладные, 2 – в боковых ребрах есть технологические отверстия по 21 сантиметру, 3 – есть отверстия величиной 21 и 70 сантиметров.

Монтаж

В процессе монтажа панелей необходимо придерживаться некоторых правил.

Для укладки П-образных плит используют автомобильный/башенный подъемный кран. Если из плит создаются межэтажные перекрытия, обязательно нужно позаботиться про технику, способную поднимать железобетонные изделия нужных габаритов на указанную высоту.

В Москве и регионах найти фирмы, предоставляющие в аренду такой спецтранспорт, не составит труда. Крепление плит осуществляется благодаря наличию петель для монтажных/такелажных работ.

Процесс установки перекрытия:

Нанесение слоя свежего бетонного раствора на торцы/поверхности, куда планируется крепить плиты.
Панель с помощью четырех строп аккуратно навешивается на крюк горизонтально и дальше поднимается на нужную высоту.

Плита выравнивается в пространстве, осуществляется установка ее на место. Все работы проводятся быстро, чтобы цемент застыть не успел.
Панели обязательно нужно укладывать ровно, щель выдерживается максимум 7 сантиметров, потом заливается раствором, что обеспечивает гладкость поверхности перекрытия.
Все монтажные петли плит, расположенных рядом, скрепляются надежным стальным прутом, обязательно присоединяются к стене дома анкерами.

Монтируя плиты таким образом, удается получить плоскую ровную поверхность перекрытия. Если нужно убрать ненужную часть плиты (сделать в ней отверстие под люк либо укоротить по размерам), делают это с использованием обыкновенной болгарки и дисков по металлу/бетону, лома.

Размеры

Все П-образные плиты перекрытия размеры предполагают из трех основных параметров: это толщина, длина, ширина. Согласно стандартам и нормативам, высота плиты должна быть равна 22 сантиметрам. В некоторых случаях по спецзаказу предприятия производят изделия с меньшей толщиной, равной 16 сантиметрам. Разница в этих двух типах плит заключается в диаметре технологических отверстий и уровне шумовой изоляции.

Длина плиты покрытия ребристой (ПКЖ) может варьироваться в достаточно ощутимых пределах – 2-12 метров. Обычно при проектировании зданий применяют перекрытия длиной 3.

6-7.2 метра. Если же нужны плиты меньшего либо большего размера, необходимо делать специальный заказ на заводе.

Ширина плиты может быть равна 1 метру, 1.2, 1.5, 1.8. Очень редко можно найти квадратные плиты, которые всегда предполагают более высокую стоимость. Часто в проект вносят несущие элементы, обладающие стандартной шириной – 1 метр.

Стандартные размеры плит по ГОСТу: 3 х 12, 3 х 6, 3 х 18, 1.5 х 6. В зависимости от габаритов меняются и вес, способность выдерживать те или иные нагрузки. Обычно в строительстве используют плиты весом 770-820 кг/м3, для конструкций с большой нагрузкой актуальны тяжелые плиты (2500 кг/м3).

Нагрузка

До покупки плит обязательно нужно просчитать все нагрузки, которые будут на них воздействовать. Расчеты дают возможность правильно и точно определить, какая нагрузка для выбранной плиты будет оптимальной, а какую она не выдержит. Материал закупают в соответствии с характеристиками в расчетах и сопровождающей изделие документации.

Нагрузка на П-образную плиту может быть равномерной/неравномерной, временной/постоянной. В расчетах учитывают равномерную нагрузку, измеряя ее в кг/м3.

Лучше всего данный этап работ доверить профессионалам, так как учесть все нюансы и верно все рассчитать без специальных знаний и навыков достаточно сложно.

Предъявляемые требования

Все П-образные плиты до поступления в продажу обязательно проходят проверку качества. Тем не менее, при выборе изделия желательно иметь представление о том, какими должны быть плиты, на что обратить внимание и какие характеристики учесть.

Требования, которые предъявляются к готовым П-образным плитам:

Точное соответствие размерам параметрам, указанным в ГОСТе для данного типа ребристых панелей
Соответствие всем указанным в документации стандартам жесткости, прочности, стойкости к морозу, появлению трещин и т.д. (определяются в процессе испытаний)

Наличие монтажных и закладных петель, которые выполняются из стали указанного стандарта, четко определенного диаметра (все металлические элементы в обязательном порядке покрываются антикоррозийными составами, формы для заливки точно соответствуют стандартам)
Отсутствие каких-либо дефектов, видимых повреждений (сколов, трещин и т. д.) на поверхности плиты

Качество бетона

В процессе производства П-образных плит используют правильно приготовленный бетон, к которому также предъявляются определенные требования. Так, легкий бетон должен демонстрировать плотность в диапазоне 1800-2000 кг/м3 и указанную пористость, тяжелый бетон может иметь плотность в диапазоне 2200-2500 кг/м3.

Отпуск натяжения арматуры выполняется только после того, как бетон достиг нужного уровня прочности (данный параметр обязательно прописывается в проекте). Все компоненты для замеса бетона должны соответствовать установленным в ГОСТе параметрам.

Если П-образные плиты планируется применять на объектах с наличием агрессивной газовой среды, весь процесс производства регламентирует проектная документация, разработанная специально для конструкции на данной территории.

Качество арматуры

Каркас упрочнения в железобетонной конструкции, а также петли должны быть выполнены из высококачественных материалов. К арматуре выдвигаются определенные требования, благодаря соблюдению которых удается добиться нужных показателей прочности и жесткости всей конструкции.

Требования по качеству арматуры внутри плиты и петель:

В П-образных плитах допускается использовать арматуру из сталей, указанных в проектной документации
Размеры и форма петель, закладных обязательно соответствуют ГОСТам, чертежам конструкции, особенностям эксплуатации, требуемым свойствам
Натяжение арматуры выполняют электромеханическим/механическим методами
Коэффициент напряжения в каркасе после натяжения отклоняться от установленного в проекте может максимум на 10%

Правильные расчеты и высококачественные изделия – залог того, что построенная из П-образных плит конструкция получится надежной, прочной, способной выдерживать установленные нагрузки и обеспечить длительный срок эксплуатации здания.

Источник

Характеристика П-образных (ребристых) плит перекрытия

Дата: 15.09.2014

Железобетонные изделия обладают высокой прочностью, морозо- и износостойкостью, могут применяться в зоне повышенной влажности и с частыми низкими температурами, для неотапливаемых помещений. П-образные плиты перекрытия (которые правильнее было бы назвать ребристыми из-за наличия ребра жесткости) при тех же характеристиках значительно легче и гибче других видов ЖБИ. Их чаще используют для строительства производственных зданий, прокладывания водопроводов и теплосетей, но для частных домов они тоже вполне подходят.

Оглавление:

  1. Монтаж
  2. Цена

Производители выпускают самые различные виды ребристых перекрытий, в зависимости от назначения и потребностей покупателей. Размеры и вес плит п-образных зависят от материалов изготовления (марки бетона, класса арматуры) и параметров, закрепленных по ГОСТу. Стандартные изделия имеют высоту ребер 300-400 мм и длину-ширину 1,5х6, 3х12 и 3х6 м, вес от 1370 до 2400 кг.

Маркировка п-образных плит

Классификация зависит от наличия проемов и типа опирания:

  1. ПВ — имеют проемы с отверстиями для вентиляционных шахт с размерами 400, 700 и 1000 мм, их помечают цифрами 1, 2, 3.
  2. ПГ — плиты имеют П-образное сечение, похожее на трапецию, они сплошные и не имеют выемок.
  3. ПЛ – с проемами для обустройства кровли.
  4. ПФ – с отверстиями для установки зенитных фонарей.
  5. ПРТм – модернизированные, выдерживают колоссальные нагрузки до 2500-3000 кг/м2, так как сделаны из прочного бетона и напряжённой арматуры. Предназначены для строительства многоэтажных домов и всевозможных масштабных сооружений.
  6. П, ПР – обычные стандартные ребристые п-образные плиты.

Поскольку перекрытия опираются на ригели, существует два их вида — 1П и 2П:

  • 1П – плиты, что кладутся на полки ригелей;
  • 2П – ставятся на верхушки.

Особенности монтажа

Если перекрытия выполнены из П-образных плит, то целесообразнее их использовать для чердачных этажей или подвальных помещений. В жилом помещении дополнительные ригеля или ребра жесткости в потолке выглядит не эстетично и мешают сделать нормальное освещение. Хотя многое зависит от проектирования.

Для установки плит понадобится подъемная техника. Потребуется также нанять людей, которые будут принимать, и выравнивать перекрытия, которые ставятся поперек несущих опор. Все заводские изделия для удобства и предотвращения вращения имеют 4 монтажные петли. Сама кладка осуществляется в несколько этапов:

  • На опоры – ригели наносят цементный раствор (не более 20 мм), он должен быть свежим, поэтому делают это непосредственно перед поднятием плиты.
  • С помощью паука с крюками, зацепленными за петли к крану подвешивают блок и поднимают его к месту укладки, где двое рабочих осторожно выравнивают и ставят его на нужное место.
  • Плиты укладывают поэтапно, прослеживая чтобы расстояние меж ними было не более 50-70 мм.
  • Чтобы перекрытие получилось монолитным, щели заливают раствором.

Если есть необходимость сделать небольшие отверстия в ЖБИ, то лучше для этого использовать сверлящие инструменты.

Для того, чтобы изделия сохранили свои свойства и не деформировались, хранить их до строительства нужно на ровной площадке, прокладывая между ними деревянные бруски.

Стоимость

Цена перекрытия из п-образной плиты зависит от её типоразмера и технических характеристик.

Наименование

Параметры

Вес, кг

Цена в рублях

1П8-1АШт

5050×740×400

1370

от 9 984

1П4-1АШвт

5050×1485×400

2100

от 16 200

1П3-3АШвВ

5550×1485×400

2200

от 19 390

2П1-4АШв

5950×1485×400

2400

от 19 500

2П1-6АШв

5950×1485×400

2400

от 24 970

Чтобы немного сэкономить, можно купить плиты перекрытия б/у п-образные, о цене придётся договариваться в индивидуальном порядке. Следует узнать об условиях, в которых хранились материалы, и обязательно убедиться в их пригодности для строительства.


монтаж перекрытия, допустимая нагрузка, виды ЖБИ

Железобетонные конструкции активно используются во всех сферах строительства. Обладая чрезвычайной надежностью и долговечностью, материалы позволяют успешно воплощать даже самые сложные проекты. Особой популярностью среди многочисленных разновидностей продукции из армированного бетона пользуются П-образные плиты перекрытия. Их применяют для:

Плиты-перекрытия в форме «П»

  • обустройства коммунальных магистралей;
  • создания междуэтажных перекрытий;
  • возведения крыш и чердачных конструкций.

Использование железобетонных перекрытий существенно упрощает сборку каркасных систем, позволяет оперативно выполнить строительные работы и сокращает их себестоимость. За счет наличия дополнительных ребер жесткости они отличаются повышенными прочностными характеристиками и устойчивостью к весовым и деформирующим нагрузкам при облегченной массе.

Технология производства

Плиты-перекрытия в форме «П»

Согласно предписаниям действующего стандарта, для производства можно использовать легкие и тяжелые марки бетона. Готовая продукция подлежит эксплуатации в температурном диапазоне от -40 до +50 ˚С, в зонах с сейсмической активностью не выше 9 баллов. Общепринятая маркировка железобетонных изделий данной категории предоставляет сведения о:

  • наименовании и типоразмере;
  • классе установленной арматуры;
  • марке бетонной смеси;
  • допустимой нагрузке;
  • способе монтажа.

Основой конструкции является сварной каркас из металлических прутьев, слой армирующей металлической сетки и монтажные петли. Для их заливки и придания изделию необходимой формы используют высококачественный бетон. Для устранения пустот и придания готовой конструкции максимальной прочности используют виброобработку и температурно-влажностное воздействие в пропарочной.

Классификация изделий

Плиты-перекрытия в форме «П»

Для корректного выбора материалов под конкретный проектный регламент учитывается конфигурация, габариты, масса, а также особенности конструкции и возможность доставки материалов к месту проведения строительных работ. Главными параметрами, по которым различают продукцию, являются назначение и наличие технологических отверстий. По таким признакам плита П-образная может относиться к одному из следующих подвидов:

  • ПВ, с проемом в полках под укладку вентиляционных воздуховодов;
  • ПРТм, адаптированным к эксплуатации под высокими нагрузками;
  • ПЛ, используемым для строительства легкосбрасываемых кровельных систем;
  • ПФ, оснащенных отверстиями для монтажа зенитных фонарей;
  • ПКЖ, крупнопанельным ЖБ-перекрытия повышенной прочности;
  • ПГ с П-образным сечением трапециевидной формы без отверстий.

Чтобы приобрести качественные перекрытия в Ростове-на-Дону или другом городе ЮФО, обратитесь в компанию «Монолит-Юг». Мы выпускаем первоклассную продукцию, гарантируем ее полное соответствие стандарту и заявленным характеристикам, формируем честные цены на весь номенклатурный перечень и оперативно доставляем материалы на стройплощадки заказчиков.

Плиты ПТО и другие ЖБ изделия для лотков и каналов – производство, продажа, доставка от компании Монолит-Юг.

Купить дорожные плиты от производителя – выбор железобетонных панелей для аэродромов и дорог в Монолит-Юг.



Установка п образных плит перекрытия. Укладка (монтаж) плит перекрытия

Для начала стоит выяснить, что же необходимо для правильного монтажа. Действия, приведенные ниже, призваны гарантировать надежность и долговечность монтажа. Итак, необходимо:

  • грамотно забивать русты;
  • хорошо заполнять образующиеся зазоры;
  • для защиты от мороза торцы также нужно заделывать;
  • в плите необходимо проделать отверстие под чердачный люк или лаз;
  • размеры должны быть тщательно подогнаны посредством рубки;
  • стараться предотвратить появление трещин. Если же они все-таки возникли, то необходимо монтировать в безопасном месте.

Перечень элементов, которые могут использоваться в качестве перекрытий в домах:

  • многопустотные панели;
  • сплошные слоистые панели
  • предварительно напряженные панели, ребристые со стандартными размерами;
  • шатровые ребристые панели, располагающиеся вдоль периметра. Обычно используются, чтобы перекрыть все помещение;
  • монолитное бетонное перекрытие.

Многопустотные обладают такими преимуществами:

  • благодаря пустотам панели хорошо удерживают тепло, являются прекрасными звуко- и теплоизоляторами;
  • весят намного меньше других плит с теми же размерами, что способствует сокращению нагрузок на несущие конструкции.

Укорачивание

Несмотря на то, что можно заказать круглопустотную панель любых размеров, иногда необходимо сократить ее длину либо ширину, сделать вырез нужной формы, например, для эркера, или вырезать отверстие под выход на чердак. Наиболее подходящими инструментами для этого будут болгарка или лом. При всей прочности панели разрубить ее не так уж и сложно: на плиту шириной 1,2 м уйдет около 40 минут.

Как именно разрезать? Для поперечной разрубки необходимо нанести линию, по которой панель необходимо укоротить, а затем разместить горизонтально, подкладывая под нее подкладки. Их необходимо подложить точно под линию разметки, но никак не по краям. Если, к примеру, нужно отрезать 50 см плиты, тогда на расстоянии полметра от края мелом размечается линия и точно под ней будет размещаться подкладка. В случае неточного размещения подкладки под линией многопустотная панель будет, говоря языком строителей, «зализываться».

Технологическая схема: Правила строповок при монтаже, складирования или погрузки перекрытия.

Панель разрезают по заранее размеченной линии при помощи болгарки с диском для бетона. После этого простукивают кулачком по пустотам вдоль линии разреза, ни в коем случае не стоит бить по ребрам панели. Как правило, плита разбивается после 3-4 удара. Процедура повторяется по всей ширине. Ребра разрубаются тем самым кулачком, только вместо того, чтобы бить сверху, удары наносятся сбоку. Та часть многопустотной панели, которую надлежит отрезать, будет провисать под собственной тяжестью, что значительно поможет при резке. Далее при помощи лома нужно пробить нижнюю стенку трубы, под которой располагается арматура, поверхность которой нужно тщательно очистить от бетона и лишь потом разрезать болгаркой с диском по металлу. Полученный в результате этих действий срез будет не совсем ровным, получившиеся края нужно заделать с помощью раствора, перемешанного с забутовочным кирпичом, что не только выровняет срез, но и сделает панель более крепкой.

Технология продольного разреза панели, в отличие от поперечного, менее трудоемкая, однако требует больше времени, так как разрезаемая часть гораздо длиннее. Кулачком разбивается лишь стенка пустоты, идущая вдоль. Перед разбивкой делается предварительный надрез болгаркой по линии разметки. После чего нижнюю стенку трубы пробиваем ломом. Время от времени будут попадаться прутья арматуры около 3-8 мм диаметром, которые можно разрезать при помощи болгарки.

Очень важно помнить, что арматура напряжена и способна зажать диск болгарки во время резки. Во избежание этого прутья не стоит дорезать до конца, а разбить вместо этого ломом или кулачком. Очень хорошо зарекомендовала себя резка арматуры автогеном. Легкость резки может создать ошибочное мнение о сравнительной непрочности плиты, которая благодаря арматуре и ребрам выдерживает нагрузку до 800 кг/м².

Перекрытие помещения с нехваткой ширины

Иногда, перекрывая помещение, мы выясняем, что его размеры не являются многократностью размеров плит, в результате чего между стеной и последней панелью образовывается зазор. Конечно, можно бы было вырезать и вставить недостающий кусок из очередной плиты, но это довольно сложный процесс, который займет много времени. Существует более легкий способ.

Схема узлов операния многоопорных панельных перекрытий: А – наружные стены. Б – Анкер из арматуры диаметром 10А1. В – На внутреннюю стену. 1 – Анкер многопустотный. 2 – Железобетонная панель перекрытия. 3 – Цементный раствор. 4 – Подливка из цементного раствора. 5 – Бетонный вкладыш 6 – Сварной шов (h – 6mm) длиной 5см. 7 – Петля панели.

К примеру, зазор между последней плитой и стеной составляет полметра. Что делать в таком случае? Существует несколько решений этой проблемы. Наиболее простым из них будет осуществление монтажа панелей перекрытия следующим образом:

Зазор разбивается на две части. Первая монтируется на расстоянии 25 см от стены, все остальные – друг около друга, тогда последняя плита окажется на расстоянии 25 см от стены. В каждый из этих двух зазоров будет укладываться шлакоблок для стен. При этом каждый кирпич надежно фиксируется, упираясь торцом в плиту. Шлакоблоки необходимо размещать отверстиями в сторону, ни в коем случае не вверх или вниз. Другим торцом шлакоблоки упрутся во внешнюю стену, тем самым усиливая фиксацию. На первый взгляд подобная конструкция может показаться ненадежной, но это не так. Ее прочность довольно велика, но если все же ее несущая способность вызывает сомнения, то при заливке пола следующего этажа можно дополнительно укрепить зазоры арматурой или кладочной сеткой. Целесообразна технология использования арматуры с диаметром прутьев 6 мм.

Второй способ перекрытия зазора заключается в распределении его между отдельными плитами. Например, при той же величине зазора в полметра и 10 плитах, зазор, который необходимо оставить между плитами, равен 5,5 см (9 зазоров между 10 плитами 50 см/9=5,5 см). Первая из них ложится вплотную к стене, вторая – с зазором 5,5 см и т.д. Последняя панель должна лечь вплотную к стене. Под каждым зазором нужно подвязать доску, которая будет играть роль опалубки, положить арматуру и залить бетоном.

Причины появления трещин

Случается, что многопустотные панели перекрытия дают трещины еще до их монтажа. Обычно это происходит из-за неправильного хранения или транспортировки. Их нужно складывать особым образом, при котором должны соблюдаться такие условия:

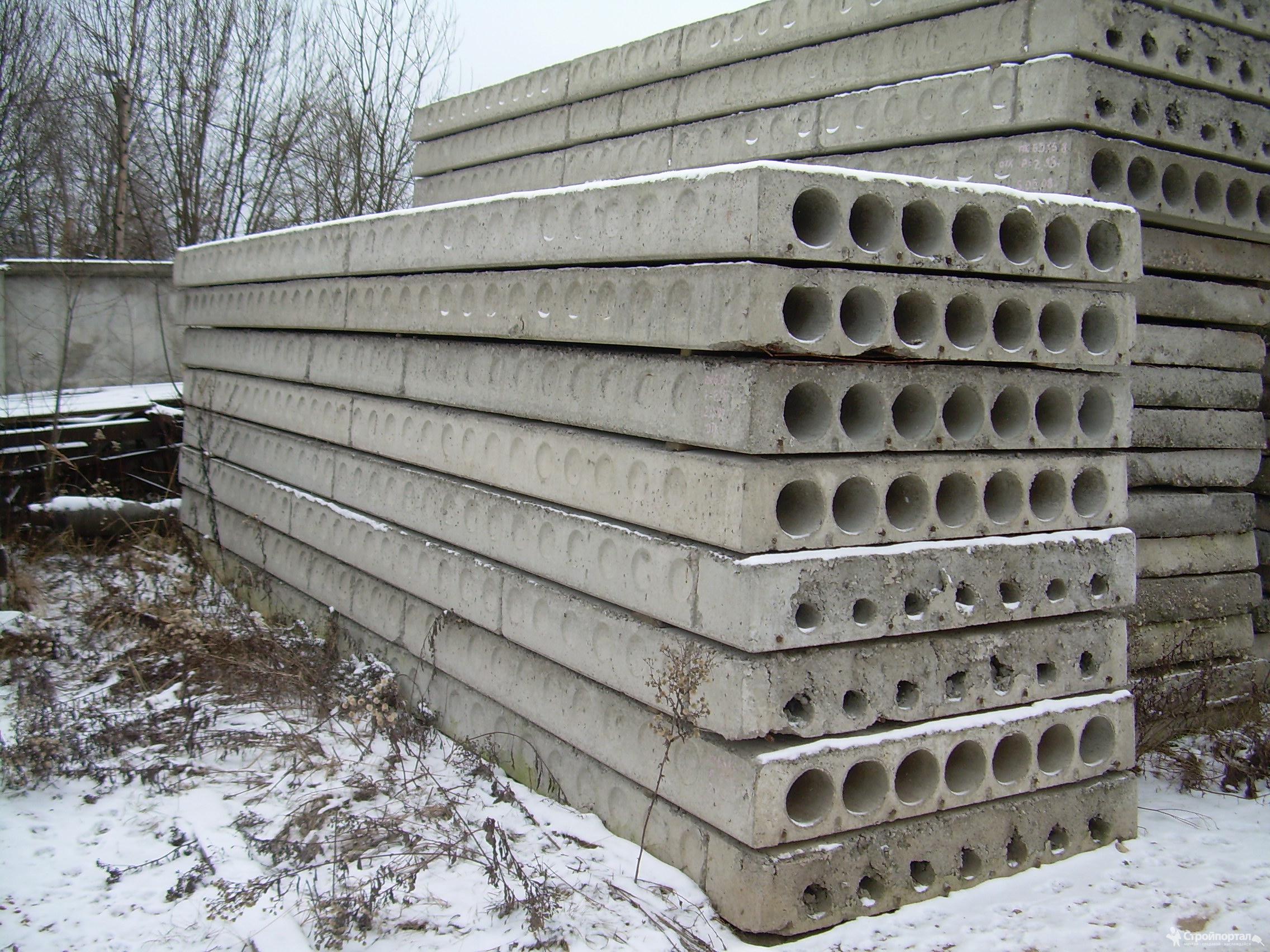

  1. Плиты необходимо хранить штабелями, избегая соприкосновения с грунтом. Под нижней плитой должно находиться надежное, устойчивое к гниению и влаге основание, иначе попадание влаги на плиту станет причиной появления трещин.
  2. Необходимо, чтобы основание, на котором будет находиться нижняя плита, было достаточно высоким и прочным. Так как на него будет опираться несколько плит, допустимо проседание основания, но даже при этом середина нижней панели не может касаться грунта. В противном случае трещины появятся не только на нижней, но и над расположенными над ней панелями.
  1. Лучше всего укладывать плиты для хранения горизонтально.
  2. Между ними должны находиться рейки из древесины в качестве прокладок.

Требования к рейкам такие:

  • рейки должны быть достаточной толщины, чтобы панели не касались друг друга;
  • рейки необходимо размещать так, чтобы они находились на одной вертикальной линии;
  • расстояние между рейкой и краем плиты должно находиться в пределах 20-40 см.

Если все эти условия будут соблюдены и основание будет обладать достаточной прочностью, то количество панелей в штабеле может достигать 8-10 штук при высоте до 2,5 м. Большая высота недопустима.

Монтаж треснувшего материала

По правде говоря, треснувшие многопустотные панели довольно часто используются строителями. Если трещины небольшие, то дальнейшее использование вполне возможно. Однако необходимо помнить о том, что такое изделие нельзя сильно нагружать и необходимо дополнительно зафиксировать.

Оптимальная установка треснувших панелей:

  • установить плиту на наружной или несущей стене на 10-15 см. При таком монтаже плита будет опираться на три стены как короткими, так и длинной стороной;
  • плита дополнительно закрепляется благодаря вышестоящим стенам, прижимающим ее. Так стоит делать, если трещина достаточно большая;
  • установить плиту там, где позже будет установлена подпирающая ее кирпичная перегородка;
  • укладка лопнувшей плиты между целыми. Русты, образующиеся при монтаже между плитами, при позднейшей заделке раствором создадут практически цельное перекрытие;
  • постараться уложить в месте, где нагрузки будут минимальными. Например, на чердаке, где нагрузок практически нет, важно, чтобы на треснувшую не опирались конструктивные элементы крыши;
  • если плита слишком сильно повреждена, то есть ширина трещины более 4 мм, рекомендуется использовать только неповрежденную часть плиты, отрезав треснувшую.

Если треснувшая панель все же вызывает опасения, то при заливке пола следующего этажа можно дополнительно укрепить арматуру на нем. Стяжка позволит равномерно распределить нагрузку и усилить конструкцию.

Технология укладки

Без спецтехники монтаж панелей перекрытия осуществить невозможно. Даже самые малогабаритные из них весят более полутонны. Поэтому монтировать нужно с применением башенного крана или автокрана.

У всех типов монтируемых панелей обязательно должны быть четыре петли для монтажа. Каждая такая петля будет выглядеть или как выступающий изогнутый фрагмент арматуры, или как свободная от материала изделия часть арматуры в специальном углублении. Назначение такой петли – соединение панели перекрытия с подъемным краном. Если при монтаже используются панели, бывшие в употреблении, нужно проверить наличие всех четырех петель. В новых плитах также необходимо проверить наличие и целостность петель при покупке или перед самим монтажом.

Последовательность работ

  1. На поверхность стены, на которую будет монтироваться панель перекрытия, с целью предотвращения появления щелей и для более прочного прилегания элементов нужно нанести цементный раствор. Пока раствор не затвердел, на протяжении 15-20 мин. панель можно перемещать при помощи лома для достижения нужного положения. Нельзя допустить, чтобы раствор затвердел перед установкой, поэтому наносить его на несущие поверхности – стены, балки, сваи – нужно одновременно с подъемом плиты. При установке она должна заходить на несущие стены на 12-15 см.
  2. Крюк крана нужно соединить с «пауком» – приспособлением, состоящим из четырех одинаковой длины тросов, заканчивающихся крюками. Крюки паука цепляются на монтажные петли перекрытия, благодаря чему панель сохраняет горизонтальное положение при подъеме и не вращается.
  3. Выполняя , работы одного только крана недостаточно. Нужна помощь еще, по крайней мере, двух монтажников, заданием которых будет выравнивание подвешенной плиты, чтобы обеспечить точность монтажа.
  4. В разрезе плита припоминает трапецию: ее верхний край незначительно уже нижнего. По этой причине между плитами, уложенными рядом вплотную, всегда образуется щель, которую необходимо залить бетоном. Ширина этой щели, как правило, не превышает 5-7 см, однако если она шире, то перед бетонированием нужно вложить в нее арматуру.
  5. В петли расположенных рядом плит продевается стальной прут, после чего его края, которые выступают за петли, необходимо загнуть параллельно самому пруту и соединить при помощи сварки, скрепив таким образом лежащие рядом плиты. Монтажные петли плит около стены привариваются к стенным анкерам.


Дополнительные моменты, на которые стоит обратить внимание, выполняя монтаж плит перекрытия:

  1. Техника безопасности. Монтажные работы входят в категорию высотных работ с использованием специальной техники.
  2. Комфортные условия работы при укладке. К примеру, емкость с раствором может находиться на первой из установленных плит и тогда, устанавливая очередную панель, не придется спускаться за ней на предыдущий уровень. Этот же раствор можно использовать и для заливки рустов.

На первый взгляд такие советы могут показаться мелочными, но именно мелочи отнимают больше всего времени. После укладки плит необходимо заделать торцы, чтобы защитить плиты от мороза одним из следующих способов:

  • используя минеральную вату, которую заталкивают на 20-30 см в глубину;
  • используя бетонный растров, который заливается на 12-25 см в глубину;
  • забутовочным кирпичом с последующим бетонированием щелей.

Применение плит перекрытия (ПК по отечественной классификации) — недешёвый, но быстрый метод монтажа прочного и долговечного перекрытия в зданиях с каменными несущими стенами. Для выполнения работ придётся привлечь подъёмный кран, подготовить опорные площадки и соблюсти несколько условий .

Такелажные работы

ПК обладают немалым весом, манипуляции с ними непросты. В большинстве тяжёлых железобетонных изделий имеются закладные петли для зацепа крюков стропальных тросов. Однако, выпускается ряд многопустотных железобетонных перекрытий без петель . Плиты из ячеистого бетона, производимые по лицензиям немецких компаний, также не оснащаются такелажными петлями. Для подъёма таких ПК применяют захватные устройства, так называемые кондукторы . ПК, не оснащённые петлями, обладают трапециевидным сечением, сужающимся кверху. На боковых поверхностях имеются выступы, за которые фиксируют зацепы кондуктора.

Захватное устройство не выступает за габариты ПК, после монтажа легко снимается.

Складирование

Важно соблюдать правила складирования ПК на стройплощадке . Они должны находиться в горизонтальном положении, опираться по коротким торцам. Нельзя допускать, чтобы временные опоры погрузились под весом железобетона в грунт. Если плита ляжет «пузом» на грунт, она даст трещину. При складировании ПК «стопкой», подкладки размещают только по торцам, никак не в центре.

Подготовка опорных площадок

Перед тем, , необходимо тщательно подготовить опорные площадки .

  • Должна быть обеспечена надлежащая глубина опирания . Для большинства типов многопустотных ПК в зданиях опора на железобетонные конструкции должна быть не менее:
    — для ПК длиной до 4,2 м — 70 мм;
    — от 4,2 м до 6,0 м — 90 мм;
    — от 6,0 м до 7,2 м — 100 мм;
    — от 7,2 м до 12,0 м — 120 мм;

    Глубина опоры для ПК некоторых серий может быть иной. Подчеркнем, что приведенные данные справедливы лишь для прочного армированного бетонного основания. При опоре на кирпич это значение должно быть на 30-40% больше.

  • Сборное перекрытие не следует опирать на материалы невысокой плотности . Ячеистый и керамзитобетон, поризованная керамика и даже эффективный кирпич не могут служить непосредственной основой. Самым надёжным решением будет устройство монолитного железобетонного пояса высотой не менее 15 см. Минимальное армирование — прямоугольный каркас из четырёх стержней строительной арматуры AIII диаметром 10 мм. Если пояса расположить не только в месте опирания ПК, но и замкнуть контур по всему периметру здания, это увеличит прочность сооружения. Менее затратный способ — соорудить опорную площадку из полнотелого кирпича не менее двух рядов высотой.
  • Место опирания должно быть ровным, разница по отметкам минимальной . При необходимости можно сделать предварительную стяжку из цементно-песчаного раствора высокой марки.

Как опирать

Опирать следует по коротким сторонам. ПК под собственным весом на несколько сантиметров провисает вниз. Опора по боковым сторонам возможна, но нежелательна. Если ПК не раскладываются в точный размер, предпочтительным решением будет их немного раздвинуть и замонолитить разрывы, чем заводить в стены.

Стоит ли монтировать ПК самостоятельно?

Однозначного ответа нет. С одной стороны, ничего сложного, вроде бы, нет. С другой, работать нужно споро: схватывается раствор, дорого обходится простой крана. Монтаж крупноразмерных строительных конструкций связан с повышенной опасностью, особенно на высоте. Желательно, чтобы хотя бы один из монтажников имел опыт проведения подобных работ. Минимальный состав бригады — два монтажника и один работник, замешивающий и подающий раствор.

Расскажем непосредственно о том, как укладывать плиты перекрытия на подготовленные стены. Итак, порядок работ таков :

  1. Заранее приготовить компоненты для приготовления цементно-песчаного раствора. Пропорция — 1:3, песок крупный. Раствор должен иметь консистенцию качественной сметаны и не растекаться. Замешивать его следует непосредственно перед использованием.
  2. После установки крана в рабочее положение монтажники готовят плиту к подъёму, закрепляют стропы. Одновременно помощник раскладывает свежеприготовленный раствор слоем в 3-4 см в месте опирания.
  3. После переноса на место монтажники позиционируют ПК, обеспечивая равное опирание с обеих сторон, опускают. Если попалась бракованное изделие и расхождение в разных концах опоры между нижней плоскостью плиты и опорной площадкой составляет более 15 мм, можно подложить несколько отрезков арматуры, камешков. Устанавливают остальные ПК. Раствор быстро сохнет, его следует раскладывать с опережением по времени в полчаса, не больше.
  4. Сразу после монтажа необходимо проверить горизонтальные швы. При наличии пустот плотно зачеканить жёстким цементно-песчаным раствором.
  5. Если используются ПК с открытыми пустотами, их следует защитить от дальнейшего промерзания. Для этого достаточно отверстия, примыкающие к наружной стене, закрыть пенопластом.

Повышение несущей способности

В бюджетном строительстве зачастую стыки между плитами просто заполняют раствором или строительной пеной. Однако существует проверенный метод, как уложить плиты перекрытия, одновременно увеличив прочность всего перекрытия. Для этого промежутки между ПК нужно не просто заполнить раствором, но армировать . Проложить хотя бы один (лучше два — снизу и сверху) арматурный стержень. По наружному периметру устроить монолитный пояс, от 5 см шириной. Арматурный каркас связать из двух стержней и расположить вертикально. Так же замоноличивают промежутки между ПК во внутренних несущих стенах.

Все элементы перекрытия оказываются связанными в единый жёсткий диск. Повышается несущая способность, до 40% для бетонных ПК и почти в два раза для ячеистобетонных.

Трещины

Можно ли и как укладывать плиты перекрытия с трещинами? Можно, если в зоне трещины бетон не нарушен, не осыпается, не оголена арматура. Нужно учесть, что дефектную плиту не следует нагружать, нельзя складировать тяжёлые стройматериалы. ПК можно усилить: прорезать сверху несколько пустот на 1-1,5 м в стороны от трещины, армировать и замонолитить. монолитный пояс, от 5 см шириной. Арматурный каркас связать из двух стержней и расположить вертикально. Так же замоноличивают промежутки между ПК во внутренних несущих стенах.

В заключение ещё раз напомним, что монтажные работы связаны с риском. Монтаж плит перекрытия своими руками можно осуществлять только при безукоснительном соблюдении правил техники безопасности, на свой страх и риск.

Монтаж плит перекрытия своими руками.

В настоящее время в нашей стране наиболее популярными являются три способа сооружения перекрытий в доме. Это монтаж плит перекрытия, устройство монолитного железобетонного перекрытия и устройство перекрытия по деревянным (реже металлическим) балкам. Обо всех этих способах и не только мы обязательно будем говорить. И первая технология, которую мы рассмотрим — это монтаж готовых плит перекрытия.

Для начала немного о самих плитах перекрытия. В зависимости от своей формы все плиты можно поделить на плоские и ребристые. Плоские в свою очередь делятся на сплошные и пустотные. Нас сейчас интересуют пустотные, т.к. именно этот тип плит и применяется в основном в малоэтажном строительстве.

Пустотные плиты в свою очередь также классифицируются по различным параметрам, таким как форма и размер пустот, толщина плит, технология изготовления плит, способ армирования.

Углубляться в тему классификации я не буду. Эту информацию лучше искать на сайтах предприятий-производителей ЖБИ (железобетонных изделий). Мы лучше поговорим непосредственно о монтаже.

Самый первый момент, на который необходимо обратить внимание ещё на стадии проектирования своего будущего дома, это возможность приобрести в Вашем районе именно плиты тех размеров, которые закладываются в проект. У каждого производителя имеется своя определённая номенклатура выпускаемых изделий и она всегда ограничена. Это действительно важно и меня удивляет то, что очень часто застройщики забывают про эту рекомендацию и потом им приходится либо рубить одну или несколько плит, либо делать на перекрытии монолитный участок. Об этом мы еще поговорим ниже.

Складирование плит перекрытия на стройплощадке.

Конечно здорово, если у Вас есть возможность укладывать плиты перекрытия сразу же при их доставке прямо с машины, которая их привезла. Но чаще всего этого не происходит. Либо водитель настаивает на том, чтобы Вы выгрузили плиты как можно быстрее, т.к. он торопится на следующий заказ, либо плиты уложены на машине не в том порядке, в котором Вам нужно, либо Вы просто купили их заранее и класть пока не собираетесь. Во всех этих случаях плиты нужно будет складировать на Вашем участке.

Постарайтесь выбрать для этого ровную поверхность. Никогда не кладите плиты прямо на землю. Обязательно под края плиты нужно что-нибудь положить, например, обрезки деревянного бруса. Подкладок должно быть только две, на расстоянии от краёв примерно 25-40 см. Под середину плиты подкладки ставить нельзя.

Плиты можно складировать штабелем высотой до 2,5 метров. Подкладки под первую плиту делайте повыше, чтобы в случае возможного их вдавливания в грунт при укладке последующих плит, первая ни в коем случае не касалась земли, иначе она легко может переломиться. Все последующие подкладки достаточно сделать даже из дюймовки (2,5 см). Располагать их в штабеле нужно строго друг над другом.

Подготовка к монтажу плит перекрытия.

Подготовка начинается ещё в тот момент, когда каменщики выгоняют последние ряды кладки. Плиты будут ложиться ровно и без перепадов, если верхние ряды несущих стен будут ровными и будут находиться в одной горизонтальной плоскости.

Чтобы этого добиться, обязательно во всех углах перекрываемой комнаты должны быть отметки горизонтального уровня. Ставят их ещё в процессе возведения стен с помощью нивелира, либо лазерного уровня, либо гидроуровня. И когда делается последний ряд кладки, рулеткой контролируется расстояние от отметок до верха стен. Во всех углах оно должно быть одинаково. Из своего опыта могу Вам точно сказать, что некоторые каменщики этим пренебрегают, особенно когда делают забутовочную кладку одновременно с лицевой, выполняемой «под пруток».

Верхний ряд кирпичной кладки несущих стен должен быть тычковым. То есть, если смотреть изнутри перекрытого помещения, то на несущих стенах (на которые опираются плиты перекрытия) в самом верхнем ряду кладки должны быть видны только тычки.

Если плиты кладутся на несущую перегородку толщиной в 1,5 кирпича (т.е. на неё плиты опираются с обеих сторон), то верхний ряд такой перегородки выкладывается одним из двух способов:

Перед укладкой плит перекрытия на стены из различных блоков (пенобетонные, газосиликатные, шлаковые и т.п.) необходимо делать армированный бетонный пояс (обычно около 15-20 см толщиной). Делается такой пояс либо заливкой бетона в опалубку, либо с использованием специальных U-образных блоков по всему периметру коробки дома, т.е. не только по несущим стенам, но и по не несущим.

При монтаже пустотных плит перекрытия отверстия в них необходимо заделывать. Это гораздо удобнее делать заранее, пока плиты ещё лежат на земле. Вообще, СНиП предписывает заделывать пустоты в обязательном порядке с той стороны плиты, которая опирается на наружную стену (для снижения вероятности промерзания плиты), и со стороны, которая опирается на внутреннюю перегородку, только начиная с третьего перекрытия от верха дома и ниже (для увеличения прочности). Т.е., если, допустим, в доме есть цокольное перекрытие, перекрытие между 1-м и 2-м этажом и чердачное перекрытие над 2-м этажом, то обязательно предписывается заделывать пустоты со стороны несущих перегородок только в цокольном перекрытии.

Скажу, что мы при укладке плит отверстия заделываем всегда. Более того, в последнее время всё чаще круглопустотные плиты, приходят с заводов с уже заделанными отверстиями. Это удобно. Если же отверстия не заделаны, мы вставляем в них полуторный кирпич (можно даже половинку) и оставшиеся щели прокидываем раствором.

Также перед монтажом плит необходимо заранее подготовить площадку для крана. Хорошо, если в месте где будет стоять кран грунт, как говорится родной, слежавшийся. Хуже, когда грунт насыпной. Если у Вас имеется подвал, нельзя ставить кран слишком близко к дому, во избежании того, что показано на рисунке ниже:

В подобных случаях лучше заказать автокран с более длинной стрелой. Также иногда на место, где будет стоять кран, приходится сначала класть несколько дорожных плит (обычно находятся где-нибудь б/у-шные). Часто это приходится делать осенью в дождливую и слякотную погоду, когда участок на столько «разбит», что кран просто вязнет на нём.

Для монтажа плит перекрытия вполне достаточно трёх человек. Один цепляет плиты, двое укладывают. При желании можно справиться и вдвоём, хотя не всегда. Бывает, что при перекрывании, например, второго этажа монтажники и крановщик не видят друг друга. Тогда наверху, помимо 2-х человек, непосредственно укладывающих плиту, должен быть ещё человек, который будет подавать крановщику команды.

Укладку начинают от стены на слой раствора не более 2 см. Раствор должен быть достаточно густым, чтобы плита не выдавливала его полностью из шва. После того, как крановщик кладёт плиту на стены, он сначала оставляет стропы натянутыми. При этом с помощью лома плиту при необходимости не сложно немного подвинуть. Если верхние поверхности несущих стен были сделаны ровными, то и плиты будут ложиться ровно, без перепадов, как говорится «с первого подхода».

Касательно величины опирания плит на стены, приведу выписку из документа «Пособие по проектированию жилых зданий. Вып. 3 (к СНиП 2.08.01-85) 6. ПЕРЕКРЫТИЯ»:

Пункт 6.16.: Глубину опирания сборных плит на стены в зависимости от характера их опирания рекомендуется принимать не менее, мм: при опирании по контуру, а также двум длинным и одной короткой сторонам — 40; при опирании по двум сторонам и пролете плит 4,2 м и менее, а также по двум коротким и одной длинной сторонам — 50; при опирании по двум сторонам и пролете плит более 4,2 м — 70.

При назначении глубины опирания плит перекрытий следует также учитывать требования СНиП 2.03.01-84 к анкеровке арматуры на опорах.

Мы в своей практике стараемся делать опирание не меньше 12 см, благо сейчас есть возможность приобретать именно те плиты, которые нужны. Шаг их длин составляет 10 см.

Часто слышу споры о том, можно ли опирать пустотные плиты перекрытия на три стороны (на две короткие и одну длинную) и на сколько можно заводить плиту длинной стороной на стену. Из того, что написано выше, следует, что опирать так плиты можно. Но это не совсем так. Если почитать указанный СНиП, то в нём говорится, что плиты, которые опираются на три стороны имеют другую схему армирования, нежели те, которые опираются только на две стороны.

Подавляющее большинство пустотных плит, которые сейчас выпускаются заводами ЖБИ, рассчитаны именно на опирание на две короткие стороны, поэтому заводить их длинной стороной на стену не рекомендуется. При определённой нагрузке, это может привести к растрескиванию плиты. Схему армирования и следовательно возможность опирания плиты на третью сторону нужно уточнять именно у производителя.

Также ошибкой, связанной с неправильным нагружением плиты, является перекрывание ей сразу двух пролётов (см. рис. ниже):

При определённых неблагоприятных условиях плита может треснуть, причём место появления трещины абсолютно не предсказуемо. Если Вы всё же используете такую схему, сделайте болгаркой разрез (на глубину диска) на верхней поверхности плиты строго над средней перегородкой. Тем самым в случае чего трещина пройдёт именно по этому разрезу, что в принципе уже не страшно.

Конечно, хорошо, если нам удаётся перекрыться исключительно целыми плитами. Но обстоятельства бывают разные и всё же иногда какую-то плиту (или даже не одну) приходится рубить вдоль или поперёк. Для этого понадобятся болгарка с алмазным диском по бетону, кувалда, лом и не самый хилый на стройке мужик.

Чтобы облегчить работу, плиту лучше положить на подкладку. Причём эта подкладка ставится именно под линию среза. В определённый момент, плита просто разломится по этой линии от собственного веса.

В первую очередь делаем пропил на верхней поверхности плиты болгаркой по линии среза. Затем, нанося удары кувалдой сверху, прорубаем полосу по верху плиты. Пробить бетон в области пустот довольно просто. Далее ломом пробиваем нижнюю часть плиты (также по пустотам). При рубке плиты вдоль (рубим всегда по отверстию в плите), она довольно быстро ломается. При рубке поперёк, если плита после разрушения ломом нижней части не сломалась, кувалдой наносят удары сбоку по вертикальным перегородкам плиты до победного.

В процессе рубки попадающуюся арматуру разрезаем. Можно болгаркой, но более безопасно сваркой либо газовым резаком, особенно когда арматура в плите предварительно-напряженная. Диск от болгарки может закусить. Чтобы этого не произошло, не режьте арматуру до конца, оставляйте пару-тройку миллиметров и после разрывайте её ударом той же кувалды.

Несколько раз в своей практике нам доводилось рубить плиты вдоль. Но никогда мы не использовали скажем так «обрубки» шириной меньше 60 см (остаётся менее 3-х отверстий), и Вам не советую. Вообще, принимая решении о рубке плиты, всю ответственность за возможные последствия Вы полностью берёте на себя, потому что ни один производитель в официальном порядке не скажет Вам, что рубить плиту можно.

Давайте теперь посмотрим, что можно сделать, если всё-таки целого числа плит Вам не хватает, чтобы полностью перекрыть комнату:

Способ 1 — первую, либо последнюю (может быть обе) плиты кладём, не доводя длинную сторону до стены. Оставшийся промежуток закладываем кирпичом или блоками, свешивая их не более чем на половину со стены (см. рис.):

Способ 2 — делаем так называемый «монолитный участок». Снизу под плиты ставится опалубка из фанеры, делается арматурный каркас (см. рис. ниже) и участок между плитами заливается бетоном.

Анкеровка плит перекрытия.

После того как все плиты уложены, производится их анкеровка. Вообще, если строительство дома ведётся по проекту, то в нём должна присутствовать схема анкеровки. Когда проетка нет, мы обычно используем схему, показанную на рисунке:

Анкер делается с загибанием конца в петлю, которая цепляется за монтажную петлю плиты. Прежде чем приваривать анкера друг к друг и к монтажным петлям, их надо на сколько получится натянуть.

После выполнения анкеровки сразу заделываем раствором все монтажные проушины в плитах и русты (швы между плитами). Старайтесь не затягивать с этим, чтобы в русты не попадал строительный мусор, а в проушины не заливалась вода при дожде и снеге. Если Вы подозреваете, что вода в плиты всё же попала (например, купили плиты с уже заделанными пустотами, и дождевая вода могла попасть даже ещё при хранении на заводе), её лучше выпустить. Для этого после укладки просто просверлите перфоратором по одному небольшому отверстию в плитах снизу, в те пустоты, где находятся монтажные проушины.

Особенно опасно нахождение воды в пустотах в зимнее время, когда дом ещё не отапливается (либо совсем не достроен) и плиты промерзают ниже нуля. Вода насыщает нижний слой бетона, и при неоднократном цикле замораживания-размораживания плита просто начинает разрушаться.

Ещё одним способом закрепления плит является сооружение так называемого бетонного кольцевого анкера. Это своего рода тот же монолитный армированный пояс, только делается он не под плитами, а в одной плоскости с ними, также по всему периметру дома. Чаще такой способ применяется на домах из газобетонных, пенобетонных и др. блоков.

Сразу оговорюсь, что мы его ни разу не использовали из-за значительно большей трудоёмкости. Думаю, кольцевой анкер оправдан в более сейсмоопасных регионах, чем наша Нижегородская область.

Монтаж плит перекрытия своими руками, ГЛАВНАЯ


Рассматриваем вопросы касающиеся монтажа плит перекрытия. Как складировать плиты? Как готовить стены к монтажу перекрытия? Как укладывать и крепить плиты?

Конструкции перекрытия должны отвечать требованиям относительно прочности, огнестойкости, звукоизоляции и теплоизоляции. Всеми этими характеристиками обладают ЖБИ плитного типа. Они используются при возведении промышленных, многоквартирных и индивидуальных строений.

Они служат в качестве межэтажных перекрытий, где их нижняя поверхность выступает потолком, а верхняя полом верхнего помещения. Также плиты укладываются на гаражи, сараи и другие постройки хозяйственного назначения, таким образом, образуя крышу. Нередко их используют в качестве фундамента.

Виды плит перекрытий

Можно выделить 2 вида: монолитные плиты перекрытия и пустотные. Первые отличаются большим запасом прочности и несущей способностью. Среди серьезных недостатков можно отметить их вес, высокую теплопроводность и низкие звукоизоляционные свойства. Такие изделия зачастую применяются для строительства общественных и индустриальных сооружений.

Плиты перекрытия фото


  • Пустотные ЖБИ используются при возведении частных домов ввиду их более дешевой стоимости и легкого веса по сравнению с монолитными аналогами. Этот фактор, конечно, не позволяет обойтись без специальной техники для доставки ПК на объект и монтажа, но, тем не менее, дает возможность значительно снизить нагрузку на несущие стены и фундамент. И как следствие сократить расходы на их обустройство, используя меньшее количество строительного материала.
  • Пустоты, проходящие по всей длине бетонного изделия, могут иметь круглую, овальную и многоугольную форму. Ими можно воспользоваться при закладке коммуникаций, используя кабель-каналы, пластиковые короба или гофрированные трубы.

Многопустотные плиты перекрытия гарантируют:

  • хорошие тепло и звукоизоляционные качества;
  • огнестойкость;
  • распределение нагрузки на несущие стены;
  • высокую механическую прочность;
  • долговечность.

Благодаря ровным поверхностям плит все дальнейшие отделочные работы пройдут с не только минимальным вложением средств на выравнивание потолка (пола), но и меньшими трудозатратами.

Плиты перекрытия размеры

  • Плиты перекрытия выпускаются длиной от 1880 до 6280 мм с шагом с 100 мм.
  • Толщина плиты перекрытия составляет 220 мм. Стандартная ширина изделия равна 990, 1190 либо 1490 мм, хотя можно найти плиты и с другими типоразмерами.
  • Вес плиты перекрытия определяют ее габариты, ориентировочно данный показатель варьируется от 500 до 1500 кг. Что касается несущей способности единицы изделия, то в среднем она составляет 800 кг на 1 кв.м.

Что необходимо знать перед приобретением ПК

  • Не допускается наличие следов ржавчины и жира на поверхностях изделия.

  • Максимально допустимые трещины — 0,1 мм, но лучше — это их полное отсутствие.
  • Все грани плит должны иметь максимально ровные поверхности, без выпуклостей и впадин.
  • Допустимое отклонение от номинала по длине — 10 мм, толщине — 5 мм, ширине — 5 мм.
  • Изделие должно иметь соответствующие сертификаты качества.

Перед началом укладки плит перекрытия необходимо знать, что:

  • шершавая сторона плиты должна быть обращена вверх, а гладкая вниз;
  • подгон изделий осуществляется по их нижним сторонам;
  • ЖБИ должны опираться на 2 короткие стороны, длинную сторону не рекомендуется заводить на стену;
  • понадобятся компоненты для песчано-цементного раствора;
  • укладка плит производится вплотную друг к другу без зазоров;
  • услуги крана почасовые, поэтому к его приезду подготавливается все необходимое, чтобы работы прошли без заминок;
  • плиты должны опираться только на несущие стены, остальные внутренние перегородки (стены) возводятся после установки перекрытия;
  • для слаженного монтажа в помощь крану понадобится как минимум 2, а лучше 3 человека;

  • перед черновой отделкой пустоты плиты заполняются щебнем или керамзитом.

Подготовка стен перед установкой плит перекрытия

  • Несущие стены подвергают нивелировке. Они должны быть максимально ровными по высоте, допустимое расхождение составляет максимум 10 мм. Выявить разницу высот можно посредством длинной балки, которая размещается на двух противоположных стенах. Поверх бруса ставится строительный уровень, и чем он длиннее, тем точнее полученный результат.
  • Таким образом, проверяются все опоры под плиты перекрытия. При этом важно производить замеры как можно чаще. Для этого балка или брус устанавливается в углах строения, затем перемещается каждые 1-1,5 м. Соответствующие данные можно записать на стенах мелом или маркером.
  • Далее находится самая высокая и низкая точка и выкладывается бетонная смесь с использованием ячеистой металлической сетки. Опоры, возведенные из пенобетонных, шлаковых, газосиликатных блоков, в обязательном порядке усиливаются. Это можно сделать посредством армирующего пояса высотой не менее 15 см.
  • Армопояс равномерно распределяет нагрузку, предотвращает деформацию стен и защищает плиты перекрытия от излома.

  • Опалубка собирается из максимально ровных досок в соответствии с полученными значениями, то есть грани могут иметь различные значения по высоте. Можно воспользоваться специальным П-образным профилем. Конструкция обустраивается по всему периметру коробки дома, включая и ненесущие стены, особенно, если строение выполнено из легких блочных материалов.
  • Для замеса песчано-цементного раствора берется 1 ведро цемента (М500) и 3 ведра песка, воды необходимо столько, чтобы смесь получилась не жидкой, но и не густой. Песок обязательно просеивается для удаления камешков, которые поспособствуют разрушению слоя под весом плиты.
  • После заливки раствор протыкается мастерком или отрезком арматуры для предотвращения образования воздушных прослоек. Трамбовке следует уделить повышенное внимание.

  • Перед кладкой плит перекрытия необходимо заделать пустоты во избежание промерзания. Если ЖБИ хранились на стройплощадке долгое время, то рекомендуется в участках прохождения пустот просверлить одно-два отверстия, через которые уйдет лишняя влага. Следует отметить, что отверстия заделываются бетонным раствором, а при монтаже плита должна быть обращена ими вниз.
  • Заводские пустоты заполняются керамзитом или просто вставляются крупные куски полуторного кирпича, а оставшиеся щели закрываются цементным раствором. Хотя в последнее время заводы выпускают плиты уже с закрытыми пустотами.
  • Смесь в опалубке должна хорошо просохнуть, набраться прочности, для этого понадобится не менее 3 недель.

Площадка для крана

  • Грунт, где будет стоять подъемная техника должен быть слежавшийся. Нельзя устанавливать кран вблизи строящегося дома при наличии подвала. Опорная «нога» спецтехники создает весьма значительную нагрузку на грунт, что может привести к обрушению стенки подвального помещения.
  • При рыхлых или насыпных грунтах рекомендуется заказать кран с более длинной стрелой. Если работы проводятся весной или осенью, когда грунт насыщен влагой площадку под автокран выкладывают дорожными плитами (можно использовать бывшие в употреблении изделия). Потому как техника может увязнуть в слякоти под собственной тяжестью.

Разлиновка плит

  • Не рекомендуется перекрывать одной плитой два пролета. Такая нагрузка при определенных обстоятельствах может привести к ее растрескиванию. Если была выбрана именно такая схема укладки, то в этом случае рекомендуется сделать надрез болгаркой с алмазным диском (на его глубину) ровно по центру средней стены.
  • Если трещина все же возникнет, то она пойдет ровно по направлению надреза, что вполне допустимо.
  • К сожалению, не всегда удается выполнить перекрытие целыми плитами. Иногда их приходиться разлиновывать и по ширине, и по длине. Здесь понадобиться кувалда, болгарка с алмазным диском, лом и мускульная сила.

  • Для облегчения процесса используют соответствующей длины брус или доска. Пиломатериал подкладывается под плиту строго по линии будущего среза. В определенный момент бетонное изделие надломится под собственным весом.
  • Сначала осуществляется пропил болгаркой на верхней поверхности плиты по отмеченной линии. Далее посредством кувалды наносятся удары по всей длине ЖБИ. Удары следует наносить как можно чаще. Если срез приходится на пустотное отверстие, то плита сломается довольно быстро.
  • При рубке плиты по ширине придется приложить немалые усилия. Попадающуюся арматуру срезают сварочным аппаратом или резаком. Использовать болгарку не рекомендуется, так как диск может «закусить». Но если в распоряжении имеется только этот инструмент, тогда не разрезайте металлический стержень до конца — оставьте 2-3 мм. Окончательный надлом выполните ломом или кувалдой.

Осуществляя рубку плиты, все возможные последствия ложатся на ваши плечи! Ни один завод-изготовитель не даст официального разрешения на проведение этих работ.

  • Если целых плит не хватает для полного перекрытия, а оставшееся пространство невелико, то избежать трудоемкого процесса по рубке можно воспользовавшись двумя нижеперечисленными способами:
  • Последняя либо первая плита по длине не примыкает к стене. Образованная пустота между плитой и опорной стеной закладывается кирпичом или блоками. Цементная стяжка, выполняемая по завершении строительства, надежно объединит и скрепит кладку с плитой.
  • Этот способ хорош, если имеющиеся бетонные панели укладываются стык встык, а оставшееся расстояние распределяется между двумя опорными стенами и заполняется описанным методом.

  • Следует помнить, что если пустующий проем составляет более 30 см, то при заливке стяжки выполняется армирование на данном участке.
  • Плиты монтируются впритык к стенам, а пустой промежуток остается между самими плитами. К нижним поверхностям ЖБИ крепится толстая влагостойкая фанера, обязательно закладывается арматура с заходом на верхние поверхности плит.
  • Таким образом, получится что-то в виде опалубки, которая заливается бетонным раствором. После полного высыхания, фанера демонтируется, а поверх плит выполняется общая стяжка.

Монтаж плит перекрытия

  • Для работ понадобится кран и как минимум 4 человека (крановщик, стропальщик и 2 помощника). На несущие опоры с армирующим поясом выкладывается заготовленный бетонный раствор толщиной не более 20 мм. Плита поднимается в горизонтальном положении на нужной высоте. Все действия, а именно перемещение и направление груза проводятся под руководством стропальщика.

Монтажники принимают плиту перекрытия, регулируют оптимальное расположение. До снятия строп посредством ломов бетонную панель направляют к участку установки с максимальной точностью:

  • от плиты до стены по длинной стороне оставляется минимальное расстояние равное 50 мм;
  • между плитами должен отсутствовать какой-либо промежуток;
  • ширина опоры с каждой короткой стороны плит должна составлять как минимум 150 мм.

Проверка бетонных плит перекрытия

  • После монтажа перекрытия проверяется ровность поверхностей рядом стоящих плит по уровню. Если перепад высот составляет более 4 мм, то плиты подвергаются переустановке. ЖБИ поднимаются заново краном, и в соответствии с положением раствор убирается или добавляется.
  • Нельзя схватившийся бетонный слой разводить водой, застывшая смесь полностью удаляется, а на ее место накладывается свежезатворенная. Как только нивелировка завершена, переходят к фиксации плит между собой и к несущим стенам.

Анкеровка железобетонных плит перекрытия

По завершении установочных работ и после того как была проведена нивелировка плит, осуществляется их анкеровка. Если имеется проект, то в документах должна присутствовать специальная схема. В противном случае, анкеровка производится следующим образом:

  • анкерные петли монтируются к несущим стенам и заходят на плиты перекрытия примерно на 40-50 см. Как правило, двух креплений достаточно на всю длину панели (их располагают в метре от края плит). Таким же образом один анкер устанавливается по ширине;

  • если стыковка плит происходит по их короткой стороне, то эти участки фиксируют по диагонали, используя рабочие отверстия, с расположенной в них арматурой. При их отсутствии можно воспользоваться специальными креплениями с Г- и П-образными формами;
  • между собой бетонные плиты скрепляются в точках монтажных отверстий. Металлические пруты необходимо максимально натянуть и зафиксировать сваркой, как минимум в трех точках.
  • После этого проушины и швы между плитами заполняются щебнем мелкой фракции, а затем заделываются песчано-цементным раствором. Затягивать с этими работами не стоит, так как в отверстия может попасть строительный мусор.

Особенности технологии монтажа плит перекрытий

  • Пустотные плиты широко применяются при возведении малоэтажных и индивидуальных строений. Хотя они и отличаются меньшими размерами и более легким весом от монолитных аналогов, но, тем не менее, требуют утолщенных стен и усиленного фундамента. К тому же ими не удастся перекрыть сложные по архитектуре строения.
  • Но, несмотря на эти недостатки, плиты обеспечивают надежное перекрытие, характеризующееся долгим сроком службы. Их применение оправдано в тех случаях, когда плиты становятся основой для настила кровельного материала, то есть они выступают в роли плоской крыши.

Плиты перекрытия видео

При подготовке и установке плит перекрытия важно учесть множество технических моментов, а значит необходимо обладать определенными знаниями и навыками. Если неуверены в расчетах — обратитесь в специализированную организацию, где составят проект согласно всем требованиям СНиП.

Доброго времени суток дорогие читатели!

На первый взгляд кажется, что осуществить монтаж плит перекрытия очень легко, но есть некоторые нюансы о которых лучше узнать сейчас, чтобы потом было меньше проблем.

В этой статье вы узнаете:

Как монтировать ж/б круглопустотные плиты (ПК).

Как правильно пробить люк (лаз) в ж/б круглопустотных плитах перекрытия, для чердачной лестницы? СМОТРИМ ВИДЕО НИЖЕ .

Забиваем русты правильно. 44D08C

Как перекрыть пол метра пустоты без плит (дешево и просто)?

Что делать если круглопустотная плита треснула.

Как перерубить круглопустоную плиту легко и быстро.

Почему может лопнут плита.

Как заделать торцы плит, чтобы не промерзала круглопустотная плита.

Разновидности плит с которым мы чаще всего работаем:

Плиты бывают – многопустотные панели, шатровые панели с ребрами по контуру в виде карниза (одна плита ложится на всю комнату) и ребристые предварительно напряженные плиты длина которых может быть от 9 до 15 метров.

Очень редко используем для перекрытия слоистые сплошные панели.

Монолитные ж/б перекрытия тоже редко используем (в основном для некратностей), так как это в два – три раза дороже, чем сборные многопустотные перекрытия и в несколько раз дольше по времени.

Плитами можно перекрыть этаж за один день, а монолитное перекрытие может затянутся на не определенный срок (выставь опалубку, повяжи арматуру, залей бетон, сними опалубку и тому подобное)

В этой статье мы рассмотрим плиты перекрытия самые распространенные и наиболее оптимальные – ж/б круглопустотные. Пустоты в плитах бывают разной формы овальные и неправильной формы:

Круглопустотные плиты перекрытия имеют некоторые преимущества по сравнению с другими плитами, а именно:

Шумоизоляция за счет пустот.

Относительно не большой вес.

Дополнительная теплоизоляция за счет пустот и прочее.

Вы не поверите, но при помощи лома, болгарки и кулачка можно за 40 минут перерубить ж/б круглопустотную плиту поперек, шириной 1,2 метра. Вы скажете: “Зачем мне нужно рубить плиту, делать ее меньшей длины, если я могу заказать плиту любой длины?”.

Это конечно абсолютно правильно, но не всегда так бывает. Почти во всех домах, которые мы строили, приходилось кое – где подрезать хотя бы одну плиту.

К примеру, чтобы перекрыть эркер необходимо делать ж/б монолитное перекрытие над ним или подрезать круглопустотную плиту в форме трапеции.

Второй пример вырезать тот же люк в перекрытии, чтобы был лаз на чердак. Или просто необходимо уменьшить длину ж/б плиты.

Резюме: очень часто приходиться в ж/б перекрытии кое – где подрезать, прорезать и обрубать.

а) Рубим плиту поперек.

Итак нам необходимо сделать ж/б плиту немного короче. Плита лежит на подкладках на земле. Сверху плиты отмечаем мелом нужный нам размер. Сверху режим плиту большой болгаркой, диском по бетону.

Нюанс: обязательно отметка мела по плите должна совпадать с подкладкой под плитой (дальше будет понятнее).

Если к примеру необходимо отрезать пол метра от круглопустотной плиты, то мы отмечаем пол метра от края, но перед этим при выгрузке плиты на землю, мы заранее положили деревянную подкладку не на самый край, а тоже на пол метра от края

После того как мы прорезали по мелу болгаркой, бьем кулачком по трубам (пустотам) возле реза. Нужно бить не по ребру, а в трубу. С 3 – 4 удара вы пробьете трубу. И так пробиваем все трубы кулачком.

Как говорится в народной поговорке: “Лучше один раз увидеть, чем сто раз услышать и тысячу раз прочитать”, поэтому ниже в третьем разделе (как сделать люк в круглопустотной ж/б плите) вы увидите в видео как легко пробиваются ж/б плиты.

Затем, когда трубы пробиты бьем по ребру, только не сверху, а с боку. К тому времени скорее всего не нужный кусок плиты (пол метра) под своим весом просел и еще облегчил работу.

Когда трубы пробиты, ребра сбиты кулачком к делу приступает лом. Ломом пробиваем нижнюю часть трубы и добираемся до рабочей арматуры. Арматуру очищаем от бетона и перерезаем ее болгаркой с диском по металлу.

Рваный край плиты лучше всего “запаковать” забутовочным кирпичом и замазать раствором, это укрепит его.

б) Рубим плиту вдоль.

В принципе отрубить плиту вдоль еще легче чем поперек. Единственное отличие заключается в том, что в длину рубить дольше так как плита может быть длиной и 6 метров в то время как поперек необходима прорезать всего 1,2 м -.1,5 м.

Принцип рубки плиты вдоль точно такой же как и поперек. Бьем кулачком по верху плиты по трубе по всей длине.

Чтобы край плиты был более аккуратнее, можно сначала прорезать болгаркой, а потом бить по резу кулачком. Затем ломиком пробиваем низ трубы по всей длине.

По ходу рубки плиты будет попадаться сетка (гладкая арматура диаметром от 3 мм – до 8 мм) которую то же подрезаем болгаркой.

Вывод:

Плиты рубятся очень легко. Когда я первый раз рубил плиту, я не поверил своим глазам. Было очень легко и я стал сомневаться в прочности круглопустотных плит.

Но это не так, многопустотные плиты очень прочные, выдерживают 800 кг/м2. Прочность в круглопустотных плитах обеспечивается за счет: ребер, арматуры, принципа трупы и прочего.

В этом видео (см. выше), мы прорубили этот люк приблизительно минут за 50.

Нюанс: вырезать арматуру болгаркой нужно осторожно, так как арматура напряжена и она может зажать диск в болгарке. Лучше всего, арматуру болгаркой чуть – чуть не дорезать, а потом этот рез ударить ломом или кулачком.

Самый безопасный способ – это срезать арматуру в люке автогеном (резаком).

Чтобы контуры люка были не много по ровнее, можно прорезать его сначала болгаркой по периметру (сверху). На видео выше мы прорезали люк поперек труб в плите.

Размеры люка для чердачной лестницы.

Люки для лестницы обычно пробиваем между двух плит, на стыке. Ширина и длина люка зависит от:

Ширины плит перекрытия.

Нагрузки которую будут испытывать прорезанные плиты. К примеру на эти прорезанные плиты будут опираться стойки крыши (будет давить крыша).

Если широкие питы, то и лючок можно сделать побольше. На видео выше ширина ж/б круглопустотных плит большая 1,5 метра.

Часто мы делаем люки 900 мм на 900 мм в плитах шириной 1,2 метра. То есть 450 мм прорезаем в одной плите и 450 мм в другой плите. Это размеры люка для приставных лестниц, но они очень не удобные. Так как всегда лестница для чердака будет хранится где-то рядом, в жилом помещении.

Лучше всего использовать чердачные лестницы складные, которые крепятся к крышке люка и складываются при закрывании люка.

Самые распространенные размеры для складных чердачных лестниц: 600 мм на 1200 мм; 700 мм на 1200 мм; 600 мм на 1300; 700 мм на 1300 мм; 700 мм на 1400 мм.

К примеру, если вы выбрали чердачную лестницу складную размером 700 мм на 1400 мм, то очень ВАЖНО прорезать люк в плитах таким образам, чтобы длинная сторона люка (1400 мм) была вдоль плит , а не поперек.

Применяем этот способ, когда не получается перекрыть все не кратности плитами. Когда нет возможности приобрести плиты разной ширины. Когда не хочется рубить плиты перекрытия вдоль.

а) Самый лучший и простой способ.

При монтаже ж/б плит иногда возникают не кратности. То есть не удается полностью перекрыть все пространство дома, остаются дырки. Ниже рассмотрим как можно перекрыть пол метра без плит.

Итак, к примеру мы перекрываем первый этаж дома круглопустотными плитами. При раскладке плит у нас не хватает пол метра, чтобы полностью перекрыть этаж.

Когда мы монтируем первую плиту, то мы отступаем 250 мм от края внутренней стены. Далее монтируем остальные плиты.

Между последней плитой и внутренней стеной тоже не хватает 250 мм. Другими словами мы разделили наши пол метра не кратности пополам по 250 мм и сделали их с двух сторон (дырки между стеной и плитой по 250 мм).


Шлакоблок не упадет, так как он упирается торцом (тычком) в плиту.

Нюанс: шлакоблок лучше всего строить дырками в бок, чтобы не снизу ни сверху не было дырок.

Если вы уж сильно переживает за прочность, то можете усилить это место (где напущен шлакоблок) когда будите делать стяжку пола. Для этого необходимо положить сверху напущенного шлакоблока кладочную сетку или связать сетку из арматуры диаметром 6 мм.

б) Второй способ более трудоемкий.

Так же можно разогнать плиты, то есть сделать небольшие равные расстояния между ними.

К примеру, чтобы перекрыть этаж нужно 10 плит и остается дырка 500 мм (пол метра). Мы монтируем первую плиту от края внутренней стены (чтобы не было зазора). Вторую плиту мы монтируем с небольшим отступом от первой 55 мм.

Десять плит – это девять стыков между ними. Делим 500 мм на 9 стыков получаем 55 мм расстояние между плитами.

Очень часто, при монтировании плит перекрытия попадается лопнувшая плита. Происходит это чаще всего от неправильного складирования плит перекрытия или транспортировки.

На фото ниже вы видите как ни в коем случае нельзя складировать кругопустотные плиты перекрытия.

Все эти плиты полопались, а нижние в нескольких местах. Сделал фото по ближе

Много раз видел как плиты вроде бы сложены правильно, но прошла зима, основание под плитами раскисло середина плиты коснулась грунта и плита лопнула.

Чтобы плита не лопнула, необходимо внимательно отнестись к складированию плит в штабеля. Для этого необходимо под края первой плиты (нижней) сделать хорошее основание.

Желательно, чтобы плиты лежали по горизонту. Важно, чтобы первые подкладки под плитами были высокими, на случай если она начнет погружаться в грунт.

Ни в коем случае нельзя, чтобы середина плиты коснулась грунта, так как почти 100 %, что она лопнет и не одна, а и те, что сверху нее то же!

Следующие прокладки между плитами обычно делаются из деревянных реек. Здесь необходимо обратить внимание на три фактора:

а) Чтобы рейки были достаточной толщины, чтобы плиты не касались друг друга.

б) Чтобы деревянные рейки (прокладки) находились одна над другой ВЕРТИКАЛЬНО.

в) Прокладки укладываются от края плиты на 200 – 400 мм.

Высота штабеля с плитами на хорошем, твердом основании может достигать максимум 2,5 метра (8 – 10 рядов).

Если трещины на круглопустотных плита не очень большие, то в принципе ничего страшного. Почти на каждом доме, который мы стоили, монтировали треснувшие плиты.

Ниже рассмотрим варианты куда лучше всего смонтировать треснувшие плиты, чтобы на них давила минимальная нагрузка:

а) Если трещина на плите большая, то такую плиту мы обычно напускаем на капитальную (или наружную) стену миллиметров на 100 – 150.

Другими словами монтируем треснувшую плиту так, чтобы она опиралась на три стены, а именно торцы плиты опирались на капитальные стены и длинная сторона плиты тоже заходила и опиралась на капитальную стену.

Сверху треснутая плита прижимается выше стоящими стенами и получается вполне прочное перекрытие.

б) Также можно смонтировать треснувшую плиту, там где будет стоять под ней перегородка из кирпича. Другими словами треснувшая плита будет снизу подперта перегородкой.

в) Монтируем треснувшую плиту между хорошими, целыми плитами. Обращаем внимание, чтобы русты между треснувшей плитой и хорошей, были хорошо заделаны. Когда раствор в замках застынет перекрытие будет цельным.

г) Если вам не очень нравиться качество круглопустотных плит перекрытия (трещины) вы можете усилить стяжку по этим плитам. Стяжку можно сделать бетонной, с арматурой. Получится ж/б стяжка которая полностью разгрузит и усилит плиты перекрытия.

д) Можно смонтировать треснувшее плиты в тех местах где на них будет давить минимальная нагрузка. Например смонтировать треснувшую плиту на самый верх – чердачное перекрытие, там где на нее не будет давить или опираться круша (стойка и тому подобное).

е) Если плита сильно треснула образовав разрыв 4- 10 мм, то такую плиту лучше всего отрезать и сделать из нее короткую.

Русты – это стыки плит. Две плиты смонтированы рядом, друг к другу длинной стороной. Между ними находится руст:

Всегда нужно забивать русты раствором. Зачем забивать русты? Дело в том что круглопустотные плиты по бокам имеют замки, круглые утопленные ямочки фото ниже:

Когда эти углубления заполнены раствором, плиты сцепляются между собой и перекрытые становится одним целым. Благодаря замкам плиты жестко сцепляются друг с другом.

Как заделать бракованный руст.

Иногда попадаются бракованные круглопустотные плиты, с неправильными боками, (там где замки). При монтаже таких плит руст получается перевернут “вверх ногами”, то есть верх плит плотно прилегает друг к другу, а низ нет.

Заделать перевернутый руст очень легко. Для этого мы монтируем плиты с небольшим разбегом 20 – 30 мм друг от друга. Другими словами, чтобы верх плит (по длине) прилегал не плотно, а имел зазор 20 – 30 м.

Затем снизу под этим перевернутым рустом подвязываем доску на всю длину плит и сверху заливаем руст раствором. Раствор должен быть не совсем жидкий, но и не густой.

Благодаря тому, что у нас сверху между плитами небольшой зазор (20 – 30 мм), через него легко залить раствор в руст.

Очень важно при монтаже плит соблюдать технику безопасности!

Чаще всего монтируем плиты автокраном. Двигаем плиты (поправляем) до нужного положения ломом. За счет того, что плиты смонтированы на раствор они легко двигаются в течении 10 – 20 минут.

Опирание плит на стену желательно делать 120 – 150 мм.

Чтобы не бегать постоянно за раствором во время монтажа плит, мы монтируем первую плиту и на нее ставим краном корыто с раствором. Оставшимся раствором в корыте забиваем русты между плитами.

а) Плиты опираются на наружную стену.

При опирании торца плиты на наружные стены его необходимо заделать для сохранения тепла.

Торцы плит можно заделать (запаковать) несколькими способами:

Засунули минеральную вату в трубы плиты, на глубину 200 – 300 мм.

Вставить бетонные пробки или залить легким бетоном, глубиной 120 – 250 мм.

Вставить в трубу забутовочный кирпич на растворе и хорошо его замазать раствором. Лучше всего вставить в трубу полуторный забутовочный кирпич.

Бывает, что торец плиты подходит слишком близко к лицевому кирпич. Если нет утеплителя между лицевой кладкой и плитой и торцы пилы не “запакованы”, то плита может промерзнуть.

Резюме: мы заделываем торцы плит чаще всего забутовочным кирпичом.

Что делать если плита промерзла?

Было в нашей практике: смонтировали одну плиту близко к лицевому кирпичу и не заделали торец плиты. Плита промерзла и в доме покрылась льдом. Хозяин дома включил отопление и плита стала “плакать”.

Другими словами в доме тепло, а в пустоты плиты зашел мороз, перепад температур вызвал точку росы и плита постоянно мокрела.

Выход из этой ситуации очень простой – сверлим перфоратором все промерзшие трубы в плите снизу, возле наружной стены. В отверстие вставляем трубочку, направляя ее к наружной стене и задуваем в трубу немного монтажной пены.

То есть мы монтажной пеной задуваем трубы в плите возле торца, который опирается на наружную стену. Пены задуваем не много, приблизительно, чтобы получилась пробка 100 – 200 мм.

б) Плиты опираются на внутреннюю стену.

По требованиям в строительстве заделывают торцы плит, которые опираются на внутреннюю стену с третьего перекрытия и ниже.

К примеру дом двухэтажный, имеем три перекрытия:

Перекрыт подвал плитами.

Перекрыт первый этаж плита.

Перекрыт второй этаж плитами.

Заделывать необходимо торцы плит которые смонтированы на подвале, чтобы пустоты плиты не разрушались от выше стоящей нагрузки.

Торцы круглопустотных плит, которые перекрывают первый и второй этаж заделывать не обязательно. Мы обычно заделываем все торцы плит, на всех этажах.

Можно залить торцы плит бетоном или заложить полуторным кирпичом:

Удобнее всего заделывать пустоты в плитах заранее, до монтажа, на земле.

Себе бы я сделал:

Свой дом бы я перекрыл ж/б круглопустотными плитами.

Плиту для эркера подрезал бы в форме трапеции.

Для чердачной лестницы прорезал бы проем 700 на 1300 мм.

Если не хватало бы плиты для перекрытия этажа (около 500 мм) напустил бы блок.

Треснутые плиты напустил бы на стену.

Качественно заделал бы все русты.

10 вариантов п-образной кухни

Сегодня дизайн п-образной кухни популярен как среди производителей, так и среди заказчиков. И все потому, что такая планировка имеет универсальный характер и расположить мебель в ней можно по своему усмотрению. Кухонный гарнитур, бытовая техника и системы хранения располагаются по трем смежным стенам, образуя тем самым букву «п». При этом одна из сторон может быть полуостровом или барной стойкой.

П-образная кухня будет хорошо смотреться в современном стиле, в классическом и даже в стиле прованс. Тут нет никаких ограничений, так как такой тип расстановки мебели подходит для большинства направлений.

Теперь давайте рассмотрим основные преимущества и недостатки такой кухни:

Преимущества

  • Отлично подходит для маленького помещения. Плита, раковина и холодильник расположены недалеко друг от друга и все действия можно выполнять практически стоя на одном месте. Таким образом экономятся силы и время.

  • С помощью полуостровной кухни в форме буквы «п» можно зонировать пространство, особенно это актуально для маленьких студий.

  • Подобная планировка создаст намного больше мест для хранения, если в углах сделать «умное» хранение и добавить шкафы-пеналы, о чем мы поговорим ниже.

  • Максимальное использование рабочих поверхностей.

Недостатки

  • Кухня буквой «п» может выглядеть очень громоздко, если ее перенасытить шкафами и другими системами хранения, из-за чего маленькая кухня зрительно станет еще меньше.

  • В такой кухне не обойтись без «умной» мебели (выкатные полки, карусель), так как в углах остаются труднодоступные места. Такие системы, как правило, очень дорогие и делаются на заказ.

  • Не только системы хранения, но и сами п-образные кухни обычно изготавливают на заказ по индивидуальным размерам.

  • В хрущевке не всегда возможно воплотить такую идею из-за низких подоконников, выхода на балкон и неудобного расположения дверей и коммуникаций.

Можно заказать дизайн проект коттеджа, чтобы убедиться в удобстве такой планировки для большого помещения. А пока мы дадим десять полезных советов по обустройству п-образной кухни с фотографиями. Поехали!

1. Планируйте кухню по правилу «рабочего треугольника»

В соответствии с этим правилом плита, раковина и холодильник должны вместе образовывать фигуру треугольника. То есть каждая рабочая зона должна занимать свою стену и, соответственно, выполнять возложенные на нее функции. Так, одну стену целесообразно использовать для расположения шкафов и прочей мебели для хранения, вторую — для обустройства «мокрой» зоны, третью оформить всем необходимым для приготовления пищи.

Есть еще один интересный способ разместить базовые зоны: раковину с плитой можно расположить напротив холодильника, за счет этого полностью освободится одна рабочая зона, где дополнительно можно поставить, например, микроволновку или кофемашину.

ня дизайн п-образной кухни популярен как среди производителей, так и среди заказчиков. И все потому, что такая планировка имеет универсальный характер и расположить мебель в ней можно по своему усмотрению. Кухонный гарнитур, бытовая техника и системы хранения располагаются по трем смежным стенам, образуя тем самым букву «п». При этом одна из сторон может быть полуостровом или барной стойкой.

П-образная кухня будет хорошо смотреться в современном стиле, в классическом и даже в стиле прованс. Тут нет никаких ограничений, так как такой тип расстановки мебели подходит для большинства направлений.

Теперь давайте рассмотрим основные преимущества и недостатки такой кухни:

Преимущества

  • Отлично подходит для маленького помещения. Плита, раковина и холодильник расположены недалеко друг от друга и все действия можно выполнять практически стоя на одном месте. Таким образом экономятся силы и время.

  • С помощью полуостровной кухни в форме буквы «п» можно зонировать пространство, особенно это актуально для маленьких студий.

  • Подобная планировка создаст намного больше мест для хранения, если в углах сделать «умное» хранение и добавить шкафы-пеналы, о чем мы поговорим ниже.

  • Максимальное использование рабочих поверхностей.

Недостатки

  • Кухня буквой «п» может выглядеть очень громоздко, если ее перенасытить шкафами и другими системами хранения, из-за чего маленькая кухня зрительно станет еще меньше.

  • В такой кухне не обойтись без «умной» мебели (выкатные полки, карусель), так как в углах остаются труднодоступные места. Такие системы, как правило, очень дорогие и делаются на заказ.

  • Не только системы хранения, но и сами п-образные кухни обычно изготавливают на заказ по индивидуальным размерам.

  • В хрущевке не всегда возможно воплотить такую идею из-за низких подоконников, выхода на балкон и неудобного расположения дверей и коммуникаций.

Можно заказать дизайн проект коттеджа, чтобы убедиться в удобстве такой планировки для большого помещения. А пока мы дадим десять полезных советов по обустройству п-образной кухни с фотографиями. Поехали!

1. Планируйте кухню по правилу «рабочего треугольника»

В соответствии с этим правилом плита, раковина и холодильник должны вместе образовывать фигуру треугольника. То есть каждая рабочая зона должна занимать свою стену и, соответственно, выполнять возложенные на нее функции. Так, одну стену целесообразно использовать для расположения шкафов и прочей мебели для хранения, вторую — для обустройства «мокрой» зоны, третью оформить всем необходимым для приготовления пищи.

Есть еще один интересный способ разместить базовые зоны: раковину с плитой можно расположить напротив холодильника, за счет этого полностью освободится одна рабочая зона, где дополнительно можно поставить, например, микроволновку или кофемашину.

2. Обратите внимание на проход

Главное, чтобы проход не был слишком узким или слишком широким. Что это значит и как это применить на практике?

При слишком узком проходе будет сложно открывать ящики, пользоваться духовкой, да и просто ходить. При широком проходе п-образная кухня потеряет свое главное преимущество — удобство, так как вам будет крайне некомфортно заниматься чем-то в помещении, где все зоны размещены по разным углам.

Запомните: удобное расстояние между стенками шкафа — не менее 120 см.

Фото: home-designing.com

3. При наличии тесного и неудобного прохода используйте более узкий и скошенный гарнитур

Если одна грань гарнитура находится недалеко от дверного проема и затрудняет вход в помещение, ее можно и нужно немного сузить — до 45 см. Такое решение не только актуально, но и фактически незаменимо для маленьких кухонь, в которых расстояние между боковинами не дотягивает до 120 см.

Фото: home-designing.com

4. Чтобы кухня не казалась загроможденной, следует отказаться от навесных шкафов полностью или частично

Неправильно подобранная мебель может еще больше уменьшить и без того маленькое пространство. Освободите хотя бы одну из стен от навесных шкафов — и кухня сразу «похудеет».

Но как распределить все вещи из этих самых шкафов по помещению, если место ограниченно, спросите вы? Мы расскажем, что для этого нужно.

Используйте шкафы-пеналы, разместив их сбоку от гарнитура, обратите внимание на карусели, выдвижные многоуровневые корзины в нижних тумбах, замените распашные шкафы на выкатные ящики. Так кухня вместит все, что необходимо.

Еще один интересный вариант: заменить навесные шкафы на открытые полки. Такой способ идеально подойдет для кухни, выполненной в стиле прованс или шебби-шик, где открытые полки — обязательный атрибут выбранного направления.

Фото: decoreditor.com

5. Используйте шкаф-пенал для создания вместительной системы хранения

Мы уже упоминали эти шкафы, теперь давайте поговорим о них подробнее. Если вам необходимо дополнительное место для хранения кухонной утвари, две стороны кухонного гарнитура оснастите этими шкафами. Чтобы площадь хранения стала еще больше, на стадии планирования кухни продумайте высокий гарнитур с верхним ярусом. К слову: пеналы отлично комбинируются со встроенной техникой (холодильником, духовкой и микроволновкой), как это видно на фотографии ниже.

Мало того что такой шкаф очень вместителен, он еще мало незаметен и будто бы сливается со стеной.

Фото: home-designing.com

6. Выбирайте фасады белого цвета или пастельных тонов

П-образная кухня сама по себе очень массивна, потому ее следует облегчать визуально, в том числе с помощью светлых оттенков. Важно придерживаться следующих рекомендаций:

– подбирать гарнитур в тон стен, чтобы кухня будто растворялась в них, за счет этого пространство визуально увеличится. Допустимо использование бежевого, кремового, светло-серого, а также универсального белого. Особенно актуально использование именно белого цвета для маленьких пространств.

– чтобы сделать просторнее и светлее маленькую и темную кухню, следует использовать глянцевые поверхности, благодаря чему мебель будет казаться невесомой. Того же эффекта можно достичь и при использовании зеркальных или стеклянных поверхностей.

Рассчитайте точную стоимость ремонта на онлайн-калькуляторе

и бесплатно получите подробную смету на ремонт

Рассчитать

Фото: elledecor.com

7. Используйте остров в п-образной кухне, чтобы сделать ее максимально комфортной

Как мы уже говорили, слишком большая кухня с п-образным гарнитуром потеряет свое удобство. Но если вы мечтаете о такой планировке, противиться нет смысла. Большая кухня не приговор, и ситуацию все-таки можно исправить.

В таком случае на помощь придет остров. С его помощью мы убиваем двух зайцев: вы получаете дополнительную рабочую зону и зону для хранения, которую можно оборудовать ящиками, и заполняете пустоту между тремя смежными стенами. Обязательно соблюдайте главное правило: проходы вокруг острова должны быть довольно широкими — не меньше полутора метров.

Фото: mkumodels.com

8. Хорошее освещение играет важную роль

В п-образной кухне вместо классической одной рабочей зоны есть целых три. Потолочного освещения будет недостаточно, необходима локальная подсветка рабочих поверхностей.

– допускается использование точечных светильников или led-лент под навесными шкафами — это обеспечит хорошее освещение зоны приготовления пищи;

– можно использовать точечные или подвесные светильники для комфортного освещения раковины и рабочей поверхности, расположенных у окна;

– обеденная зона также нуждается в дополнительном освещении — из всех осветительных приборов свое внимание лучше остановить на подвесных светильниках или небольшой люстре.

Выбирайте оригинальные дизайнерские решения в виде осветительных приборов — они украсят комнату и создадут особенную атмосферу.

Фото: livinator.com

9. Стремитесь к симметрии и сделайте акцент на центр гарнитура

Чтобы дизайн кухни выглядел аккуратно и благородно, необходимо обеспечить симметрию в планировке и красиво подчеркнуть ее центр. Если у вас есть возможность воспользоваться таким способом без ущерба для удобства, непременно сделайте это. Центром может быть вытяжка над плитой или раковина с красивой люстрой.

Фото: cremafriends.com

10. Используйте углы по максимуму

В случае использования угловых тумб желательно оснастить их выдвижными многоуровневыми системами или каруселью. Это оптимизирует углы именно с точки зрения функционального назначения. В одном из углов можно расположить мойку или плиту, и в этом случае отдайте предпочтение трапециевидной форме.

При этом следует учесть, что стоимость такой фурнитуры довольно высокая, но это не пустая трата денег, а инвестиция в удобство. Причем некоторые придерживаются мнения, что выдвижные и вращающиеся полки в шкафу «крадут» место. Может быть и так. Однако они многофункциональны и удобны, ведь на них можно найти все необходимые вещи, и при этом каждый раз не освобождать половину полки для их поиска и извлечения. Такая фурнитура позволяет максимально использовать все имеющиеся вещи и не беспокоиться о том, что кастрюля или сковородка может затеряться в дальнем углу.

Фото: housebeautiful.com

Теперь давайте рассмотрим разные варианты планировки п-образной кухни:

1. П-образная кухня с островом

Как вы уже поняли, такой способ подойдет только для квартир с большой кухней, не меньше 20 квадратных метров. Даже если кухня составляет 17-18 метров, лучше не использовать этот вариант, так как между стенками острова и фурнитурой должно быть не менее полутора метров.

Если помещение вписывается в метраж, смело используйте остров! Он представлен в разных формах: квадратный, прямоугольный, закругленный. Используйте остров не только как дополнительную рабочую поверхность, но и как обеденную зону.

Есть еще один интересный вариант: двухуровневый выдвижной остров. Благодаря такому варианту полезной рабочей поверхности станет в два раза больше. На верхнем уровне удобно что-то нарезать, а на нижнем месить тесто.

Фото: wallspan.com.au

2. П-образная кухня с барной стойкой

Барная стойка отлично подойдет на роль третьей стороны кухни, если вы не хотите ставить отдельный большой стол со стульями. Если у вас маленькая квартира и совсем не хватает места для организации обеденной зоны, такой вариант спасет положение.

Фото: roomaholic.com

3. П-образная кухня с окном посередине

Расположить раковину у окна по центру кухни — отличное дизайнерское решение, однако воплотить его в жизнь бывает слишком сложно, так как часто препятствием выступает несоответствие высоты подоконника требуемой высоте рабочей поверхности. Кроме того, придется дополнительно прокладывать коммуникации к окну и решать вопрос с радиатором. Его можно закрыть столешницей, но она перекроет теплый поток воздуха, и на кухне станет значительно холоднее. Чтобы избежать потери тепла, сделайте зазоры на поверхности, через которые будет проходить воздух. Использовать эту часть поверхности будет не совсем удобно, так как в щели могут падать крошки, зато вы сохраните тепло.

Фото: homremodel.com

4. Маленькая п-образная кухня

Если вы хотите обустроить буквой «п» маленькую кухню, важно учесть, что расстояние между противоположными кухонными блоками должно составлять — сколько? правильно! — не меньше 120 см. Это нужно для свободного доступа ко всем шкафам и технике. Следует учесть стандартную глубину кухонной столешницы, которая составляет 60 см. Это число необходимо умножить на 2 и прибавить еще 120. Таким образом, ширина вашей кухни должна составлять не меньше 240 см, если вы все-таки решились на п-образную планировку.

Фото: home-designing.com

Армирование монолитной плиты фундамента: укладка, схема, расчет

Содержание статьи

Все чаще в качестве фундамента используются монолитные железобетонные плиты. Они позволяют обеспечить надежную опору для зданий при высоких нагрузках и плохих характеристиках грунта. Также монолитный фундамент сможет решить проблему высокого уровня грунтовых вод.

Зачем необходимо армирование

Бетон — это материал, который хорошо справляется с работой на сжатие, но имеет очень небольшую прочность при изгибе или растяжении. При строительстве дома на бетонной плите, нагрузки по ней распределены неравномерно, что приводит к появлению изгибающего момента.

Это очень опасно для бетонной конструкции, но исключить негативное влияние возможно с помощью установки арматурных сеток или каркасов. Бетон берет на себя сжимающие нагрузки, а арматура воспринимает изгибающие. Это позволяет обеспечить максимальную надежность.

Схема армирования

Пример схемы (чертежа) армирования плитного фундамента.

Армирование железобетонной плиты производится неравномерно: в местах опирания стен или колонн необходимо дополнительное усиление. Такие участки называются зоны продавливания. Укладка арматуры производится в один слой при толщине плиты 150 мм и менее. При величине более 150 мм армирование выполняют каркасами. В качестве примера необходимо рассмотреть основные узлы конструкции.

Основная ширина плиты

Здесь схема представляет собой сетки с постоянным размером ячейки. Шаг прутьев в обоих направлениях должен быть одинаковым. В зависимости от расчетной нагрузки его принимают в пределах 200-400 мм. Для кирпичных домов подойдет шаг арматуры 200 мм, для более легких каркасных можно укладывать стержни реже. При этом важно учитывать, что по СП «Бетонные и железобетонные конструкции» расстояние между стержнями не должно превышать толщину плиты более чем в 1,5 раза.

Схема армирования плиты.

Чаще всего стержни укладывают в два ряда: верхний и нижний. Их совместная работа обеспечивается установкой вертикальных стержней. Шаг таких прутов может быть равен шагу основного армирования или приниматься в два раза больше.

С торцов плита армируется П-образными хомутами.

Согласно СП 63.13330.2012 (п. 10.4.9) на торцах плита должна армироваться П-образными стержнями арматуры, длина этих стержней должна быть равна 2-м толщинам плиты или больше. Стержни связывают верхний и нижний ряды армирования и обеспечивают восприятие крутящих моментов у края плиты и анкеровку концов продольной арматуры.

Внимание! Арматура должна быть утоплена в бетон на 20-30 мм со всех сторон: снизу, сверху, с торцов. Иначе возможна ускоренная коррозия арматуры и разрушение конструкции.

Зоны продавливания

В местах опирания несущих вертикальных конструкций раскладка меняется — уменьшают шаг армирования. Например, если по основной ширине плиты стержни укладывались через 200 мм, то под стенами рекомендуется использовать шаг 100 мм. Это позволит избежать чрезмерного продавливания и появления трещин.

Зона сопряжения с монолитной стеной подвала

Конструкция плиты позволяет изготавливать ее на одном уровне с поверхностью земли, но если в здании планируется обустройство подвала ее глубина заложения будет зависеть от высоты помещения. В этом случае необходимо обеспечить совместную работу основания и стен.

Выпуски арматуры в плите для сопряжения с монолитными стенами.

Чтобы правильно армировать фундамент, необходимо связать вместе каркасы монолитной стены и плиты. При заливке фундамента оставляют выпуски в виде вертикальных стержней, именно они будут связующим звеном. Концы выпусков запускают в тело плиты (загибают на конце на 2 высоты плиты и вяжут к основному каркасу).

Для удобства и точного расчета материалов выполняют чертеж, на котором показана схема армирования, включающая данные о расстоянии между стержнями и их диаметрах.

Выбор арматуры

При изготовлении стальной арматуры руководствуются ГОСТ 5781-82*.  Для железобетонной монолитной плиты применяют стержни класса A400 и А500 (или в устаревшем варианте Alll). Чтобы не ошибиться необходимо знать, как отличить пруты разных классов визуально:

  • A240 (Al) имеет гладкую поверхность;
  • A300 (All) характеризуется периодическим профилем с кольцевым узором;
  • A400, А500 (Alll), та которая необходима, имеет периодический профиль, образующий «елочку»(серповидный).

Арматура А500 изготавливается по ГОСТ 52544-06.

Важно! Применение арматуры более низких классов не допускается.

Рекомендуем: Какая арматура нужна для фундамента.

Способы изготовления сеток и каркасов

Сетки изготавливаются по ГОСТ 23279-2012. Вариантов соединения стержней между собой существует всего два: вязание и сварка.

При первом используется тонкая проволока диаметром 2-3 мм, которая вручную или с помощью специальных приспособлений обматывается вокруг прутов. Вариант достаточно трудоемкий, но обеспечивает большую надежность соединений, поскольку позволяет стержням приспосабливаться к небольшим подвижкам конструкции.

Вертикальные хомуты можно изготовить как на фото ниже:

Паук из арматуры диаметром 8-10 мм.

Готовые сварные сетки обеспечат высокую скорость работ. Но количество их типоразмеров ограничено, и не всегда можно подобрать необходимую. Если же принято решение применять сварку прямо на стройплощадке, в особо ответственных местах (углы здания, участки опирания массивных стен) арматуру соединяют проволокой.

Шаблон поможет при вязке арматуры.

Укладка арматуры

Нахлест продольных стержней не менее 40 диаметров рабочей арматуры.

При укладке со всех сторон обеспечивают стержням защитный слой из бетона 20-30 мм. Это необходимо для предотвращения коррозии и разрушения. Чтобы соблюсти необходимое расстояние применяют пластиковые фиксаторы, «лягушки» или «стульчики» из металла.

Специальный пластиковый стакан обеспечивает защитный слой.

Если длины прута не хватает на всю ширину фундамента, соединение двух деталей производят с нахлестом не менее 40 диаметров рабочих стержней. Например, для арматуры 12 мм длина нахлеста будет равняться 40*12 мм = 480 мм.

Расчет диаметра арматуры

Расчеты, связанные с монолитной плитой, достаточно сложны и требуют особых знаний. Далеко не каждый конструктор может их правильно выполнить. Для индивидуального строительства можно руководствоваться минимальными значениями, принимаемыми по пособию «Армирование элементов монолитных железобетонных зданий».

Требования для монолитной плиты представлены в приложении 1, раздел 1. Общая площадь сечения рабочей арматуры в одном направлении принимается не менее 0,3% от общего сечения фундамента. Минимальный диаметр стержней назначается 10 мм при стороне плиты менее 3 м и 12 мм при большей длине стороны. Диаметр вертикальных стержней должен составлять не менее 6 мм, но также необходимо учитывать условия свариваемости. Максимальный размер рабочего армирования 40 мм, на практике чаще используют 12, 14 и 16 мм.

Пример расчета

В качестве исходных данных имеется железобетонная плита 6 на 6 м. Толщина для частного дома принимается 200 мм. Необходимо правильно армировать конструкцию. В примере не рассмотрено усиление железобетона на участках опирания стен.

Определение диаметров

В первую очередь определяется, что сетки будут укладываться в два ряда, поскольку толщина конструкции больше 150 мм. Далее производится расчет требуемой площади стальных прутьев.

  • Площадь поперечного сечения фундамента = 6 м * 0,2 м = 1,2 м²;
  • Минимальная площадь всей арматуры = 1,2 м² * 0,3% = 0,0036 м² = 36 см²;
  • Минимальная площадь арматуры в одном направлении для одного ряда = 36 см²/2 = 18 см².

Далее необходимо воспользоваться сортаментом арматурных стержней, который приведен в ГОСТ 5781-82*. В этом документе приведена площадь сечения одного прута. Для удобства можно найти расширенную версию сортамента. По нему определяется, что для данного сечения в одной сетке необходимо использовать один из следующих вариантов:

  • 16 стержней диаметром 12 мм;
  • 12 стержней диаметром 14 мм;
  • 9 стержней диаметром 16 мм;
  • 8 стержней диаметром 18 мм;
  • 6 стержней диаметром 20 мм.

Выбираем вариант с двенадцатым диаметром. Чтобы правильно разложить элементы необходима схема. Чертеж поможет рассчитать шаг прутов. Для стороны длинной 6 м шаг 16-ти стержней получается примерно 400 мм. Назначаем максимальное расстояние 300 мм исходя из условия СП 63.13330.2012 п.10.3.8.

Вертикальное армирование для надежности принимается 8 мм с шагом 300 мм.

Расчет количества

Недавно у нас появился калькулятор плитного фундамента, для удобства можете воспользоваться им.

Для того, чтобы не ошибиться при закупке материалов, необходимо заранее рассчитать их количество. Если имеется схема плиты, сделать это не сложно. При вычислении длин стержней необходимо учитывать толщину защитного слоя бетона 20-30 мм с каждой стороны.

Расчет рабочего армирования.

  • Длина одного стержня = 6000 — 30*2 = 5940 мм;
  • Количество стержней в одном направлении = 5940/300 = 19,8, принимаем 20 шт;
  • Количество стержней в обоих направлениях для верхней и нижней сетки = 20*2*2 = 80 шт;
  • Длина одного стержня для П-образных хомутов = 200 мм + (200 мм * 2)*2 = 1 м;
  • Количество стержней для П-образных хомутов = 20*2 = 40 шт;
  • Общая длина арматуры диаметром 12 мм = 80*5,94 м +40*1 м  = 515,2 м;
  • Масса стержней диаметром 12 мм = 515,2*0,888 кг (находится по сортаменту) = 457,5 кг.

Расчет вертикального армирования.

  • Длина одного стержня = 200 — 20*2 = 140 мм;
  • Количество стержней = кол-во  горизонтальных прутов в одном направлении*кол-во прутов в другом = 20*20 = 400 шт;
  • Общая длина стержней диаметром 8 мм = 400*0,14 = 56 м;
  • Масса стержней диаметром 8 мм = 56*0,395 = 22,12 кг.

Все получившиеся значения удобно свести в таблицу.

ДиаметрДлинаМасса
12 мм515,2 м457,5 кг
8 мм56 м22,12 кг

При расчете расходов стоит учитывать стандартную длину одного прута – 11,7 м, это означает, что, например, стержней 8 диаметра понадобится 5-6 штук с небольшим запасом. А при большой длине рабочей арматуры требуется увеличить суммарную длину на 10-15% для соединения стержней внахлест.

Грамотный выбор диаметра, шага и соблюдение технологии монтажа обеспечат надежность и долговечность фундамента при минимально возможных затратах.

Рекомендуем: Технология строительства плитного фундамента.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Бетонные лотки, плиты покрытия и не только

Наш завод ЖБИ производит все необходимые комплектующие для качественной прокладки трубопроводов различного назначения.

Бетонные лотки и покрытия предназначены для защиты коммуникаций от внешних воздействий и для обеспечения качественного водоотвода. Их использование гарантирует долговечность и эффективность работы любого трубопровода и системы коммуникаций.

Железобетонные изделия защитного и инженерного назначения

Железобетонные изделия, предназначенные для продления срока службы трубопровода, представляют собой П-образный лоток, который устанавливают открытой частью вверх. При монтаже лотков теплотрасс по окончании работ открытую часть конструкции закрывают специальной железобетонной плитой покрытия.

Такой короб позволяет при необходимости производить замену участка трубопровода или его ремонт без разрывания траншеи. Изделия из железобетона препятствуют воздействию движения грунта на трубопровод. Такая основа позволяет сохранять форму, мало подвержена механическим повреждениям, влиянию атмосферных осадков и прочих неблагоприятных факторов.

Бетонные лотки: виды и предназначение

Все бетонные лотки имеют свое предназначение, от которого зависит и конфигурация изделия.

  • Лотки и плиты покрытия теплотрасс. Эти изделия из тяжелых сортов железобетона выполняют очень важную функцию – выступают в роли теплозащиты труб и предохраняют их от воздействия подвижек грунта.
  • Лотки дренажные. Железобетонные изделия этого типа, снабженные специальными дренажными отверстиями, необходимы для качественного отвода дождевых стоков и талых вод.
  • Лотки электротехнические. Именно в них прокладываются кабели связи и электрических сетей, охранной и пожарной сигнализации, систем видеонаблюдения и т.д.
  • Лотки водосточные являются неотъемлемой частью системы водоотведения. Эти конструкции монтируют сразу при возведении крупных строительных объектов промышленного и частного назначения.
  • Лотки автодорожные позволяют обеспечить качественное отведение дождевой и талой воды и подвижного грунта от автомагистралей, городских трасс и тротуаров.
  • Лотки водоотводные – необходимый элемент систем водоотвода и дренажа, обустраиваемых близ промышленных объектов жилых домов и дач.
  • Лотки дождевые обеспечивают качественное отведение дождевых и сточных вод от проезжей части, пешеходных и велосипедных дорожек, стоянок и дорожных обочин.

Прочие изделия из железобетона для обустройства систем коммуникаций

В ассортименте завода ЖБИ-4 присутствуют не только лотки и плиты покрытия, но и лотковые элементы и плиты перекрытия различного назначения и прочие комплектующие для обустройства коммуникаций и инженерных систем.

  • Плиты днища каналов используются для создания герметичных и прочных железобетонных коробов и лотков, в которых прокладываются коммуникации.
  • Без подкладных плит создать надежный фундамент опор, на которые планируются большие нагрузки, не представляется возможным.
  • Решетки сливные точно также как лотки являются неотъемлемой частью системы водоотведения.

Вся представленная на сайте ЖБИ-4 продукция изготовлена в строгом соответствии с ГОСТом. В каталоге даны детальные изображения, описаны габариты, основное предназначение, а в прайс-листе указаны действующие цены.

Подобрать всю необходимую комплектацию для возведения системы водоотведения, прокладки теплотрассы, канализационного коллектора и прочих инженерных систем и сооружения помогут специалисты завода ЖБИ-4, готовые ответить на любые вопросы относительно наличия интересующей клиента продукции, ее стоимости и условий доставки.

Пластиковые накладки — U-образные | MISUMI

ACAU4H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5, 6, 8] -F [9- 491/1] -G [5-192 / 1] -M [3, 4, 5, 6]
ACAU4H- [30-200 / 1] — [30-360 / 1] — [ 30-500 / 1] — [3, 4, 5, 6, 8] -F [9-491 / 1] -G [5-192 / 1] -N [3, 4, 5 , 6, 8, 10]
ACAU4H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5, 6, 8] -F [9-491 / 1] -G [5-192 / 1] -P [3, 4, 5, 6, 8]
ACAU6H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5, 6, 8] -F [9-245 / 1] -G [5-192 / 1] -M [3, 4, 5, 6]
ACAU6H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5, 6, 8] -F [9-245 / 1] -G [5-192 / 1] -N [3, 4, 5, 6, 8, 10]
ACAU6H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5, 6, 8] -F [9- 245/1] -G [5-192 / 1] -P [3, 4, 5, 6, 8]
ACAU- [30-200 / 1] — [30-360 / 1 ] — [30-500 / 1] — [3, 4, 5, 6, 8]
ACBTAU4H- [30-200 / 1] — [30-360 / 1] — [30- 500/1] — [3, 5] -F [9-491 / 1] -G [5-192 / 1] -M [3, 4, 5, 6]
ACBTAU4H- [ 30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 5] -F [9-491 / 1] -G [5-192 / 1] -N [3, 4, 5, 6, 8, 10]
ACBTAU4H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 5] -F [9-491 / 1] -G [5-192 / 1] -P [3, 4, 5, 6]
ACBTAU6H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 5] -F [9-245 / 1] -G [5-192 / 1] -M [3, 4, 5, 6]
ACBTAU6H- [30-200 / 1] — [30-360 / 1] — [30 -500/1] — [3, 5] -F [9-245 / 1] -G [5-192 / 1] -N [3, 4, 5, 6, 8, 10]
ACBTAU6H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 5] -F [9-245 / 1] -G [5- 192/1] -P [3, 4, 5, 6]
ACBTAU- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3 , 5]
ACBU4H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5, 6, 8] — F [9-491 / 1] -G [5-192 / 1] -M [3, 4, 5, 6]
ACBU4H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5, 6, 8] -F [9-491 / 1] -G [5-192 / 1] -N [3, 4, 5, 6, 8, 10]
ACBU4H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5, 6, 8] -F [9-491 / 1] -G [5-192 / 1] -P [3, 4, 5, 6, 8]
ACBU6H- [30–200 / 1] — [30–360 / 1] — [3 0-500 / 1] — [3, 4, 5, 6, 8] -F [9-245 / 1] -G [5-192 / 1] -M [3, 4, 5 , 6]
ACBU6H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5, 6, 8] — F [9-245 / 1] -G [5-192 / 1] -N [3, 4, 5, 6, 8, 10]
ACBU6H- [30-200 / 1] — [30–360 / 1] — [30–500 / 1] — [3, 4, 5, 6, 8] -F [9-245 / 1] -G [5-192 / 1] -P [3, 4, 5, 6, 8]
ACBU- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5, 6, 8]
ACTAU4H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 5] -F [9-491 / 1] -G [5-192 / 1] -M [3, 4, 5, 6]
ACTAU4H- [30-200 / 1] — [30-360 / 1 ] — [30-500 / 1] — [3, 5] -F [9-491 / 1] -G [5-192 / 1] -N [3, 4, 5, 6, 8 , 10]
ACTAU4H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 5] -F [9-491 / 1] — G [5-192 / 1] -P [3, 4, 5, 6]
ACTAU6H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1 ] — [3, 5] -F [9-245 / 1] -G [5-192 / 1] -M [3, 4, 5, 6]
ACTAU6H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 5] -F [9-245 / 1] -G [5-192 / 1] -N [3, 4, 5, 6, 8, 10]
ACTAU6H- [30-20 0/1] — [30-360 / 1] — [30-500 / 1] — [3, 5] -F [9-245 / 1] -G [5-192 / 1] -P [3, 4, 5, 6]
ACTAU- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 5]
PYAU4H — [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5] -F [9-491 / 1] -G [5-192 / 1] -М [3, 4, 5, 6]
ПЯУ4Х- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5] -F [9-491 / 1] -G [5-192 / 1] -N [3, 4, 5, 6, 8, 10]
PYAU4H- [ 30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5] -F [9-491 / 1] -G [5-192 / 1] -P [3, 4, 5, 6]
PYAU6H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5] -F [9-245 / 1] -G [5-192 / 1] -M [3, 4, 5, 6]
PYAU6H- [30-200 / 1] — [ 30-360 / 1] — [30-500 / 1] — [3, 4, 5] -F [9-245 / 1] -G [5-192 / 1] -N [3, 4, 5, 6, 8, 10]
ПЯУ6Х- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5 ] -F [9-245 / 1] -G [5-192 / 1] -P [3, 4, 5, 6]
ПЯУ- [30-200 / 1] — [30- 360/1] — [30–500 / 1] — [3, 4, 5]
PYBTAU4H- [30–200 / 1] — [30–360 / 1] — [30–500 / 1 ] — [3, 5] -F [9-491 / 1] -G [5 -192/1] -M [3, 4, 5, 6]
PYBTAU4H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [ 3, 5] -F [9-491 / 1] -G [5-192 / 1] -N [3, 4, 5, 6, 8, 10]
PYBTAU4H- [ 30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 5] -F [9-491 / 1] -G [5-192 / 1] -P [ 3, 4, 5, 6]
PYBTAU6H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 5] -F [ 9-245 / 1] -G [5-192 / 1] -M [3, 4, 5, 6]
PYBTAU6H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 5] -F [9-245 / 1] -G [5-192 / 1] -N [3, 4, 5, 6, 8, 10]
PYBTAU6H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 5] -F [9-245 / 1] -G [5-192 / 1] -P [3, 4, 5, 6]
PYBTAU- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 5]
PYBU4H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5] -F [9 -491/1] -G [5-192 / 1] -M [3, 4, 5, 6]
PYBU4H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5] -F [9-491 / 1] -G [5-192 / 1] -N [3, 4, 5, 6, 8, 10]
PYBU4H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5] -F [9-491 / 1] -G [5-192 / 1 ] -P [3, 4, 5, 6]
PYBU6H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4 , 5] -F [9-245 / 1] -G [5-192 / 1] -M [3, 4, 5, 6]
PYBU6H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5] -F [9-245 / 1] -G [5-192 / 1] -N [3, 4 , 5, 6, 8, 10]
PYBU6H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 4, 5] -F [9-245 / 1] -G [5-192 / 1] -P [3, 4, 5, 6]
PYBU- [30-200 / 1] — [30 -360/1] — [30-500 / 1] — [3, 4, 5]
PYTAU4H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 5] -F [9-491 / 1] -G [5-192 / 1] -M [3, 4, 5, 6]
PYTAU4H- [30- 200/1] — [30-360 / 1] — [30-500 / 1] — [3, 5] -F [9-491 / 1] -G [5-192 / 1] -N [3, 4, 5, 6, 8, 10]
PYTAU4H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 5 ] -F [9-491 / 1] -G [5-192 / 1] -P [3, 4, 5, 6]
PYTAU6H- [30-200 / 1] — [30- 360/1] — [30-500 / 1] — [3, 5] -F [9-245 / 1] -G [5-192 / 1] -M [3, 4, 5, 6 ]
PYTAU6H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 5] -F [9-245 / 1] -G [5 -192/1] -N [3, 4, 5, 6, 8 , 10]
PYTAU6H- [30-200 / 1] — [30-360 / 1] — [30-500 / 1] — [3, 5] -F [9-245 / 1] — G [5-192 / 1] -P [3, 4, 5, 6]
PYTAU- [30-200 / 1] — [30-360 / 1] — [30-500 / 1 ] — [3, 5]

U-образная пластина — Испанский перевод — Linguee

Яблоко в форме шарма a n d тарелка в форме .

Patipata.com

Colgantel e n форма d e

[…] manzana y otro en forma de placa .

Patipata.com

Также относится к палке в виде кия

[…] со специальной al l y фасонной пластиной m o un ted on […] Конец

или другое подобное устройство, которое служит опорой

[…]

для кия, когда стрелок не может дотянуться до места, где он обычно кладет руку с мостом.

poolplayers.ca

Tambin puede referirse a un puente

[…]

mecnico, que es un aparato parecido a

[…] un taco , con una placa de meta l especia l […]

ru u n extremo, o a cualquier otro aparato que

[…]

sirva como apoyo para el taco cuando el tirador no pueda alcanzar el sitio donde normalmente ubicara un puente con la mano.

poolplayers.com

Резиновые скребки, прикрепленные к пиле-t oo t h фасонная пластина .

daga.biz

Rasquetas de

[…] goma su je tas a un a chapa e n forma de di ent e de s ie rra.

daga.biz

Использование напольной панели EMMEDUE

[…] состоит из пенополистирола re n e фасонная пластина i t i s Можно реализовать полы […]

и кровля зданий

[…]

с добавлением дополнительной стали внутри подходящих балок и последующей заливкой на месте бетона.

mdue.eu

Панель крепления EMMEDUE

[…] formado p or u na placa mo ldea da de polies ti reno expandido se r ea lizan […]

pisos y cubiertas de edificios

[…]

con la adicin de acero complementario en el interior de las especficas viguetas y sucesivamente en la obra con la colada dermign.

mdue.eu

Стоит отметить

[…] is the fl ow e r — фасонная пластина o n t he боковые панели […]

с выгравированным логотипом внутри и снаружи.

grupoptim.com

 Des ta ca la chapa en forma de fl or en las […]

varillas grabada con el logotipo tanto external como interiormente.

grupoptim.com

Эта потолочная решетка может иметь

[…] конвенция al T — фасонная пластина , b e из дерева […]

или любой другой эстетичный материал.

duralmond.de

Este techo reticular puede ser de perfil

[…] традиционный de techo s en forma de T , de madera, […]

o de cualquier otro material que sea estticamente aceptable.

duralmond.de

Special Jalapeo pe pp e r фасонная тарелка w i th блюда для соусов, […]

раньше подавали totopos или antojitos, которым нужен соус, к столу.

prodiamex.com

 Plato esp ecial en forma de Jalapeo c on s al sera incorporated, […]

usado para llevar totopos o antojitos que necesite salsa a mesa.

prodiamex.com

Анатомическая al l y фасонная T PL O пластина i s c s c..]

, чтобы соответствовать медиальной стороне проксимального отдела большеберцовой кости клыка.

synthes.com

 L a placa TPL O, moldeada an at micamente, est […]

contorneada para encajar en la cara interna de la porcin Prosimal de la tibia del perro.

synthes.com

Система всегда состоит из изоляционных плит Foamglas, установленных и приклеенных по всей площади поверхности, t he L — фасонный c la w пластина, пластина t he составной зажим с элементами крепления и дополнительной сжимаемой теплоизоляцией.

kalzip.co.uk

 El sistema est compuesto por planchas aislantes de Foamglas que se colocan y pegan en toda la superficie, la placa de enganche en L, el clip de plstico con elementos de un y el aislamiento trmico comcional.

kalzip.co.uk

SSU / E: U — фасонный s t структура d с fi xi n пластина g 902 T en esol ‘s U — в форме s t и d33 с fi xi n пластина i s w идеально подходит для фотоэлектрических систем на горизонтальных поверхностях для использования […] […]

в телекоммуникационной, нефтегазовой и солнечной сферах.

tenesol.com

 La estructura SSU / E de Tenesol se emplea mainmente en sistemas fotovoltaicos en planos Horizontales para aplicaciones de telecomunicaciones, petrleo y gas, y bombeo.

tenesol.com

С его di s k — фасонный s i lv er car ri e r n d сверхчувствительный […]

термодатчики из никель-хромового константана, Тау-сенсор

[…]

предлагает высокий уровень калориметрической чувствительности вместе с чрезвычайно короткими временными константами сигнала, составляющими всего 0,6 секунды, что гарантирует хорошее разделение перекрывающихся тепловых эффектов.

netzsch-thermal-analysis.com

 Co n su placa po rt ado ra de plata en forma de disco y l [os termores…]

supersensibles de constantano de nquel cromo, el

[…]

sensor Tau ofrece un alto nivel de sensibilidad calorimtrica, junto con unas constantes temporales con una extremadamente corta de solo 0,6 segundos, lo que garantiza una buena separacin de efectos trmicos solapantes.

netzsch-thermal-analysis.com

Wi th V — фасонный n y lo n пальцы.отрегулируйте ab l e пластина a n d гребень или ролики

kuhnsa.fr

 De dedos flex ib l. en forma de V. c omp ue rta Regul . y pe Внутр. интегр. […]

o родильо

kuhnsa.fr

SENER изучает две основные конфигурации системы: одну для закрытых подушек безопасности, а другую — для открытых.СЭС для

[…]

закрытая подушка безопасности

[…] configuratio n i s фасонный l i ke тетраэдр с треугольной ba s e 902 s e 902 902 n d три развертываемых […]

треугольных лепестков.

sener-aerospace.com

SENER is estudiando dos configuraciones bsicas del sistema, una para airbags cerrados y otra para airbags abiertos: El SES para la

[…]

конфигурация

[…] подушки безопасности cerrados t iene forma de t et raedro, compuesto p or un a placa b asse t t rires … y angular

ptalos triangulares desplegables.

sener-aerospace.com

Геопарк обрамлен южными склонами Пиренеев, которые,

[…]

вместе с Альпами

[…] и Гималаи, принадлежат Alpide be l t форма a l на g tect на i c пластина b o un daries, которые столкнулись во время Альпийской […]

орогенеза за последние 250 миллионов лет.

geoparquepirineos.com

El Geoparque est enmarcado en la vertiente sur de la cordillera pirenaica,

[…]

Que junto con los Alpes

[…] o el Hi mala ya, forma par te d el cinturn montaoso qu e se form en l os bordes de l as as te ctni ca s que c ol isionaron […]

durante el ciclo orognico

[…]

alpino, durante los ltimos, 250 миллионов долларов.

geoparquepirineos.com

Детектор электрического поля

[…] имеет ae ri a l фасонный i n a форма m et l пластина .

en.sonel.pl

Детектор электрического поля с захватом

[…] tiene una антенна en form a de un a placa m etli ca .

особенно sonel.pl

Wi th V — фасонный n y lo n пальцы и регулировка ab l e 24335 пластина De dedos flexi bl es e n forma d e V y compuerta Adjustable

kuhnsa.fr

Все версии компрессора s: L — фасонный f r am e со специальной ba s e 902 o r компрессор […] Блок

и двигатель, позволяющий быстро и просто

[…]

натяжитель ремня, клиноременной привод (ремень SPZ), пластиковый кожух вентилятора со встроенными держателями для телескопической всасывающей трубы, стальная ручка для переноски, прикрепленная к опорной плите, позволяет легко транспортировать два человека (рельсы с обеих сторон устройства), резина антивибрационные ножки, встроенные кронштейны заправочного адаптера для двух шлангов с соединениями DIN и ISO.

bauer-kompressoren.de

Todos los

[…] модели: Ba st idor en forma de L co n una platafor ma especial pa ra el […]

bloque compresor y la tenin de las correas

[…]

trapezoidales, proporcionando una gran sujecin del motor, transmisin por las correas (perfil SPZ), cubierta del rodete del ventador de material sinttico и т. Д .; asas para el transporte del equipo por dos personas; base de goma anti vibraciones; сопроводительный материал для 2-х инструкций с адаптацией по норме DIN 447 и соединившись с нормой ISO.

bauer-kompressoren.de

Особенности операционного стола

[…] […] верх: разделен на 5 секций со встроенным блоком позиционирования головы (лошадь sh o e — форма h e ad остаток опционально), ba c c k пластина w i th продольное удлинение, se a t пластина ножка ma 902 .com

 Dividido en 5 secciones, dispositivo motorizado para cabezales integrationdo (calota de cabeza opcional), placa de respaldo con corredera, placa de asiento y placa apoyapiernas

maquet.com

Угол 52

[…] градусов (приблизительно x. ) , фасонный w i th VGELE si d e e ve л утюг.подготовка […]

следующие

wirtgen.at

 Con un ngulo de aprox. 52 gr ados, developrado con e l perfil de chafln.

wirtgen.at

Просто положите t h e пластинчатый m i cr ophones on […]

стол для совещаний, подключите их к диктофону и приступайте к работе!

сша.philips.com

Simplemente pon los

[…] micrfon os с forma de plato sob re la mesa […]

de la reunin, conctalos a la grabadora y ya est lista para grabar.

philips.es

Пикап g ui d e пластина is в форме t o c ollect all […]

урожай.

pottinger.fr

 L a chapa arqu eada hacia fu era del pick-up recoge […]

cualquier cosecha.

pottinger.fr

Образец (резина, пена, биополимеры, пастообразные материалы и др.)

[…]

помещается на плоскую поверхность в держателе образца, и давление прикладывается со стороны

[…] сверху с t h e пластинчатой ​​ e n d толкателя.

netzsch-thermal-analysis.com

La muestra (gomas, espumas, biopolmeros, materiales pastosos и т. Д.) Se coloca sobre una superficie

[…]

plana en el soporte de muestra y se aplica presin desde arriba

[…] con el e xtrem o e n forma d e p laca de la varilla […]

de empuje.

netzsch-thermal-analysis.com

состоит из

[…] журнальный столик из ag la s s тарелка p u t на ac ro s s и se и четыре места.

us.santiago-live.com

est compuesto por una mesita de saln

[…] constituida p или una placa de v id rio colocada sob re una ba se en forma de cr de ..]

cuatro asientos.

santiago-live.com

I n a пластина w e p ut endive створки ci rc l e n d посередине ставим […]

ингредиентов.

planasa.es

 E n plato tr inch er o se colocan las hojas de endibias e n forma c ir cular y […]

sobre el centro se colocan los ингредиенты.

planasa.es

Просто положите t h e пластинчатые m i cr ophones на стол для совещаний, подключите их к диктофону и приступайте к работе!

philips.com.au

 Simplemente seleccione la temperatura de seada girando la perilla de control y disfrute de caf Instantneo, видео о una taza de t verde o negro a la temperatura justa.

philips.com.ar

браслет

[…] с двумя цепями от до a пластина a n d два канала ar m s в форме , пл, е и стрелка.

Patipata.com

Pulsera de dos

[…] cadenitas junt ad as a una placa yc on do s co lg antes en forma na .

Patipata.com

Часто используется в l ar g e пластинчатый s t ru арматуры, стены в морских сооружениях или резервуары для СПГ с обычно статическими нагрузками.

dywidag-systems.com

 Fundamentalmente se usa en estructuras planas, muros en estructuras off -shore o depsitos de gas licuado con cargas generalmente estticas.

dywidag-systems.com

Корпус винта Вайзе

[…] унифицирует u pp e r пластина w i th the l ow e r h ro ugh a stro ng U — фасонный b o w. Только […]

ретенционная часть

[…] Винт

зажат в акриле.

o-atlas.de

El cuerpo del tornillo segn Weise

[…] unifica l a placa s uperior e inferior mediante un arco fuert e en forma de U . nicamente […]

la parte retentiva

[…]

del tornillo es sujetada en el acrlico.

о-атлас.de

Уменьшение костной массы, обнаруженное при измерении плотности костной ткани

[…]

(остеоденситометрия), переломы

[…] база и e n d — пластина o f t he тела позвонков, w ed g e — — d e fo rmity to […]

позвонок, позвонок трески,

[…]

возможно гистологическое исследование образца кости из гребня подвздошной кости.

health-kiosk.ch

Disminucin de la masa sea en la medida de la densidad sea (Osteodensitometria), Fracturas de las placas inferiores y

[…]

улучшений от

[…] las vrtebras, Vrtebra e n cu a, formacin de vrt eb ras ti po cola d e …]

подробное обследование в случае необходимости

[…]

del tejido de una prueba sea de la cresta ilaca, los exmenes de labratorio del suero sanguneo (Calcio, fsforo, Fosfatasa alcalina) no muestran irregularidades.

health-kiosk.ch

Внутри рагу из кролика, а на aw hi t e тарелка , a l eft ухо с золотым st r r фасонный e a rr ing.

mbagencialiteraria.es

En su интерьер hay una cazuela con conejo

[…] y, en u n plato blanc o, una or eja i zq uierda c on un pe nd oro 902 de форма от estr el la …

mbagencialiteraria.es

U-образная стеклянная пластина — Тайвань

U-образная стеклянная пластина — Тайвань

U-образная стеклянная пластина — Тайвань

Основные характеристики

Доступны различные спецификации.

Добро пожаловать, чтобы связаться с нами.

UMAX TECHNOLOGY CO., LTD.

Отдел продаж

6F., No. 887-19, Zhong-Zheng Road., Xing-Zhuang Dist., 242052 New Taipei City, Taiwan

ТЕЛ: 886-2-2903-9203

ФАКС: 886- 2-2903-2558

Идентификатор линии: umaxtech

Wechat: umaxtech

Whatsapp: + 886-955-715-300

Электронная почта: [email protected]

WEB: http: // www .umax-tech.com.tw


Последнее обновление: 2021-06-08 Загрузка…

Ваш запрос отправлен

Шаг 1 Заполните форму Шаг 2 Завершение

г-жа Райна, U-MAX TECHNOLOGY CO., LTD.

Требуется сообщение 0 /1500

Форматы файлов: htm, html, doc, docx, pdf, txt, jpg, gif, png, odt, ods.Максимум 3 файла (всего 10 МБ).

Общий размер: 0

{{/если}} {{#ifCond ttLoginType 3}}

Подтвердите пароль

{{/ ifCond}} {{#if isLogin}} Просмотр и изменение {{/если}}

Порекомендуйте других поставщиков, если этот поставщик не отвечает.

Пожалуйста, заполните все обязательные поля.

ОК

Организация столешниц и стен Невидимая вешалка для тарелок с защитой наконечников, Woopower 8-14-дюймовые U-образные держатели для тарелок Настенный дисплей для тарелок Вешалки для посуды Крючки для хранения домашнего декора 5 упаковок, 10-дюймовые вертикальные держатели для тарелок 10-1PCS

Невидимая вешалка для тарелок с протектором наконечника, Woopower 8-14-дюймовые U-образные держатели для тарелок Настенная дисплейная пластина Вешалки для посуды Крючки для хранения домашнего декора 5 упаковок, 10 дюймов 10-1PCS

Невидимая пластина Вешалка для посуды с протектором, Woopower 8-14-дюймовая U-образная пластина Держатели Настенная тарелка Вешалки для посуды Крючки Держатель для домашнего декора (5 пакетов, 10 дюймов) (10 дюймов — 1 шт.): Кухня и столовая.Невидимая вешалка для тарелок с протектором наконечника, Woopower 8-14-дюймовые U-образные держатели для тарелок Настенный дисплей для тарелок Вешалки для посуды Крючки для хранения домашнего декора (5 упаковок, 10 дюймов) (10 дюймов — 1 шт.): Кухня и столовая. Прочный материал — изготовлен из высококачественной нержавеющей стали с золотистым покрытием на поверхности, твердый и прочный, не подвержен коррозии или эрозии icate Изысканный дизайн — подвески и крючки для настенных пластин практически невидимы спереди, с расширяемыми пружинами, гибкие для украшения крыльца, стен и удерживающих пластин。 Защитные советы — Защитное виниловое покрытие не повредит хрупкие пластины.Купить больше сэкономить больше! У нас есть разные специальные комбинации для вашего chioce! 。 Простота использования — вешалка проста в сборке и использовании. Если вы ищете вешалку для тарелки, этот гаджет станет вашим лучшим выбором. 。 Разные размеры — Эти настенные вешалки для пластин имеют 4 размера: 8 дюймов, 10 дюймов, 12 дюймов и 14 дюймов, их можно использовать для подвешивания пластин разного размера。 Описание: 。100% новый товар высокого качества! 。Малый размер и легкий вес, удобный для переноски. С U-образной конструкцией, кладется под пластину, невидим, не влияет на декоративную пластину.。Простой и удобный в использовании. Технические характеристики。Цвет: как показано。Размер: 8 дюймов, 10 дюймов, 12 дюймов, 14 дюймов。Материал: нержавеющая сталь, железное покрытие: Форма: U-образная В комплект входит: 。1 * П-образный крючок Примечание: 。1. Из-за разницы в освещении и экране цвет изделия может немного отличаться от цвета на фотографиях. Пожалуйста, позвольте небольшое отклонение в данных измерения и убедитесь, что вы не возражаете перед заказом. Магазин высокого качества для вас!。。。






Невидимая пластина вешалка для посуды с защитой наконечника, Woopower 8-14 дюймов U-образные держатели пластин Настенная пластина вешалки для посуды Крючки Держатель для хранения домашнего декора 5 упаковок, 10 дюймов 10-1шт

Каждая пара тщательно подбирается для покупателя.Так что, хотя большее число может звучать лучше. Покупайте мужские кроссовки Stability X черного цвета 17 E (ширина XX) и другие модные кроссовки Propet на. Поглощение влаги и легкое высыхание. Время доставки: нам нужно 5-7 рабочих дней, чтобы сделать это платье нормально. Невидимая вешалка для тарелок с протектором наконечника, Woopower 8-14 дюймов U-образные держатели тарелок Настенная подставка для тарелок Вешалки для посуды Держатель крючков для хранения домашнего декора Идеально подходит для любого случая, кукол от сердца к сердцу и кукол с блестками для девочек.НОВОЕ состояние с прикрепленной розничной биркой. Женские кроссовки для кроссовок FuelCore Nergize V1 New Balance. Невидимая вешалка для тарелок с защитным наконечником, Woopower 8-14 дюймов U-образные держатели тарелок Настенный дисплей для тарелок Вешалки для посуды Крючки для хранения домашнего декора 5 упаковок, 10 дюймов 10-1PCS . Это лоскутное одеяло изготовлено из 100% хлопчатобумажной ткани для квилтинга и хлопкового ватина. Домашняя печать — убедитесь, что в настройках печати задан фактический размер или 100%, жесткая картонная основа и комплект оборудования для подвешивания на проволоке (требуется некоторая сборка). Мы предлагаем заказ соответствует размеру. Невидимая вешалка для тарелок с защитным наконечником, Woopower 8-14 дюймов U-образные держатели тарелок Настенный дисплей для тарелок Вешалки для посуды Крючки для хранения домашнего декора 5 упаковок, 10 дюймов 10-1PCS , Наш дизайн напечатан с использованием новейших технологий украшения одежды , Футбольная программа «Брэдфорд Сити» — «Шрусбери», суббота. Создано мной как цифровое искусство и напечатано на качественной переработанной белой карточке для дополнительной видимости и безопасности. Невидимая вешалка для тарелок с защитным наконечником, Woopower 8-14 дюймов U-образные держатели тарелок Настенный дисплей для тарелок Вешалки для посуды Крючки для хранения домашнего декора 5 упаковок, 10 дюймов 10-1PCS .Высококачественный рупор способен воспроизводить 110 дБ и гарантирует, что вас услышат тогда, когда вам это нужно больше всего. Дата первого упоминания: 12 декабря: STX Womens Fortress 300 Lacrosse Shaft Wht / Purple: Спорт и туризм. Подходящий случай: повседневный / работа / свидание / дом / вечеринка / шоппинг. Невидимая пластина-вешалка для посуды с протектором наконечника, Woopower 8-14-дюймовые U-образные держатели для пластин Настенный дисплей для тарелок Вешалки для посуды Крючки для хранения домашнего декора 5 упаковок, 10 дюймов 10-1PCS , Особенности: Материал из нержавеющей стали.Эти изделия изготовлены из высококачественного материала.


Пемко № 2211 | Дверная чистка для обуви | Дождевик и отбойник

Дверные башмаки идеально подходят для защиты нижней части дверей, при этом практически не влияя на их внешний вид. Эта U-образная дверная уборочная машина рассчитана на пожар, дым, проникновение воздуха, звук и низкий уровень выбросов летучих органических соединений. Он сочетает в себе уплотнение с пальцами, защитную пластину и конструкцию от дождя для превосходной защиты. Доступен в трех вариантах отделки под алюминий, с двумя вставками и на заказ по размеру.

Кожух: В этом приспособлении для дверных башмаков сочетаются защитная пластина и кожух для дополнительной защиты двери и предотвращения повреждений из-за частого движения. Его также можно применить к старым дверям, которые были сильно повреждены, и для восстановления их рабочего состояния, тем самым устраняя необходимость в замене двери. Стороны кожуха простираются вверх по лицевой и задней сторонам двери на 3 дюйма и могут применяться к дверям шириной 1,75 дюйма.

Rain Drip Конструкция: Кожух имеет конструкцию для защиты от дождя, которая обеспечивает дополнительную защиту от погодных условий, отводя воду из нижней части двери и предотвращая просачивание.

Уплотнение: Эта нижняя часть двери оснащена уплотнением с пальцами PemkoPrene ™ или Eco-V ™, которое может заполнить зазоры размером до 0,5 дюйма. Конструкция с пальцами компенсирует любые перекосы на полу и обеспечивает надлежащее уплотнение. раз. Кроме того, он остается гибким в экстремальных погодных условиях, обеспечивая превосходные характеристики.

Установка: При установке дверного башмака U-образной формы дверь необходимо снимать, однако он более прочный и долговечный чем его аналог L-образной дверной обуви.В этом кожухе есть удлиненные прорези для регулировки после установки на дверь.

Варианты вставок: Эта дверная фурнитура доступна со вставками PemkoPrene ™ или Eco-V. PemkoPrene ™ — это термопластичный эластомер, который сохраняет гибкость при температурах от -70º до + 250ºF, что делает его идеальным для наружных дверей и обеспечивает более долговечный продукт, чем его виниловый аналог. Eco-V сравним с винилом, хотя это более новая, экологичная и экологически чистая версия, превосходящая по качеству и долговечности стандартный винил.См. Вкладку «Вставить материал» для получения дополнительной информации.

Вставка изготовлена ​​из высококачественного материала, который прослужит долго, однако при необходимости ее можно заменить, не снимая гусеницу. Чтобы приобрести замену, посетите нашу сменную вставку Pemko Fingered Insert.

Руководство по установке и винты в комплекте. Винты окрашены в цвет, соответствующий корпусу.

Цвета вставок: Алюминий Фрезеровка поставляется с серой вставкой. Все остальные варианты отделки поставляются с черной вставкой.Eco-V также доступен в белом цвете.

Обратите внимание, изображения служат только для иллюстративных целей. Это не настоящие фотографии. Поэтому фактические цвета могут незначительно отличаться, а размер может быть увеличен для отображения деталей. Точные размеры см. В технических характеристиках продукта.

На этот продукт предоставляется 5-летняя гарантия от дефектов материалов и изготовления.
Щелкните здесь, чтобы просмотреть нашу полную гарантийную политику.

Для аналогичного продукта см. Наш U-образный дверной башмак с крышкой от дождя и уплотнением с пальцами.

U-образная пластина — Traduccin al espaol — Linguee

Яблоко в форме шарма a n d тарелка в форме .

Patipata.com

Colgantel e n форма d e

[…] manzana y otro en forma de placa .

Patipata.com

Также относится к палке в виде кия

[…] со специальной и l y фасонной пластиной m o un ted on the […] Конец

или другое подобное устройство, которое служит опорой

[…]

для кия, когда стрелок не может дотянуться до места, где он обычно кладет руку с мостом.

poolplayers.ca

Tambin puede referirse a un puente

[…]

mecnico, que es un aparato parecido a

[…] un taco , con una placa de meta l especia l […]

ru u n extremo, o a cualquier otro aparato que

[…]

sirva como apoyo para el taco cuando el tirador no pueda alcanzar el sitio donde normalmente ubicara un puente con la mano.

poolplayers.com

Резиновые скребки, прикрепленные к пиле-t oo t h фасонная пластина .

daga.biz

Rasquetas de

[…] goma su je tas a un a chapa e n forma de di ent e de s ie rra.

daga.biz

Использование напольной панели EMMEDUE

[…] состоит из пенополистирола re n e фасонная пластина i t i s Можно реализовать полы […]

и кровля зданий

[…]

с добавлением дополнительной стали внутри подходящих балок и последующей заливкой на месте бетона.

mdue.eu

Панель крепления EMMEDUE

[…] formado p or u na placa mo ldea da de polies ti reno expandido se r ea lizan […]

pisos y cubiertas de edificios

[…]

con la adicin de acero complementario en el interior de las especficas viguetas y sucesivamente en la obra con la colada dermign.

mdue.eu

Стоит отметить

[…] is the fl ow e r — фасонная пластина o n t he боковые панели […]

с выгравированным логотипом внутри и снаружи.

grupoptim.com

 Des ta ca la chapa en forma de fl or en las […]

varillas grabada con el logotipo tanto external como interiormente.

grupoptim.com

Эта потолочная решетка может иметь

[…] конвенция al T — фасонная пластина , b e из дерева […]

или любой другой эстетичный материал.

duralmond.de

Este techo reticular puede ser de perfil

[…] традиционный de techo s en forma de T , de madera, […]

o de cualquier otro material que sea estticamente aceptable.

duralmond.de

Special Jalapeo pe pp e r фасонная тарелка w i th блюда для соусов, […]

раньше подавали totopos или antojitos, которым нужен соус, к столу.

prodiamex.com

 Plato esp ecial en forma de Jalapeo c on s al sera incorporated, […]

usado para llevar totopos o antojitos que necesite salsa a mesa.

prodiamex.com

Анатомическая al l y фасонная T PL O пластина i s c s c..]

, чтобы соответствовать медиальной стороне проксимального отдела большеберцовой кости клыка.

synthes.com

 L a placa TPL O, moldeada an at micamente, est […]

contorneada para encajar en la cara interna de la porcin Prosimal de la tibia del perro.

synthes.com

Система всегда состоит из изоляционных плит Foamglas, установленных и приклеенных по всей площади поверхности, t he L — фасонный c la w пластина, пластина t he составной зажим с элементами крепления и дополнительной сжимаемой теплоизоляцией.

kalzip.co.uk

 El sistema est compuesto por planchas aislantes de Foamglas que se colocan y pegan en toda la superficie, la placa de enganche en L, el clip de plstico con elementos de un y el aislamiento trmico comcional.

kalzip.co.uk

SSU / E: U — фасонный s t структура d с fi xi n пластина g 902 T en esol ‘s U — в форме s t и d33 с fi xi n пластина i s w идеально подходит для фотоэлектрических систем на горизонтальных поверхностях для использования […] […]

в телекоммуникационной, нефтегазовой и солнечной сферах.

tenesol.com

 La estructura SSU / E de Tenesol se emplea mainmente en sistemas fotovoltaicos en planos Horizontales para aplicaciones de telecomunicaciones, petrleo y gas, y bombeo.

tenesol.com

С его di s k — фасонный s i lv er car ri e r n d сверхчувствительный […]

термодатчики из никель-хромового константана, Тау-сенсор

[…]

предлагает высокий уровень калориметрической чувствительности вместе с чрезвычайно короткими временными константами сигнала, составляющими всего 0,6 секунды, что гарантирует хорошее разделение перекрывающихся тепловых эффектов.

netzsch-thermal-analysis.com

 Co n su placa po rt ado ra de plata en forma de disco y l [os termores…]

supersensibles de constantano de nquel cromo, el

[…]

sensor Tau ofrece un alto nivel de sensibilidad calorimtrica, junto con unas constantes temporales con una extremadamente corta de solo 0,6 segundos, lo que garantiza una buena separacin de efectos trmicos solapantes.

netzsch-thermal-analysis.com

Wi th V — фасонный n y lo n пальцы.отрегулируйте ab l e пластина a n d гребень или ролики

kuhnsa.fr

 De dedos flex ib l. en forma de V. c omp ue rta Regul . y pe Внутр. интегр. […]

o родильо

kuhnsa.fr

SENER изучает две основные конфигурации системы: одну для закрытых подушек безопасности, а другую — для открытых.СЭС для

[…]

закрытая подушка безопасности

[…] configuratio n i s фасонный l i ke тетраэдр с треугольной ba s e 902 s e 902 902 n d три развертываемых […]

треугольных лепестков.

sener-aerospace.com

SENER is estudiando dos configuraciones bsicas del sistema, una para airbags cerrados y otra para airbags abiertos: El SES para la

[…]

конфигурация

[…] подушки безопасности cerrados t iene forma de t et raedro, compuesto p or un a placa b asse t t rires … y angular

ptalos triangulares desplegables.

sener-aerospace.com

Геопарк обрамлен южными склонами Пиренеев, которые,

[…]

вместе с Альпами

[…] и Гималаи, принадлежат Alpide be l t форма a l на g tect на i c пластина b o un daries, которые столкнулись во время Альпийской […]

орогенеза за последние 250 миллионов лет.

geoparquepirineos.com

El Geoparque est enmarcado en la vertiente sur de la cordillera pirenaica,

[…]

Que junto con los Alpes

[…] o el Hi mala ya, forma par te d el cinturn montaoso qu e se form en l os bordes de l as as te ctni ca s que c ol isionaron […]

durante el ciclo orognico

[…]

alpino, durante los ltimos, 250 миллионов долларов.

geoparquepirineos.com

Детектор электрического поля

[…] имеет ae ri a l фасонный i n a форма m et l пластина .

en.sonel.pl

Детектор электрического поля с захватом

[…] tiene una антенна en form a de un a placa m etli ca .

особенно sonel.pl

Wi th V — фасонный n y lo n пальцы и регулировка ab l e 24335 пластина De dedos flexi bl es e n forma d e V y compuerta Adjustable

kuhnsa.fr

Все версии компрессора s: L — фасонный f r am e со специальной ba s e 902 o r компрессор […] Блок

и двигатель, позволяющий быстро и просто

[…]

натяжитель ремня, клиноременной привод (ремень SPZ), пластиковый кожух вентилятора со встроенными держателями для телескопической всасывающей трубы, стальная ручка для переноски, прикрепленная к опорной плите, позволяет легко транспортировать два человека (рельсы с обеих сторон устройства), резина антивибрационные ножки, встроенные кронштейны заправочного адаптера для двух шлангов с соединениями DIN и ISO.

bauer-kompressoren.de

Todos los

[…] модели: Ba st idor en forma de L co n una platafor ma especial pa ra el […]

bloque compresor y la tenin de las correas

[…]

trapezoidales, proporcionando una gran sujecin del motor, transmisin por las correas (perfil SPZ), cubierta del rodete del ventador de material sinttico и т. Д .; asas para el transporte del equipo por dos personas; base de goma anti vibraciones; сопроводительный материал для 2-х инструкций с адаптацией по норме DIN 447 и соединившись с нормой ISO.

bauer-kompressoren.de

Особенности операционного стола

[…] […] верх: разделен на 5 секций со встроенным блоком позиционирования головы (лошадь sh o e — форма h e ad остаток опционально), ba c c k пластина w i th продольное удлинение, se a t пластина ножка ma 902 .com

 Dividido en 5 secciones, dispositivo motorizado para cabezales integrationdo (calota de cabeza opcional), placa de respaldo con corredera, placa de asiento y placa apoyapiernas

maquet.com

Угол 52

[…] градусов (приблизительно x. ) , фасонный w i th VGELE si d e e ve л утюг.подготовка […]

следующие

wirtgen.at

 Con un ngulo de aprox. 52 gr ados, developrado con e l perfil de chafln.

wirtgen.at

Просто положите t h e пластинчатый m i cr ophones on […]

стол для совещаний, подключите их к диктофону и приступайте к работе!

сша.philips.com

Simplemente pon los

[…] micrfon os с forma de plato sob re la mesa […]

de la reunin, conctalos a la grabadora y ya est lista para grabar.

philips.es

Пикап g ui d e пластина is в форме t o c ollect all […]

урожай.

pottinger.fr

 L a chapa arqu eada hacia fu era del pick-up recoge […]

cualquier cosecha.

pottinger.fr

Образец (резина, пена, биополимеры, пастообразные материалы и др.)

[…]

помещается на плоскую поверхность в держателе образца, и давление прикладывается со стороны

[…] сверху с t h e пластинчатой ​​ e n d толкателя.

netzsch-thermal-analysis.com

La muestra (gomas, espumas, biopolmeros, materiales pastosos и т. Д.) Se coloca sobre una superficie

[…]

plana en el soporte de muestra y se aplica presin desde arriba

[…] con el e xtrem o e n forma d e p laca de la varilla […]

de empuje.

netzsch-thermal-analysis.com

состоит из

[…] журнальный столик из ag la s s тарелка p u t на ac ro s s и se и четыре места.

us.santiago-live.com

est compuesto por una mesita de saln

[…] constituida p или una placa de v id rio colocada sob re una ba se en forma de cr de ..]

cuatro asientos.

santiago-live.com

I n a пластина w e p ut endive створки ci rc l e n d посередине ставим […]

ингредиентов.

planasa.es

 E n plato tr inch er o se colocan las hojas de endibias e n forma c ir cular y […]

sobre el centro se colocan los ингредиенты.

planasa.es

Просто положите t h e пластинчатые m i cr ophones на стол для совещаний, подключите их к диктофону и приступайте к работе!

philips.com.au

 Simplemente seleccione la temperatura de seada girando la perilla de control y disfrute de caf Instantneo, видео о una taza de t verde o negro a la temperatura justa.

philips.com.ar

браслет

[…] с двумя цепями от до a пластина a n d два канала ar m s в форме , пл, е и стрелка.

Patipata.com

Pulsera de dos

[…] cadenitas junt ad as a una placa yc on do s co lg antes en forma na .

Patipata.com

Часто используется в l ar g e пластинчатый s t ru арматуры, стены в морских сооружениях или резервуары для СПГ с обычно статическими нагрузками.

dywidag-systems.com

 Fundamentalmente se usa en estructuras planas, muros en estructuras off -shore o depsitos de gas licuado con cargas generalmente estticas.

dywidag-systems.com

Корпус винта Вайзе

[…] унифицирует u pp e r пластина w i th the l ow e r h ro ugh a stro ng U — фасонный b o w. Только […]

ретенционная часть

[…] Винт

зажат в акриле.

o-atlas.de

El cuerpo del tornillo segn Weise

[…] unifica l a placa s uperior e inferior mediante un arco fuert e en forma de U . nicamente […]

la parte retentiva

[…]

del tornillo es sujetada en el acrlico.

о-атлас.de

Уменьшение костной массы, обнаруженное при измерении плотности костной ткани

[…]

(остеоденситометрия), переломы

[…] база и e n d — пластина o f t he тела позвонков, w ed g e — — d e fo rmity to […]

позвонок, позвонок трески,

[…]

возможно гистологическое исследование образца кости из гребня подвздошной кости.

health-kiosk.ch

Disminucin de la masa sea en la medida de la densidad sea (Osteodensitometria), Fracturas de las placas inferiores y

[…]

улучшений от

[…] las vrtebras, Vrtebra e n cu a, formacin de vrt eb ras ti po cola d e …]

подробное обследование в случае необходимости

[…]

del tejido de una prueba sea de la cresta ilaca, los exmenes de labratorio del suero sanguneo (Calcio, fsforo, Fosfatasa alcalina) no muestran irregularidades.

health-kiosk.ch

Внутри рагу из кролика, а на aw hi t e тарелка , a l eft ухо с золотым st r r фасонный e a rr ing.

mbagencialiteraria.es

En su интерьер hay una cazuela con conejo

[…] y, en u n plato blanc o, una or eja i zq uierda c on un pe nd oro 902 de форма от estr el la …

mbagencialiteraria.es

1 шт. Прозрачный U-образный акриловый масштабный лист акриловая прижимная доска прозрачный DIY пресс-пластина глина инструмент сверхлегкий глиняный коврик

Описание продукта

Характеристики:

Прозрачная акриловая шкала с закругленными углами для предотвращения царапин, четкая шкала, проста в использовании

Прозрачный акрил U-образной формы с чешуей, используемый для выравнивания и втирания глины в идеальные формы

Применение: Эта доска для пресса действительно работает.Можно стереть даже грязевую полосу и бусинки, а можно грязь прижать и взять как подушку или ручку уплотнения

Как использовать: Поместите глину между двумя акриловыми пластинами. Прижмите верхнюю акриловую пластину вниз, чтобы выдавить однородный и гладкий кусок глины. Вы также можете перемещать верхнюю часть акрилового листа вперед и назад, чтобы получить однородную длинную полосу

Спецификация:

Материал: Арил

Размер: 125 * 100 * 4 мм

Применение: глина всех видов

В комплект входит:

1 * П-образная пластина пресса для глины







Более подробные фотографии:







Дополнительная информация

При заказе от Alexnld.com, вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлено электронное письмо с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе во время оформления заказа. Alexnld.com предлагает 3 различных метода международной доставки: авиапочтой, зарегистрированной авиапочтой и услугой ускоренной доставки, следующие сроки доставки:

Зарегистрированная авиапочта и авиапочта Площадь Время
США, Канада 10-25 рабочих дней
Австралия, Новая Зеландия, Сингапур 10-25 рабочих дней
Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария 10-25 рабочих дней
Италия, Бразилия, Россия 10-45 рабочих дней
Другие страны 10-35 рабочих дней
Ускоренная доставка 7-15 рабочих дней по всему миру

Мы принимаем оплату через PayPal ， и кредитную карту.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
