Перекрытие по профлисту: расчет и преимущества

Технология перекрытия по профнастилу сегодня стала одной из самых популярных и востребованных. Связано это с тем, что материал имеет множество достоинств и преимуществ по сравнению с другими. Например, с профильными листами весьма просто работать, они легче, чем другие конструкции, долговечны, их можно применять в любой строительной области – для крыши, возведения забора, гаража, в качестве межэтажного перекрытия. Хотите узнать о том, как профнастил может применяться в перекрытии, а также, как его соорудить собственными усилиями? Читайте!

Бетонное перекрытие по профнастилу не обходится без заливки и применения опалубок. Монолитное перекрытие по профнастилу дает возможность за кратчайшие сроки возвести потолок, при этом не требуются никакие дополнительные работы по отделке или доработке.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Перекрытие, сделанное из профнастила, имеет массу преимуществ: оно прочное, долговечное и не поддается влиянию извне

Перекрытие по профлисту зависит от профилей, которые обеспечивают ребристость сечениям. А это повысит надежность перекрытия по профлисту и сооружения в целом. Что касается финансовых расходов, то они также сокращаются, что делает стройку экономной.

Перекрытие по профнастилу выполняет функции несъемной опалубки, на которую заливается бетонная смесь. Опорами в этом случае служат металлические каркасы. Основа такого каркаса – колонны и балки.

Межэтажное перекрытие из профнастила создает нагрузки на каркасы, а вот нагрузки на стены – снижает. При этом вы можете утеплить стены пеноблоком или газобетоном. Межэтажные перекрытия по профлисту имеют неоспоримое преимущество. Если вы строите массивное здание, то фундамент используется ленточный, а это – большие расходы на стройматериалы. А вот при использовании профнастила идеальным вариантом будет колонный фундамент, что сэкономит не только деньги, но и время строительства.

Запомните! Колонный фундамент выдерживает нагрузки только по своим сторонам. Поэтому каждый оголовок заливают ростверком.

Профнастил и его преимущества

Профлисты имеют целый ряд преимуществ, которые и сделали его столь популярным в строительной сфере. К ним относятся:

1. Универсальность. Как уже отмечалось, профилированные листы используются в самых разнообразных сферах строительства в качестве кровельного, облицовочного материала, в качестве заборов и так далее.
2. Антикоррозийная стойкость. Каждый лист при изготовлении покрывается специальным антикоррозийным раствором, который увеличивает срок службы материала до 30 и более лет.
3. Легкость. Вес профилированного листа составляет максимум 8 кг, что существенно снижает нагрузку на несущую конструкцию.
4. Поперечная и механическая прочность. Профнастил выдерживает очень большой вес, особенно это актуально при сооружении крыши.
5. Технологичность при эксплуатации. Материал легко обрабатывать, он легок при монтаже.
6. Приемлемая цена. Стоимость профнастила очень демократичная, он – один из самых дешевых строительных материалов.
7. Удобная транспортировка и хранение. Вам не составит труда самостоятельно перевезти профнастил из магазина на стройку. Ведь он не тяжелый. Хранить профнастил можно в упаковке в течение двух недель, а со вскрытой упаковкой срок вообще не ограничивается.
8. Пожаробезопасный и экологически чистый материал. Не горит и не выделяет вредные вещества или запахи.
9. Эстетичный вид. Вы можете выбрать профилированный листы любого размера и цвета, что позволить гармонично включить его в ваш экстерьер.
10. Стойкость. Материал является устойчивым к различным погодным условиям, не боится ни солнца, ни дождя, ни снега. Кроме того профнастил устойчив к кислотным и щелочным воздействия. На его поверхности никогда нельзя встретить мох или лишайники, как это часто случается с другими перекрытиями.

Монтаж перекрытия по профлисту

Чтобы сооружение на профлистах прослужило вам как можно дольше, следует выполнять рекомендации перекрытия по профнастилу.

Монтажные работы следует начинать с подсчета материала и подробного чертежа

Во-первых, перед началом работы обязательно произведите расчет перекрытия. В процессе такого расчета особое значение имеют точнейшие (до миллиметра) размеры здания. Кроме того, следует учитывать нагрузки, которые будут созданы перекрытием по профлисту.

В качестве колонн по перекрытию выступают металлические трубы с круглым или квадратным сечением. А вот для балок используются двутавровые балки и швеллера из металла.

Профнастил для перекрытий нужно подбирать очень внимательно. В зависимости от его вида выбираются шаги укладок балок и их приемлемое сечение. Если проще, то меньший шаг требуется для металлопрофилей с большей высотой. А вообще, чтобы как можно точнее рассчитать межбалковый шаг, проконсультируйтесь с производителей профнастила или его представителем в своем городе.

Чтобы понять, как правильно делать расчеты, приведем конкретный пример. Допустим, укладочный шаг между балками равняется трем метрам. Вы приобрели профнастил с маркировкой ТП-75 и толщиной листа 0.9 мм. Чтобы определить нужную длину профнастила, следует учесть его опору на три балки (а не на две, как принято). Это будет препятствовать прогибанию листов.

Крепить листы к балкам предпочтительнее саморезами на 32 мм (т. н. бронебойными). Такие крепления имеют усиленный бур, который создаст швеллера без применения дрели. Крепления делаются по стыку профлиста и балки. Так, если вы делаете укладку листа на три балки, он должен прикрепляться к ним в трех местах, на две балки – в двух и так далее.

Далее листы нужно закрепить по их стыкам, использовать для этой цели можно те же бронебойные саморезы, но немного короче, например, на 25 мм. При этом они вкручиваются на расстоянии 40 см друг от друга.

На этом процесс опалубки завершается и начинается армирование перекрытия по профлисту. Армирование позволит усилить один материал при помощи другого, более прочного. Так, профнастил армируется проволокой . Такой каркас, расположенный внутри конструкции, даст возможность бетону выдержать нагрузки. Объемная структура создается продольными прутьями (толщина 12 мм). Они укладываются по каналам профлистов. Каркасные элементы соединяются стальными проволоками (реже – при помощи сварки).

Перед бетонированием следует произвести армирование конструкции, это сделает ее еще более прочной

После армирования можно смело укладывать бетон. Толщина заливки обычно не превышает 8 см. Выбирать лучше бетон марки М-25 (он же – М-350). Однако перед тем, как заняться заливкой, следует подготовить профнастил – установить под него палки, чтобы избежать проседания под тяжестью бетона. Такие опоры убираются сразу после высыхания бетонной смеси.

Совет: бетонирование лучше осуществлять за один раз. Но если площадь слишком большая и вы не уверены, что за день справитесь, тогда лучше заливать по пролету.

Период высыхания напрямую зависит от погодных условий. При условии теплой погоды этот процесс займет около 10 суток (при этом, если на улице слишком жарко, следует постоянно смачивать бетон). Если же вы занимаетесь стройкой зимой, то процесс растягивается до 4-х недель.

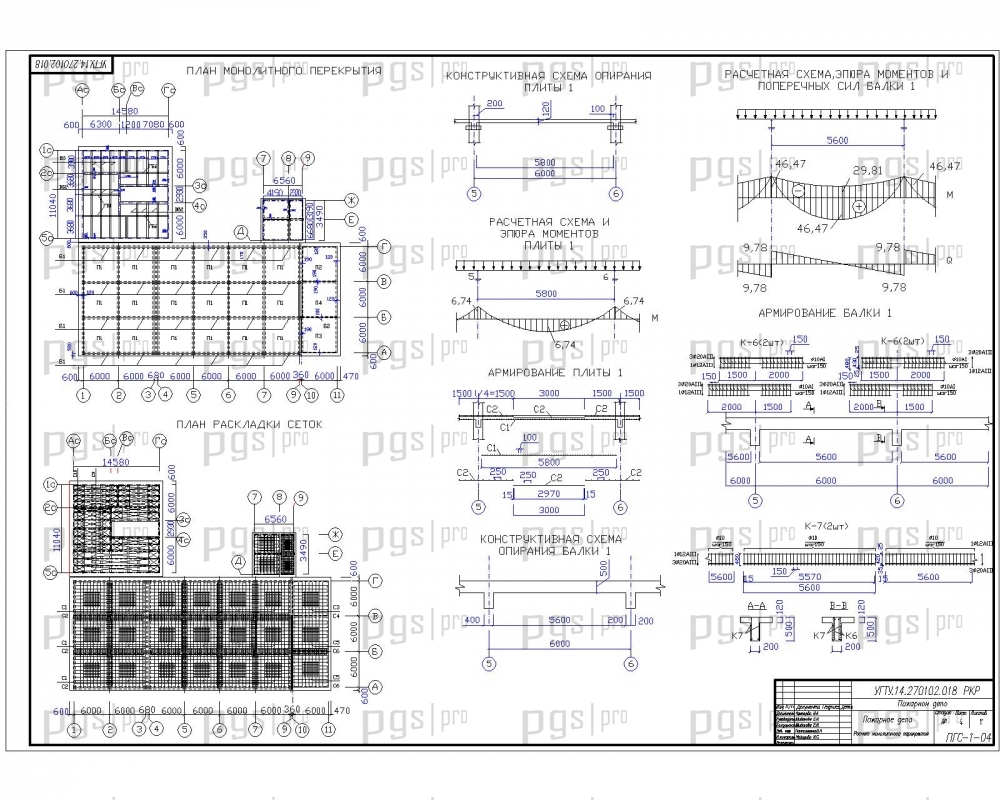

Чертежи перекрытия по профлисту

Перекрытие по профлисту, не смотря на свою универсальность, все-таки имеет некоторые риски и нюансы. Так, во время работы вы можете рисковать перерасходом материалов, их недостаточной прочностью и устойчивостью, особенно если поспешите или захотите сэкономить, нарушив технологический процесс. Кроме того, во время работы с профлистом могут быть нарушены строительные сроки, а также не исключены убытки из-за вышеперечисленных причин.

Если вы хотите, чтобы плита перекрытия прослужила вам максимально долго, не игнорируйте теоретическую часть работы, во время которой выбираются материалы для будущей конструкции, подбираются листы с учетом их вида и толщины, выбираются арматурные сечения.

Порой такие теоретические расчеты выполнить весьма сложно самостоятельно, особенно, если вы не являетесь специалистом в области строительства. В этом случае лучше обратиться за помощью к профессионалу, который поможет вам в составлении плана и чертежа.

Не забывайте, что несущий профнастил для перекрытий не стерпит ни одной ошибки. Если неправильно спланировать перекрытие по профлисту, все здание может оказаться непригодным. Не допускайте ошибок, лучше по нескольку раз пересчитывайте и учитывайте любые мелочи.

Перекрытие из бетона по профлисту

Блок: 1/5 | Кол-во символов: 162
Источник: https://www. forumhouse.ru/articles/house/7603

Как залить безопорное монолитное перекрытие по профлисту – расчеты, практические советы от умельцев FORUMHOUSE

Наряду с деревянными перекрытиями и перекрытиями железобетонными плитами, среди частных застройщиков популярны и монолитные. К их достоинствам можно отнести не только основательность и долговечность, присущую тем же плитам, но и возможность перекрывать помещения любой конфигурации. При этом к недостаткам относят большую массу плит, требующую усиленного основания и стеновых материалов повышенной прочности, и необходимость сборки опалубки. Поэтому многие самозастройщики, в том числе и умельцы нашего портала, предпочитают облегченную разновидность – монолитные перекрытия по профилированному листу, о которых и пойдет речь в материале. Рассмотрим:

• Что такое монолитное перекрытие по профилированному листу.
• Технология устройства сталежелезобетонных перекрытий.
• Опыт участников портала по устройству безопорных монолитных перекрытий по профлисту.

Блок: 2/5 | Кол-во символов: 991
Источник: https://www.forumhouse.ru/articles/house/7603

Основные сведения

Заливка перекрытий с основой из профлиста представляет собой создание монолитной плиты, обладающей повышенной прочностью, запасом надежности. При изготовлении используется оцинкованный профилированный лист, материал с полимерной защитой, являющийся основой. Она выполняет функцию стационарной опалубки, заливаемой бетонным раствором. Силовую нагрузку воспринимают металлические каркасы.

Перекрытия на базе профлиста и бетонного раствора, при правильном расчете и в соответствии со всеми правилами проектирования, имеют продолжительный срок эксплуатации и высокую прочность. Соблюдение всех необходимых требований и пропорций определяет надежность постройки и безопасность людей, находящихся в здании.

Блок: 2/10 | Кол-во символов: 721
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/

Инструменты и материалы для работ

В работе с монолитным перекрытием вам пригодятся следующие инструменты и материалы:

Основание из профиля

• цемент;
• песок;
• емкость;
• бетономешалка;
• лопата;
• профнастил;
• саморезы;
• арматура;
• опалубка;
• мастерок.

Блок: 2/7 | Кол-во символов: 226
Источник: https://DomZastroika.ru/slabs/perekrytie-po-profnastilu-monolitnoe.html

Преимущества монолитного перекрытия по профлисту

• Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.
• Геометрическая форма и размеры у них могут быть практически любыми.
• Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
• Монтаж системы довольно прост, и справиться с ним сможет и новичок.
• За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.

• Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
• Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
• Монтаж занимает значительно меньше времени.
• Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
• Профнастил для перекрытия может различаться по разновидности и марке.
• Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.

• Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
• Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.

Блок: 2/5 | Кол-во символов: 2082
Источник: http://stylekrov.ru/monolitnoe-perekrytie-po-profnastilu.html

Расчет перекрытия

• Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас.
• Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент.
• Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины  пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.

• Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
• Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик  выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций.
• Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.

Блок: 4/5 | Кол-во символов: 1611
Источник: http://stylekrov. ru/monolitnoe-perekrytie-po-profnastilu.html

Пример расчета монолитного перекрытия

Изготовление осуществляется посредством сооружения опалубки из профнастила, на которую сверху укладывается арматурная пространственная сетка. Опорами служат продольные металлические балки. Именно на них плита передает всю нагрузку от вышележащих конструктивных систем здания. После чего усилия распространяются на несущие стены и фундамент.

Профиль листа, толщина изготовляемого изделия и сечение арматурных стержней рассчитываются исходя из фактической нагрузки и размера пролетной части между опорными элементами. Зачастую толщина монолитной плиты составляет 1:30 от длины. То есть если последний параметр равен 6 м, то слой бетонного раствора должен быть не менее 200 мм.

Нюансы расчета размеров:

1. На этом этапе в основу берутся габариты возводимого сооружения, расчетные сосредоточенные и распределенные нагрузки, а также собственный вес перекрытия. Тогда можно определить профиль и сечение металлических балок и колонн и характеристики фундамента.
2. Так как монолитное перекрытие является особо важной конструктивной частью здания, монтажные работы должны проводиться на основании соответствующих проектных документаций. Сам расчет прочностных характеристик рекомендуется делать согласно нормативным документам СНиП II-23-81 «Стальные конструкции» и СНиП -84 «Железобетонные и бетонные конструкции».
3. Для устройства опорных колонн рекомендуется использовать круглые или квадратные гнуто-сварные профили, а для балок – швеллеры или двутавры. Однако выбор сечения напрямую зависит от пожеланий застройщика.
4. Безбалочные варианты можно монтировать только для малоэтажных зданий. При этом профнастил должен иметь большие ребра жесткости (более 20 мм), что соответствует маркам НС35, НС100.
5. Далее проводится расчет усилий от перекрытия. Он не всегда получается точным, поэтому возможна погрешность не более 0,5 кг. На основе результатов определяется поперечное сечение балочных элементов.
6. Важно своевременно определить вид листа. Используя кровельный материал с гофрой большой высоты, пролет балок должен быть значительным. Если волна достаточно мелкая, то для обеспечения жесткости расстояние уменьшается.

Стоит обратить внимание на толщину металлического изделия, так как это сильно влияет на несущую способность. К примеру, если шаг опор составляет 3 м, то размер профлиста должен быть не менее 0,8 мм. Очень важно правильно рассчитать его габариты. Если они будут недостаточны, произойдет сильный прогиб, деформация или даже полное обрушение под давлением бетонного раствора.

Технология устройства перекрытия

Основывается на выполнении следующих этапов:

• Создание опалубки из профнастила.
• Сооружение пространственного каркаса из арматуры.
• Заливка смеси.
• Уход.

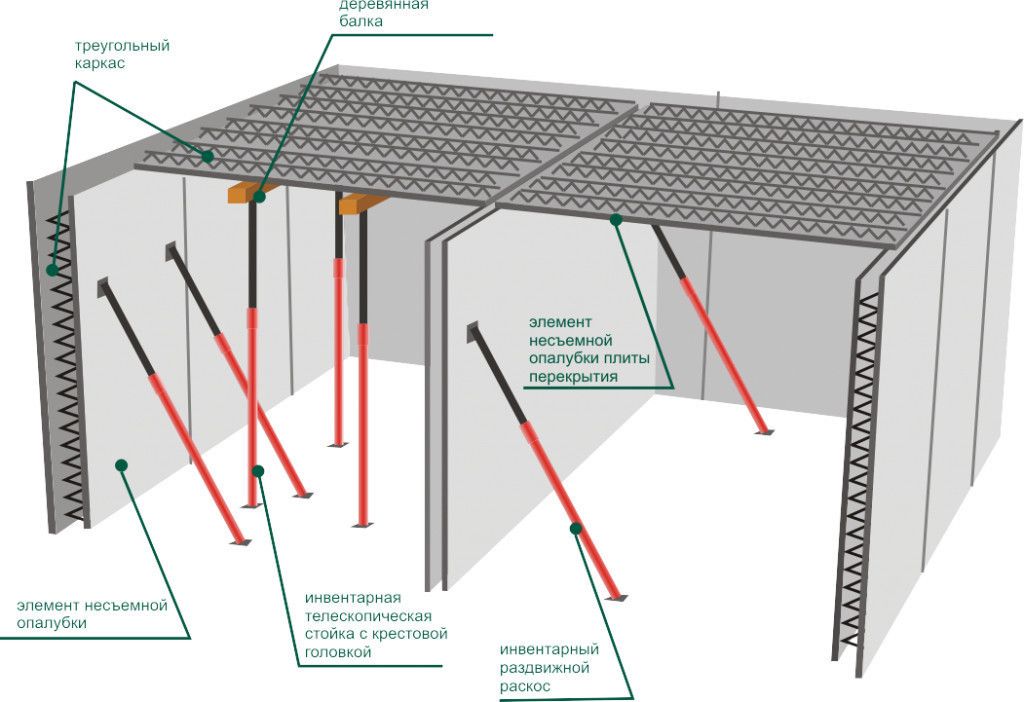

1. Установка опалубочной системы.

Металлические элементы крепятся к опорным балкам посредством бронебойных саморезов размером от 32 мм. Для исключения прогибающих деформаций под действием бетона рекомендуется установить временные опоры в пролетной части. Их количество зависит от длины перекрытия, высоты гофры и толщины профнастила. Демонтаж стоек разрешается проводить только после набора прочности.

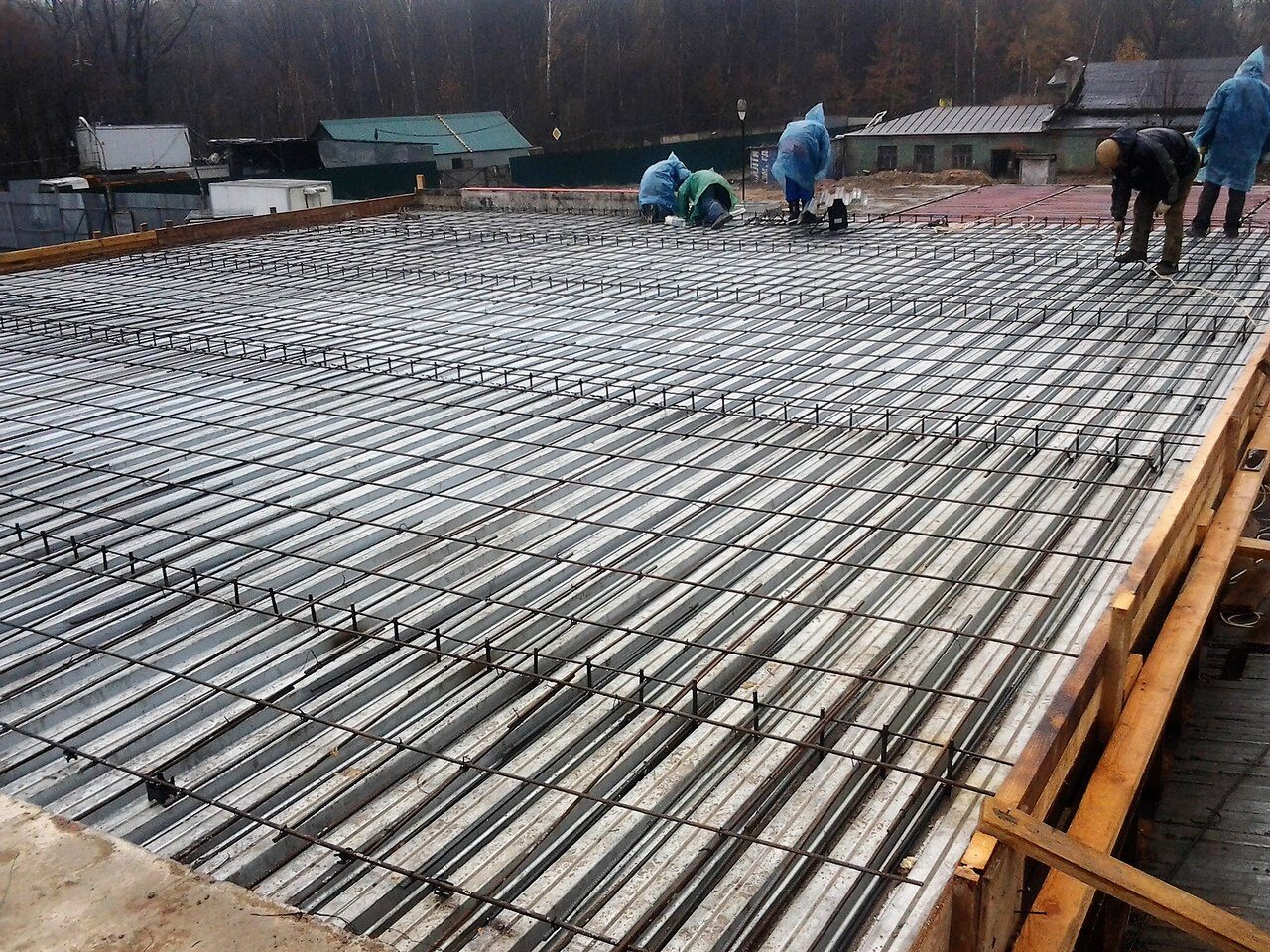

2. Монтаж арматурного каркаса.

Для повышения несущей способности монолитного перекрытия используется каркас, изготовленный из продольных и поперечных арматурных стержней. Длинные элементы укладываются в гофру листа, а короткие поперечные позволяют возвысить сетку на определенном уровне (зачастую не более 20 мм), чтобы она полностью закрывалась раствором.

Стержни, располагающиеся между балок, должны иметь обязательно цельный вид. В тех местах, где профлист опирается на несущие конструкции здания, а также на балки в крайних точках, арматура доводится непосредственно до самого края. Максимальная погрешность этого показателя может составлять не более 20 мм, в противном случае под давлением бетона и других усилий нагрузка будет перераспределяться на металлические полотна.

Сетка арматуры изготавливается на строительной площадке и имеет ячейки 20х20 см. Стержни используются диаметром от 4-6 мм и соединяются между собой при помощи сварки или оцинкованной проволоки. Иногда застройщики заказывают готовый каркас по соответствующим размерам.

3. Бетонные работы.

Перед началом заливки плиты монолитной конструкции следует провести подготовку поверхности. Опалубка из профнастила очищается от постороннего мусора, промывается водой и просушивается. Можно воспользоваться несколькими способами заливки:

• Передвижным или стационарным бетононасосом.
• Ленточным транспортером.
• Бадьей, которая подается на определенную высоту при помощи стрелового крана.

Такие методы обеспечивают заливку за один раз. Строительная гладилка позволяет выровнять всю плоскость, а уплотнение осуществляется с помощью глубинного вибратора. Рекомендуется поверхность плиты железнить, для чего понадобится сухой цемент. Также он позволит защитить ее от внешних воздействий. Если нет возможности провести заливочные работы одновременно, тогда плита разбивается на несколько участков или пролетов, после чего постепенно укладывается смесь. Однако при проведении такой технологии каждый слой необходимо фиксировать, чтобы знать, когда снимать те или иные опоры.

Согласно нормативным документам монолитная конструкция должна заливаться с учетом перекрывания верхнего горизонта волн:

• В безбалочном типе толщина бетона должна составлять более 250 мм, причем измерения проводятся от нижней части гофры.
• В балочном – около 75-80 мм, но размеры замеряются от верхнего края профлиста.

4. Уход.

Погодные условия сильно влияют на технологический процесс изготовления. Для предотвращения образования трещин, снижающих несущую способность, необходимо постоянно следить за состоянием бетона, проводить увлажнение и укрытие специальными материалами, поддерживающими влажность до 70%. Укладку рекомендуется проводить в теплое время при температуре выше +5°C. Если температура будет варьироваться в пределах +20-25°C, полное затвердевание может настичь в течение 15 дней.

Если температура воздуха 0°C и ниже, то в состав смеси должны содержаться противоморозные наполнители. Они прибавляют к стоимости, однако обеспечивают завершение работ и набор прочности в холодное время года. Также следует утеплить поверхность сборно-монолитного перекрытия, чтобы период застывания не превышал 28-30 дней.

Блок: 2/2 | Кол-во символов: 6268
Источник: http://cemgid.ru/stroitelstvo-monolitnyx-perekrytij-po-proflistu.html

Технология устройства сталежелезобетонных перекрытий

В исходном варианте профлист укладывается не только на стены, но и на каркас из стальных балок (прогоны), который и является несущим. Количество и параметры балок высчитываются индивидуально, исходя из габаритов перекрываемого пролета и предполагаемых нагрузок, в среднем шаг составляет от 1,5 до 3 м, но на каждый лист должно приходиться три точки опоры – по центру и по краям. Армирование однослойное – сетка, диаметр проволоки от 3 мм, шаг 200×200 мм, толщина защитного слоя над сеткой не менее 15 мм.

Профлисты укладываются поперек длинной стороны пролета, широкими гофрами вниз, по длине на прогонах внахлест, минимум на одну волну, по ширине встык. Между собой волны фиксируют заклепками или саморезами с шагом не больше 500 мм. Чтобы профиль и прогоны работали, как одна система, настил крепят стержневыми анкерами, которые приваривают к балкам. Рядом с несущими стенами анкер должен проходить сквозь каждую волну, на промежуточных балках через одну. Кроме того, настил фиксируют к балкам посредством саморезов или дюбелей.

Однако использование стальных балок – не самый привлекательный для самозастройщиков вариант, поэтому многие из умельцев нашего портала предпочитают альтернативный вариант – безопорное монолитное перекрытие по профильному листу.

Блок: 4/5 | Кол-во символов: 1318
Источник: https://www.forumhouse.ru/articles/house/7603

Устройство монолитного перекрытия

Возможные схемы расположения листов для монолитного перекрытия по профнастилу.

Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.

В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.

Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.

При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.

Вернуться к оглавлению

Блок: 4/8 | Кол-во символов: 1535
Источник: https://kladembeton.ru/tehnologija/zalivka/betonirovanie-po-profnastilu.html

Монтаж монолитного перекрытия

Монолитное перекрытие по профнастилу собирается следующим способами:

• технология, при которой плита монолитной конструкции располагается на несущих металлических (двутавр, швеллер) или бетонных балках с шагом 3 метра;
• монтаж профлиста на внутреннюю полку двутавра с шагом кратным длине листа 1.2 — 1.5 м;
• возведения монолитного перекрытия без поддерживающих металлических и бетонных балок.

Схема стандартного профнастила.

Профнастил уложенный на поддерживающие балки:

• в карманы оставленные в стене, если речь идет о монтаже балок в стены или на закладные опорные уголки, если речь идет о бетонных стенах или колоннах, укладывается двутавр;
• на него монтируется профилированный лист с расширением гофры вниз, при помощи саморезов;
• затем сетка из арматуры с ячейками 150-150 мм.;
• чтобы избежать прогиба профлиста, до момента схватывания бетона, нужно между балок установить подпорки, равномерно по всей площади заливки;
• проводится заливка бетонной смесью;
• карманы в стене также замоноличиваются;
• после набора прочности бетона, а это как минимум 25 — 30 дней подпорки убирают и проводят дальнейшие строительные работы.

Монтаж профлиста на внутреннюю полку двутавра:

• так же как и в первом варианте монтажа, двутавры упереть в карманы стены или на закладные;
• профилированный лист уложить на внутреннюю полочку балки, гофрами поперек пролету балок, т. е. по длине листа и закрепить по краю саморезами;
• накладывается арматурная сетка с ячейками 150-150 мм и вся конструкция заливается бетоном на всю толщину двутавра;
• для набора прочности выдерживают, как минимум, 4 недели.

Блок: 4/6 | Кол-во символов: 1596
Источник: https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html

Монолитное перекрытие без поддерживающих балок

Схема часторебристого сборно-монолитного перекрытия.

Монтаж междуэтажных перекрытий без поддерживающих балок осуществляется с опорой профнастила и армопереплетения непосредственно на закладные колонны и стены здания с временными поддерживающими подпорками, позволяющими на пролетах свободно перемещаться рабочим и удерживающими вес незатвердевшего бетона.

В этом случае металлический лист крепится к закладным, анкером по металлу, а армокаркас приваривается к закладным во всех точках соприкосновения на всех колоннах.

Исключается организация в перекрытии люков или любых прерываний линии опирания каркаса перекрытия на колонны. Монолит должен располагаться обязательно от колонны до колонны или от стены до колонны не прерываясь.

Наиболее широкое применение этот вид монтажа получил на уровне комната — чердачное помещение, где нагрузка на перекрытие значительно меньше нежели в комнатах для проживания.

Расчет нагрузок на межэтажное перекрытие

Расчет нагрузок при определении толщины заливаемого потолка должен быть выполнен проектировщиками. Расчет должен учитывать:

• при необходимости, устройство на перекрытиях перегородок, а даже облегченная перегородка из гипсокартона давит на пол массой 50 — 70 кг на кв. м площади;
• нахождение мебели и другого домашнего скарба;
• передвижение людей, проживающих в этом здании и одновременного прибывания в этом помещении гостей хозяев;
• запас прочности конструкции, после принятия во внимания вышеперечисленных пунктов, должен составлять еще треть от того, каков был первоначальный расчет.

Для справки: минимальная толщина перекрытия монолитом должна составлять 50 — 60 мм, максимальная 200 — 250 мм.

Блок: 5/6 | Кол-во символов: 1690
Источник: https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html

Стадии контроля и приемки этапов строительных работ

Схема утепленного перекрытия.

Ваш расчет на то, что все строительные работы выполнены соответствующим образом и тем самым обеспечена технология, долговечность и безопасность возводимой конструкции, должен подтверждаться не только вами, но и специалистами. Чтобы вы и ваши домочадцы спали спокойно, вам необходимо:

• провести тщательную подготовку карманов в стенах, установку закладных на стенах и колоннах для «привязки», опоры монолитной конструкции или проконтролировать выполнение этих работ и, что еще лучше, получить акт на эти скрытые работы у технадзора;
• со знанием дела провести работы по монтажу профнастила — неснимаемой опалубке и каркаса армирования или проконтролировать их выполнение и получить акт на скрытые работы у технадзора;
• заранее заказать бетонную смесь и выполнить работы по заливке перекрытий желательно за один раз, при безопорной на балки технологии и способа укладки профилированного листа сверху балок. При опирании профнастила на внутреннюю полочку двутавра процесс заливки может происходить по секциям;
• проводить мероприятия во время набора прочности бетонного монолита, проводя смачивание поверхности для равномерного отвердевания;
• по прошествии, как минимум, 28 дней, общепринятого срока набора объектов строительства из бетона, снять дополнительные опоры, если таковые были поставлены и приступить к отделке потолка, если она необходима, и работ по облагораживанию пола.

последний документ, который необходимо получить, на этой стадии строительства — акт о выполненных работах по выполнению бетонного монолитного междуэтажного перекрытия по профлисту.

Радуйтесь успешному выполнению этапа и приступайте к следующему. Все, что зависело от вас, для вашего же спокойствия, вы сделали.

Блок: 6/6 | Кол-во символов: 1800
Источник: https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html

Советы по монтажу опалубки

Технология работ предусматривает армирование балок и опорных колонн. Используются металлические трубы различного сортамента, асбестовые опоры. Металлический швеллер, двутавр применяются, как балки.

В зависимости от размеров гофр на листе изменяется шаг балок. С увеличением высоты волны уменьшается интервал между балками. Например, расстояние между балками для профильного листа марки TП–75 с толщиной 0,9 мм составляет 3 метра.

Контролируйте, не допускайте прогиба листов, устанавливая их на три опорных балки. Крепление осуществляйте саморезами, оснащенными усиленным буром. Помните о необходимости фиксации стыков, обеспечьте интервал между бронебойными саморезами  – 40 сантиметров.

После завершения устройства опалубки приступайте к армированию перекрытия по профнастилу.

Блок: 6/10 | Кол-во символов: 809
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/

Советы по заливке бетона

Согласно строительным нормам и правилам, толщина бетонной плиты должна перекрывать волны профлистов и возвышаться над ними как минимум на 50 мм. При выполнении дополнительной бетонной стяжки данный параметр уменьшается до 30 мм. В большинстве случаев создание цементной стяжки является необходимостью, так как сделать максимально ровную поверхность при самой удачной заливке основного бетонного слоя достаточно сложно. В любом случае будут присутствовать неровности, которые не получится скрыть никаким отделочным материалом. Как заливается бетонный раствор можно посмотреть на видео:

Блок: 6/6 | Кол-во символов: 631
Источник: https://viascio.ru/stroitelstvo-domov/sozdanie-monolitnogo-perekrytiya-po-profnastilu

Специфика армирования

Благодаря армированию происходит повышение прочностных характеристик одного материала с помощью другого, обладающего увеличенной жесткостью. Если говорить о профнастиле, то армирование выполняется стальной проволокой. Силовой контур, находящийся внутри конструкции, позволяет бетону воспринимать повышенные нагрузки. Продольные прутки диаметром 12 мм образуют каркас. Укладка осуществляется по каналам листов. Детали каркаса сваркой либо проволокой крепятся между собой.

Когда профнастильная опалубка будет сооружена, можно приступать к выполнению бетонирования

Блок: 7/10 | Кол-во символов: 584
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/

Вывод

Перекрытия из железобетона по профилированному листу — популярный способ изготовления монолитных плит в строительстве. При правильных расчетах и исполнении подобные конструкции обеспечивают высокие показатели надежности, прочности и долговечности на фоне снижения затрат и сокращения сроков работ.

Блок: 8/8 | Кол-во символов: 302
Источник: https://kladembeton. ru/tehnologija/zalivka/betonirovanie-po-profnastilu.html

Рекомендации по бетонированию

Если опалубка из профнастила и металлических профилей установлена и выполнено армирование, приступайте к заливке бетона. Применяйте бетонную смесь марки М350. Последовательность мероприятий:

• До заливки бетона профнастил для перекрытий усильте дополнительными балками – опорами, установленными по осям пролетов. Они поддержат основу в процессе заливки раствора. После затвердевания смеси их демонтируйте.
• Бетонирование осуществляйте поэтапно. В течение рабочего времени старайтесь забетонировать конкретный пролет, так как проблематично сразу заполнить бетоном весь объем.
• Дайте выстояться бетону до достижения рабочий прочности. Цикл созревания летом составляет 10 суток, а при отрицательной температуре – один месяц.
• Увлажняйте поверхность бетона водой в жаркий период года. Это позволит предотвратить растрескивание, обеспечит созревание состава.

Если правильно произведены расчёты, выбраны профильные листы, установлен арматурный каркас и выполнено бетонирование, то прочность конструкции будет на должном уровне.

Блок: 8/10 | Кол-во символов: 1050
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/

Возможные риски

Являясь универсальными, перекрытия по профлисту обладают недостатками. В процессе выполнения работ могут возникнуть непредвиденные моменты:

• увеличенный расход бетонного раствора;
• недостаточная жесткость конструкции перекрытия;
• срыв сроков строительных мероприятий;
• непредвиденное увеличение сметной стоимости строительства объекта.

Производя монтаж и заливку, нецелесообразно экономить на услугах проектировщиков и квалифицированных специалистов. Сложная и ответственная конструкция требует высокого уровня инженерных расчетов, разработки детального проекта работ.

Блок: 9/10 | Кол-во символов: 583
Источник: https://pobetony. ru/bloki-i-perekrytiya/perekrytie-po-proflistu/

Нюансы

Помните, что силовые несущие листы профнастила, воспринимающие увеличенную массу бетона, не терпят ошибок. Уделите внимание расчётам. При необходимости, обратитесь за помощью к строителям.

Только при наличии удобного инструмента, использовании качественных материалов, комплектующих и профессионального подхода к выполнению работы, можно произвести бетонное перекрытие по профнастилу.

Блок: 10/10 | Кол-во символов: 449
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/
