Размеры бетонных блоков для фундамента: Фундаментные блоки: маркировка по ГОСТ, размеры

Фундаментные блоки: маркировка по ГОСТ, размеры

Маркировка фундаментных блоков несет в себе информацию для покупателя о размерах изделия и материала, из которого оно изготавливалось.

Различают 3 основных типа фундаментных блоков:

• ФБС – блоки фундаментные сплошные.
• ФБВ – блоки с продольным вырезом, предусмотренным для прокладки коммуникаций.
• ФБП – блоки с полостью прямоугольной формы.

Габариты изделий – длину, ширину и высоту – принято указывать в дециметрах, округляя до них значения в метрах. Типовые размеры блоков позволяют подобрать изделия нужных габаритов для любого фундамента, без дополнительной подгонки.

По ГОСТУ выделяют три вида типовых размеров блоков ФБС:

• Блоки ФБС 2,38 м в длину. При этом высота составляет 0,58 м, а ширина – от 300 до 600 м.
• Блоки 1,18 м в длину. Выпускаются с высотами 0,58 и 0,28 м, шириной значением 400 мм, 500 и 600 мм.
• Блоки 0,88 м в длину. Высота составляет 0,58 м и выпускаются со значениями 300, 400, 500 и 600 мм по ширине.

При обозначении размера блока последовательно указываются: длина, ширина, высота. Например, блок 1,18 м в длину с шириной полметра и высотой 0,58 м будет иметь такое обозначение: 12-5-5.

Большинство блоков производят из бетона М-100 с известковым щебнем. Этот тип бетона имеет большую прочность на сжатие – самый важный параметр, учитывая область применения изделий. Чтобы обозначить материал, из которого сделан фундаментный блок, применяется буквенная маркировка. Так, буква «Т» обозначает тяжелый бетон, «С» — силикатный, «П» — пористый, «Л» — легкий бетон.

Таким образом, ФБС 12-3-6т расшифровывается: фундаментный блок сплошной, с длиной 1,18 м, 0,3 м по ширине и 0,6 м в высоту, изготовленный из тяжелого бетона.

По ГОСТу, допустимы следующие отклонения в заявленных размерах фундаментных блоков:

• до 13 мм по длине;
• до 3 мм по линейности;
• до 8 мм по высоте и ширине.

Расчет количества блоков для закладки основания постройки довольно прост: объем будущего фундамента следует разделить на объем типового блока, который планируется использовать. При этом блоки выдерживают такую огромную нагрузку, что могут служить основой для возведения здания до 12 этажей.

При монтаже блоков главное, что нужно учитывать – отсутствие монолитности подобного фундамента. Поэтому перед установкой ФБС заливается армированный бетонный пояс в случае, если сами блоки не оснащены арматурой. Идеальный грунт для фундаментных блоков – крупный песочный при водоносном горизонте на глубине.

Звоните +7 (863) 296-39-51 и наши менеджеры ответят на все Ваши вопросы.

высота по ГОСТ, ширина, маркировка, цены

Размеры фундаментных блоков зависят от принадлежности изделий к одному из нормированных сортаментов. Ведь сборное основание возводится только из стандартных элементов, размеры которых обязаны соответствовать друг другу.

В ином случае строительство фундамента будет попросту невозможным.

В данной статье мы приведем примеры типоразмеров таких стандартных блоков, коснувшись разновидностей сортамента подобной продукции. Эта информация заинтересует как заказчиков, так и исполнителей строительных работ, ориентированных на сооружение сборного фундамента.

Сортамент фундаментных блоков

Типовой ГОСТ на изготовление фундаментных блоков – 13579-78 – утверждает, что сортамент подобной продукции состоит из трех оригинальных изделий:

• Сплошного фундаментного блока (ФБС).
• Сплошного блока с вырезом под монтаж коммуникаций, балок и прочих элементов (ФБВ).
• Пустотелого фундаментного блока (ФБП).

Однако этот нормативный документ описывает лишь «стеновые» блоки, которые используются для возведения ленты фундамента или стены жилого цоколя.

Еще один ГОСТ – 13580-85 – утверждает, что к сортаменту бетонных блоков для сборного основания следует причислить и так называемые «плиты для ленточных фундаментов», маркируемые литерами «ФЛ». Эти изделия используются в процессе сборки подошвы ленточного фундамента — блоки ГОСТ 13579-78 монтируют именно на такие основания.

Кроме двух вышеописанных гостов к сортаменту фундаментных блоков, с некоторой натяжкой, можно отнести и продукцию, изготавливаемую по ГОСТ 28737-90. Этот нормативный документ стандартизирует формы и процесс изготовления особых фундаментных балок (БФ) – изделий, применяемых в процессе сооружения ростверка столбчатого или свайного основания.

Таким образом, сортамент изделий, претендующих на отношение к фундаментным блокам, состоит из пяти вышеупомянутых единиц.

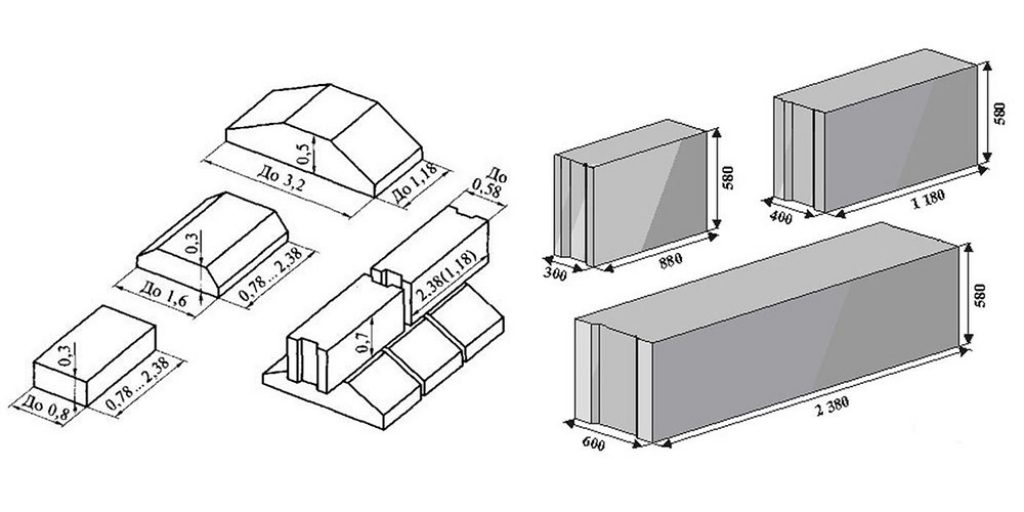

Габариты фундаментных блоков

И очерчивающие фундаментные блоки размеры, и цена подобной продукции зависят от принадлежности к конкретной единице сортамента. Ведь тот же блок БФ отличается от блока ФЛ не только стоимостью и габаритами, но и самой формой изделия. Поэтому, рассматривая габариты блоков, следует оттолкнуться именно от принадлежности изделия к конкретной единице сортамента.

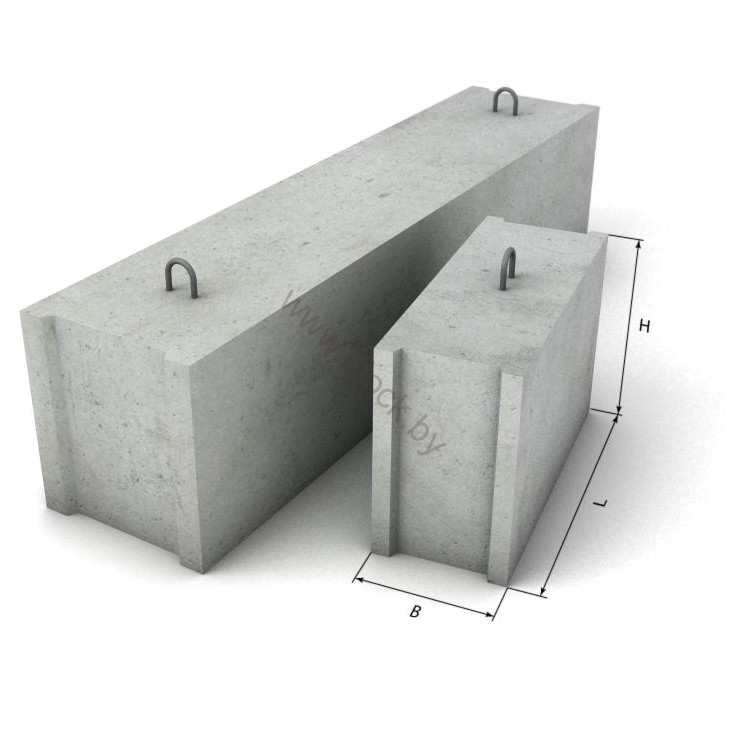

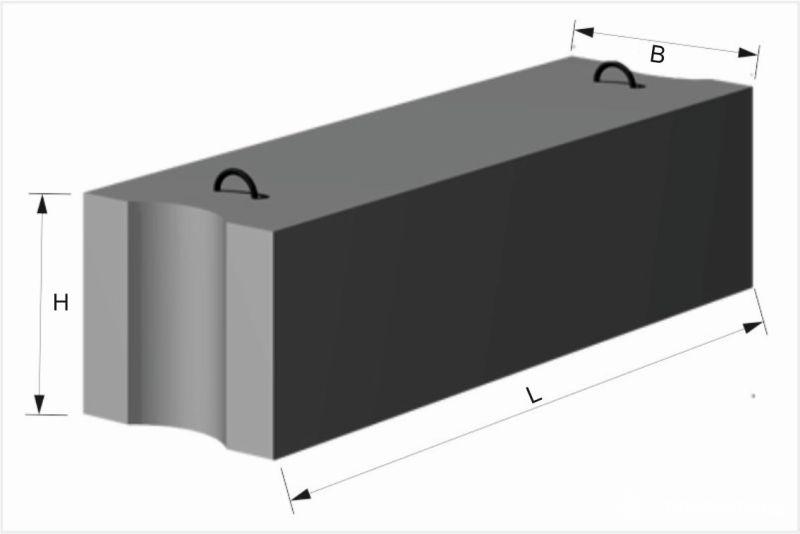

Размеры ФБС блоков

Стандартизированный сортамент таких блоков состоит из 14 типоразмеров изделий. Причем главной размерной характеристикой ФБС блоков является их ширина, а второстепенными – высота и длинна.

По длине сортамент блоков разбит на три типоразмера с габаритами в 2380, 1180  и 880 миллиметров. По высоте сортамент разбит на две группы: 580-миллиметровые блоки и 280-миллиметровые изделия. Причем  высота фундаментного блока в 280 миллиметров встречается только у изделий длиной 1180 миллиметров.

Ширина разделяет сортамент блоков на четыре типоразмера с габаритами от 300 до 600 миллиметров (с шагом деления в 100 миллиметров).

В итоге, самый маленький блок ФБС типа имеет габариты 880х300х580 миллиметров (длина, высота, ширина). Ну а самый большой блок укладывается в габариты 2380 х 600 х 580 миллиметров.

Размеры ФБВ изделий

Габариты изделий ФБВ типа сходны с размерами вышеописанного блока. Ведь оба продукта стандартизированы по одному и тому же ГОСТу (13579-78).

Только сортамент ФБВ блока укладывается в три типоразмера, отличающихся друг от друга лишь шириной (40, 50 или 60 сантиметров):

• Высота ФБВ блока всегда равна 58 сантиметрам.
• Длина – 88 сантиметрам.

Габариты ФБП блоков

Сортамент пустотелого блока укладывается в три типоразмера, отличающихся друг от друга шириной. Этот параметр у ФБП блока равен 400, 500 или 600 миллиметрам. Ну а длина таких изделий всегда одинакова – 2380 миллиметров, как и ширина 580 миллиметров.

Габариты БФ изделий

Сортамент изделий БФ типа состоит из 53 типоразмеров. Причем такие блоки отличаются друг от друга и габаритами и формой. По эти параметрам сортамент разделен на шесть разновидностей изделий, из которых три балки имеют тавровую форму, две балки имеют форму поперечного сечения в виде обычной трапеции и сечение еще одной балки имеет форму вытянутой трапеции с удвоенной высотой. Особенности формы профиля отражают цифровые маркировки блоков для фундамента – БФ1, БФ2 и так далее

Причем каждый из шести типоразмеров изготавливается со своими габаритами поперечного сечения (верх, низ, высота): от 200х160х300 миллиметров у БФ1 и до 520х200х300 миллиметров у БФ4. Кроме того, есть и особое изделие с удвоенной высотой – балка БФ6, габариты которой равны 400х240х600 миллиметрам.

А вот длина БФ балок – стандартна. То есть, каждое изделие с уникальным профилем выпускается в виде мерного отрезка длиной от 1,45 до 12 метров. Причем длина четырех типоразмеров — БФ1-БФ4 – изменяется от 1,45 до 6 метров. А типоразмеры БФ5 и БФ6 изготавливаются в виде мерных отрезков в 10,3 и 12 метров.

Размеры ФЛ изделий

Сортамент ленточных блоков состоит из 126 позиций, разделенных на 10 типов изделий с оригинальной шириной опорной части. Этот параметр изменяется с шагом 200-400 миллиметров.

Причем ширина ФЛ блоков колеблется в пределах от 600 до 3200 миллиметров:

• По высоте ФЛ блоки делятся на 300-миллиметровые и 500-миллиметровые изделия. Причем полуметровая высота бывает только у блоков с шириной от двух метров.
• Длина изделия делит сортамент на четыре типоразмера с габаритами от 780 и до 2980 миллиметров.

В итоге, самый большой блок ФЛ типа укладывается в габариты (ширина, высота, длина) 3200х500х1180 миллиметров, хотя бывают и изделия на 2000х500х2980 миллиметров. Ну а самым маленьким блоком является изделие с габаритами 600х300х1180 миллиметров.

Блоки бетонные фундаментные: размеры и цены

Купить фундаментные блоки ФБС можно как для частного, так и для коммерческого строительства. Этот строительный материал, благодаря своей прочности и надежности, широко востребован при возведении малоэтажных и высотных домов самого различного назначения.

Наша компания осуществляет производство блоков ФБС различных размеров. У нас можно купить блоки для фундамента: ФБС – 24, ФБС – 12, ФБС – 9 по низким ценам и на максимально выгодных для вас условиях. Вес фундаментных блоков ФБС также может быть различным, в зависимости от типа ЖБИ конструкции, используемых в процессе ее изготовления материалов, а также назначения железобетонного изделия.

Бетонные блоки ФБС размеров 24-6-6, 24-5-6, 24-4-6, 24-3-6 производятся из бетона тяжелых марок и используются в современном строительстве в качестве материала для закладки фундаментов домов различных типов и эксплуатационных назначений.

Стоимость блоков ФБС в Перми

Цены на фундаментные блоки зависят от размеров и других параметров железобетонных изделий. Благодаря собственному производству, мы можем предложить самую низкую стоимость фундаментных блоков без ущерба их техническими характеристикам. Купить блоки ФБС в Перми дешево – вполне реально.

Продажа блоков ФБС в Перми производится после тщательной проверки качества железобетонных фундаментных изделий. Различные размеры блоков ФБС (12-6-6, 12-5-6, 12-4-6, 12-3-6) позволяют выпускать ЖБИ для реализации самых различных проектов:

• жилых малоэтажных и высокоэтажных зданий;
• общественных и коммерческих строений;
• промышленных и складских сооружений.

Купить блоки под фундамент могут как частные застройщики, так и строительные организации. ООО «СМУ 4» предлагает не только низкие цены на блоки ФБС, но и максимально выгодные условия сотрудничества.

Цены на блоки ФБС 24, 12, 9 в Перми

Стоимость блоков фундаментных ФБС вполне доступна для застройщиков с различными финансовыми возможностями. Этот прочный, надежный и недорогой строительный материал отличается не только своими превосходными техническими и эксплуатационными характеристиками, но и экономичностью.

Покупка бетонных блоков для строительства фундамента от производителя – не только полезное, но и выгодное приобретение. Все фундаментные блоки ФБС соответствуют ГОСТ и выпускаются в различных размерах и модификациях. Цены на железобетонные блоки для фундамента в ООО «СМУ 4» самые демократичные.

Блоки ФБС. Размеры и способы монтажа на стройке

Блоки ФБС (Фундаментные стеновые блоки) от компании «Строитель-М» это изделия из тяжелого бетона класса В15. ФБС предназначены для возведения сборных фундаментов, стен подвалов, цоколей домов.

Фундаментный блок используют при необходимости быстрого монтажа подземных конструкций без установки опалубки. По сравнению с монолитным, возведение сборного основания можно вести даже зимой, не заботясь о прогреве бетона и сделать его за несколько дней. Сфера применения включает как частное малоэтажное строительство, так и высотные дома. Высокая прочность достигаются применением тяжелого бетона.

Размеры ФБС по ГОСТ 13579-78.

ФБС в поперечном сечении прямоугольные, имеют петли для облегчения транспортировки и монтажа. Они рассчитаны только на передачу веса сооружения на грунт, поэтому согласно ГОСТа не армируются. Металл присутствует только в качестве закладных элементов. По торцам блоков есть специальные 30мм углубления для дополнительного сцепления элементов цементным раствором и расположения монтажных петель.

«Строитель-М» выпускает бетонные блоки длиной 2380 мм при высоте 580мм. Варьируется только ширина: 300, 400, 500, 600 мм. Отклонения от гостовских размеров не превышают ±13 мм по длине и ±5 по высоте и ширине. Точные геометрические размеры позволяют избежать погрешностей при строительстве. Внушительные размеры и вес элементов подразумевают их монтаж только подъемной техникой, при наличии удобного подъезда к объекту.

Особенности монтажа

Перед поднятием первого блока, убедитесь в том, что опоры крана находятся находятся на достаточном расстоянии от края котлована или траншеи во избежание сползания или осыпания грунта. Если проектные размеры стены не кратны длине ФБС, пустые промежутки можно заполнять бетонной смесью или планировать прохождение в них водоводов и прочих сетей.

Подготовка основания

На первом этапе разбивают оси на дне готового котлована, заглубленного ниже глубины промерзания (для района Урала это не менее 1,8м).  По осям основания натягиваются нити на колышках с соблюдением прямых углов. Прямой угол выдерживается специальным лазерным разметчиком. Далее от осевой нити на расстояние половины ширины блока с припуском до 5см натягивают шнуры, обозначающие внешние грани блочного фундамента.

Укладку ведут на выровненный и уплотненный грунт или предварительно подготовленное песчаное основание (толщиной не менее 10 см), очищенные от снега или воды на дне котлована или траншеи.

Если грунт песчаный, монтировать можно прямо на выровненную поверхность. Поперечная ширина песчаного основания должна быть больше опорной части блоков на 20-30 см.

Необходимые инструменты и материалы:

• Комплект блоков с подготовленными для сетей отверстиями;
• строительный кран;
• бетономешалка.
• песок крупной фракции;
• цементобетонная смесь;
• плоская арматурная сетка;
• гидроизоляционные материалы;
• лопата;
• лазерный уровень и отвес;
• бечевка и колышки для разметки;

Установка блоков

Начинают установку с угловых участков, не забывая связывать наружные стены с внутренними перегородками. В процессе тщательно проверяют горизонтальные и вертикальные уровни. Все швы плотно заполняются цем.раствором. ФБС размещают со смещением швов вразбежку (перевязкой) на расстояние не менее 25-60 см подобно кирпичной кладке с чередованием рядов.

Перемещение блоков проводится подъемным краном в присутствии профессионального такелажника. Поверхности изделий заранее очищают от грязи и слегка смачивают для лучшего сцепления с цементным раствором. Минимальная толщина цементной стяжки составляет 15 мм. Вертикальные швы заполняются с двух торцов раствором и уплотняются.

Отверстия под инженерные коммуникации намечают и пробивают в блоках заранее на этапе монтажа. Так же их можно предусмотреть простым горизонтальным смещением фбс-блока. Входы и стыки для сетей обрабатывают гидрофобными составами.

Внешняя гидроизоляция

По верхнему ряду основания выполняется гидроизоляция. А при наличии повышенной влажности грунтов – дополнительно проводят мероприятия по гидрофобизации наружных поверхностей. Стандартно это обмазка гудроном или специальными составами.

Цена фундамента

В финансовом плане монтаж фундамента из ФБС — наиболее экономичен. Подсчитать расходы на стройматериалы несложно. И, хотя 1 куб. блоков-ФБС стоит несколько дороже куба бетона, вы сэкономите на опалубке и арматуре. Земляные работы в любом случае одинаковы. Узнать цены и Заказать ФБС можно ЗДЕСЬ

Фундамент дома из ФБС. Если строите дом, то бетонные блоки ФБС — идеальный вариант фундамента дома.

Бетонный блок ФБС, пожалуй, самый распространенный вариант для строительства фундамента дома. И чаще всего используется сплошной бетонный фундаментный блок, обозначаемый аббревиатурой ФБС. Их используют для монтажа фундаментов домов под наружные и внутренние несущие стены.

Кроме того, бетонные блоки используют для сооружения подпорных стенок, пандусов, заборов, платформ и эстакад.

В производстве фундаментных блоков сплошных (ФБС) предприятие «Строитель-МП» применяет Технические условия производства, типовые размеры и прочностные характеристики, регламентируемые Государственным стандартом № 13579 от 1978 года.

Преимущества бетонных блоков для фундамента

• Значительное снижение сроков строительных работ, чем при заливке монолитного фундамента дома. Мы, кстати оказываем услугу по заливке монолита собственным бетононасосом 21 куб. м.;
• Стандартные размеры блоков позволяют быстро и точно рассчитать нужное количество ФБС;
• Нет необходимости в дорогостоящей опалубке, добавках против замерзания бетона;
• Долговечность сборного фундамента более 100 лет (при правильном монтаже и соблюдении условий эксплуатации).

Бетонные фундаментные блоки 200х200х400, 20х20х40 и других видов и размеров

Существует несколько технологий возведения фундамента. Можно сделать привычную заливку, но это занимает достаточно много времени и очень трудоемко. Выход из такой ситуации — использовать специально предназначенные железобетонные блоки для фундамента.

Пример готового фундамента из блоков

Они значительно упрощают процесс, уменьшают расходы на строительство и экономят время. Цена такого основания будет дешевле, чем монолитного примерно в полтора раза, даже с учетом арендованного крана.

Выпускаемый ассортимент фундаментных блоков довольно широк. Они имеют разные размеры, различаются по форме и составу бетонной смеси, из которой произведены.

Строительные блоки ФБС на сегодняшний день — это идеальное сочетание качества и цены, а также отличный материал для создания прочных и долговечных объектов. Наибольшей популярностью при возведении фундамента пользуются бетонные блоки размером 200х200х400.

Вернуться к оглавлению

Содержание материала

Классификация и размеры блоков

Блоки под фундамент в зависимости от классификации обозначаются следующим образом:

• ФБС — это блоки цельные, сплошные, не имеющие никаких отверстий;
• ФБП выпускаются в форме в виде буквы «П», это пустотелые блоки;
• ФБВ — блоки, в которых есть специальные вырезы, их удобно использовать в том случае, если в фундаменте под землей планируется делать какие-либо коммуникации.

По форме бетонные блоки подразделяются таким образом:

• Стеновые. Если рассечь такой блок, то он будет похож на обычный четырехугольник. Для того чтобы его укладка была более плотной, по бокам сделаны специально предназначенные для этого вырезы;
• Подушечные. Своим внешним видом они напоминают трапецию, обладают большой опорной площадью. Именно по этой причине такие блоки можно использовать при кладке фундамента в первых рядах. Так конструкция будет более устойчивой.

Перед покупкой блоков нужно понять не только то, какие из них использовать, но и точно знать необходимые вес и размеры.

Вариант фундамента из ФБС блоков

Определиться с этим поможет следующая размерная таблица:

Тип блока	Основные параметры блока, мм
	Длина	Высота	Ширина	Вес, кг
ФБС	2380	580	300, 400, 500, 600	1300–1960
	1180	280, 290, 580	300, 400, 500, 600	310–980
	880	580	300, 400, 500, 600	326–700

Выбор материала

Бетонные блоки под фундамент могут иметь меньшие размеры и вес, например, есть — с габаритами 20 х 20 х 40, которые весят около 30 кг. Такие блоки укладываются в несколько слоев. Они позволят легко и быстро воплотить в реальность даже самое непростое инженерное решение.

Перед тем как купить материал, обязательно нужно знать, из чего будет возводиться здание, какова его масса, которая будет давить на подошву. Только по этим параметрам можно наиболее правильно подобрать необходимый материал, и именно этот фактор будет основным, ценообразующим.

Необходимо просчитать, сколько блоков понадобится, и сразу закупить все необходимые материалы, чтобы можно было спокойно приступить к работе и не отвлекаться дополнительно.

В том случае, если планируется масштабная застройка, блоки под фундамент нужны более габаритные и тяжелые по размерам. Стоимость их немного выше, зато постройка на ФБС будет отличаться высокой надежностью и простоит долго.

Для легких построек вроде сарая или гаража можно использовать популярные блоки 20 х 20 х 40, которые имеют также и облегченный вариант.

Следует также отметить, что блоки ФК 20 х 20 х 40 имеют повышенные теплоизоляционные характеристики за счет того, что в их конструкции имеются воздушные полости. Такие блоки под фундамент — отличные строительные материалы для основания под баню.

столбчатый фундамент из блоков

Достоинства и недостатки

Бетонные блоки под фундамент имеют достоинства по сравнению с иными строительными материалами:

• Не боятся жары и сильных морозов — предназначаются для возведения в любых погодно-климатических зонах, так как выдерживают воздействие температур в интервале от +50 градусов до 70 градусов по Цельсию;
• Прочные и надежные;
• Имеют большой срок гарантии;
• Обладают повышенной устойчивостью к кислой среде и другим агрессивным средам;
• Имеют широкую размерную сетку — размеры можно выбрать на любой вкус;
• Цена доступна для среднестатистического покупателя.

Бетонные блоки под фундамент, отвечающие всем строительным требованиям, очень востребованы на рынке строительных материалов. Наряду с достоинствами имеют и ряд недостатков:

Вернуться к оглавлению

Особенности монтажа

Блоки под фундамент отличаются простым монтажом. Их использование — это самый быстрый способ для закладки основания здания любой сложности. Единственное, что может вызвать затруднения, — это большой вес ФБС, требующий привлечения специальной техники. В некоторых случаях при возведении малоэтажных или хозяйственных строений спасти положение может блок, размеры которого 20 х 20 х 40.

Такой элемент можно уложить вручную, что займет определенное время и некоторое количество сил, но сэкономит средства.

Стоимость такого блока приемлема для среднего застройщика, семь таких элементов заменят один средний тяжелый блок.

Нужно знать, что перед тем, как начать работы, необходимо выполнить анализ почв. Результаты этих исследований повлияют на глубину закладки фундаментных блоков:

• В почву с преобладанием песка блоки заглубляют на 40–70 см с устройством насыпной подушки;
• В грунт, в составе которого содержится значительное количество камня или гравия, фундамент заглубляется от полуметра и более;
• Для глинистых почв закладка осуществляется с учетом уровня промерзания грунта.

Из блоков ФБС в настоящее время возводятся два типа фундаментов — столбчатый и ленточный.

Столбчатое основание из блоков

Под столбчатое основание необходимо вырыть ямы. В каждую из них — насыпать фильтрующую подушку. Ее состав — это 15 см щебня и следом 10 см гравия. Каждый слой тщательно трамбуют. Это делается для плотности устраиваемой подушки, так как ее задача — выдержать вес блоков-столбов.

Если она не выстоит, и они перекосятся либо некоторые просядут, то исправить этот недостаток будет тяжело.

Пример столбчатого фундамента из небольших блоков

Ленточная основа из блоков

Для монтажа ленточного фундамента из блоков насыпается фильтрующая подушка — 10 см щебня и затем 5 см песчаного слоя. Слои проливаются водой и тщательно трамбуются. В первый ряд укладывают подушечные блоки либо — обычные в положении набок, начиная от мест стыков стен и углов.

Перед продолжением кладки каждого следующего ряда обязательно проверяется горизонтальный уровень. Если этот момент упустить, и кривизна станет явной через несколько рядов, велика вероятность того, что основание потеряет прочность.

Вернуться к оглавлению

Возможность строительства зимой и летом

Самое главное достоинство бетонных блоков ФБС заключается не в том, сколько они стоят, и даже не в том, что работается с таким материалом намного быстрее. Самое главное то, что этот материал позволит проводить застройку не только летом, но и в зимний период. Это важно для тех, у кого летом нет возможности заниматься стройкой. Кроме того, зимой можно сэкономить на работниках: строительные услуги обойдутся дешевле.

размеры и вес, их стандартные объемы для фундамента по ГОСТу

Общая характеристика ФСБ блоков

ФБС по-иному еще называют Фундаментальные Блоки Стен. Длина этих блоков составляет 24 дециметра, ширина – три дециметра, а высота – шесть дециметров. Этот вид бетона не из легких. Такой вид блоков применяют как для строительства фундаментов, а также и для возведения стен в невысоких зданиях.

Для того, чтобы сделать такие блоки, применяют разные классы бетона – В 7,5, М-100, М-200, М-150. Все зависит от эксплуатации. Доставить блоки можно самостоятельно.

Что касается изготовления блоков, то их изготовляют исключительно в условиях завода. Все качество материала контролируется при помощи специальных лабораторных  инструментов. Стоит учесть, что нигде не продаются использованные блоки.

Особенности блоков ФБС

Самым главным элементом в здании есть фундамент. Именно от качества фундамента зависит срок строительства дома. Для того, чтобы фундамент был прочным, и не быстро не развалился надо, чтобы хорошо схватился раствор.

Однако, такой метод кладки фундамента считается слишком длительным. Поэтому, в таком случае можно применить специальные блоки. Благодаря таким блокам, можно сразу же после строительства фундамента приступать к возведению стен. Для строительства фундамента зачастую применяют ФБС блоки.

Установка фундаментальных блоков

1. Прежде чем делать монтаж ФСБ блоков, для начала надо приготовить основания. В качестве основания можно применять плиты ленточного вида фундамента. Именно на ленточные плиты будет идти основная нагрузка. Для того, чтобы делать монтаж фундаментных плит надо для начала выровнять и утрамбовать основание.
2. Кроме этого, чтобы установить ФБС блок, можно использовать специальную подушку для фундамента. Чтобы сделать специальную подушку для фундамента, используют песок. Для этого, на дно фундамента необходимо насыпать песок толщиной десять сантиметров, и затем утрамбовать. После чего, делают подушку для фундамента высотой в тридцать сантиметров. А если дополнительно сделать армирование фундамента, тогда его прочность будет высшее в несколько раз. Эта подушка может быть посредством между фундаментом и блоками.
3. Монтаж блоков для фундамента можно делать на бетон, а также на раствор из цемента. Чтобы заполнить швы, которые получились, можно заделать раствором из цемента.

При кладке блоков надо обращать внимание на швы между блоками. Ширина между швами блоков должны составлять не более четырех сантиметров.

Стоит учесть, что для того, чтобы установить ФБС блоки, надо, чтобы работала бригада специалистов и кран. Когда фундамент будет сделан, и швы заделанные, можно приступать к процессу гидроизоляции фундамента.

Достоинства блоков ФБС

Данные блоки имеют множество преимуществ:

• не надо брать в аренду специальную технику, чтобы сделать строительство из блоков ФБС;
• если собрали конструкцию из блоков, то нет необходимости их разбирать, как это может быть с монолитными блоками;
• благодаря легкости материала, строительство помещений повышается в несколько раз;
• строительство помещений с применением этих блоков можно делать ежегодно, поскольку температура не влияет на качество материала;
• сразу же после укладки этих блоков, можно приступать к иным монтажным работам.

Стоит обратить внимание, что более выгодно применять блоки ФБС для строительства небольших помещений.

Недостатки блоков ФБС

Как и все строительные материалы, ФБС блоки тоже имеют свои недостатки:

• этот материал из дорогих. Но, если предстоит выбор блоков ФБС или монолитная плита, то, естественно, лучшее выбрать блоки;
• также, стоит отметить, что в месте стыка блока никогда не будет герметичности;
• при строительстве цокольного этажа необходимо нанимать специальную технику, и нескольких рабочих.

Выбор ФБС блоков для строительства

От того, как правильно вы выберете материал, зависит качество вашего будущего дома. Выбирая ФБС блоки, прежде всего, надо обратить внимание на паспорт продукции, который должен быть у продавца обязательно. Особенно, наличие паспорта важно, если вы собираетесь покупать большое количество продукции.

В паспорте для продукции надо чтобы было указано:

• необходимая информация о заводе, на котором были деланы блоки;
• номер регистрации, и номер партии;
• все необходимая информация о блоке – вес, размер и тому подобное;
• прочность материала, стойкость к температуре;
• эксплуатация ФБС блока.

Если вы хотите купить блоки для цоколя, тогда надо выбирать несколько изделий, и сделать их замеры. По размерам, блоки должны быть одинаковыми. По словам специалистов, есть некоторые заводы, которые делают не стандартные размеры блоков.

Поэтому, по размерам, блоки ФБС отличаются друг от друга на шесть миллиметров. Если же отклонения намного больше, чем шесть миллиметров, в таком случае, лучшее отказаться от покупки материала.

Иначе надо будет тратить еще деньги на отделку и устройство цоколя. Кроме этого, надо спросить у продавца, подойдут ли эти блоки для цоколя или нет.

Малогабаритные блоки ФБС

По стандарту, выпускают этот материал двух размеров – 400 миллиметров, и 600 миллиметров, которые применяются для строительства негабаритных помещений. Также, некоторые специалисты предлагают применять более тяжелые блоки – 400 на 200 и на 200 миллиметров. Но, тяжелые блоки применят для строительства  конструкции – из пеноблока или дерева.

К нестандартным блокам относятся фундаментальные ФБС блоки. Сегодня, этот вид блоков становится все более популярным.

Стоит учесть, что этот вид блоков можно применять для:

1. Возведения стен для подвалов и погреба.
2. Возведения столбчатых оснований, в большинстве для дачных домиков.
3. Комбинации с ленточным фундаментом.

Малогабаритные блоки делают из самых тяжелых марок бетона. Благодаря такому изготовлению, материал становится более прочным, и можно возводить стены на любую высоту.

Зачем необходимо знать массу блоков для фундамента?

Кроме габаритных размеров ФБС блоков по ГОСТ, еще существуют и массы для нормы. Такой вид блоков обязателен, чтобы можно было контролировать качество материала.

Также, параметры материала необходимы для того, чтобы правильно подобрать технику для укладки и транспортировки. Благодаря знанию всех необходимых данных блоков, можно быть уверенным, что рок службы построенного дома будет долгим.

Применение ФБС блоков для ленточного фундамента

Сегодня, практически каждый второй коттедж построен на ленточном фундаменте, который имеет долгий срок службы, прочный и имеет хорошие характеристики.

В большинстве случаев, ленточный фундамент заливают монолитным бетоном. Однако, если создать фундамент надо в кратчайшие сроки, тогда применяют блоки ФБС.

Конструкцию можно сделать за несколько дней, а раствор, который применяется для склеивания материала между собой, высыхает за несколько часов. Если сравнить блоки ФБС с обычным бетоном, то блоки не только быстрее высыхают, но и практичнее.

Стоит учесть, что если применять блоки для фундамента, то для возведения конструкции надо применять более тяжелую технику.

Главные особенности ленточного фундамента из блоков ФБС

Специальные фундаментные блоки  — это изделия прямоугольной формы, которые укрепляются при помощи арматуры. Для того, чтобы создавать шов из блоков было легче, по их бокам есть небольшие ямки.

На производстве ФБС блоки делают из легкого и тяжелого бетона. Кроме этого, их создают из бетона, в составе которого присутствует керамзит. Кроме этого, изделия делят на несколько видов. Все зависит от того, какой именно арматурой их будут крепить – обычной либо закаленной.

К достоинствам ленточного фундамента с применением ФБС блоков можно отнести:

1. Такие блоки могут выдержать даже самые большие нагрузки, что никогда не сравнится монолитом.
2. Устойчив к перепадам климата, а также к окружающей среде.
3. Благодаря минимальной пористости, на полу никогда не будет плесени.

Стоит ли строить дом из ФБС блоков?

Кроме того, что ФБС блоки применяют в качестве фундаментных блоков, все же они могут применяться и для возведения стен. Если нет иного материала для возведения стен, например, кирпича или газобетона, то в таком случае можно применить блоки ФБС.

Во время укладки блоков для возведения стен, стоит учесть, сто их надо хорошо перевязывать, а также делать прочное армирование всех швов между блоками. Армирования делается способом особой сетки из металла, которую необходимо укладывать прямо в раствор.

Плюсы при строительстве дома из блоков ФБС:

1. Не надо много денег на покупку специального материала.
2. Материал имеет высокую прочность. Поэтому, крепкими будут не только фундамент, но и стены.
3. Нет ограничений по поводу выбора отделочной работы. Поэтом, можно применять все, что вы желаете.
4. Этот материал является хорошим утеплителем. Поэтому, дополнительно стены дома можно не утеплять.

Недостатки строительства дома с применением ФБС блоков:

1. Для того, чтобы строить дом с применением этих блоков, необходимо подбирать специальный участок. Ни в коем случае нельзя строить дом на грунте, который топчется.
2. Чем прочнее материал, тем высшее его стоимость.
3. Для строительства дома с применением блоков, надо использовать специальную технику, например, кран.

Поэтому, если вам надо блоки ФБС, которые практически доступны по стоимости, тогда можете заказать практически в любой строительной компании. Тем более, что компании делают доставку сами. Доставку производят в любые точки страны. Однако, в стоимость материала не входит в стоимость доставки, поскольку доставка оплачивается отдельно.

Блоки ФБС размеры | Фундамент для Дома

Фундаментные блоки стеновые являются наиболее востребованными в сфере современного строительства, ведь они доказали свою эффективность и надежность на практике. Поэтому, большинство профессионалов выбирают именно этот материал при возведении какой-либо постройки.

При этом специалисты стараются учитывать не только морозостойкость, вес, плотность материала, но и габариты блоков ФБС, которые прописываются в соответствующем государственном стандарте.

ГОСТ, определяющий размеры стеновых фундаментных блоков

Основным государственным стандартом, который регулирует размеры фундаментных блоков ФБС, является ГОСТ 13579-78. Он распространяет свое действие на материалы, изготавливаемые из плотного, легкого и силикатного бетона, с плотностью не менее  1800 кг/м³ и которые предназначаются для технических подвалов зданий и стен подвалов.

Согласно ему различают несколько типов блоков, от которых и зависит параметры материала (длина, высота, ширина).

В этом документе также представлены блоки ФБС размеры, которых имеют свои условные обозначения. А в зависимости от того, из какого типа бетона изготовлена железобетонная конструкция, блоку присваивается определенная маркировка. Она определяется также исходя из класса бетона по прочности, массы блока, расхода материалов и марки монтажной петли.

Но размеры фундаментных блоков ФБС – это еще не весь перечень того, что регулирует данный стандарт. Правила хранения, транспортировки блоков и присвоения маркировки также указываются в этом документе.

Размеры стеновых фундаментных блоков

Сортамент данного типа блоков состоит из 14 типоразмеров изделий.

При этом основной размерной характеристикой для таких железобетонных конструкций является их ширина, а второстепенными размерами блоков ФБС принято считать длину и высоту.

Согласно длине весь сортамент материалов подразделяется на 3 типоразмера:

• 2300 мм;
• 1180 мм;
• 880 мм.

Размеры фундаментных блоков по ГОСТу также учитывают высоту изделий. Согласно этому параметру сортамент делится на 2 группы:

Блоки ФБС, размеры которых также включают ширину, подразделяются на изделия с параметрами:

Таким образом, выходит, что самый большой блок достигает параметров 2380х600х580 мм (длина, высота, ширина), а фундаментные блоки размеры, которых по ГОСТ самые маленькие укладываются в габариты 880х300х580 мм.

Как правильно подобрать размеры ФБС

Для того чтобы правильно определиться с параметрами фундаментных блоков, необходимо изначально грамотно рассчитать площадь основания, выяснить, какой будет кладка и учесть толщину перекрытий и возводимых стен. Фундаментные блоки, размеры которых вы уже определили для себя, имеют еще и особенную маркировку.

Она представляет собой защитный код, в котором содержится информация для покупателя. К примеру, ФБС 6-4-6 говорит о том, что железобетонная конструкция имеет высоту 600 мм, ее длина составляет 400 мм, а ширина – 600 мм.

Если размеры блоков ФБС указываются в маркировке в таком виде ФБС 24-6-6 т., это значит, что блок имеет длину 2400 мм, высоту и ширину – по 600 мм.

При этом буква «т» указывает на то, что конструкция изготовлена из тяжелого бетона.

Размеры фундаментных блоков также важно учитывать, исходя из характера грунта. Например, для глинистых и вздувающихся грунтов рекомендуется выбирать блоки типа ФБС 24-6-6 либо подобные им. На выбор параметров блоков также влияют:

• Деформация почвы;
• Нагрузка стен, трасс, колон;
• Глубина их укладки.

Учитывая все факторы, можно построить хорошо отапливаемое подвальное помещение, что не всегда возможно сделать с другими типами фундамента. Выбрав блоки ФБС, размеры которых абсолютно соответствуют будущей постройке, а также, учитывая характеристики самого материала: его плотность, морозоустойчивость, долговечность, можно добиться возведения идеального здания, которое будет отличаться от других своей прочностью и безупречным внешним видом.

Размеры бетонных блоков ФБС прямым образом влияют и на вес конструкций. Этот фактор необходимо учитывать, ведь для транспортировки и укладки блоков обязательно понадобится грузоподъемный транспорт и техника.

На нашем сайте вы можете посмотреть возможные размеры фундаментных блоков, оценить внешний вид таких конструкций и решить для себя, какие параметры вам понадобятся. Ведь, прежде всего, необходимо предварительно продумать ход работ, определиться с типом изделий, учесть все нюансы строительства, а уже после этого выбирать конструкции исходя из их габаритов.

Строительные материалы для фундаментных блоков | Руководства по дому

Блочный фундамент должен быть достаточно прочным, чтобы выдерживать вес дома или другой конструкции. Фундаментная стена состоит из трех важных частей — блоков, которые лежат под почвой, блоков, которые возвышаются над ними, и основания, на котором стоит вся стена. Каменщики используют разные типы растворов и блоков в зависимости от того, будет стена ниже или выше уровня земли. Местные нормы определяют минимальную ширину стены, свойства фундамента и необходимое количество арматуры.

Размеры блоков

Стандартные стеновые блоки размером 8 на 8 на 16 дюймов с двумя плоскими сторонами, двумя вертикальными полыми сердечниками и зубчатыми концами. При измерении длина блока составляет чуть менее 16 дюймов, чтобы уложить строительный раствор на 3/8 дюйма. Угловые блоки имеют три плоские стороны, что придает углам законченный вид. Блоки половинной ширины — 8 на 8 на 8 дюймов — доступны с двумя плоскими сторонами или тремя плоскими сторонами для бокового и углового размещения соответственно.

Типы блоков и строительного раствора

Для фундамента необходимы блоки с высокой устойчивостью к сжатию, когда часть стены будет находиться ниже уровня земли.Они продаются как блоки «невысокого качества». Поскольку долговечность раствора также должна увеличиваться, раствор типа S или типа M используется в нижних слоях. Если стена только надземная, можно использовать раствор типа N. Для фундаментных стен, которые обычно несут вес, избегайте использования раствора типа O, который подходит только для стен, не несущих нагрузки.

Материалы для опор

Блочные стены требуют устойчивых опор для предотвращения смещения. Стандартные минимальные опоры как минимум в два раза превышают ширину блочной стены.Для 8-дюймовой стены обычно требуется бетонная опора шириной не менее 16 дюймов. Весовые нагрузки варьируются от конструкции к конструкции, поэтому инженер-строитель должен изучить планы стен и фундаментов до начала строительства. Двухэтажный дом требует большей опоры, чем небольшой одноэтажный дом. Фундаменты должны содержать арматуру, обеспечиваемую вставкой стальных стержней арматуры в сетку. Дополнительные стержни, вставленные в верхнюю часть фундамента, пока бетон еще влажный, входят в пустотелые стержни блоков.

Материалы для армирования стен

Стены из фундаментных блоков зависят от заполненных сердцевин для структурной целостности. Местные строительные нормы и правила определяют, сколько арматуры необходимо, но, как правило, армирование требует заполнения минимального количества пустотелых ядер гравием, типами, раствором S, N или M или заливным бетоном. В стержнях, содержащих стержни арматуры, необходим бетон или раствор.

Ссылки

Писатель Биография

Гленда Тейлор — подрядчик и писатель, специализирующийся на строительных работах.Ей также нравится писать статьи о бизнесе и финансах, о еде и напитках, а также о домашних животных. Ее образование включает маркетинг и степень бакалавра журналистики Канзасского университета.

Стены фундамента из бетонных блоков

Установка фундаментных стен из бетонных блоков поверх фундаментов — распространенный метод поднятия бетонной плиты над уровнем земли в нашем районе страны (центральная Алабама).

В результате фальшпол выглядит намного лучше, чем когда плита залита ровно на землю.Вы также не будете беспокоиться о том, что дождевая вода попадет из-за границы дома, как если бы вы прижали плиту к земле.

Укладочные струны снова укладываются поперек облицовочных досок после заливки фундаментов для выравнивания граней фундаментных стен из бетонных блоков до размеров, первоначально установленных на бетонных досках. Еще раз проверьте струны, чтобы убедиться, что они вернулись на свои места.

Укладка стен из бетонных блоков

Бетонные блоки обычно имеют «номинальную» длину 16 дюймов.«Номинальный» размер относится к размеру блока или кирпича с учетом толщины шва из раствора. Фактический размер блока или кирпича меньше номинального. Типы бетонных блоков, которые вы можете рассчитывать на использование:

Стандартный — номинальная ширина 8 дюймов, высота 8 дюймов и длина 16 дюймов (8x8x16)

Заголовок — тот же размер, что и стандартный блок, но с верхом с вырезом для бетонной плиты (см. фото ниже)

Половина — тот же размер, за исключением высоты 4 дюймов (8x4x16)

Блок 12 дюймов — ширина 12 дюймов (12x8x16) вместо 8 дюймов.Они используются для соответствия требованиям норм для высоких стен.

Полублок или створка — всего 8 дюймов (8x8x8). Используется редко, но лучше подходит для изогнутых стен.

Блоки должны быть заказаны вами или каменщиком. Я предпочитаю подсчитывать блоки самостоятельно и стараюсь быть тщательным и точным. Вы не хотите, чтобы у вас закончился блок, но вы также не хотите, чтобы у вас осталось слишком много остатков. Несколько дополнительных стандартных 8-дюймовых блоков будут полезны для многих сабвуферов, но вам понадобится всего от 10 до 20.Если оставшиеся блоки испачкались, потрескались или сломались, поставщик не вернет их в кредит. Если вам удастся избежать большого избытка блока, вы избежите больших потерь.

Как рассчитать количество блоков для заказа? Сначала отметьте ступеньки опоры на плане этажа. Отметьте на плане количество 8-дюймовых блоков в каждой точке. Сядьте за стол с планом этажа и определите длину блочных стен. Преобразуйте длину в дюймы, разделите на 16 и умножьте на количество рядов блоков.Это даст близкое количество блоков. Не забудьте добавить немного для обрезки, углов и отходов. Также помните, что верхний ряд блока будет блоками заголовка в областях, где край плиты не будет открыт, когда дом будет закончен.

На рисунке ниже обратите внимание на то, как бетонный блок укладывается на ступеньку опоры в нижней части стены.

Если дом будет облицован кирпичом снаружи, не забудьте купить коробку с кирпичными шпорами и иметь пригоршню на строительной площадке, чтобы их можно было уложить в фундаментные стены из бетонных блоков, как на стене выше.

Посмотрите на фотографию ниже, чтобы увидеть, как блоки заголовка выходят за стены, где верхняя часть бетона будет скрыта. Здесь будут установлены каркасные стены, так что верхний край блока будет закрыт. Также обратите внимание на торчащий из бетона стальной анкерный болт. Они требуются согласно нормам для крепления болтами нижней пластины стенки стойки («подошва»).

См. Нашу страницу о бетонных плитах для получения дополнительной информации об анкерных болтах.

Там, где будет видна верхняя кромка бетона, например, вокруг патио или напротив гаражных ворот, верхний ряд блоков должен быть ниже, а края должны быть образованы пиломатериалами. На картинке ниже вы можете увидеть, как фундаментная стена из бетонных блоков была построена на уровне плиты, а во внутреннем дворике был построен 4-дюймовый шаг вниз. Верхние края внутреннего дворика были сформированы из плиток 2×8, так что после завершения ни один блок не будет виден. Вы также можете увидеть ряд половинных блоков в ближайшей стене.

Синие полосы на стене были нанесены краской для разметки, которую я распылил, чтобы отметить места расположения анкерных болтов, которые нельзя установить, пока бетон не станет достаточно жестким, чтобы удерживать их.

Изогнутые стены

Используйте створчатые блоки для изогнутых стен. Блоки длиной 8 дюймов образуют гораздо более плавную кривую, чем стандартные блоки 16 дюймов. Если вам нужны эти блоки, свяжитесь с поставщиком заранее, на случай, если у них нет их на складе и потребуется несколько дней, чтобы их получить.

Изогнутая поверхность внутреннего дворика со створчатыми блоками во время строительства (вверху).

Готовый изогнутый край патио.

Убедитесь, что блочные стены соответствуют плану и размерам дома! Эти стены станут внешними краями бетонной плиты и будут располагаться на всех перепадах высоты или ступенях плиты.Принцип работы фундаментных стен на террасах, верандах и гаражах иногда может сбивать с толку, поэтому изучите чертежи и поговорите с каменщиком, чтобы убедиться, что все стены уложены правильно.

+1 Демо: асинхронная загрузка

Сьюзен и я желаем вам всего наилучшего в строительстве фундаментных стен из бетонных блоков для дома вашей мечты!

С уважением,

Вик Хант

Перейти на Домашняя страница Подготовка площадки под бетон страница, с Бетонный блок страница

---

ТИПОВЫЕ РАЗМЕРЫ И ФОРМЫ БЕТОННЫХ БЛОКОВ

ВВЕДЕНИЕ

Бетонная кладка — один из наиболее универсальных строительных продуктов, доступных из-за большого разнообразия внешнего вида, который может быть достигнут с использованием бетонных блоков. Бетонные блоки для кирпичной кладки производятся разных размеров, форм, цветов и текстур для достижения различных отделок и функций. Кроме того, из-за своей модульной структуры различные бетонные блоки можно комбинировать в одной стене, чтобы добиться различий в текстуре, узоре и цвете.

Некоторые размеры и формы бетонной кладки считаются стандартными, а другие популярны только в определенных регионах. Местные производители могут предоставить подробную информацию о конкретных продуктах или о возможности производства нестандартных единиц.

РАЗМЕР УСТАНОВКИ

Как правило, бетонные блоки из каменной кладки имеют номинальные лицевые размеры 8 дюймов (203 мм) на 16 дюймов (406 мм), доступны с номинальной толщиной 4, 6, 8, 10, 12, 14 и 16 дюймов (102 , 152, 203, 254, 305, 356 и 406 мм). Номинальные размеры относятся к размеру модуля для планирования рисунков соединений и модульной компоновки по отношению к дверным и оконным проемам. Указанные 3 размера бетонных блоков кладки обычно составляют / 8 дюймов. (9,5 мм) меньше номинальных размеров, так что модуль 4 или 8 дюймов (102 3 или 203 мм) выдерживается с помощью швов из строительного раствора / 8 дюймов (9,5 мм). На Рисунке 1 показаны номинальные и указанные размеры для номинального блока бетонной кладки 8 x 8 x 16 дюймов (203 x 203 x 406 мм). В дополнение к этим стандартным размерам, у местных производителей бетонной кладки могут быть доступны блоки другой высоты, длины и толщины.

Стандартные технические условия для несущих бетонных блоков, ASTM C90 (ссылка 1) — это наиболее часто упоминаемый стандарт для бетонных блоков.ASTM C90 включает минимальную толщину лицевой оболочки и стенки для различных размеров бетонных блоков, как указано в таблице 1. Общие размеры блока (ширина, высота и длина) могут отличаться на 1 на ± / дюйм (3,2 мм) от указанные размеры. Если требуется 8, блоки могут быть изготовлены с более строгими допусками, чем те, которые предусмотрены ASTM C90. ASTM C90 также определяет разницу между пустотелыми и массивными бетонными каменными блоками. Чистая площадь поперечного сечения твердого блока составляет не менее 75% от общей площади поперечного сечения.

В дополнение к указанным выше размерам блоков бетонный кирпич, соответствующий стандарту ASTM C1634, Стандартные технические условия для облицовочного бетонного кирпича (ссылка 2), доступен в широком диапазоне номинальных длин и высот; обычно с номинальной шириной 4 дюйма (102 мм) для облицовки. Бетонный кирпич может быть на 100% сплошным или полым при условии, что площадь заполнителя кирпича не превышает 25% от общей площади поперечного сечения.

Рисунок 1 — Номинальные и указанные размеры блока

Таблица 1 —– Минимальные требования к лицевой оболочке и полотну

ФОРМЫ УСТРОЙСТВА

Формы бетонных блоков были разработаны для широкого спектра применений.Некоторые общие конфигурации блоков показаны на рисунке 2. Как правило, облицовочные панели и перемычки имеют сужение на бетонных блоках кладки. В зависимости от литейных форм, используемых при изготовлении блоков, торцевые оболочки и перемычки могут иметь конусообразную форму с раструбом на одном конце или могут иметь прямой конус сверху вниз. Конус обеспечивает более широкую поверхность для раствора и упрощает работу каменщику.

Узлы с открытым концом позволяют навинчивать узлы на арматурные стержни. Это избавляет от необходимости поднимать элементы поверх арматурного стержня или продевать арматуру через сердечники кладки после того, как стена будет построена.Связующие балки в бетонных стенах из кирпичной кладки могут быть размещены либо путем распиловки части перемычек из стандартного блока, либо с помощью блоков связующих балок. Блоки из клееной балки изготавливаются либо с уменьшенными перемычками, либо с «выбивными» перемычками, которые удаляются перед размещением блока в стене. В эти блоки легко помещается арматура горизонтальной связки балок. Блоки перемычки похожи на блоки связующей балки, за исключением того, что нижняя часть блока сплошная, чтобы удерживать раствор на перемычке. Перемычки доступны с различной глубиной, чтобы выдерживать соответствующие нагрузки перемычки над дверными и оконными проемами.Блок створки имеет вертикальный паз, сформованный на одном конце для установки оконной створки. Блок створки может быть уложен таким образом, чтобы канавки находились рядом друг с другом для размещения предварительно отформованной прокладки управляющего соединения. Универсальный или пропиленный блок содержит две близкорасположенные перемычки в центре, а не обычную одиночную перемычку. Это позволяет легко разделить блок на строительной площадке, создавая два блока длиной 8 дюймов (203 мм), которые обычно используются рядом с проемами, на концах или в углу стены.

На рис. 3 показаны блоки, разработанные для конкретных настенных применений.Блоки управляющих шарниров изготавливаются с одним охватываемым и одним охватывающим концом для передачи поперечной нагрузки через управляющие соединения. Выпуклые агрегаты доступны как с одинарным, так и с двойным выпуклым носом для смягчения углов. Блоки экрана доступны во многих размерах и рисунках (№ 4). Типичные области применения — внешние заборы, внутренние перегородки и проемы во внутренних бетонных стенах. Блоки со скошенным концом, образующие угол 45 ° с лицевой стороной блока, используются для формирования стен, пересекающихся под углом 135 °. Единицы в соседних рядах перекрываются, образуя непрерывный рисунок соединения в углу. Пилястры и колонны используются для легкого размещения стыка стена-колонна или стена-пилястра, обеспечивая пространство для вертикального армирования в центре полости.

Для повышения энергоэффективности разработаны различные блоки для кладки из бетона. Эти блоки, примеры которых показаны на рисунке 4, могут иметь уменьшенные площади перемычек для уменьшения теплового потока через полотна. Веб-области можно уменьшить, уменьшив высоту или толщину полотна, уменьшив количество полотен или и то, и другое.Кроме того, внутреннюю лицевую оболочку устройства можно сделать толще, чем типичная лицевая оболочка, для увеличения аккумулирования тепла и, следовательно, для дальнейшего повышения энергоэффективности. Изоляционные вставки также могут быть включены в стандартные бетонные блоки для повышения энергоэффективности.

Акустические блоки (рис. 5) подавляют звук, улучшая, таким образом, характеристики шумоподавления внутреннего пространства. Акустические устройства часто используются в школах, промышленных предприятиях и церквях, а также в аналогичных помещениях, где требуется улучшенная внутренняя акустика.

Рисунок 2 — Типичные бетонные блоки

Рисунок 3 — Специальное подразделение Sapes

Рисунок 4 — Примеры блоков бетонной кладки, предназначенных для обеспечения энергоэффективности

Рисунок 5 — Примеры акустических бетонных блоков

ОТДЕЛКА ПОВЕРХНОСТИ

Готовый вид бетонной стены из кирпича может варьироваться в зависимости от размера блоков, формы блоков, цвета блоков и раствора, рисунка склеивания и отделки поверхности блоков.Описанные выше бетонные блоки различных форм и размеров часто доступны с различной отделкой поверхности. Некоторые поверхности формуются в блоки в процессе производства, а другие наносятся отдельно.
Для получения дополнительной информации об архитектурной отделке поверхностей см. Архитектурные бетонные блоки TEK 2-3A (ссылка 5).

ОБОЗНАЧЕНИЯ

A _nw = нормализованная веб-область, дюймы. ² / фут ₂ (мм ² / м ² )
t _fs = Минимальная толщина лицевой оболочки, дюймы (мм)
t _w = Минимальная толщина стенки, дюймы (мм)
W = Номинальная ширина блока, дюймы (мм)

Список литературы

1. Стандартные спецификации для несущих бетонных блоков, ASTM C90-16, ASTM International, 2016.
2. Стандартные технические условия на облицовочный бетонный кирпич, ASTM C1634-15, ASTM International, 2015.
3. Стандартные методы испытаний для отбора проб и испытания бетонных блоков и связанных с ними блоков, ASTM C140 / C140M-16, ASTM International, 2016.
4. Бетонные перегородки из каменной кладки, TEK 3-16A, Национальная ассоциация бетонных каменщиков, 2016.
5. Architectural Concrete Masonry Units, TEK 2-3B, Национальная ассоциация бетонных кладок, 2017.

NCMA TEK 02-01B, доработка 2017 г.

Заявление об ограничении ответственности: Несмотря на то, что прилагаемая информация была максимально точной и полной, NCMA не несет ответственности за ошибки или упущения, возникшие в результате использования данного TEK.

Как построить фундамент из бетонных блоков

7 июня 2012 г. | от Итана (электронная почта) |

Пришло время для еще одного обновления Pro-Follow, поскольку мы следим за подрядчиком Стивом Вартманом и его командой. Если вы помните, Стив привлек Виктора и его команду из Luciano Cristofaro Contractors для строительства фундамента, и в сегодняшней статье рассказывается, как они построили фундамент из блочной стены. Если вы это пропустили, прочтите, как команда Виктора выкапывала нижние колонтитулы, закладывала арматуру и заливала нижние колонтитулы по этим ссылкам.

Вот как все выглядело после затвердевания бетона и небольшого дождя.

Шаг 1: Смешайте раствор

Ребята смешали песок, воду и кладочный цемент газовой мешалкой. Затем они сгребали цемент в большие ванны для укладки блоков.

Pro-Tip: Смочите ванны перед добавлением раствора, чтобы предотвратить его высыхание.

Шаг 2: Измерьте длину

По чертежам Виктор и его команда определили расположение фундаментных стен.Затем они размечают каждую секцию и подсчитывают количество блоков в секции.

Pro-Tip: Бетонные блоки размером 8 ″ x 16 ″ , включая стык.

Шаг 3. Очистить нижний колонтитул и зачеркнуть линию

После того, как ребята чистили нижний колонтитул щеткой для лисицкого хвоста, они наносили меловую линию.

Шаг 4: Установите углы

На каждой секции команда Виктора начинала с углов и продвигалась к середине.По этой причине было действительно важно, чтобы углы были идеальными, потому что они служат ориентиром для остальной части этой части стены.

Если вы присмотритесь, то заметите, что угловые блоки немного отличаются от законченного внешнего угла.

Часто ребята запускали длинную металлическую балку с уровнем сверху (не показан), чтобы проверить, совпадают ли углы друг с другом.

Шаг 5: Запустите String Guide

После того, как углы были на своих местах, команда Виктора протянула веревку вдоль верхнего угла блока и использовала ее как ориентир для остальной части этого участка.

Pro-Talk: Скоба для крепления веревки называется собачьей костью или натяжителем лески.

Иногда использовали и деревянный угловой блок.

Шаг 6: Положите первый курс

Используя меловую линию в качестве ориентира, ребята положили слой раствора и начали кладку блока.

Каждый блок был проверен на предмет уровня и соответствия строке.

Pro-Tip: Размер суставов должен составлять 1/2 дюйма, а ширина пальца является хорошим приближением.

После каждой секции излишки раствора и битые куски блока использовались для заполнения углов для дополнительного усиления.

Вот посмотрите, как бетонный нижний колонтитул опускается, и ребята кладут блок.

Шаг 7. Поверните за угол

Сохранение прямоугольности углов очень важно, и ребята применили небольшую тригонометрию (3-4-5 тройной Пифагора), чтобы перепроверить свои измерения.

Шаг 8: Стены

Каждые 2–3 хода ребята крепили стеновые анкеры и гвозди к существующему фундаменту.

Они сгибали стенной анкер на месте, прибивали его к фундаменту и вставляли оставшуюся часть стяжки в стык между блоками.

Шаг 9: Режущий блок

Часто приходилось разрезать последний блок секции или смещать стыки на следующем участке блока, и они использовали два разных метода. Первый метод заключался в использовании молотка для кирпича по линии разреза, и после нескольких удачных ударов он ломался.

Когда требовалась точность, ребята распиливали блок пилой по бетону.

Шаг 10. Руководства по сайту

После того, как был проложен первый ряд блоков, команда Виктора использовала переход, чтобы установить ровную линию на всех углах.Для этого сначала настраивают транзит с учетом всех углов.

Дальше ребята забили колья по всем углам.

Установка лазерного детектора на столб позволила ребятам отметить ровную ровную линию. Измерение от этой линии позволило им убедиться, что каждый ряд фундамента находится на одном уровне с остальными.

Шаг 11: Положите дополнительные курсы

После прохождения первого курса команда Виктора смогла работать намного быстрее.Они продолжали укладывать блоки аналогичным образом, начиная с углов и двигаясь внутрь.

Вот фотография, на которой один из парней проверяет высоту, чтобы убедиться, что она соответствует остальной части фундамента.

Большая часть фундамента состояла из двух рядов блока по 8 дюймов и двух рядов блока по 4 дюйма. Единственным исключением был нижний колонтитул, и эта область требовала дополнительного блока шириной 8 дюймов.

Когда ребята заливают бетонный пол, бетон фактически скроет весь 8-дюймовый блок и окажется на выступе между 8-дюймовым и 4-дюймовым блоком. Таким образом, если земля сдвинется или осядет, бетонный пол все равно будет иметь опору.

Наконечник Pro-Tip: Окончательная высота фундамента должна быть не менее 4 дюймов над уровнем земли.

В какой-то момент ребята были примерно на 1/2 дюйма выше, даже если они немного «жульничали» с более тонкими суставами. Чтобы исправить высоту, им нужно было обрезать около 15 блоков до нужной высоты.

Это вернуло их на уровень остального фундамента.

Шаг 12: Заполните блок

Экипаж Виктора засыпал два верхних поля минометом для их усиления.

Шаг 13: Вставьте J-образные болты

В то же время они поместили J-образные болты примерно через каждые 4 фута для крепления порога.

Шаг 14: Инструментальные соединения

Важно обработать все стыки ударным инструментом, чтобы вдавить раствор в стык, и это также сделает стыки более красивыми.

Шаг 15: Очистка кистью

После того, как стыки застыли, ребята почистили блок. Они сделали это только для внутренней части двух верхних полей, потому что это все, что будет видно, а внешняя сторона будет очищена.

Pro-Talk: Parging — это метод, используемый для отделки поверхности кирпичной стены тонким слоем раствора.

Отделка

Если вы присмотритесь, то заметите, что не все блоки на этом этапе заполнены.Ребята используют остатки строительного раствора, чтобы устранить отходы, и хотя я считаю, что с этим покончено, им еще предстоит кое-что заполнить.

Следующий шаг — вызвать инспекцию перед засыпкой вокруг фундамента и позволить сантехникам завершить черновую заделку.

Фундаменты из бетона, блоков и плит

Фото :creteworkz.com

При строительстве дома используются два основных типа фундаментов: фундамент перекрытия или фундамент ниже уровня земли с плитой подвала. Климат, включая высокий уровень грунтовых вод, морозы, суровые зимы и уязвимость перед штормовыми нагонами и сильными ветрами, будет определять, будет ли выбран фундамент из плиты или ниже уровня земли.

Залитые и блочные фундаменты опираются на бетонные опоры или залитые подушки, служащие основанием для стен. Фундаменты сооружаются в траншеях, вырытых ниже уровня цокольного этажа. Эти траншеи шире и длиннее, чем стены, которые они поддерживают, и действуют как ножки, распределяя вес стены и конструкции над ней.Подножки обеспечивают прочную поверхность, препятствующую погружению или смещению в землю или субстрат. Глубина траншеи составляет от шести дюймов до трех футов, в зависимости от размера здания и характеристик почвы.

Наливные бетонные стены

Наливной бетон более популярен для строительства подвалов, чем блочный, поскольку он является бесшовным и сопротивляется проникновению воды. При заливке цельного фундамента алюминиевые или изолированные стеновые опалубки кладут на опоры, скрепляют вместе и поддерживают, чтобы сохранить свою форму во время заливки бетона.

После того, как формы установлены, арматурный стержень помещается вертикально внутри канала стены для поддержки и добавления дополнительной прочности бетонной стене после удаления форм. Затем в форму заливают бетон, чтобы сформировать стены.

Проконсультируйтесь со специалистом по фондам

Найдите лицензированных специалистов по фондам в вашем регионе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

+

Бетонные стены должны создаваться непрерывной заливкой, чтобы обеспечить хорошее сцепление и избежать растрескивания швов в местах, где уже застыл первый слой бетона.

Цемент можно залить на место с помощью автобетоносмесителя или выгрузить по желобу автобетоносмесителя, если он может подойти достаточно близко к фундаменту. Время установки зависит от используемого раствора, времени года, тепла и влажности. Временные формы обычно снимаются через неделю, когда бетон достаточно затвердевает, чтобы поддерживать себя. Бетон будет продолжать затвердевать и выделять влагу гораздо дольше. При использовании утепленных бетонных форм они остаются на месте и утепляют жилище.

Армированные блоки и бетонные стены

Блочные фундаменты используют шлакоблоки (8 x 8 x 16 дюймов), которые накладываются друг на друга и цементируются на месте с помощью раствора. Процесс начинается на опоре, и каждый ряд формирует свой собственный путь. Затем блоки армируются арматурой, которая помещается вертикально в отверстия или ячейки и заполняется бетоном.

Блочные стены также могут использоваться для формирования стенок ствола, которые поддерживают перекрытие наверху. При строительстве стволовых стен, ряды блоков на опорах устанавливаются ниже уровня земли и армируются арматурой перед непрерывной заливкой бетона для получения бесшовной цельной плиты.Фундамент из плит стебля и стены предотвращает проникновение воды и отделение плиты от основания, которое может быть вызвано подъемом или гидростатическим давлением.

Наливные и блочные фундаменты армированы арматурой. В случае наливных стен в раствор вставляется карандашный вибратор, чтобы привести бетон в нужное положение и убедиться, что в стене не осталось воздушных карманов или пустот.

Отделка цокольного этажа

При строительстве плиточного фундамента заливка бетона производится после того, как фундамент схватится, но до возведения стен.Грязь уплотняется и засыпается гравием от четырех до шести дюймов. Обычно полиэтиленовый лист толщиной шесть мил обеспечивает пароизоляцию между почвой и плитой. Поверх пароизоляции идет двухдюймовый слой песка, за которым следует сетка из проволочной сетки размером 6х6 дюймов, которая укрепляет бетон. Если будет использоваться теплый пол, пластиковая трубка помещается поверх проволочной сетки. После того, как трубопровод испытан давлением, заливается бетонная плита от четырех до шести дюймов.

При строительстве с залитыми стенами цокольный этаж подготавливается так, как если бы это был плиточный пол, часто бетонный пол заливается после того, как верхние этажи уложены и крыша, окна и двери установлены.

Подвальные водостоки и трубопроводы должны быть обработаны шероховатостью перед заливкой. Как и плиточный пол, цокольный этаж будет выложен шестидюймовым слоем заполнителя, за которым последует пароизоляция из полиэтилена толщиной шесть мил. Поверх пароизоляции может быть нанесен пенопласт толщиной от одного до двух дюймов для изоляции и дополнительной гидроизоляции. Далее идет проволочная сетка для обеспечения прочности конструкции, а гибкие трубки устанавливаются на место, если используется внутрипольное отопление. Наконец, сверху заливается бетон и разравнивается стяжкой.

Проконсультируйтесь со специалистом по фондам

Найдите лицензированных специалистов по фондам в вашем регионе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

+

Шлакоблоки (CMU) по сравнению с традиционными литыми бетонными стеновыми фундаментами

Структурные фундаменты являются основой каждого нового здания, поэтому очень важно следить за тем, чтобы они были выполнены правильно. Двумя наиболее эффективными методами создания фундаментов стен являются заливные бетонные стены и шлакоблоки, более известные как блоки бетонной кладки (CMU).Эти материалы просты в установке и могут увеличить срок службы конструкции, но что отличает их друг от друга? И что лучше для вашего проекта? Ниже мы расскажем о различиях между блоками CMU и бетонным фундаментом, чтобы вам не пришлось учиться методом проб и ошибок.

Фундаменты из шлакоблоков (CMU)

В фундаментах из блоков CMU часто используются большие (8 дюймов или 10 дюймов шириной и 16 дюймов длиной) полые бетонные блоки. Однако размеры могут варьироваться в зависимости от весовой нагрузки здания.Чтобы оптимизировать прочность и стабильность, рабочие устанавливают блоки в виде непрерывного соединения и могут вставлять стальные арматурные стержни в сердцевину блоков. Строительный раствор скрепляет блоки, которые опираются на бетонные опоры.

Плюсы фундамента из шлакоблоков (CMU)

• Нет форм (подобных тем, которые требуются для бетонных фундаментов) для конфигурирования и фиксации блоков.
• Блоки CMU могут быть усилены стальной арматурой и заполнены раствором для создания прочного фундамента.
• Правильно построенные и спроектированные, прочность на сжатие блочных стен CMU обеспечивает хорошую поддержку вертикальных нагрузок на фундаментные стены.

Минусы фундамента из шлакоблоков (CMU)

• Бетонные блоки тяжелы в обращении. 8-дюймовые блоки весят 36 фунтов, 10-дюймовые блоки — 42 фунта.
• Блочная стена CMU часто требует установки воздухо- и влагозащитного барьера, что добавляет еще одной профессии и дополнительных трудозатрат к проекту фундамента.
• Неправильно усиленные блоки CMU создают слабый фундамент.
• Вода и погодные условия изнашивают раствор, используемый для соединения блоков CMU вместе — это может вызвать утечки.
• Фундаменты из блоков CMU могут прогнуться и прогнуться, если вода в почве вокруг конструкции скапливается, что приведет к дорогостоящему ремонту.
• Блочные фундаменты КМУ обладают хорошей несущей способностью; однако фундамент потеряет свою боковую прочность, если не будет полностью залит арматурой.
• Стены из блоков CMU имеют низкие значения R от 2 до 3.

Фундаменты с традиционными литыми бетонными стенами

Фундаменты с традиционными литыми бетонными стенами предполагают строительство и надлежащее закрепление больших тяжелых деревянных стен. Затем за одну непрерывную заливку рабочие заливают бетон в деревянные опалубки, чтобы они затвердевали (затвердевали) на месте. Арматура, установленная в основании, ограничивает слабые места и стыки.

Преимущества бетонных стеновых фундаментов

• Их строительство занимает меньше времени, чем блочные фундаменты CMU.
• Прочность, плотность и конструкция бетонного фундамента без швов сводят к минимуму проблемы с водой.
• Наливные бетонные стены имеют лучшую боковую прочность, чем блочные фундаменты CMU, что улучшает их устойчивость к давлению воды и почвы.
• Заливная стена не имеет стыков, как блочная стена, поэтому ее легче гидроизолировать.

Недостатки наливных бетонных стеновых фундаментов

• Если во время отверждения происходит отслаивание (когда бетонная поверхность отслаивается, осыпается или отслаивается), заливной бетонный фундамент может потерять свою прочность.
• Монолитный бетонный фундамент стоит дороже, чем блочный фундамент КМУ.
• Подрядчикам может быть сложно, отнимает много времени и дорого, перевозить мокрый бетон на строительную площадку.
• Проблемы с утечкой воды в залитом бетонном фундаменте
  • Залитый бетон может потрескаться и протечь, если его неправильно подготовить.
  • Наливные бетонные стены могут пропускать влагу через неструктурные трещины в стене (в местах пересечения стены и пола, в верхней части фундаментной стены или через пористый бетон).
  • Утечки могут произойти, если фундамент падает, оседает или проседает из-за обрушения почвы под фундаментом.
  • Сухие пятна в бетонной стене могут появиться из-за неправильной профилировки или плохо спланированного наружного строительства.
• Заливные бетонные фундаменты имеют низкие значения R менее 3.

Почему выбирают блоки ICF Fox Blocks для вашего следующего проекта фундамента ?

Чтобы избежать проблем с блоками CMU и традиционными бетонными фундаментами, строители должны рассмотреть изолированные бетонные формы (ICF) Fox Blocks.Fox Blocks предлагает метод заливки бетона, который создает более прочный, прочный и энергоэффективный фундамент поверх традиционной бетонной стены или фундамента из блоков CMU. Таблицы инженерного проектирования для фундамента ICF и надземных стен перечислены в строительном кодексе IRC или доступны на веб-сайте Fox.

Как построить фундамент ICF

Строительство фундамента ICF включает в себя укладку панелей из пенополистирола в сухую укладку или сцепление полых экструдированных пенополистиролов по длине фундамента. Затем рабочие укрепляют и скрепляют формы перед заливкой бетона в пустотелые панели.

Преимущества Fox Blocks ICF Foundations

• Быстрая и простая установка снижает затраты на рабочую силу и строительные риски по сравнению с другими типами бетонных фундаментов. Стеновая сборка «все в одном» Fox Blocks объединяет в себе пять этапов строительства: конструкцию, изоляцию, воздушный барьер, пароизоляцию и крепление. Эта функция значительно ускоряет реализацию проекта, устраняя необходимость координировать несколько сделок при достижении всех основных целей.
• Фундаментные стены ICF могут быть спроектированы из железобетона 6 или 8 дюймов.
• Стеновая система включает в себя замедлитель парообразования, который более эффективно противостоит проникновению влаги на блок CMU и бетонный фундамент стен.
• Они имеют коэффициент сопротивления R больше 20, что делает их намного более энергоэффективными, чем блоки CMU или заливные бетонные фундаменты.
• Формы, используемые при строительстве ICF, защищают бетон фундаментов ICF. Это делает их менее подверженными растрескиванию, чем заливные бетонные основания.

Окончательное решение для стен

Фундамент, построенный из блоков Fox Blocks, упрощает строительство, экономит время, снижает затраты и уменьшает долгосрочные проблемы как с шлакоблоками (CMU), так и с традиционными бетонными фундаментами. Кроме того, Fox Blocks создает более влагостойкий и энергоэффективный фундамент, чем другие методы бетонного фундамента.

Свяжитесь с экспертами Fox Blocks, чтобы узнать, почему Fox Blocks ICF обеспечивает лучшее решение для создания прочного фундамента.

Как построить стену из бетонных блоков

В жилищном и коммерческом строительстве широко используется бетонный строительный материал, официально известный как бетонная кладка (CMU). Эти пустотные блоки могут быть изготовлены из стандартного бетона с использованием традиционного песчано-гравийного заполнителя, скрепляемого портландцементом. Или они могут заменить песчано-гравийный заполнитель более легкими промышленными отходами, такими как летучая зола или угольные шлакоблоки, и в этом случае они обычно известны как шлакоблок .

CMU находят множество применений в строительстве, от использования в фундаментных стенах для поддержки каркасной конструкции, до открытых наружных стен зданий, до отдельно стоящих ландшафтных стен и подпорных стен.

Типы CMU

Бетонные блоки и шлакоблоки бывают разных размеров и форм для различных областей применения. Общие размеры и формы бетонных блоков включают:

Типоразмеры

• 4 x 8 x 8
• 4 x 8 x 16
• 6 x 8 x 8
• 6 x 8 x 16
• 8 xx 9
• 8 x 8 x 16
• 10 x 8 x 8
• 10 х 8 х 16
• 12 х 8 х 8
• 12 х 8 х 16

Фактические размеры бетонных блоков немного меньше номинальных, примерно на 3/8 дюйма в каждом измерении.Это необходимо для учета толщины швов раствора между блоками.

Фигуры

Бетонный блок также бывает разных форм. Наиболее распространены:

• Носилки — имеет фланцевые удлинители на обоих концах. Используется в середине стен, где оба конца закрыты смежными блоками.
• Одинарный угловой элемент — имеет один квадратный конец. Используется на концах стен, где обнажается конец блока.
• Двойной угловой элемент — имеет два прямоугольных конца. Часто используется, когда блоки штабелируются для создания вертикальных столбов.
• Створки — имеют прорези на плоских концах; они используются вокруг оконных и дверных проемов, чтобы обеспечить пространство для расширения.
• Заглушки — тонкий твердый бетонный блок, используемый для закрытия открытых полостей в верхней части стены из бетонных блоков.

Несколько других форм также доступны для специальных применений, таких как блоки с выпуклым носиком с одним закругленным концом, блоки косяка, которые имеют углубление для оконных и дверных косяков, перегородочные блоки, используемые для изготовления внутренних перегородок, и блоки перемычек, используемые для изготовления окон и дверей. заголовки.

Есть также архитектурных блоков , которые имеют фактурные поверхности, предназначенные для декоративного использования.

Анатомия стены из бетонных блоков

Практически все стены, построенные с помощью CMU, имеют одни и те же элементы, хотя применение этих элементов может значительно варьироваться в зависимости от размера, формы и использования стены.

• Фундамент . Все стены из бетонных блоков должны опираться на прочный фундамент из заливного бетона.Глубина и размер фундамента будут варьироваться в зависимости от размера стены из бетонных блоков и веса, который она должна выдерживать, но для типичной отдельно стоящей стены требуется фундамент, который примерно в два раза шире самой стены и простирается примерно на 1 фут вниз. ниже линии мороза.
• Бетонный блок. Формы и размеры блоков выбираются в соответствии с функцией стены и конфигурацией стены. В большинстве стен из цементных блоков используются блоки нескольких различных типов, особенно подрамники и угловые блоки.
• Растворы для швов . Каждый ряд блоков соединяется с соседними блоками с помощью раствора типа N (выше уровня) или типа S (ниже уровня). Для большей прочности большинство стен из бетонных блоков собираются таким образом, что вертикальные швы смещены (расположены в шахматном порядке) от одного ряда к другому.
• Армирование. Отдельно стоящие блочные стены могут подвергаться нагрузкам, которые могут привести к растрескиванию стыков и разрушению стен, поэтому обычно применяется как вертикальное, так и горизонтальное армирование. Вертикальное армирование обеспечивается отрезками стальной арматуры, залитой в мокрый бетон, который заливается в полости блока через заданные интервалы.Горизонтальное армирование обеспечивается металлическими арматурными лентами, закладываемыми во влажный раствор после каждого третьего или четвертого хода блока.

Большинство стен из бетонных блоков представляют собой одинарных стен и стен, что означает, что они построены из рядов блоков одной ширины, уложенных друг на друга. Если требуется большая прочность конструкции, вы можете построить двухслойные стены , в которые уложены два ряда блоков.

Необходимые инструменты и расходные материалы

• Инструменты для земляных работ (лопаты и др.)
• Формы фундамента, при необходимости
• Стропа каменщика
• Столбы
• Линейный уровень
• Отвес
• Бетонные блоки или шлакоблоки
• Столярный уровень
• Рабочие перчатки
• Бетонная смесь
• Тачка или механический бетономешалка
• Мотыга для каменной кладки
• Строительный раствор
• Мастерок по камню
• Инструмент для стыковки
• Пила по камню
• Долото по камню
• Молоток по камню

Создать макет

Первый шаг в строительстве стены из бетонных блоков — это заложить фундамент с помощью кольев и кладки.Для отдельно стоящей ландшафтной стены это предполагает создание простого прямоугольного контура планируемого фундамента. Для фундамента здания требуется прямоугольный контур всего здания, тщательно подогнанный так, чтобы он был идеально квадратным.

После выравнивания струн разметки линейным уровнем перенесите местоположение фундамента на землю перед началом земляных работ.

Экскаватор

Следующим шагом будет выкопать землю под фундамент.Объем работ может значительно варьироваться в зависимости от требуемого размера фундамента и обстоятельств. Если вы строите небольшую ландшафтную стену в теплом климате, это может быть связано с простым копанием вручную лопатой. Для фундамента здания или в холодном климате, требующем глубокого промерзания фундамента, земляные работы могут быть серьезным мероприятием, требующим землеройного оборудования. В любом случае цель состоит в том, чтобы создать траншею с плоским дном для заливки бетонного фундамента для поддержки стены из цементных блоков.

Обязательно проконсультируйтесь с местными властями относительно необходимой глубины и размера фундамента для стены из цементных блоков, которую вы планируете. Любая стена выше 2 футов требует морозного основания, которое простирается на 8–12 дюймов ниже самого глубокого уровня зимних морозов в вашем регионе. Как правило, фундамент должен быть в два раза шире самой стены.

Залить фундамент

Бетонный фундамент, необходимый для поддержки стены из цементных блоков, обычно создается путем заливки бетона в полую форму, выстилающую стенки траншеи, но бетон также можно просто залить в траншею — распространенный сценарий строительства отдельно стоящей ландшафтной стены. .В этом случае верх выемки иногда закрывают деревом для придания законченного вида. Обычно верхняя часть фундамента находится немного ниже уровня земли, чтобы фундамент был скрыт, когда стена будет закончена.

Бетон для фундамента можно замешивать вручную в миксере или ящике для раствора, или его можно заказать у поставщиков готовой смеси и доставить на грузовике.

Верх залитого фундамента должен быть идеально ровным, но его не нужно затирать и затирать до идеально гладкой поверхности. Перед началом строительства стены убедитесь, что фундамент полностью затвердел и высох.

Положить первый курс блока

После того, как залитый фундамент полностью затвердеет и затвердеет, наметьте контур стены из цементного блока на поверхности фундамента, используя меловую линию.

Смешайте соответствующий раствор в ящике для раствора, затем положите слой раствора толщиной 1 дюйм на фундамент внутри контура.

Поместите первый слой цементного блока в раствор и слегка постучите по блокам вниз, чтобы заделать их в раствор для фундамента.Начните стену с углового элемента, затем «смажьте» фланцы в конце каждого последующего блока раствором, прежде чем присоединить его к предыдущему блоку.

Подсказка

Стремитесь к стыкам шириной 3/8 дюйма между блоками как по горизонтали, так и по вертикали. Это обеспечивает оптимальное количество силы.

По мере того, как вы спускаетесь по первому ряду, используйте уровень, чтобы отрегулировать блоки так, чтобы они были идеально вертикальными, и используйте колья и веревки, чтобы убедиться, что ряд блоков остается идеально прямым. На противоположном конце стены завершите ход еще одним угловым блоком.

Режущие блоки

Если вы планируете тщательно, вам может не понадобиться резать бетонные блоки, но если это необходимо, лучше всего это делать с помощью пилы с лезвием для камня, а также стамеской и молотком.

Надрежьте поверхность блока бензопилой, прорезав линию глубиной около 1/4 дюйма. Затем используйте стамеску и молоток, чтобы растолочь по линии с надрезом, пока блок не расколется по линии.Переверните блок и повторите процесс с противоположной стороны.

Lay Последующие курсы блока

Начните следующий ряд блоков с полублока, чтобы гарантировать, что вертикальные швы будут смещены по мере того, как вы работаете по маршруту. Установите второй ряд таким же образом, как и первый — нанесите слой раствора поверх предыдущего ряда и намазывая маслом концы каждого блока, когда вы кладете его в раствор. Используйте шнур и уровень каменщика, чтобы почаще проверять каждый ряд блоков на уровень и прямой. Во время работы излишки строительного раствора можно слегка соскрести шпателем с поверхности блоков.

Подсказка

Для очень высоких стен лучше прокладывать не более шести рядов в день. Это позволит раствору полностью затвердеть и снизит вероятность разрушения стены. Избегайте чрезмерной нагрузки на швы, пока раствор не затвердел полностью.

Добавить арматуру

По мере продвижения вверх, при необходимости добавляйте металлическую арматуру. После каждого третьего или четвертого ряда перед укладкой следующего ряда блоков горизонтальный шов следует укрепить полосами металлической арматуры, уложенными в раствор.

Вертикальное армирование добавляется путем заполнения пустот бетоном и забивания металлических арматурных стержней в пустоты. Это увеличит поперечную прочность между рядами блоков. Уточните у местных строительных властей рекомендации по вертикальному усилению стены.

Обработка стыков

В зависимости от размера вашего проекта и скорости, с которой вы работаете, вам необходимо периодически сглаживать и чистить стыки между блоками. Это нужно делать после того, как раствор затвердел, но до того, как он полностью затвердеет. Используйте инструмент для чистовой обработки, чтобы слегка надавить на раствор, проводя инструментом вдоль стыка. Инструмент должен образовать небольшое углубление в стыке раствора.

Блоки заглушек

Верхнюю часть стен из цементных блоков обычно закрывают путем нанесения слоя раствора, встраивания полос металлической арматуры, а затем покрытия стены твердыми бетонными заглушками. Убедитесь, что стыки между заглушками заполнены раствором и выровнены отделочным инструментом.

Стены из низкосортных цементных блоков

Если стена из цементных блоков будет ниже уровня земли, например, когда она используется в качестве стены подвала, важно, чтобы поверхность была гидроизолирована перед засыпкой грунтом. Это можно сделать с помощью различных гидроизоляционных мембран или прорезиненного гидроизоляционного материала, наносимого кистью.

.
