Саморезы для крепления сэндвич панелей к металлу: Саморезы для крепления сэндвич панелей по металлу

По мере роста числа компаний, занимающихся производством металлических кровель, а также с ростом конструкции металлических крыш, выбор доступных крепежных винтов также увеличился.Крепежные элементы являются неотъемлемой частью общей производительности металлических крыш. Выбор наиболее эффективного винта для крепления кровли обеспечивает энергоэффективность и высокое качество изготовления, отвечает необходимым требованиям подъема и минимальным расчетным нагрузкам, а также продлевает срок службы кровли. Выберите неправильный крепеж, и ваша крыша может рухнуть.

До середины 1960-х, если вы искали наиболее эффективный крепежный винт для металлической крыши, вы, вероятно, нашли саморез (A, AB, B).Сегодня еще есть монтажники, обученные саморезам, которые считают их наиболее эффективным способом крепления панелей.

Саморезы обычно имеют шестигранную или шестигранную головку диаметром 14 и оснащены резиновыми шайбами ​​на стальной основе. Узел шайбы, не прикрепленный к винту, перемещается, чтобы компенсировать любую ошибку при заворачивании винта. «Если застежку повернуть на несколько градусов по вертикали (к панели), шайба может сдвинуться, обеспечивая уплотнение», — говорит Дэвид Вебстер, Leland Industries, Торонто.«Саморезы требуют сверления пилотных отверстий в панели и конструкционном материале, а это трудоемкий этап. Дополнительные трудозатраты могут свести на нет любую экономию при использовании саморезов вместо самосверлящих. Саморезы более вероятны. поставляться с механическим цинкованием, [которое] является более толстым покрытием. Некоторые считают это устаревшим, но по-прежнему обычно применяют к некоторым саморезным крепежным элементам ».

Современные самосверлящие крепежные детали гораздо больше разнообразны, и многие считают их более эффективными для металлических конструкций и профилей.Вебстер говорит, что диаметры застежек №8, №10, № 12 и № 14 являются наиболее часто используемыми и наиболее эффективными при длине от 1/4 дюйма до 8 дюймов. Существует по крайней мере восемь различных типов головок, наиболее распространенными из которых являются шестигранные шайбы диаметром 1/4 дюйма, 3/8 дюйма или 7/16 дюйма.

Webster приводит преимущество, которое часто упускается из виду при использовании самосверлящих крепежей, а именно размер отверстия. «Размер отверстия — это диаметр хвостовика, что является важным преимуществом при герметизации отверстия, образовавшегося при сверлении», — говорит он. «Выбор диаметра хвостовика и типа головки позволяет использовать множество вариантов крепления. [Существует] выбор стилей головок, включая низкопрофильные головки для использования со скрытыми панелями крепления. Я считаю, что это лучший универсальный крепеж для крепления металлических боковин или кровельных панелей. будет самосверлящим винтом диаметром 12 с острием, способным просверливать несколько нахлестов высокопрочного листа и конструктивного элемента. Винт должен проникать в элемент, чтобы при установке было не менее трех нахлестов резьбы. Это гарантирует, что полностью гребенчатая резьба входит в зацепление для обеспечения максимальной удерживающей способности.Крепеж № 12 будет иметь шестигранную головку с шайбой, которая будет опираться на дополнительную уплотнительную шайбу. Шайба движется прямо, но допускает движение, если винт отклонен от вертикали ».

Тип закрепляемой металлической панели во многом определяет наиболее эффективный крепеж. Например, «Установка R-панели в древесину с помощью крепежа для столбов №10 с резьбой Hi-Lo обеспечит лучшие значения выдергивания, а если крепеж имеет точку 17-го типа, то это позволит быстрее / проще сверлить», «говорит Кен Уэбб, Dynamic Fastener, Канзас-Сити, Миссури.

Для соединений металл-металл выбор наиболее подходящего крепежа часто начинается с определения общей толщины скрепляемого материала. «Крепление кровельных листов к обрешетке, № 12 с самосверлящим наконечником T-3 дает возможность сверления от 0,036 дюйма до 0,210 дюйма общей толщины стали», — говорит Уэбб. «Для прострочки кровли внахлестку можно использовать T-1 размером 14-14 x 7/8 дюйма. T-1 имеет миниатюрную точку сверления, которая может прикреплять сталь толщиной от 0,024 дюйма до 0,095 дюйма. Для прикрепления кровельных листов Для конструкционной стали Dynamic Fastener предлагает Fenderhead T-5, который может сверлить от 0.Общая толщина стали от 250 до 0,625 дюйма «.

Кейт Селф, менеджер по продукции для металлических зданий, Birmingham Fastener, Бирмингем, Алабама, говорит, что другие факторы, играющие роль в выборе наиболее эффективного крепежа, включают в себя место в проекте, где выполняется соединение, окружающая среда, а также производитель и / или установщик. предпочтения. Но он ссылается на то, что наиболее распространенным крепежом для металла по металлу является встроенная головка, саморез с шайбой из EPDM.

«Толщина материала будет определять длину и точку сверления, но обычно это точка №2 12-14 x 1-1 / 4 дюйма для установки панели на прогон и 1 / 4-14 x 7/8 для соединение панели с панелью, обычно называемое «винтом для стежка» или «винтом с накатанной головкой» », — добавляет он.«Для соединения металла с деревом предпочтительным крепежом является острый наконечник 10–12 x 1–1 / 2 дюйма, тип 17. Эти детали обычно представляют собой разновидность приклеенных шайб и предлагаются в нескольких различных конфигурациях. Двадцать пять лет назад даже самосверлильные станки были склеенными деталями шайб, и даже сегодня некоторые монтажники по-прежнему предпочитают старую технологию, потому что это то, что им удобно и что они использовали в прошлом. В кровельных применениях предпочтительна долговечная головка из-за материала головки крепежа, обычно цинка или нержавеющей стали серии 300. Они гарантированно не ржавеют ».

Самосверлящие крепления бывают разных видов: оцинкованные, цинко-алюминиевые колпачки или крепежные детали с формованной головкой, винты с крышками из нержавеющей стали и даже биметаллические винты из нержавеющей стали с наконечниками из углеродистой стали. Как правило, наиболее эффективными крепежными винтами являются те, которые покрыты некоррозийным металлом или сплавом, чтобы обеспечить максимально долгий срок службы. Биметаллические винты из нержавеющей стали необходимо использовать при соединении двух разнородных металлов, таких как сталь и алюминий.

«Крепежные детали, которые просверливают или протыкают металлическую панель с верхней стороны крыши и прикрепляются к конструкции палубы, должны иметь уплотнительные шайбы из EPDM для предотвращения попадания воды в здание», — говорит Джо Стагер, вице-президент Triangle Fastener Corp. Кливленд. «Поскольку головка винта подвержена атмосферным воздействиям, они должны иметь покрытие или покрытие, обеспечивающее как минимум повышенную коррозионную стойкость, чем обычные оцинкованные крепежные винты».

При креплении панелей со скрытыми крепежами для таких применений, как кровельное покрытие со стоячим фальцем, застежки с плоской головкой часто являются наиболее эффективными.«Эти крепления предназначены для защиты от непогоды и обычно не покрываются таким толстым слоем цинка», — говорит Тим ​​Мартин, региональный менеджер по продажам Levi’s Building Components, Леола, Пенсильвания. «Также доступны версии из нержавеющей стали. застежки закрыты следующей панелью и не видны. Головки на этих застежках очень тонкие и не должны телеграфировать через панель ».

Алан Белчер, менеджер филиала Triangle Fastener’s в Джексонвилле, штат Флорида, говорит, что низкопрофильные застежки-блины № 10 эффективны для панелей без зажимов или панелей с гвоздями.Панели без зажимов крепятся непосредственно к крыше. «Низкопрофильная головка с меньшей вероятностью оставит ямки на панели, закрывающей закрепленную сторону предыдущей панели при установке», — говорит он. «Вафельная головка даже лучше, но сужающийся выступ также может отрицательно повлиять на панель».

Это лишь краткий обзор некоторых наиболее эффективных крепежных изделий для металлических конструкций. Доступна более подробная и исчерпывающая информация.Стагер говорит, что такие ассоциации, как Metal Construction Association, публикуют документы по выбору крепежа. Поставщики крепежа обычно оказываются в первую очередь за помощью. У Dynamic Fastener есть Руководство по инструментам и крепежам 2017, чтобы помочь клиентам. Белчер говорит, что у Triangle есть приложение для смартфонов на веб-сайте его компании.

«У большинства поставщиков крепежа есть каталоги и веб-сайты, на которых подробно описаны испытания крепежа, гарантии и другая техническая информация о доступных винтах», — говорит Мартин.«Безусловно, компании, производящие крепежные изделия, которые предлагают широкий спектр креплений для конкретных приложений и подкрепляют их высоким уровнем знаний о продуктах и ​​приложениях, могут стать отличным ресурсом для покупателей крепежных элементов», — соглашается Крис Рэй, национальный менеджер по продажам Levi’s Building Components. .

Self делает упор на поиске компетентной компании за советом; тот, который может идти в ногу с рыночными изменениями. «Крепежные элементы менялись с годами, как и покрытия, и даже в некоторых случаях материалы, к которым вы будете прикреплять, все это необходимо учитывать, прежде чем рекомендовать крепеж для конкретного применения», — говорит он.«Просто потому, что продукт работал вчера, всегда есть улучшения в том, как мы делаем вещи: лучше, быстрее и сильнее улучшилась технология крепежа. Крепежные детали обычно составляют от 1 до 2 процентов стоимости проекта, имеет смысл покупать только качество. продукты от качественной компании, которая поддерживает свою продукцию. Поиск партнера и построение взаимовыгодных отношений является ключевым моментом. Во многих случаях дело не в том, что вы знаете, а в том, кого вы знаете ».

Leland советует посещать торговые выставки и дни открытых дверей, где экспоненты выкладывают большое количество торговой литературы. «Возьми это, отнеси домой и прочитай», — говорит он. «Литература по продажам содержит много того, что вам нужно знать о продукте. Поговорите с торговым представителем. Запросите демонстрацию. Уважаемые производители обычно могут организовать посещение места работы, чтобы показать, как продукт работает. Новые продукты демонстрируются на торговых выставках. , и часто производитель готов предложить короткие семинары и видеоролики, чтобы показать продукт в действии. Выйдите в Интернет, удивительно, сколько информации можно получить от производителя.«

Ray призывает заказчиков крепежных изделий всегда рассматривать варианты и анализировать преимущества и недостатки каждого крепежа, принимая во внимание такие факторы, как качество и универсальность, которые относятся к конкретной работе. «Каждое приложение уникально», — добавляет он. «Правильный выбор крепежа с самого начала обеспечит удовлетворение конечного пользователя и производительность продукта, а также устранит проблемы в будущем».

Выбор правильного крепежа: что вам понадобится…

Крепежные элементы являются неотъемлемой частью любого проекта металлического здания.Крепежные элементы, от каркаса до металлических стеновых и кровельных панелей, необходимы для соединения любого металлического здания. Поскольку крепежные элементы являются таким важным аспектом любого проекта, также важно убедиться, что вы используете правильный тип крепежа для каждой части здания, поскольку при использовании неподходящих винтов и крепеж, и система панелей могут выйти из строя. .

При выборе крепежа для металлических стеновых панелей Джо Стейджер, вице-президент по разработке продуктов и маркетингу в Кливленде, штат Огайо, Triangle Fastener Corp. , говорит, что самое главное — использовать крепеж, указанный производителем панели. «Если ничего не указано, выберите винт, который предназначен для врезания в толщину пояса и имеет длину, достаточную для того, чтобы по крайней мере три полных витка резьбы выходили за пределы пояса».

Кейт Селф, менеджер по продукции в Birmingham Fastener Inc., Бирмингем, штат Алабама, добавляет, что, поскольку застежка — это лишь небольшая часть более крупной системы, ее прочность зависит от материала, из которого она крепится.«Многие факторы определяют, какой крепеж лучше всего подходит для вашего конкретного применения. Хотя для этого приложения могут работать несколько разных крепежных элементов, некоторые из них будут работать лучше в каждой ситуации. Материальные основания, размеры материалов, даже когда возводится конкретное здание, могут определить правильность выбор застежки «.

Критические факторы

Конструктивно существует четыре критических фактора, которые следует учитывать при выборе крепежа, — объясняет Том Халси, директор по техническим услугам и разработке приложений в SEALTITE Building Fasteners, Тайлер, штат Техас.Их:

• Толщина или калибр стальных перемычек, через которые будет установлен крепеж. «Это сузит варианты доступных диаметров крепежа и конфигураций острия», — говорит он. «Крепеж должен быть способен без сбоев просверливать несущую балку».

• Расстояние между поясами и расстояние между крепежными элементами вдоль балки будет определять площадь поверхности панели, которая зависит от способности крепежа противостоять отрицательным силам, которые будут стремиться вытащить застежку из конструкции (часто так называемый вытяжной) или натянуть стеновую панель на головку установленного крепежа (натяжной).

• Расчетная ветровая нагрузка является важным фактором для определения фактических сил, которые могут действовать на стеновые панели. «Эта сила будет определять минимальные требования к прочности застежки с точки зрения сопротивления выдергиванию и вытягиванию», — отмечает он.

• Знание толщины металлической панели и конфигурации стеновой панели поможет точно определить диаметр головки крепежа или диаметр уплотнительной шайбы, которая будет отвечать за сопротивление силам вытягивания на стеновой панели.

Помимо вышеперечисленных факторов, существует ряд аспектов крепежа, которые подрядчики должны учитывать при выборе правильных креплений для установки металлических стеновых панелей.

Материал застежки

Важно учитывать, из какого материала изготовлена ​​застежка. Халси отмечает, что, хотя выбор материала основан на функции и ожидаемых долгосрочных характеристиках застежки, Селф добавляет, что необходимо учитывать факторы, связанные с разнородными металлами и гальванической реакцией, в том числе то, как застежка будет реагировать с окружающей средой, а также материалы, которые используются для прикрепления.

«Обычно в промышленности используются крепежные детали из углеродистой стали из-за их экономической эффективности и производительности», — говорит Эрик Велликетт, вице-президент по продажам и маркетингу Atlas Fasteners, Ашленд, Огайо. «Углеродистая сталь — более твердый материал, который позволяет изготавливать крепежные детали со сверлом».

«Большинство саморезов, используемых для крепления металлических стеновых панелей, изготовлены из углеродистой стали c1018-c1022», — говорит Стагер. «Эти винты закалены, поэтому поверхность винта достаточно твердая, чтобы простучать по стальному листу и опоясать без снятия изоляции.Существуют также специальные «пластичные» саморезы, изготовленные из легированной стали, такой как c4037, которые изгибаются без трещин. Они разработаны для применений, где чрезмерное расширение / сжатие или вибрация являются проблемой и могут привести к разрушению стандартного цементированного винта ».

Велликетт отмечает, что нержавеющая сталь серии 300 бывает разных марок и обладает отличными антикоррозийными свойствами, что делает ее предпочтительным материалом при поиске крепежа с высокой пластичностью. Кроме того, он добавляет, что 410ss используются для клиентов, которым нравятся коррозионные свойства 300ss, но нравится возможность иметь крепежный элемент с острием сверла.

Форма головы

Для металлических настенных креплений существует две основные формы головки — блинная и шестигранная. По словам Стэджера, винты с шестигранной головкой (внешний привод) обеспечивают лучшую устойчивость при установке по сравнению с винтами с круглой головкой (привод с углублением). Он отмечает, что застежки с шестигранной головкой используются для открытых крепежных элементов и скрытых панелей застежек, когда зазор не является проблемой.Стэджер добавляет, что винты с круглой головкой в ​​основном используются в панелях скрытого крепления, где пространство в стыке панели ограничено, а также в открытых приложениях, когда низкопрофильная головка винта более эстетична. В то время как крепежные детали с круглой головкой имеют утопленную конфигурацию в головке для установки, Халси отмечает, что крепежные детали с шестигранной головкой имеют углубление под фланцем головки для захвата уплотнительной шайбы. «Шестигранная форма позволяет использовать крепеж в более правильной конфигурации, не повреждая отделку поверхности», — говорит он.

«Для легкой обрезки хорошо подойдет застежка-блинчик», — отмечает Велликетт. «Когда вам нужен крепеж для более толстых приложений, крепеж с шестигранной головкой отлично подойдет из-за более высоких требований к крутящему моменту».

Self добавляет, что крепежные детали с круглой головкой ограничены определенной длиной и диаметром, в то время как шестигранные головки ограничены по размерам и возможностям сверления.

Длина застежки

Крепежные детали измеряются от нижней части головки до кончика застежки, а необходимая длина определяется общей толщиной собираемых компонентов.«Длина застежки лучше всего описывается как сумма длины резьбы наральниковых, длина резьбового тела, и любая резьба хвостовик непосредственно под опорной поверхностью головки,» объясняет Халси. «Длина резьбы должна обеспечивать, чтобы резьба полного диаметра входила в опору и как минимум две полные резьбы выходили через опорную решетку, когда головка крепежа (или уплотнительная шайба) правильно прилегает к стеновой панели и узел правильно затянут. »

Стаджер отмечает, что наличие по крайней мере трех полных нитей, выходящих за пределы материала, на который нарезается резьба, позволит резьбе постучать по балке в достаточной степени для создания приемлемых выдергивающих и зажимных нагрузок.

Типы застежек и точки

Крепежи бывают разных стилей: саморезы или саморезы. Стагер отмечает, что основным преимуществом самосверлящих винтов является возможность просверливать материал и нарезать резьбу за одну операцию, устраняя необходимость предварительного сверления материала, в то время как саморезы представляют собой быструю и недорогую альтернативу сверлильным шурупам и при креплении к тонкой стали толщиной 20 или меньше, как правило, возникают более высокие нагрузки на снятие изоляции. Халси добавляет, что саморезы производятся без наконечника сверла и требуют предварительного просверливания пояса сверлом подходящего размера для диаметра используемого крепежа.

«Монтажники стеновых и кровельных панелей в зданиях со стальным каркасом обычно используют самосверлящие крепежи», — говорит Халси. «Самосверлящие отверстия подбираются по размеру, чтобы обеспечить правильный диаметр отверстия и длину наконечника для определенного диапазона толщины пояса для конкретного диаметра крепежа и типа резьбы.Когда толщина структурной балки становится значительно больше, требуется больший диаметр острия, чтобы следующие резьбы правильно зацепились с структурным элементом без разрушения крепежа ».

Велликетт объясняет, что саморезы имеют пять различных размеров в диапазоне от №1 до №5, в то время как саморезы имеют три типа наконечников, включая Тип A, AB и B. «Будь то саморез или саморез, каждая точка имеет свои особенности, которые делают ее превосходной для надлежащего применения. «

«Винты с буровым наконечником и буровым наконечником способны пробивать сталь и нарезать резину», — поясняет Стагер. Винты Gimlet point (с острым концом) могут пробить сталь толщиной до 20. Винты с острием сверла могут просверлить и нарезать сталь толщиной до 1/2 дюйма. Некоторые точки, такие как тип BP, предназначены для помощи установщику в установке ввинтите в «глухое отверстие», чтобы резьба нарезалась успешно.«

Шайба

Шайбы играют важную роль в обеспечении водонепроницаемости здания, предотвращая утечки и повышая сопротивление обратному ходу. Велликетт отмечает, что важно выбирать застежку с непроводящей резиновой шайбой. «Шайба застежки становится барьером между двумя разнородными металлами», — говорит он. «Когда присутствует влага, наряду с токопроводящими шайбами, начинается электролиз, вызывающий усиленную коррозию».

«Шайбы в основном состоят из каучука EPDM или неопрена, — говорит Селф, — причем EPDM имеет более высокую температуру плавления и более устойчив к УФ-излучению.«Другие соображения — это разница между« приклеенной шайбой »(шайба с металлической подкладкой) и« фланцевой шайбой ». Фланец является частью головки крепежа и имеет свободную шайбу из EPDM, — добавляет он.

Stager рекомендует выбирать уплотнительную шайбу со связующим, в которой используется непроводящий герметик EPDM, вулканизированный, а не приклеенный к металлической основе. «Это обеспечит оптимальное уплотнение и сведет к минимуму гальваническую коррозию между шайбой и панелью.«Он продолжает, говоря, что для винтов с подрезной головкой убедитесь, что шайба также сделана из непроводящего материала EPDM». Имейте в виду, что диаметр шайбы обеспечивает опорную поверхность против панели, что влияет на прочность на отрыв панель над сборкой винта и шайбы. Для обеспечения оптимального уплотнения затягивайте винт до тех пор, пока EPDM не выдвинется к краю поверхности шайбы винта. «

Покрытия

«Покрытия предназначены для защиты крепежа от коррозионного воздействия окружающей среды, улучшая при этом эстетику установленного узла», — поясняет Халси.«Покрытия на крепежных деталях обеспечивают не только защиту от коррозии, но также могут обеспечивать смазывающую способность, позволяющую резьбе нарезать резьба на опоре с приемлемым крутящим моментом», — добавляет Стагер. «Когда происходит коррозия крепежа, это может привести к выходу крепежа из строя из-за коррозионного растрескивания или других форм повреждения крепежа, вызванного коррозией. Рекомендуется, чтобы все открытые крепежные детали были покрыты гальваническим покрытием и покрыты высококачественной отделкой, которая минимизирует коррозию».

«В зависимости от окружающей среды и области применения покрытия жизненно важны для общего успеха навесного оборудования», — говорит Селф. «Любая застежка, контактирующая с элементами, должна соответствовать требованиям производителя панели, обычно тесты состоят из теста в солевом тумане (ASTM B117) и теста Кестерниха (DIN 50018), оба теста сравнивают устойчивость к коррозии».

Hulsey отмечает, что крепежные детали из углеродистой стали должны иметь покрытие для защиты от красной ржавчины. Хотя наиболее распространенным средством защиты является цинкование, окраска или нанесение порошкового покрытия могут обеспечить дополнительную защиту. Халси отмечает, что крепежные детали из нержавеющей стали обычно имеют покрытие, соответствующее цвету панели, поскольку коррозионная стойкость обычно не является проблемой.

Выбор правильного крепежа

При выборе крепежа для металлических стеновых панелей Халси отмечает, что подрядчикам следует искать крепеж, который обеспечит конструктивную прочность, необходимую для соответствия строительным спецификациям и всем применимым требованиям норм. «Рабочие характеристики, которые важны для подрядчика, — это производительность бурения, герметичность, долговременная коррозионная стойкость и простота установки».

«Подрядчики должны в первую очередь смотреть, из чего состоит приложение и какую работу будет выполнять крепеж, чтобы определить наилучший способ достижения желаемых результатов», — говорит Селф.«Некоторые факторы, которые следует учитывать, — это вытягивание, тяговое усилие, прочность на растяжение и сопротивление сдвигу. Во всех сферах применения всегда должны использоваться надлежащие коэффициенты безопасности».

«Крепеж, обладающий как превосходной коррозионной стойкостью, так и стабильными характеристиками сверления, сэкономит деньги подрядчику, увеличивая прибыльность», — добавляет Велликетт.

Крепежные изделия для строительства и строительства

EJOT — эксперт в области крепежных систем для промышленных и коммерческих кровель, стен и фасадов. Мы предлагаем широкий ассортимент крепежных изделий, который постоянно расширяется, проектируется и проектируется для облегченного строительства и промышленного строительства. Строительный крепеж EJOT имеет одобрение FM.

EJOT Супер-САФИР JT3

Для крепления профилированных металлических листов с промежуточной изоляцией или без нее на тонкостенные стальные / алюминиевые опорные конструкции и деревянные опорные конструкции. Более быстрая сборка, производительность и эффективность.

EJOT EJOFAST JF3

Быстро скрепляет листовой металл: широко используется для прострочки внахлест на крышах из металлических панелей с открытыми застежками.Для крепления металлических профилей, профилированных металлических листов, изолированных металлических панелей, систем крепления солнечных батарей, ветровых дефлекторов; непосредственно на стальные кровельные профили.

Крепеж EJOT SAPHIR JT4

Самосверлящие крепежные элементы из нержавеющей стали Крепежные элементы EJOT SAPHIR® полностью изготовлены из аустенитной нержавеющей стали марки 304 (A2) и идеально подходят для приклеивания, сверления и ввинчивания в алюминиевые профили и профили или деревянные основы.

Крепеж EJOT JZ3 и JA3

304 Саморезы из нержавеющей стали, серия саморезов из нержавеющей стали, специально разработанных для кровли и облицовки.

Крепеж EJOT для защиты от дождя

Крепежные элементы для систем облицовки наружных стен, ограждающих конструкций зданий и задних вентилируемых фасадов.

EJOT Cronimaks JZ7

Саморезы из аустенитной высококачественной нержавеющей стали для крепления профилированных стальных листов или многослойных элементов к высокопрочным каркасам и каркасам из нержавеющей стали.

EJOT Corremaks JZ1 и JA1

Изготовлен из нержавеющей стали 1.4529 (A5) самого высокого класса защиты от коррозии, подходит для плавательных бассейнов и других высококоррозионных сред.

EJOT Colorfast

Улучшает внешний вид и противостоит коррозии, самосверлящие крепежные детали соответствующего цвета для металлических покрытий.

Инструкции по креплению изолированных металлических панелей

Необходимо определить наиболее подходящую систему крепления для правильной фиксации изолированных панелей. Вы должны выбрать систему, основанную на типе структуры поддержки. Это важно, так как гарантирует безопасность, стабильность и водонепроницаемость.

Существует две категории крепежных систем: структурное крепление и неструктурное крепление.

Первые крепят кровлю или стеновую панель к несущей конструкции здания. Это гарантирует способность выдерживать приложенные нагрузки.

Вторые только скрепляют вместе жестяные системы или листы панелей. Место и количество элементов крепления конструкции крыши зависят от количества опор. Уклон поля и ветренность должны быть не менее 3 на каждый м2. На коньке крыши, карнизах и возможном переднем перекрытии группы крепления должны применяться на всех ребрах панели.

Структурной фиксация кровельных панелей на опорных древесины Структуры крепежных группы с саморезами для дерева, с цветной головкой, нейлоном 6.Диаметр 35 мм, длина может изменяться в зависимости от толщины панели. Использование предварительно окрашенного металлического или алюминиевого покрытия с предварительно смонтированными просечно-вытяжными элементами под ним.

Структурная фиксация панелей крыши на фиксирующие группах поддержки стальной конструкции с самонарезающими винтами для стали, с цветной головкой нейлона или цветными стальной шестигранной головкой 6.Диаметр 3 мм и переменная длина в зависимости от толщины панели. Предварительно окрашенный металлический или алюминиевый колпачок с предварительно смонтированным расширяющимся элементом внизу и уплотнительной шайбой из ПВХ.

Структурной фиксация панелей крыши на фиксирующие группы поддержки древесины Структуры с самонарезающими винтами для дерева, с цветной головкой нейлона или цветными стальной шестигранной головкой, диаметром 6,5 мм, и переменной длиной, в зависимости от толщина панели. Предварительно окрашенный металлический или алюминиевый колпачок с предварительно смонтированным расширяющимся элементом внизу и уплотнительной шайбой из ПВХ.

S-CD 53 S Саморезы для сэндвич-панелей — Винты

Наведите курсор на изображение для увеличения.

Щелкните изображение для увеличения.

Щелкните изображение для увеличения.

Премиум

Артикул # r5430.

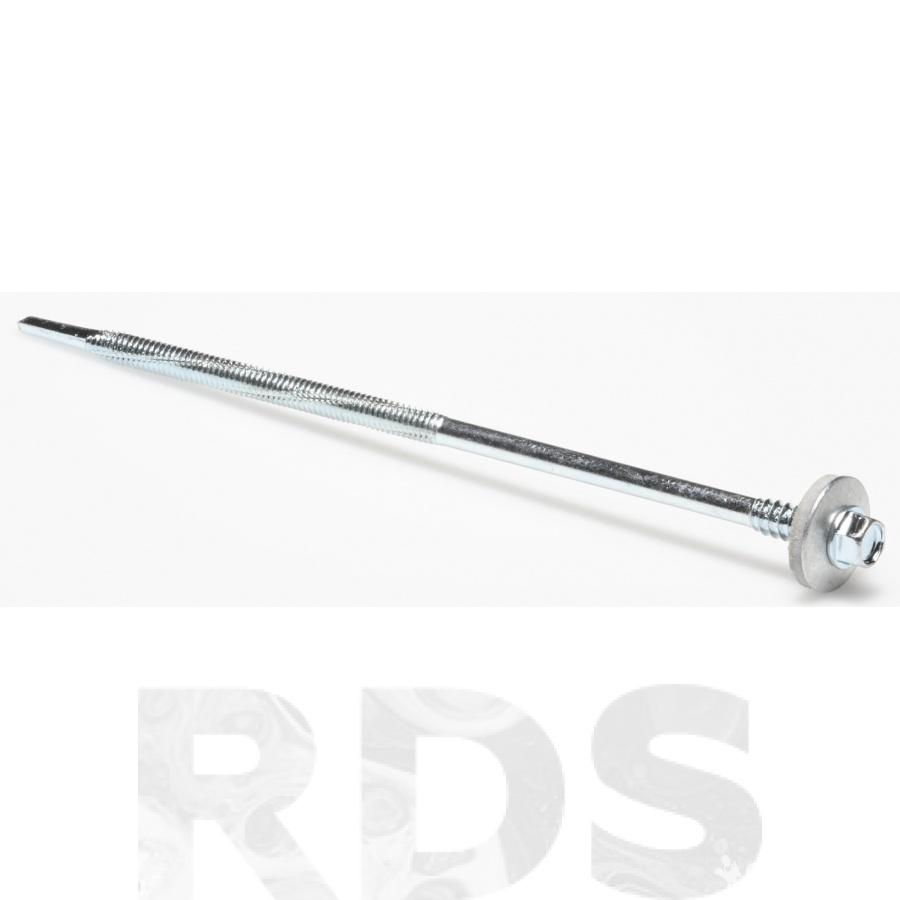

Винт для сэндвич-панелей (нержавеющая сталь A2) с шайбой 16 мм и поддерживающей резьбой для тонких стальных фундаментных конструкций (до 6 мм)

• Основные материалы: Углеродистая сталь
• Условия окружающей среды: Сухое помещение в помещении, В помещении с временной конденсацией, На улице с низким уровнем загрязнения, На улице с умеренной концентрацией загрязнения
• Класс продукции: Премиум

Покупатели также искали винт для сэндвич-панелей , A2 Винт для сэндвич-панелей из нержавеющей стали или гоночный наконечник с шестигранной головкой

Функции и приложения

Характеристики

• Самосверлящий винт для быстрой сборки за одну операцию
• Поддерживающая резьба обеспечивает крепление без вмятин
• Резиновая шайба EPDM — создает более надежное уплотнение от воды
• Быстрый и прочный наконечник сверла для обработки высокопрочной стали (до класса S 450 GD) с технологией Racing Tip — режущей кромкой волнообразной формы, которая намного быстрее удаляет стружку и помогает предотвратить выгорание наконечника
• Поддерживающая нить помогает закрепить без вмятин

Приложения

• Крепление сэндвич-панелей к стальному каркасу
• Нержавеющая сталь (A2) для крепления в умеренно агрессивных средах
• Соединения металл-металл тонкой и средней толщины (до 6 мм)
• Для применений, требующих водонепроницаемого крепления с шайбой 16 мм.
• Крепление сэндвич-панелей к прогонам

Для получения информации об утверждении или сертификате см. Отдельные позиции.
