Виды саморезов: размеры и назначение

Автор статьи: pkmetiz.ru

Саморезы легко узнать среди изобилия крепежных элементов. Они имеют длинное стержневидное тело с резьбой и головку с пазами под различные инструменты — чаще всего под отвертку. Пазы обеспечивают крутящий момент при завинчивании, а резьба легко разрезает рабочий материал и надежно фиксирует скрепляемые элементы.

Виды и размеры

Саморез популярен как среди мастеров, так и среди непрофессионалов, поскольку это очень удобный метиз, с которым работа идет легко и быстро. У него нет дополнительных комплектующих, которые надо покупать отдельно и которые могут потеряться в процессе работы. Также для него не нужны какие-то особенные и узкоспециализированные инструменты.

Чаще всего классифицируют саморезы по сфере их применения. А точнее, по типу рабочего материала. В зависимости от того, с деревом или металлом вам придется иметь дело, различаются характеристики метизов и их функциональность.

О каждой разновидности мы поговорим отдельно.

Диаметр самореза варьируется в пределах от 3 мм до 10 мм. Бывают метизы и большего диаметра, но это специализированные изделия, подходящие для определенных разновидностей материалов, с которыми редко кто сталкивается в обычной жизни. Длина саморезов — от 12 до 260 мм. Существуют нестандартные виды этих метизов, которые еще длиннее, но и они вряд ли понадобятся вам во время ремонта или монтажных работ.

Если вы не знаете, какие саморезы вам нужны для работы, при выборе отталкивайтесь от толщины скрепляемых листов, а также от рабочего материала. Для любой поверхности нужен свой саморез. К счастью, существует масса таблиц с размерами по ГОСТу, а также справочная литература.

Виды саморезов по металлу

Для металлических листов используются особые крепежные элементы, которые несколько отличаются от универсальных. В работе с металлопрофилем или листовым металлом вы можете использовать и универсальные крепежи, но специализированные метизы имеют ряд свойств, которые облегчат работу.

Например, сверловой наконечник, форма которого исключает появление царапин, сколов и других повреждений. Саморез с таким наконечником легко ввинчивается в железо, как бы «слизывая» его сверлом. Другой тип крепежа имеет острый конец и шляпку в виде пресс-шайбы — эта форма обеспечивает надежное ввинчивание и герметичное прилегание составляющих элементов. Бывают саморезы с усеченным телом (так называемые блошки) и саморезы с шестигранной головкой под ключ. Диаметр резьбы таких метизов варьируется в пределах от 3.5 до 5 мм при шаге в 0,5 мм.

Любой из перечисленных типов подойдет для работы с металлом, но важно помнить, что оптимальная длина самореза определяется по толщине листов, с которыми придется работать: толщина металла плюс 10 мм.

Саморезы для гипсокартона

Саморезы для гипсокартона имеют ряд мелких различий, но, в целом, разделяются на два типа в зависимости от материала, к которому будут крепиться листы гипсокартона. Обычно основой служит металлический профиль или деревянный каркас.

Соответственно, и саморезы выбирают либо под металл, либо под дерево. Метизы под профиль имеют сверловой конец и частый шаг резьбы для легкого проникновения и надежной фиксации крепежа. Саморез под каркас из дерева будет иметь острый конец и редкий шаг резьбы, так как дерево мягче металла.

Саморезы имеют крестообразный шлиц, что сокращает временные затраты, если использовать шуруповерт. Метизы имеют высокую коррозийную стойкость, благодаря фосфатному или оксидному покрытию.

Виды саморезов по дереву

Саморезы часто применяют в мебельной промышленности и в монтажных работах по дереву, так как этот вид метизов удобнее и надежнее, чем крепление с помощью гвоздей. Секрет саморезов в наличии резьбы, которая не только позволяет проникнуть стержню метиза в толщу дерева, но и обеспечивает надежную фиксацию крепежа. Кроме того, саморез никогда не расколет дерево, в отличие от гвоздя, так как для вкручивания не нужно прилагать много усилий.

В зависимости от толщины скрепляемых элементов, метизы имеют разные размеры, но все они характеризуются рядом узнаваемых отличий: острый конец, широкий шаг резьбы и головка полукруглая, либо потайная, с пазами для крестовой отвертки.

Нужную длину саморезов по дереву определяют таким образом, чтобы стержень входил в поверхность второго скрепляемого элемента минимум на четверть.

Виды кровельных саморезов

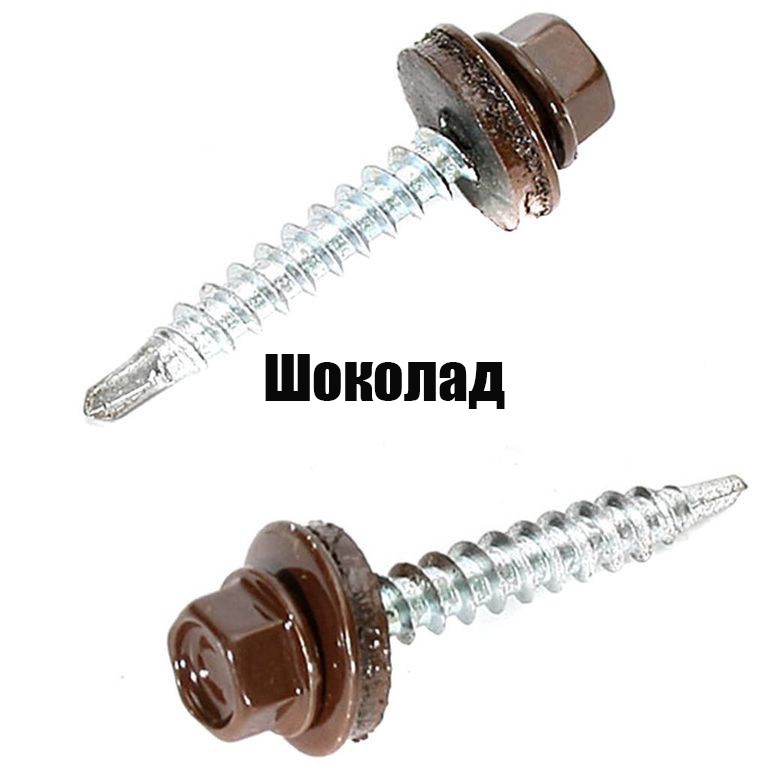

Кровельные саморезы используются для крепления металлопрофиля и металлочерепицы. Визуально они очень напоминают шурупы. Головка метиза имеет круглую или шестигранную форму, стержень обычно довольно широкого диаметра. Это позволяет прилагать достаточное усилие, чтоб пробить металл. Характерной особенностью кровельных саморезов является наличие целого ряда шайб под разные типы кровли. Для этого типа метиза жизненно важно обеспечить герметичность в местах проникновения в металл, поэтому без шайб здесь обойтись сложно. Кровельные саморезы обычно выкрашены в стандартные для кровли цвета, чтобы не выделяться на фоне покрытия.

Саморезы имеют разнообразные виды шляпок. Это связано, во-первых, с типом инструментов для работы. А во-вторых, с рабочим материалом. Если состав материала элементов будущей конструкции твердый, могут понадобиться серьезные усилия. Поэтому стандартные пазы для крестовой или тем более плоской отвертки не подойдут. В этом случае обычно используют метизы со шляпкой в виде шестигранника.

У саморезов есть несколько преимуществ по сравнению с другими метизами такого типа. Например, они хорошо выдерживают боковое давление и им не нужны заранее намеченные отверстия. Но есть и свои недостатки: саморез сложно использовать повторно в одном и том же месте крепления. Скорее всего, оно будет уже непригодно для второй попытки.

Основные размеры саморезов — диаметр и длина. Обзор наиболее популярных метизов

Основными размерами у саморезов, как и у шурупов, являются их диаметр и длина. Диаметр крепежной детали – это расстояние между двумя любыми их точками, противоположно лежащими относительно центра образуемой выступами резьбы окружности. Размеры диаметров саморезов стандартизованы. Их значения лежат в пределах величин от 1.6 мм до 12.0 мм. Однако, это совсем не означает, что все виды саморезов изготавливаются с такими величинами диаметров.

В этом просто нет необходимости, т. к. для применения крепежных изделий по их прямому назначению в большинстве случаев достаточным является ограниченный ряд таких параметров. Например, специализированные саморезы малых размеров, такие, как саморезы ln (саморезы-клопы, семечки, тексы, саморезы-блохи) для металлического профиля имеют всего лишь два значения размера диаметров: 3.5 мм и 3.9 мм. Саморезы для гипсокартона с рожковой формой потайной головки (саморезы tn, черные саморезы, саморезы для ГКЛ) имеют такую линейку размеров диаметров: 3.5, 3.8, 3.9, 4.2, 4.5 и 4.8 мм.

Предприятиями могут выпускаться крепежные детали только с одним размером диаметра. Пример – саморезы по бетону диаметром 7.5 миллиметров. Резьба у крепежных деталей может быть однозаходной и выполнена с крупным шагом (саморезы по дереву) или мелким шагом (саморезы по металлу). А может быть и двухзаходной. В последнем случае имеет место наличие у крепежа двух разных размеров диаметров.

Расширенный диапазон длин и диаметров имеют крепежные изделия, изготовленные, например, по отечественным стандартам.

Это такие детали класса точности В с номинальными диаметрами резьб от 2.5 миллиметров до 8.0 мм, как винты самонарезающие ГОСТ 11650, с полукруглой головкой, и винты самонарезающие ГОСТ 11652, с потайной головкой, предназначенные для работ с металлом, деревом и пластмассой. Размеры длин у саморезов таких стандартов находятся в пределах значений от 6 мм до 50 мм.

Размеры длин саморезов с потайными и выпуклыми (полукруглыми, трапециевидными, шестигранными) головками имеют свои особенности. У первых – длина крепежной детали равна расстоянию между его концом и торцом головки. А у вторых – длина представляет собой расстояние от основания головки до его конца. Эти параметры также являются стандартизованными и имеют линейку размеров, включающую диапазон длин изделий от 7 мм до 300 мм. Саморезы одного диаметра могут иметь несколько вариантов исполнений с разными размерами длин.

Товары каталога:

Please enable JavaScript to view the comments powered by Disqus.

comments powered by

Саморезы по типу головки и назначению

Саморезы по типу головки и назначению, использующиеся для строительства и ремонта в Орехово-Зуево: область применения, маркировка и особенности

Телефоны магазина +7-(496)-429-12-29

Крупногабарит(Стройплощадка) +7 (925) 499-70-70

Среднестатический житель Орехово-Зуево, или дачник, приехавший на отдых и решивший заняться ремонтом и строительством, пожалуй, подумает, а какая собственно разница в том, какие саморезы применять: берем подешевле и начинаем ремонт/стройку. Иногда это мнение бывает правильным в течение пары-тройки лет, когда неправильно выбранные металлоизделия группы крепежа не откорродирует (не заржавеет), и не выпадет из отверстия. Казалось бы, какая разница — использовать винты или болты при сборе скамейки — никакой: пределы прочности есть у каждого элемента, вот только одни спроектированы и отлиты таким образом, чтобы держать соединение деталей одно с другим, а вторые предназначены держать нагрузку, приложенную перпендикулярно (ну подумаешь, сел на скамейку, а винт сломался,т. к. не предназначен для того, чтобы держать нагрузку в этой плоскости).

Для любых соединений, где возможна сырость по возможности используйте крепеж с оцинковкой, если только скрепляемые элементы не будут подвержены электрокоррозии от цинка .

Типы головок,
используемых в фиксирующих метизах Типы шлицев — отверстий в головках,
используемых для крепежного инструмента

Конструктивное исполнение металлоизделий характеризуется:

По типу головки (например, потайная, входящая в фиксируемый элемент без высовывания наружу)
шлицев — отверстий в головках, используемых для крепежного инструмента: понятие «крестовой» отвертки
тип/профиль резьбы: частая, редкая, крупная или мелкая.
материал, из которого произведен сердечкик
покрытие (антикоррозионное, цветовое)

Для предотвращения электрохимичекой коррозии обычно используют шурупы из латуни.

Применение слишком большого (1),
или слишком маленького (2) размера
не позволит эффекривно
использовать рабочую область:
разница между Posi и Torx Виды резьб

Различия резьб по диаметру, шагу и количеству витков, резьбы отличаются по углу: Причем, чем меньше угол, тем легче закручивается саморез или шуруп, так как саморезные и проникающий свойства выше. Большинство шурупов, продающихся в магазинах имеют угол под 60 градусов.

Шаг резьбы
и углы

Наконечник шурупа или самореза зависит от назначения его использования и плотности того материала, куда он будет вворачиваться. Традиционно все шурупы и саморезы имеют обычный острый наконечник, причем для шурупов, изготовленных по еще советским ГОСТАМ (ГОСТ 1144-80, 1145-80, 1146-80) угол наконечника около 40 градусов, у саморезов же он значительно меньше: за счет этого они быстрее вворачиваются в материал (например у черных саморезов по гипсокартону – 26…28о, у универсальных – 20…30о),в продажу также поступают наконечники со сверлом.

Отличие шурупа от самореза — шуруп ввинчивается в заранее приготовленное отверстие, для самореза же никакого отверстия не нужно, он сам его формирует.

Стандартные размеры саморезов — шурупов

Размер шурупа-самореза определяется всего двумя величинами: длиной и диаметром.

Универсальные шурупы шлицевые или крестовые

Как правило, прозиводитель выпускает их с резьбой, не доходящей до основания. Такие шурупы или саморезы в связи с невысокими самонарезающими свойствами (усилия по проникновению в материал основания) используются для дерева,гипсокартона, обивки, ДСП и иных мягких материалов. Самонарезающие свойства невысокие. По стандартам ГОСТ 1144-80, 1145-80, 1146-80 промышленность производит следующие диаметры: 1.6, 2.0, 2.5, 3.0, 4.0, 5.0, 6.0, 8.0, 10.0 мм и длиной 13, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110, 120 мм.

Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм
2.5	10	3.0	10	3.5	10	4.0	13	5.0	16
	13		13		13		16		20
	16		16		16		18		25
	18		18		18		20		30
	20		20		20		22		35
	22		22		22		25		40
	25		25		25		30		45
			30		30		40		50
					40		45		60
							50		70

Саморезы, используемые для пластмасс, поликарбоната, дерева, ДСП, ДВП,

Наиболее распространенный тип недорогих саморезов саморезов с монтажом в пластиковые дюбели или штапик. Выпускаются как с оцинкованным покрытием (белого цвета)-в маркировке сразу пишут «цинк», так и с оцинковкой и хроматным пассивированием (желтого цвета) — часто указывают «желтый» в ценнике, иногда обрабатывается фосфатом: головка либо Posi либо Torx.

Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм
3.0	10	3.5	10	4.0	12	4.5	16	5.0	16	6.0	30
	12		12		16		20		20		40
	16		16		20		25		25		45
	20		20		25		30		30		50
	25		25		30		35		35		60
	30		30		35		40		40		70
	40		35		40		45		45		80
			40		45		50		50		90
			45		50		60		60		100
			50		60		70		70		120
					70		80		80		140
									90		160
									100		180
									120		200

Шуруп-глухарь стандарта DIN 571 с шестигранной головкой

DIN 571 и ГОСТ 11473-75. Предназначен там, где нужна сильна фиксация: для крепления реек, лаг, кровельных элементов: в связи с тем, что использование его предполагается в местах с проникновением влаги — такие шурупы всегда оцинкованные.

Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм
6.0	30	8.0	40	10	40	12	100
	40		50		50		120
	50		60		60		140
	60		70		70		160
	70		80		80		180
	80		90		90		200
	100		100		100		230
	120		120		120		250
	160		140		140		280
	180		160		160		300
			180		180
			200		200
					220

Шурупы по металлу: стандарты DIN 7981, DIN 7982, DIN 7982

Внешне напоминают универсальные(см. выше), материал шурупа тверже,отличается как угол захода, так и угол профиля резьбы (до 60 градусов).

Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм
3.5	13	3.9	13	4.2	13	4.8	16	5.5	16	6.3	16
	16		16		16		19		19		19
	19		19		19		22		22		22
	22		22		22		25		25		25
	25		25		25		32		32		32
	32		32		32		38		38		38
	38		38		38		45		45		45
			45		45		50		50		50
			50		50		60		60		60
							70		70		70
							80				80

Саморезы для листового металла, теплиц и изделий на металлической основе

Саморезы с (обычно резиновой) прессшайбой

В Орехово-Зуево в отделе метизов на первом этаже СтройДвор на Карболите имеются в продаже в острым наконечником ( предназначен для металла до 0. 9мм) и, (для металла толщиной до 2мм, — со сверлом ). Стандартные диаметры 4.2 (4.0) мм и длина – 13, 14 , 16,
18, 19, 22, 25, 32, 41, 51 мм.

Саморезы-«клопы» с полуцилиндрической головкой и фиксацией крестовым Posi

Аналогично предшественнику бывает как острый так и со сверлом. Бывают только двух размеров:

С острым наконечником – 3.5 х 11

С наконечником-сверло – 3.8 х 11

Саморезы с шестигранной головкой

Предназначены для усиленного крепления листовым металлом без необходимости высверливать для него отверстие дрелью.

Любые саморезы, шурупы, да и вообще все метизы уже в процессе производства могут быть окрашены (часто окрашенные шурупы используются для фиксации в кровельных элементах, где важно, чтобы они были такого же цвета, как и сама кровля, при этом обеспечивается атмосферо и влагоустойчивость не только к воде, но и иногда к кислотно-щелочной среде. Для окрашивания кровельных саморезов используется либо порошковая краска, либо порошковая краска и покрытие лаком (такие шурупы и саморезы чуть дороже, но дольше служат).

виды, маркировка, вес, таблица размеров

Популярность саморезов в современном строительстве и ремонте обусловлена, прежде всего, возможностью сборки деревянной конструкции без предварительного засверливания. Саморезы по дереву, благодаря высокой твердости и прочности, могут использоваться для разъемного соединения любых пород древесины, ДСП, фанеры, МДФ, ДВП и других материалов.

В данной статье рассматриваются особенности конструкции, варианты термообработки, сфера применения, таблица размеров и технические характеристики саморезов по дереву. Кроме того, в соответствующих разделах, можно найти рекомендации по выбору крепежных изделий.

Виды саморезов по дереву

В зависимости от особенностей конструкции и условий эксплуатации, требования к крепежным изделиям могут существенно различаться. В настоящее время выпускается несколько типов саморезов по дереву, которые классифицируют по следующим признакам:

по цвету и особенностям обработки;
по типу резьбы;
по форме головки.

Рассмотрим более подробно каждую из этих категорий.

Классификация саморезов по цвету защитному покрытию

В этой категории представлены следующие виды саморезов:

фосфатированные;
оксидированные;
хромированные;
оцинкованные;
желтопассивированные.

Фосфатированные саморезы по дереву

Благодаря доступной стоимости, именно фосфатированные саморезы получили самое широкое распространение. Нанесение тонкого фосфатного покрытия придает изделию черный матовый цвет. Благодаря закалке черные метизы легко вкручиваются в мягкие породы древесины, однако при изгибе легко ломаются. Еще одним недостатком можно считать невысокую коррозионную стойкость.

Черные саморезы широко применяются в бытовых целях, для крепления листовых материалов к деревянному каркасу и при сборке слабонагруженных конструкций.

Оксидированные саморезы по дереву

Нанесение оксида магния придает изделиям черный цвет и слабый глянец. Коррозионная стойкость таких саморезов несколько выше чем у фосфатированных аналогов, однако недостаточна для использования в условиях повышенной влажности.

Область применения оксидированных метизов также ограничивается креплением листовых материалов и сборкой конструкций, работающих в помещениях с нормальной влажностью.

Хромированные саморезы по дереву

Обработка хромовой кислотой обеспечивает высокую устойчивость хромированного крепежа ко всем видам коррозии. Поверхность саморезов имеет характерный серебристый цвет и металлический блеск. Изделия не подвергаются закалке, поэтому могут выдерживать значительные изгибающие и скручивающие нагрузки.

Несмотря на устойчивость к коррозии, механическим нагрузкам и воздействию агрессивных сред, хромированные саморезы не получили широкого распространения в строительно-ремонтных работах из-за высокой стоимости. Такой крепеж широко применяются в мебельной промышленности и при декорировании интерьеров.

Оцинкованные саморезы по дереву

Цвет оцинкованных саморезов обусловлен типом цинкового сплава, которым покрывается изделие. Чаще всего, встречаются серебристые и золотистые виды. Цинковое покрытие обеспечивает высокую устойчивость к коррозии, а отсутствие термообработки позволяет выдерживать значительные механические нагрузки.

Благодаря устойчивости к коррозии и высокой механической прочности, оцинкованные саморезы могут использоваться для сборки ответственных деревянных конструкций, работающих в условиях повышенной влажности.

Желтопассивированные саморезы по дереву

Помимо нанесения защитного покрытия из цинкового сплава, желтопассивированный крепеж обрабатывается хромовой кислотой, что существенно увеличивает устойчивость саморезов к воздействию влаги и механическим повреждениям.

Желтопассивированные метизы применяют в тех случаях, когда, помимо эксплуатационных характеристик, большое значение имеет декоративная составляющая конструкции.

Важно! При выборе крепежа особое внимание необходимо уделять условиям эксплуатации деревянных конструкций. Фосфатированные и оксидированные метизы не следует использовать для наружных работ и сборки конструкций, испытывающих значительные механические нагрузки.

Классификация саморезов по типу резьбы

Существует три типа резьбы, которая используются при изготовлении изделии:

крупная резьба с широким шагом;
мелкая резьба с частым шагом;
двухзаходная резьба.

Саморезы с крупной резьбой

Такие метизы применяются для сборки конструкций из древесины, ДСП, фанеры, MDF и других композитных материалов на древесной основе. Такую резьбу, чаще всего, имеют оксидированные и фосфатированные черные саморезы по дереву.

Саморезы с мелкой резьбой

Крепеж с мелкой резьбой целесообразно использовать при работе с твердыми породами древесины икреплении листовых материалов к металлическому каркасу.

Саморезы с двухзаходной резьбой

Такая резьба встречается значительно реже чем две предыдущих разновидности. Саморезы с двухзаходной резьбой применяются для сборки конструкций из материалов, имеющих различную плотность.

Важно! Именно от правильного выбора типа резьбы зависит прочность и жесткость конструкции.

Классификация саморезов по форме головки

В зависимости от особенностей крепления и назначения саморезы по дереву могут быть:

с прессшайбой;
с шестигранной головкой;
кровельными.

К отдельной группе метизов относятся конфирматы – специальные крепежные изделия, применяемые, преимущественно, в мебельной промышленности.

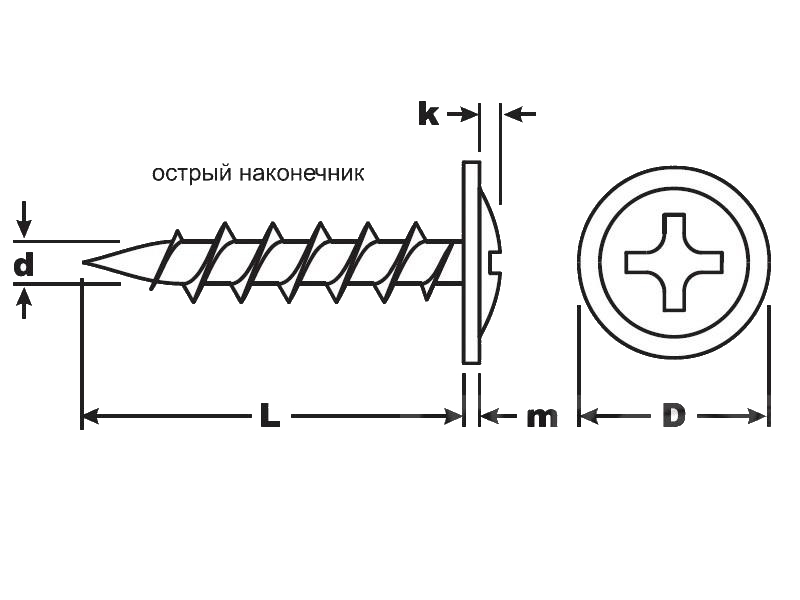

Саморезы с прессшайбой

Встречается две разновидности саморезов с прессшайбой: острые и с наконечником в виде сверла.

Наличие прессшайбы позволяет обеспечить плотный прижим листовых облицовочных материалов к деревянному или металлическому каркасу, поэтому, чаще всего, саморезы с прессшайбой применяются для обшивки различных конструкций листовым металлом, фанерой, ДСП, ДВП и другими облицовочными материалами. Кроме того, они могут вкручиваться в металл без предварительного засверливания.

Саморезы с шестигранной головкой

Этот вид крепежа отличается большой несущей способностью и высокой устойчивостью к воздействию агрессивных сред. Используются такие саморезы при сборке конструкций, подверженных значительным механическим нагрузкам. Кроме того, они применяют для крепления к несущим стенам тяжелых бытовых и промышленных приборов, кондиционеров, кронштейнов для установки аудио- и видеотехники и т.д.

Кровельные саморезы

Отличительной особенностью кровельных саморезов является наличие специальной прорезиненной шайбы, предотвращающей проникновение влаги в месте крепления кровельного материала. Такие метизы могут иметь как крупную, так и мелкую резьбу. Наконечник, как правило, имеет форму сверла.

Как следует из названия, такие метизы используются для крепления кровельных материалов к металлической или деревянной обрешетке. Кроме этого, кровельные саморезы применяют при установке заборов из профнастила и других видов листового металлопроката. Для придания привлекательного внешнего вида и увеличения коррозионной стойкости крепежа на головки кровельных саморезов может наноситься специальное цветное покрытие.

Конфирматы

Главным отличием комфирматов от остальных саморезов является то, что использовать их без предварительного засверливания невозможно. Существуют специальные комбинированные сверла, которые позволяют сформировать отверстие соответствующей конфигурации.

Еще одной особенностью этого вида крепежа является наличие внутреннего шестигранника в головке. По окончанию сборки в него может быть установлена специальная декоративная пробка.

Маркировка саморезов

В соответствии с ГОСТ 11625-80, регламентирующим основные конструктивные особенности самонарезных винтов, в маркировке саморезов должны указываться:

номинальный диаметр резьбы, d;
шаг резьбы, P;
длина, l;
диаметр головки, D;
высота головки,k;
допуск биения, ±IT14/2;
номер крестообразного шлица;
диаметр крестообразного шлица, m;
глубина крестообразного шлица, h;
глубина вхождения калибра в крестообразный шлиц;
недовод резьбы.

Таким образом, маркировка самонарезного винта (самореза) в исполнении 2, с диаметром резьбы 2,5 мм и шагом 1,5 мм, длиной 45 мм, из материала группы 01, имеющего защитное цинковое покрытие толщиной 6 мкм, будет выглядеть следующим образом:

Винт 2-2,5х1,5х45.01.016 ГОСТ 11625-80

На практике, такое обозначение встречается редко, большинство продавцов ограничиваются указанием диаметра резьбы и длины самореза.

Таблицы размеров

Ниже приводятся размеры наиболее распространенных самонарезных винтов.

Размеры черных саморезов по дереву

Номинальный диаметр,	Ед. изм.	3,5	3,8	4,2	4,8
Диаметр головки, А	мм	7,9-8,5			8,5-9,1
Высота головки, F	мм	4,5-7,0
Наружный диаметр резьбы, D1	мм	3,5-3,9	3,8-4,2	4,2-4,6	4,9-5,4
Внутренний диаметр резьбы, D2	мм	2,1-2,4	2,2-2,5	2,6-2,9	3,1-3,4
Шаг резьбы, Р	мм	2,7-2,8		2,8-2,9	3,1-3,2
Глубина шлица, Q	мм	2,4-2,9			2,5-3,2
Ширина шлица, М	мм	4,5-5,1
Шлиц	мм	Philips № 2
Радиус головки, R	мм	4,5-5,0
Минимальный крутящий момент	Н*м	2,0	2,8	4,5	6,5

Длина метизов стандартизирована и может быть: 16; 19; 25; 35; 41; 45; 51; 55; 64; 70; 76; 89; 95;102; 127; 152 мм.

Размеры желтых саморезов по дереву

Номинальный диаметр,	Ед. изм.	2,5	3,0	3,5	4	4,5	5	6
Диаметр головки, А	мм	4,7-8,1	5,7-6,1	6,6-7,1	7,6-8,1	8,6-9,1	9,6-10,1	11,6-12,1
Высота головки, H		1,4	1,8	2,0	2,35	2,55	2,85	3,35
Наружный диаметр резьбы, D		2,3-2,5	2,8-3,1	3,2-3,6	3,7-4,1	4,2-4,6	4,7-5,1	5,7-6,1
Внутренний диаметр резьбы, d		1,1-1,5	1,5-1,9	1,8-2,2	2,0-2,5	2,2-2,7	2,5-3,0	3,2-4,1
Шаг резьбы, Р		1,0	1,35	1,6	1,8	3,0	3,2	3,6
Глубина шлица, Q		1,2-1,6	1,6-2,1	1,8-2,2	2,0-2,5	2,5-3,0	3,0-3,6
Ширина шлица, М		2,5	2,5	3,0	3,5	4,8	5,3	6,3
Шлиц
Радиус головки, R		Pz1		Pz2
Минимальный крутящий момент	Н*м	1. 0	1.5	2.0	3.0	4.4	6.1	11

Длина желтых самонарезных винтов

Ø, мм	L, мм	Ø, мм	L, мм	Ø, мм	L, мм	Ø, мм	L, мм	Ø, мм	L, мм	Ø, мм	L, мм
2. 5	10	3.5	12	4.0	35	4.5	60	5.0	100	6.0	140
	13		16		40		70	5.0	120		160
	16		20		45		80	6. 0	40		180
	20		25		50	5.0	20		45		200
	25		30		60		25		50
3.0	10		35		70		30		60
	12		40	4. 5	16		35		70
	16		45		20		40		80
	20		50		25		45		90
	25	4.0	12		30		50		100
	30		16		35		60		110
	35		20		40		70		120
	40		25		45		80		130
	45		30		50		90

Размеры саморезов с прессшайбой

Обозначение	L, мм	Q, мм	D, мм	Р, мм	d, мм	U, мм	Н, мм	А, мм	В, мм
4,2х13	12,5-13,5	1,9-2,35	4,15-4,28	1,6-1,75	2,68	1,0-1,2	2,1-2,45	10,6-10,8	7,0-7,15
4,2х14	13,5-14,5
4,2х16	15,5-16,5
4,2х19	18,5-19,5
4,2х25	24,0-26,0
4,2х32	31,0-33,0
4,2х41	40,0-42,0
4,2х51	50,0-52,0
4,2х76	75,0-77,0

Размеры саморезов с шестигранной головкой

Наружный диаметр резьбы, d, мм		5	6	8	10	12	16	20
Внутренний диаметр резьбы, d₂, мм			4,2	5,6	7	9	12	15
Шаг резьбы, Р, мм		2,2	2,6	3,6	4,5	5,0	6,0	7,0
Высота головки, k, мм		3,5	4,0	5,5	7,0	8,0	10,0	13,0
Размер пол ключ, S, мм		8	10	14	17	19	24	30
Длина стержня, L, мм	min	20	20	25	30	40	60	80
Длина стержня, L, мм	max	60	140	200	300	380	300	200

Размеры кровельных саморезов

Обозначение	L, длина, мм	P, шаг резьбы, мм	C, толщина фланца, мм	D_f, диаметр фланца, мм	е, для справок, мм	K, высота головки, мм	S, размер под ключ, мм
4,8х19	18-20	1,6	0,9	9,8-10,5	8,71 min	3,8-4,3	7,78-8,
4,8х25	24-26
4,8х32	31-33
4,8х38	37-39
4,8х50	49-51
5,5х25	24-26	1,8	1,0	10-11		5,25-5,4
5,5х32	31-33
5,5х38	37-39
5,5х50	49-51
6,3х25	24-26				11 min		9,8-10
6,3х32	31-33
6,3х38	37-39
Обозначение	D, Диаметр резьбы, мм	D_p, Диаметр сверла, мм	T, Длина сверла, мм	D_w, Диаметр шайбы, мм	А_г, Толщина резины, мм	А Толщина шайбы, мм	Масса 1000 шт, кг
4,8х19	4,62-4,8	3,9	5,5-6,0	13,8-14,2	2,8-3,2	0,8-0,9	3,2
4,8х25							3,8
4,8х32							4,3
4,8х38							4,9
4,8х50							5,9
5,5х25	5,28-5,5	4,55-4,7	7,6-9,0				6,34
5,5х32							7,56
5,5х38							7,85
5,5х50							9,46
6,3х25	6,03-6,3	5,4-5,55	8,0-9,6	15,9-16,3			8,5
6,3х32				13,8-14,2			9,6
6,3х38				13,8-14,2			10,4

При оптовой закупке крепежных изделий, помимо их конструктивных особенностей, имеет значение и вес метизов.

Вес саморезов

Ниже приводится масса наиболее распространенных самонарезных винтов.

Винты самонарезные фосфатированные по дереву

Длина, мм	Масса 1000 штук, кг
19	1,20
25	1,35
30	1,55
35	1,70
40	2,15
45	2,25
50	2,40
55	2,60
65	3,70
75	4,70
90	8,05
95	9,30
100	1,65

Винты самонарезные оксидированные по металлу

Длина, мм	Масса 1000 штук, кг
19	1,2
25	1,4
30	1,6
35	1,7
40	2,0
45	2,2
50	2,4
55	2,6
65	3,7
75	4,15

Винты самонарезные с пресс шайбой, острые

Длина, мм	Масса 1000 штук, кг
13	1,2
16	1,4
19	1,6
25	1,7
32	2,0
41	2,2
50	2,4

Как выбрать длину самореза

Для того чтобы крепление элементов конструкции было надежным и безопасным необходимо правильно подобрать длину крепежа.

При выборе длины метиза для крепления деревянных элементов конструкции, чаще всего, руководствуются простым правилом: саморез должен углубляться в базовую деталь на треть высоты прикрепляемого элемента. Другими словами, если высота прикрепляемой детали равняется 30 мм, для надежного крепления, саморез должен войти в основание не менее чем на 10 мм. Несложные вычисления показывают, что в этом случае, вполне достаточно самореза длиной 40 мм. Если расчетная длина не соответствует стандартной длине крепежа, следует использовать ближайший больший размер.

При креплении к стационарному основанию, например, к бетонной стене, необходимо учесть несколько факторов:

длина самореза должна быть больше высоты прикрепляемой детали в 2 – 2,5 раза;
для того чтобы саморез не уперся в бетонное основание необходимо учесть глубину посадочного отверстия и длину пластмассового дюбеля;
крепить массивные элементы конструкции к стационарному основанию предпочтительнее с помощью оцинкованных или желтопассивированных метизов, поскольку их несущая способность заметно выше чем у фосфатированных или оксидированных саморезов;
для ввинчивания в пластмассовый дюбель предпочтительнее использовать саморезы с крупным шагом резьбы.

Важно! При соединении элементов конструкции саморезы не должны проходить насквозь, это не только способствует появлению трещин, но и может привести к серьезным травмам.

В чем отличие саморезов по дереву и по металлу

Учитывая тот факт, что плотность древесины значительно меньше плотности металла, для более надежного крепления саморезы по дереву выпускаются с широким шагом резьбы. Высокая прочность металла позволяет добиться надежного соединения даже при мелком шаге резьбы.

Еще одним отличием является наличие у некоторых видов саморезов по металлу наконечника в виде сверла, позволяющего вкручивать метизы, без предварительного засверливания, не только в жестяной профиль, но и в стальные элементы конструкций.

<ins data-ad-client=»ca-pub-4655213204531221″ data-ad-slot=

Виды и размеры саморезов.

Саморезы

Саморезы по дереву – один из самых популярных видов крепежей, которые используются как в повседневной жизни, так и на производствах. А каких только разновидностей их существует, главное − не потеряться в ассортименте..

При грамотном подборе крепежей и умелом их использовании недостатки не то что сглаживаются, они вовсе исчезают.

Виды саморезов по дереву

Для тех, кто мало работал с подобными крепежами или вовсе стакивается первый раз, вопрос консультанта в магазине, какие именно, на просьбу дать саморезы по дереву, может не просто озадачить, но и поставить в тупик. Чтобы этого не случилось, рассмотрим всевозможные их классификации.

По характеру обработки наружной поверхности

В зависимости от материала, из которого изготовлен саморез (латунь, углеродистая сталь или нержавейки), различается прочность и его износостойкость. Дополнительно крепёж обрабатывают специальными составами, чтобы повысить устойчивость к коррозии при воздействиях окружающей среды. Существует несколько основных разновидностей крепежей.

Чёрные и оксидированные саморезы по дереву

Крепежи по дереву, предназначающиеся для эксплуатации не в агрессивных условиях, имеют чёрный окрас. При этом они подразделяются на два подвида:

Жёлтопассивированные и оцинкованные саморезы по дереву

Подобные саморезы отличаются от вышеописанных тем, что имеют дополнительный антикоррозионный слой. К тому же у них более частая резьба и угол её наклона − 45°. Предназначаются для работы с более плотными породами дерева и . Бывают нескольких видов:

Оцинкованные. Встречаются двух видов цветов: серебристые и жёлтые, в зависимости от цинкового раствора, которым их покрывают на производстве. Цинковый слой предохраняет от ржавчины. Применяют их при монтаже разных конструкций и в любых помещениях. Несмотря на дополнительную обработку, цена на саморезы оцинкованные по дереву не так уж сильно и отличается от простых.
Жёлтопассированные. Вместе с оцинковкой на данные саморезы наносят ещё дополнительный слой посредством обработки хромовой кислотой. Характеризуются высокой прочностью, устойчивостью к коррозии и механическим повреждениям. Часто применяют как декоративный крепёж фурнитуры в , так как не только имеют эстетичный вид, но и считаются нержавеющими саморезами по дереву.

Совершая покупку крепежа для монтажа материалов из древесины, следует учитывать уровень влажности, при которой они будут эксплуатироваться. Если конструкция будет находиться на улице, следует отдать предпочтение оцинкованным, хромированным или жёлтопассированным.

По форме

Промышленность предоставляет широкий выбор саморезов по форме. Для разных условий эксплуатации и видов материалов существуют свои виды крепежей. Наличие специальных опций, например, в виде резиновых прокладок или заточенных под сверло поверхностей.

Саморезы по дереву с пресс-шайбой

Головка такого самореза изготавливается в виде шайбы. При вкручивании обеспечивает сильное прижатие тонкого листового материала. Используют в основном для монтажа профильных листов, фанеры и т. д. Благодаря своей конструкции головка самореза не проникает глубоко в материал.

Производится крепёж из углеродистой стали, что позволяет использовать его для крепления металлических листовых материалов. Нейтральные цвета изделия (белые или жёлтый) не бросаются в глаза на фоне белых листов и после покраски надёжно скрываются. Обработка цинком предохраняет саморез от коррозии. Обеспечивается надёжное сцепление благодаря частой резьбе. Чаще спросом пользуются размеры 15-25 мм.

Саморезы по дереву с шестигранной головкой (глухарь)

Глухарь применяется для крепежа основательных надёжных конструкций, к бетонному основанию, которые должны испытывать большие нагрузки, или крепление деревянных лагов к и бетонным стенам. Имеет гладкую форму у основания и резьбу, на окончание находятся заострения, чтобы саморез легко врезался в древесину. Закручивается при помощи шестигранника.

Внимание! Если древесина плотная, то перед вкручиванием просверливают отверстие меньшего диаметра.

Кровельные саморезы по дереву и конфирматы

Кровельные саморезы обладают сверловым окончанием, шестигранной шляпкой и резиновой шайбой, которая выполняет две функции: закрытие отверстия от влаги и дополнительного эластичного уплотнителя. Производятся разных цветов и длины (от 19 до 100 мм). Шляпка бывает двух вариантов в зависимости от размера винта (8 и 10 мм). Именно такие саморезы по дереву чаще всего применяют и для .

Конфирматы−мебельные саморезы с тупым концом. Закручиваются в подготовленные отверстия с помощью шестигранника, который вставляется в углубление в шляпке. Изготовлен из стали высокого качества. Мало подвержен коррозии. По всей длине имеет одинаковый диаметр, лишь под шляпкой происходит утолщение. Применяются при сборке , стяжке конструкций из отходов древесного производства (ДСП, ОСП, и т.д.). Использование конфирмата допускает много раз разбирать и собирать конструкцию, не разрушая посадочных отверстий крепежа. Имеют способность выдерживать нагрузки на отрыв и изгиб.

По типу резьбы

Одно из важных различий между саморезами – виды резьбы. Основных всего три:

Широкий шаг. Крепежи с такой резьбой применяют при монтаже мягких материалов. С их помощью стыкуют дерево, пластик, ДСП, ДВП, МДФ.
Резьба низкая с маленьким шагом. Такие больше подходят для монтажа плотных и прочных материалов: металла, особо твёрдых пород дерева, жёсткого пластика.
Двухзаходная резьба. В такой резьбе чередуется широкий и маленький шаг витков. Прекрасно подойдёт для соединения двух отличающихся по плотности материалов, особенно если один из них вязкий, как, например, листы из гипсоволокна, а другой − твёрдый, как металлический профиль.

Также существуют дополнительные модификации резьбы: специальные канавки, специальные режущие грани, пилообразные витки у острия, фриза при окончании резьбы.

Размеры саморезов по дереву

На данный параметр необходимо обратить внимания, исходя из места использования. Узнать размер можно по диаметру окружности, образующей выступы резьбы крепежа. Разброс большой: от самых маленьких 1,6 мм до самых больших 12мм. Все размеры приведены к оптимальному стандарту. Нужно знать, что не у всех видов крепежей существуют одинаковые с другими диаметры – бывает ограничение по причине низкого спроса на данный размер. Например, инструменты для профиля из металла существуют лишь в двух размерах – 3,5 и 3,9. Для гипсокартона− от 3, 5 до 4,8 мм.

Длина тоже является нормализованным значением. Если саморез с потайной головкой, данный критерий для него определяется по полной длине, а если выпуклую − измерять следует расстояние от нижнего края до кончика наконечника, по стержню. По этому параметру размерный ряд также различный – от 7 до 300 мм.

Государственные стандарты саморезов по дереву

Все современные саморезы по дереву производятся по ГОСТу 1145-80. Каждому виду строго обозначена длина, конструкция шляпки, дополнительные элементы, также обозначается ширина витков резьбы. Немаловажным параметром является и вес подобных крепёжных элементов. Ведь именно по нему они продаются.

Одним из важных показателей является длина самореза. В документах указано, что возможно производство крепежей от 0,7 до 10 см. Спрос на определённые размеры каждого вида формирует производство.

Как фиксируются саморезы

Обычно саморезы, благодаря острому окончанию и резьбе, сами насверливают себе отверстие, в котором прекрасно фиксируются. Все современные крепежи имеют специальную смазку, которая во время трения растапливается. Это позволяет саморезу легче входить в древесину. Чтобы закрутить саморез, нужно выполнить несколько действий:

наметить на материале шилом или небольшим сверлом точку;
установить туда острый кончик самореза;
начать осторожно закручивать, пока саморез плотно не войдёт в материал;
быстро с максимальным усилием вкрутить саморез;
в конце сбавить скорость, чтобы не повредить материал или головку крепежа.

Под конфирмат необходимо заранее просверлить отверстие нужного вам диаметра.

Обратите внимание на следующие пункты при выборе самореза:

Тип защитной обработки самореза, определить её можно по цвету. Подбирать саморез стоит под внешние условия и нагрузку.
Выбирайте шаг резьбы в зависимости от прочности материала (чем твёрже древесина, тем шаг меньше).
Обязательно нужно учесть диаметр и его длину. При использовании, если упустить этот момент, древесина может пойти трещинами.
Обратите внимание на головку самореза, насечки под отвёртку или насадку.
Вид антикоррозийной обработки.
Фирма производитель тоже требует внимание. Качество у всех разное.

Также стоит учитывать и то, как будет закручиваться крепёж,− напрямую или в отверстие.

Во всех видах ремонтных и строительных работ, при отделке различных помещений, в производстве мебели и других конструкций широко используются различные виды саморезов. Чем отличаются саморезы по дереву от других типов, каких размеров они бывают, расскажет статья.

Саморезом называется универсальный крепежный элемент в виде металлического стержня со шляпкой и наружной резьбой. При ввинчивании в скрепляемые материалы острый край резьбовой спирали самостоятельно формирует в материале внутреннюю резьбу, что обеспечивает надежное соединение.

Существует несколько разновидностей саморезов, выбор зависит от конкретного назначения. Основные параметры, по которым различают данный вид крепежа, это технология изготовления (определяет устойчивость к коррозии), величина шага резьбовой спирали (отличается для разных материалов) и размер.

Полезная информация:

Виды саморезов по технологии изготовления

Вне зависимости от типа изделия производятся они из латуни, нержавейки, либо углеродистой стали повышенной прочности. Последние делят на следующие типы:

Эта разновидность крепежа имеет черную матовую окраску благодаря обработке фосфатами. Черные саморезы по дереву характеризуются низкой устойчивостью к коррозии, но легко вкручиваются в любые материалы. Самые недорогие по цене. Используются как для дерева, так и для металла, но только там, где им не грозит высокая влажность. Например в комнате .

Тоже черные, только с блестящей поверхностью. Благодаря оксидной пленке, такие шурупы более устойчивы к коррозии.

Обрабатываются хромовой кислотой, имеют серебристую окраску. Нержавеющие хромированные саморезы устойчивы к царапинам, благодаря образовавшейся защитной пленке. Декоративны, используются на видных местах.

Саморезы по дереву. Серебристого или желтого цвета, в зависимости от типа цинкового сплава, которым покрыто изделие. Цинковый слой обеспечивает высокую устойчивость к ржавчине. Такие саморезы могут использоваться в любых помещениях и конструкциях, но и стоят дороже.

Дополнительно к оцинковке имеют еще один защитный слой, сформированный путем обработки хромовой кислотой. Такой вид крепежа устойчив к коррозии и механическим повреждениям. Желтые саморезы по дереву используются в случаях, когда необходим крепеж с декоративными качествами, например, при сборке мебели (с фурнитурой соответствующего цвета).

Выбирая цвет саморезов для скрепления деревянных конструкций, необходимо учитывать уровень влажности, который будет на них воздействовать. Для службы на открытом воздухе или в сырых помещениях стоит приобрести оцинкованный, хромированный или желтопассивированный вариант.

Разновидности по типу резьбы

Еще одним важным параметром выбора саморезов является шаг резьбовой спирали. Здесь выделяют три основных вида, их можно увидеть в таблице ниже:

При работе с деревянными конструкциями обычно применяются саморезы с редким шагом резьбы. Именно такое строение позволяет максимально сохранить структуру скрепляемых материалов. Для этой же цели, прежде чем ввинтить саморез в дерево, в нем предварительно просверливается отверстие меньшего диаметра, чем сам винт (диаметр измеряется по резьбе). Некоторые мастера дополнительно смачивают изделие маслом для облегчения ввинчивания и уменьшения разрушительного воздействия на дерево. Ввинчивается крепеж при помощи отвертки соответствующей формы или шуруповерта.

Помимо цвета и резьбы, стоит обратить внимание на строение головки самореза. Как правило, предназначенные для работы с деревом саморезы имеют плоскую или слегка вогнутую шляпку, которая полностью входит в скрепляемый материал и не выступает над его поверхностью. Такой тип еще называют потайным. Некоторые разновидности закрываются сверху декоративной кнопкой в цвет материала (например, при сборке мебели).

Таблица размеров

Последним параметром, с которым важно не ошибиться, является размер крепежного элемента. Он зависит от типа и масштаба скрепляемой конструкции. Размерная сетка существующих видов саморезов очень обширна (больше 30 вариантов), что позволяет подобрать подходящий крепеж для любого вида работ.

Длина изделий колеблется от 11 до 200 миллиметров, наружный диаметр (по резьбе) – от 2,5 до 6 миллиметров. Саморез должен быть достаточно длинным, чтобы внешний элемент он мог пройти насквозь, а во второй углубиться как минимум на ¼ его толщины, а по возможности и больше. Тогда крепление может считаться надежным.

Размеры основных видов саморезов для дерева показаны в таблице ниже:
Вид самореза и стандартные размеры (мм х мм)

Черные	Оцинкованные и желтопассивированные
3,5х16	3х12
3,5х19	3х15
3,5х25	3х20
3,5х32	3х25
3,5х35	3х30
3,5х41	3х35
3,5х45	3х40
3,5х51	3х45
3,5х55	3х50
3,8х25	3,5 х (20-70мм)
3,8х32	4х (20-70 мм)
3,8х35	5х (20-100 мм)
3,8х41	6х (30-200 мм)
3,8х45
3,8х51
3,8х55
3,8х64
3,8х70
3,9х70
4,2х65
4,2х70
4,2х75(76)
4,2х90
4,8х95
4,8х100(102)
4,8х110
4,8х120
4,8х125(127)
4,8х140
4,8х150 (152)

Зная размер деталей, которые нужно соединить, а так же существующие размеры саморезов, будет несложно подобрать подходящий крепеж для каждого вида работ.

Наверняка, хоть раз в жизни вам приходилось что-то чинить или прикручивать самостоятельно. Не секрет, что для этого необходима специальная фурнитура, а выбор всевозможных гвоздей, гаечек, винтиков, саморезов и прочих крепежных элементов, в современных строительных магазинах очень впечатляет! Стоишь, смотришь и просто глаза разбегаются. Любой человек, наверняка, растеряется в таком магазине, а чтобы этого не случилось с вами, предлагаем вам подробно рассмотреть такой вид фурнитуры, как саморез, и разобраться, как выбрать саморезы, какие они бывают и для крепления каких материалов могут использоваться.

1.Что такое саморез?

Саморез – это в виде стержня с наружной треугольной острой резьбой и головкой, который одновременно с закручиванием также нарезает резьбу в соединяемом элементе. Саморезам удалось практически полностью заменить , ведь соединение с их участием гораздо надёжнее, саморезами можно скрепить , но и многие другие материалы, к тому же, вы не рискуете травмироваться при работе.

2.Виды саморезов

Материал изготовления саморезов

Покрытие самореза

Фосфатированные (чёрного цвета) саморезы изготавливаются из углеродистой стали с последующей обработкой фосфатами. Используются в помещениях с повышенной влажностью.
Оксидированные (чёрного цвета). Эти саморезы изготавливаются из углеродистой стали с нанесением защитной оксидной плёнки. Подходят для использования в помещениях с нормальной влажностью.
Оцинкованные саморезы также изготавливаются из углеродистой стали, с последующим нанесением цинкового покрытия. Подходят для использования как внутри помещения, так и снаружи.
Оцинкованные жёлтые саморезы отличаются от предыдущих только цветом, их используют, в основном, для дверных петель декоративного золотого цвета, так как они визуально менее заметны на их фоне.
Без покрытия. Используются для внутренних работ при нормальной влажности.

Конструкция самореза

Головка (1)

Это верхняя часть самореза, с помощью неё осуществляется крутящий момент. Бывает различных форм:

Резьба (2)

Наконечник (3)

Шлиц (4)

Это углубление специальной формы та торце головки.

3. Назначение

Универсальный саморез имеет потайную головку с крестообразным шлицом и острым наконечником. Имеет оцинкованное покрытие. Может использоваться как снаружи, так и внутри помещения, подходят для отделки во влажных помещениях. Применяется для крепежа дерева, фанеры, ДСП, листового металла (с предварительной сверловкой), и прочих материалов. Имеют длину от 12 до 200 мм, диаметр резьбы от 3 до 6 мм.
Для древесины. Саморезы по дереву используют для соединения фанеры, древесины, а также их разновидностей. Крепёж деревянных изделий с помощью саморезов намного прочнее , чем крепёж, выполненный гвоздями, это обуславливается наличием резьбы. Даже спустя долгое время самопроизвольного выкручивания самореза никогда не произойдёт , как бывает с . При правильном монтаже вы никогда не испортите материал, так как завинчивание самореза происходит более плавно, а острый наконечник задаёт направление, используя гвоздь можно расколоть деревянную поверхность, нечаянно попав между волокнами. Саморезы по дереву бывают разных размеров, в зависимости от толщины соединяемых элементов, но все они будут иметь отличительные особенности: потайная или полукруглая головка с крестообразным шлицом, редкий шаг резьбы и острый наконечник. В основном для крепления деревянных элементов используют чёрные или жёлтые саморезы. Выбирайте такую длину самореза, чтобы при скручивании двух элементов, резьба вошла во второй не менее , чем на ¼ часть толщины древесины, тогда ваше крепление будет надёжным и сможет выдерживать нагрузки.
Для гипсокартона. может крепиться либо к специальным металлическим профилям, либо к деревянному каркасу, в зависимости от материала будут иметь различия и саморезы, необходимые для монтажа. Для крепления к металлическим профилям следует выбирать саморез с частым шагом резьбы и сверлом на конце, тогда вам не придётся делать предварительную засверловку, что значительно сократит время монтажа. Для крепления к дереву выбирайте саморез с редким шагом резьбы и острым концом. Перед закручиванием воткните острый конец в гипсокартон примерно на глубину 1 мм. Какой бы способ монтажа вы не выбрали, саморезы для гипсокартона будут иметь общие черты: чёрный цвет , который говорит о благодаря оксидному или фосфатному покрытию, потайная головка , которая должна утопать на 1 мм в лист, крестообразный шлиц , чтобы вы могли закрутить саморез не только шуроповёртом, но и отвёрткой.
Для металлических профилей и листового металла. Саморезы по металлу имеют острый или сверловой наконечник и головку в виде пресс-шайбы , что увеличивает площадь прилегания и обеспечивает более плотное прижатие листовых элементов друг к другу. Преимущества сверлового наконечника заключается в отсутствии необходимости предварительного просверливания, саморезы и так достаточно легко вкручиваются в твёрдую поверхность металла, исключая при этом образование сколов или царапин. Саморезы со сверловым наконечником очень прочные и могут выдерживать большие нагрузки, а также обладают антикоррозионными свойствами. Шаг резьбы у таких крепёжных элементов редкий, что позволяет обойтись без использования специальных бит или свёрл. Саморезы с острым наконечником имеют частый шаг резьбы, что позволяет хорошо скрепляться материалам различной плотности. Их используют в основном для крепления древесины к металлу, толщиной до 2 мм. Они также обладают антикоррозионными свойствами и высокими показателями прочности. Для соединения металлических изделий применяют также саморезы со сверловым наконечником и шестигранной головкой или саморезы с усечённым конусом («блошки ») и сверловым наконечником. «Блошки» применяют для толщины металла не более 2 мм. Шестигранные саморезы очень удобно закручивать с помощью ключа. Чтобы правильно подобрать длину самореза, необходимо знать толщину детали, которую вы хотите прикрепить к основанию и прибавить к этой толщине 10 мм . Так как для надёжности и прочности крепежа, саморез должен войти в основу на глубину не менее 10 мм. Диаметры резьбы самореза по металлу – 3.5 – 5.0 мм с шагом 0.5 мм.
Для оконного профиля. Отдельной категории саморезов именно для , как таковых, нет, но очень часто необходимо прикрепить тот же профиль для откосов, или ту же ручку. Производители пластиковых окон, в дополнение к различной фурнитуре, кладут оцинкованные саморезы с потайной головкой и острым концом. Но из практики, данный вид саморезов не самый удобный – острый конец соскальзывает, царапает при этом пластик, или вовсе прокручивается после монтажа, поэтому опытные монтажники советуют использовать саморезы со сверлом на конце . Их не уводит при закручивании, оконная рама не портится и они намного легче вкручиваются. Размер саморезов обуславливается толщиной того, что вы хотите прикрутить к окну. Например, если речь идёт о пластиковом, тонком профиле для будущих откосов, то лучше использовать маленькие «блошки » со сверлом на конце и головкой в виде пресс-шайбы, если ручку – то со скрытой головкой с крестообразным шлицом. Для надежного крепления достаточно не более 2-3 мм захода резьбы в оконный профиль.
По бетону. Для того, чтобы прикрутить что-либо к или , необходимо учитывать, что при монтаже саморез будет подвергаться очень большим нагрузкам. Для работ по бетону выбирайте саморез из оцинкованной стали с острым концом и крестообразным или шестиконечным шлицом . Диаметр резьбы должен быть не менее 7.5 мм, возможная длина саморезов по бетону – 50-200 мм. Если основа рыхлая, то можно обойтись без предварительной сверловки, при твёрдой основе необходимо сделать предварительное глубокое отверстие.
Для профнастила. Чтобы закрепить и , выбирают оцинкованные саморезы, визуально схожие с шурупами. Головка таких саморезов имеет шестигранную форму, покрыта полимерным материалом различных цветов, что позволяет подобрать саморез в один цвет с металлочерепицей. Также в комплекте с такими саморезами имеется неопреновая шайба с резиновой прокладкой, которая плотно прилегает к и предотвращает попадание влаги в отверстие. Диаметр таких саморезов от 4.8 до 6.3 мм, а длина – от 190 до 250мм.

4. Как выбрать «правильный» саморез

Мало определиться с видом самореза, который необходим для определённого вида работ, необходимо, также среди множества вариантов выбрать действительно качественные , прочные крепежи, которые не подведут в самый ответственный момент. Просто внимательно осмотрите саморез. Он должен соответствовать таким простым критериям :

Если вы видите, что выбранные вами саморезы, соответствуют вышеперечисленным критериям, то можете быть уверены, что вы держите в руках действительно качественные крепежи, которые не сломаются в процессе монтажа.

ГОСТ 27017-86 определяет шуруп как крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия. Из этого определения становится ясно, что шуруп вворачивается в предварительно подготовленное отверстие и используется для крепления на деревянных или пластмассовых основах. Такие шурупы, изготавливаемые обычно из малоуглеродистых сталей (Ст1, Ст2, Ст3, 10кп), реже из коррозионностойких сталей без покрытия и из латуней, традиционно выпускались и выпускаются отечественной метизной промышленностью и поныне.

Однако уже давно на российском рынке появились крепежные изделия, которые по формальному определению соответствуют термину «шуруп», но имеют существенные отличия:

принципиально усовершенствованы их основные конструктивные элементы: головки, резьбы на стержне, концы и шлицы;
использованы высококачественные стали и сплавы с современными защитно-декоративными покрытиями.

В результате существенно расширились функциональные возможности этих изделий:

стала возможна их установка без предварительного сверления отверстий, что существенно упрощает и ускоряет процесс монтажа закрепляемых изделий;
расширился круг материалов, в которые можно устанавливать эти изделия: к дереву и пластмассе добавились стали, алюминиевые и медные сплавы, композиционные материалы, бетон, кирпич.

Столь значительные отличия новых изделий от шурупов потребовали появления специального термина. И такие изделия стали называть самонарезающими винтами, короче — саморезами.

Основные конструктивные элементы шурупов или саморезов это:

головка — часть крепежного изделия, имеющего стержень, служащая для передачи крутящего момента и образования опорной поверхности;
шлиц — углубление специальной формы в торце головки, служащее для передачи крутящего момента от инструмента;
стержень с резьбой;
конец.

Основные типы головок саморезов и шурупов

Использование того или иного типа головки определяется условиями и особенностями монтажа. Наиболее часто употребляются следующие типы головок:

Основные типы шлицов саморезов

Существуют следующие типы шлицов саморезов:

Основные размеры шлицов саморезов Phillips, Pozidrive, TORX

Каждый из основных типов шлицев также различается и по размерам. При этом для каждого типа шлица образуется стандартизованный и пронумерованный ряд:

шлицы Phillips: Ph0, Ph2, Ph3, Ph4, Ph5;
шлицы Pozidrive: Pz0, Pz1, Pz2 Pz3, Pz4;
шлицы TORX: T (или TX) 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.

Иначе расположенные кромки шлица Pz образуют более устойчивое сцепление c инструментом, которое уменьшает его износ, снижает вероятность «срыва». Это дает возможность приложить большее крутящее усилие к инструменту.

Российская версия шлица TORX по ГОСТ Р ИСО 10664-2007 (размеры указаны в мм)

Для каждого типа шлица и его размера (номера) требуется строго соответствующий инструмент: отвертка или бита. В противном случае возможен быстрый износ или даже разрушение элементов привода.

Основные типы резьбы саморезов

В зависимости от того, какие материалы необходимо соединить, выбирают саморез с тем или другим типом резьбы. При этом учитываются следующие традиционные для резьб количественные характеристики:

диаметр;
количество заходов.

Но кроме них существенное влияние на самонарезающие свойства изделия оказывает угол при вершине профиля резьбы α. Чем меньше указанный угол, тем легче закручивается изделие, легче формируется резьба в отверстии, выше самонарезающие свойства.

Традиционные шурупы, выпускаемые отечественной промышленностью (ГОСТ 1144 -80, ГОСТ 1145-80), имеют этот угол равным 60º, как у метрической резьбы.

Современные саморезы изготавливаются с углом α=45º и меньше. Особенно эффективны такие острые резьбы при установке изделий в сравнительно мягкие материалы: дерево, ДСП, пластик и т.п

Саморезы же, предназначенные для вворачивания в металл (DIN 7976, 7981…7983), изготавливаются с большими углами (в основном 60º) для повышения прочности нитки резьбы у основания профиля. Кроме того режущая кромка изделия подвергается специальной упрочняющей термообработке, что обеспечивает твердость на ней 450HV.
Саморезы по металлу относятся к высоко стандартизованным изделиям и их резьбы изготавливаются по стандартам ISO 1478, EN 2478, DIN 7970. В чертежно-конструкторской документации перед диаметром их резьбы ставятся буквы ST (SCREW THREADS).

В таблице представлены основные размеры для острого (тип C) и притупленного (тип F) концов.

Для уменьшения времени закручивания в дерево, а также для предотвращения растрескивания древесины используются специальные насечки на резьбе, создающие дополнительные режущие кромки, и собственно волнообразная режущая кромка резьбы.

Основные типы концов саморезов

В зависимости от технологии установки, саморез следует выбирать с тем или иным концом. Наиболее распространены шурупы с традиционным острым концом, которые могут отличаться друг от друга величиной угла захода β. Понятно, что с его уменьшением облегчается внедрение стержня в материал, и увеличиваются самонарезающие свойства изделия.

У традиционных шурупов (по ГОСТ 1144-80, ГОСТ 1145-80, ГОСТ 1146-80) этот угол составляет 40 о.

У популярных саморезов по гипсокартону (т.н. «черных») он значительно меньше: 26…280.
У широко распространенных универсальных еще меньше: 20…300.

Для повышения самонарезающих свойств применяются специальные конструкции конца.

Наиболее эффективны в этом плане саморезы с буром (сверлоконечные) . Они действуют при установке, как последовательно работающие сверло и саморез. Сперва сверло создает в материале основы отверстие, а затем в него вворачивается саморез. Таким образом, установка происходит как единая операция ввинчивания.

Размеры саморезов и шурупов

Основными для шурупов и саморезов являются два размера: диаметр и длина.

За номинальный диаметр шурупа или самореза принимается диаметр окружности выступов его резьбы.
В настоящее время шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.2, 2.5, 3.0 (2.9), 3.5, 3.8 (3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.

При этом следует иметь в виду, что саморез того или иного типа вовсе не обязательно выпускается всех возможных диаметров. Наиболее широкий ряд производимых диаметров имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды.

Длина самореза или шурупа измеряется по разному для потайной и выпуклой головки изделия. Для потайной за номинальную длину принимается полная длина изделия, а для выпуклой — расстояние от опорной поверхности головки до конца самореза.

Длины шурупов и саморезов нормализованы и имеют одинаковый размерный ряд: 4.5, 6.5, 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. Естественно, что шурупы одного диаметра выпускаются с ограниченным рядом длин.

Выбор диаметра и длины шурупа определятся в первую очередь нагрузкой, которую должно выдерживать соединение, а кроме того размерами соединяемых деталей, материалом установки и другими факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей. Дело в том, что с одной стороны, чем больше диаметр шурупа — тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает. И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза.

Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля,(Lд) толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля.

Для классических шурупов (с углом на конце 40 0) этого достаточно, но для остроконечных саморезов длину требуемого шурупа необходимо увеличить, чтобы весь его наконечник вышел из дюбеля при закручивании.

Саморез по дереву – это крепежный элемент, который предназначен для монтажа отделочных и строительных материалов малой твердости и плотности. К таким материалам можно отнести дерево, а также разнообразные искусственные материалы. При помощи таких изделий реально выполнить монтаж ДВП, ДСП и ОСП. Еще их можно задействовать для крепления пластика и гипсокартона. В этом случае многие люди долго ходят по магазинам в поиске , даже не подозревая, что в действительности такими элементами являются саморезы по дереву, размер которых 3,5 х25 мм.

Характеристика саморезов по дереву

Саморезы по дереву ГОСТ 1145-80 могут производиться двух видов: с крупной или мелкой резьбой. В качестве материала применяют углеродистую сталь с дальнейшим нанесением фосфата. Благодаря этому удается предохранить изделие от коррозии и повысить сцепку поверхности шляпки крепежа с облицовочными материалами.

Каков ГОСТ кровельных саморезов по металлу со сверлом можно узнать

Отличить крепеж по дереву от других саморезов можно по конусообразной головке, форма которой напоминает крест. Именно это позволило осуществлять крепеж, выполняя полное утопление в материале. Такое преимущество позволяет получить идеальную поверхность, на которой отсутствуют какие-либо неровности.

О том какие соморезы нужны для профиля и гипсокартона можно узнать из данной

На видео рассказывается о размерах саморезов по дереву:

Нечастый шаг резьбы позволяет уменьшить трение изделие о материал, благодаря этому осуществлять процесс вкручивания можно будет при помощи шуруповерта или отвертки. Если вы собираетесь использовать саморезы по дереву, толщина которых 4 мм и более, то для этого стоит заранее позаботиться про отверстия. Выполнить их можно, используя сверло 2,5 мм. В случае отсутствия такого отверстия закрутить саморез у вас получится, но с течением времени материал не выдержит расширения и даст трещины.

Саморезы по дереву -80 – это материал, который может быть оснащен не только резьбой, но и особой формой головки. Это особенность строения позволяет вкручивать изделие в материал и утопить в нем шляпки, которые практические не возвышаются над поверхностью.

Образец используется в разных случаях, подробно описано в статье.

При внедрении самореза с большой силой это может привести к полному утоплению шляпки, следовательно, придется это место зашпатлевать и закрасить.

Какого вида бывают

Производство саморезов по дереву осуществляется в трех главных вариантах. Отличие у них состоит только лишь по внешнему виду.

Как использовать можно узнать прочитав статью.

Фосфатирование (чёрные)

Первый самый популярный вариант – это фосфатирование изделия. Для них характерен черный окрас. Они применяются для выполнения черновых работ и не имеют антикоррозийным покрытием. При использовании таких саморезов в ванной или кухне они через некоторое время начинают ржаветь и разрушаются.

Оцинкованные и желтопассированные

Следующие два вида саморезов по дереву носят название оцинкованные и желтопассированные.

Для первого вида свойственно покрытие изделия тонки слоем цинка, а вот желтопассированные саморезы предполагают обработку их поверхности специальным раствором желтого оттенка.

Такие саморезы обладают коррозийной стойкостью. Конечно, стоят подобные изделия дороже, то зато они не боятся влияния влаги. Для оцинкованных саморезов свойствен серебристый цвет. Последние два варианта активно задействуют для монтажа крепежа для петель, элементов мебели, а также прочих работ.

Как можно использовать описано в данной статье.

Таблица размера и цены согласно ГОСТу

У таких крепежных элементов могут быть самые различные размеры, благодаря чему можно проделать сквозной монтаж металлического профиля к основанию из дерева. Также подобный продукт широко применяют для монтажа деталей деревянных конструкций. Наличие шлица на головке самореза в форме креста позволяет выполнять соединение, используя для этих целей отвертку или шуруповерт. Саморезы с покрытием из фосфата могут крепить к деревянному каркасу. Такие элементы не требуют предварительного засверливания. Выпускают их с широким резьбовым шагом.

Можно использовать по назначению описанные в статье.

Таблица 1 – Размеры и цена саморезов по дереву ГОСТ 1145-80

Размеры, мм	Вес, кг	Цена, рубли
3.5х16	1	155
3.5х19	1	158
3.5х25	1	184
3.5х32	1	233
3.5х35	1	244
3.5х41	1	287
3.5х45	1	315
3.5х51	1	357
3.5х55	1	616
3,8х25	1	626
4,2х65	1	629
4,2х70	1	684
4,2х75	1	782
4,2х90	1	1109
4,8х95	1	1129
4,8х100	1	1211

Сфера использования

Саморезы по дереву получили очень широкое распространение. Их активно задействуют для монтажа конструкция на основе древесины, для отделки стен и потолочных конструкций деревянными панелями, при монтаже дверей и окон, устройстве межкомнатных перегородок, для крепежа гипсокартона к профилям из дерева. Такой крепеж может применяться при работе с ДСП или ДВП, пластиком и прочими материалами.

Если вы решили отправиться в магазин и прикупить необходимые крепежные элементы, то стоит придерживаться четкого правила, согласно которому приобретенные саморезы по дереву позволят получить качественное и долговечное крепление. При выборе метиза учитывайте основание, к которому будет выполняться монтаж материала. Если вам необходимо прикрутить пластик или листы гипсокартона к основе из дерева, то саморезы по дереву – это самый подходящий вариант. При монтаже деревянного материала к металлической поверхности, то здесь не обойтись без саморезов по металлу.

Коме перечисленных достоинства самореза по дереву, имеется еще один очень важный.

Так как такие изделия применяют при выполнении отделочных работ, то все они обладают скрытой или потайной головкой. После того, как саморез будет вкручен в материал, то на поверхности будут отсутствовать различные выступления. Это позволяет седлать участок крепления незаметным.

Саморезы по дереву – это популярные изделия, без которых очень сложно сегодня выполнить крепеж отделочных материалов к основанию из дерева. При выборе этого продукта стоит обязательно принимать во внимание условия, в которых будет эксплуатироваться саморез и прикрепленный материал. Если это ванная или кухня, то покупать саморезы стоит с нанесенным на них слоем фосфата. Тогда вы можете быть абсолютно спокойным, ведь никакая коррозия им не страшна.

Виды и размеры саморезов. Что такое саморезы и какие они бывают Саморезы по металлу черные размеры

Если есть необходимость приобрести какой-то крепежный элемент, а в голове виден лишь конечный результат, на помощь в магазине придет консультант и всегда работающий метод подбора. Но специфичность покупаемых деталей все-таки намекает, что знания различий самых, казалось бы, обычных наименований, могут здорово облегчить жизнь, а заодно и предотвратить возможные проблемы с ремонтом, если, к примеру, вместо нужного винта выбрать саморез.

Шуруп

Это общее название подкласса крепежных изделий. Предназначение – соединять детали путем ввинчивания и создания резьбы внутри изделия. Как и все элементы этой группы, состоит из стержня и увенчивающей его головки. Данный метиз во многом повторяет общие характеристики других крепежных элементов. Так, виды шурупов разнятся по конструктивным особенностям: потайной, полупотайной, полукруглой, в виде кольца, квадратной или шестигранной головками. Для работы с названным крепежом используют отвертки, подходящие под тот или иной шлиц , а также гаечные ключи (в случае с шестигранной наружной головкой).

стержень имеет спиральную наружную резьбу, проходящую или по всей длине, или занимающую две трети от конца. В таком случае треть цилиндра около головки будет гладкой.
Тело выполнено в форме цилиндра, оканчивающегося конусом.
Гладкая часть (при ее наличии) имеет такой же диаметр, что и резьбовая часть.
Шурупами в подавляющем большинстве случаев работают по мягким материалам: дереву и пластмассе. Это обусловлено и их конструкцией с неукрепленным кончиком, и материалом, из которого они производятся (как правило, незакаленная сталь).
Правильная последовательность работы с шурупами предполагает обязательное проделывание дырок под данные метизы. Диаметр отверстия при этом должен быть меньше, чем диаметр используемого шурупа.
Отличительные особенности шурупов:

Метизы, сделанные из закаленной стали и оцинкованные, могут скреплять и твердые поверхности, например, дерево и бетон.

Различают виды шурупов и по назначению: для работы с ДСП используют изделия с потайной головкой, резьбой по всему телу, изготовленные из закаленной стали.

Шуруп для работ по бетону (иначе его называют шуруп нагель ) более прочен, резьба его более частая или переменная (высота увеличивается, затем уменьшается по мере продвижения к головке). Тело длинное, головка полу- или полностью потайная с квадратным или шестиконечным шлицами. Используется для прикрепления, например, оконных рам и деревянных дверных коробок к бетонным основаниям.

Шуруп-кольцо для строительных лесов . Имеет головку в виде рыма, сквозь которую натягивают веревки. Резьба, как правило, неполная для лучшего вхождения в материал.

Конфирмат – этот элемент еще называется евро-шурупом, имеет углубленный шлиц квадратного или шестигранного сечения, обязательно тупой конец стержня и потайную головку. Используется для соединения деревянных деталей, наиболее часто можно встретить в самой разной мебели.

Сантехнический шуруп (глухарь) , как и шуруп нагель, имеет специфическое предназначение: крепление элементов при сантехнических работах. Однако сейчас такие метизы популяризовались и активно используются в строительстве деревянных домов. Имеют шестигранную головку, редкую резьбу.

При маркировке шурупов в описаниях обычно указывают два размера: диаметр шурупа (его резьбы) и его длину в миллиметрах.

Шуруп самонарезающий

Это, можно сказать, и один из видов шурупов, и одновременно самостоятельный тип крепежных изделий. Имеет народное название «саморез», которое произошло от основной его отличительной способности.

Шуруп самонарезающий специфичен тем, что может самостоятельно формировать резьбу внутри соединяемых поверхностей. Его конструкция такая же, что и у обычного шурупа, за исключением, наконечника. У самореза он тоже конусообразный, но усиленный и более острый, поэтому предварительного проделывания углублений под крепеж не требуется. К тому же некоторые узкоспециализированные самонарезающие шурупы уже имеют кончик в виде сверла.

Саморезы используются для скрепления изделий из древесины, пластмассы, металла. Сравнительно новый вид описываемого крепежного изделия – кровельный , имеет шестигранную головку и шайбу, как правило, мягкую, для плотного прилегания к поверхности. Конец увенчан сверлом. Материал – закаленная сталь, оцинковка, может иметь полимерное цветное покрытие. Выпускается двух видов: диаметром 4.8 мм – для крепления в деревянную основу, и диаметрами 6.3 и 5.5 мм – для работ с металлическими направляющими.

Основные виды самонарезающих шурупов , встречающиеся в любой метизной лавке:

Саморезы по гипсокартону (дереву ): черные (за счет покрытия фосфатом), из углеродистой стали, имеют редкий шаг резьбы.

Саморезы универсальные по гипсокартону (металлу): черные, с частым шагом резьбы, потайной головкой и крестообразным шлицем.

Самонарезающий шуруп с прессшайбой подходит для работы с металлом, когда нужно хорошее прилегание. Оцинкован.

Саморезы для ГВГ (гипсоволоконных плит) отличаются наличием резьбы сразу двух типов.

Оконные саморезы – в младшие братья шурупов по дереву, но имеют наконечник-сверло.

«Клопы» — саморезы с полукруглой головкой, острым наконечником и самым маленьким стержнем в семействе.

На заметку: и шурупами, и саморезами по дереву работать с названным материалом стоит поперек волокон, иначе велик шанс расколоть древесину.

Шуруп отличается от винта и болта способом крепления и наличием дополнительных изделий для крепежа.

Все фото из статьи

Какими могут быть длина саморезов по дереву и их диаметр? Почему они различаются цветами? Какая разновидность саморезов обладает наибольшей механической прочностью?

Где и для чего они могут применяться? Можно ли как-то уменьшить усилие, необходимое для вкручивания этого крепежного элемента? Давайте разбираться.

Разновидности

Характерная особенность основной части саморезов по дереву — большой шаг резьбы. Мелкая резьба используется лишь для древесины особо твердых пород.

Саморезы можно условно классифицировать по трем параметрам.

Цвет

Черные (фосфатированные) изделия обладают шероховатой поверхностью и, как следствие, хорошим сцеплением с древесиной.

Заметьте: оборотная сторона хорошего сцепления — сравнительно большое усилие, необходимое для вкручивания метиза.

Черные метизы для работ по дереву закручиваются, как правило, битом РН2 или обычной крестовой отверткой. И[ главный недостаток — ограниченная стойкость к коррозии: несмотря на фосфатирующий слой, во влажной среде шляпки быстро украсят поверхность древесины неопрятными ржавыми потеками.

Желтые (латунированные) крепежные элементы обладают повышенной коррозионной стойкостью и несколько более слабым сцеплением с древесиной (латунь — металл с низким коэффициентом трения). Благодаря относительной дороговизне процесса пассивирования латунью? их цена выше, чем у фосфатированных. Шляпка совместима с битами RZ.

Белые саморезы отличаются от желтых лишь способом антикоррозионной защиты: они покрываются тонким слоем цинка. Функциональных отличий между белыми и желтыми метизами нет; выбор тех или иных сводится к подбору под цвет поверхности.

Головка

По форме шляпки можно выделить:

Потайные (коническая головка) с крестообразным шлицем. Все черные саморезы — потайные.

Потайные с прямым шлицем (под плоскую отвертку или бит). Они не пользуются большой популярностью из-за более жестких требований к качеству бита и большей вероятности сорвать шлицы при вкручивании по сравнению с крестообразными аналогами.
С пресс-шайбами (разновидность полупотайных; обеспечивают надежный прижим детали к деревянному основанию с распределением давления по максимальной поверхности).
С пресс-шайбами и резиновыми прокладками . Эта разновидность метизов востребована в тех случаях, когда необходимо обеспечить герметичность соединения. Наиболее типичный пример — крепление профлиста к обрешетке кровли.
С шестигранной головкой . Помимо формы головки, отличаются значительной толщиной; соответственно, очень прочны. Обычно имеют цинковое покрытие.

Любопытно: в отсутствие мощного шуруповерта с соответствующим битом изделия с шестигранной головкой вкручиваются обычным рожковым ключом. Они часто с успехом заменяют анкеры; в частности, крепежом этого типа комплектуются унитазы и навесные раковины.

Длина резьбы

Она может быть полной (от острия до шляпки) или неполной, с гладким участком перед шляпкой.

Первый вариант исполнения полезен тем, что обеспечивает максимальную прочность соединения при креплении тонкой металлической детали к деревянному основанию.
Второй применяется при креплении сравнительно толстых деревянных деталей (например, контробрешетки по пароизоляции при сборке кровельного пирога).

Размеры

Стандартные размеры саморезов по дереву — свои для каждой разновидности.

Фосфатированные, с потайными головками и крестовыми шлицами

Диаметр, мм	Длина, мм
3,5	16
	19
	25
	32
	35
	41
	45
	51
	55
3,8	64
3,8	70
4,2	70
	76
	89
4,8	89
	95
	102
	127
	152

Желтые и белые с потайными головками и крестообразным шлицем

С потайной головкой и прямым шлицем

Размеры этих изделий производители указывают несколько необычным способом: для них приводятся отдельно диаметр головки и собственно самореза.

Диаметры могут сочетаться в таких вариантах:

16*8;
12*6;
10*5;
9*4,5;
7*3,5;
5*2,5;
3,2*1,6.

С шестигранной головкой

Самые длинные саморезы по дереву относятся именно к этой категории. Вот список типоразмеров крепежных элементов:

С прессшайбой

Максимальные размеры саморезов с прессшайбой по дереву сравнительно невелики в силу специфики их применения: они предназначены прежде всего для крепления с деревянному основанию тонких листовых материалов.

Надеемся, что небольшая инструкция по обращению с крепежами окажется полезной читателю при сборке своими руками разнообразных деревянных конструкций.

Саморез по дереву 35 мм идеален для крепления гипсокартона к . Крепежные элементы вкручиваются с шагом 15 — 20 см после разметки по поверхности ГКЛ положения брусков; головки утапливаются в гипсокартон примерно на миллиметр и при шпаклевании швов заделываются гипсовой шпаклевкой.

Черные саморезы по дереву 35 миллиметров длиной прекрасно подойдут и для обшивки или ОСП. Отверстия под них в листовом материале предварительно засверливаются диаметром, равным наружному диаметру резьбы крепежа. Затем отверстия раззенковываются сверлом, диаметр которого равен размеру шляпки.
Саморез по дереву 51 мм длиной подойдет при двухслойной обшивке гипсокартоном деревянного каркаса перегородки во время крепления второго слоя. Двойная обшивка необходима в небольших помещениях с высокой проходимостью.
Саморезы по дереву 75 мм и более длиной нельзя вкручивать в деревянные детали без предварительного засверливания отверстий меньшим на 1 — 1,5 миллиметра диаметром. В противном случае есть риск расколоть дерево по волокнам.
Если вам предстоит вкрутить в плотную древесину саморез по дереву 100 мм и более длиной, предварительного засверливания может оказаться недостаточно. Шуруповерт просто не сможет провернуть метиз на последних витках. Здесь поможет простая хитрость: капните в предварительно засверленное отверстие немного любого масла (для швейных машин, минерального или даже отработки).
Фанера толщиной более 15 мм может соединяться под прямым углом встык, без уголков или брусков; причем такое соединение будет заметно прочнее, чем с использованием тех же мебельных уголков. В плоскости одной из деталей засверливаются отверстия, равные диаметру самореза; в торце второй детали — диаметром на 1 — 1,5 мм меньше.

Размер метизов зависит от толщины соединяемых деталей: для 15 мм подойдет 51-миллиметровый крепеж; саморез по дереву 75 мм длиной можно использовать с фанерой в 22 миллиметра.

Для заделки утопленных шляпок на лицевых поверхностях деталей можно использовать акриловую шпаклевку по дереву; однако ее трудно подобрать точно в тон древесине. Куда практичнее другой способ: смешайте оставшиеся после засверливания опилки с небольшим количеством клея ПВА — и вы получите замазку, которая после схватывания клея будет в точности соответствовать цвету делали.

Это только полдела. Для завершения поставленной задачи крепления требуется завернуть еще саморезы, непосредственно в высверленное отверстие или в дюбеля.

Саморез – разновидность крепежного изделия, представляющего собой стержень с острой резьбой и головкой, предназначенной для передачи крутящего момента при завинчивании с одновременным нарезанием резьбы в соединяемых элементах.

Ассортимент, для крепления к стене, саморезов в продаже стремится к бесконечности. Задача подбора метизов (от словосочетания «металлические изделия») для крепления к стене кажется неразрешимой. Но если разложить все по полочкам, то становится понятно, какой саморез требуется для каждого конкретного случая.

Саморезы изготавливаются из латуни, углеродистой и нержавеющей стали (в составе металла более 13% хрома). Наиболее широко применяются саморезы из углеродистой стали с защитным покрытием. Они самые дешевые.

Саморезы из углеродистой стали выпускаются со следующими видами защитных покрытий. Оксидированные, черного цвета – для крепления в помещениях с нормальной влажностью. Оцинкованные серебристого цвета – для внутреннего и наружного применения. Оцинкованные, желтого цвета – для внутреннего и наружного применения. Имеют золотистый декоративный вид. Хорошо смотрятся на дверных замках и петлях с покрытием под золото.

Виды и типы саморезов

По виду резьбы саморезы бывают: с универсальной резьбой, с редким шагом резьбы и частым. Саморезы с частым шагом резьбы предназначены для завинчивания в металлические листы. Например, если Вам надо повесить тяжелую картину на стену из гипсокартона. Находите мощным магнитом место, где находится профиль, к которому прикручены листы, и через гипсокартон в профиль закручиваете саморез. Если саморез без сверла на конце, то в металле предварительно необходимо просверлить отверстие, диаметром, равным внутреннему диаметру резьбы самореза.

Для крепления листов кровельного железа, существуют специальные оцинкованные саморезы двух типоразмеров: 4,8×16 и 4,8×19 с шестигранной головкой. Тип саморезов с редким шагом резьбы предназначены специально для закручивания в мягкие материалы, например в пластик, гипс, асбест, деревянную доску и им подобные. Универсальные – рассчитаны для закручивания в любые материалы. Конечно, лучше использовать специально предназначенные, но надежно будут держать любые.

Перечень популярных типов саморезов, их назначение и размеры
Внешний вид самореза	Шаг резьбы самореза	Область применения саморезов	Диаметр самореза, мм	Ряд длин саморезов, мм
	Средний	Универсальные саморезы, предназначены для всех видов крепления, являются самыми популярными	3,0; 3,5; 4,0; 4,5; 5,0; 6,0	12; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200; 220
	Частый, резьба в два захода	Саморезы для крепления к металлическим листам толщиной до 0.9 мм без дюбеля, необходимо предварительное сверление отверстия. саморезы бывают со сверлом на наконечнике, но стоят дороже
	Редкий	Саморезы для крепления к мягким материалам без дюбеля – мягкие сорта древесины, пластик, гипс, асбест, и им подобным	3,5; 4,0; 4,5; 5,0	16; 20; 25; 30; 35: 40; 45; 50; 55; 60; 70; 75; 90; 100: 125; 150
	Средний, профиль елочки	Саморезы для крепления к бетонным или кирпичным стенам методом забивания в дюбель	3,0; 3,5; 4,0; 4,5; 5,0; 6,0; 8,0	12; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200
	Асимметричный	Саморезы для крепления элементов современной мебели из дерева, ДСП плиты, фанеры и т.п. Необходимо предварительное сверление отверстия диаметром 4,5 или 7 мм соответственно	5,0; 7,5	40; 50; 60; 70
	Переменный с насечкой	Саморезы для крепления к бетонным или кирпичным стенам без дюбеля (нагели), завинчивается в отверстие, глубиной на 15 мм больше завинчиваемой длины самореза, диаметром 6 мм	7,5	70; 90; 110: 130; 150; 180; 200

Отдельной строкой стоит отметить винт-саморез – конфирмат, специально созданный для изготовления мебели из древесины и ДСП. Саморез типа конфирмат, с чистой поверхностью и большой площадью боковой поверхности резьбы позволяет получить высокопрочное и точное соединение элементов. Наиболее популярный типоразмер конфирмата 7×50. Перед завинчиванием конфирмата требуется сверление отверстия диаметром 4,5 или 7 мм соответственно. Головка конфирмата сделана под шестигранный ключ.

Для скрытия головки закрученного винта-самореза конфирмат выпускаются декоративные пластиковые кнопки – заглушки любых цветов. Заглушка выступом плотно вставляется в шестигранное отверстие головки конфирмата и маскирует ее под цвет мебели.

Надо отметить и саморезы по бетону, которые вкручиваются без дюбеля, непосредственно в высверленное отверстие. При завинчивании в пористый материал и с полостями перфоратором сверлить отверстия не допускается. чтобы легче было завинтить, в отверстие перед закручиванием следует впрыснуть немного любого машинного масла. Применяются для крепления «навечно». Я их не применяю, так как сложно закрутить, а открутить еще сложней.

Еще есть саморезы, у которых профиль резьбы как елочка. Они забиваются в отверстие одновременно с дюбелем молотком и предназначены тоже для крепления «навечно». Их применение оправдано, например, при креплении багета для натяжного потолка или при установке рам пластиковых окон. Их достоинство – быстрота монтажа.

Виды и типы головок у саморезов

Головка – расширенная часть самореза, предназначенная для удержания фиксируемых предметов и обеспечивающая передачу крутящего момента от инструмента к саморезу.

Обозначаются саморезы следующим образом: 3×25, где 3 – наружный диаметр резьбы (мм), 25 – длина самореза измеренная от торца головки до острия стержня (мм).

Выбор самореза в зависимости от нагрузки

Саморезы имеют большой запас прочности на срез и изгиб. Главное, чтобы его надежно закрепить в стене. Чем пористее структура материала стены, тем толще и длиннее должен быть дюбель, чтобы была большая площадь зацепления, и соответственно типоразмер самореза. При сомнениях в выборе лучше выбрать для крепления саморез большего типоразмера.

Таблица для выбора типоразмера самореза в зависимости от нагрузки на один саморез закрепляемого изделия
Типоразмер самореза в зависимости от материала стены без учета толщины закрепляемого изделия
Обычный кирпич	Бетон	Кафель	Пористый бетон	Дерево	Гипсокартон
менее 1,0	3×25	3×16	3×16	3×16	3×25	3×16
до 5,0	3×25	3×20	3×25	3×25	3×30	3×16*
до 10,0	4×25	4×20	4×25	4×30	3×25	3×16*
до 20,0	4×50	4×40	4×50	4×70	4×50	4×16*
до 30,0	5×70	5×50	5×70	5×70	5×50	4×16*
до 50,0	6×80	6×60	6×80	6×90	6×60	–
до 75,0	8×100	8×80	8×100	8×140	8×100	–
до 100,0	10×140	10×100	10×160	10×160	10×120	–

* – саморез вкручивается после установки специального дюбеля для гипсокартона .

Виды и типы анкеров для бетона

Анкер – разновидность законченного крепежного изделия для закрепления тяжелых изделий методом расклинивания в стене. Анкер в переводе с немецкого языка означает якорь. Практически это тот же самый дюбель и саморез, но отличие в том, что дюбель сделан из металла, а саморез это болт или шпилька с метрической резьбой, закручивающийся в гайку конической формы. Коническая гайка, входя в трубчатое разрезное основание анкера, раздвигает его, создавая большой момент трения с материалом стены. Применение анкеров возможно только при закреплении в очень твердых материалах, плотный кирпич, бетон и камень. В быту такие случаю могут возникнуть при креплении тяжелой люстры к бетонному потолку или при монтаже подвесного потолка большой площади. Оправдано применение анкера, например, для крепления в квартире спортивных снарядов – колец, шведской стенки. Детские качели на анкерах тоже будет надежно держаться.

Виды анкеров и их назначение
Внешний вид анкеров	Наименование анкеров	Назначение анкеров
	Анкерный болт с гайкой	Одновременно выполняет функцию анкера и болта. Незаменим, если необходимо закрепить сразу две детали, например уголок или лист к бетонной стене. Такой тип анкера удобен для надежного закрепления на стене тяжелого телевизора
	Забивной анкер предназначен для крепления тяжелых предметов на стенах и потолках из бетона, не полого кирпича, камня.
	Позволяет к шпильке закрепленного в стене анкера, дополнительной гайкой закрепить любое изделие
	Для подвешивания стационарных изделий, которые необходимо вешать и периодически снимать. Например, люстру или растяжки между двумя стенами.
	Применяется для таких же случаев, как и анкер крюк, но исключает случайное соскальзывание закрепленного изделия
	Для крепления к стенам пустотелой конструкции
	Универсальный для крепления деревянных и металлических рам, деревянных коробок к бетону и кирпичу

Анкеры дорогие и поэтому их применение оправдано только в случае если альтернативного способа крепления нет. Анкер незаменим, например, при креплении на потолке тяжелой люстры . На практике во многих случаях крепление с помощью анкера, можно заменить креплением пластиковыми дюбелями в паре с саморезами, увеличив их количество.

Среди наиболее популярных и надежных крепежей, саморезы применяются чаще всего в самых разных ремонтных работах и соединениях. Работа, которая выполняется при помощи саморезов обычно делается быстро и качественно, а также просто даже для дилетанта. Стандартное обозначение саморезов – это цифра 325, в которой 3 – обозначает внешний диаметр резьбы в мм, а 25 – обозначает длину самореза от самой его головки до острого кончика.

Существуют саморезы для бетона, которые отличаются методом вкручивания, которое не предполагает наличие дюбеля, а сами они вкручиваются прямо в просверленное отверстие. Если речь идет о пористом материале, то просверлить отверстия под саморезы перфоратором не рекомендуется, а чтобы проще было закручивать саморез, в отверстие необходимо впрыснуть совсем чуть-чуть машинного или любого другого масла.

Есть также разновидности саморезов, которые имеют особый профиль резьбы под названием «елочка». Такие саморезы обычно забиваются молотком прямо с дюбелем и используют их для крепления практически «навечно». Обычно используют такие саморезы для крепления специальных багетов на французских натяжных потолках или же во время установки металлопластиковых окон. Основное преимущество таких саморезов – быстрый монтаж.

Еще одна разновидность саморезов – их отличие по типу головки. Среди такой категории обычно выделяют саморезы в виде: шестигранников, полусфер, потаев или полуцилиндров. Какой именно тип саморезов применить при проведении определенного вида работы, будет всегда зависеть от качества или плотности определенного вида материала.

Разновидности саморезов

Среди разновидностей саморезов наиболее распространены:

По дереву;
По разным типам металлов;
Оконные и дверные;
Кровельные;
По гипсокартону;
Для специальных гипсоволоконных листов;
По гипсокартону со специальным сверлом;
По гипсокартону с особо крупным шагом резьбы.

Саморезы для дерева

Данный вид саморезов применяют в основном при производстве мебельной продукции или других деревянных конструкций. Головка таких саморезов по дереву выполнена в виде шестигранника, который имеет также потайную форму. Как правило, резьба у этого типа саморезов имеет широкий шаг, что облегчает их вкручивание и надежное крепление соединений. Чтобы установить и закрепить деревянные рамы, лутки или фурнитуру, а также выполнить монтаж специальных деревянных профилей на окна, используют такой же саморез, только с двухзаходной резьбой и головкой, имеющей особый крестообразный шлиц с потаем.

Такой тип саморезов применяют чтобы закреплять какие-либо материалы или конструкции к металлическому профилю, трубе или листу. Причем наконечники таких саморезов могут быть как правило двух видов: либо в виде надежного сверла, либо с острым наконечником. Саморезы по металу могут иметь разные головки, а именно:

Пресс-шайба;
Полусфера;
Шестигранник.

Чаще всего саморезы по металлу изготавливают из углеродистой стали, а для продления срока их качественной службы, особенно при высокой влажности, их подвергают специальной обработке, называемой фосфатированием или оцинковкой. В торговых точках саморезы по металлу обычно представлены на специальных стендах, с указанием маркировки, состоящей из двух цифр. К примеру, обозначение 3,5 на 35 означает что диаметр этого самореза имеет размер 3,5 мм, а его длина– 35 мм. Промышленное изготовление саморезов по металлу ориентировано на величины: толщина от 3,5 до 4,8 мм, длина от 11, до 300 мм.

Такие саморезы применяют в основном для деревянных изделий и они обычно имеют толщину от 6 до 10 мм. Для того, чтобы вкрутить такой саморез, в изделии сверлится специальное отверстие, диаметром на 1,5-2 мм меньше самого самореза. Чтобы закрутить такой саморез понадобится гаечный ключ или головка диаметром 10, 13 или 17 мм. Если используется саморез с дюбелем, то выбирать дюбель необходимо как минимум в два раза больше диаметра самого самореза.

Например, если сам саморез имеет диаметр 3,5 мм, то дюбель будет иметь диаметр – 6 мм. Отверстие в бетонной стене под такие саморезы делается соответственно диаметру выбранного дюбеля. Если необходимо закреплять направляющие из профиля или алюминиевые уголки, а также прикреплять к стене картину, планку под ковер или что-то подобное, то для этого используют пластиковые дюбеля, размером 6/40 или 6/60 со шляпкой типа«грибок» или «потай». Для такого крепления необходимо пробурить в стене аккуратное отверстие соответсвующее диаметру дюбеля данного самореза, например буром 6 мм. Затем в отверстие вставляется дюбель, в который забивается или вкручивается сам саморез.

Итак, основное различие между стандартными саморезами и шурупами заключается в том, что последние применяют для крепежа к деревянным конструкциям. Шурупы для дерева требуют сверления отверстий. А вот саморезы отлично подойдут для крепежа к более прочной основе, например металлу, бетону, камню или кирпичу, что чаще всего не потребует предварительного сверления отверстий.

Анкера – это одна из разновидностей крепежей для надежного крепления тяжелых или громоздких предметов, методом надежного расклинивания крепежа прямо в стене. Анкерный болт – это почти такой же крепеж как дюбель, шуруп или саморез, но его основное отличие состоит в том, что дюбеля у анкеров выполнены из металла, а сам шуруп имеет метрическую резьбу, вкручивающуюся в гайку. Сама гайка, которая входит в трубчатое полое основание анкерного болта, раздвигает его делая его соединение со стеной практически мертвым.

Применяют анкера исключительно при работе с твердой основой или материалом, таким как бетонная стена, кирпич, шлакоблок или природный камень. В бытовых условиях анкера обычно применяют при креплении люстр, бойлеров или французских натяжных потолков большой площади. Также анкера применяют для надежного крепления самых разных спортивных конструкций, таких как кольца, турник или шведская стенка. А если решено закрепить детские качели, то мощные анкера – это наилучший вариант.

1.Что такое саморез?

2.Виды саморезов

Материал изготовления саморезов

Покрытие самореза

Фосфатированные (чёрного цвета) саморезы изготавливаются из углеродистой стали с последующей обработкой фосфатами. Используются в помещениях с повышенной влажностью.
Оксидированные (чёрного цвета). Эти саморезы изготавливаются из углеродистой стали с нанесением защитной оксидной плёнки. Подходят для использования в помещениях с нормальной влажностью.
Оцинкованные саморезы также изготавливаются из углеродистой стали, с последующим нанесением цинкового покрытия. Подходят для использования как внутри помещения, так и снаружи.
Оцинкованные жёлтые саморезы отличаются от предыдущих только цветом, их используют, в основном, для дверных петель декоративного золотого цвета, так как они визуально менее заметны на их фоне.
Без покрытия. Используются для внутренних работ при нормальной влажности.

Конструкция самореза

Головка (1)

Это верхняя часть самореза, с помощью неё осуществляется крутящий момент. Бывает различных форм:

Резьба (2)

Наконечник (3)

Шлиц (4)

Это углубление специальной формы та торце головки.

3. Назначение

Универсальный саморез имеет потайную головку с крестообразным шлицом и острым наконечником. Имеет оцинкованное покрытие. Может использоваться как снаружи, так и внутри помещения, подходят для отделки во влажных помещениях. Применяется для крепежа дерева, фанеры, ДСП, листового металла (с предварительной сверловкой), и прочих материалов. Имеют длину от 12 до 200 мм, диаметр резьбы от 3 до 6 мм.
Для древесины. Саморезы по дереву используют для соединения фанеры, древесины, а также их разновидностей. Крепёж деревянных изделий с помощью саморезов намного прочнее , чем крепёж, выполненный гвоздями, это обуславливается наличием резьбы. Даже спустя долгое время самопроизвольного выкручивания самореза никогда не произойдёт , как бывает с . При правильном монтаже вы никогда не испортите материал, так как завинчивание самореза происходит более плавно, а острый наконечник задаёт направление, используя гвоздь можно расколоть деревянную поверхность, нечаянно попав между волокнами. Саморезы по дереву бывают разных размеров, в зависимости от толщины соединяемых элементов, но все они будут иметь отличительные особенности: потайная или полукруглая головка с крестообразным шлицом, редкий шаг резьбы и острый наконечник. В основном для крепления деревянных элементов используют чёрные или жёлтые саморезы. Выбирайте такую длину самореза, чтобы при скручивании двух элементов, резьба вошла во второй не менее , чем на ¼ часть толщины древесины, тогда ваше крепление будет надёжным и сможет выдерживать нагрузки.
Для гипсокартона. может крепиться либо к специальным металлическим профилям, либо к деревянному каркасу, в зависимости от материала будут иметь различия и саморезы, необходимые для монтажа. Для крепления к металлическим профилям следует выбирать саморез с частым шагом резьбы и сверлом на конце, тогда вам не придётся делать предварительную засверловку, что значительно сократит время монтажа. Для крепления к дереву выбирайте саморез с редким шагом резьбы и острым концом. Перед закручиванием воткните острый конец в гипсокартон примерно на глубину 1 мм. Какой бы способ монтажа вы не выбрали, саморезы для гипсокартона будут иметь общие черты: чёрный цвет , который говорит о благодаря оксидному или фосфатному покрытию, потайная головка , которая должна утопать на 1 мм в лист, крестообразный шлиц , чтобы вы могли закрутить саморез не только шуроповёртом, но и отвёрткой.
Для металлических профилей и листового металла. Саморезы по металлу имеют острый или сверловой наконечник и головку в виде пресс-шайбы , что увеличивает площадь прилегания и обеспечивает более плотное прижатие листовых элементов друг к другу. Преимущества сверлового наконечника заключается в отсутствии необходимости предварительного просверливания, саморезы и так достаточно легко вкручиваются в твёрдую поверхность металла, исключая при этом образование сколов или царапин. Саморезы со сверловым наконечником очень прочные и могут выдерживать большие нагрузки, а также обладают антикоррозионными свойствами. Шаг резьбы у таких крепёжных элементов редкий, что позволяет обойтись без использования специальных бит или свёрл. Саморезы с острым наконечником имеют частый шаг резьбы, что позволяет хорошо скрепляться материалам различной плотности. Их используют в основном для крепления древесины к металлу, толщиной до 2 мм. Они также обладают антикоррозионными свойствами и высокими показателями прочности. Для соединения металлических изделий применяют также саморезы со сверловым наконечником и шестигранной головкой или саморезы с усечённым конусом («блошки ») и сверловым наконечником. «Блошки» применяют для толщины металла не более 2 мм. Шестигранные саморезы очень удобно закручивать с помощью ключа. Чтобы правильно подобрать длину самореза, необходимо знать толщину детали, которую вы хотите прикрепить к основанию и прибавить к этой толщине 10 мм . Так как для надёжности и прочности крепежа, саморез должен войти в основу на глубину не менее 10 мм. Диаметры резьбы самореза по металлу – 3.5 – 5.0 мм с шагом 0.5 мм.
Для оконного профиля. Отдельной категории саморезов именно для , как таковых, нет, но очень часто необходимо прикрепить тот же профиль для откосов, или ту же ручку. Производители пластиковых окон, в дополнение к различной фурнитуре, кладут оцинкованные саморезы с потайной головкой и острым концом. Но из практики, данный вид саморезов не самый удобный – острый конец соскальзывает, царапает при этом пластик, или вовсе прокручивается после монтажа, поэтому опытные монтажники советуют использовать саморезы со сверлом на конце . Их не уводит при закручивании, оконная рама не портится и они намного легче вкручиваются. Размер саморезов обуславливается толщиной того, что вы хотите прикрутить к окну. Например, если речь идёт о пластиковом, тонком профиле для будущих откосов, то лучше использовать маленькие «блошки » со сверлом на конце и головкой в виде пресс-шайбы, если ручку – то со скрытой головкой с крестообразным шлицом. Для надежного крепления достаточно не более 2-3 мм захода резьбы в оконный профиль.
По бетону. Для того, чтобы прикрутить что-либо к или , необходимо учитывать, что при монтаже саморез будет подвергаться очень большим нагрузкам. Для работ по бетону выбирайте саморез из оцинкованной стали с острым концом и крестообразным или шестиконечным шлицом . Диаметр резьбы должен быть не менее 7.5 мм, возможная длина саморезов по бетону – 50-200 мм. Если основа рыхлая, то можно обойтись без предварительной сверловки, при твёрдой основе необходимо сделать предварительное глубокое отверстие.
Для профнастила. Чтобы закрепить и , выбирают оцинкованные саморезы, визуально схожие с шурупами. Головка таких саморезов имеет шестигранную форму, покрыта полимерным материалом различных цветов, что позволяет подобрать саморез в один цвет с металлочерепицей. Также в комплекте с такими саморезами имеется неопреновая шайба с резиновой прокладкой, которая плотно прилегает к и предотвращает попадание влаги в отверстие. Диаметр таких саморезов от 4.8 до 6.3 мм, а длина – от 190 до 250мм.

4. Как выбрать «правильный» саморез

Виды саморезов по дереву: размеры, применение

Метизы и крепления

Саморезы появились в России в шестидесятые годы прошлого столетия. С тех пор они не раз изменялись, дорабатывались и классифицировались. О некоторых особенностях этого крепежа и пойдет речь.

Саморезы – что нужно знать об этих метизах?

Классический саморез – это крепеж в виде стержня из металла, с нанесенной на него резьбой. При работе он вкручивается в присоединяемую деталь, образуя в ней резьбу и притягивая её. В отличие от классических винтов и шурупов резьба не покрывает саморез полностью, а сам он изготавливается из более прочного материала и в дальнейшем еще и закаливается. Сегодня крепеж этого типа используется практически во всех сферах жизни: домашнем хозяйстве, строительстве, ремонте, производстве, изготовлении сувениров, декоративных подделок и даже картин.

На строительном рынке хватает новых материалов, начиная от сибита, термоблоков и заканчивая сэндвич-панелями. Но в России традиционно популярен такой стройматериал, как дерево. Изделия из него традиционно занимают верхние строки рейтинга в списке строительных и поделочных материалов. Неудивительно, что пользуются спросом и саморезы по дереву.

Ключевое отличие саморезов, предназначенных для крепления деревянных изделий, – широкий шаг резьбы

Как видите, это крепеж черного цвета в виде металлического стержня с нанесенной на него резьбой, не доходящей до шляпки. В работе метиз вворачивается в заготовку, нарезая резьбу и притягивая ее.

Метиз (сокращение от «металлические изделия») – обобщенное название всех изделий из металла, в том числе и саморезов.

Ключевое отличие саморезов, предназначенных для крепления деревянных изделий, – широкий шаг резьбы. У метизов, предназначенных для работы с металлом резьба более мелкая. Широкая резьба разрушает волокна, обеспечивая надежную фиксацию заготовок. Впрочем, для работы с твердыми породами дерева рекомендуется использовать крепеж с мелкой резьбой (применяющийся для крепления металлических изделий). Кроме того, существуют и широко применяются саморезы для работы с пластиком, МДФ, ДСП и т. п.

В строительных магазинах найдутся саморезы для любой цели. Но такое многообразие начинающего мастера может поставить в тупик. Попробуем ему помочь. На ценнике (или в прайс-листе) наименование изделия, как правило, дается в таком формате – 3×70 мм. Первая цифра 3 обозначает диаметр резьбы (дается в мм), а 70 – это длина самореза от его острия до торца головки.

Впрочем, многие магазины снабжают свои витрины наглядной информацией. Но если её там нет, всегда можно воспользоваться специальной таблицей:

Как видите, такая таблица помогает сделать выбор. Кстати, длина саморезов не упоминается намеренно – этот параметр определяют исходя из конкретных задач. К примеру, крепеж длиной в 7 см не стоит использовать для соединения двух деталей общей толщиной в 3 см.

Классификация саморезов по дереву – облегчим муки выбора

Саморезов придумали великое множество: по металлу, по дереву, кровельные, для работы с гипсокартоном, ГВЛ, пластиком и т. п. Но и в одной подгруппе они могут отличаться. К примеру, только метизов для работы с деревом существует несколько видов:

Черные оксидированные – предназначены для эксплуатации в легких условиях.
Желтые и белые. Отличаются от своих черных аналогов более частой резьбой, углом её наклона (45 гр.) и защитным покрытием, придающим им желтоватый или белый цвет. Применяются для работы с твердыми породами дерева или ДСП.
Саморезы «глухарь» – их отличают более солидные размеры и головка под ключ – шестигранник. Как правило, они используются при сборке мебели.

Считается, что оксидированное покрытие черного самореза накладывает некоторые ограничения на его использование – только в сухих местах. Желтые и белые саморезы, по мнению производителей, более привлекательны внешне, а цинковое покрытие обеспечивает надежную защиту. По факту среди мастеров, более популярны черные саморезы. И дело не только в цене (желтый или белый крепеж процентов на 20 дороже).

Как показывает практика, саморезы желтого цвета по срокам эксплуатации не многим превосходят черные. А более мелкая резьба не всегда обеспечивает надежную фиксацию заготовок. Но если дизайн изделия имеет первоочередное значение, лучше все же воспользоваться желтым или белым крепежом – внешний вид у них более эстетичный.

Работаем с крепежом – нюансы подготовки, необходимый инструмент

Шляпки метизов для дерева имеют шлицы под крестовую отвертку. Исключение – саморезы-глухари, их закручивают шестигранниками или ключами. Но в повседневной жизни в основном работают с более привычными желтыми или черными саморезами. Их можно зафиксировать в поверхности изделия или деревянной стены с помощью обычной крестовой отвертки. Но только, когда их немного. При солидных объемах обзаведитесь соответствующим инструментом – шуруповертом или электрической дрелью с набором бит – насадок.

Работы начинаются с разметки: в местах, где планируется ввернуть саморезы, сделайте шилом глубокие проколы. Это мера предосторожности, которая не даст ошибиться в месте вкручивания самореза и не позволит ему соскользнуть.

Еще один нюанс – это прилагаемое усилие. Установив саморез на место, не давайте электроинструменту высокие обороты – так можно сорвать шлицы в шляпке метиза, а то и саму шляпку. Первые витки делаются аккуратно, пока саморез не закрепится в материале.

Крестообразные шлицы в шляпках саморезов для дерева позволяют использовать соответствующие биты шуруповерта или подходящую ручную отвертку для крепления метизов

Дерево крепится только с помощью специального крепежа. Это постулат и аксиома. Но и в этом случае есть хитрости, позволяющие получить наилучший результат. Основная – это использование сверла. То есть перед вкручиванием самореза просверлите для него отверстие. Диаметр сверла для твердой древесины равен диаметру самореза, для ДВП – на миллиметр меньше, для мягкого дерева и ДСП – меньше на 3 миллиметра. Предварительное просверливание снижает риск раскола древесины, но для толстых мягких ламелей или досок можно обойтись без него.

Хотя для работы с гипсокартоном и придумали специальные крепежи, но нередко для этих целей используются и привычные черные оксидированные саморезы. Учитывая хрупкость этого отделочного материала, о некоторых особенностях работы мы просто обязаны упомянуть. Начнем с того, что для этого покрытия оптимальным расстоянием между метизами считается шаг в 0,7 метра. А электроинструмент используется с осторожностью.

В начале работы шуруповерт можно использовать на полную мощность, но, вкрутив крепеж наполовину, начинайте снижать обороты. Желательно использовать изделия с конусной головкой. Это позволит утопить ее ниже уровня картона на 1 мм. Заметьте, именно армирующего картона, не гипса. Это обеспечит конструкции дополнительную прочность. Но если в неподходящий момент «дрогнула рука» и картон порвался, место дефекта нужно зашпаклевать, а крепеж сдвинуть на 5–10 см.

Вообще при работе с декоративными панелями и отделочными материалами, крепящимися на каркас, выбор саморезов зависит от его типа. То есть, если гипсокартон «шьется» на деревянную обрешетку – используется крепеж по дереву, а если основание собирается из металлопрофиля – саморезы по металлу. Требование к последним – небольшая шляпка, которую можно будет спрятать при последующей отделке.

US Крепеж — Крепеж — Крепеж из нержавеющей стали — Болты — Гайки — Шайбы — Крепежные винты

ПРЕДЛАГАЕМЫЙ РАЗМЕР ОТВЕРСТИЙ ДЛЯ НАБОРНЫХ ВИНТОВ
ТИП 1 (или D). F. G и 23 (или T)

НОМИНАЛ ДИАМЕТР И РЕЗЬБА		ОТВЕРСТИЕ			САМОЕ БУРОВОЕ СРЕДСТВО ОТВЕРСТИЕ
		ОТВЕРСТИЕ			Сверло Размер	Сверло Диаметр
		Макс	Среднее значение	Мин.	Сверло Размер	Сверло Диаметр
2	–56	0.078	0,076	0,074	48	0,0760
2	–64	–	0,077	–	–	–
3	–48	0.090	0,087	0,084	44	0,0860
3	–56	–	0,089	–	–	–
4	–40	0.100	0,097	0,094	41	0,0960
4	–48	–	0,100	–	–	–
5	–40	0.011	0,110	0,107	35	0,1100
5	–44	–	0,112	–	–	–
6	–32	0.123	0,119	0,115	31	0,1200
6	–40	–	0,124	–	–	–
8	–32	0.150	0,460	0,141	20	0,1470
8	–36	–	0,148	–	–	–
10	–24	0.170	0,165	0,160	19	0,1660
10	–32	0,177	0,172	0,167	11/64	0,1719
12	–24	0.198	0,192	0,186	11	0,1910
12	–28	–	0,196	–	–	–
1/4	–20	0.228	0,221	0,214	2	0,2210
1/4	–28	–	0,230	–	–	–
5/16	–18	0.289	0,281	0,273	К	0,2810
5/16	–24	–	0,290	–	–	–
3/8	–16	0.349	0,339	0,329	R	0,3390
3/8	–24	–	0,353	–	–	–
7/16	–14	0.409	0,397	0,385	Х	0,3970
7/16	–20	–	0,411	–	–	–
1/2	–13	0.471	0,457	0,443	29/64	0,4531
1/2	–20	–	0,475	–	–	–
ФОРМУЛА: СРЕДНИЙ ДИАМЕТР ОТВЕРСТИЯ = 1,015 x основной резьбовой шаг диаметр.Допуск составляет ± 3% от среднего диаметра отверстия. Для саморезов с резьбой указаны допуски или размеры сверл. плавники, за исключением размера №10. Самонарезающие винты с мелкой резьбой не рекомендуются.

ПРЕДЛАГАЕМЫЕ РАЗМЕРЫ ОТВЕРСТИЙ ДЛЯ НАБОРНЫХ ВИНТОВ
ТИП AB, B, BP, BF И 25 (или BT)

НОМИНАЛЬНЫЙ ДИАМЕТР & РЕЗЬБА		ОТВЕРСТИЕ			САМОЕ БУРОВОЕ СРЕДСТВО ОТВЕРСТИЕ
		ОТВЕРСТИЕ			Сверло Размер	Сверло Диаметр
		Макс	Среднее значение	Мин.	Сверло Размер	Сверло Диаметр
0	–48	0.049	0,460	0,043	56	0,0465
1	— 42	0,063	0,590	0,055	53	0,0595
2	–32	0.077	0,720	0,067	49	0,0730
3	–28	0,090	0,840	0,078	45	0,0820
4	–24	0.103	0,960	0,089	41	0,0960
5	–20	0,114	0,107	0,100	36	0,1065
6	–20	0.124	0,116	0,108	32	0,1160
7	–19	0,138	0,129	0,120	30	0,1285
8	–18	0.148	0,138	0,128	29	0,1360
10	–16	0,170	0,159	0,148	21	0,1590
12	–14	0.194	0,182	0,169	14	0,1820
1/4	–14	0,226	0,211	0,196	4	0,2090
5/16	–12	0.289	0,270	0,251	I	0,2720
3/8	–12	0,356	0,333	0,310	Q	0,3320
7/16	–10	0.413	0,386	0,359	Вт	0,3860
1/2	–10	0,480	0,449	0,418	29/64	0,4531
ФОРМУЛА: СРЕДНИЙ ДИАМЕТР ОТВЕРСТИЯ = 0.98 x среднее значение основного потока и малые диаметры. Допуск составляет ± 7% от среднего значения диаметр
ДЛИНА ДОПУСКИ ДЛЯ ТИПОВ A, AB, BP
Номинальная Длина винта				Допуск по длине
До 1 дюйма, включая				± 0.03
Более 1 дюйма				± 0,05

ДЛИНА ДОПУСКИ ДЛЯ ТИПОВ B, BF, 25, 1, F, G и 23
Номинальная Длина винта				Допуск по длине
До 3/4 «, включая				-0.03
Более 3/4 дюйма ТО 1-1 / 2 дюйма, включая				-0,05
Более 1 1/2 «				-0,06

Саморезы | AFT Fasteners

Хотя самонарезающий винт во многих отношениях похож на крепежный винт, он отличается тем, что нижняя часть хвостовика предназначена для нарезания резьбы при ввинчивании винта в незакрепленное отверстие.Эта особенность дает саморезу преимущество перед самосверлящим винтом, поскольку новая резьба не нарезается при повторной установке винта. Самонарезающие винты доступны с различными стилями привода, головками и типами, каждый из которых имеет свои преимущества. Некоторые из типов, предлагаемых AFT, — это саморезы типа AB, типа A, типа B и типа F. Прочтите ниже, чтобы увидеть весь наш ассортимент винтов.

Винты для нарезания резьбы половой доски имеют головку Torx с потайной головкой (или 6-лепестковую), шаг резьбы машинного винта, затупление, коническую входную резьбу и несколько режущих кромок.Более крупные диаметры могут поставляться как резьбонарезной винт, а не как резьбонарезной. Шурупы для пола доступны в более длинных размерах, чем стандартные шурупы типа F, и специально разработаны для установки деревянных полов в прицепы грузовиков.

Шурупы для ДСП такие же, как шурупы для гипсокартона с крупной резьбой, но доступны более короткой длины, чем стандартные шурупы для гипсокартона. Они имеют стекловидную головку, разделенную резьбу, особо острый наконечник и покрытие из черного фосфата. Шурупы для ДСП разработаны специально для использования в плотных породах древесины, таких как ДСП и ДСП.

Защитные саморезы — это винты для листового металла (саморезы), для установки или снятия которых требуется специальный инструмент. Для получения дополнительной информации просмотрите наши защитные винты.

Самопроникающие винты обычно используются с тонким металлом, например металлической крышей, и не требуют предварительно просверленных или предварительно пробитых отверстий. Зона поднутрения под головкой позволяет увеличить длину зацепления резьбы. Самопрокалывающийся винт имеет двойные выводы; однопроходная резьба, намотанная до конца своего особо острого острия, и вторая резьба, разнесенная на 180 градусов.Обычно они поставляются с уплотнительными шайбами из Neo-EPDM для защиты от протечек и уменьшения вероятности ослабления винта из-за вибрации.

Самонарезающие винты (винты для нарезания резьбы)

Самонарезающие винты с резьбой тип AB имеют разнесенную резьбу и наконечник. Они используются для самостоятельного запуска в тонком металле или фанере, наполненной смолой. Тип AB рекомендуется вместо типа A, особенно для хрупких материалов.
Винты для резьбонарезания, тип A , имеют более широкую резьбу, чем тип AB, и булавочную головку.
Винты для формирования резьбы типа B имеют разнесенную резьбу и затупление с неполной входной резьбой. Тип B используется для формованных или сквозных отверстий в тонком металле, цветных отливках, пластмассах или фанере с полимерным наполнителем.

Винты для нарезания резьбы

Винты нарезания резьбы типа 1 имеют шаг резьбы машинного винта, затупление, коническую входную резьбу и одну режущую кромку. Винты для нарезания стальной резьбы обычно используются для обработки стальных листов, профилей, специальных легированных сталей, чугуна, латуни или пластика.Винты из нержавеющей стали обеспечивают лучшую защиту от коррозии, но имеют более ограниченный диапазон применения из-за более мягкого металла. В отличие от типов 23 и 25, резьбонарезные винты типа 1 не имеют полости для стружки.
Тип 23 Винты нарезания резьбы имеют шаг резьбы машинного винта, затупление, коническую входную резьбу, одну широкую режущую кромку и полость для стружки. Сталь типа 23 чаще всего используется для изготовления чугуна и цинка, литья алюминия под давлением и пластмасс.Он обеспечивает отличное удаление стружки при минимальном моменте затяжки. Винты с резьбой из нержавеющей стали 18-8 обеспечивают дополнительную коррозионную стойкость.
Винты для нарезания резьбы тип 25 имеют разнесенную резьбу, тупое острие, коническую входную резьбу, одну широкую режущую кромку и полость для стружки. Винты для нарезания стальной резьбы обычно используются для пластмасс и других мягких материалов с формованными или сквозными отверстиями и отлично подходят для удаления стружки. Винты для нарезания резьбы из нержавеющей стали обладают большей коррозионной стойкостью, но имеют более ограниченный диапазон применения, поскольку это более мягкий металл.
Винты нарезания резьбы типа F имеют шаг резьбы, затупление, коническую входную резьбу и несколько режущих кромок. Фрезы для стальной резьбы обычно используются для обработки толстого листового металла, алюминия, цинка и свинца, литья под давлением, чугуна, латуни и пластика. Винты из нержавеющей стали обеспечивают дополнительную коррозионную стойкость.

Винты для накатки резьбы имеют тройную резьбу.

U Приводные винты имеют разнесенную спиральную резьбу и затупление.Они вдавливаются в материал под давлением и считаются постоянными там, где можно удалить другие саморезы.

AFT Fasteners, как поставщик саморезов, предлагает широкий ассортимент для любого применения. Купите наш ассортимент в Интернете или свяжитесь с нами, если вам нужна помощь в поиске подходящего размера, стиля или количества. Наш опытный отдел продаж всегда готов помочь.

Как выбрать правильные самосверлящие и самонарезающие винты? — Ресурсный блог Tanner

Самосверлящие винты

работают по тем же принципам, что и сверла и другие режущие инструменты.Это означает, что способ использования этих винтов влияет на их производительность в той же мере, в какой они разработаны.

Два важных фактора, которые следует учитывать при выборе самосверлящего винта, — это толщина материала и типы материалов, которые необходимо соединить.

Пригодность винта

Оптимальные параметры резания в зависимости от размера винта

Основные конструктивные особенности, которые следует учитывать при выборе подходящего самосверлящего крепежа

Сверло с канавкой
- Длина канавки для сверления определяет толщину просверливаемого металла.Канавки для сверления позволяют просверленному материалу выходить из отверстия. Если буровая канавка полностью погрузится в материал, стружка забьет канавку и приведет к прекращению действия резания. В этом случае тепло от сверлильной стружки может вызвать перегрев сверла и выход из строя.

Длина острия
- Точка сверления — это отрезок без резьбы от точки сверления до первой резьбы.Эта длина должна быть достаточной, чтобы полностью просверлить материал до зацепления резьбы. Если нити зацепятся слишком рано, они могут привести к заеданию и разрыву застежки.

Крылья винта
- При креплении дерева толщиной более ½ дюйма к металлу необходимо использовать крепеж с крыльями. Крылья расширят отверстие с зазором и предотвратят слишком раннее зацепление резьбы. Если резьба входит в зацепление слишком рано, это может вызвать отрыв скрепляемого материала от основного материала (домкрат).Как только крылья ударяются о металлический материал, они отламываются, позволяя нити войти в зацепление.

Саморезы могут врезаться в собственное отверстие, когда его забивают. У них может быть острый колющий кончик или плоский тупой кончик. Саморезы с острым концом предназначены для сверления собственных отверстий в мягких материалах. Перед установкой саморезов с плоским наконечником необходимо просверлить пилотное отверстие. Некоторые саморезы также являются саморезами.Эти винты имеют наконечник канавки в виде сверла, который выглядит как наконечник центрального сверла, вместе с канавкой в виде метчика на ведущей резьбе. Эти винты очень эффективны при работе с твердыми подложками.

Как создается способность самонарезания

Размеры резьбы самонарезающего винта (метрическая система)

Метрическая резьба самонарезающего винта Размеры согласно ISO 1478.

— ISO 1478 определяет резьбу и концы резьбы для саморезов (болтов для листового металла) с размерами резьбы от ST1,5 до ST9,5 включительно.

— Пример обозначения резьбы самонарезающего винта для размера резьбы ST 5.5: Резьба самонарезающего винта ISO 1478 — ST5.5

Таблица размеров метрических саморезов и калькулятор:


РЕЗУЛЬТАТЫ
Параметр	Стоимость
Номинальный размер винта	—	—
p	—	мм
d _{1, не более}	—
д _{1, мин}	—
d _{2, не более}	—
д _{2, мин}	—
d _{3, не более}	—
д _{3, мин}	—
c _макс	—
р ^{примечание1}	—
y _{ref, тип C} ^{примечание 2}	—
y _{арт, тип F} ^{примечание 2}	—
y _{арт, тип R} ^{примечание 2}	—
Номер ^{примечание 3}	—	—

Примечание ¹: Размер r является справочным.Конец может быть не идеально сферическим, но должен не будь резким.

Примечание ²: Неполная длина резьбы.

Примечание ³: Прежнее обозначение резьбы, только для информации.

Определения:

Саморез: Тип винта, который может врезаться в собственное отверстие при вкручивании.

Варианты конца резьбы самонарезающего винта:

Саморез метрический, концы резьбы

Дополнения:

Артикул:

ISO 1478: 1999, Резьба самонарезающих винтов

Поставщик самонарезных винтов — Винты для нарезания резьбы — Распределитель винтов со шпонкой

Винты

Bayou City Bolt предлагает широкий выбор машин, саморезов и саморезов по дереву.У нас есть в наличии шестигранные, круглые и плоские головки. Также доступны винты для сверления и строительные крепежи. У нас также есть специальные винты, такие как защита от взлома, резьбонарезные и установочные винты.

Винты для сверления
Стяжные винты
Tek Винты
Винты для гипсокартона
Стяжные винты
Крепежные винты
Установочные винты
Винты для нарезания резьбы
Винты для накатки резьбы
Rolok
Винты с защитой от взлома
Винты с накатанной головкой
Шурупы по дереву
Винты U-образной передачи

ВИНТ МАШИНЫ

Термин «Машинный винт» обычно относится к винтам малого диаметра общего назначения.Диаметр машинного винта варьируется от # 0 (1/64 «) до # 14 (1/4»). Крепежные винты имеют резьбу для использования в резьбовом отверстии или гайку для соединения двух сопрягаемых поверхностей.

Дополнительная спецификация

ВИНТ НАБОРНЫЙ

Самонарезающие винты

, также известные как винты для листового металла, способны «нарезать» внутреннюю резьбу при врезании в металлические и неметаллические материалы. Эти острые нити врезаются в такой материал, как листовой металл, пластик или дерево. Нарезая собственную резьбу, они создают хорошую посадку резьбы, что увеличивает сопротивление расшатыванию во время эксплуатации.Хвостовик обычно продевается до головки.

ВИНТ ДЕРЕВЯННЫЙ

Шурупы по дереву изготавливаются аналогично саморезам. Однако длина резьбы составляет примерно две трети номинальной длины винта. Часть стержня без резьбы предназначена для скольжения через верхнюю доску (для предотвращения заедания), так что ее можно плотно прижать к доске, к которой он прикрепляется.

ВИНТ С ШИРОК

Стяжные винты, также иногда называемые стягивающими болтами, в основном представляют собой «большие шурупы по дереву».Типичный стягивающий болт может иметь диаметр от 1/4 дюйма до 1 1/4 дюйма и длину от 1/4 дюйма до 6 дюймов или больше, с крупной резьбой, подобной шурупу для дерева. Голова обычно представляет собой внешний шестигранник. Стяжные болты используются для крепления деревянного каркаса друг к другу, для крепления опор машин к деревянным полам и для других тяжелых столярных работ.

РЕЗЬБООБРАБОТКА ВИНТ

Винты для нарезания резьбы

или резьбонарезные станки были разработаны для продления самонарезающих винтов на более толстые и / или более твердые материалы. У резьбонарезных станков есть режущие канавки или края на концах, так что винт будет действовать как метчик и нарезать собственную сопряженную резьбу.

СТАНДАРТЫ

ASME B18.6.3	Крепежные винты, саморезы и винты с металлическим приводом (дюймовая серия)
ASME B18.6.1	Саморезы по дереву (дюймовая серия)
ASME B18.6.4	Самонарезающие винты и винты с металлическим приводом для нарезания резьбы и нарезания резьбы (дюймовая серия)
ASME B18.2.1	Болты с квадратной, шестигранной, тяжелой шестигранной и косой головкой и шестигранные, тяжелые шестигранные, шестигранные, фланцевые, плоские и стопорные винты (дюймовая серия)
SAE J933	Механические требования и требования к качеству саморезов

СТИЛИ ГОЛОВКИ

СТИЛИ ПРИВОДА

МАШИННЫЕ ВИНТЫ — СТАНДАРТ США

		Диаметр резьбы
Размер и резьба на дюйм	Десятичное	Ближайшая дробь
# 0-80	0.06 «	1/64 «
№ 1-64	0,07 «	5/64 «
№ 2-56	0,08 «	3/32 «
№ 3-48	0,09 «	7/64 «
№ 4-40	0,11 «	7/64 «
# 5-40	0,12 «	1/8 «
№ 6-32	0.13 «	9/64 «
№ 8-32	0,16 «	5/32 «
# 10-24	0,19 «	3/16 «
№ 12-24	0,21 «	7/32 «
№ 14-20	0,24 дюйма	1/4 «

Наверх

МАШИННЫЙ ВИНТ — МЕТРИЧЕСКИЙ

	Диаметр резьбы
Размер и шаг резьбы	Десятичное
M1.6-.35	.063 «
М2.0 -0,40	.079 «
M2,5 — 0,45	.098 «
M3,0–0,50	.118 «
M4.0 — .70	.157 «
M5.0 -0,80	.196 «
M6.0-1.0	.236 «
M8.0-1.25	.315 «
M10-1.50	.393 «
M12-1.75	.472 «

Наверх

РАЗМЕРЫ СВЕРЛЫ ДЛЯ РЕЗЬБОНАКАТНОЙ РЕЗЬБЫ

ВИНТЫ И РЕЗЬБОВЫЕ ФРЕЗЫ ТИПОВ D, F, G и T

Размер винта	Средний диаметр отверстия	Размер сверла	Диаметр сверла
2-56	0,076	48	0.076
2-64	0,077	48	0,076
3-48	0,090	44	0,086
3-56	0,090	44	0,086
4-40	0,097	41	0,096
4-48	0.100	41	0,096
5-40	0,110	35	0,110
5-44	0,112	35	0,110
6-32	0,119	31	0,120
6-40	0,124	31	0,120
8-32	0.146	20	0,147
8-36	0,148	20	0,147
10-24	0,165	19	0,166
10-32	0,172	11/64	0,1719
12-24	0,192	11	0,191
1 / 4-20	0.221	2	0,221
1 / 4-28	0,230	2	0,221
5 / 16-18	0,281	К	0,281
5 / 16-24	0,290	К	0,281
3 / 8-16	0,339	R	0,339
3 / 8-24	0.353	R	0,339
7 / 16-14	0,397	Х	0,397
7 / 16-20	0,411	Х	0,397
1 / 2-13	0,457	29/64	0,4531
1 / 2-20	0,475	29/64	0.4531

Наверх

РАЗМЕРЫ СВЕРЛЕНИЯ ДЛЯ ФОРМОВКИ РЕЗЬБЫ ТИПОВ AB, B И BP

ВИНТЫ НАРЕЗНЫЕ И РЕЗЬБОВЫЕ РЕЗЬБЫ BF И BT

Размер винта	Средний диаметр отверстия	Размер сверла	Диаметр сверла
0-48	0,046	56	0,0465
1-42	0.059	53	0,0595
2-32	0,072	49	0,0730
3-28	0,084	45	0,0820
4-24	0,096	41	0,0960
5-20	0,107	36	0,1065
6-20	0.116	32	0,1160
7-19	0,129	30	0,1285
8-18	0,138	29	0,1360
10-16	0,159	21	0,1590
12-14	0,182	14	0,1820
1 / 4-14	0.211	4	0,2090
5 / 16-12	0,270	I	0,2720
3 / 8-12	0,333	Q	0,3320
7 / 16-10	0,386	Вт	0,3860
1 / 2-10	0,449	29/64	0,4531

Наверх

Направляющая для точек винта

Тип A : На винтах из листового металла (самонарезающие)

Саморезы типа A имеют крупную резьбу и наконечники канавок.Они используются в тонком металле, смолистой фанере и различных композитных плитах.

Тип AB : На винтах из листового металла (самонарезающие)

Саморезы типа AB имеют разнесенную резьбу и узлы крепления. Как и тип А, они используются в тонком металле, смолистой фанере и различных композитных плитах. Винты типа AB предлагают более широкий спектр применения по сравнению с винтами типа A.

Тип B : На винтах из листового металла (нарезные)

Саморезы типа B имеют разнесенную резьбу и затупление с неполной входной резьбой.Они используются в тонком металле, цветном литье, смолистой фанере, пластмассах и различных композитных плитах.

Тип 25 : Встречается на винтах для нарезания резьбы

Также известные как тип BT, винты типа 25 имеют разнесенную, неполную коническую резьбу с тупым концом и конические входные кромки, с одной или несколькими режущими кромками и углублениями для удаления стружки. Они используются в пластиковых, асбестовых композициях и других композитах.

Тип F : Встречается на винтах для нарезания резьбы

Винты типа F имеют резьбу с затупленным концом и скошенными входными кромками, с одной или несколькими режущими кромками и углублениями для удаления стружки.Они используются для литья цветных металлов, стальных листов, пластмасс, латуни, чугуна и т. Д.

Тип 23 : Встречается на винтах для нарезания резьбы

Винты типа 23, также известные как Тип T, имеют резьбу крепежного винта с тупым концом и скошенными входными кромками, с одной или несколькими режущими кромками и углублениями для удаления стружки. В этом смысле они похожи на винты типа F. Однако режущая кромка на острие шире и глубже, чем у винтов типа F. Винты типа 23 также используются для литья цветных металлов, стальных листов, пластмасс, латуни, чугуна и т. Д.

Тип 17 : Найдено на винтах для нарезания резьбы

Винт для нарезания резьбы специально для дерева, с крупной резьбой и специальным длинным острием с рифлением для захвата стружки.

Винт Teks (Саморез)

Тип 2	Тип 3

Винты Teks, также известные как самосверлящие винты, просверливают собственное отверстие в тонком листе, металле более толстой толщины и других материалах, а затем образуют в отверстии резьбу, близкую к стыку.Винт Teks идеально подходит для автоматизированной сборки и уменьшает или устраняет необходимость в сверлах или метчиках. После того, как отверстие просверлено, винты Teks (самосверлящие винты) нарезают отверстие так же, как резьбонарезные или нарезные винты в предварительно просверленном отверстии. Они также предназначены для устранения скоплений краски, вспышек сварных швов или посторонних материалов, которые могут возникнуть в предварительно просверленных или пробитых отверстиях.

Тип U-образный привод :

Винты с U-образным приводом представляют собой металлические приводные винты с полукруглой головкой, имеющие несколько начальных резьб с большим углом спирали и шарниром.Имеет закаленную резьбу, более твердую, чем ответная часть. Винт с U-образным приводом используется, когда насадка не предназначена для снятия. Для лучшего прилегания он вставляется в отверстие меньшего размера, обычно в металле или пластике. Винты с U-образным приводом также имеют круглую головку без паза, которая также предназначена для постоянного крепления.

Знайте разницу между самосверлящими и самонарезающими винтами

Несмотря на их широкое распространение и использование в коммерческих, промышленных и строительных приложениях, многие до сих пор путают саморезы с саморезами .

Отчасти это происходит потому, что саморезы относятся к подтипу саморезов.

Давайте рассмотрим эти два продукта отдельно, чтобы прояснить эти различия.

Саморезы

Саморезы имеют различные названия. Их часто называют шурупами по металлу, шурупами для листового металла, саморезами или саморезами.

Их кончики бывают разной формы: заостренные (как карандаш), тупые или плоские, и они описываются как резьбонарезные, резьбонарезные или резьбонакатные.Если винт заострен, это будет нарезание резьбы — нарезание резьбы и нарезание резьбы в предварительно просверленном отверстии. Если наконечник плоский, это нарезание резьбы — накатывание или выдавливание резьбы и создание нулевого зазора между винтом и материалом.

Наиболее важное различие между саморезами и саморезами состоит в том, что саморезы не могут проходить через металл без пилотного отверстия , , которое необходимо предварительно просверлить или пробить .

Также важен точный размер сверла или пробивки.Винт ослабнет и не навинчивается должным образом и надежно, если отверстие слишком большое. Если отверстие слишком маленькое, винт может сломаться, или материал расколется или потрескается.

Саморезы подходят для работы с металлами, различными типами пластмасс (фанера, стекловолокно, поликарбонаты), а также с литыми или коваными материалами, такими как железо, алюминий, латунь или бронза. Саморезы также подходят для поверхностей, задний конец которых нельзя закрепить гайкой. Общие применения включают крепление алюминиевых профилей, прикрепление металлических скоб к дереву или ввинчивание шурупов в пластиковые корпуса.

Саморезы

Самосверлящие винты легко отличить, если посмотреть на их острие, которое на конце плавно изгибается и имеет форму спирального сверла. Их часто называют Tek Screws по названию бренда, который их популяризировал.

Длина винтов может быть разной, но острия сверла стандартизированы и обозначаются номером (от 1 до 5), который определяет их длину и толщину. Стили головы и привода различаются; Самосверлящие винты чаще всего бывают крестообразными, шестигранными или квадратными.

В отличие от саморезов, саморезы не нуждаются в направляющем отверстии для вырезания и закрепления; они могут сверлить, нарезать и закреплять за один раз. , что избавляет вас от лишнего этапа сверления и последующего крепления.

Эти винты могут крепить металл к металлу, дерево к металлу и хорошо работают с легкими материалами с низкой плотностью. В общем, у них более специализированное применение, чем у саморезов. Они хороши для металлоконструкций и легких металлических конструкций; Пункт № 5 уже способен скреплять полудюймовые стальные листы.

Самосверлящие винты используются в системах отопления, вентиляции и кондиционирования, облицовке, металлической кровле, стальном каркасе и других общих строительных задачах.

Сходства и различия

Что наиболее похоже в этих двух типах винтов, так это то, что оба образуют резьбу, проникая в обрабатываемый материал. Оба прикрепляют сталь к стали, а сталь к дереву, когда заклепки или гайки и болты не справляются с этой задачей.
