Сэндвич панели характеристика: Теплотехнические и физические характеристики сэндвич-панелей

Содержание

Теплотехнические и физические характеристики сэндвич-панелей

Теплопроводность сэндвич-панелей зависит от толщины панели. Теплопроводность так же зависит от материалов, из которых сделаны панели – обкладки и утеплитель.

Для транспортировки сэндвич-панелей играет роль такая характеристика, как вес панели.

Конструкция самой сэндвич-панели состоит из:

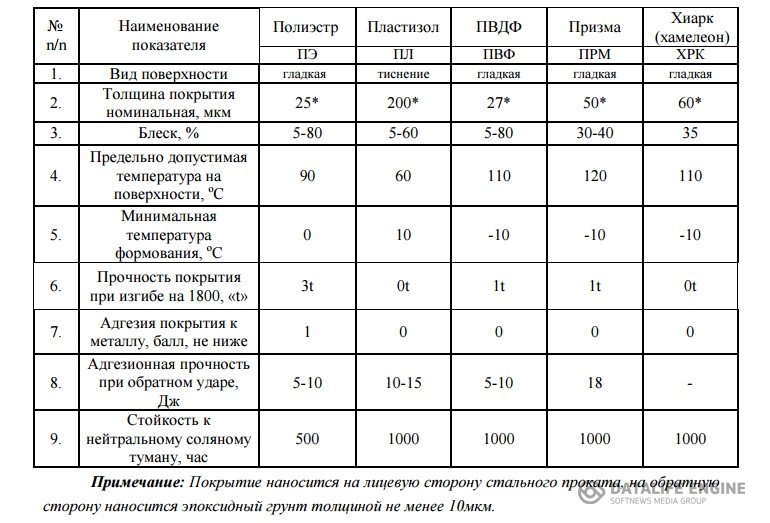

— двух металлических обкладок, выполненных из профилированных оцинкованных стальных листов (толщиной 0,5-0,6 мм.) с полимерным покрытием различных цветов. Для производства обкладок используются только рулонная горячецинкованная сталь крупнейших металлургических предприятий таких как: НЛМК, ММК, Северсталь, Кармет;
— одного слоя высокоэффективного утеплителя. В качестве которого может использоваться минеральная базальтовая вата (плотностью 110-140 кг/м3), либо пенополистирол (плотностью 18-25 кг/м3).
— для клеевого соединения обкладок и утеплителя применяется высококачественный специализированный клей на полиуретановой основе.

Стеновые и кровельные сэндвич-панели выпускаются в соответствии с техническими требованиями ТУ 5284-225-39124899-2005.

Технические характеристики сэндвич-панелей
Толщина, ммМасса 1 м. 2 панели, кгПриведенное сопротивление теплопередаче, м 2,С/Вт, не менееИндекс звукоизоляции, дБА
СтеновойКровельнойСтеновойКровельной
5014,516,51,221,2730
8017,820,51,881,9631
1002023,12,182,3432
12022,225,72,72,7733
15025,529,73,183,2635
17027,732,33,53,5936
18028,833,73,954,1137
2003136,34,354,5838
22533,839,64,77540
25036,542,95,185,5943

Примечания:

1. Приведенное сопротивление теплопередаче приведено для стеновых панелей с минераловатной плитой плотностью не менее 110 кг/м 3, кровельных – с минераловатной плитой плотностью не менее 110 кг/м 3, кровельных – с минераловатной плитой плотностью не менее 120 кг/м 3;
2. Рассчетное массовое отношение влаги в теплоизоляционном материале 2,0%.

Физико-механические показатели минераловатных плит
Наименование показателей, ед.изм.Нормативное значение для плит
Стеновые панелиКровельные панели
1Плотность, кг/м 390-130120-140
2Предел прочности на сжатие кПА, не менее6080
3Предел прочности на растяжение (отрыв слоем), кПА, не менее100100
4Предел прочности на сдвиг (срез), кПА, не менее5075
5Расчетное значение теплопроводности в сухом состоянии, λ Вт/(м*К), не более0,0480,05
6Теплопроводность при (298 ±5)К, λ Вт/(м*К), не более0,0440,046
7Водопоглащение при полном погружении на 24 часа, % по массе, не более0,50,5
8Влажность, % по массе, не более0,50,5
9Содержание органических веществ, % по массе, не более4,54,5

Примечания:

1. Механические нагрузки и теплопроводность минераловатных плит определяют вдоль волокон. Показатели водопоглащения нормируются только для гидрофобных плит.

Технические характеристики сэндвич панелей — Universal System

YSTEM «http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd»>

Технические характеристики сэндвич панелей — Universal System

Производство сэндвич панелей, металлоконструкций, зенитных фонарей и люков дымоудаления. Проектирование, монтаж, обслуживание

Наши решения

Основные разделы

Технические характеристики сэндвич панелей

Технические характеристики панелей с утеплителем из минеральной ваты

Тип панели Толщина панели Вес кг/м2 Сопротивление теплопередаче,м2?°С/Вт Разрушающая нагрузка при поперечном изгибе, кН/м2 Допустимая величина изгиба 1/150 при поперечном изгибе кН/м2
Панель стеновая
100 20,5 2,67 3,20 2,85
Панель покрытия 120 23,1 3,05 4,45 3,70



Технические характеристики панелей с утеплителем из пенополистирола

Тип панели Толщина панели Вес кг/м
2
Сопротивление теплопередаче,м2?°С/Вт Разрушающая нагрузка при поперечном изгибе, кН/м2 Допустимая величина изгиба 1/150 при поперечном изгибе кН/м2
Панель стеновая 100 10,2 2,94 6,25 4,80
Панель покрытия 120 10,8 3,27 4,00 3,80



Сопротивление теплопередаче панелей в зависимости от толщины

Толщина панели 60 80 100 120 150 200
Сопротивление теплопередаче,
м2?°С/Вт (наполнитель минеральная вата)
1,48 1,93 2,67 3,05 3,25 4,31
Сопротивление теплопередаче,
м2?°С/Вт (наполнитель пенополистирол)
1,7 2,12 2,94 3,27 3,51 4,63

Габаритно-весовые характеристики стеновых панелей

Параметры Значение основных показателей стеновых панелей
Толщина панели, мм
60
100 120 150 200 250
Ширина монтажная, мм 1190 1190 1190 1190 1190 1190
Масса 1 м2 панели с наполнителем
из минеральной ваты, кг
15,8 20,5 22,8 26,3 32,1 37,9
Масса 1 м2 панели с наполнителем
из пенополистирола, кг
9,6 10,2 10,5 10,9 11,7 12,5



Габаритно-весовые характеристики кровельных панелей

Параметры Значение основных показателей кровельных панелей
Толщина панели, мм 60 100 120 150 200 250
Ширина монтажная, мм 1140 1140 1140 1140 1140 1140
Масса 1 м2 панели с наполнителем
из минеральной ваты, кг
16,1 20,8 23,1 26,6 32,4 38,2
Масса 1 м2 панели с наполнителем
из пенополистирола, кг
9,9 10,5 10,8 11,2 12,0 12,7

Технические характеристики сэндвич-панелей

Технические характеристики стеновых сэндвич-панелей

Изоляционный слой — пенополистирол, толщина металлического покрытия — 0,5 мм

Толщина панелей, мм506080100120150200250
Термическое сопротивление R, (м2. oC) / Вт1,381,622,112,603,093,825,046,23
Допустимая нагрузка на панель, не более, kH540063007100820094009900
Предел огнестойкости конструкции, не менее, мин.REI 15REI 15REI 15REI 15REI 15

Изоляционный слой — базальтовая вата, толщина металлического покрытия — 0,5 мм

Толщина панелей, мм506080100120150200250
Термическое сопротивление R, (м2. oC) / Вт1,071,251,611,982,342,873,804,71
Допустимая нагрузка на панель, не более, kH390053005830720087008900
Предел огнестойкости конструкции, не менее, мин.REI 30REI 30REI 60REI 60REI 90REI 90REI 90REI 90

Технические характеристики кровельных сэндвич-панелей

Изоляционный слой — базальтовая вата, толщина металлического покрытия — 0,5 мм

Толщина панелей, мм506080100120150200250
Термическое сопротивление R, (м2. oC) / Вт1,451,652,192,673,173,095,126,1
Допустимая нагрузка на панель, не более, kH110013001500180020002200
Предел огнестойкости конструкции, не менее, мин.REI 30REI 30REI 30REI30REI 30REI 45REI 45REI 45

Изоляционный слой — пенополистирол, толщина металлического покрытия — 0,5 мм

Толщина панелей, мм506080100120150200250
Термическое сопротивление R, (м2. oC) / Вт1,552,022,482,953,654,815,73
Допустимая нагрузка на панель, не более, kH5200570060006500700080008300

Весовые характеристики

Средний вес 1кв.м сэндвич панелей, кг

Толщина панелей, мм5080100120150200250300
Панели с наполнителем из минеральной ваты13,617,119,421,725,130,936,642,4
Панели с наполнителем из пенополистирола9,8210,2610,711,1411,5612,4313,314,17

Расчетное приведенное сопротивление теплопередачи, (м2 оС)/Вт

Толщина панелей, мм5080100120150200250300
Панели с наполнителем из мин. ваты1,181,792,202,613,214,245,266,28

Длина пролетов между узлами крепления с стеновым прогонам при расчетной ветровой нагрузке 45кг/м2

Толщина панелей, мм5080100120150200250300
Пролет max3,933,936,017,187,368,499,510

Сэндвич-панели от компании «Эталон» всегда высокое качество продукции и гарантия на все материалы. Продажа сэндвич-панелей осуществляется по доступным ценам.

Вы можете купить сэндвич-панели в СПб, получить консультацию нашего менеджера, а также узнать актуальные цены на сэндвич-панели обратившись к нам по телефону

+7 (812) 438-13-24

или отправив нам свою заявку

ОТПРАВИТЬ ЗАЯВКУ

Выбор сэндвич панелей

 К выбору сэндвич панелей необходимо подходить со всей возможной ответственностью.

Рекомендации СП-Монтаж: монтаж сэндвич панелей, монтаж металлоконструкций.



Что касается цвета, то в этом вопросе Вы можете полностью положиться на свой вкус, вкус своего архитектора и на каталог цветов RAL. Этот каталог стандартных цветовых решений очень прост в обращении. На нашем сайте Вы найдете специальную таблицу, при помощи которой легко сможете не только определиться с необходимым Вам цветом, но и точно назвать его номер при заказе сэндвич панелей для Вашего будущего здания. Легкость выбора цвета окраски заказываемых панелей автоматически исключает обязательный для строительных работ из других материалов этап окраски и отделки фасада возводимого здания.



Сам выбор вида сэндвич панелей – очень важный момент. Очень многое зависит от таких характеристик, как использованный при создании пане лей утеплитель, вид покрытия сэндвич панели, ее толщина, размер (важно минимизировать необходимость подгонки и перекройки панели в ходе строительства), имеет значение также и профиль использованного покрытия. И так, обо всех основных параметрах немного подробнее:

Первое, на что необходимо обратить внимание – утеплитель. Три основных вида, как уже говорилось ранее – пенополистирол (широко известный как пенопласт), пенополиуретан, а так же базальтовый утеплитель (или минвата). У каждого из этих утеплителей имеются свои преимущества и недостатки.



Пенополистирол.

Этот утеплитель зарекомендовал себя как экологически чистый, имеющий большой временной ресурс, устойчивый к химической и биологической агрессии, обладающий великолепными водонепроницаемыми свойствами и отличными теплоизолирующими свойствами материал. Главный его недостаток – горючесть. Он довольно быстро разрушается под воздействием прямых солнечных лучей. Но последний недостаток несущественен, так как, находясь внутри сэндвич панелей, утеплитель надежно защищен от солнца.



Пенополиуретан.

Этот утеплитель – лидер среди подобных материалов по своим теплоизолирующим свойствам. Его коэффициент теплопроводности всего (l=0,022 Вт/м°С). Пенополиуретан – великолепный гидроизолятор. Закрытость пор достигает 99%. Он совершенно нейтрален химически к воздействию кислотных и щелочных сред. По гигиеническим нормам пенополиуретан разрешен к применению в холодильных установках, предназначенных для заморозки и хранения пищевых продуктов. Главный минус пенополиуретана – его горючесть. Он относится к легко сгораемым материалам (Г2).



Модифицированный пенополиуретан (с добавками) – пенополиизоцианурат.

Этот утеплитель используется в создании сэндвич панелей сравнительно недавно, но уже успел показать себя как великолепный материал, обладающий очень низким коэффициентом теплопроводности. Его преимуществом по отношению к немодифицированному пенополиуретану является повышенная сопротивляемость огню (ГЗ нормальногорючий по СНиП 21-01-97*). Пенополиизоцианурат является хорошей альтернативой такому утеплителю, как минеральная вата. Созданием сэндвич панелей с использованием пенополиизоцианурата занимается такой российский производитель, как завод АРИАДА.



Минеральная вата.

Главное преимущество минеральной ваты по отношению ко всем прочим утеплителям – ее полная негорючесть (НГ). Основной недостаток минваты – очень низкая ее влагостойкость. Водопоглощение погруженной в воду минеральной ваты достигает 600%, что предъявляет к сэндвич панелям, созданным на основе этого утеплителя повышенные требования. Они обязательно должны иметь хорошую защиту от атмосферных осадков. Гигроскопичность минваты как утеплителя колеблется в диапазоне от 0,2 до 2%. При повышенном увлажнении теплопроводность минеральной ваты значительно возрастает. Соответственно, всем замкам и примыканиям в процессе монтажа сэндвич панелей на основе утеплителя из минеральной ваты должно уделяться самое пристальное внимание.





Такие рабочие моменты, как паропроницаемость и грибоустойчивость утеплителя из минеральной ваты полностью зависит от условий, в которых происходит эксплуатация сэндвич панелей. Сама по себе минеральная вата – не самая благоприятная среда для развития различных микроорганизмов и грибов, однако выделяемые в ходе жизнедеятельности грибов органические кислоты способны разрушать целостность минваты. Еще один минус минеральной ваты – вес. По отношению к пенопласту минеральная вата весит в 2 – 2,5 раза больше.



Если сопоставить все положительные и отрицательные качества утеплителей то, как по эксплуатационным, так и по экономическим характеристикам оптимальным материалом для создания сэндвич панелей является пенополистирол. Согласно СНиП 21-01-97 ПОЖАРНАЯ БЕЗОПАСНОСТЬ ЗДАНИЙ И СООРУЖЕНИЙ таблица № 4, эти сэндвич панели разрешены для использования в строительстве любых зданий и сооружений, со степенью огнестойкости не выше II. Назначение степени огнестойкости происходит на этапе проектирования в зависимости от того, для каких целей предназначается здание, какой степенью взрыво- и пожарной безопасности оно должно обладать, какая этажность и площадь этажей планируется и пр. В том случае, когда необходимо построить здание с I степенью огнестойкости, предпочтение лучше отдать сэндвич панелям с утеплителем из минеральной ваты, либо пенополиизоцианурата. При сооружении холодильных установок, необходимо использовать сэндвич панели с утеплителем из пенополиуретана, пенополиизоцианурата.



ТОЛЩИНА СЭНДВИЧ ПАНЕЛЕЙ

Выбор толщины утеплителя находится в прямой зависимости от того, в каком температурном режиме (внутренняя и внешняя температура воздуха) будет происходить их эксплуатация. В соответствии с этим происходит теплотехнический расчет. К примеру, при температуре внутреннего воздуха в +18 градусов для Москвы и Московской области толщина различных утеплителей примерно таковы:

  •  пенополистирол – 120мм.;
  •  минеральная вата – 150мм.
  •  пенополистирол – 180мм.;
  •  минеральная вата – 250мм.
  •

    Данный расчет выполнен с учетом ГСОП, однако выбирая толщину утеплителя сэндвич панели, необходимо так же руководствоваться еще и планируемыми эксплуатационными затратами на обогрев строящегося здания. Соответственно, при большей толщине сэндвич панели, эти расходы будут ниже, однако траты на само строительство несколько увеличатся. Срок окупаемости подобных дополнительных затрат – 2-3 отопительных сезона.



    ГЕОМЕТРИЯ ПАНЕЛЕЙ

    Определение вида профиля и геометрии панелей, происходит на этапе проектирования. Производится так называемый проект раскладки сэндвич панелей. Эту работу быстро и качественно могут выполнить специалисты нашей компании. При проработке этого проекта учитываются все зазоры, выпуски, подрезки, примыкания и стыковки используемых сэндвич панелей. Непременный элемент данного этапа работ – обмер объекта. Для этого специалист компании готов выехать на строительную площадку.



    ВЫБОР ПОСТАВЩИКА

    Большое значение при выборе завода-производителя – доверие. Полностью можно доверять только тому производителю, в качестве работы которого Вы полностью уверены, сами видели, как работает производство и какого качества материал используется. Представители нашей компании лично побывали на всех заводах-партнерах и убедились в том, что поставляемые сэндвич панели полностью соответствуют заявленному качеству.





    СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ СЭНДВИЧ ПАНЕЛЕЙ

    Сравнительные характеристики с утеплителем пенополиизоцианурат (PIR), минераловатными, базальтовыми:



  • Наименование параметра PIR Мин. вата базальтовая
  • Объёмная масса кг/м3 не более 45-50 115-200
  • Коэффициент теплопроводности Вт/м2°C не более 0,018 до 0,052
  • Влагопоглощение за 24 часа при относительной влажности 96%, объём % 0,05 > 0,2
  • Влагопоглощение за 24 часа при насыщении водой, объём % менее 2 более 20
  • Несущая способность при равномерно распределенных нагрузках кг/м2
  • Толщина панели Утеплитель PIR Утеплитель мин. вата на основе базальта
  •

    пролет в метрах

    3 6 3 6

    Для стеновых панелей

    100 129 32 78 —

    Для кровельных панелей

    Гофр. вниз 100 332 83 131 —

    Гофр. вверх 100 272 68 95 —

    Сравнительные характеристики сэндвич панелей:

    сопротивлений теплопередаче R (кв.м°С/Вт), цены на сэндвич панели, теплопроводности, влагопоглощения сэндвич панелей с различными наполнителями:



    Панели с наполнителями PIR

  • Т, мм 50 стен. 75 стен. 100 стен. 120 стен. 145 стен. 100 кров 120 кров
  • R 2,78 4,16 5,56 6,67 8,06 4,45 5,83
  • К-т теплопроводности 0,018 Вт/м°С
  • Влагопоглощение – не более 0,05 %
  • Плотность наполнителя 45 кг/м3
  •



    Панели с наполнителем из полистирола

  • Т, мм 60 стен. 80 стен. 100 стен. 140 стен. 200 стен. 120 кров. 150 кров.
  • R 1,54 2,05 2,56 3,59 5,13 3,08 3,85
  • К-т теплопроводности 0,039 Вт/м°C)
  • Влагопоглощение – не более 0,05 %
  • Плотность наполнителя 20 кг/м3
  •



    Панели с базальтовыми наполнителями

  • Т, мм 60 стен. 80 стен. 100 стен. 140 стен. 200 стен. 120 кров. 200 кров.
  • R 1,2 1,6 2,0 2,8 4,0 2,4 4,0
  • К-т теплопроводности 0,05 Вт/м°С
  • Влагопоглощение – более 20 %
  • Плотность наполнителя 100 – 250 кг/м3
  •

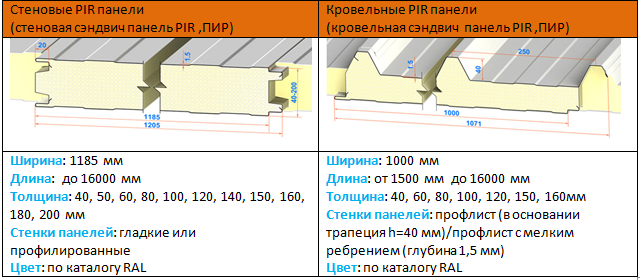

    Сэндвич-панели, созданные на основе утеплителя PIR

    Данные сэндвич панели совершенно не гигроскопичны. Процент водопоглощения не превышает 2%. Они пожаробезопасны, так как при создании этого утеплителя использованы микрокапсулы углерода. При чрезмерном нагреве, углерод обволакивает собой утеплитель и не позволяет поддерживать температуру горения.

    Уровень теплоотдачи утеплителя PIR остается постоянным в течение всего срока службы сэндвич панели. И это притом, что благодаря тому, что структура материала остается неизменной под воздействием реальных температур, срок службы таких панелей практически не ограничен.

    Этот утеплитель совершенно не подвержен деформационным процессам под воздействием минусовых температур в зимний период. Материал обладает хорошими прочностными характеристиками. Прочность панелей с утеплителем из PIR обеспечивается за счет способности к высокой адгезии к внешним обшивкам сэндвич панели, а так же более высокой жесткости самой структуры пены. За счет хорошего запаса прочности, возможно использование более легкого и, соответственно, более недорогого металлокаркаса сооружения.



    КАТАЛОГ ЦВЕТОВ СЭНДВИЧ ПАНЕЛЕЙ (RAL)

    К сожалению, заказчик, не обладая всей полнотой информации относительно характеристик сэндвич панелей, очень легко может допустить ошибку при выборе этого строительного материала. Многие компании, занимающиеся изготовлением сэндвич панелей, просто не торопятся раскрывать весь набор присущих их продукции характеристик. Между тем, как при выборе одежды для человека, так и при подборе сэндвич панелей, необходимо учитывать индивидуальные особенности объекта. Чтобы не совершить ошибки и избежать необоснованных затрат, лучше всего обратиться за помощью к специалистам. Наши сотрудники помогут подобрать сэндвич панели, которые лучше всего подойдут для строительства конкретного здания, сделают все необходимые расчеты и, минуя посредников, доставят необходимые материалы прямо на строительную площадку.

    Основные цвета сэндвич панелей

    Технические характеристики сэндвич панелей

    Сравнительно новым стройматериалом на современном рынке являются сэндвич панели, технические характеристики которых вызывают большой интерес. Они представляют собой легкую трехслойную плиту, которая состоит из 2-х жестких слоев, а посередине находится утеплитель. Характеристики панелей отличаются друг от друга в зависимости от назначения и материала. Толщина панелей одного и того же вида должна соответствовать стандартным размерам, а длину и ширину продукции производитель определяет самостоятельно.

    Чем же отличаются характеристики сэндвич панелей стеновых от остальных? Стандартные размеры панелей для стен: 3000х1100х30 мм, 3000х1100х25 мм, 3000х1100х15 мм. Как видно, отличаются стеновые панели толщиной, что позволяет использовать их для разного вида стен, внутренних или внешних. На вес панели оказывает влияние тип наполнителя, самый легкий наполнитель – пенополистирол. Существует стандартное соответствие между весом и толщиной панелей, которое измеряется на 1 погонный метр. Также при строительстве логистических и торговых центров, учитывается коэффициент теплового расширения данных стройматериалов.

    Немного по-другому выглядят кровельные сэндвич панели, характеристики которых отличаются тонкостью, поскольку тяжелая крыша создает помехи в установке. Толщина металлических слоев, как правило, от 0,5 до 1 мм, этого вполне достаточно, чтобы обеспечить надежную кровлю строения. В зависимости от утеплителя общая ширина кровельной панели составляет от 50 до 200 мм, при этом, зачастую внутри минеральный утеплитель. Вес панели зависит от толщины, так 50 миллиметровая панель будет весить 18 кг на м3, при этом 200 миллиметровая – 38 кг. Если сравнивать длину кровельных панелей, минимальная длина – 2 м, при этом максимальная — 9 м.

    Для изготовления откосов для оконных и дверных откосов используют сэндвич панели ПВХ, технические характеристики которых отличаются легкостью и хорошими теплоизолирующими способностями. Материалом наружного слоя могут быть плотные листы ПВХ, вспененный лист ПВХ или слоистый пластик. Плотные листы, как правило, выполняются в виде листа, толщиной 1 мм, с размерами 3000х1500 мм. Вспененный лист обеспечивают дополнительную теплоизоляцию, благодаря экструзионному способу изготовления. Слоистый пластик образуется путем пропитывания смолами как бы «пачки бумаг», после прессования которой, получается удобный и надежный стройматериал. Внутри панели из ПВХ наполняются экструдированным пенополистиролом. Толщина панели варьируется от 10 до 24 мм.

    РОСПАНЕЛЬ — Характеристики сэндвич панелей

    Габариты стеновой сэндвич-панели

    Длина:

    до 9600 мм

    Тип замка:

    Z-LOCK

    Габаритная ширина:

    1200 мм

    Монтажная ширина:

    1185 мм

    Толщина:

    50-250 мм


    Рис.1 Стеновая Z-LOCK обкладка

    Тип соединения стеновой сэндвич-панели



    Габариты фальцевой кровельной сэндвич-панели

    Длина: до 9600 мм
    Тип замка: двойной стоячий фальц (F-LOCK)
    Габаритная ширина: 1200 мм
    Монтажная ширина: 1185 мм
    Толщина: 50-250 мм

    Рис.2 Кровельная F-LOCK фальцевая обкладка

    Тип соединения кровельной сэндвич-панели



    Сводная таблица характеристик стеновых и кровельных сэндвич-панелей (F-LOCK) с минераловатным утеплителем плотностью 100-120 кг. /м3 и покрытием оцинкованных металлических (с двух сторон) обшивок полиэфирной эмалью («полиэстер»)

    Толщина панели, мм

    50

    80

    100

    120

    150

    200

    Удельный вес, кг/м2

    14,3

    16,6

    19,0

    21,0

    24,0

    30,6

    Звукоизоляция, дБ

    31

    32

    33

    33

    34

    36

    Сопротивление теплопередаче, R0м2.0С/Вт

    1,1

    1,5

    2,0

    2,4

    3,0

    4,0

    Предел огнестойкости

    EI 30

    EI 60

    EI 60

    EI 90

    EI 120

    EI 150

    Теплопроводность утеплителя, Вт/(м*К), не более, при температуре 298 К

    0,04

    Ширина панели, мм

    1185

    Длина панели, мм

    0 — 9000

    Группа горючести утеплителя

    НГ

    Сводная таблица характеристик стеновых и кровельных сэндвич-панелей (F-LOCK) с пенополистирольным утеплителем ПСБ-С-25 и с покрытием оцинкованных металлических (с двух сторон) обшивок полиэфирной эмалью («полиэстер»)

    Толщина панели, мм

    50

    80

    100

    120

    150

    200

    Удельный вес, кг/м2

    9,81

    9,88

    9,94

    10,71

    11,87

    12,30

    Звукоизоляция, дБ

    31

    31

    32

    32

    34

    36

    Сопротивление теплопередаче, R0м2. 0С/Вт

    1,54

    2,05

    2,56

    3,08

    3,85

    5,13

    Теплопроводность утеплителя, Вт/(м*К), не более

    0,039

    Ширина панели, мм

    1185

    Длина панели, мм

    0 — 9000

    Предел огнестойкости

    EI 15

    Группа горючести утеплителя

    Г1

    Несущая способность кровельных сэндвич-панелей (F-LOCK) производства компании РОСПАНЕЛЬ с минераловатным утеплителем плотностью 100-140 кг./м3 и покрытием оцинкованных металлических (с двух сторон) обшивок полиэфирной эмалью («полиэстер») толщиной 0,5 мм.

    Несущая способность кг/м² при пролете, м

    Однопролетная схема нагружения

    Пролёт, м

    2

    3

    4

    5

    6

    Толщина панели 100 мм, кг/м²

    250

    160

    110

    85

    60

    Толщина панели 120 мм, кг/м²

    310

    200

    140

    100

    85

    Толщина панели 150 мм, кг/м²

    400

    250

    180

    140

    110

    Толщина панели 200 мм, кг/м²

    500

    350

    250

    200

    150

    Ширина опирания панели, мм

    80

    80

    80

    100

    100

    Утеплитель

    Минераловатный утеплитель стеновой с плотностью 100-120 кг/м3 или кровельный с плотностью 100-140 кг/м3. Пенополистирольный утеплитель с антипиреновой добавкой ПСБ-С-25 (15,1-25,0 кг/м3), ПСБ-С-35 (25,1-35,0 кг/м3) или ПСБ-С-50 (35,1-50,0 кг/м3)

    Облицовочный материал

    Сталь листовая в рулонах толщиной 0,45-0,6 мм оцинкованная или обработанная специальным полимерным покрытием и окрашенная по каталогу RAL.

    Типы замков

    1. Стеновой замок Z-LOCK
    2. Фальцевый кровельный замок F-LOCK

    Технические характеристики сэндвич-панелей «Алютерм» — ООО «НТК»

    Сэндвич-панель – полностью готовый к монтажу трехслойный элемент, в основу которого положен современный, легкий наполнитель – пенополистирол или минеральная вата. Качественные характеристики панелей делают их незаменимыми при возведении быстромонтируемых зданий. Обладая несравненной легкостью и одновременной прочностью они позволяют снизить нагрузку на основание здания, тем самым исключая необходимость в организации сложного и дорогостоящего фундамента.

    К достоинствам сэндвича также следует относить:

    • Высокий уровень шумоизоляции;

    • Низкий коэффициент теплопроводности;

    • Скорость

    • Простоту монтажа.

    ​В процессе изготовления стеновых и кровельных сэндвич-панелей «АлюТерм» используются профилированные стальные листы толщиной 0,5 мм, покрытые декоративно-защитным лакокрасочным слоем, и утеплитель. Между собой слои скрепляются полиуретановым клеем, обеспечивающим надежную герметизацию. Замковое соединение типа Z-Lock увеличивает ценность панелей в монтажных работах, так как обеспечивает более надежное соединение.

    Стеновые панели могут монтироваться, как в вертикальном, так и в горизонтальном положении. Воспользовавшись предложением компании ООО «НТК», вы можете отрегулировать длину панели самостоятельно.

    Характеристики сэндвич-панелей

     *в отдельных случаях может достигать 14 метров;

    ** расчетные теплотехнические показатели минеральной ваты приняты по Протоколу No09к/14 квалификационных испытаний по определению срока эффективной эксплуатации изделий из минеральной ваты ТМ «IZOVAT», пенополистирола — по СНиП 23-02 «Тепловая защита зданий»;

    *** значения приведены для стеновых панелей;

    **** усредненные данные, получены на основе показателей панели с толщиной утеплителя 120 мм.

    Подробнее ознакомиться с характеристиками каждого из товаров можно в каталоге. В случае возникновения дополнительных вопросов, за квалифицированной консультацией обратитесь к менеджеру ООО «НТК».

    Что такое сэндвич-панель? | Стеновые сэндвич-панели

    Образец сэндвич-панели для отображения поперечного сечения

    Проще говоря, сэндвич-панель — это тип панели, состоящий из трех (а иногда и более) материалов, которые склеиваются вместе, образуя один. Сэндвич-панели используются в различных сферах строительной индустрии, от кровельных панелей до панелей пола и стен, из которых состоит само здание. Сэндвич-панели также могут называться композитными панелями, что означает, что они сформированы из более чем одного типа материала.

    Сэндвич-панели называют сэндвич-панелями из-за их конфигурации. Панели состоят из трех основных компонентов: двух обращенных наружу слоя и толстого сердечника; две внешние панели действуют как «хлеб» сэндвича, а сердцевина — это мясо.


    Получите ценовое предложение для стеновых сэндвич-панелей!


    Обычно два обращенных наружу слоя наносятся для увеличения общей прочности панели или, в некоторых случаях, к сэндвич-панели могут быть добавлены дополнительные слои для улучшения других ее характеристик.Продолжая аналогию с сэндвичем, иногда могут потребоваться дополнительные «ингредиенты» (материалы), чтобы сделать идеальную сэндвич-панель для вас.

    Для нашей системы стеновых сэндвич-панелей эти специфические характеристики обычно являются наиболее важными: STC (класс передачи звука) рейтинг, R-Value и огнестойкость .

    Каждая из этих характеристик панели может быть чрезвычайно важной для проекта, в зависимости от среды, в которой будет находиться система сэндвич-панелей.Например, для системы стеновых панелей, поставляемой на склад в штате Мэн, может потребоваться другой тип панели, чем на химическом предприятии в Аризоне.

    Пример сэндвич-панели с дополнительной стальной обшивкой для дополнительной прочности

    Рейтинг STC

    Начнем с рейтинга STC панели. STC , обозначающий Класс передачи звука , означает способность панелей уменьшать проходящий через него шум. Эта характеристика наиболее важна на предприятиях тяжелой промышленности или на любом предприятии, где работники должны выдерживать громкий шум в течение длительного периода времени.

    Самый эффективный способ повысить рейтинг STC многослойной стеновой панели — это добавить дополнительные подложки, которые помогут поглощать шум. Для изготовления панелей мы использовали специально разработанную древесноволокнистую плиту, которую можно добавить к любой из наших конфигураций панелей, чтобы мгновенно повысить ее рейтинг STC. Эти звукоизоляционные панели часто используются при установке модульных комнат отдыха, офисов и конференц-залов в помещениях с уровнем шума выше среднего.


    R-значение

    Еще одной важной характеристикой сэндвич-панели является ее R-Value. R-Value — это общий термин для строительства и строительства, который относится к изоляционным свойствам материалов или их способности противостоять потоку тепла . Стандартная стеновая панель Panel Built имеет толщину 3 дюйма (хотя это может быть изменено для конкретных применений). Чтобы увеличить R-Value панели, вам необходимо сделать изолирующую часть панели (сердцевину) как можно более толстой или сконструировать панель из другого материала сердцевины.

    В некоторых помещениях специального назначения можно использовать более высокую R-ценность для экономии энергии

    Например, возьмем нашу популярную стеновую панель из гипса / гипса.Глядя на ее конфигурацию, панель G / G имеет две гипсокартонные плиты 1/2 дюйма с каждой стороны, оставляя 2 дюйма изоляции для полистирольного ядра. Эта конфигурация предлагает значение R, равное 11. Однако мы можем изменить изоляцию гипсовой / гипсовой панели на сердцевину из поли-ISO и мгновенно повысить значение R до 17, что значительно повысит термостойкость конструкции.

    Сэндвич-панели с повышенным значением R-ценности можно встретить в более жарких и холодных средах, чем обычно.Если стеновая панель хорошо удерживает внешнее тепло снаружи, то она также будет хорошо удерживать внутреннее тепло внутри.


    Класс огнестойкости

    Последний и, возможно, самый важный фактор для вашей стеновой сэндвич-панели — это огнестойкость, которую она обеспечивает. Уровни огнестойкости иногда бывает трудно понять и полностью понять, потому что нормативные акты могут использовать различные измерения для определения их огнестойкости. Чтобы получить полное изложение разницы в наших рейтингах огнестойкости, посетите раздел «Стеновые системы с рейтингом огнестойкости: руководство для начинающих».

    Но вот краткое изложение…

    Классификация панелей Panel Built Стандартная сэндвич-панель

    Panel Built (гипс / гипс) имеет рейтинг класса A , что означает, что она не выдерживает пламени, но может воспламениться. Чтобы изменить огнестойкость системы стеновых панелей, вы должны изменить материалы, из которых состоит стеновая панель (и, как правило, оболочка здания в целом).

    Однако, для более жестких условий эксплуатации, Panel Built также предлагает панель с рейтингом пожаробезопасности 1 час .«1 час огнестойкости» — относится к сборке, способной выдержать стандартное (ASTM) воздействие огня в течение часа. После этого стену обрызгивают водой из пожарного шланга. Если стена выдерживает обводку из шланга, сборка считается огнестойкой на 1 час. Сэндвич-панель 1 Hour от Panel Built все еще может быть настроена, но всегда будет содержать 2-дюймовый сердечник из минеральной ваты и стальную шпильку 20 калибра каждые 12 дюймов.

    Между стеновой панелью класса A и 1-часовым классом пожаротушения компания Panel Built предлагает «негорючую» панель .Это для объектов, которые предпочли бы некоторую дополнительную противопожарную защиту, но 1-часовая панель, вероятно, будет излишним. Эта панель имеет конфигурацию, аналогичную нашей 1-часовой панели, но реже используется стальная шпилька калибра 20.

    В целом, степень противопожарной защиты, которая потребуется сэндвич-панели, будет во многом зависеть от окружающей среды, в которой она находится. На объектах с большим количеством горючих материалов и химикатов обычно требуется более высокий уровень противопожарной защиты.Однако в некоторых случаях местные постановления могут требовать более высокого уровня защиты. В этом случае может быть очень полезно, чтобы компетентный дилер Panel Built помог вам определить, какой уровень противопожарной защиты лучше всего подходит для вас.


    Панельное здание с индивидуальной глянцевой черной облицовкой стен

    Но почему сэндвич-панели?

    До сих пор мы много говорили о том, из чего состоят сэндвич-панели, и о некоторых характеристиках, которые их отличают, но почему вы должны выбирать сэндвич-панели в первую очередь? В чем преимущество использования этой стенной системы перед другими?


    Массовое производство с настройкой

    Самым большим преимуществом, которое дает вам система сэндвич-панелей Panel Built, является экономия на затрат на серийно производимый продукт , который все еще может оставаться очень гибким .

    Для большинства наших проектов панелей мы можем каждый раз использовать одну и ту же систему панелей. Эта система панелей может быть сконфигурирована в любом макете, который нужен конечному потребителю, используя нашу систему переплетных столбов, чтобы прикрепить их друг к другу. Однако, если потребуется одна из наших сэндвич-панелей, изготовленных по индивидуальному заказу, мы сможем быстро заменить ее на другой материал. После этого изготовленная на заказ панель по-прежнему идеально вписывается в нашу стандартную сборку стеновых панелей, сводя к минимуму любые дополнительные работы по изготовлению или сборке.


    Невероятное удобство на рабочем месте

    Помимо экономии средств, сэндвич-панели невероятно просто и быстро устанавливаются на стройплощадке по сравнению с панелями, изготовленными вручную. Используя Panel Built, мы отправляем все стеновые панели, которые потребуются вашему проекту, прямо на место работы. Панели предварительно вырезаны и промаркированы, чтобы легко соответствовать чертежу проекта в САПР, который предоставляется с каждым новым проектом. Это означает, что наши сэндвич-панели могут быть установлены на месте без необходимости дополнительного изготовления на месте.

    Сборный характер нашей системы панелей, ваш проект может быть доставлен и установлен быстрее, чем при использовании традиционных методов строительства. Кроме того, поскольку все производственные процессы выполняются на нашем модульном строительном предприятии, сама рабочая площадка намного чище, проще в обслуживании и в целом гораздо менее разрушительна.


    Если у вас есть какие-либо вопросы о нашей системе сэндвич-панелей, позвоните нам по телефону 800.636.3873 , отправьте нам письмо по адресу info @ panelbuilt.com , или вы можете поговорить с нами в нашей функции LiveChat в правом нижнем углу экрана. Наша главная цель — решить ваши космические потребности с помощью превосходного качества и отличного обслуживания клиентов


    Примеры стеновых сэндвич-панелей

    Сэндвич-панель — Designing Buildings Wiki

    Сэндвич-панели (иногда называемые композитными панелями или структурными изоляционными панелями (СИП)) состоят из двух слоев жесткого материала, прикрепленных к обеим сторонам легкого сердечника. Три компонента действуют вместе как составная часть; то есть комбинация характеристик компонентов приводит к лучшей производительности, чем было бы возможно, если бы они действовали по отдельности.

    Облегченный сердечник удерживает две стороны в правильном положении, противостоит силам сдвига и обеспечивает изоляцию, в то время как две поверхности обеспечивают прочность, устойчивость к погодным условиям и ударам, а также противостоят силам растяжения и сжатия в плоскости.

    Сэндвич-панели Системы включают сами панели, стыки между ними, крепления (часто скрытые) и систему поддержки.

    Композитные облицовочные системы использовались в течение значительного времени, в частности, для производства транспортных средств, таких как поезда и самолеты, но разработка усовершенствованных сэндвич-панелей для облицовки зданий впервые началась в 1930-х годах, когда они были исследованы организациями. таких как Лаборатория лесных товаров, и используется архитекторами, включая Фрэнка Ллойда Райта. После Второй мировой войны они становились все более популярными.

    Современные сэндвич-панели могут быть плоскими, гнутыми, изогнутыми и соединяться друг с другом в практически неограниченном диапазоне конфигураций и доступны в широком разнообразии цветов, отделки, толщины, деталей кромок и профилей в зависимости от требований к характеристикам.

    Как правило, они производятся за пределами строительной площадки и особенно полезны там, где требуется высококачественная облицовка с хорошей структурной прочностью, высоким уровнем изоляции и малым весом.

    Сэндвич-панели широко используются в качестве наружной облицовки одно- и многоэтажных зданий, где от них требуется обеспечить устойчивость к атмосферным воздействиям, а также к ветровой нагрузке, нагрузкам доступа, собственному весу и т. Д. Однако они также используются для создания изолированных внутренних ограждающих конструкций, потолочных панелей, перегородок (например, в холодильных камерах) и для огнестойких стен отсеков.

    Типы зданий, в которых обычно используются сэндвич-панели , включают:

    Внешние поверхности сэндвич-панелей чаще всего изготавливаются из таких металлов, как:

    Однако можно использовать и другие материалы:

    Системы облицовки обычно включают жесткий полиуретановый сердечник, но другие материалы сердечника включают:

    Сэндвич-панели можно выбрать из-за их:

    Однако могут возникнуть особые трудности, связанные со зданиями, содержащими горючие сэндвич-панели .Для получения дополнительной информации см. Огнестойкость систем сэндвич-панелей, Ассоциация британских страховщиков, май 2003 г.

    Сэндвич-панель — Designing Buildings Wiki

    Сэндвич-панели (иногда называемые композитными панелями или структурными изоляционными панелями (СИП)) состоят из двух слоев жесткого материала, прикрепленных к обеим сторонам легкого сердечника. Три компонента действуют вместе как составная часть; то есть комбинация характеристик компонентов приводит к лучшей производительности, чем было бы возможно, если бы они действовали по отдельности.

    Облегченный сердечник удерживает две стороны в правильном положении, противостоит силам сдвига и обеспечивает изоляцию, в то время как две поверхности обеспечивают прочность, устойчивость к погодным условиям и ударам, а также противостоят силам растяжения и сжатия в плоскости.

    Сэндвич-панели Системы включают сами панели, стыки между ними, крепления (часто скрытые) и систему поддержки.

    Композитные облицовочные системы использовались в течение значительного времени, в частности, для производства транспортных средств, таких как поезда и самолеты, но разработка усовершенствованных сэндвич-панелей для облицовки зданий впервые началась в 1930-х годах, когда они были исследованы организациями. таких как Лаборатория лесных товаров, и используется архитекторами, включая Фрэнка Ллойда Райта. После Второй мировой войны они становились все более популярными.

    Современные сэндвич-панели могут быть плоскими, гнутыми, изогнутыми и соединяться друг с другом в практически неограниченном диапазоне конфигураций и доступны в широком разнообразии цветов, отделки, толщины, деталей кромок и профилей в зависимости от требований к характеристикам.

    Как правило, они производятся за пределами строительной площадки и особенно полезны там, где требуется высококачественная облицовка с хорошей структурной прочностью, высоким уровнем изоляции и малым весом.

    Сэндвич-панели широко используются в качестве наружной облицовки одно- и многоэтажных зданий, где от них требуется обеспечить устойчивость к атмосферным воздействиям, а также к ветровой нагрузке, нагрузкам доступа, собственному весу и т. Д. Однако они также используются для создания изолированных внутренних ограждающих конструкций, потолочных панелей, перегородок (например, в холодильных камерах) и для огнестойких стен отсеков.

    Типы зданий, в которых обычно используются сэндвич-панели , включают:

    Внешние поверхности сэндвич-панелей чаще всего изготавливаются из таких металлов, как:

    Однако можно использовать и другие материалы:

    Системы облицовки обычно включают жесткий полиуретановый сердечник, но другие материалы сердечника включают:

    Сэндвич-панели можно выбрать из-за их:

    Однако могут возникнуть особые трудности, связанные со зданиями, содержащими горючие сэндвич-панели .Для получения дополнительной информации см. Огнестойкость систем сэндвич-панелей, Ассоциация британских страховщиков, май 2003 г.

    Сэндвич-панель — Designing Buildings Wiki

    Сэндвич-панели (иногда называемые композитными панелями или структурными изоляционными панелями (СИП)) состоят из двух слоев жесткого материала, прикрепленных к обеим сторонам легкого сердечника. Три компонента действуют вместе как составная часть; то есть комбинация характеристик компонентов приводит к лучшей производительности, чем было бы возможно, если бы они действовали по отдельности.

    Облегченный сердечник удерживает две стороны в правильном положении, противостоит силам сдвига и обеспечивает изоляцию, в то время как две поверхности обеспечивают прочность, устойчивость к погодным условиям и ударам, а также противостоят силам растяжения и сжатия в плоскости.

    Сэндвич-панели Системы включают сами панели, стыки между ними, крепления (часто скрытые) и систему поддержки.

    Композитные облицовочные системы использовались в течение значительного времени, в частности, для производства транспортных средств, таких как поезда и самолеты, но разработка усовершенствованных сэндвич-панелей для облицовки зданий впервые началась в 1930-х годах, когда они были исследованы организациями. таких как Лаборатория лесных товаров, и используется архитекторами, включая Фрэнка Ллойда Райта. После Второй мировой войны они становились все более популярными.

    Современные сэндвич-панели могут быть плоскими, гнутыми, изогнутыми и соединяться друг с другом в практически неограниченном диапазоне конфигураций и доступны в широком разнообразии цветов, отделки, толщины, деталей кромок и профилей в зависимости от требований к характеристикам.

    Как правило, они производятся за пределами строительной площадки и особенно полезны там, где требуется высококачественная облицовка с хорошей структурной прочностью, высоким уровнем изоляции и малым весом.

    Сэндвич-панели широко используются в качестве наружной облицовки одно- и многоэтажных зданий, где от них требуется обеспечить устойчивость к атмосферным воздействиям, а также к ветровой нагрузке, нагрузкам доступа, собственному весу и т. Д. Однако они также используются для создания изолированных внутренних ограждающих конструкций, потолочных панелей, перегородок (например, в холодильных камерах) и для огнестойких стен отсеков.

    Типы зданий, в которых обычно используются сэндвич-панели , включают:

    Внешние поверхности сэндвич-панелей чаще всего изготавливаются из таких металлов, как:

    Однако можно использовать и другие материалы:

    Системы облицовки обычно включают жесткий полиуретановый сердечник, но другие материалы сердечника включают:

    Сэндвич-панели можно выбрать из-за их:

    Однако могут возникнуть особые трудности, связанные со зданиями, содержащими горючие сэндвич-панели .Для получения дополнительной информации см. Огнестойкость систем сэндвич-панелей, Ассоциация британских страховщиков, май 2003 г.

    Сэндвич-панель — Designing Buildings Wiki

    Сэндвич-панели (иногда называемые композитными панелями или структурными изоляционными панелями (СИП)) состоят из двух слоев жесткого материала, прикрепленных к обеим сторонам легкого сердечника. Три компонента действуют вместе как составная часть; то есть комбинация характеристик компонентов приводит к лучшей производительности, чем было бы возможно, если бы они действовали по отдельности.

    Облегченный сердечник удерживает две стороны в правильном положении, противостоит силам сдвига и обеспечивает изоляцию, в то время как две поверхности обеспечивают прочность, устойчивость к погодным условиям и ударам, а также противостоят силам растяжения и сжатия в плоскости.

    Сэндвич-панели Системы включают сами панели, стыки между ними, крепления (часто скрытые) и систему поддержки.

    Композитные облицовочные системы использовались в течение значительного времени, в частности, для производства транспортных средств, таких как поезда и самолеты, но разработка усовершенствованных сэндвич-панелей для облицовки зданий впервые началась в 1930-х годах, когда они были исследованы организациями. таких как Лаборатория лесных товаров, и используется архитекторами, включая Фрэнка Ллойда Райта. После Второй мировой войны они становились все более популярными.

    Современные сэндвич-панели могут быть плоскими, гнутыми, изогнутыми и соединяться друг с другом в практически неограниченном диапазоне конфигураций и доступны в широком разнообразии цветов, отделки, толщины, деталей кромок и профилей в зависимости от требований к характеристикам.

    Как правило, они производятся за пределами строительной площадки и особенно полезны там, где требуется высококачественная облицовка с хорошей структурной прочностью, высоким уровнем изоляции и малым весом.

    Сэндвич-панели широко используются в качестве наружной облицовки одно- и многоэтажных зданий, где от них требуется обеспечить устойчивость к атмосферным воздействиям, а также к ветровой нагрузке, нагрузкам доступа, собственному весу и т. Д. Однако они также используются для создания изолированных внутренних ограждающих конструкций, потолочных панелей, перегородок (например, в холодильных камерах) и для огнестойких стен отсеков.

    Типы зданий, в которых обычно используются сэндвич-панели , включают:

    Внешние поверхности сэндвич-панелей чаще всего изготавливаются из таких металлов, как:

    Однако можно использовать и другие материалы:

    Системы облицовки обычно включают жесткий полиуретановый сердечник, но другие материалы сердечника включают:

    Сэндвич-панели можно выбрать из-за их:

    Однако могут возникнуть особые трудности, связанные со зданиями, содержащими горючие сэндвич-панели .Для получения дополнительной информации см. Огнестойкость систем сэндвич-панелей, Ассоциация британских страховщиков, май 2003 г.

    Сэндвич-панель — Designing Buildings Wiki

    Сэндвич-панели (иногда называемые композитными панелями или структурными изоляционными панелями (СИП)) состоят из двух слоев жесткого материала, прикрепленных к обеим сторонам легкого сердечника. Три компонента действуют вместе как составная часть; то есть комбинация характеристик компонентов приводит к лучшей производительности, чем было бы возможно, если бы они действовали по отдельности.

    Облегченный сердечник удерживает две стороны в правильном положении, противостоит силам сдвига и обеспечивает изоляцию, в то время как две поверхности обеспечивают прочность, устойчивость к погодным условиям и ударам, а также противостоят силам растяжения и сжатия в плоскости.

    Сэндвич-панели Системы включают сами панели, стыки между ними, крепления (часто скрытые) и систему поддержки.

    Композитные облицовочные системы использовались в течение значительного времени, в частности, для производства транспортных средств, таких как поезда и самолеты, но разработка усовершенствованных сэндвич-панелей для облицовки зданий впервые началась в 1930-х годах, когда они были исследованы организациями. таких как Лаборатория лесных товаров, и используется архитекторами, включая Фрэнка Ллойда Райта. После Второй мировой войны они становились все более популярными.

    Современные сэндвич-панели могут быть плоскими, гнутыми, изогнутыми и соединяться друг с другом в практически неограниченном диапазоне конфигураций и доступны в широком разнообразии цветов, отделки, толщины, деталей кромок и профилей в зависимости от требований к характеристикам.

    Как правило, они производятся за пределами строительной площадки и особенно полезны там, где требуется высококачественная облицовка с хорошей структурной прочностью, высоким уровнем изоляции и малым весом.

    Сэндвич-панели широко используются в качестве наружной облицовки одно- и многоэтажных зданий, где от них требуется обеспечить устойчивость к атмосферным воздействиям, а также к ветровой нагрузке, нагрузкам доступа, собственному весу и т. Д. Однако они также используются для создания изолированных внутренних ограждающих конструкций, потолочных панелей, перегородок (например, в холодильных камерах) и для огнестойких стен отсеков.

    Типы зданий, в которых обычно используются сэндвич-панели , включают:

    Внешние поверхности сэндвич-панелей чаще всего изготавливаются из таких металлов, как:

    Однако можно использовать и другие материалы:

    Системы облицовки обычно включают жесткий полиуретановый сердечник, но другие материалы сердечника включают:

    Сэндвич-панели можно выбрать из-за их:

    Однако могут возникнуть особые трудности, связанные со зданиями, содержащими горючие сэндвич-панели .Для получения дополнительной информации см. Огнестойкость систем сэндвич-панелей, Ассоциация британских страховщиков, май 2003 г.

    Что нужно учитывать при выборе утеплителя для вашего проекта?

    С увеличением использования изоляционных панелей многие клиенты думают, что изолированные панели стали товаром.

    ЧТО ТАКОЕ ТОВАР?

    «Товар — это экономический товар или услуга, которые имеют полную или существенную взаимозаменяемость: то есть рынок рассматривает экземпляры товара как эквивалентные или почти эквивалентные, независимо от того, кто их произвел. (Википедия)

    На наш взгляд, рассматривать изоляционные панели как товар, безусловно, ошибочно.

    НА ЧТО ДЕЛАТЬ ПРИ ВЫБОРЕ ИЗОЛИРОВАННОЙ ПАНЕЛИ?

    ПЕРЕД ПОКУПКОЙ

    Перед покупкой теплоизоляционных панелей необходимо определить потребности вашего проекта.

    1. Какое будет применение панели: кровля или стена?
    2. Рабочая среда изоляционной панели: агрессивная или неагрессивная?
    3. Каковы требования пожарной безопасности проекта?
    4. Эстетические потребности проекта важны?
    5. Какая будет устойчивость кровли к снеговым нагрузкам?
    6. Какая будет устойчивость стены к ветровым нагрузкам?
    7. Вам нужна еще и шумоизоляция?

    КАКОЙ ТИП ПРОМЫШЛЕННОЙ ИЗОЛЯЦИИ ЛУЧШЕ?

    Нет лучшего типа изоляции.Существует тип утеплителя, который лучше подходит для вашего проекта.

    ИЗОЛИРОВАННЫЕ ПАНЕЛИ — НЕ ВСЕ ОДИН ОДИН ИЗОЛЯЦИЯ

    Изоляционные панели не все одинаковы. Некоторые характеристики отличают изолированные панели друг от друга. Поэтому очень важно сначала проверить характеристики утепленных панелей, чтобы они соответствовали требованиям проекта. И не стоит рассчитывать только на цену утепленных панелей.

    Например, плотность пены PUR или PIR, которая всегда должна быть не менее 40 кг / м2.Или толщина листов, которая должна соответствовать потребностям проекта с точки зрения сопротивления, эстетических потребностей и эффективности.

    Итак, нельзя ли называть теплоизоляционные панели товаром? Да, это неправильно. Потому что у нас может быть два продукта с разными ценами, но с разными характеристиками. Таким образом, было бы несправедливо предлагать ту же цену за 40-миллиметровую изолированную панель с обеими сторонами, предварительно окрашенными в 100-микронный ПВХ, и 40-миллиметровую панель с обеих сторон, предварительно окрашенную 25-микронным полиэстером .Почему?

    Потому что это продукт с превосходными характеристиками. Следовательно, он не может иметь ту же цену, что и продукт с худшими характеристиками.

    КАКИЕ ОСНОВНЫЕ ПРЕИМУЩЕСТВА СЭНДВИЧ-ПАНЕЛЕЙ?

    Основные характеристики сэндвич-панелей, которые привели к быстрому росту их использования, особенно в строительстве и холодильном оборудовании, включают:

    1. Термическое сопротивление. Использование сэндвич-панелей сводит к минимуму тепловые мосты через стыки;
    2. Звукоизоляция: установка системы с сэндвич-панелями способствует снижению распространения шума;
    3. Огнестойкость.Сэндвич-панели имеют разное поведение при возгорании, сопротивление и реакцию в зависимости от типа изоляции и толщины металлического листа. Пользователь должен будет выбирать между различными типами сэндвич-панелей в зависимости от требований;
    4. Герметичность: система сборки сэндвич-панелей помогает создавать воздухо- и водонепроницаемые здания.

    ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ

    Например, если вам нужно построить холодильную камеру для переработки морепродуктов, мы рекомендуем использовать покрытие, которое лучше сопротивляется агрессивной среде.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
