Сетка гост 23279 2019: ГОСТ 23279-2012 Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия (Переиздание), ГОСТ от 29 ноября 2012 года №23279-2012

Сварная арматурная сетка по ГОСТ: вес и другие характеристики

Содержание

ГОСТ 23279-2012 (85) регламентирует производство сварных сеток (плоских или рулонных), которые изготавливаются на производствах выпускающих продукцию для строительных организаций. Сетки используются для армирования сборных или монолитных изделий из бетона или железобетонных конструкций. Также их можно применять и для строительства различных малых конструкций, вроде теплиц, хозпостроек, беседок, и так далее.

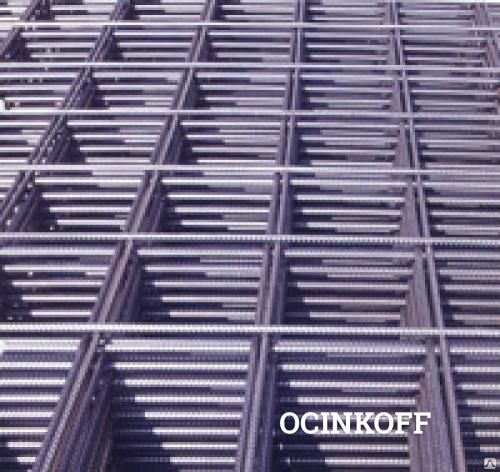

Арматурная сетка

Делаются сварные сетки, с применением арматурной стали (прутков или проволоки), толщиной от 3 до 40 мм. Наиболее востребованными являются изделия с размерами ячеек 50×50 и 100×100 мм.

ГОСТ 23279 опубликован в двух редакциях 1985 и 2012 годов практически одинакового содержания.

Классификация

Арматурные сетки разделяются по ГОСТ 23279-2012 (85) в соответствии со следующими характеристиками:

• диаметру (сечение) стержней или проволоки;
• конструктивному расположению арматуры.

От того, какой диаметр арматуры используется в производстве, происходит разделение этому параметру:

• легкие — имеют поперечные и продольные стержни от 3 до 10 мм;
• тяжелые — стержни, расположенные в одном направлении и имеющие диаметр от 12 мм.

Таблица параметров сеток согласно ГОСТ 23279-2012 на арматурные сетки

Еще одна подгруппа, которая определяется по направлению расположения арматуры:

• рабочая арматура, расположенная в одном направлении (поперечном или продольном), а распределительная в другом;
• рабочая арматура расположена по обоим направлениям.

к меню ↑

Характеристики

Арматурная сетка по ГОСТ 23279-2012 (85) имеет следующие типы:

• тип 1 (тяжелая) — диаметр рабочей арматуры больше чем у распределительной;
• тип 2 (тяжелая) — в обоих направлениях присутствует рабочая арматура;
• тип 3 (тяжелая) — рабочая арматура расположена в поперечном направлении и ее диаметр больше чем у распределительной;
• тип 4 (легкая) — поперечные стержни расположены по всей ширине сетки;
• тип 5 (легкая) — имеет смещенные поперечные стержни.

Сетки выпускаются в соответствии с ГОСТ 23279-2012 (85), в плоском или рулонном виде.

Читайте также: чем хороша флюсовая проволока для сварки, и как ее правильно применять?

В рулонах, только легкие с продольно направленной рабочей арматурой из проволоки, диаметр которой варьируется от 3 до 5 мм. Все стержни одного направления в конструкции должны иметь одинаковый диаметр.

Ячейки могут быть квадратными (50×50, 100×100 и т.д.) или прямоугольными.

При компоновке изделия из стержней разного диаметра в разных направлениях отношение меньшего сечения к большему не должно быть меньше 0,25.
к меню ↑

Параметры

Шаг стержней одного направления — это расстояние между ними и оно должно быть одинаковым по всей площади. Для тяжелых сеток первого типа допускается наличие у края изделия доборного шага поперечных стержней, который может быть равен 100, 200 и 300 мм.

Шаг стержней у арматурной сетки должен быть постоянным

Легкие арматурные сетки могут иметь в продольном направлении доборный шаг у краев или местах резки (резку осуществляют с помощью специальных ножниц, про которые можно почитать отдельно). Доборный шаг стержней расположенных продольно может иметь размеры от 50 мм до заданного размера ячейки (50×50, 100×100 мм), при этом у края он должен быть кратным 10 мм, а в местах резки 50 мм.

Поперечные составляющие арматурной сетки могут иметь доборный шаг от 50 до 250 мм, с условием кратности 10 (50×50, 100×100 мм).

Легкая арматура, изготовленная одной полосой, может быть с выпуском продольных стержней от 25 до 250 мм (кратным 5). Для поперечных допускаются значения в 15, 20 и 30 мм, или от 25 до 100 мм (с кратностью 25). Такие выпуски подходят для ячеек с размерами 50×50, 100×100, 100×250 мм.
к меню ↑

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»1955705077″>

Размеры

Эти параметры представлены в следующем виде: 50×50х4, 100×100х5. По цифрам можно определить, что ячейка представляет собой квадрат, стороны которого равны 5 (10) см, а диаметр стержня равен 4 (5) мм, по выше приведенным примерам.

Читайте также: как сделать станок для гибки арматуры своими руками, и что для этого потребуется?

Ячейки могут быть как квадратными, так и прямоугольными.

Ячейки у арматурной сетки могут быть как квадратными, так и прямоугольными

Ширина изделия (кладочной сетки) может колебаться в пределах от 110 до 250 мм для внутренних стен и перегородок и 380 — 640 для внешних стен и фундаментов, а арматурной — от 1 до 2 метров (длиной до 6 метров).

к меню ↑

Вес

Вес армированного изделия учитывается по квадратным метрам его площади.

Например:

1. 1 м² сетки 50×50х4, картой 2 на 1,5 метра, имеет вес 1,85 кг.
2. 1 м² сетки 100×100х5, картой 2 на 3 метра, имеет вес 2,90 кг.

С полными данные арматурной сетки по всем типоразмерам ячеек и диаметрам можно ознакомиться по таблице представленной в ГОСТ 23279-2012 (85).
к меню ↑

Технические требования

Сварные металлические сетки из арматурной стали изготовляются по ГОСТ 23279-2012 (85) и конкретным рабочим чертежам, а также сопровождающей технологической документации.

Рабочая арматура в тяжелых сетках изготавливается из стали класса А-III сечением прутка 10-40 мм. В отдельных случаях допускается использование стали А-I диаметром 10-32 мм.

Распределительная арматура тяжелых сеток (тип 1) изготавливается из стали А-III (6-16 мм), а в типе 3 — стали А-III (10-16мм) и стали А-I (6-16 мм).

Таблица характеристик арматуры в зависимости от ее класса производства

Для легких сеток используется класс стали В500С (4-5 мм), арматурная проволока из стали класса Вр-1 (3-5 мм) и арматура из стали марок А-III и А-I (6-10 мм).

Распределительной арматурой может служить сталь В500С диаметром 4-5 мм и проволока В-l диаметром 3-5 мм.

Соединение стержней в местах их пересечения осуществляется при помощи контактной точечной сварки, режимы работы которой должны соответствовать нормативным документам.

В изделиях выполненных с применением стали марки А-I, в обязательном порядке, должны быть скреплены все пересечения стержней. При компоновке изделия из стержней и проволоки, допускается соединение пересечений сваркой через одно или два в шахматном порядке. В этом случае два стержня идущие по краям изделия должны быть скреплены в обязательном порядке.

Допускается максимум два несварных пересечения (с помощью фиксаторов) на площади в 1 м² из обязательного к скреплению количества соединений.
к меню ↑

Маркировка, перевозка и хранение

Данные по изделию, упакованному в пакеты или рулоны, должны быть указаны на двух бирках из металла или фанеры, которые крепятся с двух разных сторон.

Арматурная сетка поставляется листами или в руллонах

Общий вес одной упакованной единицы не должен превышать трех тонн. Сетки в пакетах перевязываются мягкой проволокой в четырех местах, а рулоны в трех.

Информация на бирках указывает следующее:

• название (товарный знак) предприятия, которое изготовило продукцию;
• тип (условное обозначение) изделия;
• количество единиц в пакете;
• вес пакета (рулона) в тоннах;
• дату производства и номер выпущенной партии.

При перевозке и погрузочно-разгрузочных работах, необходимо придерживаться правил по технике безопасности, а также соблюдать меры предосторожности направленные на сохранность изделия от механических повреждений.

Хранение допустимо в крытых помещениях с распределением по маркам и штабелями, высота которых не превышает 2-х метров. Рулоны могут быть сложены в ярусы, количество которых не превышает 3-х. При формировке большого количества штабелей, между ними должен быть оставлен свободный проход, ширина которого не менее 0,5 м.

к меню ↑

Как производят арматурную сетку? (видео)

Статьи по теме:



Портал об арматуре » Все что важно знать об арматурной сетке

Сетка сварная | Сетка арматурная сварная

Сетка сварная арматурная для железобетонных изделий и конструкций производится в форме плоских карт или рулонов из арматурной стали или проволоки диаметром от 3 до 12 миллиметров с перпендикулярным расположением стержней, в соответствии с ГОСТ 23279-2012 (взамен ГОСТ 23279-85). Размер Хар-ки заготовки Ширина, метры Длина, метры Выпуск, мм Сетка сварная 50х50х3 3ВР-1 0,35-2 2-6 25 Сетка сварная 50х50х4 4ВР-1 0,35-2 2-6 25 Сетка сварная 50х50х5 5ВР-1 0,35-2 2-6 25 Сетка сварная 100х100х3 3ВР-1 1,5-2 2-6 25 Сетка сварная 100х100х4 4ВР-1 1,5-2 2-6 25 Сетка сварная 100х100х5 5ВР-1 1,5-2 2-6 25 Сетка сварная 100х100х6 6В500С 1,5-2 2-6 25 Сетка сварная 100х100х8 8В500С 1,5-2 2-6 25 Сетка сварная 150х150х3 3ВР-1 1,5-2 2-6 25 Сетка сварная 150х150х4 4ВР-1 1,5-2 2-6 25 Сетка сварная 150х150х5 5ВР-1 1,5-2 2-6 25 Сетка сварная 150х150х6 6В500С 1,5-2 2-6 25 Сетка сварная 150х150х8 8В500С 1,5-2 2-6 25 Сетка сварная 150х150х10 10В500С 1,5-2 2-6 25 Сетка сварная 200х200х3 3ВР-1 1,5-2 2-6 25 Сетка сварная 200х200х4 4ВР-1 1,5-2 2-6 25 Сетка сварная 200х200х5 5ВР-1 1,5-2 2-6 25 Сетка сварная 200х200х6 6В500С 1,5-2 2-6 25 Сетка сварная 200х200х8 8В500С 1,5-2 2-6 25 Сетка сварная 200х200х10 10В500С 1,5-2 2-6 25 Сварные сетки в форме рулонов изготавливаются из арматурной проволоки диаметром до 5 мм. Сварные сетки в форме плоских карт изготавливаются из арматурной стали или проволоки любого диаметра, предусмотренного ГОСТ или ТУ на соответствующий прокат, из рядовых свариваемых углеродистых марок стали, например Ст3. Действительные отклонения линейных размеров арматурной сетки не должны превышать значения, предусмотренные ГОСТ 10922-2012 (взамен ГОСТ 10922-90). Мы поставляем сварные арматурные сетки с квадратными ячейками размером от 50х50 до 200х200 миллиметров из наличия на складе. Сетки с другими размерами квадратных ячеек и прямоугольными ячейками, а так же сетки из арматурной стали отличных диаметров производятся под заказ. Срок исполнения заказа от 3-х до 14 дней, в зависимости от наличия требуемого сырья, объема заказа и загрузки производства. Предназначены и применяются сварные сетки для армирования железобетонных изделий и конструкций, чаще всего арматурные сетки применяются при дорожном строительстве, однако встречаются и другие условия ее применения, например для строительства ограждений садовых участков, фермерских хозяйств, территорий промышленных и прочих объектов, сооружения различных клеток, армирования железобетонных конструкций с ненормированной прочностью. Купить сварную сетку в нашей компании можно со складов в Москве или под заказ (нестандартные размеры), любыми партиями, от 1-ой карты. Осуществляем доставку приобретенных изделий по Москве, Московской области и России. Цены Цена на сварную сетку устанавливается специалистами компании индивидуально для каждого покупателя, в зависимости от объема заказа и других условий поставки. Просим Вас уточнять текущие цены и наличие интересующей продукции по телефону + 7(495) 669-29-10 или направляйте Ваш заказ.

Отличие арматурных сеток, изготовленных по ГОСТ и ТУ

В настоящее время качество арматурных сеток регламентируется двумя документами: ГОСТ 23279–2012 и ТУ 14-178-266-94. Они отличаются рядом таких особенностей: точность описания изделия, количество предъявляемых к ним требований, регламентирование правил приемки и проверки и пр. Кратко различие можно описать следующим образом:

• ТУ 14-178-266-94 — узкоспециализированный документ. В нем идет речь о конкретном виде сетки, а именно об изделии для железобетонных конструкций. Технические условия описывают продукцию недостаточно подробно. В них идет речь только о назначении, материалах изготовления, типе соединения стержней и размерных соотношениях элементов сварной сетки. Такое изделие, сертифицированное по ТУ, может применяться в конкретном виде работ.
• ГОСТ подробно регламентирует классификацию и качество изделий. О сетках, изготовленных по государственному стандарту, всегда можно найти исчерпывающую информацию, которая необходима при инженерных расчетах. Наличие сертификата дает определенные гарантии, что продукция при правильном использовании не подведет, не снизит качества объекта. Если изделие не соответствует стандарту, можно предъявить обоснованные претензии производителю.

В ГОСТ 23279–2012 речь идет о типах сварных сеток и требуемом качестве. Так, изделия различают по массе и направлению рабочей арматуры. Бывают легкие и тяжелые сетки, с рабочей арматурой в одном и в обоих направлениях. Предполагается создание 5 типов продукции, которые по-разному сочетают в себе массу, направление рабочей и поперечной арматуры. ГОСТ 23279–2012 регулирует также соотношение диаметров стержней, длину различных сеток, правила транспортировки. Также в стандарте идет речь о порядке приемки и проверки продукции. Каждый отдельный вид арматуры должен приниматься и проверяться определенным способом. В ГОСТ 23279–2012 указаны сфера и возможности применения каждого типа сетки. Регламентированы правила укладки, при которых продукция должного качества будет соответствовать условиям её эксплуатации.

ГОСТ — это документ, который жестко регламентирует все, что связанно с продукцией, о которой в нем идет речь. Изделия, произведенные и сертифицированные по данному стандарту качества, надежны, их можно применять в указанных сферах без риска для выстраиваемого объекта.

Смотрите также:

Арматурные сетки сварные. Характеристики. Преимущества. Область применения



Сварная сетка арматурная является универсальным продуктом, который поставляется в виде рулонов или плоских панелей. Прокат изготавливается из различных металлов и сплавов, включая низкоуглеродистую и нержавеющую сталь. Сетка доступна в различных размерах, с отверстиями разной формы.

Металлопрокат делается из серии параллельных продольных арматурных прутков, которые сварены вместе в точке пересечения. Прочность, толщина шва определяются такими факторами, как давление, время, температура. Сварная арматурная сетка может быть согнута или разрезана для формирования разнообразных форм без разрыва проводов.

Сварная сетка характеристики



Основа конструкции – металлическая проволока. От ее диаметра зависят технические и рабочие параметры проката. Различается сетка размерами ячеек, а также габаритами полотна. Стандартные:

• 2х1,5 метров;
• 2х3 метров;
• 2х6 метров.

Классифицируется по следующим параметрам:

1. Расположение прутков – рабочая арматура располагается в продольном или поперечном направлении.
2. Точность сварки – стандартная или повышенная.
3. По размерам ячеек – от 5х5 миллиметров до 20х20 сантиметров.

По массе арматурное полотно может быть легким или тяжелым. Первые производятся из прутов диаметром 4-10 миллиметров, а вторые – из 12-ти миллиметровой арматуры.



Читайте также:

Вес погонного метра арматуры. Таблица.;

Станки для гибки арматуры. Арматурогибочные станки. Классификация.;

Проволока вязальная 0.8, 1, 1.2, 1.6, 2, 3, 4, 5, 6, 7, 8 мм.;

Катанка стальная. Производство катанки.



Преимущества



1. Конструкция сварной арматурной сетки позволяет ей прочно удерживаться на месте и не изменять характеристик под действием тяжелых материалов.
2. Характеризуется прочностью на изгиб – полотно изгибается как единое целое. Это сводит к минимуму риск неправильного размещения.
3. Металлопрокат предлагает экономически выгодную альтернативу, так как требует меньшего армирования, чем при использовании обычной арматуры.
4. Прокат этого вида быстро, просто устанавливается. Простота использования может сократить время завершения работ. Более быстрое время строительства сводит к минимуму воздействие на другие элементы, что приводит к повышению качества работ.
5. Бетонные полы, фундамент, перекрытия – арматурная сварная сетка повышает прочность конструкций, обеспечивает равномерное распределение нагрузки.
6. Простота использования и универсальность делают его популярным выбором для множества различных применений.



Применение сварных сеток. ГОСТ.



Нормативный акт, в соответствии с которым производится арматурная сварная сетка — ГОСТ 23279-2012 (85). Согласно государственным стандартам, для изготовления может использоваться арматура из разных марок сталей, что существенно увеличивает область применения. Данный вид проката используется в следующих отраслях:

• Изготовление ограждений. Заборы, ворота из сварной сетки, установленные в жилых домах и во всех типах коммерческих, промышленных объектов, очень популярны;
• Фасады зданий: арматурные полотна известны прочностью и долговечностью. Архитекторы, дизайнеры часто используют ее для повышения эстетической привлекательности;
• Заполняющие панели для перил, перегородок: арматурная сетка повышает прочность, срок службы элементов;
• Контроль за животными: фермеры, владельцы ранчо и специалисты по контролю за животными используют ограждение из металлического полотна для содержания скота и бездомных животных.
• Защитные кожухи для промышленного оборудования.
• Стеллажи, перегородки: прочность, стабильность арматурного металлопроката позволяют ему служить стеллажом для хранения тяжелых продуктов и перегородками, обеспечивающими хорошую видимость;
• В сантехнике, стенах и потолках: проволочная сетка обеспечивает опору для труб, установленных в стенах и потолках конструкции.

Также прокат широко применяется в сельскохозяйственной отрасли — служит в качестве барьерного ограждения, клеток для домашнего скота и временных загонов.



О компании | Уралсет

Версия для печати

ООО «Уралсет» — компания, основным видом деятельности которой является снабжение предприятий России и стран СНГ металлической сеткой из цветных, высоколегированных, низкоуглеродистых и других сплавов.

Предприятие было образовано как подразделение метало перерабатывающей фирмы в 2000 году, благодаря достигнутым успехам в 2003 году, принимается решение о выделении ЗАО «Уралсет» в отдельную самостоятельно-обособленную, специализированную на работе с сетками структуру с собственным штатом сотрудников и своими складскими мощностями.

За это время предприятие достигло некоторых результатов, среди которых можно выделить следующие:

• Создан значительный материальный запас, необходимый для поддержания ассортиментного минимума, который постоянно расширяется, и включает в себя все большую номенклатуру сеток, что позволяет предложить из наличия практически любую номенклатуру сеток выпускаемых Российскими производителями.
• Создан и успешно функционирует логистический отдел предприятия, имеющий целью до минимума сокращать сроки продвижения продукции от производителя до конечного потребителя.
• Расширилась географическая область интересов ЗАО «Уралсет» на территории других регионов. Свыше четырёхсот контрагентов от Владивостока до Калининграда, включая партнёров в Армении, Казахстане, Белоруссии, отдают предпочтение работе с нашим предприятием.
• Заключаются контракты на поставку сеток с предприятиями-потребителями прежде отдававшими предпочтение работе с другими поставщиками и заводами-производителями металлических сеток.
• В 2005 году ЗАО «Уралсет» получает статус стратегического партнера ОАО «Электрокабель» Кольчугинский завод» — одного из лидеров в производстве сеток из цветных металлов и стали.
• В 2006 году ЗАО «Уралсет» добивается официального дилерства ОАО «Электрокабель» Кольчугинский завод».
• В 2008 году ЗАО «Уралсет» получает статус официального дилера ООО «Туимский завод по обработке цветных металлов».
• В 2010 году ЗАО «Уралсет» становится официальным дилером ЗАО «Металлист».
• В 2012 году ЗАО «Уралсет» приобрело  оборудование для изготовления и запустило производство сетки стальной плетеной по ГОСТу 5336-80 (сетка рабица).
• В 2019 году ЗАО «Уралсет» в соответствии с требованиями действующего законодательства преобразовано в ООО «Уралсет»

• На сегодняшний день на территории России, ближнего зарубежья и Китая практически нет значимых производителей сеток, которые бы не работали и не знали ООО «Уралсет».

Наши специалисты регулярно проводят маркетинговые исследования и анализ рынка потребления сеток, составляют сравнительную характеристику цен предприятий-изготовителей в разрезе ценовой политики, что позволяет удерживать цены на самом низком уровне, а следовательно более полно удовлетворять потребности клиентов.

Специалисты ООО «Уралсет» помогут вам подобрать требуемую сетку, при неполной информации о ней или по образцу. Существующие на складе приборы позволяют промерить и точно определить и идентифицировать необходимые параметры сетки. Многолетний опыт работы сотрудников, персональный подход к каждому клиенту, профессионализм, строгое соблюдение принимаемых не себя обязательств высоко оценивается нашими клиентами. Внедрение современных методов маркетинговой и ценовой политики позволяют решать любые поставленные клиентами задачи.

Ассортимент продукции не ограничивается перечнем указанным на сайте, возможно изготовление сетки под заказ в любых объемах, также выполним Ваш заказ по специфической нестандартной продукции.

Сетка арматурная сварная ГОСТ 23279-85 и 8478-81

Создание высокопрочных бетонных конструкций невозможно без армирования стальными элементами. Для восприятия концентрированных нагрузок используются прутья, а повышение прочности поверхности достигается за счет применения сеток.

Повышение прочности поверхности достигается за счет применения сеток



При помощи арматурных сеток можно обеспечить надежность и долговечность наиболее сложным поверхностям. Это достоинство в сочетании со значительным разнообразием, дешевизной и простотой в работе сделало данный материал крайне востребованным в строительстве всех видов.

Альтернативные сферы использования арматурной сетки:

• Дорожное строительство;
• Бетонирование промышленных полов;
• Повышение прочности бетонной и плиточной кладки;
• Изготовление каркасов, заборов, ограждений.

Изготовление арматурной сетки

Производство сетки ведется точечной сваркой арматурных прутьев, пересекающихся под прямым углом. Образующиеся ячейки могут иметь прямоугольную или квадратную форму. В странах СНГ используются советские стандарты — ГОСТ 23279-85 и 8478-81, согласно которым, размер ячеек кратен 50 мм или 25 мм для нестандартных сеток. В западных странах в качестве единицы измерения размера ячейки выступает дюйм, равный 25,4 мм. То есть, размеры арматурных сеток, производимые во многих странах, имеют небольшие различия, и могут взаимозаменяться.

Для строительной сетки используются прутья из арматурной стали классов А-I, A-II и A-III по возрастанию качества и механических свойств. Арматурные стали классов А-I и A-II не легируются, A-III легирована кремнием и марганцем. Использование более прочной арматурной стали для производства сеток не имеет смысла – сетки не предназначены для восприятия значительных нагрузок.

К арматурной стали предъявляются следующие требования:

• Прочность на разрыв. Бетон имеет хорошую прочность на сжатие, но быстро разрушается при растягивающих нагрузках. Армирование во многом направлено именно на восприятие этих нагрузок, и прочность на разрыв определяет сферу использования сплава.
• Свариваемость. Большая часть арматурных конструкций создается сваркой, соединение проволокой используется значительно реже.
• Устойчивость к усталостному разрушению. Арматура предназначена для длительного использования под нагрузкой. Главной причиной её выхода из строя является усталостное разрушение.

Сейчас все больший объем арматурной сетки подвергается цинкованию для защиты от коррозии. Нанесение цинкового покрытия позволяет значительно продлить срок службы арматурной стали. Альтернативной выступает полимерное покрытие, которое пока используется на небольшой части арматуры из-за малой прочности покрытия. Однако, значительная часть сварной сетки выполняется небольшими предприятиями, у которых нет возможности оцинковывать сталь, и у их продукции от коррозии не защищены сварочные швы.

Стандартизация арматурных сеток

У сеток из арматурных прутьев выделяют такие параметры:

• Диаметр стержней. Согласно ГОСТ 23279-85, сетки, выполненные из стержней диаметром до 12 мм, относятся к легким, а больше 12 – к тяжелым. Сетка, выпускаемая по этому стандарту, имеет диаметр стержней от 3 до 40 мм. ГОСТ 8478-81 относится только к арматурной сетке из стержней диаметром 5 мм.
• Тип. Находится в пределах от 1 до 5. Он зависит от диаметра стержней, использованных для изготовления. Тип указывает на прочность изделия, чем он меньше, тем большей прочностью обладает сетка.
• Направление основных стержней. В ГОСТ 23279-85 указана возможность изготовления сеток из прутьев разного диаметра. Такая сетка пользуется спросом — использование прутьев разного диаметра позволяет экономить арматурную сталь, используя более толстые прутья для восприятия основной нагрузки. Производятся сетки, как с продольным, так и поперечным армированием. Согласно стандарту, диаметр вспомогательных стержней должен быть не меньше, чем ¼ диаметра основных стержней.
• Расстояние между стержнями. Согласно ГОСТ 23279-85, тяжелые сетки могут иметь квадратные и прямоугольные ячейки. При этом ориентация прямоугольников может быть как продольной, так и поперечной. Легкие сетки выпускаются квадратными ячейками, также поперечные стержни могут иметь меньшую длину, чем ширина сетки. В этом случае их располагают в шахматном порядке. Размеры ячеек могут быть от 100 до 600 мм, весьма популярна сетка с ячейками 100х100 мм.
• Размеры. Тяжелые сетки выпускаются шириной 650-3050 мм, легкие – от 650 до 3800 мм. Сетки, поставляемые в виде листов, имеют длину от 850 до 9000 мм. Легкие сетки можно сворачивать в рулоны, при этом ограничивается только масса рулона: от 400 до 1300 кг.
• Поверхность стержней. Арматурные прутья из стали А-I имеют только гладкую поверхность, остальные – поверхность с периодическим профилем для улучшения сцепления с бетоном.

Сетка сварная н/у КАРТА | металопрокат

Описание

Представляет собой металлическую сетку сварную из  проволоки Вр-1 (проволочная сетка) и арматурных прутков (сетка арматурная) от 2,8 мм до 6 мм диаметром, сваренную в заводских условиях. В редких случаях применяются прутки рифлёной арматуры, диаметром 10 мм.

Производство сварной сетки

Используемый материал — прутки накладываются друг на друга перпендикулярно, после чего все места соприкосновения свариваются методом точечной сварки. Сварку выполняют на контактно-точечных машинах.

Производители сварной сетки: ОАО «Белорецкий металлургический комбинат», ООО «ПромснабЭЛ»

Сетку стальную сварную используют в сельском хозяйстве,промышленности и строительстве, в возведении монолитных зданий, при укладке дорожных покрытий, для усиления кирпичной кладки и фундаментов, армирования железобетонных конструкций. При устройстве дорог, применяя сварную сетку, повышается уровень нагрузки на покрытие, повышается его качество и экономичность. Изготавливают каркасы из сетки арматурной: тепличные и парниковые, сетка сварная для клеток для птиц и животных.  Забор из сетки сварной удобно изготавливать из рулонов, для изготовления клеток и секционных загонов используют карты сварной сетки.

Сетка металлическая сварная отличается по:

— виду используемого материала
— размеру ячейки — размер квадратов (клеток) сетки
— сечению — толщине используемой проволоки или арматуры
— размеру карты — геометрические размеры сетки — длина, ширина в метрах

Сетки по точности размеров изготовляют: нормальной точности и повышенной точности (П).

В зависимости от толщины используемой проволоки или арматуры, сетки различают: тяжёлые (толщина используемых прутков равна 12мм и более) и лёгкие (толщиной плетей от 3 до 10 мм).

Сварную сетку производят оцинкованную и неоцинкованную. Преимущество сетки сварной с покрытием —  в антикоррозийном свойстве и возможности использовать её более обширно в строительных работах.

Сетка сварная оцинкованная в рулонах или в картах- сетка, покрытая защитным антикоррозийным слоем. Оцинкование выполняют с помощью горячего цинкования или электролиза.  Сетка металлическая оцинкованная посредством электролиза обладают лучшими антикоррозийными свойствами.  Используется сетка сварная оцинкованная для клеток, вольеров для животных и птиц в сельском хозяйстве , как каркасный материал для теплиц. Обычно используют размеры: сетка сварная оцинкованная 20х20х2, сетка сварная оцинкованная 10х10х1.4, 24х24х2.0, 16х48х2.0, где первые две цифры — размер ячеек в свету, 2мм , 1.4 мм — диаметры проволоки.

Сетки сварные для армирования железобетонных конструкций по ТУ 1275-01-96285311-2008г

Данные ТУ распространяются на сетку сварную из арматурной проволоки класса Вр-1 ( по ГОСТ 6727-80 или по ТС, ТУ) диаметрами 2,8 — 5 мм и арматуры класса А400 (ГОСТ 5781-82), А400С, А500С и В500С диаметром 5,8 — 6 мм.

В части сварки и контроля геометрических параметров ТУ разработаны в соответствии с ГОСТом 8478-82, ГОСТом 14098-91, ГОСТом 10922-90 и РТМ 393-94.    По  ТУ 1275-01-96285311-2008 изготавливают сварную сетку в картах, размерами  380х2000 мм, 510х2000 мм, 1000х2000 мм, 2000х3000 мм, 2000х6000 мм,  с квадратными или прямоугольными ячейками, шагом ячейки 50 мм, 100 мм, 150 мм, 200 мм.

В зависимости от диаметра проволоки и арматуры, размера карт и ячеек сетка металлическая армирующая изготавливается 3х видов: кладочная  сетка — К, дорожная — Д , средняя — С.

Таблица. Типы сварной сетки.
Сетка сварная размеры, диаметр используемой проволоки.

Тип сетки	Номинальный диаметр используемой проволоки	Размеры карты сетки, мм		Расстояние между продольными и поперечными осями-проволоками, сторона ячейки — шаг ячейки
		ширина	длина	Продольными	Поперечными
К	2,8; 3,0; 3,8; 4,0	380; 510; 1000	2000	50	50
Д	3,0; 3,8; 4,0;4,8; 5,0	2000	3000; 6000	100, 150, 200	100, 150, 200
С	5,8; 6,0	2000	3000; 6000	100, 150, 200	100, 150, 200

Таблица.  Сетка сварная арматурная для железобетонных конструкций и изделий по ТУ 1276-281-36554501-09 и по ТУ 1275-01-96285311-2008.
Масса арматурной сетки (напр., арматурная сетка 100х100 вес, вес арматурной сетки 50х50)



Размер ячейки.Шаг арматурной сетки	Вес кв. м.(кг)
Сетка сварная 50 50х3	2,13
Сетка арматурная 50х50х4	3,68
Сетка сварная 100 100х3	1,04
Арматурная сетка100х100х4	1,84
Сетка арматурная100х100х5	2,75
100х100х6	4,45
100х100х8	7,90
Арматурная сетка 150х150х3	0,60
150х150х4	1,23
150х150х5	1,85
150х150х6	2,96
150х150х8	5,40
Сетка арматурная200х200х4	0,92
200х200х5	1,54
200х200х6	2,22
200х200х8	3,95



ГОСТ 23279-85 сетка арматурная сварная для железобетонных конструкций и изделий

Взамен ГОСТ 23279-78. Данный стандарт распространяется на сварные плоские и рулонные сетки, изготавливаемые из арматурной стали диаметром от 3 до 40 мм, с взаимно перпендикулярными стержнями и предназначенные для армирования сборных и монолитных конструкций и изделий. Используется арматурная сетка для фундамента и для кладки.

Сетку арматурную ГОСТ 23279-85 изготавливают в  картах и в рулонах, с квадратными и прямоугольными ячейками.

В зависимости от диаметра различают:

1) тяжёлые сетки (имеющие в одном направлении стержни диаметром 12 мм и более). В качестве рабочей арматуры применяют стержневую горячекатаную арматурную сталь класса а3 диаметром 12-40 мм и термически упрочнённую арматурную сталь класса Ат-111C диаметром 12-18 мм. Допускается в качестве рабочей арматуры применять стержневую горячекатаную арматуру класса А2 и А1 диаметром 12-32 мм. В качестве распределительной арматуры в тяжёлых сетках типа 1 применяют арматуру класса А3 и Ат-111С диаметром 6-16, в сетках типа 3 -арматуру класса А2 диаметром 10-16 мм и класса А1 диаметром 6-16 мм.

2) лёгкие сетки (с продольными и поперечными стержнями диаметром 3-10 мм). Лёгкие сетки изготавливают из арматурной проволоки класса Вр-1 диаметром 3-5 мм, стержневой горячекатаной арматурной стали класса а3 и а1 диаметром 6-10 мм. В качестве распределительной арматуры допускается использовать проволоку Вр-1 диаметром 3-5 мм.

Арматурная стержневая горячекатаная сталь классов А3, А2, А1 соответствует ГОСТ 5781, стержневая  термомеханически упрочнённая арматурная сталь класса Ат-111C — ГОСТ 10884, проволока Вр1 — ГОСТ 6727.

По расположению рабочей арматуры сетки делятся на:

— с рабочей арматурой в одном из направлений и распределительной арматурой в другом направлении
— с рабочей арматурой в обоих направлениях.

Сварку арматурной сетки осуществляют на контактно-точечных машинах с применением кондукторов ,обеспечивающих точность геометрических размеров. Одно- и двухточечные машины для сварки используются стационарные и подвесные (для сварки каркасов и тяжёлых сеток арматурных плоских).

Кладочная металлическая сетка ГОСТ 8478-81

Производство кладочной сетки. Изготовление кладочной сетки происходит сварочным методом из проволоки диаметром 4 или 5 мм, расположенных в перпендикулярных направлениях и сваренных в местах их пересечения, имеет прямоугольные или квадратные ячейки. Используют оборудование для производства кладочной сетки — многоэлектродные контактные машины, что позволяет механизировать и автоматизировать процесс изготовления сетки и каркасов. При небольших объёмах работ используются одно- и двухэлектродные машины, для сварки тяжёлых сеток, сборки каркасов,приварки отдельных стержней используются подвесные контактные машины со сварочными клещами. Принцип сварки кладочной сетки: нагрев металла в месте крестообразного пересечения, оплавление и осаждение стержней с помощью сжимания. Режим сварки может быть жёстким и мягким, используются одно- и двухточечные машины. Может быть изготовлена сетка оцинкованная кладочная и неоцинкованная.

Поставляется сетка кладочная в рулонах. Вес сетки кладочной зависит напрямую от диаметра проволоки,из которой изготовлена сетка. Антикоррозийную стойкость добиваются покрытием сетки цинком или специальным покрытием из ПВХ.

Пример обозначения: сетка кладочная 50х50х4, первые две цифры — размер ячеек, 4мм — диаметр проволоки, из которой изготовлена сетка.
Кладочная сетка идеально подходит в процессе заливки фундамента, что позволяет сделать конструкцию прочной и устойчивой, способной выдержать большие нагрузки. Используют её также для армирования стекла,при укладке цемента и для обшивки трубопроводов.

Производитель сетки кладочной: ООО «ПромснабЭЛ».

Сетка сварная гост 8478 используется для армирования сборных или монолитных железобетонных конструкций, изготовления сельско-хозяйственных клеток, в строительстве, при укладке цемента, металлическая сетка для стяжки,  для армирования дорожных покрытий и обшивки трубопроводов.
Сетка сварная кладочная арматурная ТУ 14-170-184-93 — производится из низкоуглеродистой проволоки диаметром 3 мм, 4 мм и 5 мм, поставляется в рулонах и картах. Используется для армирования железобетонных конструкций.

RussianGost | Официальная нормативная библиотека — ODM 218.2.075-2016

Продукт содержится в следующих классификаторах:

Конструкция (макс.) » Нормативно-правовые акты » Отраслевые и ведомственные нормативно-методические документы » Проектирование и строительство дорог »

ПромЭксперт » РАЗДЕЛ III. ЗАЩИТА И БЕЗОПАСНОСТЬ ТРУДА » III Требования безопасности труда к производственному оборудованию и процессам » 2 Требования безопасности при выполнении отдельных видов работ » 2.1 Эксплуатация промышленных зданий и сооружений »

Классификатор ISO » 93 ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО » 93. 080 Дорожное строительство » 93.080.10 Дорожное строительство »

Ссылки на документы:

ГОСТ 12.1.003-83 — Шум. Общие требования безопасности

ГОСТ 12.1.004-91 — Пожарная безопасность. Общие требования

ГОСТ 12.1.005-88 — Общие санитарные требования к воздуху рабочей зоны

.

ГОСТ 12.1.007-76: Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12.1.010-76 — Взрывобезопасность. Общие требования

ГОСТ 12.1.012-2004 — Система стандартов безопасности труда. Вибрационная безопасность. Общие требования

ГОСТ 12.1.018-93 — Пожаровзрывобезопасность статического электричества. Основные требования.

ГОСТ 12.1.019-79 — Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты

ГОСТ 12.1.050-86: Система стандартов безопасности труда. Методы измерения шума на рабочих местах

ГОСТ 12. 2.003-91 — Оборудование промышленное. Общие требования безопасности

ГОСТ 12.2.007.0-75 — Система стандартов безопасности труда Электрооборудование. Общие требования безопасности

ГОСТ 12.3.002-75 — Система стандартов безопасности труда. Процессы изготовления. Общие требования безопасности

ГОСТ 12.4.021-75 — Системы вентиляционные. Общие требования

ГОСТ 13015-2012 — Изделия бетонные и железобетонные для строительства.Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 17.2.3.02-78 — Правила установления допустимых выбросов вредных загрязнителей промышленными предприятиями

.

ГОСТ 23279-2012 — Сетки арматурные сварные для железобетонных конструкций и изделий. Основные Характеристики.

ГОСТ 26633-2012 — Бетоны тяжелые и песчаные. Технические характеристики

ГОСТ 31938-2012 — Арматура полимерная для армирования бетона.Общие технические условия

ГОСТ 32487-2013 — Каркас полимерный композитный для армирования бетонных конструкций. Методы определения характеристик стойкости к агрессивным средам

ГОСТ 32490-2013 — Геосинтетика. Методика индексных испытаний для оценки механических повреждений при повторной нагрузке

ГОСТ 32491-2013 — Геосинтетика. Испытание на растяжение с широкой полосой

ГОСТ 32492-2013 — Каркас композитный полимерный для железобетонных конструкций.Метод определения физико-механических свойств

ГОСТ ИСО 8041-2006 — Вибрация. Реакция человека на вибрацию. Контрольно-измерительные приборы

ГОСТ Р 1.12-2004 — Стандартизация в Российской Федерации. Термины и определения

ППБ 01-03: Об утверждении норм пожарной безопасности в Российской Федерации

Рекомендации: Аспирационные дымовые извещатели VESDA. Часть 1. Область применения

СанПиН 2.1.2.729-99 — Полимер-полимеросодержащие конструкции.Материалы. Продукция и конструкции. Гигиенические требования

СНиП 12-03-2001: Безопасность труда в строительстве

СНиП 12-04-2002: Безопасность в строительстве. Часть 2. Строительные работы

СНиП 41-01-2003: Отопление, вентиляция и кондиционирование (ОВК)

СНиП 52-01-2003 — Конструкции бетонные и железобетонные. Основные правила

СП 1042-73: Санитарные правила организации технологических процессов и гигиенические требования к производственному оборудованию

ТР 013-1-14: Технические рекомендации по применению неметаллической композитной арматуры периодического профиля в бетонных конструкциях

ТСН 52-302-2003 — Защита от коррозии бетонных и железобетонных конструкций транспортных средств

ВСН 126-90 — Облицовка монолитных бетонных тоннелей для транспортных тоннелей и метро.Стандарты проектирования и исполнения

ВСН 130-92: Требования к исполнению и приемке для герметизации стыков и проемов в сборной футеровке туннелей, установленных с использованием методов бурения туннелей

ВСН 421-81: Руководство по составу, технологии производства и упаковке пистолетов для торкретирования и штукатурки сжатым кислородом

Федеральный закон 184-ФЗ: О техническом регулировании

Клиентов, которые просматривали этот товар, также просматривали: Технология стальных труб. Требования к устройству и эксплуатации взрывоопасного и химически опасного производства Язык: английский Металлоконструкции Язык: английский Нагрузки и действия Язык: английский Прокат из высокопрочной стали.Общие технические условия Язык: английский Сантехника керамическая. Типы и габаритные размеры Язык: английский Знак соответствия формы обязательной сертификации, габаритов и технических требований Язык: английский Определение категорий помещений, зданий и наружных сооружений по взрывопожарной и пожарной опасности Язык: английский Трубопроводная арматура. Термины и определения Язык: английский Положение о проектировании противопожарной защиты энергетических предприятий Язык: английский Продукция электротехническая. Хранение, транспортировка, временная защита от коррозии и упаковка. Общие требования и методы испытаний Язык: английский Заготовки для механической обработки Язык: английский Фанера с наружными слоями шпона лиственных пород общего назначения Язык: английский Машины, инструменты и прочие промышленные товары. Модификации для разных климатических регионов. Категории, условия эксплуатации, хранения и транспортировки по влиянию климатических факторов окружающей среды Язык: английский Правила устройства и безопасной эксплуатации сосудов под давлением Язык: английский Тягово-электрические устройства Язык: английский Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных Язык: английский Общие требования к машинам, приборам и другим промышленным изделиям и методам расчета их сложных конструкций на сейсмостойкость Язык: английский Система электроизоляции. Термическая оценка и классификация Язык: английский Методические указания по установлению номенклатуры средств измерений, применяемых на электростанциях и подлежащих поверке Язык: английский Сплавы алюминиевые литейные. Технические характеристики Язык: английский

ЗАКАЗАТЬ ПРОСТО!

Русский Гост.com — ведущая в отрасли компания со строгими стандартами контроля качества, и наша приверженность точности, надежности и аккуратности является одной из причин, по которым некоторые из крупнейших мировых компаний доверяют нам обеспечение своей национальной нормативно-правовой базы и перевод критически важных, сложных и конфиденциальная информация.

Наша нишевая специализация — локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.

У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.

Размещение заказа

Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы.Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т. Д.).

После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях максимум 24 часа.

Для товаров, имеющихся в наличии, документ / веб-ссылка будет отправлена ​​вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.

Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для каких товаров потребуется дополнительное время.Обычно мы поставляем такие товары менее чем за три дня.

Как только заказ будет размещен, вы получите квитанцию ​​/ счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию ​​можно легко сохранить и распечатать для ваших записей.

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Мы всегда гарантируем лучшее качество всей нашей продукции.Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, у документа есть более новая версия на дату покупки.

Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.500

Одно решение. Множественные предложения ценности.

Уникальные возможности, представленные решением GRID20 / 20 OptaNODE ^® по захвату и составлению отчетов по множеству точек данных в наиболее динамичном и уязвимом сегменте сети, становятся универсальным фактором, меняющим правила игры для коммунальных предприятий по всему миру. OptaNODE ^® DTM мгновенно превращает трансформаторы из простых рабочих лошадок в ценные интеллектуальные узлы.

---

Запатентованная технология

для измерения тока без сердечника. Точность широкого диапазона.

Разработанные на основе эксклюзивной запатентованной сенсорной технологии и на основе входных данных от электросети, устройства OptaNODE ^® DTM (монитор распределительного трансформатора) обеспечивают высокоточные показания в широком диапазоне рабочих напряжений и токов, а их уникальный форм-фактор обеспечивает самый простой и самое быстрое время установки на рынке.

Внедрение датчиков DTM на границе сети позволяет прогнозировать критические условия, максимизируя надежность сети , Устойчивость и Безопасность .

---

Надежность сети

Решение OptaNODE ^® помогает коммунальным предприятиям обнаруживать, отслеживать и устранять незапланированные условия нагрузки и перегрузки трансформатора на границе сети, а также другие ключевые условия для максимальной надежности сети.

Интеграция DER

Контролируя колебания напряжения и обратные потоки мощности, коммунальные предприятия могут безопасно управлять своей сетью и эффективно выбирать места распределенного хранения.

Уведомление об отключении

OptaNODE ^® Устройства DTM могут уведомлять операторов о перебоях в подаче электроэнергии, что позволяет быстрее определять местонахождение сбоев и ускорять восстановление.

Оптимизация напряжения

Точная информация о напряжении внутри сети позволяет CVR снизить затраты на пиковое потребление и улучшить надлежащие уровни подачи энергии.

OptaNODE ^® Внутрисетевые датчики DTM управляют длинным списком ценностных предложений

Подробнее »

---

Коммунальные предприятия по всему миру используют информацию внутрисетевых датчиков от OptaNODE ^® Мониторы распределительных трансформаторов .

Отзывы клиентов »

Как часть общего решения Smart Grid, устройства мониторинга распределительного трансформатора (DTM) предоставляют данные для облегчения распределенной генерации, сокращения простоев, улучшения контроля за активами и предоставляют инструменты для анализа системных потерь, включая согласование счетчиков конечных пользователей.

Быстро развертываемые устройства OptaNODE ^® DTM удовлетворяют потребность коммунальных служб в гибких и компактных устройствах с возможностью безопасной и быстрой установки.

GRID20 / 20’s OptaNODE ^® Решение — для операторов коммунальных предприятий, которые СЕРЬЕЗНО хотят уменьшить потери при распределении и повысить свою эффективность — Узнайте больше, посмотрев это видео.

(PDF) Характеристики материалов, применяемых при ремонте железобетонных конструкций коммуникаций

2.Материалы и методы

При проведении экспериментальных исследований на заводе было изготовлено около

плит пола RC размером 1000x500x50 мм из бетона арматура B15-

, наложенная металлической сеткой из арматуры B500 диаметром 4 мм,

с ячейками 100×100 мм. , отвечающие требованиям ГОСТ

23279–2012. Изготовленные железобетонные плиты моделировали перекрытия

коммуникационных каналов. Для восстановления имитирующих плит перекрытия

были использованы следующие ремонтные составы: CarbonWrap

Repair ST производства ООО «НЦК», Structurite 100 из

Thoro, Mapegrout Thixotropic от MAPEI, ремонтный состав

ции, содержащей кварцевый песок и воду для смешивания, обработанную LTNP.

Ремонтные составы представляли собой сухие тиксотропные растворы на основе

на основе высокопрочного цемента, содержащие волокно (полипропиленовое волокно или

панфибра), минеральный наполнитель и активные химические добавки. Связанные с напряжением

характеристики использованных ремонтных составов

приведены в таблице 1. Влияние условий обработки сырья

и ЛТНП на свойства ремонтных составов рассмотрено в [13]. , 14].Поверхность эродированных плит пола была подготовлена ​​к восстановлению

, а трещины в них заштрихованы в соответствии с рекомендациями

для этих ремонтных составов.

Для усиления отреставрированных имитирующих плит перекрытия использовали

CarbonWrap Grid 380/1000 (ТУ 23.99.14-043-38276489–2017)

от ООО «НЦК». Карбоновая сетка была приклеена к восстановленным плитам пола

при помощи CarbonWrap Repair FS. Прочность, жесткость и трещиностойкость

плит перекрытия под нагрузкой исследовали с помощью системы

Instron 1000 HDX в соответствии с требованиями

ГОСТ 8829–94.Плиты пола были загружены по центру

площади шириной 200 мм. Ширина трещины в плитах моделирующего пола

под нагрузкой измерялась с помощью микроскопа Brinell MPB-2, а

— с помощью электронного индикатора Micron

. Восстановленные плиты перекрытия испытаны за 7 суток твердения

ремонтных составов при температуре + (20–23) ° С.

Контрольный расчет плит перекрытия RC был выполнен

с помощью программного обеспечения ARBAT из пакета программ SCAD в соответствии с

dance с SP 63.13330.2012. При расчете учитывались

как предельные состояния, так и предельные состояния (прочность и трещиностойкость

) для расчетных комбинаций нагрузок (DLC), выбранных автоматически —

в зависимости от требуемых расчетных нагрузок в соответствии с

с требованиями СП 20.13330.2012.

3. Результаты исследований

В результате наших экспериментальных исследований мы можем видеть, что прочность

, значения прогиба и ширина трещин исходных

имитирующих плит перекрытия зависят от расположения стальной арматуры. —

мент (в зонах растяжения или сжатия).При нахождении арматурного стержня

в зоне сжатия моделирующие плиты перекрытия разрушаются под

нагрузкой 14,25–19,58 кН, а в зоне растяжения —

под нагрузкой 27,66–34,67 кН (таблица 2). При этом

при нахождении стержня арматуры плиты в зоне сжатия,

трещины шириной 0,45–0,5 мм появляются под нагрузкой 14 кН, а

при нахождении стержня в зоне растяжения — трещины шириной 0,5 мм

развиваются под нагрузкой 30 кН, а разрывная нагрузка составляет более

34 кН.

Результаты испытаний имитирующих плит перекрытия, восстановленных ремонтными составами на цементной основе

(таблица 2), показали, что после

7 суток отверждения ремонтных составов несущая способность плит перекрытия составляет

. восстановлено на 72,1–96,5%. При этом

восстановленные плиты перекрытия разрушаются, как правило, по трещинам, у которых

образовались ранее. Значения прогиба для исходной

и восстановленной моделирующей плиты перекрытия под приложенной нагрузкой показаны

на рис.1.

Более высокая эффективность ремонтного состава, содержащего

кварцевого песка и затворную воду, обработанную НТНП, обусловлена ​​более высокой скоростью твердения таких составов на

[13,14]. Высокая производительность

CarbonWrap Repair ST обусловлена ​​тем, что трещины, образовавшиеся в плитах

, были предварительно пропитаны эпоксидным компаундом CarbonWrap Resin

230 +. Близкие значения несущей способности

восстановленных имитирующих плит перекрытия ЖБИ показывают, что при выборе ремонтных составов

имеет смысл прежде всего учитывать их технологичность и стоимость.

Таблица 1

Технологические и механические характеристики ремонтных цементных композиций.

Характеристики Ремонтный состав

Structurite 100 Mapegrout Thixotropic CarbonWrap Repair ST Состав с сырьем, обработанным LTNP

Максимальный диаметр заполнителя, мм 1,5 2,5 2,5 2,0

Срок службы раствора, не менее 60 60 60 50

Прочность на сжатие / изгиб, МПа

через 1 день

через 28 дней 25,0 / 5,0

65 / больше 7.0

25,0 / 4,5

60 / 8,5

25,0 / 4,5

50 / 8,5

35,0 / 6,0

70,0 / 8,5

Адгезия к бетону через 28 дней, МПа более 1,5  21,5 больше 2,0

Класс водонепроницаемости через 28 дней W10 — W8 W10

Класс морозостойкости через 28 дней F 200 F 200 F 200 F 200

Таблица 2

Разрывные нагрузки для исходного, восстановленного и усиленного моделирования Ж / б напольные плиты.

Ремонтный состав Армирование

Расположение

Разрывные нагрузки для плит перекрытия, кН Несущая способность восстановленных и армированных

плит перекрытия,%

Исходно восстановленных восстановленных и

армированных

Structuritesion-100

Structuritesion-100 .45

27,66

12,59

—

—

60,42

72,1

318,9

Mapegrout Тиксотропное сжатие

000

000

91,4

356,8

CarbonWrap Repair ST Натяжение

Площадь

28,46

34,67

27,37

—

—

61,88

96.2

178,5

Состав с кварцевым песком и водой для смешивания

, обработанный LTNP

Напряжение

Площадь

28,04 27,06 — 96,5

2V. Ушков и др. / Материалы сегодня: Труды xxx (xxxx) xxx

Цитируйте эту статью как: В. Ушков, О. Фиговский и Г. Налбандян, Характеристики материалов, используемых при ремонте железобетонных конструкций коммуникационных трубопроводов

, Материалы Сегодня: Материалы, https: // doi.org / 10.1016 / j.matpr.2020.08.153

Rhizomatic Grid | ТЕРМИНАЛ 7 / Estudio Guto Requena

Rhizomatic Grid | ТЕРМИНАЛ 7 / Estudio Guto Requena

© Pierre L’Excellent

+ 40

Поделиться

• Facebook

• Twitter

• Pinterest

• Pinterest

• Pinterest

или

https://www.archdaily.com/896290/rhizomatic-grid-terminal-7-estudio-guto-requena
• Площадь Площадь этого архитектурного проекта Площадь: 1500 м²
• Год Год завершения данного архитектурного проекта Год: 2018 г.
• ФотографииФотограф: Pierre L’Excellent
© Pierre L’Excellent

Текстовое описание предоставлено архитекторами. Дизайн клуба Терминала 7 в Париже был разработан Estudio Guto Requena как цифровая сказочная среда — приглашение для людей оставить свои заботы на улице и уступить место мечтам и бегству от реальности.

© Pierre L’Excellent Plan © Pierre L’Excellent

Для этого мы создали грандиозную интерактивную скульптуру, которая занимает весь танцпол. Он был вдохновлен идеей посадки пяти семян, из которых вырастают пять больших деревьев, соединяющихся своими ветвями над головой.Конструкция была спроектирована с использованием параметрического моделирования (компьютерная форма), имитирующего рост деревьев. Результатом является ризоматическая сетка, которая укрывает посетителей внутри. Эта металлическая сетка подсвечивается бесконечными комбинациями цветов и оптическим эффектом светодиодных ламп, что обеспечивает гибкость использования, которая преобразует пространство в соответствии с различными потребностями.

© Pierre L’Excellent
© Pierre L’Excellent

Rhizomatic Grid не только завораживает публику, но и создает панорамные виды на Париж и Эйфелеву башню и привносит эту невероятную атмосферу в клуб.Этот проект является еще одним ответвлением исследований Estudio Guto Requena по использованию новых интерактивных технологий, которые создают иммерсивную среду и соединяют цифровое и эмоциональное.

© Pierre L’Excellent

Tater Tots для взрослых! (Лоток из пенополистирола в комплект не входит)

18 февраля 2016 г. Комментариев: 2726

Помните татер-малыши? Если в детстве вы когда-нибудь ели школьный обед, скорее всего, он у вас был. В некоторых школах тоты были практически валютой. Они были хрустящими, картофельными, их можно было есть руками и обмакивать в свой любимый соус. Удивительно, да? Однако, если вы вернетесь к ним, будучи взрослым, вы, вероятно, обнаружите, что те же самые желанные школьные лепешки на самом деле были мокрыми и безвкусными. Вероятно, они больше подходили для борьбы за еду, чем для потребления. Вы, вероятно, не осознавали, насколько они плохи на самом деле, потому что были ребенком и просто не знали ничего лучшего.

Итак, мы решили воссоздать татер, который вы помните , со взрослым оттенком, который идеально выдержан, хрустящий с пушистой серединкой и простой забавой.Оставьте прославленный картофель фри из детства на школьный обед и попробуйте наш фантастический рецепт. Видите ли, у взрослого человека есть свои преимущества!


Вот что вам понадобится:


• 2 Картофель средней смолы
• Масло для жарки на 2 чашки (нам больше всего подходит канола)
• 1-2 чайные ложки смеси Wayward Gourmet Sweet Heat (мы явно предвзяты, но она работает лучше всего!)
• 1 столовая ложка универсальной муки (кукурузный крахмал, если вы придерживаетесь безглютеновой диеты)
• Коробка большая
• Большая сковорода или кастрюля
• Ложка шлицевая
• Противень
• Бумажные полотенца

Вот что вы делаете:

1. Разогрейте духовку до 450 градусов F.
2. Смойте картофель теплой водой, чтобы очистить кожу.
3. Проделайте в картофеле около 8 отверстий для удаления влаги. Выложите картофель прямо на среднюю решетку и запекайте 10-15 минут. Это не полностью их приготовит, просто сделайте их достаточно горячими, чтобы легко удалить кожицу.
4. Достаньте картофель из духовки и снимите кожицу. БУДЕТ ГОРЯЧЕЙ!
5. Утилизируйте кожуру и измельчите картофель с большими отверстиями ящика больше. (Вы также можете измельчить вилкой, если у вас нет большего.)
6. Смешайте тертый картофель с мукой и смесью Sweet Heat.
7. Раскатайте картофельную смесь в цилиндры 1,5 дюйма (см. Рисунок рецепта) и выложите на банковский лист.
8. Залейте в сковороду достаточно масла, чтобы покрыть малышей (примерно на 3/4 высоты).
9. Нагрейте масло на среднем или сильном огне около 5 минут.
10. Поместите малышей в масло по 10 штук за раз. (Не толпитесь, им это не нравится.)
11. Готовьте оладьи на масле примерно 2-3 минуты или до золотистого цвета.
12. Удалите крошки шумовкой или язычками и выложите на противень, застеленный бумажными полотенцами, чтобы впитать излишки масла.
13. Подавайте прямо вверх или с любимыми соусами для макания.
14. Пригласите нас на дегустацию!

Дайте нам знать, какими они оказались, мы любим видеть ваши творения в Instagram #WaywardGourmet и Twitter @WaywardGourmet. Мы разместим ваши вкусности на нашем сайте. Спасибо!




---




100 Ответов

Оставить комментарий

Раунд 3

ШТРАФ № ## ID ##

СЕЗОН	СИМУЛЯТОР	ЧЕМПИОНАТ	КРУГЛЫЙ	СЕССИЯ	ВРЕМЯ ПОВТОРА
## Stagione ##	## Simulatore ##	## Campionato ##	## Круглый ##	## Сессия ##	## TempoReplay ##

УЧАСТНИКОВ:	НАКАЗАННЫЙ ВОДИТЕЛЬ:
## coinvolti ##	## Penalizzato ##


ПОВРЕЖДЕННЫЙ ВОДИТЕЛЬ УТЕРЯННЫЕ ПОЗИЦИИ: ## POSPERSE ##

ПОВРЕЖДЕНИЯ АВТОМОБИЛЯ

• ПЕРЕДНИЙ: ## DANNOANT ##
• ЗАДНИЙ: ## ДАННОПОСТ ##
• СЛЕВА: ## DANNOSX ##
• СПРАВА: ## DANNODX ##

УСИЛЕНИЕ ИЗ-ЗА ОПАСНОСТИ / ДОБРОВОЛЬНОГО МАНЕВРА: ## AGGRAVIO ##

УРОВЕНЬ ОТВЕТСТВЕННОСТИ: ## gradoresp ##

СОКРАЩЕННЫЙ ШТРАФ: ## PENRID ##

НАКАЗАНИЕ ЗА НЕПРЯМОЙ УЩЕРБ: ## DANNOINDIRETTO ##

ШТРАФ НА ВЫХОДЕ из Ямы: ## TAGLIOBOX ##

НАКАЗАНИЕ: ## taglipista ##

НАРУШЕНИЕ НОРМ:

• КОДЕКС ПОВЕДЕНИЯ: ## CODCONDOTTA ##
• ОБЩИЕ ПОЛОЖЕНИЯ: ## REGGENERALE ##
• ПРАВИЛА ЧЕМПИОНАТА: ## REGCAMPIONATO ##
• БРИФИНГ: ## БРИФИНГ ##

Примечания: ## note ##

ШТРАФЫ: ## КАЛЬКОЛОПЕН ##

ЧЕМП. ОСНОВНЫЕ ШТРАФЫ	SR НАКАЗАНИЕ	ПРЕДУПРЕЖДЕНИЯ	ДИСКВАЛИФИКАЦИЯ
## PENCAMP ##	## PENRANK ##	## AMM ##	## DSQ ##

ESPORTSERIES.NET RACE CONTROL

Обнародованы минимальные и рекомендуемые характеристики ПК

GRID 2019 — ПК — Новости

Codemasters раскрыла минимальные и рекомендуемые характеристики ПК для перезагрузки своей карточной гоночной игры GRID.GRID 2019 использует Codemasters EGO Engine, тот же графический код, что и такие игры, как F1 2019 и Dirt 2.0. На этом раннем этапе перед выпуском кажется, что новая игра только для DirectX 12 имеет довольно высокие рекомендуемые аппаратные характеристики, и даже для игроков с минимальными спецификациями все равно будет тяжелая нагрузка на ресурсы хранения HDD / SSD.

Место предварительной покупки в Steam для GRID 2019 обновлено с учетом минимальных и рекомендуемых характеристик ПК, как показано на скриншоте ниже.Хотя минимальная спецификация довольно скромна, за исключением вышеупомянутых требований для DX12 и 100 ГБ места для хранения запчастей, рекомендуемые характеристики довольно высоки, учитывая текущие данные Steam Survey.

Выше видно, что для игры в GRID 2019 с рекомендованными уровнями качества изображения, детализации, плавности и т. Д. Вам потребуется современный шестиядерный процессор от Intel или AMD. В частности, указаны Intel i5 8600K и AMD Ryzen 5 2600X. Для обработки графики Codemasters рекомендует Nvidia GeForce GTX 1080 или AMD Radeon RX590.Это кажется довольно странным графическим сочетанием, поскольку чаще всего GTX 1080 будет противостоять Vega 64 от AMD.

Вы можете сделать предварительный заказ на GRID 2019 прямо сейчас в Steam, где он стоит 44,99 фунтов стерлингов здесь, в Великобритании. Игра станет доступной для игры с 11 ^{-го по} октября — но те, кто раскошелится на Ultimate Edition (64,99 фунтов стерлингов), могут получить к ней доступ на 3 дня раньше. Чтобы получить информацию об игре, трейлерах и многом другом, ознакомьтесь с нашей предыдущей статьей, на странице Steam или в одном из многих видеороликов, таких как практический предварительный просмотр, встроенный ниже.

.
