Схема водяного отопления: схемы для дач и коттеджей

виды, схемы отопления, монтаж отопления

Отапливать дом можно используя различные системы отопления, однако чаще всего делают выбор в пользу водяной системы отопления. Водяное отопление — это традиционная система отопления как для городских, так и для загородных домов. Система водяного отопления надежна, эффективна, проста в монтаже и обслуживании. Простота системы водяного отопления позволяет обслуживать систему своими руками, а в большинстве случаев смонтировать систему водяного отопления дома также можно самостоятельно.

Принцип устройства системы водяного отопления дома

Система водяного отопления дома состоит из котла, радиаторов отопления (системы водяных теплых полов), расширительного бака, циркуляционного насоса и группы безопасности, все элементы системы отопления соединены между собой трубами. В качестве теплоносителя может использоваться вода или антифриз. Применяя антифриз можно не бояться размораживания системы при ее отключении в зимний период.

Рис.1. Принципиальная схема системы водяного отопления дома. Водяная система отопления состоит из котла, расширительного бака, насоса и радиаторов отопления.

Котел отопления – основа любой системы водяного отопления дома. В системе водяного отопления могут применяться котлы на любом виде топлива. Котлы отопления по виду используемого топлива могут быть газовые (на природном и сжиженном газе), твердотопливные (дрова, пеллеты), на жидком топливе (дизельное топливо), электрические. Выбор типа котла зависит от доступности, бесперебойности поставки и стоимости топлива.

Циркуляционный насос предназначен для прокачки теплоносителя через систему отопления.

Группа безопасности состоит из воздухоотводчика, манометра и аварийного клапана. Воздухоотводчик удаляет воздух из системы отопления. Манометр необходим для контроля давления в системе. Аварийный клапан сбрасывает часть теплоносителя при превышении допустимого давления в системе, тем самым предохраняя систему отопления от возможных разрывов.

Трубы в системе водяного отопления дома могут применяться любых видов, т.к. температура в системе отопления частного дома не превышает 90 градусов. Наибольшее распространение получили полипропиленовые трубы. Они надежны в местах соединения и просты в монтаже.

Расширительный бак в системе отопления необходим для компенсации увеличения объема теплоносителя в системе при нагревании. В зависимости от типа системы отопления расширительные баки бывают открытого и закрытого типа.

Виды систем водяного отопления дома

Система водяного отопления может быть двух видов: открытая (гравитационная) и закрытая.

В открытой системе отопления циркуляция теплоносителя осуществляется естественным образом за счет разности плотности горячей и холодной воды. Вода, нагретая котлом (имеет меньшую плотность), по стояку поднимается вверх в то время как остывшая (имеет большую плотность) опускается вниз, т.е. циркуляция происходит под действием силы тяжести, отсюда и название гравитационная.

Также система отопления получила название открытой, т.к. в ней применяется расширительный бак открытого типа, и система сообщается с атмосферой.

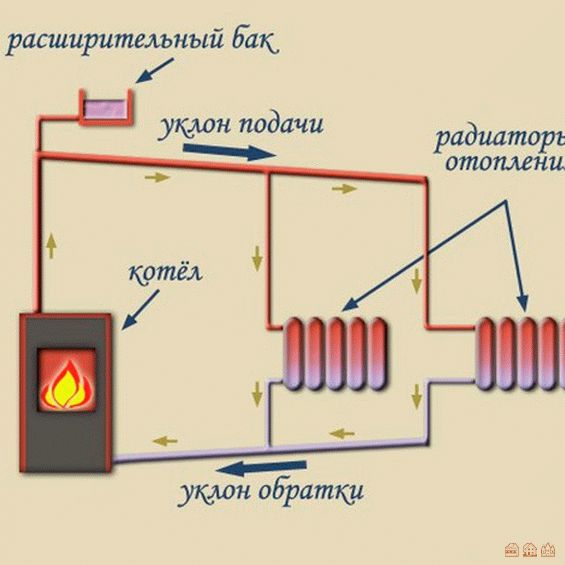

Рис.2. Система отопления открытого типа. Для системы этого вида принципиальным требованием является уклон труб и применение расширительного бака открытого типа.

Открытая система отопления может работать без циркуляционного насоса, поэтому она энергонезависима, т.е. при отключении электроэнергии циркуляция не прекратится, и система отопления будет работать.

Открытая система отопления обладает рядом недостатков. Она довольно громоздкая и сложная в монтаже, т.к. все трубы должны быть смонтированы с определенным уклоном, а расширительный бак должен быть установлен в высшей точке системы, при этом в теплом помещении, что не в каждом доме возможно. При эксплуатации открытой системы отопления требуется постоянный контроль уровня теплоносителя, т.к. он интенсивно испаряется из открытого расширительного бака. Поэтому выбирать открытую схему системы отопления следует в том случае если есть проблемы с подачей электроэнергии, в противном случае целесообразно выбрать систему отопления закрытого типа, т.

к. она не имеет недостатков открытой схемы.

В закрытой системе отопления циркуляция теплоносителя осуществляется циркуляционным насосом, а расширительный бак применяется закрытого типа, что и дало название системе.

Рис.3. Система отопления закрытого типа. В системе отопления закрытого типа отсутствуют ограничения по монтажу элементов. Этот вид системы отопления компактный и простой в монтаже.

Ограничения по месту установки расширительного бака и расположению труб в закрытой системе отсутствуют, поэтому закрытая система получается более компактной и простой в монтаже. Принудительная циркуляция теплоносителя позволяет скрыто расположить трубы системы отопления, а также в качестве обогревателей использовать не только радиаторы отопления, но и водяные теплые полы. Благодаря чему закрытая система водяного отопления получила наибольшее распространение.

Схемы системы отопления дома

Схема системы отопления определяется способом соединения нагревательных приборов. Различают три схемы системы отопления: однотрубная, двухтрубная и лучевая.

Однотрубная схема системы отопления представляет собой последовательное соединение радиаторов отопления. Особенность схемы в том, что все радиаторы (вход и выход радиатора) подключаются к одной трубе.

Рис.4. В однотрубной схеме отопления все радиаторы подключаются последовательно. Такой подход приводит к тому, что каждый следующий радиатор работает хуже предыдущего. Для устранения этого недостатка необходима балансировка системы отопления.

Достоинство такой схемы системы отопления простота монтажа и низкий расход труб при монтаже. Недостаток – сложность регулировки (балансировки). По мере движения теплоносителя по системе он отдает свое тепло радиаторам отопления, таким образом последнему радиатору тепла достается меньше всего. Поэтому систему необходимо балансировать. Сделать это можно с помощью установки на каждый радиатор специальной запорной арматуры (термоголовок, регуляторы расхода), либо сделать предварительный расчет системы и использовать трубы различного сечения для выравнивания расхода теплоносителя.

Двухтрубная схема система отопления представляет собой систему, в которой горячий теплоноситель подается по одной трубе, а отдав свое тепло радиатору отводится по другой. Таким образом получается, что радиаторы отопления подключены параллельно.

Рис.5. В двухтрубной схеме системы отопления все радиаторы подключены параллельно. Таким образом тепло между радиаторами распространяется равномерно, а система легко балансируется.

Параллельное подключение радиаторов отопления значительно упрощает балансировку системы (регулировку) и позволяет достаточно точно задавать температуру в помещении. Например, в нежилых помещениях можно поддерживать минимальную температуру, а в жилых оптимальную, это позволит сэкономить на отоплении. Недостаток – расход труб для отопления будет в 2 раза больше, чем при однотрубной разводке.

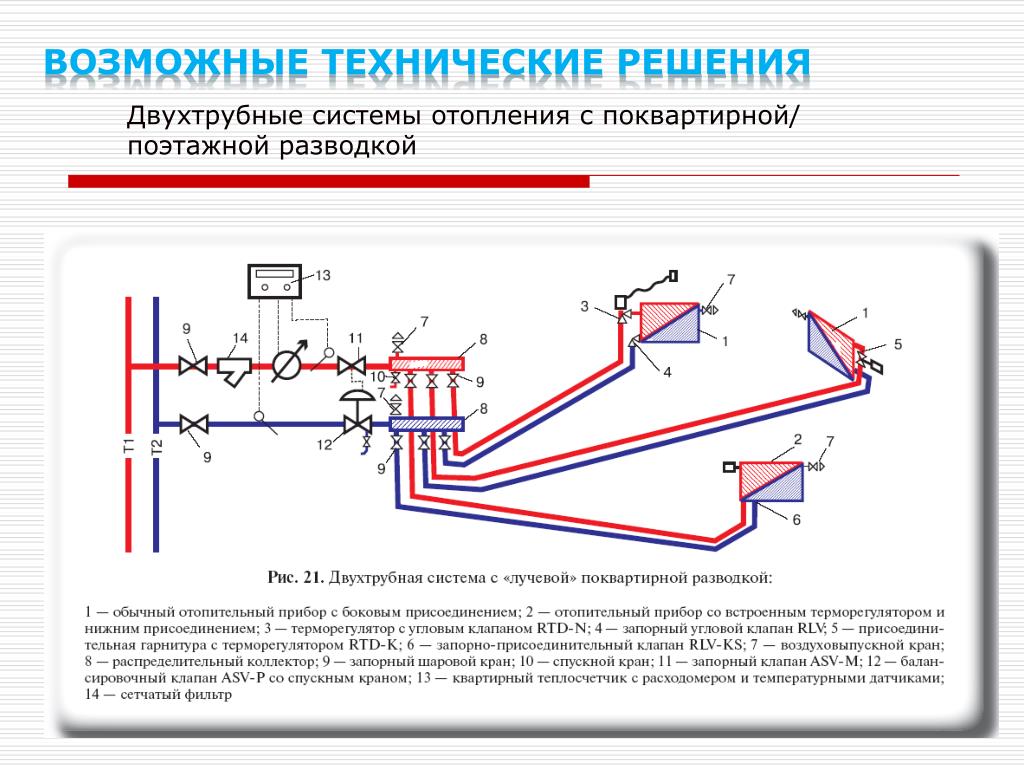

Лучевая схема системы отопления подразумевает подключение каждого отопительного прибора индивидуально. В этой схеме применяется коллектор, который распределяет теплоноситель по радиаторам отопления.

Только по этой схеме можно установить водяные теплые полы.

Рис.6. Лучевая схема системы отопления. В этой схеме все радиаторы подключаются индивидуально через коллектор. В коллекторе устанавливается регулирующая арматура, которая позволяет выполнять точную настройку каждого радиатора.

С точки зрения простоты управления системой отопления это схема не имеет конкурентов. Работой каждого отопительного элемента можно управлять индивидуально, и это не скажется на работу остальных отопительных приборов. Такой подход приведет к значительному снижению затрат на отопление. Недостатком является высокий расход труб, необходимость монтажа коллектора.

Система отопления и горячая вода в доме

Горячую воду в доме можно обеспечить двумя способами: установить электрический накопительный водонагреватель или использовать котел отопления для создания горячего водоснабжения. Существует два варианта создания горячей воды по средствам котла: установить двухконтурный котел или бойлер косвенного нагрева.

Существует много моделей котлов, имеющих два контура нагрева один для отопления другой для горячего водоснабжения. Таким образом система горячего водоснабжения подключается к котлу и при включении воды котел начинает работать как колонка. Такой способ хорош если одновременно будут работать не более двух точек водоразбора, с большим количеством котел не справится.

Рис.7. Схема работы бойлера косвенного нагрева. Вода из системы отопления направляется в змеевик бойлера. Проходя по змеевику вода в бойлере нарывается и подается в систему горячего водоснабжения.

Решение данной проблемы — это установка бойлера косвенного нагрева. Бойлер косвенного нагрева представляет собой бочку, в которой установлен змеевик. Горячая вода из системы отопления проходя по змеевику нагревает воду в бойлере. Нагретая вода может подаваться на любое число точек водоразбора.

Монтаж водяного отопления дома

Монтаж системы водяного отопления начинают с подбора всех элементов системы. Правильный выбор компонентов системы обеспечит ее комфортную эксплуатацию и легкий монтаж.

Основной элемент системы отопления это котел. Вне зависимости от типа используемого топлива основной характеристикой котла является мощность. Если высота потолков в вашем доме не превышает 3 м, то для расчета мощности котла можно использовать соотношение 1кВт вырабатываемой котлом мощности необходимо для отопления 10 кв.м. площади дома.

Выбирая котел отопления следует сразу позаботится о горячем водоснабжении дома. Если число проживающих в доме 1-2 человека, то целесообразно выбирать двухконтурный котел, который обеспечит и горячую воду, и отопление. Если у вас большая семья, то целесообразнее выбрать одноконтурный котел и установить бойлер косвенного нагрева. Бойлер следует выбирать из расчета, что на 5 человек требуется объем бойлера примерно 100 — 120 литров.

Котлы отопления могут быть с открытой и закрытой камерой сгорания. Для установки первого типа необходимо иметь дымоход и помещение отведенное под котельную, в которой будет обеспечена вентиляция. Котлы второго типа снабжаются воздухом и выводят отработанные газы, через коаксиальный дымоход, который монтируется в стене рядом с котлом. Котлы с закрытой камерой сгорания установить значительно проще.

Рис.8. Схема установки котла с закрытой камерой сгорания и коаксиальным дымоходом. Достоинство котла этого типа: простота установки, котел не потребляет кислород из помещения, не требует строительства дымохода и системы вентиляции.

Некоторые модели котлов отопления могут быть снабжены расширительным баком и циркуляционным насосом, что значительно упрощает монтаж системы водяного отопления. Если котел не имеет этих элементов, то выбрать их можно следующим образом. Объем расширительного бака должен быть примерно 10% от объема системы отопления. Основная характеристика циркуляционного насоса — это напор. Приближенно напор насоса можно вычислить как 5% от мощности котла.

Рис.9. Схема котла отопления. Современные котлы уже снабжены расширительным баком и циркуляционным насосом, что упрощает монтаж системы водяного отопления.

В системе водяного отопления дома могут применяться любые виды радиаторов отопления. Приближенный расчет мощности радиатора вычисляется на основе соотношения 100Вт тепловой мощности радиатора необходимо для отопления 1 кв.м. помещения. Рассчитывая мощность радиаторов необходимо учитывать, что максимальная производительность достигается при одностороннем подключении, а минимальная при нижнем.

Рис.10. Виды подключения радиаторов отопления и влияние на отдаваемую мощность радиатора.

Все радиаторы отопления должны быть снабжены воздухоотводчиками. Для простоты балансировки системы и для возможности регулировки температуры в помещении радиаторы необходимо укомплектовать терморегуляционными кранами или термоголовками (термостатами).

Рис.11. Радиатор отопления должен комплектоваться воздухоотводчиком и термоголовкой. Также необходимо устанавливать краны для возможности демонтажа радиатора для его замены.

Монтаж системы отопления начинают с установки котла отопления и радиаторов отопления. После чего все элементы системы соединяют между собой трубами.

Для индивидуальных систем водяного отопления удобно применять полипропиленовые трубы, хотя можно использовать и любые другие. В отличие от стальных труб полипропиленовые просты в монтаже, а для их сварки необходим сварочный аппарат для полипропиленовых труб, он имеет небольшую стоимость и им очень просто работать даже не специалисту. Полипропиленовые трубы также выигрывают перед металлопластиковыми, т.к. последние имеют соединительные элементы, которые со временем могут начать подтекать.

При монтаже системы водяного отопления следует предусмотреть отвод для заполнения и слива системы. Этот отвод должен быть расположен в нижней точке системы. Также в верхней точке необходимо установить воздухоотводчик. Вместо воздухоотводчика может быть установлена группа безопасности. Она устанавливается в верхней точке подающей трубы системы отопления.

Рис.12. Для удобства обслуживания и безопасности использования системы водяного отопления необходимо предусмотреть отвод для слива/наполнения в нижней точке системы, и смонтировать группу безопасности в верхней точке системы.

Соединяя элементы системы отопления следует позаботится о том, что некоторые элементы могут сломаться раньше времени и потребуется их замена. Поэтому все приборы (котел, насос, расширительный бак, бойлер и пр.) системы отопления должны устанавливаться через кран и разъемное соединение (американка). Таким образом их можно будет демонтировать и заменить, не сливая систему отопления.

Рассмотренные варианты реализации системы водяного отопления в частном доме позволят вам правильно подобрать все элементы и с монтировать систему. В том случае если вы затрудняетесь все сделать самостоятельно, то полученные знания позволят проконтролировать нанятых работников.

Водяное отопление частного дома своими руками схемы

На чтение 8 мин. Просмотров 1.4k.

Самым важным преимуществом малоэтажного строительства по праву является возможность конструирования систем отопления разнообразной сложности и доступности в материальном плане.

Независимые от центральных индивидуальные системы отопления являются наиболее производительными. Систему можно сконструировать с верхней разводкой труб и с нижней разводкой, так же возможно использование нескольких видов теплоносителя – самым приемлемым и недорогим считается вода.

Виды основных систем отопления

Различные конфигурации систем отопления отличаются друг от друга только видом перемещения теплоносителя по системе трубопроводов, основное свойство всегда одинаково – вода, нагреваясь, перемещается по трубопроводу и тем самым обогревает помещения на различных этажах.

Существует три главные разновидности отопления частного малоэтажного дома:

• Системы с естественным побуждением:
• Системы с механическим побуждением;
• Системы отопления с использованием и естественного и механического движения воды.

Можно выделить еще три вида систем отопления в частном доме:

• Системы радиаторные;
• Системы вида «Теплый пол»;
• Плинтусное отопление.

Как сделать водяное отопление в частном доме?

Обращаясь к вопросу конструирования систем отопления в малоэтажном доме, одним из важных условий является изучение порядка и организации нужных этапов для поддержания требуемых условий микроклимата в здании.

В малоэтажном строительстве к параметрам внутреннего воздуха необходимо применять особые требования, поскольку система является независимой от центральной системы отопления.

Что должно быть в составе водяной системы отопления?

Водяная система отопления представляет собой непрерывное циркулирование теплоносителя (в нашем случае воды) по обогреваемому контуру. От источника теплоты (котла) вода направляется непосредственно к системе, проходит ее и затем, остывая, возвращается вновь к источнику теплоту. Далее процесс повторяется. Для обеспечения беспрерывной и самое главное безопасной работы системы необходима установка целого ряда оборудования помимо котельного агрегата и самих труб:

• Система фильтрации;
• Один или несколько насосов;
• Защитные и противопожарные клапаны и прочее.

Варианты монтажа водяных систем отопления

Все системы подразделяются на 2 типа:

• Однотрубная система отопления:

Конструирование этой системы различается тем, что теплоноситель проходит к радиаторам отопления исключительно в прямой последовательности. Существенным недостатком однотрубной системы является тот факт, что крайние батарее всегда будут значительно холоднее, чем первые потому, что требуется время, чтобы вода «добралась» до них.

Еще одним минусом является невозможность остановить подачу воды к конкретному радиатору, приходится прекращать подачу теплоносителя ко всей системе. Однако это не будет большой проблемой при разработке схем отопления в частном доме. Плюсом ее является возможность провести систему по всей площади дома, особенно полезно в многоквартирных жилых домах.

• Двухтрубная система отопления:

При данной системе отопления теплоноситель подается к нагревательному прибору из разных труб (вода поступает холодная и горячая). При устройстве данной системы возможно регулировать подачу теплоносителя в радиаторный прибор. Данная система отопления является наиболее приемлемой и при малоэтажном, и при многоэтажном строительстве

В свою очередь подразделяется еще на 3 вида систем отопления:

• Звездообразная (монтируется так, чтобы трубопровод с холодным снабжением присоединяется с одного края, а с горячим снабжением – с противоположного).
• Система типа «Шлейф» (температура отопительных приборов изменяется в зависимости от удаленности батареи от источника теплоты).
• Коллекторная система (трубы с холодной и горячей водой подсоединяются отдельно к каждому коллектору – позволяет регулировать температуру помещения в каждой комнате соответственно).

Водяные системы отопления

Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

• Классические чугунные;
• Стальные;
• Алюминиевые.

Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

Система водяная «Теплый пол»

Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

Плинтусные системы отопления

Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.

Системы с естественной циркуляцией теплоносителя

Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.

Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

Системы с принудительной циркуляцией теплоносителя

Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса.

Что нужно знать для установки водяного отопления в доме?

Из-за своей эффективности и относительной дешевизны отопление в частном доме с теплоносителем вода продолжает оставаться самым востребованным. При выборе соответствующей системы необходимо тщательно разобраться к ее конструкции, сложности и материальных затрат.

При частном доме в один этаж нерентабельным считается установка системы с побудительным движением теплоносителя, поскольку указанная эффективность в 20-30% попросту не отработает себя, а циркуляционный насос будет потреблять немало электроэнергии.

Самодельное водяное отопление

Конструировать системы водяного отопления необходимо при консультации специалиста. Для начала необходимо определить точно площади отапливаемых помещений. Затем важно правильно просчитать теплопотери через все наружные ограждения (наружные стены, окна, пол, чердачное или бесчердачное перекрытие). Это без проблем можно сделать в интернете при использовании онлайн-калькуляторов для расчета потерь теплоты.

Эти расчеты необходимы для корректного определения полной мощности будущей системы отопления здания. С их помощью проводится небольшой гидравлический расчет с учетом наружных и требуемых внутренних температур воздуха и выполняется подбор радиаторов отопления на рассчитанные параметры.

Так же по ним выполняется подбор отопительного котла. Важно перепроверить расчеты несколько раз во избежание неполадок при эксплуатации системы.

Схемы водяного отопления частного дома

Самым простым в малоэтажном строительстве является устройство однотрубной системы отопления, поскольку собрать ее можно своими руками без особых затруднений. Однако поскольку ее недостаток – невозможность отключить часть системы нами предлагается другой вариант.

Для частного дома самым оптимальным будет использование двух независимых друг от друга однотрубных систем водяного отопления, из-за того, что даже при выводе из эксплуатации одной системы, из второй будет возможно получать необходимую горячую воду на обогрев.

Схема водяного отопления двухэтажного дома

При строительстве двухэтажного коттеджа важно сразу учитывать всю мощность системы отопления и, исходя из этого, грамотно подбирать водогрейный котел – его мощности должно быть достаточно для обогрева двух этажей здания.

При этом нужно учитывать еще и площади всех отапливаемых помещений. Важным является еще и подбор циркуляционного насоса. Параметры подбора должны быть рассчитаны правильно – это потери давления во всей системе и расход теплоносителя.

Заключение

К выбору системы отопления в частом доме следует относиться с особой серьезностью и выбирать нужный вариант исходя из большого количества требований к ним. Важно учитывать не только дешевизну и доступность определенного вида систем, но и энергозатратность, соответствие вашим климатическим условиям и этажность вашего здания.

Отопление дома с принудительной циркуляцией своими руками, схемы

На чтение 9 мин. Просмотров 13 Опубликовано 10.07.2015 Обновлено 01.08.2016

Среди многих схем отопления система с принудительной циркуляцией теплоносителя отличается своей универсальностью и широкими функциональными возможностями. Она может быть применена в теплоснабжении небольшого частного коттеджа или квартиры, а также в большом многоэтажном доме. Сложно ли сделать ее самостоятельно, без привлечения специалистов? Выясним, что же представляет  отопление дома с принудительной циркуляцией своими руками, схемы и оптимальная комплектация конкретной системы.

Особенности отопления с принудительной циркуляцией

Отопление с естественной циркуляцией

Современное водяное отопление с принудительной циркуляцией пришло на смену гравитационной схеме. У второй движение теплоносителя осуществляется за счет теплового расширения воды при ее нагреве. Такой принцип существенно снижал эффективность работы теплоснабжения.

Одним из определяющих факторов целесообразности установки системы водяного отопления с принудительной циркуляцией является относительно быстрое движение теплоносителя по магистрали. Благодаря этому происходит равномерное распределение тепла по всем радиаторам в схеме.

Кроме этого, нужно отметить такие особенности отопления насосными группами:

• Возможность устанавливать трубы небольшого сечения: 20, 25 мм. Этим уменьшается общий объем теплой воды в системе, что сказывается на расходе энергоносителя;
• Выбор из нескольких схем монтажа трубопроводов. Принудительная система отопления частного дома может быть однотрубной, двухтрубной или коллекторной;
• Регулировка температуры как для отдельных элементов, так и во всей системе в целом. Лучше всего с этой задачей справляется коллекторное отопление;
• Увеличение комфорта эксплуатации.

Однако наряду с этим следует отметить и недостатки, которыми обладает двухтрубная или однотрубная система отопления с принудительной циркуляцией. Прежде всего – это установка насосной группы для увеличения скорости потока теплоносителя. Это влечет за собой увеличение первичных расходов, а также делает работу всей системы зависимой от подачи электроэнергии. Но эти недостатки компенсируются вышеперечисленными преимуществами.

Можно модернизировать уже имеющееся гравитационное отопление. Для этого достаточно установить насос. Однако сначала нужно рассчитать параметры системы – не всегда трубы большого диаметра подходят для схем с принудительной циркуляцией.

Виды схем отопления с принудительной циркуляцией

Насосная группа для отопления

Основной принцип работы системы отопления с принудительной циркуляцией заключается в установке насосов для увеличения скорости потока теплоносителя. Место их монтажа напрямую зависит от выбранной схемы разводки трубопроводов.

Помимо этого система отопления частного дома с принудительной циркуляцией должна включать в себя группы безопасности. Это необходимо для своевременной стабилизации давления в трубах из-за возможного перегрева теплоносителя. Каждый вид отопления с принудительной циркуляцией имеет ряд особенностей, которые напрямую влияют на выбор в конкретном случае. Но независимо от этого система отопления с принудительной циркуляцией своими руками помимо насоса должна включать в себя следующие компоненты:

• Группа безопасности: воздухоотводчик и спускной клапан. Устанавливаются сразу после котла;
• Расширительный бак. Лучше всего выбирать конструкцию мембранного типа с возможностью замены эластичного клапана;
• В обвязке каждого радиатора должны быть балансировочный клапан, кран Маевского. Желательно установить термостат;
• Запорная арматура. Необходима для частичного или полного перекрытия потока теплоносителя на конкретном участке системы.

Каждые из вышеперечисленных компонентов должны иметь эксплуатационные характеристики, отвечающие параметрам конкретной системы отопления. В противном случае они не будут выполнять возложенные на них функции.

Выбор определенных компонентов системы осуществляется по заранее сделанной схеме отопления дома с принудительной циркуляцией. Расчет должен быть максимально точным – с помощью специализированных программ или выполненный профессионалами.

Однотрубная система

Однотрубная система отопления

Это устаревшая схема, которая практически не применяется для индивидуального теплоснабжения дома. В однотрубной системе отопления с принудительной циркуляцией есть только одна подводящая магистраль, в которой последовательно подключаются радиаторы и батареи.

Единственным преимуществом этой схемы является небольшой метраж трубопроводов. Однако помимо этого однотрубная система имеет несколько существенных недостатков:

• Неравномерное распределение теплоносителя. Чем дальше расположен радиатор от котла, тем ниже степень нагрева горячей воды, поступающей в него;
• Для проведения ремонтных работ необходимо остановить котел отопления и дождаться пока температура теплоносителя не опустится до нормального уровня.

Мощность насоса для однотрубного отопления с принудительной циркуляцией будет намного меньше, чем для двухтрубной. Это объясняется меньшим объемом теплоносителя в системе. Также для прокладки трубопроводов необходимо меньше места – они могут быть установлены под полом, плинтусами.

Для однотрубной системы отопления с принудительной циркуляцией обязательно нужно предусмотреть монтаж байпаса для каждого радиатора. Это даст возможность отключить прибор без полной остановки теплоснабжения дома.

Двухтрубная система

Виды двухтрубной системы отопления

Схема двухтрубной системы отопления с принудительной циркуляцией отличается от однотрубной наличием еще одной магистрали для остывшего теплоносителя. Она проходит параллельно основной и в нее поступает охлажденная вода из радиаторов.

Во время проектирования системы необходимо правильно составить схему расположения трубопроводов. Прямая и обратная магистраль должны устанавливаться в непосредственной близости друг от друга, но не более чем на 15 см, кроме этого система может быть с одной направленностью движения теплоносителя, с разными векторами, а также тупиковой. Чаще всего выбирается схема с односторонней направленностью.

У водяного отопления с принудительной циркуляцией есть несколько важных особенностей:

• Небольшой диаметр труб – от 15 до 24 мм. Этого будет достаточно для создания требуемых показателей давления;
• Возможность установки как горизонтальной, так и вертикальной разводки трубопроводов;
• Большое количество поворотных элементов скажется на гидродинамических показателях системы в худшую сторону. Поэтому их нужно делать как можно меньше;
• При выборе скрытого монтажа в местах соединения труб устанавливают ревизионные люки.

Насосный узел с обходным каналом

В каждой принудительной системе отопления частного дома необходимо предусмотреть обходной канал в узле циркуляционного насоса. Он предназначен для гравитационного движения теплоносителя в случае отключения электричества.

Работа насосного оборудования должна обеспечить нормальную циркуляцию в системе. Для этого следует правильно рассчитать его мощность и производительность.

Если система водяного отопления с принудительной циркуляцией комплектуется полимерными трубопроводами – они должны быть с армированным слоем из алюминиевой фольги или полиэстера.

Коллекторная система

Коллекторная схема отопления

Если площадь дома превышает 150 м² или он имеет 2 и более этажей – рекомендуется делать коллекторную систему отопления с принудительной циркуляцией своими руками. Она является одной из модификаций двухтрубной схемы и предназначена для повышения эффективности работы теплоснабжения.

Основным элементом коллекторной схемы отопления является распределитель. Он представляет собой трубу с круглым или прямоугольным сечением, на которую установлены несколько патрубков. Они необходимы для распределения теплоносителя по отдельным контурам теплоснабжения дома.

Отличительным принципом работы системы отопления с принудительной циркуляцией коллекторного типа является обустройство независимых друг от друга магистралей трубопровода. Это дает возможность регулировать теплоотдачу каждой из них, а также стабилизирует давление в системе.

На каждый патрубок коллектора устанавливается циркуляционный насос для обеспечения должной скорости движения теплоносителя. Такая система отопления частного дома с принудительной циркуляцией имеет ряд важных особенностей:

• Увеличение числа труб и арматуры. Каждый контур представляет собой отдельную систему отопления, соединенную с помощью коллектора в единую сеть;
• Для регулировки объема теплоносителя необходимы специальные элементы – терморегуляторы и сервоприводы с датчиками температуры;
• Для наиболее эффективной работы системы рекомендуется установка узла смешивания. Он соединяет прямую и обратную трубу и выполняется смешивание потоков воды для достижения оптимальной температуры теплоносителя.

Коллекторная схема отопления дома с принудительной циркуляцией может состоять из нескольких узлов распределения. Все зависит от общей площади дома, а также расположения в нем помещений.

Сумма диаметров патрубков на коллекторе не должна превышать его сечение. В противном случае возникнет дестабилизация давления в системе.

Проектирование отопления с принудительной циркуляцией

Подробная схема отопления дома

Первоочередной задачей при самостоятельном монтаже водяного отопления с циркуляционным насосом является составление корректной схемы. Для этого необходим план дома, на котором наносится расположение труб, радиаторов, запорной арматуры и групп безопасности.

Расчет системы

На этапе составления схем необходимо правильно рассчитать параметры насоса для принудительной отопительной системы частного дома. Для этого можно воспользоваться специальными программами или сделать вычисления самостоятельно. Существует ряд простых формул, которые помогут сделать расчет:

Pн=(p*Q*H)/367*КПД

Где Рн – номинальная мощность насоса, кВт, р – плотность теплоносителя, для воды этот показатель равен 0,998 г/см³, Q – уровень расхода теплоносителя, л, Н – требуемый напор, м.

Пример программы по расчету отопления

Для вычисления показателя напора в принудительной системе отопления дома необходимо знать общее сопротивление трубопровода и теплоснабжения в целом. Увы, но сделать это самостоятельно практически невозможно. Для этого следует воспользоваться специальными программными комплексами.

Вычислив сопротивление трубопровода в системе водяного отопления с циркуляцией, можно рассчитать требуемый показатель напора по следующей формуле:

Н=R*L*ZF/10000

Где Н – вычисляемый напор, м, R – сопротивление трубопровода, L – протяженность наибольшего прямого участка магистрали, м, ZF – коэффициент, который обычно равен 2,2.

По полученным результатам подбирается оптимальная модель циркуляционного насоса.

Если расчетные показатели мощности насоса у системы отопления с принудительной циркуляцией, устанавливаемой самостоятельно, велики, – рекомендуется приобрести спаренные модели.

Монтаж отопления с циркуляцией

Пример скрытого монтажа коллекторного отопления

На основе расчетных данных подбираются трубы нужного диаметра, а к ним – запорная арматура. Однако на схеме не показан способ монтажа магистрали. Трубопроводы могут быть установлены скрытым или открытым способом. Первый рекомендуется применять только при полной уверенности в надежности всей системы отопления частного коттеджа с принудительной циркуляцией.

Нужно помнить, что от качества компонентов системы будет зависеть ее работоспособность и эксплуатационные показатели. В особенности это касается материала изготовления труб и запорной арматуры. Помимо этого для двухтрубной схемы системы отопления с принудительной циркуляцией рекомендуется прислушаться к советам профессионалов:

• Установка аварийного источника подачи электроэнергии для циркуляционного насоса в случае отключения электропитания;
• При использовании антифризов в качестве теплоносителя следует проверить его совместимость с материалами изготовления труб, радиаторов и котла;
• По схеме отопления дома с принудительной циркуляцией котел должен располагаться в самой низкой точке системы;
• Кроме мощности насоса необходимо сделать расчет расширительного бака.

Технология установки отопления циркуляционного типа ничем не отличается от стандартной. Важно учитывать особенности контурного дома – материал изготовления стен, его тепловые потери. Последнее напрямую влияет на мощность всей системы.

Аналитика параметров систем отопления с принудительной циркуляцией поможет составить объективное мнение о ней:

Самотечное отопление в доме

Очень весомым плюсом самотечной системы водяного отопления является ее независимость от наличия электроэнергии. Самотечное отопление может быть создано и на удаленной даче на основе энергонезависимого твердотопливного котла. Система бесшумная и надежная, она, несомненно, будет востребована и в будущем.

Наработан большой опыт создания самотечных систем отопления, ведь ранее все водяное отопление создавалось по принципу самотека. Система может быть создано по «типовой народной схеме» и своими руками.

Недостатками являются ограничения по мощности, отапливаемой площади, возможности подключения дополнительных контуров, при повышенной цене на создание.

Самотечное отопление обходится дороже, примерно в 2 раза по сравнению с системами принудительной циркуляции, так как требует большой диаметр труб и особенного размещения котла. Сложность при создании и в том, что трубы большого диаметра должны иметь общий уклон, а значит их положение фиксировано и поэтому они часто не вписываются в дизайн помещения, загромождают интерьер.

Как рассчитывается самотечная система

Можно заказать тепловой и гидравлический расчет у специалистов, в лицензированных организациях, но это обойдется недешево. Можно сделать эти расчеты приблизительно с помощью известных программ или вручную.

Но обычно пользуются общеизвестными рекомендациями и, как правило, этого вполне достаточно, чтобы создать работоспособную систему с самотеком жидкости.

Скорость движения жидкости по системе в любом случае не большая. Чем больше внутренние диаметры трубопровода и радиаторов, а также котла, тем большее количество жидкости будет проходить по ним, тем больше энергии сможет переноситься.

Важно ответить на вопрос — достаточно ли будет энергии переносить теплоноситель для отопления конкретного здания? В этом и заключается суть расчетов. Но если расчетов нет, то нужно обратиться к опыту создания подобного отопления и утепления зданий.

Потери энергии и обеспечение движения жидкости

Во первых, нужно определиться со степенью утепления здания, — соответствуют ли она требованиям нормативных документов. Если нет, то может не хватить мощности не только самотечной системы….. Обогреть холодное здание себе дороже, нужно утеплять, а не увеличивать мощность обогрева.

После того, как здание утеплено, можно обратиться к опыту создания подобных систем, откуда известно, что обычная предельная площадь самотечного обогрева составляет 150 м кв. на каждом этаже здания, при этом желательно распределение радиаторов на 2 плеча на каждом этаже, а длина подающего трубопровода каждого плеча не должна превышать 20 метров.

Обязательное условие для создания системы – превышение горячего теплоносителя (обычно принимается средняя линия радиаторов) над холодным (средняя линия теплообменника котла).

При большей длине трубопроводов, желателен бы расчет, или нужно мириться, что возможно, в пики морозов пропускной способности системы (скорости теплоносителя) может и не хватить что бы в здании было жарко.

Рассмотрим, отчего же будет зависеть работоспособность самотечной системы.

Особенности системы обогрева с естественной циркуляцией

Напор в самотечной системе будет напрямую зависеть от высоты водяного столба с разностью плотностей воды (разностью температур) и от самой разности плотностей воды. Формула напора приведена ниже.

Чем больше разность температур подачи и обратки, и чем выше водяной столб с этой разностью, тем быстрее будет циркулировать вода, тем больше тепла будет переноситься, тем надежнее система и большую площадь можно будет отопить.

Дело в том, что вода наиболее значительно остывает в радиаторах, до них она считается горячей. После радиаторов вода холодная движется по обратке к теплообменнику котла, где происходит ее нагрев. Следовательно, чем ниже находится теплообменник относительно радиаторов, тем больше будет напор в системе.

Кроме того, вода остывает и в самой трубе выходящей из котла, а это значит, что чем выше будет поднят горячий трубопровод, и чем он длиннее и больше отдает тепла, тем будет больше напор.

Впрочем, эта теплототдача будет иметь низкую эффективность для обогрева дома, если горячий трубопровод расположен под потолком. Лучше, если он находится вдоль пола отапливаемой массандры и является для нее отопительным прибором.

Не правильно делать просто высокий столб горячей воды, вынося расширительный бак выше крыши. Нужна наибольшая разность высот, на которой бы происходил перепад температур, а этого проще добиться опусканием котла.

Типичная ошибка при создании самотечной системы для 2-х этажей — подключение радиаторов на обоих этажах к одним стоякам. В результате на 1 этаже будет еще холодно, когда на 2 этаже уже очень жарко. Правильно для мансарды предусмотреть отдельное независимое плечо отопления со своим регулировочным вентилем.

Особенность системы:
— жидкость в самотечной системе обычно остывает значительно, вследствие небольшой скорости ее движения. Разница температур подачи и обратки чаще находится в пределах 25 — 30 градусов. Температурный режим, например, — 75град. выход из котла и 45 град. обратка. Поэтому недопустимо создавать схему с одним трубопроводом с последовательным подключением радиаторов. Подходят только попутная и тупиковая двухтрубные схемы разводки.

Как движется теплоноситель (вода)

Из вышесказанного вытекают и конструктивные особенности самотечной системы отопления.

Котел располагается в приямке, в подвале, во всяком случае, желательно, чтобы его теплообменник был ниже средней линии радиаторов.

Все трубопроводы делаются с общим уклоном по ходу движения жидкости:

• вода из котла поднимается по вертикальному стояку в самую верхнюю точку;
• от вертикального горячего стояка всегда должна вниз до входа в котел;
• разница высот между начальной и конечной точкой трубы не менее одного процента, но по длине уклон может меняться как угодно;
• всегда лучше обеспечивать максимальный уклон.

Какие применить трубы

Диаметр труб должен быть для подачи и обратки на одном крыле трубопровода не менее 32 мм, при этом радиаторы могут подключаться и трубами с внутренним диаметром 20 мм. А для стояка и подачи на крыло — не менее 50 мм. Впрочем никто не запрещает увеличить эти диаметры, что только сделает систему мощнее.

До сих пор оптимальным вариатном считаются обычные стальные трубы. При больших диаметрах они становятся конкурентноспособными пластику. К тому же стальная труба большого диаметра является и сама по себе отопительным прибором, ввиду значительной проводимости тепла металлом.

Котел, радиаторы, трубопровод

Применяется специальный котел (и газовый и твердотопливный) с собственным маленьким гидравлическим сопротивлением, предназначенный для самотечной системы.

Применяются радиаторы с низким гидравлическим сопротивлением, с большим диаметром внутренних отверстий — обычно или чугунные или алюминиевые.

В высшей точке трубопровода устанавливается клапан для стравливания воздуха (система под давлением с закрытым расширительным баком (гидроаккумулатором)). В систему встраивается на выходе из котла группа безопасности – манометр и аварийный клапан. Либо в высшей точке располагается расширительный бак открытого типа.

Сливной кран располагается в районе котла в низшей точке трубопровода, делается отвод либо в канализацию, либо на емкость.

Подборка котла по мощности ведется как обычно — в зависимости от теплопотерь здания, а радиаторов — от теплопотерь каждой комнаты где они устанавливаются.

При этом чаще пользуются правилом — радиаторы суммарно чуть мощнее котла (при этом учитывается, то что паспортная температура жидкости обычно больше реальной, т.е. радиторы приобретаются еще мощнее на 20 – 35 %), после чего общая мощность радиаторов распределяется по комнатам.

Схемы самотечного отопления на одно крыло

Типичная схема водяного отопления с самотечным движением жидкости. Здесь только лишь одно крыло. Горячий трубопровод располагается повыше, от него опускаются стояки вниз на каждый радиатор или на пару радиаторов. В схеме указан расширительный бак вместо гидроаккумулятора.

На практике часто подобные схемы реализуются так чтобы расширительный бак, верхний трубопровод располагались бы на чердаке а обратка часто опускается под пол в подвал. При этом трубопроводы меньше загромождают жилое пространство и не портят интерьер. Но тогда все трубопроводы в холодной зоне должны быть хорошо утеплены — слой не менее 15 см минеральной ваты. Пенопласт не подходит, так как его едят грызуны и его не стоит нагревать до 70 град.

Прокладка труб по чердаку

Подвариант данной схемы — обратка поднята вверх, так как не всегда есть возможность прокладывать ее понизу — мешают дверные проемы, нет подвала и т.д.

В небольшом доме

Вариант размещения радиаторов прямо возле котла. Это возможно лишь в климатических зонах с постоянной положительной температурой, и если окна достаточно утеплены (двойные стеклопакеты), и нет особой необходимости в создании тепловых завес путем размещения радиаторов под окнами. Схема применяется, когда нет возможности понизить уровень котла — максимально сокращаются трубопроводы.

Трубопровод на два крыла

Следующий пример более востребован в жизни. Чаще так и располагаются трубопроводы при самотечном движении жидкости в небольшом частном доме или на даче на уровне радиаторов с выдержкой общего уклона.

Трубопровод разделен на два крыла, которые желательно сделать одинаковой протяженностью. Все радиаторы подключаются через вентили для оперативной регулировки поступления воды.

Для двух этажей

Еще один пример «из жизни» разводки трубопроводов при самотечном движении жидкости. На этот раз отапливается полноценный этаж и мансарда.

Так как крыло мансарды маломощное, то оно включено трубопроводом меньшего диаметра — 25 мм. Здесь применяются стояки на каждую пару радиаторов в комнатах первого этажа, а горячий трубопровод проложен по полу мансарды и является для нее обогревающим элементом.

Схема требует создания достаточного напора, поэтому теплообменник котла располагается ниже средней линии радиаторов первого этажа минимум на пол метра.

Принципы и выводы

Можно разработать любое количество схем самотечного отопления в зависимости от конкретной планировки дома но всегда соблюдаются следующие принципы — максимально большой столб воды с перепадом температур, максимальные диаметры трубопроводов и специальные котлы и радиаторы, кольцо трубопроводов — «подача-радиатор-обратка» делаются как можно короче, для чего трубопровод разделяется на несколько плечей, которые подключаются к котлу параллельно.

Также важно: — если самотечное отопление в доме создавалось самостоятельно, или владельцы принимали активное участие в его создании, то и все выявленные недостатки в процессе эксплуатации могут быть исправлены своими руками или система может быть без особых затрат доработана, при выявлении ее недостатков.

Системы отопления (водяное отопление)

• VALTEC
• Системы отопления (водяное отопление)

Оборудование VALTEC решает все проблемы с комплектацией системы отопления. Благодаря отработанной технологии производства и монтажа, технической поддержке, широкому ассортименту оборудования, материалов и инструмента работа с нашей продукцией покажется вам простой и увлекательной. Созданные специалистами VALTEC технические и учебные пособия покажут, как избежать ошибок при подборе и монтаже комплектующих, предотвратят неприятные ситуации и их последствия. Хорошим подспорьем при выборе проектного решения может стать Альбом типовых схем систем отопления. Продуманные разработчиками схемы снабжены пояснениями и подробной спецификацией с указанием количества требуемых элементов и их артикулов. Это позволит вам, не задумываясь составить смету проекта и оформить заказ в торговой сети VALTEC.

Схема комбинированного отопления VALTEC

Вашему вниманию предлагается пример современной энергоэффективной системы отопления на базе оборудования VALTEC. Она разработана для загородного дома или любого другого объекта с автономным источником тепла (котлом и т.д.). Схема предусматривает комбинированное использование традиционных радиаторов и напольного отопления. Такое сочетание технологий, а также примененная автоматика дают возможность обеспечить высокий уровень комфорта при оптимальных затратах на приобретение оборудования и его эксплуатацию. В схеме использованы и отображены комплектующие из актуального ассортимента VALTEC.

№	Артикул	Наименование	Производитель
1	VT. COMBI.S	Насосно-смесительный узел	VALTEC
2	VTC.596EMNX	Блок коллекторный с расходомерами	VALTEC
3	VTC.586EMNX	Блок коллекторный из нерж. стали	VALTEC
4	VT.K200.M	Контроллер с погодозависимым управлением	VALTEC
4а	VT.K200.M	Датчик температуры наружного воздуха	VALTEC
5	VT. TE3040	Электротермический сервопривод	VALTEC
6	VT.TE3061	Аналоговый сервопривод	VALTEC
7	VT.AC709	Хронотермостат электронный комнатный с датчиком температуры пола	VALTEC
8а	VT.AC601	Комнатный термостат	VALTEC
8	VT.AC602	Комнатный термостат с датчиком температуры тёплого пола	VALTEC
9	VT. 0667T	Байпас с перепускным клапаном для обеспечения циркуляции при закрытых петлях	VALTEC
10	VT.MR03	Клапан трехходовой смесительный для поддержания температуры обратки	VALTEC
11	VT.5012	Термоголовка с выносным накладным датчиком	VALTEC
12	VT.460	Группа безопасности	VALTEC
13	VT.538	Сгон-отсекатель	VALTEC
14	VT. 0606	Сдвоенный коллекторный ниппель	VALTEC
15	VT.ZC6	Коммуникатор	VALTEC
16	VT.VRS	Насос циркуляционный	VALTEC

Пояснения к схеме:

Увязать в единую систему высокотемпературные контуры (источника тепла и радиаторного отопления) и контуры напольного отопления с пониженной температурой теплоносителя позволяет применение насосно-смесительного узла VALTEC COMBIMIX.

Распределение потоков теплоносителя организовано с использованием коллекторных блоков VALTEC VTc 594 (радиаторное отопление) и VTc 596 (теплый пол).

Разводка системы высокотемпературного отопления и контуры теплого выполнены из металлопластиковых труб VALTEC. Монтаж трубопроводов произведен с использованием пресс-фитингов серии VTm 200; подключение к коллекторам – обжимными коллекторными фитингами для металлопластиковой трубы VT 4420.

Регулирование работы напольного отопления организовано с помощью контроллера VALTEC K100 с функцией погодной компенсации. Благодаря этому температура воды в контурах теплого пола изменяется в зависимости от температуры наружного воздуха, что гарантирует экономию используемых для отопления энергоресурсов. Управляющий сигнал от контроллера поступает на аналоговый электротермический сервопривод регулирующего клапана узла COMBIMIX.

Тепловой комфорт в помещениях с напольным отоплением поддерживается комнатным термостатом VT AC 602 и хронотермостатом VT AC 709, оснащенных датчиками температуры воздуха и поверхности пола. Через электротермические приводы эти модули автоматики управляют клапанами на обратном коллекторе блока VTc 596.

В качестве предохранительного использован термостат с выносным датчиком температуры VT AC 6161. Он останавливает циркуляционный насос узла COMBIMIX в случае превышения заданной максимальной температуры теплоносителя на подаче в контуры теплого пола.

Теплоотдача радиаторов регулируется комнатным термостатом VT AC 601, управляющим клапанами коллекторного блока VTc 594 с помощью электротермических сервоприводов.

Контур источника тепла оснащен группой безопасности котла, мембранным расширительным баком, обратным и дренажным клапанами VALTEC.

В качестве запорной арматуры использованы шаровые краны серии VALTEC BASE.

Схема парового отопления частного дома

Если частный дом предназначен для постоянного круглогодичного проживания, то к вопросу отопления стоит отнестись серьезно. Конечно, речь идет не об отдельных обогревательных приборах, а о системе отопления. Нужно все точно рассчитать и составить план работ.

Устройство систем отопления

Рассмотри такие вопросы: схема парового отопления частного дома и схема водяного отопления дома.

Схема водяного отопления частного дома предусматривает, что в роли теплоносителя будет выступать вода или антифриз. Первоначально вода нагревается внутри котла и затем поступает к радиаторам, которые и дают тепло воздуху в помещении. Остывшая вода вновь поступает в котел и заново повторяется процесс.

Система водяного отопления частного дома является самой популярной, потому как вода отличный теплоноситель и при отключении системы, она еще долго сохраняет тепло и нагревает помещение.

Схема отопления жилого дома воздухом менее известна. Теплоносителем выступает нагретый воздух. Воздух, так же, как и вода нагревается в котле и по воздуховодам перемещается в помещение, обогревая его. Остывший воздух забирается воздуховодами обратно для нагрева. При использовании воздуха для отопления, необходимы чертежи отопления частного дома и точные расчеты. Это связано с тем, что воздух в отличии о воды, может реагировать на возможные препятствия.

Схема парового отопления частного дома – это своеобразный промежуточный вариант между воздушным и водяным отоплением. Отопление помещения паром происходит следующим образом. Вода в котле нагревается, испаряется, а пар идет в трубы и подается к радиаторам. После остывания, пар конденсируется и снова стекает по трубам к котлу.

Схема парового отопления частного дома обеспечивает быстрый подогрев радиатора, а значит и быстрый прогрев комнаты.

Фото каждой из схем и видов отопления можно увидеть в интернете, вписав в поисковую систему запрос: «схема отопления частного дома, фото».

Паровое отопление. Принципы работы

Основными преимуществами парового отопления является экономичность и скорость прогрева, которая выше, чем у водяной системы. Но есть и определенные недостатки паровой системы нагрева:

• сильно нагревается поверхность радиатора;
• быстрый износ трубопроводов и котла;
• самый большой недостаток – невозможно регулировать режим нагрева.

Основой частью системы этого вида отопления является то место, где закипает вода − котел. В котел подается топливо, благодаря которому вода закипает и превращается в пар. В коллекторе подачи создается давление и пар поступает в трубы, а по трубам к радиатору. Конденсируясь, пар снова поступает в котел.

В зависимости от способа поступления конденсированного пара в котел, схема обогрева и делится на открытую и закрытую. Открытая система включает в себя накопительный бак для конденсата.

Схема закрытого отопления частного дома предусматривает наличие широкой трубы для конденсированного пара.

Самостоятельная установка такой системы отопления — очень сложный процесс и требует предварительного составления всех необходимых расчетов: мощности котла, количества топлива.

Структура отопления воды паром и виды топлива

Система парового отопления включает в себя необходимые узлы:

• котел для нагрева воды;
• выпускной клапан;
• трубы;
• радиаторы;
• топка и насос.

Разводки труб, в свою очередь, делятся на два вида: двухтрубные и однотрубные. В однотрубных пар и конденсат проходят в радиаторы и обратно в котел по одной трубе. Схема отопления двухтрубная частного дома предусматривает, что одной из труб проходит пар в радиаторы, а по другой возвращается конденсат в котел.

Двухтрубная система – это лучшая схема отопления частного дома, потому что в этом случае есть возможность регулировать температуру при помощи вентиля.

Итак, рассмотрим виды топлива:

• твердое топливо;
• жидкое топливо;
• газообразное.

Часто применяется схема принудительного отопления частного дома.

С помощью принудительной циркуляции теплоносителя, можно создать комфортные условия в помещении любого размера.

Для реализации принудительного отопления можно использовать какие угодно трубы и любой способ подключения отопительных приборов.

Схема отопления дома с массандрой лучшим вариантом предусматривает водяную систему отопления. Это может быть пол с водяным подогревом или другие виды отопления, такие как электричество или инфракрасное отопление.

Водяной обогрев дома

Основой системы отопления здания является котел. Водяной обогрев наиболее доступный и бюджетный вариант обогрева.

Система водяного отопления имеет очень простой принцип работы. Вода нагревается и закипает в котле, затем поднимается вверх по трубам в радиатор, постепенно его нагревая. Остывшая вода снова возвращается в котел, который генерирует ее нагрев. Укладывать трубы нужно с небольшим уклоном. Если не обеспечить это, то система может плохо работать.

водяное, электрическое и воздушное, фото

Виды систем отопления для дома и схемы разводки

Что из себя представляет отопительная система

Существует два способа обогрева помещения: локальное отопление или системное.

1. В первом случае используется только один элемент отопления, ярким примером такого способа является мобильный масляный радиатор (электрический) или печка-буржуйка (на твердом топливе). Используется он в основном для дач и других жилищ временного проживания и для временного межсезонного обогрева одной или нескольких комнат.
2. Во втором случае система состоит из ряда взаимосвязанных элементов: теплогенератора (котла, печи, камина), теплоносителя (воды, воздуха, масла, антифриза), радиаторов, труб и циркуляционного насоса. Использование отопления позволяет создать комфортную обстановку во всех частях дома, снизить расходы энергоносителя и сократить издержки при обслуживании.

Виды системы отопления

Отопительные системы разделяются на воздушные, водяные и электрические.

Виды отопления: воздушное

Основное отличие состоит в том, что для таких систем не надо беспокоиться о дополнительных подключениях и подсоединений трубопровода: воздух сам является носителем. Виды отопления воздушного типа делятся на две основные категории:

Гравитационная (свободного действия) система

Воздушное отопление свободного действия при помощи камина

В первом случае теплообмен между молекулами воздуха происходит естественным образом: горячий поток расширяется и поднимается вверх, вытесняя более холодный. Наиболее наглядным примером воздушного гравитационного отопления служит обычная печь.

У этой схемы есть существенный недостаток – оно не в состоянии равномерно и быстро прогреть весь объем жилища, так как источником нагрева является только сам теплогенератор. Этот недостаток может нивелировать принудительное воздушное отопление, главное отличие которого в том, что теплообмен осуществляется не естественным образом, а с помощью вентиляторов.

Принудительная

Принудительное воздушное отопление через воздуховод

Источником тепла для принудительного воздушного отопления может быть жидкое топливо (солярка) или газ, подающийся на горелку, а теплый воздух от сгорания топлива распределяется в помещении по системе воздуховодов, давление в которых создает работа вентиляторов. Единственный недостаток такой схемы – это шум, который производится горелкой и вентилятором. Кроме того, монтаж и эксплуатация такой системы весьма затратны.

Виды систем отопления: электрическое

Электрическое отопление помещения при помощи радиатора

Электричество есть даже в самых отдаленных уголках страны, что и послужило широкому распространению такого обогрева. Отопить небольшой дачный дом, используя этот энергоноситель, можно с помощью масляных радиаторов, которые в отличие от тепловых пушек не так сильно сжигают кислород и не высушивают воздух. Такая особенность обеспечивается тем, что температура ТЭНа первых в рабочем состоянии колеблется в пределах 60-100 и нагревается масло, а не воздух, в то время как во вторых – равна 1000 градусов.

Теплый пол для частного дома

Существую также электрические котлы, с помощью которых можно обогреть частный дом или коттедж, выбрав мощность в зависимости от этажности здания, количества жилых помещений и их площади и теплоизоляции здания. Некоторые современные модели оснащены насосом и бойлером.

Говоря об электроотоплении не стоит забывать о теплых полах. Подогрев осуществляется за счет теплового кабеля. Чаще всего они используются совместно с другими типами отопления и являются дополнительным средством комфорта и регулировки температуры в помещении.

Системы водяного отопления

Система водяного отопления частного дома

Является наиболее распространенной и используется как в городских квартирах, так и в загородных домах. Разделяется водяная система по типу циркуляции теплоносителя на самостоятельную и принудительную.

Схема водяного отопления с естественной циркуляцией

• В первом случае, нагретая водаподнимается вверх, проталкивая остывшую в зону нагрева (к котлу).
• При реализации второго варианта отопительной системы давление в трубах создается за счет работы насоса.

Схема водяного отопления с принудительной циркуляцией

Для реализации естественной циркуляции необходимо использовать трубопровод большего диаметра и соблюдать необходимый угол наклона, поэтому большей популярностью стала пользоваться принудительная. Кроме того, эта система отопления позволяет более равномерно и быстро прогревать помещение, так как скорость течения теплоносителя выше под давлением создаваемым насосом.

Элементы водяной отопительной системы

Проект водяного отопления в частном доме

Водяные системы отопления состоят из нескольких элементов:

• трубы;
• радиаторы;
• циркулярный насос;
• котел или другой теплогенератор;
• запорная арматура и фланцевые соединения;
• расширительный бачок.

Котел – устройство, которое нагревает теплоноситель, он может работать от разного типа топлива: газа, электричества, твердого или жидкого топлива. В некоторых случаях котел и циркуляционный насос составляют единое целое – как правило, это компактные агрегаты настенной установки, работающие от газа или электричества. Также существуют комбинированные модели котлов, способные работать на любом энергоносителе.

Трубы могут быть выполнены из углеродистой и нержавеющей стали; меди и пластика. Стальные -постепенно уходят в прошлое, так как для их монтажа необходимо использовать сварочное оборудование, и они подвержены коррозии. Медь слишком дорого стоит, поэтому трубы из этого цветного металла используются крайне редко. Для монтажа системы отопления сегодня используются пластиковые трубы – они не подвержены коррозии, а при правильной сборке они прослужат не менее 50 лет.

Радиаторы позволяют носителю отдать тепло металлу, от которого нагревается воздух в помещении. Батареи выполняются из разных материалов – алюминия, чугуна, стали и биметалла. Разница между ними заключается в том, какое давление в системе они могут выдерживать, коэффициенте теплоотдачи, сроке службы и легкости монтажа.

Система отопления представляет собой герметичный замкнутый контур. Поэтому, чтобы избежать внутренних гидроударов, иметь возможность удалять воздух или производить замену теплоносителя, используется расширительный бачок, который может быть установлен в любой части схемы с принудительной циркуляцией.

Схемы систем отопления частного дома

Прежде чем начать работы по монтажу, добавить новые элементы в систему или заменить старые, составляются схемы отопления. Так принято называть графически изображенную последовательность подключения радиаторов и других элементов системы к трубам подачи и обратки.

«Подачей» в отопительных системах называется труба, по которой горячий теплоноситель поступает от котла в радиатор. «Обратка» — это линия, по которой остывший в радиаторе носитель тепла перемещается к точке нагрева.

Схема отопления частного дома по способу разводки труб может быть как однотрубная, так и двухтрубная.

Однотрубная

Схема однотрубной системы отопления

В данном случае постепенно остывающий теплоноситель перемещается по замкнутому кольцу из одного радиатора в другой. Подобная схема отопления может отличаться по типу подключения элементов:

• вертикальная – используется в многоквартирных жилищах;
• горизонтальная – в невысоких частных домах.

Однотрубная система легко монтируется, но отличается неравномерностью прогревания помещений (радиаторы, расположенные ближе к котлу, будут значительно горячее тех, которые находятся дальше от него). Поэтому используется в одно или двухкомнатных малоэтажных домах и дачах.

Двухтрубная

Схема двухтрубной горизонтальной системы отопления

Эта схема отопления частного дома устроена по совершенно иному принципу: теплоноситель движется к радиатору и от него, по двум контурам — «подаче» и «обратке». Такая схема дает возможность обеспечить более равномерное распределение теплоносителя между батареями и снизить расходы энергоносителя.

Схема двухтрубной вертикальной системы отопления

Двухтрубная система также может быть вертикальной и горизонтальной. Для загородных домов наиболее оптимальной будет горизонтальная двухтрубная схема. Для того чтобы в вашем жилище всегда было тепло и уютно, нужно не только выбрать оптимальные для вашего дома типы систем отопления, но и правильно смонтировать их.

Лучевая или коллекторная

Коллекторная схема водяного отопления

Идеально подходит для больших домов. Конечно это не самый экономичный вариант с точки зрения первоначальной стоимости системы, так как самих труб и трудозатрат на их монтаж понадобится намного больше, чем в двухтрубной. Но коллекторная схема отопления имеет огромное преимущество, она позволяет равномерно нагревать каждый радиатор, и избавиться от соединений на трубах.

Ленинградка

Схема водяного отопления Ленинградка

Известная схема, ставшая улучшенным решением однотрубной системы. Позволяет регулировать расход теплоносителя на каждый из радиаторов, что в свою очередь является полноценным контролем над температурой в каждом помещении, а значит и средством экономии.

Итог

Правильно составленная схема системы отопления поможет правильно расположить необходимые элементы и выполнить монтажные работы, рассчитать необходимые детали и соединения, поэтому следует отнестись к этому моменту особо внимательно. Владельцам загородных домов остается только выбрать необходимый тип подключения и используемый теплоноситель согласно своих потребностей и реализовать эти возможности.

Электропроводка водонагревателя

Замена электрического водонагревателя требует разрешения в большинстве областей, независимо от того, выполняется ли установка профессионалом или домовладельцем. В рамках процесса получения разрешения работа будет проверена инспектором, чтобы убедиться, что электрические и водопроводные соединения выполнены правильно и безопасно, а установка соответствует требованиям местных норм. Здесь мы рассмотрим только основные электрические требования, поскольку они относятся к стандартному электрическому водонагревателю резервуарного типа, а не к водонагревателю по запросу (без резервуара). Если вы планируете заменить существующий электрический водонагреватель, сейчас самое время убедиться, что исходная проводка водонагревателя исправна.

Отключение питания

Прежде чем осматривать проводку или электрические соединения водонагревателя или прикасаться к ним, отключите питание цепи, питающей водонагреватель. В большинстве случаев цепь обслуживается двухполюсным автоматическим выключателем на 30 ампер. Отключите соответствующий прерыватель в коробке выключателя, затем с помощью тестера электрического напряжения убедитесь, что цепь отключена, проверив на водонагревателе.

Расположение электрических соединений

Подключение электрических проводов к водонагревателю выполняется во встроенной распределительной коробке в верхней части бака водонагревателя. Он закрыт крышкой, которую вы можете снять, чтобы проверить соединения проводов внутри. Обычно проводники, ведущие к нагревателю, заключены в гибкий металлический канал или сделаны из гибкого металлического кабеля, такого как кабель с металлической оболочкой (MC). Такая гибкость обеспечивает небольшое пространство для маневра, облегчая замену водонагревателя, и это обязательная функция во многих землетрясениях.

Сняв крышку, вы можете проверить питание, просто держа бесконтактный тестер напряжения рядом с соединениями проводов; если цепь была отключена должным образом, тестер не загорится.

Общие сведения о проводке водонагревателя

Для электрических водонагревателей требуется выделенная цепь на 240 В, которая обслуживает только водонагреватель и никакие другие приборы или устройства. Схема обычно включает двухполюсный выключатель на 30 А и неметаллический (NM) кабель 10-2 или кабель MC.На водонагревателе черный провод цепи подключается к черному проводу водонагревателя, а белый провод цепи подключается к белому проводу водонагревателя.

Белый провод цепи должен быть обернут черной или красной изолентой рядом с соединением на обоих концах цепи (у водонагревателя и у блока выключателя), чтобы указать, что это «горячий» провод, а не нейтральный провод. В отличие от стандартных цепей на 120 вольт, цепь на 240 вольт пропускает постоянный ток как по черным, так и по белым проводам.Провод заземления цепи подключается к зеленому винту заземления на водонагревателе или к проводу заземления водонагревателя, если применимо.

Электропроводка нагревательного элемента

Хотя вам не нужно будет иметь дело с термостатами или нагревательными элементами во время простой замены электрического водонагревателя, полезно знать, что электрические водонагреватели также включают внутреннюю проводку, которая проходит от коробки подключения проводов вниз вдоль стороны бака. к двум различным нагревательным элементам, каждый из которых управляется собственным термостатом.Нагревательные элементы и термостаты, которые ими управляют, находятся внутри съемных панелей, установленных сбоку бака водонагревателя. Каждая пара термостатов и нагревательных элементов имеет винтовые клеммы, которые подключаются к проводам в водонагревателе. Вам не нужно будет заниматься этими соединениями, если вы не заменяете термостат или нагревательный элемент на существующем водонагревателе.

Связующий вопрос

Некоторые строительные организации требуют наличия соединительного провода или перемычки между трубами горячей и холодной воды, обслуживающими водонагреватель.Важно отметить, что установочная перемычка не требуется ни Национальным электротехническим кодексом, ни Единым водопроводным кодексом, но может потребоваться вашим местным строительным органам.

Соединительная перемычка может потребоваться для обеспечения надежного соединения в металлической водопроводной системе. Некоторые эксперты считают, что соединительная перемычка помогает водонагревателям работать дольше, уменьшая коррозию резервуара, вызванную электролизом. Еще одна функция соединительного провода — поддерживать путь электрического заземления на водопроводных трубах.Без перемычки между трубами горячей и холодной воды в системе есть разрыв, который потенциально нарушает непрерывный путь заземления электрической системы.

В любом случае, если вам нужен соединительный провод, он обычно представляет собой неизолированный медный провод 6 AWG, подключенный к заземляющему зажиму на каждой из труб с горячей и холодной водой. Каждый зажим должен находиться на гладкой части трубы и не слишком близко к какой-либо арматуре; давление зажима может вызвать напряжение паяных соединений и соединений клапана.При замене водонагревателя просто убедитесь, что перемычки находятся на месте после того, как вы закончите установку нового водонагревателя.

Почему водонагреватель продолжает отключать выключатель

Электрические водонагреватели имеют выделенные цепи. Это означает, что к их автоматическим выключателям больше ничего не подключено. Иногда выключатели могут отключиться без видимой причины. Они могут срабатывать случайным образом, а затем вы можете сбросить их и использовать водонагреватель некоторое время, пока он снова не отключится.В других случаях они могут отключиться, и вы не сможете их сбросить.

Автоматические выключатели срабатывают по причине, и это потенциально может быть опасной ситуацией, требующей немедленного внимания. Даже если они спотыкаются только время от времени, что-то вызывает это. Во избежание повреждения дома и риска возгорания электричества лучше устранить проблему.

В этой статье мы рассмотрим, что заставляет выключатель водонагревателя продолжать отключаться, и посмотрим, что вы можете с этим поделать.

Что делать?

Во-первых, не включайте выключатель, если он продолжает отключаться. Если вы сделаете это, вы рискуете перегреть проводку и потенциально вызвать электрический пожар. Это также может привести к износу автоматического выключателя и дальнейшему повреждению водонагревателя.

Выключатель срабатывает из-за проблемы, и эта проблема не исчезнет сама по себе. Отключите прерыватель и немедленно устраните проблему. К счастью, устранить неисправность размыкателя водонагревателя не так уж и сложно.Выполнение нескольких шагов по устранению неполадок может помочь вам найти проблему. Вот наиболее частые причины и способы устранения.

Неисправный термостат

Водонагреватели оснащены концевым выключателем, который предотвращает температуру воды выше 180 °. Когда вода достигает 180 °, срабатывает концевой выключатель (маленькая красная кнопка сброса на водонагревателе). Это поможет защитить вас от ожогов от чрезмерно горячей воды.

Наиболее вероятная причина срабатывания концевого выключателя — неисправный термостат.Водонагреватели с двумя элементами имеют два термостата: по одному на каждый элемент. Термостаты взаимодействуют друг с другом, обеспечивая одновременный нагрев только одного элемента. Когда они выходят из строя, они иногда застревают в исходной позиции. В результате нагревательный элемент или оба нагревательных элемента остаются включенными и постоянно нагревают воду.

Если водонагреватель имеет два элемента, как большинство электрических водонагревателей, оба элемента, оставшиеся включенными одновременно, могут вызвать перегрузку цепи.В этом случае цепь будет потреблять слишком большой ток и нагреваться, что приведет к срабатыванию выключателя в коробке выключателя.

Термостаты можно проверить с помощью мультиметра. Убедитесь, что водонагреватель выключен. Отсоедините провода от термостата (пометьте их, чтобы знать, где они подключаются), а затем проверьте термостат на сопротивление. У него не должно быть сопротивления (он должен показывать разрыв или бесконечность) для нормально открытого (NO) термостата и близко к 0 Ом (он должен иметь непрерывность, но может иметь около 0.5 Ом, включая измеритель и провода) для нормально замкнутого (NC) термостата.

Неисправные термостаты необходимо заменить. Многие рекомендуют заменять нагревательные элементы одновременно с заменой термостатов.

Неисправный нагревательный элемент

Как мы уже говорили, большинство электрических водонагревателей имеют верхний и нижний нагревательные элементы. Они работают вместе, чтобы вода оставалась горячей. Это особенно важно для больших резервуаров. Обычно при выходе из строя нагревательного элемента он перестает нагреваться, и вода становится холоднее, чем обычно.В этом случае нагревательный элемент открыт изнутри и не повредит. К сожалению, это не всегда так.

Иногда корпус нагревательного элемента может расколоться. Это подвергает электрическую часть элемента воздействию воды в резервуаре, в результате чего элемент замыкает цепь и срабатывает концевой выключатель или прерыватель.

Элемент также может быть коротким. Это заставляет элемент оставаться включенным, постоянно нагревая воду. Это приведет к срабатыванию концевого выключателя, когда вода станет слишком горячей.

Нагревательный элемент можно проверить с помощью мультиметра. Выключив прерыватель водонагревателя, снимите провода с элемента. Проверьте точки соединения проводов с элементом. У вас должны получиться следующие сопротивления:

• Элемент мощностью 3500 Вт = 16 Ом
• Элемент мощностью 4500 Вт = от 12 до 13 Ом
• Элемент мощностью 5500 Вт = от 10 до 11 Ом

Если сопротивление изменилось, следует заменить нагревательный элемент.

Утечка воды

Если водонагреватель протекает, например, из-за неисправной прокладки нагревательного элемента, он может соприкоснуться с электрическими компонентами и сработать прерыватель. Это опасно и может вызвать серьезное поражение электрическим током.

Если прерыватель еще не сработал, немедленно выключите прерыватель и устраните утечку воды.

Внутренняя проводка

Возможно, возникла проблема с внутренней проводкой, из-за которой выключатель отключился. При выключенном питании откройте панель, чтобы увидеть, где водонагреватель прикреплен к проводке дома.Ищите обгоревшие соединения, повреждения, провода или места, где возникла электрическая дуга. Если возникла дуга, вы, вероятно, почувствуете запах дыма.

Замените поврежденную проводку и разъемы перед использованием водонагревателя.

Проблемы с проводкой или электричеством

Если проблема не в термостате, нагревательном элементе, утечке воды или внутренней проводке, скорее всего, проблема не в водонагревателе. Это может быть ослабленный или плохой провод, плохое соединение в электрической панели или изношенный прерыватель.

Проверьте проводку на линии на наличие оборванных или ослабленных проводов. Если прерыватель сработает и на линии нет проблем, то вам необходимо заменить прерыватель. Если проблема в выключателе, не забудьте заменить его на такой же номинал. Не заменяйте его выключателем с более высоким номиналом, так как это позволит большему току протекать по цепи и перегреться.

Заключение

Это не весело, когда водонагреватель продолжает отключать выключатель. Это также может быть опасно и нанести серьезный ущерб вам или вашему дому.К счастью, найти проблему не так уж и сложно. Наиболее вероятной причиной является неисправный термостат, за которым следует нагревательный элемент, но это может быть неисправный выключатель или другие проблемы с проводкой.

Помните — безопасность превыше всего. Всегда оставайтесь в безопасности при работе с электрическими проблемами. Никогда не работайте с электрическими линиями, если у вас нет опыта.

Попадание в горячую воду: Практическое руководство по системам водяного отопления

Одним из положительных результатов недавнего энергетического кризиса стало развитие и совершенствование технологий использования альтернативных форм энергии. Нигде эти усилия не были более очевидными, чем рост использования древесины в качестве источника топлива. Многие односемейные дома, построенные в последние годы, предусматривают хотя бы частичное отопление дровами. Некоторые коммерческие, промышленные и сельскохозяйственные предприятия, которым требуется большое количество тепла, также либо перешли на древесину, либо рассмотрели ее.

Один из наиболее удобных, эффективных и рентабельных способов, с помощью которых жилые, сельскохозяйственные и небольшие коммерческие пользователи могут пользоваться преимуществами энергии на базе древесины, — это использование системы водяного отопления (часто называемой гидравлической).Системы горячего водоснабжения, работающие на древесном топливе, особенно подходят для малых и средних предприятий. Основное преимущество этих систем заключается в том, что они обеспечивают постоянный нагрев с относительно нечастыми загрузками. Они также безопасны и могут сжигать недорогое древесное топливо во многих различных формах. Хотя этой технологии как минимум 200 лет, сегодня стоит подумать о ней.

Расширение биологической и сельскохозяйственной инженерии в Государственном университете Северной Каролины спроектировало и протестировало ряд гидравлических систем различных размеров за последние годы.Планы для этих систем доступны за небольшую плату. В настоящее время в Северной Каролине действует несколько тысяч жилых систем горячего водоснабжения, работающих на дровах. Кроме того, около 60 единиц используются для сушки табака и около 300 — для обогрева теплиц. Хотя многие из этих систем были построены на основе проверенных планов, некоторые из них — нет. Когда в системе возникают проблемы, это часто происходит из-за того, что некоторые важные конструктивные или эксплуатационные требования были упущены.

Для эффективной работы важно понимать и соблюдать определенные основные правила.Эта публикация предоставляет оператору системы водяного отопления важную базовую информацию об этом типе системы и ее работе. В первых двух разделах описывается система горячего водоснабжения и ее части, объясняются функции каждой части и даются некоторые простые расчеты конструкции для тех, кто хочет построить свою собственную систему. Третий раздел поможет читателю развить понимание древесного топлива, а четвертый описывает и объясняет экономику систем горячего водоснабжения.

В системе водяного отопления вода используется для хранения тепловой энергии и передачи ее от горящего топлива к месту, где будет использоваться тепло.Все системы горячего водоснабжения (гидроники) состоят из пяти основных частей:

• А топка , камера, в которой сжигается топливо;
• A резервуар для воды , в котором тепло поглощается и хранится;
• A насос и трубопроводная система для транспортировки нагретой воды;
• A теплообменник для отвода тепла там, где оно необходимо;
• Система управления для управления скоростью использования тепла.

При проектировании водонагревателя на дровах важны три фактора:

1. Горение . Система должна быть спроектирована так, чтобы топливо сгорало максимально полно.
2. Теплообмен . Конструкция должна позволять как можно большему количеству выделяемого тепла попадать в воду.
3. Сохранение тепла . Система должна позволять как можно меньше тепла уходить неиспользованным.

Самая важная часть любой системы горячего водоснабжения — топка или камера сгорания.Если он неправильного размера или плохо спроектирован, производительность всей системы пострадает. Самая частая проблема домашних систем горячего водоснабжения — это плохо спроектированная топка. К сожалению, это также одна из самых сложных проблем, которую можно решить без перепроектирования и восстановления топки.

Как горит древесина

Чтобы оценить необходимость правильно спроектированной топки, необходимо понимать, как горит дрова. Горение (горение) — это процесс, при котором кислород химически соединяется с топливом, выделяя тепло.Тепло также необходимо для запуска процесса. Однако, однажды начавшись, реакция может быть самоподдерживающейся.

Большинство людей знают, что для сжигания необходимы топливо и кислород. Однако многие не осознают, что тепло также необходимо. Многие проблемы в системах водяного отопления связаны с недостаточным количеством тепла в камере сгорания.

Двумя основными компонентами древесины являются целлюлоза и лигнин. Эти два химических вещества состоят в основном из углерода, водорода и кислорода.При повышении температуры древесины некоторые летучие вещества, содержащиеся в ней — вода, воск и масла — начинают выкипать. При температуре около 540 ° F тепловая энергия приведет к разрыву атомных связей в некоторых молекулах древесины. Когда тепловая энергия разрывает связи, которые удерживают вместе атомы, составляющие лигнин или целлюлозу, образуются новые соединения — соединения, которых изначально не было в древесине. Этот процесс известен как пиролиз. Эти новые соединения могут быть газами, такими как водород, окись углерода, двуокись углерода и метан, или они могут быть жидкостями и полутвердыми веществами, такими как смолы, пиролитовые кислоты и креозот.Эти жидкости в виде мелких капель и полутвердых частиц вместе с водяным паром образуют дым. Дым, который выходит из трубы (дымохода) несгоревшим, является потраченным топливом.

По мере того, как температура продолжает расти, производство пиролитических соединений резко возрастает. При температурах от 700 до 1100 ° F (в зависимости от присутствующих пропорций) кислород соединяется с газами и смолами с выделением тепла. Когда это происходит, происходит самоподдерживающееся горение.

В какой-то момент во время горения куска дерева все смолы и газы улетят.Остается в основном древесный уголь. В обиходе мы говорим, что древесина сгорела дотла. Эти угли медленно горят снаружи и почти без огня. Количество угля или древесного угля, которое остается после того, как другие части древесины выкипят, зависит в первую очередь от породы древесины, а также от того, как быстро и при какой температуре она была сожжена. Как правило, чем быстрее и горячее сгорает кусок дерева, тем меньше древесного угля остается в виде углей.

Лучше всего быстро обжечь дрова, чтобы получить от них как можно больше тепла.Медленный дымный огонь может тратить до трети тепловой энергии топлива. Для эффективного горения огонь должен получать достаточно кислорода. Высокая дымовая труба, механический вытяжной вентилятор или и то, и другое обычно используются для обеспечения достаточной тяги (потока воздуха в топку).

Однако существуют пределы того, насколько быстро можно заставить дерево гореть. Если воздух нагнетается в камеру сгорания слишком быстро, он имеет тенденцию «задуть» огонь. Результат почти такой же, как недостаток воздуха.

Подача слишком большого количества воздуха в камеру сгорания также может привести к вздутию воздуха.Дыхание на самом деле представляет собой серию взрывов, возникающих в результате резкого смешивания воздуха и древесных газов. Чаще всего это происходит, когда свежее топливо добавляется в слой очень горячих углей. Сильное тепло от углей может отогнать большие объемы горючих газов, которые периодически воспламеняются по мере поступления кислорода. Эти взрывы редко вызывают какие-либо повреждения системы, но возникающий в результате обратный огонь может вызвать ожоги и летящий пепел.

Многие соединения образуются при горении древесины. Только в дыме было идентифицировано более 160 различных видов.В наибольшем объеме выделяются окись углерода, метан, метанол и водород. Хотя эти соединения будут гореть при относительно низких температурах, большая часть оставшихся выделенных соединений, таких как дым и смола, не сгорит полностью, пока температура не достигнет более 1000 ° F. Таким образом, для полного сгорания необходима горячая топка.

В большинстве хорошо спроектированных систем горячего водоснабжения топка окружена водой. По этой причине эти системы иногда называют водяными плитами.«В агрегатах этого типа стенки топки поглощают большую часть выделяемого тепла. Вода сохраняет стенки топки относительно прохладными, что приводит к хорошей теплопередаче, но не способствует хорошему сгоранию. В большинстве случаев необходимо изолировать стены и пол топку с огнеупорным кирпичом. огнеупорным кирпичом замедляет движение тепла от огня и тем самым повышает эффективность сгорания.

Обычный красный строительный кирпич, особенно с отверстиями, работает так же хорошо, как белый огнеупорный кирпич для облицовки топки.Хотя красный кирпич не столь эффективно, он стоит около одной пятой столько, сколько белого огнеупорного кирпича.

Конструкция топки

На рис. 1 показано поперечное сечение типичного водонагревательного устройства. Очень важно, чтобы камера сгорания с водяной рубашкой была достаточно большой. Он должен быть такого размера, чтобы он не только принимал заряд топлива, но и позволял полностью сгореть расширяющимся газам сгорания, прежде чем они потеряют слишком много тепла и перейдут в дымовые трубы.

Одна из наиболее частых проблем домашних систем горячего водоснабжения заключается в том, что камера сгорания слишком мала для нормального сгорания. В этом случае трудно разжечь огонь достаточно горячим; он имеет тенденцию курить, даже когда ему дают много воздуха. Если топка уже не слишком мала, добавив огнеупоры подкладки может помочь, потому что это сделает огнь гореть более горячее. Однако иногда единственным выходом является замена топки на более крупную.

Мощность системы горячего водоснабжения может быть описана двумя способами: с точки зрения ее мощности горелки или сгорания и с точки зрения ее способности аккумулировать тепло.(Последнее будет обсуждаться в другом разделе.) Мощность горелки системы определяется как наибольшее количество тепла, которое горелка может выделить из топлива за заданный период времени. Мощность горелки можно рассматривать как практический предел устойчивой мощности системы. Если вы продолжите увеличивать скорость подачи топлива в камеру сгорания, в конечном итоге будет достигнута точка, в которой топливо будет потребляться с той же скоростью, с которой оно добавляется. В этот момент горелка работает с номинальной мощностью. Более быстрое добавление топлива может фактически помешать процессу горения.

С практической точки зрения мощность горелки системы определяется размером топки и тем, насколько хорошо воздух может подаваться и распределяться по топливу. В общем, вы можете рассчитывать получить около 40 000 БТЕ в час на каждый квадратный фут площади решетки при условии, что глубина достаточна. Это означает, что вы можете ожидать около 800000 БТЕ в час от топки 5 футов в длину и 4 фута в ширину.

Между площадью колосниковой решетки и глубиной топки существует более чем случайная зависимость.Топка должна быть максимально глубокой. Большая глубина позволяет большему перемещению пламени и лучшему перемешиванию поднимающихся горячих газов для улучшения сгорания. В общем, глубина должна быть равна или больше наименьшего размера решетки. Например, если размер решетки составляет 5 на 8 футов, глубина топки должна быть не менее 5 футов. В таблице 1 показано предполагаемое соотношение между объемом топки и емкостью системы. Размеры не указаны, потому что размер и форма резервуара для хранения воды и свободное пространство, необходимое для пожарных труб, ограничивают глубину топки.Важно помнить, что высокие тонкие топки лучше, чем короткие толстые.

---

Таблица 1. Зависимость производительности системы от объема камеры сгорания.

Производительность системы (БТЕ / ч)	Объем камеры сгорания (кубические футы)
50 000	2
100 000	5
200 000	9
300 000	27
400 000	40
500 000	75
750 000	100
1000000	200
2 000 000	400
3 000 000	500

---

Выбор вытяжного вентилятора

Практические ограничения размеров топки и конструкции дымовой трубы обычно требуют создания тяги с помощью вентилятора. Были использованы следующие схемы и их комбинации:

• Вентилятор для подачи свежего воздуха под решетку;
• Баллончик для нагнетания свежего воздуха в топку над решеткой;
• Вытяжной вентилятор для подачи свежего воздуха в топку и через систему.

Использование вентиляторов для подачи воздуха в камеру сгорания имеет то преимущество, что вентиляторы остаются чистыми и охлаждаются воздухом, который они перемещают. Недостатком является то, что дым и искры могут выходить из любой трещины в топке, потому что давление внутри топки выше, чем снаружи.Если используется вытяжной вентилятор, любые утечки происходят внутрь. Недостатком является то, что тепло и копоть в дымовой трубе сильно воздействуют на систему вентиляторов, хотя существуют вентиляторы, специально разработанные для этой цели.

Скорострельность зависит от тяги. Вентилятор или вентиляторы с принудительной тягой должны подавать достаточно кислорода для максимальной ожидаемой скорости горения, но не должны обеспечивать больше этого количества. Слишком много воздуха охладит огонь и выбросит пепел в дымовые трубы. Например, чтобы определить размер стекового вентилятора, предположим, что максимальная мощность системы составляет 2 миллиона БТЕ в час.

2000000 БТЕ / час ÷ 6680 БТЕ / фунт древесины = 300 фунтов древесины / час

Для сжигания 1 фунта дров требуется около 6 фунтов воздуха. Следовательно, потребность в воздухе составляет:

.

6 фунтов воздуха / фунт древесины x 300 фунтов древесины / час = 1800 фунтов воздуха / час

Один фунт воздуха эквивалентен примерно 13,5 кубическим футам. Таким образом, требуемый объем воздуха составляет:

.

1800 фунтов воздуха / час x 13,5 кубических футов / фунт воздуха = 24 300 кубических футов воздуха / час или 405 кубических футов / мин (куб.фут / мин)

Обычно для эффективного сгорания требуется около 50 процентов избыточного воздуха.Следовательно, требуемый объем:

405 кубических футов в минуту x 1,5 = 608 кубических футов в минуту

Поскольку мы определяем объем воздуха и газов, перемещаемых вытяжным вентилятором, мы должны учитывать добавление продуктов сгорания и влажности древесины к дымовым газам. Для древесины с влажностью 20 процентов, влажная основа (w.b.), отношение объема дымовой трубы к входящему воздуху составляет 1,16 моль дымовых газов на моль свежего воздуха.

Это соотношение рассчитано исходя из 100-процентного сгорания. Таким образом, объем выходящих продуктов сгорания составляет:

608 кубических футов в минуту входящего воздуха x 1.16 = 705 куб. Футов в минуту

Наконец, объем необходимо отрегулировать в соответствии с температурой. Закон Чарльза гласит, что объем газа линейно увеличивается с его температурой. Чтобы использовать закон Чарльза, температуры по Фаренгейту должны быть преобразованы в температуры по шкале Ренкина (R), что достигается добавлением 460 ° к температуре по Фаренгейту.

При температуре входящего воздуха 510 ° R (50 ° F) и температуре дымовой трубы 760 ° R (300 ° F) скорректированный объем дымового газа составляет:

760/510 x 705 куб. Футов в минуту = 1050 куб. Футов в минуту

Таким образом, 608 кубических футов в минуту входящего воздуха соответствует общему объему 1050 кубических футов в минуту, выходящему через дымовую трубу. Подойдет типичный вентилятор мощностью 1100 кубических футов в минуту при статическом давлении воды 1 дюйм. Статического давления воды в 1 дюйм будет более чем достаточно для компенсации газового трения в системе.

Вышеприведенные расчеты можно применить к системам различного размера. Размеры вентиляторов указаны в таблице 2 для различных систем.

---

Таблица 2. Размеры стеклопакетов для различных систем.

Производительность системы (БТЕ / ч)	Размер вентилятора стека (куб. Фут / мин при 1 дюйм.давление воды)
50 000	40
100 000	75
200 000	140
300 000	180
400 000	240
500 000	300
750 000	425
1000000	550
2 000 000	1,100
3 000 000	1,650

---

Двери с водяным охлаждением

Одной из наиболее часто встречающихся проблем в системах водяного отопления является коробление дверок топки. Двери должны быть большими для удобной топки. Одна сторона подвержена сильному нагреву камеры сгорания, а другая часто окружена зимними температурами. В результате сильные термические нагрузки могут деформировать двери. Хотя дверь, показанная на рис. 2, была сделана из стали ^1, ⁄ ₂ дюймов с существенным усилением, вскоре она так сильно покоробилась, что ее нельзя было закрыть.

Опыт показал, что полностью решить эту проблему невозможно, хотя ее можно существенно уменьшить, охладив двери водой.Водяное охлаждение не только предотвращает коробление, но и позволяет рекуперировать больше тепла.

Двери с водяным охлаждением обычно имеют внутреннюю и внешнюю металлические поверхности, разделенные 2- или 3-дюймовыми полостями, через которые может циркулировать вода. Часть мощности циркуляционного насоса воды направляется в полость двери. В полость обычно устанавливаются перегородки для обеспечения хорошей циркуляции и равномерного охлаждения.

Решетка Дизайн

Для максимального удобства и эффективности в нижней части топки необходимо предусмотреть решетку. Идеальная решетка позволяет золе просачиваться сквозь нее, но удерживает большую часть древесины и древесного угля и обеспечивает непрерывный поток воздуха через всю площадь решетки без периодического перемешивания или встряхивания. На каждые 1000 БТЕ номинальной мощности требуется не менее 5 квадратных дюймов площади решетки. Например, для системы мощностью 200000 БТЕ / час потребуется:

200 x 5 = 1000 квадратных дюймов

Одна тысяча квадратных дюймов равна примерно 7 квадратным футам. Следовательно, решетки шириной 2 фута и длиной 3 ¹ ⁄ ₂ футов будет достаточно для системы с номинальной производительностью 200 000 БТЕ / час.

Создать удовлетворительную решетку сложно. Лучше всего подходят чугунные решетки, но их трудно найти, они дороги и имеют тенденцию со временем треснуть и выгореть. Пластина из мягкой стали толщиной от ¹ ⁄ _{2 от} дюймов до 1 дюйма будет деформироваться при нагревании, если она не будет хорошо поддерживаться снизу. Однако решетчатые опоры затрудняют удаление золы. Использованные железнодорожные рельсы, перевернутые вверх ногами, с умеренным успехом использовались для формирования решеток. Стандартные 80-фунтовые рельсы, расположенные на расстоянии ¹ ⁄ ₂ на расстоянии 1 дюйма друг от друга, будут охватывать 6 футов без поддержки.Рельсы изготовлены из марганцевой легированной стали, их трудно сваривать и резать. Однако они умеренно устойчивы к высокотемпературной эрозии и относительно недороги, если их покупать на свалке металлолома.

Накопление древесного угля во время непрерывного обжига может привести к закупорке решеток и нарушению циркуляции воздуха. Установка вентилятора высокого давления под решеткой гарантирует поддержание минимального потока воздуха и ускоряет сжигание древесного угля. Остальной воздух для горения может подаваться через вентиляционное отверстие или дополнительный вентилятор над решеткой.

Рисунок 1. Типовая система водяного отопления.

Рисунок 2.Двери должны иметь водяное охлаждение, чтобы не допустить их деформации от сильного жара.

Самая заметная часть системы горячего водоснабжения — это бак для воды. Стандартные резервуары, подходящие для систем водяного отопления, доступны в различных размерах, объемах и толщинах стенок.Подземные резервуары имеют более толстые стенки, чем надземные, что делает их намного лучше для сварки. Если у вас есть выбор, лучше использовать короткий резервуар большого диаметра, чем длинный и тонкий, потому что более короткий резервуар имеет меньшую площадь поверхности, что снижает потери тепла и стоимость изоляции. В таблице 3 приведены размеры и вместимость широкого диапазона стандартных резервуаров для хранения нефти.

---

Таблица 3. Типоразмеры металлических резервуаров для хранения.

Объем (галлонов)	Диаметр	Длина
500	48 дюймов	64 в
560	42 в	92 дюйм
1000	49 1 ⁄ 2 дюйм	10 футов
2 000	64 в	12 футов
4 000	64 в	24 фута
6 000	8 футов	16 футов 1 дюйм
8,000	8 футов	21 фут 4 дюйма
10 000	8 футов 10 1 ⁄ 2 футов	26 футов 1 дюйм 15 футов 8 дюймов
12 000	8 футов 10 1 ⁄ 2 футов	31 фут 11 дюймов 18 футов 7 дюймов
15 000	8 футов 10 1 ⁄ 2 футов	39 футов 11 дюймов 23 фута 4 дюйма
20 000	10 1 ⁄ 2 футов	31 фут
25 000	10 1 ⁄ 2 футов	38 футов 9 дюймов
30 000	10 1 ⁄ 2 футов	46 футов 6 дюймов

---

Хотя лучше всего использовать новый резервуар, многие успешные системы были созданы с использованными резервуарами. Резервуары для хранения отработанного масла часто можно получить просто по запросу. Если вы решили попробовать использованный резервуар, внимательно осмотрите его на предмет дырок или тонких пятен. Также узнайте, какая жидкость хранилась в резервуаре. Внимание: Никогда не сваривайте и не резайте резервуар, который, как вы подозреваете, содержит горючие материалы, если он не будет тщательно очищен и проветрен. Один из методов удаления остатков масла или бензина из большого бака — смешать примерно 2 фунта моющего средства на тысячу галлонов емкости с достаточным количеством воды, чтобы растворить его, и вылить этот раствор в бак.Затем полностью наполните резервуар водой и дайте ему постоять несколько дней, прежде чем слить его и приступить к работе.

Теплоемкость

Как упоминалось в предыдущем разделе, одним из показателей емкости системы является ее способность аккумулировать тепло. Вода — одно из наименее дорогих и наиболее легко перемещаемых и контролируемых веществ. Это также один из лучших известных носителей тепла. Вода может хранить в четыре или пять раз больше тепла, чем камень, в десять раз больше, чем большинство металлов, и примерно в четыре раза больше, чем воздух на единицу веса.Его единственный недостаток в том, что он не может сохранять тепло при температуре выше 212 ° F, если он не находится под давлением. Это ограничивает его пригодность для высокотемпературных применений. Однако для систем отопления помещений в теплицах и других сельскохозяйственных, коммерческих или жилых помещениях это ограничение обычно не является проблемой.

По определению, одна британская тепловая единица (BTU) — это количество тепла, необходимое для повышения температуры фунта воды на 1 ° F. Галлон воды весит примерно 8.3 фунта, поэтому тепловая энергия, необходимая для повышения температуры галлона на 100 ° F, составляет:

8,3 фунта x 100 ° F = 830 БТЕ

Для сравнения, для повышения температуры 8,3 фунта гравия на 100 ° F потребуется всего около 166 БТЕ.

Как указывалось ранее, воду нельзя нагревать до температуры выше 212 ° F при атмосферном давлении. Эта температура определяет верхний предел количества тепла, которое может хранить безнапорная вода. Нижний предел устанавливается желаемой температурой нагрузки.Например, если в теплице должна содержаться температура 65 ° F, то эта температура является нижним пределом. Разница между верхним и нижним пределом,

212 ° F — 65 ° F = 147 ° F

указывает, сколько тепла может удержать данный объем воды.

На самом деле, снижать температуру хранения до нижнего предела непрактично. Скорость передачи тепла нагрузке (например, от радиаторов к воздуху внутри теплицы) значительно снижается, поскольку температура нагретой поступающей воды приближается к температуре воздуха нагрузки.По этой причине желательно поддерживать нижнюю температуру хранения воды, по крайней мере, на 35 ° F выше желаемой температуры загрузки. Следовательно, в предыдущем примере нижний предел температуры будет 100 ° F, а разница температур будет не 147 ° F, а

.

212 ° F — (65 ° F + 35 ° F) = 112 ° F

Следовательно, диапазон температур хранения воды ограничен 112 ° F. Используя эту информацию в качестве руководства, теперь мы можем определить, какой объем памяти необходим.

Если заданная тепловая нагрузка составляет 200000 БТЕ в час и желательно иметь 6 часов нагрева после тушения пожара, количество воды должно быть достаточным для хранения:

200000 БТЕ / час x 6 часов = 1200000 БТЕ

Для подъема одного фунта воды на 1 ° F требуется 1 БТЕ.В каждом фунте воды может храниться только 112 БТЕ. Следовательно, необходимое количество воды составляет:

.

1,200,000 БТЕ ÷ 112 БТЕ / фунт = 10714 фунтов

Поскольку вода весит 8,3 фунта на галлон, 10 714 фунтов воды равны 1291 галлону.

На практике максимальная температура воды редко превышает 200 ° F; следовательно, требуется емкость, немного превышающая 1291 галлон.

Эти расчеты предполагают, что тепло не теряется из резервуара или из труб, по которым вода идет к загрузке и от нее. Эти потери могут быть значительными в зависимости от того, насколько хорошо изолирована труба, расстояния от резервуара до груза и температуры наружного воздуха.

Очень хорошая идея — установить термометр на выпускной линии резервуара. Это даст точную индикацию температуры воды внутри резервуара. Падение температуры воды более чем на 20 ° F в час является хорошим признаком того, что резервуар для воды слишком мал, поскольку цель системы горячего водоснабжения — обеспечить постоянный источник тепла без необходимости постоянно разжигать огонь.

Также хорошей идеей является установка термометра на линиях с обеих сторон нагрузки — например, на впускной и выпускной линиях радиатора или ряда радиаторов. Это позволяет определить не только, сколько энергии теряется между баком и грузом, но и насколько эффективно радиаторы извлекают тепло из воды.

Для оптимальной конструкции системы емкость накопителя должна основываться на максимальной номинальной мощности горелки, требуемой тепловой нагрузке и максимальном промежутке времени между загрузками топлива. Следующее обсуждение показывает, как взаимодействуют эти три фактора.

Предположим, как в приведенном выше примере, что требуемая средняя тепловая нагрузка составляет 200 000 БТЕ в час. Это означает, что в течение обычного часа работы требуется 200 000 БТЕ тепла. Вероятно, что посреди очень холодной ночи количество необходимого тепла превысит это количество. Но для того, чтобы иметь достаточно тепла, мощность горелки должна как минимум равняться средней нагрузке плюс потери. С практической точки зрения желательно, чтобы горелка была рассчитана на 1,5–2-кратную среднюю тепловую нагрузку.Горелка большего размера может производить тепло для хранения, а также для немедленного использования в периоды средней нагрузки.

Помимо энергии, хранящейся в горячей воде (накопительный бак), в системе также можно хранить тепловую энергию в виде несгоревшей древесины. Это называется хранилищем топки. В ожидании очень холодной ночи оператор теплицы может топить систему в течение дня, чтобы постепенно поднять температуру воды примерно до 212 ° F. Несмотря на то, что вода уже удерживает количество тепла, близкое к максимальному, оператор может снова заполнить топку непосредственно перед тем, как уйти на ночь.Это дополнительное топливо добавляет энергии системе. Горящее топливо может просто заменить уходящее тепло и, таким образом, поддерживать высокую температуру воды. Однако, если дополнительное топливо слишком быстро добавляет слишком много тепла, вода в баке закипит, и энергия будет потрачена впустую в виде пара.

Маловероятно, что система горячего водоснабжения во время реальной эксплуатации будет подвергаться очень большим колебаниям нагрузки. Другими словами, не требуется производить максимальную производительность один час и никакой в ​​последующие.Скорее, постепенное увеличение и уменьшение обычно происходит в течение дня по мере изменения наружной температуры и многих других факторов. С другой стороны, тепло, подаваемое в систему от огня, обычно бывает довольно спорадическим, в зависимости от того, сколько и как часто добавляется топливо. Ценность системы горячего водоснабжения частично основана на ее способности быстро накапливать тепловую энергию, но медленно выделять ее с контролируемой скоростью.

Если горелка вырабатывает больше тепла, чем используется системой, дополнительное тепло будет сохраняться при условии, что емкость аккумулирования не была превышена.При превышении емкости вода закипает. Когда это происходит, избыточное тепло уходит из системы в виде пара. Энергия, необходимая для кипячения воды, просто тратится зря. Частое кипение в системе горячего водоснабжения указывает на то, что горелка слишком велика, или она слишком часто зажигается, или что емкость аккумулирующей тепло системы слишком мала.

Если емкость аккумулирования тепла недостаточна, одно решение — добавить еще один резервуар. Тандемный резервуар обычно располагается как можно ближе к основному резервуару и соединяется впускной и выпускной трубой и насосом (Рисунок 3).Таким образом, емкость хранилища может быть легко увеличена без нарушения работы остальной системы. Между двумя баками всегда необходимо непрерывно перекачивать воду, чтобы тепло распределялось равномерно. Это можно сделать, добавив дополнительный насос или используя часть потока от существующего насоса, если он имеет избыточную производительность.

Система горячего водоснабжения не является паровой; то есть в системе никогда не бывает другого давления, кроме давления, создаваемого насосами. Из бака для горячей воды необходимо удалить воздух, чтобы предотвратить повышение давления, когда вода нагревается и расширяется или превращается в пар.Невентилируемый накопительный бак чрезвычайно опасен . В верхней части бака требуется как минимум два вентиляционных отверстия. Более того, люк, который обычно вырезается в верхней части резервуара во время строительства, можно оставить открытым, но прикрыть листом металла.

Изоляция

Необходимо изолировать бак и все трубы, чтобы предотвратить утечку тепла. Для наружных резервуаров подходит полиуретановая изоляция, напыляемая напылением, особенно если она окрашена и защищена от прямого воздействия огня и солнечных лучей. Покрытие толщиной 1 дюйм, обеспечивающее степень изоляции R-7, стоит около 1 доллара за квадратный фут. Например, для резервуара емкостью 2000 галлонов диаметром 64 дюйма и длиной 12 футов изоляция будет стоить приблизительно 250 долларов. В таблице 4 приведены расчетные значения теплоизоляции резервуаров различной толщины из полиуретана.

---

Таблица 4. Эффективность изоляции трех толщин на большом резервуаре для горячей воды.

Толщина изоляции (дюймы)	Значение «R»	Тепловые потери (БТЕ / ч) 1	Ежемесячная стоимость потерянной энергии 2	Стоимость изоляции 3
0.0	0,5	200 000	384,00 $	$ 0
0,5	4,0	25 000	48,00	500
1,0	7,5	13 300	25,54	1 000 90 207
2,0 ​​	14,5	6 900	13. 25	2 000
Примечание. Данные в этой таблице основаны на емкости резервуара 15 000 галлонов и площади поверхности 1 000 квадратных футов. 1 Предполагается, что разница температур воды и окружающей среды составляет 100 ° F. 2 При условии, что древесина стоит 40 долларов за шнур. 3 Предполагается, что прикладная стоимость составляет 1 доллар США за квадратный фут на дюйм толщины.

---

Эта таблица показывает, что затраты на нанесение минимального количества изоляции могут быть легко оправданы за счет экономии затрат на электроэнергию.Однако дополнительные затраты на изоляцию толщиной более ¹ ⁄ ₂ дюймов трудно оправдать.

Один из вариантов — разместить систему под односкатной крышей, где ее можно изолировать относительно недорогими войлоками из стекловолокна. Стекловолокно, которое может иметь основу из алюминиевой фольги, можно удерживать на месте с помощью проволочной сетки с крупными ячейками. Стоимость навеса, изоляции, пленки, провода и рабочей силы может быть больше, чем стоимость напыляемой полиуретановой изоляции, но этот тип изоляции, вероятно, прослужит намного дольше и даст лучшее значение R.

Защита от ржавчины

Рекомендуется использовать какие-либо меры по предотвращению ржавчины для защиты внутренней части резервуара и труб от коррозии. Доступен ряд коммерческих химикатов, предназначенных в основном для использования в высокотемпературных котлах. Некоторые из них были бы довольно дорогими в количестве, необходимом для защиты системы горячего водоснабжения среднего размера.

Один метод, который был признан подходящим для систем горячего водоснабжения, — это добавление некоторых относительно недорогих химикатов для повышения pH воды.Среди них карбонат калия, карбонат натрия (стиральная сода) и гексаметафосфат натрия (Calgon). Эти химические вещества предотвращают коррозию, покрывая металлические стенки систем. Из упомянутых выше химикатов лучше всего работает Калгон. Его можно купить в большинстве продуктовых магазинов. Используйте 5 фунтов на каждые 1000 галлонов воды. В нормальных условиях ни один из этих химикатов не разлагается и, следовательно, остается активным в системе в течение длительного времени.

Пожарные трубы

Хотя некоторое количество тепла проходит к воде через стенки топки, основной путь тепла от огня к воде проходит через дымовые трубы.Большинство систем спроектировано таким образом, что горячие газы, выделяемые при пожаре, проходят через серию пожарных труб, которые проходят от одного конца резервуара для хранения к другому. Во многих системах газы проходят через резервуар более одного раза.

Очень важно, чтобы количество и размер трубок были достаточными, чтобы большая часть тепла передавалась от горячих газов воде до выхода газов. Как показывает практика, на каждые 2000 БТЕ номинальной мощности требуется около 1 квадратного фута площади теплообмена.Например, если система рассчитана на производство 200 000 БТЕ в час, потребуется около 100 квадратных футов площади теплообмена. Эта область может включать охлаждаемую водой поверхность топки, а также сами дымовые трубы. Обе эти области часто называют поверхностью очага.

Наружный диаметр трубок используется для расчета площади. В таблице 5 перечислены несколько часто используемых размеров стандартных труб с указанием их фактического внешнего диаметра и количества ходовых футов, необходимых для получения 1 квадратного фута площади поверхности.

---

Таблица 5. Линейные футы на квадратный фут площади поверхности для обычных стальных труб.

Номинальный размер трубы (дюймы)	Внешний диаметр (дюймы)	Линейных футов на квадратный фут внешней площади
1/2	0,840	4,55
3/4	1.050	3.64
1	1,315	2,90
1 1/4	1,660	2,30
1 1/2	1.900	2,01
2	2,375	1,61
2 1/2	2,875	1,33
3	3.500	1,09
3 1/2	4.000	0,95
4	4,500	0,85
4 1/2	5.000	0,76
5	5,563	0,67
6	6,625	0,58

---

Правильный размер трубы зависит от ряда факторов.В примере системы с производительностью 200 000 БТЕ в час требуется 100 квадратных футов площади теплообмена. Из таблицы 1 рекомендуемый объем топки составляет 9 кубических футов. Подходящей топкой такого объема может быть топка 1 ¹ ⁄ ₂ футов в длину, 2 фута в ширину и 3 фута в высоту. Площадь топки составляет 27 квадратных футов (включая дверь с водяным охлаждением). Таким образом, топка обеспечит 27 квадратных футов необходимых 100 квадратных футов. Остальные 73 квадратных фута должны обеспечивать пожарные трубы.

Чтобы найти длину трубы заданного диаметра, необходимую для обеспечения желаемой площади поверхности, умножьте числа в третьем столбце таблицы 5. Например, если вы выбрали 1 ¹ ⁄ ₂ -дюймовая труба, умножьте 73 погонных футов на 2,01:

73 фута x 2,01 фут / кв. Фут = 146,72 фута

Около 147 погонных футов 1 ¹ ⁄ ₂ -дюймовой трубы требуется для получения 73 квадратных футов площади теплообмена. С другой стороны, если вы используете 3-дюймовую трубу, вам понадобится всего около 80 футов:

73 фута x 1.09 фут / кв фут = 79,73 фут

Какой размер лучше? Если рассматривать строго с точки зрения затрат, нет большой разницы между 147 футами трубы 1 ¹ ⁄ ₂ дюймов и 80 футами трубы 3 дюйма. Однако большую трубу сваривать намного проще. Кроме того, время от времени необходимо будет очищать внутреннюю часть трубы от золы, сажи и других отложений. Очистить меньшую длину и большую трубу проще. Однако большее количество труб меньшего размера будет несколько более эффективным в передаче тепла.Опыт показал, что в целом лучше всего подходят трубы диаметром от 2 до 3 дюймов.

Отложения золы в дымовых трубах значительно снизят скорость теплопередачи. Хорошо иметь способ определить, насколько хорошо они работают. Один из лучших и наименее дорогих методов — разместить высокотемпературный термометр в точке, где газы покидают пожарные трубы и запускают дымовую трубу. Чем ближе температура воды, тем эффективнее отвод тепла от пожарных труб. Температура газа от 300 до 350 ° F указывает на эффективную теплопередачу.Температура газа более 450 ° F указывает на то, что площадь теплообмена слишком мала или на дымовые трубы нанесено покрытие.

Стратификация

Любопытное состояние иногда возникает в средних и больших системах. Несмотря на то, что топка постоянно топится, и видно, как вода кипит из верхней части резервуара, температура воды, забираемой из резервуара для распределения, составляет всего 170–180 ° F. Такая ситуация возникает в системах, где вход и выход находятся около дна резервуара и нет вспомогательного циркуляционного насоса, поддерживающего движение воды.Это состояние называется стратификацией и возникает, когда вода при разных температурах разделяется на отдельные слои, причем самая теплая вода остается наверху. Стратификация может происходить в любой системе, но обычно более выражена в крупных.

Плотность воды при 100 ° F примерно на 3,5 процента больше, чем при 200 ° F. Как и воздух, горячая вода поднимается, а холодная опускается. Чтобы предотвратить расслоение, воду необходимо поддерживать в движении. Один из способов — подсоединить возвратные трубы в верхней части бака над топкой (самая горячая часть системы) и забрать воду из нижней части бака с другого конца.Проблема с этим подходом заключается в том, что распределительные насосы могут не работать все время, и при выключении насосов может происходить расслоение.

Лучшее решение — установить непрерывно работающий вспомогательный циркуляционный насос для перемещения воды из самой холодной части резервуара в самую горячую. Постоянное перемешивание воды предотвратит расслоение. Циркуляционный насос не обязательно должен быть большим, так как необходимо преодолеть очень небольшой напор. Он должен быть способен перекачивать от 0,2 до 0,5 производительности системы в час.Например, система на 2000 галлонов должна иметь насос, способный перекачивать от 400 до 1000 галлонов в час. Обычно достаточно электрического насоса мощностью ¹ ⁄ _{6 от} до ¹ ⁄ ₂ .

Рисунок 3. Дополнительный резервуар увеличит емкость хранилища.

Трубопровод

Вода не только сохраняет тепло, но и передает тепло туда, где оно используется.Распределительный насос должен иметь подходящий размер для работы. Если насос слишком мал, он не будет перекачивать достаточно тепла к нагрузке. Если он слишком большой, это приведет к потере энергии. Подбор насоса — довольно сложный вопрос, поскольку он зависит от ряда взаимосвязанных факторов. К ним относятся размер груза, расстояние между баком и грузом, количество различных теплообменников в системе и размер используемой трубы. В таблице 6 приведены размеры труб для различных тепловых нагрузок. Эти скорости потока и размеры труб рассчитаны с учетом нормального падения температуры на 25 ° F при прохождении воды через теплообменник.

---

Таблица 6. Минимальные размеры труб для нагрузок на расстоянии 100 и 300 футов от резервуара.

Нагрузка (БТЕ / ч)	Расход (галлон / мин)	Диаметр стальной трубы (дюймы) 1
		100 футов	300 футов
100 000	8	1 1/4	1 1/2
200 000	16	1 1/2	2
300 000	24	2	2 1/2
400 000	32	2 1/2	2 1/2
500 000	40	2 1/2	3
750 000	60	3	3
1000000	80	3	4
1 500 000	120	4	4
2 000 000	160	4	4
1 Для трубы из ХПВХ подходит следующий меньший размер

---

За исключением жилых помещений, большинство систем горячего водоснабжения поставляют тепло более чем в одно место.Например, несколько отдельных теплиц или помещений для выдержки могут потреблять тепло от одной и той же системы. Горячая вода подается к каждой нагрузке по большим магистральным распределительным и обратным линиям. Каждая нагрузка имеет свой собственный насос и подключена к основным линиям параллельно, что делает ее управляемой независимо (Рисунок 4). Каждое параллельное соединение должно иметь обратный клапан для предотвращения обратного потока, когда тепло не требуется.

Насосы

обычно оцениваются по количеству галлонов в минуту, которые они могут подавать при определенном напоре или общем сопротивлении.Это полное сопротивление является суммой сопротивлений каждой отдельной части системы, через которую вода проходит в своем контуре к насосу и от него. Сопротивление обычно выражается в количестве футов «головы», хотя с таким же успехом оно может быть выражено в фунтах на квадратный дюйм. Напор — это гипотетическая высота воды, против которой должен работать насос; чем больше голова, тем больше сопротивление.

По мере увеличения сопротивления расход уменьшается. Например, определенный насос может быть рассчитан на 50 галлонов в минуту на высоте 10 футов, но только 15 галлонов в минуту на высоте 30 футов.Один фут напора эквивалентен 0,43 фунта на квадратный дюйм (psi). При выборе насоса важно выбрать насос, рассчитанный на работу с горячей водой при температурах до максимально ожидаемых.

Во многих системах используются стандартные стальные трубы и резьбовые соединения. Они относительно недороги и подходят для горячего водоснабжения. В некоторых новых системах используются пластиковые трубы. Полиэтилен (черный пластик) и трубы из ПВХ не выдержат длительного использования горячей воды при умеренном давлении. Однако два типа пластиковых труб — ХПВХ и полибутилен — предназначены для горячего водоснабжения.ХПВХ — это жесткая пластиковая труба, похожая на ПВХ. Если используется труба из ХПВХ, все фитинги, такие как соединители, переходники и колена, также должны быть изготовлены из ХПВХ. Полибутиленовая труба также требует специальных соединителей, но она гибкая и с ней значительно легче работать. Однако он еще не доступен в размерах более 1 дюйма.

Изоляция труб

Для повышения эффективности важно, чтобы распределительные трубы как к нагрузке, так и от нее были изолированы. Количество тепла, которое может быть потеряно из-за длины трубы, является значительным и зависит от ряда факторов.К ним относятся температура воды, проходящей через трубу, температуру и движение воздуха, окружающего трубу, тип материала трубы, а также состояние поверхности и толщину стенки трубы. Неизолированная распределительная труба горячей воды может терять от нескольких сотен до нескольких тысяч БТЕ в час, в зависимости от условий и длины.

Если трубы будут прокладываться над землей, будет достаточно покрытия из стекловолокна, защищенного от дождя несколькими слоями устойчивой к солнечному свету пластиковой пленки.Любая изоляция, особенно стекловолокно, пропитанная водой, теряет почти все свои изоляционные свойства. Изоляция труб из пенопласта в виде разъемных трубок также хорошо работает, если она защищена от солнечных лучей.

Гораздо труднее изолировать трубу, когда она проложена под землей. просто закапывать трубу в землю без изоляции — очень плохая практика, потому что влажная холодная почва является очень хорошим проводником тепла. Большинство изоляционных материалов из вспененного пенопласта, например, из пенопласта, изготовлено из пенопласта с закрытыми порами, что означает, что он не пропитается водой и, следовательно, сохранит свои изоляционные свойства под землей.Если вам необходимо проложить трубу под землей, убедитесь, что земля остается как можно более сухой.

Напыляемая полиуретановая изоляция, обычно используемая на резервуарах, также может использоваться для изоляции подземных трубопроводов, поскольку она относится к типу с закрытыми ячейками. Чтобы использовать этот метод, вырывается траншея шириной от 4 до 6 дюймов и глубиной от 12 до 14 дюймов. Трубы поддерживаются на расстоянии 2 или 3 дюймов от дна, а в траншею распыляется от 4 до 5 дюймов изоляции, которая полностью окружает и покрывает трубы. После схватывания изоляции траншея засыпается грунтом.

Независимо от того, какой метод используется для изоляции трубы, важно не забыть изолировать обратную трубу, а также трубу, идущую к нагрузке. Несмотря на то, что большая часть тепла была удалена из возвратной воды, любая энергия, потерянная из трубы, должна быть восполнена. Для повышения температуры 1 фунта воды с 80 до 85 ° F требуется такое же количество тепла, как и для повышения температуры с 200 до 205 ° F.

Рисунок 4.Типовая схема мультизагрузочной системы.

Важной частью любой системы горячего водоснабжения является теплообменник или радиатор. Если его размер неверен или поток воздуха через него недостаточен, производительность системы может сильно пострадать.К счастью, теплообменники бывают разных размеров. Доступен широкий ассортимент коммерческих радиаторов, разработанных специально для систем горячего водоснабжения. Большинство из них могут работать при давлении воды от 50 до 60 фунтов на квадратный дюйм и имеют резьбовые фитинги для подключения к распределительной системе.

Очень подходящей альтернативой коммерческому радиатору является новый или подержанный автомобильный радиатор. Они доступны во многих различных размерах и могут быть куплены на большинстве складов и в пунктах снабжения запчастями.У многих дилеров есть новые радиаторы для старых автомобилей, которые они могут продать по сниженным ценам. Однако автомобильные радиаторы обычно не подходят для воды с давлением выше 15-20 фунтов на квадратный дюйм. Это ограничение не должно быть проблемой, если насос и распределительные трубы имеют правильный размер. Однако автомобильные радиаторы потребуют некоторых модификаций, включая закрытие заливных и переливных отверстий и изменение перехода от резинового шлангового фитинга к распределительной трубе.

Характеристики теплопередачи любого радиатора зависят от ряда факторов.Наиболее важными являются скорость потока и температура водяных и воздушных потоков. Как правило, чем больше разница температур между водой и воздухом, тем быстрее передается тепло. Кроме того, чем больше воды и воздуха проходит через радиатор, тем больше передается тепла. Также важны такие факторы, как конструкция радиатора, количество и расположение ребер, а также материал, из которого изготовлен радиатор. Например, в типичных условиях эксплуатации многие коммерческие теплообменники, разработанные специально для горячего водоснабжения, производят около 20 000 БТЕ в час на каждый квадратный фут площади поверхности.

Поскольку большинство радиаторов имеют схожие характеристики теплопередачи, решающим фактором при определении мощности является их физический размер. Испытания показали, что автомобильные радиаторы могут передавать от 16 000 до 20 000 БТЕ в час на квадратный фут поверхности лица (от 140 ° F воды до 70 ° F воздуха). Например, радиатор размером 1 ¹ ⁄ ₂ футов шириной и высотой 2 фута имеет площадь 3 квадратных фута. Таким образом, он может передавать от 48 000 до 60 000 БТЕ в час.

Управление системой горячего водоснабжения довольно простое.Обычно они состоят из термостата, подключенного к реле, которое управляет отдельным насосом для каждой нагрузки. Электродвигатель вентилятора, который продувает воздух через радиатор, также может быть подключен к тому же реле, поскольку он не должен работать при выключенном насосе. Такое расположение позволяет управлять каждой нагрузкой независимо. В некоторых системах насосу разрешается работать непрерывно, а вентилятор управляется термостатом.

Для большинства крупных систем требуется вытяжной вентилятор, как описано ранее, для обеспечения надлежащего сгорания.Вытяжной вентилятор обычно работает всякий раз, когда в топке возникает пожар. Когда нет огня, он не должен работать, и его можно отключить вручную. Однако этот механизм не работает, когда систему топят, а затем оставляют без присмотра на длительное время, например, на ночь. Когда поле израсходовано, вентилятор продолжит работу, втягивая холодный воздух через пожарные трубы и, таким образом, охлаждая воду. Важно помнить, что дымовые трубы являются теплообменниками, и что тепло будет течь от горячей воды к охлаждающим трубкам, а также наоборот.Одним из решений является установка термостата в дымовой трубе, чтобы останавливать вентилятор, когда температура падает примерно до 200 ° F, то есть когда в воду больше не поступает тепло. Может потребоваться ручное управление, чтобы разжечь огонь, когда система остыла.

Древесина — отличное топливо. По сравнению с большинством других видов топлива оно недорогое, его довольно легко хранить, его можно использовать в различных формах и размерах, и оно широко распространено в Северной Каролине.По оценкам, в этом штате в качестве топлива доступно более 14 миллионов тонн древесины в год.

Древесина, хотя и является хорошим топливом, имеет недостатки. Он содержит меньше энергии на фунт, чем большинство других видов топлива. Количество полезной энергии в образце древесины может широко варьироваться в зависимости от содержания влаги и породы.

Растущее дерево обычно наполовину состоит из воды. Когда дерево спиливается, древесина начинает терять влагу в окружающий воздух. Древесина, которая была свежесрезана и содержит высокий процент влаги, часто называется древесиной зеленая .После того, как древесина высохнет в течение определенного периода времени (обычно несколько месяцев или более, ее называют выдержанной или сухой древесиной. По мере того, как древесина теряет влагу, ее влажность постепенно приближается к содержанию влаги от 12 до 15 процентов. Это значение называется равновесное содержание влаги (EMC). Фактическое процентное значение определяется долгосрочным усреднением температуры и относительной влажности воздуха, окружающего древесину. Хотя было бы желательно, но нецелесообразно удалять всю воду из дрова.

Влажность топливной древесины обычно выражается в процентах от общей сырой массы. Например, если определенный кусок дерева весит 7 фунтов 6 унций (118 унций), но после сушки кости весит всего 5 фунтов 4 унции (84 унции), исходное содержание влаги в древесине выражается следующим образом:

118-84 = 34 унции воды

34 ÷ 118 = 0,288 или 28,8 процента

Это означает, что вода составляла 28,8% от веса влажной древесины.Содержание влаги, выраженное в процентах от сырого веса, часто обозначается сокращенно m.c.w.b. (влажность, влажная основа).

Эффективное теплосодержание древесного топлива снижается за счет содержащейся в нем влаги двумя способами. Во-первых, чем больше воды в данном куске дерева, тем меньше в нем древесины. Во-вторых, часть топлива, содержащегося в древесине, используется для испарения воды при сжигании древесины. Приблизительно 1000 БТЕ тепловой энергии требуется для испарения каждого фунта воды в древесине.Кусок дерева содержит одинаковое количество энергии, независимо от того, является ли он зеленым или сухим. Однако зеленая древесина плохо горит, потому что часть энергии уходит на испарение лишней воды. В таблице 7 приведена чистая энергетическая ценность (теплотворная способность) древесины при различной влажности.

---

Таблица 7. Энергетическая ценность древесины при различной влажности.

Влагосодержание во влажном состоянии (в процентах)	Теплотворная способность (БТЕ на фунт)	Вес (фунтов на шнур)
0	8 600	2,960
5	8,120	3,116
10	7,640	3 289 90 207
15 (правильно приправленные)	7,160	3 482
20	6 680	3,700
25	6 200	3 947
30	5,720	4 229
40	4,760	4 933
50 (зеленый)	3,800	5,920

Обратите внимание, что правильно выдержанная древесина имеет на 88 процентов более высокую теплотворную способность (по весу), чем зеленая древесина.Также обратите внимание, что зеленая древесина весит почти вдвое больше, чем выдержанная древесина. Кусок зеленого дерева весом в 1 фунт весит всего 0,59 фунта после выдержки. Кусок дерева, сгоревший в «зеленом» состоянии, дает примерно половину тепла, чем при правильной выдержке. Вот почему очень важно правильно выдерживать дрова. Для древесины, оставленной в виде цельного бревна, диаметром 12 дюймов или меньше, может потребоваться целый год, чтобы приправить ее должным образом. В идеале древесину, которая будет использоваться зимой, следует заготавливать предыдущим летом и дать ей высохнуть.Таким образом, древесина сушится за счет летнего тепла, а не за счет части энергии, содержащейся в самой древесине. Конечно, древесина, которой разрешили сезон, высохнет намного быстрее, если ее расколоть и хранить под навесом.

Плотность

Опыт показал, что дуб лучше для обогрева древесины, чем сосна, потому что дуб намного плотнее. Кубический фут сушеного на воздухе дуба весит около 42 фунтов, тогда как кубический фут сушеного на воздухе сосны лоблолли весит около 32 фунтов. Таким образом, дуб примерно на 32 процента плотнее сосны, а дубовый шнур обычно содержит на треть больше энергии, чем сосновый шнур.Это важное соображение, поскольку дрова обычно покупаются и продаются за шнур, который является мерой объема, а не веса. Важно помнить, что почти все породы древесины содержат примерно одинаковое количество энергии. Вы получаете больше фунтов древесины — и, следовательно, больше тепловой энергии — в веревке из более плотной древесины.

Другие виды топлива

Очень широко распространено мнение, что некоторые мягкие породы древесины, такие как сосна, производят больше смолы или креозота, чем лиственные породы.Многочисленные тесты показали, что это не так. Фактически, недавние испытания не показали заметной разницы в выходе смолы между сосной и дубом. При правильном обжиге древесины не должно образовываться смолы.

Помимо более традиционных форм древесного топлива, таких как щепа и дрова, колотые или круглые, могут быть доступны древесные отходы. Это могут быть древесные отходы мебельных заводов или обрезки пиломатериалов со стройплощадок или сносов. Все эти породы дерева подходят для использования. Однако следует помнить одну очень важную вещь: ни в коем случае нельзя сжигать обработанную древесину.Древесина, обработанная креозотом из каменноугольной смолы, например железнодорожные шпалы или опоры, сильно горит и выделяет густой черный токсичный дым. Древесина, обработанная такими соединениями, как хромированный арсенат меди (CCA), обычно имеет зеленовато-желтый или коричневый цвет и при горении выделяет очень токсичный дым. Обработка или вдыхание золы пиломатериалов, обработанных CCA, может вызвать острое отравление. Даже относительно небольшое количество обработанной древесины, смешанной с необработанной древесиной, может вызвать серьезные проблемы. Будьте осторожны и знайте, какой вид топлива вы используете.

Сравнение стоимости топлива

Сравнение древесины и мазута № 2 показывает, что энергосодержание различных видов топлива, обычно называемое удельной энергией, может широко варьироваться. Например, мазут номер 2 содержит около 19 000 БТЕ на фунт, тогда как сухая древесина содержит около 8 600 БТЕ на фунт. В пересчете на фунт за фунт мазут имеет более чем в два раза больше энергии, чем древесина. Однако сравнение удельной энергии древесины и мазута говорит только об этом.

При цене 1 доллар за галлон фунт мазута стоит около 13 центов. При цене 40 долларов за шнур фунт древесины белого дуба стоит менее одного цента. Таблица 7 показывает, что фунт правильно выдержанной древесины содержит около 7 160 БТЕ.

Следующие расчеты сравнивают эти виды топлива на основе стоимости на миллион БТЕ:

Мазут: 0,13 доллара за фунт ÷ 9000 БТЕ / фунт x 1000000 = 6,84 доллара за миллион БТЕ

Древесина: 0,008 долл. США / фунт ÷ 7 160 БТЕ / фунт x 1000000 = 1,12 долл. США за миллион БТЕ

Эти расчеты показывают, что стоимость мазута более чем в шесть раз превышает стоимость древесины, необходимой для производства того же количества тепла.Таким образом, древесина имеет большое преимущество в стоимости по сравнению с большинством других видов топлива.

Возражения против использования древесины в качестве источника энергии обычно связаны с удобством. В очень холодную погоду большинство систем горячего водоснабжения, работающих на древесном топливе, необходимо топить хотя бы один раз за ночь. Конечно, есть недостатки в том, чтобы вставать в 2 часа ночи, чтобы запустить систему. С другой стороны, использование дерева определенно дает преимущество в стоимости.

При рассмотрении системы горячего водоснабжения, работающей на древесном топливе, не следует упускать из виду два других важных сравнения.Один из них — системные затраты, а другой — эффективность. Стоимость установки системы правильного размера зависит от индивидуальных потребностей. Например, большинство нефтегазовых систем рассчитаны на индивидуальные теплицы и устанавливаются в них, тогда как одна большая система горячего водоснабжения может вместить множество теплиц или несколько помещений для сушки табака вместе с другими зданиями и жилым помещением.

Второй аспект, который следует учитывать, — это эффективность системы. Эффективность, которая обычно выражается в процентах, является мерой того, насколько хорошо система преобразует и доставляет химическую энергию, хранящуюся в топливе, в полезную тепловую энергию.Процентное соотношение описывает долю потребляемой энергии, которая фактически преобразуется и используется в качестве полезного тепла. Важно понимать, что общая эффективность также зависит от того, насколько хорошо система отводит тепло. Другими словами, недостаточно, чтобы система эффективно сжигала топливо, но тепло также должно доставляться с минимальными потерями к месту, где оно должно использоваться. В следующем примере показано, как рассчитывается общая эффективность:

Система водяного отопления на древесном топливе, как известно, сжигает 200 фунтов высушенной на воздухе древесины в час, за это время 2300 галлонов нагретой воды проходит через теплообменники теплицы с понижением температуры на 45 ° F.Температура воды в накопительном баке остается постоянной.

Энергетическая ценность высушенной на воздухе древесины составляет 7 160 БТЕ на фунт. Таким образом, энергия, выделяемая при сжигании 200 фунтов в час, составляет:

7160 БТЕ / фунт x 200 фунтов / час = 1432000 БТЕ / час

По определению 1 БТЕ — это количество тепловой энергии, необходимое для повышения температуры 1 фунта воды на 1 ° F. Один галлон воды весит 8,3 фунта; следовательно, тепловая энергия, отдаваемая системой, составляет:

2300 галлонов / час x 8.3 фунта / галлон x 45 ° = 859 050 БТЕ / час

Эффективность системы — это отношение выходной энергии к вложенной энергии:

Общий КПД, E = выход энергии системы ÷ вход энергии в систему

E = 859 050 / 1,432 000

E = 0,60 или 60%

Эти расчеты предполагают, что температура воды в резервуаре для хранения остается постоянной и что падение температуры на 45 ° F включает потери в трубопроводах, по которым вода идет в теплицу и из нее.

Без некоторых довольно сложных тестов очень сложно определить точную эффективность нагревательного устройства. Однако таблица 8 показывает, что типичная эффективность обычных систем отопления сильно различается.

При исследовании общей стоимости отопления с использованием различных видов топлива очень важно сравнивать эффективность системы, особенно если разница в стоимости на миллион БТЕ между двумя альтернативными видами топлива очень мала. Эффективность системы в меньшей степени влияет на то, какой выбор лучше, поскольку разница в стоимости между видами топлива увеличивается.В настоящее время существует значительная разница в стоимости между древесным топливом и другими широко используемыми видами топлива, чтобы сделать древесные системы рентабельными даже при довольно низкой эффективности. Очевидно, что при правильном проектировании для обеспечения максимальной эффективности использование деревянных систем будет дешевле.

---

Таблица 8. КПД различных типов систем отопления.

Тип системы	КПД (в процентах)
Электрический резистивный нагреватель	98
Обогреватель сжиженного или природного газа	75
Масляная печь	65
Система горячего водоснабжения на древесном топливе	60

---

Значения в таблице 9 основаны на показателях эффективности, показанных в таблице 8, и на предположениях, что корд из выдержанной древесины весит 3492 фунта и содержит 7,160 БТЕ на фунт, мазут содержит 138000 БТЕ на галлон и что Сжиженный нефтяной газ содержит 86 000 БТЕ на галлон.Стоимость владения и эксплуатации различных систем не включена.

---

Таблица 9. Сравнение безубыточной стоимости древесного топлива по сравнению с мазутом и сжиженным нефтяным газом с учетом относительной эффективности системы.

Расходы на топливо
Дерево (на шнур)	Мазут (на галлон)	Сжиженный газ (на галлон)
$ 10	0 руб.06	0,043 $
20	0,12	0,086
30	0,18	0,129
40	0,24	0,172
50	0,30	0,215
60	0,36	0,258
70	0.42	0,301
80	0,48	0,344
100	0,60	0,430
140	0,84	0.602
180	1,08	0,774
200	1,20	0,860
250	1.50	1,075
300	1,80	1,290
400	2,40	1,720
500	3,00	2,150

---

Надеемся, что эта публикация помогла вам лучше понять, как работает правильно спроектированная система горячего водоснабжения, и определить, можете ли вы получить выгоду от ее установки.Если вы решите создать свою собственную систему, как это сделали многие, применение рекомендаций и процедур, приведенных в этой публикации, должно помочь вам построить высокоэффективную систему. Если вместо этого вы решите приобрести одно из имеющихся в продаже устройств, эта информация должна помочь вам выбрать лучшую систему для вашего приложения и эффективно управлять ею.

Для получения дополнительной информации о применении энергии на базе древесины см. Дополнительную публикацию AG-363, Руководство по энергии на базе древесины для сельского хозяйства и малых коммерческих предприятий .Кроме того, вам могут быть полезны следующие публикации:

Информационное руководство по энергии древесины. Роли, Северная Каролина: Отдел энергетики, Министерство торговли Северной Каролины, 1982 г.

Энергия древесины для малой энергетики в Северной Каролине. Роли, Северная Каролина: Отдел энергетики, Министерство торговли Северной Каролины, 1978 год.

Руководство для лиц, принимающих решения по древесному топливу для малых промышленных потребителей энергии. Голден, Колорадо: Исследовательский институт солнечной энергии, 1980.

Древесина как энергия, обзор вопросов сельского хозяйства № 5.Вашингтон, округ Колумбия: Национальная сельскохозяйственная библиотека, Министерство сельского хозяйства США, 1984.

Водонагреватель на дровах — 1 000 000 БТЕ в час.

Водонагреватель на дровах — 2 000 000 БТЕ в час.

Майк Бойет

Philip Morris Professor
Биологическая и сельскохозяйственная инженерия

р.В. Уоткинс

Профессор
Биологическая и сельскохозяйственная инженерия

Дополнительную информацию можно найти на следующих веб-сайтах NC State Extension:

Дата публикации: янв.1, 1995
AG-398

N.C. Cooperative Extension запрещает дискриминацию и домогательства независимо от возраста, цвета кожи, инвалидности, семейного и семейного положения, гендерной идентичности, национального происхождения, политических убеждений, расы, религии, пола (включая беременность), сексуальной ориентации и статуса ветерана.

Как работает электрический водонагреватель

Как работает электрический водонагреватель Типичный Бытовой водонагреватель на 240 вольт имеет 2 нагревательных элемента…. верхний и ниже элементы. Элементы контролируются верхним и нижним термостаты. Каждый элемент подключен к термостату. Термостаты механические биметаллические переключатели, которые читать температура через стенку резервуара и включите элементы и ВЫКЛЮЧЕННЫЙ. Обычные термостаты водонагревателя не имеют напряжения специфические, и рассчитаны на жилые дома от 120 до 240 и любые коммерческие напряжение до 480 вольт, в том числе 208, 277, 415 и 480 вольт. Термостаты бытовых водонагревателей можно вручную настроить на температура между 90F до 150F или от 110 до 160F, в зависимости от марки и калибровки.Поездки с высоким пределом на 170F. Все термостаты настройки приблизительные … все значения +/- 5%. Более высокие настройки температуры потребляют больше электроэнергии. Более высокие температуры выше 135 ° F могут привести к ожогам и необратимым травмам. Средняя ванна с душем 104F. Водонагреватель для профессионального использования термостаты может быть выше, опаснее диапазон 120-180F. Максимально допустимая температура для водонагревателей все типы имеют температуру 210F до того, как клапан TP выпустит воду. Более высокие температуры существует риск сильного взрыва пара, если клапан TP закрыт или снят. Не устанавливайте высокий термостаты температуры на бытовом водонагревателе. это ненужное и опасное. Типичная ванна-душ — 104F. В целях безопасности и во избежание ожогов, рекомендуемая настройка для всех термостатов водонагревателя (коммерческие и жилые, газовые или электрические), которые поставляют питьевую (питьевую) воду в трубы, где вода может контактировать с людьми, составляет 120F. Выше термостаты температуры используются для мытья посуды и других высокотемпературные приложения, которые часто регулируются нормами здравоохранения, или потребность в отоплении помещений и т. д… но высоких температур никогда не бывает попадает в водопроводные трубы, где вода может контактировать с люди. Смесительный клапан устанавливается для того, чтобы смягчить или снизить температуру очень горячая вода до 120F до того, как она попадет в линии подачи. Ресурсы Как отрегулировать термостаты Как заменить термостат на электрическом водопроводе обогреватель / для профессионального и бытового использования How для подключения термостатов Преимущества смесительного клапана Как увеличить количество горячей воды Электрические водонагреватели неодновременные Двухэлементные электрические водонагреватели на 240 вольт для жилых помещений работают неодновременно, как это видно на этикетке продукта, расположенной сбоку бака. Это означает, что оба элемента никогда не ВКЛ в в одно и то же время (одновременно), если не предусмотрена особая проводка внутри обогревателя. существенно изменилось. Один элемент включен, или другой элемент включен, или оба элемента выключены. Как подключить водонагреватель на одновременный операция Верхняя термостат — главный контроллер. Запуск с холодным баком, верхний термостат включает верхний элемент до верхних 2/3 танка достигает установленной температуры. После нагрева верхней части бака верхняя термостат отключает верхний элемент и подает питание на нижний термостат, включающий нижний элемент.Нижний элемент работает до тех пор, пока бак достигает температуры параметр. Нижний элемент включается и выключается в часы ожидания для поддержания бака. температура на заданном значении термостата. Внутри нет воздуха бак При включении горячего крана на кухонной мойке горячая вода сразу выходит наверх танка. Горячая вода проходит по трубе горячей стороны до тех пор, пока не станет достигает крана. В этот момент горячая вода выходит из бака, сразу новая холодная вода. входит Нижний резервуара через пластиковую погружную трубку. Для экономии энергии никогда не включайте горячее постучите при использовании только холодного… потому что в бак попадает новая холодная вода. должен быть нагрет до заданного значения. ресурсов Прочитать о погружной трубке 9 способов экономии с водонагревателем В часы ожидания, между использованием горячей воды, нижний элемент поддерживает температура бака. Нижний элемент поддерживает горячую воду за счет включения примерно 1-4 минут каждый час в течение дня и ночи, что составляет 45 кВт · ч — 216 кВт / ч каждый месяц для работы в режиме ожидания в зависимости от эффективности резервуара, техническое обслуживание и сезонная температура входящей холодной воды.Новые танки с большим количеством изоляция, или резервуары в естественно теплом месте включаются реже. ресурсов См. Математические таблицы для нагрева воды. Расчет киловатт-часов Один раз горячая вода используется из крана, холодная вода быстро заполняет дно резервуара. Нижний элемент активируется первым, а когда верхняя часть бака ниже заданного значения, нижний элемент отключается и включается верхний элемент, и цикл нагрева повторяется. г. температура поступающей холодной воды влияет на количество энергии потребляется.Зимой поступающая вода холоднее. Более холодная вода означает элементы должны нагреваться дольше, чтобы достичь уставки термостата. Средняя температура грунтовых вод Резервуар для закалки

Ремонт и устранение неисправностей электрического водонагревателя

Нет горячей воды

«Замена нагревательного элемента»

Установка новой электрической воды может занять несколько часов. нагреватель до нормальной рабочей температуры.Если у тебя нет горячего вода через два часа (вода даже не теплая), сначала проверьте, чтобы убедитесь, что водонагреватель получает электроэнергию. Не получается мощность — частая причина того, что новые водонагреватели не работают.

Проверка наличия электроэнергии

Вы можете проверить питание с помощью простого «тестера цепей», но для для более полной диагностики электрических проблем вам понадобится измеритель, измеряющий напряжение.

Чтобы проверить питание, включите автоматический выключатель с пометкой «вода». обогреватель «выключить (или снять предохранители).Снимите верхнюю часть водонагревателя. панель доступа. Осторожно снимите изоляцию и пластиковую крышку. Определите провода питания. Обычно они подключаются к верхнему два винта верхнего термостата. Включите автоматический выключатель обратно включите и проверьте напряжение на двух верхних винтах верхнего термостат.

Табличка на водонагревателе указывает на какое напряжение подается вода. обогреватель требует. В большинстве жилых домов 220/240 вольт (но в некоторых составляют 110/120 вольт).Убедитесь, что ваш водонагреватель работает правильно. Напряжение. Если он не получает требуемого напряжения, есть возможно, проблемы с электрической системой вашего дома. Квалифицированный Электрик может потребоваться для устранения вашей проблемы с электричеством. Повернуть выключатель, замените пластиковую крышку, изоляцию и панель доступа.

Термостат для проверки мощности с вольтметром

Если устройство запитано правильным напряжением, но по-прежнему не вырабатывает горячую воду, верхний нагревательный элемент, вероятно, сгореть.Водонагреватель должен быть полностью заполнен водой перед подается электричество или перегорит верхний нагревательный элемент out (это называется Dry Fire). Инструкции по установке требовать, чтобы кран с горячей водой был открыт, а горячая вода разрешена. до включения питания не менее трех минут, чтобы он работал на полную мощность. Это необходимо для того, чтобы из бака был удален весь воздух. и бак полностью заполнен водой. Если верхний элемент имеет сгорел, можно заменить.Сменные нагревательные элементы недорогой и широко доступный. После того, как нагревательный элемент был заменен, убедитесь, что бак полностью заполнен водой перед повторным включением питания.

Немного горячей воды, но ее недостаточно (новая установка)

Если новый водонагреватель производит немного горячей воды, но не так много как вы привыкли или не настолько, насколько вам нужно, термостаты могут нужна корректировка. В руководстве по установке есть регулировка температуры. инструкции для вашего устройства, а также важная информация по безопасности по поводу ошпаривания.Производители водонагревателя рекомендуют температуру установка не выше 120ºF. Более высокие температуры увеличивают опасность получения ожогов. Прочтите и следите за температурой инструкции по настройке и указания по технике безопасности при установке Руководство, прилагаемое к вашему новому водонагревателю. Помните, выше температура (выше 120ºF) может вызвать серьезные травмы.

Другая возможность состоит в том, что водонагреватель не получает правильное напряжение (см. Проверка электропитания выше) .Также возможно, что водонагреватель слишком мал или ваш использование увеличилось.

Утечки воды

В новом водонагревателе большинство утечек вызвано утечкой. соединения на выходе горячей или холодной воды. Иногда утечки могут быть обнаружены через фитинг (например, вокруг клапана сброса температуры и давления) или около одного из нагревательные элементы. Протекающие фитинги часто можно подтянуть или отремонтирован. Утечка из нового бака происходит крайне редко.

«Электрический расширительный бак»

Капли воды

Если заметны капли из выпускной трубы Клапан сброса температуры и давления, давление воды в доме может быть слишком высоким или может потребоваться расширительный бак.

Примечание — При большом количестве горячего вода течет из выпускной трубы, выключите электропитание и проконсультируйтесь с квалифицированным специалистом. Не закрывайте и не закрывайте сливная труба.

Давление воды

Проверьте давление воды в доме с помощью манометра. Рекомендуемый давление воды составляет от 50 до 60 фунтов на квадратный дюйм. Если давление выше, чем установить клапан регулирования давления (или отрегулировать существующий клапан регулировки давления, если он у вас есть). Для давления воды Если возникнут проблемы, обратитесь в местное водоснабжение или к квалифицированному сантехнику. Большинство правил сантехники требуют наличия клапана регулировки давления, если давление воды выше 80 фунтов на квадратный дюйм.

Тепловой расширительный бак

Когда вода нагревается, она расширяется.В старых домах расширенная вода заталкивается обратно в водопровод. Сегодня в большинстве домов есть клапаны предотвращения обратного потока, которые предотвращают попадание воды в ваш дом повторный вход в водопровод. Эти клапаны могут находиться внутри воды умягчители, клапаны регулирования давления или сам счетчик воды. Клапаны предотвращения обратного потока (также известные как «обратные клапаны») предотвращают расширенная вода от повторного попадания в водопровод. Поскольку расширенной воде теперь некуда деваться, давление воды в трубы дома могут резко увеличиться, часто до такой степени, что из выпускной трубы клапана сброса температуры и давления течет вода.А Бак теплового расширения имеет внутреннюю воздушную камеру, которая может поглощать расширенная вода, защищающая сантехнику, приборы и воду обогреватель. По этим причинам в большинстве домов сейчас требуется тепловое расширение. бак (и правильно отрегулированный клапан регулировки давления). Нет наличие расширительного бака — самая частая причина капает сливная труба.

ВНИМАНИЕ! Не закрывайте крышкой и не заглушайте температуру и давление Выпускная труба предохранительного клапана.Опасность взрыва.

Автоматический выключатель | Bradford White

Тем не менее, раздел 422-14 Национального электротехнического кодекса гласит:

«b) Водонагреватели накопительного типа. Все водонагреватели стационарного накопительного типа вместимостью 120 галлонов или менее должны иметь номинальную мощность параллельной цепи не менее 125 процентов от номинальной мощности водонагревателя на паспортной табличке ».

В таблице ниже показан рекомендуемый типоразмер автоматического выключателя для максимальной мощности обогревателя в жилом помещении.Максимальная мощность и номинальное напряжение указаны на паспортной табличке водонагревателя.

Поскольку водонагреватель работает как устройство, работающее в непрерывном режиме (элементы обычно нагреваются в течение длительного периода времени), служебные провода нагреваются, увеличивая электрическое сопротивление и требуя большей силы тока. Если автоматический выключатель, допустимый по правилам, является быстродействующим автоматическим выключателем, он может регулярно срабатывать и вызывать неудобства и раздражение.

Поэтому в наших инструкциях по установке используется слово РЕКОМЕНДУЕТСЯ, а не ТРЕБУЕТСЯ.

936 936

9203 9207 9207

9203 91 735

15A

Рекомендовано для силы тока

Макс

Макс. Вольт

Макс.

208V

240V

Ватт

208V

240V

600 9173 9357 9357 9357 9357 9357 9357 9357 9357 9357 9357 9357 9357 9203 9357 9357 9357 9357 9203 3500

25A

20A

750

10A

5A

5A 35 9207

5A 3 9203 9207

1000 902 07

15A

10A

10A

4000

25A

25A

25A

935000 935 9207 935 9203 9207 935 9203 9207 935 9203 9207 9359 10A

4500

30A

25A

1500

20A

10A7

30A

2000

25A

15A

15A

5500

5500

35203

9173 9173 9203 30А

15А

6000

40A

35A

3000

35A

307202 9173 2 9207 3 2 02 9207 9207 9173 2 9207 9207 2 9207 Проконсультируйтесь с местной электроэнергетической компанией, чтобы определить правильное электрическое подключение в соответствии с местными коммунальными и строительными нормами. Как устранить проблемы с электрическим водонагревателем Если вы когда-либо принимали душ в доме, полном людей, вы часто знаете, что будет дальше, еще до того, как ступите в ванну голым: ледяная вода, леденящая до костей, стуча зубами. Однако если у вас проблемы с водой из-за отсутствия в доме людей, самое время потратить некоторое время на оценку вашего электрического водонагревателя. Проблемы с электрическим водонагревателем могут вызывать множество симптомов, включая проблемы с температурой воды, утечками, обесцвечиванием, запахом и шумом.Вот пошаговый процесс, который поможет вам устранить проблемы с водонагревателем. Перед началом: выключите питание Безопасность прежде всего. Прежде чем приступить к поиску неисправностей электрического водонагревателя, убедитесь, что вы отключили питание. Сделать это можно, отключив предохранитель или автоматический выключатель, подключенный к блоку обогревателя. Проблемы с температурой воды Некоторые типы электрических водонагревателей могут вызывать проблемы с температурой воды.Симптомы могут варьироваться от отсутствия горячей воды до нехватки горячей воды до слишком горячей воды. Когда нет горячей воды, проблема может быть связана с отсутствием мощности, неисправным электрическим термостатом или неисправным верхним электронагревательным элементом. Начните с исключения проблем с питанием. Сначала сбросьте все сработавшие прерыватели цепи и замените перегоревшие предохранители. Затем проверьте, подается ли питание на термостат электрического водонагревательного элемента. Проверьте элемент и, если он неисправен, замените его.Наконец, если термостат получает питание, но все еще не работает, замените его или электрический водонагревательный элемент. Когда вода недостаточно горячая, проблема может заключаться в недостаточном размере водонагревателя, перекрестных соединениях горячей и холодной воды или неисправном нагревательном элементе или термостате. Чтобы исключить использование нагревателя меньшего размера, убедитесь, что 75% мощности нагревателя приходится на горячую воду. Далее исключите перекрестное соединение, отключив подачу воды и включив кран с горячей водой; если вода все еще течет, ищите перекрестное соединение.После этого проверьте нижний и верхний нагревательные элементы на предмет электропитания и непрерывности электросети и при необходимости замените элемент, предварительно удалив любой осадок. Наконец, если элементы работают, сначала проверьте верхний термостат, а затем нижний и замените, если какой-либо из них не работает. Когда вода течет слишком горячо, это обычно означает, что термостат установлен слишком высоко. Убедитесь, что верхний и нижний термостаты установлены в диапазоне от 110 до 140 градусов по Фаренгейту. Утечки Утечка воды может быть вызвана неисправным предохранительным клапаном температуры и давления (T&P), чрезмерным давлением, перегревом, заклиниванием клапана, утечкой из верхнего или соседнего водопровода, ослабленными болтами нагревательного элемента, плохой прокладкой или протекающим резервуаром для воды. . Чтобы проверить клапан T&P, поместите ведро под верхнюю трубу, откройте клапан и промойте его от мусора; если он все еще протекает, отремонтируйте или замените его. Затем, чтобы уменьшить чрезмерное давление или нагрев, уменьшите настройку термостата.После этого проверьте, не ослаблены ли соединения труб, и используйте гаечный ключ, чтобы затянуть все, что найдете, стараясь не затягивать слишком сильно. Далее проверьте болты ТЭНа, при необходимости подтянув их. Если нагревательный элемент все еще протекает, снимите его и замените прокладку. Наконец, проверьте, не протекает ли резервуар для хранения. Резервуары для хранения могут протекать из-за коррозии или других проблем, таких как плохие уплотнительные кольца. Держите под рукой дополнительные уплотнительные кольца от таких поставщиков, как Apple Rubber, на случай, если вам понадобится заменить уплотнительное кольцо. Обесцвечивание или запах Вода ржавого цвета может быть вызвана коррозией внутри облицованного стеклом резервуара или неисправным анодным стержнем.Если анодный стержень вышел из строя, замените его анодным стержнем из магния. Разлагающийся анодный стержень также может выделять водород, вызывая запах тухлых яиц. Чтобы решить эту проблему, сначала промойте водонагреватель. Затем обработайте резервуар и трубы в течение двух часов раствором из 2 пинт 3-процентной перекиси водорода на 40 галлонов воды. Если запах не исчезнет, ​​замените вышедший из строя анод анодом из цинкового сплава. Если запах по-прежнему не исчезает, замените обогреватель на пластиковый. Шум Низкий грохочущий шум может указывать на кипение воды, вызванное перегревом из-за накопления осадка. Лечите это, промывая водонагреватель. Высокий завывающий шум может быть вызван отложением накипи на электронагревательных элементах. Чтобы избавиться от этого, сначала промойте водонагреватель. Затем очистите от накипи бачок водонагревателя и элементы. Наконец, установите нагревательные элементы с низкой плотностью мощности и большей площадью поверхности для большей эффективности теплопередачи. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * ➤
