Штукатурка для рентгенкабинетов: Баритовая штукатурка для рентгенкабинета надежная защита от излучения

Содержание

Нормы проектирования рентгенкабинетов — ООО «Атомлайн»

Содержание

Профессионально составленное проектирование рентгеновского кабинета необходимо для обеспечения стабильного функционирования клиники и безопасного пребывания пациентов и медперсонала.

Проект кабинета обязателен для всех медицинских учреждений, чья деятельность связана с источником ионизирующего излучения. Он должен отвечать соответствующим санитарно-эпидемиологическим нормам. В первую очередь – СанПиН 2.6.1.1192-03.

При полном игнорировании или частичном несоблюдении указанных в документе требований не удастся получить СЭЗ. А без него невозможна деятельность рентгеновского кабинета.

Где позволяется расположение рентгеновских кабинетов?

Нормы по расположению кабинета подробно прописаны в 3-м пункте СанПиН 2.6.1.1192-03. Требования, на которые следует обратить внимание в первую очередь:

  • рентгеновский диагностический кабинет запрещено располагать в жилом здании.
    Также нельзя располагать его на территории детских садов или школ;
  • возможно расположение кабинета рентгеновской диагностики в поликлинике, находящейся на территории жилого здания. Все пограничные с кабинетом помещения (включая верхний и нижний этажи) должны быть не жилыми;
  • разрешается расположение кабинета в автономной пристройке к жилому помещению. Обязательное условие – наличие отдельного входа;
  • над рентгеновскими кабинетами не могут располагаться помещения, функционирование которых связано с водой;
  • с рентгеновскими кабинетами не допускается расположение палаты родильных отделений или детских стационаров;
  • оптимальное место для расположения рентгеновских кабинетов – торец поликлиники или стационара. Также хорошо подходит стык отделений.

Нормы внутреннего устройства рентгеновского отделения (кабинета)

Уже на ранней стадии разработки проекта рентгеновского кабинета необходимо уделить внимание расчёту радиационной защиты. Её задача – локализация ионизированной рабочей среды от смежной территории. В нормативах СанПиН подробно прописаны следующие моменты:

  • стены, пол и потолок в рентгеновском кабинете должны быть достаточной толщины для задержки радиоактивного излучения. Дополнительную защиту пола можно не устанавливать, если кабинет расположен на 1-м этаже (должно отсутствовать подвальное помещение). Также не обязательна дополнительная потолочная защита, если кабинет занимает верхний этаж строения;
  • стены кабинета необходимо облицевать штукатуркой со свойством радиационного поглощения;
  • в кабинете устанавливаются защитные двери, окна. Используется особая фурнитура.

Нормы планировки рентгеновских кабинетов

При проектировании кабинета необходимо придерживаться следующих норм:

  • высота потолка в помещении, где расположены аппараты с потолочным излучателем, – минимум 300 сантиметров;
  • параметры двери в рентгенооперационной, кабинете рентгеновской компьютерной томографии и процедурной – 120 сантиметров ширина, 200 сантиметров высота.
    Остальные дверные проёмы могут быть меньших размеров;
  • согласно нормам пожарной безопасности, двери в лаборатории и комнаты управления не могут открываться вовнутрь.

Элементы рентгеновского кабинета необходимо распределить с соблюдением следующих норм:

  • пространство от стены до малой защитной ширмы– минимум 150 сантиметров;
  • пространство от рабочего места медперсонала до большой защитной ширмы – минимум 60 сантиметров; — пространство от стола снимков (стойки снимков) до стены – 100 сантиметров и более;
  • пространство от рентгеновской трубки до смотрового окна – минимум 200 сантиметров. В дентальных и маммографических аппаратах – может быть сокращено до 100 сантиметров;
  • расстояние между элементами – минимум 80 сантиметров. Оно должно обеспечить свободное прохождение;
  • зона для размещения пациента – минимум 250 сантиметров.

Дополнительные сведения по проектированию рентгеновского кабинета

Рентгеновский аппарат должен быть установлен в кабинете так, чтобы пучок ионизированного излучения соприкасался с капитальной стеной.

Недопустимо попадание излучения на смотровое окно. Также на его пути не допускается расположение ширмы, за которой могут находиться люди.

В случае, когда пультовая с нескольких сторон окружена рентген-кабинетами, при проведении расчёта необходимо мощность допустимой дозы излучения разделить на количество аппаратов в смежных помещениях. Это обусловлено вероятностью одновременной работы всех ренген-кабинетов.


Баритовая штукатурка (рентгенозащитная): технология нанесения

Барит — минерал с удельным весом 4,3-4,7 т/м³, что в 1,7-1,8 раза тяжелее гранита.

В размолотом виде включается как наполнитель в состав сухой строительной смеси, которая называется баритовая штукатурка (БШ). Высокая плотность камня обусловливает его защитные свойства против рентгеновских лучей.

Поэтому сфера применения смеси ограничена основным назначением — там, где есть необходимость в защите от рентгеновских лучей.

Сфера применения

Наполнитель из барита — порошок белого цвета, а сухая смесь на его основе может использоваться как штукатурка для выравнивания поверхностей. Главное цель использования — защита людей, находящихся в помещениях, расположенных рядом с местами, где используют рентген-лучи.

Это производства, учреждения, эксплуатирующие аппараты с источниками радиации:
  • стоматологические клиники, рентгеновские, томографические кабинеты;
  • промпредприятия, где есть технологические процессы с применением радиоактивных веществ;
  • лаборатории, исследовательские институты, проводящие испытания с помощью гамма-лучей;
  • хранилища радиоактивных элементов.

Штукатурка баритовая рентгенозащитная заменяет дорогие экраны из свинца. Когда нужна более высокая степень защиты, используют плиты, нарезанные из барита.

Требования санитарных органов к нанесению баритовой штукатурки

Контроль санитарно-эпидемиологического благополучия людей осуществляет Госсанэпидемнадзор. Применение баритовой штукатурки попадает под действие СанПиН 2.6.1.1192-03 «Гигиенические требования к рентгеновским кабинетам». Надзор в части баритового покрытия включает проверку содержания барита в смеси по техусловиям ГОСТ 4682-84, расхода штукатурки в зависимости от толщины защитного слоя.

Соответствие показателей проверяется по протоколам испытаний экранирующего покрытия, составляемых по форме системы стандартов безопасности ГОСТ 12.4.217-2001.

Порядок приготовления смеси баритобетон М200

Защитный раствор с прочностью 200 кг/см² используют для заливки полов, изготовления перегородочных бетоноблоков, заливки стен с применением опалубки, оштукатуривания поверхностей. Смесь для изготовления баритобетона может быть полностью сухой или состоять из жидкого затвердителя объемом 6 л и баритового порошка массой 24 кг с полимерными добавками.

Порядок приготовления раствора:
  1. Поместить компоненты в бетономешалку, перемешать до однородности.
  2. Добавить воду небольшими порциями до достижения необходимой консистенции. Для оштукатуривания смесь делают более жидкой, а полы, стены заливают вязким раствором.
  3. Расходовать приготовленный баритобетон нужно в течение 45 минут: после этого времени начинается полимеризация, необратимое усыхание смеси.

Последнее обстоятельство обязывает мастера рассчитывать количество загружаемых компонентов исходя из числа рабочих на укладке раствора.

Расход на 1 м2

В проектной документации на объект с источниками радиоактивного излучения предусматривается защита свинцовыми щитами. Толщина пластин рассчитывается исходя из максимальной мощности гамма-излучения.

Толщина слоя штукатурки принимается по толщине свинцовой защиты. Определить точную величину сложно из-за неодинакового качества баритового порошка у разных изготовителей: содержание барита в смеси колеблется в пределах 85-95%.

Зависимость толщины баритовых штукатурных покрытий, расход штукатурки на 1 м², рассчитанный по толщине защиты из свинца приведены в таблице.

Свинцовый экран, ммБаритобетон, смРасходование смеси, кг/м²
11-1,138-42
22-2,176-80
32,9-3110-114
43,5-3,7133-141

Если проектная мощность оборудования меняется, корректируется и степень защиты. При этом согласование исправлений с санитарными органами обязательно.

Компоненты штукатурки

Основа смеси — баритовый песок фракцией до 1,25 мм, цвет белый, серый. Вяжущее вещество — портландцемент или цемент магнезиальный. Последний применяют, когда нужно ускорить твердение. По признаку скрепления компонентов рентгенозащитные составы бывают баритобетонными, цементно-баритовыми, магнезиально-баритовыми.

Характеристики ингредиентов:
  • цемент — марка прочности не должна быть ниже М300;
  • песок — доля в смеси 85-95% в зависимости от марки вяжущего вещества, требуемой крепости раствора;
  • пластификаторы или полимеры — составляют до 3% от общего веса, добавляются для удобства работы с песчано-цементной массой;
  • вода — при использовании заводской сухой строительной смеси вливается постепенно в количестве 200 г на 1 кг порошка до получения нужной вязкости.

Эффективной защиты от радиации с помощью баритовой штукатурки можно добиться двумя путями. Первый — использовать высокомарочный цемент М500, чтобы песок в смеси составлял 95%. Второй — увеличивать толщину наносимого слоя: работать на вяжущем М300 с концентрацией наполнителя 85%. Оба способа дают одинаково хороший результат.

Технология выполнения работ

Особенность покрытия из барита — его большая толщина: от 1 см до 0,5 м и более. Если используется баритовая штукатурка, технология нанесения защитного слоя зависит от его расчетной толщины. Работы выполняются в установленной регламентом последовательности по этапам. Как и при укладке рядовой штукатурки, укрываемую поверхность подготавливают: очищают от гвоздей, шурупов, грязи, наслоений, заделывают цементно-песчаным раствором трещины, выбоины. В укладке баритового экрана есть особенности, которые нужно учитывать.

Основные этапы

Подготовленную поверхность очищают от пыли, обезжиривают. Для лучшего сцепления раствора основание грунтуют.

Стадии работ:
  1. Армирование сеткой. Требуется при многослойном оштукатуривании. Периодичность установки — 15 мм баритового слоя, шаблон крепления саморезами, гвоздями — 50х50 см, без провисания.
  2. Нанесение первого пласта. Его толщина составляет до 1 см. Материал нужно распределять равномерно, не допуская пропусков. Для лучшего сцепления с другим слоем можно начертить шпателем полоски по свежеуложенной смеси. Дать время подсохнуть, покрыть грунтовкой и оставить на 2-3 часа.
  3. Нанесение второго и последующих пластов толщиной 5-10 мм. Они наносятся также с периодической укладкой штукатурной сетки, обработкой грунтовкой.
  4. Укладка финишного слоя. Набор прочности длится 7 дней, после чего поверхность шлифуют под декоративную отделку: краску или обои.

Время высыхания слоев зависит от температуры окружающего воздуха, толщины нанесенного пласта.

Особенности нанесения штукатурки

Техника и технология нанесения баритовой штукатурки отличаются от укладки простых растворов для выравнивания поверхностей. Специфика обусловлена большим удельным весом сухой смеси, необходимостью формирования многослойных покрытий.

Особенности нанесения баритовой штукатурки:
  • оптимальные условия: температура окружающего воздуха +15…+35°С, уровень влажности 75%;
  • смесь наносится слоем до 1 см без применения оборудования для набрызга раствора, т.е. вручную;
  • место штукатурных работ укрывают от осадков, затеняют;
  • требуется применение опалубочной технологии, если проектная толщина покрытия ≥2 см;
  • нужно устройство бетонной стяжки поверх пола из бетонобарита для упрочнения основания под рентгеновское оборудование.

При оштукатуривании перекрытий баритовый раствор заводят в соседнюю комнату на 2 см. Минимальный слой для потолочных поверхностей — 50 мм.

Штукатурка для рентгенкабинетов

Защита медицинских работников, посетителей поликлиник от губительного воздействия гамма-лучей — главное назначение покрытий на основе баритового песка. Рентгенозащитная штукатурка является отделочным материалом, защищающим от проникающих лучей.

Рентгенкабинеты, соседние с ними помещения оштукатуривают бетонобаритом при выполнении таких условий:
  • толщина защитного слоя — не меньше 2,5 см, что соответствует облицовке поверхностей свинцовыми пластинами в 2 мм;
  • точное соблюдение инструкции по приготовлению баритовой смеси, технологии, регламента нанесения.

От выполнения этих условий зависят здоровье, жизнь людей, которые в силу профессии находятся вблизи источников облучения в течение длительного времени. С точки зрения экономики штукатурка из барита имеет преимущество перед свинцовым экраном. При равенстве защитных свойств бетонобарит дешевле, несмотря на больший его расход.

Советы специалистов

Содержание влаги в штукатурном растворе должно быть достаточным, чтобы не появились трещины. Кирпичные стены перед нанесением слоя нужно смачивать. Увлажняют на ночь оштукатуренную поверхность, когда температура воздуха ≥22°С.

Нельзя использовать для ускорения сушки вентилятор, строительный фен. Штробление облицованных баритовой штукатуркой поверхностей не допускается: это нарушает защитные свойства покрытия.

Рентгенозащитная продукция — Компания «Булат-Двери»

Рентгенозащитная продукция.
Для того, чтобы персонал рентгеновского кабинета и пациенты не пострадали от рентгеновского излучения, при проектировании, строительстве и отделке кабинета предусмотрена защита от рентгена. Именно поэтому используемые при строительных работах материалы, такие как рентгенозащитная штукатурка, двери, окна, ставни, способны поглощать рассеянное рентгеновское излучение. Для экранирования рентгенкабинета используются листовой свинец, а особая баритовая штукатурка, в состав которой входит баритовый концентрат, создает экран, который дополнительно защищает периметр кабинета. Баритовая штукатурка эластична, устойчива к различным изменениям условий, не сползает и не дает трещин.

Свинец листовой продается в листах, толщиной от 0,5 до 8 мм.
Чтобы купить листовой свинец, концентрат барита и другое оборудование для рентгенозащиты кабинета — звоните (905) 347-50-35. Также мы можем осуществить доставку по Москве и другим регионам России.
Существует достаточное количество передвижных средств защиты от рентгена. Это, прежде всего, такие рентгенозащитные изделия, как ширмы. Обычно эти ширмы применяются, если отсутствует пультовая комната, для управления рентгеновской установкой. На  их изготовление идет специальная просвинцованная рентгенозащитная резина или листовой свинец. Оборудование для рентгенкабинета  включает в себя и защитные фартуки, материалом для которых также служит рентгенозащитная резина.  Линолеум  для рентгенкабинетов применяется антистатический, с  такими сопутствующими материалами, как медная лента, токопроводящие грунтовка и клей, шнур для сварки. Кроме того, для обшивки стен и перегородок в  рентгенкабинетах применяются  защитные резиновые панели, вес которых составляет 10-12 кг, а свинцовый эквивалент равняется 1,0 мм Pb.

1  Двери рентгенозащитные
2  Ставни рентгенозащитные
3  Окна рентгенозащитные
4  Ширма рентгенозащитная
5  Индивидуальные средства защиты, резина, пластины рентгенозащитные
6  Свинец листовой
7  Баритовая штукатурка (концентрат)

видео-инструкция по монтажу своими руками, технология нанесения, расход, цена, фото

Если вы работаете с радиоактивными материалами, значит, для вас мелочей не бывает. Ученые и врачи, а также граждане, которые имеют дело с постоянными источниками радиоактивности, должны заботиться о своем здоровье. Баритовая штукатурка- один из недорогих способов замены свинцовых листов, позволяющая надежно защитить помещение от вредных гамма-лучей.

С ее помощью достигаются нормальные условия работы человека в условиях повышенного радиоактивного фона. Состоит материал из цемента, молотого барита и различных полимерных добавок, благодаря которым удается придать составу нужной пластичности, так как сам он излишне сыпуч.

Готовая баритовая смесь

Обратите внимание!
Баритовая штукатурка по токсичности несколько превышает параметры современных защитных смесей.

Готовый рентгенозащитный материал имеет высокую адгезию, благодаря чему может хорошо ложиться на обрабатываемую поверхность. Также он отлично противостоит влиянию влаги.

Использование

Главным образом баритовая штукатурка разработана для защиты медицинского персонала от действий рентгеновских лучей. Поэтому чаще всего ее можно встретить в учреждениях данного типа, в том числе, в кабинетах томографии. Подобная отделка дает возможность медицинскому персоналу не бояться за свое здоровье.

Материал защищает медработников в рентгенкабинете

Применяют ее как альтернативу свинцовым пластинам, так как ее цена существенно дешевле. Следует учесть, что это не стоимость смеси, а стоимость экранирующего слоя.

Совсем недавно материал использовали для оштукатуривания офисов и жилых помещений. Он помогал тем самым понизить уровень природной радиации, ведь как таковой альтернативы и не было.

Совет: если баритовая штукатурка применяется в жилом фонде, ее следует накрывать безопасным отделочным материалом, который убирает влияние токсичного барита.

Минерал барит

Кроме всего прочего, она используется на производстве, где применяют рентгеновское излучение, в разных исследовательских лабораториях, как защитный слой в хранилище радиоизотопных источников. Главные преимущества материала – дешевизна и защитная функция. Это дает возможность заменить дорогие и дефицитные свинцовые листы, обладающие таким же действием.

Следует также сказать и об еще одном недостатке. Для надежной защиты помещения слой материала должен быть не менее 20 мм, а лучше 25 мм, в то время как свинцовой пластине достаточно быть всего 1 мм толщиной.

Как приготовить штукатурку

Основные компоненты – баритовый песок и цемент, а для пластичности используйте клей ПВА.

  1. Возьмите для изготовления состава цемент, марка которого должна быть от 300 единиц и выше. От его количества в растворе зависит, в каком конкретном помещении и с каким уровнем излучения и радиационного фона или излучения он будет использоваться. Эти же параметры влияют на толщину защитного слоя.

Совет: при расчетной толщине слоя более 50 мм используйте баритовые плиты.

  1. Баритовый песок необходимо измельчить до фракции не более 1,25 мм, хотя также можно для приготовления раствора применять и баритовую пыль. Главное следите, чтобы в готовой смеси материала было приблизительно 85%.

Совет: не пренебрегайте данным параметром, он является принципиальным и размер фракций наполнителя на него не влияет.

  1. Добавьте в раствор клей ПВА, тогда раствор станет пластичным.
  2. Разведите смесь цемента, песка и клея водой до нужной концентрации в соотношении 1:4 (смесь : вода).

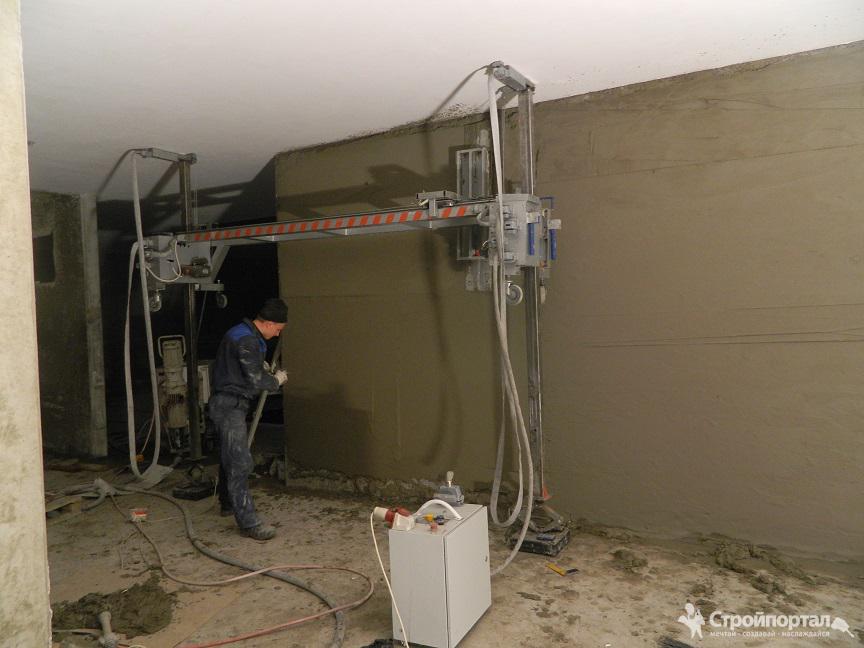

На фото – создание рентгенозащитного слоя

Как наносить раствор и как с ним работать

  1. Технология нанесения баритовой штукатурки предусматривает в помещении, где есть повышенный радиоактивный фон, наносить ее, толщиной каждый не более 12 мм. Это связано с тем, что материал токсичен и обладает высокой сыпучестью. Защита, поэтому, может в итоге быть не такой мощной, как вы рассчитывали.
  2. При использовании в перекрытиях, раствор следует заводить в смежные помещения на 20-25 мм. Защитный слой при этом не может быть более 90 мм. Если перекрытием служит плита из железобетона, тогда штукатурный слой составляет 60-65 мм.

Нанесение рентгенозащитной смеси

  1. Так как баритовая штукатурка является очень сыпучим материалом, ее необходимо во время работы армировать сеткой в два слоя, размеры ячеек при этом должны быть 150х150 мм или 200х200 мм. Лишь в этом случае у вас получится создать защитный слой необходимой толщины.
    Сетку следует крепить к стене дюбелями и наносить на нее заранее подготовленный раствор. Следующий слой наносите только после того, как высохнет первый.
  2. Следующий этап работы – шлифование материала. Перед этим он должен высыхать не менее 72 часов.

Наносится баритовая штукатурка только руками и отдельными слоями. На отделываемом полу и стене толщина ее слоя должна быть до 30 мм, на потолке – минимум 50 мм. Наносите смесь с двух сторон стены при температуре воздуха в помещении на менее 15˚С и при высокой влажности.

Расход различных типов готовых смесей

Помните, что после окончания отделочных работ, эти условия необходимо поддерживать еще около двух недель. Для надежной защиты деревянных конструкций следует увеличить обычную толщину слоя на 10 мм. Если взять предварительный расход баритовой штукатурки,учитывайте, что на 1 м2при толщине слоя в 10 мм нужно будет потратить примерно 20 кг порошка барита.

Как выбирать

Очевидно, что метод приготовления готового материала смешиванием компонентов непосредственно на объекте не позволяет точно их дозировать при каждом замесе. В таком растворе практически невозможно осуществлять контроль над их количеством и качеством. Поэтому невозможно и получить сертификат на смесь, изготовленную таким способом, есть лишь инструкция, как ее можно сделать. (См. также статью Как устанавливать маяки для штукатурки своими руками.)

Из недостатков данного метода следует выделить:

  • большой вес готового материала;
  • повышенный его расход;
  • большое количество отходов;
  • многослойность;
  • неравномерное распределение защитных свойств;
  • сложный уход за слоями, поэтому существует вероятность образования трещин;
  • долгие сроки выполнения поставленных задач.

К достоинствам относится:

  • возможность изготовление смеси из местных материалов, кроме баритового концентрата;
  • небольшая цена за вес готового раствора скрывает высокую цену экранирования и работ.

Как выглядит сертификат соответствия на смесь

Альтернативой может выступить смесь, изготовленная на заводе. В этом случае обеспечивается стабильное качество смеси и ее состав, равномерность и надежность экранирования, что подтверждает сертификат на баритовую штукатурку. Однако и у таких растворов есть такие же недостатки, как и у изготовленных своими руками. (См.  также статью Отделка фасада штукатуркой: особенности.)

Вывод

Баритовая штукатурка считается эффективным и недорогим материалом, поэтому именно она чаще всего применяется для отделки помещений, связанных с рентгеновскими лучами. С ее помощью удается заменить дорогостоящие свинцовые пластины, которые являются дефицитным товаром.

При нанесении материала на поверхность, необходимо соблюдать определенные правила. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Понравилась статья? Подписывайтесь на наш канал Яндекс. Дзен Добавить в избранное Версия для печати

Баритовая штукатурка или рентгенозащитная штукатурка специального назначения

Баритовая штукатурка является строительной смесью, которая чаще всего используется для эффективной защиты от влияния рентгеновских гамма-лучей. Она является уникальным защитным материалом, который обеспечивает нормальную работу человека в условиях повышенного уровня радиационного излучения. В составе данного материала находится цемент, молотый барит, а также различные полимерные добавки.

Материал обладает повышенной сыпучестью, поэтому для придания ему пластичности необходимы полимерные добавки. Что касается токсичности штукатурки, то ее уровень немного выше, чем у новых, более современных защитных материалов.

Представленная рентгенозащитная штукатурка также хорошо ложится на поверхность, благодаря высокой адгезии. Еще она устойчива к влиянию влаги.

Где используется баритовая штукатурка?

Если у вас сложности с мобильным интернетом, плохое покрытие сотовых операторов, то рекомендуем использовать мобильное приложение от 1xBet, переходим по ссылке, чтобы скачать с зеркала 1хБет и полноценно пользоваться услугами БК даже при слабом соединении.

Самой основной средой применения материала является строительство медицинских учреждений (рентген кабинетов, томографов). Такая отделка хорошо защищает медицинский персонал от смертельного излучения. Используется она, потому что является более дешевой, чем пластины из свинца. Еще некоторое время назад материал использовался для оштукатуривания жилых помещений и офисов, так как помогал снизить уровень природного фона радиации, да и альтернативы ему не было. Однако для использования ее в жилом помещении, необходимо обезопасить его от вредного токсического действия барита. Для этого на штукатурку наносится дополнительный слой безопасного отделочного материала.

Также баритовая штукатурка может использоваться на производстве, где используется рентгеновское излучение, в исследовательских лабораториях (различные исследовательские установки), а также в качестве защитного слоя в хранилищах радиоизотопных источников. Основным преимуществом представленного материала является его защитная функция, а также дешевизна. Это позволяется использовать его вместо дорогих и дефицитных свинцовых листов, которые обладают тем же действием.

Рекомендуем к прочтению:

Недостатком баритовой штукатурки является то, что для надежной защиты необходимо организовать 20-25 мм слой штукатурки, в то время как свинцовая пластина в такой же ситуации может иметь толщину около 1 мм.

Способ приготовления штукатурки

В основном для приготовления баритовой штукатурки необходим цемент и баритовый песок. Что касается цемента, то чаще всего используется портландцемент, марка которого должна быть не ниже 300 (желательно 500).  То, какое количество цемента будет использоваться в растворе, будет зависеть от конкретного помещения, а также конкретного уровня радиационного фона или излучения. Так как от этих показателей зависит толщина слоя защиты.
Если необходима толщина слоя защиты будет больше 5-ти см, то лучше всего использовать баритовые плиты. Что касается баритового песка, то он представляет собой измельченный материал, фракции которого имеют размер не больше 1,25 мм. Можно для приготовления смеси также использовать баритовую пыль. Однако в любом случае необходимо следить за содержанием материала в готовой смеси, которое должно составлять около 85%. Такое количество материала является принципиальным, несмотря на размер фракций использованного наполнителя.
Для того чтобы баритовая штукатурка была пластичной, необходимо добавить в смесь клей ПВА. Смесь песка, цемента и клея необходимо развести водой до нужного состояния. Однако следует помнить, что соотношение смеси и воды должно быть больше чем 1:4.

Способ нанесения штукатурки и особенности работы с ней

Если помещение, которое подлежит отделке баритовой штукатуркой, имеет повышенный риск заражения радиацией, то необходимо накладывать смесь слоями. Каждый из них не должен быть больше 12 мм. Так как материал все же токсичен и имеет высокую сыпучесть, то толщина нанесения слоя достаточно ограничена. Поэтому защита может быть не такой сильной, как бы хотелось.

В перекрытиях материал заводится в прилегающие помещения на 20 или 25 мм. В любом случае слой защиты не должен превышать 9 см. Если перекрытием является железобетонная плита, то слой штукатурки должен составлять 6-6,5 см. Из-за того что баритовая штукатурка имеет высокую сыпучесть, во время работы необходимо армировать ее сеткой. Причем используется два слоя сетки с ячейкой 150*150 мм или 200*200 мм. Только в таком случае можно обустроить необходимый защитный слой.

Рекомендуем к прочтению:

Для этого сетка дюбелями крепится к стене и на нее наносится подготовленный раствор. Второй слой наносится обязательно после высыхания первого. Для того чтобы отделка не осыпалась, нужно дать ей хорошо высохнуть около 3-х суток. Только после этого можно ее шлифовать.

Баритовая штукатурка наносится только руками, причем отдельными слоями. Для стен и пола необходимая толщина слоя защиты должна составлять до 3 см, а  на потолок необходимо наносить как минимум 5 см штукатурки. Наносить смесь нужно с обеих сторон стены. Температура воздуха во время работы должна быть не меньше 15 градусов, а влажность должна быть высокой.

После окончания отделки такие условия в помещении  придется обеспечивать еще около 14-ти дней. Для того чтобы огнезащитная штукатурка хорошо защищала деревянные  стены, необходимо увеличить стандартные размеры слоя на 1 см. При расчетах количества материала необходимо учесть, что на площади в 1 квадратный метр понадобится до 20 кг смеси.

Данный материал является эффективным и дешевым, поэтом и используется чаще всего.

Проектирование рентгеновских кабинетов медицинского назначения

Проектирование рентгеновских кабинетов медицинского назначения

1. В соответствие ст. 10. № 3-ФЗ от 09.01.1996г О радиационной безопасности населения научно-исследовательские и опытно-конструкторские работы в области обращения с источниками ионизирующего излучения, проектирование, сооружение источников ионизирующего излучения, конструирование и изготовление для них технологического оборудования, средств радиационной защиты, а также работы в области добычи, производства, транспортирования, хранения, использования, обслуживания, утилизации и захоронения источников ионизирующего излучения осуществляются только на основании специальных разрешений (лицензий), выданных органами, уполномоченными на ведение лицензирования.

2. В соответствие ст. 40. № 52 ФЗ от 30.03. 1999 г. О санитарно-эпидемиологическом благополучии населения отдельные виды деятельности, представляющие потенциальную опасность для человека, подлежат лицензированию в соответствии с законодательствомРоссийской Федерации.

3. В соответствие ст. 12 п.39 № 99 ФЗ от 04 05 2011г. О лицензировании отдельных видов деятельности и Положением о лицензировании деятельности в области использования источников ионизирующего излучения (генерирующих), утвержденным Постановлением Правительства РФ от 02.04.2012г. № 278, определен Перечень выполняемых работ и оказываемых услуг, составляющих деятельность в области использования источников ионизирующего излучения (генерирующих) (за исключением случая, если эти источники используются в медицинской деятельности). Это:

1. Проектирование источников ионизирующего излучения (генерирующих).

2. Конструирование источников ионизирующего излучения (генерирующих).

3. Производство источников ионизирующего излучения (генерирующих).

4. Размещение источников ионизирующего излучения (генерирующих).

5. Эксплуатация источников ионизирующего излучения (генерирующих).

6. Техническое обслуживание источников ионизирующего излучения (генерирующих).

7. Хранение источников ионизирующего излучения (генерирующих).

8. Утилизация источников ионизирующего излучения (генерирующих).

9. Проектирование средств радиационной защиты источников ионизирующего излучения (генерирующих).

10. Конструирование средств радиационной защиты источников ионизирующего излучения (генерирующих).

11. Изготовление средств радиационной защиты источников ионизирующего излучения (генерирующих).

12. Эксплуатация средств радиационной защиты источников ионизирующего излучения (генерирующих).

В соответствии с требованиями действующего п. 2.12 СанПиН 2.6.1.1192-03 Гигиенические требования к устройству и эксплуатации рентгеновских кабинетов, аппаратов и проведению рентгенологических исследований п 2. 12. Проектирование, строительство, изготовление технологического оборудования и средств радиационной защиты рентгеновского кабинета осуществляются организациями, имеющими специальные разрешения (лицензии), выданные уполномоченными органами.

В соответствии с Приложением 7 СанПиН 2.6.1.1192-03 Гигиенические требования к устройству и эксплуатации рентгеновских кабинетов, аппаратов и проведению рентгенологических исследований:

1. Администрация лечебно-профилактического учреждения разрабатывает медико-техническое задание на вновь строящиеся и реконструируемые рентгеновские кабинеты.

2. Выбор помещений, входящих в состав рентгеновского кабинета (отделения), осуществляется администрацией совместно с рентгенорадиологическим отделением (РРО) (или иной организацией, аналогичной по функциям РРО) региона и согласуется с учреждением санитарно-эпидемиологического надзора.

3. Проектная документация на рентгеновский кабинет и/или передвижной (палатный) аппарат разрабатывается организацией, имеющей лицензию на право проектирования рентгеновских кабинетов. Неотъемлемым разделом технологической части проекта должен быть расчет радиационной защиты. На проект, согласованный с РРО региона, должно быть получено санитарно-эпидемиологическое заключение.

Расчет стационарной радиационной защиты рентгеновских кабинетовявляется неотъемлемым разделом припроектировании рентгенкабинетов. Расчет проводится с целью определения необходимости оснащения помещения будущего рентгенкабинета дополнительными стационарными средствами радиационной защиты (баритовая штукатурка, защитные двери, смотровые окна, ставни, шторы и тд.)

4. При приемке кабинета в эксплуатацию предоставляется следующая документация:

— Санитарно-эпидемиологическое заключение на рентгеновский аппарат

— Лицензия учреждения на медицинскую деятельность

— Заверенная копия регистрационного удостоверения Минздрава России на рентгеновский аппарат

— Технологический проект на рентгеновский кабинет, согласованный с РРО

— Акт на скрытые работы

— Эксплуатационная документация на рентгеновский аппарат

— Технический паспорт на рентгеновский кабинет

— Протоколы дозиметрических измерений

— Протоколы контроля эксплуатационных параметров аппарата

— Протоколы испытаний индивидуальных и передвижных средств радиационной защиты

— Протоколы дозиметрических измерений для планирования рентгенотерапии акты проверки эффективности вентиляции (при наличии вентиляционных систем)

акты испытания устройства защитного заземления с указанием сопротивления растекания тока основных заземлителей, актов проверки состояния сети заземления медицинского оборудования и электроустановок, протоколов измерения сопротивления изоляции проводов и кабелей

— Инструкция по охране труда, включающая требования по радиационной безопасности, по предупреждению и ликвидации радиационных аварий

— Контрольно-технический журнал на рентгеновский аппарат

— Приказ об отнесении работающих лиц к персоналу групп А и Б

— Приказ о назначении лиц, ответственных за радиационную безопасность, учет и хранение рентгеновских аппаратов, производственный радиационный контроль

— Документ об обучении персонала по радиационной безопасности

— Заключения медицинской комиссии о прохождении персоналом группы А предварительных и периодических медицинских осмотров — Журнал регистрации инструктажа на рабочем месте

— Карточки учета индивидуальных доз облучения персонала

— Документы, подтверждающие учет индивидуальных доз облучения пациентов (журнал, лист учета, база данных и т. д.)

— Санитарные правила, иные нормативные и инструктивно-методические документы.

5. Рентгеновский кабинет принимается в эксплуатацию комиссией в составе представителей лечебного учреждения, РРО, специалистов санитарно-эпидемиологической службы, а также, при необходимости, представителей строительной, монтажно-наладочной организаций и пр.

6. Экземпляры акта приемки хранятся в лечебно-профилактическом учреждении, органе санитарно-эпидемиологической службы и РРО.

7. На основании акта приемки в эксплуатацию рентгеновского кабинета оформляется санитарно-эпидемиологическое заключение, являющееся разрешением на право эксплуатации рентгеновского кабинета. Санитарно-эпидемиологическое заключение оформляется на учреждение рентгеновские кабинеты и аппараты, на которые распространяется действие санитарно-эпидемиологического заключения, условия эксплуатации и ограничительные условия указываются в приложении к бланку установленного образца. Санитарно-эпидемиологическое заключение оформляется также на право эксплуатации (хранения) передвижных и переносных (палатных) рентгеновских аппаратов и установок.

Не допускается применение рентгеновских аппаратов и проведение работ, не указанных в санитарно-эпидемиологическом заключении.

Что нужно знать при организации рентгенкабинета в клинике

Полезная информация при заказе проекта рентгенкабинета в ответах на вопросы:

Помещение какой площади нужно для рентгенкабинета?

— Площадь зависит от вида кабинета. Площадь кабинета для размещения дентального прицельного аппарата (цифрового) должна быть не менее 6 кв. м., для ортопантомографа (цифрового) — не менее 8 кв. м., для двух аппаратов — не менее 12 кв м.

Можно ли разместить дентальный прицельный аппарат (радиовизиограф) в стоматологическом кабинете?

— Да можно. В стоматологическом кабинете может размещаться рентгеновский аппарат для прицельных снимков с цифровым приемником изображения, не требующим фотолабораторной обработки, и с рабочей нагрузкой до 40 (мА × мин)/неделя. Размещение ортопантомографа в стоматологическом кабинете не разрешается. Рентгеновский аппарат в стоматологическом кабинете предназначен только для обслуживания пациентов данного кабинета. Дополнительные площади для размещения рентгеновского аппарата в стоматологическом кабинете, соответствующем санитарным нормам, не требуются. Также не предъявляется дополнительных требований по освещению, вентиляции, отоплению.

Можно ли разместить рентгенкабинет в жилом доме?

— Дентальные аппараты с обычной пленкой без усиливающего экрана и панорамные аппараты разрешается размещать только в рентгеновском отделении (кабинете) лечебно-профилактического учреждения общемедицинского или стоматологического профиля.

Дентальные аппараты и пантомографы, работающие с высокочувствительным приемником изображения (без фотолаборатории) и дентальные аппараты с цифровой обработкой изображения, рабочая нагрузка которых не превышает 40 (мА мин)/нед, могут располагаться в помещении стоматологического учреждения, находящегося в жилом доме, в т.ч. в смежных с жилыми помещениями.

Нужно ли нам дополнительно защищать стены?

— Для ответа на этот вопрос нужно выполнить расчет рентгензащиты. Этот расчет является частью нашего проекта. Мы выдаем рекомендации по защите.

Чем защищаются стены и перекрытия?

— Защиту можно выполнить увеличением толщины стен и дополнительно листовым свинцов, баритовой штукатуркой. В проекте мы подбираем оптимальное решение позволяющее обеспечить защиту и минимизировать затраты на данный вид работ.

Нужна ли раковина?

— В помещении процедурной обязательно должна быть раковина с подводкой горячей и холодной воды.

Где еще можно найти информацию по требованиям к рентгеновскому кабинету?

— СанПиН 2.6.1.1192-03 «Гигиенические требования к устройству и эксплуатации рентгеновских кабинетов, аппаратов и проведению рентгенологических исследований»

Radiation Services Group — Продукция

Свинцовая облицовка стен

Радиационная защита для любых стен и потолков.

О свинцовой облицовке стен

Radiation Services Group может поставить широкий выбор картона с свинцовым покрытием для эффективной защиты от рентгеновского излучения. Стеновая плита со свинцовым покрытием обеспечивает гибкое решение ваших требований к защите от излучения с такими преимуществами, как:

  • Листы поставляются со свинцовым экраном только до указанной высоты.Эффективно снижает стоимость листа, а также общий вес при транспортировке.
  • Возможность выбора свинцового калибра, подходящего для вашего применения, при сохранении однослойной системы перегородок, что снижает затраты, связанные с установкой, по сравнению с многослойными альтернативами, такими как «бессвинцовая бариевая плита». Незаменим, когда пространство — это премиум.
  • Свинцовая футеровка может быть приклеена к разнообразным плитам для удовлетворения любых требований к характеристикам, таких как огнестойкость, акустическая устойчивость, ударопрочность, влагостойкость и соблюдение гигиены.
Гипс свинцовый

Идеально подходит для приложений с низким энергопотреблением (залы OPG / CBCT, операционные и т. Д.). Гипсокартон со свинцовым покрытием подходит для применений до 10 кг / м2 и выше (0,88 мм).

Датчик свинца Размер листа Собственный вес (за лист)
5 кг / м 2 (0,44 мм) 13 мм Гипс 1200 x 3000 мм, свинцовая футеровка до 2100 мм H 44 кг
10 кг.m & sup2 (0,88 мм) 13 мм Гипс 1200 x 3000 мм, свинцовая футеровка до 2100 мм H 57 кг
Ударная плита со свинцовым покрытием

Для приложений с более высоким энергопотреблением (рентгеновские кабинеты, кабинеты компьютерной томографии, гибридные театры и т. Д.). Ударопрочный гипсокартон используется для обеспечения дополнительной прочности конструкции, предотвращающей поломки, что упрощает работу во время установки.Ударная плита со свинцовым покрытием подходит для применений до 30 кг / м2 и выше (2,64 мм). Кабель также может быть увеличен до 2400 ммH (для применений в помещении CT) или на полную высоту, где это необходимо.

Датчик свинца Размер листа Собственный вес (за лист)
5 кг / м 2 (0,44 мм) 13 мм Ударный 1200 x 3000 мм, свинцовая футеровка до 2100 мм, 2400 мм или полной высоты 49 кг *
10 кг.m & sup2 (0,88 мм) 13 мм Ударный 1200 x 3000 мм, свинцовая футеровка до 2100 мм, 2400 мм или полной высоты 62 кг *
15 кг / м 2 (1,32 мм) 13 мм Ударный 1200 x 3000 мм, свинцовая футеровка до 2100 мм, 2400 мм или полной высоты 75 кг *
20 кг / м 2 (1,76 мм) 13 мм Ударный 1200 x 3000 мм, свинцовая футеровка до 2100 мм, 2400 мм или полной высоты 87 кг *
25 кг.m & sup2 (2,2 мм) 13 мм Ударный 1200 x 3000 мм, свинцовая футеровка до 2100 мм, 2400 мм или полной высоты 100 кг *
30 кг / м 2 (2,64 мм) 13 мм Ударный 1200 x 3000 мм, свинцовая футеровка до 2100 мм, 2400 мм или полной высоты 113 кг *
* Собственный вес указан для свинцовой футеровки, закрепленной на высоте 2100 мм H
Radiation Services может привести к склеиванию различных оснований, включая, помимо прочего, МДФ, фанеру и специальный гипсокартон (огнестойкий, Aquachek и т. Д.).Свяжитесь с нами, чтобы получить более подробную информацию.

Гипсокартон, рейки и галтели, облицованные свинцом

Полная радиационная безопасность в любой среде

Обеспечивая полную защиту персонала и пациентов от рентгеновских лучей, наши изделия из гипсокартона с покрытием из свинца широко используются в больницах, стоматологических кабинетах и ​​ветеринарных клиниках, где защита от рентгеновского излучения имеет важное значение для защиты персонала и пациентов.

Зачем нужен свинец?

Благодаря своей высокой плотности относительно тонкий слой свинца обеспечивает последовательную, надежную и проверенную защиту от излучения.Его небольшой объем и гибкость делают его идеальным материалом для встраивания в строительные материалы для создания таких предметов, как гипсокартон, облицованный свинцом, рейки и галтели.

В установленном состоянии провод полностью скрыт от глаз; надежно приклеивается к высококачественному гипсокартону, фанере или МДФ. Это дает преимущество полной защиты от рентгеновских лучей, в то время как готовая деталь эстетически не отличается от любого другого высококачественного материала для облицовки помещений. Наряду с другими продуктами радиационной защиты в нашем ассортименте вы можете быть полностью уверены, что надежно защитили персонал и пациентов.

Все свинцовые листы, используемые в наших досках, изготавливаются нами по индивидуальному заказу. Наш машинный литой свинец (одобрен Британским советом агрегаций) имеет знак CE (BS EN 14783), подтверждающий его пригодность для использования в качестве материала внутренней футеровки.

Наши продукты

Мы производим самый широкий ассортимент облицованных свинцом досок в Великобритании. Вы можете выровнять доску из свинцового листа, отлитого методом машинного литья под стандартные коды 1-8 (от 0,45 мм до 3.55 мм) или любой промежуточной толщины. Наш стандартный размер плиты составляет 2,4 м x 600 мм, но мы можем изготовить гипсокартон, фанеру и МДФ по индивидуальному заказу.

Требуемая толщина зависит от области применения и конкретной клинической ситуации. Подробную информацию о рекомендуемой толщине см. В нашей удобной инфографике, но не забывайте всегда консультироваться с консультантом по радиационной защите перед размещением заказа. Мы можем направить вас к независимым консультантам, если вы пожелаете или сделаете это от своего имени.

Подложка Толщина Размеры Дополнительные размеры
Гипсокартон 12,5 мм (стандартная толщина) 9 мм, 15 мм (диапазон) 2,4 м x 600 мм (стандартный размер)
  • Возможна поставка других нестандартных размеров и ширины
  • Гипсокартон может поставляться любой марки в соответствии со спецификацией работы
  • Гипсокартон также может поставляться как влагостойкий, ударопрочный и звукоизоляционный продукт.
3.0 м и 2,7 м (дальность)
Фанера 3,5 мм, 5,5 мм, 9 мм, 12 мм, 15 мм, 18 мм, 25 мм (диапазон) 2,4 м x 600 мм (стандартный размер)
  • Возможна поставка других нестандартных размеров и ширины
  • Фанерные плиты рекомендуются, когда для защиты от излучения требуется свинцовый лист с кодом 7 (3,15 мм) или выше
  • Фанерные плиты также могут поставляться в виде «сэндвича» (одинарного или двойного).
3.0 м (дальность)
МДФ 3,5 мм, 6 мм, 9 мм, 12 мм, 18 мм, 25 мм, 32 мм (диапазон) 2,4 м x 600 мм (стандартный размер)
  • Возможна поставка других нестандартных размеров и ширины

Для обеспечения непрерывного контроля качества (аккредитованная система качества ISO 9001) мы изготавливаем все наши облицованные свинцом плиты в собственном цехе. Вот схема процесса:

  • Обрезаем машинный литой свинец до точного размера
  • На выбранный картон наносится специально разработанный связующий агент.
  • Свинцовый лист прикладывают к доске с точно правильным давлением для обеспечения равномерного прилегания
  • Поводок обрезан так, чтобы он был точно заподлицо с доской.
  • Клееный картон проходит тщательную проверку качества на соответствие нашим строгим стандартам и вашим требованиям.

Монтаж досок свинцовой

Вы можете выбрать независимого подрядчика или воспользоваться нашими услугами по установке — все зависит от вас. Мы всегда рекомендуем привлекать консультанта по радиационной защите с самого начала вашего проекта, поскольку он может посоветовать правильную толщину свинца и наиболее подходящий метод строительства, отвечающий вашим потребностям.Мы можем предложить предварительные рекомендации по обоим вопросам и вместе с консультантом по радиационной защите составили общее руководство для клиентов.

Наше руководство по монтажу для небольших предприятий предлагает советы о том, как установить простой свинцовый лист и облицованные свинцом плиты, а также как установить свинец на стены, дверные коробки и вокруг электрической арматуры.

Вам также необходимо будет рассчитать фактический вес склеенных панелей перед их укладкой на стены или потолок. Этот график поможет вам:

Направляющая по весу облицованной свинцом плиты (кг / м²)
Толщина свинца 12.Гипсокартон 5 мм Фанера из твердых пород древесины 12 мм
Код 3 (1,32 мм) 23 кг 32 кг
Код 4 (1,80 мм) 29 кг 37,5 кг
Код 5 (2,24 мм) 34 кг 42,5 кг
Код 6 (2,65 мм) 39 кг 47,5 кг
Код 7 (3,15 мм) 44 кг 52,5 кг
Код 8 (3. 55 мм) 49 кг 57 кг

Получите оценку с помощью нашего калькулятора затрат

Свинцовые планки и филе

В соответствии с требованиями строительства, мы можем поставить высококачественные обрешетки с свинцовым покрытием для обеспечения непрерывного покрытия стыков плит. При необходимости мы также можем поставить патрессы (фанерные плиты, используемые для герметизации раструбов).

Дополнительные приспособления на критических стыках, таких как внутренние или внешние углы, также могут быть выполнены с использованием свинцовых галтелей.Мы поставляем свинцовые галтели диаметром 50 мм (для плоских стыков) или 100 мм для внутренних и внешних углов.

Доски, облицованные свинцом, другие применения

Благодаря своей высокой плотности свинец также является исключительным звукоизоляционным материалом. Покрытые свинцом панели предотвращают утечку шума из внутренних или внешних источников, поэтому они имеют широкий спектр потенциальных применений в медиа-студиях, кинотеатрах, отдыхе, морской и промышленной среде, где требуется усиленная акустическая защита.

Качество и опыт на каждом шагу

Мы понимаем, что поставка облицованных свинцом панелей в больницы и клиники, стоматологические и ветеринарные кабинеты — это важная ответственность. Мы уделяем особое внимание тому, чтобы все наши ведущие продукты соответствовали самым высоким стандартам, независимо от ситуации или повседневного использования. Наши продукты надежны, рассчитаны на длительный срок и всегда имеют конкурентоспособные цены.

Упаковка

может быть настроена таким образом, чтобы для крупных проектов поставки осуществлялись на паллетах по комнатам, при этом на каждой доске имелась полная идентификационная этикетка, показывающая состав платы, включая код свинца и ее предполагаемое местоположение.Дальнейшие инструкции по обращению также включены в каждый упакованный в термоусадочную пленку поддон. Качество нашего свинцового листа, выбор материалов и производственных процессов имеют решающее значение для безопасности других. Вот почему мы являемся аккредитованным поставщиком с системой качества ISO 9001, которой можно доверять.

Мы также тесно сотрудничаем с консультантами по радиационной защите и строительными экспертами в секторе здравоохранения, чтобы гарантировать, что мы можем предоставить вам необходимую техническую поддержку, включая консультации по спецификациям, доступ к специалистам по установке и подробные чертежи по мере необходимости.

Чем мы можем помочь? Позвоните нам по телефону +44 (0) 1283 224 555 или напишите нам по адресу [email protected], чтобы сообщить нам о ваших требованиях.

дверей, облицованных свинцом | MarShield Custom Radiation Products

MarShield предлагает премиальную линейку дверей из металла с свинцовым покрытием и деревянного шпона, а также полых металлических рам, которые имеют архитектурный дизайн

Доступные двери со свинцовым покрытием

    • Двери со свинцовым покрытием — Дерево, полый металл и пластиковый ламинат (с номинальной мощностью 20 мин. до 90 мин.)
    • Нейтронные и гамма-двери на заказ

Каждая дверь , облицованная свинцом, и рама спроектированы и изготовлены по индивидуальному заказу. Они могут быть изготовлены из шпона и пластика. Обычно они используются в различных кабинетах рентгеновского излучения, ПЭТ или компьютерной томографии в больницах и кабинетах врачей.

Двери

Двери из свинцового металла и шпона из дерева и полые металлические рамы

MarShield предлагает премиальную линейку дверей из металла с свинцовым покрытием и деревянного шпона и полых металлических рам, которые имеют внешний вид, равный архитектурному. -проектированы двери и рамы.Наши двери спроектированы и изготовлены с использованием материалов высочайшего качества. Эти двери спроектированы с учетом большого веса, который накладывает на них листовой свинец. Они сконструированы так, чтобы выдерживать этот дополнительный вес, что не ухудшает их внешний вид или защиту от излучения. Рамы предназначены для поддержки дверей , облицованных свинцом, и обеспечения стыка между дверью и стеной, облицованной свинцом, в соседних стенах. Обычно они прикрепляются к стойкам в стенах с использованием различных методов, специально разработанных для надежного удержания двери и предотвращения утечки радиационной защиты.Рамы доступны в цельносварном или разборном исполнении. Для максимальной поддержки MarShield рекомендует сварной тип, а не разборный.

Знаете ли вы, что этот продукт


не содержит свинца?

Благодаря технологии Nanotek TM мы предлагаем безопасное и экологически чистое решение для традиционных продуктов на основе свинца. Оно легкое. Гибкий. Настраиваемый. И это будущее уже сейчас.

Узнать больше

Оборудование

Большинство стандартных архитектурных креплений можно указать и использовать на дверях и рамах.Правильная спецификация фурнитуры имеет решающее значение для успеха полного закрытия. Для того, чтобы выдерживать большие нагрузки, создаваемые свинцовой футеровкой, требуются соответствующие шарниры. Фурнитура, которая вставляется в проемы двери и рамы, должна быть подходящей для сохранения целостности укупорочного средства. При установке любого предмета на дверь или раму, облицованную свинцом, необходимо проявлять особую осторожность, чтобы крепежные детали не проникали сквозь свинцовую облицовку.

Дверные системы с высокоэнергетическим экранированием

  • Изготовленные на заказ системы дверей с высокоэнергетическим экранированием доступны в любом размере и конфигурации.
  • Мы изготавливаем дверные экраны толщиной от 24 дюймов и более в соответствии с вашими требованиями. Разработан с учетом ваших требований к экранированию.
  • Автоматические системы открывания с верхним или нижним приводом, обеспечивающие оптимальную конструкцию и безопасность.

Дополнительная важная информация

Информация по экранированию

Литье до 200 000 фунтов.
MarShield предлагает свинец различной толщины. Толщина грифеля определяется предполагаемым применением продукта, и ответственность за определение толщины несет покупатель.Для пустотелых металлических рам и дверей свинцовый лист прикладывается к внутренней стороне обшивки двери со стороны «тяги». Свинцовый лист прикладывают к лицевой стороне, пазу, упору и части софита на стороне дверного фальца рамы. Если предполагается установка каркасов в перегородки из гипсокартона, то анкеры-шпильки устанавливаются производителем. Ответственность за обеспечение непрерывности свинцовой футеровки в раме и стене несет установщик рамы.

Наша свинцовая защита представляет собой сплошной лист свинца, как указано.Он будет соответствовать применимым стандартам, которые содержат 99,94% свинца (ASTM B-29 / Federal Spec. # QQ-L-201). Листовой свинец не будет перфорированным, без дефектов, расслоений, пузырей, трещин или проникновений. Величина экранирования, необходимая для двери или рамы, должна быть равна экранированию, требуемому в стене, в которой она должна быть установлена. Листовой вывод должен иметь форму, соответствующую контуру рамы, и вставляться в раму. Все соединения выводов сварены вместе, чтобы обеспечить непрерывность экранирования и закрепить на месте во время транспортировки и установки.


Аппаратное обеспечение и экранирование

Выбор аппаратного обеспечения может быть самым трудным решением для успеха вашего процесса установки. Окончательная система петель должна быть соответствующим образом определена, чтобы выдержать большой вес, который листовой свинец накладывает на дверь. Дверная фурнитура обычно указывается и поставляется другими компаниями. При выборе фурнитуры необходимо обеспечить, чтобы свинцовая облицовка в ее компонентах соответствовала конструкции двери и коробки. Необходимые меры предосторожности необходимы в полевых условиях при установке оборудования, чтобы предотвратить проникновение существующего свинцового экрана в дверь и раму.


ХРАНЕНИЕ И ЗАЩИТА МАТЕРИАЛОВ ОБЪЕКТА:

Литой вес нетто до 4500 фунтов

Все материалы должны быть тщательно проверены при получении товаров. Все несоответствия и / или повреждения должны быть немедленно отмечены и сообщены в письменной форме в MarShield и в транспортной накладной при получении. В этом случае необходимо немедленно уведомить головной офис перевозчика о любых повреждениях. Пожалуйста, подавайте претензии по поводу повреждений при транспортировке этому перевозчику в течение 24 часов.MarShield с радостью поможет, если это возможно, по запросу. Все полученные материалы должны храниться надлежащим образом на блоках или салазках с достаточным зазором от пола с покрытием, обеспечивающим надлежащую циркуляцию вокруг продукта. Не допускайте контакта материалов с водой, влагой или сыростью на плоской сухой ровной поверхности. Помещение должно хорошо проветриваться, чтобы влага не выходила из помещения. Также избегайте воздействия прямых солнечных лучей, источников сильного тепла, влажности или чрезмерных температур.


УСТАНОВКА ДВЕРИ:

Литой вес нетто до 9000 фунтов
  • Не начинайте установку в местах, где все еще содержится чрезмерная влажность от влажной штукатурки или цемента.
  • Системы вентиляции должны быть исправны и исправны.
  • Дайте дверям адаптироваться к окружающей среде перед установкой.

Во время установки рама должна быть установлена ​​по отвесу, квадрату и уровню на правильном уровне. Убедитесь, что рама надежно закреплена в стене с шипами, чтобы выдержать вес и размер двери.Используйте соответствующую систему петель, соответствующую весу и размеру двери. MarShield рекомендует использовать шарнирные или неразрезные петли для всех областей применения. Если необходимо указать и использовать стыковые петли, они должны быть полностью рассчитаны на вес и размер двери, облицованной свинцом. Для дверей высотой до 90 дюймов следует использовать минимум три петли. На каждые дополнительные 30 дюймов высоты двери добавьте еще одну петлю или ее часть. Обязательно следуйте рекомендациям и инструкциям всех производителей в отношении местоположения и количества, если они отличаются от указанных выше.Все рамы с пожарной маркировкой должны устанавливаться в соответствии с местными нормами. Закрепите анкерные крепления и соединения с прилегающей конструкцией. Установите дверную и рамную фурнитуру в соответствии с шаблонами фурнитуры и инструкциями производителя. При поставке или указании установите оконные светильники в двери, дверные глушители и затворы в соответствии с отраслевыми стандартами и процедурами. Проконсультируйтесь с физиком на объекте, чтобы обеспечить надлежащую защиту каждого отверстия.


УСТАНОВКА РАМЫ:

8 единиц, 3-осевые возможности cw Live Tooling
Очень важно, чтобы рама была установлена ​​опытным специалистом, который может обеспечить ее вертикальное и квадратное положение в доступном отверстии.Перед установкой гипсокартона каркас должен быть надежно закреплен в стене с карнизами. Стена, облицованная свинцом, затем должна быть встроена в раму, чтобы эффективно обеспечить экранирующее перекрытие для свинца в лицевой и горловой частях рамы.


ТРЕБУЕТСЯ ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА:


При заказе двери и рамы очень важно предоставить всю необходимую информацию. MarShield не несет ответственности за недостаточную или отсутствующую информацию.Покупатель должен обеспечить предоставление всей необходимой информации во время цитирования.
При заказе оправ для свинцового стекла укажите, указана ли ширина и высота для зоны обзора или рамки. Например: при указании 12 ″ x 12 ″ фактическое стекло может иметь этот размер, но не область просмотра. Рама может добавить несколько дюймов по всему периметру, а стекло находится внутри этой рамы. Размер 12 ″ x12 ″ можно рассматривать как внутренний размер рамы, но обычно его считают внешним размером рамы.Небольшой набросок, как правило, является лучшим пояснением, гарантирующим отсутствие ошибок.


Соображения и информация, необходимая при заказе:

  • Размер двери — точная ширина и высота
  • Поворот двери — См. Страницу переключателя поворота
  • Экранирование свинца — толщина или эквивалент свинцового стекла
  • Тип дверной коробки: полый металл — сварная или разборная
    Оконная рама — Сварная или раздельная
  • Тип двери: Металлическая лицевая или деревянная — Тип отделки (шпон, береза, дуб, пластик, ламинат и т. Д.))
  • Горловина рамы
  • Толщина стены и конструкция: Деревянный стержень, металлический стержень, каменная кладка
  • Тип необходимого оборудования:
    • Доводчик двери
    • Петли и количество — шарнир, стык, непрерывный
      (Допустимая нагрузка петли должна быть проверена для совместимость с весом двери)
    • Комплект прохода — комплект замков или защелка
    • Обозначен? (Класс огнестойкости)
    • Смотровое окно (размер, тип и расположение)
    • При заказе двустворчатых дверей укажите, какая створка должна получить astragal
    • Любые варианты, расположение или соответствующую информацию, относящуюся к заказу
    • Бренд, предпочтения производителя

Примечание. При поставке собственного оборудования необходимо предоставить всю необходимую информацию о том, что вы используете, чтобы мы могли обеспечить соответствие нашей подготовки двери и рамы требованиям вашего оборудования.


Количество свинца, необходимое в дверях, рамах и окнах, должно быть определено лицензированным физиком по радиационной защите.

”
Схема: Деревянная дверь 20 мин. Номинал
Деревянная дверь 45-60 мин.
CoreClad LL Табличка деревянных дверей
Установка дверной рамы для стальных каркасных стен

Наши проекты

Клиенты Объем работ Завершение
Медицинский центр Нилай Ремонт рентгеновского кабинета с использованием нового бариевого пластыря, мишени и оборудования перед установкой Январь 2018
Больница МГУ, Шах-Алам Радиация Защитные работы для 2 кабинетов рентгена, кабинета КТ, кабинета маммологии, кабинета рентгеноскопии, кабинета ОПГ и 6 кабинетов ОТ март 2018 г.
Больница UKM Ремонт рентгеновского кабинета с новым бариевым гипсом, свинцовым листом, свинцовые двери и предварительные монтажные работы оборудования Март 2018
Pantai KL Заменены свинцовые двери в помещении CT, Помещение лаборатории катетеризации и 3 помещения ОТ Март 2018 г.
Больница Тунг Шин Ремонт помещения катетерической лаборатории на уровне 6 с использованием новой бариевой штукатурки, свинцовых дверей, свинцового листа (напольного покрытия), свинцового стекла и работы перед установкой оборудования Апрель 2018 г.
Больница Колумбия Азия, PJ Ремонт кабинета МРТ и предварительные работы по установке оборудования Апрель 2018 г.
Больница Пекан, Паханг Заменено 8 комплектов отводных дверей 2 помещения ОТ Апрель 2018
Hospital Rehab, Cheras Замена и ремонт свинцового стекла в рентгеновском кабинете август 2018
DEMC, Шах-Алам Рентгеновский кабинет, оборудование Предустановочные работы август 2018
Госпиталь Пантаи, Черас Изготовить, установить и изготовить дверную панель для МРТ для дверных металлоискателей MRI Август 2018 90 037
Медицинский центр Глениглз, JB Изготовление, установка и изготовление дверной панели МРТ для дверных металлодетекторов МРТ Сентябрь 2018 г.
IPPT (USM), Bertam Маммопункт, оборудование Предустановочные работы Выполняется
Больница KPJ, Клуанг.Джохор Работы по радиационной защите для 1 рентгенологического кабинета, кабинета КТ, маммологического кабинета, кабинета каталитической лаборатории и 3 кабинетов ОТ Текущие
Джорджтаунский специалист, больница Ремонт и ремонт с использованием бариевой штукатурки и свинцовой двери для помещения OT Выполняется
Columbia Asia Cheras, KL Предустановочные работы для Cathlab Выполняются
KK3 Karak Предустановочные работы для рентгена
Gleneagles Penang Объемный ремонт помещения с системой противопожарной защиты, вызовом медсестры и кондиционированием воздуха В процессе
Больница Mt Miriam Комплексные строительные работы и предварительные монтажные работы (этапы 1 и 2) Идет

Knauf Safeboard облегчает груз на Харлей-стрит

20 июня 2014 г.

Услуги | Пациентский опыт | Технологии

Safeboard объединяет защиту от рентгеновских лучей, а также противопожарные и акустические характеристики в одном простом в установке продукте

Кнауф Safeboard использовался в рентгеновском кабинете клиники Уайтли

Дизайнер рабочего места Кэннон Дэвис смог создать ультрасовременный комплект для лучевой терапии без использования облицованных свинцом панелей, установив Safeboard, гипсокартон, защищающий от рентгеновского излучения, от Knauf.

Этот комплекс вместе с шестью кабинетами и двумя операционными составляет клинику Уайтли на Харли-стрит, которая специализируется на лечении варикозного расширения вен.

«Существовали веские причины искать альтернативу свинцу для защиты от рентгеновских лучей», — сказал Джереми Хопкинс из Cannon Davis Commercial Interiors, которая инициировала переоборудование того, что раньше было офисным помещением класса А.

Он добавил: «Нам нужен был легкий материал, чтобы не было дополнительного веса, который потребовал бы каких-либо структурных изменений. Если бы мы выбрали компоненты, облицованные свинцом, нам пришлось бы использовать специализированных подрядчиков и крепеж. Также существовала бы практика «мокрой» укладки бетонных блоков, которая была бы разрушительной, негибкой и отнимала бы много времени ».

Доска

Knauf Safeboard сочетает в себе защиту от рентгеновских лучей, пожарные и акустические характеристики в одной простой в установке доске благодаря ее ключевому ингредиенту — сульфату бария. Это радиоконтрастное вещество, которое может создавать барьер для радиоволн определенной полосы пропускания.В бариевой муке рентгеновские лучи попадают в барий, и изображение вырисовывает конкретную интересующую область. В Safeboard характерная желтая сердцевина заполнена достаточным количеством этого материала, чтобы эффективно блокировать рентгеновские лучи по всей своей площади — и каждая доска тщательно просвечивается на производственной линии, чтобы гарантировать радиационную непроницаемость.

Safeboard был использован для строительства стен, потолка и пола рентгеновского кабинета в клинике Уайтли, чтобы сформировать отсек, который эффективно предотвращал любую утечку радиации. Чтобы сформировать пол, существующий оцинкованный фальшпол был демонтирован и заменен на Safeboard, зажатый между двумя слоями фанеры, а затем покрыт нескользящим виниловым напольным покрытием. Новое предприятие теперь оснащено рентгеновским аппаратом с С-образной дугой и полностью протестировано советником по радиационной защите (RPA).

Для установки Safeboard не требуются специальные навыки — он режется и защелкивается, как обычный гипсокартон, а состав Knauf Safeboard Jointing Compound используется для заполнения швов и защиты от радиации.

«Наша обычная команда по установке могла бы выполнить установку», — сказал Хопкинс. «А услуги по мониторингу и оценке могли предоставляться через защищенные маршруты доступа без снижения целостности, так что это было похоже на обычное офисное строительство».

Указать Knauf Safeguard несложно, поскольку радиационная защита, обеспечиваемая Knauf Safeguard, зависит от количества установленных слоев в шахматном порядке. Любой проект, требующий защиты от рентгеновских лучей, будет включать RPA, который укажет код свинца или толщину требуемой свинцовой футеровки, которую затем можно сопоставить с выходным сигналом источника рентгеновского излучения в кВ, чтобы определить, сколько слоев Safeboard необходимы. После того, как перегородки построены, легко убедиться, что было использовано правильное количество листов Safeboard — просто посмотрите на обрезанные края листов, чтобы найти желтую сердцевину, которая обозначает Safeboard.

Рентгеновские перегородки

Knauf можно спроектировать так, чтобы они подходили к мобильным рентгеновским аппаратам, их гораздо легче устанавливать или снимать, чем традиционные перегородки, облицованные свинцом, что делает их идеальными для современных, перспективных проектов в области здравоохранения, которые необходимо легко реконфигурировать.

Штукатурка — Just Gypsum

Штукатурные материалы и смеси могут быть матричными или матричными плюс по крайней мере один заполнитель.Матрица — это деталь, из-за которой гипс застывает. Заполнитель — это то, что заполняет щели и обладает специфическими качествами для необходимой штукатурки. Например, износостойкость, лучшая изоляция и т. Д.

Самая распространенная матрица, используемая при штукатурке, — это гипсовые штукатурки, известь и цемент.

Для приготовления штукатурного раствора нужно в двух частях смешать три части песка и одну часть известковой замазки. Если вам нужно, чтобы он схватился быстрее, вам нужно будет добавить в смесь гипсовую штукатурку или портландцемент, следя за тем, чтобы вы не добавляли слишком много или слишком мало.

Эти смеси используются для базовых покрытий. Замазочную известковую смесь можно использовать для базового и плавающих покрытий или для снятия с песка.

Смеси гипсовый гипс / легкий заполнитель готовятся заранее. Вам просто нужно добавить к ним воду, когда они будут готовы к использованию. Перлит и вермикулит — это агрегаты, которые используются в этой смеси.

Специализированная штукатурка может быть изготовлена ​​для конкретных работ.

Легкий заполнитель / подрумянивание используется для фонов, которые впитывают много воды.

Акустическая штукатурка — это текстурированное финишное покрытие, которое помогает впитывать звук. Он состоит из гипсовой штукатурки и гранулированной пемзы.

Штукатурка проекционная изготавливается из гипсовой штукатурки с добавками. Добавки способствуют более быстрому схватыванию штукатурки, увеличивают количество впитываемой воды и облегчают работу.

Универсальный однослойный слой, наносимый вручную — это штукатурка, смешанная с добавками, и в смесь добавлено немного перлитового заполнителя. Его следует смешать с помощью дрели и насадки-венчика, и его можно использовать вместо одно-, двух- или трехслойного нанесения.

Твердые стены чертополоха смешиваются в процессе производства и используются в качестве грунтовки. Он используется в областях, которые часто используются, потому что он износостойкий.

Тонкослойные штукатурки — это однослойные штукатурки, которые используются на таких фонах, как бетонные блоки.

Рентгеновская штукатурка используется для шпаклевки на стенах, а также может использоваться для снятия шпаклевки. Он сделан из гипсового гипса и заполнителя, называемого сульфатом бария. Сульфат бария используется в рентгеновской штукатурке, потому что он помогает защитить от электромагнитного излучения (излучения в рентгеновских кабинетах).

Смеси портландцемента изготавливаются необходимой вам прочности. Используемая смесь состоит из 3 частей песка и 1 части цемента для плинтусов и аналогичных работ. Если он используется в области, которая часто используется, например, полы и т. Д., Смесь состоит из 2 частей портландцемента и 5 частей гранитной крошки.

Портландцемент в смеси с легким заполнителем применяется для полов и стен. Смеси портландцемента и перлита, которые смешиваются в процессе производства, используются на стенах в качестве плавающих покрытий. Смесь может быть использована на расширяющейся металлической обрешетке и фонах из Twil-lath.

Легкие цементные и перлитные смеси для стяжек созданы для работы, которую вы выполняете.

Вы можете купить отделочные штукатурки на гипсовой основе с добавками, предназначенные для плавающих покрытий. Вермикулит используется с портландцементом, когда необходима изоляция полов и стяжек крыш. Финишная смесь не очень прочная, поэтому их необходимо укрепить, нанеся сверху песок и цемент, чтобы покрыть поверхность. Это применяется в процессе укладки.

MCQ строительных материалов — Sanfoundry

Этот набор MCQ по строительным материалам посвящен «Специальным материалам для оштукатуренных поверхностей».

1. __________________ поверхность подготавливается, когда требуется акустическая обработка холла или комнаты.
a) Акустическая штукатурка
б) Мраморная штукатурка
в) Бариевая штукатурка
г) Гипсовая штукатурка
Посмотреть ответ

Ответ: а
Пояснение: Акустическая штукатурка имеет мелкие отверстия, поглощающие звук. Штукатурку обычно наносят в два слоя, каждый толщиной 6 мм. Обработку поверхности следует проводить таким образом, чтобы в результате получилась однородная пористая поверхность.

2. _______________ представляет собой смесь мелко измельченного мрамора, асбеста и цемента.
a) Гранитная силиконовая штукатурка
b) Бариевая штукатурка
c) Асбестовая мраморная штукатурка
d) Акустическая штукатурка
Посмотреть ответ

Ответ: c
Пояснение: С помощью асбестовой мраморной штукатурки можно получить красивую мраморную отделку. Принимая во внимание, что для отделочных работ акустической штукатуркой предпочтительнее использовать деревянные поплавки вместо стальных.

3. ________________ применяется в качестве финишного покрытия для поверхностей рентгеновских кабинетов.
a) Гипсовая штукатурка
b) Бариевая штукатурка
c) Гранитная штукатурка
d) Мраморная штукатурка
Посмотреть ответ

Ответ: b
Пояснение: Бариевая штукатурка используется в качестве финального покрытия поверхностей рентгеновского кабинета для защиты человек, работающий в рентгеновских кабинетах и ​​вокруг них. По сути, он сделан из сульфата бария.

4. ______________ быстро оседает, обладает высокой эластичностью.
a) Гипсовая штукатурка
b) Гранитная силиконовая штукатурка
c) Асбестовая мраморная штукатурка
d) Мартин цемент
Посмотреть ответ

Ответ: b
Пояснение: Гранитная силиконовая штукатурка не склонна к растрескиванию.Он используется для высшей работы. Принимая во внимание, что бариевый гипс в основном сделан из сульфата бария.

5. Получаемый продукт представляет собой полугидрат сульфата кальция и известен как гипс первого отстоя или __________________
a) Штукатурка Paris
b) Латекс
c) Сульфат калия
d) Парианский цемент
Посмотреть ответ

Ответ: a
Пояснение: Когда вода добавляется в штукатурку Paris, она затвердевает за три-четыре минуты. Следовательно, чтобы увеличить время схватывания, к нему добавляются подходящие замедлители схватывания.Обычными замедлителями схватывания являются глина, лимонная кислота, клей, камедь, крахмал и сахар.

6. Термин _______________ штукатурка используется для обозначения штукатурки Paris с замедлителем схватывания.
a) Полугидратный гипс
b) Цемент Кина
c) Парианский цемент
d) Сирапит
Посмотреть ответ

Ответ: a
Пояснение: При нагревании полугидратного гипса до температуры около 200 ° C вся кристаллизационная вода вытесняется off, и полученный продукт известен как ангидрид гипса или сильно обожженный гипс. Время схватывания гипсового ангидрида больше, и чтобы его сократить, в него добавлены ускорители.

7. ___________________ — огнестойкий материал, не пропускающий тепло.
a) Гипсовая штукатурка
b) Snowcrete
c) Сирапит
d) Scagliola
Посмотреть ответ

Ответ: a
Пояснение: Следовательно, гипсовая штукатурка используется в качестве изоляционного материала для защиты деревянных или металлических колонн и балок от высоких температур. Это легкий вес. Для уменьшения веса используются такие наполнители, как опилки, стружка и т. Д.могут быть добавлены к нему.

8. _________________ получается при кальцинировании квасцов с гипсом.
a) Цемент Parian
b) Цемент Martin
c) Цемент Keene
d) Цемент Colourcrete
Посмотреть ответ

Ответ: c
Пояснение: Цемент Keene полезен для таких ситуаций, как углы, плинтусы и т. Д., Поскольку он затвердевает несколько дней, давая белый и стеклянный лак. В то время как бура прокаливается с гипсом, получается парианский цемент. Его можно использовать вместо штукатурки Кина.

9. _______________ получается растворением цемента Кина и красящего пигмента в клее.
a) Сирапит
b) Scagliola
c) Snowcrete
d) Colourcrete
Посмотреть ответ

Ответ: b
Пояснение: Scagliola выглядит как мрамор и используется для пилястр, панелей и т. Д. В то время как сирапит получается при штукатурке Парижа гашен в нефти. Он быстро схватывается и при высыхании образует твердую белую поверхность.

10. При гашении гипса в нефти получается ______________________.
a) Чертополох
b) Snowcrete
c) Сирапит
d) Париан
Посмотреть ответ

Ответ: c
Пояснение: Сирапит быстро схватывается и при высыхании образует твердую белую поверхность. Это также лучший огнестойкий материал. Жесткая стена из чертополоха — это продукт из высококачественного гипса, который обладает высокой способностью переносить песок.

Серия Sanfoundry Global Education & Learning — Строительство и строительные материалы.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
