Гипсокартон – это уже не просто популярный, а необходимый и незаменимый отделочный материал. Он настолько упрощает внутренние работы, что возвращаться к старым технологиям выравнивания стен просто нет смысла. Использование гипсокартона основывается на простом и доступном монтаже, для реализации которого используется металлическая фурнитура. Эти изделия обеспечивают разные способы простого и надежного крепления, поэтому виды профиля для гипсокартона: размеры и цена отражают широкий спектр возможностей применения этого материала.

На каркас из металлических профилей крепятся листы гипсокартона

Виды профиля для гипсокартона: размеры и цена основных моделей

Ассортимент профиля многочисленный, но его можно классифицировать по трем видам:

Поверхностно-плоскостной. Применяется для крепления ГКЛ на стены и потолки.
Арочный. Облегчает создание правильно закругленных форм.
Стеновой профиль повышенной прочности. Используется для создания перегородочных каркасных конструкций.

CD и CW — несущие профили, UD и UW — направляющие. Буквы C и U в маркировке означают форму профиля в разрезе

Поверхностно-плоскостной профиль

Оцинкованные стальные изделия, которые маркируются UD и CD. Профиль данного типа стандартной формы, но отличается размерами поперечного сечения, толщиной и длиной. Направляющие UD предназначены для монтажа контура потолков, в который вставляется CD-профиль. В результате получается решетка для крепления гипсокартона.

Характеристики профилей для гипсокартона

Параметры UD-профиля:

ширина – 28 мм;
высота – 27;
длина – 3 или 4 метра.

Размеры CD-профиля:

ширина – 60 мм;
высота – 27 мм;
длина 3 или 4 метра.

Крепление потолочного профиля с помощью прямого подвеса

Что касается жесткости, то стенки плоскостного профиля изготавливаются шириной от 0,4 до 0,6 мм. Ориентировочная стоимость UD длиной 3 метра и толщиной 0,5 мм составляет порядка 1-1,5$, для несущего профиля CD с такими же параметрами – 1,5-2$.

Полезный совет! При использовании плоскостного профиля для обшивки стен можно сэкономить на этом материале, используя планки с минимальной толщиной. Но ни в коем случае не следует применять его для обшивки потолка. Плоскостной профиль, применяемый на потолках, держит постоянную нагрузку, поэтому его толщина должна быть 0,5-0,6 мм.

Варианты монтажа каркаса из различных видов профилей

Профиль арочного типа

Конфигурация плоскостного профиля позволяет использовать его только для ровных поверхностей. Но незначительная корректировка профиля CD позволила получить новый вид изделия для крепления гипсокартона при создании арочных конструкций. Для этого в планках сделаны надрезы и отверстия, которые позволяют конфигурировать их под любым углом.

Схема обустройства арки с помощью арочного профиля

Для арочных видов профиля для гипсокартона размеры и цена аналогичны стойкам CD. Но в данном случае необходимо учитывать особенности их конфигурации.

Каркас из профиля под гипсокартон (видео)

Профили перегородочного типа

Их делят на категорию опорных (CW) и направляющих (UW). В связи с тем, что с помощью этих изделий сооружаются конструкции, не имеющие боковой поддержки стен, их структура усилена за счет ширины и высоты. По размерам профили производятся в следующих вариантах (ширина/высота в мм):

UW: 50/40, 75/40, 100/40, 125/40, 150/40.
CW: 50/50, 75/50, 100/50, 125/50, 150/50.

Длина таких профилей может быть от 2,4 до 4 метров.

Каркас из металлических профилей на потолке

Функциональное значение опорного или несущего профиля CW для гипсокартона состоит в том, чтобы создать монтажное основание простенка для крепления на нем направляющих UW.

С помощью стоечных изделий формируется основание каркаса. Они крепятся к полу и потолку. Дистанция между опорами составляет обычно 0,4 м с таким расчетом, чтобы швы гипсокартонных листов стыковались на их поверхностях.

Пример монтажа потолочного каркаса из профилей

Полезный совет! Этот вид профилей также применяется для сооружения более жестких подвесных гипсокартонных потолков.

Ориентировочные цены

На стоимость каждого вида профиля влияют их размеры и толщина. Для того чтобы иметь общее представление о ценах, можно отталкиваться от стандартных показателей.

Нарезка обычного профиля для создания дугообразной конструкции

Трехметровый профиль UW направляющий:

50/40/0,4 мм – 1-1,1$;
75/40/0,4 мм – 1,2-1,5$;
100/40/0,4 мм – 1,5-2$.

Схема обустройства подвесного потолка с использованием металлических профилей, гипсокартона и утеплителя

Трехметровый профиль CW стоечный:

50/50/0,4 мм – 1,2-1,5$;
75/50/0,4 мм – 1,6-1,8$;
100/50/0,4 мм – 2-2,2$.

Статья по теме:

Просекатель для металлического профиля под гипсокартон: виды и характеристики

Назначение, торговые марки, выбор инструмента. Правила эксплуатации. Просекатель для профиля своими руками.

Средняя стоимость аналогичных профильных материалов толщиной 0,6 мм будет отличаться приблизительно на 25-30%.

Монтаж профиля под гипсокартон своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

виды, размеры, назначение и выбор

Залогом прочности и длительной эксплуатации гипсокартонной конструкции является использование каркаса, изготовленного из специальных деталей. Они представляют собой профили для гипсокартона, соединяемые между собой крепёжными элементами, которые отличаются лёгким весом и возможностью придать конечному изделию желаемую форму и размер.

Разновидности элементов и их свойства

Производство профиля для гипсокартона осуществляется на профилегибочном станке методом проката холоднокатаного оцинкованного металлического листа. В процессе изготовления изделия обретают рёбра жёсткости, монтажные отверстия, что в результате обеспечивает их прочность и практичность, а также устойчивость к появлению коррозии. Сама по себе конструкция, изготавливаемая с помощью профилей, сложностью не отличается и состоит из вертикально и горизонтально расположенных деталей, выбираемых зависимо от её назначения.

Для возведения перегородок

Профиль для перегородок из гипсокартона обладает большими размерами, нежели иной его вид. Диапазон габаритных размеров изделий варьируется от 50 до 150 мм и выбирается в зависимости от возводимой перегородки, предполагаемой нагрузки на неё, необходимости монтажа коммуникаций, укладки изоляционных материалов. Перегородочные профили делятся на:

направляющие (имеют маркировку UW), применяемые для определения направления перегородки, её плоскости. Крепятся по периметру конструкции и обладают диапазоном ширины от 5 до 10 см, позволяющей подобрать деталь по толщине простенка;
Таблица: размеры направляющего профиля (UW).
стоечные (маркируются символами CW). Используется для придания каркасу большей прочности. Монтаж осуществляется с шагом в 400 мм, что даёт возможность крепить к нему гипсокартонные листы. Длина варьируется от 3 до 4 м, а ширина подбирается соответственно направляющему профилю. Кроме того, качественная продукция обладает специальной насечкой, облегчающей прокладку и дальнейшее крепление коммуникаций.
Таблица размеров стоечного профиля (CW).

Для оформления стен и потолков

Практически все стеновые, потолочные конструкции формируются с применением профилей 2 видов – направляющего и несущего. Для получения изогнутых фигурных форм используется гибкий профиль для гипсокартона. Описание каждого из них:

направляющий (маркируется UD). Способствует созданию плоскости поверхности, в дальнейшем обшиваемой гипсокартоном. При возведении стенового или потолочного каркаса, профиль устанавливается по периметру, обеспечивая конструкции прочность, достигаемую толщиной изделий.
Направляющий профиль для гипсокартона имеет длину 3 либо 4 м, высоту 27 мм, ширину 28 мм. Толщина стенки различается, зависимо от производителя и варьируется в диапазоне 0,4 – 0,6 мм. При выборе деталей следует, прежде всего, обращать внимание на толщину металла, определяющую дальнейшую возможность конструкции выдерживать нагрузки. Например, тонкая сталь вполне применима для отделки стен, однако её прочности будет явно недостаточно для потолочной системы.
несущий (маркируется CD). Придаёт металлическому каркасу заключительную форму, выполняет основную его функцию – наделение конструкции прочностью, жёсткостью, так как к несущему профилю прикручиваются гипсокартонные листы.
Изделия имеют длину 3 или 4 м, высоту 27 мм, ширину 60 мм. Несущий потолочный профиль для гипсокартона, так же как направляющий, обладает различной толщиной, зависимо от используемой стали.
арочный. Отличается тем, что имеет в структуре отверстия, надрезы, которые дают возможность придать ему любую форму. Основные размеры полностью совпадают с прочими видами изделий.

Дополнительные детали

Помимо основных разновидностей, существуют различные элементы, способствующие усилению конструкции, приданию ей большей защищенности либо же облегчению последующей отделки:

усиленный (маркируется UA). Производится из высококачественной стали и имеет повышенную устойчивость к появлению коррозии. Используется в различных конструкциях, к которым предъявляются повышенные требования, а также имеющим увеличенную высоту. Усиленный профиль для гипсокартона обладает такими размерами: ширина основания варьируется от 50 до 150 мм, высота боковых частей – 40 мм, длина в диапазоне 2. 6 – 4 м. Толщина используемого металла составляет 2 мм;
угловой (защитный). С его помощью внешним углам обеспечивается большая защита во время эксплуатации, предотвращается появление на них сколов, потёртостей. Множество отверстий по всей поверхности элемента упрочняют контакт, облегчают отделку штукатуркой либо шпаклёвкой. Стандартная длина – 3 м, а вариаций сечений насчитывает 3 – 25х25х0,4 мм; 31х31х0,4 мм и 31х31х0,5 мм;
угловой (штукатурный). Используется для монтажа на углах или торцах перегородок, а также иных поверхностях, которые в дальнейшем оштукатуриваются. Также имеет на своей поверхности множество отверстий, облегчающих отделочные работы, и изготавливается из стойкой к появлению коррозии стали либо алюминия. Изделия выпускаются длиной 2,5, 3 м, сечением 35х35 мм;
U-образный. Используется для сокращения до минимального значения расстояния при креплении гипсокартонных листов. Длина профиля составляет 4 м, высота – 15 мм, ширина – 98 мм, толщина металла – 0,6 мм.
маячковый. Применяется при отделочных работах для придания поверхности большей ровности путём использования в качестве направляющей опорной базы. Для производства используется высококачественная оцинкованная сталь, обладающая устойчивостью к появлению коррозии. Элементы имеют длину 2,5, 3 м, сечение 22х6, 23х10, 62х6,6 мм и толщину металла от 0,35 до 0,55 мм.

Обратите внимание! Продукция крупных и положительно зарекомендовавших себя производителей производится с использованием стали лучшего качества, что делает её приобретение более целесообразным.

Крепёжные элементы

Фиксация профилей к плоскостям, а также между собой осуществляется изделиями, к которым относятся:

П-образный кронштейн. Согнутая перфорированная металлическая пластина, предназначением которой является соединение возводимого каркаса со стенами и потолком. Для этого кронштейн фиксируется к отделываемой поверхности серединой, а к концам крепится стартовый профиль для гипсокартона;
быстроподвес. Используется, когда П-образного кронштейна недостаточно, и состоит из 2 частей – спицы с ушком на одном конце и непосредственно подвеса. Части изделия крепятся между собой при помощи пружины, обеспечивающей регулировку высоты подвеса, в чём заключается преимущество элемента. Крепление данного типа отличается недостатком – спустя некоторое время пружина слабеет, в результате чего возможно провисание подвесного потолка.
крабовый соединитель. Делает возможным крепление несущих профилей крест-накрест. Для этого изделие монтируется в профиль, крепится к нему усиками, саморезами, после чего аналогичным способом крепится перемычка, которая также фиксируется саморезами. Для установки одного крабового соединителя, его требуется фиксировать 8 саморезами;
CD-соединитель. Предназначение элемента – удлинять несущие профили. Для этого они вставляются в соединитель с обеих сторон и фиксируются саморезами;
двухуровневый CD-соединитель. Нечасто встречающееся изделие, используемое для сборки каркаса, крепящегося к деревянному перекрытию. Изготовленный с помощью данных крепёжных элементов каркас получается двойным: вначале набирается первый, а после него второй уровень профилей, который монтируется обычным способом. Необходимость использования двухуровневого соединителя заключается в потребности компенсации изменения размеров дерева зависимо от уровня влажности, температурных перепадов.

Крепление металлических профилей к поверхностям, между собой, а также прикручивание к ним листов гипсокартона осуществляется при помощи саморезов колющего и сверлящего типа, оснащаемых нейлоновыми дюбелями, анкер-клиньев, дюбель-гвоздей.

Как подобрать качественные профили и крепёж?

Приобретая профиль, следует сразу же проверить, чтобы он был ровным, соответствовал заявленному размеру, не имел повреждений оцинкованного покрытия. Кроме того, изделия, толщина которых менее 0,55 мм, для обустройства каркаса использовать нельзя. Для покупки качественных изделий рекомендуется ознакомиться с видами брака:

недостаточная толщина металла, что влечёт за собой прокручивание саморезов. По возможности, следует проверять все виды профилей для гипсокартона при помощи штангенциркуля либо же сравнивать изделия различных производителей, если инструмента под рукой нет;
ржавчина. Если следы коррозии уже имеются, то она однозначно будет распространяться далее. Повышенное внимание следует также уделить обильно смазанной продукции – это может означать попытку продавца скрыть какие-либо недостатки;
неправильная прокатка. Для её обнаружения достаточно лишь осмотреть отдельную деталь – профиль будет с нарушенной формой, перекручен. Подобная проблема может возникнуть также при неправильном хранении изделий;
несоответствие указанным производителем размерам профиля под гипсокартон;
редкая либо слабо сделанная насечка, которая способствует плохому вкручиванию саморезов;
следы коррозии на поверхности крепежа. Также необходимо проверить острие и головки, шлицы которых должны быть чёткими. Пластиковые пробки дюбелей не должны иметь наплывов, так как они затрудняют помещение деталей в отверстия;
наличие заусенец на поверхности профиля для гипсокартона.

Таким образом, разнообразие металлических профилей и ассортимент крепёжных элементов дают возможность подобрать изделия для максимально комфортного возведения конструкции из гипсокартона. Основное значение имеет грамотный и взвешенный выбор, своевременное обнаружение брака. Покупка качественной продукции, следование правилам её монтажа приведёт к скорейшему выполнению работ, а результат превзойдёт все ожидания.

Профиль для гипсокартона: размеры и виды

Создание гипсокартонной конструкции начинается с возведения прочного и долговечного каркаса. В большинстве случаев при выборе материала для него предпочтение отдается оцинкованной стали. Выясним, как правильно выбрать составные элементы металлокаркаса – профиль для гипсокартона и крепеж к нему.

Типы металлопрофиля

Количество вариантов конструкций из ГКЛ огромно, что потребовало создания широкой линейки видов металлического профиля. Их можно условно разделить на несколько типов:

В зависимости от места использования – на потолочные и стеновые.
По выполняемой роли – на направляющие и несущие.
По характеру возводимой конструкции – на профили для облицовки стен и потолков или конструирования перегородок.

В зависимости от поперечного сечения – на угловые, плоские и П-образные.

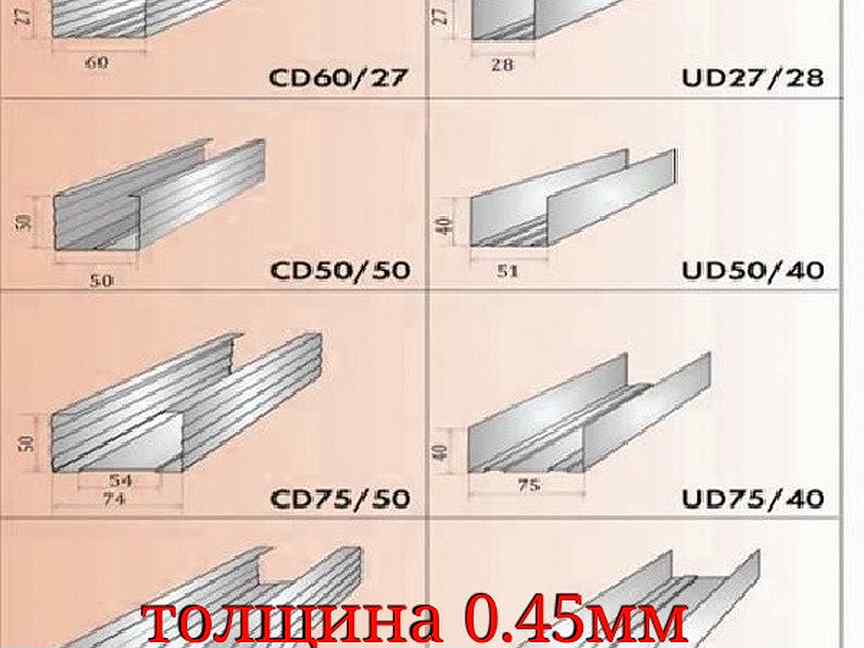

Все типы профиля показаны на представленных ниже фото.

При монтаже ГКЛ используют различные комбинации металлопрофилей в зависимости от конфигурации и назначения конструкции. Параметры и виды деталей, а также процесс их изготовления регламентируются ТУ 112000-001-12586100-2009, ТУ 1121-012-04001508-2011, ТУ 112000-002-94835001-2013. Делают их из оцинкованной стали ( ГОСТ 14918, 14918-80, 52246-04, Р 52246), листовой рулонной стали ( ГОСТ 1050-88), рулонной оцинкованной с полимерным покрытием ( ГОСТ Р 52146).

Профили для каркаса при выравнивании стены

При проведении подобных работ применяются два основных вида металлопрофиля: направляющий и стоечный.

Направляющий профиль для обшивки стен

Для выравнивания оснований обычно используют направляющий металлопрофиль, маркируемый буквами ПНП или UD, который также называют стартовым. Его назначение – сформировать периметр будущей пристенной конструкции, на который будут крепиться стойки. Поэтому такой тип профиля изготавливается из толстой стали и имеет следующие габаритные размеры:

Стандартная длина – 3 000 мм. По желанию клиентов строительные магазины готовы поставить элементы длиной до 6 метров. Впрочем, при необходимости эти детали наращиваются методом накладывания.

Высота боковой стенки (полки) – 40 мм.
Ширина спинки может варьироваться: в продаже имеются направляющие со спинкой 50, 65, 75 и 100 мм.

Для крепления направляющих к стене, полу, потолку в их спинке заранее просверлены отверстия диаметром 8 мм. Если шаг имеющихся отверстий не подходит, то не проблема насверлить новые, воспользовавшись обычной дрелью.

Стоечный профиль для стен

Стоечный металлопрофиль, обозначаемый ПП или CD, формирует плоскость, к которой будет крепиться гипсокартон. Отличить эту разновидность от направляющих просто: его боковые стенки загибаются внутрь, образуя в сечении букву «С». Это делает его более жестким, к нему легко крепить подвесы. Элемент имеет продольные ребра жесткости, у которых есть дополнительная функция: в них удобно центрировать саморезы.

Чтобы не запутаться, приведем все названия профилей CD. Их именуют потолочными профилями, стоечными, плоскостными, стойками.

Габариты изделий:

Длина разнообразная: от 2 500 мм до 6 000 мм. Благодаря этому легко выбрать необходимый размер, так как сращивать такие несущие элементы нежелательно.
Высота полки стандартная и составляет 50 мм.
Ширина – 50, 65, 75 и 100 мм.

Стоечный профиль вставляется в направляющий, поэтому должен совпадать с ним по ширине.

Профиль для потолочного каркаса

Для выравнивания потолков или создания на них многоуровневых конструкций используют те же профили UD и CD. Единственное отличие в выборе изделий – их размер. Для потолка обычно берут элементы с такими параметрами:

Направляющие длиной 3 000 мм, шириной 28 мм и с высотой боковой полки в 27 мм.

Потолочные несущие металлопрофили такой же длины, с той же высотой полки и шириной 60 мм. Наличие дополнительных ребер жесткости по длине позволяет создавать на потолке конструкции, выдерживающие солидные нагрузки.

Профили для формирования перегородок, ниш и арок

Активное применение в ремонте конструкций, возводимых из гипсокартона, повлекло за собой выпуск широкой линейки деталей для формирования каркаса. Покупатель может выбрать те, которые требуются ему для конкретного случая.

Направляющий перегородочный профиль

Направляющие металлопрофили UW (ПН) имеют различную ширину. Это объясняется тем, что толщина возводимой перегородки может быть разной. Поэтому в ассортименте магазинов можно найти UW-профили с шириной 50, 65, 75, 100 мм.

Длина таких изделий – от 2 до 4,5 метров. Высота боковых полок – 40 мм.

Стоечный перегородочный профиль

Стоечные профили для перегородок CW (ПС) имеют интересную особенность: монтировать гипсокартон на них можно с обеих сторон. Часто в них предусмотрены насечки для прокладки коммуникаций. По габаритам они подбираются под используемые направляющие.

Усиленный металлопрофиль

Для укрепления дверных проемов применяют усиленную разновидность профиля (UA).

Он монтируется в них в качестве стоек и имеет следующие размеры:

Длина – 3 000, 4 000 и 6 000 мм.
Высота боковых полок стандартная – 40 мм.
Ширина спинки – 50, 75 и 100 мм.

Повышенную прочность обеспечивает толщина металла, достигающая 2 мм. Спинка детали снабжена перфорацией и отверстиями, облегчающими монтаж.

Угловой профиль

Угловой профиль предназначен для защиты от случайных повреждений углов гипсокартонных конструкций. Как правило, крепится на шпаклевку, поэтому имеет перфорацию, сквозь которую выдавливается лишний раствор. Выпускается полосами длиной 3 метра. Ширина сторон уголка – 25 или 31 мм.

При транспортировке этих деталей следует соблюдать осторожность, так как они легко деформируются.

Арочный профиль

Арочный профиль отличается от других видов присутствием разрезов на боковых полках, что позволяет сгибать его, придавая нужный радиус кривизны.

Арочные элементы могут быть выпуклыми или вогнутыми. Их характеристики немного отличаются:

Выпуклые выпускаются длиной до 6 метров и могут обеспечить минимальный радиус изгиба в 1000 мм.
Вогнутые – длиной 3 метра, минимальный радиус – 500 мм.

Зачастую мастера при формировании криволинейных поверхностей обходятся без использования этого вида, заменяя его направляющим. В его боковых полках с определенным интервалом делаются вырезы в виде лепестков, как на фото. Чем меньше радиус изгиба, тем чаще делаются вырезы.

Как правильно выбрать профиль

Надежный каркас является залогом прочности конструкции их гипсокартона. Поэтому не стоит экономить на материалах, необходимых для его изготовления. Лучше выбрать профили известной фирмы, даже если цена на изделия будет выше. Зато в этом случае не придется волноваться за качество металлопрофиля.

Mr. Build рекомендует: выбирайте изделия толщиной не менее 0,5 мм. В идеале – от 0,55 мм. Жесткость профиля – наше все!

Качества, которым должен соответствовать профиль для ГКЛ:

прочность и жесткость – обеспечиваются толщиной и правильной обработкой материала при изготовлении;
надежность – ее определяет качество стали;
легкость – слишком толстый материал имеет большой вес, и с ним неудобно работать.

Покупая профили, следует обратить внимание на условия их хранения. Несмотря на устойчивость к коррозии оцинкованного металла, изделия полагается складировать под навесом. На профилях не должно быть царапин и задиров. Хорошо, если детали поставляются в упакованном виде.

Лучше всего зарекомендовала себя продукция от мировых лидеров Knauf и Giprok.

Профиль от Knauf

Особенности изделий «Кнауф»:

оцинкованная сталь толщиной 0,6 мм;
особая геометрия для создания плотных стыков без зазоров и деформации полок элементов;
ребра жесткости для прочности каркаса и простого ориентирования при сборке;
отверстия диаметром 33 мм для дюбелей, монтажа коммуникаций.

Недостаток у металлопрофилей Knauf только один – высокая цена.

Gyproc-Ультра

Преимущества профиля Gyproc-Ультра:

холодная закалка стали по технологии UltraSteel®;
эффект гарпуна: саморез легко вкручивается, но трудно достается;
отверстия, закрытые язычком, который в отогнутом виде препятствует прогибанию детали при вкручивании шурупов;
рифленая поверхность с симметричными углублениями, позволяющая саморезам легко входить в металл и не соскальзывать;

соединение элементов методом шип-паз.

Обратите внимание! На рынке есть много подделок и имитаций профиля «Гипрок-Ультра». При покупке как следует рассмотрите деталь: рифление у оригинала идет на всю толщину, углубления четкие и симметричные.

По соотношению цена/качество «Гипрок» выигрывает у «Кнауф».

Крепеж для монтажа каркаса

Собрать каркас не получится без разнообразного крепежа. В зависимости от типа конструкции могут использоваться такие элементы:

Прямые подвесы – для монтажа несущих профилей на потолочную плиту или стену. На поверхности они закрепляются при помощи дюбелей. Несущие фиксируются в подвесах саморезами. Для регулировки в боковых крыльях этого крепежа имеется целый ряд отверстий. После фиксации выступающие части просто отгибаются под углом 90˚, чтобы не создавать помех при креплении гипсокартона.
Анкерные подвесы – для монтажа потолочного каркаса. Они имеют тягу, регулируя длину которой, можно установить необходимое расстояние между каркасом и потолком.
Удлинители – для соединения профилей. Такая необходимость возникает довольно часто, а использование удлинителя позволяет получить более прочное и жесткое соединение.
Соединители – для скрепления профилей, перпендикулярных друг другу. Бывают одно- и двухуровневые. Одноуровневый соединитель из-за формы часто называют крабом.

Мелкие саморезы по металлу – для скрепления деталей металлического каркаса между собой. Впрочем, профессионалы советуют использовать для этих целей просекатель. Он обеспечивает гладкую поверхность в месте сопряжения, в то время как головки саморезов могут препятствовать плотному прилеганию гипсокартона к каркасу.

Уважаемые читатели! Напишите, пожалуйста, в комментариях, металлопрофиль каких марок используете вы. Если применяли для сборки каркаса китайский профиль, расскажите, что из этого вышло.

Виды профилей для гипсокартона — разновидности и размеры профилей

Гипсокартонные конструкции пользуются большой популярностью для изготовления или выравнивания внутренних стен и перегородок, создания арок, ниш, стеллажей и прочихэлементов интерьера.

Изготавливаемые конструкции обычно пустотелые, а их каркас изготавливается из металлических профилей различных размеров и форм.

Рисунок 1.Конструкции из гипсокартонных листов в интерьере квартиры.

ТОП 3 лучших товаров по мнению покупателей

Разновидности и размеры профилей

Профили каркасов для устройства гипсокартонных конструкций изготавливаются способом холодного проката из алюминия, тонкогооцинкованногоили черногометалла. При этом стальные профили более доступны по цене и используются значительно чаще.

Каркасы строительных конструкций, эксплуатируемых в сухих отапливаемых помещениях с нормальной влажностью, можно выполнять из черной стали.

Во влажных помещениях — душевых, ванных, кухнях, верандах, подвалах лучше применятьпрофили из алюминия или стали с цинковым покрытием.

Существует разные виды профилей:

1.Направляющие профили ПН (UD)

П-образные профилис гладкими боковыми плоскостями. Закрепляются по периметру стен или потолков и служат основой и опорой для установки перемычек и стоек профилей.

Рисунок 2. Направляющий профиль ПН.

2.Стоечные профили ПС (CD)

Стоечные профили устанавливаем в направляющие, а к ним привинчиваем на саморезы листы гипсокартона.

Профили-стойки несут существенные нагрузки от навешиваемых на них листов облицовки. Для прочности и надежностиони выполнены с дополнительными полками и ребрами жесткости.

Рисунок 3. Стоечный профиль ПС.

3.Потолочные профили ПП и ППН

Профили потолковв виде буквы «П»изготавливаются меньшим сечением, чем стеновые и бывают несущими и направляющими. Полочки у них меньшей меньшего размера, чтобы не уменьшать высоту помещений при устройстве гипсокартонных конструкций.

Направляющие потолочные профили монтируем по периметру комнат, а в нихустанавливаем потолочные профили несущие, которые крепимдополнительно к закрепленным на потолке металлическим подвесам.

Рисунок 4. Профили потолочные направляющие и несущие.

4.Угловые профили

ПУГ-образные профили, со слегка выступающей угловой частью. Применятся для создания и защиты углов гипсокартонных конструкций. Бывают с перфорированными круглыми отверстиями, с дополнительными крупными прорезямиили с сетчатой полосой по краям перфорированных профилей для лучшего сцепления со штукатуркой или шпатлевкой.

Рисунок 5. Профили угловые.

5.Арочные или гнутые профили

Изготавливаются с разрезами на боковыхстенках, которые позволяет профилям гнуться, создавая вогнутые или выпуклые криволинейные конструкции потолков, арок, ниш и прочих деталейинтерьера.

Вогнутые арочные профили изготавливаются с максимальным радиусом изгиба от 5000 миллиметров, минимальным — 500 миллиметров. Выпуклые — с радиусами изгибания от 1001, до 5000 миллиметров.

Рисунок 6. Арочный или гнутый профиль.

Рисунок 7. Основные характеристики профилей.

Важно! При устройстве каркаса подбирать подходящие по сечению и размеру профили, которые смогут нести нагрузки от навешиваемых на них гипсокартонных листов.

Дополнительные элементы каркаса

Существует множество различных комплектующих для устройства конструкций из гипсокартона.

Чаще других используются следующие элементы:

Соединители двухуровневые для закрепления стоек профилей на разных уровнях перпендикулярно друг другу.

Соединители одноуровневые «краб», закрепляющие стоечные профили в единой плоскости. Крабы имеют защелкивающие замки, закрепляющие профили крест-накрест. При нагрузках более двадцати килограммов на один метр квадратный, лучше дополнительно закрепить профили саморезами.

Подвесы прямые для закрепления профилей потолка. Подвесы крепятся анкерами непосредственно к потолку и изгибаются в виде буквы «П». Профили на подвесы закрепляют саморезами.

Рисунок 9. Подвесы прямые.

Анкерные подвесы используются при устройстве подвесныхсистем потолков для закрепления потолочных профилей. Подвесами-анкерами легко регулировать уровень плоскости потолка.

Рисунок 10. Подвесы анкерные.

Удлинители профилей выполнены в виде небольших скоб, созданных для сращивания отрезков профилей одинаковых сечений и размеров.

Рекомендую! В качестве соединителей для профилей или подвесов использовать отрезки профилей, создающих более надежные и жесткие крепления и позволяющие сэкономить на некоторых элементах каркаса.

Для крепления металлических профилей подходят анкерные дюбели и сверлящие или прокалывающие саморезы. Анкеры надежно крепят профиль к бетонным перекрытиям или стенам из кирпича и блоков. Лучше использовать для этого прочный металлический анкер-клин или потолочный дюбель. Саморезами скрепляем элементы каркаса между собой.

Рисунок 11. Крепление элементов профилей саморезами.

ТОП 3 лучших товаров по мнению покупателей

Советы по выбору качественного профиля и крепежа к нему

Профили, комплектующие и крепежи для монтажа конструкций из листов ГКЛ представлены в большом ассортименте по различным ценам.

Прежде чем купить материал, обратите внимание на следующие детали::

толщину стенок профиля и точность размеров. Даже небольшие отклонения помешают создать качественную облицовку;
изготовителя товара. Лучше, если это будет крупная и известная компания, с многолетним сроком работы на строительном рынке;
спряжение профилей между собой: профили стоек должны без труда входить в направляющие профили;
качественные элементы профилей не должны содержать заусениц, видимых деформаций и скручиваний;
не допускается наличие следов ржавчины или смазки на покрытии профилей.

Важно! Тщательно проверять качество комплектующих элементов перед покупкой, ведь бракованный профиль может испортить всю последующую отделку.

Инструменты и приспособления для монтажа профиля

Существует немало инструментов, облегчающих процесс монтажа каркаса под гипсокартонную облицовку:

рулетка не менее 5 метров для длинномерных измерений;
уровень, позволяющий контролировать любые уклоны горизонтальных и вертикальных поверхностей;
гидравлический уровень для разбивки горизонтов или переносов отметок на другие плоскости;
лазерный уровень позволяет выполнять разметки любых плоскостей с идеальной точностью;
ножницы по металлу для разрезания профиля;
дрель-шуруповерт для быстрого сверления отверстий в стенах и потолках и ввинчивания саморезов в стальные профили каркаса.

Особенности монтажа

Технологии монтажа подразумевают последовательное и поэтапное выполнение работ.

Разметка

Размечаем места крепления элементов профилей, кронштейнов и подвесов с помощью лазерного или гидравлического уровня, рулетки и отвеса в следующем порядке:

Отступаем от стены не менее сорока миллиметров, учитывая толщину утеплителя и возможно расположенные под обшивкой инженерные коммуникации и ставим отметки в углах.

Соединяем точки и рисуем на полу горизонтальные линии при помощи красящего шнура.

Переносим отметки на потолок при помощи отвеса и чертим вторую горизонтальную линию.

Рисунок 12. Перенос отметок при помощи отвеса.

По полученным горизонтальным линиям на полу и потолке будем крепить направляющие профили.

Места крепления стоечных профилей размечаем, отмеряя от угла ширину гипсокартонных листов, аналогично размечая все стены. Все горизонтальные участки разбиваем на отрезки в сорок-шестьдесят сантиметров и наносим вертикальные полосы.

Рисунок 13. Разметка вертикальных профилей.

Вертикальные линии разбиваем на отрезки по шестьдесят сантиметров и ставим метки в местах крепления горизонтальных перемычек и кронштейнов дистанционных.

Важно! Выполнять разметку четко по уровню, чтобы избежать перекосов и деформаций, которые могут привести к растрескиванию листов гипсокартона и последующей декоративной отделки.

Монтаж профиля

Технология монтажа профиля подразумевает следующий порядок работ:

Крепим к потолку горизонтальный верхний профиль при помощи самонарезающих винтов и дюбелей, с интервалом около пятидесяти сантиметров. В качестве изоляции между стеной и стальными профилями используем уплотнительные ленты из вспененного полиэтилена.

Рисунок 14. Крепление верхнего горизонтального профиля.

Так же крепим к полу второй горизонтальный профиль. При этом, контролируем с помощью отвеса четкое расположение осевой линии от верхнего профиля.
По отметкам устанавливаем дистанционные кронштейны с интервалом по вертикали от 80 до 100 сантиметров.
Нарезаем стоечные профили на отрезки, равные расстоянию от пола до потолка и заводим их в верхние и нижние профили, располагая между лапками кронштейнов.
Закрепляем при помощи саморезов вертикальные профили к держателям и горизонтальным профилям. Лапки кронштейнов отгибаем или срезаем болгаркой, или ножницами по металлу заподлицо с плоскостью профилей.

Рисунок 15. Крепление стоечных профилей.

При помощи соединителей перевязываем стоечные профили горизонтальными перемычками под прямым углом.

Рекомендую! Для усиления каркаса можно вложить в каждую стойку деревянные бруски сечением 50*50, или сложить стойки попарно в виде короба.

На готовый каркас можно крепить листы гипсокартона.

Правильный выбор качественного профиля и комплектующих — залог прочности, надежности и долговечности созданных конструкций из гипсокартонных листов.

ТОП 3 лучших товаров по мнению покупателей

Виды металлического профиля для гипсокартона по форме, размерам и по назначению

При монтаже конструкций из гипсокартона в процессе ремонта помещений требуются металлические профили для создания прочного каркаса. Как альтернативу профилям иногда используют специальный клей для гипсокартона. Однако в этом случае надежность конструкции будет значительно ниже.
Для создания различных конструкций, полок, перегородок, потолков, требуются разные виды металлических профилей из гипсокартона.

Типы профилей для гипсокартона по назначению и по форме

В зависимости от области применения используются следующие профили для гипсокартона:

стеновые профили;
потолочные профили;
профили для обшивки плоскости;
профили для возведения перегородок из гипсокартона.

Профили для гипсокартона бывают разной формы:

плоские;
угловые;
в форме швеллера.

Профили из гипсокартона обычно производятся из оцинкованной стали, что повышает их антикоррозийные свойства.

Металлические профили для создания основного каркаса

Для создания основного каркаса применяются следующие виды профиля для гипсокартона:

направляющий профиль для гипсокартона из толстой марки стали с маркировкой UD для формирования основного каркаса конструкции;
несущий профиль с маркировкой СD, изготовленные из толстолистовой оцинкованной стали;
арочный профиль для создания арок из гипсокартона с отверстиями и перфорацией, отличающийся повышенной гибкостью.

Металлические профили для перегородок из гипсокартона

Для перегородок из гипсокартона используются следующие виды профилей:

направляющий профиль с маркировкой UW для создания обшивки конструкции из гипсокартона;
стоечный профиль маркировки CW для придания жесткости конструкции.

Размеры профилей для гипсокартона

Профили для гипсокартона производятся разного размера, например:

направляющие металлические профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см, толщина стенки профиля составляет 0,5-0,7 мм;
несущие профили CD имеют размеры 0. 25-0.28х300 см или 0,28х400 см;
профили марки UW могут иметь ширину 50,75,100 мм, длина таких профилей 3000 мм или 4000 мм;
стоечные профили CW в зависимости от назначения имеют размеры: 48,8х3000х50, 73,8х3000х50, 98,8х3000х50.

Виды крепежа для металлического профиля

Для соединения элементов металлического каркаса для гипсокартона используются разные виды крепежа:

подвесы;
тяги;
кронштейны;
соединители;
шурупы;
саморезы;
дюбели.

Для соединения поверхности стены или потолка с металлическим каркасом используется кронштейн в форме буквы П. Он легко сгибается благодаря перфорации по всей площади.

Для быстрого крепления используется быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить П-образным кронштейном.

Крестообразный кронштейн используется в качестве перемычки на несущих профилях и соединяет их под прямым углом.

Чтобы гипсокартонная конструкция получилась надежной и выдерживала необходимую нагрузку, надо знать о существовании всех видов металлических профилей для гипсокартона и крепежа и использовать их по назначению.

Виды и размеры профилей для гипсокартона

06.02.2019

Содержание:

В местах, где производится продажа сопроводительных товаров для гипсокартона, представлены профили, которые отличаются по типу и размеру. В этом материале мы рассмотрим, в чем именно состоят эти отличия и как подобрать нужный профиль.

Профили для гипсокартона существуют таких видов:

Направляющий или ПН что расшифровывается «профиль направляющий». Этот тип профиля обладает П-образным сечением и ровными стенками по бокам. Применяется в качестве опоры для стоек и перемычек, а закрепляется вдоль границ. Затем монтируются прочие составляющие конструкции.

Размер ПН измеряется только в миллиметрах и может быть следующим:

28х27;
50х40;
65х40;
75х40;
100х40.

На фото — Профиль направляющий (ПН)

Стоечный профиль: по аналогии с буквенным обозначением маркируется как ПС. Он вставляется в направляющий профиль, а уже затем к нему прикрепляются гипсокартонные листы. Стоечный профиль должен обладать характеристиками повышенной прочности, так как именно на него приходится основная нагрузка. Профиль такого типа обладает П-видным строением, а также добавочными полочками, обеспечивающими ему дополнительную жесткость. Размеры представлены следующие:

50х50;
65х50;
75х50;
100х50.

На фото — Профиль стоечный (ПС)

Потолочный профиль, который маркируется как ПП и ППН (направляющий и несущий потолочный профиль). Как и направляющий, потолочный профиль обладает П-видным сечением, но его размер меньше, чем у стенного. Для потолочного также характерно наличие полок и ребер жесткости, но они меньше по высоте. Это сделано затем, чтобы как можно меньше скрадывать пространство, а также минимизировать давление на общую конструкцию.

60х27 — ПП;
28х27 — ППН.

На фото — Профиль потолочный (ПП)

Арочный профиль. Ему свойственна сложность строения. Оно представлено разрезами на стенках по бокам, что обеспечивает профилю необходимую гибкость. Применяется для конструирования изогнутых линий.

Теперь обратимся к изучению иных профилей и сопутствующих аксессуаров для гипсокартонных листов.

Существует типы профилей, которые задействуются в ходе отделочных мероприятий. Например, для натяжных потолков и т. д.

Угловой профиль: в сечении выглядит как прямой угол с несколько выпирающей серединной частью. Задействуется при оформлении углов конструкций из ГКЛ. Две полки содержат большие дыры, которые позволяют уголку слиться со штукатуркой, ей он и будет прикреплен.
С сеткой: к граням перфорированного угла прикреплена сетка, которая обеспечивает улучшенные адгезионные свойства по отношению к последующей отделке.
На целлюлозной (бумажной основе): к крепкой бумаге присоединены с помощью клея две полосы из металла. Годятся только для мест, пониженной нагрузки, таких как оконные отверстия, грани полок, ниш и иных локаций.
Перфорированные подвесы: являют собой составляющую крепления, представленного в ленточной форме 125х60 миллиметров. Крепежный элемент состоит из трех частей. Центральная фиксирует к потолку или стене, а боковые – с отверстиями, могут отгибаться под углом 90, к ним монтируются профили.

На фото — Перфорированный подвес

На фото — Анкерный подвес

1-уровневый и 2-уровневый соединитель для потолочного профиля в профессиональной среде принято называть крабом. Это пластина, оснащенная элементами фиксации для скрепления профилей, идущих крест-накрест.

На фото — Соединитель одноуровневый

Удлинитель профилей представляет собой небольшую по размерам скобу – 110х58 мм, которая может скреплять два одинаковых отрезка.

На фото — Удлинитель профилей

Приспособления, рассмотренные выше, не являются обязательными. Так, например, для сращивания двух одинаковых профилей можно обойтись лишь пассатижами, вогнав один кусок в другой.

Для каркаса же, который располагается вдоль стены и закрепляющийся с помощью перфорированных подвесов, можно воспользоваться профессиональным лайфхаком — так называемым «сапогом». Это отрезки двух профилей, которые Г-образно сгибаются и напоминают по форме сапог.

Помимо однозначной экономии, такие хитрости хороши еще и тем, что позволяют обеспечить весьма надежное крепление. Оно будет ничем не хуже, чем если бы вы воспользовались специальными приспособлениями.

Длина профилей

Наиболее распространенная длинна профилей для ГКЛ 3 и 4 метра.

Так ли необходимо приобретать профили как можно длиннее? На самом деле, разница вовсе не существенна. Разве что, незначительно ускоряется сборка конструкции. Впрочем, профили замечательно соединяются, держатся крепко. Единственное, за чем нужно проследить – чтобы места, где профили сходятся, расположись на разном уровне.

Иногда в крупных торговых точках предлагаются профили одинакового типа, но по разной цене. Такой перепад может быть более, чем в два раза. Модели дороже, как правило, производства Кнауф. Российские производители реализуют товар по средней ценовой политике.

Толщина металла

Чем металл толще, тем увереннее будет конструкция. Наиболее рационально для выстраивания перегородок задействовать профили в 0,5 или 0,6 мм толщины. Не желательно экономить на качестве металла профиля, поскольку самые бюджетные из них легко деформируются даже при немеханическом воздействии, некоторые модели можно без усилий сжать рукой, что, разумеется, совсем недопустимо для формирования устойчивого каркаса.

стандарты, требования и дополнительные элементы

Профиль под гипсокартон для стен имеет свои размеры и сделан так, чтобы не было отходов. Виды ГКЛ, их маркировка, длина и ширина. Как разрезать, удлинить металлическое изделие — далее в статье.

Какой нужен профиль для гипсокартона для стен

Если есть желание самостоятельно монтировать конструкцию на вертикальные поверхности, тогда надо разобраться, какой нужен профиль для гипсокартона для стен. Есть много видов металлических изделий с различными размерами и назначением. Для стеновой обрешетки нужно 2 основных типа профиля и дополнительные материалы.

Как подобрать размеры

Современный рынок переполнен различными типами металлических планок, предназначенных для монтажа ГКЛ. В зависимости от того, какую конструкцию возводят – применяют определённый вид.

Метал-планки бывают:

Направляющая для потолочной конструкции ПНП (UD).
Потолочная – ПП (CD).
Стоечная – ПС (CW).
Направляющая – ПН (UW).
Угловая ПУ.
Маячковый вид.
Арочная – ПА.

Первые 4 вида – основные материалы в создании гипсокартонной конструкции. Остальные идут дополнительными элементами, создающими жёсткость.

Каждый вид имеет размеры. Основные из них:

№ п/п	Наименование изделия	Его маркировка	Размеры
1	Потолочный направляющий	ПНП — UD	27х28
2	Потолочный	ПП — CD	27х60
3	Направляющий	ПН — UW	50. 65.75.100х40
4	Стоечный	ПС — CW	50.65.77.100х50

Для создания обрешетки в выравнивании стен нужны материалы: направляющий ПН, стоечный ПС.

Не применяют направляющий потолочный и стоечный в одной конструкции. Они предназначены для создания разных обрешеток.

Какие есть размеры стенового профиля для гипсокартона

Для выравнивания стен применяют изделия:

Несущий CW – 50х50, 75х50,100х50, 125х50 и 150х50 мм.
Направляющий UW – 50х40, 75х40, 100х40,125х40 и 150х40 мм.
Длина стоечного профиля от 2.6 м до 4 метров. Направляющий производят 3 – 4 метра. Есть различия во внешнем виде: на одних откатка 2-х полосок под крепление, а на других Н-образный вырез под кабели.

Виды

В стеновой конструкции применяют стоечный вид ПС, он же стеновой – распространенный в создании гипсокартонных поверхностей.

Имеет немного загнутые внутрь боковинки, а по «спинке» идут 2 продольных канала.

Производители изготавливают планки такой длины, что позволительно сделать расчет и работать без отходов. Размеры таковы:

длина 2.5-4 метра;
ширина 6 см – это удобно при монтаже 2-х листов ГКЛ. На 1 лист 3 см и столько же на другой. Стык получается прочным;
высота боковых частей 27 мм.

Направляющая планка, применимая в создании каркаса на стене под гипсокартон. Это основа всей конструкции. Изделие крепят на пол и потолок, в него вставляют стоечный направляющий, фиксируют дюбель-гвоздями, стоечные крепят в направляющие саморезами, а от стены к профилю идет прямой подвес.

Маркировка направляющего ПН, европейская UW. Он имеет прямую форму без загиба. Длина изделия – 3 метра, ширина 2.7 см, высота боковинок 2.8 см. толщина изделия 0.5 мм.

В продаже есть направляющие с отверстиями для крепежей.

Вспомогательные профили, применяемые для жесткого основания под ГКЛ.

Угловой – применяют при отделке конструкции. Это защита углов от ударов.
Маячковые изделия – используют при штукатурке поверхности.

Кроме метал-планок, для создания каркасной основы под гипсокартон, используют элементы:

Прямой подвес – это перфорированная полоска. Её загибают по бокам, а центр крепят к стене. К этому подвесу фиксируют стоечный профиль, также он применим в металлическом каркасе на потолке.
Соединители. Эти металлические изделия монтируют, когда надо соединить 2 профиля. Предназначены для стоечного, а также потолочного профиля.
Крабы – монтируют в потолочной конструкции, однако если же создают сложный вертикальный каркас под фигурную гипсокартонную конструкцию, или идет усиление обрешетки для навешивания на стену тяжелых предметов, тогда применяют краб (соединитель).

Для крепления метал-планок и прямых подвесов к черновому основанию применяют дюбель-гвозди.

Саморез как крепеж к черновому основанию не рекомендуют мастера. Он со временем ослабляет всю обрешетку, она расшатывается. Это отрицательно сказывается на готовой ГК-конструкции.

Выбирая металлические изделия для создания каркасной основы под ГКЛ, надо обращать внимание на производителя, его качество, какая толщина металла, есть ли следы коррозии, ровность изделия.

Какой нужен профиль для гипсокартона для стен

Направляющую планку из оцинкованного металла ПН (UW) используют как основу всего стенового каркаса. Её крепят к стене и потолку так, чтобы фиксация была зеркальной, без сдвига. Также их надо закрепить к противоположным стенам. Получится ровный четырехугольник, создающий плоскость. Крепление производят дюбель-гвоздями, расстояние 20-25 см друг от друга. От края профиля надо отступить 5 см и закрепить первым дюбель-гвоздем.

После к стене по разметке фиксируют прямые подвесы, служащие держателем стоечного элемента. Для фиксации также применимы дюбель-гвозди.

В направляющие ПН (UW) вставляют стоечные ПС (CW). Их фиксируют саморезами-клопами. Ровность плоскости регулируют уровнем и стоечные крепят к подвесам саморезами.

Для жесткости конструкции через каждых 40 см делают поперечные. Их нарезают из стоечного ПС (CW) и фиксируют к вертикальным стоечным крабами.

Можно ли регулировать размеры

Заводы производят стандартную длину изделия 3-4 метра. Однако в создании ровной перегородки, стены с фигурными элементами нужна различная длина изделия. Для этого металлические элементы либо удлиняют, либо подрезают на ту длину, которая нужна для конструкции.

Способы разрезания профиля:

Ножницы для разрезания металла. Разрезать изделие ровно можно только по намеченным линиям. Недостатком считают немного загнутые края после разрезания. Отрезанную планку кладут на ровную поверхность и выравнивают постукиванием молотка.
Ножовка по металлу — не очень удобный способ. От разрезания изделия есть мелкая стружка. Однако разрез получится ровный.
Болгарка. При работе с электроприбором во все стороны летят искры.

Мастера не рекомендуют резать профиль болгаркой – нарушается защитный слой на краях разрезаемой металлической планки. В итоге края могут покрыться ржой.

Отрезной станок. Большой электроприбор, используемый в больших помещениях при больших объемах работы.

Разрезать профиль можно беспроблемно ножницами советского производства.

Удлинение метал-элемента. Для того чтобы нарастить изделие используют 2 способа:

Применение удлинителя – металлическая прочная деталь, покрытая защитным слоем о коррозии. Её прикладывают к краям двух планок и фиксируют саморезами.
Самодельный удлинитель из направляющего ПН. Надо отрезать от изделия 10 см и приложить к краям профилей. Фиксация идет саморезами-клопиками.

Регулировать длину металлического элемента каркаса легко. Надо только делать точные замеры и отметки. Не стоит выпускать из внимания миллиметры, поскольку они могут сыграть важную роль в ровности конструкции.

Профили для создания каркасной конструкции на стене имеют определённые размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованные) – влажность не действует на металлические изделия. Перед тем, как приобретать профили, надо знать их количество из снятых размеров помещения.

Полезное видео

Приложение для управления профилем. Какие бывают профили для гипсокартона. Какие размеры стенового профиля под гипсокартон

Профиль для гипсокартона для стен имеет свои размеры и изготавливается так, чтобы не было отходов. Виды ГКЛ, их маркировка, длина и ширина. Как разрезать, удлинить металлическое изделие — далее в статье.

Если вы хотите самостоятельно смонтировать конструкцию на вертикальных поверхностях, то нужно разобраться, какой профиль нужен под гипсокартон для стен.Существует множество видов металлических изделий разного размера и назначения. Для обрешетки стены понадобятся 2 основных вида профилей и дополнительные материалы.

Как выбрать размеры

Современный рынок переполнен различными видами металлических планок, предназначенных для монтажа гипсокартона. В зависимости от того, какая конструкция строится, используется определенный тип.

Полосы металлические:

Справочник по проектированию потолков ПНП (УД).
Потолок — ПП (CD).
Стойка — PS (CW).
Гид — PN (UW).
Уголок ПУ.
Вид на маяк.
Арочный — PA.

Первые 4 типа являются основными материалами при возведении конструкции из гипсокартона. Остальные идут с дополнительными элементами жесткости.

У каждого вида есть размеры. Основные из них:

Для создания обрешетки в створе стен необходимы материалы: направляющая ПН, стеллаж ПС.

Не используйте одинаковую конструкцию потолка и направляющей стойки.Они предназначены для создания разных ящиков.

Какие размеры стенового профиля под гипсокартон

Для выравнивания стен используются изделия:

Подшипник CW — 50×50, 75×50, 100×50, 125×50 и 150×50 мм.
Направляющая UW — 50×40, 75×40, 100×40,125×40 и 150×40 мм.
Длина стоечного профиля от 2,6 м до 4 метров. Направляющую производят на 3-4 метра. Есть отличия по внешнему виду: на одном откате 2 планки для крепления, а на другом Н-образный вырез для кабелей.

Виды

В конструкции стены PS используется как стоечный тип, а конструкция стены используется для создания поверхностей из гипсокартона.

Имеет слегка загнутые внутрь боковины, а вдоль «спинки» 2 продольных канала.

Производители делают полосы такой длины, чтобы можно было сделать расчет и работать без отходов. Размеры следующие:

длиной 2,5-4 метра;
ширина 6 см — это удобно при установке 2-х листов гипсовой штукатурки.На 1 листе 3 см и столько же на другом. Сустав крепкий;
высота боковых частей 27 мм.

Направляющая планка, применима при создании каркаса на стене под гипсокартон. Это основа всей конструкции. Изделие крепится к полу и потолку, в него вставляется стоечная направляющая, фиксируется дюбель-гвоздями, стоечные конструкции крепятся к рейкам саморезами, имеется прямой подвес к стене. в профиль.

Маркировка направляющей, европейская UW.Имеет прямую форму без перегибов. Длина изделия — 3 метра, ширина 2,7 см, высота боковины 2,8 см. Толщина изделия 0,5 мм.

В продаже есть направляющие с отверстиями под крепеж.

Вспомогательные профили для жесткого основания под ГКЛ.

Уголок — используется в отделке конструкции. Это защита от ударов.
Маячные изделия — используются при оштукатуривании поверхности.

Кроме металлических планок, для создания каркасной основы под гипсокартон используют элементы:

Прямой подвес представляет собой перфорированную полосу.Его загибают по бокам, а по центру прикрепляют к стене. К этому подвесу крепится стоечный профиль, также он применим в металлическом каркасе на потолке.
Соединители Эти металлические изделия монтируются, когда необходимо соединить 2 профиля. Предназначен для стоечных и потолочных профилей.
Крабы монтируются в потолочную конструкцию, однако, если они создают сложный вертикальный каркас для фигурной конструкции из гипсокартона или имеется усиление обрешетки для подвешивания тяжелых предметов на стене, то используется краб (соединитель).

Для крепления металлических планок и прямых подвесов к черновому основанию используются дюбели-гвозди.

Саморезы в качестве крепления к черновому основанию мастером не рекомендуются. Со временем ослабляет всю обрешетку, расшатывается. Это негативно сказывается на готовой ГК-конструкции.

Выбирая изделия из металла для создания каркасной основы под гипсокартон, следует обращать внимание на производителя, его качество, какую толщину металла, есть ли признаки коррозии, ровность изделия.

Какой профиль нужен для гипсокартона для стен

Направляющая из оцинкованного металла PN (UW) используется как основа всего каркаса стены. Крепится к стене и потолку так, чтобы фиксация была зеркальной, без смещения. Их также нужно прикрепить к противоположным стенам. У вас получится ровный четырехугольник, создающий плоскость. Крепление производится дюбелями, гвоздями, на расстоянии 20-25 см друг от друга. От края профиля отступить 5 см и закрепить первым дюбелем-гвоздем.

После этого к стене крепят прямые подвесы, служащие держателем стеллажного элемента согласно разметке. Для фиксации также применимы дюбель-гвозди.

В направляющие PN (UW) вставьте стоечный PS (CW). Исправлены ошибки саморезы. Ровность плоскости регулируется уровнем и стойкой, закрепленными на подвесах саморезами.

Для жесткости конструкции поперечные делают через каждые 40 см. Они вырезаны из стоечных PS (CW) и закреплены на вертикальных стоечных рамах.

Можно ли отрегулировать размеры

Заводы производят стандартную продукцию длиной 3-4 метра. Однако при создании гладкой перегородки, стен с фигурными элементами нужна другая длина изделия. Для этого металлические элементы либо удлиняют, либо обрезают до необходимой для конструкции длины.

Способы резки профиля:

Ножницы для резки металла. Равномерно разрезать изделие можно только по намеченным линиям. Недостаток — слегка загнутые кромки после резки.Режущий брус укладывается на ровную поверхность и выравнивается ударом молотка.
Ножовка по металлу — не очень удобный способ. От нарезки продукта остаются мелкие сколы. Однако разрез будет ровным.
Болгарский. При работе с электроприбором искры разлетаются во все стороны.

Станок отрезной. Большой прибор, используемый в больших помещениях с большими объемами работы.

Ножницами советского производства можно отрезать профиль без швов.

Удлинение металлического элемента. Для наращивания продукта используются 2 метода:

Удлинитель представляет собой металлическую прочную деталь, покрытую защитным слоем от коррозии. Он наносится на края двух досок и фиксируется саморезами.
Самодельный удлинитель из направляющей ПН. Необходимо от изделия отрезать 10 см и приложить к краям профилей. Крепление — саморезы.

Длину металлического элемента каркаса легко отрегулировать.Нужно только сделать точные замеры и разметки. Миллиметры нельзя упускать из виду, так как они могут сыграть важную роль в ровности конструкции.

Профили для создания каркасной конструкции на стене имеют определенные размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованы) — влажность не влияет на металлические изделия. Прежде чем приобретать профили, нужно узнать их количество из арендованных габаритов помещения.

Полезное видео

В наше время большое количество возможностей сделать комнату красивой и уютной с минимальными затратами.Один из вариантов — использование листов гипсокартона, о котором более подробно и пойдет речь в этой статье.

Характеристики

Профили — очень важный элемент в создании любого интерьера. Чтобы конструкция выдерживала ГКЛ, профиль изготавливают из стали или алюминия. Более популярны стальные варианты, в связи с тем, что это модели эконом-класса. У алюминия характеристики лучше, но цена его подходит не всем.

Возможны два варианта стальных профилей — обычные и с защитным слоем. Обычные профили не очень прочные, но они дешевле. Такие профили хорошо использовать для не очень тяжелых конструкций, а также в помещениях, в которых не слишком много влажности.

Для помещений с повышенной влажностью лучше устанавливать металлические оцинкованные или алюминиевые профили.

Виды металлических профилей

В любом строительном магазине можно найти большое количество разных профилей. Чтобы выбрать подходящий, нужно понимать, чем они отличаются друг от друга.Доступны следующие типы конструкций:

Направляющая

Аббревиатура этого профиля — PN (направляющий профиль), он также называется стартовым профилем. Он имеет П-образное сечение. Стенки этого профиля гладкие. Чаще всего это изделие используют для поддержки различных джемперов и стоек, его кладут внутрь конструкции, а потом надевают остальную часть платья. Размеры: 28-27,50-40,60-27,75-50,100-40 мм.

Стеллаж

Обычно обозначается аббревиатурой PS. Этот профиль вставляется в направляющие, остальные детали крепятся к этим конструкциям. Профиль несет большую нагрузку, из-за этого он должен быть более жестким. Также у него есть конструкция в форме буквы П, в нем есть дополнительные полочки для усиления конструкции. Размеры: 50-50,65-50,75-50,100-50 миллиметров.

Следует обратить внимание на один важный факт. Если стены в здании имеют достаточно ровную поверхность, то стоечный профиль лучше всего крепить непосредственно к поверхности стены.

Если стены не очень гладкие и имеют сильный уклон по прямой, то профиль следует устанавливать на крепежные элементы р-типа.

На потолке

Основные обозначения данной модели — ПП и ППН (несущий и направляющий потолочный профиль). Этот профиль также имеет вырез, напоминающий букву n, но его вырез намного меньше, чем у настенного профиля. Внутри этого профиля есть небольшие полочки и дополнительные ребра, чтобы сделать каркас конструкции более жестким. Этот профиль также имеет меньшую высоту, что позволяет экономить место в комнате. Кроме того, стоит отметить, что гипсокартон, который используется для потолка, имеет меньшую толщину, что снижает нагрузку на профиль.

Стоит обратить внимание, что поперечные направляющие следует закрепить так, чтобы расстояние между крепежами было не более 900 миллиметров.

Для этого нужно использовать крепления на пружинах и П-образные кронштейны.Для более плотного соединения перемычек можно использовать крабовые хомуты.

В помещениях, где расположены люстры и другие тяжелые конструкции, каркас следует делать с дополнительными поперечными балками. Это убережет от обрушения всю конструкцию. Размер потолочных моделей: 60х27,75х50 миллиметров.

Арочный

Профиль имеет более сложную структуру, имеет вырезы по бокам, повышающие гибкость конструкции. Этот аспект — важный плюс для создания гибкой конструкции.

Также есть ряд дополнительных профилей. Их чаще всего используют для создания потолка с подвесной конструкцией и других декоративных работ.

Для усиления конструкции в местах особых изгибов можно использовать уголок из металла или пластика. Это нужно для того, чтобы конструкцию можно было согнуть под любым углом. Угловые плети могут быть от 2000 до 3000 миллиметров. Ширина каждой полки бывает нескольких видов: 20,25,30 мм. Наименьший радиус изгиба конструкции должен быть не менее 500 мм.

Стоит отметить, что плети сами по себе довольно дорогая вещь, и чтобы не переплачивать по 1000 рублей за каждую трубу, вы можете создать ее самостоятельно.

Для этого стоит сделать на боковых ребрах много больших пропилов на расстоянии 40-100 мм друг от друга.

Металлический профиль в поперечном сечении образует прямой угол, в котором центральная часть немного выступает. Профиль обычно используется для оформления различных конструкций из гипсокартона. Чаще всего его используют для оформления углов конструкции. Их несколько видов:
Две полки с большими перфорированными отверстиями, которые нужны для того, чтобы угол выглядел эстетично и стал частью штукатурки. Под этим углом удерживается остальная часть конструкции.

Имеется угловой профиль для гипсокартона с сеткой внутри. Чтобы адгезия была лучше, внутри конструкции можно приклеить сетку, на которой будут держаться остальные детали.
Угловой профиль на бумажной основе. На плотную бумагу приклеены две полоски из металла. Обычно его применяют в конструкциях, которые подвергаются максимальной нагрузке, например, в оконных проемах, различных нишах.
Маячный профиль используется как основа под штукатурку, основное назначение этого устройства — выравнивание поверхности. Этот профиль выглядит как металлический кронштейн. Ширина и высота этого профиля небольшая, самый широкий — 1-3 см.

Дополнительные позиции

Еще одним важным элементом, применяемым в конструкции для выравнивания поверхности гипсокартоном, является подвес.

Также бывает нескольких видов.

Перфорированный подвес выглядит как металлическая лента размером 125-60 мм. Подвеска разделена на три части. Центральная часть позволяет прикрепить изделие к потолку, боковые служат для удержания остальной конструкции. Также выполняется изгиб на 90 градусов.
Анкерные подвесы чаще всего используются для установки натяжных потолков. Главное достоинство такого подвеса — регулировка по высоте, которая очень необходима при установке натяжного потолка.

Соединитель бывает одноуровневым и двухуровневым. Это соединитель, который используется для крепления перекрещивающихся профилей. Также он нужен для того, чтобы сделать натяжной потолок.
Удлинитель профиля — приспособление, которое применяется при недостаточной длине профиля. Похоже на кронштейн размером 110-58 миллиметров.

Как правильно выбрать

Чтобы правильно выбрать дизайн, очень важно обратить внимание на то, из чего сделан профиль. Для гипсокартона следует использовать оцинкованные профили. Это самый прочный материал. Чтобы выделить качественный профиль, нужно сосредоточить внимание на различных аспектах.

Чтобы собрать хороший профиль, стоит учесть некоторые нюансы.

Он должен быть оцинкованным, цинк должен быть почти стопроцентный. В этом случае каркас практически никогда не подвергнется коррозии.
Металлический профиль, особенно модели для стен, должны быть очень прочными.Стеновой профиль выдерживает основную нагрузку, при этом профиль должен хорошо выравнивать стену и не подвергаться коррозии.
Потолочный профиль должен быть толстым, иначе конструкция будет занимать слишком много места. Размер изделия 0,4-0,6 миллиметра.

В процессе покупки и эксплуатации обязательно воспользуйтесь советами профессионалов в области ремонта.

Следует помнить, что стены и потолок никогда не отличаются идеальной ровностью после черновой обработки. Для того, чтобы выровнять стену, можно использовать листы гипсокартона, которые должны находиться на определенном расстоянии от стены. Это позволит быстро выровнять стену без особой потери пространства комнаты.
Между изоляцией и листами гипсокартона всегда будет небольшое пространство. Это нужно для того, чтобы между стеной и конструкцией не собиралась влага. Между листами и стеной образуется так называемая воздушная подушка.

Между стеной и гипсокартоном должен быть зазор.Это пространство очень важно при строительстве, оно позволяет разместить в этом месте утеплитель.
Каркас — необходимый момент при возведении арочных конструкций, именно он позволяет сделать конструкцию более гибкой.
Листы гипсокартона не имеют порога высокой прочности. Если нужно закрепить какие-то тяжелые конструкции, следует использовать профильный каркас, без него конструкция просто сломается. Крепеж должен соприкасаться с основной рамой.

Вспомогательные профили

Также стоит помнить, что существуют вспомогательные профили.Они используются при отделочных работах вместе с гипсокартоном и бывают нескольких разновидностей.

Усиленный толстый профиль хорошо подходит для помещений с тяжелой перегородкой между дверьми. Он также хорошо подходит для увеличения жесткости конструкции. Чаще всего они имеют фиксированную длину — 3000-4000мм, но при желании можно купить изделие длиной 6000мм. Высота кромок стандартная — 40 мм, толщина стенок отличается от обычных профилей и составляет 2 мм.
Уголок металлический защитный. Служит для защиты углов от повреждений при эксплуатации. После проведения монтажных работ угол шпаклюется, а также покрывается финишной краской. Для того, чтобы краска и раствор лучше проникали в раствор, используется большое количество мелких отверстий. Длина таких уголков одинаковая — 3000мм.

Существует еще один вариант защитного уголка, который не кладется под шпатлевку, а покрывается гипсовым раствором. Для того, чтобы он лучше проникал, используется специальная сетка.

Крепежные детали и соединительные элементы различные

При изготовлении каркаса очень важно правильно соединить конструкцию. Иногда это можно сделать довольно просто, вставив профили друг в друга, но это не всегда возможно. В этой ситуации стоит использовать крепеж разного типа:

Двухуровневые соединители. Эта конструкция нужна для соединения двух частей под углом 90 градусов в другой плоскости.Чаще всего эти детали изготавливают из оцинкованной стали в виде плоской развертки. Перед началом монтажных работ эту вещь нужно будет вручную согнуть под нужным углом, ширина такого соединения — 60 мм. Для того, чтобы закрепить конструкцию, в боковые части необходимо вкрутить саморезы.
Соединители одноуровневые или «крабы». Эти системы крепления используются для соединения двух одинаковых моделей под углом 90 градусов. Их можно найти практически в любом магазине в готовом виде.Установить эту деталь не составит никакого труда, достаточно просто щелкнуть по задней части конструкции.

Если нагрузка на каркас не превышает 20 кг на квадратный метр, то для фиксации конструкции достаточно обычной защелки. Если нагрузка больше, то для усиления фиксации стоит использовать саморезы.

Прямые подвески

Применяются при монтаже различных конструкций, применяемых для потолка и крепления профилей вертикального типа к стене.Эти товары можно найти в любом магазине. Они выполнены в виде плоских пластин, и для их установки вам придется вручную согнуть их в виде буквы П.

В конце 19 века в густонаселенных городах мира возникла потребность в увеличении высоты зданий. В 1885 году американский барон Дженни использовал металлические стойки, проходящие по всей высоте конструкции, а в 1890 году его соотечественник Салливан предложил другой вариант — напольные ремни. Так получилась металлическая этажерка, которую мы теперь называем каркасом.Ее рекордом был 40-этажный дом.

Но человек — природа неугомонная, имея комнату, он хочет ее реконструировать, установить дополнительную стену или перегородку. Для этих целей ранее использовались деревянные рамы. Но они не всегда практичны, и за натуральным материалом тоже требуется уход, да и вес конструкции достаточно большой, что не всегда благоприятно сказывается на основе конструкции.

Металл хорошо подходит для каркаса, он прочный, но очень тяжелый. Он отлично ведет себя при строительстве домов и различных построек, но перегородка в квартире окажется очень тяжелой, что создаст большую нагрузку на потолок и фундамент.

Но в 1926 году США ввели метод прокатки высокопрочных алюминиевых листов. С этого времени стало развиваться машиностроение, и с помощью нового специализированного оборудования стали раскатывать металлические листы, придавать им определенную форму. Так появился металлический профиль.

Преимущества металлического профиля

Вторая половина 20 века ознаменовалась тем, что при возведении внутренних перегородок и стен строители постепенно стали заменять деревянный каркас на металлический профиль.

Почему ему так понравились эксперты?

Выложив все элементы каркаса на один уровень и обшив их гипсокартоном, можно быстро получить практически идеально ровную как вертикальную, так и горизонтальную поверхность. Профиль монтируется абсолютно во всех помещениях, даже в тех, где сохраняется повышенная влажность. Благодаря своим свойствам надежно защищает от воды, огня и других агрессивных сред.

Металлический профиль для перегородки из гипсокартона очень удобен в использовании:

легко режется специализированным инструментом и монтируется;
его можно гнуть, придавать другую форму, не прибегая к помощи механизмов.Это очень удобно, когда нужно создать многоуровневый потолок, арку или криволинейную перегородку. С помощью этого материала можно воплотить в жизнь абсолютно любой, даже самый креативный проект.

Единственный минус — это стоимость профиля. Но является ли это значимым показателем для качественного продукта? Ведь стеновой профиль:

прочный
прочный
износостойкие
водонепроницаемость
огнестойкий
легкий
быстро монтируется
применяется в любое время года и при различных погодных условиях.

При наличии соответствующего материала, инструмента и обладая достаточной информацией, самостоятельно собрать каркас и установить гипсокартон не сможет даже специалист.

Виды металлопрофиля

Металлопрофиль из гипсокартона

в России изготавливается из оцинкованной стали по ГОСТ №№: 14918, 14918-80, 52246-04, П 52246 . И из листового проката толщиной 0,35-0,55 мм марки 08-20 — ГОСТ 1050-88 .

По своему назначению профили можно разделить на следующие категории:

маяк, помогающий выровнять стены с уровнем здания, выполняет роль оригинальных перил. Широко применяется в штукатурных работах;
, само название говорит публике, что она предназначена для крепления каркаса к потолку и служит его основой;
потолок. Крепится к горизонтальной поверхности потолка и направляющей того же профиля;
— данное изделие служит основой для потолочных и стоечных профилей;
-стоечная, которая фиксируется в направляющем профиле и образует жесткий каркас под половицей на стенах;
angular — эта деталь используется для усиления углов и придания им эстетичного вида.

Более подробно остановимся на последних трех продуктах.

Направляющий профиль

Направляющий профиль, на чертежах он обычно обозначается ПН, изготавливается только по ГОСТу. Отечественные производители — Волма, ГИПРОК, МАГМА — этот длинномерный элемент изготавливается из тонкой оцинкованной стали и алюминия. Продукция Knauf также предлагается российским потребителям, о чем мы поговорим, но немного позже.

Благодаря технологии холодной прокатки детали производятся на специализированном профилегибочном оборудовании.Толщина стали составляет 0,6 мм, и это хорошо сказывается на прочности изделия, поскольку профиль несет значительную, если не основную нагрузку на конструкцию.

Направляющие по гипсокартону:

несут функцию жесткого основания стоечного профиля;
служат перемычками для повышения жесткости каркасной конструкции, например, при установке оконных или дверных коробок, перегородок.

Особенности конструкции PN

Элемент оформлен в виде буквы П, для специалистов — в виде швеллера.Делается с уже просверленными отверстиями в стене профиля. Их диаметр составляет 8 мм, и они служат для удобства установки дюбелей. Это значительно сокращает время монтажа, облегчает работу и благоприятно сказывается на качестве.

Если вам нужно дополнительное отверстие, его легко проделать с помощью такого инструмента, как дрель.

Полка любого продукта 40 мм. Этот размер также является стандартным для рабочего, который изготавливает шурупы, а затем монтирует гипсокартон, и это значительно облегчает работу.Об этом вы можете прочитать в статье «», которую легко найти на нашем сайте.

При установке направляющий профиль работает совместно со стоечным профилем, а это значит, что они должны быть идентичны по типу и размеру, а PN (начало) должно быть прикреплено к горизонтальной поверхности пола и потолка.

Хорошо зарекомендовавший себя каркас обеспечит надежность конструкции, ее долгую работу и целостность всех элементов. Но некоторые несчастные мастера по незнанию или неоправданной экономии денег меняют размер профиля или вообще не используют его.Это считается непростительной ошибкой, так как:

стабильность нарушена
надежность не соблюдается
вызывает сомнения.

Замена элементов профилей металлического каркаса недопустима — будет нарушена технология монтажа, что приведет к непредсказуемым последствиям (травмы, материальный ущерб, дополнительные денежные затраты).

Если PN используется как основание для перегородки и стены, это означает, что только он должен крепиться к полу или к потолку.Только в этом варианте у вас будет ровная и гладкая поверхность, которую потом будете облицовывать плиткой, и через пару месяцев перегородка не упадет.

Knauf, известная корпорация по производству гипсокартона и его компонентов, предлагает разработчикам свою продукцию. Ее изделия считаются армированными, так как изготавливаются только из оцинкованного металла. Стоят, конечно, дороже, но в этом случае высокое качество каркаса вам гарантировано.

По ТУ 1121-012-04001508-2011 Доступны следующие направляющие профили.

Каждый специалист и человек, далекий от строительной отрасли, но случайно столкнувшийся с этими деталями, должен знать, что место разреза PN не нуждается в излишней защите материала от коррозии.

Стоечный профиль, который на чертежах принято обозначать буквами ПС, изготавливается по ГОСТу и ТУ. Это элемент, длина которого может составлять 3000, 3500, 4000 и 6000 мм. Как и все профили, для монтажа листов гипсокартона он изготавливается благодаря технике холодной прокатки на профилегибочном станке из полосы металла 0.Толщиной 6 мм и шириной 50 мм.

Для устройства стен возьмите детали сечением 50 х 50, 75 х 50, 100 х 50 мм. Такой размер полки обеспечит специалисту удобный процесс установки крепежа в гипсокартон. Это особенно рекомендуется для двуслойной обшивки из гипсокартона, в этом случае исключена вероятность того, что винт упадет за полку длинного изделия.

Стоечный профиль (СП) для работы с гипсокартонными листами изготавливается в виде буквы С.На полке профиль имеет продольные канавки, выполняющие роль ребер жесткости. Именно они делают изделие более прочным, а средний становится отличным ориентиром для деталей каркаса и листа. Кроме того, на каждом конце профиля, который монтируется в стене, есть пара отверстий, диаметр которых составляет 33 мм. Благодаря им сети инженерных коммуникаций можно монтировать внутри стен или перегородок.

Предназначен для вертикальных направляющих металлического каркаса стен и перегородок, которые затем будут обшиты гипсокартонными листами.

Монтаж происходит в тандеме с PN — того же типа и типоразмера. Его длина зависит от высоты и конструкции стены из гипсокартона, а также от требований к звукоизоляционным свойствам.

Установка требуется в одном направлении с открытой частью монополя. Такой способ гарантирует, что крепеж будет установлен гораздо ближе к вертикали стены, и при установке следующего листа саморез не загнет полку длинной детали внутрь.

Реечный профиль для гипсокартона Knauf выполняется согласно ТУ 1121-012-04001508-2011 . Метод холодной прокатки тонкой стали. Knauf Corporation производит армированный металлический профиль (UA), который подходит в качестве стоечного профиля для дверных проемов. В технологии производства используются современные разработки.

Место, где вы сделали надрез на детали, в дополнительной обработке не нуждается.

На поверхность нанесено цинковое анодное покрытие с самовосстанавливающимися свойствами.Он закрывает возникающие микротрещины — за счет диффузии ионов цинка из неповрежденного места.

Гипсокартон — хрупкий материал. Поэтому важно сохранить его целостность. Также для этой защиты нужен как внутренний, так и внешний угол конструкции. В этот момент на помощь приходит угловой профиль, его еще называют внешним углом защиты.

Угловой профиль (ПУ) представляет собой оцинкованную или алюминиевую перфорированную ленту, изогнутую под углом 85 0 и имеющую длину 3 метра.

Алюминий — легкий материал, но его легко гнуть, поэтому необходима качественная транспортировка и упаковка. Нарушение целостности изделия затрудняет монтажные работы. К тому же он немного дороже, поэтому лучшим вариантом будет оцинкованная сталь. У такого товара:

повышенная устойчивость к коррозии, плесени, вредным микроорганизмам;
хорошая прочность;
достаточная жесткость;
доступная цена.

Предназначен для:

№

для отделки всех видов уголков — как перфорированный крепеж, после укладки гипсокартона, оконных откосов, дверных проемов.Придает уголку правильную геометрическую форму и помогает организовать фигурные изгибы;
для создания каркаса под ГКЛ. Впоследствии угловой профиль скрывается за слоями шпаклевки.

Данное изделие представляет собой сложную модель с большим количеством отверстий диаметром 5 мм, расположенных по всей площади угла. Именно они позволяют шпатлевке проникать в рабочую поверхность.

Крепится на стену без проблем, нужно лишь приложить небольшое усилие, чтобы он встал на место.Изначально заниженный угол в 85 °, а не 90 °, даст вам гарантию стопроцентного прилегания профиля к поверхности.

Knauf Corporation предлагает своим клиентам профиль защиты углов (ПУ), который производится в соответствии с

ТУ 1121-012-04001508-2011 . Армирует конструкции из листов КНАУФ и аналогичные детали металлического каркаса. Деталь изготовлена из оцинкованной стали отличного качества и имеет высокую коррозионную стойкость.

Только вам решать, какой материал выбрать — будет ли конструкция из металлического профиля или деревянного каркаса.Важно, чтобы она и ее элементы были качественными. Тогда не нужно тратить силы, время, деньги на переделку.

Как выбрать металлопрофиль при покупке

Приобретая товар, обратите внимание на условия хранения материала на складе. Изделия должны лежать под навесом, правильно, если климатические условия соответствуют группе теплоносителя 4 ГОСТ 15150-69 . Производитель обязан гарантировать соответствие товара нормативным документам, а продавец — отсутствие повреждений при хранении и доставке.

Стоит обратить особое внимание на то, что металлопродукция на объект должна быть доставлена в упакованном виде. Для этого подойдет любой вид транспорта, лишь бы не повредить упаковку при транспортировке.

Какой материал покупать стоит решать самостоятельно, предлагаем сравнить весовую и ценовую политику товаров:

Любой такой продукт должен соответствовать:

Требования Федерального закона « О безопасности зданий и сооружений» от 30 декабря 2009 г.384-ФЗ.
Технические условия и ГОСТ.
Стандартный образец, утвержденный на предприятии в определенном порядке.
Соблюдать технологическую документацию и рабочие чертежи.

В некоторых случаях допускаются небольшие отклонения, но такие случаи строго фиксируются и предварительно согласовываются.

Профиль не должен иметь трещин прокатки и трещин напряжения. На концах и краях не должно быть:

связки
неровные поверхности
сколы.

В профиле из оцинкованной стали с изгибом на 180 ° адгезия покрытия к металлу не должна сильно ухудшаться. Допускать можно только сетку с небольшими трещинами на изгибе и отслоение цинкового покрытия от краев на расстояние до 6 мм.

Одним из самых популярных видов отделки является облицовка поверхностей листовыми материалами. Где требуется металлический профиль, который используется для формирования высокопрочного каркаса.

При формировании каркаса могут использоваться различные материалы: деревянные бруски, пластиковые трубы.Однако профессионалы отдают предпочтение металлическим профилям, по сравнению с другими строительными материалами они отличаются высокой надежностью, длительным сроком службы, простотой монтажа и универсальным дизайном.

профи

Полезная информация:

Почему металлические профили так популярны? Это связано с их положительными технико-эксплуатационными характеристиками, к которым относятся:

Устойчивость к резким перепадам температуры и повышенной влажности;
Высокая прочность и надежность — эти параметры обусловлены наличием ребер жесткости и достаточной толщиной металла в металлических профилях;
Коррозионная стойкость Большинство моделей имеют защитное, антикоррозионное покрытие (слой цинка или напыление полимера), что позволяет им длительное время сохранять первоначальный вид даже в условиях повышенной влажности;
Экологичность строительного материала.Не выбрасывайте в атмосферу вредные химические вещества;
Простая установка. Для использования металлических профилей в ремонтно-строительных работах покупка дорогостоящего инструмента не требуется. Резка или гибка осуществляется стандартными приспособлениями: ножницами по металлу, шлифовальными станками, ножовками;
Длительный срок службы. При правильном монтаже металлические профили могут прослужить вам долго;
Уникальное сочетание цены и качества. Невысокая стоимость выгодно отличает их на рынке строительных материалов.Использование металлических профилей в ремонтно-строительных работах не сильно повлияет на итоговый бюджет и не повлечет за собой непредвиденных материальных затрат.

Виды металлических профилей

Сегодня на рынке представлен широкий выбор металлических профилей, с их помощью можно изготавливать конструкции различных размеров и конфигураций. Ниже представлена таблица основных размеров:

Название		Толщина металла
П-образная	50x22x20 мм, 65x22x20 мм, 80x22x20 мм, 100x22x20 мм
Г-образная	40×40 мм, 50×50 мм, 44×60 мм
Z-образная	40x22x20 мм, 30x22x20 мм, 50x22x20 мм	1.2 мм, 1,5 мм
Т-образный	65×30 мм, 80×30 мм

Металл обладает высокими технологическими свойствами, что позволяет без ограничений использовать его при возведении самых разных конструкций (даже при негативном воздействии факторов окружающей среды).

Прикладные профили

Направляющие (квадратные профили) — как основа для крепления потолочных и стоечных профилей, при длине одной секции 3 или 4 метра;

Потолок (Т-образные профили) — используются при формировании обрешетки, служащей опорой для различных отделочных материалов.Эти изделия имеют параметры сечения 60 * 27 миллиметров;

Стойка (П-образные профили) — каркас из металлических стоечных профилей для несущих конструкций и стен. Такие, на полу или на стенах;

Уголок профилей — по качеству;

Как видим, профиль широко применяется при строительстве жилых и промышленных зданий при возведении крыш, стен, перекрытий и дополнительных нежилых построек.

Твитнуть

Stumble

Нравится

Монтаж легких и универсальных конструкций из гипсокартона очень прост даже для новичка в этом деле. Достаточно изучить последовательность и технологию установки каркаса, произвести точные замеры, чертеж, купить необходимые материалы и вооружиться необходимыми инструментами.

Неважно, собираетесь ли вы делать сборный дом, или в основе любой конструкции будут металлические профили. Именно из них формируется каркас, на котором будут располагаться листы гипсокартона.Современные изделия изготавливаются из тонких, но прочных металлических пластин. Они имеют широкую область применения, придают конструкциям из гипсокартона жесткость, не утяжеляя их, а также очень удобны в использовании. Гнутые металлические планки незаменимы при создании сложных декоративных элементов вашего дома.

Какие типы профилей существуют

Если вы впервые работаете с гипсокартоном, ознакомьтесь с основными типами профилей для создания жесткого каркаса. Огромное количество их видов и креплений способно поставить в тупик начинающего мастера.

Шесть основных типов (маркировок) металлических профилей:

Направляющие для сборки каркаса (PN) или (UW). Их стандартная глубина 40 мм, ширина 50 мм, 75 мм или 100 мм, в зависимости от толщины стены. Судя по названию, данное направляющее изделие представляет собой своеобразную рейку, основу для последующего крепления реечных и потолочных направляющих профилей.
Рейлинги потолочные (ПНП) или (УД) выполняют те же функции и предназначены для крепления цоколя потолков под гипсокартон.Этот вид незаменим при установке многоуровневых подвесных потолков.
Потолок (PP) или (CD) крепится к потолку с помощью прямых подвесов или анкерных зажимов. Сам каркас потолка формируется из обрешетки этого типа.
(ПС) или (CW) предназначена для крепления фундамента будущих перегородок и стен из гипсокартона, крепится непосредственно к направляющему профилю.
Сигнальный профиль для выравнивания стены по уровню (ПМ), его можно назвать рейкой, по которой следует правило.Очень удобно использовать при оштукатуривании стен.
Угловой профиль предназначен для выравнивания и усиления углов (UP).

К приспособлениям для крепления различных типов профилей относятся: крабовые соединители, создание их поперечных перпендикулярных креплений в раме, удлинители для различных комбинаций металлических сегментов, анкерные зажимы, прямые подвесы, двухуровневые CD-соединители и другие.

Для создания конструкций из профилей потребуются клещи для их крепления без шурупов (скраппрофиль), резак, строгальный станок (рашпиль), гибочный инструмент, кусачки.Рассчитывая необходимое количество изделий каждого вида, не забывайте, что их стандартная длина составляет 3 или 4 метра.

Система решеток для гипсокартона | Потолочные решения Armstrong — коммерческие

Предварительно спроектированная потолочная подвесная система из гипсокартона, установка которой в три раза быстрее, чем у традиционных конструкций из направляющих и каналов.

Цвета и варианты

Выбран собственный цвет.Укажите цвет при указании.

Сетка из гипсокартона в неокрашенном цвете

Производительность

Совместимость с семейством XAL LENO и Axis Click Lighting
Снижение риска — протестировано и спроектировано в соответствии с нормативными требованиями.
интегрируется с новой главной балкой HD8906IIC, чтобы помочь вам обеспечить соответствие ваших гипсокартонных потолков требованиям IBC для IIC. 15% за счет сокращения материала, подвесного троса и времени установки.
Упростите монтаж изогнутых гипсокартонных материалов с помощью наших основных балок с надрезом для создания необходимого радиуса.
Единственный производитель, предлагающий контрольные и компенсационные швы из алюминия, 100% цинка и оцинковки

	Пожар
	Огнестойкость *	FireGuard

Рейтинги Обязанности

Тяжелый режим

Категории сейсмики **

DEF

	Размеры лица	1-1 / 2 дюйма 38 мм
	Типы профилей	Гипсокартон / штукатурка / штукатурка Тройник открытый
	Материалы	Сталь горячеоцинкованная

Профиль устойчивого развития

Вторичное содержимое с
до 61%

Галерея проектов

Следующий {% /если %} {% #if numProducts == 1%}

Продукты для систем гипсокартона

{% /если %} {% #if hasTotalAcousticsItems%}

Total Acoustics = Элементы с общими акустическими характеристиками

{% /если %} {% #if hasSustainItems%}

Sustain = Товары, входящие в портфель SUSTAIN

{% /если %} {% #if hasPlantBasedItems%}

Содержит связующее на растительной основе = Изделия с передовым связующим на растительной основе

{% /если %} {% #if getAllHashFilters.длина> 0%}

Similar = Продукты для систем гипсокартона, отвечающие критериям «{% # getAllHashFilters: i%} {%. %} {% i

{% /если %} {% # {facetGroupID: _.uniqueId (»)}%}

Сузить результаты по

Скрыть параметры фильтра Показать параметры фильтра
{% facetText%} {% #if type == ‘text’%} {% elseif type == ‘group’%} {% elseif type == ‘образец’%} {% / if type%}

{% #if showOrderSampleButton || ложный %} {% /если %} {% /%} {% # {allColumnNames: _.pluck (_. where (SuspensionTable.columns, {‘visible’: true}), ‘columnName’)}%} {% # SuspensionTable.columns%} {% #if this.visible%} {% /если %} {% /suspensionTable.columns%} {% #if SuspensionTable.grouping && SuspensionTable.grouping.groupOn! == » && SuspenTable.grouping.groups && SuspenTable.grouping.groups && SuspensionTable.grouping.groups.length> 1%} {% #suspensionTable.grouping.groups%} {% # {isGroup: (grouped [groupID] && grouped [groupID] .length> 0)}%} {% #if isGroup%} {% /если %} {% # в группе [groupID]%} {%> tableRow%} {% /%} {% /%} {% /%} {% еще %} {% #полученные результаты %} {%> tableRow%} {% /полученные результаты %} {% /если %}

{% #if sortable%} {% columnText.replace (‘_’, »)%} {% еще %} {% columnText.заменять(‘_’, ‘ ‘) %} {% / если можно сортировать%}
{% Название группы %}

{% /%}

Установка

Зачем нужно указывать решетку из гипсокартона
+ Посмотреть описание
Укажите сетку из гипсокартона для перекрытий и световых бухт, чтобы положительно повлиять на проблемы, связанные с конфликтами МООС, RFI, VE, квалифицированной рабочей силой, графиками строительства и экологичным строительством.Узнайте, как сетка из гипсокартона может модулировать здания с половиной затрат труда.
Возможности изогнутой сетки из гипсокартона
+ Посмотреть описание
Узнайте, как сетка для гипсокартона Armstrong позволяет быстро и легко построить изогнутый потолок из гипсокартона.
Быстрое и легкое обрамление из гипсокартона — ShortSpan 101
+ Посмотреть описание
Упростите и ускорьте создание гипсокартонного каркаса с помощью нового ShortSpan®
Один миллион линейных футов каркаса софита
+ Посмотреть описание
Мы строим его лучше, даже если ваш проект включает в себя один миллион линейных футов каркаса софита.Посмотрите, как наш Человек с улицы, Джон Доз, предоставляет технические знания, специфичные для работы, в этом пошаговом руководстве по проекту, в котором рассказывается о Armstrong Drywall G
.
Изогнутый служебный уголок SIMPLECURVE ™ KAM
+ Посмотреть описание
Предварительно спроектированный молдинг, исключающий необходимость модификации в полевых условиях и позволяющий создавать изгибы до 52 дюймов.Посмотрите, как это работает, в этом коротком видео.
Уменьшите передачу звука с помощью ударно-изоляционного зажима (IIC)
+ Посмотреть описание
Узнайте, как строительная бригада, работающая над двумя проектами кондоминиумов в Новом Орлеане, использует противоударный изолирующий зажим (IIC) для звукопередачи и защиты от ударов, важный, но доступный монтажный элемент в проектах любого масштаба до
Как построить решетчатый свод из гипсокартона Армстронг
+ Посмотреть описание
Посмотрите, насколько быстро и легко можно построить сложный свод из гипсокартона или лепнины в паховой области, используя Armstrong Drywall Grid.

Ремонт старинных плоских штукатурных стен и потолков

КРАТКИЕ СВЕДЕНИЯ

Штукатуры, наносящие черновую и финишную штукатурку. Графика: Из «Торговой книги.

Мэри Ли Макдональд

Штукатурка в историческом здании как семейный альбом . Почерк ремесленников, вкус первоначальных обитателей и меняющиеся стили декора воплощены в ткани здания. От скромных фермерских домов до великих зданий, независимо от этнического происхождения жителей, для отделки внутренних стен традиционно использовалась штукатурка.

Универсальный материал, штукатурка может быть нанесена на кирпичную, каменную, деревянную или каркасную конструкцию.Это обеспечивает прочную поверхность, которую легко чистить и которую можно наносить на плоские или изогнутые стены и потолки.

Штукатурку можно было обработать разными способами: на нее можно было нанести трафарет, декоративную роспись, обои или побелку. Такое разнообразие и приспособляемость материала практически к любому размеру, форме или конфигурации здания означало, что штукатурка была поверхностью стен, выбранной почти для всех зданий до 1930-х или 40-х годов.

Гипс был использован в качестве внутреннего покрытия этой элегантной церкви 1911 года, расположенной в Юджине, штат Орегон.Фото: файлы NPS.

Историческая штукатурка на первых порах может показаться настолько сложной, что ее полное удаление кажется единственной альтернативой. Но есть практические и исторические причины для его сохранения. Во-первых, трехслойная штукатурка не имеет себе равных по прочности и долговечности. Он устойчив к огню и снижает передачу звука. Далее замена штукатурки стоит дорого. Владельцу здания необходимо тщательно продумать состояние оставшейся штукатурки; штукатурка часто не так сильно повреждается, как кажется на первый взгляд.

Однако реставраторов больше беспокоит то, что оригинальная известковая и гипсовая штукатурка является частью исторической ткани здания — ее гладкие затертые или текстурированные поверхности и тонкие контуры напоминают о присутствии мастеров более ранней эпохи Америки. Штукатурка также может служить ровной поверхностью для незаменимых декоративных отделок. По обеим причинам оштукатуренные стены и потолки придают интерьеру исторический характер и должны быть оставлены на месте и отремонтированы, если это вообще возможно.

Подходы, описанные в этом Кратком описании стрессового ремонта с использованием влажной штукатурки, а также традиционных материалов и методов, которые наилучшим образом помогут сохранить исторические оштукатуренные стены и потолки и их внешний вид.Ремонт гипсокартонных стен здесь не рассматривается, но о них много писали в других контекстах. Наконец, в этом Кратком описании описан вариант замены, когда историческая штукатурка не подлежит ремонту. Таким образом, речь идет не о гипсовой стене, а о шпоново-штукатурной системе. Системы шпона включают слой или слои влажной штукатурки, хотя и тонко нанесенной, которые могут в большей степени имитировать традиционные отделочные покрытия, затертые вручную или текстурированные. Эта система обычно лучше подходит для проектов по сохранению исторических памятников, чем гипсокартон.

Чтобы отремонтировать штукатурку, домовладельцу часто приходится прибегать к помощи штукатура. Штукатурные работы — это умелое ремесло, требующее многих лет обучения и специальных инструментов. Хотя мелкий ремонт может быть выполнен собственниками здания, в большинстве случаев потребуется помощь штукатура.

Штукатуры в Северной Америке использовали два материала для создания своих изделий — известь и гипс. До конца 19 века штукатуры использовали известковую штукатурку. Известковая штукатурка была сделана из четырех ингредиентов: извести, заполнителя, волокна и воды.Известь получали из молотого и нагретого известняка или раковин устриц; заполнитель из песка; и волокна из шерсти крупного рогатого скота или свиней. Изменения в производстве в конце 19 века позволили использовать гипс в качестве штукатурного материала. Гипсовая и известковая штукатурка использовались в комбинации для основного и финишного покрытий в начале 20 века; В конечном итоге предпочтение было отдано гипсу, потому что он схватывался быстрее и поначалу имел более твердую отделку.

Строители этого дома середины 18 века сначала установили плинтус, а затем нанесли штукатурку из глины и конского волоса.Финишная штукатурка использовалась извести. Фото: файлы NPS.

Изменился не только основной штукатурный материал, но и способ его нанесения. В ранней Америке окна, двери и вся остальная отделка устанавливались до того, как на стены наносили штукатурку. Как правило, деревянные изделия перед штукатуркой окрашивались грунтовкой. Получение отвеса, ровной стены при работе с наложенным молдингом должно было быть трудным. Но где-то в первой половине XIX века строители начали устанавливать деревянные штукатурные «площадки» вокруг окон и дверей, а также у основания стены.Установка этих оснований так, чтобы они были ровными и вертикальными, значительно облегчила работу, потому что штукатур мог работать с ровной, отвесной, прямой поверхности. После того, как стены были оштукатурены, к «основанию» прибили столярку. Наличие штукатурки за отделкой часто помогает датировать исторические дома или определить их физическое развитие.

Штукатурка известковая

При строительстве дома штукатуры традиционно смешивали мешки с негашеной извести с водой, чтобы «гидратировать» или «гашить» известь.По мере того как известь впитывала воду, выделялось тепло. Когда температура уменьшилась и известь и вода были тщательно перемешаны, полученная известковая замазка использовалась для изготовления штукатурки.

Когда известковая замазка, песок, вода и шерсть животных были смешаны, штукатурка получилась «грубым веществом». Эту смесь наносили в один или два слоя для увеличения толщины стенки. Но лучше всего штукатурка была сделана в три слоя. Первые два слоя составляли грубый материал; это были царапины и коричневые пальто.Финишная штукатурка, называемая «закрепляющим материалом», содержала гораздо большее количество известковой шпатлевки, небольшого количества заполнителя и не содержала волокон и придавала стене гладкую белую поверхность.

Schifferstadt, простой дом немецкого происхождения, датируемый 1756 годом, использовал штукатурку для плоских и изогнутых стен. Здание находится во Фредерике, штат Мэриленд. Фото: файлы NPS.

По сравнению со слоями царапины и коричневого покрытия толщиной 3/8 дюйма, финишное покрытие было толщиной всего 1/8 дюйма.Добавки использовались для получения отделки различного качества. Например, мелкий белый песок был подмешан для «финишной обработки». Эта отделка была популярна в начале 1900-х годов. (Если штукатур разгребал песок веником, на штукатурке остались следы вихрей или пятнышки.) Или была добавлена мраморная пыль, чтобы создать твердый белый слой, который можно было сгладить и отполировать стальным шпателем. Наконец, в финишную штукатурку часто добавлялось немного гипса, или «мерной массы», чтобы ускорить схватывание.

Хотя известковая штукатурка использовалась в этой стране до начала 1900-х годов, у нее были определенные недостатки. На высыхание оштукатуренной стены может уйти больше года; это отложенная окраска или оклейка. Кроме того, негашеная известь в мешках должна быть тщательно защищена от контакта с воздухом, иначе она станет инертной из-за реакции с окружающей влагой и диоксидом углерода. Примерно в 1900 году гипс начали использовать в качестве штукатурного материала.

Гипсовая штукатурка

Гипс начинает затвердевать, как только его смешивают с водой.Он схватывается за минуты и полностью высыхает через две-три недели. Исторически гипс был более жестким и не требовал волокнистого связующего. Однако после затвердевания трудно отличить известковую штукатурку от гипсовой.

Многие из этих традиционных штукатурных инструментов используются до сих пор. Чертеж: файлы NPS.

Несмотря на эти желательные рабочие характеристики, гипсовая штукатурка была более уязвима к повреждениям водой, чем известь.Известковую штукатурку часто наносили непосредственно на кирпичную кладку (без обрешетки), образуя присоску. Они могли пережить случайную ветровую влажность или воду, поднимающуюся с земли. Гипсовая штукатурка нуждалась в защите от воды. Для создания мертвого воздушного пространства на стенах из кирпичной кладки должны были быть использованы полосы меховой оплетки. Это предотвратило перенос влаги.

В проектах реабилитации и реставрации следует полагаться на решение штукатуры о том, использовать ли известковую или гипсовую штукатурку.Вообще, гипсовая штукатурка — это материал, которым сегодня пользуются штукатуры. Архитектор может указать различные типы заполнителей, такие как чистый речной песок, перлит, пемза или вермикулит; однако, если воспроизводятся исторические отделки и текстуры, в качестве заполнителя основного покрытия следует использовать песок. Сегодня, если для базового покрытия требуется волокно, доступен специальный гипс, в состав которого входят древесные волокна. Известковая шпатлевка, смешанная примерно с 35% гипса (штукатурка), чтобы помочь ей затвердеть, все еще используется в качестве финишного покрытия.

Планка

Lath служил средством удержания штукатурки на месте. Деревянная рейка прибивалась под прямым углом непосредственно к конструктивным элементам зданий (балкам и шпилькам) или прикреплялась к неструктурным разнесенным полосам, известным как полосы обрешетки. На исторических зданиях можно встретить три вида реек.

Деревянная рейка

Деревянная планка обычно состоит из узких тонких деревянных полосок с промежутками между ними. Штукатур с легким давлением проталкивает влажную штукатурку в пустоты.Штукатурка оседает на внутренней стороне стены, образуя гипсовые «ключи». Эти ключи удерживают штукатурку на месте.

Металлическая рейка

Металлическая планка, запатентованная в Англии в 1797 году, начала использоваться в некоторых частях Соединенных Штатов в конце 19 века. В стали, из которой состоит металлическая планка, было гораздо больше места, чем в деревянной планке. Эти пробелы увеличили количество ключей; металлическая планка лучше удерживала штукатурку, чем деревянная.

Рок-рейка

Третьей обычно используемой системой реек была каменная обрешетка (также называемая гипсокартоном или обрешеткой из гипсокартона).Каменная обрешетка использовалась еще в 1900 году из прессованного гипса, покрытого бумажной облицовкой. Некоторые каменные рейки были текстурированы или перфорированы, чтобы получить ключ от мокрой штукатурки. Специальная бумага с кристаллами гипса является ключом к современной каменной обрешетке; при нанесении влажной штукатурки на поверхность достигается кристаллическое соединение.

Каменная рейка была самой экономичной из трех систем обрешетки. Пенистые или плотники могли быстрее подготовить комнату. К концу 1930-х годов каменная обрешетка использовалась почти исключительно при штукатурке жилых домов.

Когда штукатурка высыхает, это относительно жесткий материал, который должен служить почти неограниченно долго. Однако существуют условия, при которых штукатурка трескается, выцветает, отслаивается или отделяется от реечного каркаса. К ним относятся:

Структурные проблемы
Низкое качество изготовления
Неправильное отверждение
Влажность

Структурные проблемы

Перегрузка

Напряжения в стене или действующие на дом в целом могут создавать трещины от напряжения.Появляясь в виде диагональных линий в стене, трещины от напряжения обычно начинаются в дверной или оконной раме, но они могут появляться в любом месте стены с кажущимися случайными начальными точками.

У строителей исторических домов не было кодов, которые помогли бы им определить конструктивные элементы зданий. Вес крыши, второго и третьего этажей, мебели и людей мог стать тяжелым бременем для балок, балок и шпилек. Даже когда дома были построены должным образом, последующие усилия по реконструкции могли прорезать дверной проем или окно без добавления структурной балки или «заголовка» через верхнюю часть проема.Иногда несущие элементы были слишком малы, чтобы выдерживать нагрузки над ними. Прогиб или «ползучесть» древесины (прогиб, который происходит со временем) могут вызвать трещины в штукатурке.

Трещины в штукатурке над дверной рамой кухни можно отремонтировать с помощью ленты из стекловолокна и герметика. Фото: файлы NPS.

Перегрузка и смещение конструкции (особенно в сочетании с гниющей рейкой, ржавыми гвоздями или некачественной штукатуркой) могут вызвать отслоение штукатурки от рейки.Штукатурка теряет ключ. При нарушении механической связи с обрешеткой штукатурка расшатывается или прогибается. Если ремонт не производится, особенно потолков, под действием силы тяжести куски штукатурки просто упадут на пол.

Осадка / Вибрация

Трещины в стенах также могут возникать в результате оседания домов. Особенно уязвимы дома, построенные на глинистых почвах. Многие виды глины (например, монтмориллонит) очень экспансивны.

В засушливый сезон вода испаряется с частиц глины, заставляя их сокращаться.В сезон дождей глина набухает. Таким образом, здание может стоять на неустойчивой опоре. Диагональные трещины, идущие в противоположных направлениях, предполагают, что причиной может быть усадка дома и почвенные условия. Подобные симптомы возникают, когда поблизости есть источник вибрации, железнодорожная линия, загруженное шоссе или повторяющиеся звуковые удары.

Движение планки

Горизонтальные трещины часто возникают из-за движения рейки. Поскольку деревянная планка впитывает влагу из воздуха, она расширяется и сжимается при повышении и понижении влажности.Из-за этого из года в год могут появляться трещины. Также могут появиться трещины между панелями каменной обрешетки. Гвоздь, удерживающий край планки, может заржаветь или расшататься, или структурное смещение деревянного каркаса за планкой может привести к открытию шва. Тяжелые грузы в кладовой над потолком из каменной обрешетки также могут вызвать трещины на потолке.

Ошибки в первоначальной конструкции здания, такие как неправильное крепление, плохая конструкция углов, неправильное обрамление дверей и окон, а также малоразмерные балки и балки перекрытия в конечном итоге «телеграфируют» до штукатурной поверхности.

Низкое качество изготовления

Помимо проблем, вызванных движением или слабостью структурного каркаса, на долговечность штукатурки могут влиять некачественные материалы или качество изготовления.

Плохая пропорция смеси

Правильное дозирование и смешивание материалов имеют решающее значение для качества штукатурных работ. Плохая смесь может вызвать проблемы с штукатуркой, которые появятся спустя годы. До недавнего времени на работе смешивались пропорции заполнителя и извести.Штукатур мог сэкономить на количестве вяжущего материала (извести или гипса), потому что песок был более дешевым материалом. Из-за чрезмерного шлифования штукатурка может ослабнуть или рассыпаться. Штукатурку, сделанную из смеси с плохими пропорциями, может быть труднее отремонтировать.

Несовместимые базовые и финишные покрытия

Использование перлита в качестве заполнителя также представляет проблемы. Перлит — это легкий заполнитель, который используется в качестве основы вместо песка. Он хорошо работает в холодную погоду и имеет немного лучшие изоляционные свойства.Но если бы гладкий финишный слой извести был нанесен поверх перлитных базовых слоев на дереве или каменной обрешетке, на финишном слое появились бы трещины, и всю работу пришлось бы переделывать. Чтобы предотвратить это, штукатур должен был добавить в финишный слой мелкодисперсный кварцевый песок или мелко измельченный перлит, чтобы компенсировать резко различающуюся степень усадки между основным и финишным слоями.

Гладкое известковое покрытие отслоилось от коричневого покрытия под ним. Фото: Мэрили Макдональд.

Неправильное нанесение штукатурки

Финишное покрытие подвержено «растрескиванию», если оно было нанесено поверх слишком сухого основного покрытия, или было недостаточно затерто, или если было использовано слишком мало калибровочной штукатурки. Растрескивание сколов очень похоже на поверхность краски из аллигатора. Другая распространенная проблема называется растрескиванием карты — мелкие неравномерные трещины, которые возникают, когда финишный слой наносится на отшлифованный базовый слой или очень тонкий базовый слой.

Слишком много замедлителя

Добавляются замедлители схватывания, чтобы замедлить скорость схватывания гипса и, таким образом, замедлить его отверждение.Они традиционно включают аммиак, клей, желатин, крахмал, патоку или растительное масло. Однако, если штукатур использовал слишком много антиадгезива, гипсовая штукатурка не схватится в течение обычного периода времени от 20 до 30 минут. В результате поверхность становится мягкой и пудровой.

Штукатурка недостаточной толщины

Штукатурка наносится на деревянную планку и металлическую планку в три слоя — царапающий, коричневый и финишный слои. При трехслойной работе слой царапины и коричневый слой иногда наносили в последовательные дни, чтобы обеспечить требуемую толщину стенки.Использование каменной рейки позволило штукатуру нанести один базовый слой и финишный слой — двухслойную работу.

Если штукатур экономит на материалах, стена может не иметь достаточной толщины штукатурки, чтобы выдерживать нормальные нагрузки внутри здания. Минимальная общая толщина штукатурки на гипсокартоне (каменной рейке) составляет 1/2 дюйма. На металлической планке минимальная толщина 5/8 дюйма; а для деревянной планки — от 3/4 до 7/8 дюйма. Эта минимальная толщина штукатурки может повлиять на толщину планки, выступающей из плоскости стены.

Неправильное отверждение

Правильная температура и циркуляция воздуха во время отверждения являются ключевыми факторами в прочной штукатурке. Идеальная температура для отверждения штукатурки составляет от 55 до 70 градусов по Фаренгейту. Однако исторические дома иногда оштукатуривали до того, как заделали оконные створки. Не было возможности контролировать температуру и влажность.

Сушка, замораживание и потоотделение

Когда температура была слишком высокой, штукатурка возвращалась в исходное состояние до того, как она была смешана с водой, то есть в кальцинированный гипс.Штукатур должен был опрыскать стену квасцами, чтобы восстановить штукатурку. Если бы замерзание произошло до схватывания штукатурки, работу просто пришлось бы переделывать. Если окна были закрыты, чтобы воздух не мог циркулировать, штукатурка могла потеть или гнить. Поскольку гнилая штукатурка неизлечима, пораженный участок пришлось удалить и заново зашпаклевать.

Влажность

Штукатурка, нанесенная на каменную стену, уязвима для повреждения водой, если стена постоянно влажная.Когда соли из каменной основы вступают в контакт с водой, они мигрируют на поверхность штукатурки, проявляясь в виде сухих пузырьков или высолов. Перед заштукатуриванием поврежденного участка необходимо устранить источник влаги.

Источники повреждения водой

Проблемы с влажностью возникают по нескольким причинам. Утечки внутренней сантехники в старых домах — обычное дело. Крыши могут протечь, что приведет к повреждению потолка. Водосточные желоба и водосточные трубы также могут протекать, в результате чего дождевая вода проливается рядом с фундаментом здания.В кирпичных зданиях сырость на уровне фундамента может проникать в надземные стены. Еще один распространенный источник влаги — это брызги воды. Когда рядом с каменным зданием есть мощеная территория, брызги дождевой воды с мощения могут увлажнить каменные стены. В обоих случаях вода проходит через кладку и повреждает внутреннюю штукатурку. Покрытия, нанесенные на интерьер, в долгосрочной перспективе неэффективны. Проблема влажности должна быть остановлена снаружи стены.

Многие из описанных выше проблем может быть нелегко исправить.Если обнаруживается, что причиной проблемы со штукатуркой являются серьезные структурные проблемы, структурную проблему следует исправить. Некоторые виды ремонта можно произвести, удалив лишь небольшие участки штукатурки, чтобы получить доступ. Мелкие структурные проблемы, которые не угрожают зданию, обычно можно игнорировать. Косметические повреждения из-за незначительного движения здания, ям или искривленных участков можно отремонтировать без необходимости полного сноса. Однако может потребоваться удалить испорченную штукатурку, образовавшуюся из-за поднимающейся влаги, чтобы кирпичные стены высохли.Ремонт мокрого основания снова выйдет из строя.

Обрезка неровных поверхностей стен

Неровные поверхности стен, вызванные предыдущим ямочным ремонтом или частичным снятием обоев, обычны в старых домах. Пока штукатурка в целом прочная, косметически непривлекательные штукатурные стены можно «оклеить обоями» полосами холста или материала, похожего на ткань. Исторически сложилось так, что полотно перекрывало недостатки штукатурки и служило стабильной основой для декоративной окраски или обоев.

Заполнение трещин

Волосные трещины в штукатурке стен и потолка не являются серьезным поводом для беспокойства, если основная штукатурка находится в хорошем состоянии. Их можно легко заполнить заплаточным материалом. Для трещин, которые вновь открываются при сезонном изменении влажности, используется несколько иной метод. Сначала трещину слегка расширяют острым заостренным инструментом, например расширителем трещин или треугольным консервным ножом. Затем трещина заполняется. Для более стойких трещин может потребоваться заделать трещину лентой.В этом случае ленту из стекловолоконной сетки вдавливают в материал для заплаты.

После высыхания первого слоя быстросхватывающегося герметика, ленту покрывают вторым слоем, разглаживая ее по краям. Наносится третий слой, чтобы выровнять поверхность, после чего следует легкая шлифовка. Очистите поверхность влажной губкой, затем высушите, чтобы удалить остатки штукатурки или пыль.

Когда трещины больше и из-за смещения конструкции, необходимо отремонтировать конструктивную систему перед ремонтом штукатурки.Затем необходимо удалить штукатурку с каждой стороны трещины на ширину примерно 6 дюймов до планки. Мусор вычищают, и на очищенную поверхность накладывают металлическую планку, оставляя существующую деревянную планку на месте. Металлическая планка обычно предотвращает дальнейшее растрескивание. Трещина заделывается соответствующей штукатуркой в три слоя (т. Е. Базовые покрытия и финишное покрытие). Если кажется, что трещина расширяется, следует проконсультироваться с инженером-строителем.

В этой резиденции в Нью-Гэмпшире, построенной в 1790-х годах, оригинальная штукатурка представляла собой один слой извести, песка и конского волоса, нанесенный на разрезную планку.В этом случае уместен однослойный ремонт. Фото: Джон Лик.

Замена отслоившихся участков финишного покрытия

Иногда финишный слой штукатурки отслаивается от основного. При ремонте этого типа штукатур наносит жидкое вяжущее средство для штукатурки на те участки штукатурки, на которые будет нанесен новый известковый финишный слой. Домовладелец, желающий отремонтировать небольшие участки отслоившегося финишного покрытия, может использовать методы, описанные в разделе «Материалы для ремонта».«

Заделка отверстий в стенах

Для небольших отверстий (менее 4 дюймов в диаметре), которые приводят к потере коричневого и финишного покрытия, ремонт выполняется в два этапа. Во-первых, слой штукатурки базового покрытия наносится на место и соскабливается ниже уровня существующей штукатурки. Когда базовый слой затвердеет, но не высохнет, наносится еще штукатурка, чтобы создать гладкую ровную поверхность. Штукатурки обычно не рекомендуют нанесение заплат в один слой, потому что это приводит к образованию вогнутых поверхностей, которые проявляются при покраске.Конечно, если обрешетка изначально была покрыта только одним слоем штукатурки, то уместна заплатка в один слой.

Шурупы для дерева с плоской головкой и шайбы для гипса были использованы для повторного прикрепления потолочной штукатурки к деревянной обрешетке. После того, как трещина будет закрыта лентой из стекловолоконной сетки, все будет покрыто герметиком. Фото: Джон Обед Кертис.

Для больших отверстий, где все три слоя штукатурки повреждены или отсутствуют вплоть до деревянной планки, штукатуры обычно действуют по этим линиям.Сначала счищается вся старая штукатурка и снова прибивается отслаивающаяся планка. Затем на старую рейку распыляется водяной туман, чтобы она не скручивалась при наложении новой влажной штукатурки или, что еще лучше, при использовании связующего.

Для более надежной фиксации и усиления заплатки необходимо прикрепить расширенную металлическую планку (ромбовидную сетку) к деревянной планке стяжными проволоками или прибить к деревянной планке гвоздями. Затем штукатурку наносят в три слоя на металлическую планку, накладывая каждый новый слой штукатурки на старую штукатурку так, чтобы старая и новая были равномерно соединены.Этот шаг рекомендуется для создания прочного невидимого пятна. Также, если заплатка сделана в гипсовой стене, которая слегка волнистая, контур заплатки должен соответствовать неровностям существующей работы. Плоский участок будет выделяться на остальной части стены.

Заделка отверстий в потолке

На этом расшитом бисером потолке в одной из спален дома Локвуд 1847 года, Харперс-Ферри, Западная Вирджиния, отсутствуют части штукатурки из-за сломанных ключей.Фото: файлы NPS.

Волосные трещины и отверстия могут быть неприглядными, но когда части потолка отключаются, возникает более серьезная проблема. Вероятно, сломались ключи, удерживающие штукатурку к потолку. Сначала следует осмотреть штукатурку вокруг рыхлой штукатурки.

Ключи могли испортиться из-за локальной проблемы с влажностью, некачественной штукатурки или перегрузки конструкции; тем не менее, окружающая система может быть нетронутой. Если участки, окружающие рыхлый участок, находятся в достаточно хорошем состоянии, отслоившуюся штукатурку можно снова прикрепить к планке с помощью шурупов с плоской головкой и шайб для гипса.Для заделки дыры в штукатурке потолка поверх деревянной планки крепится металлическая планка; затем отверстие заполняется последовательными слоями штукатурки, как описано выше.

Установка новых гипсовых ключей

Если задняя часть потолочной планки доступна (обычно с чердака или после снятия полов), небольшие участки прогнутой штукатурки можно прижать к планке. Кусок фанеры с мягкой подкладкой и распорки используются для фиксации отслоившейся штукатурки. После увлажнения старой обрешетки и покрытия поврежденного участка клеящим веществом на тыльную сторону обрешетки наносится довольно жидкая штукатурная смесь (с добавлением замедлителя образования клея) и заполняются пустоты между лицевыми сторонами обрешетки и пластиной. обратная сторона штукатурки.Пока этот первый слой еще влажный, пропитанные гипсом полоски джутового холста укладываются поперек тыльной стороны планки и плотно прижимаются к первому слою в качестве усиления. Оригинальная планка должна быть надежной, иначе вес наложенной штукатурки может расшатать ее.

Рыхлая, поврежденная штукатурка также может быть заменена, если целью является сохранение декоративных поверхностей или обоев. Можно сэкономить большие площади потолков и стен. Этот метод требует помощи опытного реставратора — это не метод ремонта, используемый большинством штукатуров.

Расширитель вводит акриловую клеящую смесь через отверстия, просверленные на лицевой стороне штукатурки (или через планку сзади, если она доступна). Сыпучую штукатурку крепко удерживают фанерными распорками до схватывания клеевой смеси. По завершении зазоры между штукатуркой и обрешеткой заполняются, а отслоившаяся штукатурка закрепляется.

При ремонте потолка влажной штукатуркой или нанесенной клеевой смесью старую штукатурку необходимо укрепить фанерной скобой до тех пор, пока не будет выполнена повторная установка шпонок.Фото: Джон Лик.

Ремонт старого потолка

Если исторический потолок слишком потрескался, чтобы заделать его, или прогибается (но не повреждается от влаги), штукатуры обычно оставляют старый потолок и просто перекладывают его заново. Такой прием ремонта можно использовать, если незначительное понижение потолка не повлияет на другие декоративные элементы. Существующий потолок покрыт деревянными планками размером 1×3 дюйма, по одной на каждую балку, и полностью закреплен через старую планку и штукатурку с помощью шуруповерта.Поверх планок обрешетки прибивается просечно-вытяжная рейка или рейка из гипсокартона. Наконец, наносится два-три слоя традиционными методами. Повторная штукатурка старого потолка экономит время, создает гораздо меньше пыли, чем при сносе, и обеспечивает дополнительную защиту от огня.

Частичное или полное удаление может потребоваться, если штукатурка сильно повреждена, особенно если повреждение было вызвано длительными проблемами влажности. Рабочие, выполняющие работы по сносу, должны носить маски, одобренные OSHA, потому что штукатурная пыль, которая летит в воздух, может содержать десятилетия угольной сажи.Свинец из краски на основе свинца — еще одна опасность. Следует носить одежду с длинными рукавами и средства защиты головы и глаз. Также может присутствовать асбест, использовавшийся в середине двадцатого века в качестве изоляционной и огнезащитной добавки, поэтому следует соблюдать меры предосторожности, рекомендованные OSHA. Если штукатурка в соседних комнатах все еще в хорошем состоянии, не следует растирать стены — за штукатуркой осторожно обрабатывают небольшой шпателем или монтировкой, чтобы оторвать отдельные части от стены.

Когда поврежденная штукатурка была удалена, владелец должен решить, следует ли повторно штукатурить существующую обрешетку или использовать другую систему.Это решение должно частично основываться на толщине исходной штукатурки и состоянии исходной планки. Экономия и время также важны. Важно следить за тем, чтобы деревянная отделка окон и дверей имела такой же «откос», как и раньше. («Откос» — это выступ деревянной планки с поверхности оштукатуренной стены). Следует выбрать систему обрешетки и штукатурки, которая обеспечит эту необходимую глубину.

Повторная штукатурка — альтернативные реечные системы для новой штукатурки

Повторная штукатурка старой деревянной рейки

Когда штукатуры работают со старой обрешеткой, каждую планку обшивают заново, а куски старой штукатурки вычищают.Так как старая рейка высохла, перед нанесением основных слоев штукатурки ее необходимо тщательно намочить, иначе она покоробится и покоробится; кроме того, из-за того, что вода будет вытягиваться, штукатурка не схватится должным образом. Как отмечалось ранее, если новая металлическая планка устанавливается поверх старой деревянной планки в качестве основы для новой штукатурки, многих из этих проблем можно избежать, а историческую планку можно сохранить. Потолок все же следует опрыскивать, если за металлической обрешеткой не поставить пароизоляцию.

Повторная штукатурка поверх новой металлической рейки

Альтернативой повторному использованию старой деревянной планки является установка другой системы обрешетки.Металлическая оцинкованная рейка — самая дорогая, но и самая надежная с точки зрения долговечности, устойчивости и правильной фиксации. При обрешетке открытых балок штукатур должен покрыть балки крафт-бумагой или полиэтиленовой пароизоляцией. Последовательно наносятся три слоя влажной штукатурки, образуя цельную монолитную единицу с обрешеткой. Скраб-покрытие врезается в металлическую планку; второй, или коричневый, слой приклеивается к царапинам и увеличивает толщину; Третий, или финишный слой, состоит из известковой замазки и штукатурки.

Ремонт новой каменной планки

Также возможно использование каменной обрешетки в качестве гипсовой основы. Штукатурам может потребоваться удалить существующую деревянную планку, чтобы сохранить открытую поверхность деревянных конструкций. Каменная обрешетка представляет собой гипсовую панель размером 16×36 дюймов, толщиной 1/2 дюйма, покрытую впитывающей бумагой с кристаллами гипса в бумаге. Кристаллы в бумаге склеивают влажную штукатурку и надежно фиксируют. Этот тип планки требует двух слоев новой штукатурки — коричневого и финишного.Сама гипсовая рейка заменяет первый слой штукатурки или царапину.

Окраска новой штукатурки

Залог успешной покраски — правильное высыхание штукатурки. Исторически сложилось так, что известковой штукатурке позволяли застыть не менее года, прежде чем стены были окрашены или оклеены обоями. При современной вентиляции штукатурка застывает быстрее; однако свежая гипсовая штукатурка с известковым финишным слоем должна быть абсолютно сухой перед нанесением краски, иначе краска может отслоиться.(Штукатуры традиционно использовали «тест на совпадение» с новой штукатуркой. Если спичка загоралась от удара о новую поверхность штукатурки, штукатурка считалась сухой.) Сегодня лучше всего дать новой штукатурке застыть в течение двух-трех недель. Затем следует использовать хорошую стойкую к воздействию щелочей грунтовку, специально разработанную для новой штукатурки. В качестве финального покрытия можно использовать совместимую латексную или масляную краску.

Современная система замены — штукатурка для шпона

Использование одной из традиционных реечных и штукатурных систем обеспечивает высочайшее качество штукатурных работ.Однако в некоторых случаях соображения бюджета и времени могут побудить владельца рассмотреть менее дорогостоящую замену. Разработанная для снижения стоимости материалов, новейшая система обрешетки и штукатурки дешевле, чем штукатурка в два или три слоя, но лишь немного дороже, чем гипсокартон. Эта штукатурная система называется фанерной штукатуркой.

В системе используются гипсовые панели того же размера, что и гипсокартон (4×8 футов), и специально изготовленные для облицовочной штукатурки. Их можно устанавливать над обрешеткой каналов к каменным стенам или над стенами и потолками из старых деревянных реек.Панели, известные как «синяя доска», покрываются специальной бумагой, совместимой с фанерной штукатуркой. Стыки между листами шириной 4 фута проклеены стекловолоконной сеткой, залитой шпоном. После укладки ленты на всю поверхность стены наносится тонкий слой высокопрочной фанерной штукатурки толщиной 1/16 дюйма. Второй слой шпона может быть использован в качестве «финишного» слоя, или шпоновая штукатурка может быть покрыта известковым финишным слоем — таким же слоем, который покрывает обычная штукатурка.

Несмотря на то, что двухслойная штукатурная система очень тонкая, она имеет номинальное давление 1500 фунтов на квадратный дюйм и, таким образом, способна противостоять структурным движениям в здании или истиранию поверхности. С отделкой шпоном или известковой шпаклевкой комната будет готова к покраске практически сразу. После завершения затирка или текстурированная поверхность стены больше похожа на традиционную штукатурку, чем на гипсокартон.

Тонкий профиль облицовочной системы имеет дополнительное преимущество, особенно для владельцев неизолированных каменных зданий.Между кусками каркасного канала можно установить утеплитель, которым синяя доска крепится к кладке стен. Сделать это можно без меховой отделки оконных и дверных косяков. Утеплитель плюс система облицовки будут иметь ту же толщину, что и оригинальная штукатурка. Жильцам в комнатах будет комфортнее, потому что они не будут терять тепло на холодные поверхности стен.

Штукатурки обычно используют готовую штукатурку для основного слоя для заделки ямок, особенно там, где необходимо заполнить большие дыры.Готовая штукатурка содержит гипс и заполнитель в надлежащих пропорциях. Штукатуру нужно только добавить воды.

Другая смесь, которую штукатуры используют для заделки трещин или небольших отверстий, или для ремонта финишного покрытия, представляет собой известковую шпатлевку «большого размера» (50% извести; 50% штукатурки). Из этого материала образуется белое гладкое пятно. Особенно подходит для поверхностного ремонта.

Несмотря на то, что владельцы недвижимости не могут повторить накопленные годами знания и ремесленные навыки профессионального штукатура, есть материалы, которые можно использовать для ремонта своими руками.Например, мелкие трещины можно заполнить универсальным герметиком для швов гипсокартона. Для перекрытия больших трещин с помощью стекловолоконной ленты домовладелец может использовать «быстросхватывающийся» герметик для швов. Этот состав имеет быстрое время высыхания — 60, 90 или 120 минут. Быстросхватывающаяся шпаклевка сохнет в результате химической реакции, а не из-за испарения воды. У нее меньше усадка, чем у универсальной шпаклевки, и ее удобоукладываемость практически такая же, как у готовой штукатурки для грунтовки. Однако, поскольку быстротвердеющие соединения трудно шлифовать, их следует использовать только для приклеивания ленты или для заполнения больших отверстий.В качестве финального покрытия перед шлифовкой следует использовать универсальную точечную пасту.

Домовладельцы могут также попробовать использовать готовую перлитную штукатурку для основного слоя для ремонта царапин и коричневого покрытия. Штукатурку можно смешивать вручную в небольших количествах, но готовую смесь в мешках следует беречь от влаги окружающей среды. Домовладельцы также могут использовать известковую штукатурку с «размельченной предварительно отшлифованной» штукатуркой. Базовое покрытие с использованием перлита или других легких заполнителей следует использовать только для небольших ремонтов (менее 4 футов).патчи). В случае крупномасштабного ремонта и повторного оштукатуривания всего помещения см. Меры предосторожности при использовании перлита в Таблице 1.

Домовладельцы могут увидеть в хозяйственных магазинах материал, продаваемый как «штукатурка для ремонта» или «штукатурка Парижа». Сам по себе этот сухой порошок нельзя использовать для ремонта штукатурки. Для создания удачной ямочной смеси его необходимо смешать с известью.

При использовании известкового финишного покрытия для любого ремонта подождите дольше, чтобы покрасить, или используйте щелочно-стойкую грунтовку.

Служба национальных парков рекомендует по возможности сохранить историческую штукатурку.Штукатурка — значительная часть «ткани» здания. Большая часть истории здания задокументирована в слоях краски и бумаги, найденных на старой штукатурке. Для зданий с декоративной окраской еще важнее консервация исторической плоской штукатурки. Рекомендуется проконсультироваться со Службой национальных парков, с государственными чиновниками по сохранению исторического наследия, местными организациями по сохранению, консультантами по сохранению исторических памятников или с Ассоциацией по сохранению технологий. Если штукатурку невозможно отремонтировать или законсервировать с помощью одного из подходов, описанных в данном Кратком описании, перед удалением исторической штукатурки необходимо выполнить документирование слоев обоев и краски.Эта информация может понадобиться для составления плана восстановления.

Сроки гипса

Скраб . Первый базовый слой наносят на деревянную или металлическую рейку. Влажную штукатурку «царапают» скарификатором или гребешком, чтобы получить шероховатую поверхность, чтобы на нее прилипал следующий слой базового покрытия.

Пальто коричневое . Коричневый слой — это второе нанесение влажной штукатурки основного слоя с деревянными планками или металлическими системами. При гипсокартонной планке (каменная обрешетка, гипсокартон) это единственный необходимый базовый слой.

Финишное покрытие . Чистая известь, смешанная примерно с 35% штукатурки, чтобы помочь ей затвердеть, используется для отделки очень тонкой поверхности штукатурной стены. Для шлифованного финишного покрытия можно добавить мелкий песок.

Борта обсадной колонны . Ранний борт облицовки был деревянным. В XIX веке металлические бусины для облицовки иногда использовались вокруг выступов камина, дверных и оконных проемов. Подобно деревянному основанию, они указывают правильную толщину штукатурки.

Уголок . Проволочная сетка с жестким металлическим шлицем на внешних углах. Установка углового отвеса для хлеба важна.

Наружные углы . Установка углового отвеса важна.

Корнерит . Металлическая сетка используется на внутренних углах примыкающих стен и потолка. Он предохраняет углы от растрескивания.

Земля . Штукатуры используют металлические или деревянные планки по краям дверей и окон, а также внизу стен.Эти основания помогают сохранить штукатурку одинаковой толщины и служат препятствием для штукатурки. Однако в ранних штукатурных работах грунт не использовался. На ранних постройках деревянные конструкции устанавливались и загрунтовывались до начала штукатурки. Где-то в начале 19 века произошел переходный период, и штукатуры нанесли отделку стен до того, как были установлены столярные изделия.

Гипс . Когда-то добытый в крупных гипсовых карьерах недалеко от Парижа (отсюда и название «Парижская штукатурка»), гипс в своей естественной форме представляет собой сульфат кальция.При прокаливании (или нагревании) полторы молекулы воды удаляются, оставляя полугидрат сульфата кальция. При смешивании с водой он снова становится сульфатом кальция. В то время как гипс использовался в штукатурке основного слоя с 1890-х годов, он всегда использовался для отделки и декоративной штукатурки. Для финишных покрытий в известковую замазку добавлялась штукатурка; это заставляет известь затвердеть. Гипс также входит в состав лепного гипса, более тонкого гипса, используемого для создания декоративных лепных украшений в декоративных штукатурных работах.

Лайм . Природная известь, встречающаяся в известняковых образованиях или ракушечниках, представляет собой карбонат кальция. При нагревании превращается в оксид кальция. После добавления воды она становится гидроксидом кальция. Этот гидроксид кальция реагирует с углекислым газом в воздухе, чтобы воссоздать первоначальный карбонат кальция.

Стяжка . Стяжка — это полоски штукатурки, проложенные вертикально или горизонтально по стенам или потолку. Их применяют для отвеса и выравнивания неровных стен и выравнивания потолков.Металлические стяжки используются для разделения различных видов штукатурки или для разделения известковой и цементной штукатурки.

Благодарности

Preservation Brief 21 был основан на статье Old House Restoration о ремонте исторической штукатурки, опубликованной Иллинойским университетом в Урбана-Шампейн, 1984. Кей Д. Уикс, Отдел помощи по сохранению, Отдел службы технической консервации, расширил статью и внес существенный вклад в его разработку в виде краткого описания.Особая благодарность техническим экспертам в данной области, которые рассмотрели и прокомментировали черновой вариант рукописи: Эндрю Ладиго (Общество сохранения древностей Новой Англии), Дэвиду Флахарти, Гилберту Вольфу (Национальная штукатурная промышленность), Майклу Кемпстеру и Уолтеру Джоверсу. Проницательные комментарии были сделаны отделом службы технической консервации, которым руководит Х. Уорд Джандл. Наконец, неоценимую помощь в производстве оказала сотрудница Карен Куммер из Исследовательского совета по строительству малых домов Университета Иллинойса.

Настоящая публикация подготовлена в соответствии с Законом о сохранении национальных исторических памятников 1966 года с внесенными в него поправками, который предписывает министру внутренних дел разрабатывать и предоставлять информацию об исторических объектах. Служба технической защиты (TPS), Служба национальных парков, готовит стандарты, руководства и другие учебные материалы по ответственным методам сохранения исторических памятников для широкой общественности.

Октябрь 1989 г.

Ашерст, Джон и Ашерст, Никола. Практическая консервация зданий, Технический справочник английского наследия, Том 3. Растворы, штукатурки и штукатурки . Нью-Йорк: Halsted Press, 1988.

Справочник по строительству гипса. Чикаго: Гипсовая компания США, 1986.

Ходжсон, Фредерик Томас. Штукатурка и штукатурные работы: строительные растворы и цементы, как делать и как использовать. Нью-Йорк: The Industrial Publication Company, 1901

Джоуэрс, Уолтер. «Штукатурка штукатурка, часть ил.» Restoration Primer. New England Builder, ноябрь 1987 г., стр. 4143.

Лик, Джон. «Проблемы с гипсом, часть первая». Landmarks Observer , Vol. 12. Март / апрель 1985 г., стр. 10,14. Также «Проблемы с штукатуркой, часть вторая». Vol. 12., май / июнь, 1985, с. 12.

Лик, Джон. «Спасательная незаменимая штукатурка». Журнал Старого Дома . Vol. XV, № 6, ноябрь / декабрь 1987 г., стр. 5155.

Макки, Харли Дж., FAIA. Введение в раннюю американскую кладку из камня, кирпича, строительного раствора и гипса. Нью-Йорк: Национальный фонд сохранения исторического наследия и Колумбийский университет. 1973.

Филлипс, Морган. «Клеи для повторного прикрепления рыхлой штукатурки» APT Bulletin , Vol. XII, № 2, 1980, стр. 3763.

Пур, Патрисия. «Основы штукатурного ремонта». Old House Journal , Vol. 16, No. 2, март / апрель 1988 г., стр. 2935.

Дрожь, Натали. Стены и лепнина: уход за старым и старинным деревом и штукатуркой. Вашингтон, округ Колумбия: Национальный фонд сохранения исторического наследия, 1989 г.

Стэгг, В. Д. и Б. Пегг. Штукатурка: энциклопедия мастеров. Woodstock, New York: Beekman Publishers, 1976.

Ван ден Бранден Ф. и Томас Л. Харцеллы. Навыки штукатурки. Хоумвуд, Иллинойс: American Technical Publishers, Inc., 1984.

Уивер, Мартин. «Гайки и болты: правильно оштукатурены». Canadian Heritage. авг. / Сен., 1981, стр. 3436. Также «Гайки и болты: крепежный гипс». Октябрь 1981 г., стр. 3335.

Архитектурная графика 101 — Типы стен

Архитектурная графика 101 вернулась, и сегодня мы говорим о типах стен, тема настолько интересная, что я не знаю, как кто-то собирается пройти весь этот пост, не принимая душ.

Прошло много времени с момента моей последней публикации об архитектурной графике, и, честно говоря, я не совсем готов сегодня говорить о типах стен … но в моем офисе беспорядки.Есть способ, которым я хочу это сделать, как все остальные хотят это делать, и в результате получается некая странная гибридизация двух — не совсем то, что нужно в любом формате.

Причина, по которой я говорю об этом, заключается в том, что на прошлой неделе я потратил довольно много времени на изучение этого вопроса и почувствовал, что мне нужно поделиться своей болью по поводу этого процесса. С эскиза выше все началось — беспорядочный и не предназначенный для публичного использования, но все же мы здесь. Этот набросок представляет собой графическое изображение моего разговора о назначении типов стен, о том, как их использовать и как избежать 8 миллиардов различных типов стен.

Это последний пункт вывел меня из равновесия. Я думаю, мы все согласимся с тем, что 8 миллиардов — это много типов стен, и это число говорит о том, что что-то пошло не так. В настоящее время в этом проекте 37 различных типов стен (20 внешних и 17 внутренних).

Безумие.

У меня есть проект жилого дома, который в настоящее время находится в стадии разработки, что примерно на 75-80% находится в процессе строительных чертежей. Это большой дом ( трехэтажный дом общей площадью около 13 500 квадратных футов, 9 500 из которых с кондиционерами) , и набор рисунков впечатляюще насыщен и обширен.В течение последних нескольких дней я перерисовывал чертежи, и когда я дошел до методологии, используемой для маркировки типов стен, у меня чуть не взорвалась голова. Конечно, мы всегда стараемся улучшить наши навыки графического общения, и я не против того, чтобы делать что-то по-новому, но 37 различных типов стен для жилого проекта достаточно, чтобы все они бессмысленны. Это результат использования информационного моделирования зданий (BIM) и методологии, которую используют люди, занимающиеся проектированием, чтобы добиться некоторого чувства баланса в конечном продукте, за исключением того, что это не совсем работает.

План, который я включил выше, представляет собой очень небольшую выдержку из общего плана этажа, и есть 8 различных типов стен, на которые нанесены ключи … и это не включает тип стены по умолчанию — внутренняя стена 2 × 4 с 5 / 8 ″ гипсокартон с каждой стороны, оставленный без ключей.

Это первый этап очищенной версии, которую я изначально пометил, и вы можете видеть, что мы еще не достигли ее.

Это страница из наших строительных чертежей, на которой представлены все различные типы стен во всей их умопомрачительной красоте — очевидно, работа в стадии разработки.

Для тех из вас, кто, возможно, не знаком с типами стен, на наших архитектурных чертежах, особенно на планах, мы обычно рисуем стены как представления занимаемого ими пространства, а не всех отдельных компонентов, составляющих его структуру. конкретная стена. Если мы посмотрим на простейшую из стен на виде сверху, вы можете увидеть эту стену, очерченную двумя линиями, каждая из которых представляет внешнюю сторону этой стены, тогда как на самом деле эта стена была слоем гипсокартона, внутренним структурным элементом (деревом или металлом). шпильки) и еще один слой гипсокартона.Это довольно простая стена, и очень скоро стены станут более сложными и разнообразными по своей композиции.

Для более сложных стен более важно указать тип стены, чтобы можно было объяснить и учесть все различные компоненты, а также определить правильную толщину стены. Чтобы прояснить этот момент, я включил некоторые типы стен из плана, показанного выше:

Я могу заметить здесь несколько предметов, которые сводят меня с ума … но, может быть, мне просто нравится мучить себя, и я выбираю сражения это не стоит выбирать.Если бы это был я, я бы перечислил отдельные компоненты стены в порядке сверху вниз (для внутренних стен) и от внешней поверхности к внутренней (для внешних стен), но я отвлекся.

Когда я начал задавать вопросы ( вроде «Почему эти маркеры разделов такие нелепые?» ), я получил ответы, основанные на процессе создания этих типов разделов в Revit, программе BIM, которую наш офис использует для создания наших чертежей. . Я понимаю, что воссоздание этого разговора (, который продолжался большую часть часа, ) было бы невероятно скучным, и что, возможно, графика может помочь облегчить ситуацию.То, что вы видите ниже, — это то, что я обнаружил, когда впервые начал работать над своими пометками… обратите особое внимание на теги, которые я выделил желтым:

Вы это видите? Это единственная стена, на которой, кажется, есть два ярлыка… ??? Итак, позвольте мне объяснить, что я узнал:

С каждой стеной связан основной тег стены (например, 7A или 8A в примере, показанном выше). Стеновая бирка 7A представляет собой стену 2 × 4 с гипсокартоном с одной стороны, а настенная бирка 8A представляет собой стену 2 × 6 с гипсокартоном с одной стороны.Дополнительный настенный ярлык 9A будет добавлен поверх основного настенного ярлыка, который в данном случае представляет собой стойку 2 × 4, повернутую по краю с цементной подкладкой, раствором и плиткой, как запланировано.

Ясно, как грязь, не так ли? Если это поможет, вы можете думать о базовой табличке на стене как о простом бургере, а дополнительным тегом будет добавление сыра … конечный результат: Burger Wall + Cheese Wall = Cheeseburger Wall

(… голова опущена, массируя головная боль, которая формируется за глазными яблоками…)

No.Мы этого не делаем. Достаточно сложно убедиться, что подрядчики читают наши чертежи, но теперь мы просим их взглянуть на одну табличку на стене, помнить о ней и ее размерах, пока они затем просматривают другую табличку на стене, ее размеры, а затем складывают их вместе. . И все это пока они в поле.

Стремясь сохранить наши рисунки «умными» ( означает, что рисунки имеют связанные с ними данные, а не просто линии на листе бумаги), люди, выполняющие черчения в офисе, придумали этот метод, чтобы предоставьте им некоторую гибкость в том, как стены создаются и впоследствии изменяются.Метод «бургер с сыром» значительно более удобен для рисовальщиков и позволяет с легкостью вносить изменения в блюда в будущем. Единственная проблема в том, что никого не волнует, как рисовальщик делает колбасу … это не очень удобный способ передачи информации подрядчику.

Бургеры, сыр и колбаса? Я думаю, что путаю метафоры … видишь, что со мной делает этот пост? Я теряю рассудок.

Так где же мы остановились на типах стен? Не там, где мы должны быть, но тем временем бирки будут выглядеть так, как это будет иметь наибольший смысл для подрядчиков… никаких стенок «бургер + сыр».В эти дни я заметил, что мы все чаще и чаще обсуждаем в офисе, как лучше всего использовать наше программное обеспечение для черчения, чтобы мы могли использовать ту гибкость, которую оно нам дает. Основная проблема заключается в том, что не так много подрядчиков по жилой недвижимости, которые могут воспользоваться данными, которые мы загружаем в наши модели Revit, и мы не выполняем каких-либо общих производственных работ, поэтому мы не можем воспользоваться преимуществами определенных количество стандартизации в наших деталях. Это много времени и усилий, которые не осознает в полной мере никто, кроме нас… архитектора.Фу.

Приготовление «лимонада из лимонов» заключается в том, что мы не настолько настроены на то, как мы работаем, что исключает возможность того, что может быть лучший способ сделать что-то, и, в конечном счете, это наше самое важное соображение.

Я говорил вам, что это будет сексуальный пост? Я полностью соврал об этом… извините.

Cheers,

Потрясающие ленты Instagram для создания эскизов моделей и планирования вечеринок

еще лучший материал из Life of an Architect

Z-профиль оцинкованный алюминий ПВХ, применение, размеры, цена

Описание

Z-профиль производится тремя различными способами : оцинковка, алюминий и ПВХ.Области применения, размеры, цена подвесных потолков из гипсокартона и гипсокартона.

Во-первых, Алюминиевый Z-профиль создает эстетичный вид между различными материалами, такими как гипсокартон, дверные и оконные рамы, потолки и полы.

Когда мы смотрим на свойства Z-алюминиевого профиля, его можно использовать для отделки гипсокартона над или под вертикальными стенами. Его также можно разместить в прорезях для пропила вдоль дверных и оконных рам.

Профиль Z для гипсокартона предлагает многие профили с алюминиевыми выравнивающими вставками для упрощения процесса сборки и создания четких и чистых изогнутых стыков и линий.

Типы Z-профилей

Алюминиевый Z-профиль
Z-профиль оцинкованный
Z-профиль ПВХ

Также этот профиль; когда дополнительный корпус и изоляция размещаются на внутренней стороне наружных стен, они используются как секция для напольного покрытия. Для устройства дополнительных слоев утеплителя целесообразно использовать Z-образный алюминиевый профиль для конструкции внутреннего корпуса наружных стен.

Области применения

Области применения перечислены ниже.

Промышленные здания, компании, компании, дома, магазины
Коридоры, залы и склады
Зоны расширения, расширения и обновления

Характеристики

Z Профили создают орнамент или расположение между дверями и окнами или между стенами и полом .

Профиль Z из гипсокартона с конусными фланцами гвоздями создает тень, которая появляется, когда орнамент используется в нижней части дверей, окон и стен.

Конический фланец позволяет наклеивать ленту и герметик для получения чистой поверхности.

Базовый — используется в качестве основного элемента каркаса для поддержки систем облицовки стен и других конструкций каркаса. «Простая» конструкция в сочетании с жесткой изоляционной панелью и другой прокладкой делает установку более простой и экономичной.

Как установить?

Для обеспечения правильной установки поместите этот профиль на длинное и сухое место.

Z Поместите свой профиль с помощью комбинации аэрозольного клея и скоб.

Для обеспечения максимальной адгезии распылите на профиль и гипсокартон с помощью аэрозольного клея.

Вдавите его на место с помощью установочного инструмента или рукоятки ножа для удаления осадка.

Закрепите грязевые ножки каждые 6-8 см.

Завершите, отшлифуйте и покрасьте профиль как обычно.

Грунтовка не требуется и всегда используйте качественную краску.

Используйте добавку для гипсокартона, чтобы увеличить адгезию и надежную обработку гипсокартона.

Наконец, свяжитесь с нами, чтобы узнать цену на этот профиль. Вы можете посмотреть подробную информацию о гипсокартонном профиле.

Различная толщина гипсокартона

Экономичный и простой в установке гипсокартон был представлен широкой публике в 1940-х годах как альтернатива штукатурке, которая была более дорогой и требовала значительного времени для установки. После ряда достижений в производстве и применении гипсокартон в настоящее время широко используется и широко используется при строительстве жилых домов, а также зданий для коммерческого бизнеса.Помимо низкой стоимости, гипсокартон также очень легко настроить. Вы можете оклеить его обоями, покрасить или покрыть деревянной обшивкой. Big Sky Homes of Billings хочет, чтобы вы знали все о доступном доме, который вы собираетесь купить. Итак, мы составили информационный бюллетень о гипсокартоне.

Что такое гипсокартон?

Также известный как гипсокартон, гипсокартон, стеновая плита или гипсокартон (что на самом деле является торговой маркой), гипсокартон состоит из гипса (сульфата кальция) внутри и бумаги, обращенной с обеих сторон.Гипсокартон изготавливается путем измельчения гипса в мелкий порошок; сушка порошкообразного материала посредством процесса, называемого прокаливанием; смешивание обожженного гипса с волокном, водой и другими добавками; разлив смеси между слоями бумаги; затем окончательно высушить смесь, пока она не затвердеет и не образует твердую массу. Готовый продукт представляет собой жесткую, прочную доску, которую можно легко разрезать в соответствии с необходимыми размерами и размерами для строительства домов и зданий.

Доступны разные длины и толщины, самые распространенные типы гипсокартона — 1/2 дюйма, 5/8 дюйма и 3/8 дюйма.Чем толще гипсокартон, тем он прочнее. Хотя «сильнее» не всегда означает лучше. Разные типы толщины идеально подходят для разных требований и мест.

1/2 дюйма гипсокартон

Самый популярный тип толщины — гипсокартон 1/2 дюйма, который можно использовать для потолков и стен. Он доступен в обычных, огнестойких и влагостойких вариантах. Обычно он устанавливается в один слой на металлический или деревянный каркас с пролетами 16 дюймов или меньше, но также может быть установлен в два слоя для повышения огнестойкости и звукоизоляции.Чаще всего его используют, потому что толщина подходящая, им легче манипулировать, и он, как правило, лучше сочетается с архитектурой дома или здания, для которого он используется. Что еще более важно для многих домовладельцев и тех, кто занимается самоделкой, он дешевле, чем тип 5/8 дюйма.

Гипсокартон 5/8 дюйма

Идеально подходит для использования в стенах, потолках, гаражах и подвалах, гипсокартон 5/8 дюйма с добавлением волокон, придающих ему дополнительную прочность для потолков (во избежание изгиба или провисания), помогает ему противостоять огню и делает его эффективным для звукоизоляции.В отличие от гипсокартона 1/2 дюйма, гипсокартон 5/8 дюйма может быть установлен всего в один слой и уже обеспечивает адекватную огнестойкость и звукоизоляционные свойства. Кроме того, добавленная толщина гипсокартона ⅝ дюйма делает его более жестким, менее подверженным образованию вмятин и способным скрыть недостатки рамы. Однако из-за того, что он тяжелее и стоит немного дороже, 5/8 дюйма чаще используется, когда это требуется государственным или строительным кодексом для целей пожаротушения. В противном случае вы все равно можете обойтись пол-дюймовым гипсокартоном даже для потолков.

Гипсокартон 3/8 дюйма

Не такой популярный, как первые два типа толщины, гипсокартон 3/8 дюйма имеет ограниченное применение, как правило, только для внутренних помещений, таких как шкафы, кладовые или подложка для обшивки панелей. Поскольку это не так популярно, цена за 3/8 дюйма обычно такая же, как за 1/2 дюйма; единственная причина его использования — снижение веса.

Big Sky Homes продает современные дома по доступной цене

Каждый дом, который мы продаем, соответствует всем действующим нормам.Вам не нужно беспокоиться о том, чтобы построить дом из гипсокартона 1/2 дюйма, когда требовалось 5/8.

Если вы хотите купить дом, но вас беспокоит высокая стоимость домов традиционной постройки, то у нас есть решение для вас! Приходите в Big Sky Homes и ознакомьтесь с нашей линейкой произведенных домов. Они так же хороши, как и любой дом из палки, который вы можете найти на рынке, и стоят значительно дешевле.

На карте ниже показано расположение Big Sky Homes на 750 Parkway Lane в Биллингсе, штат Монтана.

[googleMap name = ”Big Sky Homes” description = ”Big Sky Homes в Биллингсе” ширина = ”600 ″ высота =” 400 ″] 750 Parkway Lane Billings, MT 59101 [/ googleMap]

R-значения для композитных стен | EGEE 102: Энергосбережение и защита окружающей среды

Обычно стены состоят из нескольких слоев различных материалов. R-значение композитной стены рассчитывается путем сложения эффективных R-значений каждого из слоев стены.

Например, на изображении ниже показана стена, состоящая из четырех слоев — гипсокартон толщиной ½ дюйма внутри для эстетических целей, настоящая изоляция между стойками, ¾ дюйма фанерная обшивка снаружи и деревянный сайдинг в качестве окончательной внешней отделки.Вместе слои стены предотвращают потерю тепла.

Схема стены

Мы можем вычислить составное R-значение этой стены, сложив R-значения каждого слоя.

Гипсокартон (1/2 дюйма)
+ Стекловолокно (3,5 дюйма при 3,70 дюйма)
+ Фанера (3/4 дюйма)
+ Деревянный сайдинг (1/2 дюйма)
———- ——————————-
Общая R-стоимость композитной стены

Мы можем найти R-значения для стен, используя таблицу со страницы о R-Values (таблица повторяется ниже):

Строительные материалы и их R-ценность
Материал	R-Value (футы ^{2 o} Fh / BTU)
Обычное стекло, 1/8 дюйма	0.03
Количество камней на дюйм	0,08
Обычный кирпич на дюйм	0,20
Битумная черепица	0,44
Гипсокартон 1/2 дюйма (гипсокартон или гипсокартон)	0,45
Деревянный сайдинг, 1/2 дюйма	0,81
Фанера, 3/4 дюйма	0,94
Изоляционная оболочка, 3/4 дюйма	2.06
Стекловолокно, на дюйм (рейки)	3,50
Полистирол на дюйм	5,00
Полиуретановая плита на дюйм	6,25
Шлакоблок (12 дюймов)	1,89

Гипсокартон (1/2 дюйма) = 0,4524
+ Стекловолокно (3,5 дюйма @ 3,70 дюйма) = 12,95
+ Фанера (3/4 дюйма) = 0,94
+ Деревянный сайдинг (1/2 дюйма) = 0.81
——————————————
Итого R- Стоимость композитной стены = 15,15 фут2 ° FhBtu

Примеры

Пример 1

Потолок изолирован фанерой толщиной 0,75 дюйма, 2-дюймовым пенополистиролом и 3-дюймовым слоем стекловолокна. Каково значение R для потолка?

Решение:

Потолок состоит из трех слоев, и все три слоя вместе предотвращают потерю тепла. Итак, нам нужно сложить R-значения всех трех слоев

34 дюйма из фанеры имеет R-значение 0.94
2 дюйма полистирола при 5,0 на дюйм будут иметь значение R 10,00
3 дюйма стекловолокна при 3,7 на дюйм будут иметь значение R 11,10

Таким образом, R-значение потолка составляет 22,04 фута ^{2 o} Fh / BTU.

Розовый утеплитель в потолке

Пример 2

Просмотрите следующую видеопрезентацию в масштабе 1:31 о примере № 2. Стена состоит из деревянного сайдинга 0,5 дюйма (R = 0,81), 0,75 дюйма фанеры (R = 0,94), 3,5 дюйма из стекловолокна (R = 13,0) и 0.Гипсокартон 5 дюймов (R = 0,45). Что такое композитный коэффициент сопротивления стены?

Щелкните здесь, чтобы просмотреть стенограмму видео о проблеме № 1 R-значений композитной стены.

Урок 7b, Экран 7: Значения R для композитной стены

Пример 10

В этой задаче нам нужно вычислить составное R-значение.

Стена состоит из четырех слоев. Полдюймовый деревянный сайдинг, и его R-значение сразу указывается на полдюйма.81. И у нас есть фанера толщиной три четверти дюйма, и значение R этой фанеры также равно 0,94, это для 3/4 дюйма. В то время как у стекловолокна каждый дюйм имеет значение R 3,7. Мы используем 3 и полдюйма. Итак, 3,5 умножить на 3,7 даст нам примерно 13,00 R-ценность. И последний слой будет полдюймовым гипсовым листом, который также является гипсокартоном, и его R-значение будет 0,45.

1/2 «деревянный сайдинг: 0,81
3/4″ фанера: 0,94
3 1/2 Стекловолокно (3,7 / дюйм): 13,00
1/2 «гипсовая плита: 0,45
Итого: 15.2

Итак, когда вы сложите их, вы получите 15,2, что означает, что составное R-значение этой стены составляет 15,2 градуса по Фаренгейту, фут в квадрате, час сверх БТЕ.

= 15,2 ° Fft2hBTU

Пример 3

Пожалуйста, посмотрите следующую видеопрезентацию в масштабе 1:18 о примере №3. Каков показатель R у стены, состоящей из деревянного сайдинга (R = 0,81), 5-дюймового стекловолокна (R = 3,70 на дюйм) и слоя гипсокартона 0,5 дюйма (R = 0,45)?

Щелкните здесь, чтобы увидеть стенограмму видео о проблеме № 2 R-значений композитной стены.

Урок 7b, Экран 8: Значения R для композитной стены

Пример 11

Каков показатель R у стены, состоящей из деревянного сайдинга (R = 0,81), 5-дюймового стекловолокна (R = 3,70 на дюйм) и слоя гипсокартона 0,5 дюйма (R = 0,45)?

Здесь мы снова видим стену, состоящую из трех разных слоев. Первый слой — это деревянный сайдинг, который, очевидно, находится снаружи, и его коэффициент сопротивления равен 0,81, независимо от толщины этого деревянного сайдинга.И у нас есть второй слой стекловолокна. Толщина стекловолокна составляет 5 дюймов, а значение R — 3,7 на дюйм. Итак, мы используем 5 дюймов, поэтому 5 умножить на 3,7 будет 18,50. И у нас есть третий слой гипсокартона, и этот гипсокартон имеет R-значение 0,45, полдюйма гипсокартона.

Деревянный сайдинг: 0,81
5 «стекловолокно 3,7 / дюйм: 18,50 (5×3,7)
Гипсокартон: 0,45
Общее значение R: 19,76

Когда вы складываете все эти три слоя, вы получаете общее R-значение 19.76.

Итак, ответ — 19,76 градуса по Фаренгейту, фут в квадрате, час сверх БТЕ. Это составное R-значение.

CompositeR − value = 19,76 ° Fft2hBTU

Пример 4

Пожалуйста, посмотрите следующую видеопрезентацию в масштабе 1:44 о примере №4. Стена состоит из 8 дюймов из камня, 3 дюймов из полиуретановой плиты и 0,75 дюйма из фанеры. Рассчитайте композитное значение R для стены.

Щелкните здесь, чтобы просмотреть стенограмму видео о проблеме № 3 R-значений композитной стены.

Урок 7b, Экран 9: Значения R для композитной стены

Пример 12

Стена состоит из 8 дюймов из камня, 3 дюймов из полиуретановой плиты и 0,75 дюйма из фанеры. Рассчитайте композитное значение R для стены.

Это проблема, когда у нас есть три слоя для стены, и эти три слоя состоят из камня, полиуретановой плиты и фанеры. Первый — камень, его толщина составляет 8 дюймов, и каждый дюйм каменной стены будет обеспечивать R-значение 0.08. Следовательно, все эти 8 дюймов вместе дают 0,64. А второй слой состоит из 3 дюймов полиуретана, и каждый дюйм обеспечивает значение R 6,25, поэтому вместе все 3 дюйма обеспечат значение R 18,75. Третий слой — это фанера толщиной три четверти дюйма, обеспечивающая R-значение 0,94. Таким образом, все эти три вместе будут иметь R-значение 20,33 или составное R-значение 20,33 градусов по Фаренгейту, фут в квадрате, час сверх БТЕ.

8-дюймовый камень (0,08 / дюйм): 0,64
3-дюймовый полиуретан (6.25 / дюйм): 18,75
0,75 дюйма, фанера: 0,94
Итого: 20,33

CompositeR − value = 20,33 ° F · ft2hBTU

Потребности в изоляции по регионам

На карте США ниже показаны потребности в изоляции по регионам, обозначенные цветом и цифрами.

Инструкции : Щелкните кнопки «зоны» под картой, чтобы увидеть рекомендованные Министерством энергетики США общие значения R для нового строительства домов. Обратите внимание, что R-значения изоляции различаются для потолков, стен, пола и т. Д.

Министерство энергетики США рекомендовало общие значения R для домов нового строительства с разбивкой по регионам и различным частям дома.

Изоляционные потребности деятельности

Щелкните здесь, чтобы открыть текстовое описание мероприятия

«Необходимы изоляционные материалы».

Потребности в изоляции по регионам

Министерство энергетики США опубликовало рекомендуемые общие значения R для домов нового строительства. Информация основана на региональной зоне и охватывает различные части дома.Состояния внутри каждой зоны перечислены ниже, после чего следует таблица данных, содержащая R-значения для каждой части дома. Значения R зависят от типа используемой системы отопления и могут различаться для каждого типа. Некоторые государства могут находиться в нескольких зонах.

Зона 1

Штаты:

Зона 1 требует изоляции
Зона 1	Газ Тепловой насос Мазут	Электропечь
Чердак	Р-49	Р-49
Потолок собора	Р-38	R-60
Стенка	R-18	R-28
Этаж	R-25	R-25
Ползун	R-19	R-19
Кромка перекрытия	R-8	R-8
Интерьер подвала	R-11	R-19
Внешний вид подвала	R-10	Р-15

Зона 2

Штаты:

Калифорния
Аризона
Техас
Луизиана
Миссисипи
Алабама
Флорида
Георгис

Зона 2 требует изоляции
Зона 2	Газ Тепловой насос Мазут	Электропечь
Чердак	Р-49	Р-49
Потолок собора	Р-38	Р-38
Стенка	R-18	Р-22
Этаж	R-25	R-25
Ползун	R-19	R-19
Кромка перекрытия	R-8	R-8
Интерьер подвала	R-11	R-19
Внешний вид подвала	R-10	Р-15

Зона 3

Штаты:

Северная Каролина
Южная Каролина
Грузия
Алабама
Миссисипи
Тенн
ssee
Lo
Евизиана
Арканзас
Оклахома
Техас
Нью-Мексико
Аризона
Юта
Нью-Мексико
Невада
Калифорния
Аляска

Зона 3 требует изоляции
Зона 3	Газ Тепловой насос Мазут Электропечь
Чердак	Р-49
Потолок собора	Р-38
Стенка	R-18
Этаж	R-25
Ползун	R-19
Кромка перекрытия	R-8
Интерьер подвала	R-11
Внешний вид подвала	R-10

Зона 4

Штаты:

Нью-Йорк
Нью-Джерси
Мэриленд
Делавэр
Вирджиния
Пенсильвания
Западная Вирджиния
Огайо
Индиана
Иллинойс
Кентукки
Теннесси
Северная Каролина
Грузия
Арканзас
Миссури
Канзас
Оклахома
Колорадо
Техас
Нью-Мексико
Аризона
Калифорния
Орегон
Вашингтон

Зона 4 требует изоляции
Зона 4	Газ Тепловой насос Мазут	Электропечь
Чердак	Р-38	Р-49
Потолок собора	Р-38	Р-38
Стенка	R-13	R-18
Этаж	R-13	R-25
Ползун	R-19	R-19
Кромка перекрытия	Р-4	R-8
Интерьер подвала	R-11	R-11
Внешний вид подвала	Р-4	R-10

Зона 5

Штаты:

Вашингтон
Орегон
Айдахо
Калифорния
Невада
Юта
Колорадо
Аризона
Нью-Мексико
Вайоминг
Южная Дакота
Небраска
Канзас
Айова
Миссури
Иллинойс
Мичиган
Индиана
Огайо
Пенсильвания
Нью-Йорк
Западная Вирджиния
Мэриленд
Нью-Джерси
Нью-Гэмпшир
Массачусетс
Род-Айленд
Коннектикут

Зона 5 требует изоляции
Зона 5	Газ	Тепловой насос Мазут	Электропечь
Чердак	Р-38	Р-38	Р-49
Потолок собора	R-30	Р-38	Р-38
Стенка	R-13	R-13	R-18
Этаж	R-11	R-13	R-25
Ползун	R-13	R-19	R-19
Кромка перекрытия	Р-4	Р-4	R-8
Интерьер подвала	R-11	R-11	R-11
Внешний вид подвала	Р-4	Р-4	R-10

Зона 6

Штаты:

Калифорния
Вашингтон
Айдахо
Вайоминг
Монтана
Юта
Колорадо
Северная Дакота
Южная Дакота
Миннесота
Айова
Висконсин
Мичиган
Нью-Йорк
Пенсильвания
Вернмонт
Нью-Гэмпшир
Мэн

Зона 6 требует изоляции
Зона 6	Газ	Тепловой насос Мазут	Электропечь
Чердак	Р-22	Р-38	Р-49
Потолок собора	Р-22	R-30	Р-38
Стенка	R-11	R-13	R-18
Этаж	R-11	R-11	R-25
Ползун	R-11	R-13	R-19
Кромка перекрытия	(в)	Р-4	R-8
Интерьер подвала	R-11	R-11	R-11
Внешний вид подвала	Р-4	Р-4	R-10
