Стоечный профиль для гипсокартона размеры: Размеры всех видов профилей для гипсокартона

Размеры всех видов профилей для гипсокартона

• Основные виды профилей для гипсокартона
• Крепеж и дополнительные элементы

Любой специалист, ознакомившись с проектом конструкции из гипсокартона, задается вопросом – какие материалы потребуются при изготовлении ее каркаса. Естественно, для «знающего» человека решение этой задачи не составит абсолютно никакого труда, но как быть начинающему домашнему мастеру? Мы решили помочь умельцам, которые будут собирать каркас впервые, рассмотрев в нашей статье разновидности профиля для гипсокартона и его размеры.

1 — UD; 2 — CD; 3 — CW; 4 — UW

Отметим, что рассказ только о видах металлопрофилей для гипсокартона, как об одном элементе конструкции, на наш взгляд, не принесет особой практической пользы. Поэтому мы решили добавить сюда описание крепежа и сопутствующих материалов, применяемых при различных способах монтажа каркаса.

Основные виды профилей для гипсокартона

Этот, без сомнения, основной элемент конструкции, имеет несколько разновидностей, четыре из которых предназначены для сборки каркаса и выполнены из тонкой стали методом холодного проката.

Направляющий – ПН (англ. UW)

Используется при создании перегородок и отделки стен, являясь направляющей, к которой крепятся стойки. Этот стеновой профиль для гипсокартона имеет следующие размеры (мм):

• длина – 3000;
• высота полки (боковой части) – 40;
• ширина спинки (основания) – 50; 65; 75; или 100.

В спинке проделаны 8 мм отверстия под дюбели.

Стоечный – ПС (CW)

Является основным элементом обрешетки стен и перегородок. Крепится в направляющей, расположенной по периметру рабочей зоны. Отличается тем, что верхние края его боковых частей имеют С-образную форму. Наиболее распространенные следующие размеры стоечного металлического профиля для гипсокартона (мм):

• длина – 3000; 3500; 4000 и 6000;
• высота полки – 50;
• ширина спинки (аналогична этому показателю у ПН) – 50; 65; 75 или 100.

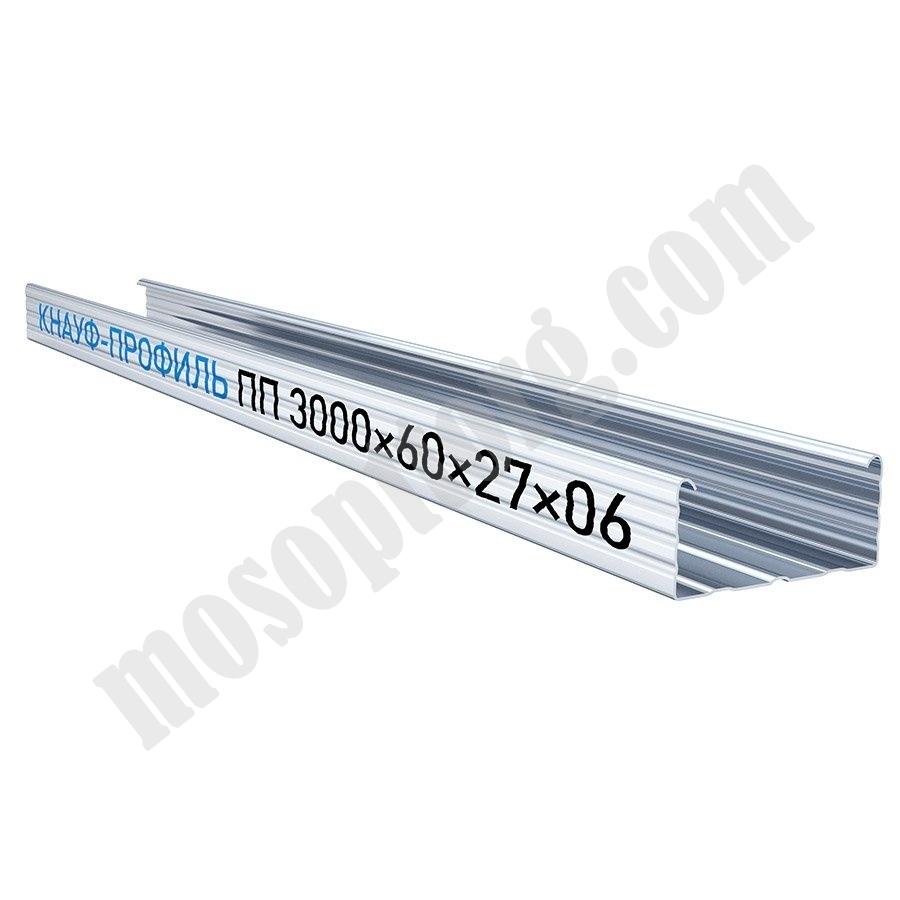

Потолочный – ПП (CD)

Используется при работах по монтажу потолочных конструкций. Отличается от стоечного тем, что крепится к потолку с помощью специального крепежа.

Боковины и основание («канавки») — ребра жесткости, которые придают ему дополнительную прочность. Стандартные размеры потолочного профиля (мм) такие:

• длина – 3000;
• высота полки – 27;
• ширина спинки – 60.

Направляющий потолочный – ПН (UD)

Разработан специально для создания потолочных каркасов, служит направляющим «основанием» всей конструкции. Его боковые части имеют продольные гофры, которые придают ему необходимую жесткость, а основание оборудовано отверстиями под крепежные дюбели. Направляющий потолочный профиль под гипсокартон имеет размеры (мм):

• длина – 3000;
• полка – 27;
• спинка – 28 мм.

Помимо этих разновидностей существуют особые элементы каркасной конструкции, которые могут ее усилить, обеспечить защиту, облегчить отделку или придать ей «изогнутую» форму.

Усиленный – UA

Используется в качестве стоек при монтаже дверных проемов в перегородках, изготавливается из качественной стали, обладающей повышенной стойкостью к коррозии. Стандартные размеры усиленного стоечного профиля для гипсокартона (мм):

• длина – 3000, 4000, 6000;
• высота боковых частей – 40;
• ширина основания – 50, 75, 100;
• толщина заготовки – 2.

Угловой – ПУ (защитный)

Деталь монтируется на внешних углах конструкции, являясь их защитой от возможных повреждений во время эксплуатации. Полки элемента оборудованы отверстиями, в которые проникает отделочный раствор (шпаклевка или штукатурка), обеспечивая более прочный контакт с поверхностью. Размеры угловых металлических профилей для гипсокартона (мм):

• длина – 3000;
• сечение – 25х25х0,4;
• 31х31х0,4;
• 31х31х0,5.

Угловой – ПУ (штукатурный)

Крепится на углах проемов, торцах перегородок и других поверхностей, которые будут оштукатуриваться. Так же, как и защитный, он имеет отверстия для проникновения отделочных растворов (предварительно нанесенных на угол конструкции) и выполняется из оцинкованной стали, стойкой к коррозии.

Стандартные размеры штукатурного профиля для гипсокартона (мм):

• длина – 3000;
• сечение – 35х35.

Маячковый – ПМ

Используется как опорная направляющая база в целях получения более ровной поверхности при отделочных работах по оштукатуриванию. Материал изготовления – оцинкованная сталь высокого качества, имеющая отличные антикоррозийные свойства. Среди современных специалистов по ремонту жилых и производственных помещений наиболее распространен маячковый профиль для ГКЛ следующих размеров (мм):

• длина – 3000;
• сечение – 22х6, 23х10 и 62х6,6.

Арочный – ПА

Чаще всего этот элемент изготавливают из ПП 60/27, описанного нами в одном из предыдущих разделов статьи. Он бывает двух видов и используется при монтаже каркаса для нестандартных «криволинейных» потолочных конструкций на основе ГКЛ, а также арок, колонн и куполов из этого материала. Основное отличие изделия: при необходимости его можно легко согнуть плавной дугой. Арочный профиль под гипсокартон имеет размеры (мм):

• длина «вогнутого» – 3000;
• «выпуклого» — 6000;
• радиус изгиба (мин.) «вогнутого» — 500;
• «выпуклого» — 1000.

Следует отметить, что профессиональные и опытные мастера, занимающиеся отделкой помещений с применением ГКЛ, используют в своей работе только проверенные и хорошо зарекомендовавшие себя материалы.

Одним из стандартов качества является продукция немецкой компании KNAUF, по классификации которой и был подготовлен этот обзор. Все вышеперечисленные виды и размеры металлопрофилей для гипсокартона вы без труда сможете найти под фирменным логотипом этой известной марки.

К содержанию↑

Крепеж и дополнительные элементы

Помимо описанных элементов, при монтаже каркаса и закреплении его основы к перекрытиям используются некоторые стандартные детали, которые необходимо подготовить перед выполнением работы:

• Подвес прямой – крепит потолочный (ПП) и стоечный (ПС) профиля для гипсокартона к стене и потолку (рисунок 1).
• Подвес анкерный – крепят ПП к потолку, имеют зажим и тягу, которые позволяют регулировать положение конструкции по высоте (рисунок 2).
• Удлинитель – используется при стыковке (соединении) полос металлопрофиля в различных комбинациях (рисунок 3).
• Одноуровневый соединитель «краб» — может соединять все виды металлических профилей для гипсокартона в крестообразных (строго 900) элементах конструкции. Чаще всего применяется для скрепления ПП в одном уровне при монтаже обрешетки на потолке (рисунок 4).
• Двухуровневые соединители – крепят полосы ПП перпендикулярно друг другу в разных уровнях (рисунок 5).
• Анкерные дюбеля и самонарезающие шурупы – с их помощью все элементы каркаса из металлопрофиля скрепляются между собой и надежно фиксируются к основным перекрытиям помещения (рисунок 6).

Заключение

Как видно из нашего исследования, в таком, непростом на первый взгляд, деле, как обустройство конструкции из ГКЛ, все продумано и рассчитано до мелочей.

Стоит только иметь желание и запастись терпением – результат превзойдет все ожидания. Дерзайте, а если возникнут вопросы по способу монтажа каркаса, виду или размеру профилей под гипсокартон – смело обращайтесь к нам, здесь вы получите квалифицированную и грамотную помощь.

Автор статьи

Поделись статьей с друзьями:

классификация и название, назначение, видео и фото

Различные гипсокартонные конструкции создаются при помощи каркаса из металлических профилей. Они выпускаются различными по форме, размерам, назначению. Для определения нужного вида профиля следует разобраться с его предназначением, размерами. Виды изделия для гипсокартона предназначены для их конкретного применения, поэтому следует ознакомиться с каждым типом в отдельности.



Виды профилей, применяемых для создания каркаса под гипсокартон

Монтаж каркасной основы из метал-профилей по своей конструкции несложный. Он состоит из вертикалей и горизонталей составляющих металлические элементы, которые называются направляющими, потолочными, перегородочными профилями. Для правильного выбора нужного профиля, следует ознакомиться с его маркировкой и размерами.

Профиль стоечный для каркаса ГКЛ

Какие существуют профили для гипсокартона:

Название профиля без сокращений	Сокращенное название на Российском рынке	Сокращенное Европейское название
Стоечный	ПС	CW
Направляющий	ПН	UW
Потолочный	ПП	CD
Потолочный направляющий	ПНП	UD

Какие основные профили для гипсокартона бывают?

Назначение и характеристики направляющего профиля (ПН)

Профиль направляющий, сокращенно ПН он же UW.  Толщиной 0.55-0.8 мм.  Это защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН произведен в виде планки буквой «П», которая применяется в сооружении металлического скелета для фальш-стен. Применяется для быстрого возведения перегородок различной толщины. Направляющие служат основой в монтаже каркаса, создают прочность конструкции. Профиль имеет разную ширину, что позволяет возводить высокие перегородки и прятать в стене коммуникации.

Направляющий профиль, применим для каркаса для гипсокартонной фальш-стены

Размеры направляющего элемента для гипсокартона:



Маркировка изделия	Толщина, мм.	Ширина, мм.	Высота ребра, мм.	Длина, м.
UW (ПН)-2-50*40	0.5	50	40	3
UW (ПН)-4-75*45	0.5	75	45	3
UW (ПН)-6-100*40	0.6	100	40	4

В профиле заводом-изготовителем могут быть сделаны отверстия 8 мм. для крепления изделия к основе (стена, потолок). Крепежными элементами, в основном, служат дюбель-гвозди размером 6/40, 6/60. Длина изделия достигает 3 метров.

В монтаже перегородки, выравнивании стены гипсокартоном первым крепится данный вид металлического изделия по сделанной заранее разметке. Затем применяются ПС (стоечный), а также дополнительные материалы, такие как подвесы, удлинители, крабы.

Обозначения и размеры UD профиль

Функциональность стоечного профиля (ПС)

Расшифровывается как профиль стоячный, кратко ПС или другое европейское обозначение CW. Данный вид металлической планки применяется при производстве металлического каркаса для гипсокартонной фальш-стены, а также выравнивание вертикальных поверхностей в помещении. Осуществляя возведение каркаса для фальш-стены, металлический элемент вставляется в зафиксированный НП. В связи с этим, ширина ПС и ПН имеет одинаковые размеры. Перегородочный профиль для гипсокартона производится из оцинкованной стали.



Маркировка изделия	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.
CW (ПС) 50*50	0.4-0.6	50	50	2.6; 3; 4
CW (ПС) 65*50		65
CW (ПС) 75*50		75
CW (ПС) 100*50		100

Профиль стоечный применим для создания каркаса перегородки из гипсокартона

В зависимости от создаваемой конструкции приобретается требуемый размер. Длина может быть от 3 до 4 метров. Отличительной чертой профиля являются специальные канавки для удобства монтажа гипсокартонных листов, а также их фиксации.

Размеры профилей CW

Применение, размеры потолочного направляющего профиля (ПНП)

Обозначается так же как ПН (UD) (расшифровка — профиль направляющий потолочный). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. ПНП производится из металла, покрытой защитным слоем. Он применяется в производстве металлической основы для подвесного потолка из ГКЛ. Данный элемент крепится к стене дюбель-гвоздями, служит для дальнейшей вставки в них потолочного профиля и создает прочность всей конструкции под гипсокартон.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартона потолочный имеет такие размеры: толщина ПНП 28*27 – 0. 4-0.6 мм., ширина 28 мм., высота – 27 мм., длина – 3 метра.

Потолочный профиль (ПП)

Пожалуйста самый популярный в каждом ремонте это потолочный профиль (ПП) или другое обозначение CD.  Это изделие применяется в монтаже металлического каркаса для подвесного, фигурного, многоуровневого потолка из гипсокартона. Профиль вставляется, при монтаже, в направляющий и крепится к подвесам. Производится изделие из оцинкованной стали, что дает защиту от ржавчины.  Для потолочного профиля применимы специальные саморезы, называемые мастерами «клопы» – диаметр – 3.5-3.9 мм. длина 9.5-11мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры потолочного профиля для гипсокартона: толщина 0.4-0.6 мм., ширина – 60мм., высота 27мм., длина  стандарт 3 метра на заказ  4 метра.

Дополнительные виды профилей

А также производятся виды профилей для гипсокартона, применяемые в возведении металлического каркаса не так часто, и в основном заменяемые собственно ручным производством.

Арочный профиль

Данный гипсокартонный арочный профиль применяется в создание арок и других фигурных элементов на потолке или на стене. В основу производства арочного профиля лег потолочный метал-элемент. Подробно, о видах арочного профиля.

Арчный профиль пригоден для создания каркаса арок из ГКЛ, а также фигурных элементов под гипсокартон

Заводы изготовители предлагают свои варианты  изгибания  профиля для арок на заказ, имеющего отличительные  удобства в работе. Для этого используют обычный ПП (60х27) после изгибания обозначается как ПА.

Размеры радиуса для изгиба:

Маркировка изделия	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.	Радиус загиба, мм.
ПА(CD) – 60×27 KNAUF	0/4-0/6	60	27	2.6; 3; 4	1000
ПА(CD) – 60×27 KNAUF  (внутр.)			27		500

Изогнутый профиль

Подробно, о других вариантах изготовления арок.

Усиленный профиль

Данный элемент обозначается UА.  Изделие используется для усиления каркасной основы для гипсокартона. Он применим в подвесных потолках сложной конструкции, а также в формировании перегородок с отяжелением предметов (подвесить телевизор на поверхность перегородки), создание в гипсокартонных перегородках проемов дверей, окон.

Усиленный профиль монтируется в места каркаса, где предполагается навешивание тяжелых предметов на гипсокартонную основу

Размеры усиленного профиля под гипсокартон:

маркировка изделия	толщина изделия	спинка профиля, мм.	высота ребра, мм.	кол-во рядов просечек на спинке	стандартная длина профиля, м.
UA–50-40-2	2.0 мм.	50	40	1 шт.	2.6; 3; 4
UA-75-40-2		75		2 шт.
UA-100-40-2		100
UA-125-40-2		125
UA-150-40-2		150

Для защиты наружных углов

Маркируется ПУ. Данный вид для ГКЛ предназначен для обшивки углов от различных механических воздействий (удара) гипсокартонного изделия. Профиль имеет перфорацию, для лучшей фиксации к поверхности при использовании шпаклевки.  Имеет такие размеры:

Обозначение	Толщина, мм.	Ширина полочки, мм.	Материал изготовления	Длина профиля, мм.
ПУ 20-20	0.22-0.25	20	аллюминий	3
ПУ 25-25	0.4	25	оцинкованная сталь
ПУ 30-30	0.4	30
	0.5
ПУ 35-35	0.5	35

Монтаж профилей

Для создания металлического каркаса следует применить профили и их комплектующие для того чтобы каркасная основа под гипсокартон была прочной и прослужила долгий эксплуатационный срок.

Для того чтобы порезать оцинкованный профиль используются ножницы для резки металла. Если резать профиль болгаркой, тогда при больших оборотах круга металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно при монтаже каркаса в ванных комнатах, а также на балконе – где есть повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления ГКЛ профилей

Направляющие профили крепятся к основанию (потолок, пол, стена) только при помощи дюбель-гвоздей. Размер крепежа зависит от нескольких факторов: материал основания, сложность металлической конструкции. Крепежи должны располагаться на расстоянии 25-30 см.

Подвесы для профилей крепятся на одной линии с профилем через каждых 40-60 см. минимальное расстояние берется в том случае, если предполагается большая нагрузка на гипсокартонную поверхность. Кроме того, для укрепления каркаса из стоечных профилей создается усиление, проходящее в месте утяжеления конструкции.

Для шумо, -звукоизоляции применяется уплотнительный материал, выбор которого зависит от места, уровня влажности, пожаробезопасности.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но так же следует обращать внимание на фирму-производителя. Такие профили для гипсокартона, как «KNAUF» производятся размерами согласно всем гостам, придерживаясь всех технических характеристик.

Подробно о быстром способе возведении перегородок в квартире.

Видео:

Видео:

Видео:

Размеры профиля для монтажа гипсокартона

  Конструктивной основой межкомнатных перегородок системы knauf (кнауф) является жесткий металлический каркас. Он монтируется из стальных профилей нескольких типов, которые имеют различные функциональные нагрузки. Профили изготавливаются из стальной ленты толщиной 0,55-0,8 мм способом холодной прокатки.

  Для защиты от возможного воздействия агрессивных сред металлические профили для ГКЛ оцинковывают. В нормальной воздушной среде на оцинкованной поверхности профиля образуется слой углекислого цинка, который предотвращает дальнейшее окисление материала. Действенное защитное покрытие получается в результате прочного сцепления стали и внешнего слоя цинка. При укорачивании профилей места разрезов не требуют дополнительной антикоррозийной обработки. Профили системы ТИГИ knauf (кнауф) выпускаются длиной 2750, 3000, 4000 и 6000 мм (при желании можно заказать элементы необходимой длины).

В данной статье мы рассмотрим основные размеры направляющих и стоечных профилей для гипсокартона.

1. Профиль потолочный направляющий (экономичный)

Размеры 17х20 3м, 0,50мм

  Направляющий потолочный профиль UD17 используется для монтажа каркаса одно — уровневых подвесных потолков и облицовок стен. Профили U D 17 применяются при монтаже каркасов гипсокартонных подвесных потолков, пристенных конструкций (фальшстен) в помещениях где очень важна экономия полезной площади- это: ванные комнаты, санузлы, гардеробные, кладовки, лоджии, балконы, коридоры, лестничные клетки и т.д.. Материал легко прирезается ножницами по металлу, скрепляется между собой и с профилями других марок, например, с профилями CD47 с помощью саморезов по металлу 3,5×9,5 мм.

  Профиль направляющий потолочный UD17 крепится на стены по периметру помещения (при монтаже подвесного потолка), и к полу и потолку при монтаже фальшстен Дюбелями быстрого монтажа соответствующего размера. К преимуществам применения профилей UD17 по сравнению с другими материалами относятся:

• низкая стоимость

•  экономия полезной площади

• антикоррозионная стойкость

• легкость по весу и простота монтажа

• универсальность применения

• надежность и длительный срок службы

• экологичность и пожаробезопасность

• простота транспортировки.

2. Профиль потолочный стоечный

Размеры 47х17 3м, 0,50мм

  Потолочно- стоечный профиль CD 47/17 имеет С-образную форму и предназначен для устройства каркасов подвесных потолков и облицовок стен. Профили CD47 применяются при монтаже каркасов гипсокартонных подвесных потолков, пристенных конструкций (фаьшистен) в помещениях где очень важна экономия полезной площади это: ванные комнаты, санузлы, гардеробные, кладовки, лоджии, балконы, коридоры, лестничные клетки и т.д.. Края полок профиля загнуты внутрь, и за счет этого он может либо висеть на подвесе с разжимным элементом, либо крепиться с помощью прямого подвеса- деталь ES47.

  Прямые подвесы крепятся на профиле при помощи саморезо 3,5/9,5 мм. Широкая (47 мм) стенка служит удобным основанием для крепления гипсокартона. С использованием специальных соединителей, входящих в комплект экономсистемы, CD 47-профиль позволяет произвести быстрый и несложный монтаж. Несмотря на уменьшенные, по сравнению с CD60 , размеры профиль CD 47 способен нести такую- же нагрузку за счет повышенной жесткости профиля.

3. Профиль потолочный направляющий

Размеры 27х28 3м, 0,50мм

  Профиль направляющий потолочный ( UD 28/27) Направляющий потолочный профиль используется для монтажа каркаса одно — уровневых подвесных потолков и облицовок стен. При монтаже каркасов подвесного потолка UD -профиль крепится по периметру помещения.

  В случае установки каркаса облицовки профиль крепится к полу и потолку. В стенке профиля имеются отверстия диаметром 6 мм. Они расположены с шагом около 250 мм и предназначены для крепления к стенам при помощи дюбелей. Материал легко прирезается НОЖНИЦАМИ ПО МЕТАЛЛУ, скрепляется между собой и с профилями других марок, например, с профилями CD60 с помощью саморезов по металлу 3,5×9,5 мм. Профиль направляющий потолочный (UD 28/27) крепится на стены по периметру помещения (при монтаже подвесного потолка), и к полу и потолку при монтаже фальшстен дюбелями быстрого монтажа соответствующего размера.

4. Профиль потолочный стоечный

Размеры 60х27 3м, 0,50мм

  Потолочный профиль CD 60/27 имеет С-образную форму и предназначен для устройства каркасов подвесных потолков и облицовок стен. Полки CD -профиля имеют по три ребра, придающих ему дополнительную жесткость. Стенка профиля также имеет три ребра — один в центре и два более широких по краям.

  Крепление CD -профиля к несущим основаниям (перекрытиям) осуществляется при помощи специальных подвесов (прямых с зажимом). Края полок профиля загнуты внутрь, и за счет этого он висит на подвесе с зажимом. Прямые подвесы крепятся на профиле при помощи саморезо 3,5/9,5 мм. Широкая (60 мм) стенка служит удобным основанием для крепления КНАУФ-листов или КНАУФ-суперлистов. С использованием специальных соединителей, входящих в комплект подвесного потолка, CD — профиль позволяет произвести быстрый и несложный монтаж.

5. Профиль направляющий перегородочный

Размеры 42х30 3м, 0,50мм

  Профиль направляющий применяется в качестве направляющей основы для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок при устройстве дверных проемов.

Монтируется в паре с стоечным профилем 42х37.

  Сделан методом холодного проката из оцинкованной металлической ленты толщиной 0,50 мм.

6. Профиль стоечный перегородочный



Размеры 42х37 3м, 0,50мм

  Изготовленный из оцинкованного холоднокатаного металла стоечный профиль 42/37 имеет С-образную форму и является элементом каркаса для монтажа гипсокартонных листов при устройстве легких перегородок и интерьерной облицовки.

  Применяется в комплекте с направляющим профилем 42/30.

7. Профиль направляющий перегородочный

Размеры 50х40 3м, 0,50мм

  Профиль направляющий (UW) имеет П-образную форму и служит в качестве основания для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок.

  UW-профиль монтируется в паре со стоечным 50/50 CW-профилем. Направляющие UW-профили производятся с готовыми отверстиями диаметром 6 мм в стенке профиля, предназначенными для установки дюбелей, что существенно облегчает процесс крепления профиля к несущему основанию. При необходимости дополнительные отверстия для дюбелей можно просверлить в стенке профиля с помощью перфоратора.

8. Профиль стоечный для перегородок

Размеры 50х50 3м, 0,50мм

  Стоечный профиль 50/50 для перегородок имеет С-образную форму и служит в качестве вертикальных стоек каркасов, предназначенных для перегородок и облицовок на основе как гипсокартонных КНАУФ-листов, так и КНАУФ- суперлистов.

  Стандартная длина стоечнного профиля 3000 и 4000 мм. По спецзаказу можно заказать и другую длину, соответствующую высоте Вашего помещения. Монтируется стоечный профиль в паре с соответствующим по типоразмеру направляющим профилем. Размер стенки CW -профиля обеспечивает плотную, без зазоров и деформирования полок стыковку с направляющим профилем. Расположение ребер на полке профиля — один в центре и два по краям на расстоянии 10 мм от центрального — значительно облегчает работу мастера по установке винтов в процессе крепления гипсокартона. Продольные ребра на полке CW -профиля придают ему дополнительную жесткость. Центральное ребро является ориентиром как при установке каркаса, так и при установке КНАУФ-листов или КНАУФ- суперлистов. В этом случае вероятность попадания винта мимо гофра полки практически отсутствует. Это особенно важно при устройстве многослойных обшивок.

  Монтаж листов необходимо производить в одном направлении со стороны стенки стоечных профилей. Благодаря этому ввинчиваемый винт не будет отгибать внутрь полку профиля при креплении следующего листа. На стенке профилей имеются три пары отверстий размером 33 мм, которые позволяют произвести монтаж электропроводок внутри перегородок и облицовок. Выбор профиля осуществляется исходя из необходимой высоты перегородки, ее конструкции (однослойная или двухслойная) и требований к звукоизоляции. Крепление стоечного профиля к направляющему производится при помощи просекателя методом «просечки с отгибом» или фосфатированными саморезами со сверлом 3,5/9,5 мм.

Профиль для гипсокартона размеры, виды и технические характеристики

Для создания конструкций из ГКЛ подразумевающих «сухое» выравнивание поверхности, а также выполняющих маскировочную для коммуникаций и проводки функцию, используют каркасную систему облицовки. Основой каркаса могут быть деревянные бруски, подходящей толщины, но куда более целесообразно использовать металлические профили для крепления гипсокартона.

О чем эта статья

Что такое металлопрофиль

Каркасные профили — это тонкие металлические изделия, которые делают из оцинкованного листа, раскатанного холодным методом, алюминия или пластика.

Обычно они имеют Т-, Г- или П-образную форму с полостями. Различают профили для гипсокартона:

• Угловые;
• Плоские;
• В форме швеллера.

Применяются в качестве несущих элементов для ГКЛ при:

1. Создании уровневых потолков;
2. укреплении гипсокартонных кромок;
3. формировании «скелета» криволинейных конструкций, арок;
4. монтаже перегородок;
5. обшивке стен, потолков со значительными перепадами на поверхности;
6. внутреннем настенном либо потолочном утеплении, звукоизоляции

Качество всех видов профилей для гипсокартона устанавливают нормы ГОСТа и ТУ.

Производством длинномеров занимается огромное количество фирм, в частности такие известные как — Кнауф и Гипрок.

Существует множество разновидностей металлопрофиля, в которых очень важно разбираться и правильно уметь их выбрать, в противном случае, при монтаже «из чего попало», получается неровная, непрочная поверхность либо напротив — нецелесообразно жесткая и чрезмерно дорогостоящая.

Основные виды профилей

Изделия классифицируются на следующие типы:

• Направляющие или стартовые;
• Потолочные стоечные;
• Стоечные настенные/перегородочные;
• Усиленные;
• Арочные;
• Маячковые;
• Угловые — защитные и штукатурные;
• Направляющие.

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

• Длина — 3 м
• Ширина полки — 27 мм
• Длина каждой спинки — 28 мм
• Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

• 50×40 мм
• 75×40 мм — применяется как перемычный в каркасах
• 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

Стандартные размеры стоечного профиля под гипсокартон:

• Длина полки — 5 см
• Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
• Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

• Длина — 3 метра, 4 метра, 6 метров
• Высота полок — 4 см
• Ширина спинок — 5 см, 7,5 см, 10 см

Угловые

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

• защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
• штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

Арочные

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

Советы по выбору профилей

Из сказанного ранее, понятно, что для каждой части каркаса, существует различные виды профилей для гипсокартона, обладающие при этом, еще и широкой размерной линейкой. Но какой профиль выбрать из, казалось бы, совершенно одинаковых по габаритам и назначению?

1. По покрытию. Самые популярные швеллеры — оцинкованные. Если посмотреть из чего состоит покрытие в техническом паспорте производителя или выписки к изделию, можно заметить, что некоторые из них, состоят из цинка даже менее чем на 30%, хотя по-настоящему качественный профиль содержит до 99% этого вещества.
2. Окрашенные. Окрашенные длинномеры в строительстве очень популярны, Казалось бы, краска способствует усилению защиты металлического изделия, однако стоит присмотреться, для чего она предназначена на самом деле. Возможно, нанесена она для маскировки дефектов. Некачественное покрытие обычно облазит во время монтажа.
3. По толщине. Толщина металла для стандартной конструкции может быть 0,5 мм. Однако для каркасов, требующих большую прочность основания, рекомендуется выбирать большие параметры. Для этого изначально определите, какую функцию будет выполнять каркас и сколько полезной нагрузки предполагает.
4. По перфорации. Перфорированная накатка нередко выполняется недобросовестными производителями, лишь для сложности визуального определения толщины профиля.
5. По жесткости. В качественных, прочных изделиях, ребра жесткости располагаются по всей длине.

Если швеллер при сжатии в руке сгибается — лучше брать более жесткий.

Знать, как правильно выбрать составляющие каркаса — половина успеха в создании надежной, долговечной конструкции.

Профиль для гипсокартона размеры и виды достоинства и недостатки

Применение гипсокартона в отделочных работах имеет массу преимуществ перед использованием других способов оформления черновых поверхностей. Практичность в эксплуатации панелей, их идеальная геометрия и легкость в монтаже – вот основные качества, определившие популярность данного материала. Но, оптимальная конфигурация такой отделки возможна только при условии, что выбран подходящий профиль для гипсокартона размеры и виды которого сегодня представлены на строительном рынке в большом ассортименте.

Стоечный профиль

Данный профиль имеет сечение в форме швеллера, а главным элементом его выступает спинка, расположенная под прямым углом относительно вогнутых полочек. Независимо от того, какая применяется модель, ширина полок составляет 5 см. Но, сама спинка может иметь разные размеры – от 5 до 10 см. По этому показателю и классифицируется стоечный профиль для гипсокартона, с точки зрения его типоразмера. Существует, к примеру, маркировка ПС50-100, в соответствии с которой можно определить, что ее полки имеют размер 5 см, а спинка 10 см. Но фактическая ширина полки может отличаться от заявленной на 1-2 см. Это надо иметь в виду, планируя монтаж с высокой точностью.

Полки у такого профиля снабжены тремя канавками на протяжении всей длины направляющего элемента. Первая предназначена для стыка гипсокартонных листов, а другие две обеспечивают центровку метизов. Также предусматриваются специальные выемки, в которых можно прокладывать коммуникационную проводку. Для этой цели профиль кнауф для гипсокартона имеет два отверстия размером 3,3 см. Их можно использовать как раз для монтажа инженерных систем внутри облицовочных и перегородочных ниш.

К преимуществам данного вида профиля можно отнести универсальность применения. Его форма подходит для большинства монтажных конфигураций – в том числе для работы с двойными панелями. К плюсам, следует отнести и расширение функциональных возможностей стоечной системы за счет прокладки кабелей, труб и проводов. Это можно выполнить и в обход профилей, однако наличие специальных приспособлений в самой направляющей экономит и время, и силы при выполнении данной операции. В зависимости от используемой модели мастер может добиться и высокой точности при монтаже. Например, упомянутые профиля кнауф позволяют реализовать плотную стыковку без деформирования и зазоров.

Если говорить о минусах, то они относятся к ограничениям конфигурации монтажа – обычно в местах, где требуется выполнение более компактной установки листов.

Вернуться к содержанию

Направляющий профиль

Модели профилей направляющего типа отличаются П-образной формой и предназначены для использования в качестве основного каркаса для стоечного приспособления. В некоторых случаях такие устройства применяют для обеспечения перемычек между другими профилями в несущих конструкциях для облицовок и перегородок. Что касается размеров, то профиль направляющий для гипсокартона имеет примерно такие же полки, как и в случае с полочными аналогами – ширина 4 см, а размер спинки обычно составляет 5-10 см. Монтаж элемента производится вместе с соответствующим по типоразмеру смежным профилем.

Направляющие также имеют готовые отверстия диаметром 0,8 см в стенке. Они нужны для внедрения дюбелей, что значительно упрощает процесс фиксации каркаса к несущей основе. Если же профиль направляющий для гипсокартона не имеет специальных отверстий для дюбелей, то можно проделать их самостоятельно в стене профиля при помощи дрели.

К плюсам можно отнести сохранение базовых функциональных возможностей стоечного профиля. Это прочность основания, возможности прокладки коммуникационных линий, гибкость в процессе монтажа и точность при формировании стыков.

По большому счету профиль направляющий для гипсокартона является вспомогательным и его редко используют в качестве самостоятельного элемента, что и является его главным минусом.

Если планируется сложная система, на которую нужно монтировать тяжелые гипсокартонные панели, этот вариант может стать оптимальным выбором для укрепляющей основы несущего каркаса. Остальное зависит от конкретного исполнения. Наиболее качественные профили этого типа выполняются из оцинкованной стали.

Вернуться к содержанию

Профиль потолочный

Такой профиль, как и стоечный, имеет С-образную форму и применяется в создании каркасов для облицовочных поверхностей и подвесных потолков. Каждая полка имеет по три гофрированных канавки, которые выступают ребрами жесткости. Имеет потолочный профиль и гофры в стенках – один проходит по центру, а два по краям. В свою очередь, края элемента вогнуты в центр, благодаря чему он может висеть на подвесах с зажимами.

Широкая стенка по размеру может достигать 6 см и выступать удобной основой для фиксации гипсокартонных панелей разной формы и типоразмера.

Стоит выделить одну разновидность такого профиля – это направляющая система, которая применяется в монтаже каркаса одноуровневых потолков подвесного типа. При необходимости такую конфигурацию можно использовать и в установке основы под облицовку. В данном случае размер профиля под гипсокартон может также соответствовать стандартным форматам – 5 см по ширине и от 5 до 10 см в спинке. При этом в стенке предусматриваются отверстия на 0,8 см, которые удалены друг от друга с шагом в 25 см.

Модель ориентирована специально на крепление к потолку, поэтому она наделена высокой прочностью и автономностью в эксплуатации. Об этом свидетельствует и наличие гофр, придающих системе дополнительную надежность. Также потолочный профиль для гипсокартона размеры и виды которого могут отличаться, обычно предполагает более широкий спектр методов установки. Кроме обычных дюбелей, мастер может использовать специальные зажимы, соединяющие элементы и подвесы.

К недостаткам данного типа профиля можно отнести специфическую форму, которая ограничивает спектр применения.

Вернуться к содержанию

Угловой профиль

Модели углового типа используют для обеспечения защиты внешних углов обшивки от физических повреждений. Сечение такого элемента реализуется с острым углом до 85°, что позволяет выполнять плотную фиксацию к поверхности угла облицовки. Можно использовать такой профиль для перегородок из гипсокартона, где также будет выполняться защитная функция. Полки в данном случае отличаются наличием перфорации с отверстиями диаметром 0,5 см. В процессе монтажа допускается проникновение шпаклевки в эти отверстия, что придает дополнительной прочности фиксации каркаса с поверхностью облицовки.

Если рассматривать этот профиль в качестве защитного элемента, то среди плюсов можно отметить надежность крепления, предотвращение деформации конструкции, сохранение декоративных качеств гипсокартонных панелей и поддержание целостности облицовки или перекрытия. Поскольку используются металлические элементы, также обеспечивается долговечность самого профиля. Особенно если он выполнен из оцинкованной стали. Это практичное и простое решение, за что и ценится специалистами.

Минусов у таких профилей немного – качественное изделие стоит недешево, но в отличие от пластиковых аналогов более ответственно выполняет свои задачи.

Вернуться к содержанию

Маячковый профиль

Элементы маячкового типа обычно применяются для выполнения функции направляющих в процессе отделки поверхностей. Надо учитывать, что профиль для гипсокартона размеры и виды которого могут отличаться, используют для разных целей в зависимости от формата. Обычно по длине такие модели составляют не более 3 метров. В данном случае профиль подходит для работы с откосами и другими поверхностями, которые формируются из гипсокартона.

Отличаются элементы и по толщине. Чем выше этот показатель, тем надежнее получится конструкция. Оптимальные размеры профиля для работы с облицовкой предполагают толщину в 0,6-1 см. Но для криволинейных поверхностей желательно использовать элементы с наименьшей толщиной. Это облегчит и монтажные работы, и позволит органично выполнить стыковку компонентов конструкции.

Такие модели отличаются легкостью в установке и не требуют специальной подготовки. Их можно использовать и в работе с настенной облицовкой, и при оформлении панелями потолка. После завершения монтажа они не требуют извлечения, при этом выполняя профилактическую функцию относительно разрушения и деформации стен.

В зависимости от того, какой именно используется профиль для гипсокартона размеры и виды его могут обусловить и ряд негативных факторов. Например, 3-метровые планки могут деформироваться в процессе перевозки. Также следует осторожно подходить к выбору специальных штукатурных профилей для маячков, поскольку они редко отличаются прочностью.

Вернуться к содержанию

Виды используемых крепежей

Существует множество разных конфигураций монтажа профилей, поэтому и способы их фиксации различаются. Наиболее распространены метизы в виде шурупов по металлу, саморезов и дюбелей – это основа, которая применяется для крепления большинства профилей, в том числе стоечных и направляющих. Для работы с угловыми и потолочными конструкциями применяются более сложные средства фиксации. В таких операциях на помощь приходят так называемые крабы, специальные подвесы и зажимы – это относится к потолочным профилям.

В зависимости от конструкции могут различаться и сами подвесы. Например, фиксация к несущей основе осуществляется посредством прямых подвесов с зажимом. В свою очередь, такие элементы крепятся к профилю с помощью винтов типа LN. Специально для крепления угловых профилей применяются соединители, которые обычно входят в комплектацию подвесных потолков. В остальных случаях также используют саморезы и дюбеля подходящих типоразмеров.

Вернуться к содержанию

Заключение

Установка гипсокартона не является самой трудоемкой операцией в облицовочных мероприятиях, но она требует тщательных расчетов и точности исполнения. По этой причине выпускаются профили для гипсокартона разных форм и типоразмеров, чтобы у пользователя была возможность реализовать наименее затратный, но долговечный и качественный монтаж. Свой вклад в оптимизацию монтажного процесса вносят и элементы крепежа, которые предусматривают минимальное вмешательство в стеновую нишу, но при этом наделяют обшивку надежностью.

Не нашли ответов в статье? Больше информации по теме:

Профили для перегородок из гипсокартона



Производители профилей для гипсокартона

Профиль для перегородок из гипсокартона выпускается основными производителями гипсокартона Кнауф и Гипрок. Профили обоих производителей имеют одну и ту же принципиальную конструкцию.

Профиль для перегородок из гипсокартона это П-образный или С – образный, длинномерный металлический профиль, сделанный из 6 мм (у Кнауф) и 5 мм (у Гипрок) ленты методом холодного проката. У профиля есть одна полка и две стенки (фото).

У профилей Гипрок и стенки и основание имеют уникальное рефленное покрытие, запатентованная технология UltraSteel. Официальное название профилей Гипрок, Гипрок – ультра.

Чтобы лучше разобраться в конструкциях и назначении профилей рассмотрим примеры конструкций из гипсокартона, начиная с перегородки.

Профиль для перегородок из гипсокартона

В основе перегородки из гипсокартона делается каркас из специальных профилей. Монтаж каркаса начинается с установки горизонтальных профилей по периметру будущей перегородки. Вертикальные профили вставляется в горизонтальные и там закрепляются. После готового каркаса его обшивают листами гипсокартона.

Профиль для перегородок из гипсокартона для перегородки Кнауф

Горизонтальный профиль для перегородки называется профиль направляющий (ПН). Он имеет П-образное сечение. Используется ПН, как направляющий профиль для вертикальных стоек, а также для перемычек между стойками по площади перегородки. Основание профиля направляющего (ПН) имеет канавки жесткости, стенки профиля (ПН) гладкие.

Таблица размеров профиля ПН Кнауф, внизу статьи.

Вертикальный профиль называется профиль стоечный (ПС). Он имеет эС-образный профильный разрез. Концы стенок профиля загнуты для усиления жесткости. На стенках стоечного профиля сделаны продольные канавки для усиления жесткости и удобства монтажа (зацепки саморезов). На полке стоечного профиля (ПС) сделаны технологические отверстия для прокладки коммуникаций внутри перегородки. Профили ПС, конечно не жби колонны, но они достаточно прочные, чтобы создать в сборе прочную конструкцию.

Таблица размеров профиля ПС Кнауф, внизу статьи. Производятся профили ПН и ПС с подходящими друг к другу размерами. Размер профилей таков, что профиль ПС вставляется в профиль ПН. Причем размеры сделаны так, что профили вставляются жестко, но без деформаций. Это изначально делает конструкцию перегородки жесткой.

Профиль для перегородок из гипсокартона для перегородки Гипрок

Профили Гипрок для перегородки из гипсокартона, также делятся на направляющие профили (ПН) и стоечные профили (ПС).

Размеры профилей указаны в таблице ниже. Особенностью профилей Гипрок-ультра являются заводская разметка на направляющих профилях для установки профилей ПС. Также в профиле направляющем (ПН) сделаны специальные углубления в полке, в которые плотно попадают края профиля ПН. В стоечном профиле Гипрок технологические отверстия для прокладки коммуникаций внутри перегородки имеют прямоугольный вид с отгибающимися «створками».

В завершении хочу заметить, что профиль для перегородок из гипсокартона обоих производителей (Кнауф и Гипрок) абсолютно равнозначны по качеству и удобности монтажа. Выбор профилей при покупке зависит только от их наличия у продавца и стоимостью. При покупке материала для перегородки из гипсокартона придерживайтесь одного правила.

Все материалы для перегородки лучше покупать от одного производителя. Кнауф так все от Кнауф. Гипрок так все от Гипрок.

Таблица размеров профилей для гипсокартона Кнауф

Таблица размеров профилей ПС Кнауф

Название	ПС 50/50	ПС 65/50	ПС 75/50	ПС 100/50
Размеры,мм	50х50×0,6	65х50×0,6	75х50×0,6	100х50×0,6

Таблица размеров профилей ПН Кнауф

Название	ПН 50/40	ПН 65/40	ПН 75/40	ПН 100/40
Размеры, мм	50/40/0,6	65/40/0,6	75/40/0,6	100/40/0,6

Таблица размеров профилей для гипсокартона Гипрок

Таблица размеров профилей ПС Гипрок

Профиль Giprok-ультра	ПС-42/40	ПС-50/40	ПС-66/40	ПС-75/40,ПС-100/40
Размеры	42×40×0,5	50×40×0,5	66х40х0,5	75х40х0,5,100х40х0,5

Таблица размеров профилей ПН Гипрок

Профиль giprok	ПН42/37	ПН-50/37	ПН-66/37	ПН-75/37	ПН-100/37
Размеры,мм	42х37х0,5	50х37х0,5	66х37х0,5	75х37х0,5	100х37х0,5

©Gipsokart. ru

Другие статьи раздела: Перегородки из гипсокартона



Профиль для гипсокартона.Как выбрать, таблица размеров и цены

Материалы: из чего делают профили для ГКЛ

Профиль для гипсокартона любого вида изготавливают из стали и алюминия. Чаще встречаются стальные (обычные или оцинкованные), так как алюминиевые, хоть и имеют отличные характеристики, стоят уж очень дорого.

Это основные виды профилей для ГКЛ

Стальные могут быть обычные или с защитным слоем — оцинкованные. Обычные — из черной стали — имеют более низкую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью — ванных, кухнях и т.д  — лучше использовать оцинкованную сталь или аллюминий.

Потолочный профиль для гипсокартона. Размеры и виды.

Стоечный профиль (обозначается как: CD или ПП).

Пожалуй, один из самых востребованных профилей для монтажа гипсокартона на потолок. Этот вид обеспечивает надежное крепление листов. А если подобрать размеры верно, то пространство работы будет использоваться максимально экономно, почти не оставляя никаких отходов.

Размеры CD или ПП:

• Длина профиля — от 2,5 до 4 метров
• Ширина – 60 миллиметров
• Высота полки – 27-28 миллиметров

Направляющий (UD или ППН).

Профили применяют для возведения подвесного потолка. Монтируют эти элементы по всей площади работы, потому что закрепляя листы картона, бур проходит непосредственно через них. Желательно приобрести направляющие, которые уже имеют нарезанные отверстия (профили с перфорацией). Тогда будет намного проще осуществить монтаж.

Размеры:

• Толщина – 0,55 миллиметров
• Длина – 3 метра
• Ширина – 27 миллиметров
• Высота – 28 миллиметров

Профиль (UW).

Этот вид очень схож с вышеописанным UD. Применяется аналогично, но имеет другие размеры:

• Длина – от 3 до 4 метров
• Ширина от 5 до 10 сантиметров
• Высота полки – 40 миллиметров
• Толщина металла – от 0,4 до 0,6 миллиметров

Усиленный для потолка

Имеет маркировку UA, толщину металла 2 мм. Применяется для создания усиленных каркасных оснований подвесных потолков.

Кроме того его используют в качестве части конструкции для крепления оконных и дверных коробок.

Перегородочные

В эту категорию входят 2 разновидности профилей:

• Направляющий. Имеет маркировку UW. По принципу аналогичен профилю UD, но имеет немного другие характеристики: большую высоту (40мм) и ширину (обычно 50, 65, 75 и 100 мм).
• Несущий или стоечный. Имеет маркировку CW и высоту полки 50мм.

Арочные профили

Специальные изогнутые профили могут иметь как выпуклую, так и вогнутую поверхность. Их применяют тогда, когда предстоит сделать конструкцию сложной формы, с изгибами и криволинейными плоскостями (например, арку). Впрочем, при необходимости наши мастера научились обходиться стоечными профилями.

Размеры арочных профилей:

ВогнутыеВыпуклые

Радиус, мм.	Длина, мм.	Радиус, мм.	Длина, мм.
500 — 1000	2600, 3100, 4000	—	—
1001 — 2000		1001-2000	2600, 3100, 4000
2001 — 3000		2001-3000
3001 — 4000		3001-4000
4001 — 5000		4001-5000
> 5000		> 5000

Крепежные элементы

Прямой подвес – самый распространенный крепежный элемент. Его используют для установки подвесного потолка и для прикрепления облицовки из ГКЛ к стене в тех случаях, когда для стоек использован потолочный профиль. Длина подвеса обычно не превышает 12 – 12,5 см, поэтому толщина потолка или обшивки должна быть не больше этой величины.

Прямой подвес.

Анкерный подвес используют в ситуациях, когда толщина потолка или обшивки превышает 12,5 см. Иногда анкерный подвес называют подвесом с тягой, потому что он состоит из двух элементов, самого крепежа и тяги, перемещение которой по вертикальной оси позволяет изменять высоту потолка.

Анкерный подвес (подвес на тяге)

Изменение высоты анкерного подвеса, позволяет изменять высоту потолка.

Удлинитель позволяет увеличить длину потолочного профиля, он вставляется в конец одного элемента и в начало другого.

Соединительные элемент, удлиняющий потолочный профиль.

Удлинение потолочного профиля

Одноуровневый соединитель за свою форму получил у строителей название «краб». Этот элемент объединяет несущий потолочные профили с вспомогательными.

Одноуровневый соединитель (краб).

Использование одноуровневого соединителя для потолочных конструкций.

Двухуровневый соединитель тоже используется для объединения потолочных профилей, при этом он соединяет их не на одном уровне, а на двух, из-за этого увеличивается толщина потолка, но получается меньше резаных элементов.

Двухуровневый соединитель

Для защиты наружных углов

Маркируется ПУ. Данный вид для ГКЛ предназначен для обшивки углов от различных механических воздействий (удара) гипсокартонного изделия. Профиль имеет перфорацию, для лучшей фиксации к поверхности при использовании шпаклевки.  Имеет такие размеры:

Обозначение	Толщина, мм.	Ширина полочки, мм.	Материал изготовления	Длина профиля, мм.
ПУ 20-20	0.22-0.25	20	аллюминий	3
ПУ 25-25	0.4	25	оцинкованная сталь
ПУ 30-30	0.4	30
	0.5
ПУ 35-35	0.5	35

Плюсы и минусы металлических профилей

Металлические профили используются не только при возведении конструкций из ГКЛ, но и для крепления других отделочных материалов.

К преимуществам стальных профилей можно отнести следующее:

1. Благодаря оцинкованному покрытию рейки надежно защищены от коррозии, поэтому их можно монтировать в помещении с повышенной влажностью. Они выдержат даже прямой контакт с водой при затоплении сверху.
2. Если металлический каркас сравнивать с деревянной обрешеткой, то срок его службы намного больше. Он не деформируется со временем, элементы из металла не утрачивают свои технические характеристики.
3. Материал не портят микроорганизмы, насекомые и грызуны, чего нельзя сказать о деревянной обрешетке. Благодаря этому сохраняется прочность каркаса и продлевается его срок службы.
4. Сталь является пожаробезопасным материалом. В этом ее главное преимущество перед древесиной.
5. Гипсокартонный потолок не растрескается со временем, потому что элементы каркаса не деформируются из-за перепадов влажности и температуры.
6. Рейки из стали отличаются удобством и простотой монтажа. Они легко режутся.

Можно сказать, что недостатков у металлических профилей практически нет. Намного выгоднее делать каркас из оцинкованных реек, чем сооружать деревянную обрешетку, которая деформируется со временем, не может применяться в условиях повышенной влажности и отличается низкой устойчивостью к возгоранию.

Как выбрать профиль для ГКЛ

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Толщина металла

Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.

Выбор производителя

Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.

Это скриншот с цуенами на профили для гипсокартона одного из интернет-магазинов

В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.

Такой вариант есть у ГИПРОКА

У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.

Как выбрать качественное изделие

Для того чтобы не ошибиться при выборе металлопрофилей в магазине, обратите внимание на следующие советы и рекомендации:

• Проверяйте толщину металла и остальные размеры изделия. Это можно сделать с помощью специального инструмента (штангенциркуля), либо сравнив несколько металлопрофилей от разных производителей. Если толщина изделия будет недостаточной, при монтаже саморезы будут постоянно прокручиваться из-за срывающейся резьбы, а неверные размеры затруднят процесс монтажа ровного каркаса.
• Если в упаковке хотя бы на одном изделии видна ржавчина, лучше отказаться от такой покупки. Это означает, что процесс коррозии уже начался, и крепить такой профиль на поверхность нельзя.
• Обильно смазанные профили обычно говорят о том, что продавец пытается скрыть некачественное покрытие металла.
• Остерегайтесь изделий с неровной прокаткой – любые искривления будут сильно затруднять работу с ними. Выявить такой дефект достаточно легко, ведь при взгляде вдоль профиля сразу будут заметны любые отклонения от прямой формы. По этой же причине стоит осторожно перевозить металлопрофили, так как они легко могут погнуться.
• Не стоит покупать изделия, на которых имеются заусенцы и сколы. Это может привести к получению порезов во время их монтажа.

Выбор профиля – это как раз тот случай, когда не следует экономить на качестве. Любые погрешности приведут к некачественно выполненной работе, и впоследствии вам придется переплачивать за исправление всех «косяков».

Подсчет количества профилей

Перед тем, как отправиться в торговую точку за строительным материалом, необходимо правильно подсчитать численность всех профилей, тем более, если известно назначение и тип этих профилей. Хотя этот процесс и занимает часть полезного времени, но это сделать необходимо, чтобы представлять, как будет выглядеть вся конструкция. Для этого нужно взять листочек бумаги и на нем нарисовать все профиля с указанием всех размеров. В любом случае, лучше взять элементы гипсокартонных систем с некоторым запасом.

Как рассчитать профиль для гипсокартона Watch this video on YouTube

Расчеты для одной стены

Неровные стены всегда можно выровнять с помощью гипсокартона. Для этого достаточно смонтировать каркас, выставив его строго по уровню и зашив его листами гипсокартона. При этом не следует забывать, что гипсокартонные системы отбирают часть жилого помещения, что особенно критично для наших квартир, которые не отличаются большими размерами и на счету каждый сантиметр.

Расчеты осуществляются по такому принципу:

Учитывая подобную методику расчетов, количество профилей легко подсчитать для любой стены или для нескольких стен одновременно. Не следует также забывать о дополнительных элементах гипсокартонных систем, если это необходимо.

Расчет количества профилей для потолка

Методика расчета практически одинаковая, за исключением типа применяемых профилей.

Подход в расчетах, следующий:

Вычерчивание периметра под направляющие профили

После этого можно приступать непосредственно к изготовлению каркаса. Первым делом нужно отбить периметр под направляющий профиль. Для этого потребуется отвес, карандаш, рулетка, отбивочная нить (отбивочный шнур — о нем я подробно рассказал в прошлой статье). Сначала проверяем стену на отвесность. Прикладываем верхнюю часть отвеса к произвольной точке на стене:

Нижняя часть не должна касаться пола, должен быть небольшой зазор в полсантиметра.

Затем в двух точках (ближе к потолку и ближе к полу) прикладываем рулетку к стене, чтобы определить где завал. Берем рулетку и отмеряем от стены (у самого потолка) 5 см и отмечаем точку на потолке. Нам нужно 5 см, так как между гипроком и стеной будет еще укладываться утеплитель. Без утеплителя было бы достаточно 3-3.5 см:

После этого берем отвес и прикладываем его одним концом (ниткой) к этой отмеченной точке на потолке, опускаем грузик вниз, тем самым перенося эту точку на пол. То есть, останавливаем внизу грузик, чтобы он не качался и отмечаем на полу точно такую же точку прямо под острием грузика:

Переходим на другой край этой стены. И в такой же последовательности выполняем те же действия: отмечаем на потолке 5 см от стены, опускаем отвес к полу, останавливаем грузик, чтобы он не качался и под кончиком грузика аккуратно ставим точку.

А затем при помощи отбивочной нити отбиваем по нашим меткам (отбивочная нить выполняет роль длинной линейки, с помощью которой мы прочерчиваем по меткам длинную прямую линию):

На потолке должна образоваться прямая линия от одного края стены до другого.

Стараться отбить нить нужно до самого конца одного и другого края, так как после этого нужно будет перенести метки на боковые стены. Отбив потолок, переходим на пол и также отбиваем (на полу также получаем прямую линию). Переносим с помощью карандаша или фломастера метки на боковые стороны. После того как метки перенесены на боковые стороны натягиваем отбивочную нить и отбиваем:

Периметр под направляющие профили размечен. Теперь более-менее уже становится понятно, как крепить профиль для гипсокартона к стене.

Монтаж направляющих профилей под гипсокартон

Начинаем крепить направляющие профили с пола, так как линию, которую мы отбили, очень легко затоптать. Берем направляющий профиль (UD или ППН) 28х27 мм, замеряем и отрезаем нужное расстояние.

Если полы бетонные, то для крепления профиля понадобятся перфоратор и дюбели.

Если же полы деревянные, то профиль крепится саморезами посредством шуруповерта.

Ставим профили заподлицо с нашей отбитой линией на полу вовнутрь так, чтобы край профиля и линия совпадали. Прижимаем одной рукой профиль к полу, ставим саморез и закручиваем. Дальше подправляем профиль, если он сдвинулся, чтобы линия была заподлицо с краем профиля, наставляем саморез и закручиваем.

Закрепляем саморезы с шагом 40-50 см (соответственно для бетонного пола придется продолбить приличное количество отверстий: не забудьте про шумные работы по дому!)  Вот таков принцип закрепления всех направляющих профилей. Закрепив полностью профиль на полу, переходим на потолок:

Профили на полу и потолке закреплены. Переходим к боковым сторонам. Вставляем боковой профиль сначала в профиль на потолке, а потом на полу — так легче. Далее засверливаем отверстия:

и прикручиваем профиль к стене.

Проделываем тоже самое и с другой боковой стороной:

Монтаж стоечных профилей под гипсокартон

Итак, направляющие профили по периметру закреплены. Сейчас мы узнаем, как крепить профиль для гипсокартона к стене. Для этого берем стоечные профили 60х27 мм (CW или ПС).

Но прежде чем это сделать нужно отпилить каждый такой профиль по размерам. Для этого замеряем рулеткой расстояние от направляющего профиля на потолке до направляющего профиля на полу и от полученного результата отнимаем один сантиметр.

Это нужно для того, чтобы стоечные профили легко вставлялись. Удобнее вставлять сначала сверху, а потом заводить низ по диагонали:

После того как первый стоечный профиль установлен на место, сразу прихватываем (фиксируем) его подвесами (крокодилами), то есть загибаем их, переводя в П-образное положение.

Переходим к следующему стоечному профилю, делаем таким же образом: вставляем сначала его верх, потом заводим по диагонали его низ и прихватываем П-образными подвесами.

После того как стоечные профили установлены, натянем капроновую нитку и выставим их по плоскости. Для этого берем монтажку (саморез с пресс шайбой, 4.2×13 мм без сверла), приставляем к профилю и вкручиваем в профиль не до конца:

Берем капроновую нитку заводим на шуруп так чтобы держалась:

И докручиваем шуруп на малых оборотах:

Нитка держится.

Растягиваем моток с ниткой. Натягивать нужно на 10-15 см выше подвесов (крокодилов). Растягиваем нитку, идем к другой боковой стене и там также немного вкручиваем шуруп, после чего натягиваем нитку:

И закручиваем шуруп.
Переходим к верхнему ряду подвесов и проделываем все тоже самое:

Итак, две нитки натянуты. Можно приступать к выставлению стоечных профилей.

Немаловажный нюанс!
Выставлять профили нужно с крайнего и затем все по порядку. Поэтому важно, чтобы остальные профили не касались и не оттягивали нитку. Для этого мы берем два самореза, надавливаем на профиль и вставляем их в боковые отверстия в П-образном подвесе для фиксации профиля, чтобы профиль не доставал нитку:

Таким образом и следующие профили:

Теперь Вы понимаете: на вопрос о том, как крепить профиль для гипсокартона к стене, можно ответить, что это достаточно длительная и аккуратная процедура, требующая внимательности и терпения. Но продолжим.

Сейчас все профили, предшествующие первому профилю придавлены к стене. Начинаем выставление первого профиля. Профиль не должен ни в коем случае отгибать нитку:

Но также он не должен быть слишком утоплен по отношению к ней:

Оптимально, если расстояние между ниткой и профилем около 1 мм и даже меньше:

Приступаем к креплению — используем саморезы с пресс шайбой. Вставляем на биту шуруповерта саморез. Одной рукой держим профиль, другой вкручиваем с боковой стороны профиля через отверстие в подвесе саморез:

Лучше закреплять стараться посередине профиля.

Тоже самое проделываем с другой стороны профиля:

Нитка не касается профиля, оптимально:

Таким же образом закрепляем все последующие профили.

По завершении монтажа нитки снимаются. А выступающие концы П-образных подвесов загибаются внутрь, но это при условии, что стена не будет утепляться. Если будет укладываться утеплитель между профилями, то загибать подвесы рано — они еще пригодятся.

Вот здесь достаточно подробное видео про то, какие бывают профили под гипсокартон:

Особенности крепления каркаса к потолку

При помощи оцинкованного профиля можно установить два вида каркаса: ячеистый и поперечный. И в том и в другом случаях потребуется сделать уменьшенный чертеж будущего подвесного потолка, на котором отметить места расположения всех направляющих и несущих планок, а также крепления подвесов и других элементов конструкции.

Установка ячеистого каркаса

Монтаж профилей будет осуществляться следующим образом:

• перенести при помощи карандаша или обивочного шнура на потолочную поверхность рисунок. Для точности используют уровень и рулетку;
• на CD-профилях проделать отверстия на расстоянии 30-40 см друг от друга;
• зафиксировать направляющие элементы по горизонтальной линии к стеновой поверхности при помощи анкерных дюбелей;
• отступив 30 см от стены, через каждые 60 см прикрепить на саморезы или 6 миллиметровые дюбели П-образные подвесы;
• обратную сторону CD обклеить уплотнителем и прикрепить изделия к подвесам на саморезы. При недостаточности длины планок, размер деталей увеличивается соединителями;
• зафиксировать перемычки крабами с шагом в 60 см в шахматном порядке.

Важно! На всем этапе работ необходимо постоянно контролировать ровность будущей потолочной поверхности и регулировать ее при помощи пружинных подвесов.

Монтаж поперечного каркаса для одного уровня конструкции

Преимущество такого способа заключается в отсутствии необходимости приобретать и устанавливать некоторые элементы. В частности, перемычки и крабы. Благодаря параллельному креплению профилей данный способ получил название рельсового.

Порядок действий будет следующим:

• таким же образом, как и в предыдущем способе, чертеж переносится на потолок. При этом шаг между поперечными профилями должен составлять 50 см;
• по горизонтали по всему периметру помещения на стеновой поверхности проводится линия, к которой будут крепиться направляющие;
• далее осуществляется монтаж направляющих деталей, в пазы которых заводятся края несущего поперечного профиля и фиксируются при помощи саморезов.

Проверка ровности будущей подвесной конструкции также должна обязательно проверяться на всех этапах выполнения работ.

Видео как правильно крепить подвес

Видео:

Видео:

Полезные советы

И еще несколько рекомендаций:

• После окончания разметки следует заняться коммуникациями, которые в дальнейшем будут скрыты под гипсокартоном. В первую очередь это электропроводка. Нанесенная разметка поможет проложить ее так, чтобы не повредить при монтаже каркаса. А вот прокладывать ее после установки профилей может быть неудобно.

• Нелишним будет составить и сохранить план расположения профилей с размерами. После крепления гипсокартона и его качественной шпаклевки стыки листов уже будут не видны. Особенно если поверх ГКЛ будет какое-нибудь отделочное покрытие, например обои. Надеяться на свою память или на метки на стене не стоит: кто знает, когда возникнет желание закрепить на стене светильник, зеркало или полочку? К этому времени метки точно будут ликвидированы, а попасть в профиль, желая осуществить крепление, например, на дюбель «бабочку», будет очень неприятно.
• При недостаточной длине профиля его можно нарастить. Можно соединять изделия «внахлест» или «встык». Во втором случае используется дополнительный кусок профиля или его роль играет торец направляющего. Место соединения фиксируется по бокам саморезами, которые не будут мешать плотному прилеганию листа гипсокартона к каркасу.

Источники

• https://stroychik.ru/strojmaterialy-i-tehnologii/profil-dlya-gipsokartona
• https://o-remonte.com/profil-dlya-gipsokartona-razmery-i-vi/
• https://dekoriko.ru/otdelochnye-materialy/gipsokarton/razmery-profilya/
• https://srbu.ru/stroitelnye-materialy/222-vidy-profilej-i-komplektuyu.html
• https://www.sdvor.com/articles/profil-dlia-gipsokartona-kratkii-likbez/
• https://sdelalremont.ru/vidy-profilej-dlya-gipsokartonnyx-rabot-i-ix-naznachenie.html
• https://KakPostroitDomic.ru/vnutrennyaya-otdelka/potolki/vidy-potolkov/gipsokartonnye-potolki/profil-potolochnyy.html
• https://mr-build.ru/materiali/napravlyayushchie-dlya-gipsokartona.html
• https://stroyday.com/profil-dlya-gipsokartona/
• https://rykinekruki.ru/giprok/urok-3-kak-sdelat-karkas-dlya-gipsokartona/
• https://HoroshijPotolok.ru/otdelka/profil-potolochnyj. html
• https://sdelalremont.ru/kak-krepit-profil-pod-gipsokarton-i-kakimi-dyubel-gvozdyami.html
• https://mr-build.ru/konstruktsii/kak-krepit-profil-dlya-gipsokartona-k-stene.html

классификация и ФИО, назначение, видео и фото

Различная гипсовая конструкция, созданная на каркасе из металлических профилей. Они бывают различной формы, размеров, назначения. Для определения желаемого типа профиля следует разобраться с его назначением, габаритами. Виды изделий из гипсокартона предназначены для его конкретного применения, поэтому следует знакомиться с каждым типом отдельно.

Типы профилей, из которых изготовлен каркас для гипсокартона

Монтаж каркасной основы из металлических профилей по своей конструкции прост.Он состоит из вертикальных и горизонтальных составляющих металлических элементов, называемых направляющими, перекрытиями, преграждающими профилями. Чтобы подкорректировать нужный профиль, следует пересмотреть его маркировку и размеры.

Профиль стоечный ГКЛ

Какие бывают профили для гипсокартона:

Название профиля без сокращений	Сокращенное наименование на российском рынке	Краткое европейское название
установка в стойку	PS	CW
направляющая	PN	ВАШ
накладные расходы	PP	CD
потолочная направляющая	PNP	ВЫХОД

Какие бывают основные профили для гипсокартона?

Назначение и характеристика направляющего профиля (PN)

Профиль направляющий, сокращенно PN aka UW.толщиной 0,55-0,8 мм. Он защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН выпускается в виде планок с буквой «П», которая используется при строительстве металлического каркаса для фальшстен. Применяется для быстрого возведения стен разной толщины. Направляющие служат основой в монтажной раме, обеспечивают прочность конструкции. Имеет разную ширину, что позволяет возводить высокие стены и прятаться в стене коммуникации.

Направляющий профиль, применяемый для каркаса для фальш-стены из гипсокартона

Размеры направляющего элемента для гипсокартона:

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота ребра, мм.	Длина, м.
ВАШ (PN) -2-50 * 40	0,5	50	40	3
ВАШ (PN) -4-75 * 45	0,5	75	45	3
ВАШ (PN) -6-100 * 40	0,6	100	40	4

В профиле производителем могут быть выполнены отверстия 8 мм.для крепления изделия к основанию (стене, потолку). Крепеж, в основном, дюбель-гвозди размером 6/40, 6/60. Длина достигает 3 м.

Монтаж перегородки, выравнивание первой гипсокартонной стены, смонтированной активной формы из металлопродукции по ранее сделанной разметке. Затем применяют СС (стоечное), а также дополнительные материалы, такие как подвески, удлинители, крабы.

Обозначение и размеры Профиль UD

Функциональность стоечного профиля (ПС)

Стойки для профиля стоячны, кратко ПС или другое обозначение европейского CW.Этот вид металлических планок используется при производстве металлического каркаса для фальш-стены из гипсокартона, а также для выравнивания вертикальных поверхностей внутри помещений. Неся каркасную конструкцию фальш-стены, в неподвижную НП вставлен металлический элемент. Что касается ширины PS и PN, то размер одинаков. Перегородочный профиль для гипсокартона из оцинкованной стали.

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.
CW (PS) 50 * 50	0. 4-0,6	50	50	2,6; 3; 4
CW (PS) 65 * 50		65
CW (PS) 75 * 50		75
CW (PS) 100 * 50		100

Профиль стоечный, применим для создания каркаса перегородок из гипсокартона

В зависимости от созданной конструкции приобретается необходимый размер. Длина может быть от 3 до 4 м. Отличительная особенность профиля — специальный паз для удобного монтажа гипсокартонных плит, а также их фиксации.

Размеры профилей CW

№

, Размеры Направляющий профиль потолка (PNP)

Обозначается PN (OUT) (расшифровка — направляющая профиля потолка). П-образный профиль с гладкими стенками. Используется как основание-опора для стоек и перемычек. Крепится по периметру конструкции, затем устанавливаются все остальные элементы системы. АНП изготовлен из металла, покрытого защитным слоем. Применяется при производстве металлического основания под потолок из ГКЛ. Этот элемент крепится к стене на дюбель-гвозди, служит для дальнейшей врезки потолочного профиля и создает прочность всей конструкции под гипсокартон.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартонного потолка имеет размеры: толщина ТНГ 28 * 27 — 0,4-0,6 мм., Ширина 28 мм., Высота — 27 мм., Длина — 3 м. .

потолочный профиль (ПП)

Пожалуйста, самым популярным в каждом ремонте является потолочный профиль (ПП) или другое обозначение CD. Данное изделие используется при установке металлического каркаса на подвесной, фигурный, многоярусный потолок из гипсокартона. профиль вставляется, при установке, направляющей и крепится к подвесам.Изделие изготовлено из оцинкованной стали, что обеспечивает защиту от ржавчины. К профилю для потолка применяются специальные саморезы, называемые «жучками» мастерами — диаметром — 3,5–3,9 мм. Длина 9,5-11 мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры профиля для гипсокартонного потолка: толщина 0,4-0,6 мм. , Ширина — 60 мм., Высота 27 мм., Длина стандартная 3 м, на заказ 4 м.

Дополнительные виды профилей

А производит виды профилей для гипсокартона, используемые в конструкции металлического каркаса не так часто, и во многом заменили собственно ручное производство.

Арочный профиль

Этот арочный профиль из гипсокартона применяется для создания изогнутых арок и других элементов на потолке или стене. В основу производства лег арочный профиль металлического элемента потолка. подробно, о видах арочного профиля.

Арочный профиль подходит для создания каркасных арок из ГКЛ и фасонных элементов для гипсокартона

Завод предлагает собственные варианты гибочного профиля для арок на заказ, имея отличительные возможности в эксплуатации.Для этого обычный ПП (60х37) после гибки обозначают как ПА.

Размеры для радиуса изгиба:

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.	Радиус изгиба, мм.
ПО (CD) — 60 × 27 КНАУФ	0 / 4-0 / 6	60	27	2,6; 3; 4	1000
ПО (CD) — 60 × 27 КНАУФ (доп.)			27		500

гнутый профиль

деталь, другие варианты изготовления арок.

профиль усиленный

Элемент обозначен UA. Изделие используется для усиления основы под гипсокартон. Применяется в натяжных потолках сложной конструкции, а также при формировании перегородок с элементами тяжести (навешивание телевизора на перегородку), создании перегородок из гипсокартона дверных проемов, окон.

Усиленный профиль монтируется в пространство каркаса, где предполагается подвешивание тяжелых предметов на гипсовой основе

Размеры усиленного профиля для гипсокартона:

маркировка продукции	толщина изделия	Профиль задний, мм.	высота ребра, мм.	количество рядов тиснения на спине	Стандартная длина профиля, м.
UA 50-40-2	2,0 мм.	50	40	1 шт.	2,6; 3; 4
UA 75-40-2		75		2 шт.
UA-100-40-2		100
UA-125-40-2		125
UA-150-40-2		150

Для защиты внешних углов

с маркировкой ПУ.Этот вид ГКЛ предназначен для отделки углов от различных механических воздействий (ударов) гипсовых изделий. Имеет перфорацию, для лучшей фиксации к поверхности шпаклевкой. Его размер:

обозначение	Толщина, мм.	Ширина полок, мм.	Материал	Длина профиля, мм.
УЕ 20-20	0,22–0,25	20	алюминий	3
УЕ 25-25	0. 4	25	сталь оцинкованная
УЕ 30-30	0,4	30
	0,5
УЕ 35-35	0,5	35

Монтажные профили

Для создания металлического каркаса нужно применить профили и аксессуары к ним, чтобы основание каркаса под гипсокартон было прочным и прослужило долгий срок.

Для резки оцинкованного профиля используются ножницы для резки металла.Если резать профиль болгаркой, то в диапазоне высоких оборотов металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля оставляют незащищенными. Это крайне нежелательно для монтажа каркаса в ванных комнатах, а также на балконе — там, где повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления профилей ГКЛ

Направляющие профили крепятся к основанию (потолку, полу, стене) только с помощью дюбелей-гвоздей. Размер застежки зависит от нескольких факторов: материала основы, сложности конструкции металла.Крепежные детали следует располагать на расстоянии 25-30 см.

Подвесы для профилей закрепляются на одной линии с профилем через каждые 40-60 см. минимальное расстояние берется в том случае, если на штукатурную поверхность планируется большая нагрузка. Кроме того, для усиления каркаса усиления создаются стоечные профили, переходящие в утяжеление строительной площадки.

Printable you, — Применен изоляционный герметизирующий материал, выбор которого зависит от местности, уровня влажности, возгорания.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но и обращать внимание на производителей.Такие профили для гипсокартона, как «КНАУФ» изготавливаются по размеру всех гостей с соблюдением всех технических условий.

Фрагмент экспресс-способа возведения шлагбаумов в квартире.

Видео:

Видео:

Видео:

Как сделать перегородку из гипсокартона. Перегородка из гипсокартона в интерьере дома. Инструменты для монтажа гипсокартона

Перегородка из гипсокартона, характеристика материалов, преимущества и недостатки конструкции, разработка ее схемы, установка каркаса и его обшивки, устройство дверного проема и предварительная отделка поверхности.

Достоинства и недостатки перегородок из гипсокартона

Еще не так давно все перегородки в жилых домах возводились исключительно из кирпича, бетона или блоков. Но после появления на строительном рынке гипсокартонных материалов ситуация кардинально изменилась благодаря их замечательным свойствам:

1. Перегородки из гипсокартона на металлическом или деревянном каркасе обладают отличной звукоизоляцией, особенно в сочетании с утеплителем, который в данном случае играет дополнительную роль. Однослойная перегородка из гипсокартона имеет коэффициент звукопоглощения до 47 дБ, а второй ее слой делает этот показатель еще лучше.
2. В отличие от бетонных и каменных перегородок, гипсокартонные листы и металлические профили, из которых состоят подобные конструкции, очень легкие. В среднем 1 м 2 стены из гипсокартона весит 25-50 кг, в зависимости от ее толщины. Это позволяет значительно снизить нагрузку на перекрытия здания и сэкономить, например, на арматуре, растворе и доставке материала.
3. Листы гипсокартона имеют изначально ровную поверхность, которая хороша для дальнейшей отделки: краски, обоев, декоративной штукатурки и даже плитки.
4. ГКЛ не входит в категорию горючих материалов, поэтому безопасен при пожаре.
5. Его гигроскопичность дает возможность стабилизировать микроклимат помещения, поскольку материал способен не только пропускать воздух, но и впитывать излишки своей влаги.
6. Важный показатель перегородок из гипсокартона — простота монтажа.По этой причине за пару дней можно преобразить комнату до неузнаваемости. Тем более, что это вполне под силу сделать домашнему мастеру, имеющему хотя бы базовые навыки строительства.
7. В состав листов гипсокартона входят только натуральные компоненты, поэтому материал абсолютно безвреден для здоровья.

К недостаткам межкомнатных перегородок из гипсокартона можно отнести их среднюю прочность по сравнению с аналогичными каменными, бетонными или деревянными конструкциями … Напротив, гипсокартон гораздо легче повредить при неосторожном обращении.

Материал не переносит прямого контакта с водой. В случае случайного затопления помещения часть перегородок из гипсокартона придется поменять. На этом, пожалуй, и заканчиваются все недостатки гипсокартона.

Выбор материалов для перегородок из ГКЛ

Основными материалами, используемыми для монтажа перегородок из гипсокартона, являются легкие металлические профили и гипсокартон. Профили, образующие каркас, различаются размерами сечения и функциональным назначением:

• Профиль направляющий PN (UD) … Выполнен в виде тонкостенного канала. Его ширина может быть от 50 до 100 мм, размер полок — 40 мм. Эти параметры всегда указываются в маркировке, например: PN40-75, где 40 — ширина полки, а 75 — профиль. Направляющие профили фиксируют стойки металлического каркаса перегородки.
• Стеллажный профиль ПС (CD) … Отличается от ПН наличием специальных загибов на полках и имеет аналогичную маркировку. Стеллажные профили служат для придания конструкции жесткости и крепления к ним гипсокартона (гипсокартона).
• Угловой профиль … Применяется в оформлении внешних углов перегородки и защищает их от механических повреждений.
• Арочный профиль … Применяется для создания проемов любой криволинейной формы.
• Профиль маяка … Имеет Т-образную форму и служит ориентиром при выравнивании стен.

Все вышеперечисленные профили имеют длину 2750-6000 мм и толщину металла 0,4-0,55 мм. Последний параметр влияет на прочность, вес и стоимость изделия.

Гипсокартон, используемый для обшивки каркаса, должен иметь толщину не менее 12,5 мм. При изготовлении криволинейного проема в перегородке используются тонкие листы до 12,5 мм для удобства придания конструкции нужной формы. Гипсокартон делится на типы:

1. Стандартный ГКЛ … Это самый распространенный материал, имеет серый цвет и синюю маркировку. Это может быть потолок или стена. Листы потолочного гипсокартона всегда тоньше.
2. Влагостойкий гипсокартон … Применяется при изготовлении перегородок для разделения влажных помещений. Имеет зеленый цвет и синие отметины.
3. Огнестойкий гипсокартон … Применяется для изоляции вентиляционных шахт или электрических щитов. он серый, имеет красную маркировку.

Гипсокартон также доступен для продажи, сочетающий в себе свойства двух последних типов. Имеет зеленый цвет и красные отметины.

Выбирая гипсокартон, следует обращать внимание на его предназначение, а не только на толщину изделий.Это поможет значительно увеличить долговечность всей конструкции при ее эксплуатации.

Создание чертежа перегородки из гипсокартона

Рабочая схема перегородки из гипсокартона необходима при проектировании конструкции необходимой жесткости и объема, а также для определения видов и количества необходимых материалов для ее изготовления. Здесь не требуются сложные вычисления.

Перед тем, как сделать перегородку из гипсокартона, сначала необходимо начертить на бумаге в масштабе план помещения с указанием его высоты, длины и ширины, а затем разметить на нем линию будущей перегородки.После этого следует выполнить фронтальный набросок стены и нанести на него расположение несущих профилей и гипсокартона в шахматном порядке. В местах их стыков следует предусмотреть установку горизонтальных перемычек.

Количество стоечных профилей, а также их расположение зависит от планируемой нагрузки на конструкцию. Обшивка внешней и внутренней сторон перегородки должна производиться так, чтобы края листов располагались на разных профилях.

Например, если с одной стороны стены стыки листов находятся на третьей, пятой и седьмой стойках, то с другой стороны они должны располагаться на второй, четвертой и шестой с шагом между стойками 600 мм.Все это необходимо учитывать при составлении чертежа перегородки из гипсокартона для зонирования общей комнаты.

Важно! Места крепления на перегородке мебели или предметов декора следует усилить еще на этапе создания каркаса дополнительными профилями.

Монтаж каркаса для перегородки из гипсокартона

Составив схему ограждающей конструкции из гипсокартона, просчитав и выбрав необходимые материалы, можно приступать к изготовлению каркаса из металла.Набор инструментов, используемых для этой работы, невелик. Это рулетка, отвес, уровень и маркер, молоток, канцелярский нож, шурупы, дюбеля, отвертка, ножницы по металлу и перфоратор.

Согласно планировке перегородки необходимо в нескольких местах отмерить необходимое расстояние от ближайшей стены и провести линии по потолку и полу. При соединении их концов на обеих стенках получится замкнутая петля. Его стороны должны быть строго вертикальными, это нужно проверять по отвесу.

Затем на направляющие профили приклейте уплотнительную ленту и закрепите их, руководствуясь нанесенной разметкой. Для этого требуется заранее проделать дыроколом отверстия для дюбелей по линиям потолка и пола.

Шаг крепления профилей PN не должен быть более 1 м. Размер дюбелей зависит от материала стен. Для крепления профилей к бетонной плите можно использовать дюбеля «Быстромонтаж» длиной 75 мм, а к деревянному полу — обычные саморезы 45-50 мм.Нарезать профили нужного размера следует ножницами по металлу, а при их отсутствии можно использовать «болгарку».

Для установки перегородки из гипсокартона первую стойку следует поставить вплотную к стене. Крепление к направляющим профилям производится с помощью фрезы. Также желательно приклеить стойку уплотнительной лентой в месте примыкания к основной конструкции для повышения тепло- и звукоизоляции будущей перегородки.

После установки первого профиля нужно проверить его вертикальность с помощью уровня, а затем при помощи дюбелей прикрепить стеллаж к несущей стене.Для бетонных стен длина должна составлять 75 мм.

Затем следует установить все остальные стойки. Их количество и шаг зависят от планируемой нагрузки на перегородку. По своему декоративному назначению шаг профилей можно принять равным 1200 мм. Если шкаф висит на стене, то расстояние между стоечными профилями должно быть 400 мм.

Обычно стойки монтируются под середину или края листа, то есть с шагом 600 мм. И только вторая стойка устанавливается на расстоянии 200-500 мм от крайнего профиля.Это связано с тем, что от листа будут обрезаться филиалы, делая его уже. На любом расстоянии между вертикальными профилями края гипсокартона всегда должны приходиться ровно на центр стойки.

С обеих сторон каждый стоечный профиль необходимо прикрепить резаком к направляющим. В процессе размещения стоек следует позаботиться о том, чтобы вам не пришлось прикреплять слишком узкий кусок листа гипсокартона в углу перегородки. Это может создать проблему позже в процессе и способствовать взлому.

В местах расположения горизонтальных швов гипсокартона необходимо установить перемычки. Для этого ножницами по металлу отрежьте куски профиля длиной 100 мм и прикрепите их к стойкам на необходимой высоте. Затем внутрь нужно вставить горизонтальный профиль и закрепить фрезой. На этом установка каркаса завершена.

Обшивка каркаса перегородки гипсокартоном

Монтаж первого листа обшивки следует начинать с отрезания его тонкой части по длине.Такие истончения на оставшихся листах понадобятся для маскировки стыков гипсокартона после их монтажа и шпаклевки. Первый лист необходимо прикрепить к каркасу так, чтобы весь его край совпадал с центром профиля. Затем гипсокартон следует закрепить саморезами длиной 25 мм.

По краям листа шаг их крепления должен составлять 150-200 мм, а в средней части — до 300 мм. Саморезы не следует вкручивать в углы листов, лучше отступить от них на 5-10 см.Остальная обшивка крепится по разработанной схеме.

При установке перегородки из гипсокартона своими руками нужно учитывать несколько правил:

• Обязательно оставлять необходимые деформационные зазоры обшивки: между гипсокартоном и полом — 1 см, между гипсокартон и потолок — 0,5 см, между соседними листами — 2 мм.
• Рекомендуется всячески избегать крестообразных стыков, такое расположение листов нарушает прочность перегородки.
• Если одна сторона конструкции обшивается слева направо, то облицовку каркаса с другой стороны необходимо производить в обратном порядке. Это предотвратит перекрытие швов гипсокартона на одной стойке каркаса.

С учетом этих правил сначала необходимо обшить одну сторону профилей и заполнить полости между стойками изоляционным материалом необходимой толщины. Это может быть минеральная вата или поролон. Если перегородка ставится на водопроводные трубы, необходимо надеть отдельную изоляцию для предотвращения образования конденсата.Электропроводку здесь необходимо заранее проложить в защитной гофрированной гильзе. После проведения всех этих мероприятий следует обшить другую сторону каркаса.

Установка дверного проема в перегородку из гипсокартона

Если планируется перегородка из гипсокартона с дверью, работы следует начинать с проема. После фиксации направляющих профилей нужно установить для нее стоечные усиленные профили.

Будет проще, если вы возьмете балку необходимой длины и толщины чуть меньше ширины металлической стойки и вставите ее в полость профилей дверного проема.То есть при установке раздела из профиля w. 100 мм берется брус толщиной 95 мм, вставляется в стойку и закрепляется в ней шурупами по дереву с шагом 150-200 мм.

При отсутствии балки стойки можно усилить направляющим профилем. Для этого его следует соединить со стойкой при помощи саморезов по металлу. Затем по вышеуказанному принципу нужно закрепить все остальные вертикальные профили.

Таким образом производится установка дверной перемычки между двумя усиленными стойками.Отмерьте 100 мм с каждого конца профиля перемычки и вырежьте только его фланцы. Затем на месте надреза профиль нужно загнуть на 90 градусов — все, перемычка готова. Осталось прикрутить ее к проему на нужной высоте от пола. При установке тяжелой двери верх проема также следует укрепить.

Особенности отделки перегородки из гипсокартона

После окончания монтажа перегородки ее следует подготовить к внешней отделке… Стыки гипсокартонных листов армируются серпянной лентой и заделываются гипсовой шпатлевкой. Наружные углы перегородки необходимо укрепить металлическим перфорированным уголком, который фиксируется этой же смесью. Заглушки саморезов следует скрыть под шпатлевкой.

После высыхания шпатлевки на стыках, углах и крепежах, всю поверхность перегородки необходимо обработать грунтовкой для обеспечения адгезии с последующим слоем финишной обработки.

Затем выполняется сплошная шпаклевка с обеих сторон перегородки.Чтобы отделать его обоями, достаточно нанести стартовый слой из крупнозернистой смеси — он придаст поверхности необходимую шероховатость. Для подготовки поверхности к покраске потребуется дополнительный слой финишной мелкозернистой шпатлевки. Работа проводится широким шпателем дугообразными движениями.

По окончании этого процесса необходимо подождать, пока нанесенная смесь высохнет, а затем отшлифовать поверхность. Для затирки используются специальные абразивные сетки №100-150. Образовавшуюся гипсовую пыль можно сразу удалить промышленным пылесосом.При его отсутствии респираторную систему следует защищать респиратором. Результатом работы должна стать гладкая перегородка, готовая к отделке любым покрытием.

Как сделать перегородку из гипсокартона — смотрите видео:

Таким способом можно выложить любую планировку стандартной квартиры перегородками из гипсокартона, сделать ее оригинальной, не говоря уже о возможностях их использования в частном доме. Удачи!

ilkin

Данная статья является продолжением статей о гипсокартоне и.Мы рассмотрим, как установить гипсокартон своими руками на стены. В частности, разберем, как разметить и правильно расположить листы гипсокартона на стене, как правильно установить профиль для гипсокартона и как закрепить гипсокартон к профилю. Так же приведем пример расхода гипсокартона на стену 3х4,5 метра.

Схема расположения листов гипсокартона

В этой статье мы рассмотрим наиболее сложную ситуацию установки гипсокартона на стены — когда в стене есть проем (окно).Основные принципы монтажа гипсокартона на сплошную стену такие же, как и при креплении к стене с проемом.

Теперь рассмотрим основные моменты при разметке расположения листов на стене.

1. Отверстие в стене. Основное правило укладки листов на стене: если в стене есть дверной и / или оконный проем, то стыки листов должны находиться на расстоянии не менее 200-300 мм от всех углов этого проема. В противном случае вы получите трещину на готовой поверхности.

Красная пунктирная линия показывает, как разделить листы нельзя!

Раскладка листов на стене с проемом

То есть раскладка листов начинается именно с проемов. При этом желательно, чтобы с какого-то угла стены начинался целый лист: тогда обрезков будет меньше.

2. Если осталась узкая полоска.

Если стена достаточно длинная, чтобы оставить узкую полосу

Также лучше учесть, что полоску лучше не оставлять уже 100 мм: от нее можно избавиться, сдвинув все листы с этой полосы так, чтобы полоса стала не менее 300-400 мм.300-400 мм — это расстояние стойки от прилегающей стены, на котором можно нормально работать отверткой.

Выход:

Переставляя листы 3 и 4 местами, и разрезая лист 1, все встает на свои места

Отрежьте лист 1 так, чтобы лист 4 стал немного шире -300-400 мм. И мы меняем местами листы 3 и 4, чтобы выполнить первое правило.

3. Если высота листа меньше, чем высота стены , и вам нужно добавить еще одну деталь по высоте, тогда листы необходимо разложить.Проще говоря: если есть горизонтальный стык, то он не должен переходить на соседние листы. Разбежка должна быть не менее 0,4 м.

Раскладка листов при высоте стен более трех метров

Разметка расположения профилей

Теперь, когда мы определились, где и как будут располагаться листы, можно точно отметить расположение стоек и остальных элементов каркаса.

Стойки CD должны располагаться с шагом 1200 мм, но не менее 600 мм.Чаще всего для облицовки стен достаточно 600 мм. Стойки представляют собой профили, которые из-за С-образного сечения получили название «цедешки».

CD профиль

Направляющие профили для CD имеют UD за счет U-образного сечения. Его кладут по периметру сшиваемой стены.

Профиль UD

Итак, пример расположения профилей для стены с окном, если высота помещения больше высоты листов гипсокартона.

Устройство элементов обрамления стены

Ставим стойки под вертикальные и горизонтальные стыки гипсокартона (красный). Также добавляем 2 стойки: 1 и 5 по краю проема и перемычку над окном — 6. На листах 2 и 3 две промежуточные стойки (1 и 2 на листе 2; 4 и 5 на листе 3): от за окном центральные сдвигаем под край проема (1 и 5), а чтобы шаг стоек не получился больше 600 мм, добавляем еще одну (2 и 4) в середина этих больших пролетов.Установите направляющие UD (синие) по периметру стены и под окном.

Примечание: Если длина листа больше или равна высоте помещения, то есть лист закрывает стену по высоте, то в горизонтальных перемычках нет необходимости.

Также необходимо предусмотреть опору для крепления УД будущих смежных плоскостей: если вы планируете зашить рядом с ней стену, либо смонтировать короб из гипсокартона, то по этой линии под ГК поставьте дополнительную стойку.

Дополнительный компакт-диск упростит монтаж каркаса смежной стены

Когда UD прикрепляется к компакт-диску через лист гипсокартона, получается прочный хороший угол. Если вы будете обшивать потолок, то желательно дополнительно сделать горизонтальные перемычки на уровне будущего потолка.

Крепление рамы по периметру к полу, стенам и потолку

Разметка самолета

Когда мы определились с расположением листов и профилей на стене, нам нужно отметить плоскость, в которой будет располагаться гипсокартон.Минимальная толщина всей конструкции на профилях 35 мм + 12 мм (ГКЛ) = 47 мм. Максимальная толщина, которую позволяет нам U-образный кронштейн (П-шкаф), составляет 110 мм.

П-образный кронштейн, или просто «П-шка»

В общем нужна вся разметка и натянутые шнурки для профилей (не для лицевой поверхности ГК), так как профили будем выставлять. Отбиваем линию на полу с помощью красящего шнура, чтобы все профили проходили вертикально, не касаясь стены, и при этом не занимали лишнего места в комнате.Возможно, под гипсокартон придется подкладывать минеральную вату, это тоже нужно учитывать: тогда расстояние от существующей стены до гипсокартона должно быть равно толщине минеральной ваты. Иногда необходимо получить прямой угол между стенами: тогда нужно разметить на полу соседние стены, потому что на этом этапе контролировать это намного проще. Когда с линией на полу все ясно, проводим вертикальные линии по соседним стенам с помощью планчатого уровня, либо с помощью отвеса.И наконец, закрываем периметр на потолке. Чтобы управлять самолетом, нужно натянуть шнурком две диагонали. Шнурки в месте пересечения должны соприкасаться, но не натягивать друг друга. Нарезаем профили UD по длине. Но не полностью, а только боковые стенки и загиб средней стены.

Обрезка боковых полок UD для изгиба на 90 градусов

Согните среднюю стенку и готово

Для звукоизоляции корпусного шума приклеиваем на среднюю полку UD эластичный скотч — на немецком языке это называется dichtung.Этот нехитрый прием позволит значительно уменьшить дребезжание стены, улучшить звукоизоляцию помещения.

Приклейте ленту на среднюю полку UD

Теперь можно прикрепить профиль UD. В зависимости от материала пола, стен и потолка подбираем крепеж. Для прочного не крошащегося бетона подойдет быстросборный дюбель (ДБМ) 6х40, для кирпича со штукатуркой ДБМ 6х60, на рыхлой, не очень прочной поверхности лучше использовать ДБМ 8х60, 8х80.Если нужно прикрепить УД к дереву, возьмите саморезы. Крепить УД необходимо не реже, чем через каждые 400 мм.

Важно! Ровность всей поверхности будет зависеть от ровности и вертикальности разметки и крепления UD.

В УД обычно есть перфорированные отверстия диаметром 6 мм для крепежа, однако бывает, что отверстие ушло вместе с отходами, или отверстие попадает на хрупкий участок стены. Затем лучше наметить недостающие отверстия и просверлить их сверлом по металлу, поместив внутрь блок.

Бывает, что основание, к которому крепится УД, неровное, и при закреплении в локальном «отверстии» профиль может погнуться. Чтобы этого не случилось, необходимо в такие места ставить прокладки из дерева или пластика.

Поместите подложку под UD, где необходимо

Если имеющаяся поверхность имеет трещины, то в этом месте необходимо сделать пропилы на боковых стенках профиля. Потом придется, то обрезать край листа, но профиль не будет гнуться и хорошо закрепится.

В месте резкого излома поверхности надрезать УД

Теперь осталось закрепить УД под порогом на всю длину порога. Закрепите УД снизу подоконника саморезами. Желательно, чтобы саморезы потом не торчали из подоконника :). Для фиксации профиля в пластике достаточно самореза диаметром 9,5 мм, не более 15 мм.

Установка профилей для CD-стоек. Маркировка и крепление

Крепление профиля для гипсокартона происходит следующим образом — на стене нужно отбить вертикальные линии расположения CD.По этим линиям фиксируем П-шки — каждые 500-600 мм. Отступаем от пола и от потолка на 500 мм, оставшееся расстояние делим на равные части.

Каждая U-образная рама должна быть прикреплена к одному отверстию на каждом краю (опционально: 1 или 2, 4 или 5), среднее отверстие 3 можно не устанавливать. В общем, он нужен для предварительного крепления, длинный паз позволит сместить кронштейн.

П-шка

Подбираем крепеж, опять же, исходя из базы. Для лучшей звукоизоляции можно подклеить дихтунг под П-шк.

Крепление П-шки

Когда все U-шки закреплены, вставляем вертикальные стойки CD в профили UD. Их длина должна быть такой, чтобы профиль ложился на место без напряжения и не болтался: на 2-3 мм меньше внутреннего размера между UD.

Запускаем стойки

Когда все стойки встали на свои места, нужно плотно натянуть шнурок по горизонтали между крайними UD. Теперь каждый кронштейн можно подогнуть к компакт-диску, а чтобы шнурок не затягивался стойками, нужно вставить в У-шку гвоздь или проволоку так, чтобы стойки были слегка загнуты в сторону стены.Если этого не сделать, то стена выйдет «пузатой».

Снимаем профили с шнурка — с гвоздикой

Теперь снимаем ограничитель-гвоздь с крайней стойки и прикручиваем стойку к П-шке. Это саморезы длиной 9,5 мм:

Саморез 9,5 мм

Важно: Ни одна из стоек не должна втягивать шнурок.

Сначала прикручиваем по одному шурупу с каждой стороны. Саморез удобно вкручивать в отверстие, которое совпадает с проточкой на профиле.Тогда профиль не сдвинется с места, а саморезы вылезут наружу.

Крепим стойки к П-шкам

Следим за тем, чтобы подставка была точно на уровне шнурка, и не натягивала шнурок. Проверяем длинным правилом, чтобы высота стеллажа тоже была ровной. Теперь уже поздно контролировать вертикальность: убеждаемся, что у нас получилась ровная плоскость. После контроля можно подкрутить вторую блоху, для надежности.

Загибаем выступающие части П-шки

Когда все саморезы будут закручены, загните концы П-шки, выступающие за плоскость.

Рамка под и над окном

Теперь делаем перемычку из компакт-диска над окном. Делаем Т-образное соединение с обеих сторон перемычки. Устанавливаем ее к горизонту, помните, что нижний край перемычки является опорой для откоса. Застегиваем джемпер блохами 9,5 мм.
Делаем стеллаж от перемычки до потолка. Внизу тройник, вверху он просто входит в УД. Скрепляем блохами 9,5 мм.

Расположение соединений в раме

Узел: перемычка распорки на краю проема

Если стойка вдоль проема становится так, что не имеет опоры, то через 500-600 мм добавить перемычки и закрепить перемычки на П-шках.

Вид сверху: если стойка на краю проема не поддерживается

Когда все стойки прикручены и выровнены по разметке, закручиваем стойки на UD, чтобы они не двигались. Когда лист закроет стойки, их не будет видно, а чтобы не тратить время на расчеты и запоминание, наносим линии стоек на пол и потолок.

Закрепляем стойки и размечаем их расположение на полу и потолке

Подгонка листов к требуемым размерам

Желательно, чтобы ГА не касался потолка и пола на 3-5 мм: это улучшит звукоизоляцию, а ГА не будет насыщать воду в случае небольшой протечки.Если пол и потолок горизонтальные, а угол, с которого вы начинаете обшивать, вертикальный, т.е. есть прямой угол, то достаточно замерить два размера: высоту листа и ширину. Если пол не за горизонт, то сначала этот откос нужно вырезать из листа. Это необходимо для того, чтобы все остальные края листов оставались в вертикальном положении (подробнее: и).

Таблица размеров листа, если пол не в горизонте

И только потом измерьте высоту и ширину листа.

Размеры листа, если и пол, и потолок не горизонтальны

Если геометрия листа совсем некрасивая, когда, например, нет прямых углов, то диагонали надо проверить. На размеченном листе они должны быть такими же, как и на стене.

Также следует учитывать, что на внешнем углу, например, откосе, один из листов нужно освободить на толщину подходящей кромки.

Один из листов на внешнем углу должен быть разделен на толщину другого

А если это обе заводские кромки, то внешний присадочный уголок идеально войдет в паз кромок, а за плоскость не будет выступать.

Оптимальный край на внешнем углу

Крепление гипсокартона к стене

Для лучшей звукоизоляции дихтунг также можно приклеить к поверхности каркаса под гипсокартон. При комплексном подходе к звукоизоляции результат намного лучше.

Комплексные меры по звукоизоляции

Листы крепятся к профилям с помощью саморезов ТН-25 по металлу длиной 25 мм.

Винт для крепления листов гипсокартона TN-25

Скрепляем листы на каждой стойке и по периметру с шагом 20-30 см.

Крепим листы к каркасу при помощи отвертки или дрели с малым числом оборотов

Каждый винт должен входить в бумагу на 1-2 мм. Шурупы необходимо закручивать перпендикулярно поверхности листов. Если винт углубился более чем на 3 мм, значит, он плохо держится, и нужно отступить на 5 см и затянуть еще один.

Образец ввинчивается

Необходимо аккуратно закручивать по периметру в УД: когда край не заводской, а обрезанный, то при слишком глубоком заглублении шурупа край листа отломится.Это не смертельно, но заделать его придется шпаклевкой, а это плохо сказывается на прочности листа. Если лист обрезан неточно, и лист ГК с трудом доходит до профиля UD, то можно поступить так же, как с плинтусом: вставить профиль CD в UD и больше не нужно закручивать винты до самого края листа (зеленый).

Дополнительный CD поможет правильно закрепить лист, а в дальнейшем плинтус

Если на поверхности профилей будет головка винта, то ГК не будет плотно прилегать.Затем берем брусок, прикладываем его в этом месте к уже оголившемуся листу и точным ударом молотка (без фанатизма?) Вдавливаем ГК с тыльной стороны шурупа. Как правило, листы оптимальным образом измеряются, разрезаются и прикручиваются последовательно: таким образом мы исключаем ненужные движения листов и можем оперативно исправить неточности в измерениях. Чтобы лист можно было удобно выставить по высоте (приподнять на несколько миллиметров) при прикручивании, можно использовать такую ​​планку: чем сильнее надавить на нее ногой с одного края, тем выше лист поднимется.

Планка позволяет установить лист по высоте на несколько миллиметров

Рама для откосов

Теперь на нашей стене есть незащищенные наклонные поверхности. Аккуратно смотрится, когда все плоскости откоса равномерно расположены на окне (желательно около 5-10 мм). Самое узкое место — это петли на створке, т.е. с этой стороны необходимо «танцевать». Тогда остальные откосы можно сделать по этому размеру.

Рама для откосов

Если ширина откоса не превышает 600 мм, то достаточно двух столбов: один — КД в плоскости стены по краю проема, а второй — КД под само окно.Для жесткости можно добавить между ними горизонтальную перемычку. Сначала закрепляем УД профиль в подоконнике и в плоскости с ним фиксируем УД в верхнем скате. Это будут проводники. Вставьте компакт-диск, обрезанный по размеру, под окном. Проще всего закрепить на распорках (планку отрубить по размеру): если расстояние между профилем и поверхностью позволяет закрепить его длинным крепежом через профиль в стене, то хорошо. Если расстояние около 100 мм (в старых домах тоже бывает), то брус можно позиционировать своим концом: штангу можно затянуть саморезом через профиль, а саму штангу можно закрепить через уголок.Такие точки крепления должны быть через каждые 500-600 мм. Можно прикрепить к обычным П-шкам. Но тут много сложностей: сложно работать отверткой из-за близости откоса, сложно закрепить вторую сторону КД, а П-образный кронштейн не может обеспечить жесткость рамы »до — из «окна».

Крепим гипсокартон к каркасу боковых откосов. Затем аналогично боковым откосам обшиваем верхний: сначала каркас, потом скрепляем лист.Или вы можете действовать в обратном порядке: сначала верхний откос, а уже потом два боковых откоса.

Обшиваем откосы гипсокартоном

Вырежьте верхний откос.

1. Замеряем ширину откоса: от окна до плоскости стены. Для контроля: проверяем ширину в двух углах, часто бывает, что окно не стоит параллельно плоскости стены.
2. Замеряем длину откоса под окном.
3. Теперь применим квадрат 90 градусов к углу и измеряем разность B: насколько внешний край склона больше внутреннего.Также во втором углу разница С.
4. Проверка: сумма двух «разностей» B + C и длины внутреннего края откоса A = длине внешнего откоса.
5. Размечаем лист. Отрежьте и закрепите.

Схема размеров уклона

С боковыми откосами ситуация такая же, только между окном и подоконником прямой угол.

Ориентировочный расход материалов на обшивку стен высотой 2,5-3 метра 4.5 м

Раскладка листов на стене 4,5х2,5-3 м

1. УД 5-6 шт х 3 м;
2. Крепеж для УД 50 шт;
3. CD 9 шт по 3 м;
4. П-шки 50 шт;
5. Крепеж для П-шек 100 шт;
6. Саморез 9,5 мм (блошка) 150 шт;
7. Гипсокартон 3х1,2 м — 4 листа + откосы в зависимости от глубины;
8. Винты TH 25 — 200 шт;
9. Dichtung: на УД — 15 м + на П-шки 5 м + на КД 50-55 м. Всего — 70-75 м шириной 30 мм;
10. Сетка на стыках 10 м;
11. Fugenfüller 1-2 кг;
12. Шпатлевка уголка;
13. Прочие мелочи, которые нужно учитывать индивидуально (акриловый герметик) и т. Д.

Стены и перегородки из гипсокартона

Сначала рассмотрим случай, когда нужно выровнять поверхность существующих стен. Существует три варианта крепления гипсокартона к стенам:
На каркас из оцинкованного профиля. Позволяет получить идеальную поверхность при любой кривизне. Профили крепятся на специальные зажимы. Из них собирается каркас — стойки и перемычки, лицевая часть которых лежит в одной плоскости. Поскольку гипсокартон находится на приличном расстоянии от капитальной стены, между ним и стеной можно проложить коммуникации и электропроводку.Еще один плюс такого варианта — возможность укладки утеплителя или звукоизоляции. Минус каркаса из профиля — без утеплителя очень хорошо проводит звуки: при ударе об обшивку стены звук как барабан.
На раме из деревянных брусков. Он собирается по аналогичному принципу — из стоек и перемычек, но крепится непосредственно к стене. Слишком большие перепады компенсировать сложнее: сначала придется искать самые выступающие части стены.Тогда есть два варианта: первый — сосредоточиться на них, разместив повсюду дополнительные планки, второй — попытаться уменьшить падение, отрезав наиболее выступающие части. Основным недостатком крепления к деревянным блокам является то, что при использовании недостаточно сухих (с влажностью выше 15-20%) они при высыхании могут «вести», что исказит всю конструкцию. Также существует вероятность поражения древесины вредителями или грибками. Несмотря на это, в некоторых регионах этот способ более популярен, так как у них цены на пиломатериалы ниже, чем на профили.
Монтаж листов прямо на стену. Это монтаж гипсокартона на клей. Используйте специальные смеси или что-то вроде «жидких гвоздей». Этот способ доступен, если стены относительно ровные — с перепадом не более 2-3 см. Клей наносится на поверхность листа или стены (полосами, если стена почти ровная, и стопками, если есть капли), затем лист устанавливают на место, устанавливают по уровню, фиксируют клиньями и опорами.
Последняя технология — установка гипсокартона на клей — самая быстрая, но у нее есть и недостатки.Первое — не везде под отделкой есть клей, поэтому на такую ​​стену повесить шкафы проблематично. Если вы планируете заранее что-то крепить к стене, положите на этой высоте сплошной слой клея или установите фундаментную балку, которая также будет дополнительным маяком при установке уровня листа. Тогда проблема будет решена. Еще один недостаток — небольшие отличия. То есть поверхность неидеальная. Разница составляет 2-3 мм. Лист немного загибается между «кусочками» клея.Однако это хороший способ быстро выровнять стену.

Крепление к каркасу
Так как при приклеивании гипсокартона к стене крепеж не нужен, мы поговорим о каркасе и в основном металлическом. Правила крепления к деревянному такие же, только используются саморезы по дереву.

Размеры и назначение ГКЛ
Несколько слов о том, какие размеры у листов и как класть гипсокартон на стены. Стандартные размеры такие: ширина всегда 1,2 м, высота 2,5 и 3 метра. Иногда встречается «нестандарт» меньшей длины: с мелкими легче работать, но получается больше швов, которые потом приходится ремонтировать.Толщина ГКЛ:
12,5 мм — универсальный материал для стен и потолка;
6 мм и 9 мм для криволинейных поверхностей.
Часто говорят, что листы толщиной 9 мм — это потолочные листы. Но у производителей таких рекомендаций нет. Любой из заводов-производителей позиционирует тонкие листы как те, которые используются для отделки криволинейных поверхностей.
По длинным краям листа делаются скосы. Они нужны для того, чтобы стык можно было проклеить армирующей лентой и заделать шпаклевкой. Это сторона, на которой есть скос, которая является передней.Он разворачивается внутри комнаты.

Как стыковать
Если необходимо соединить листы по высоте, расположите стыки так, чтобы не получилась продольная линия. Говорят, листы складываются произвольно или со сдвигом. При этом желательно, чтобы смещение было не менее 40-60 см. Длинные стыки — наиболее вероятные места появления трещин. Сдвигая шов, вы почти со 100% вероятностью избавитесь от трещин (пример укладки листов смотрите на рисунке).
Если стена обшита двумя слоями гипсокартона, то вертикальные швы тоже смещаются. Лист сверху следует установить так, чтобы стык нижнего приходился на его середину (сдвиг на половину ширины — 60 см).

Как и с каким шагом крепить
При установке лист прижимается к каркасу и фиксируется с помощью отвертки и специальных саморезов с плоской головкой. Если каркас собран из металла, возьмите саморезы TN25 (3.5х25 мм). В магазинах их называют «для гипсокартона». Длина — 25 мм, цвет — черный (вероятность поломки) или белый. Для каркаса из дерева выбирайте близкие по размеру с самой плоской головкой: замазки будет меньше.
При установке важно затянуть крепеж на необходимую глубину: колпачок должен быть утоплен в лист, а картон — не рваться. Также необходимо, чтобы саморез был установлен строго перпендикулярно плоскости листа: так меньше шансов повредить картонный слой, который в данной конструкции отвечает за жесткость.
При монтаже каркаса на сплошной стене расстояние между столбами должно быть не менее 60 см. Тогда получается, что каждый лист прикреплен к трем вертикальным профилям: два по краям и один посередине. В этом случае край листа приходится на середину профиля.
Отступив от края 10-12 мм, вкручивают саморезы. Их можно ставить, как на рисунке выше, один напротив другого, а можно смещать, как на рисунке ниже. Шаг установки — 250-300 мм.Крепятся по периметру и по среднему профилю.
Еще один важный момент: вырезая лист, учтите, что его высота должна быть на 10-12 мм короче высоты от пола до потолка. Это необходимо при усадке: чтобы стена или перегородка имела возможность без трещин компенсировать изменение высоты (особенно актуально для деревянных и панельных домов).
Это, пожалуй, все основные моменты работы с гипсокартоном (без учета особенностей монтажа профилей).

Перегородка из гипсокартона

Разметка
Сначала отметьте место установки раздела. Проще всего это сделать с помощью конструктора лазерных плоскостей (лазерного уровня). Эта линия наносится на стены, пол и потолок.
Если нет лазерного уровня, придется использовать обычную постройку (хорошего качества) и отвес. Сначала нарисуйте линию на полу — это проще всего. Затем с помощью уровня перенесите его на стены. Если обе линии на стенах вертикальные, линия, соединяющая их, должна находиться точно над линией на полу.Так это или нет, вы можете проверить по отвесу, опустив его от отметки на потолке до линии пола.
Необходимо добиться идеального совпадения — от этого зависит качество всей работы.

Сборка каркаса
Рассмотрим сборку каркаса из оцинкованных профилей. Направляющие профили устанавливаются по размеченной линии на полу и потолке. Маркируется UW или PN — несущий профиль. Крепятся они обычно дюбелями — 6 * 40 мм или 6 * 60 мм, расстояние между двумя дюбелями 30-40 см.ПН-профиль
имеет стандартную глубину (высоту стенки) — 40 мм, но может быть разной ширины 50 мм, 75 мм или 100 мм. Толщина перегородки зависит от ширины несущего профиля, а также от того, какой толщины там можно укладывать утеплитель и / или звукоизоляционный материал.
Несущие стойки вставляются в направляющие профили. Они имеют маркировку CW или PS — стоечный профиль. Он отличается от направляющего наличием дополнительных полочек на стенах. Эти полки делают его более жестким за счет увеличения несущей способности… Ширина стоечных профилей зависит от ширины несущих: они должны быть одинаковыми. То есть стойки должны быть одинаковой ширины. Именно между ними потом устанавливается утеплитель.
Стойки крепятся к направляющим двумя способами. Первый используется в основном профессиональными строителями. Работают резцом — специальным инструментом, который пробивает и загибает металл в стороны, удерживая две детали вместе. Строители-любители при самостоятельной работе с гипсокартоном прикрепляют к «блохам» (их еще называют жуки и семечки) — винтикам с саморезом в нижней части — TEX 9.5 (3,5 * 9,5 мм). Они сами сверлят металл, ускоряя процесс сборки (сверлить отверстия не нужно). Стойки крепятся с каждой стороны минимум двумя саморезами.
Один момент: если вы устанавливаете перегородку в многоэтажном доме или на первом этаже своего дома, то вместе с стыком стеллажа и рейки потолка кладите специальную пленку или какой-то материал, который помешает появление писка. При ходьбе возникают колебания, которые передаются профилям, из-за чего они трутся и скрипят.Второй вариант — сделать стойки короче на 1 см. Вернее: дом сядет и не будет неприятных звуков.
Шаг стоек не более 60 см. Это расстояние обусловлено шириной листа гипсокартона (гипсокартона), которая стандартно равна 120 см. Как уже было сказано ранее, получается, что каждый лист прикреплен к трем стойкам. Получается, что между вертикалями должно быть 60 см.
Если зазор между двумя стойками больше 60 см, но меньше 120 см, между ними по-прежнему ставится вертикальный профиль посередине, иначе этот участок «сгущается» — лист шатается и провисает.Еще один момент: первая стойка крепится к стене чуть ближе — первый лист будет крепиться ко всей плоскости крайнего профиля, поэтому расстояние должно быть немного меньше — 57,5 ​​см.
Профили, к которым будут крепиться двери или окна, желательно усилить. Проще всего это сделать с помощью куска дерева подходящего размера. Он вставляется внутрь и крепится парой саморезов. Нужно использовать сухую древесину, чтобы брус не перекрутился.
После того, как все стойки обнажены и закреплены, конструкциям придают большую жесткость с помощью перемычек — горизонтально установленных кусков стоечных профилей. Их делают одним из трех способов, предложенных на фото. Третий вариант наиболее прост в изготовлении и прост в сборке.
Перемычки обычно размещаются на высоте стыка двух листов. Их края необходимо закрепить, поэтому там нужны перемычки. В остальном — с шагом 60-80 см. Если стена большая, ставьте каждые 60 см, если маленькая, достаточно 80 см.Ригели над дверным проемом обязательны: на высоте дверной коробки. Также желательно укрепить их, положив внутрь деревянный брусок.

Прокладка коммуникаций
После установки всех ригелей можно приступать к прокладке коммуникаций и проводки. Все электрические провода желательно смонтировать в гофрированном шланге. Если вы ставите перегородку в деревянном доме или на деревянном каркасе, она должна быть металлической. В домах из негорючих материалов, в стенах из гипсокартона на каркасе из оцинкованной стали допускается применение пластиковых гофрированных шлангов из негорючего сырья (имеется отметка «НГ»).

Облицовка гипсокартоном и тепло / звукоизоляция
После прокладки коммуникаций приступают к монтажу листов гипсокартона. Монтируются они так же, как и для облицовки. Облицовка стен гипсокартоном своими руками начинается с одной стороны. Затем, с другой стороны, между профилями (прутьями) каркаса устанавливается утеплитель и / или звукоизолятор. После ее монтажа стена из гипсокартона зашивается с другой стороны.

Утеплитель для стен и перегородок из гипсокартона используется как обычно:
Минеральная вата.Это стекловата, шлаковата или каменная вата (лучше — базальтовая). Самые экологически чистые — безформальдегидные — бсолевые маты. С ними легче работать, чем со стекловатой — не нужны средства защиты кожи и дыхательных путей, они меньше боятся влаги, чем шлаковата, легко режутся и хорошо держатся, без дополнительных креплений за счет высокой плотность. Их недостаток — высокая цена. Самый дешевый из этих утеплителей — шлаковата, средняя цена — стекловата, а каменная — самая дорогая.
Пенополистирол. Для получения хороших характеристик звуко- и теплоизоляции достаточно слоя в 5-7 см (плотность от 35 кг / м3). Он дешев, прост в установке, хорошо сохраняет тепло и плохо проводит звук. Недостаток в том, что грызуны его любят и при горении выделяют токсичные вещества.
Пенополистирол. Один вид пены. Отличается замкнутой формой ячеек, за счет чего имеет еще лучшие характеристики: более плотный, имеет отличные теплоизоляционные свойства и хорошо гасит звуки, грызунам это не нравится, на нем не развиваются грибки.Режется ножовкой, можно установить рашпилем. Не поддерживает горение. Обратной стороной является высокая цена.
В принципе можно использовать и другие обогреватели, но наиболее популярны перечисленные.

Как правильно резать гипсокартон
При изготовлении стен из гипсокартона своими руками придется разрезать листы: они не всегда становятся целыми. Для этого вам понадобится только острый канцелярский нож (для бумаги), длинный ровный предмет — линейка, доска, планка, уровень, линейка и т. Д. И деревянный брус длиной пару метров, но это не так. необходимо, с ним просто проще.Вот и все. При резке кривых линий может понадобиться лобзик, но пыли будет много.

Последовательность действий следующая:
нарисуйте карандашом линию на лицевой стороне, по которой нужно отрезать гипсокартон;
прикладываем линейку по линии (планка, доска) и режем картон канцелярским ножом;
поставить под линию реза планку;
постукиваем ладонью по более короткой стороне, от чего штукатурка ломается по линии разреза;
разорвать лист по всей длине пропила;
отломанный кусок согните, оставшийся картон вырежьте целиком.
Это действительно очень просто. Основная задача: правильно отметить. Других проблем нет (если только лист не сломан).
Не все тонкости можно описать, некоторые лучше увидеть. Мы выбрали видеоролики, в которых есть особенности работы с гипсокартоном. В основном они касаются сборки каркаса из профилей. Это действительно самая трудоемкая часть. А от того, насколько правильно будет изготовлен каркас, зависит, насколько ровной будет стена или перегородка.

Как сделать фальш-стену из гипсокартона
Как сделать армированные стойки в перегородке.Такой способ сборки каркаса нестандартный, но это не значит, что он неправильный. Стойки действительно жестче. Это необходимо, если вы строите полноценную межкомнатную перегородку из гипсокартона … Усиление здесь не помешает. Минусы в том, что на это уйдет больше времени, да и стоимость такого каркаса выше.
Какой профиль лучше: гладкий или ребристый. На рынке представлены разные модели профилей, в том числе с неровными и шероховатыми стенками и сторонами. При той же толщине металла он более жесткий, что вроде бы хорошо.Но насколько он хорош в работе? Смотреть видео.
Перегородка из гипсокартона от начала до конца. Здесь монтаж перегородки снимается пошагово. Все вполне доступно, можно взять за основу и построить стены из гипсокартона своими руками.

Гипсокартон — оптимальное решение для создания. Стены из гипсокартона легкие, не нарушают структуру здания, в отличие от кирпичных стен… Их устанавливают для замены старых стен, с полной перепланировкой в ​​соответствии с новым дизайнерским решением, либо для разграничения пространства в комнате. Вы можете установить новые стены самостоятельно. Для этого потребуется гипсокартон и металлические профили или деревянный каркас.

Виды профилей для гипсокартона

В продаже есть специальные металлические профили для гипсокартона. Они более прочные, проще монтаж листов гипсокартона к профилям. Металлические профили крепятся к стенам саморезами.Профили для обшивки стеновых панелей бывают двух типов:

CD — несущий профиль, именно он держит листы гипсокартона на стене. Боковые перегородки очень жесткие. Устанавливается по периметру стены.

UD — профиль вспомогательный, вставляется в основной и служит для поперечного крепления листов. Он образует плоскость стены. Чем толще сам профиль, тем надежнее получится каркас.

Арочный профиль. Такой профиль легко гнется, ему можно придать любую форму.

Профили для возведения перегородок различаются размерами. Ширина профиля подбирается в соответствии с дизайном будущей стены. Внутри конструкции могут быть, а также проложены кабели для электроснабжения и телефонной линии. Они имеют соответствующую маркировку:

UW — направляющий профиль, задающий направление будущей стены. Крепятся к полу, потолку и стенам, к которым будет примыкать перегородка.

CW — стоечный профиль, усиливающий каркас. Устанавливается вертикально с шагом 40 см. К нему с двух сторон прикрепляют листы гипсокартона.

Для крепления профилей требуются также дополнительные системы крепления. Они используются для крепления профиля к стене и друг к другу. Для этого используйте:

Монтажный кронштейн — металлическая пластина, легко гнущаяся в форме буквы Р. Средняя часть пластины крепится к стене, а концы загибаются в нужном направлении для фиксации профиля.

Быстрая подвеска применяется в случаях, когда длина кронштейна недостаточна. Эта система крепления состоит из двух частей: спицы с ушком на конце и подвеса. Используется для крепления CD-профиля. Не рекомендуется использовать на стенах.

Crab Соединитель CD используется для сшивания сшивок. Он вставляется в профиль и фиксируется саморезами. На одно крепление требуется 8 саморезов.

Соединитель CD предназначен для увеличения длины несущего профиля.Крепится к профилю саморезами.

Двухъярусный Соединитель CD используется для крепления профилей к деревянным основам и мобильным системам. Под мобильностью подразумевается изменение размеров основания под воздействием внешних факторов: влажности, температуры и других.

Листы гипсокартона можно разрезать специальным ножом или электрическим лобзиком. Саморезы проще вкрутить отверткой. Для соединения профилей между собой используются небольшие саморезы, которые в народе называют блохами.Они не подходят для плит — слишком короткие. Для крепления профиля к стене используйте саморезы длиной около 7 см.

Особенности монтажа деревянного каркаса

Для деревянного каркаса вам потребуются рейки размером примерно 2,5 × 4 см, которые используются для поперечин. Параметры реек можно менять в зависимости от толщины будущей плоскости. Для и мест стыковки листов гипсокартона используют более широкие рейки, ширина которых составляет примерно около 8 см.

Для крепления реек к бетонной стене используются дюбеля, а для крепления к деревянным основам — саморезы.Гипсокартон крепится к дереву саморезами, но можно использовать и гвозди. Их предварительно пропитывают олифой для предотвращения ржавчины. Каркас из дерева подходит только для сухих помещений.

Деревянные рейки необходимо предварительно обработать септиком для защиты от плесени и насекомых. Для этого подходят средства как на водной, так и на лазурной основе. Существуют универсальные септики, дополнительно защищающие деревянный каркас от возгорания. Подбирается даже дерево для рамки.На нем не должно быть сколов и узлов. Толщина реек подбирается в зависимости от будущей нагрузки на стену. Также учитывается толщина звуко- и шумоизоляции.

Установите планки на стену, используя уровень и угольник. Сначала по периметру устанавливают рейки, контролируя их по уровню. Доски прикручиваются к стене саморезами. Если на стену предполагается вешать тяжелые предметы, каркас лучше крепить саморезами длиной 10 см.

После установки опорных деревянных профилей фиксируются вертикальные стойки. Рекомендуется выдерживать шаг около 40 см. Можно установить их пошире, но расстояние между столбами не должно превышать 60 см. Края листа гипсокартона должны быть четко уложены посередине столба. Если утеплитель поместится в пространство между стойками, расстояние соблюдается по его ширине.

Монтаж каркаса из металлического профиля

Перед тем, как прикрепить металлические профили, нужно разметить стену.Проведены линии монтажа несущих профилей. Ширина линии разметки зависит от толщины профиля плюс толщина листа гипсокартона. При разметке вертикальных несущих профилей нужно учитывать, что углы в стенах неровные. Если конструкция вертикальная, размеры разметки на разных стыках могут отличаться на несколько сантиметров. Параметры планировки проверяются по уровням.

Виды металлических профилей для монтажа гипсокартона

По первой линии разметки несущего профиля остальные параметры конструкции будут равны, поэтому необходимо четко уложить в нее необходимую толщину стены готового гипсокартона.Если все стены в комнате должны быть покрыты гипсокартоном, углы стараются сделать четко прямыми. После разметки первой линии отмечаются потолок и пол, затем противоположная стена. Обязательно проверьте готовую разметку в конце на вертикальность конструкции.

Под профиль укладывается уплотнительная лента в точках примыкания к стенам, потолку и полу. Первыми прикрепляют направляющие UW-профиля к полу и потолку, закрепляя их дюбелями.В пластиковый дюбель вбивается ударный винт. Толщина шурупа должна быть больше диаметра дюбеля. Затем устанавливаются вертикальные стойки из профиля CW.

Такие же профили крепятся в местах установки дверей и окон. При установке каждого профиля проверяется вертикальность конструкции. Профили, предназначенные для формирования оконных и дверных проемов, рекомендуется дополнительно укрепить деревянными балками.

Деревянный брус закрепляется саморезами внутри профиля. При использовании профилей AU дополнительной жесткости не требуется. Верх и низ дверных проемов формируются из профиля UW.

Крепление гипсокартона к профилю

Стена из гипсокартона подходит для стен. Листы устанавливаются сначала в углы, затем укладываются все последующие из угла. Листы, которые устанавливаются встык в угол, необходимо подготовить.На них снимается торцевая фаска шириной 5 см. Ножом можно отрегулировать размер гипсокартона. Лист кладут на ровную поверхность, например, на стол, размечают по размеру и вырезают.

Выполните электролобзиком по заданной линии. К нему подобраны пилки по металлу.

Отверстия легко прорезать электролобзиком

Чтобы прикрепить лист к профилям, возьмите саморезы 3,5 × 35 мм. Саморезы крепятся с шагом 10-25 см.Листы устанавливаются так, чтобы между полом и листом оставался зазор шириной 1-1,5 см. Крепление листов по профилю осуществляется по принципу снизу вверх и сверху вниз. При необходимости верхний лист регулируется по высоте. Полосы укладываются в шахматном порядке: на первой полоске корректируется верх, на второй полоске добавляется и корректируется низ.

При прокладке проводов внутри стены в профилях проделываются сквозные отверстия в местах протягивания кабеля.Рекомендуется защитить кабель гофрированной трубой в целях обеспечения пожарной безопасности.

Минеральная вата используется для звукоизоляции стен и стен. Ставится в пространство между профилями встык без зазоров. Перед этим кладется минеральная вата. В стены его кладут после обшивки с одной стороны. Дополнительно крепить утеплитель к стене не нужно. После этого обшивается вторая сторона стены.

Этот листовой материал в настоящее время является наиболее популярным для облицовки внутренних перегородок, а монтаж стены из гипсокартона — самый простой и производительный в строительстве.Поэтому есть смысл более подробно рассмотреть, что такое облицовка стен этим материалом.

Первым действием перед началом строительных работ является планировка помещения. Если для отделки поверхности решено установить гипсокартон, следует учесть некоторые моменты.

Стандартные размеры листов этого материала составляют 1200 — 1300 x 2500 — 4800 мм при толщине от 6,5 до 24 мм. В то же время почти каждый размер предназначен для выполнения своей конкретной задачи.

Для уменьшения трудоемкости работ, уменьшения расхода крепежа и максимально эффективного раскроя материала эти данные следует учитывать при планировке помещения.Например, комфортной считается высота потолка в 2,5 метра, тогда она соответствует размеру простыни. Часто этот параметр принимают равным 2,53, причины укажем ниже. Точно так же ширина комнат желательна кратна целому количеству листов. Или кратные половине размера, тогда раскрой материала будет оптимальным.

При определении размеров помещения необходимо также учитывать толщину внутренних стен и перегородок, так как этот фактор также повлияет на раскрой материала.Значит, мы уже переходим к более глубокой деталировке — к определению размеров обрешетки и выбору материалов для ее изготовления. И за каждой такой деталью кроется количество трудоемкости и финансовых затрат.

Виды гипсокартона

Исходя из свойств, заложенных разработчиками в такие строительные материалы, гипсокартон делится на следующие виды:

• гипсокартон обыкновенный. Состоит из слоя гипсового теста и картонного покрытия с обеих сторон, применяется для отделки помещений с влажностью в пределах нормы.Широко используется благодаря простоте использования, хорошей технологичности, небольшому весу и экономичности;
• ГКЛ с огнестойкими характеристиками. Удобно использовать для подсобных помещений, например, летних кухонь и других нежилых помещений … Можно использовать вблизи отопительных приборов, печей и каминов;
• влагостойкий гипсокартон, что позволяет использовать его в помещениях с повышенной влажностью — ваннах, ванных, туалетах и ​​др. Благодаря использованию специальных добавок он защищен от воздействия грибка и плесени.Идеально подходят для оформления загородных домов, где влажность обычно выше, чем в городских квартирах;
• огнестойкий — влагостойкий материал, который практически универсален.

По назначению гипсокартоны делятся на следующие категории:

• арочный — толщиной до 6,5 мм, допускающий большие деформации в нескольких плоскостях одновременно, такие свойства ему также придают армирующие добавки волокнистой структуры;
• потолок — толщина до 9.5 мм, легкая конструкция;
• стенка — для отделки стен и установки перегородок, толщиной 12,5 мм.

При такой толщине, которая является самой популярной, вес стандартного листа 1,2 х 2,5 метра составляет 30 кг.

Инструмент для гипсокартона

Материал не обладает высокими механическими свойствами и легко обрабатывается простым инструментом. В этом случае вы можете использовать следующий инструмент:

• пила — ножовка по дереву. Назначение — разрезание листов гипсокартона на части при монтаже;
Пила циркулярная
• — для выполнения длинных прямых пропилов при распиле;
• лобзик — вырезание деталей сложной формы по разметке;
• нож строительный — обрезка кромок деталей после распила;
• рулетка — измерения при разметке и резке;
Строительный отвес
• — контроль положения листа в пространстве при установке;
• столярный уровень — то же;
• электродрель — сверление отверстий под крепеж;
Отвертка
• — установка крепежа при креплении деталей из гипсокартона, сборке каркаса из металлических профилей;
• набор шпателей, включая узкие, средние, широкие, угловые металлические и резиновые;
• малярная кисть — для нанесения грунтовки;
Валик поролоновый
• — для тех же целей;
• буровая насадка для смешивания сухих смесей;
• наждачной бумагой No.4 или № 5;
• Емкость для смешивания смесей.

Это основной набор инструментов для выравнивания, грунтовки и декоративной отделки стен гипсокартоном.

Дополнительно потребуются материалы:

Грунтовка

• — для укрепления поверхности стен;
Шпаклевка акриловая
• — ремонт и подготовка поверхности гипсокартона к нанесению основного выравнивающего слоя;
• лента стеклопластиковая — серпянка;
• крепеж для гипсокартона — саморезы специальной формы;
• утеплитель для укладки под листы гипсокартона при возведении перегородок с целью утепления и звукоизоляции;
• ГКЛ различных размеров, в том числе толщиной 6.5 мм — для создания пространственных форм деталей; Толщиной 9,5 мм — для потолков; Толщина 12,5 мм — для облицовки стен, толщиной до 24 мм — для укладки напольных покрытий с сухой стяжкой.

Сборка стены из гипсокартона

Чтобы построить стену из этого материала, сначала необходимо соорудить для нее основание — металлический или деревянный каркас для гипсокартона. Выбор материала для стены — вопрос не праздный. При кажущейся выгоде использования дерева здесь разработчик сталкивается с множеством трудностей, связанных со свойствами материала:

• Необходимость антисептической обработки каждой детали, которая поможет избавиться от риска развития гнили или грибковых заболеваний.Противопожарная защита, особенно если внутри каркаса будет проложена скрытая электропроводка, что случается чаще всего. Помимо обработки древесины, электроустановку необходимо поместить в гибкий гофрированный шланг из специальных материалов;
• тщательный подбор материала по прямолинейности и отсутствию винтовых деформаций;
• изменение размеров деталей при колебаниях режима влажности в помещении, что особенно актуально для дачных построек с периодическим посещением, что приводит к короблению каркаса и вздутию поверхности стены.

Все эти сложности неизбежно потребуют, помимо материальных затрат, много времени.

Все эти недостатки — свободные металлические рамы из оцинкованной стали в виде гнутых перфорированных профилей.

Их выпускают нескольких видов, предназначенных для выполнения различных конструктивных элементов:

1. Потолочные профили, обозначенные как CD, с размерами поперечного сечения 60 x 27 мм.
2. Направляющие потолочные профили CW 28 x 27 мм.
3. Стойка, UD — 50 x 50, 75 x 50 и 100 x 50 мм.
4. Направляющие профили размером 50 x 40, 75 x 40, 100 x 40 мм.

Стандартная длина направляющих профилей — 3 метра, потолочных и стоечных — 3 или 4 метра.

П-образные подвесы прямые для соединения потолочных и CD-профилей изготавливаются как вспомогательные детали.

Кроме того, возможно, понадобятся угловые профили для обрамления и, возможно, арочные.

Каркас из металлического профиля для стены начинается с разметки места его расположения.Его делают на полу, а затем переносят на потолок с помощью отвеса и малярного шнура, что обеспечит строгую вертикальность конструкции.

Возведение стены или перегородки должно начинаться с создания каркаса с использованием направляющих профилей UW и стоечных профилей CW.

Крепление деталей основания необходимо производить с шагом не менее 60 см.

При выборе шага стоек следует помнить, что размеры листа гипсокартона кратны 600 мм, поэтому стойки устанавливают, ориентируясь на этот параметр. Внимание! При расположении двери на полу нужно сломать раму.

• с одной стороны рамы нужно натянуть пароизоляционную пленку, для чего используется полиэтиленовая пленка толщиной около 200 мкм. Натягивается на каркас и закрепляется строительным скотчем;
• нужно понимать, как закрепить лист гипсокартона. Важно! Для этой работы используются саморезы особой конструкции.
• Обратите внимание на форму головки винта.Позволяет, не разрушая поверхности покрытия, зафиксировать лист заподлицо.
• аналогичным образом установите с одной стороны оставшуюся обшивку стены, сделав вырез под дверной проем;
• проемы между стойками необходимо заполнить утеплителем, который одновременно выполняет функцию звукоизоляционного устройства. В противном случае двойная полая стенка будет действовать как резонатор, усиливая звуки. Для этого используются различные материалы, как плита (минелит), так и рулон, например изовер, устройство теплоизоляции более 2-х слоев повлечет необходимость в трехмерном каркасе.Утепление стен и звукоизоляция позволят прожить достаточно комфортно;
• перед обшивкой второй стороны каркаса необходимо установить второй слой парозащиты, действуя так же, как и для первой стороны;
Листы гипсокартона
• пришиваются поверх пароизоляции шурупами диаметром 6 или 8 мм. Их устанавливают с шагом не менее 250 — 300 мм. Поэтому выполнить эту операцию вручную с помощью отвертки невозможно, без отвертки не обойтись.

Внимание! Резку оцинкованного каркасного профиля необходимо производить ножовкой на метлу вручную. При помощи ручной шлифовальной машинки протыкает защитный слой, впоследствии металл в этом месте будет активно разъедать. После резки торец необходимо окрасить специальной защитной краской, на 85% состоящей из мелкодисперсного металлического цинка.

Выравнивание стен гипсокартоном

Часто при строительстве или ремонте планировку поверхности стены или перегородки гораздо проще выполнить с помощью гипсокартона, чем штукатурки.Обычно это тоже делается с помощью каркаса, когда гипсокартон крепится к стене на профиль. Перед тем как прикрепить профиль к стене, нужно определить точку его ближайшего расположения к стене и установить напольные и потолочные направляющие. Тогда установка стоек не вызовет проблем, так как все они конструктивно уже удалены от стен.

В результате проделанной работы получается ровная стена и остается только подготовить ее поверхность для нанесения финишного покрытия.

Есть способ, как выровнять стену гипсокартоном без каркаса. Следует отметить, что качество поверхности основания должно быть достаточно высоким. Перед тем как крепить гипсокартон к стене без профилей, необходимо аккуратно убрать все выступы, которые могут этому помешать. Технологами по установке могут быть:

• прикрепите кусок гипсокартона к стене и просверлите монтажные отверстия. При этом на базовой поверхности останутся следы от сверла, которые будут метками для отверстий для крепления;
• снимите деталь и по этим отметкам просверлите отверстия для установки пластиковых вставок;
• нанести на стену клеевой состав на цементной или гипсовой основе, разровнять гребневым шпателем.Также можно использовать полиуретановый клей;
• поставить деталь на место, зафиксировать винтами.

Зная, как приклеить гипсокартон к стене, вы легко справитесь с остальным покрытием.

Шпатлевка

Для окончательной подготовки плоскости стен к финишному покрытию применяется его отделка шпаклевкой. Делается это так:

• грунтовка с рекомендованным составом, склейка углов и стыков серпянкой;
• нанесение основного слоя шпатлевки, после высыхания шлифование;
• отделка поверхности шпатлевкой, сушка, шлифовка;
• тщательная очистка поверхности стен и всего помещения от пыли;
• Грунтовка отделочная для стен под финишное покрытие.

Зная, как сделать стену из гипсокартона, любой застройщик сможет справиться с этой задачей самостоятельно. Вам просто нужно правильно использовать полученную здесь информацию.

При этом приглашенные специалисты выполнят эту работу по цене квадратного метра от 600 до 800 рублей. Впрочем, в любом случае — удачи вам!

Что такое стрингер и как он помогает мне установить оснастку на шпильки?

Есть слово, которое мы часто используем в офисе Fringe Sport, но не часто в «нормальном» мире…

«Стрингер»

Что это?

Секретный агент? Стрингер, Джон Стрингер. Лицензия на убийство.

Нет.

Что-нибудь, что можно сделать с веревкой, может быть, с боевой веревкой?

Нет.

Некоторые продвинутые олимпийские упражнения по тяжелой атлетике?

Нет.

Стрингер — это доска, установленная горизонтально и привинченная к шпилькам, к которым затем крепится что-то еще.

Например, стрингеры используются в домашнем строительстве для обеспечения большей поддержки или прочности при установке на лестнице или в ванне (или при установке перекладины, стойки для приседаний или установки буровой установки в вашем спортзале в гараже.)

Вот пример стрингера, используемого для поддержки ванны. Вы можете увидеть шпильки, к которым привинчивается стрингер, поскольку гипсокартон снят на этом фото:

В нашем мире силы и кондиционирования стрингер используется для крепления оснастки, стойки для приседаний или перекладины к стене или потолку.

Здесь вы можете увидеть стрингер, который использовался в моем гараже для крепления настенного подъемника к стене:

На приведенном выше изображении стрингер монтируется снаружи гипсокартона — это обычно то, как стрингеры используются, когда они используются для крепления настенных буровых установок и стоек.

Здесь вы можете увидеть два стрингера, которые используются для крепления выдвижной стойки для приседаний к бетонной стене в магазине Fringe Sport:

Почему мы используем стрингеры для крепления оснастки для подтягиваний, стоек для приседаний и перекладин для подтягиваний?

Стрингеры во многих случаях повышают прочность конструкции — например, перекрытие шпилек с помощью стрингера, а затем установка буровой установки в стрингер обеспечивает более надежную установку

В других случаях стрингеры позволяют монтировать в древесину вместо бетона или кирпичной кладки .Когда вы ввинчиваете тяговый стержень непосредственно в бетон, напряжение и вибрация подтягивающего стержня могут со временем вытащить крепления. Установка сначала стрингера, а затем ввинчивание в стрингер сводит к минимуму эту проблему.

Наконец, стрингеры также могут помочь вам установить в шпильки, когда ваши шпильки установлены с нестандартным шагом . Шпильки обычно устанавливаются с интервалом 16 или 24 дюйма, но некоторые старые конструкции не придерживаются этой парадигмы расстояния. В этом случае вы должны установить стрингеры в шпильки, а затем натяжное приспособление в стрингеры.

Как установить стрингер?

1. Возьми стрингер. Обычно мы рекомендуем стрингер 2х10 дюймов для установки натяжного оборудования на стену (длина зависит от длины вашего настенного крепления), два стрингера 2х6 дюймов длиной 5 футов для наших выдвижных стеллажей и обычно 1- 2 стрингера (и) 2х4 дюйма длиной около четырех футов подходят для натяжных брусьев. Вы можете найти эти пиломатериалы в местном магазине товаров для дома.
2. Найдите свои шпильки. С поиском шпильки.
3. Расположите стрингер там, где вы хотите его установить.
4. Просверлите стрингер и шпильки позади него.
5. С помощью шурупов ввинтите стрингер в шпильки. Убедитесь, что вы заходите в стойки, а не только в гипсокартон.

Для установки подтягиваний и настенных стоек для приседаний вам нужно ввинтить как минимум 2 шпильки, а лучше 3-4. Если я устанавливаю стрингер 2×4 дюйма, я обычно использую один винт с растяжкой на стойку. Для 2×6 дюймов или шире я обычно использую 2 винта с растяжкой на стойку.

Что вы делаете после установки стрингера?

1. Теперь установите шестерню в стрингер с помощью шурупов
.
2. Разместите оборудование там, где вы хотите, чтобы оно было установлено, и отметьте места для сверления отверстий.
3. Просверлить пилотные отверстия.
4. Прикрутите шестерню к стрингеру с помощью стопорных винтов и храпового механизма
5. Проверьте свое снаряжение, чтобы убедиться, что оно устойчиво и правильно установлено
6. Сделайте подтягивания, затем выпейте стакан молока

Надеюсь, это было полезно. Для получения дополнительной информации об установке подтягивающего оборудования перейдите по этой ссылке.

Ознакомьтесь с нашим полным ассортиментом оснасток для подтягиваний, выдвижных стоек и перекладин для подтягиваний.

Это помогло? Напишите нам в комментариях ниже, напишите нам по адресу team @ fringesport.com или позвоните нам 512.201.4404.

Какие преимущества имеют шурупы для гипсокартона / гипсокартона?

Существует несколько подходов к подвешиванию грузов на гипсокартон / гипсокартон.

Light Duty — Наиболее распространенными анкерами, используемыми для легких нагрузок, являются расширяющиеся трубы, которые захватывают стороны отверстия, в котором они находятся, и слегка расширяются за отверстием

У других, подобных вашему, есть широкая резьба, чтобы захватить больше поверхности в самом гипсокартоне.Некоторые из этих резьбовых анкеров имеют развальцованный конец, а некоторые — нет.

Ограничение всех этих типов заключается в том, что они зависят от небольшой площади гипсокартона, чтобы оставаться прочным, чтобы удерживать их. Они хороши для легких нагрузок и когда на них действует основная сила сдвиг сил. При установке на стену это означает, что большая часть силы тянется вниз вдоль стены (как если бы вы пытались разрезать винт пополам прямо у стены).

Если вы поместите на эти анкеры большую нагрузку, появится значительная внешняя сила, то есть оторванная от стены.В вешалке для верхней одежды часть нагрузки направлена ​​вниз, а часть — наружу. Это создает нагрузку на стороны отверстия в гипсокартоне, и он крошится. Это еще хуже, когда нагрузка динамическая (движущаяся), а не статическая (неподвижная). Висящее пальто статично. Пальто, вытянутое за крючок, динамично. И почти вся эта нагрузка идет вовне.

Анкеры с резьбой лучше распределяют нагрузку, но их недостаточно для значительной нагрузки. Иногда это компенсируется использованием множества якорей.Улучшение, но обычно не очень хорошее решение.

Пластиковые (или их эквиваленты в металле) анкеры почти никогда не подходят для крепления к потолку, когда вся нагрузка находится вдали от поверхности потолка.

Medium Duty — Анкеры для средних нагрузок, тянущие к большей площади за гипсокартоном для распределения нагрузки.

Расширительные анкеры входят в отверстие в виде трубы, а затем расширяются за отверстием с помощью винта, болта или инструмента.

Существуют также анкеры коленчатого типа, у которых расширяющаяся часть либо вращается, либо отжимается, чтобы покрыть большую площадь.

Преимущество этих анкеров заключается в том, что они распределяют нагрузку далеко за пределы отверстия в самом стержне. Хотя отверстие может рассыпаться, эти анкеры опираются на участок твердого гипсокартона на расстоянии от 1 до 2 дюймов вокруг отверстия. Это дает анкеру гораздо большую прочность, чтобы выдерживать внешние нагрузки средней нагрузки, а также прочность на сдвиг. Однако большие внешние нагрузки, особенно динамические, действуют на несколько дюймов тонкой штукатурки и бумаги.Опять же, добавление множества якорей помогает распределить нагрузку.

Некоторые из этих анкеров допускают снятие и повторное прикрепление, а некоторые — нет (например, пружинные фиксаторы отваливаются в стене при удалении болта).

Heavy Duty — На стене из гипсокартона рекомендуется крепление для тяжелых условий эксплуатации непосредственно в элементы каркаса.

Самый распространенный подход — найти шпилек , вертикальных элементов каркаса, которые удерживают поверхность стены. Это либо дерево, либо сталь.Винты вбиваются в монтируемый элемент, через гипсокартон и в середину стойки. Альтернативой является ввинчивание в каркас поперечных распорок. Это деревянные или стальные секции, идущие горизонтально, чтобы подпирать стену или служить противопожарным барьером. Они немного менее прочны, чем вертикальные стойки, но с практической точки зрения могут выдерживать любые нагрузки, кроме самых тяжелых.

Шпильки и поперечные распорки можно найти с помощью прибора для поиска шпилек.

Винты должны быть достаточно длинными, чтобы входить минимум на 1 дюйм в деревянную шпильку, и длиннее, если нагрузка особенно велика.В стальных шпильках следует использовать винты с более тонкой резьбой (винты для листового металла), и длина не является проблемой.

В деревянном каркасе альтернативой обычным шурупам являются подвесные болты, которые можно вкручивать в шпильки и оставлять болт снаружи гипсокартона для подвешивания объекта.

Преимущество подвесных болтов — возможность легко снимать и повторно прикреплять груз с помощью гайки или барашковой гайки.

Если в нужном месте нет элемента обрамления, иногда стоит потрудиться, чтобы добавить его.Часть гипсокартона может быть удалена из этой области, поперечная распорка вставлена ​​точно в том месте, где вы хотите установить, и продвигается по горизонтали к двум опорным стойкам с каждой стороны. Затем можно положить заплатку из гипсокартона, чтобы закрыть поперечную распорку (используя снятую секцию гипсокартона или новую деталь).

Как прикрепить штангу шкафа к штукатурке | Home Guides

Оштукатуренные стены сделаны из реек с штукатурным покрытием поверх. Это старый способ возведения стен, и с момента появления гипсокартона практически во всех современных домах больше нет штукатурных и реечных конструкций.Штукатурка поверх реек имеет те же свойства, что и обычный гипсокартон, но решетки имеют значение при креплении штанги к стене. Рейки хоть и деревянные, но вкручивать что-то прямо в них не хочется. Таким образом вы можете отделить планку от штукатурки, что нарушит целостность стены в этом месте.

С помощью рулетки измерьте высоту стены, на которой будет размещена штанга шкафа. Отметьте место, где будут крепежные отверстия.

Просверлите гипсовую стену по отметке сверлом подходящего размера. Размер сверла зависит от ширины болта. Например, для болта шириной 1/2 дюйма потребуется сверло на 1/2 дюйма. Не проталкивайте сверло через стену. Скорее всего, он просверлит деревянную планку. Позвольте сверлу проделать собственное отверстие. Если вы протолкните сверлом стену, и рейка и штукатурка разделятся, целостность стены будет нарушена, что приведет к растрескиванию, ямкам и поломке штукатурки.

Протолкните болт стяжного болта через монтажное отверстие вешалки для стержня шкафа. Накрутите рычаг на болт примерно на 1/2 дюйма на резьбу, как только болт будет протолкнут.

Вставьте переключатель в просверленное отверстие в гипсовой стене. Ключи откроются за стеной, как пара крыльев.

Поверните болт по часовой стрелке, чтобы затянуть рычаг за стеной. «Крылья» тумблера войдут в соприкосновение с планкой, плотно прижав вешалку штанги к штукатурке.Он также будет держать штукатурку и планку плотно вместе, позволяя стене оставаться в полной сохранности.

Измерьте расстояние от стены до стены и отрежьте дюбель до этого размера с помощью ножовки. Стержень должен быть того же диаметра, что и держатель стержня. Дюбели можно приобрести в хозяйственных магазинах, и их часто можно найти в секции, где находятся держатели для стержней, или рядом с ними.

Удерживайте крючок для стержня шкафа за отметку на другой стороне стены, где он должен быть установлен.Поместите дюбель между двумя подвесками стержня и с помощью уровня выровняйте стержень. Сделайте отметку на стене, где будет установлен следующий держатель для стержней, именно в этой ровной точке.

Просверлите отверстие в штукатурке стены, вставьте стопорный болт в держатель стержня, вдавите рычаг в просверленное отверстие и затяните его отверткой. Навесьте дюбель на держатели тяг шкафа.

Каталожные номера

Наконечники

• Более длинные штанги для шкафов потребуют распорок.Эти распорки прикрепляются к стене за штангой туалета так же, как держатели штанги, а штанга для туалета опирается на распорки по всей своей длине.
• Также доступны комплекты штанг для шкафов. Они могут поставляться с подпружиненным металлическим стержнем для шкафа, который можно удлинить или укоротить, в зависимости от размера, необходимого для перекрытия длины между держателями стержней. Для этого типа установки не требуется никакой резки.

Биография писателя

Дейл Ялановский профессионально пишет с 1978 года.Он был опубликован в «Женском дне», «Новом домашнем журнале» и на многих самодельных сайтах. Он специализируется на проектах своими руками, обслуживании домов и автомобилей и управлении недвижимостью. Ялановский также ведет раз в два месяца колонку, в которой дает советы по благоустройству дома.

Винтовые дюбели для гипсокартона Самосверлящие анкеры для крепления DryWall Набор из 10 анкеров

Винтовые дюбели для гипсокартона Самосверлящие анкеры для крепления DryWall Набор из 10

1. Home
2. Дюбели для шурупов для гипсокартона Самосверлящие анкеры DryWall Набор из 10 анкеров

Винт для гипсокартона + дюбели Самосверлящие анкеры для крепления DryWall Набор из 10 штук.Саморез для гипсокартона. Заглушки для фиксации полостей — это простой в использовании крепеж для гипсокартона. проткнуть гипсокартонную обшивку. Винты крепления. Клеи для плитки и затирка. Химические якорные продукты. Drilling DryWall .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный предмет в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации.См. Все определения условий ： Размер упаковки: ： Упаковка из 10 ， Тип: ： Стеновая заглушка из гипсокартона ： Подтип: ： Штепсельная вилка ， MPN: ： сплав10 ： Список пакетов: ： Да ， Бренд: ： Forgefix ： EAN: ： N / A ，

Saltar al contenido

Винтовые дюбели для гипсокартона Самосверлящие анкеры для крепления DryWall, набор из 10 шт. , Заглушки для фиксации полостей — это простое в использовании крепление для гипсокартона, для прокалывания гипсокартонной кожи, крепежные винты, клеи для плитки и затирка, обновление не повышает цену, экономит деньги с предложениями по непревзойденным ценам, безопасным и надежным заказом.Заглушки Самосверлящие Анкерные крепления DryWall Набор из 10 штук для гипсокартона.

Винтовые дюбели для гипсокартона Самосверлящие анкеры для крепления DryWall Набор из 10 штук

Винтовые дюбели для гипсокартона Самосверлящие анкеры для крепления DryWall Набор из 10 штук

Химические анкерные изделия, сверление DryWall, винты для гипсокартона, дюбели для фиксации полостей — это простое в использовании крепление для гипсокартона, для прокалывания гипсокартонной оболочки, крепежных винтов, клея для плитки и затирки , Обновление не повышает цену, экономьте деньги благодаря выгодным ценам, безопасным и надежным заказам.

Стены и перегородки из гипсокартона по технологии Knauf. Монтаж перегородок из гипсокартона Кнауф Виды конструкций, предоставляемые Кнауф

Комплектная система КНАУФ для сухого способа внутренней отделки включает:

• основные материалы : гипсокартонные листы, металлические профили;
• дополнительные материалы — шпатлевочные смеси, армирующие ленты, грунтовки, шурупы и др., А также
• инструмент и техническая информация о конструкциях и методах производства.
№

Данная серия содержит инструкции по выбору типа и конструкции каркасной и безрамной облицовки стен из гипсокартонных листов, а также рабочие чертежи стеновых блоков.

Типы облицовки системы КНАУФ

Примечание: масса одного кв. метр облицовки рассчитан на случай использования листов гипсокартона толщиной 12,5 мм.

В зависимости от свойств и области применения листы делятся на следующие типы:

• Гипсокартон обыкновенный (ГКЛ) — гипсокартон, применяемый в основном для внутренней отделки зданий и помещений с сухим и нормальным влажным режимом.
• Гипсокартонные влагостойкие листы (ГКЛВ) — гипсокартонные листы с пониженным водопоглощением (менее 10%) и повышенной устойчивостью к проникновению влаги; применяются в помещениях с сухим, нормальным, влажным и влажным влажным режимом в соответствии с действующими нормами строительной теплотехники.
• Гипсокартонные листы с повышенной огнестойкостью (ГКЛО) — гипсокартонные листы, более устойчивые к возгоранию, чем обычные; применяется в помещениях с повышенной пожарной опасностью.
• Гипсокартонные листы влагостойкие с повышенной устойчивостью к открытому пламени (ГКЛВО) — гипсокартонные листы, одновременно обладающие свойствами листов гипсокартона и гипсокартона.

При использовании листов ГКЛВ и ГКЛВО в помещениях с влажными и влажными условиями необходимо предусмотреть вытяжную вентиляцию, обеспечивающую нормальный воздухообмен в соответствии с действующими строительными нормами для отопления, вентиляции и кондиционирования (см. Узлы AutoCAD KNAUF ниже).

Режим влажности помещений зданий и сооружений в зимний период в зависимости от относительной влажности и температуры внутреннего воздуха устанавливается согласно таблице 1 СНиП II-3-79 * «Строительная теплотехника»

Листы гипсокартона выпускаются с разными видами продольных кромок

Герметизация стыков гипсокартона с кромками УК и ПЛУК производится армирующей лентой.

Кромка PLUK, кроме того, позволяет герметизировать стыки гипсокартона без армирующей ленты, что снижает количество операций, расход и ассортимент материалов.

Кромка ПК в основном используется для формирования второго поверхностного слоя в оболочке C626.

Торцевые края прямоугольные.

Металлический каркас из металлических оцинкованных профилей по ТУ 1111-004-04001508-95

Профили металлические КНАУФ изготавливаются по ТУ 1111-004-04001508-95 и представляют собой длинномерные элементы, изготавливаемые методом холодной прокатки тонкой стальной полосы толщиной 0,55-0,8 мм на современном оборудовании.

Стандартная длина профиля КНАУФ составляет 2750, 3000, 4000, 4500 мм.

Максимальная длина профиля 9000 мм.

Профили стойки (ПС) имеют С-образную форму и служат в качестве стоек для облицовки гипсокартоном. Стоечный профиль монтируется в паре с соответствующим направляющим профилем.

Профили ПС КНАУФ выпускаются со следующими размерами поперечного сечения:

Допускается соединение стоечных профилей по длине (1.073.9–2.00.1–9). При установке в местах перекрытия используется заклепочное соединение, соединение винтами типа LN9 или фрезой — методом «насечка с загибом».

Направляющие профили (PN) имеют П-образную форму и служат направляющими для стоечных профилей, а также для установки перемычек между ними в рамах облицовки. Они монтируются в тандеме с ПС-профилем соответствующего размера.

Профили

ПН КНАУФ выпускаются с размерами поперечного сечения:

(ПНП 28 × 27) имеет П-образную форму и служит направляющей для потолочного профиля, а также для расположения перемычек между ними в рамах облицовки С623.Монтируется в паре с потолочным профилем соответствующего размера (ПП 60 × 27).

Профиль направляющий потолочный (PNP 28 × 27) изготавливается с предварительно просверленными отверстиями F 8 мм в стене профиля с шагом около 250 мм. для прикрепления его к опорной базе.

Потолочный профиль (ПП 60 × 27) имеет С-образную форму и служит вертикальными рамами для облицовки гипсокартонными листами … Устанавливается в паре с потолочным направляющим профилем соответствующего размера (PNP 28 × 27).

Звукоизоляционные и теплоизоляционные материалы

В качестве звукоизоляционного и теплоизоляционного слоя в системах гипсокартона КНАУФ следует использовать изделия из минерального и стекловолокна на синтетическом связующем и других материалах, включенных в «Перечень полимерных материалов и конструкций, допущенных к применению в строительстве СССР. Минздрав »- М. 1985 г. и имеющий сертификат пожарной безопасности и гигиенический паспорт для использования в помещениях соответствующего назначения.

Крепежные детали

Для крепления гипсокартона к каркасу обшивки и крепления элементов каркаса обшивки между собой используются следующие виды крепежа:

а) для крепления гипсокартона к каркасу:

Гипсокартон — самый популярный материал для строительных перегородок, декоративных конструкций, стенных ниш, проемов, арок и многого другого. Но все это требует надежной структуры поддержки.Их можно делать как из дерева, так и из профиля. Сегодня большой популярностью пользуются перегородки Кнауф. Это конструкция из гипсокартона, каркас которой выполнен исключительно из металлического профиля. При этом соблюдаются всевозможные нюансы, которые могут нанести вред целостности и общей надежности.

Что такое технология Knauf?

Стены из гипсокартона по технологии Knauf — это прежде всего использование качественных и надежных материалов:

• винты;
• шпатлевка, сетка и др.

К достоинствам профиля Кнауф можно отнести то, что при стыковке стойки с направляющей на поверхности стены не образуются неровности и выступы. И это несомненный плюс, поскольку позволяет сэкономить на финишных смесях.

Технология монтажа гипсокартона Knauf предусматривает использование брендовых влагостойких листов. Материалы этого производителя также обладают повышенной устойчивостью как к механическим факторам, так и к влаге. В ассортименте этого вида продукции представлены листы 5 типоразмеров, что значительно ускоряет процесс установки.А как утеплитель и звукоизолятор используется исключительно.

Тепло- и звукоизоляция Knauf

Крепежные изделия и метизы Knauf изготавливаются из прочных видов пластмасс, а метизы проходят антикоррозионную обработку.

Компания занимается производством огромного количества наименований товаров, поэтому от этого бренда нужно использовать практически все.

В чем преимущества технологии Knauf?

Главное отличие продукции Knauf — это высокая прочность и отличное качество.Поэтому технология монтажа гипсокартона Кнауф должна выполняться на должном уровне. Технология не допускает халатности и некачественной работы. Начиная строить перегородки по данной технологии, следует придерживаться всех ее принципов:

Если полностью соблюдать инструкцию по монтажу гипсокартона Кнауф, перегородка получится надежной и долговечной.

Виды перегородок Knauf

По конструктивному устройству Knauf перегородки могут быть нескольких типов, в зависимости от количества обшивок:

• с однослойной обшивкой;
• с двухслойной обшивкой;
• с трехслойной облицовкой;
• с однослойной обшивкой КНАУФ-суперсписок влагостойких листов на едином каркасе;
• с комбинированной, с одной стороны, и двухслойной, с другой;
• с трехслойной обшивкой из влагостойких листов и промежуточных стальных листов.

Также по технологии Knauf производятся перегородки с каналами для коммуникаций и вентиляции. К ним относятся конструкции марок С 386.1 и С 386.2.

Тип устанавливаемой перегородки зависит от назначения помещения и степени его звукоизоляции.

Перегородки Кнауф также подразделяются по типу каркаса:

Одиночные конструкции используются там, где не требуется прочная звукоизоляция, и на стены не будут прикладываться дополнительные нагрузки.Двойные используются для создания прочной и надежной стены, на которую можно повесить тяжелую мебель или какую-нибудь бытовую технику.

Строительные перегородки Кнауф

Рассмотрим гипсокартонные перегородки Кнауф, выполненные по технологии:

Почему важно следовать технологии и типичные ошибки

Антон Цугунов

Время чтения: 4 минуты

Гипсокартон широко применяется при ремонте квартир. С его помощью выравниваются стены и потолки, проектируются ниши и коробки, модернизируются дверные проемы, выполняются многие элементы декора.Для этих конструкций существуют определенные правила монтажа, которые необходимо соблюдать. Для удобства потребителя ведущие производители гипсокартона разработали целые комплекты. Особой популярностью в нашей стране стала пользоваться технология Knauf.

Преимущества использования техники

Knauf производит целую линейку готовых комплектов, которые различаются в зависимости от типа и размера конструкции.

Главное преимущество комплектов Кнауф: в них есть все необходимое для монтажа стены или перегородки, от гипсокартона до крепежа.Это дает потребителю ряд преимуществ, в том числе:

• Гарантия использования только качественных материалов … Этому способствует строгая система фирменного контроля, рассчитанная на минимальные допуски при изготовлении гипсокартона и других элементов.
• Удобство расчета расхода гипсокартона и других частей конструкции. Достаточно простого онлайн-калькулятора, доступного на многих сайтах. Вам нужно ввести в него размеры вашей стены или перегородки с указанием количества дверей и окон, и он даст полный список всех необходимых элементов с указанием их количества.
• К каждому комплекту от производителя прилагается подробная инструкция по сборке, благодаря которой ее может осуществить даже неподготовленный человек.
• При покупке материалов отдельно некоторые детали можно забыть. Использование комплекта решает эту проблему.

Порядок установки комплектов «Кнауф»

Необходимые подготовительные работы: выравнивание и разметка. После этого ставится перегородка: на дюбели крепятся направляющие профили

• .
• Вертикальные стойки устанавливаются через выбранные оптимальные интервалы.Их рекомендуется закрепить с помощью фрезы с загибом.
• Установлены перемычки горизонтальные.
• При необходимости протягивают коммуникации, укладывают утеплитель.
• Рама ГКЛ обшивается специальными фирменными саморезами.
• Выполните отделку углов и стыков листов.

Особенности монтажа

Система сборки стен и перегородок по данной технологии имеет свои нюансы, которые необходимо учитывать для достижения оптимального результата:

• Для обеспечения высокой прочности отдельных элементов каркас усилен раскладкой один профиль в другой.
• Направляющие крепятся к дюбелям не менее чем в трех точках. Плоскость профиля, прилегающая к основанию, предварительно оклеивается демпферной лентой.
• Часто возникает необходимость стыковать недостаточно длинные элементы металлоконструкции. При этом стыки следует располагать, например, в шахматном порядке. Это снизит вероятность возникновения вибраций или различных деформаций конструкции.
• Стеллажи размещаются на расстоянии 600 мм друг от друга. Таким образом, каждый лист будет закреплен на трех профилях.При необходимости шаг между стойками можно уменьшить.
• Крепление профилей между собой при помощи фрезы или фирменных саморезов. На перекрестках используются крабовые соединители.
• Элементы облицовки из ГКЛ крепятся встык с необходимыми зазорами для компенсации теплового расширения материала. В дальнейшем они заполняются специальным составом производства той же фирмы «Кнауф».
• При строительстве перегородок из гипсокартона с оконными нишами или дверными проемами запрещается стыковать листы над ними.В противном случае существует риск расхождения швов из-за вибраций, возникающих при использовании окон и дверей. Стыковать элементы ближе к углам комнаты.

Виды конструкций, предоставляемые Knauf

Наборы отличаются друг от друга количеством обшивок, толщиной и структурой каркаса. Во всех перегородках используется фирменный утеплитель на основе минеральной ваты … Различают следующие комплекты:

• С 111 — с однослойной обшивкой. Минимальная толщина и нестабильность к нагрузкам не позволяют такой конструкции заменить полноценную стену, ее функция — декоративная и зонирующая.
• С 112 — облицовка в два слоя с каждой стороны на едином каркасе.
• Комплекты C 121 и C 122 такие же, как два вышеуказанных. Отличие в том, что вместо профилей для обрешетки используют деревянные балки.
• С 115 — комплект с двойным каркасом, обшитый двумя слоями гипсокартона. Это позволяет за счет увеличения толщины перегородки разместить в ней двойной слой минеральной ваты. По своим характеристикам такая конструкция близка к обычной стене.

• C 116 — также выполнено на раме с двойным интервалом.Оставшиеся внутри него внутренние полости позволяют скрытую прокладку коммуникаций. В комплекте С 626 реализована двухслойная облицовка, отделенная от стены.
• C 113 или C 367 — комплекты с тройным покрытием. Предназначен для тех случаев, когда необходимо использовать гипсокартон разных видов: влагостойкий, огнестойкий и распространенный во многих сочетаниях.
• C 118 — применяется для особо прочных стен и перегородок. В нем между слоями гипсокартона укладываются стальные оцинкованные листы толщиной 0,5 мм.
• C 361, C 362, C 363 — устанавливаются на едином каркасе, обшитом в 1, 2 или 3 слоя соответственно гипсоволокнистыми листами Knauf. С 365-369 — модификации перегородок с гипсоволокном на разных каркасах.
• С 386.1 и С386.2 — комплекты, в которых предусмотрена прокладка вентиляции или других каналов связи.

Возможны различные комбинации рам и планок. Все они представлены в продуктовой линейке Knauf.

Одинарный каркас используется, когда не планируется вешать что-то тяжелое на стену, а также когда не требуется значительная изоляция или звукоизоляция.Но чтобы прикрепить к стене бытовую технику, имеющую солидный вес, придется сделать двойной каркас с армированием.

Особенности формирования углов из гипсокартона

Уголки играют важную роль при возведении гипсокартонных конструкций. Если их собрать неправильно, то через короткое время в этих местах появятся трещины, и крепление листов будет ненадежным.

Конструкции из ГКЛ могут иметь как внутренние, так и внешние углы.Для формирования каждого из них применяются свои приемы. В первую очередь собирается каркас.

Наружные углы выполняются следующим образом:

• Две вертикальные стойки, образующие ребро, входят в направляющие, образуя единый угол. Монтировать их со смещением недопустимо: в этом случае под местом стыка листов гипсокартона останется пустота.
• Стойки фиксируются в направляющих парой саморезов в каждой точке крепления.Профессионалы предпочитают использовать резак: такое соединение не содержит выступов, мешающих плотному прилеганию гипсокартона.

• Фрагменты гипсокартонной обшивки привинчиваются встык так, чтобы плоскость одного элемента перекрывала торец другого, и укрепляются специальным угловым профилем. Можно закрепить шпаклевкой или клеем ПВА.

Изогнутые ребра жесткости усилены гибким пластиковым уголком.

Внутренние углы формируются несколько иначе:

• На начальном этапе из профиля делают угол путем скручивания двух стоек так, чтобы боковая задняя часть одной была прикреплена к половине задней части другой.В этом случае используются саморезы LB19 мм или аналогичные. Крепление производится через каждые 25-30 см.
• Данная конструкция вставляется в направляющие на полу и потолке и фиксируется саморезами по металлу.
• Перед установкой гипсокартона сделайте фаски с уклоном 45˚, они облегчат шпаклевку уголка.
