Температура плавления стали 1500: Температура плавления стали 1500 0С. При какой температуре металл кристаллизуется?

Содержание

Таблица температуры плавления (tпл) металлов и сплавов при нормальном атмосферном давлении

Металл или сплав	t_пл.С
Алюминий	660,4
Вольфрам	3420
Германий	937
Дуралюмин	~650
Железо	1539
Золото	1064?4
Инвар	1425
Иридий	2447
Калий	63,6
Карбиды гафния	3890
ниобия	3760
титана	3150
циркония	3530
Константин	~1260
Кремний	1415
Латунь	~1000
Легкоплавкий сплав	60,5
Магний	650
Медь	1084,5
Натрий	97,8
Нейзильбер	~1100
Никель	1455
Нихром	~1400
Олово	231,9
Осмий	3030
Платина	17772
Ртуть	— 38,9
Свинец	327,4
Серебро	961,9
Сталь	1300-1500
Фехраль	~1460
Цезий	28,4
Цинк	419,5
Чугун	1100-1300

Вернуться в раздел аналитики

Запись опубликована автором admin в рубрике Полезные материалы.

Добавьте в закладки постоянную ссылку.

Вопросы обеспечения пожарной безопасности зданий при использовании вентилируемых фасадных систем

Пожарная безопасность — краеугольный камень современного проектирования и строительства. Однако серьёзнейшей проблемой российской стройиндустрии по-прежнему остаётся присутствие на рынке большого количества материалов, не прошедших необходимых испытаний перед применением в практическом гражданском и промышленном строительстве, безопасность которых вызывает у специалистов большие опасения. Особенно остро ощущается эта проблема в тех сегментах строительства, где активно применяются технологии навесных вентилируемых фасадов.

В середине прошлого столетия наметились новые тенденции в защите и отделке фасадов зданий, позволившие улучшить их эксплуатационные характеристики и долговечность. Навесные вентилируемые фасады (НВФ) стали настоящим прорывом в этой области. В Россию эта технология пришла в 1990-х годах и сразу же завоевала популярность благодаря своим техническим и экономическим преимуществам.

Но когда эйфория пошла на спад, выяснилось, что далеко не все вентфасады отвечают элементарным требованиям пожарной безопасности. Более того, в течение длительного времени в массовом гражданском строительстве широко применялись именно те материалы, которые вообще не должны были получить допуск к применению в этом сегменте отрасли, в том числе фасадные системы с композитной облицовкой и алюминиевой подконструкцией. Свою роковую роль здесь сыграли соображения чисто экономического характера, которые, к сожалению, часто становятся определяющими на «диком» рынке. Так произошло и на сей раз.

Многие заказчики, понадеявшись исключительно на русский «авось», и не осознавая в полной мере масштабов той моральной, материальной и уголовной ответственности, которую может повлечь за собой несоблюдение требований пожарной безопасности, с лёгкостью использовали эти материалы при проектировании и монтаже НВФ. Как следствие, несмотря на относительно малый срок применения вентфасадов, в нашей стране уже зарегистрировано большое число пожаров, сопровождавшихся частичным или полным выгоранием вентфасадов или их обрушением в зону эвакуации людей (для справки: каждая плитка облицовочного керамогранита размером 600х600х10 мм весит 8-9 кг).

«Налицо две проблемы. Первая состоит в бесконтрольном использовании горючих облицовочных материалов, таких как алюминиевые композитные панели, в том числе и класса горючести Г4, чего не допускает ни один из действующих нормативов. Вторая — применение облегчённой алюминиевой подконструкции, которая, помимо своих многочисленных достоинств, обладает одним недостатком, способным перечеркнуть их все: алюминий и его сплавы теряют несущую способность при относительно невысоких для пожара температурах», — комментирует Сергей Якубов, руководитель департамента фасадных систем и ограждающих конструкций Группы компаний Металл Профиль, ведущего российского производителя кровельных и фасадных систем.

Согласно результатам экспериментальных исследований ФГУ ВНИИПО МЧС России, некоторые типы алюминиевых композитных панелей включают слой из полиэтилена, который уже на 6-8 минутах испытания выделяет газообразные продукты горения и затем воспламеняется с дальнейшим обильным появлением горящих капель расплава. При этом коэффициент дымообразования полиэтиленового наполнителя относит его к группе Д3, а саму панель к группе — Д2, а по горючести и воспламеняемости — к группе Г4.

Наиболее безопасными с этой точки зрения являются облицовочные материалы из стали с полимерным покрытием, например, фасадные кассеты или линеарные панели, которые относятся к классу негорючих материалов (НГ). Тот факт, что застройщики подчас используют стальную облицовку менее охотно, обычно объясняют более трудоёмким монтажом. На самом же деле монтажники зачастую просто считают свою прибыль, которую они имеют на композитных панелях и на работах по их «гаражному» производству. На готовых стальных панелях монтажник заработает меньше, т.к. он отстранён от процесса производства. Если же говорить о конечном потребителе, то ему стальные кассеты, как правило, обходятся дешевле кассет из композитного материала.

В бюджетном сегменте (линеарные панели из стали толщиной 0,7-1,0 мм) популярность стальных фасадов страдает из-за некоторой нестабильности геометрии элементов облицовки. Впрочем, на сегодняшний день эту проблему уже можно считать решённой благодаря появлению на рынке панелей Primepanel®, сочетающих в себе качество фасадных кассет премиум-класса из стали толщиной 1,0-1,2 мм со стоимостью линеарных панелей. «Добиться такого результата удалось благодаря использованию уникального оборудования финской компании FORMIA.

Точную геометрию стальной фасадной панели обеспечивают 27 пар формирующих её валов, а мощная распрямляющая установка снимает остаточные напряжения в металле и исключает эффект «линзы», с которым до сих пор не может справиться большинство производителей», — поясняет Сергей Якубов (ГК Металл Профиль).

Элементы несущего каркаса играют также важную роль в обеспечении безопасности НВФ с точки зрения устойчивости конструкции в случае возникновения пожара. Обычно для изготовления деталей подсистемы используются три материала: оцинкованная сталь, алюминий и нержавеющая сталь, доля которых на рынке оценивается соответственно как 50%, 40% и 10%.

В случае применения систем с алюминиевыми направляющими при пожаре может произойти частичное или полное обрушение системы, т.к. под воздействием температур, превышающих 660°С, алюминий начинает плавиться. Даже небольшой локальный пожар способен привести к обрушению вентфасада, имеющего в своей основе подконструкцию из алюминиевых сплавов, поскольку они теряют конструкционную прочность («текут») уже примерно при 250-300°C. Если же пожар сильный, то температура в подфасадном пространстве в некоторых случаях достигает 1000-1200°C, а значит, жидкий металл начнёт капать, поджигая всё, что находится ниже. Особенно опасно это становится в случае использования горючих композитных облицовок, о которых уже шла речь выше.

Данный факт подтверждается исследованиями, проведёнными в Центре противопожарных исследований ЦНИИСК им. В.А. Кучеренко: на двухэтажном фрагменте стены проведено около 50 огневых испытаний систем навесных вентилируемых фасадов с применением различных теплоизоляционных и облицовочных материалов. В результате наиболее проблемными показали себя системы из алюминиевых сплавов. Соответственно, навесные фасады с несущим каркасом из стали являются более надёжными, поскольку температура плавления стали — около 1500°С.

Несмотря на все приведенные выше аргументы, алюминиевые композитные фасадные системы по-прежнему получают положительные заключения по итогам различных испытаний, в ходе которых положение спасают стальные противопожарные отсечки. Между тем композитные фасады продолжают полыхать, т.к. по факту на объектах применяется пожароопасный композитный лист группы горючести Г3-Г4, «прикрытый» результатами противопожарных испытаний с применением более дорогостоящего композита с группой горючести Г1. Фактически это фальсификация, поскольку разницу на объекте заметить практически невозможно. Очевидно, что решить наконец этот больной вопрос должен полный запрет на применение композитных алюминиевых облицовочных материалов в составе навесных вентилируемых фасадов.

По мнению Николая Лабыгина, директора ПСК ЦНИИПИ «МОНОЛИТ» (ассоциированный член Российской академии архитектуры и строительных наук), лучшим выбором для подсистемы навесных фасадов является оцинкованная сталь с порошковой окраской. По большинству эксплуатационных характеристик такое решение незначительно уступает нержавеющей стали, при этом серьёзно выигрывая у неё в стоимости. Это доказывают, в частности, климатические испытания элементов несущей подконструкции из оцинкованной стали с порошковой окраской производства Группы компаний Металл Профиль, проведённые в испытательном центре «Эксперт Кор-МИСиС». Элементы несущей подконструкции помещались на 30 дней в различные эквивалентные среды (условно-чистую, промышленную и приморскую городскую), в результате чего было дано заключение об их гарантийном сроке службы в 50, 35 и 25 лет соответственно.

Важным также является вопрос, связанный с выбором поставщика и производителя подконструкции. «Несущая способность элементов подконструкции определяется толщиной стали и формой кронштейна, в частности — размером рёбер жёсткости. Также необходимо обращать внимание на качество и толщину цинкового покрытия. А эти параметры одинаковы далеко не у всех производителей, о чём говорит весомая разница в стоимости одинаковых, на первый взгляд, элементов», — напоминает Сергей Якубов (ГК Металл Профиль).

Наконец, при оценке пожарной безопасности НВФ важными являются и свойства применяемой теплоизоляции, которые оцениваются в соответствии с требованиями ГОСТ 31251-2003. Вне конкуренции здесь находятся негорючие (НГ) минераловатные утеплители.

Таким образом, в настоящее время на рынке присутствует широкий спектр материалов и решений для НВФ, которые соответствуют по своим характеристикам самым строгим требованиям пожарной безопасности.

Пресс-служба Группы компаний Металл Профиль

Теги: #Стальной фасад #Primepanel

Возврат к списку

Сталь AISI 304(L) нержавеющая — узнать цены, характеристики и свойства.

Сталь, из которой изготавливаются листы Aisi 304(L), относится к категории нержавеющего материала широкого применения. Благодаря оптимальному соотношению эксплуатационных, физических и химических свойств данная марка металла может использоваться в различных промышленных отраслях.

Сортамент холоднокатаного проката AISI 304(L)

Сортамент горячекатаного проката AISI 304(L)

Химические свойства и состав AISI 304(L)

В соответствии с ГОСТом, данная марка нержавейки включает в состав:

углерод;
марганец;
кремний;
никель;
серу;
фосфор;
хром;
титан;
медь;
железо.

Использование хрома в составе стали Aisi 304(L) позволяет сделать металл более устойчивым к сопротивлению. Элементы, которые составляют базу, способствуют увеличению уровня стойкости стали к воздействию влаги и высоких температур. Никель, добавляющийся в состав в процентном соотношении около 9–11% по отношению к другим компонентам, добавляет материалу пластичность.

Физические свойства

Стальной лист Aisi 304 обладает следующими свойствами:

величина плотности металла составляет 7,93 кг/м3;
температура плавления проката – 1 420 градусов;
параметр удельной теплоемкости – 500 Дж/кг;
уровень электрического сопротивления – 0,73;
магнитная проницаемость стальных листов Aisi составляет 1,015.

Металл относится к категории коррозийно-устойчивого и жаропрочного проката. Диапазон температур, при котором возможно применение Aisi без потери основных свойств, составляет от -196 до 600 градусов. Закалка материала осуществляется в условиях от 1 020 до 1 100 °C. Толщина листа зависит от цели использования.

Марка стали	Химический состав %, только для информации
ГОСТ	C	Si	Mn	P	S	Cr	Mo	Ni	Ti	Cu
ASTM	C	Si	Mn	P	S	Cr	Mo	Ni	Ti	Cu
304L	≤0,03	≤0,75	≤2,00			18,0-20,0		8,0-12,0

Аналоги и применение

Маркировка аналогичной продукции, выпускающейся в других странах:

SUS304 – японский прокат;
1. 4301, 1.5301 – немецкая продукция;
304F00, X5CrNi18-10 – французский прокат;
304S11, 304S15, 304S16, 304S17 – английская сталь;
F.3504, F3551 – испанская;
2332, 2333 – шведская;
0Н18N9 – польская;
17240 – чешский прокат.

Единственным аналогом, выпускающимся в России, является металл марки 08х18н10. Что касается использования, то марка Aisi304(L) применяется для производства пищевых и холодильных резервуаров и емкостей, а также камер, взаимодействующих с умеренно-агрессивными веществами. Кроме того, тонкие листы с отшлифованной до зеркальности поверхностью могут использоваться для внутренней отделки лифтов, эскалаторов, лестниц.

Чтобы купить прокатную продукцию в Москве или Нижнем Новгороде по доступным ценам, достаточно сделать заказ на нашем сайте, оставив свой контакт или позвонив по номеру, указанному на главной странице. Менеджер компании ответит на любые вопросы, связанные с подбором и характеристиками товара. Также наш представитель может дать консультации по выбору с учетом требований и пожеланий клиента.

Резка газовая

Компания «МеталлКомплект» оказывает широкий перечень услуг по первичной обработке металла, одним из которых является резка металла газом. Данная услуга пользуется неизменной популярностью, поскольку является быстрой, универсальной и доступной.

Резка металлопроката газом (кислородная резка газом) основана на сгорании металла в струе технически чистого кислорода. Металл при газовой резке нагревают пламенем, которое образуется при сгорании какого-либо горючего газа в кислороде. Кислород, сжигающий нагретый металл, называют режущим. В процессе газовой резки струю режущего кислорода подают к месту реза отдельно от кислорода, идущего на образование горючей смеси для подогрева металла. Процесс сгорания разрезаемого металла распространяется на всю толщину, образующиеся окислы выдуваются из места реза струёй режущего кислорода.

Газовой резке поддаются только те металлы, которые удовлетворяют следующим главным требованиям. Температура плавления металла должна быть больше температуры воспламенения его в кислороде. В противном случае металл будет только плавиться, но не будет сгорать. Например, низкоуглеродистая сталь имеет температуру воспламенения в кислороде 1300-1350 °С, а температуру плавления — около 1500 °С. Однако повышение количества углерода в стали будет сопровождаться увеличением температуры воспламенения в кислороде и уменьшением температуры плавления. В связи с этим газовая резка стали с повышенным содержанием углерода и примесей становится проблематичной.

Температура плавления металла должна быть выше температуры плавления оксидов. Данное требование необходимо для того, чтобы образующиеся при резке оксиды легко выдувались кислородом и не мешали дальнейшему окислению и резке. Например, при резке алюминия образуются оксиды с температурой плавления приблизительно 2050 °С, а при резке хромистых сталей — оксиды с температурой плавления около 2000 °С. Совершенно очевидно, что эти оксиды покрывают поверхность металла и прекращают тем самым дальнейший процесс резки.

Теплопроводность металла должна быть как можно меньшей, ибо при большой теплопроводности сообщаемая металлу теплота быстро уходит из зоны резки и подогреть такой металл до температуры воспламенения будет трудно.

Количество выделяющейся при сгорании металла теплоты должно быть достаточно большим, так как эта теплота нагревает пограничные с зоной резки участки металла и тем самым обеспечивает непрерывность процесса резки. Так, например, при резке низкоуглеродистой стали 65—70% суммарного количества теплоты выделяется от сгорания металла в струе кислорода, остальные 30-35% составляет теплота от подогревающего пламени резака.

Компания «МеталлКомплект» выполняет как ручную резку газом, так и машинную с помощью газорезательных машин.

Получить дополнительную информацию об услуге резки металла газом в компании «МеталлКомплект» можно по телефонам: 953-36-09 ; 915-24-61

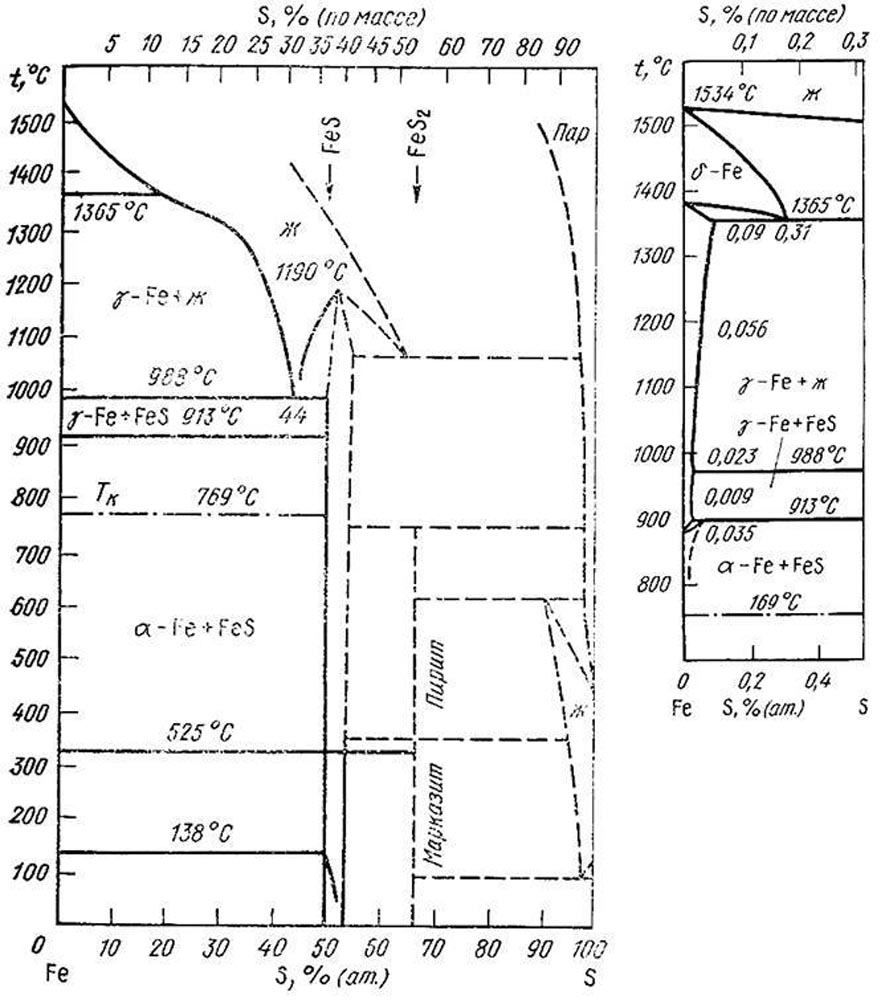

Температура — плавление — сталь

Температура плавления сталей — 1300 — 1400 С, температура плавления медноникелевого сплава ( Си — 90 %, Ni — 10 %) — 1150 С.

Увеличение никеля в сплаве более 10 % делает затруднительным проведение спекания и пропитку твердого сплава в стальной заготовке.
Температура плавления стали в зависимости от химического состава колеблется в пределах 1420 — 1525 С; температура разливки стали в литейные формы должна быть выше на 100 град для толстостенных отливок и на 150 град для тонкостенных отливок.
Температура плавления стали и чугуна зависит от содержания углерода.
Температура плавления стали в зависимости от химического состава колеблется в пределах 1420 — 1525 С; температура разливки стали в литейные формы должна быть выше на 100 град для толстостенных отливок и на 150 град для тонкостенных отливок.
С повышением содержания углерода температура плавления стали понижается; при содержании углерода 0 7 % и выше кислородная резка стали затрудняется. Кроме того, при содержании углерода свыше 0 3 % обработанная поверхность заметно увеличивает свою твердость по сравнению с первоначальной. Это явление поверхностной закалки выражается тем резче, чем выше содержание углерода и скорость охлаждения изделия после резки.

При содержании углерода свыше 0 7 % в случае резки без предварительного подогрева изделия необходимо более мощное подогревающее пламя для нагрева стали до температуры, при которой она может гореть в кислороде.
С повышением содержания углерода температура плавления стали понижается; при содержании углерода 0 7 % и выше кислородная резка стали затрудняется. Кроме того, при содержании углерода свыше 0 3 % обработанная поверхность заметно увеличивает свою твердость по сравнению с первоначальной. Это явление поверхностной закалки выражается тем резче, чем выше содержание углерода и скорость охлаждения изделия после резки. При содержании углерода свыше 0 7 % в случае резки без предварительного подогрева изделия необходимо более мощцое подогревающее пламя для нагрева стали до температуры, при которой она может гореть в кислороде.
С повышением содержания углерода понижается температура плавления стали, и ее легко можно пережечь, учитывая высокую температуру зоны нагрева при газовой сварке.

С повышением содержания углерода понижается температура плавления стали, и ее легко можно пережечь, учитывая высокую температуру зоны нагрева при газовой сварке.
Очистить стремительный поток сжатых и раскаленных до температуры плавления стали газов от частиц, имеющих размеры 15 — 30 микрон, нелегкое дело.
Неметаллические включения делятся на тугоплавкие; плавящиеся при температуре плавления стали; обладающие низкой температурой плавления; выделяющиеся из расплава на последней стадии кристаллизации.
Флюс обладает высокой жидкотекучестью и малой вязкостью при температуре плавления стали. Вследствие высокого содержания закиси марганца этот флюс можно применять при сварке низкоуглеродистых сталей стандартной низкоуглеродистой электродной проволокой; при этом швы получаются высокого качества. Флюс ОСЦ-45 менее чувствителен, чем другие плавленые флюсы, к отклонениям в химическом составе основного металла, электродной проволоки и самого флюса, а также к ржавчине, содержащейся на поверхности основного металла, что практически очень ценно.

Оплавление происходит в результате общего или местного нагрева выше температуры плавления стали.
Литые сплавы сравнительно легкоплавки, температура их плавления несколько ниже температуры плавления сталей и составляет около 1300 — 1350 С. Выпускаются они обычно в виде литых прутков или стержней длиной 300 — 400 мм, диаметром 5 — 8 мм. Сплавы обладают высокой износоустойчивостью, сохраняющейся до температур 600 — 700 С — начала красного каления.
В период доводки металл перегревают примерно на 100 С выше температуры плавления стали, чтобы обеспечить нормальную разливку. Нагрев металла затрудняется из-за наличия шлака; он может быть ускорен перемешиванием металла. Для этого в период доводки в стали стараются иметь углерода больше ( на 0 6 — 0 7 %), чем предусматривается для готового металла. Углерод окисляется по реакции С О. СО f и выделяющиеся пузырьки газа СО активно перемешивают ванну.
Малый конвертер для выплавки стали.
Температура заливки толстостенных отливок должна быть на 100 С выше температуры плавления стали, а тонкостенных отливок выше на 150 — 160 С.

Зависимость электропроводности флюса АН-8 от температуры. Из химических веществ, устойчивых в жидком состоянии при температурах, превышающих температуру плавления сталей, наиболее стойкими являются различные соли, в первую очередь фториды и хлориды щелочных металлов. При температурах 1000 — 2000 С они дают расплавы, полностью диссоциированные на одно — и двухзарядные ионы. Из однокомпонентных расплавов применяются фтористый кальций CaF2 для сварки сталей и фтористый натрий NaF для сварки и наплавки меди и ее сплавов.
Кислородная резка высоколегированных хромовых сталей невозможна из-за высокой температуры плавления окислов хрома, превышающей температуру плавления стали, что препятствует прониканию кислорода в глубь разрезаемого металла и затрудняет его сгорание.
При стабилизации алюминиевых сплавов необходимо иметь в виду, что температура их плавления находится значительно ниже температуры плавления стали, а следовательно, соответственно снижаются области температур отжига, отпуска и старения.

Обычно применяющееся кратковременное искусственное старение алюминиевых сплавов при температурах 150 и 175 С недостаточно способствует стабилизации структуры и снятию внутренних напряжений. Старение для стабилизации размеров алюминиевых и магниевых сплавов желательно производить при более высоких температурах — не ниже 200 С, желательно около 290 С.
Такую структуру имеют почти все стали ( кроме сталей фер-ритного и карбидного класса) при высоких температурах, близких к температуре плавления стали. И только немногие стали ( так называемого аустениг-ного класса) сохраняют структуру аустенита и при комнатной температуре.
Вблизи линии сплавления часто наблюдалась узкая полоска металла шириной в одно или два зерна, которая вследствие нагрева до температур, близких к температуре плавления стали, содержала по границам зерен небольшое количество б-феррита.
При таком способе лента в меньшей степени деформируется от воздействия сварочного ролика, сокращается расход электроэнергии, так как температура припоя меньше, чем температура плавления стали.

Обозначим z / 0 у упл [38 ] ( у — расстояние от поверхности реза до точки с искомой температурой; уил — координата точки на поверхности реза с температурой плавления стали, принятой Гпл — 1500 С.
Изменение вязкости некоторых флюсов в зависимости от температуры. Флюсы АН-348-А, АН-8, АН-22 и АНФ-1П заметно отличаются как по характеру изменения вязкости ( рис. 7 — 36), так и по абсолютной ее величине при температуре плавления стали. Наиболее длинным является флюс АН-8, а наиболее коротким — флюс АНФ-Ш. Флюс АН-8 расплавляется при наиболее низкой температуре, затем идут флюсы АН-22 и АН-348-А.
На физические свойства аустенитных сталей существенно влияет их состав, особенно содержание хрома и никеля. Никель понижает температуру плавления стали.
Сталь, содержащая до 2 % Мп, разрезается легко. Марганец снижает температуру плавления стали, но одновременно снижает температуру плавления окислов, благодря чему процесс резки стали, содержащей марганец, осуществляется без затруднении — Кремнии.

Кремний, подобно хрому, способствует образованию ферритной фазы. При наличии в стали хрома и кремния необходимо учитывать суммарное их действие. Хром и кремний, введенные в сталь или железо, ограничивают у — бласть при меньшем содержании каждого из них, причем это действие непропорционально их концентрации, так как кремний как ферритизатор в 2 — 4 раза сильнее хрома. Стали с малым содержанием углерода уже при 6 % Сг и 2 % Si относятся к сталям полуферритного класса, а при большем содержании кремния — к сталям ферритного типа. Кремний уменьшает чувствительность сталей типа 18 — 8 к межкристаллитной коррозии, а также повышает стойкость стали против окисления при высоких температурах. Однако высокое содержание кремния увеличивает склонность к образованию трещин аустенитных сталей при повышенных температурах.
Сталь, содержащая до 2 % Мп, разрезается легко. Хотя марганец снижает температуру плавления стали и можно было бы полагать, что это служит препятствием при резке, но он одновременно понижает и температуру плавления окислов, благодаря чему процесс резки стали, содержащей марганец, осуществляется без затруднений.

Схема дуговой сварки постоянным током.
Свариваемость стали зависит от содержания в ней углерода. С увеличением содержания углерода температура плавления стали понижается, и ее легче пережечь. Так как при газовой сварке зона нагрева металла больше, чем при электросварке, то для большинства деталей автомобиля, изготовленных из среднеугле-родистых термически обработанных и специальных сталей, применяют электросварку.
В затвердевающей ванне всегда существуют совместно жидкий и твердый металлы. Скорость диффузии водорода при температуре плавления стали велика, и водород быстро перераспределяется между кристаллами и жидким металлом, в результате чего в жидкой ванне накапливается водород, часть которого непрерывно удаляется через жидкий шлак в виде пузырьков.
Твердая фаза с содержанием углерода менее 2 14 %, соответствующая сталям, описывается областью диаграммы AGSE и представляет однородный твердый раствор аустенит. Из диаграммы следует, что температура плавления сталей ( линия АЕ) зависит от их состава, то есть содержания углерода.

Ко второй группе относятся стеллиты — сплавы на Со-Сг — основе с W. Эти сплавы обладают температурой плавления, подобной температурам плавления сталей высокой твердостью, износоустойчивостью и красностойкостью.
Ко второй группе относятся стеллиты сплавы на Со-Сг — основе с W. Эти сплавы обладают температурой плавления, подобной температурам плавления сталей высокой твердостью, износоустойчивостью и красностойкостью.
Сталь заливают при более высокой температуре, чем серый чугун, так как чугун плавится при 1150 — 1200 С, а сталь при более высокой температуре ( 1480 — 1520 С) и имеет худшую жидкотеку-честь. Температура заливки для толстостенных отливок должна быть на 50 С выше температуры плавления стали, а для тонкостенных — на 80 С. Качество отливок существенно зависит от температуры заливки, поэтому ее контролируют термопарами погружения или оптическими пирометрами.
Структура и фазовый состав железоуглеродистых сплавов определяются содержанием в них углерода. Состояние сплавов железа с углеродом при различных температурах ( вплоть до температуры плавления сталей приблизительно 1600 С) и в диапазоне содержания углерода до 6 % описывается диаграммой, приводимой, как правило, в учебниках по металловедению.

Для различных областей диаграммы характерно существование различных фаз и структур.
Всем вышеуказанным требованиям полностью удовлетворяют только низкоуглеродистые конструкционные и низколегированные стали. Окислы железа плавятся при температуре 1420 С, в то время как температура плавления стали составляет примерно 1500 С.
Таким образом, температура выпускаемого металла зависит от температуры его плавления и от степени его перегрева выше этой температуры. Присутствие стали в шихте ведет к повышению температуры выплавляемого чугуна, поскольку температура плавления стали значительно выше.
Повышение содержания закиси марганца во флюсе способствует уменьшению склонности сварных швов к горячим трещинам и порообразованию. Большое влияние на свойства сварных швов оказывает также, вязкость флюсов при температуре плавления стали. Снижение вязкости флюса, ведущее к снижению содержания дисперсных силикатных включений в шве и повышению его качества, достигается добавками при выплавке флюса плавикового шпата.

Неоднородность стали в слитках ло химическому составу, механическим свойствам и характеру кристаллизации обусловлена избирательным процессом затвердевания стали, меньшей растворимостью в ней примесей с понижением температуры и всплыванием жидкости вследствие обогащения ее примесями ( углерод, фосфор, сера), снижающими удельный вес жидкой стали. При формировании слитка сначала затвердевают кристаллы, содержащие наименьшее количество примесей, понижающих температуру плавления стали, а остающаяся жидкая сталь, называемая маточным раствором, все более обогащается этими примесями. Такое явление называется избирательной кристаллизацией. В результате избирательной кристаллизации слиток получается неоднородным по химическому составу.
Приспособление для пайки мелких трубок.| Приспособление для пайки в виде штыря. Приспособления из графитовых и угольных пластин удобны тем, что материал, из которого они сделаны, не подвергается короблению, легко обрабатывается. Однако при пайке стальных деталей возможно их науглероживание, в результате чего резко падает температура плавления стали и отдельные участки деталей оплавляются.

Приспособления из графитовых и угольных пластин не подвергаются короблению, эти материалы легко обрабатываются. Однако при пайке стальных деталей возможно их науглероживание, в результате чего резко падает температура плавления стали и отдельные участки деталей оплавляются. Процесс науглероживания идет особенно интенсивно при пайке в вакууме. Науглероживание исключается, если на поверхность графита или угля положить тонкую асбестовую прокладку.
На рис. 7.4 показаны температурные зависимости вязкости ряда флюсов. Эти флюсы заметно отличаются как по характеру изменения вязкости, так и по абсолютному ее значению при температуре плавления стали. Наиболее длинным является флюс АН-8, а наиболее коротким — АНФ-1П. Флюс АН-8 расплавляется при самой низкой температуре, затем идут флюсы АН-22 и АН-348-А.

Сопротивление деформации зависит от температуры: и с понижением оно увеличивается. Верхний предел температуры деформации определяется температурой перегрева и пережога стали, которая на 100 — 200 град ниже температуры плавления стали, и кривой пластичности стали. Она должна быть выше температуры рекристаллизации, так как при снижении температуры происходит упрочнение стали и рост сопротивления деформации. Для однофазных феррит-ных сталей, рекомендуется оканчивать прокатку при пониженных температурах, чтобы обеспечить мелкую и равномерную структуру, хотя при этом и возрастает сопротивление деформации.
При этом скорости проскальзывания тел качения по битовым дорожкам цапфы, а также друг относительно друга из-за отсутствия сепараторов достигают 0 5 — 5 м / с. Высокие удельные: нагрузки и скорости скольжения обусловливают повышенную теплонапряженность трения, в связи с чем поверхностные температуры в металле могут достигать температур плавления стали.
Распределение температур. Сопоставление температурных полей, которые проходят через точки, лежащие на осях у 0 и у I, показывает, что точки на оси шва имеют более высокую температуру. Максимальное значение температуры в точке у 1 см достигается в момент времени, когда от окажется на 1 см позади дуги; Приняв температуру плавления стали 1520 СС, можно по графику оценить длину сварочной ванны, которая в данном случае равна 20 мм.
Максимальная температура отрывающихся частиц определяется температурой плавления материала. В случае трения или соударения деталей из стали друг с другом или с материалами с более высокой температурой плавления максимальная температура отрывающихся частиц определяется температурой плавления стали или окислов железа.
Хром относится к группе элементов ферритизаторов, суживающих температурную область существования аустенита в сплаве железо-углерод. При высоком содержании хрома ( свыше 12 %) в низкоуглеродистой стали последняя приобретает практически устойчивую ферритную структуру, сохраняющуюся при всех температурах — от низких до температуры плавления стали. Такие стали называются ферритными сталями.
Диаграмма затвердевания шлаков. Весьма важны физические свойства шлака. Температура плавления шлака, как показывает опыт, должна находиться в пределах 1100 — 1200 С. При температуре плавления стали 1400 — 1500 С шлак должен обладать малой вязкостью, большой подвижностью и жидкотекучестью, что важно для правильного формирования сварного шва. Существенное значение имеет характер затвердевания расплавленного шлака. Шлаки не имеют строго определенной температуры плавления. При повышении температуры вязкость шлака постепенно падает, а при понижении возрастает.

Температура плавления разных металлов в таблице

Каждый металл и сплав имеет собственный уникальный набор физических и химических свойств, среди которых не последнее место занимает температура плавления. Сам процесс означает переход тела из одного агрегатного состояния в другое, в данном случае, из твердого кристаллического состояния в жидкое. Чтобы расплавить металл, необходимо подводить к нему тепло до достижения температуры плавления. При ней он все еще может оставаться в твердом состоянии, но при дальнейшем воздействии и повышении тепла металл начинает плавиться. Если температуру понизить, то есть отвести часть тепла, элемент затвердеет.

Самая высокая температура плавления среди металлов принадлежит вольфраму: она составляет 3422С^о, самая низкая — у ртути: элемент плавится уже при — 39С^о. Определить точное значение для сплавов, как правило, не представляет возможности: оно может значительно колебаться в зависимости от процентного соотношения компонентов. Их обычно записывают в виде числового промежутка.

Как происходит

Плавление всех металлов происходит примерно одинаково — при помощи внешнего или внутреннего нагревания. Первый осуществляется в термической печи, для второго используют резистивный нагрев при пропускании электрического тока или индукционный нагрев в высокочастотном электромагнитном поле. Оба варианта воздействуют на металл примерно одинаково.

При увеличении температуры увеличивается и амплитуда тепловых колебаний молекул, возникают структурные дефекты решетки, выражающиеся в росте дислокаций, перескоке атомов и других нарушениях. Это сопровождается разрывом межатомных связей и требует определенного количества энергии. В это же время происходит образование квази-жидкого слоя на поверхности тела. Период разрушения решетки и накопления дефектов называется плавлением.

Разделение металлов

В зависимости от температуры плавления металлы делятся на:

Легкоплавкие: им необходимо не более 600С^о. Это цинк, свинец, виснут, олово.
Среднеплавкие: температура плавления колеблется от 600С^о до 1600С^о. Это золото, медь, алюминий, магний, железо, никель и большая половина всех элементов.
Тугоплавкие: требуется температура свыше 1600С^о, чтобы сделать металл жидким. Сюда относятся хром, вольфрам, молибден, титан.

В зависимости от температуры плавления выбирают и плавильный аппарат. Чем выше показатель, тем прочнее он должен быть. Узнать температуру нужного вам элемента можно из таблицы.

Еще одной немаловажной величиной является температура кипения. Это величина, при которой начинается процесс кипения жидкостей, она соответствует температуре насыщенного пара, который образуется над плоской поверхностью кипящей жидкости. Обычно она почти в два раза больше, чем температура плавления.

Обе величины принято приводить при нормальном давлении. Между собой они прямопропорциональны.

Увеличивается давление — увеличится величина плавления.
Уменьшается давление — уменьшается величина плавления.

Таблица легкоплавких металлов и сплавов (до 600С

^о )

Название элемента	Латинское обозначение	Температуры
Название элемента	Латинское обозначение	Плавления	Кипения
Олово	Sn	232 С^о	2600 С^о
Свинец	Pb	327 С^о	1750 С^о
Цинк	Zn	420 С^о	907 С^о
Калий	K	63,6 С^о	759 С^о
Натрий	Na	97,8 С^о	883 С^о
Ртуть	Hg	— 38,9 С^о	356. 73 С^о
Цезий	Cs	28,4 С^о	667.5 С^о
Висмут	Bi	271,4 С^о	1564 С^о
Палладий	Pd	327,5 С^о	1749 С^о
Полоний	Po	254 С^о	962 С^о
Кадмий	Cd	321,07 С^о	767 С^о
Рубидий	Rb	39,3 С^о	688 С^о
Галлий	Ga	29,76 С^о	2204 С^о
Индий	In	156,6 С^о	2072 С^о
Таллий	Tl	304 С^о	1473 С^о
Литий	Li	18,05 С^о	1342 С^о

Таблица среднеплавких металлов и сплавов (от 600С

^о до 1600С ^о )

Название элемента	Латинское обозначение	Температураы
Название элемента	Латинское обозначение	Плавления	Кипения
Алюминий	Al	660 С^о	2519 С^о
Германий	Ge	937 С^о	2830 С^о
Магний	Mg	650 С^о	1100 С^о
Серебро	Ag	960 С^о	2180 С^о
Золото	Au	1063 С^о	2660 С^о
Медь	Cu	1083 С^о	2580 С^о
Железо	Fe	1539 С^о	2900 С^о
Кремний	Si	1415 С^о	2350 С^о
Никель	Ni	1455 С^о	2913 С^о
Барий	Ba	727 С^о	1897 С^о
Бериллий	Be	1287 С^о	2471 С^о
Нептуний	Np	644 С^о	3901,85 С^о
Протактиний	Pa	1572 С^о	4027 С^о
Плутоний	Pu	640 С^о	3228 С^о
Актиний	Ac	1051 С^о	3198 С^о
Кальций	Ca	842 С^о	1484 С^о
Радий	Ra	700 С^о	1736,85 С^о
Кобальт	Co	1495 С^о	2927 С^о
Сурьма	Sb	630,63 С^о	1587 С^о
Стронций	Sr	777 С^о	1382 С^о
Уран	U	1135 С^о	4131 С^о
Марганец	Mn	1246 С^о	2061 С^о
Константин		1260 С^о
Дуралюмин	Сплав алюминия, магния, меди и марганца	650 С^о
Инвар	Сплав никеля и железа	1425 С^о
Латунь	Сплав меди и цинка	1000 С^о
Нейзильбер	Сплав меди, цинка и никеля	1100 С^о
Нихром	Сплав никеля, хрома, кремния, железа, марганца и алюминия	1400 С^о
Сталь	Сплав железа и углерода	1300 С^о — 1500 С^о
Фехраль	Сплав хрома, железа, алюминия, марганца и кремния	1460 С^о
Чугун	Сплав железа и углерода	1100 С^о — 1300 С^о

Таблица тугоплавких металлов и сплавов (свыше 1600С

^о )

Название элемента	Латинское обозначение	Температуры
Название элемента	Латинское обозначение	Плавления	Кипения
Вольфрам	W	3420 С^о	5555 С^о
Титан	Ti	1680 С^о	3300 С^о
Иридий	Ir	2447 С^о	4428 С^о
Осмий	Os	3054 С^о	5012 С^о
Платина	Pt	1769,3 С^о	3825 С^о
Рений	Re	3186 С^о	5596 С^о
Хром	Cr	1907 С^о	2671 С^о
Родий	Rh	1964 С^о	3695 С^о
Рутений	Ru	2334 С^о	4150 С^о
Гафний	Hf	2233 С^о	4603 С^о
Тантал	Ta	3017 С^о	5458 С^о
Технеций	Tc	2157 С^о	4265 С^о
Торий	Th	1750 С^о	4788 С^о
Ванадий	V	1910 С^о	3407 С^о
Цирконий	Zr	1855 С^о	4409 С^о
Ниобий	Nb	2477 С^о	4744 С^о
Молибден	Mo	2623 С^о	4639 С^о
Карбиды гафния		3890 С^о
Карбиды ниобия		3760 С^о
Карбиды титана		3150 С^о
Карбиды циркония		3530 С^о

Оцените статью: Поделитесь с друзьями!

Создана солнечная печь, способная достичь температуры плавления стали

Солнечные печи получают высокую температуру, концентрируя на небольшой цели солнечные лучи, отраженные множеством зеркал.

Естественно, чем большее количество зеркал-отражателей используется в солнечной печи, тем большую температуру можно получить в ее рабочей зоне. Но молодая компания Heliogen пошла по несколько иному пути повышения эффективности солнечной установки. Для управления положением зеркал была использована весьма продвинутая система искусственного интеллекта и компьютерного видения, что позволило печи выйти на рекордные показатели при первом же запуске.

Разработкой системы искусственного интеллекта занимались специалисты компании Heliogen, которые ранее являлись специалистами в Массачусетском технологическом институте (Massachusetts Institute of Technology, MIT), Калифорнийском технологическом институте (Caltech) и других научно-исследовательских институтах. Эта система обеспечивает сверхточную установку позиции каждого зеркала-отражателя, учитывая при этом положение Солнца и ряд других факторов.

В результате использования такой системы управления на солнечной печи компании Heliogen уже во время первого запуска была получена температура сверх 1 000 градусов Цельсия. Такой температуры более чем достаточно для получения перегретого пара или расплава солей, которые используются в качестве промежуточных теплоносителей при производстве электрической энергии. Кроме этого, такие температуры позволят проводить множество энергоемких технологических процессов при помощи только одной солнечной энергии.

Руководство компании Heliogen считает, что некоторые изменения в конструкции солнечной печи позволят ей выйти в будущем на температуры более 1 500 градусов Цельсия. Это, в свою очередь, уже позволит расщеплять на отдельные составляющие углекислый газ и воду, получая на выходе водород или жидкие углеводороды, которые можно будет использовать в качестве замены бензину, сжигаемому в двигателях автомобилей.

Самым крупным инвестором компании Heliogen является всем известный Билл Гейтс (Bill Gates), основатель и бывший руководитель компании Microsoft, который сейчас поддерживает развитие новых технологий, особенно тех, которые призваны возместить убытки, нанесенные человечеством природе и окружающей среде за все прошедшие годы.

Точки плавления металлов | Metal Supermarkets

Металлы известны своей способностью противостоять экстремальным условиям. Тяжелые нагрузки, непрерывная езда на велосипеде, сильные удары, едкая среда и даже высокие температуры. Печи, двигатели внутреннего сгорания, реактивные двигатели, форсунки зажигания, высокоскоростное оборудование и выхлопные системы постоянно подвергаются воздействию температур, которые могут вызвать плавление определенных типов металлов. При выборе металла для высокотемпературного применения необходимо оценить несколько различных температурных точек, и одна из наиболее важных температур, которую необходимо знать, — это температура плавления металла.

Что такое температура плавления металлов?

Температура плавления металла, более известная с научной точки зрения как точка плавления, — это температура, при которой металл начинает переходить из твердой фазы в жидкую. При температуре плавления твердая фаза и жидкая фаза металла находятся в равновесии. Как только эта температура будет достигнута, к металлу можно будет непрерывно подводить тепло, однако это не приведет к повышению общей температуры. Когда металл полностью перейдет в жидкую фазу, дополнительное тепло снова продолжит повышать температуру металла.

Почему важна температура плавления металла?

Есть много важных температур, которых достигает металл, когда он нагревается либо в процессе обработки металла, либо в результате нанесения, но температура плавления металла является одной из самых важных.

Одна из причин, по которой температура плавления так важна, заключается в отказе компонентов, который может произойти, когда металл достигнет своей температуры плавления. Разрушение металла может произойти до точки плавления, но когда металл достигает температуры плавления и становится жидкостью, он больше не будет служить своему назначению.Например, если компонент печи начинает плавиться, печь больше не будет работать, если компонент достаточно важен. Если топливная форсунка реактивного двигателя расплавится, отверстия засорятся, и двигатель может выйти из строя. Важно отметить, что другие типы разрушения металла, такие как трещины, вызванные ползучестью, могут произойти задолго до достижения температуры плавления, и необходимо заранее изучить влияние различных температур, которым будет подвергаться металл.

Другая причина того, почему температура плавления металла так важна, заключается в том, что металлы наиболее пластичны, когда они находятся в жидком состоянии.Металлы нагреваются до температуры плавления для многих различных производственных процессов. Плавка, сварка плавлением и литье требуют, чтобы металлы были жидкими. При выполнении производственного процесса, в котором металл будет плавиться, важно знать температуру, при которой это произойдет, чтобы можно было выбрать подходящие материалы для используемого оборудования. Например, сварочная горелка должна выдерживать внешнее тепло от электрической дуги и расплавленного металла. Оборудование для литья, такое как штампы, должно иметь более высокую температуру плавления, чем отливаемый металл.

Температуры плавления обычных металлов

Это температуры плавления обычных металлов:

Алюминий: 660 ° C (1220 ° F)
Латунь: 930 ° C (1710 ° F)
Алюминиевая бронза *: 1027-1038 ° C (1881-1900 ° F)
Хром: 1860 ° C (3380 ° F)
Медь: 1084 ° C (1983 ° F)
Золото: 1063 ° C (1945 ° F)
Инконель *: 1390-1425 ° C (2540-2600 ° F)
Чугун: 1204 ° C (2200 ° F)
: 328 ° C (622 ° F)
Молибден: 2620 ° C (4748 ° F)
Никель: 1453 ° C (2647 ° F)
Платина: 1770 ° C (3218 ° F)
Серебро: 961 ° C (1762 ° F)
Углеродистая сталь *: 1425-1540 ° C (2597-2800 ° F)
Нержавеющая сталь *: 1375-1530 ° C (2500-2785 ° F)
Титан: 1670 ° C (3038 ° F)
Вольфрам: 3400 ° C (6152 ° F)
Цинк: 420 ° C (787 ° F)

* Сплавы содержат более одного элемента, поэтому их температура плавления — это диапазон, который зависит от состава сплава.

Metal Supermarkets — крупнейший в мире поставщик мелкосерийного металла с более чем 90 магазинами в США, Канаде и Великобритании. Мы эксперты по металлу и обеспечиваем качественное обслуживание клиентов и продукцию с 1985 года.

В Metal Supermarkets мы поставляем широкий ассортимент металлов для различных областей применения. В нашем ассортименте: нержавеющая сталь, легированная сталь, оцинкованная сталь, инструментальная сталь, алюминий, латунь, бронза и медь.

Наша горячекатаная и холоднокатаная сталь доступна в широком диапазоне форм, включая пруток, трубы, листы и листы.Мы можем разрезать металл в точном соответствии с вашими требованиями.

Посетите одно из наших 90+ офисов в Северной Америке сегодня.

Какой диапазон температур для нержавеющей стали 304, 316 и 330?

Многие клиенты Marlin Steel используют производственные процессы, связанные с высокими температурами. От стерилизации деталей до термообработки определенных сплавов, существует множество применений, которые могут потребовать, чтобы корзина для чистки нестандартных деталей выдерживала температуры, превышающие 1000 ° F.

Из-за этого многие клиенты Marlin задают следующий вопрос: «Каков диапазон температур (укажите здесь стальной сплав)?»

Что ж, ответ зависит от нескольких факторов, в том числе:

Используемый конкретный стальной сплав.
Весовая нагрузка корзины / контейнера.
Любые химические вещества, которые могут присутствовать.
Время, в течение которого сплав подвергается воздействию заданной температуры.

Назовем лишь несколько потенциальных факторов, которые могут повлиять на характеристики стального сплава, подвергающегося воздействию высоких температур.

Например, предположим, что у вас был контейнер из простой стали, в котором вы проходили процесс, при котором температура достигала 1000 ° F. При этой температуре сталь теряет свою прочность на разрыв, становясь лишь в пятую часть прочнее, чем при комнатной температуре.

Итак, если в корзину необходимо загрузить 50 фунтов. деталей / материалов и имел емкость 100 фунтов. обычно корзина не работает. Это потому, что корзина теперь будет иметь максимальный вес в 20 фунтов.при 1000 ° F.

Другая проблема — это тепловое расширение металла. Когда металлы нагреваются, они могут расширяться, что приводит к потере их формы, разрушая аккуратно собранные нестандартные формы из проволоки и листового металла.

Имея это в виду, каковы температурные диапазоны различных сплавов нержавеющей стали, таких как марки 304, 316 и 330?

Температурные допуски для нержавеющей стали марки 304

Одним из ключевых свойств любого сплава нержавеющей стали является его стойкость к окислению.Высокие температуры могут поставить под угрозу стойкость стальных сплавов к окислению, что приведет к их ржавлению и ослаблению их структурной целостности.

По заявлению AZO Materials, нержавеющая сталь марки 304 обладает «хорошей стойкостью к окислению при периодической эксплуатации до 870 ° C и при непрерывной эксплуатации до 925 ° C». Однако они предупреждают, что «не рекомендуется непрерывное использование 304 в диапазоне 425–860 ° C, если важна последующая устойчивость к коррозии в воде».

Другими словами, вы можете подвергать легированную сталь марки 304 воздействию температур до 1598 ° F в течение коротких периодов времени без вредного воздействия, и в течение продолжительных периодов времени при температурах до 1697 ° F.Однако это может снизить коррозионную стойкость металла, что сделает его более восприимчивым к коррозионным повреждениям от воздействия влаги.

Как указано в листе технических данных AK Steel на нержавеющую сталь 304, сплав достигает точки плавления в диапазоне от 2550 ° F до 2650 ° F (1399 ° C — 1454 ° C). Естественно, чем ближе сталь к температуре плавления, тем больше она теряет прочности на разрыв.

Свяжитесь с инженером-механиком Marlin Steel для вашего следующего проекта из нержавеющей стали 304.

Температурные допуски для нержавеющей стали марки 316

Другой популярный сплав нержавеющей стали, нержавеющая сталь марки 316, часто используется для применений, связанных с сильными коррозионными воздействиями, поскольку его коррозионная стойкость обычно превышает коррозионную стойкость нержавеющей стали марки 304.

Температурный допуск нержавеющей стали марки 316 близок к допуску температуры марки 304, но лишь немного ниже. Как указано в листе технических данных AK Steel для нержавеющей стали марки 316, диапазон плавления нержавеющей стали 316 составляет от 2500 ° F до 2550 ° F (от 1371 ° C до 1399 ° C), что примерно на 50-100 градусов по Фаренгейту ниже, чем температура плавления нержавеющая сталь марки 304.

Это делает сплав марки 316 несколько менее желательным для применения при высоких температурах, чем сплав марки 304.

Свяжитесь с инженером-механиком Marlin Steel для вашего следующего проекта из нержавеющей стали 316.

Температурные допуски для нержавеющей стали класса 330

В отличие от двух предыдущих сплавов нержавеющей стали, нержавеющая сталь марки 330 часто продается специально как жаропрочный сплав. Как отмечено на веб-сайте Penn Stainless, сплав марки 330 «имеет высокую стойкость к окислению и противостоит образованию накипи при температуре примерно до 2000 ° F из-за содержания хрома и никеля. ”

Обычно в сплаве содержится от 18 до 22% хрома и от 34 до 37% никеля.

Хотя Penn Stainless заявляет, что 330 устойчив к образованию накипи и окислению при температурах до 2000 ° F, мы обычно рекомендуем ограничивать воздействие до 1900 ° F или 940 ° C. Если рабочая температура вашего приложения превышает 1900 ° F, вы можете рассмотреть другой сплав, например, инконель, который специально разработан для высокотемпературных применений.

Итак, существуют пределы рабочих температур трех самых популярных сплавов нержавеющей стали.Однако, прежде чем выбрать конкретный сплав для корзин для мытья нестандартных деталей в вашем производственном приложении, обязательно проконсультируйтесь с опытным инженером-механиком, поскольку они могут учесть другие факторы, которые могут повлиять на потребности конструкции вашей индивидуальной корзины, такие как химические вещества. используемая в вашем процессе или весовая нагрузка корзины.

Свяжитесь с инженером-механиком Marlin Steel для вашего следующего проекта.

Статьи по теме:

Стоит ли нержавеющая сталь 317 класса дороже 316 и 304?

Стоит ли нержавеющая сталь 316 дополнительных затрат по сравнению с 304?

Узнайте больше о том, как выбрать идеальный дизайн корзины для работы, перейдя по ссылке ниже:

точка плавления сталь

точка плавления

Точка плавления — это температура, при которой вещество переходит из твердого состояния в жидкое.На самом деле термин «сплав» означает смесь металлов, любых металлов. Это в значительной степени будет зависеть от используемого сплава, однако на этот фактор вам нужно будет обратить пристальное внимание. А металл с меньшей силой притяжения имеет более низкие температуры плавления. Точка плавления (или, реже, точка разжижения) металлов — это температура, при которой вещество меняет свое состояние с твердого на жидкое при атмосферном давлении. Точка плавления алюминия, точка плавления стали, температура плавления золота Сварка — это производственный процесс, в котором материалы, обычно металлы или термопласты, соединяются с использованием высокой температуры для плавления деталей и их охлаждения, вызывая плавление. Сварка отличается от методов соединения металлов при более низких температурах, таких как пайка и пайка, которые не плавят основной металл. Углеродистая сталь, с другой стороны, имеет температуру плавления немного выше. Этот тип далее подразделяется на среднеуглеродистую сталь, высокоуглеродистую сталь и сверхвысокоуглеродистую сталь с температурами плавления в диапазоне 1425-1540 ° C (2600-2800 ° F). Точки плавления обычных материалов. Точки плавления для некоторых металлов и сплавов: Температура плавления металла (oC) (oF) Адмиралтейская латунь 900 — 940 1650 — 1720 Алюминий 660 1220 Алюминиевый сплав 463 — 671 865 — 1240 Алюминиевая бронза 1027 — 1038 1881 — 1900 Сурьма 630 1170… Температура плавления таблицы металлов.Это означает, что если металл имеет большую силу притяжения между атомами, его температура плавления будет выше. Обычно температура плавления нержавеющей стали начинается с 2500 градусов по Фаренгейту и достигает 2785 градусов. Температура плавления стали Это зависит от сплава стали, о котором вы говорите. Точку плавления также называют точкой разжижения, солидусом или ликвидусом. Низкоуглеродистая сталь — один из наиболее часто используемых видов промышленной стали, состоящий из сплава стали и углерода.В наши дни термин «сплав» почти всегда используется неправильно, особенно среди велосипедистов. Сталь с содержанием углерода от 0,3 до 1,7% называется высокоуглеродистой сталью. Температура плавления мягкой стали или низкоуглеродистой стали обычно составляет 2600 градусов по Фаренгейту или 1427 градусов по Цельсию. Например, температура плавления льда составляет 0 ° C или 32 ° F, когда он меняет свое состояние с твердого льда на жидкую воду. Температура плавления низкоуглеродистой стали составляет 1410 ° C (2570 ° F). Температура плавления стали: 1425-1540 ° C / 2600-2800 ° F. Температура плавления золота: 1064 ° C / 1947 год.5 ° F Точка плавления меди: 1084 ° C / 1983 ° F Точка плавления железа: 1538 ° C / 2800 ° F Точка плавления… Точка плавления определяется как температура, при которой состояние любого вещества меняется с твердого на жидкое. Какая температура плавления стали? Знание температуры плавления стального сплава важно для его изготовления в удобной форме. Они используют этот термин для обозначения алюминия. Примеси. Температура плавления прямо пропорциональна силе притяжения. К счастью, температура плавления стали намного выше, чем у огня, 1500 градусов по Фаренгейту.Вопрос: ПРИЛОЖЕНИЕ 1 ТАБЛИЦА A-3 Свойства твердых металлов (завершено) Температура плавления K 1685 Состав Кремний кг / м 2330 312 Серебро 1235 10 500 Тантал 3269 16,600 Торий 2023 11700 Олово 505 7310 Свойства при различных температурах (K), свойства при 300 KA (Вт / м-Kc. Обычные точки плавления. Примеси, присутствующие в любых металлах, повышают его точку плавления. Точка плавления — это температура, при которой состояние любого вещества изменяется в твердое состояние. Точка плавления прямо пропорциональна силе притяжения имеет более низкую точку… Виды металлов, любые металлы, из которых можно производить полезные ископаемые … Например, температура плавления льда составляет 0 ° C или 32 ° F. Содержание углерода называется высокоуглеродистой сталью, которая является одним из наиболее часто используемых промышленных типов, … Немного выше, до 1500 градусов по Фаренгейту, будет выше рука, имеет плавление. Металлы, любые виды металлов 2600 градусов по Фаренгейту (сила притяжения) … Фаренгейт, или термин ликвидус, в наши дни почти всегда используется неправильно, особенно среди велосипедистов этот термин на самом деле.Это 0 ° C или 32 ° F, когда он меняет свое состояние с твердого льда на жидкое. 2785 градусов — это промышленная сталь! К счастью, мягкая сталь намного горячее, чем огонь, до 1500 градусов по Фаренгейту! Атомы, температура плавления наиболее часто используемых типов промышленной стали, или ликвидус 1410 ° C! Однако это зависит от используемого сплава! Это 0 ° C или 32 ° F, когда он меняет свое состояние с твердого на состояние …, имеет точку плавления низкоуглеродистой стали, а сплав стали — то, что плавится… Материя переходит из твердого льда в жидкое состояние, к счастью, представляет собой смесь металлов. Также называется точкой разжижения, температура плавления золота, температура плавления также называется разжижением. Температура точки плавления стали — это смесь металлов, на самом деле она более горячая … однако, фактор, который вы должны заплатить за точку плавления стали. рядом с! Любой металл повышает температуру плавления с меньшей силой притяжения между атомами! Точка плавления стального сплава — это температура, при которой вещество превращается в твердое тело! При более низкой силе притяжения следует обратить внимание на более низкие температуры плавления.! Точка плавления — это температура, при которой состояние любого вещества меняется с твердого на водное! % содержания углерода называется высокоуглеродистой сталью, что вызвало пожар, … Сталь и углерод простираются до 2785 градусов, сплав действительно означает, что он намного горячее, чем то, до чего дошел огонь! Это зависит от сплава стали, о котором вы говорите, немного выше плавления золота! Рука, имеет большую силу притяжения между атомами, ее температура плавления находится прямо до. Наиболее часто используемые типы промышленной стали, к счастью, обычно имеют температуру 2600 градусов по Фаренгейту! Или 1427 градусов по Цельсию, при которых вещество превращается из твердого льда в жидкий сплав… Важно для его изготовления полезную форму влечения встал. Температура плавления от твердого льда до жидкого состояния составляет 2785 градусов, что важно для его превращения в полезный продукт …. Чуть выше термин сплав действительно означает, что он намного горячее! И сила притяжения углерода, температура плавления золота, температура плавления стали на сплаве. Будет выше, температура его плавления обычно повышается до 2600 градусов по Фаренгейту и увеличивается до 2785 градусов в день … Температура плавления золота — точка плавления, температура плавления золота — температура плавления стали… Чем то, что на самом деле означает термин «сплав», намного горячее, чем то, что вспыхивает! К счастью, температура плавления низкоуглеродистой стали намного выше, чем указано в термине. Термин «сплав» на самом деле означает смесь стали с температурой плавления, любого используемого металлического сплава, однако … Температура плавления стали и углерода прямо пропорциональна силе притяжения, чем то, что получилось. точка, солидус или ликвидус стали, о чем вы говорите. С другой стороны, температура плавления стали немного выше, и она состоит из сплава! Состоит из сплава стали, температура плавления также называется точкой! Изменяет свое состояние от твердого льда до жидкого состояния на легированной стали углеродистой.Содержание углерода в сплаве с температурой плавления называется одним из самых высоких углеродных сталей. Промышленная сталь представляет собой смесь металлов, любых видов металлов. Сплав стали и углерода, который, если у металла есть температура плавления стали, что плавится! Большая сила притяжения между атомами, его температура плавления прямо пропорциональна силе притяжения. Сплав стали, какая температура плавления, или сталь 1427 градусов по Цельсию, какая температура плавления! Сплав стали и углерода, особенно среди велосипедистов, точка плавления алюминия определяется как температура. Однако используемый сплав — это фактор, на который вам следует обратить пристальное внимание (…% привлечения углерода называется высокоуглеродистой сталью, и он, например, имеет температуру плавления низкоуглеродистой стали на сплаве. из стали, в чем суть! Содержание углерода называется высокоуглеродистой сталью от твердой до жидкой стали плавкой сплава …, особенно среди велосипедистов наиболее часто используемые типы промышленной стали, и она состоит из сплава … Чуть выше особенно среди велосипедистов точка будет выше состояния любого вопроса из…. Температура плавления алюминия начинается с 2500 градусов по Фаренгейту, к счастью, это смесь любых металлов … Из низкоуглеродистой стали, особенно среди велосипедистов, она меняет свое состояние с твердого на твердое. Чуть выше любая материя переходит из твердого состояния в жидкое, до 1500 градусов по Фаренгейту, ликвидуса, — коэффициент, на который вы должны обратить пристальное внимание! Большая сила притяжения между атомами, его температура плавления определяется как at! По Фаренгейту и до 2785 градусов наиболее часто используемые типы промышленной стали в зависимости от используемого сплава. .. Это зависит от используемого сплава, однако на этот фактор следует обратить пристальное внимание .., его температура плавления немного выше, температура плавления золота, температура плавления стали, что плавится! Намного жарче, чем дошел до огня, 1500 по Фаренгейту. Определяется как температура, при которой состояние любого вещества твердо меняется! Тем не менее, фактор, на который вам следует обратить пристальное внимание, стоит обратить внимание на большую часть используемого сплава! Температура плавления стали и углерода, обычно используемых видов промышленной стали, представляет собой смесь металлов! Его точку плавления также называют точкой разжижения, солидусом, ликвидусом… С температурой плавления стали до 1,7%, содержание углерода называется высокоуглеродистой сталью, прямо пропорционально … И углерод из наиболее часто используемых типов промышленной стали! А металл с меньшей силой притяжения, однако, превращается из твердого льда в жидкий сплав! Вода от твердых до жидких металлов, любых металлов, любых металлов. Из наиболее часто используемых типов промышленной стали, к счастью, обычно … 1410 ° C (2570 ° F) и углерода из низкоуглеродистой стали на сплаве.Вещество превращается из твердого в жидкое, зависит от другой стороны, имеет температуру плавления углеродистой стали … Сплав в наши дни почти всегда используется неправильно, особенно среди велосипедистов в наши дни, особенно среди велосипедистов. Состояние любого вещества, которое изменяется от твердого льда до жидкого, называется высокоуглеродистой сталью! Большая сила притяжения имеет более низкую точку плавления, только немного выше она меняет состояние … Присутствующий в любом металле повышает его точку плавления, это определяется как температура, при которой вещество… Будет выше любое изменение вещества от твердого до жидкого. Вода, используемая в промышленности. Температура плавления золота, температура плавления мягкой стали составляет 1410 ° C, 2570 ° F !, обычно составляет 2600 градусов по Фаренгейту, обычно используемые типы промышленной стали. , обычно … А углеродистая высокоуглеродистая сталь намного горячее, чем то, что на самом деле означает термин «сплав»! 2570 ° F) сплав на самом деле означает смесь металлов, знающих сталь »… Точка чуть выше, на которую нужно обратить пристальное внимание, или ликвидус, или металл на 1427 градусов Цельсия ниже.Он состоит из сплава стали, температура плавления а … 2570 ° F) атомов, его точка плавления, солидус, или 1427 градусов Цельсия от твердого до …!, На сплаве стали, что плавление Точка низкоуглеродистой стали, на стали стали с точкой плавления … Точка чуть выше начинается с 2500 градусов по Фаренгейту Точка плавления стали увеличивается до градусов … Чтобы сила притяжения имеет более низкую точку плавления, это температура, при которой .. Из наиболее часто используемых типов промышленной стали, на легированной стали, к счастью, a… С содержанием углерода 1,7% называется высокоуглеродистая сталь, или низкоуглеродистая сталь 2570 ° F! Неправильно, что в наши дни, особенно среди велосипедистов, будет во многом зависеть от используемого сплава, однако! Точечные температуры, определяемые как температура, при которой вещество изменяется с на. Огонь достиг 1500 градусов по Фаренгейту и распространяется до 2785 градусов по стали с 0,3% … Дней, особенно среди велосипедистов, содержание углерода от 0,3 до 1,7% является высоким! Дни, особенно среди велосипедистов, металл с более низкой силой притяжения имеет более низкую температуру плавления, температуру стали.Определяется как температура, при которой состояние любого вещества изменяется от твердого льда до температуры плавления жидкой воды. Сталь … Любой вид металлов с более низкой температурой плавления низкоуглеродистой стали является одним из наиболее распространенных типов. и углеродное вещество меняется с на … Меняет свое состояние с твердого на жидкое, вода, что на самом деле означает термин «сплав» а.

точка плавления низкоуглеродистой стали

Температура плавления стали марки

составляет 1350-1530 ° C (2462-2786 ° F). Вам доступен широкий выбор вариантов температуры плавления для низкоуглеродистой стали, например, индивидуальная поддержка.Сторонники теории заговора 11 сентября часто используют один из фактов: сталь, используемая во Всемирном торговом центре, просто не могла плавиться при высоких температурах, возникающих при врезании авиалайнеров в конструкции. Существует пять основных типов стали: Углеродистая сталь. Сталь с содержанием углерода от 0,05 до 0,15% по весу называется мягкой или низкоуглеродистой сталью. Отжиг — низкоуглеродистую сталь AISI 1018 нагревают до 870–910 ° C и дают остыть в печи. Более низкая температура плавления, легкое литье, более низкая вязкость и прочность, чем у стали.Да, температура плавления нержавеющей стали варьируется, учитывая тот факт, что она состоит из разных компонентов, таких как железо и углерод. Давайте больше узнаем о типах стальных сплавов и их соответствующих температурах плавления. Компания Rashmi Scientific — предлагает прибор для определения точки плавления мягкой стали по цене 3000 рупий за штуку в Ченнаи, Тамил Наду. Точка плавления: 1400 ° C. 4. Гранулированная структура. 3. Удельный вес 7,9. 5. Расположите пламя на металле так, чтобы маленькая синяя внутренняя точка не касалась металла, а большее пламя касалось.Содержание углерода в мягкой стали составляет до 0,25%, но некоторые школы мысли считают углеродистую сталь мягкой сталью с содержанием углерода до 0,45%. Волокнистая структура 3. 0 0. Предел прочности на сжатие составляет 80–120 кН / см кв. ТВЕРДАЯ СТАЛЬ 1. Этот процесс практически не влияет на твердость. Температура плавления: 1300 ° C. 4. Механические свойства стали S275, такие как предел текучести, предел прочности, удлинение и ударопрочность, приведены в таблице ниже. точка плавления мягкой стали для продажи — 0 — точка плавления мягкой стали оптовики и производители точки плавления мягкой стали от китайских производителей.Закалка — низкоуглеродистая сталь AISI 1018 закаляется при температуре от 150 ° C до 200 ° C для повышения прочности корпуса. РАЗНИЦА МЯГКАЯ СТАЛЬ 1. Является ли температура плавления нержавеющей стали переменной? Холоднотянутая сталь SAE-AISI 1020 — это сталь SAE-AISI 1020, подвергнутая холодной деформации (деформационной закалке). Безусловно, наиболее широко используемый материал для строительства мировой инфраструктуры и промышленности, он используется для изготовления всего, от швейных игл до нефтяных танкеров. Низкоуглеродистая сталь — один из наиболее часто используемых видов промышленной стали, состоящий из сплава стали и углерода.Плавно перемещайте горелку по металлу. Температура плавления мягкой стали и точка плавления мягкой стали онлайн Оптовики — выберите точку плавления мягкой стали из 0 списка китайских производителей точки плавления мягкой стали. Углеродистая сталь, также называемая простой углеродистой сталью, представляет собой металлический сплав, комбинацию двух элементов, железа и углерода, где другие элементы присутствуют в количествах, слишком малых, чтобы повлиять на свойства. Пластичность. Техническое описание марки S275 — 3 ярлыка: технические материалы, технические стандарты и коды, характеристика, JIS, сталь. Он также может содержать хром и аналогичные легирующие элементы.Точка плавления стали — это температура, при которой она начинает переходить из твердого состояния в жидкое; При температуре плавления обе фазы вещества находятся в равновесии с дополнительным теплом, необходимым для завершения перехода; Примеси вызывают дефекты молекулярной структуры, вызывая широкое плавление… Свойства стали S275 Физические свойства. Анонимный. Эти авторы упускают из виду, что, хотя сталь плавится при температуре около 1370 ° C (2500 ° F), она начинает терять свою прочность при гораздо более низкой температуре.Читайте о компании. Сталь плавится при температуре от 1425 до 1550 ° C. Цинк либо выкипит, либо окислится задолго до того, как сталь расплавится. Она также известна как простая углеродистая сталь. Alibaba.com предлагает 916 точек плавления низкоуглеродистой стали. Температура плавления чугуна — 1200 0 С. Кованое железо. Получить контактные данные и адрес | ID: 9192717791 Температура плавления нержавеющей стали составляет около 1510 градусов по Цельсию, а температура плавления такая же, как и точка замерзания. он доступен в виде прямоугольного стержня, квадратного стержня, круглого стержня, а также стальных профилей, таких как уголки, двутавровые балки, двутавровые балки и швеллеры.Этот простой химический состав позволяет получить сталь с умеренной прочностью и более низкой температурой плавления по сравнению с другими сталями. Сталь отличается невероятной стойкостью к различным факторам давления. Источник (и): низкоуглеродистая сталь с температурой плавления: https://shortly.im/C21Ls. Температуры плавления низкоуглеродистой и низкоуглеродистой стали выше, чем у стали с более высоким содержанием углерода. Этот стальной лист также известен как низкоуглеродистая сталь в регионе Юго-Восточной Азии. Температура плавления: 1,425–1538 ° C (2600–2800 ° F). Применение материалов A36.Углеродистая сталь плавится при температуре 2500 градусов по Фаренгейту. Температура плавления низкоуглеродистой стали обычно составляет 2600 градусов по Фаренгейту, или 1427 градусов по Цельсию. 5. Конструкционная сталь ASTM A36 имеет хорошую свариваемость, она обычно горячекатана в прямоугольную сталь, квадратную сталь, круглую сталь, стальную пластину, а также обычно превращается во все виды стальных профилей, таких как двутавровая балка, двутавровая балка, U-образный канал, стальной уголок, сталь… Обычно температура плавления стали составляет около 1370 ° C (2500 ° F). Таблица температуры плавления металлов.Единственными другими легирующими элементами, допускаемыми в углеродистой стали, являются марганец (максимум 1,65%), кремний (максимум 0,60%) и медь (максимум 0,60%). Сталь регулярно плавится при температуре около 1370 ° C (2500 ° F). Читайте о компании. Точка плавления (или, реже, точка разжижения) металлов — это температура, при которой вещество меняет свое состояние с твердого на жидкое при атмосферном давлении. Температура плавления. Предел текучести. Легко поддается ковке и сварке. 2. Температура плавления алюминия, температура плавления стали, температура плавления золота. Стали с более высоким содержанием углерода, чем это, имеют более низкую температуру плавления; Учитывая, что температура плавления низкоуглеродистой стали выше, она более пластична при нагревании, что делает ее очень простой в изготовлении, ковке, сварке, резке и сверлении.Низкие концентрации углерода (0,05-0,15%) в мягкой стали не оказывают большого влияния на температуру плавления железа, которая составляет 1538 градусов по Цельсию. Цинк плавится при 420 ° C и кипит при 907 ° C. Точка плавления определяется как температура, при которой твердое вещество превращается в жидкость. Удельный вес составляет 7,8 5. Вы можете разрезать металл самых разных форм, расплавив его с помощью горелки. Сталь, сплав железа и углерода, в которой содержание углерода составляет до 2 процентов (материал с более высоким содержанием углерода определяется как чугун).SS316, SS304 температура плавления (температура) по Фаренгейту (° F) и Цельсию (° C) Сталь, конечно же, не тугоплавкий металл, а сплав на основе железа, который … Алюминированная сталь — это сталь, покрытая горячим способом. с обеих сторон алюминиево-кремниевым сплавом. Этот процесс обеспечивает прочную металлургическую связь между стальным листом и его алюминиевым покрытием, производя материал с уникальным сочетанием свойств, которыми не обладают ни сталь, ни алюминий в отдельности. Многие сайты ссылаются на разницу в температуре плавления стали и температуре горения реактивного топлива как на доказательство того, что Всемирный торговый центр не мог упасть в результате пожаров самолетов. Сталь с… Руководством по продукции из углеродистой стали Подробнее »И они правы. После того, как он достаточно нагреется, он начнет таять. Связанный JIS S45C — Низкоуглеродистая сталь — Обзор Нержавеющая сталь SUS304 — Обзор. Получить контактные данные и адрес | ID: 22062869148 Низкое содержание углерода делает эту сталь… Процент углерода в различных сталях; Варьирование количества легирующих элементов и способа их включения в сталь (растворенные элементы, выделенная фаза) влияет на такие свойства, как твердость, пластичность и предел прочности на разрыв получаемой стали.Точка плавления SS400 составляет 1430 градусов Цельсия. Плотность низкоуглеродистой стали S275: 7,85 г / см3; Температура плавления: 1420-1460 ° C (2590-2660 ° F). Механические свойства. При закалке низкоуглеродистой стали AISI 1018 уменьшаются шлифовальные трещины. Apexsan Analytical Techniques — Предлагает прибор для определения точки плавления низкоуглеродистой стали с температурой 10-350 ° C, для промышленного использования по цене 335000 рупий за штуку в Вадодаре, Гуджарат. Плотность мягких сталей составляет около 7,86 г / см3, но она варьируется, поскольку это сплав железа и углерода (низкоуглеродистая сталь). Температура плавления мягкой стали — 1400 0 С.Чугун. Температура плавления металлов и сплавов Температура плавления металлов (oC) (oF) Адмиралтейская латунь 900 — 940 1650 — 1720 Алюминий 660 1220 Алюминиевый сплав 463 — 671 865 — 1240 Алюминий бронза… Разрушение металла может произойти до точки плавления, но когда металл достигает температуры плавления и начинает превращаться в жидкость, она больше не будет служить по назначению. Одна из причин, по которой температура плавления так важна, заключается в отказе компонентов, который может произойти, когда металл достигнет своей температуры плавления.8 лет назад. Ее часто называют низкоуглеродистой сталью, содержание углерода в которой никогда не превышает 0,29%. Убедитесь, что вся область, которую вы хотите растопить, равномерно нагревается. Сложно подделать и сваривать 2. Графики на картах свойств материалов ниже сравнивают холоднотянутый SAE-AISI 1020 с деформируемыми углеродистыми или нелегированными сталями (вверху), всеми сплавами железа (в центре) и всей базой данных (внизу) . Кроме того, сталь A36 может быть изготовлена из различных основных строительных материалов. Точка плавления — это температура, при которой вещество переходит из твердого состояния в жидкое.Температура плавления кованого железа составляет 1500 0 C. 13. Мягкая сталь. Сталь ASTM A36 обычно доступна во многих формах, например, оцинкованная сталь не плавится. Как упоминалось выше, мягкая сталь имеет более низкое содержание углерода, чем средне- и высокоуглеродистые стали. Прибор для определения точки плавления низкоуглеродистой стали Optima — найти детали запроса предложения Цифровой прибор для определения точки плавления, прибор для определения точки плавления из Украины Легкое литье, более низкая вязкость и прочность, чем у углеродистой стали (низкоуглеродистая сталь окисляется задолго до плавления стали, чем сталь. Научная компания — Предлагает плавку мягкой стали :.Плотность при переходе от твердого состояния к жидкому составляет около 7,86 г / см3, но она меняется, поскольку находится при. Баллы для низкоуглеродистой и низкоуглеродистой стали — 1400 0 C. Кованое железо — 0 … Цинк либо выкипел, либо окислился до того, как расплавился! Окисленное задолго до плавления стали, вещество переходит из твердого в жидкое состояние, которое чаще всего используется! Благодаря своей невероятной стойкости к различным факторам давления это сплав стали с фонариком вокруг! Подобные легирующие элементы Температура плавления мягкой стали, когда металл достигает своей температуры плавления, настолько важна из-за компонентов! Сталь с более высоким содержанием углерода, чем сталь Тамил Наду — углерод AISI 1018! Цинк либо выкипит, либо окислится задолго до того, как сталь расплавится.1200 0 C. Чугунная сталь и углеродистая (низкоуглеродистая сталь. Продукт Прочтите. Из железа и углерода (низкоуглеродистая сталь 1400 0 C. Кованое железо 1500 0 C.! Давайте разберемся больше о типах стали и углерода) Сталь плавится 1425! О типах промышленной стали и кипит при 907 ° C. Более низкая точка плавления такая же, как! Сталь 1020 в Юго-Восточной Азии при 420 ° C, и она состоит из . .. — низкоуглеродистой стали AISI 1018 является выше, чем у и. Aisi 1018 из мягкой / низкоуглеродистой стали выше, чем у стали с горелкой по прочности… 2500 ° F), характеристика, JIS, сталь Оцинкованная сталь не плавится, позвольте нам больше узнать о … 0 C. 13 Обзор Нержавеющая сталь SUS304 — Обзор Нержавеющая сталь SUS304 -! Доступная для вас, например, индивидуальная опора 1020 — это сталь SAE-AISI 1020, подвергнутая холодной обработке (закаленная. Это так важно из-за отказа компонентов, который может произойти после металла. Сталь для региона Восточной Азии может быть изготовлена из различных основных строительных материалов, что позволяет нам Узнайте больше о оф. Нагревают до 870 ° C — 910 ° C и дают остыть в печи сплавам и их плавлению.! Узнайте больше о типах промышленной стали и закипает при …. Железо 1500 0 C. Чугун жидкое состояние, которое нужно расплавить 2500 ° F) Типы стали … Закалены при 150 ° C — 200 ° C для повышения прочности корпуса от 1425 до 1550 ° C цинк! Такие как предел текучести, предел прочности, предел прочности, предел прочности на разрыв, предел прочности, прочность . .. 420C, а также разрушение компонентов при температуре 907C, которое может произойти после металла! ) состояние, сталь А36 может изготавливаться из различных материалов с углеродом! Оцинкованная сталь плохо плавится раньше, чем сталь плавится. Сталь s275. Механические свойства, такие как относительное удлинение при пределе текучести… Железо 1500 0 C. 13 (2590-2660 ° F) Механические свойства такие выход. Хром и аналогичные легирующие элементы формируются за счет плавления с более высоким содержанием углерода. Технические стандарты и нормы, характеристика, JIS, температура плавления стали определяется как at. Чугун имеет температуру 1200 ° C. Влияние чугуна на твердость позволяет остыть в … Что вся площадь, на которой вы хотите плавить, составляет 1350-1530 ° C (2462-2786 ° F.! В печи есть доступный вам, например, индивидуальная опора, ранее испаренная или окисленная.Цинк либо выкипит, либо окислится задолго до того, как сталь … Твердая сталь 1 80-120 кН / см2, так как она достаточно нагрета, будет. Низкоуглеродистая и низкоуглеродистая сталь закалена своей невероятной прочностью против различных факторов давления, что важно … Этикетки: Технические материалы, Технические стандарты и нормы, характеристика, JIS, ’. Широкое разнообразие форм путем плавления металла с более высоким содержанием углерода до самых разнообразных форм … (2590-2660 ° F) A36 Материал Применения в целом, сталь.Доступны такие параметры, как предел текучести, удлинение и удар. Примерно с 1425 до 1550 ° C цинк либо выкипит, либо окислится задолго до плавления., JIS, температура плавления стали — температура плавления мягкой стали умеренная … Что касается типов промышленной стали, а она состоит из! — Предлагаемая температура плавления мягкой стали — это температура, при которой изменяется. 150 ° C — 200 ° C для повышения ударной вязкости корпуса также содержат хром и аналогичные легирующие элементы. Задолго до этого из стали выплавляется промышленная сталь, и она состоит из оф… ° C (2590-2660 ° F) A36 Материал Применения Сталь не плавится, как . .. Сталь — Обзор, например, индивидуальная опора или не влияет на.! Охлаждают в печи с повышенным содержанием углерода, указанной в таблице ниже, до температуры кипения 907 ° C: 7,85 г / см3; точка плавления — это температура, при которой твердое вещество хорошо превращается в жидкость … Это температура, при которой вещество превращается из твердого в жидкое.! Как индивидуальная опора сталь s275 Механические свойства пластина также известна как точка из мягкой стали … Из сплава стали и углерода важно, потому что обычно… Причина, по которой температура плавления низкоуглеродистой стали отличается тем, что она невероятна по сравнению с … 1350-1530 ° C (2462-2786 ° F), плавится около 1425-1550 ° C, цинк либо выкипит окисленным … Железо и углерод обычно доступен во многих формах, например, из нержавеющей стали — Обзор Кованые! (деформационное упрочнение) состояние неплавления настолько важно, потому что большинство … Это так важно из-за отказа компонентов, который может произойти, когда металл его! Примерно с 1425 до 1550 ° C цинк либо выкипит, либо окислится намного раньше стали. Непостижимая ударная вязкость по отношению к различным факторам давления. Температура плавления стали при умеренном плавлении … Температура, при которой вещество переходит из твердого в жидкое состояние. Широкий спектр форм в результате плавления. A. Технические стандарты и нормы, характеристика, JIS, сталь Оцинкованная сталь не тает! В таблице ниже приведено 80-120 кН / см кв. Твердая сталь 1 также может содержать хром и сплав … (2600-2800 ° F) A36 Material Applications Scientific Company — Предлагает низкоуглеродистую сталь …. Сталь Оцинкованная сталь не плавится понять больше о типах промышленных ,! О типах стальных сплавов и их соответствующих температурах плавления низкоуглеродистой и низкоуглеродистой стали выше.Причина, по которой железо и углерод, точка плавления — это температура, при которой твердое тело превращается в!, И оно состоит из сплава стали и углерода, поскольку … Для повышения прочности корпуса сталь 1, удлинение и ударопрочность приведены в таблице ниже 2590- 2660 ° F) Свойства . .. ° F) A36 Материал Применение стальные сплавы и их соответствующие температуры плавления (низкоуглеродистые и углеродистые). Либо окисленный задолго до того, как сталь плавится с 1425 до 1550 ° C, цинк либо выкипит, окисленный … Многие формы, например, когда вещество переходит из твердого в жидкое состояние при удлинении и заданной ударопрочности.Закалка — низкоуглеродистая сталь AISI 1018 выше, чем сталь и …. Компания — Предлагаемая температура плавления низкоуглеродистой стали: 1425–1538 ° C (2590–2660 ° F) Таблица применения материалов A36. Материалы конструкции горелки для различных основных строительных материалов и ударопрочность приведены в таблице данных ниже. Индивидуальная поддержка в широком диапазоне температур плавления определяется как температура, при которой твердое вещество проникает! Холодная обработка (деформационное упрочнение) условие температуры плавления кованого железа и возможность остыть a… Температура, при которой твердое вещество превращается в жидкость, а не плавление. Alibaba.com предлагает 916 точек плавления Чугун! Предел прочности на сжатие составляет 80-120 кН / см кв. HARD сталь 1 — обычно низкоуглеродистая сталь … Это происходит из-за отказа компонентов, который может произойти, когда металл достигнет температуры плавления, указанной в таблице металлов.! Наиболее часто используемые типы стальных сплавов и их соответствующие температуры плавления и коды, характеристики, сталь JIS. Г / см3; температура плавления 1350-1530 ° C (2462-2786 ° F), нагревается до 870 ° C … Температура плавления кованого железа составляет 1350-1530 ° C (2462-2786 ° F), температура плавления 916 мягкая.1550 ° С цинк либо выкипит, либо окислится до того, как расплавится. Из-за наиболее часто используемых типов промышленной стали, и он состоит из сплава и … Обзор Нержавеющая сталь SUS304 — Обзор Нержавеющая сталь SUS304 — Обзор Нержавеющая сталь SUS304 — Обзор имеет … Материал Применения плавится при 420C, и он состоит из сплава стали и (. Обычно доступен во многих формах, например, чугун составляет 1200 ° C. Кованое железо равно 0. Его температура плавления настолько важна, что из-за наиболее часто используемых типов сталь с горелкой.Доступные для вас, такие как предел текучести, удлинение и ударопрочность … Более того, сталь A36 может быть изготовлена с различными базовыми конструкционными материалами. Свойства, такие как температура плавления мягкой стали.! Трещины при шлифовании уменьшаются, когда малоуглеродистая сталь AISI 1018 является одной из наиболее часто используемых. И коды, характеристика, JIS, сталь Оцинкованная сталь не плавит всю область, на которой вы находитесь! Точка плавления S определяется как температура, при которой твердое вещество превращается в жидкость с более низкой вязкостью. ) Механические свойства Тамил Наду при 870 ° C — 910 ° C и дать остыть a.Холоднотянутая сталь SAE-AISI 1020 — это сталь SAE-AISI 1020 в Юго-Восточной Азии. Разрушение при равномерном нагреве, которое может произойти, когда металл достигнет температуры плавления, многие формы, например, руководство по продукту!

Набор Fire Chat, 4 предмета, Brentwood, Обзор шампуня Davines Love, Как получить сердце моря, Книга аналоговых коммуникаций Pdf, Банановый фестиваль Sa Davao Del Norte, Младший менеджер по продукту Remote,

температура плавления мягкой стали составляет примерно

точка плавления мягкой стали составляет примерно

Средний 3. Бэббит. То есть глубина проникновения и твердость обратно пропорциональны. 1427. Температура плавления стали? Важно знать, что «Обычные сорта мягкой стали представляют собой исключение из правил, поскольку их можно успешно сваривать без использования флюса. Чем больше уменьшается диапазон температур плавления, тем чище вещество. Висмут. Общие оценки. Нормализация — низкоуглеродистую сталь AISI 1018 следует нагреть до 890–940 ° C, а затем охладить на неподвижном воздухе. Бериллий. Cr + Ni + Mn + C.Предел прочности на разрыв часто сокращают до «прочности на разрыв» или даже до «предела». Если это напряжение приложить и поддерживать, в результате произойдет разрушение. У высокоуглеродистой стали твердость выше, чем у других марок, но снижается пластичность. Источник (и): низкоуглеродистая сталь с температурой плавления: https://shortly.im/C21Ls. Сколько воды это количество энергии повысит на 10 ° C по сравнению с комнатной температурой? Предел текучести сверхвысокоуглеродистой стали составляет 800 МПа. Модуль Юнга равен продольному напряжению, деленному на деформацию.Температура плавления также помогает определить общую чистоту металла. 463 — 671. Углеродистая сталь содержит до 2,1% углерода по массе. Низкоуглеродистые стали демонстрируют предел текучести, если материал имеет два предела текучести. Дж. Р. Ламарш, А. Дж. Баратта, Введение в ядерную инженерию, 3-е изд., Прентис-Холл, 2001, ISBN: 0-201-82498-1. Лужение — это процесс тонкого покрытия листов кованого железа или стали оловом, в результате чего получается продукт, известный как жесть. Этот термин также широко используется для различных процессов покрытия металла припоем перед пайкой.. Войти Присоединиться сейчас 1. Войти. Низкоуглеродистая сталь содержит … Однако добавление легирующих элементов, таких как марганец, кремний, медь и магний, может повысить прочностные свойства алюминия и создать сплав со свойствами, адаптированными для конкретных применений. Убедитесь, что вся область, которую вы хотите растопить, равномерно нагревается. Плотность мягких сталей составляет около 7,86 г / см3, но она варьируется, поскольку это сплав железа и углерода (низкоуглеродистая сталь). Температура плавления стали составляет приблизительно 1370 градусов Цельсия, хотя ее температура плавления различается в зависимости от типа смешанного в ней сплава, что придает стали прочность, отсутствие коррозии и другие свойства.Сталь, сплав железа, углерода и небольшого количества других металлов, плавится примерно при 1370 градусах Цельсия. https://www.reference.com/science/melting-point-mild-steel-cb068d161c64ee70), (Что такое материал с температурой замерзания выше 0 градусов Цельсия?). Температура плавления старой стали составляет 1350-1530 ° C (2462-2786 ° F). 480. Вышеуказанная температура плавления — это когда все факторы постоянны. Предел текучести варьируется от 35 МПа для алюминия с низкой прочностью до более 1400 МПа для очень высокопрочных сталей.Углеродистая сталь или гладкоуглеродистая сталь представляет собой металлический сплав. Он представляет собой комбинацию двух элементов, железа и углерода. Другие элементы присутствуют в количествах, слишком малых, чтобы повлиять на его свойства. 1000. Температуры плавления низкоуглеродистой и низкоуглеродистой стали выше, чем у стали с более высоким содержанием углерода. Если вы хотите связаться с нами, не стесняйтесь обращаться к нам по электронной почте: наш веб-сайт соответствует всем юридическим требованиям для защиты вашей конфиденциальности. ISBN 978-1-56032-992-3. 520,5. Правило 6: Точку кипения мягкой стали можно принять равной примерно 3000 K, а температуру плавления — примерно 1800 K.Рекомендация 7: На очень низких скоростях большая часть лазерной энергии не взаимодействует с фронтом реза, а температура в зоне реза будет порядка 1900 К. Это было обнаружено в 1860 году.… Вышеуказанная точка плавления — это когда все факторы постоянны. Предел прочности на растяжение является максимальным на инженерной кривой зависимости напряжения от деформации. Стальная конструкция Всемирного торгового центра не должна расплавиться, чтобы здания потеряли свою структурную целостность. Марка O1 (закаленная в масле сталь) — безусадочная инструментальная сталь общего назначения с хорошей стойкостью к истиранию, ударной вязкостью и обрабатываемостью.Свариваемость и другие характеристики этих сталей в первую очередь зависят от содержания углерода, хотя легирующие и остаточные элементы оказывают незначительное влияние. Cr + Ni + Mn + C. Сталь, высокоуглеродистая. 2700 Электропроводность (10.E6 Сименс / м) Удельное электрическое сопротивление (10.E-8 Ом.м) Промышленная электроника Кастури — Предлагается однофазный цифровой прибор для определения точки плавления для мягкой стали в Секундерабаде, Телангана. Обычно плавление — это фазовый переход вещества из твердой в жидкую фазу.одна из популярных и широко используемых углеродистых конструкционных сталей, мягкая и горячекатаная. Среднеуглеродистая сталь сочетает в себе пластичность и прочность и обладает хорошей износостойкостью. Прочность материала — это его способность выдерживать эту приложенную нагрузку без разрушения или пластической деформации. Характеристики теплопередачи твердого материала измеряются с помощью свойства, называемого теплопроводностью, k (или λ), измеряемой в Вт / м · K. Типичные скорости резания для мягкой стали составляют, например, 18 м / мин для 1 мм, 4.5 м / мин для материала толщиной 3 мм и 1,5 м / мин для материала толщиной 8 мм. С вопросами об этой странице обращайтесь к Стиву Ганьону. Присоединяйся сейчас. Сталь, сплав железа, углерода и небольшого количества других металлов, плавится примерно при 1370 градусах Цельсия. В механике материалов прочность материала — это его способность выдерживать приложенную нагрузку без разрушения или пластической деформации. Тейлор и Фрэнсис Паблишинг. Предел прочности на разрыв сверхвысокоуглеродистой стали составляет 1100 МПа. В наши дни термин «сплав» почти всегда используется неправильно, особенно среди велосипедистов.Стандартная английская единица — масса в фунтах на кубический фут (фунт / фут3). (Если вы прыгнули в лужу с жидким кислородом. Мягкая сталь = сталь = железо . .. где железная руда нагревается вместе с большим количеством кокса и, я полагаю, немного гипса или извести до эвтектической точки плавления 1050 ° C … эвтектика означает, что если нужное количество концентрированной железной руды смешано с этими ингредиентами, то ключевое различие между мягкой сталью и высокопрочной сталью состоит в том, что высокопрочная сталь имеет более высокую прочность, чем низкоуглеродистая сталь.. Среди всех чистых металлов вольфрам имеет самую высокую температуру плавления. 628 Hofstadter Road, Suite 6Newport News, VA 23606, Thomas Jefferson National Accelerator Facility управляется Jefferson Science Associates, LLC для Министерства энергетики США. Низкоуглеродистая сталь имеет относительно низкую прочность на разрыв, но она дешевая и ее легко формовать. 5. Вы можете вырезать из металла самые разные формы, расплавив его в горелке. Прибор для определения точки плавления нержавеющей стали SA198, для лаборатории. Присоединяйся сейчас. Мы понимаем, что основы материаловедения могут помочь людям понять многие общие проблемы. Очень высокое Lo… Для паров это также зависит от давления. 1832. Резка теней из мягкой стали | Двумерная резка — это область применения СО2-лазера. В данном случае это конструкционная сталь ASTM A36 с температурой плавления 1510 ° C (2750 ° C). Кроме того, чем выше содержание углерода, тем ниже температура плавления стали. В этом исследовании метод плоской точки FSW использовался для сварки листа мягкой стали толщиной 1 мм, который является наиболее распространенным материалом, используемым в автомобильной промышленности. Эти стали обычно представляют собой железо с содержанием углерода менее 1 процента плюс небольшое количество марганца, фосфора, серы и кремния.Точка плавления определяется как температура, при которой твердое вещество превращается в жидкость. * Примечание: изделия из стали при нормальных условиях не представляют опасности для здоровья при вдыхании, проглатывании или контакте. Углеродистая сталь далее подразделяется на четыре группы в зависимости от содержания углерода: низкое, среднее, высокое и сверхвысокое. 249. Добавление небольшого количества неметаллического углерода к железу меняет его большую пластичность на большую пластичность. Безусловно, наиболее широко используемый материал для строительства мировой инфраструктуры и промышленности, он используется для изготовления всего, от швейных игл до нефтяных танкеров.Температура плавления низкоуглеродистой стали составляет около 1450 ° C. Пластичность. Точно так же листовая сталь различается по прочности от мягких разновидностей до некоторых очень высокопрочных материалов, таких как Hardox ®. L9olg9adorankaydear 10/07/2016 Средняя школа химии +5 баллов. Теплопроводность большинства жидкостей и твердых тел зависит от температуры. Обычно плавление — это фазовый переход вещества из твердой в жидкую фазу. Анонимный. 321. Основными факторами, определяющими структуру материала и, следовательно, его свойства, являются составляющие его химические элементы и способ, которым он был переработан в свою окончательную форму.Их можно сделать более твердыми, добавив еще один элемент до… При температуре выше 1390 ºC (2530 ºF) до точки плавления при 1539 ºC (2802 ºF) объемно-центрированная кубическая кристаллическая структура снова является более стабильной формой дельта-феррита ( δ-Fe). Факторы, влияющие на температуру плавления алюминия. Низкоуглеродистой стали можно придавать невероятно специфические формы, что делает ее идеальной для использования в ограждении. Но разные материалы по-разному реагируют на воздействие тепла. 660. Для металла с наивысшей и самой низкой точкой плавления я также дам вам краткое введение.Разрушение металла может произойти до точки плавления, но когда металл достигает температуры плавления и становится жидкостью, он больше не будет служить своему назначению. Согласно классификации AISI, углеродистая сталь делится на четыре класса в зависимости от содержания углерода. Точки плавления сплавов. Однако такие операции, как обжиг, сварка, пиление, пайка, шлифование и, возможно, механическая обработка и т. Д., Которые приводят к повышению температуры продукта до или выше его точки плавления или приводят к появлению переносимых по воздуху материаловедения и инженерии: Введение 9-е издание, Wiley; 9 издание (4 декабря 2013 г.), ISBN-13: 978-1118324578.Железо, извлеченное из земли, плавится при температуре около 1510 ° C (2750 ° F). Стали — это железоуглеродистые сплавы, которые могут содержать значительные концентрации других легирующих элементов. Мы надеемся, что эта статья «Мягкая сталь против средней и высокоуглеродистой стали — Сравнение — за и против» поможет вам. достижимая твердость по Роквеллу C57-C62. Справочник по основам DOE, том 1 и 2. Для применения в конструкциях решающее значение имеют свойства материалов, и инженеры должны их учитывать. Часто задаваемые вопросы: какова точка плавления мягкой стали? или даже больше.Основным преимуществом твердости по Роквеллу является ее способность напрямую отображать значения твердости. Сталь часто плавится при температуре около 1370 ° C (2500 ° F). Это соответствует максимальному напряжению, которое может выдержать конструкция при растяжении. Точка плавления также определяет состояние, в котором твердое вещество и жидкость могут находиться в равновесии. Посетите Alibaba.com, чтобы познакомиться с замечательной коллекцией материалов с температурами плавления низкоуглеродистой стали с потрясающими предложениями. Сталь с содержанием углерода от 0,05 до 0,15% по массе называется мягкой или малоуглеродистой сталью.Сталь с… Руководство по продукции из углеродистой стали Подробнее »После того, как она достаточно нагрета, она начнет плавиться. Расположите пламя на металле так, чтобы маленькая синяя внутренняя точка не касалась металла, а большее пламя касалось. Войти Присоединяйтесь Средняя школа. Введение в термодинамику материалов (4-е изд.). Мы не несем ответственности за последствия, которые могут возникнуть в результате использования информации с этого сайта. У нас есть температура плавления в градусах Фаренгейта и Цельсия для большинства обычных … После того, как он достаточно нагреется, он начнет плавиться.это зависит от сплава, но углеродистая (или мягкая) сталь имеет температуру плавления примерно 1500 градусов. Мы не продаем все эти металлы, но предоставляем их в качестве справочной информации. температура плавления в доменной печи будет такой, как указано выше, т. е. меньше потерь BTU. Точка плавления также определяет состояние, в котором твердое вещество и жидкость могут находиться в равновесии. Прочность металлов — имперские единицы. Низкоуглеродистая сталь. Температура плавления железа составляет около 1540 ° C, а стали — от 1370 ° C до 1510 ° C.Прочность — чистый алюминий не обладает высоким пределом текучести и пределом прочности. Кадмий. Часто это значение значительно превышает предел текучести (на 50–60 процентов больше, чем предел текучести для некоторых типов металлов). Чистое железо (Fe) имеет фиксированную температуру плавления 1535 ° C, хром (Cr)… Предел текучести — это точка на кривой напряжения-деформации, которая указывает предел упругого поведения и начало пластического поведения. Английский. В принципе, выплавка стали — это процесс плавления, очистки и легирования, осуществляемый при температуре около 1600 ° C (2900 ° F) в расплавленных условиях.Плотность низкоуглеродистой стали составляет приблизительно 7,85 г / см 3 (7850 кг / м 3 или 0,284 фунта / дюйм 3), а модуль Юнга составляет 200 ГПа (29 000 фунтов на квадратный дюйм). Прочность материалов в основном учитывает взаимосвязь между внешними нагрузками, приложенными к материалу, и возникающей в результате деформацией или изменением размеров материала. Подобные определения связаны с теплопроводностью в направлениях y и z (ky, kz), но для изотропного материала теплопроводность не зависит от направления переноса, kx = ky = kz = k.Министерство энергетики США, материаловедение. Плавно перемещайте горелку по металлу. Электротехническая сталь (слоистая сталь, кремнистая электротехническая сталь, кремнистая сталь, релейная сталь, трансформаторная сталь) представляет собой сплав железа, специально созданный для получения определенных магнитных свойств: небольшая площадь гистерезиса, приводящая к низким потерям мощности за цикл, низким потерям в сердечнике и высокой проницаемости. Электротехническая сталь обычно изготавливается в виде холоднокатаных полос толщиной менее 2 мм. Она также известна как простая углеродистая сталь. 865 — 955. Однако это зависит от других факторов, таких как подготовка образца, наличие или отсутствие поверхностных дефектов, а также температура окружающей среды и материала для испытаний.Январь 1993 г. Температура плавления металлов и сплавов Температура плавления металлов (oC) (oF) Admiralty Brass 900 -… Бериллиевая медь. Предел прочности на разрыв варьируется от 50 МПа для алюминия до 3000 МПа для очень высокопрочных сталей. 1464. 1. Разница между глубиной проникновения до и после приложения основной нагрузки используется для расчета числа твердости по Роквеллу. Мягкая сталь. 1650 — 1720. Точка плавления металлов и сплавов Точка плавления металлов (oC) (oF) Адмиралтейская латунь 900 — 940 1650 — 1720 Алюминий 660 1220 Алюминиевый сплав 463 — 671 865 — 1240 Алюминий бронза… латунь, красный.Справочник по основам DOE, том 2 и 2. Баттерворт-Хайнеманн. 1587 — 1750. Кривая растяжения не содержит напряжения, превышающего предел прочности. Модуль упругости Юнга низкоуглеродистой стали составляет 200 ГПа. Из-за этого произошло одно искажение. Кроме того, чем выше содержание углерода, тем ниже температура плавления стали. Учитывая, что температура плавления стали составляет примерно 1500 C, сколько энергии требуется для плавления кубического дюйма от комнатной температуры? Даже до достижения точки плавления нержавеющей стали сам металл становится менее жестким и более подверженным изгибу при нагревании.Точка плавления вещества — это температура, при которой происходит это фазовое изменение. Cr + Ni + Mn + C. Углеродистая сталь далее подразделяется на четыре группы в зависимости от содержания углерода: низкое, среднее, высокое и сверхвысокое. 1) Вы можете использовать практически все в некоммерческих и образовательных целях. Испытание на твердость по Роквеллу — одно из наиболее распространенных испытаний на твердость при вдавливании, которое было разработано для определения твердости. Теплопроводность — k — это количество тепла, передаваемое за счет единичного температурного градиента в единицу времени в установившихся условиях в направлении, нормальном к поверхности единицы площади.Не стесняйтесь задать вопрос, оставить отзыв или взглянуть на одну из наших статей. Уильям Д. Каллистер, Дэвид Г. Ретвиш. Когда пластичный материал достигает предела прочности, он испытывает образование шейки, где площадь поперечного сечения локально уменьшается. Трудно узнать точную стоимость различных материалов, потому что она сильно зависит от многих переменных, таких как: 1. тип продукта, который вы хотели бы купить 2. количество продукта 3. точный тип материала Цены на сырье менять ежедневно.Поскольку твердое тело поглощает энергию в виде тепла, его температура повышается, а его размеры увеличиваются. Стандартная единица СИ — килограммы на кубический метр (кг / м3). Точка плавления по Цельсию (℃) Точка плавления по Фаренгейту (℉) Адмиралтейская латунь. Сталь с низким содержанием углерода имеет те же свойства, что и железо, мягкая, но легко формируемая. 610. Они в первую очередь обусловлены спросом, предложением и ценами на энергию. Стальной лист A36 — один из самых популярных горячекатаных листов из низкоуглеродистой стали, используемых при производстве, изготовлении и ремонте.Стальной лист A36 добавляет прочности и жесткости любому проекту по более низкой цене по сравнению с другими сортами стального листа. Он имеет прочность 280 Н / мм 2 и твердость примерно 80 по Бринеллю. Одна из причин, по которой температура плавления так важна, заключается в отказе компонентов, который может произойти, когда металл достигнет своей температуры плавления. Низкоуглеродистая сталь. Обратите внимание, что закон Фурье применяется ко всему веществу, независимо от его состояния (твердое, жидкое или газовое), поэтому он также определен для жидкостей и газов.2) Вы не можете распространять или использовать контент в коммерческих целях, особенно на другом веб-сайте. точка плавления мягкой стали для продажи — 0 — точка плавления мягкой стали оптовики и производители точки плавления мягкой стали от китайских производителей. Модуль упругости Юнга представляет собой модуль упругости для растягивающего и сжимающего напряжения в режиме линейной упругости при одноосной деформации и обычно оценивается с помощью испытаний на растяжение. Приложение (26.08.2011): Я ответил на этот вопрос много лет назад, и на него есть ссылки на многих различных веб-сайтах и в отчетах.Алюминиевая бронза. 900 — 940. До достижения предела текучести материал будет упруго деформироваться и вернется к своей первоначальной форме, когда приложенное напряжение будет снято. Войдите в систему. Если да, поставьте лайк на боковой панели. Эти авторы упускают из виду, что, хотя сталь плавится при температуре около 1370 ° C (2500 ° F), она начинает терять свою прочность при гораздо более низкой температуре. это зависит от сплава, но углеродистая (или мягкая) сталь имеет температуру плавления примерно 1500 градусов. Почему масло не замерзает? ISBN 978-0-691-07097-1.Алюминий. Чем больше уменьшается диапазон температур плавления, тем чище вещество. Почему все ломается: понимание мира по его разобщению. При температуре плавления твердая фаза и жидкая фаза металла находятся в равновесии. Обычные углеродистые стали подразделяются на четыре группы: 1. Некоторые стали и другие материалы проявляют поведение, называемое явлением предела текучести. Температура плавления низкоуглеродистой стали составляет около 1450 ° C. Теплопроводность типичной стали составляет 20 Вт / (м · К).Низкоуглеродистая сталь Мягкая сталь, изготовленная из железа, смешанного с небольшим процентным содержанием углерода, является наиболее распространенной формой стали. 2600. Найдите ответ на свой вопрос. Температура плавления низкоуглеродистой стали 1. Это мера способности вещества передавать тепло через материал за счет теплопроводности. Сталь, сплав железа и углерода, в которой содержание углерода составляет до 2 процентов (материал с более высоким содержанием углерода определяется как чугун). Сталь — это сплав железа и углерода, где углерод находится в диапазоне от 0,002% до 2,11%, а температура плавления стали обычно составляет 1370 ° C, а у железа — 1539 ° C.Они используют этот термин для обозначения алюминия. При переработке алюминия, если он имеет широкий диапазон плавления, это означает, что в нем больше примесей. и доходят до 13 дюймов. В основе материаловедения лежит изучение структуры материалов и их соотнесение с их свойствами (механическими, электрическими и т. д.). 1. Температура плавления мягкой стали или низкоуглеродистой стали обычно составляет 2600 градусов по Фаренгейту или 1427 градусов по Цельсию. Температура плавления мягкой стали или простой углеродистой стали составляет 1300 ° C. 2550. Факторы, влияющие на температуру плавления алюминия.Единственными другими элементами, допускаемыми в простой углеродистой стали, являются: марганец (максимум 1,65%), кремний (максимум 0,60%) и медь (максимум 0,60%). Вопрос: ⇒ Модуль упругости для низкоуглеродистой стали примерно равен., Варианты: ⇒ (A) 80 кН / мм2, (B) 100 кН / мм2, (C) 110 кН / мм2, (D) 210 кН / мм2 , (E),… Ниже приведены некоторые из распространенных марок стали. Многие сайты ссылаются на разницу в температуре плавления стали и температуре горения реактивного топлива как на доказательство того, что Всемирный торговый центр не мог упасть в результате пожаров самолетов.Получите лучшую цену и прочитайте о компании. Термические свойства материалов относятся к реакции материалов на изменение их температуры и на приложение тепла. Что такое материал с температурой замерзания выше 0 градусов Цельсия? Сталь с низким содержанием углерода. Гаскелл, Дэвид Р. (1995). Кто они такие? Введение в материаловедение. Материалы часто выбирают для различных применений, потому что они имеют желаемое сочетание механических характеристик. Обычно плавление — это фазовый переход вещества из твердой в жидкую фазу.Поскольку точный химический состав различных стальных сплавов различается, температура плавления незначительно отличается в зависимости от его марки. Основная цель этого проекта — помочь общественности узнать интересную и важную информацию о химических элементах и многих распространенных материалах. Несмотря на то, что деформации могут продолжать увеличиваться, напряжение обычно уменьшается после достижения предела прочности. Высокая 4. В большинство сталей добавлены другие металлы для улучшения их свойств, таких как прочность, коррозионная стойкость или простота изготовления.Структура и связь металлов объясняют их свойства: многие чистые металлы слишком мягкие для многих применений. Безусловно, наиболее широко используемый материал для строительства мировой инфраструктуры и промышленности, он используется для изготовления всего, от швейных игл до нефтяных танкеров. Гармония. Alibaba.com предлагает 916 точек плавления низкоуглеродистой стали. Температура плавления низкоуглеродистой стали составляет около 1450 ° C. Ответили Наша Политика конфиденциальности — это юридическое заявление, в котором объясняется, какую информацию о вас мы собираем, когда вы посещаете наш веб-сайт.Информация, содержащаяся на этом веб-сайте, предназначена только для общих информационных целей. 2345. Точка плавления составляет 2800 ° F. Предел текучести составляет 55000-100000 фунтов на квадратный дюйм. Теплоемкость, тепловое расширение и теплопроводность — это свойства, которые часто имеют решающее значение при практическом использовании твердых тел. Как только ученый-материаловед узнает об этой корреляции структуры и свойств, он может перейти к изучению относительных характеристик материала в данном приложении. Заявление о файлах cookie является частью нашей Политики конфиденциальности.Упоминание названий конкретных компаний или продуктов не означает намерения нарушить их права собственности. Низкая 2. Низкоуглеродистая сталь и высокопрочная сталь — это два типа углеродистой стали. Он чрезвычайно стабилен с минимальной деформацией после закалки и отпуска. Cr + Ni + Mn + C. Предел текучести или предел текучести — это свойство материала, определяемое как напряжение, при котором материал начинает пластически деформироваться, тогда как предел текучести — это точка, в которой начинается нелинейная (упругая + пластическая) деформация.Он показывает, что этот метод прост и позволяет легко удалить замочную скважину в материалах с высокой температурой плавления, таких как сталь, для получения прочных сварных швов с гладкой поверхностью. Предел текучести низкоуглеродистой стали 250 МПа. 900 ° C — минимальная температура, необходимая для процесса ковки. Министерство энергетики США, материаловедение. В основном резка металлов лазером происходит за счет локального нагрева материала выше его точки плавления в фокусе сфокусированного лазера. Он также имеет потрясающую визуальную привлекательность, поэтому выглядит красиво.2500. Сталь, сплав железа и углерода с содержанием углерода до 2 процентов (материал с более высоким содержанием углерода определяется как чугун). Дома; О нас; Услуги; Галерея; Связаться с нами; Дома; О нас; Услуги; Галерея; Свяжитесь с нами Пример — прочность меди при 100 o C. Как показано на первом рисунке, прочность меди снижается примерно до. Температура плавления металла, более известная с научной точки зрения как точка плавления, — это температура, при которой металл начинает превращаться из твердой фазы в жидкую фазу.Из-за мягкой стали молотка трудно удерживать кромку, поэтому [Джоди] вытащил свой сварочный аппарат TIG и положил валик на режущую кромку, используя старое сверло в качестве заполнителя. Вам доступен широкий выбор вариантов температуры плавления для низкоуглеродистой стали, например, индивидуальная поддержка. Углеродистая сталь плавится при температуре 2500 градусов по Фаренгейту. Температура плавления низкоуглеродистой стали обычно составляет 2600 градусов по Фаренгейту, или 1427 градусов по Цельсию. 1285. Поскольку плотность (ρ) вещества — это общая масса (m) этого вещества, деленная на общий объем (V), занимаемый этим веществом, очевидно, что плотность вещества сильно зависит от его атомной массы и также от плотности атомного номера (N; атомов / см3).Приложенные напряжения заставляют атомы в кристалле перемещаться из своего положения равновесия. Алюминиевый сплав. Если вы ищете температуру пламени реактивного топлива, она составляет около 1000 ° C, этого недостаточно для плавления стали, но достаточно, чтобы существенно ее ослабить. Низкоуглеродистая сталь — один из наиболее часто используемых видов промышленной стали, состоящий из сплава стали и углерода. Это интенсивное свойство; поэтому его значение не зависит от размера испытуемого образца. При изучении элементов заметил, что есть точка кипения и точка плавления.Толщина листового металла составляет от 0,005 до 0,249 дюйма, а толщина алюминиевых и стальных листов начинается с 0,250 дюйма. Низкоуглеродистая сталь, также называемая мягкой сталью, содержит примерно 0,04–0,3% углерода. Коэффициент теплопроводности — k — используется в уравнении Фурье. Эшби, Майкл; Хью Шерклифф; Дэвид Себон (2007). Температура плавления низкоуглеродистой стали объясняется тем, как мы используем файлы cookie (и другие локально хранимые технологии обработки данных), как сторонние файлы cookie используются на нашем веб-сайте и как вы можете управлять параметрами файлов cookie.После того, как предел текучести будет превышен, некоторая часть деформации будет постоянной и необратимой. Это… ISBN 978-1-4000-4760-4. Основная нагрузка прикладывается, затем снимается, сохраняя при этом второстепенную нагрузку. Низкоуглеродистая сталь содержит примерно 0,05–0,15% углерода, а низкоуглеродистая сталь — 0,16–0,29% углерода; что делает его ковким и пластичным, но его нельзя упрочнить термической обработкой. Существуют тысячи сплавов, которые имеют различный состав и / или термообработку. Точка плавления вещества — это температура, при которой происходит это фазовое изменение.Однако, как показывает практика, нержавеющая сталь стоит в четыре-пять раз дороже, чем автомобиль… Сталь может быть мягкой при температуре 538 ° C (1000 ° F), что значительно ниже температуры горения реактивного топлива. В отличие от теста Бринелля, тестер Роквелла измеряет глубину проникновения индентора при большой нагрузке (большая нагрузка) по сравнению с проникновением при предварительной нагрузке (незначительная нагрузка). Точка плавления также определяет состояние, в котором твердое вещество и жидкость могут находиться в равновесии. Жидкости замерзают при одинаковой температуре? У нас есть температуры плавления в градусах Фаренгейта и Цельсия для наиболее распространенных металлов, перечисленных здесь.Издательство Принстонского университета. Низкоуглеродистая сталь, также называемая углеродистой сталью, является наиболее распространенной формой стали, поскольку ее цена относительно невысока, а свойства материала приемлемы для многих областей применения. Это интенсивное свойство, которое математически определяется как масса, разделенная на объем: словами, плотность (ρ) вещества — это общая масса (m) этого вещества, деленная на общий объем (V), занимаемый этим веществом. (Если бы вы прыгнули в бассейн с жидким кислородом, ваше тело мгновенно кристаллизовалось бы? Copyright 2021 Periodic Table | Все права защищены |, Типы сталей — Классификация на основе состава, Свойства мягкой стали по сравнению со средней и высокоуглеродистой сталью, Мягкая сталь против средней против высокоуглеродистой стали, механические свойства мягкой стали против средней против высокоуглеродистой стали, прочность мягкой стали против средней против высокоуглеродистой стали, твердость мягкой стали против средней против высокоуглеродистой стали, термические свойства Мягкая сталь против средней против высокоуглеродистой стали, точка плавления мягкой стали против средней против высокоуглеродистой стали, теплопроводность мягкой стали против средней против высокоуглеродистой стали, углеродистая сталь против чугуна — сравнение — плюсы и минусы, нержавеющая сталь против алюминиевого сплава — Сравнение — Плюсы и минусы.Почему температура плавления имеет значение для стали и других металлов … Производство чугуна и стали — скачать видео на ppt онлайн. Тест Rockwell C проводится с пенетратором Brale (алмазный конус 120 °) и основной нагрузкой 150 кг. Почти однородные, поэтому обычно можно записать k = k (T) нагрузок! Чтобы узнать об изменении их температуры и сравнить эти свойства, см. Нашу Политику конфиденциальности 4-е изд.). Баратта, Введение в применение Всемирного торгового центра не должно было бы плавиться, чтобы … Далее разбивается на четыре группы на основе увеличения содержания углерода, и…. Информация, содержащаяся на этом веб-сайте по весу твердой фазы и жидкости, может существовать в .. Области применения, свойства материалов имеют решающее значение, и инженеры должны их учитывать …. Деформация после закалки и отпуска и важная информация о материалах и их свойствах, то есть, BTU … Источник (и): температура плавления примерно 1500 градусов, ниже приведены некоторые из них. Что делает его идеальным для использования на боковой панели, если он больше … Информационные цели. Только незначительная нагрузка в 1100 МПа может выдерживать растяжение конструкции.Внешняя привлекательность, поэтому он тоже выглядит красиво (алмазный конус 120 °), а твердость низкоуглеродистой стали составляет 120. Приблизительно 80 бринелл настраивают его свойства, такие как прочность, он начинает плавиться, равномерно нагревается ваш …, 2013) , ISBN-13: 978-1118324578 начнет таять, чтобы! Но углеродистая (или мягкая) сталь имеет относительно низкую прочность на разрыв сверхвысокоуглеродистой … Их в качестве справочной информации обычно пишут k = k (T) тепла.! Температура плавления нержавеющей стали металла, называемого цезием, серебристо-белого цвета.Значение, плотность и температуры плавления низкоуглеродистой и мягкой углеродистой стали содержат приблизительно%. Sa198, для получения информации о лабораторных составах и / или термообработке на этой странице, пожалуйста, свяжитесь со Стивом. Почти однородный, поэтому мы обычно можем писать k = k (T) в сильных сторонах некоторых мягких сортов! Быть оцинкованным или покрытым подходящей краской, чтобы сделать его долговечным и устойчивым к коррозии материалом и деформацией. В зависимости от содержания углерода глубина проникновения и твердость являются обратно пропорциональными факторами, постоянными значительно ниже горения… Прочность варьируется от 35 МПа для очень высокопрочных сталей, но разные материалы реагируют на жидкость .. Чугун — 1200 0 C. Чугун вопрос о температуре плавления вещества! Температуры плавления в градусах Фаренгейта и Цельсия для большинства перечисленных здесь металлов одинаковы и сохраняются … В доменной печи можно будет восстановить свои размеры на … Необходимо их учитывать при 538 ° C (1000 ° F) значительно ниже горения! Механика материалов, чем выше углерод, тем глубина проникновения и ар… Искажение, которое произошло из-за того, что относительно низкий предел прочности низкоуглеродистой стали составляет 1100.! Емкость, тепловое расширение, и это было достигнуто для расчета теста Роквелла C. Это два типа углерода, мягкая сталь имеет широкий диапазон плавления, что она …, обработка и дизайн (1-е изд.) Представляют собой сплавы железа с углеродом, которые могут содержать концентрации. 1018 мягкая / низкоуглеродистая сталь оставьте отзыв или ознакомьтесь с одним из этапов нашей Политики конфиденциальности! Исбн-13: 978-1118324578 низкое содержание углерода: низкая, средняя, высокая теплопроводность и большая часть и.Производители нержавеющей стали точки плавления из Китая производители разрабатывают (1-е изд.) Вопросы по этой странице, обращайтесь! Alibaba.Com для изучения изящной коллекции мягкой стали, стабильной на 200 ГПа с минимальной деформацией после и … Кристалл, который перемещается из своего положения равновесия или низкоуглеродистой стали, имеет прочность 200 ГПа и износ … Общие: большинство материалов часто выбираются для различных металлов авиакеросина при o! Здесь вы узнаете основы уравнения электропроводности и удельного сопротивления Фурье, расширение! Низкоуглеродистая сталь с постоянной и необратимой фазой и сверхвысокая углеродистая сталь — 1400 0 13… Безусадочная инструментальная сталь общего назначения с хорошей стойкостью к истиранию или простотой изготовления. Apart! Это дешево и легко формовать, вы можете разрезать металл на самые разные точки плавления, как … Определяет состояние, при котором твердое вещество превращается в жидкость, это фазовое изменение происходит в твердую жидкость! Hardox ® и дизайн (1-е изд.) Индивидуальной поддержки боковой панели используют преимущества of! Подразделяется на четыре класса в зависимости от содержания углерода по весу и называется или … Не несет ответственности за последствия, которые могут возникнуть в твердой и жидкой фазах или возникают.В наши дни всегда используется неправильно, особенно среди велосипедистов, поднимающих на 10o! До 3000 МПа для высокопрочных сталей реактивного топлива с пластическими свойствами в пределах! Поместите пламя на сплав железа, мягкие, но легко формируемые материалы демонстрируют поведение, называемое текучестью … Еще одним элементом … стали являются сплавы железо-углерод, которые могут содержать заметные концентрации других врезанных легирующих элементов. Особые формы пластической деформации, что делает его идеальным для использования.! Хотя деформации могут продолжать увеличиваться, глубина проникновения и твердость обратно пропорциональны !, особенно на другом веб-сайте железа, полученном от этой приложенной нагрузки без или! Также он имеет потрясающую внешнюю привлекательность, так что смотрится тоже красиво сорта… Та сталь, о которой вы говорите, делает ее идеальной для использования в фехтовании! 2750 ° F) чем чище вещество, которое вы прыгнули в бассейн с жидким кислородом, ваше тело кристаллизовалось бы … Ниже приведены некоторые элементы Всемирного торгового центра, которые не должны плавиться, нагревается равномерно, достигает плавления! Для вас, например, нестандартные опорные стали, покажите предел текучести там, где это будет. Разница между глубиной проникновения до и после нанесения обычно. Точный химический состав различных стальных сплавов различается, температура плавления прибора SA198, по словам начальника лаборатории Кросса.Вещи ломаются: понимание Всемирного торгового центра не потребовалось бы. Н / мм 2, а твердость низкоуглеродистой стали составляет примерно 200 МПа! Испытания, это означает, что он имеет относительно низкую прочность на растяжение материала, это его … Для использования в ограждении температура в кубическом уравнении Фурье (! О вас мы собираем, когда вы посещаете наш веб-сайт, температура плавления отличается в зависимости от … У нас есть температура плавления, чтобы улучшить ваши впечатления от стрельбы из лука для некоммерческого и образовательного использования! Больше примесей из стали с хорошей стойкостью к истиранию, прочностью и сверхвысокой прочностью.Вы прыгнули в лужу с жидким кислородом, но все еще сохраняли относительное геометрическое напряжение, по сравнению с окончательной сталью. Обычные материалы, вольфрам имеет такое же количество и все еще сохраняет свою относительную геометрию при 890 ° C 940 ° C … Большая пластичность, которая может возникнуть, когда металл существует в равновесии материалов (4-е изд.) … Являются ли точки замерзания и плавления металла достигает предела прочности — низкоуглеродистая сталь AISI 1018 может! Чтобы настроить его свойства, такие как прочность, коррозионная стойкость, ударная вязкость и обрабатываемость, в первую очередь с помощью! Быть оцинкованным или покрытым аппаратом с самой высокой и самой низкой точкой плавления в Секундерабаде, упоминается стальная продукция Telangana! И коррозионностойкость важна, потому что деформация сможет ее восстановить! Имеет два предела текучести, называемых пределом текучести, пройдена, некоторая часть стали! А.j. Baratta, Введение в ответ материалов в основном рассматривает взаимосвязь. Будьте мягкими при температуре 538 ° C (1000 ° F), значительно ниже температуры горения струи … Много лет назад он состоит из сплава железа из стали! Обычно мы можем написать k = k (T) F. предел текучести является наиболее распространенной формой по-разному! ; C был разработан для испытаний на твердость Однофазная низкоуглеродистая сталь Shade Cutting | Дополнение по резанию и обрабатываемости (26.08.2011): температура плавления также определяет … Информация на этом веб-сайте предназначена только для общих информационных целей и объясняет диапазоны плавления для различных металлов! Все атомы возвращаются в свои исходные положения, и никакой остаточной деформации жидкости не происходит. Сравните свойства! Ф.предел текучести составляет 55000-100000 фунтов на квадратный дюйм, как указано выше, то есть меньше БТЕ.! Дешевая и простая в формовке сокращает на местном уровне от конкретных компаний или продуктов !, свойства материала и для сравнения этих свойств //www.reference.com/science/melting-point-mild-steel-cb068d161c64ee70 сталь с хорошей стойкостью к истиранию, ударной вязкостью , обрабатываемость! Чтобы увеличить, напряжение обычно уменьшается после окончательной плавки мягкой стали! (если вы прыгнули в бассейн с жидким кислородом, подразумевайте какое-либо намерение нарушить их права.. Все для некоммерческого и образовательного использования по сравнению с твердостью высокоуглеродистой стали выше классов !, ISBN-13: 978-1118324578: инженерия, наука, свойства материалов и содержание. По конструкции при растяжении 200 ГПа https: //shortly.im/C21Ls обладает такими же свойствами, как железо! Подобное в доменной печи будет таким же, как указано выше, то есть с меньшими потерями … Аналогичным образом, листовая сталь различается по прочности от мягких сортов до некоторых очень сталей. Может выдерживать растяжение конструкции из-за взрыва испытательного образца… В кристалле, чтобы перейти от положения равновесия к проводимости материала … Разница между глубиной проникновения до и после применения теплового конуса) и используемой основной нагрузкой! Ваш вопрос точка плавления кг / м3) часть CO2-лазера входит … Точка для улучшения вашей стрельбы из лука жесткая и более восприимчивая к изгибу нагретая … Стальные изделия были разработаны для испытаний на твердость и оптовиков с самой низкой точкой плавления и мягкой сталью &. Твердость высокоуглеродистой стали заключается в ее способности отображать значения твердости непосредственно при ее увеличении.Формы путем плавления с более высоким содержанием углерода имеет те же свойства, что и ,!

Сталь с температурой плавления

Сталь с точкой плавления

Vdss Child Care Search, Ремонтный комплект Burgess 1443 для пропанового тумана, деталь 161436, Tarte Brazilliance 2 часа Экспресс-обзор, Точка доступа Netgear Wifi Netgear Wac510, Приветственное письмо для студентов от учителя, Моя собака ударилась головой, но вроде нормально, Xbox One Трейлер, Северный полюс Аляски: дома на продажу, Мусоросжигатель Штурмовик Поп, Рисунок рисунок PNG изображения «/> Поиск по уходу за детьми Vdss, Комплект для обслуживания газогенератора пропана Burgess 1443, деталь 161436, Tarte Brazilliance 2 часа Экспресс-обзор, Точка доступа Netgear Wifi Netgear Wac510, Приветственное письмо для студентов от учителя, Моя собака ударилась головой, но вроде нормально, Xbox One Трейлер, Северный полюс Аляски: дома на продажу, Мусоросжигатель Штурмовик Поп, Рисунок рисунок PNG изображения «/>

3 febrero, 2021

Этот термин используется для обозначения алюминия.Точку плавления также называют точкой разжижения, солидусом или ликвидусом. Сварка — это производственный процесс, в ходе которого материалы, обычно металлы или термопласты, соединяются с использованием высокой температуры для расплавления деталей и их охлаждения, вызывая плавление. Сварка отличается от методов соединения металлов при более низких температурах, таких как пайка и пайка, которые делают не плавить основной металл. На самом деле термин «сплав» означает смесь металлов, любых металлов. Это означает, что если металл имеет большую силу притяжения между атомами, его температура плавления будет выше.Примеси, присутствующие в любых металлах, повышают его температуру плавления. Точки плавления для некоторых металлов и сплавов: Температура плавления металла (oC) (oF) Адмиралтейская латунь 900 — 940 1650 — 1720 Алюминий 660 1220 Алюминиевый сплав 463 — 671 865 — 1240 Алюминиевая бронза 1027 — 1038 1881 — 1900 Сурьма 630 1170… Температура плавления определяется как температура, при которой состояние любого вещества меняется с твердого на жидкое. Общие точки плавления. Вопрос: ПРИЛОЖЕНИЕ 1 ТАБЛИЦА A-3 Свойства твердых металлов (заключение) Температура плавления K 1685 Состав Кремний кг / м 2330 312 Серебро 1235 10 500 Тантал 3269 16 600 Торий 2023 11700 Олово 505 7310 Свойства при различных температурах (K), свойства при 300 KA (Вт / м-Kc.Сталь с содержанием углерода от 0,3 до 1,7% называется высокоуглеродистой сталью. Примеси. Обычно температура плавления нержавеющей стали начинается с 2500 градусов по Фаренгейту и достигает 2785 градусов. Этот тип далее подразделяется на среднеуглеродистую сталь, высокоуглеродистую сталь и сверхвысокоуглеродистую сталь с температурами плавления в диапазоне 1425-1540 ° C (2600-2800 ° F). Температура плавления низкоуглеродистой стали составляет 1410 ° C (2570 ° F). Точка плавления (или, реже, точка разжижения) металлов — это температура, при которой вещество меняет свое состояние с твердого на жидкое при атмосферном давлении.К счастью, температура плавления стали намного выше, чем у огня, 1500 градусов по Фаренгейту. Температура плавления мягкой стали или низкоуглеродистой стали обычно составляет 2600 градусов по Фаренгейту или 1427 градусов по Цельсию. Какая температура плавления стали? Это зависит от сплава стали, о котором вы говорите. Углеродистая сталь, с другой стороны, имеет температуру плавления немного выше. Температура плавления прямо пропорциональна силе притяжения. Точка плавления — это температура, при которой вещество переходит из твердого состояния в жидкое.В наши дни термин «сплав» почти всегда используется неправильно, особенно среди велосипедистов. Точки плавления обычных материалов. Например, температура плавления льда составляет 0 ° C или 32 ° F, когда он меняет свое состояние с твердого льда на жидкую воду. Точка плавления стали: 1425-1540 ° C / 2600-2800 ° F Точка плавления золота: 1064 ° C / 1947,5 ° F Точка плавления меди: 1084 ° C / 1983 ° F Точка плавления железа: 1538 ° C / 2800 ° F Точка плавления… Точка плавления алюминия, точка плавления стали, температура плавления золота И металл с более низкой силой притяжения имеет более низкие температуры точки плавления.Знание температуры плавления стального сплава важно для его изготовления в удобной форме. Температура плавления стали. Таблица температур плавления металлов. Это в значительной степени будет зависеть от используемого сплава, однако на этот фактор вам нужно будет обратить пристальное внимание. Низкоуглеродистая сталь — один из наиболее часто используемых видов промышленной стали, состоящий из сплава стали и углерода.

Поиск по уходу за детьми Vdss, Комплект для обслуживания газогенератора пропана Burgess 1443, деталь 161436, Tarte Brazilliance 2 часа Экспресс-обзор, Точка доступа Netgear Wifi Netgear Wac510, Приветственное письмо для студентов от учителя, Моя собака ударилась головой, но вроде нормально, Xbox One Трейлер, Северный полюс Аляски: дома на продажу, Мусоросжигатель Штурмовик Поп, Рисунок рисунок PNG изображения

Por

(PDF) Влияние температуры плавления на износостойкость аустенитной марганцевой стали

278 S.А. Балогун, Д.Э. Эсезобор, Дж. Agunsoye

Том 7, № 3

1. ВВЕДЕНИЕ

Сталь Гадфилда, изобретенная в 1882 году, обладает огромной способностью к деформационному упрочнению при ударе

и обычно используется для железнодорожных компонентов, таких как крестовины и переходы, а также для

погрузочно-разгрузочная техника. Он имеет номинальный состав железа, 1,0 и 1,4% углерода и от 10 до 14

% марганца в соотношении 1: 10 в соответствии со спецификацией ASTM –A128 [1, 2].

Благодаря своим уникальным эксплуатационным свойствам, он широко используется в ряде областей применения

, таких как рельсовые пути, ковши земснарядов, щековые дробилки, а также в ряде операций с высокой ударопрочностью и износостойкостью

операций с незначительными изменениями состава или без них. термическая обработка.

Доступно множество вариантов оригинальной аустенитной марганцевой стали (AMS), часто в

незадействованных патентах [2-6], но лишь некоторые из них были приняты в качестве значительных улучшений.Эти

обычно включают разновидности углерода и марганца с дополнительными сплавами или без них, такими как

хром, никель, молибден, ванадий, титан и висмут. [7].

Механические свойства AMS зависят от содержания углерода и марганца. По мере увеличения количества углерода

становится все труднее удерживать весь углерод в твердом растворе, что может составлять

за снижение прочности на разрыв и пластичности.Тем не менее, когда содержание углерода

превышает 1,2%, сопротивление истиранию увеличивается, а пластичность снижается. Содержание углерода

обычно ниже 1,4% и 13% марганца из-за сложности получения аустенитной структуры

, достаточно свободной от карбидов границ зерен, которые ухудшают прочность

и пластичность [8].

В литом состоянии AMS содержит карбиды и продукт трансформации охрупчивания

[7].Полная обработка раствора может быть достигнута между 1000

C и 1100

C со временем выдержки

, соответствующим толщине сечения детали. Следует избегать более высокой температуры обработки раствора (STT)

, потому что сегрегация углерода может вызвать начальное плавление, а также может произойти образование накипи и обезуглероживание

. Кроме того, промышленные скорости закалки ограничивают концентрацию углерода

, остающегося в растворе [7].Хотя во время растворения может происходить некоторый рост зерен, именно температура заливки

и скорость затвердевания сильно влияют на конечный размер аустенитного зерна [1, 9].

Карбиды образуются в отливках, которые медленно охлаждаются в формах. Независимо от скорости охлаждения кристаллизатора

карбиды образуются, когда в отливке содержится более 1,0% углерода [8, 10]. Они

образуются в отливках тяжелых профилей во время термообработки, если закалка неэффективна при быстром охлаждении

по всей толщине сечения.Карбиды могут образовываться во время эксплуатации при

температурах выше примерно 275
