03492Уклоны. Теория — на уровне глаз — ЖЖ
Как было сказано ранее, по одному из определений уклон это тангенс угла. С большим интересом узнал, что он равен коэффициенту сцепления. Вот тут и начинает прояснятся тайный смысл предупреждающих дорожных знаков 1.13 и 1.14 (крутой спуск / подъём).
Коэффициентом сцепления называется отношение двух сил – силы, необходимой для сдвига машины с заблокированными колесами, и силы тяжести, прижимающей машину к дороге. Так мы легко можем получить коэффициенты сцепления для сухого асфальта – 7000/10000 = 0,7, для грязной дороги – 3000/10000 = 0,3, и для льда – 1000/10000 = 0,1.
Например, автомобиль, стоящий на сухом асфальтированном уклоне с коэффициентом сцепления 0,7, начнет сползать вниз, если тангенс угла наклона при этом будет равен 70% (это уклон около 35 градусов, вряд ли вы когда-нибудь встретите такой). Но, кроме дорог, существуют улочки старых городов, особенно приморских, с углами наклона, существенно превышающими всевозможные нормативы.
[2]
К тому же, «при движении в сырую погоду вниз по асфальтированному уклону крутизной 20% эффективность торможения падает наполовину. И очень часто вам придется двигаться по мокрому льду с коэффициентом сцепления 0,1 и менее. А это значит, что вы должны внимательно отслеживать предупреждающие дорожные знаки 1.13 и 1.14. Их устанавливают, когда тангенс угла уклона приближается к 10%. Если вы пренебрежете этими знаками и остановитесь на подъеме, то в лучшем случае – не сможете сдвинуться с места. А уж если затормозите на спуске, машину может занести. Старайтесь тормозить двигателем на длительных спусках.» [2]
Вот о чём предупреждают знаки.
Кстати, есть знаки и меньше 10%, поэтому стало интересно в каких случаях их устанавливают.
ГОСТ Р 52289-2004 «Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств», п.
5.2.16:
4% — если длина участка дороги на спуске или подъёме больше 600 метров при данном уклоне.
5% если больше 450 метров
6% если больше 350 метров
7% если больше 300 метров
8% (и более) если больше 270 метров.
Там же указаны и другие случаи, как например расстояние видимости, но сейчас они нас не интересуют.
Причины: почему проценты?
При рассмотрении темы уклонов всегда возникает вопрос, а почему уклон измеряют в процентах, а не в привычных градусах? По этому поводу слышал несколько версий:
а) КартыТак проще вычислять уклон рельефа на карте или на строительном плане. Рельеф на картах обозначается линиями — горизонталями. Это замкнутая линия, которая получается если мысленно сделать сечение на какой-либо высоте и посмотреть сверху. Проще это представить если вспомнить линию уреза воды реки или водоёма, это тоже своего рода горизонталь.
Горизонтали, т.е. горизонтальные сечения, проводятся через определённое постоянное расстояние по высоте, о чём указывается в примечаниях.
Зная высоту сечения горизонталей и определив на карте расстояние между ними можно получить уклон. Чем ближе друг к другу на карте изображены горизонтали, тем рельеф круче.б) Погрешность
Построить угол, заданный в градусах, так сказать «в натуре» на строительной площадке, задача не из простых, а построить точно и вовсе запредельная. Небольшие величины уклона в градусах имеют вид десятичных дробей, а ведь погрешность даже в 1° на 10 метров длины даст ошибочные 17 сантиметров высоты. Так же, проценты величина относительная, и потому уклон, выраженный в процентах, можно построить имея в распоряжении только рулетку (или иной инструмент для измерения длинны) и уровень.
в) Неравномерность
Дорога, на протяжении всего спуска (подъёма), имеет неравномерный уклон. В каждый отдельный момент угол разный, и поэтому проще посчитать сколько составляет горизонтальная длинна участка спуска (подъёма), и на сколько изменилась высота относительно начала спуска (подъёма).
seyfulmulyukov.
livejournal.com / 1avtorul.ru
Все эти версии вполне имеют право на жизнь. Общим для них является то, что для нахождения величины уклона используются меры длинны, которые всегда есть под рукой, а это практично. Что касается дорожных знаков, то более правдоподобной выглядит третья версия (неравномерность уклона), а для строительства дорог вторая (погрешность построений).
Есть ещё Международная Конвенция о дорожных знаках и сигналах за 1968 год, и Европейское соглашение 1971 года, дополняющее эту Конвенцию, по которой на предупреждающих знаках крутизна уклонов и подъемов указывается в процентах. [3]
Что стоит за цифрами, например 1/12 или 10%, много это или мало, как это выглядит и где применяется, рассмотрим в следующий раз на примерах из жизни.
Использованные материалы
1. Словари и энциклопедии на Академике © Академик2. Материалы сайта «Школа жизни» © Shkolazhizni.ru
3. Википедия © Wikipedia
—
как посчитать, методы, как перевести градусы в промилле
Существуют нормативы на уклоны при проектировании различных коммуникаций и сооружений, которыми руководствуются в своей работе архитекторы и строители.
Пользоваться можно любыми размерностями, в том числе и градусами. На практике принято крутые склоны обозначать в градусах, а пологие — в процентах и промилле.
Способы вычисления склона в процентах
Единицей измерения крена, в зависимости от его величины, бывают градус, процент, промилле — тысячная доля целого числа: 1‰ = 1/10% = 1/1000 от 1. Физический смысл уклона — отношение перепада высот к длине участка, на котором это наблюдается. По сути — тангенс угла: превышение 12 метров на отрезке дороги в сто метров выражается величиной 0,12 (тангенс) = 12% = 120 ‰. То есть чтобы сделать расчёт уклона в промилле, надо умножить процентный показатель на десять.
При выполнении планировочных работ на земельном участке приходится прибегать к измерениям крутизны косогоров. Сделать это можно несколькими методами:
- С помощью нивелира выполняются все необходимые измерения, а потом несложными вычислениями формируется уклон в процентах.
Как считать: перепад высот делится на расстояние между точками замеров, и результат умножается на сто процентов. - По плану земельного участка, если на нём вынесены отметки рельефа местности. Разница высот между необходимыми точками считывается с рисунка, а расстояние замеряется масштабной линейкой. Дальнейшие вычисления аналогичны предыдущему способу.
Как считать: перепад высот делится на расстояние между точками замеров, и результат умножается на сто процентов.Кровельщики часто сталкиваются с необходимостью определить фактический скат крыши, и знают, как рассчитать уклон с помощью специального инструмента, называемого уклономер. Конструкция приспособления несложная: на рейке закреплена рамка с закреплённым внутри транспортиром и маятником, имеющим груз и указатель. Основу прибора ставят на нижнюю поверхность измеряемого участка кровли, и стрелка обозначит угол.
Определение угла наклона через тангенс
Из тригонометрии известно, что тангенс — дробь, в основании которой прилежащий к углу катет, а поверх — противолежащий (перепад высот).
Чтобы определить уклон кровли в процентах и градусах через тангенс, понадобится выполнить замеры:
- высоты от потолочного перекрытия до конька кровли;
- расстояния от края ската до проекции верхней линии смыкания двух плоскостей.
Сделав несложные расчёты, получают некоторое значение и по таблице Брадиса или с помощью инженерного калькулятора находят соответствующее число градусов для искомого угла. Как посчитать уклон в процентах — определено выше: высоту конька делят на половину ширины чердачного перекрытия, если скаты равной величины. Или на проекцию каждой из поверхностей кровли, когда размеры сторон различаются. Можно заметить, что это и есть тангенс уже определённого в градусах угла. Чтобы перейти к процентному выражению уклона, надо выполнить действие: значение tg *100, и результат получится в процентах.
Соотношение величин с уклоном крыши
Для каждого кровельного материала установлены допуски по наименьшему уклону.
Другие факторы, влияющие на выбор угла скатов крыши:
- способность комплексно защищать строение от внешних воздействий — техногенных и природных;
- стойкость к ветровой нагрузке — крутые поверхности увеличивают парусность сооружения, это делает конструкцию уязвимой;
- преобладание определённых решений архитекторов в отдельных регионах;
- количество атмосферных осадков и загрязнений — на кровле с большим уклоном груз накапливаться не будет.
Строительные нормы и правила — СНиП II -26−76 регламентируют пологость скатов в процентах. Соотношение процентов и градусов для некоторых углов приведено в таблице.
| Градус º | Тангенс | Процент, % | Промилле, ‰ | Градус º | Тангенс | Процент, % | Промилле, ‰ |
| 1 | 0,0175 | 1,75 | 17,5 | 22 | 0,4040 | 40,40 | — |
| 5 | 0,0875 | 8,75 | 87,5 | 24 | 0,4452 | 44,52 | — |
| 10 | 0,1740 | 17,40 | 174 | 26 | 0,4878 | 48,78 | — |
| 12 | 0,2125 | 21,25 | — | 28 | 0,5318 | 53,18 | — |
| 14 | 0,2494 | 24,94 | — | 30 | 0,5773 | 57,73 | — |
| 16 | 0,2868 | 28,68 | — | 35 | 0,7001 | 70,01 | — |
| 18 | 0,3250 | 32,50 | — | 40 | 0,8390 | 83,90 | — |
| 20 | 0,3828 | 38,28 | — | 45 | 1,0000 | 100,0 | — |
Математические способы расчёта уклона применяются, когда особая точность не нужна, и измерения делают приблизительные. При необходимости вычислить точные показатели, пользуются современными измерительными приборами.
Пример вычисления: расстояние от края ската кровли до проекции линии сопряжения сторон — длина заложения, 5,2 м. Высота от чердачного перекрытия до верхней отметки кровли 2 метра. Уклон (тангенс угла) определяется действием: 2/5,2 = 0,3846. Ближайшее значение из таблицы — 20 градусов, что соответствует примерно 38%.
Другой вариант — с помощью угломера определили угол наклона кровли, его значение 5º. По соответствующей строке уклон поверхности составит 8,75 процента или 87,5 промилле.
определить уклон

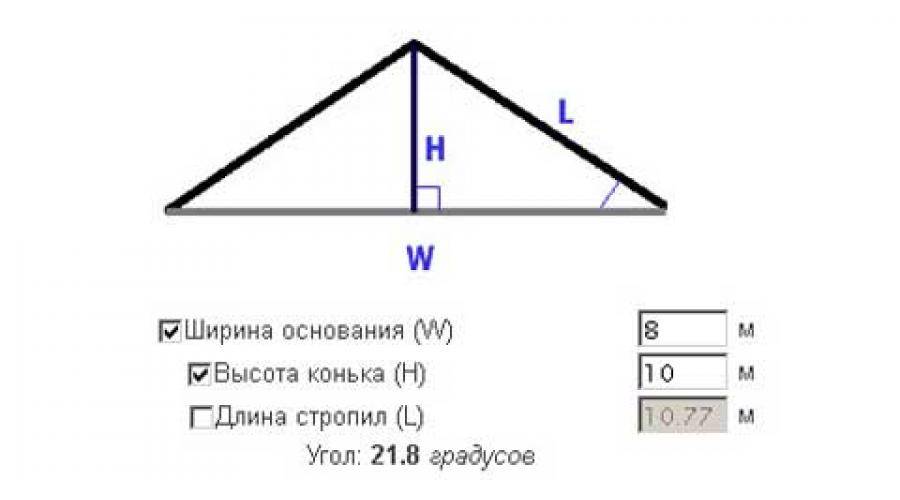

Калькулятор уклонов
Калькулятор уклонов поможет Вам в нужный момент рассчитать уклон, превышение либо расстояние без всяких проблем.
Калькулятор способен рассчитать уклон крыши. уклон трубопровода. уклон лестницы. уклон дороги и тд. Также есть возможность рассчитать превышение между точками или расстояние от точки до точки (полезно в геодезии).
Порядок работы:1. Выбрать ту величину, которую Вам нужно рассчитать2. Выбрать в какой единице измерения вы хотите задать/рассчитать уклон (на выбор 3 вида: градусы, промилле, проценты)3. Задать 1-ую неизвестную4. Задать 2-ую неизвестную5. Нажать кнопку «Расчет»
Для справки:— уклон в градусах считается через тангенс угла: tgx = h / L— уклон в промилле считается по следующей формуле: x = 1000 * h / L— уклон в процентах считается по следующей формуле: x = 100 * h / L
Калькулятор уклонов создан как дополнение к основным онлайн расчетам на сайте, и если он Вам понравился, то не забывайте рассказывать про него своим друзьям и коллегам.
Расчёт наклона для наружной канализации
Для собственного дома необходимо знать, что установка ливневой системы очень хлопотная работа. Ливневая канализация состоит не только из трубопровода, но и из канав, которые отводят также воду. Минимальным уклоном на один метр ливневых труб зависит также вида и какой у него диаметр.
Для ливневой канализации трубы должны быть в диаметре 150—200 мм, а уклон при 200 мм – 0.007, а при 150 мм – 0.008. то есть, чем больше диаметр, тем меньше наклон. Так как вода в такой канализации в любом случае будет проходить без каких-либо сложностей. А также наклон зависит и от того, как поверхность у водоотвода. Если она шершавая, тем больше нужно его делать и наоборот.
Для наружной системы используют нивелир. После того как все трубы соединены, благодаря нивелиру выставляется их правильный наклон. Но одному справится очень сложно. Для такой работы понадобится минимум 3 человека: один выставляет наклон, другой следит за тем, какой уровень показывает нивелир, а третий, естественно, занимается руководством этого процесса.
Основные правила для подсчёта уклона и установки канализационной трубы:
- Для трубы, которая в диаметре составляет 50 мм, на один метр необходимо по 3 см угла, а если диаметром 110 мм, то 2 см.
- Общей длинной угла трубопровода как для наружной, так и для внешней системы является 15 см.
- При подсчёте норм для наружной канализационной системы, согласно СНиП, нужно учитывать как сильно промерзает земля.
- Используя вышеуказанные формулы возможно и самим рассчитать правильный наклон трубы, но в свою очередь, для подтверждения своих расчётов необходимо проконсультироваться со специалистами.
Таким образов, узнав все детали о наклоне, каждый сможет провести такую работу самостоятельно. Но не забывайте узнать все рекомендации у специалистов. Используйте разные способы наклона для квартир и частных домой. Учитывайте все детали, проводите правильно вычисления. Тогда ваша система прослужит очень долго, она будет надёжной, и не надо будет переживать за то, что в любой момент она сможет прорваться.
Ещё материалы:
- воздушный клапан для канализации 50;
- клапан обратный канализационный внутренний 50 мм;
- клапан вакуумный канализационный 110 мм.
Как перевести уклон крыши в градусах в проценты таблица и поэтому выбор материалов
В зависимости от уклона крыши применяют определенный кровельный материал и устраивают необходимое для данного уклона число слоев (рис. 2). Кровельные материалы по технико-экономическим и физическим свойствам объединены в группы 1-11, которые на графике обозначены дугообразными стрелками. Наклонные линии обозначают уклон ската. Жирная наклонная линия на графике показывает отношение высоты конька h к половине ее заложения 1/2. Отношение 1:2 (приведено в верхней части наклонной линии) показывает, что вертикальный отрезок h укладывается на горизонтальном отрезке 1/2 два раза. На полукруглой шкале эта наклонная линия показывает уклон крыши в градусах, а на вертикальной — в процентах. Подобным образом по графику можно определить наименьший уклон для той или иной группы рекомендуемых кровельных материалов:
i = h. (1/2) = 2,5. (12 / 2) = 5 / 12 или 5. 12.
Чтобы уклон выразить в процентах, это отношение умножают на 100:
i = (5 / 12) 100 = 5 · 100 /12 = 41,67.
Расчетный уклон 41,67 % при соблюдении приведенных конструктивных размеров крыши обеспечивает нормальный сброс ливневой воды.
Рулонные кровли различных типов при уклонах крыш до 2,5 % устраивают в четыре слоя на приклеивающей битумной мастике. В качестве рулонных материалов используют гидроизол ГИ-Г, ГИ-К, стеклорубероид С-РМ, рубероид РКМ-350Б и др. Из пяти слоев устраивают эксплуатируемые кровли. По кровельному ковру насыпают защитный слой из гравия толщиной 20 мм на антисептированной мастике.
Уклон в процентах
Уклоны в градусах и процентах 1º — 1,7 % 1 % — 34′ 20″ Просто для справки.
вы бы не позорились, утверждать что величина уклона прямо и линейно пропорциональна углу — это просто незнание основ математики! или просто дезинформация! «по секрету»: уклон — это отношение противолежащего катета к прилежащему — в математике называют «тангенс угла», теперь откройте учебник и посмотрите график этой функции — как видите, он совсем не похож на прямую линию.
Даже простейший пример: угол 45º. а уклон = 100% — это уже в вашу формулу не вписывается. или вы считаете что при 45º катеты не равны ?
в некоторых документах увидел что этот уклон пишут намного больше, с чем это связано?
так может с тем и связано — что уклон в некоторых случаях намного больше! у нас например некоторые и уклон скатной кровли до сих пор пишут в долях, а не в градусах. так что если сравнивать уклон в долях для дороги и уклон для ската кровли — разница может быть огромной, но в этом нет ошибки.
Виды крыш и выбор их материала
Виды формы крыш.
Для каждого здания уклон крыши рассчитывается индивидуально.
Различают 4 вида крыш:
Плоские перекрытия не являются абсолютно горизонтальными, а имеют угол наклона, но он не менее 3º, при этом крыша обустраивается специальными водоотводными воронками с уклоном стенок около 1,5º.
При эксплуатации на поверхность кровли оказывает давление ветер, поэтому высокие более подвержены этому воздействию, а с очень пологих крыш ураган может сорвать кровельное покрытие.
Угол наклона крыши зависит от материала, выбранного для кровли, а также плоскости ската.
С увеличением размера угла наклона от 11º до 45º это давление усиливается почти в 5 раз. Учитывая ветровые нагрузки, на местностях с несильными ветрами этот размер выбирают в пределах 35-40º, а там, где скорость движения воздушных масс высока, — 15-25º.
Следует отметить, что при больших значениях угла наклона плоскости перекрытия (около 50º) зимой снег будет съезжать с нее под собственным весом, сводя к нулю его давление на кровлю.
От крутизны плоскости ската зависит выбор материала, а иногда и количество его слоев при укладке.
Диаграмма связывает минимальный наклон крыши с кровельным материалом и помогает в выборе при необходимости и того, и другого. Вертикальная шкала обозначает уклон в процентах, дуговидная — в градусах, на полках указано соотношение высоты к заложению. Материал условно сгруппирован по своим технико-экономическим свойствам в 11 категорий.
Практика показывает, что рулонные материалы применяют для накрытия кровель с уклоном 0-25% (0-10% — трехслойное покрытие, 10-25% — однослойное покрытие, но материал должен быть с посыпкой). Асбестоцементный шифер укладывают на крышах с наклоном до 28%, стальные листы — до 29%, черепица — более 33%.
Как выдержать требуемый уклон
Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.
Строительный уровень с угломером
Есть способы контролировать угол канализационной трубы при помощи обычного уровня:
- Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
- Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.
Внутренняя канализация
При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).
Уклон отводных труб от разных сантехнических приборов
При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.
Пример разводки внутренней канализации
В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.
Наружная канализация
Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.
При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.
Основные моменты, которые надо помнить
На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.
После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.
Расчет высоты конька
Соотношение градус/процент уклона кровли
После того как определились с конструкцией крыши, решили какой материал будет использоваться, учли все климатические условия и определились с наклоном кровли, пришло время узнать как посчитать высоту конька.
Сделать это можно с помощью угольника или математическим способом. Для второго варианта ширину пролета дома (h) делят на 2. Полученное число умножают на относительную величину.
Для ее нахождения используют таблицу, приведенную ниже (рис.4). Как видите, значения расписаны для каждого угла наклона. Чтобы было понятней приведем пример. Ширина здания 6м, уклон крыши 20 градусов. Получаем:
Высота конька 1,08 метров. Используя данную формулу можно узнать уклон крыши (это бывает надо при ремонте уже готовой кровли). Как считать? В обратном порядке.
Угол ската кровли это отношение между высотой конька крыши и половиной заложения.
Что мы получаем: 1,08:3=0,36 умножаем данное значение на 100 и получаем уклон крыши в процентах: 0,36х100=36%, смотрим по таблице и видим: 36%=20 градусов, что и требовалось доказать.
Как рассчитать угол уклона крыши узнали, а как определить эту величину при помощи уклономера, что собой представляет данный инструмент?
Это рейка с прикрепленной к ней рамкой. Между планками располагается ось, к которой прикреплен маятник (два кольца, пластинка, грузик и указатель).
Внутри выреза находится шкала с делениями. При нахождении рейки в горизонтальном положении, указатель совпадает с нулем на шкале.
Чтобы определить угол ската крыши. рейку уклономера держат перпендикулярно коньку (под углом 90 градусов). Указатель маятника покажет искомую величину в градусах. Для перевода в проценты используют выше приведению таблицу (рис.3).
Очень часто, при строительстве крыш, можно услышать словосочетание «разуклонка кровли». Что это такое?
Вычисление угла ската к горизонту
Его можно просто измерить уклономером, который являет собой планку с рамкой с маятником со стрелкой, показывающей градусную величину. Но на сегодняшний день этот прибор уже неактуален, поскольку есть много капельных и электронных уклономеров с намного большей точностью измерения и удобством пользования.
При отсутствии в распоряжении геодезических устройств для измерения существует простой математический метод, позволяющий относительно точно посчитать угол наклона стропил. Для этого используется рулетка и отвес. От конька до перекрытия здания опускается отвес и измеряется высота h. Затем от точки, в которой отвес касался перекрытия под коньком, измеряем расстояние до нижней точки ската — заложение l.
Угол наклона крыши зависит от выбранного для кровли материала.
Угол наклона ската i равен отношению высоты конька к заложению (при одинаковых единицах измерения) і = h:l. При этом уклон выражен соотношением, которое показывает, на какую высоту поднимается кровля на протяжении единицы заложения (на сколько метров будет поднят верхний край крыши на одном метре горизонтального перекрытия). Чтобы посчитать этот же уклон в процентах, умножаем полученное соотношение на 100%. Если же нужно знать эту величину в градусах, переводим ее с помощью таблицы.
Для примера: высота кровли h = 3,0 м, длина заложения l=6,5 м. Тогда і = h:l = 3,0:6,5 = 1:2,17. Это пример измерения уклона соотношением. і = 3,0:6,5 = 0,4615. В процентном измерении это значение вычисляется умножением его на 100%: і = 0,4615. 100% = 46,15%. Для определения угла в градусах переводим по таблице и получаем 25º. Если есть нужда в более точном градусном значении, тогда из полученного соотношения, применяя калькулятор или специальные таблицы, вычисляем котангенс, который будет равен 24,78º.
Следует отметить, что уклон в 100% — это когда высота кровли равна заложению, то есть соответствует соотношению 1:1 или углу наклона в 45º. Но не следует думать, что процентная величина уклона и его градусная величина имеют прямую зависимость. Ведь уклон в процентах — это значение тангенса угла при нижней точке ската, умноженное на 100%, а график тангенса (тангенсоида) никогда не был прямой линией. И если 100% — это 45º, то 50% — это не 22,5º, а около 27º (точнее 26,56º).
https://youtube.com/watch?v=kpnzjnJhgbQ%26feature%3Dshare%26list%3DPLxGukzvbwLed88MOnNdM0yBnuDYcVUW8H%26index%3D4
Определение уклона при строительных работах
Специалисты, производящие кровельные работы, очень часто сталкиваются с необходимостью измерять уклоны крыш. Знание этих параметров позволяет выбрать тип материалов, которые будут использоваться, свериться с рекомендуемыми значениями для строений, выбрать метод ведения кровельных работ.
Чтобы не производить сложные математические расчеты каждый раз, был разработан специальный инструмент, который называется уклономер. Это приспособление устроено довольно просто. На рейку крепится специальная рамка, внутри которой закрепляется маятник, он имеет грузик и указатель. Рейку устанавливают в горизонтальном положении на измеряемом участке кровли и по указателю определяют на шкале численное значение уклона.
В случае, когда известно значение уклона крыши в градусах, перевести его в проценты можно воспользовавшись специальными таблицами. В них уже прописаны процентные значения для каждого угла от одного до сорока пяти градусов.
Советы в статье «Виды укладки ламината» здесь .
Как запилить стропила под нужным углом и нужных размеров смотрим в видео:
Какие факторы влияют на выбор наклона кровли
Несмотря на то что человечество постоянно развивается и уже не зависит от природных обстоятельств, все-таки именно эти условия зачастую влияют на выбор наклона.
Атмосферные осадки, скопление которых грозит провалом крыши или появлением сырости и грибка. Если в данном регионе постоянные дожди, ливни, грозы и снегопады являются обычным делом, то уклон кровли должен быть увеличен. Быстрое избавление крыши от воды — залог долговечности строения.
В регионах с сильными ветрами, например в степях, как никогда важно найти золотую середину. Слишком высокую крышу ветер может попросту завалить, а плоскую — сорвать
Самый оптимальный уклон кровли — от 30 до 40 градусов. В регионах с сильными порывами ветра — от 15 до 25 градусов.
При выборе уклона кровли в обязательном порядке стоит учитывать эти два серьезных фактора. Разобравшись в этом вопросе, дальнейшая работа по настилу будет значительно упрощена.
По ГОСТу и СНиПам, которые действуют на территории Российской Федерации, следует измерять угол кровли только в градусах. Во всех официальных данных или документах используется только градусное измерение. Однако рабочим и строителям «на местности» проще ориентироваться в процентах. Ниже приведена таблица соотношения градусной меры и процентной — для более удобного использования и понимания.
Пользоваться таблицей достаточно просто: узнаем исходное значение и соотносим его с нужным показателем.
Для измерения существует очень удобный инструмент, называемый уклономером. Это рейка с рамкой, посередине ось и шкала деления, к которой прикреплен маятник. На горизонтальном уровне прибор показывает 0. А при использовании его вертикально, перпендикулярно коньку, уклономер показывает градус .
Помимо этого инструмента, широкое распространение получили также геодезические, капельные и электронные приборы для замера уклона. Рассчитать градус уклона также можно и математическим способом.
Чтобы рассчитать угол уклона, необходимо выяснить две величины: В — вертикальная высота (от конька до карниза), С — заложение (горизонталь от нижней точки ската до верхней). При делении первой величины на вторую получается А — угол уклона в градусах. Если вам нужен показатель угла кровли в процентах, обратитесь к таблице выше.
Какой кровельный материал выбрать
Кровельные покрытия различаются по структуре, прочности, ценовому диапазону. Все же наиболее важным критерием выбора материала является его структура. Чем шершавее поверхность, тем дольше осадки будут задерживаться на крыше.
Существуют несколько типов кровельного материала, который влияет на определение величины наклона.
- Кровля из рулонных битумных материалов используется при минимальном уклоне крыши от 0 до 3 °. Рулонная кровля достаточно проста в использовании и имеет несколько плюсов: гибкость, прочность, теплоизоляция.
- При уклоне крыши от 4 ° применяется фальцевая кровля, которая обладает повышенной степенью износостойкости и прочности. Это обусловлено тем, что данный материал состоит из полимеров.
- Шиферное покрытие принято использовать от 9 °.
- Различные виды черепицы (керамическая, битумная, металлическая и цементно-песчаная) применяются, если угол наклона превышает 11 °. Черепица, в частности металлическая, является одним из самых популярных видов кровли на сегодняшний день, так как ее применение возможно в различных климатических условиях.
- Свыше 39 ° обычно используется деревянная кровля, однако такой материал требует к себе постоянного внимания и должного ухода.
Для того чтобы ваша крыша была построена правильно и прослужила долгое время, не обязательно обращаться к услугам специалистов. Достаточно грамотно рассчитать угол наклона ската и подобрать подходящий материал.
Посмотрите видео и узнайте, какой должен быть у крыши
При создании проектной документации очень часто уклон обозначается не в градусах, а в процентах. Это позволяет избежать проблем с монтажом готовой конструкции.
Уклон в градусах рассчитывается для крутых скатов крыш, так будет удобнее. Но когда речь идет о небольшом угле, то использование процентов для обозначения значения уклона поможет избежать ошибок при расчете и монтаже.
Чтобы узнать процентное значение уклона на земельном участке, можно воспользоваться следующими методами:
- самым простым и точным способом определения угла склона будет нивелирование. При помощи специального прибора измеряются все необходимые величины и путем простого соотношения производятся несложные вычисления. Разность высот делится на расстояние, затем результат умножается на 100%. Современные нивелиры оснащены встроенной памятью, которая значительно облегчает работу замерщиков;
- измерить уклон можно и на своем участке без использования дорогостоящего оборудования. На плане участка или топографических картах часто обозначаются высоты. На земельном участке эти места намечаются, можно использовать для этой цели колышки, затем расстояние между ними измеряется землемерным циркулем. Математические расчеты производятся по той же схеме, что и при работе с нивелиром;
- используя метод интерполирования, значение уклона в процентах, можно вычислить по топографической карте. Для этого также определяется разность отметок, которая делится на расстояние и умножается на 100%.
Калькулятор уклонов
Калькулятор уклонов поможет Вам в нужный момент рассчитать уклон, превышение либо расстояние без всяких проблем.
Калькулятор способен рассчитать уклон крыши. уклон трубопровода. уклон лестницы. уклон дороги и тд. Также есть возможность рассчитать превышение между точками или расстояние от точки до точки (полезно в геодезии).
Порядок работы:1. Выбрать ту величину, которую Вам нужно рассчитать2. Выбрать в какой единице измерения вы хотите задать/рассчитать уклон (на выбор 3 вида: градусы, промилле, проценты)3. Задать 1-ую неизвестную4. Задать 2-ую неизвестную5. Нажать кнопку «Расчет»
Для справки:— уклон в градусах считается через тангенс угла: tgx = h / L— уклон в промилле считается по следующей формуле: x = 1000 * h / L— уклон в процентах считается по следующей формуле: x = 100 * h / L
Калькулятор уклонов создан как дополнение к основным онлайн расчетам на сайте, и если он Вам понравился, то не забывайте рассказывать про него своим друзьям и коллегам.
Наклон крыши и его значение при строительстве домов
Проезжая мимо населенных пунктов, мы часто рассматриваем крыши домов и построек. Одни похожи на крутые склоны Эльбруса, другие — на покатые спуски дальневосточных сопок. Почему же перекрытия имеют такой разный наклон? Уклон кровли способствует быстрому удалению атмосферных осадков с территории сооружения и измеряется углом между плоскостью ската крыши и плоскостью горизонта. Чем больше величина угла ската, тем круче крыша, и наоборот, с его уменьшением крыша становится более покатистая или пологая, пока не перейдет в горизонтальную. Этот угол профессионалы архитектурного строительства измеряют градусами (º), процентами (%) или числовым соотношением. Если угол очень маленький, тогда используют измерение в промилле (сотых долях процента). Для справки: 1º — 1,7%; 1% — 34′ 20″.
Наклон любой крыши является очень важным элементом. Его величина вычисляется в зависимости от климата и применяемого кровельного материала.
Наклон плоскости любой части крыши является очень важным элементом при домостроении, и его величина выбирается в зависимости от климата и применяемого кровельного материала. Он влияет на ее надежность, герметичность, на возможность водоотвода, а значит, и на долговечность здания в целом. Для правильного выбора материала кровли, а также для расчета его расхода, высоты сооружения нужно знать, как посчитать уклон кровли.
Расчёт наклона для квартиры
Чтобы установить канализационную систему для мойки, умывальника и ванной, нужно выбирать трубы в диаметре 40—50 мм. На один метр должен быть уклон не больше и не меньше 2.5—3.5 см. Минимальным значением коэффициента уклона на метр есть 0.012, а нормативным является 0.02. Для унитаза необходимым наклоном есть 85—100 мм, а для общего стояка – 100 мм. Для расчёта коэффициента уклона используется формула:
V*√(H/d)>K,
где К – коэффициент для пластмассовых и стеклянных труб 0.5, а для других 0.6,
Н – коэффициент того, как быстро наполняется трубопровод,
V – скорость движения жидкости по линии,
D – внутренний диаметр трубы.
Чтобы правильно выставить уровень наклона трубы в квартире достаточно использовать обычную линейку.
Как рассчитать уровень наполняемости
Для пластиковых и чугунных труб обязательным является расчёт уровня наполняемости водой. Благодаря этому показателю, можно узнать, с какой скоростью должна двигаться вода, чтобы она не смогла засориться. И конечно же, от такого показателя зависит точное значение наклона на метр. Чтобы рассчитать скорость наполняемости необходимо уровень воды в трубе поделить на диаметр.
Минимальным показателем согласно СНИПА есть 0.3, а максимальный равен 1. Но, на практике эта наполняемость находится в диапазоне 0.3—0.6. Он и является оптимальным.
Какой должен быть уклон
Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.
Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)
Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.
Зависимость от диаметра трубы
Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.
| Диаметр канализационных труб | Нормальный уклон | Наименьший допустимый |
|---|---|---|
| 50 мм | 0,035 (3,5 см) | 0,025 (2,5 см) |
| 100 мм | 0,02 (2 см) | 0,012 (1,2 см) |
| 150 мм | 0,01 (1 см) | 0,07 (7 мм) |
| 200 мм | 0,008 (0,8 см) | 0,005 (0,5 см) |
В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.
Что делать, если уклон получается больше чем требуется
Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:
- Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.
Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.
Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.
Методы вычислений уклона в процентах
Чтобы узнать процентное значение уклона на земельном участке, можно воспользоваться следующими методами:
- самым простым и точным способом определения угла склона будет нивелирование. При помощи специального прибора измеряются все необходимые величины и путем простого соотношения производятся несложные вычисления. Разность высот делится на расстояние, затем результат умножается на 100%. Современные нивелиры оснащены встроенной памятью, которая значительно облегчает работу замерщиков;
- измерить уклон можно и на своем участке без использования дорогостоящего оборудования. На плане участка или топографических картах часто обозначаются высоты. На земельном участке эти места намечаются, можно использовать для этой цели колышки, затем расстояние между ними измеряется землемерным циркулем. Математические расчеты производятся по той же схеме, что и при работе с нивелиром;
- используя метод интерполирования, значение уклона в процентах, можно вычислить по топографической карте. Для этого также определяется разность отметок, которая делится на расстояние и умножается на 100%.
Совет 3 Как вычислить уклон
Если вам надобно вычислить уклон ската крыши либо уклон дороги, ваши действия будут различными, правда тезис расчета идентичен. Выбирать формулу для расчета уклон а следует в зависимости от того, в каких единицах необходимо получить итог.
Инструкция
1. В первую очередь реально либо мысленно постройте прямоугольный треугольник, в котором одной из сторон будет опущенный на землю перпендикуляр. Дабы возвести такой треугольник на участке земли либо дороге, воспользуйтесь нивелиром. Определите высоту в 2-х точках измеряемого объекта над ярусом моря, а также расстояние между ними.
2. Если надобно обнаружить уклон небольшого объекта, расположенного на земле, возьмите ровную доску либо и, применяя уровнемер, расположите ее сурово горизонтально между двумя точками. В нижней точке под нее придется подложить подручные средства, скажем, кирпичи. Померяйте рулеткой длину доски и высоту кирпичей.
3. Дабы обнаружить уклон ската крыши, зайдите на чердак и от определенной точки ската опустите вниз нить с грузом, до самого пола. Измерьте длину нити и расстояние от опущенного груза до пересечения ската с полом чердака. Методы измерения могут быть самыми различными, вплотную до фотографирования объекта и измерения сторон на фотографии – ваша цель при этом узнать длину 2-х катетов в полученном прямоугольном треугольнике.
4. Если у вас есть довольно подробная карта физическая карта местности, посчитайте уклон с ее подмогой. Для этого подметьте крайние точки и посмотрите, какие обозначения высоты там подмечены, обнаружьте между ними разницу. Измерьте расстояния между точками и при помощи указанного масштаба посчитайте настоящее расстояние
Обратите внимание, все расстояние обязаны быть измерены в одних и тех же единицах, скажем, только в метрах либо только в сантиметрах
5. Поделите противолежащий катет (вертикальное расстояние) на прилежащий (расстояние между точками). Если вам необходимо получить уклон в процентах, умножьте полученное число на 100%. Дабы получить уклон в промилле, умножьте итог деления на 1000‰.
6. Если вам нужно получить уклон в градусах, воспользуйтесь тем, что полученный при делении катетов итог – тангенс угла наклона. Посчитайте его арктангенс при помощи инженерного калькулятора (механического либо онлайн). В итоге вы получите значение уклон а в градусах.
Уклон мягкой кровли в процентах и градусах
Касаясь строительства крыши, человек сталкивается с расчетом угла наклона скатов. В разных документах он может обозначаться градусами или процентами. Давайте разберемся, чем отличаются эти значения, и какое из них верное.
Чем правильно измерить уклон кровли градусами или процентами
Какое бы ни было кровельное покрытие, на горизонтальном участке скопившаяся влага все равно со временем просочится под него. Большое количество снега вообще может провалить всю конструкцию. Чтобы избежать этого все крыши строятся под уклоном, который измеряется в градусах или процентах.
Во многих инструкциях уклон кровли чаще всего указывают в процентах, что весьма неправильно. Если руководствоваться СНиП и ГОСТ, то здесь четко прописано, что на территории РФ уклон кровли должен измеряться только в градусах. Если взять любой проект или другую официальную документацию, то эти показатели действительно выражены только в градусах. Однако многим строителям проще ориентироваться именно в процентах, поэтому их рабочие документы имеют совсем другие значения.
Что такое угол наклона и как он образуется
Чтобы понять, что это за показатель, надо взять во внимание острые углы крыши. Их сторонами являются скаты и горизонтальная поверхность перекрытия дома, а между ними и образуется тот самый угол наклона. Каждое здание имеет свою форму крыши, плоскую или крутую. Главное, чтобы при строительстве конструкции углы стропильной системы совпадали с проектными данными. Могут быть и небольшие отклонения, но их минимум и максимум также отображен в документе.
Вернувшись к СНиПу можно увидеть, что для скатных типов крыш допускается минимальный уклон 14о, а максимальный показатель – 45о. Но, кроме скатных, есть плоские типы крыш, для которых в СНиП прописан показатель от 0 до 4,5о.
Руководствуясь СНиП, выделяют несколько видов крыш:
- пологая;
- плоская;
- скатная;
- высокая.
Если рассматривать строительство частных домов, то плоская кровля для них не применяется. Это связано с тем, что для перекрытия применяются ж/б плиты. Большой вес не позволяет их установить под наклоном, тем более что под них надо возводить мощные стены. Получившийся нулевой уклон кровли не может обеспечить 100% водонепроницаемость перекрытия.
Как перевести градусы в проценты
Показатели, указывающие в документации уклон кровли градусами и процентами, верны. Не существует никаких формул перевода этих значений. Все руководствуются только специально разработанной таблицей:
Пользоваться ей довольно просто. Главное, надо знать исходное расчетное значение, выраженное в градусах или процентах. Далее, по таблице находят соответствующий показатель, выраженный в другой измерительной системе.
После того как выяснили, чем измеряется уклон кровли и способ перевода систем измерений, надо изучить факторы, влияющие на образование угла. Их нельзя игнорировать, так как это грозит неправильно распределенной нагрузке кровли. От чего зависит ее длительность эксплуатации.
Влияние разных факторов на выбор угла наклона
Основными факторами, влияющими на уклон кровли, являются погодные условия региона, где выстроен дом.
Выделяют три главных фактора:
- Первый, самый важный фактор – это ветер. Крыша здания, как и всякое строение, имеет определенную парусность. Ветер, обдувая конструкцию, оказывает на нее давление. Большой угол увеличивает одновременно ее высоту, значит, парусность тоже становится больше. Построенную без расчетов высокую крышу сильный ветер просто завалит. Слишком пологую тоже нельзя возводить наугад. С нее ветер будет срывать кровельное покрытие. Для ветреных регионов правильный уклон кровли должен строго соблюдаться. При его расчете обязательно учитывается максимальный показатель силы ветра определенной местности. Если посмотреть статистику, то для большинства регионов приемлем уклон кровли от 28 до 40о. На территории с большими порывами ветра возводят крыши под углом от 18 до 25о.
- Второй, не менее важный фактор – осадки. Увеличивая уклон кровли, дождевая вода и снег быстрее будут сходить с крыши. Задержание большого количества снега на пологой кровле грозит ее провалом, а дождевая или талая вода просочится под кровельное покрытие сквозь стыки. От большого количества влаги начнет гнить деревянная стропильная система и пойдет грибок по утеплителю.
- Рельеф местности и тип грунта не очень весомые факторы, но ими тоже нельзя пренебрегать. Песчаный грунт при сильных порывах ветра бьет мелкими частицами по кровельному покрытию, деформируя его. Хотя этот фактор больше влияет не на уклон кровли, а на выбор самого покрытия. Например, мягкой кровлей крыть крыши в таких регионах нежелательно. На солнце она будет подтаивать, а поднятый ветром песок сильными ударами пробьет микроямки, что приведет к преждевременному износу покрытия.
Каждый из рассмотренных факторов подбирают под определенный регион, руководствуясь справочниками. От этого отталкиваются, когда рассчитывают уклон кровли.
Влияние кровельного покрытия на расчет угла наклона
Кровельные материалы различаются своей структурой, влияющей на образование определенной степени гладкости поверхности. Чем шершавее структура, тем больше на ней задержится осадков. С выбором покрытия для крыши определяется допустимый уклон кровли.
Металлочерепица
С выбором этого материала минимальный уклон ската должен составлять 15о. Некоторые разновидности черепицы допускается укладывать на скаты с уклоном 14о, но производители рекомендуют стыки обрабатывать герметиком. Как вариант выхода из ситуации, лучше отдать предпочтение металлочерепице с увеличенной высотой волны.
Профнастил
Уклон кровли из профнастила обычно выдерживают 12о. При уменьшении данного показателя листы укладывают внахлест в две волны. Причем дойдя до минимального значения, делают сплошную обрешетку. Для профнастила допустим наклон от 15о и выше. Тогда перекрытие уменьшают до 200 мм, а вместе с ним увеличивают шаг обрешетки.
Мягкая кровля
Если говорить о мягкой кровле, то ее производят нескольких видов, отличающихся составляющими материалами:
- Для гибкой черепицы обустраивают сплошную обрешетку из фанеры или листов ОСП. Минимальный наклон скатов для подобной мягкой кровли составляет 11о.
- Рулонные битумные материалы тоже относятся к мягкой кровле. Для них предпочитаемо значение не больше 2о, при этом увеличивается число слоев. Если больше двух слоев уложить нельзя, то угол увеличивают до 15о.
- Ондулин своей формой напоминает традиционный шифер, но по структуре относится к мягкой кровле. Материал выбирают для скатов с малым углом не более 6о, причем крепят к сплошной обрешетке.
Сильно завышать угол для мягкого покрытия не рекомендуется еще из-за того, что подтаивая на солнце, оно постепенно будет съезжать со скатов.
Асбестоцементный шифер
Традиционный кровельный материал жесткой структуры отличается шершавой поверхностью, хорошо задерживающей снег. Под шифер углы скатов выстраивают с показателем не менее 22о. При этом усиливают стропильную систему из-за большого веса материала.
Сэндвич панели
Руководствуясь СНиП, сэндвич панели укладывают под уклоном 5о с условием целостности покрытия. При наличии стыков по длине или встроенных окон, угол увеличивают от 7о и больше.
Заключение
Только учитывая все рассмотренные факторы можно правильно рассчитать наклон скатов, а перевести их из градусов в проценты или, наоборот, поможет простая таблица.
Что еще почитать по теме?
Автор статьи:Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.
Понравилась статья? Поделись с друзьями в социальных сетях:Вконтакте
Одноклассники
Google+
Онлайн калькулятор уклонов в процентах и градусах
Скачать, сохранить результат
Выберите способ сохранения
Информация
Сфера строительства развивается с каждым днем, но важность максимальной точности при расчетах тех или иных значений показателей остается прежней. Раньше расчеты требовали знания множества формул, которые не всегда простые. Люди получают высшее образование для того, чтобы иметь возможность работать в строительной отрасли. Сегодня необходимость в заучивании формул и самостоятельно расчете всех показателей исчерпала себя. Был создан онлайн-калькулятор, который рассчитывает любые интересующие Вас показатели. Для расчета необходимо просто ввести исходные данные, которые потребует калькулятор, а после он автоматически выдаст Вам показатель с предельной точностью.
Калькулятор уклонов является одним из таких инструментов. Он позволит произвести расчет уклона и избавит от долгих и крайне важных расчетов. Обычно данный расчет требует при строительстве частных домов, на крышу которого кладется кровля и при кладке необходимо рассчитать уклон кровли в процентах. В этих случаях наш онлайн-калькулятор избавит Вас от лишних трудностей. Также есть возможность рассчитать уклон кровли в процентах, а некоторые случаи могут требовать просчитать уклон кровли в промиллях.
Какие преимущества дает калькулятор уклонов:
Предельная точность выполненных расчетов, которая позволит Вам избежать неудач в процессе строительства.
- Экономия времени, благодаря исключению необходимости самостоятельных расчетов.
- Комфортный интерфейс калькулятора, который также принесет Вам определенное удовольствие от работы и не заставит долго разбираться в его работе.
Для того, чтобы воспользоваться нашим калькулятором, Вам необходимо зайти на сайт и провести следующие действия:
Определить что именно нужно посчитать (превышение через уклон и расстояние, уклон через превышение и расстояние или расстояние через превышение и уклон).
- Выбрать единицу измерения.
- Ввести данные и нажать кнопку «рассчитать».
- Пролистать вниз страницы и Вы увидите точный ответ.
поделиться и оценить
Смотрите также:
Добавить комментарий
Уклон кровли в градусах и процентахСтройкод
Ни один жилой дом или здание не сможет быть крепким сооружением без правильного строительства и покрытия крыши. Дабы не ошибиться с выбором кровельного материала, необходимо ознакомиться с таким понятием, как уклон кровли, который измеряется и в процентах, и в градусах. Это обязательно нужно для того, чтобы вода после дождя или таяния снега поскорее стекала с крыши.
Если вода будет скапливаться на поверхности, то в любом случае она просочится под кровельный материал, это повлечет за собой дорогостоящий ремонт и лишние нервы. Именно поэтому следует рассчитать уклон кровли и застелить крышу на многие годы вперед.
Как образуется угол наклона?
Сторонами острых углов крыши являются скаты, а также горизонтальная поверхность настила. Именно между ними образуется угол наклона, который зависит от объективного фактора: вида крыши. Их выделяют несколько.
- Пологая крыша (используется для большей экономии средств, так как на фоне крутой крыши материал для нее значительно дешевле; стоит отметить, что дома с такими крышами, как правило, находятся в регионах с минимальным количеством осадков).
- Высокая крыша (достаточно красивый вариант кровли, однако более дорогостоящий, так как требует дополнительных затрат на материал, к тому же дома с высокими крышами не могут быть построены в областях, где характерны сильные ветра).
- Плоская крыша (один из самых экономных вариантов настила крыши, однако следует учитывать, что уклон, хоть и не ярко выраженный, должен быть обязательно, иначе вода не сможет стекать, а при обильном снегопаде конструкция и вовсе может не выдержать, поэтому при строительстве данной крыши необходимо поставить водоотвод).
- Скатная крыша (поверхность кровли наклонена в сторону наружных стен, особенно популярный вид для загородных домов из-за климатических условий нашей страны).
Какие факторы влияют на выбор наклона кровли?
Несмотря на то что человечество постоянно развивается и уже не зависит от природных обстоятельств, все-таки именно эти условия зачастую влияют на выбор наклона.
Атмосферные осадки, скопление которых грозит провалом крыши или появлением сырости и грибка. Если в данном регионе постоянные дожди, ливни, грозы и снегопады являются обычным делом, то уклон кровли должен быть увеличен. Быстрое избавление крыши от воды — залог долговечности строения.
В регионах с сильными ветрами, например в степях, как никогда важно найти золотую середину. Слишком высокую крышу ветер может попросту завалить, а плоскую — сорвать.
Самый оптимальный уклон кровли — от 30 до 40 градусов. В регионах с сильными порывами ветра — от 15 до 25 градусов.
При выборе уклона кровли в обязательном порядке стоит учитывать эти два серьезных фактора. Разобравшись в этом вопросе, дальнейшая работа по настилу будет значительно упрощена.
Градусы или проценты?
По ГОСТу и СНиПам, которые действуют на территории Российской Федерации, следует измерять угол кровли только в градусах. Во всех официальных данных или документах используется только градусное измерение. Однако рабочим и строителям «на местности» проще ориентироваться в процентах. Ниже приведена таблица соотношения градусной меры и процентной — для более удобного использования и понимания.
| Градусы | % | Градусы | % | Градусы | % |
|---|---|---|---|---|---|
| 1 | 1.7 | 16 | 28.7 | 31 | 60 |
| 2 | 3.5 | 17 | 30.5 | 32 | 62.4 |
| 3 | 5.2 | 18 | 32.5 | 33 | 64.9 |
| 4 | 7 | 19 | 34.4 | 34 | 67.4 |
| 5 | 8.7 | 20 | 36.4 | 35 | 70 |
| 6 | 10.5 | 21 | 38.4 | 36 | 72.6 |
| 7 | 12.3 | 22 | 40.4 | 37 | 75.4 |
| 8 | 14.1 | 23 | 42.4 | 38 | 78.9 |
| 9 | 15.8 | 24 | 44.5 | 39 | 80.9 |
| 10 | 17.6 | 25 | 46.6 | 40 | 83.9 |
| 11 | 19.3 | 26 | 48.7 | 41 | 86 |
| 12 | 21.1 | 27 | 50.8 | 42 | 90 |
| 13 | 23 | 28 | 53.1 | 43 | 93 |
| 14 | 24.9 | 29 | 55.4 | 44 | 96.5 |
| 15 | 26.8 | 30 | 57.7 | 45 | 100 |
Пользоваться таблицей достаточно просто: узнаем исходное значение и соотносим его с нужным показателем.
Как измерить угол уклона?
Для измерения существует очень удобный инструмент, называемый уклономером. Это рейка с рамкой, посередине ось и шкала деления, к которой прикреплен маятник. На горизонтальном уровне прибор показывает 0. А при использовании его вертикально, перпендикулярно коньку, уклономер показывает градус уклона ската крыши.
Помимо этого инструмента, широкое распространение получили также геодезические, капельные и электронные приборы для замера уклона. Рассчитать градус уклона также можно и математическим способом.
Чтобы рассчитать угол уклона, необходимо выяснить две величины: В — вертикальная высота (от конька до карниза), С — заложение (горизонталь от нижней точки ската до верхней). При делении первой величины на вторую получается А — угол уклона в градусах. Если вам нужен показатель угла кровли в процентах, обратитесь к таблице выше.
Какой кровельный материал выбрать?
Кровельные покрытия различаются по структуре, прочности, ценовому диапазону. Все же наиболее важным критерием выбора материала является его структура. Чем шершавее поверхность, тем дольше осадки будут задерживаться на крыше.
Существуют несколько типов кровельного материала, который влияет на определение величины наклона.
- Кровля из рулонных битумных материалов используется при минимальном уклоне крыши от 0 до 3 °. Рулонная кровля достаточно проста в использовании и имеет несколько плюсов: гибкость, прочность, теплоизоляция.
- При уклоне крыши от 4 ° применяется фальцевая кровля, которая обладает повышенной степенью износостойкости и прочности. Это обусловлено тем, что данный материал состоит из полимеров.
- Шиферное покрытие принято использовать от 9 °.
- Различные виды черепицы (керамическая, битумная, металлическая и цементно-песчаная) применяются, если угол наклона превышает 11 °. Черепица, в частности металлическая, является одним из самых популярных видов кровли на сегодняшний день, так как ее применение возможно в различных климатических условиях.
- Свыше 39 ° обычно используется деревянная кровля, однако такой материал требует к себе постоянного внимания и должного ухода.
Для того чтобы ваша крыша была построена правильно и прослужила долгое время, не обязательно обращаться к услугам специалистов. Достаточно грамотно рассчитать угол наклона ската и подобрать подходящий материал.
Посмотрите видео и узнайте, какой уклон кровли в процентах должен быть у крыши
Расчет уклона и общего уклона в архитектуре
Архитекторы постоянно предоставляют информацию об уклоне на своих чертежах, используя градиенты, градусы или проценты в зависимости от приложения. Например, крыши обозначаются градиентами, а поперечные уклоны тротуаров обычно обозначаются в градусах. Полезно понять, как рассчитать каждый метод.
Существует три различных способа указать наклон поверхности относительно горизонтальной плоскости: градусы, уклон и процент.
Расчет градиента уклона
Градиенты уклона записываются как Y: X, где Y — это единичная величина подъема, а X — это пробег. Оба числа должны использовать одни и те же единицы измерения. Например, если вы путешествуете на 3 дюйма по вертикали и 3 фута (36 дюймов) по горизонтали, наклон будет 3:36 или 1:12. Это читается как «наклон один к двенадцати».
Расчет процента уклона
Процент уклона рассчитывается так же, как и уклон.Преобразуйте приближение и бег в те же единицы, а затем разделите приближение на разбег. Умножьте это число на 100, и вы получите наклон в процентах. Например, подъем 3 дюйма, разделенный на 36 дюймов = 0,083 x 100 = уклон 8,3%.
Расчет уклона в градусах
Самый сложный способ вычисления наклона — в градусах, и для этого требуется немного математики средней школы. Тангенс данного угла (в градусах) равен подъему, деленному на пробег. Следовательно, величина, обратная тангенсу подъема, деленная на длину пробега, даст угол.
Таблица общих наклонов в архитектуре
В таблице ниже показаны некоторые распространенные уклоны. Полы с уклоном 1:20 не требуют поручней, но все, что круче 1:20, считается пандусом и требует поручней. Пандусы с уклоном 1:12 — это максимальный уклон, разрешенный правилами ADA, и для них требуются поручни. Федеральные коды ADA указывают, что максимальный поперечный уклон доступного маршрута составляет 1:48, что чуть больше 2%. Однако мы видели некоторые юрисдикции, которые разрешают максимальный поперечный уклон 1:50.
| Градусов | Градиент | Процент |
|---|---|---|
| 0,6 ° | 1: 95,49 | 1,0% |
| 1 ° | 1: 57.29 | 1,7% |
| 1,15 ° | 1 : 50 | 2% |
| 1,19 ° | 1: 48 | 2,08% |
| 2,86 ° | 1: 20 | 5% |
| 4,76 ° | 1: 12 | 8 .3% |
| 7,13 ° | 1: 8 | 12,5% |
| 10 ° | 1: 5,67 | 17,6% |
| 14,04 ° | 1: 4 | 25% |
| 15 ° | 1: 3,73 | 26,8% |
| 26,57 ° | 1: 2 | 50% |
| 30 ° | 1: 1,73 | 57,7% |
| 45 ° | 1: 1 | 100% |
| 56.31 ° | 1: 0,67 | 150% |
| 60 ° | 1: 0,6 | 173,2% |
| 63,43 ° | 1: 0,5 | 200% |
| 78,69 ° | 1 : 0,2 | 500% |
| 89,43 ° | 1: 0,1 | 1000% |
| 90 ° | 1: 0 | инф. |
Скаты крыши
Наклоны крыши идентифицируются с использованием описанного выше градиентного метода, где подъем меняется, но обычно длина спуска составляет 12.На некоторых очень крутых крышах вы можете увидеть инвертированный градиент, так что длина пролета меняется, но подъем сохраняется как 12.
Кровля с малым уклоном
Крыши с низким уклоном имеют уклон 3:12 или меньше. У них должна быть мембранная кровельная система для обеспечения водонепроницаемости.
| Градиент крыши | Градусов | Процент |
|---|---|---|
| 1/4: 12 | 1,19 ° | 2,08% |
| 1/2: 12 | 2,39 ° | 4.17% |
| 1: 12 | 4,76 ° | 8,3% |
| 2: 12 | 9,46 ° | 16,67% |
| 3: 12 | 14,04 ° | 25% |
Крутые крыши
Все, что выше 3:12, считается крутой крышей и может быть покрыто металлическими панелями, черепицей или черепицей — эти крыши проливают воду и не считаются водонепроницаемыми.
| Градиент крыши | Градусов | Процент |
|---|---|---|
| 4: 12 | 18.43 ° | 33,33% |
| 5: 12 | 22,62 ° | 41,67% |
| 6: 12 | 26,57 ° | 50% |
| 7: 12 | 30,26 ° | 58,33 % |
| 8: 12 | 33,69 ° | 66,67% |
| 9: 12 | 36,87 ° | 75% |
| 10: 12 | 39,81 ° | 83,33% |
| 11: 12 | 42.51 ° | 91,67% |
| 12: 12 | 45 ° | 100% |
Как преобразовать процентный уклон в градусы
Обновлено 14 декабря 2019 г.
Автор: Крис Дезил
Когда вы Если вы едете по холмистой местности, вы встретите дорожные знаки, предупреждающие вас о крутом подъеме впереди, и они всегда выражаются в процентах. Для дальнобойщиков 4-процентного понижения уровня достаточно, чтобы переключиться на пониженную передачу, и если вы едете на старом внедорожнике с недостаточно мощным двигателем, вы можете дважды подумать, прежде чем попытаться подняться на уклон круче 10 процентов.Но что означает процент уклона в градусах?
Не только водителям может потребоваться переводить процентную оценку в степени. Архитекторы, ландшафтные дизайнеры и менеджеры по охране окружающей среды часто выражают уклон в процентах, но им может быть удобнее переводить в градусы при проведении расчетов. У них может быть калькулятор угла наклона к градусам, который они могут использовать в офисе, но в полевых условиях им, возможно, придется делать расчеты самостоятельно.
Что такое процент уклона?
Процент уклона или уклон в процентах — это дробное выражение.Он выражает отношение разницы в высоте между двумя точками на склоне к горизонтальному расстоянию между точками, умноженное на 100. Например, 10-процентный уклон означает, что на каждые 100 футов горизонтального расстояния высота изменяется на 10 футов:
{10 футов \ свыше 100 футов} × 100 = 10%
Предположим, что наклон изменяется на 25 футов на расстоянии 1000 футов. Тогда процент наклона будет
{25 \ более 1000} × 100 = 2,5%
Преобразование процентной уклона в градусы
Чтобы преобразовать процентную уклону в градусы, вам нужно использовать небольшую тригонометрию.Если вы рассматриваете наклон между двумя точками как гипотенузу прямоугольного треугольника, изменение высоты между этими точками — это подъем треугольника или длина стороны, противоположной углу наклона (θ), и расстояние по горизонтали. между точкой — отрезок или длина стороны, примыкающей к θ. Подъем над пробегом — это тангенс угла θ.
Вот как преобразовать в градусы:
- Выразите процентную оценку как долю от 100.Например, 10-процентная оценка составляет 10/100, а 25-процентная оценка — 25/100.
- Преобразует дробь в десятичную дробь. В приведенных выше примерах 10/100 = 0,1 и 25/100 = 0,25.
- Найдите десятичные дроби в таблице касательных, чтобы найти углы, которым они соответствуют. Например, если tanθ равен 0,1, θ немного меньше 6 градусов (на самом деле это 5,7 градусов), а если tanθ равен 0,25, θ немного больше 14 градусов (14,04 градуса).
На первый взгляд, соблазнительно предположить, что процент уклона 100 соответствует углу 90 градусов, но это не так.Когда процент уклона равен 100, подъем по любому горизонтальному расстоянию равен пробегу, а тангенс угла равен 1, что соответствует уклону в 45 градусов. Угол в 90 градусов соответствует бесконечному проценту уклона.
Использование калькулятора для определения градусов
Если у вас нет под рукой таблицы касательных, вы можете использовать научный калькулятор в качестве калькулятора наклона к градусам. После преобразования процента наклона в десятичную дробь вы захотите, чтобы калькулятор отображал арктангенс, или арктангенс, то есть угол, соответствующий этой дроби.
Некоторые калькуляторы имеют клавишу (arctan), обычно обозначаемую (tan -1 ). Введите дробь, нажмите эту кнопку и прочтите угол. Если у вас нет клавиши (arctan), нажмите клавишу (2nd) или клавишу инверсии (INV), введите дробь и нажмите клавишу (tan), чтобы получить соответствующий угол в градусах.
9. Уклон
Уклон — это мера изменения высоты. Это важный параметр в нескольких хорошо известных прогностических моделях, используемых для управления окружающей средой, включая Универсальное уравнение потерь почвы и модели загрязнения из неточечных источников в сельском хозяйстве.
Один из способов выразить наклон — в процентах. Чтобы вычислить наклон в процентах, разделите разницу между отметками двух точек на расстояние между ними, затем умножьте частное на 100. Разница в высоте между точками называется подъемом. Расстояние между точками называется пробегом. Таким образом, наклон в процентах равен (подъем / пробег) x 100.
Рисунок 7.10.1 Расчет крутизны в процентах. Подъем на 100 футов над спуском на 100 футов дает 100-процентный уклон. Подъем на 50 футов по сравнению с бегом на 100 футов дает 50-процентный уклон.
Другой способ выразить наклон — это угол наклона или градус наклона. Как показано ниже, если вы визуализируете подъем и бег как стороны прямоугольного треугольника, то степень наклона — это угол, противоположный подъему. Поскольку угол наклона равен тангенсу доли подъема / хода, его можно рассчитать как арктангенс подъема / хода.
Рис. 7.10.2. При подъеме на 100 футов над спуском на 100 футов получается угол наклона 45 °. Подъем на 50 футов по сравнению с пробегом на 100 футов дает угол наклона 26,6 °.
Вы можете рассчитать уклон на контурной карте, проанализировав расстояние между контурами. Однако, если вам нужно вычислить много значений уклона, вы захотите автоматизировать процесс. Оказывается, что расчет уклона намного проще рассчитать для данных высот с координатной сеткой, чем для векторных данных, поскольку отметки более или менее равномерно распределены в растровых сетках.
Было разработано несколько алгоритмов для расчета наклона в процентах и степени наклона. Самый простой и распространенный метод называется методом соседства .Метод соседства вычисляет уклон в одной точке сетки путем сравнения отметок восьми точек сетки, которые ее окружают.
Рисунок 7.10.3 Алгоритм соседства оценивает наклон в процентах в ячейке 5 путем сравнения отметок соседних ячеек сетки.
Алгоритм соседства оценивает наклон в процентах в ячейке сетки 5 (Z 5 ) как сумму абсолютных значений наклона восток-запад и уклона север-юг и умножает эту сумму на 100. Рисунок 7.10.4 показано, как рассчитываются уклон с востока на запад и уклон с севера на юг. По сути, наклон с востока на запад оценивается как разница между суммами высот в первом и третьем столбцах матрицы 3 x 3. Точно так же наклон с севера на юг — это разница между суммами высот в первой и третьей строках (обратите внимание, что в каждом случае среднее значение взвешивается с коэффициентом два).
Рисунок 7.10.4 Алгоритм соседства для вычисления наклона в процентах.Щелкните здесь, чтобы увидеть текстовую версию уравнения, показанного на изображении выше
На рисунке показано, как можно рассчитать уклон местности в заданной ячейке сетки высот на основе высот восьми окружающих ее ячеек сетки.Сначала по столбцам сетки рассчитывается уклон с севера на юг. Затем по строкам сетки рассчитывается уклон с востока на запад. Квадратный корень из суммы уклона с севера на юг и уклона с востока на запад, умноженный на 100, равен процентному уклону в исходной ячейке сетки. Модный технический термин для процедуры — «алгоритм соседства».
Алгоритм соседства вычисляет уклон для каждой ячейки в сетке высот, анализируя каждую окрестность 3 x 3. Наклон в процентах может быть преобразован в градус наклона позже.Результатом является сетка значений уклона, подходящая для использования в различных моделях потери почвы и гидрологических моделях.
Таблица преобразования угла наклона крыши в угол
Уклон крыши — это термин, описывающий, насколько крутым или плоским является уклон вашей крыши. Комбинация двух чисел используется для отображения или отображения уклона крыши. Два наиболее распространенных метода (4/12 или 4:12) используются для обозначения уклона крыши. На чертежах архитекторы и инженеры обычно указывают уклон крыши в формат, показанный на изображении, где число (4) представляет рост и число (12) представляет собой длину.Это означает, что если крыша поднимается на 4 фута в длина 12 футов, угол наклона крыши будет 4/12 или 18,43 градуса.
Шаг кровли и соответствующие углы
| Уклон кровли (уклон) | Угол наклона крыши (градусы) |
|---|---|
| Шаг 1:12 | 4,76 ° |
| Шаг 2:12 | 9,46 ° |
| Шаг 3:12 | 14,04 ° |
| Шаг 4:12 | 18,43 ° |
| Шаг 5:12 | 22.62 ° |
| Шаг 6:12 | 26,57 ° |
| Шаг 7:12 | 30,26 ° |
| Шаг 8:12 | 33,69 ° |
| Шаг 9:12 | 36,87 ° |
| 10:12 Шаг | 39,81 ° |
| 11:12 Шаг | 42,51 ° |
| 12:12 Шаг | 45,00 ° |
| 13:12 Шаг | 47.29 ° |
| 14:12 Шаг | 49.40 ° |
| 15:12 Шаг | 51,34 ° |
| Шаг 16:12 | 53,13 ° |
КАЛЬКУЛЯТОР СТАКАНА КРЫШИ
Таблица коэффициентов наклона Шаг 1:12 — шаг 6:12
| Шаг крыши | 1:12 | 2:12 | 3:12 | 4:12 | 5:12 | 6:12 |
| Коэффициент уклона | 1,0035 | 1.0138 | 1.0308 | 1.0541 | 1.0833 | 1.1180 |
| Valley & Hip Factor | 1,4167 | 1.4240 | 1,4362 | 1.4530 | 1.4743 | 1,5000 |
Таблица коэффициентов наклона 7:12 шаг — 12:12 шаг
| Шаг крыши | 7:12 | 8:12 | 9:12 | 10:12 | 11:12 | 12:12 |
| Коэффициент уклона | 1.1577 | 1.2019 | 1,2500 | 1,3017 | 1,3566 | 1,4142 |
| Valley & Hip Factor | 1,5298 | 1,5635 | 1,6008 | 1.6415 | 1.6853 | 1.7320 |
(A) x (фактор бедра или впадины) = (B)
A) x (коэффициент наклона) = (B)
Калькулятор градиента, уклона, уклона, шага, превышения пробега
| ||
Велосипедистам, автомобилистам, плотникам, кровельщикам и другим нужно либо рассчитать уклон, либо, по крайней мере, иметь какое-то представление о нем.
Наклон, наклон или наклон можно выразить тремя способами:
1) как коэффициент подъема к разбегу (например, 1 из 20)
2) как угол (почти всегда в градусах)
3 ) В качестве процента называется « класс », что означает (подъем ÷ бег) * 100 .
Из этих трех способов уклон гораздо чаще выражается в соотношении или уклоне, чем в фактическом угле, и вот почему.
Указание отношения, например 1 к 20, сразу же говорит вам, что на каждые 20 пройденных горизонтальных единиц ваша высота увеличивается на 1 единицу.
Выражая это в процентах, независимо от расстояния по горизонтали, которое вы путешествуете, ваша высота увеличивается на 5% от этого расстояния.
Если указать это как угол 2,8624 градуса, вы не сможете понять, как подъем по сравнению с бегом.
|
пробег = квадратный корень (15 844,95² — 396²) пробег = 15 840 футов Теперь мы можем рассчитать уклон = (396 ÷ 15840) * 100 = 2,5%
Угол наклона точно равен , что мы рассчитали ранее, потому что вместо того, чтобы использовать длину уклона в качестве пробега, мы использовали его для вычисления истинного горизонтального расстояния.
Расчет уклона с использованием уклона Расстояние Если , мы вычисляем наклон по формуле:
уклон = (подъем ÷ длина откоса) * 100
мы должны помнить, что это , а не , правильный способ сделать это, и что это , а не метод, который мы изучили в классе алгебры. Однако у него есть то преимущество, что обычно легче найти длину уклона, чем горизонтальный участок, и он довольно точен, когда углы составляют 10 градусов и меньше.
Итак, возвращаясь к предыдущей задаче, мы можем вычислить оценку как (396 ÷ 15 844.95) * 100
что составляет 2,49922%, а поскольку мы имеем дело с небольшим углом, это очень близко к фактическому значению 2,5%.
По мере того, как углы становятся больше, вычисления начинают резко расходиться.
Посмотрите на таблицу ниже.
Столбец 1 — угол в градусах.
Колонка 2 — процент превышения пробега для этого угла. (Тригонометрическое определение для столбца 2 — это тангенс этого угла, умноженный на 100. Это также уклон для этого угла.)
Столбец 3 — это процентное превышение длины уклона (или гипотенузы) для этого угла.(или синус этого угла, умноженный на 100).
Столбец 4 представляет собой процентное значение того, насколько столбец 2 больше, чем столбец 3.
| 1 Угол | 2 % подъем / ход | 3 % подъем / понижение | 4 % разница | ||||||||||||||||||||||||||||||||||||||||||||
| 5 | 8,74887 | 8,71557 | 100.3820 | 10 | 17,63270 | 17,36482 | 101,5427 | ||||||||||||||||||||||||||||||||||||||||
| 15 | 26,79492 | 25,88190 | 103,5276 | 20 | 36,39702 | 34,20201 | 106,4178 | 25 | 46.63077 | 42.26183 | 110.3378 | ||||||||||||||||||||||||||||||||||||
| 30 | 57,73503 | 50.00000 | 115.4701 | ||||||||||||||||||||||||||||||||||||||||||||
| 35 | 70.02075 | 57.35764 | 122.0775 | ||||||||||||||||||||||||||||||||||||||||||||
| 40 | 83. | 64.27876 | 130.5407 | ||||||||||||||||||||||||||||||||||||||||||||
| 45 | 100.0010000 | 119,17536 | 76,60444 | 155,5724 | |||||||||||||||||||||||||||||||||||||||||||
| 55 | 142.81480 | 81.91520 | 174.3447 | ||||||||||||||||||||||||||||||||||||||||||||
| 60 | 173.20508 | 86.60254 | 200.0000 | ||||||||||||||||||||||||||||||||||||||||||||
| 65 | 214.45069 | 90.63078 | 706.6202 | 9004||||||||||||||||||||||||||||||||||||||||||||
| 236.6202 | 9004|||||||||||||||||||||||||||||||||||||||||||||||
| 236.6202 | 9004|||||||||||||||||||||||||||||||||||||||||||||||
| 236.6202 | 9004|||||||||||||||||||||||||||||||||||||||||||||||
| 75 | 373,20508 | 96,59258 | 386.3703 | ||||||||||||||||||||||||||||||||||||||||||||
| 80 | 567.12818 | 98.48078 | 575.8770 | ||||||||||||||||||||||||||||||||||||||||||||
| 85 | 1,143.00523 | 99.61947 | 1,147.3713 | ||||||||||||||||||||||||||||||||||||||||||||
| 90 | Бесконечное | 100.00000 | Бесконечное | 100.00000 | Как можно видеть, когда углы достигают 10 градусов, использование длины уклона для расчетов начинает генерировать ошибки примерно в 1½ процента, поэтому было бы разумно использовать 10 градусов в качестве верхнего предела для вычислений «длины подъема до уклона». . Эта таблица удобна для просмотра уклона под разными углами. Например, угол наклона 10 градусов соответствует уклону 17,63270%. Интересно видеть, что угол в 45 градусов дает 100% уклон. Измерение наклона напрямую
Один конец уровня помещается вдоль ската крыши, а нижний конец поднимается до тех пор, пока пузырек не покажет, что он идеально горизонтален.Затем измеряется подъем. Кровельщики и плотники обычно используют уровень в 1 фут, а подъем измеряется в дюймах, поэтому наклон крыши (или шаг , как они его называют) указывается в дюймах на 12 дюймов. Итак, уклон крыши может быть 1 к 12, 2 к 12 и так далее. Пандусы для инвалидных колясок Помимо дорог и крыш, концепция уклона очень важна при проектировании пандусов для инвалидных колясок. С этой целью уклон никогда не должен превышать более 1 к 12. При проектировании пандуса для инвалидных колясок для пожилых людей следует учитывать более пологий уклон 1 к 18. Формулы, показывающие соотношения уклона, отношения и угла 1) Если нам известно соотношение дороги или шоссе (например, 1 из 20), то Оценка = (подъем ÷ бег) * 100, что равно 2) Если мы знаем угол дороги или шоссе (например, 3 градуса), то соотношение Оценка = (подъем ÷ бег) * 100, что равно 3) Если нам известен уклон дороги (например, 3%), тогда угол Коэффициент = 1 дюйм (1 ÷ tan (A)), что равно К А Л К У Л А Т О Р И Н С Т Р У К Т И О Н С Этот калькулятор вычисляет уклон как подъем по длине (первая выходная строка) и наклон как подъем по длине уклона (вторая выходная строка). 1) Нажмите на коэффициент . Введите 396 подъем и 15840 бег, затем нажмите рассчитать. 2) Нажмите на угол . Введите 1.4321 и нажмите «Рассчитать». 3) Нажмите класс . Введите 2.5 и нажмите «Рассчитать». График в верхней части страницы показывает небольшой диапазон углов от нуля до 20 градусов. Ответы отображаются в экспоненциальной нотации с количеством
значащие цифры, которые вы указываете в поле выше. Вернуться на главную страницу Авторские права © 2000 1728 Software Systems Калькулятор уклона — Online Run, Rise, Angle FinderПоиск инструмента Калькулятор уклона Инструмент / Калькулятор для определения значения уклона (дороги, крыши, конструкции, каркаса и т. Д.) от его высоты или ширины, или длины, или расстояния и т. д. Результаты Калькулятор уклона— dCode Тег (ы): Geometry Поделиться dCode и другие dCode является бесплатным, а его инструменты являются ценным подспорьем в играх, математике, геокешинге, головоломках и задачах, которые нужно решать каждый день! Ответы на вопросы (FAQ)Что такое уклон?Наклон — это термин, который имеет несколько определений, априори это наклон, обычно измеряемый в процентах (наклон составляет 30%).В более широком смысле, некоторые называют наклон углом $ a $ (угол наклона составляет 15 градусов). Процентное значение — это высота для горизонтального расстояния $ h $, равного 100 единицам. Как рассчитать уклон (в процентах)?Уклон $ p _ \% $ (в% процентов) рассчитывается как отношение высоты $ h $ к ширине $ w $ (умноженное на 100 для получения процента): $$ p _ \% = 100 \ раз \ frac {h} {w} $$ Пример: Рассчитайте наклон для вертикального расстояния 10 м и горизонтального расстояния 50 м: $ p = 10/50 = 0.2 $ или 20% $ Как рассчитать уклон (в градусах)?Уклон $ p ° $ (в градусах) вычисляется тригонометрическими функциями: $$ p ° = \ arctan \ left (\ frac {h} {w} \ right) \ times \ frac {180} {\ pi} $$ Пример: Рассчитайте наклон для вертикального расстояния 10 м и горизонтального расстояния 50 м: $ p ° = \ arctan (10/50) \ приблизительно 0,19 \ text {rad} \ приблизительно 11,3 ° $ (умножьте радиан на $ 180 / \ pi $, чтобы получить значение в градусах) Задайте новый вопросИсходный кодdCode сохраняет за собой право собственности на исходный код онлайн-инструмента «Калькулятор уклона».За исключением явной лицензии с открытым исходным кодом (обозначенной CC / Creative Commons / бесплатно), любой алгоритм, апплет или фрагмент «Калькулятора наклона» (конвертер, решатель, шифрование / дешифрование, кодирование / декодирование, шифрование / дешифрование, переводчик) или любой «Калькулятор наклона» ‘функция (вычислить, преобразовать, решить, расшифровать / зашифровать, расшифровать / зашифровать, декодировать / закодировать, перевести) написана на любом информатическом языке (Python, Java, PHP, C #, Javascript, Matlab и т. д.) и без загрузки данных, скрипт , копипаст или доступ к API для «Калькулятора уклона» будут бесплатными, так же как и при автономном использовании на ПК, планшете, iPhone или Android! dCode распространяется бесплатно и онлайн. Нужна помощь? Пожалуйста, посетите наше сообщество dCode Discord для получения помощи! Вопросы / комментарииСводка Похожие страницы Поддержка Форум / Справка Ключевые слова уклон, расстояние, высота, ширина, наклон, превышение, разбег, подъем, угол Ссылки Источник: https: // www.dcode.fr/slope-calculator © 2021 dCode — Лучший «инструментарий» для решения любых игр / загадок / геокэшинга / CTF.Как перевести наклон крыши в градусы?Уклон крыши — это вертикальный подъем крыши, деленный на ее горизонтальный пролет или пролет. Шаг также известен как «наклон» в конструкции лестницы и как «касательная» в геометрии или тригонометрии. Шаг обычно выражается увеличением и последующим шагом в британской системе измерения (используется в основном в США).Подъем делится на 12. Это дает отношение наклона на каждые 1 фут или 12 дюймов пробега. В странах, которые используют метрическую систему измерения, обычно выражают шаг в градусах. Шаг очень важен по многим причинам, включая возможность ходьбы, материалы, используемые для кровли, и пропорции здания в целом. Это часто становится основным фактором в различных архитектурных стилях, таких как крутой наклон для готической архитектуры или низкий угол для классической архитектуры.Существуют также более сложные комбинации скатов, образующие отличительную форму крыши, например, двускатную крышу. Существуют различные диапазоны шага:
Кровля с низким уклоном в диапазоне 1: 12–4: 12 требует специальных методов и материалов, чтобы избежать протечек и повреждения кровли. Вот изображение, чтобы проиллюстрировать, что такое уклон и какова соответствующая степень. Преобразование шага в градусы Как преобразовать уклон крыши в градусыСамый простой способ преобразовать уклон крыши в градус — использовать уклон крыши в градусы конвертер. С помощью этого преобразователя вам будет проще рассчитать многие виды уклонов, такие как уклон крыши 30 градусов, уклон крыши 20 градусов, уклон крыши 25 градусов или уклон крыши 15 градусов. . Просто введите размер подъемного марша или стропила и получите чертеж своей крыши. Однако вы также можете преобразовать угол наклона в градусы, разделив подъем и разбег и получив соответствующее измерение. Угол наклона крыши сильно влияет на стоимость замены крыши. Крутая крыша обычно быстро проливает воду, но работать с ней довольно сложно. На крышах с меньшим уклоном легче работать, но они имеют больше шансов создать утечки воды, а также заторы льда, поэтому они требуют интенсивной системы гидроизоляции. Затем вам нужно будет нанести водостойкий раствор на крышу, чтобы предотвратить утечки. SaleJetcoat Cool King Светоотражающее акриловое кровельное покрытие, водостойкий эластомерный герметик, 5 галлонов, 5-летняя защита (белый)
Теперь, когда мы поговорили о плюсах и минусах крыши с разным углом наклона, давайте посмотрим, как провести фактический расчет. Угол наклона крыши записывается как 12/12, 6/12, 8/12 и т. Д. Но как определить градус угла? Вот как это сделать:
Вот как вы измеряете угол с помощью инструмента: Определите его угол, поместив 12-дюймовый уровень и транспортир на крышу со стоячим фальцем. Возьмите транспортир и положите его плашмя на край металлического листа.Отцентрируйте его нижний уровень по оси или концу транспортира. теперь отцентрируйте его горизонтальный пузырек и прочтите соответствующее измерение или градус. На шиферной или композитной черепичной крыше он будет менее точным, так как угол каждой черепицы уменьшает угол наклона следующей. Для большей точности вам нужно покрыть 3 ряда черепицы. Другой вариант — использовать для этого цифровое устройство. SaleCalculated Industries 7434 AccuMASTER 2-in 1 Магнитный цифровой датчик уровня и угла / инклинометр / измеритель угла наклона, новейшая технология MEM, сертифицированная защита от пыли и воды IP54
Как рассчитать угол крыши в градусах от наклонаКак упоминалось выше, тангенс — это тригонометрический термин, используемый для расчета наклона крыши в градусах. Это число, которое получается в результате деления противоположной стороны угла на прилегающую к нему сторону. Плотники обычно называют это «подъем, разделенный на пробег» или, проще говоря, «подъем / бег». Например, когда подъем 7, а разбег 12; когда вы разделите эти числа, результат будет 0,583333, и это тангенс. Введите inv tan. 5833, а затем exe в вашем калькуляторе. Вы получите результат 30,255012, или, если перевести в дроби, 30 ¼. Помните, что результат — десятичное число, поэтому вам нужно преобразовать его в градусы, секунды и минуты. Круг равен 360 градусам или 360 °, минута равна 60 секундам или 60 дюймам, а градус равен 60 минутам или 60 минутам. Чтобы преобразовать 30,255012 в понятный результат или измерение, вычтите целое число и умножьте десятичную точку на 60: (30,255012-30) x 60. Результатом будет 15,3007 минут. Следующий шаг, который вам нужно сделать, это вычесть 15, а затем умножить 0,3007 x 60, чтобы получить 18 секунд. Ваш окончательный ответ здесь будет 7/12 = 30 ° 15’18 ”. Всегда имейте в виду, что существуют программируемые калькуляторы с кнопкой (° ’”), которые помогут вам автоматически преобразовать десятичные градусы в минуты, секунды и градусы. [ссылка лассо = ”расчетные отрасли-7434-аккумулятор-2-в-1-магнитно-цифровой-нивелир-угол-искатель-инклинометр-датчик угла наклона-последняя-mems-технология-сертифицирована-ip54-пыль -и-водостойкий ”id =” 3477 ″ link_id = ”411 ″]
Вот полезное видео о том, как рассчитать уклон крыши
ИтогЕсли вы хотите преобразовать уклон крыши в градусы или наклон крыши в градусы, необходимо сначала определить подъем, а затем разбег. ➤
| ||||||||||||||||||||||||||||||||||||||||||
