Установка аэраторов на кровле: Установка аэраторов на мягкой кровле

Установка аэраторов на мягкой кровле

Элемент вентиляции, который позволяет предотвратить возникновение пара и конденсата в кровельном пироге называется аэратор. Они применяются при устройстве мансарды и на кровлях сложной формы.

Аэраторы для мягкой кровли изготавливают из ударопрочного пластика, который способен противостоять: колебаниям температур и негативному воздействию ультрафиолета.

В зависимости от конструктивных особенностей и принципа работы выделяют два типа аэраторов: непрерывные и точечные.

Непрерывный

Коньковый аэратор для мягкой кровли служит для вентилирования подкровельного пространства по всей длине крыши. Конструкция состоит из нескольких сегментов, соединенных между собой защелками. Внутри нее имеются полости, через которые выходит воздух из подкровельного пространства. Приток воздуха осуществляется через карниз.

Чтобы предотвратить попадание осадков, пыли или насекомых предусмотрены фильтры или особая схема расположения вентиляционных бороздок.

depositphotos

Точечный

Устройства для точечной вентиляции могут устанавливаться непосредственно на скат или на конек. Общее количество устройств на крышу определяют в зависимости от размеров подкровельного пространства и мощности аэратора. Один вентиляционный канал может обеспечивать нормальный воздухообмен на площади от 5 до 100 кв. м.

Для регионов с малоснежной зимой предусматривают аэраторы прямоугольной формы (вентиль) с решеткой.

При большом количестве осадков зимой разумнее использовать аэратор в виде трубы с колпаком (дефлектор). Высота трубы обычно находится в пределах 300 — 500 мм (для коньковых может быть меньше). Высокое расположение над скатом позволяет увеличить тягу воздуха.

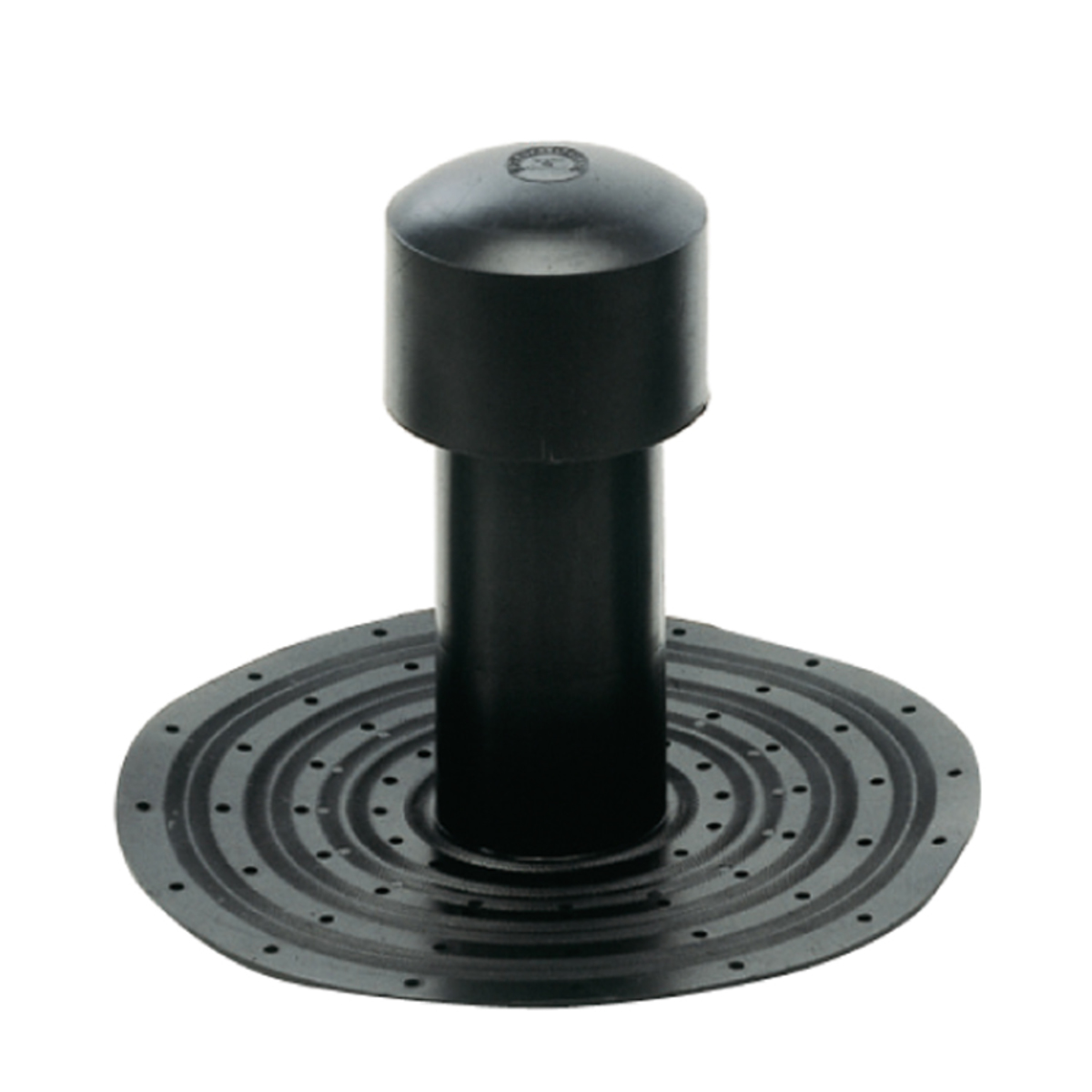

Точечный аэратор для мягкой кровли предотвращает намокание утеплителя. Влажная теплоизоляция существенно проигрывает в своих характеристиках, появляются мостики холода. Обеспечение нормальной вентиляции позволяет предотвратить такое явление.

Места установки аэраторов стоит продумать заранее. Рекомендуется размещать их на участках стыковки плит утеплителя. Расстояние между соседними устройствами должно быть примерно одинаковым. Равномерное расположение вентиляционных труб на скате кровли позволит добиться максимальной эффективности.

Установка аэратора на скат мягкой кровли

Точечные аэраторы предусматривают в нескольких случаях:

• нет возможности сделать вентилируемый конек;
• в качестве дополнительного вентканала для повышения эффективности;
• при возведении малоуклонных и плоских кровель.

Технология монтажа выглядит следующим образом:

1. Выбирают место установки и количества устройств. Расстояние от аэратора до конька обычно принимается в пределах 50—80 см. Количество рассчитывают в зависимости от технических характеристик.

2. В кровельном покрытии и сплошной обрешетке вырезают отверстие по размерам внутреннего контура канала аэратора. Для этого юбку устройства (или основу) прикладывают к поверхности кровли и очерчивают контур контрастным карандашом или гвоздем.

   После электролобзиком вырезают отверстие. Очищают покрытие от опилок щеткой.

3. Следующий этап — установка юбки. Деталь монтируют поверх вырезанного отверстия. Основу фиксируют на саморезы (6-10 штук) с дополнительной герметизацией битумной мастикой. Состав наносят на основание юбки.

4. Верх основания проклеивают клеем на битумной основе. Надевают решетку аэратора. Фиксацию выполняют шурупами или саморезами.

Последняя деталь — колпак. Он держится на защелке и саморезах.

Также возможна установка аэраторов для кровли на скат до укладки битумной черепицы. В этом случае юбку монтируют на сплошную обрешетку. На место устройства рекомендуется уложить дополнительный слой гидроизоляции. После монтажа основания его накрывают гонтами кровельного покрытия, подрезая под форму аэратора.

Монтаж аэраторов на мягкой кровле

Аэраторы, или дефлекторы, являются одним из важных элементов конструкции холодной крыши.

Благодаря им, водяные пары и влага, образовывающиеся внутри подкровельного пространства, выводятся наружу, что предотвращает формирование плесени, повреждение теплоизоляции, гидроизоляции и стяжки. Монтаж аэраторов на мягкой кровле может быть выполнен самостоятельно без помощи специалистов.

Разновидности аэраторов

Существует два типа аэраторов: коньковый и точечный.

Первый тип предназначен для скатных кровель с коньковым соединением. Его фиксируют вдоль всей площади конька, а сверху крепят кровельный материал. По своему внешнему виду данный дефлектор представляет собой угловой элемент, имеющий сквозные отверстия, которые ограждены от проникновения загрязнений и насекомых.

Точечный аэратор используется для крыш, не оснащенных коньком. Монтаж аэраторов на мягкой кровле предполагает равномерное расположение дефлекторов по всей кровельной поверхности. Аэратор данного типа – это элемент, соединяющий в себе колбу, трубку, защитный зонтик и фильтровальную сетку.

Устройство кровли холодного типа

Холодные кровли базируются на стропильной системе с закрепленным поверх нее слоем гидроизоляции. Слой утеплителя в крышах данного типа отсутствует.

Холодную крышу можно устроить таким образом, чтобы в перспективе превратить ее в теплую. Для этого следует для гидроизоляции выбрать пленку на основе ПВХ-мембраны. Если такой необходимости нет, то оптимальным вариантом будет микроперфорированная гидроизоляция, которая применяется лишь в устройстве холодных крыш.

Слой гидроизоляции укладывается с провисом примерно на 20 мм. Эта особенность монтажа призвана защитить как стропильную систему, так и другие элементы кровли от воздействия осадков. Гидроизоляционный материал должен быть абсолютно целостным. Крепление происходит посредством строительного степлера. Укладка выполняется внахлест, края фиксируются при помощи скотча.

Чтобы воздух беспрепятственно циркулировал в подкровельном пространстве и, соответственно, способствовал наилучшему испарению влаги, между гидроизоляцией и коньком необходимо сделать вентиляционное отверстие.

После монтажа гидроизоляции следует осуществить теплоизоляцию всех технологических выходов (входов на кровельную поверхность, вентиляционных шахт, дымоходов). Это необходимо для защиты кровли от появления конденсата, обледенения, теплопотерь, проникновения осадков.

Преимущества кровли холодного типа

Главными преимуществами кровель данного типа являются экономичность, простота установки, универсальность использования.

Отсутствие слоя утеплителя позволяет сэкономить бюджет и снизить расходы на работу по монтажу.

Благодаря простоте установки, все процедуры могут быть выполнены своими руками.

Холодные крыши широко распространены как в теплых областях, так и в регионах, отличающихся суровым климатом, что позволяет говорить об универсальности поверхностей данного типа.

Кровельные аэраторы для мягкой кровли

Аэраторы для кровли относятся к числу эффективных вентиляционных систем, предназначенных для удаления влаги и конденсата из-под крыши (так называемого подкровельного пространства). Установку аэраторов на кровле выполняют на крышах с различным уклоном, на скатных и плоских, с разнообразным типом покрытия – от мягкой кровли до металлочерепицы.

На рис. ниже представлено фото аэраторов, установленных на двускатной крыше.

Содержание:

1. Причины появления конденсата

2. Воздействие конденсата

3. Принцип действия

4. Разновидности аэраторов

Причины появления конденсата

Подкровельное пространство крыш современных жилых построек насыщено конденсатными массами, осевшими на кровельных элементах. Влага под крышей является результатом жизнедеятельности людей в доме и постоянно присутствует в процессе эксплуатации всего строения. Основными факторами, способствующими появлению конденсата под кровлей, являются следующие объективные обстоятельства:

• Испарения и сырость, неизбежно возникающие в ходе будничной деятельности (принятие душа или ванны, стирка, приготовление пищи, влажная уборка), в результате чего теплые потоки паровоздушной смеси диффундируют через материалы перекрытий и образуют на холодной внутренней поверхности кровли конденсатные капли.

• Изменения суточной температуры окружающей обстановки, приводящие к охлаждению воздуха под крышей до точки росы из-за разницы температур на наружной и внутренней поверхностях кровли.

• Использование при монтаже стропильных ферм и обрешетки недостаточно просушенных пиломатериалов.

• Проникновение дождевой и талой воды через микротрещины рулонных покрытий мягкой кровли или дефекты установки других видов кровельных покрытий. Такое проникновение внешней влаги под крышу приводит к ее впитыванию утеплительными материалами и существенному повышению влажности воздуха подкровельного пространства.

Воздействие конденсата

Воздействие мельчайших водяных капелек на элементы строительной конструкции носит агрессивный характер и способно привести к негативным последствиям, в числе которых:

• Коррозия металлических креплений, приводящая к ослаблению соединений между деталями стропильных ферм и потере несущей способности стропильной системы.

• Образование грибков, плесени, микроорганизмов, приводящее к прогниванию стропильной системы и ее разрушению. На рис. ниже приведено фото начавших разрушаться подгнивших деревянных фрагментов подкровельной конструкции.

• Расслоение кровельных покрытий из-за накоплений влаги в структуре кровельных материалов.

• Разрушение выравнивающей стяжки и возникновение разрывов в слоях гидроизоляции из-за увеличения объема замерзшей воды, накопленной в микропорах цементно-песчаных растворов.

Дополнительная информация. Выравнивающие стяжки, используемые при монтаже мягкой кровли на плоской поверхности, подготавливают из цементно-песчаных растворов, относящихся к категории капиллярно-пористых материалов.

При повышенной влажности окружающей обстановки микропоры частично заполняются влагой. При понижении температуры ниже нуля вода замерзает, то есть инициируется процесс кристаллизации воды. Объем воды в порах возрастает, при этом создается повышенное кристаллизационное давление, разрушающее монолит стяжки и нарушающее целостность гидроизоляции.

Обратите внимание! При увлажнении утеплителя всего на 2% его теплопроводность возрастает на 40%. Теплоизолирующие материалы типа минераловатных плит, обладающих высоким коэффициентом водопоглощения, способны впитывать влагу из подкровельного пространства, теряя при этом свои теплотехнические качества. Минвата не удерживает уходящее тепло, подкровельное пространство промерзает вплоть до образования наледи, создавая предпосылки для образования плесени уже на стенах и потолках жилых комнат.

• Вздутия мягкой кровли, довольно часто встречающиеся при монтаже кровельных покрытий без использования кровельного аэратора или других вариантов вентиляции крыши. На рис. ниже показаны вздутия мягкой кровли, возникшие вследствие недостаточной вентиляции подкровельного пространства.

Это важно! Недооценка негативного воздействия подкровельной влаги, пренебрежение к установке различных устройств для вывода конденсатных масс, заниженное количество установленных аэраторов может привести к необходимости полного демонтажа кровли и повторного ее обустройства.

Принцип действия

Борьбу с сыростью и конденсатной влагой в подкровельном пространстве призваны проводить различные системы кровельной вентиляции, работающие на естественной или принудительной циркуляции воздуха под крышей жилого сооружения.

Вентиляция осуществляется при помощи отдушин, монтаж которых необходимо проводить по всей кровельной поверхности. При использовании аэратора для кровли, нередко называемого также дефлектором, флюгаркой или вентилем КТВ, выведение конденсатных масс осуществляется по принципу конвективного воздухообмена.

Холодные потоки свежего воздуха поступают из-под карнизов кровли и вытесняют за пределы крыши влажный теплый воздух подкровельного пространства. Устройство такой вентиляции обеспечивает эффективное проветривание вплоть до полного высушивания кровли изнутри с соблюдением минимальной разницы температур во избежание образования конденсата. На рис. ниже приведена схема движения воздушных потоков после установки кровельных аэраторов.

Количество устанавливаемых на крыше дефлекторов зависит от типа устройств вентиляции, площади крыши и ее особенностей. Способы монтажа вентиляционных систем с аэраторами отображены в многочисленных видео, предлагаемых на страницах интернета.

Аэратор сам по себе влагу не удаляет. Конструктивно аэратор является вариантом вентиляционного выхода или канала, выполняющего следующие функции:

• создание тяги для конвективного воздухообмена, способствующего достаточно быстрому осушению подкровельного пространства;

• поддержание оптимальной влажности воздуха под крышей.

Обратите внимание! Желая подчеркнуть значимость аэратора для многолетней безаварийной эксплуатации дома и необходимость его установки, кровельщики называют аэраторы легкими кровли, через которые «дышит» весь жилой комплекс.

Разновидности аэраторов

По степени локализации вентилируемых участков кровли аэраторы подразделяются на две категории:

• Точечные аэраторы, монтаж которых производится для вентиляции локальных участков кровли/крыши. Считаются дополнительными элементами основной вентиляционной системы.

• Непрерывные аэраторы, монтируемые по всей длине кровельной поверхности и выполняющие роль общей системы вентиляции.

В зависимости от материала изготовления дефлекторы/аэраторы/флюгарки подразделяются на два вида:

Точечные аэраторы

Монтаж точечных дефлекторов предпочтителен на участках мягкой кровли с затрудненными условиями вентиляции, вызванными сложной конфигурацией скатов, и при наличии препятствий для воздушных потоков (типа окон мансардных построек или дымоходов).

Точечные дефлекторы подразделяются на два типа:

• скатные модели, устанавливаемые на скатах крыш;

• коньковые модели, применяемые на коньках крыш.

Для скатов с уклоном выше 30 градусов применяют аэраторы КТВ (коньково-точечные вентили), нередко обозначаемые как вентили KTV. На пологих скатах они малоэффективны из-за незначительной разницы высот между коньком и карнизом крыши (слишком слабая тяга).

Это важно! Дефлектор КТВ зимой может засыпаться снегом, поэтому при определении потребного количества аэраторов для общей вентиляции кровли этот фактор необходимо учитывать.

Другим распространенным конструктивным вариантом скатных моделей являются трубчатые варианты, представляющие собой трубки диаметрами от 63 до 111 мм, проходящие насквозь кровельный «пирог». В обиходе такие дефлекторы называют бутылочными аэраторами.

Аэраторы конькового типа применяются для вентиляции мансард с утеплением конвективного типа «под конек», параллельно удаляя из конструкции кровли испарения битума, входящего в состав мягкой черепицы. На рис. ниже показан рабочий момент установки конькового дефлектора. Технологию этой сложной работы можно найти на видео в интернете по кровельным тематикам.

Непрерывные аэраторы

Дефлекторы непрерывного типа монтируются по всей длине карнизов, хребтов и конька при вентиляции крыш, покрытых натуральной черепицей. На коньке используется специальная эластичная лента с мембранами, позволяющими «дышать» подкровельному пространству. Вентиляционные элементы закрываются сверху кровельным материалом, что делает их совершенно незаметными на кровле.

Непрерывные аэраторы оснащены встроенными фильтрами, предотвращающими попадание в их конструкцию мелкого мусора. На рисунке показан элемент вентиляционной системы для кровли из натуральной черепицы.

Потребность в аэраторах/дефлекторах обусловлена необходимостью обеспечения эффективной вентиляции всех утепляемых участков под крышей. Ранее чердаки не утеплялись, паровоздушные потоки беспрепятственно покидали подкровельное пространство через многочисленные щели в кровле. Стропильные системы зданий не подвергались воздействию влаги и служили достаточно долго.

Добавить комментарий

Установка кровельных аэраторов

Частой проблемой мягкой кровли является скопление влаги и конденсата, поэтому часто кровельный ковер вздувается, что приводит к возникновению протечек. Для исключения самой вероятности появления этих явлений является установка кровельных аэраторов. Аэратор кровельный может называться также дефлектором, грибком…

Правильная установка кровельного аэратора обеспечивает вентиляцию кровли. На плоской мягкой кровле выход пара из кровельного пирога, где может содержаться значительное количество воды, затруднен. Такой пирог обычно состоит из большого количества  слоев и при нагреве в летний период прогревается до 90 гр., что приводит  к образованию пара. Который стремится выйти из кровельного покрытия. Это особенно опасно при ремонте плоской мягкой кровли жидкой резиной, так как мембрана из жидкой резины не пропускает пар, что может привести к образованию пузырей на поверхности только что отремонтированной кровли.

Материалов, из которых изготавливаются кровельный аэратор, огромное количество, но самыми эффективными из них является пластик. Он устойчив к следующим факторам:

температурные перепады;

воздействие ультрафиолетовых лучей;

коррозия.



При установке кровельных аэраторов учитывается размер и форма кровли. Расположение на поверхности должно быть равномерным в самых ее возвышенных участках. Установку аэраторов рекомендуется проводить из расчета: по 1 аэратору с внутренним проходом 110 мм., на 100 кв. м. кровельной поверхности. При этом отстоять друг от друга они должны не более чем на 12 м.



Технология установки кровельных аэраторов состоит из нескольких шагов:

В толще стяжки на месте установки аэратора прорезают колодец. Его глубина должна достигать внутреннего слоя утеплителя, а размер соизмерим с внутренним проходом аэратора.

Следует проверить состояние утеплителя – поврежденный материал удаляют и заменяют на керамзит.

Производят крепление аэраторной трубы. Для этого на место установки аэратора и на его нижнюю часть (юбку) наносят слой мастики, а затем прикручивают ее к кровельному пирогу с помощью саморезов. Вкручивают саморезы на одинаковом расстоянии друг от друга.

Чтобы под прибор не просачивалась вода, на юбку аэратора укладывают дополнительный слой гидроизоляции с армированием геотекстилем.



Монтаж узлов на кровле в 1 слой из материала ТЕХНОЭЛАСТ СОЛО РП1. Примыкание к аэратору

Кровельный аэратор (флюгарка) — устройство для вывода водяных паров и влаги из подкровельного пространства. Кровельный аэратор используют при устройстве «дышащей» кровли, а также при ремонте локальных вздутий кровли и, в случае необходимости, в крышах с уклонообразующим слоем из керамзитового гравия. При устройстве крыши в холодный период года особенно рекомендуем устанавливать аэраторы.

Кровельные аэраторы устанавливаются на кровле из расчета 1 шт. (1 аэратор Ø110 мм) на 100 м² кровли. Для оптимального вывода пара из-под кровельного ковра расстояние между аэраторами не должно превышать 12 м.

В ендове кровли аэраторы устанавливаются через 10—12 м, на коньках кровли — через 6—8 м.

К установке аэраторов приступайте после того, как выполните устройство кровли по всей плоскости крыши.

Прорежьте круглое отверстие в месте установки аэратора.

Если кровля выполняется по цементно-песчаным стяжкам, то прорежьте отверстие до уклонообразующего слоя. Диаметр отверстия должен быть равен внутреннему диаметру трубы аэратора.

Втопите посыпку вместе установки фланца аэратора.

Разогрейте поверхность материала и вдавите юбку в разогретый материал.

Следите за равномерным вытеком битумно-полимерного вяжущего из-под юбки уплотнителя. Вытек обеспечивает полную герметичность соединения.

Юбку уплотнителя можно установить на предварительно разлитую на поверхность материала горячую мастику ТЕХНОНИКОЛЬ №41 («Эврика») или нанесенную шпателем герметизирующую мастику ТЕХНОНИКОЛЬ №71.

Закрепите кровельный аэратор в несущее основание используя минимум 4 крепежных элемента:

• Крепежные элементы при устройстве кровли на основание ц/п стяжки остроконечные саморезы ТЕХНОНИКОЛЬ EDS-S 4,8 с полиамидной гильзой (на фото показан данный тип крепежа).
• Крепежные элементы при устройстве кровли непосредственно на утеплитель в несущее основание крыши профлист — телескопический крепеж и сверлоконечные саморезы ТЕХНОНИКОЛЬ Ø 4,8 мм.

Для создания герметичного соединения необходимо обмазать юбку битумным вяжущем.

Подготовьте и наплавьте слой усиления. Слой усиления должен перекрывать фланец аэратора на 150 мм.

Была ли статья полезна?

для чего нужны, виды, монтаж

Эффективная вентиляция подкровельного пространства — залог долгой службы дома, отсутствия грибка и плесени.

Для чего нужен аэратор

Главный смысл установки аэраторов для кровли — это обеспечение циркуляции воздуха в подкровельном пространстве (а заодно и отведения излишков влаги). У вас может возникнуть вопрос: почему в принципе важно вентилировать это пространство? Дело в том, что без вентиляции кровли неизбежны следующие проблемы:

• Повышение давления на кровельный материал под воздействием солнца. Если циркуляции воздуха нет, и накопившаяся влага остается под кровлей, то при нагревании солнечными лучами эта влага испаряется и оказывает давление на материал изнутри крыши.
• «Уход» влаги в стропильную конструкцию. При отсутствии циркуляции воздушных масс влаге просто не останется другого пути, кроме как внутрь конструкции крыши (а постепенно — и всего здания).
• Повреждение и разрушение кровли. Это неизбежное следствие отсутствия вентиляции, особенно в современных домах т.к. при установке паронепроницаемых материалов, при утеплении, нет выхода влаге (в отличие от старых построек, где чердаки и мансарды не утепляли).
• Распространение грибка и плесени. Влага, уходящая в стропильную конструкцию, практически с высокой вероятностью вызовет появление этой проблемы: сначала на крыше, а потом и на всем верхнем этаже или даже во всем доме.

Система аэраторов позволяет предотвратить все эти неприятности. Они выполняют свои функции на основе всем хорошо известного стремления теплого воздуха идти вверх, и не позволяют влаге накапливаться под кровельным материалом, разрушать крышу и ухудшать состояние здания. Также они не допускают повышения давления на кровлю, предотвращают образование конденсата и проникновение влаги вглубь стропильной конструкции.

Основные виды аэраторов

Аэраторы для кровли можно разделить на две большие группы:

• Точечные. Это относительно небольшие элементы, которые, как следует из их названия, располагаются точечно. При этом они могут быть коньковыми, то есть предназначенными для установки на коньке кровли дома, или скатными, размещаемыми на ее скате.

  Они могут имитировать витки черепицы с решетками, иметь грибообразную форму, и т.п. Для скатной кровли желательно устанавливать скатные аэраторы неподалеку от конька, чтобы эффективно выводить пары из подкровельного пространства наружу.

• Непрерывные. Устройство таких аэраторов предполагает монтаж вентиляционной ленты с губчатым фильтром, который не мешает выведению воздуха и влаги, однако препятствует проникновению грязи, пыли и насекомых. Непрерывные конструкции располагают по гребню крыши, обеспечивая свободный выход паров на улицу.

Как выполняется монтаж кровельных аэраторов

Ход установки приспособления зависит от того, какой именно аэратор был выбран, и где он будет установлен. Однако общий принцип довольно схож, поэтому для примера приведем алгоритм установки точечного скатного аэратора:

1. Создание отверстия в обрешетке. Это отверстие должно полностью соответствовать размеру и форме внутреннего зазора, который имеет канал аэратора.
2. Размещение основы (юбки) устройства сверху выполненного отверстия и его закрепление (для этого можно использовать крепежные элементы и/или) битумную мастику.
3. Нанесение битумного клея на верхнюю часть основы аэратора, необходимое для того, чтобы обеспечить герметичность стыка.
4. Покрытие юбки аэратора элементами кровельного материала.
5. Установка сетки устройства поверх его основы, установка крышки (оба элемента крепятся при помощи саморезов).

Установка аэраторов — это не слишком сложная задача, последствия которой для вашего дома будут неоценимы.

Вариант установки вентиляционной трубы Ондувилла:

Вариант примыкания вентиляционной трубы с кровлей Ондулин:

Кстати! Купить аэраторы для кровельного материала Ондулин и Ондувилла вы можете в официальном интернет-магазине.

виды, функции, установка и обслуживание

Аэратор

Аэратор — это устройство, обеспечивающее свободное движение воздуха в подкровельном пространстве. Постоянный воздухообмен позволяет выводиться водяному пару, находящемуся во внутреннем воздухе и препятствует его оседанию в материалах и накоплению.

Это способствует сохранению конструкций в целости, исключает возможность появления плесени, грибка, гниения и разрушения стропильной системы или иных конструкций. Кроме того, аэраторы сохраняют работоспособность самого кровельного покрытия, защищают его от коррозии, морозного разрушения (для мягкой кровли), деформаций.

Некоторые владельцы домов склонны считать аэраторы неким модным элементом кровли, аргументируя это тем, что их ставят на новых крышах, а в старых домах их никогда не устанавливали. Однако, такая точка зрения ошибочна. Дело не в возрасте дома, а в состоянии чердака или подкровельного пространства.

Важно! Для неотапливаемых помещений монтаж аэраторов не нужен, так как они сами по себе хорошо проветриваются и не имеют в воздухе повышенного содержания водяного пара. Новые дома с жилыми чердаками (мансардами) имеют иной состав атмосферы и нуждаются в хорошо организованном воздухообмене.

Принцип действия и функции

Аэратор — это обычный участок трубопровода, защищенного от попадания воды, пыли или ветра. Сам по себе он никаких функций не выполняет, служа лишь защитой для вентиляционного отверстия в кровле. Однако, поток воздуха, который возникает вследствие его существования, выполняет массу задач:

• обеспечивает естественное проветривание полости или всего чердачного помещения
• выводит влагу и водяной пар, способствуя просушке материалов
• обеспечивает отсутствие влаги в слое утеплителя, значительно снижая его вес и восстанавливая работоспособность

Схема устройства аэратора для эксплуатируемой кровли: 1 – керамзит; 2 – железобетонное перекрытие; 3 – легкий бетон – разуклонка; 4 – пароизоляция; 5 – утеплитель; 6 – стяжка; 7 – гидроизоляция; 8 – засыпка из промытого гравия; 9 – тротуарная плитка; 10 – защитный колпак; 11 – корпус аэратора.

Кровельное покрытие является границей между разными температурными зонами. В жаркий летний день его поверхность может быть нагрета до 90°, что заставляет влажные материалы активно испарять ее, возникает повышенное давление пара. От этого на поверхности кровли появляются пузыри, деформирующие полотно покрытия и образующие в нем мелкие трещины. Многократное повторение цикла приводит к разрушению кровли и появлению протечек.

Установка аэраторов позволяет образовавшемуся пару свободно выводиться из подкровельного пространства и обеспечивает долговечность кровли.

Откуда берется влага?

Влага может появляться как извне, проникая сквозь микроскопические трещины или отверстия в кровельном полотне, так и изнутри. Воздух в жилых помещениях имеет повышенное содержание водяного пара, который впитывается во внутреннюю поверхность стен, пропитывает их и испаряется снаружи. Если чердак жилой, то он лишен постоянного сообщения с внешней атмосферой. Выводиться влага не может, поэтому она накапливается во всех материалах, где может оседать.

Опаснее всего намокание утеплителя или подкровельного ковра, который укладывают для мягкой кровли (гонта). Намокший теплоизолятор (обычно это минеральная вата) практически полностью теряет свои рабочие качества, а подкровельный ковер гниет и отдает влагу в древесину стропильной системы, образует скопления под полотном кровли.

Необходимость просушки кровельного покрытия

Поскольку кровля непроницаема для влаги, пар накапливается в прилегающих материалах — слое утеплителя, подкровельном ковре или иных материалах — и начинает понемногу разрушать их. Образуются сырые пятна, появляется плесень или грибок, органика начинает гнить. Ситуацию усложняют прямые солнечные лучи, разогревающие полотно снаружи и увеличивающие воздействие пара на все смежные поверхности и материалы.

Давление пара может достигать 2-2,5 т/м², что для материалов оказывается непосильной нагрузкой. Если не организовать вывод пара и просушку материалов, процесс в течение короткого времени усилится и спровоцирует гниение и проседание стропильной системы. В самых сложных случаях возможно обрушение крыши.

Виды вентиляционных устройств для кровли

Аэраторы выполняют единственную задачу — они оформляют и защищают от внешних воздействий вентиляционное отверстие.

При этом, существуют разные конструкции кровельных устройств, которые предназначены для монтажа на плоских или скатных кровлях, изготовлены с учетом высоты снежного покрова или места установки на кровельном полотне.

Установка аэраторов может производиться как во время укладки покрытия, так и на готовое кровельное полотно, что повышает ремонтопригодность всей системы. Рассмотрим наиболее распространенные и популярные виды аэраторов:

Точечные аэраторы

Точечные аэраторы представляют собой конструкции, оформляющие вентиляционные отверстия на кровельном полотне.

Название «точечный» говорит само за себя — они являются отдельными пунктами поступления воздушного потока в подкровельное пространство. На скатах большой величины их может быть довольно много, это зависит от типа покрытия и прочих факторов воздействия.

Существует несколько видов точечных аэраторов:

• карманного типа, представляют собой приподнятый участок кровли, оформленный наружным корпусом с защитной крышкой и решеткой
• вентильного типа, представляющего собой вентиляционную трубу, вертикально установленную на кровельном покрытии для возвышения над снежным слоем в зимнее время

Выбор типа устройства обусловлен климатическими особенностями и видом кровли. Кроме этого, учитывается угол наклона скатов.

Коньковые аэраторы

Коньковый аэратор — это сплошной вентиляционный канал, проходящий по верхнему участку крыши в продольном направлении. Он создается из отдельных фрагментов по 0,5-1,2 м, из которых набирают канал необходимой длины.

Коньковые аэраторы отличаются высокой долговечностью — они могут служить по 40-60 лет. Снаружи конструкция практически не заметна, так как прикрыта кровельным материалом. Вход и выход воздушных потоков происходит с торцовых сторон канала, расположенных по фронтонным участкам крыши. Вся боковая поверхность канала открыта и соединена с подкровельным пространством, что обеспечивает обильную и эффективную вентиляцию.

Для мягкой кровли

Мягкая кровля нуждается в наличии аэраторов больше любых других видов. Она плотно укладывается на ковер, что увеличивает возможный контакт с влажной поверхностью и создает повышенную опасность разрушения материалов.

Конструкция аэраторов мало отличается от всех других видов — используются как точечные, так и коньковые устройства. Разница в типе опорной площадки — она плоская, часто устанавливается под гонты мягкой черепицы для увеличения гидроизоляционного эффекта. Если уклон крыши невелик, используют высокие вентильные конструкции. Для более крутых скатов подходят установки карманного типа.

Для металлочерепицы

Аэраторы для металлочерепицы входят в состав комплектующих (или доборных) элементов. Поверхность металлочерепицы волнистая, поэтому для герметичной установки необходимо иметь посадочную площадку, в точности повторяющую рельеф данного материала.

Производители комплектуют все виды металлочерепицы как точечными, так и коньковыми элементами, позволяющими организовать качественную и достаточную вентиляцию подкровельного пространства. Между площадкой и полотном обычно устанавливают прокладку из специальной резины, с дополнительным слоем герметика для обеспечения полной изоляции от влаги.

Для профнастила

Как и металлочерепица, профнастил имеет рельефную поверхность, усложняющую плотное прилегание подошвы аэратора к полотну. Поэтому чаще всего вентиляцию выполняют путем образования воздушного зазора на карнизной линии с возможностью свободного перемещения воздуха к коньковому аэратору.

Необходимые зазоры обеспечивают как рельеф самого материала, так и контробрешетка, несущая полотно покрытия. Обычно точечные элементы используются только на отдельных участках кровли сложной конфигурации, не имеющих сообщения с общим подкровельным пространством.

Расчет

Проще всего рассчитывать коньковые аэраторы, поскольку требуется лишь измерить длину конька и подсчитать количество сегментов. Расчет точечных аэраторов производится исходя из следующих условий:

• минимальное количество — один элемент на 100 м²
• расстояние между соседними аэраторами не должно превышать 12 м

Исходя из этих требований производится подсчет количества вентиляционных отверстий. Дополнительно учитывается конфигурация крыши, количество и направление относительно друг друга скатов и прочих элементов. Иногда расчет оказывается слишком сложным, тогда на помощь приходят онлайн-калькуляторы, позволяющие получить ответ за считанные секунды.

Монтаж

Монтаж аэраторов производится путем врезки в кровельное полотно и образования прохода до самого утеплителя. Размер окна должен соответствовать диаметру трубы с некоторым допуском. После установки трубы выполняют монтаж подошвы, который заключается в герметизации и закреплении на поверхности кровли.

Коньковые аэраторы устанавливаются в процессе строительства или укладки кровли, поскольку требуют некоторого изменения состава стропильной системы. Отдельные сегменты укладываются встык и соединяются, после чего накрываются мягкой кровлей. На металлочерепице имеется специальный доборный элемент, выполняющий функцию аэратора, монтаж которого намного проще.

Советы по эксплуатации

Эксплуатация аэраторов не составляет никакого труда и заключается лишь в периодической очистке от пыли и мелкого мусора, проникающего с потоками ветра или в составе талой воды. В остальном аэраторы никакого специального ухода не требуют и выполняют свои задачи самостоятельно.

Стоимость установки

Цены на монтаж в прайс-листе на нашем сайте.

Нужно больше информации? Звоните нам!+7 (910) 404-13-10

Монтаж устройств подкровельной вентиляции SP Аэраторы кровли для плоских кровель

Основное назначение аэратора кровельной вентиляции — отвод влаги из подкровельного пространства, а также проветривание всех слоев кровельного пирога. Мягкая кровля наиболее чувствительна к влаге. Его конструкция представляет собой многослойную конструкцию, при возведении которой материалы укладываются слоями. Основа — железобетонная плита, она служит барьером между внутренней и внешней средой.Во время эксплуатации кровля может вздуться и отслоиться из-за проникновения влажных паров изнутри здания. Для предотвращения таких ситуаций на крыше в профилактических целях устанавливают аэраторы.

Как работает аэратор

Устройство очень простое. Он состоит из отрезка трубы, плотно прилегающей к юбке для крепления к крыше, и заглушки или крышки. В плане дизайна решений много. Принцип работы аэратора основан на разнице давления внутри и снаружи здания.То есть влажный воздух удаляется естественным путем через трубу аэратора, а на его место поступает свежий воздух. Самым благоприятным местом для установки кровельного аэратора под металлочерепицу считается пространство у конька.

Отдельные элементы дефлектора изготовлены из материалов, стойких к:

• кислотное и щелочное воздействие;
• ультрафиолетовое излучение;
• перепады температур, материал должен одинаково хорошо переносить минусовые температуры и жару;
• коррозия.

Самыми оптимальными вариантами на сегодняшний день являются прочные технические пластики и нержавеющая сталь.

Кровельные аэраторы на плоской мягкой кровле обычно устанавливаются равномерно по всей поверхности кровли. Считается нормальным устанавливать один аэратор на каждые 100 м2 площади крыши. Какой бы ни была кровля и конструкция кровли, заниматься любительской деятельностью не стоит. Количество устройств, их конструкция определяется профессиональным расчетом на основе исходных данных. Это:

• кровельная площадь;
• технические характеристики крыш;
• Послойный состав кровельного пирога и его состояние;
• уровень концентрации влаги внутри здания и под крышей.

Для очень специфических помещений, с повышенным уровнем влажности, все расчеты количества и мест установки аэраторов на крыше выполняются еще на стадии проектирования. Речь идет о банях, саунах, бассейнах, прачечных. Хотя каждый застройщик должен подумать об установке этого необходимого приспособления, он поможет продлить срок службы крыши.

Особенности установки аэратора

Для начала определимся с конструктивными решениями. Аэраторы бывают точечные и сплошные.Первые расположены по всей поверхности кровли, обеспечивают вентиляцию отдельных участков кровли. Установка вторых аэраторов на мягкой кровле производится по всей ее длине, благодаря чему можно вентилировать всю крышу.

Устройства

Point выпускаются в двух вариантах:

• Скатные устанавливаются на твердую поверхность кровли. Места для их расположения выбираются там, где необходимо увеличить движение воздуха.Особого внимания требуют отдельные элементы сложных крыш: ендовы, мансардные окна, фонари, коньки. На этих участках имеет смысл установить аэраторы для мягкой или иной кровли по обе стороны от препятствия.
• Коньки коньковые устанавливаются на коньках. Масса теплого влажного воздуха, как правило, поднимается изнутри помещения вверх и наружу через коньковые конструкции. В то же время через вентиляционные каналы карниза поступает свежий воздух извне. Таким образом, воздушная масса обновляется. Коньковые аэраторы для мягкой кровли усиливают эти процессы, а также удаляют пары битума с кровельного материала.

Установка аэраторов может производиться при строительстве здания, при замене кровельного покрытия или как самостоятельная процедура для существующей кровли. Аэратор для плоской мягкой кровли можно установить самостоятельно, но лучше доверить это дело специалистам. Сам процесс выглядит так:

• Для начала нужно определиться с местом расположения дефлекторов и выбрать их конструкцию.
• В кровельном покрытии прорезано окно на 10-20 мм шире диаметра трубы.
• Периметр образовавшейся лунки на всю толщину необходимо обильно покрыть битумной мастикой.
• Точно так же следует обращаться с трубой аэратора для мягкой кровли.
• Труба вставляется в окно, фиксируется, после чего собирается вся конструкция.

Крепление к основному покрытию осуществляется с помощью специальных кровельных креплений (шурупов, дюбелей). Особое внимание необходимо уделить местам соприкосновения аэратора с кровлей.Для гарантии лучше под юбку аэратора уложить дополнительный слой гидроизоляционного или рубероида.

Преимущества кровли с аэраторами

Сам по себе аэратор не работает как вентилятор и не удаляет влагу. Его основная задача — способствовать качественному воздухообмену, поддерживать показатели влажности в пределах нормы. В результате взаимодействия дефлекторов с карнизными и коньковыми каналами внутренние полости кровельных конструкций быстрее просыхают.Увеличивается естественная циркуляция воздуха.

Правильно установленные кровельные аэраторы служат хорошей гарантией того, что влага извне не проникает под покрытие. Однако он поможет вывести потоки влажного воздуха из помещений и подкровельного пространства. Это простое решение помогает сохранить крышу и значительно продлить срок ее службы.

Устройство практически не требует ухода за собой. Это полностью автономное устройство. Разве что время от времени нужно проверять, не попали ли внутрь птицы или случайный мусор.Труба не должна забиваться.

Описание продукта:

Аэратор кровельный ТехноНИКОЛЬ 160х460 мм, черный, изготовлен из блок-сополимера этилена и пропилена, что обеспечивает высокую надежность и устойчивость к воздействиям окружающей среды на кровлю. Обеспечивает надежную работу 25 лет.

Кровельный аэратор ТехноНИКОЛЬ ЭКО 160х450 мм, темно-коричного цвета, имеет меньшую толщину стенок и изготовлен из смеси полимеров, обеспечивающих устойчивость к эксплуатационным нагрузкам в течение 15 лет.

Кровельный аэратор ТехноНИКОЛЬ ЭКО 75×340 мм, черный, изготовлен из смеси полимеров и применяется только для ремонта кровли.

Пластиковые аэраторы имеют дополнительную защиту от ультрафиолета, что позволяет использовать их во всех климатических зонах России.

Область применения:

Кровельные аэраторы ТехноНИКОЛЬ 160х460 мм и ТехноНИКОЛЬ ЭКО 160х450 мм позволяют эффективно выводить излишки влаги из кровельного корка. Установка аэраторов предотвращает образование пузырей под рубероидом, что значительно увеличивает срок эксплуатации кровельного покрытия.Установка аэраторов при устройстве или ремонте комбинированной кровли дополнительно увеличивает эффективность теплоизоляции минеральной ваты за счет снижения ее влажности.

В системах с механическим креплением кровельного ковра к основанию рекомендуется устанавливать аэратор на каждые 150 м 2 кровли. Наиболее оптимальным является размещение аэраторов в коньке кровли на расстоянии 6-8 метров и в самых высоких точках вдоль долины (линия воронок).

В кровлях, устроенных на цементно-песчаных стяжках из материалов Унифлекс ЭПВ Вент и Техноэласт ЭКВ Вент, устанавливается не менее 1 аэратора на 100 м 2.Аэраторы устанавливаются равномерно по поверхности крыши. Оптимальным считается расположение, когда большая часть аэраторов устанавливается на водоразделе и расстояние между аэраторами не превышает 12 м, а расстояние до конструкции пароизоляции (парапет, компенсатор, стена) не превышает 6 м.

Конструкция аэраторов предполагает дополнительную возможность утепления керамзитовым гравием. Это исключает промерзание кровли в месте установки аэратора и образование на ее стенах чрезмерного количества конденсата.

Кровельный аэратор ТехноНИКОЛЬ ЭКО 75х340 мм можно использовать только для ремонта кровли. Аэродинамическая форма и уменьшенное проходное сечение позволяют ему работать только после достаточно сильного прогрева кровли. Устанавливается 1 на 100 м 2 независимо от способа монтажа кровли и только предотвращает образование выпуклостей под кровлей. Его конструкция не предполагает дополнительного утепления керамзитовым гравием.

Кровельные аэраторы нельзя устанавливать на перекрывающихся крышах над холодильниками и ледовыми аренами.

Рабочих мест в обрабатывающей промышленности:

Установка аэраторов и требования к их установке описаны в инструкции по эксплуатации, указанной на упаковке. Может применяться во всех климатических регионах по СП 131.13330.

Хранение:

На складе защищенном от атмосферных осадков.

Транспорт:

Перевозка осуществляется всеми видами транспорта в крытых транспортных средствах в соответствии с Правилами перевозки грузов, действующими на данном виде транспорта.

Детали упаковки:

Кровельный аэратор ТехноНИКОЛЬ 160х460 мм — код ЭКН 34591, кровельный аэратор ТехноНИКОЛЬ ЭКО 160х450 мм — код ЭКН 39091, кровельный аэратор ТехноНИКОЛЬ ЭКО 75х340 мм — код ЭКН 5489.

Только на первый непрофессиональный взгляд может показаться, что кровельный торт — это простая и незамысловатая конструкция. На самом деле внутри кровли происходят различные физические процессы, которые могут сократить срок службы, независимо от качества используемых материалов. Очень важно правильно организовать работу кровли и подкровельного пространства.Поэтому кровельный аэратор (флюгер) сегодня стал неотъемлемой частью огромного количества крыш.

Для начала стоит разобраться, о каких физических процессах идет речь:

1. Термическое расширение материалов. При нагревании все твердые и жидкие тела расширяются. Это связано с тем, что при поглощении тепла молекулы начинают двигаться более активно, что приводит к увеличению межатомного пространства и увеличению объема тела.Для всех материалов используется такой показатель, как коэффициент теплового расширения, который, в свою очередь, делится на коэффициент объемного и линейного расширения.
2. Паропроницаемость материалов. Практически все твердые вещества паропроницаемы. Пар — это газообразное состояние жидкости. Способность пропускать пар характеризуется таким показателем, как коэффициент паропроницаемости.
3. Конденсат. Это жидкость, которая образуется при охлаждении газообразного вещества. При определенной температуре в кровлю оседают капли воды из насыщенного влагой воздуха.Температура, при которой начинает образовываться конденсат, называется точкой росы. Чем выше влажность воздуха, тем выше температура, при которой образуется конденсат.

Все крыши делятся на скатные (покрытые шифером, стальным листом, черепицей) и плоские (из плавленых битумных материалов). Эти крыши отличаются используемыми конструкциями, материалами и технологиями.

Скатная крыша

Скатная крыша называется крышей с наклонной поверхностью. Плоская крыша тоже имеет уклон, только уклон 1–4 °.В скатном угол наклона поверхности начинается от 10 °, но в этом случае чердачное пространство будет непроходимым и пригодным для проживания. Поэтому утепление и дополнительная вентиляция не требуются. Оптимальным углом наклона считается 30-50 °. На скатной крыше снега накапливается меньше, но появляется дополнительная ветровая нагрузка. Кровельный аэратор имеет смысл устанавливать только на утепленных крышах над жилыми мансардными помещениями. Давайте рассмотрим, из чего он состоит и какие процессы происходят в конструкции.Основная конструкция состоит из деревянных стропил и обрешетки. Утеплитель обычно устраивают между стропильными ногами и изнутри экранируют пароизоляционной пленкой. В воздухе любого жилого помещения присутствует влага, пленка защищает утеплитель от намокания. С внешней стороны утеплителя под кровлей устраивается гидроизоляционная пленка, защищающая утеплитель от протечек дождя и конденсата. Теплофизика скатной кровли: Казалось бы, конструкция безупречная, но никакая пленка не способна на 100% защитить кровельный пирог.В результате влажный воздух скапливается и застаивается под кровельным покрытием, из-за чего дерево поддается гниению, а сталь подвергается коррозии. Установка аэраторов позволяет бороться с этой проблемой, ведь они организуют циркуляцию свежего воздуха.

Типы и конструкции

На скатные кровли кровельный аэратор устанавливается двух типов:

1. Точечный (скатный).
2. Ридж.

Точечные кровельные аэраторы стараются устанавливать в самых высоких точках, примерно в 150 мм от конька.На улице воздух более холодный, попадая в пространство под крышей через карниз, становится теплее, имеет свойство подниматься. Результат — воздухообмен.

Для скатных крыш используются следующие конструкции:

Изображение	Наименование	Характеристики
	Острие	Устанавливается под любым углом. H = 450 мм, D = 110 мм. Расход — 1 шт. на 80 м2.
	Острие	Размер — 530 × 465 × 110 мм Размер отверстия — 250 × 160 мм.
	Острие	Длина 420 мм. Ширина 310 мм.
	Конька	Размер — 610 × 284 × 34 мм. Предусмотрена защита от насекомых и осадков.

Плоские крыши

В плоских крышах кровельный пирог другой. Поверхность плит перекрытия выравнивается цементно-песчаной стяжкой. Затем укладывается утеплитель. Поверх утеплителя под кровельным ковром снова устраивают выравнивающую цементно-песчаную стяжку или стяжку из двух слоев плоских асбестоцементных листов.Поверхность стяжки покрывается битумной мастикой или грунтовкой для улучшения адгезии (адгезии) к свариваемым материалам. Приварной кровельный ковер после укладки прочно прикрепляется к стяжке. Но в процессе эксплуатации материалы испытывают перепады температуры наружного воздуха. Коэффициент теплового расширения у бетона, цемента, асбеста, битума разный, поэтому внутри кровельной корки возникают напряжения. Нарушается сцепление, соединения, образуются пузырьки воздуха. Под свариваемыми слоями устанавливаются кровельные аэраторы для снятия напряжения и удаления пузырьков воздуха. Установка аэраторов на плоскую крышу:

Типы и конструкции

Аэраторы для кровли из битумных материалов не отличаются особым конструктивным разнообразием. Они состоят из 3 частей:

1. Юбки для устойчивости.
2. Трубки — для экстракции.
3. Колпачки — для защиты от атмосферных осадков.

Некоторые модели имеют нажимные кольца для предотвращения утечек. Доступны следующие типы кровельных аэраторов:

Изображение	Характеристики
	Масса — 0.33 кг. Диаметр: юбок — 280 мм, трубок — 75 ÷ 55 мм, колпачков — 146 мм. Высота — 260 мм.
	Масса — 1,05 кг. Диаметр: трубки — 148 ÷ 100 мм, колпачки — 210 мм. Высота — 470 мм.
	Масса — 1,23 кг. Диаметр: юбок — 390 мм, трубок — 130 ÷ 100 мм, колпачков — 200 мм. Высота — 470 мм.
	Масса — 0. 43кг. Диаметр: юбок — 280 мм, трубок — 75 ÷ 55 мм, колпачков — 146 мм. Высота — 360 мм.

Все аэраторы кровли изготовлены из высокопрочного полипропилена и выдерживают перепады температур окружающей среды от -50 ° С до + 130 ° С. Расход — 1 кровельный аэратор на площади до 80-100 м2, но расстояние между ними не более 12 м.

Установка флюгера

Как правило, кровельный аэратор устанавливается при строительстве и ремонте кровли.Монтаж флюгера на крышу осуществляется следующим образом:

1. Нижний слой кровельного ковра оплавлен.
2. Определено место, в котором будет установлено устройство.
3. В цементно-песчаной стяжке проделано отверстие, равное диаметру трубы в основании лопатки. Утеплитель снимается с отверстия.
4. Отверстие в крыше заполнено керамзитом.
5. Аэратор устанавливается на крышу и фиксируется саморезами (или другим крепежом) к стяжке.
6. Плавленый кровельный ковер верхнего слоя.
7. Можно сделать дополнительный слой на стыке кровельного ковра с флюгером.

Кстати, сегодня многие строители и поставщики материалов называют аэраторы «лопастными». Однако это не совсем одно и то же. Со времен Петра Великого в России из Голландии появилась конструкция флюгера — прибора, показывающего направление ветра. Как правило, его устанавливали на дымоходе, который от снега и дождя защищают зонтичные крыши.Это флюгеры. С другой стороны, каждый аэратор также имеет защиту от атмосферных осадков. Можно сказать, что зонтик-флюгер является частью аэратора.

Выбор и стоимость

Как правильно выбрать аэратор? Конструкция аэратора зависит от следующих факторов:

• от типа кровли;
• о количестве осадков, включая высоту снежного покрова;
• от финансовых возможностей владельцев.

Сегодня стоимость одного аэратора составляет от 300 до 5000 рублей за штуку.Цена зависит от производителя, зарубежные поставки, конечно, дороже. Однако на вентиляции экономить не стоит, тем более что длительная эксплуатация кровли позволит сэкономить на ее ремонте в будущем.

Аэратор — это устройство, обеспечивающее свободное движение воздуха в подкровельном пространстве. Постоянный воздухообмен позволяет удалять водяной пар из внутреннего воздуха и предотвращает его осаждение в материалах и накопление.

Это способствует сохранению конструкций в целости, исключает возможность образования плесени, грибка, гниения и разрушения стропильной системы или других конструкций.Кроме того, аэраторы поддерживают работоспособность самого кровельного покрытия, защищают его от коррозии (для мягких кровель), деформаций.

Некоторые домовладельцы склонны считать аэраторы неким модным элементом кровли, аргументируя это тем, что их устанавливают на новых крышах, а в старых домах их никогда не устанавливали. Однако эта точка зрения ошибочна. Дело не в возрасте дома, а в состоянии чердака или подкровельного пространства.

Важно! Для неотапливаемых помещений установка аэраторов не требуется, так как сами они хорошо вентилируются и не имеют повышенного содержания водяного пара в воздухе.Новые дома с жилыми мансардами (мансардами) имеют другой состав атмосферы и нуждаются в хорошо организованном воздухообмене.

Принцип действия и действия

Аэратор — это нормальный участок трубопровода, защищенный от воды, пыли и ветра. Сама по себе она не выполняет никаких функций, служа лишь защитой вентиляционного отверстия в крыше. Однако поток воздуха, возникающий в результате его существования, выполняет множество задач:

• обеспечивает естественную вентиляцию полости или всего чердачного помещения
• удаляет влагу и водяной пар, помогая сушить материалы
• обеспечивает отсутствие влаги в слое утеплителя, что значительно снижает его вес и восстанавливает работоспособность

Схема устройства аэратора эксплуатируемой кровли: 1 — керамзит; 2 — железобетонный пол; 3 — легкий бетон — отклонение; 4 — пароизоляция; 5 — изоляция; 6 — стяжка; 7 — гидроизоляция; 8 — засыпка из промытого щебня; девять — тротуарная плитка; 10 — защитный колпак; 11 — корпус аэратора.

Кровля — это граница между различными температурными зонами. В жаркий летний день его поверхность можно нагреть до 90 °, что заставляет влажные материалы активно испаряться, и возникает повышенное давление пара. От этого на поверхности кровли появляются пузыри, деформирующие полотно покрытия и образующие в нем небольшие трещины. Многократное повторение цикла приводит к разрушению кровли и появлению протечек.

Установка аэраторов позволяет свободно отводить образующийся пар из подкровельного пространства и обеспечивает долговечность кровли.

Откуда берется влага?

Влага может появляться как снаружи, проникая через микроскопические трещины или отверстия в кровельном листе, так и изнутри. Воздух в жилых помещениях имеет высокое содержание водяного пара, который впитывается, насыщает их и испаряется снаружи. Если, то он лишен постоянной связи с внешней атмосферой. Влагу невозможно удалить, поэтому она накапливается во всех материалах, где может осесть.

Самое опасное — это намокание утеплителя или подкровельного ковра, на который укладывают (черепицу).Влажный утеплитель (обычно это минеральная вата) практически полностью теряет свои рабочие качества, а подкровельный ковер гниет и отдает влагу древесине стропильной системы, образует скопления под кровельным листом.

Необходимость сушки кровли

Поскольку крыша непроницаема для влаги, пар накапливается в прилегающих материалах — изоляционном слое, подкровельном ковре или других материалах — и начинает постепенно их разрушать. Образуются влажные пятна, появляется плесень или грибок, начинает гнить органика.Ситуация осложняется прямыми солнечными лучами, которые нагревают полотно снаружи и усиливают действие пара на все прилегающие поверхности и материалы.

Давление пара может достигать 2-2,5 т / м 2, что оказывается непосильной нагрузкой для материалов. Если не организовать отвод пара и сушку материалов, процесс в короткие сроки усилится и спровоцирует загнивание и проседание стропильной системы. В самых тяжелых случаях может обрушиться крыша.

Типы устройств вентиляции крыши

Аэраторы выполняют только одну задачу — формируют и защищают вентиляционное отверстие от внешних воздействий.

Кроме того, бывают разные конструкции кровельных устройств, которые предназначены для установки на плоских или скатных крышах, которые изготавливаются с учетом высоты снежного покрова или места установки на кровельном листе.

Установка аэраторов может производиться как во время укладки покрытия, так и на готовый кровельный лист, что увеличивает ремонтопригодность всей системы.Рассмотрим наиболее распространенные и популярные типы аэраторов:

Точечные аэраторы

Точечные аэраторы — это конструкции, которые образуют вентиляционные отверстия на кровельном листе.

Название «точки» говорит само за себя — это отдельные точки входа воздушного потока в кровельное пространство. На больших склонах их может быть довольно много, это зависит от типа покрытия и других влияющих факторов.

Существует несколько типов точечных аэраторов:

• карманного типа, представляют собой приподнятую секцию крыши, украшенную внешним кожухом с защитным кожухом и решеткой
• клапанного типа, представляющий собой вентиляционную трубу, вертикально установленную на кровельном покрытии. зимой подняться над снежным покровом

Выбор типа устройства обусловлен климатическими особенностями и типом кровли.Кроме того, учитывается угол наклона откосов.

Коньковые аэраторы

Коньковые аэраторы — это сплошной вентиляционный канал, проходящий по верхней части кровли в продольном направлении … Создан из отдельных фрагментов 0,5-1,2 м, из которых собирается канал необходимой длины .

Коньковые аэраторы отличаются высокой прочностью — они могут прослужить 40-60 лет. Снаружи конструкция практически незаметна, так как покрыта рубероидом.Вход и выход воздушных потоков происходит с торцевых сторон канала, расположенных по двускатным участкам крыши. Вся боковая поверхность воздуховода открыта и соединена с подкровельным пространством, что обеспечивает достаточную и эффективную вентиляцию.

Для мягкой кровли

Требуются аэраторы больше, чем любой другой тип. Он плотно прилегает к ковру, что увеличивает вероятность контакта с влажной поверхностью и создает повышенный риск порчи материала.

Конструкция аэраторов мало отличается от всех остальных типов — используются как точечные, так и коньковые устройства.Разница заключается в типе платформы поддержки — это плоская, часто устанавливаются под черепицей мягких плиток, чтобы увеличить гидроизоляционный эффект. Если уклон крыши небольшой, используйте высокие вентильные конструкции. Для более крутых спусков подойдут настройки карманного типа.

Для металлочерепицы

Аэраторы для металлочерепицы входят в комплектующие (или дополнительные) элементы. волнистая, поэтому для герметичного монтажа необходимо наличие посадочной площадки, в точности повторяющей рельеф этого материала.

Производители комплектуют все виды металлочерепицы как точечными, так и коньковыми элементами, что позволяет организовать качественную и достаточную вентиляцию кровельного пространства. Между площадкой и полотном обычно устанавливают прокладку из специальной резины, с дополнительным слоем герметика для полной изоляции от влаги.

Для профнастила

Как и металлочерепица, имеет рельефную поверхность, что затрудняет плотное прилегание подошвы аэратора к полотну.Поэтому чаще всего вентиляция выполняется путем образования воздушной прослойки на линии карниза с возможностью свободного движения воздуха к коньковому аэратору.

Необходимые зазоры обеспечиваются как рельефом самого материала, так и контррешеткой, несущей ткань покрытия. Обычно точечные элементы используются только на определенных участках кровли сложной конфигурации, не имеющих связи с общим подкровельным пространством.

Плата

Коньковые аэраторы сконструировать проще всего, так как все, что вам нужно сделать, это измерить длину конька и подсчитать количество сегментов. Расчет точечных аэраторов производится из следующих условий:

• минимальное количество — один элемент на 100 м 2
• расстояние между соседними аэраторами не должно превышать 12 м

Исходя из этих требований, производится подсчет количества вентиляционных отверстий. Дополнительно учитывается конфигурация кровли, количество и направление скатов и других элементов относительно друг друга. Иногда расчет оказывается слишком сложным, тогда на помощь приходят онлайн-калькуляторы, позволяющие получить ответ за считанные секунды.

Монтаж

Монтаж аэраторов производится путем врезания в кровельный лист и образования прохода к самой изоляции. Размер окна должен соответствовать диаметру трубы с некоторым допуском. После установки трубы проводится монтаж подошвы, заключающийся в герметизации и закреплении ее на поверхности крыши.

Коньковые аэраторы устанавливаются в технологическом процессе, так как требуют изменения состава стропильной системы. Отдельные сегменты укладываются встык и соединяются, после чего накрываются мягкой кровлей. На металлочерепице есть специальный дополнительный элемент, выполняющий роль аэратора, установка которого значительно упрощается.

Эксплуатация аэраторов не сложна и заключается только в периодической очистке от пыли и мелкого мусора, проникающего с ветровыми потоками или в составе талой воды. В остальном аэраторы не требуют особого ухода и выполняют свои задачи самостоятельно.

Люди, проживающие в частных домах, могут столкнуться с такой проблемой, как скопление лишней влаги под крышей.Это отрицательно сказывается на свойствах теплоизоляционного слоя. Есть кардинальное решение — демонтаж кровли с последующей заменой всего утеплителя. Этот метод довольно дорогостоящий и трудоемкий, не говоря уже о том, что его нельзя использовать в любое время года. Второй способ — установка такого устройства, как аэратор на крыше.

Аэраторы крыши, что это такое?

Кровельный аэратор — это устройство, предназначенное для вентиляции под крышей. С его помощью можно избежать скопления влаги, продлить срок эксплуатации кровли и сохранить ее свойства. Этот процесс называется «аэрация», отсюда и название устройства.

Аэраторы предназначены для конденсации воздуха и устанавливаются непосредственно на кровельное покрытие. Поскольку кровельные конструкции и материалы покрытия различаются, аэраторы имеют свои особенности монтажа и работы для каждого типа.

Принцип действия

Аэратор на крыше

Принцип действия основан на одном из законов физики, согласно которому избыточная влага может испаряться — этот процесс напрямую зависит от скорости циркуляции влажного воздуха.Температура воздуха на улице и в помещении сильно различается, в связи с этим возникает необходимость предусмотреть диффузионные процессы, при которых осуществляется смешение разных видов газовой среды. Это может привести к снижению температуры в помещении, а влага будет скапливаться под поверхностью крыши. При контакте с внешней средой будут созданы идеальные условия для его выдавливания. Именно на этом законе основан принцип работы устройства, по сути, все сводится к использованию аэратора для вентиляции.

Важно! Аэраторы могут быть как железными, так и пластиковыми, поэтому перед их установкой нужно рассчитать, выдержат ли кровля и профнастил нагрузку от устройства.

Есть несколько разновидностей, которые подходят для разных крыш … Например, продаются аэраторы для металлочерепицы, для гибкой черепицы и другие. Если вы не знаете, как правильно установить эти устройства, то лучше всего воспользоваться услугами мастера.

Аэратор для скатной крыши

Скатная крыша имеет наклонную поверхность.Однако зачастую пространство на чердаках становится труднопроходимым и часто напоминает склад. Из этого следует, что необходимость в утеплении и установке дополнительной вентиляции отпадает полностью. Оптимальный угол для данной крыши обычно составляет от 30 до 50 градусов. На скатной крыше снег фактически не накапливается, так как он просто скатывается, но появляется нежелательная нагрузка от ветра.

Примечание! Кровельный аэратор обычно устанавливается исключительно на утепленных крышах непосредственно над жилыми помещениями.

Навесные аэраторы для скатных крыш

Несущая конструкция состоит из деревянных стропил и обрешетки. Утеплитель обычно кладут между стропильными ногами и с внутренней стороны, а затем утепляют пароизоляцией. В любом случае в воздухе жилища есть влага, покрытие защищает утеплитель от влаги. Снаружи от влаги и воды устроена специальная пленка, защищающая утеплитель от дождевой воды и конденсата.

На первый взгляд конструкция не имеет изъянов, но абсолютно защитить кровельный пирог никакое покрытие не может.Следовательно, влажный воздух скапливается и застаивается под кровельным покрытием, из-за чего древесина гниет, а сталь разъедает. Установка аэраторов позволяет бороться с этой проблемой, поскольку устройства создают циркуляцию свежего воздуха.

Важно! Для этого типа кровли устанавливают 2 типа аэраторов: точечный и коньковый.

Устройства точечного типа монтируются в самой высокой точке, примерно в 150 мм от конька. На улице воздух холоднее, и он, попадая в подкровельное пространство, становится теплее, соответственно по законам физики имеет свойство подниматься вверх.Результат — простая циркуляция воздуха.

Аэратор для плоской крыши

В плоском исполнении кровля имеет другую конструкцию: плиты перекрытия выравниваются цементно-песчаными стяжками, после чего укладывается утеплитель. Затем поверх утеплителя монтируется еще одна цементно-песчаная стяжка или используются два слоя плоских листов из асбестоцемента. После укладки наварной кровельный ковер прочно прикрепляется к стяжке. Однако в процессе эксплуатации материалы могут испытывать перепады температур во внешней среде.Коэффициент теплового расширения бетона, цемента, асбеста и битума варьируется довольно сильно, поэтому отсюда возникают нежелательные напряжения. Разрываются муфта и связи, соответственно появляются пузырьки воздуха.

Аэраторы для плоских крыш

Важно! Аэраторы на плоской крыше устанавливаются под свариваемыми слоями для снятия напряжения и удаления пузырей. В этом случае предпочтительно использовать аэратор для мягкой кровли или аэратор для плоской крыши.

Аэраторы, применяемые для кровли из битумных материалов направленного характера, не отличаются особыми конструктивными особенностями, состоят из обычных элементов:

Обычно аэраторы изготавливаются из высокопрочного полипропилена и могут выдерживать температуры от -50 до +130 градусов Цельсия.Такие устройства для кровли площадью 80-100 м² следует располагать на расстоянии 12 метров друг от друга.

Преимущества и недостатки

Главное достоинство устройств — это способность отводить большую часть влаги, что помогает избежать повреждения кровли. Это обеспечивает долговечность материалов и даже защищает крышу от протечек. Удаление влаги не может вызвать коррозию металлической черепицы или вызвать аналогичную проблему, которая появится позже. К тому же сухая крыша лучше сохраняет теплоизоляционные свойства.Это даст возможность серьезно сэкономить на отоплении. Также он помогает поддерживать благоприятный микроклимат в здании, что, в свою очередь, помогает избежать появления грибка и плесени.

Также аэраторы — довольно бюджетный вариант для устранения нежелательной влаги в кровельном пироге. В 2018 году их стоимость варьируется от 300 до 5000 рублей за штуку. Сейчас на рынке представлено огромное количество разнообразных аэраторов от разных компаний, как зарубежных, так и отечественных.

Важно! Устройство подходит для установки на всех типах крыш в сочетании со всеми типами кровельных материалов… Монтаж можно проводить на крышах сложной формы, где есть перепад высоты. Аэратор можно установить на любом этапе строительства или уже во время эксплуатации здания. Установка не требует специальных навыков или инструментов.

Из недостатков можно выделить неспособность точечных аэраторов обеспечить должную вентиляцию всего кровельного покрытия, это может привести к появлению участка, где будет застаиваться воздух.

Классификации

Аэраторы бывают разных классификаций.Ниже самый популярный:

Лучшие модели

На рынке представлено множество устройств, предназначенных для удаления влаги под крышей. Ниже представлены самые популярные в России.

«Поливент»

Аэратор «Поливент» — линейка устройств для вентиляции кровельного пространства. Он содержит как коньковые, так и точечные аэраторы. Производитель этой линейки — компания Технониколь из Российской Федерации.

Доке

Продукция этой немецкой компании предназначена для установки на горизонтальные коньки.Коньковый аэратор Deke обеспечивает отличную вентиляцию и отличается непревзойденным немецким качеством.

Airidge войлок

Аэраторы от финской компании SKTuoteOy. Они изготавливаются с применением новых технологий, что позволяет избежать деформации конька, а уникальное расположение воздушных канавок обеспечивает лучшую вентиляцию и исключает попадание влаги из атмосферных осадков.

Тегола

Аэратор специальный «Тегола» — аппарат российского производства, отлично защищает от влаги и обеспечивает отличную циркуляцию воздуха.

Вильпе

Устройства от уже известной финской компании SKTuoteOy. Предлагаемые широкий выбор цветов, устройства отличаются простотой монтажа, защитой от коррозии и долговечностью.

Ridge Master Plus и Hip Master

Пара американских компаний, которые в основном производят коньковые аэраторы высокого качества, которые устраняют конденсацию и регулируют микроклимат.

Ridge Master Plus и Hip Master Aerator

«Аквасистема»

Аэратор «КТВ Аквасистем» — точеная модель от российского производителя «Строймет».Он хорошо зарекомендовал себя на рынке, прост в установке и исправно функционирует долгие годы.

Монтаж кровельных аэраторов

Каждый тип аэратора имеет свои особенности и способы установки, которые подробно описаны в инструкции к ним.

Установка коньковых аэраторов

Аэратор этого типа самый простой в установке, но в связи с тем, что его необходимо устанавливать по всей длине конька, нужно иметь точные размеры кровли и правильно рассчитывать количество устройств. Их рекомендуется устанавливать на крыше с уклоном 12-45 градусов.

Важно! Монтируется такой аэратор исключительно на коньке, что обеспечивает отличную циркуляцию воздуха на чердаке.

Рабочие стандарты:

• В свесах обязательно должны быть отверстия для облегчения прохождения воздуха.
• Установка устройств по всей длине конька так, чтобы они образовывали единую систему.
• Черепичные коньки обычно кладут поверх аэраторов, чтобы маскировать устройства и не портить внешний вид крыш.

Технология монтажа осуществляется с соблюдением следующих этапов:

1. Циркулярной пилой вырезается паз в основании для вентиляции и других системных нужд. Если установлен только 1 аэратор, то отверстие должно располагаться вверху конька, если два — по бокам конька. Прорези делают таким образом, чтобы они отламывались на 30 см от края конька.
2. Коньковая плитка должна располагаться по бокам конька.
3. Все отрезки необходимо сложить вместе, на примере деталей конструктора. Аэратор крепится к крыше с помощью специальных удлиненных гвоздей или саморезов.
4. Профиль аэратора покрыт плиткой. Лепестки внахлест.
5. После этого необходимо заделать концы аэратора в местах его соприкосновения с кровлей.

Установка точечных аэраторов

Если нет возможности установить коньковые аэраторы, то их можно заменить на точечные. Их нужно немного больше, но также нужно рассчитать площадь для их крепления.

Как правило, их используют:

• На кровлях с уклоном менее 12 градусов или на плоских конструкциях.
• Для более эффективной системы вентиляции или в качестве дополнения.

1. Отверстие вырезается по внутреннему зазору воздуховода рядом с аэратором.
2. После этого монтируется юбка аэратора, которая крепится специальными кровельными гвоздями или другим крепежом.
3. Верх юбки оклеен гидроизоляционными материалами.
4. Юбка обклеена битумной черепицей с небольшими надрезами в местах соприкосновения.
5. Поверх юбки надевается сетка аэратора, после чего крепится саморезами. После этого колпачок устанавливается и также фиксируется застежками.

Таким образом, пользуясь советами и инструкциями, можно довольно успешно установить аэраторы любой модели на крышах разного типа. Устройства улучшат влажность в доме, продлят срок службы материалов, из которых сделана кровля.

моделей и схем установки. Кровельные аэраторы Вентиляционный аэратор для мягкой кровли

домой → Картофель → Монтаж аэраторов на мягкой кровле: модели и схемы монтажа. Кровельные аэраторы Вентиляционный аэратор для мягкой кровли

Только на первый непрофессиональный взгляд может показаться, что кровельный торт — конструкция проста и понятна. Фактически, внутри кровли происходят различные физические процессы, которые могут сократить срок службы материала, независимо от качества используемых материалов.Очень важно правильно организовать работу кровли и подкровельного пространства. Поэтому кровельный аэратор (флюгар) сегодня стал неотъемлемой частью огромного количества крыш.

Для начала стоит разобраться, в каких физических процессах участвуют:

1. Термическое расширение материалов. При нагревании все твердые и жидкие вещества расширяются. Объясняется это тем, что при поглощении тепла молекулы начинают двигаться более активно, что приводит к увеличению межатомного пространства и увеличению объема тела.Для всех материалов используется такой показатель, как коэффициент теплового расширения, который, в свою очередь, делится на коэффициент объемного и линейного расширения.
2. Паропроницаемость материалов. Почти все твердые частицы пропускают пар. Пар — это газообразное состояние жидкости. Способность пропускать пар характеризуется таким показателем, как коэффициент паропроницаемости.
3. Конденсат. Это жидкость, которая образуется при охлаждении газообразного вещества. Капли воды оседают на крыше из насыщенного влагой воздуха определенной температуры. Температура, при которой начинает образовываться конденсат, называется точкой росы. Чем выше влажность, тем выше температура, при которой образуется конденсат.

Все кровли делятся на скатные (покрытые шифером, стальным листом, черепицей) и плоские (из битумных материалов с поверхностным покрытием). Эти кровли различаются между собой используемыми конструкциями, материалами и технологиями.

Скатная крыша

Скатная крыша — это скатная крыша. Плоская крыша тоже имеет уклон, только угол наклона около 1-4 °.В скатном угол наклона поверхности начинается от 10 °, но в этом случае чердачное пространство будет непроходимым и пригодным для проживания. Поэтому утепление и дополнительная вентиляция не требуются. Оптимальным углом наклона считается 30-50 °. На скатной крыше меньше скапливается снега, но появляется дополнительная ветровая нагрузка. Кровельный аэратор имеет смысл устанавливать только на утепленных крышах над жилыми мансардными помещениями. Рассмотрим, из чего он состоит и какие процессы происходят в конструкции. Несущая конструкция состоит из деревянных стропил и обрешетки. Утеплитель, как правило, устраивается между стропильными ногами и изнутри утепляется пароизоляционной пленкой. В воздухе любой жилой комнаты присутствует влажность, пленка защищает утеплитель от намокания. С внешней стороны утеплителя под кровлей устраивается гидроизоляционная пленка, защищающая утеплитель от протечек дождя и конденсата. Теплофизика скатной крыши: Казалось бы, конструкция безупречная, но ни одна пленка не способна на 100% защитить кровельный пирог.В результате под кровельным покрытием скапливается и застаивается влажный воздух, из-за чего дерево поддается гниению, а сталь подвергается коррозии. Установка аэраторов позволяет справиться с этой проблемой, ведь они организуют циркуляцию свежего воздуха.

Типы и конструкции

На скатные кровли аэратор кровельный устанавливается двух типов:

1. Точечный (скатный).
2. Коньки.

Точечные аэраторы на крыше стараются устанавливать в самых высоких точках, примерно в 150 мм от конька. Наружный воздух более холодный, через карнизные свесы попадает в подкровельное пространство, становится теплее, стремится вверх. Результат — воздухообмен.

Для скатных крыш используются следующие конструкции:

Изображение	Наименование	Технические характеристики
	Точечный	Устанавливается под любым углом. H = 450 мм, D = 110 мм. Расход — 1 шт. на 80 м2.
	Пятно	Размер — 530 × 465 × 110 мм Размер отверстия — 250 × 160 мм.
	Точечный	Длина 420 мм. Ширина 310 мм.
	Коньки	Размеры — 610 × 284 × 34 мм. Предусмотрена защита от насекомых и осадков.

Плоские крыши

В плоских крышах кровельный пирог устроен иначе. Поверхность плит перекрытия выравнивается цементно-песчаной стяжкой. Затем укладывается утеплитель. Поверх утеплителя под кровельным ковром снова устраивают выравнивающую цементно-песчаную стяжку или стяжку из двух слоев плоских асбестоцементных листов. Поверхность стяжки покрывается битумной мастикой или грунтовкой для улучшения адгезии (адгезии) к поверхностным материалам. После монтажа встраиваемый кровельный ковер прочно привязывается к стяжке. Но в процессе эксплуатации материалы испытывают перепады температуры наружного воздуха. Коэффициент теплового расширения у бетона, цемента, асбеста, битума разный, поэтому внутри кровельного пирога напряжение растет. Разрывается сцепление, связи, образуются пузырьки воздуха. Аэраторы на кровле устанавливаются под наплавленные слои, чтобы снять напряжение и удалить пузырьки воздуха.Установка аэраторов на плоскую крышу:

Типы и конструкции

Аэраторы для кровли из битумных поверхностных материалов не отличаются особым конструктивным разнообразием. Они состоят из 3 частей:

1. Юбки — для устойчивости.
2. Трубки — для вытяжек.
3. Заглушка — для защиты от атмосферных осадков.

Некоторые модели имеют нажимные кольца для защиты от протечек. Доступны следующие типы кровельных аэраторов:

Изображение	Технические характеристики
	Масса — 0. 33 кг. Диаметр: юбок — 280 мм, трубок — 75 ÷ 55 мм, колпачков — 146 мм. Высота — 260 мм.
	Масса — 1,05 кг. Диаметр: трубки — 148 ÷ 100 мм, колпачок — 210 мм. Высота — 470 мм.
	Масса — 1,23 кг. Диаметр: юбок — 390 мм, трубок — 130 ÷ 100 мм, колпачков — 200 мм. Высота — 470 мм.
	Масса — 0.43кг. Диаметр: юбок — 280 мм, трубок — 75 ÷ 55 мм, колпачков — 146 мм. Высота — 360 мм.

Все аэраторы для кровли изготовлены из высокопрочного полипропилена и выдерживают перепады температур наружного воздуха от –50 ° С до + 130 ° С. Расход — 1 аэратор на крышу на площади до 80–100 м2, но расстояние между ними не более 12 м.

Монтаж лобового стекла

Как правило, аэратор устанавливается при строительстве и ремонте кровли. Установка лобового стекла на крышу производится следующим образом:

1. Нижний слой кровельного ковра сплавлен.
2. Местоположение, в котором будет установлено устройство, определено.
3. В цементно-песчаной стяжке проделано отверстие, равное диаметру трубы, в основании летучей ямы. Утеплитель вынимается из отверстия.
4. Отверстие в крыше заполнено керамзитом.
5. Аэратор монтируется на крыше и крепится саморезами (или другим крепежом) к стяжке.
6. Верхний слой кровельного ковра проплавлен.
7. Можно выполнить дополнительный слой на стыке кровельного ковра с флайбаром.

Кстати, сегодня многие строители и поставщики материалов используют название «флюгар» для аэраторов. Однако это не совсем то же самое. Еще со времен Петра Великого в России из Голландии появилась конструкция флюгера — прибор, показывающий направление ветра. Как правило, его устанавливали на дымоходе, который от снега и дождя защищают зонтичные крыши. Итак, они летающие машины. С другой стороны, каждый аэратор обязательно имеет защиту от атмосферных осадков. Можно сказать, что зонтик-флюгер является частью аэратора.

Выбор и стоимость

Как выбрать аэратор? Конструкция аэратора зависит от следующих факторов:

• от типа кровли;
• о количестве осадков, включая высоту снежного покрова;
• от финансовых возможностей владельцев.

Сегодня стоимость одного аэратора составляет от 300 до 5000 рублей за штуку.Цена зависит от производителя, зарубежные поставки, конечно, дороже. Однако на вентиляции экономить не стоит, тем более, что увеличенный срок эксплуатации кровли позволит сэкономить на ее ремонте в будущем.

Качество и долговечность кровли зависит от многих факторов, в том числе от защиты от влаги и конденсата. В подкровельное пространство проникает влага из окружающей среды или изнутри помещения (в виде водяного пара). К тому же мягкие кровельные или теплоизоляционные материалы могут накапливать влагу уже на этапе монтажа.

В результате происходит разрушение гидроизоляционных и кровельных материалов , нарушается микроклимат в помещении (воздух становится слишком влажным, появляется запах затхлого, плесени). В этом случае утеплитель также теряет свои свойства (когда 2-3% материала влажные, его теплопроводность повышается до 40%, что вызывает повышенные расходы на обогрев). Выход из этой ситуации, а также средство ее предотвращения — установка аэратора крыши.

Что это такое?

Кровельный аэратор — специальное устройство, предназначенное для отвода конденсата из подкровельного пространства.Внешне он выглядит как труба, выходящая из крыши и имеющая в верхней части зонт для защиты от дождя. Диаметр трубы 63-110 мм. В большинстве случаев материалом для изготовления является полиэтилен. Его установка осуществляется на крыше, при этом ее уклон и тип используемого покрытия значения не имеют.

Аэратор крыши выполняет следующие функции:

• отвод конденсата;
• удаление воздуха повышенной влажности;
• вентиляция кровельного пространства;
• предотвращение гниения теплоизоляционных и других кровельных материалов:
• снижение риска протечек кровли.

Лишь немногие аэраторы на крыше демонстрируют эффективную работу. Их тип и необходимое количество рассчитываются исходя из размеров и состояния кровли, количества влаги в помещении.

Монтаж устройства может производиться как на этапе строительства, так и во время эксплуатации здания.

Благодаря установке аэратора влажный пар, поднимающийся из помещения, не превращается в конденсат на поверхности кровельного ковра, что сводит к минимуму избыточное давление в последнем.Как известно, повышенное давление в кровельном ковре приводит к образованию пузырей на поверхности кровли, что сокращает срок ее службы и приобретает неприглядный вид.

Еще нужен аэратор на кровле из металлочерепицы, которая, как известно, тоже боится влаги. Благодаря этому устройству выводится влага, а металлические поверхности защищены от коррозии.

Наконец, кровле из профнастила тоже нужен аналогичный «помощник». Аэратор в этом случае удаляет влагу, а вместе с ней запах затхлости, пыли и газов с вентиляционной подушки заполняет пространство под крышей свежим воздухом.

Характеристики

Для осушения крыши необходимо добиться смешения внешнего и внутреннего воздушных потоков. За счет этого можно добиться снижения температуры воздуха в нижних слоях кровли близко к внутренней части дома и перемещения влаги к его верхним слоям.Это, в свою очередь, приведет к дренажу изоляционного материала, а затем и кровельного ковра, элементов кровли. При этом при естественном высыхании утеплитель полностью восстанавливает свои свойства.

Аэратор — аналогичный естественный вентилятор, установленный на крыше. Его работа осуществляется путем создания тяги в трубе устройства. Тяга образуется за счет разницы давлений ветровых потоков в окружающей среде и подкровельной зоне.

Конструкция аэратора состоит из следующих частей:

• труба диаметром от 63 до 110 мм;
• специальный зонт, закрывающий трубу сверху и защищающий ее от атмосферных осадков;
• система крепления, благодаря которой труба с зонтом надежно и герметично фиксируется на поверхности крыши.

Для изготовления аэратора используется прочный пластик или нержавеющая сталь, стойкая к морозам, влаге, УФ-излучению и коррозии. Температурный диапазон эксплуатации трубы -50 … + 90С.

Плюсы и минусы

Главное достоинство кровельного аэратора — это способность выводить влагу наружу, что защищает от повреждений рубероид, способствует его долговечности, а также уберегает крышу от протечки. Удаляя влагу, вентилятор предотвращает коррозию металлочерепицы, а также помогает сохранить свойства изоляционного материала.Для собственника постройки это дает возможность сэкономить на отоплении.

Вместе с влагой и конденсатом удаляется затхлый запах, который способствует формированию благоприятного микроклимата в помещении. Это, в свою очередь, позволяет избежать образования плесени, грибка и других болезнетворных микроорганизмов в помещении.

Важно, чтобы устройство подходило ко всем типам кровли. Сочетается с наиболее распространенными видами кровельных материалов.Монтаж проводится даже на крышах сложной формы с перепадом высот. Наконец, его можно монтировать на всех этапах строительства или во время эксплуатации здания. При этом процесс установки не требует специальных навыков или инструментов.

Недостатками системы являются неспособность точечных аэраторов обеспечить вентиляцию всей поверхности кровли, в связи с чем возникают зоны застоя воздуха. Что касается использования сплошных аэраторов, то их установка предполагает демонтаж кровли, поэтому лучше устанавливать их на этапе строительства.

Разновидности

В зависимости от типа используемого кровельного материала различают следующие типы аэраторов:

• Для металлочерепицы. Это труба из высокопрочного ПВХ или нержавеющей стали. Эти материалы устойчивы к перепадам температур, прямым солнечным лучам и коррозии. Их установка осуществляется в верхней части кровли максимально близко к коньку.
• Для мягкой кровли. Основа трубы — атмосферостойкий и ударопрочный полипропилен.Его монтируют в самых высоких точках кровли по всей ее поверхности, а также на стыках плит. Аэратор в этом случае снижает давление кровли, что препятствует образованию на ней пузырей.
• Для профнастила. По конструкции и функциям он похож на устройство для мягкой кровли, но монтируется рядом с коньком.

Кроме того, сегодня на рынке можно найти вентиляторы для крыш из натуральной черепицы, крыш с фальцем.В зависимости от типа кровли меняется не только материал изготовления и расположение аэратора, но и вид его крепления. Все эти виды крыш можно найти в каталоге отечественной продукции «ТехноНиколь». По своим техническим характеристикам и качеству не отличается от импортного, но дешевле.

В зависимости от количества и типа установки различают аэраторы:

• Точечный. Они используются для дренажа определенных участков крыши, обычно для плоской крыши.
• Непрерывный. Они представляют собой цепочку устройств, обеспечивающих вентиляцию всей кровли.

Непрерывные конструкции, в свою очередь, делятся на следующие типы:

• Скользящие. Область применения скатной конструкции — это участки, где необходимо увеличить движение воздушных масс — длинные или сложные уклоны, ендовы кровли, а также в тех частях, где вентилируемый зазор прерывается.
• Коньки. Коньковый аэратор чаще всего монтируется на чердаке с утеплителем «под конек». Благодаря их использованию пары влаги удаляются по всей зоне гребня.

Кстати, применение конькового аэратора позволяет не только удалить лишнюю влагу, но и токсичные пары битума, что необходимо для организации мягкой кровли.

Каменные аэраторы бывают следующих типов.

1. Клапаны для плоской крыши (или клапаны КТВ). Визуально такие устройства похожи на черепицу, имеют сетчатый фильтр, препятствующий проникновению в подкровельное пространство отложений и насекомых. Сфера их применения — крыши, уклон которых составляет не менее 25 градусов.
2. Аэраторы грибков. Применяются на плоских крышах, похожи на трубы с зонтом.

Кроме того, существуют турбинные аэраторы, которые также могут быть грибковыми или KTV.

Наряду с рассмотренными аэраторами выделяется еще одна их разновидность — турбинные. Их главное отличие — наличие электровентилятора, благодаря чему процесс вентиляции идет активнее. Модели турбин подбираются с учетом уклона кровли. Оптимальный вариант такого аэратора — из алюминия.

Мнение о том, что свесы обеспечивают вентиляцию кровли, считается ошибочным. Свесной аэроэлемент, скорее, обеспечивает приток воздушных масс, а рассматриваемый вентилятор выдает свою мощность вместе с парами воздуха.Другими словами, это 2 элемента, которые обеспечивают сухую кровлю. Так, рулонная крыша с вентилируемым устройством прослужит намного дольше, чем та, где не предусмотрен аэратор. Проблемы с последним могут возникнуть через 3-5 лет эксплуатации нового дома.

Тонкости эксплуатации

Нет конкретной нормы, согласно которой в каждом доме нужны аэраторы для крыши. Тем более, что без них можно легко обойтись в домах старого типа с неотапливаемым чердаком и крышей. В таких конструкциях воздух, поднимающийся из жилых помещений, попадает на чердак, где смешивается с холодным воздухом, а затем выводится через неотапливаемую крышу.

В зданиях нового типа обычно утепляют крышу для предотвращения теплопотерь здания, часто на чердаке оборудуют чердачные помещения. Кроме того, в условиях высоких темпов строительства часто применяется недостаточно просушенная стропильная система. В результате пары влаги не могут «выйти наружу» и впитываются в стропильную систему (обычно уже недостаточно просушенную), а затем в элементы кровельного пирога. Несомненно, для таких конструкций требуются антенные элементы крыши.

Обучение

После того, как вы решили установить аэраторы, вам необходимо определить их подходящий тип, место установки и необходимое количество.

Так, на скатных крышах, покрытых металлочерепицей, устройства размещают в самых высоких точках кровли, при этом они должны быть удалены от конька не менее чем на 50 см. На плоских кровлях аэраторы обычно устанавливают на стыках кровельных плит или на самых высоких возвышенностях.

Для двускатной крыши, оснащенной коньком и ендовой, потребуется установка устройств по линии водораздела.Бывают случаи, когда вентилятор крепится под коньки. Как правило, такая установка встречается на фальцевых крышах.

Расчет

После того, как мастер определит тип аэраторов, он заботится о том, на сколько метров площади крыши хватит 1 вентилятора. Как правило, максимальный шаг установки составляет 12 метров.

Как уже было сказано, на количество труб с грибком влияют особенности кровли. Для плоских кровель достаточно 1 аэратора на каждые 100 кв.м поверхности, при этом расстояние между приборами должно быть не более 12 м. Если есть долина, по водоразделу монтируют аэраторы.

Крепление

Установка аэратора включает несколько рабочих этапов.

1. Создание в кровле перфорации, доходящей до теплоизоляционного слоя. Создаваемое отверстие должно точно соответствовать диаметру аэратора.
2. При обнаружении влажных участков утеплителя его следует заменить на сухой.
3. Устройство в нижней части покрывается мастикой, после чего крепится к основанию кровли.
4. Дополнительная юбка трубы закрепляется на крыше с помощью саморезов.
5. Внизу трубы должна быть предусмотрена дополнительная гидроизоляция.
6. Заделайте все трещины специальным составом для предотвращения протечек крыши.

Водяной пар и конденсат, скопившиеся в подкровельном пространстве, представляют определенную опасность для целостности кровли, вплоть до ее разрушения.Поэтому организация системы вентиляции — необходимость при ее установке, конечно, с учетом сложности формы и размеров крыши, уровня влажности в интерьере, состояния пароизоляции.
Кровельный аэратор — устройство, основное назначение которого — отвод лишней влаги не только с любых поверхностей подкровельного пространства, но и из труднодоступных мест, расположенных между слоями кровельного пирога. Это лишь одна из сфер его использования. Некоторые виды дефлекторов используются в системах отвода сточных вод, а также в среде аквариумистов.

Почему кровельный пирог должен быть сухим

Чтобы получить исчерпывающий ответ на этот вопрос, нужно понять, почему образуется вода и к каким последствиям это приводит.

Причины появления влаги

Самая уязвимая с этих позиций — мягкая плоская крыша. Согласно материалам, входящие в состав пирога укладываются друг на друга непосредственно на бетонную плиту, которая является барьером между интерьером дома и внешней средой. При эксплуатации такой конструкции велика вероятность отслоения или вздутия кровли.Как это произошло?

Водяной пар с верхних этажей через потолок проникает в подкровельное пространство и конденсируется в теплоизоляционном слое и цементно-песчаной стяжке. Также влага может просачиваться снаружи через мельчайшие микротрещины, невидимые глазу на любом рубероиде. Также существует возможность попадания влаги в подкровельное пространство во время монтажа.

Влага, находясь внутри «слоеного пирога» при нагревании в жаркую погоду, переходит в пар, а он, в свою очередь, пытаясь «вырваться» из замкнутого пространства, отрывает кровельный ковер от основания и он разбухает.

Негативное влияние повышенной влажности

Прежде всего отметим опасность повышенной влажности для здоровья человека, поскольку она создает питательную среду для развития плесени и ее распространения по дому.

Нарушение нормального уровня влажности приводит, как правило, к нарушениям в конструкции кровли. Вода, скопившаяся летом и осенью с наступлением холодов, замерзает и начинает расширяться, одновременно растягивая кровельное покрытие изнутри.Это может привести к поломкам и даже привести покрытие в непригодное для использования состояние. Более того, замерзшая вода тоже может повредить стяжку.

На заметку

Если в результате разрушительного воздействия воды крыша сильно повредилась, то, возможно, придется ее полностью разобрать, высушить поверхность и заменить на новую. Мероприятие, честно говоря, очень дорогое. Оптимальным решением для предотвращения таких условий считается кровельный аэратор.

Типы аэраторов

Все кровельные аэраторы служат для отвода конденсата из подкровельного пространства, вентиляции и вывода влажного воздуха наружу.Однако между ними есть определенные отличия:

• размер,
• материал,
• Модификация ,
• принцип действия.

Дефлектор и рубероид

• удаляет из помещения пар, попавший под кровельное покрытие;
• минимизирует избыточное давление в кровельном пироге, что очень важно для обеспечения нормального срока эксплуатации кровли;
• предотвращает образование конденсата.

Отличным решением для мягких кровель является кровельный аэратор ТехноНИКОЛЬ из атмосферостойкого, ударопрочного полипропилена. Их устанавливают в плоских кровлях, равномерно распределяя по поверхности, либо в местах стыков теплоизоляционных плит, либо в местах с наивысшей оценкой.

При выборе диаметра устройства учитываются два параметра:

• , аэратор для крыши которого имеет технические характеристики;
• какая площадь крыши.

на фото аэратор кровельный по металлу

• Главный враг металлической кровли — влага. Основные места его накопления:

• мест под кровельным листом, где при монтаже остались царапины;
• мест отверстий от болтов.

Установка дефлектора на крыше помогает выводить влагу из воздуха наружу и предотвращает образование коррозии.На одном листе монтируется не более одного. кровельный аэратор.

Корпус прибора обычно изготавливается из материалов, устойчивых к коррозии или кислой среде, перепадам температур и УФ-излучению. Лучший материал на сегодняшний день — нержавеющая сталь и прочный пластик.

• Монтаж под кровлю из профнастила:

• наполняет ее свежим воздухом;
• удаляет конденсат из подушки безопасности;
• удаляет застоявшийся воздух;
• удаляет пыль и различные газы наружу.

В скатных крышах дефлектор устанавливают максимально близко к коньку, отступая от него примерно на полметра.

Конструктивные исполнения

Аэратор конька мягкой крыши

Аэратор представляет собой короткую трубу с застежками, ремнями и заглушками, предотвращающими попадание влаги из атмосферы, птиц и насекомых в подкровельное пространство. По конструкции существует несколько вариантов.

Установка

Оптимальный вариант — установка устройства во время возведения кровли.Однако это не означает, что его нельзя монтировать на существующей крыше. Установка таких устройств осуществляется в несколько этапов:

установка дефлектора на крышу

• В кровле делается специальное отверстие, доходящее до самой глубины изоляционного материала. Размеры проделанного отверстия должны точно соответствовать диаметру трубы дефлектора.

• Если на месте установки обнаружена излишне влажная изоляция, рекомендуется частично заменить ее на новую сухую.

• Для улучшения адгезии битум наносится на нижнюю часть вставленной трубы и только потом прижимается к основанию кровли.

• Дополнительная юбка трубы, защитный каркас, фиксируется по окружности с помощью саморезов.

• На дно трубы устанавливается дополнительная гидроизоляция и все стыки тщательно герметизируются для предотвращения протечек.

Аэраторы для металлочерепицы имеют разную конструкцию.Их монтируют на обоих откосах с минимальным отступом от гребня 0,60 м. Монтаж рекомендуется производить летом.

Видео инструкция по установке дефлектора

Все крыши с жестким внутренним каркасом имеют одно общее свойство — во внутренних проходах периодически скапливается конденсат, который угрожает несущим конструкциям преждевременным гниением и разрушением. В этой статье мы поговорим о таком полезном изобретении, как кровельный аэратор, который обеспечивает вентиляцию и поддержание конструкций крыши в сухом виде.

Устройство мягкой кровли

Обращаем ваше внимание, что установка аэратора возможна даже на плоских крышах. В случае мягкой кровли кровельный аэратор предотвращает разбухание материала. Принцип работы этого нехитрого механизма заключается в отводе влаги до кристаллизации под рубероидом. Таким образом, не происходит отслоения мягкого покрытия от каркасной конструкции.

В идеале монтаж аэраторов на мягкой кровле должен производиться одновременно со строительством дома.Это убережет вас от плесени и гниения балок крыши. Однако, даже если эти устройства были запущены в начале строительства, их всегда можно установить позже — это совсем не сложно.

Мягкая кровля в настоящее время является достаточно популярным и активно применяемым кровельным материалом. Его укладывают на железобетонное основание, на которое наносят слои утеплителя, гидроизоляции и цементно-песчаную стяжку. Как правило, гидроизоляционный слой представлен рулонными материалами.

Зачем устанавливать аэратор на крыше

В зависимости от качества гидроизоляции и утепления, а также укладки мягкой кровли срок ее эксплуатации может варьироваться.Среди наиболее частых дефектов такой кровли — скопление конденсата в слое утеплителя и стяжке. Эту проблему можно устранить с помощью кровельного аэратора. Он позволяет снизить влажность кровельного пирога и предотвратить его дальнейшее накопление. Поэтому многие обоснованно полагают, что благодаря этим устройствам можно значительно продлить срок эксплуатации мягкой кровли.

Образование и накопление конденсата в конечном итоге может привести к следующим последствиям:

1. Расширение плоской крыши.
2. Повышение теплопроводности.
3. Дефекты стяжки или кровельного пирога.

Самая частая проблема — именно вздутие крыши, причинами которого могут быть:

• Повышение температуры в летний период приводит к нагреву битумных материалов и изменению их структуры, а именно к увеличению пластичности. В этом случае будет иметь значение степень вязкости мастики, на которую был уложен рубероид.
• Скопление пара в пространстве под крышей. Поскольку кровельный пирог состоит из нижнего пароизоляционного и верхнего слоев гидроизоляции, при повышении температуры скопившаяся между ними жидкость превращается в пар, создавая избыточное давление.
• Отслоение кровельного корка и битумно-полимерного состава. Чтобы избавиться от набухания покрытия, гидроизоляцию необходимо аккуратно приклеить к основанию. Кроме того, можно использовать аэратор на крыше.

Увеличение теплопроводности влечет за собой значительные потери тепла и дополнительные затраты энергии.Согласно исследованиям, увеличение влажности кровли даже на 1-2% вызывает увеличение теплопроводности на 30-40%. Кроме того, теплая и влажная среда способствует росту плесени.

Что касается разрушения стяжки, то причина кроется в пористости материала. В нормальном состоянии поры в цементном растворе заполнены воздухом. При чрезмерной влажности кровли эти поры начинают заполняться конденсатом, который при понижении температуры расширяется и приводит к образованию трещин и дефектов стяжки.В этом случае может пострадать и гидроизоляционный слой.

При выборе пластиковых аэраторов для кровли в каждом конкретном случае необходимо определить, чем вызвано повышение влажности.

Причины повышенной влажности в кровельном пространстве

Влага может попасть в утеплитель из внешней среды из-за дефектов и неисправностей кровельного пирога. Кроме того, он может накапливаться из-за разрушения или повреждения пароизоляционного слоя. Одним из внешних факторов намокания утеплителя могут быть тяжелые погодные условия и повышенная влажность.

В тех случаях, когда слой утеплителя накапливает слишком много воды и, следовательно, не успевает полностью высохнуть, без дополнительных приспособлений справиться с проблемой будет очень сложно. Аналогичная ситуация наблюдается и с крышами, которые постоянно смачиваются. В этом случае добиться положительных результатов практически невозможно.

В итоге потребуется замена утеплителя, для чего крышу нужно будет практически полностью разобрать.Этот процесс потребует слишком много материальных и трудовых ресурсов, что может себе позволить не каждый собственник.

В целях экономии можно избавиться от лишней влаги в кровельном пироге испарением. В этом случае все сложные и дорогостоящие работы по демонтажу кровли и замене гидроизоляции и утеплителя будут просто не нужны. К тому же из-за высыхания можно не бояться протечек, которые, как правило, возникают после ремонта кровли.

Как вариант, можно использовать аэратор для вентиляции.Работа таких устройств осуществляется за счет разницы внутреннего и внешнего давления воздушных масс. Благодаря этому принципу в трубке аэратора возникает тяга, которая создается за счет снижения давления под действием внешних ветровых потоков.

Чтобы понять, зачем нужен аэратор на крышу, вот основные функции этого устройства:

1. Удаление воздуха, насыщенного паром, поступающего изнутри наружу. Этот процесс происходит постоянно, поэтому влага не успевает скапливаться на каркасной конструкции.
2. Снижение внутреннего давления в толще кровельного пирога, из-за чего, как правило, происходит набухание отделочного рубероида.
3. Препятствие кристаллизации жидкости и скопление ее в нижней части гидроизоляционного слоя. В противном случае конденсат проникает в толщу утеплителя и приводит к потере качества материала.

Аэратор для кровли из металлочерепицы или любого другого материала по конструкции представляет собой трубу сечением от 63 до 111 мм. Поверх трубы устанавливается зонт, чтобы в нее не попал дождь. Как правило, кровельный аэратор изготавливается из полиэтиленовых труб ПНД.

Правила установки аэраторов на крышу

Технология установки аэраторов крыши состоит из нескольких этапов:

1. В толщине стяжки для установки трубы для вентиляции прорезается окно.Его глубина должна доходить до внутреннего слоя утеплителя.
2. Необходимо проверить состояние утеплителя — влажный материал удаляют и заменяют сухим, чтобы его теплопроводность соответствовала требованиям норм.
3. Теперь смонтируйте трубу аэратора. Для этого сначала на его нижнюю часть нанести слой мастики, а затем прикрутить к цементной стяжке шестью саморезами. Вкрутите винты в юбку аэратора на одинаковом расстоянии друг от друга.
4. Чтобы вода не протекала под устройством, на основание вентиляционной трубы укладывается дополнительный слой гидроизоляции.

Чтобы понять, нужен ли аэратор для металлической кровли в каждом конкретном случае, стоит учесть ряд факторов. В частности, имеет значение тип конструкции и размер кровли, уровень влажности в помещениях, а также надежность и состояние пароизоляционного слоя кровельного пирога.

Для домов с плоской кровлей, не имеющих сложных линий и выполненных с соблюдением всех строительных норм, нормы количества аэраторов на крыше требуют установки одного устройства на каждые 100 м 2.

Однако расстояние между отдельными аэраторами не должно превышать 12 метров. На крышах, где четко обозначена ендина и конек, монтаж вентиляционных труб следует производить по коньку и в самой ендове на границе водораздела.

Обращаем ваше внимание, что если изначально здание планируется использовать в условиях постоянно повышенной влажности, например, для саун, бань или бассейнов, то к расчету количества и расположения аэраторов следует привлечь специальные конструкторские бюро.

Конечно, монтаж кровельных аэраторов можно произвести самостоятельно, если у вас есть хотя бы минимальные строительные навыки. Однако вы можете воспользоваться услугами профессиональных строителей, которые все сделают быстро и качественно.

Как работает вентиляция крыши

Как уже выяснилось, в конструкции аэратора не предусмотрены механизмы, удаляющие лишнюю влагу из кровельного корка. Эти устройства представляют собой своего рода вентиляционные каналы, обеспечивающие воздухообмен.Свободный приток свежего воздуха в пространство под крышей способствует удалению излишков влаги и поддержанию уровня влажности в допустимых пределах. Таким образом, основная задача аэраторов — обеспечить беспрепятственный приток воздуха под кровлю.

Функциональность устройства сохраняется при любых погодных условиях. Дело в том, что влажность свободно циркулирующего воздуха в любом случае будет ниже, чем у воздушных масс, которые сосредоточены в замкнутом пространстве под крышей. Вентиляционные трубы могут гарантировать, что лишняя влага извне не попадет в подкровельное пространство, а избыток влажного воздуха сможет беспрепятственно покидать крышу.

Очевидно, что обеспечить качественную вентиляцию кровли вполне реально. Достаточно установить аэратор на крыше. Так вы можете быть уверены, что влажный воздух не будет застаиваться под крышей, а сможет свободно циркулировать.

Примечательно, что аэратор крыши не требует особого ухода — нужно просто проверить, не забиты ли ходы. В целом это очень простое и надежное устройство, которое успешно решает проблемы излишней влажности и позволяет продлить срок эксплуатации любой кровли.

Чтобы использовать мягкую кровлю безопасно и, что не менее важно, необходимо позаботиться о грамотном устройстве вентиляции под крышей. Отсутствие вентиляции пространства под крышей чревато массой неприятностей — от протечек, запаха сырости до очень быстрого разрушения материала кровельного покрытия, что, поверьте, довольно дорогое. Установка аэраторов на мягкой кровле — один из важных элементов, но применяется далеко не всеми. Мы хотим показать необходимость его устройства.

Решить проблему может установка аэраторов на мягкой кровле. Воздух, циркулирующий по этим каналам искусственной вентиляции, предотвращает скопление конденсата, соответственно защищает деревянные элементы от гниения, плесени, сушит изоляционный слой кровельного пирога, а также другой.

Таким образом, наличие вентиляционных аэраторов для мягкой кровли защищает ее от повреждений, гарантирует комфортное пребывание в доме.

Почему влага конденсируется под крышей

Даже наличие пароизоляции и гидроизоляции в составе кровельного пирога не может полностью перекрыть доступ влажных паров, продуктов жизнедеятельности жизнедеятельности человека из жилых помещений.

Когда теплый пар соприкасается с более холодной поверхностью, то, как известно из курса физики, он начинает конденсироваться, образуя крошечные капли воды. Они устанавливаются на различные материалы и конструкции (стропила, утеплитель и прочее) и пропитывают их.

Влага может попасть в подкровельное пространство и снаружи. Скопившийся на чердаке теплый воздух согревает крышу изнутри, из-за чего снежный покров на крыше зимой начинает таять. При понижении температуры местами образуется лед.При соответствующих условиях он тоже плавится. Вода проникает через стыки кровельного материала, и крыша, таким образом, начинает протекать.

Покрытие крыши тоже страдает. При понижении температуры влага, проникшая в образовавшиеся микротрещины, может разрушить материал. В результате становятся видны микротрещины, возможно даже сквозь них.

На мягкой кровле чаще всего возникают следующие дефекты из-за избыточной влажности напитков:

• Пузыри на поверхности.Как правило, верхний слой в пироге такой кровли — гидроизоляционный, а нижний — пароизоляционный. По сути, они образуют замкнутый герметичный контур.
• В жару температура кровельного пирога может достигать 100 °. В таких условиях вода, накопленная в контуре, превращается в пар, готовый испаряться. Это может вызвать образование пузырей на поверхности или разрушение крыши.
• Эффективность изоляции снижена. Влажная теплоизоляция теряет свою эффективность: смачивание на два процента увеличивает теплопроводность утеплителя на сорок процентов.В результате кровля начинает намного хуже сохранять тепло. Соответственно увеличивается стоимость отопления.
• Обваливается коллапс. Структура цементно-песчаных составов, из которых они обычно изготавливаются, капиллярно-пористая. Как только температура падает, вода, захваченная в этих порах, кристаллизуется. Увеличившись в объеме, он с большей силой давит на внутреннюю часть пор. В результате они разрушаются.

В чем суть аэрации кровли

Избыточная влага из-под кровли удаляется за счет испарения, которое становится возможным за счет движения воздушных потоков.Индикаторы давления внутри дома и снаружи сильно различаются, поэтому воздух начнет циркулировать, как только две среды сообщатся.

Создать эффективную вентиляцию холодного чердака достаточно просто. Достаточно ограничиться слуховым окном, трещинами в районе конька или неплотным прилеганием карнизных свесов.

В случае с теплыми чердаками или чердаками такое решение недопустимо, потому что в холодное время года неконтролируемая вентиляция приведет к понижению температуры в помещениях.

Лучшим вариантом для них являются аэраторы для мягкой кровли (фото ниже), через которые соединяются пространства под и над крышей. В проходной трубе аэратора для гибкой плитки образуется вынужденная черепица из-за разницы давлений, которая помогает отводить влажный пар.

гибкий аэратор для плитки

Для нормального функционирования вентиляции кровли с мягкой кровли требуется подача наружного воздуха. Они попадают через вентиляционные отверстия (форточки) на карнизе.Воздух, полученный с улицы при прохождении через теплый чердак, нагревается, затем устремляется вверх — прямо на крышу. Штанга аэратора крыши , выпускает воздух через проходную трубу и выбрасывает его наружу.

На заметку

Коньковый аэратор для мягкой кровли при правильной установке дважды пропускает воздух через карниз на карнизе и слои кровельного пирога за один час, просушив и проветрив его.

Установка аэраторов на мягкой кровле в необходимом количестве обеспечивает сухость как кровельного покрытия, так и утеплителя.Примечательно, что вентиляция мягкой кровли через кровельный аэратор позволяет предотвратить скопление влаги под новой кровлей, а также высушить уже пропитанный влагой пирог старой.

Типы аэраторов

На вентиляции подкровельного пространства работают три типа установок:

• Continuous в основном монтируются на коньках. Модель необходимо разместить по всей длине стыка откосов.Внешне конструкция выглядит как угловой элемент с отверстиями. Открытые полости защищены барьерами, предотвращающими попадание дождя, пыли и насекомых на крышу.

• Точечные аэраторы располагаются в отдельных местах кровли, где отвод влаги и пара наиболее необходим. Чаще всего это скаты, реже лошадь. Они устанавливаются в определенном порядке. Каждая такая конструкция представляет собой не что иное, как вентиляционную трубу с защитным колпачком.Обычно последний принимает форму «шкатулки» или «грибка».

На заметку

Скатная скатная конструкция соединяется с кровлей с помощью плоского основания, коньковая имеет угловое основание, которым соприкасается с кровлей у выступа кровли.

• Турбинные — самые мощные: они извлекают влагу как из кровельного пирога, так и из помещений дома. Для удаления влажного воздуха устройство оснащено электроприводом.Модели этого типа подбираются с учетом уклона пандуса. Также следует отметить, что они не подходят для установки на склонах с большим углом наклона.

Важно отметить, что для каждого вида кровельного покрытия требуется аэратор из определенного материала. Давайте посмотрим на несколько примеров. Начнем с черепицы.

• Аэратор подкровельного пространства в данном случае выполнен из полипропилена, который отличается высокой ударопрочностью.Кроме того, он успешно противостоит перепадам температур, ультрафиолетовому излучению и коррозии. Как правило, в качестве мест установки выбирают стыки плит или наивысшую отметку уклона.

• Для металлочерепицы. Аэратор изготовлен из металлов, устойчивых к различным агрессивным воздействиям, в том числе к коррозии. Устанавливается практически на любой части крыши.
• Для профлиста. Установки производятся из того же материала, что и в предыдущем случае, только установить его нужно ближе к коньку.

Конструктивные особенности предполагают существенные различия в подходе к установке аэраторов на мягкой кровле.

Установка аэраторов на мягкую кровлю пошагово

Напомним, что такое аэратор (на фото). Это канал искусственной вентиляции, который работает как на вывод влаги из-под крыши, так и на циркуляцию воздуха.

Рассмотрим отдельно, как монтируется каждый тип аэратора, конька и спота.

Устройство конькового варианта предельно просто.Подходит для крыш с углом наклона от 12 до 45 °.

• Канавка для вентиляции толщиной 30–80 мм прорезается с обеих сторон конька или сверху. Выбор конкретной толщины изначально определяется производителем. Для работы с твердым основанием используйте циркулярную пилу.
• Прорези должны заканчиваться, не доходя до края конька на 300 мм, и не нарушать целостность откосов с двух сторон.
• На сплошные участки, оставшиеся по краям конька, укладывается коньковая плитка.
• Затем накладывают коньковый аэратор. Все его сегменты крепятся на удлиненные кровельные гвозди или на саморезы, которые вкручивают в готовые отверстия через имеющиеся детали. Сами отрезки соединяются аналогично деталям конструктора.
• На готовую конструкцию укладывается коньковая плитка. Принцип монтажа мало отличается от обычного метода: разница только в элементах крепления. Это должны быть удлиненные застежки.
• Герметичность конструкции обеспечивает силиконовый герметик, которым герметизируются ее концы.

На видео подробно описаны нюансы установки аэраторов на мягкой кровле.

Схема устройства точечной вентиляции мягкой кровли

Схема крепления точечного варианта несколько сложнее:

• Как известно, мягкая кровля укладывается на сплошную обрешетку из фанеры или OSB.В нем вырезается отверстие, заглубленное до теплоизоляционного слоя. Его диаметр должен точно соответствовать размеру внутреннего отверстия канала искусственной вентиляции. Если диаметр будет меньше, на поверхности крыши начнут появляться вмятины, где будет скапливаться влага или грязь, если больше, то потребуется дополнительная уплотнительная прокладка.

Если по какой-либо причине изоляция в этом месте оказалась слишком влажной, то ее необходимо полностью или частично заменить.Таким образом, удастся поддерживать теплопроводность изолятора на должном уровне.

• Для разметки юбка кладется на обрешетку, контуры проема вентиляционного канала очерчиваются карандашом или гвоздем, по получившемуся контуру лобзиком вырезается отверстие.
• Сверху размещается юбка аэратора, которая закрепляется минимум на 6 кровельных гвоздях или саморезах.

По рекомендации некоторых производителей, помимо крепежа, для повышения адгезии дополнительно используется битумная мастика.При таком подходе сначала на заднюю часть основания трубы наносится герметик и плотно приклеивается к пандусу, после чего используются крепежи.

• На юбку надевается защитный каркас и прикручивается саморезами. После этого монтируется заглушка, защищающая кровельный пирог от проникновения атмосферных осадков, защелкивается и закрепляется на саморезы.
• Место стыковки герметично и необходимо наложить дополнительный слой гидроизоляции.
• Аналогичным образом выполняют монтаж остальных точечных моделей (согласно расчетам), образующих единую систему вентиляции.
• Поверх юбки укладывают плитку, разрезая лепестки по линии примыкания.

• При установке аэраторов учитываются размер и форма кровли, состояние пароизоляции и степень влажности воздуха.
• Монтаж аэраторов для плоской кровли, имеющей простую конфигурацию, рекомендуется производить из расчета: 1 грибок / 100 кв.м кровельной поверхности. Однако они должны быть удалены друг от друга не более чем на 12 м.
• Если конструкция крыши имеет впадину или четко выраженный конек, на водоразделе располагаются каналы искусственной вентиляции.
• Расчет систем вентилируемых инсталляций для зданий с повышенным уровнем влажности лучше всего доверить строительным проектным организациям.
• Профессионалы рекомендуют комплектовать системы аэрации от того же поставщика.Таким образом снижается риск возникновения проблем при замене дефектных деталей.

Самые популярные марки производителей аэраторов

Одной из первых моделей семейства непрерывных аппаратов является коньковый. Начнем с него.

• Ridge Master Aerators (США) (Plus и другие модификации HipMaster). Конструкция формы профиля, она запатентована) исключает поломки.

Модели Ridge Master можно устанавливать исключительно на строго горизонтальные коньки.Их не рекомендуется использовать на наклонных ребрах. Для этих случаев подойдет Hip Master. Отметим некоторые преимущества вентиляционных аэраторов от этого производителя.

• Специальная запатентованная система защиты от осадков и ветра. Имеет особую конструкцию внутренних перегородок, разработанную на компьютере.
• Защитная рамка запаяна ультразвуком.
• Встроенные замыкающие кромки позволяют быстро и намного надежнее соединять элементы конструкции, повышают устойчивость к атмосферным воздействиям, обеспечивают точное прилегание к склонам.
• Аэратор успешно противостоит раздавливанию. Он обеспечивает поддержку крепежных элементов, а также специально разработанных ребер, обеспечивающих ровность и плавность линии крыши.
• На конструкции не образуются вмятины, например, от веток или трещин при резких перепадах температуры, она устойчива к ударам молотка.
• Гарантия от производителя — 40 лет.

• TO Аэратор onkyon для мягкой кровли Технониколь — Полностью аналогичен Ridge Master, но отличается длиной.Эффективность вентиляции: примерно 1 элемент / 25 кв.м.

Компания Технониколь также предлагает различные варианты точечных моделей. Вот некоторые из них.

• КТВ сдано. Используйте их исключительно на кровле из битумной черепицы. Крепятся к кровле через переходной элемент в процессе укладки мягкой черепицы. Устройство плохо видно на крыше. Эффективность вентиляции: примерно 1 элемент / 5-10 кв.м.
• КТВ альфа.Это экономичный вариант наклонной модели аэратора КТВ для гибкой плитки. Защита от атмосферных воздействий и насекомых с помощью полиуретанового (сетчатого) фильтра. Эффективность вентиляции: примерно 1 элемент / 20 кв.м.
• Пилот разбит. Применяется на крышах, покрытых битумной черепицей. Крепится к крыше через переходной элемент непосредственно в процессе укладки рубероида. Нижний раздвижной элемент позволяет закрепить его строго вертикально при любом уклоне кровли.Эффективность вентиляции: примерно 1 элемент / 5 кв.м.

• Финский производитель SK Toute предлагает широкий ассортимент аэраторов. Модель Vilpe Vent принципиально отличается от продукции других производителей:

• Исключительно высокое качество используемых материалов, что обеспечивает отличные характеристики таких систем: исключительную устойчивость к агрессивным воздействиям окружающей среды и ультрафиолету.
• Они надежно защищены от коррозии.
• Универсальные, то есть их можно установить на любую кровельную систему.
• Высокая степень звукоизоляции.

Роль вентиляционных отверстий на крыше и различных доступных типов

Вентиляция необходима для комфортного проживания в наших домах, поскольку те, которые вентилируются должным образом, более здоровы и удобны, чем те, которые не имеют надлежащей вентиляции.К вентиляционным отверстиям на крыше следует обратить серьезное внимание, поскольку они необходимы для вентиляции помещения и, следовательно, для экономии денег.

Выбор вентиляционных отверстий для крыши должен основываться на нескольких решающих факторах, чтобы гарантировать, что они станут идеальным выбором для дома на долгие годы. В идеале вентиляционные отверстия представляют собой каналы для естественной вентиляции дома без помощи механических вентиляторов.

Вентиляция имеет две системы, воздухозаборники и вытяжные отверстия, которые работают в тандеме.Они помогают поддерживать в помещении комнатную температуру, работая вместе с окнами. Горячий воздух поднимается вверх, открывая окна, позволяя холодному воздуху входить, выталкивая горячий воздух вверх, чтобы он выходил через вентиляционные отверстия на крыше, тем самым снижая зависимость от систем отопления, вентиляции и кондиционирования воздуха. Вентиляционные отверстия также могут использоваться в качестве средств безопасности, установленных для работы в качестве средств выхода дыма.

Иногда архитектурный дизайн некоторых крыш ограничивает использование стандартных вентиляционных отверстий, которые способствуют естественному воздушному потоку, поэтому будет достаточно только механической системы.В большинстве этих систем используются вентиляторы, которые помогают всасывать свежий воздух в помещении, чтобы он циркулировал по дому, а затем выталкивался через вентиляционные отверстия.

Главное, что нужно помнить при покупке дефлекторов, — это обратиться за помощью к специалисту по установке вентиляции, обладающему обширными знаниями и опытом. Имейте в виду, что системы вентиляции не могут обойтись без планового обслуживания, и это фактор, который должен повлиять на ваш выбор, чтобы избежать выбора вентиляционных отверстий, которые требуют установки и размещения, которые затрудняют обслуживание, если вы не знаете, как отремонтировать вентиляционное отверстие.

Когда дело доходит до выбора, доступны различные типы вентиляционных отверстий на крыше, которые широко используются для удовлетворения различных потребностей в домах и офисах. Доступные варианты:

• Вентиляционные отверстия под потолком
  Большинство специалистов по вентиляции хвалят вентиляционные отверстия под потолком, которые обычно устанавливаются на потолочных перекрытиях, чтобы действовать как воздухозаборники и выходы, тем самым способствуя вентиляции внутренних помещений. Их можно установить в виде единого сплошного вентиляционного отверстия или отдельно, равномерно распределив по потолку.Однако установку следует производить осторожно. Перегородка необходима для предотвращения попадания воздуха через вентиляционные отверстия в изоляцию, что снижает ее эффективность.
• Вентиляционные отверстия конька крыши
  Название указывает на применение этих типов вентиляционных отверстий. Их устанавливают на коньках кровли, вершинах крыш. Вентиляционные отверстия предназначены для отвода горячего воздуха, который скопился в доме и поднимается к потолку, пытаясь выйти через верхнюю часть крыши.Вентиляционные отверстия на коньках крыши могут быть установлены на старых крышах или добавлены при обновлении кровли, чтобы позволить обшивке остыть в ней, что увеличивает срок службы кровельных материалов.
• Вентиляционные отверстия для горшков
  Вентиляционные отверстия для горшков требуют создания отверстий в крыше, после чего они устанавливаются над ними и не требуют питания для работы. Вентиляционные отверстия напоминают перевернутый горшок и идеально подходят для крыш с коньками, которые слишком малы для размещения вентиляционных отверстий на коньках крыши.
• Вентиляционные отверстия турбины
  Вентиляционные отверстия турбины куполообразные; они созданы, чтобы использовать силу ветра для выполнения своих функций.Они ловят ветер, когда он движется, заставляя турбины вращаться и всасывать горячий воздух. Однако в их конструкции есть один недостаток, они не будут работать, если нет ветра. Таким образом, вентиляционные отверстия турбины могут предлагать небольшую вентиляцию или ее отсутствие в зависимости от наличия и силы ветра. Кроме того, конструкция большинства вентиляционных отверстий турбины допускает попадание дождя и снега зимой.
• Электропитание.
  Отверстия для электропитания работают от электричества и устанавливаются в вентиляционных отверстиях фронтона для отвода горячего воздуха с чердака.Вентиляционные отверстия не являются идеальным выбором, потому что они имеют тенденцию создавать отрицательное давление внутри чердака, которое увеличивает внутреннее тепло, заставляя горячий воздух находить альтернативные пути выхода, например, просачиваться через потолок. Захваченное тепло будет конденсироваться при падении температуры, создавая влагу, которая приводит к заражению плесенью и грибком на чердаке. Вентиляционные отверстия также были связаны с присутствием радона в некоторых домах.
• Вентиляционные отверстия на солнечных батареях
  Как следует из названия, эти вентиляционные отверстия работают от солнца.Большинство из них имеют конструкцию, аналогичную конструкции вентиляционных отверстий для горшков, только у них есть двигатели, приводимые в действие солнцем, чтобы вращать вентиляторы, которые будут регулировать движение воздуха на чердак и обратно. Вентиляционные системы на солнечной энергии — отличный выбор для домов в солнечных местах, поскольку их можно настроить на работу, чтобы охладить внутренние помещения в жаркий день.

Отсутствие надлежащей вентиляции может привести к накоплению влаги, заражению плесенью и грибком, а также к структурным проблемам из-за удерживаемого тепла внутри дома.Точно так же неправильная установка вентиляционных отверстий на крыше также может привести к тем же проблемам. Поэтому проконсультируйтесь со специалистом по установке вентиляции, чтобы узнать, какие вентиляционные отверстия купить, и позвольте специалистам установить их в вашем доме или офисе. Кроме того, вы должны рассмотреть возможность установки гидроизоляции вокруг дымохода, чтобы предотвратить попадание воды в ваш дом.

Здание аэратора поднимается высоко | WWD

Город Иллинойс заменяет разрушенную структуру из красного дерева на здание из сборного железобетона

Здания часто смотрят на то, что они содержат, а не на то, что они есть.В марте 2016 года сборное железобетонное здание Easi-Span совершило необычный подвиг — оно стало распылительным аэратором для жителей Карпентерсвилля, штат Иллинойс. Эта новая система заменила систему, которая была построена в 1960-х годах и улучшалась с годами, но достигла конца. срока его полезного использования. Система очистки воды Carpentersville состоит из аэрации, фильтрации, ионообменного смягчения, хлорирования и фторирования.

Решение

Первоначальный аэратор находился наверху резервуара для задержания, а новый аэратор должен был находиться в том же месте.Здание Easi-Span размером 20 футов на 20 футов на 8 футов было размещено на вершине существующего бетонного фундамента высотой примерно 20 футов. Бригада подрядчика выполнила монтаж всего за один день. Компания McCann Concrete Products, зарегистрированная в Дорси, штат Иллинойс, лицензированный производитель зданий Easi-Set, работала с инженером-проектировщиком Baxter & Woodman Inc. из Кристал-Лейк, штат Иллинойс, и генеральным подрядчиком Boller Construction из Вокегана, штат Иллинойс,

«Модернизированный аэратор состоит из двух частей — внутренних элементов, которые распределяют воду, чтобы он мог поглощать кислород из воздуха, и внешней конструкции, которая закрывает внутренние элементы и защищает санитарное состояние воды внутри», — сказал Гарри Д.Харман П.Е., старший менеджер проектов компании Baxter & Woodman. «Таким образом, Easi-Span Building — это не просто ограждение или установка аэратора; это неотъемлемая часть.

«Существующий аэратор был установлен в 1960-х годах и больше не подлежал техническому обслуживанию. Также аэратор не мог удовлетворить потребности села. Распылительные аэраторы для удаления железа — это относительно простая конструкция, но большинство инженеров не думают о ней в первую очередь. Критерии проектирования обычных аэраторов сложны.Критерии проектирования распылительного аэратора — простота, низкий профиль и легкий контроль ».

Предыдущий аэратор был построен из красного дерева с металлической обшивкой. Хотя сайдинг продолжался, внутренняя структура из красного дерева начала разрушаться. Деревня хотела заменить структуру, которая была бы прочной и долговечной. Здание из сборного железобетона имело нужные характеристики — долгий срок службы, низкие эксплуатационные расходы, привлекательный внешний вид, конкурентоспособность по стоимости и простоту монтажа.

Easi-Span — это большая система зданий из сборного железобетона с прозрачным пролетом.Здание имеет простую фактуру отделки веником снаружи с белым пятном на бетоне, чтобы соответствовать существующим зданиям на территории. Крыша состоит из двух строительных кровельных панелей Easi-Span. Индивидуальная настройка — это возможность для каждого здания Easi-Set, и для этого требуются определенные особенности. Конструкция была оснащена 12-ю 24 дюйма на 12 дюймов. отверстия для выпуска воздуха, четыре 24 дюйма на 24 дюйма отверстия для впуска воздуха и одно 24 дюйма на 36 дюймов. стальной входной люк. McCann также смогла отлить наружный мигающий реглет в нижней части стены, сэкономив подрядчику значительное время и труд.

«Проект требовал определения местоположения и заливки точных отверстий для существующего оборудования, которое оставалось на месте во время установки», — сказал Крис Риз, технический менеджер компании Easi-Set Buildings. «Панель южной стены должна была соответствовать существующей 20-дюймовой стене. вход аэратора ».

Результаты

Теперь, когда эта модернизированная система включает в себя долговечное здание, деревня может продолжать снабжать своих жителей качественной водой в течение многих лет.

типов систем аэрации: какой тип подходит вам?

Опубликовано окт.2017 | Id: BAE-1114

К Кэрол Л. Джонс

В зависимости от конфигурации зернового бункера и конструкции используется система аэрации. должны быть сконструированы так, чтобы воздух проходил через зерно наиболее эффективным и действенным способом возможный. Знание вариантов конструкции систем аэрации поможет вам понять решения при строительстве нового бункера или модернизации существующих бункеров для вентиляции.С надлежащий дизайн и методы управления, системы аэрации могут помочь поддерживать качество вашего зерна.

Существует девять различных типов систем аэрации. Два довольно распространены, два — немного реже, а остальные можно найти в «особых» приложениях.

Наиболее распространенные типы аэрации

Системы с положительным давлением (толкающие)
Предполагается, что это наиболее часто используемые системы аэрации, особенно в новых установках стальных бункеров в U.S. Положительное давление или системы толкания состоят вентиляторов, нагнетающих воздух в нижнюю часть бункера через воздуховоды или перфорированные фальшпол. Затем воздух удаляется с помощью мощных вытяжных вентиляторов на крыше с пассивным вентиляция на крыше или комбинация мощных вытяжных вентиляторов и пассивных вентиляционных отверстий или пространство в крыше (рис. 1). Воздух при трении нагревается на несколько градусов через объем зерна по сравнению с системами отрицательного давления (см. ниже).Но жарко воздух поднимается вверх, и система положительного давления использует этот естественный теплый воздух движение. Важно, чтобы вытяжные вентиляторы и вентиляторы аэрации были подключены отдельно. поэтому вытяжные вентиляторы включаются перед вентиляторами аэрации. Это помогает снизить вероятность повреждение кровли перепадами давления.

Рисунок 1. Система аэрации с положительным давлением.

Системы отрицательного давления (нагнетания)
В системе отрицательного давления вентиляторы расположены внизу и вытягивают воздух вниз через массу зерна (рисунок 2).Никаких вытяжных устройств не требуется, но правильный дизайн пассивных вентиляционных отверстий чрезвычайно важен. Недостаточно вентиляционных отверстий для впуска воздуха. мусорное ведро может вызвать обрушение крыши. Обслуживание вентиляционных отверстий чрезвычайно важно в система отрицательного давления по той же причине. Достаточный приток воздуха необходим для система отрицательного давления для правильной работы. Некоторые эксперты сообщают о проблемах, таких как конденсат в верхней части зерновой массы, проходит через все зерно объем ко дну.Поэтому менеджеры должны уделять пристальное внимание времени работы вентиляторы, поэтому вся эта лишняя влага полностью перемещается через зерно и выходит из корзина внизу. Кроме того, мелкие семена, такие как канола, могут содержать больше отрицательных система давления, мелкий материал и мелкие семена можно протягивать через перфорированный настил в пространство под полом. Преимущество системы отрицательного давления заключается в том, что отработанный воздух можно легко контролировать на предмет температуры и CO2 на земле уровень, который позволяет определить, были ли температурные фронты перемещены через зерно намного легче.

Рисунок 2. Система аэрации с отрицательным давлением.

Менее распространенные типы аэрации

Подтягивающие системы
Эта система обычно используется на бетонных резервуарах.Вентиляторы расположены наверху конструкции, и они вытягивают воздух через бункер (рис. 3). Эта система не требует вытяжные вентиляторы наверху, но надлежащая конструкция вентиляции и воздуховодов внизу бункер важен, потому что именно здесь воздух должен попасть в бункер. Дополнительное усиление необходим на крыше конструкции для размещения дополнительного веса оборудования. Одним из преимуществ этой системы является то, что она тише, чем большинство систем аэрации, которые может быть большим плюсом в населенных пунктах.

Рисунок 3. Вытяжная система аэрации.

Системы Push-Pull (высокого давления)
В этой системе вентиляторы расположены как вверху, так и внизу бункера (рис. 4).Это приложение предназначено для бетонных резервуаров с такой же армированной крышей. разработан для системы подтягиваний. Эта система может быть особенно полезной при хранении зерно с высоким содержанием влаги. Статическое давление уменьшается вдвое по сравнению с отрицательным или отрицательным давлением. система положительного давления. Количество воздуха, подаваемого вентиляторами, может быть намного больше. чем в других конструкциях системы.

Рисунок 4. Система аэрации Push-Pull.

Специальные приложения для проектирования аэрации

Системы с турбонаддувом
Иногда эти системы положительного давления рассматриваются как «встроенные» вентиляторные системы или центробежные вентиляторы в линейной конфигурации с осевым вентилятором.Свяжитесь с производителями вентиляторов об их фирменных конструкциях вентиляторов этого типа. Два вентилятора размещаются «последовательно» и при необходимости может увеличивать давление с той же мощностью. Выхлоп от одного вентилятора дует прямо в воздухозаборник другого вентилятора. Вытяжные вентиляторы на крыше необходимо этим системам для удаления влаги. Эти системы дороже, но позволяют хранить зерно с более высокой влажностью.Их можно использовать как в бетоне или стальные резервуары.

Коллекторные системы
В этих системах используются вентиляторы, проталкивающие воздух через коллекторы в нескольких бункерах (Рисунок 5). Требуется меньше вентиляторов, что позволяет сэкономить деньги, но управление система сложнее, а распределение воздуха труднее контролировать.

Рис. 5. Коллекторная система аэрации на двух бункерах.

Системы с поперечным потоком
Системы с поперечным потоком (Рисунок 6) перемещают воздух от одной стенки бункера через зерно в центр бункера или на другую сторону бункера.Воздуховоды идут вертикально на стенки бункера и воздух выдувается вбок. Статическое давление и мощность вентиляторов меньше в этой конструкции. Однако первоначальная стоимость установки этих систем выше, а обслуживание оборудования сложнее.

Рисунок 6. Поперечная система аэрации.

Системы воздушной разгрузки (Kanal®)
Эти системы аэрации спроектированы таким образом, что они также помогают при разгрузке резервуара.Пол имеет бетонные каналы, по которым зерно направляется в отстойник (Рисунок 7). Воздух помогает зерно по этим каналам, направляя его в систему регенерации.

Рис. 7. Kanal® или система аэрации с разгрузкой с помощью воздуха.

Системы аэрации временного хранения

Временное хранилище зерна может иметь множество различных конфигураций.Для аэрации для использования в большинстве этих конфигураций необходимы воздуховоды. Плоские складские конструкции относятся к этой категории так же, как и наружные сваи. Самый распространенный вид аэрации в временные наружные сваи используют воздуховоды по периметру боковины. Некоторые на открытом воздухе сваи имеют центральную насыпную башню. Воздух может проходить через кучу зерна и подниматься вверх эти башни вентиляторами расположены на вершине башен.Аэрация почти всегда отрицательная давление для наружных свай и может быть положительным или отрицательным давлением для плоских место хранения. В случае свай на открытом воздухе аэрация с отрицательным давлением не только обеспечивает движение воздуха через зерно, но также удерживает брезент на сваях.

Важные соображения

Конструкция оборудования для аэрации довольно сложна и должна рассматриваться как «система».” Система аэрации включает в себя вентиляторы, воздуховоды или перфорированный пол, пассивный и / или вентиляционные отверстия с электроприводом, зерно, воздух, проходящий через зерно, и элементы управления (электронный или ручной). Пристальное внимание нужно уделять не только к конструкции этой системы, но также и к правильному выбору времени и контролю аэрации система. Обращение к авторитетному подрядчику по системам аэрации может быть лучшим выбором для покупка и установка новых систем аэрации.

Ссылки и другие источники информации

Bledsoe, P., Tiernan TriState Глава: Профилактическое техническое обслуживание и обучение технике безопасности. 2017 г.

Дитц, Дж., «Подача воздуха», Ag Advance, сентябрь 2014 г.

Майлз, К., «Все об аэрации, уроках и практическом использовании для достижения наилучших результатов», Grain Журнал июль / август 2017: стр. 12-17.

Руководство по сушке, обращению и хранению зерна, MWPS-13, третье издание.

Руководство по проектированию систем аэрации сухого зерна, MWPS-29, пересмотренное первое издание 1999 г.

BAE-1102, Системы аэрации для круглых бункеров с плоским дном, Расширение Университета штата Оклахома Сервис, Стиллуотер, ОК.

BAE-1103, Проектирование системы аэрации для круглых бункеров с коническим дном, Государственный университет Оклахомы Консультационная служба, Стиллуотер, ОК.

BAE-1290, Автоматизация и управление для обработки зерна, Расширение Университета штата Оклахома Сервис, Стиллуотер, ОК

Кэрол Л. Джонс, доктор философии, профессор PE
и председатель Бьюкенена
Разработка хранимых продуктов

Была ли эта информация полезной?

ДА НЕТ

Что такое аэраторы для смесителей и зачем их устанавливать?

Если вы когда-либо откручивали конец смесителя на кухне или в ванной или прощупывали его пальцем, возможно, вы обнаружили устройство с небольшим металлическим диском-экраном — аэратор для смесителя.Аэратор — это важная функция, которая улучшает физическую работу смесителя и повышает удобство использования смесителя. Узнайте, почему аэратор крана иногда неправильно понимается как прежде всего фильтрующее устройство. Кроме того, узнайте о многих других важных целях аэратора и о том, почему вы определенно хотите, чтобы он был в вашем смесителе.

Что такое аэратор для смесителя?

Аэратор для смесителя — это небольшое круглое устройство, которое можно навинтить на кончик смесителя, чтобы создать более однородный пар без брызг.Аэраторы обычно создают смесь воды и воздуха, делая поток более плавным. Как правило, стандартный аэратор крана ограничивает поток воды до 1,8 или 2,2 галлона в минуту.

Манжета с двойной резьбой позволяет навинчивать аэратор на смеситель по или против часовой стрелки.

По желанию, пластиковый или металлический диск с отверстием в центре может быть включен в качестве ограничителя потока. При установленном ограничителе расхода можно ожидать, что расход снизится до уровня экономии воды 1.5 галлонов в минуту. Некоторые водосберегающие ограничители снижают расход даже до 0,5 галлона в минуту.

Поскольку аэратор для смесителя обычно поставляется в собранном виде, его нужно только навинтить на конец смесителя. Смеситель должен иметь внутреннюю резьбу, так как большинство аэраторов имеют наружную резьбу.

Аэраторы для смесителей впервые появились в домах в конце 1940-х годов в качестве дополнительных устройств, которые уменьшали разбрызгивание и улучшали вкус воды за счет подачи кислорода. Сегодня аэраторы для смесителей являются стандартными компонентами почти всех смесителей для кухни и ванной комнаты.Однако вы также можете приобрести отдельные аэраторы для смесителей и установить их на смесители, в которых нет аэраторов.

Для чего нужен аэратор для смесителя?

Если снять аэратор и постучать по нему вверх дном, можно освободить небольшой кусочек песка или окалины, образовавшийся внутри труб. Хотя аэратор фильтрует мусор, это не его основное предназначение. Скорее, аэратор для смесителя улучшает поток воды и делает ее более мягкой на ощупь. Добавляя в воду маленькие пузырьки, аэратор для смесителя позволяет крану работать дольше при меньшем расходе воды.

• Создает более широкий поток воды
• Уменьшает разбрызгивание воды в бассейне
• Помогает экономить воду, делая поток воды более продуктивным
• Может дополнительно экономить воду, если установлен аэратор, задерживающий поток
• Пузырьки активируют мыло быстрее, экономя мыло и вода
• Делает воду более мягкой на ощупь
• Придает питьевой воде более легкий и свежий вкус
• Фильтрует осадок

Аэратор не нужен и может даже оказаться контрпродуктивным для некоторых внешних смесителей (например, для садовых шлангов), смесителей для душа или ванны или смесителей для подачи воды для стиральных машин.

Как заменить аэратор смесителя

Аэратор смесителя можно легко заменить или установить с помощью всего двух простых инструментов: плоскогубцев и полотенца. Плоскогубцы для языка и канавки (Channellock — одна из таких марок) — лучший тип плоскогубцев для этого проекта. Полотенце должно быть маленького размера, так как вы будете использовать его в качестве защитного приспособления при наложении плоскогубцев на аэратор крана.

1. С помощью полотенца очистите внутреннюю резьбу крана.
2. Убедитесь, что аэратор полностью собран.В аэраторе смесителя особенно должна быть шайба для предотвращения утечки.
3. Вставьте аэратор в конец крана, пока нити не защелкнутся.
4. Вручную до упора ввинтите аэратор в кран по часовой стрелке.
5. Оберните полотенце вокруг аэратора смесителя и затяните гаечным ключом.
6. Включите воду на полный объем для проверки.

Подсказка

Не затягивайте аэратор слишком сильно, иначе вы рискуете сорвать резьбу на смесителе или аэраторе.

Как очистить аэратор крана

Очистка аэратора крана может иногда улучшить поток воды, удалив осадок, накипь или другие частицы песка из сетчатого фильтра. Даже если ваш поток воды удовлетворительный, вы должны чистить его не реже двух раз в год, чтобы поддерживать свежесть воды.

1. Закройте пробку раковины, чтобы не потерять детали в канализацию.
2. Снимите аэратор крана и положите его на чистое полотенце.
3. Разобрать аэратор, если возможно.
4. Пропитайте аэратор в белом уксусе на час.
5. Удалите уксус и промойте пресной водой.
6. Заменить аэратор на кране и включить воду для проверки.

Блог | Как установить аэратор для смесителя

Если у вас пониженное или низкое давление воды в кранах, это может быть связано с засорением аэратора крана. Аэраторы смесителей часто необходимо чистить или заменять из-за чрезмерного количества мусора или отложений кальция, которые накапливаются со временем.Установка нового или очищенного аэратора — простой процесс, который можно выполнить самостоятельно, используя очень мало инструментов.

Аэратор выполняет несколько функций, в основном отфильтровывает мусор, который может перемещаться по трубам, и предотвращает разбрызгивание или разбрызгивание. Если вы хотите сэкономить воду и деньги, вы даже можете найти специальные аэраторы с низким расходом, которые помогут вам сократить количество воды, которую вы используете, не жертвуя давлением воды.

Начать работу

Чтобы начать установку аэратора для смесителя, сначала необходимо удалить имеющийся аэратор.Найдите на конце крана участок, который выглядит съемным, обычно обозначается кольцом или выемкой. Просто открутите эту часть смесителя, и небольшой кусок оторвется.

Если деталь прилегает очень плотно, вам может потребоваться небольшая помощь, чтобы ослабить аэратор. Обычно все, что вам нужно, — это простые плоскогубцы. Если вы хотите повторно использовать аэратор, будьте осторожны, чтобы не раздавить его. Удерживая аэратор, поверните его по часовой стрелке, чтобы ослабить и снять аэратор.

Удалить все детали

Вам нужно будет не только открутить и снять имеющийся аэратор, но также нужно будет снять прокладку. Это небольшая резиновая деталь, которая, скорее всего, останется внутри наконечника крана после того, как вы вытащите аэратор. Кончиком пальца внутри крана вытащите его. Если эту деталь не убрать, ваш новый аэратор не подойдет.

Ваш новый аэратор

Покупая новый аэратор для смесителя, вы захотите взять с собой старый аэратор.Существуют некоторые незначительные различия в резьбе, обозначающие «охватываемую» или «внутреннюю», а также различные типы пазов и канавок. Вы хотите, чтобы новый аэратор соответствовал существующему, чтобы у вас не было проблем с его правильной работой с вашим смесителем. Возьмите с собой старый аэратор и найдите подходящий ему.

Сушка и смазка

Перед установкой нового аэратора высушите кончик крана и нанесите небольшое количество смазки. Вы можете использовать смазку для уплотнения насоса или другую незатвердевающую смазку на основе силикона.Это поможет поддерживать ваш новый аэратор в хорошем состоянии и избавит от необходимости использовать плоскогубцы для снятия детали в будущем.

Нанесите небольшое количество силиконовой смазки на новый аэратор перед его установкой. Вы нанесете смазку на ту часть аэратора, которая будет соединяться непосредственно с краном.

Присоедините новый аэратор

Нанесите небольшое количество смазки на аэратор и просто прикрутите его к крану.Нет необходимости использовать плоскогубцы или инструменты, просто затяните его как можно сильнее руками.

Тест

Чтобы проверить, насколько хорошо работает ваш новый аэратор для смесителя, включите воду. Поток должен быть непрерывным и контролируемым, без разбрызгивания или разбрызгивания.
