Коньковый аэратор для мягкой кровли

Иногда в стремлении построить свой дом как можно лучше и качественнее, люди приобретают и устанавливают ненужные, бесполезные устройства. Но чаще случается наоборот – покупая дорогостоящие материалы, производители которых обещают, что они будут служить 50-60 лет, домовладельцы забывают о сопутствующих аксессуарах, обеспечивающих их длительную эксплуатацию. Мало кто устанавливает аэраторы на кровле, хотя их наличие напрямую влияет на комфорт и время службы крыши. Эта статья расскажет, для чего нужны дефлекторы, как они работают и как выполнить монтаж такого прибора.

Содержание статьи

Коньковый аэратор на мягкой кровле

Коньковый аэратор на мягкой кровле

Конструкция аэратора

Аэратор или дефлектор – устройство, через которое происходит выход нагретого воздуха во внешнее пространство. Образно говоря, с его помощью дом начинает «дышать», наполняясь свежим, богатым кислородом воздушным потоком. Обеспечить его свободную циркуляцию можно двумя способами:

• Естественным. Этот метод заключается в устройстве на скатах крыши слуховых окон, через которые осуществляется газовый обмен. Обычно их располагают на середине ската. Эта мера малоэффективна, так как нагретый воздух поднимается к коньку крыши и там застаивается. К тому же такой вариант годится только для традиционного холодного чердака, так как в жилой мансарде установка слуховых окон невозможна.

  Схема естественной вентиляции дома

• Принудительным. Принцип принудительной вентиляции основан на основных физических свойствах газов. Известно, что более теплые воздушные массы поднимаются наверх, поэтому для их отвода устанавливают коньковые аэраторы на кровле. Через них горячий воздух выходит наружу, освобождая место для свежего.

Расположение элементов принудительной вентиляционной системы на мягкой кровле

В современных домах с жилой мансардой, для термоизоляции которой использовались эффективные утеплители, недостаточно оборудовать коньковый аэратор, чтобы принудительная вентиляция мягкой кровли работала, нужно также предусмотреть карнизные продухи и вытяжные отверстия.

Циркуляция воздуха в доме с мягкой кровлей

Для организации вентиляции с помощью дефлекторов, необходимо понимание, как нагретый воздух циркулирует внутри постройки. В холодное время года он проникает в дом через двери и окна, нагревается в помещениях первого этажа и поднимается выше. Как правило, выше находится мансарда, которую утеплили несколькими слоями термоизоляционного материла с гидроизоляционной пленкой для сокращения затрат на отопление. Из этого почти герметичного помещения воздуху деться некуда, поэтому он остается там, делая атмосферу затхлой, влажной и некомфортной для проживания.

Схема циркуляции воздуха в доме

Второй аспект этой проблемы – используемый кровельный материал. Свойства мягкой кровли таковы, что при нагревании в жаркий сезон, температура ее поверхности превышает 100 градусов. Воздух, нагреваясь от соприкосновения с крышей, переходит в парообразной состояние, постепенно остывая и оседая в виде конденсата во внутренних слоях кровельного пирога.

Больше всего от конденсата страдает утеплитель. При однократном намокании его структура нарушается, а термоизоляционные свойства снижаются в половину. Даже после высыхания эффективность утеплителя не достигнет прежнего уровня, под мягкой кровлей циклы намокания повторяются многократно.

Современный долговечный кровельный материал производят на основе битумно-полимерной мастики, если на нем не выполнена установка аэраторов, опасные для здоровья пары этих соединений оседают внутри дома, подвергая здоровье его обитателей большой опасности.

Виды аэраторов

Для организации принудительной вентиляции мансардного помещения под мягкой кровлей существует несколько моделей дефлекторов. В зависимости от типа крыши и того, какой кровельный материал используют, можно использовать один из вариантов:

1. Коньковый аэратор. Это разновидность устройства для обеспечения циркуляции воздуха, который устанавливают на скатных крышах, имеющих коньковое соединение. Оно выглядит как угловая деталь со сквозными отверстиями, защищенными от проникновения насекомых и пыли. Аэратор для кровли закрепляют вдоль всего конька и закрепляют поверх кровельный материал. Расположение дефлектора не пускает влагу внутрь, а воздух в то же время беспрепятственно выходит наружу. Установка конькового аэратора к тому эффектный и эстетичный способ гидроизолировать коньковый паз.

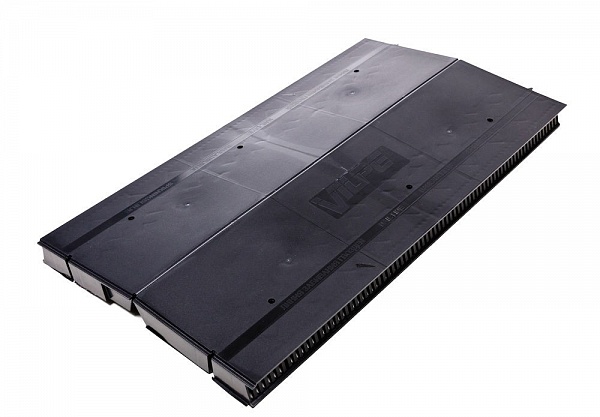

   Коньковый аэратор

   Принцип работы конькового аэратора

2. Точечный аэратор. Точеные дефлекторы подходят для крыш без конька, к примеру, плоских или шатровых. Они состоят из 4 деталей: трубки, колбы, фильтровальной сетки и защитного зонтика. Точечные дефлекторы бывают плоские и бутылочные. На плоские крыши устанавливают плоские, а на односкатные и шатровые бутылочные. Для организации вентиляции точечные аэраторы равномерно распределяют по крыше, располагая недалеко от конька на расстоянии 15-20 см.
   Чтобы ориентировочно рассчитать необходимое количество аэраторов, нужно учесть, что на площадь 20-25 кв. м. требуется 1 дефлектор, однако установка менее 2 нецелесообразна.

Аэратор бутылочного типа

Заменить коньковый дефлектор может вентиляционная коньковая лента на клейкой основе, это гофрированная полоса из тонкого металла. Она гнется и растягивается, подстраиваясь под рельеф крыши, а циркуляция осуществляется через воздухопроницаемую мембрану.

Функции аэраторов

Мягкая кровля нуждается в организации принудительной вентиляции, так как без них, она выработает и половины срока возможной эксплуатации. Аэраторы на кровле необходимы, чтобы:

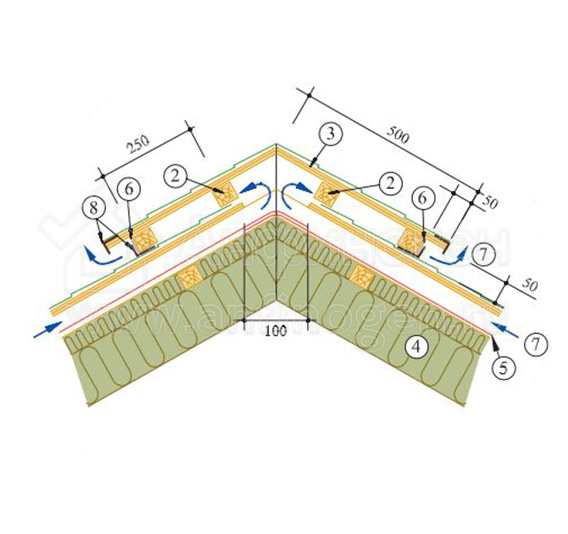

схема установки конькового аэратора

• Не допустить оседание конденсата и намокание термоизолирующего материла. Сырой утеплитель делает микроклимат в мансарде необитаемым за счет повышенной влажности, неприятного запаха.
• Предотвратить гниение, а в последствии разрушение деревянной стропильной системы из-за вредоносной деятельности микроорганизмов.
• Выводить затхлый, застоявшийся воздух из мансарды и впускать свежий с улицы.
• Поддерживать оптимальную температуру во время летней жары, перегрева кровли.
• Защитить мягкий кровельный материал от образования пузырей, трещин, деформации и прорывов по причине избыточного перегрева.
• Обезопасить домочадцев от битумных паров, которые при воздействии высокой температуры выделяет кровельный материал на его основе.

Качественная вентиляция, использование коньковых и точечных аэраторов делает мягкую кровлю долговечной, комфортной, безопасной для благополучия вашей семьи.

Видео-инструкция

Коньковый аэратор для мягкой кровли, правильная вентиляция крыши

Необходимое условие для безопасной и длительной эксплуатации кровли – вентиляция мягкой кровли и подкровельного пространства. Аэратор для мягкой кровли, установленный по правилам, позволяет забыть о протечках кровли, вызванных скоплением конденсата на внутренней поверхности покровного материала и в толще утеплителя.

Почему возникает конденсат

Образование конденсата это естественный физический процесс. Типичные примеры в повседневной жизни – роса на траве, иней на кузове автомобиля весенним или осенним утром. Вода выделяется когда воздух, остывая и сжимаясь, становится настолько плотным, что выдавливает из себя лишние молекулы воды, которые оседают на ближайшей твёрдой поверхности. В нашем случае это поверхность кровли. Поскольку избежать конденсата невозможно, встаёт вопрос о минимизации или полного исключения негативных последствий образования конденсата. Для этого необходимо организовать 2 процесса:

1. Отвод конденсата.
2. Просушка кровельных слоёв.

Первую задачу решают подкладочный ковёр и карнизный капельник. Вторая задача решается организацией достаточной вентиляции подкровельного пространства, которая обеспечивается устройством притока наружного воздуха в карнизной части кровли и удалением воздуха из коньковой части. Поскольку кровельный конёк должен быть защищён от попадания атмосферных осадков и насекомых, для вентиляции кровли из битумной черепицы выполняют монтаж специального элемента. Этот кровельный вентиляционный элемент имеет несколько названий: дефлектор, вентиль, аэратор, продух. Суть одна. Он обеспечивает одновременно выпуск воздуха и герметичность конька, предохраняя эту часть крыши от попадания осадков, листвы, насекомых, птиц и прочих посторонних предметов.

Отметим что монтаж элементов вентиляции конька напрасен, если не выполнено условие свободного поступления воздуха из карнизной части крыши и движение его по воздушной прослойке в кровле.

Виды аэраторов

Коньковые аэраторы бывают сплошные и точечные. Аэратор линейный (сплошной) применяется на коньковых участках скатных кровель, если нет риска скопления снега на коньке. Это изделие заводского изготовления, представляет собой профильный элемент из полиэтилена высокого давления, на который сверху крепятся карнизные плитки мягкой черепицы. Производится в России, а также поставляется из зарубежа ведущими иностранными производителями гибкой черепицы. Сплошные аэраторы различных компаний-производителей схожи по конструкции. Типичный сплошной аэратор имеет рёбра жёсткости и воздухопроницаемый уплотнитель, защищающий конёк от проникновения насекомых и задувания снега, который прочно крепится между рёбрами. Между собой элементы крепятся специально предусмотренными замками. Аэратор устанавливается на конёк и закрывается сверху коньковой черепицей. Монтаж кровельных аэраторов сплошного типа можно вести как в виде непрерывной линии, соединяя элементы между собой, так и отдельными участками. Это зависит от площади кровли и вкусов её владельца. Сплошной коньковый ряд на кровле из мягкой черепицы выглядит эстетичнее.

Основные производители сплошных аэрационных элементов

Родоначальником семейства сплошных аэраторов принято считать коньковый аэратор «РиджМастер». (RidgeMaster). Элемент имеет длину 1219 мм и два исполнения по ширине: 229 мм и 279 мм. Финский производитель Vilpe, известный своей специализацией на аксессуарах для кровель, поставляет в Россию широкий ассортимент элементов вентиляции. Сплошной аэратор «Технониколь» является полным аналогом конька «Риджмастер», но имеет длину элемента 0,6 метра. Обеспечивает вентиляцию ориентировочно на 10 м2 кровли (при условии толщины вентилируемой воздушной прослойки 5 см).

Аэратор точечный

Монтаж точечных аэраторов предусматривают на плоской крыше и на кровле, где конька как такового нет (например, кровля пристройки к стене), или в местах прерывания сплошного потока воздуха от карниза (например, под мансардным окнами), а также на очень длинных участках скатов длиной более 15 метров. Точечные аэраторы следует устанавливать на расстоянии 0,5-0,8 метра от самой высокой точки участка кровли, а при сложных кровлях установку выполняют по указаниям проектировщиков. Точечные кровельные аэроэлементы бывают низкого и высокого типов. Наиболее популярные:

• Аэратор типа КТВ. Выпускается многими российскими и иностранными производителями. Обеспечивает вентиляцию подкровельного пространства на 20 м2.

• Аэратор типа КТВ-вентиль. Выпускается в нескольких цветовых гаммах и используется в основном при устройстве покрытия из битумной черепицы премиум-класса. Обеспечивает вентиляцию подкровельного пространства до 40 кв. м.

• Vilpe, Технониколь и другие производители выпускают также высокие точечные элементы. Эти вентиляционные элементы являются спасением для кровель с небольшим уклоном (14°) или при условии скопления снега, когда сплошной аэратор не сработает. Изготавливаются для уклонов 14 и 27 градусов, для коньковых и скатных участков кровли и для плоской кровли. В серии доступны три диаметра: 75, 110 и 160 мм.

Аэратор самодельный

При острой необходимости, коньковый аэратор можно выполнить и своими руками. Для этого необходимо заготовить бруски сечением 50х50 и длиной 300 мм. Края подкладочного ковра в коньке нужно завернуть наружу и напустить поверх битумной черепицы на 80-100 мм. Бруски нужно тщательно обработать антисептиком, поскольку они почти всегда будут влажными. Бруски набить перпендикулярно от конька с шагом 300 мм. Сверху выполнить монтаж ОСП. Таким образом, получится «этажерка». Сверху этажерку накрыть коньковыми плитками мягкой черепицы. Отверстия для выпуска воздуха следует защитить мелкой сеткой от насекомых. Необходимо отметить, что установка самодельного конька далеко не всегда является решением для вентиляции кровли. Зачастую конденсат оседает на тыльной поверхности ОСП в центральной части конька. Затем капли не столько скатываются по уклону наружу, как это бывает в промышленно выполненных аэраторах, сколько дружно капают назад на утеплитель или в пространство чердака.

Коньковый аэратор для кровли из гибкой черепицы

Описание.

Укладка мягкой кровли невозможна без обустройства конька. Коньковый аэратор, или, как его еще называют, вентилируемый конек, выполняет не только декоративную функцию, органично завершая скатную крышу, но и решает проблему вентилирования подкровельного пространства.

Для установки понадобится:

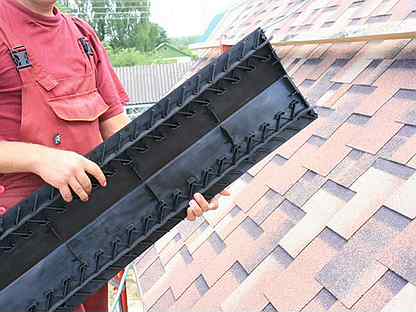

• Готовый элемент — аэратор. Представляет собой угловую конструкцию из ударопрочного пластика с вентиляционными отверстиями. Длина сегмента от 0,5 до 1,22 м. Сегменты соединяются между собой и устанавливаются на всю длину конька. От попадания внутрь насекомых, дождя и снега, на отверстия установлены защитные фильтры. Конструкции разных форм (треугольные, полукруглые и пр.) позволяют гармонично завершить облик всего строения.

• Коньково-карнизная гибкая черепица закрывает аэратор сверху. Такой материал поставляется в упаковках в расчете 1 уп. = 12 пог.м. конька.

---

Какие проблемы решает установка конькового аэратора?

• Образование плесени и грибка в мансардном помещении.

• Гниение стропил и их дальнейшая замена.

• Намокание утеплителя и, как следствие, быстрая потеря тепла, увеличение затрат на отопление.

• Появление вздутий на подкладочном ковре, приводящие в дальнейшем к протечкам. Вспучивание и растрескивание кровельного покрытия.

• Постоянное намокание гидро- и теплоизоляционных пленок существенно сокращает срок службы этих материалов, а для их замены нужно будет полностью разбирать кровельный пирог, что существенно бьет по карману домовладельца.

Принцип работы

Коньковый аэратор создает разницу между давлением воздуха внутри помещений и на улице. Вследствие этого создается тяга которая способствует выведению теплого влажного воздуха, естественному вентилированию и осушению, препятствует образованию конденсата и намоканию подкровельных материалов.

Для правильной работы вентилируемого конька необходимо обеспечить приток холодного воздуха. Для этого используют отверстия в карнизных свесах, которые подшивают софитами с перфорацией. Важно помнить: циркуляция воздуха в подкровельном пространстве создается когда размеры вытяжных зазоров на коньке на 10-15% больше размеров отверстий приточной вентиляции.

Основные функции:

1. Пропускать наружу теплые пары воздуха.

2. Непрерывно вентилировать кровельный пирог.

3. Предотвращать попадание дождевой воды и талого снега под кровлю.

4. Защищать от проникновения насекомых и мелкого мусора.

Монтаж конькового аэратора для мягкой кровли

Монтаж готового аэратора не требует специальных знаний и не занимает много времени. Нужно лишь соблюдать нормы использования и следовать пошаговой инструкции.

• Допустимый угол наклона кровли от 12 до 45 гр.

• Аэратор устанавливают по всей протяженности конька

• Обязательны вытяжные отверстия на свесах карниза

• Сверху аэратор закрывают коньково-карнизной черепицей того же цвета что и основная черепица

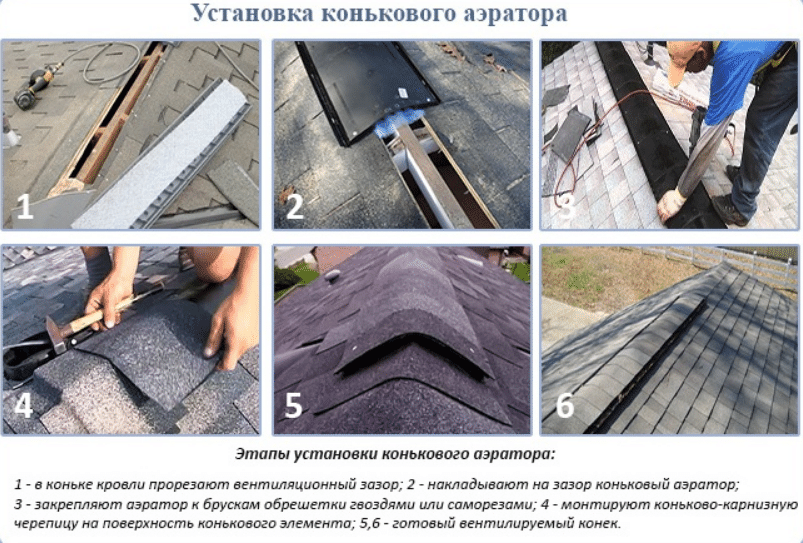

Пошаговая инструкция:

1. Циркулярной пилой сделать вентиляционное отверстие толщиной 3-8 см. в основании конька не доходя до края 15-30 см. На вальмовой крыше сделать два зазора по краям конька. Если присутствует дымовая труба, аэратор монтировать до трубы, но отверстие заканчивать не доходя 30 см.

2. Уложить коньково-карнизную черепицу по краям где нет отверстия.

3. Смонтировать аэратор. Сегменты соединить между собой с помощью специальных пазов, к обрешетке крепить через готовые крепежные отверстия кровельными оцинкованными гвоздями.

4. На аэратор уложить ряд коньково-карнизной черепицы обычным способом. Лепестки крепить кровельными гвоздями, укладывать друг на друга с нахлестом в 50%.

5. Обработать силиконовым герметиком торцы аэратора в местах соединения с кровлей.

Выводы:

Обязательной является непрерывная вентиляция подкровельного пространства для гибкой кровли при обустройстве жилой отапливаемой мансарды. Самый эффективный способ — устройство конькового аэратора по всей протяженности конька.

Важно правильно выбрать аэратор. Конструкция должна быть прочной, способной выдержать механические удары (например, удар от падающей ветки), обладать устойчивостью к резким температурным перепадам, коррозии, ультрафиолету.

Прекрасно зарекомендовал себя кровельный аэратор Ridge Master.

Гарантия производителя составляет 40 лет.

Коньковый аэратор для мягкой кровли: виды и монтаж

При возведении кровли важно обеспечить защиту всех конструкций от влаги. Такие материала как дерево или минеральная вата гигроскопичны. Первое при насыщении влагой начинает гнить и терять своим прочностные характеристики. Вторая накапливая воду увеличивает массу, сильно давит на кровельный пирог и перестает выполнять свои функции. Для защиты от осадков и влаги из помещения применяют пароизоляцию и гидроизоляцию, но в качестве дополнительной меры стоит предусмотреть вентиляционный зазор между листами битумной черепицы и теплоизолирующим материалом. Кроме этого потребуются выходы для воздуха, которые предусматривают в коньке и карнизе. Коньковый установленный аэратор для мягкой кровли позволит обеспечить движение воздушных масс.

Принцип действия аэратора

Вентиляция мягкой кровли – ответственный процесс. Конек оснащается специальными аэраторами, а на карнизе проход воздуха осуществляется через специальные отверстия, которые создаются двумя путями:

• установка специальных перфорированных софитов, которые не препятствуют тому, чтобы вентиляционный зазор постоянно осуществлял смену воздуха внутри;
• установка деревянных досок с разбежкой, что обеспечивает проход для воздушных масс.

Дешевле будет установить обычные доски, но более современным решением будет завершить монтаж черепицы перфорированными софитами.

Конек оснащается аэраторами, а на карнизе воздух проходит через специальные отверстия

Коньковый элемент, который дополняет вентилируемый зазор для мягкой черепицы, обеспечивает проход и выход воздуха по принципу создания тяги в трубках. Монтаж осуществляет таким образом, чтобы система работала за счет разницы давлений в пространстве, которое ограничивает кровельный пирог и в наружном воздухе. Вентилируемый зазор и комплектующие к нему элементы необходимы, чтобы отводить влагу от поверхности теплоизоляционного материала.

Проход свежего воздуха и выход увлаженного позволяет обеспечить следующие воздействия на кровельный пирог:

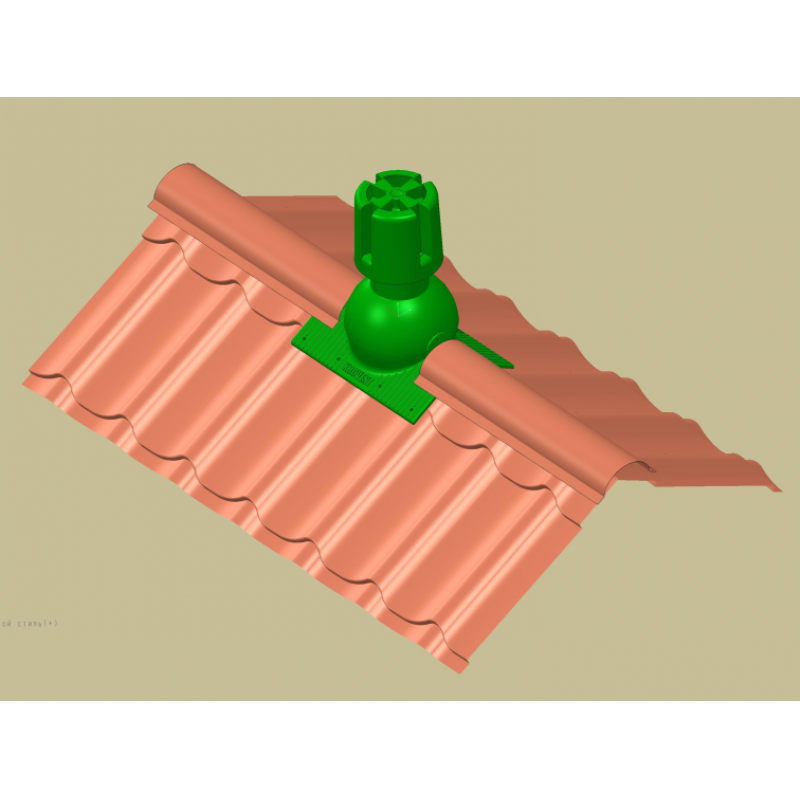

Вентиляционный аэратор – труба, которая устанавливается в конек

• удаление конденсата;
• предотвращение намокания теплоизоляции, сохранение ее характеристик;
• устранение пагубного воздействия влаги на деревянные конструкции, которые держать кровельный пирог, следовательно повышается надежность и долговечность конструкций;
• снижается периодичность ремонтов черепицы и стропильной системы.

В общем случае вентиляционный аэратор представляет собой трубу, которая устанавливается в конек. Монтаж чаще всего осуществляется с использованием сечений 63-110 мм. Чтобы защитить вентиляционный выход от засорения и затопления осадками на конек черепицы нужно установить специальный зонтик. Монтаж зонтика выполняют с применением специальной детали мягкой битумной черепицы.

Виды аэраторов

Вентиляционный зазор оснащается аэраторами различных видов. Количество изделий на кровельный конек определяют из следующих условий:

• площадь ската, которая определяет, какому объему воздуха нужно обеспечить выход;
• технические характеристики определенного изделия, от которых зависит объем воздуха, которому изделий может обеспечить нормальных проход.

При частном строительстве количество элементов можно назначать в процессе выполнения работ. Для особо сложных объектов расчет аэраторов, которые обеспечат беспрепятственный выход воздушных масс за кровельный пирог, выполняется еще на стадии проектирования, чтобы избежать нарушений и неприятностей при эксплуатации.

Коньковый аэратор, который дополняет вентилируемый зазор между поверхностью черепицы и утеплителя, может быть двух типов:

• непрерывный;
• точечный.

Первые обеспечивают проход и выход воздуха в пространстве под всем кровельным покрытием. Монтаж точечных элементов производится при необходимости вентилирования отдельных участков кровельного покрытия. Они в свою очередь делятся на две группы:

• скатные;
• с установкой на конек.

Скатные аэраторы предназначены для дополнительного усиления потока воздуха в конструкции пирога кровли. Выход воздушных масс требуется сделать более быстрым в следующих случаях:

• сложные конфигурации кровли, большое количество переломов и изгибов, которые затрудняют проход и выход влаги из пространства по покрытием на конек;
• большие по протяженности скаты, в которых тяга естественным образом уменьшается;
• в местах прерывания вентилируемого зазора, такое может потребоваться в зависимости от конструкции крыши;
• также препятствуют движению воздуха, направленному на конек, элементы естественного освещения, такие как фонари, мансардные и слуховые окна.

Помимо прочего, коньковые аэраторы позволяют вывести наружу вредные испарения основного материала кровли – битума.

Технология установки

Чтобы смонтировать аэратор на конек и обеспечить беспрепятственный проход воздушных масс через кровлю и их выход наружу, действия выполняются в следующем порядке:

• вырез окна в кровельном пироге на месте расположения изделия до поверхности утеплителя;
• основание трубы обрабатывается специальной мастикой;
• для крепления изделия к стяжке кровли потребуются специальные приспособления, которые называют “юбки”;
• “юбку” надевают на элементы и закрепляют на кровле с помощью саморезов, для качественного выполнения фиксации потребуется использовать 6 крепежных элементов, равномерно распределенных по окружности дополнительного элемента для аэратора;
• патрубок для вентиляции необходимо в обязательном порядке защитить от проникновения влаги, для этого предусматривают укладку гидроизоляционного материала.

Технология установки конструкции на мягкой кровле

Важно помнить, что любые места на кровле, где нарушена целостность покрытия, являются опасными с точки зрения возникновения протечек. После выполнения всех работ по установке вентиляционных изделий в обязательном порядке контролируют целостность и герметичность гидроизоляции в сложных местах. это позволит обеспечить крыше наиболее надежную защиту.

Грамотное выполнение всех работ на кровле позволит получить надежную защиту всех конструкций дома от негативных влияний окружающей среды, особенно таких как дождь, снег и холод.

Вентиляция мягкой кровли кровельный аэратор

Зачем нужны аэраторы для кровли, виды и правила монтажа

Установка аэраторов на крыше необходима, поскольку их наличие препятствует разрушению кровельного ковра под действием влаги, которая образуется в подкровельном пространстве.

Желание сэкономить на обустройстве кровельной вентиляции приводит к возникновению многих проблем: в первую очередь начинает протекать крыша, на карнизах собираются сосульки, а в доме появляется запах сырости. В результате дорогостоящий материал покрытия очень быстро разрушается. Дело в том, что влага попадает в слой теплоизоляции и элементы стропильной системы.

Решить данную проблему может монтаж кровельного аэратора, представляющего собой искусственный вентиляционный канал. Воздух циркулирует посредством его, вытягивая при этом лишнюю влагу и подсушивая пирог конструкции изнутри.

Причины появления влаги в кровельном пироге

Производители финишных покрытий для крыш позиционируют свои материалы как герметичные, откуда же тогда в кровельном пироге появляется влага, а ведь в его составе имеются слои паро- и гидроизоляции?

К сожалению, наличие влажных паров присутствует в любой квартире или доме. Они образуются в результате приготовления пищи, принятия водных процедур, стирки и дыхания людей. Согласно научным исследованиям, было установлено, что в домах, где проживает семья, состоящая из 4 человек, за сутки образуется не менее 2 литров водяного пара. Он частично оседает в подкровельном пространстве.

Когда теплый пар соприкасается с холодными поверхностями, образуется конденсат. В итоге водяные капельки пропитывают материалы и элементы конструкции кровли, в которые могут проникнуть. В первую очередь пары достигают утеплителя, стропильной системы и обрешетки.

Еще одним путем проникновения влаги является наружная сторона кровли. Теплый пар скапливается на чердаке и нагревает кровельное покрытие изнутри. Снег, собирающийся в зимний период на крыше, начинает таять. При снижении температуры воздуха на кровле образуется лед, и он при некоторых условиях тоже может подтаивать. Вода проникает в мельчайшие зазоры между стыками покрытия и на крыше образуются протечки.

Кровельный материал начинает постепенно покрываться микротрещинами, в которые проникает влага. При минусовых температурах она замерзает и разрывает отделку крыши. Трещины все больше увеличиваются и превращаются в сквозные щели. В результате кровельное покрытие приходит в негодность.

Что такое кровельный аэратор

Данное устройство состоит из трубы диаметром 6 –11 сантиметров, изготовленной из нержавейки или полипропилена. Поверх нее устанавливается колпак, который защищает вентилятор от проникновения внутрь его осадков. Аэратор способствует сушке теплоизоляционного слоя и ускоряет процесс испарения конденсата.

Применяют эти устройства в регионах с разными погодными условиями, поскольку они отличаются хорошими эксплуатационными параметрами и выдерживают изменение температуры в широком диапазоне, составляющем от +90 до -50 градусов.

Кровельный аэратор для металлочерепицы и других видов покрытий крыши предназначается для следующих целей:

• вентилирования слоев кровельного пирога;
• испарения конденсата;
• отвода влажного воздуха;
• предотвращения процессов, приводящих к разрушению крыши;
• недопущения возникновения протечек.

Принцип функционирования аэраторов заключается в появлении тяги в трубе, которая возникает за счет низкого давления, создаваемого наружными воздушными потоками.

Виды вентиляционных устройств для кровли

Согласно особенностям конструкционного решения, бывает несколько видов кровельных вентиляторов:

1. Точечные. Такие устройства имеют грибообразную форму, они снабжены вентиляторами. Их монтируют в месте, где ограничен доступ – это может быть сложная конфигурация кровли или мансардные окна. Точечные изделия подразделяют на коньковые и скатные. Первые из них монтируют под коньком – они предназначаются для удаления конденсата и паров вдоль всей конструкции конька. Этого типа аэраторы устанавливают на участках, которым требуется усиленная циркуляция потоков воздуха.
2. Непрерывные. Их размещают равномерно по всей кровельной поверхности и таким образом обеспечивают вентилирование всех слоев «пирога», а также участков чердаков и мансард. Наиболее востребованы из непрерывных аэраторов вентиляционная влагоустойчивая лента, которую устанавливают в слое гидроизоляции, и коньковый вентилятор.
3. Турбинные. Их производят в виде трубы и оснащают электрическим вентилятором или вытяжкой с электроприводом. Специалисты советуют отдавать предпочтение изделиям из алюминия, поскольку они устойчивы к коррозийным процессам и не меняют форму под воздействием высоких температур.

При выборе модели аэратора учитывают величину уклона крыши. Обычно данную информацию можно увидеть на упаковке изделия.

Выбор аэратора

Определенный вид устройства используют для разных кровельных покрытий. Для мягких материалов подходят аэраторы, произведенные из атмосферостойкого и ударопрочного полипропилена (прочитайте также: «Как устроена вентиляция мягкой кровли – важные особенности крыши»). Обычно их размещают равноудалено друг от друга на наиболее высоких точках кровельного покрытия или в месте стыка плит термоизоляции.

Такое устройство выполняет следующие функции:

• снижает в подкровельном пространстве давление;
• удаляет пар из слоев «пирога»;
• предупреждает появление конденсата.

Корпус вентилятора аэратора для металлочерепицы выпускают из материалов, которые устойчивы к коррозии и агрессивным средам, воздействию разных температур и ультрафиолета. Таким требованиям отвечают полипропилен и нержавеющая сталь.

Для покрытий из профнастила для корпуса дефлектора применяют те же материалы, что и для металлочерепичных крыш.

Монтаж коньковых аэраторов

Установка устройств такого вида выполняется просто, и для этого нет необходимости производить сложные расчеты. Коньковый аэратор размещают по всей протяженности конька. Специалисты рекомендуют применять данное изделие для кровель, имеющих уклон от 12 до 45 градусов. Его монтируют исключительно на конек и тем самым обеспечивают в чердачном пространстве вентиляцию воздуха.

Условия использования конькового аэратора:

1. С целью обеспечения притока воздуха необходимо наличие продух на свесах.
2. Устройство следует монтировать по всей длине конька – его сегменты соединяют в единую конструкцию.
3. Поверх собранного изделия укладывают коньковую черепицу, и поэтому внешний вид кровли не пострадает от наличия на ней вентилятора.

Обустройство конькового аэратора для металлочерепицы или мягкой кровли выполняют в определенной последовательности:

1. Чтобы вырезать вентиляционный паз, задействуют циркулярную пилу. Отверстий может быть как одно (на верхней точке конька), так и два (по обеим его сторонам). В зависимости от рекомендаций производителя конкретной модели аэратора суммарная толщина зазора должна составлять от 3 до 8 сантиметров. Прорези вырезают так, чтобы они не доставали до края конька примерно 30 сантиметров. В результате кровля по его сторонам получается сплошной.
2. В месте на коньке, где зазор не делался, укладывают коньковую черепицу.
3. Приступают к монтажу аэратора: каждый его сегмент фиксируют кровельными гвоздями или шурупами, которые вкручивают посредством готовых отверстий, сделанных на заводе-производителе. Отдельные части изделия собираются в единую конструкцию аналогично тому, как это делают с деталями конструктора.
4. Профиль вентиляционного изделия накрывают коньковой черепицей – лепестки кровельного материала укладывают внахлест. Для крепления покрытия к устройству вентиляции используют длинные специальные гвозди.
5. Места соприкосновения торцов с кровлей обрабатывают силиконовым герметиком.

Особенности монтажа точечных устройств на металлочерепице

Аэраторы данного типа устанавливают:

• на плоских крышах или на кровлях, имеющих уклон меньше 12 градусов;
• в качестве дополнения к другому типу устройств с целью повышения эффективности вентилирования;
• если не представляется возможным обустройство конькового изделия, например, потому что отсутствует конек, или существует примыкание кровельного покрытия к стенам или вертикально расположенным поверхностям.

Условия применения точечного аэратора:

1. Монтируют их на скатах, соблюдая расстояние 50-80 сантиметров от горизонтально расположенного ребра конька.
2. На свесах должен быть обеспечен приток воздуха.
3. Одно точечное устройство способно обеспечить качественную вентиляцию на площади до 5 — 100 «квадратов» кровли в зависимости от его модели. На основании данной величины производится расчет требуемого количества вентиляционных изделий.

Технология установки точечных устройств на крыше:

1. В сплошной обрешетке делают отверстие, которое по размерам должно совпадать с параметром внутреннего канала аэратора. Для этого к поверхности листа фанеры или плиты ОСП прикладывают юбку-основу устройства и через проходной канал наносят на крыше гвоздем или карандашом контуры зазора. Электролобзиком по начерченной линии вырезают отверстие.
2. Поверх него помещают юбку устройства и прикрепляют ее саморезами либо кровельными гвоздями в количестве минимум 6 штук. Некоторые компании – производители рекомендуют использовать дополнительно помимо крепежных изделий фиксацию на клеевой состав. В этом случае на обратную поверхность юбки наносят битумную мастику, приклеивают ее, а потом только применяют детали для крепления.
3. С целью гидроизоляции мест примыкания поверх юбки используют битумный клей.
4. Гонтами черепицы, подрезанными в местах соприкосновения, перекрывают юбку.
5. Сверху на нее помещают сетку аэратора и фиксируют ее саморезами. Потом устанавливают колпак (крышку), защелкивают и опять используют для крепления саморезы.

Аналогичным образом монтируют и другие точечные аэраторы для кровли согласно произведенному расчету, которые и составят в итоге единую систему вентиляции.

Как видно из вышеприведенной информации, установка подобных устройств не является сложной работой — с ней легко справятся неопытные мастера-самоучки.

Благодаря наличию на крышах аэраторов из кровельного пирога удаляются водяные пары, предотвращается образование конденсата, распространение грибка и плесени, неприятного запаха. Отсутствие этих неблагоприятных факторов положительным образом сказывается на продолжительности сроков эксплуатации деревянных элементов кровельной конструкции и на состоянии микроклимата в жилых и подсобных помещениях дома.

Вентиляция мягкой кровли: необходимость и практические решения

Подкровельная вентиляция

В наш технологичный век виды крыш могут быть самыми разными: плоскими и профильными, рулонными и штучными, жесткими и мягкими. Огромное количество всевозможных черепиц: металлочерепица, керамическая черепица, композитная, песчано-цементная, черепица мягкая битумная. При строительстве определенного вида зданий подбирается и соответствующий вид крыши. Все они надежны и практичны при условии, что работы выполнялись квалифицированными специалистами.

Не секрет, что на рынке огромное количество рабочих, готовых взяться за строительство необходимого вам помещения. Конечно, работы обещают выполнить под ключ, то есть вместе с возведением крыши. А когда задаешь вопрос, как будет устроена вентиляция крыши, говорят: «А мы слуховые окошки на чердаке сделаем». От таких работников лучше сразу отказаться.

Совет. Перед началом работ проверьте квалификацию кровельщиков.

Это уже даже не прошлый, это позапрошлый век. Кстати, спросите у них, почему окно называется слуховым. Они начнут говорить, что слышимость больше. Это все ерунда. При Александре I был такой мастер-кровельщик Слухов, он и придумал эти окна для вентиляции, поэтому они называются слуховыми.

Современное строительство решает проблему эффективного использования пространства. Поэтому широкое распространение получили мансардные крыши, причем не только в частных жилых домах. А это предполагает исполнение кровли в виде слоеного пирога с применением современных материалов. Но в таком случае остается нерешенной проблема конденсата. Влага скапливается в строительных элементах, преждевременно нарушая их эксплуатационные характеристики, вплоть до разрушения.

Откуда берется конденсат? Хотя применяемые теплоизоляционные материалы надежно сохраняют микроклимат в помещениях, но в целом от дома исходит тепло. С наружной стороны кровли воздух имеет более низкую температуру в холодное время года и даже летом по ночам. Понижение температуры наружного воздуха относительно теплого воздуха, исходящего от дома, при которой начинает образовываться конденсат, называется точкой росы. Влага может появляться и зимой, при резких перепадах температуры образуется наледь, которая тает во время оттепели.

Необходимость в вентиляции крыши

Естественная вентиляция чердака через слуховые окна уже не помогает, остаются затененные пространства. Возникает необходимость организовать вентиляцию внутри самого кровельного пирога. Только таким образом можно обеспечить кровле надежность и долговечность. Не стоит думать, что это такая уж невыполнимая задача. Уже более тридцати лет эта проблема успешно решается строителями-профессионалами.

Вентиляция кровли, в том числе и гибкой, осуществляется за счет конвекционного эффекта, путем перемещения теплых слоев воздуха по специальным каналам внутри кровельного пирога от свесов к коньку, то есть снизу вверх. Благодаря этому решаются следующие задачи: поддержание температурного баланса с внутренней стороны кровли до прохождения точки росы; при появлении конденсата – его удаление теплыми потоками воздуха; а также исключение нагревания и размягчения мягкой битумной кровли под летним солнцем.

Задачи, которые решает внутренняя вентиляция кровельного пирога

Прежде всего рассмотрим, из чего состоит кровельный пирог кровли из мягкой черепицы. Вначале на внутреннюю часть силовой конструкции крыши прикрепляется пароизоляционная пленка. Однако она не всегда способна задержать весь пар, поднимающийся вверх от дома. Как правило из-за некачественного монтажа.

Следующий слой – теплоизоляционный материал. Чаще всего, это минеральный утеплитель, который свободно пропускает пар, как говорят – дышащий. Следовательно, та часть пара, которая поднимается, пройдет и через теплоизоляцию.

Затем идет гидроизоляционный барьер. Современная гидроизоляция – это диффузионная мембрана (тоже дышащая), которая пропускает маленькие молекулы пара, но задерживает молекулы воды.

Подкладочный ковер – который выполняет функцию дополнительной гидроизоляции.

И, наконец, сама кровля (металлочерепица, мягкая черепица, керамика и т. д.), защищающая от атмосферных осадков, холода, жары.

Битумная черепица ICOPAL. Подкладочный ковер ICOPAL K-EL/Fel’X Влагостойкая фанера или ОСП. Разреженная обрешетка. Стропильная балка. Контрбрус. Диффузионная мембрана ICOPAL Monarperm 500/700. Теплоизоляционная минераловатная плита. Брус 50х50 мм. Пароизоляционная мембрана ICOPAL Polykraft RE. Доска 20х100 мм. Подшивка потолка.

Из приведенного описания понятно, что какая-то, пусть небольшая, часть теплого пара проникает через весь «слоеный пирог» и попадает на внутреннюю сторону холодной кровли. Значит, неприятности, связанные с намоканием нам обеспечены. Спасет от них только грамотно спроектированная и качественно выполненная вентиляция подкровельного пространства.

Поэтому необходимо сделать так, чтобы встреча теплого пара с холодной кровлей происходила в пространстве с сильным воздушным потоком. Тогда конденсат либо не успеет образоваться, либо быстро выветрится. Роса собирается на внутренней стороне самого кровельного материала, будь то твердая кровля или битумная черепица, следовательно, там и надо устраивать конвекцию воздуха.

При помощи обрешетки и контробрешетки делается вентиляционный зазор примерно в 50 мм. Важно, чтобы в вентиляционном контуре не было помех для свободного течения воздуха, иначе могут образовываться застойные зоны.

Совет. Перед настилом кровельного материала проверьте, нет ли помех на пути движения воздуха в вентиляционных каналах.

Практические решения в вентиляции для кровли

Применение точечных аэраторов

Остается предусмотреть отверстия на свесах или карнизах для входа воздушного потока и сверху на коньке для его выхода. Понятно, что внизу все просто, а сверху надо исключить попадание в вентиляционные отверстия осадков, птиц и насекомых. Кроме того, иногда крыша из мягкой битумной черепицы имеет сложную геометрическую поверхность, где сочетаются перепады высот, большое количество ендов, мансардные окна, уступы. Это затрудняет, а порой исключает свободный ток теплого воздуха снизу вверх.

Совет. Размещение точечных аэраторов и дефлекторов доверяйте только высококвалифицированному специалисту.

Для решения подобных задач применяются различные виды точечных аэраторов, а также дефлекторов. Аэратор – это простой вентиляционный выход, защищающий от попадания осадков и проникновения птиц и насекомых. А дефлектор – тот же аэратор, который за счет особой конструкции в соответствии с законом Бернулли повышает эффективность вентиляции примерно на 20 %.

Установка этих устройств довольно проста. На сложных гибких кровлях точечные аэраторы устанавливают во всех наивысших точках рельефа или вдоль ендовы. Главное – внимательно следить, чтобы не осталось застойных зон. Там, где нет перепадов высот, на простых крышах точечные аэраторы устанавливают не менее одного на 100 кв. м кровли.

Технология установки аэраторов различается в зависимости от типа кровли. При обустройстве вентиляции кровли из битумной черепицы аэраторы крепят к сплошной обрешетке, усиленной несложной конструкцией из бруса. Все поверхности надежно уплотняют герметиком.

Иногда кровля из гибкой черепицы смонтирована так, что вентиляция подкровельного пространства отсутствует. В этом случае можно установить специальные аэраторы, имеющие удлиненный перфорированный нижний патрубок, в который засыпана гранулированная масса. Нижний патрубок вставляется в дышащий теплоизоляционный мат, таким способом вентилируя его.

Применение коньковых аэраторов

Однажды к нам обратилась заказчица с просьбой переделать коньковую вентиляцию для кровли на любую другую. Дом еще не достроен, на мансарде еще не установлены потолки, но крышу из мягкой битумной черепицы «ИКОПАЛ» осенью полностью закончили.

По настоянию клиентки был сделан зазор для проветривания подкровельного пространства. Выход воздуха из вентиляции кровли был предусмотрен коньковый. Заказчица говорила, что ей внешне понравилась крыша с дополнительным фальшконьком. Действительно, такие конструкции смотрятся эффектно. Но зимой, после снежной вьюги на полу мансарды под коньком оказалась полоска снега. Женщина посчитала это недостатком такого типа вентиляции. После обследования конька оказалось, что это недостаток квалификации кровельщиков, которые возводили крышу.

На самом деле правильно сделанный коньковый способ выхода воздуха из вентиляции наиболее эффективен для простых двухскатных кровель из гибкой черепицы. При непрерывном расположении щелей для забора воздуха в подшивке вдоль всего карниза он равномерно распределяет свободный воздушный поток по площади всей крыши, не оставляя затененных участков. Такой естественный метод вентиляции характеризуется мощным потоком воздуха в месте встречи теплого пара с холодной внутренней плоскостью кровли.

Схема вентиляции подкровельного пространства а) с коньковым аэратором; б) со скатными аэраторами и щипцовым окном.

На коньке, в высшей точке ската, вдоль всей длины крыши оставляется сплошная щель шириной примерно 2–3 см. С обеих сторон от нее устанавливаются специальные крепежные профили с ребристой поверхностью. Именно на эту щель, опускаясь по обеим сторонам на профили, монтируется сплошной ленточный коньковый аэратор. Он крепится гвоздями или шурупами и уплотняется герметиком по всей длине, а сверху покрывается листами битумной черепицы. Получается почти обычный конек. Такие ленточные аэраторы изготавливаются из качественного и прочного пластика, имеющего повышенную стойкость к воздействию атмосферных явлений. Вдоль всей длины на выходе вентилируемого воздуха встроены фильтры, которые не дадут попасть внутрь осадкам, птицам или насекомым.

Совет. При возможности лично убедитесь в исключении попадания атмосферных осадков, листвы, насекомых или птиц во входные и выходные отверстия вентилируемого пространства крыши.

Ветровая подшивка карнизов выполняется, как правило, из дерева, пластика или металла. На рынке нет недостатка в готовых пластиковых и металлических панелях с перфорацией, их называют софитами. Они бывают различных цветов и форм. Если ветровая подшивка выполнена из дерева, то между рейками оставляют щели или вставляют специальные решетки для приточной вентиляции с шагом не более 0,8 м. При монтаже подшивки важно убедиться, что решетки или щели не допустят попадания в вентиляционное пространство насекомых, птиц или листвы.

Установка аэраторов на мягкой кровле: монтаж устройств подкровельной вентиляции

Монтаж мягкой кровли не терпит мелочей. Иногда, думая сэкономить на такой, вроде бы необязательной детали, как кровельная вентиляция, застройщик сталкивается с массой неприятностей. Крыша начинает протекать, в доме ощущается запах сырости, на карнизах скапливаются сосульки. И, апофеозом всему, становится скоротечное разрушение дорогостоящего кровельного материала. Подобные неприятности происходят потому, что в пирог мягкой кровли проникает влага, просачиваясь в утеплитель, стропильные конструкции и само битумное покрытие. Решить проблему можно, установив на кровле искусственные вентиляционные каналы – аэраторы. Через них будет циркулировать воздух, вытягивая лишнюю влагу и просушивая внутренний пирог конструкции.

Таким образом, установка аэраторов на мягкой кровле – процесс рекомендованный специалистами, а в некоторых случаях (над мансардным этажом, например) – обязательный, предотвращающий ее повреждение и обеспечивающий комфортное пребывание в доме.

Содержание

Откуда берется влага? Возможные последствия

Понятно, что аэраторы обеспечивают проветривание и просушивание кровельного пирога от влаги. Но откуда она там берется? Ведь производители изначально позиционируют мягкую кровлю, как герметичную. Причем в составе подкровельного пирога присутствуют слои гидро- и пароизоляции (пароизоляция – в случае наличия утеплителя).

Но от наличия влажных паров это не спасает. Они – обязательный атрибут любого жилого помещения, образующийся в процессе приготовления пищи, стирки, принятия ванны и даже, в конце концов, дыхания человека. В соответствии с исследованиями, каждый день в доме, где живет семья из 4-х человек, образуется 2-4 л водяного пара, часть из которого скапливается в подкровельном пространстве.

При соприкосновении теплого пара с холодной поверхностью (во время резких скачков температуры снаружи-внутри), происходит его конденсация. В результате, мельчайшие капельки воды начинают пропитывать любые конструкции и материалы, до которых смогут «дотянуться». В первую очередь, это стропила, обрешетка, утеплитель.

Еще один путь проникновения влаги – с внешней стороны кровли. Теплый пар, скапливаясь на чердаке, нагревает кровельное покрытие изнутри. Зимой, лежащий на крыше снег, начинает подтаивать. Образуются корки льда, которые при усугублении ситуации, также тают. Вода проникает в стыки покрытия, крыша начинает протекать.

Кроме того, страдает и само покрытие, которое в любом случае имеет микротрещинки. Туда проникает влага и, при понижении температуры, разрывает материал. Трещины становятся видимыми, иногда – сквозными. Покрытие приходит в негодность.

На мягкой кровле последствия избыточной напитки влагой проявляют себя достаточно быстро. Вы можете заметить:

• Появление пузырей на поверхности. Пирог мягкой кровли, как правило, имеет в своем составе гидроизоляционный слой (сверху) и пароизоляционный слой (снизу). По сути, это – замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100°C, вследствие чего накопившаяся в контуре влага образует пар и пытается испариться. Подобная ситуация влечет за собой появление вздутий и разрушение кровли.
• Понижение эффективности теплоизолятора. Намокание теплоизоляционного слоя даже на 2% приводит к повышению его теплопроводности (и понижению изоляционных свойств) на 40%! Соответственно, такая кровля перестает выполнять свои функции в плане удерживания тепла, затраты на отопление возрастают.

Все это приводит к разрушению структуры кровельного материала и возникновение протечек.

Назначение аэраторов

Как же не допустить оседания влаги на кровельных поверхностях? Или же осушить уже напитанные влагой конструкции?

На помощь нам придут законы физики. Удалить влагу можно путем ее испарения, возникающего при перемещении (циркуляции) воздушных потоков. Так как существует значительная разница между внутренним (в доме) и внешним (на улице) показателями давления, для циркуляции воздуха достаточно обеспечить процесс сообщения двух сред.

Если чердак холодный, то эффективную вентиляцию можно обеспечить достаточно просто – через слуховые окна, неплотное прилегание карнизных свесов, щели в коньке. Для теплых чердаков и мансард такое решение не подходит, так как в холодный сезон нерегулируемая вентиляция будет снижать температуру в помещении.

В таких домах наиболее приемлемо применение кровельных аэраторов – вентиляционных каналов, соединяющих подкровельное и надкровельное пространства. После установки аэратора, благодаря разнице давлений, в его трубе создается принудительная тяга, которая вытягивает влажные пары из-под кровли.

Очень важный момент: чтобы процесс вытягивания воздуха через аэратор стал возможным, необходимо в общей системе предусмотреть подвод свежего прохладного воздуха. Иначе воздушные массы циркулировать не будут. Для этого в карнизах обустраивают вентиляционные продухи, куда беспрерывно поступает свежий воздух. Проходя через чердачное пространство, он нагревается и поднимается вверх – к кровле.

Благодаря созданной тяге в аэраторе, он проходит через его трубу и выбрасывается на улицу. При грамотно оборудованной вентиляции, всего за 1 час воздушный поток 2 раза проходит через кровельный пирог, просушивая и вентилируя его.

Соответственно, установив аэраторы для мягкой кровли в нужном количестве, можно не беспокоиться о сухости покрытия и утеплителя. Поэтому правильнее приступать к их монтажу еще на стадии строительства. Но, если это по каким-то причинам не произошло, можно сделать это и позже. Главное, не дожидаться возникновения неустранимых дефектов кровли (вспучивания, разрушения материала). К счастью многих застройщиков, с помощью аэраторов можно не только предотвратить накопление влаги в новом кровельном пироге, но и осушить уже напитанную влагой старую кровлю.

Разновидности аэраторов

Для мягкой кровли применяют аэраторы, изготовленные из ударопрочных пластиков, способных противостоять перепадам температур, коррозии, воздействию УФ-лучей. В зависимости от конструкционных особенностей, назначения и способу действия, различают 2 типа аэраторов: коньковые непрерывные и точечные.

Коньковый аэратор относят к непрерывным системам вентиляции, так как его устанавливают по всей протяженности конька для аэрации всего подкровельного пространства. По виду, конструкция представляет собой угловую деталь с отверстиями, защищенными специальными барьерами – от попадания насекомых, пыли, снега.

Точечные аэраторы устанавливаются на отдельных участках (точках) кровли, как правило, на скатах, реже – на коньках. Каждый такой аэратор представляет собой вентиляционную трубу, защищенную сверху колпаком различной конфигурации. Обычно общий вид конструкции напоминает «грибок» или «коробочку».

Точечный скатный аэратор имеет плоское основание (юбку), через которое происходит его соединение с кровлей. Основание точечного конькового аэратора – угловое, предназначенное для сопряжения с кровлей в районе ее верхнего горизонтального ребра.

Различия в конструкциях имеющихся типов аэраторов предполагает и значительную разницу в технологиях их монтажа.

Монтаж конькового аэратора

Коньковый аэратор установить проще всего, он не требует особого расчета количества, так как обычно ставится по всей протяженности конька. Установка конькового аэратора рекомендуется на кровли с уклоном 12-45°. При этом он монтируется только на конек, обеспечивая циркуляцию воздуха в чердачном пространстве.

• обязательно наличие продухов на свесах для обеспечения притока воздуха;
• рекомендуется устанавливать аэратор по всей длине конька, соединяя его сегменты в одну конструкцию;
• поверх конькового аэратора монтируют коньковую черепицу, таким образом внешний вид кровли не страдает от «чужеродного» элемента.

1. В сплошном основании циркулярной пилой прорезают вентиляционный паз. Он может быть один (на вершине конька) или два (по обе стороны от конька). Общая толщина вентзазора должна составить 3-8 см (зависит от рекомендаций производителя конкретного аэратора). Прорези делают так, чтобы они заканчивались за 30 см до края конька, то есть по обеим сторонам конька кровля остается сплошной.
2. По краям конька (там, где не был прорезан вентиляционный зазор) укладывают коньковую черепицу.
3. Монтируют коньковый аэратор. Каждый его сегмент закрепляют с помощью удлиненных кровельных гвоздей или шурупов, вкручиваемых через готовые заводские отверстия. При этом сегменты соединяют и друг с другом, как детали конструктора.
4. Накрывают профиль аэратора коньковой черепицей. Ее лепестки монтируют внахлест, по обычному способу, не отличающемуся от технологии ее укладки вдоль ребер. Единственное отличие заключается в элементах крепления. В данном случае черепицу прибивают к аэратору удлиненными кровельными гвоздями
5. Торцы аэратора, в местах сопряжения с кровлей, герметизируют силиконовым герметиком.

Пример работ на фото:

Видео-сюжет поможет более детально разобраться с тонкостями устройства кровельной аэрации на мягкой кровле:

Монтаж точечных аэраторов

Кроме конькового аэратора возможно применение нескольких точечных аналогов. Такие аэраторы используются:

• на кровлях с уклоном менее 12°, а также на плоских кровлях;
• для повышения эффективности вентиляции, в дополнение к кровельному аэратору;
• если установка конькового аэратора невозможна, например, при отсутствии конька или при существовании примыканий кровельного материала к вертикальным поверхностям и стенам.

• монтаж точечных аэраторов выполняют на скатах, на расстоянии 0,5-0,8 м от горизонтального ребра конька;
• обязательно обеспечение воздушного притока на свесах;
• один аэратор обеспечивает эффективную вентиляцию 5-100 м2 кровли (зависит от диаметра и формы конструкции), в соответствии с этими данными ведется расчет их количества – от 2-х штук и больше.

1. В сплошной обрешетке вырезают отверстие, совпадающее по размерам с внутренним зазором канала аэратора. Для этого на фанере (ОСП) размещают основу (юбку) аэратора и на крыше, через проходной канал, рисуют контуры отверстия. Разметку выполняют карандашом или гвоздем. С помощью электролобзика вырезают по линии отверстие.
2. Размещают поверх отверстия юбку аэратора и закрепляют его кровельными гвоздями или саморезами (в количестве не менее 6 штук). Некоторые производители рекомендуют в дополнение к крепежным элементам применять клеевой метод фиксации. В этом случае, оборотную сторону юбки промазывают битумной мастикой, приклеивают ее к основанию, а уже затем – закрепляют крепежными деталями.
3. Проклеивают верх юбки битумным клеем для гидроизоляции примыкания.
4. Юбку перекрывают гонтами черепицы, подрезая их в местах примыканий.
5. На юбку сверху надевают сетку аэратора, прикручивая ее саморезами. Затем монтируют крышку (колпак), защелкивают ее и тоже прикручивают саморезами.
6. Аналогично монтируют остальные точечные аэраторы (в соответствии с расчетом), которые в общей массе будут составлять единую вентиляционную систему.

Вот как это выглядит:

Более наглядную информацию об этапах монтажа точечного аэратора можно получить, посмотрев обучающий видео-ролик:

Таким образом, монтаж аэраторов – работа не сложная, под силу даже мастерам-самоучкам. Однако польза от нее огромна!

Благодаря аэраторам происходит вытягивание водяных паров из кровельного пирога, предотвращается оседание конденсата, появление плесени, грибка и затхлости. Все это положительно сказывается на длительности эксплуатации деревянных конструкций (стропил, обрешетки, обшивки), работе теплоизоляции, микроклимате жилого помещения.

Вентиляция мягкой кровли

У всех мягких кровель – и рулонных, и битумно-черепичных – есть общий недостаток: отсутствие воздухопроницаемости. Это значит, что конденсат, который скапливается под кровлей, остается там навсегда. Разрушает утеплитель, деревянные стропила и обрешетку.

Чтобы этого не произошло, существуют технологии устройства вентиляции мягкой кровли. Сейчас я перечислю несколько вариантов.

Примение кровельного аэратора на мягкой кровле

Использование аэраторов относится к точечной технологии вентиляции.

Аэратор – небольшой прибор для вентиляции, обычно грибообразной формы.

Высота и диаметр могут быть разными. Количество тоже различно:

• Малые аэраторы ставят из расчета одна штука на 60 метров квадратных;
• Большие – 1 на 100-120 метров.

Приборы размещают равномерно по площади крыши, предпочтительно в верхней ее части. Расстояние между соседними не должно превышать 12 метров.

Аэратор может оснащаться собственным вентилятором или встраиваться в общедомовую вентсистему.

Коньковые вентиляторы

Коньковая (непрерывная) вентиляция подкровельного пространства мягкой кровли более эффективна, чем точечная. Локальные аэраторы чаще используются для жестких покрытий.

Вентилируемый коньковый элемент – это жесткая пластиковая конструкция, состоящая из сплошной верхней части в форме уголка и перфорированных стенок.

Для установки такого аэратора в коньковом брусе по всей длине с обеих сторон выбирают пазы, которые потом перекрываются коньковым элементом. Таким образом отток воздуха из-под кровли происходит по всей длине конька.

• При укладке покрытия подкладочный ковер возле конька должен выступать из-под рядовой черепицы на 15 сантиметров;
• Выступающий край загибают на черепичное покрытие;
• На отогнутые края ставят конек;
• Пластиковые части закрывают черепичными лепестками, перфорированные стенки оставляют открытыми.

Обратите внимание

Вентиляция мягкой кровли с устройством двух зазоров

В верхней и нижней части крыши устраивают вентзазоры размерами не меньше 5 сантиметров. Нижний выполняет приточную функцию, верхний – вытяжную.

Особенности устройства механической вентиляции в мягкой кровли

Обратите внимание

Для этой цели на стропильные ноги устанавливают бруски контробрешетки. Их прибивают вдоль стропил, а на них крепят листы или доски сплошной обрешетки.

Карнизная вентиляция кровли

Здесь тоже есть варианты:

• Подшивка крыши перфорированными софитами;
• Врезанные в софиты ПВХ решетки для вентиляции;
• Специальные кровельные элементы с продухами, которые устанавливают немного выше свесов.

Для кровель большой крутизны, от 45 градусов, применяют также аэраторы ендовы.

Устройства вентиляции для плоских рулонных кровель

Все вышеперечисленные технологии предназначены для скатных крыш. Для плоских они не эффективны. На плоских мягких кровлях вентиляция осуществляется с помощью специальных приборов:

• Вентиляционные насадки;
• Инерционные турбины;
• Электрические вентиляторы для кровель.

Я уже подробно писал про устройство плоских крыш. Советую прочитать также про особенности гидроизоляции плоских кровель.

Проход вентиляции через мягкую кровлю

Для прохода вентиляции через кровлю часто используются слуховые окна. Но существуют также специальные системы, т.н. узлы прохода.

Обратите внимание

Трубы бывают круглого, квадратного, прямоугольного сечения. Система воздухообмена – естественная или принудительная (с применением вентилятора).

Вентиляция для мягкой кровли – момент очень важный, пускать его на самотек ни в коем случае нельзя. Это приведет к низкой функциональности крыши и ее преждевременному разрушению.

Если вы обратитесь к нам, мы поможем вам подобрать подходящий для вашего дома тип кровельной вентиляции и установим ее недорого в кратчайшие сроки.

Установка аэраторов на мягкой кровле

В двухслойном кровельном покрытии из наплавляемых материалов аэраторы “Поливент“ устанавливают на нижний слой материала. В нижнем слое материала в месте его установки прорезают отверстие диаметром равным диаметру трубки аэратора через стяжку и утеплитель до пароизоляционного слоя. Отверстие засыпают керамзитовым гравием. Для лучшего сцепления горизонтальной части аэратора с кровельным ковром на его поверхность наносят разогретое битумное вяжущее (горячую мастику). После остывания битумного вяжущего, аэратор дополнительно крепят саморезами к стяжке (если нет стяжки то к основанию, через слой теплоизоляции). Затем наплавляют верхний слой кровельного ковра, таким образом, чтобы аэратор оказался в месте торцевого нахлеста двух кровельных полотнищ (нахлест 150 мм). Примыкание кровельного ковра к аэратору промазывают битумным герметиком.

При устройстве кровель с основанием из железобетонных плит перекрытий, в однослойном кровельном покрытии аэратор “Поливент” устанавливается на стяжку. Отверстие делается через стяжку и утеплитель до слоя пароизоляции. Кровельный ковер укладывается не наклеиваясь на юбку аэратора. На нее наносится разогретое битумное вяжущее (горячая мастика). На место сопряжения кровельного ковра с аэратором наплавляется заплатка из верхнего слоя кровельного материала на основе полиэстера. Заплатка должна перекрывать юбку аэратора и заходить на кровельный ковер на 150 мм. Аэратор дополнительно крепится саморезами, а примыкание кровельного ковра промазывается битумным герметиком.

Схема монтажа аэратора

Видеоролик: Монтаж кровельного аэратора

Виды кровельных аэраторов «Поливент»

Аэратор ПОЛИВЕНТ-СТАНДАРТ	Аэратор ПОЛИВЕНТ-СТАНДАРТ — cостоит из 3-х составных частей. Специальное прижимное кольцо к кровельному покрытию обеспечивает тщательную изоляцию вокруг корпуса трубы и значительно повышает эстетические свойства покрытия. Рассчитан на применение в регионах со значительным снежным покровом. Рекомендуется устанавливать один такой аэратор на 50-60 м² кровли.
Технические характеристики
Высота, мм	340
Масса, кг	0,317
D трубки, мм	75-55
D юбки, мм	270
D колпака, мм	146
Аэратор ПОЛИВЕНТ	Аэратор ПОЛИВЕНТ — cостоит из 3-х составных частей. Специальное прижимное кольцо к кровельному покрытию обеспечивает тщательную изоляцию вокруг корпуса трубы и значительно повышает эстетические свойства покрытия. Рекомендуется устанавливать один такой аэратор на 50-60 м² кровли.
Технические характеристики
Высота, мм	260
Масса, кг	0,3
D трубки, мм	75-55
D юбки, мм	270
D колпака, мм	146
Аэратор ПОЛИВЕНТ-ПРЕМИУМ	Аэратор ПОЛИВЕНТ-ПРЕМИУМ — cостоит из 4 х составных частей. Уникальный по конструкции колпак создает дополнительную тягу в трубе, что значительно повышает эффективность аэратора. Рассчитан на применение в регионах со значительным снежным покровом. Рекомендуется устанавливать один такой аэратор на 80-100 м² кровли.
Технические характеристики
Высота, мм	470
Масса, кг	1,06
D трубки, мм	130-103
D юбки, мм	390
D колпака, мм	146
Аэратор “ПОЛИВЕНТ-СУПЕР”	Аэратор “ПОЛИВЕНТ-СУПЕР” — cостоит из 3-х составных частей. Принцип действия этого; аэратора основан на разнице давлений, вызванной воздушными потоками. Уникальный по конструкции колпак создает дополнительную тягу в трубе. Рекомендуется устанавливать один аэратор на 80-100м² кровли. Поливент-Супер применяется там, где нужна Высочайшая надежность.
Технические характеристики
Высота, мм	470
Масса, кг	1,04
D трубки, мм	148-100
D юбки, мм	390
D колпака, мм	210

Дополнительные материалы:

Подъемные механизмы при производстве работ на мягкой кровле

Видеоролик: Латочный ремонт мягкой кровли (размер видео 20,03 мегабайт)

Видеоролик: Основные технологические приемы, выполняемые кровельщиком при устройстве мягкой кровли (размер видео 3,66 мегабайт)

Основные критерии совмещения рулонных материалов с разными основами

Основные правила выбора кровельных материалов

Приготовление праймера с помощью электробитумоварочного аппарата ЭНВ-04

Технология гидроизоляции конструкций фундаментов зданий, сооружений, частных домов при строительстве и ремонте

Гидроизоляционные материалы для гидроизоляции фундаментов, подвалов зданий, сооружений, частных домов

технология сооружения вентиляционного конька + монтаж конькового аэратора

Конструкция

Вентилируемый конек – устройство, устанавливаемое на скатные крыши для организации принудительной вентиляции крыши. Он представляет собой простой прибор из пластика, устанавливаемый вдоль конька кровли из мягкой черепицы, профнастила или металлочерепицы. Вентилируемый коньковый профиль обладает следующими функциями:

1. Надежно герметизирует коньковое соединение скатных крыш, чтобы через него не возникали протечки. Треугольная форма конька усложняет заделку этого слабого места кровли из профнастила и профлиста, через которое может просачиваться талая и дождевая вода.
2. Открывает доступ для воздуха. Вентиляционный зазор, который образуется при установке конька такой конструкции открывает нагретому воздуху внутри помещения путь на улицу, что создает своего рода тягу и заставляет воздух циркулировать внутри дома.
3. Закрывает вентиляционный зазор от проникновения насекомых и наметания снега. Устройство конька задумано таким образом, что в него не может затечь вода, залететь снег или насекомые.
4. Позволяет испарятся лишней влаге. Пары, насыщенные влагой, являются продуктом жизнедеятельности человека. Они вместе с воздухом поднимаются вверх, охлаждаются и конденсируются на элементах стропильного каркаса. Термоизоляционный слой кровли из профнастила, мягкой черепицы или металлочерепицы из-за намокания теряет большую часть теплосберегающих свойств, а древесина каркаса гниет и покрывается плесенью. Монтаж проветриваемого конька решает эту проблему, открывая воздух кислороду и позволяя излишкам ваги испаряться.

Вентилируемый конек на кровле из металлочерепицы

Коньковый аэратора на кровле из битумной черепицы

Вентилируемый конек на вальцевой кровле

Схема работы вентилируемого конька

Монтаж проветриваемого конька не портит внешний вид кровли, при качественной установке этот элемент вентиляционной системы невозможно разглядеть. Чтобы место установки выглядело эстетичнее, поверх него закрепляют полосу мягкой черепицы или металлический профиль, который защищает аэратор от воздействия солнечных лучей и проникновения атмосферной влаги.

Особенности устройства системы вентиляции кровли

Технология выполнения подкровельной вентиляции в значительной степени зависит от типа кровельного покрытия.

Для мягкой или гибкой кровли

Одной из наиболее важных проблем кровель, устроенных с использованием мягкого покрытия, является вздутие, которое может спровоцировать протечки. Вода, проникающая в пространство под кровлей, способствует постепенному разрушению крыши. Для предотвращения подобных ситуаций целесообразно использовать кровельные аэраторы, которые не только выводят влагу, но и способствуют сохранению целостности крыши.

Кроме того, для выполнения качественной кровельной вентиляции могут быть использованы:

проходные вентиляционные элементы;

вентили для кровли;

антенный тип выходов;

люки пожарные для кровли и уплотнители кровельных выходов.

Для обустройства черепичных кровель налажен выпуск специальных штучных элементов с продухами, которые необходимо монтировать через ряд после установленного конька.

Если в качестве кровельного материала используется мягкий гонт, то для кровельной вентиляции рекомендуется использовать пластиковый и металлический вариант профиля или сформировать вентилируемый тип конька из кровельного материала.

Далее узнаете подробнее об устройстве и монтаже обрешетки под гибкую черепицу.

Для металлочерепицы

Верхний зазор для вентиляции подкровельного пространства в металлочерепичных крышах должен иметь стандартный размер. Любые погрешности способствуют возникновению турбулентных потоков, что нарушает направления движений воздушных масс, и увеличивает сопротивление воздушных потоков.

Система вентиляции утепленной и не утепленной крыши

Определённые сложности, нарушающие вентиляцию под металлической черепицей, возникают в случае устройства зелёных фасадов из вьющихся растений или при выполнении внешнего утепления. В таких случаях возможны частичные перекрытия отверстий для воздушных потоков. Действенным способом является использование вентиляционной ленты и аэроэлементов свеса с декоративной решёткой.

Процесс монтажа

Наиболее простым вариантом для установки является лента для вентилируемого конька. Такой монтаж можно осуществить своими руками. Если во время монтажа между коньковыми досками не был оставлен зазор, тогда его необходимо изготовить самостоятельно. Ширина прорези на верхушки кровли должна составлять 4 см. При необходимости две смежные доски подрезаются на одинаковую ширину. Использовать для этих целей можно лобзик или сабельную пилу. Прорези не должны доходить плоскости фронтона на 15 см, чтобы конструкция стропил не была нарушена.

Обратите внимание! Если через конек выходит труба отопления, тогда с каждой стороны от нее необходимо сделать зазор в 30 см. Это необходимо, чтобы через технологическое отверстие не просачивалась влага.. Указанные размеры могут несколько отличаться, если производитель конькового аэратора указал другие значения

Когда вырез подготовлен, необходимо избавиться от заусенцев и стружки, которая осталась на месте работы. Сверху укладывается перфорированная лента. Она должна иметь одинаковый нахлест на каждый из скатов. К стропильной системе она фиксируется гвоздями, которые забиваются через специальные отверстия. При наличии двойной обрешетки необходимо подобрать гвозди такой длины, чтобы они достали до нижней части конструкции

Указанные размеры могут несколько отличаться, если производитель конькового аэратора указал другие значения. Когда вырез подготовлен, необходимо избавиться от заусенцев и стружки, которая осталась на месте работы. Сверху укладывается перфорированная лента. Она должна иметь одинаковый нахлест на каждый из скатов. К стропильной системе она фиксируется гвоздями, которые забиваются через специальные отверстия. При наличии двойной обрешетки необходимо подобрать гвозди такой длины, чтобы они достали до нижней части конструкции.

Чтобы закрыть ленту, сверху на нее укладывается специальная черепица для конька. Ее цвет должен совпадать или сочетаться с цветом основного настила. Требуемые элементы получают методом изгибания гонтов, которые разделены по линии перфорации. Элементы укладываются с половинным перехлестом и прибиваются минимум четырьмя гвоздями к деревянной конструкции. Благодаря гибкости мягкой кровли конек с вентиляцией на ней практически незаметен.

Если нет желания или возможности монтировать покупной вентилируемый конек, тогда его можно изготовить самостоятельно. Прорезь в кровле под вентилируемый конек вырезается в согласии с указаниями, которые приводились выше. Для следующего шага по сооружению вентилируемого конька понадобится металлическая решетка. Она закрепляется возле прорези под вентилируемый конек таким образом, чтобы ее потом можно было завернуть на бруски. Сетка должна быть оцинкованной, чтобы она не подвергалась коррозии от воздействия влаги.

Через каждые 30–50 см с каждой стороны кровли набиваются бруски с сечением 5 см. Они необходимы для образования зазора между кровлей и коньком. На бруски заворачивается стека и наживляется. Сверху на бруски укладываются полоски из влагостойкой фанеры или ОСБ плиты. Они должны прижать сетку к коньку, чтобы не оставалось щелей. По торцам листы необходимо закрыть, чтобы сбоку не было попадания воды или снега. Для этого можно воспользоваться торцевой планкой. На установленные отрезки листов монтируется подкладка под мягкую черепицу, а на него прибивается сама черепица. Видео о монтаже вентиляционного конька на кровле есть ниже.

Установка готового конькового аэратора

Данный вариант устройства вентиляционного конька является наиболее простым. Он представляет собой закрепление (накладывание) конькового аэратора по всей длине конька крыши, поверх вентиляционного зазора.

В этом случае больше половины успеха зависит от правильного выбора аэратора. Чтобы не попасть впросак, следует остановиться на конструкциях известных производителей, например, отлично себя зарекомендовали коньковые аэраторы Ridge Master и «Вентлайн».

Технология установки аэратора обычно выглядит следующим образом. В коньке изначально формируют (оставляют свободное место) или вырезают вентиляционное отверстие, шириной 40-50 мм. Если на коньке установлен коньковый брус, то выполняют два пропила по 20 (25) мм – по обеим сторонам бруса. В любом случае вентиляционная прорезь не должна доходить до краев скатов (фронтонов) на 150 мм с обеих сторон, чтобы не нарушить карнизную обрешетку.

К крышам сложных форм применяют немного другие правила устройства зазоров. На вальмовой кровле по обе стороны коньковой доски прорезают два зазора по 20 мм. Общая ширина прорези – 40 мм. Неразрезанными оставляют два промежутка по 150 мм с обоих концов конька.

На Т и Г-образных крышах вентиляционная прорезь длинного конька выполняется по вышеизложенной инструкции. Прорезь короткого конька заканчивается за 300 мм до длинного конька и за 150 мм до карниза.

При наличии дымовой трубы, вентиляционный зазор прорезают, не доходя до нее 300 мм. Хотя аэратор в дальнейшем монтируют до самой трубы.

Ширина и допустимая длина вентиляционных отверстий могут незначительно варьироваться в зависимости от конструкции и производителя конькового аэратора. Но принцип их устройства остается одинаковым.

После этого вырезанный зазор очищают от отходов распилки. А аэратор устанавливают по центру зазора и закрепляют оцинкованными кровельными гвоздями через специальные отверстия, предусмотренные под крепеж. Длина гвоздей должна позволять произвести крепление к нижней обрешетке кровли.

Обычно аэратор начинают крепить с одного конца конька, вровень с краем фронтонного карниза. И заканчивают крепление – с другого конца конька. То есть, независимо от того, что вентиляционная прорезь начинается на расстоянии 15-30 см от краев конька, аэратор монтируют по всей его протяженности. Такой подход повышает декоративность конька, позволяет ему не выбиваться из общей структуры кровли. В то же время ничем не хуже работает установка аэратора только над вентиляционной прорезью. Единственное, что аэратор на такой кровле будет более заметен.

При необходимости вентилируемый конек собирают из нескольких аэраторов, соединяя их между собой. Если монтаж конька ведется в холодное время года, между элементами необходимо оставлять небольшие зазоры в 3 мм для компенсации теплового расширения.

Затем поверх конькового аэратора выкладывают ряд коньковой черепицы, по цвету совпадающей или сочетающейся с цветом рядовой черепицы. Лепестки коньковой черепицы получают путем деления гонтов коньково-карнизной черепицы по линиям перфорации.

Полученные лепестки перегибают пополам, накладывают на конек и прибивают гвоздями – по 4 штуки на каждую плитку. Монтаж ведут с нахлестом. Каждый последующий лепесток накладывают на предыдущий с перехлестом 50%, чтобы полностью перекрыть шляпки от гвоздей.

Аэратор, покрытый гибкой черепицей, практически незаметен на кровле и выглядит с ней, как единое целое.

Процесс монтажа конькового аэратора c последующим его покрытием битумной черепицей зафиксирован на видео:

Вентиляция крыши из металлочерепицы

Вентиляция крыши дома из металлочерепицы обладает некоторыми особенностями.

Непрерывная вентиляция обеспечивается во время монтажа кровельного пирога и заключается в том, что между кровельным материалом и термоизоляцией оставляется промежуток до 5 см. Нижний слой утеплителя проветривается благодаря щели толщиной 5 см до обрешетки. А чтобы древесина не намокала, под конек подкладывается уплотнитель.

Площадь вентиляционных щелей у карниза должна равняться площади коньковых продухов (объем притока равен объему оттока). Суммарная площадь продухов должна составлять 1% от площади крыши. Если во время проектирования и строительства дома вентиляция крыши из металлочерепицы не продумана, существует экспресс-метод для уже готовых кровель.

Основу крышной вентиляции в данном случае составляют и вентиляционные выходы. Высота трубы должна быть 50 см и более. На каждые 60 кв. метров площади крыши устанавливается 1 труба как можно ближе к коньку. К моменту монтажа точечных выходов вентиляции, видео которых мы представляем, крыша из металлочерепицы должна быть полностью собрана.

В районах с обильными снегопадами зимой устанавливают трубы длиной до 65 см. Места примыкания труб к кровле герметично закрывают. Когда кровля пологая, а скаты длиной более 6 м, оборудуют вентиляционные примыкания. Высота примыканий от 40 см над крышей. Вместо обычной трубы иногда эффективнее использовать дефлекторы, представленные на видео вентиляции крыши из металлочерепицы.

Вентиляция конька крыши под металлочерепицу обеспечивается коньковой доской, разделяющей два крышных ската. С одной стороны воздух беспрепятственно выходит, предупреждая образование конденсата.

Для вентиляции пространства под крышей используется естественная тяга. И работать она будет лишь в том случае, если количество и расположение вентиляционных выходов точно рассчитано.

Монтаж точечного выхода вентиляции

Точечные выходы подходят в качестве вентиляции вальмовой и скатной крыши небольшой площади. Сложные крыши с несколькими коньками оборудуются выходом у каждого конька. Расстояние до конька не должно быть больше 0,6 м. Не желательно монтировать по два выхода на одном листе металлочерепицы, чтобы не ослаблять конструкцию.

Приобретая , учитываются следующие параметры:

• профиль накладки должен совпадать с профилем металлочерепицы;
• цвет трубы;
• ограничения по температуре для данного экземпляра;
• в комплект должна входить инструкция по установке, накладки, шаблон, крепеж, сама труба, а также проходной элемент;
• диаметр трубы зависит от площади крыши.

Самый важный момент в установке точечной вентиляции крыши из металлочерепицы – это прорезывание отверстия нужного размера и герметичный монтаж трубы. Если устройство собрано правильно, в соответствии с аннотацией, то место примыкания к крыше будет заизолировано от попадания дождя или снега.

Герметичность обеспечивается силиконом, которым обрабатывают уплотнительный кружок. Далее проходной элемент прикрепляется шурупами из комплекта и в него вставляется труба. Проходной элемент необходим для фиксации трубы. Чтобы крепление получилось надежным, отверстие в нем прорезается на четверть меньше, чем диаметр трубы. Иногда этот узел продается уже в собранном виде. Труба должна быть установлена вертикальна, что проверяется уровнем. Теперь ее крепят шурупами и прикрывают декоративными накладками.

Готовые системы вентиляции конька.

Ребро керамической крыши оформляется коньковыми черепицами. Каждая садится на персональную скобу. Весь ряд опирается на коньковую рейку, поверх которой застелена уплотняющая металлизированная лента. Она сверху защищает продух, и хорошо пропускает воздух изнутри.

Готовый элемент для еврошифера имеет широкое крыло 25 см и защитной ленты не требует. Волны кровельного материала создают необходимую вентиляцию конька. Аналогичный прием для асбестоцементного шифера.

Покрытие из металлочерепицы и проф настила на ребре проклеивается вентиляционным полотном. Декоративная часть гнется из ровного металла под заданные размеры и формы.

Мягкие кровли из битума имеют в комплекте коньковые планки, металлические или пластиковые. Торцевой разрез помогает сгибать элемент под разный угол кровли. Сверху пластик закрывается основным материалом. Вентиляция конька в планке идет через сеть решеток.

Настил фальцевой кровли прикрывается коньком из гладкого металла, который поднимается над основанием за счет дополнительных брусков. Отверстие продуха защищает ПВХ сетка. Это самая «свободная» схема для вентиляции конька.

Вентиляция конька

На рифленых формах по периметру коньковой планки зазор перекрывают уплотнительные ленты (вспененный полиэтилен). Ими заполняются выемки настила для защиты пространства под кровлей. Но уплотнители хорошо работают только летом, и то в первые годы. Пористая текстура быстро забивается пылью и снегом. Воздушный поток перекрывается.

Снег и ветер – основные виновники «заглохшей» вентиляции конька в умеренных широтах. Они часто осложняют жизнь и без того трудно вентилируемых сложных крыш.

Как вывести трубу через крышу из профнастила

Любая система отопления дома, за исключением электрической, предполагает вывод на кровлю дымовых труб для выброса в атмосферу продуктов горения. Рассмотрим, как вывести дымоход через профнастил.

1. Для начала нужно убедиться в правильном расположении дымоходной трубы — точка выхода должна находиться в затемнённой северной стороне, куда мало попадает солнце.
2. Выбирают форму трубы и размер её сечения, учитывая климатические условия данной местности, рельеф и температуру выходных газов.
3. Затем определяются с высотой трубы согласно СНиП.
4. Изготавливают трубу сами, или покупают готовую и проводят монтаж.

Высота вентиляционных шахт по СНиП

При расчёте высоты вентиляционных шахт учитывают:

• возвышение трубы относительно самой верхней точки кровли и смежных построек;
• общую протяжённость дымового канала;
• размер оголовка;
• проектировочную высоту.

Требования и нормы по СНиП:

• для плоской кровли минимальная высота составляет 1 м;
• если дымоход расположен от конька на расстоянии меньше 1,5 м, его высота должна быть на 0,5 м больше верхней точки кровли;
• при условии расположения дымохода в пределах 1,5–3 м от конька, оголовок трубы должен располагаться на уровне излома крыши;
• когда дымоход установлен на расстоянии свыше 3 м от конька, его верхняя часть должна находиться на условной линии, проведённой от конька вдоль ската под углом 10o.

Виды аэраторов

Устройство вентиляционной системы зависит от площади скатов, характера использования подкровельного помещения и используемого кровельного материала. Монтаж вентиляции для «теплых» мансардных крыш сложнее и дороже, чем для холодных. Чтобы определить оптимальный состав и взаимное расположение элементов, выполняют монтаж, основанный на определении объема воздуха в чердачном помещении. Для оборудования вентилируемого конька используются аэраторы следующих видов:

Устройство ↑

Отметим основные элементы вытяжки кровли:

• проходные элементы. Проход вентиляции через мягкую кровлю, вообще говоря, это проем  через перекрытие сквозь крышу. Внутри него проходит труба из металла, толщина стенки которой больше миллиметра;
• вытяжные отверстия;
• продухи на карнизных свесах;
• воздушный зазор от 5 мм, который оставляют между обрешеткой  и слоем теплоизоляции. Для этого на стропила набивают контробрешетку.

Выход воздуха осуществляется в двух вариантах: точечным либо непрерывным.

vent-konek-3
vent-konek-4

• Точечные устанавливают на  отдельных участках ската либо конька. Их отличает грибообразная форма. Аэраторы этого типа либо интегрируют в общую вентиляционную систему строения, либо снабжают встроенной вытяжкой.
• Непрерывные системы, устанавливаемые вдоль всего конька,  можно устанавливать практически на любой крыше, в особенности на битумной.

Обустройство вентиляции для кровель из профнастила

Нередко по незнанию в «пироге» создается не столько слоев, сколько требуется для конкретного кровельного покрытия. Так вентиляция подкровельного пространства профнастила нуждается в зазоре между гидроизоляционным слоем и материалом покрытия, поскольку нельзя, чтобы с тыльной стороны на нем собирался конденсат.

Для этого вместо сплошной обрешетки набивают рейки (бруски), оставляя промежутки для перемещения воздушных масс. При попадании воды под крышу этот слой вентиляции способствует тому, чтобы влага улетучивалась через конек. В качестве материала гидроизоляции в этом случае применяют антиконденсатные пленки – они не выпускают пар из теплоизолятора под крышу, благодаря чему кровельное покрытие избавляется от дополнительного конденсата.

Но тут возникает проблема с отводом влаги из утеплителя, если у нее нет возможности выхода под кровлю, поэтому и создают еще один слой вентиляции кровли из профнастила — между теплоизолятором и антиконденсатной пленкой оставляют воздушную подушку. Не допускается применение с целью гидроизоляции диффузионных и супердиффузионных мембран, поскольку они предназначены для пропускания паров под крышу, что чревато появлением коррозии.

Устройство вентиляционной системы мягкой кровли

В прошлом при строительстве домов функция вентиляции подкровельного пространства отводилась главным образом обустраиваемым для этого слуховым окнам. Однако эффективность их, как правило, недостаточна, и в любом случае остаются участки с плохим проветриванием. Поэтому в настоящее время с данной целью используются более современные вентиляционные конструкции. В частности, одним из наиболее эффективных вариантов является обустройство вентилируемого конька для мягкой кровли.

Функционирование коньковой вентиляции происходит вследствие процесса конвекции, в результате которого теплые воздушные массы поднимаются от карниза вверх, а холодный воздух, напротив, стягивается вниз. Вентиляционная система при этом имеет свои зоны входа и выхода. Вход воздуха в подкровельное пространство происходит снизу, через кровельные свесы, а коньковая конструкция вверху служит местом выхода.

Монтаж вентиляционного конька для мягкой кровли осуществляется одним из двух способов:

1. В коньковой конструкции крыши по всей ее длине обустраивается зазор, на который сверху монтируется коньковый элемент (чаще треугольный) с перфорациями либо зазорами по боковым сторонам.
2. По верхнему ребру крыши монтируется специальный коньковый аэратор. Он представляет собой элемент с цельной верхней частью и перфорациями по бокам, внутри которого имеется фильтр, препятствующий попаданию в вентиляционное пространство осадков, насекомых, листвы и пыли. Аэраторы для кровли обычно имеют длину в 50-122 сантиметра, поэтому для укладки по всей длине конька несколько из них скрепляют между собой. Сверху коньковый аэратор покрывают гонтами мягкой кровли, что делает его незаметным на фоне кровельного покрытия.

Материалом для изготовления современных коньковых аэраторов чаще всего служит прочный пластик, устойчивый к ультрафиолетовым лучам и температурным перепадам. Реже они изготавливаются из полиэтилена низкого давления или из полипропилена.

Аэратор самодельный

При острой необходимости, коньковый аэратор можно выполнить и своими руками. Для этого необходимо заготовить бруски сечением 50х50 и длиной 300 мм. Края подкладочного ковра в коньке нужно завернуть наружу и напустить поверх битумной черепицы на 80-100 мм. Бруски нужно тщательно обработать антисептиком, поскольку они почти всегда будут влажными.

Бруски набить перпендикулярно от конька с шагом 300 мм. Сверху выполнить монтаж ОСП. Таким образом, получится «этажерка». Сверху этажерку накрыть коньковыми плитками мягкой черепицы. Отверстия для выпуска воздуха следует защитить мелкой сеткой от насекомых.

Необходимо отметить, что установка самодельного конька далеко не всегда является решением для вентиляции кровли . Зачастую конденсат оседает на тыльной поверхности ОСП в центральной части конька. Затем капли не столько скатываются по уклону наружу, как это бывает в промышленно выполненных аэраторах, сколько дружно капают назад на утеплитель или в пространство чердака.

Иногда в стремлении построить свой дом как можно лучше и качественнее, люди приобретают и устанавливают ненужные, бесполезные устройства. Но чаще случается наоборот – покупая дорогостоящие материалы, производители которых обещают, что они будут служить 50-60 лет, домовладельцы забывают о сопутствующих аксессуарах, обеспечивающих их длительную эксплуатацию. Мало кто устанавливает аэраторы на кровле, хотя их наличие напрямую влияет на комфорт и время службы крыши. Эта статья расскажет, для чего нужны дефлекторы, как они работают и как выполнить монтаж такого прибора.

Коньковый аэратор на мягкой кровле

Коньковый аэратор на мягкой кровле

Монтаж точечных аэраторов

Кроме конькового аэратора возможно применение нескольких точечных аналогов. Такие аэраторы используются:

• на кровлях с уклоном менее 12°, а также на плоских кровлях;
• для повышения эффективности вентиляции, в дополнение к кровельному аэратору;
• если установка конькового аэратора невозможна, например, при отсутствии конька или при существовании примыканий кровельного материала к вертикальным поверхностям и стенам.

Нормы использования:

• монтаж точечных аэраторов выполняют на скатах, на расстоянии 0,5-0,8 м от горизонтального ребра конька;
• обязательно обеспечение воздушного притока на свесах;
• один аэратор обеспечивает эффективную вентиляцию 5-100 м2 кровли (зависит от диаметра и формы конструкции), в соответствии с этими данными ведется расчет их количества – от 2-х штук и больше.

Технология установки:

1. В сплошной обрешетке вырезают отверстие, совпадающее по размерам с внутренним зазором канала аэратора. Для этого на фанере (ОСП) размещают основу (юбку) аэратора и на крыше, через проходной канал, рисуют контуры отверстия. Разметку выполняют карандашом или гвоздем. С помощью электролобзика вырезают по линии отверстие.
2. Размещают поверх отверстия юбку аэратора и закрепляют его кровельными гвоздями или саморезами (в количестве не менее 6 штук). Некоторые производители рекомендуют в дополнение к крепежным элементам применять клеевой метод фиксации. В этом случае, оборотную сторону юбки промазывают битумной мастикой, приклеивают ее к основанию, а уже затем – закрепляют крепежными деталями.
3. Проклеивают верх юбки битумным клеем для гидроизоляции примыкания.
4. Юбку перекрывают гонтами черепицы, подрезая их в местах примыканий.
5. На юбку сверху надевают сетку аэратора, прикручивая ее саморезами. Затем монтируют крышку (колпак), защелкивают ее и тоже прикручивают саморезами.
6. Аналогично монтируют остальные точечные аэраторы (в соответствии с расчетом), которые в общей массе будут составлять единую вентиляционную систему.

Вот как это выглядит:

Более наглядную информацию об этапах монтажа точечного аэратора можно получить, посмотрев обучающий видео-ролик:

https://youtube.com/watch?v=-uc88LRAs6s

Таким образом, монтаж аэраторов – работа не сложная, под силу даже мастерам-самоучкам. Однако польза от нее огромна!

Благодаря аэраторам происходит вытягивание водяных паров из кровельного пирога, предотвращается оседание конденсата, появление плесени, грибка и затхлости. Все это положительно сказывается на длительности эксплуатации деревянных конструкций (стропил, обрешетки, обшивки), работе теплоизоляции, микроклимате жилого помещения.

Зачем нужен и как установить аэратор на крышу

Крыша здания — сложное инженерное сооружение. Кровельный аэратор — это элемент воздухообмена и удаления лишней влаги из слоя теплоизоляции и элементов конструкции.

Последствия неправильного монтажа кровли

Кровля создается для защиты конструкции от атмосферных осадков. Он венчает постройку, должен быть эстетичным и выполнять защитные функции для всей конструкции.Качественные материалы, из которых построена крыша, будут бессильны в сыром застоявшемся воздухе. Таким образом, всего 3% влаги, получаемой минеральной ватой, используемой для теплоизоляции, нарушит ее основное назначение. Деревянные стропила сгниют, углы покроются плесенью. Поэтому необходимо заранее, еще на этапе проектирования, предусмотреть вентиляцию кровли.

Производитель кровельных аэраторов Технониколь целенаправленно завоевывает обширный рынок строительных материалов. Производство было запущено в 1994 году на базе Выборгского кровельного завода.Сегодня компания первой в стране запустила предприятие по производству популярного на Западе теплоизоляционного материала ПИР. Далее запуск пятого завода базальтовой минеральной ваты.

Технониколь — первое предприятие в отрасли, которое предоставляет не только гарантию на отдельные виды продукции сроком на 10 лет, но и страхование ответственности.

Кровельный аэратор помогает удалить лишнюю влагу из-под стропильного пространства. Но чтобы прогреть нагретый воздух в верхней части под коньком, необходимо организовать приток в нижнюю зону карниза.В качестве приточной вентиляции работает: мансардные окна

• ;
• подкраниальные трещины;
• венткамеры.

Сверху установка вытяжных патрубков или щелей специальной конструкции, называемых аэраторами для кровли. Конструкция воздухообменных элементов зависит от типа кровли. Мягкой называется плоская или наклонная конструкция с пароизоляцией, рулонным или матовым утеплителем и защитным покрытием на основе битумных смесей на твердой основе.

Если мягкая кровля не имеет достаточного воздухообмена, она быстро рушится, не будет удерживать тепло, будут протечки с внутренней стороны потолка.Неизбежно водяной пар от обогреваемого жилища через потолок проникает в слой минеральной ваты. Там, остывая, влага конденсируется, смачивая нагреватель. Вода не может подняться выше, мешает битумная кровля. Так утеплитель приходит в негодность. Влага, которая его разделяет, проходит через перекрытие.

Пропитанный утеплитель из минеральной ваты после высыхания не восстанавливает объем, а это значит, что волокна сжаты, а воздушные каналы не работают.Чтобы восстановить утеплитель, материал нужно заменить.

Сам защитный слой не всегда плотно ложится на битум. Местами встречаются вздутия, в которых находится атмосферный воздух. Влага конденсируется, затем замерзает и ломает хрупкую основу. Покрытие стало непригодным для использования, если на этапе установки не были соблюдены условия воздухообмена.

Как создать аэрацию готовой мягкой кровли

В воздухе всегда есть молекулы воды.В помещении каждый человек испаряет литр жидкости в день, потом тоже ведет хозяйственную деятельность. Пар поднимается и проникает через крышу. Избавиться от сырости на крыше можно:

• слить конденсат в обогреватель;
• Постепенное выветривание лишней влаги с выводом на открытое пространство.

Создайте вытяжку в верхней части крыши, если она двускатная, поможет коньковый аэратор для мягкой кровли из технониколя. Устройство линейное, состоит из углового линейного элемента, отстоящего от аппарели на высоту ребер.Образовавшаяся щель закрывается герметиком, через который проходит воздух, но не летают насекомые. Сверху элемент пластикового профиля закрывается материалом, предназначенным для отделки конька. Если использовать вместе вентиляционные ленты внутри гидроизоляции и коньковые аэраторы, то это будет система воздухообмена.

Кровельный аэратор для мягкой кровли может быть точечным, если на плоской крыше нет уклона или скат длинный, более 15 метров. Затем устанавливают сплошной гребень и точечные аэраторы.В этом случае точечные аэраторы располагаются на линии, отстоящей от верхней точки на 0,5-0,8 метра. Если крыша особой конфигурации, то точки планируются проектировщиками, изучив возможность воздухообмена чердака.

Типы точечных аэраторов

Если крыша плоская, однослойная или является пристройкой к стене, то для мягкой кровли необходимо использовать точечные аэраторы.

Выпускаются разными производителями, имеют разную конструкцию и эффективность:

1. Аэратор CATV — это невысокая конструкция, приподнятая с одной стороны кармана на твердой подошве.Поднятый «язычок» образует прорезь, украшенную защитной решеткой. Через него и выходит воздух. Каждое устройство может создать вытяжку площадью 20 м ² .
2. Клапан КТВ представляет собой трубу на подошве, покрытую черепицей поверх цвета крыши и соединенную сеткой. Пневматическое ружье большего сечения обеспечивает проветривание под крышей на 40 м ² .
3. Высокие конструкции требуются, когда крыша покрыта снегом и можно заглубить низколежащие щели. Высокие элементы выполнены в виде трубы, закрытой заглушкой.Они могут иметь сечение 75, 110,160 мм, монтироваться на коньке или пандусе под уклоном 14 и 27 градусов, таков угол наклона подошвы. Примером такого элемента является аэроник кровельный Технониколь размером 160х460 мм.

Последовательность установки точечного аэратора на мягкой кровле

Установить кровельный аэратор можно в процессе строительства. Если в процессе эксплуатации здания возникнет необходимость, можно установить форточки, но при этом необходимо будет заделать сопрягаемые части.Лучший способ улучшить воздухообмен — установить на мягкой кровле аэратор. Порядок работы:

• в конструкции сквозное отверстие под слой гидроизоляции по диаметру трубки аэратора;
• проверьте состояние изоляции, при необходимости замените ее для усиления эффекта изоляции;
• подошва аэратора прижата к основанию, плотность обеспечивает слой мастики;
• юбка фиксируется винтами;
• Гидроизоляция поврежденной поверхности.

Размещение аэраторов выбрано исходя из большей уязвимости. На плоской крыше эти точки считаются точками стыковки основания. Универсальными для установки на кровь с уклоном будут высокие аэраторы. К эффективным моделям турбин можно отнести кровельный аэратор технониколь эко 160х550 мм. Его конструкция позволяет устанавливать внутри электровентилятор, создавая тем самым принудительное ускорение воздухообмена.

Аэратор кровельный — видео

Аэратор кровельный, что это? Как правильно установить аэраторы на крышу Кол-во аэраторов на мягкой кровле

Люди, живущие в частных домах, могут столкнуться с такой проблемой, как скопление излишка влаги под крышей.Это негативно сказывается на свойствах теплоизоляционного слоя. Есть кардинальное решение — демонтаж кровли с последующей заменой всего утеплителя. Этот метод довольно дорогостоящий и трудоемкий, не говоря уже о том, что его нельзя использовать в любое время года. Второй способ — установка такого устройства, как аэратор на крыше.

Аэраторы крыши, что это такое?

Кровельный аэратор — это устройство, предназначенное для вентиляции под крышей.С его помощью можно избежать скопления влаги, продлить срок эксплуатации кровли и сохранить ее свойства. Этот процесс называется «аэрация», отсюда и название устройства.

Аэраторы

предназначены для конденсации воздуха и устанавливаются непосредственно на кровельное покрытие . .. Поскольку конструкции кровли и материалы покрытия различаются, аэраторы имеют свои особенности монтажа и работы для каждого типа.

Принцип действия

Аэратор на крыше

Принцип действия основан на одном из законов физики, согласно которому избыточная влага может испаряться — этот процесс напрямую зависит от скорости циркуляции влажного воздуха.Температура воздуха снаружи и в помещении сильно различается, в связи с этим возникает необходимость предусмотреть диффузионные процессы, при которых осуществляется смешение разных видов газовой среды. Это может привести к снижению температуры в помещении, а влага будет скапливаться под поверхностью крыши. При контакте с внешней средой будут созданы идеальные условия для его выдавливания. Именно на этом законе основан принцип работы устройства, по сути, все сводится к использованию аэратора для вентиляции.

Важно! Аэраторы могут быть как железными, так и пластиковыми, поэтому перед их установкой нужно рассчитать, выдержат ли кровля и профнастил нагрузку от устройства.

Есть несколько разновидностей для разных крыш. Например, аэраторы для металлочерепицы продаются и для другой черепицы. Если вы не знаете, как правильно установить эти устройства, то лучше всего воспользоваться услугами мастера.

Аэратор для скатной крыши

Скатная крыша имеет наклонную поверхность.Однако пространство на чердаках часто становится труднопроходимым и часто напоминает склад. Из этого следует, что необходимость в утеплении и установке дополнительной вентиляции отпадает полностью. Оптимальный угол для данной крыши обычно составляет от 30 до 50 градусов. На скатной крыше снег фактически не скапливается, так как просто скатывается, а появляется нежелательная нагрузка от ветра.

Примечание! Кровельный аэратор обычно устанавливается исключительно на утепленных крышах непосредственно над жилыми помещениями.

Навесные аэраторы для скатных крыш

Несущая конструкция состоит из деревянных стропил и обрешетки. Утеплитель обычно кладут между стропильными ногами и внутри, после чего утепляют пароизоляцией. В любом случае в воздухе жилища есть влага, покрытие защищает утеплитель от влаги. Снаружи от влаги и воды устроена специальная пленка, защищающая утеплитель от дождевой воды и конденсата.

На первый взгляд конструкция не имеет изъянов, но абсолютно защитить кровельный пирог никакое покрытие не может.Следовательно, влажный воздух скапливается и застаивается под кровельным покрытием, из-за чего древесина гниет, а сталь разъедает. Установка аэраторов позволяет бороться с этой проблемой, поскольку устройства создают циркуляцию свежего воздуха.

Важно! На этот тип кровли устанавливают 2 типа аэраторов: точечный и коньковый.

Устройства точечного типа монтируются в самой высокой точке, примерно в 150 мм от конька. На улице воздух холоднее, и он, попадая в подкровельное пространство, становится теплее, соответственно по законам физики стремится подняться вверх.В результате получается простая циркуляция воздуха.

Аэратор для плоской крыши

В плоском исполнении кровля имеет другую конструкцию: плиты перекрытия выравниваются цементно-песчаными стяжками, после чего укладывается утеплитель. Затем поверх утеплителя монтируется еще одна цементно-песчаная стяжка либо используются два слоя плоских листов асбестоцемента. После укладки наварной кровельный ковер прочно прикрепляется к стяжке. Однако в процессе эксплуатации материалы могут испытывать перепады температуры окружающей среды.Коэффициент теплового расширения бетона, цемента, асбеста и битума варьируется довольно сильно, поэтому отсюда возникают нежелательные напряжения. Разрываются муфта и соединения, соответственно появляются пузырьки воздуха.

Аэраторы для плоской кровли

Важно! Аэраторы для плоских крыш устанавливаются под свариваемыми слоями для снятия напряжения и удаления пузырей. В этом случае предпочтительнее использовать кровельный аэратор для мягкой кровли или аэратор для плоской кровли.

Аэраторы, применяемые для кровли из битумных материалов направленного характера, не отличаются особыми конструктивными особенностями, состоят из обычных элементов:

Обычно аэраторы изготавливаются из высокопрочного полипропилена и могут выдерживать температуры от -50 до +130 градусов по Цельсию. Такие устройства для кровли площадью 80-100 м² следует располагать на расстоянии 12 метров друг от друга.

Преимущества и недостатки

Главное достоинство устройств — это способность отводить большую часть влаги, что помогает избежать повреждения кровли. Это обеспечивает долговечность материалов и даже защищает крышу от протечек. Удаление влаги может предотвратить коррозию металлической черепицы или вызвать аналогичную проблему позже. К тому же сухая крыша лучше сохраняет теплоизоляционные свойства.Это даст возможность серьезно сэкономить на отоплении. Также он помогает поддерживать благоприятный микроклимат в здании, что, в свою очередь, помогает избежать появления грибка и плесени.

Также аэраторы — довольно бюджетный вариант для устранения нежелательной влаги в кровельном пироге. В 2018 году их стоимость варьируется от 300 до 5000 рублей за штуку. На рынке сейчас огромное количество разнообразных аэраторов разных фирм, как зарубежных, так и отечественных.

Важно! Устройство подходит для установки на всех типах крыш в сочетании со всеми типами кровельных материалов. Монтаж можно проводить на крышах сложной формы, где есть перепад высоты. Аэратор можно установить на любом этапе строительства или уже во время эксплуатации здания. Установка не требует специальных навыков или инструментов.

Из недостатков можно выделить неспособность точечных аэраторов обеспечить должную вентиляцию всего кровельного покрытия, это может привести к появлению участка, где будет застаиваться воздух.

Классификации

Аэраторы бывают разных классификаций.Ниже самый популярный:

Лучшие модели

На рынке представлено множество устройств, предназначенных для удаления влаги под крышей. Ниже представлены самые популярные в России.

«Поливент»

Аэратор Поливент — линейка устройств для вентиляции кровельного пространства. Он содержит как коньковые, так и точечные аэраторы. Производитель этой линейки — компания Технониколь из Российской Федерации.

Доке

Продукция этой немецкой компании предназначена для установки на горизонтальные коньки. Коньковый аэратор Deke обеспечивает отличную вентиляцию и отличается непревзойденным немецким качеством.

Airidge войлок

Аэраторы от финской компании SKTuoteOy. Они изготовлены с применением новых технологий, что позволяет избежать деформации гребня, а уникальное расположение воздушных канавок обеспечивает лучшую вентиляцию и исключает попадание влаги из атмосферных осадков.

Тегола

Аэратор специальный «Тегола» — это устройство российского производства, которое отлично защищает от влаги и обеспечивает отличную циркуляцию воздуха.

Вильпе

Устройства от уже известной финской компании SKTuoteOy. Доступные в широкой цветовой гамме, устройства отличаются простотой установки, защитой от коррозии и долговечностью.

Ridge Master Plus и Hip Master

Пара американских компаний, которые в основном производят коньковые аэраторы высокого качества, которые устраняют конденсацию и регулируют микроклимат.

Ridge Master Plus и Hip Master Aerator

«Аквасистема»

Аэратор KTV Aquasystem — точеная модель от российского производителя Строймет. Он хорошо зарекомендовал себя на рынке, прост в установке и исправно функционирует много лет.

Монтаж кровельных аэраторов

Каждый тип аэратора имеет свои особенности и способы установки, которые подробно описаны в инструкции к ним.

Установка коньковых аэраторов

Аэратор этого типа самый простой в установке, но в связи с тем, что его необходимо устанавливать по всей длине конька, нужно иметь точные размеры кровли и правильно рассчитать количество устройств.Их рекомендуется устанавливать на крыше с уклоном 12-45 градусов.

Важно! Такой аэратор монтируется исключительно на коньке, что обеспечивает отличную циркуляцию воздуха на чердаке.

Рабочие стандарты:

• В свесах обязательно должны быть отверстия для облегчения прохождения воздуха.
• Устанавливаем устройства по всей длине конька так, чтобы они образовывали единую систему.
• Черепичные коньки обычно кладут на аэраторы, чтобы маскировать устройства и не портить внешний вид крыш.

Технология монтажа осуществляется с соблюдением следующих этапов:

1. Циркулярной пилой вырезается паз в основании для вентиляции и других системных нужд. Если установлен только 1 аэратор, то отверстие должно располагаться вверху конька, если два — по бокам конька. Прорези делают таким образом, чтобы они отламывались на 30 см от края конька.
2. Коньковая плитка должна располагаться по бокам конька.
3. Все отрезки сложить вместе, на примере деталей конструктора.Аэратор крепится к крыше с помощью специальных удлиненных гвоздей или саморезов.
4. Профиль аэратора облицован плиткой. Лепестки внахлест.
5. Затем необходимо заделать концы аэратора в местах соприкосновения с кровлей.

Установка точечных аэраторов

Если нет возможности установить коньковые аэраторы, то их можно заменить на точечные. Их нужно немного больше, но также нужно рассчитать площадь для их крепления.

Как правило, их используют:

• На крышах с уклоном менее 12 градусов или на плоских конструкциях.
• Для более эффективной системы вентиляции или в качестве дополнения.

1. Отверстие вырезается по внутреннему зазору воздуховода рядом с аэратором.
2. После этого монтируется юбка аэратора, которая крепится специальными кровельными гвоздями или другим крепежом.
3. Верх юбки оклеен гидроизоляционными материалами.
4. Юбка обклеена битумной черепицей с небольшими надрезами в местах соприкосновения.
5. Поверх юбки надевается сетка аэратора, после чего крепится саморезами. После этого колпачок устанавливается и также фиксируется застежками.

Таким образом, пользуясь советами и инструкциями, можно довольно успешно установить аэраторы любой модели на крышах разного типа. Устройства улучшат влажность в доме, продлят срок службы материалов, из которых сделана кровля.

Кровельные аэраторы — это специальные устройства, функция которых заключается в освобождении подкровельного пространства от лишней влаги. Аэраторы устанавливаются на крышах с разными кровельными материалами и углами наклона. Их наличие на плоских крышах с мягким рубероидом предотвращает разрушение кровельного ковра под действием атмосферных осадков, влаги, образующейся в подкровельном пространстве.

Необходимость сушки кровли

Срок службы кровли зависит от множества факторов: качественного выполнения тепло- и гидроизоляции, грамотного использования материала, своевременности профилактических и ремонтных работ.

Специалисты считают, что основным недостатком мягкой кровли является скопление влаги в стяжке и утеплителе. Это может привести к серьезным последствиям.

Пузырькообразование — один из наиболее частых дефектов мягкой кровли. Это происходит по двум причинам.

В теплое и жаркое время года поверхность крыши под воздействием солнечных лучей может нагреваться до 90 градусов и более. В состав рулонной кровли входят битумно-полимерные материалы. Это термопластические вещества, физические свойства которых меняются под действием температурных колебаний. Сказанное относится к таким качествам, как хрупкость, пластичность.

На основании исследований установлено, что нагрев выше 50 градусов приводит к увеличению пластичности мастик, входящих в состав битумно-полимерных материалов, а увеличение степени сцепления с основанием зависит от вязкости мастике, а не по адгезии.

Слой пароизоляции, входящий в состав мягкой кровли (в нижней части кровельного пирога), и гидроизоляционный мат (вверху) образуют герметичное замкнутое пространство.

Когда крыша нагревается под действием выделяемого ею тепла, влага в подкровельном пространстве превращается в пар, который значительно увеличивает давление, оказываемое на ковровое покрытие крыши. Это может быть до 2-2,5 тонн на квадратный метр.

Благодаря особым свойствам термопластичных веществ, входящих в состав гидроизоляционных материалов, при высоких температурах и высоком давлении на кровле образуются пузыри из-за отслоения битумно-полимерного покрытия. Также начинается разрушение кровельного ковра.

Даже если укладка гидроизоляционного ковра осуществляется на качественном уровне и его непрерывное приклеивание, избежать образования пузырей не удастся.

Повышение уровня теплопроводности утеплителя … Влага, скопившаяся под слоем гидроизоляционного материала, приводит к ухудшению теплоизоляционных характеристик слоя утеплителя.

Уже при увлажнении на 1 или 2% уровень теплопроводности утеплителя увеличивается на 30-40%.В результате на отопление приходится тратить намного больше денег.

В результате переувлажнения изоляции не только увеличиваются тепловые потери, но и быстро развивается плесень.

Разрушение гидроизоляционного ковра и стяжки. В большинстве случаев стяжка состоит из песчано-цементных растворов, которые представляют собой капиллярно-пористый материал. Все поры заполнены воздухом и соединены между собой. При попадании влаги в подкровельное пространство поры частично заполняются водой. С понижением температуры окружающей среды вода кристаллизуется и значительно увеличивается в объеме.

В результате этого процесса на стенки капилляров оказывается давление кристаллизации огромной силы, в результате чего образуются микротрещины. Со временем выравнивающая стяжка разрушается. Аналогичный процесс происходит и с гидроизоляционным материалом.

Откуда берется влага?

Увлажнение изоляционного слоя может происходить двумя способами.

В межслойное пространство может проникать влага из окружающей среды (туман, дождь, повышенная влажность воздуха) через дефекты кровельного ковра.Также он проникает изнутри помещения (пары конденсируются в подкровельном пространстве) через места повреждения в слое пароизоляционного материала.

Так как количество влаги и теплого воздуха намного выше, чем в холодном, то в зимнее время движение водяного пара через слои ограждающих конструкций происходит изнутри помещения наружу.

Следует отметить, что в жилых помещениях воздух насыщен парами, так как в парообразном состоянии человек выдыхает около литра воды в парообразном состоянии. Если к этому показателю добавить влагу от процесса приготовления, уборки, стирки, душа и купания, то цифра возрастет до 12-15 литров.

Наличие повышенного уровня влажности в теплоизоляционном материале Также связано с климатическим фактором — осадками, влажностью воздуха при работах по устройству кровельного покрытия. Например, если работы ведутся в зимний период, избежать попадания снега или влаги под крышу практически невозможно.

При значительном повышении уровня влажности, устранения ее локального попадания через кровельный ковер и участки с повышенной влажностью недостаточно.Необходима дополнительная просушка изоляционного слоя, иначе придется полностью разбирать крышу и заменять утеплитель.

Однако полный демонтаж кровли не всегда возможен.

В этом случае конденсат и лишняя влага удаляются испарением — без дорогостоящих и сложных работ по замене гидроизоляционного ковра и утеплителя.

Это также позволяет избежать протечек при ремонтных работах.

Эффективность испарения определяется скоростью потока вентиляционного воздуха и его циркуляцией.

Поскольку существует большая разница между температурой и давлением пара с внутренней стороны кровли и снаружи (в жаркое время года внутренние слои нагреваются до 70 градусов, а внешние — до 90), то меры должны быть приняты для обеспечения смешивания внешнего и внутреннего воздуха.

В результате можно добиться снижения температуры воздуха внутри помещения и смещения влаги на верхние слои утеплителя. Это приведет к созданию благоприятных условий для его испарения и частичного высыхания изоляционного слоя.

По мере осушения слоя теплоизоляции осушаются также части здания и ковровое покрытие на крыше. Высыхание утеплителя при естественной вентиляции приводит к восстановлению его эксплуатационных свойств, так как этот процесс не влияет на физико-механические свойства теплоизоляционного слоя.

Принцип действия и функции аэраторов

Для осушения утеплителя устраивают вентиляционные трубы (аэраторы). Их принцип действия основан на создании тяги в трубе устройства за счет формирования зоны пониженного давления за счет внешних ветровых потоков и использования перепадов давления в подкровельном пространстве и в окружающей среде.

Аэраторы выполняют следующие функции:

• способствуют удалению водяного пара, поднимающегося изнутри к крыше, прежде чем он успеет нанести какой-либо ущерб
• кровельная конструкция;
• снижают давление, возникающее в конструкции, которое вызывает образование пузырей на плоских крышах с мягким покрытием;
• предотвращает образование конденсата (далее втекающего в слой теплоизоляции) в нижней части гидроизоляционного материала.

Кровельный аэратор — это, по сути, труба диаметром от 63 до 110 мм, закрытая сверху зонтом для защиты от атмосферных осадков.

В большинстве случаев материалом для изготовления аэраторов является полиэтилен низкого давления.

Разновидности аэраторов

Кровельные аэраторы бывают разных моделей и размеров. Они используются для вентиляции кровельного пространства, удаления конденсата и удаления влажного воздуха снаружи.

Их можно устанавливать как при строительстве, так и на уже возведенной крыше.

При проведении ремонтных работ аэраторы необходимы для своевременного предотвращения появления очагов гниения в конструкции крыши и исключения риска протечки кровли.

Монтаж аэраторов для металлической кровли осуществляется в верхней части кровли, максимально близко к коньку. Корпус устройства изготовлен на основе материала, устойчивого к кислотам, ультрафиолетовому излучению, коррозии, перепадам температур. В настоящее время лучшим выбором являются нержавеющая сталь и прочный пластик.

На крышах аэраторы мягкого типа устанавливаются равномерно по всей плоскости в самых высоких точках.

Аэраторы для крыш выдерживают температуру от минус 50 до плюс 90 градусов … Устанавливаются на все типы крыш и кровель.

Количество необходимых аэраторов определяется их техническими характеристиками и площадью скатов кровли, а также состоянием кровельного ковра и уровнем концентрации влаги в интерьере.

Для зданий специального назначения с повышенным уровнем влажности (бассейны, бани, сауны, прачечные) количество необходимых аэраторов следует рассчитывать на этапе проектирования здания.

Аэраторы точечные и сплошные … С помощью устройств первого типа обеспечивается вентиляция отдельных участков кровли. Аэраторы второго типа устанавливаются по всей длине кровли и служат для общей вентиляции.

Аэраторы точечные

Выпускаются в двух вариантах:

скатный — для установки на скатах крыш;

коньки — для установки на коньки.

Аэраторы камерные устанавливаются в тех местах, где необходимо увеличить движение воздушных масс:

• на склонах большой протяженности или сложной конструкции;
• по гребням и долинам кровли;
• в местах, где прерывается вентиляционный зазор.

Свободной циркуляции воздуха может мешать чердачное окно или световой люк. В таких местах желательно установить аэраторы по обе стороны от мешающей части.

Для повышения эффективности вентиляции необходимо правильно расположить аэраторы. Они должны располагаться на небольшом расстоянии от конька (около 15 см). Если утепление кровельной конструкции не велось «по коньку», то в верхней части образуется напорная камера, в которой концентрируются пары. При использовании аэратора они испаряются с крыши в окружающую территорию.

Коньковые варианты используются для чердаков с утеплением «коньком».Они помогают удалить пары из всей конструкции гребня. Такие аэраторы работают за счет конвекции — свойства теплых воздушных масс подниматься вверх. Там, под гребнем, они находят выход. При этом по вентиляционным каналам из-под карниза проникают холодные струи.

Одним из преимуществ коньковой модели аэраторов является отвод вредных паров битума — материала, используемого при строительстве мягкой кровли.

Поскольку эти устройства спрятаны под кровельным покрытием, их практически невозможно увидеть снаружи.

Как установить аэратор

Технология установки аэраторов следующая.

• В том месте, где планируется установка вентиляционной трубы, в стяжке вырезается окно. Необходимо следить за тем, чтобы он проходил через кровельный ковер до точки, где находится утеплитель.
• Если по каким-то причинам утеплитель в этом месте оказался влажным, его непременно нужно заменить на сухой материал, теплопроводность которого соответствует требуемым нормам.
• После этого, чтобы надежно закрепить аэратор на крыше, необходимо нанести слой специальной мастики на основание трубы, расположенной внизу.
№
• Для крепления аэратора к стяжке используются саморезы, которые необходимо равномерно распределить по окружности «юбки» аэратора. Вам понадобится 6 штук.
• Основание вентиляционного канала защищено дополнительным слоем гидроизоляционного материала.

Как уже было сказано, необходимость в установке вентиляции определяется в зависимости от формы кровли, ее размеров, степени влажности воздуха внутри помещения, общего состояния пароизоляции кровельной конструкции.

Если кровля плоская, с простой конфигурацией и параметрами, соответствующими нормам, то на каждые 100 кв.м рекомендуется устанавливать один аэратор.

Необходимо следить за тем, чтобы расстояние между аэраторами было не более 12 метров.

При размещении на крыше с ярко выраженным гребнем и впадиной установка аэраторов производится по гребню и на границе водораздела долины.

Цены

Современный строительный рынок предлагает широкий выбор различных моделей кровельных аэраторов. Минимальная цена на устройство 260 рублей, максимальная цена может доходить до 3000 рублей.

Ориентироваться в стоимости аэраторов можно на основе приведенных примеров.

• Аэратор из трех частей, оборудованный специальным зажимным кольцом на кровельном покрытии для абсолютной изоляции вокруг трубы. Высота устройства 260 мм, вес 330 грамм. Одно устройство рассчитано на крышу 50-60 квадратных метров.

  Стоит 450 руб.

• Аналогичное устройство, также с прижимным кольцом для надежной изоляции и улучшения внешнего вида, предназначенное для использования в регионах с большим количеством снега. Одно устройство обслуживает 50-60 квадратных метров кровли. Высота аэратора 360 мм, вес 320 грамм, стоимость 550 рублей.
• Аэратор, состоящий из 4-х частей, оснащен уникальным колпачком для создания дополнительной тяги в трубе, что значительно увеличивает эффективность его использования. Его успешно используют в районах со значительным снежным покровом. Высота устройства 470 мм, вес 1,23 кг. Рассчитан на 80-100 кв.м кровли. Цена — 850 руб.
• Аэратор из 4-х составных частей (нажимного кольца, 2 «юбки» -bases, крышка) используется в тех случаях, когда требуется вентиляции и выше изоляции (особенно, когда это барьер пара), и под пароизоляцией.Рассчитана на 50-60 кв. Метров. Высота — 340 мм, вес — 780 г. Стоит 950 руб.
• Аэратор из 3 частей, принцип работы которого основан на разнице давлений, вызванной воздушными потоками. Специально разработанный капюшон обеспечивает дополнительную тягу. Рекомендуется для 80-100 кв. Метров кровли. Высота — 450 мм, вес — около 1 кг. Цена — 1150 руб.

Покупая аэраторы, лучше не экономить, купите качественную модель. В этом случае удастся избежать внепланового ремонта кровли и перекрытий помещений верхнего этажа.

НАЙТИ:

• Аэратор — это устройство для освобождения подкровельного пространства от избыточной влаги и защиты конструкции крыши от гниения и разрушения.
• Удаление лишней влаги необходимо, так как это приводит к образованию пузырей, повышению уровня теплопроводности утеплителя, разрушению гидроизоляции и стяжки.
• Чтобы влага испарилась, необходимо тщательно перемешать наружный и внутренний воздух.
• Для эффективного отвода утеплителя устраиваются вентиляционные трубы или аэраторы.
• Аэраторы точечные и сплошные.
• Точечные аэраторы делятся на скатные и коньковые.
• Монтаж аэраторов может производиться как во время строительства, так и на уже эксплуатируемой крыше.
• Цены зависят от конкретной модели и варьируются в пределах 260-3000 руб.

Видеоинструкция по установке точечного аэратора на гибкую плитку.

Распространенной проблемой кровельных конструкций является скопление влаги и конденсата. Решить ее поможет устройство под названием аэратор. Его еще можно назвать лопаткой или дефлектором. Каково его функциональное назначение?

Основные функции

Они состоят из трех точек:

1. Предотвращение образования конденсата в нижнем слое гидроизоляции. Он негативно влияет на материал, снижая его гидроизоляционные свойства.
2. Выпуск пара на поверхность, поднимающийся из помещений… Его скопление под крышей повреждает деревянные конструкции.
3. Защита от вздутия и пузырей за счет снижения давления между слоями кровельного материала.

Теперь стоит выяснить, по каким причинам возникает повышенная влажность покрытия.

Влагообразование в конструкции крыши

Самая распространенная и широко применяемая — это мягкая кровля. Особенно, если речь идет о промышленных и гражданских зданиях.Он состоит из нескольких слоев, называемых пирогом:

• перекрытие железобетонное;
Пароизоляционные прослойки
• ;
Стяжка
• из песчано-цементной смеси;
• теплоизоляционное покрытие;
Слой гидроизоляции
• ;
• кровельное покрытие;

Из перечисленных предметов наиболее подвержен накоплению влаги пароизоляция. Это может происходить под влиянием различных факторов:

• влияния окружающей среды;
• для подъема паров из верхних помещений через мансардный этаж.

В первом случае сырость появляется при нарушении покрытия. Различные климатические условия могут привести к прямому попаданию влаги и скоплению ее из влажного воздуха.

Во втором варианте поднимающийся пар оседает на пароизоляцию и цементную стяжку в виде конденсата. Во влажном пароизоляционном слое теплопроводность увеличивается в пределах 30-40%. Кроме того, в закрытом непроветриваемом пространстве корж образуется грибок и плесень. (Для более полного раскрытия информации рекомендуем прочитать статью о защите стен от разного рода разрушительных воздействий.?) Кроме того, сырость крыши может привести к другим негативным факторам.

Последствия воздействия влаги

кровельный аэратор — флюгер

1. Разрушение стяжки. В большинстве случаев он изготавливается из цементно-песчаной смеси, после затвердевания имеет пористую структуру. Поры обычно заполнены воздухом. При повышенной влажности такая поверхность способна впитывать влагу и накапливать ее. При низких температурах жидкость в порах замерзает.В этом случае происходит кристаллизация и расширение, что приводит к образованию микротрещин и разрушению конструкции стяжки.
2. Воздействие на гидроизоляционный слой. Происходящие в стяжке процессы также влияют на гидроизоляцию, в результате чего разрушается ее структура.
3. Вздутие поверхности. Этот дефект вызван двумя факторами:

• В пространстве под потолком образуется пар. Это происходит между пароизоляцией и слоем гидроизоляции.Скопившаяся между ними вода при высоких температурах превращается в пар, из-за этого вздувается крыша;
• Воздействие высоких температур в летний сезон. Нагревание приводит к изменению битумно-полимерных материалов, то есть к их размягчению и повышению пластичности, что вызывает образование пузырей;

Кровельный аэратор для мягкой кровли поможет избежать повышенной влажности, а также повреждений и дефектов с ней. Остается только определиться с выбором устройства.

Разновидности аэраторов

Существует огромное количество материалов, из которых изготовлен аэратор дефлектор крыши, но самые эффективные из них — пластик и нержавеющая сталь. Они устойчивы к следующим факторам:

• перепады температуры;
• воздействие ультрафиолетовых лучей;
• коррозия;
• кислая среда;

Независимо от того, из какого материала сделан кровельный аэратор, его основная задача — отвод конденсата, атмосферной влаги и проветривание кровельного пространства. Различные размеры и модификации предоставляют кровельный аэратор, фото некоторых из них представлено . Могут быть разных размеров и модификаций.

Самый лучший вариант для мягкой кровли — кровельный аэратор техноНИКОЛЬ 160х460мм, на фото видно, что он состоит из трех частей. В его конструкции предусмотрено:

• длительный срок службы кровли;
• удаление образовавшейся влаги со всех слоев кровли;
• улучшение теплоизоляционных свойств;

Одна из новейших моделей — эко-кровельный аэратор techno-nicol.Она не только отвечает всем требованиям «дышащей» кровли, но и производится из экологически чистого сырья.

Если вы хотите получить качественную кровлю с длительным сроком службы, вам следует установить кровельный аэратор ТехноНИКОЛЬ. Цена его колеблется в зависимости от конструкции и модификации. Всегда можно подобрать оптимальный вариант по стоимости.

Расчет количества аэраторов

В первую очередь нужно определиться с количеством вентилируемых дефлекторов. Для этого нужно знать площадь поверхности кровли и технические данные, которые дает аэратор флюгерный кровельный. Если плоскость крыши наклонная, их следует равномерно расположить на самых возвышенных участках.

Если конфигурация покрытия простая, то нормой предусмотрен один кровельный аэратор на 100 м², для монтажа нужно покупать рассчитанное количество.

Важный момент! Расстояние между вентилируемыми трубами не должно быть более 12 метров.

Кровельные аэраторы можно установить самостоятельно, но для этого нужно иметь минимальные строительные навыки. Если таковых нет, то лучше обратиться к услугам специалистов.

Установка аэратора крыши

Может выполняться как при устройстве кровли, так и уже по готовой конструкции … В первом случае они должны закладываться проектом. Если в помещении будет заведомо помещение повышенной влажности, например баня или сауна.Вентилируемые отводы следует предусматривать еще на этапе проектирования зданий. Такие проекты должны выполняться только специальными проектными организациями. Во втором варианте кровельный аэратор поливент устанавливается в следующей последовательности:

1. Отмечено необходимое количество мест, на которых будут располагаться дефлекторы.
2. Окно прорезано в нужном месте в стяжке. Он должен доходить до места утеплителя.

ВАЖНО! Если пароизоляция мокрая, ее необходимо заменить на сухую, чтобы она соответствовала нормам теплоизоляции.

1. Кровельные аэраторы для плоских крыш устанавливаются в готовые гнезда. Нижняя часть трубы, которую необходимо соединить специальной мастикой.
2. Крепление должно производиться саморезами. Они должны быть равномерно расположены по всему периметру юбки аэратора. Их общее количество должно быть не менее шести.
3. Основание форсунки сверху дополнительно защищено гидроизоляцией.

Кровельный аэратор под металлочерепицу имеет другую конструкцию и монтируется по обе стороны конька с отступом не менее 60 см. Монтажные работы желательно проводить летом.

Установка мягкой кровли не терпит мелочей. Иногда, думая сэкономить на такой, казалось бы, ненужной детали, как вентиляция крыши, застройщик сталкивается с массой неприятностей. Крыша начинает протекать, в доме пахнет сыростью, а на карнизе скапливаются сосульки. И, апофеоз всего, мимолетное разрушение дорогостоящего рубероида … Такие неприятности возникают из-за того, что влага проникает в корку мягкой кровли, просачиваясь в утеплитель, конструкции кровли и само битумное покрытие.Решить проблему можно, установив на крыше искусственные вентиляционные каналы — аэраторы. По ним будет циркулировать воздух, вытягивая излишки влаги и высушивая внутреннюю лепешку конструкции.

Таким образом, установка аэраторов на мягкой кровле — процесс, рекомендованный специалистами, а в некоторых случаях (например, над чердачным этажом) — обязательный, предотвращающий ее повреждение и обеспечивающий комфортное пребывание в доме.

Понятно, что аэраторы обеспечивают аэрацию и сушку кровельного корка от влаги. Но откуда это? Ведь производители изначально позиционируют мягкую кровлю как герметичную. Кроме того, в составе кровельного пирога присутствуют слои гидро- и пароизоляции (пароизоляция — в случае утеплителя).

Но это не спасает от наличия влажных паров. Они являются непременным атрибутом любого жилого помещения, формируются в процессе приготовления пищи, стирки, принятия ванны и даже, в конце концов, дыхания человека. Согласно исследованиям, каждый день в доме, где живет семья из 4 человек, образуется 2-4 литра водяного пара, часть которого скапливается в подкровельном пространстве.

Когда теплый пар соприкасается с холодной поверхностью (при резких скачках температуры наружу-внутрь), он конденсируется. В результате мельчайшие капельки воды начинают проникать в любые конструкции и материалы, до которых они могут «добраться». В первую очередь, это стропила, обрешетка, утеплитель.

Другой способ проникновения влаги — снаружи крыши. Теплый пар, скапливаясь на чердаке, нагревает кровлю изнутри. Зимой снег на крыше начинает таять.Образуются ледяные корки, которые также тают при ухудшении ситуации. Вода проникает в стыки покрытия, кровля начинает протекать.

Кроме того, страдает само покрытие, которое в любом случае имеет микротрещины. Туда проникает влага и при понижении температуры разрушает материал. Становятся видимыми трещины, иногда сквозь них. Покрытие приходит в негодность.

На мягкой кровле влияние лишней влажности напитков проявляется довольно быстро. Вы можете заметить:

• Пузыри на поверхности … Пирог мягкой кровли обычно включает слой гидроизоляции (вверху) и слой пароизоляции (внизу). По сути, это замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100 ° С, в результате чего накопившаяся в контуре влага образует пар и пытается улетучиться. Такая ситуация влечет за собой появление пузырей и разрушение кровли.
• Снижение КПД теплоизолятора … Намокание теплоизоляционного слоя даже на 2% приводит к увеличению его теплопроводности (и снижению изоляционных свойств) на 40%! Соответственно, такая кровля перестает выполнять свои функции по удержанию тепла, и затраты на отопление возрастают.

Все это приводит к разрушению конструкции рубероида и возникновению протечек.

Назначение аэраторов

Как предотвратить оседание влаги на кровельных поверхностях? Или сухие конструкции, уже пропитанные влагой?

Законы физики придут нам на помощь. Влага может быть удалена путем испарения, которое происходит при потоке воздуха (циркуляции). Поскольку существует значительная разница между показателями внутреннего (в доме) и внешнего (снаружи) давления, этого достаточно для обеспечения процесса сообщения двух сред для циркуляции воздуха.

Если на чердаке холодно, то обеспечить эффективную вентиляцию можно довольно просто — через слуховые окна, неплотное прилегание карниза, щели в коньке. Для теплых чердаков и чердака такое решение не подходит, так как в холодное время года нерегулируемая вентиляция снизит температуру в помещении.

В таких домах наиболее приемлемо применение кровельных аэраторов — вентиляционных каналов, соединяющих подкровельное и надкровельное пространства. После установки аэратора из-за перепада давления в его трубе создается принудительная тяга, вытягивающая влажные пары из-под кровли.

Очень важный момент: для того, чтобы стал возможен процесс всасывания воздуха через аэратор, необходимо обеспечить подачу свежего холодного воздуха в общую систему. В противном случае воздушные массы не будут циркулировать. Для этого в карнизах устанавливаются вентиляционные каналы, куда поступает свежий воздух … Проходя через чердачное пространство, он нагревается и поднимается на крышу.

Благодаря создаваемой в аэраторе тяге он проходит через его трубу и выбрасывается на улицу.При правильно оборудованной вентиляции всего за 1 час воздушный поток 2 раза проходит через кровельный пирог, просушивая и проветривая его.

Соответственно, установив аэраторы для мягкой кровли в нужном количестве, можно не беспокоиться о сухости покрытия и утеплителя. Поэтому правильнее начинать их установку еще на этапе строительства. Но, если по каким-то причинам этого не произошло, можно сделать это позже. Главное — не ждать появления непоправимых дефектов кровли (вздутие, разрушение материала).К счастью для многих застройщиков, использование аэраторов может не только предотвратить накопление влаги в новом кровельном пироге, но и высушить уже пропитанную старую кровлю.

Разновидности аэраторов

Для мягких кровель применяют аэраторы из ударопрочных пластиков, выдерживающих перепады температур, коррозию и УФ-лучи. В зависимости от конструктивных особенностей, назначения и способа действия аэраторы бывают двух типов: сплошные коньковые и точечные .

Коньковый аэратор относится к системам непрерывной вентиляции, так как устанавливается по всей длине конька для вентиляции всего подкровельного пространства.По внешнему виду конструкция представляет собой уголок с отверстиями, защищенными специальными преградами — от насекомых, пыли, снега.

Точечные аэраторы устанавливаются на отдельных участках (точках) кровли, обычно на откосах, реже на коньках. Каждый такой аэратор представляет собой вентиляционную трубу, защищенную сверху заглушкой различной конфигурации. Обычно общий вид конструкции напоминает «грибок» или «коробку».

Точечный скатный аэратор имеет плоское основание (юбку), через которое он соединен с кровлей.Основание точечного конькового аэратора угловое, предназначено для сопряжения с крышей в районе верхнего горизонтального выступа.

Различия в конструкциях имеющихся типов аэраторов также говорят о существенном различии технологий их установки.

Установка конькового аэратора

Коньковый аэратор самый простой в установке, особого расчета количества не требует, так как обычно его размещают по всей длине конька.Установка конькового аэратора рекомендуется на крышах с уклоном 12-45 °. Причем монтируется только на коньке, обеспечивая циркуляцию воздуха в чердачном помещении.

Показатели использования:

№

• на свесах должны быть отверстия для вентиляции;
• рекомендуется устанавливать аэратор по всей длине конька, соединяя его сегменты в одну конструкцию;
Поверх конькового аэратора монтируется коньковая черепица
• , поэтому внешний вид кровли не страдает от «постороннего» элемента.

Технология монтажа:

1. Циркулярная пила с твердым основанием прорезает вентиляционную щель. Это может быть один (вверху гребня) или два (по обе стороны гребня). Общая толщина вентиляционного зазора должна составлять 3-8 см (в зависимости от рекомендаций производителя конкретного аэратора). Прорези делают так, чтобы они заканчивались на 30 см до края конька, то есть с обеих сторон конька крыша оставалась сплошной.
2. По краям конька (там, где не прорезан вентиляционный зазор) укладывают коньковую плитку.
3. Установить коньковый аэратор. Каждый его сегмент крепится с помощью удлиненных кровельных гвоздей или саморезов, вкручиваемых в готовые заводские отверстия. В этом случае сегменты также соединяются между собой, как части конструктора.
4. Накройте профиль аэратора коньковой плиткой. Его лепестки крепятся внахлест, обычным способом, не отличающимся от технологии укладки по ребрам. Единственное отличие — в элементах крепления.В этом случае черепицу прибивают к аэратору удлиненными кровельными гвоздями.
5. Торцы аэратора на стыке с крышей заделаны силиконовым герметиком.

Пример работы на фото:

Более подробно разобраться в тонкостях устройства вентиляции кровли на мягкой кровле поможет видеосюжет:

Установка точечных аэраторов

Кроме конькового аэратора можно использовать несколько точечных аналогов.Таких аэраторов используют:

№

• на крышах с уклоном менее 12 °, а также на плоских крышах;
• для повышения эффективности вентиляции, в дополнение к аэратору крыши;
• , если установка конькового аэратора невозможна, например, при отсутствии конька или при наличии примыканий рубероида к вертикальным поверхностям и стенам.

Показатели использования:

• Установка точечных аэраторов выполняется на склонах, на расстоянии 0.5-0,8 м от горизонтального края конька;
• обязательно обеспечить приток воздуха на свесах;
Один аэратор
• обеспечивает эффективную вентиляцию 5-100 м2 кровли (в зависимости от диаметра и формы конструкции), в соответствии с этими данными рассчитывается их количество — от 2 штук и более.

Технология монтажа:

1. В массивной обрешетке прорезано отверстие, по размеру совпадающее с внутренним зазором канала аэратора.Для этого подложите основу (юбку) аэратора на фанеру (OSB) и проведите контуры отверстия на крыше, через проходной канал. Разметка выполняется карандашом или гвоздем. Лобзиком прорежьте по линии отверстие.
2. Надеть на отверстие юбку аэратора и закрепить кровельными гвоздями или саморезами (не менее 6 штук). Некоторые производители рекомендуют помимо крепежа использовать клеевой метод. В этом случае задняя часть юбки промазывается битумной мастикой, приклеивается к основе и только потом фиксируется застежками.
3. Верх юбки приклеен битумным клеем для гидроизоляции абатмента.
4. Юбка обшивается битумной черепицей с обрезкой в ​​местах стыков.
5. Сверху на юбку надевают сетку аэратора, прикручивая саморезами. Затем устанавливается крышка (колпачок), защелкивается и прикручивается саморезами.
6. Остальные точечные аэраторы монтируются аналогично (согласно расчету), которые по общей массе образуют единую вентиляционную систему.

Вот как это выглядит:

Более наглядную информацию об установке ступенчатого точечного аэратора можно получить, посмотрев обучающее видео:

Таким образом, установка аэраторов не составит труда даже мастерам-самоучкам. Однако польза огромна!

Благодаря аэраторам из кровельного пирога выводится водяной пар, предотвращается образование конденсата, появление плесени, грибка и затхлости. Все это положительно сказывается на продолжительности эксплуатации.деревянные конструкции (стропила, обрешетка, обшивка), работы по утеплению, микроклимат жилища.

Что такое точечный аэратор. Как установить кровельный аэратор для вентиляции крыши, правила установки

Вентиляционный элемент, предотвращающий образование пара и конденсата в кровельном пироге, называется аэратором. Их используют при устройстве мансарды и на крышах сложной формы.

Аэраторы для мягкой кровли изготовлены из ударопрочного пластика, который способен выдерживать: перепады температур и негативное воздействие ультрафиолета.

В зависимости от конструктивных особенностей и принципа действия различают два типа аэраторов: сплошные и точечные.

Непрерывный

Коньковый аэратор для мягкой кровли обслуживает всю длину кровли. Конструкция состоит из нескольких сегментов, соединенных между собой защелками. Внутри него есть полости, через которые воздух выходит из подкровельного пространства. Воздух подается через карниз.

Для предотвращения попадания дождя, пыли или насекомых предусмотрены фильтры или специальное расположение вентиляционных канавок.

depositphotos

Место

Устройства точечной вентиляции

могут быть установлены непосредственно на пандусе или коньке. Общее количество устройств на крыше определяется в зависимости от размеров кровельного пространства и мощности аэратора. Один вентиляционный канал может обеспечить нормальный воздухообмен на площади от 5 до 100 квадратных метров. м

Для малоснежных регионов зимой предусмотрены аэраторы (вентили) прямоугольной формы с решеткой.

При большом количестве осадков зимой целесообразнее использовать аэратор в виде трубы с заглушкой (дефлектором).Высота трубы обычно находится в пределах 300-500 мм (для коньков может быть меньше). Высокое положение над аппарелью позволяет увеличить тягу.

Точечный аэратор для мягкой кровли предотвращает намокание утеплителя. Влажный утеплитель значительно теряет свои характеристики, появляются мостики холода. Обеспечение соответствующей вентиляции может предотвратить это.

Место установки аэраторов следует продумать заранее. Их рекомендуется размещать в местах стыковки изоляционных плит.Расстояние между соседними устройствами должно быть примерно одинаковым. Равномерное расположение вентиляционных труб на скате крыши позволит добиться максимальной эффективности.

Установка аэратора на скат мягкой кровли

Точечные аэраторы предоставляют в нескольких случаях:

• нет возможности;
• как дополнительный вентиляционный канал для повышения КПД;
• при устройстве жестких и плоских крыш.

Технология монтажа следующая:

Выберите место установки и количество устройств.Расстояние от аэратора до конька обычно принимают в пределах 50-80 см. Сумма рассчитывается в зависимости от технических характеристик.

В кровле и сплошной обрешетке вырезается отверстие по размерам внутреннего контура канала аэратора. Для этого на поверхность крыши прикладывают юбку устройства (или основу) и обводят контур контрастным карандашом или гвоздем. После использования лобзика вырезается отверстие. Покрытие очистить от опилок щеткой.

Следующим шагом будет установка юбки. Деталь монтируется над вырезанным отверстием. Основание закрепляется на саморезах (6-10 шт.) С дополнительной заделкой битумной мастикой. Состав нанесен на основу юбки.

Верх основы приклеивается клеем на битумную основу. Наденьте решетку аэратора. Фиксация производится саморезами или саморезами.

Последняя деталь — это колпачок. Он держится на защелке и саморезах.

Также возможна установка на откос перед укладкой битумной плитки.В этом случае юбка монтируется на сплошную обрешетку. На место устройства рекомендуется уложить дополнительный слой гидроизоляции. После монтажа основания его накрывают битумной черепицей кровельного покрытия, вырезая под форму аэратора.

Водяной пар и конденсат, скопившиеся в подкровельном пространстве, представляют определенную опасность для целостности кровли, вплоть до ее разрушения. Поэтому организация системы вентиляции является обязательной при ее установке, разумеется, с учетом сложности формы и размеров крыши, уровня влажности в интерьере и состояния пароизоляции.
Кровельный аэратор — устройство, основное предназначение которого — отвод лишней влаги не только с любых поверхностей подкровельного пространства, но и из труднодоступных мест, расположенных между слоями кровельного пирога. Это лишь одна из сфер его использования. Некоторые виды дефлекторов используются в системах отвода сточных вод, а также в среде аквариумистов.

Почему кровельный пирог должен быть сухим

Чтобы получить исчерпывающий ответ на этот вопрос, нужно понять, почему образуется вода и к каким последствиям это приводит.

Причины появления влаги

Самая уязвимая с этих позиций — мягкая плоская крыша. Согласно материалам, входящие в состав пирога, укладываются друг на друга непосредственно на бетонную плиту перекрытия, которая является барьером между интерьером дома и внешней средой. При эксплуатации такой конструкции велика вероятность отслоения или вздутия кровли. Как это произошло?

Водяной пар с верхних этажей через потолок проникает в подкровельное пространство и конденсируется в теплоизоляционном слое и цементно-песчаной стяжке.Также влага может просачиваться снаружи через мельчайшие микротрещины, невидимые глазу на любом рубероиде. Также существует возможность попадания влаги в подкровельное пространство во время монтажа.

Влага, находящаяся внутри «слоеного пирога» при нагревании в жаркую погоду, превращается в пар, а он, в свою очередь, пытаясь «вырваться» из замкнутого пространства, отрывает кровельный ковер от основания и он разбухает.

Негативное влияние повышенной влажности

Прежде всего отметим опасность повышенной влажности для здоровья человека, поскольку она создает питательную среду для развития плесени и ее распространения по дому.

Нарушение нормального уровня влажности приводит, как правило, к нарушениям конструкции кровли. Накопленная летом и осенью вода с наступлением холодов замерзает и начинает расширяться, одновременно растягивая кровельное покрытие изнутри. Это может привести к поломкам и даже привести покрытие в непригодное для использования состояние. Более того, замерзшая вода тоже может повредить стяжку.

На заметку

Если в результате разрушающего действия воды крыша сильно повреждена, то возможно придется ее полностью разобрать, высушить поверхность и заменить на новую.Мероприятие, честно говоря, очень дорогое. Оптимальным решением для предотвращения таких условий считается кровельный аэратор.

Типы аэраторов

Все кровельные аэраторы служат для отвода конденсата из подкровельного пространства, вентиляции и вывода влажного воздуха наружу. Однако между ними есть определенные различия:

• размер,
• материал,
• Модификация ,
• принцип действия.

Дефлектор и рубероид

• удаляет из помещения пар, попавший под кровельное покрытие;
• минимизирует избыточное давление в кровельном пироге, что очень важно для обеспечения нормального срока службы кровли;
• предотвращает образование конденсата.

Отличное решение для мягкой кровли — кровельный аэратор ТехноНИКОЛЬ из атмосферостойкого, ударопрочного полипропилена.Их устанавливают в плоских кровлях, равномерно распределяя по поверхности, либо в местах стыков теплоизоляционных плит, либо в местах с наивысшей оценкой.

При выборе диаметра устройства учитываются два параметра:

• какой аэратор имеет кровельные характеристики;
• какая площадь крыши.

на фото аэратор кровельный по металлу

• Главный враг металлической кровли — влага. Основными местами его накопления являются:

• мест под кровельным листом, где при монтаже остались царапины;
• мест отверстий от болтов.

Установка дефлектора на крышу помогает выводить влагу из воздуха наружу и предотвращает образование коррозии. На одном листе монтируется не более одного. кровельный аэратор.

Корпус устройства обычно изготавливается из материалов, устойчивых к коррозии или кислой среде, перепадам температур и УФ-излучению.Лучший материал на сегодняшний день — нержавеющая сталь и прочный пластик.

• Монтаж под кровлю из профнастила:

• наполняет ее свежим воздухом;
• удаляет конденсат из подушки безопасности;
• удаляет застоявшийся воздух;
• удаляет пыль и различные газы наружу.

В скатных крышах дефлектор устанавливают максимально близко к коньку, отступая от него примерно на полметра.

Конструктивные исполнения

Аэратор конька мягкой кровли

Аэратор представляет собой короткую трубку с застежками, ремнями и колпачками, предотвращающими попадание влаги из атмосферы, птиц и насекомых в подкровельное пространство. По конструкции существует несколько вариантов.

Установка

Оптимальный вариант — установка устройства на время возведения кровли. Однако это не означает, что его нельзя монтировать на существующей крыше.Установка таких устройств осуществляется в несколько этапов:

установка дефлектора на крышу

• В крыше проделывается специальное отверстие, доходящее до самой глубины изоляционного материала. Размеры проделанного отверстия должны точно соответствовать диаметру трубы дефлектора.

• Если на месте установки обнаружена излишне влажная изоляция, рекомендуется частично заменить ее новой сухой.

• Для улучшения адгезии битум наносится на нижнюю часть вставляемой трубы и только потом прижимается к основанию кровли.

• Дополнительная юбка трубы — защитный каркас — фиксируется по окружности с помощью саморезов.

• На дно трубы устанавливается дополнительная гидроизоляция и все стыки тщательно герметизируются для предотвращения протечек.

Аэраторы для металлочерепицы имеют разную конструкцию.Их монтируют на обоих откосах с минимальным отступом от гребня 0,60 м. Монтаж рекомендуется производить летом.

Видео инструкция по установке дефлектора

Качество и долговечность кровли зависит от многих факторов, в том числе от защиты от влаги и конденсата. В подкровельное пространство проникает влага из окружающей среды или изнутри помещения (в виде водяного пара). К тому же мягкие кровельные или теплоизоляционные материалы могут накапливать влагу уже на этапе монтажа.

В результате происходит разрушение гидроизоляционных и кровельных материалов , нарушается микроклимат в помещении (воздух становится слишком влажным, появляется запах плесени, плесени). В этом случае утеплитель также теряет свои свойства (при намокании 2-3% материала его теплопроводность повышается до 40%, что вызывает увеличение затрат на обогрев). Выход из этой ситуации, а также средство ее предотвращения — установка аэратора на крыше.

Что это такое?

Кровельный аэратор — специальное устройство, предназначенное для отвода конденсата из подкровельного пространства.Внешне он выглядит как труба, выходящая из крыши и имеющая в верхней части зонт для защиты от дождя. Диаметр трубы 63-110 мм. В большинстве случаев материалом для изготовления является полиэтилен. Его установка осуществляется на крыше, при этом ее уклон и тип используемого покрытия значения не имеют.

Аэратор крыши выполняет следующие функции:

• отвод конденсата;
• устранение воздуха повышенной влажности;
• вентиляция кровельного пространства;
• предотвращение гниения теплоизоляционных и других кровельных материалов:
• снижение риска протечек кровли.

Лишь немногие аэраторы на крыше демонстрируют эффективную работу. Их тип и необходимое количество рассчитываются исходя из размеров и состояния кровли, количества влаги в помещении.

Монтаж устройства может производиться как на этапе строительства, так и во время эксплуатации здания.

Благодаря установке аэратора влажный пар, поднимающийся из помещения, не превращается в конденсат на поверхности кровельного ковра, что сводит к минимуму избыточное давление в последнем.Как известно, повышенное давление в кровельном ковре приводит к образованию пузырей на поверхности крыши, что сокращает срок ее службы и вызывает неприглядный вид.

Еще нужен аэратор на кровле из металлочерепицы, которая, как известно, тоже боится влаги. Благодаря этому устройству выводится влага, а металлические поверхности защищены от коррозии.

Наконец, кровле из профнастила тоже нужен аналогичный «помощник». Аэратор в этом случае удаляет влагу, а вместе с ней запах затхлости, пыли и газов с вентиляционной подушки наполняет пространство под крышей свежим воздухом.

Характеристики

Для осушения крыши необходимо добиться смешения внешнего и внутреннего воздушных потоков. За счет этого можно добиться снижения температуры воздуха в нижних слоях кровли ближе к внутренней части дома и перемещения влаги к ее верхним слоям. Это, в свою очередь, приведет к дренажу изоляционного материала, а затем и кровельного ковра, элементов кровли.При этом при естественном высыхании утеплитель полностью восстанавливает свои свойства.

Аэратор — аналогичный естественный вентилятор, установленный на крыше. Его работа осуществляется за счет создания тяги в трубе устройства. Тяга образуется за счет разницы давлений ветровых потоков в окружающей среде и подкровельной зоне.

Конструкция аэратора состоит из следующих частей:

• труба диаметром от 63 до 110 мм;
• специальный зонт, закрывающий трубу сверху и предохраняющий ее от атмосферных осадков;
• система крепления, благодаря которой труба с зонтом надежно и герметично фиксируется на поверхности крыши.

Для изготовления аэратора используется прочный пластик или нержавеющая сталь, стойкая к морозу, влаге, УФ-излучению и коррозии. Температурный диапазон эксплуатации трубы -50 … + 90С.

Преимущества и недостатки

Главное достоинство кровельного аэратора — это способность отводить влагу снаружи, что защищает от повреждений рубероид, способствует его долговечности, а также уберегает крышу от протечек.Удаляя влагу, вентилятор предотвращает коррозию металлочерепицы, а также помогает сохранить свойства изоляционного материала. Для собственника постройки это дает возможность сэкономить на отоплении.

Вместе с влагой и конденсатом удаляется затхлый запах, что способствует формированию благоприятного микроклимата в помещении. Это, в свою очередь, позволяет избежать образования в помещении плесени, грибка и других болезнетворных микроорганизмов.

Важно, что устройство подходит для всех типов кровли. Комбинируется с наиболее распространенными видами кровельных материалов.Монтаж проводится даже на крышах сложной формы с перепадом высот. Наконец, его можно монтировать на всех этапах строительства или во время эксплуатации здания. При этом процесс установки не требует специальных навыков или инструментов.

К недостаткам системы относятся неспособность точечных аэраторов обеспечить вентиляцию всей поверхности кровли, в связи с чем возникают зоны с застоем воздуха. Что касается использования сплошных аэраторов, то их установка предполагает демонтаж кровли, поэтому лучше устанавливать их на этапе строительства.

Разновидности

В зависимости от типа используемого кровельного материала различают следующие типы аэраторов:

• Для металлочерепицы. Это труба из высокопрочного ПВХ или нержавеющей стали. Эти материалы устойчивы к перепадам температур, прямым солнечным лучам и коррозии. Их установка осуществляется в верхней части кровли максимально близко к коньку.
• Для мягкой кровли. Основа трубы — атмосферостойкий и ударопрочный полипропилен.Его монтируют в самых высоких точках кровли по всей ее поверхности, а также в местах стыков плит. Аэратор в этом случае снижает давление крыши, что препятствует образованию на ней пузырей.
• Для профнастила. По конструкции и функциям он похож на устройство для мягкой кровли, но монтируется рядом с коньком.

Кроме того, сегодня на рынке можно найти вентиляторы для крыш из натуральной черепицы, крыш с фальцем.В зависимости от типа кровли меняется не только материал изготовления и расположение аэратора, но и тип его крепления. Все эти виды крыш можно найти в каталоге отечественной продукции «ТехноНиколь». По своим техническим характеристикам и качеству не отличается от импортного, но дешевле.

В зависимости от количества и типа установки различают аэраторы:

• Точечный. Они используются для дренажа определенных участков крыши, обычно для плоской крыши.
• Непрерывный. Они представляют собой цепочку устройств, обеспечивающих вентиляцию всей кровли.

Непрерывные конструкции, в свою очередь, делятся на следующие типы:

• Скользящие. Область применения скатной конструкции — участки, где необходимо усилить движение воздушных масс — длинные или сложные уклоны, ендовы кровли, а также в тех частях, где вентилируемый зазор прерывается.
• Коньки. Коньковый аэратор чаще всего монтируется на чердаке с утеплителем «под конек». Благодаря их использованию пары влаги удаляются по всей зоне гребня.

Кстати, использование конькового аэратора позволяет не только удалить лишнюю влагу, но и токсичные пары битума, что необходимо для организации мягкой кровли.

Каменные аэраторы бывают следующих типов.

1. Клапаны для плоской крыши (или клапаны КТВ). Визуально такие устройства похожи на черепицу, имеют сетчатый фильтр, препятствующий проникновению в подкровельное пространство отложений и насекомых. Сфера их применения — кровли, уклон которых составляет не менее 25 градусов.
2. Аэраторы грибков. Применяются на плоских крышах, похожи на трубы с зонтиком.

Кроме того, существуют турбинные аэраторы, которые также могут быть грибковыми или KTV.

Наряду с рассматриваемыми аэраторами выделяется еще одна их разновидность — турбинные. Их главное отличие — наличие электровентилятора, благодаря чему процесс вентиляции идет активнее. Модели турбин подбираются с учетом уклона кровли. Оптимальный вариант такого аэратора — из алюминия.

Мнение о том, что свесы обеспечивают вентиляцию кровли, считается ошибочным. Свесной аэроэлемент, скорее, обеспечивает приток воздушных масс, а рассматриваемый вентилятор выдает свою мощность вместе с парами воздуха.Другими словами, это 2 элемента, которые обеспечивают сухую кровлю. Так, рулонная крыша с вентилируемым устройством прослужит намного дольше, чем та, где не предусмотрен аэратор. Проблемы с последним могут возникнуть через 3-5 лет эксплуатации нового дома.

Тонкости эксплуатации

Нет конкретной нормы, согласно которой в каждом доме нужны аэраторы для крыши. Тем более, что без них легко обойтись в домах старого типа с неотапливаемым чердаком и крышей. В таких конструкциях воздух, поднимающийся из жилых помещений, попадает на чердак, где смешивается с холодным воздухом, а затем выводится через неотапливаемую крышу.

В зданиях нового типа обычно утепляют крышу для предотвращения теплопотерь здания, часто на чердаке оборудуют чердачные помещения. Кроме того, в условиях высоких темпов строительства часто применяется недостаточно просушенная стропильная система. В результате пары влаги не могут «выйти наружу» и они впитываются в стропильную систему (обычно уже недостаточно просушенную), а затем в элементы кровельного пирога. Несомненно, для таких конструкций требуются антенные элементы крыши.

Обучение

После того, как вы решили установить аэраторы, вам необходимо определиться с их подходящим типом, местом установки и необходимым количеством.

Так, на скатных крышах, покрытых металлочерепицей, устройства размещают в самых высоких точках кровли, причем от конька они должны быть удалены не менее чем на 50 см. На плоских крышах аэраторы обычно устанавливают на стыках кровельных плит или на самых возвышенных участках.

Для двускатной крыши, оснащенной коньком и ендовой, потребуется установка устройств по линии водораздела.Бывают случаи, когда вентилятор крепится под коньки. Как правило, такая установка встречается на фальцевых крышах.

Платеж

После того, как мастер определит тип аэраторов, он заботится о том, на сколько метров площади крыши хватит 1 вентилятора. Как правило, максимальный шаг установки составляет 12 метров.

Как уже было сказано, на количество труб с грибком влияют характеристики кровли. Для плоских крыш достаточно 1 аэратора на каждые 100 кв.м поверхности, при этом расстояние между приборами должно быть не более 12 м. Если есть долина, по водоразделу монтируют аэраторы.

Установка

Установка аэратора включает несколько рабочих этапов.

1. Создание перфорации в кровле, доходящей до теплоизоляционного слоя. Создаваемое отверстие должно точно соответствовать диаметру аэратора.
2. При обнаружении влажных участков утеплителя его следует заменить на сухой.
3. Устройство в нижней части покрывается мастикой, после чего крепится к основанию кровли.
4. Дополнительная юбка трубы закрепляется на крыше с помощью саморезов.
5. Внизу трубы должна быть предусмотрена дополнительная гидроизоляция.
6. Заделайте все трещины специальным составом для предотвращения протечек крыши.

Монтаж мягкой кровли на первый взгляд легкий и простой. Конечно, это не керамическая плитка, но стоит обратить внимание на каждую деталь.Многие люди, строя собственные постройки, хотят сэкономить. Но многие специалисты этого делать не рекомендуют, особенно если речь идет о вентиляции крыши. Без его установки можно столкнуться с множеством проблем.

Аэраторы для мягкой кровли — это обязательное условие, при невыполнении которого ваша кровля придет в негодность в считанные годы. Крыша начнет протекать, в доме появится неприятный запах сырости, может распространиться плесень, а на карнизе могут постоянно образовываться сосульки. В результате дорогой рубероид придет в негодность.Это может происходить из-за того, что в кровельный пирог постоянно проникает влага. Накапливается в мягкой кровле, стропилах и теплоизоляционном материале.

Устранить подобные проблемы можно, установив каналы искусственной вентиляции. По ним будет циркулировать воздух, будет вытягиваться влага, и кровельный пирог высохнет. Также необходимо помнить, что фугар — незаменимый элемент современной кровли.

В этой статье

Почему скапливается влага?

Выяснилось, что аэраторы сушат теплоизоляционный слой и выводят влагу наружу.Откуда он? Многие разработчики утверждают, что мягкая кровля воздухонепроницаема. Кроме того, не будем забывать, что кровельный пирог состоит из паро- и гидроизоляционных слоев.

К сожалению, такая конструкция защищает конструкцию от дождя и снега. Но справиться с мокрым дымом кровли не в силах. Эти пары всегда присутствуют в гостиной. Они формируются в процессе жизни человека. Специалисты провели исследование, которое показало, что в средней семье из 4 человек ежедневно образуется до 4 литров пара.Определенная его часть скапливается на чердаке.

При контакте теплого пара с холодной кровлей на ее поверхности образуется конденсат. Эти маленькие капельки начинают постепенно пропитываться различными материалами. В первую очередь страдает стропильная система, утеплитель.

Есть еще один вариант проникновения влаги на крышу. На чердаке скапливается теплый воздух, который, в свою очередь, нагревает поверхность крыши. Это приводит к тому, что на крыше начинает таять снег.Он превращается в ледяную корку, с которой происходит то же самое. В результате вода может попасть в стыки, и крыша начинает протекать. На рубероиде появляются микротрещины, в которых скапливается влага. При резком охлаждении он замерзает, а материал просто рвется. Со временем трещины превратятся в сквозные, что приведет к немедленному ремонту.

Чрезмерное скопление влаги на мягкой кровле видно визуально.

Аэраторы для мягкой кровли

Но вы можете предотвратить эту ситуацию и еще на этапе строительства запомните законы физики.Всем известно, что влагу можно удалить испарением. Это, в свою очередь, происходит, если циркулируют воздушные потоки. В связи с тем, что показатели давления внутри дома и снаружи имеют существенную разницу, для нормальной циркуляции воздушных масс нужно просто соединить эти две среды.

Если у вас чердак нежилой, то обеспечить хорошую вентиляцию не составит труда. Стоит только открыть слуховые окна, оставить трещины на коньке. К сожалению, для мансардных помещений и теплых чердаков такой вариант использовать нельзя.Зимой нерегулируемая вентиляция будет активно снижать температуру внутри здания.

Выход из этой ситуации — установка аэратора на мягкой кровле. Это вентиляционные каналы, которые соединяют пространство на чердаке и снаружи. Перепад давления в трубе обеспечивает принудительную тягу. Она выносит из дома влажные пары.

Установка аэраторов имеет некоторые особенности. Чтобы вентиляция работала, нужно сделать подачу холодного воздуха. Если этого не сделать, то воздух не будет циркулировать.Для этого в карнизе оставляют вентиляционные прорези. В них беспрепятственно поступает свежий воздух и поднимается на крышу, проходя через чердак, постепенно нагреваясь. После его выбрасывают на улицу через трубу, в которой создается тяга. При правильном вентиляционном устройстве воздушный поток проходит 2 раза в час, осушая и проветривая помещение.

Благодаря наличию необходимого количества аэраторов на мягкой кровле, в доме будет здоровый микроклимат. И кровельные, и изоляционные материалы будут в безопасности.

Монтаж аэраторов лучше производить на этапе строительства. Если этот момент был упущен, то можно построить такое сооружение чуть позже. Главное, чтобы к этому моменту не произошло непоправимых дефектов кровли.

Типы аэраторов

Если вы выбрали мягкую крышу для покрытия своей крыши, вам следует отдать предпочтение ударопрочным пластиковым аэраторам. На них не влияют перепады температур, коррозия, УФ-лучи. Бывают точечные и коньковые сплошные аэраторы.

Коньковый аэратор — это система непрерывной вентиляции. Ставится по гребню. Визуально он напоминает уголок с отверстием, защищенным специальной преградой. Он предотвращает попадание насекомых, птиц, снега и пыли в подкровельное пространство.

Точечные аэраторы устанавливаются на определенных участках кровли. Часто они располагаются на склонах. Это вентиляционная труба, поверх которой находится вытяжка. Визуально он напоминает коробку или грибок.

Монтаж конькового аэратора

Коньковый аэратор очень прост в установке.Особых расчетов не требует, ведь часто располагается по всей длине конька. Этот вид вентиляции можно устанавливать на крышах, угол наклона которых составляет от 12 до 45 градусов.

Установить такую ​​вентиляцию можно только при наличии на свесах вентиляционных отверстий, обеспечивающих приток воздуха. Внизу конька прорезается вентиляционный паз, его толщина должна быть до 8 см. Разрезы заканчиваются до края конька (на 30 см). Здесь устанавливается коньковая черепица.Сегменты аэратора необходимо соединить в одну конструкцию и закрепить саморезами. Профиль облицован коньковой черепицей и закреплен гвоздями для кровли. На стыках используется герметик.

Монтаж точечного аэратора

Такие элементы вентиляции используются на плоских крышах и крышах с уклоном не более 12 градусов. Иногда их используют для повышения эффективности аэратора крыши.

На откосах можно установить элементы вентиляции. При этом расстояние от горизонтального выступа конька должно быть около 70 см.На свесах необходимо обеспечить приток воздуха.
Вентиляционное устройство должно быть правильно рассчитано. Один аэратор обеспечивает отличную вентиляцию 5-100м2 крыши. Минимальное количество — 2 шт.

В обрешетке делается щель и в нее помещается аэратор, закрепляемый гвоздями. Иногда используют клей. В этом случае тыльная сторона материала покрывается битумной мастикой. В качестве гидроизоляции используется битумный клей. Сверху на аэратор устанавливается сетка, монтируется вытяжка.

Установить аэраторы на крышу довольно просто. Они обеспечивают правильный отвод водяного пара из подкровельного пространства. Теперь не будет конденсата, плесени, влаги и грибка. И это положительно сказывается не только на продолжительности эксплуатации кровли, но и на здоровье всех жителей дома.

Без аэратора крыши невозможно завершить монтаж плоских и скатных крыш. Такой аэратор помогает проветривать комнату, помогает отвести лишнюю влагу.

Конечно, нужно знать, что такое аэраторы, чем они отличаются друг от друга. Также стоит рассказать об особенностях установки кровли с аэратором.

Следует упомянуть очевидные преимущества использования такой технологии.

Вентиляция необходима любой кровле, ведь в этом случае кровельного пространства хватит гораздо дольше.

Накопление большого количества влаги в изоляционном или гидроизоляционном материале может привести к ухудшению состояния кровли.

Как только вода замерзнет из-за разницы температур, крыша может потерять функциональность и надежность. Именно поэтому установку аэратора необходимо проводить при установке кровли.

В чем преимущества аэратора и почему его следует использовать:

• надежная вентиляция подкровельного пространства;
• удаление лишней влаги;
• отвод водяного пара;
№
• в случае плоской крыши аэратор предотвращает вздутие кровельного материала;
• удаление конденсата из кровельного пространства.

Вне зависимости от особенностей кровли установка аэратора поможет продлить срок ее эксплуатации. К тому же аэратор прост в установке и не доставляет особого дискомфорта владельцу кровли.

Принцип работы и виды аэраторов

Принцип работы аэратора основан на разнице давления в пространстве кровли и снаружи. Благодаря оригинальной крышке аэратора увеличивается естественная тяга, что придает устройству наибольшую эффективность.

Конечно, нужно рассказать о типах аэраторов и ключевых особенностях каждого устройства.

Аэраторы пластиковые

Такие аппараты отлично подходят для использования на .

Аэратор для такой кровли следует устанавливать на поверхности как можно ближе к коньку. Кроме того, он должен быть устойчивым к перепадам температур, коррозии, а также к негативному воздействию ультрафиолета.

Пластик

отвечает всем требованиям, к тому же такой аэратор имеет доступную цену.

Самые практичные и прочные варианты . Такие аэраторы кислотостойки, их можно использовать в широком диапазоне температур.

В частности, аэратор эффективно работает при перепадах температур от -50 до +90 градусов Цельсия.

Способы установки аэратора

Применяется в тех случаях, когда крыша уже построена и нет времени на ее демонтаж.

Для этого устраивают вентиляционные трубы, в которые вставляются трубы небольшого диаметра (не более 7-12 сантиметров).Такой аэратор, напоминающий форму трубы, надежно закрывается крышкой, похожей на зонтик, чтобы внутрь не попадала влага.

В отмеченном месте в кровельном ковре проделывается небольшое отверстие на глубину изоляции, где будет располагаться труба. Низ трубы специально промазывается мастикой и максимально плотно прижимается к кровле. На этом установка завершена.

На крышах с плоской крышей аэратор устанавливается по всей длине в наиболее возвышенных точках, а также на стыках самих теплоизоляционных плит.

В случае необходимости установки аэраторов для производственных помещений, бассейнов и бань количество таких устройств необходимо рассчитывать заранее при строительстве помещения. Монтаж тоже нужно провести заранее — до окончательного возведения кровли.

Цены на аэраторы для кровли

Стоимость аэраторов сильно разнится. Так, например, можно найти модели, которые будут стоить 300 рублей, а есть особые вариации, цена которых составляет несколько тысяч.

Например, аэратор Монтерей для кровли может стоить от 2000 до 2200 рублей.

Однако здесь важно обращать внимание не только на стоимость, но и на сферу использования аэратора . Например, модели по цене от 1000 руб.

Популярные модели от производителя Alipai, которые тоже стоят недорого — в пределах 1500 руб. Кровельные аэраторы ТехноНиколь будут немного дороже — в пределах 1000 — 1700 штук.

Обобщить

Итак, какие выводы можно сделать по поводу покупки и установки аэратора?

Аэратор для крыши действительно надежный защитник от влаги.С его помощью можно будет легко проветривать кровельное пространство.

В результате установки аэратора хозяин дома значительно увеличивает долговечность кровли и ее надежность. Самое главное — правильно выбрать аэратор и правильно провести его установку!

Видео об установке аэратора крыши

обзор, техника установки и отзывы

Как известно, коньковый аэратор «ТехноНИКОЛЬ» применяется как элемент, отводящий излишки подкровельной влаги.Имеет специальную защиту, фильтр на основе пенополиуретана, который предназначен для предотвращения проникновения атмосферных осадков и насекомых.

Характеристики Обзор

На крышах используется конековый аэратор. Устанавливается над карнизной черепицей, которая должна соответствовать основной цветовой гамме кровли. Таким образом можно придать дизайну эстетичный законченный вид и сделать аэратор практически незаметным. Для правильной эксплуатации необходимо обеспечить приток воздуха от карниза.Перед покупкой следует более подробно ознакомиться с характеристиками материала изделия. Главное, на что стоит обратить внимание, — это расход. На 25 м ² нужно 1 шт. Размеры аэратора 0,61 х ​​0,29 м. Цвет черный.

Выпускается аэратор из полипропилена, позволяющий реализовать одно из решений по вентиляции под крышей. Аэратор реализован в заводской упаковке. Хранить продукт следует в сухих закрытых помещениях. Объектами применения являются:

• жилых домов;
• промышленных объектов;
• общественные здания;
• частных домов;
• торговые комплексы.

Аэратор устанавливается на двускатной крыше и совместим с гибкой черепицей.

Отзывы покупателей

Коньковый аэратор «ТехноНИКОЛЬ», по мнению пользователей, является одним из важных элементов правильно обустроенной кровли. Его использование обеспечивает эффективную вентиляцию всего подкровельного пространства. По словам покупателей, после монтажа материалы кровельной системы, находящиеся внутри, будут защищены от намокания, их теплоизоляционные качества останутся на высоте.Пользователи подчеркивают, что аэратор значительно продлевает срок эксплуатации всей кровли и здания. Вы можете быть уверены, что аэратор качественный, так как он имеет сертификат соответствия.

Необходимость применения аэратора

Раньше коньковый аэратор «ТехноНИКОЛЬ» не применялся, но позже при устройстве кровельных систем разные материалы стали укладывать друг на друга. Этот «пирог» сегодня отвечает за сохранность тепла, изоляцию воды и пара. Все щели в конце, через которые мог проник воздух, закрываются пароизоляцией.В этом случае влага скапливается в герметичном подкровельном пространстве, оставаясь в стропилах. Вода не пересыхает и пополняется влагой, поступающей извне. Через пару лет вы сможете наблюдать грибок, который разносится по чердаку.

Коньковый аэратор «ТехноНИКОЛЬ» сегодня стал важной частью кровельного пирога. Современные кровли требуют наличия трех вентиляционных слоев. Первый расположен во внутреннем пространстве мансарды, второй — между гидро- и теплоизоляцией, а третий — под крышей.Создавать обычные воздушные прослойки будет недостаточно. Важно, чтобы воздух двигался с конька на карниз. Однако откладывать это не следует, чтобы не было опасности образования конденсата. Аэраторы были изобретены для улучшения циркуляции воздуха и создания входов и выходов для влаги. Аэроэлемент имеет вентиляционную планку, поэтому птицы не могут проникнуть внутрь, а воздух проникает и циркулирует свободно. Аэратор обеспечивает вентиляцию определенных участков, а также гарантирует общую вентиляцию.

Техника монтажа: подготовка инструмента

Перед установкой конькового аэратора для мягкой кровли «Технониколь» необходимо более подробно ознакомиться с инструкцией, ведь его выход из строя может привести к неправильной работе элемента.Для начала нужно подготовить инструменты, среди них:

• циркулярная пила;
• шнур для маркировки;
• молоток;
• ножницы;
• нож;
• пистолет для заделки стыков;
• рулетка;
• Мастика в картридже.

Методы работ

Монтаж аэратора осуществляется на крышах, уклон которых варьируется от 14 до 45 °. Монтаж следует проводить исключительно на коньке крыши. Обязательным условием в этом случае является наличие продувок, обеспечивающих приток свежего воздуха из карниза.При установке конькового аэратора для мягкой кровли «ТехноНИКОЛЬ» гвозди должны входить в основание на 6,3 мм и более. Прорези должны находиться на расстоянии от края внешней стены 300 мм и более. В конце или начале коньковые аэраторы должны выступать над кровлей на 250 мм. Чтобы исключить ухудшение внешнего вида конструкции кровли и постройки, необходимо установить аэраторы на всю длину конька.

Следует помнить, что коньковый аэратор непрерывного действия «ТехноНИКОЛЬ» имеет закрытые и замыкающие концы, они соединяются при нанесении и образуют герметичную и прочную конструкцию.Монтаж необходимо начинать от края выступа замыкающего конца. В качестве заключительного этапа прикройте конец заводским концом. Конструкционные ребра следует класть на ровную поверхность последнего ряда черепицы, иначе может возникнуть протечка. Для этого установка конькового аэратора «ТехноНИКОЛЬ» может сопровождаться разрезанием материала и перемещением элементов в сторону перегородок.

Рекомендации специалиста

Для того, чтобы заменить кровлю, на первых этапах следует избавиться от старой коньковой черепицы.Если крыша новая, то нужно сразу отрезать основание дисковой пилой. Если вы хотите работать с кровлей, имеющей коньковый брус, необходимо определить точку, в которой будет располагаться форточка. Важно обеспечить зазор по 13 мм с каждой стороны. Если у вас крыша без конькового бруса, то в каждую сторону конька нужно отступить по 13 мм.

Следующий шаг — прорезание отмеченной линии. Все щели следует удалить с края наружной стены или дымохода на 300 мм.При установке конькового аэратора «Технониколь» по краям кровли следует закрепить две коньковые черепицы. Аэратор необходимо согнуть, чтобы придать ему необходимую форму и облегчить установку. При нанесении покрытые и закрытые концы следует комбинировать, но никакой дополнительной герметизации не требуется.

Заключение

Коньковый аэратор «ТехноНИКОЛЬ», размеры которого были указаны выше, необходимо укрепить гвоздями, закрывающими торец. Гвозди устанавливаются в специальные отверстия.Перегородки аэратора должны располагаться на плоской части последнего ряда укрывного материала, иначе могут возникнуть протечки.

На какую площадь рассчитан кровельный аэратор. Что такое кровельный аэратор и пошаговая инструкция по установке

Кровельный аэратор — устройство, основное предназначение которого — отвод лишней влаги не только с любой поверхности кровельного пространства, но и из труднодоступных мест, расположенных между слоями кровельного пирога. Это только одна из областей его использования.Некоторые типы дефлекторов используются в свинцовых системах. сточные воды, а также у аквариумистов.

Почему кровельный пирог должен быть сухим

Чтобы получить исчерпывающий ответ на этот вопрос, необходимо понять, почему образуется вода и каковы последствия.

Причины появления влаги

Самая уязвимая с этих позиций — мягкая плоская крыша. По материалам, входящие в торт, укладываются друг на друга прямо на бетонную плиту, которая является преградой между внутренним пространством дома и внешней средой.В процессе эксплуатации такой конструкции велика вероятность отслаивания или вздутия кровельного покрытия. Как это произошло?

Водяной пар с верхних этажей проникает в кровельное пространство через потолок и конденсируется в изоляционном слое и цементно-песчаной стяжке. Влага также может просачиваться снаружи через мельчайшие, невидимые глазу микротрещины, присутствующие на любом материале для кровли. Также существует возможность увлажнения кровельного пространства во время монтажных работ.

Влага, находящаяся внутри «слоеного пирога» при нагревании в жаркое время превращается в пар, а он, в свою очередь, пытаясь «вырваться» из замкнутого пространства, отрывает кровельный ковер от фундамента и происходит вздутие.

Отрицательное влияние повышенной влажности

В первую очередь отметим опасность повышенной влажности для здоровья человека, так как она создает питательную среду для развития плесневых грибов и их распространения по дому.

Нарушение нормального уровня влажности приводит, как правило, к нарушениям в конструкции кровли.Накопившаяся за лето и осень вода замерзает и с наступлением холодов начинает расширяться, одновременно растягивая кровельное покрытие изнутри. Это может привести к его разрыву и даже привести покрытие в непригодное для использования состояние. Более того, замерзшая вода тоже может повредить стяжку.

На заметку

Если в результате разрушительного воздействия воды крыша сильно повреждена, возможно, придется ее полностью разобрать, высушить поверхность и заменить на новую.Мероприятие, честно говоря, очень дорогое. Оптимальным решением для предотвращения таких условий считается кровельный аэратор.

Типы аэраторов

Все кровельные аэраторы предназначены для отвода конденсата из кровельного пространства, проветривания и вывода влажного воздуха наружу. Однако между ними есть определенные различия:

• размер,
• материал,
• Модификация ,
• способ действия.

Дефлектор и рубероид

• удаляет из помещения скопившийся под кровельным покрытием пар;
• сводит к минимуму избыточное давление в кровельном пироге, что очень важно для обеспечения нормальной эксплуатации кровли;
• предотвращает образование конденсата.

Отличное решение для мягкой кровли — аэратор. кровля ТехноНИКОЛЬ из атмосферостойкого ударопрочного полипропилена.Их устанавливают в плоские кровли, равномерно раскладывая по поверхности, либо в местах стыков теплоизоляционных плит, либо в местах с наивысшей оценкой.

При выборе диаметра устройства учитываются два параметра:

• , что имеет характеристики кровельного аэратора;
• какая площадь крыши.

на фото кровельный аэратор под металлочерепицу

• Главный враг кровли из металла — это влага.Основными местами его накопления являются:

• мест под кровельным листом, где остались царапины при монтаже;
• расположение отверстий под болты.

Установка дефлектора на крыше помогает выводить влагу из воздуха наружу и предотвращает образование коррозии. На один лист крепится хотя бы один лист. кровельный аэратор.

Корпус устройства обычно изготавливается из материалов, устойчивых к коррозии или кислой среде, перепадам температур и УФ-излучению.Лучшим материалом на сегодняшний день считаются нержавеющая сталь и прочный пластик.

• Установка под кровлю из профнастила:

• наполняет его свежим воздухом;
• удаляет конденсат с вентиляционной подушки;
• удаляет застоявшийся воздух;
• удаляет пыль и различные газы наружу.

На скатных крышах Дефлектор устанавливают как можно ближе к коньку, отступив от него примерно на полметра.

Конструкции

Аэратор коньковый на мягкой кровле

Аэратор по конструкции представляет собой короткую трубу с крепежными элементами, планками и заглушками, предотвращающими попадание влаги из атмосферы, птиц и насекомых в подкровельное пространство. По конструкции существует несколько вариантов.

Установка

Оптимальный вариант — установка устройства на время строительства кровли. Однако это не означает, что его нельзя монтировать на существующей крыше.Монтаж таких устройств осуществляется в несколько этапов:

Установка дефлектора крыши

• В крыше проделывается специальное отверстие, доходящее до самой глубины изоляционного материала. Размеры отверстия должны точно соответствовать диаметру дефлектора трубы.

• Если на месте установки обнаружена излишне влажная изоляция, рекомендуется частично заменить ее на новую сухую.

• Для улучшения адгезии на нижнюю часть вставляемой трубы наносится битум и только потом прижимается к основанию кровли.

• Дополнительная юбка насадки — защитный каркас — фиксируется по окружности с помощью саморезов.

• В нижней части трубы устанавливается дополнительная гидроизоляция, а все стыки тщательно герметизируются для предотвращения протечек.

Аэраторы по металлу имеют разную конструкцию.Они устанавливаются на обоих пандусах с минимальным отступом 0,60 м от конька. Монтажные работы рекомендуется проводить летом.

Видеоинструкция по установке дефлектора

Кровельный аэратор — это оборудование для отвода лишнего конденсата и воды с кровли. Многие специалисты уже работают с аэраторами для сточных вод, аквариума и так далее.

Кровельный аэратор предназначен для установки на любую кровлю с различным углом наклона.

Эти устройства позволяют не обваливаться кровельному пирогу мягкой и плоской кровли.Ведь поток влажного воздуха изнутри дома и проникающая дождевая вода приводят рулонную кровлю к растрескиванию, а со временем и к полному ее разрушению.

Каковы причины образования конденсата под кровельным покрытием?

Мягкие кровли покрывают промышленные и гражданские объекты. Конструкция классической мягкой кровли многослойная и состоит из:

• фундамент — перекрытие железобетонной плиты
• пароизоляция,
Стяжка цементно-песчаная
• ,
• слой теплоизоляции
• гидроизоляция
• кровельный ковер.

Очень часто при использовании мягкой кровли кровельный ковер вздувается, что приводит к протечке. Чтобы исключить саму вероятность этих явлений, применяется установка такой установки, как кровельный аэратор.

Аэратор пластиковый конструкционный

Причина вздутия влажного воздуха последнего этажа, а именно его пар, проникающий через чердачный этаж под крышу и повреждение пароизоляции. В результате на теплоизоляции и цементно-песчаной стяжке образуется роса, называемая конденсатом.

Его действие значительно снижает теплопроводность изоляции. Из-за влажного утеплителя тепловой энергии расходуется на 30-40% больше, а поскольку кровельное пространство непроветривается, начинает развиваться плесневой грибок.

Помимо увеличения расходов семейного бюджета в отопительный период, плесень может привести к развитию различных заболеваний, даже опасных для жизни. Уже по одной этой причине необходимо принять меры, связанные с установкой кровельного аэратора.

На кровельный ковер негативно влияет избыточная влажность кровельного пространства, проникающая на чердак из жилища в доме, а также из-за дождей, тумана и росы. Самый разнообразный рубероид заполнен незаметными мелкими микротрещинами, достаточными для их проникновения под кровлю.

Кроме того, монтажные работы по возведению кровли могут привести к тому, что кровельное пространство будет заполнено влагой. Благодаря закрытию в «слоеном пироге», в жаркие дни его нагревают и переводят в парообразное состояние.В результате низ кровельного ковра испытывает давление пара, что приводит к его взрыву и повреждению стыков с основанием.

Почему важно дренировать кровельный ковер?

Увлажненный теплоизолятор с муфтой внахлест из-за резкого понижения температуры ниже 0 ° С замерзает, увеличивается в объеме и разрушается. Поэтому для снижения влажности необходимо установить аэраторы для мягкой кровли, а можно и самостоятельно.

Когда в теплоизоляторе собирается довольно большой объем влаги, превышающий установленные нормы, появляются очаги, позволяющие ей уйти из окружающей среды. Перед тем, как приступить к ремонту поврежденной поверхности, следует осушить кровельное пространство.

Для этого полностью демонтируется кровельный ковер, в нем заменяются поврежденные элементы и заново укладывается. Однако такая работа требует значительных финансовых затрат, которых на данный момент может и не быть. В таких случаях поможет установка кровельного аэратора турбинного типа.

Позволяет высушить изолятор и быстро испарить выпавший конденсат без дорогостоящего ремонта. Чем сильнее воздушный поток, создаваемый аэратором, тем быстрее испаряется влага.

В летний период воздух сверху крыши прогревается до 90 ° C, а в кровельном ковре — до 70 ° C. Необходимо смешать два потока воздуха и вывести влагу на поверхность крыши.

Такая задача по силам аэраторам для скатных и плоских крыш. Первоначальные характеристики и функциональность каждого слоя кровли восстанавливаются с помощью полностью осушенного кровельного «пирога».

Кратко о типах аэраторов

Аэраторы из металлочерепицы монтируются на поверхности кровли в районе конька. Доступен в различных корпусах.

Однако самые надежные и долговечные конструкции — это пластик и нержавеющая сталь. Они устойчивы к воздействию кислой среды, перепадам температур, УФ-лучам и не ржавеют.

Кровельные аэраторы различаются размерами и модификациями. Их основные функции — отвод конденсата, вентиляция подкровельного пространства и отвод влаги с поверхности крыши.

Допускается установка при возведении конструкции кровли и после ее завершения. Установкой аэраторов нужно заняться ремонтом кровли. Это необходимо для своевременного предотвращения загнивания кровельных материалов и протечки кровли.

Типы аэраторов для плоской кровли

Для определения оптимального количества аэраторов необходимо знать, какими техническими возможностями они обладают и какова площадь ската крыши.Если предусматривается установка аэраторов на мягкой кровле, их расположение на поверхности должно быть равномерным на наиболее возвышенных ее участках.

Температурный режим работы кровельных аэраторов 50 ° С + 90 ° С, для их монтажа подходят любые кровли разных типов. кровля. Зная размеры кровли, какова концентрация влажного воздуха в помещениях и насколько повреждена крыша, можно определить, сколько аэраторов необходимо на ней установить.

В специализированных помещениях, которыми могут быть прачечные, бассейны, бани, расчет количества аэраторов производится еще при создании проекта дома.

Сегодня выпускаются самые разные вентиляторы, но одним из самых популярных является аэратор ТехноНИКОЛЬ благодаря компактным размерам и прекрасным техническим характеристикам.

Для его изготовления применяется высокопрочный сополимер. Устройство весит 1,3 кг, имеет высоту 0,47 м. Правда, этот аэратор покрывает всего 150 м 2 кровельной поверхности.

Установка аэратора — ВИДЕО

Для вентиляции кровельного ковра необходимо устраивать вентиляционные трубы, причем своими силами.

Аэратор представляет собой прочную полиэтиленовую трубу сечением 60-120 мм. Над ним устанавливается зонт, предотвращающий попадание дождевой воды и снега в слои кровли.

Для получения вентиляционных труб в размеченном участке кровли перед термоизоляцией делают колодец.

• Размер сечения отверстия превышает сечение патрубка вентиляционной трубы (аэратора).
• Если утеплитель под колодцем мокрый, его заменяют на сухой.
• Нижняя труба покрывается мастикой, затем прижимается к основанию конструкции крыши.
• Дополнительная юбка насадки крепится вокруг нее с помощью нескольких саморезов.
• Под трубой делается дополнительный слой гидроизоляции.

Стоимость аэратора

Заботливый домовладелец обязан обеспечить сухой климат в подкровельном пространстве, для чего торговая сеть предлагает множество аэраторов по разной стоимости, достаточно демократичных для допустимых затрат.

Сегодня цены на кровельные аэраторы 280-3500 руб. Правда, нужно быть готовым к приятным последствиям приобретения аэраторов — отсутствию внепланового ремонта кровли, а иногда и ремонтных работ с перекрытиями.

Кровельный аэратор — устройство, предназначенное для вентиляции кровли с крыши, а также отвода влаги и водяного пара. Внешне это труба диаметром 6,3-11,1 сантиметра, сверху прикрытая зонтом для защиты от попадания в атмосферные осадки.Применяется на ровной квартире и позволяет сохранить работоспособность качественной кровли.

Препятствие к образованию конденсата на гидроизоляции.

Отсутствие кровельного аэратора или другой системы вентиляции может привести к плачевным последствиям.

1. Опухание. Этот вид дефекта чаще всего встречается на плоских крышах. Летом на мягкой кровле очень жарко. В результате такого воздействия битумно-полимерные материалы приобретают пластичность. Влага под кровлей становится парообразной, в результате чего повышается избыточное внутреннее давление.Эти два фактора приводят к тому, что пластик под давлением расширяется, и появляются пузыри. Кровельный аэратор в этом случае будет очень кстати.

2. Увеличьте теплопроводность. Давно известно, что влага значительно снижает эксплуатационные качества изоляционных материалов. А это приводит к увеличению затрат на отопление. Кроме того, это способствует развитию плесени.

3. Разрушающая стяжка и гидроизоляция ковролина. В роли выравнивающей стяжки чаще всего используются песчано-цементные растворы.Они относятся к типу капиллярно-пористых материалов. Те. поры в таких материалах связаны между собой и также заполнены воздухом. Поры могут заполняться водой в результате попадания в них влаги. Избежать этого можно, применив кровельные аэраторы. При отрицательных температурах вода кристаллизуется и переходит в другое агрегатное состояние — лед. При этом увеличивается в объеме, что приводит к появлению микротрещин и разрушению стяжки.

Монтаж кровельных аэраторов выглядит следующим образом:

1. В кровельном ковре и стяжке прорезается окно до слоя утеплителя в том месте, где будет монтироваться вентиляционная труба.
2. Необходимо проверить изоляционный материал. Если он мокрый, его следует заменить.
3. Нижнее основание трубы покрыть специальной мастикой, предназначенной для крепления кровельного аэратора к крыше. Для крепления на стяжку использовались саморезы. Они должны быть равномерно распределены по юбке аэратора.
4. На основе трубы следует сделать слой дополнительной гидроизоляции.

При устройстве кровли необходимо заранее позаботиться об организации подкровельной вентиляции.Такие меры помогут сохранить свойства теплоизоляционного материала и предотвратить преждевременный износ и повреждение.

Основным элементом, обеспечивающим циркуляцию воздуха, является кровельный аэратор. Рассмотрим подробнее его устройство, правила монтажа и значение в обеспечении нормального движения воздуха в пространстве под крышей.

Кровельный аэратор — это выход наружной вентиляции на поверхности крыши. Через него скопившиеся пары выводятся во внешнюю среду.

Образование влаги происходит в результате нагрева воздуха от перекрытий над жилыми помещениями, который, поднимаясь выше, резко охлаждается при контакте с холодными кровельными материалами. При таком охлаждении образуется конденсат — капли влаги, которые осаждаются на поверхности стропильной системы и кровли.

Уточняем преимущества использования кровельного аэратора:

1. Удаляет влажный воздух , поднимающийся из жилых помещений, предотвращая его оседание на конструкции, кровельные материалы и изоляцию.
2. Проветривает пространство под потолком , удаляя скопившуюся влагу.
3. Создает оптимальный режим для нормального функционирования каждого компонента кровли и чердачного помещения, тем самым увеличивая срок их службы.
4. Предотвращает коррозию и предотвращает образование вздутия при использовании рулонных материалов на плоских крышах.
5. Обеспечивает нормальное движение воздуха при сложной архитектурной форме кровли, особенно на изломах и резких перепадах высот.
6. Создает условия для сохранения теплоизоляционных свойств изоляции на длительное время.

Описание

На современном строительном рынке представлено множество видов аэраторов, на которые рассчитаны.

Следует отметить, что всех их объединяет несколько общих черт:

• Конструкция устройства представляет собой трубу диаметром 63-110 мм;
• верх трубы закрывается специальным зонтом для предотвращения попадания дождя и снега;
• предусмотрена герметичная система крепления к поверхности кровли.

Помимо описанных точечных аэраторов также используются коньковые. Они обеспечивают равномерное проветривание по всей поверхности подкровельного пирога.

Если вы решили использовать именно такие устройства, то должны помнить, что при крышах сложной формы без точечных аэраторов не обойтись. Потому что в сложных местах проблемные места могут остаться без проветривания.

Плоский крышный вентилятор (другое название KTV)

Принцип действия

Работа аэраторов основана на двух основных принципах:

1. Создание тяги в трубе.
2. Перепады давления внутри кровельного пространства и на улице.

Нормальная циркуляция воздуха немыслима без в свесах крыши. Благодаря им происходит движение воздушных масс: холод из внешней среды стремится попасть в теплое пространство под крышей и вытеснить оттуда нагретый и влажный воздух.

Такая циркуляция в зимний период происходит непрерывно, в летнюю жару материалы кровли не перегреваются, что также положительно сказывается на их сроке службы и микроклимате чердака.

Область применения

Такие аэраторы используются при вентиляции утепленной кровли. Если изоляция не применяется, использование таких устройств также оправдано, ведь удаление лишней влаги должно быть полным.

Многие компании-производители предлагают широкий ассортимент аэраторов, предназначенных для разных типов кровельных материалов, а именно на:

• металлочерепица с высокой, низкой и средней высотой волны;
• битумная черепица;
• фальц кровли;
• натуральная черепица.

Тип материала определяет способ крепления аэратора и, соответственно, используются крепежные элементы.

Среди вариантов устройства вентиляции кровли можно совместить как одновременное использование конькового, так и точечного аэратора, а можно отказаться от использования таких устройств в коньке.

Решение использовать только точечные выходы должно сопровождаться соответствующим расчетом их количества на площадь крыши и строгим соблюдением расстояния от конька.

Кровельный аэратор для мягкой или жесткой кровли служит именно для передачи такого сообщения.

Преимущества и недостатки

У установки кровельных аэраторов больше положительных, чем отрицательных сторон. Поскольку существует несколько видов кровельной вентиляции, обобщим их характеристики.

Начнем с достоинств, перечислим их:

• простота установки;
• привлекательный вид, возможность скрыть аэратор (сплошного типа) или выбрать место под цвет крыши;
• прочность;
• для обеспечения надежной вентиляции кровельного пространства;
• защита от набухания рулонных мягких покрытий;
• эффективный отвод влагонасыщенного воздуха;
• устранение угрозы повреждения конструкций и кровельных материалов от грибкового поражения;
• возможность просушки старой кровли.

К недостаткам аэраторов можно отнести следующие свойства:

Точечные аэраторы
• не всегда способны обеспечить адекватную вентиляцию всех частей подкровельного пространства, иногда возникают «мертвые зоны» с застойным влажным воздухом;
Аэраторы непрерывного действия
• необходимо установить во время кровельного процесса, так как впоследствии без полного демонтажа это сделать не удастся.

Виды кровельных аэраторов

По способу вентиляции аэраторы можно разделить на два основных типа: непрерывные и точечные.Сплошные аналоги устанавливаются в коньке кровли по всей ее длине и обеспечивают проветривание пространства под кровлей. Они незаметны для посторонних глаз и долговечны. От проникновения атмосферных осадков и насекомых присутствует защита в виде губчатого фильтра.

Аэраторы точечные

имеют несколько версий. В зависимости от расположения делятся на скатные и ребристые. Наклонные устройства располагаются не дальше 60 см от конька крыши, а также в ее проблемных местах.Коньковые варианты монтируются на коньке с определенным шагом.

В свою очередь, скатные аэраторы бывают следующих типов:

• Клапан КТВ;
• аэраторы грибков с естественной тягой;
• то же самое только со встроенным вентилятором.

Клапаны плоские крыши (другое название КТВ) представляют собой небольшие устройства, напоминающие элементы плитки и защищенные от насекомых сетками. Их используют на крышах с уклоном не более 25 градусов.

Используется в случаях, когда крыша неглубокая.Встроенный вентилятор помогает активировать воздух в пространстве под крышей.

Аэратор грибков

Монтаж кровельного аэратора

Рассмотрим основные правила и этапы монтажа на примере скатных аэраторов. Перечислим требования для установки таких устройств:

1. Расстояние от конька кровли до места установки не должно превышать 60 см.
2. Аэраторы устанавливаются с шагом 12 метров (не более).
3. На кровле площадью 60 квадратных метров достаточно одного устройства, но если крыша плоская, то допустимо увеличение этого показателя до 100 кв.м.
4. При большом уклоне крыши и значительном перепаде высоты конька или впадины и поверхности кровли аэраторы устанавливаются параллельно коньку и водоразделительной линии впадины.

Сам процесс установки можно разделить на следующие этапы:

1. На поверхности крыши вырезано отверстие. , соответствующий размеру аэратора (по шаблону, идущему в комплекте).Глубина выреза должна соответствовать утеплителю и проходить через кровельный «пирог»).
2. При обнаружении на этом участке влажного обогревателя его следует заменить на новый, отвечающий установленным требованиям.
3. Для обеспечения надежного и плотного примыкания аэратора На поверхность кровли необходимо нанести на основание кровли (проходной элемент) специальный состав (герметик или мастика), рекомендованный производителем в инструкции. , а также на резиновом кольце накладки.
4. После установки проходного элемента на место его «юбка» крепится к крыше саморезами. Важно: саморезы должны последовательно закручиваться с противоположных сторон.
5. В проходной элемент установлен с грибком, защищающим от атмосферных осадков.

Необходимые материалы и инструменты

Разберем последовательность монтажа на примере кровельного аэратора в виде металлического грибка. Подготовка инструментов перед работой избавит вас от неприятных сюрпризов при установке аэратора.

Перечислим минимально необходимые устройства:

• маркер строительный;
• дрель;
Строительный нож
• ;
• ножницы по металлу;
• строительный уровень;
• ножовка;
Отвертка
• ;
Герметик
• (желательно силиконовый) с помощью пистолета.

Каждый производитель прилагает к комплекту кровельного аэратора инструкцию, согласно которой производится установка. Следует обратить внимание на наличие в комплекте переходного элемента и, если он отсутствует, приобрести соответствующий.

Прохождение

Несмотря на то, что процесс установки разных аэраторов может незначительно отличаться, в общих чертах последовательность действий следующая:

1. Прорезать сквозное отверстие. Прикрепленный шаблон наносится на поверхность кровельного листа и обводится строительным маркером.
2. Просверлить отверстия по контуру.
3. При резке лучше всего использовать ножницы по металлу и ни в коем случае не использовать болгарку. Это связано с тем, что во время резки разлетаются горячие искры, повреждая полимерное покрытие листа и тем самым открывая путь коррозии. В местах надрезов металл нагревается и разрушается не только полимерный слой, но и гальванизация.
4. На гидроизоляционный материал накладывается резиновое уплотнительное кольцо, заключенное во внутренний контур. Делается поперечный разрез посередине, затем, удерживая материал рукой, вырезается намеченный овал.
5. На герметик наносится герметик, затем он устанавливается в отверстие и закрепляется саморезами. Для этого удобнее использовать отвертку.
6. Установка проходного элемента производится таким образом, чтобы петли уплотнительного кольца совпадали со штифтами на самом элементе.
7. Отводящий патрубок установлен в проходном элементе и жестко закреплен. Для обеспечения надежного соединения прорежьте отверстие в элементе втулки на ¼ меньше диаметра выпускной трубы. Иногда комплект полностью готов к установке и резать ничего не нужно.
8. Выпускную трубу необходимо проверить на вертикальность. С помощью строительного уровня и только после соблюдения положения отвеса закрепить саморезами.

Стоимость аэраторов

Цена на различные аэраторы колеблется в большом диапазоне: от нескольких сотен рублей до двух и более тысяч. Иногда приходится комплектовать комплект самостоятельно, покупая все комплектующие у одного производителя отдельно в магазине.

Аэраторы с сухим наполнителем

• Задумываться о вентиляции кровельного пространства следует еще на этапе проектирования кровли. Следует иметь в виду, что точечные аэраторы должны быть рассчитаны на используемый рубероид.
• Для обеспечения надлежащей циркуляции воздуха под в изоляции вырезается отверстие, соответствующее размеру вентиляционной трубы, которое заполняется керамзитом или гравием.
• Монтаж приточных вытяжек проводить при положительной температуре. После дождя перед высыханием кровли работы на крыше опасны для жизни. В сухую погоду разрешено находиться на крыше только в нескользящей обуви на прорезиненной гибкой подошве.
• Главный критерий выбора аэратора — это сертифицированная продукция от известного производителя. При покупке особое внимание следует обратить на комплектацию и отсутствие механических повреждений (царапин и деформаций).
• При недостаточном уровне знаний и отсутствии опыта эту ответственную работу лучше доверить профессионалам. Иначе можно наделать много ошибок до прихода профессионального опыта. Гарантия качественной работы — сотрудничество с кампаниями, составляющими договор на оказываемые услуги.Общая стоимость установки кровли и вентиляционных устройств будет дороже, но это с лихвой окупит любые проблемы, обнаруженные при эксплуатации неизвестными строителями.
• В период повсеместного использования Интернета с большим желанием можно найти много информации, изучив, что вероятность выполнения работы на должном уровне очень высока. При наличии времени и большого желания установка кровельного аэратора не составит труда.

Часто домовладелец тратит большие деньги на то, чтобы оборудовать крышу своего дома более современным и прочным рубероидом, но в итоге вместо тепла, комфорта и сухости становится холод, сырость и плесень.Причина тому — скопление и застоя воздуха, а также дальнейшая конденсация из него влаги. Решить эту проблему можно, создав искусственные вентиляционные каналы, по которым будет не только выводиться влага, но и циркулировать воздух. Для этого строители создают на крышах так называемую аэраторную конструкцию. Но прежде чем дать ответ на вопрос: кровельный аэратор — что это такое, выясните причины появления конденсата, а что на самом деле скапливает влагу под кровлей.

Откуда взялась влага

• Как бы человек ни старался, полностью герметичную крышу создать ему не удастся, поэтому через дефекты кровли влажный воздух из окружающей среды (туман, снег, дождь) проникает под кровельный «пирог» и потому от перепада температур (внутри дома тепло, а на улице холодно) он конденсируется в виде росы.
• Также нельзя исключить проникновение влаги под кровлю изнутри конструкции (приготовление пищи, пользование ванной) через поврежденные места в пароизоляции.
• Кроме того, как известно, в теплом воздухе содержится больше влаги, чем в холодном, потому что зимой движение водяного пара происходит только изнутри здания наружу. В среднем человек выдыхает в пределах 1 литра влаги в газообразном состоянии, плюс нужно добавить уборку, стирку, использование ванны / душа, приготовление пищи — за сутки испаряется до 15 литров влаги. Отсюда конденсат.

Примечание! Еще одним вариантом проникновения влаги под кровлю может быть ситуация, когда при возведении крыши человек пропускает скопление между стропилами снега или дождя (в осенне-зимний период).

Назначение аэратора

В некоторых случаях бывает, что теплоизоляционный слой кровли содержит слишком много влаги, тогда локальное устранение участков интенсивного проникновения пара без принудительного дренажа не даст желаемого результата. Одним из правильных дизайнерских решений такой проблемы станет полный демонтаж кровли с последующей заменой утеплителя. Но у большинства населения нашей страны есть не только желание, но и денежная возможность заниматься подобной строительно-ремонтной деятельностью.

Тогда человек, столкнувшийся с подобной проблемой, приходит на помощь физику, а точнее одному из ее законов. Итак, лишнюю влагу можно удалить путем ее испарения, что зависит от скорости движения потока влажного воздуха, то есть от его циркуляции. Поскольку разница между давлением и температурой водяного пара на улице и внутри дома огромна, необходимо обеспечить процесс диффузии — смешение двух типов газовых сред. Это приведет к значительному снижению внутренней температуры и повышению влажности поверхности кровли.При общении с окружающей средой будут созданы оптимальные условия для его выдавливания.

Именно для обеспечения такого сообщения и служит кровельный аэратор для мягкой или жесткой кровли. Дает возможность осушить кровельный «пирог» и другие конструктивные элементы жилого дома (стены, перекрытия и т. Д.). Аэратор — это в основном полиэтиленовая труба диаметром до 110 мм, которая покрыта грибком, препятствующим проникновению осадков в аэратор.

Последствия попадания влаги под кровлю

Чаще всего проблемы с конденсатом наблюдаются на крышах мягкого типа, именно они требуют необходимой обустройства аэраторов. Но также нельзя исключить скопление влаги под кровлей жесткого типа. Для полноты раскрытия проблемы рассмотрим обе ситуации.

Мягкая кровля (рубероид)

Этот тип кровли в основном характеризуется следующими проблемами:

• Появление пузырей.Типичная мягкая кровля формируется из слоя гидроизоляции в верхней части и пароизоляции в нижней части. Это позволяет получить плотно закрытую среду. Летом такой кровельный «пирог» нагревается более чем на 90 градусов, что приводит к испарению скопившейся влаги и повышению внутреннего давления. Учитывая характеристики термопластичных компонентов гидроизоляционного материала, напрашивается вывод, что такие условия способствуют вздутию кровли, а это влечет ее разрушение.
• Снижение КПД изолятора. Застойная влага значительно увеличивает теплопроводность изоляционного слоя. В строительном мире известен факт, что при смачивании изолятора на 2% его теплопроводность увеличивается на 40%, а это увеличивает стоимость обогрева. Кроме того, переувлажнение — это первый шаг к образованию плесени.
• Разрушение полов, которые в основном выполняются из цементно-песчаных смесей, образующих капиллярно-пористую структуру.Вода, попавшая в такие поры, при понижении температуры кристаллизуется и увеличивается в объеме, вместе с этим увеличивается давление на стенки пор, что приводит к их разрушению.

Примечание! Разрушающее действие влаги на жесткую крышу такое же, как и на мягкой, но плюс к этой коррозии подвержена стропильная система. Если монтаж кровельного аэратора не производился, дерево начнет плесневеть, а затем превратиться в пыль.В худшем случае обрушится крыша.

Типы аэраторов

Перед установкой кровельных аэраторов необходимо разобраться в их видах. Для каждого типа кровли имеется свой аэратор из определенного материала:

Для мягкой кровли

Изготовлен из ударопрочного и атмосферостойкого полипропилена. Обычно их устанавливают в стыках плит или на самом высоком уровне кровли. Выводит пары, снижает давление в кровельном ковре, исключает образование конденсата.

Для металлочерепицы

Изготавливаются из металлов с покрытием, устойчивым к коррозии, агрессивным средам и солнечному излучению. Удаляет влажный воздух и предотвращает коррозию крепежа. Устанавливается в любой части кровли.

Для профнастила

Функции и материал исполнения аналогичны предыдущему корпусу, но рекомендуется устанавливать аэраторы ближе к коньку.

Кроме того, аэраторы кровельные делятся по конструкции:

• Сплошные — размещаются равномерно по крыше, что позволяет полностью вентилировать все подкровельное пространство.Самые распространенные виды таких устройств: коньковый аэратор для мягкой кровли и вентиляционная лента.
• Point — обеспечить вентиляцию локально, в местах, изолированных от общей площади кровли. Также существует два вида: коньковые и скатные.
• Турбина — такие аэраторы обеспечивают активную вентиляцию, и представляют собой обычную трубу с электровентилятором или вытяжкой с электроприводом. Специалисты настоятельно рекомендуют использовать модификации из алюминия. Этот материал, как известно, не поддается коррозии и не деформируется при нагревании.Турбинные аэраторы следует подбирать по углу уклона кровли.

Установка аэратора

Разобравшись с типами аэраторов, теперь узнаем, как установить кровельные аэраторы. Лучшим способом создания системы аэрации по понятным причинам считается монтаж таких устройств при укладке кровли. Тогда вы сможете все спроектировать и рассчитать. Но домовладельцы не всегда задумываются об отрицательной перспективе невентилируемых крыш, и тогда приходится «танцевать» на том, что у вас есть.

Монтаж аэраторов осуществляется в несколько этапов:

• Кровельные аэраторы следует устанавливать в соответствии с формой и размерами кровли, состоянием пароизоляции и уровнем влажности в помещении.
№
• Для плоских кровель простой конфигурации с «нормальными» климатическими условиями рекомендуется устанавливать аэраторы из расчета: 1 грибок на 100 кв. кровельной поверхности, но расстояние между вентилируемыми установками не должно быть более 12 м.
• В случае ярко выраженного гребня аэраторы располагаются на водоразделах.
• Для зданий с повышенным уровнем влажности расчет системы вентиляции выполняется строительными проектными организациями.

обзор, техника установки и отзывы

Как известно, коньковый аэратор «ТехноНИКОЛЬ» используется как элемент, служащий для отвода лишней влаги под кровлей. Имеет специальную защиту, фильтр на основе пенополиуретана, который предназначен для исключения проникновения осадков и насекомых.

Обзор характеристик

Используемый коньковый аэратор на крыше. Устанавливается поверх черепицы карниза, которая должна соответствовать основной цветовой гамме крыши. Таким образом можно придать дизайну эстетичный законченный вид и сделать аэратор практически незаметным. Для его правильной работы необходимо обеспечить приток воздуха от карниза. Перед покупкой следует более внимательно ознакомиться с материальными характеристиками изделия. Главное, на что обращать внимание — это расход. На 25 м ² нужно 1 шт.Размеры аэратора 0,61х0,29 м. Цвет черный.

Аэратор изготовлен из полипропилена, что позволяет реализовать одно из решений подкровельной вентиляции. Аэратор продается в оригинальной упаковке. Продукт следует хранить в сухих помещениях. Объектами применения являются:

• жилых домов;
• производственные здания;
• общественные здания;
• частных домов;
• торговых комплексов.

Аэратор устанавливается на двускатной крыше и совместим с черепицей.

Отзывы покупателей

Коньковый аэратор «ТехноНИКОЛЬ», по мнению мастеров, является одним из важных элементов правильно обустроенной кровли. Его использование обеспечивает эффективную вентиляцию всего кровельного пространства. По словам заказчиков, после монтажа материалы кровельной системы, находящиеся внутри, будут защищены от намокания, их изоляционные качества останутся на высоте. Пользователи подчеркивают, что аэратор значительно продлевает срок эксплуатации всей крыши и здания. Вы можете быть уверены, что аэратор качественный, так как он имеет сертификат соответствия.

Необходимость применения аэратора

Раньше коньковый аэратор «ТехноНИКОЛЬ» не применялся, но позже при устройстве кровельных систем стали подходить друг к другу разные материалы. Такой «пирог» сегодня отвечает за сохранность тепла, изоляцию воды и пара. В конце концов, все щели, через которые мог проникнуть воздух, закрываются пароизоляцией. При этом влага накапливается в герметичном подкровельном пространстве, оставаясь в стропильной конструкции. Вода не пересыхает и пополняется влагой, поступающей извне.Через пару лет вы сможете наблюдать грибок, который распространяется по чердаку.

Коньковый аэратор «ТехноНИКОЛЬ» сегодня стал важной частью кровельного пирога. Современные кровли требуют наличия трех вентиляционных слоев. Первый расположен во внутреннем пространстве мансарды, второй — между гидро- и теплоизоляцией, а третий — под крышей. Создание обычных воздушных пространств будет недостаточно. Важно, чтобы воздух двигался с конька на дорожку.Однако задерживаться он не должен, чтобы не создать угрозу конденсации. Аэраторы были изобретены для улучшения циркуляции воздуха и создания входов и выходов для влаги. Воздушный элемент имеет вентиляционную планку, поэтому птицы не могут попасть внутрь, а воздух проникает и циркулирует свободно. Аэратор обеспечивает вентиляцию на выбранных участках, а также обеспечивает общую вентиляцию.

Технология монтажа: подготовка инструмента

Перед установкой конькового аэратора для мягкой кровли «ТехноНИКОЛЬ» необходимо более подробно ознакомиться с инструкцией, так как ее невыполнение может привести к выходу элемента из строя.Для начала нужно подготовить инструменты, среди которых:

• циркулярная пила;
• шнур маркировочный;
• молоток;
• ножницы;
• нож;
• пистолет для заделки швов;
• рулетка;
Мастика
• в картридже.

Методы работ

Монтаж аэратора осуществляется на крышах, уклон которых варьируется от 14 до 45 °. Монтаж следует проводить исключительно на конек кровли. Обязательным условием для этого является наличие продуктов, обеспечивающих свежий воздух карниза.При установке конькового аэратора для мягкой кровли ТехноНИКОЛЬ гвозди должны входить в основание на 6,3 мм и более. Пазы должны находиться на расстоянии 300 мм или более от края внешней стены. В конце или начале конька аэраторы должны выступать над кровлей на 250 мм. Во избежание ухудшения внешнего вида конструкции крыши и здания аэраторы следует устанавливать на всю длину конька.

Необходимо помнить, что сплошной коньковый аэратор «ТехноНИКОЛЬ» имеет замыкающий и закрывающий конец, они соединяются при нанесении и образуют герметичную и прочную конструкцию.Монтаж необходимо начинать от края конька замыкающего конца. Завершающий этап — покрытие торца заводской отделкой. Конструкционные ребра следует класть на ровную поверхность последнего ряда плитки, иначе можно столкнуться с протечкой. Для этого установка конькового аэратора «ТехноНИКОЛЬ» может сопровождаться обрезкой материала и перемещением элементов в сторону перегородок.

Рекомендации специалиста

Для того, чтобы заменить кровлю, на первых этапах следует избавиться от старой коньковой черепицы.Если крыша новая, то нужно сразу отрезать основание дисковой пилой. Если приходится работать с кровлей, имеющей коньковый брус, нужно определить точку, где будет располагаться форточка. Важно предусмотреть с каждой стороны зазор шириной 13 мм. Если перед вами крыша без коньковой балки, то в каждую сторону конька нужно отступить по 13 мм.

Следующий шаг — резка по отмеченной линии. Все щели необходимо удалить с края наружной стены или дымохода на 300 мм.При установке конькового аэратора «ТехноНИКОЛЬ» необходимо закрепить две коньковые черепицы по краям кровли. Аэратор необходимо согнуть, чтобы придать ему необходимую форму и облегчить установку. Покрытые и закрывающие окончания при нанесении следует совмещать, при этом дополнительной герметизации не требуется.

Заключение

Коньковый аэратор «ТехноНИКОЛЬ», размеры которого указаны выше, необходимо укрепить гвоздями, закрывающими торец. Гвозди устанавливаются в специальные отверстия. Стенки аэратора должны располагаться на ровной части последнего ряда укрывного материала, иначе могут возникнуть протечки.

Как исправить 10 основных проблем газона

Чтобы добиться баланса ухода, необходимого для создания успешного газона, требуются небольшие исследования и немного практики. Более 6000 онлайн-подписчиков по всей стране рассказали нам о том, как они стригут, поливают и удобряют, и как они довольны внешним видом своих газонов. Затем мы поговорили со специалистами по уходу за газонами, чтобы узнать, какие методы работают лучше всего и почему.

Мы также попросили оценить их тех из вас, кто пользуется услугами газонов. И мы даже проверили соседей.Оказывается, трава по соседству не всегда зеленее: более 40 процентов из вас жаловались на соседей, которые не стригут газон, не позволяют своим листьям скапливаться или допускают попадание мусора, листьев или другого мусора на вашу собственность.

Вот что рекомендуют наши эксперты:

Косите высоко и регулярно

Высокий скашивание дает более сильную и здоровую траву с более глубокими корнями и меньшим количеством сорняков и вредителей. Большинство трав лучше всего скашивать до высоты от 2½ до 3½ дюймов. Уточняйте у своей совместной службы расширения высоту, подходящую для вашего типа.Это означает, что вам, вероятно, следует косить траву в среднем каждые 5-10 дней, как это делают 76 процентов из вас. Возможно, вам придется чаще косить в разгар вегетационного периода. Наши специалисты также рекомендуют вам убедиться, что лезвие вашей косилки острое, и выбирать траву, устойчивую в вашем регионе. В Фениксе это могло означать Бермуды; в Тампе, Сент-Огастин; в Омахе — трава буйвола; в Олбани, штат Кентукки, мятлик.

Мульча при кошении

Срезанные обрезки возвращают полезные питательные вещества, сокращая количество удобрений, необходимых для газона, примерно на 30 процентов.Около половины опрошенных читателей говорят, что они мульчируют по крайней мере время от времени. Мульчирование также полезно для окружающей среды, потому что обрезки не попадут на свалку.

Поливать рано и глубоко

Примерно 4 из 10 человек, участвовавших в нашем исследовании, поливают не вовремя, и почти половина, вероятно, поливает слишком часто. Лучше всего раннее утро. Ночной полив способствует появлению плесени и грибка. И ни один зрелый газон не нуждается в поливе каждый день или через день, так как поливают 47 процентов опрошенных. Полив раз в неделю — достаточно долго, чтобы полить газон на 2,5 см воды — это старое практическое правило.Но вашему газону может понадобиться больше или меньше. Эксперты говорят, что лучше подождать, пока газону не понадобится вода. Как вы можете сказать? Если при ходьбе на газоне остаются следы, значит, газону нужна вода. Тщательно и медленно поливайте, пока вода не впитается по крайней мере на 1 дюйм ниже корней газона или на 4-8 дюймов в почву. Проверьте, воткнув лопату в землю после полива.

Как долго должны работать ваши дождеватели, зависит от того, как быстро они поливают, а также как быстро ваша почва впитывает ее.Спринклеры, которые применяют ¼ дюйма воды каждые 20 минут, должны работать в течение 80 минут, чтобы нанести 1 дюйм. Измерьте свой, установив пустые емкости вокруг лужайки, включив разбрызгиватели на 20 минут и измерив глубину воды внутри.

Если вода стекает с газона, разбрызгиватели поливают ее быстрее, чем почва может ее впитать. Поливать нужно будет циклически. Выключите спринклеры в точке слива, подождите полчаса, пока вода впитается, а затем снова запустите спринклеры.Повторяйте до тех пор, пока на почву не будет внесен полный дюйм воды.

Удобряйте часто

Только 32 процента из вас удобряют так часто, как нужно. Цель состоит в том, чтобы вносить 1 фунт азота на 1000 квадратных футов лужайки в год. Процент азота в удобрении обозначен первой цифрой на мешочке, поэтому с удобрением 20-10-10 (20 процентов азота) вы должны внести 5 фунтов удобрения на 1000 квадратных футов. Рассчитывайте на внесение удобрений с медленным высвобождением три раза в год, если вы мульчируете, и пять раз в год, если вы этого не делаете.Удобряйте северные газоны один раз весной, а затем еще два или три раза осенью, с интервалом в один месяц, с последним внесением удобрений незадолго до последнего кошения в году. Удобряйте южные травы весной, после того, как бездействующие газоны оживают и зазеленеют, затем снова в июле или августе. Избегайте разбрасывания удобрений перед сильным дождем и подметайте любые удобрения, которые попадают на подъездные пути и пешеходные дорожки, обратно в газон. И то и другое поможет свести к минимуму попадание удобрений в сток.

Проверьте свою почву

Независимо от того, где вы живете, анализ почвы — лучший способ узнать, что нужно вашему газону.Профи часто делают это ежегодно, но каждые несколько лет, вероятно, будет хорошо, если ваш газон не выглядит плохо. «Анализ почвы — это небольшое вложение, которое приносит большие дивиденды; он не требует много работы», — объясняет Пег Хувлер из Линчбурга, штат Вирджиния, онлайн-подписчик Consumer Reports , которая недавно была сертифицирована в качестве мастера-садовника в местном кооперативном отделении. служба.

Поищите в Интернете слова «испытание почвы» и свой штат, найдите в телефонном справочнике под управлением правительства округа «агент по распространению» или обратитесь в местный питомник.Как правило, профессиональная лаборатория дает более точные результаты тестов и лучшие рекомендации. Но вы можете сами проверить уровень pH почвы с помощью недорогого набора или измерителя. Газонные травы лучше всего растут при pH почвы от 6,5 до 7. Используйте известняк для повышения pH кислой почвы, серу — для понижения pH щелочной почвы.

Не позволяйте листьям скапливаться

Загребать только один или два раза каждую осень, как это делали 57 процентов опрошенных, просто недостаточно. Важно часто очищать траву от листьев.Листья блокируют солнечный свет. Влажные листья тяжелые и способствуют развитию болезней. Вместо того, чтобы собирать листья в мешки, используйте косилку, чтобы мульчировать их или добавлять листья в компостную кучу.

Рассмотрите возможность ухода за газонами на месте

Почти половина из вас нанимает других для внесения удобрений, стрижки, применения химических средств обработки, аэрации газона или проведения весенней и осенней уборки. Подавляющее большинство читателей предпочли местные компании региональным и национальным компаниям — 65% против 19%. И они были рады, что сделали это: 62 процента читателей были полностью или очень довольны местными компаниями по сравнению с 46 процентами региональных или национальных компаний.

Услуги по уходу за газоном

Важно следить за тем, кого вы нанимаете. Примерно треть читателей сообщили о некоторых проблемах с обслуживанием газонов. Самой большой жалобой было невыполнение всего, что они должны были сделать (12 процентов), за которым следовали неявка, когда обещали (9 процентов), и повреждение лужайки или других частей собственности, а также отказ от уборки (по 7 процентов для каждого из них). вопросы).

.
