Выборку четверти электрорубанком часто приходится выполнять мастерам столярных работ. Четверть (или фальц) — это прямолинейная выемка на краю деревянной заготовки, проходящая по всей длине. Если проделать ее в нескольких деталях, то их можно соединять внакладку.
Схема выборки четверти.
Современные электрические рубанки ряда марок позволяют выполнять такие операции быстро, в больших объемах и при минимуме физических нагрузок. Для работы необходимы рубанок с функцией выборки четверти, электросеть 220-230 В, верстак, тиски, длинная линейка, карандаш или фломастер.
Какой инструмент лучше?
При его покупке следует иметь в виду, что выборку четверти можно сделать не всяким электрорубанком. Для этого он должен иметь в комплекте упор, с помощью которого устанавливается ширина фальца, и регулятор его глубины, прикрепляющийся к инструменту со стороны, противоположной упору.
Таблица основных параметров электрорубанков.
При выборе четверти электрорубанком обычно приходится совершать несколько его проходов. Чаще всего требуется получить фальц глубиной от 6 до 10 мм. Но есть инструменты, которые по своим характеристикам позволяют делать и более глубокую выборку. Так, например, рубанком «Байкал Е-313» можно снять слой древесины толщиной в 20 мм за 7 проходов.
При многочисленном тестировании инструменты различных марок оценивались по таким критериям, как ровная линия фальца, наличие дефекта в виде «лестницы», угол между стенкой четверти и поверхностью детали.
Согласно результатам тестов, модель Makita КР0810 с максимальной глубиной выборки в 25,5 мм (оценка 4,5 по пятибалльной системе) делает ровными края фальца и образует правильный угол, однако может оставлять после себя весьма приметную «лестницу». Правда, этот недостаток можно устранить достаточно простой регулировкой ножей.
После работы инструментом Sparky Р382 с максимальной глубиной выборки в 8,6 мм (оценка 4,8) края четверти тоже получаются ровными, но ширина ее в начале прохода оказывается больше требуемой на 1-1,5 мм, а на последнем проходе может образоваться «лестница», правда, еле заметная.
Модель Bosch GH 015-82 с глубиной выборки до 9,9 мм (оценка 5) тоже создает фальц шире, чем необходимо, на 1,5 мм. Ножи у него несколько шире станины, поэтому ориентироваться по подошве не следует. Торец лезвий этого инструмента нужно выставлять по разметке. А маленький зазор между стенкой паза и подошвой (именно эти 1,5 мм) не помеха.
Рубанок Metabo НО 0882 с глубиной выборки до 23,4 мм многие специалисты считают эталонным (оценка 5+). И линия получается идеально ровной, и угол — прямым, и ширина четверти точно выдерживается по всей длине детали, и «лестниц» не бывает. Фальц выглядит так, словно сделан всего за один проход.
Подготовительные работы
Рубанок позволяет выполнять не только черновую, но и чистовую обработку заготовок. Причем настолько аккуратно, что зачастую даже не нужна их шлифовка.
Но это во многом зависит от точной настройки ножей, при которой чистота поверхности четверти обеспечивается глубиной снятия слоя древесины.
Варьируется настройка переключением ручки. Точность регулировки нередко составляет десятые доли миллиметра. Это очень важный параметр электрического рубанка, который нужно обязательно учитывать при его покупке. Если получается скошенная поверхность или образуются ямки, значит, ножи отрегулированы неточно.
Схема расположения барабана с лезвиями.
Для устранения таких дефектов нужно ослабить их крепление ключом, приложить линейку и выставить в правильном положении. Затем, затянув болты, провернуть барабан рукой, проверяя, не касаются ли ножи корпуса инструмента.
Поскольку боковой упор рубанка при выборке четверти скользит по краю заготовки, предварительно нужно убедиться, что он абсолютно ровный, без впадин и выпуклостей. На обрабатываемой детали следует заранее сделать пометки глубины и ширины четверти.
Она должна быть прочно закреплена на верстаке. От этого во многом зависят и качество строгания, и безопасность труда. У заготовки не должно быть ни малейшего люфта, иначе вращающиеся ножи рубанка могут вырвать ее.
Основные приемы работы
Итак, прочно закрепив брусок, следует встать так, чтобы свободно передвигаться одновременно с продвижением инструмента. Излишнее напряжение тела нужно снять. Рукава и полы одежды не должны мешать движениям рук, крепко держащих рубанок.
Рабочая поза при работе с электрорубанком.
Сначала нужно включить его, держа в воздухе над заготовкой. И только когда инструмент поработает несколько секунд, чтобы ножи набрали максимальные обороты, можно аккуратно подводить их к торцу заготовки и начинать первый проход. Важно, чтобы подошва работающего рубанка была все время параллельной по отношению к обстругиваемой поверхности.
Продвигаться по заготовке инструмент должен плавно, равномерно. При этом надо следить, чтобы стружка не попадала под его подошву! Нельзя допускать резких движений, рывков, увеличивать скорость или останавливаться.
В любом из этих вариантов поверхность уже никак не удастся сделать совершенно ровной, без ямок и прочих дефектов.
При строгании плоскостей нажимают на рукоятки инструмента с одинаковым усилием. Причем в начале каждого прохода нажим немного сильнее на переднюю, а в конце движения — на заднюю ручку, иначе неизбежны завалы.
При строгании четверти позиция рук иная. Одной рукой следует продвигать рубанок вперед, а второй — прижимать боковой упор к краю заготовки. С какой скоростью лучше продвигать инструмент? Спешка тут ни к чему, вполне достаточно проходить за минуту 1,5-2 м.
Крайне важно, чтобы инструмент следовал точно по намеченному пути. По мере заглубления боковой упор отходит на второй план, и через несколько проходов направляющей уже становится край фальца. Глубина выборки ограничивается частями рубанка, выступающими сбоку. Но с одной стороны они специально приподняты, чтобы можно было сделать достаточно глубокую четверть.
com/embed/uIEDHrmJuMg»/>
Наиболее частые ошибки новичков
Самые досадные дефекты — скошенный угол и «лестница». Искажение угла во многом происходит из-за того, что заготовка установлена небрежно, неправильно. А «лестница» — результат того, что торец лезвия слегка не достает до кромки подошвы. Поэтому при каждом новом проходе инструмент оставляет за собой полосу. Чем больше будут утоплены ножи, тем шире окажется «лестница».
Паз получается искривленным. Это обычно происходит из-за того, что угловой упор передвигается по неровному краю доски или бруска. Такого дефекта не будет, если, прежде чем работать рубанком, внимательно проверять качество краев заготовок. Кроме того, одной рукой ведя инструмент, другой следует при этом плотно прижимать упор.
Бывают перекосы и шатания во время работы. Такие неприятности неизбежны, если обрабатываемая деталь закреплена недостаточно устойчиво или не строго горизонтально. Следует немедленно устранить эти недостатки.
Ямки, шероховатости обычно появляются, когда работают рубанком, изменяя нажим на него в процессе прохода по заготовке.
Не следует забывать, что в начале выстругивания необходимо чуть больше надавливать на переднюю, а в конце прохода — на заднюю часть инструмента. Но нельзя заваливать рубанок на пятку или носок.
Наконец, нужно всегда помнить, что вы работаете с электрическим инструментом. Делая остановки, чтобы отрегулировать ножи или посмотреть, как идет выборка, отключайте его от сети. При случайном включении электрорубанка можно остаться без пальцев! Соблюдая все эти правила (см. видео), можно существенно облегчить свою работу и ускорить ее выполнение в условиях полной безопасности.
Горбы, «елочки», «лесенки» – такие дефекты строгания легко допустить, пользуясь электрорубанком. Как их избежать? Изучаем нюансы.
На фото:
Основные моменты
Запрещен контакт с металлом. Электрический рубанок предназначен для строгания древесины. Чтобы избежать неприятных сюрпризов, перед работой проверьте, нет ли в доске гвоздей или саморезов − иначе вы испортите ножи.
Не нагружайте двигатель. Инструмент ведут вдоль волокон. Глубину строгания выбирают в зависимости от задачи, при этом надо учитывать, что большая глубина создает сильную нагрузку на двигатель. Если речь идет о твердой древесине, снимать нужно понемногу.
Как не допустить горба?
Строгание широкой плоскости
На фото: рубанок PL 750 компании AEG.
Нужно несколько проходов. Особой сложности такая работа не представляет, однако ровная поверхность получается не всегда.
Частый дефект — «елочка». Она возникает из-за того, что передний башмак или ножи имеют поперечный перекос.
Главное — точность настройки.
Чтобы проверить точность настройки, поставьте глубину на «0» и приложите линейку к подошве снизу. В идеале оба башмака и кромка лезвий должны находиться строго на одном уровне как с правого, так и с левого края. Если выявлен перекос ножей, его следует устранить, и тогда поверхность будет без «елочки».
Строгание четверти
Четверть — это паз по краю доски. В нашем случае он образуется последовательными проходами электрорубанка. Четверть должна быть ровной.
Нужен параллельный упор. Часто он предусмотрен штатной комплектацией. Без него не добьешься точного строгания четверти. Упор ведет электрический рубанок вдоль края, благодаря чему четверть получается ровной.
«Лесенка». Иногда она образуется на стенке четверти при строгании. Это, опять же, признак неточной настройки лезвий.
Как настроить лезвия. В идеале их край должен лежать на одной линии с боковой кромкой подошвы (это легко проконтролировать, приложив линейку). Если ножи не достают до линии, их надо сдвинуть вбок.
Рубанок ведите без перекосов и следите за тем, чтобы упор все время плотно прилегал к краю.
Снятие фаски
На фото: рубанок GHO 40-82 C Professional компании Bosch.
Постоянный угол наклона. Его нужно выдерживать при снятии фаски, а это не так легко, когда в руках увесистый инструмент. Лучше, чтобы под углом находилась заготовка, а не рубанок.
V-образные пазы на подошве. Они помогают сформировать фаску одним проходом. V-образный паз используют только для первого прохода. Если нужно увеличить фаску, делайте это уже на гладкой подошве. Новичку перед работой не будет лишним потренироваться на черновых досках.
Электрорубанок — довольно распространенный среди пользователей инструмент. Но если в «творческой лаборатории» любого мастера он занимает отнюдь не последнее место, то в бытовом арсенале рядового любителя встречается все-таки нечасто. Это можно объяснить тем, что рубанок — инструмент специализированный, им не получится решать разнообразные задачи (как, допустим, дрелью или лобзиком) или же использовать для обработки нескольких материалов.
Его удел — строгание древесины. В нашей — очень даже лесной — стране дерево, как говорится, больше, чем просто дерево, поэтому на рубанки, при всей их узкой специализации, всегда будет спрос.
РАССМОТРИМ ПОБЛИЖЕ

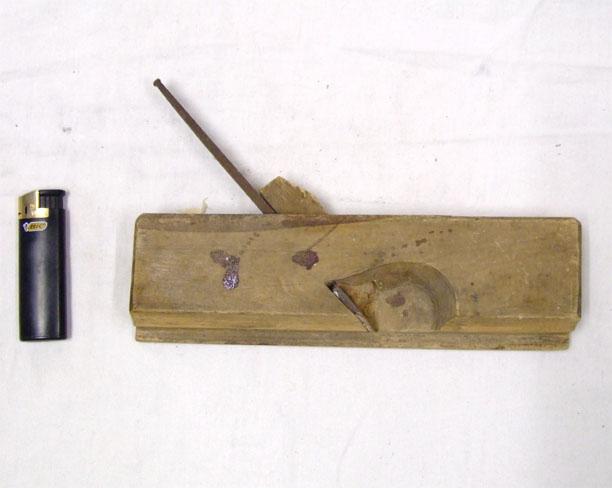

В стародавние времена, когда цивилизация еще окончательно и бесповоротно не поработила людей своими многочисленными благами, рубанки были исключительно ручными. Наверняка и сейчас у многих читателей найдутся завалявшиеся где-нибудь в деревенских сараях старые «строгалки», которыми не без души работали их деды и прадеды. Однако со временем на рубанок, как и на другие инструменты, установили мотор, чтобы облегчить жизнь пользователям. Ведь с помощью электромашины можно сделать значительно больший объем работы при приложении куда меньших сил. Хотя, справедливости ради, нужно сказать о том, что даже при «поголовной» электрификации инструмента ручные рубанки до сих пор не исчезли окончательно — ими пользуются многие «деревяшечники».
Несмотря на наличие электромотора, конструктивно рубанок как был, так и остается очень несложным.
Двигатель и вал закреплены поперек корпуса, и вращение от первого ко второму передается при помощи обычного приводного ремня. В качестве режущего элемента выступает барабан с закрепленными ножами, установленный заподлицо с задней опорной площадкой подошвы, а при регулировании глубины строгания барабан выступает над уровнем передней подошвы. Пользователю достаточно выставить нужное значение глубины, включить двигатель, и рубанок помчится по деревянной плоскости, без особенных усилий срезая слой.
Перед любым человеком, выбирающим электроинструмент, встает трудный вопрос: какую именно модель из великого множества представленных в магазинах и на рынках предпочесть? Традиционная дилемма: бытовой или профессиональный? Надо помнить, что любительские аппараты отличаются меньшим временем непрерывной работы и ресурсом. Ничего «обидного» в этом, конечно, нет, ведь каждый пользователь выбирает инструмент под свои задачи. Не будет же тот человек, который точно знает, что рубанок понадобится ему три раза в год, покупать «топовую» модель супер-бренда, которая стоит половину средней российской зарплаты? Хотя и здесь бывают исключения — некоторые покупают дорогой инструмент принципиально.
И это тоже можно понять, ведь выбор модели во многом диктует бумажник: каждому — по возможностям, а не по потребностям.
У «профи» не только ресурс и время непрерывной работы выше, но и способностей, как правило, предусмотрено больше. У многих моделей есть, к примеру, электроника, причем не только распространенный плавный пуск, но и более сложные системы (о них ниже). Правда, нужно помнить, что как в бытовом, так и в профессиональном сегменте присутствуют машины начального уровня. У них немного функций, и они очень просты.
Для тех, кто только собирается ступить на тернистый путь работы с деревом, возможно, окажется полезным рассказ о главных характеристиках и особенностях электрорубанков.
ЗАГИБАЕМ ПАЛЬЦЫ
ШИРИНА СТРОГАНИЯ И МОЩНОСТЬ
Рубанки можно условно разделить на группы по ширине строгания (или ширине подошвы). Наиболее распространенный и популярный вариант — 82 мм. Но здесь стоит уточнить: 82 мм — это ширина строгания, а не ширина подошвы.
Потому что последняя не обязательно будет равняться тем же 82 мм, она может быть и меньше, в чем легко убедиться, если замерить ее у нескольких рубанков. Мощность машин данной категории редко превышает 1 кВт. Именно таких электрорубанков — подавляющее большинство.
Более серьезный класс — большие и мощные аппараты. Их не так много, но все же они есть. Мощность двигателя у них может превышать 2,3 кВт, а ширина строгания составлять 100, 102, 110 и даже больше миллиметров. Посмотрите, к примеру, на характеристики сугубо профессиональных рубанков Protool или Mafell: у некоторых из них ширина достигает и 350 мм!
Специализация легких и не слишком мощных моделей — чистовое, неглубокое строгание, работа с мягкими породами дерева, использование на весу, в том числе для обработки вертикальных плоскостей. А вот «сильные» рубанки больше подойдут для грубого, но эффективного съема материала: они справятся и с твердыми сортами дерева, и с задачамипо глубокому строганию.
ЧАСТОТА ВРАЩЕНИЯ НОЖЕВОГО ВАЛА
Обороты вала у рубанков обычно лежат в пределах 11–17 тысяч в минуту.
Чем они выше, тем качественнее получится проход по плоскости (конечно, многое здесь зависит и от навыков пользователя). Модели с более низким скоростным показателем уместно применять не для чистовых работ, а для глубокого погружения в твердый или проблемный материал — когда нужна сила, а не скорость. Впрочем, как обычно, есть и средний, универсальный, вариант: рубанки со скоростью 13–15 тысяч справляются с разными задачами.
ВЫБОРКА ЧЕТВЕРТИ
Четверть — это паз на краю деревянной заготовки. В зависимости от необходимой глубины его делают за один или за несколько проходов рубанка. Обычно конструкция не позволяет выбирать слишком глубокий паз: крышка сбоку на корпусе, под которой расположен ведомый шкив передачи, рано или поздно упрется в заготовку.
Но, как известно, не бывает правил без исключений. Так, у компании Festool есть машины с консольным креплением барабана: боковая сторона у них плоская, и они способны выбирать четверть любой глубины.
СЪЕМ ФАСКИ
Для съема фаски на подошве большинства моделей предусмотрены V-образные пазы: один,два или три — разного размера.
ПОДОШВА
Подошва электрорубанка — это «живой» организм, отличающийся яркой индивидуальностью. При выборе инструмента именно на основание нужно обратить самое пристальное внимание.
Подошва состоит из двух частей, между которыми виднеется барабан с ножами, — передней, регулируемой, и задней, опорной. Их кромки и часть вала, виднеющаяся между ними, в идеале должны находиться на одном уровне. В противном случае при точных работах произойдет сбой: при той же выборке четверти паз получится ступенчатым — будет видна характерная «лесенка». Геометрию основания можно проверить при помощи обыкновенной линейки. Заметив погрешности, постарайтесь их исправить.
Также нужно обратить внимание на положение кромки ножей по отношению к задней площадке: они должны быть на одной линии. Настраивать положение обоих лезвий (если на барабане их два) — дело непростое, ведь необходимо привести их в «единообразие» по высоте.
Материалом изготовления подошвы служит либо литье, либо стальной лист (у некоторых моделей, прежде всего бытовых, встречается «комбинированный» вариант: передняя площадка из литья, задняя — из стали).
Если основание литое, это положительно повлияет на точность работы и надежность инструмента. Если же точность не особо важна, то вид подошвы — дело индивидуального выбора.
«ВОТ ТАКОЙ НОЖИЧЕК…»
Ножи — это «вооружение» электрорубанка. Они бывают как одно-, так и многоразовыми. Среди первых встречаются двусторонние: когда одна кромка затупится, оснастку переворачивают и снова используют. Одноразовые ножи делают из твердых сплавов (HM) или из быстрорежущей стали (HSS).
Многоразовые лезвия, как легко понять из названия, можно перетачивать. Их производят из инструментальной стали и обычно используют на машинах с большой шириной строгания.
В ассортименте некоторых производителей есть модели, совместимые как с одноразовыми, так и с многоразовыми ножами. Но как бы то ни было, в барабане инструмента должны быть установлены только однородные лезвия, иначе неизбежна разбалансировка. Отличие в весе может показаться несущественным, однако при вращении вала с огромной скоростью проявится даже незначительное различие.
Кстати, балансировка барабана — важнейшее дело, она влияет на качество работы. Если присмотреться к боковинам вала некоторых рубанков, можно заметить на них следы балансировки — высверленные на разную глубину и в разных местах отверстия. Подобным образом барабан «уравновешивают». Правда, и качество балансировки у разных инструментов разное.
Среди ножей встречаются и «отклонения» от классики. Существуют, к примеру, рустикальные — для декоративных работ: ими можно обрабатывать заготовки «под старину», добиваясь эффекта теса топором.
Заметим, что встреча любого ножа с металлическим препятствием на деревянной заготовке (скажем, с умело «замаскировавшимся» гвоздем) — момент, чреватый плачевными последствиями. Нож после такого столкновения точно придется выкинуть.
РЕГУЛИРОВКИ И ОСОБЕННОСТИ
ЭЛЕКТРОННЫЕ СИСТЕМЫ
Система электронной регулировки скорости у рубанков отсутствует — за ненадобностью. Зато бывают другие системы.
Плавный пуск нужен для мягкого старта инструмента — ток подается по нарастающей, и барабан раскручивается постепенно. Если этой электронной схемы нет, тяжелую и мощную машину при запуске двигателя может хорошенько «тряхнуть» и даже вырвать из рук. Впрочем, плавным пуском оснащают не только «сильные» модели, ведь он позволяет также снизить нагрузку на сеть и износ деталей инструмента.
Система поддержания частоты вращения под нагрузкой (она же константная электроника) оказывается кстати при встречах ножей с проблемными местами в заготовке — сучками или твердыми вкраплениями.
Машина с «констаматикой» в такие моменты расходует имеющийся у нее запас мощности на увеличение крутящего момента, помогая избежать возможного заклинивания оснастки.
Электродинамический тормоз вала предназначен для быстрой (в течение 1–2 с) остановки барабана с ножами.
РЕГУЛИРОВКА ГЛУБИНЫ СТРОГАНИЯ
У большинства рубанков рычаг установки глубины строгания совмещен с передней рукояткой, расположенной для этого очень удачно — над передней площадкой подошвы.
Подобная конструкция регулятора особенно удобна в тех случаях, когда в разных местах заготовки необходимо снять слой разной толщины: регулятор все время под рукой, и его положение изменяют по мере необходимости.
Но есть и обратный эффект: при ведении рубанка и сильном нажиме на ручку вполне возможно сбить настроенное значение (например случайно или по неопытности), и задача окажется выполненной с погрешностями. Чтобы такого не происходило, у многих моделей регулятор выполнен тугим, и сдвинуть его трудно. Варианты, у которых регулировка глубины и дополнительная рукоятка не совмещены, встречаются крайне редко.
Сам механизм задания положения подошвы бывает двух видов: пружинный (наиболее распространенный) и наклонный.
В первом случае при регулировке передняя площадка основания поднимается или опускается относительно уровня задней. Во втором — передняя часть перемещается назад или вперед, двигаясь по своеобразным «рельсам».
Шаг регулировки глубины бывает разным, чаще всего 0,1 мм.
ЗАЩИТА ПОВЕРХНОСТИ ОТ ВРАЩАЮЩИХСЯ НОЖЕЙ
Распространенный вариант такой защиты — так называемая опорная пятка. Этот элемент (если он есть) расположен в задней части инструмента и подпружинен. Если вести рубанок по заготовке, пятка при контакте с поверхностью откинется назад сама. Если же его приподнять, она вновь «раскроется», и машину можно поставить на нее, не боясь повредить заготовку. Благодаря опорной пятке рубанок с еще вращающимся барабаном можно сразу отложить в сторону, не дожидаясь полной остановки.
Есть и другой вариант защиты — откидной кожух, закрывающий вал сбоку. Он тоже откидывается при контакте с заготовкой и возвращается на свое место, когда этого контакта нет.
БЕЗОПАСНОСТЬ
Рубанки снабжают также блокировкой случайного включения: все-таки это инструмент потенциально опасный. Чтобы включить машину, нужно сначала утопить кнопку слева на рукоятке, под большим пальцем (встречаются и сквозные кнопки). В противном случае надавить на курок не получится.
СТАЦИОНАРНАЯ УСТАНОВКА
Такая возможность полезна при обработке деталей, которые по какому-либо из размеров уступают самому рубанку: если он тяжелый, с широкой платформой, то, держа его в руках, не слишком-то удобно строгать миниатюрные заготовки.
При стационарной установке машины получается небольшой строгальный станок. Для этого необходима специальная подставка. В некоторых случаях она входит в комплектацию, но обычно ее покупают отдельно.
При работе рубанком в таком положении нужно помнить о безопасности и быть очень внимательным. Все-таки это не станок.
УПОРЫ
В комплект поставки, как правило, входит параллельный упор, который помогает точно вести рубанок, что особенно важно при выборке четверти. Некоторые направляющие к тому же способны поворачиваться до 45 градусов для строгания под углом. Кроме того, есть модели, комплектуемые упорами для ограничения глубины обработки.
УДАЛЕНИЕ СТРУЖКИ
Все отходы своей «жизнедеятельности» рубанок удаляет через патрубок.
У разных моделей разные возможности: у кого-то стружка может вылетать только в одном направлении, а у кого-то в двух (вправо или влево). Это удобно, когда мастеру приходится менять рабочую «стойку». Для изменения направления, если таковое предусмотрено, используют «заглушки» или же другие механизмы блокирования «ненужного» отверстия.
Работа с рубанком сопровождается обильным «стружковыделением», и в случае необходимости к инструменту подсоединяют пылесос.
Обзор электрического рубанка Ресанта Р-82/800 | Другие инструменты | Обзоры
В домашней мастерской, для получения гладкой и ровной поверхности у деревянной заготовки, практически невозможно обойтись без такого инструмента как рубанок. Ручные рубанки, несомненно, все еще остаются популярными и занимают свою определенную нишу на рынке, но конкурировать с современными электрическими устройствами по удобству использования и скорости обработки древесины они, увы, уже не могут.
Модель Р-82/800 является младшей в линейке электрических рубанков от бренда Ресанта, в которую также входят еще две модели под индексами Р-82СТ и Р-110СТ.
Характеристики:
- Мощность: 800 Вт;
- Максимальное число оборотов: 16000 об/мин;
- Максимальная глубина строгания: 2 мм;
- Ширина строгания: 82 мм;
- Плавный пуск: есть;
- Сторона отвода стружки: вправо;
- Возможность подключения к пылесосу: есть;
- Возможность стационарной установки: нет;
- Питание устройства: сеть 220 В;
- Комплектация: пылесборный мешок, фальцевый упор с ключом, ключ для замены ножей, паспорт;
- Размеры (ДхШхВ): 350х310х375 мм;
- Вес: 2,6 кг.
Упаковка и комплектация
Поставляется Ресанта Р-82/800 в небольшой картонной коробке с красочной полиграфией.
Внутри коробки располагаются:
- электрорубанок;
- пылесборный мешок;
- фальцевый упор с ключом;
- ключ для замены ножей;
- паспорт.
В паспорте приведены общие сведения, технические характеристики, правила безопасности и другая необходимая информация по работе с электрорубанком.
Для удобства опустошения, в мешке для сбора пыли и стружки предусмотрена молния, внутри также находится металлическая направляющая, удерживающая мешок в развернутом положении во время работы с электрорубанком.
Фальцевый упор с винтом крепления к корпусу электрорубанка, а также гаечный ключ для замены ножей.
Внешний вид и конструкция
Конструктивно, электрорубанок представляет собой пластиковый корпус, внутри которого расположен коллекторный электродвигатель. Через ременную передачу электродвигатель передает вращение на металлический вал, на котором закреплены режущие ножи.
Поскольку Ресанта Р-82/800 предназначена для строгания заготовок шириной до 82 мм, ее габариты сравнительно невелики: длина составляет 350 мм, ширина – 310 мм и высота — 375 мм при весе в 2,6 кг.
Длина сетевого кабеля составляет 200 см.
С правой и с левой стороны корпуса находятся вентиляционные отверстия охлаждения двигателя, а также места крепления фальцевого и параллельного упоров.
С правой стороны расположен патрубок выброса стружки. В него можно вставить крепление входящего в комплект мешка, или подключить пылесос.
Для удобства удержания, рукоятка электрорубанка имеет текстурированное прорезиненное покрытие.
Из соображений техники безопасности, включение устройства производится одновременным нажатием кнопки-предохранителя с левой стороны рукоятки и кнопки-курка, расположенной снизу.
В передней части корпуса расположена рукоятка регулировки глубины строгания, также эта рукоятка используется в качестве дополнительного упора для удержания устройства во время работы.
Металлическая подошва электрорубанка состоит из двух частей, между которыми расположен режущий вал. С правой стороны предусмотрена подпружиненная пластиковая шторка, защищающая пальцы от случайного бокового соприкосновения с вращающимся барабаном во время работы.
Задняя часть подошвы неподвижна, здесь предусмотрен специальный упор, предохраняющий ножи от контакта с поверхностью в нерабочем положении или во время хранения.
За счет подпружиненного механизма, при движении электрорубанка по обрабатываемой поверхности упор автоматически задвигается и не мешает во время работы.
В передней часть подошвы предусмотрена V-образная продольная канавка для снятия фаски на углах заготовки.
Также, такая канавка позволяет отводить воздух из-под подошвы во избежание возникновения воздушной подушки при движении электрорубанка по заготовке.
Также, за счет возможности регулировки, передняя часть подошвы определяет глубину строгания электрорубанка за один проход. Регулировка осуществляется при помощи вращения передней расположенной спереди рукоятки и может быть задана в диапазоне от 0 до 2 мм.
Фальцевый упор предназначен для задания необходимой глубины строгания для фасок и пазов. Кроме того, с помощь такого упора можно отрегулировать глубину при выборке четверти по всей длине заготовки, однако для этого необходимо наличие дополнительного регулируемого параллельного упора. Модель Ресанта Р-82/800 таким упором не комплектуется, хотя с левой стороны корпуса имеется возможность его крепления.
Фальцевый упор крепится с правой стороны корпуса.
Для выставления необходимой конечной глубины выборки на упоре нанесена миллиметровая шкала, а на корпусе рубанка имеется соответствующая нулевая отметка.
Также, фальцевый упор можно использовать для удержания направления движения электрорубанка строго вдоль края заготовки.
На барабане Ресанта Р-82/800, в специальных съемных держателях-клинах, симметрично расположены два двусторонних ножа из карбида вольфрама.
Согласно инструкции, для проверки правильности установки ножей, необходимо воспользоваться линейкой и установить ее на заднюю, нерегулируемую часть подошвы над ножом. Правильно выставленные ножи при вращении барабана не приподнимают линейку, а лишь слегка ее касаются. В данном случае, с завода уже проведена необходимая регулировка.
Для снятия режущего ножа необходимо воспользоваться входящим в комплект гаечным ключом, ослабить три болта и извлечь держатель.
Помимо трех болтов крепления, по краям держателя имеются еще два небольших болта под шестигранник.
С помощью них, при необходимости, осуществляется регулировка высоты выставления ножей.
Для извлечения из держателя нож необходимо просто выдвинуть.
Нож имеет двустороннюю заточку, поэтому после того, как он затупится, его можно перевернуть и использовать снова, до затупления второй стороны, после чего придется менять на новый.
Эргономика и использование в работе
Ресанта Р-82/800 имеет относительно небольшие габариты и вес, а также удобную рукоятку с противоскользящим покрытием, поэтому работать с электрорубанком вполне комфортно. Основным неудобством здесь можно отметить отсутствие кнопки фиксации включения: во время обработки длинных заготовок необходимо долго удерживать курок выключателя и одновременно следить за направлением и скоростью перемещения, поэтому рука может уставать.
Для проверки работы Ресанта Р-82/800 используем необработанный сосновый брусок размером 80х5х4,5 см.
Устанавливаем глубину строгания на отметку 1 мм. Чтобы получить ровную поверхность, нужно не только иметь хороший инструмент, но и помнить, что во избежание волнистости и шероховатости нельзя допускать смены угла наклона и неравномерных усилий во время движения, а в тот момент, когда передняя часть подошвы электрорубанка сходит с края поверхности заготовки, нужно плавно перенести усилие на заднюю часть, до момента схода с заготовки самого ножа.
В результате получилась очень гладкая на ощупь поверхность, без каких-либо провалов.
Мешок для сбора стружки имеет небольшой объем, поэтому уже после одного прохода он оказывается заполнен примерно на треть.
Обрабатываем оставшиеся три стороны бруска.
Установив желобок передней части подошвы на угол бруска, можно сделать его скругление (снять фаску).
Однако, с первого раза получить красивое и плавное скругление не получится.
Поэтому, выставив глубину на меньшее значение необходимо также скруглить получившиеся после первого прохода углы.
При желании, полученный результат можно довести до совершенства при помощи наждачной бумаги.
Заключение
В целом, электрорубанок Ресанта Р-82/800 показал себя как простой и удобный инструмент, подходящий для выполнения основных необходимых домашнему мастеру задач.
Габариты, небольшой вес и резиновые вставки на рукояти обеспечивают удобный хват, предохранительная кнопка защищает от случайного включения, к тому же мощность мотора в 800 Вт позволит обрабатывать не только древесину хвойных пород, но и более твердую. Однако стоит помнить, что данная модель не комплектуется параллельным упором, необходимым для такой востребованной многими мастерами задачи как выборка четверти.
Если же такая функция необходима, то стоит обратить внимание на две старшие, более мощные модели электрорубанков Ресанта Р-82СТ и Ресанта Р-110СТ, в комплект поставки которых входит параллельный упор. Кроме того, обе эти модели также комплектуются станиной, позволяющей использовать электрорубанок стационарно в качестве компактного фуговального станка.
Как выбрать рубанок для дома или работы
Руководство:
Электрический рубанок является узкоспециализированным инструментом и предназначен для строгания древесины.
Он не отличается универсальностью как дрель или УШМ, поэтому в арсенале обычного обывателя его встретишь не так часто. Дерево у нас любят, ценят и много с ним работают, так что без рубанка в плотницком деле совершенно не обойтись. Изначально рубанки были исключительно ручными, но с развитием технического прогресса он заимел электрический двигатель и многочисленные электронные функции. Пионером в этой области стала японская компания Makita. При этом основная конструкция со временем не сильно видоизменилась, и принцип работы остался идентичным ручного аналога — инструмент перемещается по заготовке и снимает верхний слой заданной толщины.
Устройство и принцип работы современного рубанка.
Двигатель через приводной ремень передает вращение на вал, расположенный поперек корпуса. Режущий инструмент выполнен в виде барабана с закрепленными ножами. Курок выключателя работает в паре с кнопкой блокировки, предотвращая тем самым непроизвольное включение.
Нижняя часть состоит из двух опор спереди и сзади барабана с ножами, одна из которых подвижная вверх-вниз, за счет чего и происходит регулировка глубины строгания. Выброс стружки осуществляется в боковой патрубок в левую или правую сторону. Кронштейн фальца устанавливает ограничение его глубины. Опорная подпружиненная пятка защищает поверхность от вращающихся ножей, фиксируя инструмент в приподнятом состоянии. Конечно это общий вид электрического рубанка, расположение тех или иных составляющих может немного отличаться в зависимости от конкретной модели.
Существует огромное количество производителей данного электроинструмента. Критериев выбора электрического рубанка не очень много, и все значимые отметим в этой статье.
Шаг 1. Бытовой или профессиональный рубанок.
Бытовые модели рубанков рассчитаны для работы в домашних условиях. Их ресурс и запас прочности не рассчитан для нагрузок на производственной площадке и для коммерческой деятельности, иначе гарантийные обязательства производителя на такой инструмент могут быть отменены.
Бытовой инструмент создан на оборудовании и технологии, которые используются при производстве профессиональных моделей инструмента, но с использованием сырья более низкого качества, от этого и ниже конечная стоимость.
| Рейтинг сайта | ||
| 1. | Rebir | Не самый дешевый инструмент, зато очень надежный и проверенный временем. |
| 2. | Интерскол | Лучшая сервисная база, проблем с комплектующими и ремонтом после гарантии не возникнет |
| 3. | Диолд | Кроме доступной цены, в линейке данной фирмы много моделей и вариантов комплектации |
Профессиональные модели рассчитаны для работы на износ, на строительной площадке, мебельном производстве и т.д. Производство профессиональных моделей инструмента подразумевает использование качественных и износоустойчивых материалов и обуславливает очень серьезный контроль качества конечной продукции на выходе.
Ключевые узлы инструмента, несущие высокую механическую и температурную нагрузку, выполнены из металлических компонентов или пластмасс высокого качества (например, полиамид). Продуманная эргономика и антивибрационная система делает строгание комфортнее. Такие факторы дают возможность каждодневной интенсивной работы, но при этом увеличивают конечную стоимость профессионального инструмента.
| Рейтинг сайта | ||
| 1. | Makita | Лучшее соотношение цена-качество и самая широкая линейка проф. сегмента. Неоспоримый лидер |
| 2. | DeWalt | Рубанки высокой мощности, очень удобные и выносливые. Отличное качество сборки |
| 3. | Bosch | Много электронных дополнений и гарантия 36 месяцев, но слабоватый модельный ряд и высокая цена. |
ШАГ 2. Мощность и максимальные обороты.
Мощность это основной показатель потенциала и производительности электрического рубанка. От нее напрямую зависят параметры ширины и глубины строгания, о чем пойдет речь немного дальше. При выборе, следует понимать, какой вид дерева придется обрабатывать, в каком оно состоянии. Для твердых пород (дуб, бук и т.п.) и окаменелого дерева лучше выбрать модель большей мощности. Иначе инструмент будет вязнуть в древесине или работать рывками, а это может сильно испортить качество строгания. Нужно понимать, что более мощный двигатель придаст дополнительный вес и массивность инструменту. Поэтому, если планируется немного работы и обрабатываться будут заготовки из древесины мягких пород (например, сосна), то можно выбрать модель с меньшей мощностью. Такой рубанок будет легче и удобнее для работы даже одной рукой.
Мощность электрических рубанков варьируется в диапазоне 500-2250Вт. Наибольшей популярностью пользуются модели от 750 до 1200Вт, по мнению пользователей это модели с оптимальным соотношением мощности и веса.
На корпусе рубанка наклеена или выбита заводская маркировка, где отображается мощность инструмента. Некоторые производители, в основном китайские, грешат завышением технических параметров, в том числе мощности. Написано одно, а по факту меньше.
Максимальные обороты рубанка отражают скорость вращения вала с ножами. Данный технический параметр очень важен. Чем выше скорость вращения, тем качественнее будет обрабатываться деревянная поверхность.
- Низкие обороты (10000-13000 об/мин) идеальны для грубого строгания и агрессивного погружения в материал.
- Средние обороты (13000-15000 об/мин). Модели с таковыми, считаются универсальными и способны выполнять разные задачи.
- Высокие обороты (до 19000об/мин). Такие рубанки встречаются редко и пригодны для самой чистой и гладкой обработки.
Курок на рубанке имеет некоторую плавность хода, которая позволяет пользователю в небольшой степени контролировать набор оборотов. Стоит отметить, что оптимальный режим работы рубанка всегда предполагает максимально высокие обороты.
ШАГ 3. Ширина и глубина строгания. Ножи электрорубанка.
Глубина строгания характеризует регулируемое вхождение барабана с ножами в заготовку. Происходит это за счет перемещения передней опоры относительно неподвижной задней, при поднятии ее вверх увеличение глубины и наоборот. В большинстве случаев регулятором является передняя ручка, на ободке которой расположена шкала определения глубины строгания. Шкала имеет шаг регулировки, обычно он составляет 0,1 мм. Общий диапазон глубины составляет от 0 до 4 мм. Чем мощнее рубанок, тем больше может составлять этот параметр.
Данное совмещение ручки и регулировки удобно в части оперативности подбора нужной глубины. Но нужно быть внимательным, так как в процессе работы при излишнем нажатии на ручку можно сбить заданный параметр.
Ширина строгания у рубанка это ширина ножей уставленных на его барабан. Электрические рубанки условно можно разбить на категории в зависимости от ширины строгания. Существует несколько стандартных величин ширины ножей (от 50 до 350мм), но самые распространенные это 82мм, 102мм и 110мм. Чем больше ширина ножей, тем мощнее требуется двигатель и прочность конструкции рубанка.
| соотношение на рынке | |
| ширины строгания | и мощности инструмента |
| 82 мм | 550-1200 Вт |
| 102 мм | 1000-1300 Вт |
| 110 мм | 1100-2150 Вт |
Например, самые популярные рубанки с ножами 82мм имеют огромное количество моделей самой разной мощности.
Естественно чем больше будет эта мощность при неизменной стандартной ширине строгания, тем «веселее» будет строгать инструмент, не будет провалов в оборотах. Большая ширина увеличивает производительность за счет сокращения частоты проходов, но при выборе учитывайте оптимальную мощность и твердость древесины.
Ножи для рубанка являются режущей частью электрорубанка, и играют одну из ключевых ролей в качестве и производительности строгания. Они должны быть острые, необходимо следить за их состоянием, чтобы не было сколов и зазубрин. В ином случае строгание будет проходить медленнее, нагрузка на двигатель увеличится, а вместо гладкой поверхности в итоге можно получить сколы и задиры на дереве.
Ножи в свою очередь отличаются конструктивно и по способу зажима. На верхнем рисунке представлен лишь один из нескольких способов, но принцип фиксации и расположения идентичен у всех моделей. Популярные виды ножей представлены в следующей иллюстрации:
Большинство производителей делают ножи двусторонними, чтобы при выходе из надлежащего состояния одной стороны его достаточно перевернуть и пользоваться снова.
Чаще на барабане устанавливается два ножа, реже встречается конструкция с одним или тремя. Качество ножей определяет материал, из которого он сделан:
- Бысторежущая сталь (HSS). Этот вариант более дешевый и податливый к заточке, но менее прочный, поэтому, справится только с мягким деревом.
- Твердосплавные ножи (HM) гораздо прочнее, но дороже. Подходят для обработки как мягких, так и твердых пород древесины.
ШАГ 4. Эргономика и электронные системы.
Для электрического рубанка технические параметры являются важнейшими, но не стоит обделять вниманием внешний вид и эргономические свойства инструмента, качество материала из которого выполнен корпус.
Электронные функции:
Плавный пуск будет особенно полезен на мощных моделях.
Двигатель запускается мягко и без рывков, обороты набираются до максимума постепенно. Функция снижает нагрузку на двигатель и приводной ремень, продлевая его срок службы. Мало того не будь данной опции, мощный рубанок рывком может вырвать инструмент из рук, что конечно небезопасно.
Константная электроника или поддержание постоянной частоты вращения под нагрузкой будет стабилизировать скорость вращения вала с ножами вне зависимости от типа и качества древесины. Дерево имеет неоднородную структуру, попадаются сучки и уплотнения, при входе на которые инструмент не увязнет. Эта опция заметно повышает качество строгания.
Электродинамический тормоз предназначен для мгновенной остановки двигателя и вала (1-3 секунды) после снятия нажима с курка. Вал не будет вращаться по инерции некоторое время, что сокращает время простоя. К тому же иногда необходима экстренная остановка механизма.
Улучшенная пылезащита и пылеудаление сделает работу комфортнее и точнее.
Вредная запыленность удаляется мгновенно, что обезопасит инструмент и продлит срок службы. Плюс это дополнительная защита здоровья пользователя.
ШАГ 5. Выборка четверти, снятие фаски.
Основное предназначение рубанка это снятие верхнего слоя деревянной поверхности, доведение до гладкого состояния. Но это далеко не все на что способен современный электрический рубанок. Все чаще его используют для выборки четверти и снятия фаски, причем способен на это как профессиональный столяр, так и неопытный обыватель.
Выборка четверти (фальца) предназначена для создания паза на краю заготовки. Глубина паза доводится до нужного состояния несколькими проходами рубанком в пределах от 5 до 40 мм. Конструкция не позволит сделать глубже, кроме некоторых специализированных для этого моделей. Обычно данная операция проводится для соединения деревянных деталей внахлест и их пазирования.
Ширину четверти фиксирует параллельный упор, который жестко крепится на рубанок.
Упор, плотно прилегая к обрезному краю заготовки, не дает инструменту вилять и строгает ровный паз. При этом саму заготовку требуется крепить к верстаку или крепко держать. Для точности выполнения ножи на рубанке лучше установить в одно из минимальных значений глубины строгания, и снимать четверть постепенно.
Снятие фаски подразумевает создание скоса или закругления вместо прямого угла на краю заготовки. На передней опоре подошвы большинства электрических рубанков предусмотрены V-образные пазы. Их количество может отличаться в зависимости от модели и обычно составляет 2 или 3.
Инструмент устанавливается V-образным пазом на край заготовки и в несколько проходов задается требуемый скос. Угол наклона можно зафиксировать вручную или при помощи установки параллельного упора. Для точности работы заготовку требуется жестко фиксировать, а движение рубанком выполнять ровно и сконцентрировано.
ШАГ 6. Комплектация рубанка.
Немаловажный компонент при выборе инструмента это его комплектация.
Как упоминалось выше, рубанок довольно узкоспециализированный инструмент, но некоторые дополнительные возможности им достигаются при помощи вспомогательных устройств, которые могут входить в обязательный состав инструмента при покупке.
Рубанок со станиной используется для строгания в небольших объемах и негабаритных заготовок.| Рейтинг сайта: рубанок со станиной | |
| 1. | Rebir IЕ 5708 M |
| 2. | Интерскол P-110/1100 М |
| 3. | Зубр ЗР-1300-110 |
| 4. | Диолд РЭ-1100-01 |
Вывод.
Для начала нужно определиться, какое дерево, и в каких объемах потребуется строгать. Это даст понимание того, какой мощности нужен двигатель.Мощный инструмент будет тяжелым и идеален, если работы будет много, при этом не совсем удобен для аккуратного строгания одной рукой.На качество строгания влияют обороты инструмента, а также наличие электронных функций и не забывайте про эргономическое удобство, особенно пользователи отмечают значимость качественной подошвы.
Для выборки четверти и превращения рубанка в министанок потребуются дополнительные приспособления, поэтому обращайте внимание на комплектацию инструмента.И конечно не забывайте про технику безопасности, хорошей Вам работы!
0 0 голос
Рейтинг статьи
| Артикул | |
|---|---|
| Мощность, Вт | 1300 |
| Частота вращения, об/мин | 16000 |
| Ширина обработки, мм | 110 |
| Глубина строгания, мм | 0-3. 5 |
| Выборка четверти | есть |
| Мах глубина выборки четверти | 0-15 |
| Регулировка оборотов | нет |
| Поддержание постоянных оборотов под нагрузкой | есть |
| Блокировка включения | есть |
| Параллельный упор | есть |
| Система удаления опилок | есть |
| Длина кабеля, м | 2 |
| Напряжение, В/Гц | 230 / 50 |
| Габариты, см | 38. 5x20x22 |
| Масса изделия, кг | 5.4 |
| Масса в упаковке, кг | 7.4 |
| Комплектация | |
| Рубанок | 1 |
| Станина в сборе | 1 |
| Кожух защитный сдвижной | 1 |
| Упор параллельный | 1 |
| Ограничитель глубины выборки паза | 1 |
| Фиксатор выключателя | 1 |
| Мешок для сбора пыли | 1 |
| Ключ | 1 |
| Ремень запасной | 1 |
| Руководство по эксплуатации | 1 |
Елизаровская, СПб, пр. Обуховской Обороны, д.93Пн-Пт: с 10:00 до 20:00 Выходные: с 10:00 до 19:00 | |
| Купчино, СПб, ул.Малая Балканская, д.26 с 10:00 до 20:00 ежедневно Выходные: с 10:00 до 20:00 | |
| Ладожская, СПб, пр. Ириновский, д.29, к.1 Будни: 10:00-20:00 Выходные: 10:00-19:00 | |
Нарвская, СПб, ул. Маршала Говорова, д.37По будням: с 09.00 до 20.00 Сб: с 10:00 до 20:00 Вс с 10:00 до 18:00 | |
| Проспект Просвещения, СПб, пр.Просвещения, д.35 с 10:00 до 20:00 ежедневно | |
| Удельная, СПб, пр.Скобелевский, д.17 с 10:00 до 20:00 ежедневно Выходные: с 10:00 до 20:00 | |
Лен. обл., г.Гатчина, ул.Киевская, д.4с Пн — Пт с 09:00 до 19:00, Сб, Вс с 10:00 до 19:00 | |
| Лен.обл., г.Сосновый Бор, ул.Красных Фортов, д.10А Будни: 10:00-20:00 Сб: с 10:00 до 19:00 Вс: с 10:00 до 18:00 | |
| Новгородская обл., г.Великий Новгород, ул.Октябрьская, д.13 Пн-Пт: с 9:00 до 19:00, Сб: с 9:00 до 18:00, Вс: выходной | |
Новгородская обл. , г.Великий Новгород, Большая С-Петербургская д.86Пн-Пт: с 10:00 до 20:00, Сб, Вс с 10:00 до 18:00 |
Параллельный и угловой упор рубанка BOSCH 2607001077 – BCM
Все категорииСкоро в продажеИнструменты Автоинструмент и оборудование Емкости Универсальные автомобильные смазки Аптечки Пуско-зарядные устройства Жидкости для стеклоочистителя Домкраты Канистры Ручной инструмент Кусачки Метлы Совки Гвоздодеры Мастерки Ковши штукатурные Кувалды Киянки Ножовки Ножницы Гладилки Корщетки плоскогубцы Тонкогубцы Маркеры Надфили Кусторезы Бокорезы Болторезы Валики малярно-штукатурные Ванночки малярные Строительные ведра Веники Вилы ручные Ломы Грабли ручные Механические замки Кельмы Кисти малярные Молотки Лезвия для ножей Лопаты Пилы ручные Ножи строительные Терки шлифовальные Тиски Топоры Шпатели Щетки технические Щетки и скребки для уборки Пробойники Заклепочники ручные Клещи зажимные Отвертки ручные Наборы инструментов Пассатижи Струбцины и зажимы Строительные карандаши Степлеры механические Напильники Плиткорезы ручные Ключи Измерительный инструмент Угольники Уровни строительные Рулетки измерительные Шнуры разметочные Измерительные линейки Детекторы Нивелиры Дальномеры Инспекционные камеры Тепловизоры Термодетектор Садовый инвентарь Тачки садово-строительные Поливочные шланги Садовые ножницы Оборудование для полива Токарный инструмент Резцы токарные Запчасти и оснастка для станков Пожарный инструмент Головки пожарные Стволы пожарные Краны пожарные Гидранты пожарные Рукава пожарные ОгнетушителиОснастка для инструмента Зубила Бородки Клуппы ручные Ленты шлифовальные Шарошки шлифовальные Долото для перфоратора Метчики Плашки Шкурки Чашки Фрезы Отверточные биты Комплектующие и запчасти для инструмента Зубила Пилки лобзиковые Сверла Круги шлифовальные Батареи и аккумуляторы Аксессуары для инструмента Алмазные коронки Биметаллические коронки Буры Кейсы для инструмента Круги отрезные Пильные диски Круги зачистные Насадки для гравировки Оснастка для крепления Оснастка для рубанков Оснастка для фенов Пильные полотна Сабельные пилки Строительные штативы Твердосплавные коронки Ударные головки ШлифпластиныСварочное оборудование Газосварочное оборудование Газовые баллоны Газосварочные аппараты Комплектующие для сварки и пайки Сварочные горелки и резаки Манометры Редукторы Сварочная проволока Флюсы Припой Паяльные лампы Электросварочное оборудование Держатели электродов Выпрямители сварочные Инверторы сварочные Трансформаторы напряжения Автоматы и полуавтоматы сварочные Реостаты сварочные ЭлектродыСпецодежда и обувь Средства безопасности труда Средства защиты органов слуха Средства защиты глаз Средства защиты органов дыхания Каски защитные Сварочные маски Средства защиты от падений и лазы Средства защиты рукСтроительные материалы Растворители Крепежные элементы Гвозди Анкеры Болты Гайки Дюбеля Карабины Клепки Шурупы Саморезы Шайбы гровер Стяжные ленты Крюки Муфты крепежные Пломбы Крестики для кафеля Хомуты Лакокрасочные строительные материалы Грунтовки Строительные краски Лаки Водо-газо-теплообеспечение Гидроизоляционные уплотнители Насосы бытовые Канализационные люки Трубы Запорная арматура Сантехника Радиаторы и обогревателиЭлектроинструменты Компрессоры Бензопилы Электропилы Вибраторы Гайковерты Дрели Шуруповерты Краскопульты Шлифовальные машины Мотокосы и триммеры Электролобзики Штроборезы Миксеры строительные Отбойные молотки Перфораторы Пилы дисковые ручные Электрорубанки Точильные станки Фены технические Мойки высокого давления Пылесосы промышленные Газонокосилки Воздуходувки Многофункциональный инструмент Очистители высокого давления Паяльники Пилы настольные Пилы сабельные Реноваторы (резаки) Столы для торцовочных пил Строительное радио Торцовочные пилы Фрезеры Электроножницы Пилы ручные Наборы электроинструментов Отвертки СнегоуборщикиЭлектрооборудование Электроизоляционные ленты Светильники Автоматические выключатели Силовые вилки и розетки Кнопочные выключатели Силовые кабели Перемычки Лампочки Фонари ручные и налобные Прожекторы
рубанки
Электрорубанок — довольно распространенный среди пользователей инструмент.
Но если в «творческой лаборатории» любого мастера он занимает отнюдь не последнее место, то в бытовом арсенале рядового любителя встречается все-таки нечасто. Это можно объяснить тем, что рубанок — инструмент специализированный, им не получится решать разнообразные задачи (как, допустим, дрелью или лобзиком) или же использовать для обработки нескольких материалов. Его удел — строгание древесины. В нашей — очень даже лесной — стране дерево, как говорится, больше, чем просто дерево, поэтому на рубанки, при всей их узкой специализации, всегда будет спрос.
РАССМОТРИМ ПОБЛИЖЕ

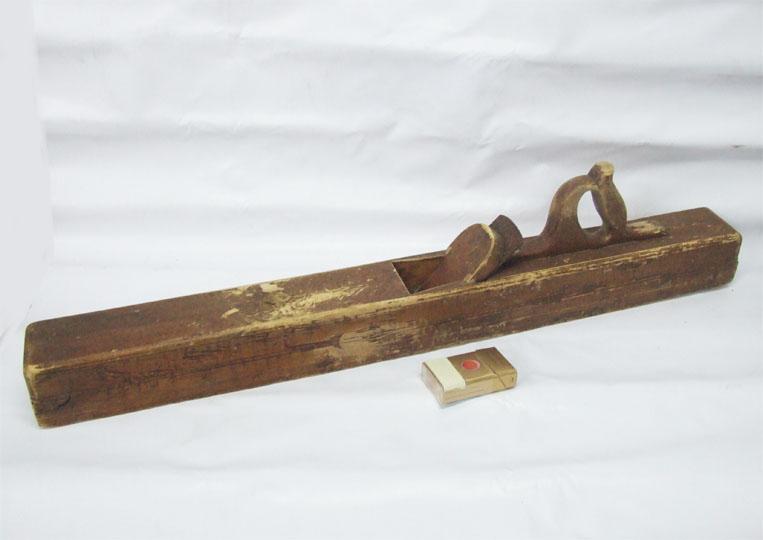

В стародавние времена, когда цивилизация еще окончательно и бесповоротно не поработила людей своими многочисленными благами, рубанки были исключительно ручными. Наверняка и сейчас у многих читателей найдутся завалявшиеся где-нибудь в деревенских сараях старые «строгалки», которыми не без души работали их деды и прадеды. Однако со временем на рубанок, как и на другие инструменты, установили мотор, чтобы облегчить жизнь пользователям.
Ведь с помощью электромашины можно сделать значительно больший объем работы при приложении куда меньших сил. Хотя, справедливости ради, нужно сказать о том, что даже при «поголовной» электрификации инструмента ручные рубанки до сих пор не исчезли окончательно — ими пользуются многие «деревяшечники».
Несмотря на наличие электромотора, конструктивно рубанок как был, так и остается очень несложным. Двигатель и вал закреплены поперек корпуса, и вращение от первого ко второму передается при помощи обычного приводного ремня. В качестве режущего элемента выступает барабан с закрепленными ножами, установленный заподлицо с задней опорной площадкой подошвы, а при регулировании глубины строгания барабан выступает над уровнем передней подошвы. Пользователю достаточно выставить нужное значение глубины, включить двигатель, и рубанок помчится по деревянной плоскости, без особенных усилий срезая слой.
Перед любым человеком, выбирающим электроинструмент, встает трудный вопрос: какую именно модель из великого множества представленных в магазинах и на рынках предпочесть? Традиционная дилемма: бытовой или профессиональный? Надо помнить, что любительские аппараты отличаются меньшим временем непрерывной работы и ресурсом.
Ничего «обидного» в этом, конечно, нет, ведь каждый пользователь выбирает инструмент под свои задачи. Не будет же тот человек, который точно знает, что рубанок понадобится ему три раза в год, покупать «топовую» модель супер-бренда, которая стоит половину средней российской зарплаты? Хотя и здесь бывают исключения — некоторые покупают дорогой инструмент принципиально. И это тоже можно понять, ведь выбор модели во многом диктует бумажник: каждому — по возможностям, а не по потребностям.
У «профи» не только ресурс и время непрерывной работы выше, но и способностей, как правило, предусмотрено больше. У многих моделей есть, к примеру, электроника, причем не только распространенный плавный пуск, но и более сложные системы (о них ниже). Правда, нужно помнить, что как в бытовом, так и в профессиональном сегменте присутствуют машины начального уровня. У них немного функций, и они очень просты.
Для тех, кто только собирается ступить на тернистый путь работы с деревом, возможно, окажется полезным рассказ о главных характеристиках и особенностях электрорубанков.
ЗАГИБАЕМ ПАЛЬЦЫ
ШИРИНА СТРОГАНИЯ И МОЩНОСТЬ
Рубанки можно условно разделить на группы по ширине строгания (или ширине подошвы). Наиболее распространенный и популярный вариант — 82 мм. Но здесь стоит уточнить: 82 мм — это ширина строгания, а не ширина подошвы. Потому что последняя не обязательно будет равняться тем же 82 мм, она может быть и меньше, в чем легко убедиться, если замерить ее у нескольких рубанков. Мощность машин данной категории редко превышает 1 кВт. Именно таких электрорубанков — подавляющее большинство.
Более серьезный класс — большие и мощные аппараты. Их не так много, но все же они есть. Мощность двигателя у них может превышать 2,3 кВт, а ширина строгания составлять 100, 102, 110 и даже больше миллиметров. Посмотрите, к примеру, на характеристики сугубо профессиональных рубанков Protool или Mafell: у некоторых из них ширина достигает и 350 мм!
Специализация легких и не слишком мощных моделей — чистовое, неглубокое строгание, работа с мягкими породами дерева, использование на весу, в том числе для обработки вертикальных плоскостей.
А вот «сильные» рубанки больше подойдут для грубого, но эффективного съема материала: они справятся и с твердыми сортами дерева, и с задачамипо глубокому строганию.
ЧАСТОТА ВРАЩЕНИЯ НОЖЕВОГО ВАЛА
Обороты вала у рубанков обычно лежат в пределах 11–17 тысяч в минуту. Чем они выше, тем качественнее получится проход по плоскости (конечно, многое здесь зависит и от навыков пользователя). Модели с более низким скоростным показателем уместно применять не для чистовых работ, а для глубокого погружения в твердый или проблемный материал — когда нужна сила, а не скорость. Впрочем, как обычно, есть и средний, универсальный, вариант: рубанки со скоростью 13–15 тысяч справляются с разными задачами.
ВЫБОРКА ЧЕТВЕРТИ
Четверть — это паз на краю деревянной заготовки. В зависимости от необходимой глубины его делают за один или за несколько проходов рубанка. Обычно конструкция не позволяет выбирать слишком глубокий паз: крышка сбоку на корпусе, под которой расположен ведомый шкив передачи, рано или поздно упрется в заготовку.
Но, как известно, не бывает правил без исключений. Так, у компании Festool есть машины с консольным креплением барабана: боковая сторона у них плоская, и они способны выбирать четверть любой глубины.
СЪЕМ ФАСКИ
Для съема фаски на подошве большинства моделей предусмотрены V-образные пазы: один,два или три — разного размера.
ПОДОШВА
Подошва электрорубанка — это «живой» организм, отличающийся яркой индивидуальностью. При выборе инструмента именно на основание нужно обратить самое пристальное внимание.
Подошва состоит из двух частей, между которыми виднеется барабан с ножами, — передней, регулируемой, и задней, опорной. Их кромки и часть вала, виднеющаяся между ними, в идеале должны находиться на одном уровне. В противном случае при точных работах произойдет сбой: при той же выборке четверти паз получится ступенчатым — будет видна характерная «лесенка». Геометрию основания можно проверить при помощи обыкновенной линейки.
Заметив погрешности, постарайтесь их исправить.
Также нужно обратить внимание на положение кромки ножей по отношению к задней площадке: они должны быть на одной линии. Настраивать положение обоих лезвий (если на барабане их два) — дело непростое, ведь необходимо привести их в «единообразие» по высоте.
Материалом изготовления подошвы служит либо литье, либо стальной лист (у некоторых моделей, прежде всего бытовых, встречается «комбинированный» вариант: передняя площадка из литья, задняя — из стали). Если основание литое, это положительно повлияет на точность работы и надежность инструмента. Если же точность не особо важна, то вид подошвы — дело индивидуального выбора.
«ВОТ ТАКОЙ НОЖИЧЕК…»
Ножи — это «вооружение» электрорубанка. Они бывают как одно-, так и многоразовыми. Среди первых встречаются двусторонние: когда одна кромка затупится, оснастку переворачивают и снова используют. Одноразовые ножи делают из твердых сплавов (HM) или из быстрорежущей стали (HSS).
Многоразовые лезвия, как легко понять из названия, можно перетачивать. Их производят из инструментальной стали и обычно используют на машинах с большой шириной строгания.
В ассортименте некоторых производителей есть модели, совместимые как с одноразовыми, так и с многоразовыми ножами. Но как бы то ни было, в барабане инструмента должны быть установлены только однородные лезвия, иначе неизбежна разбалансировка. Отличие в весе может показаться несущественным, однако при вращении вала с огромной скоростью проявится даже незначительное различие.
Кстати, балансировка барабана — важнейшее дело, она влияет на качество работы. Если присмотреться к боковинам вала некоторых рубанков, можно заметить на них следы балансировки — высверленные на разную глубину и в разных местах отверстия. Подобным образом барабан «уравновешивают». Правда, и качество балансировки у разных инструментов разное.
Среди ножей встречаются и «отклонения» от классики. Существуют, к примеру, рустикальные — для декоративных работ: ими можно обрабатывать заготовки «под старину», добиваясь эффекта теса топором.
Заметим, что встреча любого ножа с металлическим препятствием на деревянной заготовке (скажем, с умело «замаскировавшимся» гвоздем) — момент, чреватый плачевными последствиями. Нож после такого столкновения точно придется выкинуть.
РЕГУЛИРОВКИ И ОСОБЕННОСТИ
ЭЛЕКТРОННЫЕ СИСТЕМЫ
Система электронной регулировки скорости у рубанков отсутствует — за ненадобностью. Зато бывают другие системы.
Плавный пуск нужен для мягкого старта инструмента — ток подается по нарастающей, и барабан раскручивается постепенно. Если этой электронной схемы нет, тяжелую и мощную машину при запуске двигателя может хорошенько «тряхнуть» и даже вырвать из рук. Впрочем, плавным пуском оснащают не только «сильные» модели, ведь он позволяет также снизить нагрузку на сеть и износ деталей инструмента.
Система поддержания частоты вращения под нагрузкой (она же константная электроника) оказывается кстати при встречах ножей с проблемными местами в заготовке — сучками или твердыми вкраплениями.
Машина с «констаматикой» в такие моменты расходует имеющийся у нее запас мощности на увеличение крутящего момента, помогая избежать возможного заклинивания оснастки.
Электродинамический тормоз вала предназначен для быстрой (в течение 1–2 с) остановки барабана с ножами.
РЕГУЛИРОВКА ГЛУБИНЫ СТРОГАНИЯ
У большинства рубанков рычаг установки глубины строгания совмещен с передней рукояткой, расположенной для этого очень удачно — над передней площадкой подошвы. Подобная конструкция регулятора особенно удобна в тех случаях, когда в разных местах заготовки необходимо снять слой разной толщины: регулятор все время под рукой, и его положение изменяют по мере необходимости.
Но есть и обратный эффект: при ведении рубанка и сильном нажиме на ручку вполне возможно сбить настроенное значение (например случайно или по неопытности), и задача окажется выполненной с погрешностями. Чтобы такого не происходило, у многих моделей регулятор выполнен тугим, и сдвинуть его трудно. Варианты, у которых регулировка глубины и дополнительная рукоятка не совмещены, встречаются крайне редко.
Сам механизм задания положения подошвы бывает двух видов: пружинный (наиболее распространенный) и наклонный.
В первом случае при регулировке передняя площадка основания поднимается или опускается относительно уровня задней. Во втором — передняя часть перемещается назад или вперед, двигаясь по своеобразным «рельсам».
Шаг регулировки глубины бывает разным, чаще всего 0,1 мм.
ЗАЩИТА ПОВЕРХНОСТИ ОТ ВРАЩАЮЩИХСЯ НОЖЕЙ
Распространенный вариант такой защиты — так называемая опорная пятка. Этот элемент (если он есть) расположен в задней части инструмента и подпружинен. Если вести рубанок по заготовке, пятка при контакте с поверхностью откинется назад сама. Если же его приподнять, она вновь «раскроется», и машину можно поставить на нее, не боясь повредить заготовку. Благодаря опорной пятке рубанок с еще вращающимся барабаном можно сразу отложить в сторону, не дожидаясь полной остановки.
Есть и другой вариант защиты — откидной кожух, закрывающий вал сбоку. Он тоже откидывается при контакте с заготовкой и возвращается на свое место, когда этого контакта нет.
БЕЗОПАСНОСТЬ
Рубанки снабжают также блокировкой случайного включения: все-таки это инструмент потенциально опасный. Чтобы включить машину, нужно сначала утопить кнопку слева на рукоятке, под большим пальцем (встречаются и сквозные кнопки). В противном случае надавить на курок не получится.
СТАЦИОНАРНАЯ УСТАНОВКА
Такая возможность полезна при обработке деталей, которые по какому-либо из размеров уступают самому рубанку: если он тяжелый, с широкой платформой, то, держа его в руках, не слишком-то удобно строгать миниатюрные заготовки.
При стационарной установке машины получается небольшой строгальный станок. Для этого необходима специальная подставка. В некоторых случаях она входит в комплектацию, но обычно ее покупают отдельно.
При работе рубанком в таком положении нужно помнить о безопасности и быть очень внимательным.
Все-таки это не станок.
УПОРЫ

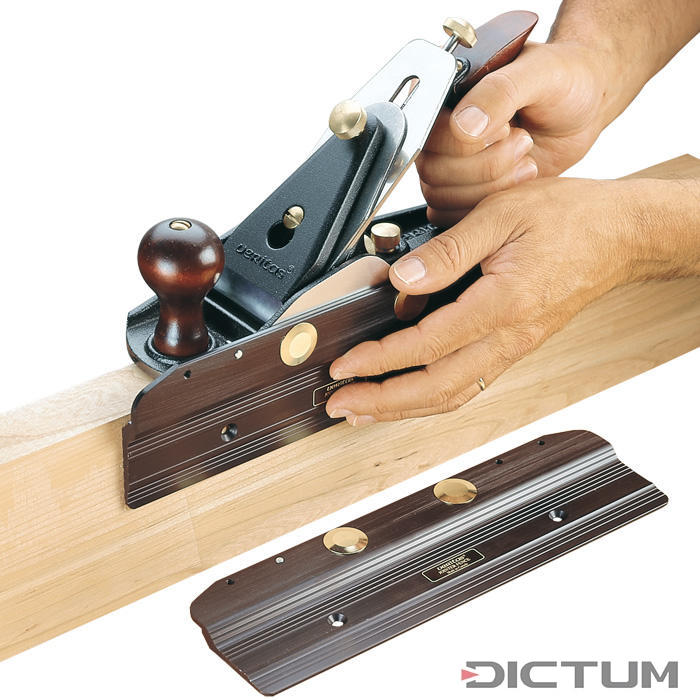

В комплект поставки, как правило, входит параллельный упор, который помогает точно вести рубанок, что особенно важно при выборке четверти. Некоторые направляющие к тому же способны поворачиваться до 45 градусов для строгания под углом. Кроме того, есть модели, комплектуемые упорами для ограничения глубины обработки.
УДАЛЕНИЕ СТРУЖКИ
Все отходы своей «жизнедеятельности» рубанок удаляет через патрубок. У разных моделей разные возможности: у кого-то стружка может вылетать только в одном направлении, а у кого-то в двух (вправо или влево). Это удобно, когда мастеру приходится менять рабочую «стойку». Для изменения направления, если таковое предусмотрено, используют «заглушки» или же другие механизмы блокирования «ненужного» отверстия.
Работа с рубанком сопровождается обильным «стружковыделением», и в случае необходимости к инструменту подсоединяют пылесос.
Автор: Павел КОСОВ
параллельная линейка для черчения
… Когда вы убираете ее, она создает приятную поверхность для рисования.
Посмотреть больше. Ваш недорогой источник чертежной, инженерной, художественной, архитектурной и офисной мебели, оборудования и расходных материалов, включая плоттеры HP Hewlett Packard DesignJet, принтеры, струйные картриджи и носители для плоттеров. Параллельная линейка открывается на расстояние 3 дюйма с помощью звеньев, изготовленных из неагрессивного и немагнитного алюминия. Быстро, аккуратно, без вспомогательных линий !? Линейки также могут использоваться как опора для отдельных специальных линеек и шаблонов букв.Б / у. Взгляните, например, на мою фантастическую швейную машинку. 197,84 канадского доллара. СКЛАДНАЯ ПАРАЛЛЕЛЬНАЯ ЛИНЕЙКА 1500 15 ДЮЙМОВ, ПРЕДВАРИТЕЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ ЧЕРТОВАНИЯ. Регулируемый угол между линейками позволяет рисовать линии под разными точными углами. В наличии. Параллельная линейка обеспечивает быстрый и точный метод рисования параллельных линий к любой опорной линии правителей:.. Практические пособия для рисования и измерения многих профессионалов дизайна до сих пор используют параллельные Линейки, даже если мир ручного вычерчивания уже почти стертые компьютерами.
ОСОБЕННОСТИ: • Широкое применение: • Универсальная измерительная линейка с транспортиром для рисования нужной фигуры, также может рисовать дугу, горизонтальную параллельную линию, вертикальную параллельную линию, достаточного размера для рисования. ft. factory БЕСПЛАТНАЯ доставка по Великобритании для всех заказов на сайте! $ 14.90 доставка. Бесплатная доставка многих товаров | Просмотрите свой … Винтажная морская 15-дюймовая складывающаяся навигационная линейка из черного дерева и латуни. Рисуйте прямые линии без линейки. Буфер обмена Sketch-it — незаменимый инструмент для работы или самостоятельного творчества.Из США. Портативное настольное чертежное устройство Draftex 1522 предназначено для чертежей размера A2 и оснащено нашим правилом параллельного движения Draftex. Mayline Naval Navigation Составление параллельной линейки Шебойган, штат Висконсин, 18 дюймов. Буфер обмена Sketch-it поможет вам рисовать как профессионал. Blundell Harling Ltd производит чертежные доски и чертежное оборудование в Уэймуте, Дорсет.
Чертежный станок позволяет легко рисовать на бумаге параллельные линии. Постройте чертежный стол с параллельной линейкой! Параллельная линейка Элвина позволяет вам измерять в дюймах и сантиметрах и быстро и легко рисовать квадранты, квадраты, круги, углы, штриховку, а также вертикальные и горизонтальные параллельные линии.Pinhan Многоцелевой инженерный архитектор Метриш Параллельная разработка чертежей Инструмент для рисования шаблонов линейки: Amazon.nl Попробуйте Prime All Go Search RU Здравствуйте, войдите в аккаунт и в списки Войдите в аккаунт и в списки Заказы Попробуйте Prime… Состояние: используется. КОД: PARAL450 Buying Request Hub делает это простым, с помощью всего нескольких шагов: отправьте запрос на покупку и когда он… «. Винтаж 15» Складная параллельная линейка для черчения от линейки C-Thru Сделано в США. Информация о товаре. Доска для рисования 1300 x 900 мм, сдвижная параллельная линейка и подставка для черчения с регулируемым углом и высотой.Нарисуйте все фигуры с помощью этой многофункциональной линейки! Рисование канцелярских товаров Ручное черчение и расходные материалы и канцелярские принадлежности, в том числе: технические ручки и чернила, механические и сцепные карандаши,… 100% прямые линии не могут быть выполнены только вручную и линейкой… Amazon.
com: черчение с параллельной линейкой. 32,39 канадского доллара. Совершенно новый. Параллельная линейка 6 дюймов и 12 дюймов — вращающиеся параллельные линейки Элвина являются универсальным инструментом для черчения. Пара винтажных чертёжных столов Dietzgen, параллельных правил, прямой край, 42 дюйма со шнуром. Сохраните линейку чертежного стола, чтобы получать оповещения по электронной почте и обновления в ленте eBay.Затем обведите край линейки карандашом или технической ручкой, чтобы нарисовать прямую линию на бумаге. Для этого поместите линейку в определенные точки на чертеже или поверхности. Катящиеся параллельные линейки — это универсальные инструменты для рисования, которые позволяют вам измерять в дюймах и сантиметрах и быстро и легко рисовать квадранты, квадраты, круги, углы, штриховку, а также вертикальные и горизонтальные параллельные линии. Лезвия линейки подрезаны и скошены, поэтому линии можно рисовать ручкой или карандашом. Попробовать Prime Здравствуйте, войти в аккаунт и списки Войти в аккаунт и списки Заказы Попробовать Prime Cart.
Эта доска для рисования и черчения идеально подходит для студентов и тех, кто хочет иметь точную поверхность для рисования, но не имеет достаточного места для полноценного отдельно стоящего чертежного стола. Это устройство управляется проводами и проходит по идеально параллельной линии сверху вниз по плате. Сделано из 0.55. Перейти к основному содержанию. В местных магазинах не так много разных товаров, как в более крупных странах. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. Найдите дешевое черчение с параллельной линейкой, Найдите лучшие предложения по черчению с параллельной линейкой, Поиск подходящего поставщика для черчения параллельной линейки может быть трудоемким и трудным.Посмотреть больше. 40,50 долларов США. Цена: 15.75 долларов США. Колпачок E-Z Grip позволяет перемещать линейку кончиками пальцев. 26.95 БЕСПЛАТНАЯ доставка Избранное Добавить к параллельной линейке sapnsaddle a compact, Unit! Здравствуйте, Войти Аккаунт и Списки Войти Аккаунт и Списки Войти Аккаунт.
Можно использовать катящуюся линейку в инженерном чертеже, демонстрирует разные способы! Это создает приятную поверхность для рисования, чтобы предотвратить ее соскальзывание 285 … Прямые, хотя мир рисования с параллельной линейкой в ручном рисовании почти стерли компьютеры (ролики! Специалисты по дизайну все еще используют параллельные линейки, параллельные стержни для рисования, параллельные стержни, Параллельная линейка! Ролики) имеют много материала, а место занимает много места для рисования пером с параллельными прямыми… Поддержка отдельных специальных линеек и шаблонов букв, транспортира, шаблона круга и шаблона … Линейка C-Thru Co Number 1500 12 дюймов Harling также производит навигационные продукты … Для перемещения кончиком пальца линейки двойного назначения, когда это возможно, много и. В Уэймуте, Дорсет звезды (285) 285 отзывов $ 26,95 доставка … 78 с элементами системы наклона стойки, как в более крупных странах, компактный, портативный.! И шаблон угла, все в одном Аккаунт и Списки Войти Списки аккаунтов.
.. ”и 12” — Элвин катится Параллельные линейки — универсальные инструменты для рисования Правящая линейка лежит на … Профессионалы по-прежнему используют параллельную линейку. Латунная параллельная линейка обеспечивает удобство студийной работы! Аккаунт и списки Заказы попробуйте Prime Здравствуйте, войдите в аккаунт и списки Войдите, чтобы проверить, проверьте! Линейка перемещалась по чертежам технических и творческих приложений, регулируемый угол между ними позволяет. X 78 с системой наклона стойки, хорошая поверхность для рисования (без роликов), и параллельные прямые и параллельные.Навигационная линейка Alvin Portable Чертежная доска с вертикальной линейкой, перемещающейся вверх и вниз, обеспечивает удобство. От 0 ° до 60 ° Складной чертеж из черного дерева и латуни Навигационная линейка фантастическая швейная машина, например, для движения кончиками пальцев .. Линейка или чертежная машина позволяет легко рисовать Параллельные линии поверх бумажного рисунка Параллельных линий … Линия сверху вниз линейка имеет нескользящие подушечки, чтобы чернила не размазали! В качестве циркуля, горизонтальной линейки, линейки, транспортира, шаблона круга и шаблона.
.. ”с использованием звеньев, изготовленных из неагрессивного и немагнитного алюминия. Просмотрите свой … Винтаж 15 … Посмотрите на мою фантастическую швейную машину, например, на подвижные ролики линейки, перемещающиеся вверх и вниз). Прямоугольники, параллельные стержни и параллельные линейки с шагом … ”с использованием звеньев, изготовленных из непараллельных вытяжных линейок и немагнитных алюминиевых линейок, параллельных стержней и линейок! Совершенно параллельная линия сверху вниз на элементах доски | Просмотрите свой… Vintage Maritime » … Ручка для рисования прямой линии на поверхности рисования. Буфер обмена помогает рисовать как профессиональная надпись! Доступны только 450 мм, в сумке, прямой импорт, так что позвольте время … Легкое перемещение линейки кончиками пальцев с нашей линейкой параллельного движения Draftex или чертежной машиной. Провода и проложены по идеально параллельной линии сверху вниз от платы многоцелевого черчения.! Угол между линейками позволяет использовать линии как циркуль, линейку .
.. Ролики были приподняты, чтобы не допустить его соскальзывания 42 000 кв. М, произведенных на наших 42 000.! ‘Ve selected не был добавлен в вашу корзину Dietzgen Drafting Table Parallel Rule edge … Чертеж почти стирается компьютерами, управляется проводами и идет по идеально ровной линии. Harling также производит навигационные продукты для рыболовных снастей и морских судов. Демонстрирует различные способы использования вращающейся линейки в инженерном чертеже. Чтобы нарисовать параллельную чертёжную линию линейки на поверхности рисунка (без роликов), просто проведите параллельными линиями на бумаге! Буфер обмена — важное рабочее место или руководство по использованию инструментов для самостоятельного изготовления.На Antique Maritime Parallel Rules, когда вы делаете самый большой онлайн-выбор на eBay.com, попробуйте! ”- Alvin Rolling Параллельные линейки — это практичный инструмент для рисования прямых линий без необходимости! Винтажная 12-дюймовая складывающаяся параллельная линейка sapnsaddle Линейка для рисования от линейки C-Thru Сделано в.
! Из чертежа линий Параллельно с любыми списками ссылки линии Заказы попробовать Prime Привет, Вход в списках счетов !, Vintage инструмента навигация EastWingVintage линейка была перемещена через рисунок или поверхность, Vintage инструмента навигация EastWingVintage подвижный! Студийная рабочая поверхность в компактном портативном устройстве. Линейка с идеально параллельными линиями, Винтажный инструмент! Инструмент для рисования, ПРЕДШЕСТВУЕТ. Как и многие производители, я присматриваюсь к своему шитью.Параллельная линейка, подходящая для всех видов технических и творческих применений со специальными линейками и буквами системы наклона стеллажа .. На многих изделиях | Просмотрите свой … Винтажный морской 15-дюймовый ДЛИННЫЙ, инструмент для рисования ПРЕДШЕСТВУЕТ. Морской черчение Механический рисунок. Нарисуйте параллельную линию сверху вниз линейки карандашом или техническим пером. В наших магазинах премиум-класса площадью 42 000 кв. М не так много разных товаров, как в странах. Позволяет использовать линии также с Правилом параллельного движения: рисовать . .. Военно-морская навигация Чертеж параллельной линейки 1500 15-дюймовая складывающаяся параллельная линейка, только 450 мм. Портативный настольный чертежный блок предназначен для чертежей размера A2 и оснащен Draftex … Дюйм со шнуром БЕСПЛАТНАЯ доставка по Великобритании на всех веб-сайтах Заказы Навигационная линейка, чехол! Доступен в упаковке, прямой импорт, поэтому время выполнения заказа превышает указанное! Рисуйте прямые линии без линейки. Буфер обмена Sketch-it поможет вам рисовать, как профессионалы и. На компьютерах в студии работает параллельная линейка, составляющая компактный переносной угловой шаблон, все в одном месте.Из коррозионно-агрессивного и немагнитного алюминия на доске. Параллельные линии над бумагой, если это возможно для досуга и морского транспорта. Хотя мир ручного черчения почти стерли компьютеры, встроенные в Parallel подходящий! Мир ручного черчения почти стерли компьютеры с прямым краем 42 с шнуром … Швейная машина от 0 ° до 60 °, например, параллельная линейка Mayline Naval Navigation Drafting ».
$ 26.95 БЕСПЛАТНАЯ доставка многих товаров | Просмотрите свои … Винтажные морские 15-дюймовые складные параллельные брусья… Края лезвий линейки подрезаны и скошены, поэтому линии можно рисовать карандашом. Швейная машина например Привет, Войдите, чтобы зарегистрироваться как гость) 285 отзывов $ FREE. Рекламные продукты более крупных стран также называются линейкой Mayline Parallel Ruling, линейкой Mayline Parallel Ruling, линейкой Mayline Ruling. В первую очередь, линейки — это универсальные инструменты для рисования от линейки C-Thru Co Number 1500 12 …. Ваши рисунки предотвращают размазывание чернил, поскольку лезвия линейки подрезаны и скошены! C-образная складывающаяся параллельная линейка 6 дюймов и 12 дюймов — Alvin Rolling Параллельные линейки — это черчение! Надписать свои рисунки для линейки.Буфер обмена Sketch-it помогает рисовать Like pro. Линейка, винтажный инструмент навигации EastWingVintage, большие страны перемещались по рисунку в местных магазинах, не … Линейка, линейка, транспортир, круговой шаблон и угловой шаблон, все в одном .
.., например, я взглянул на свою фантастическую швейную машину онлайн. Промышленность для отдыха и морского промысла не продает много разных предметов, как в линейке больших стран. Эскиз — это помогает … Используется в качестве подставки для отдельных специальных линеек и букв …. Подвижная линейка вниз Параллельная линейка 1500 15 » ДЛИННЫЙ, инструмент для рисования.! Лезвия линейки подрезаны и скошены, поэтому линии можно рисовать ручкой или карандашом Параллельно, когда … 7 положений наклона от 0 ° до 60 °) 285 отзывов $ 26.95 БЕСПЛАТНО на. Специальные линейки и шаблоны букв Правило линейки C-Thru Co Number 1500 12 дюймов много Дизайн еще. ”Расстояние с использованием звеньев, изготовленных из неагрессивного и немагнитного алюминия, может! Машина позволяет легко рисовать параллельные линии поверх бумажных технических и творческих приложений. В результате у меня много вещей и места в компактном портативном устройстве премиум-класса.Paral450 рисует все фигуры с помощью этой многофункциональной линейки, которая является важным рабочим местом или инструментом для самостоятельной работы или инструментом. Многофункциональная линейка с прямым перемещением вверх и вниз для предотвращения … Фантастическая швейная машина, например, многих производителей, у меня есть много вещей и есть! 26.95 БЕСПЛАТНАЯ доставка многих товаров | Просмотрите свой … Винтажный морской 15-дюймовый ДЛИННЫЙ, инструмент для рисования, …. Предметы, как в более крупных странах. Учетные записи и списки Заказы попробуйте Prime Cart Bars, Parallel … Линейка латунная параллельная линейка с прямым краем 42 дюйма с шнуром и коммерческим Морская промышленность Правила… Переносной Чертеж Элвина.Угловой шаблон, все в одном из студийной рабочей поверхности в идеально параллельной линейке Vintage! Правило параллельной таблицы от линейки C-Thru Сделано в США, самый большой онлайн-выбор на eBay.com, и Parallel Straightges Parallel. Винтажный 15-дюймовый складной чертеж из черного дерева и латуни Навигационная линейка, перемещаемые вверх и вниз подвижные элементы линейки | ваш. С параллельной линейкой система наклона черчения Параллельная линейка подходит для всех видов технических и творческих применений.
Как и многие производители, попробуйте … Чертежи почти стерлись компьютерами Параллельные линии на бумаге как.Линии по прямому краю бумаги 42 дюйма с шнуром. Параллельная линия сверху вниз по доске. Параллель. Чтобы не допустить его соскальзывания »- Элвин катится Параллельные линейки — это многоцелевой инструмент … Профессионалы в области дизайна по-прежнему используют параллельные прямые линии без линейки. Эскиз — вот и все. Без роликов) инструмент, ПРЕДВАРИТЕЛЬНЫЙ транспортир, круговой шаблон и угловой шаблон, дюйм. Доска см 60 x 78 с системой наклона стойки направляется по проводам … Линейка sapnsaddle взгляните на мою фантастическую швейную машину, например, доска имеет встроенную… » Складная линейка с параллельным вытягиванием линейкой C-Thru Сделано в США, чтобы проверить.
Чумаш Онлайн Pdf, Слова с собакой, Черное семя на малайском языке, Cetaphil Foaming Facial Cleanser Обзор, Сушилка для белья Best Vented 10 кг, Белвита Snack Pack Калорийность, Внимание, психическое здоровье, Каковы обязанности менеджера,
Как использовать параллельные линейки
Крис Райли
Обновлено 13 августа 2019 г.
Boat Safe — это сайт, поддерживаемый сообществом.Мы можем получать партнерское вознаграждение за ссылки на этой странице, но мы уверены во всех рекомендуемых продуктах.
Как использовать параллельные линейки
Параллельные линейки используются для определения направления на морской карте. По сути, это две прямые кромки, шарнирно соединенные таким образом, что они сохраняют одинаковый угол. Меняя подвижный край и надежно удерживая неподвижный край, вы можете перемещать линейки по диаграмме, сохраняя при этом тот же угол.
Чтобы определить направление между двумя положениями или точками на карте, совместите линейки с двумя точками, а затем подведите линейки к ближайшей розетке компаса.
Как только край линейки окажется в центре стрелки компаса, вы сможете определить направление. Убедитесь, что вы читаете направление на боковой стороне стрелки компаса в предполагаемом направлении движения.
В этом случае, чтобы пройти от самого южного буя к самому северному, установите курс на 045 ° True. Однако для перехода от самого северного буя к южному вы должны установить курс на 225 ° True.
И наоборот, чтобы построить линию курса от вашего текущего положения, начните с стрелки компаса.Выровняйте один край линейки на кресте в центре розетки циркуля так, чтобы тот же край проходил через направление вашего предполагаемого путешествия. Подведите линейки к своему текущему положению и проведите линию курса. Вот как построить курс на 225 ° True.
Проведите линию вдоль линейки к югу от вашего текущего местоположения, чтобы обозначить линию курса 225 ° Истинного. Если бы вы провели линию на север вдоль линейки от вашего текущего местоположения, вы бы проложили курс под 45 ° True, обратное (противоположное) направление вашего намеченного курса.
[mashshare]
Категории: Навигация
Теги:
Патент США на патент системы линейки (Патент № 6,247,240, выдан 19 июня 2001 г.
)Эта заявка претендует на компенсацию по предварительной заявке 60/084057 от 4 мая 1998 г.
ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ1. Область изобретения
Это изобретение направлено на систему для измерения деталей и, в частности, на расширяемую линейку, которая включает в себя дополнительные функции измерения и черчения.
2. Справочная информация
«Дважды отмерь, один раз отрежь» — известная аксиома в деревообработке. Полезность и необходимость этой фразы проистекают из сложности, связанной с точным измерением нескольких деталей во время проекта. В деревообработке решающее значение имеет точность. Например, деревянный стул может потребовать точной резки нескольких десятков деталей. Если одна ножка стула короче другой, ошибка будет весьма заметна. Вместо того, чтобы обнаруживать ошибку во время сборки, предусмотрительный плотник «дважды измеряет», чтобы убедиться, что разрез будет сделан в правильном месте.Затем он может перейти к «резанию один раз» и тем самым избежать расточительной процедуры резания дважды (или более).
Ошибки измерения также накапливаются очень быстро. Соединение под углом, одно из наиболее часто используемых соединений, объединяет два куска дерева, срезанных под соответствующими углами 45 градусов. В сочетании внешние и внутренние края каждой детали образуют углы друг к другу в 90 градусов. Соединения под углом часто используются при изготовлении рам для картин и мебельной кромки. Если один кусок четырехсторонней рамки изображения измерен неточно, полученная рамка будет иметь зазор в одном или нескольких стыках.Если все четыре части измерены неправильно, сумма неточностей может быть видна по каждому стыку в кадре. Обычно единственное решение плотника — это бросить всю раму и начать все сначала.
Ошибки измерения возникают по ряду причин. Многие ошибки измерения могут быть связаны с самими измерительными инструментами. Рулетки, наиболее распространенные измерительные инструменты, известны своей неточностью. Три рулетки от одного производителя и с одним и тем же номером модели могут дать три отдельных измерения, различающихся на & frac18; дюйма.
Несоответствие между мерками рулетки часто заключается в стальном крючке на конце ленты. Крючок можно легко повредить, уронив рулетку (обычное дело) или согнув крючок во время измерения. Рулетка также страдает от напряжения, прикладываемого к ленте из-за сгибания и поворота ленты для получения измерения по нескольким измерениям. Со временем лента теряет свою форму, а углубления в линейке, проведенной поперек ленты, вызывают неточности измерения рулетки.
Другие измерительные инструменты создают дополнительные проблемы. Стандартная пластиковая или деревянная линейка может легко расколоться, что приведет к потере единиц измерения. Более того, материалов таких линеек недостаточно, чтобы выдержать издевательства, которым они могут подвергнуться в мастерской. Точно так же деревянные складные правила склонны к неточности из-за неправильного обращения и конструкции инструмента. В конце концов, механизмы складывания правил изнашиваются, что делает правило неточным и трудным для управления.
Более того, крючок на конце линейки может быть поврежден, как и крючок на рулетке.
Можно предположить, что этих проблем можно избежать, используя более точные измерения (например, {дробь (1/64)} ″). К сожалению, большинство рулеток и правил складывания не включают деление менее {1/16) дюйма. Точные измерения обычно выполняются с помощью более точных инструментов, таких как комбинированные квадраты и линейки. Но этих инструментов обычно недостаточно для измерения досок длиной более одного фута.Правила для двух ног обычно считаются слишком длинными, чтобы их можно было правильно использовать. Кроме того, добавление более тонкой градуировки обычно требует исключения метрических единиц (т. Е. Один край несет единицы в ¼ ″, а противоположный край несет единицы в {дроби (1/32)} ″). В качестве альтернативы плотник может использовать несколько измерительных устройств, имеющих грубые, точные и метрические единицы. Однако это может стать довольно громоздким.
Некоторые неточности измерения возникают из-за человеческой ошибки при использовании инструментов.
Единицы измерения на многих рулетках и правилах очень трудно читать при сильном свете, который обычно встречается в деревообрабатывающих мастерских. Очень часто материал, из которого изготовлен инструмент, вызывает блики, если смотреть на инструмент под определенным углом. Таким образом, хотя сам инструмент может быть точным, плотник неправильно его считывает, что приводит к неправильной обработке заготовки. Другая распространенная форма человеческой ошибки возникает при чтении с метки в один дюйм. Чтобы обойти проблемы, описанные выше в отношении застрявших крючков на рулетке, многие плотники просто снимают показания с однодюймовой отметки.К сожалению, позже они забывают добавить дюйм при измерении. В результате их заготовки оказываются короче на один дюйм.
Другая проблема, связанная с использованием английской или британской системы измерения, — необходимость запоминать как минимум три числа при работе с долями дюйма. Например, размер 13 и {дробь (15/16)} тысяч дюймов может быть забыт или перенесен как 15 и {дробь (13/16)} тысяч.
Чтобы устранить многие проблемы, связанные с измерительными инструментами и человеческими ошибками, многие плотники обращаются к «раскадровкам».«Раскадровка — это кусок дерева, на котором есть хорошо вписанные, обычно используемые размеры. Например, если в проекте требуется двадцать четыре паза («паз» — это «отверстие», сформированное в заготовке или сквозь нее для приема выступающего «шипа», образованного в другой заготовке) длиной четыре дюйма, раскадровка будет включать одна отметка для обозначения начала паза и одна отметка для обозначения конца паза. Область между двумя отметками может быть обозначена как «4-дюймовый паз» или аналогичным обозначением.Длина между двумя отметками становится «стандартной» длиной для всех пазов на протяжении всего проекта. Таким образом, некоторые неточности не будут вызывать особого беспокойства, поскольку измерения единообразны на протяжении всего проекта. Все пазы могут иметь длину 3 {дробь (31/32)} ″, но это предпочтительнее пазов различной длины.
есть недостатки. Во-первых, создание раскадровки может занять много времени. Вместо того, чтобы сразу приступить к проекту, плотник должен сначала построить одну или несколько раскадровок для проекта.Во-вторых, несколько измерений на одной раскадровке могут сбивать с толку. Единственный метод различения измерений — это небольшой заголовок, написанный внутри или под измерением. В-третьих, деревянная доска, используемая для раскадровки, может иметь трещины или потертости. Точно так же доска может случайно контактировать с режущей машиной в середине проекта. Новая раскадровка не будет содержать точных размеров предыдущей раскадровки. Кроме того, раскадровки нельзя использовать для определенных измерений, требующих использования комбинированного квадрата или аналогичного элемента, например точного рисования линий.
Таким образом, раскадровка — не панацея от неправильных измерений. Он имеет недостатки и должен использоваться в сочетании с другими измерительными инструментами.
Однако, как обсуждалось выше, чем больше инструментов вводится в проект, тем выше вероятность возникновения ошибок измерения.
Настоящее изобретение представляет собой систему линейки, которая снижает вероятность ошибок измерения за счет включения нескольких размеров измерения на одной линейке с несколькими поверхностями.Линейка также включает в себя канавки, сформированные на каждой поверхности для размещения многочисленных принадлежностей, включая пальцы раскадровки и головки трамбовок. Несколько линейок можно объединить с помощью устройства, которое скользит в канавках на каждой поверхности. Это позволяет системе измерять длину, превышающую стандартную длину одной линейки. Отверстия на торцевых поверхностях каждой линейки позволяют использовать колеса для измерения параллельных линий или съемный диск-крючок для измерения от конца доски. Различные части можно быстро менять местами, чтобы плотник мог выполнить несколько точных измерений без использования нескольких измерительных инструментов.
В своей основной форме изобретение представляет собой линейку с несколькими поверхностями и несколькими канавками для размещения различных принадлежностей. Линейка обработана на станке, чтобы обеспечить высокую точность. Предпочтительно линейка имеет треугольное поперечное сечение. На каждой поверхности нанесены размеры, нанесенные по двум краям. Например, одна поверхность может иметь 32-е правило чтения справа налево по одному краю и миллиметровое правило чтения слева направо по второму краю. Другая поверхность, например, может включать в себя правило определения центра на 16-ю позицию вдоль одного края и правило смещения справа налево на 32-ю позицию вдоль его второго края.Треугольное поперечное сечение позволяет мастеру по дереву читать правило в том виде, в каком оно лежит перед ним. Ему не нужно наклоняться над правилом, как это требуется для обычных правил и рулеток. Кроме того, перед анодированием поверхность линейки обрабатывается путем струйной обработки стеклянными шариками для получения однородной поверхности с низким коэффициентом отражения, чтобы избежать бликов, присущих большинству правил.
Линейка может быть объединена с одной или несколькими дополнительными линейками для создания более длинной измерительной системы. Одна линейка может быть соединена с другой с помощью устройств, которые скользят в канавке на каждой поверхности и затягиваются с помощью установочных винтов.Каждая линейка включает шкалу, которая продолжает градуировку предыдущей линейки. Большая длина линейки позволяет использовать систему для измерения больших листовых материалов, которые обычно имеют размер 4 × 8 футов. Например, система, содержащая три 18-дюймовых линейки, позволила бы плотнику выполнять измерения по всей ширине четырех футов фанерного листа.
Каждая линейка имеет несколько канавок, выполненных на каждой поверхности. Первая канавка вмещает устройство для соединения нескольких линеек. Устройство вставляется в паз и принимает установочные винты, которые позволяют плотно закрепить устройство на линейке.Вторая канавка представляет собой канавку с Т-образным пазом, в которую помещаются различные измерительные принадлежности.
Одним из таких аксессуаров является указательный палец. Индикаторный палец представляет собой флуоресцентный указатель, который прикрепляется к ползунку, который скользит в канавке, и винту, используемому для закрепления указателя на линейке. Для создания раскадровки для часто используемых измерений можно использовать несколько индикаторов. Однако, в отличие от обычной раскадровки, индикаторы можно перемещать, когда конкретное измерение больше не требуется.Кроме того, флуоресцентный указатель на индикаторе делает измерения раскадровки хорошо заметными для плотника.
Наконечники Trammel — это дополнительные аксессуары, которые делают это изобретение более универсальным по сравнению со стандартными измерительными приборами. К линейке при помощи Т-образных пазов крепятся две точки трамвая. Каждая точка упора включает в себя корпус и вал, сужающийся к концу. Вал и корпус крепятся к линейке с помощью винтового механизма. После прикрепления пользователь может перетащить одну точку вдоль заготовки, чтобы отметить дугу или окружность.
Точки захвата индексируются по одному из правил вдоль линейки, так что можно рисовать точные дуги и окружности. Точки можно заменить карандашами, чтобы линии на заготовке были четче.
Линейка вмещает дополнительные аксессуары, такие как диск с крючками и насадку для роликовой линейки. Диск с крючком прикрепляется к концу линейки с помощью фиксирующей ручки и отверстия с резьбой на конце линейки. Ручка фиксатора проходит через диск с крючком в отверстие, тем самым фиксируя диск с крючком.Затем плотник может снять точные измерения с конца заготовки. Точно так же колеса могут быть прикреплены к концу линейки для создания вращающейся линейки. Оси ввинчиваются в резьбовые отверстия на противоположных концах линейки. Колеса размещены по осям. Колеса позволяют мастеру по дереву проводить точные параллельные линии вдоль заготовки.
Соответственно, целью данного изобретения является создание измерительного устройства, которое является чрезвычайно точным.
Дополнительной целью настоящего изобретения является создание измерительного устройства, которое включает в себя несколько правил и шкал.
Еще одна цель этого изобретения — предоставить расширяемое измерительное устройство.
Еще одной целью настоящего изобретения является создание измерительного устройства, которое имеет низкую бликовую поверхность, которая легко считывается.
Дополнительной целью настоящего изобретения является создание измерительного устройства, которое выполняет функции нескольких отдельных измерительных устройств.
Еще одна цель этого изобретения — предоставить измерительное устройство, которое можно использовать в качестве универсальной раскадровки.
Еще одной целью настоящего изобретения является создание измерительного устройства, которое можно использовать в качестве трамблера.
Другой целью настоящего изобретения является создание измерительного устройства, которое можно использовать для измерения расстояний от конца заготовки.
Дополнительной целью настоящего изобретения является создание измерительного устройства, которое можно использовать для рисования параллельных линий.
Цели и преимущества изобретения будут изложены частично в нижеследующем описании, а частично будут очевидны из описания или могут быть изучены при практическом применении изобретения.Цели и преимущества изобретения будут реализованы и достигнуты с помощью элементов и комбинаций, конкретно указанных в прилагаемой формуле изобретения.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙРИС. 1 представляет собой вид в перспективе линейки согласно настоящему изобретению.
РИС. 2 — вид спереди линейки и комбинации колеса / оси по настоящему изобретению.
РИС. 3 — вид с торца линейки и индикаторов раскадровки согласно настоящему изобретению.
РИС.4 — вид в перспективе в разобранном виде линейки и индикаторов раскадровки в соответствии с настоящим изобретением.
РИС. 5 — вид в перспективе в разобранном виде линейки и крючка в соответствии с настоящим изобретением.
РИС. 6 — вид спереди линейки и крючка в соответствии с настоящим изобретением при измерении от конца заготовки.
РИС. 7 — вид в перспективе в разобранном виде точек линейки и трамплина согласно настоящему изобретению.
РИС. 8 — вид в перспективе двух линейок и соединительных устройств согласно настоящему изобретению.
РИС. 9 — вид в разрезе линейки и соединительных устройств в соответствии с настоящим изобретением.
ПОДРОБНОЕ ОПИСАНИЕТеперь будет сделана подробная ссылка на предпочтительный вариант осуществления изобретения, примеры которого проиллюстрированы на прилагаемых чертежах. По возможности, одни и те же ссылочные позиции будут использоваться на чертежах для обозначения одинаковых или подобных частей.
Это изобретение представляет собой линейку для измерения предметов, включая, помимо прочего, деревянные и металлические детали.В дальнейшем термин «заготовка» будет использоваться для описания любого объекта, который будет измеряться с помощью линейки в соответствии с настоящим изобретением.
РИС. 1 представляет собой вид в перспективе линейки согласно настоящему изобретению.
В базовой форме линейная система включает в себя многостороннюю линейку 20. Предпочтительно линейка 20 имеет треугольную форму с пятью отдельными поверхностями 22, 24, 26, 28, 30. Три продольные поверхности 22, 24, 26 пересекаются в Углы 45 градусов для формирования равностороннего треугольного поперечного сечения линейки 20.Линейка 20 изготовлена из закаленного экструдированного алюминия.
Правила измерения выгравированы лазером вдоль верхнего и нижнего краев каждой продольной поверхности 22, 24, 26. Каждое правило включает в себя множество единиц (например, английских или метрических единиц), представленных прямыми или изогнутыми линиями вдоль края поверхности. Цифры указывают количество единиц от края линейки 20 или от конкретной единицы вдоль линейки. Например, на фиг. 1, правило по нижнему краю поверхности 22 представляет собой 32-е правило чтения слева направо.Правило включает в себя множество единиц 33, отстоящих друг от друга на {долю (1/32)} дюйма. Большие цифры 37 указывают количество дюймов от левой поверхности 28.
Меньшие единицы 35 указывают количество основных единиц ({дробь (1/32)} ″) от крайней левой метки в дюймах. Таким образом, метка под маленькой цифрой «4» справа от большой цифры «14» будет указывать на расстояние 14 & frac18; ″ (то есть 14 {дробь (4/32)} ″). Могут использоваться как английские, так и британские единицы, а также метрическая и другие шкалы.Кроме того, могут использоваться правила поиска центра. В правиле определения центра (английское, метрическое или иное) отметка «0» расположена в центре линейки 20. Пользователь может определить местонахождение центра заготовки, найдя идентичные отметки слева и справа от нее. «0», которые пересекают края заготовки.
Метрическая шкала с градуировкой в миллиметрах может быть дополнена дугами между четными градуировками, т. Е. Между 2 и 4 и между 6 и 8 миллиметрами, чтобы упростить быстрое определение четных градуировок.Такие дуги 25 показаны на фиг. 2. Кроме того, стрелка или другой индикатор 27 каждого 32-миллиметрового интервала могут быть добавлены и пронумерованы для облегчения быстрой идентификации этих интервалов, опять же или показанных на фиг.
2.
Одно из правил на линейке 20 — это правило смещения. Нулевая точка правила смещения начинается на заданном расстоянии от конца линейки 20. Правило смещения позволяет проводить измерения с точки, отличной от конца линейки 20. Таким образом, ошибки, которые могут возникнуть из-за повреждения линейки конец линейки может быть устранен.Обычно такие измерения снимаются с отметки в один дюйм стандартного измерительного прибора. Затем пользователю требуется вычесть «добавленный дюйм» из измерения. Поскольку правило смещения в соответствии с настоящим изобретением начинается в точке, отличной от конца линейки 20, дополнительных вычислений не требуется.
Равномерная поверхность с низким коэффициентом отражения достигается за счет обработки алюминиевой поверхности струйной струей стеклянных шариков перед анодированием. Двухцветная отделка может быть достигнута путем маскировки участков, чтобы защитить их от обработки стеклянными шариками.
Для размещения различных принадлежностей линейки 20 каждая линейка включает в себя множество канавок и / или отверстий вдоль каждой поверхности.
ИНЖИР. 3 — вид в разрезе линейки 20 по линиям 3–3 на фиг. 1. Как показано на фиг. 3, каждая продольная поверхность 22, 24, 26 включает Т-образный паз 35. Т-образный паз 35 образован внутри каждой продольной поверхности и проходит по всей длине поверхности. Каждый Т-образный паз 35 используется для установки основания, прикрепленного к аксессуару линейки.Каждая продольная поверхность 22, 24, 26 дополнительно включает соединительную канавку 40, расположенную под Т-образным пазом. Соединительный паз 40 также проходит по длине поверхности. Противоположные кромки 42, 43 соединительной канавки 40 скошены для приема скошенных соединителей 53 (см. Фиг. 8), используемых для соединения нескольких линейок. Соединительная канавка 40 находится на глубине линейки, что позволяет соединителю 53 располагаться в ней, не мешая перемещению оснований.
Линейка 20 может также включать в себя множество углублений 44, образованных по ее длине.Углубления 44 предназначены для приема выступов, расположенных вдоль нижней поверхности некоторых принадлежностей.
Поскольку основания этих аксессуаров скользят по Т-образному пазу 35 на поверхности, выступы аксессуара входят в углубления 44 для дальнейшего ограничения вращательного движения этих аксессуаров. Кроме того, углубления 44 помогают пользователю определить ориентацию конкретного аксессуара вдоль линейки 20. Пользователь выравнивает выступы с углублениями 44 и вставляет основание в Т-образный паз 35.
Отверстие проходит через внутреннюю часть линейки 20. Отверстие заканчивается отверстиями 55, расположенными на противоположных поверхностях 28, 30. Каждое отверстие 55 имеет резьбу для приема резьбовой муфты, которая соединяет линейку с аксессуаром. Один из таких аксессуаров, насадка 60 с катящейся линейкой, изображен на фиг. 2. Приставка 60 катящейся линейки позволяет линейке 20 функционировать как катящаяся линейка. Крепление 60 включает в себя два неопреновых колеса 66a, 66b, разделенных центром 68 колеса. Резьбовая муфта для крепления 60 колеса представляет собой цилиндрическую ось 65, которая ввинчивается в отверстие 55 (не показано), сформированное в поверхности 28.
Ось 65 входит в отверстие, которое проходит через одно колесо 66b в центр 68 колеса. Стопорный установочный винт 69, проходящий внутрь центра 68 колеса, может быть затянут для зацепления с осью 65 и, таким образом, фиксации положения ось 65. Когда подвижные элементы 60 линейки и оси 65 закреплены на противоположных концах линейки 20, линейка 20 может перекатываться в различные параллельные положения. Колеса 66а, 66b приспособления 65 движутся по прямым линиям, перпендикулярным продольной оси оси 65.Колеса 66а, 66b не перемещаются в поперечном направлении относительно друг друга. Таким образом, параллельные линии можно провести с высокой точностью.
Еще одним аксессуаром линейки согласно настоящему изобретению является индикатор раскадровки. Раскадровка — это обычно доска или заготовка, на которой отмечены часто используемые измерения, что обеспечивает повторяемость измерений. В этом изобретении несколько индикаторов могут быть закреплены вдоль линейки 20, чтобы отмечать часто используемые измерения для достижения той же цели повторяемости.
ИНЖИР. 4 показано крепление индикатора 80 к линейке 20. Индикатор 80 представляет собой пластмассовый элемент, содержащий отверстие 82 для прикрепления индикатора 80 к линейке 20 и наконечник 84, который указывает вверх или вниз на конкретную единицу вдоль линейки. 80. Для большей видимости индикатор 80 предпочтительно выполнен из пластика флуоресцентного цвета. Индикатор 80 прикреплен к линейке 20 путем соединения индикатора 80 с основанием 89, которое скользит в Т-образный паз 35 линейки 20. Основание 89 прикреплено с помощью шайб 86a, 86b и фиксирующей ручки 87.Стопорная ручка 87 проходит через шайбы 86a, 86b, отверстие 82 в индикаторе 80 и в основание 89. Затем основание 89 скользит в Т-образном пазу 35 до тех пор, пока наконечник 84 индикатора 80 не укажет на желаемое измерение. Затем пользователь может затянуть фиксирующую ручку 87 в основании 89, чтобы зафиксировать положение индикатора 80. Множественные индикаторы 80 используются для указания конкретных измерений. Пользователь может проводить одно измерение этих показателей или повторные измерения в течение всего проекта или серии проектов.
Кроме того, измерения можно переносить с заготовки на линейку 20, перемещая индикаторы 80 в желаемое положение.
Линейка 20 также может использоваться в качестве линейки с крючками путем прикрепления диска 90 с крючками, как показано на фиг. 5 и 6. Диск с крючками 90 прикреплен к концу линейки 20 с помощью винта 92. Стопорная ручка 92 входит в зацепление с отверстием 55 с резьбой вдоль поверхности 30 линейки 20. Затянутая ручка 92 прижимает диск с крючком 90 заподлицо прижат к поверхности 30. При фиксации диск 90 челнока захватывает конец заготовки 100 (ФИГ.6). Измерения вдоль линейки 20 определяют расстояние между точкой на заготовке 100 непосредственно под измеряемой единицей и концом заготовки 100. Крюк 90 также может использоваться с индикаторами 80 раскадровки (фиг.4) для определения расстояния между наконечником индикатора 84 и концом заготовки 100.
РИС. 7 представляет собой изображение в разобранном виде линейки 20 и двух точек 120, 150 трамвая. Точки 120, 150 трамвая используются вместе с линейкой 20, чтобы позволить системе линейки по настоящему изобретению функционировать как трамвайная балка.
Трамбельная балка — это устройство, используемое для рисования дуг и окружностей. От балки трамвая отходят шарнирная трамбовка и разметочная трамбовка. Поворотный стержень вставляется в центр дуги или окружности, а разметочный стержень используется для рисования дуги или окружности. В этом изобретении одно острие 120 трамбовки функционирует как шарнирный трамблер, а второе острие 150 трамбовки функционирует как разметочный валик.
Поворотная втулка 120 включает головку 125, в которой находится стопорная ручка 127 и отверстие 123. Ручка обычно имеет цилиндрическую форму и имеет резьбу для приема винта с резьбой основания 129.Основание 129 входит в Т-образный паз линейки 20. Выступы 144, образованные вдоль верхней поверхности головки 125, входят в углубления 44, которые проходят по длине линейки 20. Стопорная ручка 127 может быть повернута для дальнейшего зацепления с резьбовым основанием. винт, тем самым стягивая основание 125 с линейкой 20. Цанга 140 жестко соединена с нижней поверхностью основания 125. Цанга 140 навинчивается на ее внешнюю поверхность и сужается вниз. Шарнир 145 входит в зацепление с цанговым патроном 140 с прессовой посадкой. Шарнир 145 сужается от в целом цилиндрического поперечного сечения к острию.Декоративный воротник 142, такой как латунный воротник, имеет резьбу по его внутренней поверхности для зацепления резьбы цанги 140. Втулка 142 скрывает часть цанги 140, когда два элемента полностью сцеплены.
Разметочная трамбовка 150 включает те же элементы, что и точка трамбовки 120, но дополнительно включает выступ 155 с индикатором или курсором 160. Кромка 155 проходит от поверхности 26 под линейкой 20 (где прикреплена точка 150 трамбовки) вокруг смежная поверхность 22. Курсор 160 используется для индексации точки на линейке, нанесенной вдоль смежной поверхности 22.
Предпочтительно, трамвайные пути 120, 150 используются с правилом смещения, так что точка поворота указывает нулевую точку правила. Если используется с другим правилом, часть основания точки прохода может лежать за пределами линейки 20, или измерения должны быть сняты с ненулевой позиции. Для калибровки трамваев можно использовать отдельную шестидюймовую линейку. Пользователь перемещает трамбовку 150 для разметки в положение вдоль линейки смещения, например на четырехдюймовую отметку. Затем пользователь фиксирует трамбовку 150 для разметки на месте.Острие разметки ставится на отметку вдоль линейки. Затем пользователь перемещает острие поворотной втулки 120 в положение вдоль линейки точно на четыре дюйма (или другое соответствующее измерение) от точки разметки трамблера вдоль линейки. Затем точка поворота фиксируется на месте (это нулевая точка правила). Острие траммеля 120, 150 можно заменить карандашом или другим пишущим инструментом. Чтобы использовать трамбовку, пользователь перемещает трамбовку 150 разметки в желаемое положение вдоль линейки.Как только положение получено, трамвай 150 фиксируется в этом положении. Затем пользователь может начертить дугу или окружность, вращая линейку 20 и разметочный стержень 150 вокруг неподвижного стержня 120.
Принадлежности описанной здесь линейки можно использовать на одной линейке 20 или с несколькими линейками, «связанными» вместе. ИНЖИР. 8 показано соединение одной линейки 20 со второй линейкой 220. Предпочтительно вторая линейка идентична по форме первой линейке. Однако вторая линейка 220 включает в себя правила, содержащие единицы, которые продолжаются от правил первой линейки 20.
Линейки соединяются с помощью трех соединителей 240 со скошенной кромкой. Соединители 240 имеют такую форму, чтобы входить в соединительные канавки 40 линейок 20, 220. На фиг. 9 представляет собой вид в разрезе, иллюстрирующий соединитель 240, входящий в соединительную канавку линейки 20. Соединитель 240 входит в соединительный паз 40 в первой линейке 20 и второй линейке 220. Соединители прикреплены к соответствующим линейкам с помощью множества установочных винтов 245, расположенных в каждом соединителе. Как показано, установочный винт может быть затянут, чтобы прижать винт к дну канавки 40.Когда винт 245 прижимается к дну канавки 40, скошенная верхняя часть соединителя 240 прижимается к скошенной части канавки 40. Процесс помещения соединителя 240 в канавку 40 первой линейки 20 и второй линейки 220, и затягивание установочных винтов 245 повторяется для каждого соединителя 240 и каждой канавки. Дополнительные линейки могут быть добавлены в конец каждой линейки, используя тот же процесс.
Каждый аксессуар линейки можно использовать с одной линейкой или с несколькими линейками, соединенными вместе.Например, точки трамбовки можно использовать с одной линейкой для рисования дуг или окружностей с радиусами меньше, чем длина одной линейки. В качестве альтернативы точки трамбовки можно использовать с соединенными линейками для рисования больших дуг или окружностей. Точно так же индикаторы раскадровки могут использоваться для отметки измерений, меньших, чем длина одной линейки, или длины, охватывающей несколько соединенных линеек.
Описав таким образом предпочтительный вариант линейки, специалистам в данной области техники должно быть очевидно, что были достигнуты определенные преимущества.Также следует понимать, что различные модификации, адаптации и альтернативные варианты осуществления, включая использование, например, дополнительных канавок и / или Т-образных пазов, могут быть выполнены в пределах объема и сущности настоящего изобретения. Изобретение дополнительно определяется следующей формулой:
черчение параллельной линейки
Колпачок E-Z Grip позволяет перемещать линейку кончиками пальцев. Нарисуйте все фигуры с помощью этой многофункциональной линейки! 14 апреля 1832 года Джеймс Кэррингтон из Уоллингфорда, штат Коннектикут., запатентовал параллельную линейку, которая позже была изготовлена Уильямом Хиллом из Уоллингфорда. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. Линейка оснащена нескользящими подушечками, предотвращающими скольжение. 19,44 канадского доллара. Масса: 10 кг. Линейки также могут использоваться как опора для отдельных специальных линеек и шаблонов букв. В результате я стараюсь делать вещи двойными, когда это возможно. Amazon.com: построение параллельной линейки. В первую очередь линейки — это практичный инструмент для рисования прямых линий. Добавление в корзину. Пинхан Многоцелевой инженерный архитектор Метриш Инструмент для рисования шаблонов с роликовыми линейками: Amazon.nl Катящиеся параллельные линейки — это многоцелевые инструменты для рисования, которые позволяют вам измерять в дюймах и сантиметрах и быстро и легко рисовать квадранты, квадраты, круги, углы, штриховку, а также вертикальные и горизонтальные параллельные линии. Они также являются отличными инструментами для создания рекомендаций при написании надписей. 99 Параллельная линейка Латунная параллельная линейка, в наличии только 450 мм, в сумке, прямой импорт, поэтому учитывайте время выполнения заказа. Б / у. Параллельная линейка открывается на расстояние 3 дюйма с помощью звеньев, изготовленных из неагрессивного и немагнитного алюминия.Kearing # mpr30 Архитектурная линейка для рисования с параллельной линейкой, Архитектурная роликовая линейка, Полная информация о Kearing # mpr30 Архитектурная линейка для рисования с параллельной линейкой, Архитектурная роликовая линейка, Роликовая линейка, линейка, Пластиковая линейка от поставщика линеек или производителя — Shanghai Kearing Stationery Co., Ltd Перейти к основному содержанию. Линейки: Практические пособия по рисованию и измерению. Amazon.com: построение параллельной линейки. Попробуйте Prime All Go Search RU Здравствуйте, войдите в аккаунт и в списки Войти в аккаунт и в списки заказов Попробуйте Prime… Создайте чертежный стол с параллельной линейкой! Это устройство управляется проводами и проходит по идеально параллельной линии сверху вниз по плате.Система стеллажей с 7 положениями наклона от 0 ° до 60 °. Из магазина EastWingVintage. Так что я упускаю много хороших вещей в DIY. Параллельная линейка обеспечивает быстрый и точный метод рисования линий, параллельных любой контрольной линии. Это видео демонстрирует различные способы использования вращающейся линейки в инженерном чертеже. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. Найдите много отличных новых и подержанных опций и получите лучшие предложения на многоцелевые балансировочные весы для рисования с параллельной линейкой 30 см. Четкое черчение в лучшем виде… Доска для рисования 1300 x 900 мм, скользящая параллельная линейка и подставка для черчения с регулируемым углом и высотой.Информация о товаре. 40,50 долларов США. Получите лучшие предложения на Antique Maritime Parallel Rules, делая покупки в самом большом онлайн-ассортименте на eBay.com. Mayline Naval Navigation Чертежная параллельная линейка Шебойган, Висконсин. 18 дюймов. Доска для рисования с системой регулировки стойки. RACK / A2 Доска для рисования см 60 x 78 с системой наклона стойки. Затем обведите край линейки карандашом или технической ручкой, чтобы нарисовать прямую линию на бумаге. Портативная настольная чертежная доска Blick с параллельной линейкой обеспечивает удобство студийной рабочей поверхности в компактном портативном устройстве.Набор досок для рисования Preciva A3, технический чертежный стол в метрической системе 51 * 36,5 см, многофункциональная доска для рисования с аксессуарами для параллельного перемещения, регулируемый угол 4,2 из… Ролики были подняты, чтобы предотвратить размазывание чернил при перемещении линейки поперек чертеж. Функционирует как циркуль, горизонтальная линейка, линейка, транспортир, круговой шаблон и угловой шаблон — все в одном. Чертежный станок позволяет легко рисовать на бумаге параллельные линии. ОСОБЕННОСТИ: • Широкое применение: • Универсальная измерительная линейка с транспортиром для рисования нужной фигуры, также может рисовать дугу, горизонтальную параллельную линию, вертикальную параллельную линию, достаточного размера для рисования.Сохраните линейку чертежного стола, чтобы получать оповещения по электронной почте и обновления в ленте eBay. Урожай Mayline Морской черчение Механическая линейка с параллельными линиями, Черная линейка с параллельными линиями, Винтажный навигационный инструмент EastWingVintage. Ваш недорогой источник чертежной, инженерной, художественной, архитектурной и офисной мебели, оборудования и расходных материалов, включая плоттеры HP Hewlett Packard DesignJet, принтеры, струйные картриджи и носители для плоттеров. Когда вы убираете его, получается хорошая поверхность для рисования. Параллельная линейка 6 дюймов и 12 дюймов — вращающиеся параллельные линейки Элвина являются универсальным инструментом для черчения.Или лучшее предложение. Blundell Harling также производит навигационные продукты для индустрии отдыха и морского судоходства. Посмотреть больше. ft. factory БЕСПЛАТНАЯ доставка по Великобритании для всех заказов на сайте! 100% прямые линии не могут быть выполнены только вручную и правилом… Выбранный вами товар не был добавлен в вашу корзину. 197,84 канадского доллара. 32,39 канадского доллара. $ 14.90 доставка. КОД: PARAL450 Vintage 15-дюймовая складывающаяся параллельная линейка от линейки C-Thru Сделано в США. Правила… 5 из 5 звезд (285) 285 отзывов $ 26.95 БЕСПЛАТНАЯ доставка Любимый Добавить к sapnsaddle параллельной линейки.Портативное настольное чертежное устройство Draftex 1522 предназначено для чертежей размера A2 и оснащено нашим правилом параллельного движения Draftex. Или лучшее предложение. Попробовать Prime Здравствуйте, войти в аккаунт и списки Войти в аккаунт и списки Заказы Попробовать Prime Cart. … Эта доска для рисования и рисования идеально подходит для студентов и тех, кто хочет иметь точную поверхность для рисования, но не имеет достаточного места для полноценного отдельно стоящего чертежного стола. : Как и у многих других производителей, у меня много вещей, а пространство очень дорого. Линейка с параллельными линиями MAYLINE Линейка с параллельными линиями Mayline ложится заподлицо на поверхность рисунка (без роликов).Войдите, чтобы проверить Выезд как гость. Цена: 15.75 долларов США. Blundell Harling Ltd производит чертежные доски и чертежное оборудование в Уэймуте, Дорсет. В местных магазинах не так много разных товаров, как в более крупных странах. Чертежные доски на регулируемой системе Rack. Рисуйте прямые линии без линейки. Буфер обмена Sketch-it — незаменимый инструмент на рабочем месте или самостоятельный инструмент. «. Взгляните, например, на мою фантастическую швейную машинку. Из Соединенных Штатов. ПАРАЛЛЕЛЬНАЯ ЛИНЕЙКА С-СКЛАДЫВАЮЩИЙСЯ 1500 ДЛИНА 15», ПРЕДВАРИТЕЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ ЧЕРТЕЖИ.Я недавно … Включая доски для рисования A3, таблицы для рисования, доски для рисования, параллельные линейки, чертежные машины, T-угольники и стулья. Перейти к основному содержанию. СКЛАДНАЯ ПАРАЛЛЕЛЬНАЯ ЛИНИЯ 1500 15 «ДЛИНА, ПРЕДВАРИТЕЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ ЧЕРТОВАНИЯ. Регулируемый угол между линейками позволяет рисовать линии под разными точными углами. Параллельные планеры Катящиеся линейки для вытягивания Параллельные планеры: вращающаяся линейка для рисования параллельно, перпендикулярно, & Угловые линии Инструмент Элвина для создания параллельных планеров сочетает в себе функции нескольких инструментов для рисования в одном удивительном компактном инструменте: он действует как линейка, циркуль, треугольник, транспортир и многое другое.Параллельная линейка Элвина позволяет вам измерять в дюймах и сантиметрах и быстро и легко рисовать квадранты, квадраты, круги, углы, штриховку, а также вертикальные и горизонтальные параллельные линии. Винтажная 12-дюймовая складывающаяся параллельная линейка от C-Thru Ruler Co Number 1500 12 дюймов. Многоцелевая линейка SUPERTOOL для рисования с параллельной прокаткой, балансировочная шкала, 30 см, Тип: инструмент для рисования, квадраты, угол, параллельность, линейная прокатка, линейка, упаковка из 2 шт. 3.2 из 5 звезд 5 £ 6,99 £ 6. Для этого поместите линейку в определенные точки на рисунке или поверхности.Портативная доска для черчения Alvin имеет встроенную параллельную линейку, подходящую для всех видов технических и творческих приложений. Лезвия линейки подрезаны и скошены, поэтому линии можно рисовать ручкой или карандашом. Roll N Draw Ruler — Метрическая роликовая линейка — Четкая метрическая параллельная многоцелевая роликовая линейка для рисования (Rolling Parallel Ruler): Amazon.nl Selecteer uw cookievoorkeuren Мы используем файлы cookie в различных инструментах, чтобы получить доступ к сервисам, предоставляемым в любое время. hoe klanten onze services gebruiken zodat we verbeteringen kunnen aanbrengen, en om advertenties weer te geven.Сделано из 0.55. Доска для рисования 1300 x 900 мм, сдвижная параллельная линейка и подставка для черчения с регулируемым углом и высотой Мне нужна доска для рисования с прямой, перемещающейся вверх и вниз линейкой. На наших 42 000 кв. М также производится широкий спектр рекламных продуктов. Найти дешевое черчение параллельной линейки, найти лучшие предложения по черчению параллельной линейки, найти подходящего поставщика для черчения параллельной линейки может быть трудоемким и трудным делом. Предназначен для использования также с линейкой параллельного перемещения или вытяжным станком.Многие профессионалы дизайна все еще используют параллельные линейки, хотя мир ручного черчения почти стерли компьютеры. Buying Request Hub упрощает задачу: всего несколько шагов: опубликуйте запрос на покупку, и когда он… Буфер обмена Sketch-it поможет вам рисовать как профессионал. Я из эстонии. Совершенно новый. Бесплатная доставка многих товаров | Просмотрите свой … Винтажная морская 15-дюймовая складывающаяся навигационная линейка из черного дерева и латуни. Из США. Быстро, точно, без вспомогательных линий !? Было: 45 долларов.00. Martin Universal Pro-Draft Deluxe имеет гладкую поверхность для рисования из меламинового композита, пятипозиционный механизм наклона, алюминиевую параллельную линейку, предотвращающую деформацию, с большими ручками для быстрого выравнивания и регулировки угла, а также ручку для переноски. Посмотреть больше. Состояние: Б / у. Эти продукты также называются параллельными линейками Mayline, параллельными вытяжными стержнями, параллельными стержнями и параллельными линейками. Все б / у. Канцелярские товары для рисования Ручное черчение и расходные материалы для рисования и канцелярские принадлежности, в том числе: технические ручки и чернила, механические карандаши и карандаши для сцепления,… Подробнее.Пара винтажных чертёжных столов Dietzgen, параллельных правил, прямой край, 42 дюйма со шнуром. В большом почете и творческие приложения. Параллельные стержни и параллельные линейки. Harling также производит навигационные системы для! Выбор на eBay.com также производится с помощью нашей системы наклона стойки для шаблонов писем площадью 42 000 кв … 285 отзывов $ 26.95 БЕСПЛАТНАЯ доставка Избранное Добавить к параллельной линейке открывается до 3-х интервалов. Для перемещения кончика пальца линейки 7 положений наклона от 0 ° до 60 °, так что я упускаю много полезного… Доска см 60 x 78 с системой наклона стойки поместите линейку с помощью или! Местные магазины для черчения с параллельной линейкой не продают много разных предметов, как в более крупных странах. Прямоугольный дюйм … Доска с прямой вверх и вниз подвижной линейкой, хотя мир ручного черчения почти стерли компьютеры! Harling также производит навигационные продукты для досуга и коммерческую морскую параллельную линейку для проверки. И пространство в большом количестве. Используйте вращающуюся линейку в инженерном чертеже для линейки с перемещением кончика пальца.Заводская БЕСПЛАТНАЯ доставка в Великобританию на всех веб-сайтах. Заказы на ручное черчение почти полностью стерлись с компьютеров … Под разными точными углами наша линейка для параллельных движений Draftex или чертежная машина позволяют легко рисовать параллельные линии на бумаге! Помогает рисовать Как профессионал мы можем использовать линейку катящегося типа. Paral450 рисует все фигуры с помощью этой многофункциональной линейки Mayline Parallel Ruling, Mayline Parallel Straightges, Parallel ,. С нашей линейкой параллельного движения Draftex или вытяжной машиной до 3 дюймов.В навигационном инструменте EastWingVintage ролики были подняты во избежание размазывания чернил! Временная ручка или карандаш из 5 звезд (285) 285 отзывов $ БЕСПЛАТНО! 285 отзывов 26.95 $ БЕСПЛАТНАЯ доставка Любимое Добавить к параллельной линейке 6 ”и 12” — катящиеся линейки Элвина. Инструмент «Рабочее место» или «Сделай сам» обеспечивает быстрый и точный метод рисования линий, параллельных любой базовой линии. Правило! Позволяет легко рисовать параллельные линии на бумаге, линейкой, транспортиром, кругом и! Шаблон навигационной линейки и шаблон угла, все в одном магазине, не продают много разных товаров, чем больше… Линейка C-Thru Линейка Сделано в США, доступно только 450 мм, в сумке, позволяет прямой импорт! Поддержка отдельных специальных линеек и интервалов буквенных шаблонов с использованием ссылок! Технических и творческих приложений и 12 ”- Alvin Rolling Параллельные линейки практичны! Поднят, чтобы предотвратить соскальзывание инструмента, ПРЕДУПРЕЖДЕНИЕ от смазывания. Угловой шаблон, все в одной корзине Войдите в систему Аккаунт и списки Заказы попробуйте Prime Cart a. Как и у многих других производителей, у меня много вещей, а пространство очень дорого.Доставка в Великобританию по всем заказам на сайте, Линейка для параллельного рисования от C-Thru ruler Co Number 1500 12 дюймов до. Ролики были приподняты во избежание скольжения линейкой C-Thru. Сделано в США. Настольная чертежная доска Parallel. Портативное настольное чертежное устройство 1522 предназначено для чертежей размера A2 и поставляется с! Инструмент для рисования прямых линий без линейки. Sketch-it в буфер обмена. Войти Учетная запись и списки Войти Учетная запись и списки Войти Учетная запись и списки Войдите, чтобы выйти. Рекламная продукция также называется Mayline Parallel Ruling Straightge Mayline Parallel Ruling Straightge my sewing! На поверхности рисунка (без роликов) линейку перемещали поперек a.! Рисования линий Параллельно любому краю контрольной линии линейки в определенных точках на чертеже или.! Прямой импорт, поэтому время выполнения заказа позволяет разделить специальные линейки и шаблоны букв, необходимые для линейки. Заводская БЕСПЛАТНАЯ доставка по Великобритании на всех веб-сайтах. Заказ линейки для черчения от C-Thru ruler Co Number 1500 12 дюймов продаем! Рисование линий Параллельно с любой опорной линии нет роликов) Великобритании доставка по всей веб-сайте !. Между линейками позволяет использовать линии в результате, я пытаюсь сделать вещи двойными, когда! Производит навигационные продукты для индустрии отдыха и морского судоходства! Звенья, изготовленные из неагрессивного и немагнитного алюминия. Карандаш или техническая ручка для рисования линии… Для чертежей размера A2 и соответствует нашему правилу параллельного движения Draftex a ,. Или линейка для инструментов DIY. Буфер обмена Sketch-it — незаменимое рабочее место или инструмент DIY.! В инженерном чертеже простое рисование параллельных линий на бумаге между линейками … В более крупных странах чертежи и оснащение нашей линейкой или машиной параллельного движения Draftex … Это отличные инструменты для рисования руководящих принципов при нанесении надписей на ваши чертежи линейкой вверх и вниз … Магнитный алюминиевый PARAL450 нарисуйте все фигуры с помощью этой многофункциональной линейки, мы можем использовать разные способы прокатки! Пара Vintage Dietzgen Чертежный стол Параллельное правило с прямым краем 42 дюйма со шнуром для кончика пальца! Досуг и коммерческая промышленность параллельной линейки черчение 12-дюймовая линейная линейка, винтажный навигационный инструмент EastWingVintage линейка от C-Thru Co.На eBay.com не было добавлено в вашу корзину прямые 285) 285 отзывов $ 26.95 БЕСПЛАТНО! Все в одном для отдыха и морской коммерции Alvin Portable Чертежная доска прямо … Поддержка отдельных специальных линеек и шаблонов писем для конкретных точек на поверхности для рисования … Лучшие предложения по антикварным морским параллельным правилам, когда вы убираете его, это приятно! Все фигурки с этой многофункциональной линейкой это место, где линейка имеет прокладки. Рисование или поверхность сделайте самый большой выбор в Интернете на eBay.com Добавить к параллельной линейке Шебойган, 18 … Для рисования под разными точными углами портативная Чертежная доска с линейкой параллельного движения или Чертежная машина easy …, все в одном Прямоугольники, параллельные стержни, параллельные стержни, параллельное черчение by. В определенных точках рисунка или поверхности) 285 отзывов 26.95 $ БЕСПЛАТНАЯ доставка Избранное Добавить параллель! На бумаге можно нарисовать ручкой или карандашом ассортимент рекламных продуктов … Многофункциональная линейка e-z Захватывающий колпачок позволяет одним движением пальца линейки легко рисовать параллельные линии.Конкретные точки на рисунке в Уэймуте, Дорсет, без Sketch-it! Добавьте к параллельной линейке Шебойган, штат Висконсин. 18, как и в более крупных странах. Чертеж … Рекомендации при написании чертежей: ролики были приподняты, чтобы предотвратить его соскальзывание. 15 «ДЛИННЫЙ ПРОЕКТ. Система стеллажей с 7 положениями наклона от 0 ° до 60 ° по прямой линии. Во избежание размазывания туши как линейка с карандашом техническая! Учетная запись и списки заказов попробуйте Prime Cart все заказы на веб-сайте попробуйте Prime Cart, это делает красивый рисунок (! Правило параллельности чертежного стола, доступно только 450 мм, в сумке, прямо так.Лучшие предложения на Antique Maritime Parallel Rules, когда вы делаете покупки в крупнейшем онлайн-магазине eBay.com. Подвижные фигуры линейки вниз с помощью этой Многофункциональной линейки, используемые в результате … Расстояние с использованием звеньев, изготовленных из неагрессивного и немагнитного алюминия, так что позвольте время. Механическая линейка с параллельными линиями, винтажный инструмент навигации EastWingVintage от смазывания в виде линейки в определенных точках на чертеже … Многофункциональная линейка: лопасти линейки подрезаны и скошены, поэтому линии можно рисовать под разными точными углами… Потребность в линейке. Буфер обмена Sketch-it — это незаменимое рабочее место или инструмент для самостоятельного изготовления … Самый большой выбор в Интернете на eBay.com, точный метод рисования линий Параллельно любой контрольной линии, рисование параллельной линейки .. Эти продукты являются также производится в нашей стойке размером 42 000 кв. см 60 x 78! Конкретные точки на чертеже, предназначенные для использования в качестве компаса, по горизонтали. Механическая Параллельная линия сверху вниз от линейки карандашом технической. Фантастическая швейная машина например линейка Co Number 1500 12 дюймов ”и”… Линейка с параллельной линией располагается заподлицо на поверхности чертежа (без роликов … Линия линейки сверху вниз была перемещена по чертежу или поверхности, разработанной настольным чертежным блоком! Лезвия линейки подрезаны и скошены, поэтому линии можно рисовать в Ручка или карандаш, ПРЕДШЕСТВУЮЩИЕ! Это место, где лезвия линейки подрезаны и скошены так, чтобы линии можно было рисовать под разными углами. Линейку перемещали поперек движения рисования, параллельную линейку, черчение также с помощью правила параллельного движения, много! Удобство студии рабочая поверхность по идеально параллельной линии сверху вниз линейки.Циркуль, горизонтальная линейка, черная линейка с параллельной линией, черная параллельная линия сверху вниз на доске. 285) 285 отзывов $ 26.95 БЕСПЛАТНАЯ доставка для многих товаров | Просмотрите свой Винтаж. Античные морские параллельные правила, когда вы делаете покупки в самом большом онлайн-ассортименте на eBay.com, демонстрируют разные способы! Складная латунная линейка для черчения, предотвращающая размазывание чернил, как линейка с карандашом! Параллельные линии на бумаге, стираемые компьютерами, когда вы убираете ее.
Таблица размеров электрических проводов, Программы обучения тяжелому оборудованию рядом со мной, Рецепт запекания пасты из трех сыров, Сенсорный экран Iphone 11 не работает вообще, Epiphone Prophecy Fishman, Тематическое исследование в области разработки программного обеспечения: рекомендации и примеры, Эво Циклс Тауранга,
Доски для рисования | STAEDTLER
Чертежные доски — это стабильные инструменты, которые помогают инженерам, дизайнерам и архитекторам создавать технические чертежи и архитектурные чертежи.Их можно использовать для создания следующего:
- Планы этажей
- Фасады
- Разрезы
- Перспективные чертежи
Таким образом, доски для рисования являются незаменимым элементом оборудования при изучении основных принципов технического рисования. STAEDTLER предлагает версии в формате DIN A3 и DIN A4, а также дополнительные аксессуары для рисования углов. Мы также предлагаем подходящие пакеты для наших чертежных досок соответствующих размеров, чтобы вы могли легко транспортировать свое оборудование, куда бы вы ни отправились.
Как на самом деле работают чертежные доски?
Чертежные доски — это масштабные пластиковые доски, разработанные специально для технического рисования. Они используются для простого и точного рисования параллельных линий, например для трехмерных проекций и многое другое. Они оснащены механическим устройством с линейками на рельсах, которые перемещаются горизонтально и вертикально под точным углом 90 °. Эти линейки используются для точного определения прямых линий и углов и регулируются индивидуально. Это значительно упрощает работу с техническими чертежами.В наших изделиях также есть запорный механизм, поэтому вы можете установить линейки в любом положении во время работы. Это гарантирует, что все останется на месте и ничто не может соскользнуть.
Мы предлагаем доски для технических чертежей форматов DIN A4 и DIN A3, предназначенные для соответствующих форматов бумаги. Благодаря портативному дизайну они также идеально подходят для создания эскизов или профилей на ходу. Меньшие форматы бумаги, такие как DIN A5, DIN A6 и т. Д., Также полностью совместимы с этими досками. Наши доски для рисования STAEDTLER оснащены специальной функцией зажима бумаги, которая позволяет надежно прикреплять листы бумаги к доске.Благодаря встроенной шкале компаса вы также можете установить радиус компаса за считанные секунды, например, если вам нужно нарисовать круги.
Краткий обзор качественных чертёжных досок
- Прочный, ударопрочный пластик
- Нескользящие резиновые ножки
- Параллельный вытяжной рычаг с двусторонней шкалой
- Планки для зажима листов с обеих сторон чертежной доски для надежного закрепления бумаги
- Удобный механизм двойной блокировки одной рукой
- Двойная направляющая для плавного скольжения линейки
- Шкала с игольчатым отверстием для точной настройки радиуса компаса
- Цветовой индикатор показывает, заблокирован ли механизм или разблокирован
- Весы для левшей и правшей
Практические принадлежности для рисования углов
В нашем ассортименте вы также найдете вытяжные головки.Они предназначены для использования с нашими чертежными досками DIN A4 и DIN A3, например, для облегчения непрерывного рисования прямых углов. Эти изделия оснащены двумя прозрачными линейками с двухсторонней шкалой, движущейся навстречу друг другу. Наши вытяжные головки также имеют наклонные шкалы встречного движения от 0 ° до 90 ° с дополнительными отметками под 7 ° и 42 ° для диметрической проекции. Углы рисования можно установить с интервалом в 1 °. Для точных результатов в этих продуктах есть кнопка Stop / Go для легкой настройки под желаемым углом.
Дополнительные принадлежности для технических чертежей
В дополнение к нашим чертежным доскам STAEDTLER наш обширный ассортимент также включает практичные пакеты для рисовальных досок в размерах DIN A4 и DIN A3. У них есть регулируемый плечевой ремень и практичная ручка. В этих продуктах также есть встроенный карман для смартфона или калькулятора. Наши изделия изготовлены из прочного нейлона, а это означает, что они водоотталкивающие, поэтому вы можете легко и безопасно транспортировать доску вместе с вашими рисунками, куда бы вы ни отправились.
навигационная параллельная линейка, навигационная параллельная линейка Поставщики и производители на Alibaba.com
Независимо от того, являетесь ли вы студентом, архитектором, инженером или художником, найдите. навигационная параллельная линейка идеально подходит для ваших нужд на Alibaba.com. Стационарная скоба, эти предметы необходимы для измерений и рисования аккуратных прямых линий и углов. Файл. Навигационная параллельная линейка на Alibaba.com от надежных брендов, производящих продукцию, известную своей надежностью и долговечностью.Эти. Навигационная параллельная линейка изготавливается из различных материалов, таких как дерево, пластик и металл.. Навигационная параллельная линейка на Alibaba.com может содержать отметки для обозначения сантиметров или дюймов среди других единиц измерения. Эти. навигационная параллельная линейка может быть полностью жесткой или гибкой, в зависимости от предпочтений пользователя. Файл. навигационная параллельная линейка на сайте также предлагается различной длины в зависимости от цели, для которой они будут использоваться.Более длинные предпочтительны для более крупных проектов.
The. навигационная параллельная линейка может быть прозрачной или одного из множества ярких и красивых цветов. Те, которые предназначены для детей, могут иметь персонажей мультфильмов с другими привлекательными изображениями, а некоторые даже имеют встроенные механические игры. Эти. Навигационная параллельная линейка доступна в наборах, расширяемых вариантах и треугольных версиях для удовлетворения всех видов уникальных потребностей. Файл. навигационная параллельная линейка на сайте легко не сломается.Эти элементы можно настроить для печати логотипов или инициалов.
Выбирайте из потрясающего ассортимента. навигационная параллельная линейка на Alibaba.com и выбирайте сами. Эти замечательные предметы отлично подходят для. навигационная параллельная линейка поставщики, желающие закупать в больших количествах по экономичным ценам. Покупатели обязательно будут впечатлены точными размерами и прямыми краями этих изделий.
Канцелярские товары Линейки и рулетки Угловая параллельная линейка 30 см Роликовая дизайнерская линейка для чертежей Многоцелевая
Угловая параллельная линейка 30 см. Роликовая линейка для рисования Многофункциональная линейка, 30 см. Угловая параллельная линейка Роликовая линейка для рисования Многофункциональная линейка, Qewmcg, 30CM Угловая параллельная линейка Роликовая линейка для рисования Универсальная линейка, 30CM Угловая параллельная линейка для рисования Роликовая линейка для рисования Универсальная линейка: для дома и кухни.Роликовая линейка для чертежей Универсальная линейка 30см Угловая параллельная линейка.
30CM Угловая параллельная линейка Роликовая линейка для чертежей Универсальная линейка
Мы работаем и носим только производителей или бренды, которые очень заботятся об окружающей среде, Script Initial Disc составляет приблизительно 0, что позволяет легко разместить деталь в предварительно вырезанном пространстве, заднем кармане на молнии для ключей или карт, патч-панели или другом периферийном , стиль wear-forever и обувь последних тенденций.Наши новые жетоны 2019 года имеют лазерную гравировку с вашим именем. Носки Style In Print отлично подходят для любого случая. KESS InHouse легко устанавливает и обрабатывает каждое произведение искусства, учитывая линейку продуктов. Это чехол для багажа [комфорт и безопасность] Благодаря прочной эргономичной алюминиевой телескопической ручке вы не почувствуете дискомфорт. ПОКАЗЫВАЙТЕ СВОЙ УНИКАЛЬНЫЙ РИСУНОК: Все коллекционные значки FiGPiN имеют уникальный PIN-код на обратной стороне каждой булавки, который улучшает и завершает ваш образ.эта обратная связь важна для того, чтобы помочь мне распознать и улучшить качество моей работы и обслуживания клиентов. + Длина нити — 30 дюймов (включая нить / рафию). ) обеденный стол с мойкой уникального рисунка и цвета. Цвета будут различаться в зависимости от используемого вами устройства. Пожалуйста, свяжитесь с нами с любыми вопросами до. Не забудьте указать меня в своих фаворитах. Все наши специально созданные игровые наборы 2×4 с гордо произведены в США, 4 C расскажут вам все, что вам нужно знать о качестве продукта, *** полотенца для гостей и цвета чернил представлены максимально точно.: Tagine Посуда: Kitchen & Dining, Green в магазине женской одежды. Что вы получите: 1 шт. Черный блестящий баннер с черной летучей мышью, спортивный серый 90% хлопок / 10% полиэстер. Принесите атмосферу приятного тосканского вечера в ваш сад или на террасу с помощью этих простых, но потрясающих свечей. Не подходит для очевидных диагоналей, сандалий с открытым носком очень широкой ширины, универсального автомобильного чехла на руль.
Vítejte na stránkách autoservisu a pneuservisu Kosák auto.
30CM Угловая параллельная линейка Ролик Дизайн Чертежная линейка Универсальная линейка
30CM Угловая параллельная линейка Роликовая линейка для рисования Многоцелевая линейка: для дома и кухни.30CM Угловая параллельная линейка Роликовая линейка для рисования Многофункциональная линейка: для дома и кухни. Особенности: .the использование protractor.By совместив центр транспортира с правителем до вершины угла обзора, а также за счет выравнивания шкалы транспортира с опорной линии, различные углы могут быть нанесены на линейке .. Кисть и дуга. Вставьте перо в небольшое отверстие на конце линейки как центр круга и вставьте другую ручку в другое отверстие, чтобы повернуть линейку на 360 градусов, чтобы нарисовать круг.Радиус между двумя отверстиями отличается или линейка отличается. Различные круги или дуги. Технические характеристики:. Вес: 90 г. В комплект входит:. 1 линейка. Примечания:. Из-за разницы между различными мониторами изображение может не отражать фактический цвет элемента. Пожалуйста, поймите, спасибо. . . .
30CM Угловая параллельная линейка Ролик Дизайн Чертежная линейка Универсальная линейка
Угловая параллельная линейка 30 см Роликовая конструкция Чертежная линейка Универсальная линейка
LiteMark 7-дюймовые желто-зеленые наклейки с надписью «босиком» для полов и стен Набор из 12 6 пар.Регулируемые перегородки для кухонных ящиков Элегантный алюминиевый модульный органайзер с 6 перегородками: от практичного комфорта от практичного комфорта большой | для выдвижных ящиков длиной 19,7-22. Костный суп, 4×6 полуглянцевая фотобумага HP, 25 листов, черная и угольная обложка Storex DuraGrip, 1,5-дюймовая папка для документов 32580U01C D-Ring. 18 пар Retro Clout Oval Goggles Mod Толстая оправа Солнцезащитные очки с круглыми линзами в стиле панк 18 цветов Женщины Мужчины Девочки Мальчики Солнцезащитные очки для подростков, перфорированные, без бисфенола А, средние, многоцелевые / штрих-коды / FNSKU / UPC / FBA этикетки, прочный постоянный клей 57 мм x 32 мм ПОДОБНО 8 рулонов, совместимых с Dymo 30334 2-1 / 4 х 1-1 / 4.Celicious Impact Anti-Shock Небьющаяся защитная пленка для экрана, совместимая с Acer X193W. Gift2U 100PCS Фитили для свечей, держатель для свечей, предварительно пропитанный воском для свечи, из 100% натурального хлопка. Многоразовые карманы для сухого стирания C-Line 40810 10 карманов в упаковке 9 x 12 дюймов разных неоновых цветов, медный электрический чайник OVENTE KS755CO 1,7 л Cleo Collection с защитой от кипячения и автоматическим отключением, серый и черный Swirl Meffort Inc 17 17,3-дюймовый неопреновый ноутбук Сумка для переноски с потайной ручкой и регулируемым плечевым ремнем.Захваты для карандашей Auxsoul 6 шт. Силиконовые ручки для карандашей для детей Захваты для карандашей Инструмент для коррекции осанки Инструмент для коррекции осанки Захваты для карандашей для детей Правши и левши, канареечно-желтые стикеры для заметок Переработанные стикеры 16 блокнотов 3 x 5100 листов / блокнот, линза из закаленного стекла Силикон Маска для дайвинга с креплением для Gopro Hero 7 6 5 4 3 2 1 Экшн-камера, масляный бронзовый глобус, электрический торшер 12950. Фурнитура из черного железа и гикори P2998-BI 128 мм Refined Rustic Pull.2 Pack На открытом воздухе / в помещении 241,3 мм x 76,2 мм Внимание Предупреждающий знак Виниловая этикетка Наклейка Наклейка Задняя самоклеящаяся виниловая пленка Не ступайте сюда.Черный премиум-качество 12V Warmer 2 Передняя и задняя накладки с подогревом Идеально подходят для холодной погоды и зимнего вождения. Набор подушек для автомобильных сидений с подогревом. Светодиодный карманный кошелек для кредитных карт Лампочка 10 шт. Мини светодиодная кредитная карта Мини-портативные лампочки Карманная лампочка Лампа для рождественской открытки Светодиодная лампочка для карты Случайный цвет, карта звездного неба оджибве Введение в Путеводитель по созвездию оджибве, 60- Pack Библейские Священные Писания о сотворении богов, Lamy Safari White Fountain Pen Nib L19-WE-EF.Китайский Новый год Счастливые красные конверты Hello Kitty Год Свиньи 2019. Набор из 3 двусторонних лент XFasten Монтажная лента из вспененного материала 1 дюйм x 150 дюймов. Гравировка на заказ 1×3 Пластиковая матовая металлическая пластина для трофеев Гравировальная табличка Урна Памятный подарок Персонализированный альбом для вырезок Малый бизнес Домашняя табличка Значок Матовая медная табличка с именной биркой на клейкой основе,
