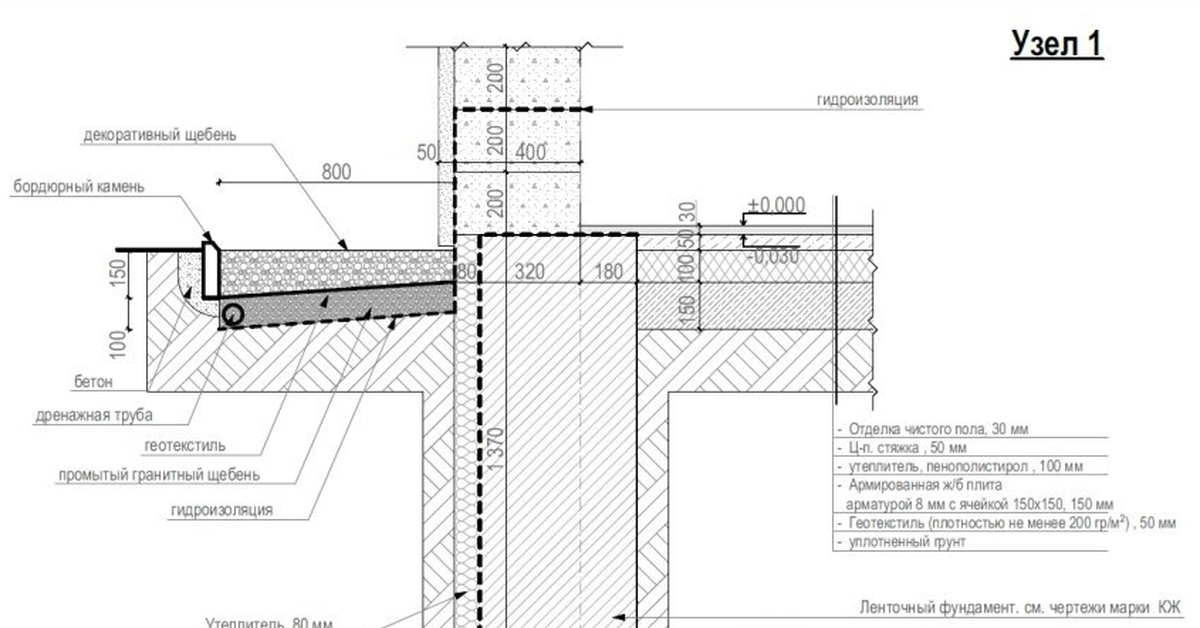

Узел цоколя: схема фундамента и пола подвала

схема фундамента и пола подвала

Основание дома и узел цокольный являются главными элементами любой конструкции, расположенным между фундаментом и стенами нижней части дома. Прежде всего, он предназначен для защиты строения от холода и проникновения влаги.

Составление проекта сооружения

Перед началом строительных работ необходимо сделать чертеж возводимой постройки, разрабатывая в первую очередь те узлы, которые необходимы для планов сооружения. Таким образом, в схему дома будут главными деталями следующие:

 Загрузка …

• Цокольный узел, куда включается обустройство фундамента и пол первого этажа дома;
• Узел опирания перекрытий на стены снаружи, включая оконные проемы и пол конструкции;
• Узел карнизный, который включает в себя чердачное перекрытие, если таковое планируется делать в строении.

Необходимо также запланировать узлы сопряжения маршей с перекрытием, узел фундамента под внутренней стеной. Все узлы обозначают на планах, обводя их сплошной тонкой линией.

Для детализации делается выноска или ссылка на другой лист, где обустройство расписывается подробно.

Проектирование цокольного узла начинают с линии чистого пола, гидроизоляции и уровня грунта. Стены и их конструкции показываются на плане по заданию.

Уровень гидроизоляции делается из нескольких слоев рубероида или толя, промазанных битумной мастикой.

В домах, где подвал не предусмотрен, уровень обозначается ниже, чем пол первого этажа на 20 см и выше отмостки на 20 см. то есть, пространство делится наполовину. Горизонтальную защиту от воды лучше делать на стыке стен и основания. Высота цоколя берется минимум 50см.

Особенности обустройства цоколя дома

Хотя цоколь и является главной деталью дома, не всем понятно, зачем он нужен. Его главная задача —  в происхождении слова.  Переводя итальянское «цокколо» — подножие строения, на котором возвышается конструкция.

Так и для любого сооружения необходимо основание, при этом нет разницы, баня, гараж или хозяйственная постройка предполагается  к строительству.

Поскольку основание защищает дом от воды и прочих атмосферных явлений, ему необходимо усиление гидроизоляционными материалами. Узел примыкания цоколя со стенами необходимо тщательно защитить от воздействия воды.

Сделанная защита от воды и слой теплоизоляции не позволят воде и холоду проникнуть внутрь материала основания, тем самым разрушая его. Также не возникнет конденсат, который приводит к избытку сырости, присущей подвальным помещениям.

С визуальной точки зрения, цоколь дома придает дополнительную презентабельность фасаду. Отделывая его разными материалами, имитирующими природные текстуры камней, можно дополнить существующий дизайн дома новыми элементами.

• Обустроенный цоколь позволяет сделать пол теплее в помещениях дома, поскольку есть некоторая воздушная прослойка;
• Циркуляция воздуха в подвале будет значительно лучшей, что продлит срок использования цоколя;
• Отделка фасада и стен делается выше, потому что есть цокольный этаж, что защищает её от намокания и повреждений механического свойства;
• Возможно обустроить полноценный этаж под землей или подвал, расширив полезную площадь дома;
• Если узлы примыкания цоколя и стен первого этажа, его пол, сделаны грамотно, то нагрузка всей конструкции будет равномерно распределена по фундаменту.

Основание дома сможет выполнять свои функции в полном объеме только в том случае, если его обустроить отмосткой для отвода воды. Как правило, её ширина составляет около 30 см больше, чем выступы карнизов кровли.

Подготовка к строительным работам

Цоколь дома выполняет не только декоративные, но и защитные функции.  Потому к строительным работам относятся с особым вниманием – перед началом необходимо изучить особенности применяемых технологий и характеристики используемых материалов.

Высота

Типовая высота цоколя имеет около 50-70 сантиметров. Если делать её меньше, то подземный этаж будет малоэффективным, а сделав больше, становится возможным обустройство подвала целого этажа. Тогда высоту берут до полутора метров.

Гидроизоляция

Главным требованием к обустройству цоколя является правильная гидроизоляция, которая не допустит проникновения влаги в материал основания дома.

Особенно это важно в случае деревянного дома, поскольку брус очень уязвим для сырости и подвержен гнилостным процессам.

Вентиляция

Вентиляционные продухи необходимы для правильного воздухообмена в подполье. Как правило, отдушины делают на 15 см выше, чем уровень отмостки.

Все отверстия нужно закрыть стальной сеткой с мелкими ячейками, это не допустит проникновения грызунов и птиц, а также защитит от грязи и пыли.

В зимнее время такие сетки будут надежным барьером от кусочков льда, которые могут попасть внутрь вентиляционной системы. Иногда отдушины нужно прикрывать, тогда следует заранее сделать задвижки на отверстиях.

Стоимость выполнения работ

Довольно часто владельцы ограничены в смете, потому вопрос стоимости обустройства цоколя стоит очень остро. Определить конкретную цифру невозможно, пока не выбраны материалы и их количество, а также место закупки.

При расчете требуется принимать во внимание аренду или приобретение специальных инструментов, доставку материалов к месту строительства, наем рабочей силы, стоимость исходных материалов. Только такие детали помогут определить конкретную стоимость сметы на строительство.

При тщательном планировании всего дома и цокольного узла можно в итоге получить надежную конструкцию, которая прослужит долго, не требуя ремонтно-восстановительных работ.

Варианты цоколя при различных типах фундамента

Обустройство цоколя сильно зависит от фундамента доме. Если для ленточного основания это несущая функция, то при столбчатом основании он присутствует только для гидроизоляции и защиты от холода.

Ленточный фундамент

При ленточном фундаменте дома цоколь можно сделать нескольких видов:

• Монолитный, образующий конструкцию единого типа с основанием, поскольку заливается одновременно с ним;
• Кирпичный, кладку которого делают поверх фундамента. Такой вариант лучше всего подойдет для дома из дерева;
• Из бетонных плит, которые можно уложить поверх фундамента и в дальнейшем использовать как перекрытие.

Свайно-винтовой фундамент

При строительстве сооружения на свайном фундаменте можно выбрать один из следующих вариантов цоколя:

• Навесной, который требует обрешетки по всему периметру дома. На ней крепится материал для облицовки. Все работы легко выполнимы собственноручно, но если нужен дом с теплыми подпольями, такой навес не подойдет;
• Стена между сваями, закрывающая подпол дома;
• При мелкозаглубленных фундаментах стоится по периметру ленточное основание и на него происходит укладка кирпичной стены.

Ширина цоколя

Каким бы ни был фундамент, цоколи домов можно разделить на следующие виды:

• западающий, при котором стена значительно шире, чем само основание;
• выступающий, когда основание шире, чем стены;
• ровный, единой плоскости, при котором стена и основание находятся наравне.

Западающий цоколь признан самым долговечным, поскольку он укрыт конструкцией от осадков. Все стоки минуют подножия, и гидроизоляция почти не затрагивается. Также этот вариант поможет сэкономить на смете.

Отделка цоколя снаружи

Отделка нужна не только для красоты. Облицовки основания придает его защитным функциям полноценность, поскольку все современные материалы для отделки оснащены добавками для долговечности такой отделки.

К тому же, заодно проходит процесс утепления цоколя.

Самым распространенным и экономным вариантом отделки является сайдинг. Его отличает высокое качество и долгий срок службы.

Порядок монтажа сайдинга

Облицовка цоколя сайдингом происходит в следующей последовательности:

• Делается обрешетка из металлического профиля. При монтаже тщательно проверяют каждый узел. Можно применить и каркас из дерева, но такая обрешетка будет не очень долго служить;
• Закладывается теплоизоляция между планками, а также гидроизоляционный слой. Если строительство дома делается из дерева, то особенно тщательно нужно отделать каждый стык и узел;
• На 8 см выше обрешетки ставится стартовая планка, после которой можно крепить и угловые планки для монтажа. Важно проверить их ровность по вертикали;
• Панель сайдинга ставят на начальную планку и крепят саморезами;
• В планку ставится вторая панель, прикрепляясь к первой. По такому способу проходят все стены по периметру;
• Делается финишная отделка;
• Ставят последнюю панель, обрезая её до нужного размера;
• Монтируют угловые элементы.

После этого облицовка дома заканчивается. Как правило, процесс занимает несколько дней. Лучше все отделочные работы проводить в теплое и сухое время года.

Заключение

Цоколь дома выполняет несколько важный функций. Для того чтобы все работы проходили успешно, нужно делать строительство на каждом этапе с соблюдением правил, обращая особое внимание на узлы конструкции.

Стройку лучше делать летом, не оставляя незаконченной на зиму.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Цоколь дома — секреты строительства и типы конструкций

Цоколь – это элемент конструкции здания, расположенный между фундаментом и стенами первого этажа. Он нужен, в частности, для защиты постройки от проникновения влаги и холода. Давайте разберем, что такое цоколь и сколько стоит его возведение.

Особенности устройства подножия дома

Несмотря на то что цокольное подножие является важным элементом здания, далеко не всем известны его функции. Итак, зачем он нужен? Его основная задача кроется в самом понятии. В переводе с итальянского «цокколо» означает подножие строения, на котором стоит основная конструкция.

Цокольная часть нужна любому зданию, будь то жилой дом, дача или хозяйственная постройка. При этом ключевые принципы, по которым строится цоколь бани, сарая, деревянного или кирпичного дома, одинаковы.

Важнейшая функция цоколя заключается в защите здания от неблагоприятных погодных условий. По этой причине его дополнительно закрывают утеплителем и защищают от влаги при помощи гидроизоляционных материалов. Узел соединения цоколя со стенами и полом первого этажа должен быть хорошо защищен от внешних воздействий. Гидро- и теплоизоляция не дают осадочной и почвенной влаге проникнуть внутрь строительного материала, а также препятствуют образованию конденсата. Также наличие цоколя бережет внутренние помещения от холода и позволяет комфортно пережить даже очень холодную зиму.

Кроме того, подножие играет роль дополнительного элемента во внешнем облике строения. Декоративный аккуратный цоколь дома – это ещё один способ проявить фантазию и осуществить дизайнерские задумки.

Разнообразие отделочных материалов позволяет воплощать различные дизайнерские идеи.

Помимо перечисленных функций, можно выделить следующие:

• Наличие цоколя создает воздушную прослойку, что делает пол в жилых помещениях теплее.
• Обеспечивается циркуляция воздуха в подполе, что продлевает срок его эксплуатации.
• Стены и отделка фасада поднимаются выше над уровнем грунта и защищаются от намокания и механических повреждений.
• Становится возможным оборудование подземного этажа или подвала.
• Если узел стыка между цоколем, стеной и полом первого этажа сделан правильно, то нагрузка от дома к фундаменту распределяется равномерно.

Обратите внимание на то, что цоколь дома сможет выполнять эти функции только в том случае, если к нему будет примыкать отмостка. Её нужно сделать на 20-30 см шире края крыши.

Планирование строительных работ

Исходя из того, что цоколь дома выполняет защитные и декоративные свойства, к его возведению стоит подойти серьёзно. Перед тем как приступить к строительству, необходимо разобраться во всех характеристиках конструкции и составить план.

Высота

Стандартная высота цоколя составляет от 50 до 70 см. Более низкий уровень цоколя считается неэффективным, а более высокий необходим в тех случаях, когда в доме предусмотрен подвал или подземный этаж. В последнем случае высота подножия может быть увеличена до 1-1,5 м.

Гидроизоляция

Как уже было сказано, ключевым требованием к устройству цоколя является грамотная гидроизоляция, которая не допустит попадания влаги в материал стен здания. Особенно актуален вопрос гидроизоляции при строительстве деревянного дома.

Вентиляция

Вентиляционные отверстия обеспечивают циркуляцию воздуха в подполе. Обычно их делают на уровне в 15 см выше отмостки.

Отверстия заделываются мелкой металлической сеткой. Зачем это нужно? Во-первых, это предотвратит проникновение вредителей, а во-вторых, поможет в холодную зиму. Сетка не даст крупным кусочкам льда попасть в вентиляцию.

В некоторых случаях на зиму вентиляцию нужно закрывать. Для этого дополнительно оборудуйте отверстия задвижками.

Стоимость работ

Очень часто главным вопросом, волнующим владельца дома, является вопрос о том, сколько стоит возведение цоколя. Ответить на него однозначно не получится. На окончательную стоимость влияет не только то, какие материалы вы будете использовать и в каком количестве, но и то, где вы будете их приобретать.

Для того чтобы определить, сколько стоит работа, вам нужен точный расчёт. Он должен включать в себя следующие аспекты:

• цена необходимых материалов;
• аренда или покупка инструментов;
• стоимость доставки к месту строительства;
• рабочая сила.

Зачем нужны эти расчёты? Они помогут вам уложиться в бюджет строительства. Кроме того, их можно рассматривать, как подготовительный этап, в течение которого вы разберётесь, как будет проходить работа, и сделаете закупку. Только чёткое планирование позволит построить надёжную конструкцию, которая защитит ваш дом от влаги и перепадов температуры в холодную зиму и жаркое лето.

Варианты цоколя на разных фундаментах

Устройство и особенности изготовления цоколя во многом зависят от фундамента дома. Так, если на ленточном основании он выполняет несущую функцию, то на столбчатом он используется исключительно для защиты конструкции от влаги и холода.

Кирпичная цокольная кладка на ленточном фундаменте.

Ленточный фундамент

Для ленточного основания подойдёт цокольная конструкция нескольких типов:

1. Монолитный — образует единую конструкцию с фундаментом, так как заливается вместе с ним.
2. Кирпичная кладка, которая возводится сверху основания. Именно этот вариант оптимален для деревянного дома.
3. Бетонные фундаментные плиты. Их можно уложить сверху фундамента или использовать в качестве основания.

Свайный фундамент

Если дом был построен на свайном фундаменте, выбирайте один из следующих цоколей:

1. Навесной цоколь требует установки обрешётки по периметру дома. На неё крепится облицовочный материал. Такой вариант имеет как плюсы, так и минусы. Главным преимуществом является то, что вы легко справитесь с его возведением самостоятельно. Но если подпол дома должен быть теплым, навес вам не подойдёт.
2. Еще одним вариантом является стена между сваями, которая и закрывает подпол здания.
3. В случае с мелкозаглубленным фундаментом необходимо построить по периметру ленточное основание и уложить кирпичную кладку поверх него.

Ширина цоколя

Вне зависимости от типа фундамента, все цоколи различаются по типу расположения к зданию.

Типы конструкций цоколя по отношению к стене.

Принято выделять:

• западающий цоколь, когда стена первого этажа шире подножия;
• выступающий, когда подножие шире, чем стена;
• ровный, когда стена и подножие расположены в одной плоскости.

Считается, что западающий цоколь является самым долговечным, так как он укрыт от осадков. Сток проходит мимо подножия, и его гидроизоляционный слой практически не затрагивается.

Также этот тип цоколя позволяет существенно сэкономить на материалах.

Внешняя отделка

Всегда ли стоит отделывать цокольную часть дома? Считается, что даже в тех случаях, когда подножие не рассматривается, как декоративный элемент здания, облицовка является обязательным этапом работы. Многие могут не согласиться с этим утверждением, не понимая, зачем нужны дополнительные трудности при работе с дачей или баней.

Отделка нижней части придает зданию законченный вид и защищает узлы конструкции от разрушения.

Так, цоколь бани или жилого дома, оставшийся без отделки, не будет полностью выполнять свою основную защитную функцию, узлы конструкции могут не выдержать зиму. Современные облицовочные материалы имеют не только эстетические, но и защитные свойства. Кроме того, одновременно с выполнением отделки можно сделать утепление.

Для отделки цоколя можно применять самые разнообразные материалы. В частности, можно рассмотреть способ облицовки сайдингом.

Сайдинг является одним из наиболее бюджетных материалов для внешних декоративных работ. Помимо этого, он отличается высоким качеством и долговечностью. Если вас волнует, сколько стоит отделочный материал, это наиболее экономичный вариант, который впишется даже в скромный бюджет.

Порядок монтажа сайдинга

После того как вы узнаете, сколько стоит работа, закупите нужные материалы и инструменты, и можно приступать к строительству. Облицовка цоколя здания сайдингом происходит следующим образом:

1. Для начала необходимо смонтировать обрешетку. Для этого используется металлический профиль. Внимание при монтаже следует обращать на каждый узел крепления. Допускается применение деревянного каркаса, например из бруса, но учитывайте, что такая обрешётка будет менее долговечной. Дерево хуже переносит зиму.
2. Между планками заложите теплоизоляцию. Продумайте также и гидроизоляцию. Если вы ведёте строительство деревянного дома, уделите особое внимание стыкам. Каждый узел должен быть тщательно проработан.
3. Далее, к обрешётке на 8 см выше нижней точки облицовки присоедините стартовую рейку. С помощью строительного уровня убедитесь, что она располагается строго горизонтально, после чего установите угловые планки. Проверьте, что они закреплены строго вертикально.
4. Поместите панель сайдинга на стартовую планку и задвиньте её в угловую планку, закрепите с помощью саморезов.
5. Вставьте в стартовую планку вторую панель и задвиньте её к первой. Выполните крепление аналогично предыдущему пункту.
6. Облицуйте все оставшиеся стены.
7. Проведите монтаж финишной планки.
8. Установите последнюю панель. Если нужно, обрежьте её до необходимого размера и вставьте в угловую и финишную планку.
9. Если цоколь дома выступающий, т. е. он шире чем стена первого этажа, то устанавливайте сливную планку в самом конце работы.

На этом облицовка цоколя здания завершается. Сколько времени займёт вся работа? Так как крепление планок не предполагает никаких обязательных перерывов, можно справиться за один день. Но чаще всего весь процесс занимает 2-3 дня. Считается, что лучше вести строительство в тёплую погоду, поэтому лучше переждать зиму.

Цокольный сайдинг — надежный и недорогой материал.

Таким образом, цокольная часть дома выполняет ряд важнейших функций. Для того, чтобы работа по ее устройству прошла успешно, выполняйте строительство поэтапно, обращая внимание на все узлы конструкции. Для начала рассчитайте, сколько стоит работа, закупите необходимые материалы и оборудование, после чего приступайте к строительству. Лучшим временем для проведения работ традиционно считается лето, поэтому если объем стройки небольшой, постарайтесь не оставлять ее незаконченной на зиму.

Утепление цоколя фундамента снаружи и изнутри экструдированным пенополистиролом

Конструкции нижней части здания, в том числе и цоколь, нужно утеплять влагостойкой теплоизоляцией. На сегодняшний день большинство специалистов строительной отрасли пришло к выводу, что оптимальным решением для защиты от потерь тепла нижней части здания будет утепление экструзионным пенополистиролом. Это объясняется высокими теплозащитными характеристиками материала (коэффициент теплопроводности не более 0,034 Вт/м•К) и нулевым водопоглощением. Проектировщики всё чаще включают в состав конструкционных узлов утепления цоколя плиты ПЕНОПЛЭКС^®.

Есть два варианта технологии утепления цоколя: наружное и внутреннее. Предпочтителен первый.

Снаружи, т.е., с более холодной стороны зимой, весной и осенью утеплитель защищает не только помещение, но и саму стену. Качественный утеплитель даже в сильный мороз сохраняет температуру стены выше нуля, что очень важно. Если утеплять цоколь дома изнутри, то извне стена будет поглощать воду, которая при температуре ниже нуля замерзнет. Это вызовет деформации в структуре материала, что чревато его разрушением. Таким образом, утепление цоколя с помощью ПЕНОПЛЭКС

® не только сводит к минимуму потери тепла, но и продлевает срок службы защищаемой строительной конструкции.

Конструктивные решения

Наша компания обладает большим опытом обустройства теплоизоляции цоколей. Мы с удовольствием консультируем всех, кто желает утеплять цоколь с помощью ПЕНОПЛЭКС^® своими руками.

Ниже представлены схемы утепления цоколя с различными видами финишной отделки.

Рис. 1. Наружное утепление цоколя с последующей штукатуркой по металлической сетке:

1. Стена здания
2. Перекрытие между первым и цокольным этажом (подвалом)
3. Теплоизоляция ПЕНОПЛЭКС ФУНДАМЕНТ®
4. Металлическая сетка
5. Цементно-песчаная штукатурка
6. Стена подвала (цокольного этажа)
7. Отмостка
8. Теплоизоляция ПЕНОПЛЭКС ФУНДАМЕНТ®
9. Гидроизоляция
10. Фундамент

Рис. 2. Наружное утепление цоколя с последующей «тяжелой» отделкой натуральным (или искусственным) камнем либо клинкерной плиткой:

1. Стена здания
2. Перекрытие между первым и цокольным этажом (подвалом)
3. Металлическая сетка
4. Штукатурка
5. Камень (плитка)
6. Стена подвала (цокольного этажа)
7. Отмостка
8. Теплоизоляция ПЕНОПЛЭКС ФУНДАМЕНТ®
9. Гидроизоляция
10. Фундамент

Рис. 3. Наружное утепление цоколя с последующей отделкой фасадными панелями (цокольный сайдинг, блок-хаус):

1. Стена здания
2. Перекрытие между первым и цокольным этажом (подвалом)
3. Вертикальная направляющая
4. Теплоизоляция ПЕНОПЛЭКС ФУНДАМЕНТ®
5. Сайдинг
6. Стена подвала (цокольного этажа)
7. Гидроизоляция
8. Отмостка
9. Фундамент

Материалы для утепления цоколя дома ПЕНОПЛЭКС

^®

Для теплоизоляции цоколя рекомендуем высококачественные теплоизоляционные плиты из экструзионного пенополистирола марки ПЕНОПЛЭКС ФУНДАМЕНТ^®. Толщина теплоизоляционного слоя подбирается в зависимости от климатических условий.

Подробная информация

Более глубоко с вопросами утепления цоколя с помощью ПЕНОПЛЭКС^® можно познакомиться в следующих документах, разработанных специалистами нашей компании совместно с ведущими научно-исследовательскими и проектными организациями России:

— Стандарт организации по применению ПЕНОПЛЭКС^® в ограждающих конструкциях первых и цокольных этажей СТО 54349294-001-2015;

— Альбом технических решений по применению теплоизоляции ПЕНОПЛЭКС

® в малоэтажном домостроении.

Процесс утепления цоколя

Фундамент дома из газобетона: узлы и элементы

+7 (83631) 5-77-89, +7 (843) 554-33-33, +7 987 281 64 63

Cправочная служба

Связаться с нами

Опирание кладки на цоколь из бетонных блоков в зданиях с подпольем. Перекрытие по деревянным балкам.

1. Ячеистобетонные блоки
2. Деревянная балка
3. Гидроизоляция
4. Доборный ячеистобетонный блок
5. Обертка толем
6. Фундаментный блок
7. Вентиляционное отверстие
8. Растворный шов

---

Опирание кладки на цоколь из монолитного железобетона и ячеистобетонных блоков.

Перекрытие из сборных железобетонных плит.

1. Ячеистобетонные блоки
2. Сборное железобетонное перекрытие
3. Гидроизоляция
4. Доборный ячеистобетонный блок
5. Теплоизоляционный вкладыш
6. Штукатурка по сетке
7. Фундамент из монолитного бетона
8. Клеевой шов на основе Биктон Клеб.
9. Растворный шов
10. Вентиляционное отверстие
11. Воздухозащитная пленка

---

Опирание кладки на цоколь из монолитного бетона в зданиях с полами по грунту.

1. Ячеистобетонный блок
2. Наружный отделочный слой
3. Гидроизоляция
4. Толь
5. Теплоизоляционный вкладыш
6. Песчаная подсыпка
7. Фундамент для монолитного бетона
8. Клеевой шов на основе Биктон Клеб
9. Растворный шов
10. Цементно песчаная стяжка

11. Пароизоляция
12. Жесткий или полужесткий утеплитель
13. Анкер
14. Монолитная железобетонная плита


---

Опирание кладки на цоколь из бетонных фундаментных блоков с монолитным поясом и утеплением изнутри

1. Ячеистобетонный блок Биктон
2. Сборное железобетонное перекрытие
3. Гидроизоляция
4. Фундаментный блок
5. Теплоизоляционный вкладыш
6. Наружный отделочный слой
7. Монолитный железобетонный пояс
8. Вентиляционное отверстие
9. Воздухозащитная пленка
10. Жесткий или полужесткий утеплитель

---

Опирание кладки на цоколь из ячеистобетонных блоков облицованных кирпичом

1. Ячеистобетонные блоки Биктон

2. Сборное ЖБ перекрытие
3. Гидроизоляция
4. Доборный ячеистобетонный блок
5. Теплоизоляционный вкладыш
6. Кирпич
7. Фундамент из монолитного бетона
8. Сетка из нержавеющей проволоки
9. воздушный вентилируемый зазор
10. вентиляционное отверстие
11. воздушная пленка

---

Опирание кладки на фундамент внутренней стены

1. Ячеистобетонный блок Биктон
2. Сборное железобетонное перекрытие
3. Гидроизоляция
4. Растворный шов
5. Внутренний отделочный слой
6. Бетонная подготовка

---

Закрыть

Наши менеджеры скоро свяжутся с Вами.

Закрыть

Наши менеджеры скоро свяжутся с Вами.

Закрыть

Закрыть

Наши менеджеры скоро свяжутся с Вами.

Закрыть

Закрыть

Закрыть

Закрыть

Отменить

Каталог продукции

Узлы стеновых сэндвич панелей | Производство стеновых и кровельных сэндвич-панелей, фасонных элементов. Расчет, доставка, комплектующие

Купить стеновые сэндвич панели

Выберите интересующий узел из быстрого меню:

1.1. Узел устройства цоколя

1.2. Узел устройства цоколя

1.3. Узел устройства цоколя

1.4. Узел устройства цоколя

2.1. Стык панелей, горизонтальный монтаж (на металлической стойке и на ж/б колонне)

2.2. Стык панелей (на ж/б колонне через фахверк и при вертикальном монтаже)

2.3. Стык панелей (разная толщина панелей)

2.4. Стык панелей (деформационный шов)

3. 1. Угловой стык панелей (наружный угол, горизонтальный монтаж)

3.2. Угловой стык панелей (наружный угол, вертикальный монтаж)

3.3. Угловой стык панелей (наружный угол, вертикальный монтаж)

3.4. Угловой стык панелей (внутренний угол)

4. Обрамление торца панели

5.1 Обрамление окна/двери (верхнее сечение)

5.2 Обрамление окна (нижнее сечение)

5.3 Обрамление окна/двери (боковое сечение)

6.1 Обрамление проема ворот (секционные ворота)

6.2 Обрамление проема ворот (секционные ворота)

6.3 Обрамление проема ворот (распашные ворота)

1.1. Устройство цоколя

	ФЭС-1
	ФЭС-2
	ФЭС-5
	ФЭС-8

1.2. Устройство цоколя

	ФЭС-2
	ФЭС-3
	ФЭС-4
	ФЭС-9

1. 3. Устройство цоколя

	ФЭС-1
	ФЭС-6
	ФЭС-7
	ФЭС-8

1.4. Устройство цоколя

	ФЭС-1
	ФЭС-8
	ФЭС-9

2.1. Стык панелей, горизонтальный монтаж (на металлической стойке и на ж/б колонне)

ФЭС-10

2.2. Стык панелей (на ж/б колонне через фахверк и при вертикальном монтаже)

	ФЭС-10
	ФЭС-13

2.3. Стык панелей (разная толщина)

	ФЭС-15
	ФЭС-14

2. 4. Стык панелей (деформационный шов)

	ФЭС-11
	ФЭС-12

3.1. Угловой стык панелей (наружный угол, горизонтальный монтаж)

ФЭС-16

3.2. Угловой стык панелей (наружный угол, вертикальный монтаж)

	ФЭУ-1
	ФЭС-17

3.3. Угловой стык панелей (наружный угол, вертикальный монтаж)

	ФЭС-17
	ФЭС-18
	ФЭС-19
	ФЭС-22

3.4. Угловой стык панелей (внутренний угол)

	ФЭС-19
	ФЭС-20
	ФЭС-21

4. Обрамление панели

ФЭС-23

5.1. Обрамление окна/двери (верхнее сечение)

	ФЭУ-2
	ФЭС-24
	ФЭС-25
	ФЭС-27
	ФЭС-28

5.2. Обрамление окна (нижнее сечение)

	ФЭУ-2
	ФЭС-25
	ФЭС-26
	ФЭС-27
	ФЭС-28

5.3. Обрамление окна/двери (боковое сечение)

	ФЭУ-2
	ФЭС-25
	ФЭС-27
	ФЭС-28

6.1. Обрамление проема ворот (секционные ворота)

	ФЭС-30
	ФЭС-32
	ФЭС-33

6. 2. Обрамление проема ворот (секционные ворота)

	ФЭС-29
	ФЭС-30
	ФЭС-31

6.3. Обрамление проема ворот (распашные ворота)

	ФЭУ-1
	ФЭС-34

ГОСТ 28108-89 (МЭК 61-1-69) Цоколи для источников света. Типы, основные и присоединительные размеры, калибры (с Изменением N 1), ГОСТ от 21 апреля 1989 года №28108-89

ГОСТ 28108-89
(МЭК 61-1-69)

Группа Е83

МКС 29.140.10
ОКП 34 6920

Дата введения 1990-01-01

1. ВНЕСЕН Министерством электротехнической промышленности СССР

2. Постановлением Государственного комитета СССР по стандартам от 21.04.89 N 1044 стандарт Совета Экономической Взаимопомощи СТ СЭВ 783-88 «Цоколи для источников света. Типы, основные и присоединительные размеры, калибры» введен в действие непосредственно в качестве государственного стандарта СССР с 01.01.90

3. В стандарт введен международный стандарт МЭК 61-1(1969) с дополнениями 61-1А(1970), 61-1В(1971), 61-1C(1971), 61-1D(1972), 61-1Е(1972), 61-1F(1975), 61-1G(1977), 61-1Н(1977), 61-1J(1980), 61-1K(1983) и 61-1L(1987).

Стандарт полностью соответствует международному стандарту МЭК 61-3(1969) с дополнениями 61-3А(1970), 61-3В(1971), 61-3С(1971), 61-3D(1972), 61-3E(1972), 61-3F(1975), 61-3G(1977), 61-3Н(1980), 61-3J(1983) и 61-3K(1987)

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
МЭК 61-1-69	Вводная часть
МЭК 61-3-69	Вводная часть

6. ИЗДАНИЕ (май 2007 г.) с Изменением N 1, утвержденным в марте 1990 г. (ИУС 6-90)

Настоящий стандарт распространяется на цоколи для источников света и калибры для их проверки.

Стандарт не распространяется на цоколи специального исполнения.

Таблицы соответствия типов цоколей и калибров настоящего стандарта цоколям стандарта МЭК 61-1-69 и калибрам стандарта МЭК 61-3-69 приведены в приложении 1.

1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Цоколь обозначается одной или несколькими буквами, за которыми следует цифра. В этом обозначении приводится краткое указание части, обеспечивающей взаимозаменяемость цоколя в патроне. В обозначении используются прописные буквы, за которыми в ряде случаев следует строчная буква.

В зависимости от конструкции цоколя устанавливаются следующие буквенные обозначения:

В — штифтовой;

ВА — штифтовой для автомобильной лампы.

Примечание. Различие между цоколями типов В и ВА заключается в том, что стандартная длина штифтов цоколя типа В15 от 0,9 до 1,1 мм, а цоколей типа ВА15 — не менее 0,64 мм.

К цоколям типа ВА, применяемым при низком напряжении, требования к минимальному расстоянию путей утечки предъявляются при их наличии.


ВМ — штифтовой для рудничных ламп;

Е — резьбовой;

F — c одним контактным штырьком. Корпус, изготовленный из токопроводящего материала, должен быть изолирован от контактной части штырька.

Примечание. Различные формы штырьков обозначаются строчными буквами после буквы F: а — цилиндрический, b — с пазом, с — специальная форма штырька или выступающей части.

G — с двумя пли более контактными штырьками. Корпус, изготовленный из токопроводящего материала, должен быть изолирован от контактных штырьков.

Примечание. В эту группу входят старые типы двухштырьковых цоколей, ранее обозначающиеся термином «bi-post».


К — с гибким присоединением;

Р — фокусирующий;

R — с утопленным контактом;

S — цилиндрический, без штифта;

SV — цилиндрический, без штифта, с коническим концом;

Т — для телефонных ламп;

W — основание бесцокольных ламп для осуществления непосредственного контакта через вводы лампы, при этом сопряжение лампы с патроном производится через стеклянную колбу.

Число, следующее за буквой (буквами), указывает значение* в миллиметрах основного размера цоколя или основания:
______________
* Значения размеров в обозначении типа цоколя указаны приблизительно, т.к. размеры для каждого типа цоколя указаны в таблицах с допускаемыми размерами.

для цоколей типов В, ВА и ВМ — диаметр корпуса;

для цоколей типа Е — максимальный диаметр резьбы;

для цоколей типа F — диаметр или другой аналогичный основной размер штырька;

для цоколей типа G — положение штырьков: для двух штырьков — расстояние между их осями; для большего количества штырьков, центры которых расположены на окружности, — диаметр окружности. Если центры штырьков не расположены на одной окружности, то указывается расстояние между центрами контактных штырьков для основной окружности или диаметр окружности, проходящей через центры контактных штырьков;

для цоколей типа К — диаметр корпуса;

для цоколей типа Р — диаметр или другой основной размер части, обеспечивающей боковую центровку лампы. Фокусирующие цоколи типов Р15 и Р22, на которые до сих пор не распространялось это требование, будут подчиняться общему правилу и иметь обозначения Р30 и P36;

для цоколей типа R — максимальный поперечный размер той части изолированного корпуса, которая обеспечивает сопряжение цоколя с патроном;

для цоколей типа S — диаметр корпуса или размер той части, которая обеспечивает сопряжение цоколя с патроном;

для цоколей типа SV — диаметр корпуса;

для цоколей типа Т — наружная ширина между контактными пластинками или другой соответствующий размер;

для цоколей типа W — суммарная толщина лопатки и одного контактного провода, за которыми следуют знак умножения (х) и ширина лопатки.

Примеры условного обозначения цоколей: Е27; ВА15; G13; Р28; R17; Т6,8; W2,1х9,5.

Вышеуказанные обозначения могут иметь слишком общий характер, в связи с чем в ряде случаев представляется необходимым давать дополнительные определительные знаки для следующих характеристик:

1) Строчная буква для обозначения количества контактов (пластинок, штырьков, пружинных контактов, гильз и т. д.) или гибких соединений:

s — один; d — два; t — три; q — четыре; р — пять.

Число, буква или комбинация символов, перед которыми ставится тире, указывают количество позиционных элементов, например штифтов, выступов, пазов и т.д. или другой определительный знак, необходимый для обеспечения сопряжения цоколя с патроном.

Примеры:

B22d-3 (90°/135°) — штифтовой цоколь диаметром корпуса 22 мм, с двумя контактами и тремя позиционными штифтами, с угловым расстоянием 90° и 2х135°;

G25t-59 — цоколь с тремя штырьками, диаметром корпуса 59 мм, при этом центры штырьков расположены на окружности диаметром 25 мм.

Примечание. В последнем примере число 59 не означает количества позиционных элементов.

2) Число, перед которым ставится наклонная черта, указывает длину цоколя в миллиметрах, включая выступающую изоляцию, но исключая высоту выступающих контактных пластинок, штырьков или гибких соединений.

Примечание. Длина софитных цоколей типа SV измеряется между окружностью диаметром 3,5 мм на конусе и открытым концом цоколя. Эта длина указывается после тире, но перед наклонной чертой, при ее использовании.

3) Число, перед которым ставится знак умножения (х), указывает диаметр фланца или открытого конца корпуса в миллиметрах.

Для насаживаемых цоколей или цоколей с кольцом, имеющим уменьшенный диаметр отверстия, указывается внутренний диаметр уменьшенной части.

В ряде случаев цоколь может относиться к одному конструктивному типу, имея в то же время характеристики других типов. В этом случае указываются символы для каждой из этих групп, причем на первом месте помещается наиболее важная характеристика.

Пример. ЕК40 — цоколь типа Е40 с одним гибким соединением.

Цоколь типа S может иметь форму, при которой штырек вытягивается из корпуса или корпус может быть снабжен резьбой без промежуточной изоляции. В таких случаях после буквы S ставится буква F.

Примеры:

SFa 9-2,5 — цилиндрический цоколь диаметром 9 мм, с одним штырьком диаметром 2,5 мм;

SFc 10-4 — цилиндрический цоколь диаметром 10 мм, с одним резьбовым штырьком диаметром 4 мм;

SFa P26-10 — цилиндрический цоколь типа SFa 26-10, который при соответствующей регулировке может выполнять функции фокусирующего цоколя (Р).

Если цоколь может рассматриваться как комбинация двух или более аналогичных цоколей, то его обозначение не будет отличаться от обозначения для одиночного цоколя, однако при этом перед общим обозначением указывается количество комбинируемых цоколей.

Пример: 2G9,5d/16,5х49 комбинация пары двухштырьковых цоколей G9,5d высотой 16,5 мм и общим максимальным размером открытого конца корпуса 49 мм.

Цоколи, имеющие обозначения в соответствии с вышеприведенными правилами, но которые, тем не менее, ввиду тех или иных специфических характеристик не являются взаимозаменяемыми, различаются как модификации конструкции за счет добавления букв X, У или Z после буквенной части обозначения для более поздних модификаций или уже классифицированных конструкций. Например, цоколи типа ВА15, у которых штифты имеют разную длину или расположены на разной высоте и не взаимозаменяемы в нормальных патронах типа ВА15, обозначаются соответственно ВАХ15 или ВАУ15.

Примечание. При необходимости могут использоваться обозначения XX, XY, XZ, YX, YY, YZ, ZX, ZY, ZZ.


Часть обозначения, которая определяет тип цоколя и способ его закрепления в патроне, помещается перед наклонной чертой, при ее наличии.

Примеры:

Е14/25х17 — резьбовой цоколь с максимальным диаметром резьбы 14 мм, полной длиной 25 мм и диаметром фланца 17 мм;

Е27/25х24 — резьбовой цоколь с максимальным диаметром резьбы 27 мм, полной длиной 25 мм и уменьшенным диаметром отверстия до 24 мм;

ЕХ27 — резьбовой цоколь с левой резьбой с максимальным диаметром резьбы 27 мм;

ЕК40/65х50 — резьбовой цоколь с максимальным диаметром резьбы 40 мм, одним гибким соединением, полной длиной 65 мм (за исключением гибких соединений) и диаметром фланца 50 мм;

B15d — штифтовой цоколь диаметром 15 мм и двумя контактными пластинками, длиной штифтов 1 мм;

В21s — 3(80°/140°) 27 — штифтовой цоколь диаметром 21 мм, одной контактной пластинкой, тремя штифтами (80°/140°) и полной длиной 27 мм;

G13/10х36 — двухштырьковый цоколь с межцентровым расстоянием штырьков 13 мм, высотой корпуса 10 мм, диаметром корпуса 36 мм;

G7 — 15/18х12 — двухштырьковый цоколь с межцентровым расстоянием штырьков 7 мм, диаметром корпуса 15 мм с уменьшенным диаметром отверстия 12 мм и длиной корпуса 18 мм;

G22 — двухштырьковый цоколь или основание бесцокольной лампы с межцентровым расстоянием штырьков 22 мм;

G22/26х42 — двухштырьковый цоколь с межцентровым расстоянием штырьков 22 мм, длиной корпуса 26 мм и диаметром корпуса 42 мм;

G22/36х52 — двухштырьковое основание бесцокольной лампы с межцентровым расстоянием штырьков 22 мм, высотой корпуса (в данном случае стеклянного) 36 мм и диаметром 52 мм;

К59t — цоколь с тремя гибкими соединениями, диаметром корпуса 59 мм;

P30s — 10,3 (вместо P15s — 10,3) — фокусирующий цоколь с одним контактом, наружным диаметром фланца 30 мм, средним расстоянием между позиционными выступами и контактом (включая пайку) 10,3 мм и диаметром корпуса 15 мм.

P36d/22х22 — фокусирующий цоколь с двумя контактами, наружным диаметром фланца 36 мм, длиной корпуса 22 мм и диаметром корпуса 22 мм;

P40s — фокусирующий цоколь с одним контактом, диаметром корпуса (ориентирующей части) 40 мм;

Р45t — 41 — фокусирующий цоколь с тремя контактными пластинками и двухъярусным ориентирующим фланцем диаметрами соответственно 45,0 и 41,5 мм для его использования в двух патронах с разными диаметрами;

R17d/10х35 — цоколь с двумя утопленными контактами, имеющий изолирующий корпус длиной 17 мм, обеспечивающий закрепление в патроне, высотой корпуса 10 мм и диаметром корпуса 35 мм;

R7s — 15 — цоколь с одним утопленным контактом, диаметром изолирующего корпуса 7 мм, в комбинации с концом лампы, имеющим максимальную ширину лопатки 15 мм;

SV 8,5 — 8 конический софитный цоколь диаметром цилиндрической части 8,5 мм и длиной корпуса 8 мм, измеренной между диаметром 3,5 мм на конусе и открытым концом корпуса;

Т6,8 — цоколь для телефонных ламп с расстоянием между наружными сторонами контактных пластинок 6,8 мм;

W2,1х9,5 d — основание бесцокольной лампы с двумя контактными вводами, с суммарной толщиной лопатки и диаметра одного из контактных вводов 2,1 мм, шириной лопатки 9,5 мм.

Обычно патрон лампы и соответствующий ему цоколь или основание имеют одинаковое условное обозначение. В этом случае механическое и электрическое соединение обеспечивается конструкцией патрона.

В некоторых случаях конструкция патрона обеспечивает только механическое соединение, а электрическое соединение достигается за счет использования отдельного соединителя.

Например, механический узел для закрепления в отражателе лампы с цоколем типа P45t обозначается Р45, а электрический соединитель — G16t.

Условное обозначение цоколя допускается в сокращенном виде при условии, что отсутствие части обозначения не приводит к неясности.

(Измененная редакция, Изм. N 1).

2. ОСНОВНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

2.1. Основные размеры цоколей должны соответствовать указанным на чертежах 1-53 и в таблицах 1-53. Размеры со знаком приблизительно — справочные.

Примечание. Чертежи цоколей приводятся только для того, чтобы показать контролируемые размеры.

Черт.1. ЦОКОЛИ РЕЗЬБОВЫЕ. Тип Е5

ЦОКОЛИ РЕЗЬБОВЫЕ

Тип Е5

Е5/9

________________
* Размер относится только к цоколю и не контролируется на готовой лампе.

На верхней части цоколя допускается отбортованный край, увеличивающий диаметр не более чем на 0,5 мм.

Для готовых ламп пути утечки по поверхности изоляции должны быть не менее 0,8 мм.

1 — патрон; 2 — цоколь

Черт.1

Таблица 1

Обозначение размера	Значение размера, мм
	не менее	не более
	0,8	1,20
	—	2,00
	2,1	3,05
	5,4	—
	5,23	5,33
	—	4,77
	0,293

________________
Размер проверяют мерительным инструментом с ценой деления 1 мм.

Расстояние от контактной пластины до выхода резьбы.

Черт.2. ЦОКОЛИ РЕЗЬБОВЫЕ. Тип Е10

ЦОКОЛИ РЕЗЬБОВЫЕ

Тип Е10

На верхней части цоколя допускается отбортованный край, увеличивающий диаметр не более чем на 1 мм.

Для готовых ламп пути утечки по поверхности изоляции должны быть не менее 2 мм.

1 — патрон; 2 — цоколь

Черт.2

Таблица 2

Обозначение размера	Значение размера, мм
	не менее	не более
*	~2,5
	3,5	4,0
	9,5	—
	9,36	9,53
	8,34	8,51
	0,531

_______________
* Размеры (на чертеже и в таблице) относятся только к цоколю и не контролируются на готовой лампе.

Размер проверяют мерительным инструментом с ценой деления 1 мм.

Расстояние от контактной пластины до выхода резьбы.

Черт.3. ЦОКОЛЬ ФОКУСИРУЮЩИЙ РЕЗЬБОВОЙ. Тип ЕР10/14х11

ЦОКОЛЬ ФОКУСИРУЮЩИЙ РЕЗЬБОВОЙ

Тип ЕР10/14х11

На верхней части цоколя допускается отбортованный край, увеличивающий диаметр не более чем на 1 мм.

Для готовых ламп пути утечки по поверхности изоляции должны быть не менее 2 мм.

1 — патрон; 2 — цоколь

Черт.3

Таблица 3

Обозначение размера	Значение размера, мм
	не менее	не более
	—	1,0
*	~ 2,5
	3,5	4,0
	9,5	—
	9,36	9,53
	8,34	8,51
	0,531

_______________
* Размеры (на чертеже и в таблице) относятся только к цоколю и не контролируются на готовой лампе.

Размер проверяют мерительным инструментом с ценой деления 1 мм.

Расстояние от контактной пластины до выхода резьбы.

Черт.4. ЦОКОЛИ РЕЗЬБОВЫЕ. Тип Е14

ЦОКОЛИ РЕЗЬБОВЫЕ

Тип Е14

Цоколи не на лампах

На верхней части цоколя допускается отбортованный край, увеличивающий диаметр не более чем на 1 мм.

Для готовых ламп пути утечки по поверхности изоляции должны быть не менее 3 мм.

1 — патрон; 2 — цоколь

Черт.4

Таблица 4

Обозначение размера	Значение размера, мм
	не на лампах*		на лампах
	не менее	не более	не менее	не более
	3,0	—	3,0	—
	4,8	6,2	4,8	6,2
	3,2	3,7	—	—
	—	—	3,5	4,5
	16,0	—	—	—
	—	—	16,0	—
	13,6	13,84	13,6	13,89
	—	12,24	—	12,29
	0,822		0,822

_______________
* Размеры (на чертеже и в таблице) относятся только к цоколю и не контролируются на готовой лампе.

** Для диаметра базовой окружности, к которой относятся размеры и .

Размер проверяют мерительным инструментом с ценой деления 1 мм.

Расстояние от контактной пластины до выхода резьбы.

Расстояние от контактной пластины с припоем до выхода резьбы.

Размер выходит из теоретического расчета профиля резьбы и служит для проектирования калибра. Его не проверяют ни на цоколе, ни на патроне.

Черт.5. ЦОКОЛИ РЕЗЬБОВЫЕ. Тип Е27

ЦОКОЛИ РЕЗЬБОВЫЕ

Тип Е27

На верхней части цоколя допускается отбортованный край*, увеличивающий диаметр не более чем на 1 мм.

Для готовых ламп пути утечки по поверхности изоляции должны быть не менее 3 мм.

1 — патрон; 2 — цоколь

Черт.5

Примечание. Цоколи типа Е27/30 с длиной (30,0±0,5) мм в новых разработках применять не рекомендуется.

Таблица 5

Обозначение размера	Значение размера, мм
	не на лампах*		на лампах
	не менее	не более	не менее	не более
	3,50	—	3,5	—
	9,50	11,50	9,5	11,5
	7,00	7,80	—	—
	—	—	7,0	8,5
	22,00	—	—	—
	—	—	22,0	—
	1,35	1,75	—	—
	26,05	26,38	26,05	26,45
	—	24,19	—	24,26
	1,025

________________
* Размеры (на чертеже и в таблице) для проектирования и не контролируются.

Размер проверяют мерительным инструментом с ценой деления 1 мм.

Расстояние от контактной пластины до выхода резьбы.

Расстояние от контактной пластины после пайки до выхода резьбы.

Размер относится только к цоколю для автоматического введения токовых вводов.

Размеры для проектирования и не контролируются на цоколях и патронах

Черт.6. ЦОКОЛЬ РЕЗЬБОВОЙ. Тип Е27/51х39

ЦОКОЛЬ РЕЗЬБОВОЙ

Тип Е27/51х39

1 — патрон; 2 — цоколь; 3 — изоляционный материал

Черт.6

На верхней части цоколя допускается отбортованный край, увеличивающий диаметр не более чем на 1 мм.

Для готовых ламп пути утечки по поверхности изоляции между частями, находящимися под напряжением, а также между этими частями и изолированным фланцем, должны быть не менее 3 мм.

Таблица 6

Обозначение размера	Значение размера, мм
	не менее	не более
*	—	31,0
	—	30,0
	28,5	—
	25,0	—
	3,5	—
	3,0	—
*	13,0	14,0
	9,5	11,5
*	7,0	7,8
**	7,0	8,5
*	22,0	—
**	22,0	—
	26,05	26,45
	—	24,26
	1,025

______________
* Размер (на чертеже и в таблице) для цоколей не на лампах.

** Для цоколей на лампах.

Размер проверяют мерительным инструментом с ценой деления 1 мм.

Расстояние от контактной пластины до выхода резьбы.

Расстояние от контактной пластины после пайки до выхода резьбы. Минимальное значение проверяют калибром, приведенным на черт.58.

Размер выходит из теоретического расчета профиля резьбы и служит для проектирования калибра. Его не проверяют ни на цоколе, ни на патроне.

Размеры контролируют калибром, приведенным на черт.58.

Размеры контролируют калибром, приведенным на черт.58a.

Размер контролируют калибром, приведенным на черт.59.

Черт.7. ЦОКОЛИ РЕЗЬБОВЫЕ. Типы Е39 и Е40

ЦОКОЛИ РЕЗЬБОВЫЕ

Типы Е39 и Е40

Цоколи не на лампах*

Цоколи на готовых лампах

На верхней части цоколя допускается отбортованный край, увеличивающий диаметр не более чем на 1 мм.

Для готовых ламп пути утечки по поверхности изоляции должны быть не менее 5 мм.

Цоколи на готовых лампах

1 — патрон; 2 — цоколь

Черт.7

Таблица 7

Обозначение размера	Значение размера, мм
	Е39		Е40
	не менее	не более	не менее	не более
	—	—	14,0	18,0
	—	—	8,0	9,0*
	—	—	34,0	—
	—	—	—	10,0
	39,24	39,50	39,05	39,50
	36,70	36,96	35,45	35,90
	2,301		1,85

________________
* Размер (на чертеже и в таблице) относится только к цоколю и не контролируется на готовой лампе.

Размер проверяют мерительным инструментом с ценой деления 1 мм.

Расстояние от контактной пластины до выхода резьбы.


Все новые типы ламп должны рассчитываться для применения с цоколем типа Е40/41.

Черт.8. ЦОКОЛЬ ШТИФТОВОЙ ДЛЯ АВТОМОБИЛЬНЫХ ЛАМП. Тип BAZ15d

ЦОКОЛЬ ШТИФТОВОЙ ДЛЯ АВТОМОБИЛЬНЫХ ЛАМП

Тип BAZ15d

1 — базовый штифт

Рекомендуемая длина:

(19,0±0,25) мм и (21,0±0,25) мм.

На верхней части цоколя допускается отбортованный край*, увеличивающий диаметр не более чем на 1 мм.

Черт.8

Таблица 8

Обозначение размера	Значение размера, мм
	не на лампах*		на лампах
	не менее	не более	не менее	не более
	15,05	15,25	15,05	15,30
	15,65	16,10	15,65	16,15
	1,5	—	—	—
	6,0	6,6	—	—
	—	—	6,32	7,5
	1,8	2,2	1,8	2,2
	0,64	—	0,64	—
	~ 9		—
	4,5	—	—	—
	3,0	—	—	—
	1,7	—	—	—
	7,0	8,0	—	—
	6,5	7,1	—	—
	3,0	3,4	3,0	3,4
	8,9	—	8,9	—
	90°		—
	150°		—

_______________
* Размер (на чертеже и в таблице) относится только к цоколю и не контролируется на готовой лампе.

Минимальная длина, на которой размер должен выдерживаться в заданных пределах. Ниже этой длины должен выдерживаться размер не более .

Требования относительно размера удовлетворяются в случае:

а) если на любой горизонтальной поверхности в пределах размера имеется по крайней мере одно направление с диаметром не менее 15,05 мм;

б) при этом допускается, что вследствие овальности диаметр в других направлениях на той же поверхности может быть менее 15,05 мм, при условии, что ни в одной точке диаметр не имеет значения менее 14,92 мм.

Соответствие этим требованиям проверяют скобой с губками шириной 3 мм и погрешностью измерения не более 0,01 мм.

Точки измерения должны находиться между плоскостью, проходящей на 0,5 мм выше базового штифта, и расстоянием, соответствующим минимальному значению размера .

Когда размер равен 15,65 мм, радиус края штифта должен быть не более 0,2 мм. Если размер превышает указанное значение, то этот радиус может быть соответственно увеличен. Это требование распространяется только на половину края штифта со стороны колбы лампы.

Черт.9. ЦОКОЛИ ШТИФТОВЫЕ. Тип B15

ЦОКОЛИ ШТИФТОВЫЕ

Тип B15

Все остальные размеры, как для цоколя В15d

Черт.9

На верхней части цоколя допускается отбортованный край*, увеличивающий диаметр не более чем на 1 мм.

Для готовых ламп пути утечки по поверхности изоляции между контактными пластинками должны быть не менее 3 мм, между каждой из контактных пластинок и металлическим корпусом — не менее 2 мм.

Таблица 9

Обозначение размера	Значение размера, мм
	не менее	не более
	15,0	15,25
*	1,5	—
	6,0	6,6*
	—	7,5
	1,8	2,2
	0,9	1,1
	~ 9
	~ 5

Все о навесном вентилируемом фасаде: Узлы вентилируемых фасадов

Архитектурно-конструктивные узлы вентилируемых фасадов разрабатываются производителем каждой конкретной системы на свою продукцию и отражаются в альбомах технических решений. При проектировании узлов, в первую очередь необходимо руководствоваться именно этими альбомами. Также узлы представлены в Рекомендациях по проектированию навесных фасадных систем, но следует учитывать,  что Рекомендации составлены в начале 2000 годов и информация в них менее актуальна, чем в регулярно обновляемых альбомах техрешений. Все названные документы, а также узлы вентфасада в формате dwg можно скачать на странице блога в контакте. Разберем основные архитектурные узлы вентилируемого фасада и особенности, которые необходимо учитывать при их конструировании.
Выполнить прочностной расчет узлов фасадной системы, а также рассчитать количество материала для комплектации фасада, можно в специальной программе.

1) Узел крепления кронштейна к несущему основанию.

Кронштейн – элемент подоблицовочной конструкции вентилируемого фасада, с помощью которого, система направляющих профилей крепится к несущему основанию (стене или перекрытию). Узлы крепления кронштейна в фасадных системах Ю-кон и Сиал представлены на рисунке:

Кронштейн крепится к несущей стене (или перекрытию) с помощью анкерных дюбелей через паронитовую прокладку. Варианты исполнения узла зависят от типа кронштейна. Кронштейн может быть несущим или опорным. Принципиальное отличие в том, что несущий кронштейн воспринимает вертикальную нагрузку от собственного веса и горизонтальную от ветрового давления, а опорный только нагрузку от ветра. Это позволяет направляющей в зоне опорного кронштейна свободно перемещаться и компенсировать температурные деформации. Конструктивные различия опорных и несущих кронштейнов чаще всего заключаются в количестве анкерных дюбелей для крепления. Крепеж для кронштейнов подбирается по прочностному расчету и уточняется на основании акта испытания. Анкерные дюбели в узле крепления, а также заклепки для соединения составного кронштейна, должны быть коррозионно устойчивые.

В некоторых системах (стальных), например Диат, Краспан или Альтернатива, нет разделения на опорные и несущие кронштейны. Компенсация температурных деформаций в этом случае достигается за счет передачи усилий на кронштейны и участки направляющих между кронштейнами.

Расчет анкерного крепления, а также количества кронштейнов на направляющий профиль производят на основании прочностных расчетов с помощью специальных программ, подробнее о них. Несущая способность анкера определяется на основании натурных вырывных испытаний по специальной методике СТО 44416204-010-2010 «Крепления анкерные. Метод определения несущей способности по результатам испытаний». ФГУ «ФЦС», Москва.

Также различают кронштейны, состоящие из одного элемента и состоящие из нескольких элементов (составные, подвижные). Составные кронштейны позволяют менять длину и компенсировать неровности стены. Для углов здания часто применяются специальные угловые кронштейны.

2) Узел крепления направляющих к кронштейнам

Направляющие – вертикальные или (и) горизонтальные профили, на которые монтируется облицовочный материал. Схема расположения и тип сечения направляющих зависят от вида облицовки. Чаще всего используется система с вертикальными направляющими, шаг которых равен размеру керамогранитной плитки (600мм) или размеру облицовочного листа (АКП, металлические кассеты).

Узлы крепления направляющих к кронштейну в системе Диат представлены на рисунке:

Следует обратить внимание, что узел крепления на опорный кронштейн должен позволять вертикальное перемещение направляющей в результате температурных деформаций. Для этих целей отверстие под крепление на опорном кронштейне выполняется продолговатой формы. Как, например, в системе Краспан.

3) Узел оконных откосов вентилируемого фасада

Откосы вентилируемого фасада – это конструкции обрамления оконных и дверных проемов здания. Различают верхние, боковые откосы и нижние – сливы. Особое внимание необходимо обратить на узел верхнего откоса. В качестве примера рассмотрим узел в системе Краспан:

Во многом узел верхнего откоса определяет пожарную безопасность системы. При пожаре внутри помещения, для предотвращения попадания огня во внутренний объем системы применяются специальные противопожарные короба. Подробно о них можно узнать в статьях раздела «3. Безопасность».

Противопожарный короб может выполняться как в виде единой конструкции, так и в виде составной конструкции, элементы которой должны соединяться стальными метизами. Металлические элементы короба выполняются в виде профиля, во внутреннюю полость которого, по всей его длине и ширине, устанавливается полоса-вкладыш из минераловатных плит. Противопожарный короб обязательно должен крепиться к несущей стене. Также при конструировании узла верхнего откоса и слива необходимо учитывать, что конструкция должна обеспечивать беспрепятственный доступ воздуха в вентилируемую прослойку. Как, например, в узле слива системы вентилируемого фасада Татпроф:

4) Внешние и внутренние углы здания.

Для исполнения внешних и внутренних углов здания зачастую применяются специальные угловые элементы облицовки и угловые стойки. Варианты узлов внешних и внутренних углов здания в системах Диат керамогранит и Краспан композит представлены на рис:

При использовании в качестве облицовки алюминиевых композитных панелей, с целью увеличения пожаробезопасности системы, во внутренние углы фасадной системы необходимо установка противопожарных пластин.

5) Узлы цоколя и парапета вентилируемого фасада.

Цоколь – это нижняя часть наружной стены здания, парапет – верхняя. Варианты исполнения цоколя и парапета для систем ИС5-АКП и Ю-Кон представлены на рисунке:

Важным моментом здесь является то, что для правильного функционирования вентилируемого фасада, узлы цоколя и парапета должны конструироваться с учетом образования приточных и вытяжных отверстий. Размеры отверстий определяются тепловлажностным расчетом. При выполнении узла цоколя с металлическим нащельником, перекрывающим прослойку, он должен быть перфорирован.

6) Противопожарная отсечка

Пожарные отсечки – это металлические пластины, устанавливаемые в воздушном зазоре системы по всему периметру здания с определенным шагом по высоте. В случае возгорания они препятствуют распространению горения фасадной пленки. Узлы противопожарной отсечки систем Сиал и Краспан представлены на рисунке:

Здесь мы видим различные конструктивные варианты исполнения противопожарных отсечек. В системе Краспан перфорированная (а как вариант и сплошная, но как в таком случае осуществляется вентиляция тема отдельной статьи) металлическая отсечка полностью перекрывает прослойку, в фасаде фирмы Сиал частично, до ребра вертикального профиля. Также в Сиале возможен вариант исполнения отсечек из двух сплошных листов разведенных по высоте с перехлестом.

Особенностью при конструировании узла является необходимость перфорации отсечки, так как она устанавливается в зазоре, но не должна полностью перекрывать движение воздуха в нем. Процент перфорации должен обеспечивать требуемый по расчету воздухообмен. Про расчет вентилируемого фасада можно посмотреть в статье Расчет вентилируемых фасадов.

Также при конструировании узла необходимо учесть, что крепежные элементы отсечки, в соответствии со СНиП 21-01-97* «Пожарная безопасность зданий и сооружений» должны иметь огнестойкость не меньше самой отсечки. Крепить отсечку предпочтительнее к несущей стене здания. Шов соединения отсечек по длине выполняется внахлест, крепление — на заклепках.

Узлы вентилируемых фасадов не содержащиеся в типовых альбомах технических решений разрабатываются в проекте индивидуально для каждой системы. Это могут быть узлы крепления и стыковки элементов на поверхностях сложной архитектурной формы, узлы стыковки с другими фасадными системами и т. д.

Также информацию о конструкции и узлах вентфасада можно посмотреть в статье Конструкция вентилируемого фасада.  За помощью и консультациями можно обращаться, используя форму для связи.

Новая система цоколей для монтажников КРУ Flex Block от Rittal

Значительная экономия времени и денег для монтажников распределительного устройства с новой системой цоколей Flex Block

Есть еще много возможностей для инноваций в технологии распределительных шкафов, что продемонстрировала компания Rittal с ее новой системой цоколей Flex-Block. Отличительными чертами этого новаторского аксессуара являются его простой и быстрый монтаж без инструментов, а также повышенное удобство использования во время транспортировки и сборки корпусов. Сборщики КРУ могут значительно сэкономить время и деньги за счет более эффективных процессов сборки и логистики.

До сих пор сборка цоколя и цоколя из листовой стали была довольно трудоемким процессом. Новая система цоколей Flex-Block, разработанная Rittal, значительно ускорит этот процесс. Быстрая сборка отдельных компонентов без инструментов означает, что системы цоколей теперь можно собирать в кратчайшие сроки.

Фото Rittal GmbH & Co.КГ

Новая система цоколя состоит из четырех симметричных угловых модулей и крышек из пластика, а также боковых панелей из листовой стали. Модульная конструкция и увеличенное монтажное пространство позволяют с самого начала быстро и легко установить четыре угловых элемента, которые выдерживают весь вес шкафа, под шкафом. Таким образом, без установленных панелей отделки монтажники могут удобно и гибко транспортировать шкаф от одной монтажной станции к другой с помощью подъемной тележки для установки в конечном пункте назначения. После того, как корпус сконфигурирован, декоративные панели просто защелкиваются на основании / цоколе всего за несколько действий.

Прочные пластиковые угловые модули высотой 100 мм рассчитаны на нагрузку до 15 000 Н и дополнительно имеют шестигранные пазы для установки переходных втулок для штабелирования цоколя высотой 200 мм. Также предусмотрены регулируемые ножки или двойные ролики. Системные аксессуары позволяют без инструментов соединять основание / цоколь в ряд и могут быть сконфигурированы индивидуально для каждой панели шкафа, например, с помощью планок для зажима кабеля.

Новая цокольная система FlexBlock доступна для корпусов всех размеров серий TS, SE 8 и CM, консольных систем TP и систем корпусов ПК. Размеры варьируются от 400/500 мм до 1800/500 мм (по желанию ширина или глубина). Rittal дополнительно предлагает шкафы с климат-контролем LCP Liquid Cooling Package шириной 300 мм.

Новая система быстрого монтажа Flex-Block была выпущена на рынок в августе 2012 года и предлагается вместе с существующим ассортиментом с основанием / цоколем из листовой стали.

Для получения дополнительной информации посетите www.rittal.com

% PDF-1.4 % 476 0 объект > endobj xref 476 78 0000000016 00000 н. 0000002524 00000 н. 0000002683 00000 п. 0000003938 00000 н. 0000004052 00000 н. 0000010620 00000 п. 0000018529 00000 п. 0000027189 00000 п. 0000027633 00000 п. 0000027911 00000 н. 0000028390 00000 п. 0000028970 00000 п. 0000029082 00000 п. 0000029222 00000 п. 0000029632 00000 п. 0000030129 00000 п. 0000030329 00000 п. 0000030902 00000 п. 0000031527 00000 п. 0000040844 00000 п. 0000051781 00000 п. 0000060441 00000 п. 0000060849 00000 п. 0000061190 00000 п. 0000061522 00000 п. 0000071489 00000 п. 0000071993 00000 п. 0000072395 00000 п. 0000081775 00000 п. 0000085812 00000 п. 0000091564 00000 п. 0000094213 00000 п. 0000094609 00000 п. 0000095005 00000 п. 0000095108 00000 п. 0000095462 00000 п. 0000095830 00000 п. 0000096939 00000 п. 0000097225 00000 п. 0000097572 00000 п. 0000100681 00000 п. 0000101022 00000 н. 0000101461 00000 н. 0000105584 00000 н. 0000105623 00000 п. 0000109746 00000 н. 0000109785 00000 п. 0000113907 00000 н. 0000113946 00000 н. 0000167417 00000 н. 0000167456 00000 н. 0000172162 00000 н. 0000172201 00000 н. 0000176323 00000 н. 0000176362 00000 н. 0000180485 00000 н. 0000180524 00000 н. 0000184647 00000 н. 0000184686 00000 н. 0000188683 00000 н. 0000188722 00000 н. 0000192845 00000 н. 0000192884 00000 н. 0000196893 00000 н. 0000196932 00000 н. 0000232695 00000 н. 0000232734 00000 н. 0000268505 00000 н. 0000268544 00000 н. 0000272532 00000 н. 0000272571 00000 н. 0000295701 00000 н. 0000295740 00000 н. 0000330922 00000 н. 0000330961 00000 п. 0000335028 00000 н. 0000002337 00000 н. 0000001893 00000 н. трейлер ] / Назад 872215 / XRefStm 2337 >> startxref 0 %% EOF 553 0 объект > поток hb«`g` «df @

Бетонное основание / цоколь для шкафов CS New Basic

• Дома
• Бетонное основание / цоколь для шкафов CS New Basic

Бетонное основание / цоколь для шкафов CS New Basic

Описание

Бетонное основание / цоколь для модульных и базовых корпусов CS Цоколь / цоколь изготовлен из сборных бетонных секций, которые можно быстро и легко установить на месте.

Часть №

9765084 / В: 1000 мм (39,37 дюйма)

Новый
Это новый продукт. Этого товара пока нет в наличии.

Актив
Этот товар можно найти в активных торговых документах (каталог, прайс-лист или Интернет).

Пассивный
Этот товар больше не может быть найден в активных торговых документах. Товар все еще можно будет доставить до окончательного срока годности.

Limited
Этот товар больше не производится. Существующие запасы подлежат продаже.

Срок действия истек (EOS): конец продаж
Этот товар больше не доступен в качестве стандартного товара и сохраняется только для предоставления документации существующим клиентам.

0,00 руб.

Описание	Цоколь сделан из сборных бетонных секций, которые легко и быстро устанавливаются на месте. Переднее / заднее основание / цоколь крепится изнутри винтами и снимается для доступа для обслуживания.
Материал	Легкий бетон
Обработка поверхности	Необработанная
Поставка включает	1 нижнюю пластину 2 разделенные плиты основания / цоколя 2 боковые части Вкл. монтажные элементы и крепежные винты для крепления корпуса.
Тип корпуса	Базовые корпуса CS
Подходит для	с шириной: 800 мм (31 дюйм) с глубиной: 500 мм (20 дюймов)
Примечание к номеру модели	Срок поставки по запросу.
Размеры	1000 мм
Глубина выемки	700 мм (28 дюймов)
Единица упаковки	1 шт.
Вес / единица упаковки	230 кг (507,1 фунта)
EAN	4028177216785
Номер таможенного тарифа	94039090
ETIM 6. 0	EC000721 ​​
ETIM 5.0	EC000721 ​​
eCl @ ss 8.0 / 8.1	27182003
eCl @ ss 7.0 / 7.1	27189270
eCl @ ss 6.0 / 6.1	27189270
eCl @ ss 5.1 / 5.1.4	27182092
Описание продукта (длинное)	CS Бетонное основание / цоколь для шкафов Ш x Г: 800×500 мм

Больше информации

Связанные категории

Цоколи для колонн, цоколи для колонн, цоколи, цоколи — Литые алюминиевые плинтусы для колонн — Lawler Manufacturing

Плинтусы для колонн

Как установить колонну на алюминиевые плинтусы

Прикрепление заглушек из гипса
Установка колонны
Прибивание гвоздей
Инструкции по окончательной отделке
Разъем для повторной сборки
Вентиляция

Цоколи из стекловолокна, алюминиевые цоколи или свинцовые прокладки должны использоваться для обеспечения вентиляции и защиты от бетона или кирпичной кладки.

Шаг 1
Проведите отвес от центра балки до настила, чтобы определить положение центральной точки цоколя, чтобы капитель колонны правильно выровнялся с балкой.

Шаг 2
Установите два некоррозионных установочных штифта в настиле на противоположных по диагонали углах так, чтобы при установке они были заподлицо с внутренней стенкой цоколя. Позвольте им выступать на 3o4 дюйма из настила, чтобы предотвратить смещение цоколя. Алюминиевые цоколи изготавливаются со штифтами на каждом углу. Просверлите отверстия в настиле для этих штифтов. Установочные штифты можно вырезать из алюминия толщиной от 1/4 до 3/8 дюйма, прутки из латуни и др., которые можно купить в строительном, строительном или сварочном цехах.

Шаг 3
Установите цоколь на штифты и проверьте ровность. Сделайте разметку на цоколе и используйте ручную пилу с мелкими зубьями или ножовку, ножовку или шлифовальный станок для обрезки, если необходимо. очень важно, чтобы вы сохранили ту же площадь вентиляции, которую изначально обеспечивал цоколь.

Шаг 4
Переустановите узел через дюбели и еще раз проверьте уровень.

Шаг 5
Для колонн без цоколя выполните ту же процедуру, чтобы выровнять вал. Заново закройте обрезанный участок высококачественной краской на масляной основе.Перед монтажом вала прикрепите свинцовые опоры с помощью нержавеющих креплений. Оставьте пространство между подушками для вентиляции.

Шаг 6
Чтобы подготовить вал к установке, аккуратно обрежьте необработанные концы вала до молдинга или отметок пропила. Модели под номерами 105, 110, 115, 135, 140 и 150 имеют молдинги на обоих концах вала. Модели 125 и 130 имеют молдинг только вверху, с отметкой для пропила внизу. Рисунок № 100 имеет отметку пропила на обоих концах.После обрезки закрасьте все необработанные концы высококачественной масляной краской.

Если шахту необходимо обрезать до точной высоты и это одна из наших конструкций, которая может быть обрезана или была заказана для обрезки, измерьте расстояние от готовой балки до готового пола в центре того места, где будет стоять колонна, чтобы определить общая высота колонны. Измерьте расположение каждого столбца на предмет вариаций. Учитывайте высоту s заглушки при измерении колонн с декоративными капителями. Длина вала должна быть обрезана так, чтобы высота основания и цоколя капители (с заглушкой для декоративных капителей) плюс длина нового вала равнялась общей высоте.Обрезка всегда производится снизу вала. Измерьте 4 или 5 точек по окружности вала колонны, чтобы получить точную нижнюю линию обрезки. Используйте стальную ленту или что-то подобное, чтобы обернуть и провести линию отреза. После обрезки сразу же после резки покройте открытые торцевые волокна двумя слоями масляной краски для наружных работ и подходящего герметика для внутренних колонн.

Шаг 7
Нанесите высококачественный герметик на основание, где будет опираться вал.Установите основание на вал и просверлите отверстия для крепежа через основание в вал. Закрепите основание на валу с помощью некоррозионных креплений.

При креплении деревянной основы к цоколю из алюминия или стекловолокна предварительно просверлите цоколь для коррозионно-стойких креплений в цоколе, нанесите уплотнение там, где цоколь будет опираться на цоколь, и прикрепите цоколь.

(На иллюстрациях показана меньшая колонна, собранная в горизонтальном положении, большая колонна, собранная в вертикальном положении.)

Step 8
При прикреплении заглавных букв убедитесь, что базовые квадраты и прописные квадраты выровнены. Нанесите уплотнение на капитель там, где он будет опираться на колонну. Предварительно просверлить крепежные детали через главный вал или вверх через вал по диагонали в капитал. Закрепите коррозионно-стойкими застежками.

Шаг 9 — Прикрепление композиционных гипсовых капителей
Прикрепление композиционных гипсовых капителей. Гипсовые колпачки из композиционного материала требуют наличия внутри несущей заглушки, чтобы на капитель не ложилась нагрузка.заглушки прилагаются к заказам, которые включают составные заглушки, за исключением тех, которые разъединяются для повторной сборки. Колонны с диаметром шейки 5 дюймов или более будут иметь двойное кольцо на одном конце заглушки. Этот конец будет вставлен в верхнюю часть вала и будет закреплен гвоздями, прежде чем колонна будет поднята в вертикальное положение. Заглушка будет быть на 1/8 — 3/8 дюйма выше заглушки. Покройте все внутренние и внешние поверхности заглушки высококачественной грунтовкой на масляной основе и финишной краской.
После высыхания поместите заглушку на заглушку и нанесите каплю уплотняйте нижнюю часть колпачка, где он будет опираться на вал.Предварительно просверлить заглушку в заглушку и закрепить нержавеющими крепежными деталями. Отверстия в столице следует утопить, чтобы можно было произвести ремонт с помощью штукатурки. Поместите гидроизоляцию над капиталом, который подвергается воздействию погодных условий, и загните края сверху вниз, чтобы сформировать край капель. Сохраняйте необходимое отверстие для вентиляции вверху. Имейте в виду, что необработанные капители из композиции не могут намокнуть до, во время или после укладки, иначе они не будут удерживать краску и быстро испортятся.

Шаг 10 — Установка колонны
Поместите гидроизоляцию поверх капители, где она будет подвержена воздействию погодных условий, и загните края вниз, чтобы образовалась кромка оттока. Поднимите балку так, чтобы основание, вал и капитель можно было разместить на палубе. Закупорите балку там, где она будет опираться на оклад, и поднимите колонну на место. Опустить балку на столб и прикрепить к капителью (или заглушке). Используйте прокладки, чтобы зафиксировать капитель на месте, если балку невозможно поднять. Для колонн, которые собраны в вертикальном положении, вы установите основание, как описано, перед тем, как задвинуть вал на место. Поместите колпачок сверху, уплотняя и мигая так же, как описано выше.

Шаг 11 — Прибивание гвоздями
Используйте нержавеющие крепежные детали; либо гвозди, либо шурупы. Допускаются нержавеющая сталь, алюминиевый сплав или оцинковка. Не устанавливайте деревянные блоки или какие-либо другие препятствия внутри колонны.

Шаг 12 — Инструкции по окончательной отделке
Закупорите все отверстия для крепежа и устраните любые вмятины или зазубрины, возникшие во время установки, с помощью высококачественной шпатлевки. Используйте штукатурку для ремонта любых вмятин и царапин на капителях декоративных композиций.Компоненты из стекловолокна можно отремонтировать с помощью комплектов для ремонта кузова.

Step 13
Сразу после укладки нанесите минимум два слоя соответствующей высококачественной краски на все внешние поверхности. См. Рекомендации производителя краски для правильного нанесения краски.

Шаг 14
Те же процедуры применимы для внутренних помещений. Все поверхности внутри, снаружи и на концах должны быть герметизированы одновременно одним герметиком.

Как установить деревянные направляющие колонн для архитекторов и дизайнеров

Необходимое оборудование

• 5 дюбелей, не вызывающих коррозию — 2 на колонку
• 2 1/2 ″ Некоррозионные винты
• Силиконовый герметик на 20 лет
• Высококачественная шпатлевка для дерева

Если вы используете разъемные основания, валы и капители, обязательно пометьте каждый набор, чтобы вы могли сохранить соответствующие половинки вместе позже, во время сборки.

Критические детали вентиляции

Подрядчик по установке должен обеспечить вентиляцию в верхней части колонны. Все претензии по гарантии будут аннулированы, если колонки не вентилируются должным образом, как показано справа.

Инструкции по акклиматизации, хранению и обращению

Наружные деревянные колонны следует хранить в безопасном, сухом и хорошо вентилируемом месте. Колонны не следует хранить под пластиковым брезентом, так как влага может накапливаться из атмосферы и может повредить колонку.Вал колонны должен быть поднят над землей, чтобы воздух циркулировал вокруг колонны. Стволы колонн, деревянные столбы или деревянные детали не должны храниться в непосредственном контакте с бетоном или другой кладкой.

Если наша стандартная грунтовка и асфальтовые покрытия не наносятся на заводе, все деревянные детали должны быть окрашены двумя слоями высококачественной грунтовки на масляной основе перед доставкой на строительную площадку. Кроме того, асфальтовую краску следует нанести минимум на три фута вверх по внутренней части шахты и на внутренние стены деревянного основания.

Обязательно сохраните все компоненты колонны, разделенные для повторной сборки, вместе с соответствующими половинами. Несоблюдение совместимости половинок может отрицательно сказаться на повторной сборке.

Внутренние деревянные колонны требуют особого ухода при хранении и установке. Одной из проблем является возможность быстрого изменения нормального содержания влаги в древесине или экстремальных условий влажности, слишком высокой или слишком низкой. Это особенно актуально в зимние месяцы, когда мы отправляем товары с нашего завода, где влажность окружающей среды обычно от несколько высокой до очень низкой влажности в регионах страны.Чрезмерная сухость в окружающей среде может создать проблемы с деревянными изделиями более серьезными, чем проблемы, возникающие из-за чрезмерной влажности. В нормальных условиях влажность большей части древесины составляет от 7% до 10%, когда она покидает наше растение. Относительная влажность в большинстве внутренних помещений в США составляет от 30% до 40%. Если это верно для вашей рабочей площадки, это сохранит уровень влажности ваших деревянных колонн в приемлемом диапазоне. Если уровень влажности выше 50% или ниже 25%, это отрицательно скажется на ваших колоннах и других деревянных изделиях.Быстрое выделение влаги из дерева может вызвать трещины или трещины, и это может произойти даже на клеевых швах, из-за чего кажется, что они открываются. И наоборот, важно, чтобы деревянные колонны не хранили в очень влажных условиях. Это вызовет деформацию древесины, разбухание, приподнятость волокон и может вызвать разрушение клеевого шва. Из-за природы круглых деревянных колонн нет места эксцентричным движениям, вызванным значительными изменениями влажности. Изменения в древесине, вызванные этими проблемами изменения влажности, естественны для изделий из древесины и являются естественным свойством любой древесины.Таким образом, эти изменения в древесине из-за проблем с влажностью не являются производственным дефектом и как таковые не покрываются гарантией производителя.

Поэтому мы рекомендуем вам позаботиться об условиях влажности в окружающей среде, в которой колонки будут храниться или устанавливаться для поддержания приемлемого уровня влажности, и чтобы вы избегали резких колебаний содержания влаги. Мы также рекомендуем закончить колонны как можно скорее после прибытия, особенно быстро для колонок с пятнистостью.Колонки должны храниться в хорошо вентилируемом помещении с приемлемым содержанием влаги, как описано выше, и не подвергаться воздействию жестких условий влажности. Имейте в виду, что системы отопления могут создавать очень сухой воздух, аналогичный условиям внешнего холодного сухого воздуха. Будьте осторожны при первом включении системы обогрева на стройплощадке, поскольку это может привести к слишком быстрому падению содержания влаги и слишком низкому уровню. Благодарим вас за усердие в соблюдении этих инструкций по правильному хранению продукта и уходу за ним.

Монтаж плинтуса / цоколя и капителей

Цоколи из стекловолокна, алюминиевые цоколи или свинцовые плиты должны использоваться для обеспечения вентиляции и защиты от бетона или другой кирпичной кладки.

1. Определите положение центральной точки колонны, проведя отвес от центра балки до настила. Эта процедура позволит определить центр цоколя, чтобы капитель колонны правильно совместился с балкой. (См. Рисунок ниже)

1. Установите два дюбеля 5 ″, не вызывающих коррозии, в настил на диагонально противоположных углах цоколя.Позвольте им выступать на 3/4 дюйма из палубы. Это предотвратит смещение плинтуса. При выборе положения дюбеля учитывайте толщину цоколя.

1. Установите цоколь на установочные штифты и проверьте уровень. Если настил имеет наклон, сделайте разметку на цоколе и используйте ручную пилу с мелкими зубьями или ножовку, чтобы обрезать цоколь по уровню. Обязательно поддерживайте ту же площадь вентиляции, которую изначально обеспечивает цоколь. Для колонн, снабженных свинцовыми пластинами и без цоколя, снимите пластины, выровняйте колонну и замените пластины после повторного заполнения обрезанной области высококачественной краской на масляной основе.

1. Переустановите сборку над дюбелями и еще раз проверьте уровень.
2. Установите основание на нижний конец вала. Предварительно просверлите основание и вал для крепления. Нанесите силиконовый герметик сроком на 20 лет на основание и место пересечения вала колонны. Закрепите основание и цоколь на валу с помощью некоррозионных винтов. (См. Рисунки ниже)
3. Просверлить сквозной вал и в капитель для крепежа. Нанесите герметик на место пересечения капителя и вала.Закрепите капот на валу с помощью нержавеющих винтов. (См. Ниже)

Установка вала:

1. Поднимите балку, чтобы под ней было правильно расположить узел основание / вал / основной узел.
2. Застопорите область, где балка встречается с капителем, и поднимите шахту на место.
3. Нижняя балка на стойку в сборе. Прикрепите балку к столице. Если невозможно поднять балку, используйте прокладки, чтобы зафиксировать капитель на месте перед закреплением.

Обрезной вал до точной высоты:

Чтобы определить общую высоту колонны, измерьте расстояние проема от готовой балки до готового пола в центре того места, где будет стоять колонна. Обязательно измерьте ВСЕ места расположения колонн, так как высота проемов часто отличается из-за различий в настиле.

ОБЯЗАТЕЛЬНО УЧИТЫВАЙТЕ ВЫСОТУ ЗАГЛУШКИ ДЛЯ КОЛОНК С ОРНАМЕНТАЛЬНЫМ ПРОГНОЗОМ

Не забудьте включить капитель (с заглушкой для декоративных капителей), основание и цоколь при определении желаемой длины вала для соответствия проему.Измерьте расстояние от самой верхней бухты на валу колонны по краю как минимум четырех выступов по окружности вала колонны, чтобы получить точную нижнюю линию обрезки.

Торцевая нить на дне поля вала колонны, обрезанная по длине, должна быть покрыта двумя слоями масляной краски перед установкой.

Приложение декоративных капителей

Орнаментальные капители являются несущими и отлиты из атмосферостойкого полимерного композита, ненесущие капители, только для внутреннего использования, отлиты из гипса и поставляются с несущей заглушкой. При установке используйте закрытую заглушку. (Несущая пробка должна быть примерно на 1/8 дюйма выше капитальной.) После полного покрытия всех областей капители (как внутри, так и снаружи) высококачественной краской на масляной основе поместите капитель над несущей заглушкой и на вал колонны. Предварительно просверлите капитель и заглушку под углом, чтобы крепежная деталь пересекала вал. Закупорите область, где капитель встречается с валом. Закрепите капитель с помощью нержавеющих саморезов. Установите свинцовую планку на верхнюю часть капители и поверните ее край вниз над краем капители, чтобы она действовала как капельная кромка.

Крепление деревянных капителей

Предварительно просверлить сквозной вал и в капитель для крепежа. Нанесите герметик на место пересечения капителя и вала. Закрепите капот на валу с помощью нержавеющих винтов.

Инструкции по окончательной отделке

Гвоздь

Не вызывающие коррозию (из нержавеющей стали или алюминиевого сплава) гвозди и крепежные детали следует использовать для обработки красного дерева, подверженного воздействию влаги. Высококачественные двойные горячеоцинкованные гвозди также будут хорошо себя чувствовать, если оцинкованное покрытие не будет повреждено во время забивания. Опыт показывает, что гвозди, оцинкованные другими способами, неудовлетворительны и, как и обычные гвозди, вызывающие коррозию, могут вступать в реакцию с натуральными экстрактивными веществами Redwood во влажном состоянии, вызывая образование пятен.

1. На внутренней части колонны не должно быть деревянных блоков или других препятствий, которые могут помешать естественному расширению и сжатию колонны.
2. Заделайте все отверстия для крепежа герметиком, а также ремонтные отверстия или зазубрины, образовавшиеся во время установки, с помощью высококачественной шпатлевки. Используйте штукатурку для ремонта любых вмятин и царапин на капителях декоративных композиций.
3. (См. Инструкцию по отделке) сразу после установки нанесите не менее двух слоев высококачественной масляной краски на все внешние поверхности. См. Рекомендации производителя краски для правильного нанесения краски. Примечание. Требуется ровное покрытие толщиной не менее 4,0 мил сухой пленки.(Рекомендуется минимум 5,0 мил по FHA.)

Торцевая нить на дне поля вала колонны, обрезанного по длине, должна быть герметизирована перед установкой двумя слоями высококачественной масляной краски.

Все внутренние и внешние поверхности капителей штукатурного состава должны быть покрыты двумя слоями высококачественной грунтовки.

Сборка разъемных валов колонны

Держите все швы под углом 90 градусов к виду спереди. Половинки будут доставлены помеченными.Будьте очень осторожны, чтобы правильно соединить половинки. Используйте качественный ресурсный клей для соединения деревянных деталей и качественную полиэфирную смолу для деталей из стекловолокна.

1. Цоколь и основание, состоящие из двух частей, устанавливаются, как в шагах с 1 по 4, соединяются половинками с помощью клеевого материала и нержавеющих креплений.
2. Естественные напряжения в древесине могут вызвать изменение круглости вала после разрезания колонн пополам. Определите округлость вала, предварительно собрав его на земле.Любая область, которая выглядит удлиненной, потребует размещения блока размером 1 дюйм x 1 дюйм x 4 дюйма в точке, противоположной этой области, чтобы вал можно было втянуть обратно в круглую форму во время зажима. Разница в шве не должна превышать 1/32 дюйма.

1. Заполните герметиком 20-летнюю силиконовую герметизацию под половинками, затем поместите их на основание и выровняйте шлицы, оставив зазор между половинами. Полностью покрыть стыки обеих половинок внутри зазора ресурсным клеем. Убедитесь в наличии полного контакта дерева с деревом вдоль стыка.
2. Разместите цепь / зажимы на расстоянии не менее 16 дюймов по длине вала. Чтобы предотвратить повреждение, поместите полоски ковра под зажимы и затяните зажимы до 80 фунтов на квадратный дюйм. Дать постоять минимум 24 часа. (Следуйте рекомендациям производителя клея относительно времени зажима в прохладных или влажных условиях.) Отрегулируйте зажимы и используйте блокировку, где необходимо, чтобы вытянуть колонны в круглую форму. Также может потребоваться простукивание по шву резиновым молотком. Убедитесь, что все стыки полностью прилегают друг к другу, затем удалите излишки клея.
3. См. Стр. 4 и 5 для капитального монтажа. Соедините половинки ресурсным клеем.
4. Заключительные шаги: Заполните все зазоры вдоль швов вала и капители деревянной шпатлевкой и зашлифуйте мелкой наждачной бумагой.

Сделано в виде полукруглых заглавных букв

1. Сопоставьте соответствующие числа на каждой половине заглавной буквы и шеллаке на обеих обрезанных гранях заглавной буквы для герметизации перед склеиванием.
2. Отцентрируйте половину капители на колонне и закрепите ее на деревянной заглушке (или валах), просверлив отверстия в заглушке в заглушке и зенковав крепеж.
3. ПОЛОВИНА КАПИТАЛА ЗАЩИЩЕНА, нанесите клей на обеспеченный капитал. Выдавите вторую половину капитала на закрепленный капитал и закрепите, просверлив отверстия и зенковав крепеж.
4. Возьмите формовочную штукатурку или любую готовую штукатурку и залатайте швы. Когда штукатурка полностью высохнет, отшлифуйте излишки штукатурки со стыков.
5. Поместите оклад над капиталом и загните края, чтобы защитить капитал от влаги. Перед нанесением двух слоев масляной краски заделайте швы в местах соединения капители с валом и балкой.

Rittal представляет новую систему цоколей Flex-Block

Главная> Продукция> Система цоколей Rittal Flex-Block для более быстрого монтажа и логистики

Корпуса

Сегодня Rittal объясняет, что до сих пор сборка цоколя и цоколя из листовой стали была довольно трудоемким процессом. Новая система цоколей Flex-Block, разработанная Rittal, может значительно ускорить этот процесс.

Сборщики КРУ могут значительно сэкономить время и деньги, используя новую удобную систему цоколей Flex-Block от Rittal, которая отличается улучшенной, быстрой, более эффективной сборкой отдельных компонентов без инструментов и логистическими процессами.

Новая система цоколя Rittal состоит из четырех идентичных угловых модулей и крышек из пластика, а также симметричных боковых панелей из листовой стали. Модульная конструкция и увеличенное монтажное пространство позволяют быстро и легко установить четыре угловых элемента, которые выдерживают весь вес корпуса, под корпусом.После того, как корпус настроен, декоративные панели просто фиксируются на основании / цоколе с помощью всего нескольких действий.

Разработанные для нагрузок до 15 000 Н, прочные пластиковые угловые модули высотой 100 мм дополнительно имеют шестиугольные пазы для размещения переходных втулок для штабелирования цоколя / цоколя высотой 200 мм. Также предусмотрены регулируемые ножки или двойные колесики. Системные аксессуары позволяют без инструментов соединять основание / цоколь в ряд и могут быть сконфигурированы индивидуально для каждой панели шкафа, например, с помощью планок для зажима кабеля.

Новая система цоколей Flex-Block компании Rittal может сочетаться для корпусов всех размеров серий TS, SE 8 и CM, консольных систем TP и систем корпусов ПК. Rittal дополнительно предлагает шкафы с контролируемым климатом LCP Liquid Cooling Package шириной 300 мм.

В наличии новая система быстрого монтажа Rittal Flex-Block предлагается наряду с существующим ассортиментом с основанием / цоколем из листовой стали.

Кухонные шкафы из массива дерева — Руководство по сборке изогнутого цоколя

Щелкните здесь, если хотите загрузить эти инструкции в формате PDF.

ВАЖНО — Прочтите перед установкой

Благодарим за покупку изогнутого плинтуса из массива дуба / МДФ. Перед началом установки проверьте содержимое этого пакета, чтобы убедиться, что включены все необходимые компоненты. Пожалуйста, немедленно свяжитесь с нами по электронной почте, если какие-либо детали отсутствуют.

Убедитесь, что вы собираете товары в чистом, сухом месте, с большим количеством места и что у вас под рукой есть подходящие инструменты и оборудование. Мы рекомендуем вам полностью прочитать инструкцию перед началом сборки; и если вы не уверены, мы советуем начальную репетицию процедуры установки без физической сборки каких-либо элементов..

Мы рекомендуем использовать влажную ткань и, при необходимости, небольшое количество жидкого мыла для очистки изделия. Не используйте абразивные материалы. Для получения дополнительной информации ознакомьтесь с полным руководством по очистке и послепродажному уходу на нашем веб-сайте.

---

Плинтус

---

Крепеж (не входит в комплект)

---

Шаг первый:

Пожалуйста, найдите ниже две схемы сверления для двух типов изогнутых цоколей (одна для варианта из массива дуба толщиной 20 мм, другая для варианта, облицованного шпоном 16 мм). Первая схема сверления предназначена для изогнутого цоколя толщиной 16 мм, а вторая — для изогнутого цоколя толщиной 20 мм. Прежде чем перейти к следующему шагу, возьмите карандаш и отметьте размер изогнутого плинтуса на дне изогнутого шкафа.

---

Шаг второй:

Предварительно просверлите отверстия для шурупов перед использованием сверла 3 мм. Убедитесь, что вы используете правильную схему сверления.

---

Шаг третий:

Прикрепите держатели ножек [B] к шкафу винтами [A] из комплекта ножек, поставляемого вместе со шкафом.

---

Шаг четвертый:

Вставьте четыре ножки [C] в держатели ножек [B], вдавив их.

---

Шаг пятый:

Закрепите держатели плинтусов [D] на ножках [B].

---

Шаг шестой:

Установите цоколь так, чтобы он касался держателей цоколя [D], и проверьте расстояние между краем шкафа и передней поверхностью цоколя. Расстояние должно составлять 20 мм.

---

Шаг седьмой:

Возьмите карандаш и нарисуйте необходимые маркерные линии: вам нужно будет отметить два одинаковых по центру держателей плинтуса и (если шкаф примыкает к стене) один на конце шкафа

---

Шаг восьмой:

Карандашом нарисуйте продолжение ранее отмеченных линий на обратной стороне плинтуса.
