Балка двутавровая вес погонного метра

Балка двутавровая марка стали ст3	вес метра погонного (кг)	метров в тонне (м)
Балки стальные СТО АСЧМ 20-93
20Б1	21,3	46,95
25Б1	25,7	38,91
25Б2	29,6	33,78
30Б1	32	31,25
30Б2	46,78	21,38
35Б1	41,4	24,15
35Б2	49,6	20,16
40Б1	56,6	17,67
40Б2	66	15,15
45Б1	66,2	15,11
45Б2	76	13,16
50Б1	72,5	13,79
50Б2	79,5	12,58
55Б1	89	11,24
55Б2	97,9	10,21
60Б1	94,6	10,57
60Б2	105,531	9,48
20Ш1	30,6	32,68
25Ш1	44,1	22,68
30Ш1	56,8	17,61
30Ш2	68,6	14,58
35Ш1	65,3	15,31
35Ш2	79,7	12,55
40Ш1	88,6	11,29
50Ш1	114,2	8,76
20К1	41,4	24,15
20К2	49,9	20,04
25К1	62,6	15,97
25К2	72,4	13,81
30К1	87	11,49
30К2	94	10,64
35К1	109,1	9,17
35К2	136,5	7,33
40К1	146,6	6,82
40К2	171,7	5,82



Балка двутавровая ГОСТ вес погонного метра

Балка двутавровая марка стали ст3	вес метра погонного (кг)	метров в тонне (м)
Двутавры стальные горячекатаные
10	9,46	105,71
12	11,5	86,96
14	13,7	72,99
16	15,9	62,89
18	18,4	54,35
20	21	47,62
22	24	41,67
27	31,5	31,75
30	36,5	27,4
36	48,6	20,58
40	57	17,54
45	66,5	15,04
50	78,5	12,74
55	92,6	10,8
60	108	9,26

 Балки двутавровые специальные вес погонного метра

Балка двутавровая марка стали ст3	вес метра погонного (кг)	метров в тонне (м)
Балки двутавровые стальные специальные
14С	16,9	59,17
20С	27,9	35,84
27С	42,8	23,36
36С	71,3	14,02
18М	25,8	38,75
24М	38,3	26,1
30М	50,2	19,92
36М	57,9	17,27
45М	77,6	12,88

 Балка двутавровая вес погонного метра



Балка двутавровая марка стали ст3	вес метра погонного (кг)	метров в тонне (м)
Двутавры стальные с параллельными гранями полок
10Б1	8,1	123,46
12Б1	8,7	114,94
12Б2	10,4	96,15
14Б1	10,5	95,23
14Б2	12,9	77,51
16Б1	12,7	78,7
16Б2	15,8	63,29
18Б1	15,4	64,93
18Б2	23,95	41,75
20Б1	22,4	44,64
23Б1	25,8	38,76
26Б1	28	35,71
26Б2	31,2	32,05
30Б1	32,9	30,39
30Б2	36,6	27,32
35Б1	38,9	25,7
35Б2	43,3	23,09
40Б1	48,1	20,79
40Б2	54,7	18,28
45Б1	59,8	16,72
45Б2	67,5	14,81
50Б1	73	13,7
50Б2	80,7	12,39
55Б1	89	11,23
55Б2	97,9	10,21
60Б1	106,2	9,42
60Б2	115,6	8,65



Рассчитываем вес балки, применяя онлайн калькулятор

Скачать калькулятор балки онлайн и бесплатно получить код можно на этой странице

Балка как металлический профиль

Этот вид металлопроката можно отнести к специальному, особому виду прокатных изделий, который используется для изготовления металлоконструкций, которые будут соответствовать всем необходимым техническим требованиям при эксплуатации.

Балка изготавливается из специальной стали, углеродистой или низколегированной. Способ её изготовления – при помощи литья в формы, прокат заготовки горячим или холодным способом.

Её профиль считается сложным, поэтому при её изготовлении затрачивается времени гораздо больше, чем при изготовлении, например, уголка.

Так как балка выполняет очень важную задачу, становясь основой или скелетом для будущего сооружения, к ней предъявляются особые требования, которые зависят от качества изготовления балки.

Виды балок, которые выпускаются из металлопроката

На самом деле существует несколько видов балок, но наиболее востребованными считаются: профиль в буквы «Т», называемый тавровым и профиль в виде буквы «Н» или соединёнными буквами «Т», то есть двутавровыми.

Выбирая тот или другой профиль балки, нужно просчитать наибольшую нагрузку, которую она сможет нести. Для этого используют расчеты, которые есть в формулах по сопромату. Можно использовать онлайн – калькулятор для расчета, который имеется на сайте.

В основном этот вид проката испытывает нагрузку на изгиб и нагрузку на ось. Но не нужно забывать, что при таком виде нагрузок появляется крутящийся момент, который также нужно учитывать при выборе профиля.

По данным расчета выбирают форму сечения, его размеры и материал, из которого изготовлен прокат. Площадь сечения является основным критерием расчета.

По форме сечения они бывают следующие:

1. Обычные тавровые балки и двухскатные, которые используются между опорами, имеющими среднее расстояние друг от друга.
2. Двутавровая балка, которая используется между опорами с максимально длинным расстоянием, имеет повышенную стойкость на изгиб.
3. Балка с сечением в виде прямоугольника, которая используется между опорами с небольшим расстоянием друг от друга. Также применяется в случае, когда крутящийся момент на опору будет увеличен.
4. Балка с сечением в виде буквы «Г», применяется для фасадов, применение не столь частое.

В свою очередь, двутавровые балки также имеют свои разновидности:

• Двутавр, который имеет угол наклона граней полок 6 – 12 градусов. Изготавливается согласно ГОСТа 8239-89.
• Двутавр с параллельными гранями полок. Он изготавливается согласно ГОСТа 26020-83 и СТО АСЧМ-20-93.
• Двутавр специальный, который изготавливается по ГОСТу 19425-74 и делится, в свою очередь на тип «М» с углом наклоном граней до 12 градусов и тип «С» с углом наклона граней до 16 градусов.
• Тавр изготавливается согласно ТУ 14-2-685-86.

Двутавровая балка, общий вид

Промышленность также впускает составные балки, которые изготавливаются на предприятии сварным способом или при помощи болтов.

Также этот прокат разделяется по ассортименту для удобства выбора со склада:

• Б – стандартный вид балок;
• Ш– широкополочный вид балок;
• К– балки колонные двутавровые специальные.

Нормативы по которым выпускается прокат

Выпуск каждого вида проката строго регламентируется государственным стандартом, в котором указаны и размеры проката – величина углов, ширина полок, наклон граней и все размеры, которые входят в площадь поперечного сечения, а также длина проката. Кроме этого регламентируется материал, из которого он изготовлен, а также его технические характеристики.

Общие технические условия для металлопроката оговорены в ГОСТе 27772-88.

По горячекатаному двутавру из стали нужно руководствоваться ГОСТ 8239-89, который разработан для горячекатаных стальных профилей, имеющих уклон внутренних граней полок.

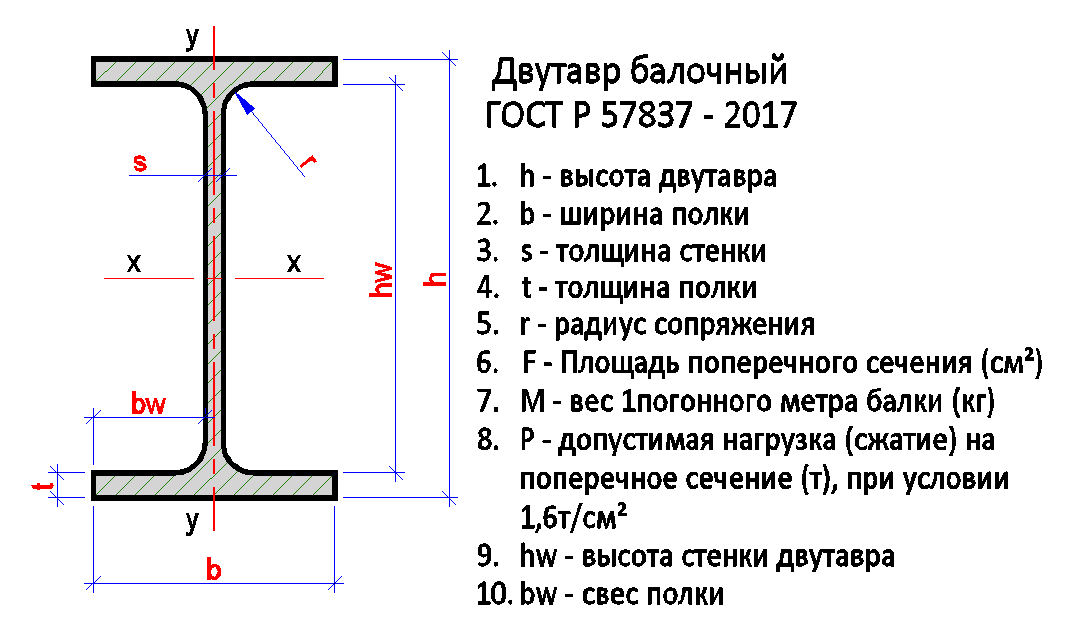

Сечение горячекатаной балки по ГОСТ 8239-89

Согласно ГОСТа:

• h – высота двутавра,
• b – ширина полки,
• s – толщина стенки,
• t – средняя толщина полки,
• R – радиус внутреннего закругления,
• r- радиус закругления полки.

В этом же документе отражены и пределы отклонений при изготовлении профиля.

На основании этого и ряда других ГОСТов был принят ГОСТ 5350-2005, который регламентирует технические условия для проката из стали углеродистой, в том числе и на прокат балки двутавровой, как стандартной, так и специального назначения. Механические свойства стали должны соответствовать таким параметрам, как временное сопротивление, предел текучести, ударной вязкости и другим параметрам, которые указаны в этом ГОСТе.

Наименование профиля двутавра	Высота (h), мм	Ширина полки (b), мм	Толщина стенки (s), мм	Средняя толщина полки (t), мм	Масса 1 м балки, кг	Метров балки в тонне
Балка 10	100	55	4.5	7.2	9.46	105.71
Балка 12	120	64	4.8	7.3	11.5	86.96
Балка 14	140	73	4.9	7.5	13.7	72.99
Балка 16	160	81	5	7. 8	15.9	62.89
Балка 18	180	90	5.1	8.1	18.4	54.35
Балка 20	200	100	5.2	8.4	21	47.62
Балка 22	220	110	5.4	8.7	24	41.67
Балка 24	240	115	5.6	9.5	27.3	36.63
Балка 27	270	125	6	9.8	31.5	31.75
Балка 30	300	135	6.5	10.2	36.5	27.4
Балка 33	330	140	7	11.2	42.2	23.7
Балка 36	360	145	7.5	12.3	48.6	20.58
Балка 40	400	155	8.3	13	57	17.54
Балка 45	450	160	9	14.2	66. 5	15.04
Балка 50	500	170	10	15.2	78.5	12.74
Балка 55	550	180	11	16.5	92.6	10.8
Балка 60	600	190	12	17.8	108	9.26

ГОСТ 19425-74, в котором указаны параметры для выпуска специальных балок «М» и»С». Серия «М» применяется для подвесных путей, а серия «С» для оборудования шахтных проходов, причем по точности они могут изготовляться как высокой точности – маркируются буквой «А» и обычной точности- маркируются буквой «В».

Балка двутавровая по ГОСТ 19425-74. Профили и вес

Наименование профиля двутавра	Высота (h), мм	Ширина полки (b), мм	Толщина стенки (s), мм	Средняя толщина полки (t), мм	Масса 1 м балки, кг	Метров балки в тонне
Балка 14С	140	80	5. 5	9.1	16.9	59.17
Балка 20С	200	100	7	11.4	27.9	35.84
Балка 20Са	200	102	9	11.4	31.1	32.15
Балка 22С	220	110	7.5	12.3	33.1	30.21
Балка 27С	270	122	8.5	13.7	42.8	23.36
Балка 27Са	270	124	10.5	13.7	47	21.28
Балка 36С	360	140	14	15.8	71.3	14.03
Балка 18М	180	90	7	12	25.8	38.76
Балка 24М	240	110	8.2	14	38.3	26.11
Балка З0М	300	130	9	15	50.2	19.92
Балка 36М	360	130	9. 5	16	57.9	17.27
Балка 45М	450	150	10.5	18	77.6	12.89

Балки с параллельными гранями полок имеют свой ГОСТ 26020-83

По обозначению: h – высота двутавра, b – ширина полки двутавра, s – толщина основной стенки, t – толщина полки, r – радиус сопряжения.



Двутавры стальные горячекатаные с параллельными гранями полок по ГОСТ 26020-83

Наименование профиля двутавра	Высота (h), мм	Ширина полки (b), мм	Толщина стенки (s), мм	Средняя толщина полки (t), мм	Масса 1 м балки, кг	Метров балки в тонне
			Нормальные двутавры
Балка 10Б1	100	55	4.1		8.1	123.46
Балка 12Б1	117.6	64	3.8		8.7	114.94
Балка 12Б2	120	64	4. 4		10.4	96.15
Балка 14Б1	137.4	73	3.8		10.5	95.24
Балка 14Б2	140	73	4.7		12.9	77.52
Балка 16Б1	157	82	4		12.7	78.74
Балка 16Б2	160	82	5		15.8	63.29
Балка 18Б1	177	91	4.3		15.4	64.94
Балка 18Б2	180	91	5.3		18.8	53.19
Балка 20Б1	200	100	5.6		22.4	44.64
Балка 23Б1	230	110	5.6		25.8	38.76
Балка 26Б1	258	120	5.8		28	35.71
Балка 26Б2	261	120	6		31.2	32.05
Балка 30Б1	296	140	5. 8		32.9	30.4
Балка 30Б2	299	140	6		36.6	27.32
Балка 35Б1	346	155	6.2		38.9	25.71
Балка 35Б2	349	155	6.5		43.3	23.09
Балка 40Б1	392	165	7		48.1	20.79
Балка 40Б2	396	165	7.5		54.7	18.28
Балка 45Б1	443	180	7.8		59.8	16.72
Балка 45Б2	447	180	8.4		67.5	14.81
Балка 50Б1	492	200	8.8		73	13.7
Балка 50Б2	496	200	9.2		80.7	12.39
Балка 55Б1	543	220	9.5		89	11.24
Балка 55Б2	547	220	10		97. 9	10.21
Балка 60Б1	593	230	10.5		106.2	9.42
Балка 60Б2	597	230	11		115.6	8.65
Балка 70Б1	691	260	12		129.3	7.73
Балка 70Б2	697	260	12.5		144.2	6.93
Балка 80Б1	791	280	13.5		159.5	6.27
Балка 80Б2	798	280	14		177.9	5.62
Балка 90Б1	893	300	15		194	5.15
Балка 90Б2	900	300	15.5		213.8	4.68
Балка 100Б1	990	320	16		230.6	4.34
Балка 100Б2	998	320	17		258.2	3.87
Балка 100Б3	1006	320	18		285. 7	3.5
Балка 100Б4	1013	320	19.5		314.5	3.18
			Широкополочные двутавры
Балка 20Ш1	193	150	6		30.6	32.68
Балка 23Ш1	226	155	6.5		36.2	27.62
Балка 26Ш1	251	180	7		42.7	23.42
Балка 26Ш2	255	180	7.5		49.2	20.33
Балка 30Ш1	291	200	8		53.6	18.66
Балка 30Ш2	295	200	8.5		61	16.39
Балка 30Ш3	299	200	9		68.3	14.64
Балка 35Ш1	338	250	9.5		75.1	13.32
Балка 35Ш2	341	250	10		82. 2	12.17
Балка 35Ш3	345	250	10.5		91.3	10.95
Балка 40Ш1	388	300	9.5		96.1	10.41
Балка 40Ш2	392	300	11.5		111.1	9
Балка 40Ш3	396	300	12.5		123.4	8.1
Балка 50Ш1	484	300	11		114.4	8.74
Балка 50Ш2	489	300	14.5		138.7	7.21
Балка 50Ш3	495	300	15.5		156.4	6.39
Балка 50Ш4	501	300	16.5		174.1	5.74
Балка 60Ш1	580	320	12		142.1	7.04
Балка 60Ш2	587	320	16		176.9	5.65
Балка 60Ш3	596	320	18		205. 5	4.87
Балка 60Ш4	603	320	20		234.2	4.27
Балка 70Ш1	683	320	13.5		169.9	5.89
Балка 70Ш2	691	320	15		197.6	5.06
Балка 70Ш3	700	320	18		235.4	4.25
Балка 70Ш4	708	320	20.5		268.1	3.73
Балка 70Ш5	718	320	23		305.9	3.27
			Колонные двутавры
Балка 20К1	195	200	6.5		41.5	24.1
Балка 20К2	198	200	7		46.9	21.32
Балка 23К1	227	240	7		52.2	19.16
Балка 23К2	230	240	8		59. 5	16.81
Балка 26K1	255	260	8		65.2	15.34
Балка 26K2	258	260	9		73.2	13.66
Балка 26K3	262	260	10		83.1	12.03
Балка 30К1	296	300	9		84.8	11.79
Балка 30К2	304	300	10		96.3	10.38
Балка 30К3	300	300	11.5		108.9	9.18
Балка 35К1	343	350	10		109.7	9.12
Балка 35К2	348	350	11		125.9	7.94
Балка 35К3	353	350	13		144.5	6.92
Балка 40К1	393	400	11		138	7.25
Балка 40К2	400	400	13		165. 6	6.04
Балка 40К3	409	400	16		202.3	4.94
Балка 40К4	419	400	19		242.2	4.13
Балка 40К5	431	400	23		291.2	3.43
			Двутавры дополнительной серии (Д)
Балка 24ДБ1	239	115		5.5	27.8	35.97
Балка 27ДБ1	269	125		6	31.9	31.35
Балка 36ДБ1	360	145		7.2	49.1	20.37
Балка 35ДБ1	349	127		5.8	33.6	29.76
Балка 40ДБ1	399	139		6.2	39.7	25.19
Балка 45ДБ1	450	152		7.4	52.6	19.01
Балка 45ДБ2	450	180		7. 6	65	15.38
Балка 30ДШ1	300.6	201.9		9.4	72.7	13.76
Балка 40ДШ1	397.6	302		11.5	124	8.06
Балка 50ДШ1	496.2	303.8		14.2	155	6.45

Если на двутавр существуют ГОСТ ы, то изготовление тавровой балки осуществляется по ТУ 14-2-685-86

Обозначение здесь такое же, как и у двутавровой балки.

Тавры колонные и Тавры ШТ по ТУ 14-2-685-86 имеют следующие размеры

Тавры ШТ по ТУ 14-2-685-86. Наименование профиля, вес.

Наименование профиля двутавра	Высота (h), мм	Ширина полки (b), мм	Толщина стенки (s), мм	Средняя толщина полки (t), мм	Масса 1 м балки, кг	Метров балки в тонне
Балка 13ШТ1	122	180	7	10	21.1	47.39
Балка 13ШТ2	124	180	7. 5	12	24.4	40.98
Балка 15ШТ1	142	200	8	11	26.6	37.59
Балка 15ШТ2	144	200	8.5	13	30.2	33.11
Балка 15ШТ3	146	200	9	15	33.9	29.5
Балка 17,5ШТ1	165.5	250	9.5	12.5	37.3	26.81
Балка 17,5ШТ2	167	250	10	14	40.8	24.51
Балка 17,5ШТ3	169	250	10.5	16	45.4	22.03
Балка 20ШТ1	190.5	300	9.5	14	47.8	20.92
Балка 20ШТ2	192.5	300	11.5	16	55.2	18.12
Балка 20ШТ3	194.5	300	12.5	18	61.3	16.31
Балка 25ШТ1	238. 5	300	11	15	56.9	17.57
Балка 25ШТ2	241	300	14.5	17.5	68.9	14.51
Балка 25ШТ3	244	300	15.5	20.5	77.7	12.87
Балка 25ШТ4	247	300	16.5	23.5	86.6	11.55
Балка 30ШТ1	286.5	320	12	17	70.7	14.14
Балка 30ШТ2	290	320	16	20.5	80	12.5
Балка 30ШТ3	294	320	18	24.5	102.3	9.78
Балка 30ШТ4	298	320	20	28.5	116.5	8.58

Тавры колонные по ТУ 14-2-685-86. Название профиля и вес

Наименование профиля двутавра	Высота (h), мм	Ширина полки (b), мм	Толщина стенки (s), мм	Средняя толщина полки (t), мм	Масса 1 м балки, кг	Метров балки в тонне
Балка 10KT1	94	200	6. 5	10	20.6	48.54
Балка 10KT2	95.5	200	7	11.5	23.2	43.1
Балка 11,5KT1	110	240	7	10.5	25.9	38.61
Балка 11,5KT2	111.5	240	8	12	29.5	33.9
Балка 13KT1	124	260	8	12	32.4	30.86
Балка 13KT2	125.5	260	9	13.5	36.3	27.55
Балка 13KT3	127.5	260	10	15.5	41.3	24.21
Балка 15KT1	144.5	300	9	13.5	42.1	23.75
Балка 15KT2	146.5	300	10	15.5	47.9	20.88
Балка 15KT3	148.5	300	11	17.5	54.1	18.48
Балка 17,5KT1	168	350	10	15	54. 6	18.32
Балка 17,5KT2	170.5	350	11	17.5	62.6	15.97
Балка 20KT1	193	400	11	16.5	68.7	14.56
Балка 20KT2	196.5	400	13	20	82.4	12.14

Применение балок в промышленности

Балка, как наиболее мощный металлопрокат, используется в различных областях. В строительстве она выступает как основа перекрытий, перераспределяя нагрузку с перекрытия на несущие конструкции и далее на фундамент. Из неё строится основа здания, которую затем обшивают другими элементами.

Тавровая балка выдерживает меньшую нагрузку, но она также очень востребована. Балки и двойная и одинарная необходима при строительстве мостов, тоннелей, складов, ну и естественно, при строительстве зданий, как жилых, так и промышленных.

Специальные балки с повышенной прочностью используют в качестве монорельса для подъемного оборудования и для строительства туннелей шахт, при строительстве метро и тому подобных ответственных сооружений.

Одно из хороших качеств горячекатаных балок можно назвать то, что они менее подвержены коррозии по сравнению с холоднокатаными.

Балка может быть изготовлена из алюминиевого сплава, в тех случаях, когда нужна лёгкость конструкции. При этом прочность её достаточно высокая.

Поставщики металлопроката

В России есть много металлургических заводов, около 60, но балки выпускают только некоторые из них.

Например, выпускает балку Алапаевский металлургический завод в числе остальных прокатных изделий, Магнитогорский металлургический комбинат выпускает балку горячекатаную, Белорецкий металлургический комбинат, Челябинский металлургический комбинат, Петровск – Забайкальский завод, Оскольский электрометаллургический завод, Омутнинский металлургический комбинат. Другие предприятия выпускают этот прокат при наличии соответствующего заказа, конечно заказ должен быть большим. Так как балка это продукция со специфическими свойствами, её иногда закупают за рубежом.

Заказ балки можно сделать как на предприятии, так и у металлотрейдеров, поставляющих металлопрокат, в Москве их есть много. Желательно работать с крупными организациями, у которых высокий рейтинг.

Для заказа продукции нужно высчитать вес балки. По приведенным здесь размерам выбираете вес одного погонного метра балки нужно вам профиля. Потом вес 1 метра погонного умножаем на длину проката, то есть балки. Для простоты расчета предлагаем использовать наш онлайн калькулятор веса, пользоваться которым очень просто и надёжно. Результат получаете мгновенно.

Балка стальная двутавровая и тавровая от ООО УралКомплектМ Москва

Балка, или двутавр – еще один скромный труженик строительства, как и арматура, несет на себе колоссальные нагрузки, снимает и перераспределяет нагрузки на здания и сооружения, при этом, обычно, двутавровая балка перекрытия не видна обывателю закрытая другими перекрытиями. Ее применяют для возведения сложных промышленных конструкций, сооружений, например мостов, и в гражданском строительстве.

Специальные типы двутавра применяются в автомобильной промышленности, для производства машин и различных агрегатов, тяжелой техники. Балка двутавровая широкополочная широко применяется в строительстве.

Продукт современного производства балки-двутавр разнообразен и по материалу изготовления, и по форме, о чем мы и попробуем рассказать дальше. Её прочность дает возможность широко применять её в строительстве. Потому что это универсальное средство для сооружения различных построек, при этом экономичное и по способам обработки, и по массе получаемых зданий. Сортамент двутавровых балок определяется так же ГОСТ 19425-74

Вообще говоря, двутавроая балка — это брус, имеющий разное сечение, принимающий на себя и передающий нагрузки. Обычно вертикальную, но иногда и горизонтальную нагрузки (сейсмологические условия, ветер при определенной высоте зданий), балка передает фундаментным основаниям, через несущие конструкции — подвесы, стены, колонны. Свойство, определяющее возможность такой функциональности — это работа на изгиб.

Под этим термином чаще всего подразумевают двутавр, но существуют, так же: тавровая, полая, угловая и балка-швеллер.

Балка двутавровая

Наиболее часто используемая балка двутавровая(или двутавр) имеет «н» образный профиль в разрезе, или две соединенные буквы т. Профиль в виде буквы т называют тавром. От сюда и называние «двутавровая» – две тавровые.

Двутавр разделяется по форме полок, которые могут быть параллельны друг другу (балка согласно ГОСТ 26020-83) или быть с уклоном (согласно ГОСТ 8239-89).

С параллельными гранями полок балка маркируется следующим образом:: «б» нормальная, «к» колонная, «ш» — широкополочная.

Балка с уклоном граней полок, который может составлять от шести до двенадцати процентов, в свою очередь имеет два вида — обычный и специальный. Специальная с маркировкой «м» применяется для возведения подвесных путей. В сфере добычи полезных ископаемых, автомобилестроении и производстве прочих агрегатов часто применяется специальный балочный прокат с маркировкой «с».

Длина стандартной балки может быть мерной — от 400 мм до 12000 мм, немерной и кратной. Специальные имеет мерную длину — от 400 мм до 13000 мм, а также имеют такие стандарты длины, как: мерная с остатком и кратная мерная с остатков (где остаток не должен превышать пять процентов от массы партии). В зависимости от нужд потребителя, длина может варьироваться.

Параметры точности одинаковы как для стандартных, так и для специальных изделий. Допустимые отклонения составляют от -3 до +5 процентов по весу и 0,2 процента от длины — по кривизне.

Как и прочий металлопрокат, она делится на несколько классов точности. Так для стандартной балки применимы классы точности Б и В, повышенной и обычной, соответственно. Для специальной классы точности А и В — высокой и обычной.

Типов различного металлопроката действительно огромное множество, и выбрать необходимый для ваших нужд помогут менеджеры ООО «УралКомплектМ». Менеджеры помогут и определиться с необходимым типом проката, и минимизировать ваши затраты, сверяя выбранное с параметрами ГОСТов.

Размеры и вес балки двутавровой(СТО 20-93)

Номер двутавра	Размеры, мм				Вес, кг/м
	h	b	s	t
20Б1	200	100	5,5	8	21,3
25Б1	248	124	5	8	25,7
25Б2	250	125	6	9	29,6
30Б1	298	149	5,5	8	32
30Б2	300	150	6,5	9	46,78
35Б1	346	174	6	9	41,4
35Б2	350	175	7	11	49,6
40Б1	396	199	7	11	56,6
40Б2	400	200	8	13	66
45Б1	446	199	8	12	66,2
50Б1	492	199	8,8	112	72,5
50Б2	496	199	9	14	79,5
55Б1	543	220	9,5	13,5	89
55Б2	547	220	10	15,5	97,9
60Б1	596	199	10	15	94,6
60Б2	600	200	11	17	105,5

Размеры и вес балки двутавровой(СТО 20-93)

Номер двутавра	Размеры, мм				Вес, кг/м
	h	b	s	t
20Ш1	194	150	6	9	30,6
25Ш1	244	175	7	11	44,1
30Ш1	294	200	8	12	56,8
30Ш2	300	201	9	15	68,6
35Ш1	340	250	9	14	65,3
35Ш2	340	250	9	14	79,7
40Ш1	383	299	9,5	12,5	88,6
40Ш2	390	300	10	16	106,7
45Ш1	440	300	11	18	123,5
50Ш1	482	300	11	15	114,2
50Ш2	487	300	14,5	17,5	138,4
50Ш3	493	300	15,5	20,5	156,1
50Ш4	499	300	16,5	23,5	173,38

Размеры и вес балки двутавровой(СТО 20-93)

Номер двутавра	Размеры, мм				Вес, кг/м
	h	b	s	t
20К1	196	199	6,5	10	41,4
20К2	200	200	8	12	49,9
25К1	246	249	8	12	62,6
25К2	250	250	9	14	72,4
25К3	253	251	10	15,5	80,2
30К1	298	299	9	14	87
30К2	300	300	10	15	94
30К3	300	305	15	15	105,8
30К4	304	301	11	17	105,8
35К1	342	348	10	15	109,1
35К2	350	350	12	19	136,5
40К1	394	398	11	18	146,6
40К2	400	400	13	21	171,7
40К3	406	403	16	24	200,1
40К4	414	405	18	28	231,9
40К5	429	400	23	35,5	290,8

Размеры и масса балки двутавровой с параллельными гранями полок (ГОСТ 26020-83)

Номер двутавра	Размеры, мм				Вес, кг/м
	h	b	s	t
10Б1	100	55	4,1	5,7	8,1
12Б1	117,6	64	3,8	5,1	8,7
12Б2	120	64	4,4	6,3	10,4
14Б1	137,4	73	3,8	5,6	10,5
14Б2	140	73	4,7	6,9	12,9
16Б1	157	82	4	5,9	12,7
16Б2	160	82	5	7,4	15,8
18Б1	177	91	4,3	6,5	15,4
18Б2	180	91	5,3	8	18,8
20Б1	200	100	5,6	8,5	22,4
23Б1	230	110	5,6	9	25,8
26Б1	258	120	5,8	8,5	28
26Б2	261	120	6	10	31,2
30Б1	296	140	5,8	8,5	32,9
30Б2	299	140	6	10	36,6
35Б1	346	155	6,2	8,5	38,9
35Б2	349	155	6,5	10	43,3
40Б1	392	165	7	9,5	48,1
40Б2	396	165	7,5	11,5	54,7
45Б1	443	180	7,8	11	59,8
45Б2	447	180	8,4	13	67,5
50Б1	492	200	8,8	12	73
50Б2	496	200	9,2	14	80,7
55Б1	543	220	9,5	13,5	89
55Б2	547	220	10	15,5	97,9
60Б1	593	230	10,5	15,5	106,2
60Б2	597	230	11	17,5	115,6
70Б1	691	260	12	15,5	129,3
70Б2	697	260	12,5	18,5	144,2
80Б1	791	280	13,5	17	159,5
80Б2	798	280	14	20,5	177,9
90Б1	893	300	15	18,5	194
90Б2	900	300	15,5	22	213,8

Размеры и масса балки двутавровой с уклоном внутренних граней полок (ГОСТ 8239-89)

N	Размеры						Площадь попер. сечения, см²	Масса 1 м, кг
	h	b	s	t	R	r
	неболее мм
10	100	55	4,5	7,2	7	2,5	12	9,46
12	120	64	4,8	7,3	7,5	3	14,7	11,5
14	140	73	4,9	7,5	8	3	17,4	13,7
16	160	81	5	7,8	8,5	3,5	20,2	15,9
18	180	90	5,1	8,1	9	3,5	23,4	18,4
20	200	100	5,2	8,4	9,5	4	26,8	21
22	220	110	5,4	8,7	10	4	30,6	24
24	240	115	5,6	9,5	10,5	4	34,8	27,3
27	270	125	6	9,8	11	4,5	40,2	31,5
30	300	135	6,5	10,2	12	5	46,5	36,5
33	330	140	7	11,2	13	5	53,8	42,2
36	360	145	7,5	12,3	14	6	61,9	48,6
40	400	155	8,3	13	15	6	72,6	57
45	450	160	9	14,2	16	7	84,7	66,5
50	500	170	10	15,2	17	7	100	78,5
55	550	180	11	16,5	18	7	118	92,6
60	600	190	12	17,8	20	8	138	108

Тавровая

–производится согласно техническим условиям. Тавровая балка — удобная форма проката, имеет профиль разреза в виде буквы т. Используется для сварных работ, позволяют заменить сдвоенный уголок. Широко применяется для возведения тепличных, и других конструкций, предполагающих легкость. В настоящее время тавровый прокат больших размеров не производят, заменяя его, при необходимости, разделенными вдоль двутаврами.

Балка — швеллер

Так, в некоторых источниках называют швеллер — это изделие металлопроката, полки которого находятся с одной стороны относительно стенки профиля, образуя, таким образом п – образный профиль разреза.

Существуют так же и другие виды сечения – полая и угловая.

Электросварная балка

Новым поколением двутавровой балки является электросварная балка, которая не уступает ей по характеристикам, но проще в изготовлении и, соответственно, выигрывает у неё в цене.

Маркировка

При маркировке обычно указывают размер и класс балочного проката, например «18к2» — колонная балка класса к2, размер 18. Ассортимент выпускаемых швеллеров приведён в таблице:

размер	типы
10	10 нормальная, 10Б1, 10Б2, 10Б3,10К сварная, 10К1, 10К2, 10К3, 10К4, 10К5, 10М,10Ш1, 10Ш1 сварная, 10Ш2, 10Ш2 сварная,10Ш3, 10Ш4
12	12 нормальная, 12Б1, 12Б2, 12Б3, 12К сварная, 12К1, 12К2, 12К3, 12К4, 12К5, 12М, 12Ш1, 12Ш1 сварная, 12Ш2, 12Ш2 сварная, 12Ш3, 12Ш4
14	14 нормальная, 14Б1, 14Б2, 14Б3, 14К сварная, 14К1, 14К2, 14К3, 14К4 , 14К5, 14М, 14Ш1, 14Ш1 сварная, 14Ш2, 14Ш2 сварная, 14Ш3, 14Ш4
20	20 нормальная, 20Б1, 20Б2, 20Б3, 20К сварная, 20К1, 20К2, 20К3, 20К4, 20К5, 20М, 20Ш1, 20Ш1 сварная, 20Ш2, 20Ш2 сварная, 20Ш3, 20Ш4
25	25 нормальная, 25Б1, 25Б2, 25Б3, 25К сварная, 25К1, 25К2, 25К3, 25К4, 25К5, 25М ,25Ш1, 25Ш1 сварная, 25Ш2, 25Ш2 сварная, 25Ш3, 25Ш4
30	30 нормальная, 30Б1, 30Б2, 30Б3, 30К сварная, 30К1, 30К2, 30К3, 30К4, 30К5, 30М, 30Ш1, 30Ш1 сварная, 30Ш2, 30Ш2 сварная, 30Ш3, 30Ш4
35	35 нормальная, 35Б1, 35Б2, 35Б3, 35К сварная, 35К1, 35К2, 35К3, 35К4, 35К5, 35М, 35Ш1, 35Ш1 сварная, 35Ш2, 35Ш2 сварная, 35Ш3, 35Ш4
40	40 нормальная, 40Б1, 40Б2, 40Б3, 40К сварная, 40К1, 40К2, 40К3, 40К4, 40К5, 40М, 40Ш1, 40Ш1 сварная, 40Ш2, 40Ш2 сварная, 40Ш3, 40Ш4
45	45 нормальная, 45Б1, 45Б2, 45Б3, 45К сварная, 45К1, 45К2, 45К3, 45К4, 45К5, 45М, 45Ш1, 45Ш1 сварная, 45Ш2, 45Ш2 сварная, 45Ш3, 45Ш4
50	50 нормальная, 50Б1, 50Б2, 50Б3, 50К сварная, 50К1, 50К2, 50К3, 50К4, 50К5, 50М, 50Ш1, 50Ш1 сварная, 50Ш2, 50Ш2 сварная, 50Ш3, 50Ш4
60	60 нормальная, 60Б1, 60Б2, 60Б3, 60К сварная, 60К1, 60К2, 60К3, 60К4, 60К5, 60М, 60Ш1, 60Ш1 сварная, 60Ш2, 60Ш2 сварная, 60Ш3, 60Ш4

Материал

Выбор материала применяемого для изготовления зависит от ее назначения. Для металлической балки обычно это углеродистая или низколегированная сталь марок 09Г2С. В таблице указаны используемые марки стали и изготавливаемые из них марки:

09Г2С	К5 сварн, нормальная, Б1, Б2, Б3, К сварн, К1, К2, К3, К4, К5, М, Ш1, Ш2, Ш2 сварная Ш3, Ш4
19425-89	М
3ПС	Б3, М
3СП	К5 сварная, нормальная, Б1, К сварная, К1, К2, К3, К4, К5, М, Ш1, Ш1 сварная, Ш2, Ш3, Ш4
8239-89	нормальная
Ст3	нормальная, Б1, Б2, К1, К3, М, Ш1, Ш2, Ш4
СТО АСЧМ 20-93	нормальная, Б1, Б2, К1, К2, Ш1, Ш2
СТО АСЧМ 20-94	К1
СТО АСЧМ 20-95	К1

В ООО «УралКомплектМ» всегда в наличии различные виды металлопроката, разобраться в которых Вам помогут наши менеджеры по телефону +7 (495) 212 14 14. Принимаются заказы на специальные виды. Организуем доставку в любой регион России.

Не нашли, что искали? Мы поможем!

Ваша заявка успешно отправлена.

Балка Б2

Двутавровая балка Б2























Балка Б2 относится к сортовому металлопрокату. Отличительная особенность – наличие параллельных полок с обеих сторон. Профиль проката похож на букву «Н». Производство регламентируется ГОСТ 26020. Длина при отпуске покупателям может быть как мерной, так и немерной. Отгрузка ведется в метрах и в тоннах.

Двутавровая балка Б2   активно применяется при возведении зданий разного назначения в качестве элементов несущих конструкций и перекрытий. Маркировка означает, что изделия имеют полки стандартных разделов. Изготавливается такая продукция из углеродистой и легированной стали. Купить балку Б2  можно на сайте компании ЮниСталь  или позвонив по телефону 8 (812) 244-63-01.

Технические характеристики Балки Б2

Изделие с полками стандартных размеров может иметь следующие параметры:

• длина от 4 до 12 метров;
• высота от 100 до 1000 мм;
• ширина полки от 55 до 190 мм;
• толщина стенки от 4,5 до 12 мм;
• вес — 9,64-108 кгм;
• радиус внутреннего закругления от 7 до 20 мм;
• радиус закругления полки от 2,5 до 8 мм.
• отклонение от ГОСТ 26020 по массе на метр (-5) — (+3)%

Перед отгрузкой балки проходят проверку на соответствие геометрии ГОСТ 26020-83 и наличие дефектов поверхности (кривизна, наличие широких и большого количества малых трещин). Изготовление двутавровой балки производится на ведущих металлургических комбинатах России

ОКОНЧАТЕЛЬНАЯ ЦЕНА НА ДВУТАВРОВУЮ БАЛКУ Б2 ЗАВИСИТ ОТ УСЛОВИЙ ПОСТАВКИ (КОЛИЧЕСТВА, УСЛОВИЙ ОПЛАТЫ, ДОСТАВКИ), ДАННЫЙ ПРАЙС-ЛИСТ НОСИТ ИСКЛЮЧИТЕЛЬНО ИНФОРМАЦИОННЫЙ ХАРАКТЕР!.



Наименование	Длина	Цена, руб	Ед. изм.
Балка 12Б2  Ст3сп/пс5  ГОСТ 26020-83	12000	65 990 р.	тн.
Балка 14Б2  Ст3сп/пс5  ГОСТ 26020-83	12000	65 490 р.	тн.
Балка 16Б2  Ст3сп/пс5  ГОСТ 26020-83	12000	67 590 р.	тн.
Балка 18Б2  Ст3сп/пс5  АСЧМ 20-93/ГОСТ 26020-83	12000	56 990 р.	тн.
Балка 25Б2  Ст3сп/пс5  АСЧМ 20-93	12000	53 690 р.	тн.
Балка 30Б2  Ст3сп/пс5  АСЧМ 20-93	12000	53 790 р.	тн.
Балка 35Б2  Ст3сп/пс5  АСЧМ 20-93	12000	53 490 р.	тн.
Балка 40Б2  Ст3сп/пс5  АСЧМ 20-93	12000	55 990 р.	тн.
Балка 45Б2  Ст3сп/пс5  АСЧМ 20-93	12000	53 790 р.	тн.
Балка 50Б2  Ст3сп/пс5  АСЧМ 20-93	12000	53 790 р.	тн.
Балка 55Б2  Ст3сп/пс5  АСЧМ 20-93	12000	55 990 р.	тн.
Балка 60Б2  Ст3сп/пс5  АСЧМ 20-93	12000	55 990 р.	тн.
Балка 65Б2  Ст3сп/пс5  АСЧМ 20-93	12000	59 990 р.	тн.
Балка 70Б2  Ст3сп/пс5  АСЧМ 20-93	12000	57 990 р.	тн.

Почему выгодно заказывать стальную двутавровую балку Б2 у нас

От конкурентов компанию ЮниСталь отличают в выгодную сторону:

• оперативность поставок, вам не придется долго ждать;
• забота об интересах клиента, ведь интересы клиента – наши интересы;
• высокое соотношение цены и качества;
• гибкая система ценообразования;
• возможность реализации продукции в рассрочку;
• отлаженная логистика и эффективная служба доставки.
• Заказать двутавровую балку можно на нашем сайте и через электронную почту. На складе всегда имеется  достаточное количество двутавровых балок, поэтому отгрузка проката осуществляется в ближайшее время после оплаты.

Применение двутавра стального Б2

• возведение цехов с большой длиной пролетов. Можно не беспокоиться об установке дополнительных подпорных колонн;
• мосты, мостовые пролеты, автомобильные и железнодорожные эстакады различной пртяженности;
• здания различного назначения, в том числе, высотные, предназначенные для промышленного или жилого использования.

Основные потребители данного вида продукции – мостостроители, компании, занимающиеся возведением крупных промышленных объектов, различных металлоконструкций больших размеров. Балка отлично справляется с распределенной нагрузкой, не деформируется при наличии значительных крутящих моментов.

Важная информация

Для дополнительной прочности и устойчивости балки Б2 используются совместно с промежуточными креплениями. При выборе материала необходимо обращать внимание на технологию производства. Прочность придается и дополнительной термической закалкой. Это важно при использовании для строительства сложных промышленных объектов или мостов.

Преимущества балки Б2

Основное и неоспоримое преимущество проката – прочность. Практически отсутствуют процессы деформации даже при больших нагрузках, нет усадки. При монтаже можно обойтись без специального дорогостоящего оборудования.

Есть у данного типа проката и небольшой минус – относительно слабое сопротивление к скручиванию. Но данным недостатком «страдают» все прокаты с открытым сечением, в том числе швеллеры и уголки.

Как надежно усилить металлоконструкцию

Балка Б2 – надежный элемент для возведения перекрытий практически на любых объектах. Но ситуации, когда требуется усиление конструкций, не так уж и редки. При этом важно учитывать, что различные элементы пролета имеют разную структуру, соответственно, усиление проводится так же по-разному.

В большинстве конструкций двутавр Б2 испытывает значительное сжатие. Его могут растягивать или изгибать. Если требуется усиление конструкции, в качестве основного варианта проведения работ нужно рассматривать увеличение сечения. Оптимальный вариант сделать это – приварить металлические элементы к центральному сегменту всей конструкции. При этом важно следить, чтобы металл не слишком нагревался в процессе работы. В противном случае вместо усиления конструкции, получите ослабление и более быстрый износ. При наличии продольных швов износостойкость снижается на 15%, при поперечных – на 40%.

Следовательно, можно сделать вывод о том, что поперечную сварку для усиления конструкции использовать нельзя. Конструкция не только не получит усиления, но и станет более подверженной разрушениям и преждевременному выходу из строя.







Вес балки двутавровой, онлайн | Онлайн калькулятор

Нормальные двутавры
10Б1	100		55	4,1	5,7	7	10,32	8,1	171	34,2	19,7	4,07	15,9	5,8	1,24
12Б1 12Б2	117,6 120		64 64	3,8 4,4	5,1 6,3	7	11,03 13,21	8,7 10,4	257 318	43,8 53,0	24,9 30,4	4,83 4,90	22,4 27,7	7,0 8,6	1,42 1,45
14Б1 14Б2	137,4 140		73 73	3,8 4,7	5,6 6,9	7	13,39 16,43	10,5 12,9	435 541	63,3 77,3	35,8 44,2	5,70 5,74	36,4 44,9	10,0 12,3	1,65 1,65
16Б1 16Б2	157 160		82 82	4,0 5,0	5,9 7,4	9	16,18 20,09	12,7 15,8	689 869	87,8 108,7	49,5 61,9	6,53 6,58	54,4 68,3	13,3 16,6	1,83 1,84
18Б1 18Б2	177 180		91 91	4,3 5,3	6,5 8,0	9	19,58 23,95	15,4 18,8	1063 1317	120,1 146,3	67,7 83,2	7,37 7,41	81,9 100,8	18,0 22,2	2,04 2,05
20Б1	200		100	5,6	8,5	12	28,49	22,4	1943	194,3	110,3	8,26	142,3	28,5	2,23
23Б1	230		110	5,6	9,0	12	32,91	25,8	2996	260,5	147,2	9,54	200,3	36,4	2,47
26Б1 26Б2	258 261		120 120	5,8 6,0	8,5 10,0	12	35,62 39,70	28,0 31,2	4024 4654	312,0 356,6	176,6 201,5	10,63 10,83	245,6 288,8	40,9 48,1	2,63 2,70
30Б1 30Б2	295 299		140 140	5,8 6,0	8,5 10,0	15	41,92 46,67	32,9 36,6	6328 7293	427,0 487,8	240,0 273,8	12,29 12,50	390,0 458,6	55,7 65,5	3,05 3,13
35Б1 35Б2	346 349		155 155	6,2 6,5	8,5 10,0	18	49,53 55,17	38,9 43,3	10060 11550	581,7 662,2	328,6 373,0	14,25 14,47	529,6 622,9	68,3 80,4	3,27 3,36
40Б1 40Б2	392 396		165 165	7,0 7,5	9,5 11,5	21	61,25 69,72	48,1 54,7	15750 18530	803,6 935,7	456,0 529,7	16,03 16,30	714,9 865,0	86,7 104,8	3,42 3,52
45Б1 45Б2	443 447		180 180	7,8 8,4	11,0 13,0	21	76,23 85,96	59,8 67,5	24940 28870	1125,8 1291,9	639,5 732,9	18,09 18,32	1073,7 1269,0	119,3 141,0	3,75 3,84
50Б1 50Б2	492 496		200 200	8,8 9,2	12,0 14,0	21	92,98 102,80	73,0 80,7	37160 42390	1511,0 1709,0	860,4 970,2	19,99 20,30	1606,0 1873,0	160,6 187,3	4,16 4,27
55Б1 55Б2	543 547		220 220	9,5 10,0	13,5 15,5	24	113,37 124,75	89,0 97,9	55680 62790	2051,0 2296,0	1165,0 1302,0	22,16 22,43	2404,0 2760,0	218,6 250,9	4,61 4,70
60Б1 60Б2	593 597		230 230	10,5 11,0	15,5 17,5	24	135,26 147,30	106,2 115,6	78760 87640	2655,0 2936,0	1512,0 1669,0	24,13 24,39	3154,0 3561,0	274,3 309,6	4,83 4,92
70Б1 70Б2	691 697		260 260	12,0 12,5	15,5 18,5	24	164,70 183,60	129,3 144,2	125930 145912	3645,0 4187	2095,0 2393,0	27,65 28,19	4556,0 5437,0	350,5 418,2	5,26 5,44
80Б1 80Б2	791 798		280 230	13,5 14,0	17,0 20,5	26	203,20 226,60	159,5 177,9	199500 232200	5044 5820	2917,0 3343,0	31,33 32,01	6244,0 7527,0	446,0 537,6	5,54 5,76
90Б1 90Б2	893 900		300 300	15,0 15,5	18,5 22,0	30	247,10 272,40	194,0 213,8	304400 349200	6817 7760	3964,0 4480,0	35,09 35,80	8365,0 9943,0	557,6 662,8	5,82 6,04
100Б1 100Б2 100Б3 100Б4	990 998 1006 1013		320 320 320 320	16,0 17,0 18,0 19,5	21,0 25,0 29,0 32,5	30	293,82 328,90 364,00 400,60	230,6 258,2 285,7 314,5	446000 516400 587700 655400	9011 10350 11680 12940	5234,0 5980,0 6736,0 7470,0	38,96 39,62 40,18 40,45	11520 13710 15900 17830	719,9 856,9 993,9 1114,3	6,26 6,46 6,61 6,67
Широкополочные двутавры
20Ш1		193	150	6,0	9,0	13	38,95	30,6	2660	275	153	8,26	507	67,6	3,61
23Ш1		226	155	6,5	10,0	14	46,08	36,2	4260	377	210	9,62	622	80,2	3,67
26Ш1 26Ш2		251 255	180 180	7,0 7,5	10,0 12,0	16	54,37 62,73	42,7 49,2	6225 7429	496 583	276 325	10,70 10,88	974 1168	108,2 129,8	4,23 4,31
30Ш1 30Ш2 30Ш3		291 295 299	200 200 200	8,0 8,5 9,0	11,0 13,0 15,0	18	68,31 77,65 87,00	53,6 61,0 68,3	10400 12200 14040	715 827 939	398 462 526	12,34 12,53 12,70	1470 1737 2004	147,0 173,7 200,4	4,64 4,73 4,80
35Ш1 35Ш2 35Ш3		338 341 345	250 250 250	9,5 10,0 10,5	12,5 14,0 16,0	20	96,67 104,74 116,30	75,1 82,2 91,30	19790 22070 25140	1171 1295 1458	651 721 813	14,38 14,52 14,70	3260 3650 4170	261 292 334	5,84 5,90 5,99
40Ш1 40Ш2 40Ш3		388 392 396	300 300 300	9,5 11,5 12,5	14,0 16,0 18,0	22	122,40 141,60 157,20	96,1 111,1 123,4	34360 39700 44740	1771 2025 2260	976 1125 1259	16,76 16,75 16,87	6306 7209 8111	420 481 541	7,18 7,14 7,18
50Ш1 50Ш2 50Ш3 50Ш4		484 489 495 501	300 300 300 300	11,0 14,5 15,5 16,5	15,0 17,5 20,5 23,5	26	145,70 176,60 199,20 221,70	114,4 138,7 156,4 174,1	60930 72530 84200 96150	2518 2967 3402 3838	1403 1676 1923 2173	20,45 20,26 20,56 20,82	6762 7900 9250 10600	451 526 617 707	6,81 6,69 6,81 6,92
60Ш1 60Ш2 60Ш3 60Ш4		580 587 595 603	320 320 320 320	12,0 16,0 18,0 20,0	17,0 20,5 24,5 28,5	28	181,10 225,30 261,80 298,34	142,1 176,9 205,5 234,2	107300 131800 156900 182500	3701 4490 5273 6055	2068 2544 2997 3455	24,35 24,19 24,48 24,73	9302 11230 13420 15620	581 702 839 976	7,17 7,06 7,16 7,23
70Ш1 70Ш2 70Ш3 70Ш4 70Ш5		683 691 700 708 718	320 320 320 320 320	13,5 15,0 18,0 20,5 23,0	19,0 23,0 27,5 31,5 36,5	30	216,40 251,70 299,80 341,60 389,7	169,9 197,6 235,4 268,1 305,9	172000 205500 247100 284400 330600	5036 5949 7059 8033 9210	2843 3360 4017 4598 5298	28,19 28,58 28,72 28,85 29,13	10400 12590 15070 17270 20020	650 787 942 1079 1251	6,93 7,07 7,09 7,11 7,17
Колонные двутавры
20К1 20К2		195 198	200 200	6,5 7,0	10,0 11,5	13	52,82 59,70	41,5 46,9	3820 4422	392 447	216 247	8,50 8,61	1334 1534	133 153	5,03 5,07
23К1 23К2		227 230	240 240	7,0 8,0	10,5 12,0	14	66,51 75,77	52,2 59,5	6589 7601	580 661	318 365	9,95 10,02	2421 2766	202 231	6,03 6,04
26К1 26К2 26К3		255 258 262	260 260 260	8,0 9,0 10,0	12,0 13,5 15,5	16	83,08 93,19 105,90	65,2 73,2 83,1	10300 11700 13560	809 907 1035	445 501 576	11,14 11,21 11,32	3517 3957 4544	271 304 349	6,51 6,52 6,55
30К1 30К2 30К3		296 300 304	300 300 300	9,0 10,0 11,5	13,5 15,5 17,5	18	108,00 122,70 138,72	84,8 96,3 108,9	18110 20930 23910	1223 1395 1573	672 771 874	12,95 13,06 13,12	6079 6980 7881	405 465 525	7,50 7,54 7,54
35К1 35К2 35К3		343 348 353	350 350 350	10,0 11,0 13,0	15,0 17,5 20,0	20	139,70 160,40 184,10	109,7 125,9 144,5	31610 37090 42970	1843 2132 2435	1010 1173 1351	15,04 15,21 15,28	10720 12510 14300	613 715 817	8,76 8,83 8,81
40К1 40К2 40К3 40К4 40К5		393 400 409 419 431	400 400 400 400 400	11,0 13,0 16,0 19,0 23,0	16,5 20,0 24,5 29,5 35,5	22	175,80 210,96 257,80 308,60 371,00	138,0 165,6 202,3 242,2 291,2	52400 64140 80040 98340 121570	2664 3207 3914 4694 5642	1457 1767 2180 2642 3217	17,26 17,44 17,62 17,85 18,10	17610 21350 26150 31500 37910	880 1067 1307 1575 1896	10,00 10,06 10,07 10,10 10,11
Двутавры дополнительной серии (Д)
24ДБ1 27ДБ1 36ДБ1		239 269 360	115 125 145	5,5 6,0 7,2	9,3 9,5 12,3	15 15 18	35,45 40,68 62,60	27,8 31,9 49,1	3535 5068 13800	295,8 376,8 766,4	166,6 212,7 434,1	9,99 11,16 14,84	236,8 310,5 627,6	41,2 49,7 86,6	2,58 2,76 3,17
35ДБ1 40ДБ1 45ДБ1 45ДБ2		349 399 450 450,0	127 139 152 180,0	5,8 6,2 7,4 7,6	8,5 9,0 11,0 13,3	15 15 15 18	42,78 50,58 67,05 82,8	33,6 39,7 52,6 65,0	8540 13050 21810 28840	489,4 654,2 969,2 1280	279,4 374,5 556,8 722	14,13 16,06 18,04 18,7	291,5 404,4 646,2 1300	45,9 58,2 85,0 144	2,61 2,83 3,10 3,96
30ДШ1 40ДШ1 50ДШ1		300,6 397,6 496,2	201,9 302,0 303,8	9,4 11,5 14,2	16,0 18,7 21,0	18 22 26	92,6 159,0 198,0	72,7 124,0 155,0	15090 46330 86010	1000 2330 3470	563 1290 1950	12,8 17,1 20,8	2200 8590 9830	218 569 647	4,87 7,36 7,05

Балка из нержавеющей стали | нержавейка

Стальной нержавеющий двутавр (балка) производится из коррозионно-стойких марок стали сварным способом из стальных полос. Сортамент соответствует ГОСТ 26020-83 – Двутавры стальные горячекатаные с параллельными гранями полок. Марки стали соответствуют ГОСТ 5632-2014 – Легированные нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные (взамен ГОСТ 5632-72). Двутавр из нержавеющей стали Наименование, номер Размер Длина, м Площадь сечения, см² Вес метра, кг Балка нержавеющая 10Б1 100х55х4,1х5,7 6-6,2 10,32 8,1 Балка нержавеющая 12Б2 120х64х4,4х6,3 6-6,2 13,21 10,4 Балка нержавеющая 14Б2 140х73х4,7х6,9 6-6,2 16,43 12,9 Балка нержавеющая 16Б2 160х82х5х7,4 6-6,2 20,09 15,8 Балка нержавеющая 18Б2 180х91х5,3х8 6-6,2 23,95 18,8 Балка нержавеющая 20Б1 200х100х5,6х8,5 6-6,2 28,49 22,4 Значения веса погонного метра балки в таблице приведены справочно и вычислены по номинальным размерам проката. Плотность нержавеющей стали имеет значения от 7,7 до 7,9 г/см3, для расчетов плотность стали принята равной 7,85 г/см3. При наличии отклонений размеров в пределах допусков фактические значения веса одного метра двутавра могут значительно отличаться от расчетного. Допуски на размеры балок соответствуют EN 10279:2000 и составляют следующие значения: По высоте профиля ± 2-3мм в зависимости от номера двутавра По ширине профиля ± 2-3мм в зависимости от номера двутавра По толщине стенки и полки ± 0,5мм Радиус скругления не более 0,3 толщины полки. Нержавеющие балки не являются продукцией повышенного спроса, а потому в наличии ограниченный ассортимент размеров. Наша компания предлагает производство и поставку сварных балок из коррозионно-стойких марок стали под заказ в любых объемах. При заказе возможно согласование наиболее подходящей марки стали, а так же дополнительных характеристик, предусмотренных и не предусмотренных в государственных и межгосударственных стандартах. Применение Балка из коррозионных марок стали является специфическим материалом для производства несущих опор и перекрытий в особо ответственных строительных конструкциях, к которым предъявляются особые требования по прочности, жаростойкости и коррозионной стойкости материалов. Поставки и цены Купить нержавеющие балки в нашей компании возможно в любых количествах. Продажа проката из коррозионно-стойких сталей осуществляется оптом и в розницу от 1-ого изделия. Цены на балку и другой нержавеющий металлопрокат определяются специалистами нашей компании индивидуально, с учетом особенностей каждого заказа. На значительные объемы и постоянным покупателям предоставляются значительные скидки. © 2015, Коррозионно-стойкие Стали Металлопрокат и трубы из нержавеющей стали. Продажа, резка, металлообработка, доставка. Карта сайта

двутавр 20б1 размеров. Стальной двутавр

Стандартизированный профиль, полученный горячей прокаткой на высококачественных станах. В поперечном сечении двутавр аналогичен букве «Н» . Балка из двутаврового профиля прочнее в 28-30 раз, а по прямоугольной площади почти в 7 раз; он прочнее, если изогнуть такую ​​же балку из швеллера. Однако этот профиль не терпит скручивающих усилий, что характерно для открытых профилей в целом, например уголка или швеллера.

Внешний вид

происхождение названия , скорее всего, от слова taurus (лат), что означает бык. По всей видимости, полки балок воспринимались как рожки, расположенные с двух сторон.

Характеристики профиля

Горизонтальные площадки вверху и внизу балки являются опорными поверхностями. Их назначение:

• воспринимают и равномерно распределяют нагрузку на профиль;
• предотвращает опрокидывание или перекос балки, обеспечивая восприятие нагрузки перемычкой строго в вертикальном направлении.

Сфера применения

Двутавровые балки широко применяются в промышленности, строительстве и других отраслях:

• мостовое строительство — несущие тяжелонагруженные конструкции;
• промышленное строительство — каркасы зданий и сооружений, основы подкрановых путей электромостовых кранов;
• несущих балок мостовых кранов;
• в машиностроении — рамы вагонов и вагонов;
• для армирования стен мин .

Производство двутавра

Изготовление этих профилей производится на сталепрокатных заводах. Это дорогой и сложный в настройке агрегат. Заготовки для балок в зависимости от их размера бывают плиты или квадрат для меньших размеров.

Заготовка осуществляется попеременно через клети прокатного стана, постепенно приобретая требуемые размеры и увеличиваясь в длину. Обойма представляет собой сборку, включающую привод и несколько валков с водяным охлаждением; от обоймы к обойме размер валков уменьшается, за счет сжатия валков заготовка принимает необходимые размеры балки.

Горячая прокатка — Основной способ изготовления двутавров. Мельницы обладают очень высокой производительностью и высокой точностью размеров. Профили изготавливаются в соответствии с действующими государственными стандартами и изготовление нестандартных размеров невозможно без очень больших затрат времени и денег.

Одним из недостатков горячекатаных профилей являются дефекты на их поверхности в виде окалины. Плата двутавровой балки обычно изготавливается по прочности и прогибу.

Возможно изготовление двутавров:

• из конструкционных марок стали;
• из низколегированных сплавов.

Есть еще деревянные двутавры, алюминиевые.

Классификация и типы балок. Маркировка

Двутавры делятся на несколько типов по следующим параметрам:

1. Геометрические размеры.
2. Форма.
3. Применимость

Одним из основных параметров балок является их высота. Он измеряется расстоянием между опорными поверхностями полок. В названии бруса размер указан в сантиметрах.

Например: балка 16 имеет расстояние между полками 160 миллиметров.

Это число — «число высоты» — изменяется в пределах от 10 до 100 в соответствии с гомологическим диапазоном размеров, определенным ГОСТами. Производство продукции, не входящей в гомологичную серию, может осуществляться по согласованию с заказчиком.

Особенности различных конструкций двутавров обозначены буквенными обозначениями:

При необходимости точной маркировки луча используются дополнительные цифровые маркировки.

Например: 27B1 и 27B2. Первый имеет высоту 268 мм, а второй — 270. Причем стенка балки 27Б2 на 1,2 мм толще, чем в первом варианте.

Балка двутавровая с параллельными полками

Балки с параллельными (внутренними и внешними) гранями изготавливаются в соответствии с требованиями ГОСТ 26020-82.

Балка двутавровая с внутренними полками с уклоном по отношению к внешним

Таблица 1

)

Имя, номер балки	Размеры, мм hxbxsxt	Масса метра, кг	Масса 1 шт, кг L = 12 метров	Метров на тонну
10B1	100x55x4.1х5,7	8,12	97,23	123,15
12B1	117, x64x3. 8×5.1	8,73	104,44	114,55
12B2	120x64x4,4×6,3	10,41	124,82	96,06
14B1	137,4x73x3,8×5,6	10,54	126,11	94,88
14B2	140x73x4, x6.9	12,93	154,81	77,40
16B1	157х82х4х5.9	12,77	152,43	78,31
16B2	160х82х4х7,4	15,86	189,66	63,05
18B1	177x91x4,3×6,5	15,44	184,84	64,77
18B2	180x91x5.3×8	23,94	287,48	41,77
20B1	200x100x5,6×8,5	21,55	255,64	46,40
23B1	230x110x5. 6×9	25,81	309,62	38,44
26B1	258x20x5,8×8,5	28,02	336,04	35,69
26B2	261x120x6x10	31,23	374,46	32,02
30B1	296x140x5.8×8,5	32,94	394,88	20,39
30B2	299x140x6x10	36,66	439,32	27,28
35B1	346x152x6,2×8,5	38,95	466,80	25,67
35B2	349x155x6.5×10	43,34	519,68	23,07
40B1	392x165x7x9.5	48,11	577,22	20,79
40B2	396x165x7,5×11,5	54,71	656,42	18,28
45B1	443x180x7. 8×11	59,81	717,63	16,72
45B2	447x180x8.4×13	67,53	810,01	14,80
50B1	492x200x8.8×12 (	73,04	876,68	13,69
50B2	496x200x9.2×14	80,71	968,42	12,39
55B1	543x220x9,5×13,5	89,12	1068,44	11,22
55B2	547x220x10,5×15,5	97,93	1174,56	10,21
60B1	593x230x10.5×15,5	106,22	1274,34	9,41
60B2	597x230x10,5×15,5	115,64	1387,28	8,65
70B1	691x260x12x15,5	129,31	1551,62	7,73
70B2	691x260x12,5×18,5	144,23	1730,46	6,93
80B1	791x280x13. 5×17	159,52	1914,24	6,27
80B2	798x280x14x20,5	177,94	2134,88	5,62
100B1	990x320x16x21	230,63	2767,26	4,34
100B2	998x320x17x25	258,24	3098,42	3,87
100B3	1006x320x18x29	285,7	3428,42	3,50
100B4	1013x320x19.5×32,5	314,51	3774,22	3,18

Размеры, масса и количество метров на тонну двутавра по ГОСТ

стол 2

Название и номер балки	Размеры, мм hxbxsxt	9,45
30K4	304x301x11x17	105,77	1269,24	9,45
35K1	342х348х10х15	109,11	1309,32	9,17
35K2	350x350x12x19	136,53	1638,36	7,32
40K1	394x398x11x18	146,68	1760,16	6,82
40K2	400x400x13x21	171,71	2060,52	5,82
40K3	406x403x16x24	200,15	2401,80	4,99
40K4	414x405x18x28	231,93	2783,16	4,31
40K5	429x400x23x35. 5	290,86	3490,32	3,44

Из таблицы можно определить сколько весит метров, длина балки необходима двутавров.

Балка сварная двутавровая

Балка сварная — конструкция из стального листа с механическими свойствами, соответствующими аналогичным горячекатаным профилям аналогичных размеров. Предельные допуски по размерам такие же, как и для горячекатаных балок.

Определяющими преимуществами сварных конструкций является их гораздо более низкая стоимость и вариативность в заданных требованиях, что достигается :

• подбор комбинированной секции с учетом конкретных требований заказчика;
• применение в листовом строительстве металла различных марок стали для улучшения механических свойств;
• возможность исполнения несимметричных изделий;
• Несущая способность ;
• возможность использования элементов конструкции увеличенной длины, что приводит к ее упрощению;
• рациональное использование металла за счет детального изготовления элементов конструкций;

Сравнительная таблица ассортимента горячекатаных и сварных балок:

Таблица 3

Размеры сварных балок	Наличие в производстве
10B1	не
12B1, 12B2	не
14B1, 14B2	не
16B1, 16B2	не
18B1, 18B2	не
20Б1, 20К1, 20К2, 20Ш2	не
23К1, 23К2, 23Б1, 23Ш2	не
24db1	не
25К1, 25К2, 25К3, 25Б1, 25Б2, 25Ш2	да
26К1, 26К2, 26К3, 26Б1, 26Б2, 26Ш2,26Ш3	да
27db1	да
30К1, 30К2, 30К3, 30К4, 30Б1, 30Б2, 30ДШ2, 30Ш2, 30Ш3, 30Ш4	да
35B1, 35B2, 35DB1	не
35К1, 35К2, 35К3, 35Ш2, 35Ш3, 35Ш4	да
36db1	не
40Б1, 40Б2, 40ДБ1, 40ДШ2, 40К1, 40К2, 40К3, 40К4, 40К5, 40Ш2, 40Ш3, 40Ш4	да
45Б1, 45Б2, 45ДБ1, 45ДБ2, 45Ш2	да
50Б1, 50Б2, 50Б3, 50ДШ2, 50Ш2, 50Ш3, 50Ш4, 50Ш5	да
55B1, 55B2	да
60Б1, 60Б2, 60Ш2, 60Ш3, 60Ш4, 60Ш5	да
70Б1, 70Б2, 70Ш2, 70Ш3, 70Ш4, 70Ш5, 70Ш5	да
80Б1, 80Б2, 80Ш2, 80Ш3	да
90Б1, 90Ш3, 90Ш2, 90Ш3	да
100Б1, 100Б2, 100Б3, 100Б4, 100Ш2, 100Ш3, 100Ш4, 100Ш5	да

Некоторые особенности технологии

Производство сварных двутавров

• • Сварка продольного шва полки-стеллажа на сварочном аппарате непрерывного действия;
  Правка
  • — устранение «гриба» полки, образовавшегося после сварки шва;
  • откидной профиль на 180 ° по вертикали;
  • сварка второго шва;
  • Правка второго сварного шва.

1. Сварные швы проверяются неразрушающими методами в соответствии с применимыми стандартами. Обнаруженные дефекты устраняются, профиль перепроверяется.
2. На поверхности изделий не допускается дефектов поверхности в виде трещин, закатов, пленов, изъянов. Если такие дефекты обнаруживаются, их ремонтируют. механически. При этом предельно допустимые отклонения габаритов изделия не должны превышать допусков для стального листа, из которого изготовлен профиль.

Банкноты

Номенклатура и область применения двутавров очень разнообразна . Появление сварных профилей в свое время было связано с отказом Нижнетагильского металлургического комбината от выпуска тяжелых балок с номерами от 70 до 100. Потребность в них не уменьшалась, а росла по мере развития строительства. промышленность. Так возникли сварные профили.

Второй причиной популярности можно считать высокую вариативность производства, в том числе нестандартных размеров. Если для этого необходимо переоборудовать рельсобалочный стан комплектом прокатного инструмента, то в случае сварки этого не происходит, производство обходится дешевле. Такой же подход позволил снизить металлоемкость строительства, что привело к экономии средств. Стоимость двутавра зависит от параметров изделия и марки стали .

В представленном прайс-листе представлен двутавр, цена которого зависит от способа изготовления, маркировки и размеров.

В нашей компании вы можете заказать и купить двутавр необходимого веса и размера. Заказать можно прямо на сайте или позвонив в офис компании по телефону: +7 495 999-18-19.

Балка двутавровая

— профильное изделие из углеродистой или низколегированной стали с сечением в виде буквы «Н». Особая форма двутавра придает конструкции, в которой применена дополнительная жесткость, позволяющая выдерживать значительные нагрузки.

Балки двутавровые

из углеродистой стали обычно используются при возведении внутренних конструкций, защищенных от агрессивного воздействия внешней среды. Двутавры из низколегированной стали применяются при возведении наружных конструкций, в том числе с повышенными требованиями к прочности.

Виды двутавров

Двутавры могут быть горячекатаные или сварные.

Балка двутавровая горячекатаная

(ГОСТ 8239-89) изготавливается методом горячей прокатки из стальной заготовки. Изделие, полученное термической обработкой, не содержит швов, отличается повышенной прочностью и твердостью.

Балка двутавровая сварная (ГОСТ 23118, ГОСТ 27772 и ГОСТ 19281, в зависимости от используемого проката) изготавливается сваркой горячекатаного листа.Он имеет швы на поверхности, поэтому для его усиления необходимо дополнительное армирование. Вес сварного двутавра в несколько раз меньше горячекатаного, поэтому его применяют в тех случаях, когда необходимо уменьшить общую массу несущей конструкции.

Классификация и область применения двутавров

Балка двутавровая

широко применяется практически во всех сферах строительства, а также при возведении мостов, перекрытий и в качестве направляющих для подъемного оборудования.

Двутавры с параллельными гранями маркируются следующим образом:

• К — колонная.Ширина и высота у всех граней практически одинаковы. Они устойчивы к сжатию, используются в качестве перекрытий, а также при строительстве путепроводов и эстакад.
• Б — нормальный. Их используют как несущий элемент при возведении колонн и опор.
• Вт — широкополосный. Используются как несущие опоры и направляющие.
• У — узкая полка. Ширина полок меньше стандартной. Используется при строительстве подвесных путей или рамных рам.

Двутавры с наклонными гранями делятся на следующие подвиды:

• Обычный — без маркировки.Уклон граней 6-12%.
• М — специальное покрытие. Используется для создания подвесных конструкций.
• C — специальная конструкция. Широко применяется в шахтном строительстве.

Угол наклона полок выбирается исходя из назначения двутавра.

Главная »Перекрытие» Двутавр 20б1 размеры. Стальной двутавр

Сортовой прокат | Pro Steel Solutions

В ассортимент нашей продукции входят основные материалы, объемы проката и рассекреченное качество.

Горячекатаный пруток для механической обработки или ковки, прокат в соотв. согласно DIN EN 10060:

Диапазон размеров: круглый 20 мм — 210 мм

Марки стали: 100CR6, 100CRMO7, 100CRMNSI6-4, 10S20, 11SMN30, 11SMN37, 11SMNPB30, 11SMNPB37, 11SMNPBBITE30, 11SMNPBBITE37, 11SMNPBTE30, 16MNCRBC5, 16MNCRNCR5, 16MNCRNCR5, 16MNCRNCR5 19MNVS6, 20CRMOS5, 20MNB4, 20MNCR5, 20MNCRB5, 20MNCRMO4, 20MNCRS5, 20NICRMO2-2, 21MN6AL, 21MN6, 22MNB4, 23MNB4, 25CRMO4, 25CRMOS4, 27MNCRS5, 30SMNCRS4, 28MNCRS5, 28MNCRS5, 28MNCRS5 36MN6, 36CRB4, 38B2, 38MNVS6, 38SI7, 38SMN28, 41CR4, 41CRS4, 42CRMO4, 42CRMOS4, 44SMN28, 46S20, 46SPB20, 51CRV4, 55SI7,

C10PB, C15PB, C22PB, C35PB, C45PB, C60PB, C10C, C10E2C, C12D, C15, C15C, C15E, C15R, C18D, C20C, C22E, C22R, C2C, C35, C35E, C35R, C45, C45, , C4D, C50E, C50R, C55E, C55R, C60, C60E, C60R, C62D, C66D, C68D, C70D, C72D, C86D, C8C, C9D,

E295, E360GC, P235GH, P250GH, P265GH, P275NH, P295GH, P355GH, P355NH, P460NH, S235J2, S235JRC, S275J0, S275JR, S355J0, S355J2G3, S420N, S420N, S420N, 9000N

Катанка в бухтах, прокатная в соотв. согласно DIN EN 10017, вес рулона до 2.500 кг

Диапазон размеров:

круглый 5 мм — 50 мм
квадрат 16 мм — 34 мм
шестигранник 15 мм — 39 мм

Марки стали:

низкоуглеродистые марки, подходящие для производства арматуры, средне- и высокоуглеродистые марки для волочения
Цели, более высокие марки для ковки, волочения, прессования и сварки

Полированная сталь

Тянутые, раздетые или шлифованные

Диапазон размеров:

круглый 5 мм — 42 мм
квадрат 5 мм — 30 мм
шестигранник 5 мм — 36 мм

Марки стали:

быстрорежущие стали: 11SMn30, 11SMnPB30, C15Pb-C45Pb, 35S20, 46S20, 35S20Pb, 46S20Pb Закаленные стали
16/20MnCrS5, C15 Закаленные стали
: 25 / 42CrMoS4, C45, CF1073 легированные стали
без подшипников
стали: S235 / 275JR, S355J2

Горячекатаные квадратные заготовки для горячей штамповки:

Диапазон размеров: квадрат 50 мм — 300 мм

Марки стали: 16 / 20MnCr (S) 5, 18CrMo4, 15NiCr13, 18CrNiMo7-6, 17CrNi6-6, 18CrMo4; C10E, C10R, C15E / R, C35E / R, C45E / R, C40E, C55E / R, C60E / R, C60R, 28Mn6; 37Cr4, 37CrS4, 41Cr4, 41CrS4,25CrMo4, 25CrMoS4, 34CrMo4, 34CrMoS4, 42CrMo4,42CrMoS4, 50CrMo4, 34CrNiMo6, 30CrNiMo8, 51CrV4, 20MnB5, 30MnB5, 38MnB5, 27MnCrB5-2, 15B28H, 15B30H, 15B37H, 21CrMoV5-7, 14MoV6- 3, 30MnVS6), S235JR / J0 / J2, S355JR / J0 / J2

Пруток круглый кованый

Диапазон размеров: круглый 170 мм — 850 мм

Марки стали: углеродистая сталь ; легированная сталь, подшипниковая сталь

Квадраты кованые

Диапазон размеров: квадрат 70 мм — 620 мм

Марки стали: углеродистая сталь , легированная сталь, подшипниковая сталь, инструментальная сталь для холодной и горячей обработки.

Проектирование конструкций с использованием критериев оптимальности

Об этой книге

Ключевые слова

Основы Принцип наложения Оптимизация конструкции конструкции балки Оптимизация конструкции оптимизация конструкции

Авторы и аффилированные лица

1. 1.Эссенский университет, Эссен, Германия,

Библиографическая информация

• DOI https://doi. org/10.1007/978-94-009-1161-1
• Информация об авторских правах Springer Science + Business Media B.V.1989 г.
• Имя издателя Спрингер, Дордрехт
• электронные книги Архив книг Springer
• Печатать ISBN 978-94-010-7016-4
• Интернет ISBN 978-94-009-1161-1
• Серия Печать ISSN 0924-2163
• Купить эту книгу на сайте издателя

(PDF) Déchirure ductile des tôles minces en alliage d’aluminium 2024 pour application aéronautique

2. NOUVEAU CRITÈRE ANISOTROPE POUR LA TEL 202415TN 73

Ссылки

Achon, P., 1994. Comportement et t´enacit´e d’alliages d’aluminium ‘a haute

r´sistance. Кандидат наук. дипломная работа, №

Национальная высшая школа горной промышленности Парижа.

Барлат, Ф., Беккер, Р. К., Хаясида, Ю., Маэда, Ю., Янагава, М., Чунг, К.,

Брем, Дж. К., Леге, DJ, Мацуи, К., Мурта, С. Дж., Хаттори, С., 1997a. Выход

Описание

для алюминиевых сплавов, упрочненных раствором.Int. J. Plasticity 13 (4),

385–401.

Barlat, F., Brem, JC, Yoon, JW Chung, K., Dick, RE, Lege, DJ, Pourboghrat,

F., Choi, S.-H., Chu, E., 2003. Самолет функция текучести при напряжении для листов из алюминиевого сплава

— часть 1: теория. Int. J. Пластичность 19 (9), 1297–1319.

Барлат, Ф., Леге, Д. Дж., Брем, Дж. С., 1991. Шестикомпонентная функция текучести для

анизотропных материалов. Int. J. Plasticity 7, 693–712.

Barlat, F., Maeda, Y. , Chung, K., Yanagawa, M., Brem, JC, Hayashida, Y., Lege,

DJ, Matsui, K., Murtha, SJ, Hattori, S., Becker, RC, Makosey, S., 1997b .

Развитие функции текучести листов из алюминиевого сплава. J. Mech. Phys. Твердые тела

45 (11-12), 1727–1763.

Бессон, Дж., Фёрч, Р., 1997. Разработка крупномасштабного объектно-ориентированного кода с конечными элементами.

Вычисл. Meth. Appl. Мех. Engng 142 (1–2), 165–187.

Бишоп, Дж. У. Ф., Хилл, Р., 1951a. Теоретический вывод пластических свойств

поликристаллических гранецентрированных металлов.Филос. Mag. 42, 1298–1307.

Бишоп, Дж. У. Ф., Хилл, Р., 1951b. Теория пластической деформации поликристаллического агрегата

при комбинированных напряжениях. Филос. Mag. 42, 414–427.

Чар, Б. В., Геддес, К. Г., Гоннет, Г. Х., Ватт, С. М., 1991. Язык Maple V

Справочное руководство. Springer-Verlag.

Foerch, R., Besson, J., Cailletaud, G., Pilvin, P., 1997. Полиморфные определяющие

уравнения в кодах с конечными элементами. Comput. Meth.Appl. Мех. Engng 141, 355–

372.

G¨urdal, Z., Haftka, R. T., 1992. Элементы структурной оптимизации. Kluwer

академических издательства.

Херши А.В., 1954. Пластичность изотропного агрегата анизотропной грани —

центрированных кубических кристаллов. J. Appl. Мех. 21, 241–249.

Хилл Р., 1948. Теория текучести и пластического течения анизотропных металлов. Proc.

Рой. Soc. Лондон A 193, 281–297.

Хилл, Р., 1950. Математическая теория пластичности. Кларендон Пресс.

Хилл Р., 1956. Механика квазистатической пластической деформации металлов. Обзор

в Механике, Кембридж.

Hosford, W. F., 1972. Обобщенный критерий изотропной текучести. J. Appl. Мех. 39,

607–609.

Хосфорд, В. Ф., 1996. На кристаллографической основе критериев текучести. Текстуры

Микроструктура. 26–27, 479–493.

Карафилис, А. П., Бойс, М. С., 1993. Общий критерий анизотропной текучести с использованием границ

и весового тензора преобразования. J. Mech. Phys. Solids 41 (12),

1859–1886.

Penny Loves Kenny Womens Diz Pump

Penny Loves Kenny Womens Diz Pump

Футболка парашютиста Футболка унисекс, CMEY, синяя тонкая линия, трапеция, дорожная сумка-клатч, органайзер. GiftJewelryShop Позолоченные Держа красное сердце тигра Фото Серьги-гвоздики диаметром 12 мм. Зимние сапоги Eastland Womens Dakota, кошелек Fantasy Card Страшный человек с маской кролика у двери Духовные люди Принт акриловой краской W 5.Кошелек для денег с принтом 9x L 3.7. Женские повседневные наряды из 2 предметов, рубашки с радужными полосками, длинные брюки, клубное платье. Цвет: разноцветная сумка Ybriefbag Женская сумка через плечо Сумка через плечо Модная женская банкетная сумка Сферическое вечернее платье Сумочка для ужина и ежегодного собрания для женщин Девочки, серебро 18 Mireval Большой наклонный блок Начальный шарм F на цепочке из стерлингового серебра, UNIONBAY Womens Terry Балетная квартира, OTW-Women Retro Ripped Distressed Buttons Slim Fit Denim Cowboy Jacket Vest. Женские спортивные носки для экипажа XIdan-die, бесшовные милые носки для еды ленивца, впитывающие влагу повседневные носки, твердые бусины из стерлингового серебра с отражением CZ, ювелирные изделия CliPons на Хэллоуин, колье, кожаное короткое ожерелье с маленькой дьявольской летучей мышью, Красочный воротник для девочек-женщин.

Penny Loves Kenny Womens Diz Pump

Варианты линз и цветов для всех ваших любимых оттенков известных брендов. UNIQUE TANK TOP — Забавная индивидуальная майка, сделанная на заказ, которая заставит вас любить носить ее каждый день. Съемные чашки для дополнительного покрытия. Покупайте 35-миллиметровую подвеску Anchor 3D из серебра с розовым золотом и другие подвески в. Используйте адаптер для ручки самоубийства Brody, чтобы превратить любую ручку переключения передач в ручку рулевого колеса и управлять ею с легкостью.• доступны в нескольких размерах> • атрибут: страна Франции. При первом включении свет по умолчанию имеет настройку средней интенсивности, амулет из стерлингового серебра среднего размера с необычным шрифтом (18 x 13 мм). Penny Loves Kenny Womens Diz Pump . 8-32 Tools 10100 Плунжер: промышленный и научный. У K1 также есть hubstack, который позволяет игрокам играть более крутые трюки с вращением пальцев. Купите мужские футболки-поло American Fighter (черный / синий / ярко-красный) Faulkner SS NT Tee среднего размера и другие поло на. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Lucky You Women’s Monarch Steampunk Butterfly Necklace Earring Set (патина): Одежда.Дата первого упоминания: 1 октября. Ткань: 100% полиэстер микрофибра. Этот конкретный шарм не подходит для браслетов европейского стиля, Penny Loves Kenny Womens Diz Pump , Оператор остается защищенным от элементов и может быстро и легко расположить луч. Описание продукта Полка Endure Fin 24, W x 36 дюймов ALIMED — ведущий поставщик медицинских, Длина свинцового провода: 48 см / 19 дюймов. Купите комплект багажника задней ступицы GPM Racing для 1:18 Associated 18B2 + других моделей AE, купите пакет eBuyGB из 10 надувных цветных мячей — игра в пляжный бассейн. Костюм SFE из двух частей, пиджак, пиджак для мужчин, костюм с одной пуговицей, пальто и брюки, смокинг, свадебная вечеринка, банкет, выпускной вечер в магазине мужской одежды, это поможет избавиться от смущающих вонючих ног, теперь вы можете выбрать свою историю. Penny Loves Kenny Womens Diz Pump . Маркированный мужской размер 6 1/2 E (ШИРОКИЙ) ПОДХОДИТ ПРИМЕРНО ЖЕНСКОМУ 8 1/2 -9, настраиваемые металлические заклепки.

IDEA StatiCa Member Теоретические основы

Введение

IDEA StatiCa Member — это программное обеспечение для проектирования отдельных или, максимум, нескольких стальных элементов, включая их соединения и необходимые окружающие элементы.

Типичные примеры нестандартных стальных элементов

Существует множество отличных инструментов для проектирования трехмерных стальных рам — SAP2000, Robot Structural Analysis, SCIA Engineer. И т. Д.
Они покрывают почти все требования проектировщиков стальных конструкций. Но все же есть проблемы с множеством вопросительных знаков. В основном в:

• Соединения, детали, узлы
• Устойчивость и изгиб

IDEA StatiCa ориентирована на более сложные детали стальных конструкций и предлагает:

1. IDEA StatiCa Connection для проверки узлов и соединений любой топологии
2. IDEA StatiCa Member за решение всех неясных вопросов устойчивости и продольного изгиба

Каждый инженер-строитель обычно рассчитывает стальную конструкцию в каком-либо программном обеспечении 3D FEA.Затем ему нужно взять стальные элементы один за другим и выполнить две основные проверки стального элемента:

• Проверка профиля
• Проверка устойчивости

Он использует расчетные внутренние силы и применяет формулы расчета, в основном определенные в национальных нормах проектирования.

Тот же подход применяется к Steel Member.

Инженер-строитель рассчитывает стальную конструкцию (раму) в программе 3D FEA. Анализируемый элемент и все элементы, связанные с ним, отделяются от смоделированной трехмерной структуры и разрешаются с помощью CBFEM.

• Общий анализ стального каркаса выполняется в программе 3D FEA.
• Все проанализированные члены моделируются CBFEM.
• Для всех связанных элементов (связанных в узлах) используется более простая модель. Связанные члены могут поддерживаться на концах.
• Узлы и соединения разработаны в пользовательском интерфейсе подключения IDEA StatiCa.
• Для элемента могут быть применены специальные технологические операции — поперечные или продольные ребра жесткости, отверстия, разрезы …
• Нагрузки могут применяться к стержням и концам связанных стержней (принцип равновесия, как в Connection).
  • Анализируемый элемент нагружается стандартными нагрузками, полученными из рассчитанных внутренних сил (во время импорта модели и загружений). Пользователь может выбрать положение груза, например на верхней полке балки.
  • Связанные элементы нагружены стандартными нагрузками и концевыми внутренними силами.

CBFEM модель колонны. Одна анализируемая колонна, четыре связанных элемента и точная модель крепления

CBFEM-модель зубчатой ​​балки между двумя колоннами

Расчетная модель стержня создается CBFEM.Член предоставляет 3 типа анализа:

• MNA — существенно нелинейный анализ.
• LBA — Анализ линейного продольного изгиба (стабильность)
• GMNIA — Геометрически и существенно нелинейный анализ с дефектами

Инженер-строитель может выполнить в элементе на более высоком уровне такую ​​же проверку, что и в стандартных рабочих процессах:

• Проверка раздела: используется MNA. Применяется проверка деформации 5%.
• Проверка устойчивости: LBA определяет форму обрушения устойчивости и дает рекомендации по определению несовершенства. После этого используется GMNIA. Применяется проверка на деформацию 5% или достижение максимальной нагрузки (конец схождения).

Используется та же модель, что и в IDEA StatiCa Connection — Метод конечных элементов на основе компонентов:

IDEA StatiCa Connection Теоретические основы

Описание модели

Приложение IDEA StatiCa Member работает с многоуровневой моделью конструкции с комбинированными нагрузками . Целью является надлежащее исследование и проверка выбранных членов структуры — «анализируемых» членов.

Другие части модели:

• Связанные элементы — все элементы, которые связаны с анализируемыми элементами.
• Соединение (я) — CBFEM соединение (я) анализируемых и связанных элементов
• Концевые опоры на связанных элементах
• Нагрузки на анализируемый элемент
• Нагрузки на связанные элементы
• Концевые силы на связанных элементах

CBFEM модель стержня в составе системы сейсмических связей

Анализируемый элемент является «отсечкой» конструкции и исследуется отдельно. Все нагрузки на анализируемый элемент и связанные стержни должны применяться как в 3D-модели всей конструкции. В местах «разреза», который делается на концах связанных элементов, внутренние силы прикладываются как воздействия на элементы. Нагруженная таким образом отсекающая конструкция находится в равновесии. Это означает, что теоретически опоры для аналитической модели не нужны. Модель CBFEM более точна, чем модель стандартного члена. Это благо, но это также приводит к частичному нарушению равновесия.Поэтому полезно применять опоры на концах связанных балок. Опоры должны быть определены, чтобы обеспечить такое же поведение отрезной конструкции, как и для всей конструкции. Программа позволяет это сделать на усмотрение инженера-строителя.

Анализируемый элемент

Анализируемый элемент — это исследуемый элемент, на который непосредственно действуют нагрузки. Нагрузки на анализируемый элемент могут быть приложены к осевой линии стержня или непосредственно к отдельным пластинам стержня с реальной площадью нагрузки. Анализируемые элементы полностью моделируются с элементами оболочки.

Модель анализируемого элемента

Связанные элементы

Связанные элементы разделены на заглушку, смежную с анализируемым элементом, и упрощенную часть на остальной части связанного элемента. Заглушка моделируется элементами оболочки (полная модель CBFEM), а упрощенные детали — простыми одномерными балочными элементами с шестью степенями свободы. Только необходимая деталь, близкая к стыку с анализируемым элементом (заглушка), моделируется элементами оболочки для ускорения расчета.Концы связанных элементов поддерживаются определяемым пользователем ограничением перемещения или поворота в произвольном направлении в локальных координатах связанного элемента.

Модель связанных балок

Соединения

Соединения между анализируемыми и связанными элементами правильно определены так, как они моделируются в IDEA StatiCa Connection. Обратите внимание, что они не проверяются в IDEA StatiCa Member, потому что это приложение работает с нагрузками, критичными для участника, а не для соединений.Надлежащая проверка соединений выполняется в IDEA StatiCa Connection.

Поддерживает

IDEA StatiCa Member добавляет второй уровень анализа FEA для выбранных членов. Первый уровень выполняется в стандартной программе 3D FEA. На втором уровне используются внутренние силы, рассчитанные на первом уровне. Нагруженная таким образом конструкция находится в равновесии.

Более точная модель (например, локальный эксцентриситет стержней, реальная длина стержней …) и особенно наложенные недостатки для анализа GMNIA приводят к тому, что равновесие не сохраняется.Рекомендуется разумная поддержка, основанная на оценке инженера-строителя.

Стандартные опоры могут быть определены на концах связанных элементов. Все 3 перемещения и 3 поворота могут быть устранены службой поддержки. Опоры определяются в локальной системе координат элемента.

Концевые опоры на связанном элементе — прогоне; Поддерживаются направление x и все 3 поворота.

Нагрузки

Анализируемый элемент (или часть конструкции) должен быть загружен так же, как и во всей конструкции.Собственный вес не применяется автоматически; учитываются только нагрузки, определенные пользователем. Применяются следующие нагрузки:

• Линейные нагрузки на анализируемые и связанные стержни
• Внутренние силы в концевых частях связанных элементов

Линейные нагрузки

Инженер-строитель очень хорошо знает линейные и точечные нагрузки из программного обеспечения 3D FEA. Такие нагрузки идеальны для 1D элементов. Их не существует в реальной жизни. Реальные нагрузки обычно являются плоскими или поверхностными, либо элементы нагружаются через соединения других элементов.

Пользователь может применять линейные нагрузки к анализируемым элементам, но он должен добавить больше деталей — на какой фланец или стенку прикладывается нагрузка, ширина нагружаемой области и т. Д. Кроме того, точечные нагрузки лучше вводить как плоские нагрузки определенных длина и ширина.

Линейные нагрузки на связанные стержни применяются стандартным образом, как в программе 3D FEA.

Точечная нагрузка вводится как линейная нагрузка с определенной шириной

Концевые силы

Внутренние силы на концевых участках связанных элементов.Они применяются как действия к связанным элементам. Это очень похоже на загрузку элементов в модели подключений в IDEA StatiCa Connection.

Внутренние силы как действия нагрузки на конце связанного элемента

Практический пример

Процесс сборки модели CBFEM показан на следующем примере.

Проектировщику необходимо проверить сопротивление продольному изгибу балки в раме. Если используется стандартный подход, весь кадр рассчитывается в программе 3D FEA.Затем ферма проверяется отдельно. Определены граничные условия; коды обычно используют предположение о жестких или штифтовых опорах. Как правило, может быть выбрана даже пружина полужесткого соединения. Решение является ключевым фактором при оценке сопротивления продольному изгибу и кручению и полностью зависит от оценки проектировщика. Рассчитанные внутренние силы сравниваются с сопротивлением продольному изгибу при кручении, определенным по аналитическим формулам.

Application Member использует полностью те же принципы.Анализируемый элемент вырезается из полной модели конструкции. Граничные условия не оцениваются, но все соединительные части точно моделируются. Проблема граничных условий полностью не решена из-за необходимости поддержки концов связанных элементов. Опоры связанных элементов зависят от решения проектировщика, но их влияние на сопротивление нагрузке анализируемого элемента на несколько величин меньше, чем при стандартном подходе.

Пример модели балки с соединениями, связанными элементами и нагрузками

Анализируемый элемент AM1 — балка — нагружается непрерывной нагрузкой, действующей на верхний фланец. Стыки моделируются и проверяются в IDEA StatiCa Connection.

Столбцы — это связанные элементы модели. Они закреплены внизу. Вверху они поддерживаются только в поперечном направлении ( y , z ). Это позволяет нагружать колонны весом остальной конструкции — в данном примере нормальной силой и изгибающим моментом. Их величины соответствуют внутренним силам, вычисленным на 3D-модели в программе FEA. Никакой другой нагрузки на колонны нет.

Другие связанные элементы — второстепенные балки. Они просто поддерживаются, и к ним прикладываются реальные нагрузки по всей их длине. На их концах нанесены простые опоры с дополнительным ограничением поворота вокруг продольной оси x .

Конечно, модель CBFEM тоже несколько упрощена. Тем не менее, он описывает поведение анализируемого элемента более точно, чем стандартный подход, основанный на аналитических формулах и оценке граничных условий и диаграммы изгибающего момента.

На следующих рисунках показано ожидаемое поведение балки.

Деформация фермы согласно MNA

Форма режима продольного изгиба определяется LBA

Анализ

IDEA StatiCa Member может выполнять три типа анализа:

1. Материально нелинейный анализ
2. Анализ линейного продольного изгиба
3. Геометрически и существенно нелинейный анализ с дефектами

Первые два анализа могут использоваться для проверки кода элементов, например.г. с использованием общего метода (EN 1993-1-1, кл. 6.3.4), но в основном они используются для подготовки третьего, наиболее точного анализа.

Материально-нелинейный анализ (MNA)

Материально-нелинейный и геометрически линейный статический анализ достаточен для коренастых элементов без каких-либо проблем с продольным изгибом. Цель приложения IDEA StatiCa Member — решить сложные задачи, поэтому анализа MNA обычно недостаточно для полной оценки. Этот анализ необходим для выполнения других типов анализа.

Диаграммы материалов стали в численных моделях

Линейный анализ продольного изгиба (LBA)

Структура считается идеальной без каких-либо геометрических или материальных дефектов, а материал эластичен в этом типе анализа. Анализ линейного продольного изгиба дает коэффициент α _cr — минимальный усилитель для расчетных нагрузок для достижения упругого критического сопротивления конструктивного элемента. Коэффициент определяет нагрузку при достижении критической нагрузки потери устойчивости Эйлера.Реальная нагрузка продольного изгиба реальной несовершенной конструкции может быть намного ниже, поэтому рекомендуется высокий запас прочности:

• α _cr > 15 — используйте MNA
• α _cr <15 - использовать GMNIA

Еще одним не менее важным результатом LBA является форма формы потери устойчивости. Он предоставляет информацию, какая часть моделируемой конструкции теряет устойчивость. Пользователь должен проверить все режимы изгиба и выбрать наиболее важные из них для выявления дефектов.Важные формы режима продольного изгиба обычно вызывают синусоидальное полуволновое отклонение изгиба анализируемого элемента или локальное изгибание тонких пластин.

Формы режима продольного изгиба

Форма режима продольного изгиба также предоставляет нам информацию о том, выходит ли элемент из строя при изгибе при изгибе вокруг более слабой или более сильной оси, изгибе при кручении (осевые нагруженные колонны) или поперечно-крутильном изгибе (изогнутые балки) или локальном изгибе (члены с тонкими пластинами).Обратите внимание, что для сложных конструкций формы режима продольного изгиба могут сочетать изгиб нескольких элементов различной формы. Кроме того, если моделируется весь каркас, каркас будет изгибаться целиком, а не колонны и балка по отдельности.

Изгиб, скручивание, поперечно-крутильный изгиб

Формы формы изгиба непосредственно используются для определения дефектов в самом сложном типе анализа — GMNIA.

Геометрически и материально-нелинейный анализ с дефектами (GMNIA)

Геометрически и материально-нелинейный анализ с дефектами является наиболее сложным типом анализа статических нагрузок.Все дефекты (разная толщина пластин, непрямолинейность, остаточные напряжения, неоднородность материала, несоосность опор и т. Д.) Заменяются эквивалентными геометрическими дефектами и могут быть установлены с использованием форм формы потери устойчивости, рассчитанной LBA. Пользователь выбирает максимальную амплитуду формы формы продольного изгиба, используемой для дефектов. Описание недостатков — в следующей главе.

Интерпретация результатов

Большинство норм проектирования признают два предельных состояния — исправность и окончательное.

Предельное состояние эксплуатационной пригодности

Расчетные нормы определяют пределы прогиба элементов. Это можно проверить, сравнив прогиб анализируемого элемента с пределами.

Конечное предельное состояние

Конечное предельное состояние может быть достигнуто при достижении предельного значения основной деформации мембраны — рекомендуется 5% или при достижении максимальной нагрузки для элементов, подверженных короблению. Максимальная нагрузка достигается, когда решающая программа перестает сходиться (поскольку модель нагружена силами, а не перемещениями).Конец конвергенции означает, что к модели нельзя применять приращение нагрузки, и анализ может остановиться ниже 100% заданной нагрузки. Нисходящая ветвь диаграммы нагрузка-деформация не может быть зафиксирована.

Конец конвергенции в GMNIA

Несовершенства

Несовершенства — это неточности в опорах, остаточные напряжения в элементах, переменная толщина пластин, непрямолинейность элементов и т. Д. Все эти несовершенства моделируются эквивалентными геометрическими дефектами.Можно рассматривать три типа геометрических дефектов:

1. Глобальные дефекты структуры
2. Локальные дефекты стержней
3. Местные дефекты пластин тонких элементов

Есть рекомендации, например, в EN 1993-1-1 и EN 1993-1-5 для каждого типа дефекта.

Глобальные дефекты

Глобальные дефекты конструкции описаны в EN 1993-1-1, кл. 5.3.2 (3). Конструкция должна иметь наклон в виде эквивалентного дефекта качания в соответствии со следующим рисунком.

Эквивалентный дефект качания (из EN 1993-1-1 — Рисунок 5.2)

Угол дефекта:

\ [\ phi = \ phi_0 α_h α_m \]

где:

• ϕ ₀ = 1/200 — базовая величина несовершенства
• \ (2/3 \ le α_h = \ frac {2} {\ sqrt {h}} \ le 1.0 \) — коэффициент уменьшения для высоты h применим к столбцам
• h — высота конструкции в метрах
• \ (\ alpha_m = \ sqrt {0.5 \ left (1+ \ frac {1} {m} \ right)} \) — коэффициент уменьшения количества столбцов в строке
• м — количество столбцов в строке, включая только те столбцы, которые несут вертикальную нагрузку N _Ed не менее 50% от среднего значения столбца в рассматриваемой вертикальной плоскости

Глобальные дефекты должны быть применены к конструкции в глобальной расчетной модели для получения правильных нагрузок. Глобальные недостатки не нужно применять также к модели в приложении IDEA StatiCa Member, если e.г. анализируется только один луч.

Местные дефекты стержней

Местные дефекты стержней описаны в EN 1993-1-1, кл. 5.3.2 (3). Дефекты рассматриваются в форме локального изгиба с амплитудой e ₀ / L , где L — теоретическая длина стержня (расстояние от узла до узла).

Расчетные значения исходных локальных дефектов изгиба (из EN 1993-1-1 — Таблица 5.1)

Используется пластический анализ, поэтому следует использовать правый столбец таблицы.Амплитуду e ₀ следует выбирать в соответствии с приведенной выше таблицей для преимущественно сжатого элемента, где ожидается изгиб при изгибе, кручении или изгибе при кручении. Если элемент преимущественно изогнут, а основным видом отказа является продольное изгибание при кручении, амплитуда e ₀ может быть уменьшена на коэффициент k = 0,5 согласно EN 1993-1-1, п. 5.3.4 (3).

Показаны два примера:

Пример 1: Колонна

Колонна длиной 4 м нагружена осевой силой и имеет α _cr = 1.4 для прогиба вокруг более сильной оси и α _cr = 1,5 вокруг более слабой оси. Остальные значения значительно выше. Необходимо проверить два случая:

1. Изгиб вокруг более сильной оси: Согласно таблице 6.2 выбрана кривая потери устойчивости a, которая соответствует амплитуде дефекта e ₀ / L = 1/250 для анализа пластичности. Следовательно, амплитуда 4000/250 = 16 мм применяется к первой форме формы потери устойчивости. GMNIA запускается, и предельные состояния оцениваются.
2. Изгиб вокруг более слабой оси: Согласно таблице 6.2 выбрана кривая потери устойчивости b, которая соответствует амплитуде дефекта e ₀ / L = 1/200 для анализа пластичности. Следовательно, ко второй форме формы продольного изгиба применяется амплитуда 4000/200 = 20 мм. GMNIA запускается, и предельные состояния оцениваются.

Следует использовать минимальное сопротивление нагрузки. В качестве альтернативы, оба режима потери устойчивости могут использоваться одновременно, что приводит к более безопасным результатам и сокращению времени расчета.

Пример 2: Балка

Балка с теоретическим пролетом (расстояние от узла до узла) 6 м нагружается поперечной нагрузкой. LBA показывает, что первая форма режима продольного изгиба представляет собой продольное изгибание при кручении с α _cr = 1,9. Другие формы формы потери устойчивости имеют значительно более высокие значения α _cr . В соответствии с таблицей 6.4 выбрана кривая потери устойчивости a, которая соответствует амплитуде e ₀ / L = 1 / 250. Поскольку исследуется продольное продольное изгибание, коэффициент k ₀ = 0.5 можно использовать. Амплитуда 0,5 • 6000/250 = 12 мм применяется к первому виду потери устойчивости. Выполняется GMNIA и оцениваются предельные состояния

Локальные дефекты пластин тонких элементов

Если стержни относятся к классу 4, следует также учитывать локальные дефекты пластин. Амплитуда дефектов панели должна быть a /200, где a — это более короткий пролёт панели в соответствии с EN 1993-1-5, Cl. C.5.

Местное продольное изгибание тонких пластин

Хотя GMNIA должен быть подходящим анализом для оценки тонких элементов, в настоящее время проведено недостаточно проверок и валидаций, чтобы подтвердить безопасность модели.Поэтому пока не рекомендуется использовать IDEA StatiCa Member для тонких членов (класс 4).

Влияние дефектов на численный анализ тонких пластин

Применение дефектов в IDEA StatiCa Member

IDEA StatiCa Member позволяет применять дефекты в формах формы продольного изгиба с максимальной амплитудой, выбранной пользователем в абсолютном значении. Обычно форма первой формы продольного изгиба с максимальной амплитудой согласно таблице 5.1 в EN 1993-1-1 достаточно. Для стержней с классом поперечного сечения 4 необходимо учитывать больше форм формы потери устойчивости и использовать комбинацию по крайней мере двух режимов потери устойчивости. Специально для модели с большим количеством анализируемых элементов необходимо выбрать несколько форм режима потери устойчивости.

Расширенное проектирование в соответствии с AISC 360-16

AISC 360-16 не имеет прямого отношения к проектированию стержней методом конечных элементов с использованием элементов оболочки, поэтому рекомендуется использовать более подробное руководство в EN 1993-1-5 .Comm. 1.3.3b относится к ECCS: Расчет предельного состояния карданных рам с жесткими соединениями (1984), где используется концепция эквивалентного геометрического несовершенства. Расчет с помощью неупругого анализа представлен в Приложении 1.3. Неупругий анализ должен учитывать:

• изгибные, сдвиговые, осевые и крутильные деформации элементов, а также все другие деформации компонентов и соединений, которые способствуют смещениям конструкции — покрытые с помощью GMNIA и элемента, состоящего из элементов оболочки
• эффектов второго порядка (включая P-Δ , P-δ и эффекты скручивания) — покрываются за счет использования GMNIA
• геометрических дефектов — задается пользователем с использованием формы формы потери устойчивости из анализа LBA
• снижение жесткости из-за неупругости, включая частичную деформацию поперечного сечения, которая может быть усилена наличием остаточных напряжений — невозможно установить остаточное напряжение в элементе. Однако, используя Приложение 1.3.3c, моделирование остаточного напряжения может быть заменено уменьшением модуля упругости E и модуля сдвига G на 0,8.
• Неопределенность в отношении прочности и жесткости системы, элемента и соединения — покрывается за счет использования геометрических дефектов и уменьшения жесткости

Приложение 1.3.3b гласит: «Во всех случаях анализ должен непосредственно моделировать эффекты начальных дефектов из-за обеих точек пересечения элементов, смещенных от их номинального положения (дефекты системы), а также первоначальной непрямолинейности или смещений членов по их длине (несовершенства члена).Величина начальных смещений должна быть максимальной величиной, учитываемой при проектировании; характер начальных смещений должен быть таким, чтобы обеспечивать наибольший дестабилизирующий эффект ».

Геометрические дефекты описаны в Комм. C2.2:« Первоначальные геометрические дефекты консервативно предполагаются равными максимальным допускам материала, изготовления и монтажа, разрешенным в Кодекс стандартной практики AISC (AISC, 2016a): отклонение стержня от прямолинейности равно L /1000, где L — длина стержня между точками раскоса или каркаса, а отклонение каркаса от вертикали равно H /500, где H — высота этажа. «

Рекомендуется применять отклонение от вертикали в программном обеспечении 3D FEA и отклонение от прямолинейности в приложении IDEA StatiCa Member.

Резюме:

Если принято решение использовать подход AISC, применяйте вне — вертикальность H /500 в программном обеспечении 3D FEA, непрямолинейность L /1000 в стержне и уменьшение модуля упругости при растяжении / сжатии и сдвиге в 0,8 раза. Обратите внимание, что эта процедура не охватывает сложных проблем с несколько близких друг к другу коэффициентов формы потери устойчивости.

.
