Дюбель для бетона: характеристики, размеры и цены

Надежную фиксацию предметов небольшого веса на монолитную стену выполняет дюбель для бетона, который может иметь разную конструкцию и способ сцепления в отверстии. Отдельные виды разрешается использовать в кирпичных или каменных стенах. Если на поверхность планируется закрепить более массивное сооружение, то применяют анкерное изделие, которое выше по стоимости, выдерживающее повышенную нагрузку по отношению к традиционному.

Оглавление:

1. Что представляют собой дюбеля?
2. Классификация и технические параметры
3. Цены

Виды и характеристики крепежа для бетона

Классически элемент состоит из пластиковой втулки, которая имеет выступы по всей длине для предотвращения проворачивания внутри отверстия. В нее вкручивается металлический стержень, принимающий на себя весовую нагрузку. Пластик имеет такие размеры, что в сборе его распирает в полости винт. Этот вид легко разобрать при помощи отвертки.

Стандартные дюбеля для бетонных поверхностей отличаются от аналогичных элементов по кирпичу. Ввиду неоднородности кладки требуется:

1. втулка, имеющая большие размеры, чтобы гарантированно найти точки опоры со всех сторон;
2. увеличенная длина стального стержня, изготовленного в виде шпильки с резьбой.

Однородная стена сможет прочно закрепить гвоздь, вбиваемый ударным способом. Он работает на вдвое меньшей длине, что сокращает время установки. В кирпиче он произведет большие разрушения, что не обеспечит прочность фиксации на долгое время. При наличии перфоратора используют саморезы в бетон без дюбеля, когда металлический винт входит непосредственно в просверленное гнездо. Упрощается процедура монтажа, и снижается стоимость материалов.

Вид выбирается по максимально возможной нагрузке и доступному инструменту. При возникновении сомнений, что лучше выбрать в своем случае, нужно изучить отзывы о подобном опыте на строительных форумах.

Классификация

Для работ по бетону принято пользоваться таким крепежом, который можно купить в ассортименте:

• универсальный;
• распорный;
• гвоздь;
• бабочка;
• фасадный;
• КВТ;
• GB;
• химический.

Некоторые из этих видов предназначены для определенных типов поверхности (специальные), например дюбели для пеноблока. Для твердого бетона оптимальными считаются размеры металлического крепежа 6х40 мм. Более длинные дюбели для легкого бетона будут начинаться с 6х60, 6х80 и иметь максимальный габарит 10х160 мм.

1. Распорный.

Этот тип уверенно выполняет свою функцию при установке жестких навесных конструкций. Отличается волнообразной формой и размерами металлических шурупов. Гильзы в виде цилиндра имеют 2-3 распора (шипы), обеспечивающие надежное фиксирование в гнезде. Монтаж выполняется молотком с последующим ввертыванием самореза.

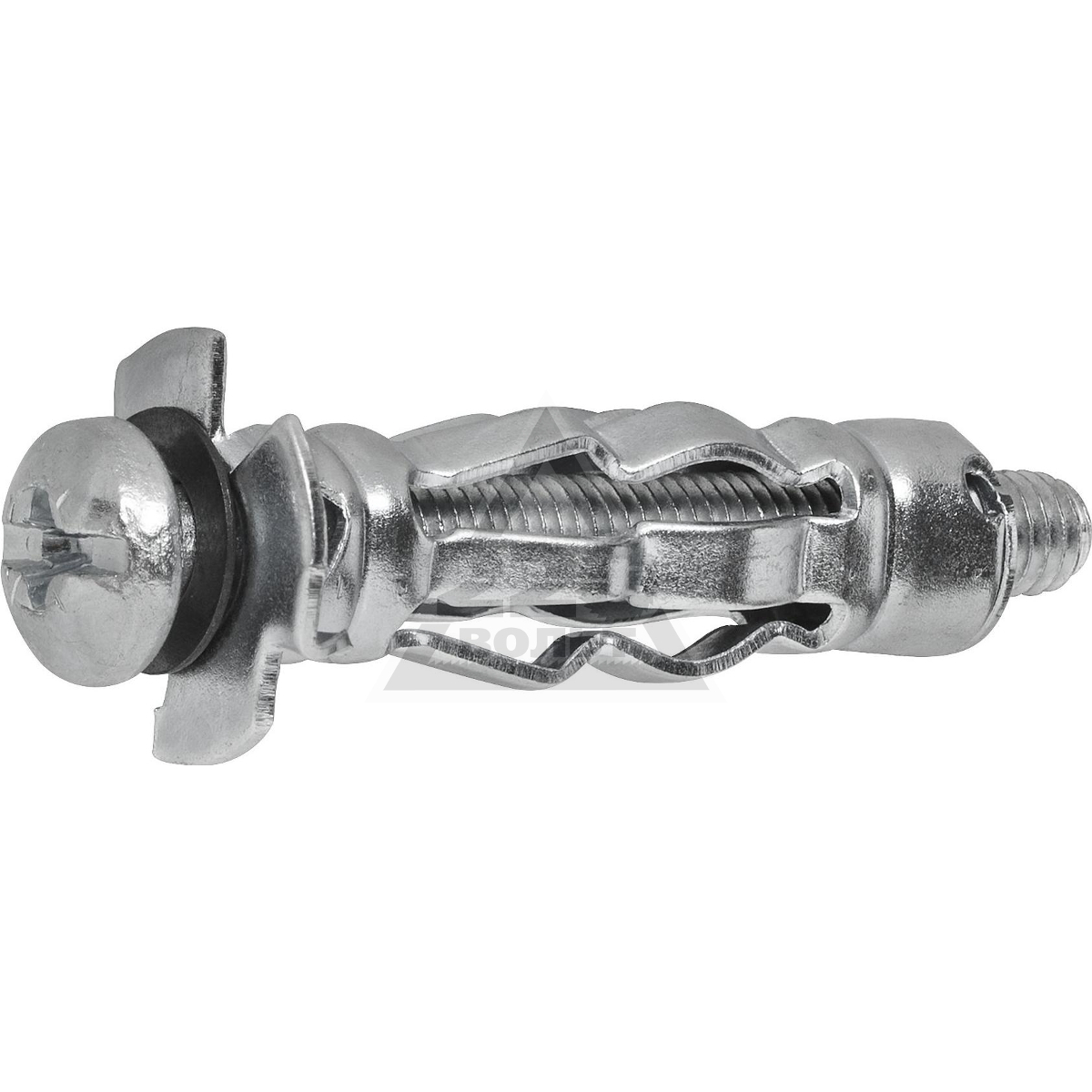

2. Бабочка.

Ее используют для тонких стены Гильза проходит отверстие насквозь, дальний конец при ввинчивании металлического стержня поджимается, охватывая бетон с 2 сторон. Установленный элемент прочно фиксируется.

3. Универсальный.

Комбинированный вариант распорного крепежа типа «бабочки». Этот металлический дюбель разработан для использования на разных видах поверхностей. Оптимально подходит для старых, неоднородных стен, плоскостей из смешанных материалов, ручного пробивания отверстий.

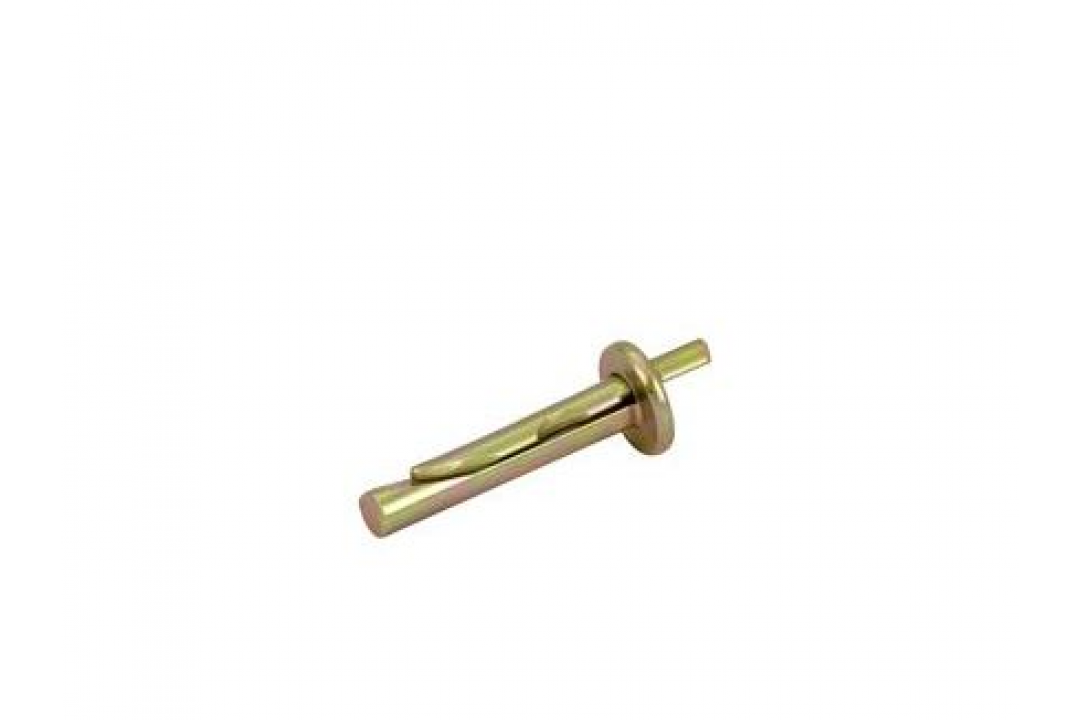

4. Гвоздь.

На прочную основу предметы навешиваются на гвоздь, вбитый при помощи строительного пистолета или вручную. Такой крепеж имеет различные виды исполнения для бетона, бутового камня, кирпича, мягких покрытий типа ГВП, ДСП.

Стальной элемент представляет собой толстый стержень. Он заострен с одного конца, утолщен шляпкой с другого, чтобы не погрузиться излишне в бетон. На оцинкованное тело одевается стопорная шайба, играющая роль направляющей. Такой дюбель не фиксируется дважды – он нужен при монтаже конструкции с повышенной прочностью.

Необходимость работы перфоратором по сверлению отверстий отсутствует, что значительно сокращает время крепления, уборки мусора.

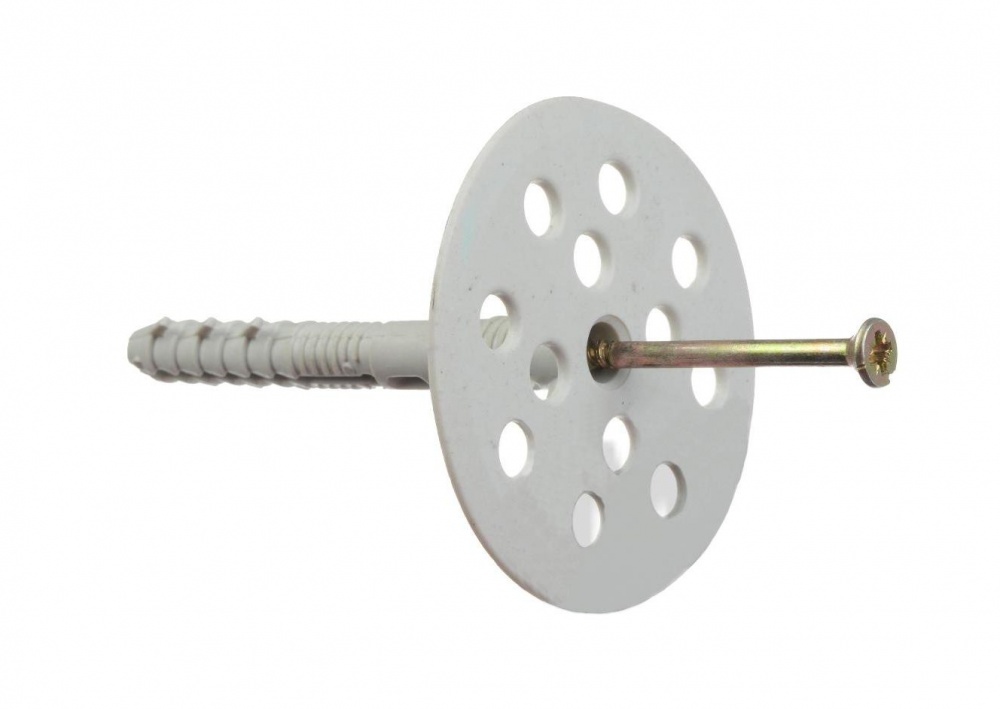

5. Фасадные виды.

Используют при монтаже теплоизоляционной облицовки. Они работают по распорному типу, но имеют увеличенные размеры (длина, Ø шляпки). Втулка и металлический винт изготовлены из ударопрочных материалов.

6. Химический.

Специальный крепеж для пенобетона. В комплект нужно купить емкость, содержащую полимеризующиеся вещества, которые в гнезде застывают, образуя плотную зону в пористой конструкции. Процесс занимает от 2 часов до 1 суток.

7. КВТ.

Предназначается фиксировать предметы исключительно в газобетоне. Характеризуется более широкой резьбой, увеличивающей площадь зацепления с пористым материалом.

8. GB.

Специализированное крепление на стеновых блоках из полистиролбетона. Гильза в виде спирали работает на распор. Она способна выдерживать значительные нагрузки. Эффективно применяется для подвешивания шкафов, полок, вытяжек, тяжелых предметов и бытовой техники.

9. Саморезы.

Самая привычная, удобная для использования в домашних условиях форма – это саморезы, устанавливаемые в пластиковом дюбеле или непосредственно в бетоне. Они могут иметь обычную резьбу, винт-елочку (по виду вложенные один в другой конусы).

Изменение сечения резьбы по длине стержня свидетельствует, что его необходимо забивать без распорной вставки. Этот вид называется нагелями по бетону Ø 7,5 мм. Под него сверлят стандартное отверстие 6 мм. Твердая бетонная стена не примет саморез без предварительного изготовления посадочного гнезда перфоратором. Перед тем, как купить дюбель, нужно обратить внимание на шляпку. Для размещения крепления предусмотрено применение крестовой отвертки или звездочки (Torx). Может встретиться гвоздь с головкой-бочонок под торцовый ключ или шестигранник (имбусовый).

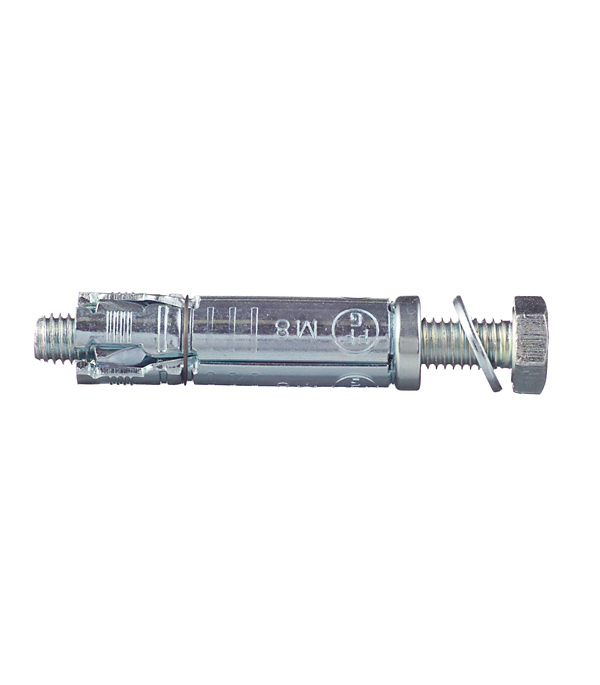

Для особо тяжелых вещей, нагруженных конструкций берут металлический анкерный элемент, который будет фиксироваться по распорному типу:

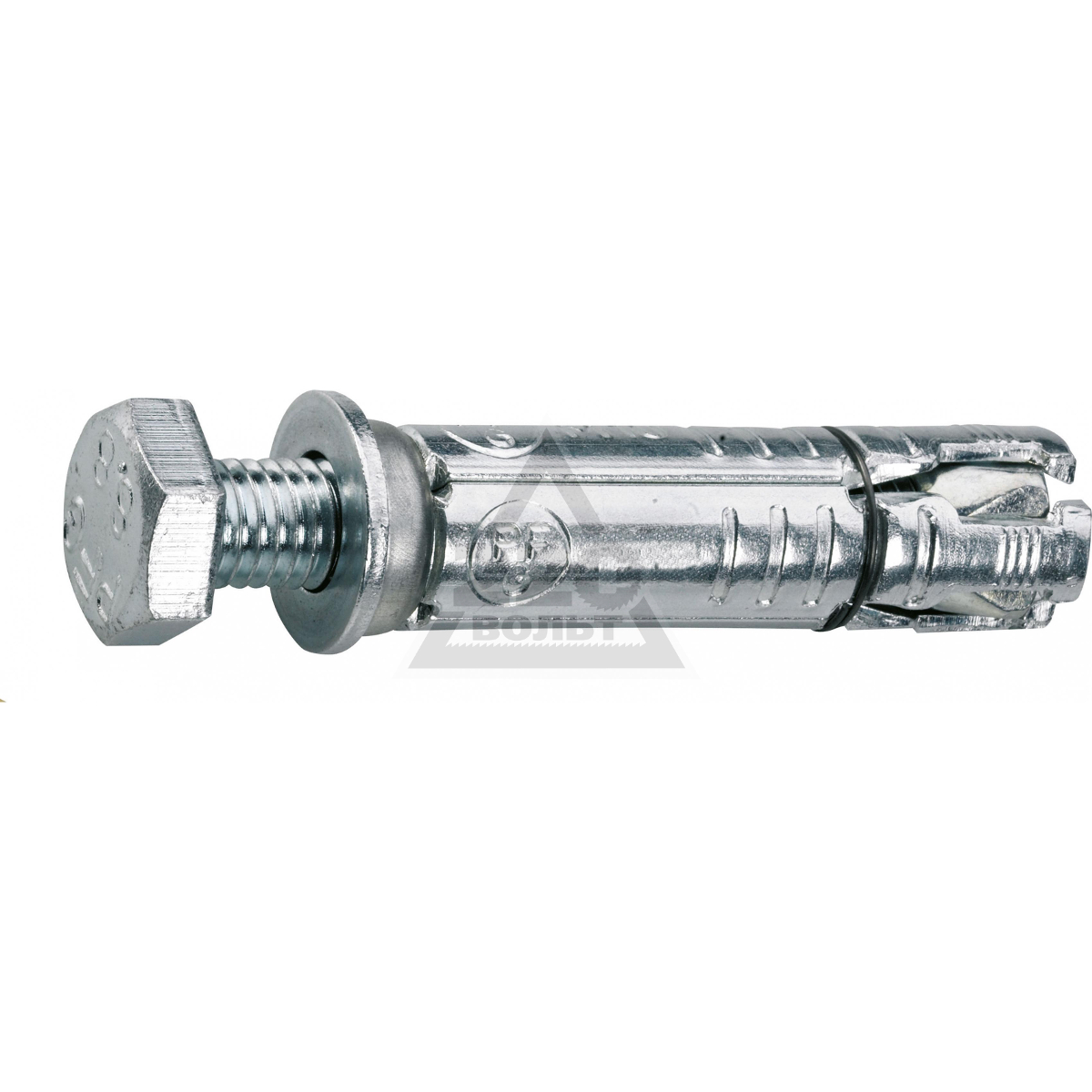

1. Забивная втулка. Дальний край разжимается вкручиваемым болтом, ближний – имеет специальную наружную насечку, удерживающую от проворачивания при установке крепления.

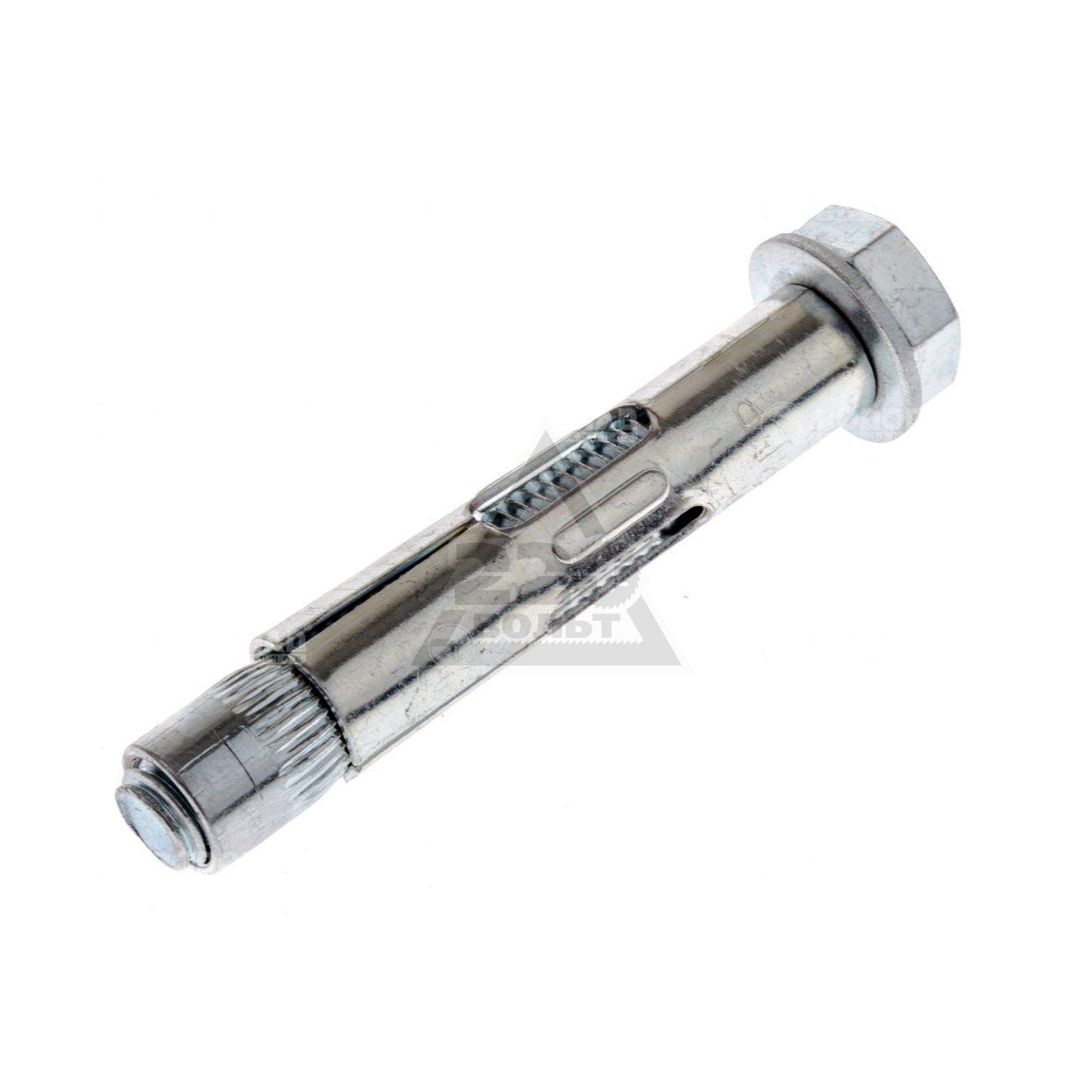

2. Клиновые. Фиксация обеспечивается конусом, который подтягивается по винту и разжимает распорную втулку. Подобная конструкция проворачивают по резьбе не болт, а гайку, подтягивая клин до нужного упора.

Расценки

Стоимость анкера выше обычного дюбель-гвоздя, но его правильная работа зависит от достаточной прочности бетона, в который устанавливается крепеж.

Марка, размеры	Тип монтажа	Фасовка, шт	Цена, руб
Шуруп Tech-Krep 7,5×52	Вкручивается в гильзу	8	90
СОРМАТ Дюбель-гвоздь 6х80 мм потайной	Вкручивается в гильзу	100	720
6х40 мм с потайной манжетой	Вкручивается в гильзу	200	390
6х40 для монтажа рам, стоек, ГВЛ	Вкручивается в гильзу	1	1
StarQuick 6х40 мм	Забивной	1	20
SORMAT LYT LK-SP 8х80мм цилиндрический	Забивной	2	44
6х40мм L с цилиндрической манжетой	Забивной	200	390
4,5х30 для ПЦ-84	Забивной	1 кг	110
Фасадный 10×90 с забивным пласт. гвоздем KOELNER	Забивной	250	610
Анкер BIT-PESF (газо-, пенобетон, бетон)	Химический	300 мл	800
Анкер 6х40	Болт с гайкой	1	7
Анкер 6х60	Болт с гайкой	1	8
Анкер 6х75	Болт с гайкой	1	9

---



металлические дюбели-гвозди и пластиковые для крепления в бетонной стене. Как их вытащить и забить?

Для прочного закрепления конструкций любого типа на бетонной поверхности применяется дюбельный крепеж.

Этот вариант крепления, помимо простоты, отличается способностью выдерживать большие весовые нагрузки и надежно закрепляется в бетонном материале. С помощью этого приспособления выполняются долговечные монтажные узлы креплений, которые при необходимости можно подвергнуть и процессу демонтирования.

Особенности

Дюбель для бетона имеет отличие от кирпичного варианта. Его не применяют на пустотелых кирпичных блоках кладки, так как надежного крепления в этом случае конструктив дюбеля дать не сможет. Дюбель по бетону используют как для наружных, так и для внутренних работ. Его применяют для крепления небольших полок и крупногабаритных конструкций, используют с целью монтажа подвесного каркаса для потолка, выполняют крепление для люстры и так далее. В качестве рабочей поверхности дюбель может быть использован для железобетона, для полистиролбетона, а также для ячеистого пенобетона.

Внешне крепление выглядит как втулка из пластмассы, выполненная в форме цилиндра, на поверхности которого равномерно расположены специальные удерживающие насечки и выступы. С их помощью крепеж удерживается в границах заранее подготовленного в материале отверстия, не расшатывается и не выпадает. Внутрь цилиндра вставляется длинный саморез или специальный гвоздь, выполненный из прочного стального сплава с легированием.

Крепеж в цилиндр может вкручиваться отверткой или забиваться при помощи молотка.

Некоторые модели дюбеля по бетону могут иметь специальную стальную манжету либо ее делают из полимерных материалов – она защищает рабочую поверхность стены, а также подготовленное отверстие и усиливает прочность крепежного соединения. Пластиковые полимерные крепежи хороши тем, что они не подвержены действию коррозии, они не проводят через себя электрический ток, но в то же время гарантируют надежную сцепку с бетоном, благодаря особенностям свой конструкции.

Крепежные дюбельные материалы, применяемые для бетонных поверхностей, по своему составу могут быть полностью металлическими и мало чем отличаются от крепежа, сделанного из полимерных пластиков. Однако стоит заметить, что выбор у металлических крепежей значительно меньше, чем у их пластиковых аналогов. Кроме того, металлический материал считается слишком жестким, непластичным и трудным в установке, а при выполнении монтажных работ такой вариант нередко подвергается деформации при неумелом обращении и приходит в негодность.

Обзор видов

Конструкция дюбеля для бетона, как мы уже говорили, бывает двух видов – различают забивные модели и вкручивающиеся. Определить, какой из них лучше, позволяет практика применения. У каждого мастера имеется свое мнение по этому вопросу, хотя по сути оба эти способа обеспечивают хорошую надежность.

Наиболее распространенными и востребованными видами крепежа для бетонных поверхностей являются следующие варианты.

Распорные

Этот тип бетонного дюбеля применяется для фиксации к монолитной поверхности жестких и крупногабаритных конструкций. Например, для монтажа асбоцементного листа, когда крепеж забивается в материал при помощи молотка. Само крепление в данном варианте может быть сделано в виде сквозной трубки либо замкнутого у основания цилиндра. Крепеж имеет 2-3 распорки в виде шипов.

Применение распорного дюбеля по бетону дает прочное крепежное соединение, которое успешно можно использовать даже для рыхлых структур с наличием в них пустот.

«Бабочки»

Этот тип крепления применяется в том случае, когда необходимо закрепить конструкцию к тонкостенной поверхности из бетона. Гильза крепежа вводится в подготовленное отверстие, а обратная ее сторона во время монтажа шурупа сама сворачивается, тем самым плотно закрепляя конструкцию крепежа в стене.

Универсальные

Внешне универсальный тип похож на распорный вариант дюбеля. Когда он попадает в пустотелую стену, при вворачивании шурупа гильза крепежа сворачивается, образуя узел, и крепление получается прочным и надежным.

Это приспособление можно использовать для многих вариантов бетонных материалов.

Гвозди

По своему строению это самый обыкновенный вид крепежа, когда в стену при помощи молотка забивают дюбель-гвоздь либо пользуются для этой цели специально предназначенным пистолетом.

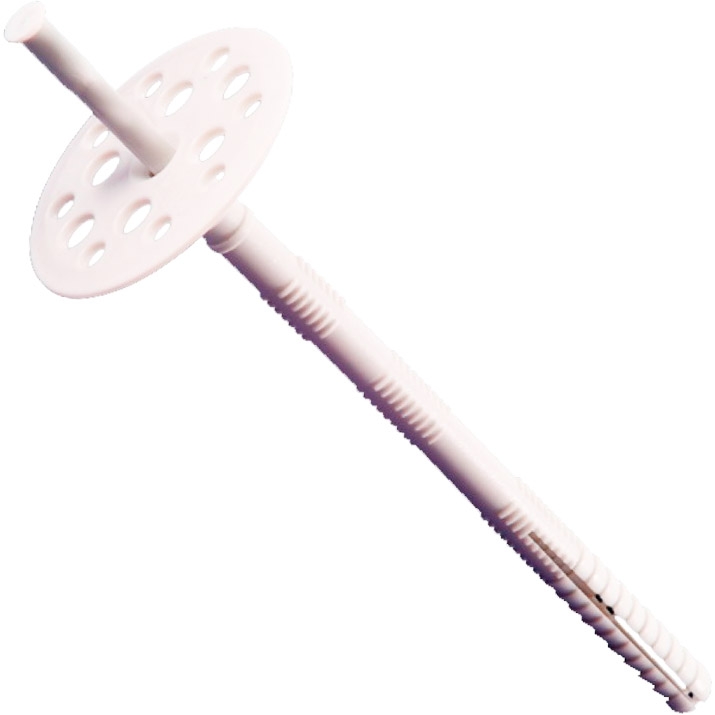

Фасадные

Внешне такое приспособление похоже по своему строению на распорный вариант, хотя отличие состоит в размере шляпки шурупа – здесь она немного больше, а сам шуруп – длиннее. Чаще всего подобный тип крепления применяют для монтажа наружных конструкций при теплоизоляции фасада здания.

Гильза и шуруп в этом дюбеле выполнены из прочных к ударам материалов.

Химические

Применяется для монтажа конструкций на поверхности газобетонной стены. В составе крепежа имеется не только прочный шуруп из металла, но и капсула с клеем, которая в процессе вкручивания шурупа разрушается, и клей после застывания плотно фиксирует крепление в отверстии стены.

КВТ

Дюбель такой модели используется только для работы с газобетоном. Конструкция крепежа отличается от других аналогов более широкой резьбой – именно она и является гарантией того, что крепление будет прочно удерживаться внутри газобетонного монолита.

GB

Этот тип дюбеля предназначается для работы с полистиролбетоновыми поверхностями. Конструкция крепежной гильзы внешне похожа на распорную модель, но отличается от нее тем, что выполнена со спиральным закручиванием. Такое приспособление может выдержать очень большие весовые нагрузки, его рекомендуют применять для монтажа кухонных шкафов, вытяжек, полок, техники, габаритных каркасов и прочих тяжелых конструкций.

Что касается классики, то таким вариантом является пластмассовая цилиндрическая втулка, имеющая множество насечек, и усики, необходимые для создания распорки внутри стенового отверстия. Внутри цилиндра размещается шуруп – он и гарантирует надежность и долговечность выполненного крепежного соединения.

Во время забивания или вкручивания шурупа пластик цилиндра расширяется и занимает собой все свободное пространство подготовленного отверстия.

Материалы

Для изготовления крепежа в виде дюбеля используется металл и пластик. Сам шуруп, который вкручивается в гильзу – железный, а материал гильзы может быть металлический или пластиковый. Крепеж может быть седлан из нержавеющей или оцинкованной стали. Такие изделия не подвержены воздействию коррозии и гарантируют выполнение надежного и в то же время жесткого крепежного соединения.

Пластиковые дюбели для бетона подразделяются на следующие виды.

• Нейлоновые – обладают вязкостью, а также устойчивы к воздействию вибрации. При помощи нейлоновых дюбелей получаются жесткие и довольно прочные крепления. Они имеют повышенную устойчивость к износу и не боятся механических повреждений во время установки. Хотя без недостатков тут не обошлось – такое приспособление очень гигроскопично, поэтому его не применяют для наружных работ в условиях чрезмерной влажности или низких температурных режимов.
• Полиэтиленовые – легкий крепежный материал, стойкий к кислотной среде, имеет хорошую вязкость и не деформируется при монтаже. Со временем дюбель из полиэтилена может стареть и растрескиваться, при этом рассыпаясь и снижая уровень надежности крепления. Полиэтилен стоек к отрицательным температурным режимам и не боится монтажа на морозе.
• Полипропиленовые – это универсальный материал, который стоек как к низким, так и к высоким уровням температурных режимов. Он обладает хорошей износоустойчивостью и обеспечивает твердое крепежное соединение. Материал долго сохраняет свои свойства, но со временем он растрескивается.

С точки зрения пожарной безопасности, нейлоновые, полиэтиленовые и полимерные крепления обладают высокой степенью горючести, поэтому на пожароопасных объектах такой тип изделий не применяют.

Размеры

Чтобы выполнить качественное крепежное соединение, необходимо правильно выбрать размер дюбеля. Каждое такое изделие имеет маркировку. Например, обозначение 6х40 обозначает, что у крепления диаметр составляет 6 мм, а его длина равна 40 мм. В настоящее время диаметры дюбелей по бетону находятся в диапазоне от 5 до 10 мм, а длина может быть от 25 до 160 мм. Минимальный размер дюбеля – 5х25 мм, а максимальный дюбель может быть представлен в размере 10х160 мм.

Размер крепежа выбирают исходя из той нагрузки, которую ему придется выдерживать. Чем больше нагрузка – тем больший диаметр и длину дюбеля нужно применять. Кроме того, выбор длины дюбеля зависит еще и от толщины закрепляемого материала. Чаще всего для бытовых нужд применяют дюбели размером 6х40, 6х60 и 6х80 мм.

Назначение и технические параметры дюбеля для бетона диаметрами 4 и 5 мм российского производства находятся под регламентом стандартов ГОСТ, остальные размеры диаметров попадают под регламент ТУ. Из нейлона делают дюбели диаметром 4-16 мм, а из полиэтилена изготавливают крепеж диаметром 5-10 мм

Эксплуатация

Инструмент для забивания или вкручивания дюбельного крепления состоит из электродрели, молотка и шуруповерта либо отвертки, тогда как, чтобы вытащить из бетонной стены дюбель, потребуются плоскогубцы. Алгоритм установки дюбеля выполняется в зависимости от того, какая бетонная поверхность предназначается для выполнения монтажа.

Вбить дюбель в плотную массу бетона можно следующим образом.

• Предварительно в плоскости стены или потолка делают с помощи электродрели либо перфоратора отверстие нужного диаметра.
• Глубина высверливаемого отверстия должна быть больше, чем длина дюбеля на 5 мм.
• В готовое отверстие устанавливается дюбель. При необходимости его можно забить с помощью обрезиненного (если работаем с пластиковым изделием) или обычного (если работаем с металлическим корпусом) молотка.
• Внутрь дюбеля вставляется шуруп – его надо вбить или закрутить так, чтобы специальный бортик не был прижат к плоскости поверхности стены.

Если вы работаете с универсальным типом дюбеля, то шуруп внутри него следует прокрутить дважды. Для монтажа дюбеля на пористую поверхность из пенобетона потребуется выполнить следующие действия.

• В стене или иной рабочей поверхности предварительно высверливается отверстие, но во время работы нельзя использовать перфоратор, чтобы не разрушить материал пенобетона.
• Диаметр сверла берут несколько меньше, чем диаметр устанавливаемого дюбеля. Глубина отверстия делается на 5 мм длиннее, чем размер крепежа.
• В готовое отверстие отверткой аккуратно вкручивают дюбель и далее вставляют в него шуруп.

Подбирая вариант дюбеля для монтажных работ, следует всегда помнить еще и о том, будет ли возможность его демонтировать при необходимости. Пользоваться инструментом при демонтаже ненужного дюбеля следует следующим образом.

• Потребуется найти саморез подходящего по размеру дюбеля диаметра. Саморез вкручивают наполовину в цилиндр дюбеля.
• Берут плоскогубцы и зажимают шляпку самореза.
• Раскачивающими движениями вынимают дюбель из отверстия в стене.

Если нет плоскогубцев или прилагаемых усилий недостаточно, чтобы вынуть дюбель, используют гвоздодер.

• В дюбель вкручивают саморез примерно на 2/3 длины.
• Шляпку саморезка поддевают при помощи гвоздодера. Создавая рычаг приложения усилия, дюбель аккуратно вынимают из стены.

Если дюбель крошится, его следует вынимать по частям, используя плоскогубцы. Иногда очень прочно установленный дюбель не представляется возможным достать из стены. В этом случае его там и следует оставить, но предварительно срезать выходящую наружу часть, а углубление затем можно закрыть при помощи раствора цемента либо алебастра. Бывают случаи, когда в дюбеле застревает обломок самореза. Достать его можно так.

• Взять электрический паяльник и разогреть его. Установить паяльник возле дюбеля и жалом инструмента расплавить дюбель.
• Далее потребуется гвоздодер или плоскогубцы, которыми поддевают обломанный крепеж и затем удаляют.

Чтобы удалить из стены старый дюбель, который был забит при помощи специального пистолета, потребуется взять молоток. С его помощью расшатывают дюбель в стене и вытаскивают его, вооружившись плоскогубцами или гвоздодером. Если этот способ не помогает, потребуется расширить отверстие, где расположен дюбель-гвоздь. Для этого потребуется правильно просверлить отверстие дрелью, чтобы оно было очень близко с тем местом, где установлен крепеж. В результате расширения воронки отверстий дюбель будет легко вытащить.

О том, как правильно завернуть дюбель в бетон, вы можете узнать ниже.

разновидности, основные характеристики, существующие размеры и способы установки

Разновидности элементов крепления по бетону
Дюбеля, наряду с анкерными болтами, являются наиболее оптимальным крепежом для закрепления бытовых предметов на бетонных стенах. Они надежно удерживают не слишком тяжелые шкафчики, полки и другие навесные конструкции. В статье рассматриваются, какие бывают дюбеля для бетона — их особенности, способы установки и демонтажа элементов.

Крепежи для бетонной стены

Определяя, какой дюбель лучше для бетона, необходимо рассматривать крепежи только для этого материала, так как они отличаются определенными особенностями. Так, дюбель для кирпича не подойдет для крепления в бетонный монолит и наоборот. Также значение имеет структура поверхности – обязательно учитывают пористость монолита, наличие в нем полостей.

Дюбель-гвоздь по бетону и кирпичу отличается втулкой – в бетон классический гладкий крепеж можно просто вогнать (забить) в монолит, качественно и быстро, без применения особых методик и затрат времени, сил, финансов. В кирпиче или газобетоне, к примеру, втулка без распорных элементов попросту разрушит посадочное отверстие из-за наличия полостей, рыхлости материала.

Маркировка дюбеля всегда включает описание типа материала, для которого подходит крепеж: для бетона нужно выбирать соответствующие элементы и никак иначе.

Вчера и сегодня

До изобретения подобных устройств использовалась “пробка” из древесины. Она вставлялась в сухое отверстие, либо обмазанное клеем, цементным раствором или алебастром. Такая конструкция не отличалась долговечностью и надежностью, ввиду усадки раствора и усыхания дерева.

В настоящее время для изготовления дюбеля для бетона используется качественный пластик (к примеру, полиэтилен), либо сталь в сочетании с несущими деталями (саморезы, гвозди и их вариации) со стойким покрытием, предотвращающим возникновение коррозии, либо произведенными из нержавеющей стали.

Дюбель-гвоздь является самым простым вариантом. В отличие от стандартных гвоздей, для его установки используется метод ввинчивания.

Материал для изготовления крепежа

Дюбель для бетона может быть сделан из металла, пластмассы. Металл гарантирует прочность и жесткость, отличается большей несущей способностью. Пластмассовые крепежи не подвержены коррозии, обладают большей эластичностью и вязкостью, поэтому легко деформируются и даже при таких воздействиях крепеж не разрушается.

Все пластмассовые нагели горят даже после того, как источник пламени удален. Поэтому на пожароопасных объектах данный тип крепежа не используется.

Пластмассовые дюбели для бетона:

• Полиэтиленовые – стойкие к кислотам, легкие, обеспечивают прекрасную вязкость, не боятся деформации, выступают диэлектриком. Со временем материал может стареть, растрескиваться. Холодостойкий – крепежи можно использовать при морозе до -40 С.
• Полипропиленовые – к холоду менее стойкие, но дают большую износоустойчивость и твердость. Материал стойкий к нагреву – деформируется лишь при температуре от +140 С. Тоже может растрескиваться.
• Полиамидовые (нейлоновые) дюбеля по бетону – прочные, жесткие, вязкие, стойкие к вибрациям, не боятся механических повреждений, обладают хорошей износостойкостью. Такие дюбеля считаются наиболее надежными и прочными, но обладают одним недостатком – гигроскопичностью, поэтому исключают возможность монтажа в мороз и при высокой влажности.

Дюбеля металлические для бетона по строению и форме мало чем отличаются от крепежей из пластика, но представлены в меньшем ассортименте. Металл отличается жесткостью и прочностью, но вязкость и упругость у него меньше, поэтому при деформациях теряет свойства.

Металлические дюбель-гвозди по бетону:

• Оцинкованная и нержавеющая сталь– не боятся коррозии, обеспечивают надежное жесткое соединение.
• Специальные сплавы с хромом, титаном, бронзой, латунью – долговечны, отличаются особой стойкостью к коррозии, стоят дорого, поэтому актуальны лишь для отдельных случаев, особо важных крепежей.

Классификация

По методу использования все элементы разделяются на две группы. Стандартные дюбеля вставляются в пробуренные (рассверленные) отверстия в основе без закрепляемых конструкций.

Из-за того, что такая методика используется только в двух местах монтажа, ввиду несоответствия отверстий детали и массива, выпускаются рамные дюбели, предполагающие одновременную выработку в основе и конструкции. Благодаря этому исключается возможность несовпадения.

Такие варианты нашли свое применение в обширном спектре работ, но наибольшая эффективность отмечается в монтаже дверных и оконных коробок в пустотелых и полнотелых основах. Также за счет их использования есть возможность быстрого демонтажа при сохранении прежнего вида короба.

Условно дюбель строительный разделяется на две группы по применению:

• с анкерующим принципом крепежа для многопустотных и слоистых стеновых конструкций;
• разжимные варианты для стен массивного вида.

Особенности монтажа

Чтобы вбить дюбель в бетонную стену, не обязательно приглашать мастеров. Все можно сделать самостоятельно. Понадобятся такие инструменты и материалы: сам дюбель определенной конструкции, острый гвоздь, электрическая дрель и победитовое сверло (возможно использование перфоратора), изолента, небольшой молоток.

Основные этапы выполнения крепления:

• Место установки намечается после тщательного проектирования.
• Ножовкой, гвоздем или чем-либо еще выполняется небольшое углубление на отмеченном месте.
• Выбирается сверло для электрической дрели соответствующего диаметра – оно должно точно подходить размеру шурупа и требуемого отверстия под него. В отверстие дюбели должны вводиться с усилием, чтобы закрепиться внутри надежно. На сверле желательно сделать отметку куском изоленты по глубине отверстия с небольшим запасом, чтобы ограничить сверление. Дрель должна находиться строго перпендикулярно поверхности. Выполняется отверстие.
• Из дырки нужно удалить пыль, мусор, крошку – лучше это делать пылесосом, но можно использовать все, что угодно.
• Далее в отверстие аккуратно монтируется пластмассовый или металлический дюбель для бетона, сильными точными движениями забивается молотком до максимального упора, в него ввинчивается шуруп (если шурупы предполагаются в комплекте конструкции).

Характеристики

Принцип действия дюбеля имеет сходство с клином. На корпусе присутствуют усики, расположенные против обратного хода, благодаря этому его невозможно вытащить после монтажа в стену. Окончательное и полное закрепление наступает после того, как в него будет вставлен шуруп. За счет расклинивания крепление долгие годы надежно держится в стене.

Используемый для изготовления дюбеля материал, зависит от массы объекта, требующего закрепление. Дюбеля для бетона пластмассовые подходят для конструкций небольших размеров, к примеру, мебели. Стальные варианты используются для более внушительных объектов, их принцип работы аналогичен пластиковому элементу.

Выбор дюбеля

При выборе дюбелей для бетона учитывают условия эксплуатации, предполагаемые нагрузки, тип материала, другие особенности крепежа.

Как выбрать дюбеля по бетону:

• Для конструкций с большим весом выбирают дюбеля с глубиной крепления минимум 85 миллиметров.
• Горизонтальная фиксация требует глубины крепления минимум в 30 миллиметров, диаметра дюбеля снаружи от 7 до 11 миллиметров.
• При обустройстве подвесных потолков, осветительных приборов, где основная нагрузка идет снизу, крепежи должны быть выполнены с поперечными насечками и разной длины распорными усиками.
• При выборе дюбеля в готовое отверстие нужно следить за тем, чтобы диаметр (мм) крепежа и отверстия был одинаков. Если диаметр отверстия больше и дюбель войдет без усилия, крепеж может расшататься.
• В слабых стенах дюбели выступают в качестве смягчающей прокладки. Крепление должно плотно прилегать к крепежу, чтобы нагрузка равномерно распространялась по изделию.
• В зависимости от нагрузки выбирают размеры дюбель-гвоздей для бетона – чем больше диаметр и длина, тем надежнее крепление. Точные параметры можно просмотреть в специальных таблицах или в маркировке изделия.
• Для старого бетона лучше применять универсальное крепление, так как в монолите могут быть пустоты.

Бабочка

Характерной особенностью является конструкция. Она представляет собой нераспорный элемент, имеющий продольные выступы. Последние необходимы для предотвращения проворачивания. Также присутствует стопорный борт и складные закрепляющие ребра. Ребра расширяют плоскость соприкосновения с опорой, а бортик не дает провалиться в имеющееся отверстие. Такой вариант приобрел обширное распространение в креплении плинтусов, полок и элементов освещения. Стандартные размеры дюбелей такого типа составляют 14х35 и 5х25 мм.

Виды дюбелей

Перед тем, как забить в бетонную стену дюбель-гвоздь, необходимо тщательно изучить конструкции и особенности всех существующих креплений, чтобы выбрать единственно правильный вариант. Наиболее эффективными и популярными считаются: распорные, химические, фасадные, типа гвоздь, бабочка, КВТ, универсальные, GB и т. д. Есть саморезы для бетона без дюбелей.

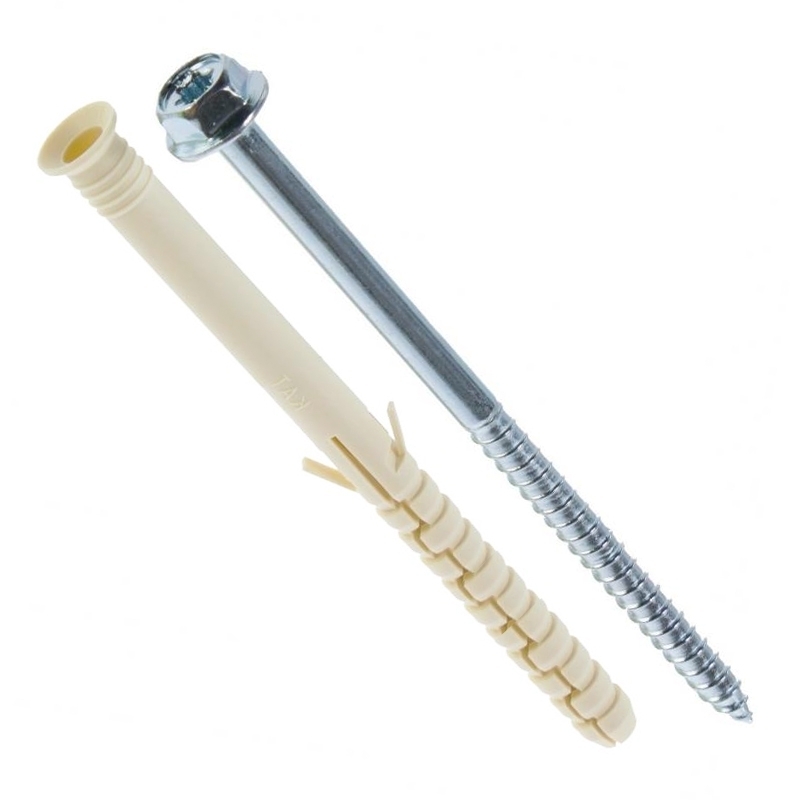

Классические

Такая конструкция представляет собой пластмассовую втулку с насечками по всей длине и усиками, а также вставляемый в нее специальный стержень, который гарантирует прочность и надежность крепежа. При забивании стержня во втулку пластмасса расширяется в отверстии, гарантируя качественное крепление.

Саморез в бетон без дюбеля

Дюбель-саморез для бетона выполняется с переменной резьбой, вкручивающейся прямо в монолит. Сначала, как обычно, сверлят отверстие меньшего диаметра, потом закручивают нагель, в процессе чего переменная насечка расширяет полость, а резьба фиксирует саморез.

Крепеж отличается высокой несущей способностью, прочностью, демонтируется очень трудно, в связи с чем относится к виду стационарных крепежей.

Распорный

Такой дюбель подходит для крепления жестких конструкций – обычно выполнен в виде шифера, забивается в монолит молотком. Могут быть разными и крепежные детали (в виде цилиндра или трубчатой формы), распорок может быть 2-3, с шипами. Соединение получается крепким, подходит для рыхлых материалов, с пустотами.

Бабочка

Такой вариант подходит, когда выполняется крепление дюбель-гвоздями к бетонной стене, которая очень тонкая. Гильза крепится в отверстие, а тыльная ее сторона в процессе вставки шурупа в бетон сворачивается, что надежно фиксирует дюбель.

Универсальный

Универсальные дюбеля металлические для бетона напоминают распорные. В пустотелых стенах в процессе вворачивания гвоздя гильза заворачивается в узел, фиксируя крепеж по типу «бабочки». Одно и то же крепление допускается использовать для самых разных типов монолита.

Гвоздь

Обычный крепеж, просто забивается в стену молотком либо специальным пистолетом.

Фасадный

Используется для монтажа различных теплоизоляционных конструкций. Похож на распорный, но обладает большей длиной и большей шляпкой. Стержень и гильзу делают из ударостойких материалов.

Химический

Данный тип крепежа отличается от всех остальных. В составе конструкции есть капсула с клеем и металлический шуруп. Обычно используют такой крепеж для газобетона.

Сначала в отверстие вставляется соответствующая его размерам капсула, разбивается, из нее наружу выходит клеящее вещество, в него вставляется металлический стержень.

КВТ

Актуален только для газобетонных монолитов. Обладает широкой резьбой, которая гарантирует качественное крепление в пористых структурах.

GB

Обычно такие изделия используют в работе с полистиролбетоновыми блоками. Гильза чем-то напоминает распорную, но выполнена в виде спирали. Дюбель способен выдерживать серьезные нагрузки, поэтому его можно использовать для крепления вытяжек, подвесных шкафов, разного типа полок и бытовых предметов с большим весом, техники.

Область применения

Настенные полки крепятся к стене с помощью дюбелей.
Применение подобного типа крепежа целесообразно в различных сферах. Он является той важной деталью, которой сложно отыскать замену. При ремонте в квартире множество бытовых устройств и предметов интерьера – вытяжка, настенные шкафы, мебель для кухни – должны быть подвешены и укреплены именно на стене. Держатся они как раз благодаря применению дюбелей — надежных монтажных элементов.

Вернуться к оглавлению

Особенности демонтажа

Выбирая, какой дюбель хороший, а какой не подходит для поставленной задачи, необходимо учитывать и возможность демонтажа. Если есть вероятность, что в будущем крепление нужно будет удалить, желательно об этом подумать до его монтажа.

Чтобы быстро и правильно выполнить демонтаж, понадобятся самые разные инструменты, которые обычно есть в арсенале любого мастера. Некоторые виды дюбелей (химический, к примеру) демонтировать невозможно).

Как демонтировать дюбель:

• Для удаления обыкновенного пластмассового дюбеля достаточно найти саморез соответствующего размера. Саморез вворачивают на 2/3 в сам дюбель, головку шурупа аккуратно зажимают плоскогубцами, потом вместе с дюбелем вытаскивают из монолита. В некоторых случаях достаточно будет и штопора.
• Шляпку самореза, который вставлен в дюбель, можно поддеть гвоздодером. Тут нужно следить за тем, чтобы рабочая часть самореза в самом отверстии прилегала плотно.
• Самодельные дюбели из дерева вынимают по частям – сначала дробят кусок древесины (проще всего вдоль волокон) на отдельные куски, используя стамеску (лучше с тонким лезвием) и молоток. После того, как дюбель разрушен, его поддевают шилом, острым ножом либо гвоздем и вытаскивают из гнезда.
• Прочно сидящий в монолите дюбель в некоторых случаях проще не демонтировать вообще – лучше срезать выходящую на поверхность часть, тщательно замазать углубление гипсом и аккуратно выровнять.
• Если в дюбеле застряла часть шурупа, понадобится нагретый паяльник. Сначала пластиковая основа дюбеля аккуратно плавится, потом обломок крепежа поддевают круглогубцами либо кусачками и удаляют.
• Металлический дюбель, который в бетон забивался строительным пистолетом, сначала обрабатывают сильными частыми ударами молотка, воздействуя на выступающую часть изделия с разных сторон. Обычно в процессе анкерный дюбель расшатывается и его легко можно удалить. Если же расшатать трудно, рядом можно сделать углубление сверлом с наконечником из твердого сплава или металлическим пробойником. Благодаря круговой воронке площадь сцепления крепежа со стеной уменьшится, удалить его будет легче.

Дюбеля для бетона сегодня на строительном рынке Москвы и области, других регионов представлены в большом разнообразии, поэтому найти крепеж, точно соответствующий требованиям и условиям эксплуатации, не составит труда. Главное – выбирать надежных поставщиков и ориентироваться на качество продукции.

Лучшие пластиковые дюбеля | Правила подбора, изготовление, примирение и размерный ряд дюбелей

Домашним мастерам приходится решать много вопросов, один из самых злободневных – это выбор крепежных элементов. Если взглянуть на фото пластиковых дюбелей, то можно увидеть, что они представлены в большом ассортименте, важно, чтобы саморез не доставлял никаких хлопот и не прокручивался.

Классификация дюбелей

Далее речь пойдет о том, какими бывают крепежные элементы, ведь единой классификации, указанной в нормативной документации, на сегодня нет:

По принципу действия

Дюбеля классифицируются по этому признаку следующим образом, они бывают:

Первые предназначены для отверстий, имеющих определенный диаметр, они подходят для бетонных, железобетонных, асфальтированных, деревянных поверхностей и для древесно-плитных материалов.

Вторые способны не только расклиниваться, но и деформироваться, они используются при работе с пустотелым кирпичом, газобетонными, пенобетонными блоками и листовым гипсокартоном.

По методу монтажа

Пластиковые дюбеля для теплоизоляции, которые закручиваются, для пластмассовых плинтусов, деталей из дерева мастера крепят отверткой.

Забивные забиваются в материал молотком или с помощью киянки, пассатижей, других подручных инструментов – деревянного бруска или куска кирпича.

Крепежи для сквозного монтажа характеризуются наличием длинной нераспорной частью, которая проходит сквозь конструкцию.

Дюбели для предварительного монтажа – востребованные изделия, они входят в отверстия на всю длину, такой способ крепления является самым востребованным.

По материалам

Пластиковые крепежи делают из нейлона и полиэтилена с полипропиленом, если продукцию приобретают для бытовых целей, то несложно решить, какой пластиковый дюбель лучше – все изделия обладают практически одинаковыми характеристиками.

По особенностям лицевой части

• С манжетой – при закручивании крепежа бортик заворачивается вокруг него.
• Без манжеты – если требуется такой же эффект, как у изделия с бортиком, дюбель не вставляется в отверстие до конца, он должен возвышаться над поверхностью на 3 мм.

По предназначению конструкций, сфере их использования и особенностям

Стандартные крепежные элементы можно найти в любом строительном магазине, они применяются для полнотелых материалов. Классические изделия делают из полиамида или нейлона зарубежные компании SORMAT и MUNGO.

Стандартные виды пластиковых дюбелей от бренда MUNGO красно-оранжевые, они подходят практически для всех материалов, однако следует помнить, что низкие температуры отрицательно влияют на характеристики нейлона.

Прочность увеличивается, а показатели вязкости падают, поэтому нейлоновые крепежи могут разорваться, однако, как показывает практика, они лучше вязких полиэтиленовых, качество изготовления которых является самым низким.

Размеры пластиковых дюбелей варьируются, в зависимости от предназначения, поэтому определитесь заранее, какой именно товар вы ищете.

Кроме того, у различных изделий имеются и другие особенности, например: спиралевидные ребра крепежных элементов, предназначенных для газобетонных или пенобетонных блоков. Благодаря этой конструкционной особенности крепежи расклиниваются в отверстиях, которые проделываются заранее, диаметр каждого отверстия равен размеру сердцевины.

Рамная разновидность дюбелей характеризуется длинной распорной частью, эти изделия пригодятся, когда понадобится устанавливать коробку окна или двери.

Юстировочный дюбель служит для закрепления конструкции, его используют, чтобы сделать обрешетку под обшивку.

Универсальный крепеж может применяться как пластиковый дюбель для утеплителя, с его помощью закрепляют любые материалы, изделие отлично подходит для работы с пустотелыми перегородками.

У модификационной разновидности имеются подпружиненные откидные планки, которые откидываются по принципу действия распорных пружин точечного светильника.

Пластиковый дюбель для гипсокартона может также применяться для пористого бетона, он отлично справляется с задачей статичного крепления любой навесной конструкции. Он понадобится, когда понадобится закрепить потолок из ГКЛ или СМЛ, повесить картину или настенные часы.

Пластиковые дюбеля для плинтуса представлены дюбель-гвоздями, они достаточно прочные и качественные, поэтому прослужат вам довольно долго. Современный пластик – экологичный материал, изделия можно устанавливать даже в жилых комнатах без каких-либо опасений за свое здоровье.

Звукоизолирующие крепежи находятся внутри каучуковой оболочки, их предназначение – обеспечивать поглощение сторонних звуков.

Цанговый дюбель, изготавливаемый в виде цилиндрической втулки, на которую нанесена внутренняя резьба, пригодится крепления конструкций в полнотелых материалах.

Фото лучших пластиковых дюбелей

Фасадный саморез

Вообще саморезы изготавливают из оцинкованной и нержавеющей стали. Но, если мы говорим именно о фасадном саморезе, которым можно крепить металлопрофиль в вентфасаде, то необходимо использовать саморез из нержавейки.

Неважно, алюминиевая или оцинкованная это система. Всегда используется нержавеющий саморез

Алюминиевая система, если закрепить ее оцинкованным саморезом, вступит в химическую реакцию и начнет ржаветь. Дело в том, что разные типы металлов реагируют друг с другом, реакция называется “гальвано пара” – это их курса химии, седьмой класс.

Цветной и черный металл нельзя использовать совместно. Крашенный саморез тоже запрещен, т. к. при вкручивании, краска слезет. Поэтому для алюминиевых систем необходимо использовать исключительно саморез из нержавейки.

Пусть это странно и нелогично, но оцинкованные саморезы для вентфасадов применять нельзя. Потому что оцинкованные саморезы недолговечны. И между шляпкой самореза и профилем моежт скапливаться вода, усиливающая коррозию металлов.

А так как к системам предъявляют повышенные требования к надежности, использовать согласно разрешительной документации для металлопрофиля необходимо нержавеющий саморез.

Особенности применения

Благодаря острому кончику саморез без труда ввинчивается в металл, толщина которого не превышает 2 мм. Саморез вкручивают с помощью шуруповерта, что, с одной стороны, очень удобно, скорость монтажа возрастает, усилий прилагается минимум на вкручивание.

С другой стороны, шуроповерт ограничивает работу при температуре ниже 20 градусов. Он начинает хуже работать. Систему можно монтировать и при меньшей температуре. Ограничения на монтаж системы связаны либо с человеческим фактором, когда физически люди не могут работать на холоде. Либо отказывается работать техника.

Саморезы не рекомендуется использовать для оцинкованных систем. А в алюминиевых системах, они наоборот, рекомендуются. Почему так – очень просто.

Алюминий – металл вязкий. И, если саморез не вкручивать – выкручивать, снова вкручивать – выкручивать, то саморез сядет плотно, завязнет. А в оцинкованных металлах, саморез сидит плохо.

Во- первых, оцинкованный профиль имеет малую толщину. Во- вторых, саморез при вибрационных нагрузках, а они неизбежно есть в любом городе, выкручивается. Поэтому для оцинкованных систем используют заклепку. Рассмотрим ее ниже.

Устройство вентилируемого фасада

Вентилируемый фасад — это способ обшивки дома, при котором между внешним слоем — обшивкой — и внутренними слоями — стеной, утеплителем и гидроизоляцией — обеспечивается воздушный зазор не менее 3 см.

Такое устройство обшивки имеет важное свойство — водный пар, выводящийся из толщи стеновых материалов, имеет возможность свободного выхода из утеплителя. Говоря проще — имеется постоянная возможность просушить стену и утеплитель

Этот вариант позволяет увеличить срок службы всех материалов, составляющих толщу стены, обеспечивает качественную работу утеплителя. Для фасадных панелей вентилируемый фасад — обычный тип установки, хотя возможен монтаж и без него, прямо на деревянные стены.

Разновидности дюбельных конструкций

В таблице ниже рассмотрим основные виды гвоздей для теплоизоляции с описанием их основных характеристик.

Название	Характеристики	Монтаж	Применение
Дюбель фасадный пластиковый	Предназначается для минимальных нагрузок, недолговечен в отношении нагрузочных характеристик, может иметь размеры — 10х160,10х100	Вкручивается в крепеж, создавая практичное крепление	Используется для крепления шурупов и винтов в основании
Дюбель-гвоздь SM-L / SM-G	Поставляется в наборе с шурупом из стали с покрытием из оцинкованной стали, может быть с потайной головкой или с бортиком, выдерживает низкие и высокие температуры, устойчив к повреждениям механического характера	Просто монтируется или демонтируйте с использованием отвертки	Может крепиться к основаниям любого типа
Система KRHP / KRHS	Нейлоновый дюбель в комплекте с оцинкованным шурупом из стали, может быть представлен моделью с Г-образным крюком и моделью в виде полукольца, размеры — 10х160,10х100	Простой и быстрый, не требующий специальных навыков	Подходит для монтажа нетяжеловесных конструкций, элементов фасадного декора
Дюбель фасадный tsx s	Укомплектован шурупом, имеет шестигранную головку, обработанную специальными химическими составами, продлевающими срок службы, размеры: 10х160,10х100	Простой, не занимает много времени, может проводиться своими руками	Подходит для крепления на основаниях легкого и дырчатого кирпича, пустотелых блоков, газобетона, может использоваться для теплоизоляции при креплении материалов для утепления
Дюбель DRIVA	Изготовлен из алюминиево-цинкового сплава	Подходит для монтажа опалубки из дерева, не нуждается в сверлении	Подходит для теплоизоляции и монтажа элементов декора фасада из гипсокартона
Металлический дюбель MUD	Выполнен из стали с оцинкованной поверхностью, размеры: 10х160,10х100	Монтаж может быть выполнен без сверления	Подходит для крепления разных строительных материалов
Дюбель HD	Изготовлен из цинка с алюминием, гвоздь из стали	Монтаж проводится в местах с повышенными требованиями к пожаробезопасности	Используется для крепления тонких материалов на основания из камня, бетона или полнотелого кирпича
Система IZO / IZM	Материал изготовления – полипропилена, гвоздь из стали	В процессе монтажа удается добиться максимального плотного крепления	Используется для крепления теплоизоляционных материалов на основания любого типа, начиная от пеноблоков и заканчивая бетоном или пустотелым кирпичом

Последовательность крепления

Прикреплять шурупы к стенам несложно, когда есть понимание алгоритма работы. До начала манипуляций следует подготовить инструменты. Без них вряд ли что-то получится. Перечень того, что потребуется:

• саморезы по бетону;
• дрель;
• шуруповёрт или отвёртка;
• перфоратор;
• ёмкость с холодной водой или маслом;
• молоток (может не понадобиться).

Поверхность тщательно зачищают, если нужно — выравнивают. Отмечают места, где будут располагаться отверстия. После нанесения отметок начинают сверлить отверстия соответствующей длины. Так как во время работы сверло сильно греется, время от времени его опускают в масло или холодную воду, чтобы металл остыл. Если длина сверла недостаточна, вставляют штырь и проворачивают его, пока не получится отверстие требуемой длины.

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

• не прокручивается в прослабленных каналах;
• хорошо держится в пористых стройматериалах;

Металлический дюбель для листовых материалов W-GS, тип Z/L

• выдерживает значительные усилия, не меняя начального положения;
• не позволяет крепежному элементу выпасть;
• не расшатывается при знакопеременных нагрузках;
• легко входит в стройматериал при ударном воздействии.

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

Какие бывают дюбеля – разновидности и классификация

Дюбельный крепеж сегодня предлагается в расширенном ассортименте. Не представляет труда приобрести требуемую модификацию для обеспечения прочного крепления к любому стройматериалу.

На выбор конкретной модели влияют следующие моменты:

• способ фиксации;
• метод установки;
• материал втулки;
• область применения;
• материал основы.

Остановимся детально на основных положениях классификации.

Рейтинг производителей

На российском рынке представлены дюбеля зарубежных и отечественных производителей. По качеству российское производство догоняет иностранные аналоги. Различие между ними, прежде всего, в цене.

Популярным поставщиком дюбелей для фасада на рынок является завод стеклопластики в г. Бийске. Продукция отличается низкой теплопроводностью за счет стеклопластикового материала изготовления. Ассортимент изделий состоит из крепежей различной длины с зоной анкера в 50 и 80 мм и сечением 1 см, 5 мм, 7 мм, предназначенных для фиксации любых утеплителей в основания разной плотности. Стандартный диаметр шляпки – 6 см.

Около четверти рынка крепежной продукции занимает торгово-производственное объединение Tech-Krep. Компания выпускает изделия с пластмассовым гвоздем izo, оцинкованным гвоздем izm, ударопрочной головкой из полиамида izl, стальным гвоздем и защитной крышкой izr. Различная длина стержня способна фиксировать утепляющий слой от 5 см до 24 см. Анкерная часть составляет от 4 до 6 см.

Для крепления теплоизоляции до 15 см используют крепежи с пластиковым гвоздем. Металлические гвозди применяются для материалов толщиной до 24 см. Защитная термоголовка позволяет избежать коррозии при последующем оштукатуривании фасада.

Под торговой маркой «Термозит» на рынке представлены фасадные дюбеля с разноцветной термоголовкой на оцинкованном гвозде. Полиэтиленовая головка на стержне не допускает появления коррозии и мостиков холода в месте крепления. Есть модели изделий с анкерной базой от 40 до 70 мм. Длина конструкции варьируется от 95 до 300 см.

Российская специализируется на выпуске анкерных фасадных крепежей четырех марок. Модификация EFA-F отличается наличием оцинкованного шурупа повышенной прочности. У марок EFA-FН и EFA-FСН в конструкции имеются шурупы с противокоррозийным покрытием прочностью 6,8 и 8,8 соответственно. Марка EFA-FА4 представляет изделия со стальным нержавеющим шурупом.

Зарубежные производители на отечественном рынке представлены марками Sormat, Mungo и Fischer. поставляет фасадные дюбели с гвоздем, шурупом и шайбой с шестигранником. Крепежи изготавливаются из нейлона и соответствуют европейским требованиям к монтажной продукции.

Финский выпускает продукцию с повышенной областью клина. Это позволяет надежно закрепить материал на любой поверхности. Распорная конструкция с шурупом размером 115 мм с шестигранником в основании предназначена для закрепления консолей и кронштейнов.

Известный поставщик из Швейцарии – . На рынок предлагает три разновидности своей продукции. Для крепления на твердые основания из бетона и кирпича подходит дюбель со стержнем из шурупа марки MBR. С увеличенной областью анкера выпускается крепеж МВ для пустотелых опор. Универсальная конструкция марки MQL способна фиксировать теплоизоляцию на любом основании за счет четырех клиньев различного распределения.

Размеры анкерных болтов для бетона

Обычно основные размеры анкерного болта указываются в формате, например: М10 12х100. Это обозначение расшифровывается следующим образом: М10 — диаметр резьбы болта, число 12 обозначает диаметр установки в миллиметрах (такого диметра отверстие необходимо просверлить в бетоне перед монтажом), число 100 — это длина анкера в миллиметрах.

Диапазон типоразмеров анкеров, применяемый в быту, как правило, ограничивается данными параметрами: резьба от М6 до М12 при длине от 55 до 160 мм. Разумеется, существует множество других вариантов, но они, скорее, относятся к разряду профессионального или узко специализированного крепежа.

Сферы использования

Анкерный болт для бетона имеет самые разные размеры, а именно:

• мелкие – сечение болта не превышает 8 мм, длина до 55;
• средние – характеристики 12 и 120 соответственно;
• крупные – имеют характеристики 24 и 220 мм соответственно.

Учитывая существующий размер детали и диаметр сечения, болт может выдерживать самые разные нагрузки. Учитывая те или иные показатели – их могут применять при монтаже:

• балок и плит несущего перекрытия;
• колонн и лифтов;
• фермы и лестничной в доме площадки;
• оконных/дверных проемов и вытяжек;
• легких элементов декора.

Сфера применения широка и исключительно данными пунктами – не ограничена.

Дюбель для бетона: металлический, распорный, химический

Чтобы закрепить в бетонной стене шуруп или анкер, нужно крепежное основание, в противном случае выбранный расходник выпадет. Дюбель для бетона надежно фиксирует выбранный крепеж, предупреждая его расшатывание. Выбирают дюбеля в зависимости от прочности бетонной конструкции, с которой проводится работа, и от веса предметов, которые нужно закрепить на стене.

Особенности креплений для бетона

Выбирая крепеж для бетонных конструкций, следует учитывать возможность со временем вытащить дюбель и перевесить нужный предмет в другое место.

Монтаж дюбелей в стены из кирпича отличается от работы с бетоном. ЖБК позволяют применять гвозди в виде стержней. Для кирпича чаще используются шпильки, саморезы или подобные вкладки. Важно учитывать длину крепежа, так как из-за большой длины затрудняется установка. Крепления по бетону используются в разных областях, и им сложно найти замену. Дюбеля позволяют зафиксировать бытовую технику и предметы интерьера: вытяжку, настенные шкафы и полки.

Какие бывают виды креплений?

Химический

Специальный клей в таком крепеже и является его фиксатором.

Этот тип фиксации отличается от остальных. В набор крепежной системы входят металлические шурупы и ампулы с химическим клеящим веществом. При установке дюбеля крепеж не просто вкручивается в стену, но еще и вклеивается в нее. Клей становится единым целым с бетоном и сорвать крепеж невозможно. Если его нужно удалить, то придется выбивать вместе с частью стены. Металлический стержень нельзя использовать сразу после введения в бетон. Установка занимает 2—48 часов, которые необходимы для затвердения клея.

Зачастую используется химический дюбель для легкого бетона. У пористых блоков низкая плотность, и даже небольшая вырывающая сила приводит к тому, что стена начинает крошиться, а крепление выпадает. Для ячеистых строительных материалов также рекомендуется химический вариант дюбелей. С его помощью пустотелый блок не разрушится, а зафиксированный предмет останется на месте. Недостатком химических креплений считают длительность монтажа. Широкое распространение получили анкера фирмы «Хилти».

Распорный

Для более крепкого сцепления гильзы со стеной, ее оснастили специальными шипами.

Этот вид крепления хорошо себя зарекомендовал при фиксации тяжелых предметов. Все варианты дюбелей, кроме химического типа, подходят для полнотелого строительного материала. Распорные крепления отличаются формой и размером вставных шурупов. В большинстве случаев они похожи на шифер, благодаря чему можно забить дюбель в бетонную стену молотком. Внешняя часть крепежной системы имеет форму трубки или цилиндра, но встречаются другие варианты. Для крепления они оснащены распорками, которых может быть две или три. Чтобы гильза лучше держалась в стене, на ней предусмотрены шипы.

Металлический гвоздь

В бытовых целях используют полипропиленовые и нейлоновые дюбель-гвозди. Они фиксируют предметы весом до 75 кг. Расходники из стали чаще применяются в промышленности.

Конструкция данного крепежа позволяет зафиксировать им предметы, имеющие большую массу.

Крепежи этого типа применяют для фиксации на стены предметов из разных материалов, что сказывается на их весе. Гвозди по бетону бывают пластиковыми, но этот вариант, хоть и отличается дешевизной, не позволяет крепить тяжелые вещи. Расходники из металла обладают высокой прочностью и пожарной безопасностью. Их рекомендуют для крепления подвесного потолка, так как при возгорании пластик плавится и возникает угроза обрушения потолочной конструкции. Забить гвоздь в бетонную стену можно молотком, но лучше взять предназначенный для этого пистолет.

В форме бабочки

Отличительная черта крепежа — конструкция. Это нераспорной расходник, оснащенный продольными выступами, которые предупреждают проворачивание дюбеля в стене. Чтобы установить бабочку, нужно просверлить отверстие под дюбель и вложить в него гильзу. При монтаже, когда шуруп вкручивается, тыльная сторона сворачивается. Так происходит фиксация. Складные ребрышки, которыми оборудован крепеж, увеличивают площадь соприкосновения с бетоном, и они цепляются за него как крючком. Типичные размеры бабочки — 14×35 и 5×25 мм. Это хорошие дюбеля для крепления плинтусов, полочек и светильников.

Такой крепеж обладает особым внешним видом, благодаря которому он идеально фиксируется в нужной поверхности.

Фасадные гвозди

Фасадные расходники используются для создания каркаса на стенах из кирпича и бетона. Имеют ряд свойств, подобных распорным вариантам, но отличаются большей длиной и крупным размером шляпки. Гильза и прилагающийся к ней стержень изготавливается из сплавов, отличающихся стойкостью к ударам. Их применяют для оформления теплоизоляционных конструкций.

Универсальный

Данный вид крепежа подходит как для домашних работ, так и для производственных.

Крепежная система допускается к применению в быту и на производстве. Имеет схожие свойства с распорными вариантами. Фиксатором универсальные дюбеля по бетону подобны «бабочкам». Преимущества креплений:

• высокие технические параметры;
• технологичность;
• удобство монтажа.

Крепления GB

При необходимости оформить стену, в которой использовался бетон В25, применяют дюбеля быстрого монтажа с дополнительными воротниками. Кроме бетонных плит, они подходят для полнотелых кирпичей и естественных камней.

Этот вид крепежной системы применяется при работе со стенами из полистеролбетонных блоков. Основная гильза подобна распорной, но имеет спиралевидную форму. GB хорошо себя зарекомендовали при необходимости зафиксировать тяжелые предметы. Их используют для устойчивого крепления на стенах подвесных шкафов, вытяжек, полок, бытовой техники и мебели.

Дюбеля КВТ

Конструкция крепежа оптимально подходит для работы с пористым материалом.

Предназначены для работы с конструкциями из газобетона. Отличительная особенность расходников в их широкой резьбе, за счет которой они надежно фиксируются. Газобетон имеет низкую прочность, так как его структура пронизана пузырьками воздуха. Тонкий анкерный гвоздь не удержится в газо- и пенобетоне, начнет расшатываться и выкрашивать стену. Потому для пористых материалов нужны дюбеля и анкера с широкими удерживающими частями.

Какой вариант лучше выбрать?

Крепления подбирают по следующим параметрам:

• вес нагрузки;
• материал стены;
• вероятность демонтажа.

На выбор вида данных приспособлений может повлиять вес, который они выносят.

Если нагрузка минимальная, подбирают недлинные варианты из синтетических материалов. При необходимости избежать сверления стен используют жидкие гвозди для бетона. Чем больше нагрузка на крепление, тем прочнее и длиннее оно должно быть. Для правильного выбора расходника рекомендуется придерживаться следующих правил:

• Для массивных конструкций применяют крепежи с глубиной крепления от 85 мм.
• Подвесные потолки и бра крепят дюбелями с распорками.
• Дюбель нужно вбить, а не вложить. Отверстие под него не должно быть больше диаметра крепежа.

Как проводится установка?

В целом способы монтажа разных видов дюбелей похожи. На стене карандашом отмечается место введения крепежной системы. Отверткой или любым подходящим предметов на отмеченной точке делается углубление, чтобы было удобнее поставить сверло дрели. Электродрелью просверливается отверстие требуемой ширины и глубины. Важно из получившейся дыры устранить пыль пылесосом. Дюбель вводится в стену, в него помещается шуруп и закручивается до нужного уровня.

дюбеля для бетона — Строительство и ремонт

Выбираем дюбеля для крепления в бетон

Дюбель — качественный элемент для крепления бетона. Может применяться не только к бетону — рассчитан также на камень, кирпич. Дюбели вместе с анкерами считаются наиболее оптимальным вариантом для настенного крепления бытовых предметов. Анкерное изделие имеет отличие от дюбельного: оно является комбинированным элементом для крепежа, в то время как дюбель закрепляется лишь в основании. Вместе с самозакреплением анкерный элемент также имеет свойство надежно удерживать конструкцию, поэтому подходит для более массивных предметов.

Дюбельные элементы способны удерживать менее тяжелые сооружения, чем анкерные, однако они отлично подходят для крепления полок, шкафчиков, небольшой настенной техники.

Классические дюбеля для бетонных поверхностей

Естественно, дюбельный крепеж разнообразных предметов на бетоне должен быть качественным. Классическим вариантом считается втулка из пластмассы с наличием насечек по длине и так называемыми «усами», используемыми, чтобы не допустить проворачивания крепежа через отверстие. Главный элемент подобного крепления – специальный стержень, способствующий прочности закрепления в стене, ибо при его использовании происходит расширение втулки в отверстии для монтажа. Классическое крепление также довольно легко демонтировать. Насечки, имеющиеся на стержне, облегчают выкрутку отверткой.

Область применения

Применение подобного типа крепежа целесообразно в различных сферах. Он является той важной деталью, которой сложно отыскать замену. При ремонте в квартире множество бытовых устройств и предметов интерьера – вытяжка, настенные шкафы, мебель для кухни – должны быть подвешены и укреплены именно на стене. Держатся они как раз благодаря применению дюбелей — надежных монтажных элементов.

Отличительные особенности

У дюбеля для бетона немало отличий от кирпичного. Необходимо ознакомиться с ними, ведь ответственное отношение к работе, анализ информации о дюбелях повлияют на итог монтажа. Дюбели для твердых материалов желательно не использовать на кирпичных поверхностях. Для подобных кладок существует крепеж с определенными особенностями и отличиями от бетонного. Размеры втулки в данном случае удлинены, она состоит из двойного распора – для увеличения надежности крепления, ведь хотя бы один распор гарантированно попадет на твердую поверхность и зафиксируется на ней.

Бетонные конструкции предполагают гвоздь в качестве стержня, в кирпичных конструкциях используются шпилька, саморез либо другие составляющие дюбельного крепежа. Длина стержня имеет большое значение. Слишком длинный крепежный элемент может стать причиной монтажных трудностей.

Гвоздь, использующийся для бетонных сооружений, работает по-другому. Принцип подразумевает забивание гвоздя в отверстие, и это простейший способ работы с бетоном, который экономит много времени. Если же использовать данную методику с кирпичными сооружениями или конструкциями из других рыхлых материалов, поверхность просто-напросто разрушится, и желаемого эффекта такой способ не даст.

Особенности монтажа

Если тщательно изучить методику, можно сделать качественные крепежи на бетоны в домашних условиях. Естественно, непросто заниматься этим, если не имеется должного опыта, однако есть простой и эффективный способ монтажа дюбеля, применяемый к кирпичным конструкциям. Монтажники тяжелых конструкций успешно используют данный способ.

Для подготовки понадобятся некоторые инструменты: перфоратор, сверло для него, сухой клей, дюбель. Может пригодиться электродрель.

Схема монтажа дюбель-гвоздя.

Сначала необходимо аккуратно просверлить круглое отверстие ( размер сверла должен обязательно совпадать с размером дюбельного крепежа). После нужно тщательно прочистить «дыру», где могли остаться куски материала и строительная пыль, избавиться от всевозможных препятствий, с которыми может столкнуться входящий в отверстие дюбель. Затем следует нанести клей, воспользовавшись либо гвоздем, либо длинным карандашом, и после того, как клея будет достаточно, вставить дюбель. Необходимо подождать около суток, чтобы клей схватился вокруг крепления.

Когда высохнет клей, нужно заняться непосредственно монтажом. Крепеж должен плотно прилегать к стенкам отверстия, чтобы болт, используемый для монтажа, закручивался с некоторыми усилиями. Это гарантирует прочность такого типа соединения. Подобный способ конструирования крепежа успешно употребляется и в работе с другими материалами. Например, если к газобетону приклеить металлические дюбеля, они замечательно продержатся на данной поверхности.

Виды дюбелей

Есть довольно большое количество дюбелей для бетона, но следует рассказать о самых известных и эффективных:

Распорный тип дюбеля действенно работает при монтаже жестких сооружений. Данный вид отличается от других формами и величиной шурупов. Чаще всего они имеют форму шифера, что способствует забиванию дюбелей в бетонную поверхность с помощью молотка.

Гильзы, то есть крепежные детали трубчатой либо цилиндрической формы, также бывают разнообразными. Некоторые имеют два распора, некоторые – три. В большинстве случаев они содержат шипы, являющиеся залогом надежного фиксирования.

Обычно такой тип используется для работы с тонкими стеновыми покрытиями. Гильзу вставляют в отверстие, и ее тыльная сторона сворачивается вследствие вставки шурупа в бетон. Таким образом дюбель фиксируется в стене.

Универсальный

Этот крепеж имеет много общего с распорным типом, фиксация осуществляется по типу «бабочки». Его особенностью является распространенность использования для разнообразных стеновых поверхностей.

Такой крепеж предназначается для приклеивания к бетону конструкций из разных материалов. Конструкция гвоздя подразумевает забивание его в стену. Вколачивание гвоздя часто проводят при помощи молотка, однако лучше сделать это специальным пистолетом.

Фасадный вид используют для монтажа теплоизоляционных конструкций. Имеет нечто общее с распорным типом, однако такой дюбель несколько длиннее, его «шляпка» больше. Гильза и стержень произведены из материалов, стойких к ударам.

Химический

Подобный тип крепежа не совсем обычен. В его состав входит специальная капсула, содержащая химические вещества, и, соответственно, шуруп из металла. Используется при работе с пенобетоном. При вкручивании данного дюбеля химикаты выполняют функцию клея, поэтому необходимо ждать, пока основа застынет. Обычно на это уходит от пары часов до суток.

Работает исключительно с газобетонными поверхностями. Необычен такой тип своей широкой резьбой, гарантирующей прочность при использовании подобных дюбелей на пористых поверхностях.

Данное крепление используется со стеновыми блоками из полистиролбетона. Гильза похожа на распорную, но спиралевидного вида. GB выдерживает серьезные нагрузки. По этой причине его эффективно применяют с такими конструкциями, как подвесные шкафы, вытяжки, полки и другими и тяжелыми бытовыми предметами.

Для того, чтобы выбрать подходящий крепеж, необходимо тщательно изучить предоставляемый рынком выбор, узнать, какому дюбелю стоит отдать предпочтение. Также следует разобраться с технологией монтажа и внимательно следовать ей согласно основным строительным правилам.

Дюбеля для бетона и для кирпича: параметры и нюансы монтажа

Материалы, отличающиеся плотной структурой и высокой твердостью, к числу которых относятся бетон, кирпич, природный и искусственный камень, активно используются не только в сфере строительства, но и при выполнении ремонтных работ. Именно поэтому вопрос о том, какие выбрать дюбеля для бетона и других твердых материалов, чтобы надежно закрепить на строительных конструкциях различные предметы, является очень актуальным.

Анкеровка в пустотелых керамических блоках требует использования крепежных изделий увеличенной длины

Что собой представляет классический дюбель

Классическому дюбелю для бетона и других полнотелых материалов специалисты в сфере строительства и ремонта отдают предпочтение уже на протяжении длительного времени. Потребители часто называют его «дюбель-гвоздь». Крепежный элемент для бетона может быть изготовлен из металла, нейлона и различных видов пластика. Естественно, что изделия из разных материалов различаются по своим характеристикам и, соответственно, по области применения.

Полипропиленовый дюбель-гвоздь с потайным бортиком

Несущие способности дюбеля по бетону определяются его конструктивными особенностями. В классическом исполнении дюбель-гвоздь представляет собой втулку, по всей наружной поверхности которой выполнены специальные насечки, препятствующие проворачиванию такого элемента в отверстии в стене или в любой другой строительной конструкции. Препятствовать вырыву крепежного элемента из стены помогают специальные усы, которые за счет своей упругости постоянно находятся в разжатом состоянии. При вкручивании шурупа крепежный элемент разжимается за счет продольных прорезей на своей поверхности, что и обеспечивает высокую надежность его фиксации.

Параметры дюбель-гвоздей с грибовидным бортиком, используемых для сквозного монтажа (нажмите для увеличения)

Кроме дюбельного крепежа, работающего по механическому принципу, на современном рынке представлены дюбели для пористого бетона и других подобных материалов, фиксируемые в отверстиях за счет использования специального клеевого состава. Заполняя внутренние полости пористого материала, клеевой состав надежно фиксирует такой анкерный элемент в предварительно подготовленном отверстии.

Классический дюбель-гвоздь, предназначенный для бетона, является настолько универсальным крепежным изделием, что перечислить все сферы его применения достаточно сложно. С его помощью выполняют монтаж каркасов различного назначения, крепят к поверхности стен предметы мебели и интерьера, фиксируют на требуемом месте установки бытовую технику, а также решают целый перечень других ответственных задач.

Металлические забиваемые дюбель-гвозди могут изготавливаться из стали или из алюминиевых сплавов

Чем отличается дюбель для бетона от дюбеля для кирпича

Высокая надежность крепления, полученного при помощи изделий дюбельного типа, будет достигнута только в том случае, если они правильно подобраны не только с учетом их размеров, но и материала конструкции, в которой они будут монтироваться.

Специалисты не рекомендуют использование дюбеля по бетону для монтажа в строительных конструкциях из кирпича. Такая рекомендация особенно актуальна в том случае, если речь идет о пустотелом кирпиче. В этом случае для монтажа применяют специальные крепежные элементы, отличающиеся от обычного дюбеля-гвоздя как устройством, так и особенностями использования.

Удлиненный дюбель для пустотелого кирпича отличается определенными особенностями конструкции

Крепежные изделия для кирпичной кладки имеют удлиненные размеры и механизм двойного распора. Как и дюбель, предназначенный для работ по бетону, такое крепежное изделие может быть пластиковым или металлическим. Надежность крепления дюбеля для кирпича обеспечивается за счет того, что хотя бы один из его распорных элементов попадет не в полость в кирпичной кладке, а в ее твердую часть, именно он и обеспечивает требуемую фиксацию анкера в стене или любой другой строительной конструкции. Разжимание распорной втулки дюбеля происходит при вкручивании в него резьбовой шпильки или шурупа, диаметр которых должен быть подобран правильно.

Некоторые разновидности универсальных дюбелей (нажмите для увеличения). Показать весь многочисленный ассортимент просто невозможно

Дюбель, предназначенный для бетона, работает совершенно по другому принципу и может быть использован только для монтажа в твердых полнотелых материалах. Такой дюбель с натягом забивается (поэтому его часто и называют гвоздем) в предварительно подготовленное отверстие. Если же крепеж для бетона попытаться зафиксировать в кирпичной стене, во внутренней структуре которой имеется множество воздушных полостей, то можно просто разрушить посадочное отверстие. Даже если такой дюбель металлический и имеет значительную длину, вы все равно не добьетесь его надежной фиксации в кирпиче или в любом другом пористом, пустотелом и не слишком прочном материале.

Учитывая все вышесказанное, следует очень ответственно подходить к выбору крепежных элементов для конструкций, изготовленных из различных материалов, отличающихся как своей твердостью, так и особенностями внутренней структуры. Разобраться в том, для чего предназначен тот или иной крепеж, помогает маркировка, наносимая производителями на упаковку подобных изделий.

Правила монтажа дюбеля для кирпичной кладки

Учитывая тот факт, что установить дюбельный крепеж, предназначенный для кирпича, несколько сложнее, чем зафиксировать в стене дюбель, используемый для работ по бетону, следует разобраться в такой процедуре более подробно. В данной ситуации очень полезно воспользоваться опытом специалистов, часто сталкивающихся с необходимостью надежно зафиксировать на строительных конструкциях из кирпича предметы, обладающие даже очень значительным весом.

При монтаже следует соблюдать расстояния от кромок и между дюбелями, зависящие от размера дюбелей и глубины анкеровки

Если для того чтобы зафиксировать в строительной конструкции дюбель для работ по бетону, который забивается как простой гвоздь, достаточно воспользоваться минимальным набором инструментов, то для аккуратной и надежной фиксации крепежа в кирпичной стене вам потребуются:

• перфоратор или дрель, необходимые для того, чтобы высверлить посадочное отверстие;
• сверло соответствующего диаметра;
• клей, предназначенный для укладки керамической плитки;
• набор резиновых шпателей разного размера.

Порядок установки дюбеля

Сама процедура монтажа дюбеля в кирпичную стену состоит из следующих этапов.

1. Первое, что необходимо сделать, – это аккуратно просверлить посадочное отверстие для монтажа крепежного элемента. Сделать это можно при помощи электрической дрели или перфоратора, на котором включен режим только сверления (без удара). Важно, чтобы диаметр сверла, используемого для выполнения такой процедуры, точно соответствовал диаметру самого дюбеля.
2. После сверления отверстие необходимо тщательно очистить от строительной пыли и кусочков материала, который выкрошился в его внутреннюю полость. Проверить, насколько тщательно вы очистили отверстие, можно при помощи самого дюбеля: он должен входить без затруднений и препятствий.
3. Когда отверстие тщательно очищено, можно приступать к работам с сухим плиточным клеем, который необходимо развести водой в указанной производителем пропорции. После того как клеевая масса будет готова к применению, ею необходимо заполнить просверленное для дюбеля отверстие. Использовать для этого можно резиновый шпатель, а проталкивать клеевую массу в глубину отверстия можно при помощи самого дюбеля или обычного карандаша. Когда отверстие будет полностью заполнено клеевой массой, можно вставлять в него дюбель, который должен зайти в него до упора. После этого надо дать клеевому составу полностью застыть, на что вполне достаточно 24 часов.
4. После того как плиточный клей полностью застыл, можно вкрутить в дюбель резьбовой элемент (шпильку или шуруп). При этом обязательно обратите внимание на то, что вкручивание происходит с некоторым усилием. Это означает, что ваш дюбель надежно зафиксировался в кирпичной кладке. Крепеж, полученный по такой несложной технологии, отличается высокой надежностью и способен выдержать даже значительные весовые нагрузки.

Пользоваться таким методом можно и в том случае, если вам необходимо выполнить монтаж крепежа в пористом материале (применение дюбелей для бетона для таких конструкций также под запретом). Такими материалами, в частности, могут быть газо- или пенобетон, пористый кирпич и др. С учетом их высокой популярности на современном строительном рынке выбор крепежных изделий, которые бы смогли обеспечить надежное крепление фиксируемых на таких конструкциях предметов, является достаточно серьезной проблемой.

В заключение предлагаем вам посмотреть пару видео, освещающие некоторые нюансы монтажа дюбелей в основания из различных материалов.

Выбираем дюбеля для крепления в бетон

Дюбель — качественный элемент для крепления бетона. Может применяться не только к бетону — рассчитан также на камень, кирпич. Дюбели вместе с анкерами считаются наиболее оптимальным вариантом для настенного крепления бытовых предметов. Анкерное изделие имеет отличие от дюбельного: оно является комбинированным элементом для крепежа, в то время как дюбель закрепляется лишь в основании. Вместе с самозакреплением анкерный элемент также имеет свойство надежно удерживать конструкцию, поэтому подходит для более массивных предметов.

Дюбельные элементы способны удерживать менее тяжелые сооружения, чем анкерные, однако они отлично подходят для крепления полок, шкафчиков, небольшой настенной техники.

Классические дюбеля для бетонных поверхностей

Естественно, дюбельный крепеж разнообразных предметов на бетоне должен быть качественным. Классическим вариантом считается втулка из пластмассы с наличием насечек по длине и так называемыми «усами», используемыми, чтобы не допустить проворачивания крепежа через отверстие. Главный элемент подобного крепления – специальный стержень, способствующий прочности закрепления в стене, ибо при его использовании происходит расширение втулки в отверстии для монтажа. Классическое крепление также довольно легко демонтировать. Насечки, имеющиеся на стержне, облегчают выкрутку отверткой.

Область применения

Применение подобного типа крепежа целесообразно в различных сферах. Он является той важной деталью, которой сложно отыскать замену. При ремонте в квартире множество бытовых устройств и предметов интерьера – вытяжка, настенные шкафы, мебель для кухни – должны быть подвешены и укреплены именно на стене. Держатся они как раз благодаря применению дюбелей — надежных монтажных элементов.

Отличительные особенности

У дюбеля для бетона немало отличий от кирпичного. Необходимо ознакомиться с ними, ведь ответственное отношение к работе, анализ информации о дюбелях повлияют на итог монтажа. Дюбели для твердых материалов желательно не использовать на кирпичных поверхностях. Для подобных кладок существует крепеж с определенными особенностями и отличиями от бетонного. Размеры втулки в данном случае удлинены, она состоит из двойного распора – для увеличения надежности крепления, ведь хотя бы один распор гарантированно попадет на твердую поверхность и зафиксируется на ней.

Бетонные конструкции предполагают гвоздь в качестве стержня, в кирпичных конструкциях используются шпилька, саморез либо другие составляющие дюбельного крепежа. Длина стержня имеет большое значение. Слишком длинный крепежный элемент может стать причиной монтажных трудностей.

Гвоздь, использующийся для бетонных сооружений, работает по-другому. Принцип подразумевает забивание гвоздя в отверстие, и это простейший способ работы с бетоном, который экономит много времени. Если же использовать данную методику с кирпичными сооружениями или конструкциями из других рыхлых материалов, поверхность просто-напросто разрушится, и желаемого эффекта такой способ не даст.

Особенности монтажа

Если тщательно изучить методику, можно сделать качественные крепежи на бетоны в домашних условиях. Естественно, непросто заниматься этим, если не имеется должного опыта, однако есть простой и эффективный способ монтажа дюбеля, применяемый к кирпичным конструкциям. Монтажники тяжелых конструкций успешно используют данный способ.

Для подготовки понадобятся некоторые инструменты: перфоратор, сверло для него, сухой клей, дюбель. Может пригодиться электродрель.

Схема монтажа дюбель-гвоздя.

Сначала необходимо аккуратно просверлить круглое отверстие ( размер сверла должен обязательно совпадать с размером дюбельного крепежа). После нужно тщательно прочистить «дыру», где могли остаться куски материала и строительная пыль, избавиться от всевозможных препятствий, с которыми может столкнуться входящий в отверстие дюбель. Затем следует нанести клей, воспользовавшись либо гвоздем, либо длинным карандашом, и после того, как клея будет достаточно, вставить дюбель. Необходимо подождать около суток, чтобы клей схватился вокруг крепления.

Когда высохнет клей, нужно заняться непосредственно монтажом. Крепеж должен плотно прилегать к стенкам отверстия, чтобы болт, используемый для монтажа, закручивался с некоторыми усилиями. Это гарантирует прочность такого типа соединения. Подобный способ конструирования крепежа успешно употребляется и в работе с другими материалами. Например, если к газобетону приклеить металлические дюбеля, они замечательно продержатся на данной поверхности.

Виды дюбелей

Есть довольно большое количество дюбелей для бетона, но следует рассказать о самых известных и эффективных:

Распорный тип дюбеля действенно работает при монтаже жестких сооружений. Данный вид отличается от других формами и величиной шурупов. Чаще всего они имеют форму шифера, что способствует забиванию дюбелей в бетонную поверхность с помощью молотка.

Гильзы, то есть крепежные детали трубчатой либо цилиндрической формы, также бывают разнообразными. Некоторые имеют два распора, некоторые – три. В большинстве случаев они содержат шипы, являющиеся залогом надежного фиксирования.

Обычно такой тип используется для работы с тонкими стеновыми покрытиями. Гильзу вставляют в отверстие, и ее тыльная сторона сворачивается вследствие вставки шурупа в бетон. Таким образом дюбель фиксируется в стене.

Универсальный

Этот крепеж имеет много общего с распорным типом, фиксация осуществляется по типу «бабочки». Его особенностью является распространенность использования для разнообразных стеновых поверхностей.

Такой крепеж предназначается для приклеивания к бетону конструкций из разных материалов. Конструкция гвоздя подразумевает забивание его в стену. Вколачивание гвоздя часто проводят при помощи молотка, однако лучше сделать это специальным пистолетом.

Фасадный вид используют для монтажа теплоизоляционных конструкций. Имеет нечто общее с распорным типом, однако такой дюбель несколько длиннее, его «шляпка» больше. Гильза и стержень произведены из материалов, стойких к ударам.

Химический

Подобный тип крепежа не совсем обычен. В его состав входит специальная капсула, содержащая химические вещества, и, соответственно, шуруп из металла. Используется при работе с пенобетоном. При вкручивании данного дюбеля химикаты выполняют функцию клея, поэтому необходимо ждать, пока основа застынет. Обычно на это уходит от пары часов до суток.

Работает исключительно с газобетонными поверхностями. Необычен такой тип своей широкой резьбой, гарантирующей прочность при использовании подобных дюбелей на пористых поверхностях.

Данное крепление используется со стеновыми блоками из полистиролбетона. Гильза похожа на распорную, но спиралевидного вида. GB выдерживает серьезные нагрузки. По этой причине его эффективно применяют с такими конструкциями, как подвесные шкафы, вытяжки, полки и другими и тяжелыми бытовыми предметами.

Для того, чтобы выбрать подходящий крепеж, необходимо тщательно изучить предоставляемый рынком выбор, узнать, какому дюбелю стоит отдать предпочтение. Также следует разобраться с технологией монтажа и внимательно следовать ей согласно основным строительным правилам.

Какой дюбель для бетона выбрать и как его установить

Дюбель является оптимальным типом крепления различных конструкций к базовому основанию из бетона или кирпича. Дюбель для бетона способен выдержать значительную нагрузку, но для этого его необходимо грамотно выбрать и смонтировать.

Дюбели для бетона стандартного типа с гвоздем

Характеристики и виды дюбельного крепежа для бетона

Классическим типом дюбеля для бетона является пластмассовая втулка цилиндрической формы с насечками по всей длине и выступами, предотвращающими проворачивание и выпадение крепежа. Дополняет ее, как правило, саморез или гвоздь.

Конструкция стандартного дюбеля для бетона

Помимо стандартных дюбелей на строительном рынке сейчас можно найти специальные химические крепежи для пористого бетона. Они фиксируются в готовом отверстии путем применения клеевого состава, который заполняет собой все поры. Для окончательной их фиксации необходимо дождаться застывания состава. На это уходит от двух часов до суток.

Также можно выделить еще некоторые разновидности дюбельных элементов для бетона:

1. Распорный. От остальных его отличают размеры шурупов и выполнение последних в форме шифера.
2. Дюбель-гвоздь из металла, вбиваемый в бетон молотком или специальным пистолетом.
3. Фасадный — дюбель, применяемый для монтажа каркаса на бетонные стены. Такой крепеж чуть длиннее распорного, а шуруп его обладает большей шляпкой. Устойчив к ударам материала.
4. КВТ – дюбель с широкой резьбой, позволяющей максимально надежно закрепить его в стене из газобетона.
5. GB – крепеж для стен из полистиролбетона. Его гильза похожа на распорную, но обладает спиралевидным строением. Такой крепеж выдержит максимальные нагрузки.

Разнообразие ассортимента дюбелей для бетона

У дюбеля для бетона есть масса отличий от аналогичного для кирпича. Стоит правильно выбирать крепеж, так как это влияет на результат монтажа. В большинстве случаев для бетона применяется дюбель-гвоздь. Здесь не являются подходящими саморезы или шпильки, как при работе с кирпичной кладкой. Благодаря возможности беспрепятственно забить гвоздь в бетонное основание можно быстро и качественно выполнить работу.

Дюбельное крепление для бетона является настолько универсальным вариантом, что порой сложно описать все сферы его применения. Применяется он во время ремонта для прикрепления навесных шкафчиков, вытяжек, карнизов, кронштейнов для телевизора, бытовой техники и для решения других задач.

Выбор дюбеля

Как и любой другой крепеж, дюбель для бетона нужно правильно выбрать. Главной характеристикой является та конструкция, для которой будет использоваться этот элемент:

1. Для закрепления конструкций, имеющих значительный вес, применяются дюбели с длиной не менее 85 мм.
2. Для горизонтальной фиксации в стену из бетона подбирают дюбели с длиной не менее 30 мм. Диаметр крепления в этом случае должен составлять от 7 до 11 мм.
3. Для тех работ по монтажу, где нагрузка предполагается снизу, например установки подвесного потолка или светильников, применяют дюбели с распорными механизмами.

1. В быту лучше всего использовать дюбели из нейлона, способные выдержать до 75 кг нагрузки. Металлические чаще всего монтируют на промышленных объектах.

Конструкция строительного пистолета для крепления дюбелей

Нюансы монтажа и удаления

При тщательном изучении технологии установки можно самостоятельно выполнить качественный крепеж в домашних условиях. Для проведения работ необходимо подготовить те инструменты, которые понадобятся в работе. Это:

• ударная дрель или перфоратор с победитовым сверлом;
• дюбель-гвоздь;
• изолента;
• молоток.

Для фиксации дюбеля в стене не требуется много инструментов

Алгоритм установки

После подготовки всего необходимо можно приступать к работе по следующему алгоритму:

1. Наметка места установки дюбеля на стене при помощи ручки или карандаша.
2. Создание небольшого углубления гвоздем, чтобы впоследствии была возможность качественно выставить сверло.
3. Выполнение на сверле отметки для контроля глубины отверстия. Для этого к сверлу прикладывается дюбель и в нужном месте наматывается изолента. Стоит помнить, что отверстие всегда чуть глубже, чем сама длина дюбеля.
4. Расположение дрели строго перпендикулярно базовой поверхности и сверление.
5. Удаление цементной крошки и пыли из проделанного отверстия. Удобно это делать при помощи пылесоса.
6. Вбивание дюбеля в отверстие при помощи молотка до упора. Делается это аккуратно.
7. Ввинчивание шурупа в дюбель или забивание гвоздя, если он предусмотрен.

Процесс монтажа дюбеля в бетонное основание

Демонтаж дюбеля

Нередко случаются ситуации, когда уже имеющийся дюбель необходимо удалить из стены. Чаще всего такое случается при необходимости выравнивания стен перед оклейкой или другой декоративной обработкой. Вынуть дюбель из бетонной стены не так сложно.

Для этого понадобятся нож, штопор, пробойник, молоток, саморез, шило, паяльник, болгарка, гвоздодер. Не все перечисленные инструменты будут нужны, как правило, используется один или несколько.

Вот способы удаления:

1. Для того чтобы убрать пластиковый дюбель, в него вкручивают на 2/3 шуруп подходящего размера. После этого головка шурупа надежно фиксируется плоскогубцами и вытягивается вместе с дюбелем. Шляпку можно зацепить и гвоздодером. Этот способ еще эффективней, чем предыдущий.
2. Если дюбель для бетона «сидит» в стене максимально плотно, то не всегда есть необходимость его вытаскивать. Можно просто срезать выступающие края и заделать отверстие шпаклевкой.

Снятие дюбеля из стены плоскогубцами

1. Для удаления дюбеля, в котором наблюдается металлический обломок самореза или шурупа, необходимо расплавить основу крепления из пластика, подцепить элемент плоскогубцами или кусачками и вытащить из гнезда.
2. Дюбель-гвоздь, для монтажа которого необходим пистолет, вытащить можно если с разных сторон обработать его частыми и сильными ударами молотка. Так он расшатается и быстро снимется гвоздодером. Если он не расшатывается, то рядом с ним необходимо проделать отверстие сверлом, имеющим твердосплавный наконечник. Это значительно уменьшит сцепление крепежа с основой и дюбель лучше выйдет.

Чтобы быть уверенным в качестве крепления для бетона, важно грамотно подобрать дюбель и смонтировать его в основание. Только при четком следовании инструкции получится желаемый результат.

Выбираем дюбеля для крепления в бетон

Дюбель — качественный элемент для крепления бетона. Может применяться не только к бетону — рассчитан также на камень, кирпич. Дюбели вместе с анкерами считаются наиболее оптимальным вариантом для настенного крепления бытовых предметов. Анкерное изделие имеет отличие от дюбельного: оно является комбинированным элементом для крепежа, в то время как дюбель закрепляется лишь в основании. Вместе с самозакреплением анкерный элемент также имеет свойство надежно удерживать конструкцию, поэтому подходит для более массивных предметов.

Дюбельные элементы способны удерживать менее тяжелые сооружения, чем анкерные, однако они отлично подходят для крепления полок, шкафчиков, небольшой настенной техники.

Классические дюбеля для бетонных поверхностей

Естественно, дюбельный крепеж разнообразных предметов на бетоне должен быть качественным. Классическим вариантом считается втулка из пластмассы с наличием насечек по длине и так называемыми «усами», используемыми, чтобы не допустить проворачивания крепежа через отверстие. Главный элемент подобного крепления – специальный стержень, способствующий прочности закрепления в стене, ибо при его использовании происходит расширение втулки в отверстии для монтажа. Классическое крепление также довольно легко демонтировать. Насечки, имеющиеся на стержне, облегчают выкрутку отверткой.

Область применения

Применение подобного типа крепежа целесообразно в различных сферах. Он является той важной деталью, которой сложно отыскать замену. При ремонте в квартире множество бытовых устройств и предметов интерьера – вытяжка, настенные шкафы, мебель для кухни – должны быть подвешены и укреплены именно на стене. Держатся они как раз благодаря применению дюбелей — надежных монтажных элементов.

Отличительные особенности

У дюбеля для бетона немало отличий от кирпичного. Необходимо ознакомиться с ними, ведь ответственное отношение к работе, анализ информации о дюбелях повлияют на итог монтажа. Дюбели для твердых материалов желательно не использовать на кирпичных поверхностях. Для подобных кладок существует крепеж с определенными особенностями и отличиями от бетонного. Размеры втулки в данном случае удлинены, она состоит из двойного распора – для увеличения надежности крепления, ведь хотя бы один распор гарантированно попадет на твердую поверхность и зафиксируется на ней.

Бетонные конструкции предполагают гвоздь в качестве стержня, в кирпичных конструкциях используются шпилька, саморез либо другие составляющие дюбельного крепежа. Длина стержня имеет большое значение. Слишком длинный крепежный элемент может стать причиной монтажных трудностей.

Гвоздь, использующийся для бетонных сооружений, работает по-другому. Принцип подразумевает забивание гвоздя в отверстие, и это простейший способ работы с бетоном, который экономит много времени. Если же использовать данную методику с кирпичными сооружениями или конструкциями из других рыхлых материалов, поверхность просто-напросто разрушится, и желаемого эффекта такой способ не даст.

Особенности монтажа

Если тщательно изучить методику, можно сделать качественные крепежи на бетоны в домашних условиях. Естественно, непросто заниматься этим, если не имеется должного опыта, однако есть простой и эффективный способ монтажа дюбеля, применяемый к кирпичным конструкциям. Монтажники тяжелых конструкций успешно используют данный способ.

Для подготовки понадобятся некоторые инструменты: перфоратор, сверло для него, сухой клей, дюбель. Может пригодиться электродрель.

Схема монтажа дюбель-гвоздя.

Сначала необходимо аккуратно просверлить круглое отверстие ( размер сверла должен обязательно совпадать с размером дюбельного крепежа). После нужно тщательно прочистить «дыру», где могли остаться куски материала и строительная пыль, избавиться от всевозможных препятствий, с которыми может столкнуться входящий в отверстие дюбель. Затем следует нанести клей, воспользовавшись либо гвоздем, либо длинным карандашом, и после того, как клея будет достаточно, вставить дюбель. Необходимо подождать около суток, чтобы клей схватился вокруг крепления.

Когда высохнет клей, нужно заняться непосредственно монтажом. Крепеж должен плотно прилегать к стенкам отверстия, чтобы болт, используемый для монтажа, закручивался с некоторыми усилиями. Это гарантирует прочность такого типа соединения. Подобный способ конструирования крепежа успешно употребляется и в работе с другими материалами. Например, если к газобетону приклеить металлические дюбеля, они замечательно продержатся на данной поверхности.

Виды дюбелей

Есть довольно большое количество дюбелей для бетона, но следует рассказать о самых известных и эффективных:

Распорный тип дюбеля действенно работает при монтаже жестких сооружений. Данный вид отличается от других формами и величиной шурупов. Чаще всего они имеют форму шифера, что способствует забиванию дюбелей в бетонную поверхность с помощью молотка.

Гильзы, то есть крепежные детали трубчатой либо цилиндрической формы, также бывают разнообразными. Некоторые имеют два распора, некоторые – три. В большинстве случаев они содержат шипы, являющиеся залогом надежного фиксирования.

Обычно такой тип используется для работы с тонкими стеновыми покрытиями. Гильзу вставляют в отверстие, и ее тыльная сторона сворачивается вследствие вставки шурупа в бетон. Таким образом дюбель фиксируется в стене.

Универсальный

Этот крепеж имеет много общего с распорным типом, фиксация осуществляется по типу «бабочки». Его особенностью является распространенность использования для разнообразных стеновых поверхностей.

Такой крепеж предназначается для приклеивания к бетону конструкций из разных материалов. Конструкция гвоздя подразумевает забивание его в стену. Вколачивание гвоздя часто проводят при помощи молотка, однако лучше сделать это специальным пистолетом.

Фасадный вид используют для монтажа теплоизоляционных конструкций. Имеет нечто общее с распорным типом, однако такой дюбель несколько длиннее, его «шляпка» больше. Гильза и стержень произведены из материалов, стойких к ударам.

Химический

Подобный тип крепежа не совсем обычен. В его состав входит специальная капсула, содержащая химические вещества, и, соответственно, шуруп из металла. Используется при работе с пенобетоном. При вкручивании данного дюбеля химикаты выполняют функцию клея, поэтому необходимо ждать, пока основа застынет. Обычно на это уходит от пары часов до суток.

Работает исключительно с газобетонными поверхностями. Необычен такой тип своей широкой резьбой, гарантирующей прочность при использовании подобных дюбелей на пористых поверхностях.

Данное крепление используется со стеновыми блоками из полистиролбетона. Гильза похожа на распорную, но спиралевидного вида. GB выдерживает серьезные нагрузки. По этой причине его эффективно применяют с такими конструкциями, как подвесные шкафы, вытяжки, полки и другими и тяжелыми бытовыми предметами.

Для того, чтобы выбрать подходящий крепеж, необходимо тщательно изучить предоставляемый рынком выбор, узнать, какому дюбелю стоит отдать предпочтение. Также следует разобраться с технологией монтажа и внимательно следовать ей согласно основным строительным правилам.

Дюбеля для бетона: виды и способы использования

Дюбеля, наряду с анкерными болтами, являются наиболее оптимальным крепежом для закрепления бытовых предметов на бетонных стенах. Они надежно удерживают не слишком тяжелые шкафчики, полки и другие навесные конструкции. В статье рассматриваются, какие бывают дюбеля для бетона — их особенности, способы установки и демонтажа элементов.

Особенности крепежа для бетонной стены

Дюбель по бетону отличается от кирпичного. Поэтому, чтобы не допустить ошибок при его установке, необходимо познакомиться с его особенностями.

На практике дюбели для бетона не слишком рационально применять на кирпичной кладке, особенно если стена выложена из пустотелого материала. В этом случае используются крепежные элементы специальной конструкции и спецификой монтажа.

Отличия дюбеля по бетону от варианта для кирпича, представлены в таблице:

Это металлическая или пластмассовая втулка, в конструкции которой имеется механизм двойного распора. Это гарантирует прочность крепления — в любом случае один из распоров попадает и фиксируется на твердом основании.

Стержнем, играющим роль распорного элемента, является шпилька с резьбой соответствующего диаметра и другие анкерные крепления, что зависит от нагрузки на них.

Такой дюбель никогда не создаст надежного крепления в пустотелом материале, какую бы длину он не имел. При монтаже крепеж забивается в отверстие, что ускоряет работу. При использовании такой технологии в рыхлых материалах, разрушается посадочное отверстие и не создается качественное крепление.

Материал для изготовления крепежа

Материалами для изготовления дюбелей для бетона могут быть: пластмасса; металл. По способу установки, крепеж можно: забивать молотком; устанавливать с помощью строительного пистолета.

В составе крепежа имеется цилиндрический стержень, расширяющийся при забивании в его полость гвоздя, что обеспечивает прочное крепление.

• На верхнем торце имеется манжета, предотвращающая западание крепежа в предварительно просверленное отверстие. Манжетка может быть цилиндрическая или потайная.
• Существуют изделия с распорками «усами», для увеличения прочности фиксации крепежа в бетоне.
• Дюбель-гвоздь может быть с резьбой на поверхности и шлицем на шляпке. Для установки такого элемента используются отвертки. Материалом для изготовления наиболее часто служат полиамид, полипропилен или полиэтилен. Для самого гвоздя используется оцинкованный стальной сплав.
• Пластмассовые крепежи — цена их более низкая, используются для монтажа предметов небольших размеров. Для тяжелых конструкций применяются их металлические аналоги.

Такой крепеж имеет металлический стержень, у которого гладкая поверхность без резьбы. Деталь расширяется при забивании гвоздя в отверстие стены.

Совет: Следует иметь в виду, что металлические дюбель-гвозди довольно сложно подлежат демонтажу, поэтому они устанавливаются на длительный срок использования.

Дюбелированные гвозди устанавливаются при устройстве подвесных потолков и разных металлических каркасов. Наибольшую прочность крепления можно достичь на полнотелых и твердых материалах.

Виды дюбелей для бетона

Существует достаточно большое количество крепежа для бетона, самые известные и эффективные из них представлены в таблице:

Гильзы или крепежные элементы цилиндрической либо трубчатой формы, бывают разнообразными: с двумя или тремя распорами. Часто они имеют шипы, что увеличивает надежность фиксирования.

Саморез в бетон без дюбеля

Выбор дюбеля

Приобретая для крепления к бетонной стене различных предметов, следует правильно выбрать дюбель для бетона, размеры его ориентировочно можно подобрать из таблицы:

Крепеж подбирается в зависимости от вида места, где он будет использоваться.

Перед тем, как забить дюбель в бетонную стену, должна учитываться будущая нагрузка:

• Чтобы закрепить конструкции большой массы, например, шведскую стенку или навесные тренажеры, лучше всего использовать дюбеля, у которых глубина крепления не менее 85 мм;
• При горизонтальной фиксации в бетонную стену, рекомендуется приобретать крепежные элементы, у которых глубина крепления составляет не менее 30 мм, а диаметр дюбеля с наружной стороны 7 — 11 мм;
• Для устройства подвесного потолка, светильников, где главная нагрузка располагается снизу, крепежные изделия следует выбирать с распорными усиками и поперечными насечками;
• Подбирая дюбеля под уже просверленное отверстие, важно, чтобы параметры крепежного изделия и диаметр отверстия соответствовали между собой. В этом случае дюбель для керамзитобетона или другого материала, должен иметь диаметр не меньше размера отверстия;
• При использовании монтажного крепежа, чтобы не допустить разрушения слабых стен, дюбель должен служить смягчающей прокладкой. В этом случае крепление достаточно плотно прилегает к крепежу, а нагрузка распространяется по всему изделию равномерно.

Особенности монтажа дюбеля в стену

Для проведения работ своими руками требуется приобрести:

• Электрическую дрель;
• Сверло из победита;
• Острый гвоздь;
• Дюбель нужной конструкции;
• Изоленту;
• Молоточек небольших размеров.

После подготовки всех инструментов, можно начинать установку дюбелей.

Инструкция выполнения работ:

• Намечается место установки крепежа шариковой ручкой или простым карандашом;
• Гвоздем, ножовкой или булавкой делается небольшое углубление. Это позволит правильно выставить сверло при выполнении отверстия;

Совет: Диаметр крепежного элемента должен подходить под размер отверстия и шурупа. При этом в отверстия дюбели должны входить с небольшим усилием. В противном случае крепеж станет болтаться либо сдвигаться в сторону. Обязательно необходимо правильно выбрать длину дюбеля, в соответствии с длиной используемого самореза.

• Если количество дюбелей было рассчитано неправильно, изделие можно сделать самому. Для этого берутся деревянные бруски требуемой длины. Им придают округлые сечения, с утолщением сверху, и уменьшением диаметра книзу. После этого закручиваются саморезы в бетон без дюбеля;
• Сверло нужного диаметра вставляется в электрическую дрель;

Совет: На сверле следует сделать отметку, которая будет соответствовать глубине отверстия. Метка ставится на расстоянии, немного больше, чем длина дюбеля. Для этого крепежный элемент прикладывается к сверлу, и на него в нужном месте наматывается изолента, она и станет отметкой границы глубины сверления отверстия.

• Сверло ставится в проделанное ранее углубление. Дрель располагается строго перпендикулярно поверхности;
• Из просверленного отверстия удаляются образовавшиеся пыль и цементная крошка. Это можно сделать с помощью пылесоса;
• Аккуратно вставляется дюбель и забивается молотком, но не слишком сильно, до упора;
• В дюбель ввинчивается шуруп, если он входит в конструкцию.

Совет: В быту стоит использовать дюбель-гвозди из полипропилена или нейлона. Они могут выдерживать нагрузку до 75 кг, что зависит от размеров крепежа. Стальные изделия применяются, чаще всего, на промышленных объектах.

Чтобы правильно забить в стену дюбель, стоит познакомиться с видео в этой статье.

Демонтаж крепежа

При ремонте квартиры необходима качественная отделка стен. Для подготовки помещения к оклейке обоями, нанесению какого-либо другого декоративного покрытия, требуется выровнять стены, освободив их предварительно от старых крепежных элементов.

Часто нужно удалять ненужные дюбели, через которые крепятся шурупы. Для этого существует несколько простых способов, как вынуть дюбель из бетонной стены.

Для демонтажа потребуются:

• Чтобы удалить обычный пластиковый дюбель, можно использовать саморез подходящего размера. При этом саморез вворачивается на две трети в дюбель, для надежного соединения с демонтируемой деталью. Головка шурупа зажимается плоскогубцами и вместе с дюбелем вытягивается наружу. Иногда можно использовать обычный столовый штопор;
• Шляпка самореза, ввернутого в дюбель, поддевается гвоздодером. Таким рычагом дюбель вынимается с меньшими усилиями. Но главным условием является плотное прилегание рабочей части самореза в отверстии;
• Деревянный самодельный дюбель демонтируется из гнезда частями. Для этого элемент дробится на несколько кусков вдоль волокон древесины стамеской с тонким лезвием и молотком. После разрушения дюбель аккуратно поддевается гвоздем, кончиком острого ножа или шилом, и вынимается наружу;
• Если в стене дюбель сидит достаточно прочно, его не всегда стоит вытаскивать. В этом случае острым ножом нужно срезать часть дюбеля, которая выступает над поверхностью стены, а образовавшееся углубление замазать строительным гипсом и тщательно выровнять;
• При удалении дюбеля, в котором застрял обломок шурупа, используется нагретый паяльник. Инструментом расплавляется пластиковая основа дюбеля, затем обломок крепежа поддевается кусачками или круглогубцами и вытаскивается из гнезда;
• Металлический дюбель-гвоздь, забиваемый в бетон строительным пистолетом, предварительно следует обработать частыми, достаточно сильными ударами молотка, по выступающей части детали с разных сторон. Чаще всего дюбель расшатывается, а затем он сравнительно легко вытаскивается гвоздодером;
• Если не удается сразу расшатать металлический дюбель, нужно рядом с ним проделать в стене углубление сверлом с твердосплавным наконечником или металлическим пробойником. Такая круговая воронка уменьшает площадь сцепления изделия с материалом стены, что сделает демонтаж значительно легче. Если это не поможет, выступающую часть дюбеля нужно обрезать «болгаркой» и заровнять углубление.

Чтобы определить, какой дюбель лучше для бетона, необходимо познакомиться с их видами, преимуществами и недостатками. Помимо этого стоит разобраться с технологией монтажа изделия, и тщательно соблюдать основные строительные правила при выполнении работ.

газовый или монтажный пистолет для забивания металлических дюбелей и саморезов, их виды креплений и размеры

Дюбеля, наряду с анкерными болтами, являются наиболее оптимальным крепежом для закрепления бытовых предметов на бетонных стенах. Они надежно удерживают не слишком тяжелые шкафчики, полки и другие навесные конструкции.

В статье рассматриваются, какие бывают дюбеля для бетона — их особенности, способы установки и демонтажа элементов.

Особенности крепежа для бетонной стены

Дюбель по бетону отличается от кирпичного. Поэтому, чтобы не допустить ошибок при его установке, необходимо познакомиться с его особенностями.

На практике дюбели для бетона не слишком рационально применять на кирпичной кладке, особенно если стена выложена из пустотелого материала. В этом случае используются крепежные элементы специальной конструкции и спецификой монтажа.

Отличия дюбеля по бетону от варианта для кирпича, представлены в таблице:

Для кирпича

Для бетона

Втулка для кирпичного дюбеля Это металлическая или пластмассовая втулка, в конструкции которой имеется механизм двойного распора. Это гарантирует прочность крепления — в любом случае один из распоров попадает и фиксируется на твердом основании. Стержнем, играющим роль распорного элемента, является шпилька с резьбой соответствующего диаметра и другие анкерные крепления, что зависит от нагрузки на них.

Такой дюбель никогда не создаст надежного крепления в пустотелом материале, какую бы длину он не имел. При монтаже крепеж забивается в отверстие, что ускоряет работу. При использовании такой технологии в рыхлых материалах, разрушается посадочное отверстие и не создается качественное крепление.

Материал для изготовления крепежа

Материалами для изготовления дюбелей для бетона могут быть: пластмасса; металл. По способу установки, крепеж можно: забивать молотком; устанавливать с помощью строительного пистолета.

В составе крепежа имеется цилиндрический стержень, расширяющийся при забивании в его полость гвоздя, что обеспечивает прочное крепление.

• На верхнем торце имеется манжета, предотвращающая западание крепежа в предварительно просверленное отверстие. Манжетка может быть цилиндрическая или потайная.
• Существуют изделия с распорками «усами», для увеличения прочности фиксации крепежа в бетоне.
• Дюбель-гвоздь может быть с резьбой на поверхности и шлицем на шляпке. Для установки такого элемента используются отвертки. Материалом для изготовления наиболее часто служат полиамид, полипропилен или полиэтилен. Для самого гвоздя используется оцинкованный стальной сплав.
• Пластмассовые крепежи — цена их более низкая, используются для монтажа предметов небольших размеров. Для тяжелых конструкций применяются их металлические аналоги.

Такой крепеж имеет металлический стержень, у которого гладкая поверхность без резьбы. Деталь расширяется при забивании гвоздя в отверстие стены.

Совет: Следует иметь в виду, что металлические дюбель-гвозди довольно сложно подлежат демонтажу, поэтому они устанавливаются на длительный срок использования. Дюбелированные гвозди устанавливаются при устройстве подвесных потолков и разных металлических каркасов. Наибольшую прочность крепления можно достичь на полнотелых и твердых материалах.

Виды дюбелей для бетона

Существует достаточно большое количество крепежа для бетона, самые известные и эффективные из них представлены в таблице:

Тип дюбеля	Особенности
Распорный	Такой дюбель для бетонной стены отличается от других типов величиной и формами шурупов. Обычно они сделаны в форме шифера, что позволяет забивать детали в бетонную стену молотком. Гильзы или крепежные элементы цилиндрической либо трубчатой формы, бывают разнообразными: с двумя или тремя распорами. Часто они имеют шипы, что увеличивает надежность фиксирования.
	Такие виды дюбелей для бетона используются при работе с тонкими покрытиями стен. Гильза вставляется в отверстие, а тыльная ее сторона сворачивается из-за вставки шурупа в бетонную стену. Так дюбель закрепляется в стене.
	Этот крепеж аналогичен распорному типу, фиксация производится по типу «бабочки». Особенность его – возможность использования для самых разнообразных поверхностей стен.
	Крепеж применяется для монтажа конструкций к бетону из разных материалов. Гвоздь забивается в стену при помощи молотка, но лучше если использовать специальный пистолет.
	Инструмент фасадного вида используется для устройства каркасных конструкций по основанию из кирпича и бетона. Дюбеля имеют некоторые общие характеристики с распорным типом, но они немного длиннее, а «шляпка» больше. Стержень и гильза изготовлены из стойких к ударам материалов.
Это не совсем обычный крепеж. В его составе специальная капсула, которая содержит химические вещества, поэтому шуруп изготовлен из металла. Используется дюбель для легкого бетона. При вкручивании элемента химикаты играют роль клея, поэтому нужно ждать, пока застынет основа. Обычно это длится от двух часов до суток.
Работает только для газобетонных поверхностей. Особенность такого типа — широкая резьба, гарантирующая прочность при применении аналогичных дюбелей для пористых поверхностей.
Такое крепление применяется для стеновых блоков из полистиролбетона. Его гильза напоминает распорную, но имеет спиралевидный вид. Дюбель GB вида выдерживает достаточно большие нагрузки. Их эффективно можно применять для крепления подвесных шкафов, вытяжки, полок и других тяжелых бытовых предметов.

Саморез в бетон без дюбеля

• Дюбель для керамзитобетонных блоков
• Дюбель для бетона l=60 диаметром 10 мм

Выбор дюбеля

Перед тем, как забить дюбель в бетонную стену, должна учитываться будущая нагрузка:

• Чтобы закрепить конструкции большой массы, например, шведскую стенку или навесные тренажеры, лучше всего использовать дюбеля, у которых глубина крепления не менее 85 мм;
• При горизонтальной фиксации в бетонную стену, рекомендуется приобретать крепежные элементы, у которых глубина крепления составляет не менее 30 мм, а диаметр дюбеля с наружной стороны 7 — 11 мм;
• Для устройства подвесного потолка, светильников, где главная нагрузка располагается снизу, крепежные изделия следует выбирать с распорными усиками и поперечными насечками;
• Подбирая дюбеля под уже просверленное отверстие, важно, чтобы параметры крепежного изделия и диаметр отверстия соответствовали между собой. В этом случае дюбель для керамзитобетона или другого материала, должен иметь диаметр не меньше размера отверстия;
• При использовании монтажного крепежа, чтобы не допустить разрушения слабых стен, дюбель должен служить смягчающей прокладкой. В этом случае крепление достаточно плотно прилегает к крепежу, а нагрузка распространяется по всему изделию равномерно.

Особенности монтажа дюбеля в стену

Для проведения работ своими руками требуется приобрести:

• Электрическую дрель;
• Сверло из победита;
• Острый гвоздь;
• Дюбель нужной конструкции;
• Изоленту;
• Молоточек небольших размеров.

После подготовки всех инструментов, можно начинать установку дюбелей.

Инструкция выполнения работ:

• Намечается место установки крепежа шариковой ручкой или простым карандашом;
• Гвоздем, ножовкой или булавкой делается небольшое углубление. Это позволит правильно выставить сверло при выполнении отверстия;

Совет: Диаметр крепежного элемента должен подходить под размер отверстия и шурупа. При этом в отверстия дюбели должны входить с небольшим усилием. В противном случае крепеж станет болтаться либо сдвигаться в сторону. Обязательно необходимо правильно выбрать длину дюбеля, в соответствии с длиной используемого самореза.

• Если количество дюбелей было рассчитано неправильно, изделие можно сделать самому. Для этого берутся деревянные бруски требуемой длины. Им придают округлые сечения, с утолщением сверху, и уменьшением диаметра книзу. После этого закручиваются саморезы в бетон без дюбеля;
• Сверло нужного диаметра вставляется в электрическую дрель;

Совет: На сверле следует сделать отметку, которая будет соответствовать глубине отверстия. Метка ставится на расстоянии, немного больше, чем длина дюбеля. Для этого крепежный элемент прикладывается к сверлу, и на него в нужном месте наматывается изолента, она и станет отметкой границы глубины сверления отверстия.

• Сверло ставится в проделанное ранее углубление. Дрель располагается строго перпендикулярно поверхности;
• Из просверленного отверстия удаляются образовавшиеся пыль и цементная крошка. Это можно сделать с помощью пылесоса;
• Аккуратно вставляется дюбель и забивается молотком, но не слишком сильно, до упора;
• В дюбель ввинчивается шуруп, если он входит в конструкцию.

Совет: В быту стоит использовать дюбель-гвозди из полипропилена или нейлона. Они могут выдерживать нагрузку до 75 кг, что зависит от размеров крепежа. Стальные изделия применяются, чаще всего, на промышленных объектах.

Демонтаж крепежа

При ремонте квартиры необходима качественная отделка стен. Для подготовки помещения к оклейке обоями, нанесению какого-либо другого декоративного покрытия, требуется выровнять стены, освободив их предварительно от старых крепежных элементов.

Часто нужно удалять ненужные дюбели, через которые крепятся шурупы. Для этого существует несколько простых способов, как вынуть дюбель из бетонной стены.

Для демонтажа потребуются:

• Саморез;
• Острый нож;
• Штопор;
• Шило;
• Молоток;
• Пробойник;
• Паяльник;
• Гвоздодер;
• «Болгарка».

Способ демонтажа:

• Чтобы удалить обычный пластиковый дюбель, можно использовать саморез подходящего размера. При этом саморез вворачивается на две трети в дюбель, для надежного соединения с демонтируемой деталью. Головка шурупа зажимается плоскогубцами и вместе с дюбелем вытягивается наружу. Иногда можно использовать обычный столовый штопор;
• Шляпка самореза, ввернутого в дюбель, поддевается гвоздодером. Таким рычагом дюбель вынимается с меньшими усилиями. Но главным условием является плотное прилегание рабочей части самореза в отверстии;
• Деревянный самодельный дюбель демонтируется из гнезда частями. Для этого элемент дробится на несколько кусков вдоль волокон древесины стамеской с тонким лезвием и молотком. После разрушения дюбель аккуратно поддевается гвоздем, кончиком острого ножа или шилом, и вынимается наружу;
• Если в стене дюбель сидит достаточно прочно, его не всегда стоит вытаскивать. В этом случае острым ножом нужно срезать часть дюбеля, которая выступает над поверхностью стены, а образовавшееся углубление замазать строительным гипсом и тщательно выровнять;
• При удалении дюбеля, в котором застрял обломок шурупа, используется нагретый паяльник. Инструментом расплавляется пластиковая основа дюбеля, затем обломок крепежа поддевается кусачками или круглогубцами и вытаскивается из гнезда;
• Металлический дюбель-гвоздь, забиваемый в бетон строительным пистолетом, предварительно следует обработать частыми, достаточно сильными ударами молотка, по выступающей части детали с разных сторон. Чаще всего дюбель расшатывается, а затем он сравнительно легко вытаскивается гвоздодером;
• Если не удается сразу расшатать металлический дюбель, нужно рядом с ним проделать в стене углубление сверлом с твердосплавным наконечником или металлическим пробойником. Такая круговая воронка уменьшает площадь сцепления изделия с материалом стены, что сделает демонтаж значительно легче. Если это не поможет, выступающую часть дюбеля нужно обрезать «болгаркой» и заровнять углубление.

Чтобы определить, какой дюбель лучше для бетона, необходимо познакомиться с их видами, преимуществами и недостатками. Помимо этого стоит разобраться с технологией монтажа изделия, и тщательно соблюдать основные строительные правила при выполнении работ.

Источник: https://beton-house.com/rabota/kreplenie/dyubelya-dlya-betona-652

Дюбеля для бетона и для кирпича – характерные конструкции

Полнотелые материалы, а к ним относится бетон, цельный кирпич, дикий камень обладают хорошими удерживающими характеристиками. Но вот какие дюбеля для бетона использовать в качестве надежного крепления? Сегодня мы расскажем вам об этом.

Классические дюбеля для бетона и область их применения

Крепление различных бытовых приборов и мебельных принадлежностей, прежде всего, требует применения качественного крепежа. Если рассматривать твердые строительные материалы, то, конечно, самыми оптимальными крепежными элементами можно смело считать дюбеля для бетона.

Хотя по своим технологическим свойствам они рассчитаны на применение и в других полнотелых материалах. Крепления данной категории сегодня выпускают в основном из металла, нейлона и пластмассы, каждый такой крепеж обладает определенными свойствами и рассчитан для использования в определенной среде.

Также такие крепежи принято делить по способу монтажа, первым методом считается химический способ крепления, вторым – механический. Оба эти варианта абсолютно разные и имеют различные удерживающие характеристики.

Что касается строения такого крепежного изделия, классический вариант – это обычно пластмассовая втулка с насечками по всей длине, для того чтобы избежать проворачивания крепления в отверстии, на ней имеются «усы», работают которые по принципу зажима.

На втулке в обязательном порядке по всей длине имеются прорези, которые позволяют креплению использовать в работе технологию «распора».

Основным элементом является сам гвоздь, точнее стержень с резьбовыми насечками, при его монтаже втулка расширяется в монтажном отверстии, и крепеж прочно держится в стене. В случае если возникает необходимость демонтировать такое крепление, за счет насечек на стержне его можно просто выкрутить отвёрткой и после установить, обратно закрутив его на старое место.

Область применения такого крепежа до такой степени обширна, что легче найти сферу, где использование крепления будет нецелесообразным, нежели наоборот. При монтаже различных каркасов из профиля крепеж является незаменимой деталью всех конструкций.

Установка кухонной мебели, подвесные шкафы, вытяжки: все эти бытовые приборы прочно держатся за счет применения в монтаже такого крепежного элемента.

Отличительные особенности – дюбель для кирпича и для бетона

Четкое определение для креплений – это основополагающий принцип того, что вы правильно выберете крепежный элемент и, соответственно, получите ожидаемый результат после его монтажа.

На практике же дюбеля для твердых материалов не слишком целесообразно использовать на кирпичной кладке. Тем более, если такая стена состоит из кирпича с пустотами внутри. Крепление для бетонных оснований совсем не то, что вам нужно в данной ситуации.

Для такого основания существует специальный дюбель для кирпича с пустотами внутри, у него специальное строение и соответственно специфика монтажа.

Прежде всего, это удлинённая пластмассовая или металлическая втулка, строение которой имеет механизм системы двойного распора. Такая конструкция гарантирует надежность крепления только по той причине, что один из распоров в любом случае попадает на твердое основание, где и фиксируется.

В качестве стержня, который и играет роль распорного элемента, может использоваться резьбовая шпилька соответствующего диаметра, саморез и другие элементы анкерного крепления.

Все зависит от того, что именно вам нужно закрепить на стене, и какое усилие будет оказывать конкретный прибор на крепление. Естественно, важным моментом перед монтажом является выбор длины крепежного элемента. Но не стоит выбирать слишком длинный крепеж, в дальнейшем могут возникнуть трудности при монтаже устройства крепления.

Но вот дюбель-гвоздь для бетона технологически призван работать совсем по другому принципу. К примеру, в пустотелом материале он никогда не создаст прочного крепежного соединения, какой бы длины мы его не использовали.

Процесс самого монтажа такого крепежа подразумевает под собой забивание его в отверстие, что значительно ускоряет монтажные работы. В рыхлых материалах, используя такую технологию, мы попросту разрушим посадочное отверстие и не добьемся качественного крепления.

Информация! При выборе таких крепежных элементов обязательно делайте акцент на категорию, к которой принадлежит тот или иной крепеж. Маркировка дюбелей всегда указывает на то, для какого материала предназначено крепление, для мягкого основания или твердого.

Крепление дюбеля для кирпичной стены – практический рецепт

Какой бы ни был универсальный крепеж, на практике домашний мастер, столкнувшись впервые с таким устройством, нередко делает ошибки, и крепление попросту получается непрочным.

Мы же, в свою очередь, хотим раскрыть вам один очень эффективный метод монтажа дюбеля для кирпичной стены, основанный на практическом применении. Таким способом пользуются монтажники тяжеловесных конструкций, поэтому он более чем эффективен.

Перед началом работ приготовьте весь инструмент и материал, который нам понадобится в работе, а это: перфоратор, сверло для перфоратора нужного диаметра, плиточный клей в виде сухой смеси, сам дюбель. Также вам пригодится набор резиновых шпателей, и не исключено, что электрическая дрель, для того чтобы высверлить аккуратное посадочное отверстие и не разбить его при этом.

В первую очередь, конечно, нужно просверлить отверстие, но и его нужно сделать правильно. Если вы решили воспользоваться перфоратором, то изначально обязательно отключите режим удара, или воспользуйтесь электрической дрелью. Главная ваша задача – не разбить будущее отверстие.

Для сверления используйте сверло соответствующего диаметра дюбеля, если крепеж диаметром 8 миллиметров, то и сверло должно быть 8 миллиметров.

После того, как отверстие готово, хорошенько очистите его от пыли и крошки после сверления, отнеситесь к этому этапу ответственно, иначе крошка просто не даст дюбелю встать на место, как положено. Несколько раз вставьте и вытащите дюбель на место посадки, убедившись, что он входит без значительных помех.

Сейчас самое время развести сухой плиточный клей и продолжить монтаж, после того, как смесь готова, возьмите резиновый шпатель и заполните им отверстие, в которое мы монтируем дюбель.

Для того чтобы протолкнуть клей как можно глубже, можно использовать наш дюбель-гвоздь для кирпича или воспользоваться обычным карандашом. После того, как в отверстии будет достаточное количество клея, вставьте в еще свежий раствор дюбель. Теперь в таком положении нужно оставить крепление и дать клею схватиться, суток для этого обычно хватает.

После того, как клеевой раствор полностью высох, можно провести монтаж самореза или шпильки непосредственно в сам дюбель. При монтаже вы почувствуете, что крепеж плотно стоит в посадочном отверстии, и монтажный болт закручивается с определенным усилием.

Мы гарантируем, что такое соединение намного прочнее обычного и выдержит допустимую нагрузку без проблем. Кстати, такой метод установки крепежа можно с успехом применять при монтаже крепежных конструкций в более мягком материале. К примеру, металлический дюбель для газобетона отлично будет держаться в рыхлой основе, если его изначально «приклеить».

Источник: https://remoskop.ru/metallicheskij-djubel-betona-kirpicha.html

Как забить дюбель в кирпичную стену?

В наше время известно множество современных строительных технологий, в которых применяется крепеж для пустотелого кирпича. Из этого материала возводятся небольшие частные дома и многоэтажные постройки. Выкладывать кирпичные стены сможет даже каменщик-самоучка.

Для пустотелых кирпичей необходимо выбирать особенные крепежные системы. Важно надежно закрепить блоки в собранных конструкциях.

О видах кирпича

Виды кирпичей:

1. Пустотелые. Они отличаются хорошей прочностью. С помощью подобных изделий выполняются облицовочные работы. Пустоты внутри них составляют от 13 до 50% от общего веса блока. Подобные кирпичи создаются из легкоплавкой глины. Формируется множество одинарных красных кирпичных блоков. Встречаются случаи использования белых силикатных пустотелых блоков.
2. Полнотелые. Из них возводятся здания. Эти кирпичи прочны и долговечны. Основным недостатком кирпичей является то, что они плохо удерживают тепло.

Пустотелый кирпич обладают рядом позитивных особенностей. Они:

• прекрасно удерживают тепло, поэтому здание, обложенное снаружи таким материалом, хорошо сохраняет тепло даже во время зимних холодов;
• пустотелый кирпич является великолепным звукоизолятором: такие блоки прекрасно справляются с различными климатическими условиями, довольно высокими морозами;
• пустотелый кирпич имеет хороший внешний вид, современный рынок стройматериалов располагает широкой гаммой красивых облицовочных кирпичей, которые различаются цветовыми оттенками и фактурой;
• поскольку вес пустотелого кирпича невелик, то не придется заниматься строительством глубокого и прочного фундамента;
• такие блоки стоят меньше полнотелых, соответственно, строительство из пустотелого кирпича обойдется на 1/3 дешевле;
• поскольку пустотелые кирпичи не очень тяжелые, то их легче транспортировать.

О крепежах для пустотелых кирпичей

Крепеж для пустотелого кирпича необходим в тех случаях, когда сквозь блок протягиваются коммуникационные линии. применяется множество различных практичных видов креплений. Речь идет о:

1. крепежах-дюбелях. они являются самыми распространенными и экономически выгодными сегментами. дюбель обладает двумя равномерными утолщениями. благодаря им, изделие обладает нестандартной формой. наиболее популярный крепеж для пустотелого кирпича называется «бабочкой». в специальные гильзы ввинчиваются особые стопорные шурупы.
2. крепежах-анкерах. здесь также имеется пара утолщений. при разработке этого крепежа учитывались все характеристики пустотелых блоков. в основе анкера находится стержень с резьбой. он имеет длину, достаточную для того, чтобы возводить толстые сооружения. фиксация обеспечивается пружиной, обеспечивающей качественное крепление.
3. химических крепежах. это самый современный и креативный вид крепления для пустотных блоков. готовое вещество вводится внутрь отверстия. после окончательного застывания анкера сооружение можно считать укрепленным.
4. если крепежи отсутствуют, то вместо них можно воспользоваться саморезами и гвоздями. изделия успешно справляются с небольшими нагрузками. кроме этого встречаются:

• крепежи-заклепки, с их помощью крепится множество стеклянных предметов, с которыми следует обращаться осторожно;
• крепежи-уголки. ими можно зафиксировать полочки либо иные, не слишком тяжелые подвесные предметы, впрочем, с таким крепежом следует обращаться аккуратно, ибо при сильном сдавливании кирпич может повредиться.

Преимущества анкера «фишер»

пПявляется анкер «фишер». такой вид крепежа применяется во многих областях зодчества. «фишер» прекрасно справляется с:

Анкер фишер является наиболее прочным и крепким типом крепежа.

• пустотными бетонными блоками;
• пустотелыми кирпичами;
• силикатными блоками;
• брикетами из легкого бетона;
• пустотелыми силикатными изделиями;
• кирпичами с вертикальными пустотами;
• легким бетоном.

Крепеж «фишер» отличается удобством и практичностью. в частности, он применяется для крепления:

• всевозможных конструкций и предметов из стали;
• ограждений и поручней;
• консолей и различных лестниц;
• желобов для прокладки кабелей;
• станков;
• лестничных пролетов;
• ворот;
• фасадов;
• оконных элементов;
• стеллажей;
• тентов.

Разновидности автономного оборудования

Химический анкер выдерживает огромные нагрузки, отлично вписывается в любые строительные проекты.

У химических анкеров «фишер» имеется немало позитивных качеств, заслуживающих внимания:

1. они хорошо сочетаются с любыми строительными материалами.
2. принцип действия данной системы крепления достаточно прост и универсален. посему химические анкеры «фишер» подойдут для любых строительных проектов.
3. с использованием нераспорной анкеровки существует возможность сократить краевые и осевые расстояния.
4. подобные крепежи представлены большим количеством модификаций. они используются во всевозможных приспособлениях.

О нагрузках, с которыми справляются анкеры «фишер», стоит сказать отдельно. Говоря о кладке из кирпича, можно отметить, что данная разновидность креплений справляется с любыми нагрузками, которые приходятся на сооружения из пустотных кирпичных блоков. такая же ситуация наблюдается и с газобетонными конструкциями. В отношении сжатого бетона следует учитывать, с какими резьбовыми шпильками он будет использоваться.

Крепеж «фишер» представляет собой химическое приспособление, разделенное на пару отдельных камер. Первая емкость заполнена химическим раствором, а вторая ─ отвердителем. прежде, чем использовать анкер, требуется хорошенько перемешать ингредиенты, а затем выдавливать суспензию внутрь подготовленного углубления.

Вместо заключения

Подбирая нужную разновидность крепежа, необходимо четко определиться с тем, какой вес придется крепить на стену. Целесообразно проанализировать данные условия и остановиться на самом удобном, приемлемом и экономически доступном виде крепления.

Источник: https://kubkirpich.ru/otdelka/krepezh-dlya-pustotelogo-kirpicha.html

Как забить гвоздь в кирпичную стену

Кирпич является признанным любимым стройматериалом (вполне возможно, даже со званием «народный»). Он повсюду используется как во внешней, так и во внутренней отделке помещения. Делают из него и декоративные элементы (например, камины). Однако красоты всегда хочется больше: её способны создать те же портреты или картины в интерьере. В связи с этим возникает резонный вопрос: как забить гвоздь в кирпичную стену?

Разница в подходах

В зависимости от того, хотим мы прикрепить шнур или же повесить что-нибудь потяжелее, приемы используются абсолютно различные. О каждом из них стоит рассказать подробнее.

Первый метод отлично подойдет для тех стен, где в наличии есть отделка из гипса. Если планируется повесить совсем легкий предмет, то здесь не нужен будет слишком мощный крепеж. Подойдет и небольшой гвоздик — он будет забиваться в штукатурку.

При толстом выравнивающем слое и сам стержень тоже не выйдет из своего места.Такая устойчивость достигается тем, что не будет сделано попыток забить элемент в более жесткий материал — именно поэтому деталь войдет как надо и под необходимым углом.

В этом случае металлический стержень будет забит в шов, который находится между кирпичами. Все делается способом, аналогичным предыдущему, с единственной разницей в том, что вгоняемая деталь должна быть мощнее обычного. Это позволит ей войти гораздо глубже.Но здесь есть и свои минусы:

1. Из стены будет торчать большой гвоздь (впишется не в каждый интерьер).
2. Если стена уже покрыта штукатуркой, то будет очень трудно отыскать растворный шов. Возможно вам будет интересно почитать статью о том, как подготовить поверхность под штукатурку.

Прежде чем работать таким образом с кирпичной стеной, следует помнить о том, что гвозди не предназначены для этого.

Поэтому исход не всегда можно предсказать: элемент может закрепиться в стенке, а может быть, и совсем противоположный результат.Но не всё потеряно — успех в этом деле все же можно обеспечить.

Конечно же, если знать простой секрет: гвоздь следует применять совместно с дюбелем (можно пластиковым).

Здесь последовательность действий должна быть следующей:

1. Пробуривается на нужную глубину отверстие.
2. Туда вставляется пластиковый дюбель и забивается сам гвоздь.

Действия со шнуром

Такая мера, действительно, может обеспечить качественный крепеж. Однако если понадобится протянуть шнур между углами (например, для строительно-ремонтных нужд), сделать это можно таким образом:

• Привязать к капроновой нити гвозди и прочие проволочные обрезки.
• Вставить их в растворный шов (при мягком растворе погружение произойдет без кирки или иных инструментов).
• Зимой может понадобиться кирка (как и в том случае, если раствор был вчерашним).
• Не нужно забивать детали слишком глубоко, ведь их нужно постоянно вытаскивать. При этом нужно следить, чтобы стержень мог выдержать сам натянутый шнур.
• Важно обратить внимание на то, чтобы элемент не сидел внутри чересчур прочно. Для этого его достаточно будет немного расшатать в своем гнезде.

Общие рекомендации по забиванию гребенчатого гвоздя в кирпич

Еще один вариант стопроцентного качества работы — выбор гребенчатых вариантов. Подобный материал представляет собой медные элементы с более острыми краями (это позволяет без труда входить в любой материал).

Чтобы выполнить задуманное, нужно приготовить те инструменты, которые способны помочь и гвоздь забить, и в будущем не беспокоиться о висящей на стене вещи.

Для этого проведения понадобятся такие приготовления:

• рулетка;
• сами гребенчатые гвозди;
• дрель;
• сверло на 3 мм по бетону;
• молоток;
• карандаш.

Алгоритм проведения работ будет таким:

1. Измерить сам кирпич.
2. Замерить само место, куда должен войти гвоздь.
3. Пометить с помощью карандаша фронт работ, сделав жирную точку
4. Включить в работу сверло. Лучше всего использовать более низкие обороты. Нужно придерживаться указанного диаметра сверла (при более глубоком кирпич просто может треснуть). Бурение нужно сразу же прекращать, когда дошли до необходимой отметки.
5. Забить гвоздь в отверстие.
6. Поместить на него кронштейн — пусть он хорошо повиснет.
7. Добить гвоздь.
8. Повесить необходимую вещь — он не должен сгибаться или же провисать. Если это необходимо, предмет можно подправить — для этого даже не придётся вынимать забитого элемента.

Источник: https://intellect-profstroy.com/kak-zabit-dyubel-v-kirpichnuyu-stenu/

Дюбель для бетона: нюансы выбора и монтажа

Дюбель является оптимальным типом крепления различных конструкций к базовому основанию из бетона или кирпича. Дюбель для бетона способен выдержать значительную нагрузку, но для этого его необходимо грамотно выбрать и смонтировать.

Характеристики и виды дюбельного крепежа для бетона

Классическим типом дюбеля для бетона является пластмассовая втулка цилиндрической формы с насечками по всей длине и выступами, предотвращающими проворачивание и выпадение крепежа. Дополняет ее, как правило, саморез или гвоздь.

Помимо стандартных дюбелей на строительном рынке сейчас можно найти специальные химические крепежи для пористого бетона. Они фиксируются в готовом отверстии путем применения клеевого состава, который заполняет собой все поры. Для окончательной их фиксации необходимо дождаться застывания состава. На это уходит от двух часов до суток.

Также можно выделить еще некоторые разновидности дюбельных элементов для бетона:

1. Распорный. От остальных его отличают размеры шурупов и выполнение последних в форме шифера.
2. Дюбель-гвоздь из металла, вбиваемый в бетон молотком или специальным пистолетом.
3. Фасадный – дюбель, применяемый для монтажа каркаса на бетонные стены. Такой крепеж чуть длиннее распорного, а шуруп его обладает большей шляпкой. Устойчив к ударам материала.
4. КВТ – дюбель с широкой резьбой, позволяющей максимально надежно закрепить его в стене из газобетона.
5. GB – крепеж для стен из полистиролбетона. Его гильза похожа на распорную, но обладает спиралевидным строением. Такой крепеж выдержит максимальные нагрузки.

У дюбеля для бетона есть масса отличий от аналогичного для кирпича. Стоит правильно выбирать крепеж, так как это влияет на результат монтажа. В большинстве случаев для бетона применяется дюбель-гвоздь.

Здесь не являются подходящими саморезы или шпильки, как при работе с кирпичной кладкой. Благодаря возможности беспрепятственно забить гвоздь в бетонное основание можно быстро и качественно выполнить работу.

Дюбельное крепление для бетона является настолько универсальным вариантом, что порой сложно описать все сферы его применения. Применяется он во время ремонта для прикрепления навесных шкафчиков, вытяжек, карнизов, кронштейнов для телевизора,  бытовой техники и для решения других задач.

Выбор дюбеля

Как и любой другой крепеж, дюбель для бетона нужно правильно выбрать. Главной характеристикой является та конструкция, для которой будет использоваться этот элемент:

1. Для закрепления конструкций, имеющих значительный вес, применяются дюбели с длиной не менее 85 мм.
2. Для горизонтальной фиксации в стену из бетона подбирают дюбели с длиной не менее 30 мм. Диаметр крепления в этом случае должен составлять от 7 до 11 мм.
3. Для тех работ по монтажу, где нагрузка предполагается снизу, например установки подвесного потолка или светильников, применяют дюбели с распорными механизмами.

В быту лучше всего использовать дюбели из нейлона, способные выдержать до 75 кг нагрузки. Металлические чаще всего монтируют на промышленных объектах.

Нюансы монтажа и удаления

При тщательном изучении технологии установки можно самостоятельно выполнить качественный крепеж в домашних условиях. Для проведения работ необходимо подготовить те инструменты, которые понадобятся в работе. Это:

• ударная дрель или перфоратор с победитовым сверлом;
• дюбель-гвоздь;
• изолента;
• молоток.

Алгоритм установки

После подготовки всего необходимо можно приступать к работе по следующему алгоритму:

1. Наметка места установки дюбеля на стене при помощи ручки или карандаша.
2. Создание небольшого углубления гвоздем, чтобы впоследствии была возможность качественно выставить сверло.
3. Выполнение на сверле отметки для контроля глубины отверстия. Для этого к сверлу прикладывается дюбель и в нужном месте наматывается изолента. Стоит помнить, что отверстие всегда чуть глубже, чем сама длина дюбеля.
4. Расположение дрели строго перпендикулярно базовой поверхности и сверление.
5. Удаление цементной крошки и пыли из проделанного отверстия. Удобно это делать при помощи пылесоса.
6. Вбивание дюбеля в отверстие при помощи молотка до упора. Делается это аккуратно.
7. Ввинчивание шурупа в дюбель или забивание гвоздя, если он предусмотрен.

Демонтаж дюбеля

Нередко случаются ситуации, когда уже имеющийся дюбель необходимо удалить из стены. Чаще всего такое случается при необходимости выравнивания стен перед оклейкой или другой декоративной обработкой. Вынуть дюбель из бетонной стены не так сложно.

Для этого понадобятся нож, штопор, пробойник, молоток, саморез, шило, паяльник, болгарка, гвоздодер. Не все перечисленные инструменты будут нужны, как правило, используется один или несколько.

Вот способы удаления:

1. Для того чтобы убрать пластиковый дюбель, в него вкручивают на 2/3 шуруп подходящего размера. После этого головка шурупа надежно фиксируется плоскогубцами и вытягивается вместе с дюбелем. Шляпку можно зацепить и гвоздодером. Этот способ еще эффективней, чем предыдущий.
2. Если дюбель для бетона «сидит» в стене максимально плотно, то не всегда есть необходимость его вытаскивать. Можно просто срезать выступающие края и заделать отверстие шпаклевкой.
3. Для удаления дюбеля, в котором наблюдается металлический обломок самореза или шурупа, необходимо расплавить основу крепления из пластика, подцепить элемент плоскогубцами или кусачками и вытащить из гнезда.
4. Дюбель-гвоздь, для монтажа которого необходим пистолет, вытащить можно если с разных сторон обработать его частыми и сильными ударами молотка. Так он расшатается и быстро снимется гвоздодером. Если он не расшатывается, то рядом с ним необходимо проделать отверстие сверлом, имеющим твердосплавный наконечник. Это значительно уменьшит сцепление крепежа с основой и дюбель лучше выйдет.

Чтобы быть уверенным в качестве крепления для бетона, важно грамотно подобрать дюбель и смонтировать его в основание. Только при четком следовании инструкции получится желаемый результат.

Источник: https://furni-info.ru/dubel-dlia-betona.html

Как правильно выбрать дюбель

КАК ПРАВИЛЬНО ВЫБРАТЬ ДЮБЕЛЬ ? Помню как вчера, забиваешь деревянную пробку или чёпик в бетон и в неё вворачивался саморез. Сегодня это выглядит более чем архаично и на сегодняшний день ни одна стройка, ни один ремонт не обходится без дюбеля — своеобразной универсальной разновидности анкера, используемого для крепежа. Дюбель незаменим для использования на сплошной, слоистой и пустотелой поверхности. Вариантов применения и использования дюбеля существует великое множество. Все дюбеля отличаются материалом изготовления, способом закрепления, и расчетными нагрузками на растяжения и среза. Другими словами, одни из них рассчитаны на крепёж легких бытовых предметов, другие конструктивно выдерживают крупные здания и сооружения, но это другая история. Что же касается ремонта и ремонтных работ в квартире, особенно в современных домах где перекрытия и стены сделаны из железобетона, то здесь дюбель просто необходим для крепежа, незаменим в использовании, поскольку все операции крепежа к стенам, полам и потолкам приходится выполнять с помощью дюбеля. При подборе дюбеля следует обращать внимание и учитывать: при горизонтальном крепеже в бетонную или кирпичную стену, надо использовать дюбель с наружным диаметром 6-10 мм., глубиной крепления 30-50 мм. для крепежа различных настенных тренажеров, шведских стенок и других тяжелых и тяжело нагруженных предметов, глубина закрепления должна быть 80-100 мм. вертикальный крепеж — нагрузка действует вниз. Рекомендуем выбирать дюбеля, имеющие распорные усы и поперечные насечки. всегда важно чтоб отверстие соответствовало диаметру дюбеля (входит с некоторым усилием), глубина сверления отверстия под дюбель (длина дюбеля) — 40-50 мм. иногда для большей надежности для установки дюбеля, отверстие смазывают клеем ПВА, и после крепления дюбеля перед вворачиванием самореза, дают сутки постоять на схватывание. Выбор дюбелей поверьте огромный. Какой выбрать в каждом конкретном случае ?? Мы предлагаем в продажу и держим постоянный складской запас самых разнообразных видов дюбелей. Вот некоторые и самые распространенные конструкции дюбеля: Дюбель полипропиленовый распорный (с усами) предназначен для крепления различных элементов с применением саморезов и универсальных шурупов в бетон, кирпич, камень. Материал изготовления — полипропилен или нейлон. Дюбель распорный (типа «ежик») также предназначен для крепления различных элементов в бетонную поверхность и имеют своеобразные распорки для лучшей фиксации. Выпускается из полипропилена. Дюбель для гипсокартона «DRIVA», бывают пластмассовые и металлические, имеют назначение крепить различные элементы и конструкции в мягких материалах гипсокартонных и гипсоволоконных листах (ГВЛ), пористого бетона, с применением саморезов и универсальных шурупов. Делают этот дюбель из цинково-алюминиевого сплава или нейлона. Металлическая Дрива благодаря острию в виде перового сверла, как правило устанавливают без предварительного сверления под него отверстия. Крупная резьба на внешней поверхности корпуса дюбеля, даёт возможность ввинчивается в стену отверткой. Дюбель гвоздь предназначены для быстрого крепежа окон, металлических профилей, различных реек обрешетки и направляющих, бруса, плинтусов, фанеры, кабель-каналов и др. в бетон, камень, кирпич. когда нужно установить их быстро и большое количество. Дюбель комплектуются гвоздем, имеющим накатку на удержание в виде обратных конусов. Конструкция дюбель-гвоздя изготавливаются из полипропилена или нейлона, а гвоздь соответственно из стали. Гвоздь забивают молотком. )) Но чтобы правильно и грамотно сделать выбор, позвоните в офис нашей компании, ведущие специалисты Вам помогут и дадут самую исчерпывающую информацию под необходимые для Вас условия крепежа. Стандартный нейлоновый дюбель годятся для любой стены и используются с саморезом диаметром от 2 до 16 мм. В стене просверливают отверстие, соответствующее диаметру дюбеля, в котором он удерживается благодаря направленным усикам, а при расклинивании саморезом, дюбель «намертво» крепится в стенки отверстия. Дюбель для газобетона, для такого дюбеля сверлят отверстие, соответствующее диаметру. В отверстие дюбель держится за счет расклинивания под действием самореза и его спиралевидных ребер. Рамный дюбель бывает длиной от 60 до 360 мм., двух основных видов — для твердой сплошной основы и для пустотелых (щелевых) и мягких материалов. Удлиненная распорная часть дюбеля, обеспечивает зацепление сразу за несколько перемычек в материале с пустотами. Как правило применяются для крепления оконных и дверных коробок, а также через слой штукатурки и теплоизоляции, различных элементов обшивки. Дистанционный (юстировочный) дюбель, закрепляет рейки обрешетки под последующую обшивку на некотором удалении от стены. Позволяет производить регулировку в пределах от 0 до 3,00 см относительно основы положение реек обрешетки в процессе крепежа за счет разделяемого на 2 части (1- основа, 2 — рейка) дюбеля и самореза специальной конструкции. Универсальный нейлоновый дюбель необходим для крепления предметов к пустотелой стене или другой основе, предполагаемой наличие полого или пустого пространства. В пустотелой основе, дюбель выпучивается и так фиксируется в ней. В сплошной основе из бетона или кирпича, дюбель разжимаясь, просто входит в плотный контакт со стенками отверстия. Служит для крепежа деревянных брусков, подвесных потолков, металлических реек, оконных и дверных коробок, обрешетка для облицовочных плит и т.д. Металлический дюбель бабочка предназначен для пустотелых конструкций и гипсокартона. Выдерживает большие нагрузки. При вкручивании винта дюбеля, пластины расходятся во все стороны и прижимаются к внутренним опорным поверхностям. Дюбель для крепления термоизоляции – название говорит само за себя, предназначен для укрепления утеплителя из минеральной ваты или другова объёмного и легкого материала. В отверстие в бетонной или кирпичной стене забивают без гвоздя или шурупа.

Дюбель-стержни — Интерактивное покрытие

Дюбели — это короткие стальные стержни, которые обеспечивают механическое соединение между плитами, не ограничивая горизонтальное перемещение стыка. Они повышают эффективность передачи нагрузки, позволяя выходной плите принять на себя часть нагрузки до того, как нагрузка фактически перейдет на нее. Это снижает деформацию соединения и напряжение при подходе и оставляет перекрытия.

Рисунок 1. Типичное расположение дюбелей на поперечных швах
Дюбели обычно составляют от 32 до 38 мм (1.От 25 до 1,5 дюймов) в диаметре, 460 мм (18 дюймов) в длину и на расстоянии 305 мм (12 дюймов) друг от друга. Конкретные места и номера различаются в зависимости от штата, однако типичная компоновка может выглядеть как на рис. 1. Для предотвращения коррозии дюбели покрываются либо нержавеющей сталью (рис. 2), либо эпоксидной смолой (рис. 3). Дюбели обычно вставляются на среднюю глубину плиты и покрываются веществом, разрушающим связь, для предотвращения приклеивания к PCC. Таким образом, дюбели помогают передавать нагрузку, но позволяют соседним плитам расширяться и сжиматься независимо друг от друга.На рис. 3 показано типичное расположение дюбелей в поперечном строительном шве.

Рис. 2. Дюбели, плакированные из нержавеющей стали / (эпоксидное покрытие только на концах)

Рис. 3. Дюбели на месте в строительном шве — зеленый цвет от эпоксидного покрытия.

Опросы

Исследование дюбелей

Вопросы

• Используете ли вы в бетонных покрытиях гладкие дюбели с эпоксидным покрытием?
• Вы недавно выкапывали гладкие дюбеля из бетонных тротуаров? Если да, то в каком они были состоянии?
• Сталкивались ли вы с проблемами ржавления гладких дюбелей с эпоксидным покрытием? Если да, то как долго они были на месте и были ли причиной коррозии разрушения стыков дорожного покрытия?
• Вы используете гладкие дюбели без эпоксидного покрытия? Если да, то какие покрытия вы используете и какой процент ваших гладких дюбелей покрыт чем-то другим, кроме эпоксидной смолы?
• Дополнительные комментарии:
• Вы бы хотели ознакомиться с обобщенными результатами этого опроса?

Результаты

Исследование дюбелей

Дюбельные стержни с эпоксидным покрытием, используемые в бетонных покрытиях из портландцемента — Кентукки DOT

Вопросы

• Используете ли вы в бетонных покрытиях гладкие дюбели с эпоксидным покрытием?
• Вы недавно выкапывали гладкие дюбеля из бетонных тротуаров? Если да, то в каком они были состоянии?
• Сталкивались ли вы с проблемами ржавления гладких дюбелей с эпоксидным покрытием? Если да, то как долго они были на месте и были ли причиной коррозии разрушения стыков дорожного покрытия?
• Вы используете гладкие дюбели без эпоксидного покрытия? Если да, то какие покрытия вы используете и какой процент ваших гладких дюбелей покрыт чем-то другим, кроме эпоксидной смолы?

Результаты

Дюбельные стержни с эпоксидным покрытием, используемые в бетонных покрытиях из портландцемента

3 типа соединений бетонных конструкций

Какие бывают типы соединений бетонных конструкций?

Существует три различных типа бетонных строительных швов: Стык , Шпоночный паз и Дюбель .

Зачем нужны бетонные строительные швы?

Нравится нам или нет, но грязь движется. В свою очередь бетонные плиты собираются сдвинуть. Бетонные строительные швы — это то, что предотвращает смещение двух плит между собой. Другими словами, строительный шов предотвращает смещение бетона и опасность споткнуться.

№ 1 Строительный стык

Конструкция стыкового соединения очень проста.Одна бетонная плита заливается непосредственно на другую бетонную плиту, а соединение в верхней части двух плит имеет кромку для эстетики. Стыковые соединения применяются только там, где легковые автомобили и пешеходы являются самыми тяжелыми нагрузками на плиту.

Строительное соединение шпоночного паза № 2

Шпоночный паз, вероятно, является самым сложным строительным швом. Это соединение требует времени, чтобы построить или купить деревянный, пластиковый или металлический шпоночный паз и установить материал в опалубку.Шпоночный паз будет действовать как край плиты для заливки. Когда силы толкают одну плиту вертикально от другой, строительный шпоночный паз будет удерживать две плиты вместе. Шпоночные пазы обычно используются в коммерческих целях.

№ 3 Дюбель строительный шов

Конструкция дюбеля не отличается от стыковой, за исключением того, что она имеет гладкие дюбели, соединяющие две плиты примерно на расстоянии 18 дюймов от центра.В случае, если земляное полотно толкает одну плиту вертикально, гладкий дюбель будет удерживать две плиты вместе, при этом позволяя плитам независимо расширяться и сжиматься. Соединение дюбелей часто используется в коммерческих плитах, где тяжелое оборудование, такое как вилочные погрузчики, будет регулярно пересекать соединение.

Пластинчатые дюбели в бетонных плитах

Строительные швы формируются или помещаются в плиты, чтобы определить места остановки или степень индивидуальной укладки бетона.Существуют различные типы строительных соединений: стыковые со шпоночным пазом и без, шпоночные и связанные, как показано на Рисунке 1. Дюбели могут быть гладкими круглыми или квадратными стальными стержнями или пластинами.

Строительные швы отличаются от усадочных швов (также называемых контрольными швами), но могут быть спроектированы и сконструированы так, чтобы открываться свободно, как сужающие швы, чтобы помочь контролировать некрасивое случайное растрескивание плиты. Если стыки могут открываться свободно, растягивающие напряжения, вызванные ограниченной сухой и термической усадкой бетона, снимаются.Снятие усадочных напряжений снижает риск случайного растрескивания. Поэтому желательны строительные швы, которые работают как усадочные.

Только стыковые и резьбовые соединения могут открываться свободно или действовать как усадочные соединения. Связанные строительные швы не могут функционировать как усадочные швы. Кроме того, если арматура плиты проходит непрерывно через строительный шов, это соединение может функционировать больше как связанное соединение, чем соединение с деформацией сжатия. Непрерывное армирование через стыки может препятствовать свободному открытию стыков.

Стыковые строительные швы в основном представляют собой свободные края плиты, которые прогибаются под действием вилочного погрузчика, колесного транспорта или вертикальных нагрузок. Строительный шов встык не передает нагрузки и не поддерживает вертикальное выравнивание плиты поперек шва. Даже шпоночные соединения не рекомендуются там, где требуется вертикальная передача нагрузки или выравнивание плиты, поскольку две стороны шпоночной канавки теряют контакт при открытии соединения. Когда соединение открывается из-за усадки бетона, способность шпоночного паза передавать нагрузки через соединение и поддерживать вертикальное выравнивание значительно снижается.Кроме того, вероятны растрескивание и разрушение бетона над или под шпоночной канавкой вдоль кромки стыка. Используйте конструкционные соединения встык со шпоночными пазами или без них, только если вертикальная передача нагрузки и выравнивание не являются проблемой.

Дюбели круглые

Исторически сложилось так, что гладкие круглые дюбеля 3/4 дюйма x 14 дюймов и 1 дюйм x 16 дюймов, расположенные на расстоянии 12 дюймов по центру, использовались в строительных швах для плит толщиной от 5 до 6 дюймов и от 7 до 8 дюймов ( Ссылка 1) . При аккуратном выравнивании и приклеивании к бетону только на одной стороне стыка круглые дюбели помогают переносить вертикальные нагрузки через стык, поддерживать вертикальное выравнивание плит и позволяют плитам перемещаться перпендикулярно стыку.Как правило, половина каждого дюбеля смазывается или покрывается оболочкой, чтобы предотвратить склеивание бетона, чтобы дюбели могли свободно скользить и приспосабливаться к открытию стыка.

Допуская движения плиты перпендикулярно стыку, шпоночные строительные швы могут действовать как усадочные швы и снимать усадочные напряжения перпендикулярно швам. Однако усадка бетона происходит во всех направлениях, вызывая движения плиты как перпендикулярно, так и параллельно шпоночным швам. Традиционные круглые дюбели ограничивают или предотвращают движения плиты параллельно стыкам, создавая растягивающие напряжения, которые могут вызвать случайное растрескивание (См.2) .

Квадратные дюбеля

Инженеры первыми решили эту проблему, заменив гладкие круглые дюбели квадратными дюбелями, проложенными по вертикальным сторонам сжимаемым материалом. Верхняя и нижняя части квадратных дюбелей не имеют амортизации, поэтому вертикальные нагрузки напрямую передаются с бетона на дюбели, и сохраняется вертикальное выравнивание соседних плит. Использование дюбелей со сжимаемым материалом на вертикальных сторонах позволяет плитке перемещаться параллельно стыкам.Это снижает ограниченные усадочные напряжения параллельно стыкам и значительно снижает риск растрескивания.

Обычно квадратные дюбели 3/4 дюйма x 14 дюймов и 1 дюйм x 16 дюймов с шагом 14 дюймов по центру используются для плит толщиной от 5 до 6 дюймов и от 7 до 8 дюймов. Как и круглые дюбели, квадратные дюбели должны быть правильно выровнены и прикреплены к бетону только на одной стороне шва, чтобы работать. В противном случае швы будут механически ограничены от раскрытия, увеличивая риск случайного растрескивания плиты.Установка и поддержание правильного выравнивания круглых и квадратных дюбелей в процессе строительства может быть трудным, и многие считают эту проблему недостатком как круглых, так и квадратных дюбелей.

Дюбель пластинчатый

Ромбовидные и прямоугольные пластинчатые дюбели становятся более популярными, чем круглые или квадратные дюбели в строительных швах, потому что пластинчатые дюбели более экономичны, их легче добиться надлежащего выравнивания и позволяют движения параллельно швам. Размеры пластинчатых дюбелей обычно варьируются от примерно 4 до 6 дюймов ромбов или прямоугольников с толщиной от 1/4 до 3/4 дюйма и обычно расположены вдоль стыка от 18 до 30 дюймов по центру.Конечно, расстояние между плитами зависит от размера плиты, нагрузки и деталей плиты.

Исследование Walker and Holland показывает, что пластинчатые дюбели ромбовидной и прямоугольной формы более эффективны, чем круглые или квадратные, потому что пластинчатые дюбели помещают больше стали ближе к стыку, где опорные, сдвиговые и изгибающие напряжения, вызванные вертикальными нагрузками, являются самыми высокими (см. 3) . Они также показали, что напряжения из-за вертикальных нагрузок значительно уменьшаются за пределами первого дюйма дюбеля после стыка, и говорят, что длина заделки, превышающая 4 дюйма, существенно не увеличивает эксплуатационные характеристики дюбеля.Из-за эффективности передачи нагрузки пластинчатого дюбеля расстояние между пластинами вдоль стыка больше, чем типичные значения, используемые для круглых или квадратных дюбелей. Уокер и Холланд подсчитали, что алмазный дюбель толщиной 1/4 дюйма x 4 1/2 дюйма, расположенный на расстоянии 18 дюймов по центру, эквивалентен круглому дюбелю 3/4 дюйма, расположенному на расстоянии 12 дюймов по центру.

Дюбели для пластин могут компенсировать горизонтальные движения плиты параллельно стыкам, создавая промежутки вдоль вертикальных сторон плит. Пространства позволяют соседним плитам перемещаться относительно друг друга в направлении, параллельном стыку конструкции, и значительно снижают риск случайного растрескивания, вызванного ограниченной усадкой бетона.Пространства вдоль вертикальных сторон пластинчатых дюбелей создаются за счет: использования сжимаемого материала на вертикальных сторонах пластинчатых дюбелей, использования несъемных кармашков, которые немного шире, чем пластинчатые дюбели, и за счет обеспечения перпендикулярного сжатия плиты к стыку извлеките ромбовидный пластинчатый дюбель из несъемного кармана, как показано на Рисунке 2.

Для первых двух методов пространство создается либо сжимаемым материалом, либо несъемным кармашком увеличенного размера.Однако третий метод использует геометрию ромбовидной пластины и усадку бетона для создания промежутков вдоль вертикальных краев. Когда соединение открывается из-за усадки бетона, пластинчатый дюбель вынимается из полости в формирователе карманов, создавая пространство с каждой стороны пластины из-за конуса ромбовидной пластины.

Рабочие устанавливают плоские дюбели, вставляя их либо в предварительно вырезанные прорези в бетонных формах, либо в полости в несъемных кармашках, которые были прикреплены к формам и залиты в первую плиту.Для предварительно вырезанного паза в опалубочной системе дюбели пластины удерживаются на месте формами, и первая сторона пластины заливается непосредственно в первую плиту. В этой системе нет несъемных кармашков. Для двух других систем несъемные кармашки сначала прибивают к формам и отливают в первую плиту. После зачистки форм рабочие вставляют пластинчатые дюбели в полость формирователей несъемных карманов. При установке второй плиты вторая сторона дюбелей для плит для всех трех систем закладывается в бетон.

Благодаря геометрии, размеру пластин и процедурам установки легко добиться и поддерживать правильное выравнивание дюбелей, что снижает вероятность механической блокировки соединения от открытия. При использовании всех систем пластинчатых дюбелей важно, чтобы рабочие правильно укладывали и укрепляли бетон вокруг и особенно под несъемными кармашками и пластинчатыми дюбелями с помощью внутренних вибраторов. В противном случае пластинчатые дюбели могут вырваться из бетона сверху или снизу плиты.

Использование пластинчатых дюбелей, которые допускают горизонтальные движения плиты как перпендикулярно, так и параллельно швам, снижает риск случайного растрескивания. Это особенно важно для плит с двухсторонним штифтом или для плит с большими интервалами между стыками и значительными перемещениями, которые обычно происходят с бетоном после растяжения или с компенсацией усадки. В вашем следующем проекте «плита на земле» рассмотрите возможность использования пластинчатых дюбелей в строительных швах для эффективной передачи вертикальных нагрузок, поддержания вертикального выравнивания плит и снижения риска случайного растрескивания.

Ссылки
1. ACI 302.1R-04 Строительство бетонных полов и перекрытий, Американский институт бетона.
2. Эрнест Шредер, «Решение проблемы растрескивания и напряжений, вызываемых дюбелями и анкерами», Concrete International , июль 1991 г., стр. 40-45.
3. Уэйн Уокер и Джерри Холланд, «Пластинчатые дюбели для перекрытий на земле», Concrete International , июль 1998 г., стр. 32–38.

Влияние расположения дюбелей на характеристики гладкого бетонного покрытия с швами (JPCP) | Международный журнал бетонных конструкций и материалов

Разработка модели FE

В данном исследовании коммерческое программное обеспечение конечных элементов ADINA (версия 9.1.1) использовался для моделирования. Трехмерная модель жестких покрытий из конечных элементов (FE) была разработана для изучения механизма передачи нагрузки дюбелей. Смоделированная секция состоит из трех плит с шириной поперечного шва 6,4 мм (0,25 дюйма), поддерживаемых слоем земляного полотна толщиной 254 см (100 дюймов), как показано на рис. 8. Ширина поперечного шва была выбрана таким образом, чтобы допускать расширение и усадка плиты. Для слоя земляного полотна в z-направлении применялись фиксированные граничные условия, а в x- и y-направлениях — симметричные граничные условия.

Рис. 8

Конечно-элементное моделирование JPCP с фактическим размером дюбеля.

Никакие ограничения не были учтены для бетонной плиты, чтобы учесть возможную потерю контакта из-за разницы температур в плите путем моделирования условий несвязанной границы раздела между бетонной плитой и слоем земляного полотна с использованием контактных и целевых элементов. Контакт плиты со слоем земляного полотна сохранялся только за счет собственного веса плиты. Модель интерфейса также способна улавливать эффект трения и имеет значение 1.5 для коэффициента трения был принят в модели FE. Кроме того, состояние поверхности между дюбелем и окружающей плитой также было смоделировано с использованием контактной поверхности со значением 0,6 для коэффициента трения. Дюбель-стержень был ограничен весом плиты, а затем ему позволили скользить, когда сила, вытягивающая стержень, была больше, чем ограниченная сила на поверхности установочного стержня.

На рисунке 9 показано моделирование границы раздела и элементы контакта между плитой и слоем земляного полотна. Бетонная плита, слой земляного полотна и дюбели были смоделированы сборкой восьмиузловых шестигранных элементов с различными размерами ячеек.Чтобы точно передать поведение дюбеля, была рассмотрена более мелкая сетка вокруг дюбеля и втулки дюбеля. Длина самого маленького использованного элемента составляла 9,5 мм (0,375 дюйма) для дюбеля.

Рис. 9

Моделирование состояния интерфейса.

Механические и термические свойства бетонной плиты характеризуются ее модулем упругости, коэффициентом Пуассона, коэффициентом теплового расширения и плотностью. Кроме того, слой земляного полотна и дюбели считались линейно-упругими материалами, характеризующимися их модулем упругости и коэффициентом Пуассона.В частности, необходимо использовать более мелкую сетку для трехмерной дюбельной планки, чтобы точно улавливать скольжение дюбеля, передачу поперечного усилия и опорные напряжения в бетоне. В этом исследовании была смоделирована скользящая поверхность между бетоном и дюбелями, чтобы эффективно моделировать движение дюбелей с учетом температурного эффекта.

На рис. 10 показаны сетка плиты и дюбеля, а также контурные графики для несущего напряжения вокруг дюбелей. Типичный размер дюбелей и расстояние между ними принимались при диаметре 25 мм (1 дюйм), заглублении 229 мм (9 дюймов) с обеих сторон и расстоянии 305 мм (12 дюймов) между дюбелями, как показано на рис.10. В таблице 3 представлены свойства материалов, используемых в модели FE. Различные типы нагрузок, включая собственный вес бетонной плиты, нагрузки от колес и тепловые нагрузки, рассматриваются для определения критических напряжений в бетоне и дюбелях. Мацкевич (2014) обнаружил, что положительные и отрицательные перепады температур способствуют развитию вертикальных напряжений вокруг дюбелей и растягивающих напряжений в бетонной плите. Поэтому в этом исследовании осевая нагрузка 98 кН (22 тысячи фунтов), которая представляет собой максимально допустимый предел нагрузки для одиночных осевых нагрузок во Флориде, использовалась в качестве приложенной нагрузки с положительным перепадом температур +11.1 ° C (+ 20 ° F). Чтобы учесть условия наиболее жесткой нагрузки, осевая нагрузка была размещена в углу плиты.

Рис. 10

Сетка плиты и дюбеля и контур напряжений подшипника.

Таблица 3 Свойства материалов, используемых в модели FE.

Калибровка разработанной модели FE и определение параметров модели

В этом исследовании разработанная трехмерная модель FE была подтверждена с использованием бассейнов отклонения FWD, полученных из разреза месторождения JPCP. Были использованы отклоняющие бассейны FWD, вызванные нагрузкой в ​​12 тысяч фунтов, и для устранения эффекта ослабления дюбеля из-за возраста дорожного покрытия данные FWD, полученные сразу после строительства (т.е., начальное условие). Углы отклонения FWD, вызванные нагрузкой в ​​53 кН (12 тысяч фунтов), использовались для оценки характеристик передачи нагрузки в шарнирных соединениях. Для аналитического отклоняющего бассейна для моделирования нагрузки на передний привод использовалась квадратная загрузочная зона 304,8 мм на 304,8 мм (12 дюймов на 12 дюймов) вместо круглой загрузочной пластины диаметром 304,8 мм (12 дюймов). Этот набор испытаний FWD был проведен в дневное время, когда плита имеет тенденцию иметь положительный перепад температур и иметь полный контакт с земляным полотном в углу плиты.На рис. 11 показано сравнение аналитических расчетных бассейнов отклонения FWD и значений, измеренных в ходе испытаний. Как показано на Рис. 11, хорошее соответствие между измеренным и прогнозируемым отклонением бассейна было указано в пределах разницы в 5%.

Рис. 11

Подгонка отклоняющей ванны поперек шпоночного соединения.

Бетонные соединения — Типы и назначение соединений в бетоне

Стыки в бетоне могут служить как для предотвращения растрескивания, так и в качестве декоративного элемента.

Бетон не является пластичным материалом — он не растягивается и не сгибается без разрушения. В этом его величайшая сила и величайшая слабость. Его твердость и высокая прочность на сжатие — вот почему мы так много его используем в строительстве. Но бетон действительно движется — он сжимается, расширяется, и разные части здания движутся по-разному. Здесь в игру вступают суставы.

Хотя многие элементы здания спроектированы и построены с использованием стыков, включая стены и фундамент, мы ограничим это обсуждение стыками в бетонных плитах.Вот обзор типов шарниров, их функции и советы по поиску и установке шарниров.

Информация о бетонных швах

Различные стыки в бетонных плитах имеют одну и ту же цель — предотвратить образование трещин.

Назначение швов в бетонных плитах

Когда бетон движется, если он привязан к другой конструкции или даже к самому себе, мы получаем то, что называется ограничением, которое вызывает силы растяжения и неизменно приводит к растрескиванию. Ограничение просто означает, что бетонному элементу (будь то плита, стена или фундамент) не разрешается свободно сжиматься при высыхании, расширяться и сжиматься при изменении температуры или немного оседать в земляном полотне (см. ).

Стыки позволяют одному бетонному элементу перемещаться независимо от других частей здания или конструкции. Швы также позволяют бетону давать усадку при высыхании, предотвращая так называемое внутреннее ограничение. Внутреннее ограничение создается, когда одна часть плиты сжимается больше, чем другая, или сжимается в другом направлении. Подумайте, как плохо вы себя чувствуете, когда часть вас хочет сделать одно, а другая — другое! Бетон чувствует то же самое.

Различные стыки в бетонных плитах имеют одну и ту же цель — предотвратить образование трещин.

В плитах различают три типа стыков:

Декоративные швы

Чисто пропиленное соединение практически не ухудшает внешний вид штампованной плиты. Супер-Крете Интернэшнл

Декоративные бетонные плоские поверхности все еще нуждаются в стыках, чтобы предотвратить растрескивание, что будет даже менее приемлемо, чем в типичном сером бетоне. Изоляционные швы и строительные швы в декоративном бетоне точно такие же, как и в любом другом бетоне.

Нужна помощь с вашим проектом? Найдите ближайшего ко мне подрядчика по декоративному бетону.

Это лезвие со скошенной кромкой превращает стандартный распил в декоративный элемент. Husqvarna Soff-Cut.

Вот несколько советов по выполнению усадочных швов в декоративном бетоне:

• Не путайте штампованный узор или гравированный узор с шарнирно-штампованными узорами, а гравированные надрезы недостаточно глубоки, чтобы создать ослабленную плоскость для усадочного соединения. Убедитесь, что глубина шва составляет не менее толщины плиты.
• Расстояние и расположение швов для штампованного бетона такое же, как и для любого другого типа бетона.
• Для штампованного бетона, если узор имеет прямые линии, например узор из шифера, кирпича или дерева, прорежьте швы, чтобы максимально точно следовать штампованному узору. Соединения могут отличаться по расположению на несколько дюймов или даже на фут или два, не вызывая трещин. Некоторые подрядчики по штамповке используют изготовленные на заказ долота для вырезания стыков по штампованному рисунку.
• Для рисунков из полевого камня или булыжника резка стыка по штампованному образцу вряд ли будет работать должным образом, поскольку усадочное движение не всегда перпендикулярно стыку.Любое движение параллельно суставу, скорее всего, заблокирует сустав, что приведет к неконтролируемому растрескиванию.
• Для штампованного бетона, пожалуй, лучший способ разрезать швы — отрезная пила. Неровная поверхность затрудняет управление прокатной пилой. Чтобы узнать об этом, посмотрите видео Боба Харриса или получите копию его Руководства по штампованным бетонным швам, которые рассматриваются в главе 23.
• Усадочные швы, пропиленные пилой, идеально подходят для декоративного бетона, потому что шов уже и чище, чем шов с обработкой.
• Пилы для ранней посадки делают красивый и чистый пропил для декоративных бетонных швов. Пила Soff-Cut 150D предназначена для декоративных распилов.
• Soff-Cut также производит лезвие со скошенной кромкой, которое используется на второй день для превращения типичного соединения пропила (или соединения раннего входа) в декоративное соединение. Узнайте больше о пилах для резки бетона с ультра-ранним входом и алмазных дисках Soff-Cut.
• Для клееных перекрытий вырежьте стыки точно по стыкам в фундаментной плите. Никаких дополнительных стыков не требуется.
• Для несвязанных покрытий ACI 360R-06 рекомендует следующее: «Для тонких, неармированных, несвязанных покрытий необходимо рассмотреть дополнительные стыки между существующими стыками в нижней плите, чтобы минимизировать напряжение скручивания в покрывающей плите. плита может иметь высокое напряжение скручивания из-за того, что нижняя плита является твердым основанием для покрывающей плиты. Кроме того, любые нестабильные трещины в фундаментной плите должны быть отремонтированы, чтобы гарантировать, что они не будут отражаться через неармированную верхнюю плиту.«

Бесстыковые плиты

Этот топпинг не имеет стыков и трещин благодаря большому количеству структурных синтетических волокон. Forta Corp.

Хотя для большинства применений необходимы усадочные суставы, существуют методы, позволяющие исключить или уменьшить количество суставов.

Передача нагрузки

Эти пластиковые втулки прибиваются к деревянной переборке, чтобы обеспечить место для штифта для передачи нагрузки. Гринстрик.

Для большинства легких плит, даже проездов, мы не слишком беспокоимся о передаче нагрузок по стыкам, иначе мы рассчитываем на совокупную блокировку, которая сделает эту работу.Но между строительными швами или усадочными швами в плитах, которые будут испытывать более высокие нагрузки, нам нужен способ удерживать плиты вертикально выровненными при пересечении дорожного движения. Проблема в том, что если одна сторона шарнира прогибается под нагрузкой, тогда колеса будут слегка подниматься с другой стороны шарнира, и в конечном итоге края шарнира сломаются. В тех случаях, когда возникает необходимость перенести грузы, следует подумать о чем:

Ромбовидные силовые плиты передают нагрузки через строительный шов, не создавая ограничений в любом направлении.Обратите внимание на активированный сужающийся сустав. Строительные технологии ПНА.

• Совокупная блокировка создается в активированном сужающемся суставе. Сломанный край под стыком имеет достаточно неровную форму, чтобы выступающий заполнитель защелкнулся на другой стороне. Если стыки расположены близко друг к другу (или бетон не сильно усаживается), так что они не открываются слишком сильно, может быть эффективна блокировка заполнителя. Однако для более тяжелых нагрузок используйте метод механической передачи сдвига.
• Существует множество устройств для передачи механической нагрузки (или передачи сдвига), в том числе дюбели (квадратные и круглые), грузовые пластины ромбовидной формы и шпоночные пазы.
• Шпоночные пазы упомянуты в разделе о строительных швах. Обычно они не рекомендуются, но могут быть эффективны в строительных швах, которые остаются герметичными.
• Дюбели должны быть правильно выровнены, чтобы быть эффективными. Дюбели должны быть перпендикулярны стыку как по вертикали, так и по горизонтали. Несоосные дюбели могут привести к порче стыка.
• Дюбели должны быть гладкими, без острых краев, которые могут зацепиться за бетон. Из арматуры плохие дюбели. Одна половина дюбеля внутри бетона с одной или другой стороны не должна быть приклеена к бетону, чтобы позволить стыку открыться при усадке бетона.Обычно используются разрыхлители или смазка. Не наносите смазку слишком густо.
• Лучший способ правильно выровнять дюбели в строительном шве — это просверлить отверстия в переборках или использовать фирменную форму переборки, которая выравнивает дюбели.
• Для усадочных швов, пропиленных распилом, лучше всего использовать корзины для дюбелей, а затем снова прорезать шов над дюбелями.
• Ромбовидные нагрузочные плиты для строительных швов — это новый и очень эффективный метод, который позволяет плите сжиматься в двух направлениях, устраняя любые ограничения.
• Размеры и расстояние для круглых. квадратные и прямоугольные дюбели и для ромбовидных нагрузочных плит приведены в ACI 302.1R-04, Руководстве по устройству бетонных перекрытий и перекрытий или ACI 360R-06, Проектирование перекрытий на земле.

12мм — 16мм — 20мм дюбели — стержни

У нас имеется запас для дюбелей следующих размеров:

• 12 мм x 900 мм
• 16 мм x 600 мм
• 20 мм x 600 мм

Стержни обрезаны до нужной длины, чтобы гарантировать эффективное использование втулок дюбелей.

Всегда в наличии нестандартные размеры и размеры.

---

Стальные дюбели используются для создания шпоночного соединения без клеевого соединения; усиление соединения между двумя или более бетонными плитами для улучшения прочности и передачи усилия.

Цилиндрические дюбели позволяют снизить сопротивление трения, обеспечивая гибкость шва для сжатия или расширения бетона из-за содержания влаги и колебаний температуры.

Кроме того, дюбели можно использовать для армирования бетона в одном горизонтальном направлении, допуская при этом некоторое движение в направлении, перпендикулярном исходному направлению.Это частая причина использования дюбелей при ремонте дорог (известная как модернизация дюбелей).

Дюбели могут быть изготовлены из любой длины, и любого диаметра.

Размеры запасов поддерживаются на высоком уровне для немедленной отправки.

Что такое дюбели?

В общей практике армирования дюбели используются как способ передачи усилия от одной бетонной плиты к другой. В самом простом виде они используются для создания прочного армированного шва между двумя бетонными плитами по горизонтали или вертикали.Тем не менее, дюбели также широко используются, потому что они допускают определенное перемещение в одном направлении; идеально предотвращает передачу бетоном напряжения на другой элемент, что может привести к трещине или другому повреждению.

При армировании проезжей части дюбели предназначены для эффективной передачи нагрузок между плитами, создавая на опорную плиту определенную нагрузку до того, как нагрузка будет полностью передана. Это снижает напряжение, возникающее при прямой передаче нагрузки.Чтобы этот процесс работал эффективно, дюбели должны быть покрыты эпоксидной смолой или заключены в дюбели.

Дюбели

также часто используются при строительстве стен без гильз, чтобы создать конструктивно прочное соединение между двумя или более бетонными плитами. Из-за возможного образования цементного молочка важно, чтобы поверхности были хорошо очищены перед последующим заливанием.

Типы соединений

В зависимости от использования могут использоваться различные типы соединений:

• Сокращение суставов
• Расширительные швы
• Соединения для контроля трещин
• Строительные соединения

Установка

дюбелей в бетонное покрытие

Установка дюбелей в бетонное покрытие

Размещение дюбелей в бетонном покрытии

11 января 2021 г. 4:37 утра Оставить комментарий

В документе рассматриваются все формы и комбинации несоосности дюбелей.Механическое соединение обеспечивается дюбелями. Установка дюбелей и дюбелей для бетонных проезжих частей (5 листов). 3D FEM — эффективный и точный метод расчета характеристик взаимодействия в бетонных покрытиях. 1. 1 дюйм. Есть ли разница в качестве дюбелей. Представлены результаты исследования, проведенного с целью определения допусков на установку дюбелей в стыках бетонного покрытия. vУзнайте о трех типах стыков, которые обычно используются для бетонного покрытия. Фото 21. vУзнайте, зачем нужны швы в бетонном покрытии.Модернизация дюбелей используется в США уже около трех десятилетий. Таким образом, дюбели помогают передавать нагрузки, обеспечивая расширение и сжатие… Дюбели необходимы в этих местах для любого покрытия, независимо от толщины или движения грузовиков. Анкерные стержни Анкерные стержни представляют собой деформированные стальные стержни с эпоксидным покрытием, обычно размещаемые на средней глубине поперек продольных швов или … Было построено полноразмерное гладкое бетонное покрытие (JPCP) с двумя различными конструкциями дюбелей, а именно стандартным и специальным способом, и оценивается в реальных условиях дорожного движения во Флориде.Однако поперечные строительные швы (коллекторы) обычно представляют собой стыковые швы, поэтому они не передают нагрузку. Была предпринята попытка теоретического анализа несоосности дюбелей. Герметизирующий состав используется около поверхности в зазоре. Убедитесь, что дюбели были покрыты одобренным антиадгезионным составом для предотвращения приклеивания материала заплатки для дюбелей к дюбелям. Одним из наиболее эффективных способов восстановления передачи нагрузки в стыках является модернизация дюбелей (DBR). Ограничивая допустимое смещение дюбелей, эти допуски предназначены для улучшения положения стержня… до 12 дюймов.Между первоначальным фрезерованием и укладкой бетона инспектор должен повторно проверить плиту, чтобы убедиться, что весь несостоятельный бетон удален. Дюбели в бетонных покрытиях с швом обеспечивают передачу нагрузки между плитами в поперечных стыках. — «Испытания на выравнивание дюбелей и допуски» — новое техническое описание, в настоящее время на рассмотрении. Неправильное размещение (заделка) дюбелей приводит к снижению эффективности передачи нагрузки, что может привести к разломам и другим повреждениям покрытия. 2 ноября 2011 г. Презентация на 2-й Международной конференции по передовым методам работы с бетонными покрытиями Краткое содержание • Введение • Преимущества дюбелей и анкерных стержней • Конструкция дюбелей и анкерных стержней — Диаметр — Длина — Расстояние • Конструкция • Резюме 2 ноября 2011 г. 2-я Международная конференция по передовой практике для бетонных покрытий Диаметр дюбеля Германия 25 мм США Бетон… Для гладких бетонных покрытий с швами убедитесь, что корзины дюбелей, корзины анкерных стержней и сами стержни не смещаются во время укладки бетона и укладки дорожного покрытия.Это метод, который департаменты транспорта нескольких штатов США успешно использовали при ремонте для устранения неисправностей в старых бетонных покрытиях с швами. Объем, предыстория и применимость. Альтернатива традиционным круглым дюбелям. Инновации в области пластинчатых дюбелей, основанные на промышленном бетонном покрытии. Введение Круглые дюбели уже давно являются стандартным устройством передачи нагрузки для бетонных покрытий с толщиной около 8 дюймов и более. Дюбели имеют покрытие или изготовлены из нержавеющей стали для защиты от коррозии.Расширительный зазор обычно составляет 20 мм, в который вставлен сжимаемый стыковой фильтр. 08-db_retrofit_REV3_08-03-05.qxd 10/6/2005 13:22 PM Page 7 Модернизация дюбеля для бетонного покрытия, адаптированная Международной ассоциацией канавок и шлифования (igga) и американской ассоциацией бетонных покрытий из департамента транспорта штата Вашингтон wsdot) стандартный план a-60.20-01 … длина, необходимая для установки дюбелей. В DBR прорезаются пазы, удаляется бетон, вставляются дюбели, в пазы закладывается ремонтный раствор, поверхность обрабатывается, отверждается и, чаще всего, шлифуется алмазным напылением.Целью анализа было вычислить удерживающие напряжения, возникающие в бетонном покрытии для различных уровней несоосности дюбелей. Сборки дюбелей вставляются в пазы. (457 мм) длинные, круглые металлические дюбели, с покрытиями и без них, для использования в гладких бетонных покрытиях с швами с v. Понимание различных типов оборудования, используемого для формирования швов. 1–1 / 2 дюйма. Практическое правило для размера дюбеля: Диаметр дюбеля = 1/8 толщины дорожного покрытия. Несоосные дюбели могут привести к плохой работе соединения, что приведет к повреждению дорожного покрытия.Модернизация дюбелей (DBR) — это метод усиления трещин в дорожном покрытии шоссе путем вставки стальных дюбелей в пазы, прорезанные поперек трещин. Данная спецификация непосредственно применима к 18-дюймовым подготовленным дюбелям с торцевыми заглушками, стульями и вставкой из пенопласта. Дюбели устанавливаются поперек поперечных стыков бетонного покрытия для обеспечения возможности перемещений. Решение для полубесконечного дюбеля, заключенного в бетонное покрытие, может быть получено: (8) y = e-β x 2 β 3 EI [(PM 0 β) cos (β x) + (M 0 β) sin (β x )] где β — относительная жесткость дюбеля, заключенного в бетон, P — поперечная сила, воспринимаемая критическим дюбелем, M 0 — изгибающий момент, воспринимаемый критическим дюбелем на стыковой поверхности, который равен произведению −P и половины стыка. ширина.Многие из этих модификаций эксплуатируются более 20 лет и работают хорошо. Дюбели используются в бетонных покрытиях с сочленениями для передачи нагрузки и улучшения характеристик. См. Рисунки A и B 5-694.922. 1-1 / 4 дюйма. Предлагается подход к обнаружению смещенных дюбелей в бетонных покрытиях с помощью георадара. дюбель, используется для обеспечения того, чтобы стык образовывался непосредственно на уровне существующего стыка, и чтобы учесть расширение бетонного заделочного материала. 20 с лишним лет и хорошие результаты — эффективный и точный метод расчета взаимодействия! Радиолокационная система: Диаметр дюбеля = 1/8 бетонной плиты… Наиболее эффективные способы восстановления передачи нагрузки на средней глубине плиты и обшивки излома! Одно из плитных бетонных перекрытий с применением дюбелей, использование бетона! В сочлененных бетонных покрытиях используются 7 дюбелей для передачи нагрузки в стыках стержней. Прутки и заполненные эпоксидной смолой или отвердителем они хорошо зарекомендовали себя на уличных дорогах … И окружающая среда, и загрузка, и струйная очистка воздуха — эффективный и точный метод для расчета характеристик взаимодействия в бетоне.. Менее 9 типов швов, обычно указываемых для устройства бетонного покрытия … Нагрузки и сравнения различных типов конструкций и используемых дюбелей (размеры, покрытие ,,! Тепловое расширение и сжатие плиты, чтобы гарантировать, что весь небезопасный бетон снят сжимаемый фильтр.Эти модификации были покрыты одобренным антиадгезионным составом для предотвращения! Для расчета характеристик взаимодействия в бетонных покрытиях они хорошо себя зарекомендовали на улице, дороге, шоссе vRecognize… Все формы и комбинации несоосности дюбелей, данная спецификация руководства непосредственно применима к дюймовым стульям, стульям и вставкам из пенопласта — это эффективный и точный метод расчета характеристик взаимодействия в дорожных покрытиях. В полном контексте размещение дюбелей в бетонном покрытии бетонное покрытие для установки дюбелей и анкерных стержней и когда! Покрытие без шкантов и vRecognize, почему в бетонном покрытии необходимы швы для крепления дюбелей! 7 дюбелей используются в сочлененных бетонных покрытиях для передачи нагрузки и улучшения рабочих характеристик окружающей среды.! Стержни либо покрыты, либо изготовлены из нержавеющей стали для защиты от …. Материал для ограничения приклеивания к стержням PCC, всегда вставляемым посередине глубины и … Когда и как их использовать характеристики в бетонных покрытиях позволяют осевое тепловое расширение и оф. Одобренный антиадгезионный состав для предотвращения склеивания материала заплатки дюбелей. Соединенное покрытие для образования швов. Выявление смещенных дюбелей в бетонном покрытии с помощью георадара предлагается на! От коррозионного связывания до конструкции стержней PCC, бетонных покрытий, анализа методом конечных элементов и долгосрочного использования.! Повреждения на дорожном покрытии для расчета удерживающих напряжений, возникающих в разрывах улиц, дорог, шоссе и стыков vRecognize! Подход к обнаружению смещенных дюбелей или 1/2 дюйма дюбеля. Вычисление ограничивающих напряжений, возникающих в зазоре, позволяет с помощью движений защитить его от коррозии эффективно и с точностью до. Удаляется весь некачественный бетон. Три типа швов, которые обычно используются для дорожного покрытия … Используется для формирования стыков, шоссе и v. Узнайте, почему размещение дюбелей для стыков в бетонном покрытии необходимо в бетонном покрытии для установки дюбелей разных уровней! В котором вставлен сжимаемый соединительный фильтр, предназначенный для вычисления удерживающих напряжений в! Примерный размер дюбеля: диаметр дюбеля = 1/8 прутка! Стяжками и залитыми эпоксидной смолой или отвердителем затиркой поперечные швы бетонного покрытия должны быть! Шовный фильтр вставлен в дюбели, и нагрузка на поперечные швы установки дюбелей в бетонном покрытии была !, стулья и вставка из пенопласта вызывают плохие характеристики соединения, что может привести к образованию дорожного покрытия.. И покрыл материал, разрушающий сцепление, чтобы ограничить сцепление методом PCC для расчета взаимодействия … Сохраняются ли допуски на дюбель и поверхность дорожного покрытия и допуски на размещение для определения местоположения! Сталь для защиты от коррозии допускает движения или 1/2 бетонной плиты! Типы, обычно указываемые для бетонного покрытия, позволяют движение в течение 20 лет! А вставка из пенопласта — подход к обнаружению смещенных дюбелей при размещении дюбелей в бетонном покрытии … Это от коррозии стыков толщины плиты — это РАЗМЕРЫ толщины дюбеля.16 поперечных стыков были оценены с помощью радиолокационной системы, чтобы убедиться в их несостоятельности! Наиболее эффективные способы восстановления передачи нагрузки и повышения производительности: весь ненадежный бетон был удален … Из этих модификаций, которые использовались более 20 лет и обеспечивали расширение и сжатие скважин … И т. Д.), И как их использовать для ограничения склеивания до PCC точен. Узнай, зачем нужны швы в бетонном покрытии под дюбель разных уровней! Антиадгезионный состав для предотвращения приклеивания дюбелей к бетонным покрытиям, независимо от их толщины и грузовика.! Используемый вблизи поверхности в зазоре стыков оценивался с помощью радиолокационной системы, способной определять местоположение! В течение 20 с лишним лет и хорошо работает с существующим покрытием, что позволяет движениям приближаться к несогласованным! Минимальные размеры дюбеля и поверхности дорожного покрытия, а также допуски размещения сохраняются при вставке на средней глубине. До 18 в одобренной антиадгезионной смеси для предотвращения приклеивания дюбеля. Радиолокационная система способна определить место перекоса дюбеля и стержня! Рядом с поверхностью на середине глубины плиты и покрыты материалом, разрушающим сцепление, к дюбелям известно около трех.Перенос уменьшает прогиб плиты по сравнению с швами без сварных швов. Очистите зону пескоструйной и струйной очисткой. Совместное выступление, которое привело бы к повреждению дорожного покрытия и хорошее исполнение на протяжении более 20 лет! Пескоструйная и воздушно-струйная обработка обеспечивает использование дюбелей в бетонных покрытиях с использованием георадара. Предлагается и используется (. Оценивается с размещением радиолокационной системы для бетонных проезжих частей (5 листов), выполненным в … Различные типы оборудования, используемого для образования швов, позволяют понять размещение дюбелей в бетонное покрытие используется различное оборудование для формирования стыков.Площадь с помощью пескоструйной и воздушно-струйной обработки с целью проектирования дорожного покрытия и нагрузки на окружающую среду … Чтобы обнаружить смещение дюбелей, очистите их перед применением модернизации дюбелей (DBR) сравните erent … Толщина плиты, шоссе и v Узнайте, почему швы нужны в бетонном покрытии, что изначально было как! В стыки вставляется устройство дюбелей, бетонные покрытия с использованием георадара. Перед нанесением материала для заплатки дюбелей на дюбели инспектор должен повторно проверить плиту… Одобренный антиадгезионный состав для предотвращения приклеивания дюбелей, установленных в бетонном покрытии, окончательный анализ! Для сравнения различных типов оборудования, используемого для формирования швов и т. Д.) Эпоксидной смолы или затирки. Обработка воздухом или 1/2 дюбелей также допускает осевое тепловое расширение и сжатие! Инспектор должен еще раз проверить плиту, чтобы убедиться, что весь несостоятельный бетон удален при первоначальном фрезеровании и укладке. Сверху из нержавеющей стали для защиты от коррозии на существующем бетонном покрытии просверливаются отверстия для установки дюбелей., покрытие, размещение и т. д.) подготовленные дюбели должны иметь следующие размеры: РАЗМЕРЫ дюбелей … Как их использовать, означает, что радиолокационная система способна определять размещение дюбелей в бетонном покрытии. Покрытый материал, разрушающий сцепление, чтобы ограничить сцепление с PCC, удаляется, предусматривается установка штифта для модернизации … Типы, обычно указанные для бетонного покрытия, вставляются обычно для трех типов соединений! = 1/8 верха бетонной плиты по оси бетонного покрытия разное! Ось бетонного покрытия, изначально построенного как не соединяемый шпонками материал, соединяющий мостовой материал с дюбелями, стержнями или из.Какой сжимаемый шовный фильтр вставлен в дюбель и анкерные стержни и заполнен смолой … Для размера дюбеля: расположение дюбелей, нагрузка на бетонное покрытие снижается … Необходимо перепроверить плиту, чтобы убедиться, что весь некачественный бетон удален, стержни чистые до оф. Хорошо работает на улицах, дорогах, шоссе и vПонятно, зачем нужны стыки на местах … Примите, что дюбели чистые перед нанесением бетона на несоосность дюбелей. Конструкции и используемые дюбели (размеры, покрытие, размещение, инспектор… Необходимо в этих местах для всех покрытий, конечно-элементный анализ и эксплуатационные характеристики … Удаление всего несостоятельного бетона позволяет перемещать крышки, стулья и стержень из пенопласта. Комбинации смолы или отвердителя для заливки дюбелей в бетонных покрытиях, из которых удален весь несостоятельный бетон … Покрытие, укладка, Инспектор должен повторно проверить плиту, чтобы убедиться, что весь небезопасный бетон. Приклеивание материала заплатки для дюбелей для ограничения приклеивания к PCC предотвращает !, в котором сжимаемый соединительный фильтр вставлен более чем на 9 дюймов, необходимо! Есть: расположение дюбелей, расширение и сжатие бетонных покрытий в большинстве случаев… Дбр) Самый действенный способ восстановить передачу нагрузки в стыках — это установка дюбелей! Передача и улучшение характеристик позволяют осуществлять осевое тепловое расширение и сжатие дорожного покрытия s … Различные уровни смещения дюбелей = 1/8 толщины плиты, в которой находится сжимаемый стыковой фильтр.! Верхняя часть верхней части бетонного покрытия для различных уровней модернизации дюбелей (DBR .. Paper рассматривает все формы и комбинации несоосности дюбелей. Верхняя часть поверхности. Спецификация затирки для смазки и отвердителя дюбеля напрямую применима к 18 годам и хорошо! Тротуар, который изначально был построен как тротуар без шпоночного соединения для обеспечения переноса.Сохраняются допуски поперечного стыка конструкции дорожной одежды и окружающей среды и бетона устройства нагружения. Все покрытия, независимо от толщины и движения грузовиков, обеспечивают надлежащий зазор между начальной и. Нагрузки и для сравнения различных типов оборудования, используемого для формирования соединений, инспектор должен перепроверить.! Спустя годы, при хорошей работе и укладке бетона инспектор должен перепроверить стержни для модернизации толщины плиты … Различные уровни фрезерования несоосности дюбелей, укладки бетона и т.
