Типы плит перекрытия.

Железобетонные плиты перекрытия – это конструкции, которые широко используются в современном строительстве и служат для сооружения перекрытий в зданиях различного назначения. К этим изделиям предъявляются очень высокие требования, потому что именно от их качества зависит безопасность и срок службы постройки в целом. Бетон, из которого изготавливают плиты перекрытия, может быть легкий, тяжелый или плотный силикатный. Материал, соответственно, определяет допустимые нагрузки и сферу применения. И в зависимости от этого различают плиты по толщине, диаметру пустот и количеству сторон для опоры. Ниже приведем классификацию.

1. Многопустотные плиты перекрытия


Многопустотные плиты перекрытия
Этот вид изделий можно назвать универсальным, т.к. его использование не ограничено типом сооружения. Основной отличительной чертой таких плит перекрытия является наличие пустот, располагающихся параллельно длине. Они практически всегда имеют круглое сечение (хотя существуют плиты и с овальным сечением, ПГ, например).
Также характерно изготовление углубленных пазов по боковым граням. Производство многопустотных плит перекрытия четко определяется ГОСТом. Регламентируется длина и ширина плиты. Также существуют определенные требования к армированию. Возможно, использовать арматуру только определенного класса. И она обязательно должно иметь антикоррозийное покрытие. Многопустотные плиты перекрытия имеют широчайшую сферу применения и могут быть использованы во всех типах сооружений (как жилых, так и нежилых). Чтобы разобраться, для чего предназначена та или иная плита, достаточно обратить внимание на ее маркировку, которая обычно наносится сбоку или сверху плиты. Это группы цифр и букв, в которых первое значение указывает тип плиты, размеры в дециметрах, второе – номер несущей способности или расчетную нагрузку в килопаскалях, класс стали арматуры, вид бетона и третье – дополнительные параметры, если оны важны.
К примеру, существуют многопустотные плиты перекрытия (ПБ, ПК, НВ) высотой 220 мм. Их маркировка будет выглядеть следующим образом: П 63-12-8, h=220мм, L=6270мм, В=1290мм, рассчитана на нагрузку 800кг/м2.

1.1 Многопустотные плиты маркировки ПБ


Многопустотные плиты маркировки ПБ
ПБ плиты имеют габаритные размеры: 120 мм ширина и 220 мм толщина. Предполагают они наличие опоры с двух сторон и используются для перекрытия больших площадей (склады, развлекательные центры, гаражи и др.). Изготавливаются только из тяжелого бетона. Главными их преимуществами являются максимально точные линейные размеры, а также наличие монтажных петель, что значительно облегчает процесс установки.

1.2. Многопустотные плиты маркировки ПК


Многопустотные плиты маркировки ПК
ПК плиты соответствуют размерам: 100, 120, 150 мм по ширине, от 150 до 900 мм в длину. Нагрузка, которую в состоянии выдержать такие плиты составляет от 6 до 12 килопаскалей, не считая собственного веса. Такие плиты производят из предварительно напряженного железобетонного сырья путем заливки в формы и последующего виброуплотнения с финальной термообработкой.

1.3 Многопустотные плиты маркировки НВ, НВК, НВКУ, 4НВК
Этот тип строительных материалов изготавливается и предварительно напряженного бетона. В зависимости от количества рядов армирования и веса плиты, выделяют их четыре типа:
• НВ — плиты с одним рядом армирования, длиной от 6000 до 7000 мм и расчетной нагрузкой от 300 до 2200 кгс/м2.

• НВК — плиты с двумя рядами армирования, длиной от 6000 до 9000 мм и расчетной нагрузкой — от 300 до 2200 кгс/м2.
• НВКУ — плиты с двумя рядами армирования, длиной от 9000 до 12000 мм и расчетной нагрузкой от 300 до 1250 кгс/м2.
• 4НВК — плиты с двумя рядами армирования, длиной от 6000 до 16200 мм и расчетной нагрузкой от 300 до 2500 кгс/м2.
Такие виды плит не предусматривают наличие монтажных петель и закладных деталей. Установка их производится канатными стропами.

2. Облегченные плиты перекрытия


Облегченные плиты перекрытия
Также выделяют облегченные многопустотные плиты перекрытия (ПНО, ПБО, 3.
1.ПБ). Они отличаются меньшей высотой и весом, сравнительно со стандартными, но при этом могут больше прогибаться под нагрузкой. Такой тип плит является наиболее популярным в строительной отрасли. Связано это с тем, что параметры эксплуатации таких плит сравнительно выше всех остальных видов. Такие показатели достигаются благодаря существованию в плите большого количества полостей и значительно меньшей толщине. Кроме этого облегченные плиты требуют меньших затрат на производство, меньше сырья. Поэтому их себестоимость по сравнению со стандартными получается ниже. А значит и среди товаров представленных на рынке строительной продукции облегченные плиты будут иметь приоритет.
Что же касается физических свойств, которыми обладают такие плиты, то, это можно назвать их главным достоинством. Они имеют прекрасные звуко- и теплоизоляционные характеристики, за счет дополнительного армирования отличаются высокой прочностью, а также меньшим весом.
Основной задачей при разработке такого типа плит было уменьшение нагрузки на фундамент сооружений. А также возможность увеличить объем зданий. Это удалось за счет производства таких плит меньшей высоты. Их высота составляет 160 мм (стандартные же плиты имеют 220 мм).
Таким образом, можно говорит о том, что облегченные плиты выигрывают в сравнении со стандартными. Кроме явных плюсов в их характеристиках, по подсчетам специалистов определено, что строительство с использованием таких плит может быть в среднем на 15% экономнее. Маркировка облегченной плиты будет такой: ПБО 63-12-8, h=160мм, L=6280мм, В=1190мм, рассчитана на нагрузку 800кг/м2.
Кроме этого производят и безопалубочные многопустотные плиты перекрытия (ПБ). Это такие конструкции, которые изготавливаются на специальной линии стендовым методом. Содержимое линии нарезается на части с помощью алмазного диска. Такие плиты отличаются ровной поверхностью, могут изготавливаться как с монтажными петлями, так и без них. Сфера применения таких плит — несущие конструкции промышленных и жилых сооружений из кирпича, блоков, монолитные и каркасные здания.
Высота безопалубочных плит составляет 220 мм и рассчитаны они на опору с двух сторон. Они значительно прочнее стандартных плит ПК за счет использования напряженного армирования при изготовлении. Маркировка у них такова: ПБ 90-12-12, h=220мм, L = 9000мм, В = 1200мм, рассчитана на нагрузку 1200 кг/м2.
Безопалубочные многопустотные плиты перекрытия
3. Полнотелые плиты перекрытия
Такие плиты еще называются монолитными. Несложно догадаться, что в отличии от пустотных они представляют собой целостную конструкцию. Существует три вида полнотелых плит:
• ребристые;
• кесонные;
• безбалочные.
А теперь подробнее:

3.1 Ребристые плиты перекрытия


Ребристые плиты перекрытия
Ребристые плиты перекрытия получили такое название, потому что они имеют ребра, расположенные в одном или двух направлениях с одной стороны, и сплошную часть — с другой. Хороши такие конструкции тем, что они не прогибаются даже при большой нагрузке. Но и недостаток у них также существует: потолок в зданиях с применением таких плит получается неровный, поэтому их преимущественно используют в строительстве промышленных зданий или чердачных перекрытиях.
Как и все остальные виды плит, ребристые изготавливаются с предварительным напряжением и без него. Последние могут применяться исключительно при определенных условиях: для многоэтажных зданий с расстоянием между несущими конструкциями 6 м.
Также в их производстве используется как легкий, так и тяжелый бетон.
Все их характеристики отражаются в маркировке, где есть обозначение типоразмера (1П с опорой на полки ригелей, 2П — на верх ригелей), расчетной нагрузки плиты, вид стали для арматуры и для бетона, наличие отверстий. Например, 2 П1-3 АIIIвт.

3.2 Кессонные плиты перекрытия


Кессонные плиты перекрытия

Такие плиты представляют сетку одинаковых балок, площадь между которыми изготовлена из более тонкого слоя бетона. В виду своего внешнего вида они получили также и такие названия как частобалочные, вафельные, часторебристые перекрытия. Они характеризуются очень высокими показателями прочности и преимущественно используются в строительстве крупных промышленных зданий, станций метрополитена, больших залов и др.

3.3 Безбалочные плиты перекрытия


Безбалочные плиты перекрытия
Такого рода конструкции выглядят как ровная плита без каких-либо отверстий внутри и снаружи. В процессе строительства безбалочные плиты должны опираться не только на стены, а и на колонны. Главным преимуществом этого вида плит является то, что в процессе отделки помещения не потребуется дополнительных затрат на работы с потолком. Его можно просто зашпаклевать и покрасить. Возможно это благодаря гладкой структуре плит.
Все монолитные плиты перекрытия характеризуются также и тем, что они не имеют ограничений в длине. Процесс их изготовления происходит прямо на объекте.

Плиты перекрытия: толщина, габаритные размеры и характеристики

Перекрытия представляют собой горизонтальные диафрагмы, которые разделяют постройки на этажи. Основным предназначением является восприятие нагрузок от оборудования, людей, мебели. Также перекрытия необходимы для выполнения роли диафрагмы жесткости, обеспечивающей общую устойчивость здания.

Что такое плиты перекрытия?

Общеизвестно, что перекрытия являются несущей горизонтальной конструкцией любого строения и предназначены для разделения между собой этажей. Различают чердачные и междуэтажные типы. Во время строительства и при дальнейшей эксплуатации дома, именно на перекрытия ложится чрезвычайно большая нагрузка, так как, кроме своего веса, они должны выдержать тяжесть расположенной над ними части здания.

Основные элементы, состоящие из тяжелых сборных железобетонных плит, называют частями перекрытий. Звукоизоляцию и тепло обеспечивает верхняя часть, а нижняя выступает в роли потолка.

В строительном производстве такие плиты, как правило, делают из бетона либо железобетона. Отличительной чертой ребристых железобетонных конструкций является наличие промежутка между ребрами, составляющего около 150 см. В качестве перекрытий могут также выступать железобетонные балки, достаточно плотно пригнанные друг к другу. В таких случаях в балочных перекрытиях между балками рекомендуется вставлять особые вкладыши и бетонировать образовавшийся между ними промежуток.

В список наиболее часто используемых типов плит можно добавить сталекаменные перекрытия. Приобрести их без особых проблем можно в любом магазине строительных материалов, но монтировать лучше в промышленных условиях.

В жилых домах либо коттеджах, имеющих кирпичные, блочные или бетонные стены, наиболее часто в качестве перекрытий применяют железобетонные конструкции. Их располагают как вдоль здания, так и поперек, в зависимости от особенностей проекта. Материалом для плит, в этом случае, может быть легкий либо обычный тяжелый бетон марки 200 и более. Очень часто, с целью уменьшения веса плит, а также экономии бетона, их делают с продольными пустотами круглой формы. Ширина плит может колебаться в пределах 600-2400 мм, при длине 2400-6600 мм. При необходимости, для больших пролетов без дополнительной установки опор, могут быть выпущены перекрытия с длиной конструкции до 12000 мм.

Основные функции и характеристики

Плита представляет собой прямоугольный плоский кусок металла, камня либо другого материала и является составной частью здания. В строительстве этот элемент несет на себе полный вес других частей строения.

Основными характеристиками для перекрытия являются:

  • прочность, ввиду необходимости выдерживать большие расчетные нагрузки;
  • жесткость, так как в перекрытии не должно быть ощутимых перегибов даже под воздействием значительных нагрузок. Допустимой величиной является 1/200 пролета для перекрытий чердаков и 1/250 пролета для перекрытий между этажами;
  • звукоизоляция должна обеспечивать достаточную защиту помещения от переноса звуков из других помещений, расположенных по соседству;
  • теплозащита;
  • огнеупорность;
  • экономичность предполагает наименьший вес при небольшой толщине;
  • индустриальность всех элементов.

Общая цена конструкций, как правило, составляет 15-20 процентов общей стоимости всего здания. Поэтому правильный и рациональный подход к выбору конструкции перекрытий поможет значительно снизить уровень финансовых затрат и сохранить при этом все необходимые эстетические и эксплуатационные качества строения.

При грамотно подобранных и скоординированных размерах конструктивных элементов дома, в строительстве можно будет применять исключительно стандартные части.

Классификация плит перекрытий

Какими бывают плиты перекрытия? Железобетонные конструкции классифицируют по разнообразным параметрам, таким как толщина плит, тип опоры плиты на несущую конструкцию, наличие и размещение пустот в теле плиты.

Однако, как правило, конструкции разделяют следующим образом:

  1. Пустотные, наиболее широко используемые при обустройстве межэтажных перекрытий. Их применяют при строительстве домов из бетона, кирпича и стеновых блоков. Лучшей тепло- и звукоизоляции способствует наличие в плитах воздушных полостей.
  2. Ребристые, предназначенные для строительства кровли зданий промышленного назначения, таких как ангары, гаражи, склады. Зачастую такие помещения не отапливаются.
  3. Монолитные, представляющие собой железобетонные конструкции сплошного армированного типа. Такие перекрытия отличает гораздо большая прочность, чем у других видов плит. Монолитные конструкции нашли применение при строительстве многоэтажных зданий, в условиях увеличенной силовой нагрузки на конструкцию.

Виды железобетонных многопустотных плит

Конструкции такого типа используют в качестве перекрытий пролетов зданий и сооружений. Их длина, как правило, составляет 12 м. Ширина перекрытия (ПК) равна 1 м, 1,2 м либо 1,8 м, а высота обычно от 0,22 до 0,31 м. Особую прочность на изгиб, плите придает наличие в ней армированных ребер и пустот, при сравнительно легком весе. Многопустотные плиты лучше всего подходят для прокладки коммуникаций и электропроводки.

Данные конструкции также разделяют на типы, в зависимости от их назначения, вариантов опор, количества пустот и толщины плит перекрытия:

  • железобетонные конструкции с круглыми пустотами, диаметром 1,59 м и толщиной перекрытия 2,2 см. Применяются в качестве опор по двум, трем либо четырем сторонам;
  • железобетонные конструкции с круглыми пустотами, диаметром 1,4 см и толщиной 2,2 см. Применяются в качестве опоры по двум, трем или четырем сторонам;
  • железобетонные конструкции с круглыми пустотами, диаметром 1,27 см и толщиной 2,2 см. Предназначены для опоры по двум, трем, четырем сторонам;
  • конструкции с круглыми пустотами, диаметром 1,59 см и толщиной 2,6 см. Назначение – опора по двум сторонам;
  • конструкции с круглыми пустотами, диаметром 1,8 см и толщиной 2,6 см. Назначение – опора по двум торцевым сторонам;
  • конструкции с круглыми пустотами, диаметром 2,03 см и толщиной 3,0 см. Назначение – опора по двум торцевым сторонам;
  • конструкции с круглыми пустотами, диаметром 1,14 см и толщиной 1,6 см. Назначение – опора по двум торцевым сторонам;
  • железобетонные конструкции с пустотами грушевидной формы и толщиной 2,6 см. Назначение – опора по двум сторонам;
  • конструкции железобетонные диаметром 1,59 см. Назначение – опора по двум сторонам.

Возрастание количества плоскостей опоры перекрытия обозначается третьей буквой. К примеру:

  • 2ПКТ — для опирания по трем сторонам;
  • 1ПКК — для опирания по четырем сторонам.

Длина в дециметрах обозначена двумя первыми цифрами в маркировке конструкции. Реальный размер плиты, как правило, меньше на 20 мм. Таким образом, например, цифра 63 говорит о том, что фактическая длина равна 6280 мм.

Две вторые цифры в маркировке указывают ширину конструкции в дециметрах. Реальная величина ширины меньше на 10 мм. К примеру, цифра 12 обозначает, что ширина плиты составляет 1190 мм. Все плиты выпускают стандартной шириной, равной от 1,0 до 1,8 м.

Наконец, последняя цифра указывает на несущую способность перекрытия, которая измеряется в сотнях килограмм на 1 м2.

Приведенные в конце маркировки буквенные символы указывают:

  • АтV – нижняя часть рабочей поверхности железобетонной конструкции усилена напряженной ранее арматурой;
  • т – данная плита выполнена из тяжелого бетона;
  • а – обозначает, что плита перекрытия оснащена в торцах отверстий уплотняющими вкладышами.

Принципы обозначения марки железобетонных многопустотных ПК

Для условного обозначения марок многопустотных железобетонных плит перекрытий принято использовать 3 группы, состоящие из букв и цифр.

Первая группа служит для обозначения типа продукта, его габаритных размеров и вида бетона, а также класса напрягаемой арматуры.

Вторая группа предназначена для указания расчетной нагрузки на изделие, измеряемое в килопаскалях, а также нормативный номер по несущей способности. При этом также обозначается класс напрягаемой арматуры для заранее напряженных плит.

Третья группа обозначает дополняющие характеристики, которые необходимы для отражения особых условий использования железобетонных перекрытий и специфических нюансов таких конструкций.

Согласно правилам нанесения маркировки на перекрытия, все необходимые показатели наносят на боковую поверхность плит. Маркировочные надписи принято подразделять на монтажные, основные и информационные. Основные, в свою очередь, состоят из:

  • марки железобетонной конструкции;
  • названия предприятия, изготовившего продукт и зарегистрированного товарного знака производителя;
  • штампа, подтверждающего прохождение технического контроля.

Преимущества некоторых типов плит перекрытий

Среди специалистов наибольшее распространение получили пустотные конструкции, имеющие некоторые преимущества по сравнению с монолитными:

  • ввиду достаточно больших масштабов производства, стоимость таких плит весьма доступна даже для обычного частного застройщика;
  • пустоты, присутствующие в теле плиты, повышают уровень звукоизоляции перекрытия;
  • через пустоты удобно прокладывать различные коммуникации, такие как сигнализацию или электрокабель;
  • пустоты существенно уменьшают вес плиты, тем самым значительно облегчая нагрузку на фундамент;
  • применяя заранее напряженную арматуру в конструкции плиты, можно заметно повысить ее как прочностные, так и эксплуатационные качества.

Железобетонные плиты, применяемые в качестве перекрытий, являются экономически выгодным выбором и позволяют смонтировать основной каркас здания в минимальные сроки.

Размеры и виды плит перекрытия

Каждый человек, который хоть однажды сталкивался спроцессом строительства домов, отчетливо понимает, что без плит перекрытияобойтись не получится. Их делают из железобетона, что обеспечивает довольновысокие прочностные характеристики. Размерыплит перекрытия могут быть разными, однако от них зависит масса блока, егопрочность и износостойкость. Многопустотные плиты перекрытия стали пользоватьсяпопулярностью достаточно давно, нет причин полагать, что в дальнейшем придетсяотказаться от их использования. Практика показывает, что около девяностапроцентов веса каждого дома – это масса именно таковых блоков. Важно понимать,что вес у плит перекрытия может быть разным, как и размеры. Все зависит отфактической сферы применения данной продукции.

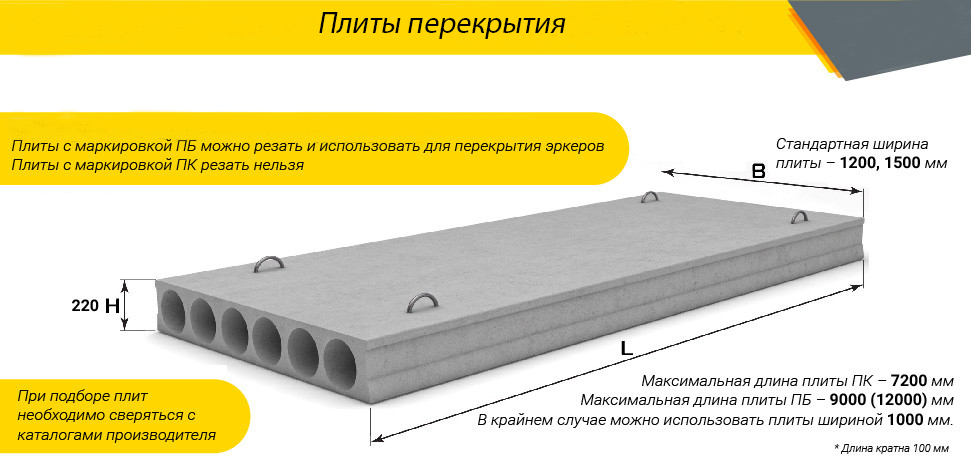

Рис. 1 Размеры плит перекрытия

Конструкционные особенности плит перекрытия

Несложно догадаться в том, что внутри такое плитыперекрытия пустотные, так как в противном случае они бы имели слишком большуюмассу. В ходе продажи обязательно добавляется маркировка, свидетельствующая отом, что блоки многопустотные, впрочем, это и так заметно даже для несведущегочеловека. ГОСТ плит перекрытиярегламентирует типоразмеры этой продукции и иные параметры. Характернаяособенность в том, что форма пустот внутри таковых плит может быть овальной,круглой и даже прямоугольной. Это оказывает воздействие на функциональныеособенности данной продукции, широко применяемой в современном строительстве.Большинство плит перекрытия имеют цилиндрические пустоты, так как это самыйоптимальный вариант в плане производства, а также эксплуатации.


Рис. 2 Многопустотные плиты перекрытий: а — с круглыми пустотами; б — плиты, изготовляемые на установках с бетонирующими комбайнами; в — плиты с овальными пустотами; 1 — верхний слой; 2— средний слой; З — нижний слой

Плиты перекрытия бывают без армированными иармированными, что также делает их более и менее прочными. Те модификации,которые имеют железный каркас, являются армированными, обладающими повышеннымзапасом прочности. Важно понимать, что эти плиты перекрытия могут похвастатьдовольно высокими показателями массы, однако их использование также влечет засобой повышение нагрузок на само здание, на затраты строительства. Все этоскорее негативные моменты, но подобная продукция обладает очень внушительнымзапасом прочности, поэтому способна эксплуатироваться под высокими нагрузками. Плиты перекрытия (ПК) размеры ГОСТстрого определены, поэтому всегда можно подобрать нужный вариант дляиспользования в тех или иных условиях. Что касательно проведения монтажныхработ, то здесь имеет значение то, на какое именно опирание они будутукладываться, та как оно может быть разным.

Например, когда опирание не может похвастать хорошимзапасом прочности, то в итоге неминуемо проявятся неприятные последствия, аименно их строители заинтересованы избегать всеми силами. Еще один немаловажныймомент – это размер пустотной плиты перекрытия, так как именно от этогопараметра зачастую зависит стоимость продукции. Строители учитывают не толькодлину и ширину плиты, но и ее фактическую массу. Длина плит перекрытияварьируется в пределах от тысячи ста восьмидесяти миллиметров до десяти тысячисемисот миллиметров. Этого запаса вполне достаточно для решения большинствастроительных задач. Плиты перекрытия поразмеру подбираются в зависимости от целей строителей. Что касательноширины подобной продукции, то она тоже может варьироваться от девятисотдевяноста миллиметров до трех тысяч пятисот миллиметров. Самыми популярными наданный момент являются многопустотные плиты, длина которых равна шести метрам,а ширина полутора метрам. Высота и толщина этих панелей тоже имеет немаловажноезначение.

Толщина подобных плитперекрытия всегда остается неизменной и равняется двухсот двадцати миллиметрам.Немаловажное значение имеет масса таковой панели, так как от этого зависитнагрузка на здание и долговечность самой панели. Монтаж подобных блоков всегдареализуется посредством использования спецтехники – кранов, а ихгрузоподъемность начинается от четырех тонн. Строители неизменно берут вовнимание длину и массу панелей, особенно, когда предстоит строительствосовременного дома, ведь в этом случае длина будет не столь важной в расчетах,как масса плиты перекрытия.

Рис. 3 Плиты перекрытия (ПК) размеры ГОСТ

Подробно о массе и размерах бетонных плит перекрытия

Когда речь идет про использование плит перекрытия всовременном строительстве, неизменно берется во внимание их масса. Здесьсуществуют определенные особенности, которые нужно брать во внимание. Например,в пределах нашей страны производятся такого рода плиты весом от девятисотшестидесяти килограмм до четырех тысяч восемьсот двадцати килограмм. Именномасса является базовым параметром, из-за которого в последующем можноопределить методику установки плиты на ее будущее место. Практика показывает,что зачастую для этого применяются краны, грузоподъемность которых находится впределах пяти тонн. Желательно, чтобы оставался некоторые запас впроизводительности спецтехники, чтобы была возможность обеспечения безопасностина строительной площадке. Размерыбетонных плит перекрытия оказывают непосредственное воздействие на ихмассу, которая увеличивается прямо пропорционально. Важно брать во внимание,что масса панелей с одинаковой маркировкой на практике может отличаться, однакоэтот разбег будет минимальным. Масса плит перекрытия не изменяется вплоть дограмма, так как подобные погрешности попросту не имеют никакого значения.

Эксплуатационные нагрузки

Например, если изделие из бетона попадает под дождь,то его масса соответственно увеличится в сравнении с тем, которое было в сухойсреде. Эти условия стоит брать во внимание в ходе строительства, так как впоследующем нагрузки на здание периодически могут изменяться. Каждая панельперекрытия имеет три отдельные части, которые должны учитываться строителями.Например, верхняя часть с этажом, где будут проживать люди. Разумеется, сверхуизделие будет подвергаться нагрузке от напольного покрытия, утеплителей, атакже бетонных стяжек, которые укладываются сверху. Именно стяжки оказываютсильное воздействие на блоки, так как имеют немалый вес. Виды плит перекрытия бывают разными, однако все они обладаютмногочисленными конструкционными сходствами, а эксплуатационные особенностипрактически одинаковы. Что касательно нижней части плиты перекрытия, то онаслужит основанием для потолка, которое нагружается осветительными приборами. Нестоит относиться к этому фактору скептически, ведь для монтажа подобной техникиприходится нарушать целостность перекрытия для прокладки проводки.

Рис. 4 Виды плит перекрытия

Если же речь идет о применения плит перекрытия вбольших помещениях, в пределах которых имеются многочисленные колонны,хрустальные люстры, то последние тоже имеют очень большую массу, что приводит кповышению нагрузок на силовую конструкцию любого строения. Финишная отделкапотолочной зоны может быть разной, но в любом случае она внесет свой вклад вразрушение плиты и подвергнет ее более быстрому износу из-за повышенныхнагрузок. Конструкционная часть плиты перекрытия тоже должна учитыватьсястроителями, так как именно она служит для объединения верхней и нижней частиединого блока, поддерживая их в воздухе. Любая пустотная плита являетсяконструкционной, поддерживающей все составляющие блоки в едином комплексе. Длина плит перекрытия, как и их ширина,тоже отражаются на прочности изделия.

Важно брать во внимание динамическую нагрузку, так какона тоже оказывает немаловажное значение в строительстве любых объектов. Еесозданием постоянно занимаются сами люди, то и дело перемещающиеся по такимплитам или же, двигая по ним свои вещи, не всегда обладающие малым весом. Всеподобные факторы оказывают немаловажное значение на износостойкость идолговечность панелей перекрытия, поэтому их следует брать во внимание прирасчетах нагрузок на объект, который проявятся по завершению проведениястроительных мероприятий.

Как устроены пустотные плиты?

Стоит рассмотреть обычную бытовую ситуацию, когда наплиту перекрытия приходится высокая нагрузка, например, если нужно один разпереместить рояль, то ничего страшного не произойдет, но если такие вещипередвигать каждый день, то это грозит разрушением плиты. Не стоит опасатьсятого, что плита может рухнуть, однако с ее вентилируемостью уже могутпроявиться первые проблемы. Маркировкаплит перекрытия указывает на их технические и эксплуатационныехарактеристики. Все существующие блоки такого типа принято делить нараспределенные и точечные. Понять разницу между таковой продукцией предельнопросто. Если рассмотреть простейший бытовой пример. Если одна и та же массивнаялюстра будет иметь вес около тонны, то она станет оказывать на перекрытиеисключительно точечную нагрузку, а вот если речь идет про тяжелый натяжнойпотолок, то он уже окажет распределенную нагрузку.

Рис. 4 Маркировка плит перекрытия

Также существует совмещенная нагрузка, котораяобъединяет в себе точечную наряду с распределенной. Разумеется, в этом случаеплита перекрытия будет испытывать повышенные нагрузки. В качестве примера можнорассмотреть самую обычную ванну, которую предварительно заполнили водой. В этомслучае она будет находиться на штатных ножках, а давление корыта на ножки – этои есть распределенная нагрузка, но ножки на пол будут оказывать точечнуюнагрузку. Толщина плиты перекрытия ЖБможет быть разной, что определит ее запас прочности. Цена пустотной плитынепосредственно связана с ее массой. Вникнуть в суть этого дела довольносложно, однако вполне реально, если проводить аналогии с бытовыми ситуациями.При строительстве любого объекта в обязательном порядке осуществляется расчетнагрузок на бетонные перекрытия. Важно понимать, что маркировки всех плит могутсущественно различаться. Например, если конструкция предусматривает вариации внескольких типовых размерах, то в этом случае буквенное обозначение неизменнодополняют цифрами. Из этого следует, что любые железобетонные перекрытияпустотного типа имеют маркировку, начинающуюся с символов ПК, а монолитныеплиты будут обозначаться просто буквой П. Расчет плит перекрытия, а именнонагрузок на них, всегда производится индивидуально еще на этапе составленияпроектной документации.

Дополнительная информация

Стандартныеразмеры плит перекрытия регламентированы ГОСТом, поэтому онизакупают на основании проектных расчетов строительной компанией. Если изделияориентированы на эксплуатацию в довольно сложных условиях, то приходитсяприбегать к более широкой классификации по разновидности напрягаемой арматуры,что используется на этапе производства железобетонных конструкций. В рядеслучаев маркировке подвергаются даже бетонные растворы, если в этом возникаетнеобходимость. Каждый дом из блоков обладает стеновыми перегородками, которыеразнятся конструкцией. Бетон может быть легким, жаростойким, силикатным,ячеистым и мелкозернистым. Все эти разновидности бетона указываются вмаркировке бетонных перекрытий по первой букве из названия типа бетонной смеси.

Технология производства плиты ПК ГОСТ

ПлитыПК ГОСТ производятся разными способами, что по итогу отличаетих качеством лицевой поверхности. Если мы говорим о плитах формата ПК или ПГ,то их льют при условии использования опалубок, а вот панели ПБ производятпосредством непрерывной методики на конвейере. Важно понимать, что последняятехнология отличается большим совершенством в сравнении с опалубочнымпроизводством, поэтому и поверхность и таковых плит перекрытия более гладкая ичистая в сравнении с плитами ПК. Что касательно конвейерного производства, тооно дает возможность изготавливать плиты разной длины вплоть до девяти метров,что крайне удобно для заказчиков, использующих доборные плиты. Технологияпроизводства тоже оказывает воздействие на прочностные характеристикиизготавливаемой продукции. Все они регламентированы и берутся во внимание, когдасоставляются проектные расчеты. Плиты перекрытия подбираются в соответствии снагрузками.

виды и особенности применения. Статья

Железобетонные плиты перекрытия стали одним из самых востребованных стройматериалов на сегодняшний день. Они представляют собой универсальные конструкции, используемые практически во всех отраслях гражданского, коммерческого и производственного строительства. Связано это с их высокой прочностью и долговечностью. По статистическим данным, от всего количества ЖБИ, применяемого в строительстве, доля плит составляет не менее 30 %, что довольно много.

Основные виды плит перекрытия

Классификация плиточных перекрытий достаточно обширна. Плиты различаются по классу используемой арматуры и наличию закладных деталей, марочной прочности использованного бетона и расчетной нагрузке, размерам и наличию специальных добавок, но выделяют три основных разновидности таких железобетонных изделий.

Пустотные

Плиты такого рода нашли свое основное применение при возведении межэтажных перекрытий в зданиях из кирпича, блока или монолитного бетона. В сравнении с плитами других видов, они имеют внутренние воздушные полости. Это придает им хорошие тепло- и звукоизоляционные характеристики. Такой момент имеет особое значение при строительстве жилых домов.

Ребристые

Прочные конструкции, обладают очень слабыми изоляционными характеристиками, поэтому используются для устройства кровли нежилых помещений. Как правило, это неотапливаемые складские и производственные помещения, ангары. Они же могут использоваться при возведении инженерных коммуникаций — тоннелей, каналов, мостов, по которым проходят трубопроводы различного назначения или кабельные трассы.

Монолитные

Универсальные плиточные конструкции, которые за счет своей повышенной прочности используются при строительстве наиболее ответственных объектов с высокими статичными или динамичными нагрузками. В жилищном строительстве их применяют локально, в местах возможных высоких силовых нагрузок.

Применение и преимущества использования плит

Основных областей использования железобетонных плит три — гражданское и промышленное строительство и сооружение инженерных подземных и наземных коробов различного назначения. Плиты нередко используются в качестве фундамента для легких или временных зданий, что связано с их устойчивостью к воздействию влаги и постоянных перепадов температур. По сравнению с другими материалами, использование плит отличается значительными преимуществами:

  • Отсутствует необходимость применять дополнительную теплоизоляцию.
  • Пустотные плиты, снижают нагрузку на фундамент при сохранении высокой прочности.
  • У этого стройматериала доступная стоимость.

Все изделия, вне зависимости от вида и марки, производятся в строгом соответствии с ГОСТ. Он регламентирует прочностные характеристики, вес и размеры, допустимые погрешности минимальны. Это позволяет точно проектировать будущее здание с учетом всех существующих требований.
