Счетчиков замеряющих расход воды в трубопроводе имеется большое разнообразие видов. Но в нашем случае нас интересуют только счетчики, подходящие для использования в квартирах и частных домах. К таким относятся электронные водосчетчики и механические. Давайте с вами разберемся, в чем главные отличия между ними, и какие они имеют плюсы и минусы.

Механические водосчетчики

В квартирах и частных домах для учета потребления воды в основном используют механические счетчики. Это объясняется тем, что они менее подвержены прохождению через них грязной воды, а также низкой стоимость в отличие от электронных водосчетчиков. В магазинах имеется большой выбор механических приборов для учета воды, что также является плюсом при выборе счетчика. Водосчетчики российского производства собираются полностью из импортных комплектующих из-за чего не уступают по качеству импортным аналогам.

Преимущества

• низкая стоимость прибора
• широкий ассортимент
• прибор достаточно прост в обслуживание
• хорошо справляется с грязной водой
• для работы не требует электропитания

Недостатки

• относительно короткий срок службы
• из механических счетчиков в системе снижается напор воды
• относительно неточное измерение потребляемой воды
• требует полного снятия прибора для его проверки

Электронные водосчетчики

Электронные счетчики превосходят своего конкурента почти по всем показателям за исключением высокой стоимости прибора и необходимости в постоянном электропитании для функционирования. Для дачи и загородных домов они конечно вряд ли подойдут, так как чувствительны к грязной воде. Высокая точность измерения потребляемой воды, а также возможность снять показания счетчика дистанционно — это главные преимущества данного счетчика перед своим механическим собратом.

Преимущества

• высокая точность измерения потребляемой воды
• возможность снять показания счетчика дистанционно
• выдерживает высокое давление воды
• ведет учет при слабом напоре воды
• возможность устанавливать в любом положении
• не требует полного снятия прибора для его проверки

Недостатки

• высокая стоимость прибора
• для работы требует электропитание



Вас также могут заинтересовать следующие страницы:

что это такое, устройство, виды, типы, характеристики, какие бывают счетчики воды, принцип работы индивидуального прибора учета

На чтение 10 мин. Просмотров 3.3k.

Жизнь человека тяжело представить без электричества, отопления и водоснабжения. Однако за блага надо платить. А учитывая, что тарифы на ЖКХ каждый год растут, то рано или поздно встает вопрос об экономии на оплате.

Сэкономить поможет установка водосчетчика. Это прибор, подсчитывающий количество воды, которое использует потребитель. По показаниям этого устройства формируется плата.

Прежде чем выбрать индивидуальные приборы учета, надо разобраться, какие бывают счетчики: виды и модели, их плюсы и минусы.

Принцип работы квартирного счетчика

Первый водомер был изобретен в 1958 году в Германии. Принцип работы счетчика был основан на механизме шестеренки, с которой считывались движения. На циферблат выводилось количество оборотов крыльчатки.

Современные механические водомеры работают по тому же принципу. Но появились и новые виды водомеров. Разберемся в конструкции индивидуального прибора учета воды.

Счетчики делятся на виды:

• Тахометрический (механический). Самый простой и недорогой. Пластиковый механизм (крыльчатка) приводится в движение потоком воды, а подсчет количества оборотов ведется с помощью защищенного от влаги прибора внутри;
• Вихревой. Водопроводной системой создаются вихри, которые равняются скорости течения воды через ИПУ. На основе этих показаний осуществляется подсчет потребляемой воды;
• Магнитный. Скорость индукции обусловлена создаваемым магнитным полем, оно, в свою очередь, зависит от водного потока;
• Ультразвуковой. Основой для подсчета потребления воды служат сенсоры, которые выходят и принимают ультразвуковые колебания при прохождении воды через счетчик.

Механическое устройство водяного счетчика простое и напоминает мельницу. Крыльчатку двигает поток. В результате запускается механизм редуктора. Он приводит в действие циферблат, который показывает количество расхода в кубометрах.

Если через систему водоснабжения проходят сильные потоки воды (например, если речь идет о технической воде в частном доме), то есть смысл ставить ИПУ с турбинами вместо крыльчаток. Так прибор прослужит дольше. Однако если поток снизится, то показания будут недостоверными.

Кроме этого, существует еще их классификация по количеству трубопроводов (каналов), которые могут быть к ним присоединены:

• Один канал;
• Два канала;
• Многоканальный.

Бывают счетчики горячей, холодной воды, бывают универсальные – на оба потока.

Существуют отличия в электропитании (если речь идет об ультразвуковых или электромагнитных счетчиках). Водомеры могут работать от сети или на батарейках. Наиболее распространенные – механические счетчики, отдельно на холодную воду и горячую. Между собой они отличаются по материалам сборки. В основном крыльчатки и подшипников. Общее у них – это принцип работы, в основе которого – считывание количества потребленной воды, которая проходит через крыльчатку.

По своему расположению счетчики делятся на сухоходные и мокроходные (их можно погружать в воду).

Длительность эксплуатации индивидуальных приборов учета составляет 12 лет, но многие выходят из строя раньше, их приходится менять после первой же поверки (через 4 или 6 лет).

Виды водосчетчиков, их плюсы и минусы

Об основные видах счетчиков воды мы рассказали выше. Кроме этого, существуют еще электронные ИПУ. Однако они в России не прижились из-за высокой стоимости и ненадежности.



Механические (тахометрические)

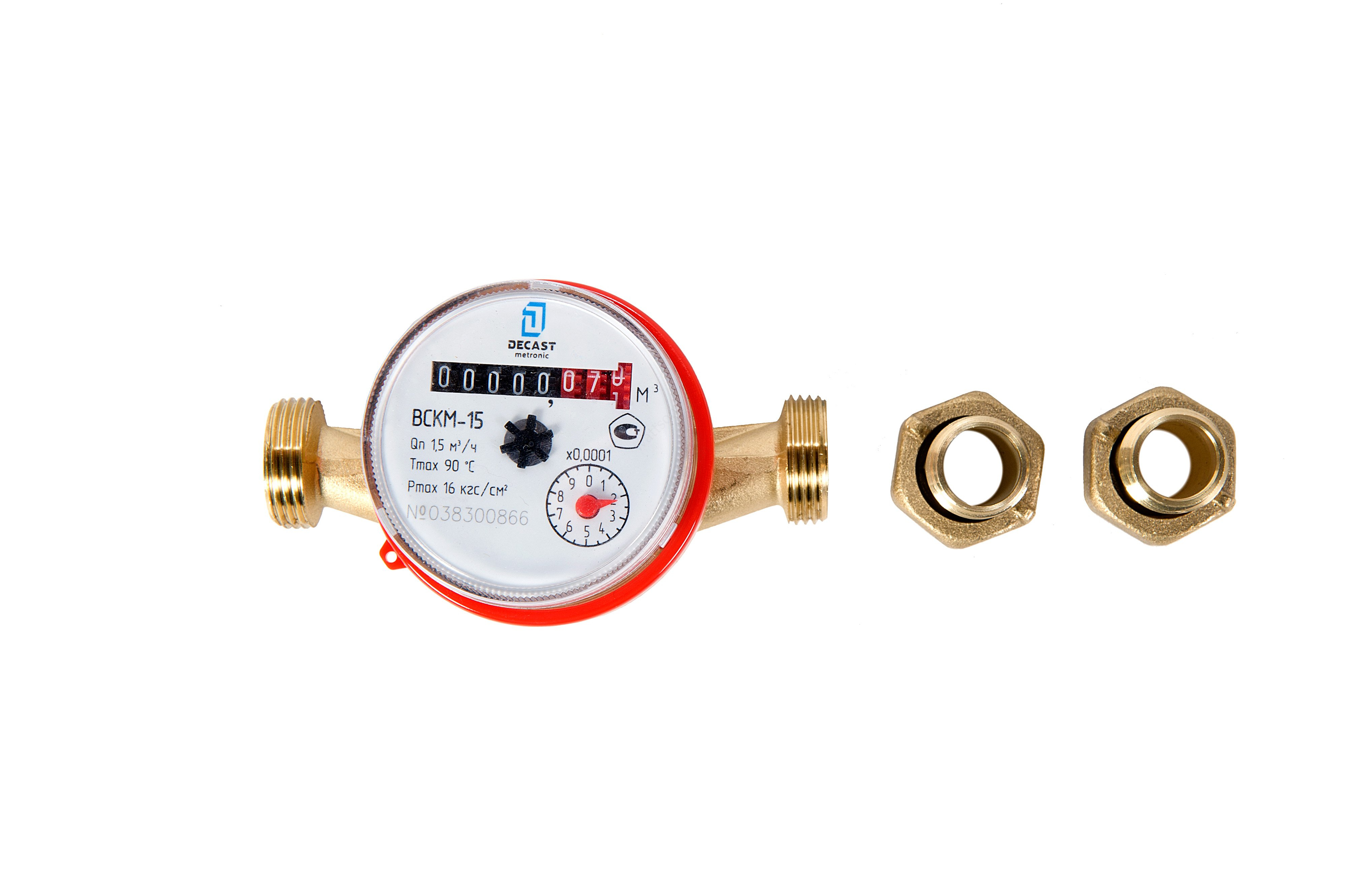

Популярны механические крыльчатые квартирные приборы учета. Они просты в обслуживании, надежны и доступны. Механические приборы учета воды компактны, их можно ставить в любое место, не боясь испортить интерьер. Цена на них демократичная, а показания допускают небольшой процент погрешности. Для работы не требуются внешние источники питания.

Устройство механического счетчика воды простое: крыльчатка приводится в движение потоком воды. Считывающий прибор внутри считает ее объем и выдает на циферблат.

На механическом табло красным цветом отображаются доли объема проходящей воды в кубометрах, которая была использована.

Герметичная пленка, наклеенная на магнитный контакт, обеспечивает считывание данных с механизма и крыльчатки.

Крыльчатка и считывающий механизм сделаны из твердых материалов для увеличения срока службы.

Кроме положительных качеств, есть и ряд отрицательных: недолговечность отдельных частей механизма, особенно лопастей,

• высокая восприимчивость к примесям в воде,
• чувствительность к воздействию магнитного поля (у антимагнитных счетчиков, а таких большинство).

Несмотря на ряд отрицательных моментов, при правильной эксплуатации механического водомера он способен отработать до 12 лет.

Продолжительность эксплуатации тахометрического прибора зависит от его расположения. Он может быть сухоходный и мокроходный. Первый нельзя погружать в воду, второй можно. Естественно, если качество воды плохое, то мокроходный прибор учета быстро выйдет из строя.

Ультразвуковые

Этот универсальный счетчик имеет постоянное электрическое питание, потому что основа его механизма – электронное счетное устройство. Литиевые батареи имею высокий запас прочности и способны отслужить не менее 5 лет.

Устанавливать ультразвуковые приборы можно как на трубу, так и внутрь ее.

Устройство водяного счетчика данного типа хорошо защищено от внешних помех, имеют небольшое энергопотребление и сравнительно небольшую погрешность в районе 1%.

В ультразвуковых приборах учета отсутствуют элементы, которые могут сломаться. Современные модели представляют собой хорошее сочетание невысокой цены, точности и метрологических качеств.

 Прибор имеет автоматическую регулировку точности измерений через определенный промежуток времени, что способствует высокой точности показаний ИПУ.

К отрицательным моментам можно отнести чувствительность прибора к наличию в воде воздушных пузырьков. Из-за этого может снизиться точность показаний прибора. Наличие внешнего или автономного электрического питания также можно отнести к недостаткам.

Электромагнитные

Этот тип водомера работает от электричества. Его конструкция устроена на основе свойства воды пропускать электроэнергию.

Поток воды, проходя через магнитное поле, меняют его данные, которые фиксируются и выводятся на дисплей.

Электромагнитный водомер относится к дорогой категории товаров. Однако и служит долго, но только в том случае, когда трубы не забиты накипью. В наше время такое положение дел встречается нечасто, поэтому этот вид прибора встречается редко.

Плюсы:

• Высокая степень точности;
• Нет подвижных деталей в корпусе, что существенно продляет «жизнь» прибору;
• Расход выводится на экран мгновенно;
• Данные хранятся в виде архива.

Наряду с плюсами есть и ряд минусов:

• Высокая стоимость – главный недостаток прибора;
• Работает от постоянного тока. Если в доме пропадает электричество, прибор перекрывает воду;
• Чувствительность к быстрому потоку;
• Скорость воды неравномерно распределяется по прибору.

Сопротивление воды вследствие установки ИПУ не увеличивается. Поэтому его ставят на трубы низкого давления.

Вихревые

Вихревые водомеры способны работать в трубопроводах, которые не содержат примесей в виде абразивных частиц. То есть должна быть вода высокого класса. Если примеси присутствуют, то показания будут искажены.

Благодаря своим конструктивным особенностям, прибор внутри себя создает так называемые «вихревые дорожки». Они появляются, реагируя на скорость потока воды. Расстояние между вихрями отражает объем воды, которые протек за определенный период времени.

Расход высчитывается по принципу умножения числа вихрей на объем. Чем выше скорость потока воды, тем чаще появляются вихри.

Средняя продолжительность службы вихревого ИПУ составляет 8 лет. Главной задачей такого прибора является регулирование технологического процесса. Поэтому ставить его в квартире нецелесообразно.

Для горячей, холодной воды и универсальные

Тахометрические (механические) типы счетчика воды могут быть установлены на трубу с горячей или холодной водой. Существуют также универсальные приборы. Они монтируются сразу на холодный и горячий трубопровод.

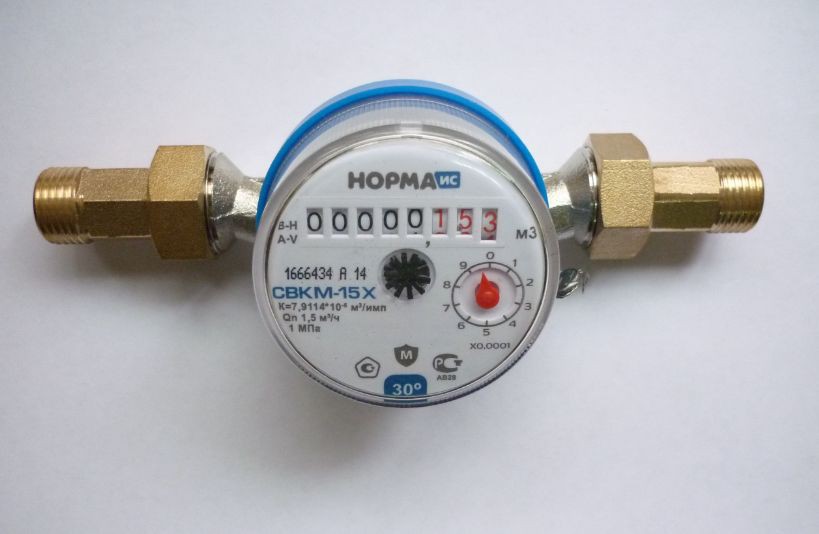

Крыльчатый водомер для холодной воды всегда синий. Он способен выдерживать температуру воды до 40^оС.

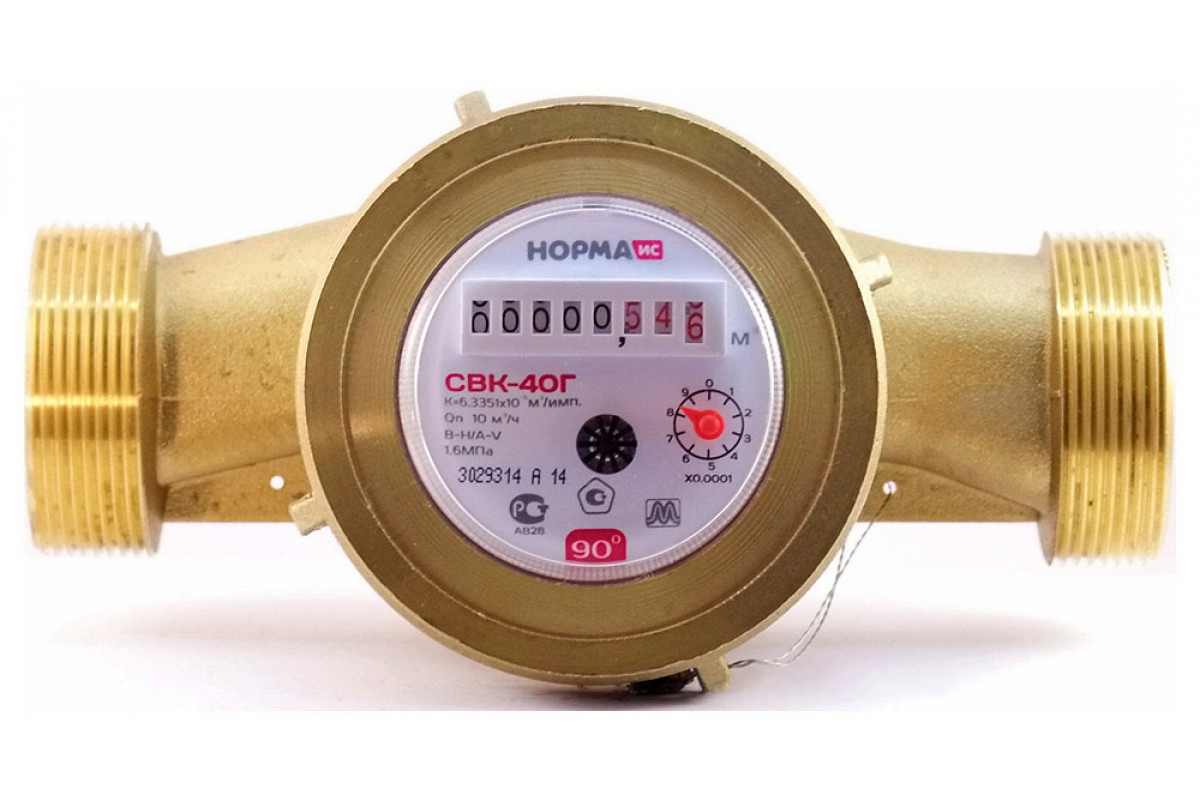

ИПУ для ГВС имеет всегда красный цвет и может сохранять свою работоспособность при температуре кипения.

Универсальный прибор учета воды обычно имеет серый цвет и работает в температурном диапазоне до 90^оС.

Максимальный температурный режим для счетчика холодной и горячей воды указан в левом нижнем углу лицевой стороны корпуса прибора.

Однотарифные и многотарифные

Однотарифный счетчик считает только объем проходящей через него воды. При этом не учитывается ее температура. Например, если из крана горячей воды течет холодная, то она будет отражена на циферблате.

Многотарифный водомер отличается от однотарифного. Основные его преимущества – это наличие датчика температуры и электронного вычислителя.

Температурный датчик позволяет платить за горячую воду свыше 50^оС. Все показания выше этого будут учитываться с понижающим процентом.

Электронный вычислитель распределяет показания по тарифным ячейкам.

Благодаря этому можно сократить расходы на оплату ЖКХ.

Основным недостатком является высокая стоимость многотарифного счетчика.

Сухоходы и мокроходы

Сухоходные счетчики по типу конструкции могут быть как крыльчатыми, так и вихревыми. Прибор отличается механизмом считывания показаний. Он отделен от потока воды специальной перегородкой. За счет этого продлевает срок службы водомера и повышается достоверность показаний.

Мокроходные водомеры отличаются тем, что счетный механизм не отделен от водного потока. Вследствие чего может часто выходить из строя. Особенно когда вода насыщена различными примесями. Многих подкупает простота его установки и невысокая цена. Однако показания могут быть неправильными.

Сухие имеют конструктивную особенность в виде перегородки между считывающим механизмом и поступающим потоком воды. Это существенно продлевает срок службы прибора. По виду такие приборы могут быть крыльчатыми или вихревыми. Точность их показаний достаточно велика. Ассортимент широкий, цены доступны.

Мокрые ИПУ устанавливаются редко, но за счет низкой цены часто выбираются пользователями. Их особенность заключается в отсутствие разделения между считывающим прибором и потоками воды. Из-за этого ИПУ может часто выходить из строя и выдавать неверную информацию о количестве потребленной воды. Происходит это из-за того, что зачастую качество воды в наших трубах далеко от идеала. Загрязнения и различные вкрапления способны вывести из строя прибор. Такие приборы в основном крыльчатые.

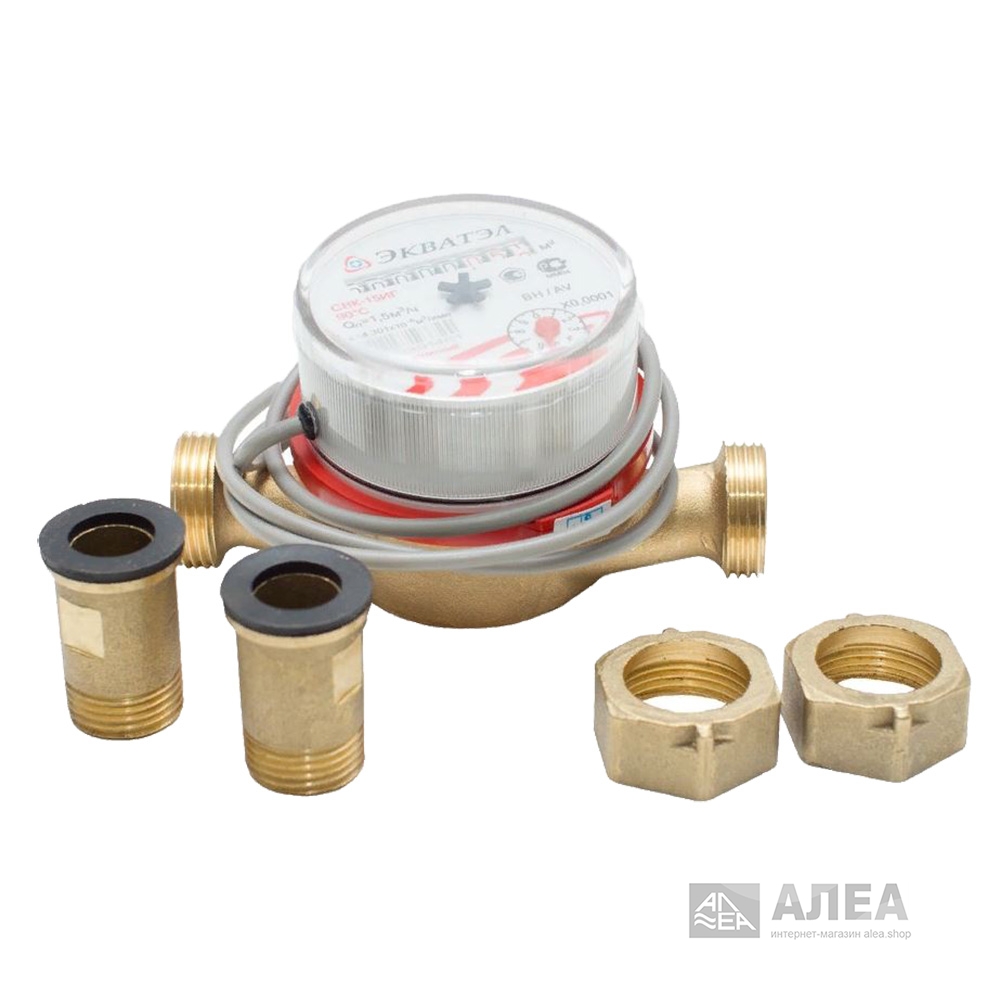

С импульсным выходом

Устройства с импульсным выходом передают показания напрямую в компьютер управляющей компании. Это очень удобно. Такие приборы используют в системах «умного дома». Но не все УК принимают показания через импульсный выход.

Для подключения требуется установка дополнительного оборудования (кабель или модем).

Как выбрать квартирный прибор

Для того чтобы выбрать счетчик воды для квартиры, сначала надо понять с какой целью он приобретается. Если он нужен для бытовых нужд, чтобы знать расходы воды и экономить, то дорогой прибор покупать нет смысла.

Для учета ХВС подойдет  даже дешевый «мокрый» водомер. Но для начала надо будет согласовать его классность с городским водоканалом.

Крыльчатый прибор учета можно поставить и на горячее водоснабжение, но уже в «сухом» варианте. Потому что количество примесей в трубе ГВС значительно больше. Если система может резко менять свой температурный режим, то целесообразно поставить универсальный водомер.

Классность прибора зависит от степени допустимой погрешности. Существуют 4 класса: A, B,C, D. «А» – верхняя граница допустимой погрешности, «D»–нижняя. У большинства современных тахометрических приборов учета воды класс «B». Это если он установлен горизонтально. В вертикальном варианте допускается класс А. Класс «С» (самый точный) бывает у электронных ИПУ.

Технические характеристики счетчика – важный критерий. Однако при выборе водомера стоит учитывать и место его установки в квартире. От этого будет зависеть форма прибора. Она может быть вытянутой или круглой. Основной критерий – это удобство считывания показаний. Есть такие приборы, у которых циферблат расположен вертикально. Соответственно и считывать показания удобнее будет, если расположить его в вертикальной плоскости.

Многотарифный счетчик хорош тем, что учитывает степень нагрева воды. Если в вашем доме горячая вода часто бывает еле теплой, то такой счетчик поможет сэкономить. Сам он стоит довольно дорого, но со временем окупается.

Читайте также о том, какие модели водосчетчиков лучше.

Счетчики с импульсных выходом есть смысл устанавливать в домах, которые обслуживают прогрессивные управляющие компании. Они принимают показания дистанционно. Счетчик сам транслирует показания в сеть, и вам не нужно их снимать и отправлять, что очень удобно. Но такая система работает не везде.

Полезная статья? Оцените и поделитесь с друзьями!

Виды водяных счётчиков

Установить водяной счетчик относительно не сложно — необходимо лишь знать определенные особенности монтажа и работы различных моделей. Далее, подробно рассмотрены данные особенности:

Индукционные

Индукционные — электромагнитные водные счетчики постоянно нуждаются в подключении к электросети, что является весомым недостатком. Однако, это весьма надежный прибор — конструкция данного вида счетчика не несет подвижных частей, тем самым не допуская в трубе появления сопротивления. Основа работы подобных счетчиков заключается в электродвижущей силе, пропорциональной скорости проходящей воды. Данного рода электромагнитные счетчики устанавливает относительно не много потребителей, поскольку устройства стоят дорого.

Тахометрические

Полипропиленовые трубы

Тахометрические счетчики снабжены тахометром. В ходе работы, под воздействием воды, турбина совершает обороты, которые измеряет специальное устройство. В данном случае подключение к электричеству не требуется. Погрешность измерений Тахометрических счетчиков колеблется в диапазоне от нуля до пяти процентов. За счет относительно невысокой цены и весьма высокой надёжности, подобные счетчики считаются лучшими для бытового применения.

Ультразвуковые

Работа ультразвуковых счётчиков заключается в определении времени протекания ультразвука в направлении движения воды и обратно. На основе считываемых данных происходит определение расхода воды. К главным преимуществам данного типа счетчиков относятся высокая точность показаний, и кроме того, долгий период эксплуатации. Однако для этих приборов необходимо постоянное наличие электроэнергии. К недостаткам так же относится довольно высокая стоимость подобных приборов.

Вихревые

Вихревые счетчики работают за счет «вихревой дорожки», что появляется при прохождении потока воды через плотное тело. Данные аппараты отличаются высочайшей точностью в течении всего срока службы, однако при этом совершенно недопустимо нахождение абразивных частиц в воде.

В начале необходимо определиться с видом счетчика. Найти фирму специализирующуюся на соответствующих устройствах и производящую их установку. И дело, в данном случае, вовсе не в сложности установки оборудования. Обращаться за услугами следует в компанию имеющую лицензию, чтобы впоследствии именно она несла всю ответственность за работу водяного счетчика.

Компания «Сантехник Степаныч» советует использовать для установки водяные счётчики ITELMA, VALTEK и ЭКОНОМ. Помните, что только сертифицированные счётчики прослужат до конца поверочного цикла и обеспечат точность измерений.

Стоимость работ по установке водосчётчиков >>

Подготовка к установке счётчика воды

Для установки счетчика воды нужно выполнить определенные требования:

• Приобретая счетчик следует проверить гарантию.
• Необходимо сравнить номер с указанным в паспорте.
• Необходимо узнать в водоканале информацию о разрешенных видах счетчиков воды.
• Там же следует узнать об условиях гарантии и плановых проверках.
• Водоканал должен иметь необходимую лицензию.
• Он так же должен составить договор, акт о проделанных работах и поставить прибор на учет.

Виды и характеристики электронных счетчиков воды

Дата публикации: 07.12.2020

«Умные» приборы учета воды появились на российском рынке сравнительно недавно, хотя в Европе они хорошо известны. Администрации Москвы и других крупных городов РФ уже планируют повсеместный переход именно на эти водомеры, по результатам запущенных тестовых программ. В связи с этим у потребителей возникает ряд вопросов: что такое электронные счетчики воды, какими они бывают и каковы их плюсы для владельцев недвижимости? Постараемся ответить максимально подробно.

Описание и технические характеристики устройства

Что такое электронный водосчетчик? Это современный прибор учета, который способен самостоятельно измерять количество израсходованной воды за единицу времени, и выводить информацию на электронную панель, а также передавать ее с помощью модема на различные устройства.

Как устроен прибор?

Существует несколько разновидностей электронных счетчиков, с разными принципами работы.

• Электромагнитные измеряют объем протекающей через них жидкости с помощью установленного магнита, согласно закону Фарадея. Основное достоинство таких расходомеров – полностью отсутствуют подвижные элементы и сопротивление потоку. Электромагнитное поле преобразовывается в электроимпульс, который идет в вычислительный блок. На дисплее отображаются привычные цифры в литрах.
• Вихревые регистрируют перепады давления, которые создает вода, когда поток встречает на своем пути препятствие. Такие устройства востребованы в различных сферах промышленности, так как способны работать не только с жидкой средой, но и с газами.

• Ультразвуковые измеряют время, которое потребовалось для того, чтобы направленный сигнал прошел через встречный поток жидкости. Чем быстрее и плотнее поток, тем дольше идет ультразвуковой сигнал к приемнику. Устройство отличается высочайшей точностью измерений и надежностью, так как механические движущие части в нем отсутствуют. У таких ПУ довольно сложная конструкция и высокая стоимость, поэтому, как правило, для установки в квартирах и частных домах они не используются.
• Импульсные водомеры внешне и по размерам напоминают обычные механические. Основной деталью конструкции является вращающаяся под напором воды турбина-крыльчатка. В процессе вращения магнит подает импульсы на датчик, который их фиксирует и передает в сумматор. Там информация обрабатывается и выводится на дисплей.

Так как в домах и квартирах используются преимущественно импульсные водомеры, поговорим о них подробнее.

Виды импульсных электронных водосчетчиков

Производители выпускают «умные» водомеры с разными принципами работы:

• цифровой с импульсным выходом и жидкокристаллическим экраном оборудован датчиком из двух частей – измерительной капсулы и счетного блока. При прохождении крыльчатки с закрепленной на ней мишенью датчик получает импульс, который передает далее в микропроцессор. В нем происходит подсчет объема потребленной воды, после чего данные выводятся на экран. Возможно сохранение данных в течение 1,5 месяцев. Изделие нуждается в постоянном питании электрическим током;
• тахометрический с импульсным выходом внешне полностью повторяет механические приборы учета. У них точно такой же экран, с вращающимися колесиками с цифрами. Но есть и кардинальные отличия: на турбине закреплен магнит, а рядом – датчик-геркон. При каждом обороте магнит воздействует на датчик, а тот отправляет сигналы на сумматор или блок суммирования. При этом один импульс может быть равен как 1 литру, так и 1 м3. Точные значения указаны в техническом паспорте на изделие. Вычислительный блок может располагаться на водомере или монтироваться отдельно от него для более удобного съема показаний;
• в конструкции беспроводных ПУ дисплей отсутствует. Точные данные по потребленному ресурсу подаются с помощью радиосигналов на табло, которое устанавливают в любом удобном месте в пределах доступности. Точное расстояние можно посмотреть в паспорте водомера;
• цифровые водомеры с термодатчиками – незаменимые помощники при расчетах за горячую воду, хотя их можно устанавливать и на холодную. Помимо общего объема воды, они фиксируют ее температуру в каждый момент времени. Существует два вида ПУ. Двухтарифные считают воду выше 400 как горячую, ниже – как холодную. Четырехтарифные сложнее. Они распределяют воду, в зависимости от температуры, на четыре категории.

То есть, ниже 390 – это холодная, от 40 до 440 по тарифу горячего водоснабжения оплачивается только 70% объема, от 45 до 490 – 90%, а все, что выше 500 – это уже добросовестно выполненная РСО услуга, и оплачивается в полном объеме в соответствии с установленными тарифами. Следовательно, владельцы квартир имеют возможность не платить за чуть теплую воду как за горячую.

Электронные водомеры более точны, а межповерочный период у них составляет, в зависимости от модели, до 10 лет. Поэтому более высокая стоимость быстро окупается за счет экономии на счетах за воду, и последующих поверках и замене устройства на новое. Они дают возможность разместить дисплей как удобно владельцу, что очень важно для приборов, установленных в труднодоступных местах. Также, электронные водомеры самостоятельно передают данные по проводной сети или через Wi-Fi на сотовый телефон, в личный кабинет или поставщику услуг.

Если вы желаете установить в своем доме или квартире «умный» прибор учета воды – звоните в «Водопроект»! Мы предложим действительно надежные, качественные модели по недорогим ценам. Установим в соответствии с техническими требованиями и произведем подключение и наладку устройства с гарантией качества.

Классификация счетчиков воды — Статья

Счетчики воды сегодня предлагаются в огромном ассортименте отечественными и зарубежными производителями. Необходимы они для возможности вносить оплату за реально израсходованные кубометры воды, а это необходимо не только обычным абонентам, но и промышленным предприятиям, на производствах и так далее, а соответственно, счетчики воды отличаются не только производителем, но еще и техническими характеристиками.

Виды счетчиков воды

Для установки в быту применяют чаще всего тахометрические счетчики воды, но стоит рассказать обо всех возможных вариантах этих приборов по типу считывания информации о расходе воды:

• Электромагнитные;
• Ультразвуковые;
• Тахометрические;
• Вихревые.

Все приборы учета воды разделяются ещё и по конструкции:

• Одноструйные;
• Многоструйные;
• Вентильные;
• Турбинные.

Для учета большого количества воды на трубопроводы высокого давления чаще всего устанавливают турбинные счетчики большого диаметра. Вообще все водомеры имеют допустимый диаметр установки и номинальное давление трубопровода. Также стоит учитывать такие характеристики:

• Максимальную скорость потока;
• Номинальный поток;
• Минимальный расход.

На нашем сайте вы можете узнать более подробно о видах и характеристиках различных водомеров. Для того чтобы выбрать максимально подходящий прибор учета нужно иметь представление о характеристики его эксплуатации, о качестве воды и интенсивности ее использования. Водомеры могут иметь как цельную конструкцию, так и состоять из нескольких составных частей.

О том какой именно водоме6р подходит смогут рассказать специалисты, ведь в учет необходимо брать множество показателей, особенно – это технические характеристики трубопровода.

В техническом паспорте каждого водомера подробно излагается информация о том для каких условий эксплуатации он подходит.

Какие счетчики воды лучше всего подходят для дома

Водосчетчики — это специальный тип оборудования, который устанавливается в жилых и промышленных помещениях для учета потребляемой холодной и горячей воды. Счетчики помогают экономить воду, снизить оплату за ресурсы. В магазинах можно найти много видов водосчетчиков, представленных различными производителями. Перед тем, как покупать приборы для дома, стоит познакомиться с тем, какие счётчики воды лучше, как они работают, как проводят учет воды. Выбирая устройство для дома, рекомендуется изучить информацию о производителе, типе прибора, его стоимость в Интернет-магазинах, в сертифицированных торговых точках и на рынке.

Зачем проводится учет воды

Каждый человек ежемесячно оплачивает счета за коммунальные услуги. В платежках почти 20-25% от начисляемой суммы составляет оплата за пользование холодной и горячей водой. Для семьи, состоящей из трех-пяти человек, подобные затраты — удар по бюджету. В расчет не принимают возраст жильцов, их род занятий, наличие или отсутствие воды. Нужно платить за каждого человека, который прописан в доме или квартире. Чтобы сэкономить и не переплачивать, стоит пойти на установку водосчетчиков.

Установка подобного оборудования проводится по следующей схеме:

• Написать заявление в Единый информационно-расчетный центр, который находится по месту жительства потребителя.
• Заявление передается в организацию, которая занимается управлением многоэтажным или частным домом.
• При принятии положительного решения, потребителю предлагают заключить договор на установку и обслуживание оборудования.
• Потребитель самостоятельно покупает два водосчетчика — один для горячей воды, другой — для холодной, а также оборудование для монтажа.
• Сотрудник управляющей компании в согласованный срок проводит установку счетчиков.
• Подписывается акт ввода прибора в эксплуатацию, и в Едином информационно-расчетном центре проводится расчет тарифов для каждой квартиры.

Соблюдение последовательности всех действий позволит жильцам оплачивать потребление горячей и холодной воды по фактическим показателям. Приняв решение об установке водосчетчиков, потребители получают шанс не переплачивать по усредненным тарифам, которые устанавливаются коммунальщиками.

Виды водосчетчиков

В жилых помещениях устанавливаются два вида приборов, помогающих учитывать расход воды:

• Электронные, которые дают 100%-тную точность данных за потребляемую воду, выдерживают сильные напоры воды, устанавливаются в любом положении. Для того чтобы электронные счетчики работали, необходимо обеспечить постоянно подключение к электрической сети
• Механические — встречаются в квартирах чаще, чем электронные, поскольку не требуют подключения к электропитанию. К преимуществам использования механических счетчиков для учета воды относится простота в эксплуатации, невысокая стоимость оборудования.

Водосчетчики делятся не только по типу подключения, но и по механизму работы:

• • Электромагнитные — вода, которая движется по трубам, способствует образование тока. Подходит для того, чтобы измерять объем воды в доме или в квартире.

• • Ультразвуковые — замер объема воды происходит тогда, когда вода проходит через ультразвуковые колебания. Устанавливаются такие водосчетчики либо на трубу — снаружи, либо врезаются в трубу, контактирую непосредственно с водой.

• • Вихревые — фиксируют вихри, которые проходят по трубе. Частота вихрей демонстрирует показатели, которые являются пропорциональными к потребляемым расходам воды.

• • Тахометрические — в их состав входит турбинка и крыльчатка, которая находится в потоке воды. Турбинка соединена с механизмом счета воды, помогающим преобразовывать обороты в литы потребляемой воды.

Именно тахометрические водосчетчики ставятся в жилых домах. К их основным достоинствам относятся:

• Простота конструкций.
• Небольшие размеры.
• Невысокая стоимость приборов.
• Точные замеры.
• Срок эксплуатации, которыйравен 12 годам.

Тахометрические счетчики бывают многоструйными и одноструйными, сухого и мокрого типа. Приборы мокрого типа стоят дешевле, но из-за качества воды они быстро изнашиваются и начинают показывать неточные данные. Сухие тахометрические счетчики стоят дороже, зато служат дольше.

Критерии выбора счетчиков

Когда возникает необходимость приобрести приборы для учета воды в доме, то потребители сталкиваются с непростым выбором. Правильно подобрать водосчетчик можно по следующим критериям:

• Узнать точность измеряемых показаний для конкретного типа жилья.
• Размеры водомеров.
• Предоставляется ли от производителя сервисная поддержка и обслуживание оборудования.
• Во время покупки потребители должны проверить целостность прибора и его герметичность. Сделать это просто — стоит подуть в специальный входной патрубок. Если на прозрачной крышке счетчика появился пар, то это означает, что произошла разгерметизация прибора. Такое устройство лучше не покупать.
• Покупать рекомендуется приборы с импульсными выходами и переключателями на разные стандарты.
• Изучить паспорт изделия, обратив внимание на дату проверки прибора.
• Покупать лучше приборы, в которых используются медь или латунь, которые от соприкосновения с водой не будут выделять вредные вещества.
• Счетчик должен продаваться в комплекте с сетчатым механическим фильтром, который устанавливается для очистки воды перед водосчетчиком. Лучше выбирать мелкую сеточку, что повысит эффективность от его использования.
• Обращать внимание на цену. Самые точные приборы — электронные, поэтому и стоят они дороже. Механические водомеры не отличаются точностью замеров в течение длительного периода эксплуатации.

Рейтинг производителей

И среди отечественных, и среди иностранных производителей присутствуют модели, которые отличаются по ценовым предложениям. Только потребители могут решать, какие счетчики учета воды лучше. Продукция иностранных производителей стоит дороже, а отечественных — дешевле. Водомеры российских фирм адаптированы к качеству воды, которая течет по трубам в многоэтажных и частных домах. В перечень наиболее популярных моделей входят:

• • Valtec — проверенная марка отечественных водомеров, которые устанавливают в своих домах потребители. Подходят для холодной и горячей воды, если в системах водоснабжения температура варьируется от +5 до +90 градусов. Продукция Вальтек обладает оптимальным соотношением цена — качество, надежностью и точностью, универсальностью, высоким уровнем чувствительности.

• • Аква-С/Пульс — одноструйные водомеры, которые стоят недорого, защищены от воздействия магнитного поля, не контактируют с водой, обеспечивая точность измерений и долговечность.

• • Ценнер (Zenner) — предлагает потребителям одноструйные и многоструйные водосчетчики, которые бывают судоходными и мокрыми. Устанавливаются на дом в целом, на каждую квартиру отдельно. Счетчики оборудованы системой автоматического считывания данных.

• • В-Metters — обладают импульсными выходами, что позволяет отслеживать расход воды на расстоянии. Приборы надежны в использовании, обладают автоматическими линиями фиксации данных.

• • Тайпит — счетчики крыльчатого типа, которые выпускаются в полимерных, алюминиевых и латунных корпусах. Производитель предоставляет потребителям сервисное обслуживание оборудования в течение 5 лет.

Выбор счетчика для учета воды в доме — ответственная задача, которая успешно решается при соблюдении правил по выбору водомеров. Отправляясь в магазин, потребители должны изучить отзывы о компании, виды и модели приборов, узнать все о наличии лицензий и сертификатов, паспортов изделия.

Тахометрические и многоструйные водосчетчики

В настоящее время известны разные виды водосчетчиков, каждый из которых имеет свои преимущества и недостатки. Они отличаются друг от друга механизмом учета расхода воды, стоимостью, точностью измерений и пр.

В данном разделе хотелось бы рассказать об особенностях тахометрических счетчиков, которые имеют широкое применение для поквартирного учета расхода горячей и холодной воды.

Свое название тахометрические счетчики воды получили от механизма, называемого тахометром, принцип которого состоит в том, что протекающая вода вращает лопасти колеса или турбины.

Далее это вращение уже передается непосредственно счетному устройству, которое измеряет число оборотов колеса или турбины, тем самым регистрируя количество воды.

Тахометрические счетчики подразделяются на несколько видов в зависимости от конструктивных особенностей: одноструйные, многоструйные и турбинные, а также на так называемые сухие и мокрые.

Многоструйные счетчики воды.

Многоструйные счетчики воды считаются более точными по сравнению с одноструйными, но как следствие этого факта, более дорогими по стоимости. В них вода перед попаданием на лопасти колеса разделяется на несколько струй, в результате чего снижается погрешность измерения.

Что же касается принципа работы сухих и мокрых водосчетчиков, то суть в том, что счетный механизм либо никак не отделен от потока воды, либо изолирован от нее специальной перегородкой, благодаря чему возможно считывать показания при любой загрязненности воды. Безусловно, этот факт также оказывает влияние на стоимость водосчетчика.

Разные виды счетчиков воды устанавливаются на разных объектах, в зависимости от диаметров трубопровода, а также от объемов потребления воды, количества ее потребителей, от функционального назначения помещений.

Например, квартирные водосчетчики, преимущественно одноструйные, устанавливаются при диаметре трубопровода 15-20 мм, многоструйные — от 15 до 50 мм – уже в административных зданиях, школах, детских садах и т.д. А вот турбинные водосчетчики большого диаметра устанавливают на промышленных предприятиях, водозаборах, системах водоканалов.

Сейчас на российском рынке представлено большое количество производителей водосчетчиков и водомеров. У нас Вы можете заказать счетчики холодной и горячей воды Zenner с одноструйным, многоструйным и турбинным механизмом учета воды.

Счетчики воды различных типов | Умные водомеры | Расходомеры | Умные водосчетчики для жилых и коммерческих зданий | Экономия воды до 50%

Metering Technology

На рынке доступны счетчики воды различных типов — объемные, электромагнитные, ультразвуковые, одноструйные и многоструйные, а также турбинные расходомеры. Давайте посмотрим на различия в их принципах работы, на их преимущества и недостатки.

Объемные счетчики

Объемные счетчики воды — самые распространенные счетчики воды для жилых и небольших коммерческих объектов.Они содержат механические части (колеблющийся поршень), которые смещаются или перемещаются, когда вода течет через основную камеру счетчика. Эти движущиеся части измеряют объем воды и увеличивают показания счетчика на соответствующую величину.

Поскольку эти счетчики имеют движущиеся части: они подвержены поломкам, заметны потери давления, требуют частой калибровки, регистрируют расход воздуха и обратный поток воды и, следовательно, не точны.

Электромагнитный расходомер

Электромагнитные расходомеры чаще встречаются в коммерческих и промышленных зданиях.Внутри электромагнитного расходомера есть электромагнитная катушка, которая генерирует магнитное поле, и электроды, улавливающие напряжение. Напряжение, измеренное электродами, обрабатывается передатчиком для выдачи стандартизированного выходного сигнала или отображается в соответствующем измерительном блоке.

Это дорогие агрегаты. Электропроводность жидкости, протекающей по трубе, должна быть выше, чтобы магнитные катушки могли действовать как проводники. Пузырьки газа, образующиеся внутри счетчика, могут привести к ошибке. Следовательно, расходомер EM требует как электрической, так и механической очистки через регулярные промежутки времени.

Многоструйный расходомер

Многоструйные расходомеры очень точны при небольших размерах и обычно используются для размеров до 2 дюймов для жилых и небольших коммерческих пользователей. Многоструйные расходомеры используют несколько отверстий, окружающих внутреннюю камеру, для создания нескольких струй воды на крыльчатку, скорость вращения которой зависит от скорости потока воды.

Они не бывают больших размеров, поскольку у них нет прямого проточного тракта, необходимого для высоких скоростей потока, используемых в трубах большого диаметра.Склонен к выходу из строя из-за движущихся частей. Они фиксируют поток воздуха и обратный поток воды.

Турбинный расходомер

Они обычно используются в крупных коммерческих системах распространения. Турбинные расходомеры обычно доступны для труб размером от 1 ½ до 12 дюймов или более. Лопатки турбины, расположенные в камере, вращаются по мере прохождения через нее воды. Скорость турбины пропорциональна скорости протекающей через нее воды и генерирует импульс напряжения, который является мерой скорости потока.Общее количество импульсов дает меру общего расхода.

Турбинные расходомеры

менее точны, чем расходомеры и многоструйные расходомеры. Требуются длинные прямые участки трубы. Требуется периодическая калибровка. Склонен к неудачам. Записывает воздушный поток.

Ультразвуковой расходомер

Ультразвуковые расходомеры поставляются с двумя преобразователями, которые генерируют звуковые волны. Звуковые волны определяют скорость воды, текущей в трубе. В условиях отсутствия потока частоты ультразвуковой волны, передаваемой в трубу, и ее отражения от жидкости одинаковы.В условиях обтекания частота отраженной волны иная. Передатчик обрабатывает сигналы передаваемой волны и ее отражений для определения расхода. Сигнал обеспечивает скорость потока, и при известном поперечном сечении трубки вычисляется фактический объем воды, протекающей через датчик.

Из-за отсутствия движущихся частей ультразвуковые расходомеры имеют долгий срок службы и не требуют калибровки. Эти счетчики имеют: незначительную потерю давления, могут измерять чрезвычайно низкий расход 0.1 л / мин воды, точность> 98%, может быть установлен в любом направлении, независимо от потока воздуха и обратного потока воды.

Благодаря всем вышеперечисленным преимуществам, ультразвуковые счетчики воды стали чрезвычайно популярным выбором в различных приложениях учета воды. WEGoT гордится тем, что является единственной компанией в Индии, производящей собственные ультразвуковые счетчики воды.

Ультразвуковой датчик воды с поддержкой Интернета вещей Ультразвуковые водомеры

WEGoT называются датчиками воды, поскольку они не имеют движущихся частей, поддерживают IoT и отправляют данные в облако в режиме реального времени.Данные в реальном времени, генерируемые датчиками, обрабатываются в наших облачных датчиках, а точные и надежные данные о потреблении становятся доступными для конечных пользователей. Поскольку это датчики воды с поддержкой Интернета вещей, о простоях или сбоях датчиков немедленно сообщается. Это позволяет сервисным группам немедленно решать проблемы, сводя к минимуму потерю данных.

Ультразвуковые датчики воды

с поддержкой IoT — это путь вперед для массового и быстрого развертывания в жилом и коммерческом сегментах, и WEGoT будет лидером в развертывании этих решений по всей стране.

Какие бывают три типа расходомеров?

Современные счетчики воды бывают трех различных типов. Они работают по-разному, чтобы измерить количество воды, протекающей по трубе, а это значит, что они предназначены для разных применений.

Счетчики воды измеряют объем воды, используемой в коммерческих и жилых зданиях. Существует два традиционных подхода к измерению расхода воды — смещение и скорость. Они различаются по методу, используемому для измерения объема воды, а также по устройствам контроля и измерения расхода в водомере.

Три самых распространенных типа счетчиков воды:

Счетчики объемной воды

Счетчики смещения воды измеряют, сколько воды занимает помещение. Поток воды смещает измерительное устройство в соответствии с объемом воды в галлонах или кубических футах, который проходит через счетчик. Мутирующий диск или поршень управляет магнитом, который активирует регистр объема воды.

Измерители прямого вытеснения

Чаще всего их можно найти в домах и небольших зданиях.Они могут очень точно измерять небольшое количество воды при малых расходах. Водопроводные трубы различаются по размеру от 5/8 дюйма до 2 дюймов в диаметре. Он изготовлен из ударопрочного пластика, латуни и нержавеющей стали. Регистр измерений состоит из прозрачного пластикового пузыря над датчиком одометра или ЖК-индикатором. Эти счетчики также могут быть установлены в отдельных помещениях квартиры для измерения индивидуального потребления воды.

Измерители скорости

Счетчики воды Velocity измеряют скорость, с которой движется вода. Их можно откалибровать, чтобы настроить точность измерения. Это различные типы скоростных счетчиков воды:

1. Счетчики воды одноструйные и многоструйные

Эти счетчики используют скорость для измерения объема воды. Поток вращает крыльчатку, которая вращается с известной скоростью по сравнению со скоростью воды. Эти водомеры имеют внутренние сетчатые фильтры для предотвращения засорения форсунок частицами воды. Они используются для измерений малых объемов.

2. Счетчики воды турбинные

Эти счетчики воды используются для водопроводных труб диаметром до 12 дюймов.Они используются для крупных коммерческих объектов, таких как большие офисные комплексы и фабрики, и даже для районов города или города. Счетчики воды пожарные гидранты являются турбинными счетчиками воды.

3. Счетчики воды комбинированные

Эти счетчики могут точно измерять расход воды в случаях, когда поток воды может варьироваться от высокой до низкой. У них есть два измерительных компонента и клапан для регулирования расхода. Турбинный расходомер обрабатывает высокий расход, а многоструйный расходомер — наименьший расход.Затем служебный считыватель определяет общее потребление воды.

4. Счетчики электромагнитные и ультразвуковые

Пара электромагнитов может измерять поток воды в системе или из нее в «магнитометре» на основе принципов индукции жидкости. Ультразвуковые измерители посылают звуковые волны через воду, чтобы измерить ее скорость и получить значение объема воды. Они используются в приложениях с большими объемами и для жидкостей, отличных от воды.

По мере совершенствования технологии признание ультразвукового водомера растет, обычно эти счетчики также оснащены коммуникациями M-Bus, которые делают их управляемыми и надежными.Следите за потреблением энергии с помощью водомера.

Типы счетчиков воды — AFG Fluid Control (Pty) Ltd

Счетчики смещения воды
Счетчики этого типа чаще всего используются в жилых и небольших коммерческих помещениях и домах. Измерители вытеснения обычно называют измерителями прямого вытеснения или PD. Двумя распространенными типами являются расходомеры с качающимся поршнем и расходомеры с нутационным диском. В любом методе вода физически перемещает движущийся измерительный элемент прямо пропорционально количеству воды, проходящей через счетчик.Поршень или диск перемещает магнит, приводящий в движение регистр.

Измерители частичного разряда

обычно очень точны при расходах от низких до умеренных, типичных для жилых и небольших коммерческих пользователей, и обычно имеют размер от 5/8 ″ до 2 ″. Поскольку для расходомеров требуется, чтобы вся вода проходила через счетчик, чтобы «протолкнуть» измерительный элемент, они, как правило, непрактичны в крупных коммерческих приложениях, требующих высоких расходов или низких потерь давления. Счетчики частичного разряда обычно имеют встроенный фильтр для защиты измерительного элемента от камней или другого мусора, который может остановить или сломать измерительный элемент. Счетчики частичного разряда обычно имеют корпус из бронзы, латуни или пластика с внутренними измерительными камерами из формованного пластика и нержавеющей стали.

Скоростные водомеры
Скоростные водомеры измеряют скорость потока через счетчик известной внутренней емкости. Затем скорость потока можно преобразовать в объем потока для определения использования. Существует несколько типов счетчиков, которые измеряют скорость потока воды, в том числе счетчики струи (одноструйные и многоструйные), турбинные счетчики, счетчики пропеллера и магнитометры.Большинство измерителей скорости имеют регулировочную лопасть для калибровки измерителя с требуемой точностью.

Многоструйные расходомеры
Многоструйные расходомеры очень точны при малых размерах и обычно используются в размерах от «до 2» для жилых и небольших коммерческих предприятий. Многоструйные расходомеры используют несколько отверстий, окружающих внутреннюю камеру, для создания нескольких струй воды на крыльчатку, скорость вращения которой зависит от скорости потока воды. Многоструйные форсунки очень точны при низких расходах, но нет расходомеров большого размера, поскольку они не имеют прямого проточного тракта, необходимого для высоких расходов, используемых в трубах большого диаметра.Многоструйные расходомеры обычно имеют внутренний сетчатый элемент, который может защитить форсунки от засорения. Многоструйные расходомеры обычно имеют корпус или внешний кожух из бронзового сплава, а внутренние измерительные части изготовлены из современных термопластов и нержавеющей стали.

Турбинные счетчики
Турбинные счетчики менее точны, чем счетчики смещения и струйные расходомеры при малых расходах, но измерительный элемент не занимает и не сильно ограничивает весь путь потока. Направление потока обычно прямое через расходомер, что позволяет обеспечить более высокие скорости потока и меньшие потери давления, чем расходомеры вытеснительного типа.Они являются предпочтительным выбором для крупных коммерческих пользователей, противопожарной защиты и в качестве основных счетчиков для системы распределения воды. Фильтры, как правило, необходимо устанавливать перед счетчиком для защиты измерительного элемента от гравия или другого мусора, который может попасть в систему распределения воды. Турбинные расходомеры обычно доступны для труб размером от 1 ½ до 12 дюймов или более. Корпуса турбинных расходомеров обычно изготавливаются из бронзы, чугуна или высокопрочного чугуна. Внутренние элементы турбины могут быть из пластика или нержавеющих металлических сплавов.Они точны в нормальных рабочих условиях, но сильно зависят от профиля потока и условий жидкости.

Счетчики пожара — это специализированный тип турбинных счетчиков, отвечающий высоким требованиям к расходу для противопожарной защиты. Они часто одобрены Underwriters Laboratories (UL) или Factory Mutual (FM) для использования в противопожарной защите.

Счетчики для пожарных гидрантов — это специализированный тип переносных турбинных счетчиков, прикрепленных к пожарному гидранту для измерения воды, вытекающей из гидранта.Счетчики обычно изготавливаются из алюминия, чтобы снизить их вес, и обычно имеют емкость 3 дюйма. Коммунальные предприятия часто требуют их для измерения количества воды, используемой на строительных площадках, для наполнения бассейнов или там, где еще не установлен постоянный счетчик.

Составные расходомеры
Составные расходомеры используются там, где необходимы высокие скорости потока, но иногда существуют также и меньшие скорости потока, которые необходимо точно измерить. Составные счетчики имеют два измерительных элемента и обратный клапан для регулирования расхода между ними.При высоких расходах вода обычно в основном или полностью отводится к элементу с высоким расходом. Элементом высокого расхода обычно является турбинный расходомер. Когда расход падает до уровня, когда элемент с высоким расходом не может точно измерить, обратный клапан закрывается, чтобы отвести воду к меньшему элементу, который может точно измерить более низкие расходы. Элемент с низким расходом обычно представляет собой многоструйный или частичный расходомер. Путем сложения значений, зарегистрированных высокими и низкими элементами, коммунальное предприятие регистрирует общее потребление воды, протекающей через счетчик.

Электромагнитные счетчики
Магнитные расходомеры, обычно называемые «магнитомеры», технически являются счетчиками воды скоростного типа, за исключением того, что они используют электромагнитные свойства для определения скорости потока воды, а не механические средства, используемые струями и струями. турбинные счетчики. Магнитометры используют физический принцип закона индукции Фарадея для измерения и требуют электричества переменного или постоянного тока от линии электропередачи или батареи для работы электромагнитов. Поскольку магнитомеры не имеют механического измерительного элемента, они обычно имеют то преимущество, что могут измерять поток в любом направлении и использовать электронику для измерения и суммирования потока.Счетчики Mag также могут быть полезны для измерения сырой (неочищенной / нефильтрованной) воды и сточных вод, поскольку нет механического измерительного элемента, который мог бы засориться или повредиться из-за прохождения мусора через счетчик. Сетчатые фильтры не требуются для магнитометров, так как в потоке потока нет измерительного элемента, который мог бы быть поврежден. Поскольку паразитная электрическая энергия, протекающая через расходомерную трубку, может вызвать неточные показания, большинство магнитометров устанавливаются либо с заземляющими кольцами, либо с заземляющими электродами, чтобы отводить паразитное электричество от электродов, используемых для измерения потока внутри расходомерной трубки.

Ультразвуковые счетчики
Ультразвуковые счетчики воды используют ультразвуковой преобразователь для передачи ультразвуковых звуковых волн через жидкость для определения скорости воды. Поскольку площадь поперечного сечения корпуса счетчика является фиксированной и известной величиной, при обнаружении скорости воды объем воды, проходящей через счетчик, может быть рассчитан с очень высокой точностью. Поскольку плотность воды меняется с температурой, большинство ультразвуковых счетчиков воды также измеряют температуру воды как компонент расчета объема.

В учете воды используются 2 основные ультразвуковые технологии измерения:

Измерители эффекта Доплера

используют эффект Доплера для определения скорости воды, проходящей через измеритель.
Измеритель времени прохождения измеряет количество времени, необходимое для прохождения ультразвукового сигнала между 2 или более фиксированными точками внутри измерителя.
Ультразвуковые расходомеры могут быть проточными или накладными. Проточные конструкции — это конструкции, в которых вода проходит непосредственно через счетчик, и обычно используются в жилых или коммерческих помещениях.Конструкции с зажимом обычно используются для больших диаметров, когда датчики устанавливаются снаружи труб и т. Д.

Ультразвуковые водомеры

обычно очень точны, а бытовые счетчики способны измерять до 0,01 галлона или 0,001 кубического фута. Кроме того, они имеют широкий диапазон измерения расхода, не требуют значительного обслуживания и имеют длительный срок службы из-за отсутствия внутренних механических компонентов, подверженных износу. Хотя ультразвуковые счетчики относительно новы для американского рынка водоснабжения, они уже много лет используются в коммерческих приложениях и получают широкое распространение благодаря своим преимуществам по сравнению с традиционными механическими конструкциями.

Счетчики воды с предоплатой
Счетчики могут быть с предоплатой или постоплатой, в зависимости от способа оплаты. Большинство счетчиков воды механического типа относятся к типу с оплатой по факту, так же как и электромагнитные и ультразвуковые счетчики. С помощью счетчиков воды с предоплатой пользователь покупает и вносит предоплату за определенное количество воды в торговой точке. Количество зачисленной воды вводится на носителе, таком как карта типа IC или RF. Основное отличие — нужен ли для карты контакт с обрабатывающей частью предоплаченного водомера.В некоторых регионах счетчик воды с предоплатой использует клавиатуру в качестве интерфейса для ввода кредита на воду.

Как работает счетчик воды?

Счетчики воды измеряют объем воды, протекающей по трубе. Это может быть основная труба для подачи воды для всего объекта или подзона, например, в процессе охлаждения. Они могут измерять этот объем в кубических футах или галлонах. Понимание того, как работают водомеры, является важной частью управления водными ресурсами, и это может помочь вам обнаружить утечки воды, сэкономить воду и снизить ваши счета за воду.

Мы вас проведем через:

• Как работают счетчики воды
• Что такое главный счетчик воды
• Какие субметры
• Как счетчики воды влияют на ваши счета за воду и канализацию
• Как считывать показания счетчика воды
• Как определить, есть ли у вас утечка

Начнем с того, как работают водомеры.

Как работают водомеры

Существует три основных типа счетчиков воды: механический, электромагнитный и ультразвуковой .Каждый из них использует свой механизм для определения объема воды, используемой на вашем предприятии, но все они обеспечивают надежные измерения. Измерители измеряют скорость жидкости, движущейся через измерительную камеру. Размер измерительной камеры помогает рассчитать объем жидкости.

Счетчики воды механические

Механические счетчики воды очень распространены. Когда вода проходит через счетчик воды, она вызывает вращение крыльчатки. Каждый счетчик воды откалиброван для определения расхода на основе этого вращения.Механические счетчики воды очень точны (хотя и менее точны, чем другие типы счетчиков, например, ультразвуковые), но они со временем ухудшаются из-за примесей в воде, изнашивающей движущиеся части счетчика.

Механические счетчики воды не требуют электропитания.

Счетчики воды электромагнитные

Электромагнитные счетчики воды используют напряжение для определения вашего расхода. Когда вода проходит через трубу, окруженную магнитными полями и электродами, она генерирует напряжение.Скорость воды определяет, какое напряжение она создает, поэтому счетчик может преобразовывать напряжение в расход. (И, таким образом, ваше потребление воды.)

Электромагнитным счетчикам воды требуется источник питания.

Ультразвуковые счетчики воды

Ультразвуковые водомеры посылают звуковую волну через воду для определения расхода. В зависимости от вашей воды они могут измерить «время прохождения» сигнала (сколько времени нужно, чтобы добраться из одной точки в другую) или «доплеровский сдвиг» (разницу в частоте сигнала).

Для ультразвуковых счетчиков воды может потребоваться источник питания.

Что такое магистральный счетчик воды?

Если у вас только один счетчик воды, это ваш основной счетчик воды. Главный счетчик воды сообщает вам, сколько воды поступает в водную инфраструктуру вашего предприятия, но не дает вам конкретного представления о том, как эта вода используется. Вы можете видеть только общий объем воды, поступающей в вашу систему.

Для крупных предприятий со сложными потребностями в воде этого простого измерения недостаточно. Если у вас какая-то утечка или утечка воды, ваш главный счетчик воды не поможет вам определить источник проблемы.

Вам нужны субметры, чтобы видеть, куда идет ваша вода и как она используется.

Что такое субметры?

Субметры измеряют поток воды от вашего главного водомера к определенной части вашей водной инфраструктуры, такой как градирня. Это поможет вам понять, сколько конкретных процессов и единиц оборудования для воды используется.А когда происходит событие с низким расходом, утечка воды или ненормальное использование, вы гораздо лучше понимаете, где возникает проблема.

Это разница между словами «У нас есть утечка где-то на нашем предприятии» и «У холодильной установки есть утечка».

Как счетчики воды влияют на ваши счета за воду и канализацию

Ваш счет за воду в значительной степени зависит от объема воды, который поступает в ваше учреждение. Ваш счет за канализацию или плату за канализацию зависит от объема воды, который выходит из вашего учреждения. В большинстве случаев поставщик коммунальных услуг будет предполагать, что на ваше предприятие поступает и выходит одно и то же количество воды, поэтому результаты измерения вашего главного водомера напрямую влияют как на ваш счет за воду, так и на плату за канализацию.

Однако, если у вас установлены субметры, а определенные части оборудования или процессов не сливаются в канализацию (например, градирня, которая использует испарительное охлаждение), вы можете подать заявку на программу скидок для канализации или компенсацию за испарение . Поскольку ваши субметры указывают, сколько воды поступает в это оборудование, вы можете значительно снизить плату за канализацию, продемонстрировав, какая часть воды, поступающей на ваше предприятие, составляет , а не , выходящую через канализацию.

Как считать счетчик воды

В зависимости от типа имеющегося у вас водомера, его показание может немного запутать. Ваш поставщик коммунальных услуг обычно считывает данные с вашего водомера удаленно, но если вы, , хотите его прочитать, вам придется либо проверить его вручную, либо использовать специализированное программное обеспечение, такое как Apana.

Счетчики воды цифровые просты. Нет циферблата, который можно было бы интерпретировать, и на дисплее просто отображается, сколько галлонов или кубических футов воды вы использовали.(Если одновременно течет много воды, обычно не использует много воды для , вероятно, что-то не так.)

Современные аналоговые водомеры по-прежнему аккуратно отображают потребление воды в галлонах или кубических футах, но есть и циферблат. Последняя цифра на дисплее всегда равна нулю, поэтому она всегда округляется в меньшую сторону. Чтобы определить точную громкость, которую вы использовали, вам нужно прочитать циферблат, на котором отображается последняя цифра.

Старые аналоговые счетчики воды не очень распространены, но они все еще существуют.Сначала они выглядят устрашающе, но по-прежнему довольно прямолинейны. Каждая цифра в кубических футах отображается на отдельном циферблате. Вы читаете циферблаты по часовой стрелке, начиная с сотен тысяч.

Так, например, если циферблат для 100 000 показывает 6, циферблат для 10 000 говорит 2, циферблат для 1000 говорит 5, циферблат для 100 показывает 7, циферблат для 10 показывает 4,1, тогда показание составляет 625 741 кубический фут.

Как установка собственных счетчиков воды помогает обнаруживать утечки

Счетчики воды измеряют только поток воды в вашем учреждении.На самом деле они не сообщают вам, когда произошла утечка. Однако есть два способа, которыми ваш водомер может помочь вам определить, есть ли утечка:

1. Если ваш глюкометр показывает, что вы используете больше воды, чем обычно, это хороший показатель того, что возможна утечка.
2. Если вы перекрываете все клапаны, к которым течет ваш счетчик, но он по-прежнему показывает, что вода течет в ваш объект, это означает, что есть утечка.

Это одна из причин, почему так важно следить за потреблением воды вашим предприятием.Если вы не проверяете свой счетчик регулярно, вы можете не заметить утечки, пока не придет счет за воду, и в течение этого времени вы можете тратить тысячи галлонов воды в день.

Услуга «Эффективность использования воды»

Apana подключается ко всем вашим счетчикам воды, чтобы вы в режиме реального времени получали информацию об использовании воды на вашем предприятии. Вы можете точно видеть, сколько воды расходуется на различное оборудование и процессы в течение дня, а наша платформа может распознать ненормальное использование. Поэтому, если в вашей водопроводной инфраструктуре возникнет утечка, неисправность или даже просто износ, наша система будет отправлять вам предупреждения в реальном времени вместе с инструкциями по выявлению источника проблемы.

Как считывать показания счетчика воды

Есть несколько причин, по которым вы захотите найти и снять показания счетчика воды. Во-первых, вас может заинтересовать, сколько воды вы употребляете в день. Считывая показания счетчика в начале и в конце дня, вы можете сравнить два итоговых значения, чтобы определить, сколько воды использовали вы и ваша семья. Вторая причина — проверка на утечки. Если вы отключите все краны в доме, посмотрите на счетчик, а он все еще вращается, скорее всего, у вас где-то протекает.

Вот несколько советов, которые помогут вам найти и прочитать счетчик воды:

ШАГ 1. Найдите измеритель

Счетчик воды обычно устанавливается у обочины перед вашим домом или местом работы, на прямой линии с главным наружным краном. Он помещен в бетонный или черный пластиковый ящик. Осторожно снимите крышку с помощью инструмента, например, большой отвертки. Пожалуйста, не используйте пальцы. Вставьте инструмент в одно из отверстий и подденьте крышку. Осмотрите область вокруг измерителя, чтобы убедиться, что нет вредных насекомых или других животных.

ШАГ 2. Считайте показания счетчика воды

У всех клиентов в зоне покрытия Benton Water Dept. потребление воды измеряется с помощью счетчика. Это приводит к тому, что каждый клиент оплачивает свою долю эксплуатации системы в зависимости от количества использованной воды.

Есть два основных типа счетчиков воды — счетчик с прямым отсчетом показаний, который напоминает одометр в автомобиле, и счетчик с круглым отсчетом, который имеет несколько отдельных циферблатов.

ШАГ 3: Считывание показаний счетчика

Benton Water использует водомеры нескольких марок.У всех есть счетчики, которые очень похожи на одометр в вашей машине, и имеют шесть или семь цифр для чтения. Показания счетчика измеряются в тысячах галлонов. Биллинговая система запрограммирована так, чтобы снимать эти показания счетчика и рассчитывать правильное потребление воды в тысячах галлонов.

Измеритель показаний шкалы

— это один из старейших типов счетчиков в нашей системе. Показания на вашем счете рассчитываются путем считывания цифр по одной от миллиона до десятков и округления всех чисел до меньшего числа в последовательности.Показание вашего счета будет отражать только первые четыре цифры этого значения. Этот счетчик показывает 615 или 615 386 галлонов воды.

Барсучий счетчик — это один из старых счетчиков в нашей системе. Показания на вашем счете основаны на чтении первых четырех цифр, которые являются черными на устройстве для чтения одометра, ваши счетчики читаются в тысячах галлонов. Этот счетчик показывает 2 955 или 2 955 000 галлонов воды.

Sensus Meter — это один из типов счетчиков в нашей системе.Показания на вашем счете основаны на чтении первых четырех цифр, которые являются черными на устройстве для чтения одометра, ваши счетчики читаются в тысячах галлонов. Этот счетчик показывает 4 567 или 4 567 000 галлонов воды. Красная стрелка — это детектор утечки, поэтому, если все в порядке, включая ледогенераторы, и он движется, у вас есть утечка на вашей стороне измерителя.

Sensus Meter — это новейший тип счетчика в нашей системе. Показания на вашем счете основаны на чтении первых четырех цифр слева на устройстве считывания одометра, ваши счетчики читаются в тысячах галлонов.Этот счетчик показывает 0 или 2,7 галлона воды. Красный циферблат — это детектор утечки, поэтому, если все в порядке, включая ледогенераторы, и он движется, у вас есть утечка на вашей стороне счетчика. Этот счетчик оснащен электронным считывающим устройством, которое передает показания на компьютер в грузовике во время считывания показаний счетчика.

Информация о счетчике воды

Master Meters — Вода, продаваемая оптом ассоциациям водоснабжения, которые обслуживают удаленные районы округа Салин, измеряется мастер-счетчиком.Эти данные ежемесячно считываются сотрудниками нашего отдела и представителем компании Water Users, LLC, офиса всех этих ассоциаций, в то время как мы сохраняем все показания для главного счетчика в городе бокситы.

Показания счетчика воды и канализации

Сделайте переход на Ratio Счета за коммунальные услуги и субсчет

Мытье посуды или одежды, полив растений и длительный душ могут привести к значительному расходу воды за один месяц.Установка счетчиков воды в многоквартирных домах помогает жителям внимательно следить за их использованием и позволяет владельцам собственности возмещать эти важные коммунальные расходы. Компания Commercial Water & Energy (CWE) предоставляет услуги по учету воды, электричества и газа, выставлению счетов и онлайн-платежам, которые объединяют автоматизированный мониторинг счетчиков с решениями для управления недвижимостью через Интернет. Чтобы понять, как с помощью CWE можно снизить операционные расходы, повысить стоимость собственности и многое другое, важно сначала понять, как измеряется вода и какие типы счетчиков воды доступны.Читайте дальше, чтобы узнать больше.

Как измеряется вода

В то время как плата за воду взимается за пресную воду, которая выходит из ваших кранов, плата за канализацию взимается за использованную воду, которая возвращается в систему в качестве отходов, подлежащих обработке. Большинство счетчиков измеряют объем воды в одной из двух единиц: галлонах или кубических футах. Общее использование отображается в механическом или электронном регистре. Традиционно считывание показаний счетчика производилось вручную, но с помощью современных автоматизированных решений измеряется вода, и данные отправляются в электронном или беспроводном режиме, где выставляются счета.

Виды счетчиков воды

Хотя существует два основных типа счетчиков воды, объемные и скоростные, существует множество вариаций каждого из них. Измерители прямого вытеснения измеряют расход воды относительно ранее измеренного объема жидкости, находящейся в небольшой камере. Расход рассчитывается исходя из количества раз, когда эта камера наполняется и опорожняется. Измерители скорости измеряют скорость потока и переводят ее в объем водяного потока. Калибровочные дисковые и поршневые расходомеры являются типами объемных расходомеров.Турбинные, венчурные, диафрагменные и ультразвуковые — это все типы измерителей скорости.

При таком большом количестве различных типов счетчиков воды на рынке бывает сложно выбрать подходящий для вашей собственности. Компания Commercial Water & Energy советует владельцам выбрать лучшую систему для их применения. Правильные счетчики не только помогут вам точно выставить счет арендаторам за использованную воду, но и позволят арендаторам контролировать и изменять потребление по мере необходимости. Свяжитесь с CWE по телефону 1-305-436-6050, чтобы узнать больше.

Меры по энергосбережению и энергосбережению помогут вам сократить ежемесячные коммунальные расходы и позволяют использовать сэкономленные средства для других операций с многоквартирной недвижимостью. В Commercial Water & Energy мы не просто предлагаем беспрецедентные услуги по управлению коммунальными услугами. Мы помогаем владельцам собственности внедрять программы повышения осведомленности об охране окружающей среды, которые побуждают арендаторов находить способы экономии в повседневной жизни и принимать более разумные решения о покупке энергоэффективных материалов. Отключайте электроприборы, когда они не используются, сушите одежду на воздухе, заменяйте неэффективные лампочки и поддерживайте низкий уровень термостата зимой и высокий летом — это лишь некоторые из способов, которыми ваши арендаторы могут сэкономить.Щелкните здесь, чтобы получить дополнительную информацию об энергосбережении.

Экспериментальный анализ точности счетчиков воды заказчика при различных расходах и давлениях воды | Журнал водоснабжения: исследования и технологии-Aqua

Многие типы счетчиков воды, основанные на измерительных механизмах, доступны на рынке для бытового применения. Счетчики воды скоростного типа, которые измеряют скорость проходящей через нее воды, и объемные счетчики воды чаще всего используются водными предприятиями.Выбор типа водомера является важным вопросом для предприятий водоснабжения из-за справедливой цены на воду и контроля потерь воды. Точность счетчиков воды зависит от технологии измерения счетчика и класса точности счетчика. В этом исследовании было протестировано в общей сложности 50 новых бытовых счетчиков воды при различных расходах и давлении воды. Наблюдаемые закономерности потребления воды в контексте данного исследования использовались для моделирования потребления воды при различных расходах, проходящих через водомеры.Были определены средний начальный расход каждого водомера и средние погрешности водомера при каждом расходе. ПДВ, которые представляют собой крайние ошибки измерения, допускаемые спецификациями для данного измерения, средние ошибки измерения счетчиков воды при каждом расходе и средний начальный расход каждого счетчика воды сведены в Таблицу 2. Согласно ISO4064-1 (2014), MPE для счетчиков воды класса точности 1 составляет ± 3% между минимальным и переходным расходами, тогда как MPE составляет ± 1% между переходным расходом и расходом перегрузки (± 1% для температур между 0.1 ° С и 30 ° С; ± 2% для температур выше 30 ° C). С другой стороны, MPE для счетчиков воды класса точности 2 составляет ± 5% между минимальным и переходным расходами и ± 2% для расходов между переходным расходом и расходом перегрузки (± 2% для температур от 0,1 ° C до 30 ° C). C; ± 3% для температур выше 30 ° C). Протестированные счетчики воды M-1, M-2, M-3 и M-4 относятся к счетчикам воды класса точности 2, тогда как счетчики воды M-5 относятся к счетчику воды класса точности 1 согласно ISO4064-1 (2014). Счетчик воды М-5 имеет самый низкий начальный расход, так как это счетчик воды класса точности 1, тогда как другие счетчики воды класса точности 2.Многоструйный счетчик воды с сухой камерой М-2 имеет более низкий начальный расход, чем счетчики воды М-1, М-3 и М-4, хотя они относятся к тому же классу точности. Средние пусковые расходы для счетчиков воды М-1, М-2, М-3, М-4, М-5 составляют 12,32 л / ч, 7,02 л / ч, 9,72 л / ч, 7,54 л / ч, 2,17 л / ч. h соответственно. Счетчик воды М-4, многоструйный с мокрой камерой, имеет относительно более высокую точность по сравнению с М-1, М-2 и М-3 при расходах выше 60 л / ч. Например, погрешности измерения счетчика воды М-4 относительно высоки при более низких расходах, а погрешности измерения М-4 низкие при более высоких расходах.Крыльчатка счетчиков воды с мокрой камерой напрямую связана со счетчиком, а крыльчатка счетчиков воды с сухой камерой отделена от измерительной камеры. Таким образом, в счетчиках воды с мокрыми камерами отсутствуют потери на трение или относительно низкие потери на трение, поскольку передача мощности от водяной камеры к счетчику происходит напрямую. Относительно низкие погрешности измерения водомера М-4 при более высоких расходах могут быть связаны с потерями на трение. Погрешности измерения всех протестированных счетчиков воды при расходе 15 л / ч и давлении воды ≈2. 5 бар относительно высокие. Как правило, давление воды влияет на погрешности измерения при более низких расходах, тогда как влияние давления воды при более высоких расходах незначительно. Также сообщалось о более высоких ошибках измерения при более низком давлении воды (Mutikanga et al. 2011; Fontanazza et al. 2013). Погрешности измерения и начальные значения расхода проверенных счетчиков воды приведены на рисунке 3. Результаты этого исследования суммированы в таблице 2 и на рисунке 3, а процедура тестирования, представленная в этом исследовании, может дать представление о выборе подходящих счетчиков воды в различных условиях. скорости потока и давления воды.

Кривые погрешности для каждого счетчика воды при разном давлении воды были определены и приведены на рисунке 4. Погрешности счетчиков воды для проверенных значений давления воды незначительны.

Исследование показало, что около 6,7% воды было израсходовано при расходах ниже 30 л / ч, при которых наблюдаются самые высокие ошибки измерения для счетчиков воды M-1, M-2, M-3 и M-4. Счетчик воды М-5 более подходит, чем счетчики воды М-1, М-2, М-3 и М-4, при расходах 15 л / ч и 30 л / ч.С другой стороны, около 8,5% воды было израсходовано при расходах от 60 л / ч до 120 л / ч, при которых погрешности измерения счетчиков воды М-1, М-2, М-3 и М-5 превышают допустимые. диапазон ПДВ, а погрешность счетчика воды М-4 — в пределах ПДВ. Погрешности измерения M-1 выходят за пределы ПДВ при всех протестированных расходах. Счетчики воды имеют разные погрешности измерения при разном расходе, и это следует учитывать при выборе счетчиков воды. Результаты этого исследования подтвердили, что модели потребления воды оказывают значительное влияние на погрешности счетчиков воды.

Существует множество параметров, таких как точность, размер, стоимость, требования к техническому обслуживанию, качество воды и простота монтажа, которые следует учитывать при выборе счетчика воды. Однако выбор счетчиков воды обычно основывается на первоначальных характеристиках измерения и стоимости счетчиков воды. Это исследование показало, что некоторые водомеры имеют более высокую точность при более низких расходах, тогда как другие имеют более высокую точность при более высоких расходах, даже если они относятся к тому же классу точности.Поэтому определение структуры водопотребления потребителей имеет решающее значение при выборе счетчиков воды. В этом исследовании взвешенная ошибка каждого счетчика воды (таблица 3) была рассчитана на основе комбинации кривой ошибок проверенных счетчиков воды и моделей потребления воды. Методология, используемая для расчета взвешенной ошибки каждого водомера, в основном зависит от умножения процента потребления воды на среднюю ошибку измерения каждого водомера, как описано в предыдущих исследованиях (Arregui et al. 2006b, 2018).

.
