размеры, масса и прочие характеристики

Пустотные плиты перекрытия широко распространены в промышленно-гражданском строительстве. Их функция – разделение на этажи внутреннего пространства строящихся зданий, а также передача нагрузки от выше лежащих конструкций на стены и фундамент. Плиты – это часть сборного железобетонного перекрытия, которое на сегодня считается наиболее популярным и практичным как в мало-, так и в многоэтажном строительстве.

Что такое пустотная плита

Пустотная плита перекрытия – железобетонная плита толщиной 220 мм с пустотами диаметром 159 мм. Пустоты представляют собой полости цилиндрической формы, которые пронизывают плиту насквозь в продольном направлении.

Как выглядит пустотная плита перекрытия

Подобное устройство пустотной плиты перекрытия выбрано не просто так. Назначение пустот – снижение веса конструкции. В свою очередь уменьшение массы пустотной плиты перекрытия позволяет:

Нагружать перекрытие сразу после монтажа без бетонной стяжки.
Снизить расход бетона и арматуры, тем самым снизив стоимость строительства.
Упростить процесс транспортировки и монтажа.
Уменьшить нагрузку на фундамент и стенки, что позволяет возводить их из менее тяжелых конструкций, которые стоят гораздо дешевле.

Другие функции пустот:

Обеспечение высокого уровня звуко- и теплоизоляции за счет воздуха внутри отверстий.
Создание условий для проведения коммуникаций, что сокращает время на отделку.
Увеличение полезного объема сооружения.
Возможность строительства в сейсмоопасных зонах.

Советуем изучить подробнее: «Все виды утеплителей: классификация по свойствам и составу».

Вес пустотной плиты перекрытия на 1 м²достаточно большой даже при условии наличия пустот, поэтому для монтажа задействуют мощную грузоподъемную технику. К примеру, общий вес ПК 24-10.8 составляет 712 кг, а на 1 м² – 712/2,4 · 1 = 297 кг/м². Зная, сколько весит пустотная плита перекрытия, можно собрать нагрузки для расчета несущей способности стен и фундамента.

В каких размерах выпускаются пустотные плиты

Стандартная длина пустотных плит перекрытия равна 3 м. Это наиболее часто встречаемый типовой размер, который применяется в строительстве многих гражданских зданий. К примеру, в большинстве жилых домов ширина комнат проектируется равной 3 м, поэтому для перекрытий используют именно плиты 3 м. Еще один распространенный размер – 6 м.

В целом, размеры пустотных плит перекрытия подчиняются единой модульной системе в строительстве (ЕМС), которая обеспечивает:

Унификацию. Так называется ограничение типоразмеров сборных деталей и конструкций с целью приведения их к единообразию.
Типизацию. Выбор из всего числа унифицированных элементов наиболее экономичных при многократном использовании.

Стандартизацию. Утверждение типизированных конструкций в качестве стандартов (образцов).

Цель ЕМС – упростить и удешевить строительство. Результатом типизации в строительстве стала разработка единого сортамента, в основе которого лежит модуль (М). Основной модель равен 100 мм. При проектировании зданий и конструкций для его возведения пользуются укрупненным модулем – 2М, 3М, 6М, 12М, 15М, 30М, 60М и т.д.

Принципы маркировки плит

Пустотные плиты перекрытия чаще всего проектируются с применением модуля М и 3М, т. е. их размеры кратны либо 100 мм, либо 300 мм. Габариты и некоторые характеристики плит всегда отображаются в их маркировке. К примеру, обозначение ПК 60-12.8 AtV расшифровывается следующим образом:

ПК – плита круглопустотная.
60 – длина в дециметрах, а также количестве модулей, т. е. 60М, что равно 6000 мм.
12 – ширина в дециметрах или модулях, т. е. 12М, что равно 1200 мм.
8 – несущая способность, кгс/м².
AtV – использование преднапрягаемой арматуры (At) V класса.

Маркировку обычно наносят на боковую поверхность плиты

Обозначение AtV присутствует в обозначении не всех плит. При длине до 4780 мм плиты можно изготавливать с ненапрягаемой арматурой. В таком случае обозначение просто опускается. При большей длине должна использоваться именно напрягаемая арматура AtV. Ее напряжение осуществляется электротермическим способом.

Схема армирования пустотной плиты

Дополнительно в маркировке могут присутствовать:

Буква «Л» – означает легкий бетон.
Буква «С» – плотный силикатный бетон.
Индекс «1» – отверстия плит заделаны с торцов.

В целом принципы маркировки пустотных плит перекрытия определяются ГОСТ 9561 «Железобетонные многопустотные плиты перекрытия» и ГОСТ 26434 «Железобетонные плиты перекрытий – основные параметры и типы».

В реальности размеры плиты несколько отличаются от указываемых в маркировке:

10 – 990 мм;
12 – 1190 мм;
15 – 1490 мм;
24 – 2380 мм;
48 – 4780 мм;
60 – 5980 мм и т. д.

Пустотные плиты могут иметь длину от 980 до 8990 мм, что в маркировке фиксируется числами от 10 до 90. По конкретным размерам определяется вес и объем пустотных плит перекрытия.

Разновидности пустотных плит

Кроме стандартных плит ПК, существует еще несколько разновидностей:

ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.

ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.

Устройство и узлы опирания плиты

Разница между ПК и ПБ

Плиты перекрытия ПК – классические.

Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.

Пустотные плиты ПК и ПБ

Технология изготовления плит ПК:

В металлическую опалубку укладывают арматуру.
Производят бетонирование металлической формы.
Для удаления пузырьков воздуха производят вибрацию всей формы.
Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
По окончании готовую плиту извлекают и складируют.

Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:

По всему стенду подогреваемой площадки натягивают тонкие тросы.
Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.
Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
Производят сушку изделий.
По окончании заготовку режут на размеры, нужные заказчику.

Пустотная плита перекрытия ПБ

Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По

ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.

В то же время у плит ПБ нет монтажных петель, что усложняет и удорожает их монтаж. Пустотные отверстия нельзя использовать для зацепки, поскольку это может привести к разрушению торца, и тогда крюк вырвется. Поэтому установка осуществляется только с применением специальных траверс.

Траверсы для монтажа плит ПБ

Выбор между плитами ПБ и ПК осуществляется конкретно для каждого строящегося объекта, исходя из особенностей планировки и бюджета. Разница между характеристиками пустотных плит перекрытия ПК и ПБ представлена в таблице.

Критерий	ПК	ПБ
Несущая способность, кгс/м²	Стандартная – 800	Более широкий диапазон – от 300 до 1600.
Максимальная длина, м	7,2	12
Марка бетона	М200-М400	М400-М500
Использование предварительно напряженной арматуры	При длине от 4,2 м.	Для всех конструкций вне зависимости от длины.
Вес пустотной плиты перекрытия	Более легкие – на 4-6% легче, чем ПБ.	Тяжелее ПК.
Качество поверхности	Из-за формовки в металлической опалубке качество поверхности несколько хуже, чем у ПБ.	Минимальное количество дефектов, что позволяет экономить на отделочных работах.
Способы опирания	Выпускаются в нескольких видах: ПК – опирание на 2 стороны; ПКТ – опирание на 3 стороны; ПКК – опирание на 4 стороны.	Могут опираться только на 2 стороны.
Прочие важные особенности	Увеличенный диаметр технологических пустот позволяет прокладывать в них инженерные коммуникации, к примеру, канализационные стояки (в случае возведения стен на пустотных плитах перекрытия). Наличие монтажных петель облегчает транспортировку и монтаж.	Идеальные геометрические размеры с минимальными допусками. Большой выбор типоразмеров с шагом 100 мм. Возможность резки торцевой части под любым углом.

Обратите внимание: плиты ПБ дают проектировщику больше свободы, поскольку здесь размеры плиты не привязаны к стандартным – ее можно нарезать на заготовки разных габаритов.

Сравнение пустотных плит ПК и ПБ

Нюансы монтажа пустотных плит перекрытия

Стандартная средняя величина опорной поверхности – 100-120 мм. Но конкретная величина опирания зависит от того, на что опирают конструкцию:

На железобетон – 70 мм, максимум – 160 мм.
На кирпичную стену: минимум – 80 мм, максимум – 160 мм.
На газо- и пенобетон: минимум – 100-120 мм, оптимально – 150 мм.
На стальные конструкции – 70 мм.

Обратите внимание: это лишь ориентировочные значения – конкретная величина опирания выбирается в зависимости от проведенных расчетов.

Советуем изучить подробнее: «Самое важное о газобетоне: отличия от пенобетона, секреты распила и расчет объема».

Нельзя увеличивать величину опирания до 20 и более сантиметров. В таком случае конструкция будет работать не как плита, а как защемленная балка, из-за чего нагрузки распределяются уже иначе, нежели было принято при расчетах.

Для монтажа используют кран с грузоподъемностью, которая с небольшим запасом покрывает вес плиты. Как правило, тип крана, пути его передвижения по строительной площадке и точки, с которых будет осуществляться монтаж, указывают на строительном генеральном плане.

Кран для монтажа плит перекрытия

Общая технология укладки плит перекрытия:

Очищение поверхности, куда будет уложена конструкция, от мусора.
Укладка на место контакта плиты с основанием арматурного прута – он поможет предотвратить выдавливание цементного раствора и строго контролировать вертикальность монтажа конструкций.
«Расстилание» цементной смеси – еще называется растворной «постелью». Ее толщина составляет 2 см, и она необходима для надежного сцепления плиты со стенами.

Подготовка растворной «постели» для плиты

Узел опирания пустотной плиты на стену

Очень важно следующее – нельзя перекрывать одной плитой сразу 3 стены. В таком случае в ней возникают напряжения, которые не предусмотрены схемой армирования. В результате конструкция может просто треснуть. Если же по-другому уложить плиту не получается, тогда сверху в месте опирания на среднюю перегородку в конструкции делают пропил болгаркой.

Принципы опирания плит перекрытия

Действительно ли нужно ли заделывать пустоты

При строительстве коттеджей и других малоэтажных зданий в теплый период года заделывать пустоты необязательно. Можно их либо оставить, либо заполнить монтажной пеной.

В остальных случаях пустоты рекомендуют заделывать на глубину опирания по двум причинам:

Участок защемления плиты испытывает значительные нагрузки и может быть разрушен.
Попадание внутрь пустот воды в зимний период, если на это время было приостановлено строительство, может спровоцировать появление трещин, поскольку лед по объему больше воды.

Если дом был оставлен на зиму без кровли и вам известно, что внутрь плит попала вода, в них нужно высверлить отверстие, сквозь которое вода сможет вытечь наружу. Иначе замерзшая вода просто разорвет плиту изнутри.

В случае необходимости организации временной кровли советуем изучить подробнее: «Гидроизоляционная мембрана FAKRO: ее функции, сфера применения, разновидности и технология монтажа».

Для заделки пустот на глубину опирания используют кладочный раствор на отсеве или крупном песке. Отверстия под монтажные петли можно заделать любым строительным раствором.

Обратите внимание: в среднем глубина заделывания пустот составляет 12-15 см.

В заключение

Пустотные плиты перекрытия – распространенный вид строительных конструкций, без которых сегодня трудно представить возведение зданий любого назначения. Использование таких плит позволяет снизить нагрузку на периметр сооружения, что удешевляет работы по возведению фундамента и стен. Еще из-за меньшего веса пустотки снижают усадку здания, что позволяет раньше приступать к отделочным работам.

Размеры плиты перекрытия, маркировка пустотных железобетонных плит перекрытий

Для обустройства перекрытий частного дома индивидуальные застройщики довольно часто используют многопустотные железобетонные плиты перекрытий. Для проектирования и последующего монтажа не помешает знать правильную расшифровку маркировки этих железобетонных изделий, а также какие бывают размеры у такой плиты перекрытия.

Маркировка многопустотных железобетонных плит перекрытий

Например: ПК63.12-3. АтVта

1ПК (ПК) — плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, для опирания по двум сторонам;
3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, для опирания по двум сторонам;
4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, для опирания по двум сторонам;
5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, для опирания по двум сторонам;
6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, для опирания по двум сторонам;
7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, для опирания по двум сторонам;
ПГ — толщиной 260 мм с грушевидными пустотами, для опирания по двум сторонам;
ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

Наличие третьей буквы будет указывать на увеличение количества сторон опирания плиты перекрытия. Например: 2ПКТ — (буква Т три стороны) для опирания по трем сторонам, 1ПКК — (буква К четыре стороны) для опирания по четырем сторонам;

Первые две цифры в маркировке — длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280мм.

Вторые две цифры в маркировке — ширина плиты перекрытия в дециметрах, а реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. Стандартная ширина плит — 1,0; 1,2; 1,5; 1,8 м (990; 1180; 1490; 1790 мм), но большинство производимых плит – 1,2 м; 1,5 м.

Последняя цифра — несущая способность плиты перекрытия. В зависимости от марки это может быть несущая способность в сотнях киллограмм на 1 м². (3 означает 300 кг/м²).

Буквенные символы в конце маркировки плиты перекрытия обозначают:

АтV – нижняя рабочая поверхность железобетонной плиты армирована предварительно-напряженной арматурой класса АтV
т – плита перекрытия изготовлена из тяжелого бетона.
а – плита перекрытия снабжена уплотняющими вкладышами в отверстиях с торцов.

Глубина опирания железобетонных плит должна быть 90 – 250 мм. Учитывая эти показатели, выбирается стандартный размер плиты перекрытия, подходящий к длине перекрываемого пролёта. Размеры плиты перекрытия и наличие такой у ближайшего производителя железобетонных изделий следует предусмотреть на стадии проектирования дома.

Таблица 1. Стандартные размеры многопустотных плит перекрытий

Тип плиты	Координационные размеры плиты, мм
Тип плиты	Длина	Ширина
1ПК 2ПК 3ПК	От 2400 до 6600 включ. с интервалом 300, 7200, 7500	1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК	9000	1000, 1200, 1500
1ПК 2ПК 3ПК	От 3600 до 6600 включ. с интервалом 300, 7200, 7500	От 2400 до 3600 включ. с интервалом 300
1ПК 2ПК 3ПК	От 2400 до 3600 включ. с интервалом 300	От 4800 до 6600 включ. с интервалом 300, 7200
4ПК	От 2400 до 6600 включ. с интервалом 300, 7200, 9000	1000, 1200, 1500
5ПК	6000, 9000, 12000	1000, 1200, 1500
6ПК	12000	1000, 1200, 1500
7ПК	От 3600 до 6300 включ. с интервалом 3000	1000, 1200, 1500, 1800
ПГ	6000, 9000, 12000	1000, 1200, 1500

Размеры многопустотных железобетонных плит перекрытий, которые вам могут предложить местные производители железобетонных изделий желательно узнать заранее. Не каждый ЖБК или ЖБЗ может похвастаться огромным ассортиментом выпускаемой продукции, а перевозить плиты из другого региона весьма накладно.

Размеры плит перекрытий различных марок

Представленные на современном рынке многопустотные ЖБ плиты отличаются технологией производства и типоразмерами – эти параметры определяют предназначение и особенности применения изделий.

Виды:

типовые, изготавливаемые формовочным методом ПК ЖБИ;
ЖБИ безопалубочного стендового формования — ПБ;
облегченные конструкции – ПНО и ПБО.

Плиты ПК

ПК плиты являются одними из наиболее востребованных в современном строительстве. В процессе их производства используются металлоформы и применяется армирование сеточного (для изделий длиной до 4,2 м) или предварительно напряженного (для плит длиной более 4,5 м) типа.

Ширина панелей стандартна и составляет 1, 1,2, 1,5 или 1,8 м, при этом допустимое отклонение по габариту составляет до 6 мм.

Длина плит ПК вариативна и находится, как правило, в пределах 1,8-7,2 м, однако некоторые изделия имеют длину 9 м. При расчете следует учитывать, что фактическая длина плиты всегда на 2 см меньше номинальной, допустимые показатели предельного отклонения составляют 8 и 10 мм соответственно для плит длиной до и от 4 м.

Диаметр пустотного отверстия стандартный и составляет 159 мм – это позволяет применять плиты ПК при обустройстве перекрытий, подразумевающих прокладку инженерных коммуникаций. Расстояние от центра до центра последовательно расположенных пустот составляет 185 мм.

Плиты ПБ

Безопалубный метод производства плит перекрытия ПБ позволяет изготавливать изделия различной конфигурации по типовым и нестандартным размерам. В процессе производства применяется бетон марок от М400 и выше с обязательным использованием предварительно напряженной арматуры, длинный монолитный фрагмент по факту полного застывания разрезается на плиты определенной длины.

Стандартная ширина полотна составляет 1,2 м – это оптимальный размер среднестатистического проема, однако встречаются и более широкие модели, изготовление которых осуществляется по спецзаказу.

Длина плит ПБ может составлять от 1,8 до 12 м, при этом изделия разной длины отличаются несущей способностью. При высоте 22 см стандартными показателями нагрузки (800 кг/кв.м.) обладают плиты длиной до 9,6 м, более длинные модели обладают либо меньшей несущей способностью при стандартной высоте, либо большей высотой.

Плиты ПНО/ПБО

Облегченные железобетонные плиты перекрытий обладают высотой всего 16 см, что в сравнении с другими разновидностями накладывает некоторые ограничения на параметры их использования ввиду меньшей несущей способности.

ПНО плиты могут изготавливаться как в традиционной формовочной технологии (шириной 1, 1,2 или 1,5 м и длиной до 6,3 м), так и безопалубочным методом (шириной 1,6 м и длиной до 7,6 м). Изделия в других размерах предназначены для меньших в сравнении со стандартных нагрузок.

Диаметр отверстий вариативен и зависит от технологии изготовления и стандартов производителя.

Заводская маркировка плит перекрытий обычно стандартна и содержит информацию об их основных характеристиках – типе, длине, ширине, допустимой нагрузке, иногда также о параметрах армирования. Например, обозначение ПК-60-12-8 свидетельствует о том, что изделие относится к классу формовочных пустотных плит длиной 6,0 м, шириной 1,2 м и рассчитано на нагрузку 200 кг/кв. м.

технические характеристики — Всё про бетон

Плиты перекрытия используют для разделения строения на этажи. Эти элементы конструкции воспринимают массу от мебели и людей, находящихся в здании, служат в качестве диафрагм жесткости, расположенных по горизонтали, улучшают звуко- и теплоизоляцию характеристики помещений.

Для улучшения звукоизоляционных характеристик и уменьшения веса их изготавливают с продольными, обычно круглыми пустотами. Нижняя часть плиты должна быть полностью подготовлена к отделке и выполняет функцию потолка, а верхняя сторона выступает как основание для настила пола.

Разновидности плит перекрытия

Чтобы подобрать для здания наиболее подходящую плиту перекрытия, используют их особую маркировку. Эта отметка дает возможность получить информацию об основных качествах изделия. Начиная с предельной нагрузки, которую способна без ущерба выдержать плита и заканчивая ее габаритами.

В маркировке желательно полностью разобраться, чтобы впоследствии во время выбора конкретного изделия не допустить ошибки.

Для разного вида зданий и способов строительства используют и разные виды плит перекрытий:

Ребристые. Не отличаются от подобных изделий особым профилем, благодаря которому плиты лучше выдерживают нагрузки на изгиб. Но, присутствие своеобразных выступов в виде балок, ограничивает их использование для устройства жилых помещений. Производят как сплошные ребристые плиты, так и с проемами. Это дает возможность использовать их при постройке подвалов или чердачных помещений.
Пустотелые. В основном используют, для создания междуэтажных перекрытий. Эти плиты прекрасно сохраняют тепло и защищают от шума, их используют при постройке зданий из бетона, кирпича и различных блоков. Плиты такого типа имеют небольшую массу.
Монолитные. Это наиболее прочные изделия, среди используемых в строительстве плит перекрытия. Именно их повышенная несущая способность и стала основным фактором для их использования – строительство высотных зданий и многоэтажных домов.
Сплошные. Эта разновидность плит перекрытия в основном используется при строительстве промышленных или сложных зданий. Они способны переносить достаточно высокие нагрузки во время эксплуатации. При их изготовлении используют бетон с максимальными показателями прочности.
Облегченные. Эта разновидность изделий имеет небольшую массу, благодаря множеству пустот в конструкции. Используют как при постройке производственных зданий, так и при строительстве малоэтажных домов. Главное их преимущество – масса. Это дает возможность их использовать в постройках на легких фундаментах и при строительстве зданий на слабых грунтах.

Сферы использования

Основная сфера применения различных плит – изготовление межэтажных перекрытий. Для этого лучше всего годятся пустотелые варианты;
Еще эти элементы конструкции используются для чердачных перекрытий и при строительстве различных перегородок. Для первого способа использования лучше ребристые изделия, а для второго наиболее подходящие пустотные плиты;

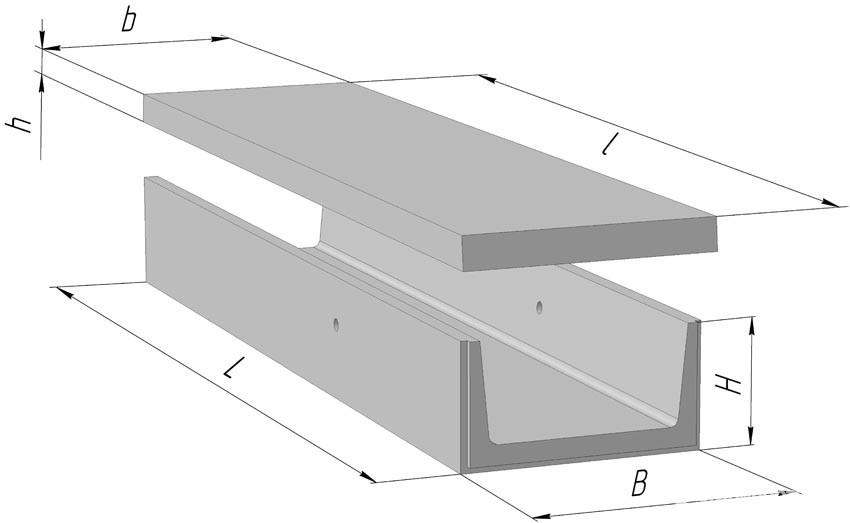

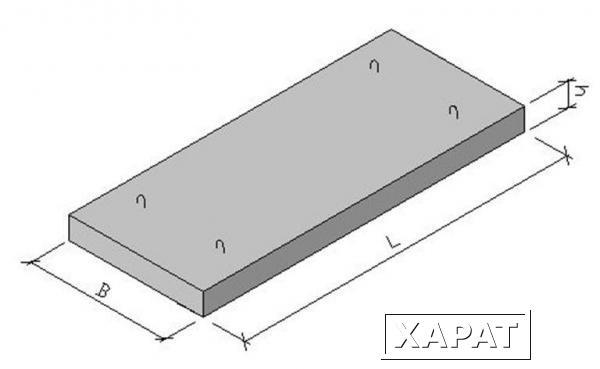

Так же из плит перекрытий можно собирать теплотрассы, устанавливая их как конструктивные или ограждающие элементы;
При строительстве гаражей, особенно, в строениях на несколько машин — они используются как для крыши, так и для постройки стен, в этом случае лучше выбрать пустотные детали.

Достоинства и недостатки

Преимущества перекрытий из ЖБ плит видны сразу – повышенная прочность, длительный срок службы и надежность. Эти конструктивные элементы могут переносить практически без ущерба огромные нагрузки.

И что очень важно – в течение 50 лет после изготовления бетон, из которого изготовлены плиты, становится только прочнее, обычно такие изделия могут пережить несколько поколений людей.

Преимущества ЖБ плит:

Длительный срок службы, надежность и прочность;
Стоимость доступна для большинства людей;
Высокие показатели тепло и звукоизоляции;
Простота установки изделий.

Как недостатки можно назвать:

Необходимость применения во время монтажа мощной грузоподъемной техники;
Довольно большая масса – например, перекрытия между этажами в постройке из дерева из таких элементов изготовить невозможно, конструкция здания просто не сможет выдержать такой массы;
Необходимость заливки стяжки для распределения общей нагрузки по всем уложенным плитам.

Но, все эти недостатки полностью перекрывают их положительные свойства, и ЖБ плиты один из самых популярных материалов, как в капитальном, так и в частном строительстве.

Классификация

Длина плит ПК чаще всего стандартная 12 м, высота 0.22-0.31 м, а их ширина – 1 м, 1,2 м, 1,8 м. если в плите есть пустоты или ребра армирования она стает очень прочной на изгиб при небольшой массе. В их пустотах удобно прокладывать линии коммуникаций и электропроводку.

Условно маркируют ЖБ плиты перекрытий с пустотами, на 3 подвида:

1-я группа — это вид изделия, его габариты, разновидность бетона («Л» – легкий, «С» – силикатный плотный) и вид арматуры;
2-я группа указывает расчетную нагрузку, и ее несущую способность;
3-я группа указывает присущие плите дополнительные свойства, отображающие особые условия применения ЖБ плит и уникальные особенности конструкций, к примеру, наличие закладных элементов.

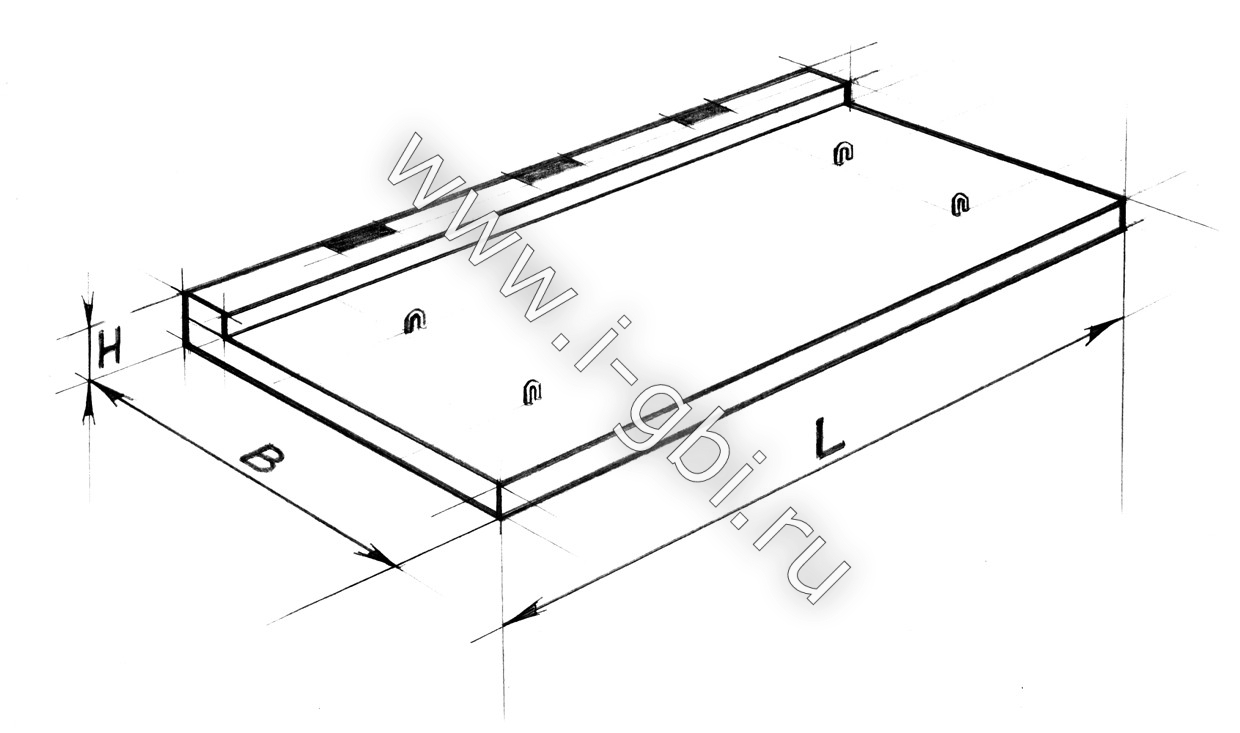

Технические характеристики плит перекрытия

Важнейшие характеристики таких изделий – ширина, длина, ширина, вид и допустимая нагрузка. У разных изделий они могут отличаться, по этой причине необходимо внимательно изучить их маркировку.

Стандартные габариты, ЖБ плит перекрытия, по длине находятся в пределах 1,5-16,2 дециметров, и по ширине 10-18 дециметров. В большинстве случаев толщина может быть 220-400 мм, в зависимости вида плиты и ее длины.

При производстве этих элементов конструкции стандартными габаритами не ограничиваются, и если потребуется, изготовитель может сделать плиту перекрытия на заказ изделие с другими размерами.

По своим характеристикам, разные типы плит перекрытия тоже отличаются.

Некоторые типы требуют использование дополнительной звукоизоляции, так как их небольшая толщина неспособна надежно защитить от шума.

Преимуществом ЖБ плит небольшой толщины, является их небольшая масса. По другим характеристикам такие конструктивные элементы можно разделить по допустимой нагрузке на плиту перекрытия. Это – важный момент в проектировании и строительстве зданий.

Ведь способность плиты выдерживать определенную нагрузку, влияет на ее несущую способность. Эти качества плит перекрытия определяют надежность и срок службы нового здания в целом.

Стандартные размеры

Для экономии средств на строительство дома желательно во время проектирования предусмотреть использование плит стандартных размеров, ведь стоимость изделий, изготовленных на заказ, потребует дополнительных затрат.

Ассортимент предприятий по производству плит перекрытия дает возможность, выполнить какие угодно задачи строительства, ведь это изделие представлено различных размеров. Длина колеблется в пределах 1,6–15,0 м, ширина может быть от 0 до 2,4 м, толщина изделия равна 220 мм.

С помощью такой сетки размеров можно изготовить проект здания любой конфигурации и необходимого размера. Плиты из тяжелого бетона (М200) и легкого бетона в большинстве случаев производят с пустотами длиной плит 2,4-6,6 м. Толщина ЖБ плит равна 220 мм, масса изделия 0,9-2,5 т.

Приобретая ЖБ плиты без пустот, учтите, что их стандартные габариты –2,6 м, 4,2 м, 6,6 м. Для устройства конструкции «на одну комнату» лучше выбирать размеры плит 1,2 – 2,4 м длиной.

Покупая плиты нужно принять в расчет, что если толщина изделия 160 мм, то оно считается тяжелым и способно обеспечить надежную защиту помещений от шума. Если ЖБ плита 120 мм толщиной, то потребуется дополнительно его.

Технология монтажа

Установка на место плит перекрытия – рискованная и трудоемкая работа, по этой причине необходимо тщательно подготовиться к ней.

Монтаж перекрытий сам по себе несложен, необходимо только сделать все поэтапно:

После доставки и разгрузки материала, необходимо привлечь к работе автокран. На участки где будут лежать плиты перекрытия, необходимо уложить цементный или бетонный раствор.
После этого с помощью автокрана железобетонные плиты, осторожно, поднимают на необходимую высоту и размещают на подготовленном месте, если не удалось сразу правильно уложить ЖБ изделие, то ломиком его перемещают в необходимое положение.
Таким образом, поднимая плиты за петли, выполняют укладку остальных плит перекрытия. Благодаря тому, плиты размещают на месте, где уложен раствор, они некоторый период еще остаются подвижными и, если потребуется, их ломом несложно слегка сместить.
По длине плит перекрытия в промежутке между ними находится руст, его нужно хорошо замазать раствором. По сторонам пустотелых ЖБ плит, есть много небольших углублений. Когда будут заделаны раствором русты, плиты превратятся в единую конструкцию.

Важно! После укладки плит и заделки рустов, необходимо раствором закрыть торцы ЖБ плит, иначе в зимний период они промерзнут.

Изолировать торцы плит, можно таким образом:

Использовать минеральную вату, которой забивают пустоты по торцам примерно на 20-30 см глубиной;
Используя легкий бетон, залить торцы плиты на глубину около 25 см;
Закрыть торцы кирпичом и после этого промазать их раствором.

Заделку торцов можно произвести при подготовке к укладке плит, так будет значительно удобнее и проще.

Стоимость плит перекрытия

При покупке плит перекрытия их стоимость является одним из важнейших факторов, она прямо пропорциональна габаритам изделия: большие плиты стоят дороже, даже если ширина будет одна, то за длинную плиту заплатить придется больше.

Наиболее дорогими будут монолитные плиты, которые нечасто используются в частном строительстве, так как их изготавливают для использования в местах с высокими нагрузками.

Оптимальным вариантом для строительства 1-2 этажных зданий будет выбор плит с пустотами внутри, эти изделия при небольшой стоимости обладают такими положительными свойствами, как:

Снижены требования к грузоподъемной технике;
Улучшенная, зашита от шума;
Выше теплоизоляционные показатели.

При проектировании нужно принимать в расчет то, что выбор стандартных габаритов плит в финансовом отношении более выгоден, по сравнению с их изготовлением по индивидуальным требованиям. Учтите что ходовые плиты стандартных габаритов по доступной стоимости всегда в наличии.

Нестандартные изделия приобрести значительно сложнее, и может, потребуется делать их на заказ, что будет стоить дороже. Так как ЖБ изделия прекрасно компонуются между собою, то будущий хозяин дома неограничен в конструктивных решениях, этажности здания, и реализации любых дизайнерских замыслов.

Плиты перекрытия размеры ГОСТ, вес, пустотные, ЖБ, деревянные

Расцвет строительства связан с появлением железобетона. Исследования свойств стали и цементных составов позволили установить, что два этих материала имеют почти одинаковые коэффициенты теплового расширения. Без этого совпадения армированных плит из бетона не существовало бы, они растрескивались бы в течение года.

Когда открыли способность цементного камня приобретать добавочную прочность в сочетании с армирующими стальными прутьями, вставленными внутрь бетонного массива, строительство стало приобретать черты, характерные для его современного состояния.

Виды железобетонных плит перекрытия

Другим важнейшим открытием в физике строительных материалов стало появление предварительно напряжённых железобетонных конструкций. Если стальную арматуру, или стальные строительные канаты сначала «натянуть», а потом залить цементом, дождаться его отвердения и снять нагрузку натяжения, то силы сжатия будут переданы на цементный камень. Прочность предварительно напряжённых жб конструкций возрастает многократно по отношению к ненапряженным. Без предварительно напряжённого железобетона невозможно ни строительство мостовых пролётов, ни возведение многоэтажного дома.

Рассмотрим типы перекрытий, которые применяются в современном строительстве.

Перекрытия без бетона

При строительстве индивидуального дома широко используются деревянные перекрытия. Доски толщиной 45 – 50 мм и шириной 250 – 300 мм устанавливаются на ребро через 500 – 600 мм на конструкции внешних стен или перегородок.

Снизу подшиваются листовые материалы, образующие потолок. В каналы между досками размещается утеплитель. Сверху через звукоизолирующую прокладку нашиваются доски пола следующего этажа.

Виды деревянных перекрытий

При правильном выборе толщины и высоты досок и расстояния между ними можно перекрыть пролёты до восьми метров. На смену «доскам на ребре» в индивидуальное строительство приходят двутавровые профили, изготовленные из материалов, получаемых в результате переработки древесины, например, ДВП.

В настоящее время широкое распространение получили деревянные арочные конструкции: с их помощью перекрываются спортивные залы, торговые площадки и пр.

И всё же в строительстве многоэтажных жилых домов и промышленных зданий железобетонным перекрытиям на сегодняшний день конкурентов нет.

Существует несколько типов перекрытия.

Монолитные перекрытия

В последние десятилетия широкое распространение получили сооружения из монолитного бетона. Это связано с желанием уйти от типовых строений и придать каждому сооружению уникальный архитектурный облик.

Схема железобетонного монолитного перекрытия

Здание, этаж за этажом, отливается из бетона, естественно – по стальному армированному каркасу.

После строительства стен, перемычек и колонн очередного этажа устанавливаются дополнительные временные опоры. На общее опорное поле укладывается съёмная алюминиевая или деревянная опалубка. Поверх опалубки монтируется арматурный каркас. Каркас соединяется с арматурными прутьями стен и перегородок. После этого в опалубку заливается цементный раствор. Для повышения прочности его уплотняют с помощью виброреек и вибролотков. Так как бетон лучше схватывается при температуре порядка 70 градусов тепла, его укутывают теплоизоляционными материалами и готовят с использованием горячей воды. Все видели «палатки и шалаши» над пролётами строящихся мостов.

После отвердения опалубка снимается, получается монолитный пол и потолок. Там, где листы опалубки соприкасались между собой, бывают выступающие швы. Их удаляют механическим способом, или оставляют как есть, в зависимости от того, какие варианты отделки пола и потолка будут применяться в дальнейшем.

Строительство монолитного здания – дело долгое и хлопотное. При значительных отрицательных температурах вести строительство из монолитного бетона запрещено строительными нормами и правилами (СНиП).

Дома и производственные сооружения чаще строятся из сборного железобетона. Есть и различные гибридные варианты, но при этом применяются плиты перекрытия, изготавливаемые на заводах бетонных изделий. Плиты перекрытий бывают трёх типов.

Ребристые плиты

Ребристые плиты перекрытия

Эти плиты в поперечном сечении напоминают букву «П» с широкой перекладиной и короткими ножками. Такая форма придаёт ей требуемую прочность.

Для этих плит существует свой набор государственных стандартов, ГОСТ. Их удельный вес относительно невелик.

Такие плиты используются, главным образом, при возведении промышленных зданий. При строительстве многоэтажных жилых домов и частного жилья использование этих железобетонных конструкций неэффективно из‑за недостаточной тепло– и звукоизоляции.

Кессонные перекрытия

Кессонные плиты перекрытия

Кессонные («часторебристые», «частобалочные», «вафельные») перекрытия. Это перекрытия, которые состоят из продольных и поперечных балок одной высоты и ширины. Сверху помещаются бетонные плиты, связанные с «растром» арматурой.

Кессонные перекрытия обладают высокой прочностью и используются в случаях, когда необходимо перекрыть большую площадь без установки дополнительных опор.

Кессонные перекрытия создаются, как правило, в ходе сооружения монолитных бетонных зданий производственного назначения. Перекрытия отличает большой удельный вес.

В многоэтажном жилом, тем более – малоэтажном строительстве такие перекрытия не используются.

Многопустотные плиты перекрытия

Это наиболее распространённый тип плит, используемый в промышленном, гражданском и частном строительстве.

Государственные стандарты России жёстко определяют требования к этому типу плит.

ГОСТы и «Строительные Нормы и Правила», СНиП, разработаны на все виды конструкций из армированного бетона. В силу того, что пустотные бетонные изделия используются в строительстве шире, чем другие типы жб перекрытий, ГОСТ, посвящённых им, намного больше.

Многопустотные плиты – это вид плит, у которых вдоль её большей оси проложена арматура и сделаны отверстия – каналы, как правило, круглого сечения. В отдельных видах многопустотных плит отверстия по форме напоминают трапецию со скруглёнными углами, а иногда – овал.

Примечание

Это самый востребованный на сегодня материал для перекрытий, индивидуальные каменные дома не возводятся без их использования. Вес, тепло – и звукоизоляция – это их преимущество.

Почему многопустотные плиты?

Эти плиты относительно легки, пустотелость снижает их удельный и общий вес.

Многопустотные плиты перекрытия

Это уменьшает затраты на возведение фундамента, несущих конструкций стен при строительстве многоквартирного или частного дома.

При использовании пустотных плит структурные шумы снижаются относительно монолитных перекрытий. Значит, при использовании таких плит потребуется меньше изоляционных «прокладок» для обеспечения звукового комфорта в помещениях.

Пустотные плиты изготавливаются на заводах по выпуску бетонных конструкций.

Стандартные условия производства на предприятии обеспечивают соответствие произведённых бетонных плит требованиям ГОСТ.

Для производства плит, размеры которой по высоте составляют 220 мм, используется конвейерная технология. На специальном столе устанавливается опалубка (форма) и пластиковые трубы для образования пустот. В технологические отверстия на торцах опалубки пропускается арматура или арматурный канат. Механизмы натяжения, присоединённые к противоположным концам формы, в которой отливается плита, «напрягают» растяжением стержни или канаты. Объем опалубки заполняется цементным раствором. «Сырая» плита отправляется на вибростенд. На вибростенде бетон уплотняется, из него выдавливается воздух и избыточная влага. Извлекаются пластиковые трубы, сформировавшие продольные полости. После этого плита укрывается теплоизолятором и отправляется в паровую баню на следующий этап передела. Плита отвердевает при семидесяти градусах тепла, т. е. при самой оптимальной температуре для формирования прочного цементного камня.

Безопалубочные многопустотные плиты перекрытия

Применение высокопрочной и точно изготовленной опалубки гарантирует размеры плиты, определённые ГОСТ.

Какие ещё технологии применяются при изготовлении пустотных плит?

Облегченные плиты перекрытия

Для облегчённых плит перекрытия, размеры которых по высоте составляют 140 мм, разработаны технологии непрерывного литья. Конвейер позволяет получить плиту – ленту длиной до 200 метров.

Затем электропилой с алмазным диском эта лента разрезается на стандартные плиты, размеры которых определены ГОСТ или на плиты, размеры которых указаны в требованиях заказчика.

Строительство – опасная вещь. Говорят, что лётные наставления писаны кровью. Но разве ГОСТ или СНиП не писаны теми же чернилами?

Если заказчик закажет плиты, параметры которых не соответствуют их несущей способности, ответственность за возможные последствия ляжет на него.

Государственные стандарты

Многопустотные плиты маркировки ПК

Многопустотные облегчённые плиты перекрытия (по ГОСТ – «ПНО», «ПБО», «3.1.ПБ») тоньше почти в полтора раза, имеют меньший вес. С другой стороны – их прогиб под нагрузкой больше. Это необходимо учитывать при проектировании здания. Этот тип плит особенно популярен в малоэтажном строительстве. Преимущества – цена (требуется меньше сырья), вес (меньшие нагрузки на стены и фундамент – экономия на фундаменте и стенах), лучшая тепло- и звукоизоляция.

Для всех типов плит жёстко определены размеры, допустимая нагрузка на квадратный метр, удельный и общий вес, отклонения от формы идеального параллепипеда и пр.

Следует помнить, что плита – это только один элемент здания. Рассчитывать строение необходимо целиком: фундамент, несущие и изолирующие конструкции стен, перекрытий. Не следует забывать про снег и ветер. Грамотно выполнить эту работу может только профессионал.

Примечание

Место нанесения маркировки на плиту стандартизовано.

В строительстве и машиностроении на чертежах все размеры указываются в миллиметрах.

Чтобы избежать слишком длинных надписей, в ГОСТ предусмотрены «огрубления» для обозначения плит. Это сделано потому, что требуемую для перекрытия плиту в частном коттедже, таунхаусе или многоэтажном доме всё равно должен выбирать специалист.

Маркировка

Маркировка наносится на боковую поверхность. В действительности – маркировка – лишь ключ к строительным справочникам, в которых можно почерпнуть информацию об изделии. Для краткости при маркировке применяются многочисленные сокращения и огрубление реальных размеров. Приведём пример.

Многопустотные плиты маркировки ПБ

Многопустотные плиты – ПБ, ПК, НВ. Высота – 220 мм.

Пример маркировки по ГОСТ: П 63-12-8. «П» означает «пустотность» и высоту – 220 мм, длину – 6270мм (округление в большую сторону до дециметров) ширину – 1290мм (округление в меньшую сторону до дециметров) нагрузка записывается в центнерах, т. е. 8 обозначает, что плита выдерживает вес 800кг/м2.

Не следует думать, что на каждом квадратном метре плиты может быть размещён вес 800 кг.

Реально общий вес на некоторой поверхности основания рассчитывается с учётом общих характеристик сооружения.

Плиты перекрытия (ПК), панели перекрытия, Ковальская, Ровенский ДК

Плиты перекрытия ПК в Киевской области пользуются максимальным спросом от завода имени Ковальской. Это очень качественные материалы, выполнены строго по ГОСТ, а поэтому в сезон на них формируется недельная очередь.

Завод Ковальской изготавливает широкий асортиментный ряд плит перекрытий методом экструзии на современной технологической линии безопалубного формирования компании «Nordimpianti System S.r.l.» (Італия). Это многопустотные предварительно напряженные плиты, изготовленные из тяжелого бетона методом стендового экструзионного беспрерывного формирования. Экструзия (выталкивание) — технология получения железобетонных изделий путем проталкивания бетонного раствора сквозь формоудерживающие отверстия

Мы осуществляем доставку плит перекрытия ПК непосредственно на объект покупателя, а также можем осуществить не только выгрузку плит, но и их укладку при помощи кранов и специальных автомобилей — манипуляторов.

ПЛИТЫ ПЕРЕКРЫТИЯ, РАЗМЕРЫ И ЦЕНЫ

Плиты перекрытия многопустотные шириной 1,5м.
Наименование	размер см. д / ш / в	масса т.	единицы	цена грн. с ндс
ПК 90-15-8	898х150х22	4.20	шт	4959 /дог.
ПК 88-15-8	878х150х22	4,11	шт	4888/дог.
ПК 86-15-8	858х150х22	4,01	шт	4744/дог.
ПК 84-15-8	838х150х22	3,92	шт	4725/дог.
ПК 82-15-8	818х150х22	3,83	шт	4674 /дог.
ПК 80-15-8	798х150х22	3,73	шт	4596 /дог.
ПК 78-15-8	778х150х22	3,64	шт	4538/дог.
ПК 76-15-8	758х150х22	3.51	шт	4464 /дог
ПК 72-15-8	718х150х22	3.33	шт	2605
ПК 68-15-8	678х150х22	3.15	шт	2460
ПК 63-15-8	628х150х22	2.95	шт	2170
ПК 60-15-8	598х150х22	2. 80	шт	2067
ПК 57-15-8	568х150х22	2.67	шт	1964
ПК 54-15-8	538х150х22	2.53	шт	1860
ПК 51-15-8	508х150х22	2.40	шт	1791
ПК 48-15-8	478х150х22	2.25	шт	1737
ПК 45-15-8	448х150х22	2.10	шт	1630
ПК 42-15-8	418х150х22	2.02	шт	1518
ПК 39-15-8	388х150х22	1.83	шт	1459
ПК 36-15-8	358х150х22	1.75	шт	1373
ПК 33-15-8	328х150х22	1. 55	шт	1279
ПК 30-15-8	298х150х22	1.40	шт	1260
ПК 27-15-8	268х150х22	1.30	шт	1149
ПК 24-15-8	238х150х22	1.15	шт	1072
Плиты перекрытия пустотные шириной 1,2 м.
Наименование	размер см. д / ш / в	масса т.	единицы	цена грн. с ндс
ПК 90-12-8	898х120х22	3.17	шт	3942/дог.
ПК 88-12-8	878х120х22	3,10	шт	3892/дог.
ПК 86-12-8	858х120х22	3,03	шт	3832/дог.
ПК 84-12-8	838х120х22	2,96	шт	3773/дог.
ПК 82-12-8	818х120х22	2,88	шт	3715/дог.
ПК 80-12-8	798х120х22	2,82	шт	3658 /дог.
ПК 78-12-8	778х120х22	2,75	шт	3601/дог.
ПК 76-12-8	758х120х22	2.68	шт	3545 /дог.
ПК 72-12-8	718х120х22	2.53	шт	1948
ПК 68-12-8	678х120х22	2.45	шт	1840
ПК 63-12-8	628х120х22	2. 2	шт	1600
ПК 60-12-8	598х120х22	2.1	шт	1522
ПК 57-12-8	568х120х22	2	шт	1447
ПК 54-12-8	538х120х22	1.9	шт	1369
ПК 51-12-8	508х120х22	1.8	шт	1329
ПК 48-12-8	478х120х22	1.7	шт	1300
ПК 45-12-8	448х120х22	1.58	шт	1217
ПК 42-12-8	418х120х22	1.55	шт	1138
ПК 39-12-8	388х120х22	1.37	шт	1100
ПК 36-12-8	358х120х22	1. 32	шт	1042
ПК 33-12-8	328х120х22	1.15	шт	979
ПК 30-12-8	298х120х22	1.11	шт	940
ПК 27-12-8	268х120х22	0.98	шт	900
ПК 24-12-8	238х120х22	0.87	шт	851
Панели перекрытия многопустотные шириной 1,0 м.
Наименование	размер см. д / ш / в	масса т.	единицы	цена грн. с ндс
ПК 120-10-8	1198х100х30	5.00	шт	——- /дог.
ПК 72-10-8	718х100х22	2.20	шт	1948
ПК 63-10-8	628х100х22	1.85	шт	1600
ПК 57-10-8	558х100х22	1.67	шт	1447
ПК 54-10-8	538х100х22	1.60	шт	1369
ПК 51-10-8	508х100х22	1.52	шт	1329
ПК 48-10-8	478х100х22	1.42	шт	1300
ПК 42-10-8	418х100х22	1.26	шт	1138
ПК 36-10-8	358х100х22	1.08	шт	1042
ПК 33-10-8	328х100х22	0. 95	шт	979
ПК 30-10-8	298х100х22	0.91	шт	940
ПК 27-10-8	268х100х22	0.83	шт	900
ПК 24-10-8	238х100х22	0.75	шт	851
Изготовление под заказ — согласно ГОСТа.

Контакт

СОЛОДЕНКО
Ольга Павловна
(044)221-17-69
(067)549-30-40
***
ЛАРШИН
Александр Игоревич
(044)223-41-68
(067)549-30-70

ЖБ плиты перекрытия размеры и цены

Железобетонные изделия уверенным шагом вошли в ряды самых прочных материалов для создания дорог еще десятки лет назад и будут оставаться там еще продолжительное время. Основные моменты при выборе ЖБ плиты: размеры и цены.

Типы и размеры

В зависимости от предназначения плиты могут быть разных видов. Для упрощения ориентации в показателях каждому типу присвоено индивидуальное цифробуквенное обозначение: ПДП, 1П, 2ПАГ, ПДН и др.

Основные типы ЖБ плит перекрытия:

Пустотелые плиты. Внутри изделия есть пустоты вдоль всего основания цилиндрической формы – снижает вес. Средняя толщина: 2.2 м. Но использование бетона высокой марки позволяет добиться высоких показателей прочности при 1.7 м, что упрощает эксплуатацию и установку.

Сплошные. Выбирая сплошные ЖБ плиты, размеры и цены имеют особое значение. Задача этого вида плит – обеспечить максимально допустимый уровень нагрузки на поверхность дороги. Оптимальным считается изделие длинной в 3 м и шириной в 1.7-2 м. От цены зависит прочность, т.к. варианты с использованием бетона высшей марки стоят больше. Отличный вариант – изделие из марки бетона В25-В30.

Армированные. При изготовлении применяется каркас из высокопрочной стали – делает прочность материала максимальной. Используют на аэродромах и для создания поверхностей, нагрузка на которые может превышать 60 Т.

Стоимость ЖБ плит перекрытия

Многие предложения на рынке заманивают покупателя заниженными ценами, но за такой скидкой кроется использование некачественных материалов и жесткие нарушения технологии производства. При соблюдении всех правил изготовления цена не может быть ниже, чем на 10-25% в сравнении с конкурентами.

Компания «БетонБаза» производит ЖБ плиты, размеры и цены которых оптимальны для покупателя и позволяют получить прочный материал недорого. Весь товар сертифицирован. Наличие первой цены достигается благодаря использованию при производстве собственно добытых из недр земли материалов и изготовленного предприятием бетона. Клиенты компании получают выгодное сотрудничество и доставку, а также бесплатный расчет стоимости материалов.

Звоните и заказывайте бетон с доставкой за 24 часа от компании БетонБаза по телефонам +7 (495) 278-08-25 или +7 (958) 761-96-45

Отзывы бетонбаза (фото наших работ)

Раствор марки 150 , Объем 41 куб. д. Фрязино

Бетон марки 300, объем 92 куба. д. Кубинка

Бетон марка М350, 37 кубов. д. Черноголовка

Бетон марка М400. д. Мизиново, Щелковский район

Бетон марки 250, объем 23 куба. Одинцовский район

< > Смотреть все фото наших работ >>> ЖБИ от завода производителя Плиты ЖБИ размеры, цена Стоимость ЖБ Производство железобетонных изделий и конструкций Купить дорожные плиты 2п30. Цены Плиты дорожные ПДН. Цена Плиты ПАГ 18 Цена Плиты ПАГ 14 купить Куплю плиты ПАГ Плиты аэродромные паг. Цена Дорожные плиты. Цена с доставкой Бетонные перекрытия

| Журнал Concrete Construction

Качественная конструкция пола включает хорошее уплотнение земляного полотна, плиты одинаковой толщины, бетон с низкой оседанием, прямые линии переборок и контрольные пропилы, расстояние между которыми от 24 до 30 раз превышает толщину плиты.

Распространенных ошибок при строительстве бетонных плит перекрытия можно избежать с помощью надлежащей подготовки основания, дизайна смеси, укладки, отделки и отверждения. При правильном выполнении этих действий владелец может рассчитывать на привлекательное долговечное изделие.

Стандартная толщина бетонной плиты перекрытия в жилищном строительстве составляет 4 дюйма. Рекомендуется от пяти до шести дюймов, если бетон будет время от времени подвергаться тяжелым нагрузкам, например, от домов на колесах или мусоровозов.

Чтобы подготовить основание, вырежьте уровень земли на нужную глубину, чтобы учесть толщину плиты. Удалите все органические материалы и большие твердые предметы, такие как камни и корни деревьев, на глубину не менее 4 дюймов. Если необходимо наращивание уклона, используйте гравий или песчаный грунт и уплотните окончательное основание с помощью виброплиты или аналогичного устройства.Кромки могут быть из любого прямого материала, который может быть закреплен на месте. Подумайте о пластиковых или металлических формах, если нет ровных пиломатериалов. Перед установкой опалубки установите натяжную линию с помощью колышков или бетонных досок, чтобы установить квадратную отметку уровня.

Что касается бетонной смеси, она должна соответствовать требованиям прочности на сжатие (обычно 3000 фунтов на квадратный дюйм) без мер, вызывающих чрезмерную усадку. Поскольку вода увеличивает усадку и растрескивание, для достижения желаемой осадки предпочтительнее использовать пластификатор.Также рассмотрите возможность включения волокон для предотвращения растрескивания при пластической усадке. Для наружных плит, подверженных воздействию морозной погоды или химикатов для борьбы с обледенением, может потребоваться более высокая прочность и увлеченный воздух. В случае сомнений обратитесь к поставщику бетона за рекомендуемой смесью.

Всегда избегайте добавления воды на стройплощадке, превышающей 1–2 галлона на кубический ярд. Если дополнительная просадка действительно необходима, спросите водителя автобетоносмесителя, сколько воды можно добавить, не допуская отклонения бетона от спецификации.

Распределите бетон вокруг плиты как можно ближе к его окончательному положению, а затем сгребите его на место.Уплотняйте смеси с низкой осадкой с помощью ручного вибратора или виброрейки. Закончите с минимальным усилием и минимальными движениями терки, необходимыми для получения гладкой поверхности.

Создайте контрольные швы на расстоянии не более чем в 24–30 раз больше толщины плиты и не более 15 футов по ширине и длине плиты, вдавливая инструмент для нарезания канавок глубиной 1 дюйм в поверхность. Расстояние между стыками более 15 футов требует использования устройств передачи нагрузки, таких как дюбели или дюбели.Для плит, для которых требуется большое расстояние между стыками или отсутствие стыков, рекомендуется стальная арматура. Это увеличит вероятность случайного растрескивания, но будет плотно удерживать трещины, чтобы обеспечить хорошие структурные характеристики.

Правильные условия отверждения имеют решающее значение, и метод отверждения необходимо применять, как только готовая поверхность сможет сопротивляться повреждениям. Бетон не должен замерзать или высыхать. Нанесите на поверхность отвердитель или обеспечьте подходящее влажное отверждение. Если есть риск замерзания, накройте плиту изолятором, например, изолирующими одеялами или 4-дюймовым слоем соломы, который утяжеляют, чтобы предотвратить сдувание.Оставьте изолятор на месте, пока бетон не достигнет прочности не менее 500 фунтов на квадратный дюйм. Обычно это происходит в течение нескольких дней.

— Питер Вандерверф — президент Building Works Inc. (www.buildingworks.com), консалтинговой фирмы, которая помогает компаниям внедрять новые строительные продукты. Терри Коллинз — инженер по бетонным конструкциям в Портлендской цементной ассоциации (www.cement.org), которая продвигает использование бетона и других продуктов на основе цемента.

Дополнительная информация о бетонных перекрытиях

Какой толщины должна быть бетонная плита? — Как вести

🕑 Время чтения: 1 минута

Толщина бетонной плиты зависит от нагрузок и размеров плиты. Как правило, толщина плиты 6 дюймов (150 мм) рассматривается для жилых и коммерческих зданий с элементами армирования в соответствии с проектом. Методы, используемые для определения толщины плиты, различаются для разных типов плит. Например, расчет толщины односторонней плиты отличается и проще, чем расчет толщины двусторонней плиты.

Выбор и расчет толщины плиты, включая плиты различных типов, является важным шагом в процессе проектирования. Если следовать надлежащей процедуре расчета толщины плиты, срок проектирования значительно сократится, помимо достижения надежной и экономичной толщины плиты.

Толщина односторонней плиты

Толщина односторонней плиты основана на прогиб , изгиб , сдвиг и иногда требования к огнестойкости .

1. Требования к отклонению

Apart от плит, которые сильно нагружены, например, плиты несут несколько метров грунта толщина плиты выбирается исходя из требований прогиба. Кодекс ACI устанавливает ограничения на толщину плиты. если прогиб не рассчитан и определен как приемлемый.

В противном случае толщина односторонних плит должна быть не менее L / 20 для простого поддерживаемые плиты; L / 24 для плит с неразрезным концом; L / 28 для плит с обоими заканчивается непрерывным; и L / 10 для консолей; где L — пролёт.

Эти значения могут использоваться при условии, что плиты не поддерживают или не прикреплены к перегородкам или другим конструкциям, которые могут быть повреждены из-за больших прогибов.

2. Требования к изгибу и сдвигу

Определение толщины плиты на основе изгиба и сдвига требования не часто.Однако эти требования должны быть проверены в конструкция, даже если толщина выбрана исходя из требований к прогибу.

Порядок проверки толщины плиты на соответствие требованиям изгиба следующим образом:

Рассчитайте пробные факторизованные нагрузки на основе толщины плиты, рассчитанной на основе требований к прогибу.
Вычислить моменты, используя подходящие методы, такие как метод коэффициента ACI.
Так как плиты редко требуют коэффициента армирования больше 0.01, проверьте, соответствует ли выбранная толщина плиты коэффициенту армирования 0,01. Используйте уравнение 1 для вычисления d:

Где:

d: эффективная глубина плиты, необходимая для выдерживания момента

Mu: момент, рассчитанный по нагрузкам

b: ширина плиты, полоса плиты 1 м (12 дюймов) считается

R: сопротивление изгибу (МПа), вычисленное с использованием следующего выражения:

Где:

p : коэффициент усиления принимается равным 0.01

фу: предел текучести стали, МПа

fc ‘: прочность бетона на сжатие, МПа

Процедура проверки толщины плиты на соответствие требованиям к сдвигу: следует:

Вычислить предел прочности на сдвиг по нагрузкам, Vu
Вычислить расчетную прочность плиты на сдвиг, уравнение 3. Если все пролеты равны, предел прочности на сдвиг возникает на внешней поверхности первой внутренней плиты, который вычисляется с использованием уравнения 4, в противном случае — сдвиг следует проверять на внешней поверхности первой внутренней плиты и типичной внутренней плиты, уравнение 5.

Где:

Vc: прочность бетона на сдвиг плиты

b: ширина плиты 1000 мм

d: эффективная глубина плиты

Vu: предельный сдвиг плиты

Вт: предельная распределенная нагрузка равна до 1,2 * статическая нагрузка плюс 1,6 * переменная нагрузка

л: пролет перекрытия

3. Требования к огнестойкости

Иногда плита толщина контролируется опасностью передачи тепла при пожаре.Для этот критерий огнестойкость пола — это количество часов, необходимое для температура неэкспонированной поверхности повысится на заданную величину, обычно 121,1 ° C (250 ° F).

При повышении температуры на 121,1 ° C (250 ° F) плита толщиной 76,2 мм (3-1 / 2 дюйма) дает 1-часовую огнестойкость, 127-миллиметровая (5-дюймовая) плита обеспечивает 2-часовую огнестойкость, а плита 152,4 мм (6-1 / 4 дюйма) обеспечивает 3-часовую огнестойкость. Наконец, толщину плиты обычно округляют до ближайших 10 мм.

Толщина двухсторонней плиты

Как и в случае односторонней плиты, толщина двусторонней плиты должна удовлетворять требованиям к прогибу и сдвигу.

1. Требования к отклонению

Обычно толщина плиты выбирается таким образом, чтобы предотвратить чрезмерный прогиб при эксплуатации. Код ACI предоставляет метод расчета минимальной толщины двусторонней плиты, которая удовлетворяет прогибу.

Этот метод применим для различных типов двусторонних плит, таких как плоская плита, плоская плита, плиты на балках, плиты без внутренних балок. Чтобы просмотреть подробные сведения о вычислении минимальной толщины плиты, щелкните здесь.

Выбранная толщина плиты должна быть достаточной для сдвига как внутри, так и снаружи колонн.Код ACI позволяет использовать более тонкие плиты, если расчетный прогиб находится в пределах указанных ограничений прогиба.

Порядок проверки адекватности Толщина плиты, способная выдержать сдвигающую силу, составляет:

Определить факторная равномерная нагрузка.
Проверить односторонние ножницы
Проверить двухсторонний сдвиг штамповки

Если прочность плиты на сдвиг меньше предельного усилия сдвига, приложенного к плите, то для решения этой проблемы должны быть рассмотрены необходимые стратегии.Эти стратегии включают:

Утолщите плиту по всей панели. Это может быть контрпродуктивным, поскольку вес плиты может значительно увеличить силу сдвига.
Используйте откидную панель, чтобы утолщить перекрытие рядом с колонной.
Добавьте поперечную арматуру.

Минимальная толщина бетонной плиты, балки, колонны, фундамента — советы

🕑 Время считывания: 1 минута.

Минимальная толщина бетонной плиты, балки, колонны, фундамента и других конструктивных элементов выбирается в соответствии с проектными требованиями согласно стандартным нормам.Приведена минимальная толщина бетонных конструктивных элементов согласно ACI 318-14, IRC 2009, IS 456 2000 и UBC 1997. Процесс проектирования включает правильное предположение о размерах структурных элементов, а затем проверку предложенных размеров, чтобы убедиться, что они соответствуют требованиям проекта.

Если не предполагается надлежащий размер конструкции, то проектирование займет много времени и потребует значительных усилий, поскольку потребуются существенные испытания до тех пор, пока не будут определены удовлетворительные размеры. Поэтому в большинстве норм указаны минимальные размеры и, в частности, толщины практически для всех элементов конструкции.

1. Минимальная толщина перекрытий

1,1 Минимальная толщина односторонней плиты ACI 318-14 обеспечивает рекомендуемую минимальную толщину односторонней цельной плиты, как указано в таблице 1, если прогиб не рассчитан. Таблица 1 минимальная толщина односторонней цельной плиты, если прогиб не рассчитан

Минимальная толщина, h
Простая опора	Один конец непрерывный	Двусторонний непрерывный	Консоль
Элементы, не поддерживающие или не прикрепленные к перегородкам или другой конструкции, которые могут быть повреждены из-за больших прогибов
л / 20	л / 24	л / 28	л / 10

Примечания: Приведенные значения должны использоваться непосредственно для элементов из бетона нормального веса и арматуры класса 420.

Для других условий значения должны быть изменены следующим образом: a) Для легкого бетона, имеющего равновесную плотность ( wc) в диапазоне от 1440 до 1840 кг / м3, значения следует умножить на (1,65 — 0,0003 wc ) , но не менее 1,09. b) Для fy , кроме 420 МПа, значения должны быть умножены на (0,4 + fy /700) .

Рис.1: толщина односторонней плиты

1,2 Минимальная толщина Ребристая плита ACI 318-14 рекомендует такое же значение для ненагруженных балок, как указано в таблице 2.Единый строительный кодекс (UBC) определил минимальную толщину ребристой плиты равной 1/12 расстояния между ребрами жесткости или 51 мм.

Рис.2: Ребристая односторонняя плита

Толщина перекрытия с заделанными трубами и трубами

UBC рекомендует минимальную толщину плит с заделанными трубами и трубами на 25 мм больше, чем общая общая глубина каналов или труб.
ACI 318-14 указывает, что трубопроводы и трубы не должны быть больше по внешнему размеру, чем 1/3 общей толщины плиты, стены или балки, в которые они заделаны.

1.3 Минимальная толщина Плита на земле UBC рекомендует минимальную толщину бетонных плит перекрытия, опирающихся непосредственно на землю, равной 89 мм, тогда как BCGBC4010A — Примените структурные принципы к жилым малоэтажным зданиям, определив минимальную толщину 100 мм.

Рис.3: плита на земле

1,4 Минимальная толщина Мембраны UBC рекомендует бетонную плиту и композитную перекрывающую плиту, которые служат в качестве структурной диафрагмы, используемой для передачи сил землетрясения, до 50 мм.

1,5 Минимальная толщина Двусторонняя плита ACI 318-14 предоставил рекомендации по определению минимальной толщины плит (включая плиты с балками, плоские плиты, плоские плиты), которые можно найти здесь.

Рис.4: Двусторонняя плита

1,6 Минимальная толщина Откидная панель иногда опускающиеся панели используются в верхней части колонн для повышения прочности плит на сдвиг. Минимальная толщина откидных панелей должна составлять четверть толщины плиты за пределами отрыва.

2. Минимальная толщина балок

ACI 318-14 обеспечивает рекомендуемую минимальную толщину для ненагруженных балок, как указано в таблице 2, если прогиб не рассчитан.
Канадская ассоциация стандартов CSA предоставляет аналогичную таблицу, за исключением одного непрерывного конца, длина которого составляет 1/18.

Таблица 2 минимальная толщина не напряженных балок, если прогиб не рассчитан

Минимальная толщина, h
Простая опора	Один конец непрерывный	Двусторонний непрерывный	Консоль
Элементы, не поддерживающие или не прикрепленные к перегородкам или другой конструкции, которые могут быть повреждены из-за больших прогибов
л / 16	л / 18. 5	л / 21	л / 8

Примечания: Приведенные значения должны использоваться непосредственно для элементов из бетона нормального веса и арматуры класса 420. Для других условий значения должны быть изменены следующим образом: a) Для легкого бетона, имеющего равновесную плотность ( wc) в диапазоне от 1440 до 1840 кг / м3, значения следует умножить на (1,65 — 0,0003 wc ) , но не менее 1,09. b) Для fy , кроме 420 МПа, значения должны быть умножены на (0.4 + fy /700) . Глубину балки также можно оценить на основе отношения пролета к глубине. IS 456 2000 обеспечивает соотношение пролета к глубине для контроля прогиба балки, как указано в таблице 3. Таблица 3: Отношение пролета к глубине в зависимости от пролета и типа балок, IS 456 2000

Пролет балки	Тип балки	Отношение пролет / глубина
До 10 м	Простая опора	20
	Консоль	7
	Непрерывный	26
Более 10 м	Простая опора	20 * 10 / пролет
	Консоль	–
	Непрерывный	26 * 10 / пролет

Фиг. 4: Толщина железобетонной балки, h

3. Минимальная толщина колонн Размеры колонн основаны на требованиях конструкции, и для колонн можно выбрать несколько форм, таких как квадратные, прямоугольные, трапециевидные, цилиндрические и другие.

Рис.5: Размеры колонны

4. Минимальная толщина стенок

4.1 Несущие стенки UBC рекомендует минимальную толщину несущей стены до 1/25 поддерживаемой высоты или длины, в зависимости от того, что меньше или не менее 102 мм.

4,2 Наружная стена подвала и стена фундамента

UBC определил минимальную толщину внешней стены подвала и стены фундамента 191 мм.
Это же значение рекомендовано Международным жилищным кодексом (IRC 2009) для фундаментной стены.
Рис.6: толщина стенки

5. Минимальная толщина опор

Опора на почву Рекомендуемая минимальная глубина для установки на почву составляет 150 мм.

Опора на свай Минимальная глубина для опоры на сваю рекомендуется 300 мм.

Стойка бетонная однотонная Минимальная толщина простой бетонной структурной опоры предлагается ACI 318-14 и устанавливается как 200 мм, и такое же значение предлагается UBC. Следует знать, что плоское основание конструкции не подходит для использования в качестве верхней части свай.

Плотный фундамент Минимальная толщина плотного фундамента — 300 мм.

Рис.7: Толщина опоры

6. Минимальная толщина других бетонных элементов Таблица 4: минимальная толщина других конструктивных элементов

Конструктивный элемент	Толщина, мм
Заглушка	600 мм
Выравнивание бетона под жидкими подпорными конструкциями	100 мм
Выравнивающий бетон для других оснований ПКК	75 мм
Стены и плита подземного котлована / резервуара (ниже уровня грунтовых вод)	200 мм
Стены и плита подземного котлована (над уровнем грунтовых вод)	200 мм
Парапетная стена	100 мм
Чайджа	100 мм
Стены траншеи для кабелей / труб и фундаментная плита	125 мм
Сборное покрытие траншеи	125 мм
Вставная пластина	12 мм
Уголок	6 мм

Минимальная толщина бетонных элементов

Типичные ситуации

Несмотря на то, что минимальная толщина плит может изменяться по многим параметрам, для типичных ситуаций используются некоторые стандартные значения толщины. Однако важно помнить, что они могут не подходить для ваших условий загрузки. См. Таблицу 7.4N Еврокода 2 для получения дополнительной информации.

N.B. Некоторые из этих ситуаций, такие как пешеходные дорожки и внутренние дворики, не содержат конструктивных элементов и, как правило, не разрабатываются инженерами, поэтому они не подпадают под действие норм Еврокода 2. Эти примеры, однако, предназначены как «реальные» приложения с предложениями относительно того, что вы могли бы потенциально использовать, не ожидая каких-либо проблем.С учетом сказанного и во избежание излишней двусмысленности мы советуем минимум 125 мм для всех ситуаций.

4

Бетонный пол (жилое строительство)

Использование	Толщина (мм)	Толщина (дюймы)
Тротуары
75 мм Патио (только пешеходное движение)	100 мм	4 дюйма
Подъездные пути и парковки	150 мм	6 дюймов
100 мм	4 ”
Плита с одно- или двусторонним перекрытием с одно- или двухсторонней опорой	Длина / 20 (слабые нагрузки) Длина / 14 (сильно напряженная)
Односторонняя сплошная плита	Длина / 26 x 1. 3 (слабо нагруженный) Длина / 18 x 1,3 (сильно нагруженный)
Плита, опирающаяся на колонны без балок (плоская плита)	Длина / 24 x 1,2 (слегка нагруженная) Длина / 17 x 1,2 (сильно нагруженный)
Консольная плита	Длина / 8 x 0,4 (слегка нагруженный) Длина / 6 x 0,4 (сильно нагруженный)

Толщина плиты: Как сделать определять?

Толщина плиты является жизненно важным фактором при проектировании и строительстве здания и напрямую связана со стоимостью конструктивной системы.

Например, в многоэтажном здании увеличение толщины плиты на 5 мм приводит к значительному увеличению осевых нагрузок на колонну. Затем мы должны увеличить размеры колонн, арматуры, размеры фундамента и т. Д.

Наконец, это влияет на стоимость строительства.

Следовательно, мы должны ограничивать толщину любой конструкции до пределов, требуемых проектом (эксплуатационная пригодность и предельное состояние по окончании).

Ключевые факторы, влияющие на минимальную толщину плиты, можно перечислить следующим образом.

Приложенные нагрузки
Долговечность бетона
Требования к пожарной безопасности
Требования к удобству обслуживания, такие как прогиб
Требования к удобству эксплуатации, такие как вибрация пола
Требования к конструкции

В разных стандартах могут быть указаны разные требования к толщине. Однако мы можем рассчитать основные требования к минимальной толщине с учетом вышеперечисленных факторов.

Расчет основан только на требованиях к конструкции и деталям в соответствии с BS 8110 Часть 01.

Покрытие армирования = 20 мм, что минимально указано в коде для условий мягкого воздействия с одночасовой огнестойкостью.
Диаметр арматуры = 10 мм; на балке у нас четырехбаллонный с верхним усилением.
Минимальное расстояние между стержнями на основе = размер заполнителя + 5; Обычно для бетонных работ мы используем заполнитель 20 мм.

Следовательно, минимальную толщину бетона можно рассчитать следующим образом.

Толщина бетонной плиты = 20 x 2 + 10 x 4 + 20 + 5 = 105 мм

Это теоретические требования к толщине плиты. Однако, согласно расчетам, арматура не может быть размещена с такой точностью, как рассчитано для сохранения зазора между стержнями, как совокупный размер + 5.

Кроме того, арматура перекрытия будет препятствовать армированию балки, и они не смогут разместить как было учтено при расчете.

Следовательно, выполнить эти требования очень сложно. Таким образом, ограничение толщины до 105 мм является практически сложной задачей.

На этом фоне широко используемая толщина бетонной плиты составляет 125 мм.

Стандарты, такие как ACI 318 , определяют минимальную толщину плиты в зависимости от ее пролета.

Простая опорная плита = пролет / 20
Сплошная плита с одного конца = пролет / 24
Сплошная плита с обоих концов = пролет / 28
Кантиливер = пролет / 10

Однако в большинстве других стандартов они прямо не указали минимальную толщину плиты.

Как укрепить бетонную плиту на земле для контроля трещин

Большинство плит на земле не армированы или номинально армированы для контроля ширины трещин. При размещении в верхней или верхней части толщины плиты стальная арматура ограничивает ширину случайных трещин, которые могут возникнуть из-за усадки бетона и температурных ограничений, осадки основания, приложенных нагрузок или других проблем.

Этот тип армирования обычно называют усадочным и температурным армированием.

Усадочная и температурная арматура отличается от структурной арматуры. Структурная арматура обычно размещается в нижней части толщины плиты для увеличения несущей способности плиты. Большинство строительных плит на земле имеют как верхний, так и нижний слои армирования для контроля ширины трещин и увеличения несущей способности. Из-за проблем с конструктивностью и затрат, связанных с двумя слоями армирования, конструкционные плиты на земле не так распространены, как неструктурные плиты.

Несмотря на то, что существует несколько вариантов армирования неструктурных плит на грунте, в этой статье основное внимание уделяется стальным арматурным стержням и арматуре из сварной проволоки для контроля ширины трещин.

Неограниченный рост ширины трещины приводит к выкрашиванию краев по несвязанным трещинам при воздействии колесного транспорта, особенно жестких колесных погрузчиков.

Основы

Стальная арматура и арматура из сварной проволоки не предотвращают растрескивание. Армирование в основном бездействует, пока бетон не потрескается.После растрескивания он становится активным и регулирует ширину трещины, ограничивая ее рост.

Если плиты размещены на высококачественных основаниях с однородной опорой и состоят из бетона с низкой усадкой и правильно установленными стыками с шагом 15 футов или меньше, в армировании, как правило, нет необходимости. Скорее всего, случайных или несвязных трещин будет немного. Если случайные трещины все же возникают, они должны оставаться достаточно плотными из-за ограниченного расстояния между стыками и низкой усадки бетона, что ограничивает возможности ремонта или обслуживания в будущем.

Когда плиты размещаются на проблемных основаниях с риском неоднородной опоры или состоят из бетона средней или высокой усадки или расстояние между стыками превышает 15 футов, тогда необходимо армирование для ограничения ширины трещин в случае их возникновения. По мере того, как ширина трещины увеличивается и приближается к 35 мил (0,035 дюйма), эффективность передачи нагрузки через блокировку заполнителя уменьшается, и могут происходить дифференциальные вертикальные перемещения по трещинам или «раскачивание» плиты. Когда это происходит, края трещин становятся обнаженными, и, вероятно, произойдет скалывание кромок, особенно если плита подвергается воздействию колесного транспорта и особенно жестких колесных погрузчиков. Как только начинается скалывание, ширина трещин на поверхности становится шире, и износ плиты по трещинам значительно увеличивается.

Если усадочные швы неприемлемы и не устанавливаются, требуется усиление усадки и температурного усиления. Такой подход к проектированию иногда называют непрерывно армированными плитами или плитами без стыков, и он позволяет множеству мелких трещин, расположенных близко друг к другу (от 3 до 6 футов), по всей плите.

Варианты борьбы с трещинами

В целом, существует два варианта контроля трещин в плитах на земле: 1) контроль местоположения трещин путем установки усадочных швов (не контролирует ширину трещин) или 2) контроль ширины трещин путем установки арматуры (не контролирует трещину. место расположения).

В варианте 1 мы указываем плите, где происходит трещина, и ширина усадочных швов или трещин в швах в значительной степени определяется расстоянием между швами и усадкой бетона. По мере увеличения расстояний между швами и усадки бетона ширина швов увеличивается. Подобно трещинам, если ширина шва приближается к 35 мил, эффективность блокировки заполнителя для передачи нагрузок и предотвращения дифференциальных вертикальных перемещений по швам может быть значительно снижена. По этой причине многие проектировщики используют устройства для передачи нагрузки, включая стальные дюбели, пластины или непрерывную арматуру через усадочные соединения, чтобы обеспечить положительную передачу нагрузки и ограничить дифференциальные вертикальные перемещения в соединениях.

В варианте 2 мы допускаем случайное растрескивание плит, но контролируем ширину трещин с помощью стальных арматурных стержней или арматуры из сварной проволоки. Обычно с этой опцией не устанавливаются усадочные швы. Вместо этого растрескивание происходит беспорядочно, образуя многочисленные, плотно прилегающие друг к другу трещины. Из-за внешнего вида этот вариант борьбы с трещинами всегда следует обсуждать с владельцем.

Порезка арматуры на стыках

Соблюдайте осторожность при использовании обоих вариантов контроля трещин в одной плите.Если через усадочные стыки проходит слишком много арматуры, стыки становятся слишком жесткими и могут не треснуть и раскрыться, как задумано. Когда усадочные соединения не активируются (т. Е. Трескаются и открываются) из-за армирования, обычно происходит расслоение или случайное растрескивание. Если используются оба варианта, необходимо ограничить количество арматуры, проходящей через стыки, чтобы обеспечить правильную активацию.

Некоторые проектировщики предписывают обрезать всю арматуру в усадочных соединениях, в то время как другие могут указать обрезать все остальные стержни или проволоки.Если перерезать каждый второй стержень или проволоку, оставшаяся арматура поможет обеспечить передачу нагрузки и минимизировать дифференциальные движения панели, но не ограничит срабатывание соединений. Если в спецификациях и строительных чертежах не указано, что делать с температурной и усадочной арматурой в местах стыков, подрядчикам следует подать запрос о предоставлении информации. Часто подрядчиков необоснованно обвиняют в несоответствующем растрескивании, связанном с этой проблемой проектирования.

Метод «крюк-и-тяни» для перемещения арматуры из сварной проволоки в указанное место является неэффективным методом, которого подрядчикам следует избегать.

Расположение арматуры

Стальную арматуру и арматуру из сварной проволоки следует располагать в верхней трети толщины плиты, поскольку усадочные и температурные трещины возникают на поверхности плиты. Трещины шире на поверхности и сужаются по глубине. Таким образом, арматура для предотвращения трещин никогда не должна располагаться ниже середины плиты. Арматуру также следует размещать достаточно низко, чтобы пропил не повредил арматуру. Для армирования сварной проволокой Институт армирования проволоки рекомендует размещать сталь на 2 дюйма ниже поверхности или в пределах верхней трети толщины плиты, в зависимости от того, что находится ближе к поверхности.Проектировщики обычно определяют положение армирования, указывая бетонное покрытие (от 1 1/2 до 2 дюймов) для арматуры.

Не рекомендуется размещать один слой арматуры в центре или на средней глубине плиты (за исключением плит толщиной 4 дюйма). Это универсальное место, где проектировщик надеется увеличить несущую способность плиты в дополнение к обеспечению контроля ширины трещин. Однако размещение арматуры в середине плиты не может эффективно решить ни одну из задач.

Стальная арматура и арматура из сварной проволоки должны поддерживаться и в достаточной степени связаны вместе, чтобы минимизировать перемещения во время укладки бетона и отделочных работ. В противном случае арматура может неправильно расположиться в плите. Подкрепите арматуру стульями или опорами из сборных железобетонных стержней. У стульев должны быть песочные или опорные плиты, а у брусьев должно быть как минимум 4-дюймовое квадратное основание, чтобы они не проваливались в основание. Используйте такие расстояния между опорами, которые гарантируют, что арматура не провисает между опорами и не сдавливается пешеходами или свежим бетоном. Гибкое армирование, включая арматуру из сварной проволоки, требует меньшего расстояния между опорами. Помимо указания типа и количества арматуры, проектировщики должны указать тип и расстояние между опорами, чтобы обеспечить правильное расположение арматуры.

Сварную проволочную арматуру нельзя класть на землю и тянуть на место после укладки бетона. Техника «зацепи-тяни» всегда приводит к неправильному расположению арматуры. Как рабочие могут равномерно «зацепить и потянуть» арматуру из сварной проволоки в указанное место, стоя на арматуре?

Арматура, частично заглубленная в основание, не обеспечивает контроль ширины трещины.Без поддержки стульев или сборных бетонных блоков арматура обычно заканчивается в нижней части плиты или закапывается в основание.

Допуски размещения

Допуск вертикального размещения арматуры в плитах на земле составляет ± 3/4 дюйма от указанного места. Для плиты толщиной 12 дюймов или меньше допуск бетонного покрытия составляет — 3/8 дюйма, измеренный перпендикулярно бетонной поверхности, и уменьшение покрытия не может превышать одну треть указанного покрытия. Во многих случаях допуск покрытия перекрывает допуск вертикального размещения. Правильное размещение и поддержка арматуры поможет обеспечить соблюдение этих допусков по вертикальному размещению.

Эта статья была первоначально опубликована 25 февраля 2013 года.

Артикулы:

ACI 117-06. «Спецификация допусков для бетонных конструкций и материалов»

ACI 302.1R-04. «Руководство по устройству бетонных перекрытий и перекрытий»

ACI 360R-06.«Дизайн плит-на-земле»

Положение ASCC № 2. «Расположение катаной сварной проволочной сетки в бетоне»

WRI Tech Facts. «Опоры необходимы для долговременной работы арматуры сварной проволокой в плите на одном уровне» (TF 702-R-08)

WRI Tech Facts. «Как определить, заказать и использовать сварную проволочную арматуру» (TF 202-R-03)

Железобетонная плита — обзор

10.4.1.3 Расчет конструкции и проектирование железобетонной плиты перекрытия

Расчет конструкций был выполнен с помощью конечных элементов программное обеспечение на базе TOWER 7 (Radimpex Software, 2012).

Критерии проектирования для бетонных смесей NAC и RAC были приняты в соответствии с Еврокодом 2 — Часть 1 и EN 1992-1-2 (CEN / TC250, 2004b). В дальнейшем EN 1992-1-2 упоминается как Еврокод 2 — Часть 2.

•

Расчетные значения предельного момента и сопротивления сдвигу больше или, по крайней мере, равны расчетным значениям изгибающего момента и сдвига. силу соответственно.

•

Предельное значение ширины трещины:

wmax = 0.4 мм для XC1

wmax = 0,3 мм для XC3

•

Предельное значение прогибов для квазипостоянной нагрузки составляет:

vmax = l250

, где l — пролет перекрытия;

•

Был принят расчетный срок службы 50 лет («нормальный» надзор во время выполнения и «нормальный» осмотр и техническое обслуживание во время использования).

•

Стандартной огнестойкостью REI 60 был учтен из-за ограниченных размеров здания; следовательно, в соответствии с Еврокодом 2 — Часть 2 для непрерывных сплошных плит:

hs, min = 80 мм

amin = 10 мм

, где h _s — толщина плиты, а a — расстояние между осями армирования. сталь к ближайшей открытой поверхности.

Все свойства и уравнения, использованные при проектировании плит перекрытия, сведены в Таблицу 10.5. Обозначения и значения параметров в Таблице 10.5 полностью соответствуют обозначениям и уравнениям, используемым в Еврокоде 2 — Части 1 и 2.

Таблица 10.5. Положения Еврокода, использованные при проектировании железобетонной плиты перекрытия

		NAC		RAC
Свойства	f _{ck, 28 дней}	fck = fcm − 8.0 (МПа)
	f _{ctm, 28 дней}	0,3 · fck2 / 3 (МПа)
	E _{см, 28 дней}	22 (fcm / 10) 0,3 ( ГПа)		Ур. (10.7), Lye et al. (2016)
	φ ( т , т ₀)	Приложение B, Еврокод 2 — Часть 1		Ур. (10.8) и (10.9), Lye et al. (2016)
Расчетные уравнения	Прочность	Изгиб:
		MEd≤MRd = 0.810 · b · x · fcd · z; z = d − 0,416 · x
		As = (0,810 · b · x · fcd) / fyd
		Сдвиг (без усиления сдвига):
		VEd≤VRd, c = CRd, c · k · (100 · ρl · fck) 1/3 · b · d
		VRd, c, min = 0,035 · k3 / 2 · fck1 / 2 · b · d
	Удобство обслуживания	Ширина трещины:
		wd≤wmax = 0,3 (0,4) мм
		wd = sr, max (εsm − εcm)
		sr, max = k3 · c + k1 · k2 · k4 · ϕ / ρp, eff
		εsm − εcm = ((σs − kt (fct, eff / ρp, eff) (1 + αe · ρp, eff)) / Es)
		Прогибы:
		vd (t) ≤vmax ( t) = l / 250 = 570/250 = 2.28 см
		Ec, eff = 1,05 · Ecm1 + φ (t, t0)
		ζ = 1 − β (Mcr / (Mcr · Mmax)) 2
		vd (t) = (1− ζ) · vI, d (t) + ζ · vII, d (t)
	Прочность	Расчетный срок службы 50 лет, плита ⇒ Структурный класс S3:
		cnom = cmin + Δcdev; cmin = max {cmin, b; cmin, dur}; Δcdev = 10 мм
		Нижняя	Верхняя	Нижняя	Верхняя
		Связка:	Связка:	Связка:	Связь:			cmin, b = ϕ = 10 мм	cmin, b = ϕ = 10 мм	cmin, b = ϕ = 10 мм
		Долговечность:		Долговечность (XC1 и XC3):	9	: cmin, dur = 10 мм	cmin, dur = cmin, dur, NAC (fcm, NAC / fcm, RAC) 2.7
		XC3: cmin, dur = 20 мм					cmin, dur = cmin, dur, NAC (fcm, NAC / fcm, RAC) 2.7
		Огнестойкость		hs≥hs, мин; cnom = cmin + Δcdev; cmin≥a − ϕ / 2; Δcdev = 10 мм
		Огнестойкость	REI 60 ⇒ hs, min = 80 мм; a = 10 мм, Еврокод 2 — Часть 2

NAC , Бетон на натуральном заполнителе; RAC , Бетон из переработанного заполнителя.

Измеренная прочность бетона в выбранных испытаниях была принята как средняя прочность бетона на сжатие f _см.Для смесей NAC характерная прочность на сжатие за 28 дней f _ck, прочность на разрыв f _ctm, модуль упругости E _см и коэффициент ползучести φ ( t , t ₀) рассчитывались в соответствии с положениями части 1 Еврокода 2, таблица 10.5. Для смесей RAC, 28-дневная характеристическая прочность на сжатие f _ck и предел прочности на разрыв f _ctm также были рассчитаны в соответствии с положениями части 1 Еврокода 2.В предыдущих обширных исследованиях было показано, что взаимосвязь между прочностью на сжатие и растяжение, указанная в этом стандарте, действительна с таким же уровнем надежности для смесей RAC (Silva et al., 2015).

Однако сейчас хорошо известно, что смеси RAC имеют более низкий модуль упругости и большую ползучесть по сравнению с сопутствующими смесями NAC. Различные предложения по моделям прогнозирования были опубликованы в литературе, а модели прогнозирования представлены в Lye et al. (2016) для модуля упругости RAC и коэффициента ползучести RAC.Так, для модуля упругости было получено следующее соотношение (Lye et al., 2016):

(10,7) Ecm, RAC1,2 = 0,82Ecm, NAC1,2

, а для коэффициента ползучести (Lye et al., 2016):

(10,8) φ (∝, 28) RAC1 = 1,37φ (∝, 28) NAC1

(10,9) φ (∝, 28) RAC2 = 1,39φ (∝, 28) NAC2

где E _{см , NAC1, 2} и φ (∞, 28) _{NAC1, 2} — модуль упругости и коэффициент ползучести смесей NAC с одинаковой характеристической 28-дневной кубической прочностью, соответственно.

На основе статистического анализа обширной базы данных прочности на изгиб и сдвиг балок RAC и сопутствующих балок NAC (Tošić et al., 2016) был сделан вывод, что прочность на изгиб и сдвиг (без скоб) балок RAC может быть рассчитана с использованием действующие положения Еврокода 2 — Часть 1 без изменений. Такое же предположение было принято для расчета плит RAC в этой работе, Таблица 10.5.

Для расчета ширины трещины и долговременного прогиба положения Еврокода 2 — Часть 1 были использованы для смесей NAC и RAC с учетом их различных свойств, Таблица 10.5. Другими словами, предполагалось, что можно использовать одни и те же модели прогнозирования, то есть различное поведение плиты перекрытия NAC и RAC было вызвано только разными свойствами бетона, а не различным поведением конструкции. Это предположение было подтверждено экспериментальными результатами по прочности сцепления и упрочнению при растяжении смесей RAC, опубликованными в литературе. Большинство исследований, проведенных в отношении прочности связи RAC, показали, что относительная прочность связи (соотношение прочности связи и прочности на сжатие) RAC со 100% -ным профилем RCA была больше или, по крайней мере, очень похожа на NAC (Xiao and Falkner, 2007; Malešev и другие., 2010; Ким и Юн, 2013; Принс и Сингх, 2013). Однако были также исследования, в которых сообщалось о более низкой относительной прочности связи RAC, как, например, в Butler et al. (2011). Недавние экспериментальные исследования жесткости RAC при растяжении, хотя и с 50% -ным курсом RCA, показали, что использование RCA не повлияло на итоговые характеристики бетона, в результате на поведение при растяжении и взаимодействие стали с бетоном (Rangel et al., 2017).

Что касается долговечности, были проанализированы два XC для бетона внутри зданий: XC1 и XC3.Плиты 1–4 этажа проектировались для класса XC1 (жилища, низкая влажность воздуха), а плита первого этажа — для класса XC3 (умеренная или высокая влажность воздуха, так как парковочное место располагалось под цокольным этажом). ). Оба XC связаны с коррозией арматуры, вызванной карбонизацией.

Устойчивость RAC к карбонизации широко исследовалась. Результаты исследований (Silva et al., 2015) показали, что можно сопоставить сопротивление карбонизации с прочностью на сжатие, и что на эту взаимосвязь незначительно влияет уровень замены, тип и размер переработанных заполнителей.Взаимосвязь между глубиной карбонизации RAC и NAC при аналогичных смесях может быть рассчитана с использованием следующего уравнения (Silva et al., 2016):

(10,10) xc, RACxc, NAC = (fcm, NACfcm, RAC) 2,7

, где x _{c, RAC} и x _{c, NAC} — это глубины карбонизации RAC и NAC, соответственно. Отношения [Ур. (10.10)] справедливо только для бетонных смесей с цементом CEM I, что и было в данной работе. Это соотношение использовалось для соотнесения требуемой глубины покрытия RAC и смеси NAC, чтобы обеспечить равную долговечность, Таблица 10.5.

Что касается огнестойкости, предыдущие исследования показали, что бетон с заполнителем, полностью или частично замененным на крупнозернистый RCA, показал хорошие характеристики при повышенных температурах, а также механические свойства и долговечность после пожара, которые были сопоставимы или даже лучше, чем у обычного бетона. (Vieira et al., 2011; Sarhat, Sherwood, 2013; Xiao et al., 2013; Kou et al., 2014). Следовательно, не должно быть различий в конструктивном противопожарном расчете между смесями RAC и NAC, и к обеим бетонным смесям применялись одинаковые требования Еврокода 2 — Часть 2, Таблица 10.5.

При определении глубины бетонного покрытия было принято, что коэффициент скорости карбонизации (коэффициент k ) равен 0 на верхней поверхности плиты в соответствии с рекомендациями CEN / TC229 / WG5-N012. (2016) для элементов внутри зданий в сухом климате и покрытых плиткой, паркетом и ламинатом. Таким образом, минимальный размер верхнего покрытия был определен для удовлетворения требований к сцеплению ( c _{мин, b}) и огнестойкости, которые предполагались одинаковыми как для NAC, так и для RAC.Предполагалось, что нижняя поверхность плиты не имеет дополнительного покрытия, поэтому минимальное нижнее покрытие было определено для обеспечения сцепления ( c _{мин, b}), прочности ( c _{мин, dur}) и огнестойкости. требования см. в таблице 10.5. Значение c _{мин, dur} для RAC было рассчитано на основе c _{min, dur} для NAC в соответствии с требованиями Еврокода 2 — Часть 1 и уравнением [Ур. (10.10)]. Во всех случаях минимальное покрытие было увеличено, чтобы учесть отклонение, на величину Δ c _dev = 10 мм.

Согласно Еврокоду 2 — Часть 1, минимальная 28-дневная нормативная прочность на сжатие для классов XC1 и XC3 составляет 25 и 30 МПа соответственно. Требование XC3 не было выполнено в случаях NAC1 и RAC2. Немного более низкая характеристическая прочность (менее 10%) в этих случаях считалась незначительной.

Результаты расчетных значений представлены в таблице 10.6, где обозначение конкретной плиты (S) включает тип бетонной смеси и качество заполнителя (NAC или RAC; 1 для высокого качества RCA и 2 для низкого качества RCA) и XC. (XC1 или XC3).Все плиты, независимо от того, сделаны они из NA, высокого или низкого качества RCA и подвержены воздействию XC1 или XC3, соответствуют требованиям Еврокодов по прочности, удобству обслуживания, долговечности и огнестойкости. Таким образом, была достигнута полная функциональная эквивалентность. Количества компонентов компонентов в таблице 10.6 представляют собой исходные потоки и исходные данные для сравнительной оценки жизненного цикла.

Таблица 10.6. Расчетные значения железобетонной плиты перекрытия для разных параметров

9055 9126 см 9126 см 9125 / м63 , Бетон на натуральном заполнителе; RAC , Бетон из переработанного заполнителя; XC , Класс выдержки.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤

	Высота	c _низ	c _верх	Reinf._бот	Reinf. _верх	Reinf. _всего	w _d ^a	v _d ^b
	мм	мм	мм	кг / м ³	мм	мм
S_NAC1_XC1	150	20	20	4.85	6,23	69,58	0,147	21,13
S_RAC1_XC1	160	20	20	4,30	5,84		20	20	3,43	6,30	61,10	0,162	21,54
S_RAC2_XC1	170	30		20	00	5,59	53,14	0,208	21,34
S_NAC1_XC3	160	30	20	5,04	6,08								30	20	4,30	5,74	55,63	0,202	19,76
S_NAC2_XC3	160	20 3	30	6,35	58,76	0,196	19,94
S_RAC2_XC3	180	45	20	4,85	5,52
4,85	5,52	4,85	5,52
