что такое, цены, фото.

Какие бывают ростверки: 🔨 ленточный, плитный, высокий и низкий

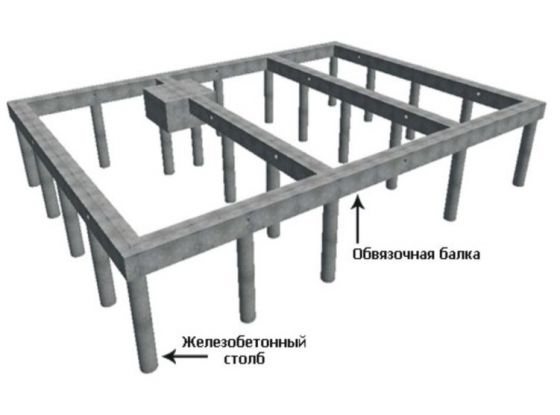

Ростверк — это верхня часть фундамента соеденяющая сваиили столбы, распределяющая нагрузку равномерно.

Ростверки разделяются:

• по конструкции
• по материалу
• по степени заглубления

Конструкции ростверков

1. Ленточный ростверк.
Связывает один ряд свай, устанавливается под стены сооружений. Особенность: в отличие от кустовых и многорядных ростверков при забивке свай отклонения недопустимы. При отклонении в 5 см часть сечения выступает за ростверк, требуется установка специального выступа. При монолитном ростверке это сделать невозможно.

2. Секционный ростверк.
Соединяет сваи по всей площади фундамента. Допустимы несущественные отклонения. Недостатки – трудоемкость и дороговизна.

Рекомендуем так же посмотреть калькулятор с Он-лайн рассчетом цены

Материал из которых делают ростверк

1. Деревянный ростверк – брус
Используется при строительстве деревянных домов. Фиксируется на сваях стальными прутками. Иногда ростверком служит нижний венец постройки (например, нижний венец бани).

Обычно данный тип ростверка делают для винтовых свай.

Кстати технология установки винтовых свай описана на этой странице

2. Стальной ростверк.
Стальной профиль, используется на Ж/Б и винтовых сваях. Ростверк фиксируется на сваях арматурными прутками и приваривается сваркой. Оптимальны для использования на вспучивающихся грунтах.

3. Железобетонный (бетонный) ростверк. Бетонные плиты, наличие арматуры. Используется при строительстве типовых многоэтажных зданий, реже – для загородных домов.

Оптимален для Ж/Б свай.
Кстати посмотрите видео о том как забивают железобетонные сваи

Виды бетонных ростверков

Бетонные (железобетонные) ростверки бывают сборные и монолитные.

Недостатки сборных:

• Необходимость тяжелой техники.
• Возможность коррозии впоследствии.
• Последовательность установки монолитного ростверка

Процесс строительства бетонного ростверка

Монтаж опалубки -деревянной или сборной металлической.

При строительстве загородных коттеджей для опалубки можно использовать экструдированный пенополистирол. Несъемный вариант, впоследствии будет обеспечивать теплоизоляцию.

Установка арматуры

В плановом строительстве – сталь AI, AII, AIII). Независимо от конструкции ростверка используется двойное армирование. Продольные арматурные прутья 10-12 мм толщиной, поперечные – 6-8 (они не принимают на себя нагрузку, служат для соединения каркаса воедино). Каркас располагается в 3-5 см от обеих поверхностей плиты. Чтобы он не опускался на дно при заполнении бетоном, под него подкладывают бруски, во избежание смещения крепят к опалубке.

Заливка бетоном

Бетонная смесь подается бетононасосом, уплотняется глубинным вибратором. Когда бетон схватится на 25 %, опалубку убирают. Нагружать ростверк можно по достижении 70 % прочности. Монолитные ростверки, как правило, выполняются низкими. Недостатки метода: энергоемкость и дороговизна.

Тк же смотрите — технология свайного фундамента с ростверком

Степень заглубления

1. Заглубленный (низкий) ростверк.

Плита опущена ниже уровня грунта. Способ противопоказан на вспучивающихся грунтах, т.к. грунт, поднимаясь, будет выдавливать ростверк из земли, возможно разрушение соединений со сваями.

2. Низкий (повышенный) ростверк.

Оголовки свай расположены заподлицо с грунтом, плита лежит на его поверхности. Грунт, который может вспучиваться, из-под плиты удаляют, на его место подсыпают не подверженный вспучиванию – щебень, крупнозернистый песок.

3. Высокий ростверк.

Плита располагается на 10-15 см выше грунта. Подходит для вспучивающихся грунтов. Недостаток: такой фундамент требует утепления.

Наши услуги

Компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Ростверк на железобетонных сваях цены под ключ, стоимость ростверка на ЖБ сваях

Свайные фундаменты приобретают все большую популярность в частном строительстве. Связано это с высокой скоростью возведения, надежностью и относительной дешевизной данного вида основания. Помимо самих опор, важным компонентом такого фундамента является обвязка, или ростверк. В этой статье мы подробно рассмотрим ростверк на железобетонных сваях, его преимущества и основные этапы возведения.

Виды и типы ростверков

На разновидности ростверк для свайного основания можно разделить по трем параметрам: выбор материала, тип монтажа и уровень расположения над землей.

Ростверк по выбору материала

В зависимости от типа строения, а точнее от предполагаемой нагрузки, для обвязки выбирают один из трех материалов:

• дерево. Используется брус не менее 15х15 или 20х20 см. Подходит для возведения легких конструкций вроде бань, беседок и каркасных или деревянных одно-двухэтажных домов.
• металл. Для данного основания применяют швеллер или двутавровую балку. Отличается более высокой несущей способностью в сравнении с деревянным ростверком и может выдерживать малоэтажные строения из пеноблока.
• Железобетон. Самый прочный и долговечный фундамент. Используется для сооружений из любых материалов и, в зависимости от типа ростверка, любой этажности.

Железобетонный ростверк по типу монтажа

Существует три типа обвязки для фундамента на железобетонных ЖБ-сваях из железобетона: монолитный, сборный, комбинированный (сборно-монолитный).

Монолитный ростверк

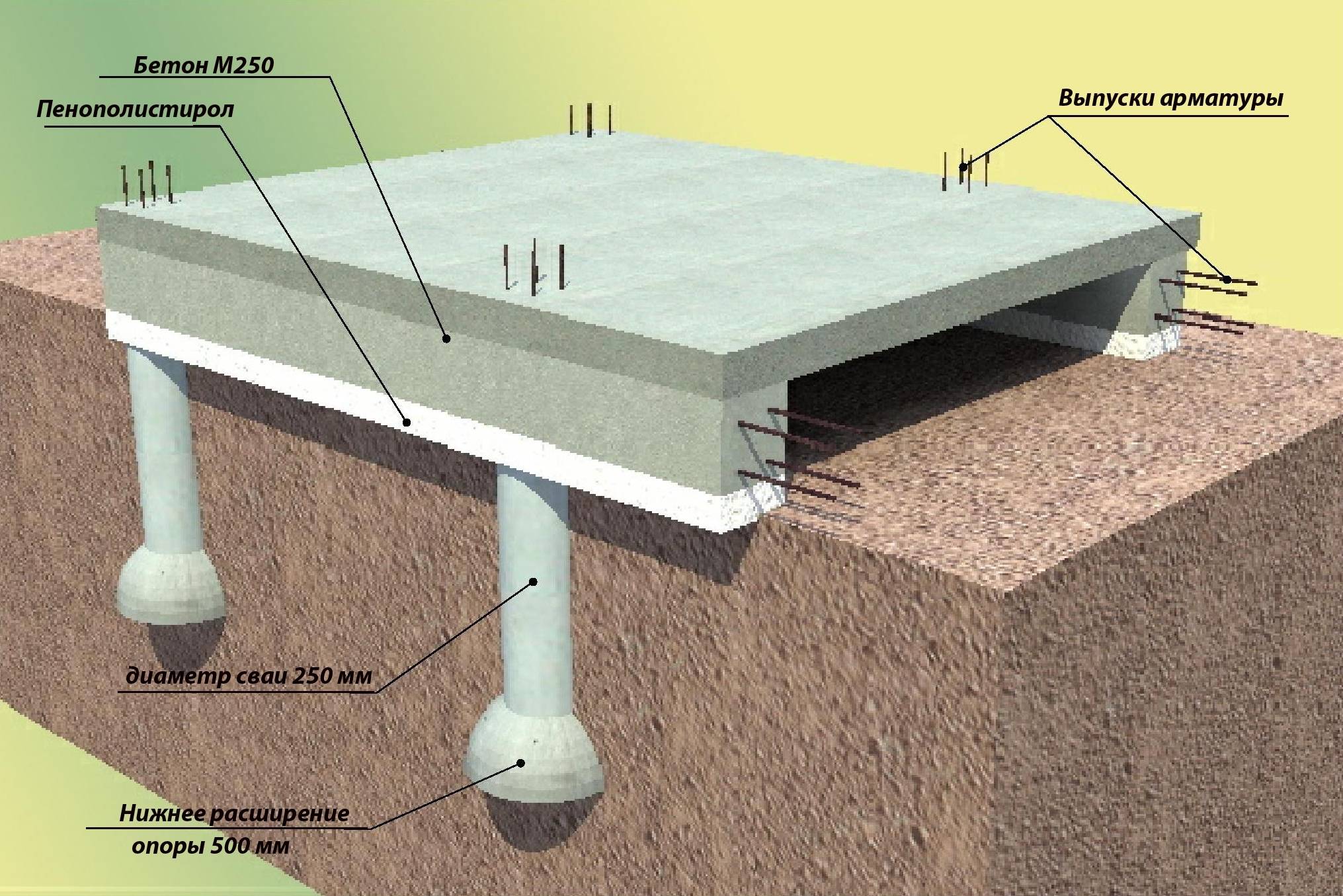

Представляет собой сплошную железобетонную ленту или плиту, опирающуюся на погруженные в грунт сваи. Первый вариант чаще всего применяется в частном строительстве, так как дешевле и требует меньше трудозатрат. В общем случае монтаж такого основания идентичен возведению обычного ленточного или плитного фундамента с той лишь разницей, что армирующий каркас соединяется с оголовками свай посредством сварки и связывает всю конструкцию в единое целое.

Сборный ростверк

Монтируется из готовых железобетонных элементов (балок). Все части сборной конструкции имеют специальные «замки», которые впоследствии замоноличиваются.

Комбинированный ростверк

Представляет собой объединение двух предыдущих типов.

Ростверк по уровню расположения над землей

Здесь выделяют высокий, низкий и заглубленный ростверк. Первый используется на пучинистых почвах и служит для передачи основной нагрузки от здания на глубинные слои грунта. Во втором случае между обвязкой и поверхностью остается зазор 10-15 см. Заглубленный ростверк представляет собой основание, погруженное в грунт на 30-40 см.

Последовательность возведения ростверка на железобетонных сваях

Кроме этапов разметки и погружения свай в грунт с последующей подготовкой оголовков, создание монолитного ростверка на железобетонных ЖБ-сваях практически полностью повторяет процесс возведения обычного фундамента:

• Верхняя часть сваи освобождается от бетона, арматурный каркас сваи с помощью вязальной проволоки связывается с каркасом ростверка. При создании используется вязальная проволока, а не сварочный способ крепления.
• Сборка опалубки. Для нее используется доска, фанера или специальные многоразовые металлические листы с замками. В случае с висячим ростверком под опалубкой делается насыпь или устанавливаются дополнительные временные опоры.
• Заливка бетона в опалубку. Рекомендуется заполнять всю конструкцию за один раз. После заливки бетон уплотняется механическим или ручным способом.

Преимущества фундаментов на ж/б сваях с ростверком

Среди основных плюсов свайно-ростверкового фундамента на железобетонных сваях стоит выделить:

• повышенную надежность: в среднем срок службы такой конструкции составляет от 100 лет;
• практически полное отсутствие земляных работ, кроме случая с заглубленным ростверком;
• экономию на бетоне, так как нет необходимости делать подливку;
• работы можно проводить даже при температуре воздуха до -10 градусов;
• вспучивание и подтопление грунта не влияет на эксплуатационные характеристики основания;
• снижение теплопотерь дома, так как его нижняя часть не контактирует с почвой;
• высокую скорость возведения.

Свайный фундамент с ростверком: цена под ключ в «Лескон»

Возведение свайного фундамента с ростверком – сложный высокотехнологичный процесс, провести который самостоятельно практически невозможно. Свести к нулю риски и собственные трудозатраты позволит заказ фундамента в ООО «Лескон». Компания выполняет весь спектр работ: от проектирования и расчета сметы до введения основания в эксплуатацию. Получить консультацию по возведению, узнать о стоимости работ и возможности их выполнения в Москве и за ее пределами можно, позвонив нам или заказав обратный звонок от менеджера на любое удобное время.

Форма обратной связи

что это и его роль в обустройстве фундамента

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Любое сооружение нуждается в надежном, качественном, грамотно спроектированном и обустроенном основании. Сегодня большой популярностью пользуется ростверковый фундамент на сваях, который имеет экономическую выгоду по сравнению с традиционным ленточным основанием. Особенностью конструкции является горизонтальная перемычка, связывающая сваи. Ростверк: что это такое и в чем его главное назначение, подробно описано в статье.

Заливка монолита с ростверком

Ростверк: что это за элемент и зачем он необходим

Рассматривать данный вопрос необходимо начать с определения: что такое ростверк фундамента. Внутренний строительный элемент представляет собой горизонтальную бетонную, стальную или деревянную перемычку, связывающую разрозненные элементы столбчатого или свайного фундамента между собой, в результате чего создается ровная площадка для монтажа окладного венца. Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, которые передают нагрузку на грунт.

Ростверк сэкономит время, деньги и силы на строительство основания

Такая конструкция по своей жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверкового фундамента будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работ.

Конструкция основания создается с использованием каркасной технологии, где столбы или сваи воедино связываются между собой для образования прочного основания. Фундамент с ростверком сооружается на глинистых, торфяных, лессовидных, суглинистых, пучинистых и илистых грунтах. Строительство дома может быть выполнено на территориях с витиеватым рельефом или на склонах.

Разновидности ростверка и какие у него есть типы

Эргономичность, долговечность и эстетичность здания зависит от типа ростверка, который укладывается на столбчатый или свайный фундамент. Он может быть плитный, ленточный и стаканный.

В зависимости от места расположения ростверка относительно земляного полотна различают следующие виды конструкций:

• повышенный;
• высокий;
• заглубленный.

Ростверк со сваями может стать основанием для здания из любого материала

Конструкция перемычки может быть:

• монолитной;
• сборно-монолитной;
• сборной.

В зависимости от материала изготовления различают ростверки:

• металлические;
• деревянные;
• бетонные;
• железобетонные.

Типы элемента и основная задача ростверка

Главным назначением ростверка является восприятие нагрузки от несущих элементов здания и равномерное ее распределение на фундамент. Наиболее распространенным и экономически оправданным является свайный фундамент.

Плитный ростверк по сваям в виде крупноформатных железобетонных плит устанавливают при значительных габаритах строения по его периметру. Такой ростверк укладывается на стандартный пирог, состоящий из:

• песчано-гравийной подушки в виде двух слоев по 10 см с виброуплотнением;
• кольцевого дренажа, расположенного на уровне подошвы ростверка;
• бетонной подготовки в виде стяжки без арматуры;
• гидроизоляции.

Если грунтовые воды залегают довольно высоко, то при возведении такой конструкции нет нужны делать дополнительные отводы

Ленточный фундамент на сваях может быть монолитным или сборным. Первый вариант используется для буронабивных свай. Это связано с тем, что материалы имеют одинаковое линейное расширение и технические характеристики. Также в теле ростверка легче замуровать оголовки с торчащей арматурой.

Сборный ленточный ростверк используется в технологии деревянного строительства. Деревянные брусья укладываются на оголовки и стыкуются в полдерева. Это позволяет снизить затраты на строительство и приступать к возведению строения уже на следующий день после устройства основания.

Сборный ленточный ростверк может быть выполнен в виде железобетонных балок, примыкающих к оголовку свай. Такая конструкция используется преимущественно для винтовых свай, обвязанных двутаврами или швеллерами.

Благодаря основанию с ростверком есть возможность возведения фундамента даже в сложных местах

При устройстве железобетонных буронабивных свай с ростверком может быть использован стаканный тип конструкции. Ростверк представлен подколенником, установленным на столб, высотой кратной 15 см, шириной – 30 см. Каждый стакан должен опираться на четыре сваи. Такой тип основания используется при монтаже колонн. Чаще всего применяется в с/х и промышленном строительстве.

Что такое ростверк: конструкция элемента

Монолитный ростверк является наиболее удачным решением для малоэтажного строительства. Элемент представлен цельной конструкцией замкнутого типа, выполненной из железобетона или бетона. Он заливается при строительстве, в виде монолитной плиты или балки (ленты). В первом варианте конструкция связывает все сваи в единую систему, которая охватывает всю площадь здания. Ленточный ростверк соединяет сваи последовательно и устанавливается только под несущими элементами строения.

Ростверк, надежно фиксируясь к сваям и включая их в свою толщу, соединяет элементы основания. Монолитный ленточный ростверк может быть повышенный, высокий или заглубленный. Он устраивается при неблагоприятных геологических условиях грунта. Выполнение такого ростверка отличается высокими техническими и эксплуатационными характеристиками. Однако конструкция имеет повышенную трудоемкость, высокую стоимость работ и требует создания густого армирования.

Ростверк выполняет функцию равномерного распределения нагрузки по всему периметру основания

Сборный ростверк представлен конструкцией, выполненной из стальных балок, соединенных между собой сваркой. В качестве соединительных элементов используются двутавры и балки. Также конструкция может быть выполнена из деревянных брусьев. Такой вариант используют преимущественно для возведения некапитальных сооружений и промышленных зданий. Конструкция монтируется и закрепляется на оголовки свай, что не требует последующего замоноличивания.

Полезный совет! Для строительства частного дома сборный ростверк использовать нецелесообразно, ибо это связано с весьма трудоемким и затратным процессом.

Сборный тип имеет и свои недостатки. В первую очередь процесс монтажа является весьма трудоемким, что связано со значительным весом металлических элементов. В отдельных местах ростверка могут образовываться области с невысокой прочностью, что связано с низкой жесткостью сварных соединений. В связи с образованием коррозии или гниения дерева конструкция является недолговечной, что ограничено 1020 годами эксплуатации.

Схема свайного фундамента

Промежуточным решением между двумя предыдущими вариантами является монолитно-сборный ростверк. Сборная конструкция состоит из заранее изготовленных деталей, которые укладываются на сваи и связываются друг с другом шпоночным соединением. Осуществляется это во время строительства. Затем вся конструкция омоноличивается.

Оптимальное место расположения ростверка

Наиболее рациональным решением с точки зрения целостности конструкции и стабильности ее работы при возникновении различных деформацийсчитается устройство высокого или висячего ростверка на буронабивных сваях. Он устанавливается над уровнем грунта не менее 10 см. Если расстояние будет меньше, возникнет вероятность повреждения целостности ростверкаи узлов соединения его со сваями, что приведет к вырыванию последних.

Главным недостатком такой конструкции является отсутствие герметизации пространства между нижней частью ростверка и грунтом. Благодаря тому, что создается свободный доступ холодного воздуха, увеличиваются теплопотери дома. Решить проблему можно при помощи монтажа щитов или дополнительного утепления пола дома.

Благодаря фундаменту с ростверком, нет необходимости в рытье огромных котлованов

Полезный совет! Такой тип ростверка целесообразно выбирать для субтропического климата, также при возведении деревянных конструкций.

Подошва повышенного ростверка располагается на уровне грунта, на который укладывается гравийная или песчаная подушка толщиной 10-15 см, для чего извлекается слой грунта. Такая прослойка способствует снижению влажности грунта под зданием и свободной фильтрации воды. В таком варианте исключается образование продуваемой области между грунтом и перекрытием.

Заглубленный ленточный фундамент на буронабивных сваях является наиболее популярным вариантом, в то же время и самым нерациональным. Для его создания по периметру будущего здания вырывается неглубокая траншея. Далее устанавливаются сваи таким образом, чтобы из дна траншеи торчали их оголовки. Устраивается песчаная подушка. После этого выполняется желоб-опалубка, дно которого располагается ниже уровня земли. Далее создается бетонный ростверк.

Полезный совет! Несмотря на то, что под заглубленным ростверком образуется непродуваемое пространство, в качестве дополнительной изоляции можно смонтировать шверты, которые будут воспринимать нагрузку от вспучиваемого грунта во время морозов.

Выбор вида ростверка зависит от ландшафта, климата и веса здания

Из какого материала изготавливается ростверк

Железобетонный ростверк характеризуется повышенной прочностью, надежностью, стабильностью работы, жесткостью, несущей способностью и долговечностью. Это наиболее распространенный вариант. В составе конструкции присутствует арматура, что увеличивает прочностные характеристики ростверка, забирая на себя часть нагрузок. Армирование может выполняться созданием полноценного пространственного каркаса или закладкой отдельных стержней.

Важно! При формировании железобетонного ростверка должен быть обеспечен достаточный защитный слой для арматуры.

Изготовление бетонного ростверка идентично предыдущему варианту. Отличием является отсутствие армирования. Вся нагрузка воспринимается бетонной конструкцией, которая накрывает оголовки свай на высоту не менее 10 см. Данный вариант является менее прочным и долговечным. Бетонный ростверк используют при возведении одноэтажных зданий.

Изготовление металлического ростверка осуществляется из профильного проката, представленного двутаврами и швеллерами. В результате получается прочная и жесткая конструкция. Но в связи с возможной коррозией металла, особенно в местах сварных соединений, металлический ростверк является недолговечным. Его используют для строительства одноэтажных строений.

Схема свайного фундамента из набивных комбинированных свай

Деревянный ростверк применяется исключительно для возведения строений из дерева. Укладка деревянного бруса осуществляется через гидроизоляционную прокладку на сваи, в качестве которой применяется рубероид или толь. Перед монтажом балки следует обработать специальными составами и антисептиками, что исключит образование плесени и зарождение различных паразитов в толще древесины. Крепление бруса между собой осуществляется при помощи болтов и кронштейнов.

Характеристика свайного фундамента с ростверком

Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк.  Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.

Статья по теме:

Дренажная система вокруг дома: устройство дренажа для фундамента жилого здания

Устройство дренажа для защиты фундаментной части здания, специфичность этой процедуры, технология создания конструкции своими руками.

Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.

Фундамент с ростверком не подойдет для многоэтажных построек

Разновидности свайных фундаментов с ростверком

По способу погружения в грунт свайный фундамент может быть набивным, забивным или винтовым. Первый вариант представлен бетонными или железобетонными конструкциями. Для их создания арматура предварительно напрягается, что увеличивает трещиностойкость фундамента. Для устройства свай в толще земли необходимо просверлить требуемое количество отверстий заданного диаметра и глубины. В каждое из них вставляется обсадная металлическая или бетонная труба. В нее опускается арматура и вся полость заливается бетоном.

Конструкция может быть выполнена с закрытым или открытым нижним концом. Главным преимуществом такого типа свайного фундамента является высокая несущая способность, простая технология, сниженная себестоимость работ, что связано с минимальными трудозатратами, отсутствие негативного воздействия и вибраций на окружающие сооружения.

Второй вариант предполагает забивание в грунт готовых железобетонных свай. В качестве специальной техники могут быть использованы копры, вибропогружатели и гидравлические сваесдавливающие агрегаты, выбор которых зависит от характеристики грунта, особенностей и глубины забивания свай. Данный тип фундамента применяется в зонах вечной мерзлоты. Забивные элементы могут быть круглой, квадратной или трапециевидной формы. Для увеличения надежности и несущих характеристик сваи могут быть оснащены дополнительными опорными кольцами.

Пример дома на сваях с ростверком

Винтовой ростверковый фундамент: что это такое

Фундамент с ростверком на винтовых сваях является одним из новых вариантов. Конструкция обладает хорошими эксплуатационными характеристиками и может устанавливаться на любом типе грунта. Свая представлена полой трубой, острым наконечником и одной или несколькими лопастями. Наконечник может быть сварным или литым.

Для каждого типа грунта используется определенный вид винтовых свай. Для каменных участков применяют узко-лопастные винтовые сваи, которые имеют особо прочные сварные наконечники и двойные лопасти, что обеспечивает надежное сцепление с грунтом и предотвращает перекос сваи. Для талых и обводненных грунтов применяются сваи с острым литым наконечником и лопастями среднего размера, что является гарантией легкого проникновения элемента в грунт без его разрыхления.

Для вечномерзлых грунтов используют сваи с лопастями небольшого размера, что способствует быстрому введению элемента в грунт без риска перекоса. Наконечник сваи имеет специальную фрезу, изготовленную из особо прочных легированных сталей. Такие элементы отличаются высокой стоимостью.

Ростверк никогда не должен опираться на грунт

Варианты расположения свай и их виды

Сваи могут быть висячими или в виде стоек. В первом варианте нагрузка на окружающий грунт передается через трение о боковые стенки. Такие сваи характеризуются развитой боковой поверхностью по всей длине с множеством выступов, что обеспечивает хорошую несущую способность конструкции. Данный тип применяется для почв с высоким уровнем грунтовых вод или имеющих толстый слой слабого грунта, под которым располагается более прочный, но он все равно не способен удержать сваю-стойку.

Сваи-стойки передают нагрузку от сооружения непосредственно на прочный грунт, который располагается под слабым слоем. Элементы характеризуются гладкой поверхностью, за которую грунт не цепляется. Самым важным критерием для данного типа свай является широкое основание, которое воспринимает более 80% от общей нагрузки.

Полезный совет! Для многоэтажных и долговечных построек целесообразно выбирать сваи-стойки ТИСЭ, имеющие значительное уширение в нижней части элемента, что позволяет исключить дальнейшую осадку.

Сваи в грунте могут располагаться по одному из способов:

• одиночному;
• ленточному;
• полосами;
• в виде куста;
• полем.

Различные варианты и виды свай

Первый способ выбирается под отдельно стоящую опору. В зависимости от особенностей рельефа свая может быть установлена наклонно. Ленточный способ предполагает размещение свай по всему периметру сооружения. Для строительства массивных многоэтажных конструкций используется установка свай в несколько рядов в виде полос.

Кустовое размещение предполагает установку элементов под несущими стенами и объектами с большой нагрузкой. Такой способ применяется для строительства навесов и сооружений с большим количеством колонн, которые удерживают кровлю. Для строения большого размера используется установка свай в шахматном порядке.

Выбор способа расположения свай зависит от проекта строительства. Элементы должны располагаться в углах и в местах пересечения простенков. Оптимальным считается расстояние между сваями в ростверке 2–3 м.

Плюсы и минусы свайно-ростверкового фундамента

Подбирая основание для будущего строения необходимо изучить плюсы и минусы свайного фундамента с ростверком. Такая конструкция имеет отличную устойчивость и высокую несущую способность. Это особенно важно для строительства домов на почвах, которые склонны к подвижкам. Данный тип фундамента часто встречается в сейсмически активных зонах, когда основа останется неподвижной при небольших землетрясениях.

Ростверк лишь соединяет сваи и равномерно распределяет нагрузки между ними

Важно! Классические сваи способны выдерживать нагрузку до нескольких тонн.

Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта. Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала.

Благодаря тому, что ростверк не контактирует с землей, исключается вероятность подтопления сооружения грунтовыми водами, попадания в дом грызунов и различных насекомых. Для возведения свайного фундамента с ростверком нет необходимости в предварительной очистке и выравнивании площадки строительства, что уменьшает трудоемкость и себестоимость работ. Возводить фундамент можно самостоятельно без привлечения мощной строительной техники, что особенно важно в условиях плотной застройки или на небольших земельных участках.

Однако данная конструкция имеет свои недостатки. При проектировании этого типа фундамента следует выполнить точные расчеты с привлечением специалиста. Здесь следует учесть длину, диаметр, вес, количество свай и их точное месторасположение.

Ростверк будет идеальным вариантом для загородного дома

Важно! Свайный фундамент не рекомендуется использовать для тяжелых, массивных сооружений даже за счет увеличения диаметра свайных элементов.

Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай. Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания.

Расчет свайно-ростверкового фундамента

Выполнение расчета свайно-ростверкового фундамента является серьезным и ответственным мероприятием. Этот процесс лучше доверить специалисту в данной области. Для выполнения расчета необходимо собрать информацию о территории для строительства: геологическое строение и физические свойства грунта, гидрогеологические и физико-географические условия местности. Получить всю необходимую информацию можно в местной геологоразведочной службе, предварительно оформив заказ.

На основании полученных данных выполняются расчеты параметров выбранного фундамента. Нагрузка на фундамент с ростверком рассчитывается исходя из общей массы строения. Далее вычисляется глубина заложения опор. Исходя из несущей способности фундамента и величины нагрузки, определяется минимальная совокупная площадь опор. Далее подбирается тип, диаметр и количество свай, которые распределяются по площади строения, согласно выбранной схеме расположения. Далее расчетным путем определяются размеры ростверка.

Ростверки сборного типа не требуют омоноличивания

Полезный совет! Для выполнения расчета свайного фундамента с ростверком можно воспользоваться онлайн-калькуляторами или услугами специалистов строительных компаний.

Расчет ростверка свайного фундамента выполняется на основании СниП ІІ-В.1–62. Следует учитывать, что ширина конструкции должна быть на 10–20 см толще стены строения, а высота должна быть примерно равной значению ширины. Завершающим этапом является подбор строительного материала.

Устройство свайно-ленточного фундамента своими руками

Сооружение ростверка на столбчатом или свайном фундаменте своими руками является посильной и выполнимой задачей. Первый вариант целесообразно выбирать для строительства небольших сооружений без постоянной нагрузки, таких как дачные дома и беседки. Свайный фундамент является наиболее популярным решением при возведении строений, предназначенных для постоянной эксплуатации.

Устройство свайно-ростверкового фундамента своими руками целесообразно выполнять в конце весны, начале лета или ранней осенью. Первым делом необходимо подготовить площадку, очистив ее от мусора и растительности.

Монолитный тип ростверка является цельной конструкцией

Полезный совет! Территорию под будущее строительство рекомендуется обработать химикатами, что исключит рост растительности.

Далее выполняется разметка территории на основании проекта с указанием мест расположения свай. Если используются винтовые сваи, то их следует вкрутить без предварительного создания отверстий. Для этого можно воспользоваться трубой или ломом, который необходимо вставить в оголовок опоры. Для винтовых свай удобнее делать металлический или деревянный ростверк. Бетонную перемычку целесообразно устраивать лишь под будущий дом из камня, для которого требуется высокая жесткость основания.

Важно! Сваи должны располагаться строго перпендикулярно грунту.

Если устраиваются буронабивные сваи, своими руками установить их не получится. Для создания отверстий в грунте необходимо привлечь специальную технику. Буронабивные сваи могут быть изготовлены двумя способами. Первый вариант предполагает в каждую пробуренную лунку поместить опалубку в виде металлической трубы необходимого диаметра. Внутреннее пространство армируется и заливается бетоном. Второй вариант исключает установку опалубки.

Деревянный ростверк бывает лишь один по своему исполнению — сборный

Для устройства свайного фундамента с ростверком используется бетон класса В7,5-В15, что является оптимальным решением для небольших строений. Для габаритных зданий можно применять бетон, классом до В25. Более прочный строительный материал нецелесообразно использовать для частного домостроения. Это экономически не оправдано, поскольку запас прочности материала превышает нагрузку от здания. В каждое отверстие закладывается арматура диаметром 12-16 мм класса А400.

Закладка свайного фундамента с монолитным ростверком

Для работ понадобятся такие инструменты и материалы:

• штыковая и подборная лопата;
• лом;
• колья;
• веревка;
• деревянные доски или листы ДСП для опалубки;
• комплект стальных винтовых свай;
• арматура для армирования свай и ростверка;
• металлические трубы;
• бетонный раствор;
• отвес;
• нивелир или гидроуровень;
• рулетка;
• специальные химикаты;
• плиты пеноплекса;
• песок;
• щебень;
• битумная мастика.

Шверты нельзя закреплять на самом ростверке

Устройство фундамента свайного с монолитным ростверком выполняется по следующему алгоритму:

• очистка и выравнивание основания;
• бурение отверстий в намеченных местах необходимой глубины и размера для свай;
• утрамбовка грунта и создание подушки из песка средней или крупной фракции толщиной 30-50 см на дне отверстий;
• монтаж винтовых или буронабивных свай согласно технологии производства работ;
• подготовка песчаной подушки для монолитного ростверка;
• устройство опалубки;
• в яму опускается каркас из арматуры, состоящий не менее чем из 4 прутьев, длина которых выбирается с учетом высоты обвязки;
• выполнение заливки бетоном;
• создание деревянной опалубки для монолитного ростверка;
• после застывания бетона выполняется сбор арматурного каркаса для ростверка;
• монтаж опалубки для обвязки;
• бетонирование ростверка;
• снятие опалубки после того, как бетон наберет требуемую прочность;
• выполнение гидроизоляции.

Высокий ростверк поднимается выше 15 см над землей

Полезный совет! Если образуется подпольное пространство, его лучше закрыть декоративным цоколем или забиркой.

Армирование ростверка выполняется при помощи стержней класса А400, которые могут быть соединены в каркас сваркой или связаны при помощи вязальной проволоки. Второй вариант является более трудоемким, но надежным.  При укладке каркаса следует оставить расстояние от стержня до опалубки не менее 3 см – для создания защитного слоя из бетона, что предотвратит образование коррозии.

Полезный совет! На углах здания прутья арматуры следует обязательно связывать проволокой.

Создание монолитного ростверка фундамента на сваях

Перед устройством ростверка на сваи следует уложить слой гидроизоляции. Это необходимо для того, чтобы исключить возможность намокания подошвы элементов. В качестве гидроизоляционного материала можно использовать рубероид, полиэтиленовые пленки или мембраны. Если под подошвой ростверка предусмотрена подушка из гравия мелкой фракции, что может нарушить целостность гидроизоляционного слоя, следует предусмотреть подбетонку.

Процесс возведения монолитного ростверка трудоемкий и дорогой

Следующим этапом является устройство опалубки под фундамент на бетонных сваях. Для этого выполняется разметка с шагом 0,5-0,8 м с вбиванием колышков сечением 5х5 см по всему периметру строения. Далее выполняется укладка горизонтальных деревянных досок, в которых вырезаны предварительно отверстия под сваи.

Устанавливаются вертикальные элементы опалубки, которые приколачиваются к горизонтальным доскам. Для опалубки рекомендуется использовать прочные деревянные доски или листы ДСП. Внутри сборную опалубку следует застелить полиэтиленовой пленкой. Габариты опалубки должны превосходить высоту будущего ростверка не менее, чем на 5 см.

Полезный совет! В случае устройства низкого ростверка можно использовать несъемную опалубку, которая станет впоследствии дополнительной теплоизоляцией для стен помещений.

Армирование ростверка: пошаговая инструкция

Следующим этапом при устройстве ростверка свайного фундамента является создание арматурного каркаса, который впоследствии должен быть полностью со всех сторон утоплен в бетон. Для этого необходимо уложить на дно опалубки в поперечном направлении деревянные бруски любой ширины, но с одинаковой толщиной 30-50 мм. На них укладывается нижний ряд стержней арматуры, которые необходимо связать между собой так, чтобы обеспечить одинаковое расстояние между прутьями.

Инструкция по вязке арматуры

Верхний пояс арматурного каркаса необходимо подвесить к поперечным брусьям, которые связывают стойки опалубки. Затем следует связать между собой нижний и верхний пояса.

Для армирования монолитной ленты обычно используется арматура класса А400. Количество стержней подсчитывается исходя из отношения площади поперечного сечения горизонтальной перемычки к сумме сечений всех прутьев, что составляет 1000:1. Выполняется следующий порядок расчета:

• необходимо умножить ширину на высоту ростверка, поделив результат на 1000;
• полученное значение необходимо разделить на площадь сечения одного прутка.

Полученный результат является минимальным количеством стержней, необходимых для армирования.

Полезный совет! Расстояние между рядами арматуры не должно превышать 150 мм.

Устройство дополнительных элементов и бетонирование ростверка

Перед заливкой бетоном горизонтальной перемычки следует заложить специальные трубы, через которые будут проходить инженерные коммуникации, такие как водопровод, отопление, канализация и связь. Также следует предусмотреть в основании вентиляционные отверстия.

Ростверки могут различаться как по конструкции, так и по своему расположению и материалу

Важно! Не следует пренебрегать данным этапом, поскольку потом придется нарушать целостность ростверка.

Для создания монолитного ростверка рекомендуется использовать бетоны марки М300 и М500. При заполнении бетонной смесью опалубки следует использовать вибромашину, которая способна утрясти бетон, чтобы исключить вероятность образования полостей, что повысит прочностные характеристики бетона.

Через два часа после заливки бетона его рекомендуется накрыть пленкой. Если на улице жарко, периодически необходимо снимать пленку и смачивать бетон водой, чтобы на его поверхности не образовывались трещины. Полное застывание конструкции наступит не раньше, чем через неделю, что зависит от температуры окружающей среды.

Если на улице температура воздуха достигает 20 град., опалубку можно снимать через 4 дня, поскольку бетонное основание наберет более половины прочности. Если температура не поднимается выше 10 град., опалубку не нужно трогать на протяжении 14 дней. При температуре воздуха ниже 10 град. необходимо обеспечить дополнительный обогрев и организовать утепление фундамента. После полного застывания бетона можно приступать к созданию гидроизоляционного слоя при помощи битумной мастики.

Ростверк сборного типа может быть выполнен из металла или дерева

Устройство столбчатого фундамента с ростверком

Устройство основания под будущую постройку выполняется по следующему алгоритму:

• очистка территории от растительности с последующей обработкой химикатами;
• разметка участка на основании проекта;
• создание отверстий для будущих столбов;
• трамбование грунта на дне ямы;
• создание песчаной подушки высотой не менее 15 см;
• укладка геотекстиля;
• засыпка щебнем;
• выполнение опалубки для каждой ямы;
• накрывание полиэтиленом опалубочной системы;
• создание каркаса для армирования свай;
• формирование столбов путем заливки в отверстия бетона;
• обработка поверхности столбов битумной мастикой;
• монтаж опалубки между железобетонными столбами для создания ростверка, высота которой должна превышать высоту будущей конструкции на 5-10 см;
• устройство песчаной подушки;
• бетонирование ростверка с армированием конструкции;
• создание гидро- и теплоизоляции.

Сборный ростверк применяют для возведения таких построек, где срок службы не превысит 20 лет

Основные ошибки при возведении свайно-ростверкового фундамента

Первой ошибкой, которая может существенно повлиять на надежность и жестокость конструкции, является неправильное выполнение расчетов нагрузки на основание здания. Здесь очень важно учесть особенность типа грунта местности, где будет выполняться строительство.

Следующей ошибкой считается малая глубина заложения или неправильная установка свай. В грунте под сваями может образоваться свободно пространство, что станет причиной усадки основания. Это, несомненно, приведет к уменьшению воздушной прослойки под ростверком, что может стать причиной обрыва сваи в зимнее время. Чтобы исключить такую вероятность, сваи следует монтировать ниже глубины промерзания грунта.

На практике встречаются случаи, что проектом не предусматривается создание воздушной прослойки под ростверком. Это особенно опасно в зимний период года, когда мерзлая земля значительно расширяется в разные стороны, в том числе и по вертикали. Это приведет к образованию избыточного давления на нижнюю часть ростверка, что может стать причиной его повреждения или обрыва. Чтобы это исключить, следует позаботиться об организации утеплительного слоя в виде плит пенополистирола, которые также будут исполнять роль искусственной амортизации.

Повышенным считается ростверк, у которого подошва находится на одном уровне с землей

Не менее важным моментом является создание надежной связи между ростверком и сваями. Если надежная фиксация отсутствует, это может привести к смещению столбов по горизонтали. В результате чего на них не будет воздействовать расчетная нагрузка от сооружения, которое может в этом месте просесть.

Ростверковый фундамент под дом или другое строение является наиболее популярным и экономически оправданным вариантом в современном строительстве. Он отличается универсальностью, повышенной прочностью и надежностью. Качественно выполненный ростверк, согласно нормативным требованиям, является залогом долговечной конструкции.

Монолитный железобетонный ростверк и его устройство — ЗАО «СИ» Тел.

: 84992359878 89055749848 [email protected]

Монолитный железобетонный ростверк и его устройство

Ростверковые устройства и установка свай допускаются по окончанию приема свайного поля надзорными органами и составлению об этом акта. Само ростверковое устройство фундаментной основы, его монтажная работа или процесс замоноличивания сборного оголовка производится генеральным подрядчиком, фундаментостроительным или общестроительным трестом.

Все работы со сваями регламентированы проектом. При этом торец устанавливаемой сваи в ростверковое устройство имеет строго горизонтальную плоскость основания и при установке должен быть расположен не менее чем в 5 сантиметрах от дна ростверка. Свайный бетон и армированная сталь должны соответствовать проектным данным и не иметь никаких повреждений и трещин.

Устройство монолитного ростверка регламентирует проектная основа, кроме того оно также регулируется Инструкцией и несколькими положениями о бетонной и железобетонной конструкции.

При подготовке монолитного ростверка основание уплотняется до проектных данных и разметки.

Срубка свай необходима для устранений неточного значения планировочных систем проектных оснований и для подготовительного процесса со свайным полем к формированиям фундаментных основ. Допустимые значения по отклонению срубки свай (жби) — должны соответствовать нормативам регламентирующих документов, в том числе проектной основы. Оборудовательные механизмы для срубки оголовков (жби) свай доставляются на стройплощадку до начального этапа срубочной работы.

Срубка оголовков (жби) свай производится в штатном режиме специально обученными людьми. Срубка головы (или оголовника) свай должна вестись соответственно всем правилам данного производственного процесса. Оборудование срубки свай требует осмотра до начального этапа работы. Технология срубки оголовков свай предопределяет выбор ручной или механизированной срубки. При срубке свай отбойным молотком требуется соблюдать осторожность для избежания сколов и трежин в свайной конструкции. Снип по срубке оголовков свай требует полного выполнения установленных правил и нормативов специалистами, которые выполняют ремонт оборудования или непосредственные работы с ним. Расценочная величина на срубку оголовков свай имеет зависимость регионального типа и от оборудовательных комплектаций для срубочных процессов.

Акт скрытого рабочего процесса по срубке оголовков свай составляется после проверок предыдущих строительных процессов. Все армирование выполняется укрупненным арматурным каркасом и сеткой, изготовленной на заводе. Любая установка арматуры сопровождается защитным бетонным слоем в соответствии с проектными данными.

Срезку свай в Москве и Московской области производят при помощи новейшего механизма оборудований, который арендуется у нашей компании. Наша компания имеет возможность предоставить лучший современный инструментный набор для срезочной работы от любого производителя, в том числе зарубежного. Кроме того, механизмы для работ по срезке свай при арендном соглашении с нашей компанией будут наличествовать гарантии по качеству, в итоге низкая ценовая планка и быстрая доставка дополнены качественными срубочными рабочими процессами. То есть срезку свай до проектных отметок будут производить быстрым и точным способом, а это позволяет уменьшить общий итог по рабочей стоимости по срубке свайных оголовков.

Опалубка ростверка применяется разборно-приставная, которую собирают из щитков инвентарных типов, которые допускают многократное оборачивание. Опалубка закрепляется и неплотности в ней устраняются, для непротекаемости цементного раствора при бетонировании. Размер и расположение опалубки соответствуют проектным данным.

Для акта на срубку свай требуется разрешение надзорного органа.

Необходимая производительная работа по срубке оголовков буронабивных свай (БНС) должна учитываться при разработке проектной основы строительного процесса.

Для запуска рабочего процесса по бетонированию ростверка с полномочным представителем авторского надзорного органа должна проверяться правильность установленного опалубочного устройства и арматурного каркаса, устойчивость крепления, а кроме того обеспечение защитой, в виде слоя бетонного раствора. Оформляются соответствующие акты об освидетельствовании рабочего процесса скрытного типа.

Торцевую часть свай, опалубку и основание ростверка очищают от снежных и ледяных образований, лишнего мусора. Паровая или водная обработка запрещена в холодный период.

Для устройства ростверка ведется контроль геодезического типа за правильным расположением конструкции согласно требованиям нормативных документов

Заливка бетоном ростверка осуществляется с помощью уплотнения вибрирующим аппаратом и подлежит регламентированию нормативными актами.

Опалубка получает смесь с помощью бункеров, ковшей, опрокидывающихся бадей и спецмеханизмами, которые предусмотрены ППР. Подача производится без деформации арматурного каркаса и смещении его с проектного расположения. Бетонный раствор не должен иметь расслоений в месте укладки.

Свободные сбрасывания бетонной смеси не должны быть больше, чем сто сантиметров при выгрузке. Предотвращение нарушения целостности бетонной смеси и образований заключается в недопущении образований куч бетона на опалубке, так как это приведет к скатыванию по наклонной поверхности и отделяемости инертных наполнений.

Вид и характеристика цементной консистенции, применяемой при бетонировании, определяет время перерыва в процессе работ. Также важен температурный режим затвердевания бетона. После перерыва укладка бетона должна производиться только при приобретении бетонной смесью прочности в 16 кгс на квадратный сантиметр.

Рабочие швы перпендикулярны продольным ростверковым осям и ростверковым сегментным сечениям. При выполнении рабочего шва устанавливается стальная проволочная сеть с диаметральным сечением не менее чем в 1 миллиметр и ячейной структурой в 5 сантиметров. Поверхность сетки обезжиривается до начала работ.

Проектные отметки фиксируют отделку верхнего бетонного слоя монолитного образования устройства. Верхняя часть выравнивается до проектных данных с помощью затирки цементом. Уложенный бетон получает весь необходимый уход при соответствии нормативным документам.

Любое физическое воздействие на бетон ростверка запрещается, если прочность еще не дошло до 16 кгс на квадратный сантиметр.

При достижении бетонной смесью необходимой прочности разрешается снятие боковых опалубок, которые обеспечивают формирование углов и поверхностей. Любое проявление на поверхности ростверка арматурного каркаса считается нарушением. Также нарушение считается проявление его в месте сопряжения со сваей.

Если в проекте не указана определенность по прочности бетона и монолитного стыка для снятий опалубок, и возведения верхних конструкций, то такие работы ведутся при достижении прочности в 70-80 процентов от проектных данных.

Установка колонн в стакан ростверка допускается при появлении полной проектной прочности конструкции и ведется с особой осторожностью.

Полный расчет нагрузки фундаментального основания проводится только при установлении бетона на прочность проектных данных.

Срубочный процесс с оголовками производится с помощью оборудования для срубки свай.

© 2016 — 2017, wpadmincheg963. Все права защищены.

Ростверк — что это такое виды и предназначение

Последние двадцать лет строительная отрасль возрождается: меняются технологии, возводятся прочные здания из металлоконструкций, подбираются оптимальные схемы сотрудничества с клиентом. Связи с чем, заказчики проявляют огромный интерес к используемым в проекте фундаментам. В этой публикации мы рассмотрим ростверк — что это такое, виды и предназначение его при строительстве зданий

• Дословно ростверк — что это такое, виды и предназначение его можно определить, сделав перевод немецкого слова Rostwerk, в котором Rost — это решётка и Werk — это строение.

На деле же, эта конструкция, как объясняет Википедия представляет собой верхнюю часть свайного или столбчатого фундамента и служит для распределения нагрузок от несущих элементов здания (сооружения).

Ростверк — что это такое, виды и предназначение? Конкретный вопрос требует не менее конкретного ответа. Это железобетонная рама, которая находится под несущими стенами здания и стоит на вкопанных в землю колоннах. Сбоку ростверк напоминает стол, в котором столешницей является плита (или балка), а ножками сваи, заглубленные в землю.

Достоинства железобетонного ростверка в строительном производстве неоспоримы. Благодаря использованию этой конструкции у зданий повышается:

• Прочность;
• Надежность;
• Устойчивость к воздействию окружающей среды;
• Экономичность — железобетонный ростверк можно выполнить без дополнительных трат на использование спецтехники.

Больше всего конструкция подходит для легких зданий и сооружений из металлоконструкций, а также для строений из традиционных материалов небольших размеров. В загородном строительстве ростверк используется для возведения бань, домов и коттеджей, с ленточным основанием. В этом случае, ростверком будет являться одиночный или двойной настил из брёвен или брусьев, уложенных на щебёнчатую, песчаную или гравийную подушку, выполняющий роль фундамента.

Чтобы определить ростверк — что это такое, виды и предназначение его в строительстве быстровозводимых зданий из металлоконструкций, необходимо визуально представить себе конструкцию, выполненную в виде балок или плит, объединяющих оголовки столбов (свай) и служащих опорной конструкцией для возводимых элементов здания (сооружения).

В современном строительном производстве много различных материалов, самым лучшим решением для ростверка будет бетон или железобетон (сборный или монолитный), дерево или металл. Последние используются не часто и все же мы укажем достоинства металлического ростверка.

Если в качестве обвязки фундамента используют металлопрокат, можно выполнить ростверк из двутавра (ГОСТ 26020-83) или швеллера (ГОСТ 8240-97). Номер изделия зависит от нагрузки. Швеллера выпускаются двух видов:

• С уклоном внутренних граней полок
• С параллельными гранями полок

Так как большой разницы между этими видами нет, несущая способность изделий с одинаковыми номерами не отличается. Если ростверк выполняется из двутавра, необходимо обратить внимание на маркировку. Металлический ростверк прочен, надежен в креплении к свайным фундаментам или к металлическим оголовкам. Если в строительстве используется буронабивной или другой тип фундамента из бетона, крепление металлопроката усложняется.   Этот вид конструкции довольно дорого обходится заказчику. К тому же металлический ростверк подвержен коррозии, а при его выгрузке и установке в проектное положение балок потребуется грузоподъемная техника. Связи с чем использование металлического ростверка в проекте не всегда рентабельно.

Изложенная информация доказывает целесообразность использования железобетонного ростверка на сваях. Устойчивость свай доказана научно-экспериментальным путем. Даже в самом холодном климате и на самых глинистых почвах сваи справляются с морозным пучением, уменьшая пористость грунтов, что снижает показатель влажности. Поэтому заказчику важно знать ростверк — что это такое, виды и предназначение его в строительстве металлических зданий.

Ростверк может быть высоким или низким, заглубленным в фундамент. В первом случае он располагается выше уровня грунта или воды, во втором — конструкция заглубляется непосредственно в фундамент общественных и промышленных зданий. В случае, когда конструкция подошвы фундамента совпадает с отметкой планировки грунта, ростверк будет называться повышенным.

В высотных зданиях ростверком является решетчатая пространственная конструкция, расположенная вверху здания или на промежуточных этажах. В таких проектах помимо того, чтобы знать ростверк — что это такое, виды и предназначение его, обращают внимание заказчика на роль конструкции, которая существенно повышает пространственную жесткость здания и равномерно распределяет нагрузки между вертикальными несущими конструкциями (колоннами, стенами).

Если у вас остались вопросы и вы хотите знать, ростверк — что это такое, виды и предназначение его в вашем проекте, обращайтесь к консультантам компании по телефону 209-09-40. Ждем звонков!

Железобетонный ростверк что это?

Что такое бетонный ростверк: его разновидности, технология создания

Бетонный ростверк на протяжении многих лет используется в промышленных технологиях, но в частном малоэтажном строительстве становится популярным лишь сейчас. Ростверк из бетона представляет собой каркас, верхнюю часть свайного либо столбчатого фундамента, призванную объединить в единую монолитную конструкцию все элементы.

Фундамент на бетонных сваях с ростверком получается более прочным и надежным, выдерживает серьезные нагрузки. Обычно ростверк выполняют в формате плиты или ленты. Плиты объединяет головки свай, лента – лишь те сваи, что находятся рядом. В конструкции фундамента с ростверком используют армированные буроналивные сваи сечением 25-40 сантиметров, которые опускают на глубину 1.6-3 метра и располагают на расстоянии друг от друга в 1-2 метра. Ростверк может быть монолитным или сборным.

Бетонный ростверк по винтовым сваям обладает двумя основными преимуществами – стойкостью к выдавливающей силе и прочностью бетона, исключая прогиб при больших нагрузках. Подходит для строительства домов из пеноблока, кирпича, газосиликата, любых непластичных материалов. Кроме того, ростверк используется в случаях, когда: нужно сделать более эстетичным цоколь, утеплить пространство под зданием, проложить под ним коммуникации, построить забор.

Нельзя устанавливать бетонный ростверк на сваях винтовых на текучих грунтах, на глубоких торфяниках, в скальных основаниях. На каменистых грунтах лучше устанавливать винтовые сваи с литым наконечником.

До начала устройства ростверка

Перед тем, как монтировать винтовые сваи с ростверком из бетона, нужно все подготовить и просчитать. Разметку осуществляют по расчетам и с рулеткой. Заранее готовятся стальные прутья для армирования в нужном количестве, щиты для монтажа опалубки. Может понадобиться болгарка (для резки арматуры), другой инвентарь и инструмент для проведения работ.

Что нужно сделать перед установкой ростверка:

• Составить акты приемки основания фундаментов по схеме.
• Определить места складирования, пути движения механизмов, укрупнения сеток арматуры, опалубки, подготовить все инструменты и оснащение к работе.
• Должны быть завершены песчаная и бетонная подготовка под ростверк.
• Обустроено временное освещение объекта, подключение аппаратов.
• Отметить на поверхности места монтажа опалубки для заливки.

Типы и назначение ростверков

Конструкция ростверка может быть разной в зависимости от назначения, типа, функций.

Виды ростверков по типу используемого материала:

• Деревянный – обвязка выполняется из уложенных на оголовки свай брусьев.
• Бетонный – используется для создания самых тяжеловесных конструкций, где в роли опоры здания выступают бетонные балки, правильно связанные со сваями в монолитный каркас.
• Металлический – ростверк представляет собой каркас, выполненный из приваренных к оголовкам винтовых свай металлических балок.

Отдельно стоит упомянуть свайный куст – для этого вида ростверка характерно использования нескольких свай, скрепленных в верхней части между собой. Они работают вместе в виде своеобразных «пучков», погружаются в грунт рядом друг с другом для эффективного принятия и распределения точечной нагрузки либо нагрузки от колонн. Обычно такой тип ленточной конструкции ростверка используют в энергетическом и промышленном строительстве. В частном строительстве своими руками обычно выполняют бетонный ростверк.

Ленточные фундаменты с ростверками

Данный тип фундамента становится надежной и прочной опорой для сооружения. Конструкция с ленточным ростверком может быть реализована двумя способами – одну технологию используют выше уровня грунта, другую – в процессе создания решетчатой конструкции, которая призвана брать на себя определенную часть нагрузки.

Чтобы реализовать данный тип свайно-винтовых конструкций, понадобится позаботиться о нескольких моментах: обязательна засыпка песка слоем в 30 сантиметров под бетонный каркас, нужно выполнить гидроизоляцию опор и решетки (из рубероида, полиэтиленовой пленки или асбоцементных труб), важен тщательный расчет шага и количества свай, толщины ростверка, других параметров.

Для забора

В данном случае преследуют задачу обеспечения полноценной защиты конструкции ограждения, которую не может выполнить обычный плоский забор. Проектирование ростверка для забора мало чем отличается от аналогичной конструкции для фундамента дома – функции, материалы, проект идентичны.

Для свайного основания

Схемы свайного основания сооружений:

• Столбы, опирающиеся на насыпь из щебня без заглубления в почву. Основание дома получается жестким, удается исключить просадку.
• Заглубление в грунт колонн с навесным поясом – самая распространенная схема свайных фундаментов.
• Без ростверка – актуально для возведения небольших зданий.

Виды по размещению

В соответствии с размещением ростверка касательно уровня земли есть несколько вариантов его конструкции. Выбор конкретного проекта осуществляют в соответствии с требованиями к основанию, особенностями территории, будущего здания.

Высокий

Высокий ростверк находится на 25 сантиметров и более над поверхностью почвы. Благодаря такому варианту удается добиться дополнительной вентиляции пола и исключить риск появления сырости и плесени. Возвышение ростверка над землей позволяет регулярно осматривать состояние фундамента, выполнять ремонт вовремя.

Повышенный

Повышенный ростверк самый популярный в строительстве, находится на уровне грунта. Основанием под ленту выступает песчано-гравийная подушка толщиной в 10-15 сантиметров, для ее сооружения удаляют нужный объем грунта, заменяя его на гравий. Таким образом удается обустроить противопучинистую подушку, которая не дает грунту подниматься при морозе.

Подушка из гравия понижает уровень влажности в грунте, не позволяет под фундаментом скапливаться воде. Основной плюс данного типа ростверка – отсутствие между грунтом и перекрытием продуваемого пространства, что значительно улучшает теплосберегающие характеристики.

Заглубленный

Такой ростверк находится ниже уровня земли, в специальной траншее, куда устанавливаются сваи, монтируется опалубка с последующей заливкой бетонным раствором. Помещение на таком фундаменте получается долговечным, надежным, с прекрасными теплосберегающими свойствами.

Свайно-ростверковые фундаменты

Выбор технологии возведения свайно-ростверкового фундамента зависит от многих факторов. Определенную роль играет учет особенностей конструкции, марка бетона для ростверка, используемые материалы и технологии.

Технология ростверка с буронабивными сваями

Основание с ростверком на сваях буронабивных должно выполняться обязательно при строительстве на склонах, неровном рельефе, почвах неустойчивого типа. Это хороший выбор при возведении небольших домов и зданий средних масштабов. Буронабивные фундаменты с ростверком обладают более высокой несущей способностью в сравнении с ленточными и монолитными основаниями, обходятся значительно дешевле.

• Установка в любом типа грунта
• Сохранение окружающего ландшафта
• Отсутствие воздействия динамических сил на близлежащие здания
• Расположение ниже уровня промерзания грунта
• Возможность монтировать под здания из кирпича, дерева, каркасного типа
• Низкая стоимость
• Скорость монтажа

Столбы устанавливаются, их верхушки обрезаются под один уровень, объединяются цельным поясом. Такой ростверк дает возможность равномерно распределять давление веса конструкции на все основание. Минусом ростверка с использованием буронабивных свай является наличие пространства между грунтом и полом, вследствие чего фундамент нужно утеплять (а это дополнительные затраты времени, сил, средств).

Ростверк на винтовых сваях

Вариант монтажа монолитного бетонного или железобетонного основания для винтовых свай практически не используется, так как такие опоры обычно делают для легких зданий. Чаще всего металлическая конструкция ростверка выполняется из швеллера или уголка из металла. До установки ростверка на оголовки винтовых свай приваривают металлические площадки с размером, позволяющим выполнять коррекцию осевого смещения опор. Потом уголком или швеллером обвязывают все сваи, создавая надежную и прочную конструкцию.

Создание свайно-ростверкового фундамента своими руками

Сооружение свайно-ростверкового фундамента вполне возможно сделать своими руками. Для строительства небольших зданий (беседки, дачные домики) выбирают ростверк на столбчатом основании, свайный вариант подходит для зданий постоянной эксплуатации. Работы лучше всего выполнять в конце весны, в самом начале лета либо ранней осенью. Сначала готовят площадку, очищая от растительности и мусора, потом реализуют дальнейшие этапы выполнения работ.

Опалубка

Опалубка монтируется выше на 10 сантиметров, чем высота ленточного ростверка. Опалубку делают из деревянных щитов или досок достаточного уровня прочности для того, чтобы не треснуть и не разойтись под весом бетона.

Как выполняется армирование

Сборно-монолитный ростверк обязательно должен армироваться. Для армирования выбирают стальные прутья сечением 12-18 миллиметров, глубина зависит от проекта, но сетку закладывают равномерно, с шагом в 15-30 сантиметров. Обвязка монтируется по всему периметру основания ленты.

Проволоку нарезают заранее, каркас устанавливается в смонтированную опалубку, там связывают с арматурой свай максимально жестко. В проступающей над уровнем почвы верхней части свай сверлят отверстия, через них пропускают закладные, к ним крепят продольные хлысты арматуры. Стальные прутки заводятся внутрь свай, хлысты связывают между собой, с верхними хлыстами. Внутрь свай арматура укладывается слоем в 2-3 прутка.

Бетон

Заливка бетона осуществляется равными горизонтальными слоями, толщина которых должна составлять 10-15 сантиметров. После заливки каждый слой последовательно трамбуется виброинструментом, потом лишь заливается следующий.

Уровень бетонного основания должен быть выше верхнего края сваи, столбы после заполнения опалубки должны оказаться внутри монолита из бетона, как нижние прутки армокаркаса. В процессе заливки сначала заполняют внутреннее пространство свай, вибрируют металлическими трубами. Пространство между краями опалубочных щитов заполняют в качестве заключительного этапа.

Для заливки ростверка подойдет марка бетона М300 или М350.

Ростверк: погода и температурно-влажные условия

Устройство ростверка осуществляется в жаркую погоду, безветренную желательно, без осадков. Прямые солнечные лучи попадать на поверхность тоже не должны. Если температура воздуха отрицательная, бетону нужно обеспечить минимальные потери тепла на всех этапах – от приготовления до укладки. Если работы выполняются на пучинистых грунтах, землю сначала прогревают до плюсовой температуры, защищают от промерзания.

Разборка опалубки

После завершения заливки бетона опалубку демонтируют, сначала снимая крепления и распорки, лишь после этого доски. Опалубочные щиты должны легко отходить от застывшего монолита, если же такой ситуации не наблюдается, это говорит о том, что раствор еще не застыл и нужной прочности не набрал.

Сушка и уход

Когда залит бетонный ростверк, нужно обеспечить правильный уход за монолитом. Конструкция надежно защищается от солнечных лучей, ветра, осадков. Поверхность накрывают полиэтиленовой пленкой, периодически увлажняют водой, если температура воздуха превышает отметку в +22С.

Гидроизоляция

Бетонный ростверк должен быть гидроизолирован, особенно актуально это при сооружении свайно-ростверковых фундаментов заглубленного типа. Также желательно изолировать от влаги повышенные ростверки.

• Проникающая – специальный раствор с прекрасными адгезионными характеристиками покрывает фундамент.
• Обмазочная – обвязку покрывают битумной мастикой.
• Напыляемая – жидкие составы с высокими водоотталкивающими свойствами наносят при помощи пульверизатора.
• Рулонная – ленту обмазывают мастикой, сверху кладут рулонный материал.

Выбор метода и материала для гидроизоляции зависит от типа грунта, уровня грунтовых вод, вида ростверка, финансовых возможностей и других факторов.

Утепление ростверка

Теплоизоляция дает возможность препятствовать потере тепла через основание здания. Утеплителем для ростверка могут выступать пенополиуретановые составы (напыляются), экструдированный пенополистирол, пенопласт в плитах и т.д. Минеральную вату не применяют, так как она впитывает влагу и быстро разрушается.

Плиты крепят к нижней и верхней частям ростверка дюбель-гвоздями или клеем, сверху устанавливают армирующую сетку, штукатурят либо отделывают другим методом. Обязательно выполняется отмостка для сохранения герметичности и отвода влаги от фундамента.

Бетонный ростверк – прекрасный вариант устройства фундамента, актуальный в строительстве самых разных зданий на различных ландшафтах. При условии правильного выбора материалов и соблюдения технологии монтажа все работы вполне возможно выполнить самостоятельно, обеспечив качественное, надежное и прочное, основание.

Ростверк: что это такое и зачем он нужен

Решая задачи по обеспечению устойчивости возводимых строений, строители отводят серьезную роль прочности фундаментной основы. Постройка зданий осуществляется на различных типах оснований. Для проблемных грунтов предпочтителен столбчато-свайный фундамент, состоящий из отдельных опор, передающих нагрузку на почву. Надежную фиксацию оголовков опорных элементов обеспечивает ростверк. Многие слышали этот термин, однако далеко не все имеют представление о назначении конструкции, преимуществах и классификации.

Что такое ростверк в строительстве

Среди различных типов фундаментов широко используется ростверковый. Ростверк — это что? Такой вопрос часто задают начинающие строители. Разберемся, что представляет собой ростверковая основа здания. Опытные застройщики, осуществляя строительство домов на винтовых сваях, объединяют верхние части опор горизонтально расположенными балками. В результате создается единый силовой контур – ростверк, обладающий повышенной прочностью и жесткостью. В сформированном фундаменте нагрузку от массы строения воспринимают свайные опоры ростверковой конструкции.

Главное назначение силовой обвязки:

• обеспечение фиксированного положения фундаментных опор;
• равномерное распределение передаваемых зданием нагрузок на колонны.
• формирование надежной опорной поверхности для возведения стен и перегородок.

Ростверк – горизонтально расположенная часть свайного фундамента, воспринимающая и передающая нагрузку от стен здания на сваи

Подобная конструкция, состоящая из винтовых или железобетонных свай, объединенных горизонтальным поясом, широко применяется при возведении одноэтажных строений на различных видах грунтов, в том числе почвах с повышенной концентрацией глинистых частиц, песка и влаги.

Ростверковая основа обладает комплексом серьезных преимуществ:

• позволяет осуществлять строительство зданий на проблемных грунтах;
• обеспечивает устойчивость строений;
• не требует выполнения трудоемких земляных мероприятий;
• не зависит от глубины расположения водоносных слоев.

Наряду с достоинствами, свайно-ростверковая основа имеет и слабые стороны:

• сложность сооружения подвального помещения, основные размеры и габариты которого связаны с конструкцией ростверка и высотой выступающих частей опор;
• необходимость использования специального оборудования для установки в грунт опорных элементов фундаментной базы.

Выполняя устройство свайных фундаментов, с целью повышения их нагрузочной способности, выступающие части опор целесообразно объединить силовым поясом. Ведь фундаментную основу нагружают своим весом крыша, стены, потолок, бытовая техника. Сметы на сооружение ростверковой основы всегда ниже, чем на постройку ленточного фундамента.

В зависимости от типа фундамента, особенностей геологического строения грунтов ростверк может отличаться

Разбираясь, что такое ростверк в строительстве, изучите его классификацию. Ростверковый фундамент классифицируется по следующим критериям:

• уровню расположения;
• используемому для постройки материалу;
• конструктивным особенностям.

Остановимся детально на особенностях каждой разновидности ростверка.

Разновидности ростверка по расположению

Планируя соорудить ростверковый фундамент для каркасного дома своими руками, определитесь с уровнем расположения относительно нулевой отметки.

Возможны следующие варианты:

• висящий фундаментный пояс;
• возвышающийся ростверк;
• мелкозаглубленная основа.

Рассмотрим каждую разновидность.

Возвышающийся над уровнем грунта

Отличительная черта высокого ростверка – расположение низа связующего пояса над поверхностью грунта на расстоянии 10–15 см, что позволяет:

• соорудить возвышающуюся ростверковую основу на проблемных грунтах;
• исключить влияние сил морозного пучения почвы;
• избежать развития сырости за счет вентиляции пространства под постройкой;
• сохранить положение фундаментных опор при подвижках слоев грунта.

Повышенный ростверк наиболее распространен и предусматривает расположение его подошвы на уровне грунта

Имеется еще одно серьезное преимущество возвышающегося силового контура – гравийно-песчаная подушка для фундамента высокой конструкции не требуется, так как он расположен выше нулевой отметки и не контактирует с почвой.

Минусы конструкции:

• увеличенный уровень тепловых потерь за счет проникновения под основу здания холодных воздушных масс;
• необходимость усиленной теплоизоляции пола, контактирующего с холодным воздухом;
• повышенный уровень затрат, связанный с необходимостью монтажа по контуру здания защитных щитов декоративного цоколя.

Желая соорудить высокий ростверковый пояс, разберитесь, как правильно сделать цоколь дома, чтобы надежно защитить нижнюю часть строения и пол от холодных воздушных потоков.

Расположенный на нулевой отметке

Ростверковая основа, расположенная на одном уровне с почвой, возводится достаточно часто. Связующий пояс базируется на песчано-щебеночной подушке, имеющей толщину 15–20 см. Подсыпка производится после извлечения грунта под нижней плоскостью ростверка. Главная особенность конструкции – демпфирующая подушка.

Относится к данному типу, если происходит совпадение его подошвы и отметки планировки почвы

Она выполняет важные задачи:

• предотвращает отрицательное влияние морозного пучения грунта;
• не позволяет скапливаться талой воде и осадкам под ростверковой основой;
• герметизирует зазор под горизонтальной балкой ростверка.

Для повышения прочностных характеристик конструкции и защиты от влаги производится армирование и гидроизоляция. Устройство повышенного ростверка несложно выполнить своими руками. Пошаговая инструкция поможет справиться с поставленной задачей.

Заглубленный в почву

Силовая конструкция, связывающая верхние части опор, располагается ниже нулевой отметки. Технология сооружения предусматривает следующие работы:

1. Подготовку приямка, расположенного между опорными колоннами.
2. Выравнивание основы траншеи.
3. Подсыпку гравийной подушки.
4. Монтаж щитовой опалубки.
5. Сборку и установку арматурной решетки.
6. Заливку бетонного раствора.

Оголовки свай бетонируются в процессе заливки силовой рамы. Для повышения ресурса эксплуатации заглубленного ростверка важно надежно защитить его от влияния осадков. Разберитесь, как сделать отмостку вокруг дома правильно. Бетонная окантовка по контуру дома, выполненная с наклоном, обеспечит эффективный отвод влаги от ростверкового фундамента.

Основное отличие такого варианта состоит в расположении ленты ниже уровня земли

Классификация ростверка по виду применяемого стройматериала

Рассмотрим, из какого материала можно сделать ростверк. Для изготовления ростверковой обвязки применяются различные стройматериалы:

• бетон, усиленный арматурной решеткой;
• металлопрокат различного сечения;
• высушенная и обработанная древесина;
• марочный бетон без арматуры.

Прочностные характеристики конструкции должны соответствовать расчету свайного ростверка. Остановимся на особенностях применения различных материалов.

Монолитный железобетонный ростверк

По эксплуатационным характеристикам конструкции из железобетона прочнее бетонных.

Ростверк железобетонный благодаря прочной арматурной решетке обладает следующими достоинствами:

• повышенной нагрузочной способностью;
• продолжительным периодом эксплуатации;
• высоким уровнем надежности;
• достаточной жесткостью;
• способностью воспринимать увеличенные сжимающие нагрузки.

Для армирования применяются стальные прутки, соединенные в общий каркас, а также готовые пространственные решетки.

Монолитный ростверк представляет собой цельную конструкцию, заливаемую непосредственно на строительной площадке

Конструкция из металла

Силовой пояс из металлопроката позволяет обеспечить требуемый запас прочности. Технология сооружения предусматривает выполнение следующих операций:

1. Нарезку заготовок из швеллера или двутавра.
2. Установка профильного проката на торцы колон.
3. Сварку отдельных балок в общий контур.

Для повышения стойкости к воздействию коррозии нанесите защитное покрытие.

Ростверковая основа из древесины

Прочность древесины позволяет воспринимать массу легких деревянных или каркасных строений. Для обеспечения долговечности деревянных брусьев:

• тщательно высушите материал;
• пропитайте древесину антисептиками;
• гидроизолируйте поверхность балок рубероидом.

Ресурс эксплуатации зависит от качества подготовки материала.

Бетонный ростверк

Последовательность действий по обустройству ростверкового фундамента из бетона аналогична сооружению железобетонного пояса. Основное отличие – бетонирование силовой обвязки без арматурных каркасов. Восприимчивость бетона к воздействию растягивающих усилий и изгибающих моментов ограничивает область использования бетонного ростверка.

Конструктивные разновидности фундамента с ростверком

Классификация предусматривает деление ростверков на виды в зависимости от конструкции. Возможные варианты:

• сборная конструкция. Состоит из профилей, сваренных между собой. Ресурс эксплуатации ограничивается двумя десятилетиями в связи с недостаточной жесткостью. Сборный вариант применяется для временных строений;
• цельный ростверк. Формируется из бетонного раствора, усиленного арматурным каркасом. Обеспечивает устойчивость малоэтажных зданий на проблемных грунтах;
• комбинированный вариант ростверковой базы. Включает изготовленные в производственных условиях узлы. Их собирают в единый силовой каркас и бетонируют. Конструкция применяется в промышленном строительстве.

Выбор оптимального варианта определяется требованиями проекта.

Заключительные рекомендации

Ростверк – нагруженная часть фундаментной основы, повышающая жесткость конструкции. Классификация позволяет выбрать требуемый тип связующего пояса в зависимости от особенностей строения, характеристик грунта. Определяясь с конструкцией ростверка, прислушайтесь к мнению профессионалов.

Монолитный железобетонный ростверк на сваях

Ростверк это вообще что?

Сваи могут быть любого типа: деревянные, металлические, железобетонные. По сути, это монолитный стержень, который зарываются внутрь почвы для придания дополнительной прочности фундамента.
Ростверк — это наружная часть свайного или столбчатого основания здания, которая рассредоточивает нагрузку от несущих элементов. Чаще всего под этим подразумевают железобетонную раму под несущими стенами, которая стоит на сваях. Железобетонный ростверк на свайном фундаменте является отличным решением при возведении легкого дачного дома.

Виды и типы ростверков

Выделают 3 основных вида:

1. Сборный. Чаще всего состоит из стальных балок, которые сваривают между собой. Значительным недостатком является сложный монтаж при низкой прочности соединения балок на стыках. Используется в случаях недолговечного строительства дома, так как металл подвергается усиленной коррозии вследствие незащищенности.
2. Сборно-монолитный. Применяют при строительстве тяжелых промышленных зданий, так как детали с соединениями можно отлить заранее и собрать уже на участке. Невыгодно использовать при строительстве собственного дома, потому что собирать его нужно только тяжелым оборудованием.
3. Монолитный. Отливается в виде ленты или плиты. Соединение со сваями происходит прикреплением к ним, или же включает часть сваи в свою толщу. Чаще всего при постройке малоэтажных домов, дач используют именно этот вид ростверка.

Типы ростверка по высоте заложения:

• Высокий. Он располагается от пятнадцати сантиметров и выше над уровнем земли. Это способствует постройке здания на пучинистых почвах, холмах, в общем, при неровностях грунта. Существует несколько отрицательных эффектов, таких как отсутствие подвала в будущем доме, а также холодный пол, образующийся из-за пустоты. Но все же это практически единственный вариант постройки дома на холмистой местности.
• Повышенный. Размещается на высоте от нуля до десяти сантиметров над уровнем грунта. Явных недостатков, если сравнивать с первым вариантом, нет.
• Заглубленный. Планируется ниже уровня земли на песчаной подушке, что напоминает ленточный фундамент, под которым находятся сваи. Чаще всего применяется для более грузных зданий или сооружений. Явным недостатком является высокая стоимость.

Стоит отметить и тот факт, что при правильной проектировке и выполнению всех норм в строительстве рабочими, любой ростверк сможет выдержать практически любую нагрузку на здание.

Но самым важным фактором является изучение почв на месте строительства, так как монолитный ростверк может оторваться от сваи или дать трещину, что понесет за собой как денежные, так и временные затраты.

Ростверк по типу монтажа и выбору материала

По типу используемых материалов монтаж ростверка можно разделить на следующие виды:

• Металлический – то есть сваи связываются друг с другом швеллером или двутавром. Для несущих стен здания применяют широкий швеллер, что позволяет поместить блоки на металл. Для перегородок используется узкий швеллер (диаметр 20). Эта процедура позволяет значительно увеличить качество конструкции, однако, несет за собой немалые денежные затраты.
• Бетонный. При этом способе сваи располагаются под несущими стенами. Необходимо выкопать траншею строго по размерам ростверка. Это самый дешевый и надежный вариант из всех.
• Подвесной вид подразумевает прохождение бетонной ленты поверх сваи, которые расположены также, только под несущими стенами. Лента, при этом, не должна прикасаться к земле.

Существует пять способов расположения ростверка на сваях:

1. Одиночный — это когда под каждой опорой находится свая.
2. Ленточный — это когда сваи расположены равномерно по всему периметру застройки фундамента.
3. Полосами — при этом ростверк должен иметь большую длину. Обязательно устанавливается более двух рядов свай. Применяется при постройке массивных многоэтажных домов.
4. Кустарный — подразумевает собой скопление свай в зонах повышенной нагрузки здания.
5. Полями — сваи располагаются рядами под ростверком больших размеров.

Видео монтажа монолитного железобетонного ростверка:

Монтаж опалубки и заливка

Подготовка делится на несколько обязательных этапов:

• По всей площади строительства дома монтируется опалубка, ширина которой должна быть на 36-40 сантиметром больше ширины стен. При создании высокого и повышенного ростверка под его основанием создается подушка (состоящая из пенопласта, песка и прочих материалов). После окончательного затвердевания она с легкостью удаляется.
• Желоб опалубки также можно изготовить из щитов с таким же днищем, которые нужно поднимать до нужной нам высоты. Если ростверк включает в себя часть сваи необходимо изготовить накладки в виде уголков. То есть в дне опалубки высверливается отверстия для наших свай, куда и вставляются накладки.
• После в опалубке монтируется металлический каркас, который крепят к верхушкам свай. Собирать каркас можно прямо в опалубке, либо же можно изготовить его заранее, практического значения это не имеет. Нужно заглубить каркас как можно ниже с помощью брусков небольшой толщины. Если этого не сделать, то нижняя часть арматуры будет выступать, что влечет за собой коррозию.
• Каркас закрепляется в подвесном состоянии с помощью прутков свай и верхних распорок. Обязательно убедиться в том, чтобы состояние металла было неподвижное, иначе бетон сдвинет его.

Армирование

В опалубке монтируется два пояса армирования, на каждом из них должно быть по два осевых прута, они и будут принимать переменную нагрузку, действующую как снизу, так и сверху. Оптимальный диаметр для пояса с периодически—поперечным сечением составляет 10—20 миллиметров.

Не экономьте, меньше 10 мм устанавливать категорически не рекомендуется. Конструкция получится хрупкой и не надежной.

Связующие горизонтальные прутки можно брать диаметром 6—8 мм, а вертикальные должны быть такие же, как и для основного пояса, поскольку они также принимают на себя нагрузку, горизонтальные же, служат только для соединения. Необходимо убедиться в том, что поверх каркаса налито не менее 3 сантиметра бетона, чтобы предотвратить быструю коррозию.

Бетонирование

Бетон, залитый в опалубку обязательно нужно утрамбовать (используя обычную трамбовку или электровибратор, если таковой имеется). Спустя 4—5 часов после заливки необходимо смочить опалубку, а также открытые местности бетона водой и накрыть пленкой. Фундамент будет готов, к эксплуатации спустя 28—30 дней.

Для чего нужен ростверк?

Столбчатый фундамент состоит из двух функциональных элементов — свай и ростверка.

В буквальном переводе с немецкого Rostwerk — решетка и строение, что описывает конструкцию, но не объясняет ее предназначения.

Главная задача, для которой устанавливают ростверк — равномерное распределение нагрузки на несущее основание строения.

Содержание статьи: Что такое ростверк и для чего он нужен? Обычно при строительстве жилых домов и других сооружений долгой эксплуатации укладывают ленточный фундамент, но это не всегда возможно из-за грунтовых вод, глубокого промерзания почвы или нестабильных грунтов. В этих случаях используют свайный фундамент или монолитную плиту, а для равномерности нагрузки сверху устанавливают конструкцию ростверка. Наиболее распространенный вариант — рама из железобетонных балок или плит, прочно опирающаяся на надежно установленные столбы. Ростверк объединяет оголовки свай и создает жесткую опору для сооружения.Также ростверком называют бревенчатый настил, уложенный на подушку из щебня, песка или гравия — такой фундамент в сочетании со сваями пригоден для легких сооружений. В многоэтажных домах решетчатые конструкции устанавливают между этажами и наверху здания для повышения жесткости и разделения нагрузки на вертикальные конструкции. Выбор ростверка зависит от типа грунтов, фундамента и специфики будущего сооружения. Виды по признакам Место. Ростверки укладывают на землю, заглубляют или подвешивают. Материал. Используется дерево, металл, бетон или железобетон. Исполнение. Монолитные, сборные и сборно-монолитные. Равномерное распределение нагрузки от строения на опорную часть фундамента и несущее основание — главная задача, которую решает ростверк. Горизонтальная конструкция связывает столбы или сваи фундамента. Платформа равномерно распределяет вес строения на опоры, передающие нагрузку на грунтовое основание. Единая конструкция фундамента предотвращает неравномерную просадку постройки, появление трещин в стенах, сырости и коррозии. Материалы для изготовления Выбор материала для изготовления ростверка зависит от нескольких факторов: типа фундамента; нагрузки на фундамент; типа грунта; высоты грунтовых вод. Железобетон Наиболее удобный вариант ростверка для бетонных свай — надежный, стабильный, долговечный и распространенный материал. Изготавливают из стальной арматуры и бетона, образующих прочную и износостойкую конструкцию. Используется в строительстве тяжелых многоэтажных зданий и промышленных объектов, реже — для загородного жилья . Различают сборные и монолитные железобетонные ростверки. Сборные изготавливают в заводских условиях и собирают на площадке. преимущества — прочность и легкость монтажа; недостатки — необходимость использования грузоподъемной техники и гидроизоляции соединительных узлов. Арматура в виде плоского или объемного каркаса многократно повышает прочность, затвердевший бетон хорошо переносит нагрузки при сжатии. Металл Используется двутавр или швеллер. Профильный прокат обеспечивает жесткость и прочность конструкции. Металлический ростверк подходит для одноэтажных домов и в свайно-винтовых фундаментах. Металл прикрепляют к оголовкам свай сваркой. Металлические сваи и ростверк требуют предварительной защитной обработки, так как они подвержены коррозии. Обычно используют на пучинистых грунтах. преимущества — жесткая и надежная конструкция; недостатки — необходимость использования крановой техники, обработки швов из-за коррозийной неустойчивости сварочных соединений. Дерево Деревянный брус или короб из доски под ростверки используют для легких деревянных или каркасно-щитовых домов. Между брусьями и сваями следует уложить гидроизоляцию из толя или рубероида. Чтобы сохранить древесину от гниения, необходимо обработать элементы специальной биозащитной пропиткой. Брусья к сваям прикрепляют кронштейнами или болтами. Этот материал сейчас почти не используется. преимущества — конструкции легкие и недорогие, быстрый монтаж; недостатки — невысокая прочность, необходимость дополнительной обработки. Бетон Используется для небольших строений при максимальном количестве опор. Оголовки свай должны быть заглублены в бетон ростверка минимум на 10 см. Отсутствие арматуры не позволяет сильно нагружать подобные конструкции, критичны нагрузки на изгиб. Специалисты не рекомендуют использовать этот тип ростверков. преимущества — простота и дешевизна; недостатки — ненадежность. Какие бывают? Существуют три типа ростверка по расположению относительно нулевой отметки. Высокий (надземный) Располагается значительно выше отметки грунта или воды. Пояс балок висит над поверхностью грунта или воды, не касаясь их. Нагрузка в этом случае принимается только опорами фундамента. Используют в холодном климате или при угрозе подтопления построек, а также для строительства над водой или на заболоченных участках. Повышенный (наземный) Основание ростверка совпадает с нулевой отметкой. Верхний слой грунта иногда убирают и насыпают устойчивый к вспучиванию грунт, например, песок. Этот вид ростверка считают самым надежным, поскольку нагрузку удается распределить равномерно на опоры и на грунт через балки. Низкий (подземный) Часто используется в строительстве промышленных объектов. Ростверк заглублен в грунт ниже нулевой отметки. Под него копают неглубокий котлован, на основании которого устраивают подстилающий слой из стабильного при замерзании грунта. Далее устанавливают опалубку, арматурный каркас и бетонируют. Можно также использовать сборную железобетонную или металлическую конструкцию. Где применяется? Классические ленточные фундаменты надежны, но часто не могут быть использованы в сложных грунтах. Ленточно-ростверковые (свайно-ростверковые) фундаментные конструкции лишены этого недостатка: они отлично справляются с нагрузкой и почти не имеют ограничений в применении. При строительстве на склонах и в неустойчивых грунтах свайно-ленточные фундаменты позволяют обойтись без насыпи или снятия грунта. Они надежнее и дешевле — стоимость ниже классических ленточных на 10-25%. Фундамент для забора Свайно-ленточные фундаменты для заборов эффективны на глубоко промерзающих или пучинистых грунтах, хотя возможно использование в любых условиях. Если планируется тяжелый забор (облицовочный кирпич, бутовый камень), то такой тип фундамента также окажется самым удачным. Опорами служат глубоко врытые столбы или сваи, заглубленные до отметки на 10 см ниже глубины промерзания. Лента из монолитного бетона на высоте 15–20см от поверхности грунта равномерно распределяет нагрузку на опоры. Важно! Устройство такого фундамента обходится недешево, поэтому предварительно рекомендуем обратиться к профессионалам для выбора типа фундамента и расчетов. Свайный куст Несколько опор, объединенных ростверком, используется для массивных конструкций. Виды свайных кустов: три сваи треугольником; четыре сваи квадратом; пять свай: четыре квадратом, пятая в центре, расстояние между сваями 2,5–3,5 диаметров свай; лента: сваи в одну или две линии, расстояние между ними не менее трех диаметров; свайное поле — ряды свай, образующие сплошное поле, расстояние между сваями 3–6 м. Ростверк для куста свай также может быть высоким, поверхностным или заглубленным. Зависимость типа ростверка от свай Сваи для фундаментов изготавливают предварительно или бетонируют непосредственно на месте установки (буронабивные сваи). На готовых сваях делают ростверки из деревянного бруса, железобетона, металлического профиля или бетона. Брус к оголовку опоры крепят болтами, металлический профиль и закладные детали балок ростверка приваривают. Буронабивные сваи бетонируют в стальных или полимерных трубах, в которые устанавливается арматурный каркас и используют высокопрочный бетон. Ростверки после изготовления свай бетонируют в опалубке, в которую при необходимости предварительно устанавливают арматуру. Размеры и габариты Рассчитывают ростверки под колонны и ленточные по несущей способности при основных, дополнительных и особых нагрузках. Может проводиться расчет на раскрытие трещин при разных нагрузках. Аналогично рассчитывают ростверки круглого и квадратного сечения. Основные характеристики ростверков: Минимальная ширина ленточного ж/б — 40 см, высота — 30 см. Точные размеры определяются расчетами. Размеры подошвы под колонны, ступени, подколонник принимаются размерами, кратными 300 мм, а высота плиты, ступеней и подколонника — кратной 150 мм. В плане размеры принимаются кратными 30 см, а размер наружного контура на 20 см должен превышать размер свайного куста. Высота ростверка на 40 см превышает глубину стакана (следует учесть необходимость заделки анкерных болтов). Расчетная высота должна быть минимальной и кратной 15 см. Поперечные сетки арматуры стенок стакана ростверка устанавливаются на расстоянии не более 20 см и до ¼ глубины заделки колонны. Количество арматурных сеток под ж/бколоннами — не менее 2, под стальными — не менее 4. По высоте между сетками должно быть 5–10 см. Фундаменты полей свай размерами более 10х10 м проектируют аналогично кустовым. При наличии агрессивных грунтовых вод под ростверк устраивают втрамбованную в грунт и пролитую битумом щебеночную подушку толщиной от 10 см. Нормативная документация Обратите внимание. Свайные фундаменты с ростверками проектируют и строят, используя СНиП и прочую нормативную документацию. Это касается всех типов фундаментов. Для расчетов и соблюдения строительных норм используются следующие документы: СНИП 3. 02.01-87 Земляные сооружения. СП 50-101-2004 Организация оснований зданий. СП 24.13330.2011 Фундаменты свайные. СНиП-2.02.01.83 Основания зданий и сооружений. ГОСТ24022-80 Железобетонные фундаменты. ГОСТ 24476-80 Железобетонные сборные фундаменты. Ростверк: что это такое и зачем он нужен Решая задачи по обеспечению устойчивости возводимых строений, строители отводят серьезную роль прочности фундаментной основы. Постройка зданий осуществляется на различных типах оснований. Для проблемных грунтов предпочтителен столбчато-свайный фундамент, состоящий из отдельных опор, передающих нагрузку на почву. Надежную фиксацию оголовков опорных элементов обеспечивает ростверк. Многие слышали этот термин, однако далеко не все имеют представление о назначении конструкции, преимуществах и классификации. Что такое ростверк в строительстве Среди различных типов фундаментов широко используется ростверковый. Ростверк — это что? Такой вопрос часто задают начинающие строители. Разберемся, что представляет собой ростверковая основа здания. Опытные застройщики, осуществляя строительство домов на винтовых сваях, объединяют верхние части опор горизонтально расположенными балками. В результате создается единый силовой контур – ростверк, обладающий повышенной прочностью и жесткостью. В сформированном фундаменте нагрузку от массы строения воспринимают свайные опоры ростверковой конструкции. Главное назначение силовой обвязки: обеспечение фиксированного положения фундаментных опор; равномерное распределение передаваемых зданием нагрузок на колонны. формирование надежной опорной поверхности для возведения стен и перегородок. Ростверк – горизонтально расположенная часть свайного фундамента, воспринимающая и передающая нагрузку от стен здания на сваи Подобная конструкция, состоящая из винтовых или железобетонных свай, объединенных горизонтальным поясом, широко применяется при возведении одноэтажных строений на различных видах грунтов, в том числе почвах с повышенной концентрацией глинистых частиц, песка и влаги. Ростверковая основа обладает комплексом серьезных преимуществ: позволяет осуществлять строительство зданий на проблемных грунтах; обеспечивает устойчивость строений; не требует выполнения трудоемких земляных мероприятий; не зависит от глубины расположения водоносных слоев. Наряду с достоинствами, свайно-ростверковая основа имеет и слабые стороны: сложность сооружения подвального помещения, основные размеры и габариты которого связаны с конструкцией ростверка и высотой выступающих частей опор; необходимость использования специального оборудования для установки в грунт опорных элементов фундаментной базы. Выполняя устройство свайных фундаментов, с целью повышения их нагрузочной способности, выступающие части опор целесообразно объединить силовым поясом. Ведь фундаментную основу нагружают своим весом крыша, стены, потолок, бытовая техника. Сметы на сооружение ростверковой основы всегда ниже, чем на постройку ленточного фундамента. В зависимости от типа фундамента, особенностей геологического строения грунтов ростверк может отличаться Разбираясь, что такое ростверк в строительстве, изучите его классификацию. Ростверковый фундамент классифицируется по следующим критериям: уровню расположения; используемому для постройки материалу; конструктивным особенностям. Остановимся детально на особенностях каждой разновидности ростверка. Разновидности ростверка по расположению Планируя соорудить ростверковый фундамент для каркасного дома своими руками, определитесь с уровнем расположения относительно нулевой отметки. Возможны следующие варианты: висящий фундаментный пояс; возвышающийся ростверк; мелкозаглубленная основа. Рассмотрим каждую разновидность. Возвышающийся над уровнем грунта Отличительная черта высокого ростверка – расположение низа связующего пояса над поверхностью грунта на расстоянии 10–15 см, что позволяет: соорудить возвышающуюся ростверковую основу на проблемных грунтах; исключить влияние сил морозного пучения почвы; избежать развития сырости за счет вентиляции пространства под постройкой; сохранить положение фундаментных опор при подвижках слоев грунта. Повышенный ростверк наиболее распространен и предусматривает расположение его подошвы на уровне грунта Имеется еще одно серьезное преимущество возвышающегося силового контура – гравийно-песчаная подушка для фундамента высокой конструкции не требуется, так как он расположен выше нулевой отметки и не контактирует с почвой. Минусы конструкции: увеличенный уровень тепловых потерь за счет проникновения под основу здания холодных воздушных масс; необходимость усиленной теплоизоляции пола, контактирующего с холодным воздухом; повышенный уровень затрат, связанный с необходимостью монтажа по контуру здания защитных щитов декоративного цоколя. Желая соорудить высокий ростверковый пояс, разберитесь, как правильно сделать цоколь дома, чтобы надежно защитить нижнюю часть строения и пол от холодных воздушных потоков. Расположенный на нулевой отметке Ростверковая основа, расположенная на одном уровне с почвой, возводится достаточно часто. Связующий пояс базируется на песчано-щебеночной подушке, имеющей толщину 15–20 см. Подсыпка производится после извлечения грунта под нижней плоскостью ростверка. Главная особенность конструкции – демпфирующая подушка. Относится к данному типу, если происходит совпадение его подошвы и отметки планировки почвы Она выполняет важные задачи: предотвращает отрицательное влияние морозного пучения грунта; не позволяет скапливаться талой воде и осадкам под ростверковой основой; герметизирует зазор под горизонтальной балкой ростверка. Для повышения прочностных характеристик конструкции и защиты от влаги производится армирование и гидроизоляция. Устройство повышенного ростверка несложно выполнить своими руками. Пошаговая инструкция поможет справиться с поставленной задачей. Заглубленный в почву Силовая конструкция, связывающая верхние части опор, располагается ниже нулевой отметки. Технология сооружения предусматривает следующие работы: Подготовку приямка, расположенного между опорными колоннами. Выравнивание основы траншеи. Подсыпку гравийной подушки. Монтаж щитовой опалубки. Сборку и установку арматурной решетки. Заливку бетонного раствора. Оголовки свай бетонируются в процессе заливки силовой рамы. Для повышения ресурса эксплуатации заглубленного ростверка важно надежно защитить его от влияния осадков. Разберитесь, как сделать отмостку вокруг дома правильно. Бетонная окантовка по контуру дома, выполненная с наклоном, обеспечит эффективный отвод влаги от ростверкового фундамента. Основное отличие такого варианта состоит в расположении ленты ниже уровня земли Классификация ростверка по виду применяемого стройматериала Рассмотрим, из какого материала можно сделать ростверк. Для изготовления ростверковой обвязки применяются различные стройматериалы: бетон, усиленный арматурной решеткой; металлопрокат различного сечения; высушенная и обработанная древесина; марочный бетон без арматуры. Прочностные характеристики конструкции должны соответствовать расчету свайного ростверка. Остановимся на особенностях применения различных материалов. Монолитный железобетонный ростверк По эксплуатационным характеристикам конструкции из железобетона прочнее бетонных. Ростверк железобетонный благодаря прочной арматурной решетке обладает следующими достоинствами: повышенной нагрузочной способностью; продолжительным периодом эксплуатации; высоким уровнем надежности; достаточной жесткостью; способностью воспринимать увеличенные сжимающие нагрузки. Для армирования применяются стальные прутки, соединенные в общий каркас, а также готовые пространственные решетки. Монолитный ростверк представляет собой цельную конструкцию, заливаемую непосредственно на строительной площадке Конструкция из металла Силовой пояс из металлопроката позволяет обеспечить требуемый запас прочности. Технология сооружения предусматривает выполнение следующих операций: Нарезку заготовок из швеллера или двутавра. Установка профильного проката на торцы колон. Сварку отдельных балок в общий контур. Для повышения стойкости к воздействию коррозии нанесите защитное покрытие. Ростверковая основа из древесины Прочность древесины позволяет воспринимать массу легких деревянных или каркасных строений. Для обеспечения долговечности деревянных брусьев: тщательно высушите материал; пропитайте древесину антисептиками; гидроизолируйте поверхность балок рубероидом. Ресурс эксплуатации зависит от качества подготовки материала. Бетонный ростверк Последовательность действий по обустройству ростверкового фундамента из бетона аналогична сооружению железобетонного пояса. Основное отличие – бетонирование силовой обвязки без арматурных каркасов. Восприимчивость бетона к воздействию растягивающих усилий и изгибающих моментов ограничивает область использования бетонного ростверка. Конструктивные разновидности фундамента с ростверком Классификация предусматривает деление ростверков на виды в зависимости от конструкции. Возможные варианты: сборная конструкция. Состоит из профилей, сваренных между собой. Ресурс эксплуатации ограничивается двумя десятилетиями в связи с недостаточной жесткостью. Сборный вариант применяется для временных строений; цельный ростверк. Формируется из бетонного раствора, усиленного арматурным каркасом. Обеспечивает устойчивость малоэтажных зданий на проблемных грунтах; комбинированный вариант ростверковой базы. Включает изготовленные в производственных условиях узлы. Их собирают в единый силовой каркас и бетонируют. Конструкция применяется в промышленном строительстве. Выбор оптимального варианта определяется требованиями проекта. Заключительные рекомендации Ростверк – нагруженная часть фундаментной основы, повышающая жесткость конструкции. Классификация позволяет выбрать требуемый тип связующего пояса в зависимости от особенностей строения, характеристик грунта. Определяясь с конструкцией ростверка, прислушайтесь к мнению профессионалов. Оценка статьи: Сохранить себе в: Железобетонный ростверк что это? Ссылка на основную публикацию wpDiscuzAdblock detector

Моделирование и анализ балочных мостов

Большинство автодорожных мостов представляют собой балочные конструкции с однопролетными или непрерывными пролетами, а композитные мосты имеют форму многобалочных или лестничных настилов. Определение основных эффектов различных комбинаций нагрузок часто может быть достигнуто с помощью 2-мерной аналитической модели, но для более полного анализа требуется 3-х мерная модель. В этой статье рассматриваются соответствующие методы анализа и моделирования типичных мостов из стали и композитных материалов в Великобритании.

Полная конечно-элементная модель

[вверху] Варианты моделирования типичного многолучевого моста

Типичный многобалочный мост из стального композитного материала
Овербридж Тринити на трассе A120
(Изображение предоставлено Аткинсом)

Существует три варианта моделирования типичного многобалочного стального композитного моста:

Линейный луч — довольно грубый инструмент.Он не учитывает поперечное распределение, он не дает результатов для поперечной конструкции (например, плиты или распорки) и не учитывает эффекты перекоса. Его не рекомендуется использовать для детального проектирования, но это полезный инструмент для предварительного проектирования.

Использование ростверка подходит во многих ситуациях. Использование модели конечных элементов даст более подробные результаты, особенно для неоднородных балок.

Хотя анализ ростверка широко используется и по-прежнему считается наиболее подходящим для большинства мостовых настилов, признано, что программы анализа методом конечных элементов становятся все более доступными и более простыми в использовании.Кроме того, требования Еврокода по проверке продольного изгиба при кручении могут сделать анализ продольного изгиба методом конечных элементов важным для проверки случая нагрузки мокрой бетонной конструкции.

Поперечный разрез Овербриджа Тринити

[вверх] Анализ ростков

[вверх] Анализ ростков: обзор

Изометрический вид ростверка, представляющего собой настил балки

Модель ростверка — это обычная форма расчетной модели для композитных мостовых настилов. Его ключевые особенности:

• Это 2D модель
• Конструктивное поведение линейно-упругое
• Элементы балки выложены сеткой в ​​одной плоскости, жестко соединены в узлах
• Продольные элементы представляют собой составные секции (т. Е. Главные балки с соответствующей плитой)
• Поперечные элементы представляют собой только плиту или составное сечение, в котором присутствуют поперечные стальные балки

[вверх] Анализ ростверка: расположение элементов

Предлагается следующее руководство по выбору планировки ростверка:

• Сохраняйте размеры сетки примерно квадратными
• Используйте четное количество шагов сетки
• Шаг сетки не более пролета / 8
• Кромки вдоль парапета для облегчения приложения нагрузки
• Вставьте дополнительные стыки для мест стыковки (обычно предполагается, что это 25% пролета от опор)

Для двухпролетного моста, как показано выше, подходящая компоновка будет такой, как показано ниже.

Типовая схема ростверка для двухпролетного многобалочного стального композитного моста

[вверх] Анализ ростверка: поэтапное применение загрузки

Для моделирования реакции конструкции на диапазон постоянных и переменных воздействий потребуются не менее трех различных моделей ростверков:

• Модель «только сталь» : Собственный вес стальных балок и вес влажного бетона во время строительства применяются к модели ростверка только из стали.Продольные элементы представляют собой только стальные балки, в то время как поперечные элементы обычно не требуются (они могут быть установлены как «фиктивные» элементы, чтобы сохранить то же расположение модели, что и составные модели).
• «Долговременная» композитная модель : Постоянные воздействия, применяемые к завершенной конструкции (в основном, наложенные постоянные нагрузки, такие как покрытие поверхности, и ограничение кривизны из-за усадки), применяются к долговременной композитной модели. Характеристики сечения продольных композитных элементов и поперечных элементов, представляющих плиту, рассчитываются с использованием длительного модуля упругости бетона.Если плита находится в состоянии растяжения, могут потребоваться свойства сечения с трещинами.
• «Краткосрочная» составная модель : Переходные воздействия (в основном вертикальные нагрузки, вызванные движением) применяются к краткосрочной составной модели. Свойства сечения рассчитываются так же, как для долгосрочной модели, но с использованием краткосрочного модуля упругости. Опять же, свойства сечения с трещинами могут потребоваться там, где плита находится в состоянии растяжения.

Обратите внимание, что BS EN 1992-1-1 ^[1] дает несколько иной долгосрочный модуль упругости бетона при усадочной нагрузке, поэтому теоретически должна быть четвертая модель для анализа эффектов усадки.Однако модуль существенно не отличается от «обычного» долгосрочного значения, и разумно применить удерживающие моменты усадки к долгосрочной модели для определения вторичных моментов в балках. Однако соответствующие свойства сечения для усадки следует использовать для расчета напряжений, вызванных этими эффектами.

[вверх] Анализ ростков: свойства сечения

Свойства трансформируемого сечения элемента составной балки ростверка

Обычно все свойства сечения в «стальных элементах» рассчитываются с использованием преобразованной площади бетонного фланца (разделить на коэффициент модульности n = E _s / E _c ).Следующие свойства сечения необходимы для каждого отдельного сечения:

• Только сталь: только свойства стальной балки
• Долговечный композит: бетонная поверхность, преобразованная в долгосрочную модульную конструкцию
• Кратковременный композит: бетонная поверхность преобразована для кратковременного модульного соотношения
• Свойства трещин (в областях закоротов): площадь армирования принимается как эффективная только в сечении плиты.

Для свойств сечения без трещин армирование в плите может игнорироваться.

Типичный преобразованный разрез показан справа.

[вверх] Степень трещинности

Если отношение длин соседних пролетов составляет не менее 0,6, поправка на растрескивание плиты в зонах коробления может быть сделана путем использования свойств сечения с трещинами для 15% пролета с каждой стороны промежуточных опор, как показано ниже. Это предусмотрено BS EN 1994-2 ^[2] , пункт 5.4.2.3.

Степень трещиностойкости элементов балки

[вверху] Задержка сдвига в бетонных полках

Эффективная ширина бетонных полок основана на ширине плиты, равной L _e /8 за пределами внешней стойки, по обе стороны от балки, где L _e — расстояние между точками обратного прогиба.Это определение дано в BS EN 1994-2 ^[2] , пункт 5.4.1.2, где приведены приблизительные значения L _и . Обратите внимание, что запаздывание сдвига необходимо учитывать как при ULS, так и при SLS (одинаковая эффективная ширина используется для обоих предельных состояний).

[вверх] Анализ ростверка: приложение нагрузок

Остаточные воздействия (собственный вес) распределяются между продольными стержнями с помощью простой статики. Графическое изображение типичных постоянных нагрузок, приложенных к модели ростверка, показано ниже (слева).

Загрузка трафика обычно определяется программами «автозагрузки», которые являются частью большинства аналитических программ. Эти программы используют поверхности влияния для определения степени равномерно распределенных нагрузок и положения тандемных систем и специальных транспортных средств. Типичная поверхность влияния для места изгиба в середине пролета показана ниже (справа).

Пользователь решает, какие положения на модели наиболее важны для проектирования (например, промежуточные участки, стыки и положения опор), и требует, чтобы для этих положений были созданы поверхности влияния; затем автопогрузчик определяет позиции, в которых применяется для наиболее обременительного эффекта.

• Графическое изображение постоянных нагрузок, приложенных к модели

• Типовая поверхность воздействия изгибающего момента в середине пролета двухпролетного четырехбалочного моста

[вверх] Анализ ростков: выход

Основная цель любого глобального анализа мостов — получение результатов, которые затем можно использовать при анализе и проектировании сечений. Как правило, это будут изгибающие моменты, поперечные силы и крутящие моменты (если они значительны) в главных балках.Прогибы также потребуются для расчетов из преамбула. Вывод, скорее всего, будет либо графическим, либо табличным, что полезно. Графический вывод позволяет быстро установить на глаз пиковые моменты и сдвиги, а также позволяет проектировщику визуально проверить, ведет ли модель себя так, как ожидалось. Табличный вывод может быть полезен для постобработки в виде электронной таблицы и одновременного чтения сопутствующих эффектов нагрузки. Однако проектировщику следует принимать решения о том, где находятся критические места в конструкции, чтобы избежать чрезмерных объемов выходных данных и постобработки.

• Типовое графическое представление вывода изгибающего момента

• Типичный результат анализа влияния нагрузки на ростверк

[вверх] Анализ ростков: прочие соображения

Графическое изображение изгибающих моментов в элементах плиты в ростверке модели

Также необходимо учитывать следующее:

• Глобальные эффекты для расчета поперечных перекрытий : возьмите эффекты нагрузки на поперечные элементы из модели ростверка и добавьте к эффектам из локального анализа (например,грамм. Диаграммы Пучера. См. SCI 356). Любые нагрузки, приложенные к ростверку, следует прикладывать к швам только для этой цели, чтобы избежать неточного двойного учета местных эффектов.
• Распорка : Связь обычно моделируется с помощью гибкого на сдвиг элемента (консервативно для использования элемента, который не допускает гибкости при сдвиге), с эквивалентными свойствами, рассчитанными на основе модели плоской рамы. Модель плоской рамы также может быть использована для расчета распорок с использованием отклонений от модели ростверка, приложенных к модели плоской рамы, и при необходимости удерживающих сил.
• Опоры : Все опоры обеспечивают только вертикальное ограничение в 2D ростверке. Влияние невертикальных нагрузок необходимо оценивать вручную или с помощью альтернативной модели.
• Ручные проверки : Ручные проверки должны проводиться для проверки модели, например, проверка изгибающих моментов при равномерной нагрузке и проверка опорных реакций
• Комбинированное программное обеспечение для глобального анализа и проектирования сечений : Некоторое программное обеспечение предлагает комбинированный общий анализ и возможность проектирования сечений.Проектировщики должны убедиться, что они понимают теорию, лежащую в основе проектирования секций балки, и проводить проверки на выходе.

Модель плоской рамы для оценки жесткости (для элемента модели ростверка) и для определения эффектов от смещений из выходного

[вверх] Анализ ростков: вариации

[вверх] Мосты косые

Многие мосты имеют перекос в плане, и модель ростверка позволяет компенсировать такое расположение одним из нескольких способов. Рассмотрим типичный план косого моста, показанный ниже.

Для малых углов перекоса сетку можно выровнять с перекосом, как показано ниже.

перекос сетки (перекос не более 20 °)

Для больших углов перекоса поведение элементов перекоса становится неточным, и лучше вернуться к ортогональной сетке.На концах необходимо компенсировать перекос.

Ортогональная сетка для большего перекоса. (наклон более 20 °)

[вверх] Изогнутые мосты

Типичный изогнутый композитный мост

Это относительно обычное явление для мостов на развязках с разнесенными уровнями и в других местах, где пространство ограничено, чтобы иметь значительную кривизну в плане.

В таких ситуациях можно использовать изогнутые ростверки, хотя при выборе компоновки и рассмотрении результатов анализа необходимо соблюдать осторожность, поскольку крутильные эффекты в плите нелегко отделить от эффектов коробления в стальных балках. Кроме того, после анализа ростверка необходимо будет учесть влияние горизонтальных «радиальных» сил в стальных фланцах.

Модель изогнутого ростверка для 4-пролетного моста

[вверх] Балки переменной глубины

Балки с переменной глубиной, такие как показанные ниже, можно легко разместить в модели ростверка путем изменения свойств сечения по длине продольных элементов.

Балки переменной глубины в двухпролетном мосту
(Изображение любезно предоставлено Аткинсом)

[вверху] Лестничные настилы

Лестничный мостик (этап строительства, со спусковой головкой)

Лестничные настилы, подобные показанному справа, можно смоделировать с помощью ростверков.

В модели ростверка для лестничной площадки:

• Основные лонжероны представляют собой сплошное составное сечение
• Промежуточные лонжероны представляют собой только плиту
• Поперечные элементы обычно представляют собой составное сечение, включая поперечные балки. Иногда могут быть включены только промежуточные элементы плиты между композитными поперечными элементами.

Скорее всего, потребуется 3D-модель для моделирования взаимодействия между поперечными балками и главными балками, в частности, для определения жесткости U-образной рамы и воздействия на поперечные балки из-за местного применения специальных транспортных средств.

Трехмерная модель лестничного настила для взаимодействия поперечных балок и главных балок

[вверх] Мосты интегральные

Для интегрального моста можно использовать двухмерный ростверк с поворотными пружинными опорами на встроенных опорах в сочетании с двухмерной плоской моделью рамы для температурных воздействий.В качестве альтернативы можно использовать 3D-модель с участком ростверка для настила и вертикальными участками для примыкания и фундамента.

[вверху] Расчет критического изгиба на упругость для грузовой платформы «мокрый бетон»

Стальные балки без покрытия в ожидании загрузки мокрого бетона

BS EN 1993-2 ^[3] не дает формулы для определения гибкости при продольном изгибе при кручении парных стальных балок с торсионными связями, когда пара балок склонна изгибаться как пара, сочувствуя друг другу, а не между ограничениями. .Это обычный сценарий для мокрой загрузки бетона. Можно рассмотреть два варианта:

• Расчет гибкости с помощью анализа критического продольного изгиба по КЭ
• Используйте упрощенные правила гибкости ограничителей скручивания, взятые из BS 5400-3 ^[4] (они доступны в формате Еврокода в SCI P356).

Для анализа КЭ пользователю необходимо просмотреть режимы продольного изгиба, чтобы найти режим продольного изгиба при кручении — можно обнаружить, что формы продольного изгиба стенки или полки возникают раньше, чем поперечные формы продольного изгиба при кручении.

КЭ-анализ, вероятно, даст значительные преимущества по сравнению с упрощенным подходом, который обсуждается при проектировании балки.

Дополнительное руководство по определению сопротивления продольному изгибу балок из стальных листов в композитных мостах во время строительства (стальная ступень без покрытия) и в эксплуатации (когда плита настила действует как верхний фланец) доступно в ED008.

[вверх] Конечно-элементное моделирование

Поскольку вполне вероятно, что для проверки упругой критической потери устойчивости потребуется модель конечных элементов, можно рассмотреть возможность использования полной модели конечных элементов для всего анализа.Это также будет иметь то преимущество, что структурная реакция потенциально лучше моделируется. Однако есть ряд недостатков, в том числе:

Полная конечно-элементная модель

• Более длительная установка
• Больше шансов ошибки
• Больше времени для получения результатов
• Для уверенного использования требуется больше практики
• Отладка сложнее
• Пиковые опорные моменты могут быть недооценены

Если принято решение об использовании конечно-элементной модели, следующие рекомендации могут оказаться полезными:

• Крупная сетка, вероятно, будет достаточной
• Держите сетку как можно более квадратной
• Требуется более тщательное планирование
• Толстые элементы оболочки для балок и плит, балочные элементы в других местах (например,грамм. для распорки)
• В качестве альтернативы можно использовать балочные элементы для составных пластин стальных балок
• Требуется дополнительная проверка
• Необходимые анизотропные свойства в областях с трещинами

[вверх] Выводы

Ростверк — это обычно используемая модель мостовых настилов, и она относительно проста в использовании. Тем не менее, модель конечных элементов, скорее всего, по-прежнему потребуется для анализа упругого критического продольного изгиба стальных балок, поддерживающих мокрую нагрузку бетона.Следовательно, модель конечных элементов может рассматриваться для всего анализа, что также может иметь возможное преимущество в виде лучшего моделирования реакции конструкции. Однако у этого подхода есть некоторые недостатки, поэтому многие проектировщики используют ростверк для основного анализа и используют модель конечных элементов только там, где это абсолютно необходимо.

[вверх] Список литературы

1. ↑ BS EN 1992-1-1: 2004 + A1: 2014 Еврокод 2. Проектирование бетонных конструкций. Общие правила и правила для зданий, BSI
2. ↑ ^{2.0 2,1} BS EN 1994-2: 2005, Еврокод 4. Проектирование композитных стальных и бетонных конструкций. Общие правила и правила для мостов, BSI
3. ↑ BS EN 1993-2: 2006, Еврокод 3. Проектирование стальных конструкций. Стальные мосты, BSI
4. ↑ BS 5400-3: 2000 Стальные, бетонные и композитные мосты. Свод правил проектирования стальных мостов. BSI

[вверх] Ресурсы

[вверху] См. Также

[вверх] Внешние ссылки

% PDF-1.4 % 250 0 объект > endobj xref 250 155 0000000016 00000 н. 0000003964 00000 н. 0000004322 00000 н. 0000004371 00000 п. 0000004398 00000 п. 0000004445 00000 н. 0000004481 00000 н. 0000004825 00000 н. 0000005005 00000 н. 0000005185 00000 п. 0000005320 00000 н. 0000005455 00000 н. 0000005590 00000 н. 0000005728 00000 н. 0000005867 00000 н. 0000006006 00000 н. 0000006174 00000 н. 0000006311 00000 н. 0000006496 00000 н. 0000006568 00000 н. 0000006640 00000 н. 0000006690 00000 н. 0000006762 00000 н. 0000006812 00000 н. 0000006884 00000 н. 0000006933 00000 п. 0000007005 00000 н. 0000007055 00000 н. 0000007127 00000 н. 0000007176 00000 н. 0000007247 00000 н. 0000007297 00000 н. 0000007368 00000 н. 0000007417 00000 н. 0000007488 00000 н. 0000007538 00000 п. 0000007609 00000 н. 0000007658 00000 н. 0000007729 00000 н. 0000007779 00000 п. 0000007850 00000 н. 0000007900 00000 н. 0000007971 00000 н. 0000008020 00000 н. 0000008091 00000 н. 0000008140 00000 н. 0000008211 00000 п. 0000008261 00000 п. 0000008332 00000 н. 0000008382 00000 п. 0000008453 00000 п. 0000008502 00000 н. 0000008573 00000 н. 0000008623 00000 п. 0000008694 00000 п. 0000008744 00000 н. 0000008815 00000 н. 0000008864 00000 н. 0000008935 00000 н. 0000008985 00000 н. 0000009056 00000 н. 0000009106 00000 п. 0000009176 00000 п. 0000009226 00000 п. 0000009296 00000 н. 0000009345 00000 п. 0000009417 00000 н. 0000009466 00000 н. 0000009514 00000 н. 0000009691 00000 п. 0000010649 00000 п. 0000011727 00000 п. 0000012673 00000 п. 0000013535 00000 п. 0000014426 00000 п. 0000015248 00000 п. 0000016149 00000 п. 0000016953 00000 п. 0000017104 00000 п. 0000017243 00000 п. 0000017384 00000 п. 0000017522 00000 п. 0000017652 00000 п. 0000017793 00000 п. 0000017941 00000 п. 0000036457 00000 п. 0000036779 00000 п. 0000037095 00000 п. 0000039768 00000 п. 0000040022 00000 п. 0000040341 ​​00000 п. 0000060514 00000 п. 0000061058 00000 п. 0000061485 00000 п. 0000082975 00000 п. 0000083377 00000 п. 0000083803 00000 п. 0000083881 00000 п. 0000083958 00000 п. 0000091679 00000 п. 0000091921 00000 п. 0000092020 00000 н. 0000094167 00000 п. 0000094373 00000 п. 0000094396 00000 п. 0000110805 00000 п. 0000111078 00000 н. 0000111395 00000 н. 0000111615 00000 н. 0000126623 00000 н. 0000149382 00000 п. 0000149741 00000 н. 0000149958 00000 н. 0000160287 00000 н. 0000160767 00000 н. 0000160839 00000 н. 0000160936 00000 н. 0000160976 00000 н. 0000161050 00000 н. 0000161124 00000 н. 0000161302 00000 н. 0000161344 00000 н. 0000161431 00000 н. 0000161473 00000 н. 0000161515 00000 н. 0000161602 00000 н. 0000161656 00000 н. 0000161698 00000 н. 0000161820 00000 н. 0000161864 00000 н. 0000161906 00000 н. 0000161980 00000 н. 0000162054 00000 н. 0000162141 00000 н. 0000162177 00000 н. 0000162219 00000 н. 0000162306 00000 н. 0000162362 00000 н. 0000162404 00000 н. 0000162491 00000 н. 0000162561 00000 н. 0000162603 00000 н. 0000162690 00000 н. 0000162780 00000 н. 0000162822 00000 н. 0000162886 00000 н. 0000162933 00000 н. 0000163020 00000 н. 0000163088 00000 н. 0000163135 00000 н. 0000163185 00000 н. 0000163232 00000 н. 0000163284 00000 н. 0000163326 00000 н. 0000003396 00000 н. трейлер ] / Назад 1116101 >> startxref 0 %% EOF 404 0 объект > поток hb«`g` «u01 PBD ++ qs [xUU9Eă | 1zBZ6 ~ S / a ^ snM {| ^ yOOTj? / BxS / fG’TG0t 4` А hd, @ \ gg`H` ^ `Pv! @ C $ л л @nc

Фундамент ростверка — типы, преимущества и недостатки

Фундамент ростверка

Фундамент ростверка, состоящий из двух или более чем двухъярусных балок, расположенных под прямым углом для равномерного распределения нагрузки по большой площади.

Фундамент, состоящий из двух или более двухъярусных балок, наложенных на слой бетона для распределения нагрузки по большой площади, относится к фундаменту Grillage.

Подходит, когда нагрузка, передаваемая колонной или стеной, велика, а несущая способность грунта недостаточна.

Это также помогает избежать глубоких земляных работ, необходимых для фундамента. Он находится в основании колонны.

Балка ростверка одного яруса находится на перпендикуляре балок ростверка второго яруса, и эти ярусы балок залиты бетоном.

Как правило, данный тип фундамента подходит для колонн, опор и подмостей массивных конструкций.

Фундамент и ростверк выглядят одинаково, но их функции различаются. Фундамент передает нагрузку от конструкции к земле, а ростверк распределяет тяжелую нагрузку по широкой площади земли.

Типы фундаментов ростверков

По материалу различают два типа фундаментов ростверков.

• Стальной ростверк
• Деревянный ростверк

Фундамент стального ростверка

Этот фундамент состоит из одно- или двухъярусных соединений RSJ (стальных прокатов), залитых в цементобетон.RSJ, используемые в этом фундаменте, также известны как балки ростверка.

В этом фундаменте глубина ограничена от 1 м до 1,5 м, а ширина значительно увеличена для давления на грунт в допустимых пределах.

Обычно этот фундамент имеет пределы, построенные за счет использования двухъярусных балок RSJ или ростверка. Направление балок ростверка одного яруса перпендикулярно балкам ростверка второго яруса.

Фундамент ростверка может состоять только из одного яруса, если стена не несет большой нагрузки.

Нагрузка, воспринимаемая стальной стойкой или стеной, сначала передается на верхний ярус балок, затем на второй ярус, расположенный ниже верхнего, и, наконец, на грунт под фундаментом.

Распорка диаметром 30 мм или трубный разделитель 25 мм используется для удержания балок ростверка каждого яруса в нужном положении.

Минимальный зазор между фланцами соседней балки должен быть не менее 8 см, чтобы облегчить укладку и уплотнение бетона.

Максимальный зазор между полками соседних балок должен быть ограничен до 300 мм или в 1,5–2 раза больше ширины полки, в зависимости от того, что меньше.

Если балки разнесены на расстояние больше, чем максимальное заданное, вполне вероятно, что бетон между балками может не действовать монолитно с лучами, и это может стать причиной разрушения фундамента.

Минимальное бетонное покрытие 100 мм поддерживается по всей открытой поверхности и концам балок для защиты балок балок от коррозии.Бетонное покрытие под нижним ярусом балок должно быть не менее 150 мм.

Также прочтите — Плотность цемента, песка и заполнителя, насыпная плотность заполнителя

Деревянный ростверк Фундамент

Фундамент для деревянного ростверка также может состоять из деревянных балок и деревянных балок. выдерживать большие нагрузки на слабых почвах. Этот фундамент подходит для земли, которая всегда остается заболоченной .

В этом фундаменте не используется бетонный блок, а вместо него используется деревянная платформа, состоящая из деревянных досок толщиной от 50 до 75 мм, установленных друг на друга.

Над этой платформой нижнего яруса брусьев размещается размер почти 80 мм × 120 мм, покрывающий всю длину и ширину прямоугольной площадки.

Наконец, массивное бревно используется в центре опалубки нижнего яруса, а деревянные колонны размещаются по центру над ним, как показано на изображении.

Нагрузка от деревянной колонны передается на нижний ярус бруса через массивные бревна, размещенные непосредственно под колонной.

Наконец, нижний ярус передает всю нагрузку на грунт фундамента через деревянную платформу.

Иногда можно использовать фундамент из деревянных ростверков и под постоянными стенами. Но в таком случае древесину необходимо беречь от возможных вредных воздействий.

Также прочтите — Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Особенности фундамента с ростверком

Фундамент с ростверком помогает соединить весь фундамент в единую структуру и равномерно распределить нагрузку на дом .

В основном это монолитная конструкция ПКР, и металлический каркас придает ей прочность.

Проектирование фундамента ростверка

• Для целей проектирования необходимо рассчитать нагрузки и моменты надстройки.
• Теперь рассчитайте необходимую площадь основания с подходящим допустимым давлением на грунт для нагрузки конструкции.
• По этому значению мы можем определить количество и размеры балок для каждого слоя ростверка.
• Это поможет определить размеры балок, необходимые для противодействия поперечным силам и изгибающим моментам.
• Способы загрузки и строительства должны соответствовать проектным требованиям.

Практический пример проектирования фундамента ростверка для аудитории

Порядок строительства фундамента ростверка

Фундамент ростверка из стальных или деревянных стыков, установленных ступенчато. Распределяет нагрузку по широкой площади земли.

• Сначала выкапывается траншея глубиной от 90 до 150 см и выравнивается. Слой бетона в соотношении 1: 2: 4 или 1: 1,5: 3 толщиной от 23 до 30 см укладывается и уплотняется.
• Поверх этого бетонного основания укладываются стальные двутавровые балки с подходящим интервалом от 45 до 90 см. Эта длина двутавра равна ширине фундамента.
• Затем заливается бетон, чтобы заполнить пространство между двутаврами. Выше них перпендикулярно основному слою устанавливается следующий слой двутавров.
• Снова заливается бетон во внутреннее пространство для его заполнения.
• Теперь исправить стальные подпорки путем соединения с опорной пластиной. Вставка и боковые уголки используются для надежного соединения. Чтобы сделать их монолитными, эти соединения также закрепляют в бетоне.

Как правило, ростверк используется для тяжелых зданий, таких как ратуши, башни и фабрики.

Также прочтите — Что такое цокольная балка? Защита цоколя, разница между балкой цоколя и балкой

Преимущества фундамента с решеткой

• Процесс установки прост и быстр.
• Сталь, из которой изготовлены стальные фундаменты ростверков, можно многократно использовать повторно, что делает ее экологически чистой.
• Технология и материалы, используемые при установке и производстве, просты и легкодоступны, что делает их доступными.
• Вы можете настроить ростверк в соответствии с требованиями проекта, что сделает его подходящим для различных применений.
• Помогает снизить вибрацию дома у шоссе или железной дороги.
• Он также служит для уменьшения тепловыделения в доме.
• Подходит для почвы с низкой несущей способностью. Вы можете сэкономить до 30% на строительстве фундамента.

Недостатки ростверка

• Его стальные стыки требуют защиты от коррозии бетоном.
• Для большей глубины в этом фундаменте необходимо устройство свай.
• Пространство под ростверком необходимо заполнить и утеплить.
• Не подходит для многоэтажных домов.

Также прочтите

Кессонный фундамент или фундамент скважины — типы и компоненты

Что такое свайный фундамент? — Типы свайного фундамента

Комбинированные опоры — Определение и типы

Различия между предварительным и последующим натяжением

Конструкция моста | Учебное пособие по анализу ростверков для мостовых настилов в соответствии с британскими стандартами

Анализ ростверков мостовых настилов

---

1. Геометрия

Grillages наиболее широко используются для анализа мостовых настилов балочного и плитного типа. Настилы типа цельных плит обычно моделируются с использованием конечных элементов, однако ростверки могут использоваться для настила этого типа с достаточно точными результатами.

Продольные элементы ростверка расположены так, чтобы представлять главные балки, с поперечными элементами, представляющими плиту настила и диафрагменные балки.

Расстояние между поперечными элементами ростверка выбрано около 1.В 5 раз больше расстояния между основными лонжеронами, но может варьироваться до 2: 1. Поперечные элементы требуются в положениях диафрагмы, и для получения элемента в среднем пролете необходимо нечетное количество элементов.

В случае перекоса настилов поперечные элементы должны быть расположены перпендикулярно основным элементам (см. Рис. 3), чтобы обеспечить правильную величину моментов и прогибов. Однако такая компоновка может оказаться непрактичной для малых углов перекоса (ниже 35 ^o ), и обычно используется перекос сетки (см. Рис.2). Скошенная сетка будет иметь тенденцию немного переоценивать величину моментов и прогибов и поэтому считается безопасным решением. Характеристики сечения поперечных элементов в косых сетках следует рассчитывать с использованием ортогонального расстояния; ширина поперечного элемента на рисунке 2 составляет 1,641 м, а не 1,667 м.

Инерция изгиба и инерция кручения требуются для всех элементов в модели ростверка.Сечения элементов, представляющих настил на рисунке 1, показаны на рисунках 4 и 5 ниже.

Интервал изгиба композитных секций может быть рассчитан с использованием подходящей проформы. Электронную таблицу Excel с координатной геометрией можно скачать, щелкнув здесь. Свойства стержня для ростверка рассчитываются для локальной оси стержня, как показано, и необходимо следить за тем, чтобы вы использовали правильные обозначения. Если используется электронная таблица, то I _xx из электронной таблицы будет введено как I _y для показанной локальной оси элемента. Точно так же I _yy из электронной таблицы будет введено как I _z , а инерция кручения J будет введена как I _x .

Аппроксимация инерции кручения элемента получается путем разделения сечения на составляющие прямоугольники, как показано на рисунке 4.
Инерция кручения для прямоугольника определяется выражением J = k ₁ b ³ b _max
где:
b — длина короткой стороны
b _max — длина длинной стороны
k ₁ = {1-0.63 (b / b _max ) (1-b ⁴ / 12b ⁴ _max )} / 3

Торсионная инерция секции представляет собой сумму инерций отдельных прямоугольников. Поскольку плита настила используется как в продольных элементах, так и в поперечных элементах, инерция этого прямоугольника уменьшается вдвое. Это относится только к инерции кручения, полное сечение используется для расчета инерции изгиба.

Приведенный ниже калькулятор можно использовать для проверки того, что инерция кручения продольного внутреннего элемента на рис.4 это:
J = (0,5 * 1864 + 4042 + 4613) * 10 ⁶ = 9587 * 10 ⁶ мм ⁴
Точно так же инерция кручения поперечного внутреннего элемента (плита настила 1641×185) на рисунке 5 составляет:
J = (0,5 * 3216) * 10 ⁶ = 1608 * 10 ⁶ мм ⁴

3. Кантилеверные пешеходные дорожки

Когда палуба консольно отделена от края балок главной палубы, удобно продлить ростверк до балки парапета, как показано на рис.1, 2 и 3. Это упростит применение нагрузки на пешеходные дорожки и случайной нагрузки на колеса.

Однако крутильные эффекты в краевой балке могут быть значительно переоценены для настила типа балки и плиты, если элементы не смоделированы правильно.
Большинство консольных эффектов должны вызывать изгиб плиты настила с вторичными скручивающими эффектами, возникающими в опорных краевых балках.
Если используется простой двухмерный (2D) ростверк, то эффекты изгиба консоли будут подавляться скручиванием краевой балки.Это приведет к переоценке скручивания краевой балки и недооценке изгиба настила.
Некоторые программы ростверка позволяют центридам стержней смещаться от 2D плоскости (как показано на рисунке 6). В качестве альтернативы можно использовать трехмерную модель, включив в модель жесткие вертикальные фиктивные элементы, хотя это решение действительно усложняет геометрию.

Большинство программ ростверка позволяют моделировать опоры свободными, жесткими или подпружиненными.Пружинные опоры используются для моделирования упругой деформации либо подшипника или опорной конструкции. Резиновые опоры деформируются под нагрузкой и существенно влияют на распределение нагрузки по палубе. Даже упругая деформация бетонных колонн может повлиять на распределение нагрузок в сплошном настиле.
Простой анализ линейного пучка даст приблизительную величину реакций. Это позволит подобрать подходящую опору для модели ростверка.В качестве альтернативы, анализ ростверка может быть выполнен с жесткими вертикальными опорами и впоследствии изменен.
Используя компоновку подшипников, показанную внизу веб-страницы «Выбор подшипников»:

• «Свободные подшипники скольжения» будут фиксироваться или подпружиняться в вертикальном направлении, а расцепители применяются для направлений вращения.
• «Неподвижный» подшипник будет зафиксирован или подрессорен во всех направлениях.

При использовании пружинных опор обычно приходится фиксировать один подшипник в вертикальном направлении для достижения стабильного решения.
Ростверк не анализирует нагрузку в плоскости, поэтому никакие продольные или поперечные ограничения не моделируются.

Вся нагрузка пропорциональна элементам ростверка и узлам (узлам) ростверка до расчета моментов, сдвигов и кручений. Многие программы имеют возможность прикладывать заплаты и точечные нагрузки, которые не обязательно совпадают с соединениями или элементами. Программа распределяет эти нагрузки по элементам перед расчетом моментов, сдвигов и торсионных эффектов.

Есть несколько способов пропорционально распределить нагрузки на суставы, если в программе нет такой возможности. Показанная точечная нагрузка 48 кН, действующая в сетке из квадратов 600, может быть пропорциональна паре противоположных элементов, а затем снова соединениям, как показано. Это распределение позволит достичь достаточно точных результатов.

Удобно прикладывать все нагрузки к конструкции как номинальные. Коэффициенты нагрузки могут применяться к комбинированным случаям, чтобы избежать ввода множества загружений.Следовательно, загружения не должны быть слишком сложными. Например, конструкция проезжей части дороги толщиной 150 мм рассматривается в BD21 как 100-миллиметровое покрытие с 50-миллиметровым заполнением и должна применяться как два варианта нагружения, поскольку для насыпи применяются разные коэффициенты нагрузки, а не для покрытия.

Статическая нагрузка приложена к основным лонжеронам. Некоторые программы автоматически создают статическую нагрузку, применяя плотность к площади поперечного сечения элемента. Необходимо соблюдать осторожность, чтобы избежать двойного учета веса плиты настила.
Накладываемая статическая нагрузка (покрытие проезжей части, покрытие и покрытие пешеходных дорожек и парапеты) вводятся как равномерно распределенные нагрузки по длине продольных элементов ростверка. В некоторых программах есть возможность прикладывать заплаты, которые можно использовать для наплавки, если она имеет постоянную толщину.

Динамическая нагрузка может состоять из нагрузки HA (udl + kel), нагрузки HB, пешеходной нагрузки, случайной нагрузки на колесо и ветровой нагрузки. Нагрузка на парапеты при столкновении включается только в том случае, если требуются парапеты с высокой защитой.Горизонтальные нагрузки, такие как тяговое усилие, торможение и занос, как правило, не учитываются, так как настил очень жесткий, чтобы выдерживать горизонтальные нагрузки по сравнению с вертикальными. Если настил не имеет очень большого виража или крутого продольного уклона, то составляющая нагрузки в вертикальном направлении для заноса и центробежных нагрузок будет незначительной.

Всегда рекомендуется проводить приблизительную проверку вывода по мере выполнения задания. Одна простая проверка состоит в том, чтобы получить общие реакции для каждого варианта нагружения, чтобы увидеть, согласуются ли они с оценкой общей нагрузки, приложенной для каждого варианта нагружения.
Также простой анализ линейных балок даст приблизительные моменты и сдвиги, которые можно сравнить с результатами для ростверка. Таблицу Excel с использованием распределения моментов для выполнения анализа линейной балки можно загрузить, щелкнув здесь.

Фундамент ростверк | Типы фундамента для ростверка

Самый важный момент в этой статье

Фундамент для ростверка

Фундамент, состоящий из одного, двух или более слоев балок (обычно стальных), наложенных на слой бетона для распределения нагрузки на большой площади — фундамент для гриля.

Используется в основании колонн. Эти слои залиты бетоном и расположены под прямым углом друг к другу. Этот тип фундамента обычно используется для столбов и колонных лесов с тяжелой конструкцией.

Хотя фундамент и сетка выглядят одинаково, они разные. Там, где фундамент передает нагрузку от конструкции на землю, сетка распределяет тяжелые нагрузки на большие площади.

Также прочтите: Сваи для фундамента | Использование свайного фундамента | Характеристики свайного фундамента

Типы фундамента ростверка

По материалам, использованным при строительстве, фундамент ростверка бывает двух типов:

• Стальной фундамент ростверка
• Фундамент деревянного гриля

Фундамент стального ростверка

Фундамент стального ростверка состоит из стыков или стальных балок, поставляемых в одинарном или двойном слое.Его название определяет его функцию и структуру, поскольку он состоит из стальных балок, структурно известных как стальные катаные балки.

Обеспечивается минимальное покрытие 10 см на внешних сторонах внешних балок, а также над верхними полками верхнего слоя.

Глубина бетона должна быть не менее 15 см. После выравнивания основания и заливки бетона необходимо убедиться, что уплотнение выполнено должным образом и образуется непроницаемый слой толщиной не менее 15 см.

Защищает стальные балки от грунтовых вод, которые могут вызвать коррозию. Затем укладываем первый слой балок на бетонное основание на расстоянии от 100 до 300 мм с помощью трубных разделителей.

Затем заливаем бетон между балками первого слоя и вокруг них. После этого размещаем второй уровень балки под прямым углом к ​​первым уровням с помощью разделителя.

Затем снова заливаем бетон между стальными балками и вокруг них. При этом, мы подключаем стальные опоры для верхнего слоя с помощью опорной плиты, боковых углов, и усиливающей накладки.

Эти соединительные элементы также заделаны в бетон, чтобы сделать соединение жестким.

Также прочтите: Разница между опорой и фундаментом | Что такое фундамент и фундамент

Деревянный ростверковый фундамент

Деревянный фундамент предназначен для кладки стен, сильно нагруженных деревянными колоннами.

Этот фундамент особенно полезен на затопленных территориях, где несущая способность почвы очень низкая и где нагрузка на почву ограничена 50-60 кН / м2.

Деревянные доски и деревянные балки используются вместо стальных балок. между деревянными стыками нет бетона.

Однако нижний бетон, подаваемый в стальную решетку, заменяется деревянной платформой, построенной из деревянных досок.

Выемка фундамента ровная. Нижний слой деревянных досок размером от 20 до 30 см и шириной от 5 до 7,5 см укладывается рядом, без промежутков между ними.

Над этим слоем под прямым углом размещается деревянная балка того же сечения, что и у деревянного столба.

Затем снова кладут еще один слой досок под прямым углом к ​​направлению балок. Верхний слой досок может быть 7,5-10 см. Толстые, простирающиеся на всю ширину основания стены, на которой возводится каменная стена.

Также прочтите: Что такое Raft Foundation | Тип опоры | Деталь Плот Footing проекта

Грильяж Фонд

Для проекта фундамента решетки, необходимо рассчитать нагрузки и моменты надстройки.

Исходя из этого, нам необходимо определить базовую площадь, необходимую для адекватного допустимого давления на грунт в данном состоянии.

Разделив эту область, мы найдем номера и размер каждого слоя сетки. Затем мы должны спроектировать слой так, чтобы он наклонялся от края слоя выше.

Он определит размеры балки, необходимые для выдерживания изгибающих моментов и поперечных сил.

Сетка не может быть заделана бетоном и по порядку, так как совместное действие балки и бетона будет деморализовано.Способ строительства и загрузки должен соответствовать требованиям проекта

Также читайте: Двутавровая балка и двутавровая балка | Что такое двутавровая балка | Что такое двутавровая балка

Особенности фундамента с решеткой

Решетка соединяет весь фундамент с единой конструкцией и тем самым способствует равномерному распределению веса дома и всех свай.

В большинстве случаев фундамент представляет собой монолитную железобетонную конструкцию. Сопротивление обеспечивается металлической конструкцией (стальной фундамент для гриля).

Установка фундамента под решетку

Шаги по установке фундамента под решетку показаны ниже:

• Во-первых, для сплошной монолитной сетки нам необходимо изготовить и установить конструкцию. Мы предпочитаем этот мангал, потому что он более надежный.
• Опалубка изготовлена ​​из кромочных досок в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Между каждой сеткой следует оставить расстояние от 15 до 30 см.
• Внутри опалубки мы должны определить структуру соединения арматуры с помощью соединительного провода. Кратчайшее расстояние от конструкции рядом с опалубкой должно быть таким же.
• Затем арматура подключается к тому же соединительному проводу, который использовался ранее.
• Затем бетон необходимо приготовить с помощью бетономешалки. Заливается в опалубку в непрерывном цикле. Соединения необходимо размещать на высоте примерно от 25 до 30 мм, чтобы они полностью погрузились в бетон.Бетон нужно заливать осторожно, чтобы избежать образования нежелательных полостей. 6. После заливки поверхность необходимо выровнять и дать высохнуть. После высыхания опалубку можно снимать. Фундамент готов.

Преимущества ростверка

• Требуется меньше времени и материалов на установку;
• Снижает выделение тепла из дома с помощью фундамента, так как не применяется к мерзлому грунту.
• Снижает уровень вибрации дома (это вполне реально, если дом построен рядом с автомагистралями) .

Недостатки ростверка

• Требуется сооружение свай на достаточно большой глубине;
• пространство под сеткой необходимо заполнить и обогреть.

Краткая записка

Фундамент для ростверка

Фундамент для ростверка — это тип фундамента , который часто используется в основании колонны. Он состоит из одного, двух или более ярусов стальных балок, наложенных на слой бетона, при этом соседние ярусы расположены под прямым углом друг к другу, а все ярусы заключены в бетон.

Понравился пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение-

Фундамент ростверка — Типы, конструкция, установка

Фундамент, состоящий из одного, двух или более ярусов балок (обычно стальных), наложенных на слой бетона для распределения нагрузки на обширной площади ростверк фундамент . Используется в основании колонн. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу. Этот тип фундамента обычно используется для опор колонн тяжелых конструкций и подмостей.

Хотя фундамент и ростверк выглядят одинаково, они разные. Там, где фундамент передает нагрузку от конструкции на землю, ростверк распределяет тяжелые нагрузки на большие площади.

Типы фундамента ростверка

В зависимости от материалов, используемых в строительстве, фундамент ростверка бывает двух типов:

1. Стальной фундамент ростверка
2. Деревянный фундамент ростверка

Стальной фундамент ростверка

Стальной фундамент ростверка состоит из стальных соединений или балки, которые бывают одно- или двухъярусными. Его название определяет его функцию и структуру, поскольку он состоит из стальных балок, структурно известных как стальные балки из прокатной стали. На внешних сторонах внешних балок, а также над верхними полками верхнего яруса сохраняется минимальное покрытие 10 см. Глубина бетона должна быть не менее 15 см. После того, как мы выровняем основание и залили бетон, следует проверить, правильно ли выполнено уплотнение и образовался ли непроницаемый слой толщиной не менее 15 см. Он защищает стальную балку от грунтовых вод, которые могут привести к коррозии.Затем укладываем первый слой балок на бетонное основание на расстоянии от 100 мм до 300 мм с помощью трубных разделителей. Далее заливаем бетон между балками первого яруса и вокруг них. После этого размещаем второй ярус бруса под прямым углом к ​​первым ярусам с помощью разделителя. Затем снова заливаем бетон между стальными балками и вокруг них. Поступая таким образом, мы подключаем стальные подпорки на верхний ярус с помощью опорной плиты, боковых углов, и узловой пластины. Эти соединительные элементы также заделаны в бетон, чтобы сделать соединение жестким.

Строительство Фонда Grillage Всемирного Торгового Центра. Ссылка на изображение: Reddelights.com

Деревянный Фонд Grillage

Фундамент деревянного типа предназначен для тяжелонагруженной кладки стен из деревянных колонн. Этот фундамент особенно полезен на заболоченных территориях, где несущая способность грунта очень низкая и где нагрузка на грунт ограничена 50-60 кН / м ² .Вместо стальных балок используются деревянные доски и деревянные балки. между деревянными швами нет бетона. Однако бетонное основание стального ростверка заменяется деревянной платформой, построенной из деревянных досок. Котлован основания выравнивается. Нижний слой деревянных досок размером 20-30см, шириной 5-7,5см укладывается рядом без зазора между ними. Поверх этого слоя под прямым углом кладется деревянный брус того же сечения, что и деревянный столб.Затем снова укладывается еще один слой досок под прямым углом к ​​направлению балок. Верхний слой досок может быть 7,5-10 см. Толстый, простирающийся на всю ширину основания стены, над которым возводится каменная стена.

Проектирование фундамента ростверка

При проектировании фундамента ростверка необходимо рассчитать нагрузки и моменты от надстройки. Исходя из этого, мы должны определить требуемую площадь основания для подходящего допустимого давления на грунт в данном состоянии.Разделив эту площадь, мы узнаем количество и размер каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он выступал за край слоя выше. Он определит размеры балки, необходимые для сопротивления изгибающим моментам и поперечным силам. Ростверк нельзя закладывать в бетон и порядок, потому что тогда сложное действие балки и бетона будет деморализовано. Метод строительства и загрузки должен соответствовать требованиям проекта.

Установка фундамента ростверка

Ниже приведены этапы установки фундамента ростверка:

• Во-первых, для сплошного монолитного ростверка мы должны изготовить и установить каркас. Мы предпочитаем этот ростверк, потому что он более надежный.
• Опалубка изготавливается из обрезных досок в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Между каждым ростверком должен быть зазор 6-8 дюймов.
• Внутри опалубки мы должны установить каркас соединений арматуры с помощью вязальной проволоки. Наименьшее расстояние от каркаса до стороны опалубки должно быть таким же.
• Затем арматура связывается той же вязальной проволокой, которая использовалась ранее.
• Затем следует приготовить бетон с помощью бетономешалки. Заливается в опалубку в непрерывном цикле. Арматуру необходимо размещать на высоте около 25-30 мм, чтобы она полностью погрузилась в бетон. Бетон следует заливать осторожно, чтобы не было нежелательных полостей. 6. После заливки поверхность выровняйте и дайте высохнуть. Когда он высохнет, опалубку можно снимать. Фундамент готов.

Фундамент ростверк | Типы, конструкция и 6 этапов установки

Фундамент ростверка

Фундамент ростверка состоит из одного, двух или более ярусов балок (обычно стальных), и для распределения нагрузки на обширной площади эти балки накладываются на слой конкретный.

В основании колонн используется ростверк, а также подмости и опоры колонн тяжелых конструкций. В случае передачи больших нагрузок от колонн на грунт малой несущей способности ростверк — наиболее экономичный фундамент.

Этот фундамент включает несколько слоев балок, обычно уложенных под прямым углом друг к другу и используемых для распределения тяжелых нагрузок до допустимого давления на грунт от надстройки.

Сталь, сборный железобетон или древесина являются наиболее распространенными в ростверковых балках, а для передачи больших структурных нагрузок на почву с более слабой несущей способностью ростверковый фундамент является экономичным и более легким решением.

В одну конструкцию ростверк соединяет весь фундамент и способствует равномерному распределению веса всех свай и дома. Как монолитная железобетонная конструкция, этот фундамент чаще всего устраивают и за счет металлического каркаса, как у стального ростверка, обеспечивается прочность.

Типы фундаментов ростверков:

Фундаменты ростверков бывают двух типов в зависимости от материалов, используемых при строительстве;

1. Фундамент стального ростверка
2. Фундамент деревянного ростверка

Фундамент стального ростверка:

Этот фундамент состоит из балок или стальных соединений, которые имеются в одноярусном или двухъярусном исполнении, и стальных балок после прокатки, он состоит из стальные балки.

На внешних сторонах внешних балок сохраняется минимальное покрытие 10 см, а также над верхними полками верхнего яруса и 15 см должна быть глубиной бетона.

Необходимо проверить, правильно ли выполнено уплотнение и образовался ли непроницаемый слой толщиной не менее 15 см после выравнивания основания и заливки бетона. Затем с помощью трубных разделителей уложите первый слой балок поверх бетонного основания на расстоянии от 100 мм до 300 мм и между и вокруг балок первого яруса залейте бетон.

Затем поместите второй ярус луча под прямым углом к ​​первым уровням и снова залить бетоном, а затем с помощью опорной плиты, боковые углы и ластовица пластины соединяют стальные подпорки на верхний ярус.

Деревянный ростверковый фундамент:

Для сильно нагруженных каменных стен деревянных колонн предусмотрен деревянный фундамент, который особенно полезен в заболоченных районах, где несущая способность грунта очень низкая.

Между деревянными стыками нет бетона, а размер нижнего слоя деревянных досок составляет от 20 до 30 см в ширину и от 5 до 7.5 см толщиной и без зазора между ними, уложенные рядом.

Деревянная балка того же сечения, что и деревянный столб, помещается под прямым углом поверх слоя, а затем снова под прямым углом к ​​направлению балок укладывается еще один слой досок толщиной от 7,5 см до 10 см. верхний слой досок, покрывающий всю ширину основания стены.

Проектирование фундамента ростверка:

Необходимо рассчитать нагрузки и моменты от надстройки для расчета фундамента ростверка и для подходящего допустимого давления на грунт в условиях, когда мы должны определить требуемую площадь основания. Мы узнаем номера и размер каждого слоя ростверка, разделив эту область, а затем нам нужно создать слой, который будет выступать от края слоя выше.

Чтобы противостоять изгибающим моментам и поперечным силам, он определит требуемые размеры балки, а с необходимостью проектирования, метод конструкции и нагрузки должны быть совместимы.

Установка фундамента ростверка:

При строительстве или установке фундамента ростверка выполняются следующие этапы;

1. Во-первых, необходимо изготовить и установить каркас сплошного монолитного ростверка.
2. Из обрезных досок в виде прямоугольных желобов создается опалубка, ширина которой равна минимальной толщине стены дома, а ее высота составляет 1 фут.
3. Зазор между каждым ростверком составляет примерно 6-8 дюймов. необходимо установить, и мы должны установить каркас соединений арматуры с помощью вязальной проволоки внутри опалубки.
4. Требуется такое же наименьшее расстояние от рамы до стороны опалубки, а затем такой же вязальной проволокой соединяется арматура.
5. Затем с помощью бетономешалки необходимо подготовить бетон и в непрерывном цикле залить его в опалубку. На высоте примерно от 25 до 30 мм должны быть размещены фитинги, и, чтобы избежать нежелательных полостей, следует тщательно заливать бетон.
6. Поверхность должна быть выровнена и оставлена ​​для высыхания после заполнения поверхности; опалубку можно снять, когда она высохнет. Фундамент готов.

Пригодность:

1. Этот тип фундамента подходит для строительства зданий из легких строительных материалов на слабых грунтах.
2. На возведении фундамента этот фундамент есть желание сэкономить до 30%.
3. Не допускать строительства другого типа фундамента в местах со слабыми характеристиками грунтов и условиями их залегания.
4. Следует ожидать, что нагрузка на конструкцию будет относительно небольшой.

Преимущества ростверка:

Существуют следующие преимущества ростверка:

1. Этот фундамент снижает тепловыделение дома.
