Жидкое стекло пропорции: Цемент и жидкое стекло: пропорции приготовления смеси

Цемент и жидкое стекло: пропорции приготовления смеси

Жидкое стекло – это раствор из силиката натрия и воды, который производится только на заводах. Изготовление происходит при смешивании измельченного песка кварца. После полученную смесь обжигают в специализированных печах.

СодержаниеСвернуть

Измельченный материал поступает в продажу как в сухом виде, который впоследствии приготавливают, или же уже готовый в жидком состоянии. Этот материал применяется для изготовления кислотоупорного и жаростойкого бетона, огнезащитных красок и иных растворов со специальными свойствами.

Применение жидкого стекла

На данный момент времени существует три вида жидкого стекла; натриевое, калиевое и литиевое. Наиболее широкое применение получило натриевое жидкое стекло, в меньших масштабах используется калиевое стекло, а литиевые жидкие стекла производят небольшими экспериментальными партиями. Область применения этого поистине уникального и незаменимого материала достаточно обширна:

• Производство бетонов со специальными свойствами: морозостойких (выдерживают до 300 циклов замораживания-размораживания), кислотоупорных и огнестойких;
• Защита фундаментов зданий и сооружений от грунтовых вод;
• Гидроизоляция стен, подвалов, перекрытий и полов;
• Строительство чаш бассейнов и колодцев;
• Производство водостойкой штукатурки;
• Производство кладочного раствора для строительства барбекю, печей и каминов.

Такой материал, как ЖС является уникальным и он часто применяемый в строительстве, обладает спектром необходимых свойств и герметизации разного рода щелей. Благодаря чему его можно использовать в качестве грунтовки, как гидроизоляционный и огнеупорный раствор, антисептик, пропитывающий материал и т. д.

Все больше опытных автомобилистов в вопросе защиты лакокрасочного покрытия отдают предпочтение жидкому стеклу. И это не удивительно, ведь оно не только придает потрясающий вид автомобилю, но и помогает надолго сохранить его устойчивость к воздействиям окружающей среды.

Жидкое стекло надежно маскирует царапины и мелкие вмятины, предохраняет от коррозии.

Как готовится раствор с жидким стеклом?

Важно учитывать, что пропорции рассчитываются в зависимости от того, для каких целей будет применяться подобная смесь. Но в любом случае, прежде чем приступать к её приготовлению, необходимо подготовить необходимые инструменты, которые пригодятся в работе:

1. Ведро — оптимальный вариант емкость, но можно использовать и другие вариации. Главное, чтобы выбранный контейнер соответствовал объему готовой смеси.
2. Насадка на дрель — для того, чтобы не тратить зря ни минуты времени, а главное, приготовить действительно хороший раствор, стоит позаботиться о покупке специальной насадки на перфоратор или дрель. Тем более что она еще неоднократно пригодится в работе.
3. Уровень — прежде чем приступать к заливке пола или отделке стен, важно тщательно все проверить и выверить. Добавление жидкого стекла значительно ускоряет затвердевание смеси, а потому промедление нецелесообразно.

После того, как все необходимые инструменты готовы к работе, можно начинать готовить раствор с жидким стеклом.

Смешивание растворов

При изготовлении раствора под закладку фундамента используется пропорция цемента с жидким стеклом 1 х 8. То есть 8 литров цементной смеси на 1 литр ЖС. Также необходимы и специальные добавки, которые увеличивают адгезию при смешивании раствора. Прекрасно подойдет ГКЖ-11 0,1 – 0,2% от массы бетона. Улучшает свойства смешиваемого раствора.

В связи с тем, что жидкое стекло, расфасованное в металлические и пластиковые емкости разной вместимости (от 1 до 250 литров) можно приобрести в любом строительном магазине или интернет-магазине, все виды специальных цементных растворов можно приготовить в домашних условиях. При этом важно соблюдать пропорции компонентов для каждого вида раствора в зависимости от его назначения.зависимости от его назначения.

• Бетон со специальными свойствами и раствор для гидроизоляции стен, фундаментов, перекрытий и подвалов. При производстве бетона или раствора «кубометрами», на 1 м3 бетона добавляют 72 литра жидкого стекла. При приготовлении материала. В домашних условиях – 1 литр «стекла» на 9-10 литров бетонной смеси;
• Раствор для огнезащитной и кислотостойкой обмазки поверхности: цемент, песок и «стекло» в пропорции: 1,5:4:1,5. Вода для затворения не более 25% (по массе) от количества жидкого стекла;
• Материал для грунтовки поверхности стяжки пола: цемент и жидкое стекло 1:1. Вода для затворения не более 25% (по массе) от количества жидкого стекла;
• Материал для кладки каминов и печей. Сначала готовится «стандартный» цементно-песчаный раствор: цемент и песок в пропорции 1:3. Далее в зависимости от количества цемента добавляют жидкое стекло из расчета 2 кг жидкого стекла на 10 кг цемента. Важно! Смесь очень быстро затвердевает, поэтому ее следует готовить небольшими партиями;
• Раствор для шпаклевки трещин и оштукатуривания поверхностей: добавление жидкого стекла в готовый цементно-песчаный раствор в количестве не более 5% по массе;

Полезный совет! Как правило, фасованное жидкое стекло содержит небольшое количество воды, поэтому опытные строители регулируют консистенцию раствора или бетона на жидком стекле, добавлением обычной воды. В этом случае главное не «перестараться» с количеством, иначе раствор будет вытекать из опалубки или стекать с обрабатываемой поверхности.

При работе с жидким стеклом необходимо уберечь себя от его токсичности, для этого необходимо использовать защиту органов дыхания и кожного покрова:

• Респиратор;
• Спецодежда;
• Перчатки или рукавицы;
• Закрытая обувь.

Гидроизоляция стен осуществляется в пропорции смеси жидкого стекла с цементом или бетонным раствором при соотношении его массы к плотности:

• ЖС – 1,5 кг/л;
• Бетонная смесь – 2,2 – 2,5 кг/л;
• Цементно-песчаная смесь (1:4) – 2,6 – 2,7 кг/л;
• Кварцевый песок – 1, 5 – 1, 7 кг/л.

ЖС является связывающим при добавлении любого рода строительных материалов, таких как мел, окись цинка, гипс или песок для получения водонепроницаемого слоя на стенах или полах. Следуя вышеупомянутой дозировке, пропорция жидкого стекла и цемента с песком исходит от массы заготавливаемого раствора. Следует обращать свое внимание на правила использования от производителя.



пропорции раствора с песком для гидроизоляции

Жидкое стекло является силикатным раствором, который применяют в строительных работах как вяжущее вещество. Жидкость является густой, а цветом серовата — желтая. Главным преимуществом этого раствора является то, что он стойкий к огню, а также имеет высокий уровень гидроизоляцию.

Также преимуществом является то, что жидкость имеет свойства склеивания. Благодаря жидкому стеклу бетон становится кислотоупорным. При воздействии жидкого стекла бетон быстрее твердеет и получает свойства жаростойкости.

Раствор, полученный с воды смешанной с клеем и натрием, это и есть жидкое стекло.

Существуют два вида жидкого стекла:

• калиевый,
• натриевый.

Натриевый вид жидкого стекла может сочетаться с другими составами. Также этот вид используется для обработки подвальных стен. Также этот раствор имеет широкое применение для образования гидроизоляцию фундамента.

Калиевый вид жидкого стекла хорош тем, что благодаря высокому уровню кристаллизации имеет стойкость к повреждениям. Поскольку этот вид раствора хорошо применяется для обработки пола, и стен. Поэтому этот вид идеально подходит для использования в домах, построены, которые из дерева.

В процессе приготовления бетона с жидким стеклом существуют свои правила. Требуется знать, что приготовления очень серьезная процедура и если не соблюдать правила, то это повлечет за собой уменьшение прочности постройки.

Важно знать, что в процессе приготовления бетона с жидким стеклом требуется использовать определенную дозу ингредиентов, а также соблюдать технологию смешивания.

Существует кремнеземистый бетон, который выпускает производство в готовом виде, то, есть можно сразу использовать. Приготовить такой материал в домашних условиях очень сложно. Поэтому некоторые строители пропитывают бетон жидким стеклом в домашних условиях.

Приготовить такую смесь в высоком качестве возможно, но для этого требуется соблюдать определенные правила:

1. Для того чтобы получить качество изготовляемого продукта как на производстве требуется правильно распределить количество ингредиентов. На производстве, на 1 кубометр бетона предназначено 72 литра стекла. А в процессе приготовления своими руками на 10 литров бетона необходимо использовать 1 литр смеси.
2. Для приготовления раствора потребуется: жидкое стекло, вода, бетонная смесь в сухом виде, и клей. Первое что требуется сделать, это размешать жидкое стекло с водой, затем разбавить клей. После того как все это было сделано требуется смешать с бетонной смесью. Полученную смесь требуется применять к использованию в течение 6 минут и не более. Спустя 6-7 минут раствор застывает, и если его не успели применить, то с него пользы уже не будет.

Жидкое стекло широко используется для гидроизоляции. Жидкое стекло наносят в два слоя, за счет этого образуется защитная пленка. Нанося на поверхность часть раствора в самые маленькие трещины и поры, заполняя их, создает защиту. За счет того, что вещество врастает в трещины, этот раствор используют в роли гидроизоляции.

Гидроизоляция фундамента с помощью жидкого стекла

Существует множество работ, в которых применяют жидкое стекло. Также жидкое стекло используется в качестве изоляции фундамента. Жидкое стекло смешивают с цементом и полученную смесь используют в целях герметизации. Такой жидкостью удобно герметизировать швы фундамента.

Именно эта смесь применяется, поскольку она имеет свойство быстро застывать, а также устраняет возможные протечки. Преимуществ жидкого стекла в качестве гидроизоляции очень много. Эта смесь с легкостью попадает внутрь основания и этим самым обеспечивает высокую водонепроницаемость. Также к преимуществам можно отнести то, что в процессе использования материала не возникнут хлопоты.

Одно из важнейших преимуществ это то, что материал не дорогой, и позволяет сэкономить на строительстве. Важно знать, что использовать этот раствор можно не на всех, а на доступных поверхностях. Эксперты советуют в процессе работы изолировать барьер другими материалами, для того чтобы сделать его прочнее, а также избежать повреждений.

Важно знать, что решив создать гидроизоляцию методом нанесения, жидкого стекла, то необходимо ознакомиться с правилами применения. Во многих случаях происходит так, что раствор застывает до того, как его нанесли на определенное место.

Перед тем как начать наносить раствор на поверхность требуется отчистить ее и накрыть пленкой. В процессе нанесения раствора на поверхность можно использовать кисть или валик. Также валиком или кистью можно обрабатывать и очищать от загрязнения поверхность.

Требуется нанести первый слой раствора, затем подождать 30-40 минут. После того как первый слой застыл поверхность его требуется обработать для нанесения второго.

Особенности жидкого стекла

Как нам известно, в любом строительном материале ценятся особенности и качества. Жидкое стекло имеет множество особенных свойств, которые необходимы и важны в использовании строительных работ. Как уже и было замечено, что этот материал широко используется в качестве гидроизоляции.

Известно, что из-за погодных условий, то есть их изменения могут негативно повлиять на фундамент. Изменение температуры, и изменения влажности.

Жидкое стекло — это материал, который имеет свойства предотвращать попадания влаги в фундамент. Попадание влаги и воздействие на фундамент негативно влияет на постройку.

Погодные условия могут негативно повлиять на фундамент, и привести к повреждениям.

Для того чтобы этого избежать советуется применять жидкое стекло поскольку именно этот материал попадает в самые мелкие зазоры и образует гидроизоляцию. в пользу возведения бассейнов жидкое стекло пользуется широкой популярностью.

Поскольку постройка бассейна имеет очень высокий уровень влажности, при возведении используется жидкое стекло для образования гидроизоляции, которая предотвращает попадание и влияние влаги.

Плюсы и минусы использования жидкого стекла

Жидкое стекло как материал для строительства имеет очень много плюсов:

• Эксперты советуют на минеральные поверхности использовать жидкое стекло. Ведь у жидкого стекла сцепление имеет очень высокий уровень. Этот материал является лидером по качеству и сцеплению.
• Также к плюсам относится то, что жидкое стекло имеет свойство образовывать барьер, который не позволяет попадать влаге внутрь фундамента. Это очень важная черта, ведь влага может стать причиной повреждения постройки.
• Также в отличие от многих других материалов в работе с жидким стеклом не возникнуть проблемы, ведь этот материал легок в использовании. Тем более материал значительно выгоднее, по сравнению с другими материалами. Этот материал используется в небольшом количестве, что позволяет сэкономить на материале.
• Также на фоне с другими подобными растворами цена на жидкое стекло является оптимальным и выгодным.

Наверно нет идеальных материалов.

В жидком стекле, как и в других материалах, есть минусы:

• Минусом этого раствора является то, что его использовать требуется только на фундаменте, поверхность которого позволяет это сделать. Обрабатывать можно только поверхности, которые являются доступными.
• Очередной минус заключается в том, что жидкое стекло требуется использовать и другие специальные материалы для улучшения и защиты слоев, которые являются гидроизоляционными.
• Еще один минус этого раствора заключается в том, что не каждый способен провести гидроизоляцию фундамента. Процесс гидроизоляции фундамента очень сложный, поскольку раствор быстро кристаллизуется. Кристаллизация раствора усложняет работу, лицо не имеющей специальных навыков может допустить ошибки, которые повлекут за собой повреждения всей постройки. Исходя из этого, мы понимаем, что для такой работы требуется профессионал.

Подготовка силикатного раствора – инструменты и расходные материалы

Эксперты советуют применять смеси, которые добавляются в жидкое стекло. Эти смеси служат тем, что при взаимодействии с воздухом они застывают и обеспечивают высокую прочность. Эти смеси имеют высокую стоимость. Чаще всего ремонтники покупают необходимые ингредиенты для приготовления подобных смесей своими руками. Для того чтобы это сделать понадобятся необходимые инструменты.

В наличии из инструментов необходимо иметь ведро, которое будет применяться для работных нужд. Также потребуется сверло для того, чтобы мешать раствор, поэтому на ней должна быть насадка шнекового вида. Также может потребоваться кисть.

Также понадобится цемент, песок, который должен быть мелко просеян, а также источник воды, например, колодец. Также, насколько нам известно, раствор очень быстро и прочно застывает, поэтому необходимо иметь специальную одежду.

Для получения нужного раствора требуется смешать воду и жидкое стекло. Пропорции воды и жидкого стекла зависит от того на какой вид работы будет использоваться раствор. В процессе смешивания советуется использовать холодную воду, поскольку это облегчит контролирование количества.

Пропорции компонентов при использовании жидкого стекла

Силикатный раствор, который продается в магазинах, имеет малое количество воды, что делает его излишне густым. Многие строители силикатный раствор приготавливают своими руками в домашних условиях. Приготовляя подобный раствор, строители смешивали обычные компоненты и купленные.

В процессе смешивания строители регулируют дозу добавляемой воды. Для каждого вида работы готовится раствор с определенными дозами продуктов. Например для приготовления раствора, который будет применен, в строительных работах должен содержать цемент, песок, и другие составы.

Главное для каждого вида работы правильно выбирать количество воды, ведь бывают случаи, когда нужен густой раствор. Но также бывают случаи, в которых он должен быть жидким, все зависит от вида работы.

Жидкое стекло и цемент. Пропорции

Для того чтобы произвести смешивания необходимо знать точные пропорции материала. Для приготовления раствора для поверхности из грунта необходимо использовать цемент и жидкое стекло. Для этого требуется вода и цемент их необходимо мешать и регулярно добавлять жидкое стекло.

Для приготовления раствора, который будет применяться как для наружных работ или защиты от огня применяют 4 части песка. Требуется, чтобы жидкое стекло занимало 1,5 часть. Цемент также должен занимать 1,5 части. Воду добавлять такого же количества, как и для приготовления раствора для грунтовой поверхности.

Также чтобы приготовить раствор для осуществления гидроизоляции необходимо иметь жидкое стекло количеством 1 литр, и раствор из цемента 8 литров. Для того чтобы сделать гидроизоляцию в подвале или колодце, то требуется такое же количество, но только нужно использовать еще и песок. Эксперты советуют перед нанесением раствора на поверхность намазать на нее жидкое стекло.

Для того чтобы приготовить раствор для наполнения трещин необходимо взять 3 доли песка, и по 1 доле цемента и песка. Все это требуется смешать с водой в количестве 25 % от веса силиката натрия. Затем в смесь требуется вливать жидкое стекло равномерно помешивая.

Пропорции. Цемент — песок — жидкое стекло

В применении песка для добавления в жидкое стекло необходимо знать нужные пропорции. Для каждого вида работы существуют определенные пропорции. Например, для приготовления смесь, которая будет использоваться, в целях защиты от огня требуется песок количеством в 1 кг.

Если раствор нужен для работы, которая заключается гидроизоляции колодца, то необходимо использовать жидкое стекло и песок равным количеством. После того как раствор был приготовлен его необходимо нанести на стены колодца.

Для приготовления раствора, который будет применяться для обмазки снаружи, и служить защитой от огня потребуется песок. Количество песка должен занимать 1 часть от всего раствора.

Технология приготовления раствора для гидроизоляции своими руками

Многие строители и ремонтники раствор для гидроизоляции приготавливают своими руками. Процедура приготовления этого раствора несложная и довольно выгодная.

Для приготовления раствора необходимо иметь:

• жидкое стекло,
• бетонный раствор,
• песчаный раствор,
• кварцевый песок.

Каждый из перечисленных материалов требует свои дозы:

• Количество жидкого стекла должно составлять 1,5 кг на 1 литр.
• Бетонный раствор должен составлять 2,5 кг на 1 литр.
• Песчаный раствор должен составлять 2,7 кг на 1 литр.
• Кварцевый раствор применяется для слежавшегося и рыхлого песка.
• Количество такого раствора для слежавшегося песка должно составлять 1,7 кг на 1 литр.
• Для рыхлого песка понадобится количество раствора 1,5 кг на 1 литр.

Смесь, которую получили, применяют как для изоляции полов, так и для стен. Эксперты советуют, что перед нанесением раствора на поверхность ее требуется залить слоем жидкого стекла. Заливка дополнительного слоя перед нанесением дает увеличение прочности гидроизоляции.

Красящие работы

Силикатные краски можно купить уже в готовом виде и применять сразу. Но также можно смешивать своими руками купив нужные компоненты. В случае если поверхность уже красили, то необходимо ее тщательно отчистить от старой краски.

За счет того, что в создание таких красок применяют силикат калия сама смесь и краска образуют прочную структуру. За счет того, что цветовая гамма имеет высокий уровень щелочности, многие пигменты разрушаются. Поэтому цветовая гамма имеет низкий уровень.

Наружные работы

Известно, что в наружную работу входит штукатурка стен. Штукатурка стен применяется для защиты от влаги. Для стен применяется водостойкая штукатурка.

Также преимуществом этой штукатурки является то, что она предотвращает трещины, которые появляются во время зимнего периода, ведь в это время стены замерзают, и оттаивают.

Также эту штукатурку можно приготовить своими руками для этого понадобится: песок, цемент и жидкое стекло.

Все эти материалы требуется добавлять по пропорции 1:2:5. Перед тем как наносить штукатурку можно нанести один слой силиката, как и при создании гидроизоляции.

Грунтование

Как правило, грунтование применяется для двух видов работы для простой стяжки и для кладки плитки. Для простого грунтования стяжки необходимо использовать жидкое стекло и цемент по равномерному количеству. Если на стяжки будет ложиться плитка, то требуется провести грунтование с раствором жидкого стекла.

Для подобных работ требуется водостойкий цемент. Также кроме водостойкого цемента можно применять силикатные растворы, и за счет них проводить гидроизоляцию швов.

Пропитка поверхностей

Проводить пропитку необходимо для защиты материала. Пропитка деревянных элементов жидким стеклом пользуется популярностью. Жидкое стекло способно предотвратить появления грибов и плесени на дереве. Также пропитка дерева жидким стеклом предает ему огнестойкость.

Также деревянный материал можно пропитывать, полностью опустив его в жидкое стекло, это придает прочность. Такая процедура возможна только для материалов малого габарита.

Как пользоваться жидким стеклом при ремонтных работах – замазке трещин, щелей и пустот?

Для замазки трещин и пустот жидкое стекло идеально подходит. Ведь жидкое стекло способно проникнуть в саму глубь трещин, образуя плотную гидроизоляцию.

Для смешивания требуется использовать цемент жидкое стекло и песок. Полученный раствор является очень густым, что не дает ему вытекать. Также за счет силиката раствор очень быстро застывает прочно схватывая.

пропорции, сфера применения, инструкция по смешиванию

Использование жидкого стекла при приготовлении строительных смесей на цементной основе является распространенной практикой. Оно представляет собой водный силикатный раствор, способный ускорить затвердевание бетона и усилить его водонепроницаемость. Как следствие, жидкое силикатное стекло используется при гидроизоляции бассейнов и колодцев, приготовлении штукатурных смесей с высокой адгезией, грунтовочных составов. Но его включение в обычный бетон оправдано не всегда, а лишь в условиях ограниченных сроков строительных работ, причем каждый случай требует отдельного рассмотрения. Также важно выдерживать определенное соотношение жидкого стекла для добавления в цемент, так как при превышении своей доли, силикатные клеи способны как улучшить, так и ухудшить его свойства.

Оглавление:

1. Факторы, влияющие на качество раствора
2. Способы улучшения свойств
3. Область использования жидкого стекла
4. Подбор оптимального соотношения ингредиентов
5. Как правильно приготовить?

Влияние на раствор

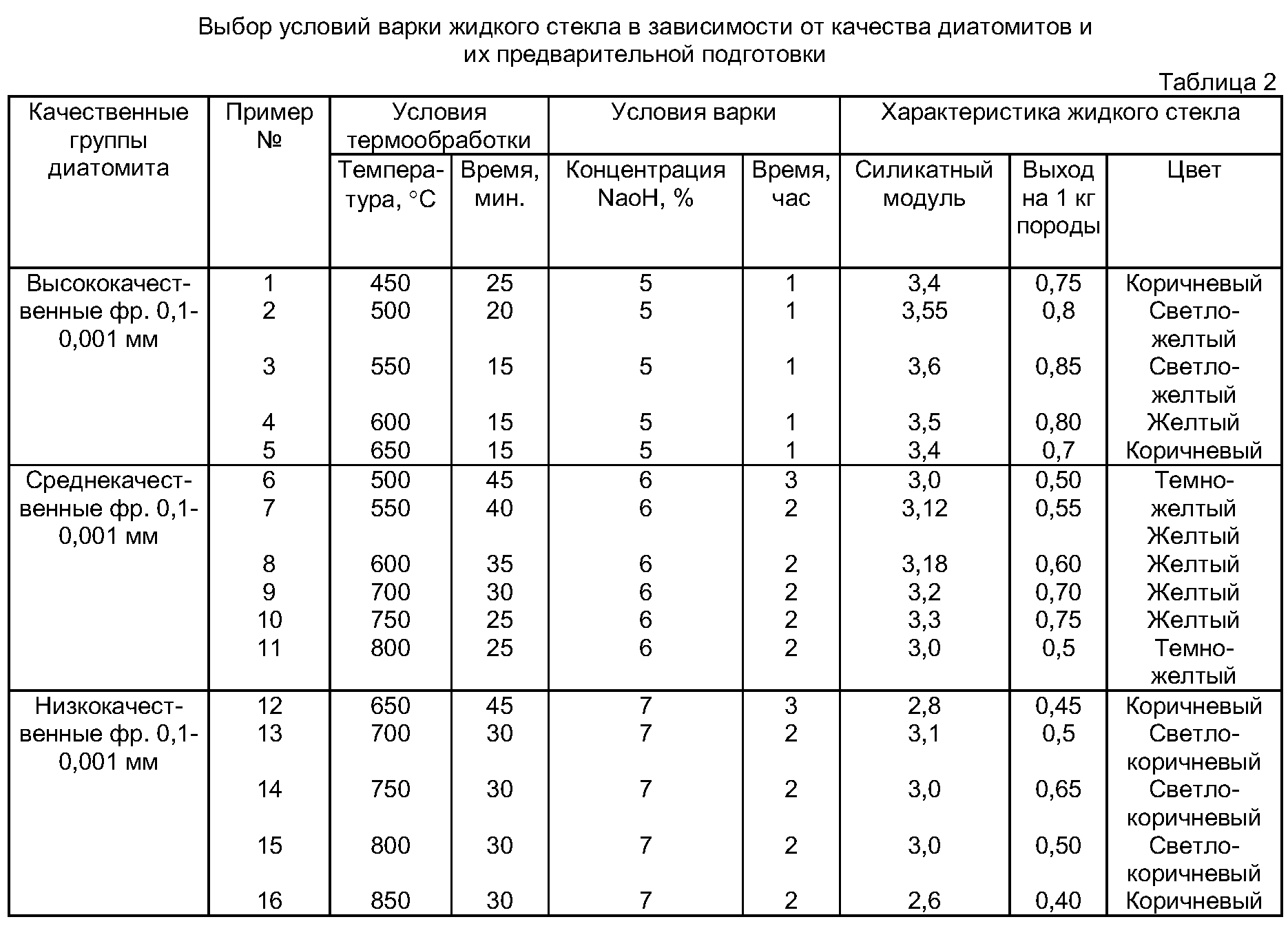

Для получения жидкого силиката необходимо развести натром сплав соды с песком и молотым кремнеземом. Полученный состав существенно влияет на сроки затвердевания цемента, которые напрямую зависят от используемых пропорций. Для сравнения:

Процентная доля жидкого силиката	Начало схватывания, мин	Время полного высыхания, ч
0	60	Не менее 7 суток
2	40	24
5	30	16
8	15	8
10	5–7	4

На практике — не рекомендуется вводить более 5 % жидкого силикатного стекла. Превышение пропорции делает бетон трудноукладываемым, существует риск его застывания прямо в емкости. Эта добавка в большом количестве приводит к ухудшению прочностных характеристик цементного раствора. Для часто используемой цементно-песчаной смеси в пропорции 1:3 и с соотношением В/Ц = 0,58 падение прочности, в сравнении с бездобавочными, составляет:

Прочность бетона в % отношении от бездобавочного	Доля растворимого стекла, %
	0	4	8	12	16
На 7 сутки затвердевания	100	108		157,6	137,5
На 28		76,6		74,4	72,5

То есть, в течение первой недели искусственный камень становится более твердым, чем обычно, но через месяц он теряет до 25 % своих полезных свойств. Именно по этой причине силикаты не вводят в бетон для заливки фундаментов и несущих конструкций. Возникает вопрос: сколько добавлять жидкого стекла в цементный раствор, чтобы оно стало полезным? Специалисты советуют придерживаться пропорций в пределах 3 % от общей массы, в крайнем случае — 5. Причем смешивать бетон с силикатами рекомендуют лишь при ограниченных сроках проведения работ и для небольших конструкций.

Повышение водонепроницаемости и жаропрочности

Ощутимый положительный эффект при соединении жидкого стекла и цемента проявляется в усилении гидроизоляционных свойств. Добавление силикатов устраняет пористость бетона и снижает его водопроницаемость, поверхность становится устойчивой к грибку и плесени. Но все это актуально при условии ввода небольшой доли примесей в крупнофракционные составы (в пределах 3 %). Это связано с тем, что жидкое силикатное стекло со временем вымывается водой и при нарушении рекомендуемых пропорций бетон подвергается разрушению от влаги.

Еще одно полезное свойство добавки используется для получения жаропрочного искусственного камня. Структура обычного бетона разрушается при превышении температуры в 200 °C. Ввод жидкого стекла в количестве 29–34 % увеличивает жаропрочность с 1000 до 1400 °C. Такие смеси используются для изготовления и кладки блоков промышленных объектов. В частном строительстве добавка вводится в обмазочные растворы для печей, каминов, дымоходов.

Примеры применения

Силикат натрия незаменим при проведении аварийных или срочных работ на объектах с частым взаимодействием с водой: бассейнах, гидросооружениях, канализационных сетях (за исключением пластиковых труб). Он вводится в цементный раствор в соотношении не меньше чем 1:10, в особо тяжелых случаях его доля достигает 50 %. Качество заделанного отверстия или шва временное, но зато состав схватывается за считанные минуты и в условиях неосушенного участка. Во всех других (неаварийных) случаях доля стекла зависит от функционального назначения смеси. В частной практике жидкое стекло рекомендуют развести с цементом для:

• Приготовления смесей для отделки стен снаружи.
• Создания кладочного раствора для подвалов, погребов, смотровых канав или других объектов, нуждающихся в защите от влаги.
• Гидроизоляции бассейнов и колодцев, стен, потолочных перекрытий.
• Грунтовки поверхности бетонной стяжки.

Рекомендуемые пропорции

Во многих рецептах доля силикатных добавок рассчитывается исходя из объема цемента. При замесе водостойких штукатурок лучше использовать цементно-песчаную смесь в соотношении 1:2,5 и развести ее водой с уже растворенными 15 % жидкого стекла. Для гидроизоляции бассейнов, стен и потолочных перекрытий необходимо смешивать одну часть силикатов с десятью простого раствора. Защитные материалы для колодцев готовятся в пропорциях 1:1:1 (цемент: песок: стекло), вода добавляется до достижения консистенции густой сметаны. На практике для замеса составов для гидроизоляции используется такая мера, как литр. Пример: 1 л стекла на 8–10 л (1 ведро) цементного состава.

При приготовлении обычного бетона для заливки строительных конструкций долю силикатов не рекомендуется превышать более, чем на 3 %, особенно при возведении фундаментов. Другое дело — грунтование, в этом случае цемент смешивается с растворимым стеклом в равных пропорциях, песок не используется вообще. Вода берется из расчета 25 % от веса силиката натрия. В данном рецепте вначале необходимо развести цемент и уже полученную смесь порциями, при непрерывном перемешивании ввести в емкость со стеклом.

При приготовлении огнеупорных обмазочных растворов цемент, жидкое стекло и песок смешиваются в пропорциях 1,5:1,5:4. Вода берется в объеме, не более 25 % от общей массы добавки, способ схож с вышеуказанным. Вначале песок и цемент тщательно смешиваются и разбавляются, и лишь потом — вводятся в стекло.

Обязательным условием является непрерывное перемешивание. Этот рецепт подходит также для защиты конструкций из бетона от контакта с кислотными средами.

Как смешивать с цементом?

Важно помнить, что время застывания смесей с силикатными добавками обратно пропорционально их общей доли. Составы с 50 % содержанием последних твердеют за 5–7 минут, поэтому их замешивают малыми порциями и очень быстро используют. Добавлять жидкое стекло в уже готовый раствор не рекомендуется (за исключением специальных рецептов). В случае использования этой примеси в малых пропорциях, для ускорения времени застывания лучше всего сначала развести ее с водой и уже потом смешивать с цементно-песочной смесью. Работы проводятся в перчатках, также берегут глаза, несмотря на нетоксичность материал опасен для слизистых оболочек.

Важным нюансом является использование чистой питьевой воды без кислотных и щелочных примесей. При приготовлении составов с большой долей жидкого стекла последнее не всегда удается развести. В этом случае вначале делают смесь из цемента и песка, которая малыми порциями добавляется непосредственно в строительный клей (или наоборот). Главное — обеспечить как можно более тщательное перемешивание в течение минимального промежутка времени, для этих целей хорошо подходит дрель.

Сколько добавлять жидкого стекла в цементный раствор: советы

В попытках создания идеального цементно-песчаного раствора мы идем на добавление самых разных компонентов в него. Ведь не всегда бетон отвечает необходимым нам при строительстве требований. Различные добавки призваны повышать его качество. Одним из таких важных средств является жидкие стекло. Жидкое стекло – не прихотливый на самом деле материал, но нужно уметь правильно применять его в составе раствора. Как это делать правильно, сколько добавлять мы и рассмотрим ниже.

Начнем с того, что водные силикатные растворы, коими и являются стекло жидкого типа, имеют способность повышать водонепроницаемость, а также затвердевание бетона ускоряется. Таким образом, применение силикатного стекла уместно в организации бассейна или колодца, в приготовлении штукатурной смеси с повышенной адгезией, а также грунтовочного состава.

При этом важно отметить, что добавлять его в классический обычный цементный состав не всегда уместно. Например, некоторые специалисты говорят, что добавлять стекло стоит лишь в срочных по времени сроках строительства. При этом каждый конкретный случай будет нуждаться в конкретном рассмотрении.

Примечательно и соблюдение соотношения жидкого силиката с цементом, поскольку случае превышения его количества может быть не улучшение, а ухудшение качеств состава.

Влияние жидкого стекла на раствор

Для получения жидкого силиката требуется разбавление натром сплава соды и песка, а также молотого кремнезёма. Чтобы добавлять тот или иной элемент в смесь, необходимо знать целесообразность таких действий. Дело в том, что главная особенность его применения состоит в том, чтобы повлиять на сроки застывания раствора. А затвердевания цемента будет напрямую зависеть от состава.

Чтобы уловить суть наглядно, давайте взглянем на таблицу. Описывающую зависимость этих сроков от процентного содержания нашего жидкого компонента:

Как показывать практика, не стоит добавлять свыше 5% жидкого стекла. Дело в том, что требуемая пропорция идеально подойдет для бытового строительства, а вот превышение пропорции грозит застыванием бетона прямо в емкости, в которой его разводят.

Также излишки жидкого элемента приводят к понижению прочности цемента. И это удивительно, ведь обычно вроде все должно быть наоборот: чем выше вязкость, тем лучше прочность. Но нет.

Прочность любого бетона со временем падает. Но с излишками это проходит намного быстрее. Для начала посмотрите, по таблице сравнение падения прочности у обычного ЦПР и такового с добавками:

Как видите, чем больше добавки, тем скорее понизится уровень крепости конструкции. Конечно, по логике состав становится максимально прочным на первых порах, но уже через месяц потеряет четверть от первоначального показателя.

Рекомендуют применять жидкое стекло в таких случаях, для повышения таких показателей:

• Повышения гидроизоляционных свойств для обустройства фундамента, колодца или других поверхностей, где повышенное воздействие влаги;
• Повышение прочности конструкции, а также дополнительной прочности стяжки гидроизоляционного типа;
• Для придания свойств жаропрочности при оштукатуривании изделий;
• С целью устойчивости к химическому воздействию.

Устойчивость к влаге и жаропрочность

Самый весомый эффект, который вы получите при использовании добавок в цемент – усиление гидроизоляции и жаропрочности. Добавление повысит пористую структуру бетонов, снизить их водопроницаемость, поверхность станет более устойчивой к грибковому образованию и плесеням. Это справедливо, если ввести нормальное количество примеси в цемент, в верном соотношении.

Обусловлено это тем, что жидкое стекло будет вымываться водой со временем, а если вы допустите избыток, то цемент подвергнется разрушению под воздействием влажности.

Другой характерной особенностью является польза от получения жаропрочности искусственного камня. При повышении 200 градусов по Цельсию бетон разрушается. Если введется жидкое стекло в пропорции от 26 до 35 % повысится этот показатель до 1100-1400 градусов. Это целесообразно при возведении зданий промышленного назначения. Не забывайте о том, что требуется еще введение добавки в частном строительстве в обмазочной смеси для печки, камина иди дымохода.

Рекомендуемые пропорции жидкого стекла для раствора

О необходимости соблюдения пропорций сказано много. Исходя из изложенного выше, специалисты рекомендуют вам добавлять около 3% стекла в массу, в любом случае, чтобы показатель не превышал 5%. Да и добавлять только в случае необходимости.

Но в процентах –это хорошо. А что же на деле? Проще всего измерит соотношение при помощи частей. Мы предлагаем вам таблицу соотношения компонентов ЦПР для разных функций:

Особенности добавления и работы с жидким стеклом:

1. Сколько жидкого стекла добавлять в раствор будет зависеть от того, какой объем цемента, а также какие характеристики вы стремитесь прибавить бетону.
2. Период застывания добавки обратно пропорционален общей части жидкого стекла в растворе.
3. Запомните важную особенность: силикатные добавки очень быстро затвердевают, буквально за пять-семь минут. Целесообразно замешивать небольшие порции за раз и тут же их применять.
4. Не следует добавлять его в уже готовую смесь, если это не оговорено в специальном рецепте.
5. Обязательно работать в перчатках, беречь глаза. Хоть стекло и не токсично, но все же и не капли для глаз, поэтому предусмотрите защиту.
6. Чтобы облегчить работу с материалом, используйте принцип такой: сперва добавить воду, потом уже смешать с ЦПР.
7. Отличительным нюансом можно характеризовать использование только чистой воды, питьевой, которая не будет содержать каких-либо кислотных либо щелочных примесей. Особенно это актуально при введении значительного количества стекла.
8. Главная задача в изготовлении – сделать как можно больше тщательных перемешиваний в минимальный промежуток времени. Справится с этой задачей поможет дрель.

Также вы можете посмотреть видео по избранной теме:

Жидкое стекло для бетона: пропорции, преимущества и применение

Значительной части людей известно слово “жидкое стекло”, но никто не знает, что даже средневековые алхимики поддавали обработке строительные материалы жидким клеем. Силикатный клей – более знакомое название, востребован и в нынешнее время, а порой и незаменим.

В состав вещества входят силикаты калия и натрия. Раствор жидкого стекла широко применяется в строительстве, обладает разнообразными свойствами. Добавление средства в бетоны для гидроизоляции оправдано при закладке фундамента и значительно увеличивает прочность строительного материала.

Применяют вещество в трех направлениях:

• Гидроизоляция бетонных поверхностей. На слой цемента наносится жидкое стекло, бетон впитывает раствор. После обработки, смесь высыхая закупоривает все поры бетона, влага не проходит. Для максимального эффекта покрытие поверхности проводят в несколько слоев.
• Добавка при изготовлении бетонного раствора. Такой состав компонентов обладает высокой гидроизоляцией, но и быстро застывает, что сокращает время его использования.
• Добавка для изготовления разных марок бетона. Высохнув бетон становится настоящим монолитом.

Преимущества материала

Ознакомление с преимуществами жидкого стекла позволит полностью ознакомиться с этим веществом. Выделяют следующие способности:

• Высокая степень слипания. Текучая консистенция позволяет раствору проникать во все поры материала, чем обеспечивает крепкое сцепление, надежную гидроизоляцию.
• Покрытие клеем способствует образованию водонепроницаемой пленки. Способ нанесения не влияет, изолирующая пленка получается цельной.
• Экономичность в использовании. При любом способе использования требуется малый расход материала.
• Оптимальная цена товара.

Вернуться к оглавлению

Правила применения

Жидкое стекло не добавляют в бетон.

Процесс подготовки раствора не сложен, бетонный раствор с жидким стеклом легко приготовить своими руками. Для получения качественного продукта важно соблюдать правильные пропорции компонентов смеси и знать определенные условия использования, чтобы бетон не растрескивался и не разбивался. Правила следующие:

• Жидкое стекло в бетон не добавляется. Сначала готовится сухая смесь, которая разводится тонкой струйкой растворенного в воде клея, при постоянном перемешивании.
• Важно строго соответствовать инструкции, соблюдать пропорции компонентов. 3% – составляющая силикатного клея в растворе для фундамента, в других случаях максимальный процент нахождения клея в составе может достигать 25, от общей массы.
• Жидкий клей способствует быстрому затвердеванию раствора. Добавление незначительного количества воды, либо подготовка малых порций поможет в работе. Готовить смесь в бетономешалке бессмысленно, она схватится до окончания перемешивания.

Вернуться к оглавлению

Инструменты для работы

Применение жидкого стекла в бетоне требует подготовки специальных инструментов. Для начала нужна маленькая емкость, рукавицы и спецодежда. Для размешивания понадобится дрель с насадкой, а для нанесения щетка, кисть или валик. При необходимости нанесения раствора способом распыления, понадобится краскопульт.

В работе понадобится просеянный песок, цемент и вода. Для смешения всех компонентов используют холодную воду. Позаботьтесь о достаточном количестве емкостей разного объема. Это позволит контролировать процесс добавления жидкости в раствор, и предотвратит переливание.

Вернуться к оглавлению

Соотношение материалов

В приготовлении раствора из бетона и жидкого стекла важно учитывать соотношение 1 к 10. Так как наличие клея в бетоне влияет на процесс застывания, для приготовления раствора нужно руководствоваться следующими пропорциями:

• при количестве клея в 2%, первоначальное схватывание материала начнется через 40-45 минут, а окончательно продукт готов за 24 часа;
• 5% вещества начнет проявлять себя в застывании бетона через 25-30 минут, окончательно схватится после 16 часов;
• 8% – схватывание произойдет за 15 минут, а продукт готов в течении 6-8 часов;
• 10% – процесс схватывания займет 5 минут, 4 часа – готов окончательный результат.

Чаще всего эти пропорции применяют для бетона марок М300 и М400. При необходимости повышенной водостойкости процент клея в растворе увеличивают. Стоит знать – максимальный процент содержания жидких веществ доводить до 25 при самостоятельной подготовке не стоит. На практике оказалось: раствор с высоким процентом клея в составе приводит к разрушению бетона практически на следующий день.

Раствор готовят с помощью строительного миксера.

Правильнее при подготовке смеси придерживаться следующего способа:

• вода в составе раствора питьевая, без примесей солей и различных включений, в количестве одного ведра;
• добавить один стакан клея и старательно размешать;
• переместить жидкость в более крупную посуду: миску или таз;
• при тщательном перемешивании добавлять в жидкость ранее подготовленную сухую смесь песка и цемента;
• перемешать все строительным миксером или используйте дрель с насадкой;
• раствор готов к использованию в работе.

Таким соотношением материалов и работой с маленькими дозами можно добиться высокого качества продукта, долговечной гидроизоляции.

Вернуться к оглавлению

Техника безопасности

Использование универсального средства при работе с бетоном – дело не сложное, просто стоит соблюдать меры безопасности. Средство не токсично, но в виде мелких брызг может раздражать слизистую оболочку верхних дыхательных путей. Работать с материалом стоит далеко от источников образующих искры, в достаточно проветривающемся помещении.

Избегайте попадания средства на открытые участки кожи, работайте в перчатках и специальной одежде, с индивидуальными средствами защиты. Не допускайте попадания в глаза, может вызвать ожоги. При необходимости промойте глаза большим количеством воды и обращайтесь за неотложной помощью к врачу. При попадании раствора на кожу, место промыть теплой водой с мылом и смазать кожу мазью, не имеющей в составе активных веществ.

Емкость, в которой разводились растворы, используется по назначению, применение емкости в быту запрещено. После работы ее следует замочить в достаточном количестве воды и тщательно вымыть. Старое универсальное средство не содержит в себе вредных веществ и несмотря на развитие новых технологий и появление новых средств, потребность в жидком стекле не уменьшается.

Жидкое стекло и цемент: как правильно развести, пропорции

Вопрос. Приветствую вас! Мне надо получить бетон, устойчивый к влаге – жена уговорила сделать декоративный водоем на даче. Знаю, что можно добавить в раствор силикатное стекло. Интересует, как правильно развести жидкое стекло с цементом.

Ответ. Добрый день! Совершенно верно, раствор силиката калия или натрия позволяет сделать бетон, пригодный для гидротехнических сооружений. Жидкое стекло, смешанное с цементом, также повышает огнеупорность и кислотоупорность бетона. Кроме того, полученный материал схватывается быстрее обычного.

Важно соблюдать точные пропорции жидкого стекла и цемента, иначе бетон или строительный раствор будет хрупким и подверженным разрушению. Соотношение компонентов зависит от назначения материала.

Чтобы повысить водостойкость бетона, объем жидкого стекла не должен превышать 10% от общего веса. Для гидроизоляционного раствора на десять объемных частей смеси добавляют одну часть силикатного стекла.

Приготовление строительного раствора или бетона с жидким стеклом требует соблюдения технологии.

Этапы работ:

• в емкость с чистой водой добавляют жидкое стекло и перемешивают до полного растворения средства;
• переливают полученный водный раствор в емкость, где будет замешиваться строительный раствор или бетон;
• постоянно помешивая, добавляют сухую смесь песка с цементом;
• взбивают массу до однородности при помощи специальной насадки на электроинструмент или компактной бетономешалкой.

Смесь быстро затвердевает, поэтому строительные растворы готовят и используют небольшими порциями, а бетон следует быстро уложить в опалубку. Время схватывания и продолжительность отвердевания материала обратно пропорциональна процентной доле жидкого стекла.

К примеру:

• 2% силикатной добавки в цементной смеси – схватывание через 40 минут, полное высыхание через сутки;
• 10% силикатной добавки – начало схватывания через 5 минут, полное высыхание через 4 часа.

Данные приведены для бетона самой распространенной марки прочности М300.  Нередко можно встретить советы увеличит содержание жидкого стекла в смеси до 20-25%, но делать этого нельзя – бетон начнет рассыпаться через несколько часов после высыхания, конструкцию придется демонтировать и изготовить заново.

Добавление жидкого стекла в цементный раствор: гидроизоляция, отделка, пропорции

Жидкое стекло и цемент могут улучшить свойства готового материала, смешивание их в разных пропорциях может придать антисептические, кислотно защитные, влагоотталкивающие и огнестойкие свойства покрытию. Жидкое стекло в растворе отвечает за формирование защитного покрытия от воздействия влаги и придание ему эстетичного вида. Подробнее об использование и приготовление данных материалов будет рассказано далее.

Особенности жидкого стекла

Жидкое стекло часто используется из-за наличия в его составе силиката натрия, не имеющего цвета и не пропускающего влагу. В более дорогих видах используется силикат калия, который отличается лучшими свойствами и формирует на поверхности пленку. Для производства его смешивают со сплавленной содой, либо поташом с кремниевым диоксидом. Сам калий также не имеет цвета, либо выглядит, как белые кристаллы. Чаще всего стекло калиевое находит свое применение в производстве лакокрасочных материалов, в связи с хорошими показателями защиты поверхности от химических и погодных воздействий.

При применении при производстве жидкого стекла натрия, оно применяется часто для клеевых растворов, может создать отличное гидроизолирующее покрытие. Натрий помогает защитить поверхность от большего количества воздействий, поэтому применяется чаще. В строительных смесях такое стекло используются в жидком виде, отличающееся густотой и вязкостью. Затвердевает вещество от воздействия углекислого газа, который имеется в воздухе. Цемент вместе с жидким стеклом смешивается, чтобы наделить устойчивостью к кислотным и механическим влияниям. Так штукатурка с данным материалом сможет наделить влагоотталкивающим барьером поверхность.

Жидкое стекло часто используется из-за наличия в его составе силиката натрия, не имеющего цвета и не пропускающего влагу.

Для чего добавляют в раствор

Смешанные компоненты такие, как цемент, песок и щебень создают хороший состав, иногда их свойств не хватает, для улучшения такого состава его обогащают добавлением жидких компонентов, в том числе жидким стеклом. Зачем же его применяют, становится понятно, если рассмотреть его положительные воздействия, оказываемые на раствор:

• Улучшает влагоустойчивость, в связи с этим применяется для сооружений, который часто подвергаются воздействию влаги;
• Процесс застывания с добавлением этого вещества происходит быстрее;
• Дополнительная гидроизоляция поверхности, бетон с данной добавкой не будет подвергаться воздействию плесени и грибков;
• Улучшает износостойкость покрытия;
• Повышается эластичность;
• Добавив его в раствор получают лучшее качество жаростойкости. Без него бетон может выдержать 200 градусов, с данным компонентом он сможет выдержать до 1400 градусов.

Также нужно отметить, что средство стоит недорого, а расход его низок, наносить его несложно, и с этой работой может справиться непрофессионал.

Таким образом, можно сказать, что добавление одного вещества может заменить сразу несколько дешевых пластификатором, при этом такой раствор покажет лучшие характеристики в результате. Но важно подобрать нужную пропорцию, чтобы получить необходимые свойства, об этом речь пойдет в следующей главе.

Процесс застывания с добавлением этого вещества происходит быстрее.

Приготовление раствора: соблюдаем пропорции

Чтобы решить какое соотношение компонентов лучше сделать, в первую очередь определяют время, за которое должно произойти схватывание. Для этого можно воспользоваться данными из таблицы:

Количество силикатного стекла в процентах	Первичное сцепление в минутах	Завершающее сцепление, количество часов
2	40-47	22-24
5	25-30	13-16
8	10-15	6-8
10	5-7	3-4



Если залить в жидкий цемент больше 25% силикатного стекла при подготовке бетона, то в итоге он через несколько дней после заливки просто рассыпется.

Поэтому сейчас будет рассмотрено, сколько жидкого стекла добавлять в цементный раствор:

1. Если необходимо повысить гидроизоляционные качества поверхности, то в 100 миллилитрах воды разводиться 400 грамм вещества.
2. Для получения универсального раствора, следует развести 1 часть цемента, с тремя частями песка и одну пятую силикатного компонента от объема всей смешиваемой массы.
3. Для получения водоотталкивающей штукатурки берется 1 часть цемента с двумя с половиной частями песка, в этот раствор добавляется 15% жидкого стекла и вода.
4. Чтобы покрыть оштукатуренную бетонную стены, вещество смешивается с водой в пропорции 1к5.

Если залить в жидкий цемент больше 25% силикатного стекла при подготовке бетона, то в итоге он через несколько дней после заливки просто рассыпется.

Но также нужно правильно приготовить сам бетонный раствор, выполняя ниже перечисленные этапы:

• Нужно набрать очищенную воду в ведро;
• В ведро добавляется один стакан жидкого вещества, все тщательно перемешивают, и переливают полученный раствор в таз;
• Постоянно помешивая жидкость, в нее добавляется цемент и песок, в выбранных пропорциях;
• Затем раствор нужно смешать с помощью строительного миксера, который потом нужно залить в опалубку.

В данном процессе стоит придерживаться ряда правил:

• Силикатный клей не допускается вливать в песчано-цементный раствор, если он не был предварительно разбавлен водой, воду тоже нельзя вливать в раствор без наличия в ней клея;
• На упаковке вещества можно найти инструкцию от производителя, стоит ее придерживаться, если оно используется для других целей, а не для получения бетонного раствора. В последнем варианте процент клея не должен превышать числа 3;
• Жидкое стекло сокращает время на застывание, поэтому приготовление состава лучше осуществлять небольшими порциями. Нужно учитывать это свойство и при нанесении раствора на стену, увеличивая темп работы;
• Используемые инструмент при приготовлении раствора нужно промыть сразу после завершения процесса;
• Стараться не допускать попадания вещества на кожу и глаза, в помещение должно быть обеспечено постоянное проветривание, рядом не должно находиться источников огня.

Жидкое стекло сокращает время на застывание, поэтому приготовление состава лучше осуществлять небольшими порциями.

Использование раствора для гидроизоляции

В качестве гидроизолирующего средства применение силикатного клея в растворах встречается постоянно. Применяется оно в различных конструкциях. Его применение для них несколько различается, описание популярных областей использования данного вещества будет приведено ниже.

В качестве гидроизолирующего средства применение силикатного клея в растворах встречается постоянно.

Гидроизоляция фундамента

Чтобы надежно защитить фундамент от пагубного влияния воды его покрывают силикатным клеем в 2 слоя. Такая методика получила название обмазочная, после покрытия защитными слоями фундамент сверху закрывается гидроизолирующими рулонными материалами. Стеклом обычно также закрывают места соединения бетонных материалов, и иные трещины. Тогда цементный состав дополняют стеклом из натрия, перемешивается компоненты с добавкой цемента и воды.

Для получения гидроизоляционной смеси на каждый килограмм цемента добавляют 50 грамм вещества, а на десять грамм стекла приходится 150 грамм воды. Смесь должна приготавливаться небольшими порциями, чтобы она не успела застыть раньше времени. Существует иная методика, согласно ей данный материал вносят в бетон напрямую, чтобы потом залить его в фундамент. Для такого раствора нужны такие ингредиенты, как: цемент; жидкое стекло; щебень; песок; вода.

Сначала готовится раствор из песка и цемента, куда добавляют стекло размешенное в воде, а последним добавляется щебень, перемешав все вместе, стоит сразу начать заливать этот состав в фундамент.

Чтобы надежно защитить фундамент от пагубного влияния воды его покрывают силикатным клеем в 2 слоя.

Гидроизоляция бассейнов

Для создания барьерного слоя в бассейне, силикатное вещество может использоваться, как с внешней стороны, так и с внутренней. Внутри бассейна покрывают им стены и пол. Сначала необходимо провести обработку всех стыков и имеющихся углублений. Данная обработка поможет получить хорошую герметизацию. Снаружи стекло служит одним из компонентов бетонного раствора. Такое покрытие позволяет защитить бассейн от негативного влияния грунтовых вод.

Для создания барьерного слоя в бассейне, силикатное вещество может использоваться, как с внешней стороны, так и с внутренней.

Гидроизоляция колодцев

Для создания барьера в колодцах, приготавливается смесь из тех же компонентов (цемент, песок и жидкое стекло), но количество их в растворе должно быть равное. Данной смесью обрабатываются стыки и швы, а уже затем переходят к покрытию всей поверхности целиком. Улучшить полученную защиту можно предварительно покрыв поверхность жидким стеклом.

Улучшить полученную защиту можно предварительно покрыв поверхность жидким стеклом.

Другие объекты и помещения

В подвалах часто можно увидеть картину, когда стены их покрыты влагой, попадающей через швы в цоколе помещения. Помочь избавиться от данной проблемы может покрытия стен с использованием жидкого стекла. Сначала стоит проверить сами швы, если из них действительно просачивается вода, то сначала занимаются очищением от грязи и обломков. После можно переходить к приготовлению раствора, берется цемент и жидкое стекло в соотношении двадцать к одному. Разбавление водой происходит до получения густого раствора. Полученной смесью покрывают участки швов и имеющиеся трещинки. Через 24 часа ее покрывают силикатным клеем.

Если влажность на стене присутствует, то слой покрытия должен быть плотнее.

Подобная методика подходит и для работы в чердачных помещениях.

Если влажность на стене присутствует, то слой покрытия должен быть плотнее.

Применение в наружных работах

Чтобы защитить стены наружной стороны от разрешения влагой, их обычно покрывают специальной штукатуркой. Кроме водоотталкивающего эффекта, такая штукатурная смесь поможет избежать образования трещин под влиянием холодов зимой. Можно приготовить такой штукатурный раствор самостоятельно. Нужно взять: жидкое стекло, цементный состав, песок. Соотношение должно быть такое – 5 к 2 к 1.

Чтобы защитить стены наружной стороны от разрешения влагой, их обычно покрывают специальной штукатуркой.

Применение в отделочных работах

При отделке помещений регулярно выбирается этот состав для грунтовочных работ. Применяется он для обычной стяжки или для отделки плиткой. Для обычной стяжки выбирают состав, включающий в равных количествах цемент и силикатную смесь. Если планируется укладываться плитка, то грунтуют поверхность жидким стеклом. Цемент подбирается водостойкий, который можно заменить силикатным раствором.

Также данное вещество может пропитать материал. Часто его выбирает для дерева, ведь оно хорошо защищает деревянные изделия от воздействия плесени и грибков, и дает огнестойкое покрытие. Но подходит лишь для работы с небольшими объектами.

Можно замазывать силикатным раствором различные трещины, он способен проникать глубоко внутрь. Консистенция раствора получается густая, поэтому он не вытечет наружу.

Жидкое стекло хорошо защищает деревянные изделия от воздействия плесени и грибков, и дает огнестойкое покрытие.

Благодаря своей низкой цене и положительным качествам, силикатный клей получил большую популярность. Область его применения широка, и работа не требует дополнительных умений, провести ее можно своими руками.

Видео: Жидкое стекло на бетон

Жидкое стекло Инструкции / Часто задаваемые вопросы / Информация — Superclear Epoxy Resin Systems

В: Как лучше всего смешивать жидкое стекло Deep Pour Epoxy?

A: Убедитесь, что у вас есть 2 части базовой смолы и 1 часть отвердителя, отмеренные точно по объему. Вылейте каждый в ведро для смешивания, и мы рекомендуем перемешивать вручную в течение как минимум 6 минут и от 6 до 10 минут или до полного перемешивания. Будьте осторожны, соскребите стороны во время перемешивания, но при заливке не соскребите стороны.Это может привести к образованию несмешанного материала, который может прилипнуть к стороне и не был включен. Не беспокойтесь о пузырьках в смеси, они все исчезнут сами.

В: Сколько времени требуется жидкому стеклу для отверждения и при какой температуре его можно заливать?

A: Оптимальный диапазон температуры окружающей среды составляет 72–84 ° F в чистой среде с контролируемой температурой. Наша Liquid Glass Deep Pour — это медленно отверждаемая эпоксидная смола, и в этом диапазоне температур она начнет гелеобразование через 6-10 часов и затвердеет как камень в течение 72 часов.Температура ниже 70 ° может остановить процесс отверждения. При температуре выше 85 ° начнется ускоренное отверждение, что приведет к растрескиванию, усадке и другим отрицательным результатам.

В: Соответствует ли ваша эпоксидная смола требованиям FDA?

A: Короткий ответ — да. После отверждения наша эпоксидная смола становится безопасной в соответствии с кодом FDA 21CFR175.300, в котором говорится: «Смолистые и полимерные покрытия можно безопасно использовать в качестве поверхности контакта с пищевыми продуктами для изделий, предназначенных для использования при производстве, производстве, упаковке, обработке, подготовке обработка, упаковка, транспортировка или хранение пищевых продуктов », и может использоваться в качестве« функционального барьера между пищей и субстратом ».

В: Когда я могу снять форму?

A: Наш оптимальный диапазон температуры окружающей среды составляет 72 ° — 84 ° F в чистой среде с контролируемой температурой. В этом температурном диапазоне вы можете извлечь форму примерно через 48 часов, а ее оптимальная работоспособность будет между 48 — 72 часами. Через 30 часов он будет шлифовать и строгать так же легко, как дерево!

В: Могу ли я использовать это на мебели, предназначенной для улицы?

A: Хотя наша эпоксидная смола желтеет меньше в течение более длительного периода времени по сравнению со всеми другими эпоксидными смолами, под прямыми солнечными лучами вне помещения любая эпоксидная смола желтеет намного быстрее.Это оставляется на усмотрение пользователя, но это должно быть хорошо в сильно затененных областях, защищенных от прямых солнечных лучей.

В: Сколько слюды или пигмента я могу использовать?

A: Мы рекомендуем использовать только цветные пигменты на основе эпоксидной смолы (например, жидкие пигменты Supercolor), порошок слюдяного пигмента, спиртовые чернила и красители. С учетом сказанного, 12% — это предел цвета, который может быть добавлен до того, как будет нарушен процесс отверждения. Помните, что чем выше процент красителя, тем меньше шансов на полное излечение.Если вы заберетесь слишком высоко, ваш проект не вылечит. Наш предел для жидкого стекла составляет 12%, что более чем достаточно для создания непрозрачного покрытия, но также позволяет меньший процент для достижения полупрозрачного покрытия.

Влияние формы стекла на точность разлива объема жидкости

Абстрактные

Фон

Форма стеклянной посуды может усилить или противодействовать предвзятости в воспринимаемом объеме, что может привести к неправильной оценке людей наливанием алкогольных напитков.Целью этих исследований было изучение влияния формы стекла на точность разливки объема жидкости.

Методы

В исследовании 1 с использованием компьютерной онлайн-задачи участников ( n = 211) попросили налить жидкость в стаканы по дизайну внутри субъектов с факторами формы стекла (прямая, изогнутая) и запрошенной процентной наполненностью (10, 20 , 25, 30, 40, 50, 60, 70, 75, 80, 90%). Оценки кривых были выполнены, чтобы определить, имеют ли ошибки линейную или нелинейную зависимость.В исследовании 2 в реальном экспериментальном исследовании участников ( n = 96) просили налить воду до середины пинтовых стаканов в дизайне внутри субъектов с одним фактором формы стекла (прямой, изогнутый, тюльпан, перевернутый). ). Различия между залитыми количествами анализировали с использованием однофакторного дисперсионного анализа с повторными измерениями.

Результаты

В исследовании 1 участники наливали изогнутые стаканы меньше, чем прямые, при всех запрошенных количествах. В исследовании 2 участники недополили изогнутые ( p <0.001, dz = 1,51) и тюльпан ( p <0,001, dz = 0,59) по сравнению с прямыми очками. Результаты были неубедительными в отношении наличия или отсутствия разницы между заливками в перевернутые и прямые стаканы. В обоих исследованиях участники продемонстрировали тенденцию недоливать все стаканы относительно запрошенного количества.

Выводы

Форма стеклянной посуды влияет на точность розлива жидкости. Заливка тюльпанов и изогнутых стаканов была более неточной по сравнению с прямыми стаканами, возможно, из-за нелинейной зависимости высоты жидкости внутри стакана и изменения объема.

Образец цитирования: Трой Д.М., Аттвуд А.С., Мейнард О.М., Скотт-Самуэль Н.Э., Хикман М., Вудс А. и др. (2018) Влияние формы стекла на точность разлива объема жидкости. PLoS ONE 13 (10): e0204562. https://doi.org/10.1371/journal.pone.0204562

Редактор: Лоренцо Д. Стаффорд, Портсмутский университет, СОЕДИНЕННОЕ КОРОЛЕВСТВО

Поступила: 26 октября 2017 г .; Принята к печати: 11 сентября 2018 г .; Опубликовано: 23 октября 2018 г.

Авторские права: © 2018 Troy et al.Это статья в открытом доступе, распространяемая в соответствии с условиями лицензии Creative Commons Attribution License, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии указания автора и источника.

Доступность данных: Данные, которые составляют основу представленных здесь результатов, доступны в репозитории исследовательских данных Бристольского университета (http://data.bris.ac.uk/data/). Исследование 1: DOI: 10.5523 / bris.rot511oiintc2trx8hoi89kam; Урок 2: doi: 10.5523 / bris.nyhg3aio0ea725ny62gohz7ag.

Финансирование: Эта работа была поддержана Советом медицинских исследований (https://www.mrc.ac.uk/, MC_UU_12013 / 6), полученным MRM и Школой исследований общественного здравоохранения Национального института исследований в области здравоохранения (http : //sphr.nihr.ac.uk/, IS-SPH-0211-10031), полученный MRM и MH. SPHR финансируется NIHR. SPHR — это партнерство между университетами Шеффилда, Бристоля, Кембриджа, Эксетера, Университетского колледжа Лондона; Лондонская школа гигиены и тропической медицины; сотрудничество LiLaC между университетами Ливерпуля, Ланкастера и Фьюза; Центр трансляционных исследований в области общественного здравоохранения — результат сотрудничества университетов Ньюкасла, Дарема, Нортумбрии, Сандерленда и Тисайда. DMT, OMM, ASA и MRM являются членами Британского центра исследований табака и алкоголя, UKCRC Public Health Research: Center of Excellence. Мы выражаем благодарность за финансирование от British Heart Foundation, Cancer Research UK, Совета по экономическим и социальным исследованиям, Совета медицинских исследований и Национального института исследований в области здравоохранения под эгидой UK Clinical Research Collaboration. Финансирующие организации не играли никакой роли в дизайне исследования, сборе и анализе данных, принятии решения о публикации или подготовке рукописи.

Конкурирующие интересы: Авторы заявили, что конкурирующих интересов не существует.

Введение

Употребление алкоголя — основная причина плохого состояния здоровья и преждевременной смерти в мире [1]. Хотя существуют эффективные меры, нацеленные на цену [2] и доступность [3], альтернативные подходы, которые напрямую не ограничивают выбор потребителя, могут быть более приемлемыми. Один из таких подходов — изменение представления предметов в обстановке, где происходит употребление алкоголя [4].Изменение определенных свойств стеклянной посуды, таких как форма [5] и добавление разметки объема [6] для более точного определения объема, может повлиять на потребление алкоголя и, следовательно, может стать целью вмешательства общественного здравоохранения.

На восприятие объема, по-видимому, влияет форма объекта, при этом люди при принятии решения об объеме сосредотачиваются на наиболее заметном измерении, как они его воспринимают (высота, длина или ширина в зависимости от объекта). Когда люди используют высоту в качестве основного параметра для оценки объема, возникает явление, известное как «эффект удлинения», при котором более короткие цилиндры воспринимаются как имеющие меньший объем, чем более высокие цилиндры того же объема [7–10].Однако этот эффект уменьшается по мере увеличения объема цилиндров, и эффект также меньше, когда цилиндры различаются по высоте, ширине и глубине, а не только по одному из этих размеров [11]. Этот эффект, кажется, верен для некоторых алкогольных продуктов; Считается, что пивные бутылки содержат больше жидкости, чем более короткие пивные банки того же объема [12]. Точно так же со стеклянной посудой люди склонны считать, что высокие тонкие стаканы содержат больше жидкости, чем широкие стаканы того же объема.

Стеклянная посуда влияет на то, как люди взаимодействуют с алкогольными напитками; Студенты и бармены наливают больше алкоголя в короткие широкие стаканы по сравнению с высокими тонкими стаканами, когда их просят налить стандартную меру [13].Точно так же люди наливают больше в более широкие бокалы, чем в более узкие [14]. Один из механизмов, который может объяснить это различие, заключается в том, что люди склонны сосредотачивать свое внимание на проливании на высоте, которой достигает жидкость, и недостаточно компенсируют ширину стакана [15]. В работе, посвященной влиянию размера и формы бокалов на оценку объема вина, результаты в целом согласуются с людьми, использующими относительную полноту бокалов в качестве важного параметра для оценки объема вина (т. е., чем менее наполнен стакан, тем меньше воспринимался объем; чем полнее был стакан, тем больше воспринимался объем) [16]. Комбинация наблюдения за высотой достижения жидкости в стеклянной посуде и относительной полнотой стекла может использоваться при оценке залитых количеств.

Форма стекла влияет на то, как употребляются алкогольные напитки. В одном исследовании [5] сообщается, что пиво (но не лимонад) из прямого стакана потребляется медленнее, чем из изогнутого. Кроме того, были обнаружены слабые доказательства положительной связи между степенью ошибки при оценке средней точки прямого и изогнутого стакана в компьютерной задаче и общим временем питья.Это предполагает потенциальную связь между стеклянной посудой, которая способствует менее точным оценкам объема, и более быстрым потреблением алкоголя. Последующее натуралистическое [17] исследование показало, что денежные сборы (т.е. точный показатель потребления алкоголя) были снижены, когда пиво и сидр подавались в прямых стаканах по сравнению с изогнутыми стаканами. Это говорит о том, что прямые очки, а также снижение скорости потребления могут также снизить потребление алкоголя по сравнению с изогнутыми очками.

Другие аспекты стеклянной посуды, похоже, влияют на потребление алкогольных напитков.Уменьшение размера стеклянной посуды может привести к снижению потребления алкоголя [18, 19], в то время как нанесение предупреждений о вреде для здоровья [20] и маркировки объема [6] может замедлить потребление алкогольных напитков. Другие факторы окружающей среды, такие как более громкая музыка, по-видимому, связаны с повышенным потреблением алкоголя [21], возможно, из-за повышения уровня возбуждения и / или изменения вкусового восприятия алкоголя, чтобы он воспринимался как более сладкий [22], что обычно приводит к увеличению потребления алкоголя. [23].

Таким образом, искажения восприятия, связанные с оценками объема, могут повлиять на налив и потребление алкоголя.Различные формы стеклянной посуды могут противодействовать или усугублять эти предубеждения. Поэтому мы стремились исследовать влияние формы стекла на разлив жидкости в онлайн-среде и в реальной среде (мы называем регулировку объема в онлайн-задаче «разливом» ради единообразия). Используя компьютеризированную задачу в исследовании 1, участников попросили налить жидкость до одиннадцати процентов по объему в прямые и изогнутые стаканы. В исследовании 2 участников просили налить воды до середины четырех стаканов разной формы (прямые, изогнутые, тюльпановые, перевернутые).В обоих исследованиях мы выдвинули гипотезу, что розлив по прямой линии будет более точным по сравнению с фасонными стаканами.

Исследование 1: Методы

Дизайн и обзор

Это было онлайн-исследование, в котором измерялась точность объема разливаемой жидкости с использованием дизайна внутри субъектов с факторами формы стекла (прямая, изогнутая) и запрошенной процентной наполненности (10, 20, 25, 30, 40, 50, 60, 70 , 75, 80, 90%). Утверждение этических норм было получено от комитета по этике научных исследований Бристольского университета (номер 310108288). Информированное согласие было получено от всех участников.

Участников

участников были набраны через веб-сайт Amazon Mechanical Turk (https://www.mturk.com). Участники должны были быть старше 18 лет и иметь подтвержденную учетную запись Mechanical Turk. Мы не запрещали включение на основании местоположения, уровня опыта в выполнении онлайн-задач, представленных количеством утвержденных задач человеческого интеллекта (то есть одиночной автономной задачей) или уровнем одобрения. Двести десять участников были из США, один из Великобритании.

Материалы

Изогнутое стекло — это стекло в стиле пилснера, купленное в местном супермаркете (рис. 1A). Прямое стекло было в стиле «хайбол», разработанным и поставленным Пашабахче (рис. 1B). Стеклянные стимулы были созданы из наборов фотографий этих двух стаканов объемом 12 унций (341 мл) с использованием цифровой камеры (Canon Digital IXUS 70). Каждый набор представлял собой последовательность из 60 фотографий в диапазоне от пустого (1) до полного (61) стакана с жидкостью, добавленной с 60 равными приращениями веса.

Процедура

Участникам была представлена ​​информационная страница об исследовании, за которой следовала страница об информированном согласии. После согласия их попросили ввести демографические характеристики (то есть возраст и пол). Затем они были представлены на экране с прямым или изогнутым стеклом (рис. 1) и их попросили «налить» определенные объемы, манипулируя количеством жидкости в стекле с помощью мыши, панели прокрутки или сенсорного экрана. Каждый участник завершил 22 испытания (2 стакана × 11 {10, 20, 25, 30, 40, 50, 60, 70, 75, 80, 90%} оценки объема: стакан пуст в начале испытания) в случайном порядке.По завершении всех испытаний они были опрошены и предоставлены контактные данные экспериментатора, если они хотят узнать больше. Задача заняла примерно семь минут, и участникам возместили 1 доллар за свое время.

Статистический анализ

Необработанные данные были преобразованы из значений от 0 до 60 в миллилитры. Данные проверялись на наличие выбросов с помощью прямоугольной диаграммы и удалялись, если они находились в три раза превышающем межквартильный диапазон (IQR) ниже квартиля 1 или выше квартиля 3. Кривые оценки проводились для данных прямого и изогнутого стекла, чтобы определить, следовали ли данные линейному или не -линейная траектория.Анализы проводились с использованием IBM SPSS (SPSS Statistics Software Release 23, IBM Corporation). В отсутствие четкой основы для оценки вероятного размера эффекта расчет размера выборки до сбора данных не проводился. Однако наш возможный размер выборки обеспечил 80% мощности при уровне альфа 5% для обнаружения размера эффекта dz = 0,19 для разницы в розливе между прямыми и изогнутыми стеклами.

Данные, которые составляют основу представленных здесь результатов, доступны в Хранилище исследовательских данных Бристольского университета (http: // data.bris.ac.uk/data/), (будет создано после экспертной оценки).

Результаты

Участники ( n = 211; 49% женщины) были в среднем 33 года (стандартное отклонение = 12, диапазон = от 18 до 65). Данные одного участника были исключены из всех испытаний, поскольку их ответы предполагали, что они не проводили эксперимент в соответствии с инструкциями. В противном случае удаленные точки данных участников были удалены на пробном уровне, поскольку их данные предполагали, что они выполнили задачу в соответствии с инструкциями.Удаленные выбросы составили 0,01% ответов.

Участники наливали изогнутые стаканы на все запрошенные количества, по сравнению с прямыми стаканами (рис. 2). Оценки кривых показали, что уравнение линейной регрессии лучше всего описывает средние данные для каждого запрошенного количества из прямых стаканов (объем, налитый в мл = 3,16 + {3,14 * запрошенный объем в процентах}), в то время как уравнение квадратной регрессии лучше всего описывает средние данные для изогнутых стаканов (объем налито в мл = 9,54 + {1,55 * требуемый процент объема} + {.01 * процент запрошенного объема ² }).

Рис. 2. Средний налитый объем в миллилитрах в прямые и изогнутые стаканы.

Планки погрешностей представляют собой 95% доверительные интервалы. Линия наилучшего соответствия была включена для данных прямого стекла, а кривая наилучшего соответствия была включена для данных изогнутого стекла.

https://doi.org/10.1371/journal.pone.0204562.g002

Обсуждение

Участники недолили в изогнутых очках во всех тестируемых точках по сравнению с прямыми очками.Это можно объяснить тем, что люди используют высоту жидкости в стакане в качестве показателя объема. В прямых стаканах высота и объем жидкости изменяются в прямой линейной зависимости, в результате чего участники наливают более точно, отслеживая высоту, которой жидкость достигает в стакане. Затем мы исследовали возможность обобщения этих результатов в реальных условиях, используя очки различной формы с увеличенным объемом.

Исследование 2: Методы

План исследования и обзор

В этом исследовании изучалась точность наливания объема жидкости в стаканы разной формы с использованием дизайна внутри объекта с одним фактором формы стекла (прямой, изогнутый, тюльпан, перевернутый).Утверждение этики было получено Комитетом по этике научных исследований факультета естественных наук Бристольского университета (номер 14061638781). Письменное информированное согласие было получено от всех участников. Протокол исследования был предварительно зарегистрирован до сбора данных в Open Science Framework (https://osf.io/dbq8q/).

Участников

Участников старше 18 лет набирали случайно из числа преимущественно сотрудников и студентов в кафе Школы экспериментальной психологии Бристольского университета.

Материалы

Использовали четыре полных стакана (объем: 568 мл) (рис. 3). Прямое стекло было изготовлено из стекла Geo в стиле «хайбол», поставленного и разработанного Arcoroc Professional (рис. 3A). Изогнутое стекло было изготовлено из стекла в токийском стиле, поставленного и разработанного Sahm (рис. 3B). Бокал для тюльпанов был поставлен Paşabahçe (рис. 3C). Перевернутое стекло представляло собой стекло на ножке с маркой San Miquel, поставляемое http://www.drinkstuff.com (рис. 3D). Для заливки требовался кувшин, наполненный водой, а для измерения требовался мерный цилиндр емкостью 5 мл. Для записи измерений объема использовался ноутбук.

Процедура

Прохожих и сидящих в кафе спрашивали, хотят ли они принять участие в эксперименте, и им давали возможность прочитать информационный лист исследования и задать вопросы. Перед заливкой участников проинформировали о том, что в ходе исследования измерялась точность заливки объема жидкости. После получения письменного информированного согласия участникам была задана демографическая информация (т.е. возраст и пол), сколько единиц алкоголя они выпивают в неделю и пьют ли они пиво.Порядок, в котором были представлены четыре стакана, включал все 24 перестановки, и равное количество участников было случайным образом назначено (с использованием программного обеспечения для присвоения случайных чисел: www.randomizer.org) в каждый порядок. Участников попросили наполнить предъявленные им стаканы (заказанные в порядке рандомизации) водой до половины объема, который мог вместить стакан. В кувшине было достаточно воды (примерно на), чтобы участники вылили средние оценки в четыре пинтовых стакана. Кувшин не наполнялся после каждой заливки.После каждого наливания стакан убирали с поля зрения участника, чтобы избежать сравнения разных заливок. После заливки всех четырех стаканов каждое количество по очереди переливали в мерный цилиндр и записывали в электронную таблицу Excel. После тестирования участники имели возможность ввести свой адрес электронной почты в другую таблицу, чтобы участвовать в розыгрыше подарочной карты Amazon на 20 фунтов стерлингов. Затем участников опросили о цели эксперимента, и было получено окончательное письменное согласие.

Статистический анализ

Выбросы проверялись с помощью прямоугольной диаграммы и удалялись, если они в три раза превышали IQR ниже квартиля 1 или выше квартиля 3. Баллы ошибок были получены путем расчета разницы между объемами, налитыми в пустые стаканы, и средним объемом (284 мл). Был проведен однофакторный дисперсионный анализ с повторными измерениями, чтобы определить, различались ли заливки в четырех стаканах. Исправленные Бонферрони апостериорные испытания t были проведены для сравнения разливок в прямые стаканы с разливками в другие стаканы. Межсубъектный фактор количества единиц алкоголя, потребленных в среднем за неделю, был добавлен к ANOVA в качестве исследовательского анализа для изучения влияния еженедельного потребления алкоголя на оценки разлива. Анализы проводились с использованием IBM SPSS (SPSS Statistics Software Release 23, IBM Corporation). Мы подсчитали, что размер выборки из 96 участников обеспечит 80% мощности при уровне альфа 5% для обнаружения размера эффекта dz = 0,29. Эта величина эффекта была оценена на основе исследовательской работы, которая предложила размер эффекта dz = 1.37 для разницы в средней средней точке розлива прямых и изогнутых стаканов. Мы выбрали консервативную оценку вероятного размера эффекта, исходя из предположения, что размер эффекта, наблюдаемый в нашей исследовательской работе, вероятно, будет завышен. Сравнения тюльпанов с прямыми и перевернутыми и прямыми очками были экспериментальными.

Данные, которые составляют основу представленных здесь результатов, доступны в Хранилище исследовательских данных Бристольского университета (http://data. bris.ac.uk/data/) (будут созданы после экспертной оценки).

Результаты

Участники ( n = 96; 65% женщины) были в среднем 23 года ( SD = 9, диапазон = от 18 до 63) и выпивали в среднем 11 единиц алкоголя в неделю ( SD = 13, диапазон = от 0 до 80), при этом 59% сообщили, что употребляли пиво. Никаких выпадающих данных не обнаружено.

Тест Мочли показал, что предположение о сферичности было нарушено для основного эффекта стекла, χ ² = 44,99, p <0,001; поэтому степени свободы корректировались с использованием оценок сферичности Гринхаус-Гейссера (ε =.76). Однофакторный дисперсионный анализ с повторными измерениями предложил убедительные доказательства основного влияния стекла на разливки ( F _{2,29, 217,31} = 75,51, p <0,001, частичное η _p ² = 0,44). Апостериорные испытания t с поправкой Бонферрони выявили убедительные доказательства того, что заливки различались по изогнутым ( t _217,31 = 11,86, p <0,001, dz = 1,51) и тюльпанам ( t _217,31 ). = 5,29, p <0.001, dz = 0,59) по сравнению с прямыми очками (рис. 4). Не было никаких доказательств того, что заливка в перевернутые стаканы ( t _217,31 = 0,06, p = 0,95, dz = 0,01) отличалась от заливки прямых стаканов (рис. 4). Не было доказательств основного влияния количества единиц, потребляемых в среднем в неделю, на разливки ( F _{22, 73} = 0,87, p = 0,633, частичное η _p ² = 0,21).

Обсуждение

Участники недополучали тюльпан и изогнутые очки по сравнению с прямыми и перевернутыми очками.Участники, использующие высоту жидкости в стаканах в качестве прокси для оценки объема, могут в общих чертах объяснить эти результаты. Высота и объем жидкости изменяются в прямой линейной зависимости в прямых стаканах, в то время как фасонная посуда имеет нелинейную зависимость. Результаты показывают, что чем больше высота и объем отклоняются от прямой линейной зависимости в стаканах определенной формы, тем более неточным становится розлив. Это могло бы объяснить, почему заливка изогнутых стекол была самой неточной, потому что разница в диаметре от самой узкой до самой широкой точки изогнутых стекол была больше, чем у других стекол, что приводило к увеличению общего отклонения от прямой линейной зависимости.Не было никаких доказательств того, что еженедельное потребление алкоголя было хорошим предиктором поведения наливания. Это говорит о том, что независимо от уровня употребления алкоголя люди могут совершать одни и те же ошибки при наливании стаканов различной формы.

Общее обсуждение

Заливки были ближе к запрошенному количеству (одиннадцать баллов в исследовании 1, средняя точка в исследовании 2) в прямых очках по сравнению с изогнутыми очками (исследования 1 и 2) и очками-тюльпанами (исследование 2), что согласуется с нашей гипотезой.Одно из возможных объяснений этого заключается в том, что участники использовали высоту жидкости как наиболее заметный параметр для оценки объема. Прямые стаканы могут способствовать более точному розливу, потому что высота жидкости в стакане и объем жидкости изменяются в прямой линейной зависимости.

Интересно, что разливки в перевернутом стакане были аналогичны по точности прямым стаканам в Исследовании 2, что не соответствовало нашей гипотезе. Возможное объяснение состоит в том, что неравномерность распределения объема в стаканах влияет на разливку.Перевернутое стекло искажает распределение объема по направлению к дну стакана, в результате чего истинная средняя точка объема находится ниже половины высоты стакана. Следовательно, если бы участники стремились налить жидкости на половину высоты стакана в качестве показателя объема, они налили бы в этот стакан больше. Хотя, следует отметить, что участники все еще не достигли истинной середины. Эффект перекоса распределения объема также объясняет, почему изогнутые стаканы приводили к самым недооцененным разливам, поскольку распределение объема искажено больше, чем стакан-тюльпан по направлению к верхней части стакана.Если бы участники стремились налить жидкость на половину высоты этого стакана, они бы налили больше, чем в других протестированных стаканах.

Результаты исследования 1 предполагают общую тенденцию к тому, что чем полнее стакан, тем более неточным (т. Е. Недооцененным) было наливание в оба стакана. Это в целом поддерживает другие исследования, которые предполагают, что доли, превышающие 50%, как правило, недооцениваются [24, 25]. Однако точность гнутого стекла улучшилась по мере приближения уровня жидкости к 100% (т.е., полный стакан). Это могло произойти из-за того, что участники использовали разные эвристические методы при активном наливании разных пропорций в отличие от статических оценок пропорций. Один из возможных эвристических методов, применяемых к верхней части стеклянной посуды, может заключаться в использовании верхней части стекла в качестве ориентира при принятии решений выше 75%.

То, что участники воспринимали как полный стакан, могло также повлиять на результативность от 75% до 90% в Исследовании 1. В явном виде не было указано, что 100% считаются заполненными.Если некоторые участники обычно оставляют некоторое пространство наверху стакана при наливании, этот мысленный якорь мог повлиять на них, чтобы они наливали меньше около вершины стакана, что может частично объяснить недооценку объема в этой области. Точно так же в исследовании 2 участники, возможно, не считали полный стакан заполненным на 100%, учитывая, что головка пива будет занимать место в верхней части стакана. Эта ментальная ассоциация может частично объяснить недооценку истинного объема средней точки во всех четырех очках.Еще одним фактором, который мог повлиять на разливание в исследовании 2, было количество воды в кувшине в начале каждого испытания. Относительная полнота бокалов использовалась для широкого объяснения оценок объема [16], поэтому участники, возможно, использовали относительную полноту кувшина для информирования о своих наливах. Однако рандомизация презентации очков должна была свести к минимуму влияние этого постороннего фактора.

Не исключено, что предвзятость в отношении розлива, наблюдаемая в этих исследованиях, может привести к изменениям в потреблении алкогольных напитков.Более точное наливание в прямые и перевернутые стаканы может привести к более медленному потреблению в соответствии с другими исследованиями в лабораторных [5] и естественных условиях [17], которые предположили, что посуда, которая способствует более точному определению объема, может привести к более медленному потреблению алкогольных напитков. Однако это должно быть сбалансировано с увеличением объема, наливаемого в эти стаканы за одну заливку (при условии, что стакан наполнен не полностью). Также может случиться так, что фасонные стаканы, которые приводят к недоливу алкогольных напитков, также могут быть эффективным мероприятием по укреплению здоровья.Однако потребление этих очков, вероятно, будет более быстрым. Дальнейшие исследования должны изучить скорость потребления и общее потребление нескольких алкогольных напитков из стаканов разной формы. Учитывая, что текущая тенденция в Великобритании заключается в том, что все больше людей пьют дома [26], представляется важным определить, какая стеклянная посуда в целом будет более эффективной в снижении вреда от чрезмерного употребления алкоголя. Ссылки на розлив и употребление алкогольных напитков являются предварительными, поскольку эти исследования не включали алкогольные напитки.

При интерпретации этих результатов следует учитывать некоторые ограничения. Во-первых, в исследовании 1 участники использовали свои собственные компьютеры, планшеты или мобильные устройства для завершения исследования, и они различались с точки зрения качества и размера дисплея, что могло по-разному влиять на производительность при выполнении задачи. Во-вторых, Исследование 1 было проведено в онлайн-среде на двумерных стимулах, и производительность участников может не распространяться на реальную среду, хотя Исследование 2, казалось бы, указывает на то, что производительность может распространяться на автономную среду.В-третьих, эффективность в обоих исследованиях не может быть обобщена для разлива алкогольных напитков, учитывая, что предыдущие исследования обнаружили различное влияние восприятия объема на потребление алкогольных и безалкогольных напитков [5]. Необходимы дальнейшие исследования, которые изучают разливание алкогольных и безалкогольных напитков внутри субъекта, чтобы определить, схоже ли поведение наливания для обеих категорий напитков. В-четвертых, в исследовании 2 перевернутое стекло было маркировано и имело ножку (рис. 1D), которая несовместима с другими стеклами.К последствиям, полученным в результате заливки этого стакана, следует относиться с осторожностью. В-пятых, в исследовании 1 не было собрано никакой информации о привычном потреблении алкоголя. Следовательно, было невозможно оценить влияние этой переменной на поведение при наливе. В-шестых, экспериментальные манипуляции не были замаскированы ни в одном исследовании, поэтому нельзя исключать характеристики спроса. Различия в заливках могут частично быть артефактом этих характеристик спроса. Наконец, значение результатов этих исследований ограничено отсутствием доказательств того, что искажения восприятия могут влиять на потребление алкоголя.Некоторые предварительные исследования [5, 6, 17] предполагают, что это возможно; тем не менее, необходимы надежные репликации, чтобы укрепить доказательства того, что исправление ошибок восприятия объема может привести к снижению потребления алкоголя в реальных условиях.

Выводы

Форма посуды влияет на точность разлива объема жидкости. Прямая и перевернутая посуда, кажется, помогает участникам разливать более точно, чем изогнутая и тюльпанная посуда в этих исследованиях.Необходимы дальнейшие исследования, чтобы распутать различные искажения восприятия, возникающие при наливании алкогольных напитков в стеклянную посуду разной формы, чтобы установить, воспроизводятся ли наблюдаемые здесь результаты в естественной среде, и определить их влияние на разлив и употребление нескольких алкогольных напитков во время питья. Эти результаты могут послужить основой для эффективных мероприятий по сокращению употребления алкоголя среди населения и соответствующего вреда, связанного с алкоголем.

Благодарности

Вклад Джорджа Стотхарта в создание стеклянных стимулов для Исследования 1 и вклад Дэниела Тозе и Кэти Дракс в сбор данных для Исследования 2 выражены с благодарностью.

Ссылки

1. 1. Всемирная организация здравоохранения. Европейский план действий по сокращению вредного употребления алкоголя на 2012–2020 гг. 2012 г. http://www.euro.who.int/__data/assets/pdf_file/0008/178163/E96726.pdf.
2. 2. Хуанг К. Эконометрические модели спроса на алкоголь в Соединенном Королевстве. Лондон: 2003. https://www.gov.uk/government/uploads/system/uploads/attachment_data/file/330330/alcohol-demand.pdf
3. 3. Room R, Babor T, Rehm J. Алкоголь и общественное здоровье.Ланцет. 2005; 365 (9458): 519–30. pmid: 15705462
4. 4. Холландс Дж. Дж., Бигнарди Дж., Джонстон М., Келли М. П., Огилви Д., Петтикрю М. и др. Типология вмешательства TIPPME для изменения окружающей среды с целью изменения поведения. Nat Hum Behav. 2017; 1: 1–9.
5. 5. Attwood AS, Scott-Samuel NE, Stothart G, Munafò MR. Форма стакана влияет на норму потребления алкогольных напитков. PloS One. 2012; 7 (8): e43007. pmid: 22912776
6. 6. Трой Д.М., Аттвуд А.С., Мейнард О.М., Скотт-Самуэль Н.Е., Хикман М., Марто Т.М. и др.Влияние маркировки на стекле на степень употребления алкоголя в обществе. Eur J Public Health. 2017; 27 (2): 352–6. pmid: 28339526
7. 7. Пиаже Дж., Инельдер Б., Шеминска А. Детские представления о геометрии. Нью-Йорк: основные книги; 1960.
8. 8. Пиаже Ж. Количественная оценка, сохранение и нативизм. Наука. 1968. 162 (3857): 976–9. pmid: 5698850
9. 9. Пиаже Ж. Познания и сохранения: два взгляда. Современная психология. 1967. 12 (11): 532–3.
10. 10. Пирсон Р.Г. Оценка объема по фотографиям сложной формы. Навыки восприятия моторики. 1964. 18 (3): 889–900.
11. 11. Фрайман Б.Дж., Доусон В.Е. Влияние формы объекта и способа представления на суждения об очевидном объеме. Восприятие психофизики. 1981. 29 (1): 56–62. pmid: 7243531
12. 12. Чандон П., Ордабаева Н. Увеличить размер в одном измерении, уменьшить размер в трех измерениях: влияние пространственной размерности на восприятие размера и предпочтения.J Mark Res. 2009. 46 (6): 739–53.
13. 13. Ян С., Рагубир П. Могут ли бутылки говорить о многом? Влияние формы упаковки на сумму покупки. Журнал розничной торговли. 2005. 81 (4): 269–81.
14. 14. Пиаже Ж. Механизмы восприятия. Лондон: Рутледж и Кеган; 1969.
15. 15. Рагхубир П., Кришна А. Важнейшие аспекты объемного восприятия: может ли глаз обмануть желудок? J Mark Res. 1999. 36 (3): 313–26.
16. 16. Pechey R, Attwood AS, Couturier D-L, Munafò MR, Scott-Samuel NE, Woods A, et al. Влияют ли размер и форма бокала на оценку объема вина? PloS One. 2015; 10 (12): e0144536. pmid: 26698577
17. 17. Трой Д.М., Мейнард О.М., Хикман М., Аттвуд А.С., Мунафо MR. Влияние формы стекла на потребление алкоголя в естественной обстановке: технико-экономическое обоснование. Пилотное технико-экономическое обоснование. 2015; 1:27 pmid: 26998344
18. 18. Керсберген I, Олдхэм М., Джонс А., Филд М., Ангус С., Робинсон Э. Уменьшение стандартного размера порции алкогольных напитков способствует сокращению потребления алкоголя.Зависимость. 2018. pmid: 29756262
19. 19. Pechey R, Couturier D-L, Hollands GJ, Mantzari E, Munafò MR, Marteau TM. Влияет ли размер бокала на продажу для потребления на месте? Дизайн с множественным обращением лечения. BMC Public Health. 2016; 16 (1): 390.
20. 20. Стаффорд Л.Д., Салмон Дж. Предупреждения об алкоголе могут повлиять на скорость потребления. J Общественное здравоохранение (Oxf). 2017; 25 (2): 147–54.
21. 21. Guéguen N, Hélène LG, Jacob C. Уровень звука фоновой музыки и потребление алкоголя: эмпирическая оценка.Навыки восприятия моторики. 2004. 99 (1): 34–8. pmid: 15446627
22. 22. Стаффорд Л.Д., Фернандес М., Агобиани Э. Влияние шума и отвлечения на восприятие алкоголя. Еда Qual Prefer. 2012; 24 (1): 218–24.
23. 23. Lanier SA, Hayes JE, Duffy VB. Сладкий и горький вкус алкогольных напитков опосредует потребление алкоголя студентами старшего возраста. Physiol Behav. 2005. 83 (5): 821–31. pmid: 15639168
24. 24. Холландс Дж., Дайр Б.П. Пропорциональные суждения: модель циклической власти.Psychol Rev.2000; 107 (3): 500–524. pmid: 10941278
25. 25. Varey CA, Mellers BA, Birnbaum MH. Суждения о пропорциях. J Exp Psychol Hum Percept Perform. 1990. 16 (3): 613–625. pmid: 2144575
26. 26. Британская медицинская ассоциация. Злоупотребление алкоголем. Борьба с эпидемией в Великобритании. Лондон. 2008. http://bmaopac.hosted.exlibrisgroup.com/exlibris/aleph/a23_1/apache_media/J5R9NF8EDMLPEE1TPP5PIGUAJLKYKY.pdf.

(PDF) Производство модифицированного жидкого стекла при переработке каолинитовой глины

г.Sarsenbay et al.

152

В предыдущих исследованиях модифицированные жидкие стекла получали в основном традиционным методом модификации

натриевым, калиевым или литиевым жидким стеклом и их смесями

с силикатным модулем в диапазоне 2-5. для получения модифицированного жидкого стекла

проводят физико-химическими методами модификации с использованием

органических и неорганических модификаторов. Химическая модификация оказалась эффективным способом

[3].

Для снижения производственных затрат на производство модифицированного жидкого стекла мы

предлагаем способ одновременного производства натриймодифицированного жидкого стекла из низкокачественного алюминийсодержащего сырья

— каолинитовой глины при их комплексной переработке. Комплекс

переработки каолинитовых глин позволяет получить обогащенный концентрат каолина и оксида алюминия

для производства глинозема. Избыток кремнезема каолинитовых глин может быть использован в качестве сырья для производства силикатных продуктов, в том числе жидкого и жидкого стекла, модифицированного

.Жидкое стекло, полученное из избыточной кварцевой фракции, может быть использовано в

процессах модификации путем выщелачивания гидроксидом натрия в оптимальных условиях

[4] — [6].

2. Эксперимент

Было установлено, что химический состав каолинитовой глины составляет 69,6% SiO2; 19,3% Al2O3; 0,97%

Fe2O3; 0,15% Na2O; 0,01% S2O3; 0,6% K2O; 6,3% LOI и кремниевый модуль-0,28 для получения раствора натриевого жидкого стекла [7].

Избыточную кварцевую фракцию каолинитовой глины отделили отмучением.Из

после промывки получено 46% кварцевой фракции и 54% глинистой фракции.

Глинистая фракция будет направлена ​​на получение концентрата очищенного каолина и оксида алюминия

. Кварцевую фракцию использовали для получения жидкого стекла путем выщелачивания раствором гидроксида дия so-

в оптимальных условиях [8].

В результате разработано жидкое натриевое стекло, соответствующее ГОСТу РФ

Межгосударственный стандарт 13078-81 на натриевое стекло, химический состав

(г / дм3): SiO2-350; Na2O-155; Al2O3-2,1; Fe2O3-0,3, силикатный модуль-2.33 и плотность —

1,49 г / см3. Процентное содержание компонентов (%): SiO2-27,74; Na2O-12,3; Al2O3-0,15;

Fe2O3-0.02. Содержание примесей оксидов (%): Al2O3 + Fe2O3-0,17 (содержание im-

чистоты

не превышает 0,25% — 0,4%) [9].

В процессах модификации используются следующие модификаторы: крахмал (C6h20O5)

n, гексаметафосфат натрия (NaPO3) 6, ПЭГ-полиэтиленгликоль (C2h5O) nh3O),

декстрин

(C6h20rO5). бромид калия), KNO3 (нитрат калия), NaBr (

So-

бромид дия),

NaNO3 (нитрат натрия), Na2B4O7 ∙ 10h3O (бура) и сорбитол

(C6h24O6).

Полученный раствор силиката натрия был использован для получения модифицированного жидкого стекла. В этом случае в

модификаторы в количестве 6 граммов (4% от веса раствора жидкого стекла)

были введены в исходное жидкое стекло объемом 100 мл. Контакт и смешивание модификаторов

с жидким стеклом проводят при 80 ° С в течение 30 минут. Полученное модифицированное жидкое стекло

помещали при комнатной температуре на двое суток до полной магенизации ho-

.

(PDF) Пористые материалы на основе жидкого стекла

Отправить рукопись | http://medcraveonline.com

Введение

Известна эффективность использования жидкого стекла в качестве матрицы вяжущих композиций

.1–7 В качестве наполнителя жидких стеклянных связующих

целесообразно использовать использовать техногенные материалы, содержащие не менее 35–40% кремнезема

. Предпочтительны техногенные материалы, состоящие из аморфного кремнезема (например, для

стеклянных битв), силикатов и алюмосиликатов кальция

и магния. Жидкое стекло на начальных стадиях

превращений служит катализатором разрушения исходных

соединений. На более поздних стадиях процесса жидкое стекло

активно участвует в формировании дисперсионно-коагулирующей структуры, а

— в структуре проводимости-кристаллизации. Жидкое стекло — эффективный компонент ячеистого бетона

, произведенный различными методами с пористостью

.Ячеистые материалы на основе жидкого стекла

характеризуются повышенной прочностью межпоральных перегородок. Существует множество методов определения пористости жидкостеклянных материалов

. Целью работы

является разработка высокоэффективных теплоизоляционных материалов

путем оптимизации рецептуры и регулирования

формирования высокопористой комбинированной структуры бесцементных

щелочно-силикатных композиций с техногенными наполнителями. Были исследованы составы

,

, содержащие стеллит, металлургический шлак,

,

отходы обогащения лом-магнетитовой руды, отходы дробления гранитного лома,

и теплоэнергетические системы. Показано, что использование жидкого стекла

плотностью от 1250 до 1300 кг / м3 в качестве матрицы является предпочтительным.

Для стабилизации физико-механических свойств целесообразно обрабатывать составы

при температуре 50–100. Установлено активирующее влияние стеклянного порошка

на гидратационную активность силикатных и алюмосиликатных техногенных материалов

(рис. 1).

Было высказано предположение, что реакции могут протекать путем растворения и топохимическим методом

.Выявлена ​​возможность гидромеханоактивации

щелочно-силикатных композиций на основе отходов обогащения руд

(рисунок 2). Определены технологически предпочтительные параметры гидромеханической обработки

для состояния суспензии.

Щелочная активация техногенного сырья

позволяет задействовать различные виды отходов в производстве низкоэнергетических

интенсивных вяжущих.

Исследовано влияние пенообразователей различного происхождения на пористость

щелочных растворов NaOH (плотность 1200 кг / м3), Na2CO3

(плотность 1200 кг / м3); Na2O (SiO2) n – жидкое стекло

(плотность 1250 кг / м3). Жидкое стекло плотностью 1200–1350 кг / м3

обеспечивает требуемые свойства пены и твердеющего материала.

Использование белкового пенообразователя «Unipore» сопровождается

процессами коагуляции и образованием сгустков в жидком стекле.

Пена на основе «Unipore» неоднородна и очень нестабильна. Пена

на основе синтетических пенообразователей «Fairy» и «Zelle –1»

устойчива, имеет мелкие поры. Такие пенообразователи наиболее эффективны при

pH = 7.0–10,5. Составы жидкого стекла

состоят из жидкого стекла

и техногенного наполнителя, который влияет на реологические свойства

на вспениваемость массы. В качестве наполнителей используются: стеклобой, металлургический шлак

, зола тепловая, отходы обогащения скарно-магнетитовых руд

. Увеличение доли наполнителя естественным образом увеличивает плотность составов

за счет уменьшения пористости. Для получения устойчивой к седиментации пенообразователя

соотношение «жидкое стекло: наполнитель»

следует считать равным «1: 1. 65–1: 1.85 », концентрация пенообразователя

составляет 3–4% (например, таблица 1). Структура

составов плотностью 480–650 кг / м3 чувствительна к изменению материального состава формовочной массы

. По сравнению

с «Fairy» при использовании «Zelle — 1» образуются большие ячейки со средним размером

0–1,0 мм (рисунок 3). Пенобетон на основе металлургического шлака

и отходов обогащения скарно-магнетитовых руд

характеризуется меньшими ячейками по сравнению с композитом

на основе стеклобоя (рисунок 4).

Для пористости жидких стекол используется перекись водорода

методом газообразования. Закачка 1–5% h3О2 дает

состав с плотностью 770–960 кг / м3. Поры

имеют сферическую и эллипсоидальную форму. Зольные микросферы

вводили в состав жидкого стекла в виде пористых частиц. Использование

полых частиц

способствует формированию однородной структуры

композитов плотностью 1320–1450 кг / м3. Содержание микросфер

в смеси влияет на реологические свойства отливки

по массе и не должно превышать 20%.

Результаты исследований показывают, что выраженная химическая активность

и контролируемая плотность растворов Na2O (SiO2) n

предопределяют выбор порообразователей с высокой пенообразующей способностью и стабильностью

в среде затвора. . Подтверждена рабочая гипотеза

: бесцементные составы, содержащие в качестве затвора жидкость

с повышенной плотностью, позволяют использовать широкий спектр технологических

методов формирования пористой структуры.Для улучшения

теплозащитных свойств составов было исследовано сочетание

пенообразования и газовыделения. В качестве газового конвертера используется перекись водорода

, концентрация которой зависит от типа вспенивающего агента

, состава и вязкости формовочной смеси

и скорости формирования структуры. Добавление 2% Н2О2

позволяет снизить плотность пенобетона с 650–700 кг /

м3 до 300–450 кг / м3. Перекись водорода влияет на целостность структуры ячеек

, часто разрушает поры и образует открытую пористость. Было обнаружено

, что предварительный нагрев жидкого стекла до температуры 30–35 ° C

MOJ App Bio Biomech. 2018; 2 (2): 170–172. 170

© 2018 Мирюк. Это статья в открытом доступе, распространяемая в соответствии с условиями лицензии Creative Commons Attribution License, которая

разрешает неограниченное использование, распространение и использование вашей работы в некоммерческих целях.

Пористые материалы на основе жидкого стекла

Том 2 Выпуск 2 — 2018

Мирюк Ольга Александровна

Рудненский индустриальный институт, Казахстан

Для переписки: Ольга Александровна Мирюк, Рудный

Индустриальный институт, Рудный, Костанайская область, 111500 Казахстан, 111500 Казахстан, Казахстан

Эл. Почта [email protected]

Поступила: 11.04.2018 г. | Опубликовано: 26 апреля 2018 г.

Реферат

В статье исследуются бесцементные теплоизоляционные щелочно-силикатные композиции на основе

на техногенном сырье. Выявлено влияние техногенных факторов на аэрацию

композиций из жидкого стекла и техногенного наполнителя.

MOJ Прикладная бионика и биомеханика

Краткое сообщение Открытый доступ

Исследование стекла SiO2 и переохлажденной жидкости до 1950 K с помощью высокотемпературной рамановской спектроскопии

Аннотация

Мы измерили спектры комбинационного рассеяния на месте SiO ₂ стекла между комнатной температурой через диапазон превращения стекла в переохлажденную жидкость при 1950 К, используя новую технику нагрева проволочной петлей.Эти результаты дают ценную информацию о структурном и динамическом поведении этого прототипа силикатной системы при магматических температурах. Основная низкочастотная полоса комбинационного рассеяния в стекле показывает аномальное увеличение частоты с повышением температуры, что указывает на то, что средний угол SiOSi сужается при повышении температуры из-за ангармонических колебательных эффектов. Изменения конфигурации при температурах выше T _g приводят к дальнейшему увеличению полосы частот. Эти эффекты ответственны за аномальное поведение объема стекла SiO ₂ и переохлажденной жидкости при повышении температуры, включая низкое тепловое расширение в большей части диапазона температур, а также возникновение максимумов плотности при низких и высоких температурах. В экспериментах на стеклах с различными фиктивными температурами наблюдается увеличение интенсивности полосы 606 см ⁻¹ из-за увеличения доли трехчленных кольцевых «дефектных» видов в стекле выше T _г .Это указывает на то, что структурная релаксация в жидком состоянии сопровождается реакциями разрыва связи Si-O-Si и реформинга, что согласуется с измеренной величиной энергии активации вязкого течения. Это наблюдение объединено с недавними результатами о механизме структурной релаксации в силикатных жидкостях, чтобы предложить энергетическую модель вязкой релаксации в SiO ₂ , включающую перенос O ^2- через образование интермедиата Si ^v . Затем эта модель обобщается на тройные алюмосиликатные системы, чтобы обеспечить обоснование наблюдаемого максимума вязкости при постоянном содержании кремнезема в составах породообразующих расплавов с высоким содержанием кремнезема.

Рекомендуемые статьиЦитирующие статьи (0)

Полный текст

Авторское право © 1994 Издано Elsevier Ltd.

Рекомендуемые статьи

Цитирование статей

Вопрос: Работает ли жидкое стекло для защиты экрана?

Посмотреть все

Как долго прослужит жидкое стекло для защиты экрана?

9 месяцев и 2 года

Можно ли снять защитную пленку из жидкого стекла?

Можно снять? Нет. После нанесения он встраивается в ваше стекло.В отличие от традиционных защитных пленок из закаленного стекла, снимать здесь нечего.

Какая лучшая защитная пленка из жидкого стекла?

Обзор лучшей жидкой защитной пленки 2020 года — отчеты потребителей

• Невидимая защитная пленка First Defense NanoGlass + Screen Protect Plus Гарантия замены 250 долларов.
• Жидкое стекло для защиты экрана от Henchmen Innovations — Невидимая 9H Hard Premium Универсальная технология защиты от царапин с нанопокрытием для всех мобильных телефонов.
• Qmadix Liquid Glass Screen Protector.

Можно ли накинуть защитное стекло на жидкое?

Одно но: если вы используете разбавленный раствор жидкого стекла, то можете столкнуться с проблемами — ваша палка на защитной пленке может «упасть» через некоторое время или при небольшом контакте с водой.

Может ли жидкая защитная пленка треснуть?

Жидкая защитная пленка для экрана не добавляет заметной защиты от царапин. Он также не заполняет трещины и царапины.Но это повышает защиту вашего смартфона от ударов. Самым большим недостатком жидкой защитной пленки для экрана является то, что вы не можете снять ее, если она повреждена.

Какие преимущества жидкого стекла?

Ниже перечислены основные преимущества, связанные с использованием жидкостных стеклянных термометров. Они сравнительно дешевле, чем другие устройства для измерения температуры. Они удобны и удобны в использовании. В отличие от электрических термометров, они не требуют источника питания или батарей для зарядки.

«+» ipt> «; cachedBlocksArray [160926] = «» + «ipt>»; cachedBlocksArray [160920] = «» + «ipt>»; cachedBlocksArray [160917] = «» + «ipt>»; cachedBlocksArray [160916] = «»;

Стакан кальцинированный жидкий 3 кг — Ивацевичи (Интернет-магазин) Домановский ПТК, ОАО | Купить Стакан кальцинированный жидкий 3 кг Ивацевичи (Беларусь)

СОСТАВ:

• Внешний вид: плотная жидкость желтого или серого (зеленоватого оттенка) цвета.
• Модуль кремнезема: от 2,8-3,2.
• Плотность, г / см 3: от 1,4 до 1,47.

ТУ 200101299.005-2010

НАЗНАЧЕНИЕ:

Применяется:

• В текстильной промышленности в качестве отбеливающего средства для тканей и пряжи.
• В мыловаренной, жировой, химической промышленности как составляющая.
• В бумажной промышленности, в том числе для производства картонной тары, в качестве вяжущего материала, для склеивания картона и бумаги.
• В машиностроении, в черной металлургии, для производства сварочных материалов, при изготовлении форм и стержней в литейном производстве в качестве вяжущего материала.
• При переработке полезных ископаемых в качестве флотационного реагента.
• В производстве шпатлевки, клея, пропитки, как составляющая.

Рекомендации по применению:

1. Для заполнения трещин и пустот в стенах-перегородках. Состав: жидкое стекло, цемент, песок (в пропорции 1: 1: 3). Для приготовления замеса из цемента и песка количество воды не более 25% (весовых) от количества жидкого стекла. Добавить эту смесь в жидкое стекло при непрерывном перемешивании.
2. Для грунтовки поверхности стяжки: 12 кг жидкого стекла + 12 кг цемента.Цемент смешать с водой, количество воды не более 25% (весовых) от количества жидкого стекла. Порциями добавлять в жидкое стекло при непрерывном перемешивании.
3. Для гидроизоляции колодцев. Нанести жидкое стекло на стенки колодца, приготовить раствор (цемент, жидкое стекло, просеянный мелкий песок в пропорции 1: 1: 1 порядков приготовления по п. Л.) И провести повторную замазку колодца.
4. Для наружных работ, огнезащитных штукатурок, приготовления кислотостойких растворов.Состав: жидкое стекло, цемент, песок в пропорции 1,5: 1,5: 4. Для приготовления замеса из цемента и песка количество воды не более 25% (весовых) от количества жидкого стекла. Добавить эту смесь в жидкое стекло при непрерывном перемешивании.
5. Приготовление окрасочных растворов с охрой, минием, оксидом хрома. Не выгорает на солнце, хорошо моет.
6. Для протирания деревянных деталей. Стены, потолки с жидким стеклом для защиты от сырости, плесени, грибка.
7. Для покрытия чердаков и подвалов перекрытий с целью противопожарной и гидроизоляции.

СПОСОБ ХРАНЕНИЯ:

Хранить в плотно закрытой таре при температуре не ниже + 5 градусов.

Гарантийный срок хранения 12 месяцев со дня изготовления.

МЕРЫ ПРЕДОСТОРОЖНОСТИ:

Пожаровзрывобезопасное стекло жидкое кальцинированное.

При попадании в глаза немедленно промыть водой.

ПОВЫШЕНИЕ ВОДОСТОЙЧИВОСТИ ГЛИКОВЫХ И БЕТОННЫХ ПОВЕРХНОСТЕЙ:

Оштукатуренную или бетонную поверхность 1 — 2 раза 10-15% покрыть водным раствором кальцинированной соды, а затем стеклом нормальной консистенции.После высыхания поверхность покрыть 3 — 5% водным раствором хлорида кальция, сульфата алюминия или слабой известковой белила.

ПОДГОТОВКА ГИДРОИЗОЛЯЦИОННОЙ ШТУКАТУРКИ:

Приготовить штукатурку в соотношении:

Один объем цемента и 2-3 объема песка. В качестве растворителя использовать 10-15% водный раствор жидкого кальцинированного стекла.

Поверхность до штукатурки и уровня.

После застывания штукатурки промазать поверхность кальцинированной содой нормальной консистенции.

.
